Серия ЭК-01-01

Выпуск IV. Уличные и парковые опоры для светильников с кабельной проводкой питания сборные железобетонные предварительно напряженные и с обычным армированием. Рабочие чертежи

Обозначение:	Серия ЭК-01-01
Обозначение англ:	Series ЭК-01-01
Статус:	не действует
Название рус.:	Выпуск IV. Уличные и парковые опоры для светильников с кабельной проводкой питания сборные железобетонные предварительно напряженные и с обычным армированием. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

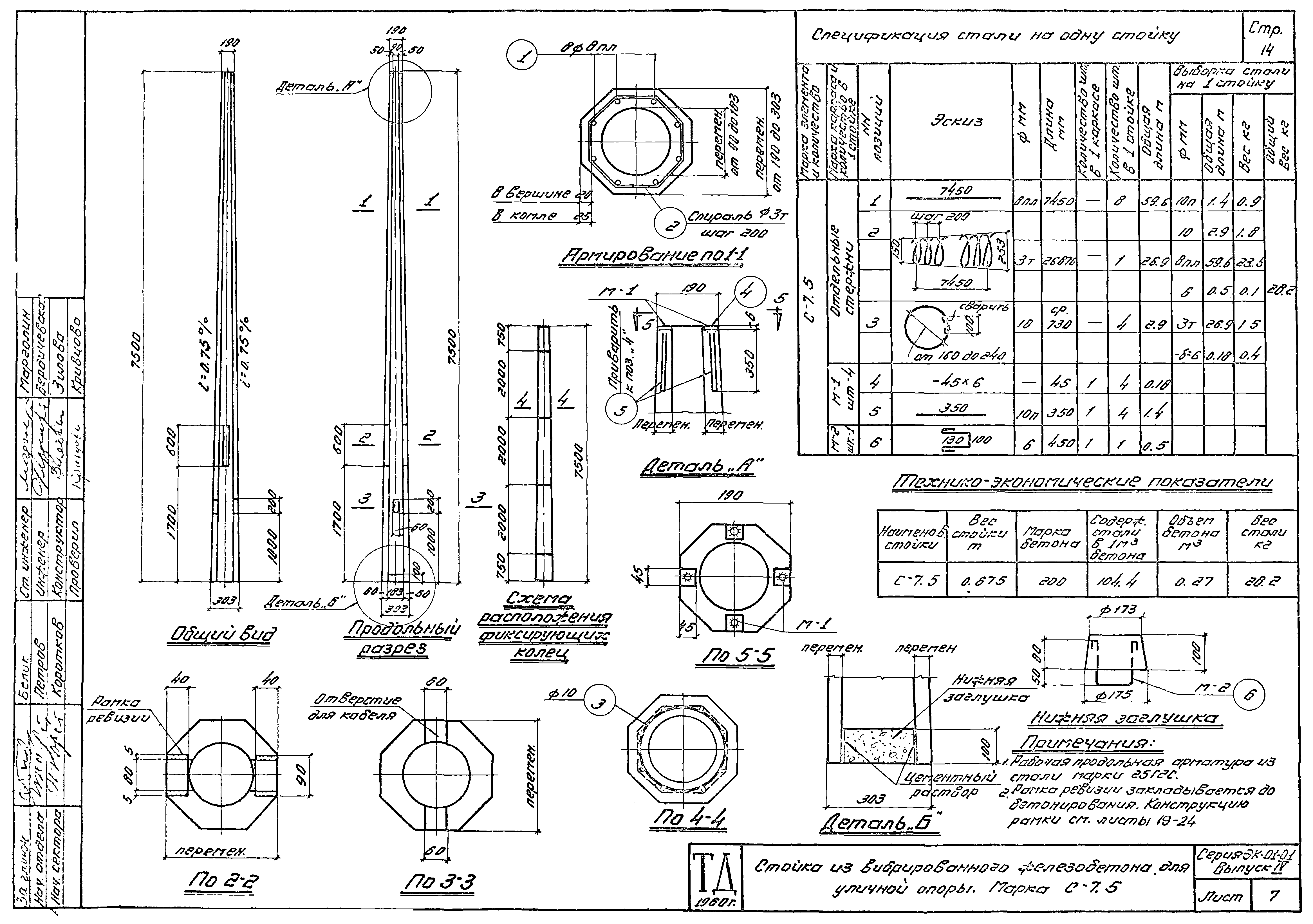

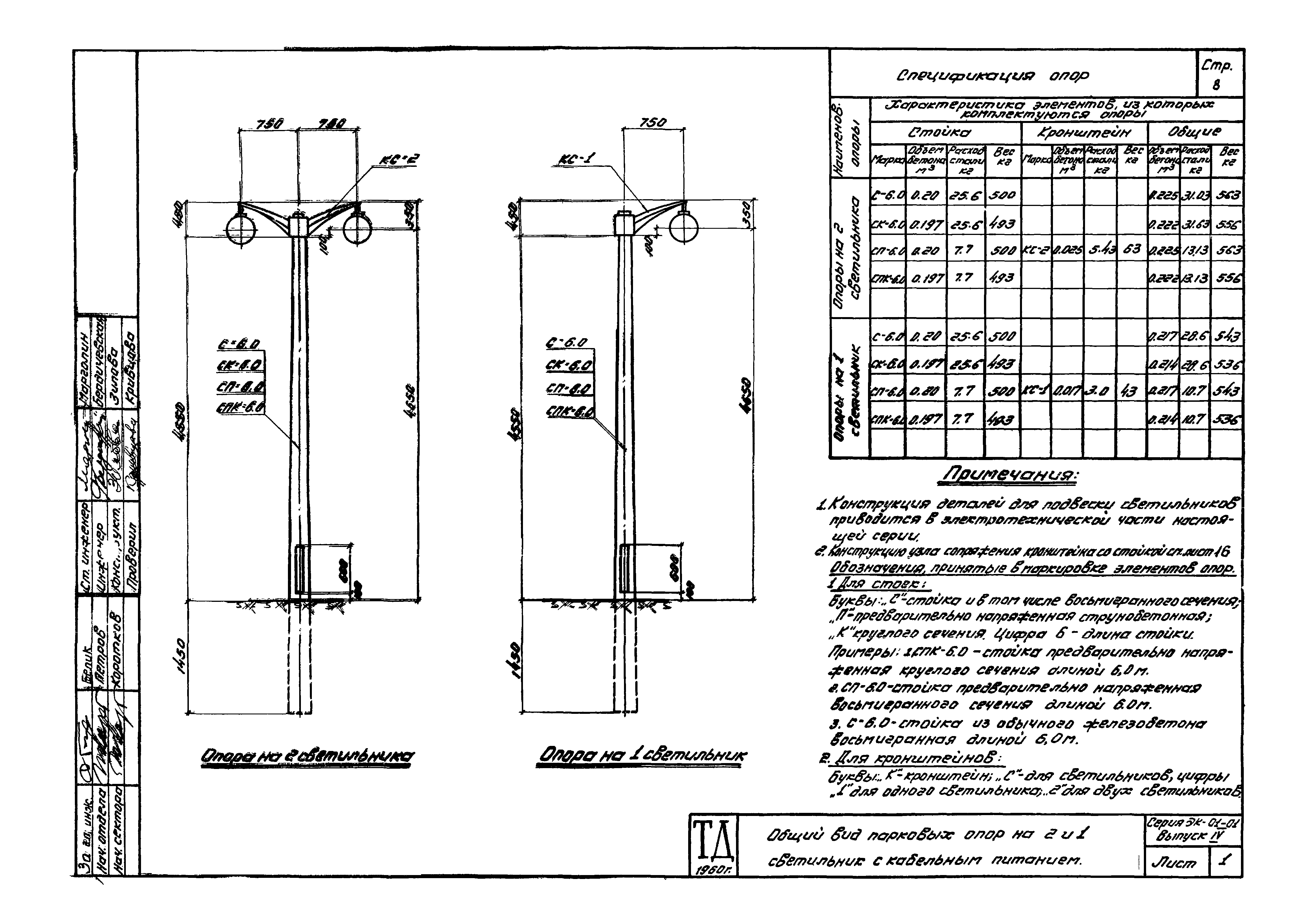

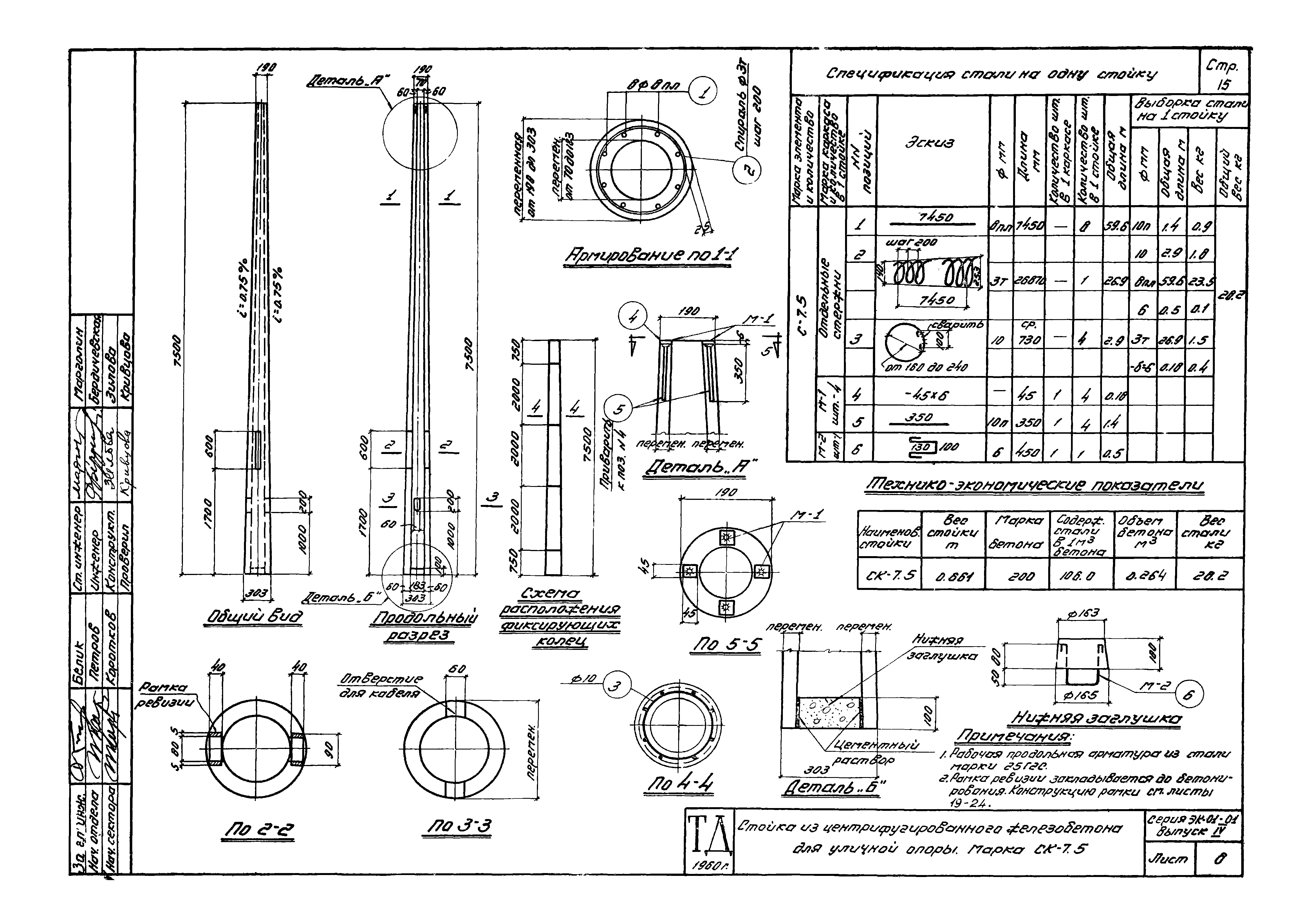

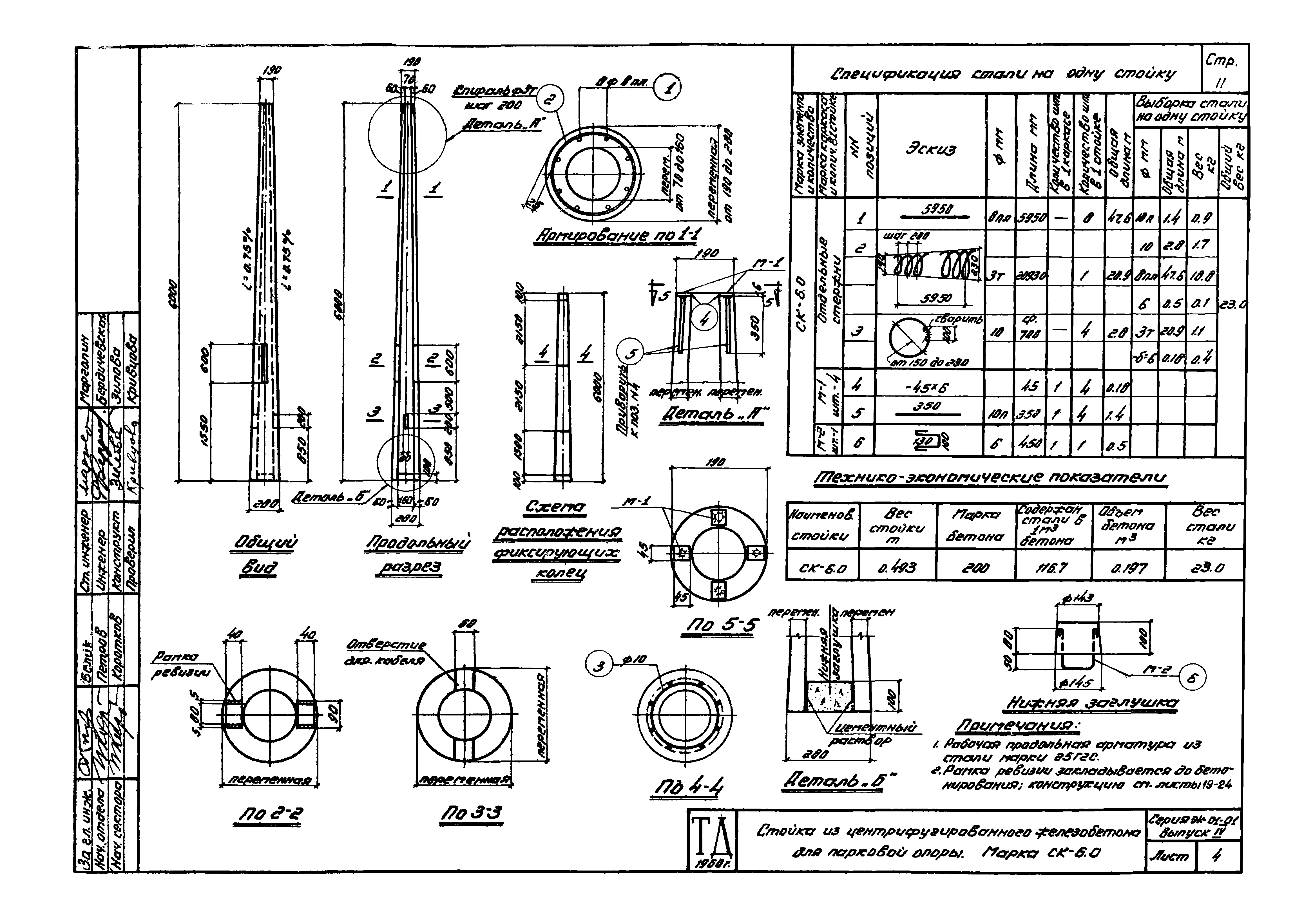

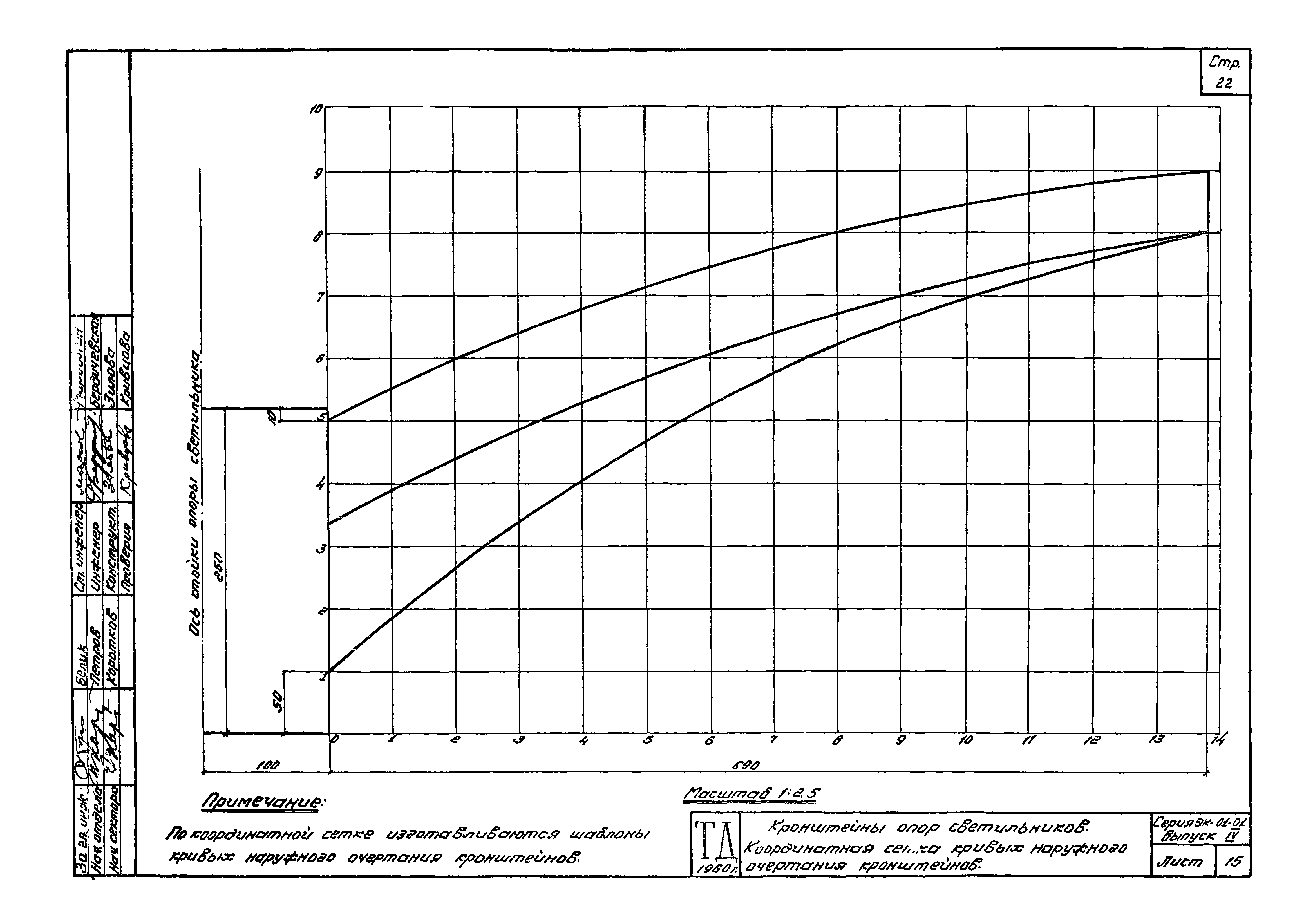

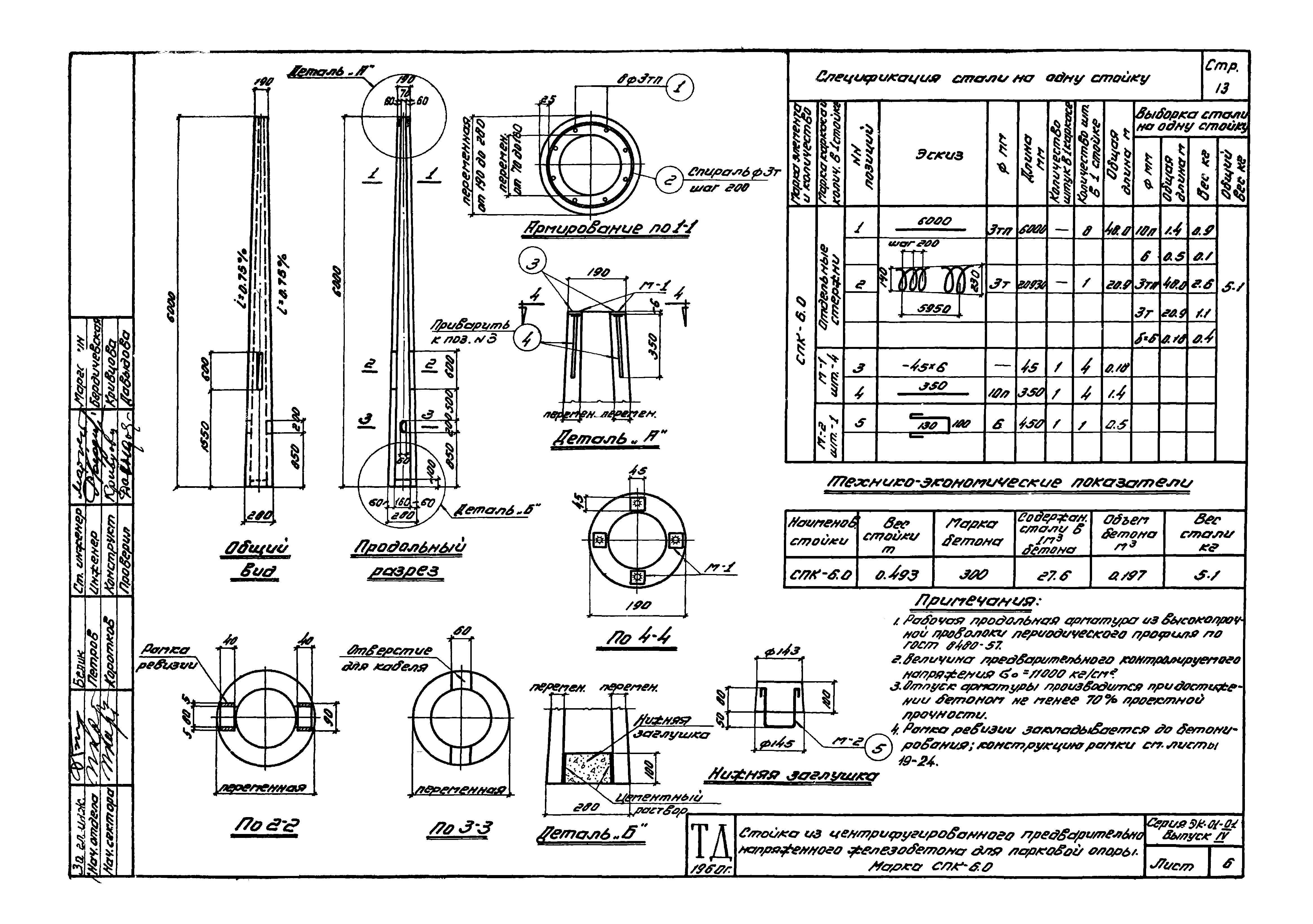

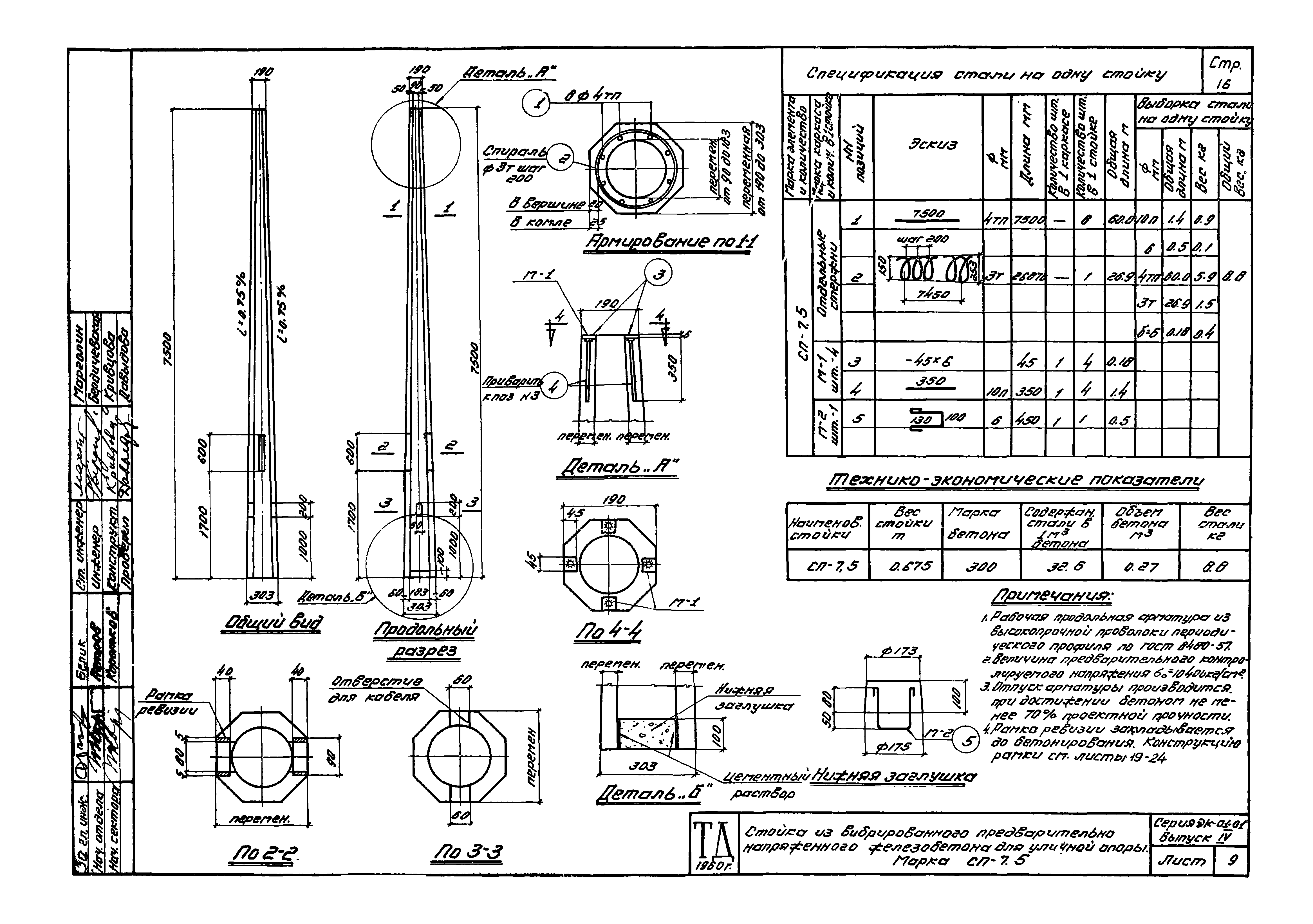

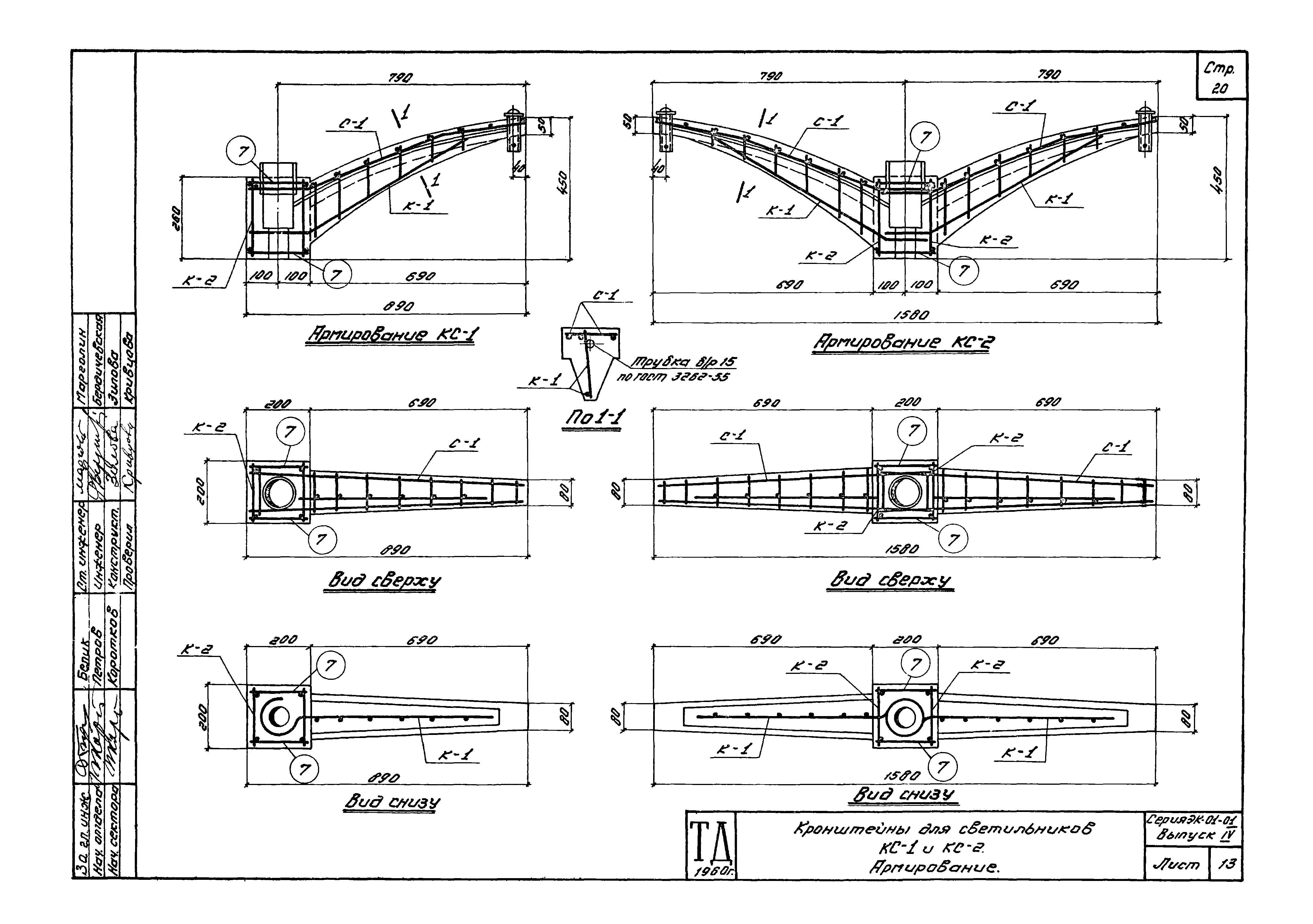

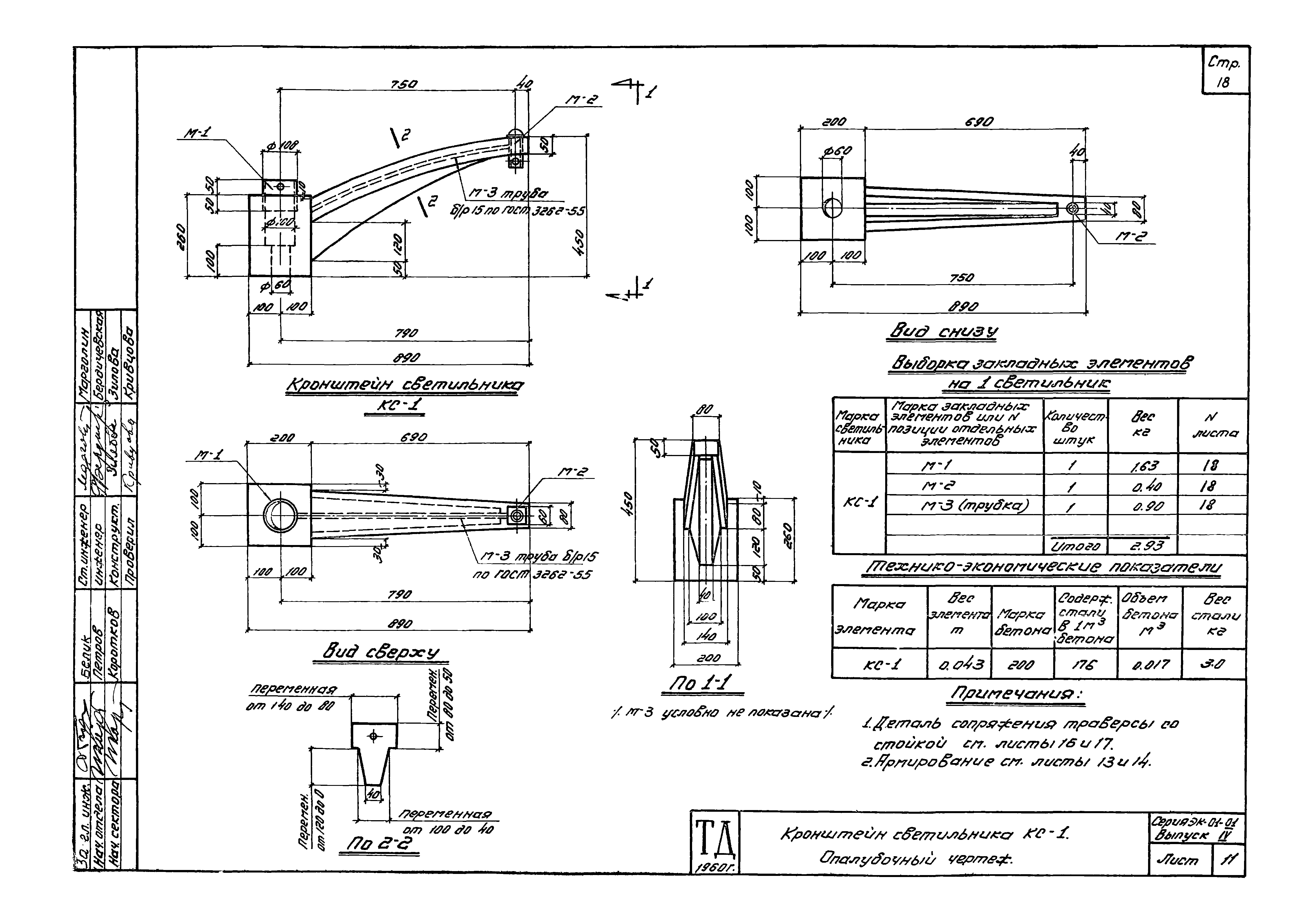

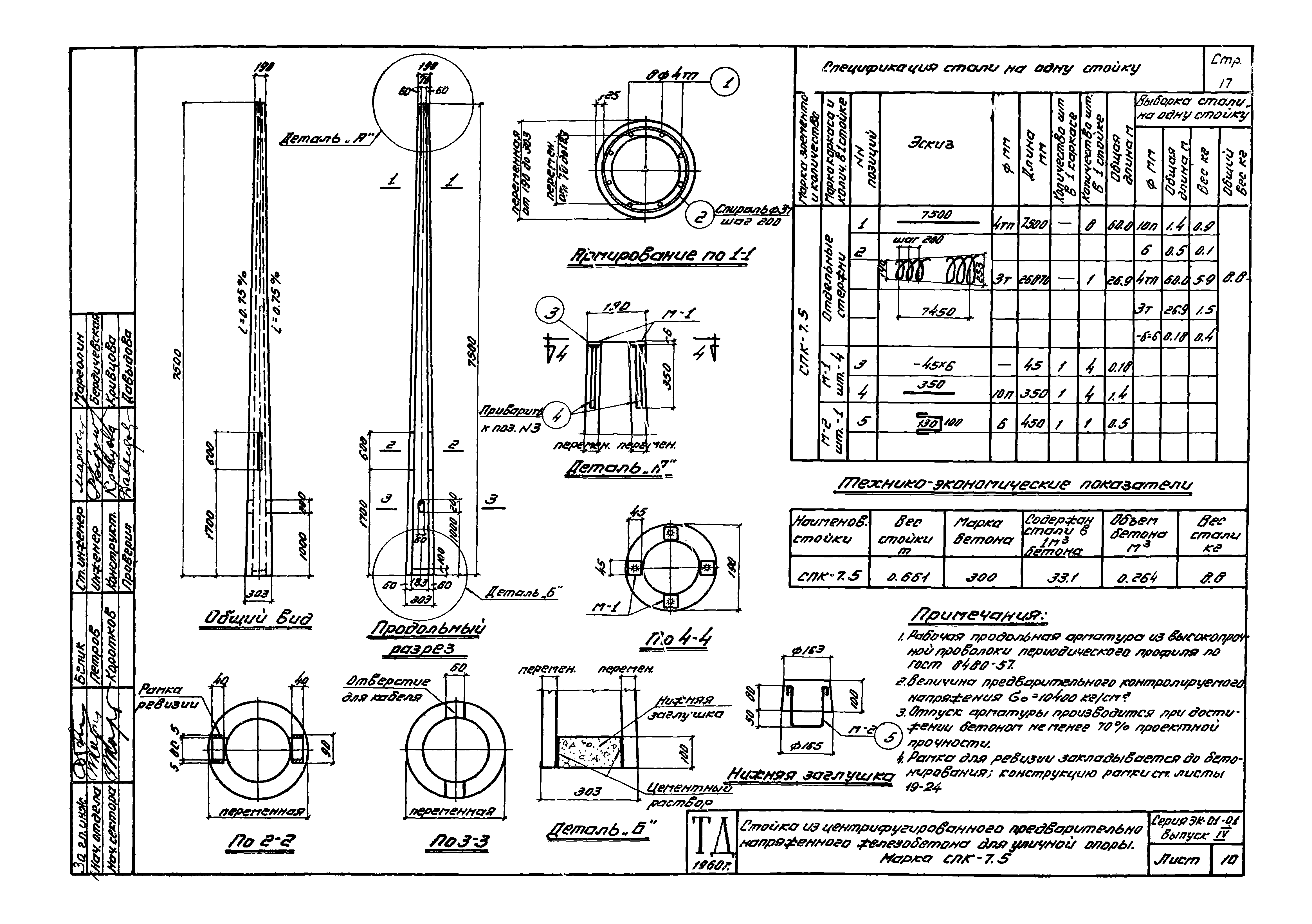

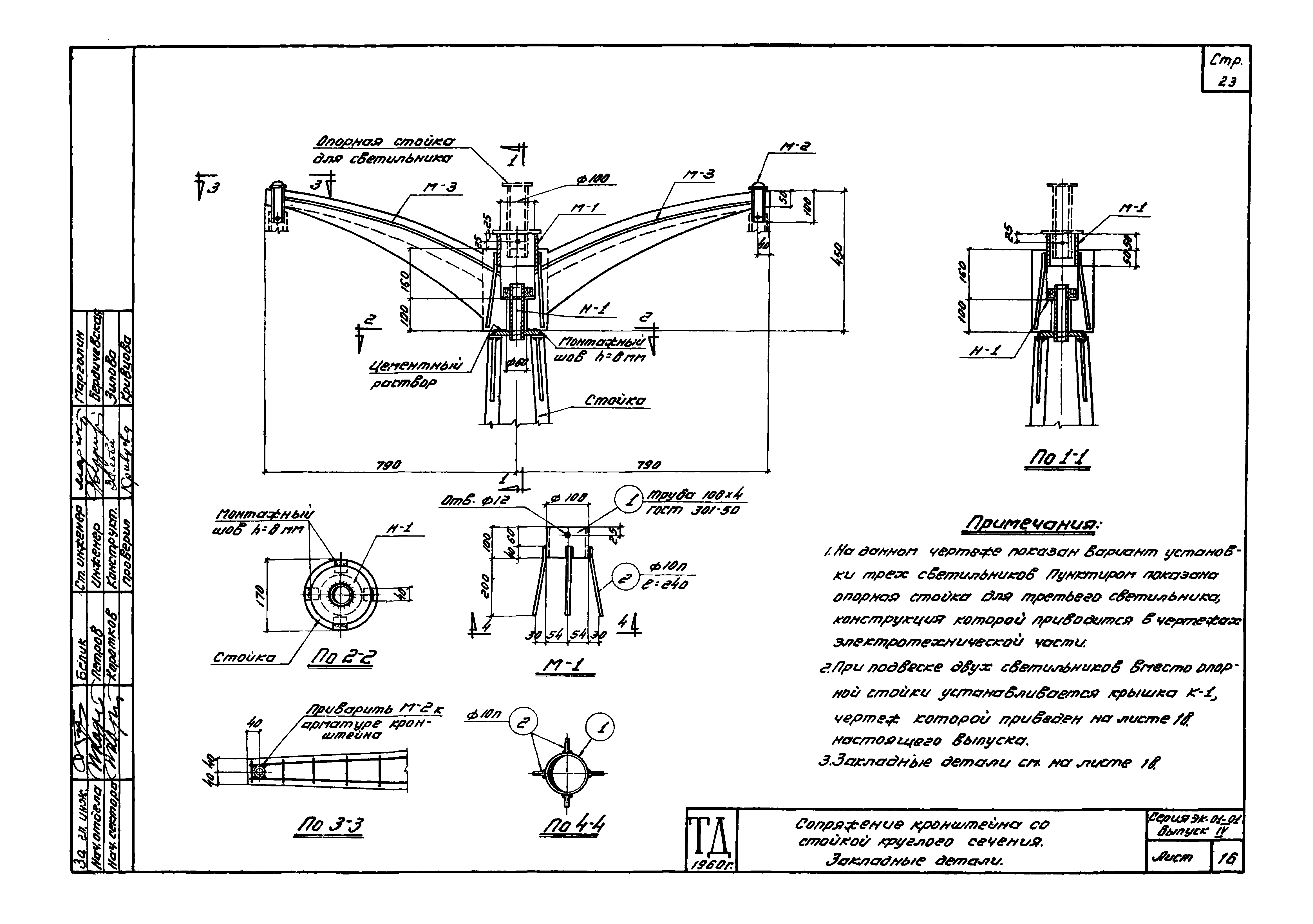

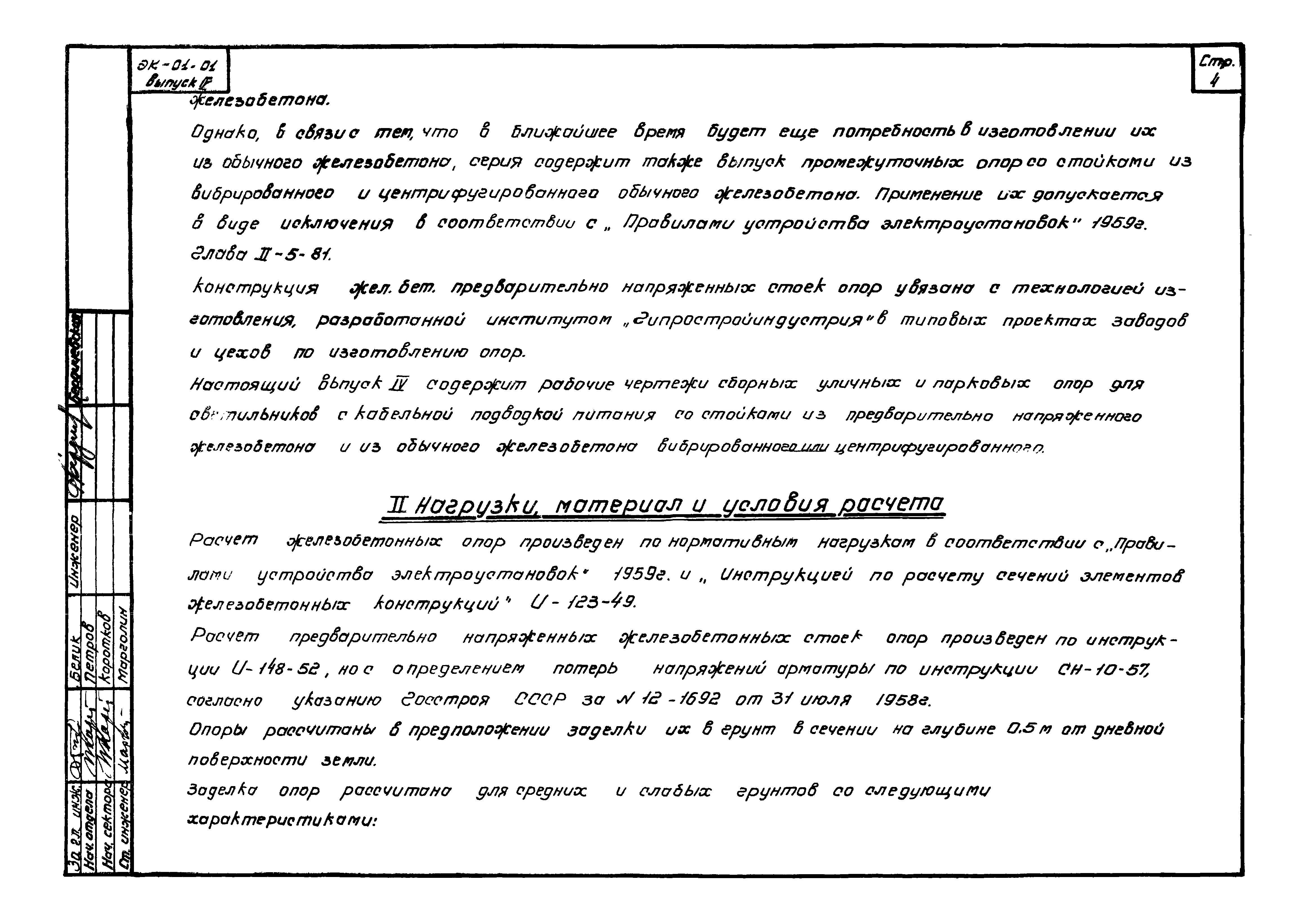

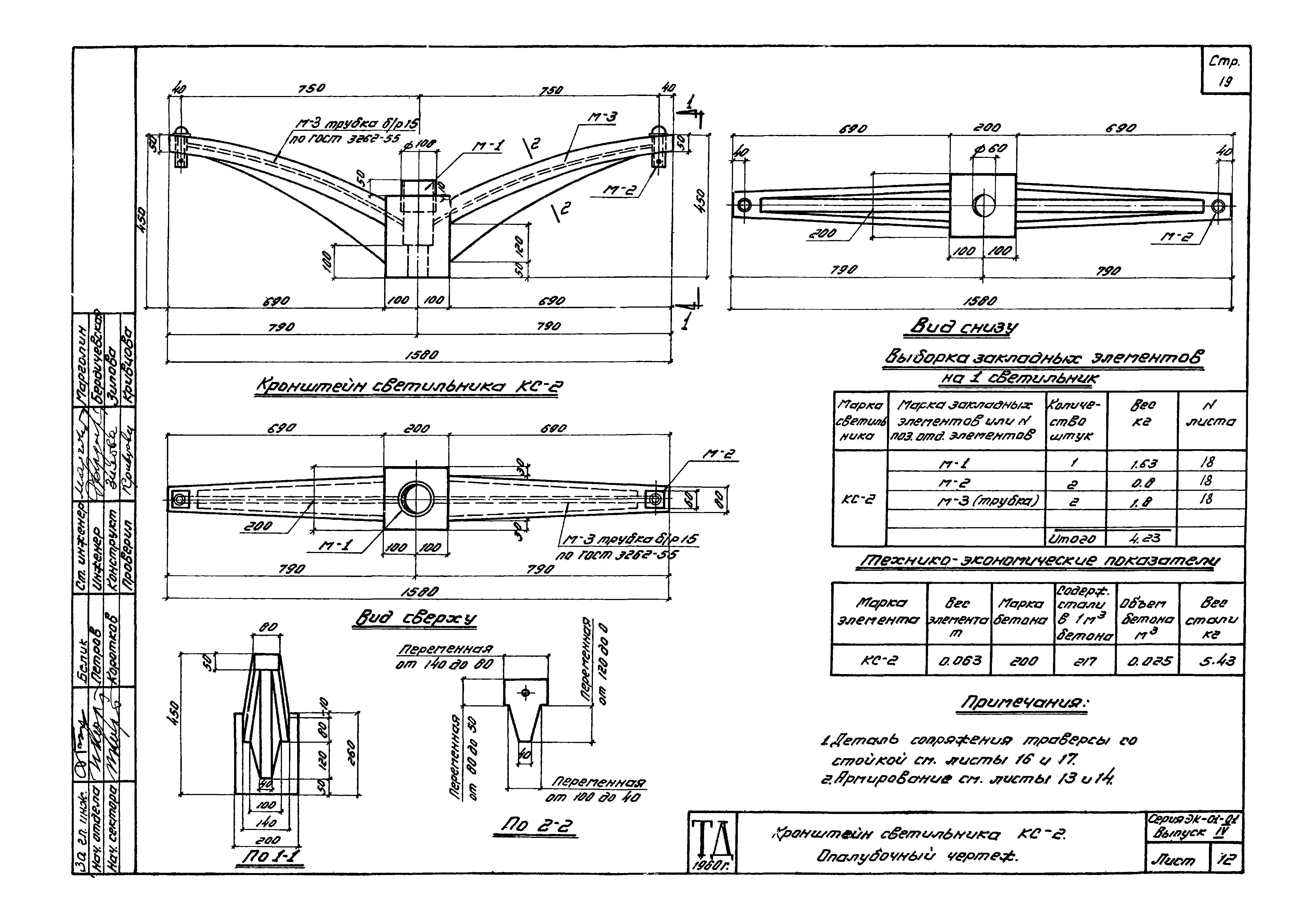

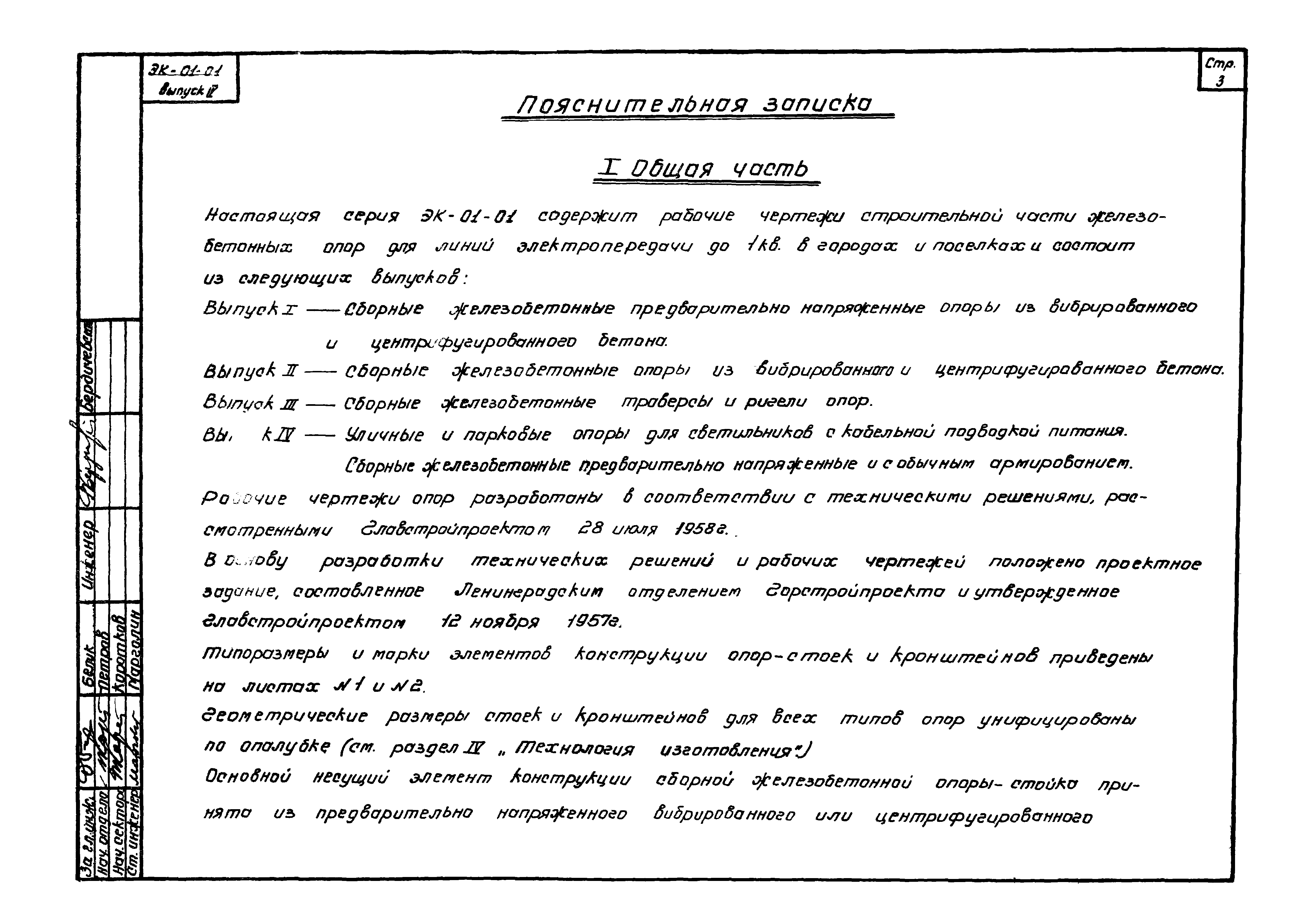

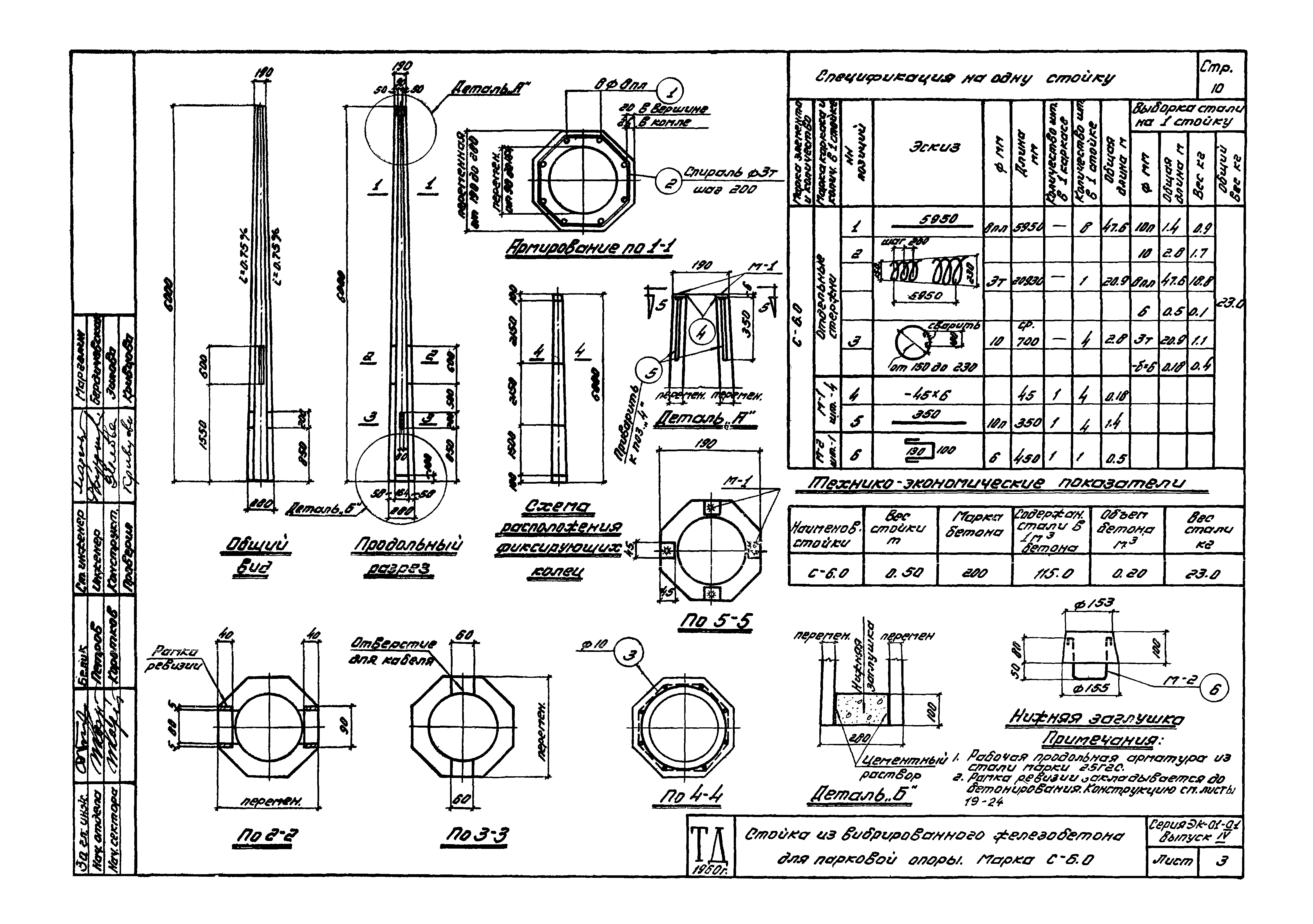

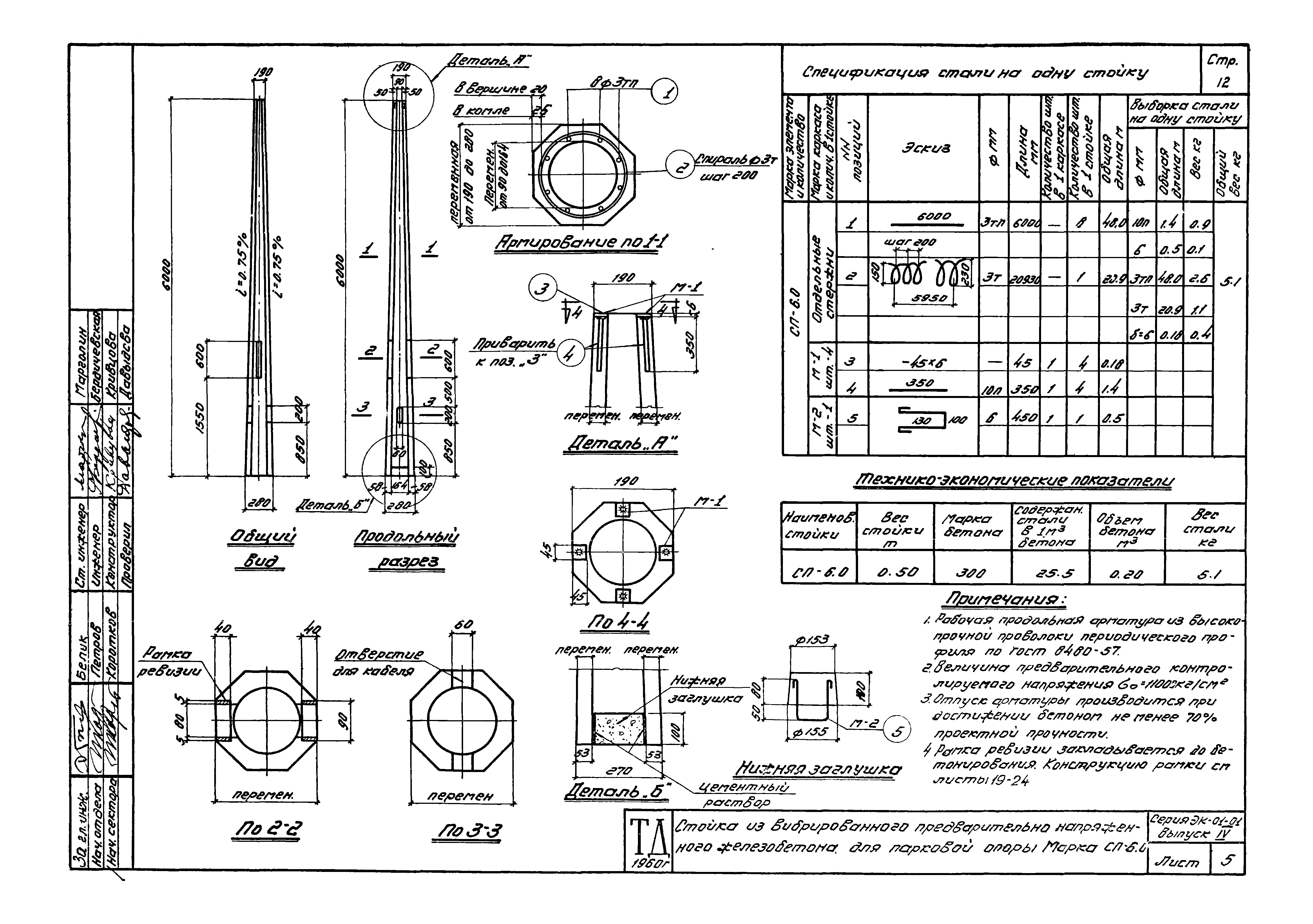

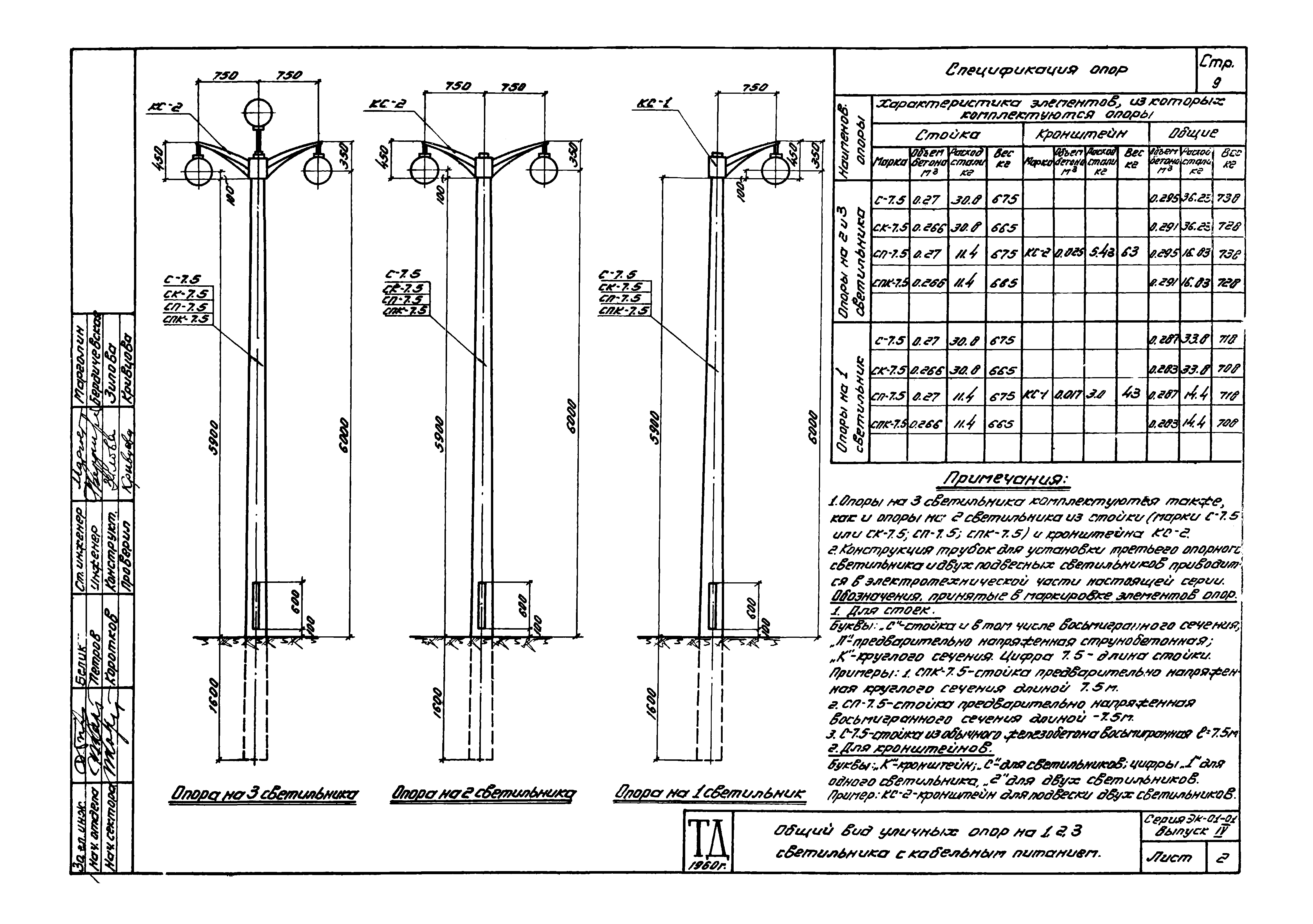

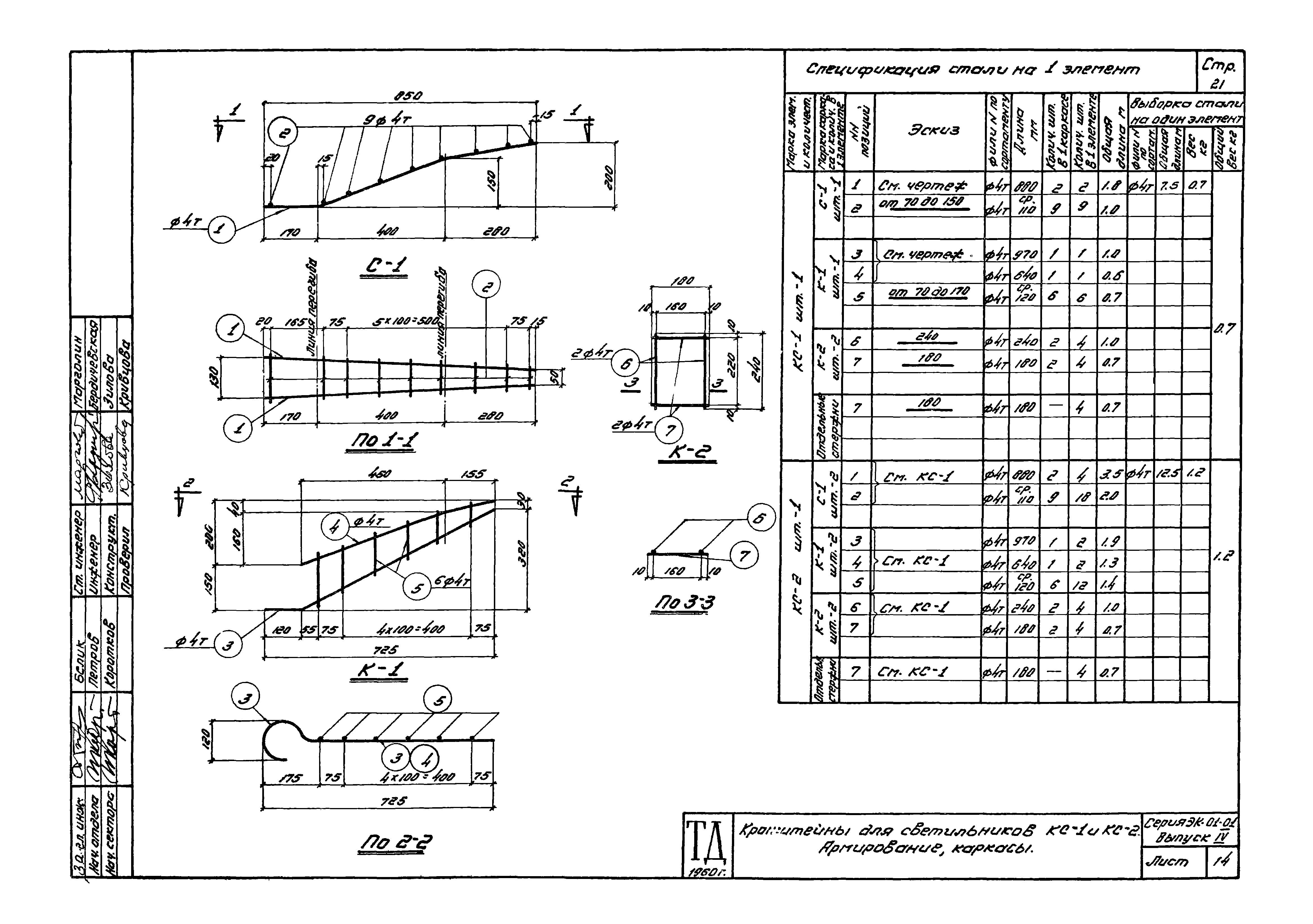

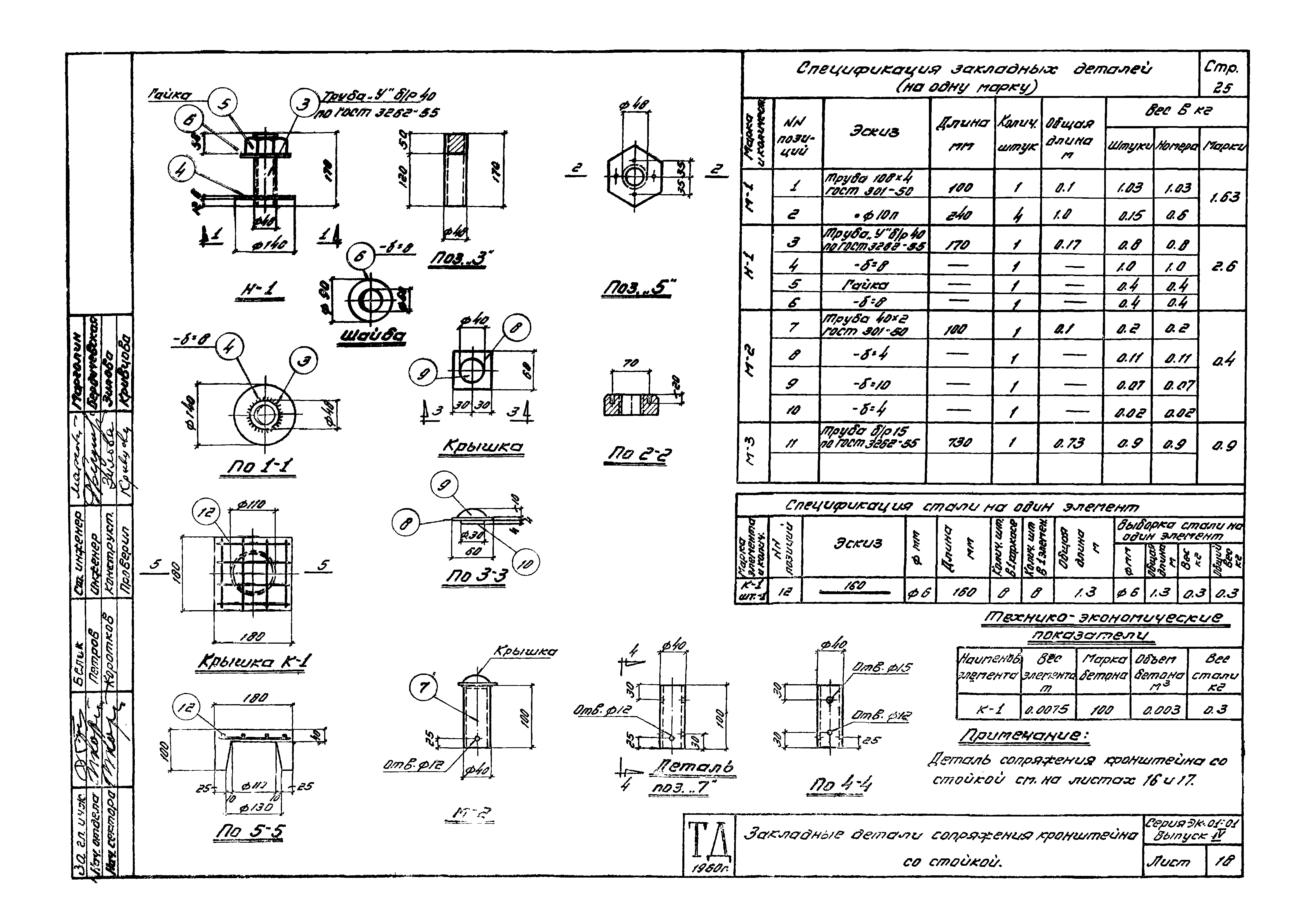

Оглавление:	Пояснительная записка Общий вид парковых опор на 2 и 1 светильник с кабельным питанием Общий вид уличных опор на 1, 2 и 3 светильника с кабельным питанием Стойка из вибрированного железобетона для парковой опоры. Марка С-6,0 Стойка из центрифугированного железобетона для парковой опоры. Марка СК-6,0 Стойка из вибрированного предварительно напряженного железобетона для парковой опоры. Марка СП-6,0 Стойка из центрифугированного предварительно напряженного железобетона для парковой опоры. Марка СПК-6,0 Стойка из вибрированного железобетона для уличной опоры. Марка С-7,5 Стойка из центрифугированного железобетона для уличной опоры. Марка СК-7,5 Стойка из вибрированного предварительно напряженного железобетона для уличной опоры. Марка СП-7,5 Стойка из центрифугированного предварительно напряженного железобетона для уличной опоры. Марка СПК-7,5 Кронштейн светильника КС-1. Опалубочный чертеж Кронштейн светильника КС-2. Опалубочный чертеж Кронштейн светильников КС-1 и КС-2. Армирование Кронштейн светильников КС-1 и КС-2. Армирование, каркасы Кронштейны опор светильников. Координатная сетка кривых наружного очертания кронштейнов Сопряжения кронштейна со стойкой круглого сечения. Закладные детали Сопряжения кронштейна со стойкой 8-гранного сечения. Закладные детали Закладные детали сопряжения кронштейна со стойкой Стойки опор светильников. Расположение рамок и дверок для ревизии Стойки опор светильников. Дверка и рамка ревизии Стойки опор светильников. Схема установки элементов для крепления кабелей Стойки опор светильников. Замок дверки для ревизии
Разработан:	Ленинградский Промстройпроект
Утверждён:	08.05.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 151)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1961 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
