Скачать Шифр 432-12 Выпуск 1. Стеновые панели. Рабочие чертежи

Дата актуализации: 10.08.2017

Шифр 432-12

Выпуск 1. Стеновые панели. Рабочие чертежи

Обозначение:	Шифр 432-12
Обозначение англ:	432-12
Статус:	не действует
Название рус.:	Выпуск 1. Стеновые панели. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Настоящий выпуск содержит рабочие чертежи трехслойных железобетонных стеновых панелей на гибких связях с эффективной теплоизоляцией для отапливаемых производственных зданий

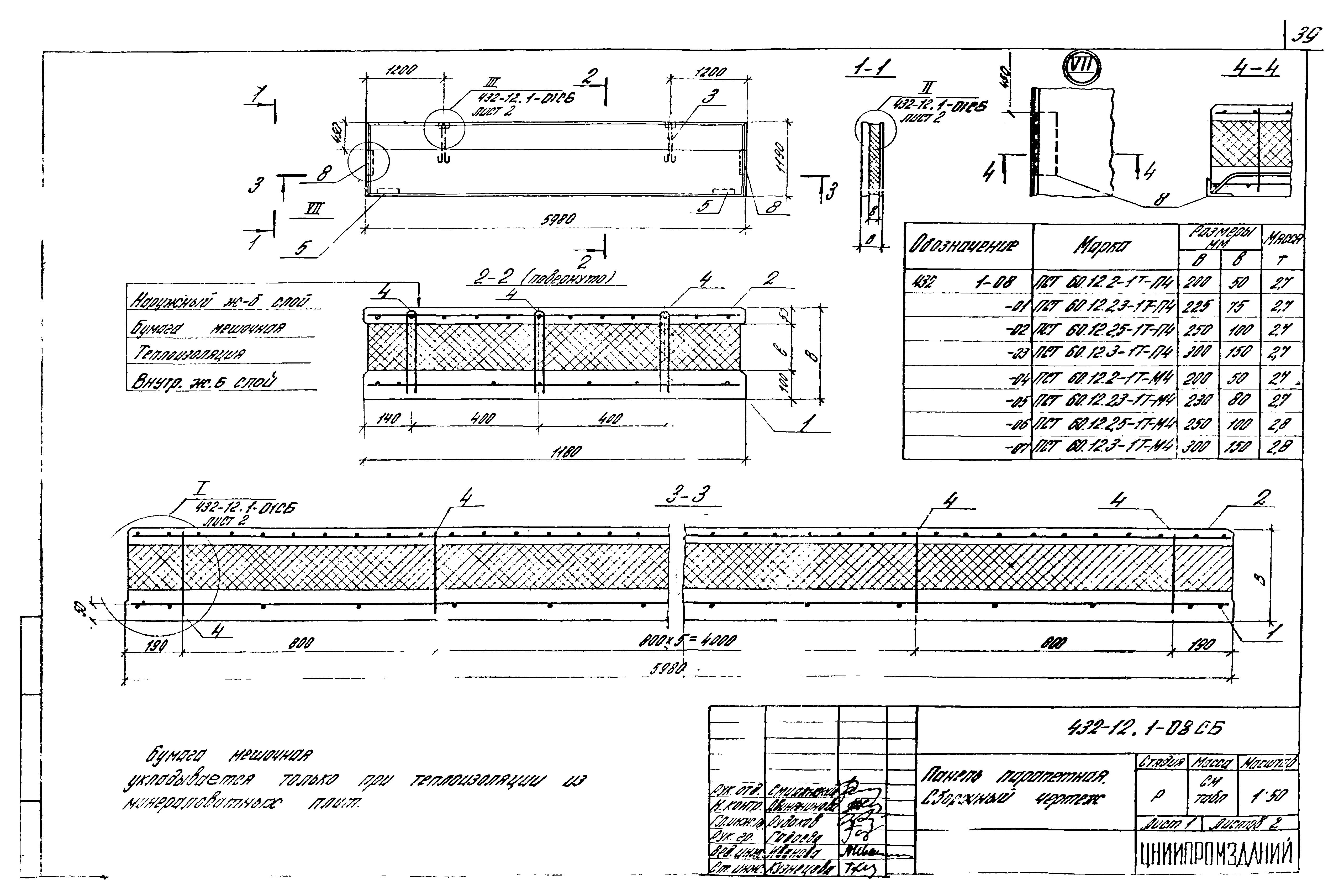

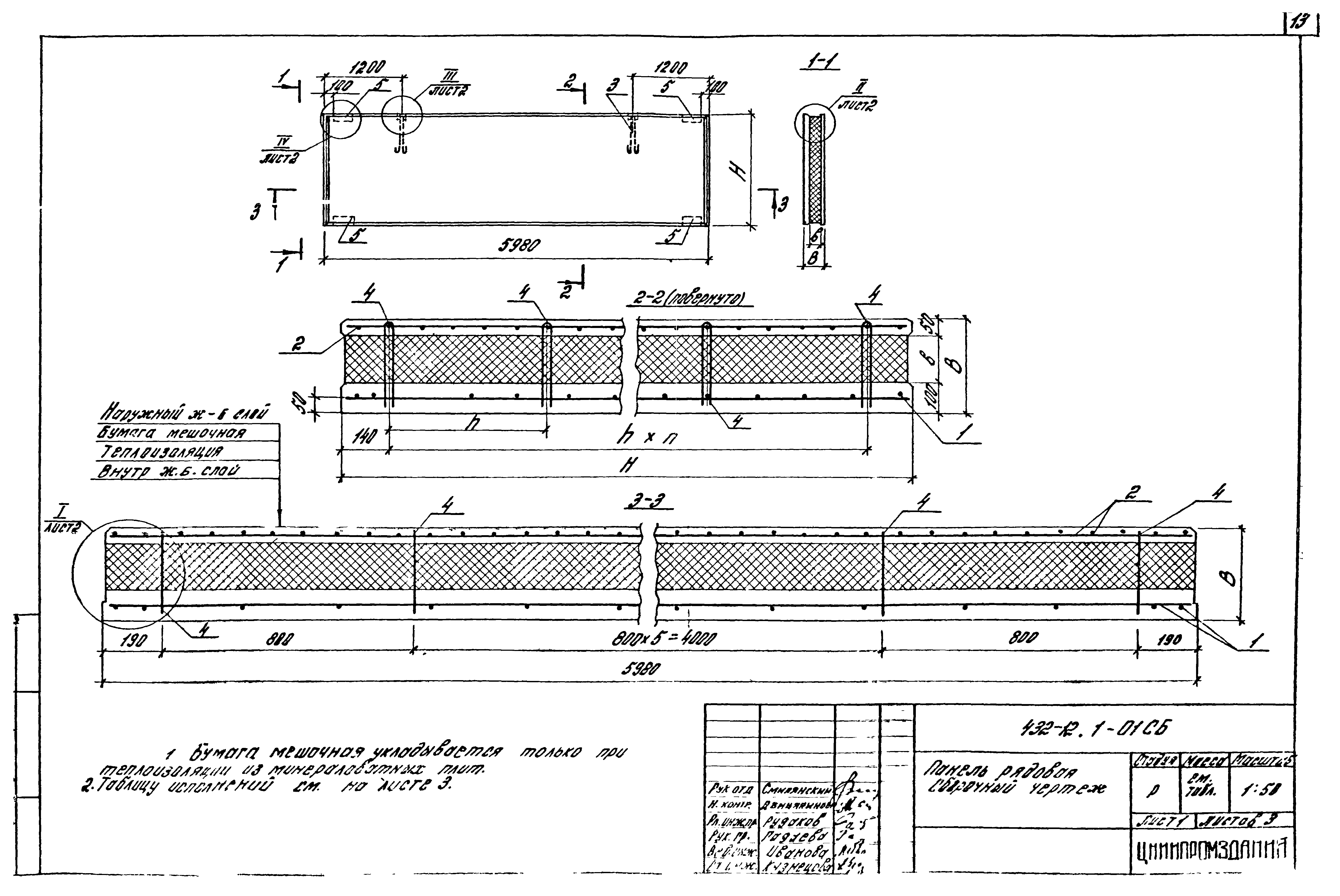

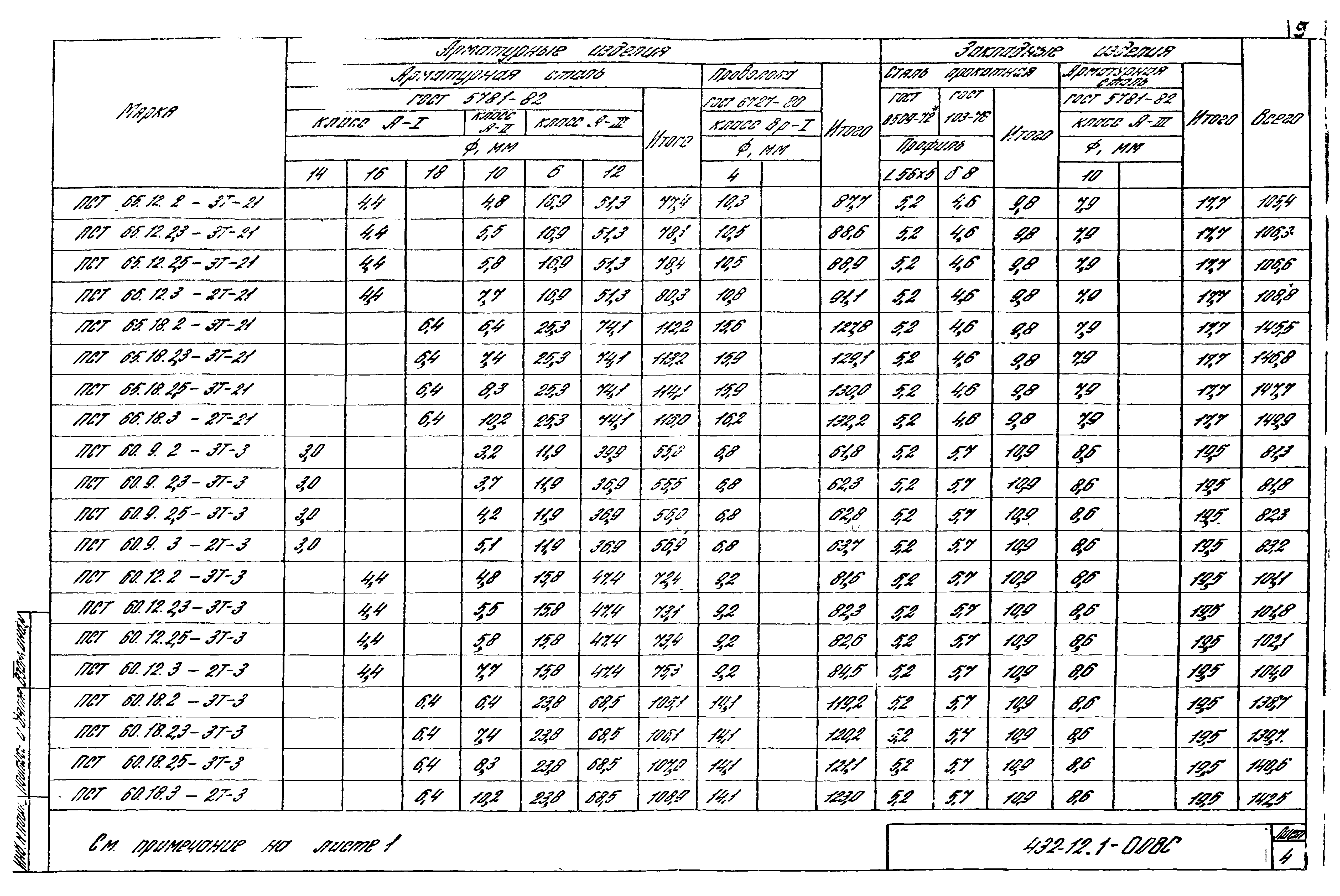

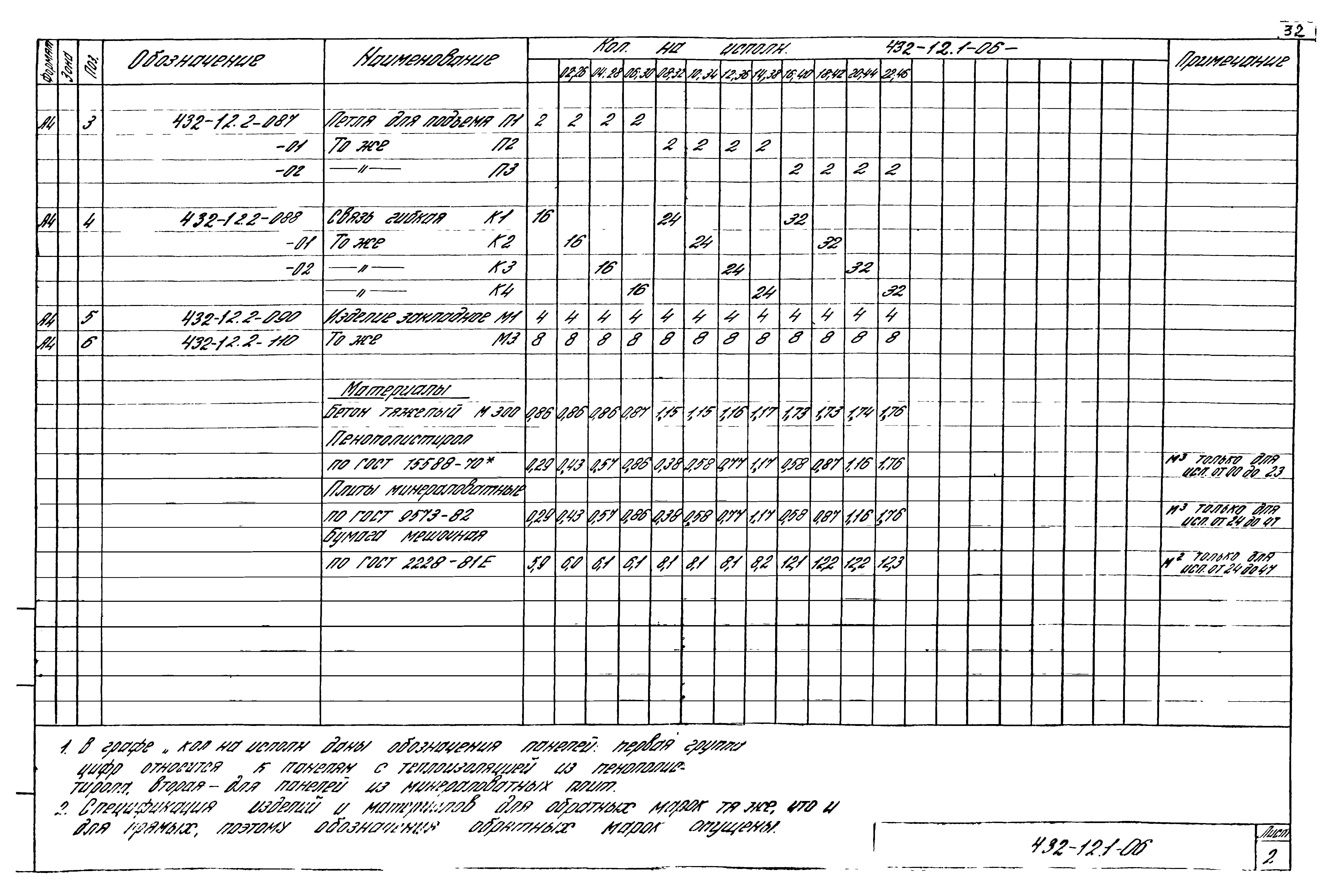

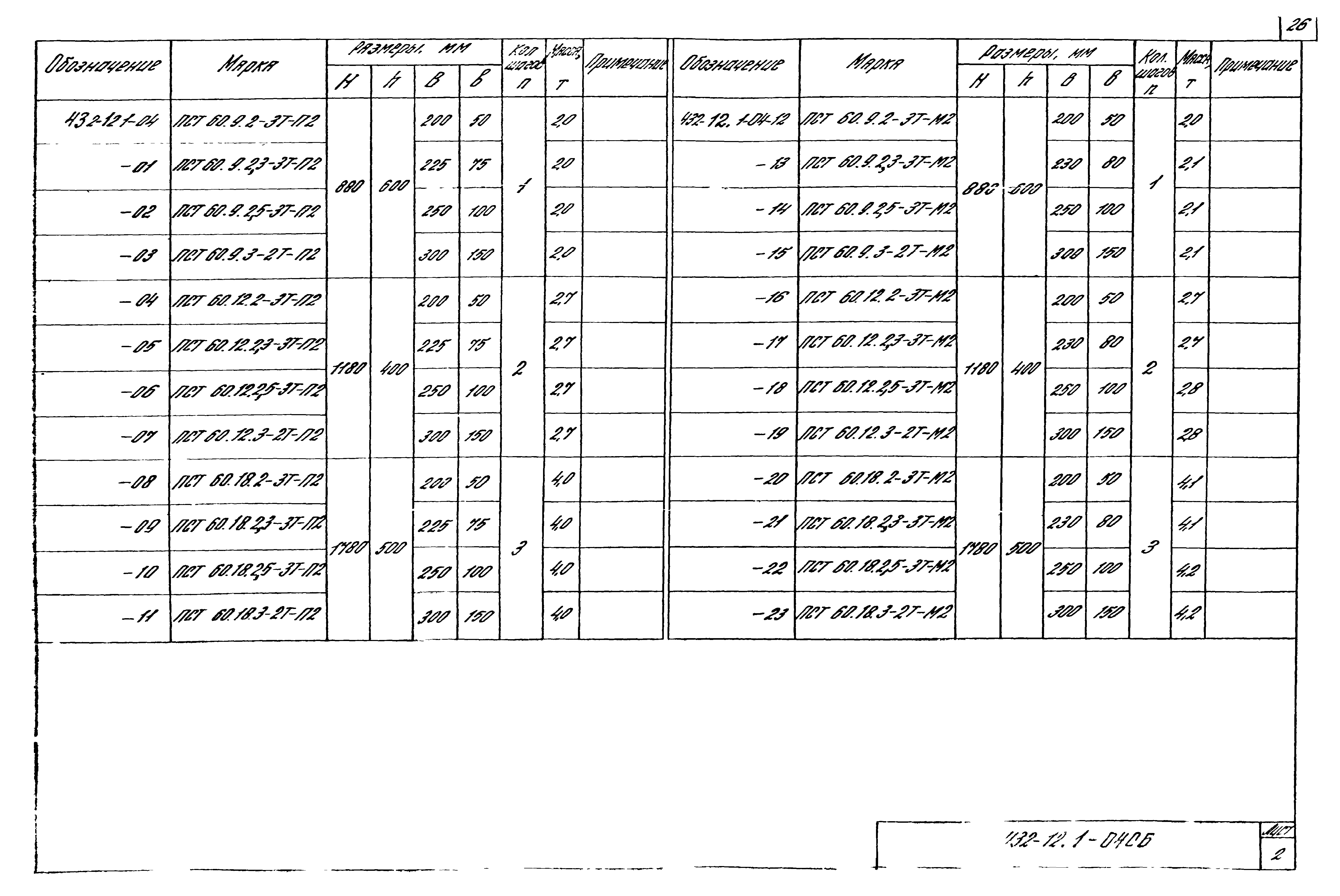

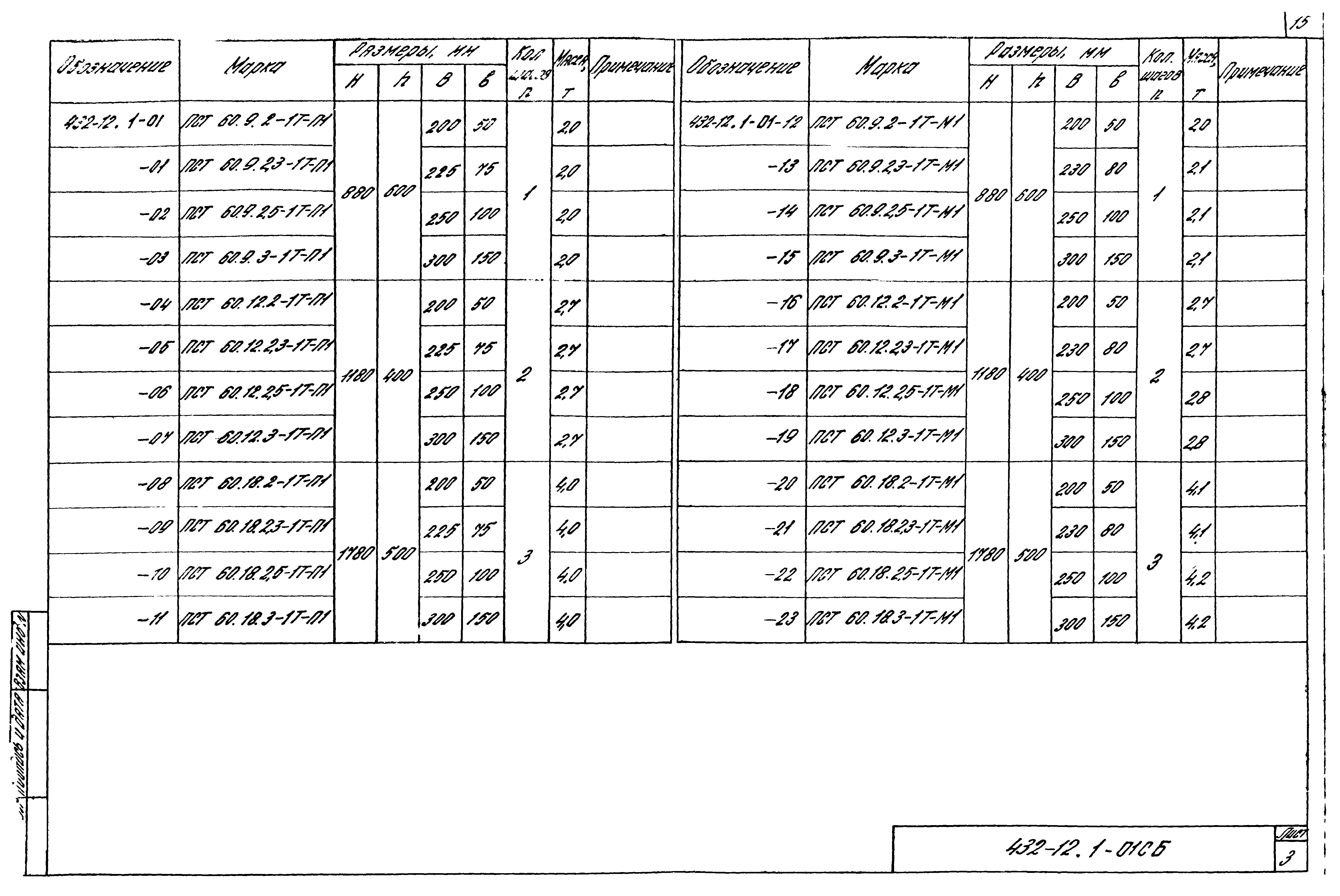

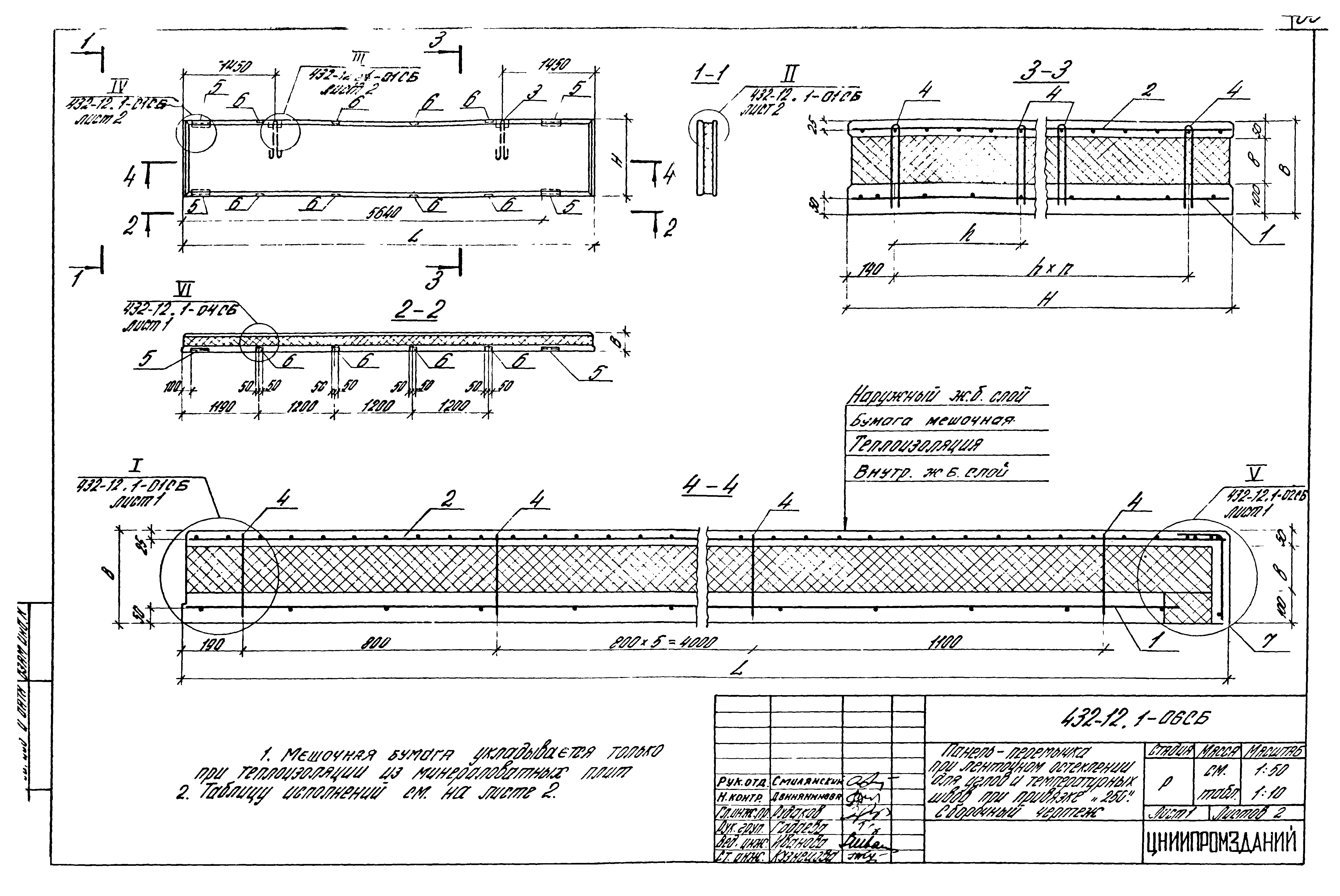

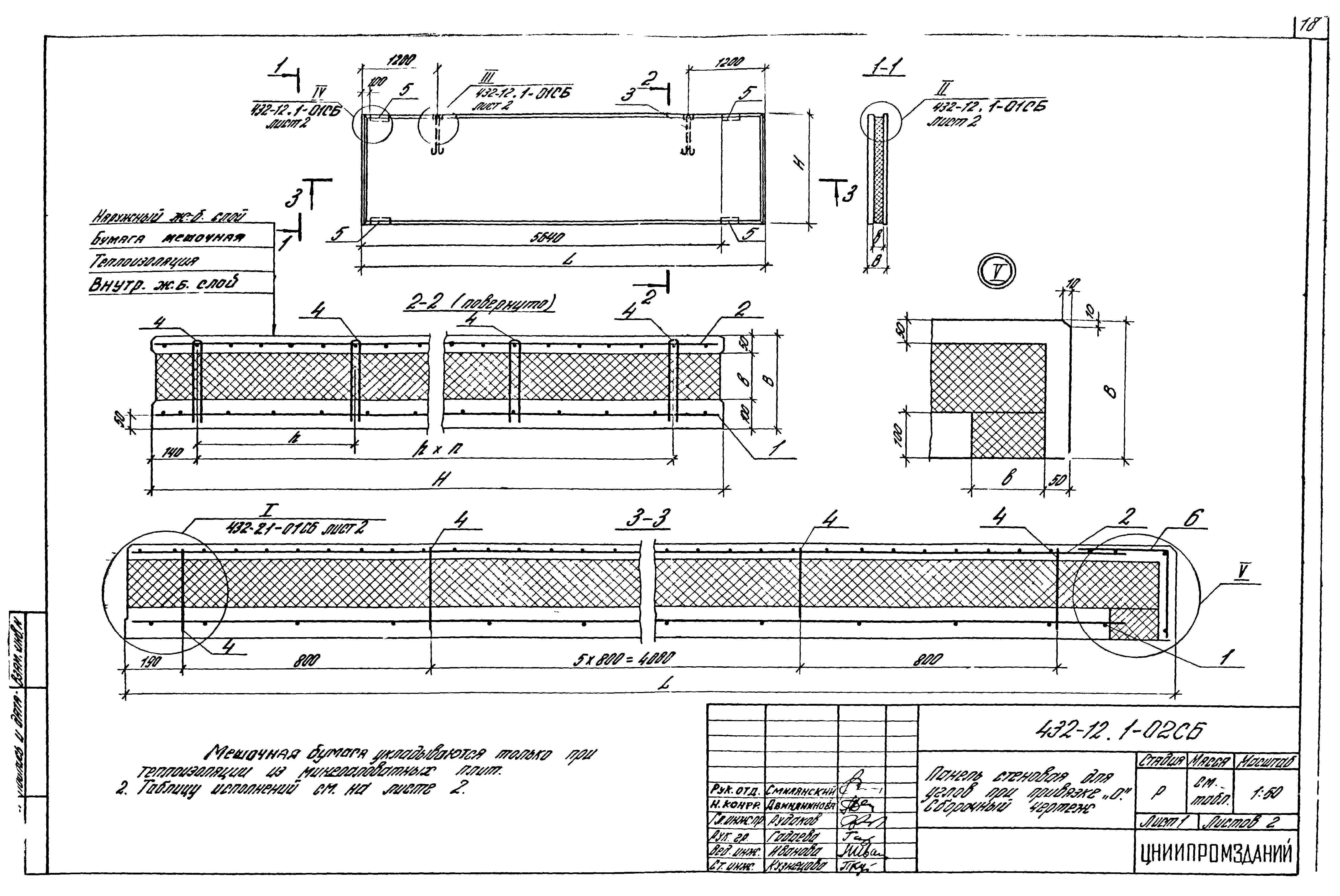

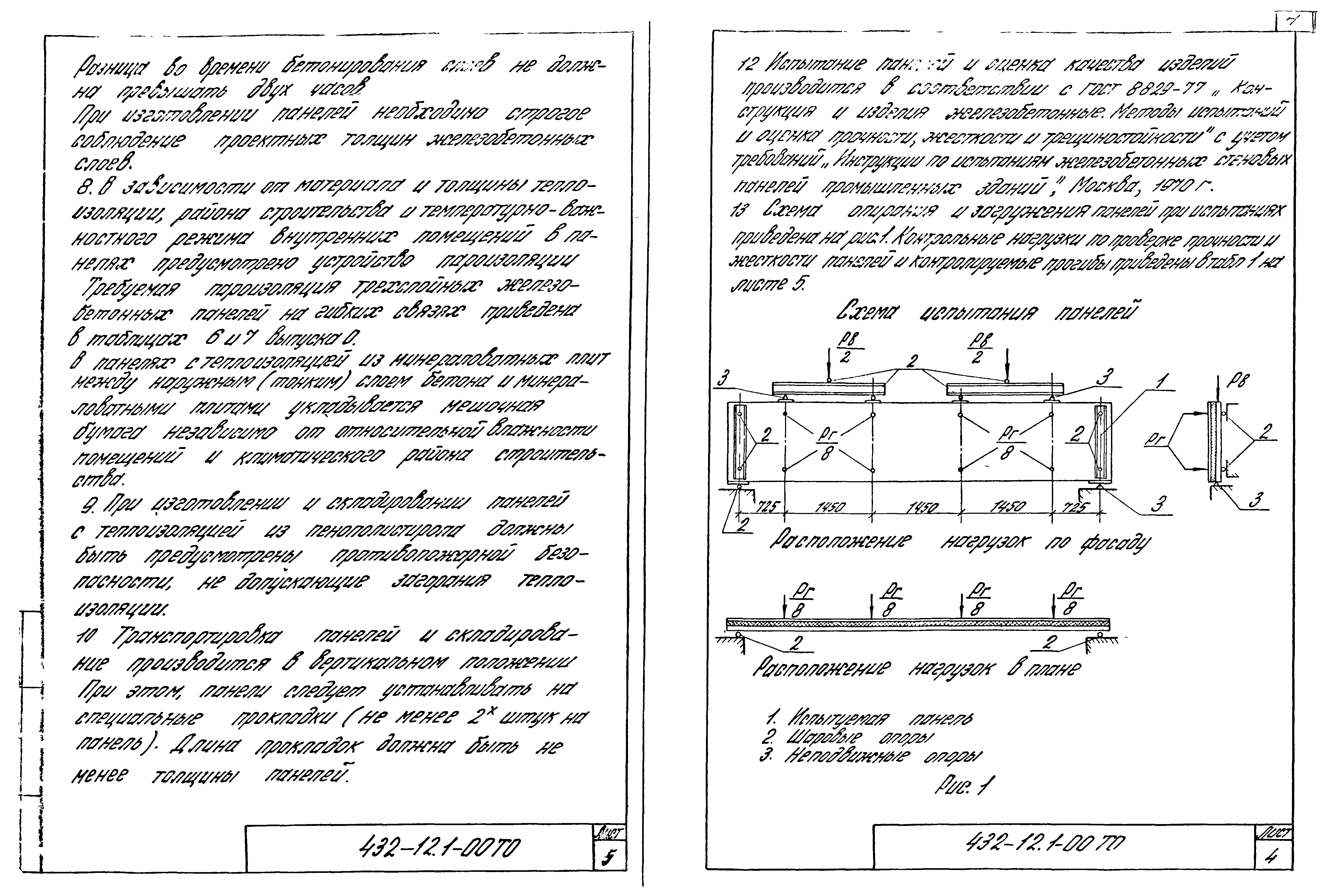

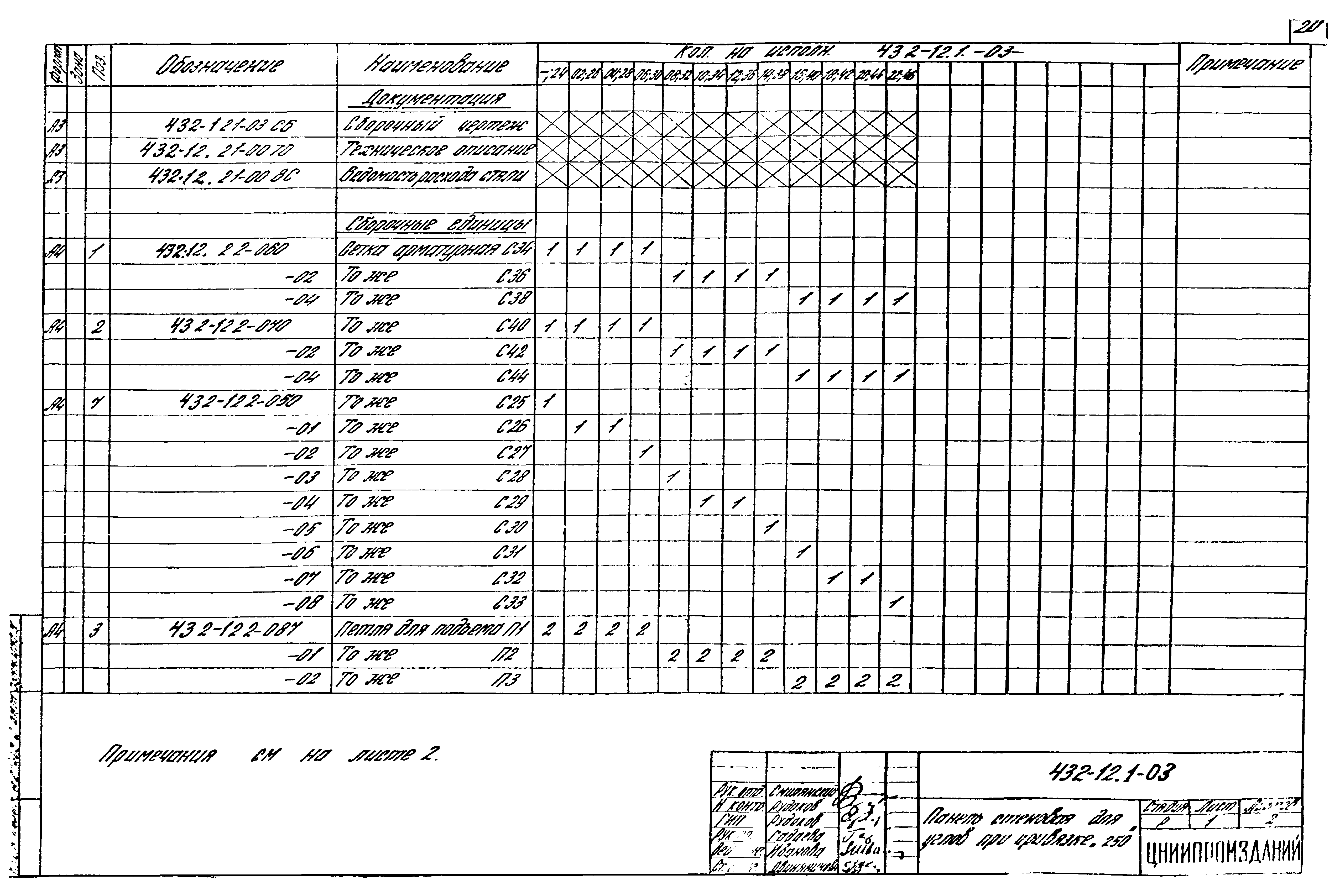

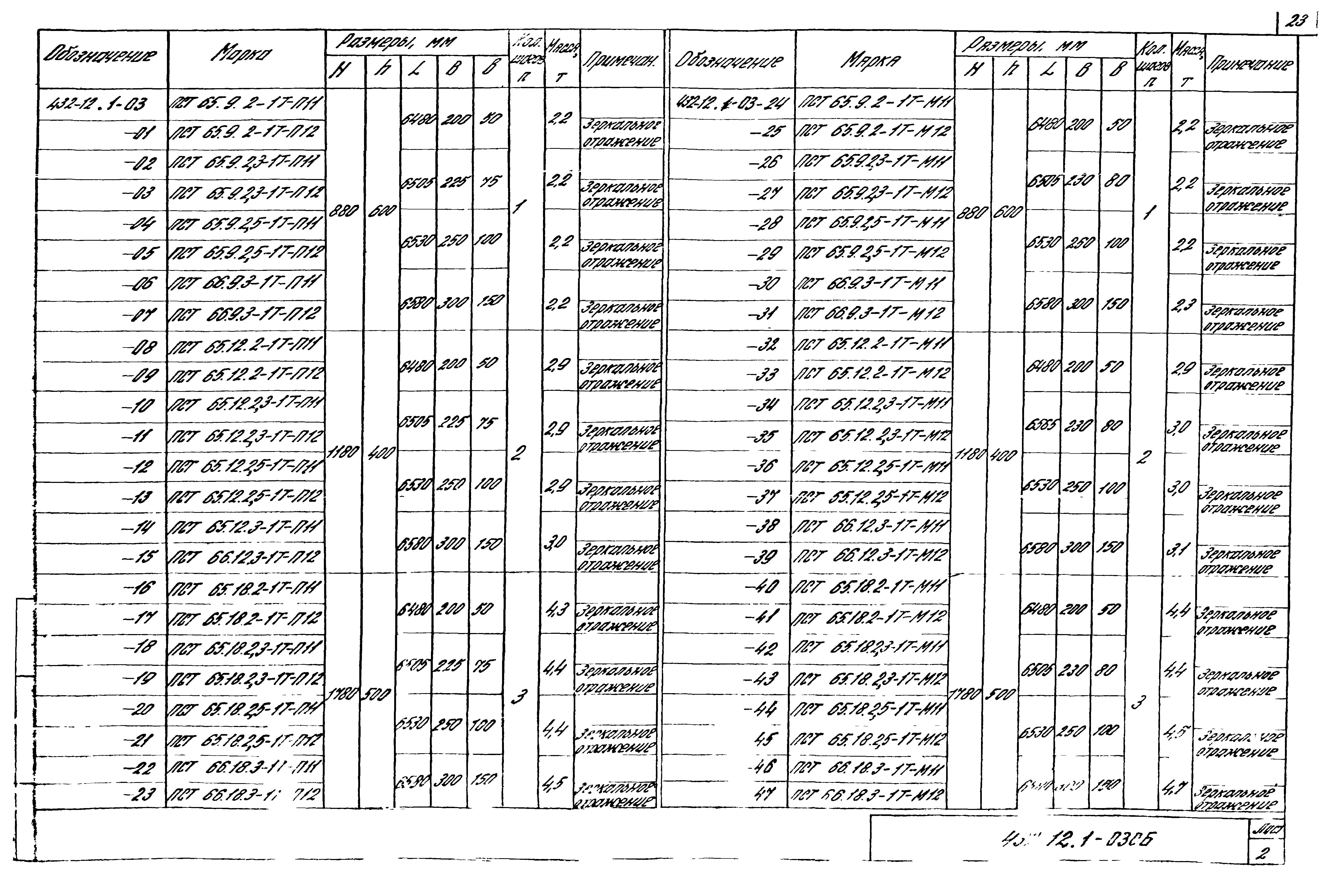

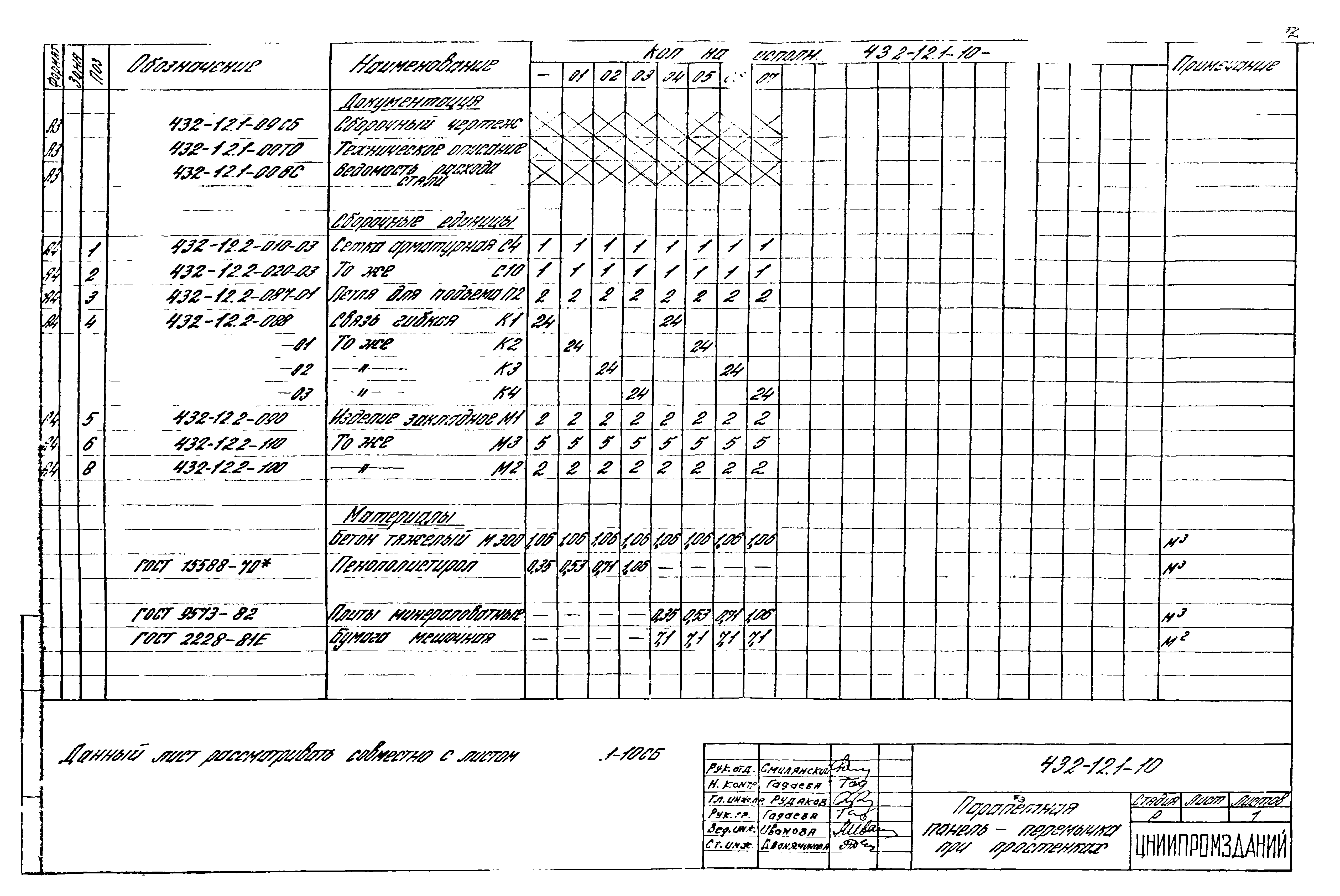

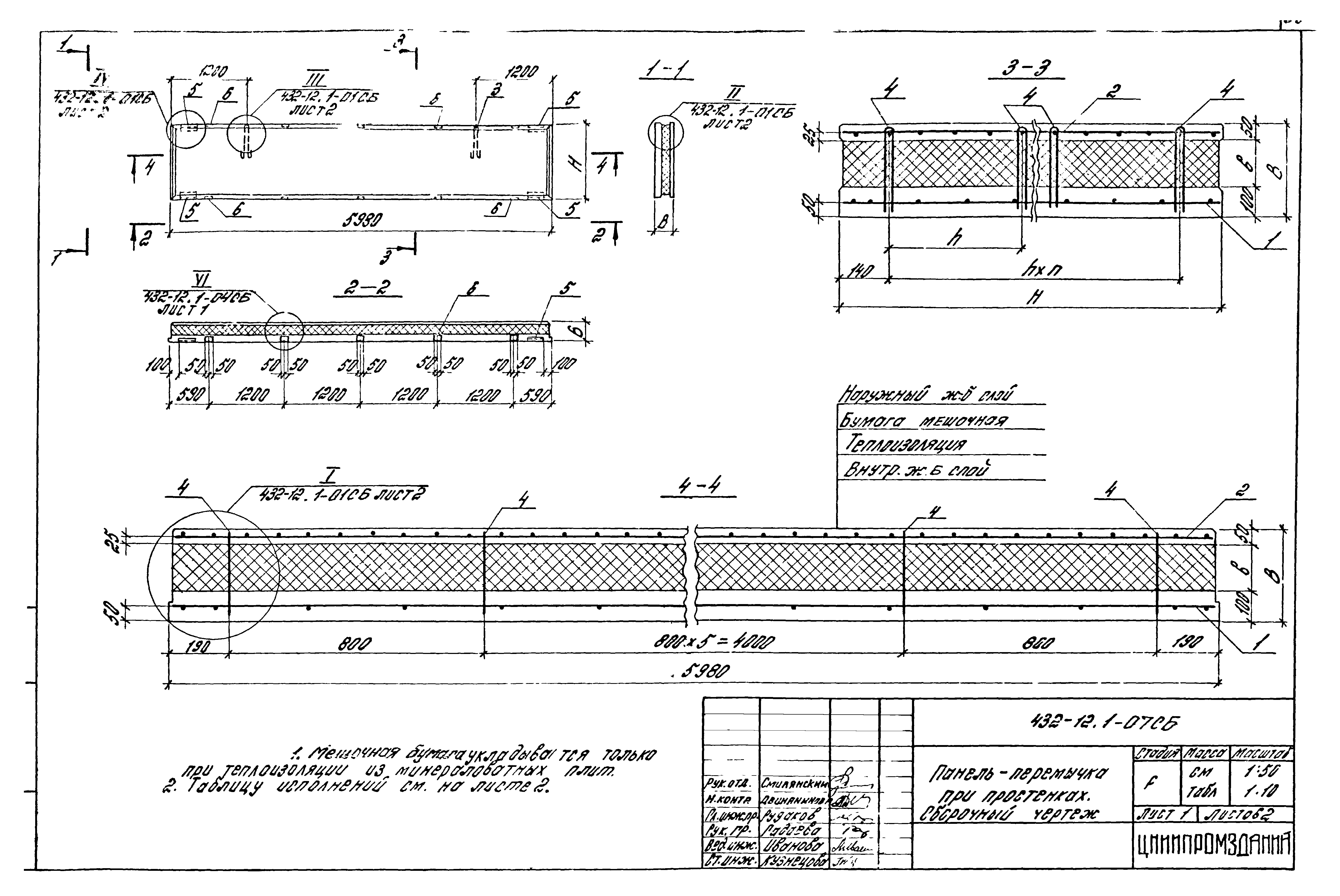

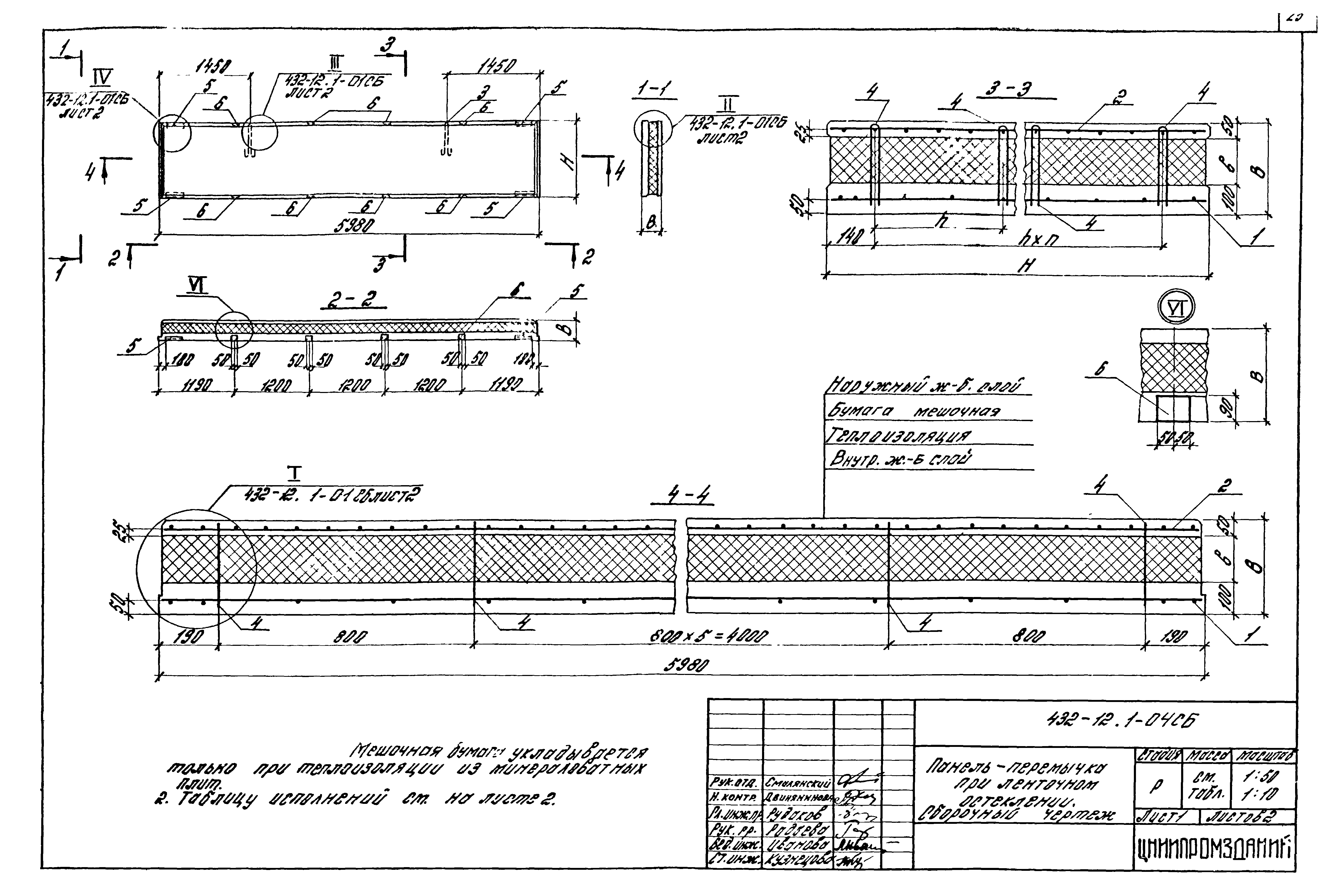

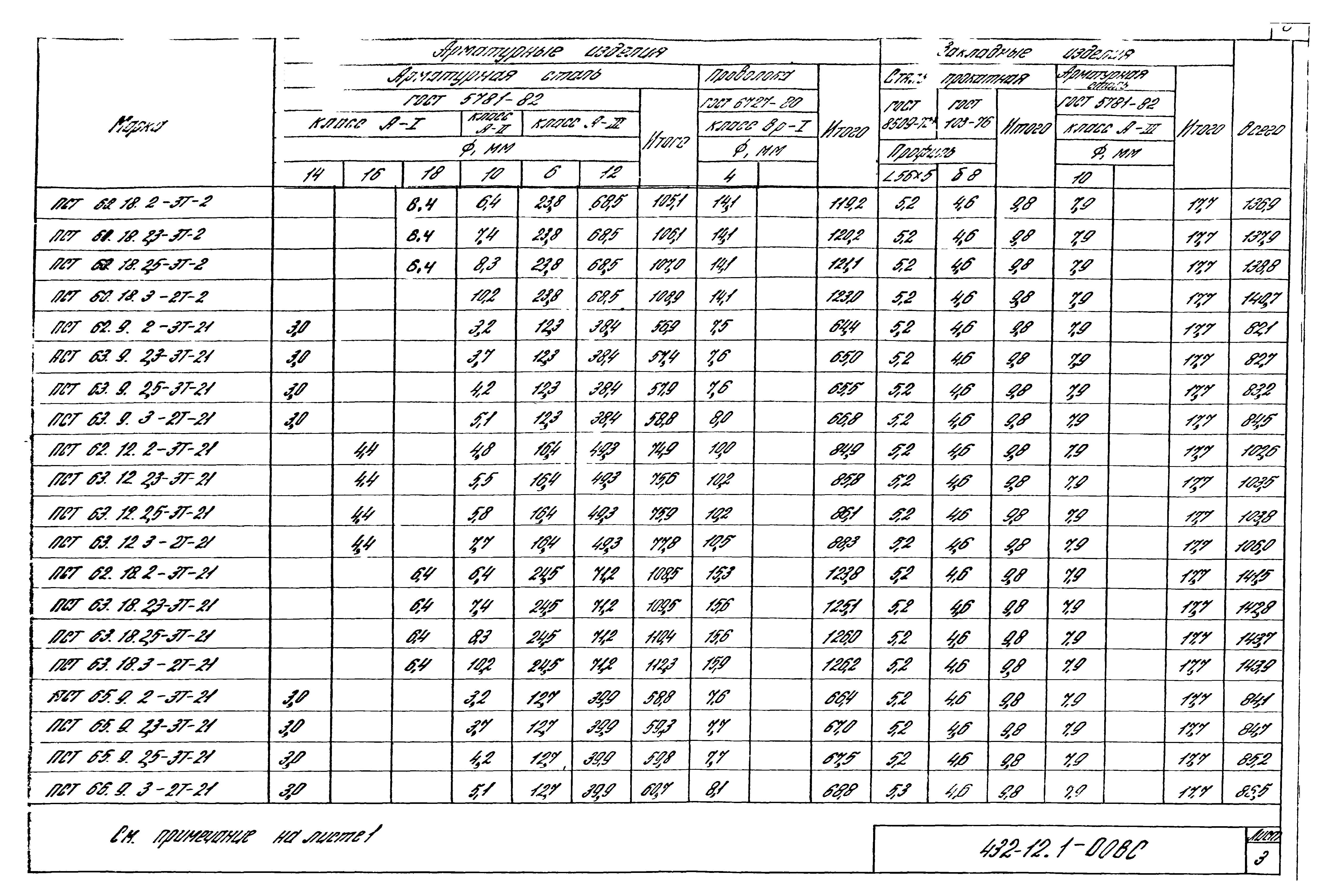

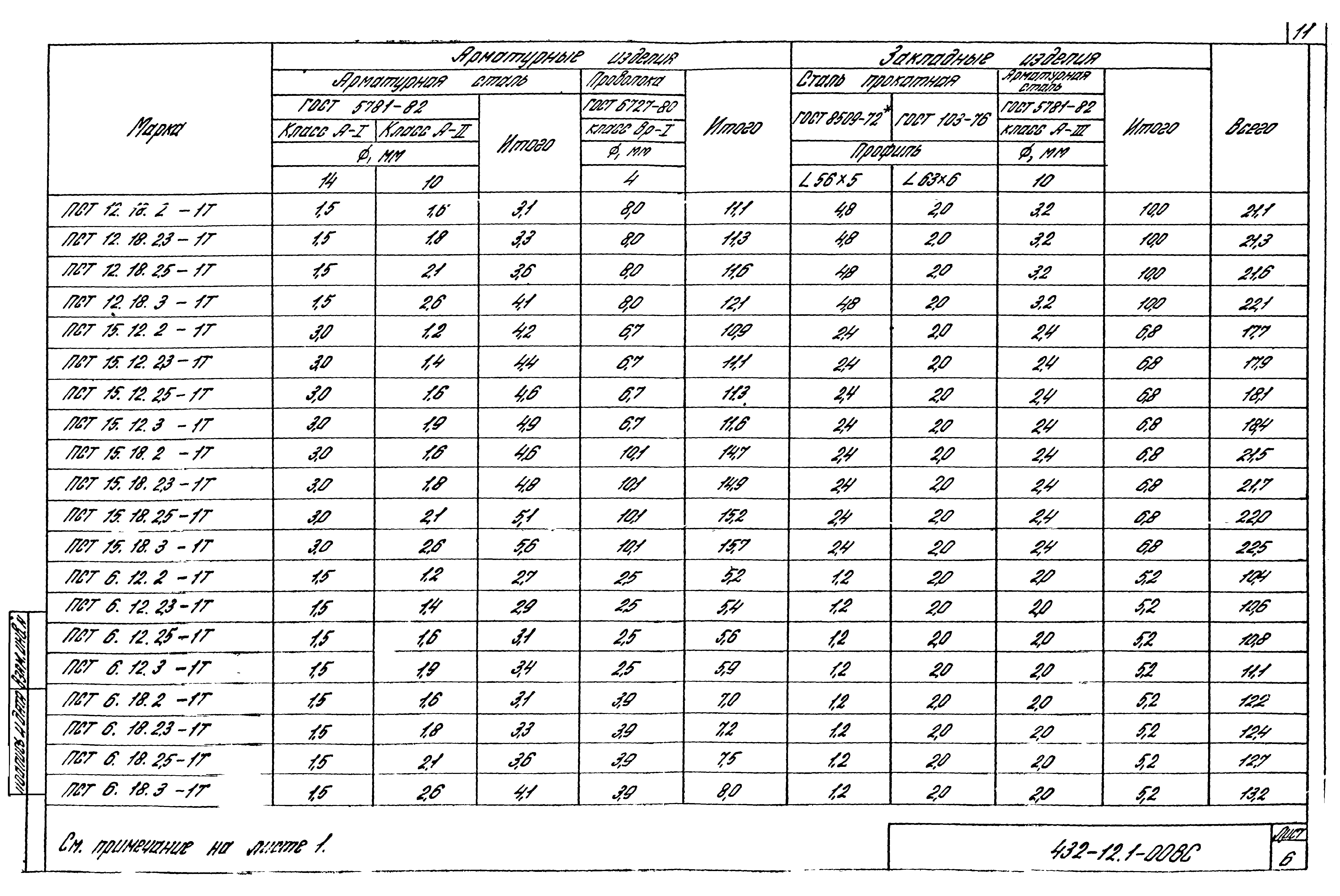

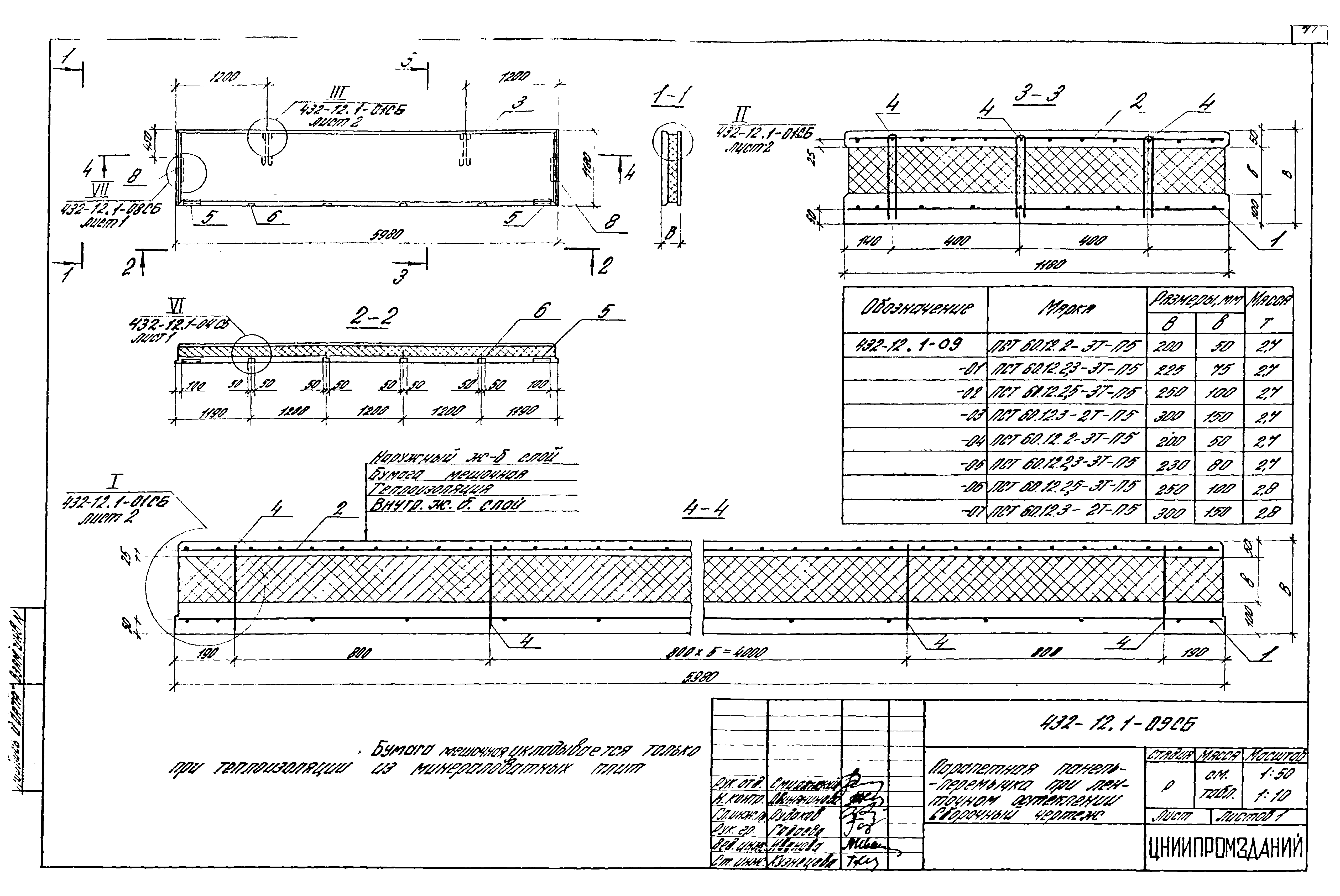

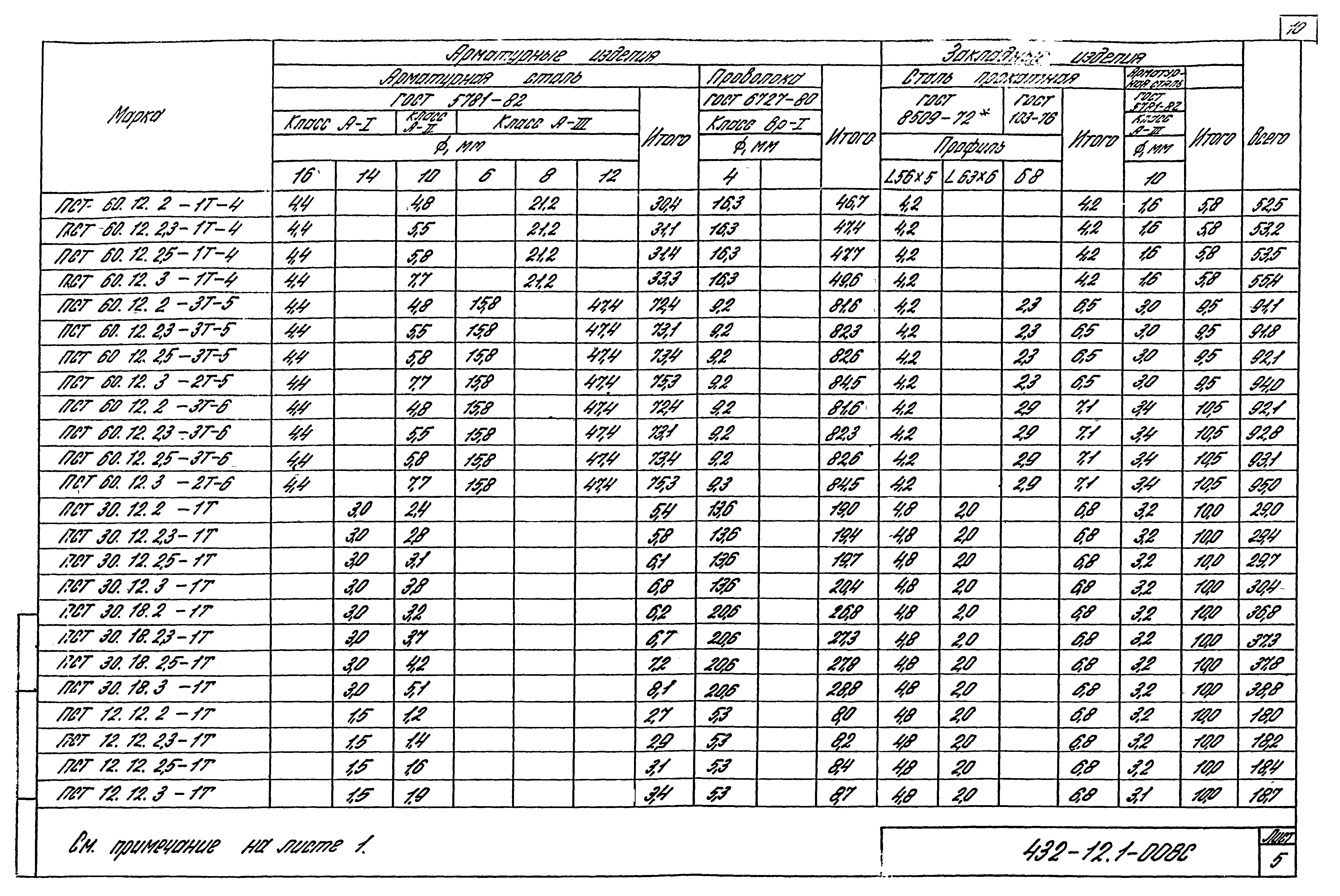

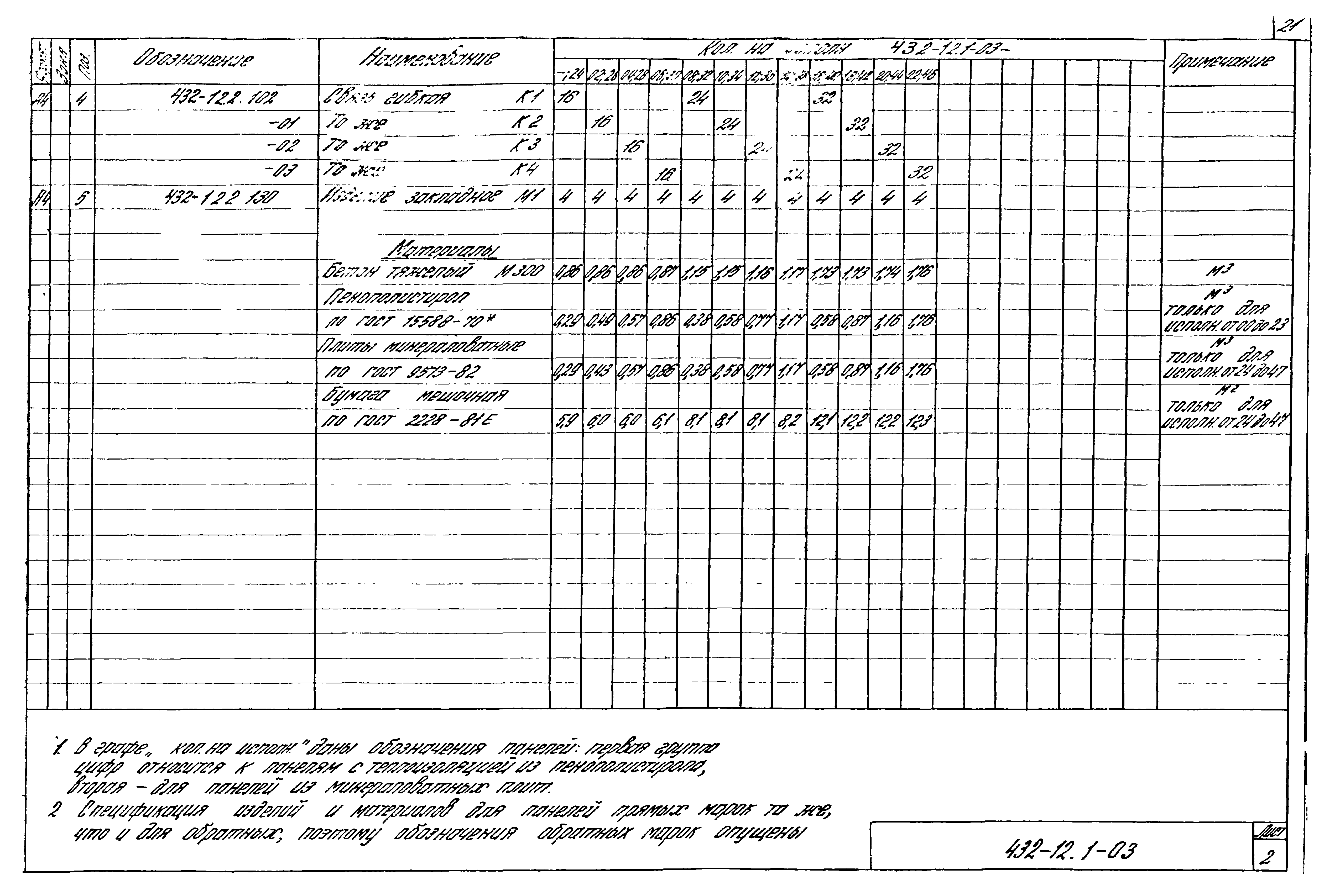

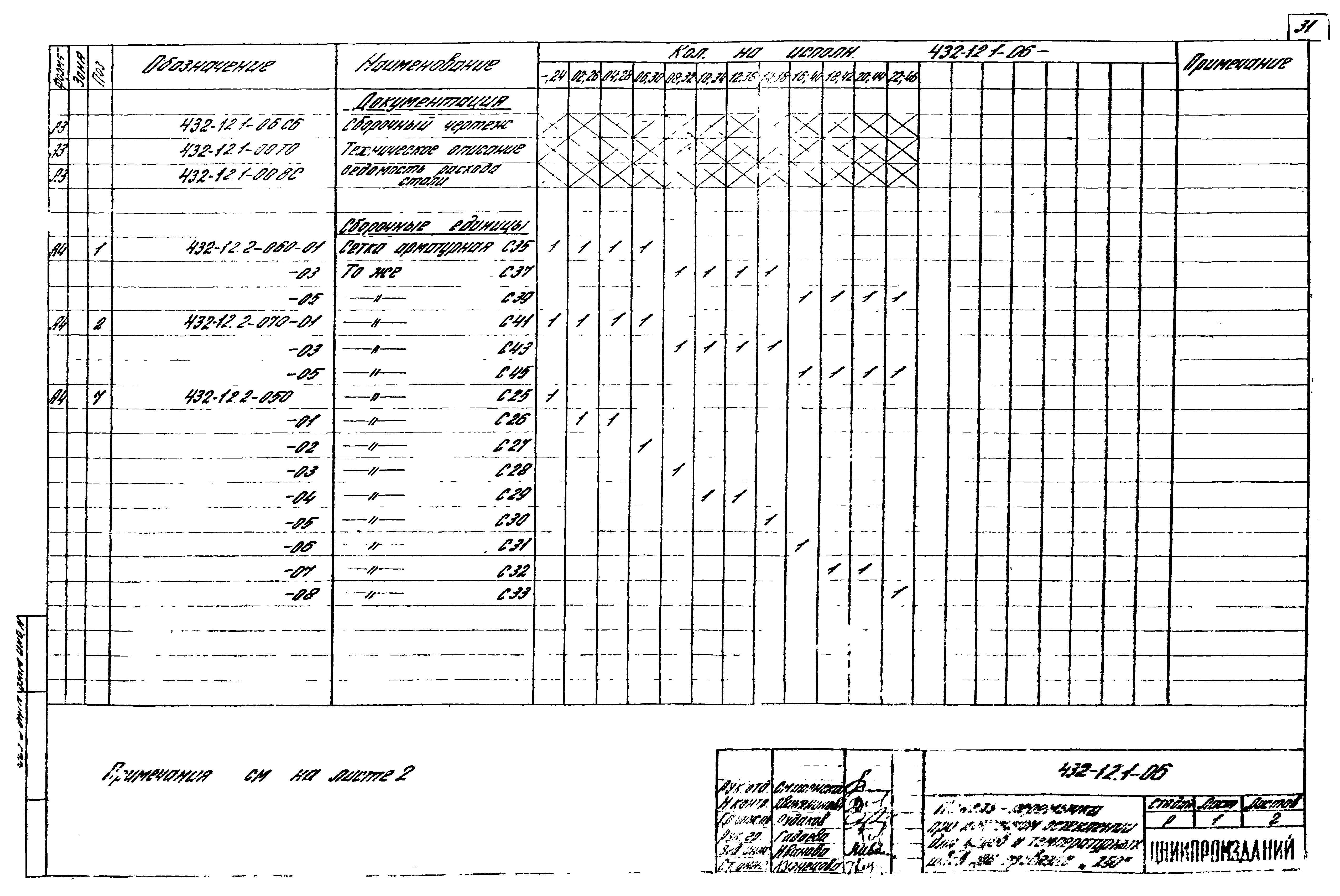

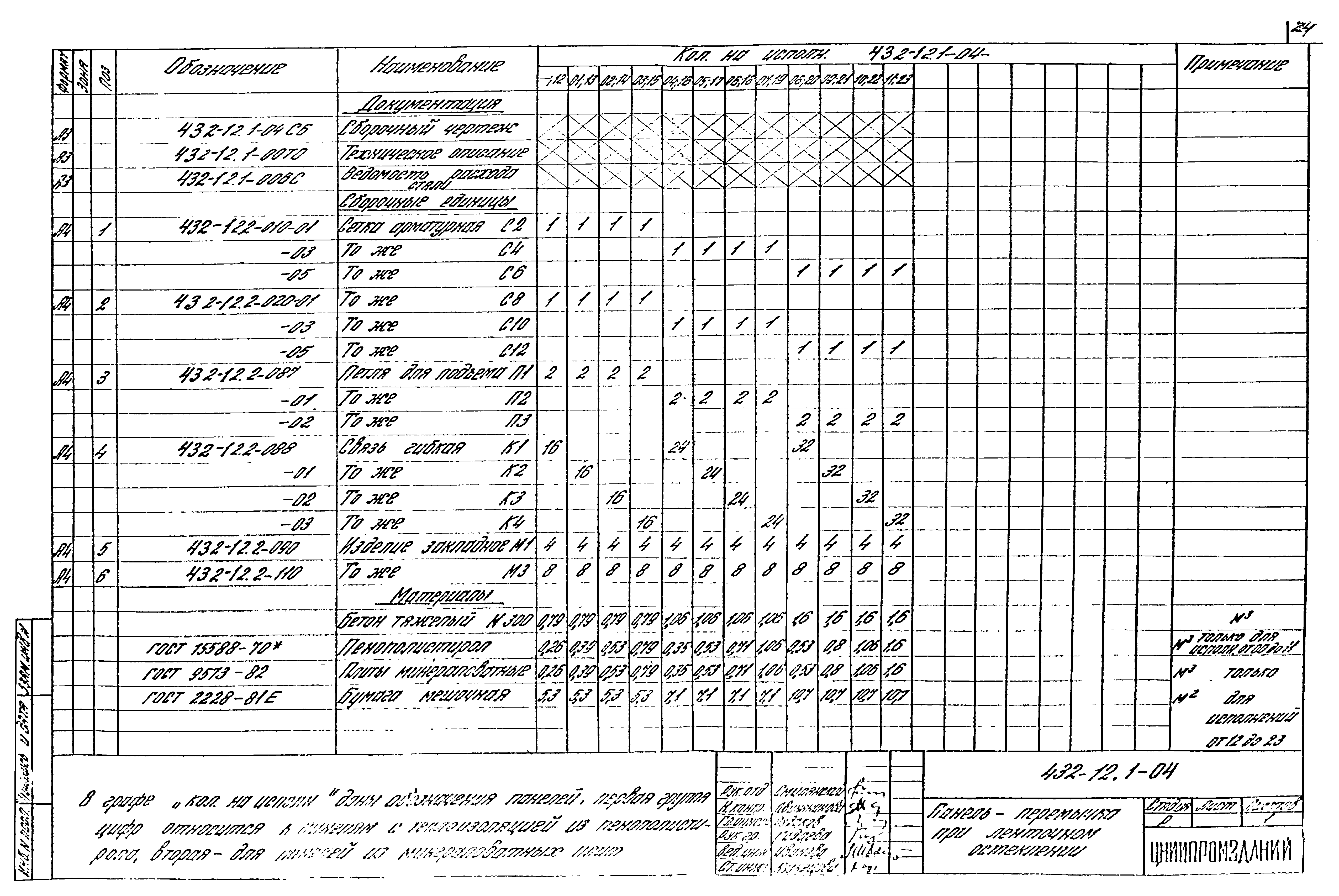

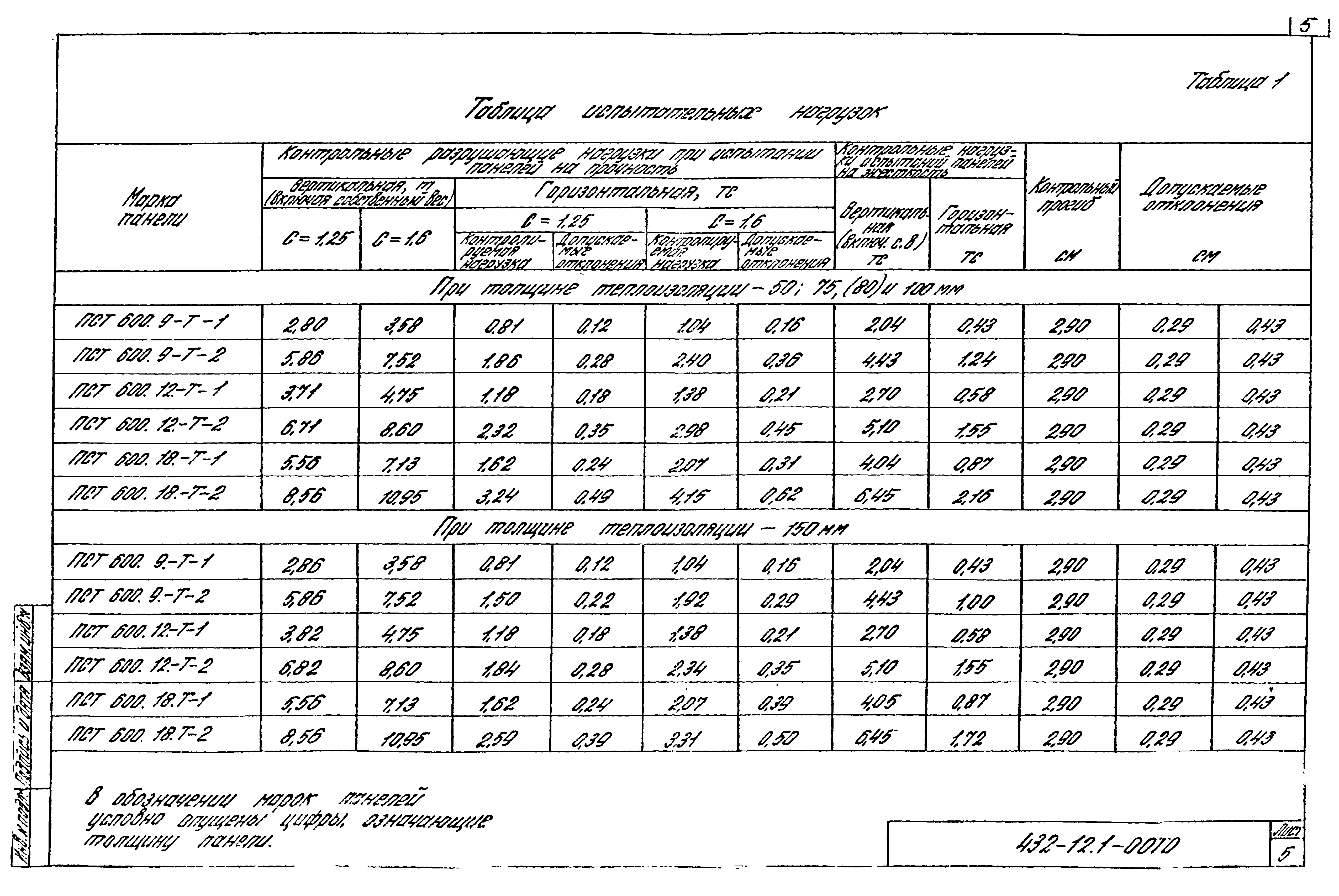

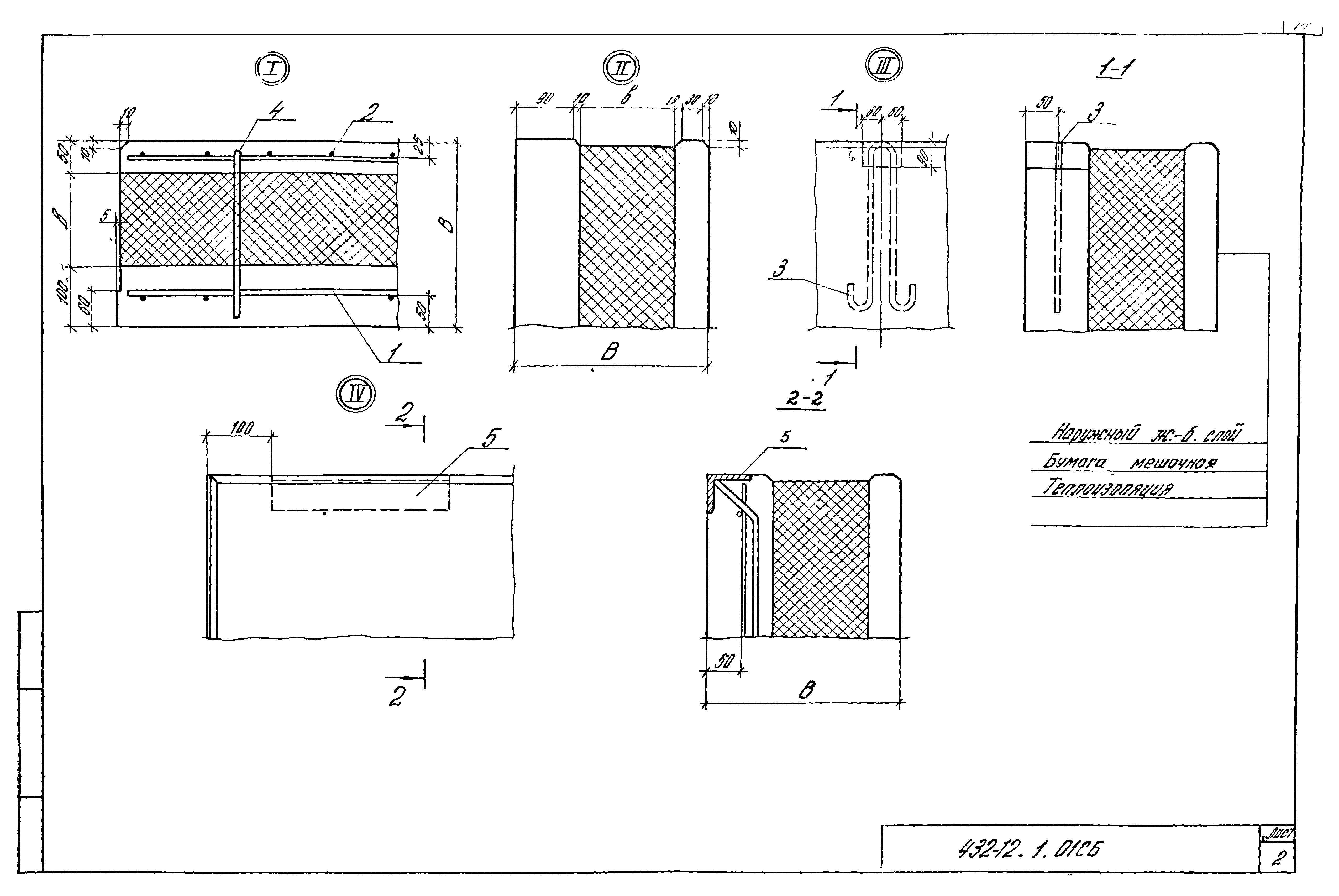

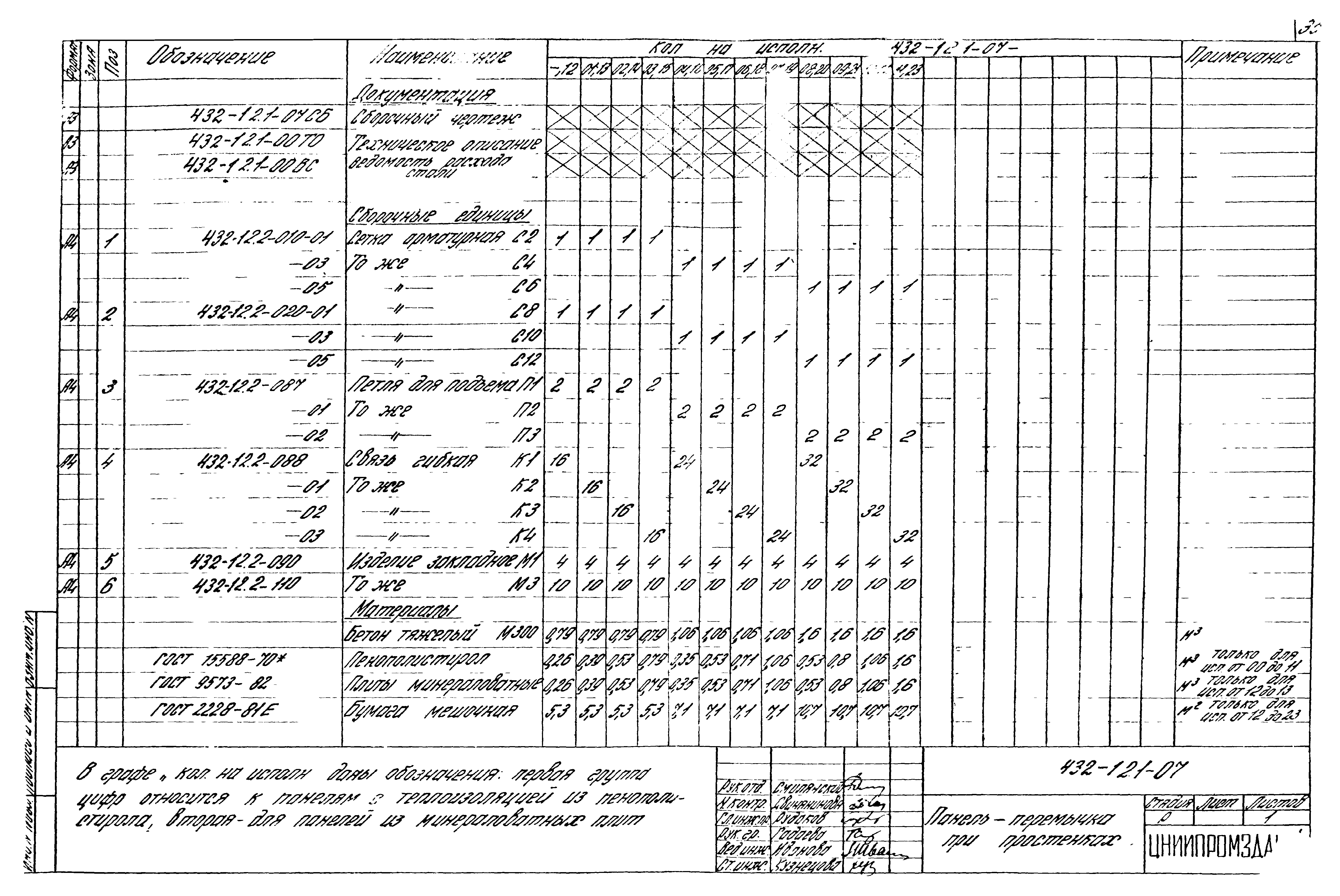

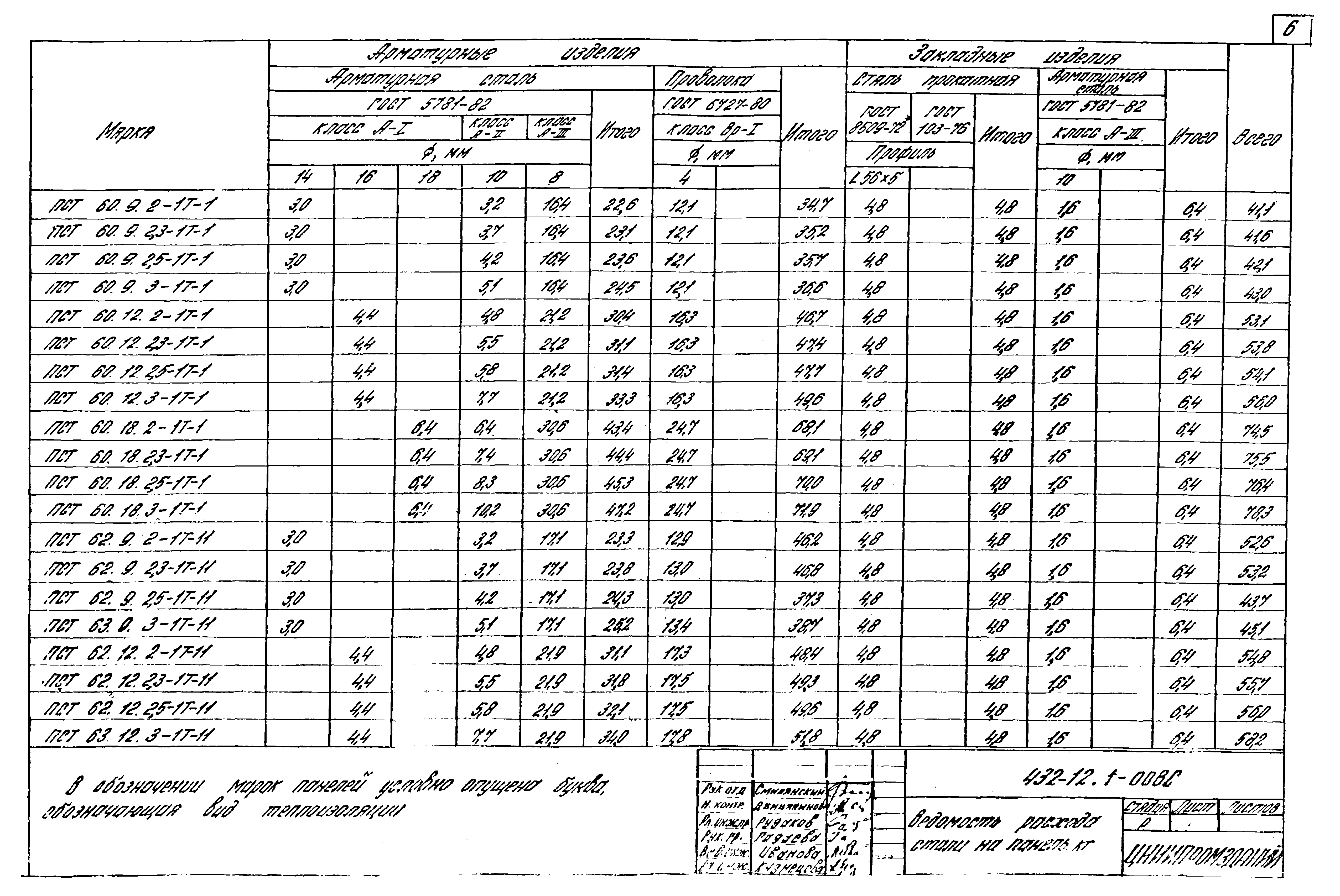

Оглавление:	432-12.1-00ТО Техническое описание 432-12.1-00ВС Ведомость расхода стали на панель, кг 432-12.1-01 Панель рядовая 432-12.1-01СБ Панель рядовая. Сборочный чертеж 432-12.1-02 Панель стеновая для углов при привязке "0" 432-12.1-02СБ Панель стеновая для углов при привязке "0". Сборочный чертеж 432-12.1-03 Панель стеновая для углов при привязке "250" 432-12.1-03СБ Панель стеновая для углов при привязке "250". Сборочный чертеж 432-12.1-04 Панель-перемычка при ленточном остеклении 432-12.1-04СБ Панель-перемычка при ленточном остеклении. Сборочный чертеж 432-12.1-05 Панель-перемычка при ленточном остеклении для углов и температурных швов при привязке "0" 432-12.1-05СБ Панель-перемычка при ленточном остеклении для углов и температурных швов при привязке "0". Сборочный чертеж 432-12.1-06 Панель-перемычка при ленточном остеклении для углов и температурных швов при привязке "250" 432-12.1-06СБ Панель-перемычка при ленточном остеклении для углов и температурных швов при привязке "250". Сборочный чертеж 432-12.1-07 Панель-перемычка при простенках 432-12.1-07СБ Панель-перемычка при простенках. Сборочный чертеж 432-12.1-08 Панель парапетная 432-12.1-08СБ Панель парапетная. Сборочный чертеж 432-12.1-09 Парапетная панель-перемычка при ленточном остеклении 432-12.1-09СБ Парапетная панель-перемычка при ленточном остеклении. Сборочный чертеж 432-12.1-10 Парапетная панель-перемычка при простенках 432-12.1-10СБ Парапетная панель-перемычка при простенках. Сборочный чертеж 432-12.1-11 Простеночные панели 432-12.1-11СБ Простеночные панели. Сборочный чертеж 432-12.1-00КУ Карта технического уровня и качества продукции
Разработан:	ЦНИИпромзданий НИИЖБ
Утверждён:	Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 2228-81 «Бумага мешочная. Технические условия» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем» ГОСТ 15588-70 «Плиты теплоизоляционные из пенопласта полистирольного»
