Серия ТДМ-0

Дополнение к выпуску 1. Указания по применению рабочих чертежей типовых монтажных деталей

Обозначение: Серия ТДМ-0
Обозначение англ: Series ТДМ-0
Статус:не действует
Название рус.:Дополнение к выпуску 1. Указания по применению рабочих чертежей типовых монтажных деталей
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

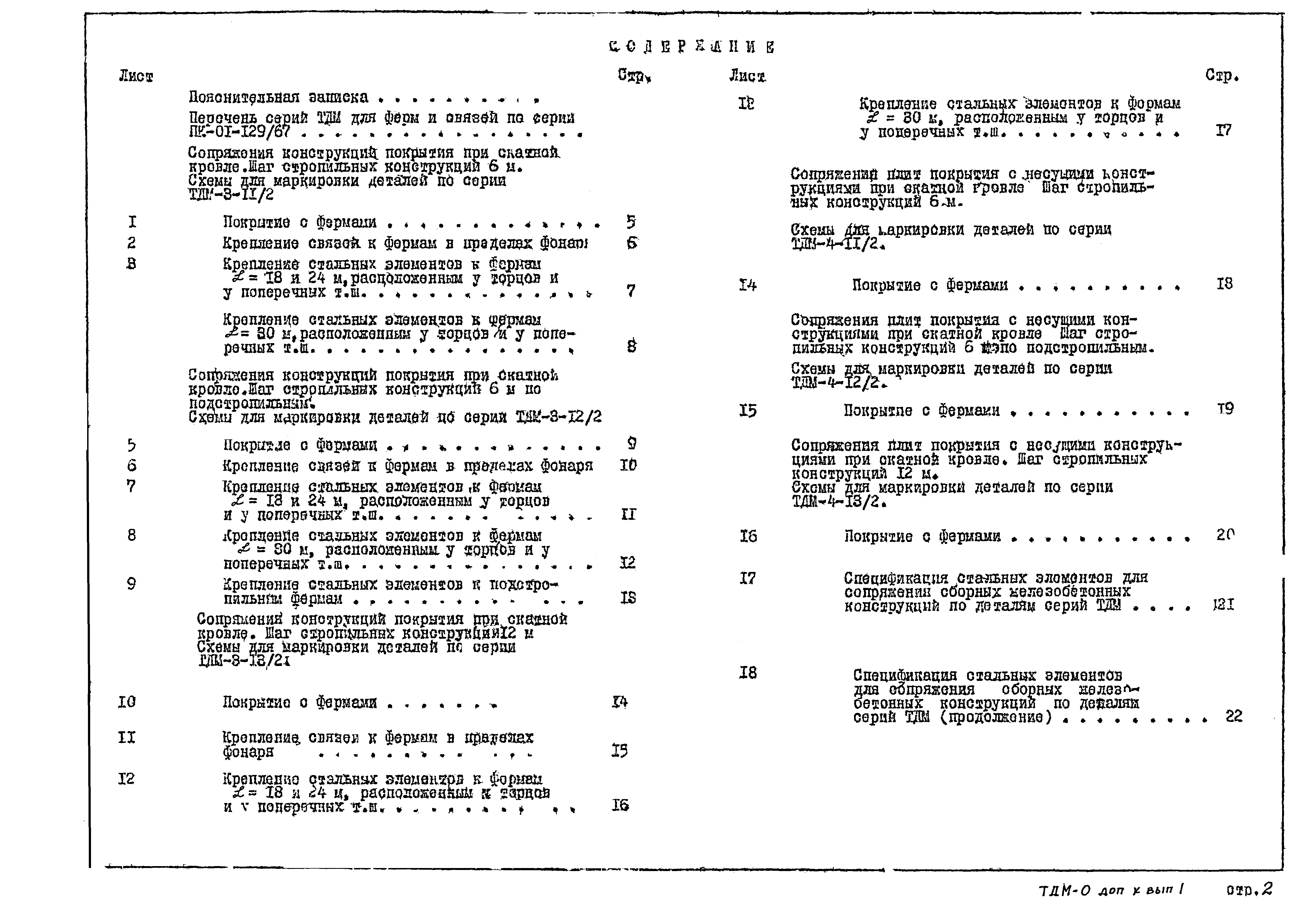

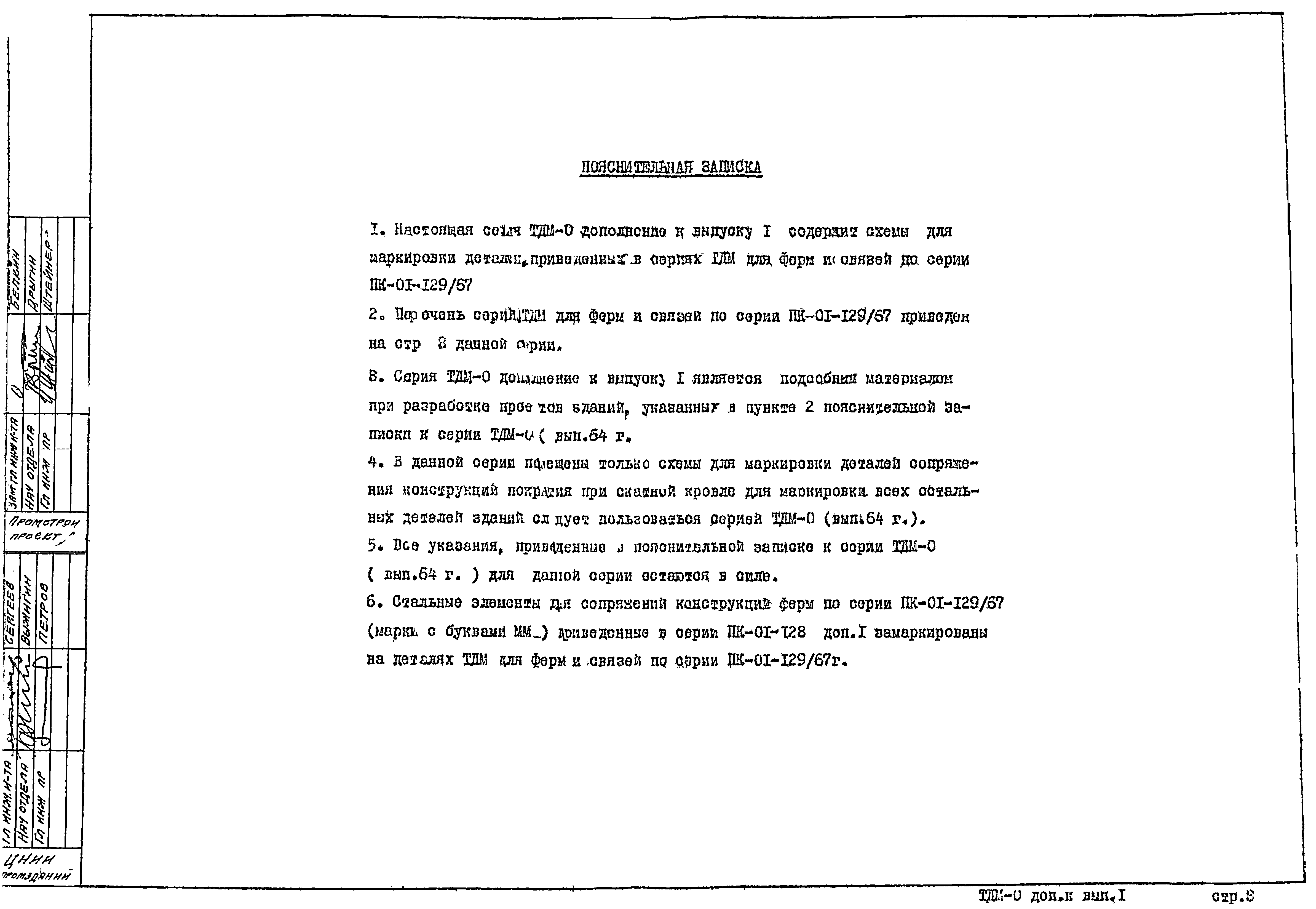

Оглавление:Пояснительная записка

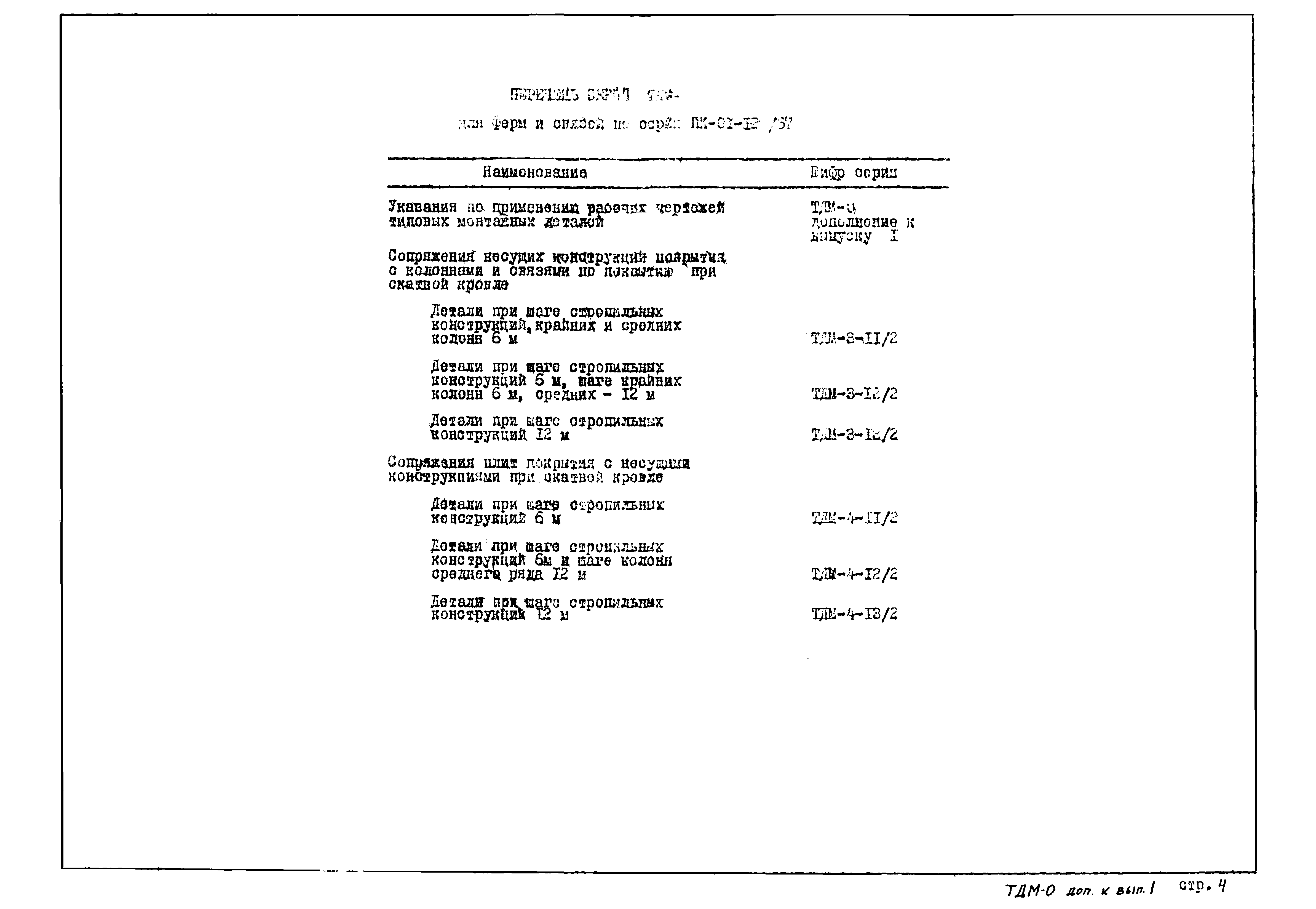

Перечень серий ТДМ для ферм и связей по серии ПК-01-129/67

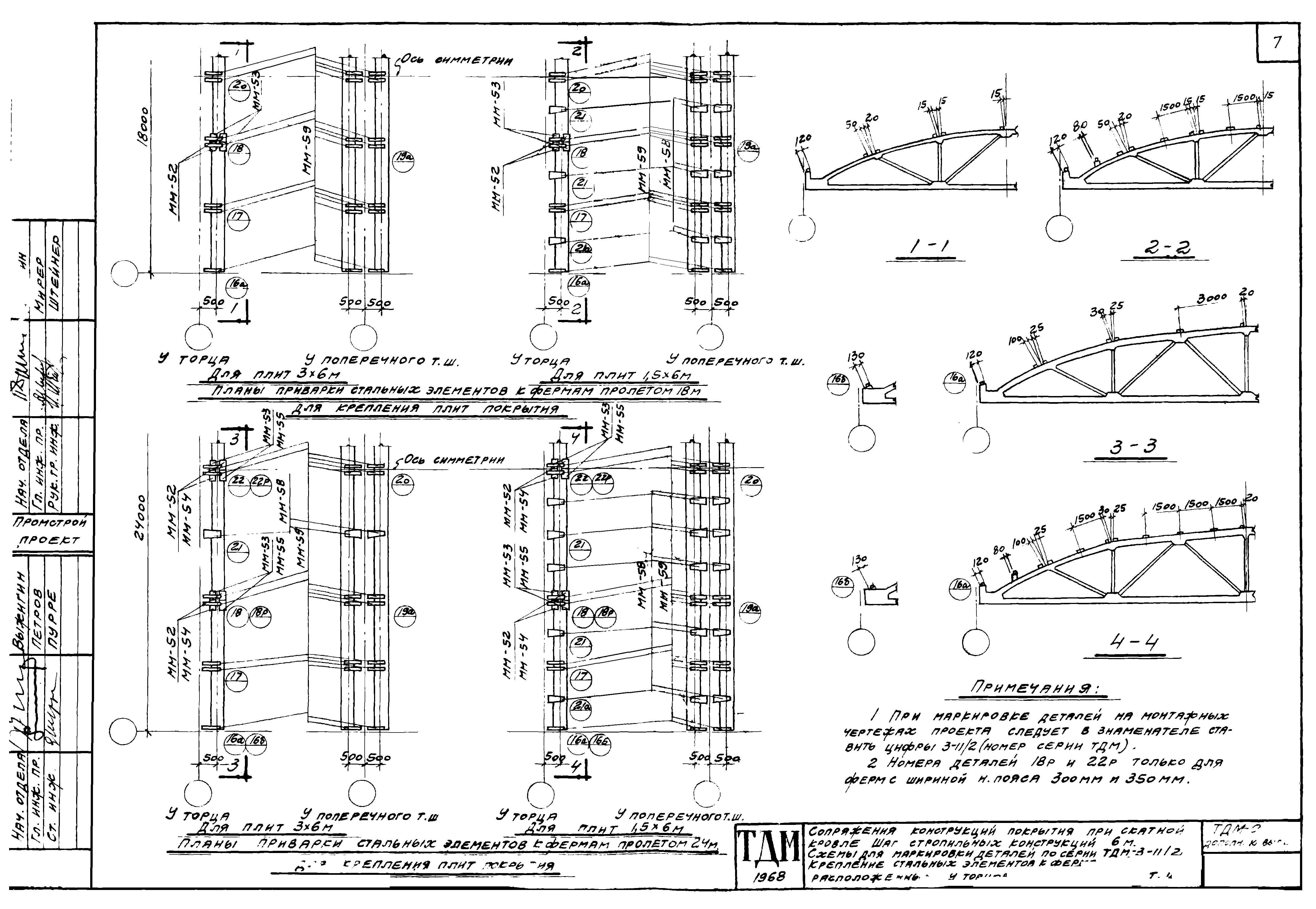

Сопряжение конструкций покрытия при скатной кровле. Шаг стропильных конструкций 6 м. Схемы для маркировки деталей по серии ТДМ-3-11/2
   Покрытие с фермами

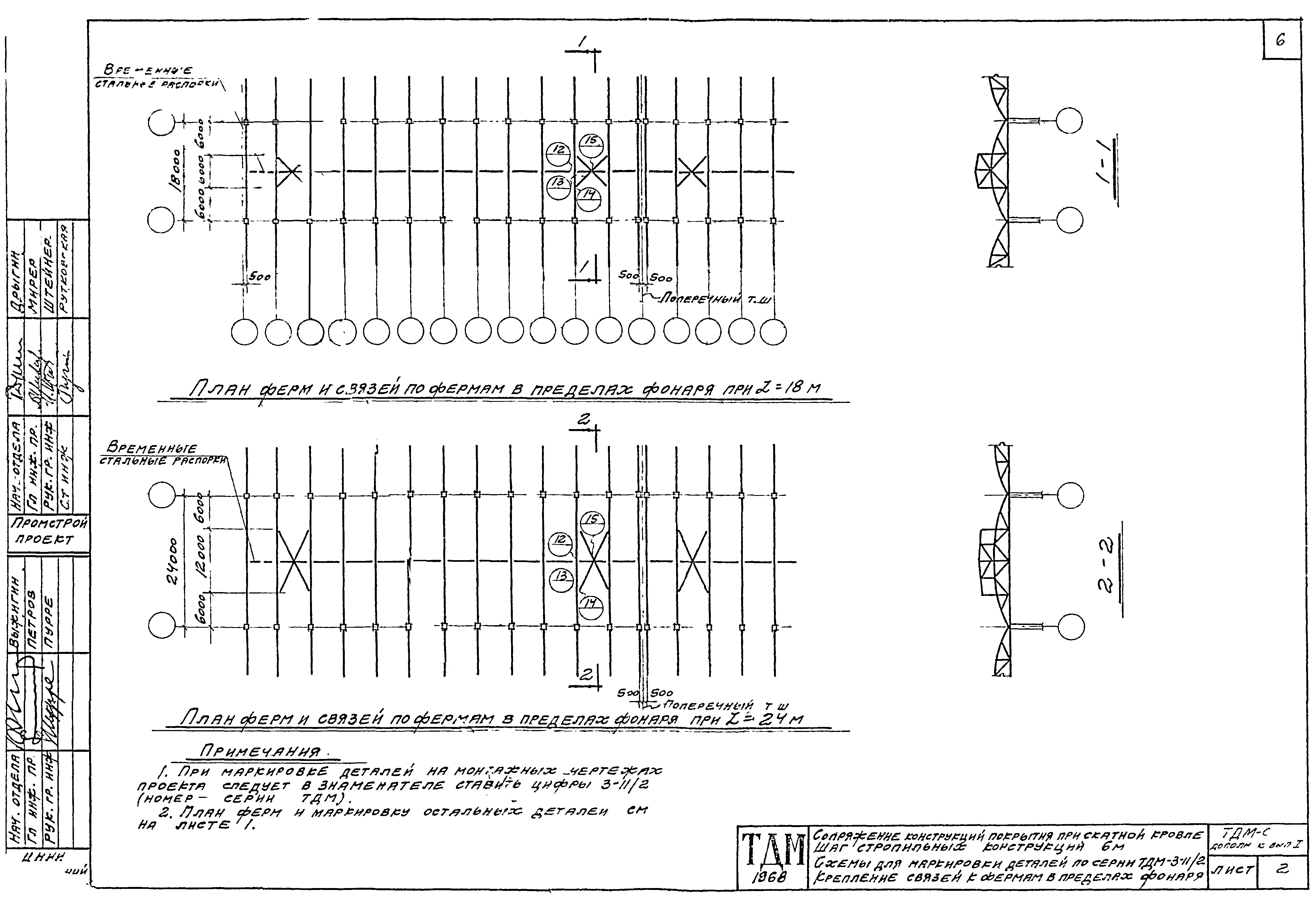

   Крепление связей к фермам в пределах фонаря

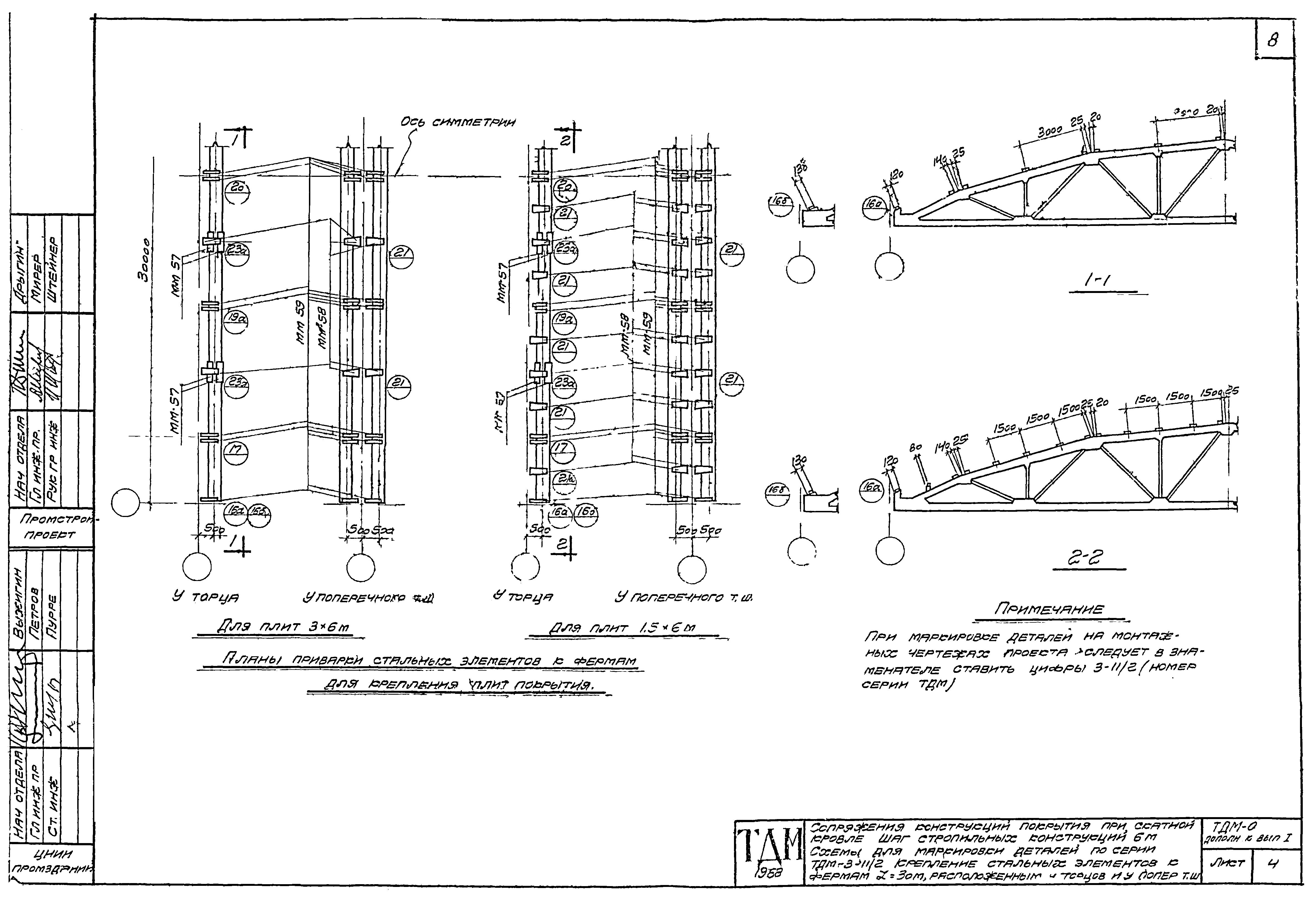

   Крепление стальных элементов к фермам L = 18 и 24 м, расположенным у торцов и поперечных температурных швов
   Крепление стальных элементов к фермам L = 30 м, расположенным у торцов и поперечных температурных швов

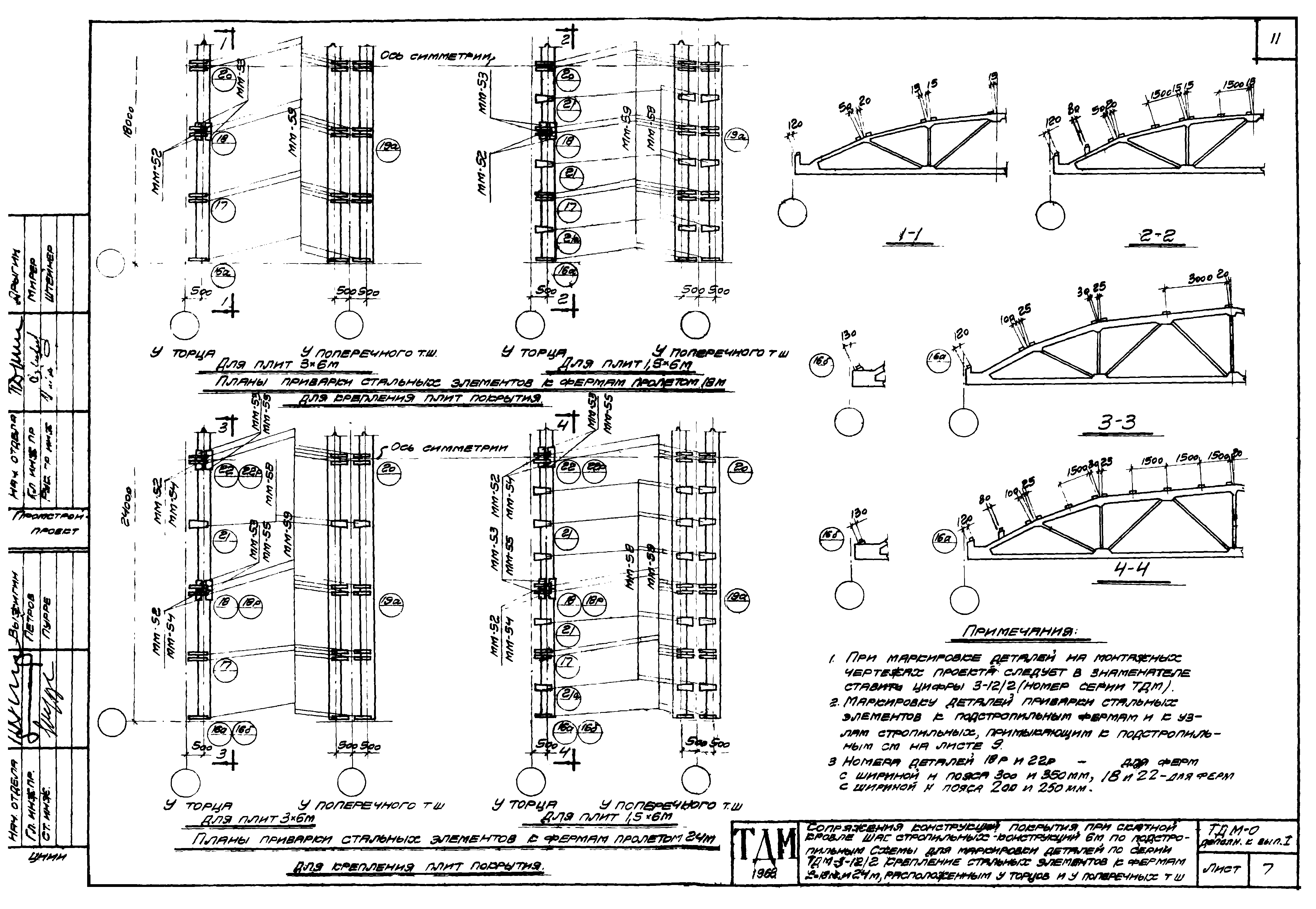

Сопряжение конструкций покрытия при скатной кровле. Шаг стропильных конструкций 6 м. Схемы для маркировки деталей по серии ТДМ-3-12/2
   Покрытие с фермами

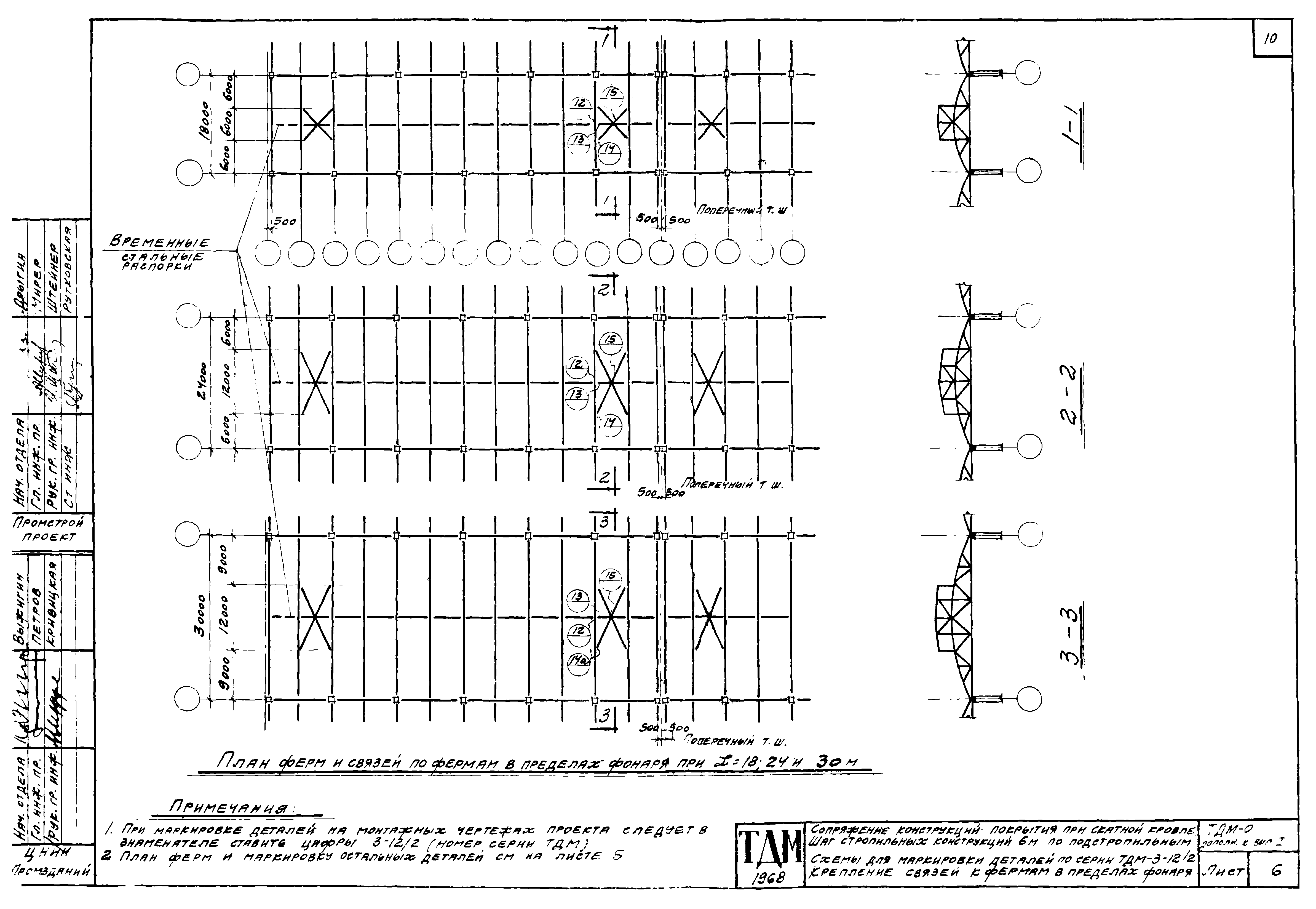

   Крепление связей к фермам в пределах фонаря

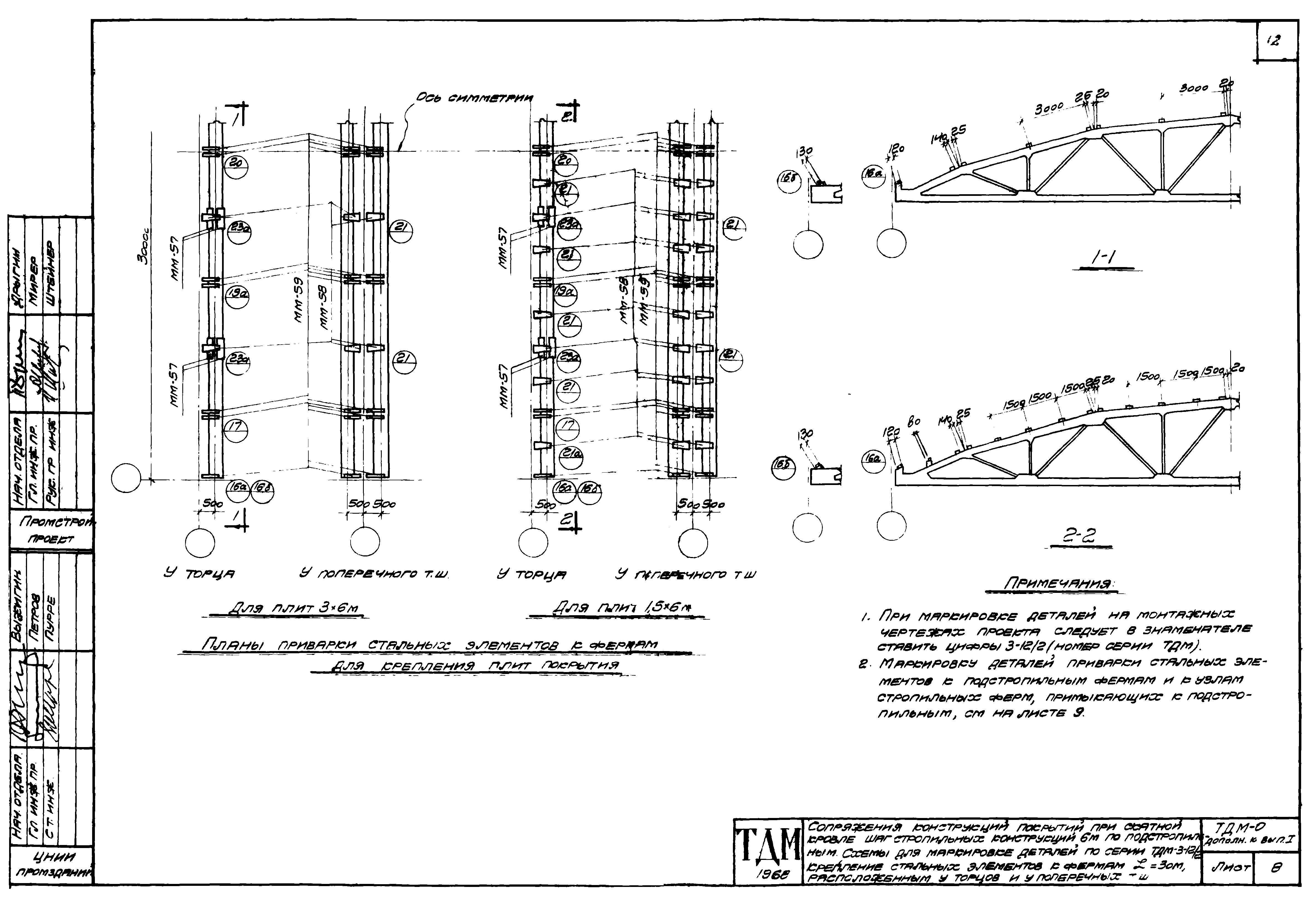

   Крепление стальных элементов к фермам L = 18 и 24 м, расположенным у торцов и поперечных температурных швов
   Крепление стальных элементов к фермам L = 30 м, расположенным у торцов и поперечных температурных швов
   Крепление стальных элементов к подстропильным фермам

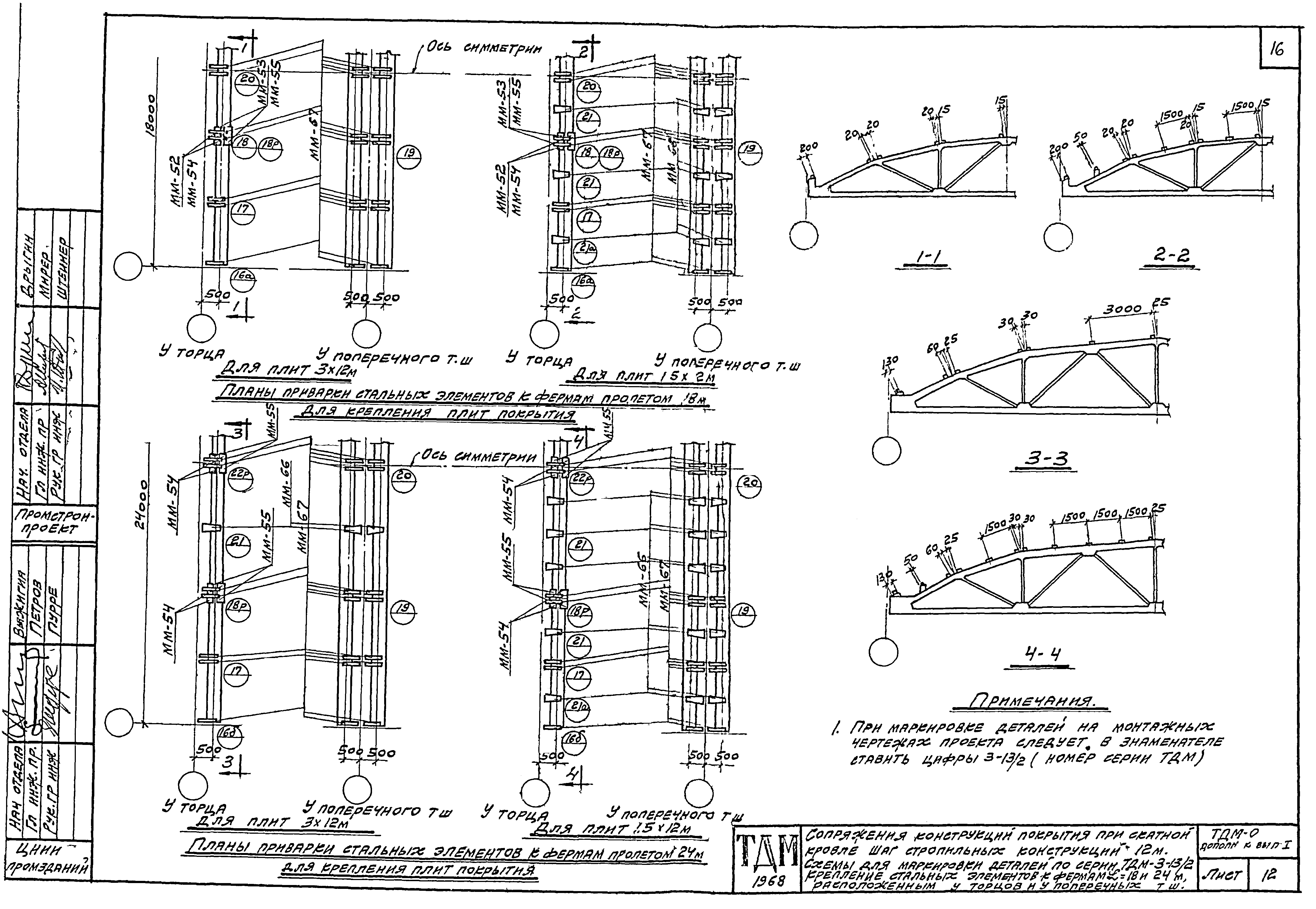

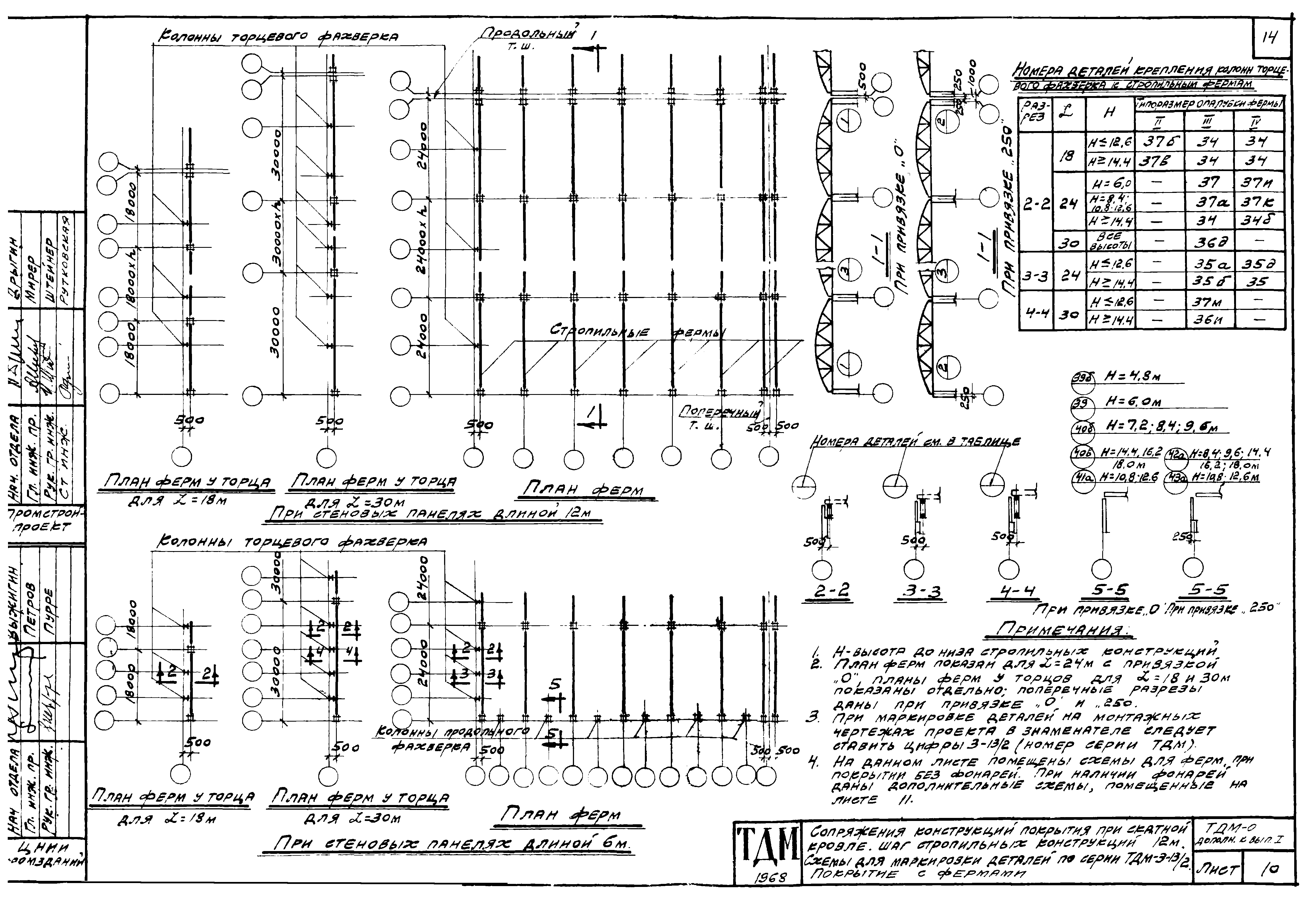

Сопряжение конструкций покрытия при скатной кровле. Шаг стропильных конструкций 12 м. Схемы для маркировки деталей по серии ТДМ-3-13/2
   Покрытие с фермами
   Крепление связей к фермам в пределах фонаря
   Крепление стальных элементов к фермам L = 18 и 24 м, расположенным у торцов и поперечных температурных швов

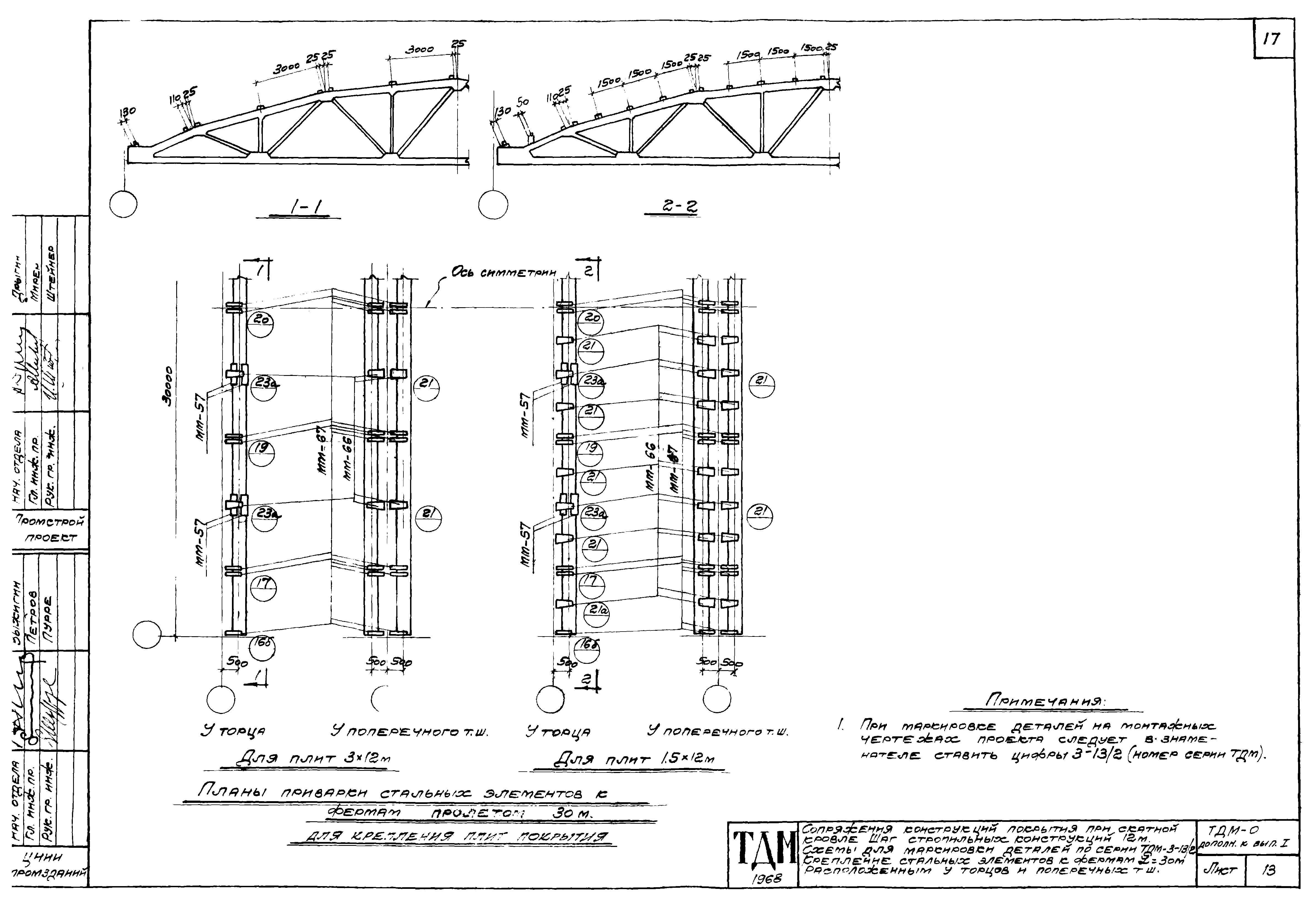

   Крепление стальных элементов к фермам L = 30 м, расположенным у торцов и поперечных температурных швов

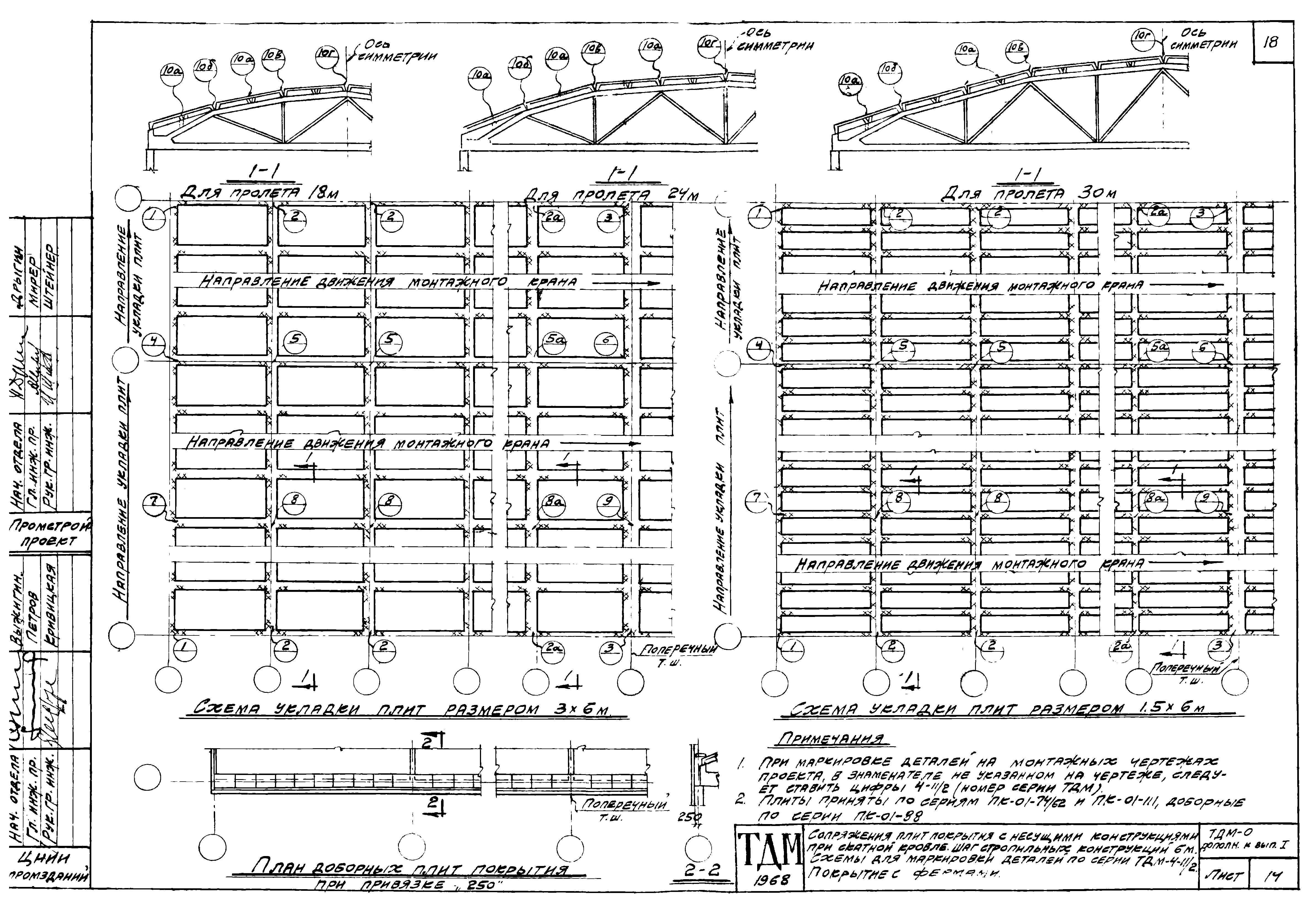

Сопряжение плит покрытия с несущими конструкциями при скатной кровле. Шаг стропильных конструкций 6 м. Схемы для маркировки деталей по серии ТДМ-4-11/2
   Покрытие с фермами

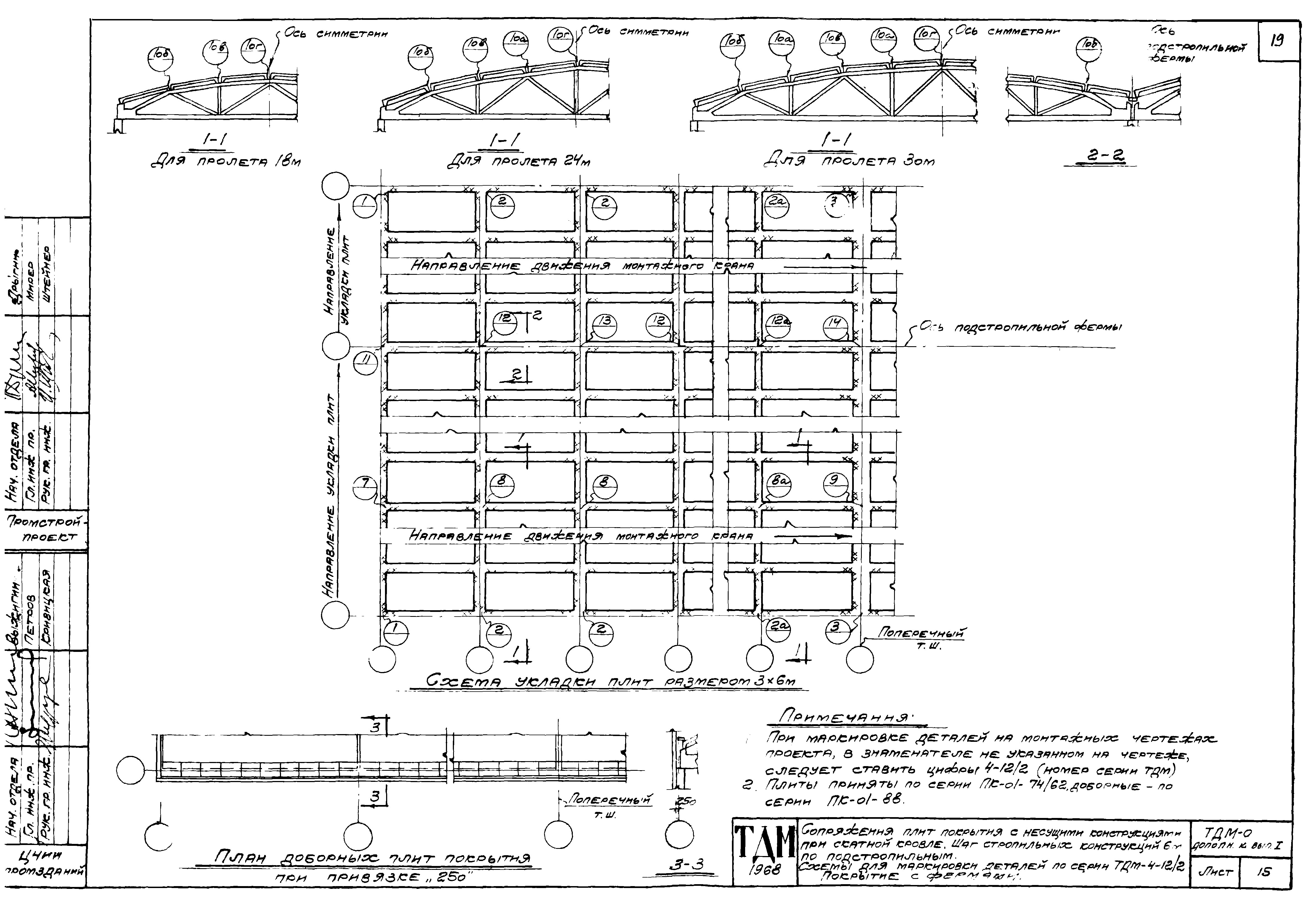

Сопряжение плит покрытия с несущими конструкциями при скатной кровле. Шаг стропильных конструкций 6 м. Схемы для маркировки деталей по серии ТДМ-4-12/2
   Покрытие с фермами

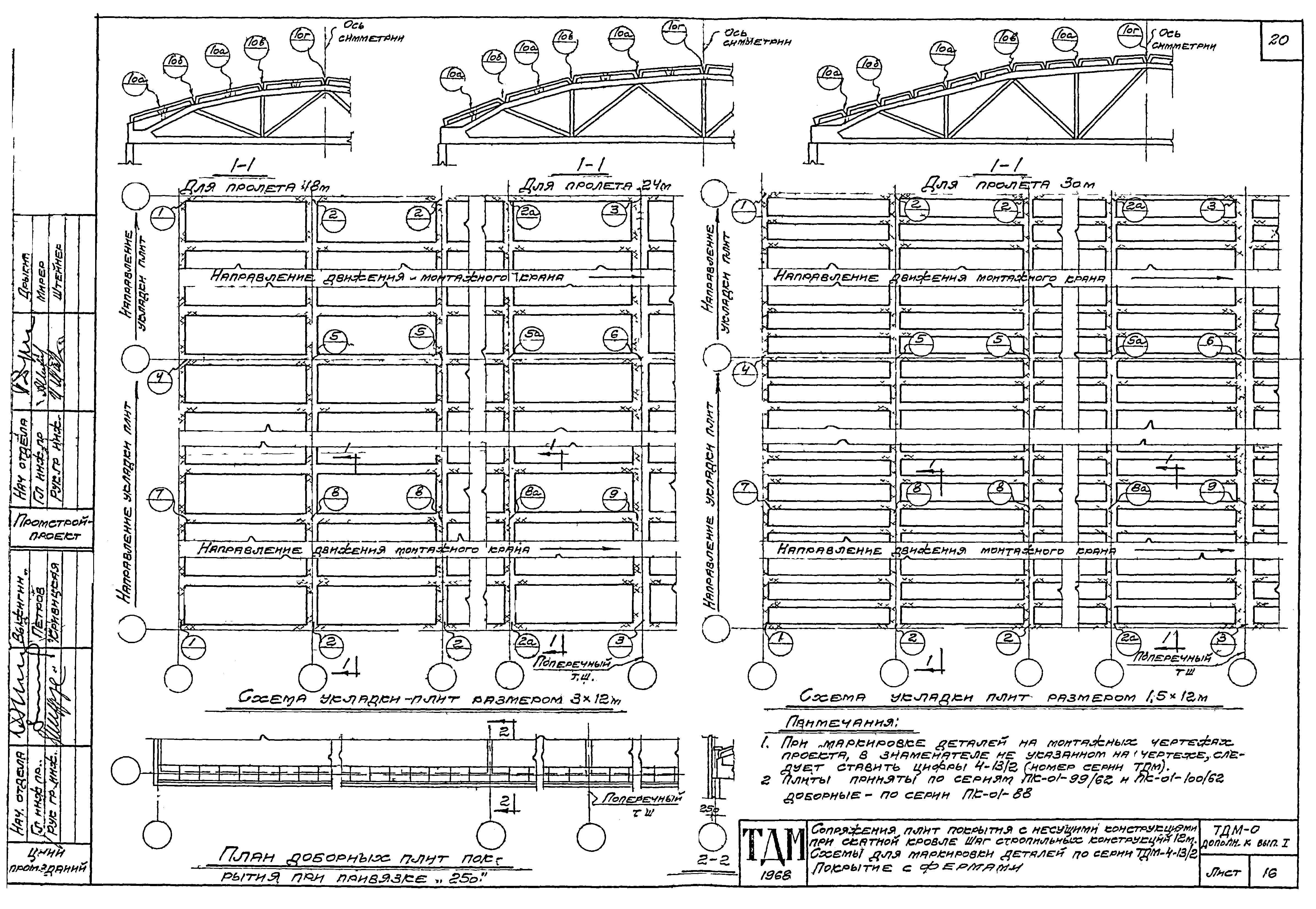

Сопряжение плит покрытия с несущими конструкциями при скатной кровле. Шаг стропильных конструкций 12 м. Схемы для маркировки деталей по серии ТДМ-4-13/2
   Покрытие с фермами

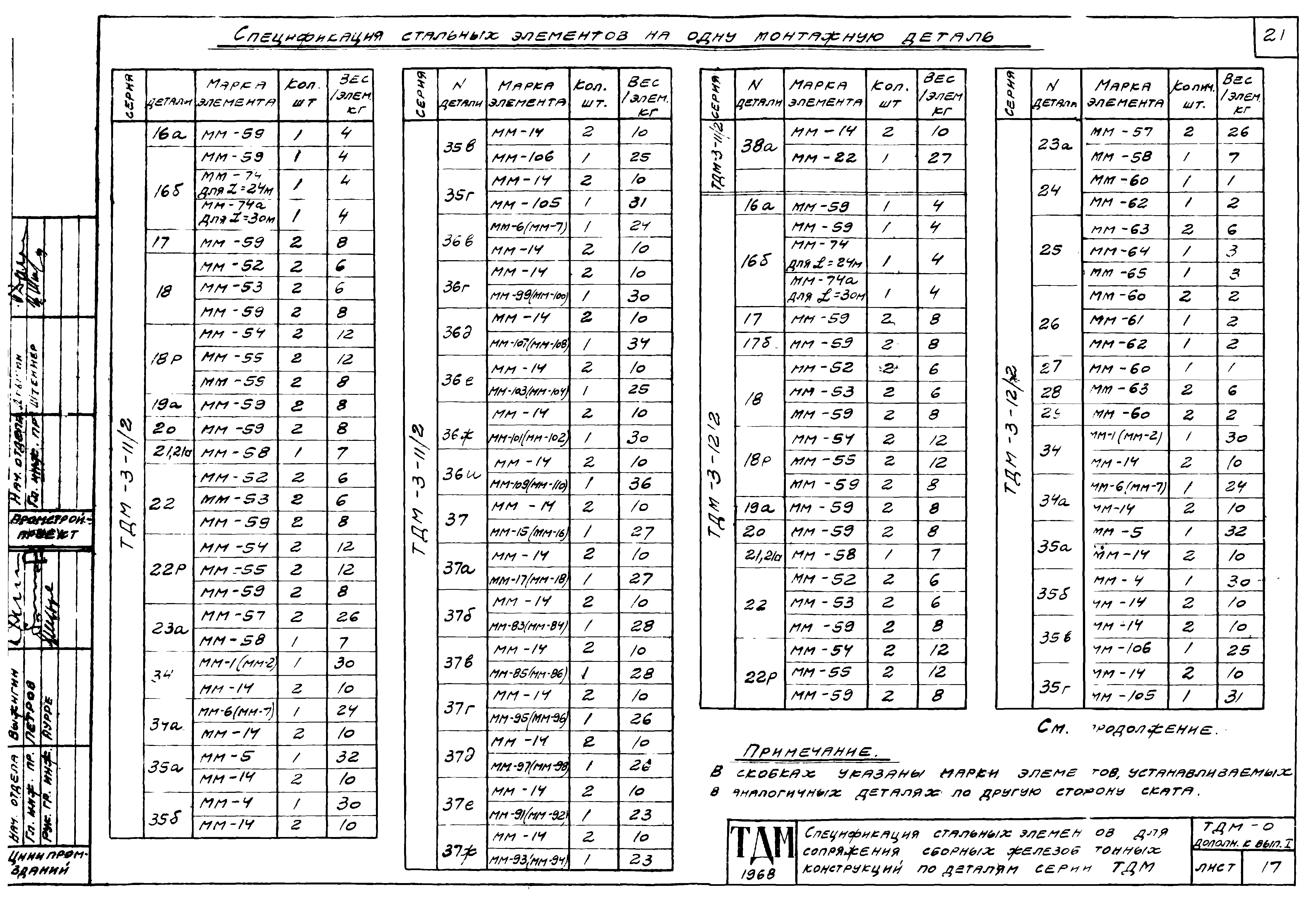

Спецификация стальных элементов для сопряжения сборных железобетонных конструкций по деталям серии ТДМ
Разработан: ЦНИИпромзданий
ПромстройНИИпроект
Утверждён:01.01.1968 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Узлы и детали сопряжения железобетонных и стальных конструкций
