Скачать Серия СТ-02-18 Панельные стены производственных зданий. Панели из керамзитобетона длиной 6 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия СТ-02-18

Панельные стены производственных зданий. Панели из керамзитобетона длиной 6 м. Рабочие чертежи

Обозначение: Серия СТ-02-18
Обозначение англ: Series СТ-02-18
Статус:не действует
Название рус.:Панельные стены производственных зданий. Панели из керамзитобетона длиной 6 м. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Область применения:Типовые детали и конструкции панелей из керамзитобетона предназначены для стен одноэтажных отапливаемых производственных зданий высотой до 20 м, с проемами ленточного остекления, с унифицированными железобетонными несущими конструкциями при внутреннем и наружном отводе воды с покрытий

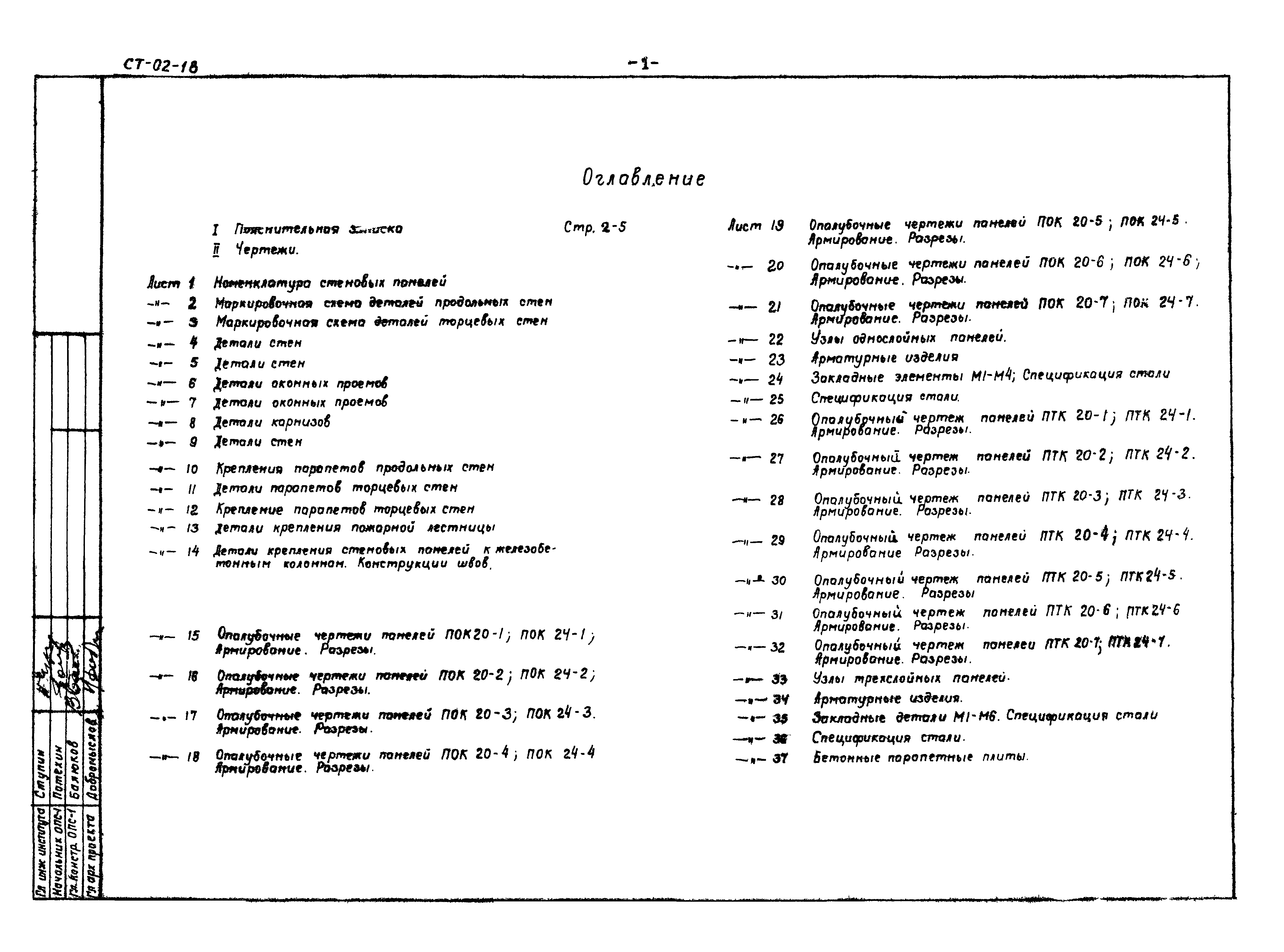

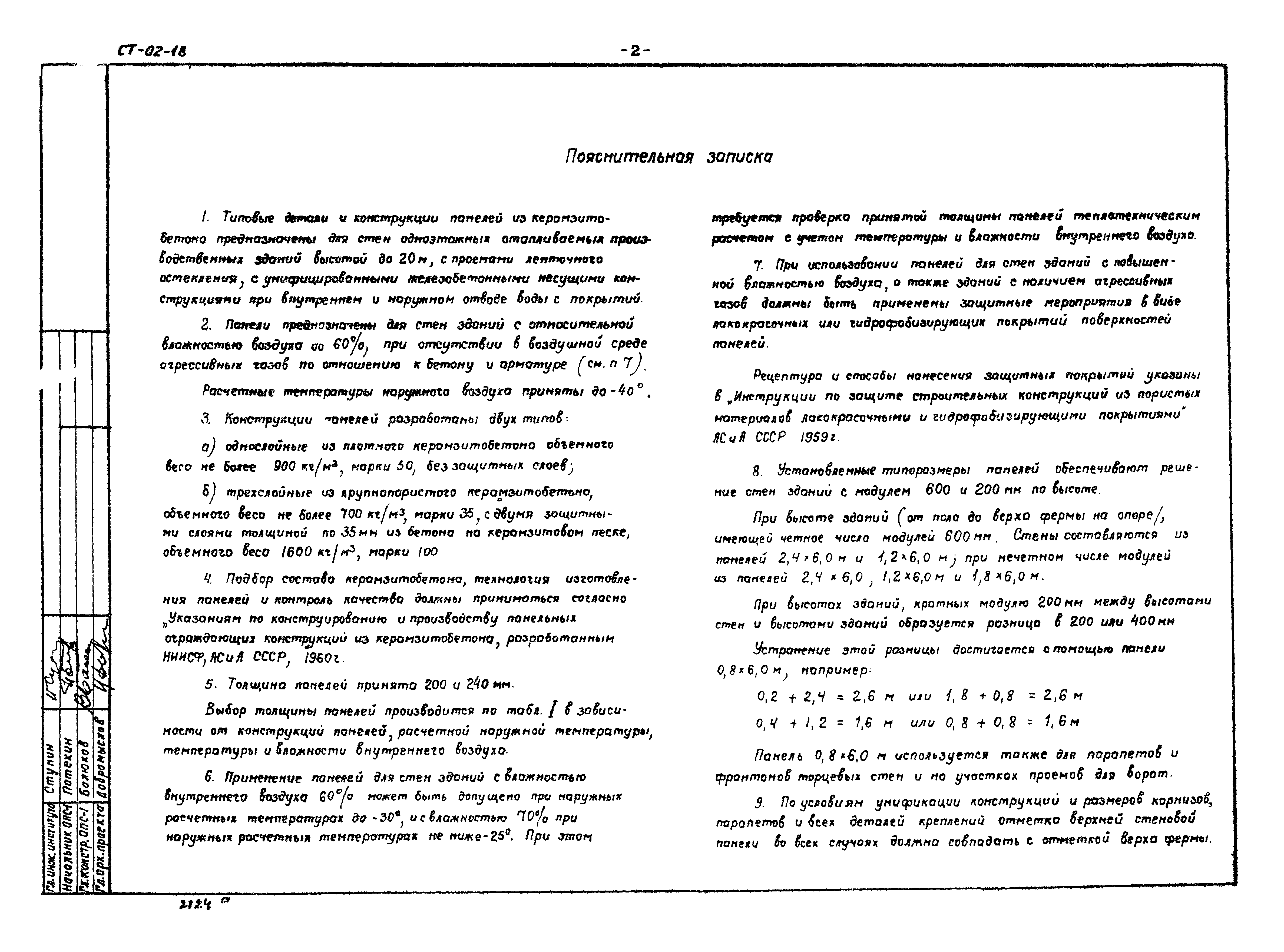

Оглавление:Пояснительная записка

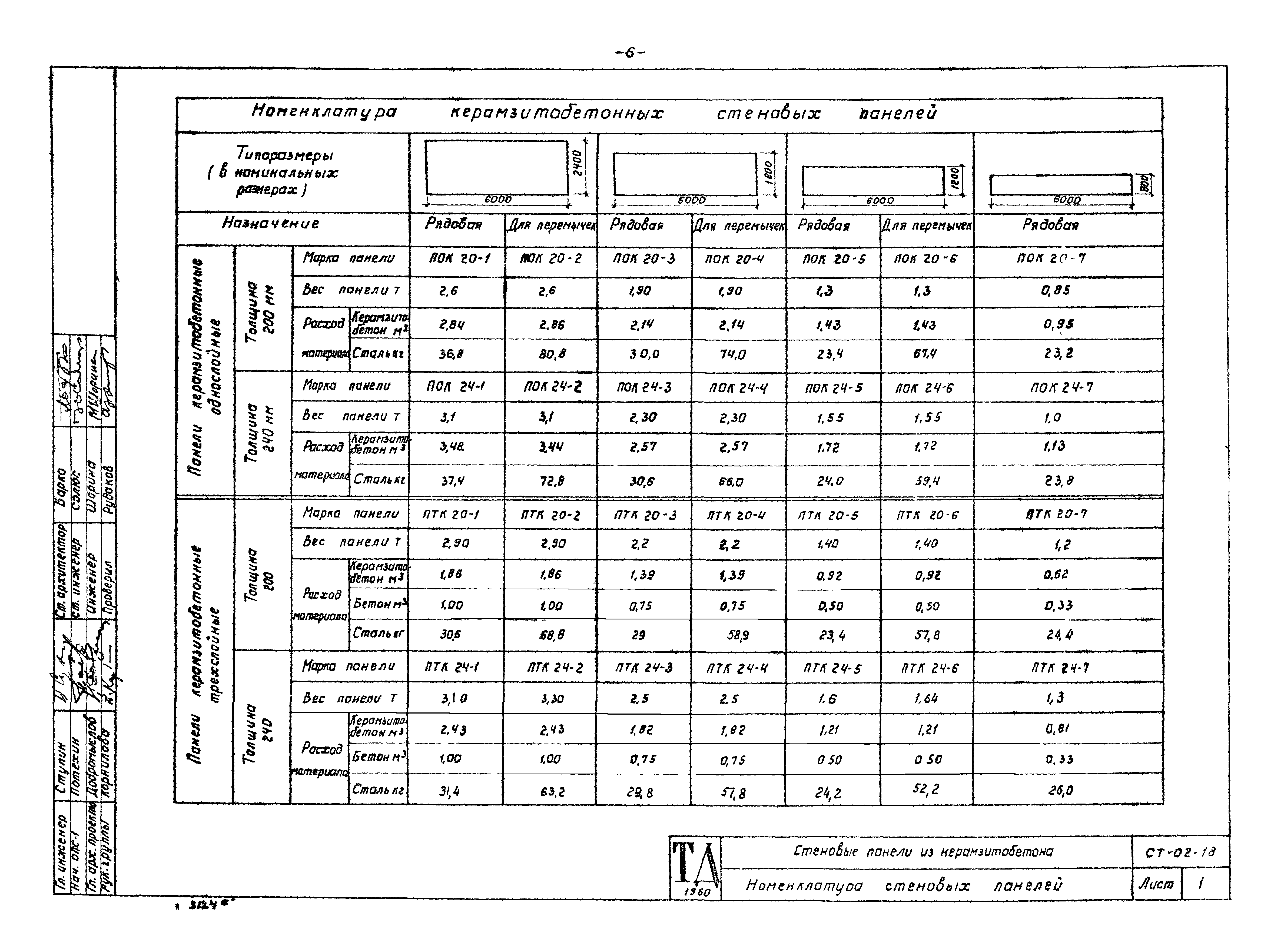

Номенклатура стеновых панелей

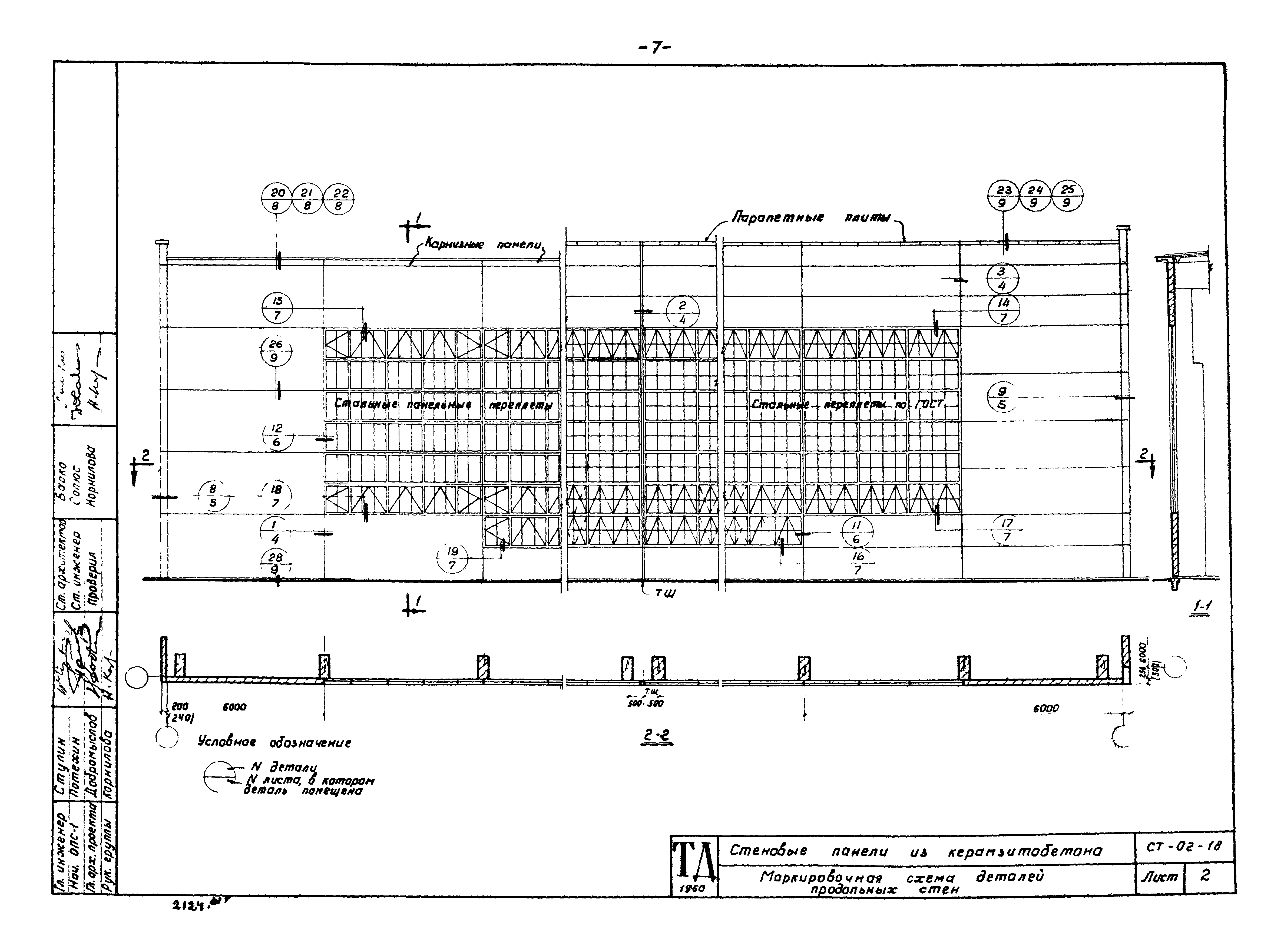

Маркировочная схема деталей продольных стен

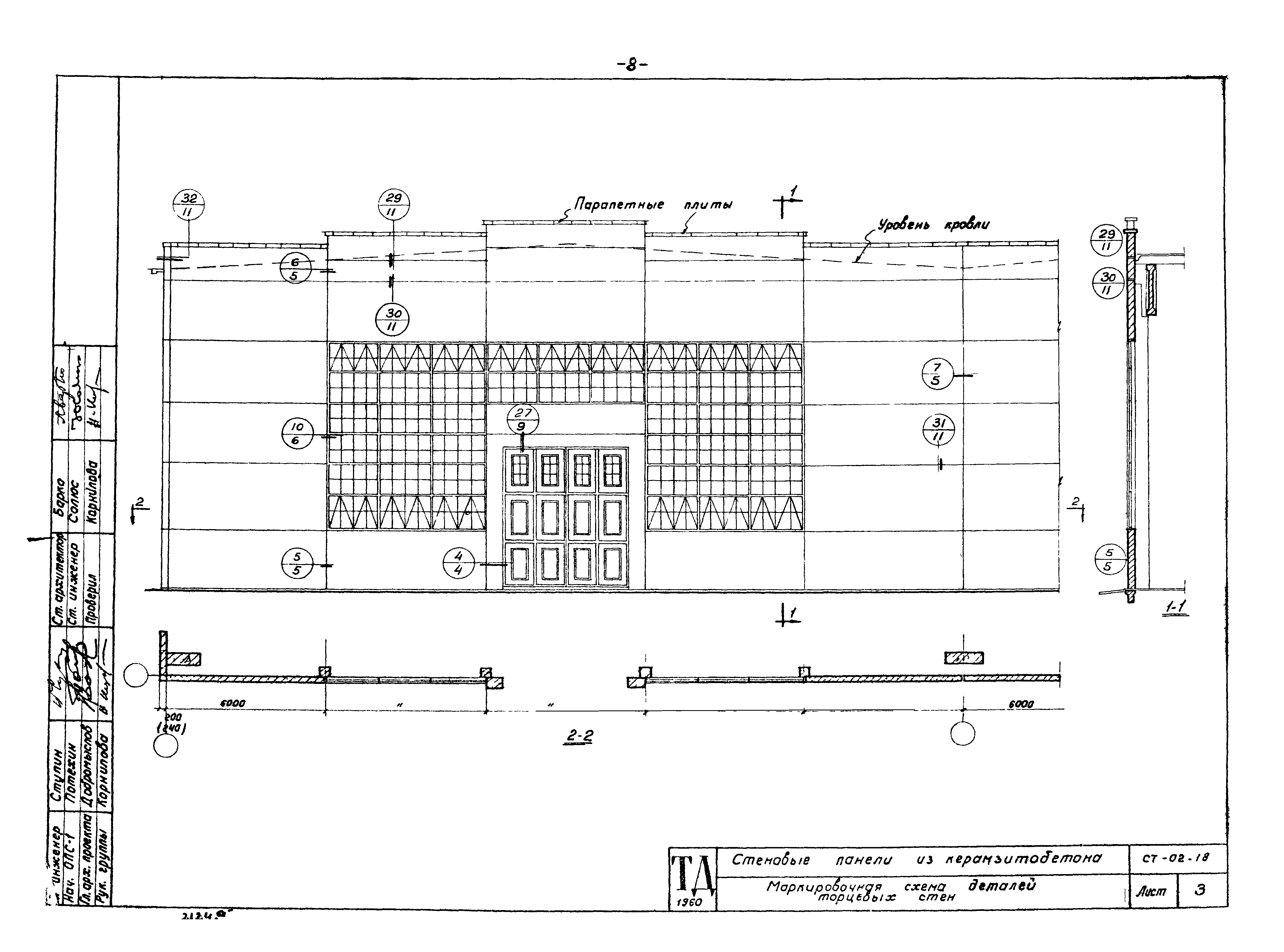

Маркировочная схема деталей торцевых стен

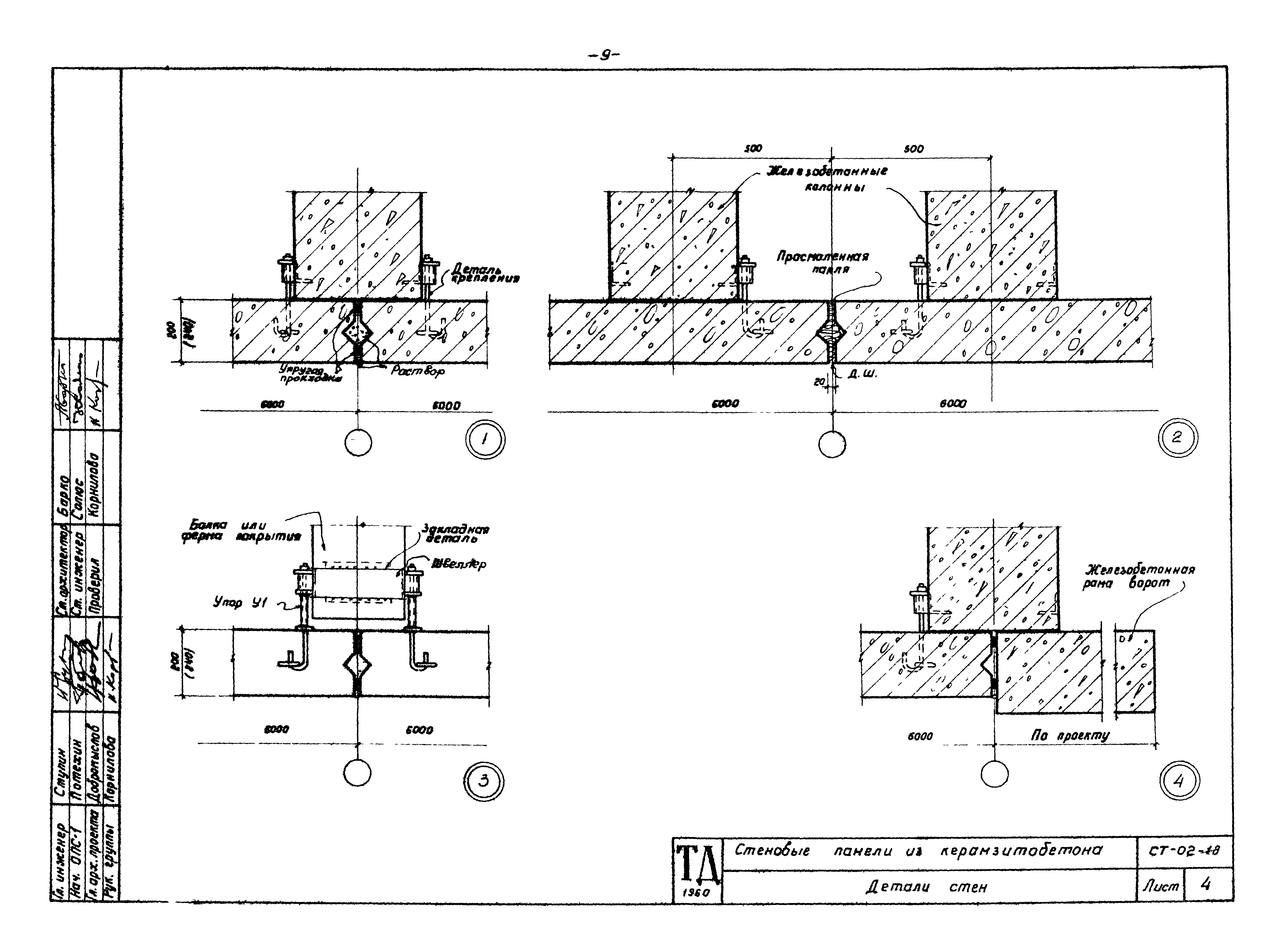

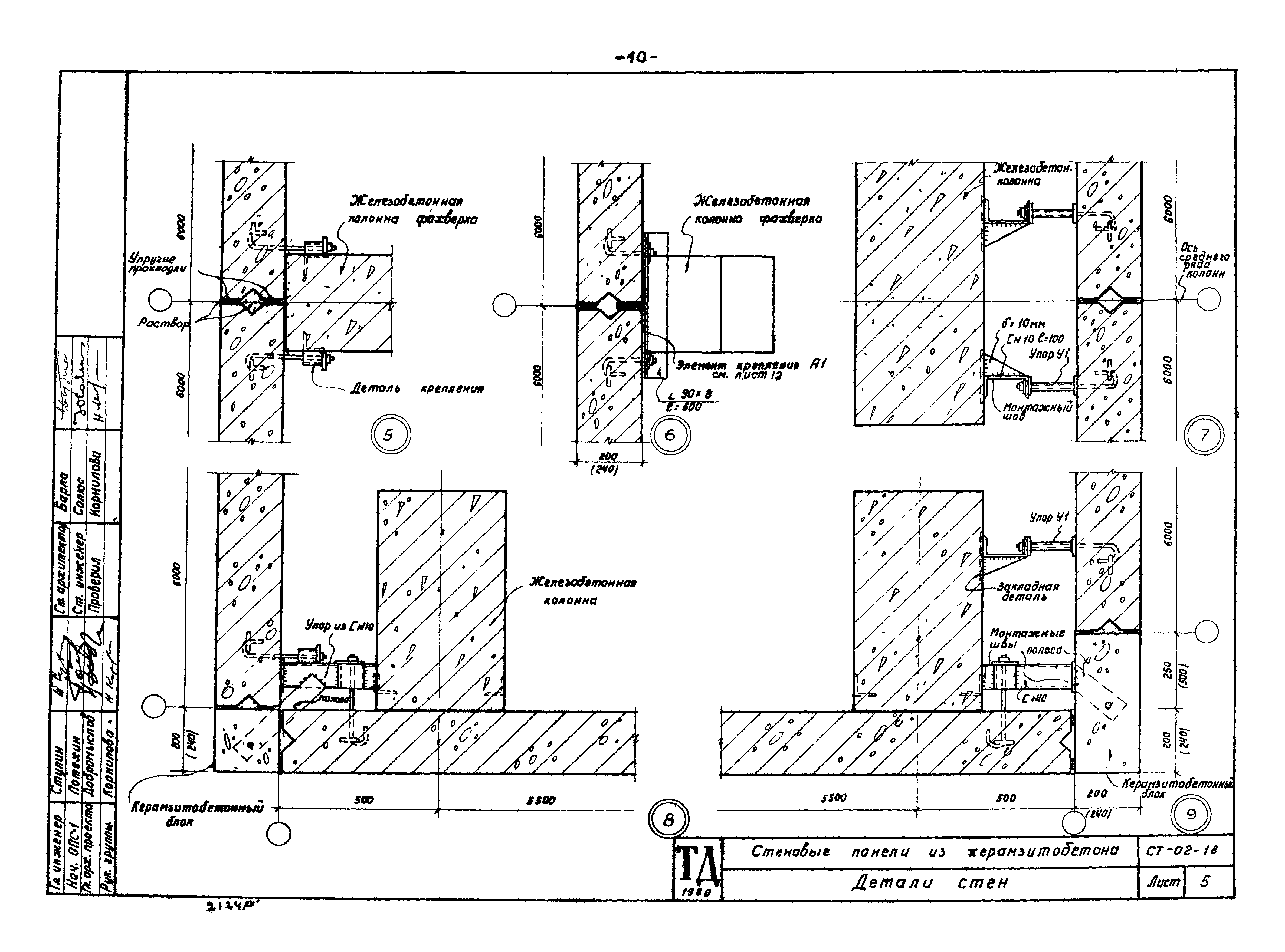

Детали стен

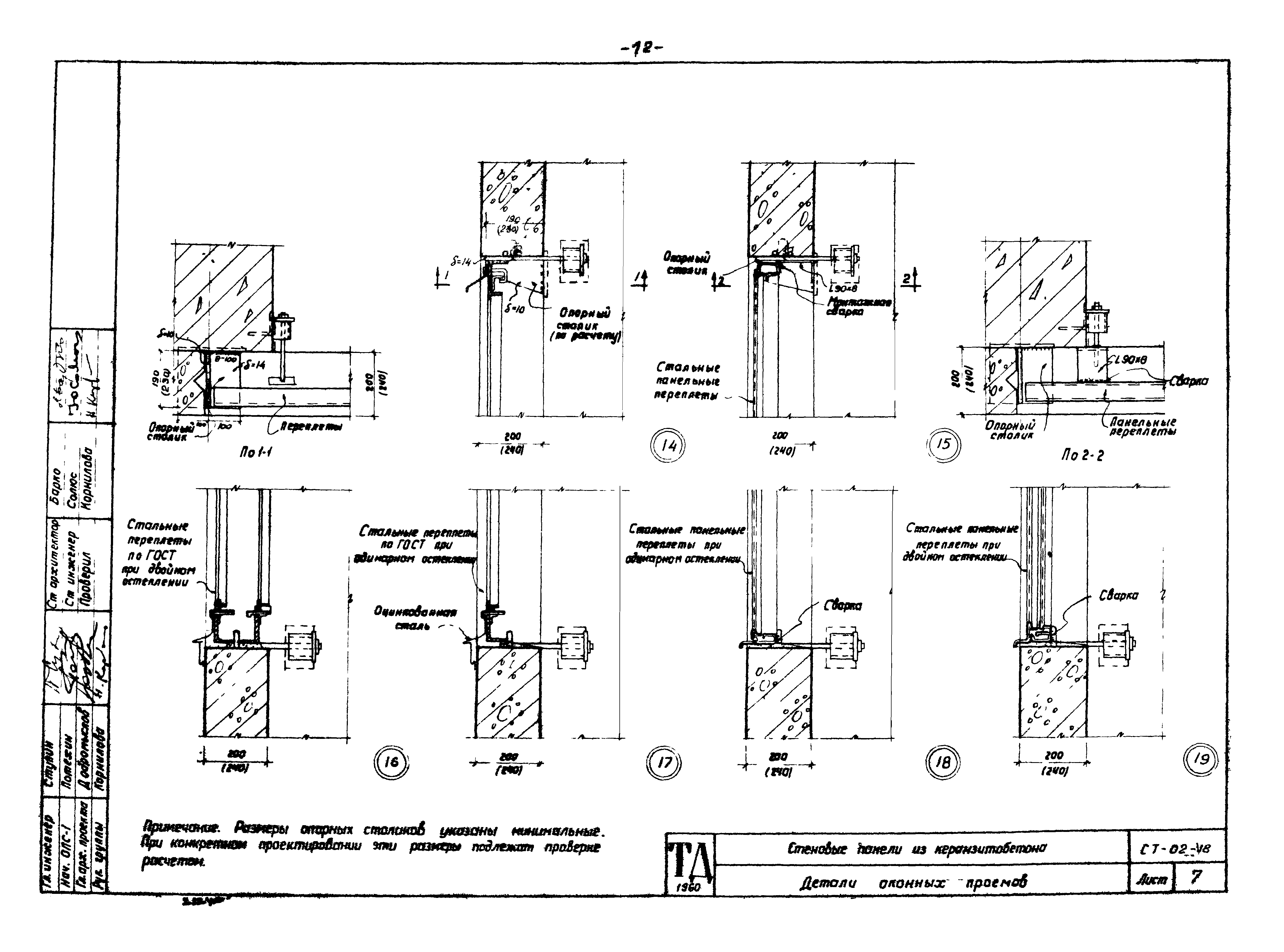

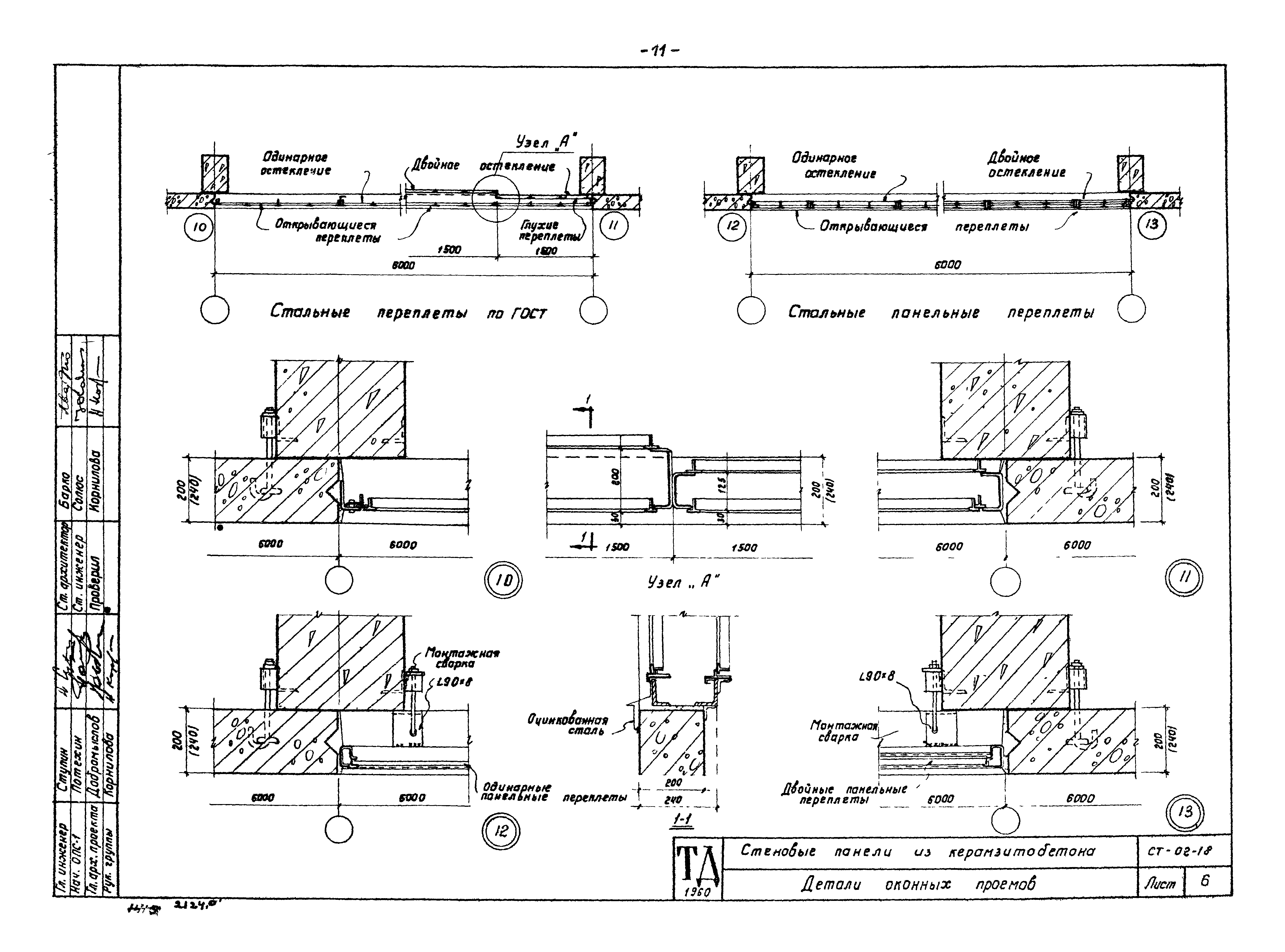

Детали оконных проемов

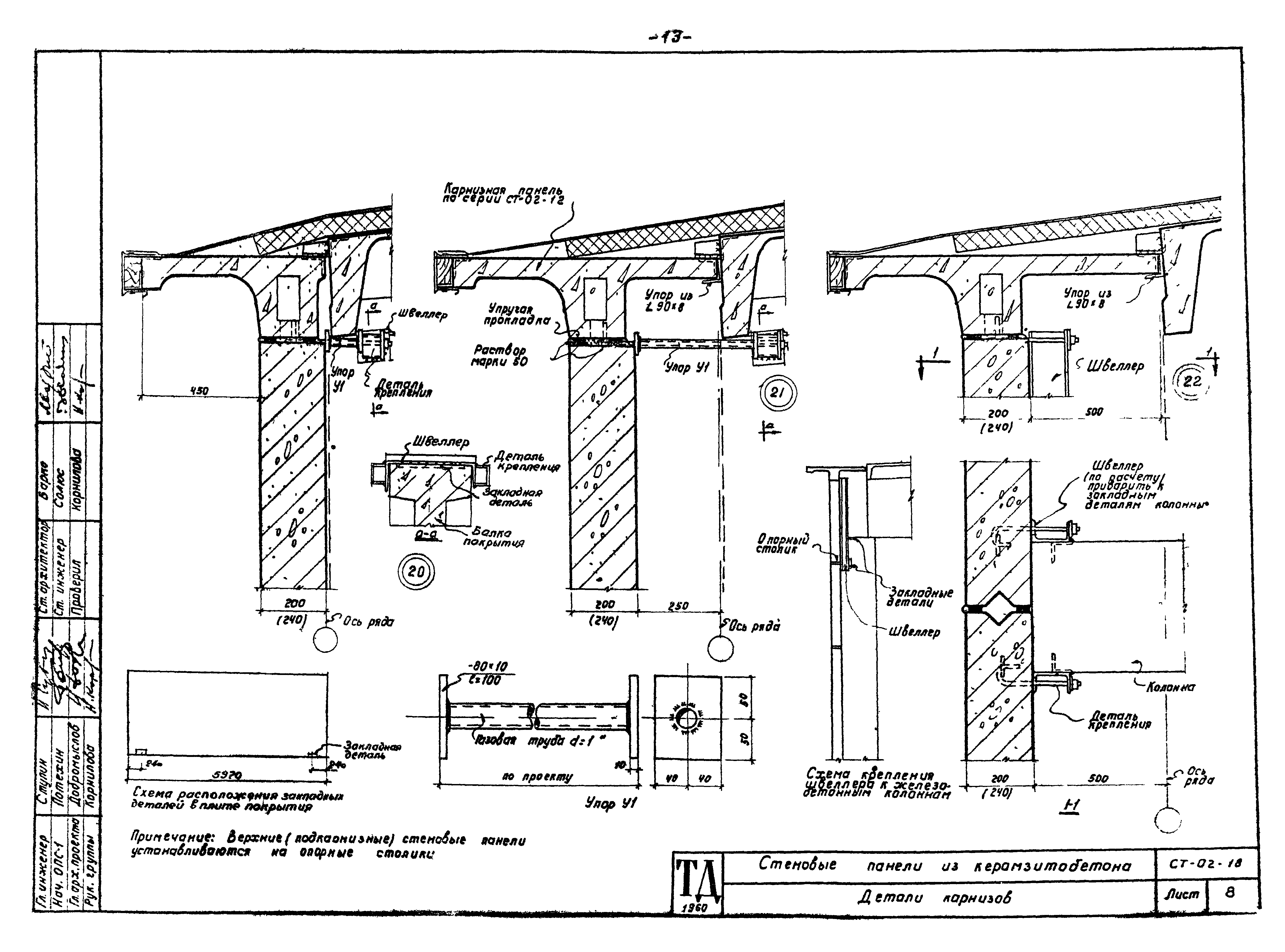

Детали карнизов

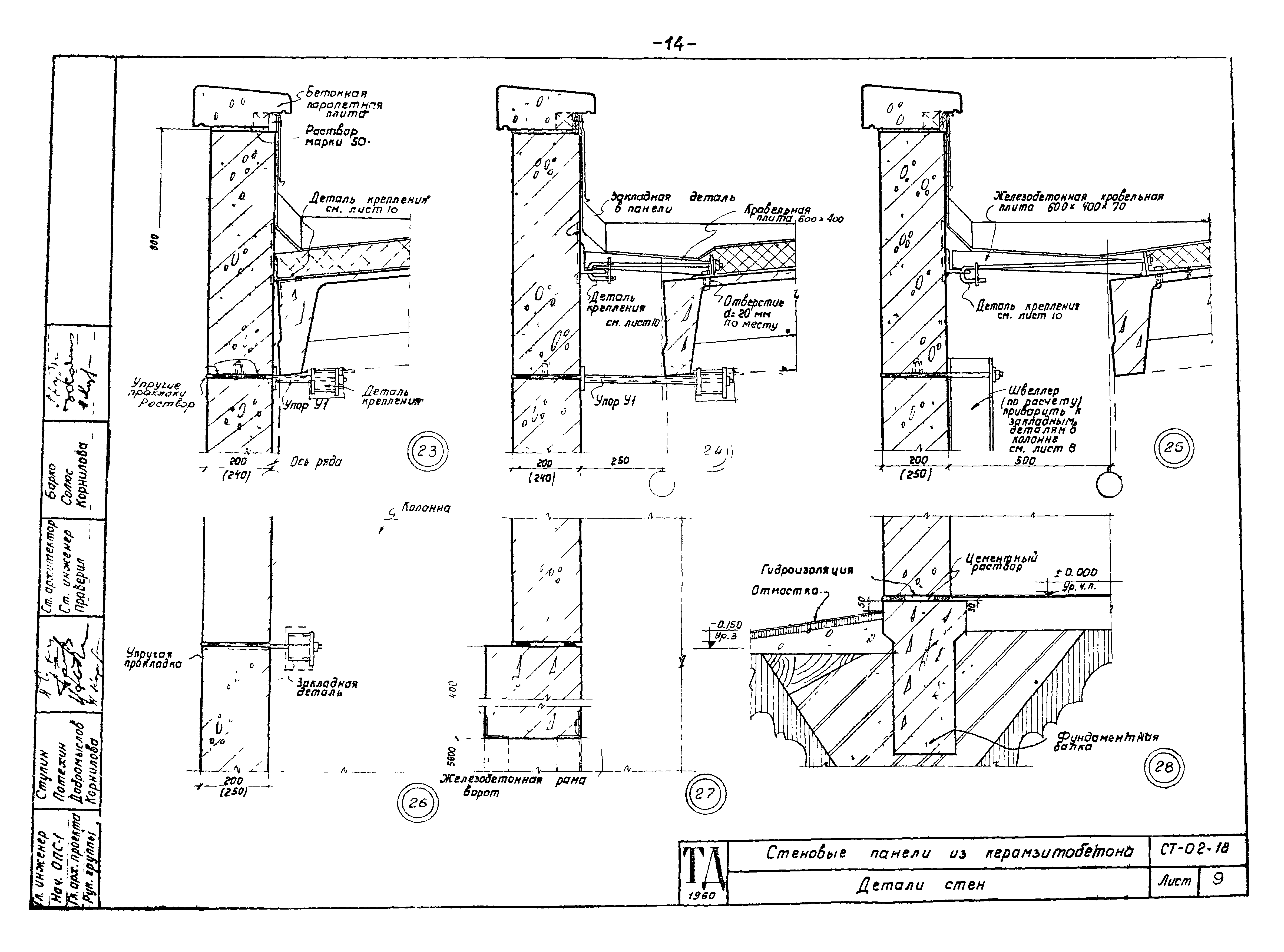

Детали стен

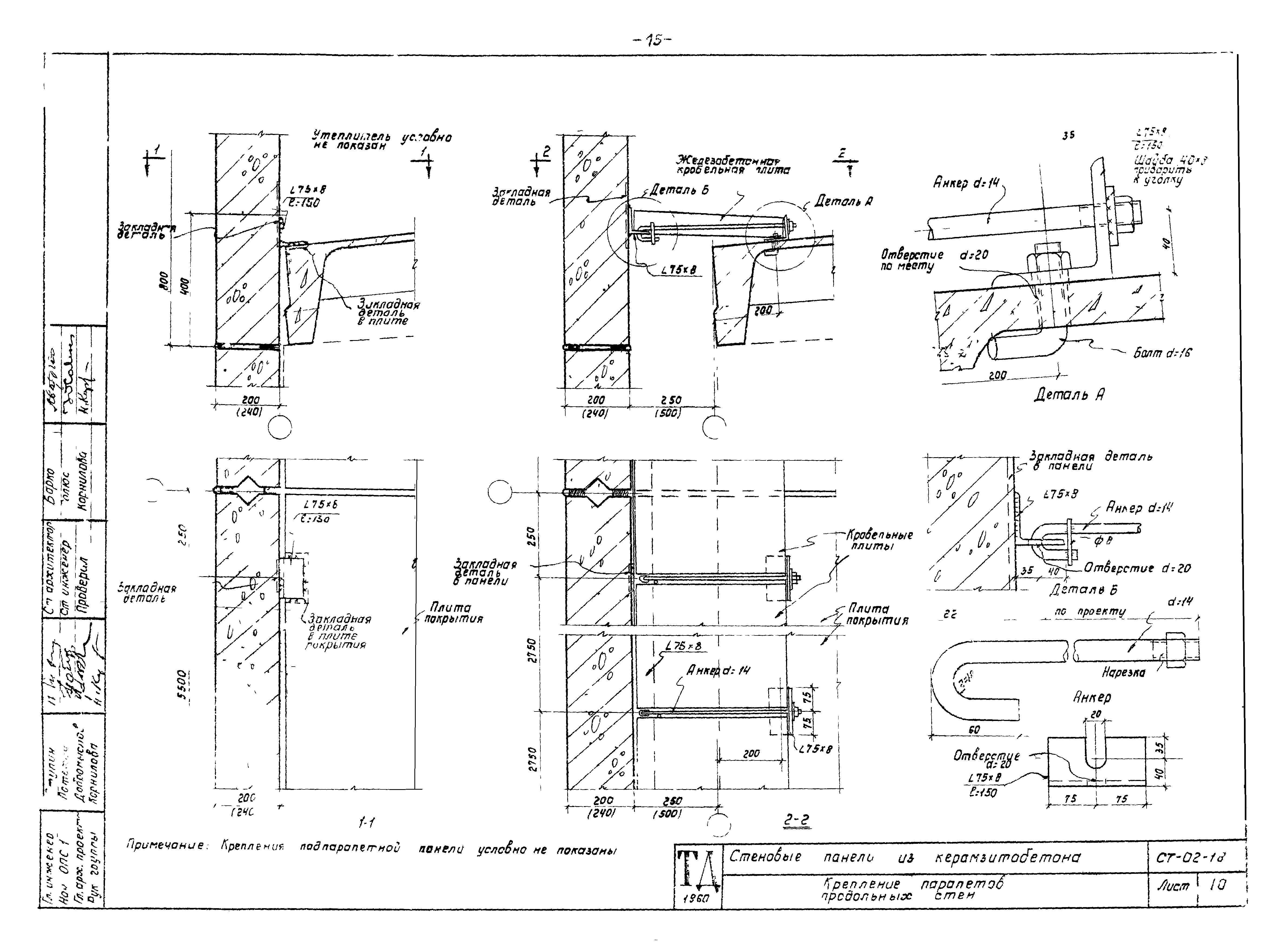

Крепления парапетов продольных стен

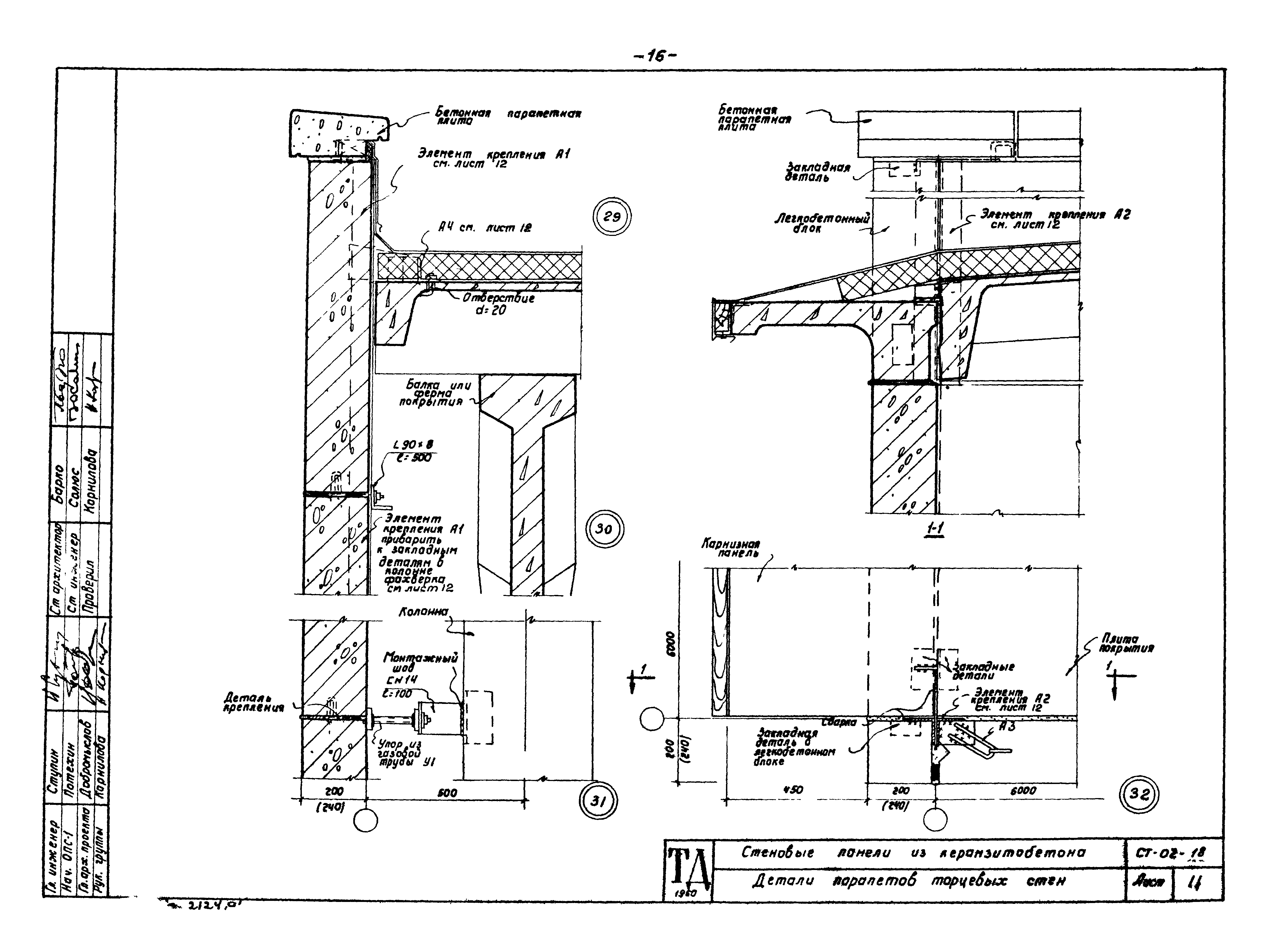

Детали парапетов торцевых стен

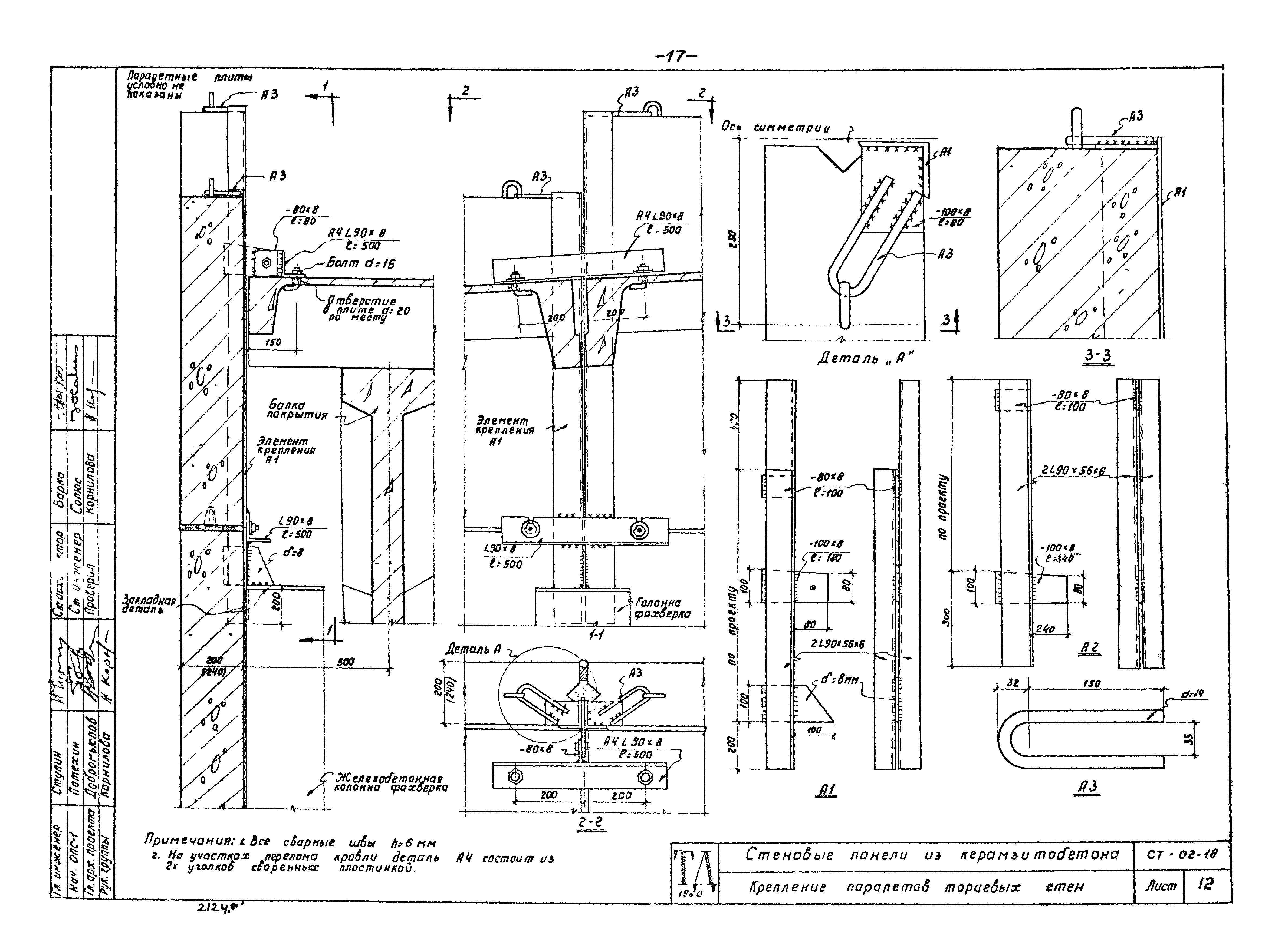

Крепления парапетов торцевых стен

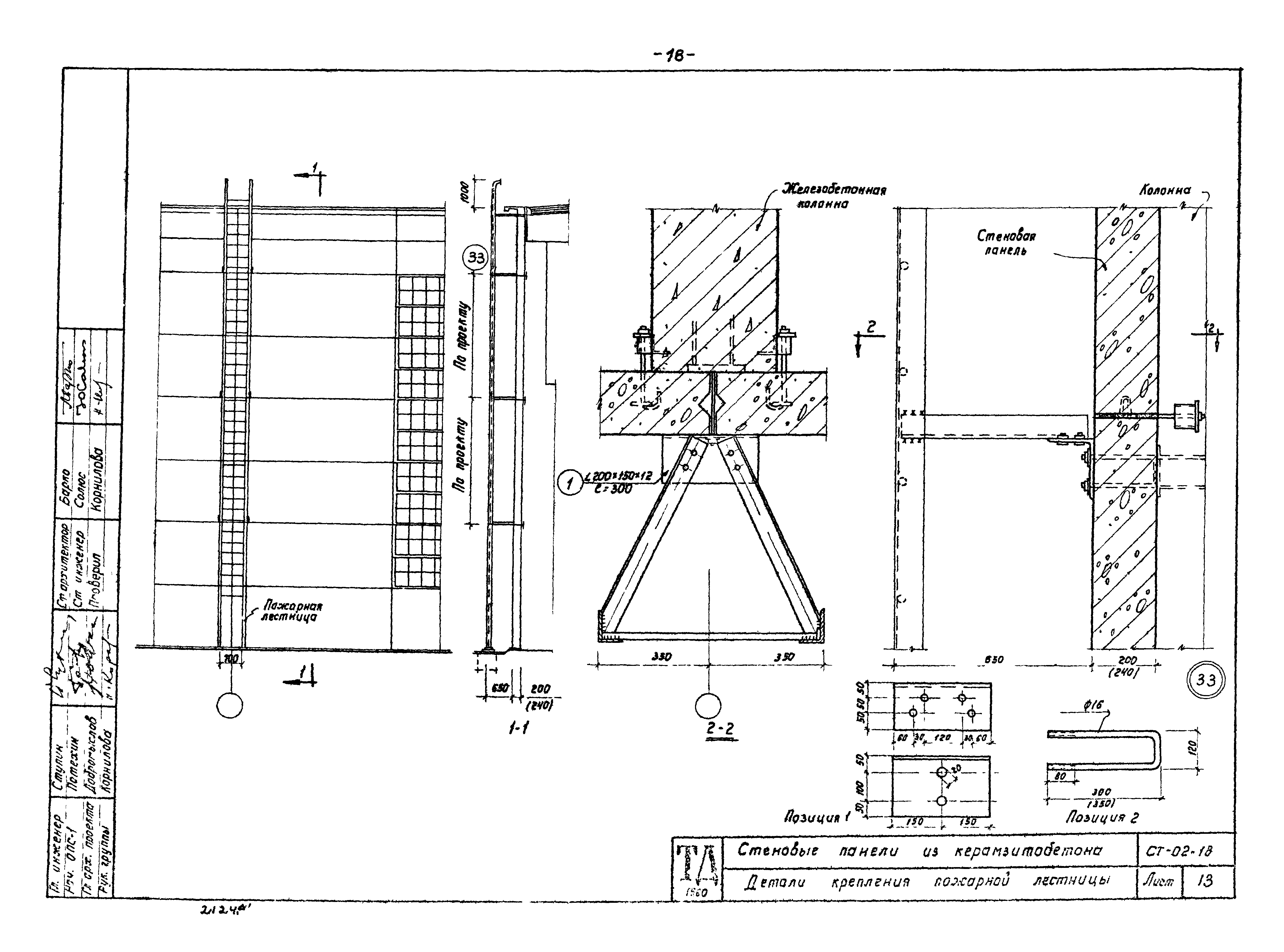

Детали крепления пожарной лестницы

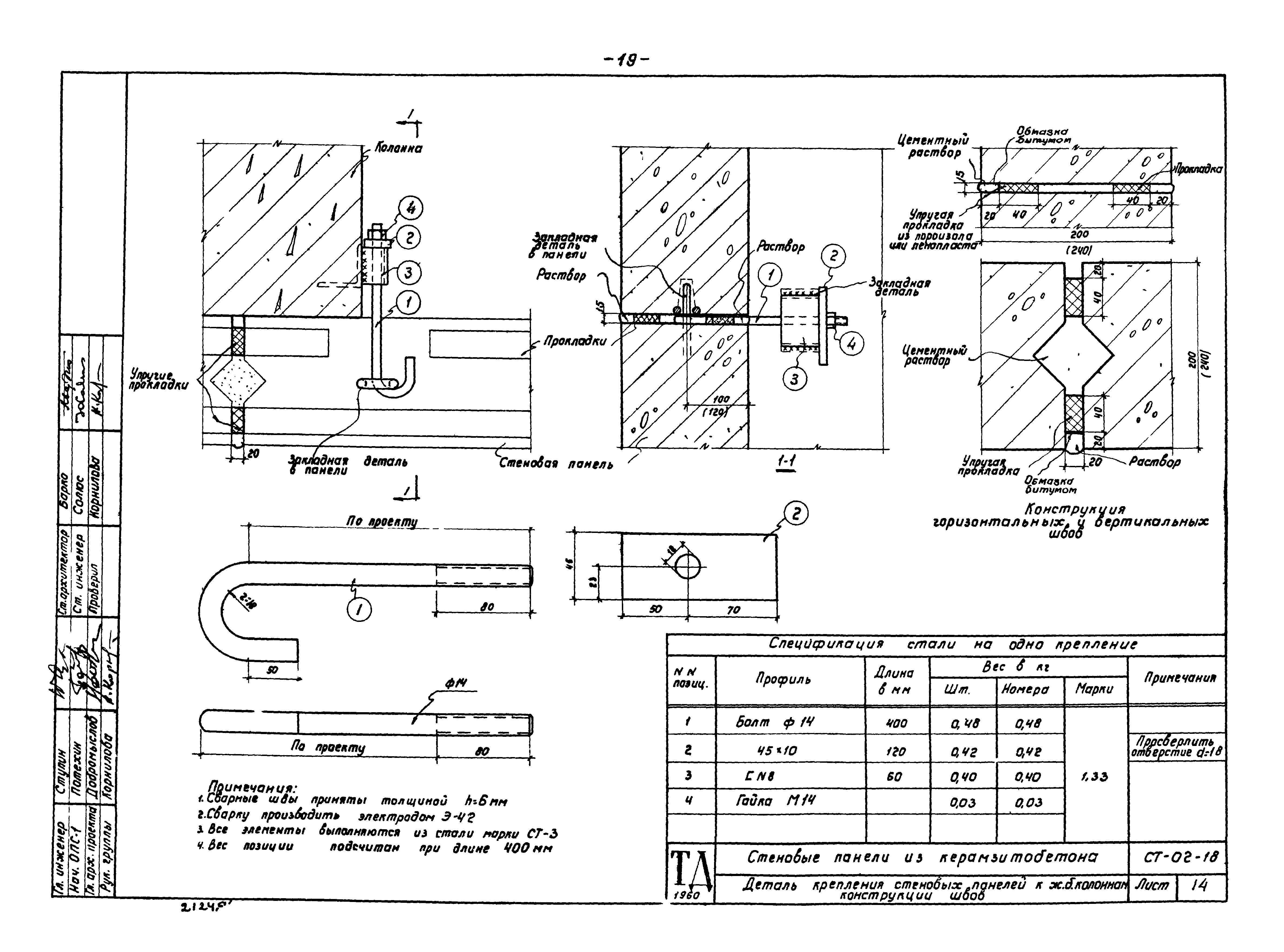

Детали крепления стеновых панелей к железобетонным колоннам. Конструкции швов

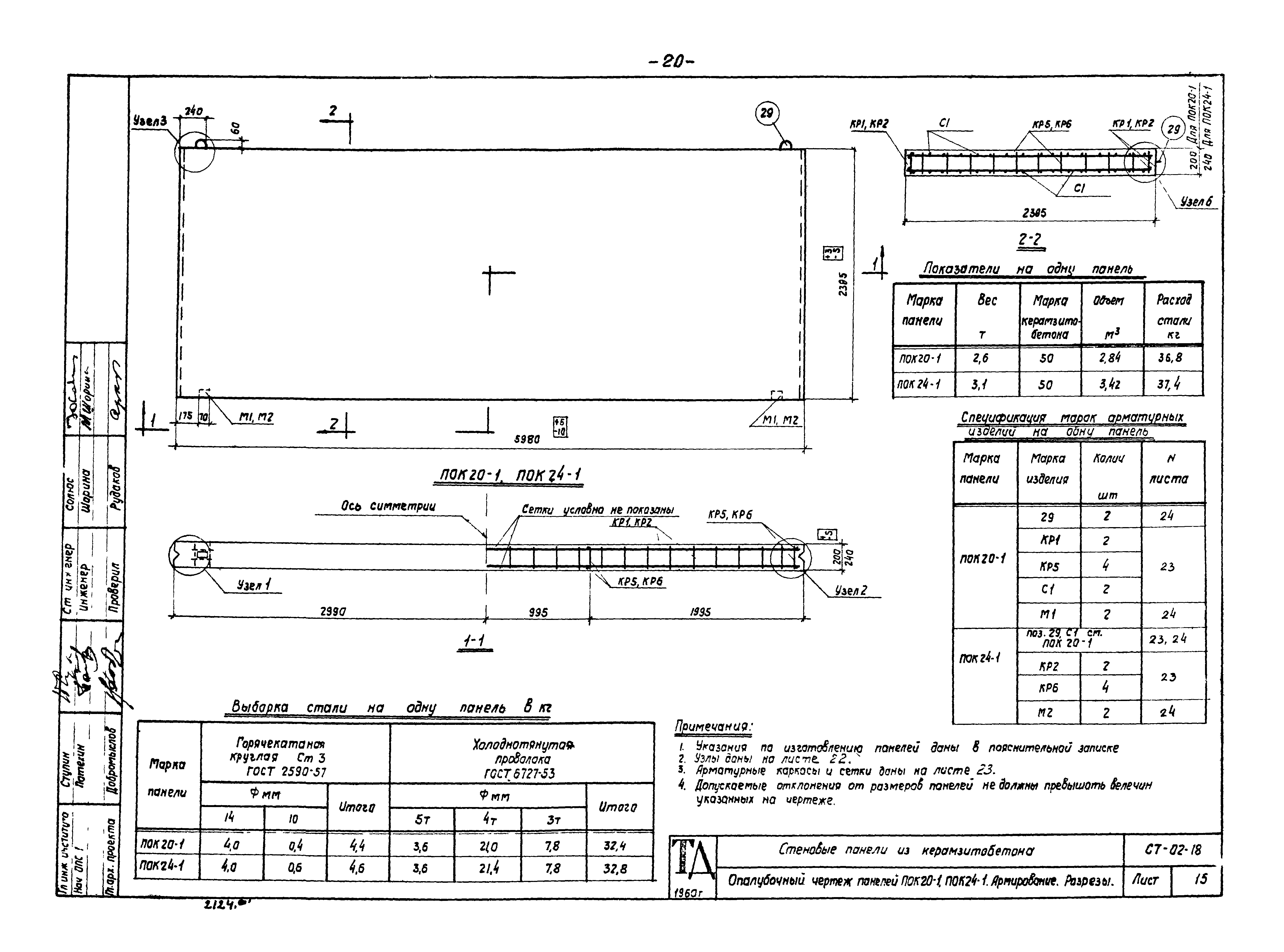

Опалубочные чертежи панелей ПОК20-1; ПОК24-1. Армирование. Разрезы

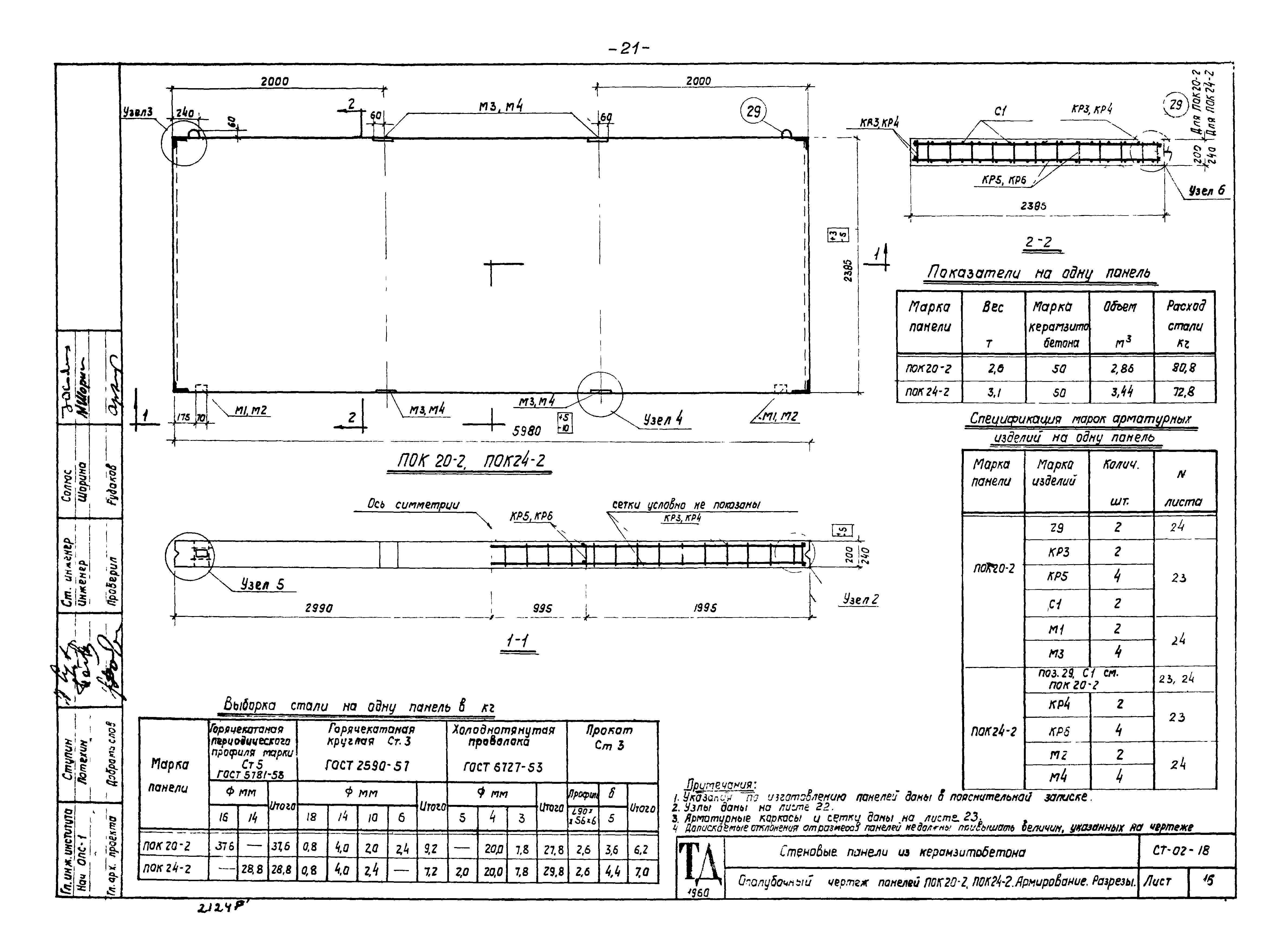

Опалубочные чертежи панелей ПОК20-2; ПОК24-2. Армирование. Разрезы

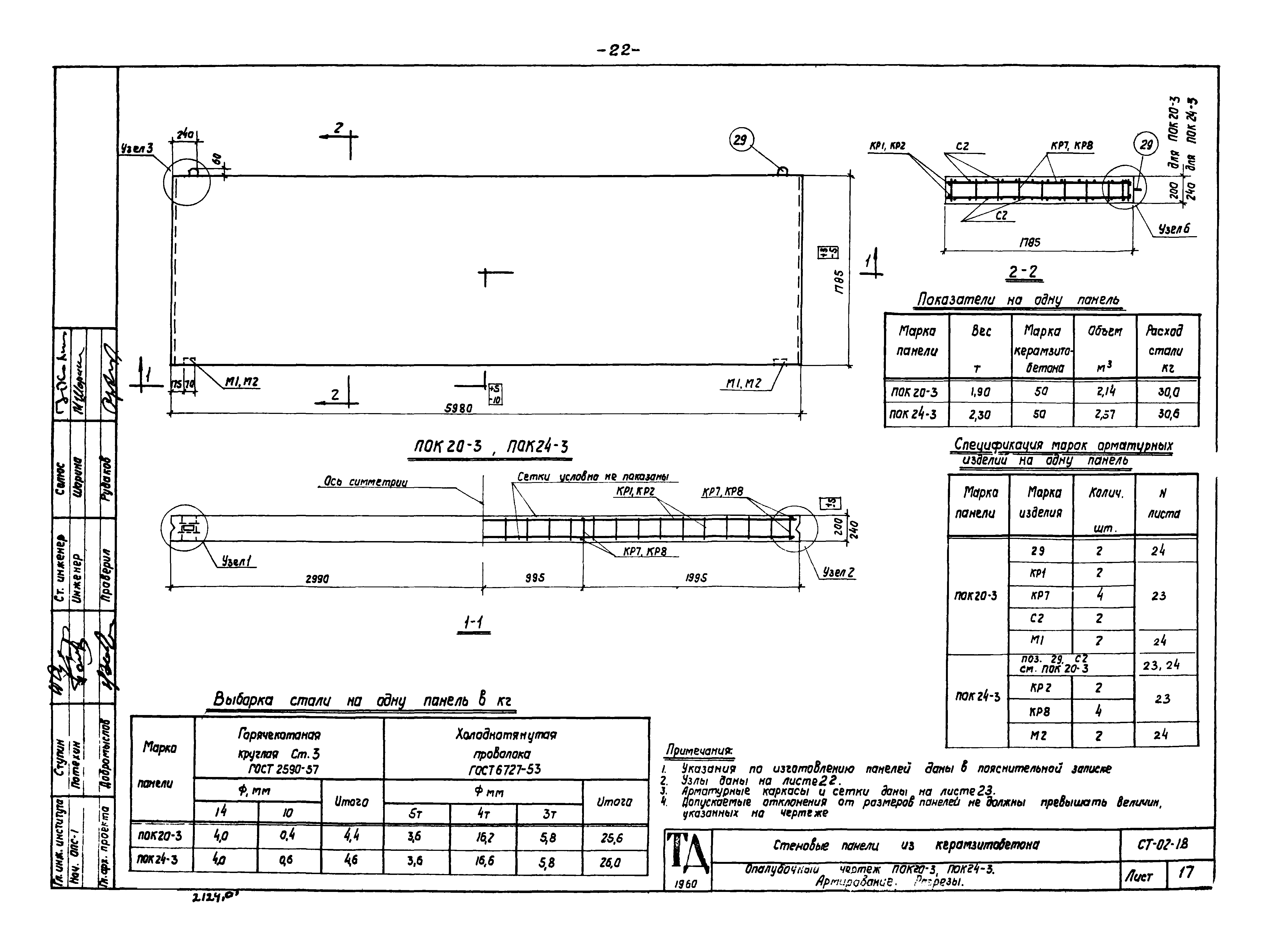

Опалубочные чертежи панелей ПОК20-3; ПОК24-3. Армирование. Разрезы

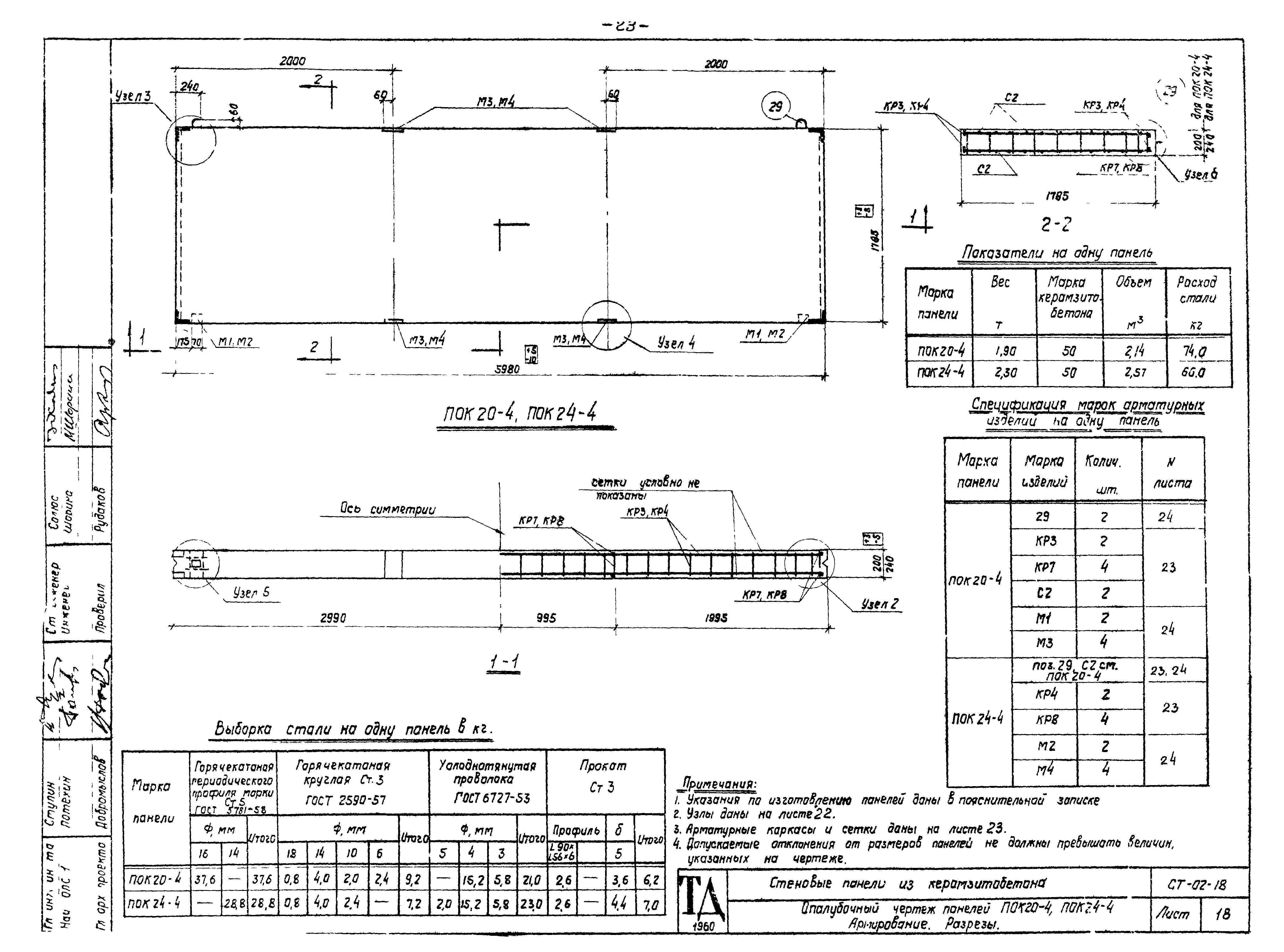

Опалубочные чертежи панелей ПОК20-4; ПОК24-4. Армирование. Разрезы

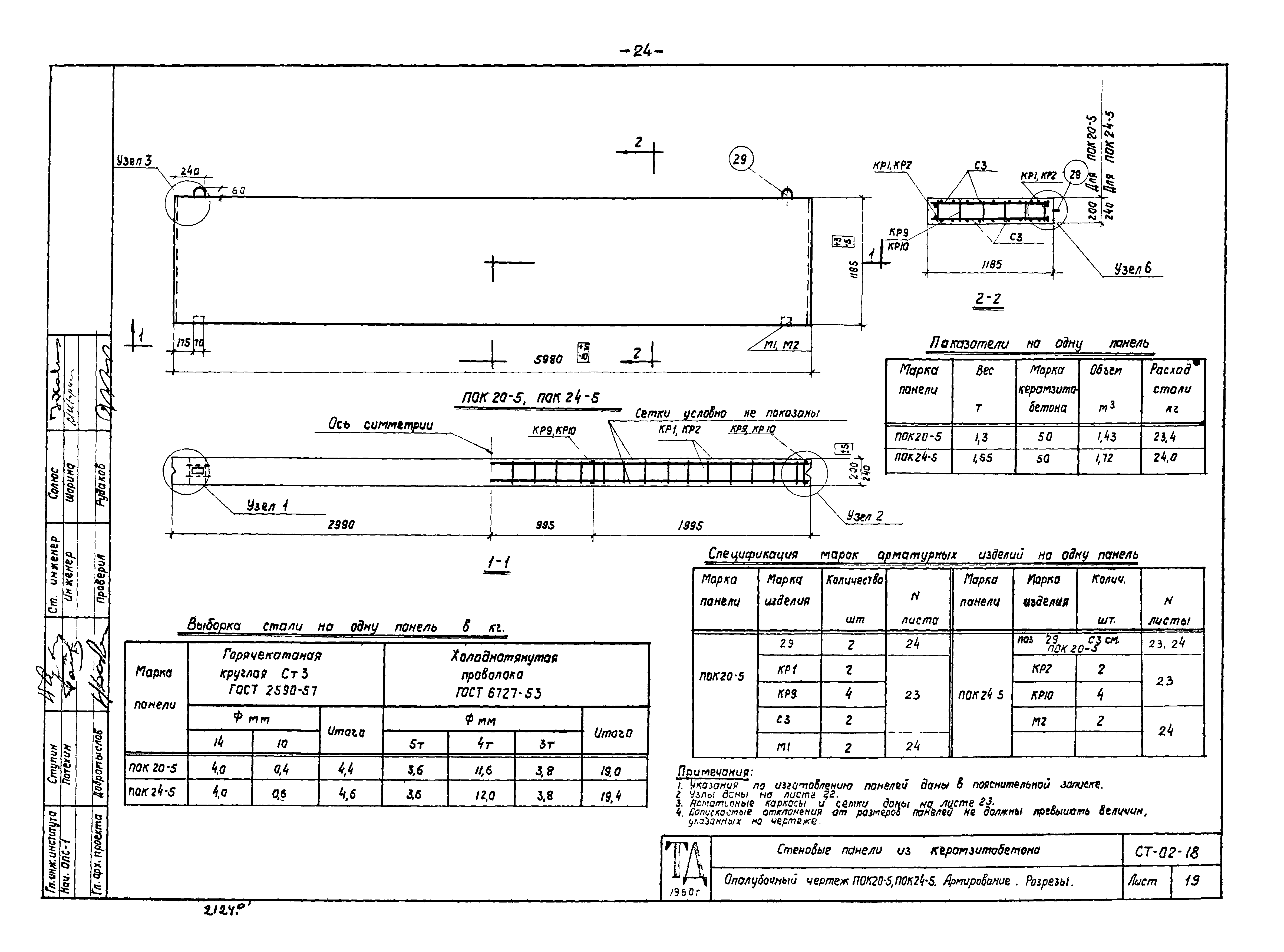

Опалубочные чертежи панелей ПОК20-5; ПОК24-5. Армирование. Разрезы

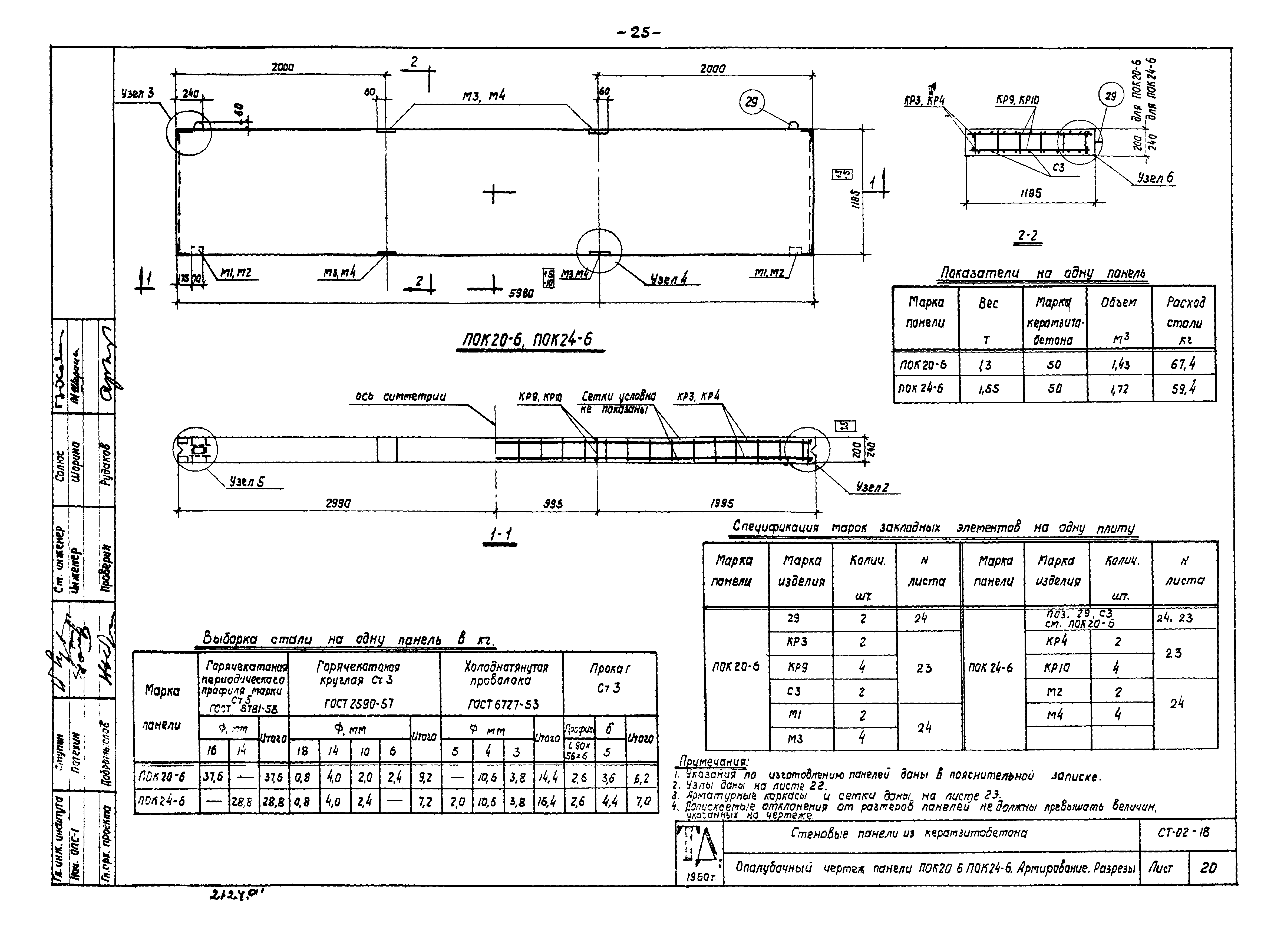

Опалубочные чертежи панелей ПОК20-6; ПОК24-6. Армирование. Разрезы

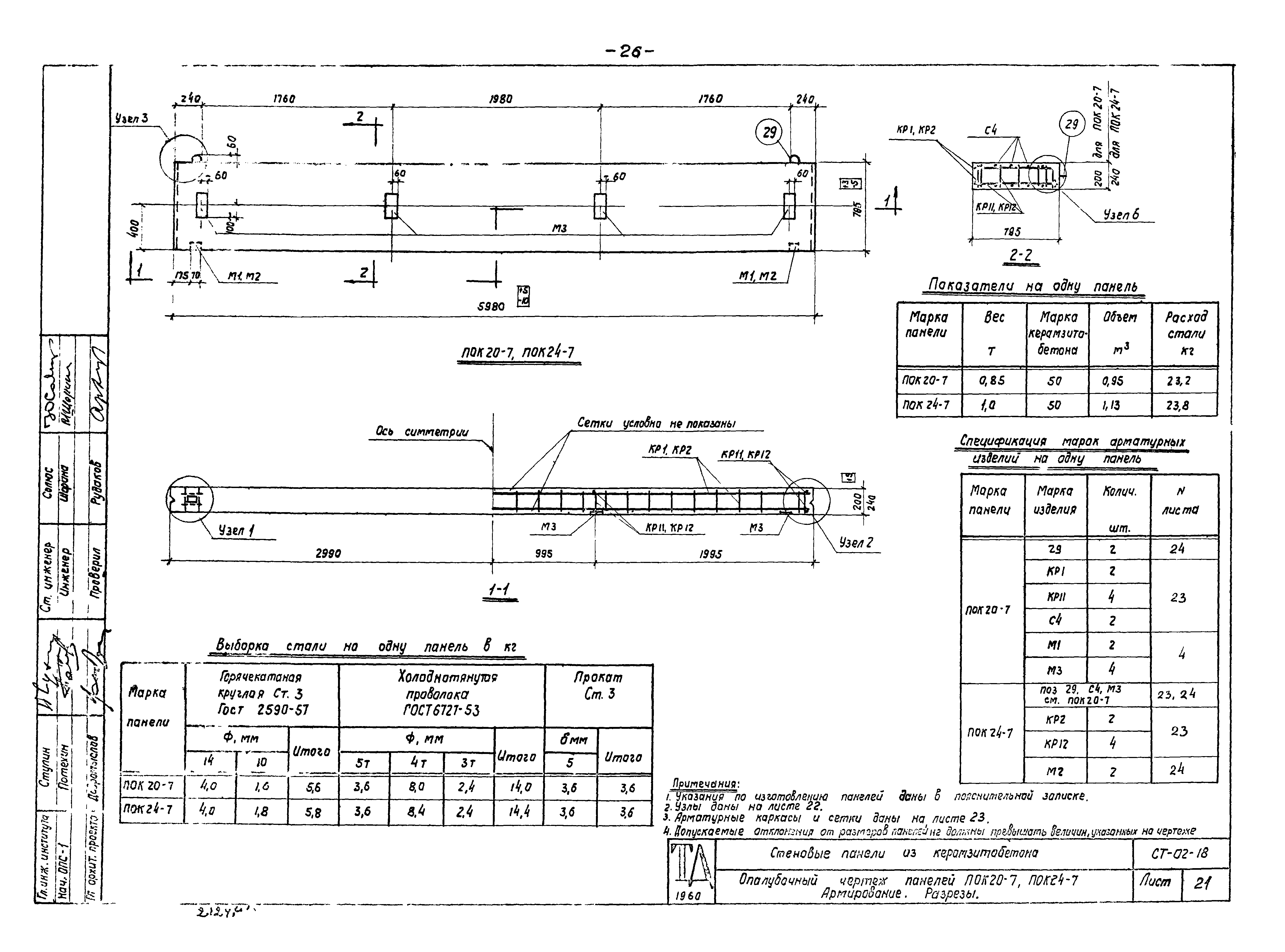

Опалубочные чертежи панелей ПОК20-7; ПОК24-7. Армирование. Разрезы

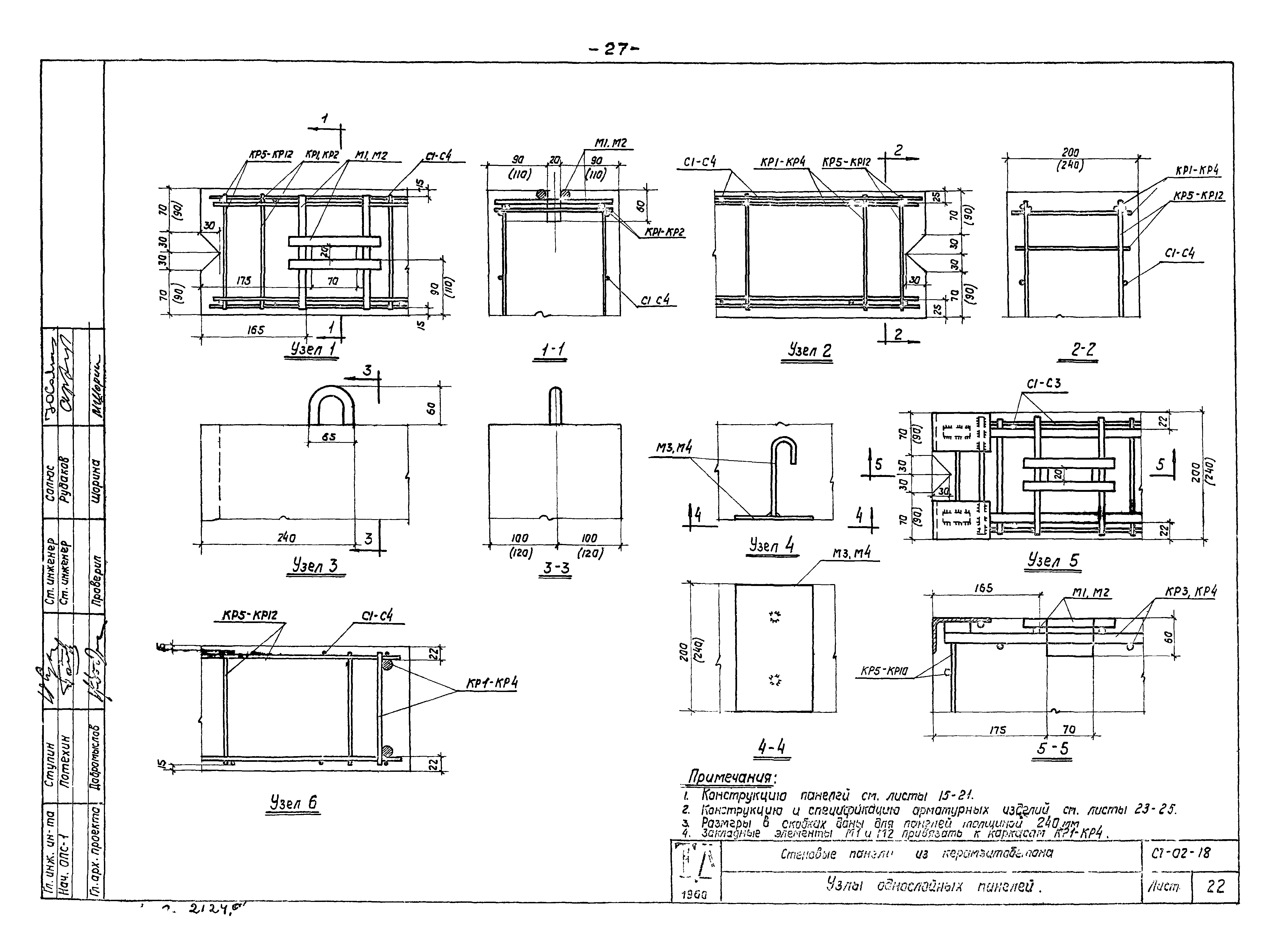

Узлы однослойных панелей

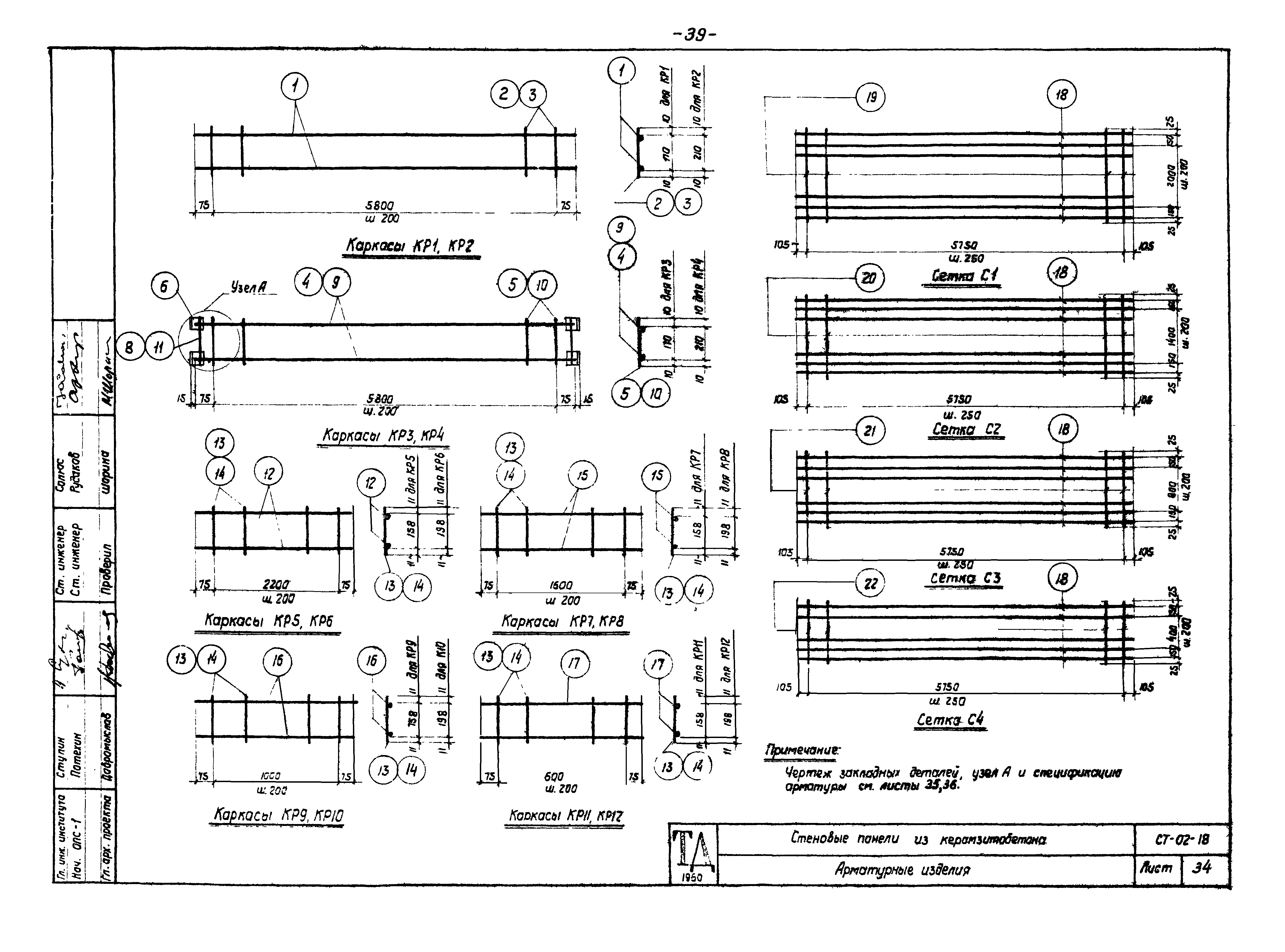

Арматурные изделия

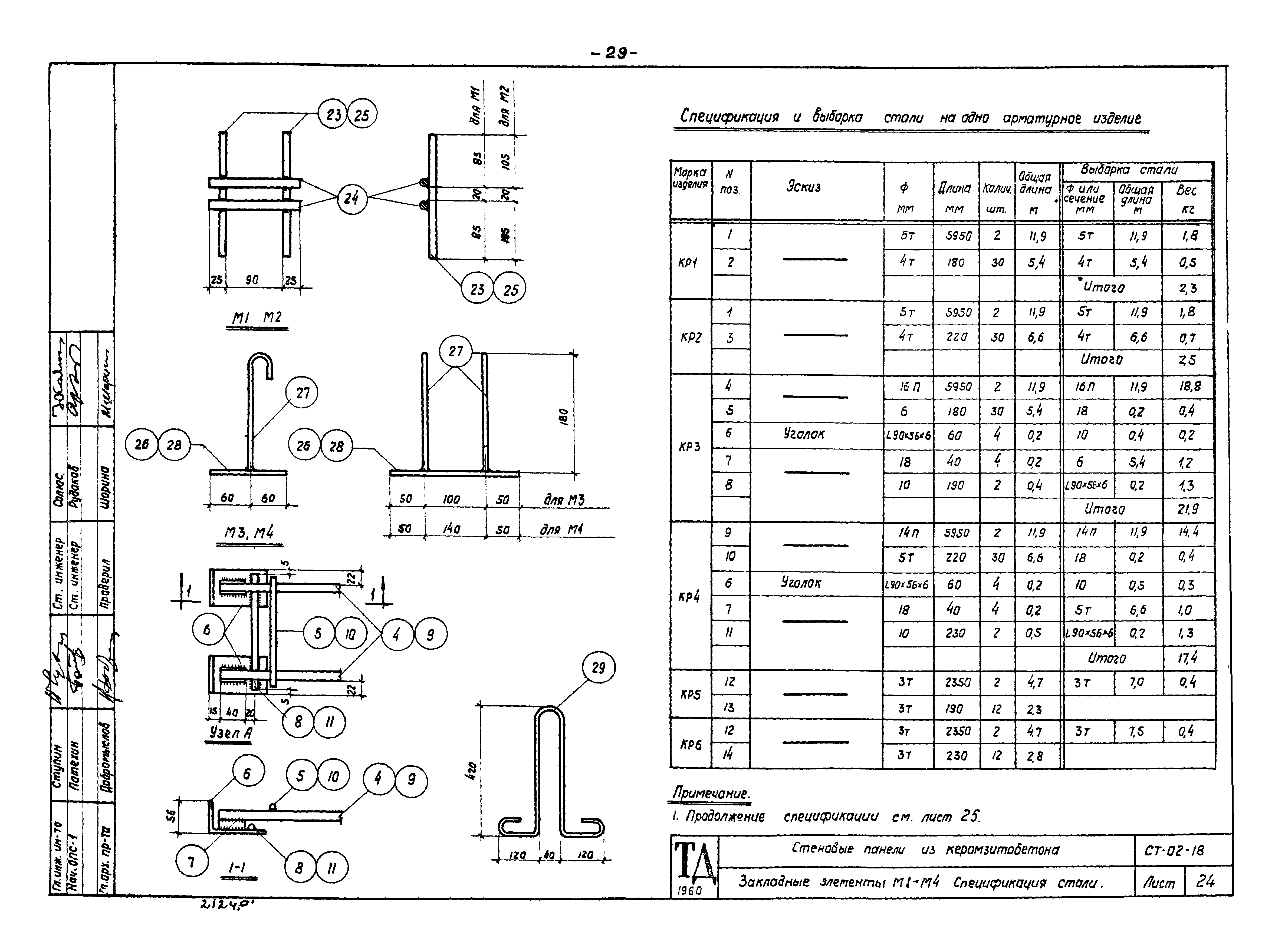

Закладные элементы М1 - М4. Спецификация стали

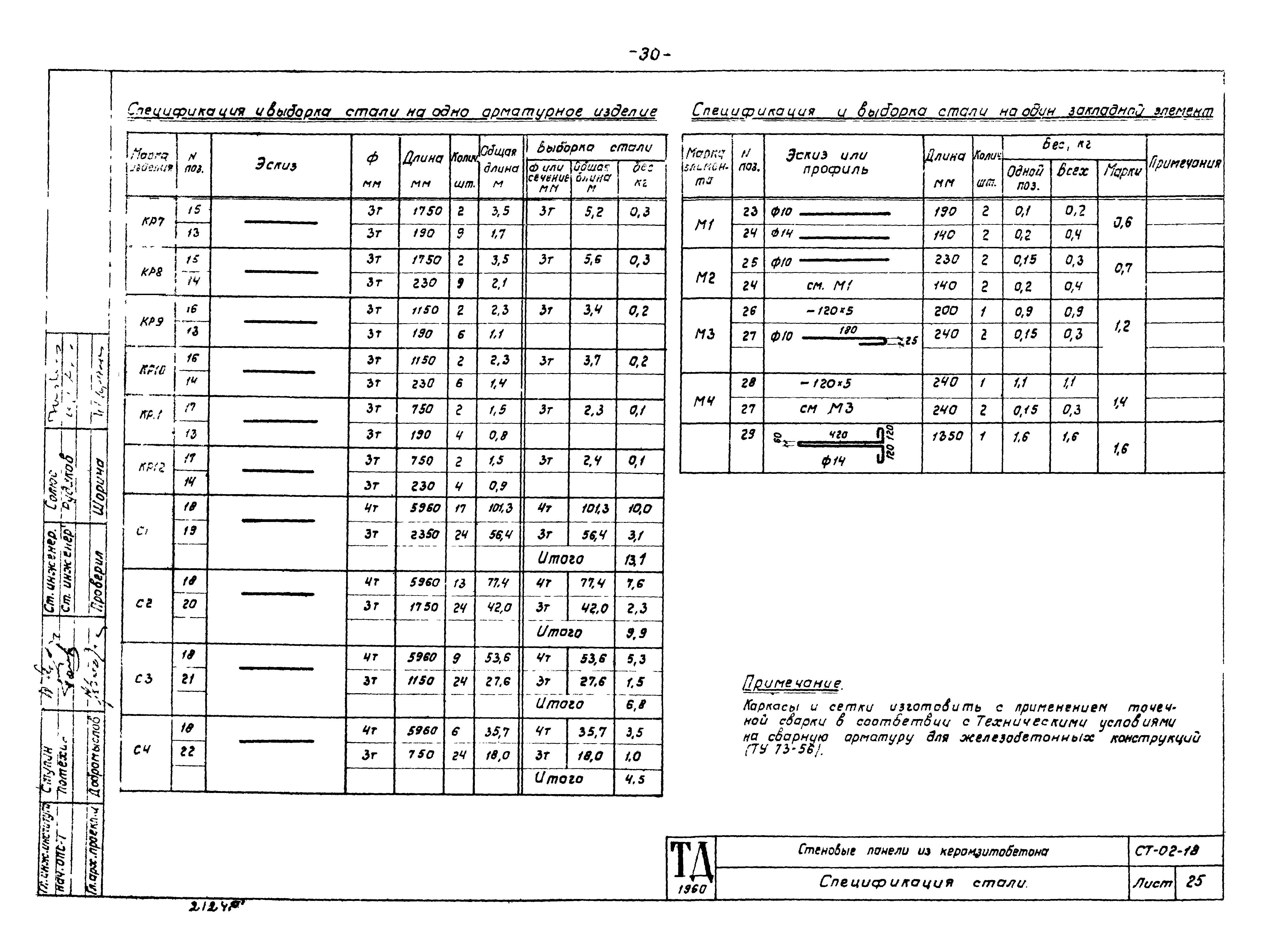

Спецификация стали

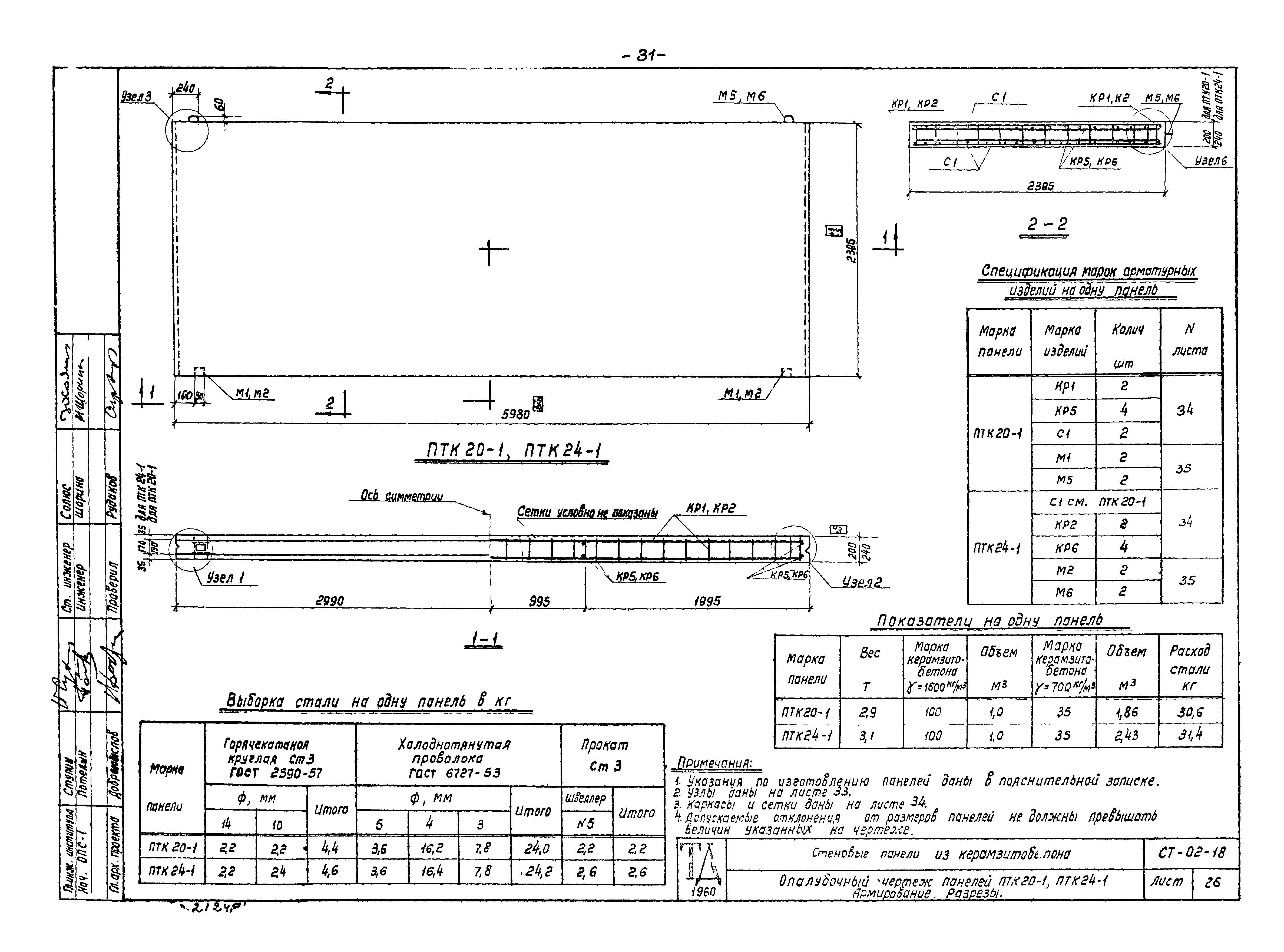

Опалубочный чертеж панелей ПТК20-1, ПТК24-1. Армирование. Разрезы

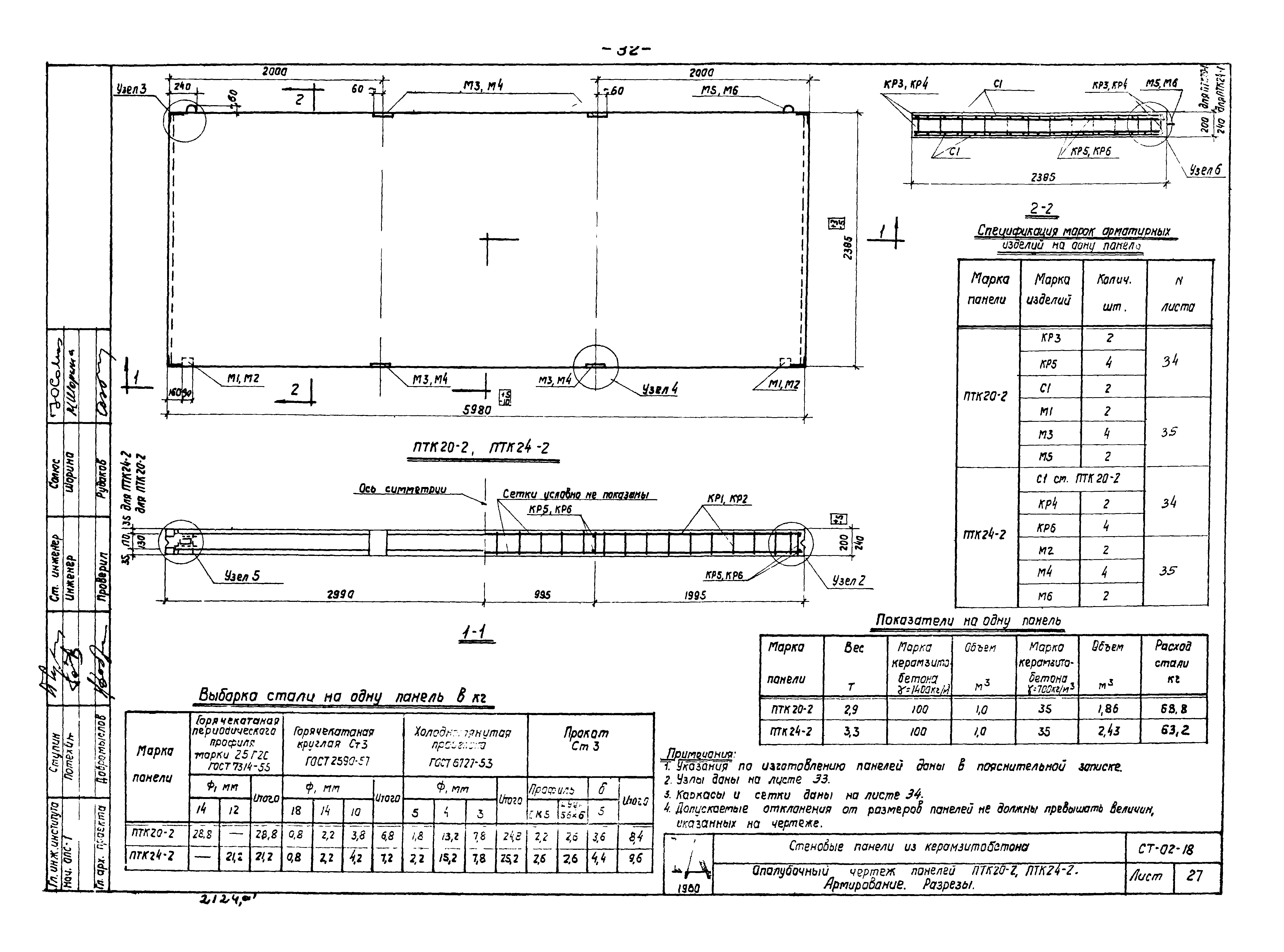

Опалубочный чертеж панелей ПТК20-2, ПТК24-2. Армирование. Разрезы

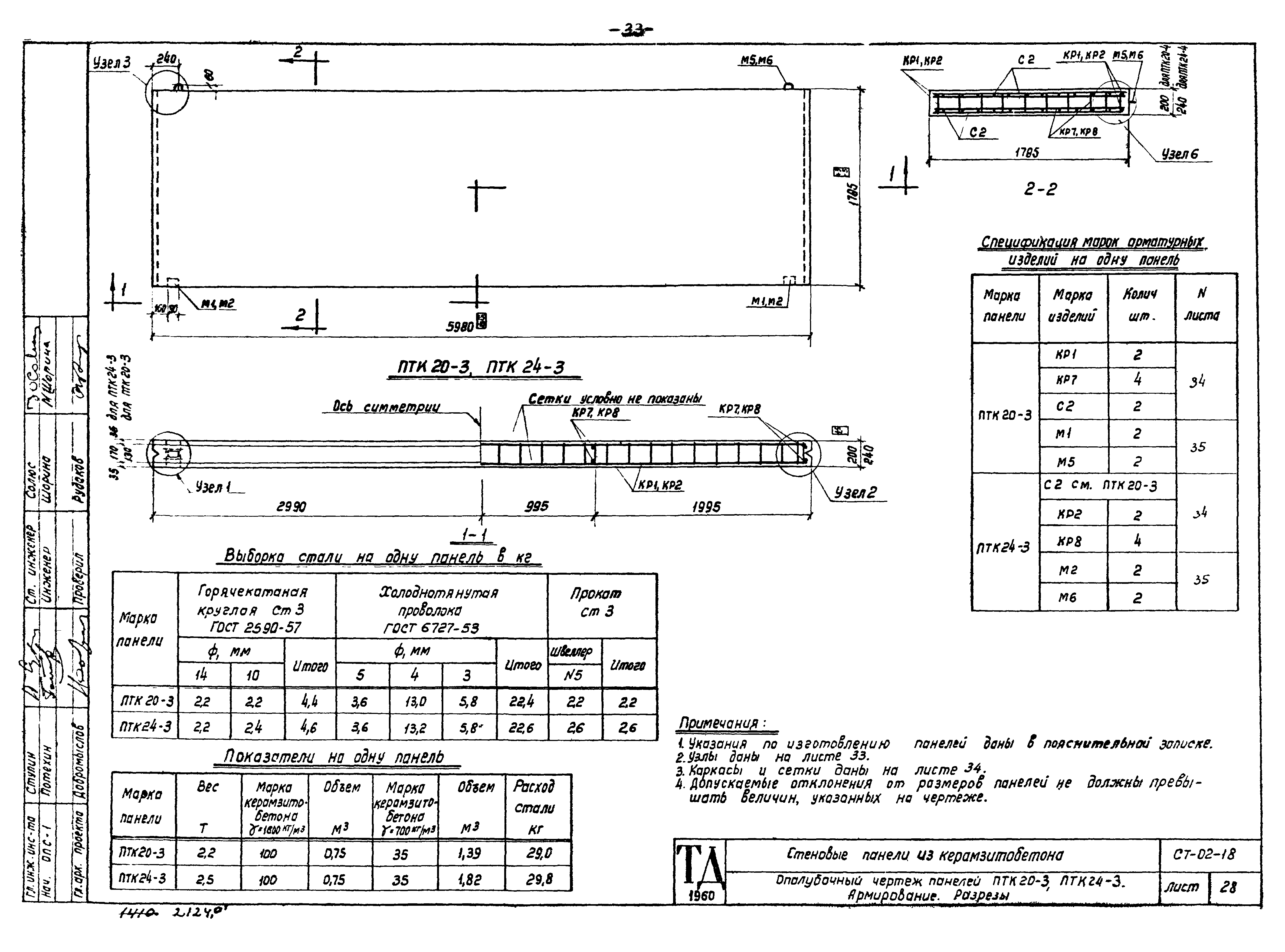

Опалубочный чертеж панелей ПТК20-3, ПТК24-3. Армирование. Разрезы

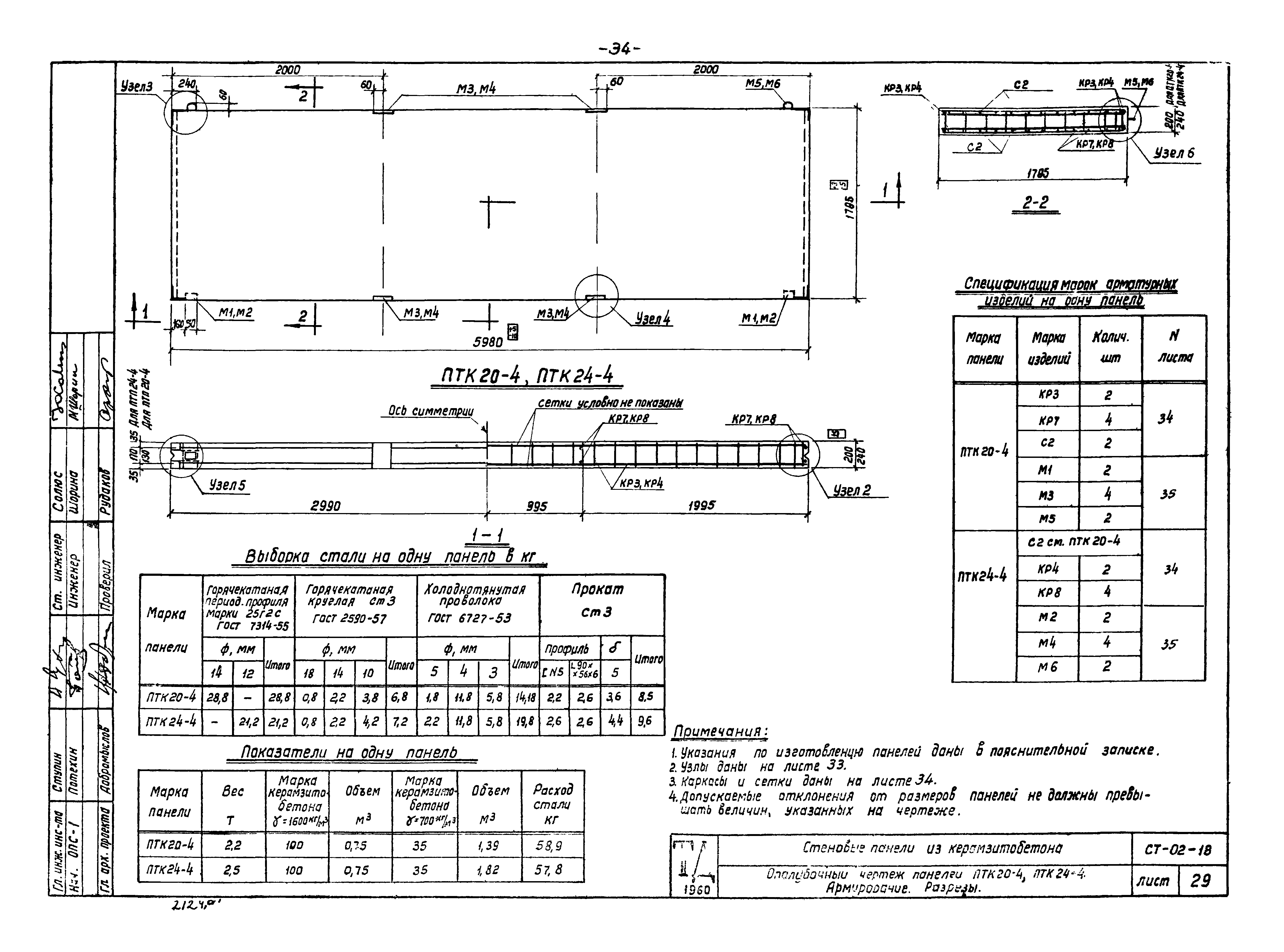

Опалубочный чертеж панелей ПТК20-4, ПТК24-4. Армирование. Разрезы

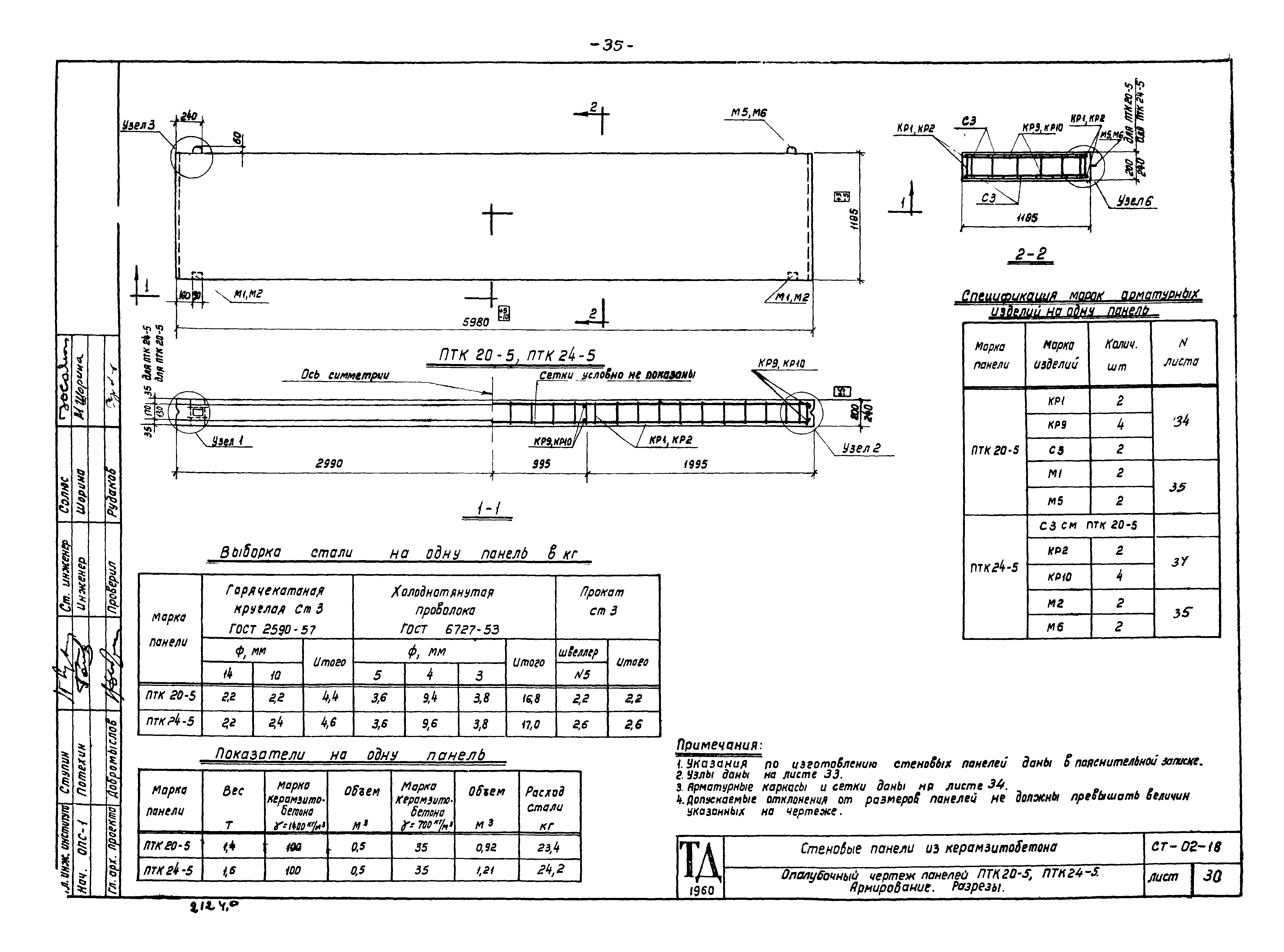

Опалубочный чертеж панелей ПТК20-5, ПТК24-5. Армирование. Разрезы

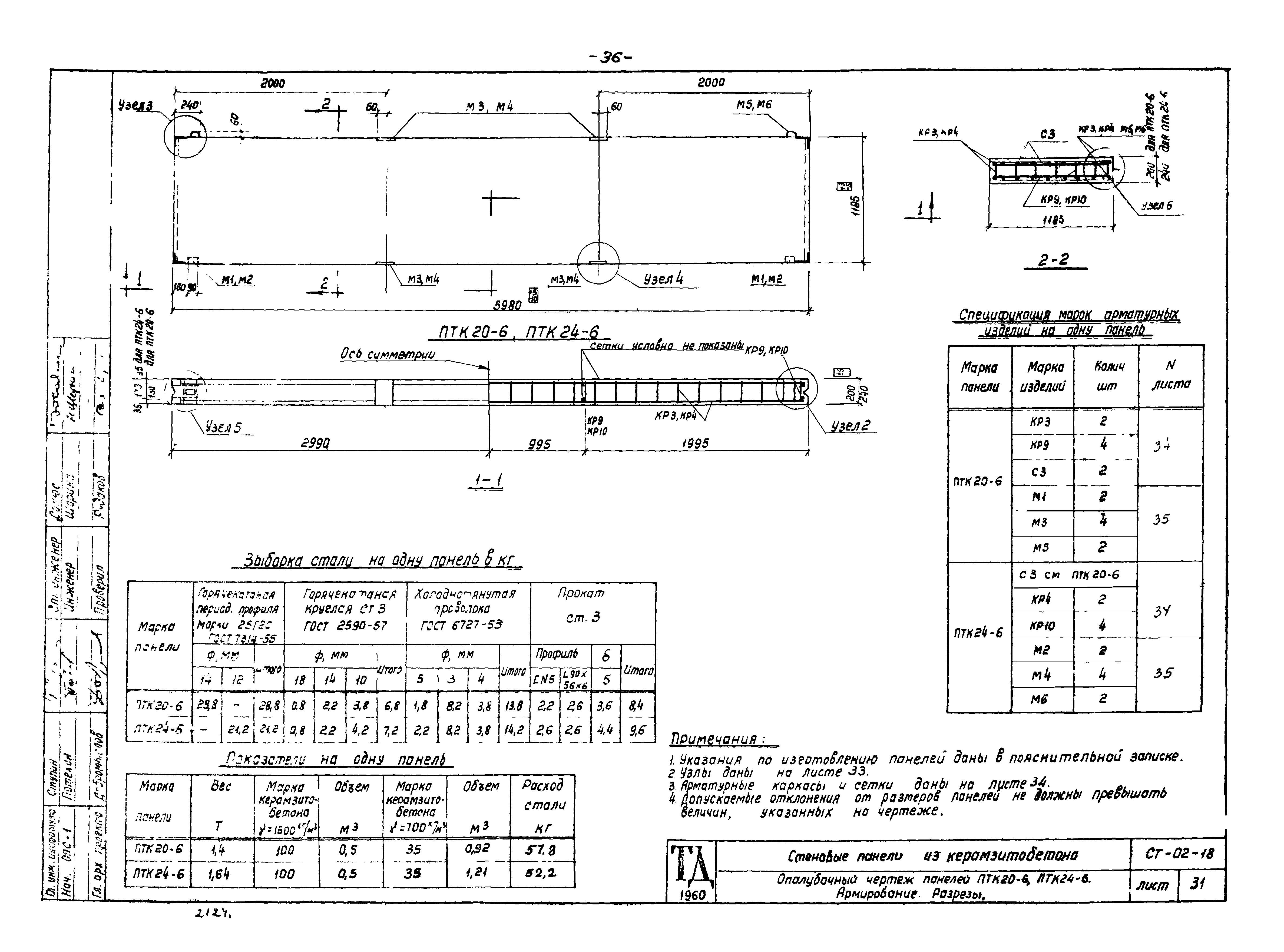

Опалубочный чертеж панелей ПТК20-6, ПТК24-6. Армирование. Разрезы

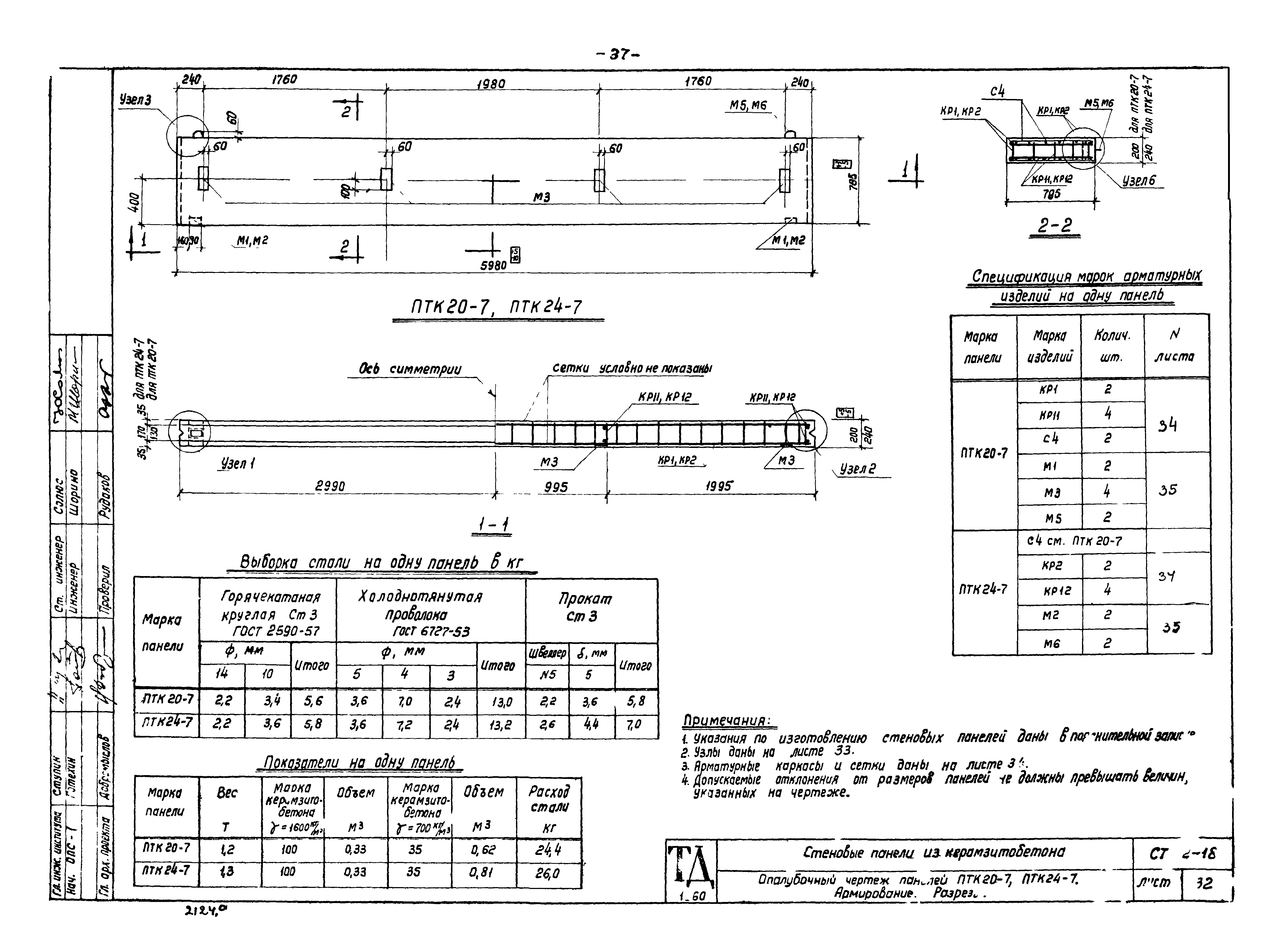

Опалубочный чертеж панелей ПТК20-7, ПТК24-7. Армирование. Разрезы

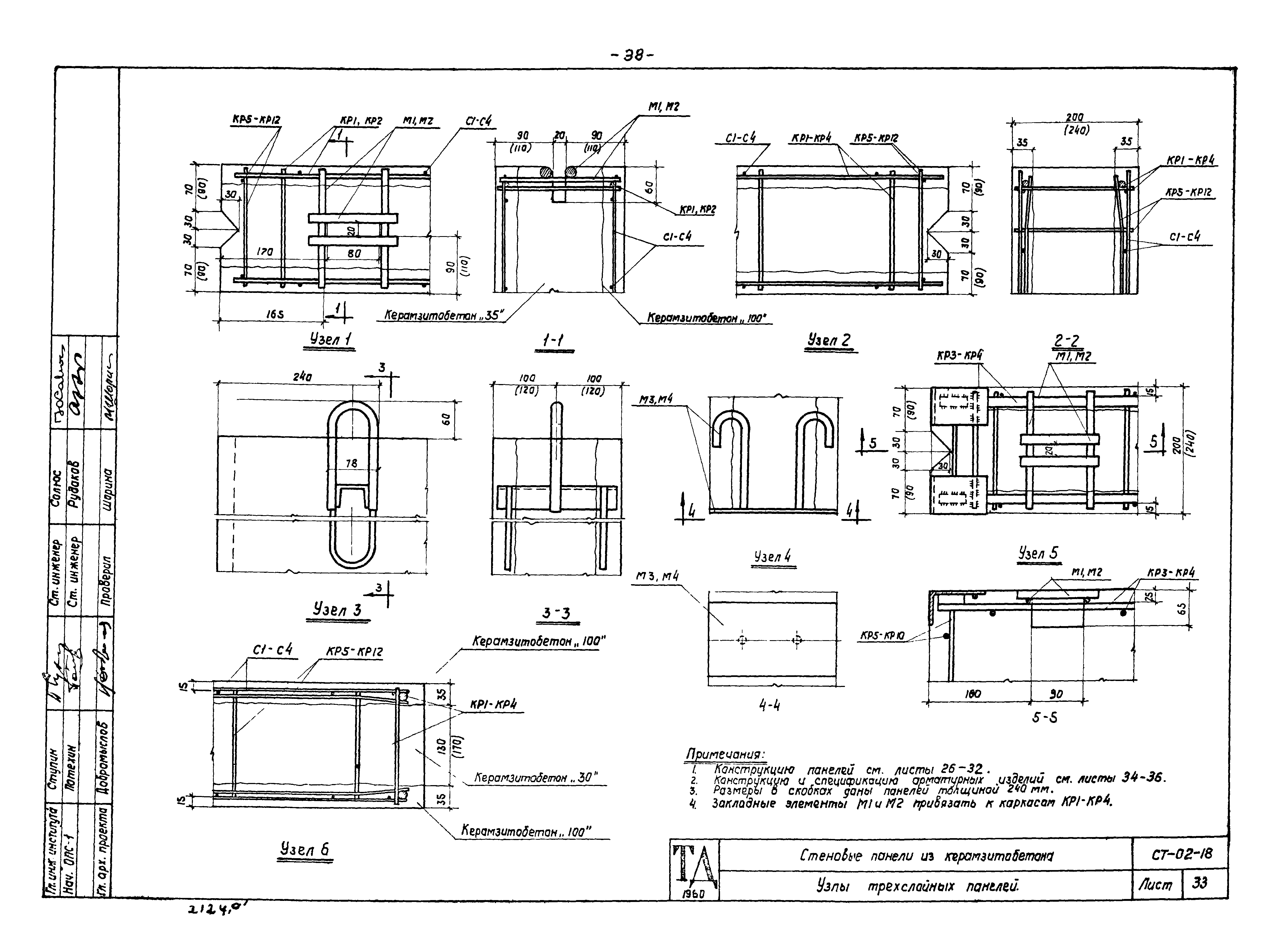

Узлы трехслойных панелей
Арматурные изделия

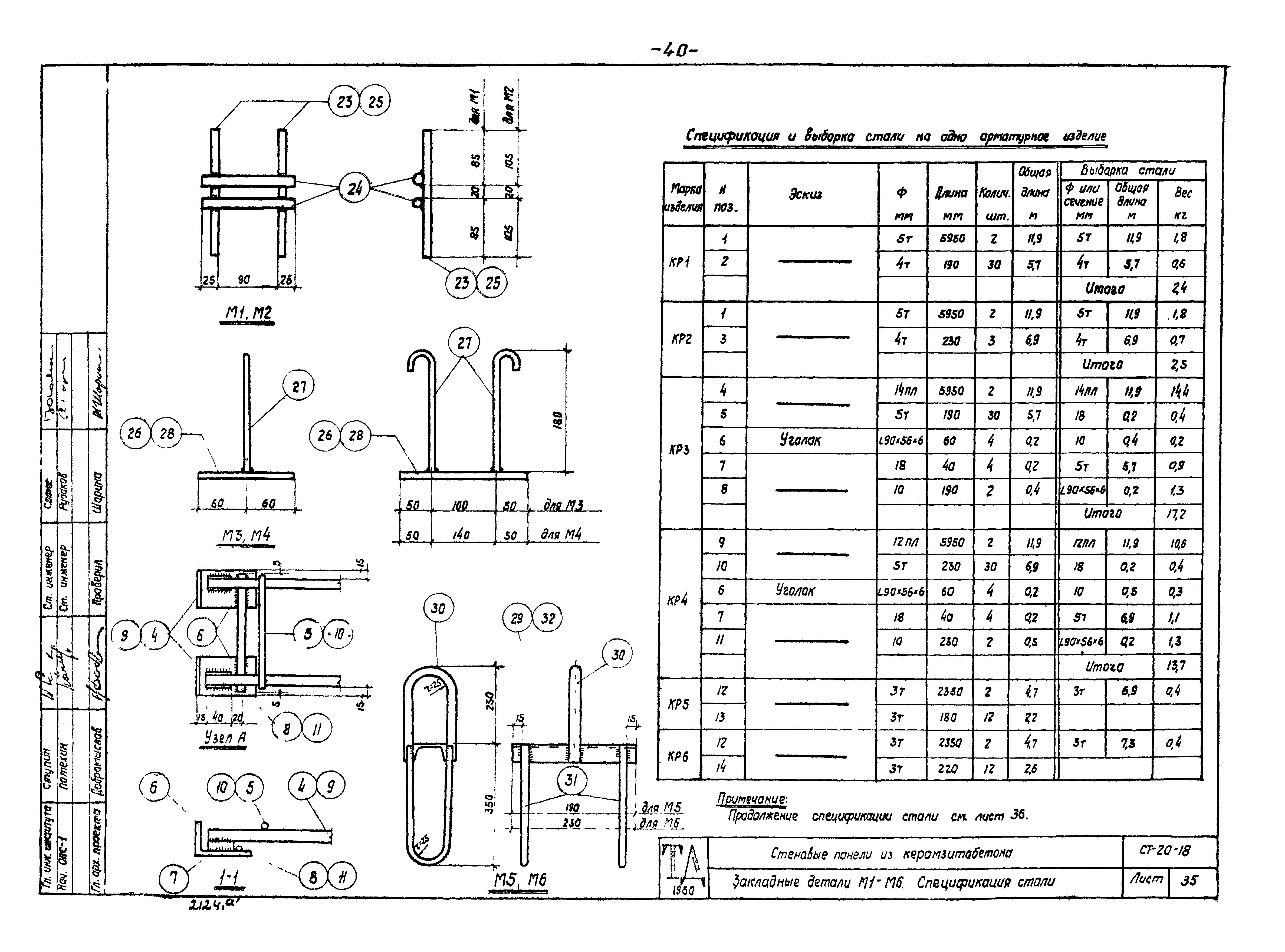

Закладные детали М1 - М6. Спецификация стали

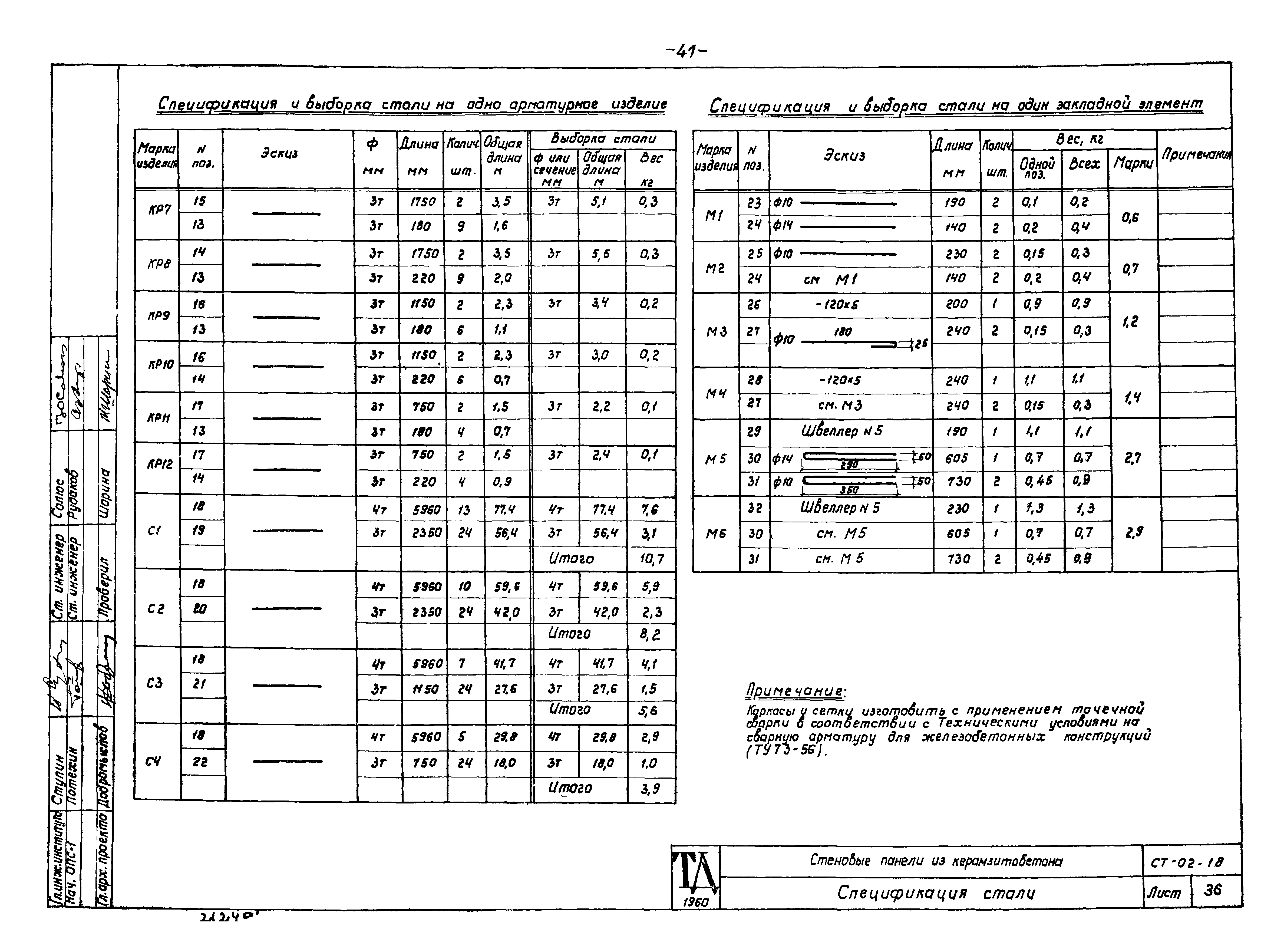

Спецификация стали

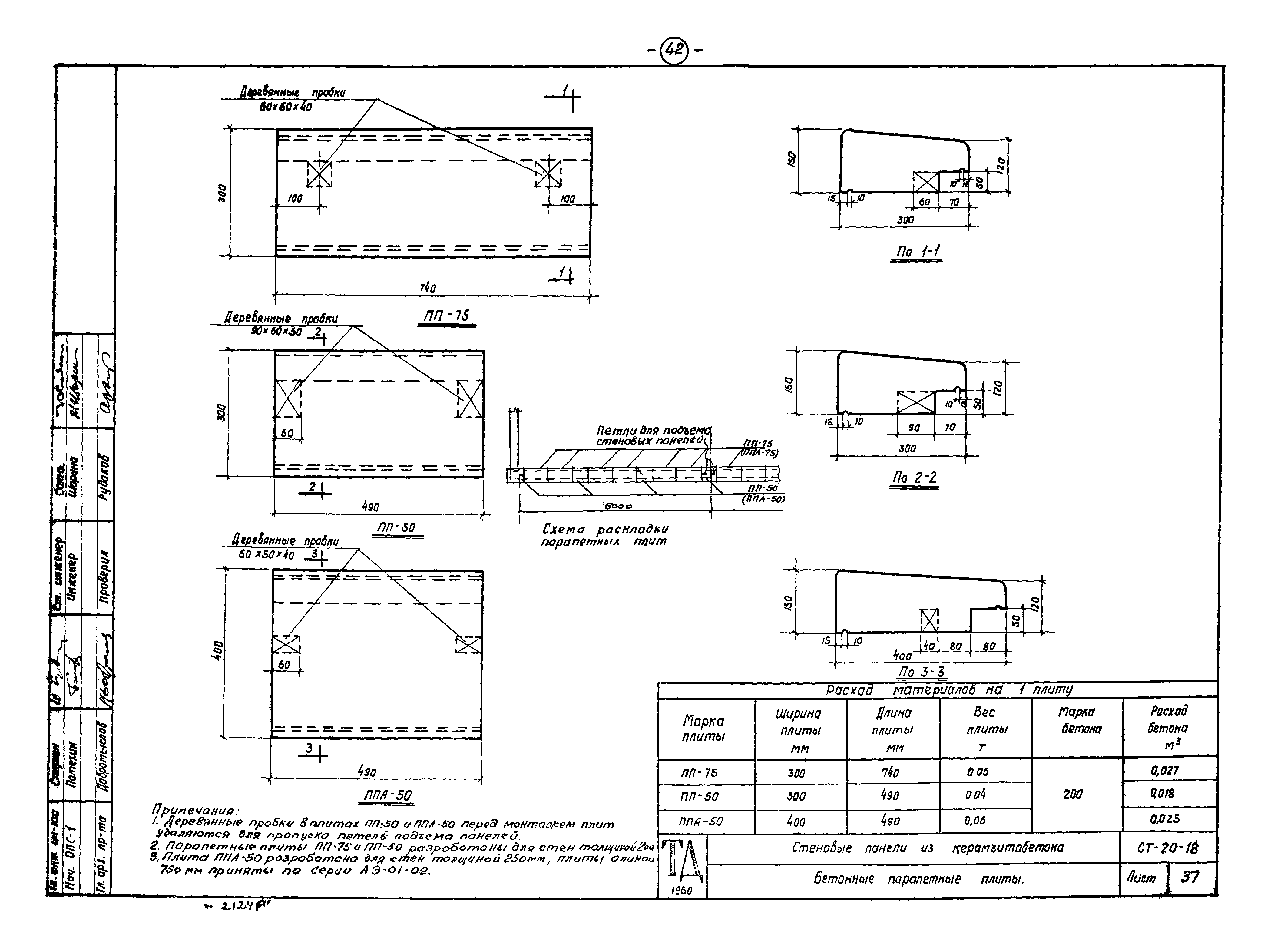

Бетонные парапетные плиты
Разработан: НИИСФ
Гипротис
НИИЖБ АСиА СССР
Утверждён:11.01.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 24)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1961 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:
