Скачать Типовой проект 409-28-38 Альбом II. Часть 1. Архитектурно-строительные решения

Дата актуализации: 10.08.2017

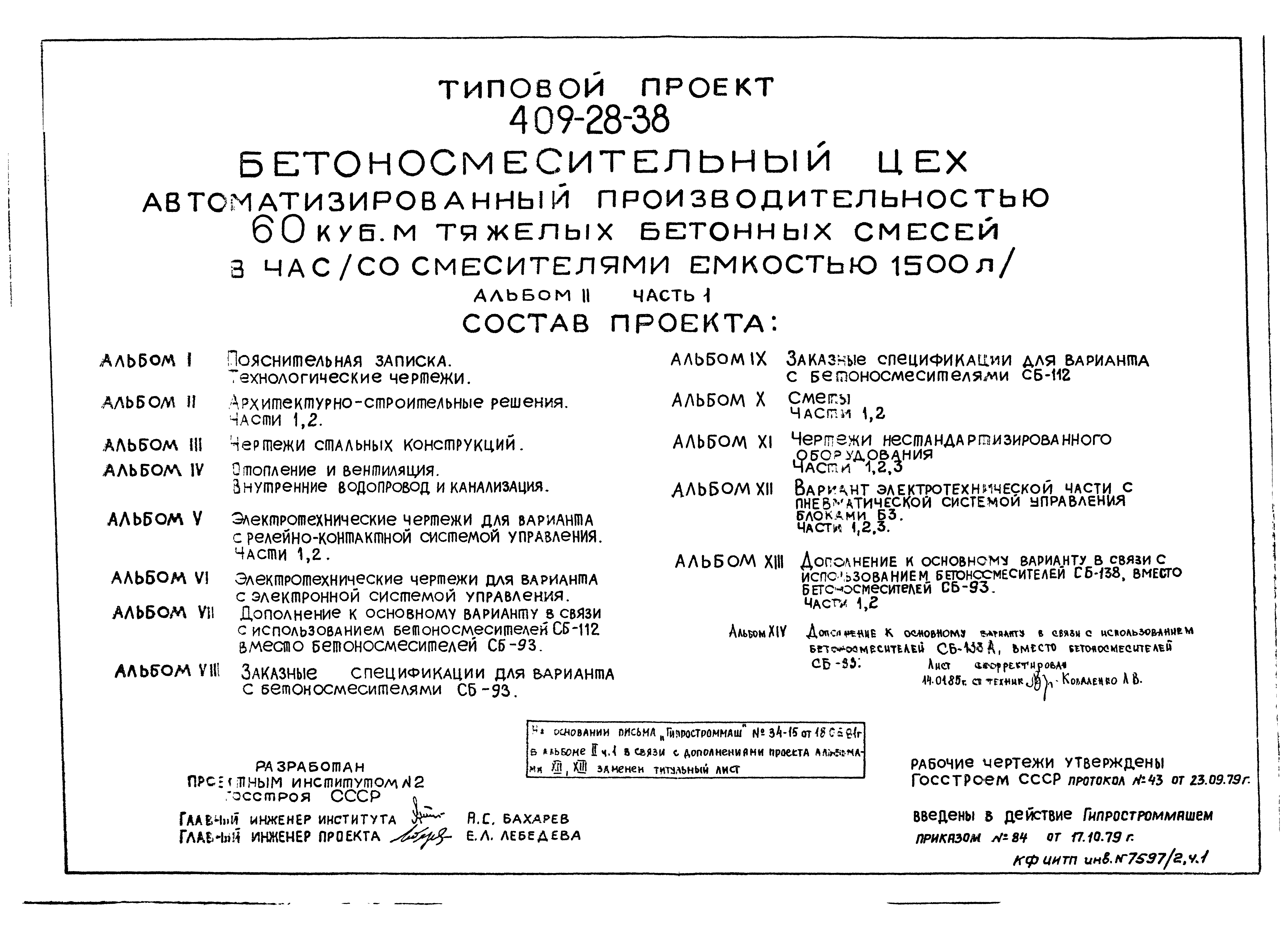

Типовой проект 409-28-38

Альбом II. Часть 1. Архитектурно-строительные решения

Обозначение: Типовой проект 409-28-38
Обозначение англ: 409-28-38
Статус:действует
Название рус.:Альбом II. Часть 1. Архитектурно-строительные решения
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

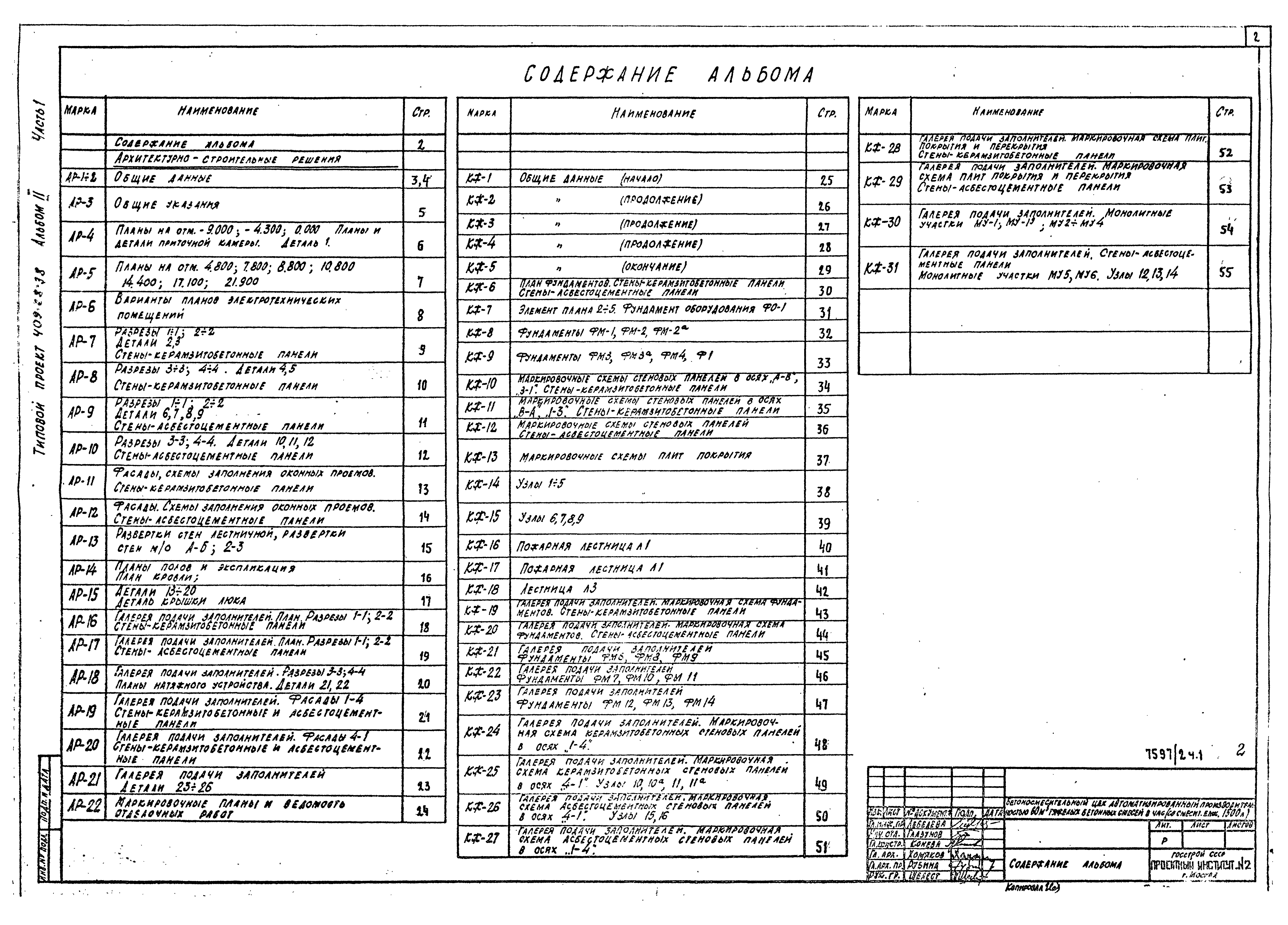

Оглавление:Содержание альбома

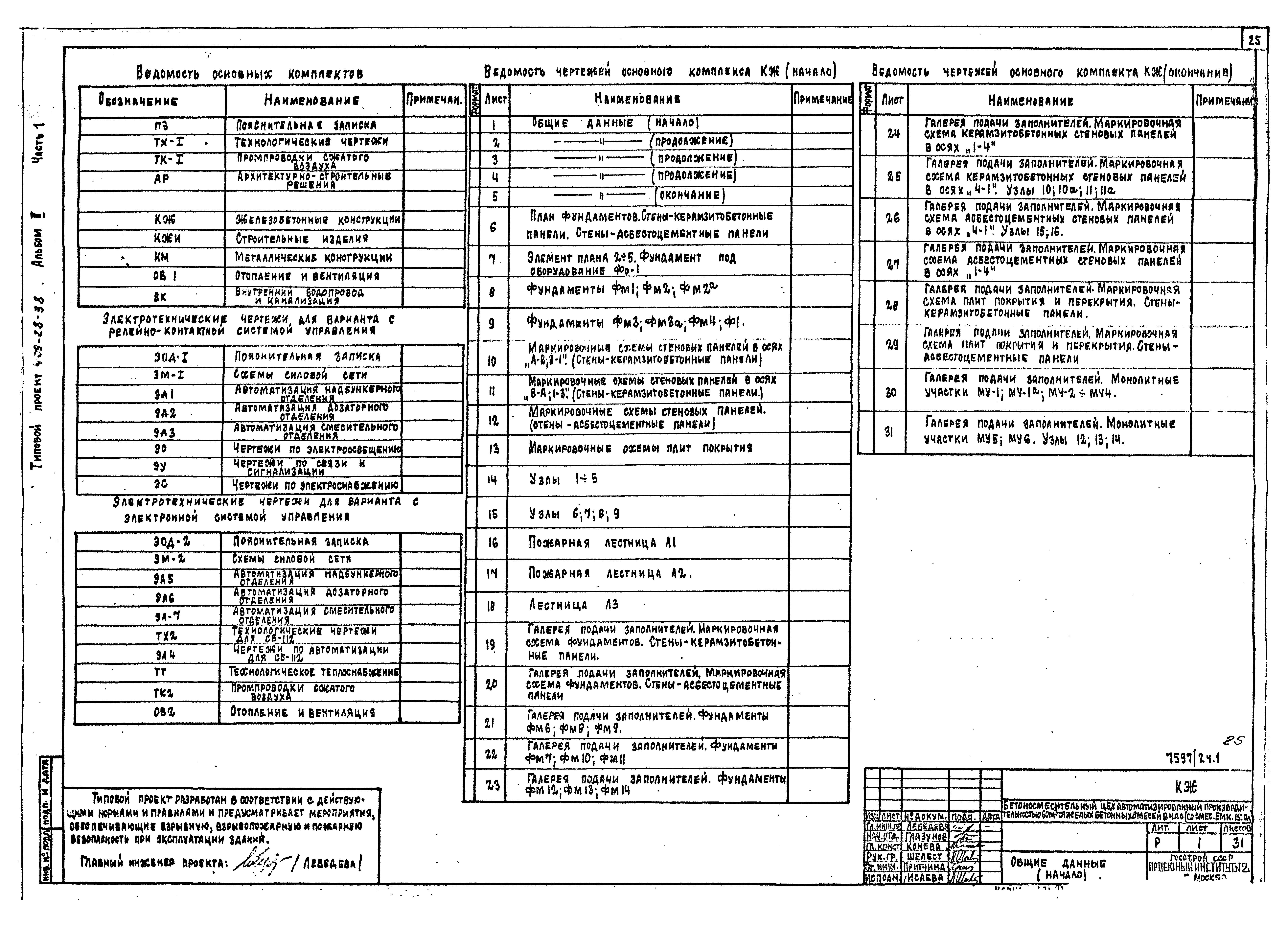

Чертежи основного комплекта марки АС

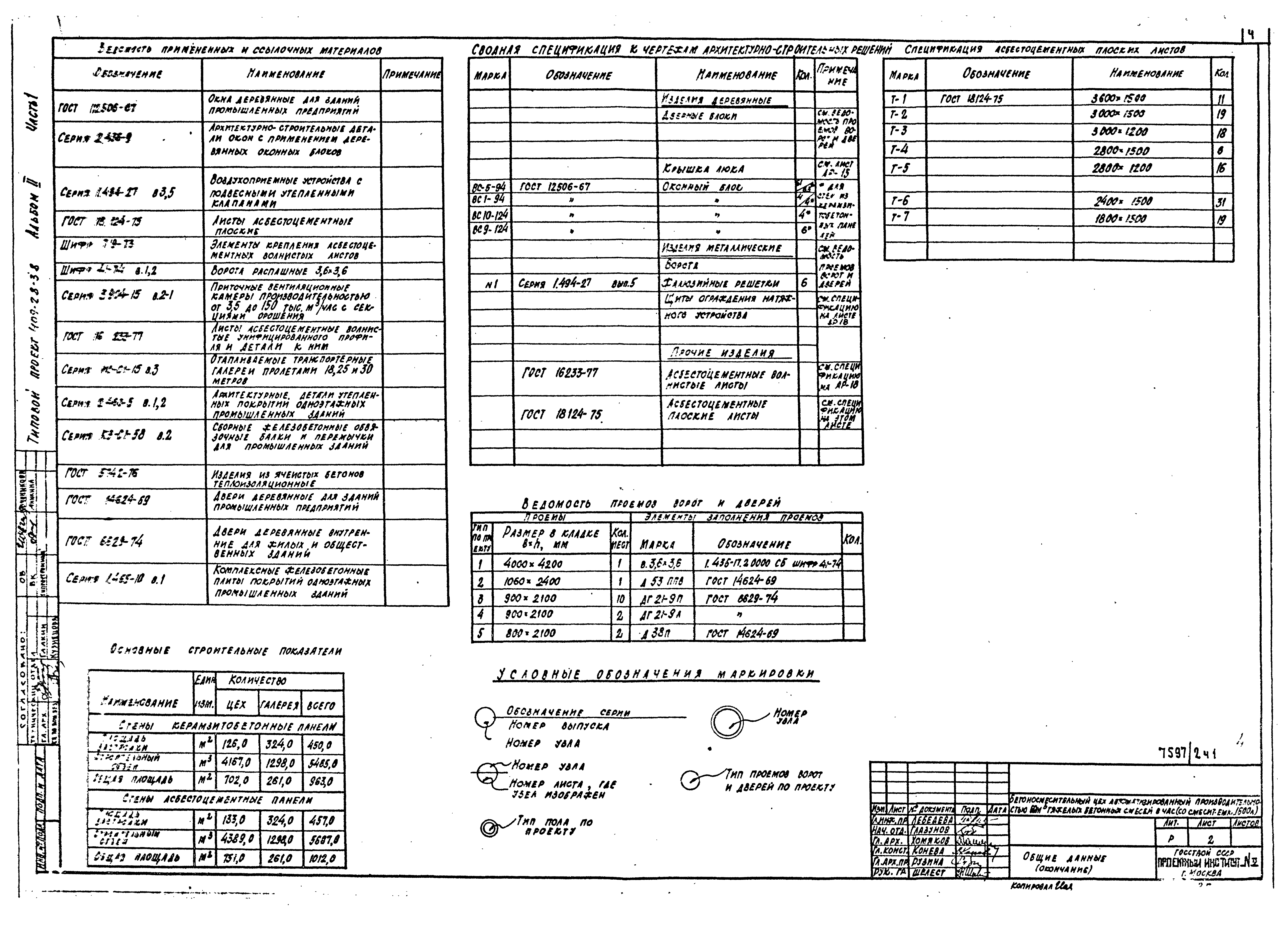

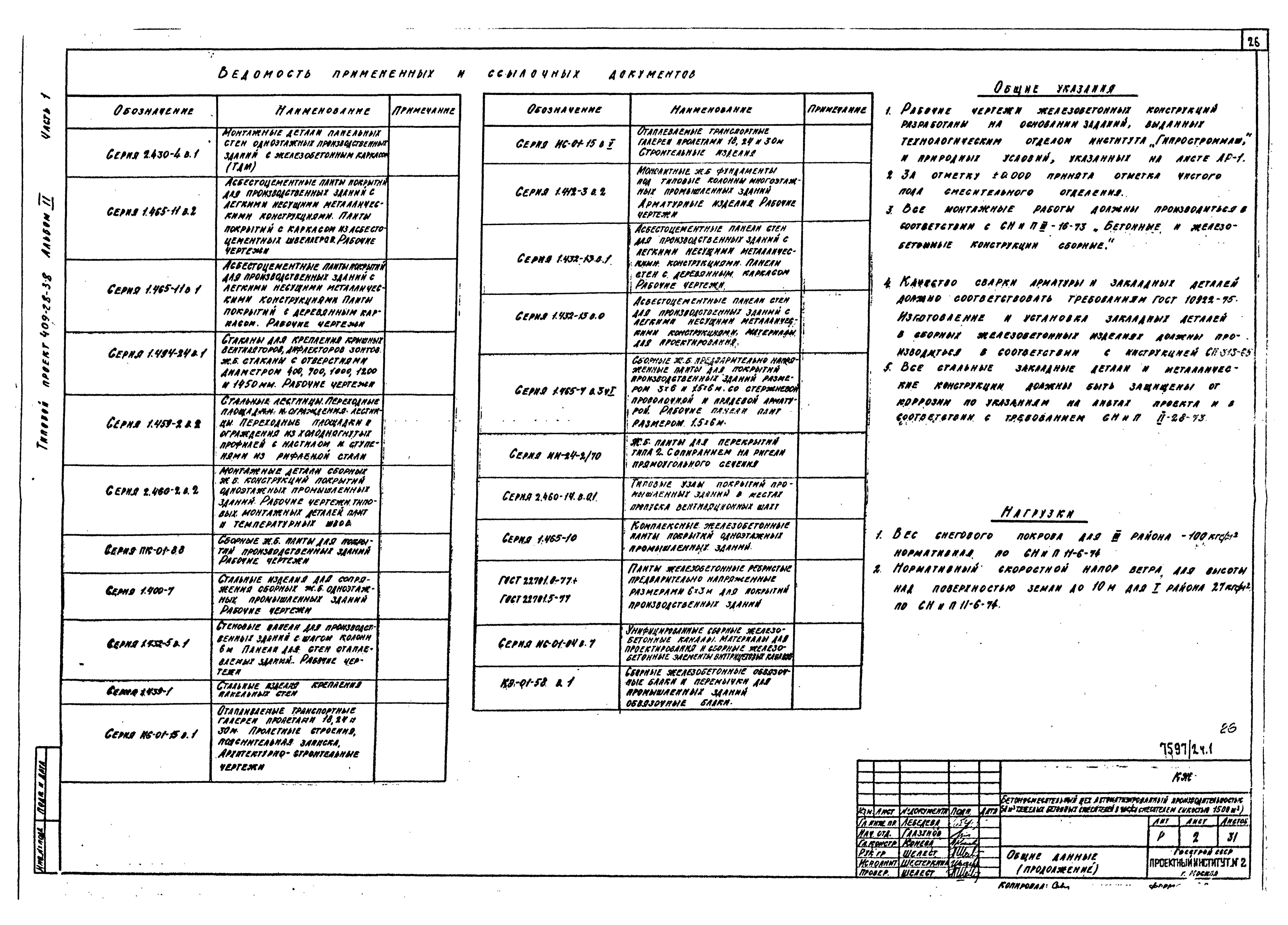

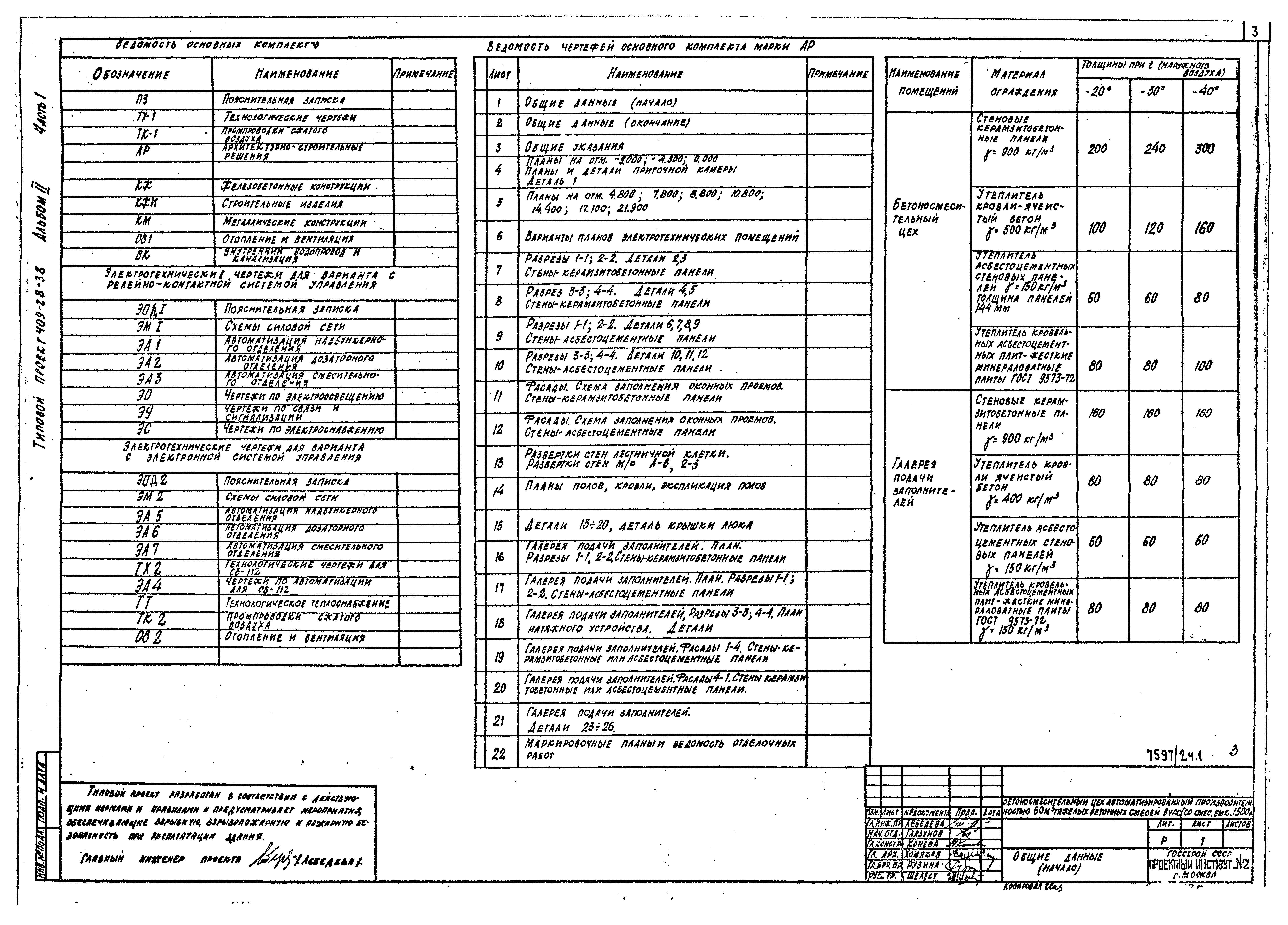

   Общие данные

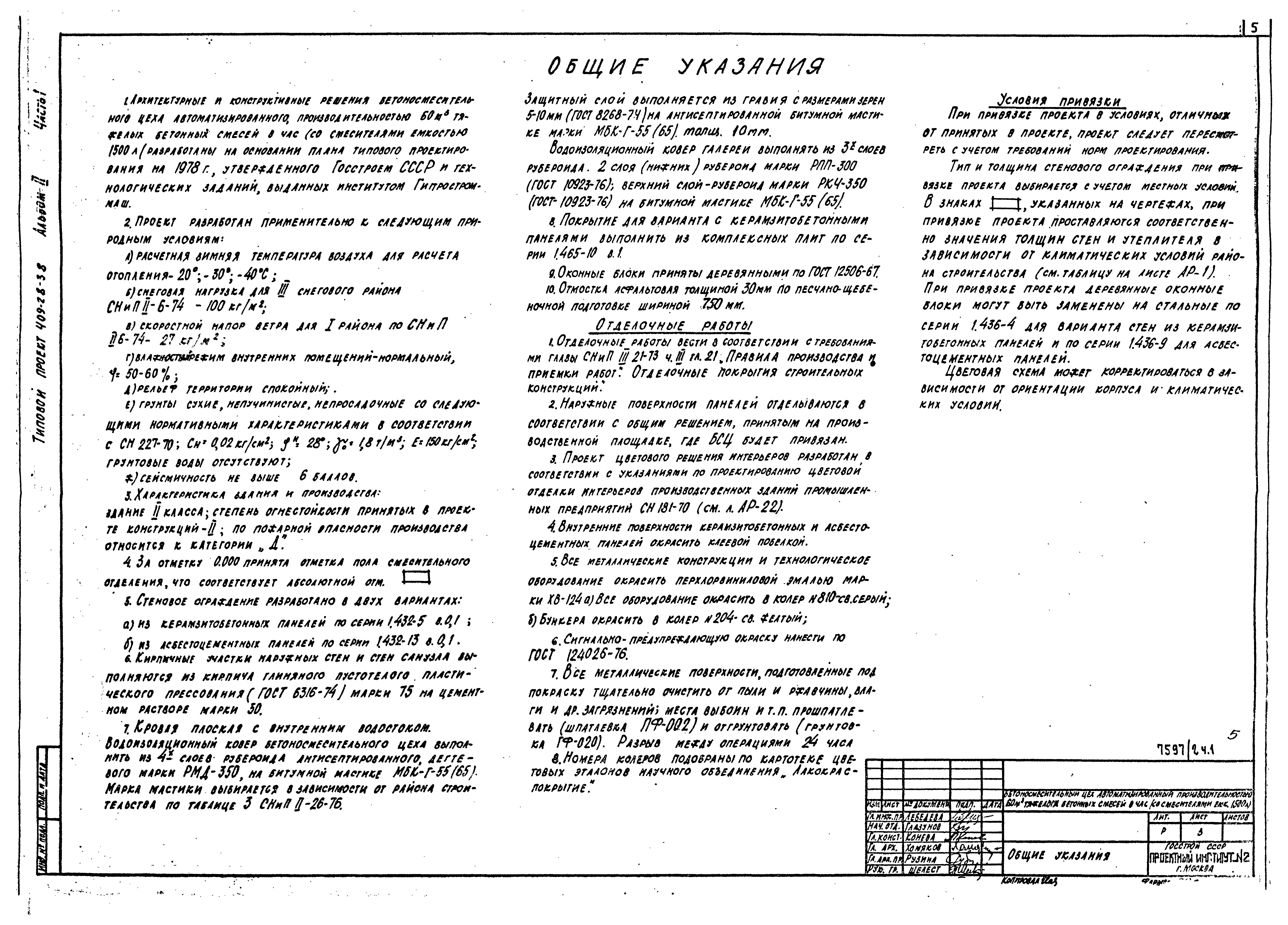

   Общие указания

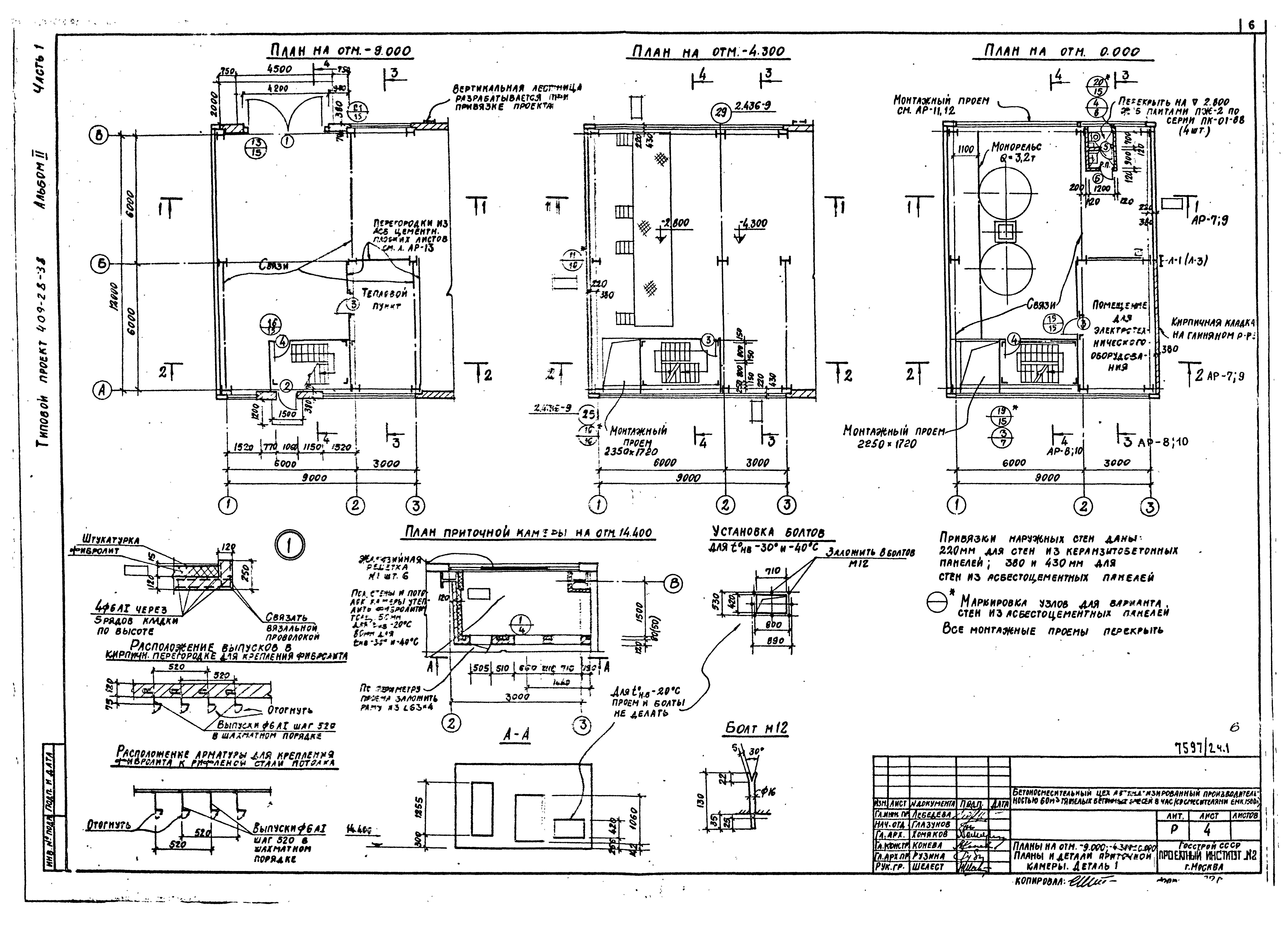

   Планы на отм. - 9.000; - 4.300; 0.000. Планы и детали приточной камеры. Деталь 1

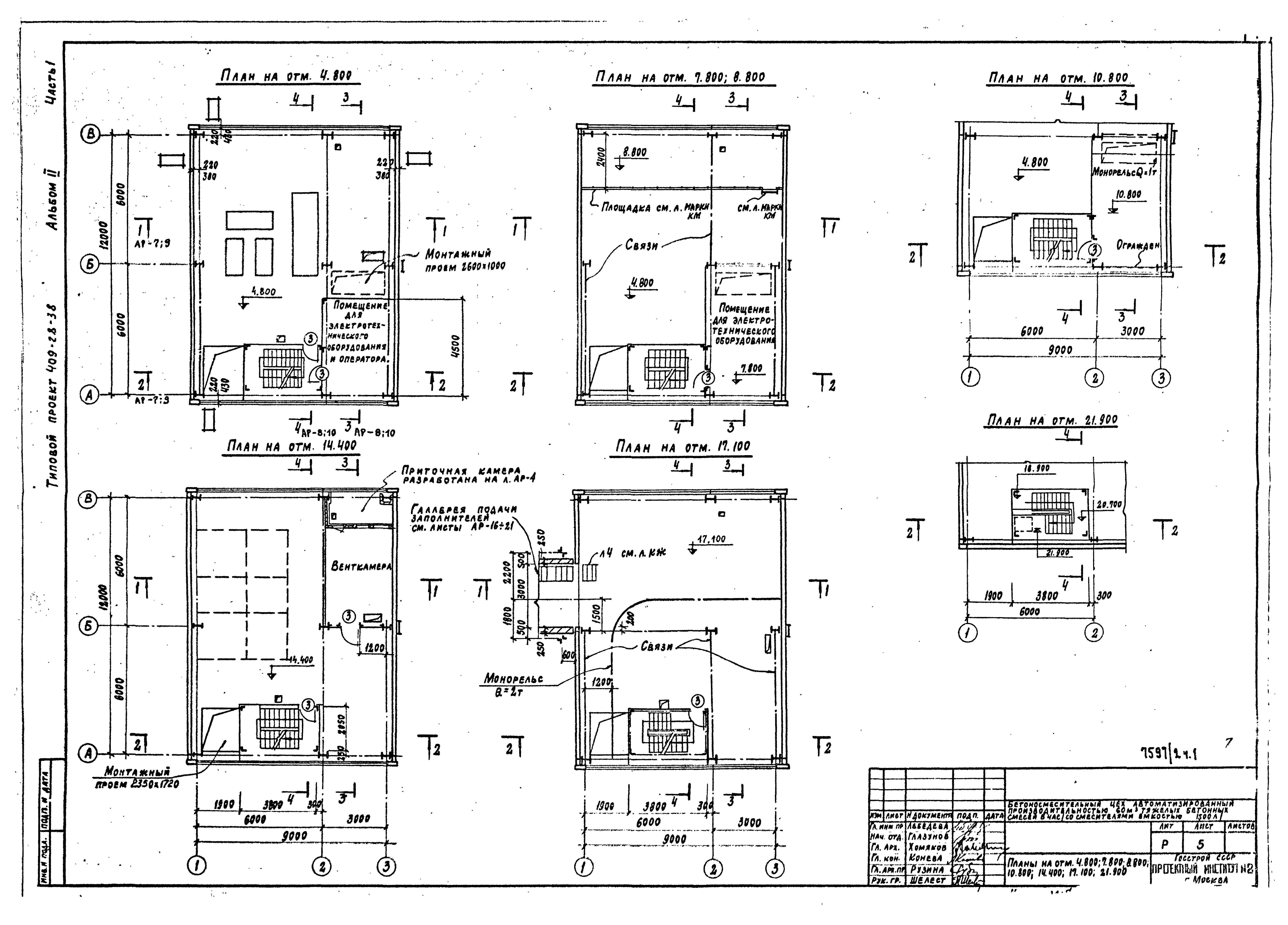

   Планы на отм. 4.800; 7.800; 8.800; 10.800; 14.400; 17.100; 21.900

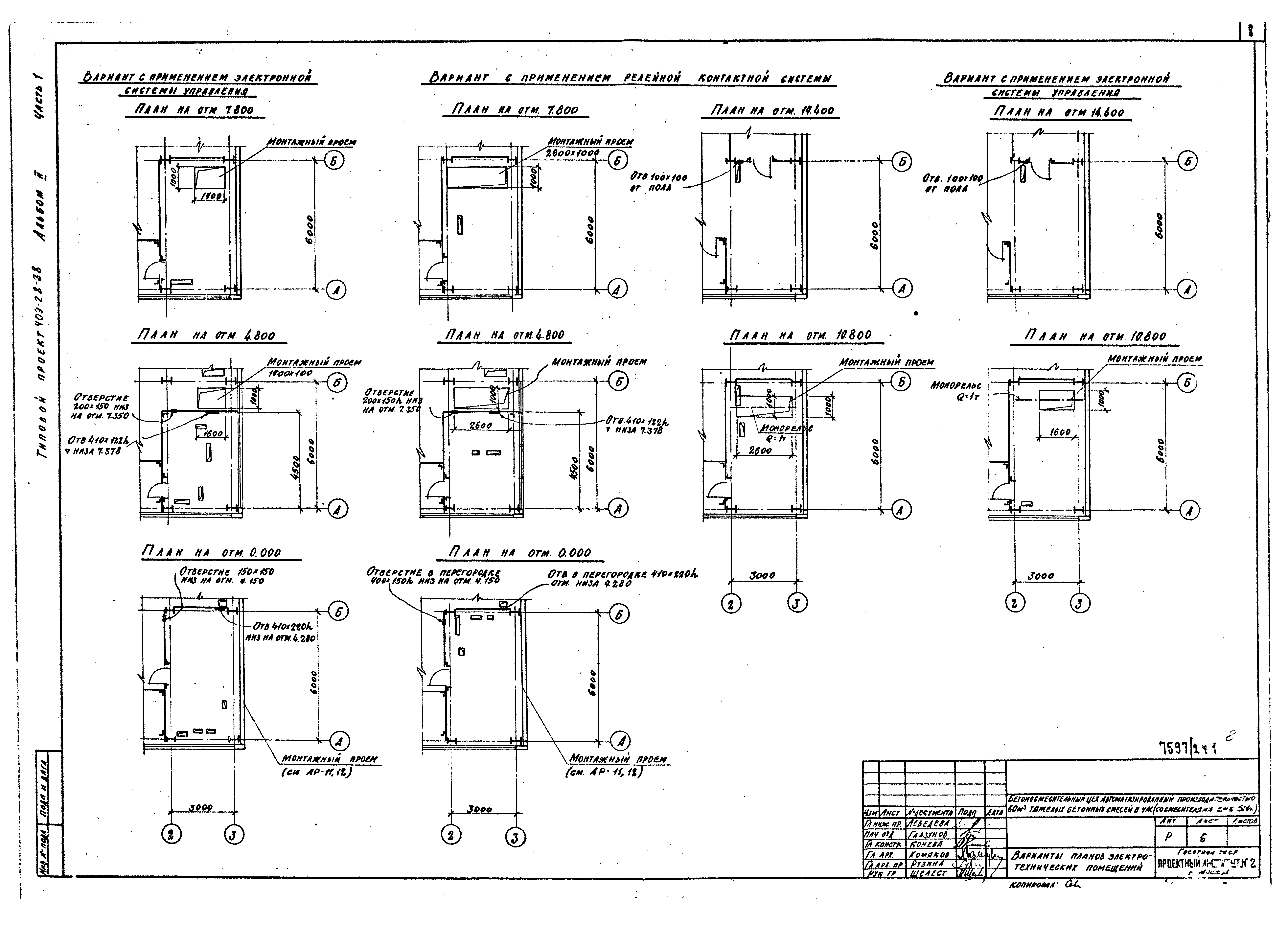

   Варианты планов электротехнических помещений

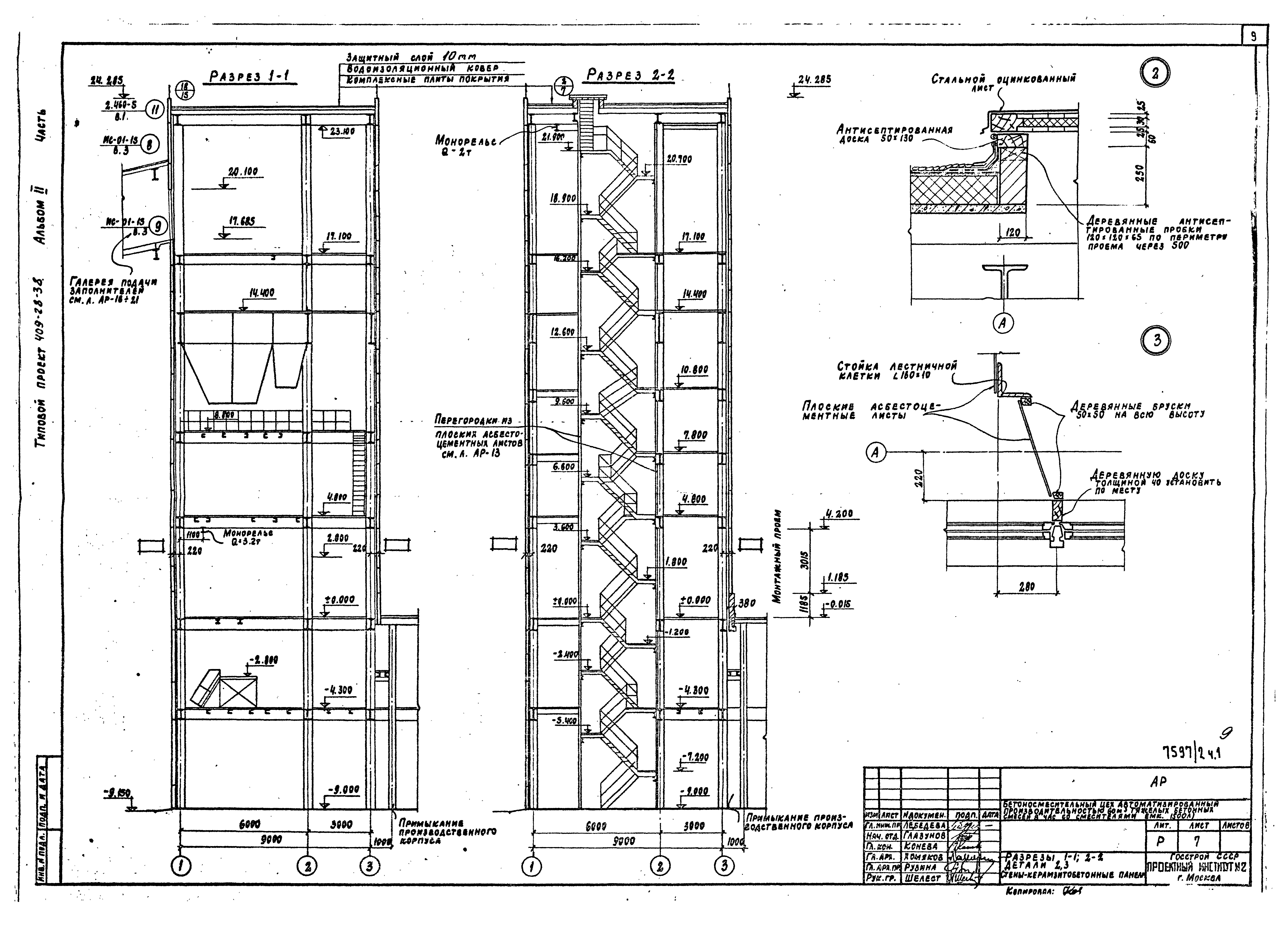

   Разрезы 1-1, 2-2. Детали 2, 3. Стены - керамзитобетонные панели

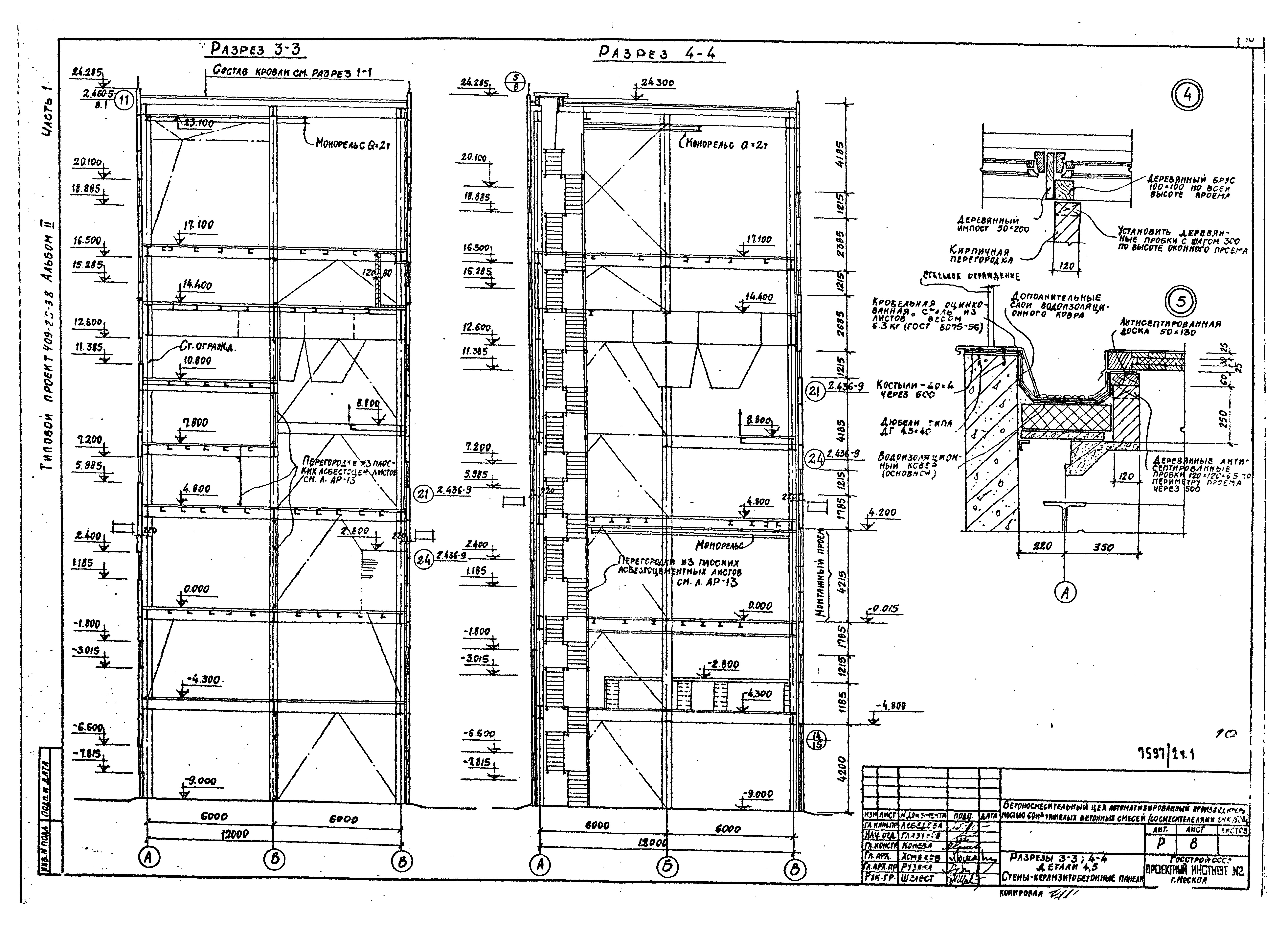

   Разрезы 3-3, 4-4. Детали 4, 5. Стены - керамзитобетонные панели
   Разрезы 1-1, 2-2. Детали 6, 7, 8, 9. Стены - асбестоцементные панели
   Разрезы 3-3, 4-4. Детали 10, 11, 12. Стены - асбестоцементные панели

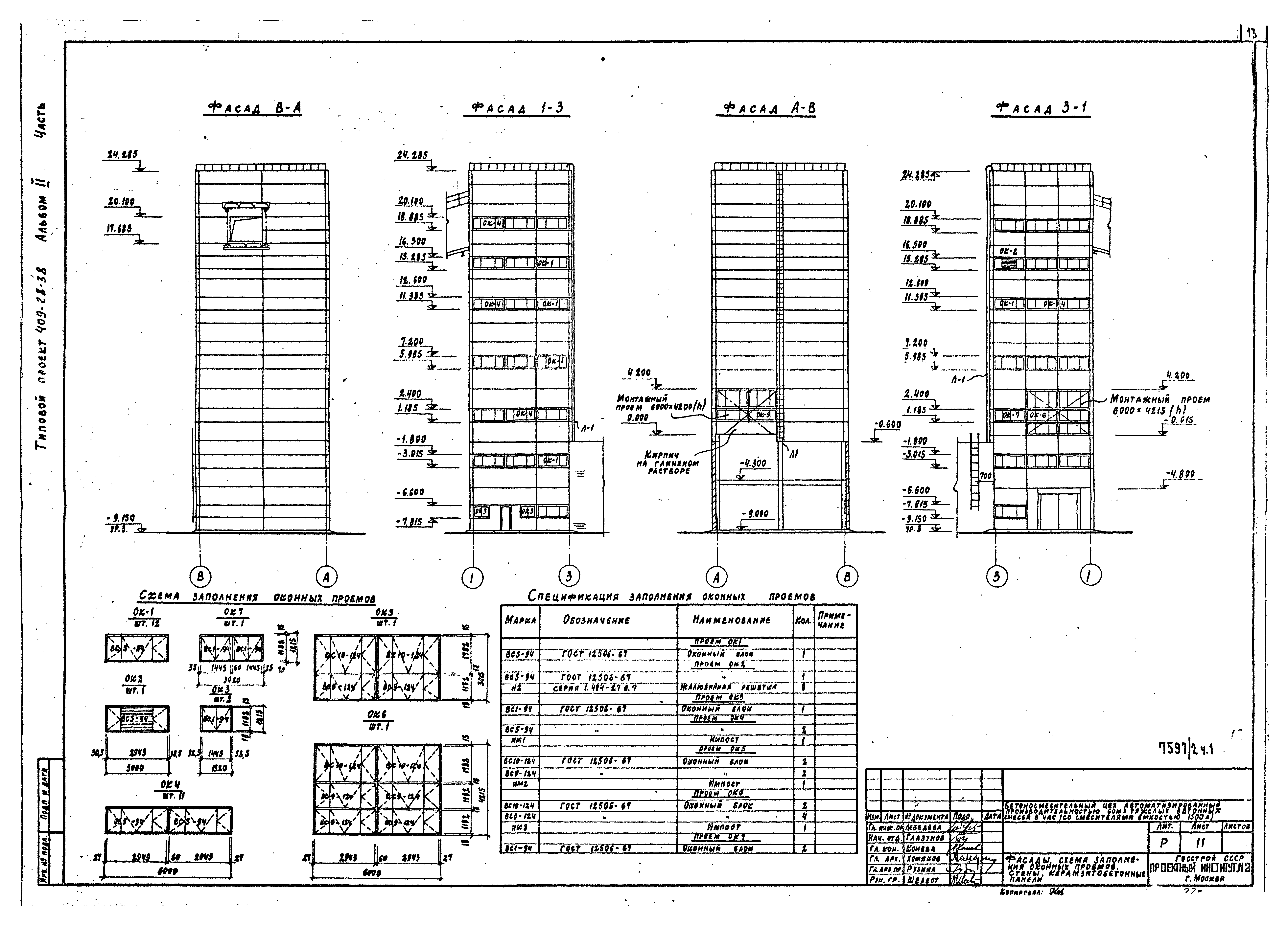

   Фасады, схемы заполнения оконных проемов. Стены - керамзитобетонные панели

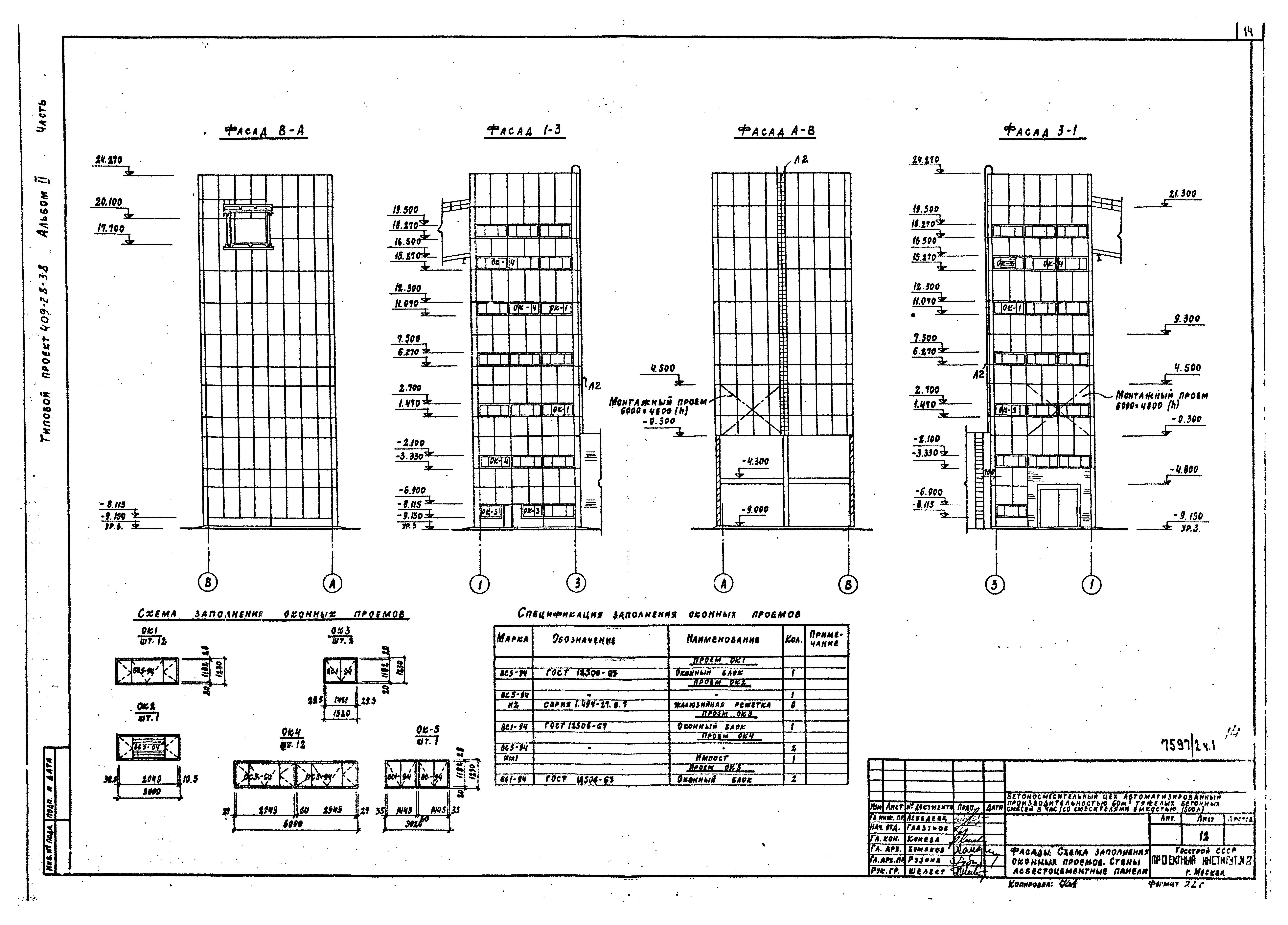

   Фасады, схемы заполнения оконных проемов. Стены - асбестоцементные панели

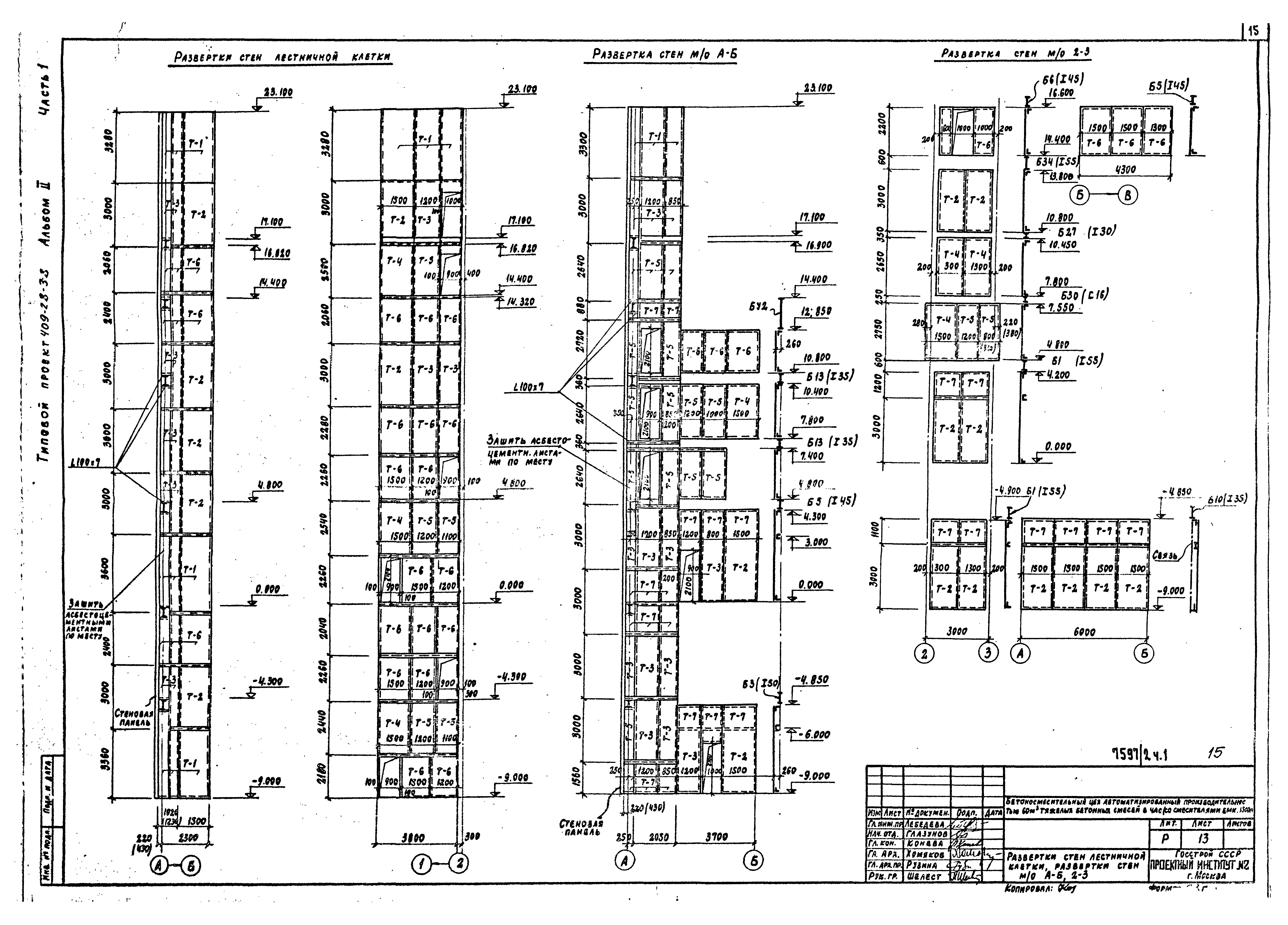

   Развертки стен лестничной, развертки стен м/о А - Б; 2 - 3

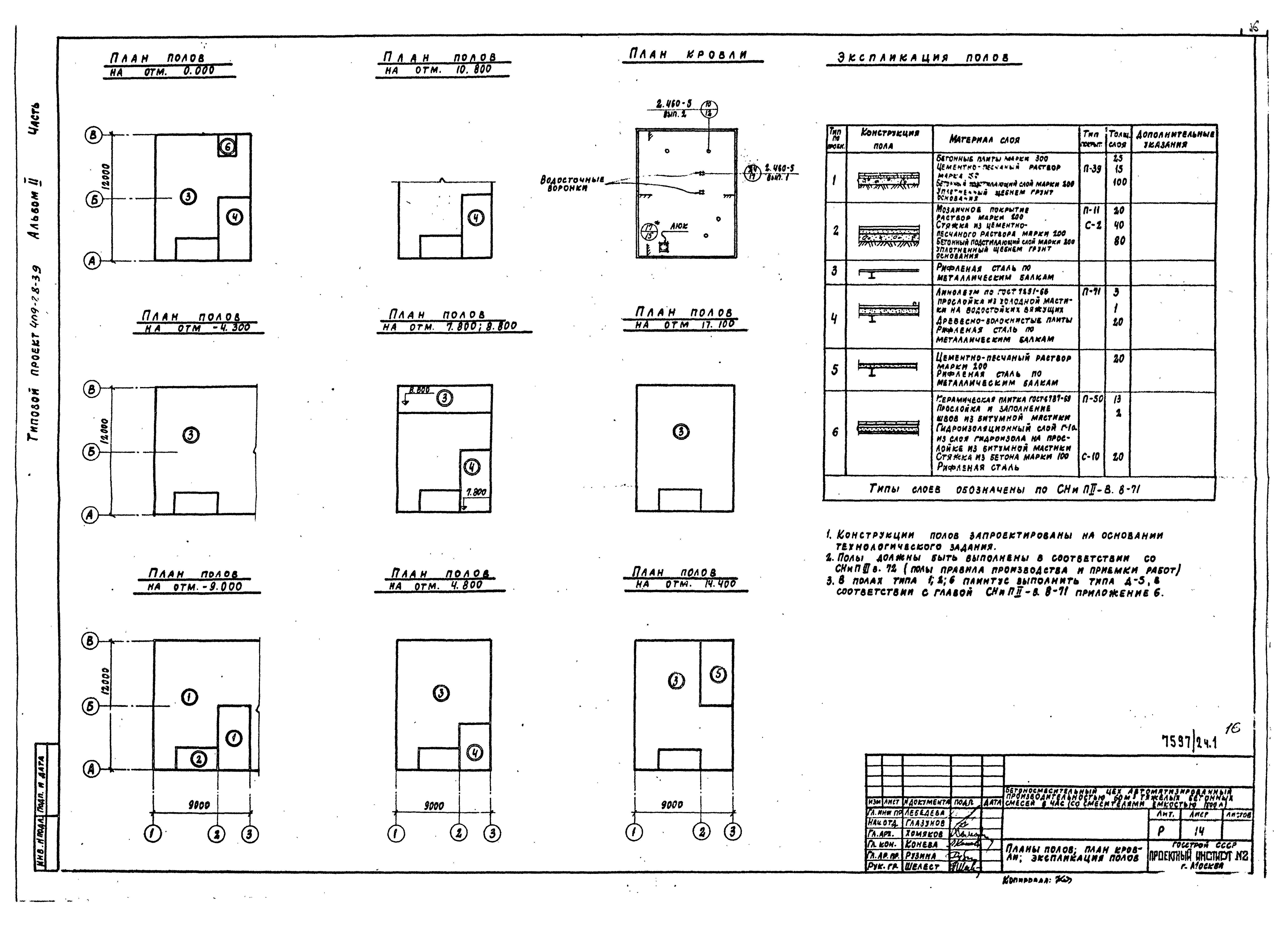

   Планы полов и экспликация. План кровли

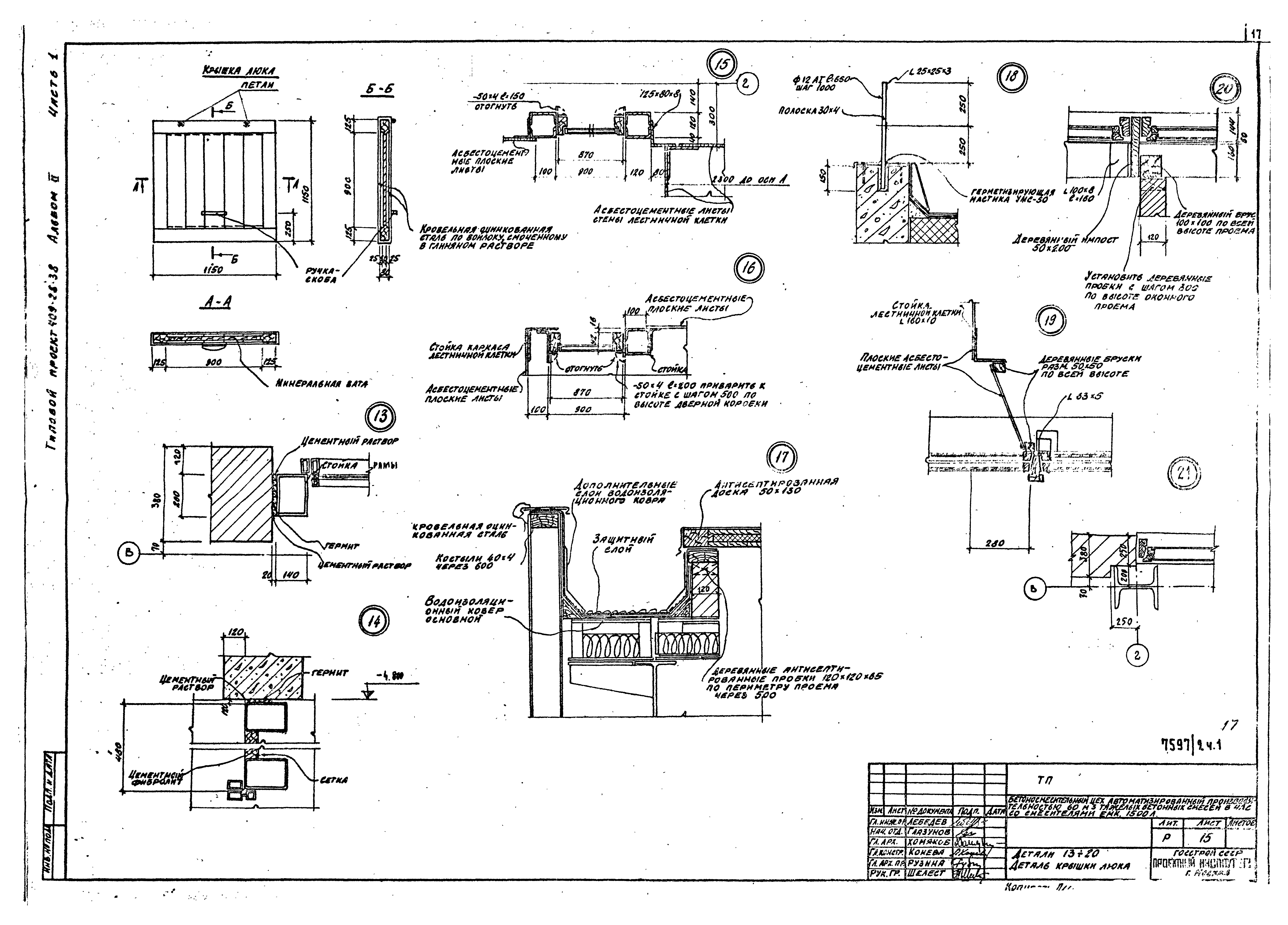

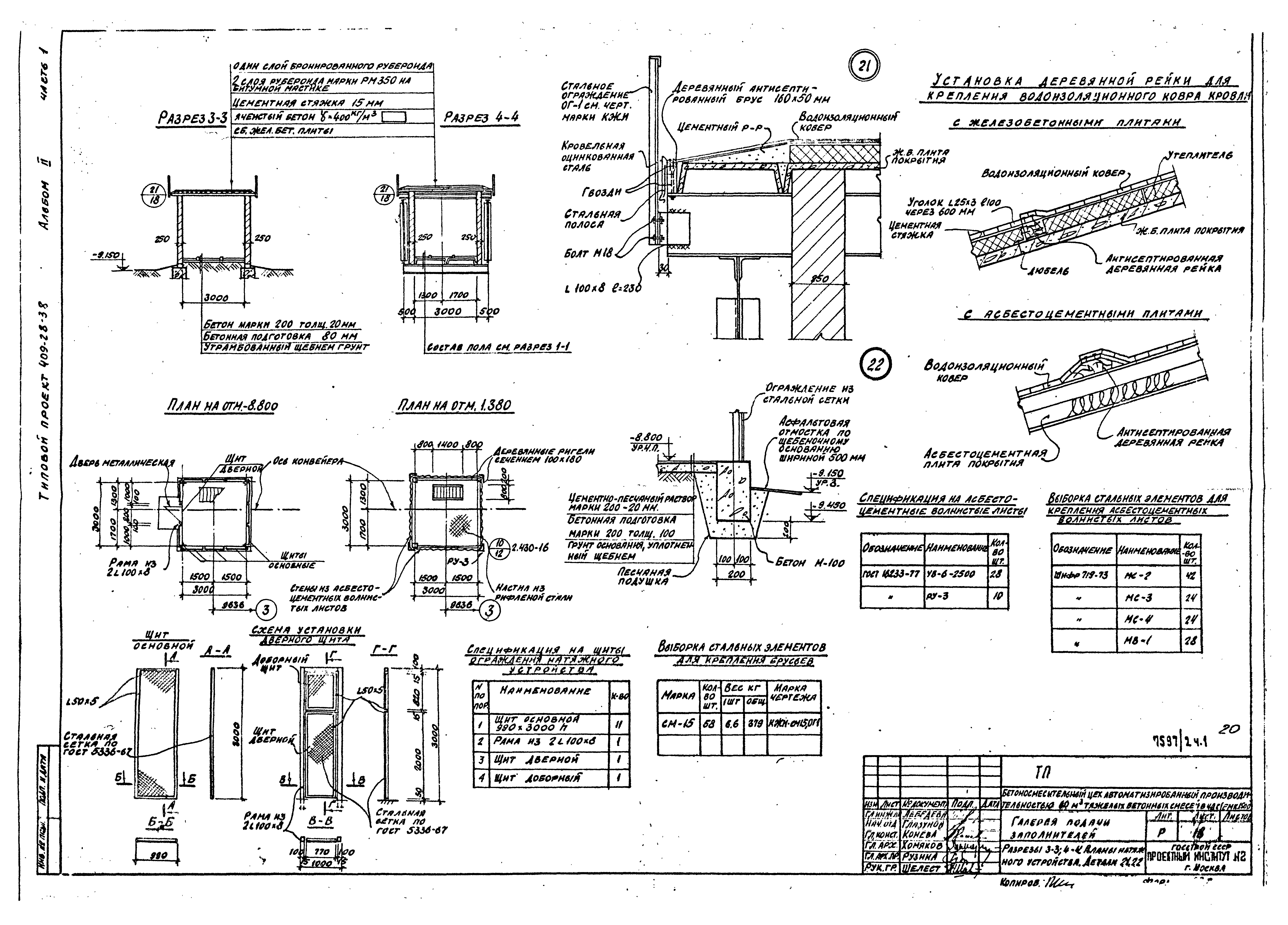

   Детали 13 - 20. Деталь крышки люка
   Галерея подачи заполнителей. План. Разрезы 1-1, 2-2. Стены - керамзитобетонные панели

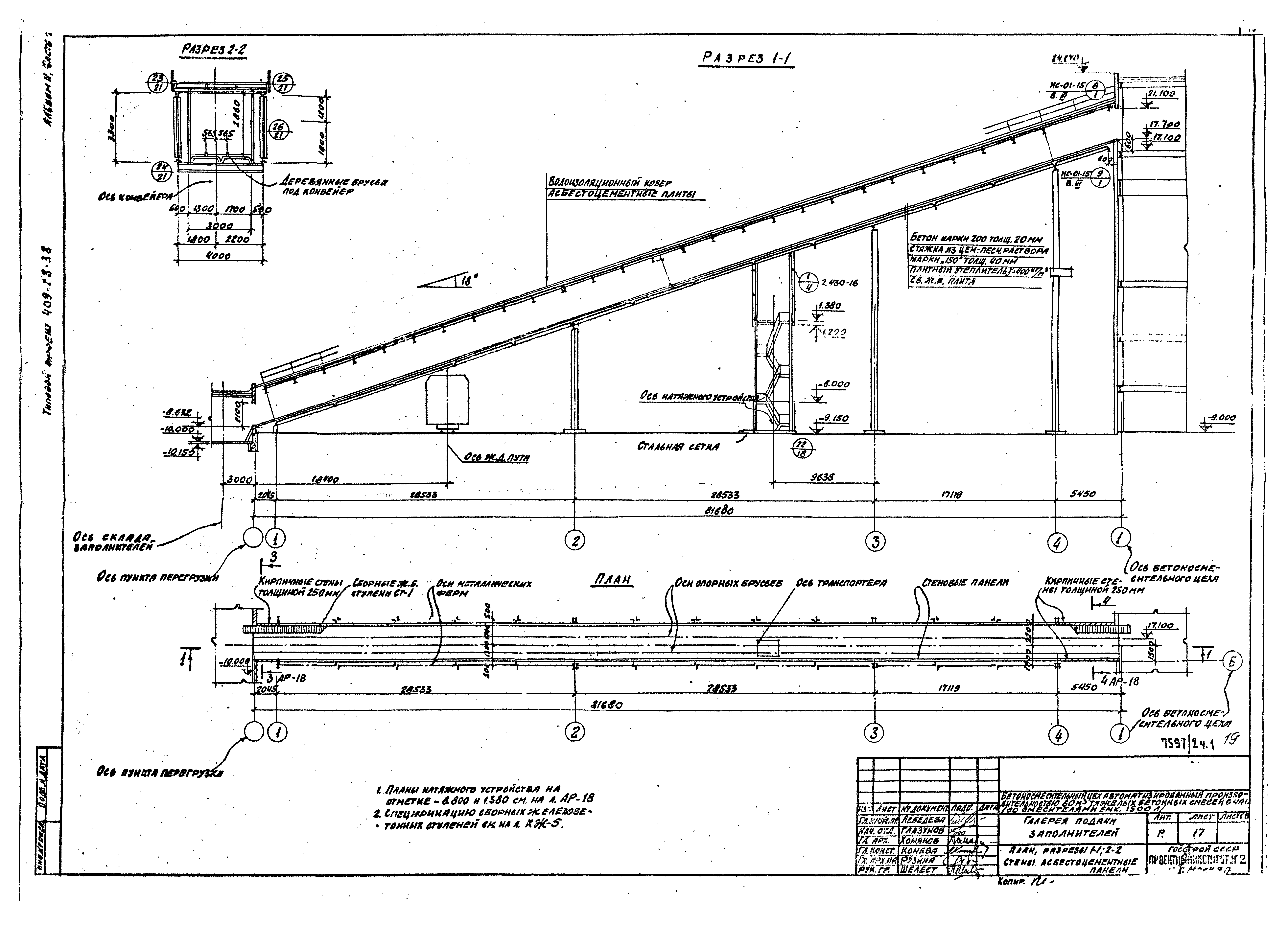

   Галерея подачи заполнителей. План. Разрезы 1-1, 2-2. Стены - асбестоцементные панели

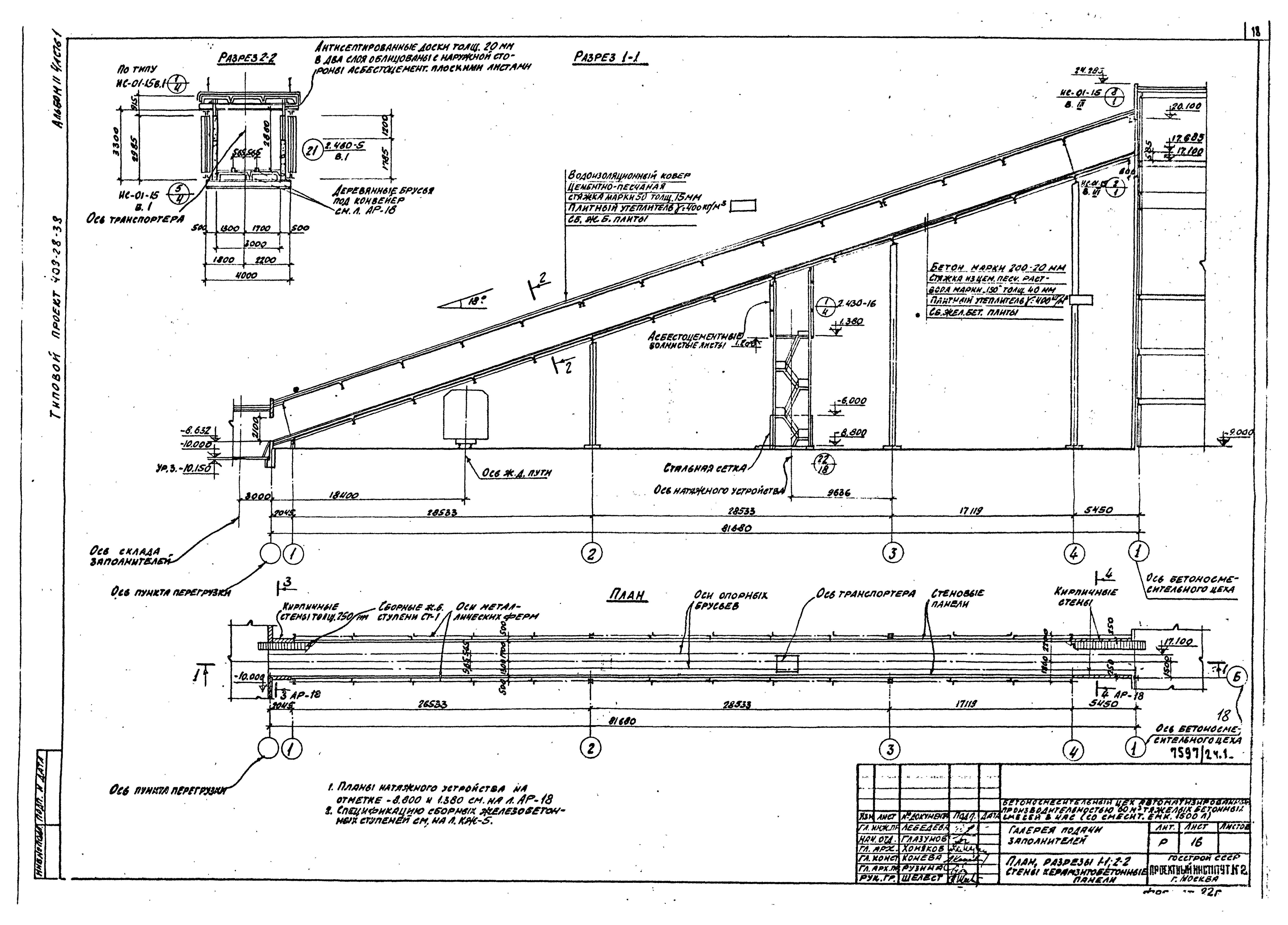

   Галерея подачи заполнителей. Разрезы 3-3, 4-4. Планы натяжного устройства. Детали 21, 22
   Галерея подачи заполнителей. Фасады 1 - 4. Стены - керамзитобетонные и асбестоцементные панели

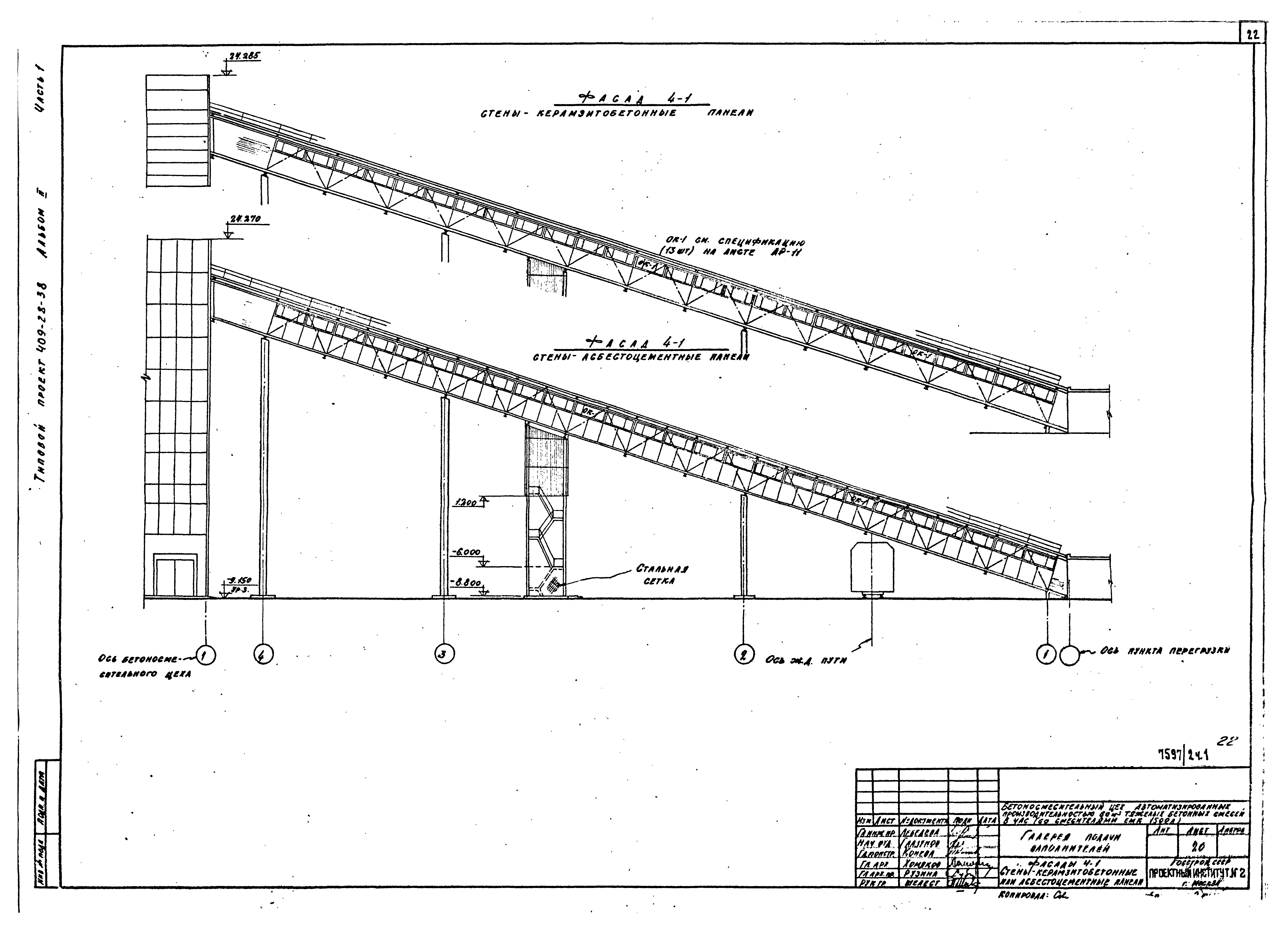

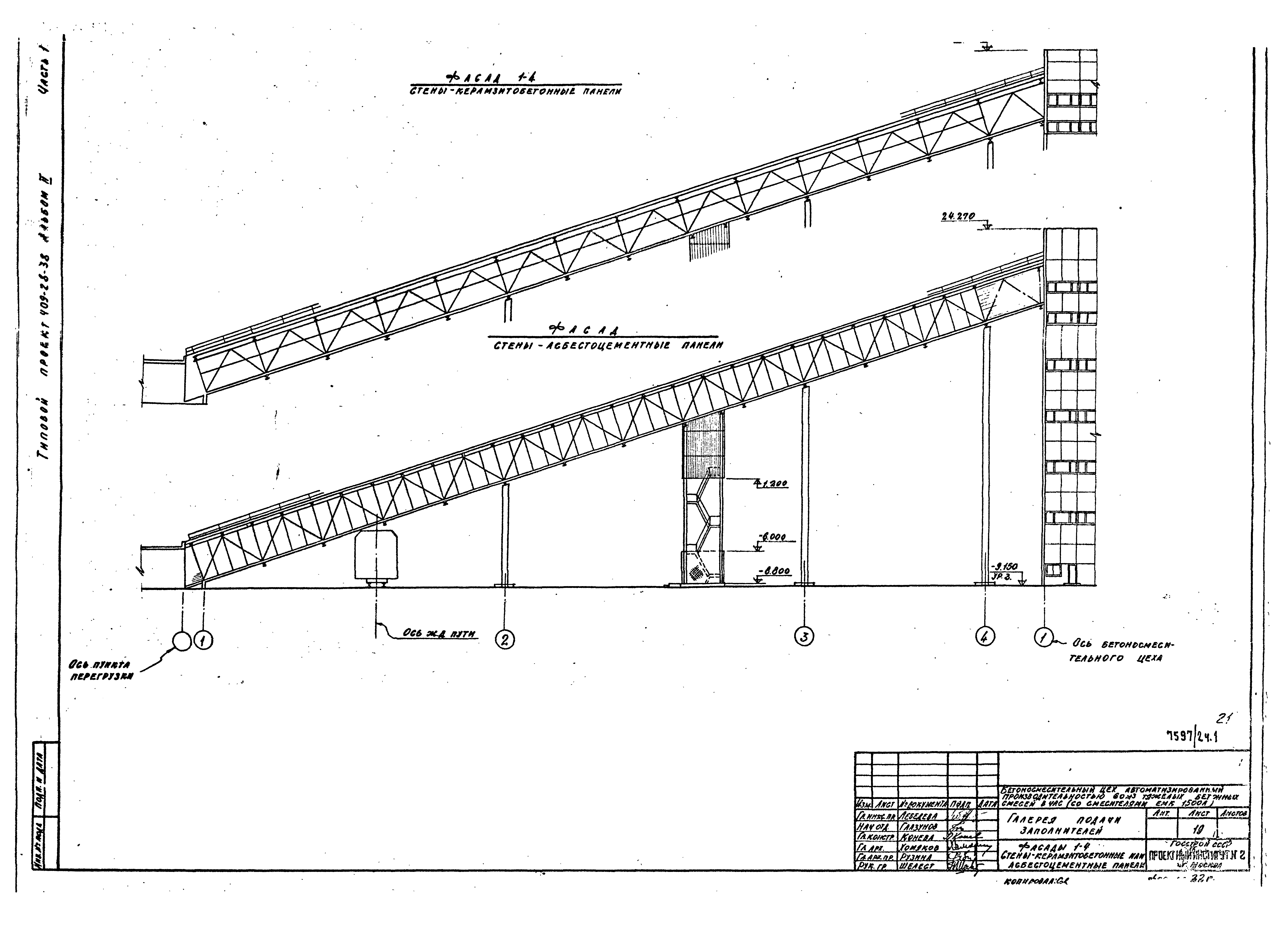

   Галерея подачи заполнителей. Фасады 4 - 1. Стены - керамзитобетонные и асбестоцементные панели

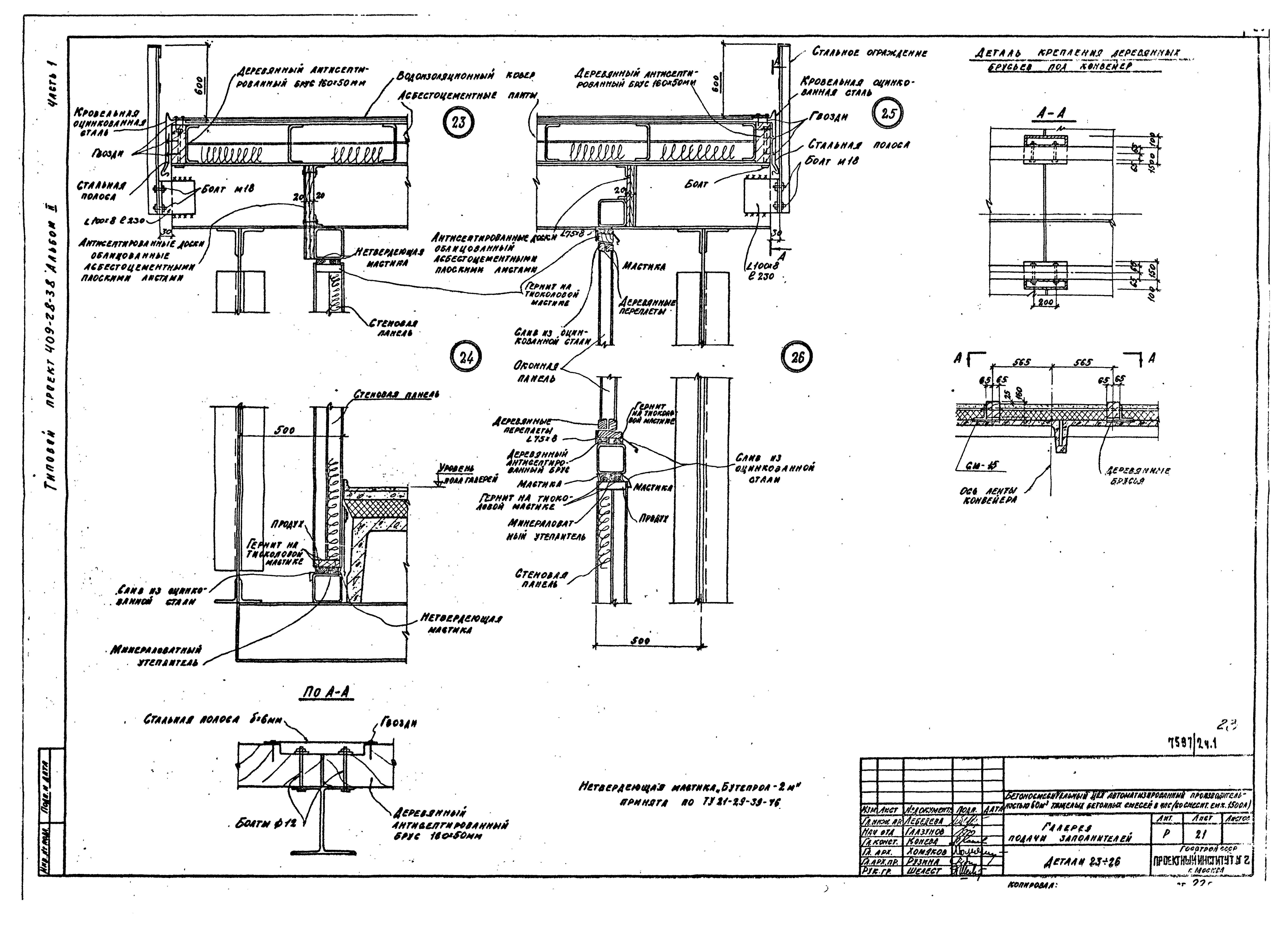

   Галерея подачи заполнителей. Детали 23 - 26

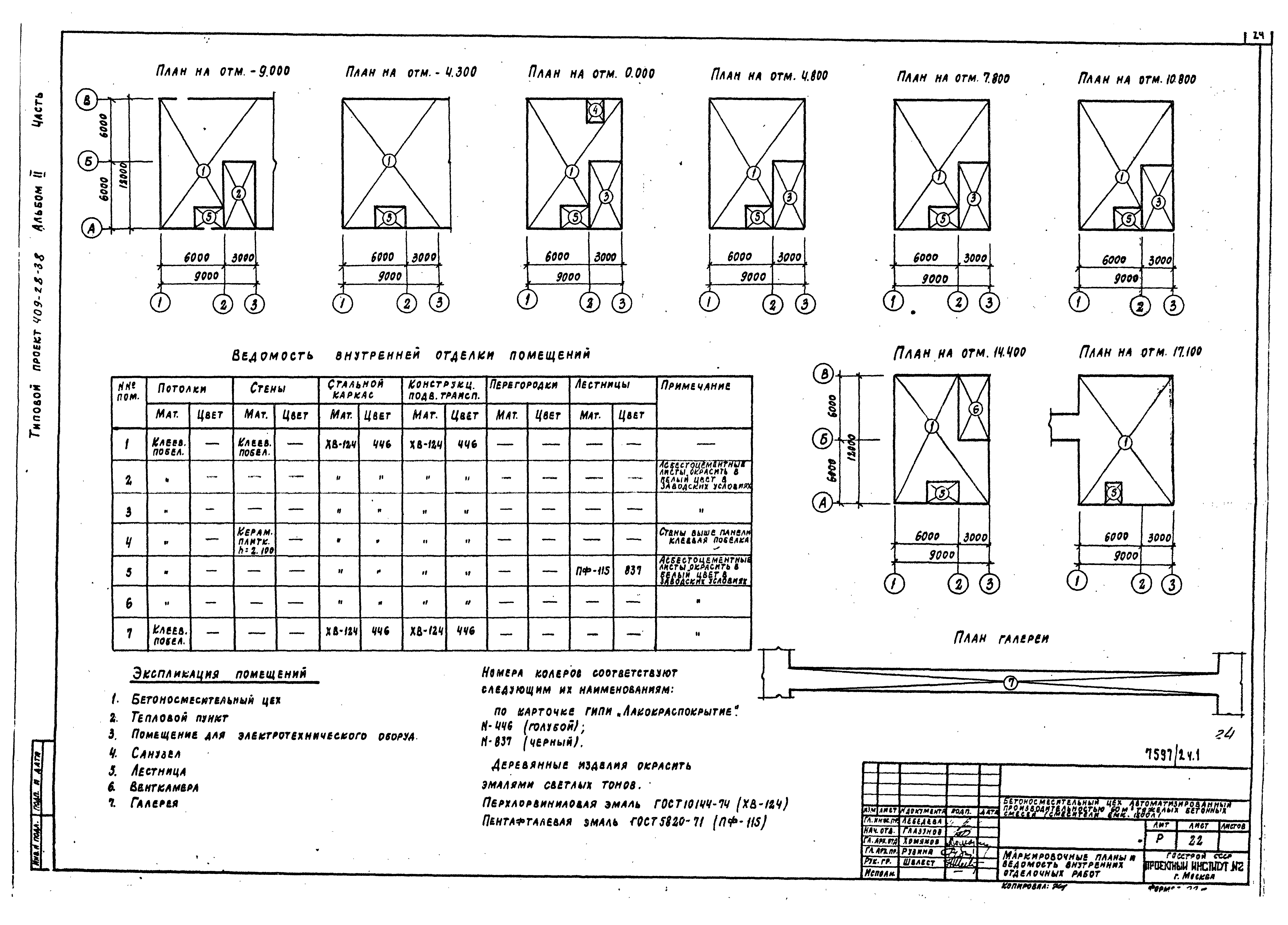

   Маркировочные планы и ведомость отделочных работ
Чертежи основного комплекта марки КЖ

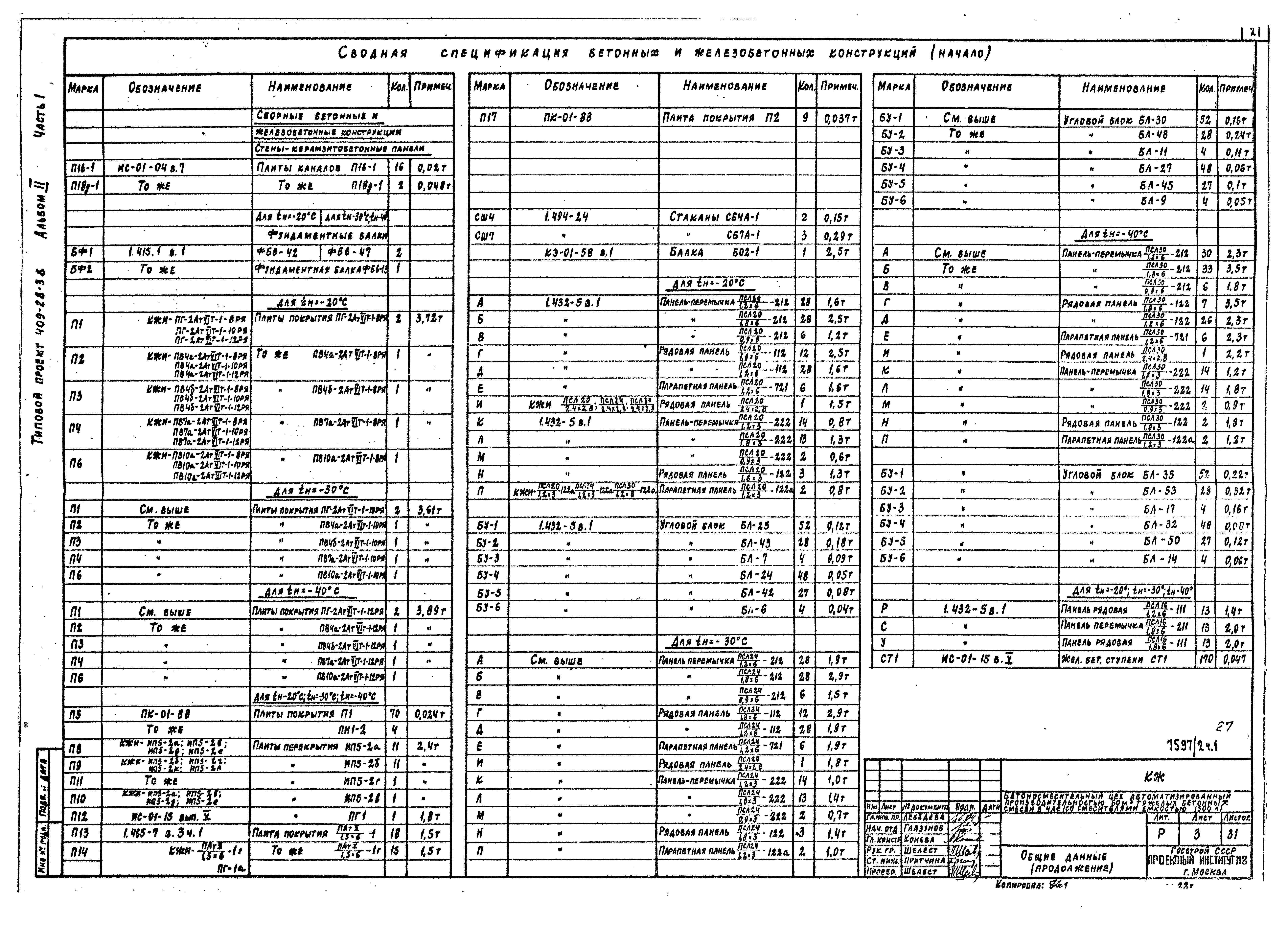

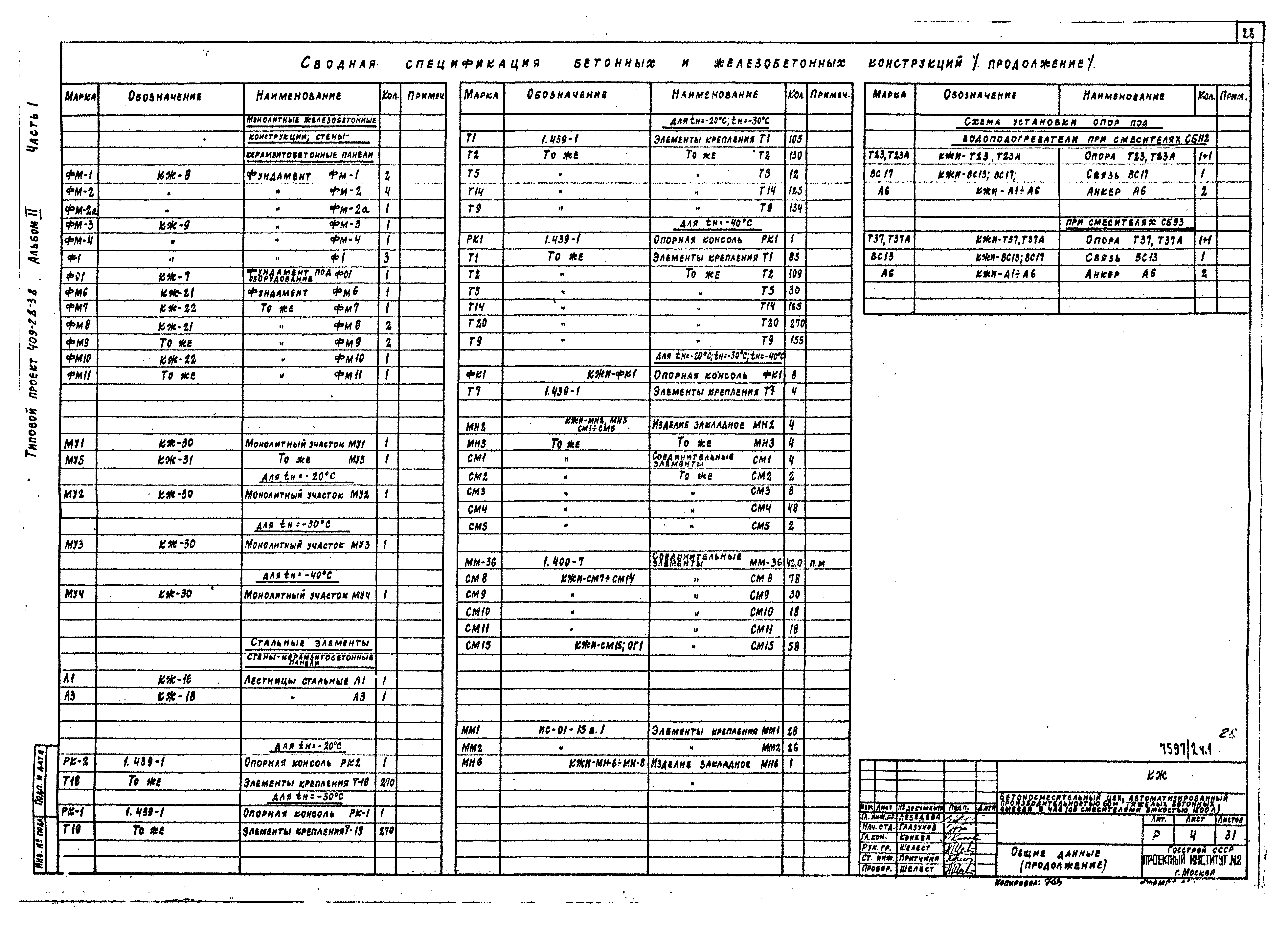

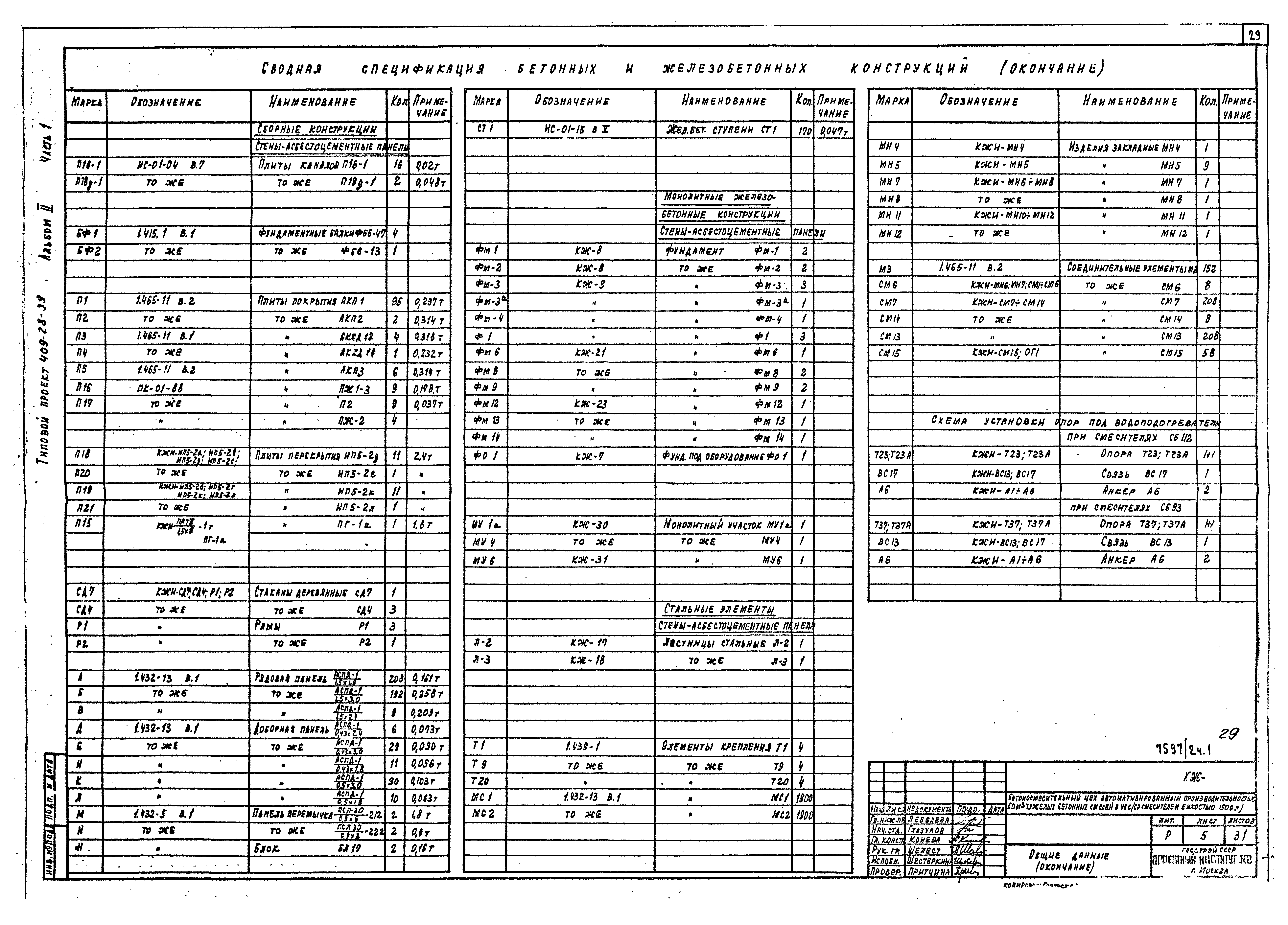

   Общие данные

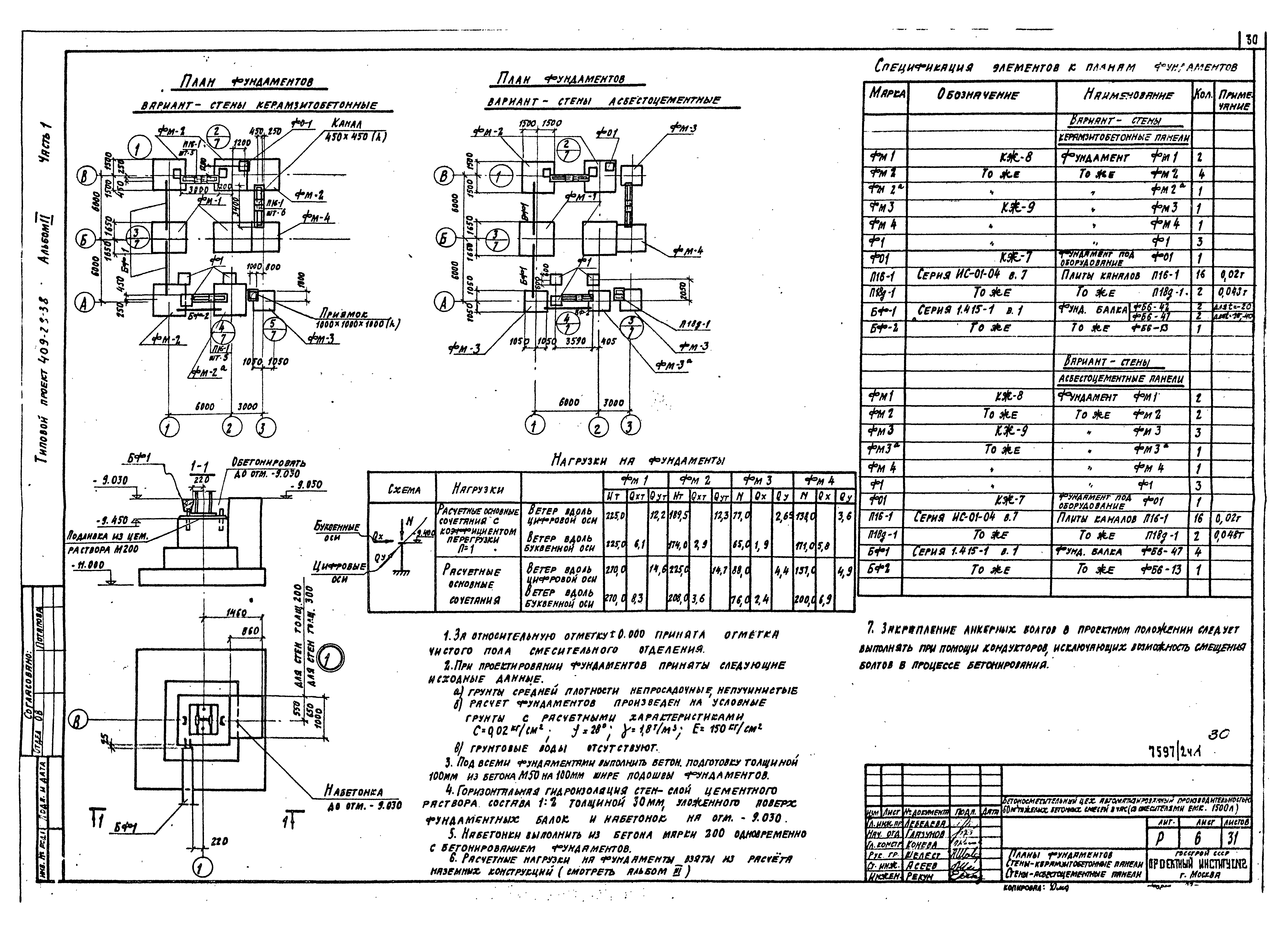

   План фундаментов. Стены - керамзитобетонные панели. Стены - асбестоцементные панели

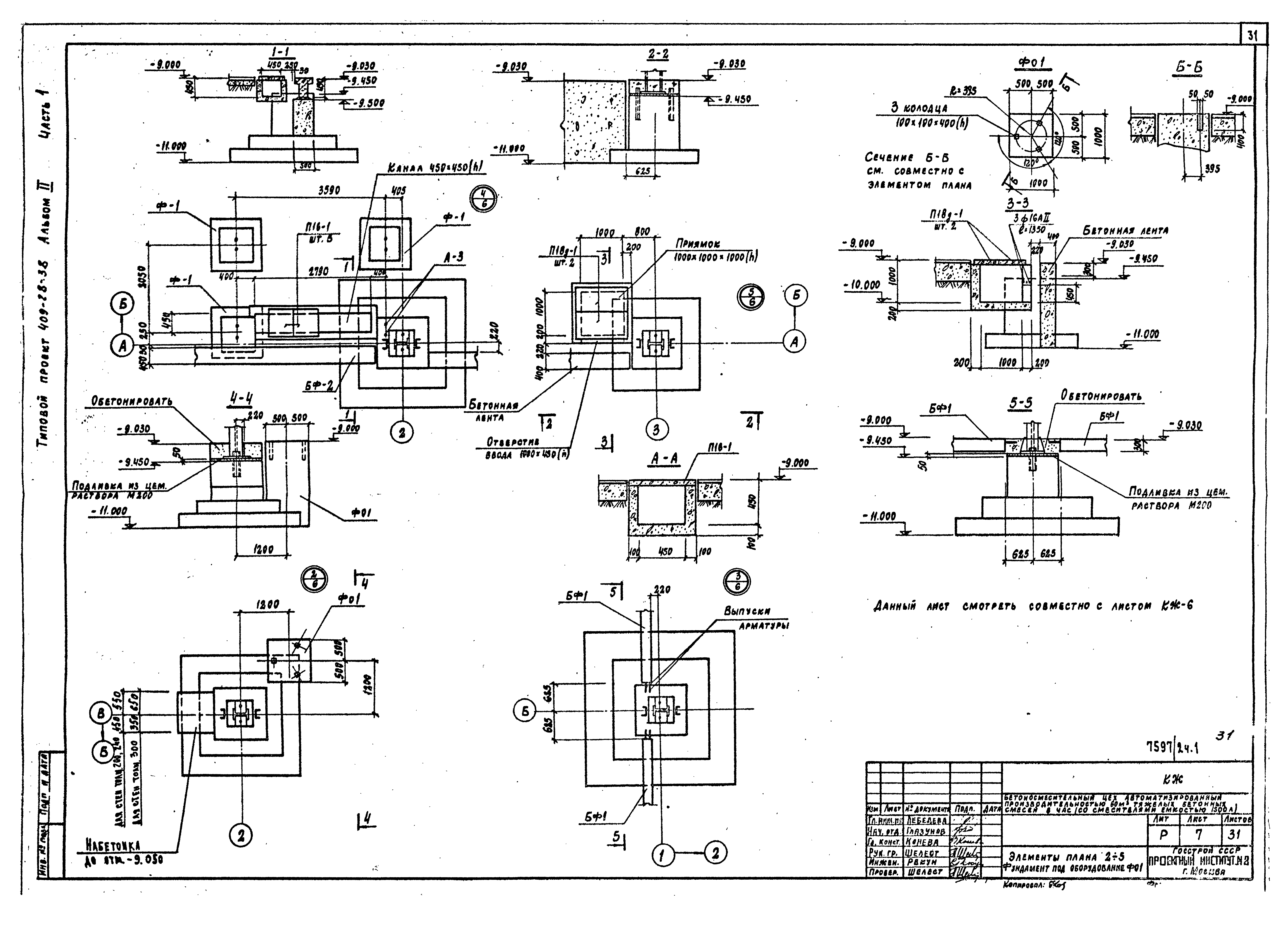

   Элемент плана 2 - 5. Фундамент оборудования ФО-1

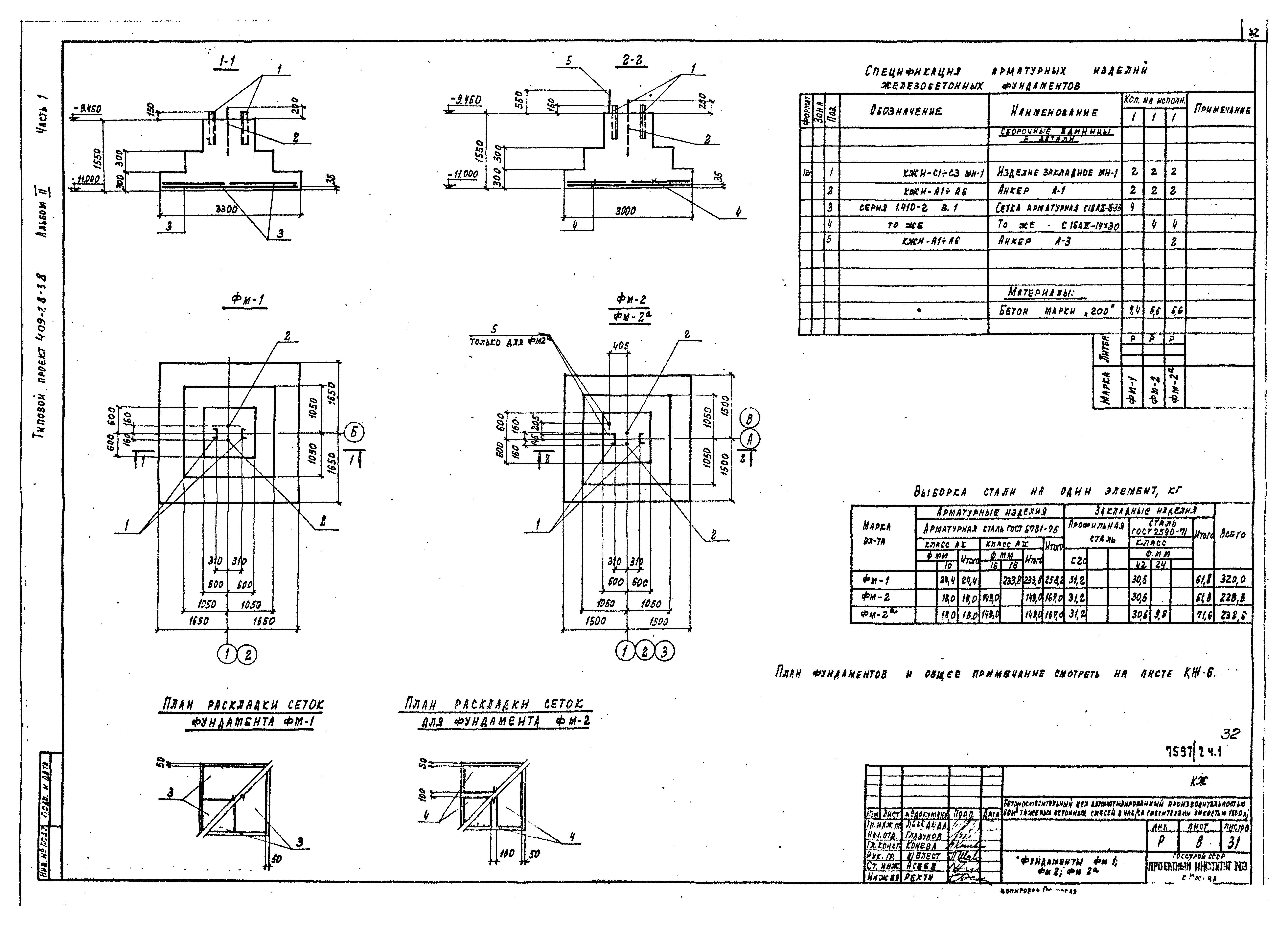

   Фундаменты ФМ-1, ФМ-2, ФМ-2а

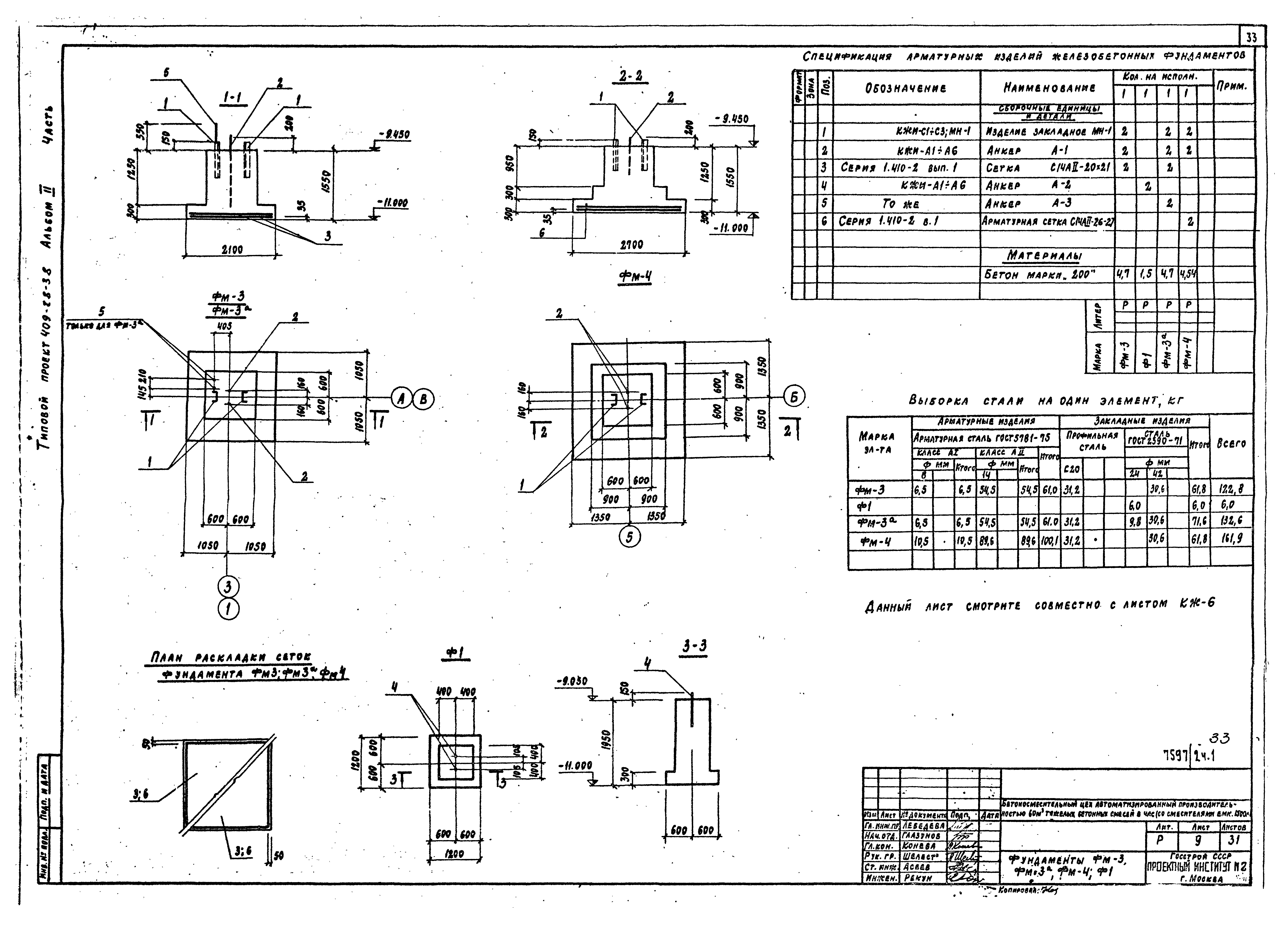

   Фундаменты ФМ-3, ФМ-3а, ФМ-4, Ф1

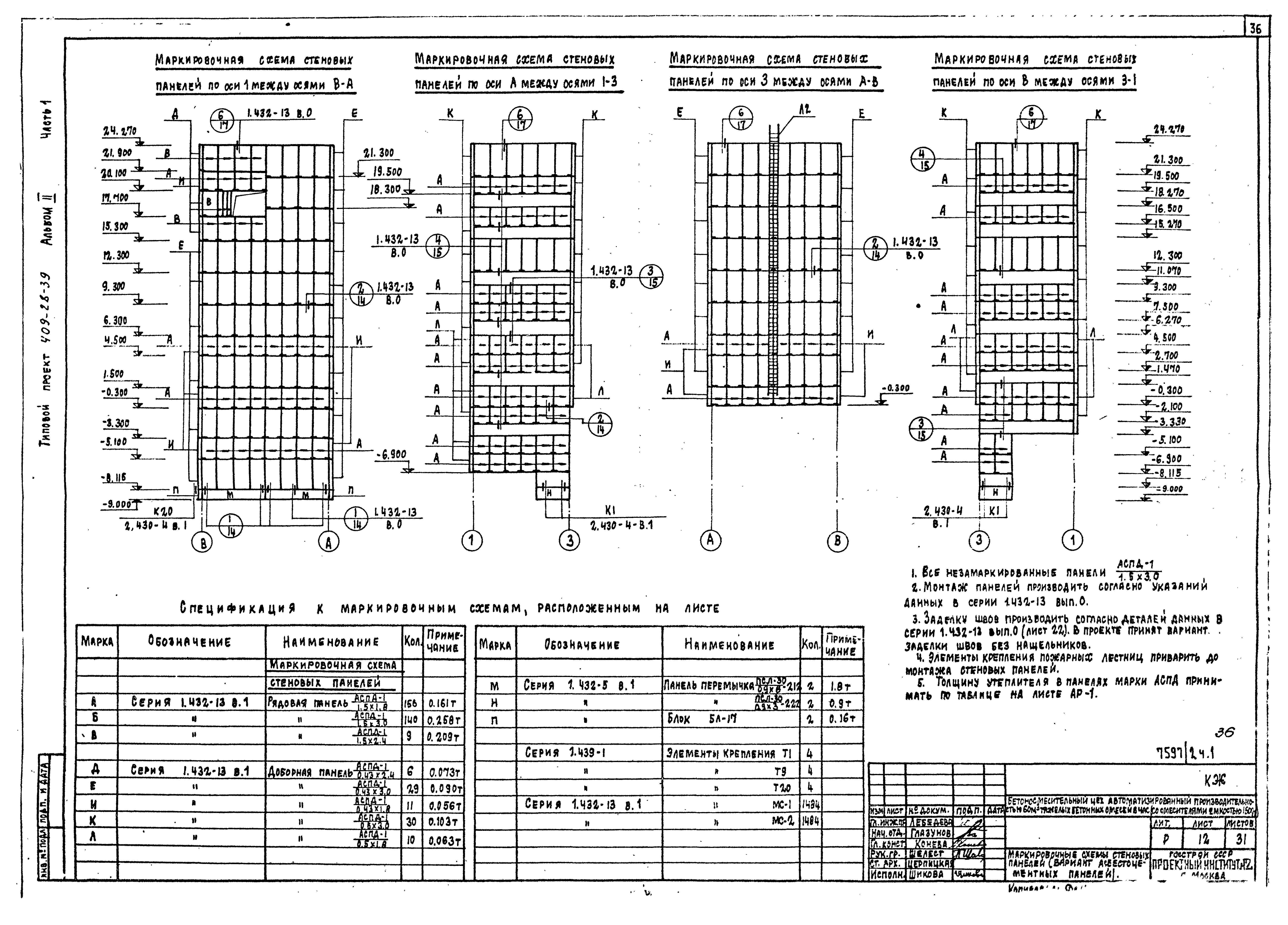

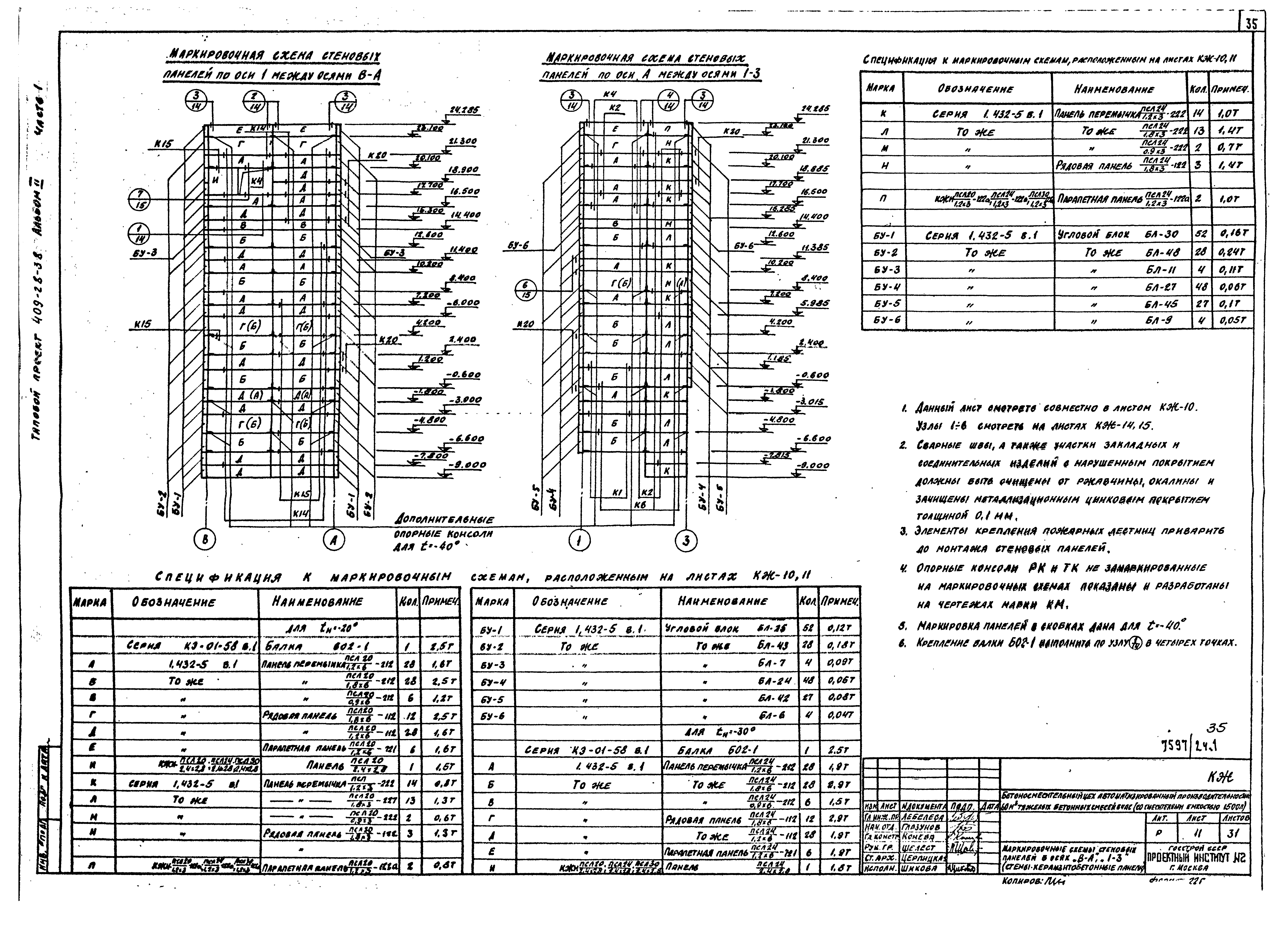

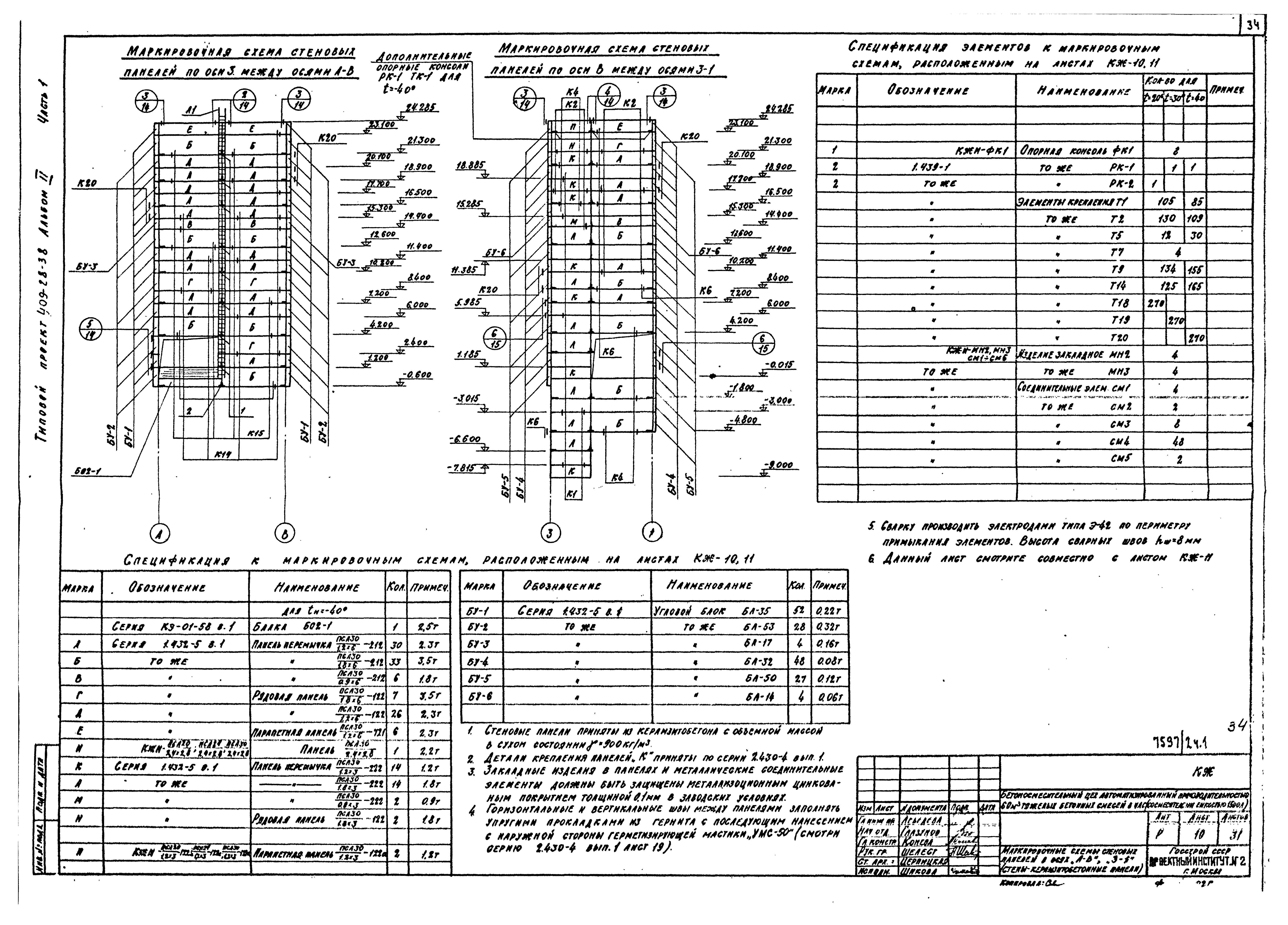

   Маркировочные схемы стеновых панелей в осях "А - В", "3 - 1". Стены - керамзитобетонные панели
   Маркировочные схемы стеновых панелей в осях "В - А", "1 - 3". Стены - керамзитобетонные панели
   Маркировочные схемы стеновых панелей. Стены - асбестоцементные панели

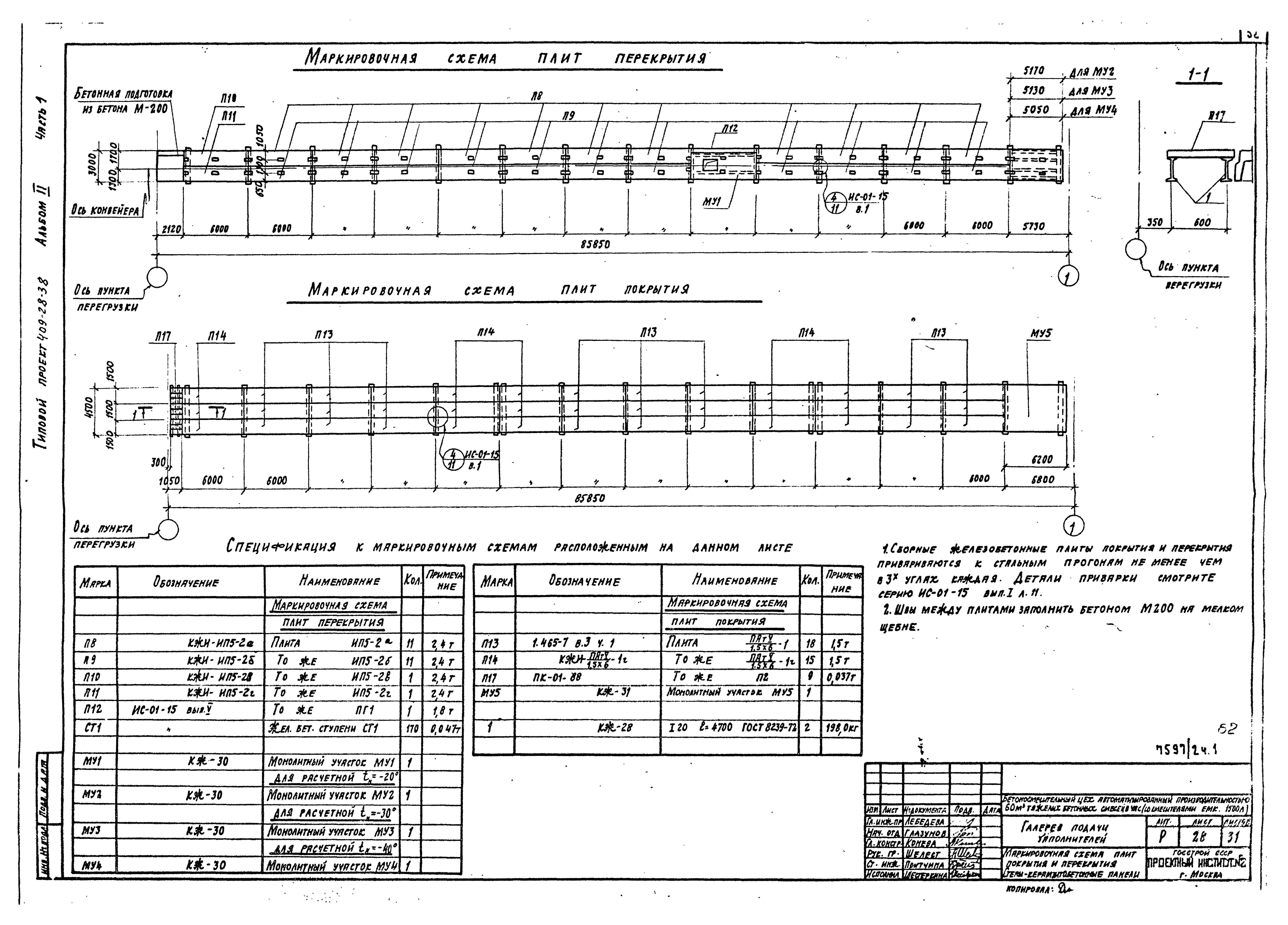

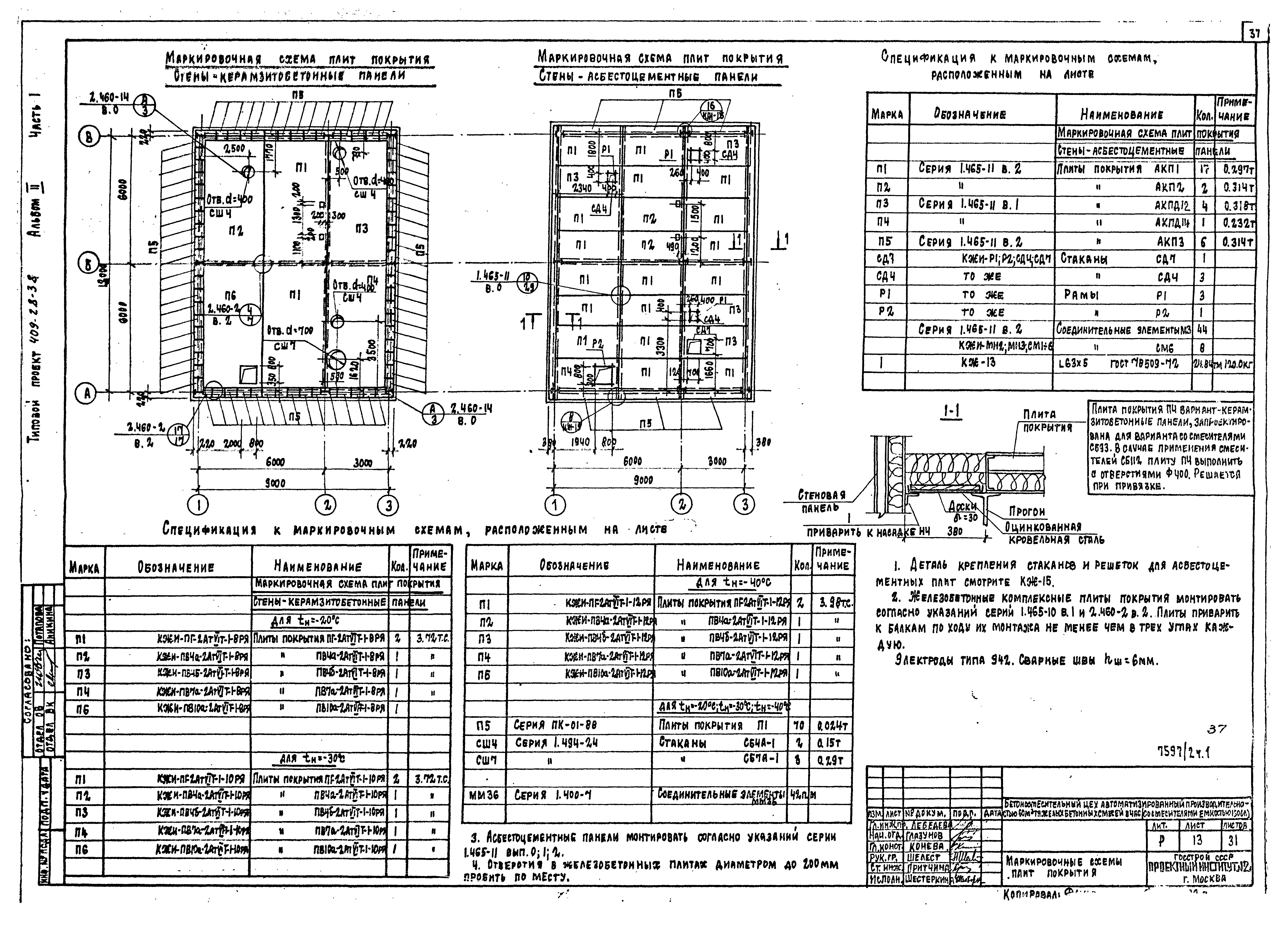

   Маркировочные схемы плит покрытия

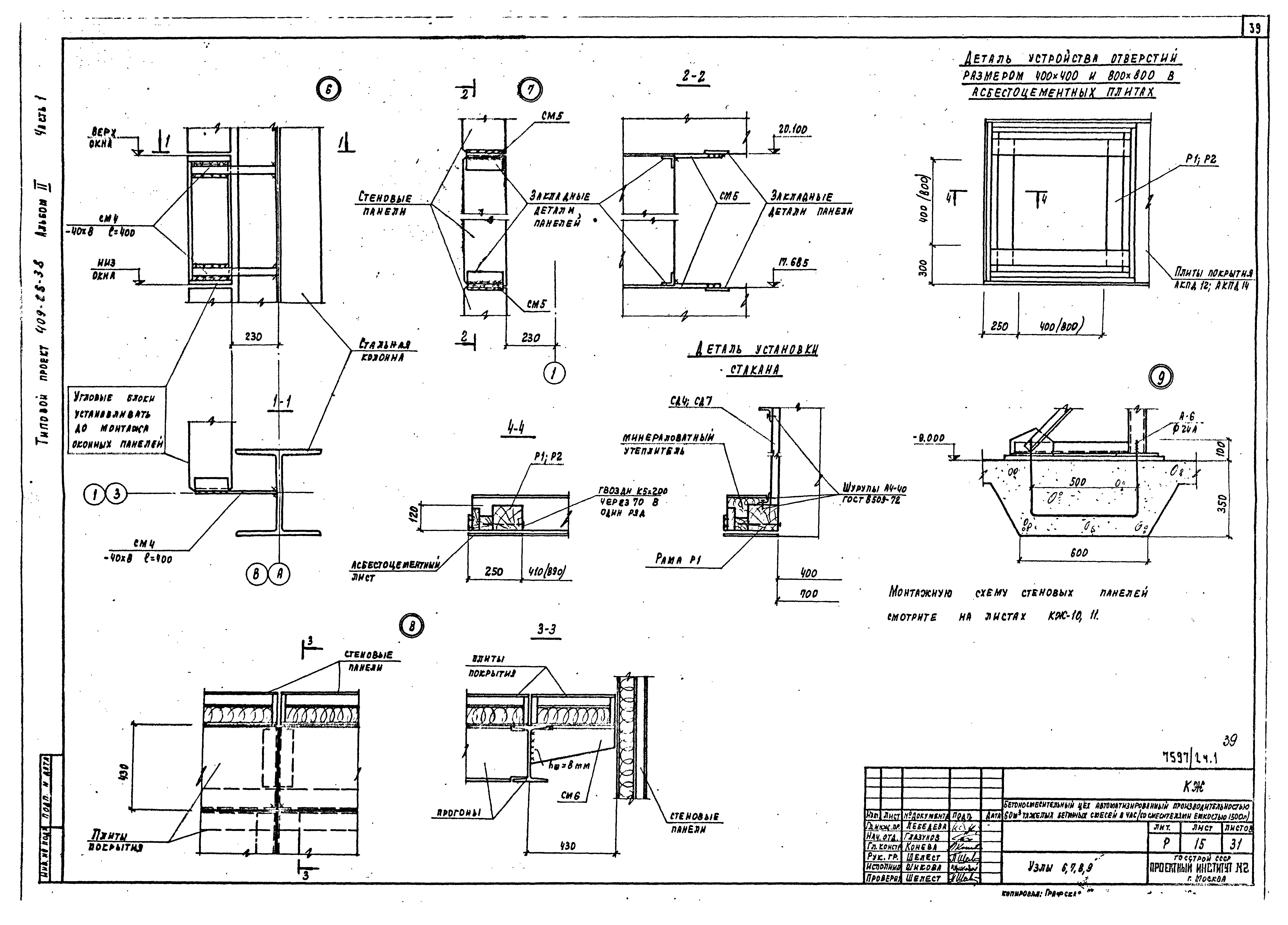

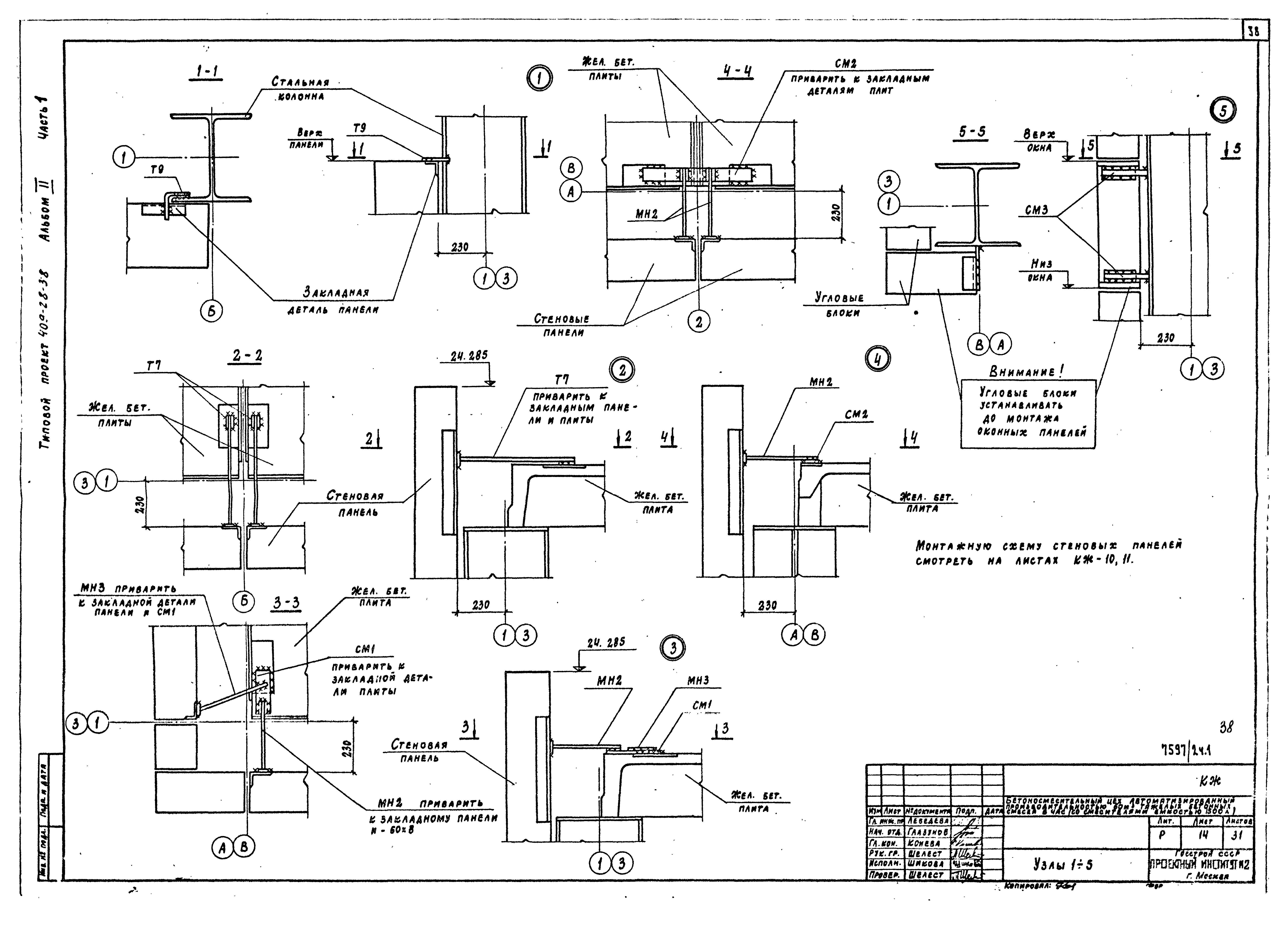

   Узлы 1 - 5
   Узлы 6, 7, 8, 9

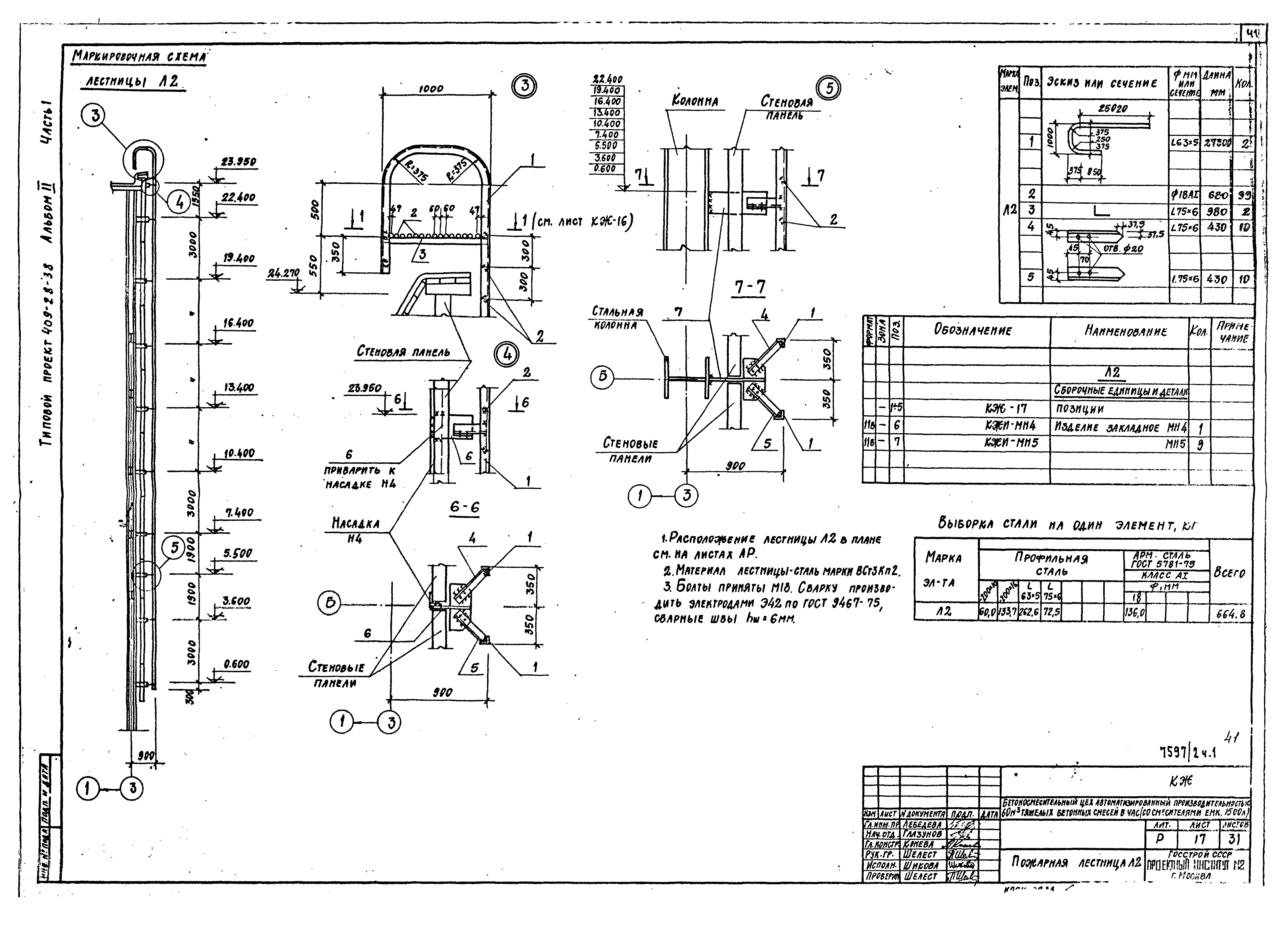

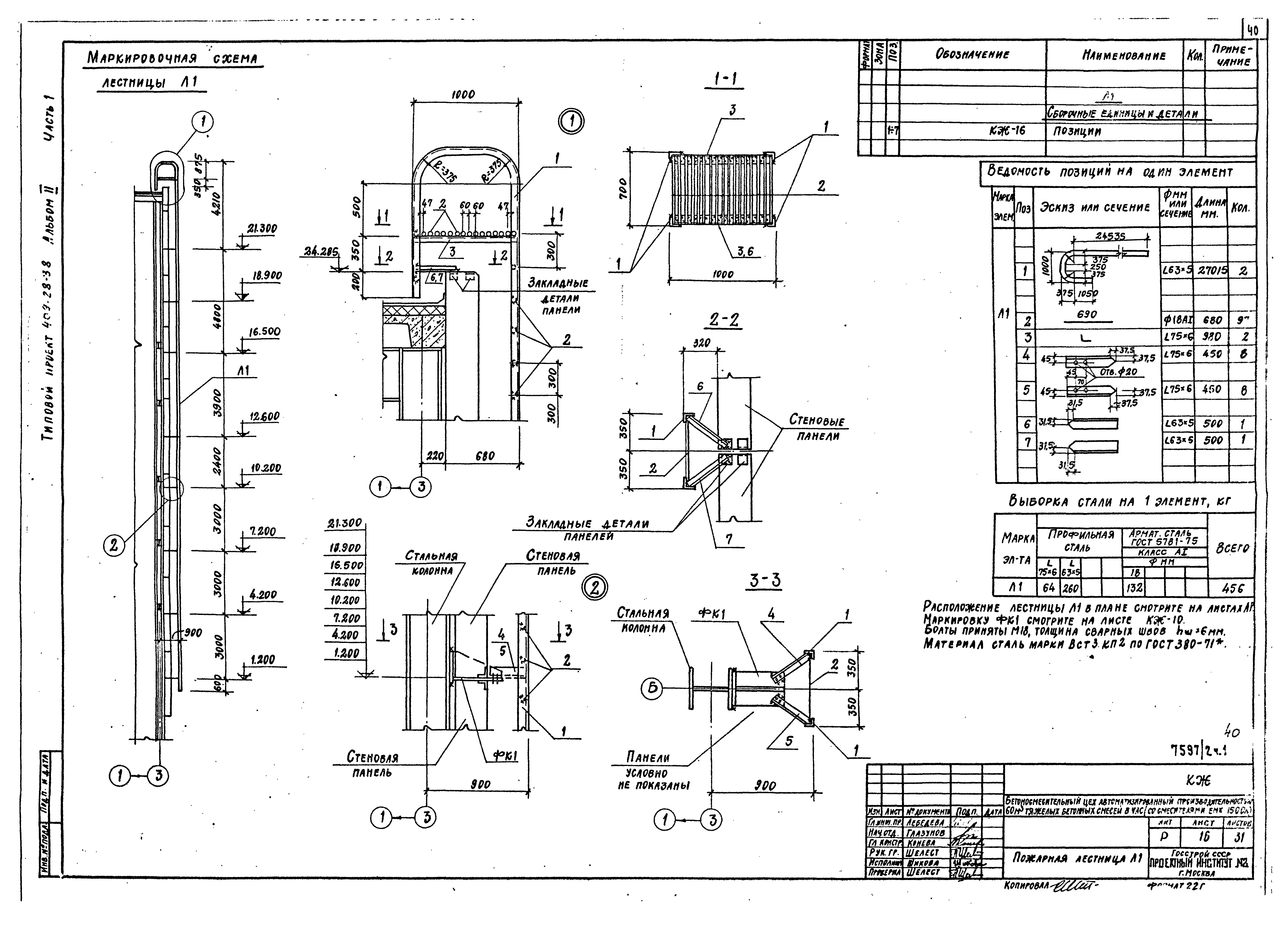

   Пожарная лестница Л1

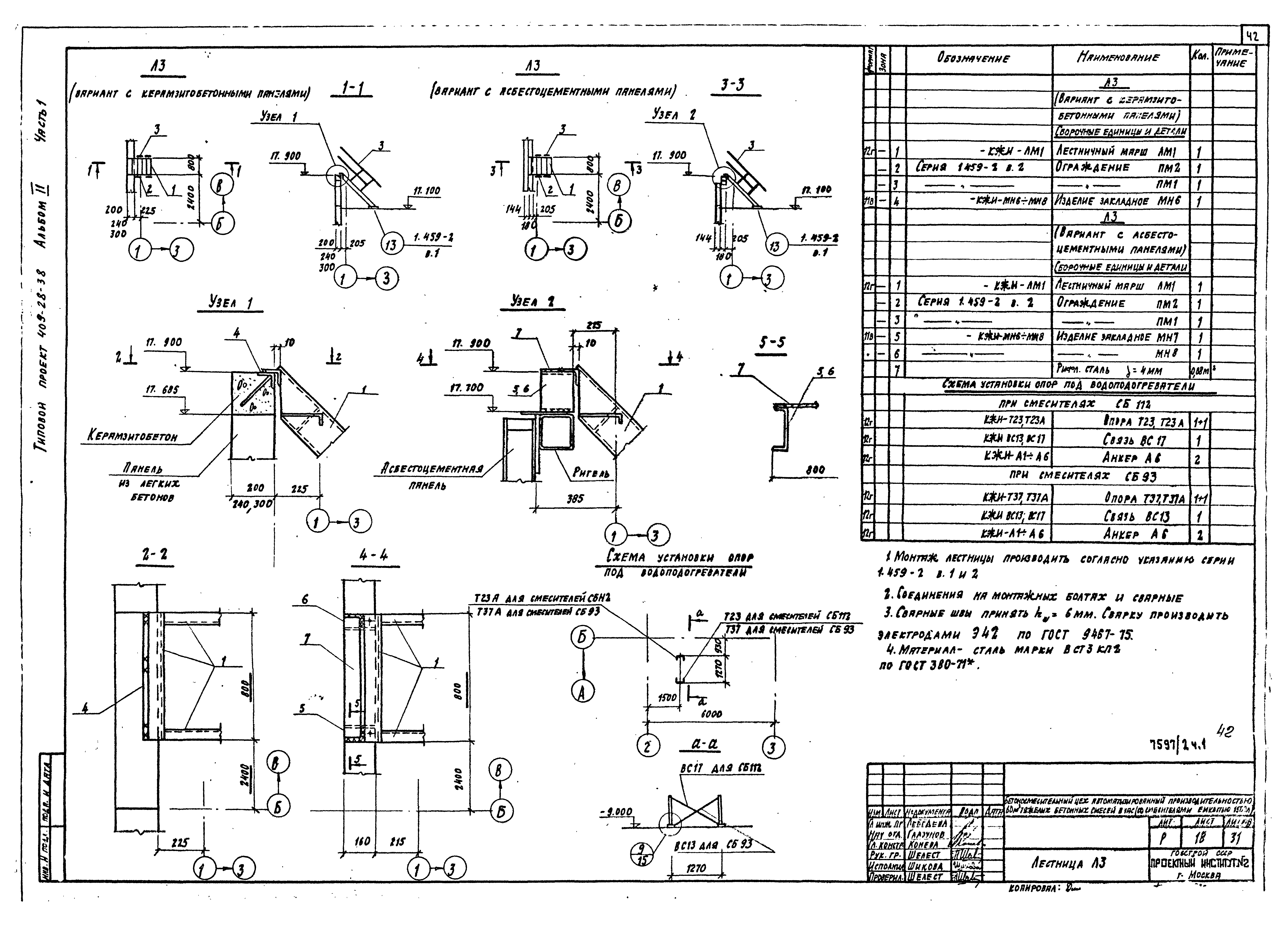

   Лестница Л3

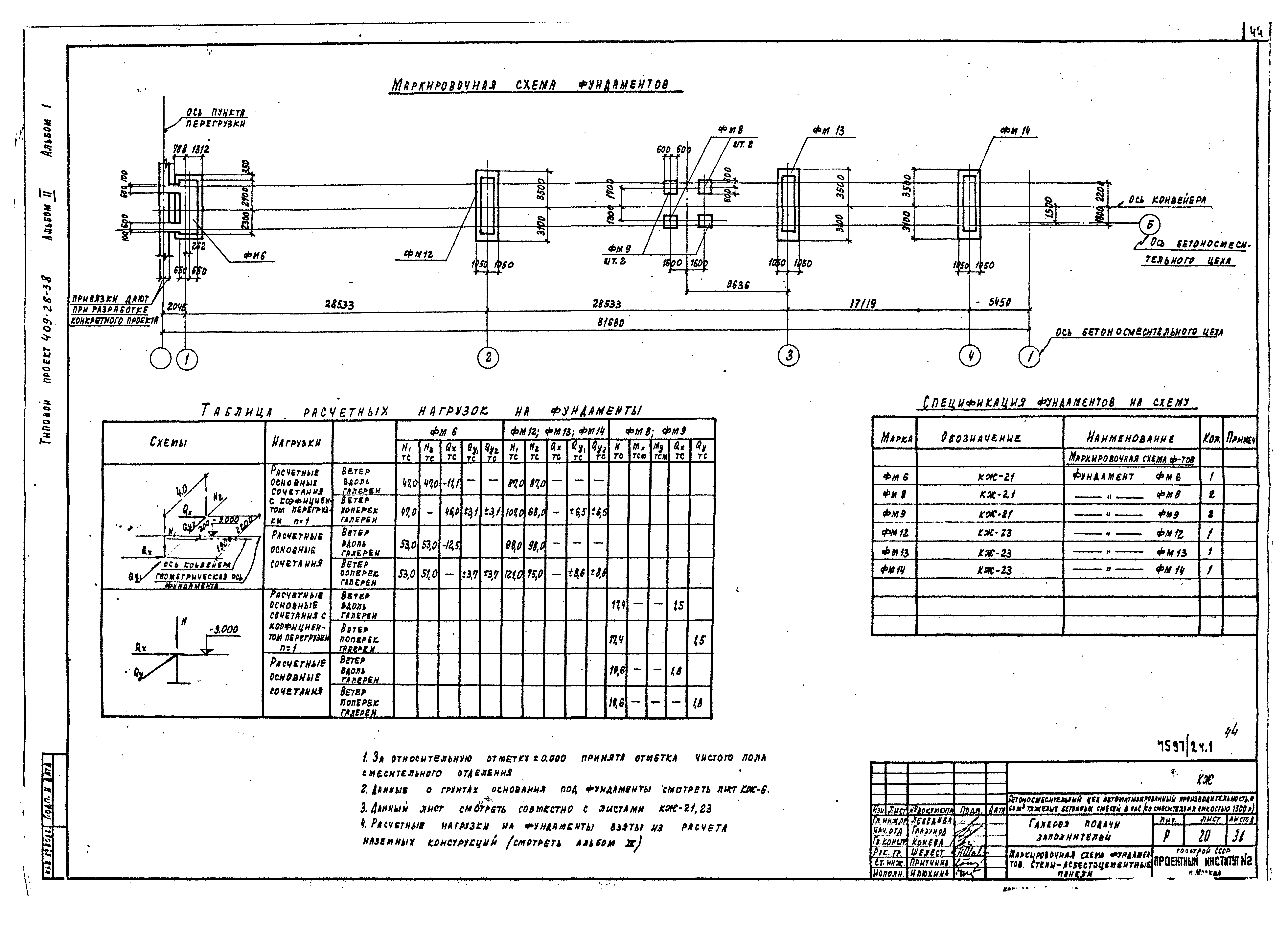

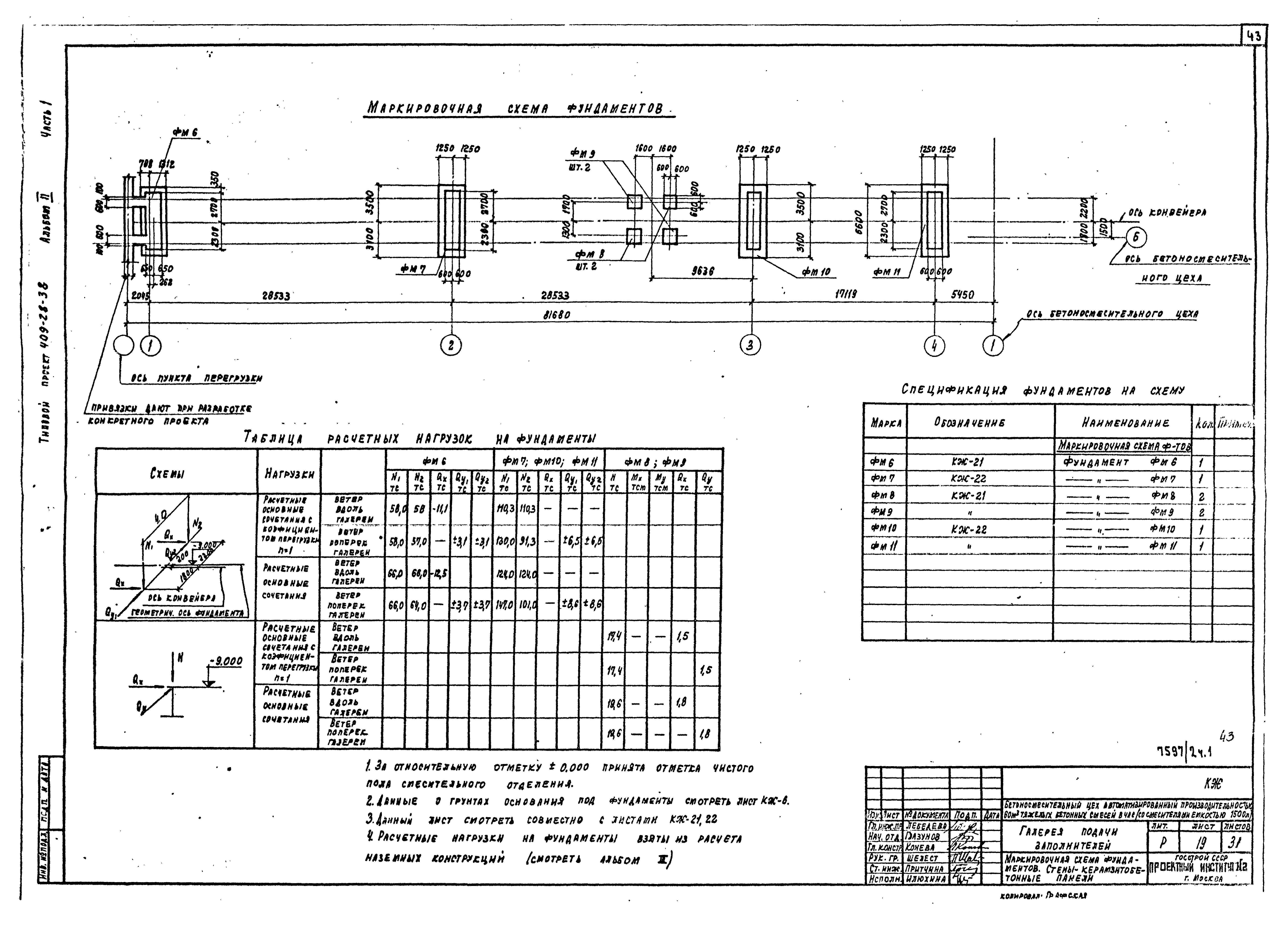

   Галерея подачи заполнителей. Маркировочная схема фундаментов. Стены - керамзитобетонные панели
   Галерея подачи заполнителей. Маркировочная схема фундаментов. Стены - асбестоцементные панели

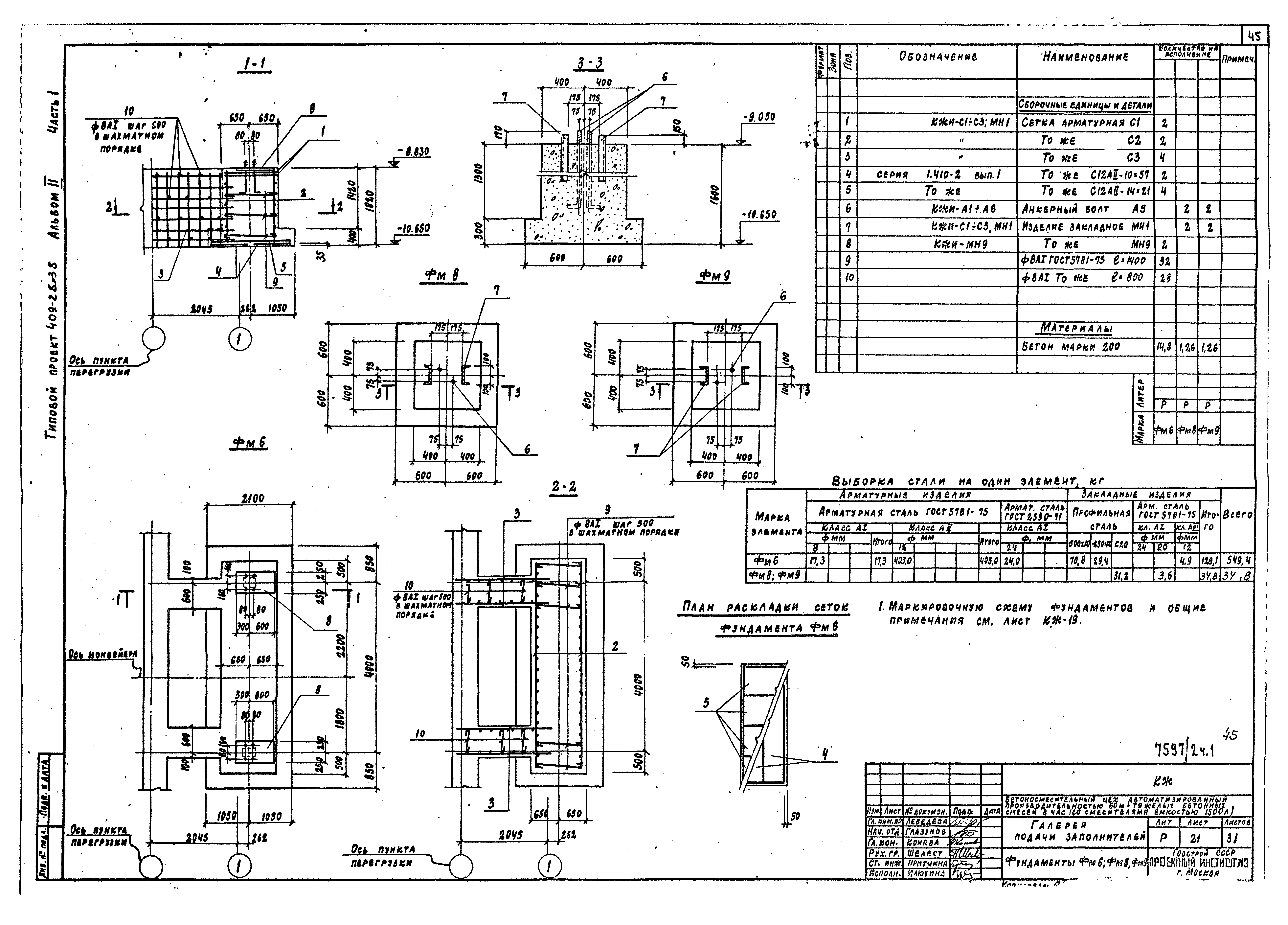

   Галерея подачи заполнителей. Фундаменты ФМ6, ФМ8, ФМ9

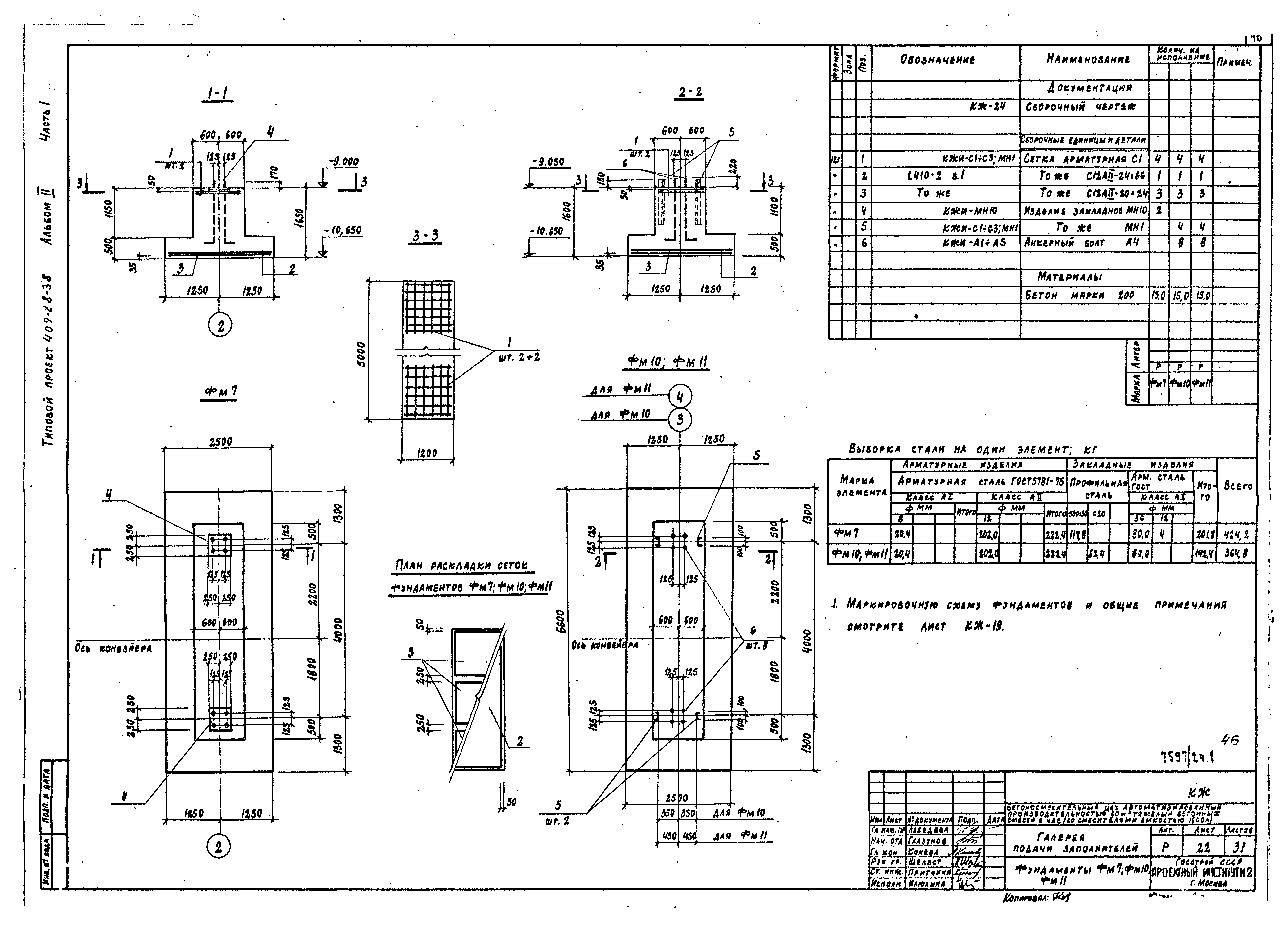

   Галерея подачи заполнителей. Фундаменты ФМ7, ФМ10, ФМ11

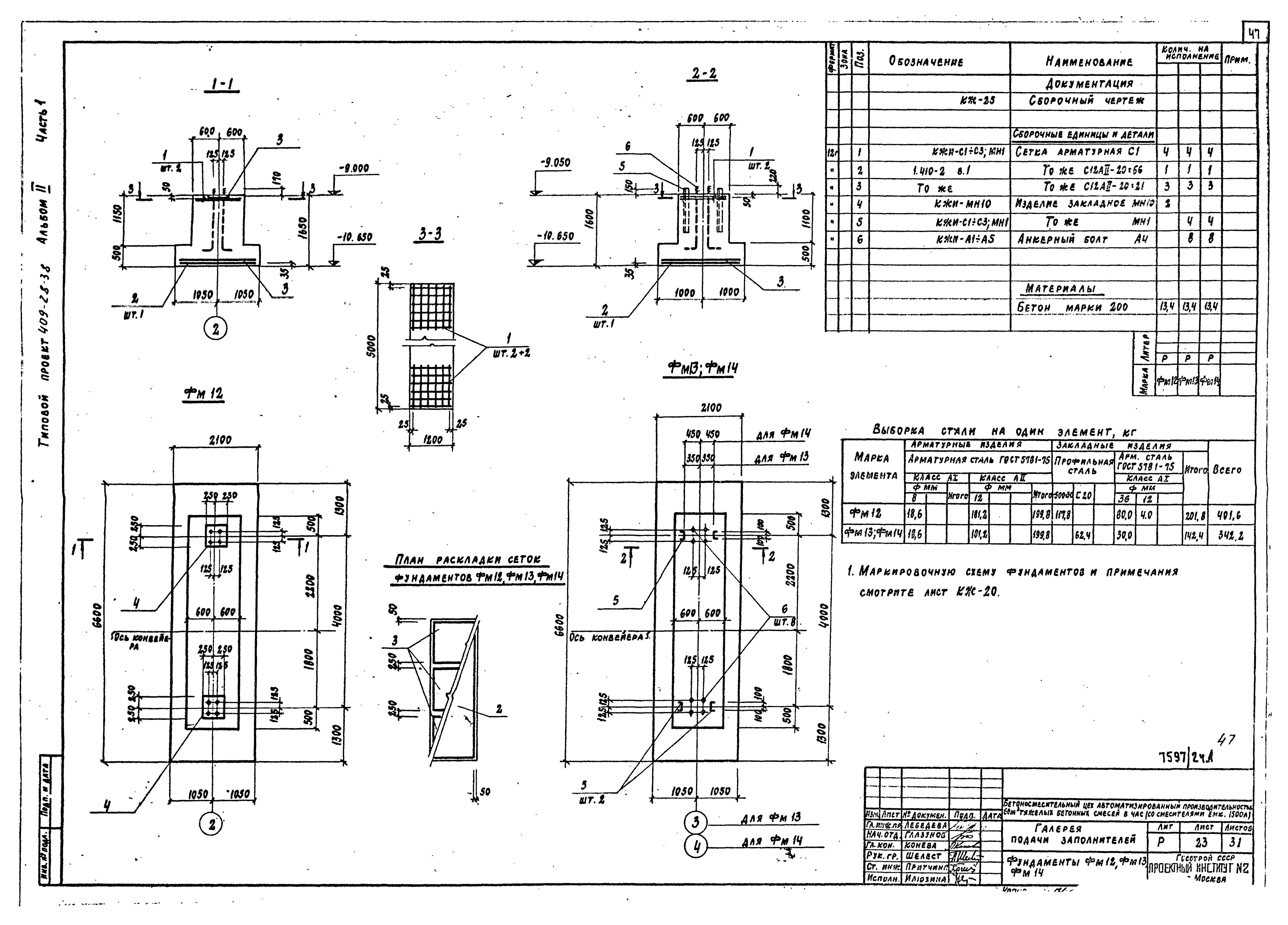

   Галерея подачи заполнителей. Фундаменты ФМ12, ФМ13, ФМ14
   Галерея подачи заполнителей. Маркировочная схема керамзитобетонных панелей в осях "1 - 4"

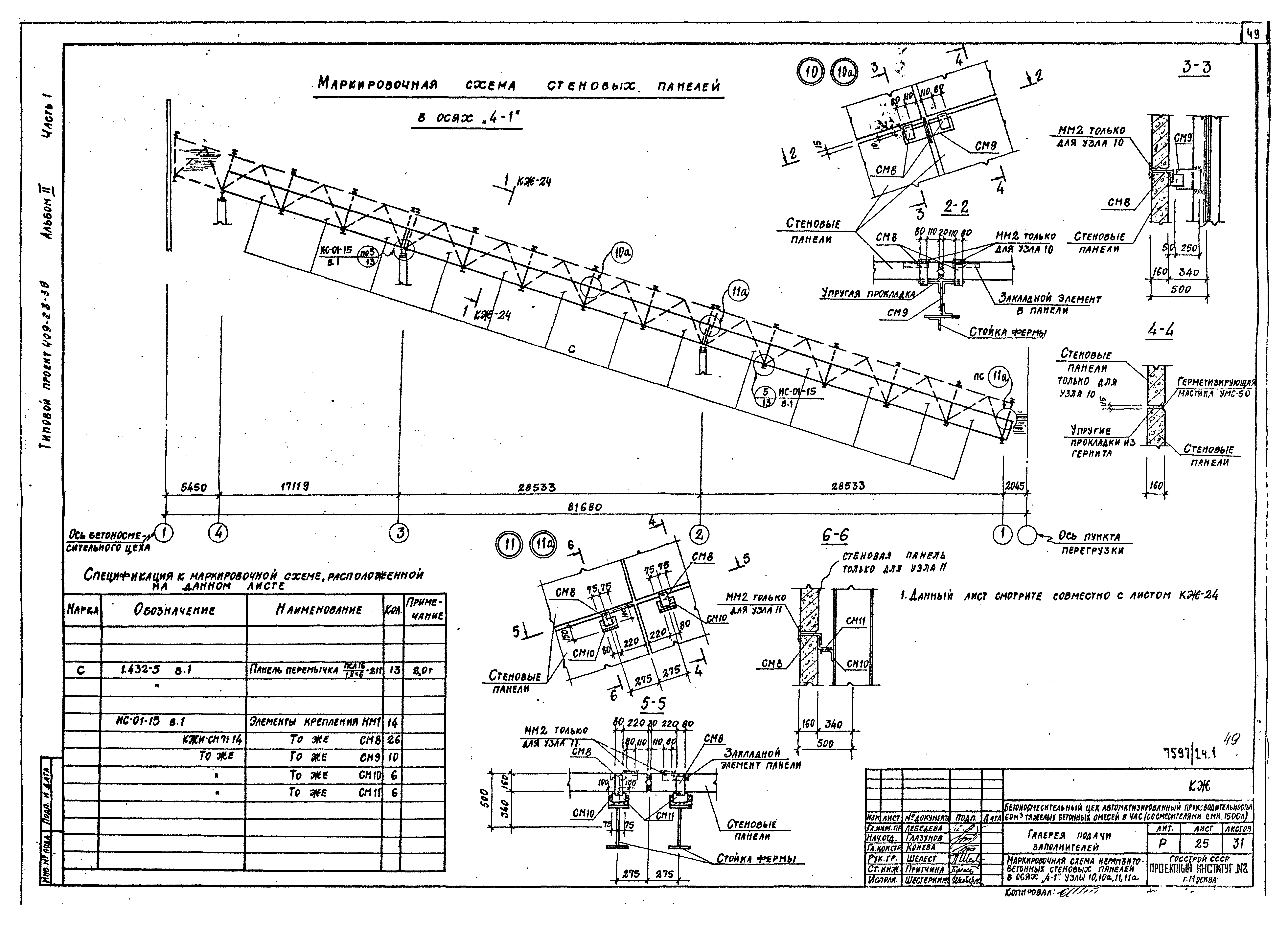

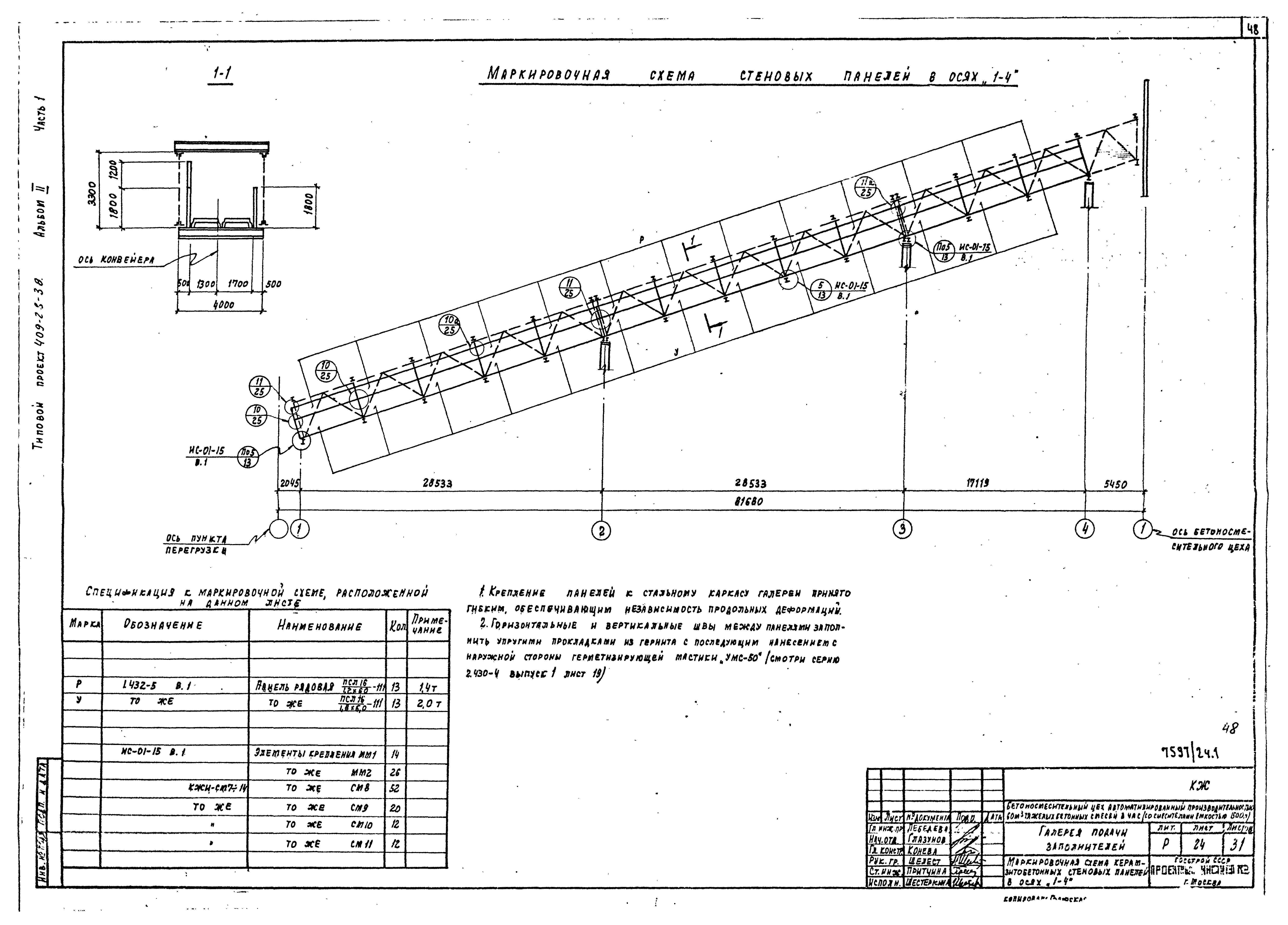

   Галерея подачи заполнителей. Маркировочная схема керамзитобетонных панелей в осях "4 - 1". Узлы 10, 10а, 11, 11а

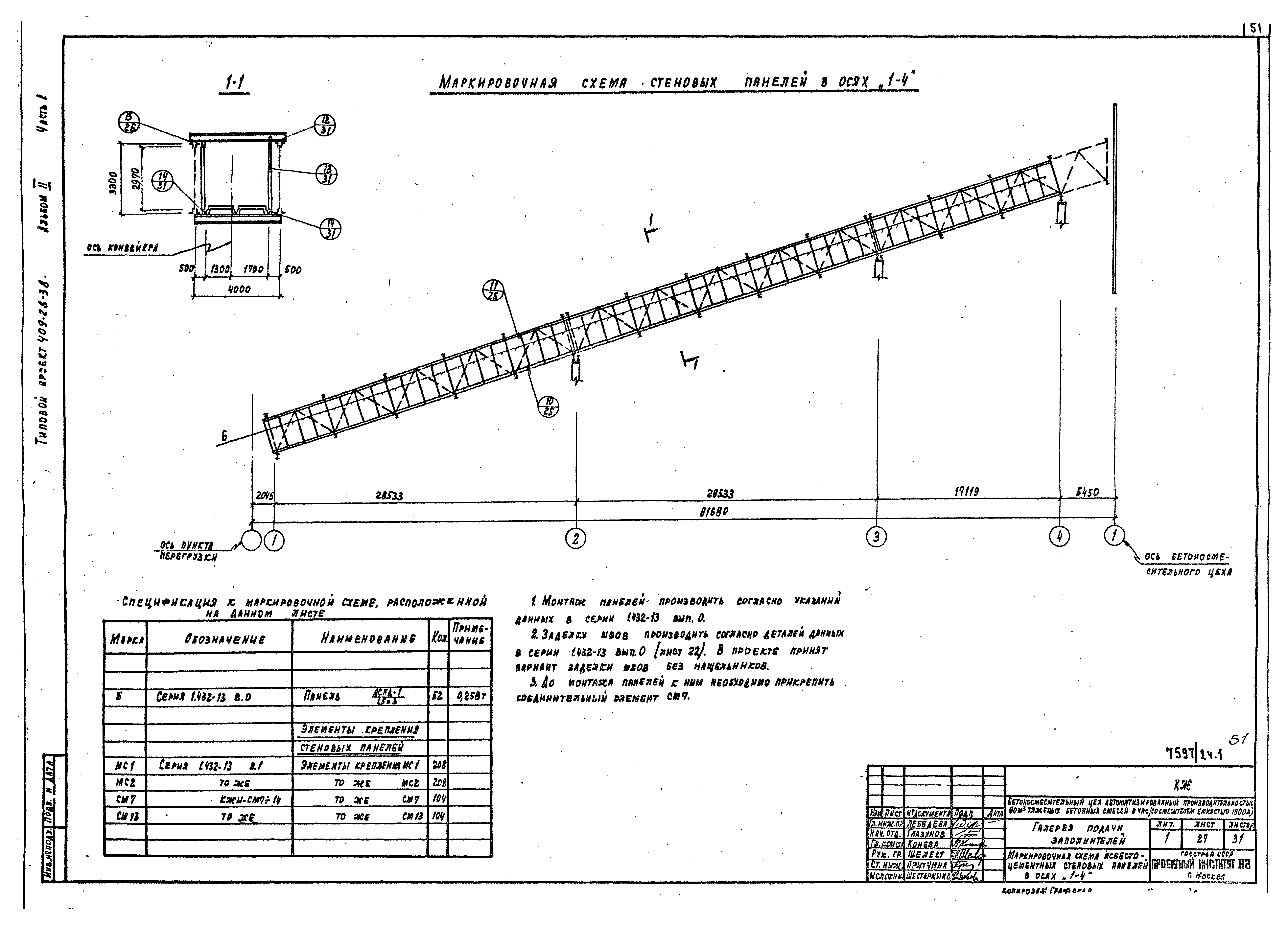

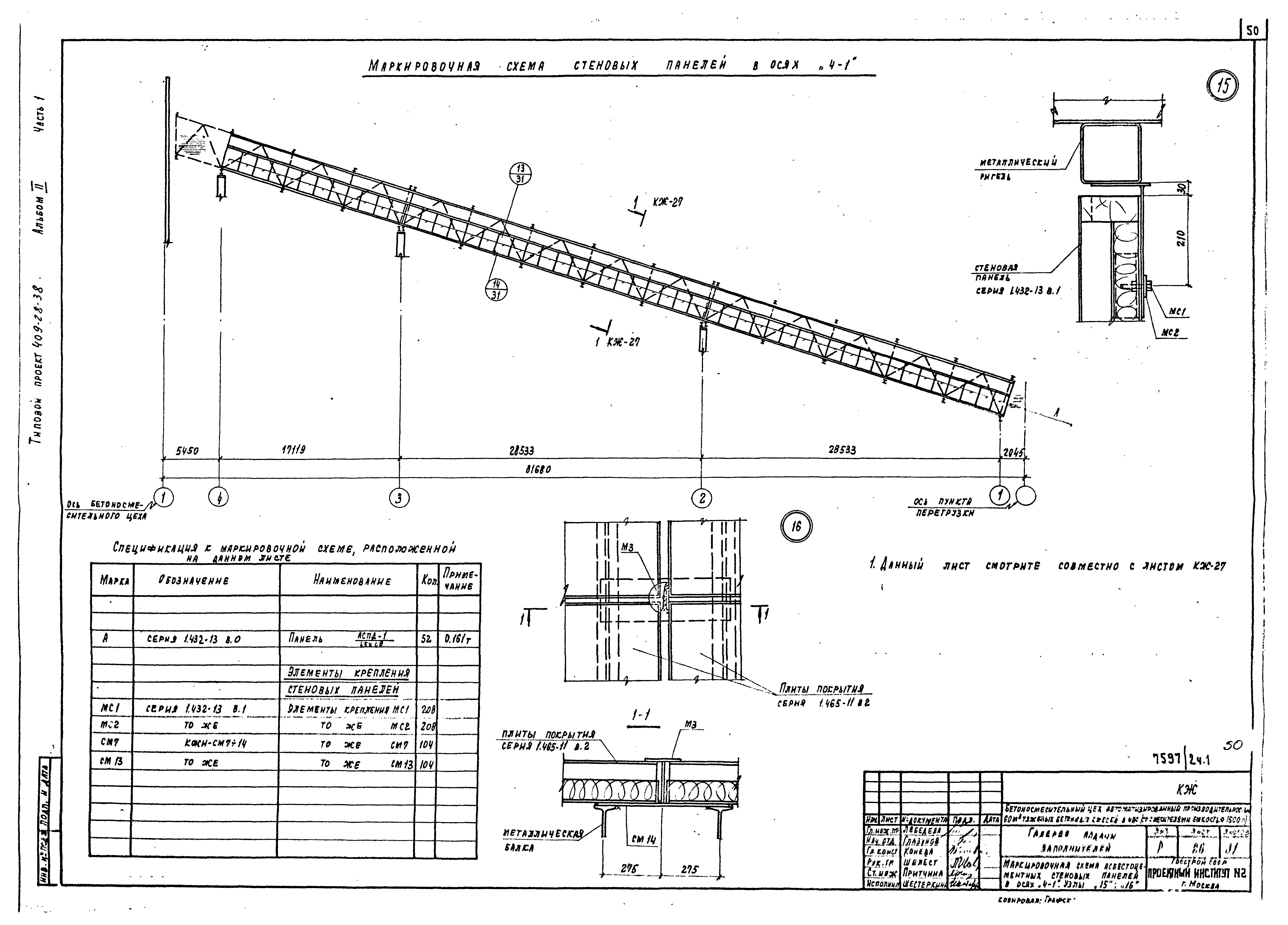

   Галерея подачи заполнителей. Маркировочная схема асбестоцементных стеновых панелей в осях "4 - 1". Узлы 15, 16
   Галерея подачи заполнителей. Маркировочная схема асбестоцементных стеновых панелей в осях "1 - 4"

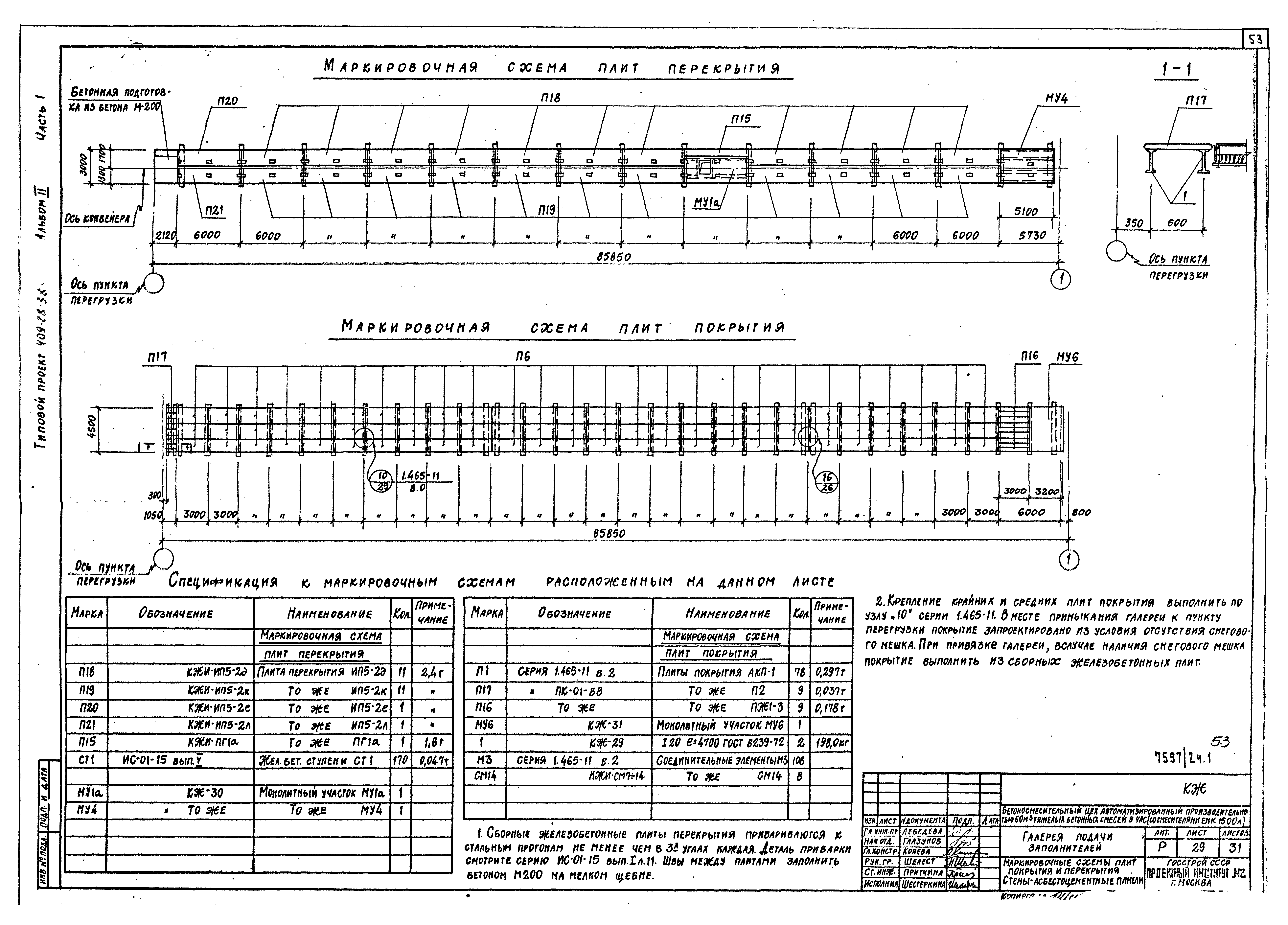

   Галерея подачи заполнителей. Маркировочная схема плит покрытия и перекрытия. Стены - керамзитобетонные панели
   Галерея подачи заполнителей. Маркировочная схема плит покрытия и перекрытия. Стены - асбестоцементные панели

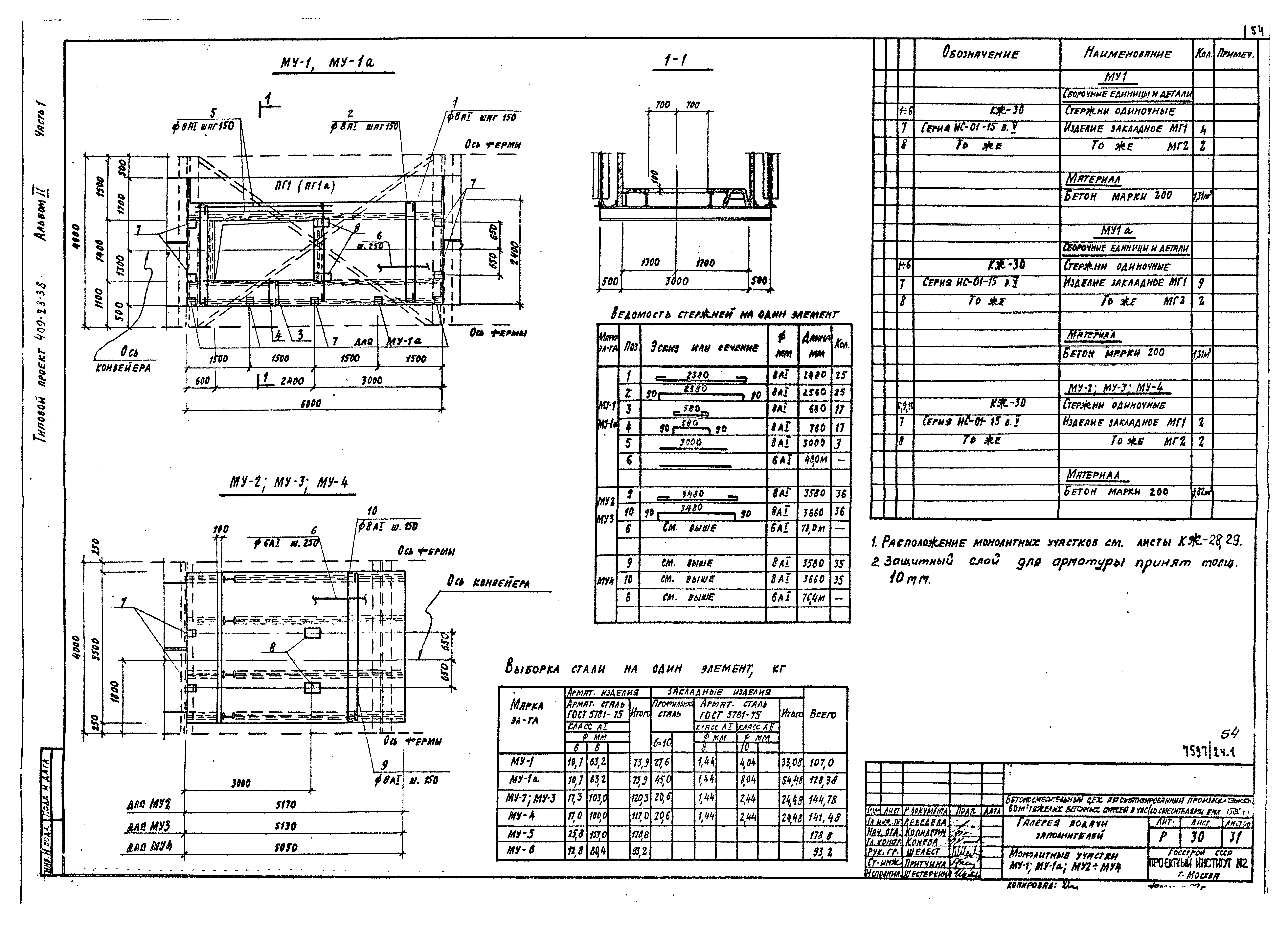

   Галерея подачи заполнителей. Монолитные участки МУ-1, МУ-1а, МУ2 - МУ4

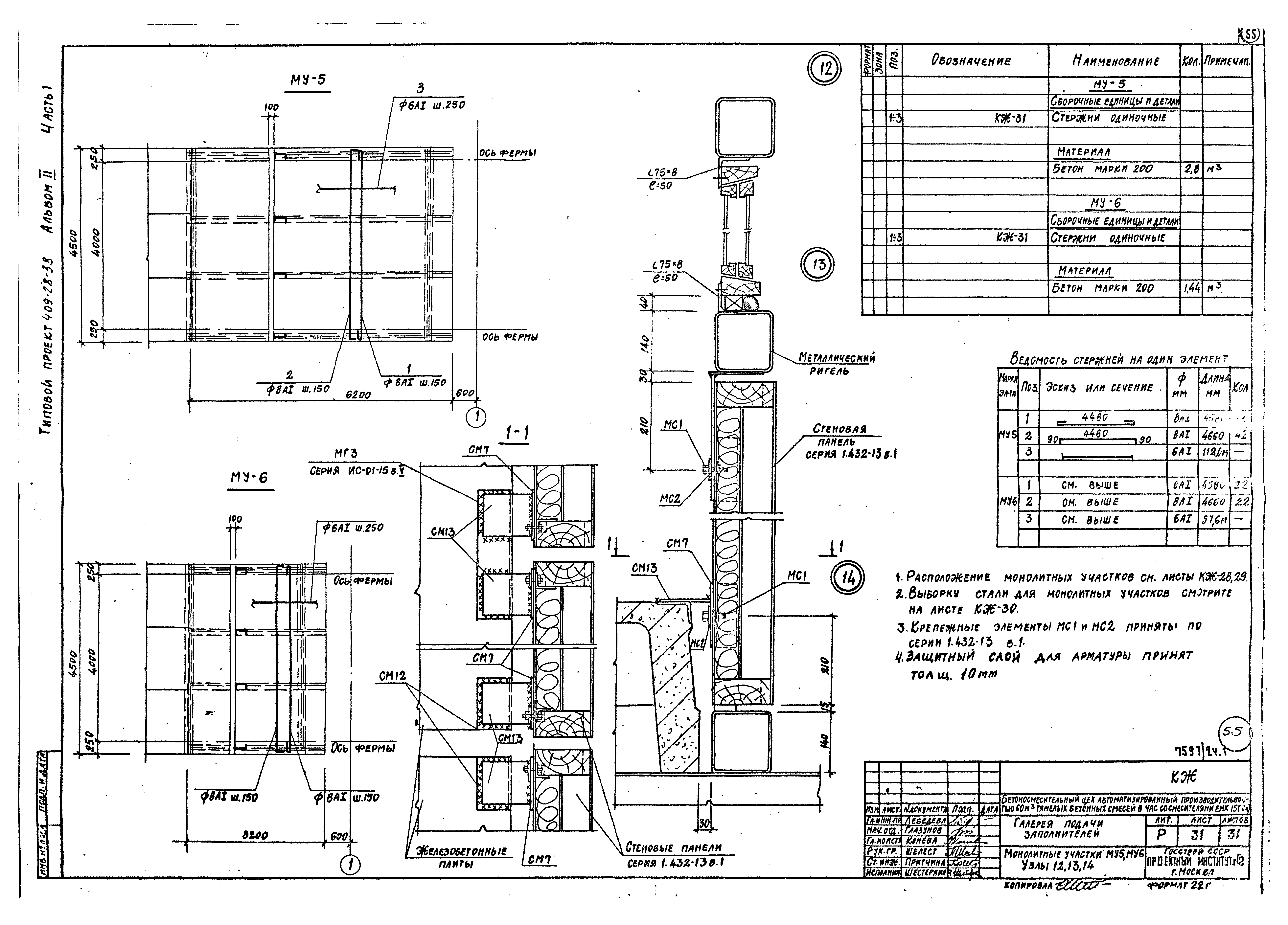

   Галерея подачи заполнителей. Стены - асбестоцементные панели. Монолитные участки МУ5, МУ6. Узлы 12, 13, 14
Разработан: Гипростроммаш
Утверждён:23.09.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 43)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Строительная индустрия и промышленность строительных материалов Производство строительных материалов и изделий Производство бетона, раствора и асфальта
