Скачать Серия ПК-01-61 Сборные керамзитобетонные крупнопанельные предварительно напряженные плиты размером 1,5х6 м для покрытий производственных зданий. Рабочие чертежиДата актуализации: 10.08.2017 Серия ПК-01-61

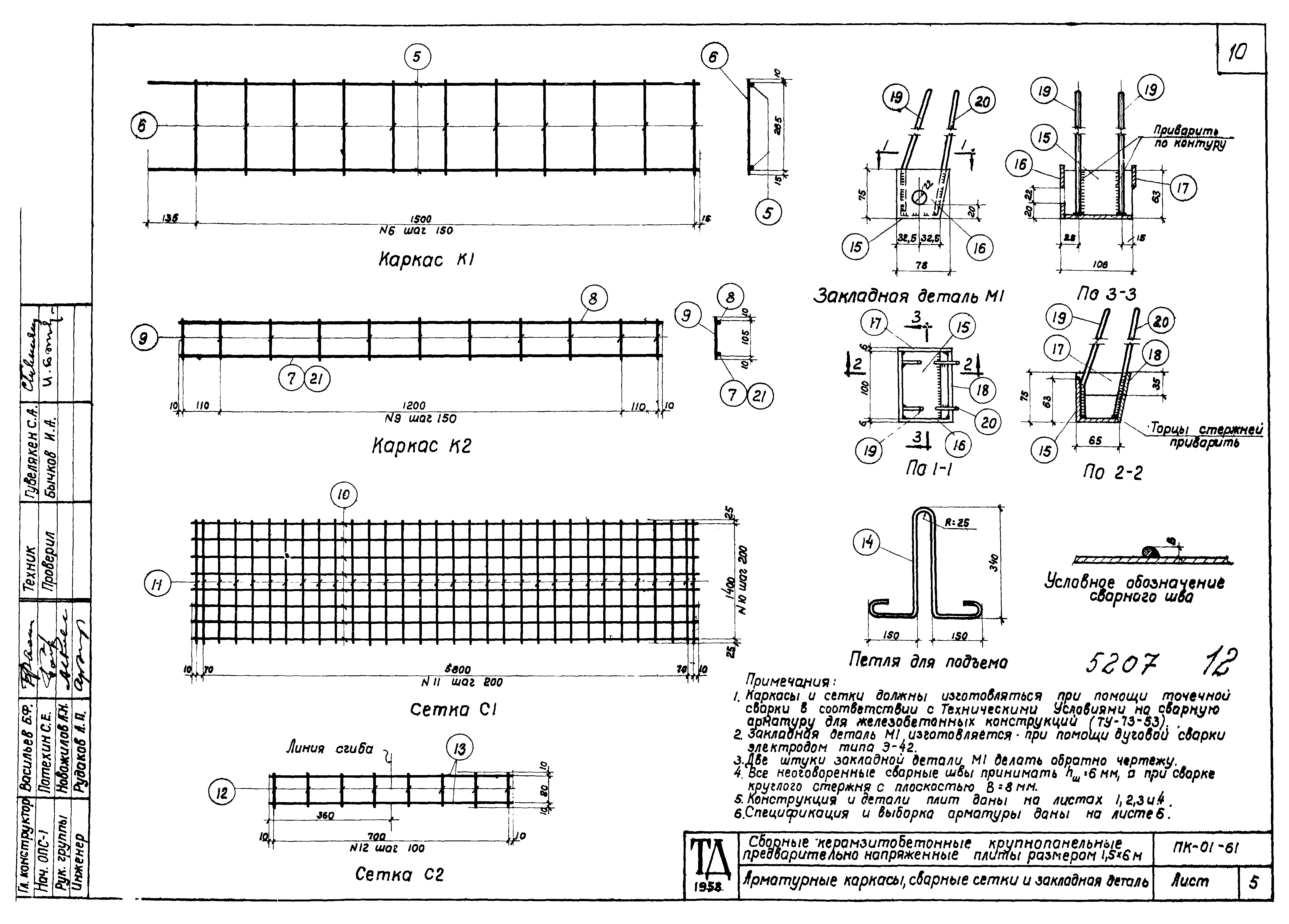

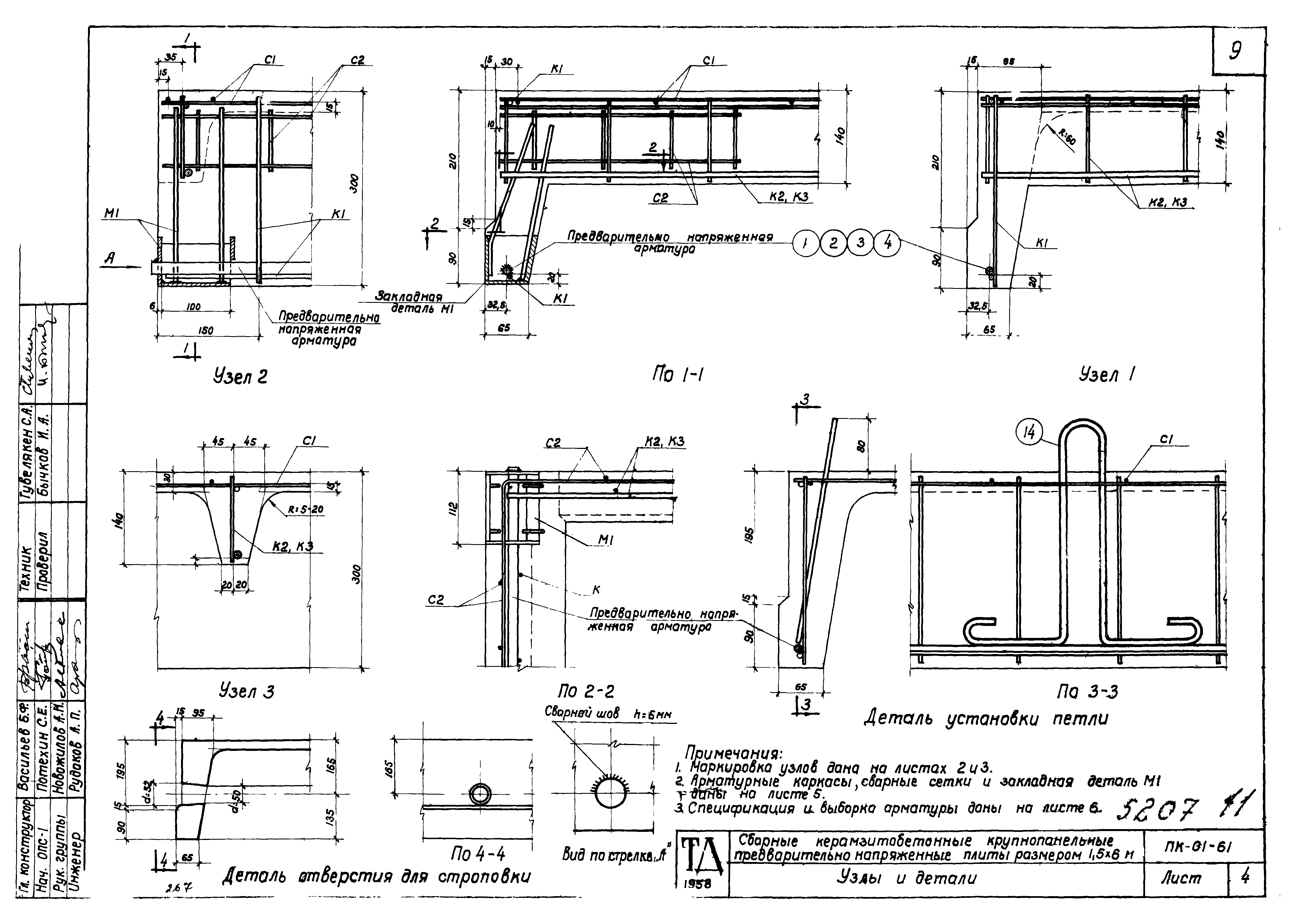

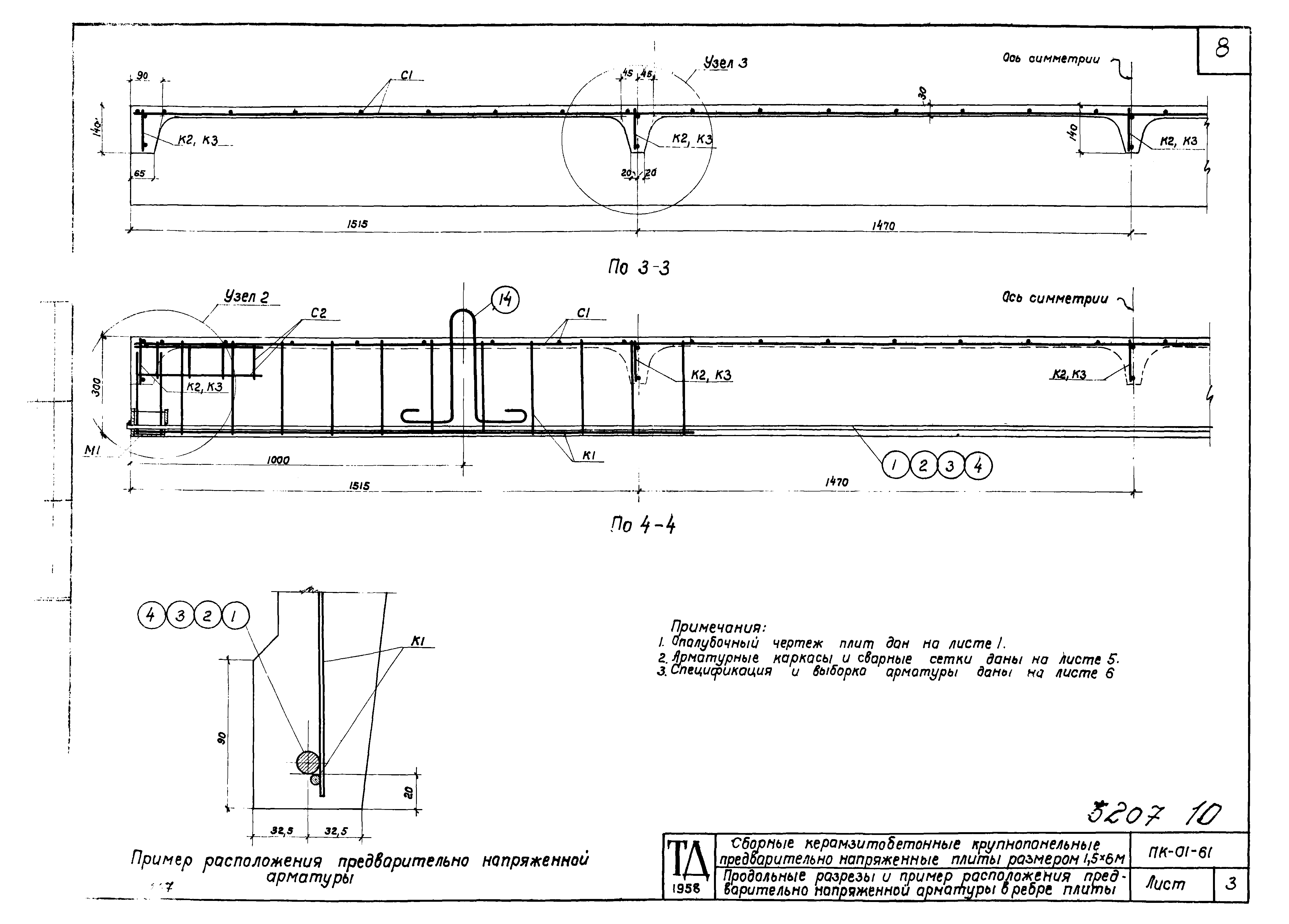

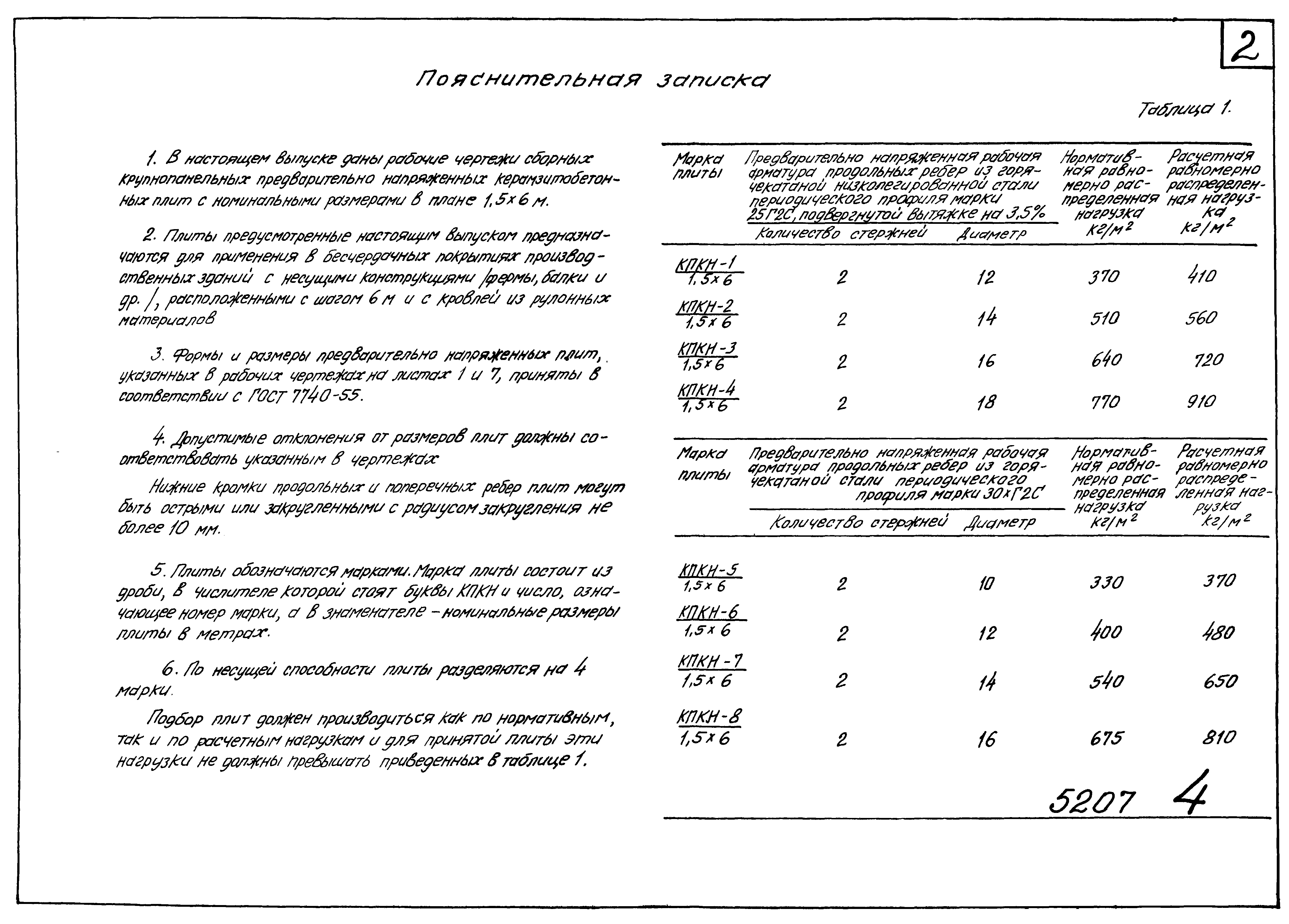

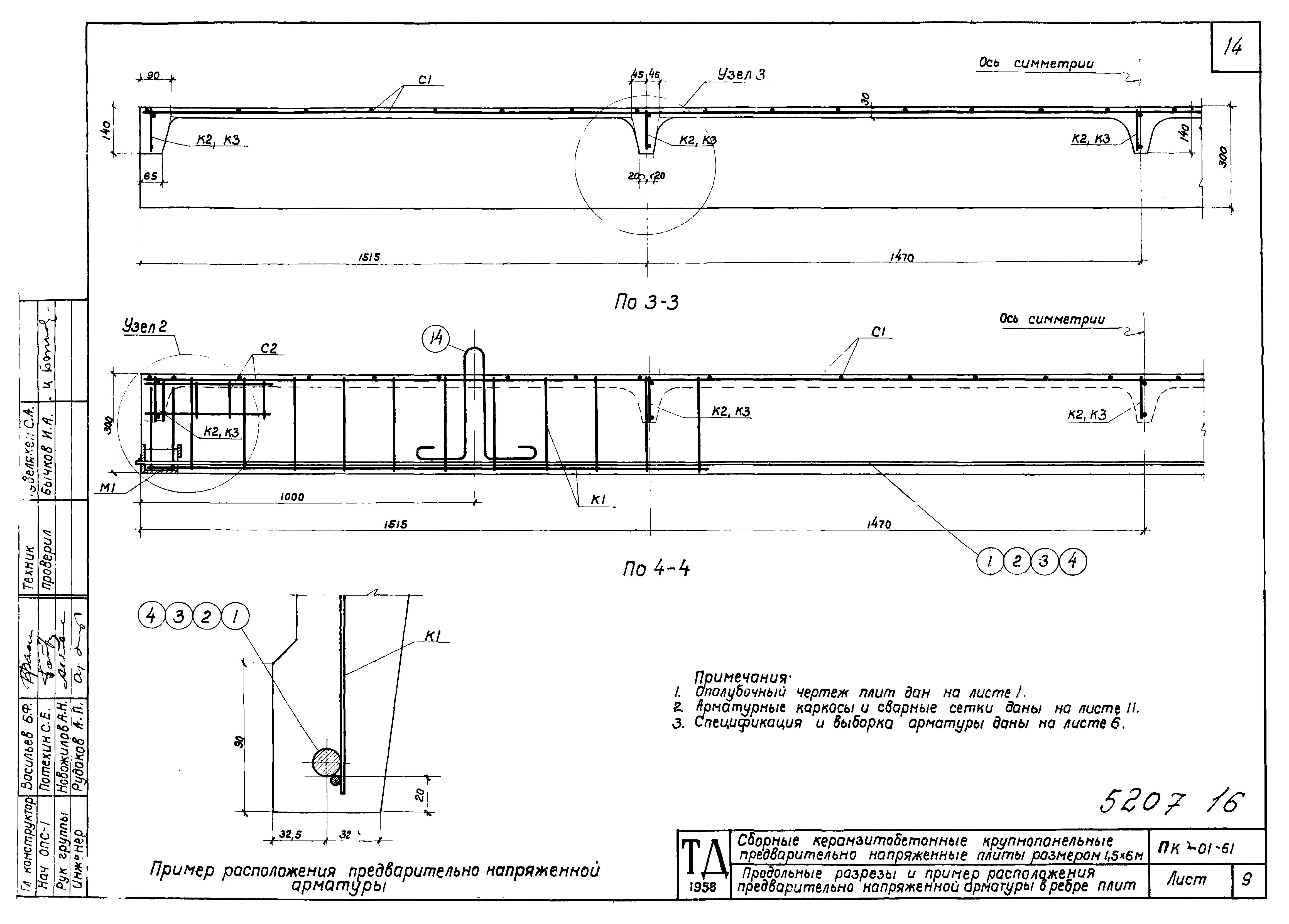

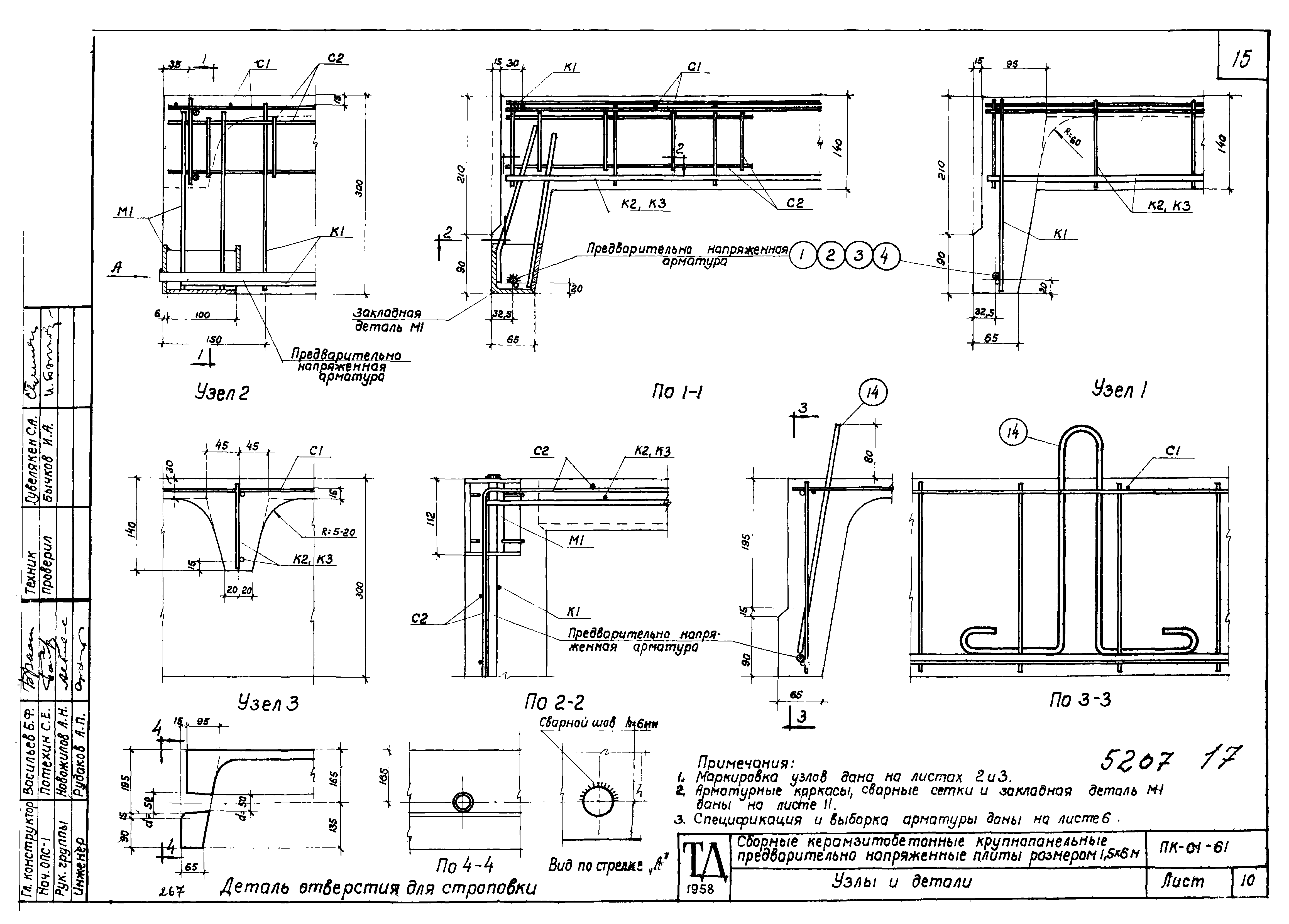

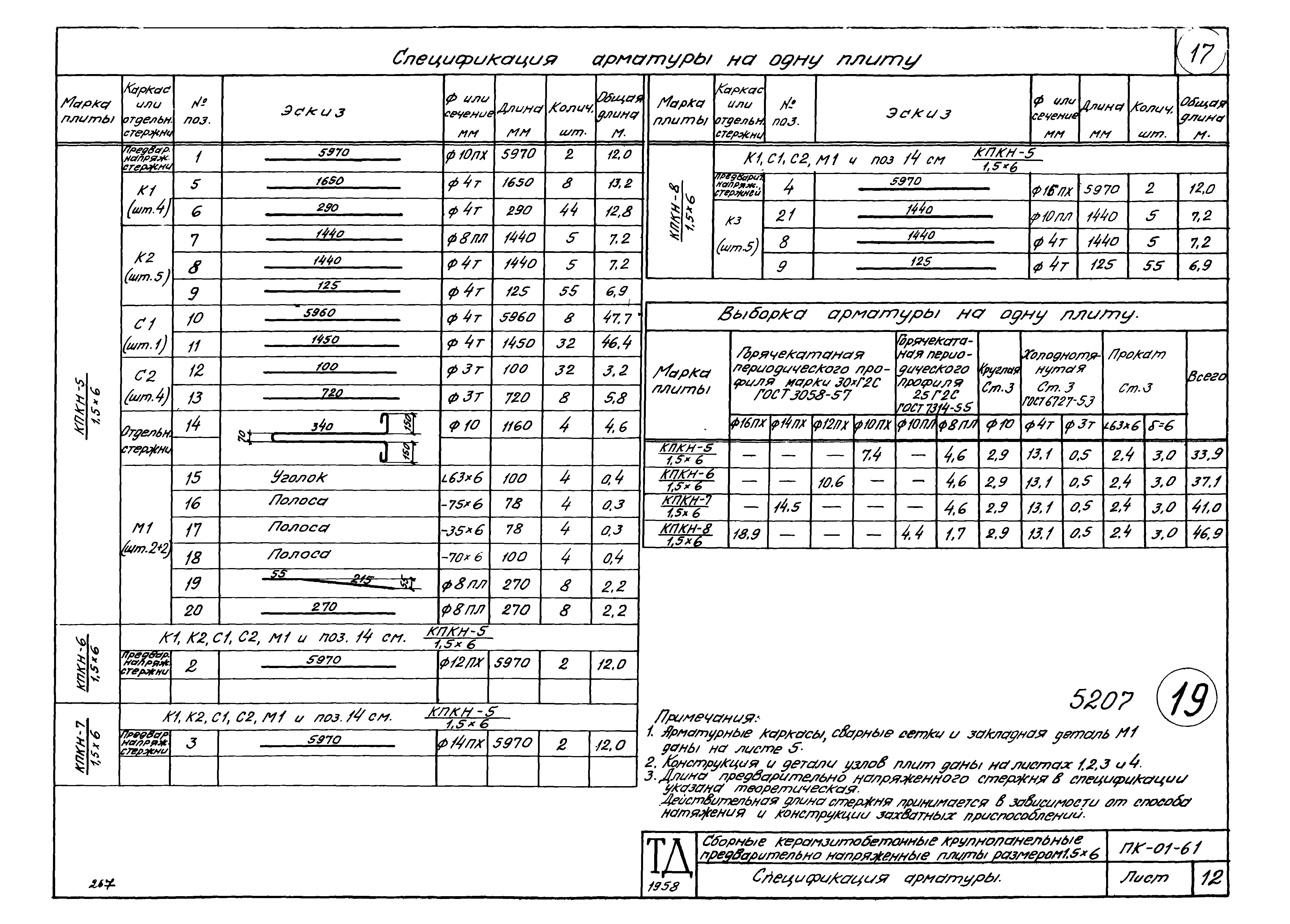

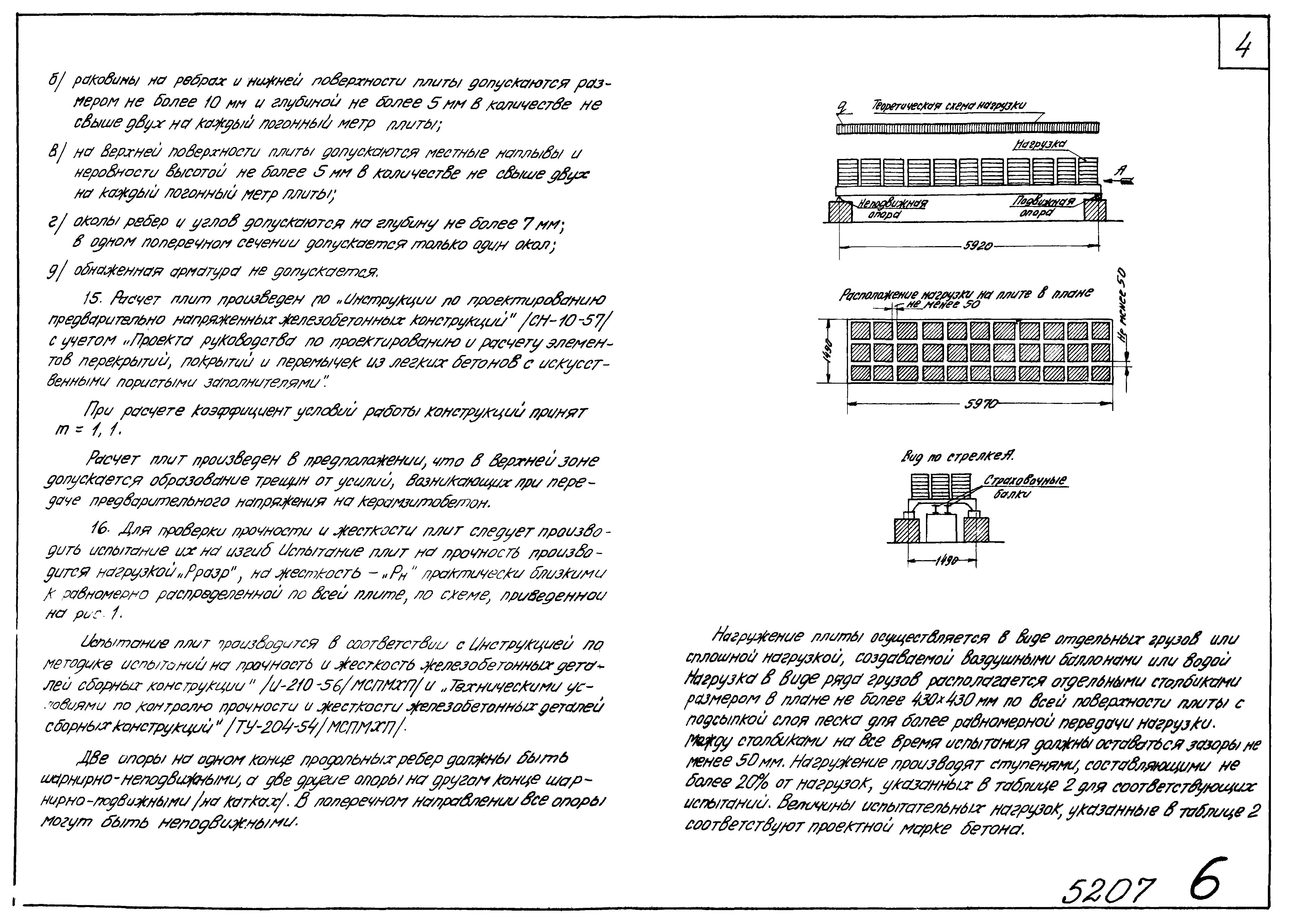

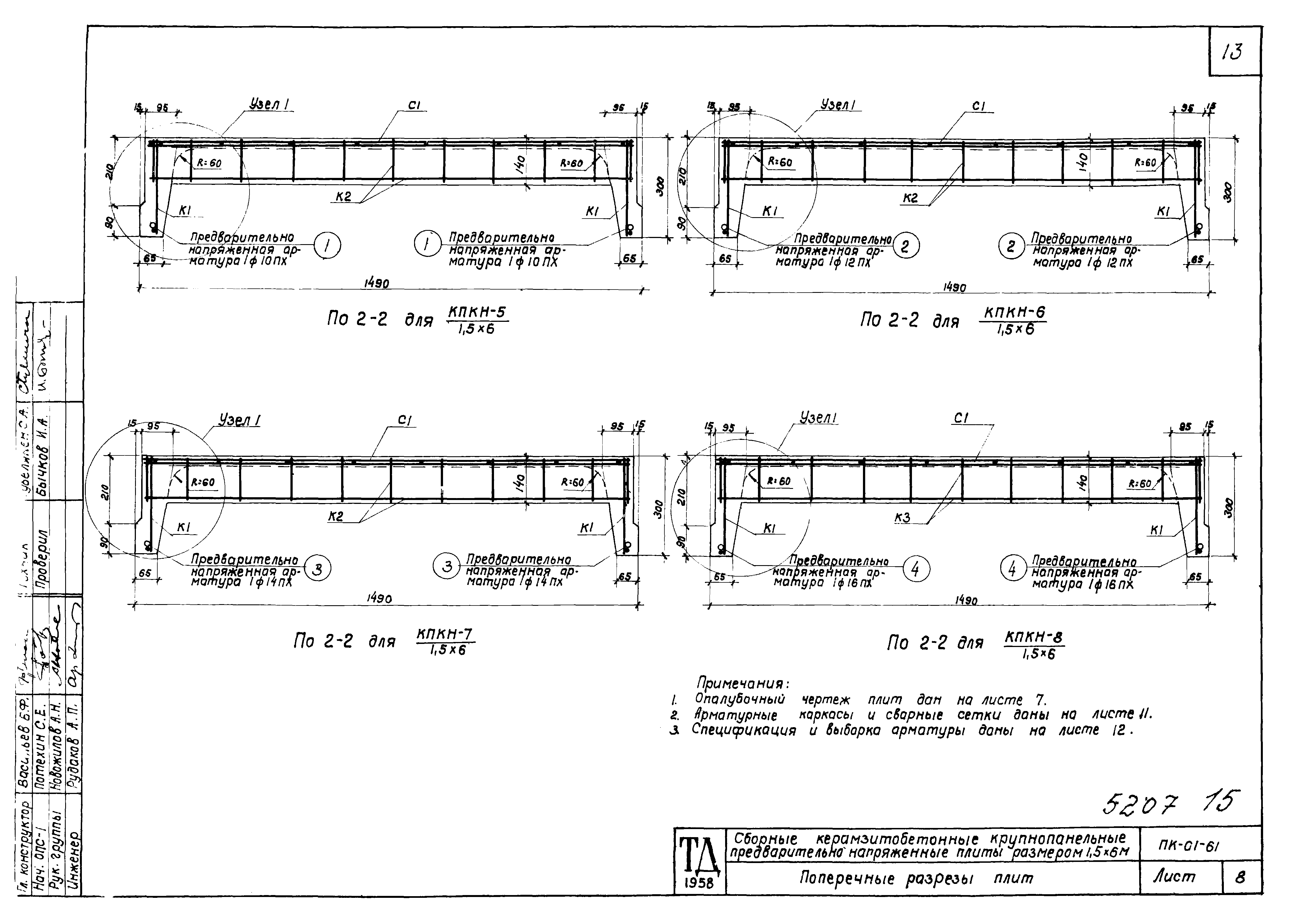

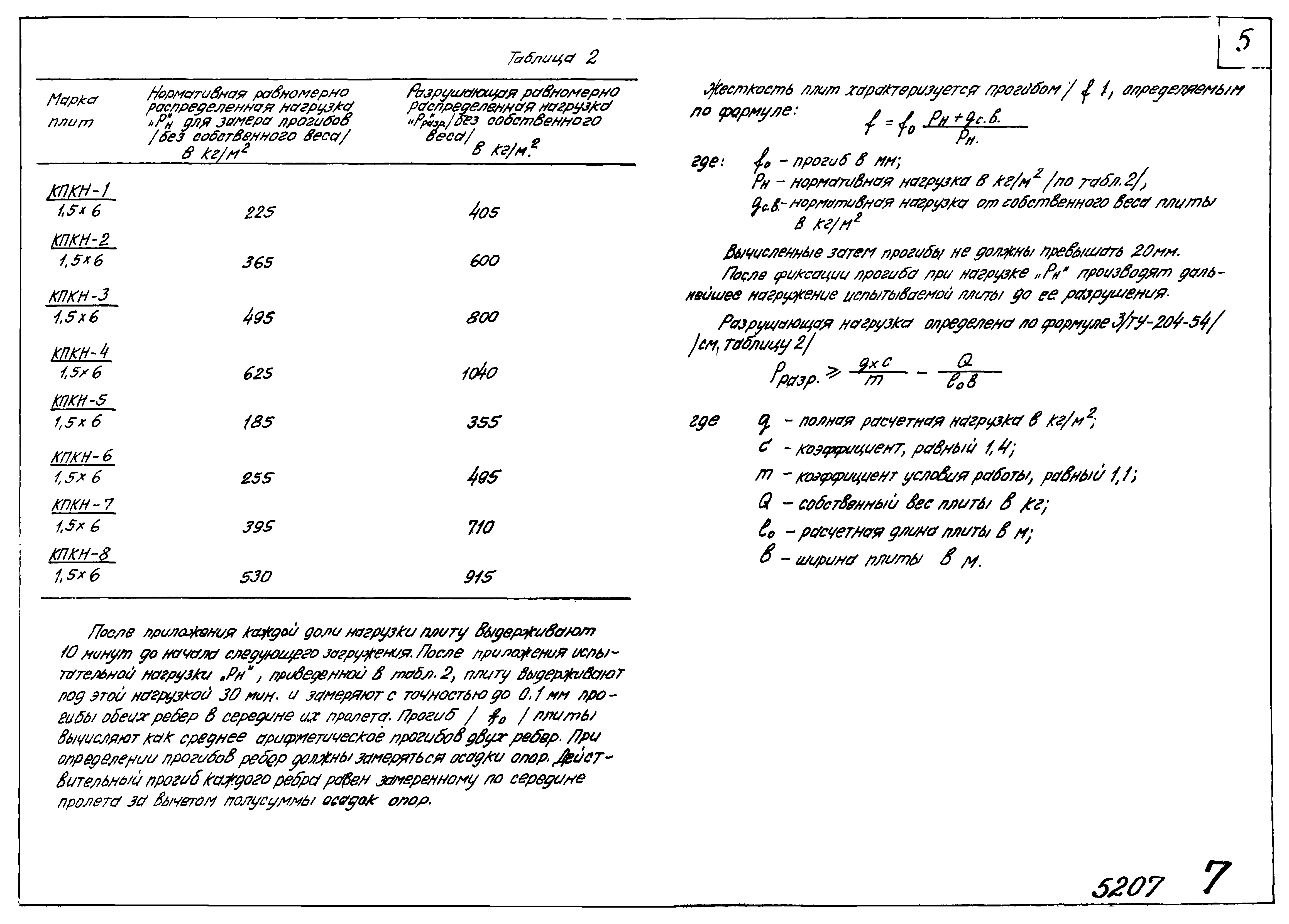

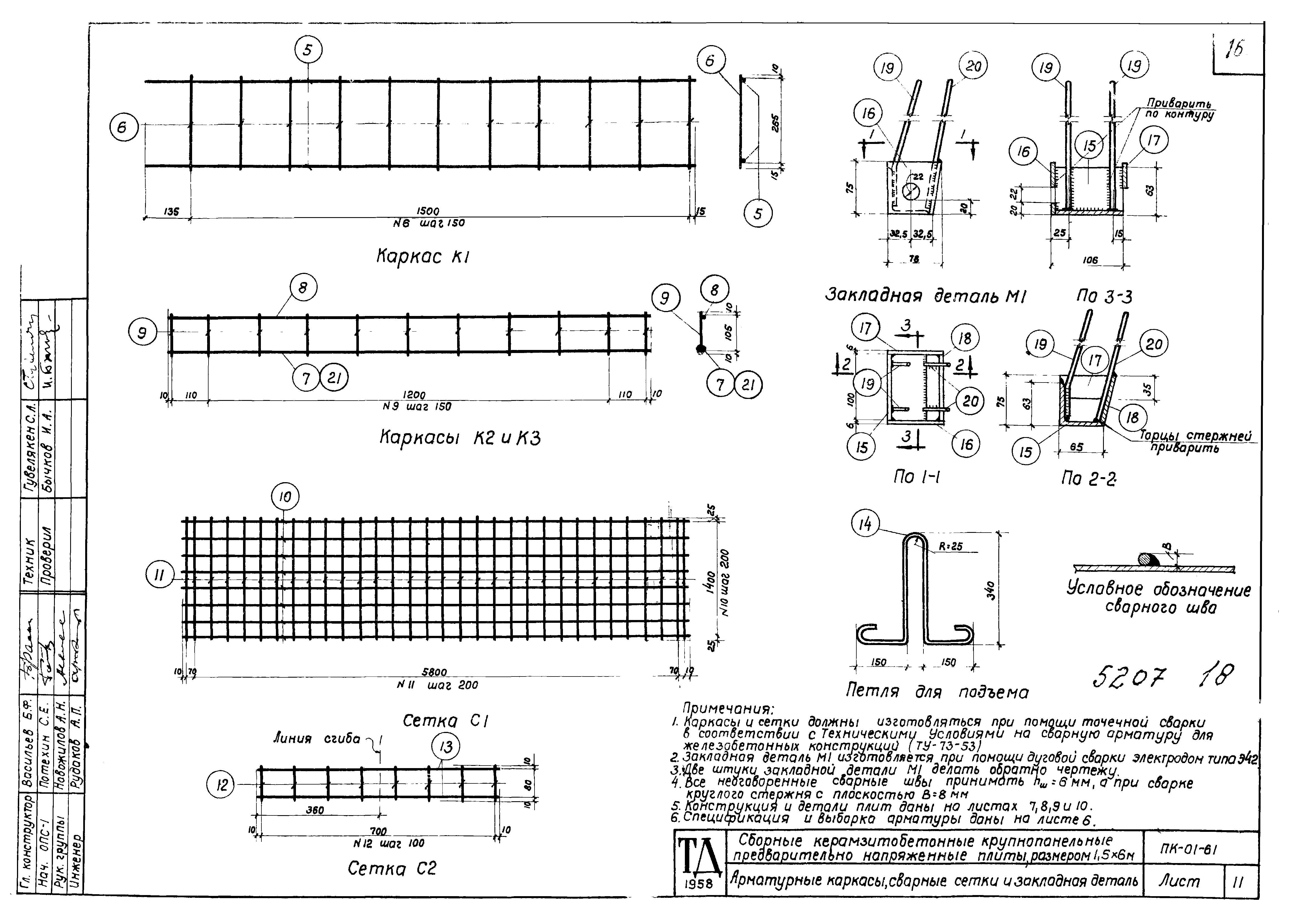

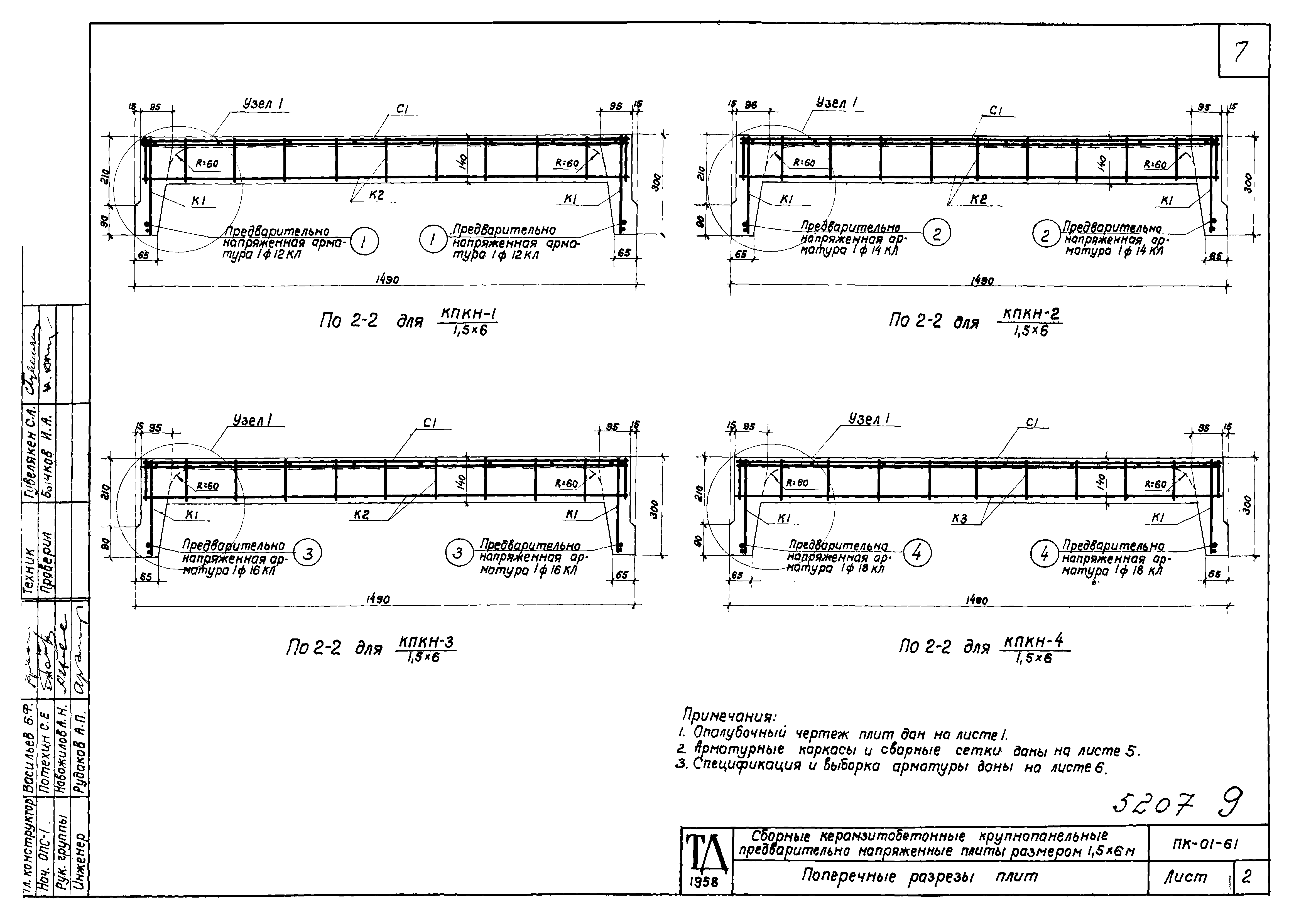

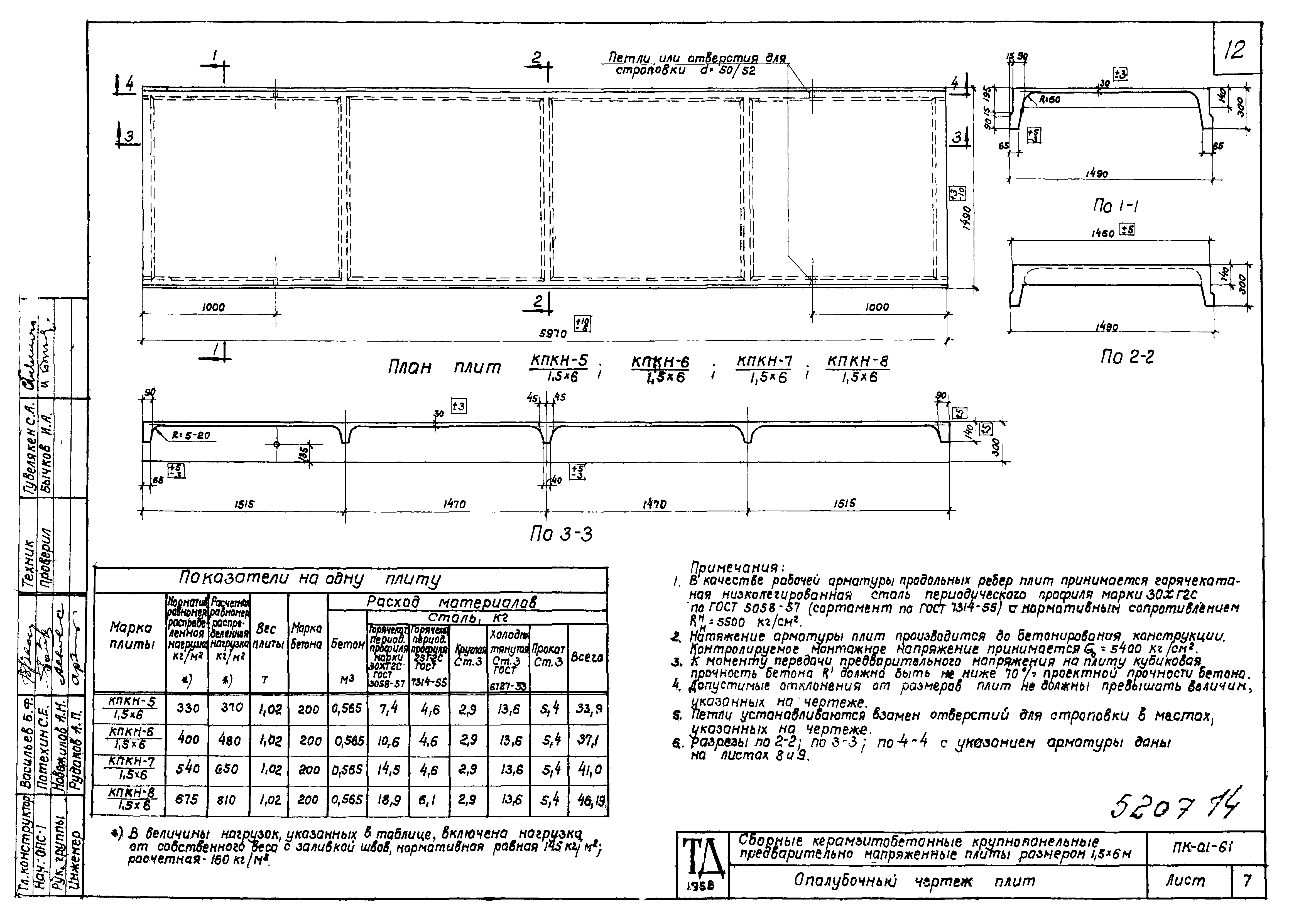

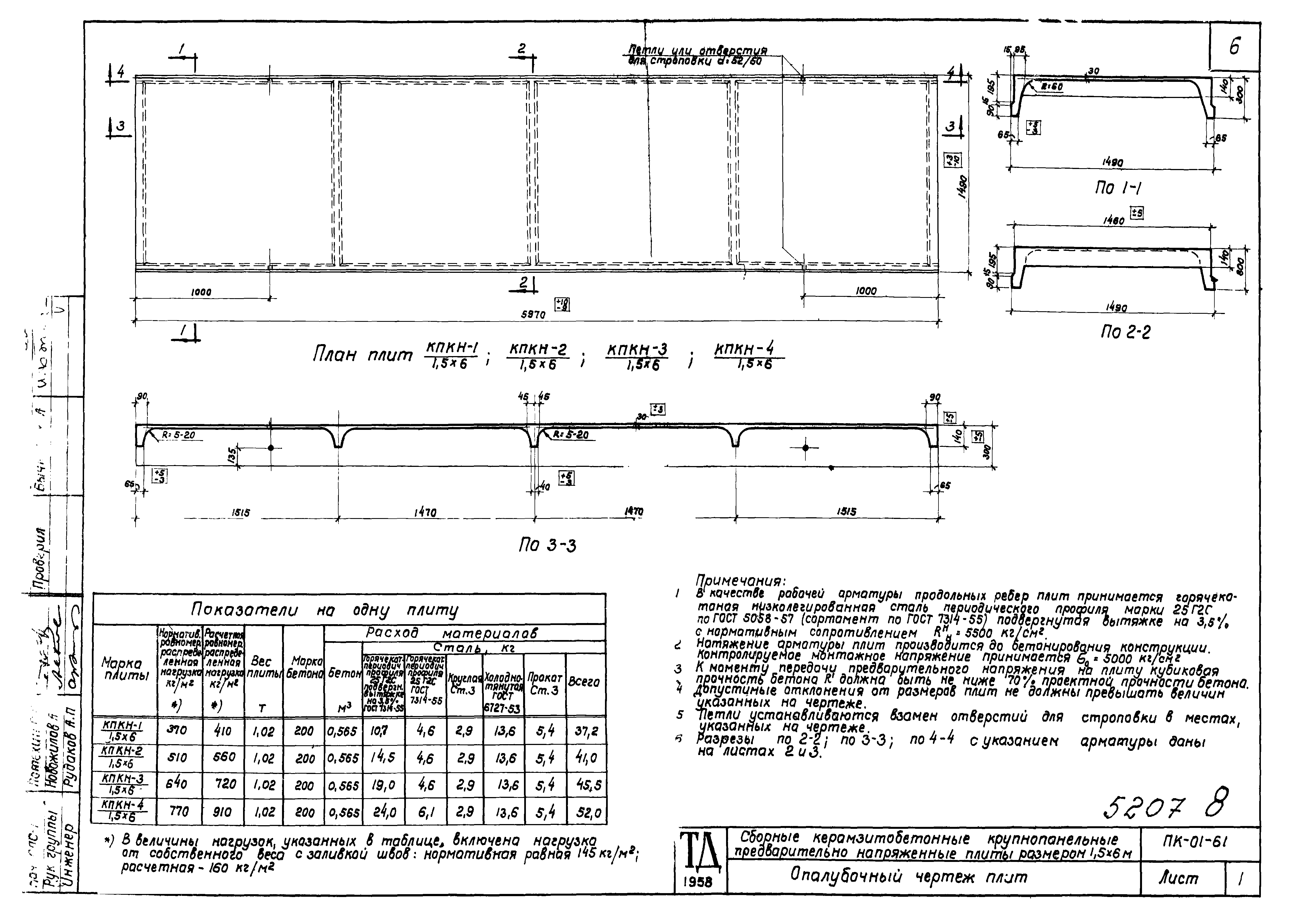

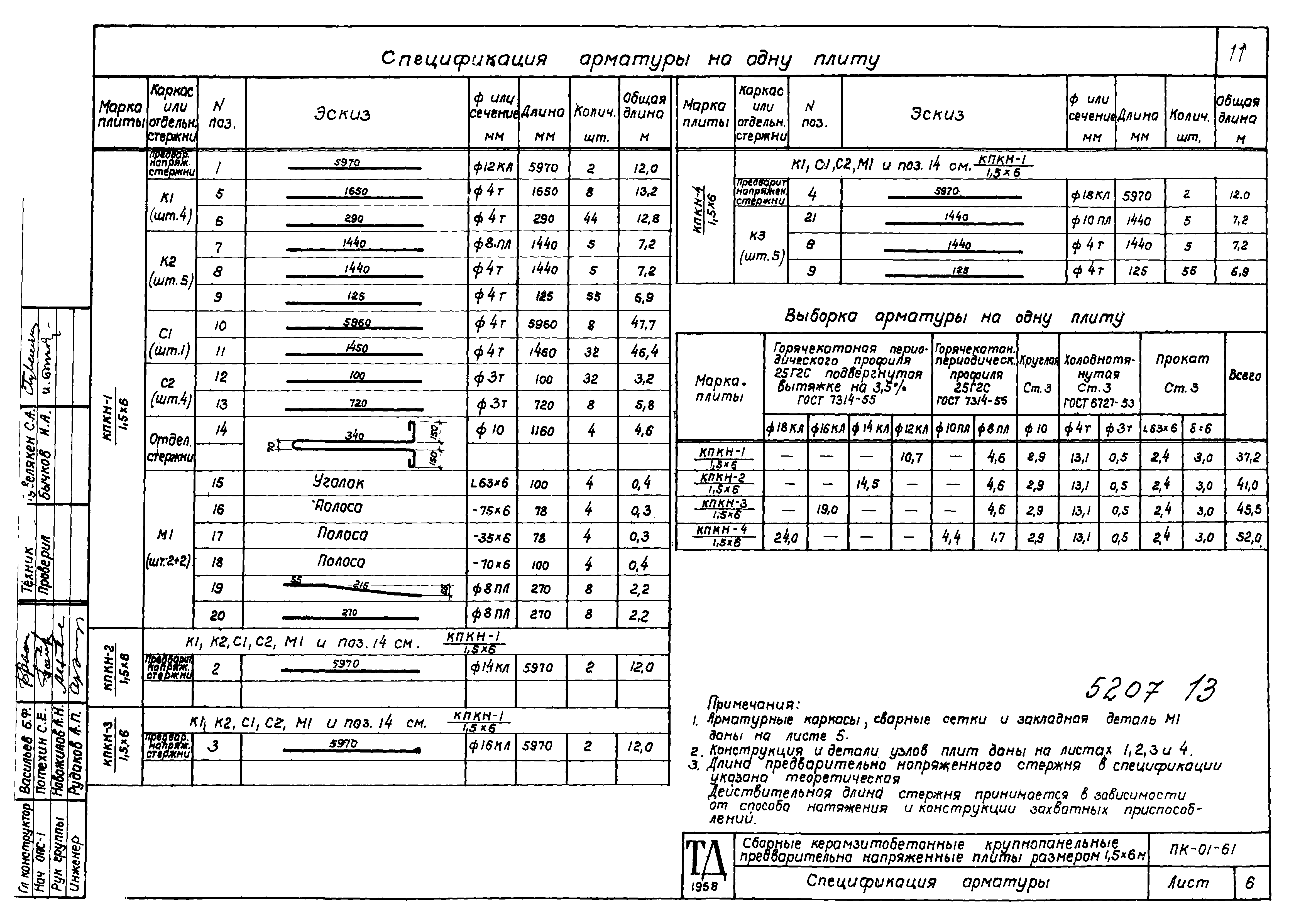

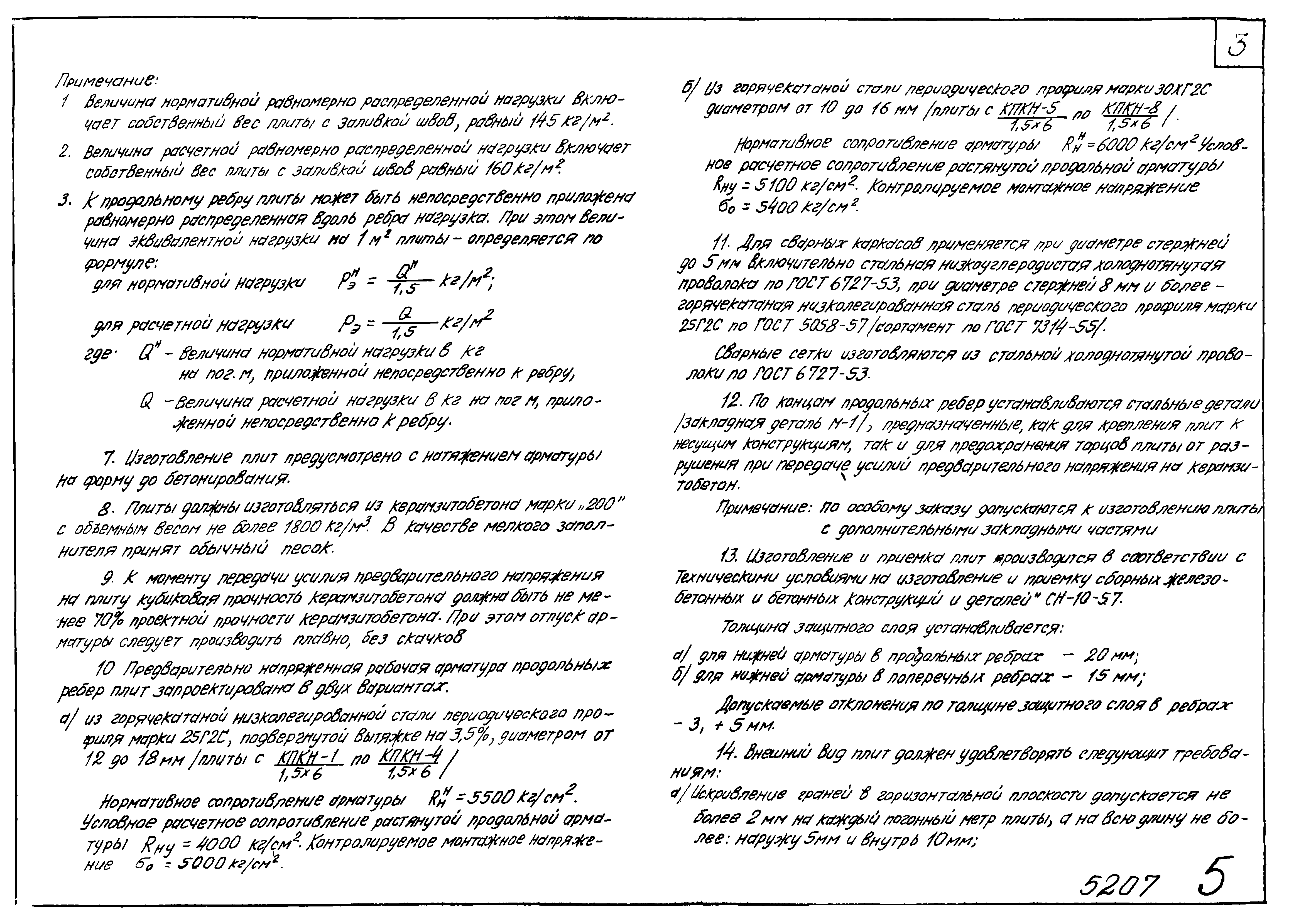

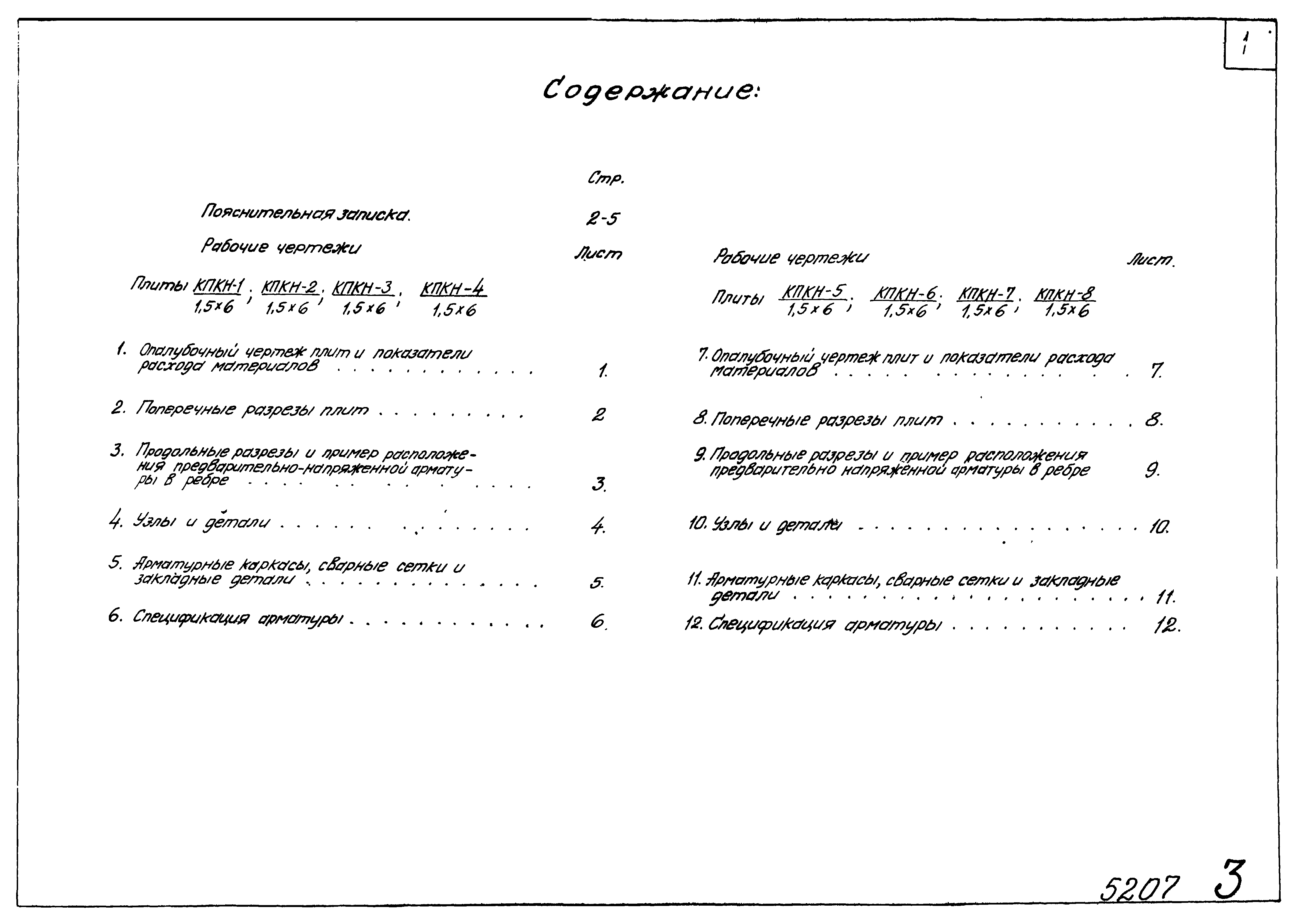

Сборные керамзитобетонные крупнопанельные предварительно напряженные плиты размером 1,5х6 м для покрытий производственных зданий. Рабочие чертежиОбозначение: | Серия ПК-01-61 | Обозначение англ: | Series ПК-01-61 | Статус: | не действует | Название рус.: | Сборные керамзитобетонные крупнопанельные предварительно напряженные плиты размером 1,5х6 м для покрытий производственных зданий. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | Пояснительная записка Плиты КПКН-1/1,5х6; КПКН-2/1,5х6; КПКН-3/1,5х6; КПКН-4/1,5х6 Опалубочный чертеж плит и показатели расхода материалов Поперечные разрезы плит Продольные разрезы и пример расположения предварительно-напряженной арматуры в ребре Узлы и детали Арматурные каркасы, сварные сетки и закладные детали Спецификация арматуры Плиты КПКН-5/1,5х6; КПКН-6/1,5х6; КПКН-7/1,5х6; КПКН-8/1,5х6 Опалубочный чертеж плит и показатели расхода материалов Поперечные разрезы плит Продольные разрезы и пример расположения предварительно-напряженной арматуры в ребре Узлы и детали Арматурные каркасы, сварные сетки и закладные детали Спецификация арматуры | Разработан: | Гипротис НИИЖБ АСиА СССР
| Утверждён: | 19.06.1959 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
| Расположен в: |
|
![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/0.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/1.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/2.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/3.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/4.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/5.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/6.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/7.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/8.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/9.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/10.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/11.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/12.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/13.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/14.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/15.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/16.gif) ![Серия ПК-01-61](../../../Data2/1/4293797/4293797701.files/17.gif)
|
