Типовой проект 409-28-51.89

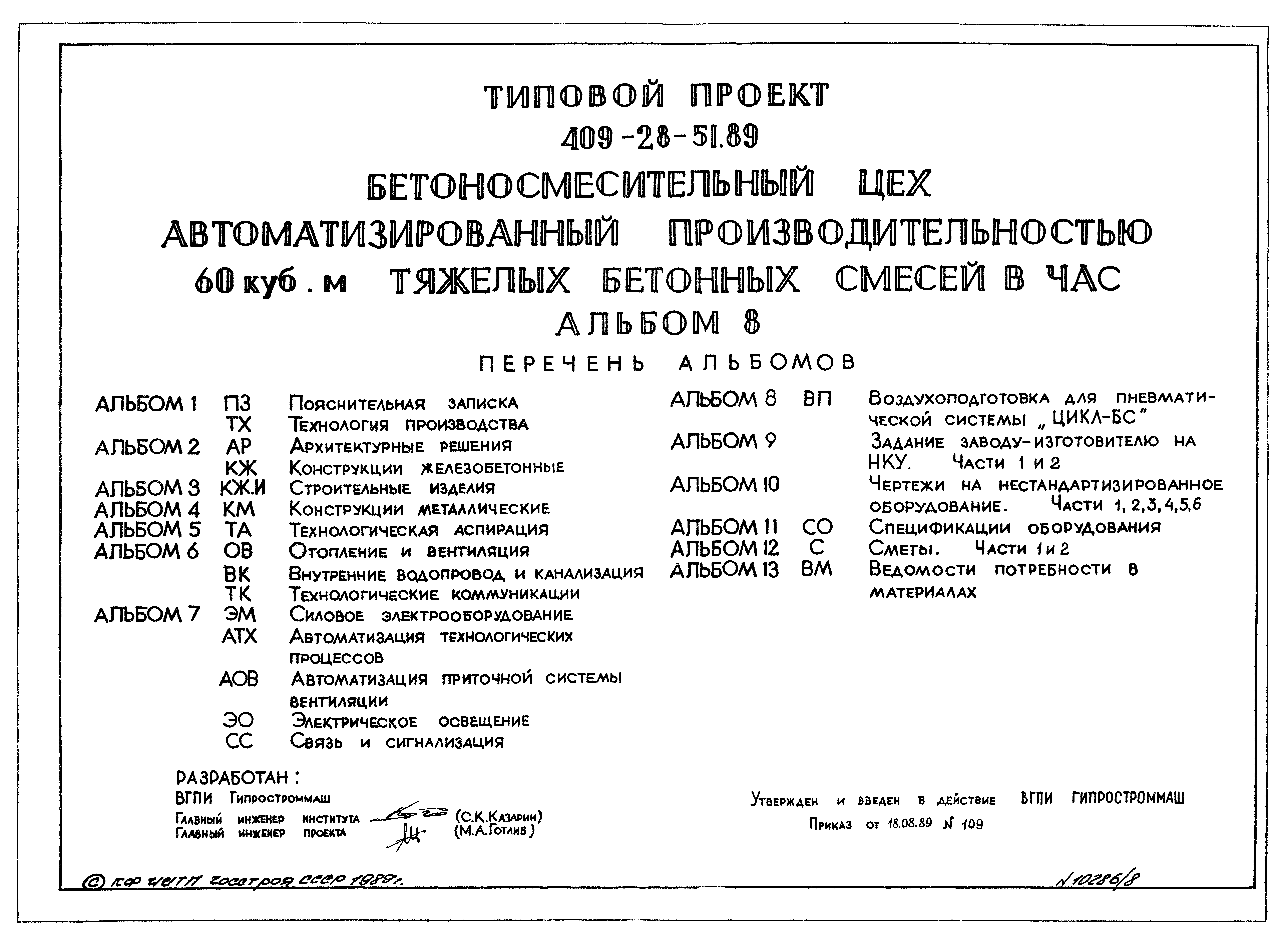

Альбом 8. Воздухоподготовка для пневматической системы "ЦИКЛ-БС"

Обозначение:	Типовой проект 409-28-51.89
Обозначение англ:	409-28-51.89
Статус:	действует
Название рус.:	Альбом 8. Воздухоподготовка для пневматической системы "ЦИКЛ-БС"
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	18.08.1989

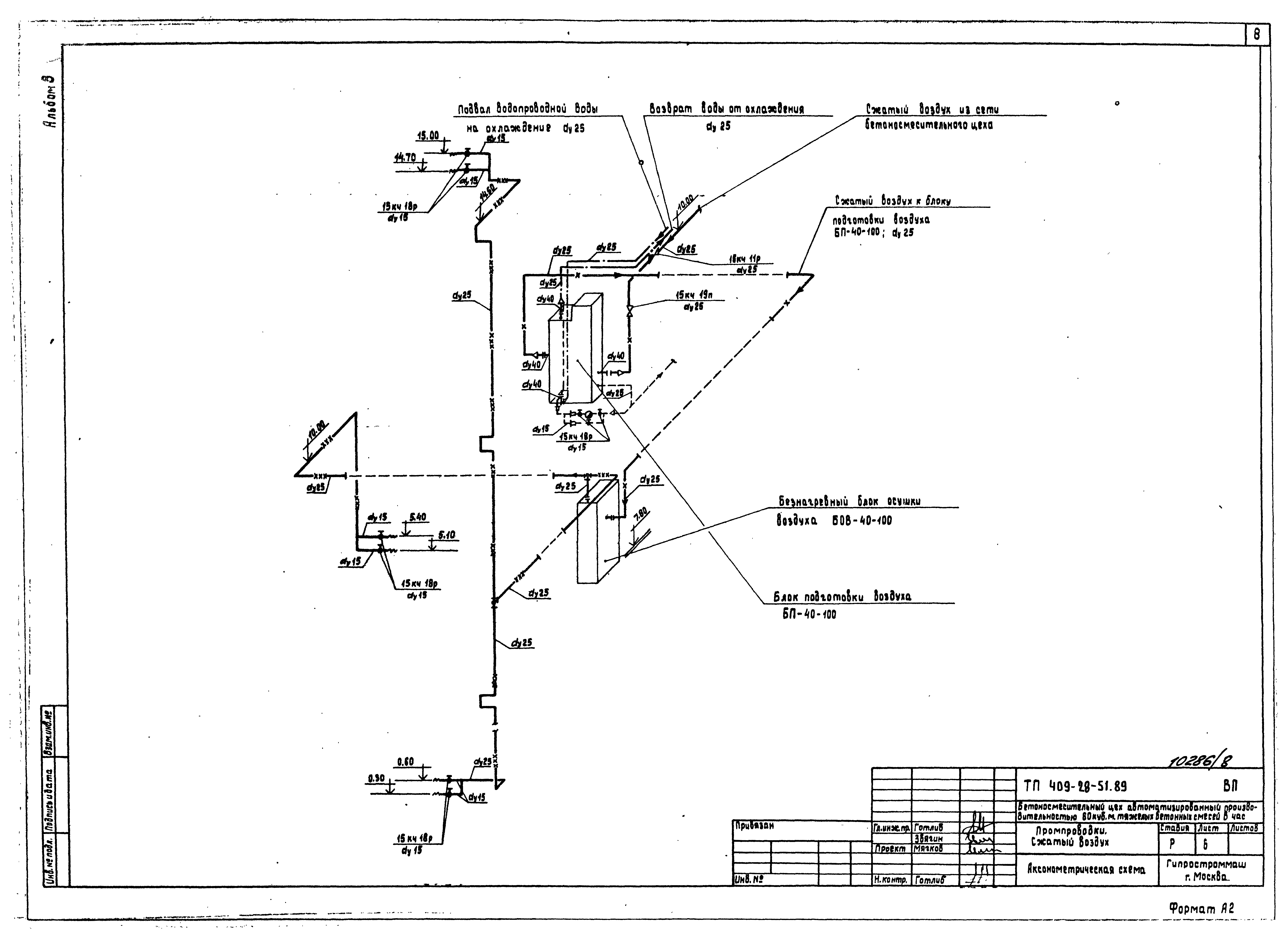

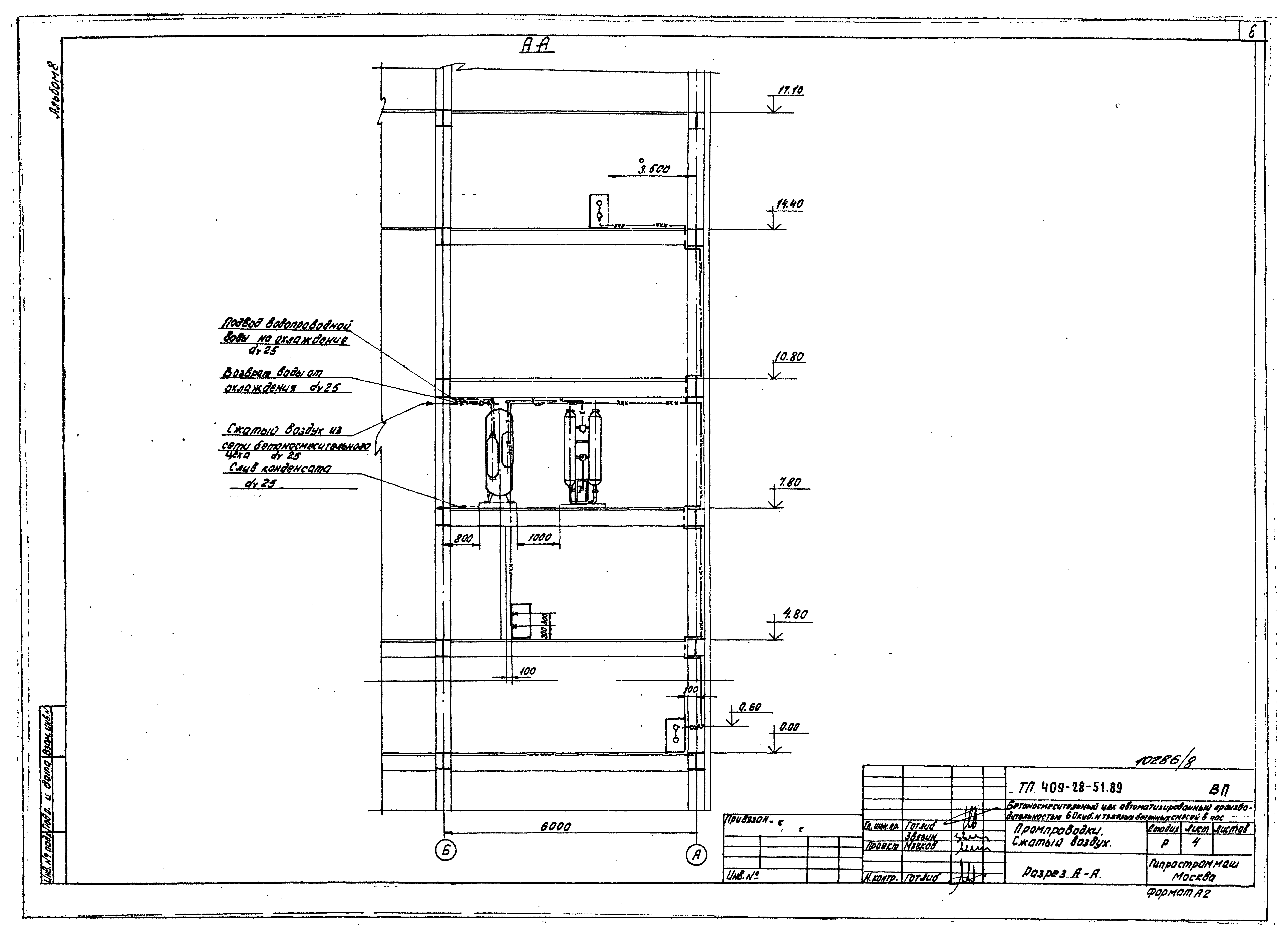

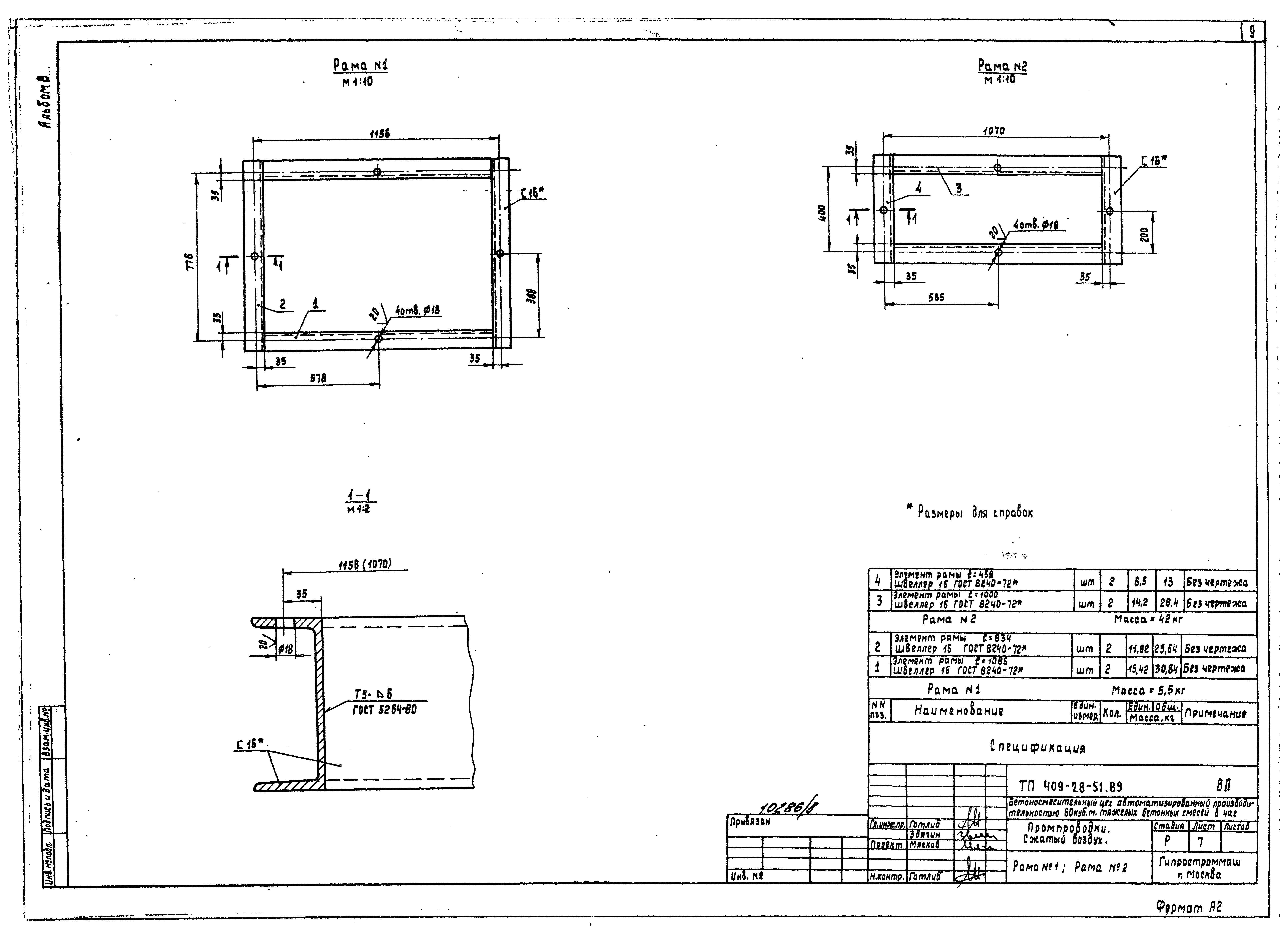

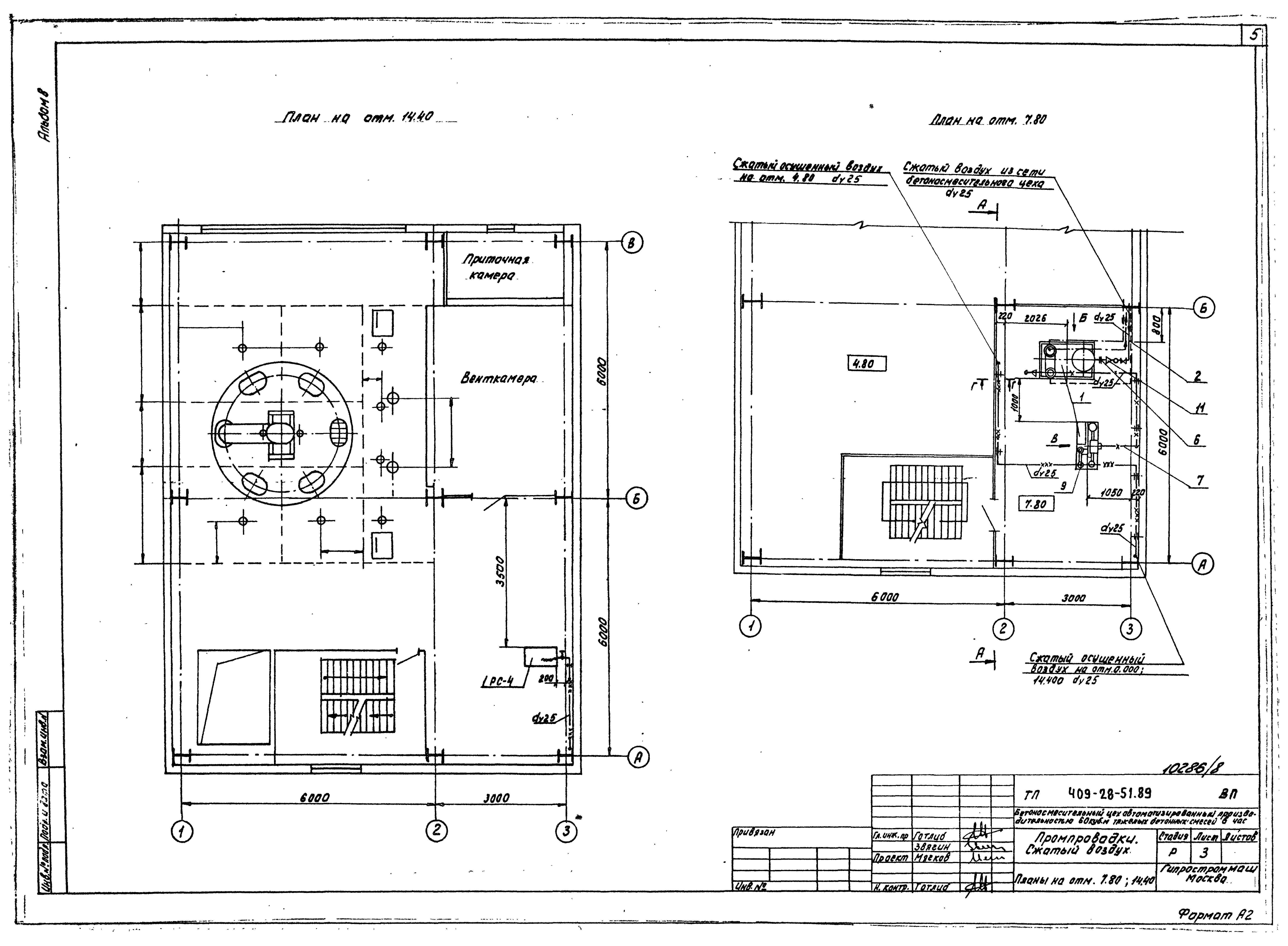

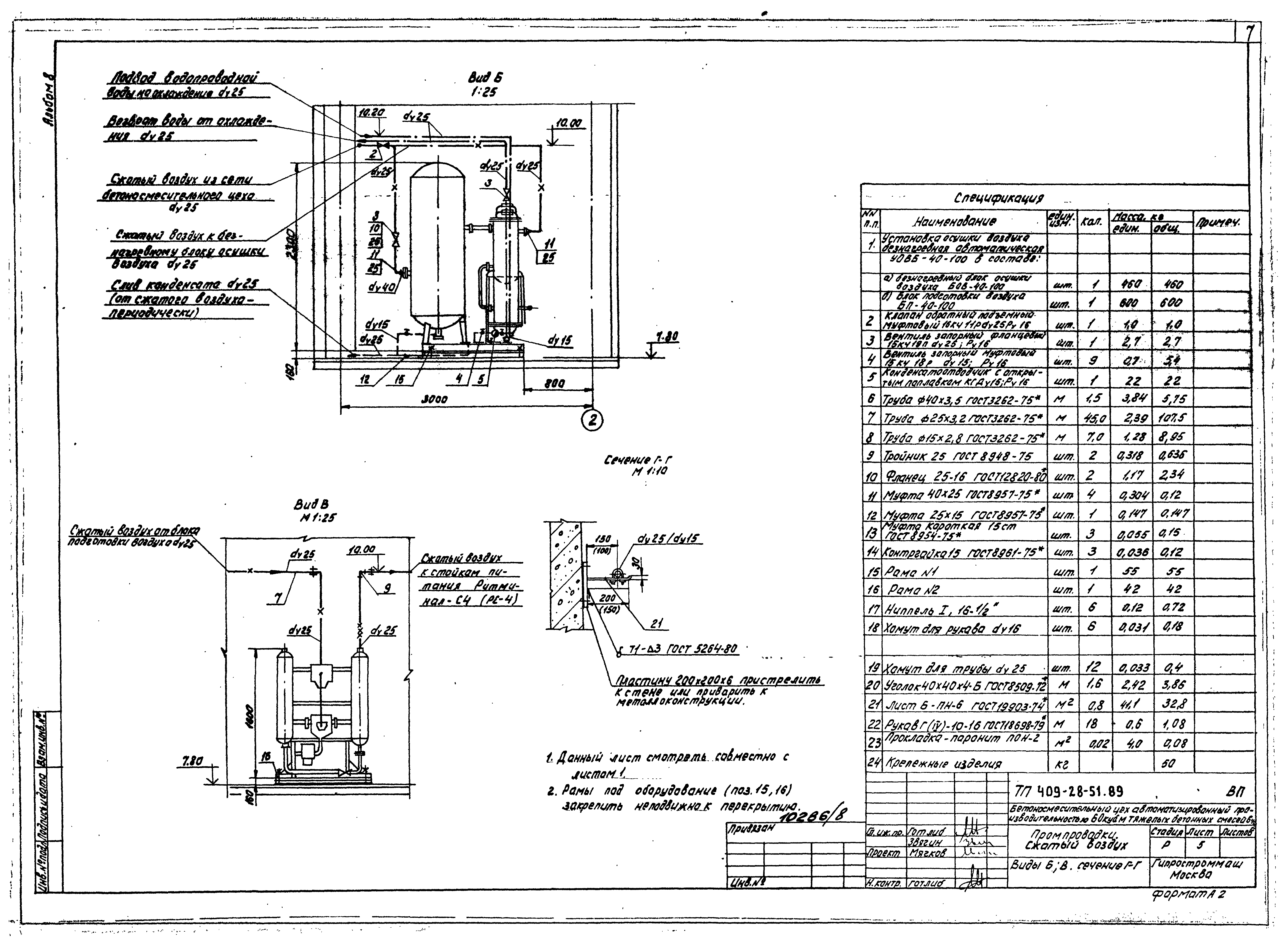

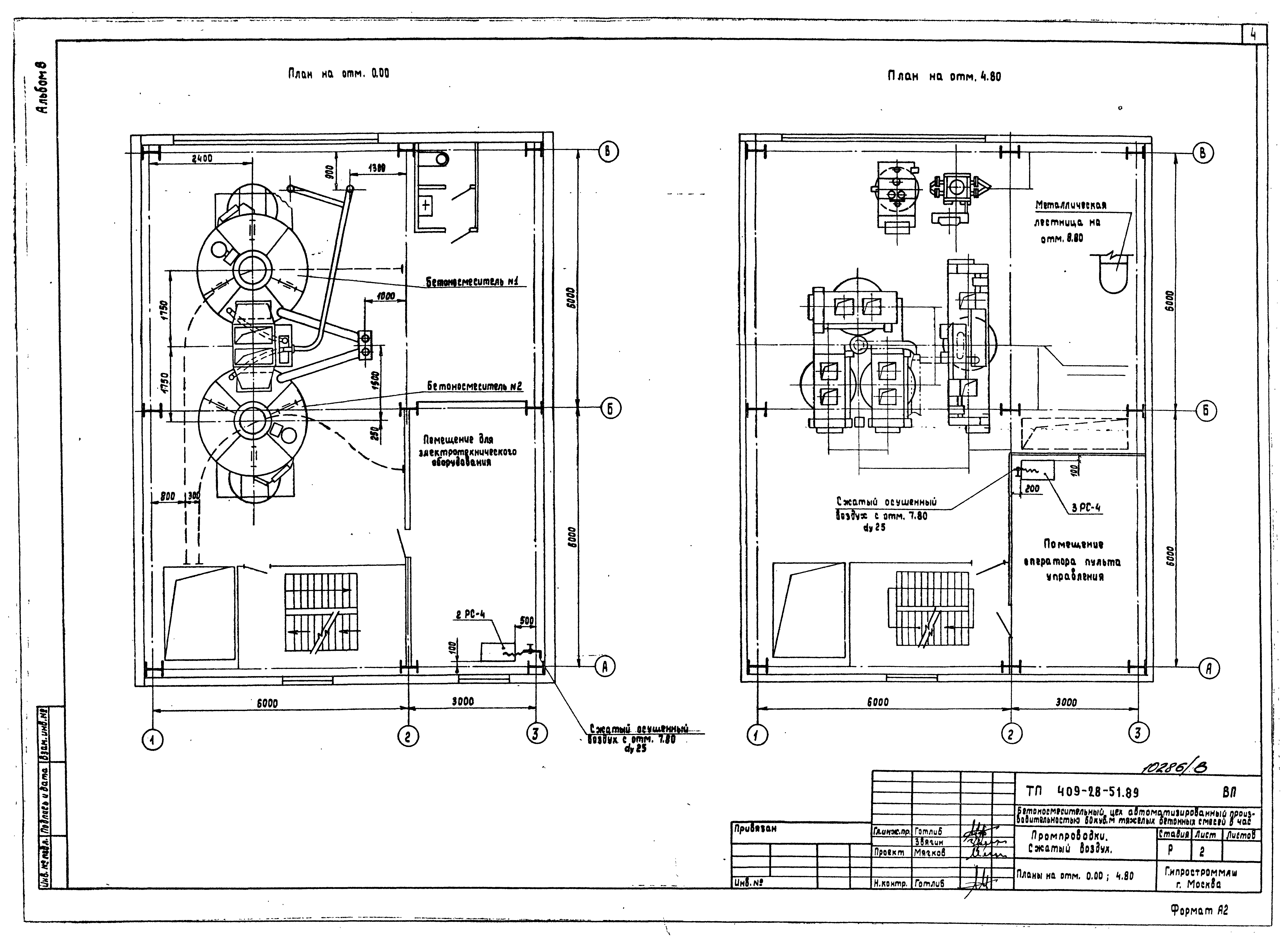

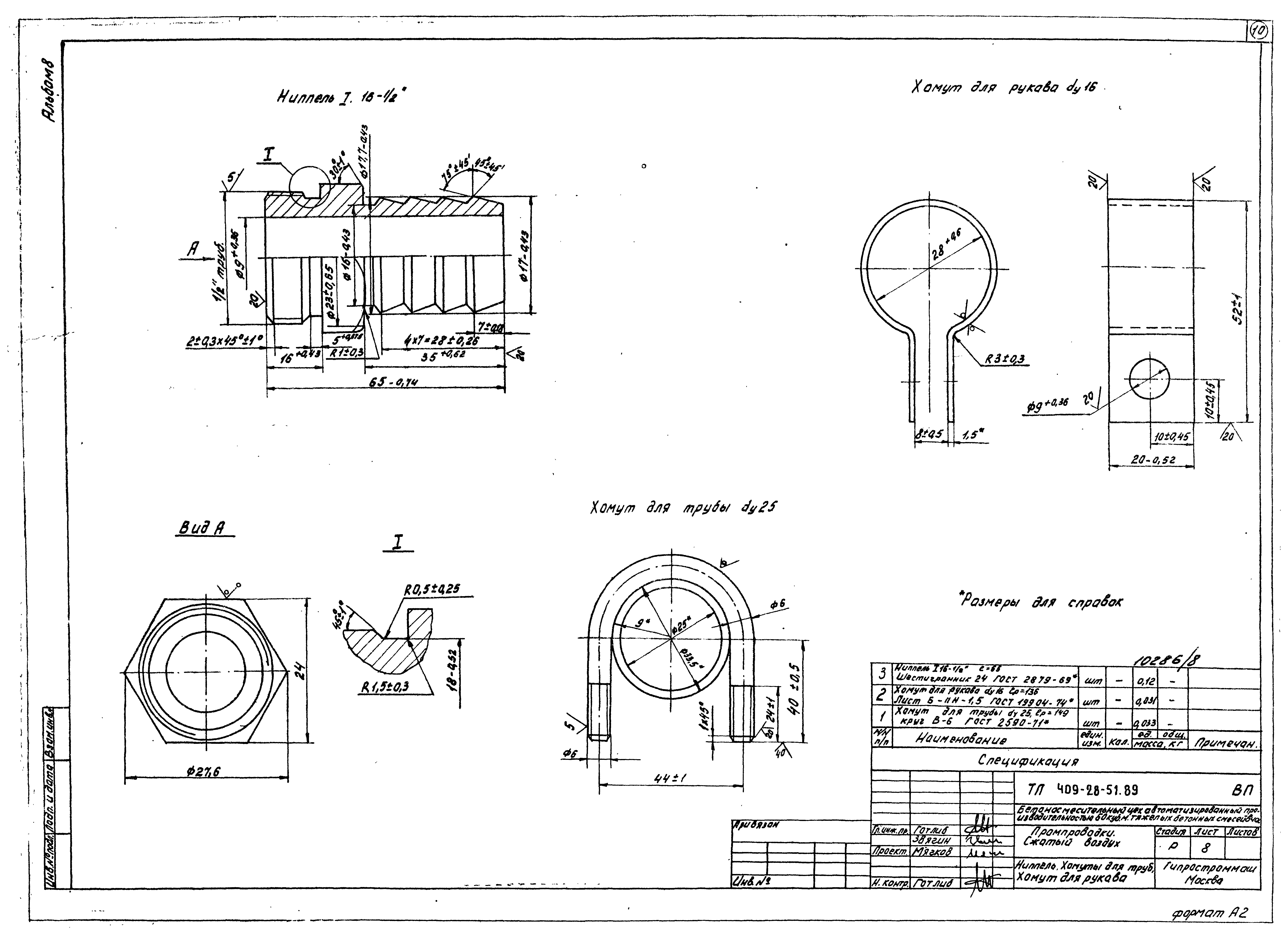

Оглавление:	Содержание альбома Чертежи комплекта марки ВП. Промпроводки. Сжатый воздух    Общие данные. Промпроводки. Сжатый воздух    План на отм. 0.00. Промпроводки. Сжатый воздух    План на отм. 7.80. Промпроводки. Сжатый воздух    План на отм. 14.40. Вид В. Вид Г. Промпроводки. Сжатый воздух    Разрез А-А. Промпроводки. Сжатый воздух    Разрез Б-Б. Сечение Д-Д. Спецификация промпроводки. Сжатый воздух    Схема трубопроводов сжатого воздуха. Условные обозначения. Промпроводки. Сжатый воздух    Ниппель. Хомуты для труб и рукава. Промпроводки. Сжатый воздух    Рама №1. Рама №2
Разработан:	Проектный институт №2
Утверждён:	18.08.1989 Гипростроммаш (109)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Строительная индустрия и промышленность строительных материалов Производство строительных материалов и изделий Производство бетона, раствора и асфальта
