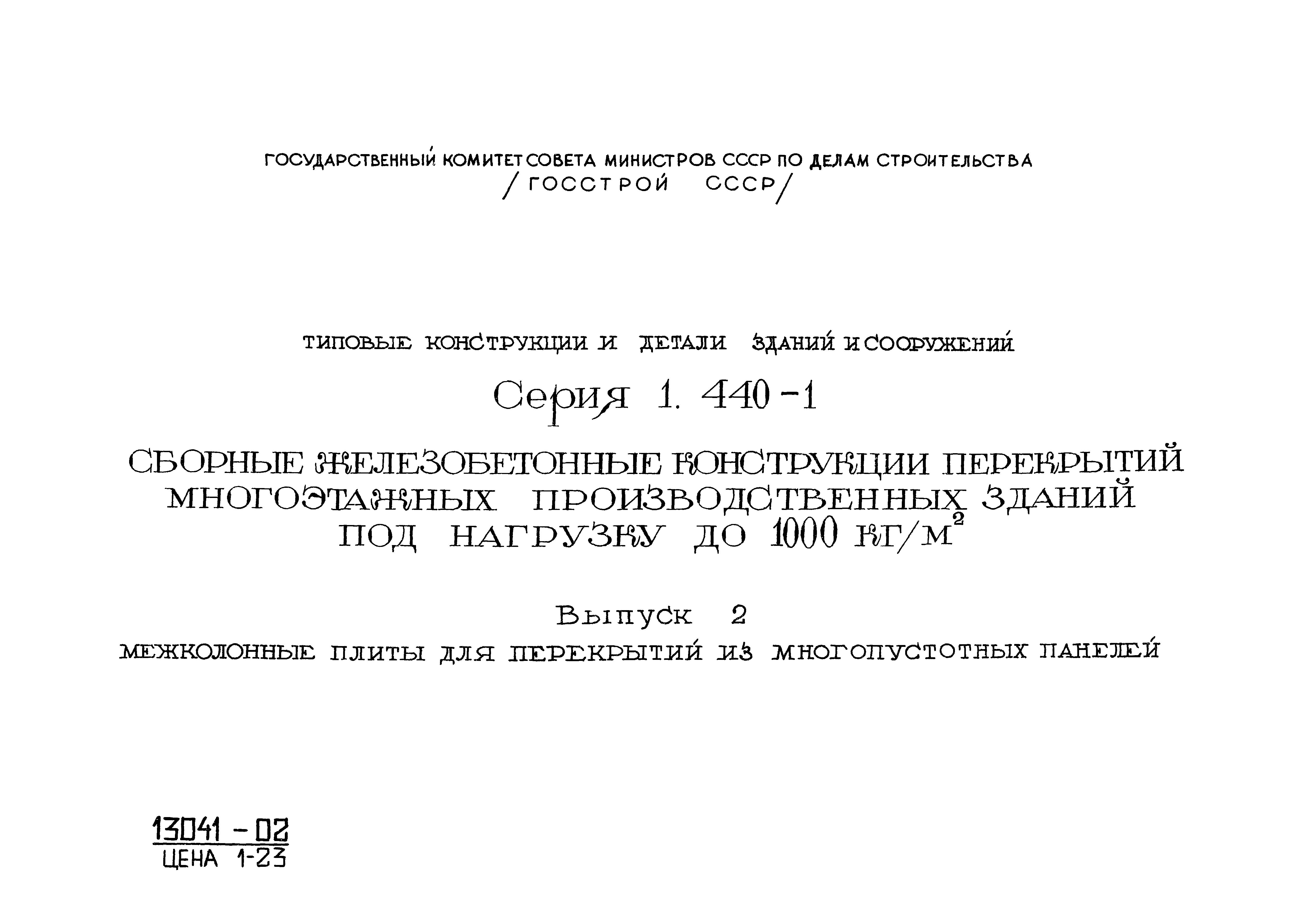

Серия 1.440-1

Выпуск 2. Межколонные плиты для перекрытий из многопустотных панелей

Обозначение:	Серия 1.440-1
Обозначение англ:	Series 1.440-1
Статус:	не действует
Название рус.:	Выпуск 2. Межколонные плиты для перекрытий из многопустотных панелей
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1975
Дата окончания срока действия:	01.06.1982

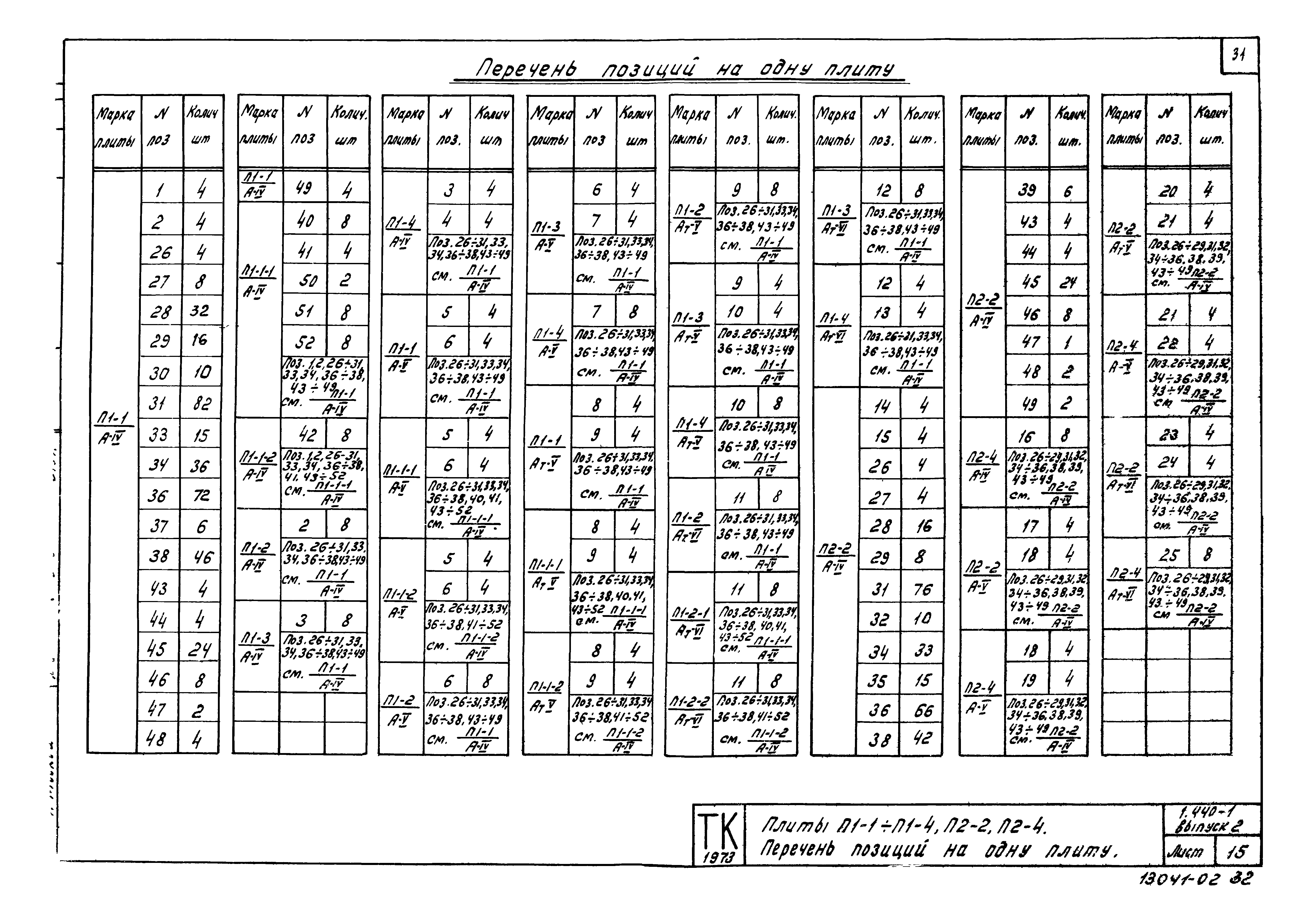

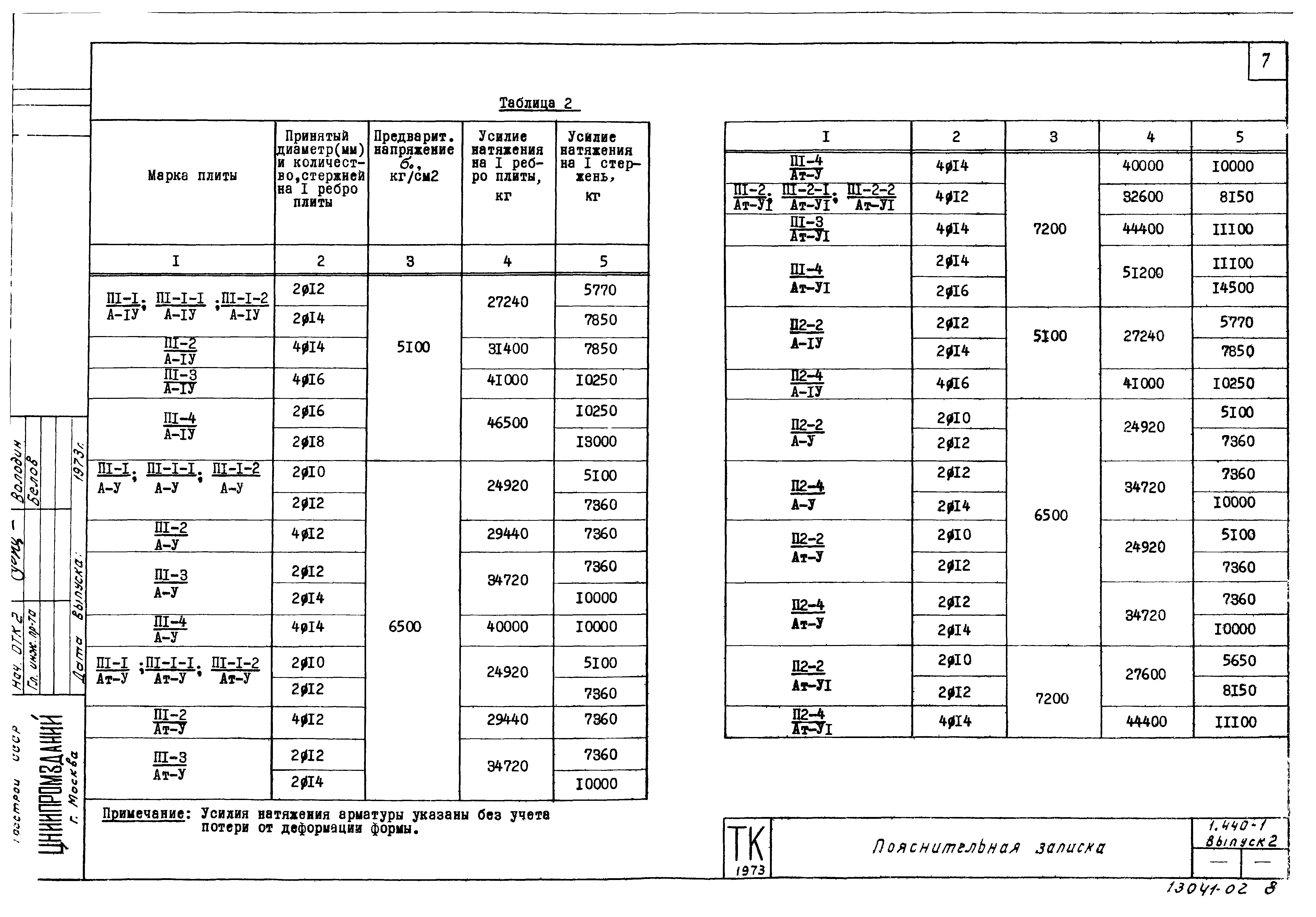

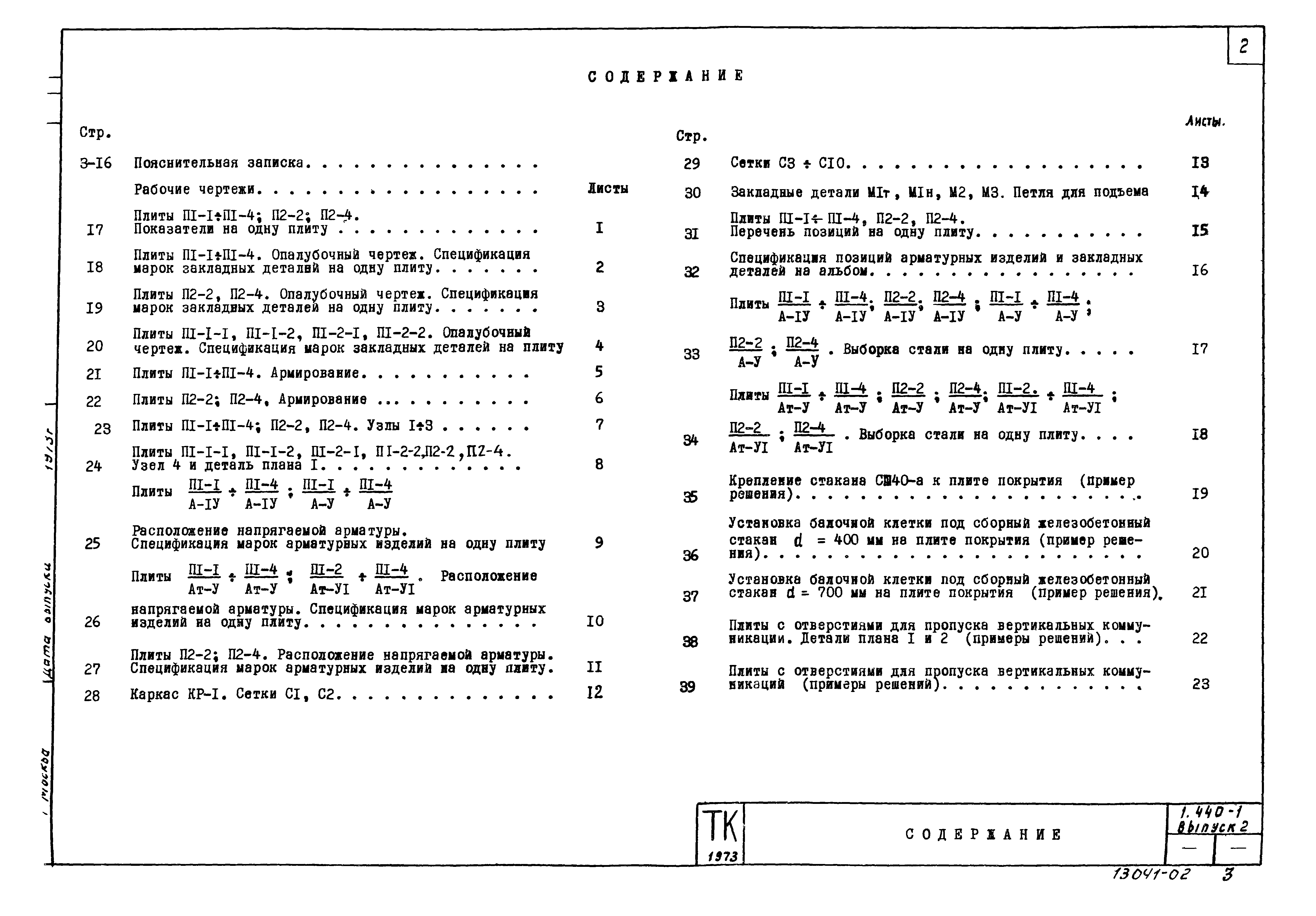

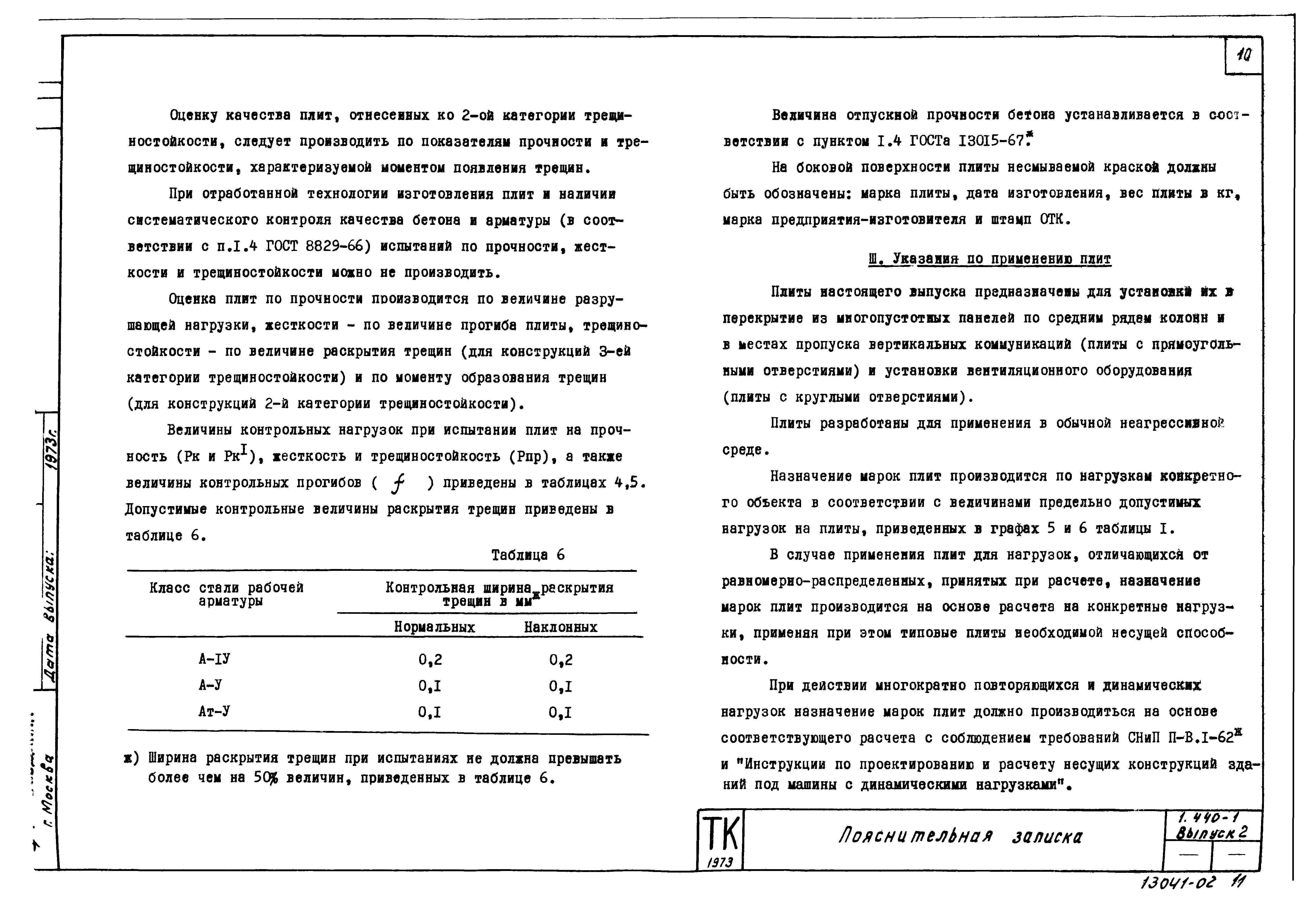

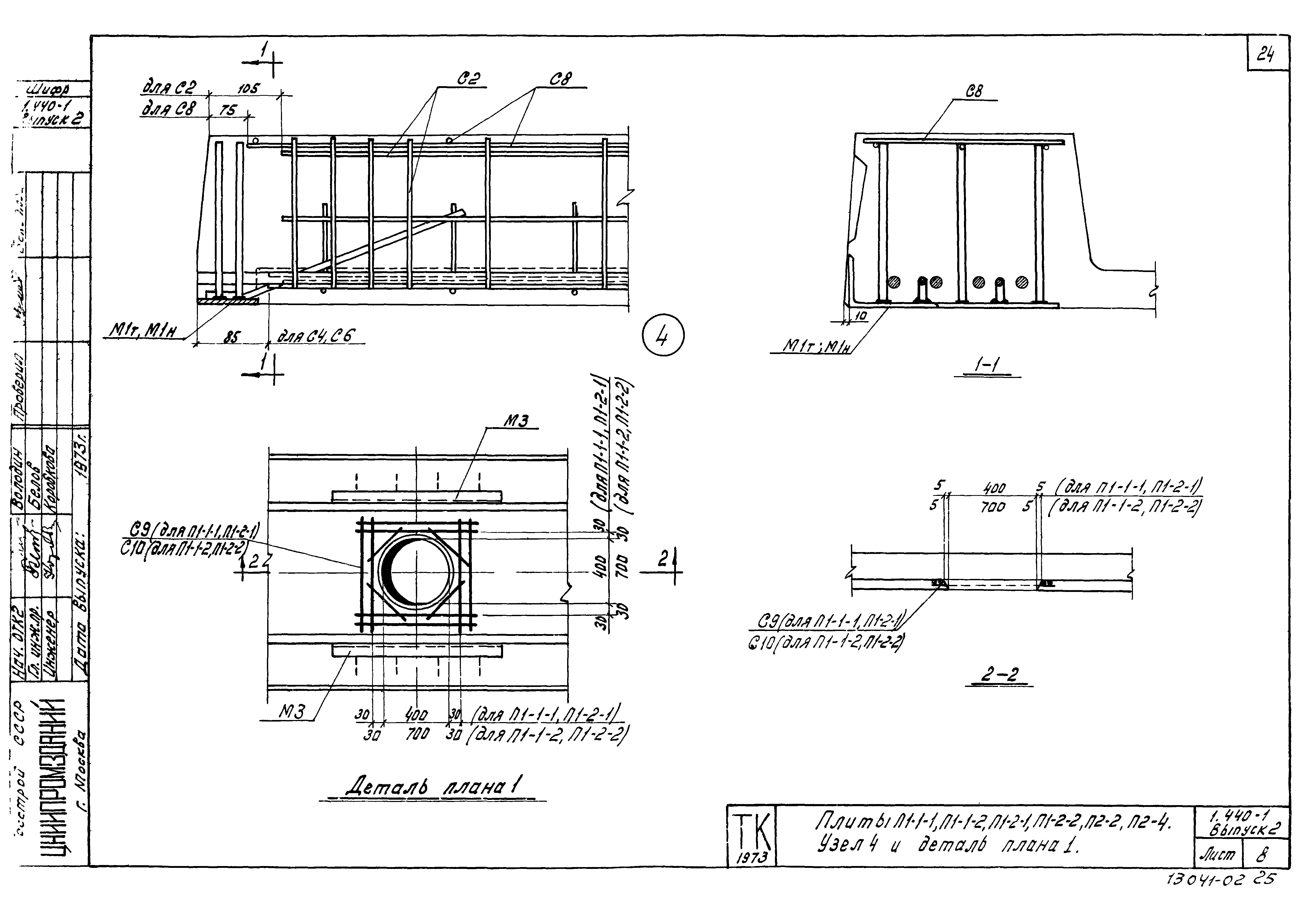

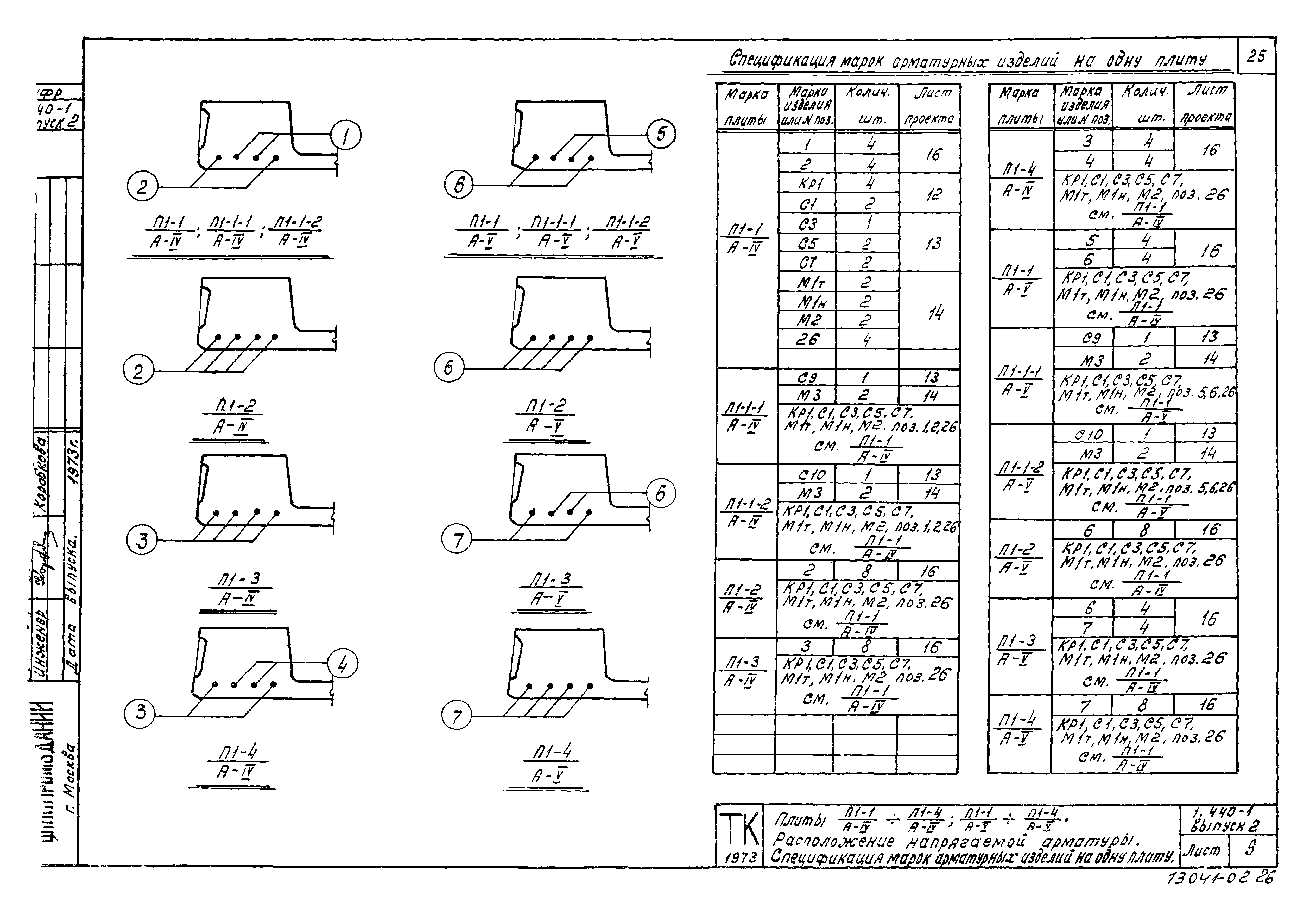

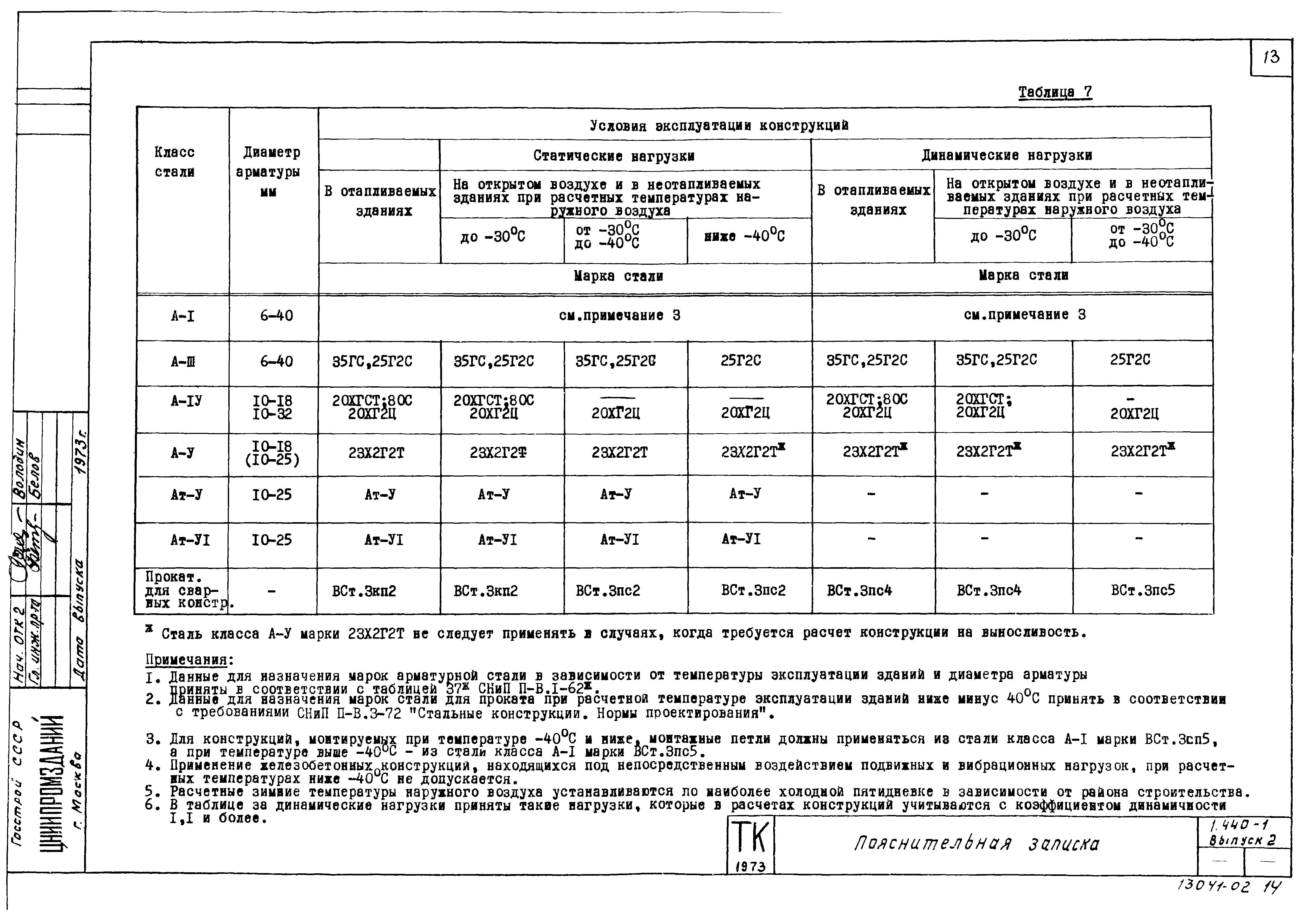

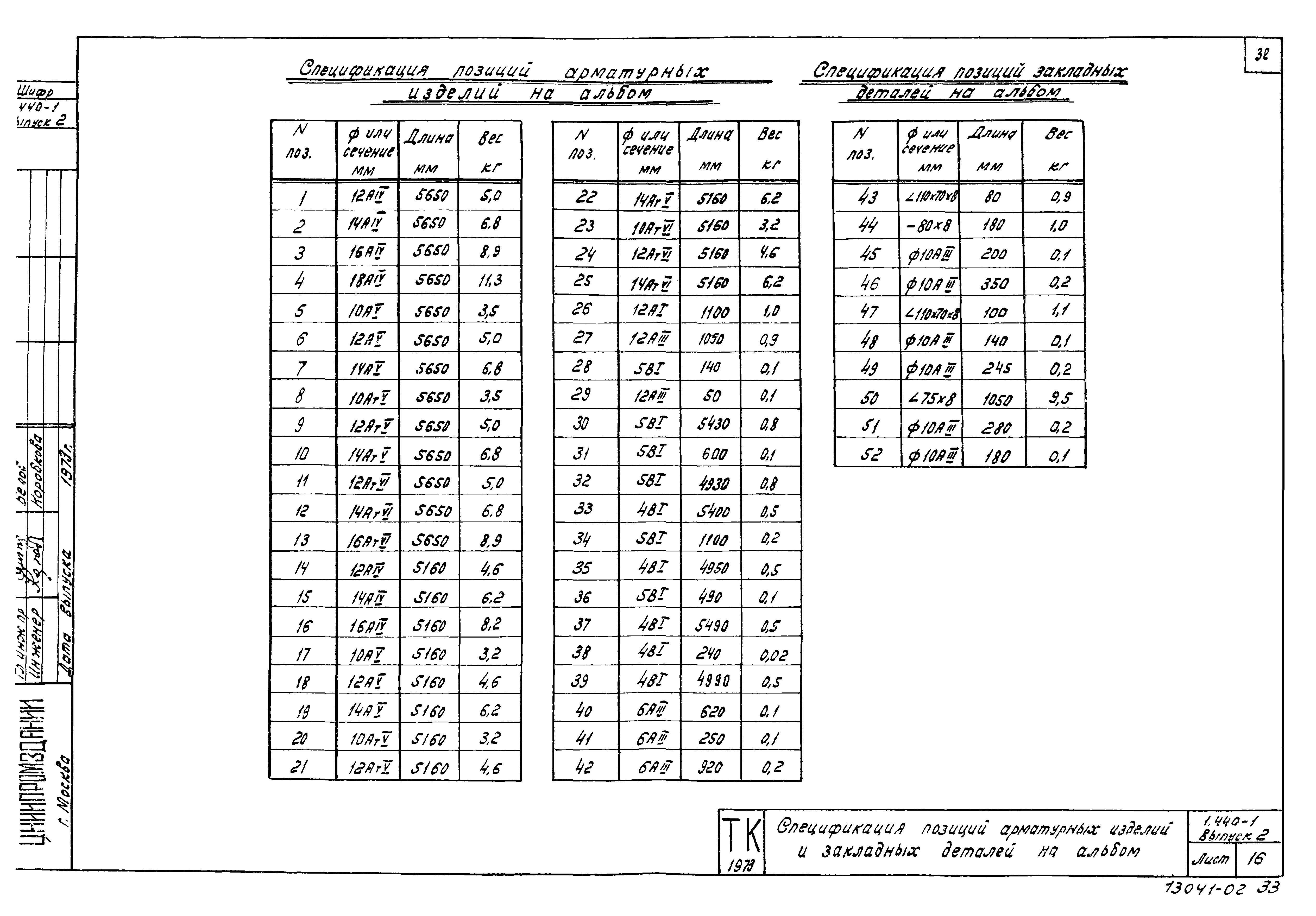

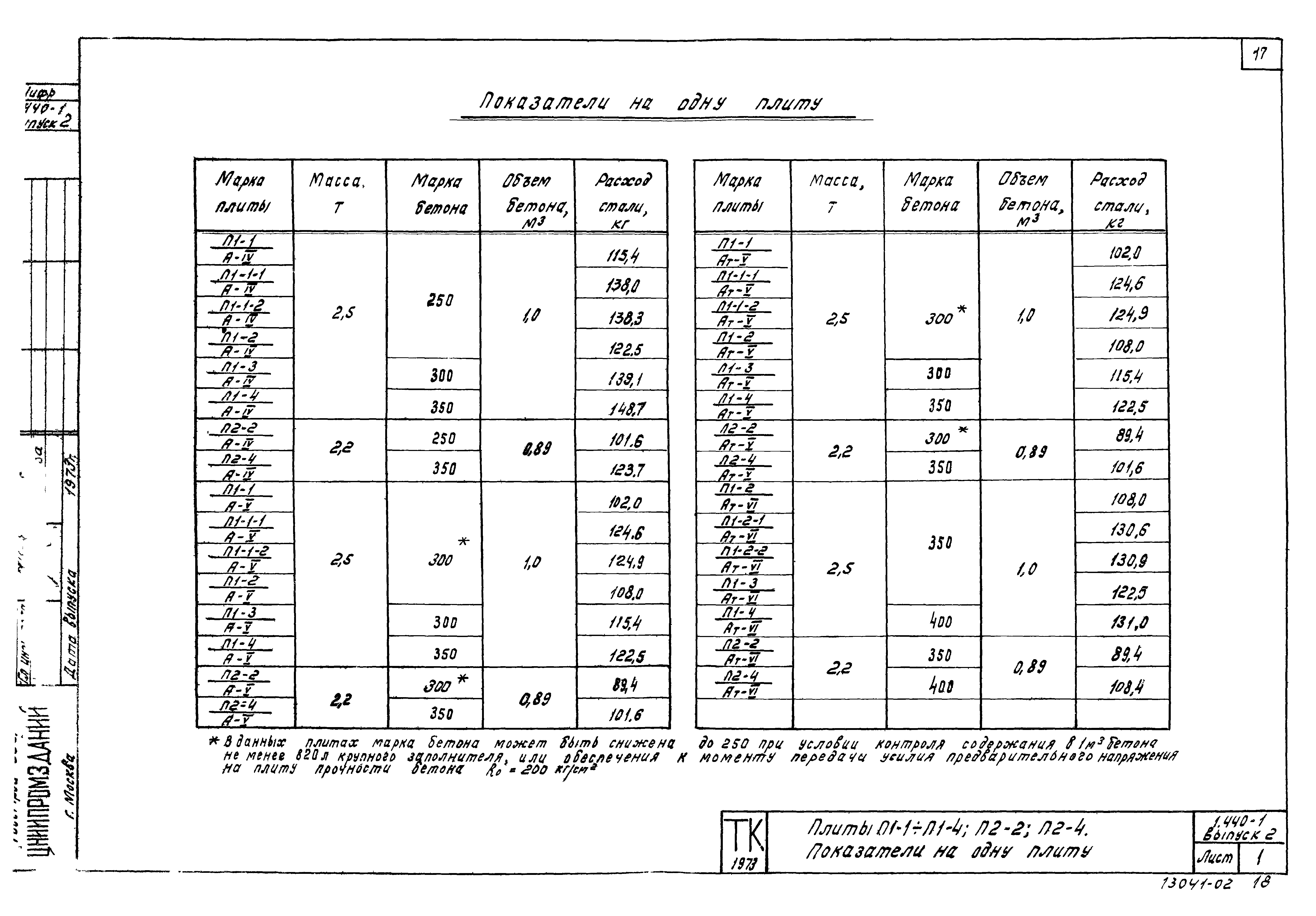

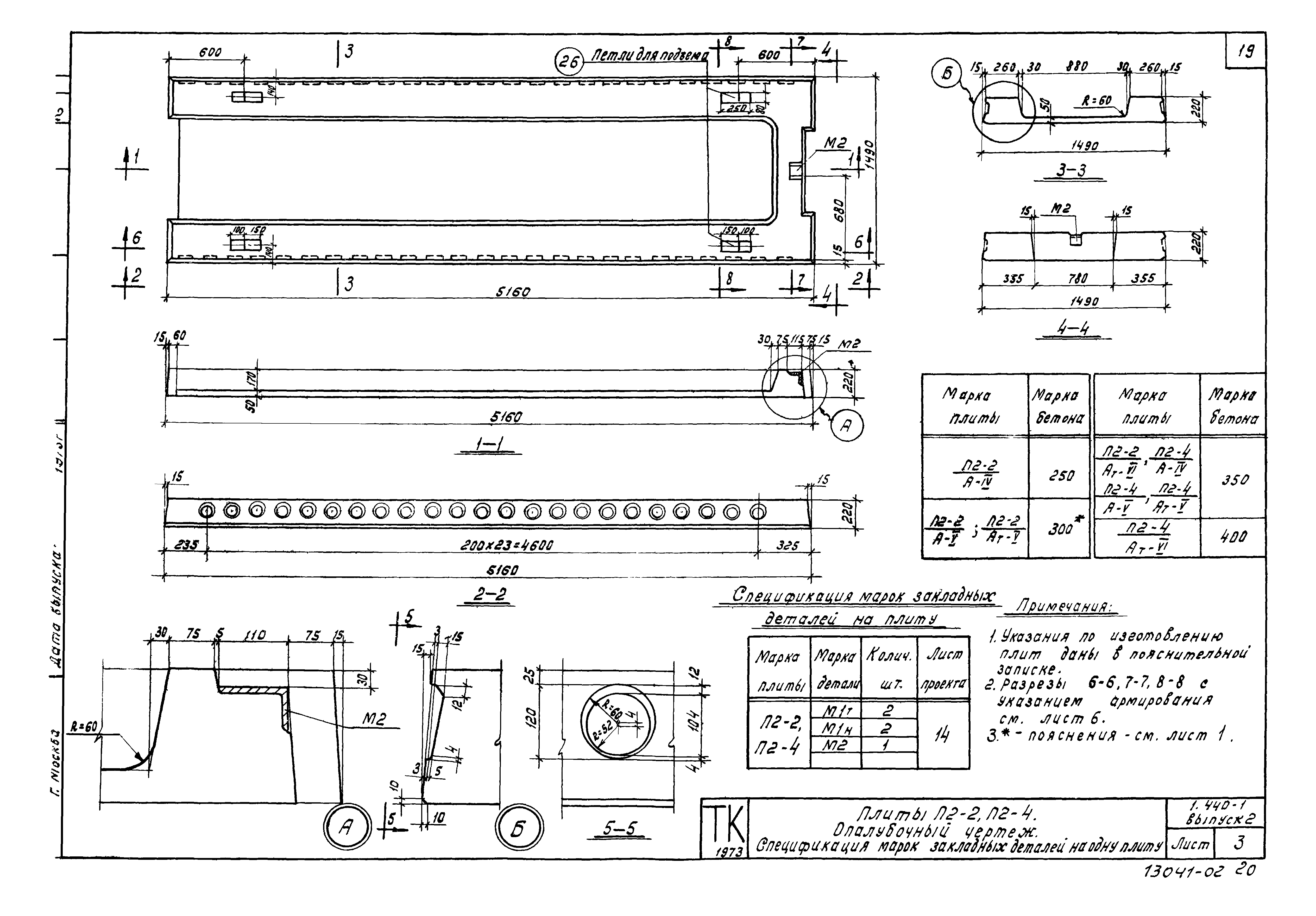

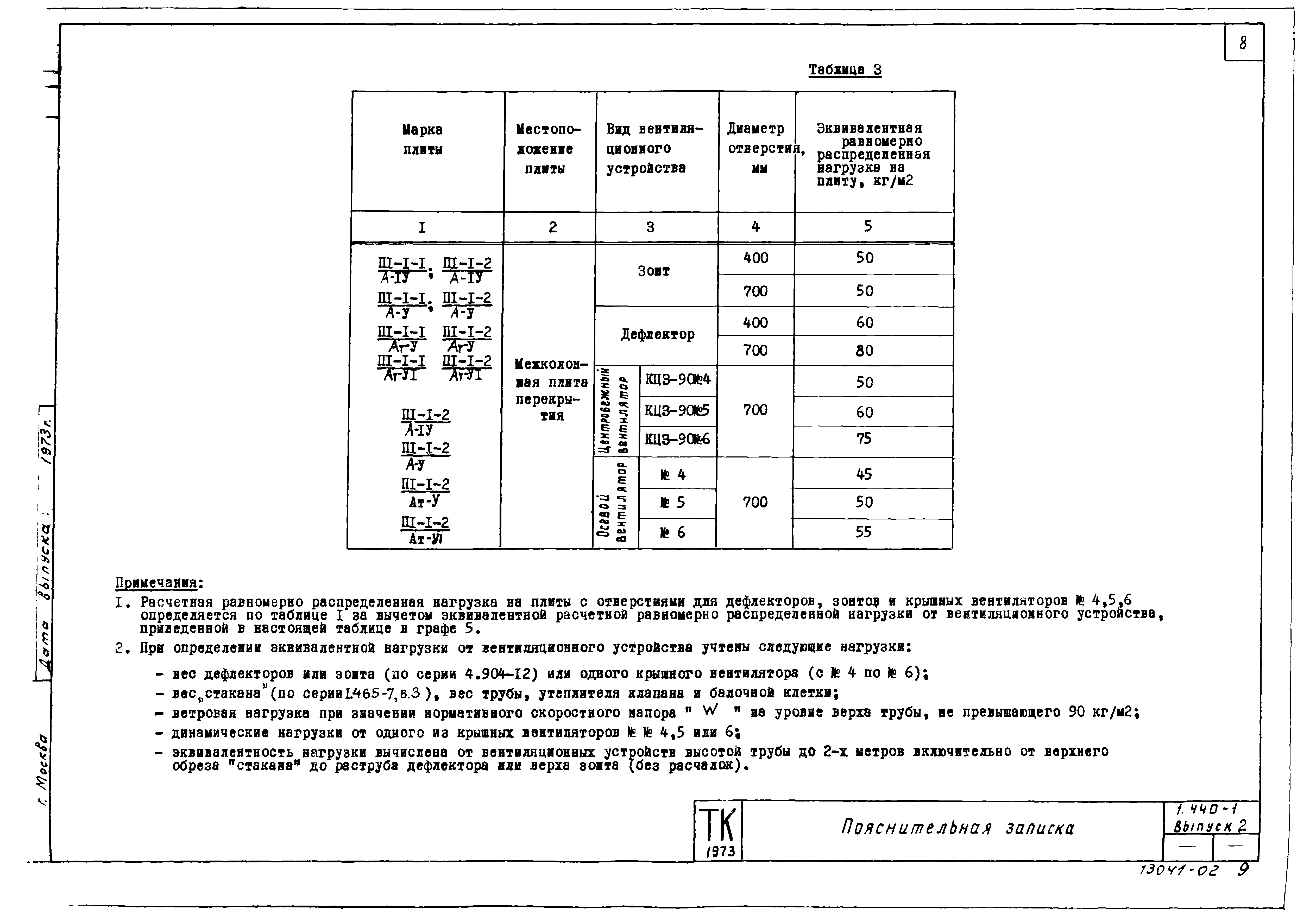

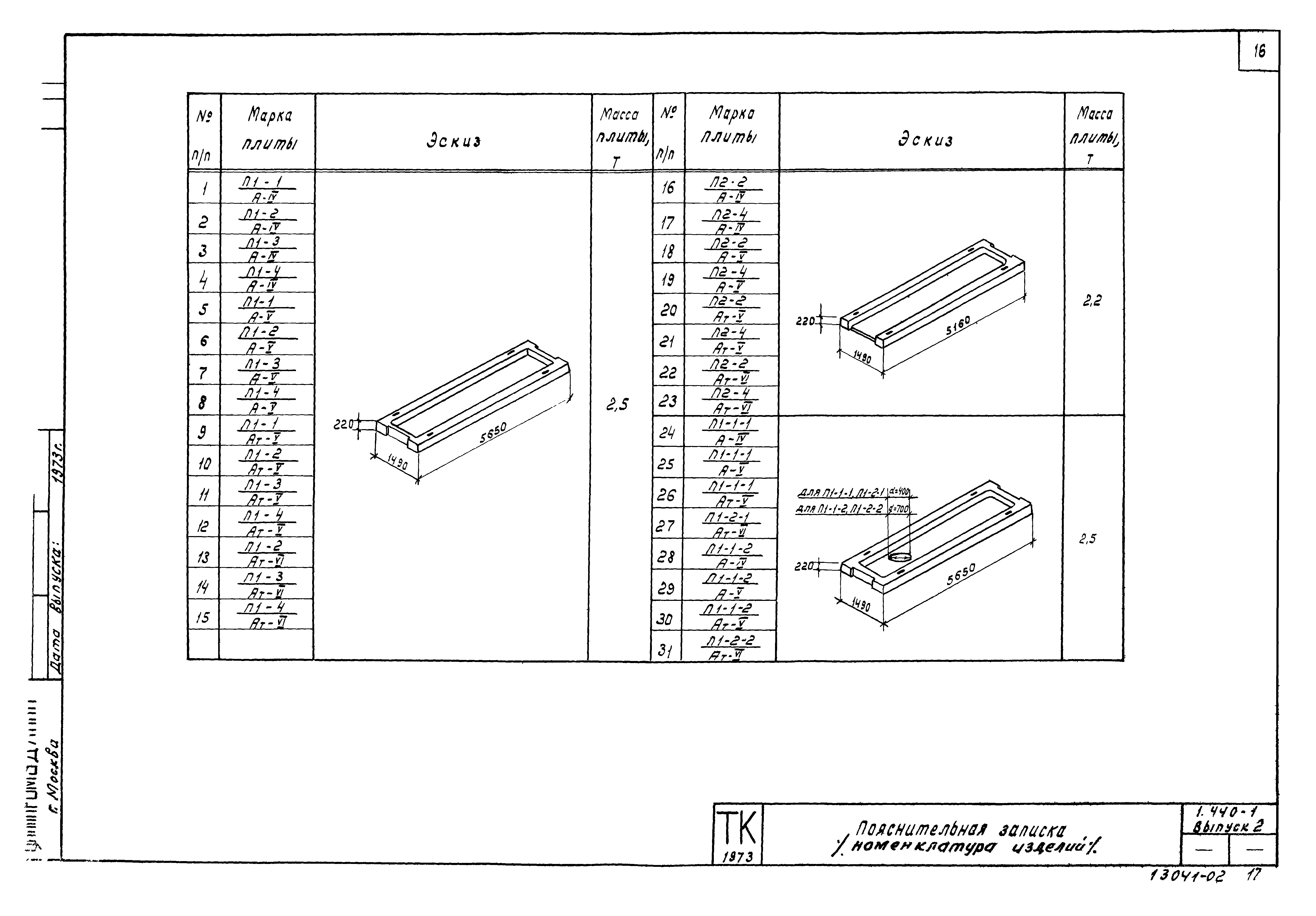

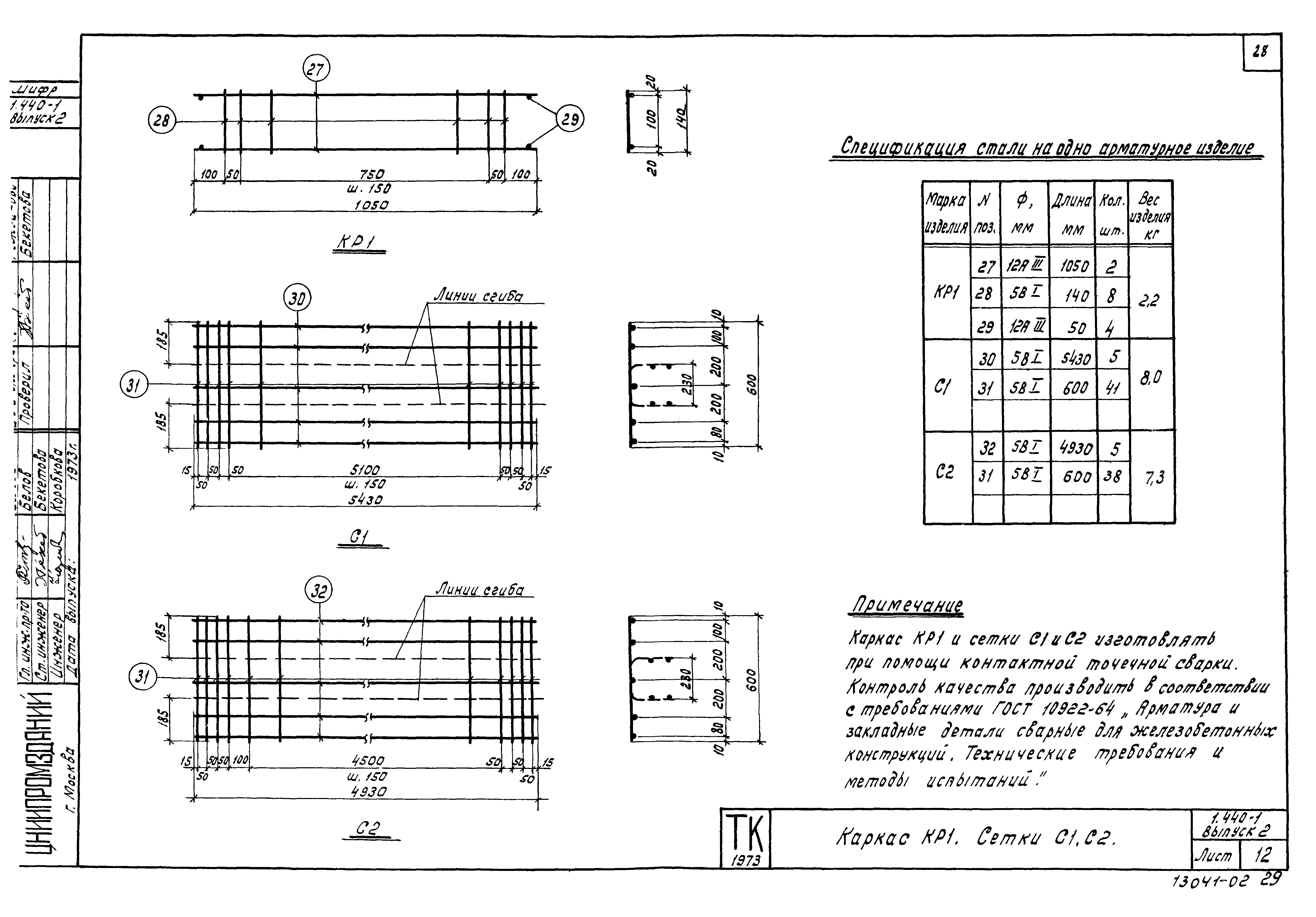

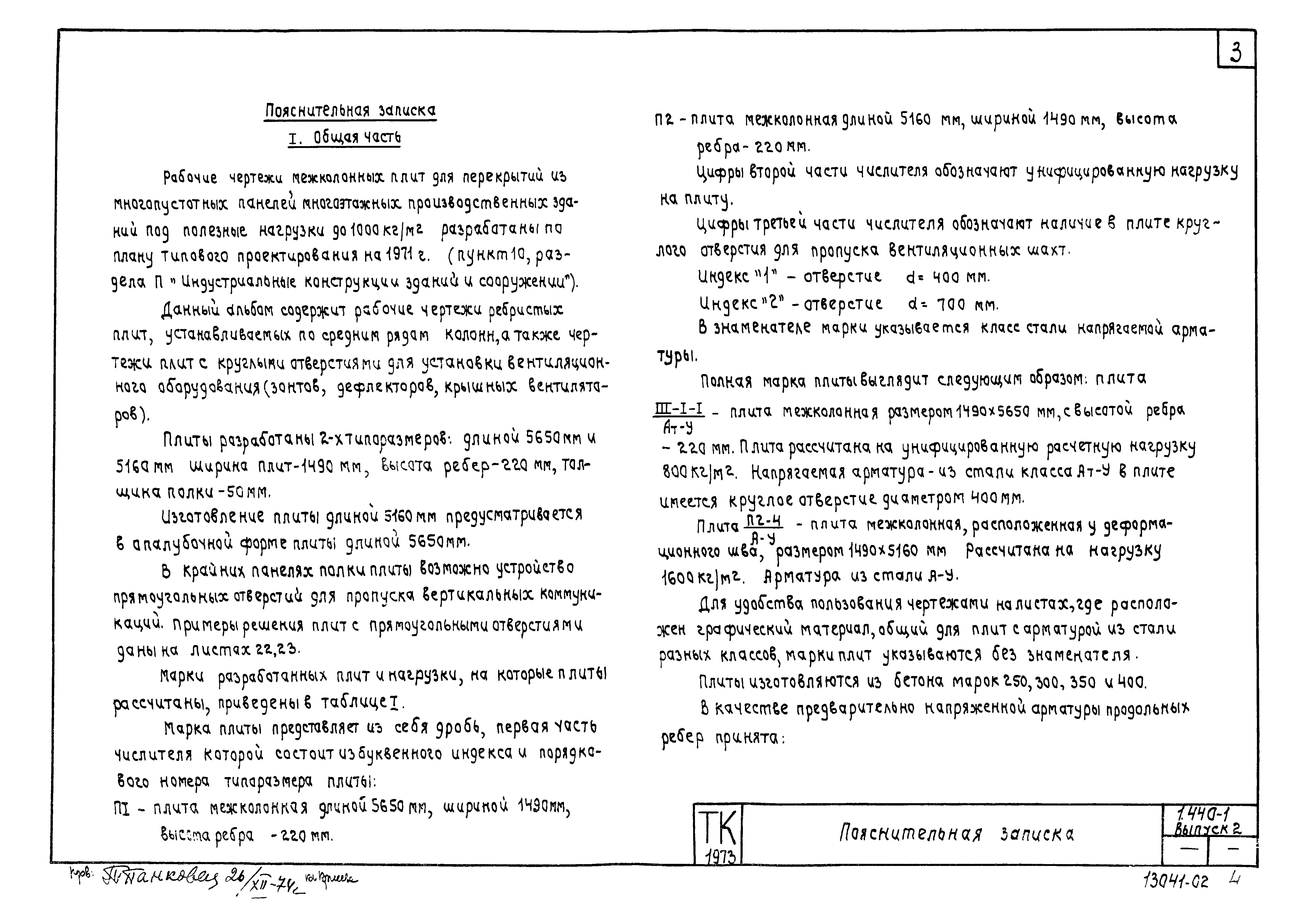

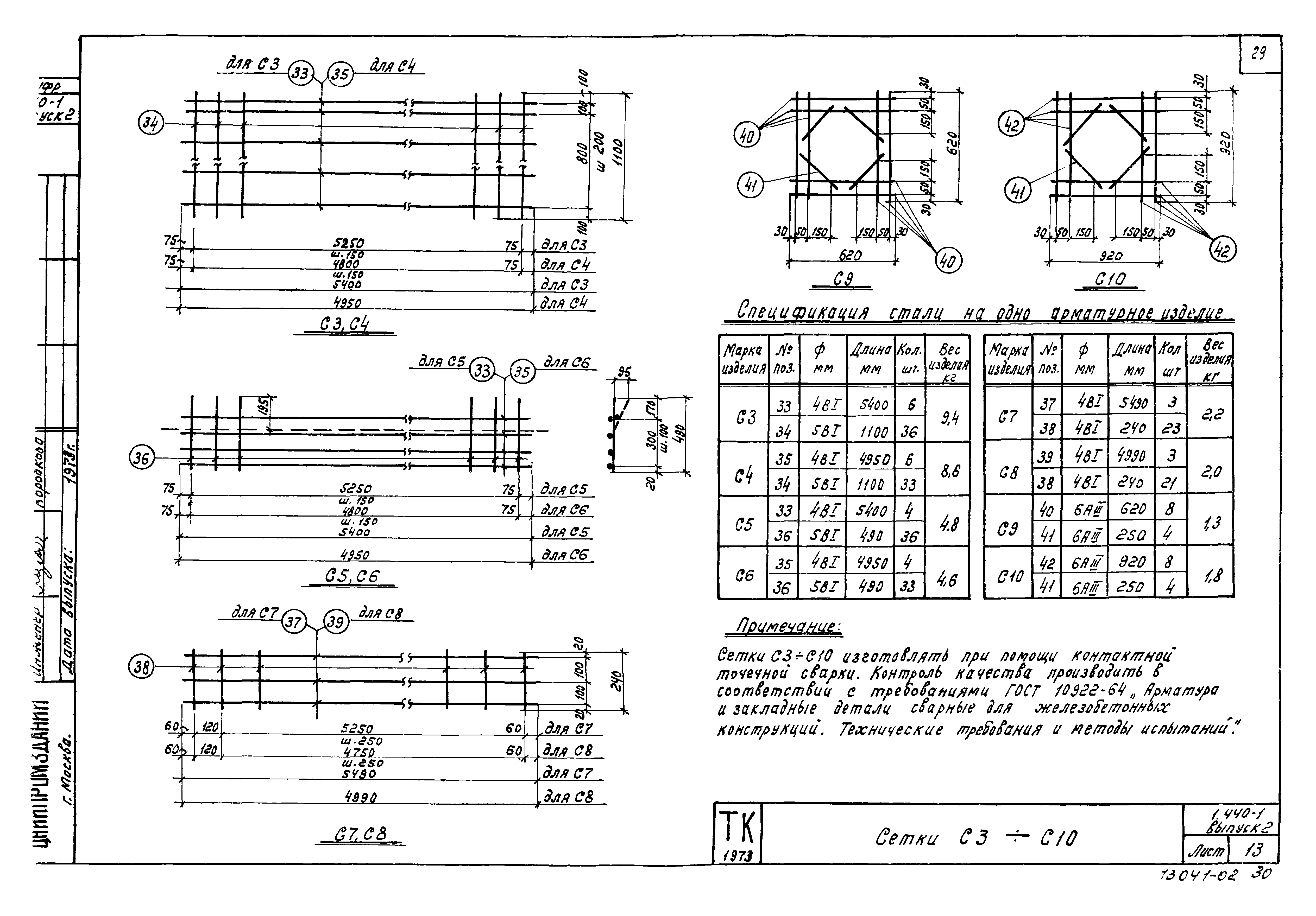

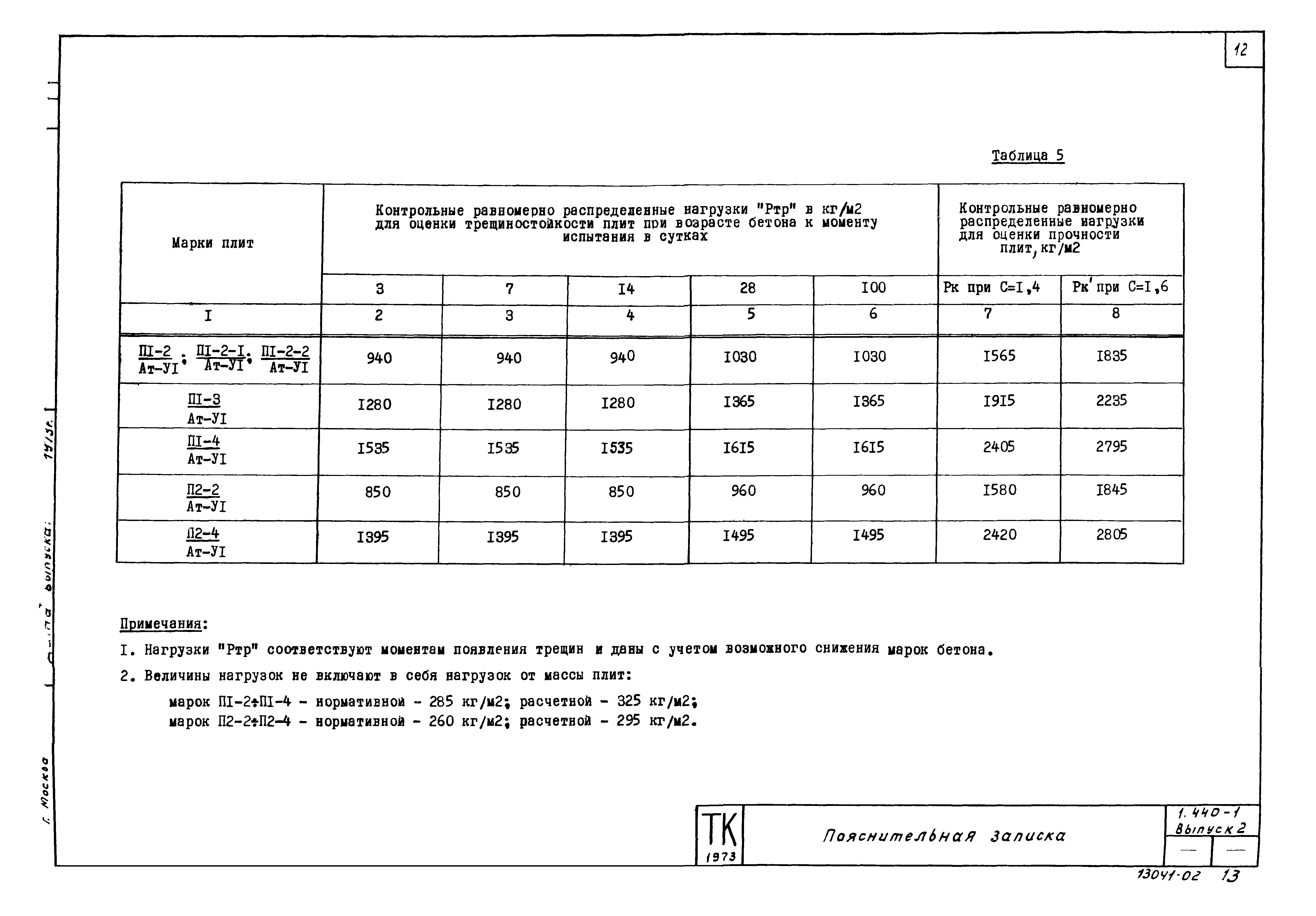

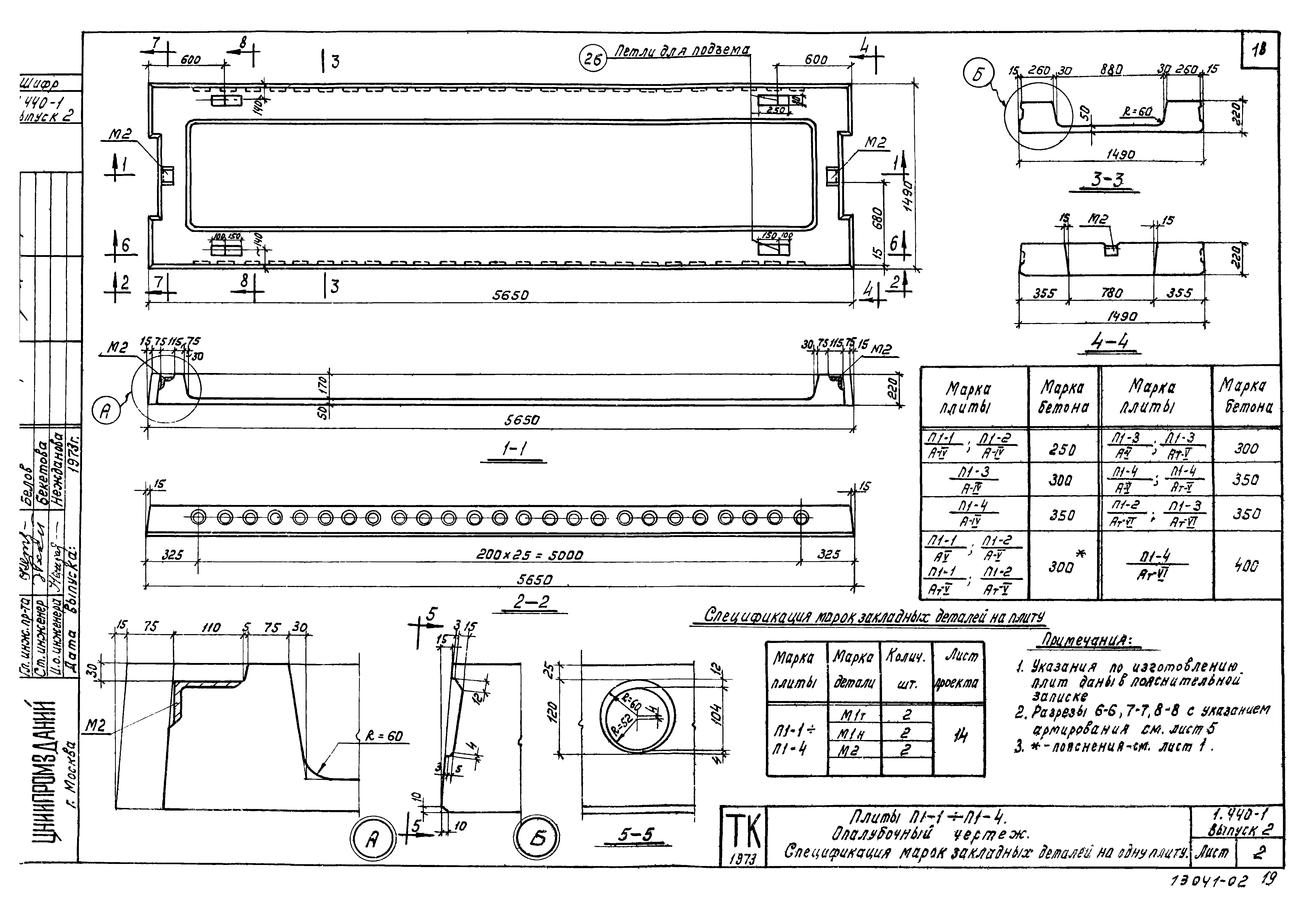

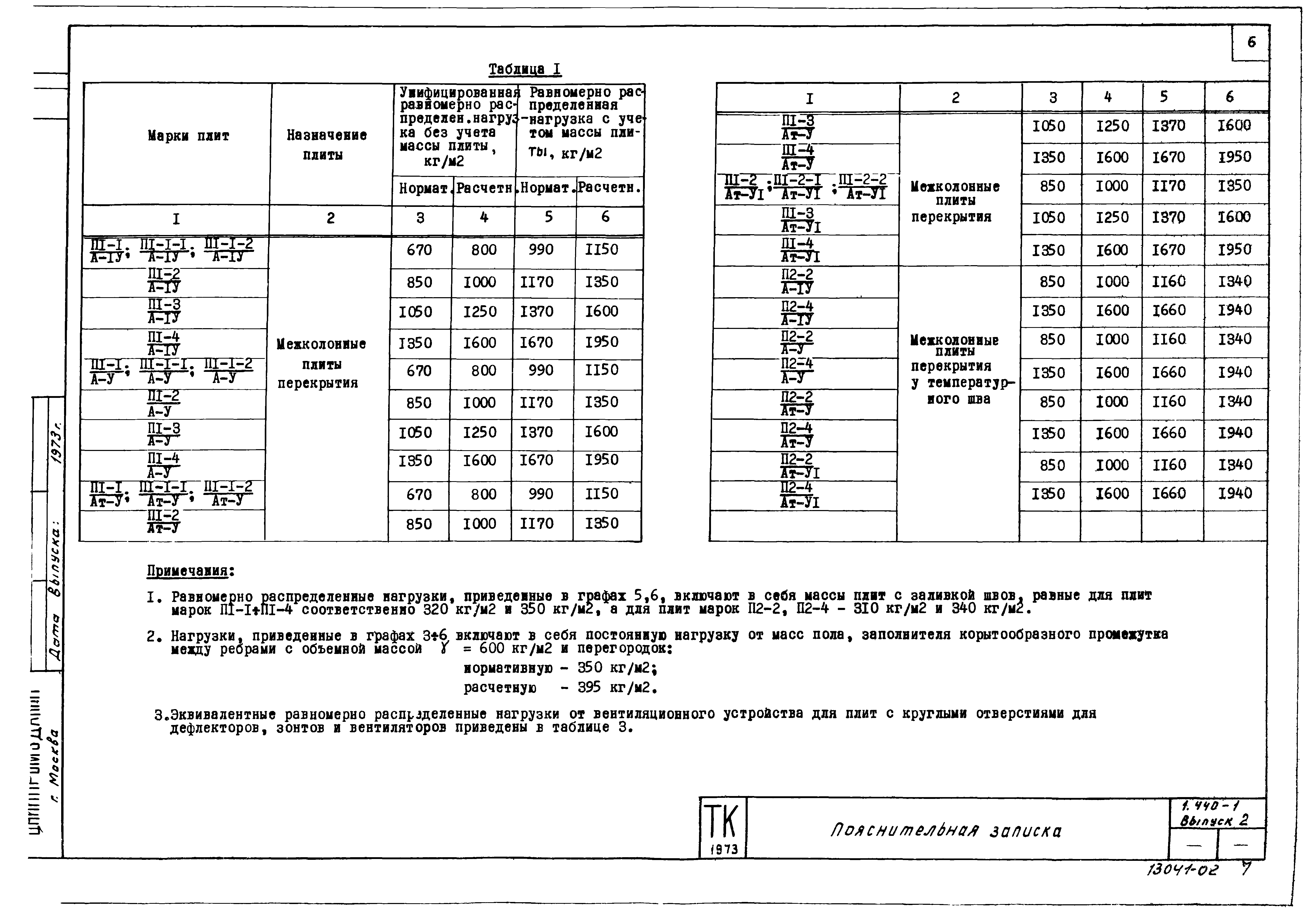

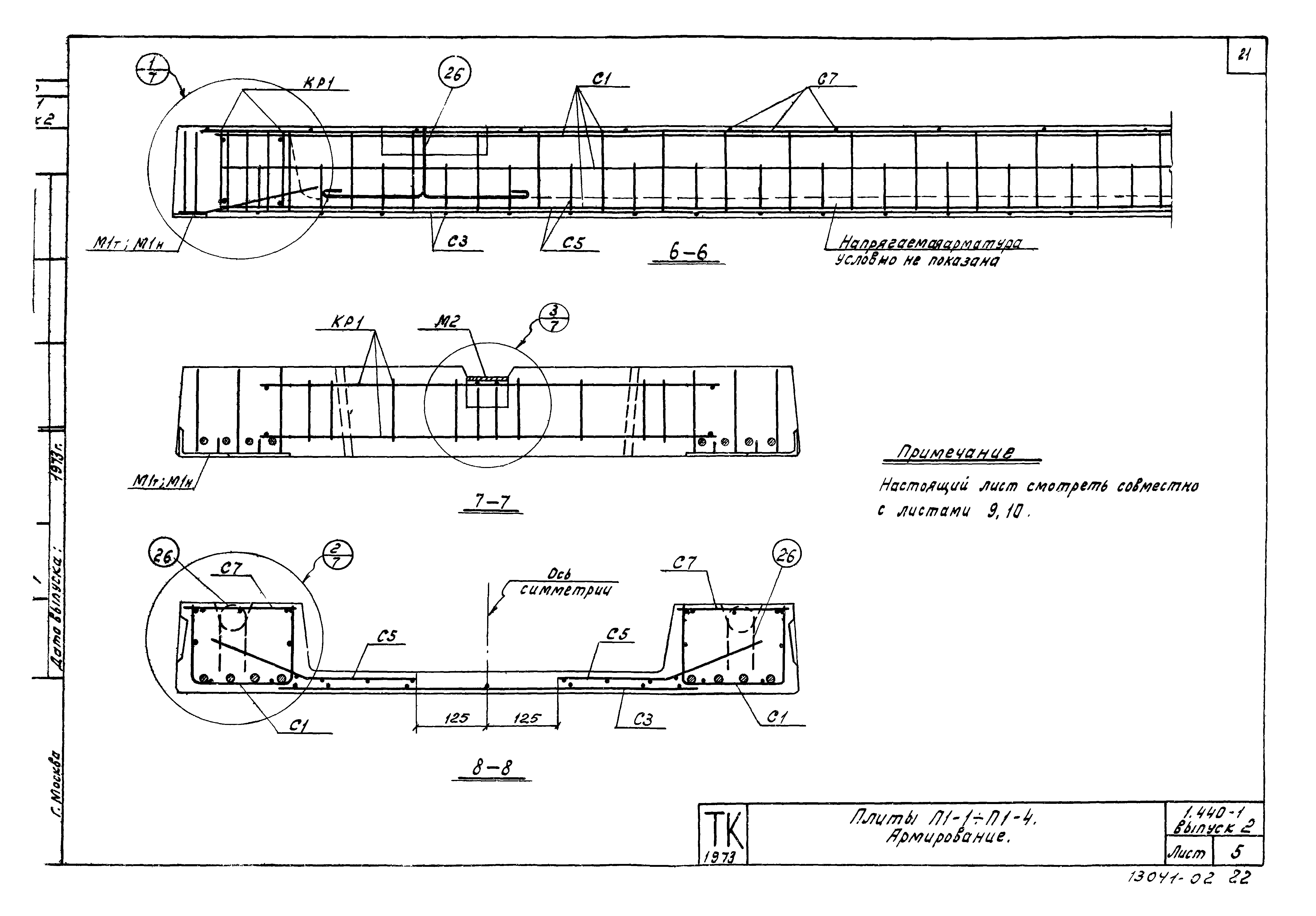

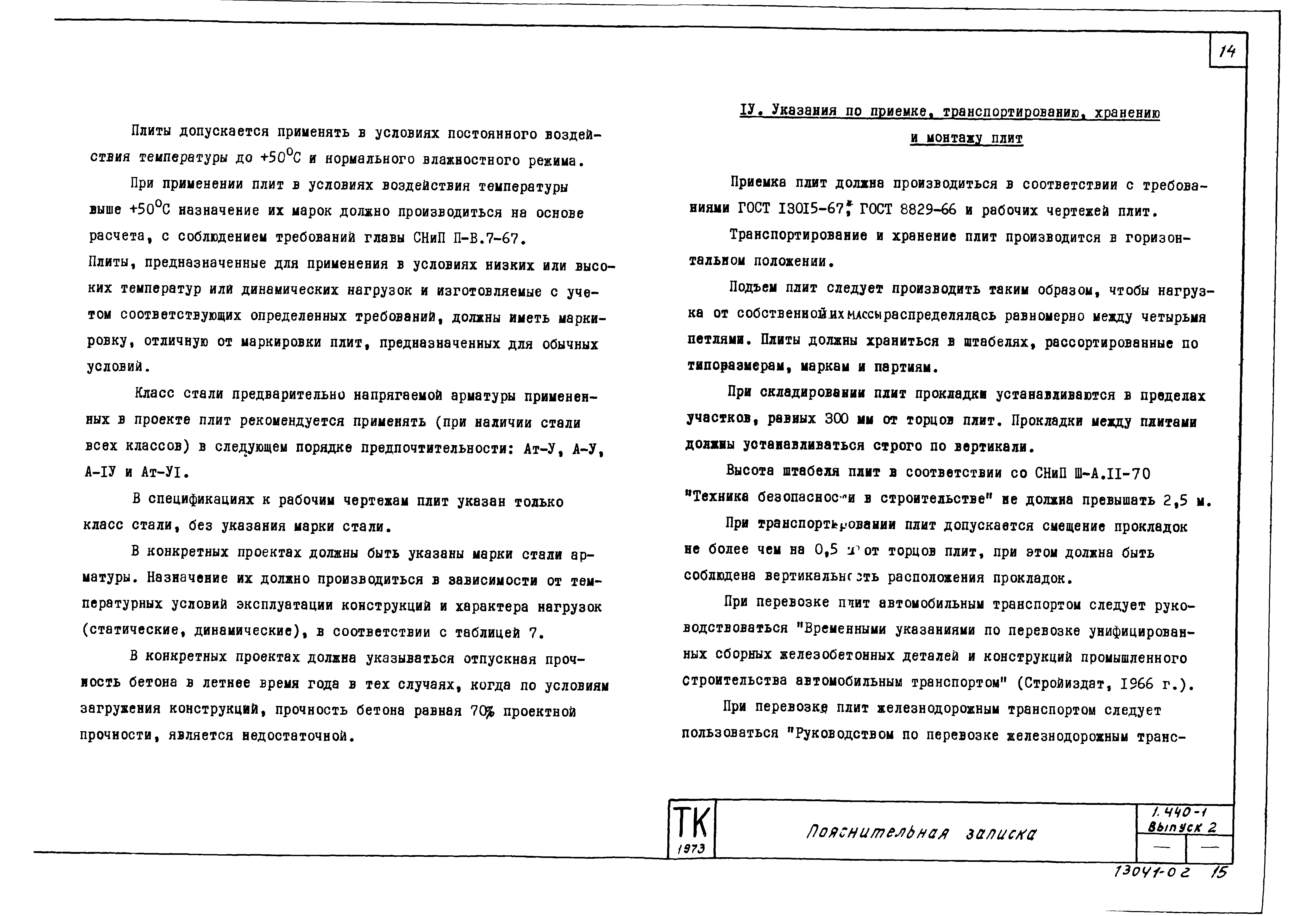

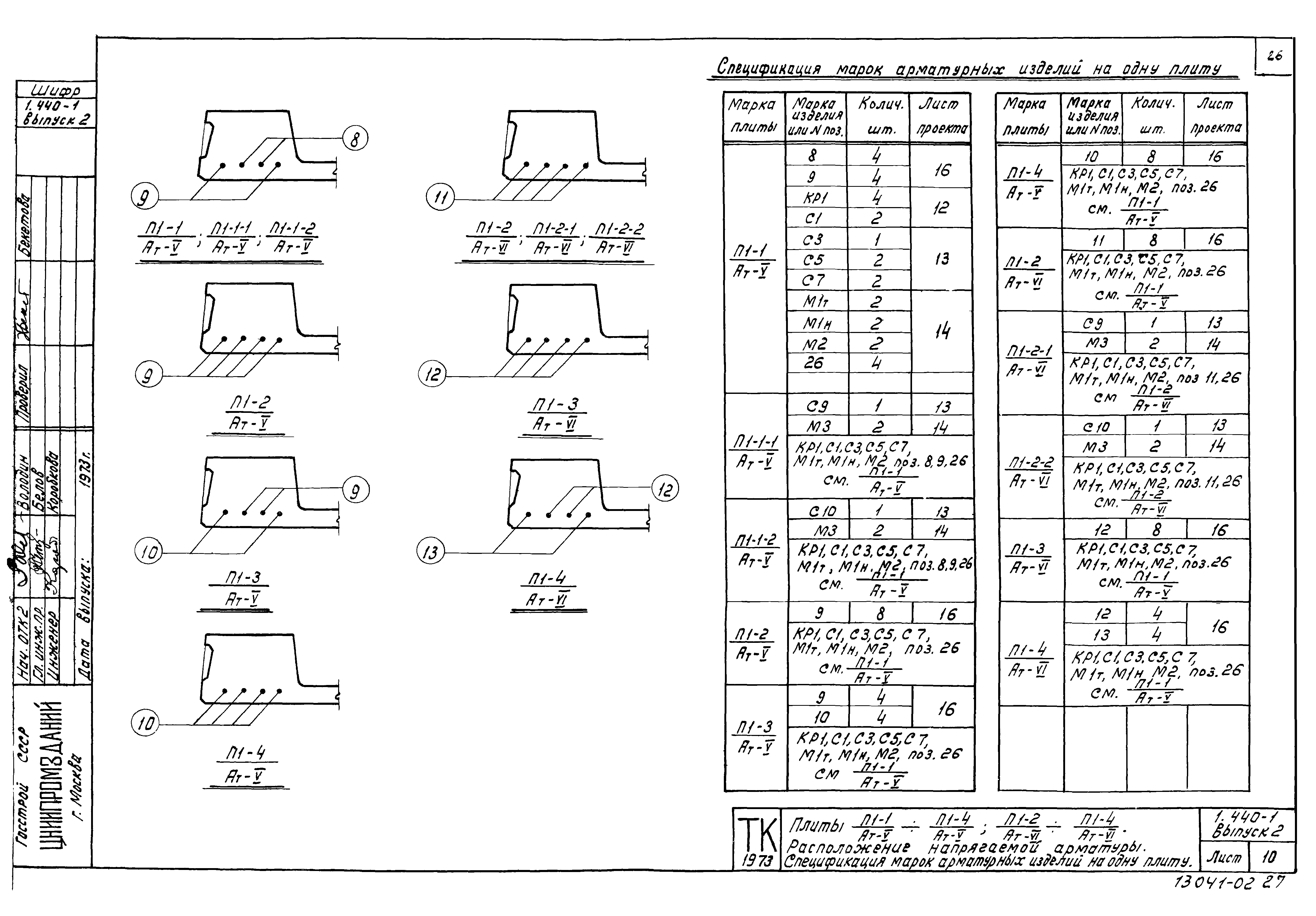

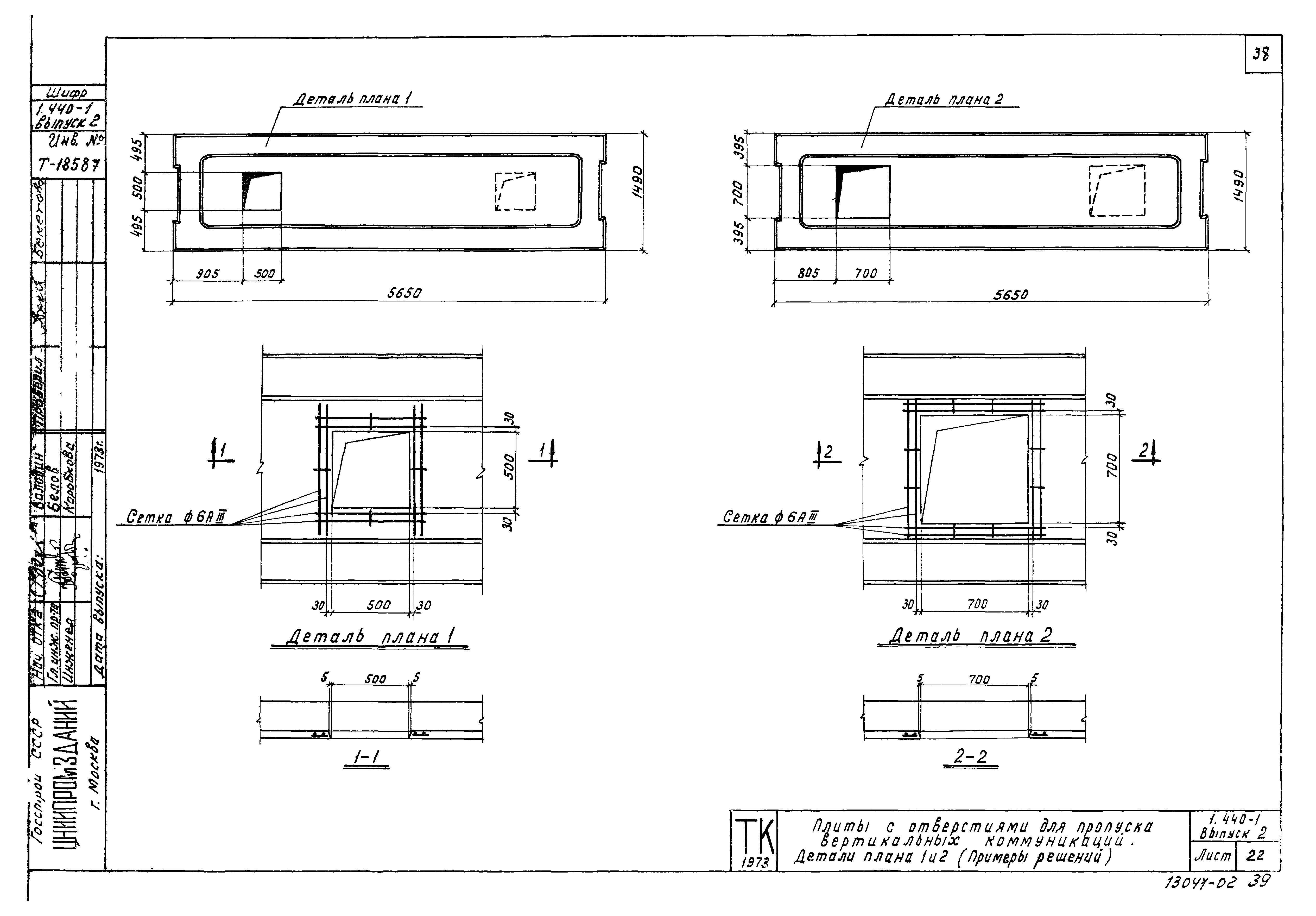

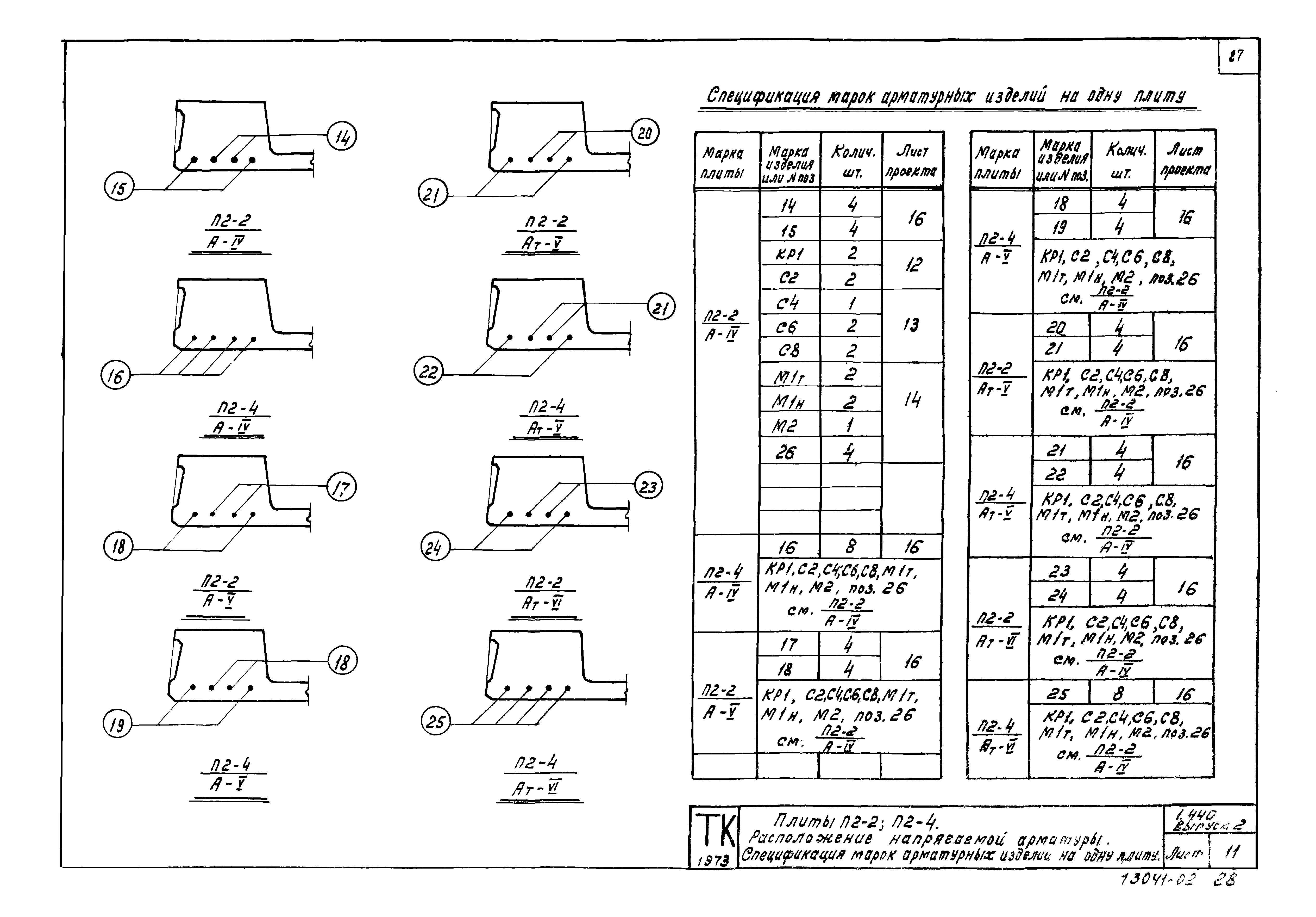

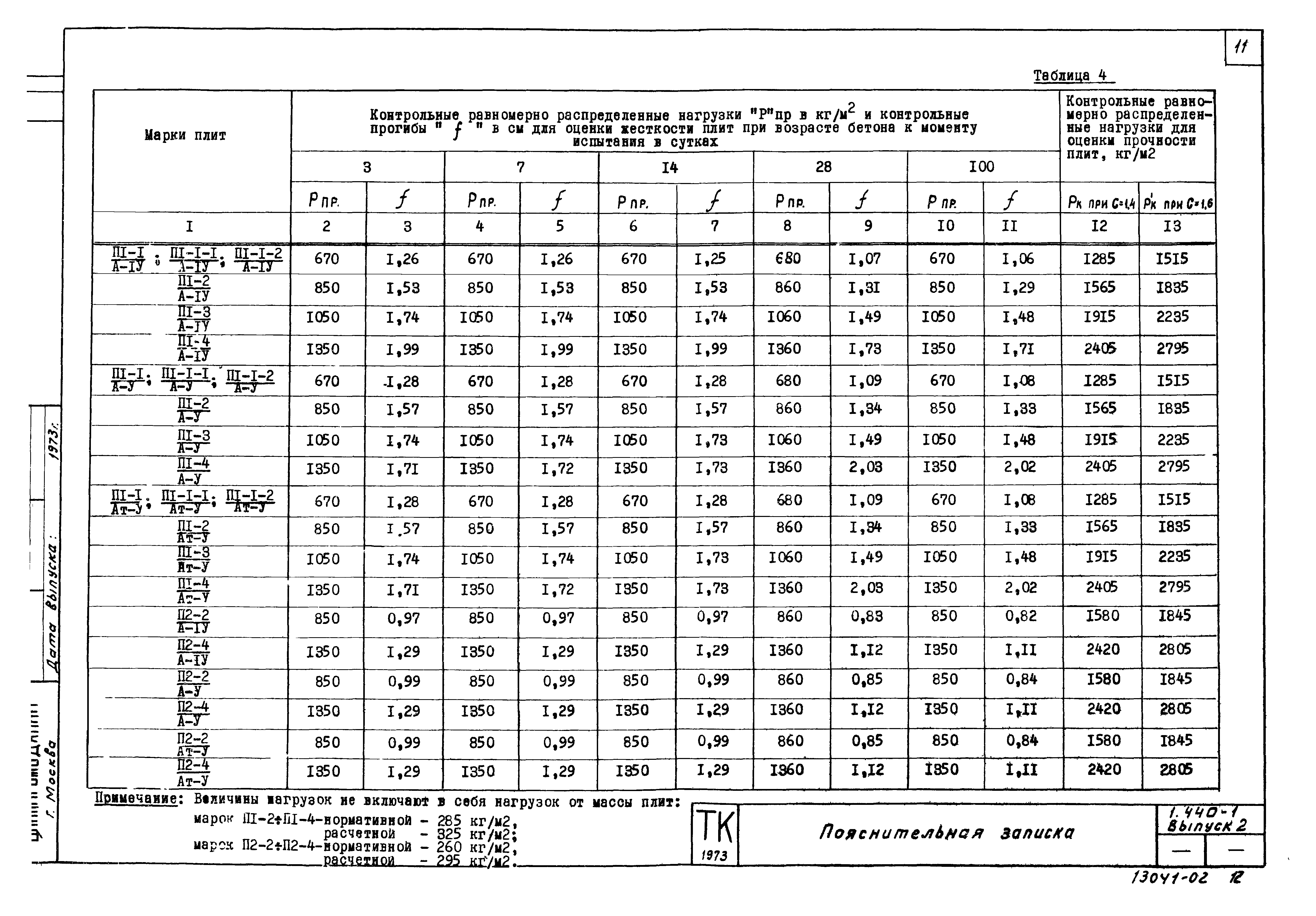

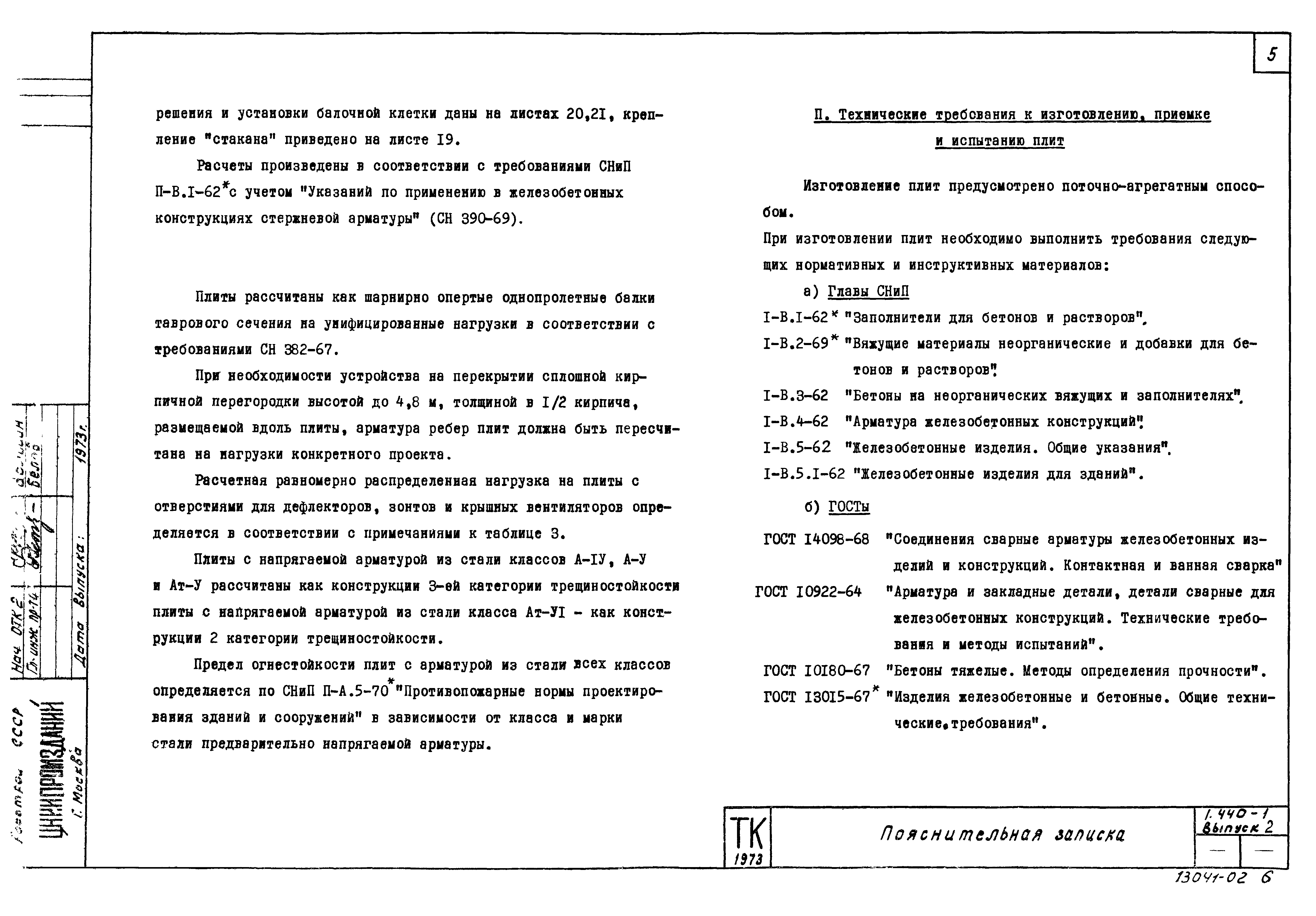

Оглавление:	Пояснительная записка Плиты П1-1 - П1-4; П2-2; П2-4. Показатели на одну плиту Плиты П1-1 - П1-4. Опалубочный чертеж. Спецификация марок закладных деталей на одну плиту Плиты П2-2; П2-4. Опалубочный чертеж. Спецификация марок закладных деталей на одну плиту Плиты П1-1-1; П1-1-2; П1-2-1; П1-2-2. Опалубочный чертеж. Спецификация марок закладных деталей на одну плиту Плиты П1-1 - П1-4. Армирование Плиты П2-2; П2-4. Армирование Плиты П1-1 - П1-4; П2-2; П2-4. Узлы 1 - 3 Плиты П1-1-1; П1-1-2; П1-2-1; П1-2-2; П2-2; П2-4. Узел 4 и деталь плана 1 Плиты П1-1/А-IV - П1-4/А-IV; П1-1/А-V - П1-4/А-V. Расположение напрягаемой арматуры. Спецификация марок арматурных изделий на одну плиту Плиты П1-1/Ат-V - П1-4/Ат-V; П1-2/Ат-VI - П1-4/Ат-VI. Расположение напрягаемой арматуры. Спецификация марок арматурных изделий на одну плиту Плиты П2-2; П2-4. Расположение напрягаемой арматуры. Спецификация марок арматурных изделий на одну плиту Каркас КР-1. Сетки С1, С2 Сетки С3 - С10 Закладные детали М1т, М1н, М2, М3. Петля для подъема Плиты П1-1 - П1-4; П2-2; П2-4. Перечень позиций на одну плиту Спецификация позиций арматурных изделий и закладных деталей на альбом Плиты П1-1/А-IV - П1-4/А-IV; П2-2/А-IV; П2-4/А-IV; П1-1/А-V - П1-4/А-V; П2-2/А-V; П2-4/А-V. Выборка стали на одну плиту Плиты П1-1/Ат-V - П1-4/Ат-V; П2-2/Ат-V; П2-4/Ат-V; П1-2/Ат-VI - П1-4/Ат-VI; П2-2/Ат-VI; П2-4/Ат-VI. Выборка стали на одну плиту Крепление стакана СШ40-а к плите покрытия (Пример решения) Установка балочной клетки под сборный железобетонный стакан d = 400 мм на плите покрытия (Пример решения) Установка балочной клетки под сборный железобетонный стакан d = 700 мм на плите покрытия (Пример решения) Плиты с отверстиями для пропуска вертикальных коммуникаций. Детали плана 1 и 2 (Примеры решений) Плиты с отверстиями для пропуска вертикальных коммуникаций (Примеры решений)
Разработан:	ЦНИИпромзданий НИИЖБ
Утверждён:	09.07.1974 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 142)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Многопустотные
Чем заменён:	Серия 1.041-1 «Сборные железобетонные многопустотные панели перекрытий многоэтажных общественных и производственных зданий» Серия 1.041-1 «Выпуск 1. Многопустотные панели длиной 5650 мм, шириной 1190, 1490, 2380 и 2980 мм с предварительно напрягаемой арматурой из стали классов А-IV, Ат-V и Вр-II, из тяжелого и легкого бетонов» Серия 1.041-1 «Выпуск 2. Многопустотные панели длиной 5160 мм, шириной 1190, 1490 и 2980 мм с предварительно напрягаемой арматурой из стали классов А-IV, Ат-V и Вр-II, из тяжелого и легкого бетонов» Серия 1.041-1 «Выпуск 3. Многопустотные панели длиной 5650 и 5160 мм, шириной 1190, 1490, 2380 и 2980 мм с предварительно напрягаемой арматурой из стали классов А-IV, Ат-V и Вр-II, из тяжелого и легкого бетонов» Серия 1.041-1 «Выпуск 4. Ребристые связевые плиты длиной 5650 мм, шириной 1490 мм с предварительно напрягаемой арматурой из стали классов А-IV, Ат-V из тяжелого и легкого бетонов» Серия 1.041-1 «Выпуск 5. Многопустотные панели длиной 2650 мм, шириной 1190 и 1490 мм с арматурой из стали класса А-III, из тяжелого и легкого бетонов»
