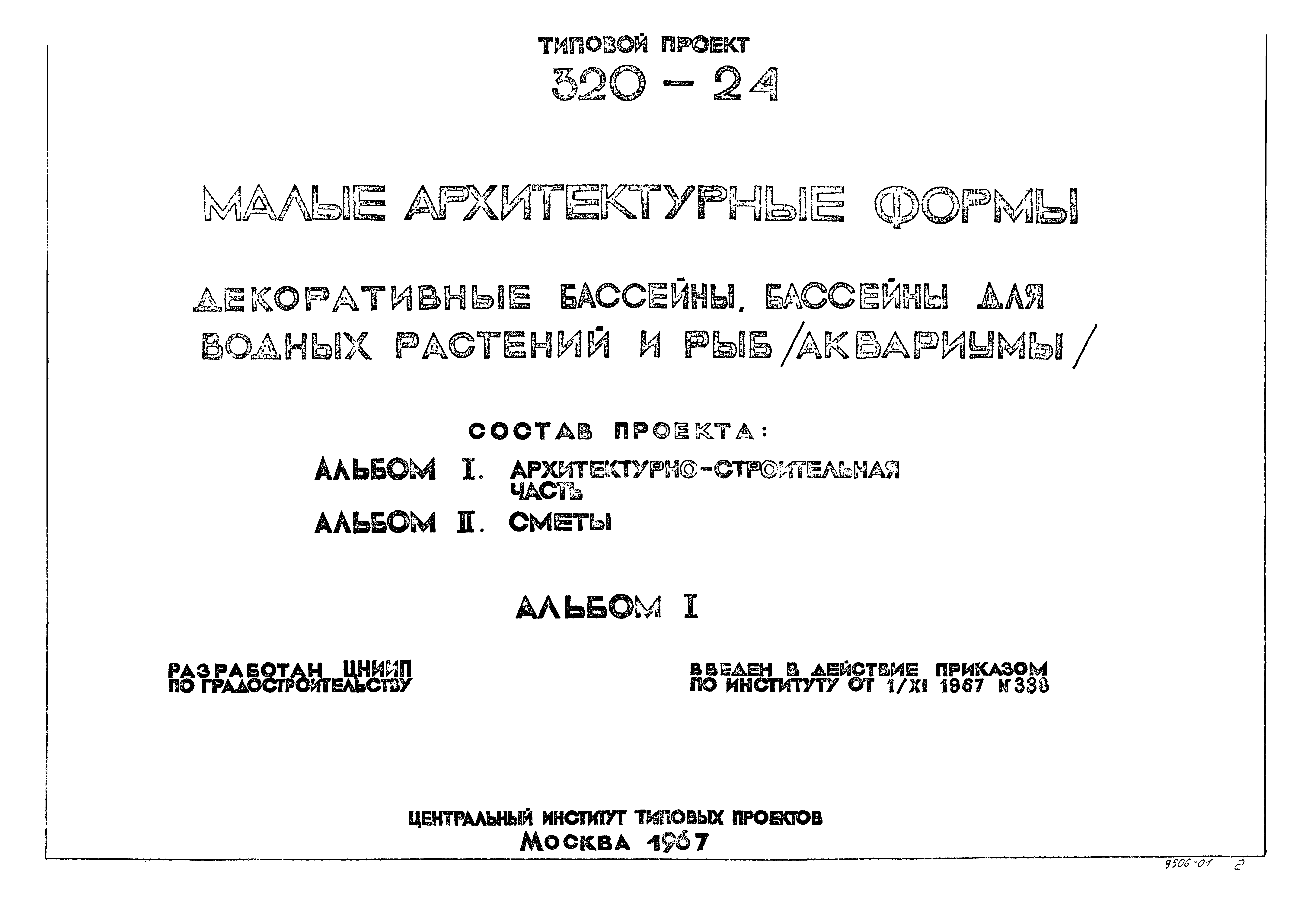

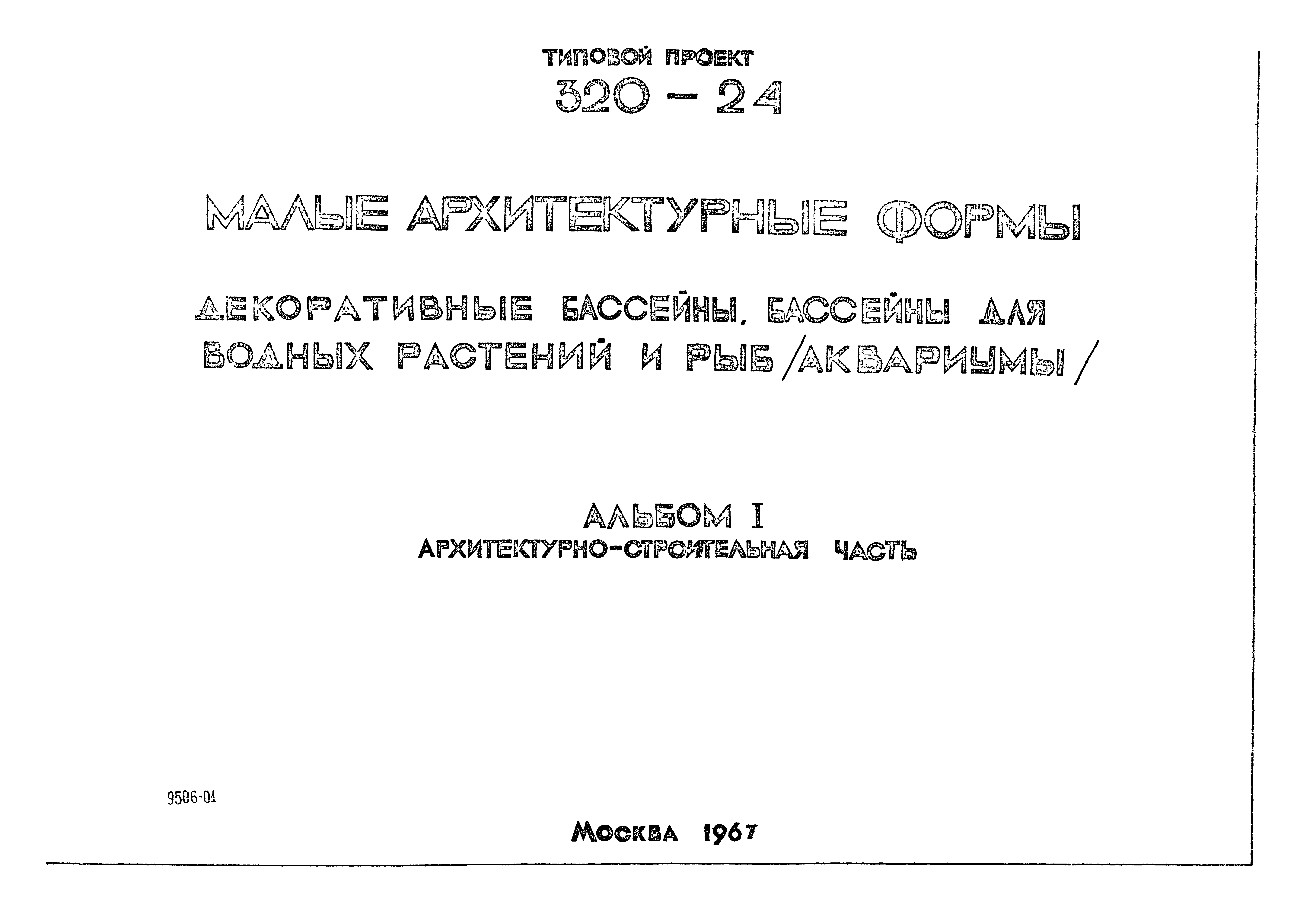

Типовой проект 320-24

Альбом I. Архитектурно-строительная часть

Обозначение:	Типовой проект 320-24
Обозначение англ:	320-24
Статус:	действует
Название рус.:	Альбом I. Архитектурно-строительная часть
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1967

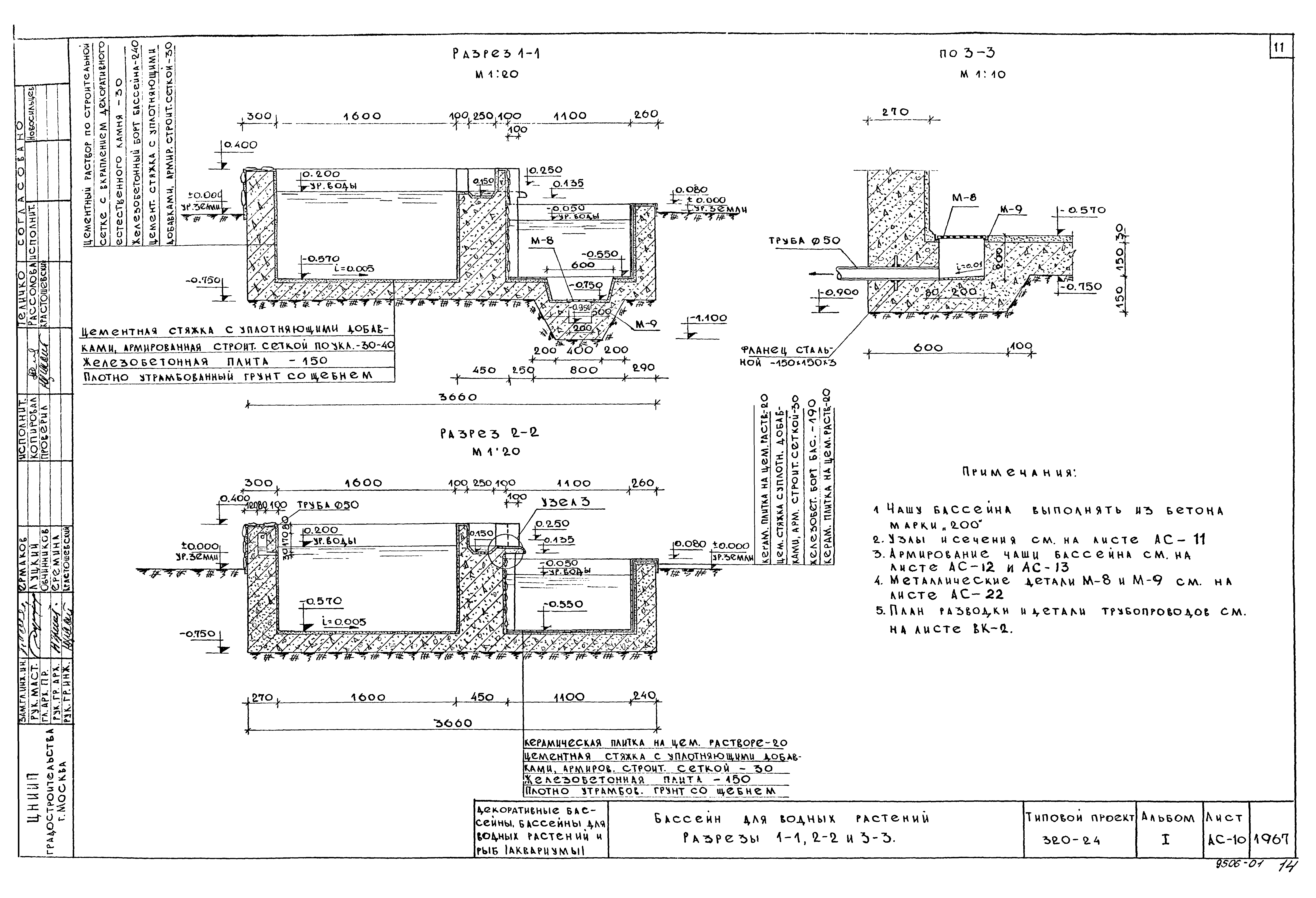

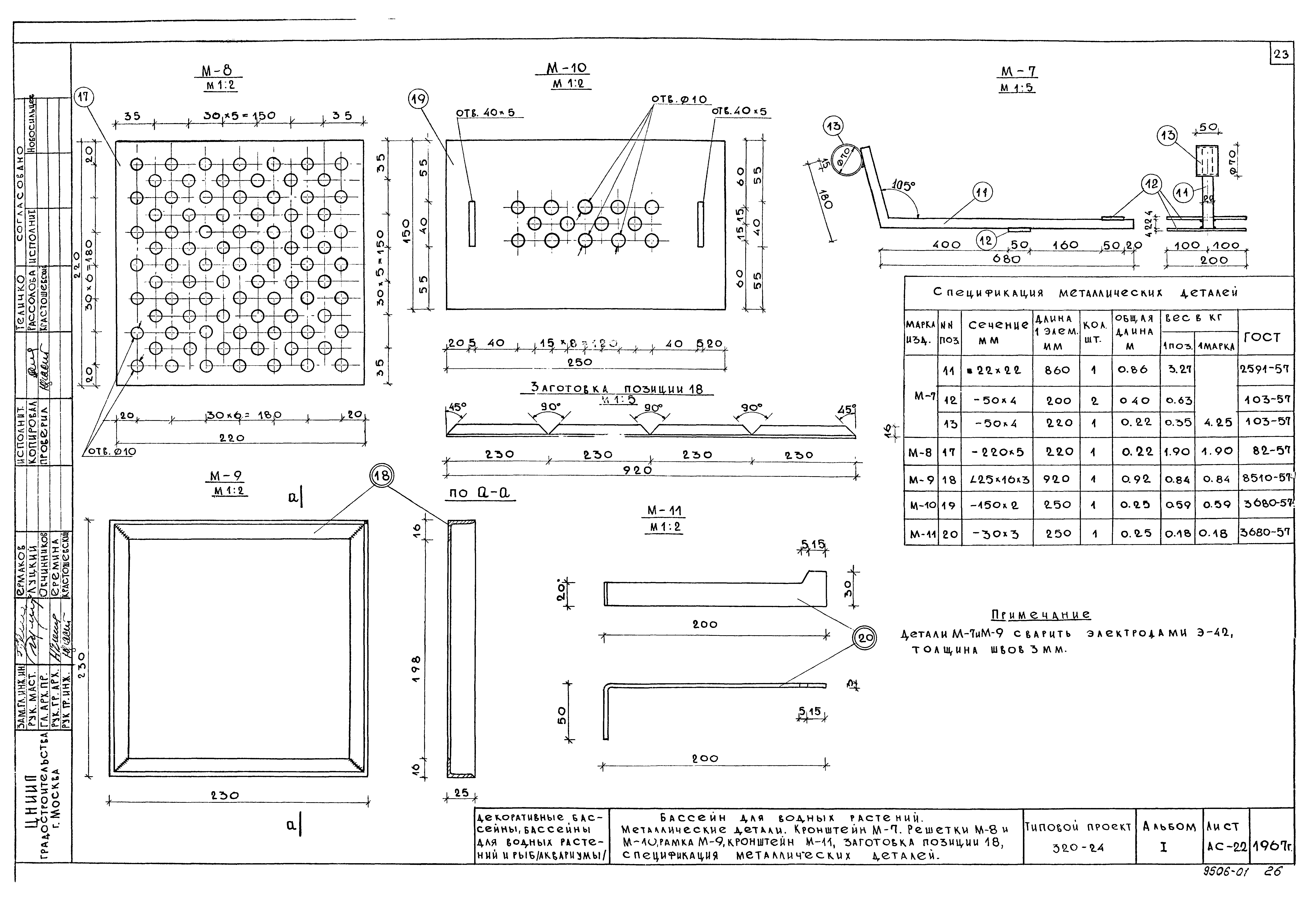

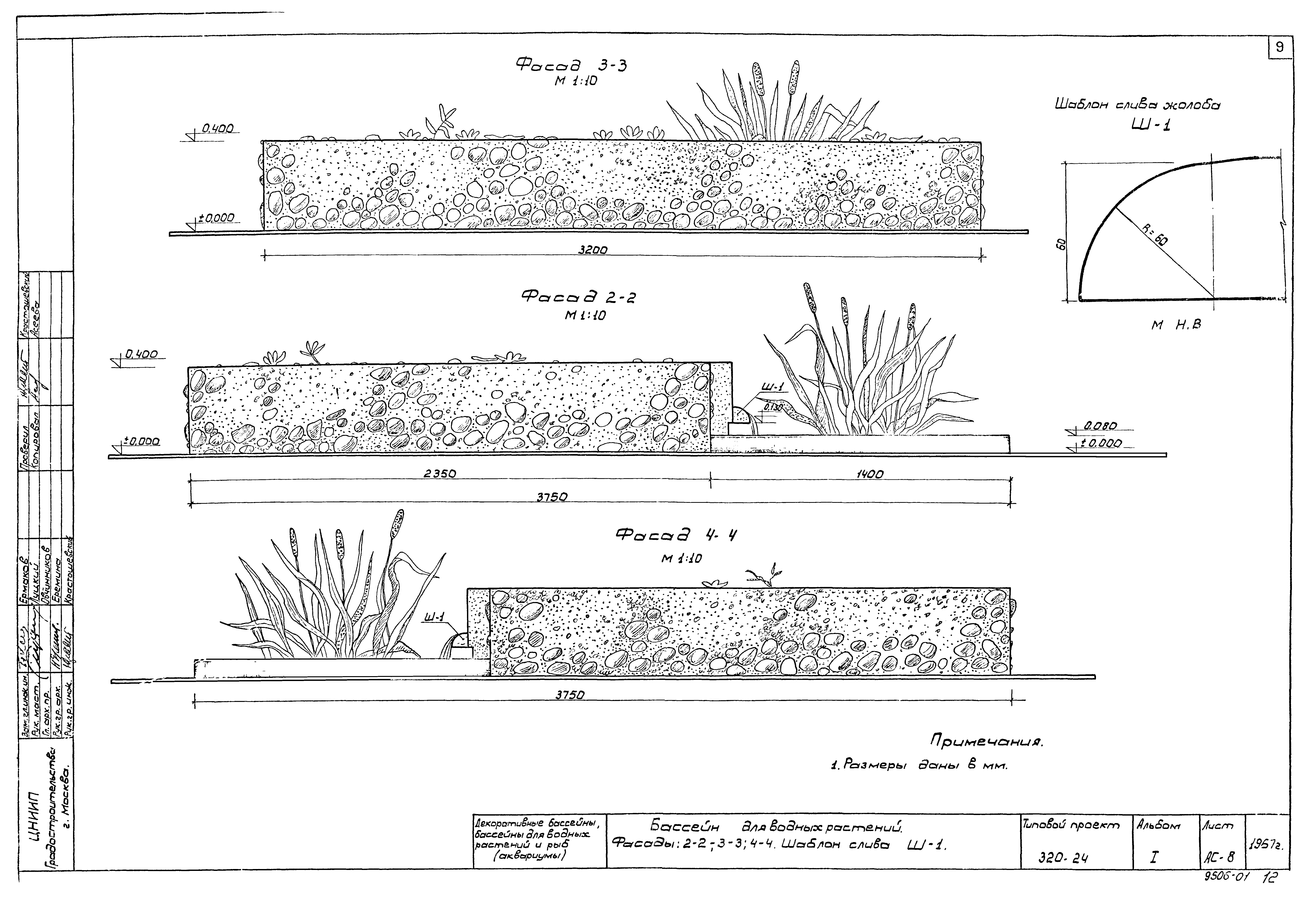

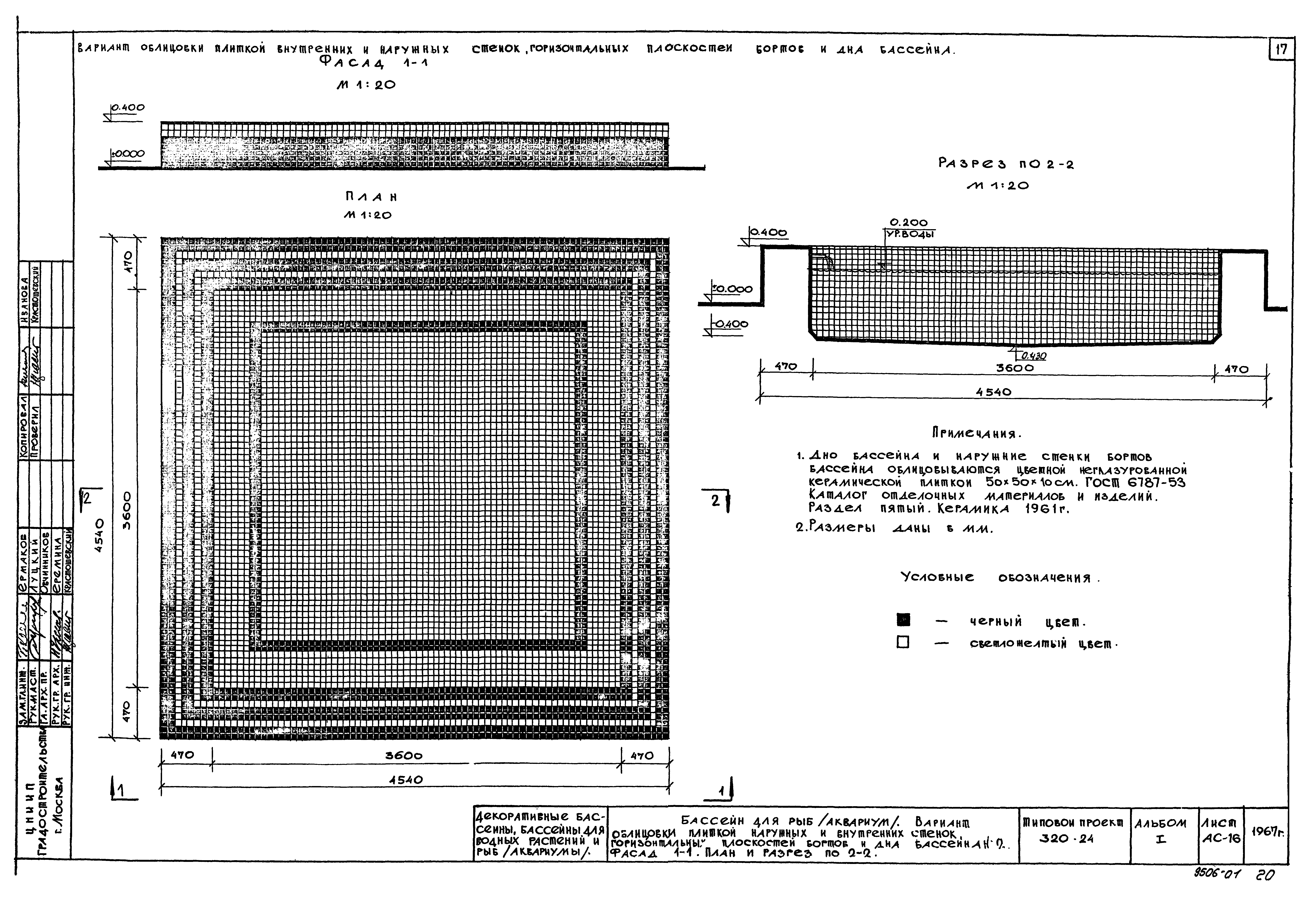

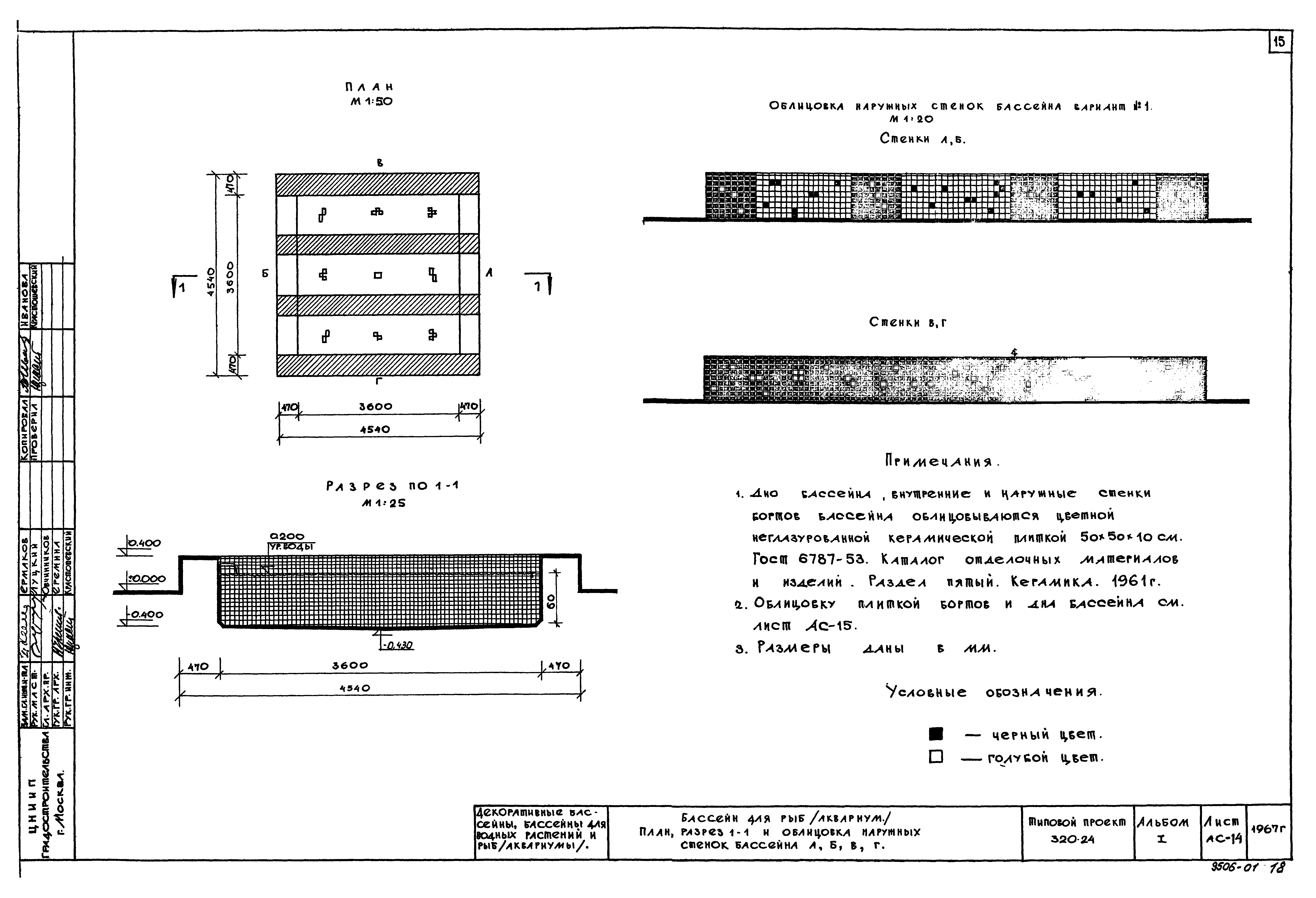

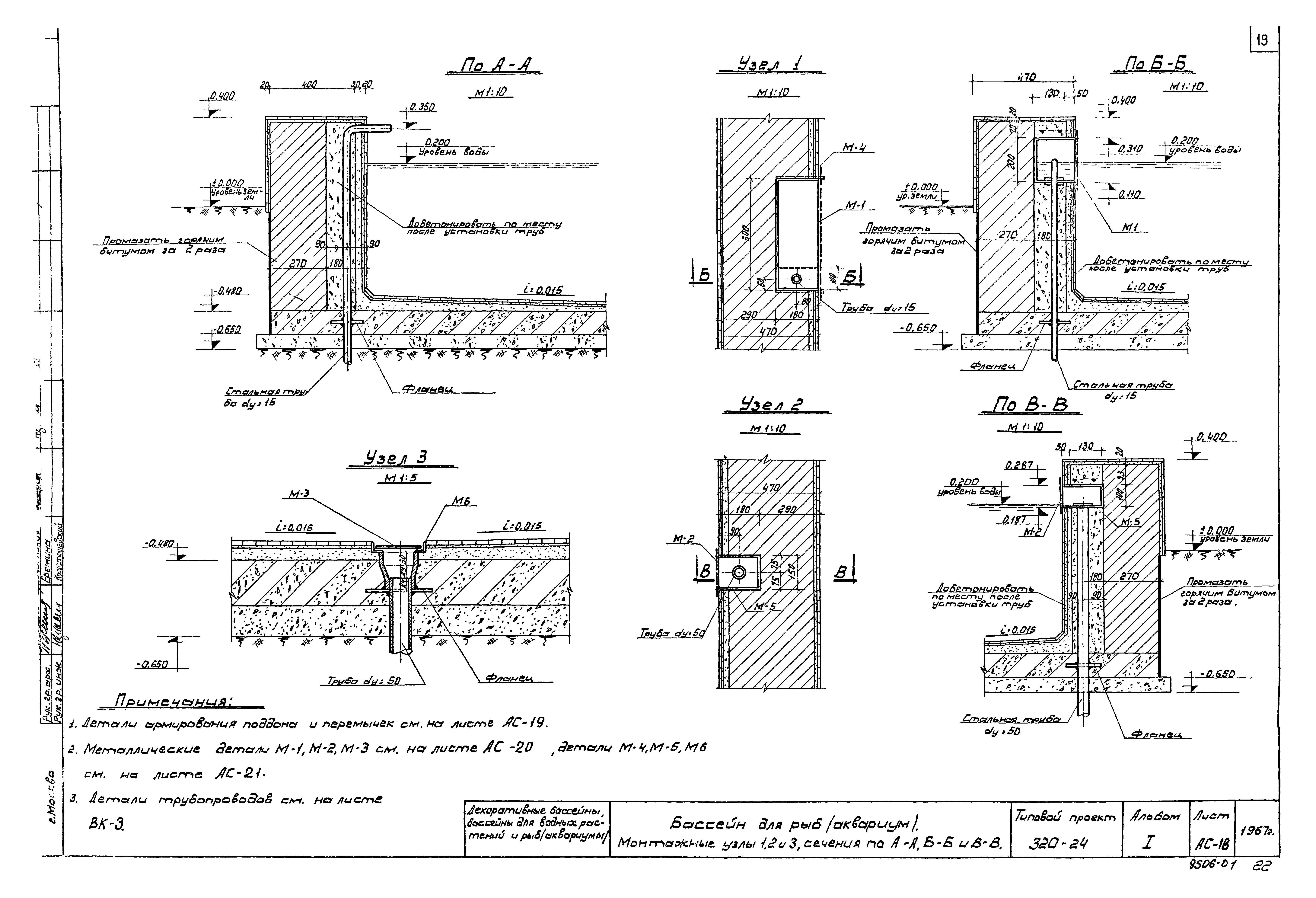

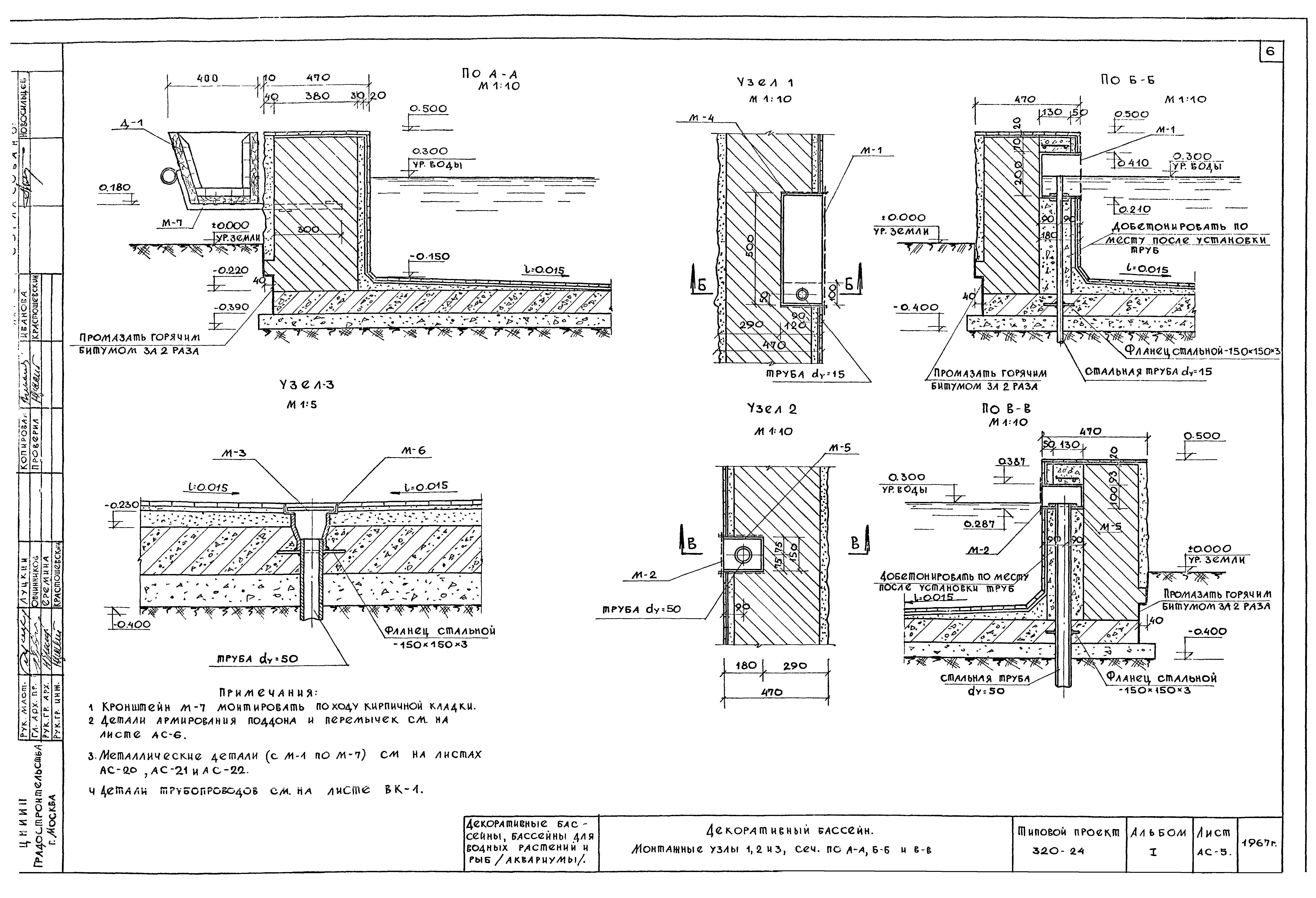

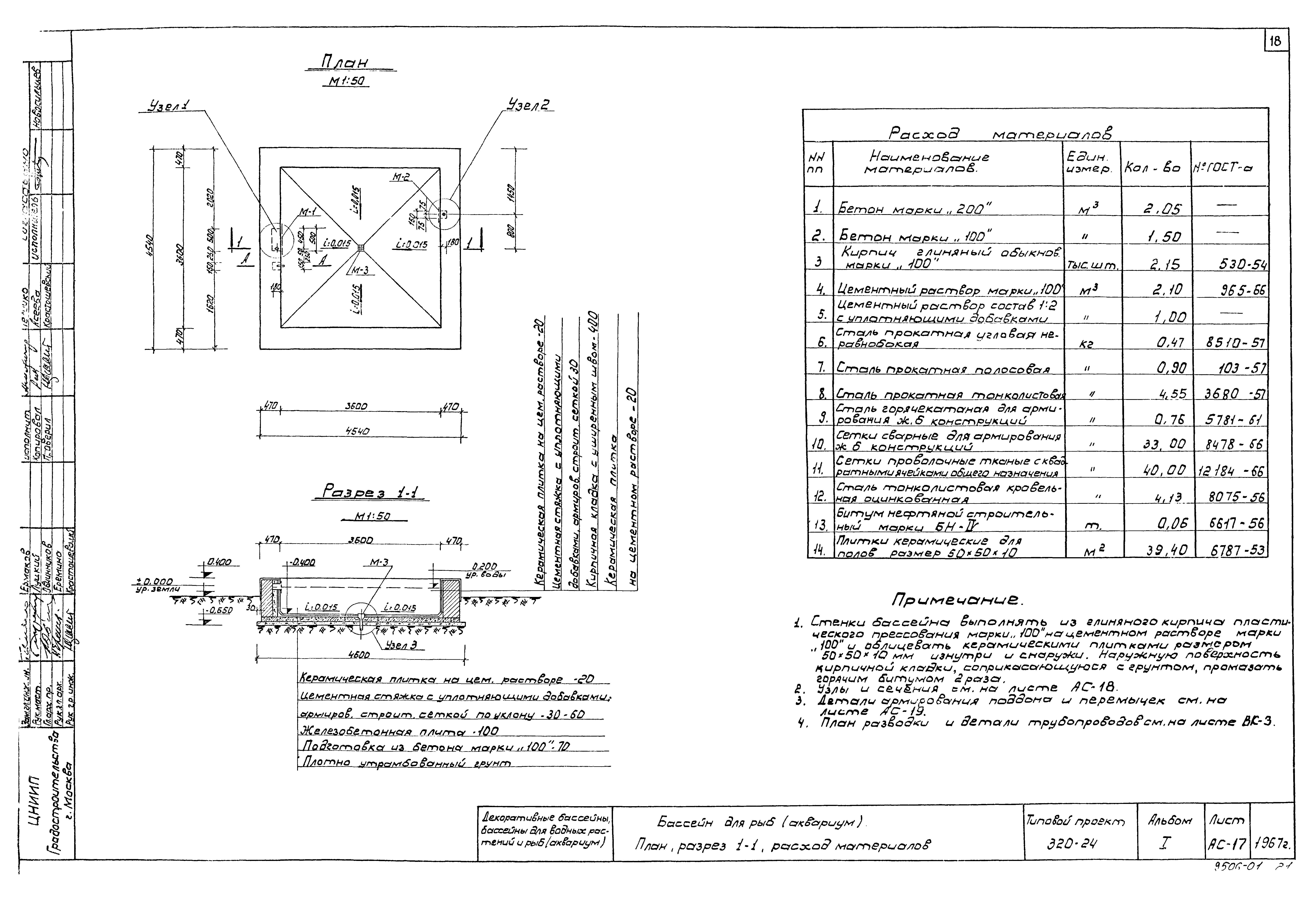

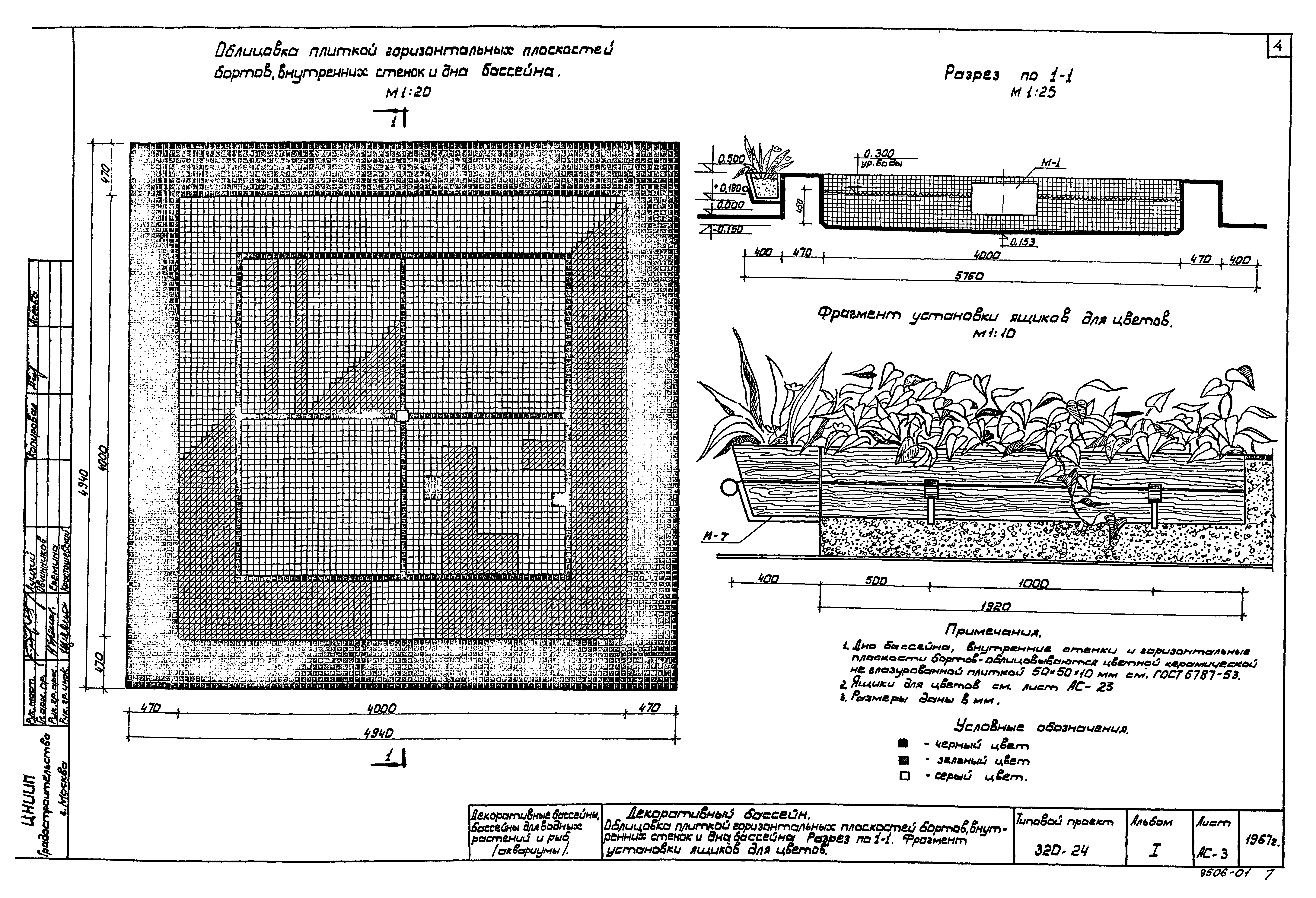

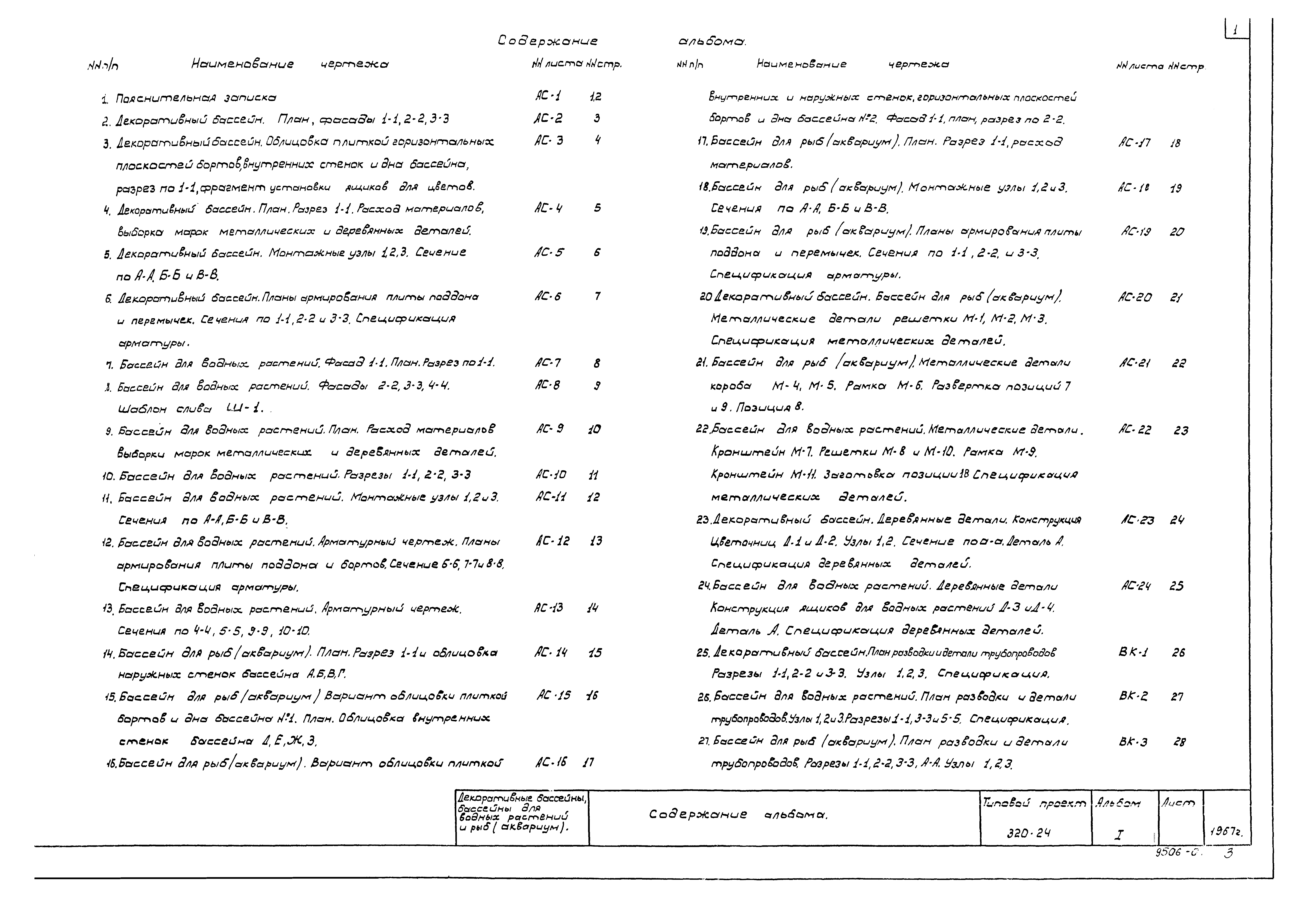

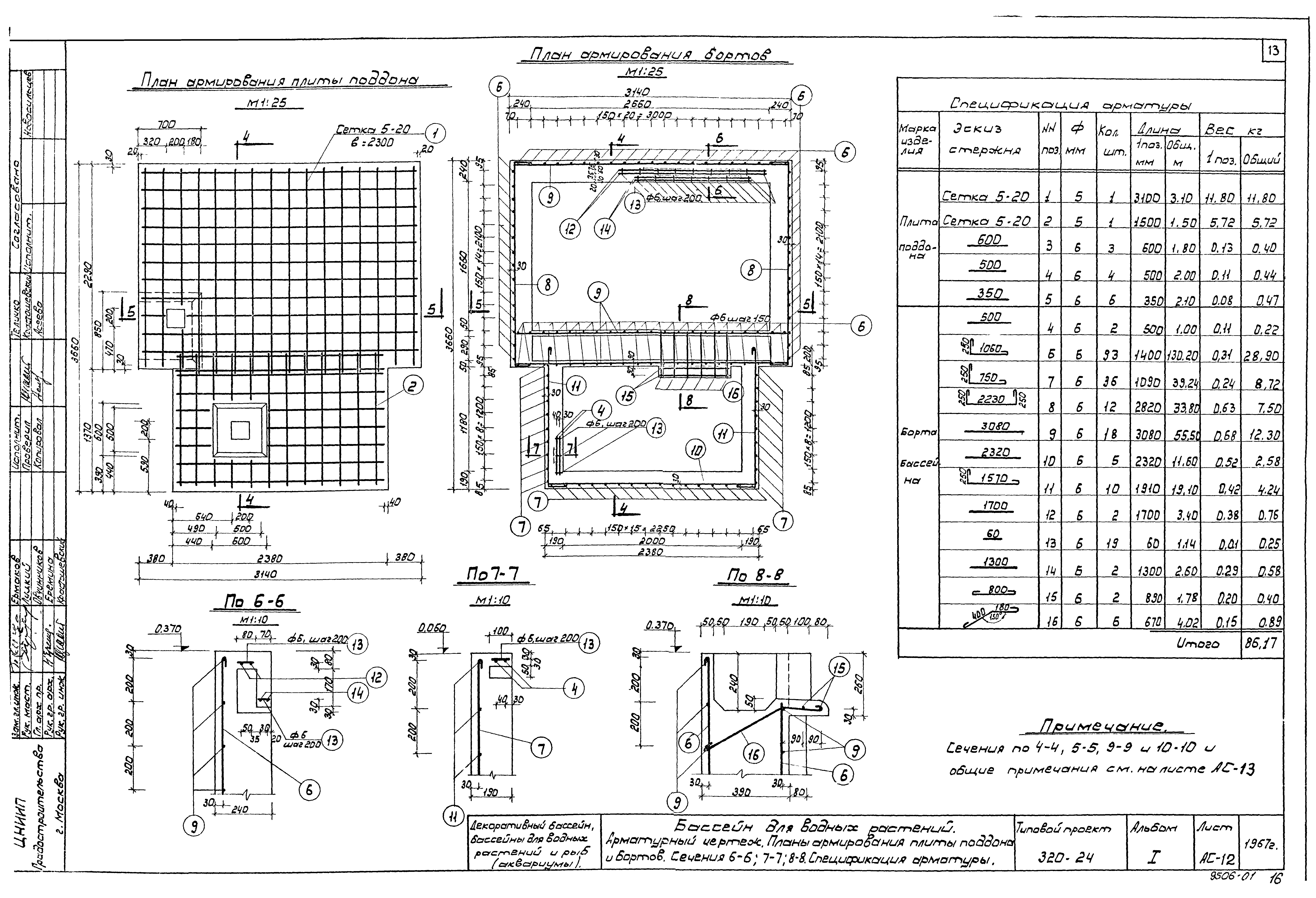

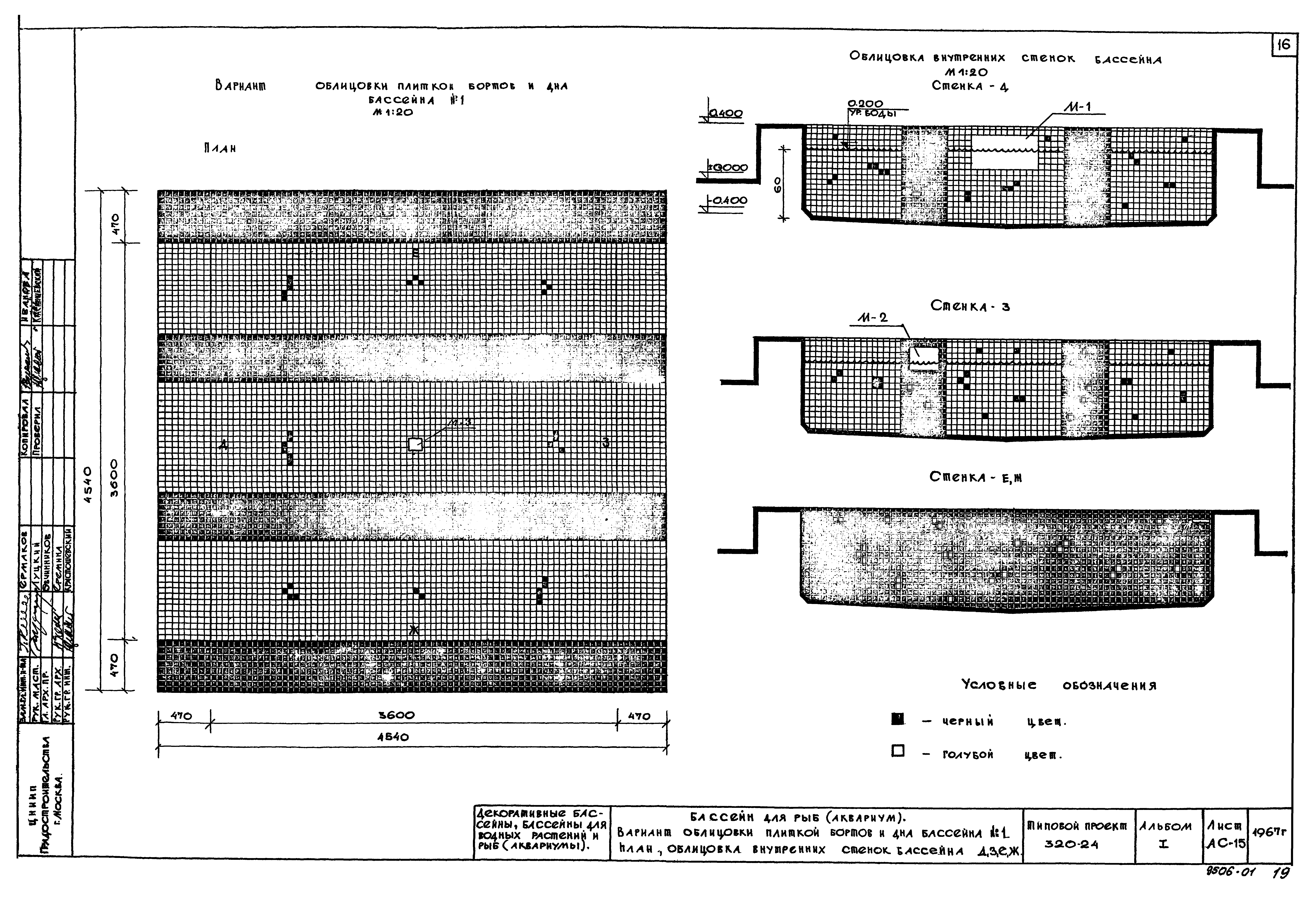

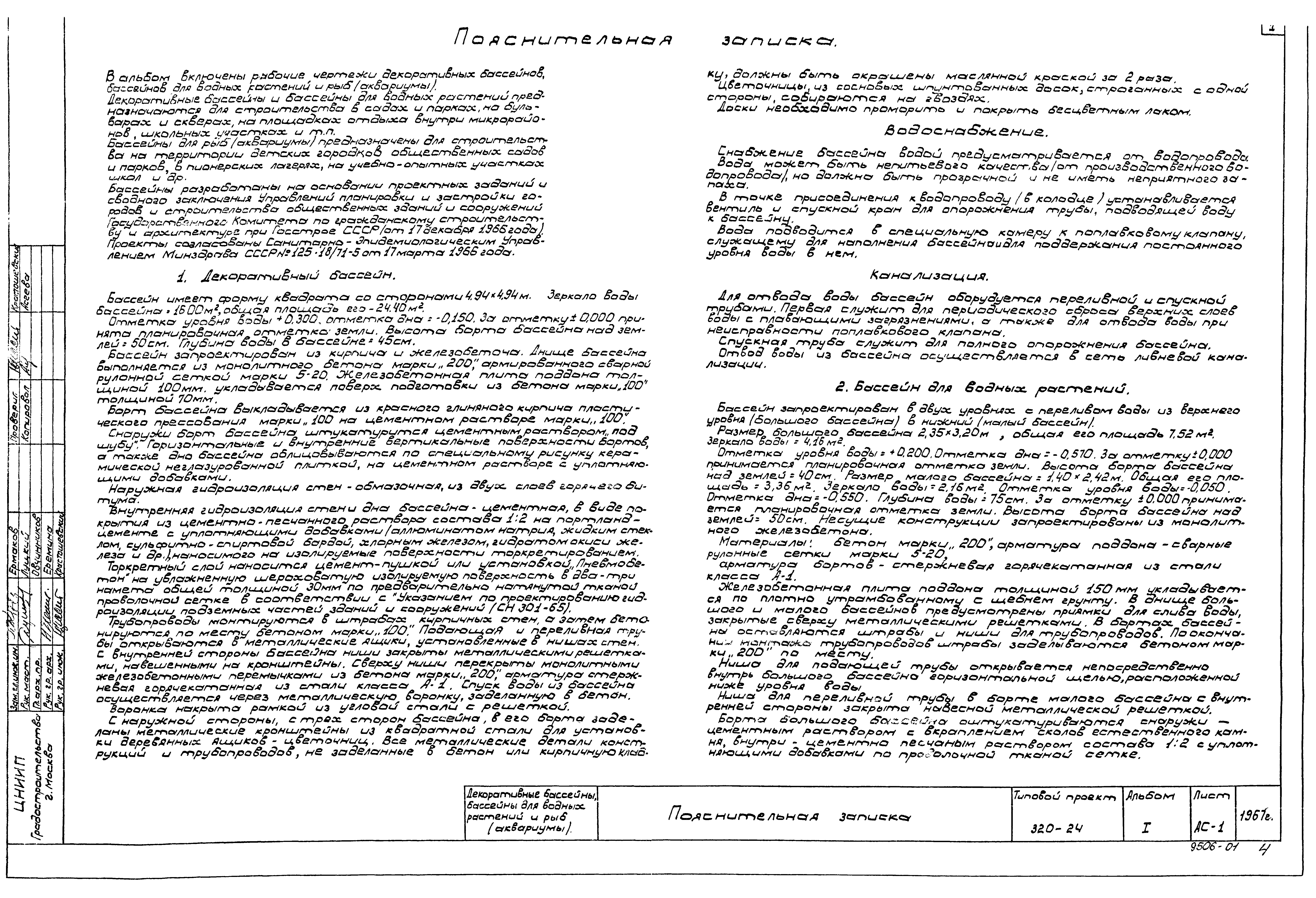

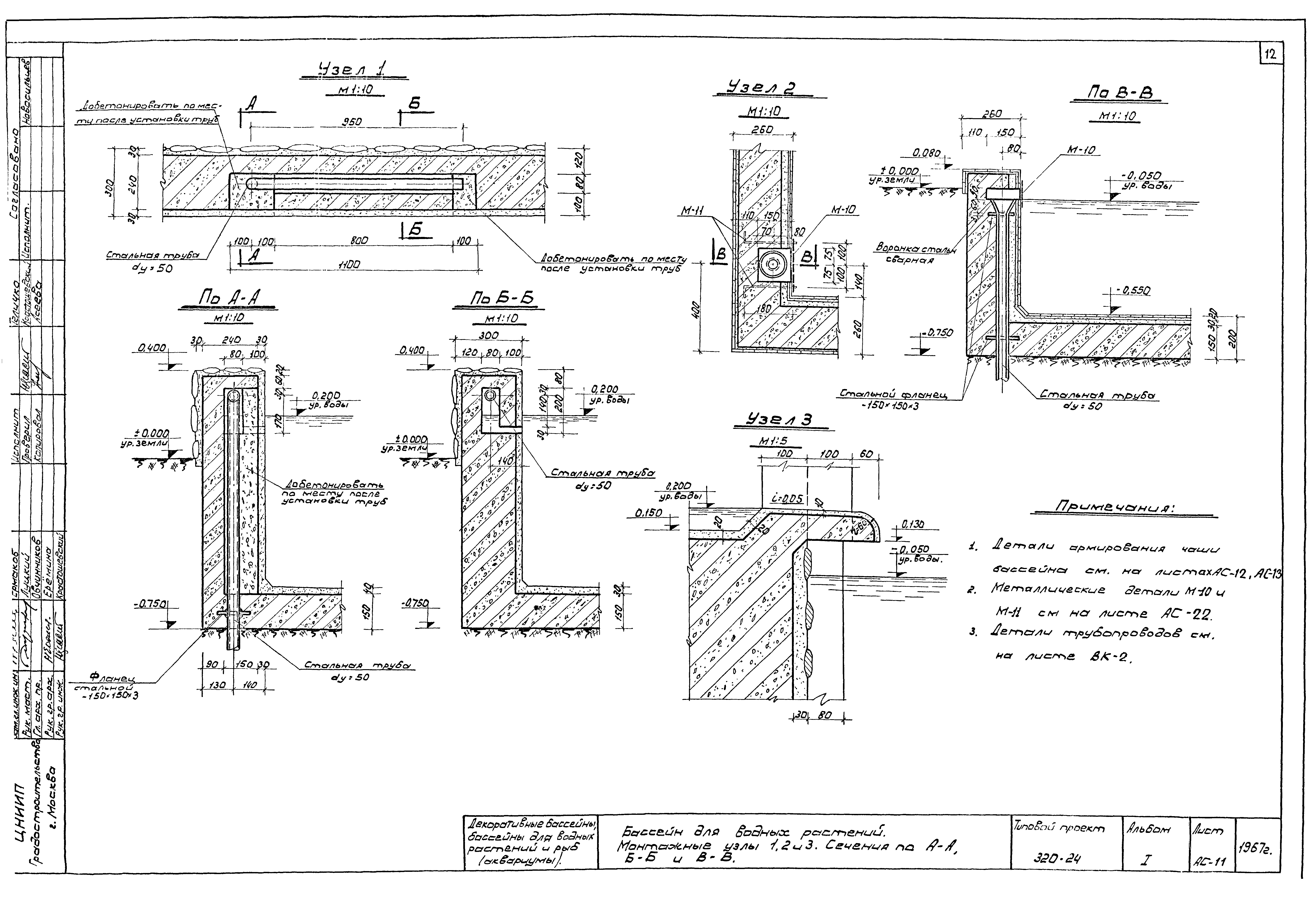

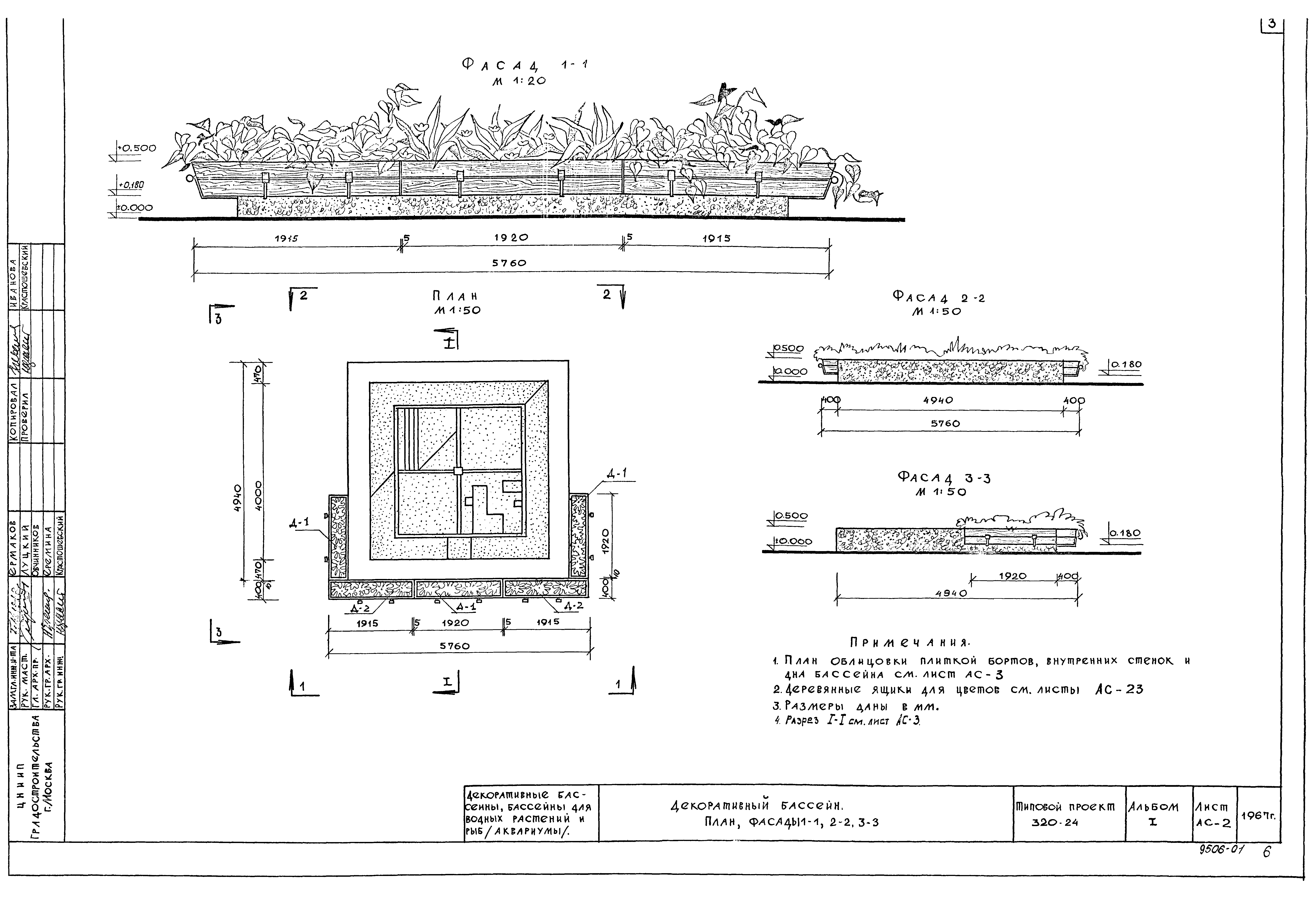

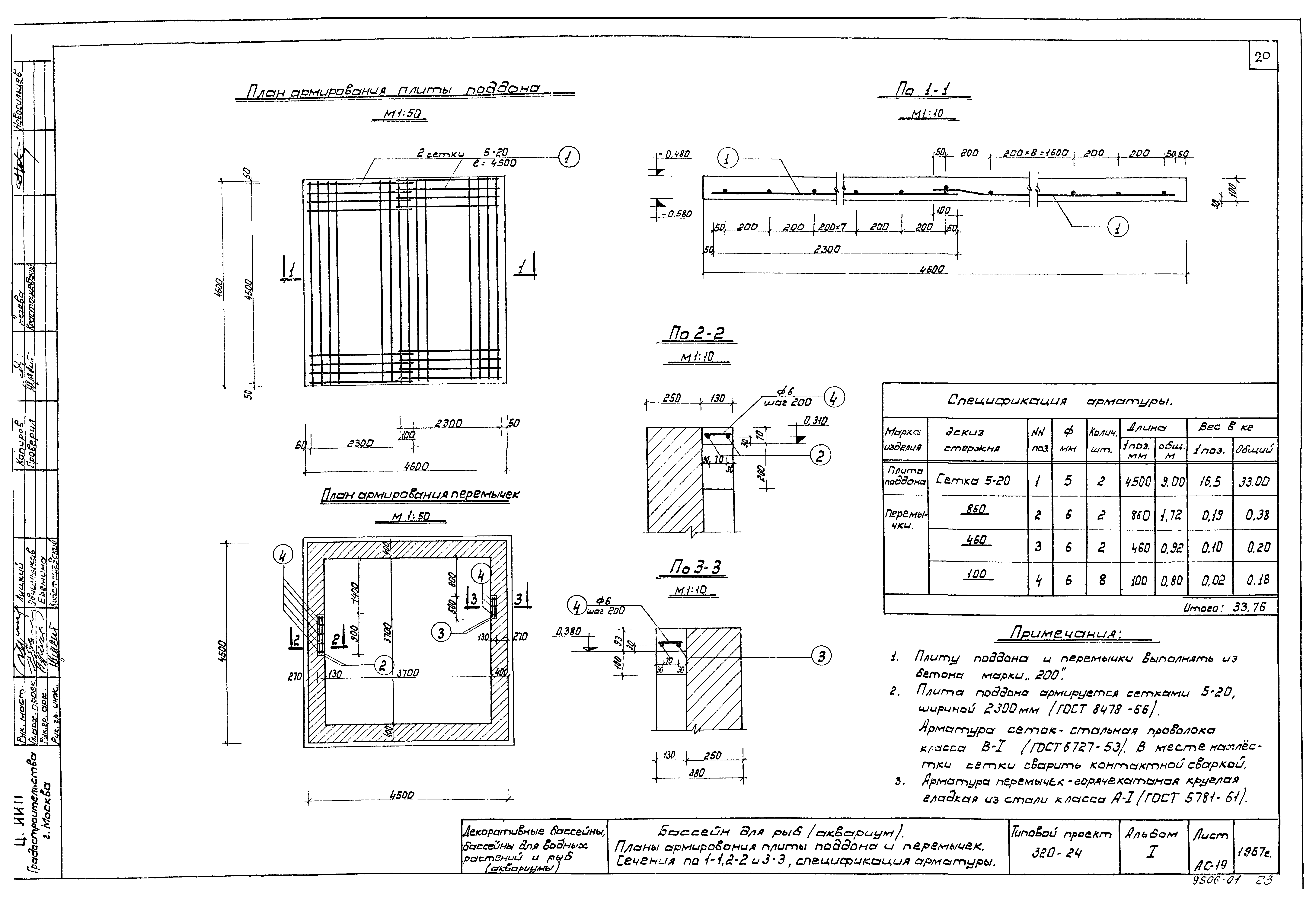

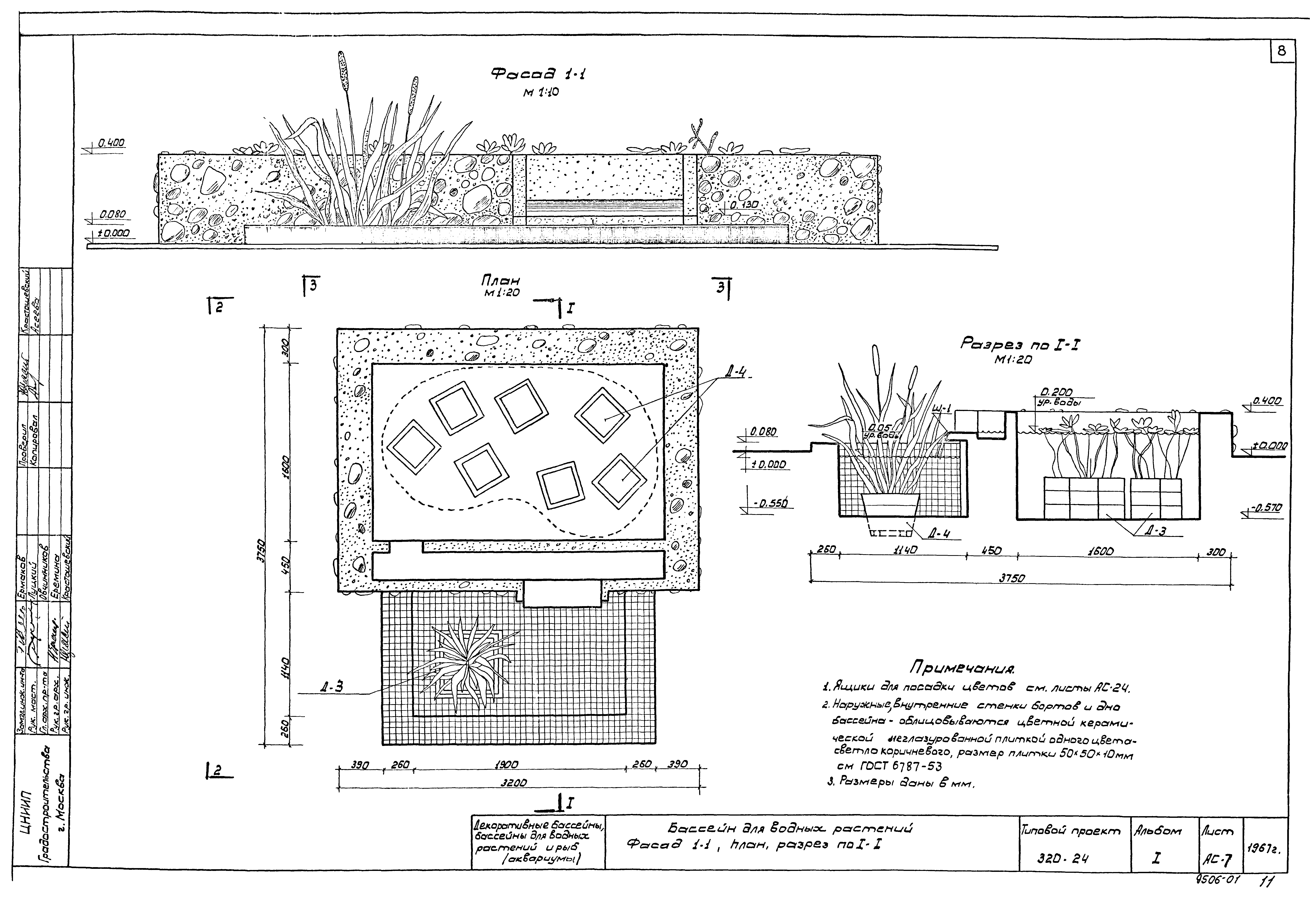

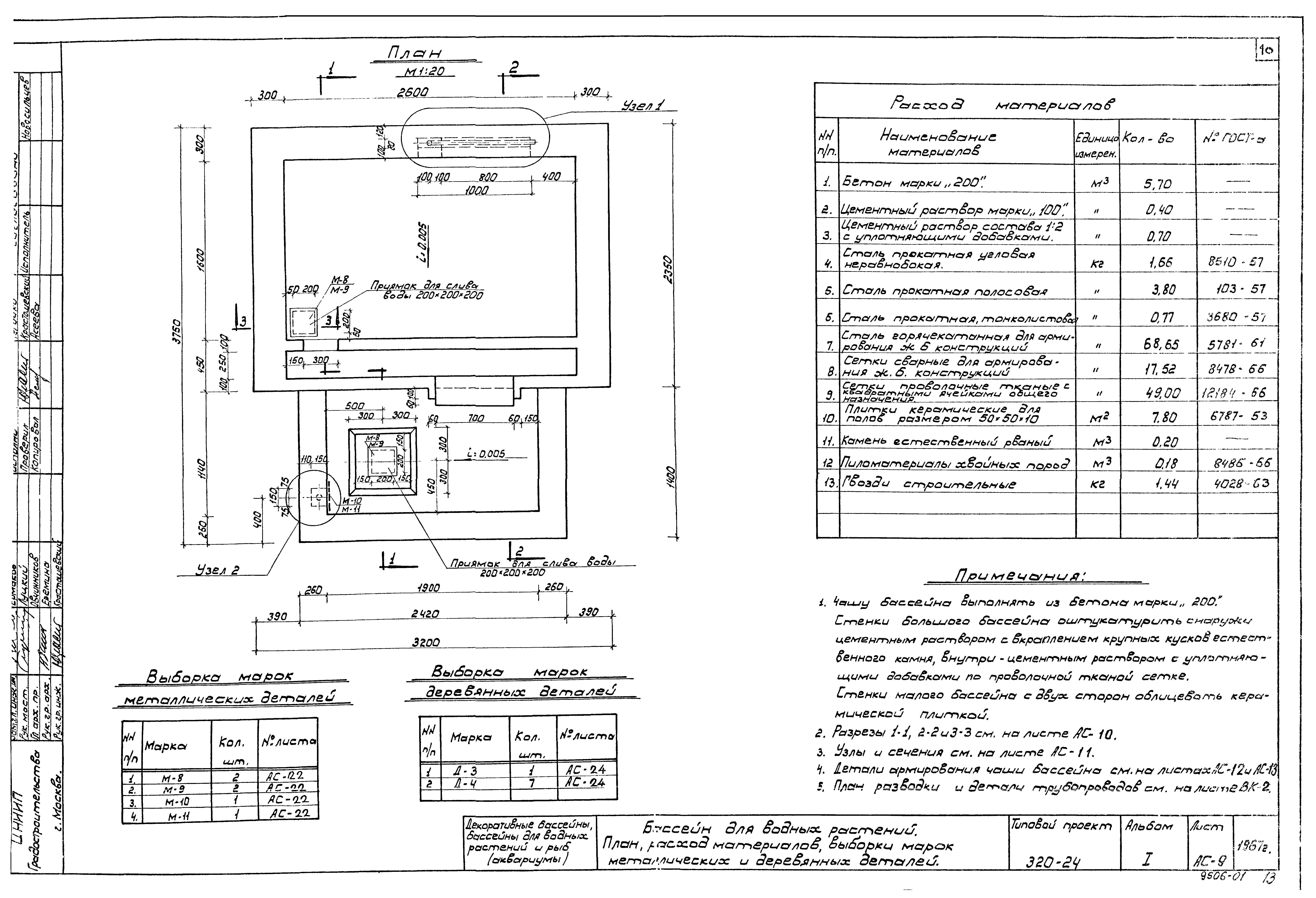

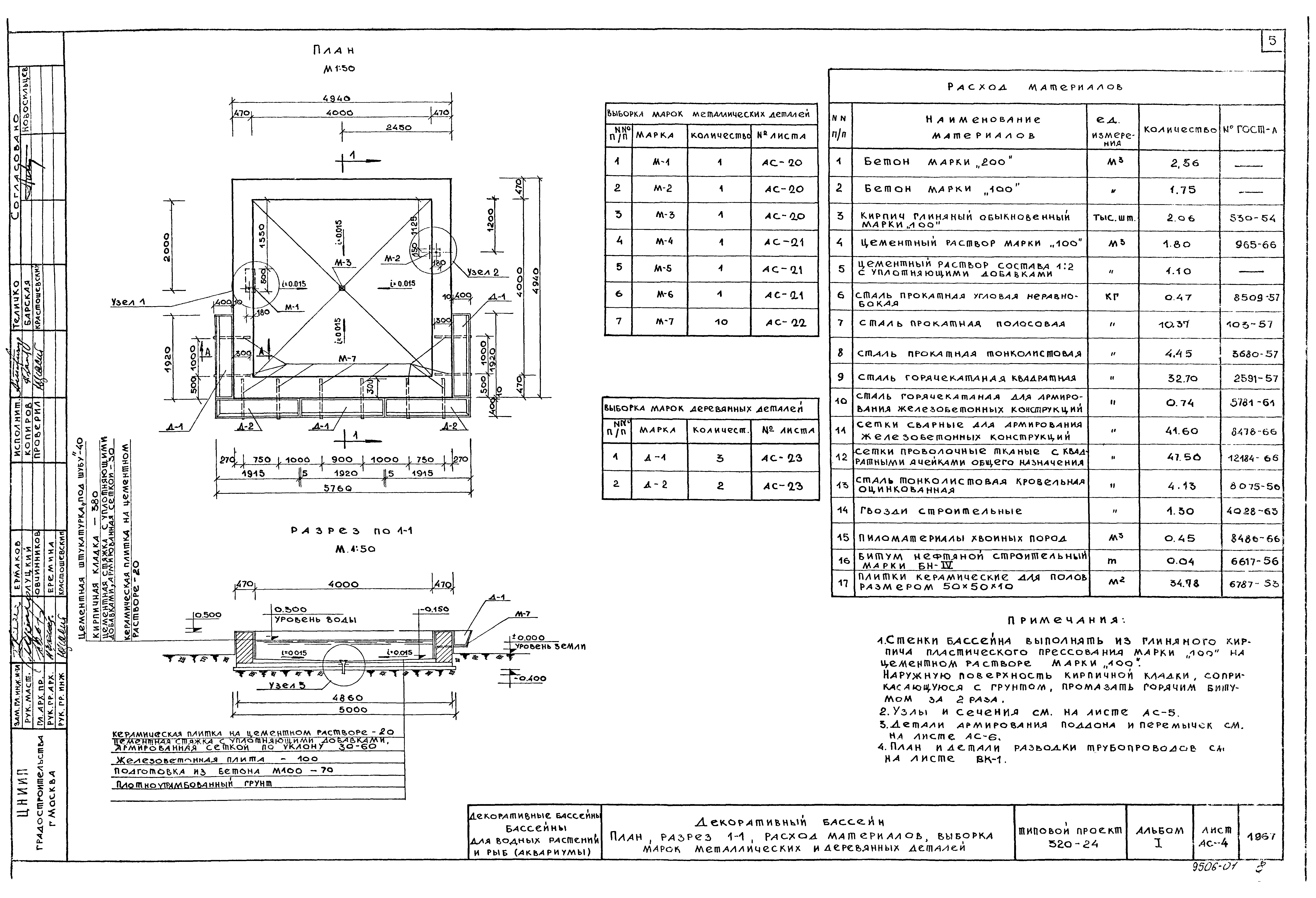

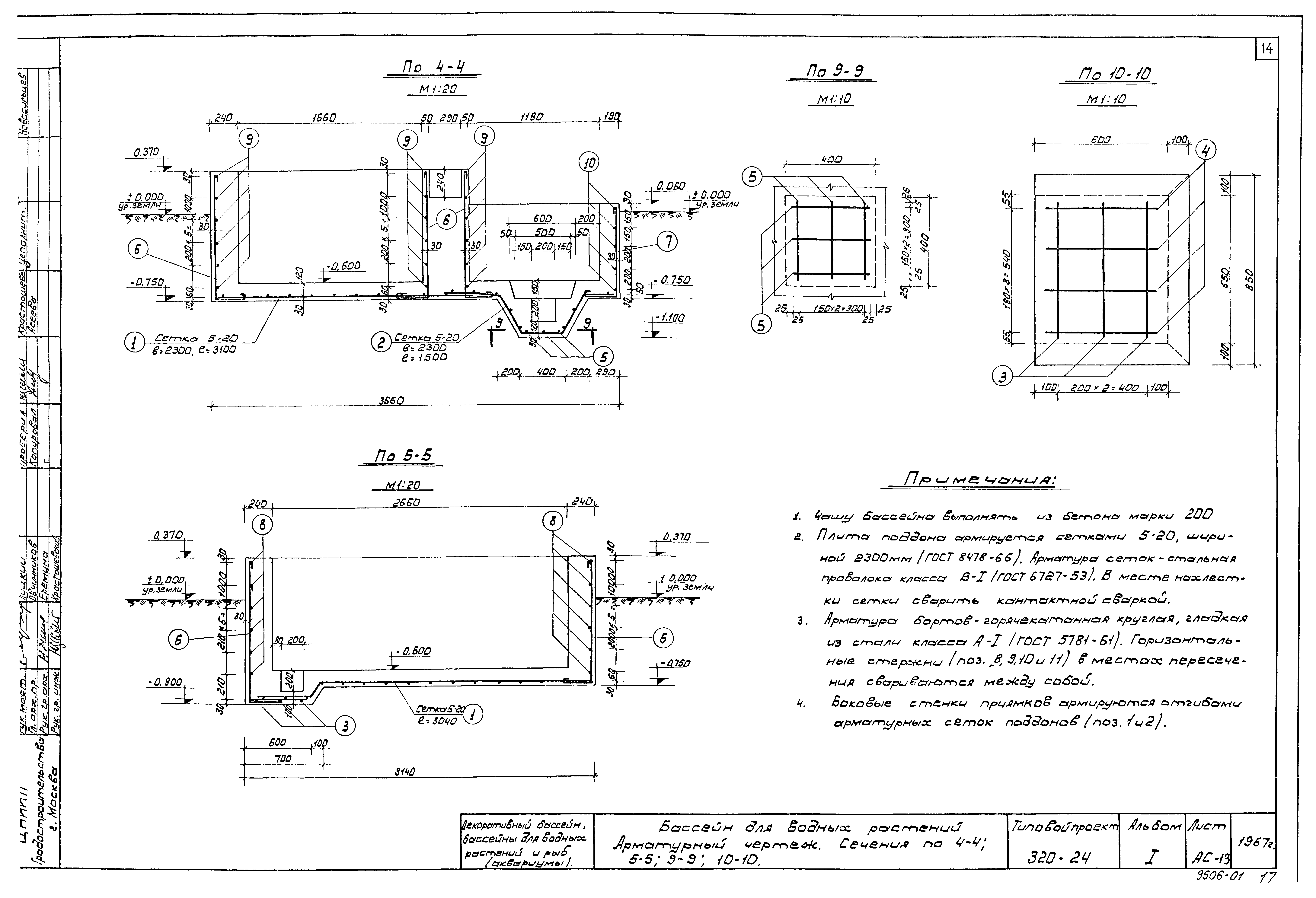

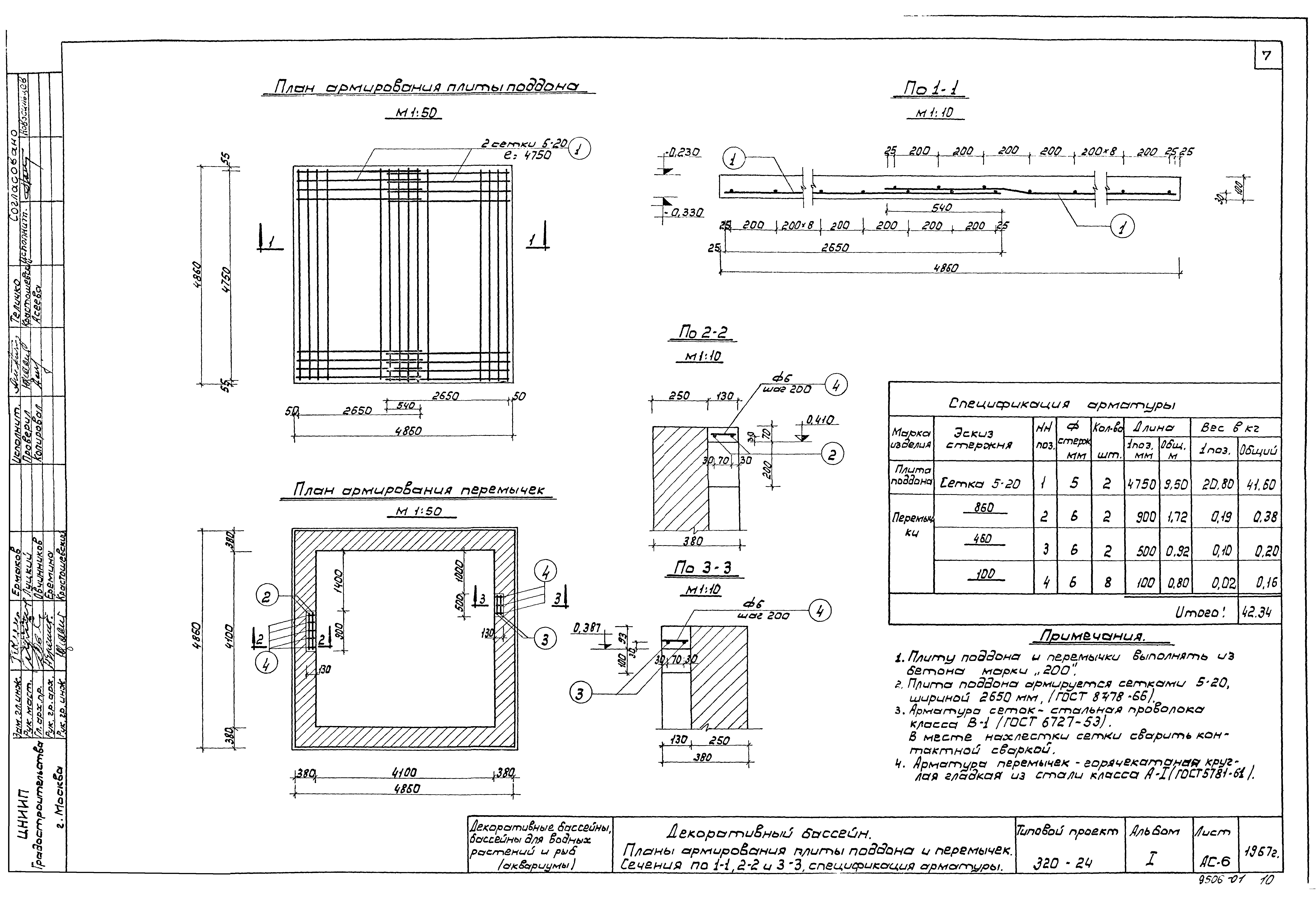

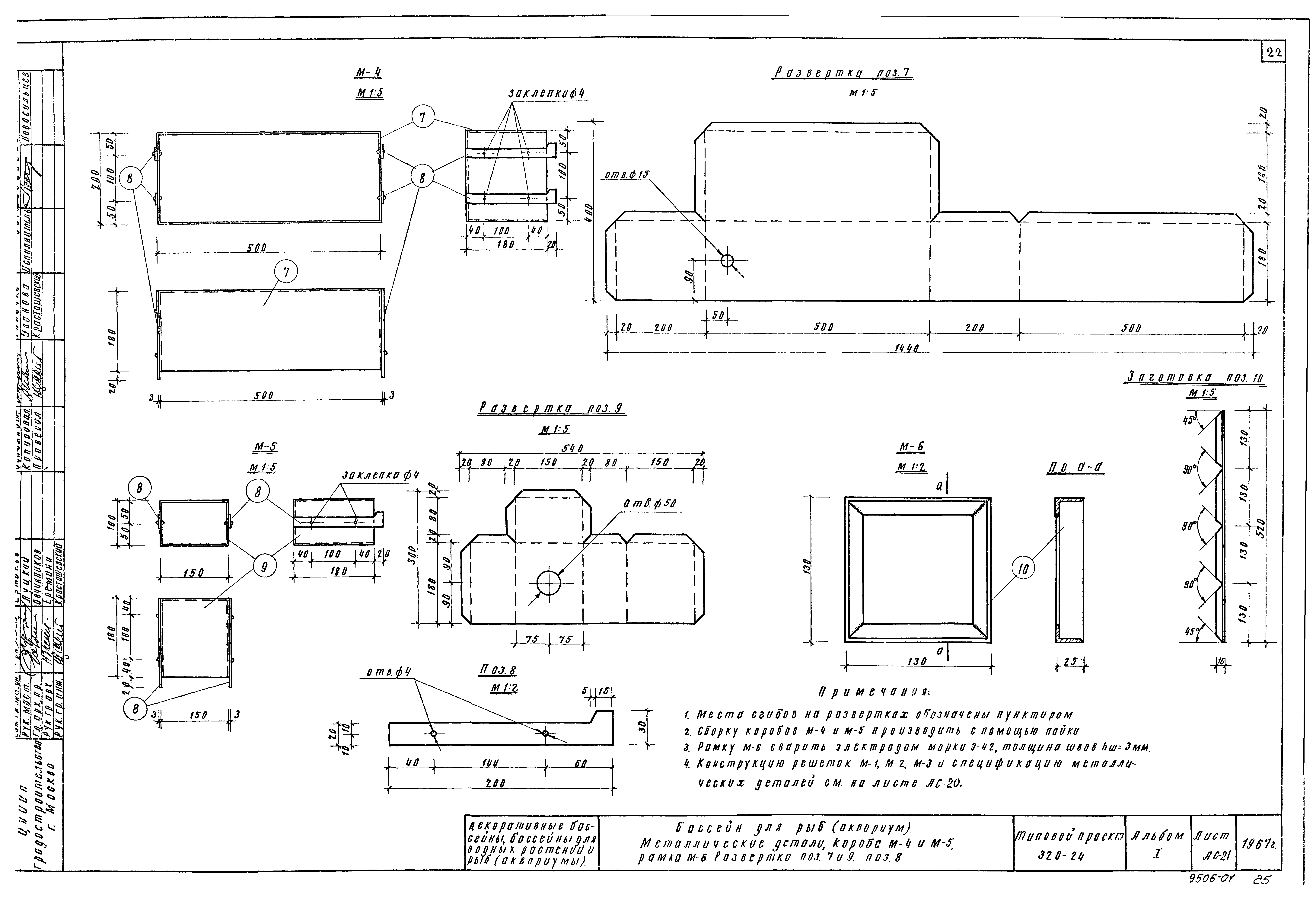

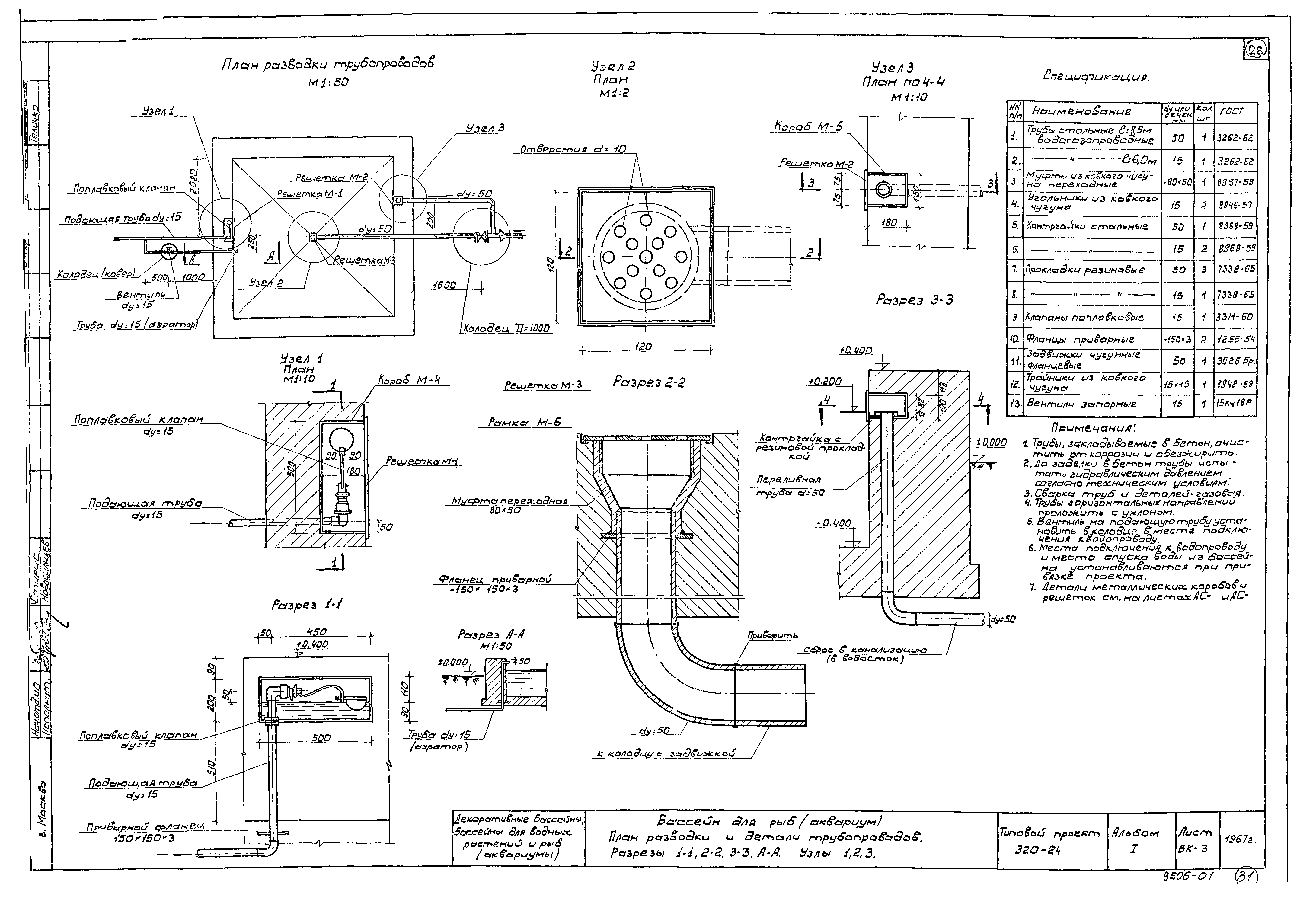

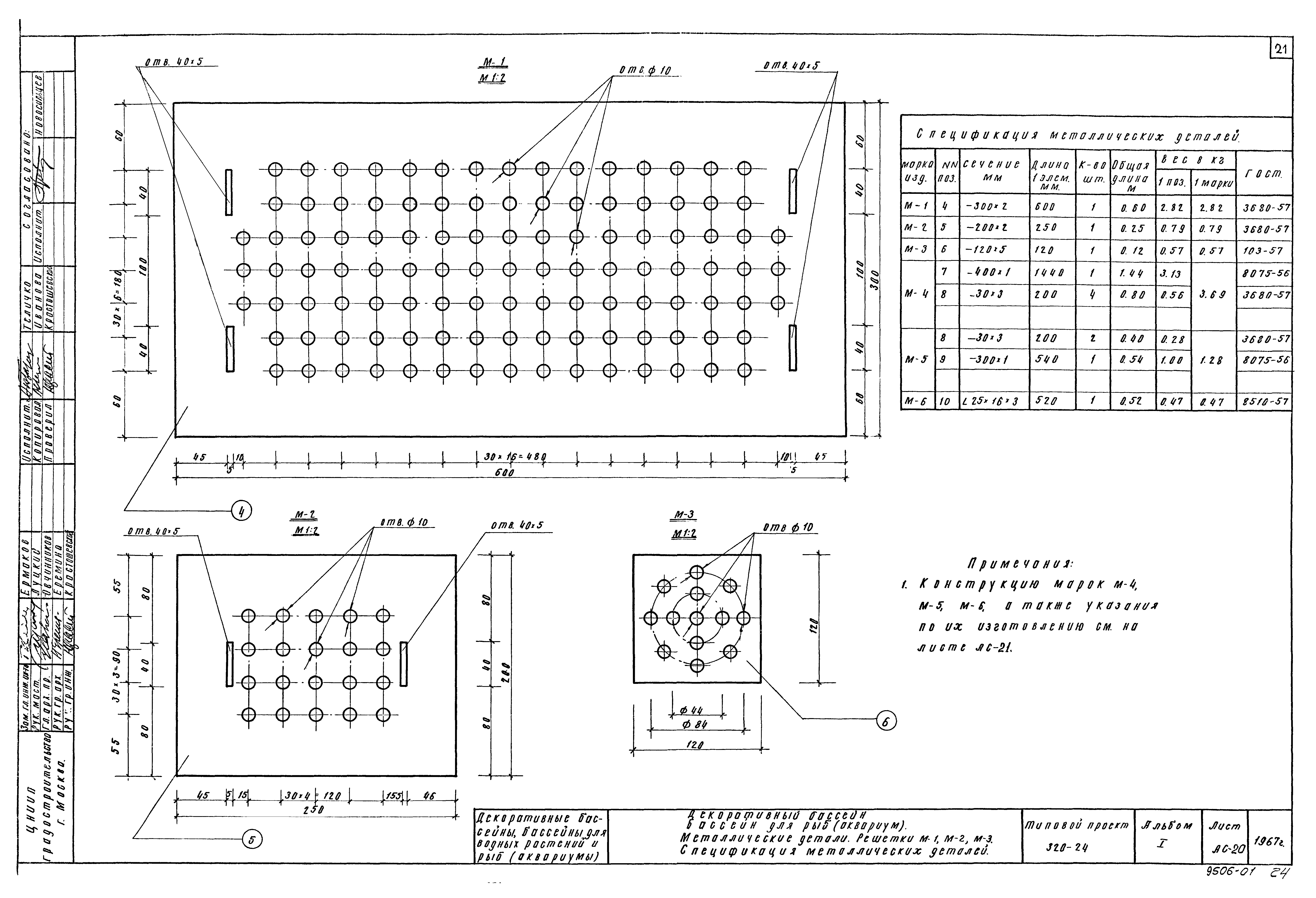

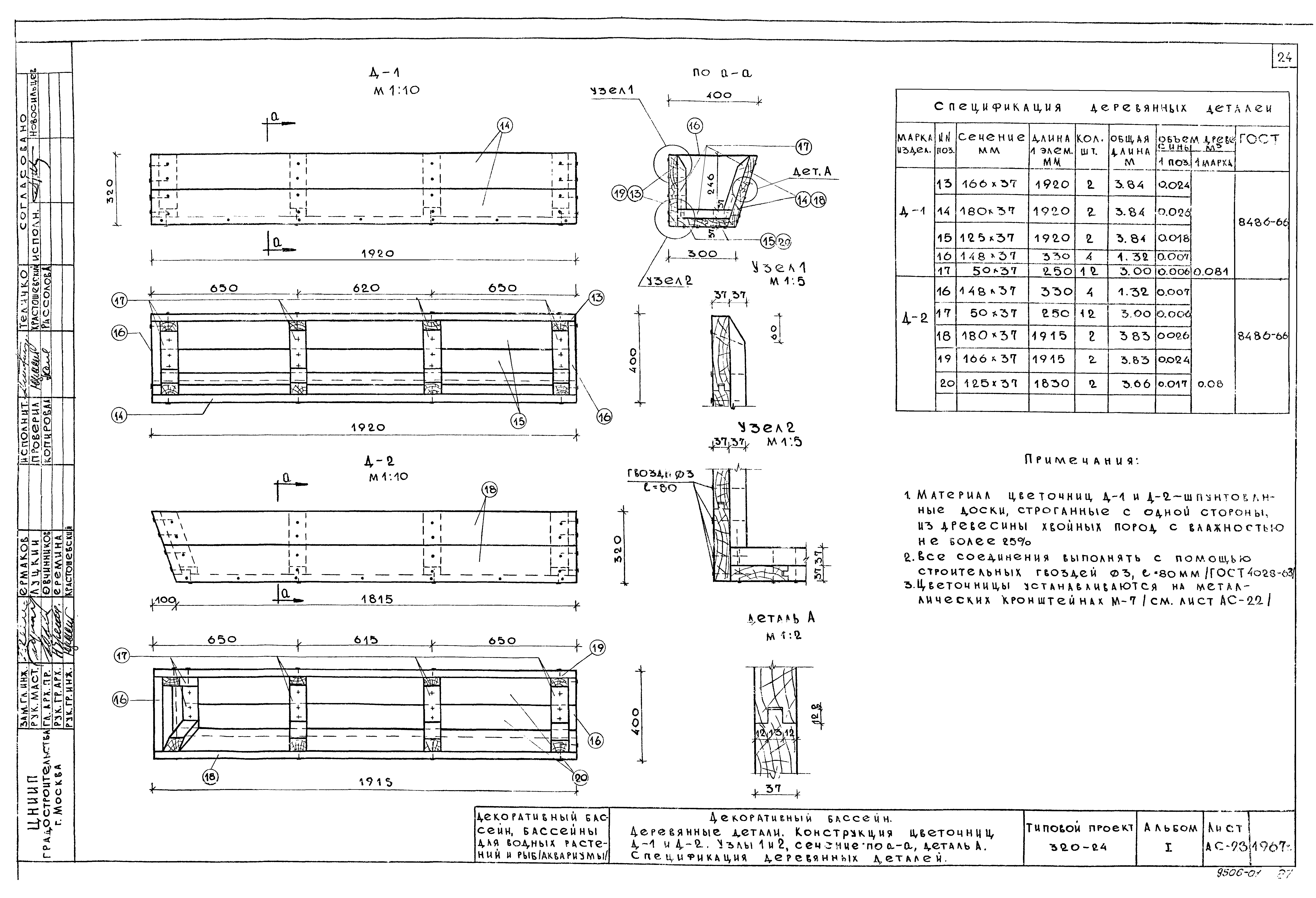

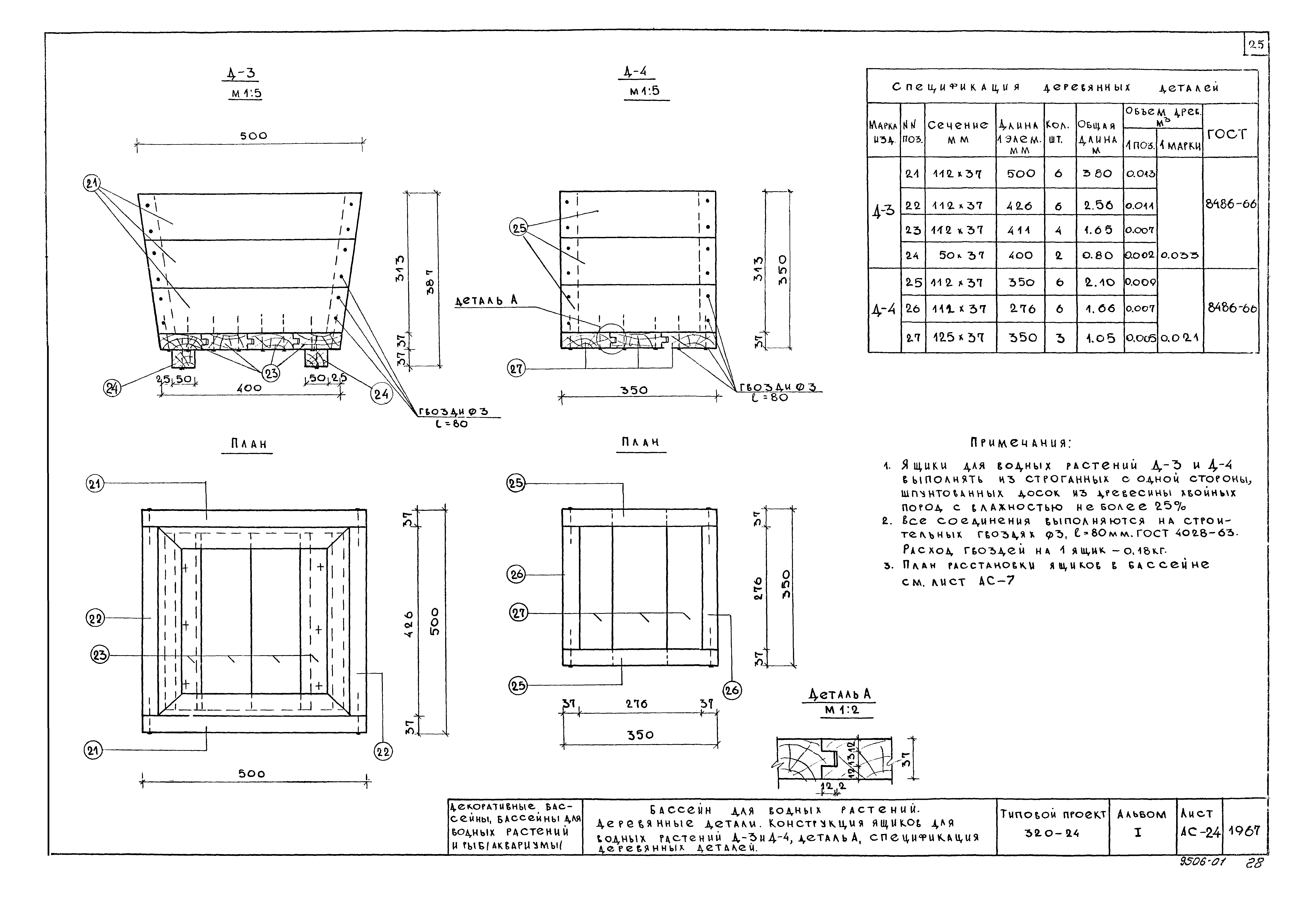

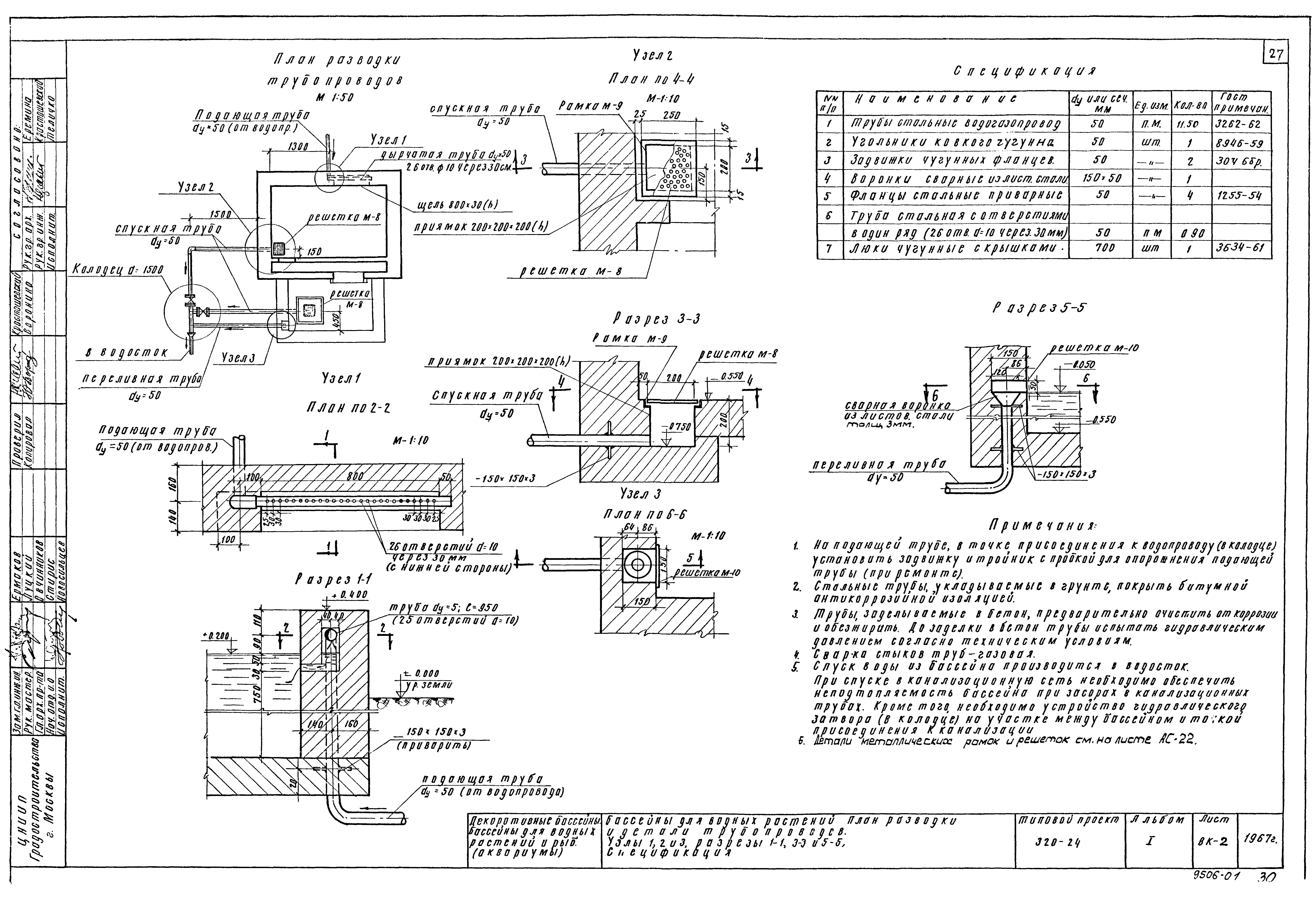

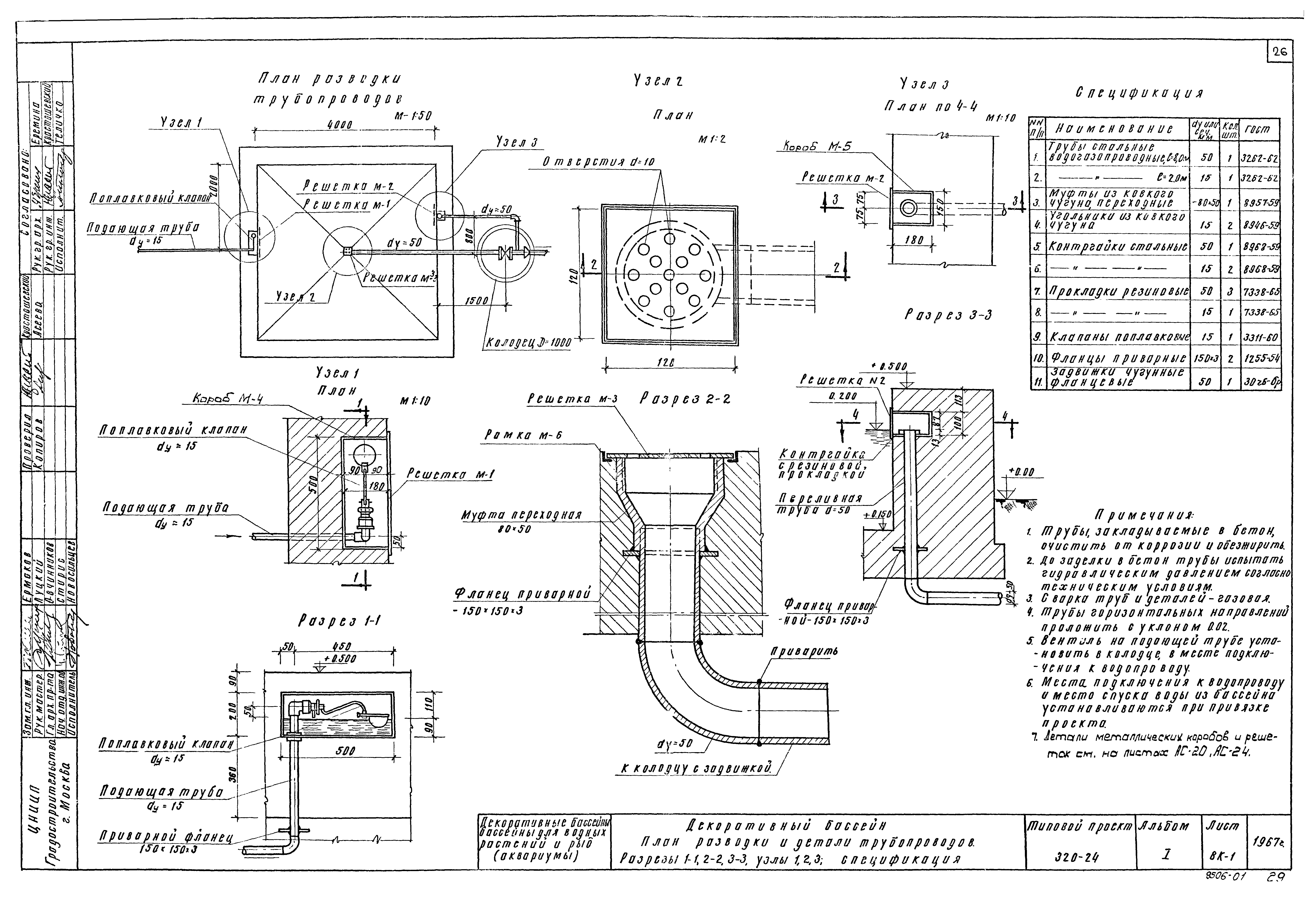

Оглавление:	Пояснительная записка Декоративный бассейн. План, фасады 1-1, 2-2, 3-3 Декоративный бассейн. Облицовка плиткой горизонтальных плоскостей бортов, внутренних стенок и дна бассейна, разрез по 1-1, фрагмент установки ящиков для цветов Декоративный бассейн. План. Разрез 1-1. Расход материалов, выборка марок металлических и деревянных деталей Декоративный бассейн. Монтажные узлы 1, 2, 3. Сечение по А-А, Б-Б и В-В Декоративный бассейн. Планы армирования плиты поддона и перемычек. Сечения по 1-1, 2-2 и 3-3. Спецификация арматуры Бассейн для водных растений. Фасад 1-1. План. Разрез по 1-1 Бассейн для водных растений. Фасады 2-2, 3-3, 4-4. Шаблон слива Ш-1 Бассейн для водных растений. План. Расход материалов выборки марок металлических и деревянных деталей Бассейн для водных растений. Разрезы 1-1, 2-2, 3-3 Бассейн для водных растений. Монтажные узлы 1, 2 и 3. Сечения по А-А, Б-Б и В-В Бассейн для водных растений. Арматурный чертеж. Планы армирования плиты поддона и бортов. Сечение 6-6, 7-7 и 8-8. Спецификация арматуры Бассейн для водных растений. Арматурный чертеж. Сечения по 4-4, 5-5, 9-9, 10-10 Бассейн для рыб (аквариум). План. Разрез 1-1 и облицовка наружных стенок бассейна А, Б, В, Г Бассейн для рыб (аквариум). Вариант облицовки плиткой бортов и дна бассейна №1. План. Облицовка внутренних стенок бассейна Д, Е, Ж, З Бассейн для рыб (аквариум). Вариант облицовки плиткой внутренних и наружных стенок, горизонтальных плоскостей бортов и дна бассейна №2. Фасад 1-1, план, разрез по 2-2 Бассейн для рыб (аквариум). План. Разрез 1-1, расход материалов Бассейн для рыб (аквариум). Монтажные узлы 1, 2 и 3. Сечения по А-А, Б-Б и В-В Бассейн для рыб (аквариум). Планы армирования плиты поддона и перемычек. Сечения по 1-1, 2-2 и 3-3. Спецификация арматуры Декоративный бассейн. Бассейн для рыб (аквариум). Металлические детали решетки М-1, М-2, М-3. Спецификация металлических деталей Бассейн для рыб (аквариум). Металлические детали короба М-4, М-5. Рамка М-6. Развертка позиций 7 и 9. Позиция 8 Бассейн для водных растений. Металлические детали. Кронштейн М-7. Решетки М-8 и М-10. Рамка М-9. Кронштейн М-11. Заготовка позиции 18. Спецификация металлических деталей Декоративный бассейн. Деревянные детали. Конструкция цветочниц Д-1 и Д-2. Узлы 1, 2. Сечение по а-а. Деталь А. Спецификация деревянных деталей Бассейн для водных растений. Деревянные детали. Конструкция ящиков для водных растений Д-3 и Д-4. Деталь А. Спецификация деревянных деталей Декоративный бассейн. План разводки и детали трубопроводов. Разрезы 1-1, 2-2 и 3-3. Узлы 1, 2, 3. Спецификация Бассейн для водных растений. План разводки и детали трубопроводов. Узлы 1, 2 и 3. Разрезы 1-1, 3-3 и 5-5. Спецификация Бассейн для рыб (аквариум). План разводки и детали трубопроводов. Разрезы 1-1, 2-2, 3-3, А-А. Узлы 1, 2, 3
Разработан:	ЦНИИП градостроительства
Утверждён:	01.11.1967 ЦНИИП градостроительства Госгражданстроя (338)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1967 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Малые формы архитектуры и элементы благоустройства Малые архитектурные формы Фонтаны, бассейны, питьевые фонтанчики
