Скачать Серия ИИ-03-02 Альбом 107. Панели перекрытий длиной 298 см с круглыми пустотами, армированные сварными сетками и предварительно напряженные беспустотные панели перекрытий длиной 626 и 586 см, армированные стержневой арматурой из стали классов А-IV и А-IIIв (метод натяжения - механический и электротермический)Дата актуализации: 10.08.2017 Серия ИИ-03-02

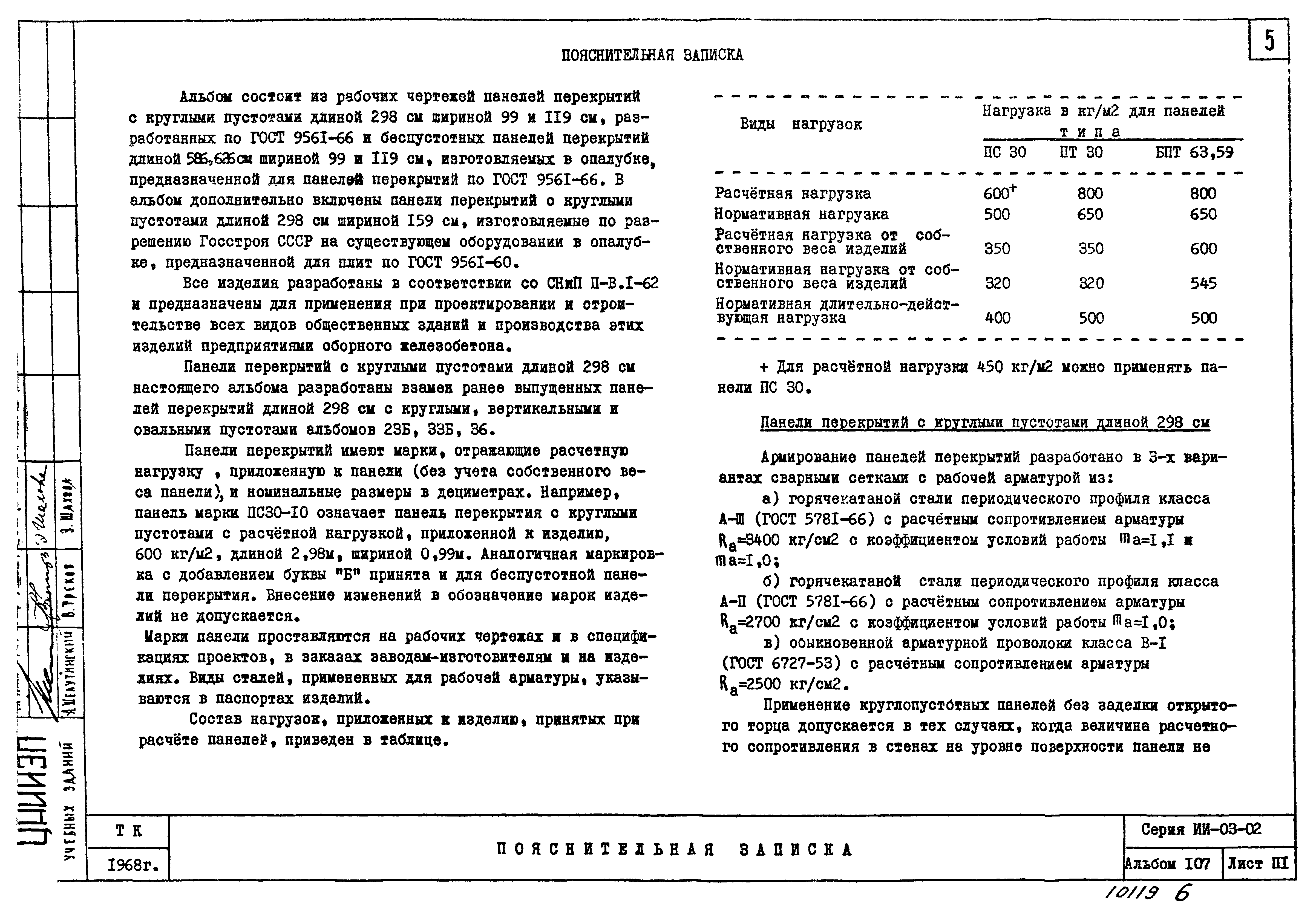

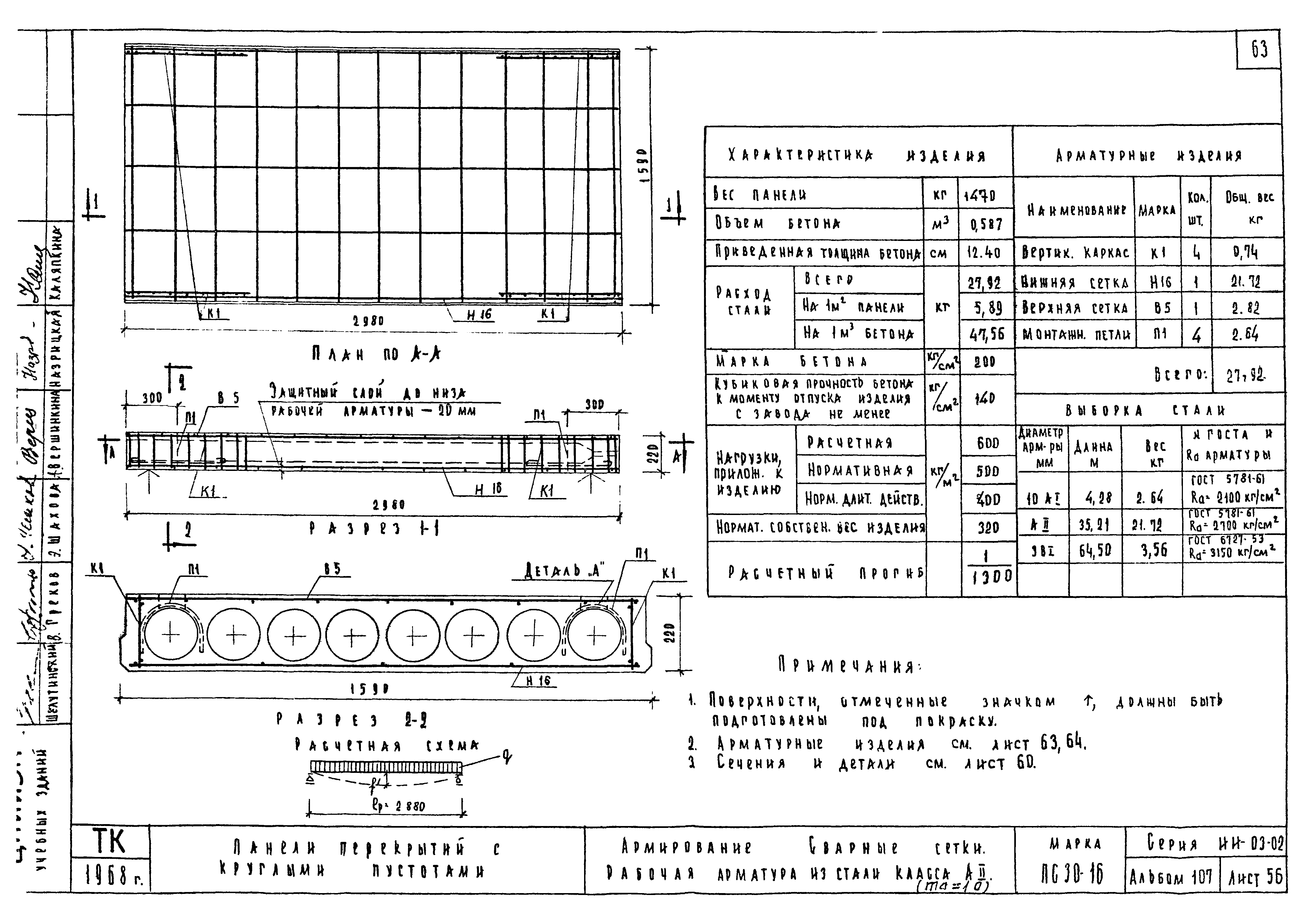

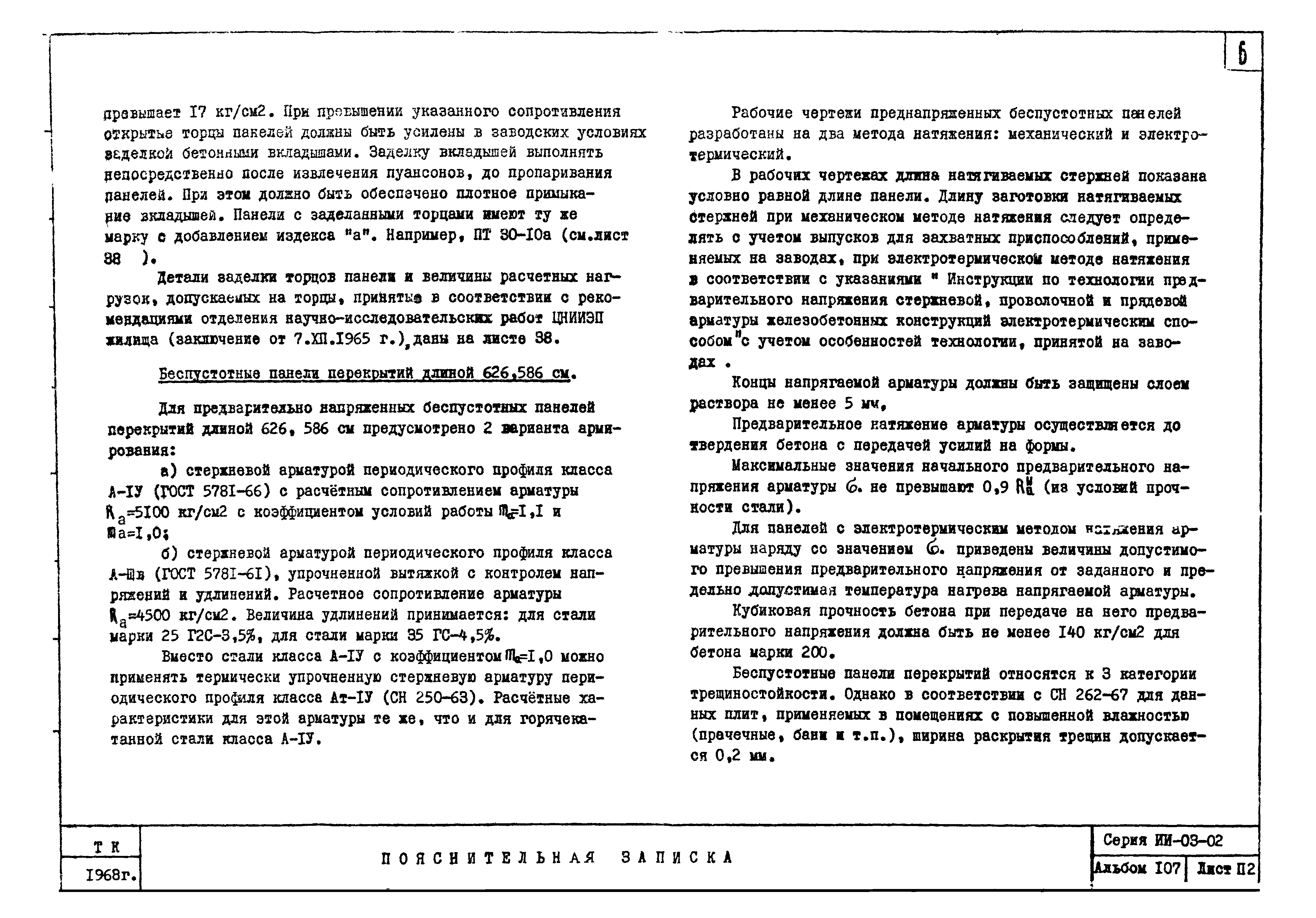

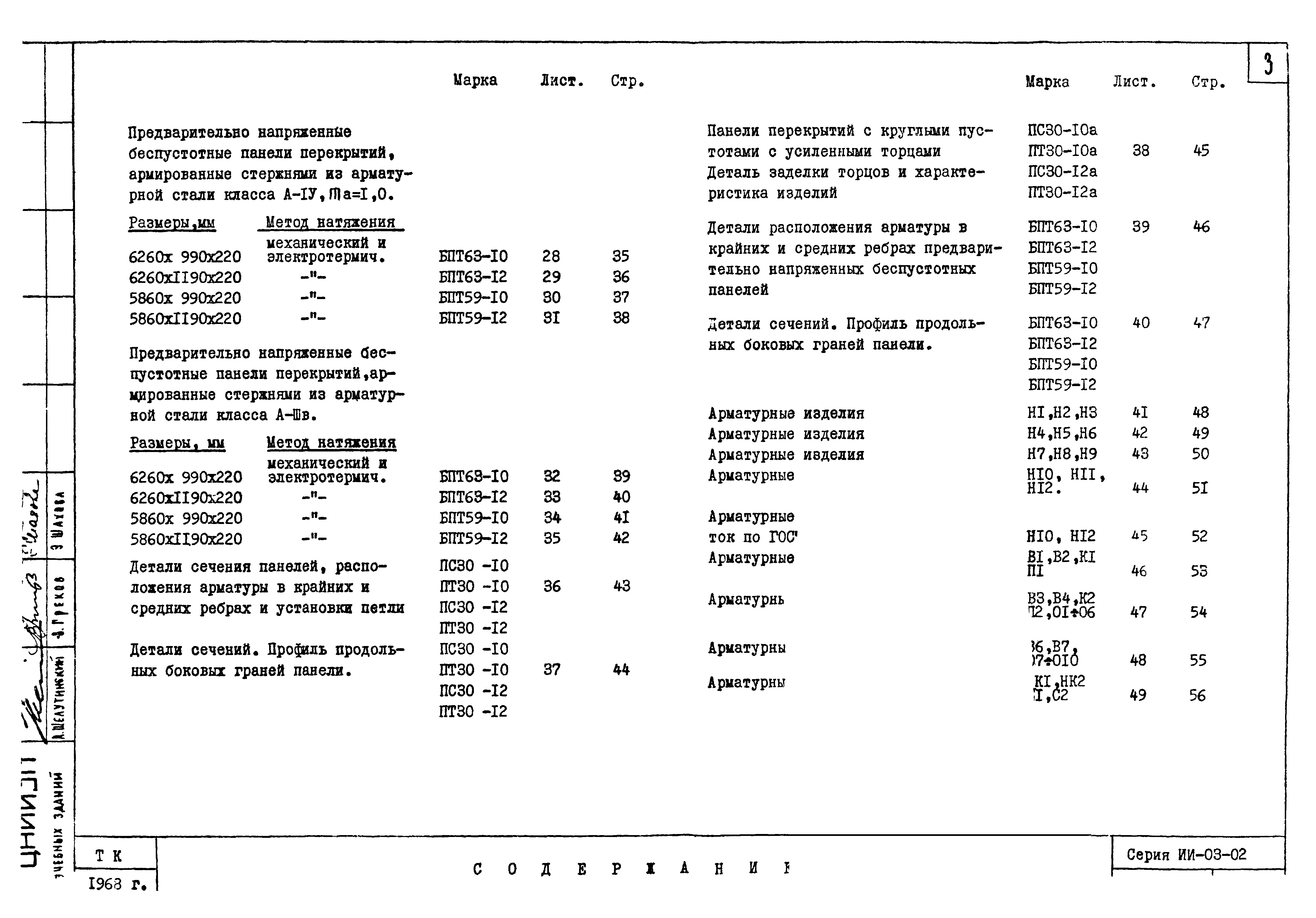

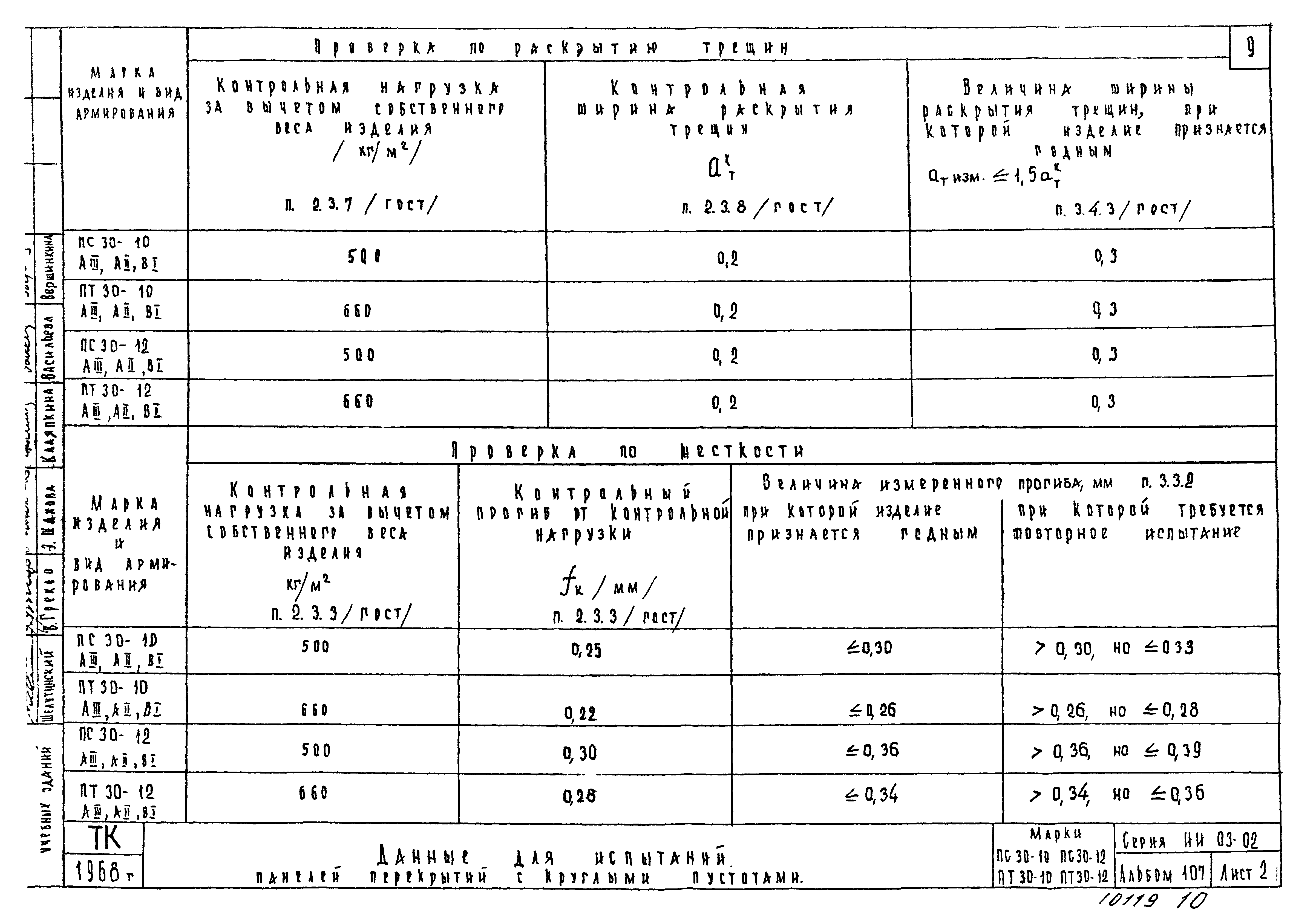

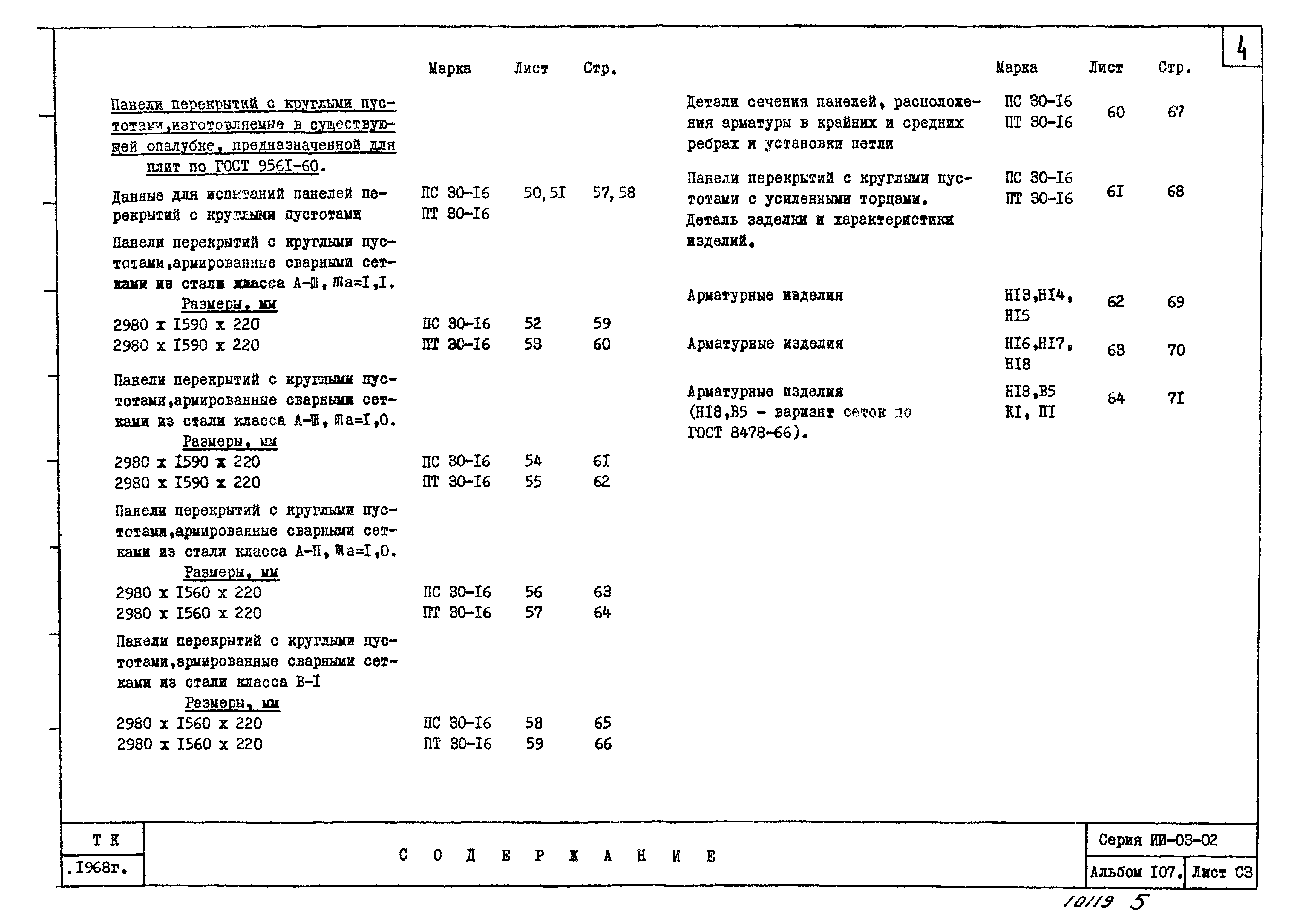

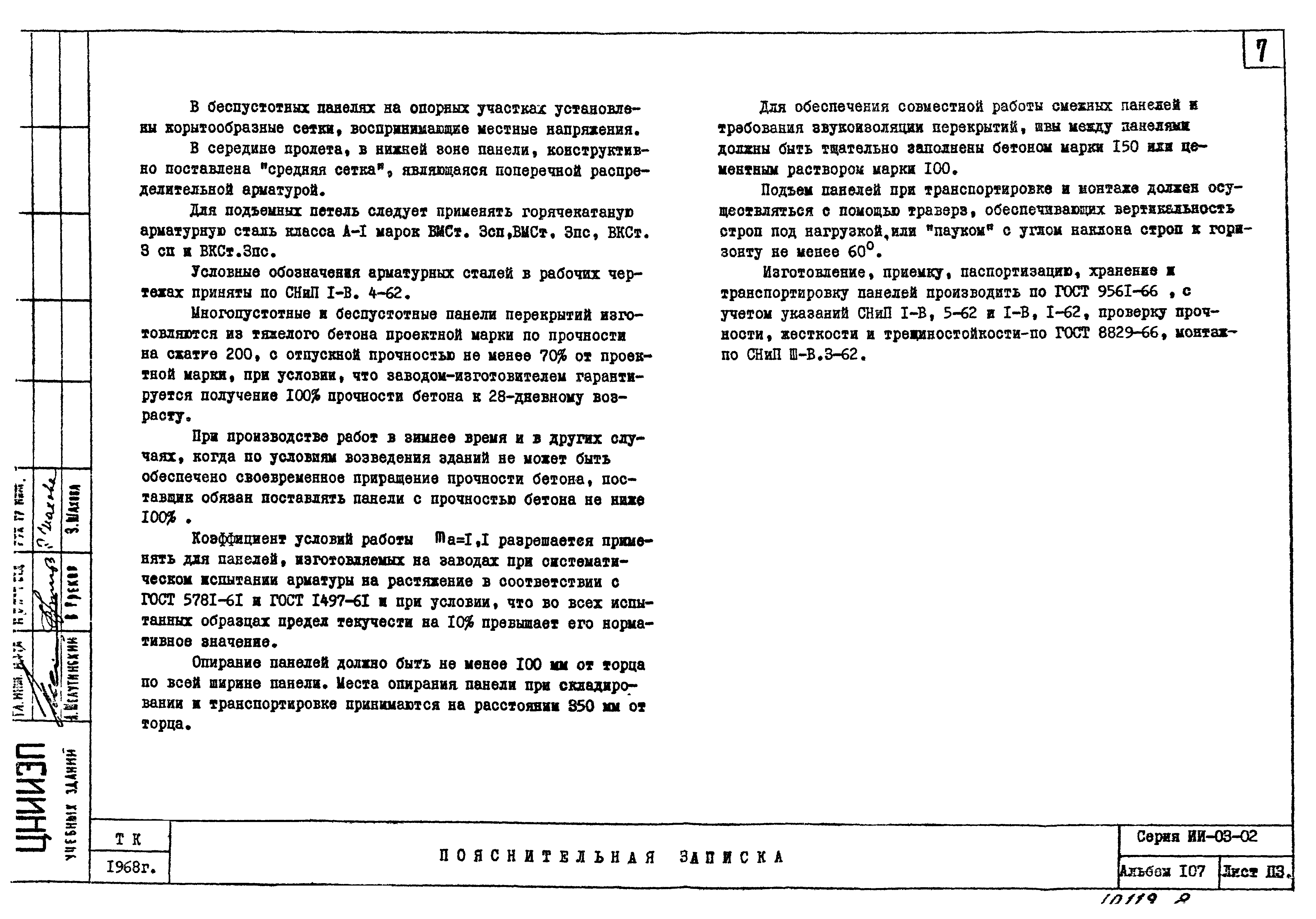

Альбом 107. Панели перекрытий длиной 298 см с круглыми пустотами, армированные сварными сетками и предварительно напряженные беспустотные панели перекрытий длиной 626 и 586 см, армированные стержневой арматурой из стали классов А-IV и А-IIIв (метод натяжения - механический и электротермический)Обозначение: | Серия ИИ-03-02 | Обозначение англ: | Series ИИ-03-02 | Статус: | не действует | Название рус.: | Альбом 107. Панели перекрытий длиной 298 см с круглыми пустотами, армированные сварными сетками и предварительно напряженные беспустотные панели перекрытий длиной 626 и 586 см, армированные стержневой арматурой из стали классов А-IV и А-IIIв (метод натяжения - механический и электротермический) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.06.1984 | Оглавление: | Содержание Пояснительная записка Данные для испытаний панелей перекрытий с круглыми пустотами Данные для испытаний предварительно напряженных беспустотных панелей перекрытий Панели перекрытий с круглыми пустотами. Армирование. Сварные сетки. Рабочая арматура из стали класса А-III Панели перекрытий с круглыми пустотами. Армирование. Сварные сетки. Рабочая арматура из стали класса А-II Панели перекрытий с круглыми пустотами. Армирование. Сварные сетки. Рабочая арматура из стали класса В-I Предварительно напряженная беспустотная панель перекрытия. Напрягаемая арматура - стержни класса А-IV. Метод натяжения - механический, электротермический Предварительно напряженная беспустотная панель перекрытия. Напрягаемая арматура - стержни класса А-IIIв. Метод натяжения - механический, электротермический Детали сечения панелей, расположения арматуры в крайних и средних ребрах и установки петли Детали сечений. Профиль продольных боковых граней панели Панели перекрытий с круглыми пустотами с усиленными торцами. Деталь заделки торцов и характеристика изделий Детали расположения арматуры на крайних и средних ребрах предварительно напряженных беспустотных панелей Детали сечений. Профиль продольных боковых граней панели Арматурные изделия Данные для испытаний панелей перекрытий с круглыми пустотами Панели перекрытий с круглыми пустотами. Армирование. Сварные сетки. Рабочая арматура из стали класса А-III Панели перекрытий с круглыми пустотами. Армирование. Сварные сетки. Рабочая арматура из стали класса А-II Панели перекрытий с круглыми пустотами. Армирование. Сварные сетки. Рабочая арматура из стали класса В-I Детали сечения панелей, расположения арматуры в крайних и средних ребрах и установки петли Панели перекрытий с круглыми пустотами с усиленными торцами. Деталь заделки торцов и характеристика изделий Арматурные изделия | Разработан: | ЦНИИЭП жилища
| Утверждён: | 01.01.1968 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР
| Расположен в: |
|
![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/0.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/1.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/2.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/3.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/4.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/5.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/6.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/7.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/8.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/9.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/10.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/11.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/12.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/13.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/14.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/15.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/16.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/17.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/18.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/19.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/20.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/21.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/22.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/23.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/24.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/25.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/26.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/27.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/28.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/29.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/30.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/31.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/32.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/33.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/34.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/35.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/36.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/37.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/38.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/39.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/40.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/41.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/42.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/43.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/44.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/45.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/46.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/47.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/48.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/49.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/50.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/51.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/52.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/53.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/54.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/55.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/56.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/57.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/58.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/59.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/60.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/61.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/62.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/63.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/64.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/65.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/66.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/67.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/68.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/69.gif) ![Серия ИИ-03-02](../../../Data2/1/4293799/4293799783.files/70.gif)
|
