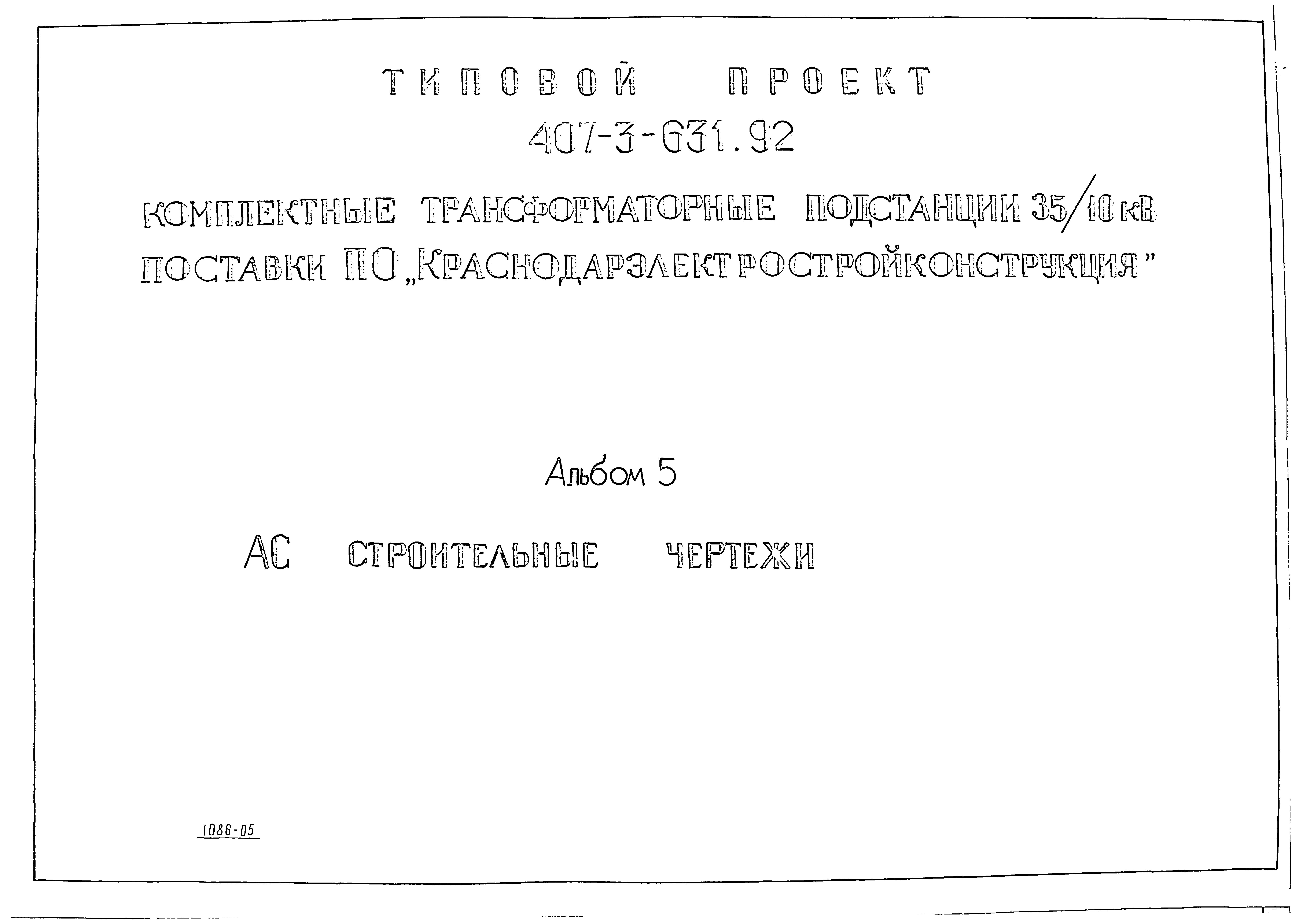

Типовой проект 407-3-631.92

Альбом 5. Строительные чертежи

Обозначение:	Типовой проект 407-3-631.92
Обозначение англ:	407-3-631.92
Статус:	не определен законодательством
Название рус.:	Альбом 5. Строительные чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	28.10.1992

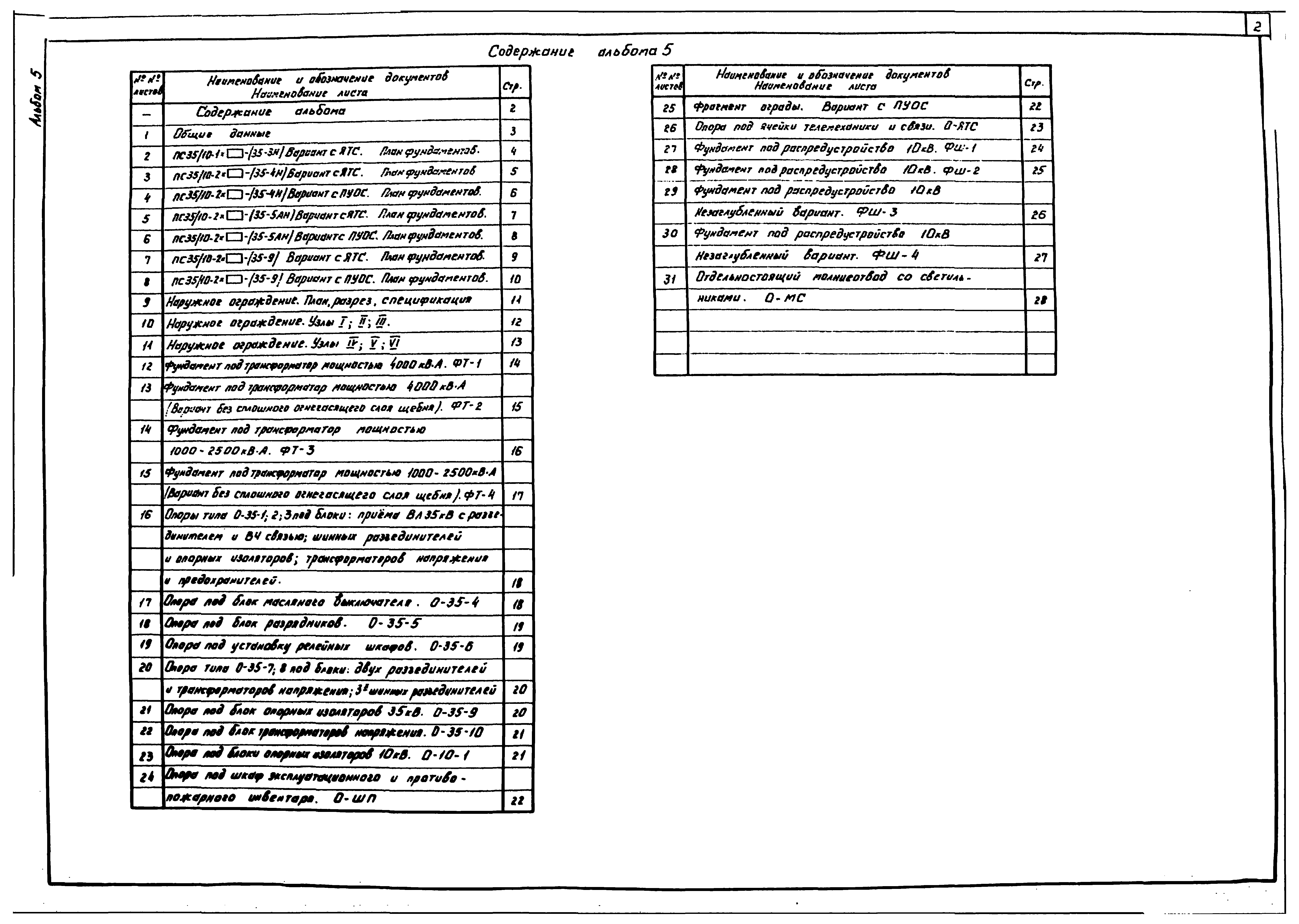

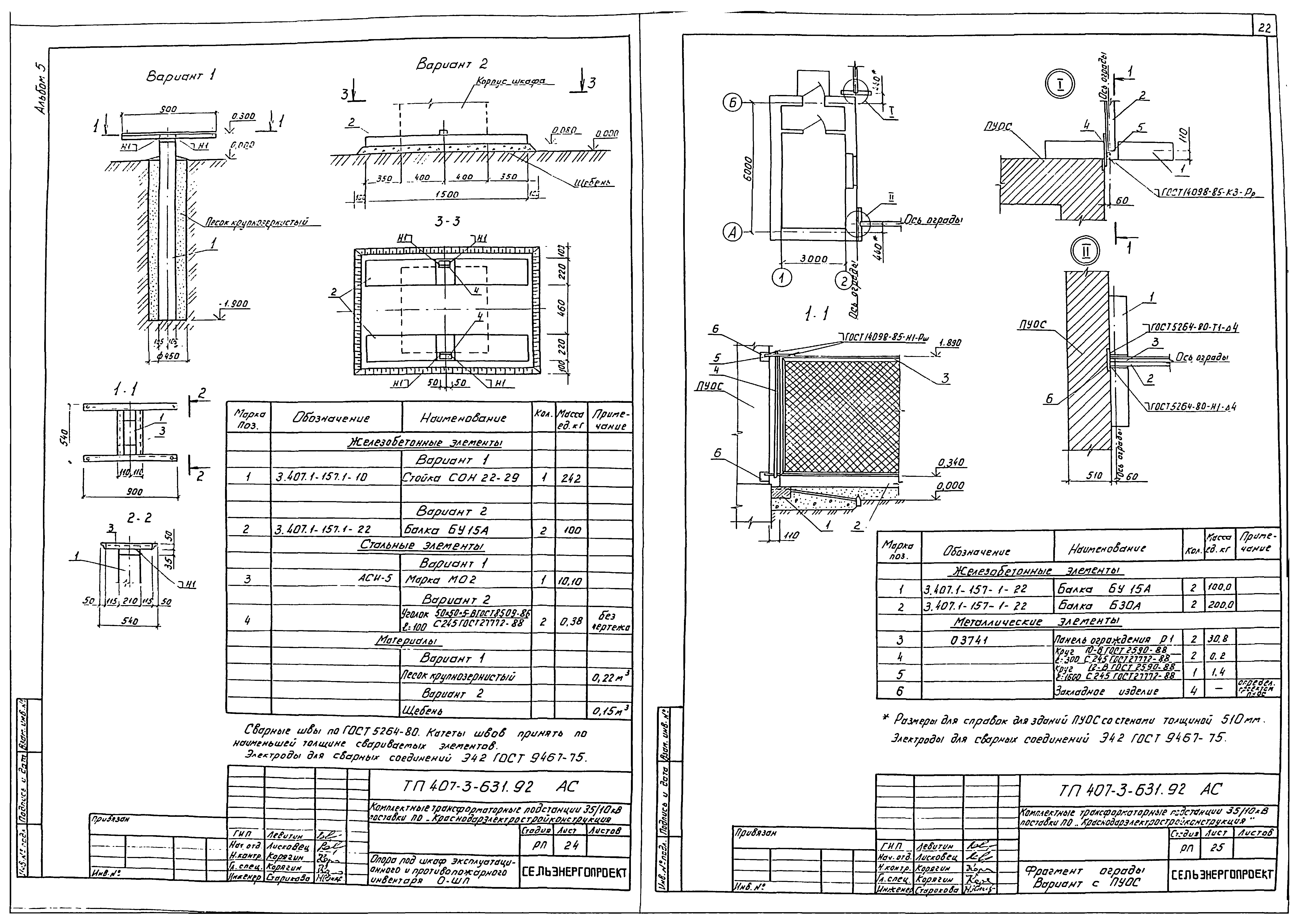

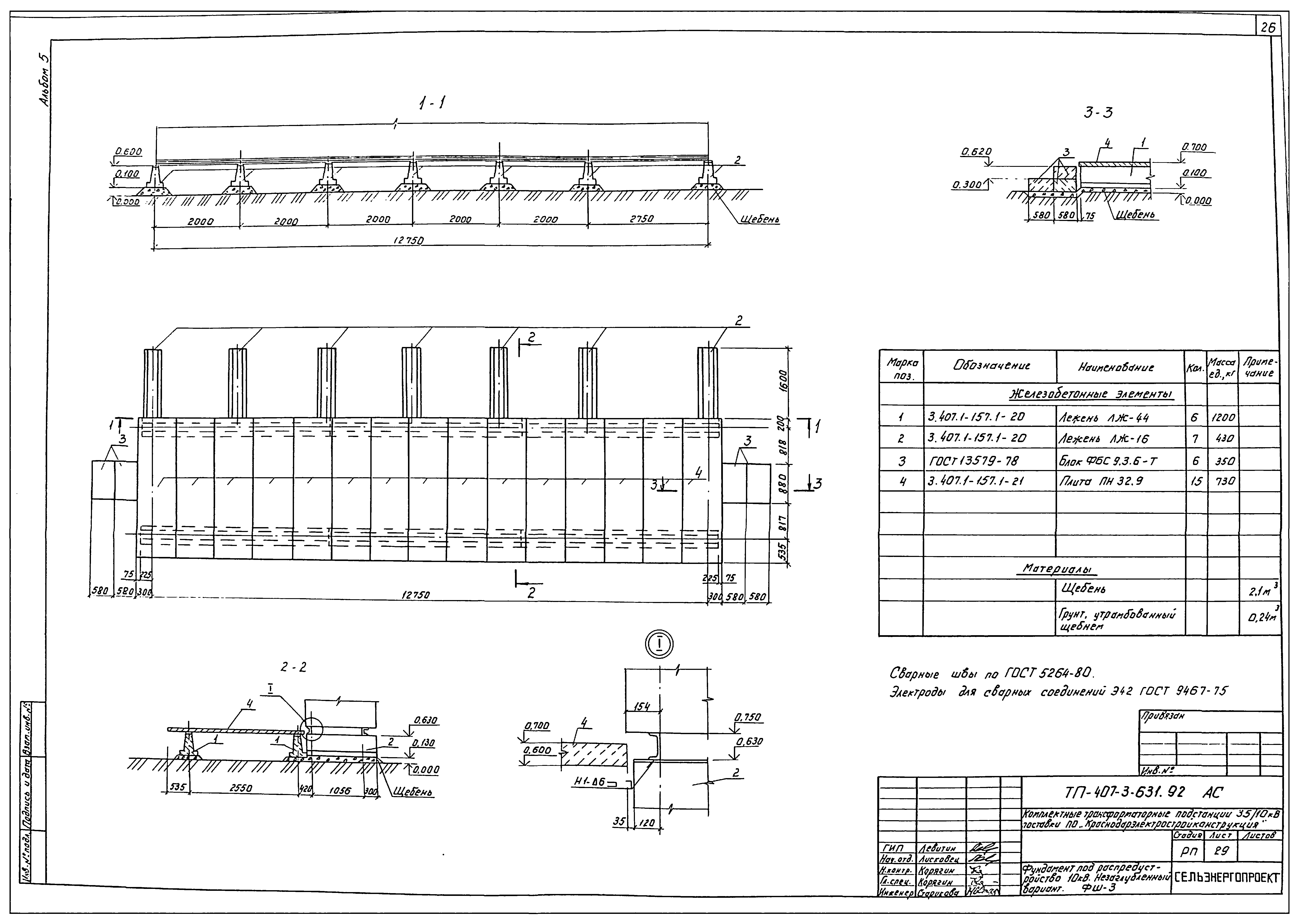

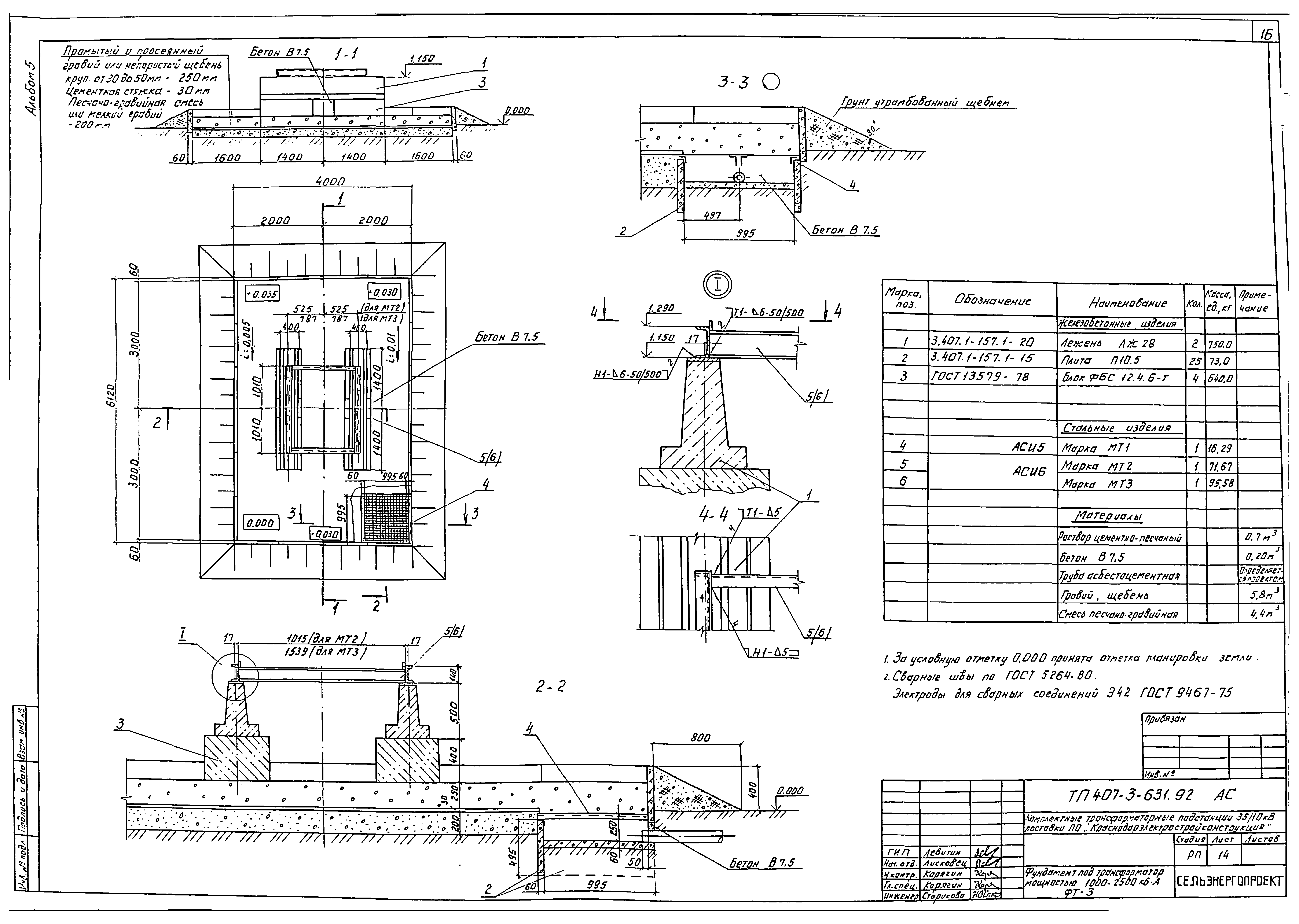

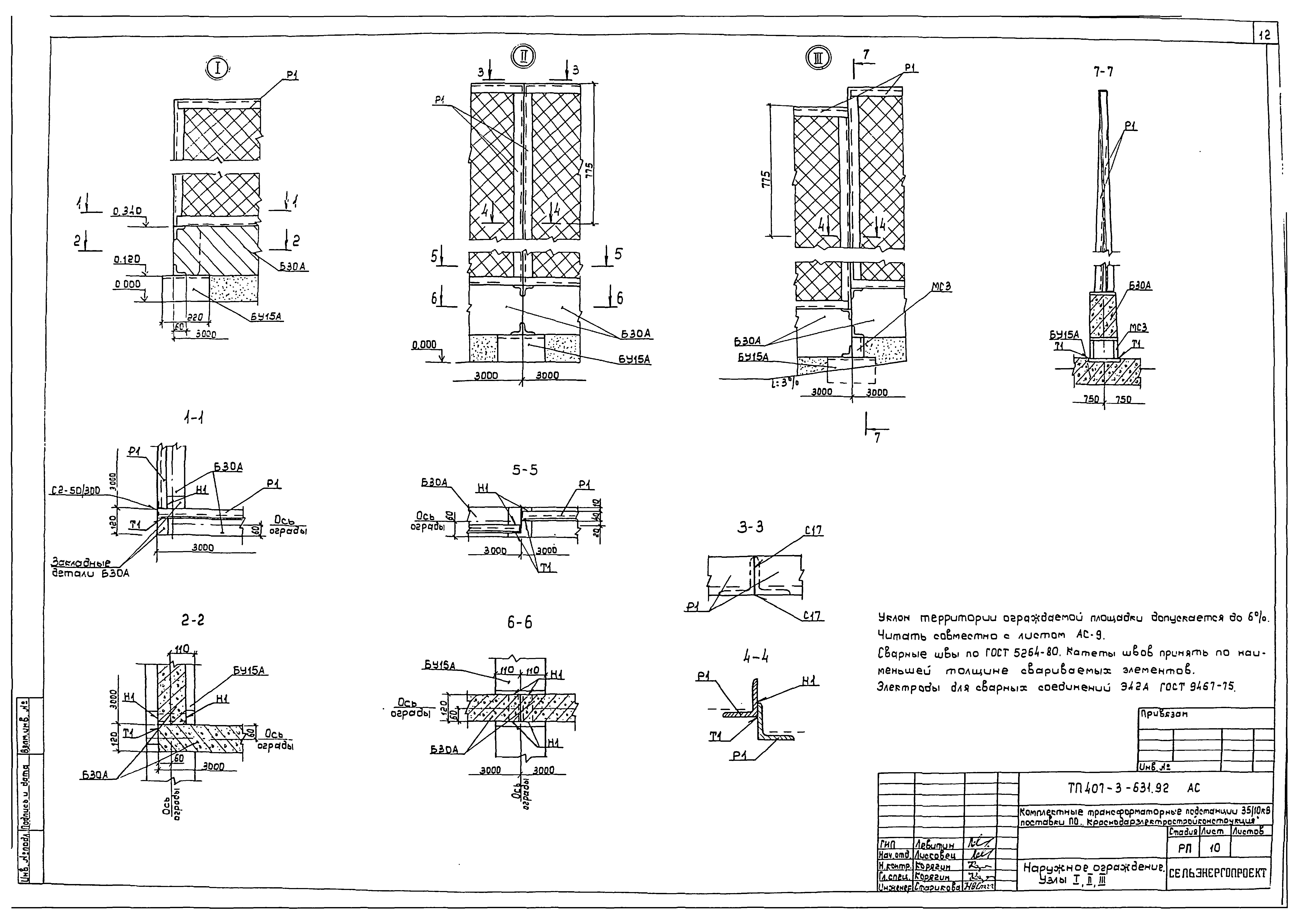

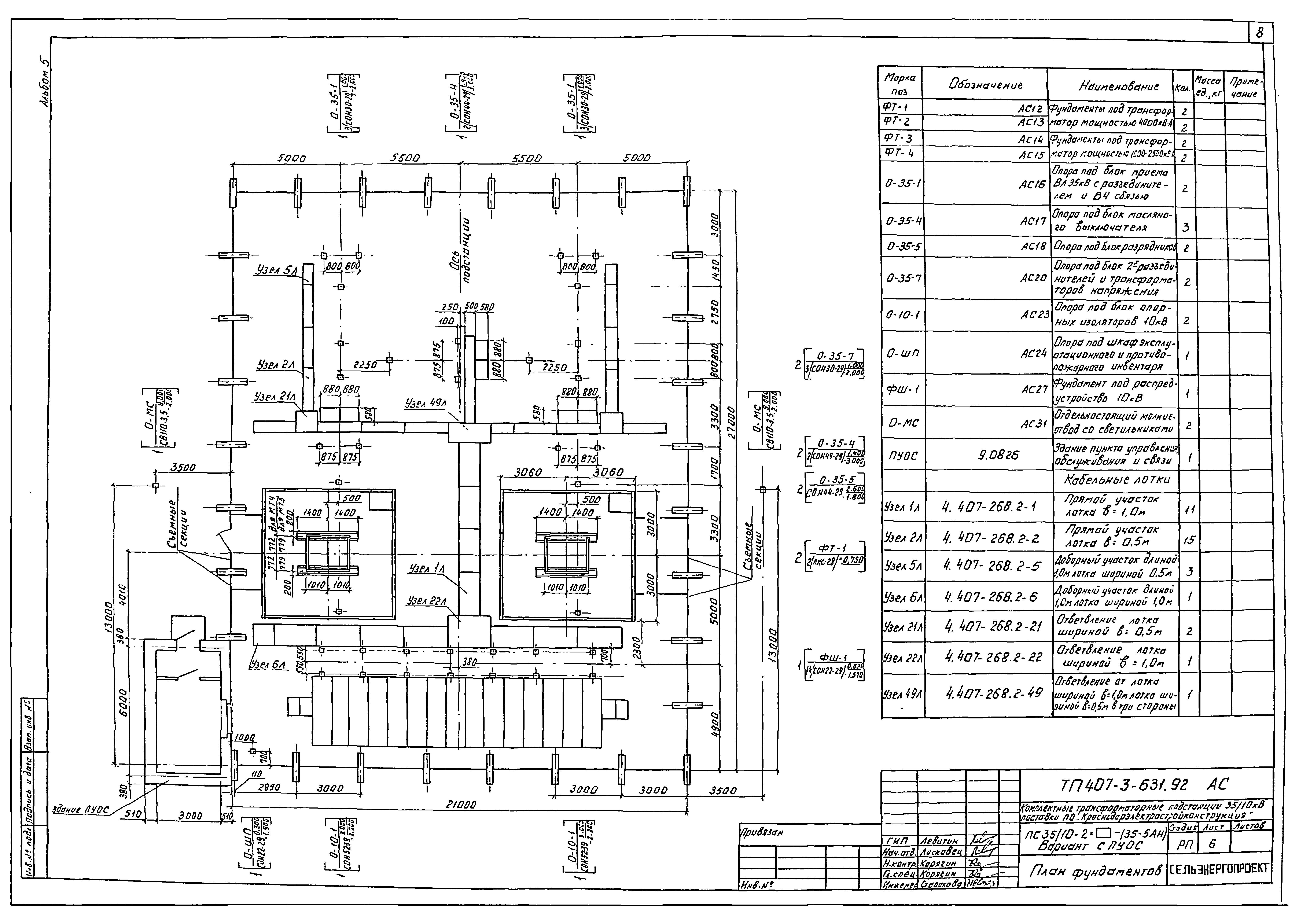

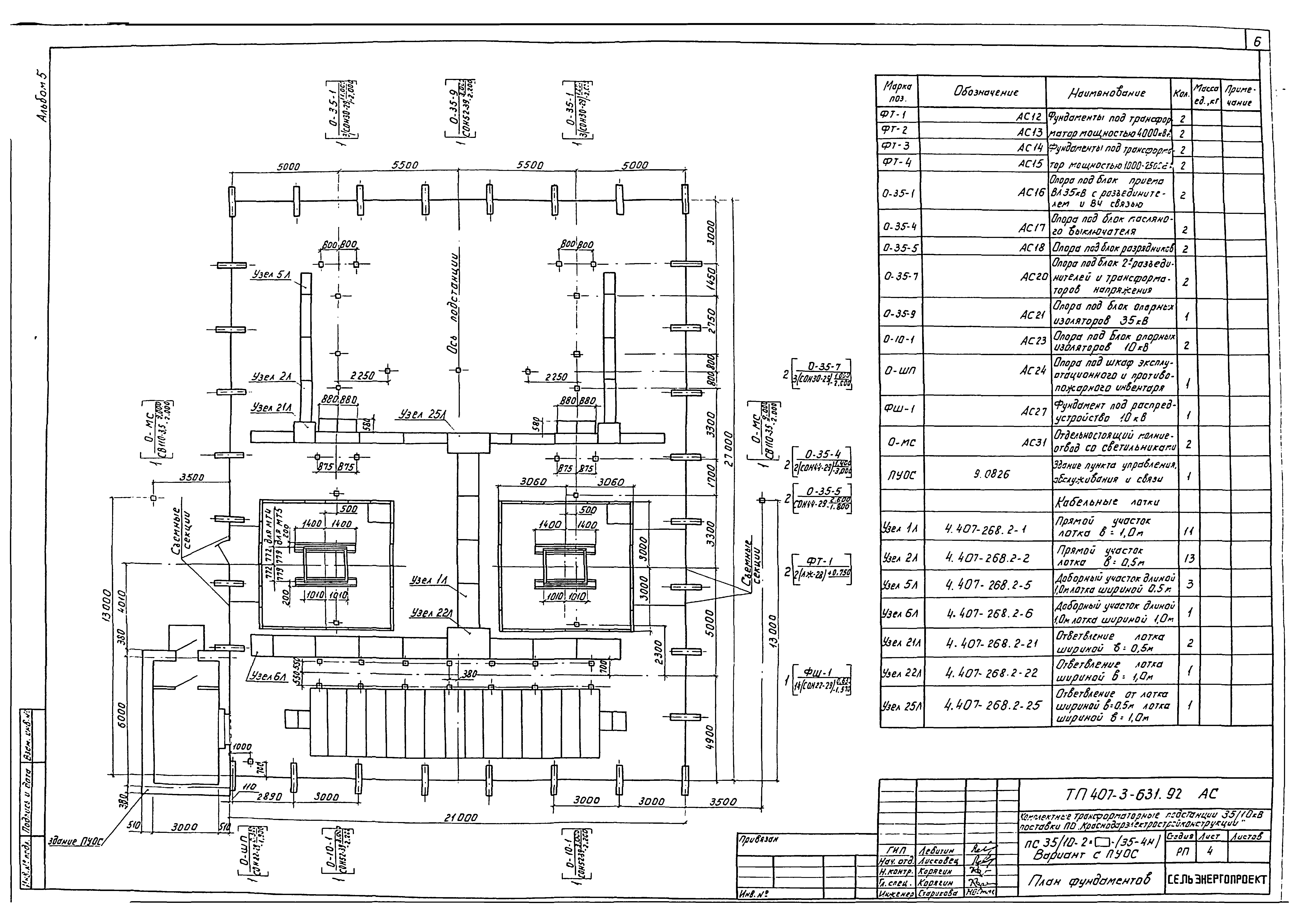

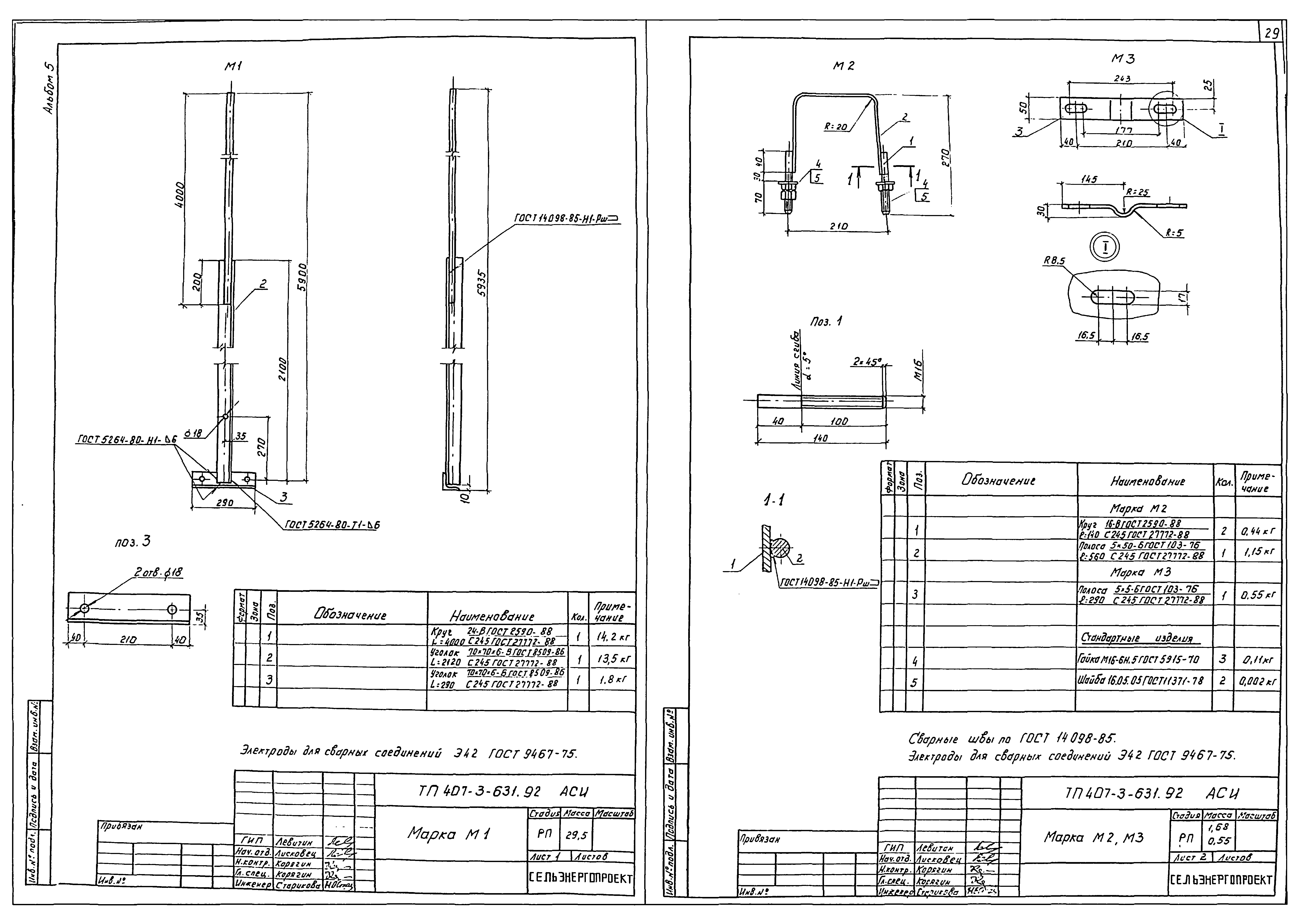

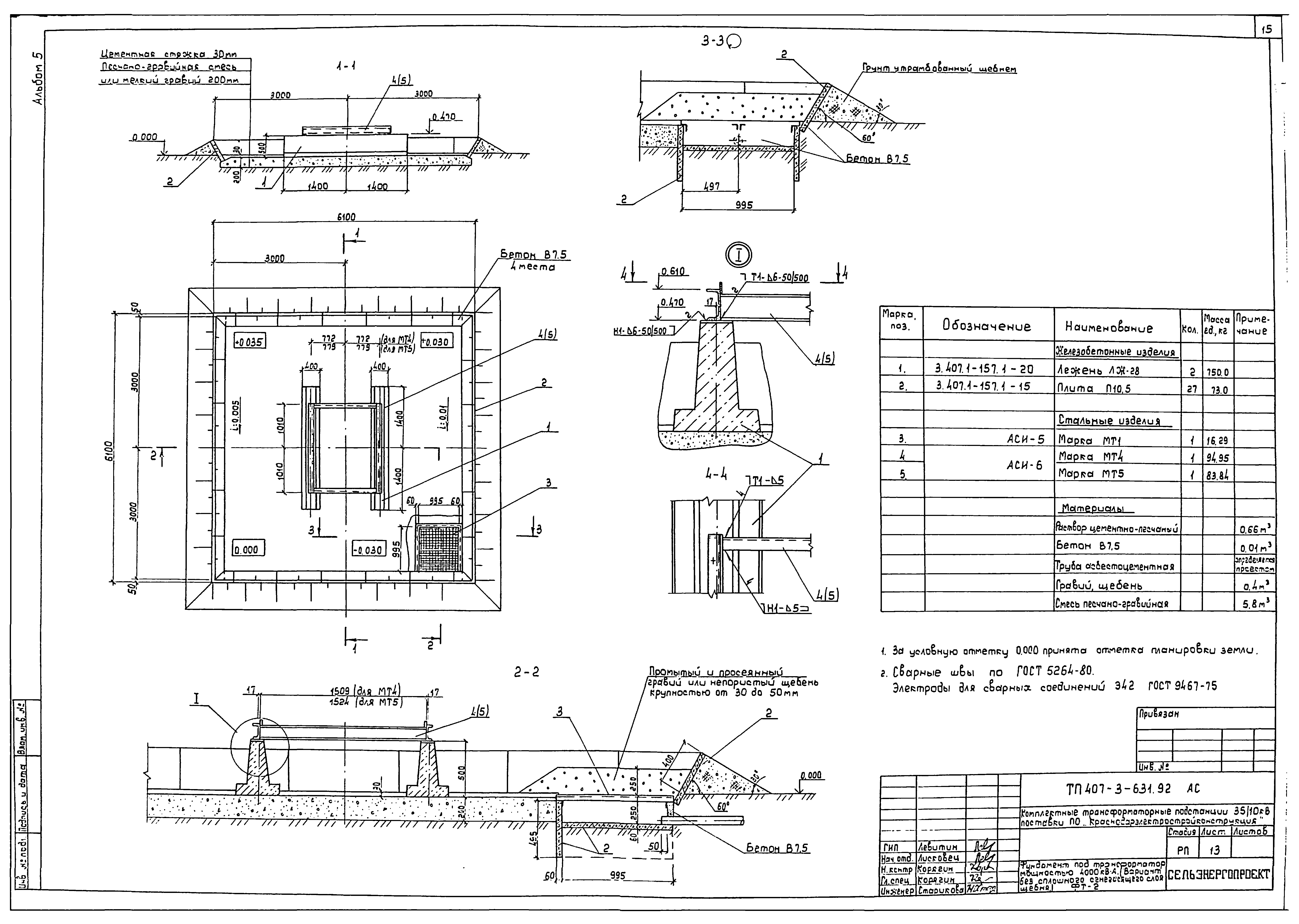

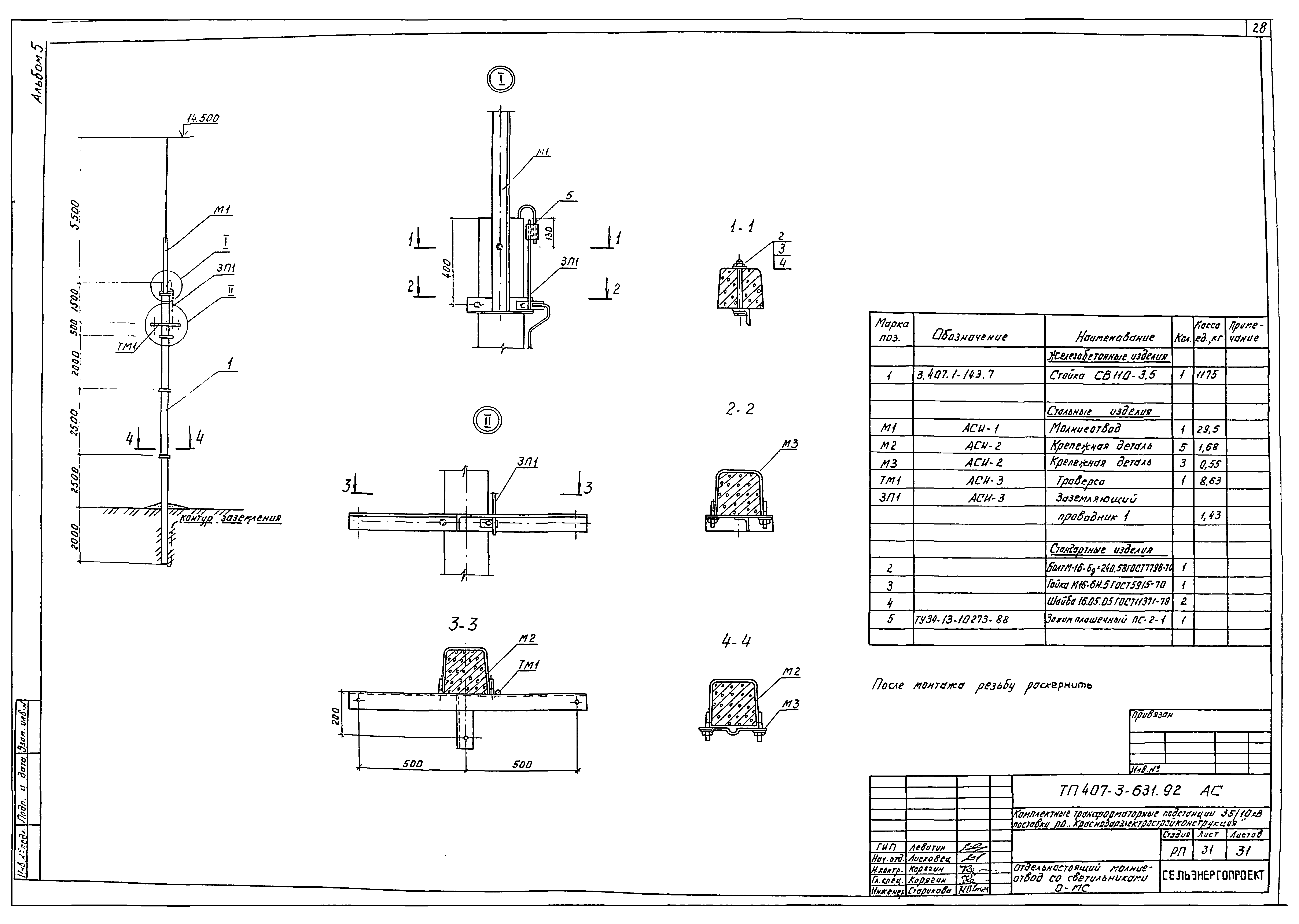

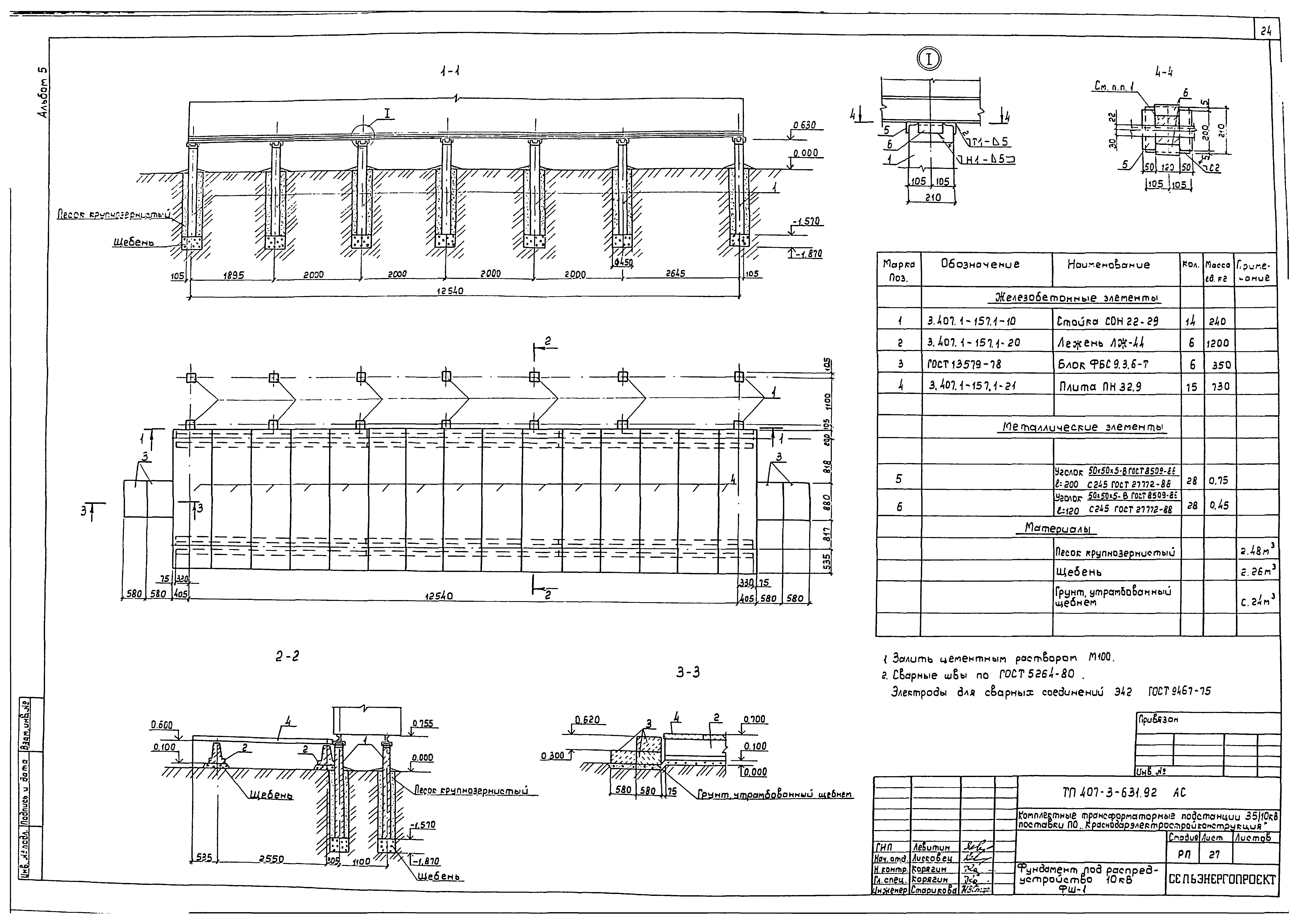

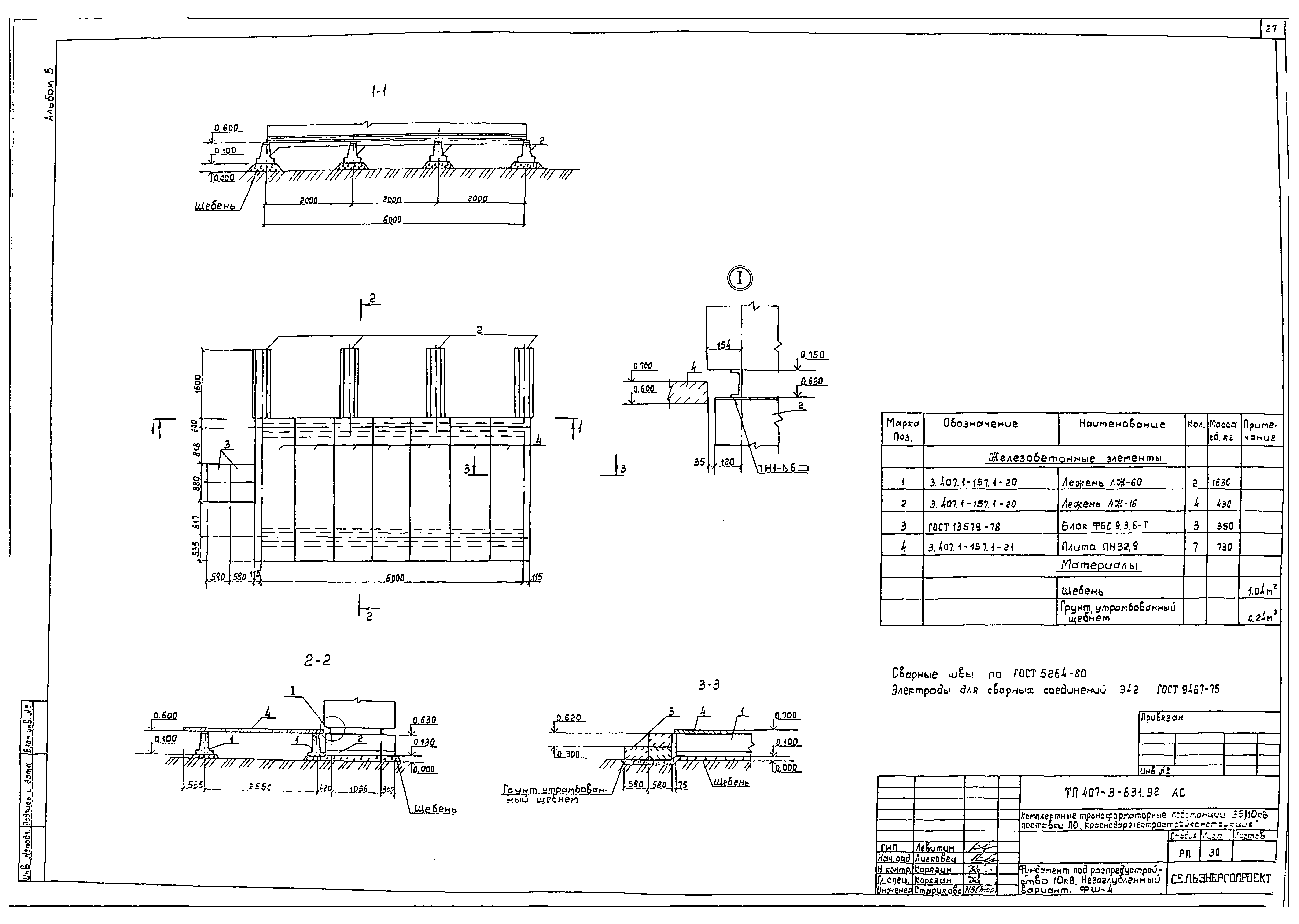

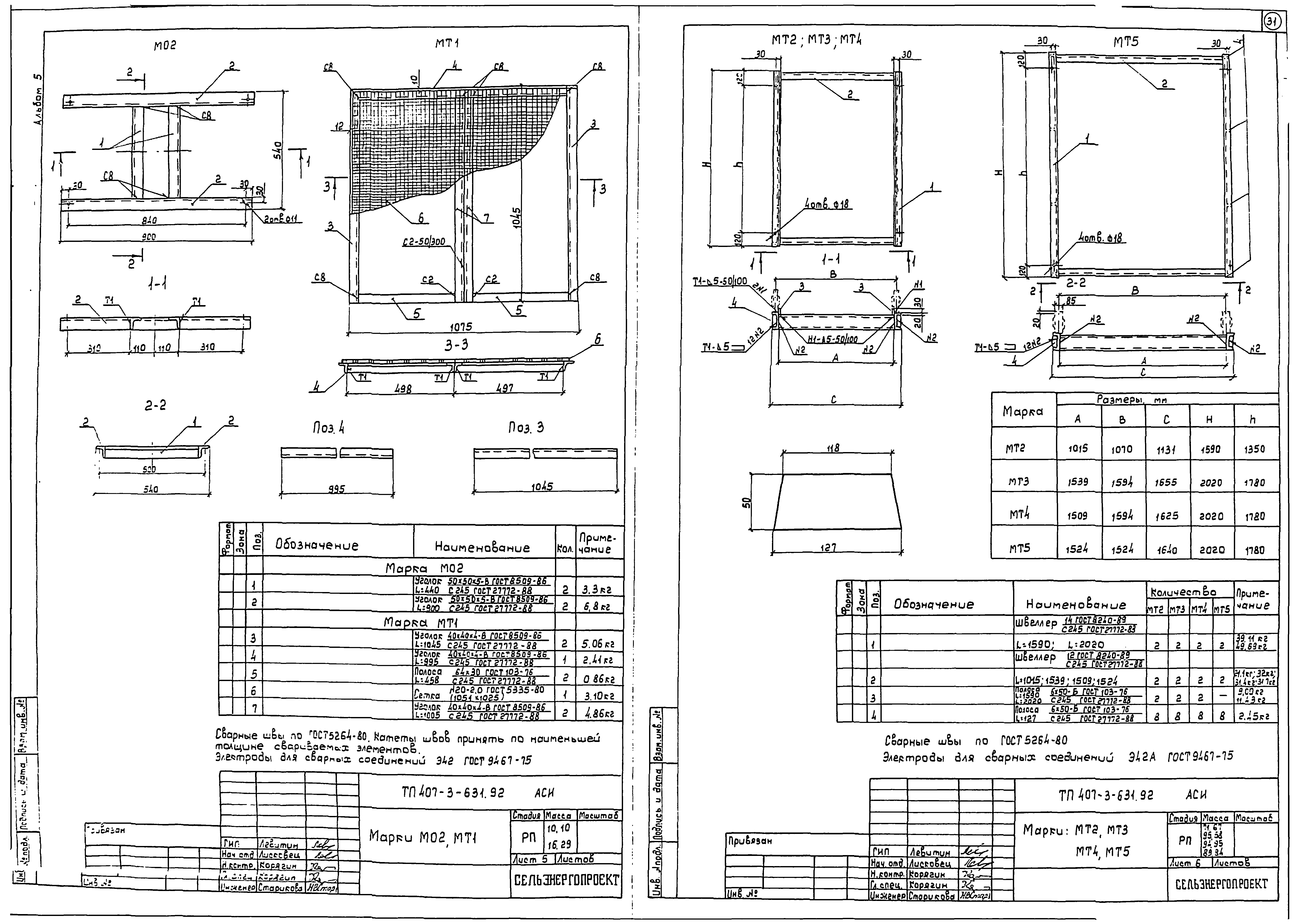

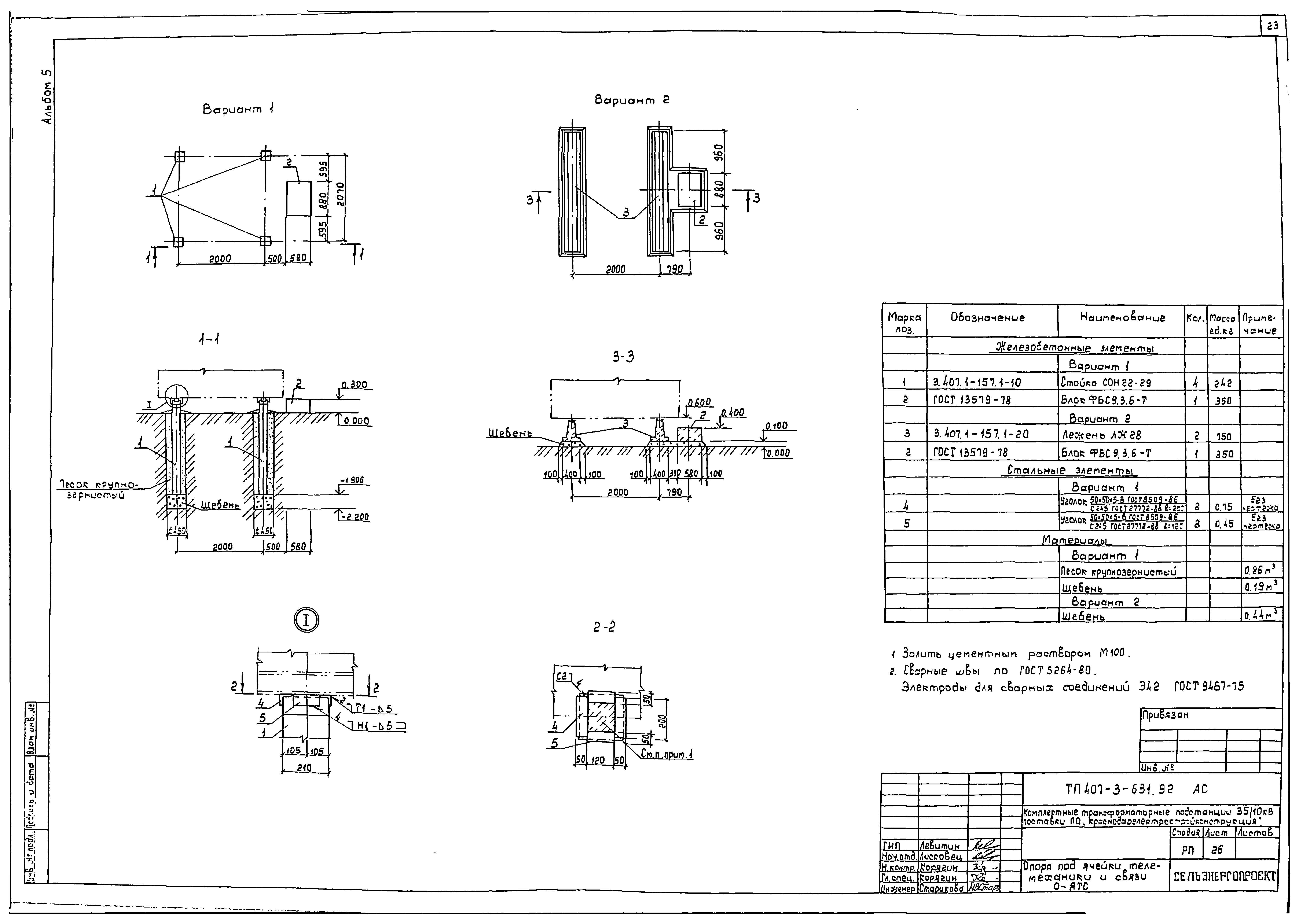

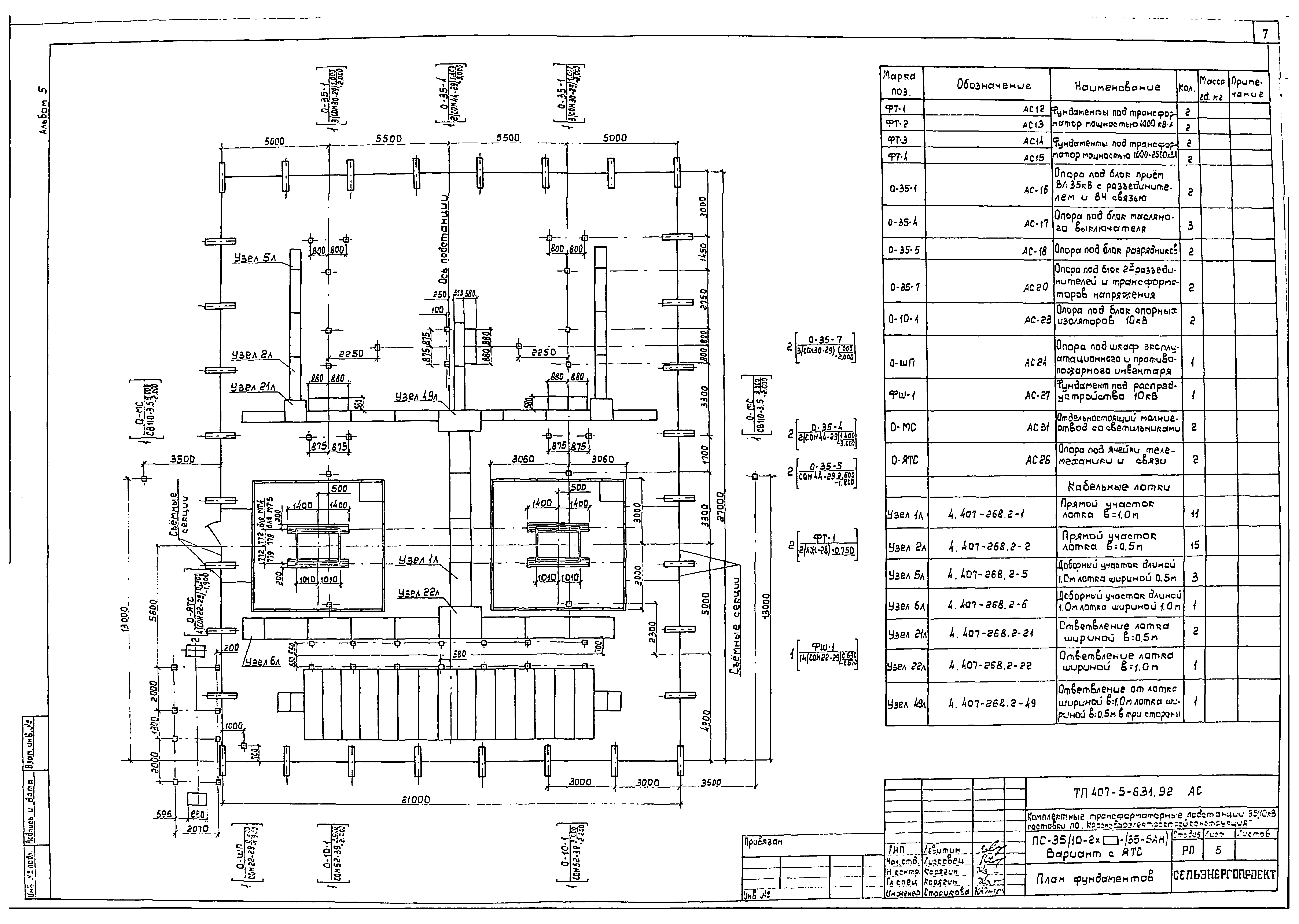

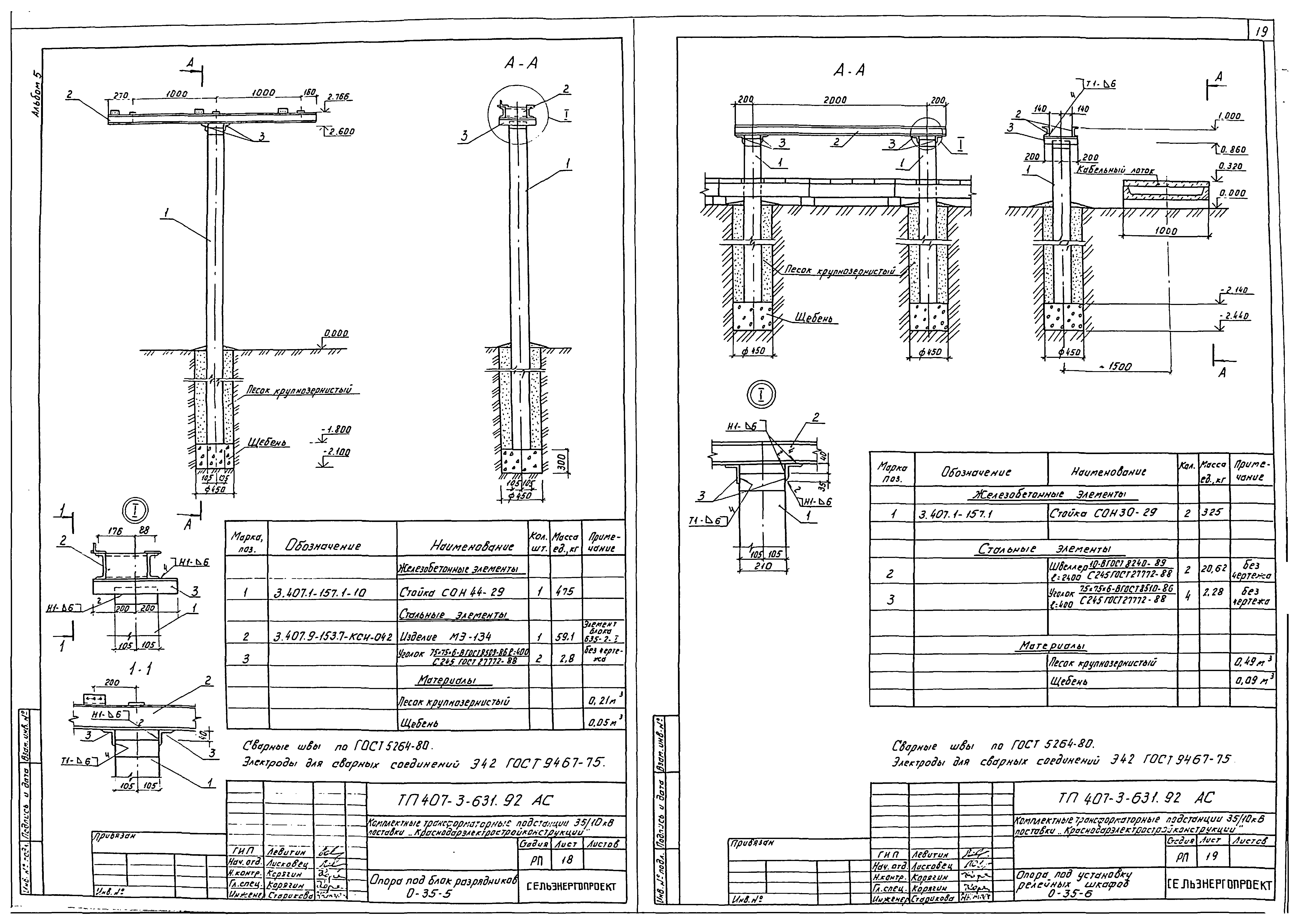

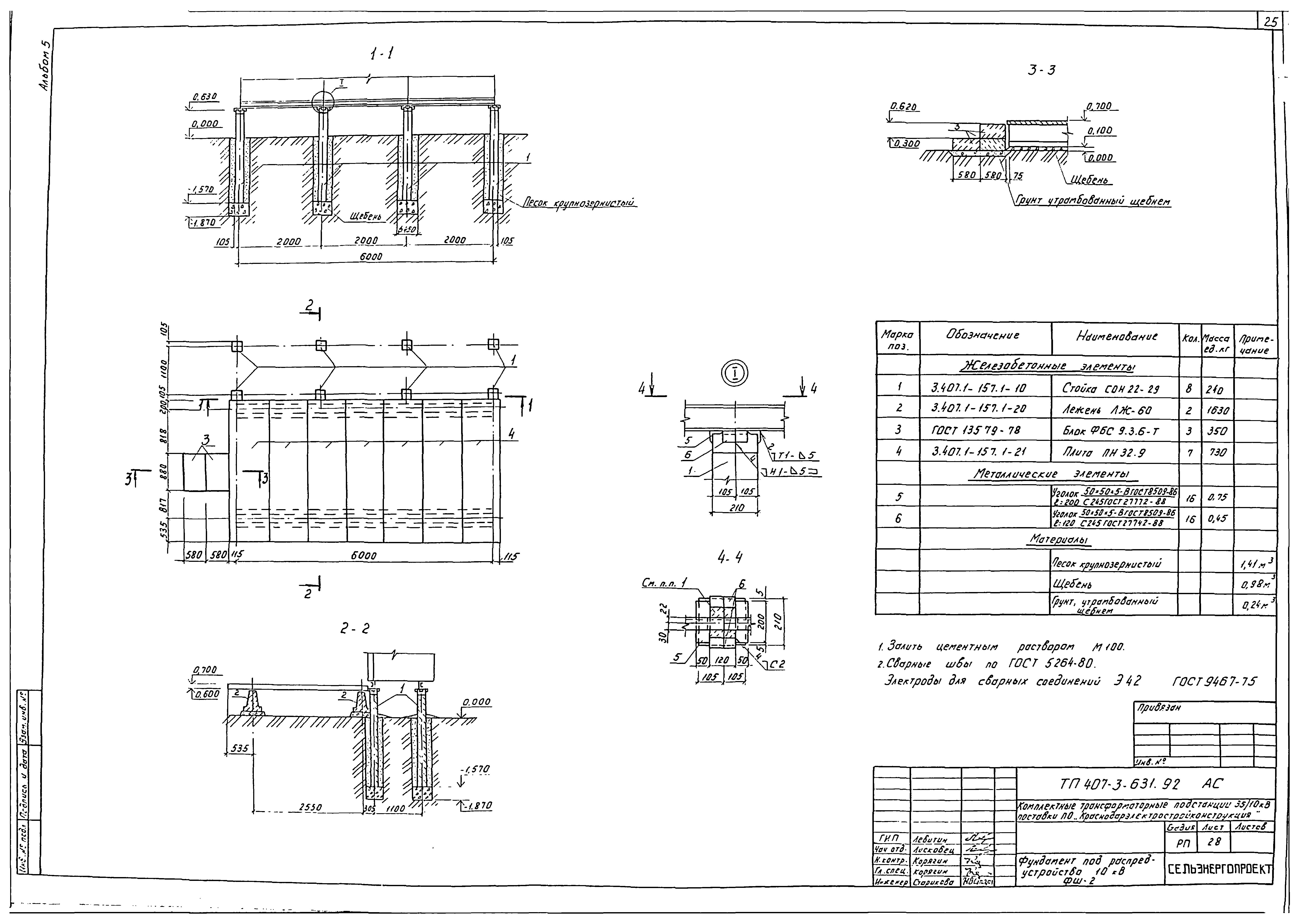

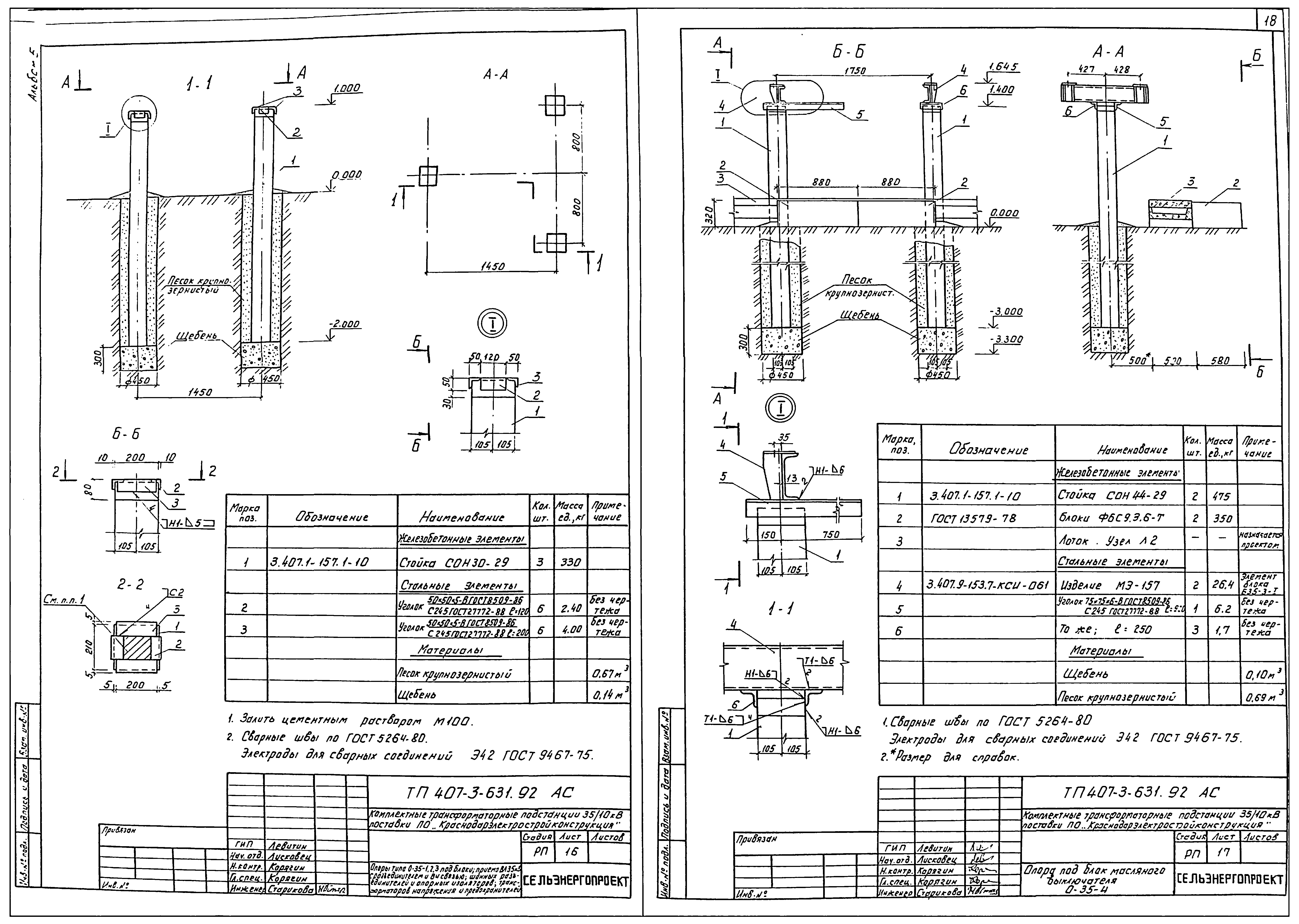

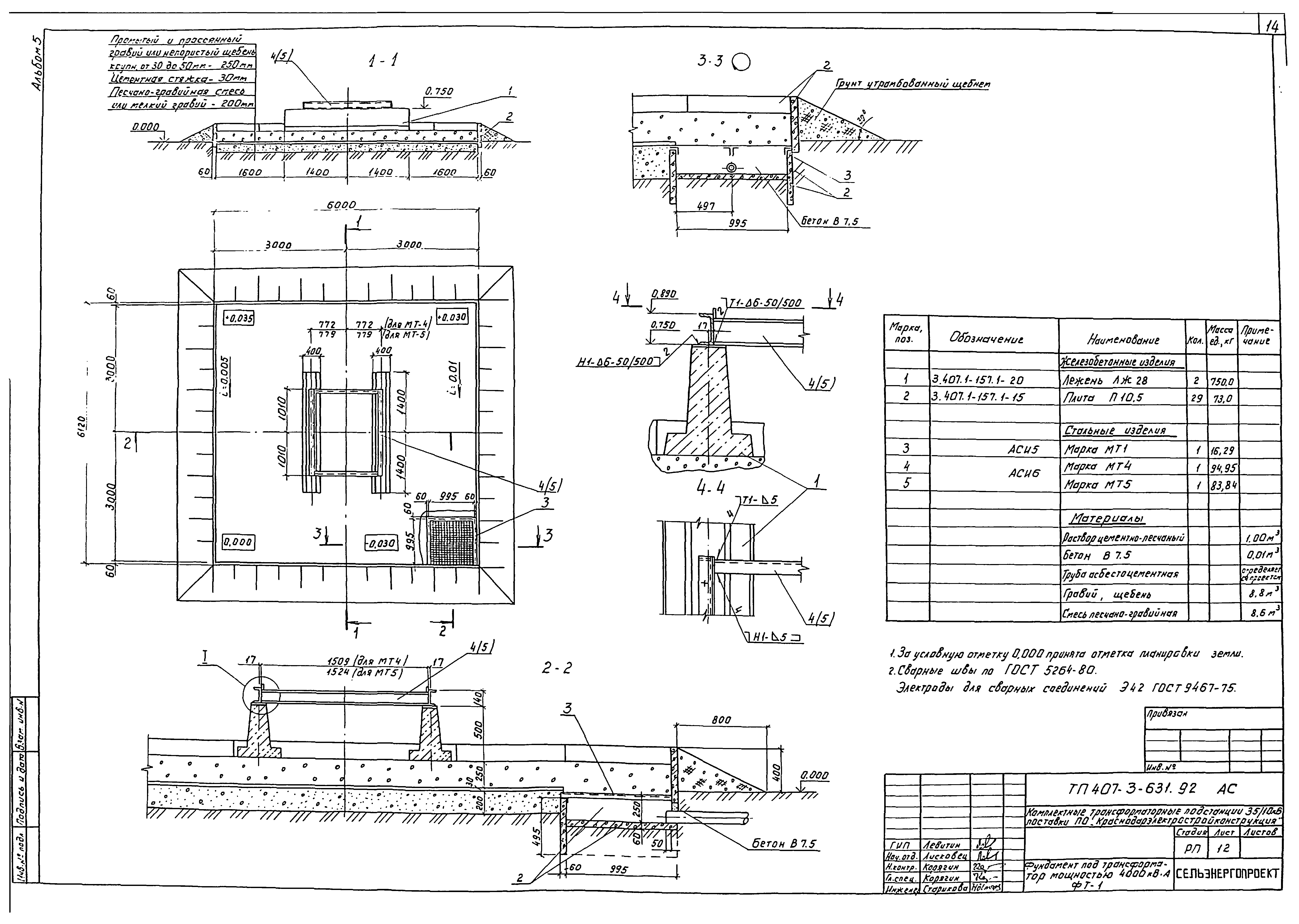

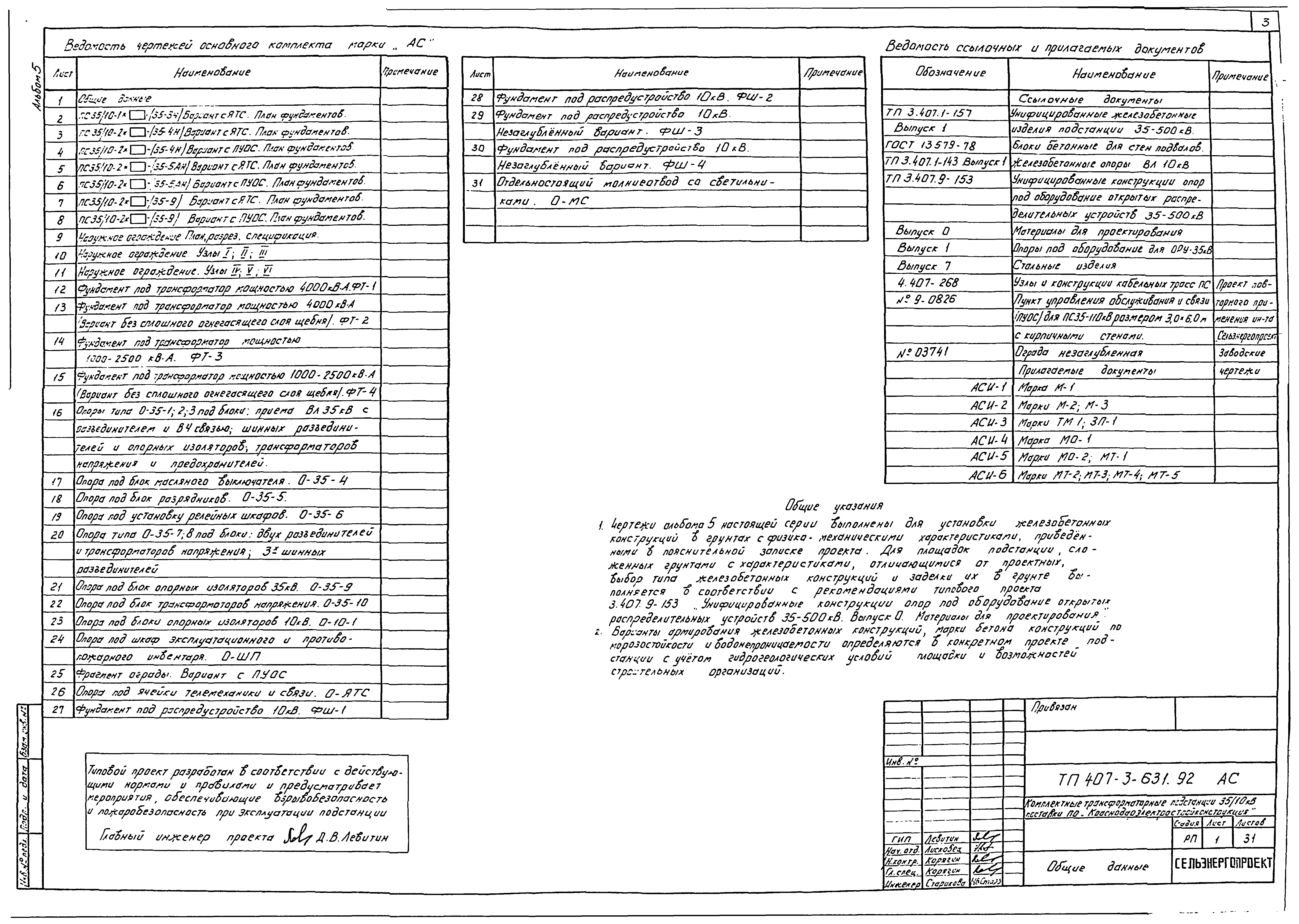

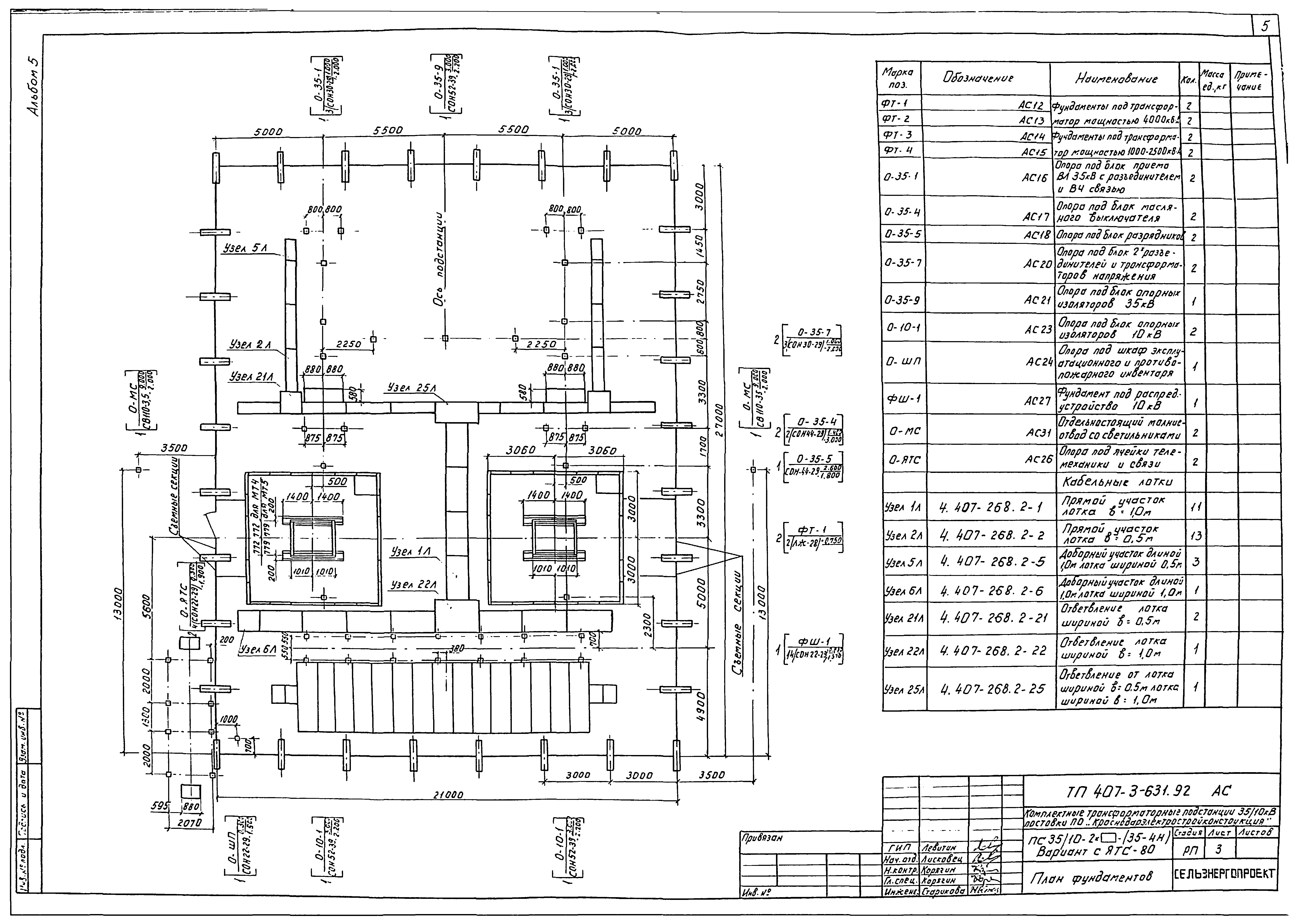

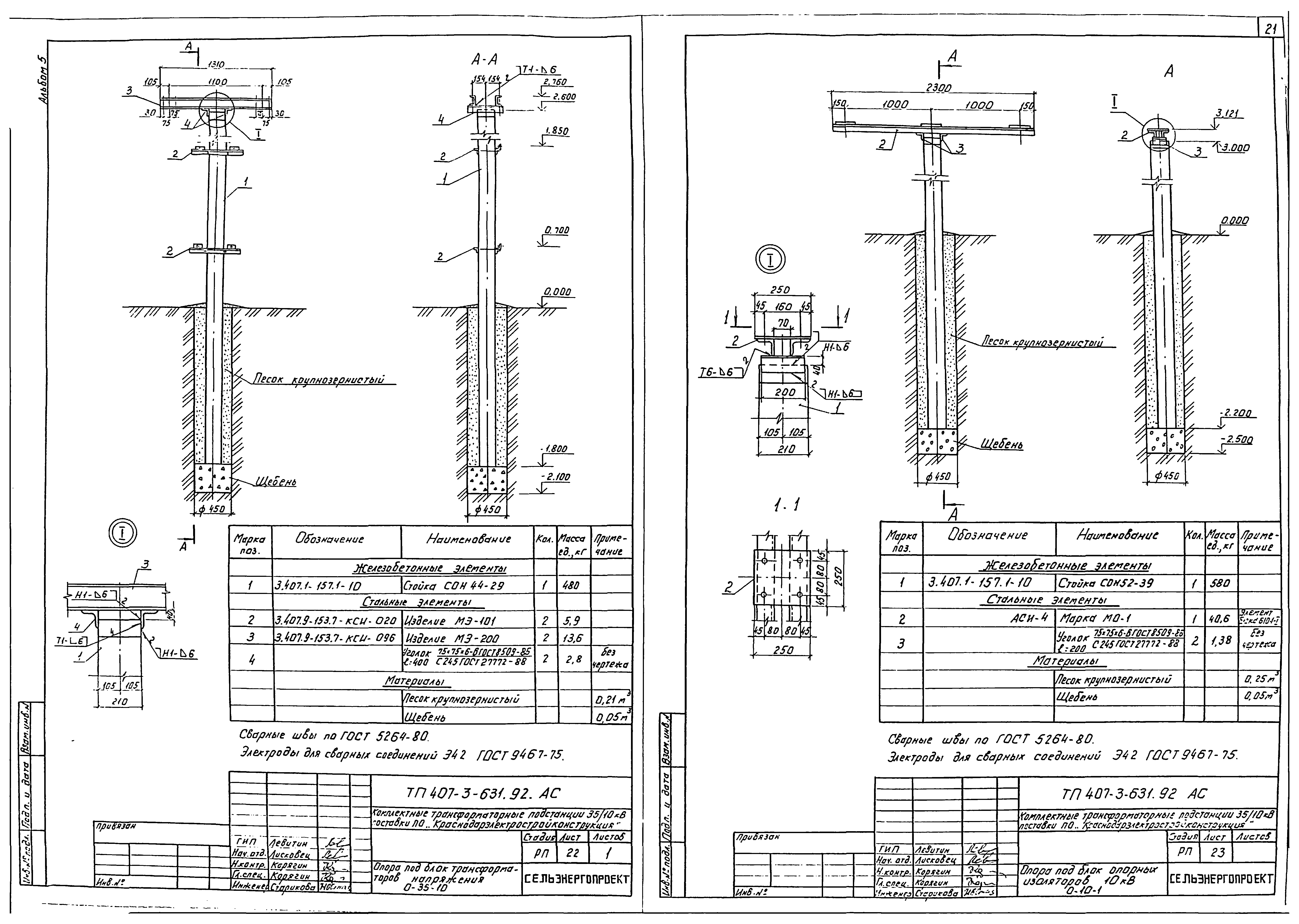

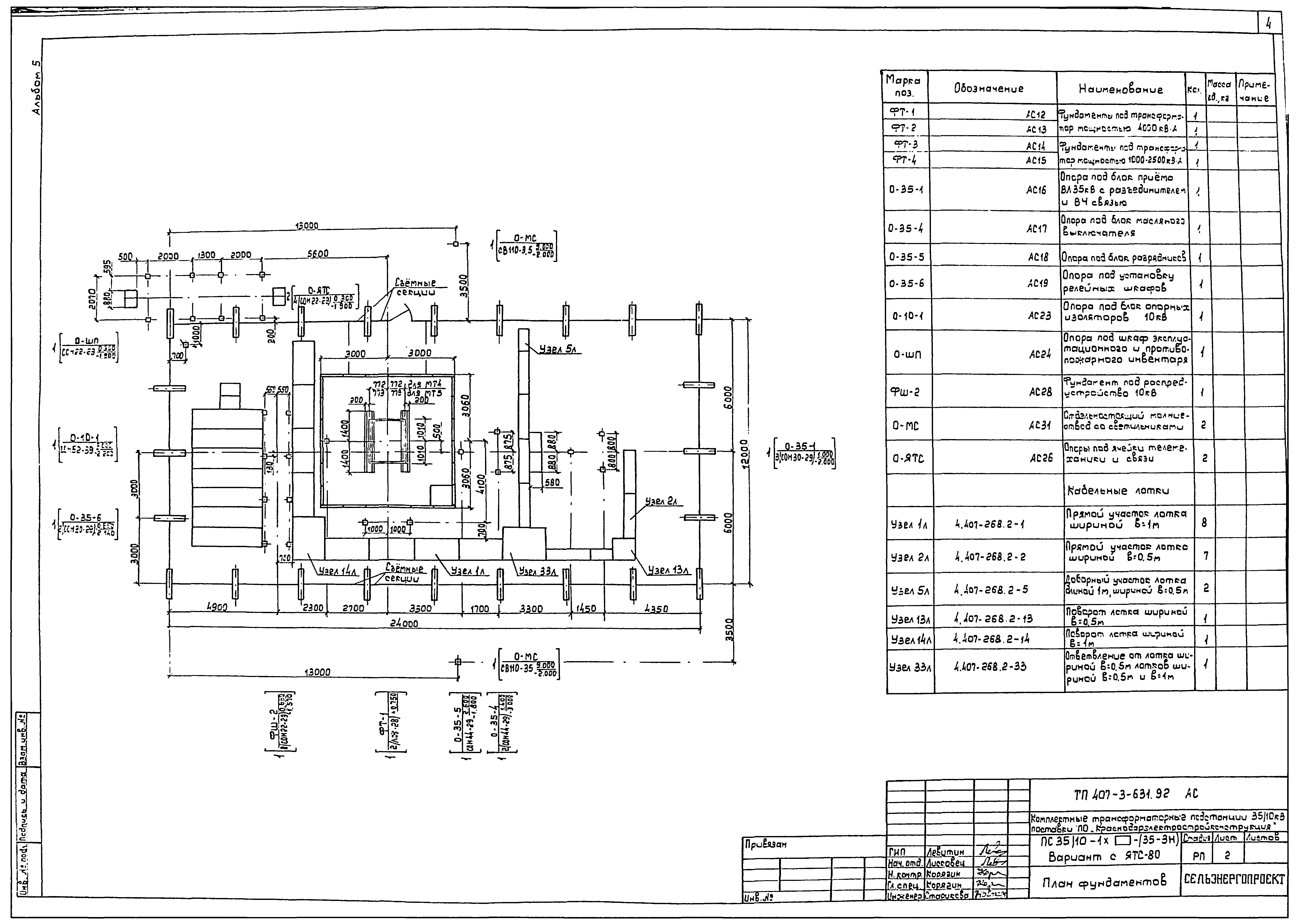

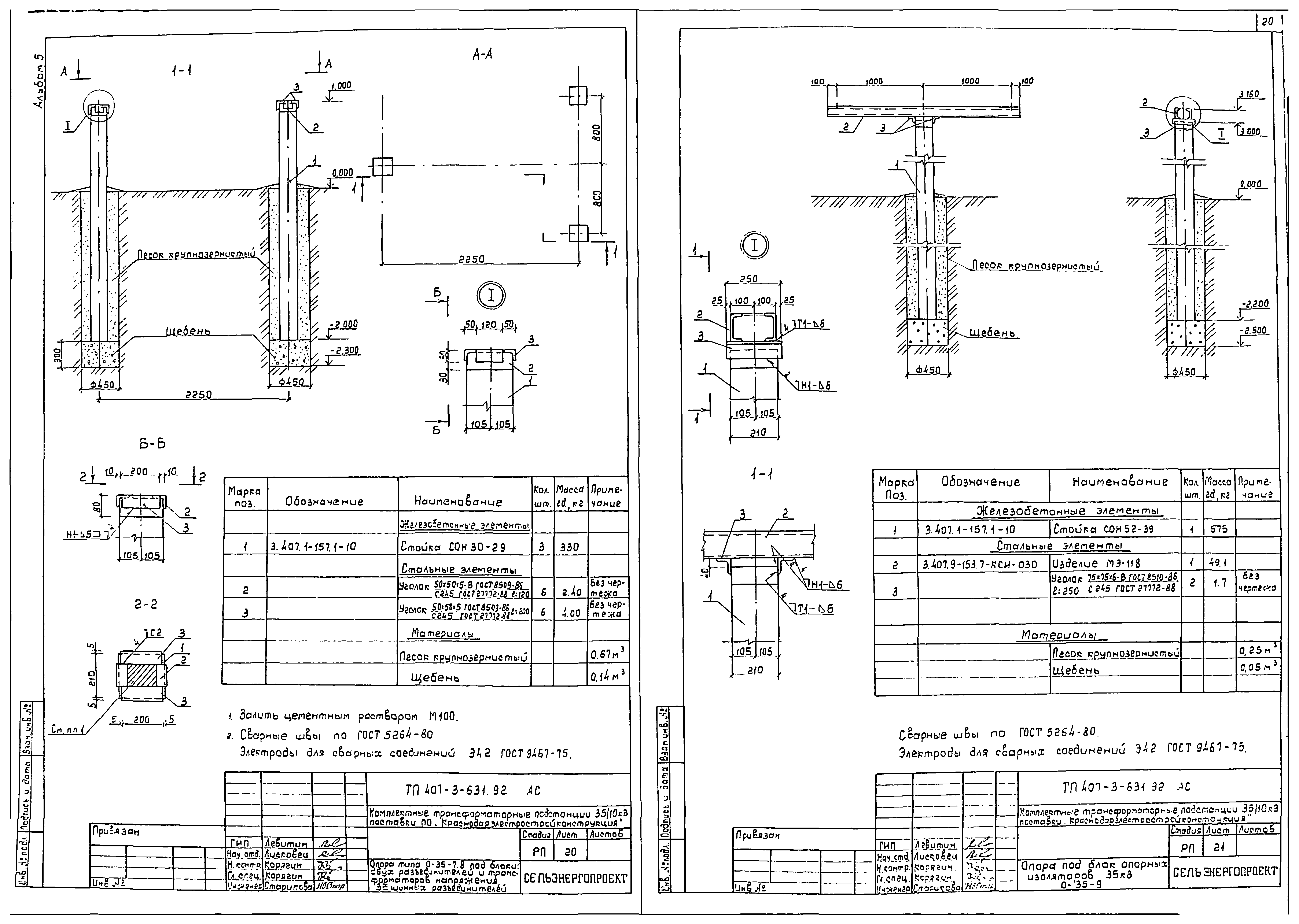

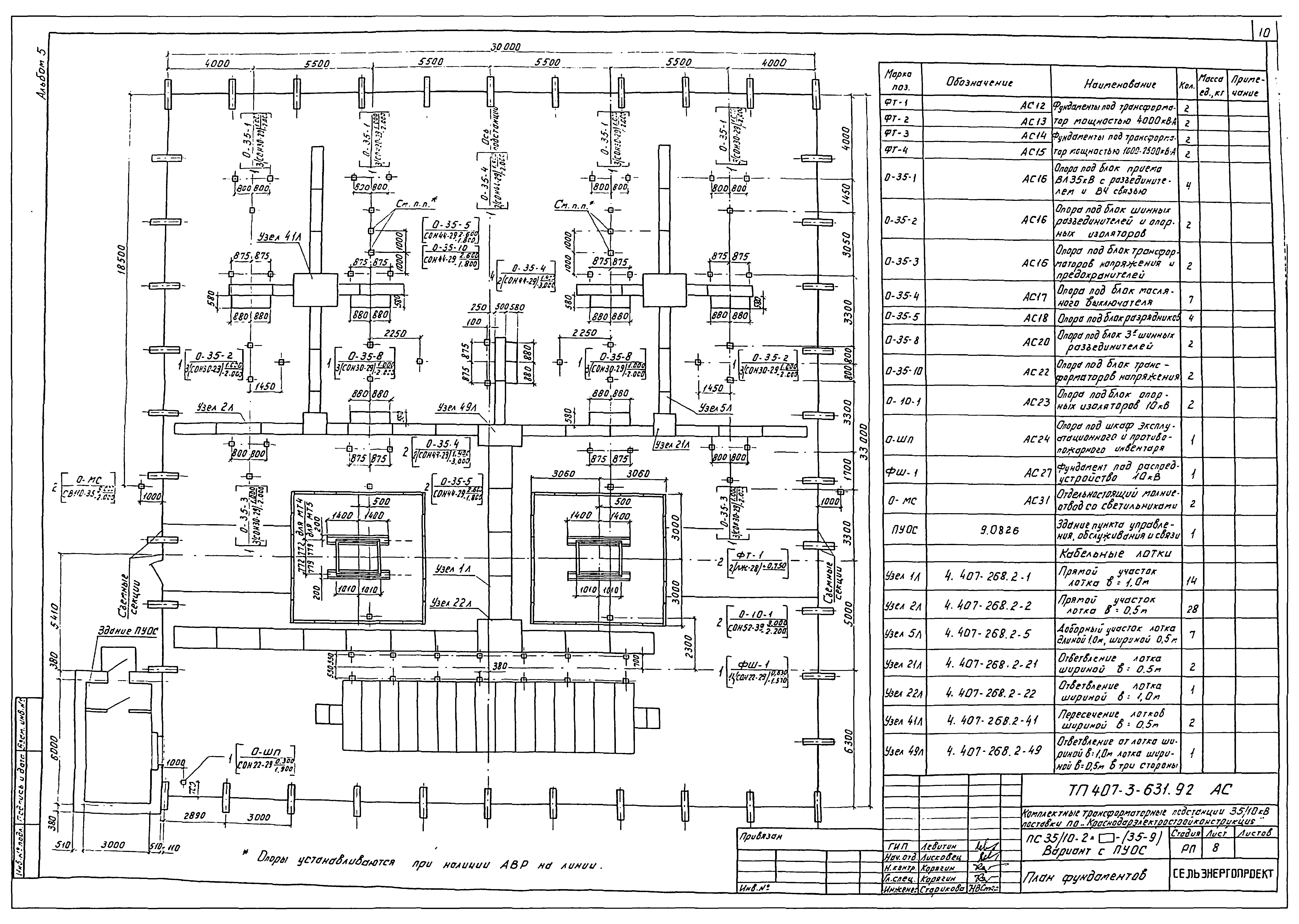

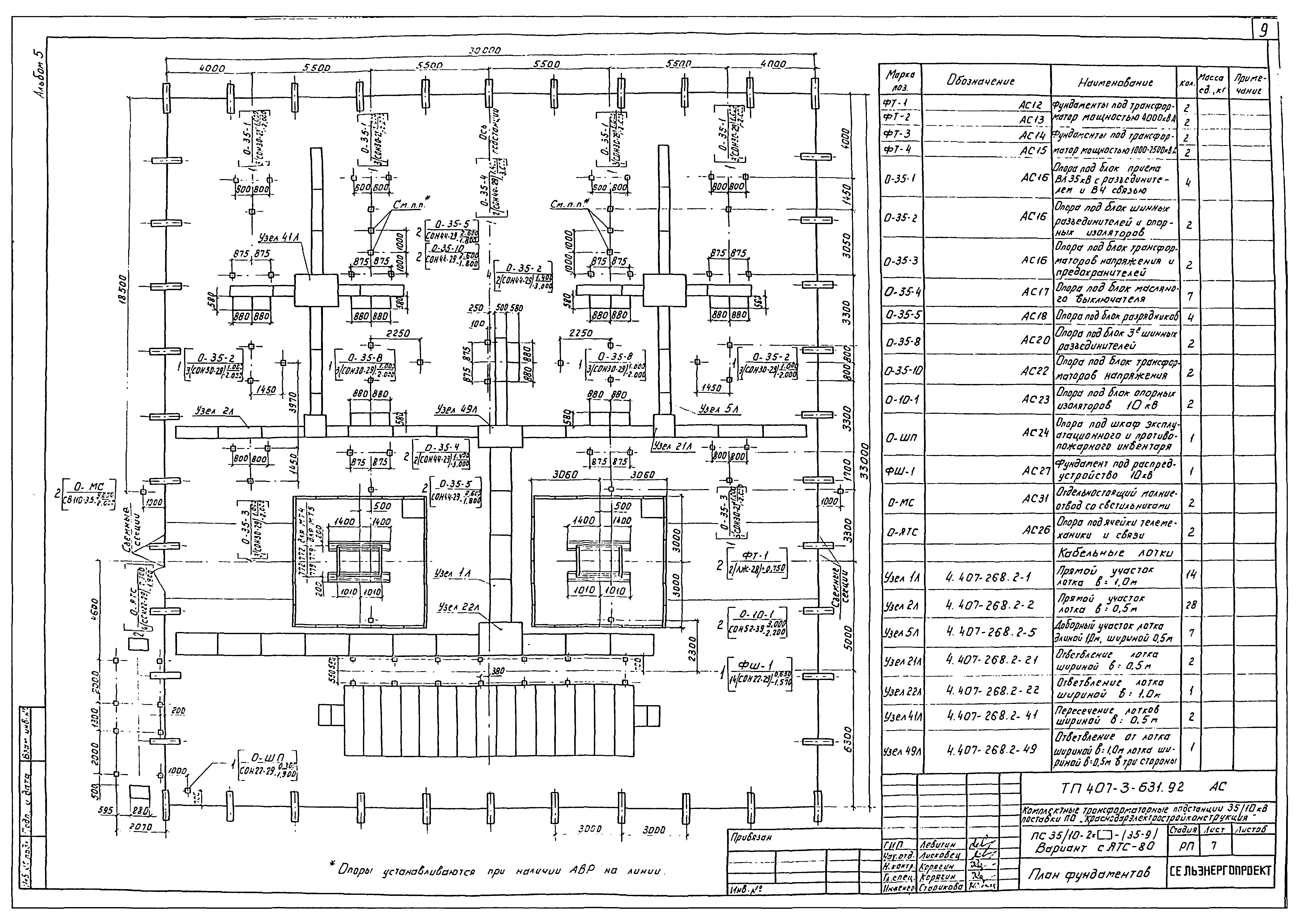

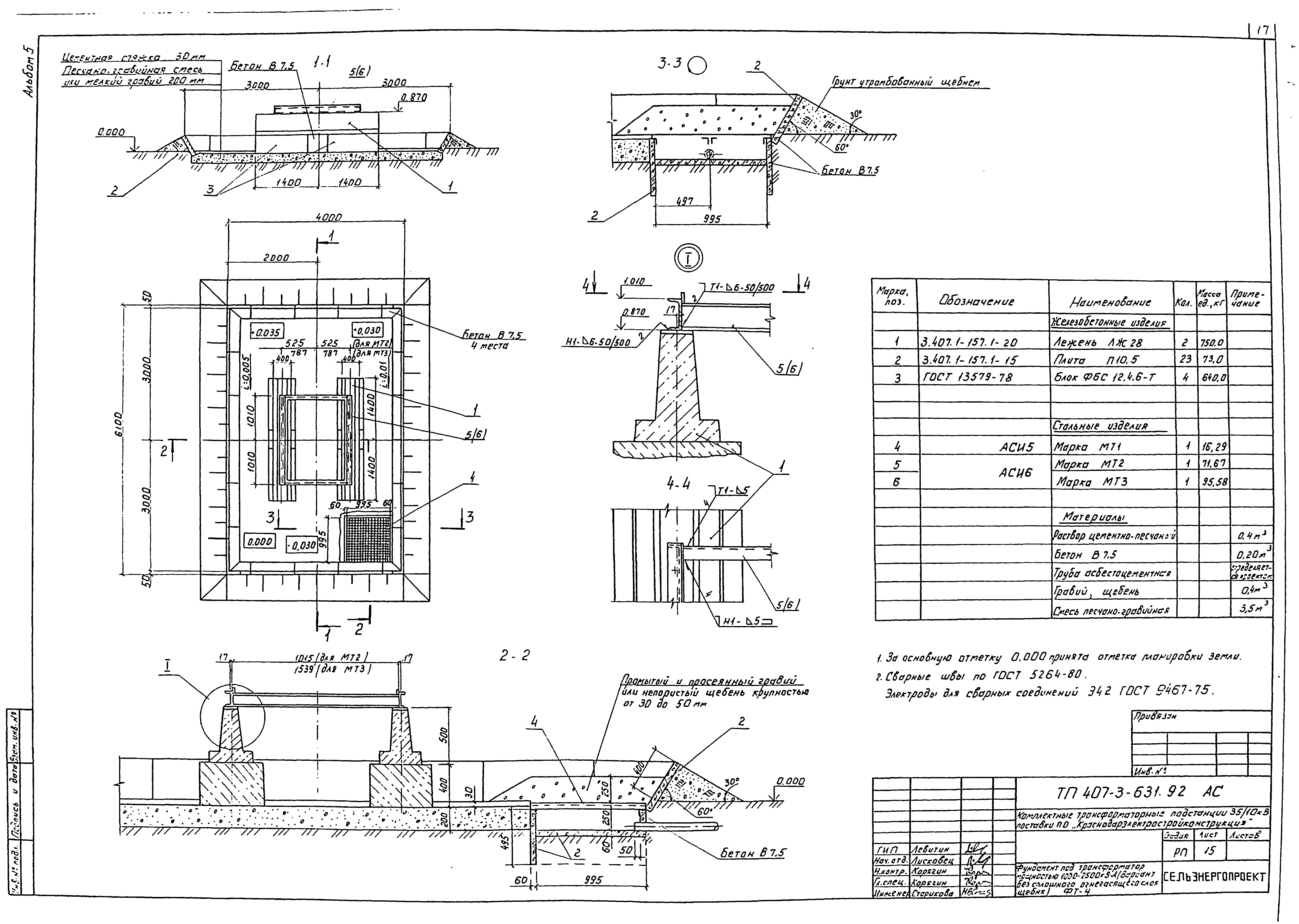

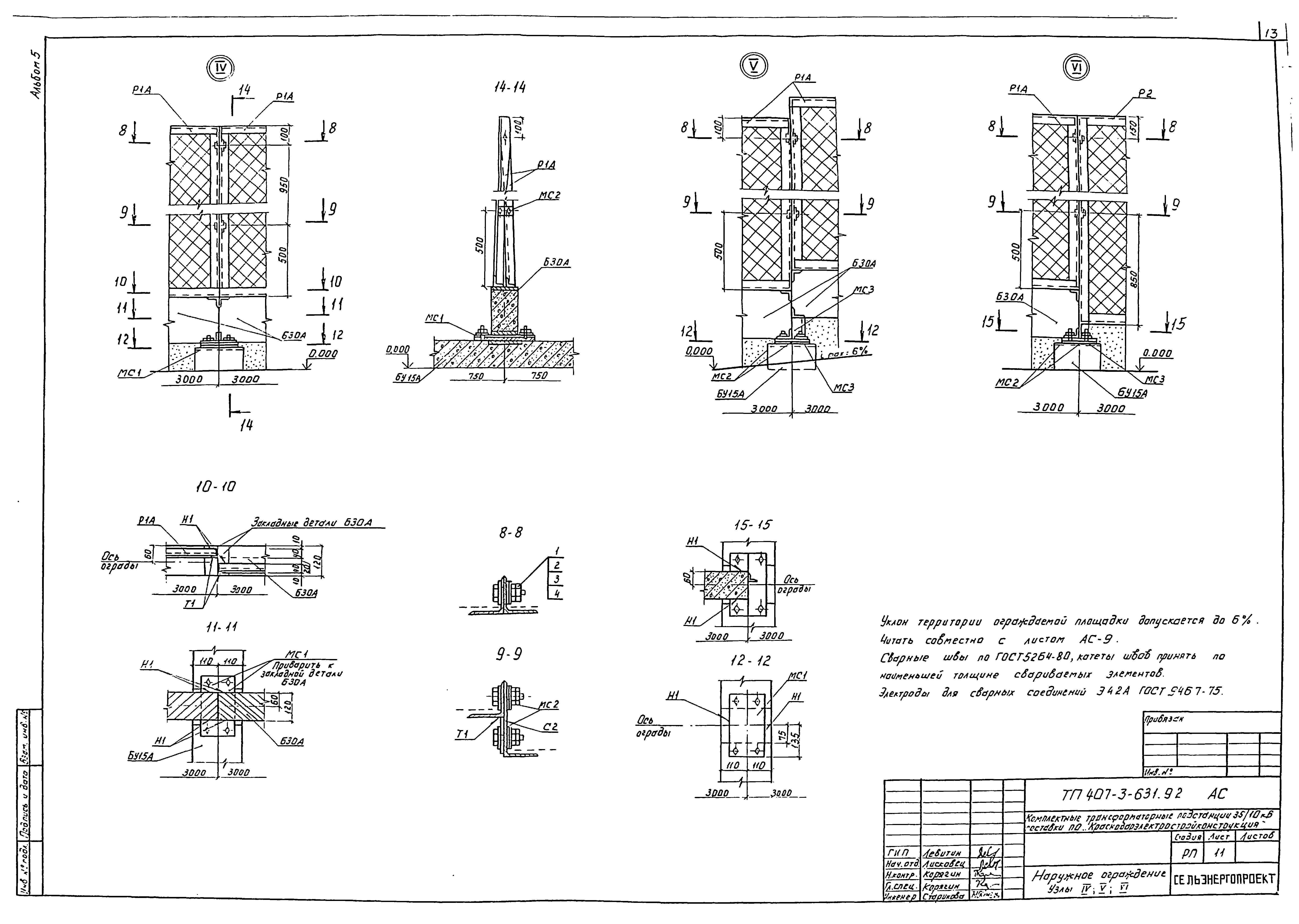

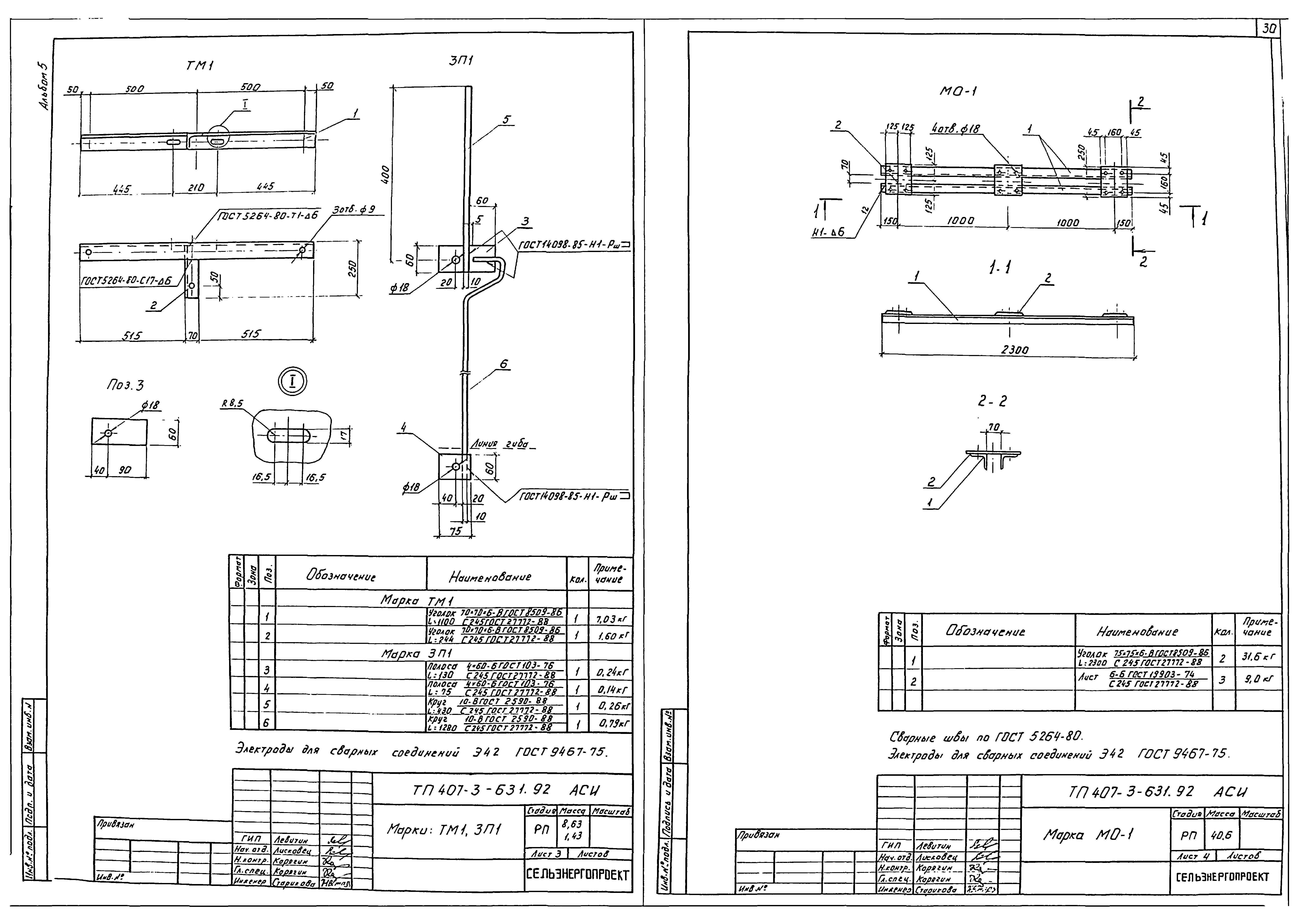

Оглавление:	Содержание альбома Чертежи основного комплекта марки "АС"    Общие данные    ПС 35/10-1х - (35-3н). Вариант с ЯТС. План фундаментов    ПС 35/10-2х - (35-4н). Вариант с ЯТС. План фундаментов    ПС 35/10-2х - (35-4н). Вариант с ПУОС. План фундаментов    ПС 35/10-2х - (35-5ан). Вариант с ЯТС. План фундаментов    ПС 35/10-2х - (35-5ан). Вариант с ПУОС. План фундаментов    ПС 35/10-2х - (35-9). Вариант с ЯТС. План фундаментов    ПС 35/10-2х - (35-9). Вариант с ПУОС. План фундаментов    Наружное ограждение. План, разрез, спецификация    Наружное ограждение. Узлы I; II; III    Наружное ограждение. Узлы IV; V; VI    Фундамент под трансформатор мощностью 4000 кВА. ФТ-1    Фундамент под трансформатор мощностью 4000 кВА (Вариант без сплошного огнегасящего щебня). ФТ-2    Фундамент под трансформатор мощностью 1000 - 2500 кВА. ФТ-3    Фундамент под трансформатор мощностью 1000 - 2500 кВА (Вариант без сплошного огнегасящего щебня). ФТ-4    Опоры типа О-35-1; 2; 3 под блоки: приема ВЛ 35 кВ с разъединителем и ВЧ связью; шинных разъединителей и опорных изоляторов; трансформаторов напряжения и предохранителей    Опора под блок масляного выключателя. О-35-4    Опора под блок разрядников. О-35-5    Опора под установку релейных шкафов. О-35-6    Опора типа О-35-7; 8 под блоки: двух разъединителей и трансформаторов напряжения; 3-х шинных разъединителей    Опора под блок опорных изоляторов 35 кВ. О-35-9    Опора под блок трансформаторов напряжения. О-35-10    Опора под блоки опорных изоляторов 10 кВ. О-10-1    Опора под шкаф эксплуатационного и противопожарного инвентаря. О-ШП    Фрагмент ограды. Вариант с ПУОС    Опора под ячейки телемеханики и связи. О-ЯТС    Фундамент под распредустройство 10 кВ. ФШ-1    Фундамент под распредустройство 10 кВ. ФШ-2    Фундамент под распредустройство 10 кВ. Незаглубленный вариант. ФШ-3    Фундамент под распредустройство 10 кВ. Незаглубленный вариант. ФШ-4    Отдельностоящий молниеотвод со светильниками. О-МС
