Скачать Типовой проект 501-5 Часть III. Раздел 2. Пролетные строения для автодорожных и городских мостов и путепроводов. Балочные бездиафрагменные пролетные строения. Цельноперевозимые балки длиной от 12 до 33 м, армированные горизонтальными пучками

Дата актуализации: 10.08.2017

Типовой проект 501-5

Часть III. Раздел 2. Пролетные строения для автодорожных и городских мостов и путепроводов. Балочные бездиафрагменные пролетные строения. Цельноперевозимые балки длиной от 12 до 33 м, армированные горизонтальными пучками

Обозначение:	Типовой проект 501-5
Обозначение англ:	501-5
Статус:	действует
Название рус.:	Часть III. Раздел 2. Пролетные строения для автодорожных и городских мостов и путепроводов. Балочные бездиафрагменные пролетные строения. Цельноперевозимые балки длиной от 12 до 33 м, армированные горизонтальными пучками
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1965

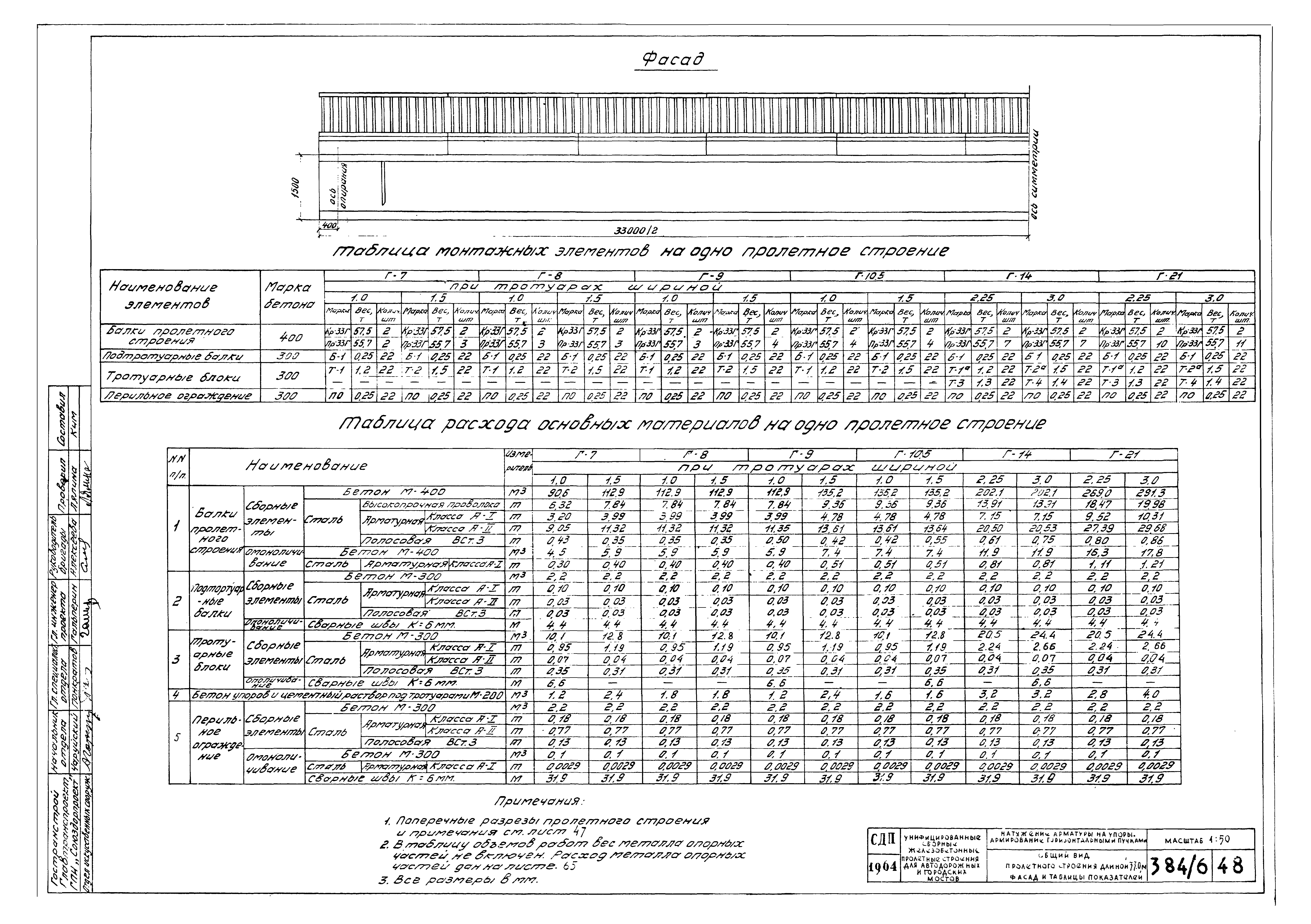

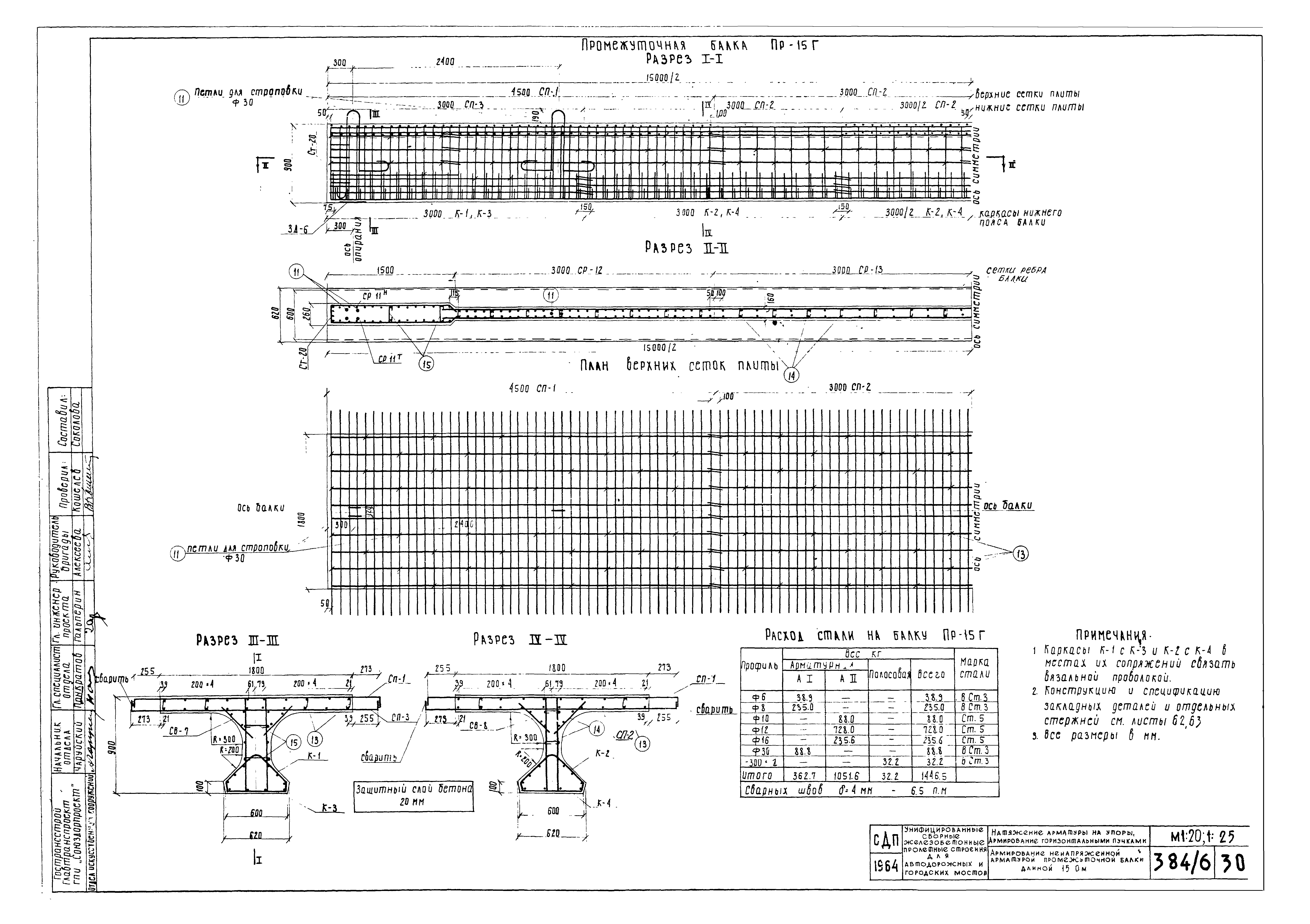

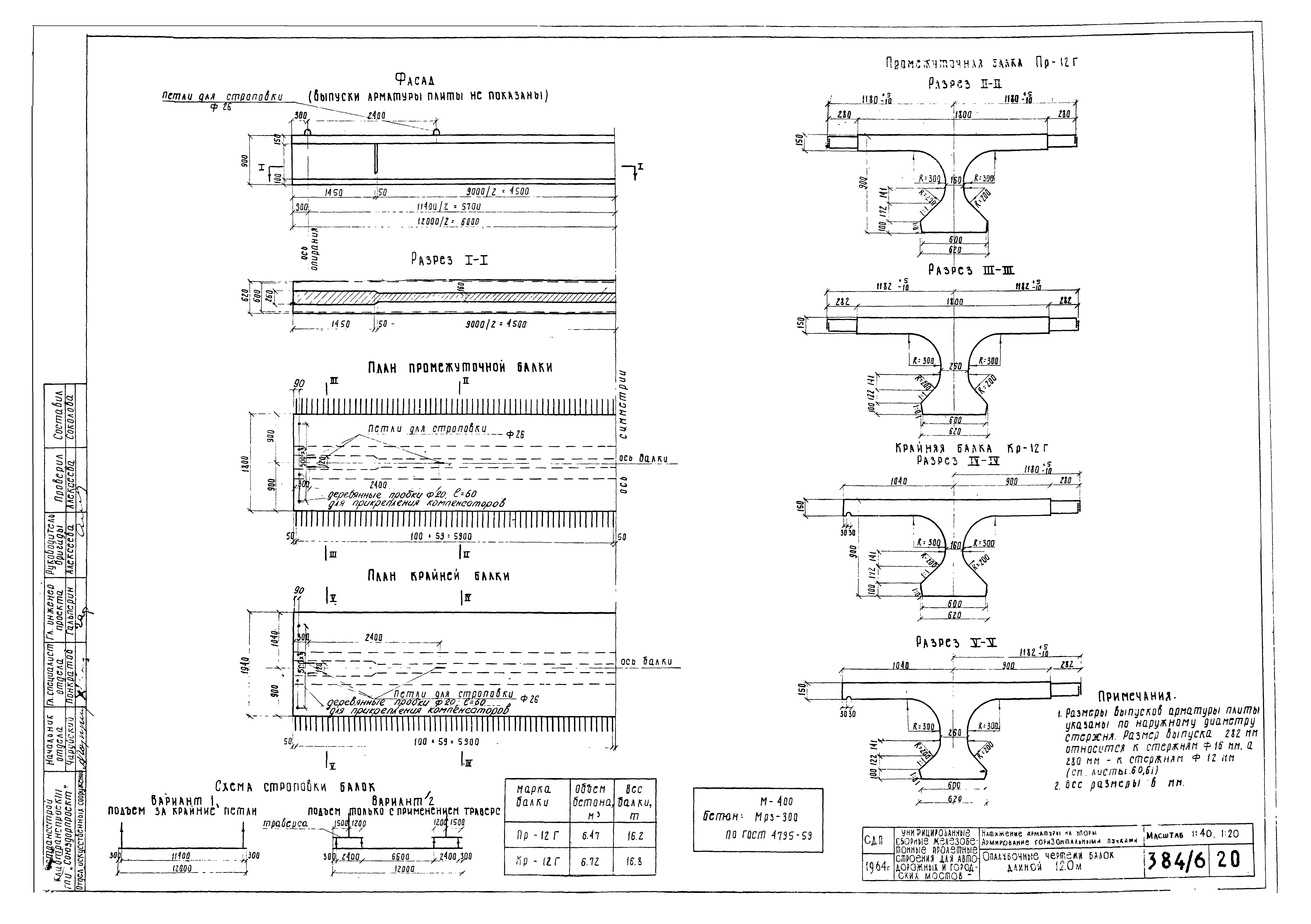

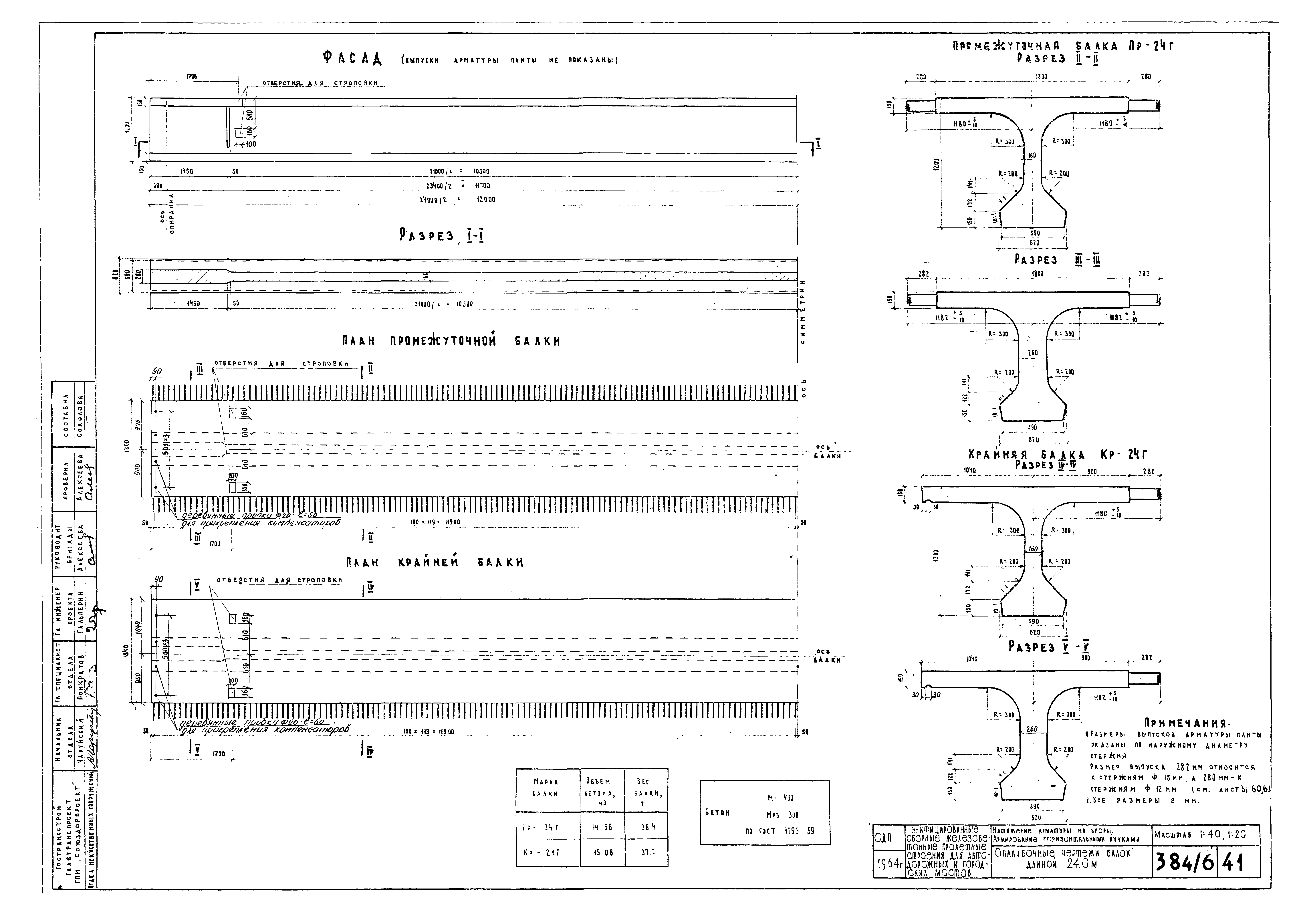

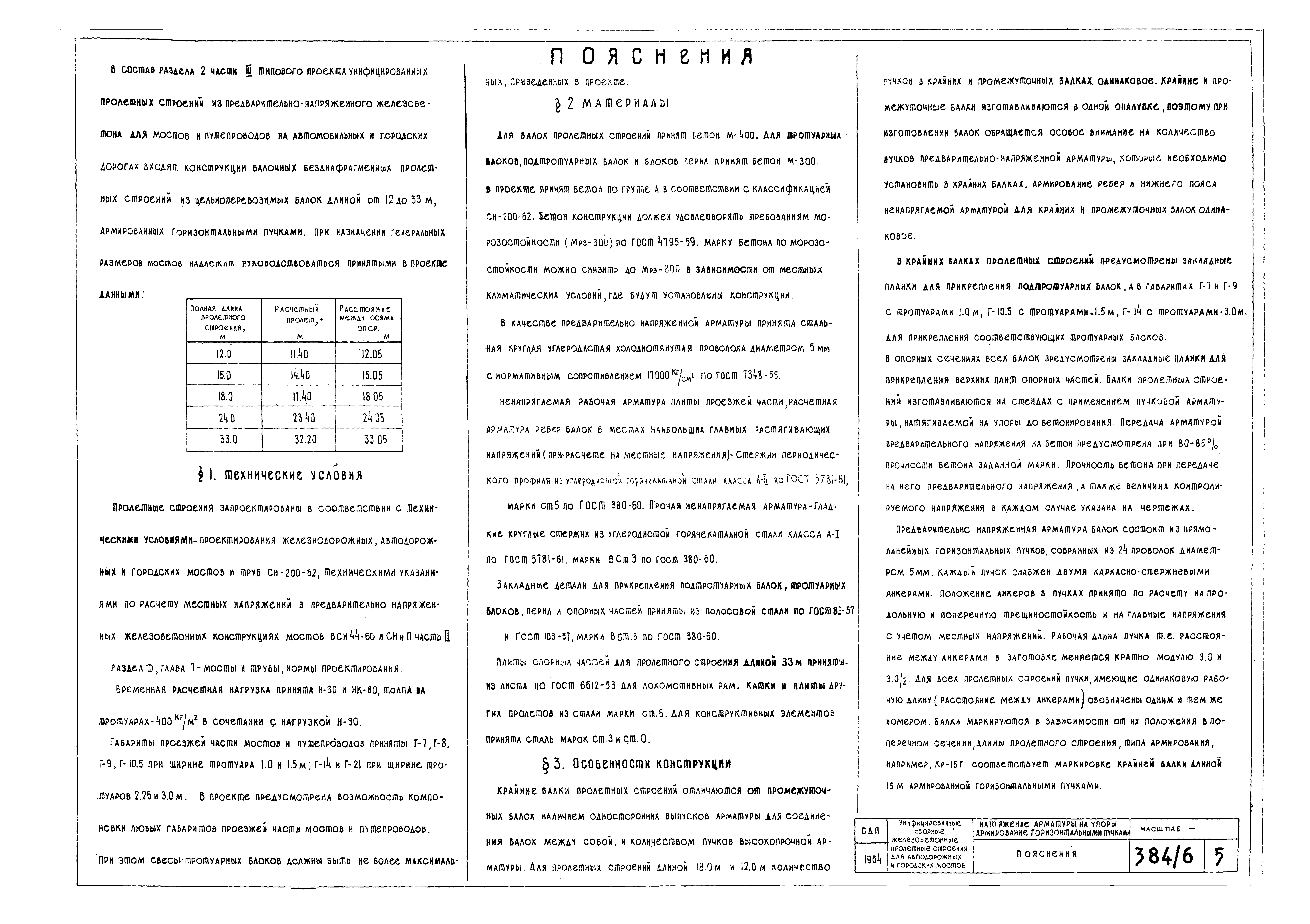

Оглавление:	Пояснения Общие технологические требования по составу бетона, его укладке, температурному режиму и отпуску натяжений Расчетные листы Сводные таблицы расхода материалов Общий вид пролетного строения длиной 12 и 15 м (Н = 90 см). Поперечные разрезы Общий вид пролетных строений длиной 12 м. Фасад и таблицы показателей Опалубочные чертежи балок длиной 12 м Армирование предварительно напряженной арматурой крайней и промежуточной балок длиной 12 м Армирование ненапрягаемой арматурой крайней балки длиной 12 м Армирование ненапрягаемой арматурой промежуточной балки длиной 12 м Монтажная схема арматурных сеток и каркасов балок длиной 12 м Общий вид пролетного строения длиной 15 м. Фасад и таблицы показателей Опалубочные чертежи балок длиной 15 м Армирование предварительно напряженной арматурой крайней балки длиной 15 м Армирование предварительно напряженной арматурой промежуточной балки длиной 15 м Армирование ненапрягаемой арматурой крайней балки длиной 15 м Армирование ненапрягаемой арматурой промежуточной балки длиной 15 м Монтажная схема арматурных сеток и каркасов балок длиной 15 м Общий вид пролетных строений длиной 18 и 24 м. Поперечные разрезы (Н = 1,20 м) Общий вид пролетного строения длиной до 18 м. Фасад и таблицы показателей Опалубочный чертеж балки длиной 18 м Армирование предварительно напряженной арматурой крайней балки длиной 18 м Армирование предварительно напряженной арматурой промежуточной балки длиной 18 м Армирование ненапрягаемой арматурой крайней балки длиной 18 м Армирование ненапрягаемой арматурой промежуточной балки длиной 18 м Монтажная схема арматурных сеток и каркасов балок длиной 18 м Общий вид пролетного строения длиной 24 м. Фасад и таблицы показателей Опалубочные чертежи балок длиной 24 м Армирование предварительно напряженной арматурой крайней балки длиной 24 м Армирование предварительно напряженной арматурой промежуточной балки длиной 24 м Армирование ненапрягаемой арматурой крайней балки длиной 24 м Армирование ненапрягаемой арматурой промежуточной балки длиной 24 м Монтажная схема арматурных сеток и каркасов балок длиной 24 м Общий вид пролетного строения длиной 33 м (Н = 1,50 м). Поперечные разрезы Общий вид пролетного строения длиной 33 м. Фасад и таблицы показателей Опалубочные чертежи балок длиной 33 м Армирование предварительно напряженной арматурой крайней балки длиной 33 м Армирование предварительно напряженной арматурой промежуточной балки длиной 33 м Армирование ненапрягаемой арматурой крайней балки длиной 33 м Армирование ненапрягаемой арматурой промежуточной балки длиной 33 м Монтажная схема арматурных сеток и каркасов балок длиной 33 м Конструкция и расположения фиксаторов между сетками Конструкция каркасно-стержневого анкера Арматурные сетки ребер балок Н = 0,9 м, Н = 1,20 м Арматурные сетки ребер балок Н = 1,50 м Арматурные каркасы нижнего пояса балки Арматурные сетки плиты промежуточных балок Арматурные сетки плиты крайних балок Закладные детали в балках Расход стали на закладные детали в балках Поперечное соединение балок Опорные части Схема разбивки тротуарных блоков и подтротуарных балок для пролетов длиной 12 и 15 м Схема разбивки тротуарных блоков и подтротуарных балок для пролетов длиной 12 м Схема разбивки тротуарных блоков и подтротуарных балок для пролета длиной 24 м Схема разбивки тротуарных блоков и подтротуарных балок для пролета длиной 33 м Детали установки тротуарных блоков и перильного ограждения Схема установки балок стреловыми кранами Схема монтажа агрегатом АМК-20Г-7 Схема монтажа пролетных строений шлюзовым краном Схема монтажа пролетных строений портальными (козловыми) кранами Схема продольно-поперечной перекатки балок на тележках в уровне верха опор по эстакадам Схемы перевозки балок пролетных строений автотранспортом Схемы перевозки балок пролетных строений на прицепах-тяжеловозах
Разработан:	ГПИ Союздорпроект
Утверждён:	06.05.1965 Государственный производственный комитет по транспортному строительству (110)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
