Скачать ГОСТ 2.317-2011 Единая система конструкторской документации. Аксонометрические проекции

Дата актуализации: 10.08.2017

ГОСТ 2.317-2011

Единая система конструкторской документации. Аксонометрические проекции

Обозначение:	ГОСТ 2.317-2011
Обозначение англ:	GOST 2.317-2011
Статус:	действует
Название рус.:	Единая система конструкторской документации. Аксонометрические проекции
Название англ.:	Unified system for design documentation. Axonometric projections
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2012

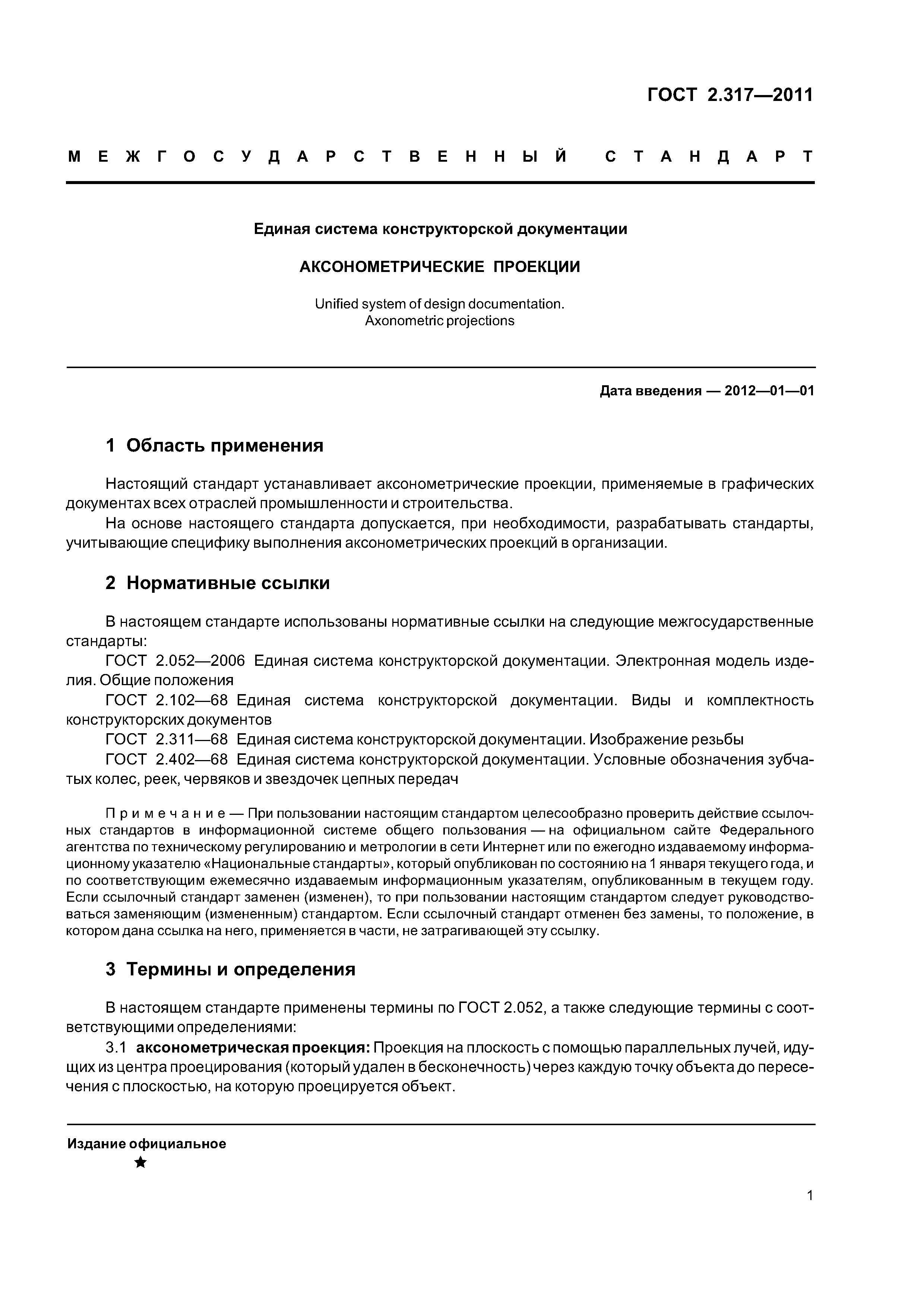

Область применения:	Стандарт устанавливает аксонометрические проекции, применяемые в графических документах всех отраслей промышленности и строительства. На основе стандарта допускается, при необходимости, разрабатывать стандарты, учитывающие специфику выполнения аксонометрических проекций в организации.

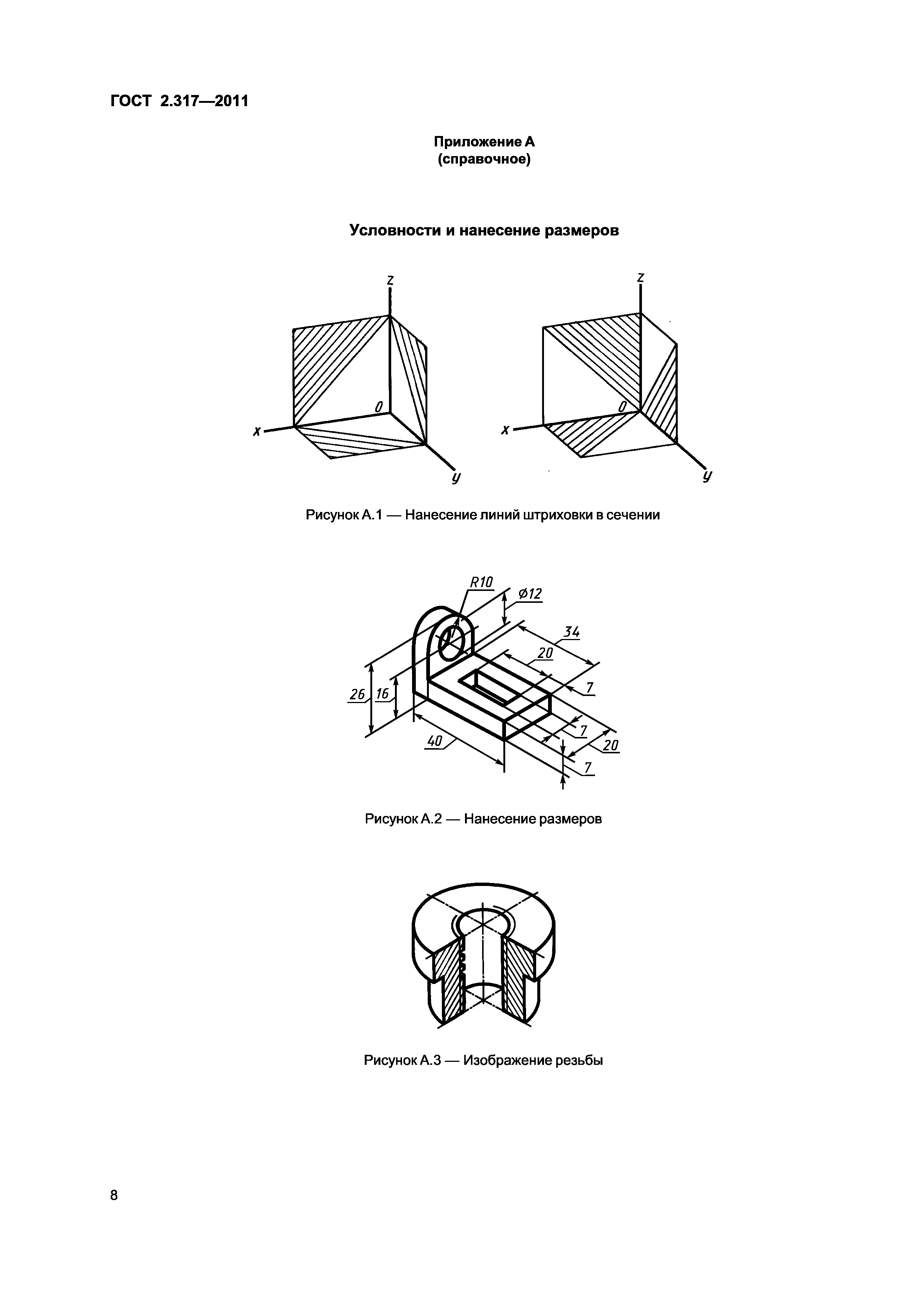

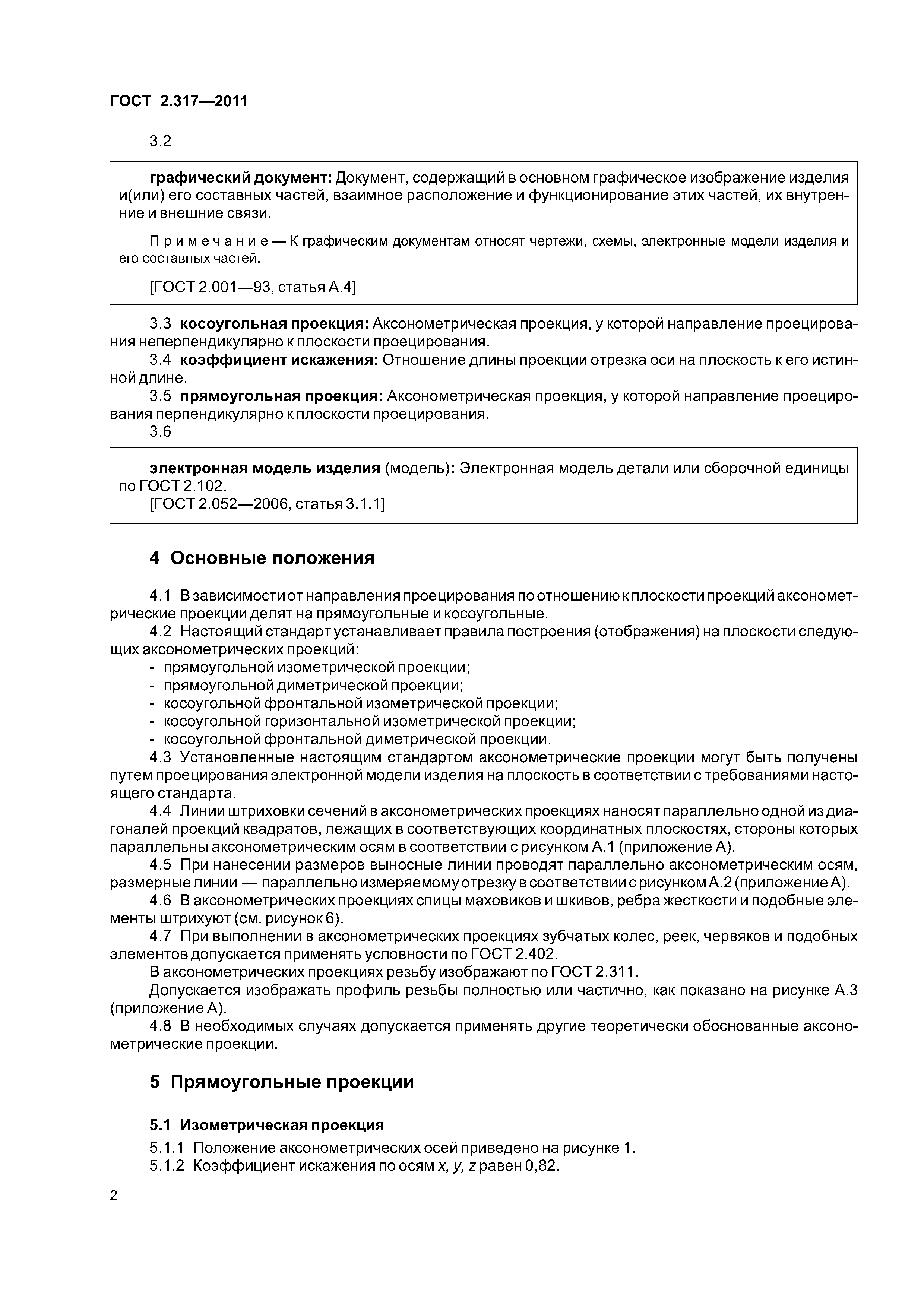

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основные положения 5 Прямоугольные проекции 6 Косоугольные проекции Приложение А (справочное) Условности и нанесение размеров
Разработан:	ВНИИНМАШ АНО НИЦ CALS-технологий Прикладная логистика

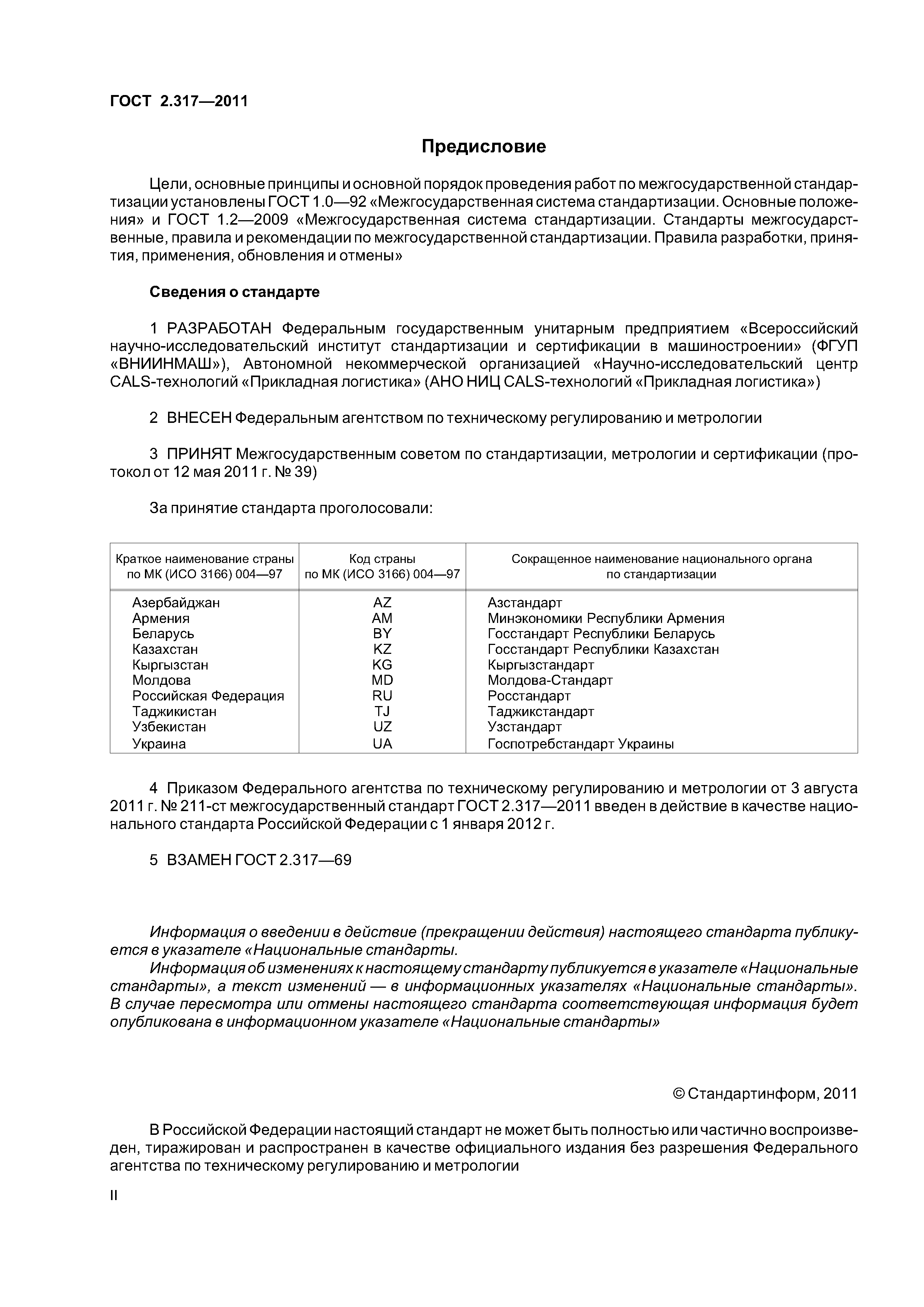

Утверждён:	12.05.2011 Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) (Eurasian Council for Standardization, Metrology and Certification (EASC) 3-2011) 03.08.2011 Федеральное агентство по техническому регулированию и метрологии (211-ст)

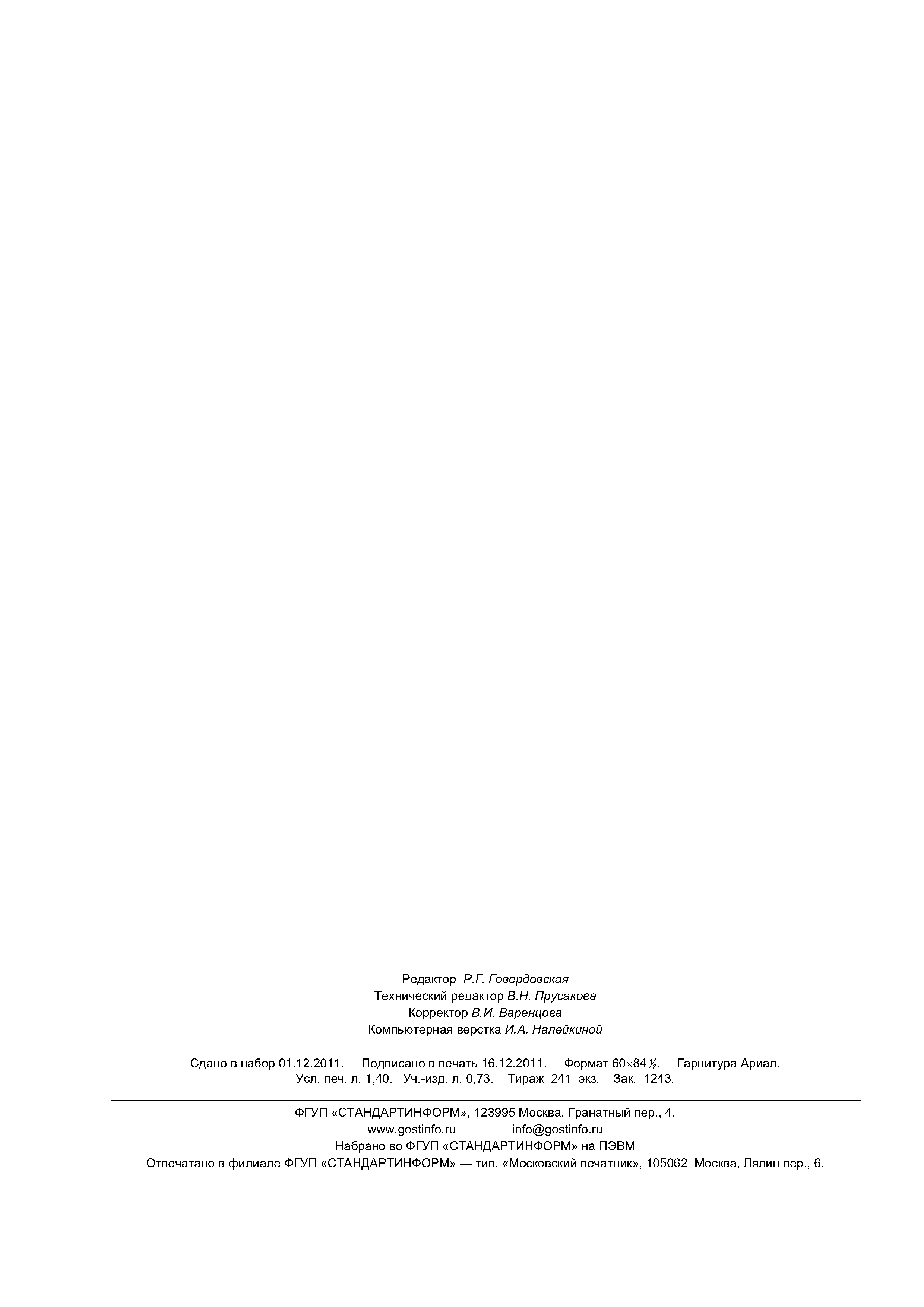

Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 2.317-69 «Единая система конструкторской документации. Аксонометрические проекции»
Нормативные ссылки:	ГОСТ 2.102-68 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» ГОСТ 2.311-68 «Единая система конструкторской документации. Изображение резьбы» ГОСТ 2.402-68 «Единая система конструкторской документации. Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач» ГОСТ 2.052-2006 «Единая система конструкторской документации. Электронная модель изделия. Общие положения» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 2.001-93 «Единая система конструкторской документации. Общие положения» ГОСТ 2.317-69 «Единая система конструкторской документации. Аксонометрические проекции»
