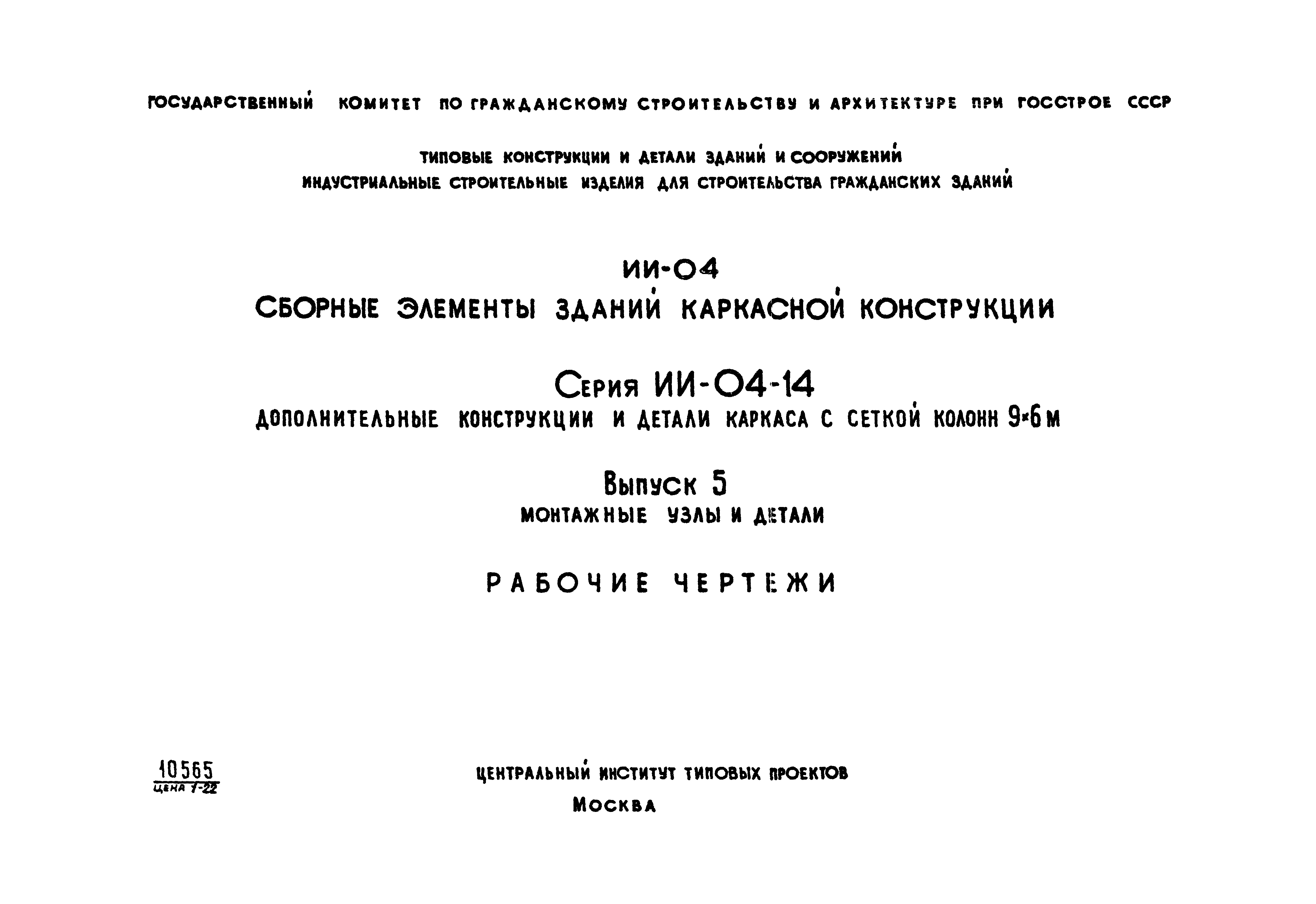

Скачать Серия ИИ-04-14 Выпуск 5. Монтажные узлы и детали. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ИИ-04-14

Выпуск 5. Монтажные узлы и детали. Рабочие чертежи

Обозначение: Серия ИИ-04-14
Обозначение англ: Series ИИ-04-14
Статус:не действует
Название рус.:Выпуск 5. Монтажные узлы и детали. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:26.05.1970
Дата окончания срока действия:01.04.1982

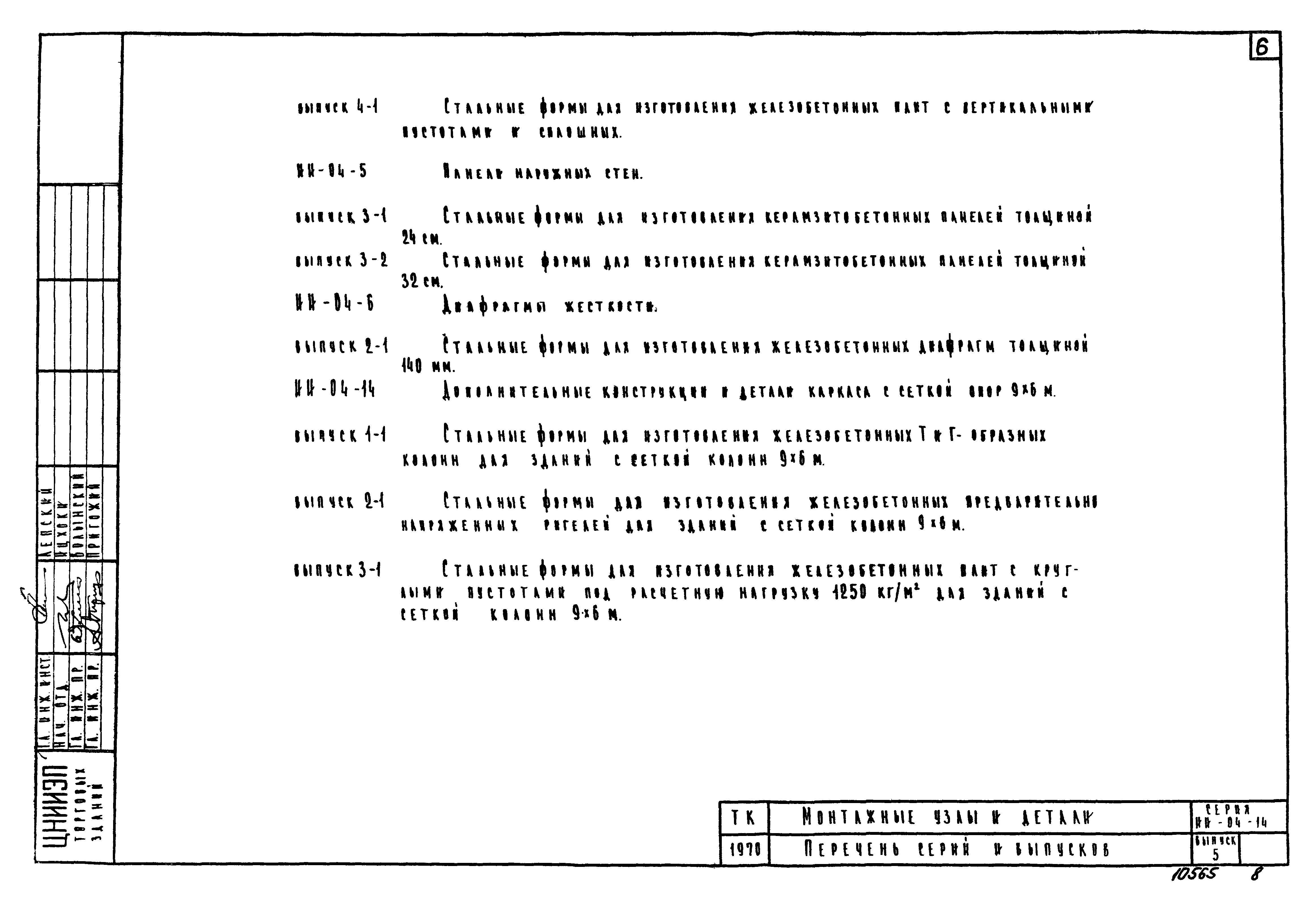

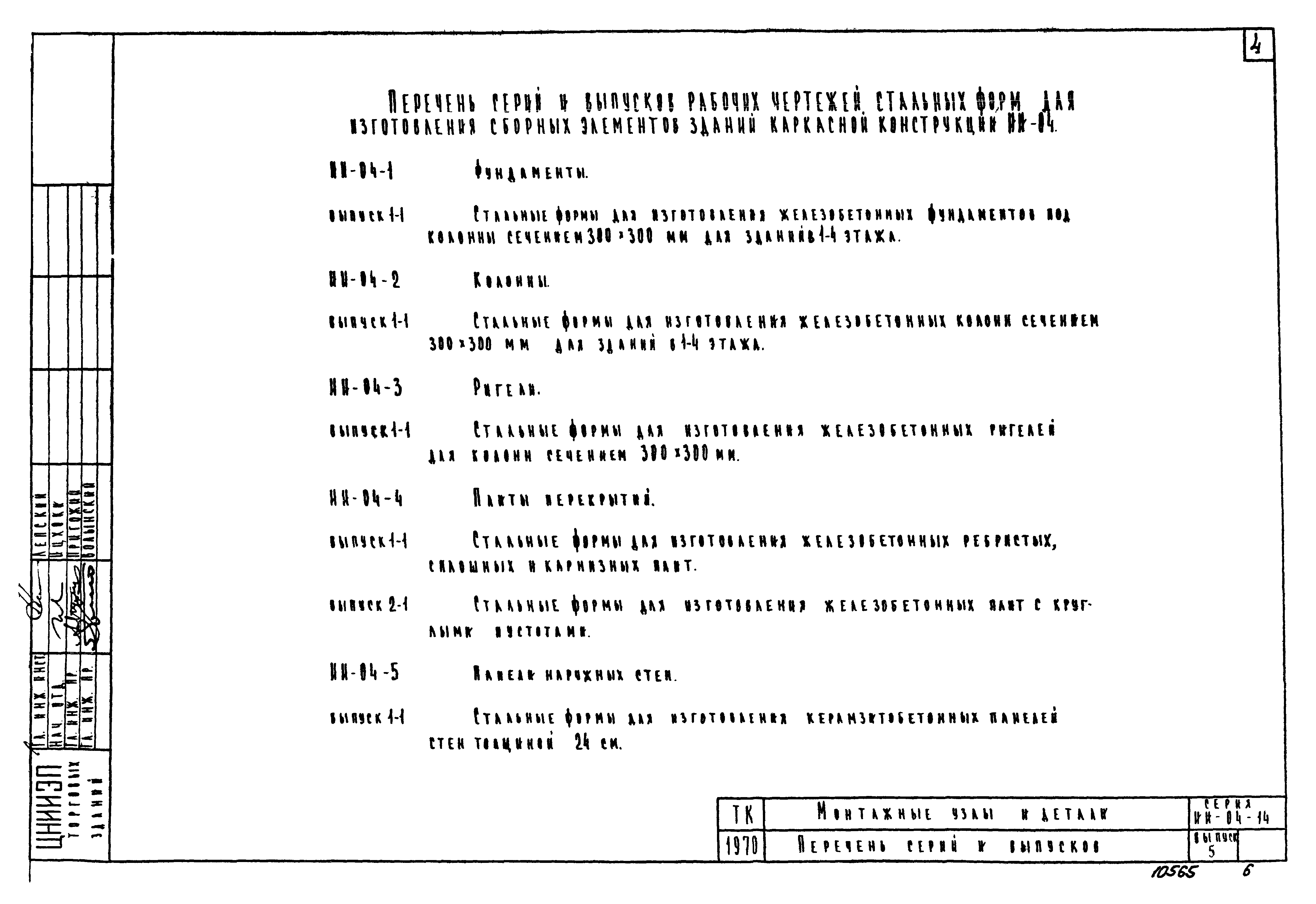

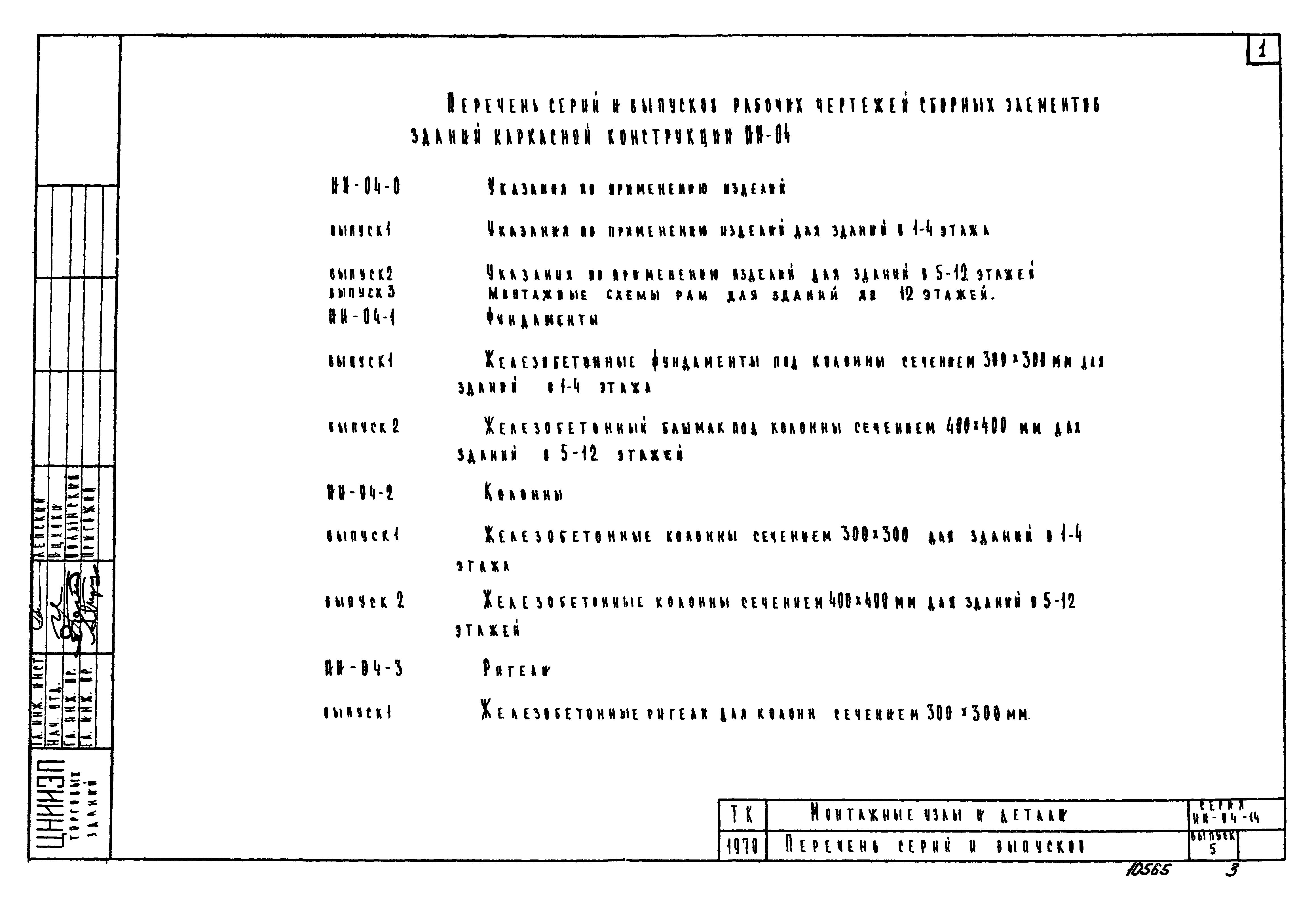

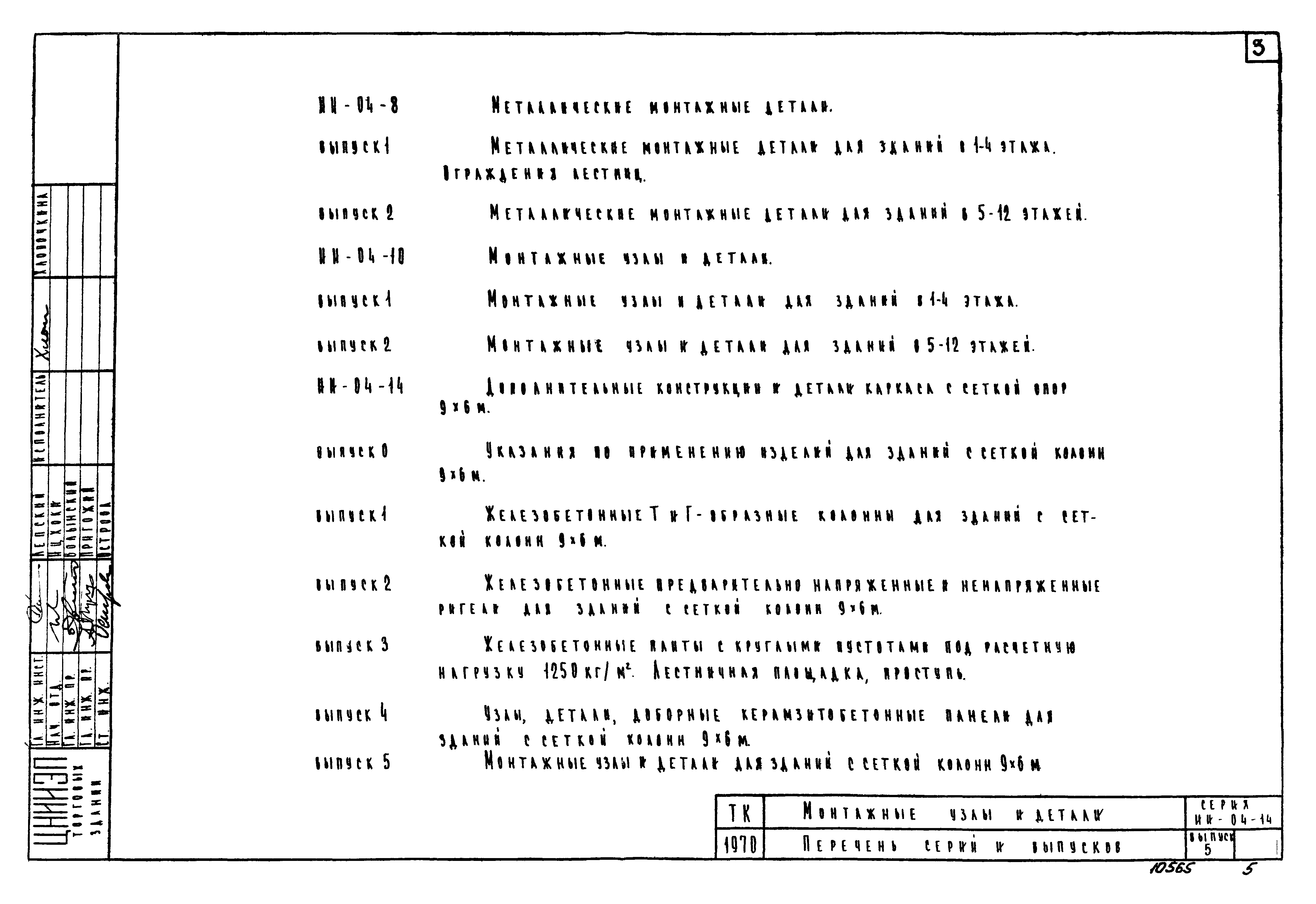

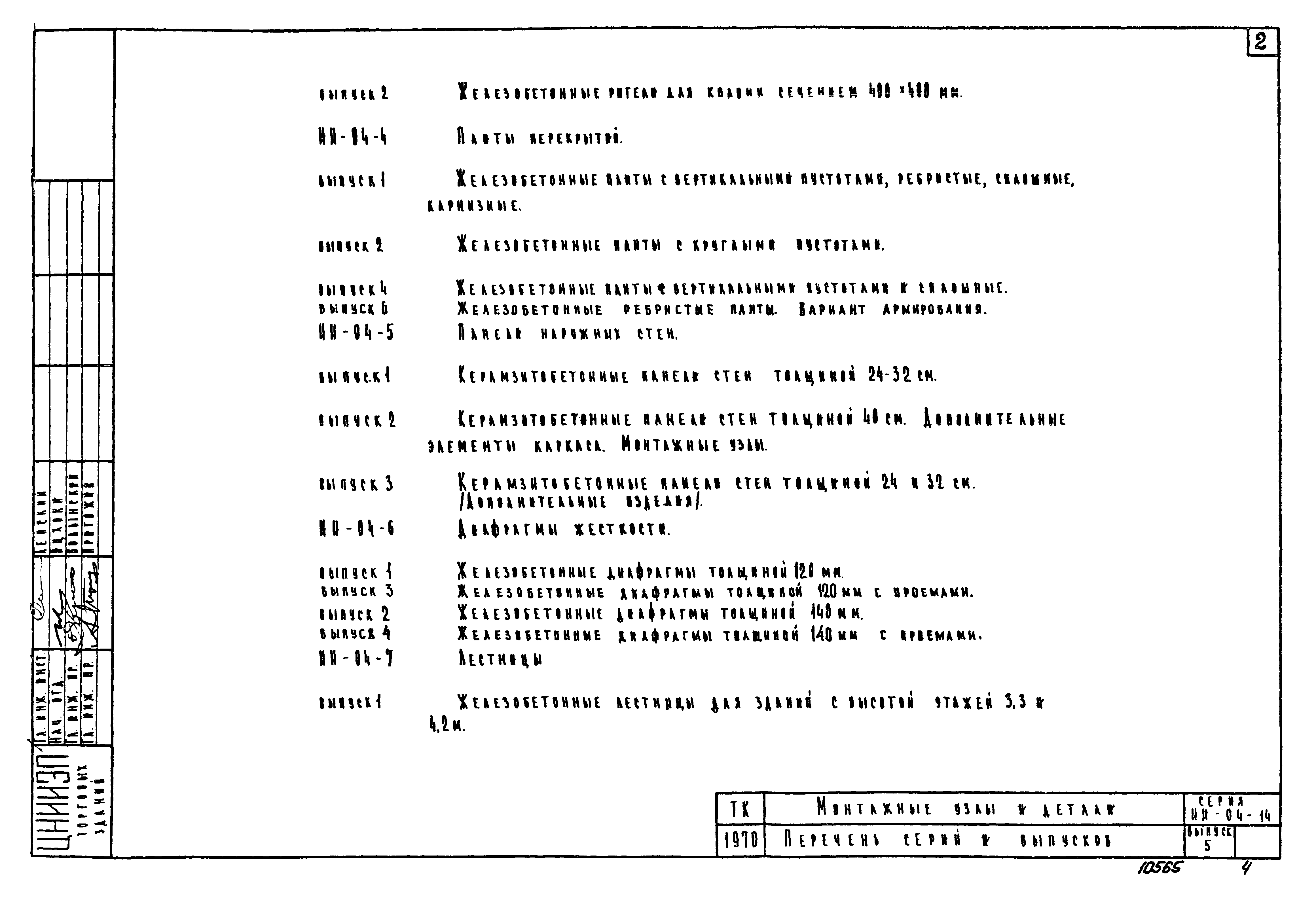

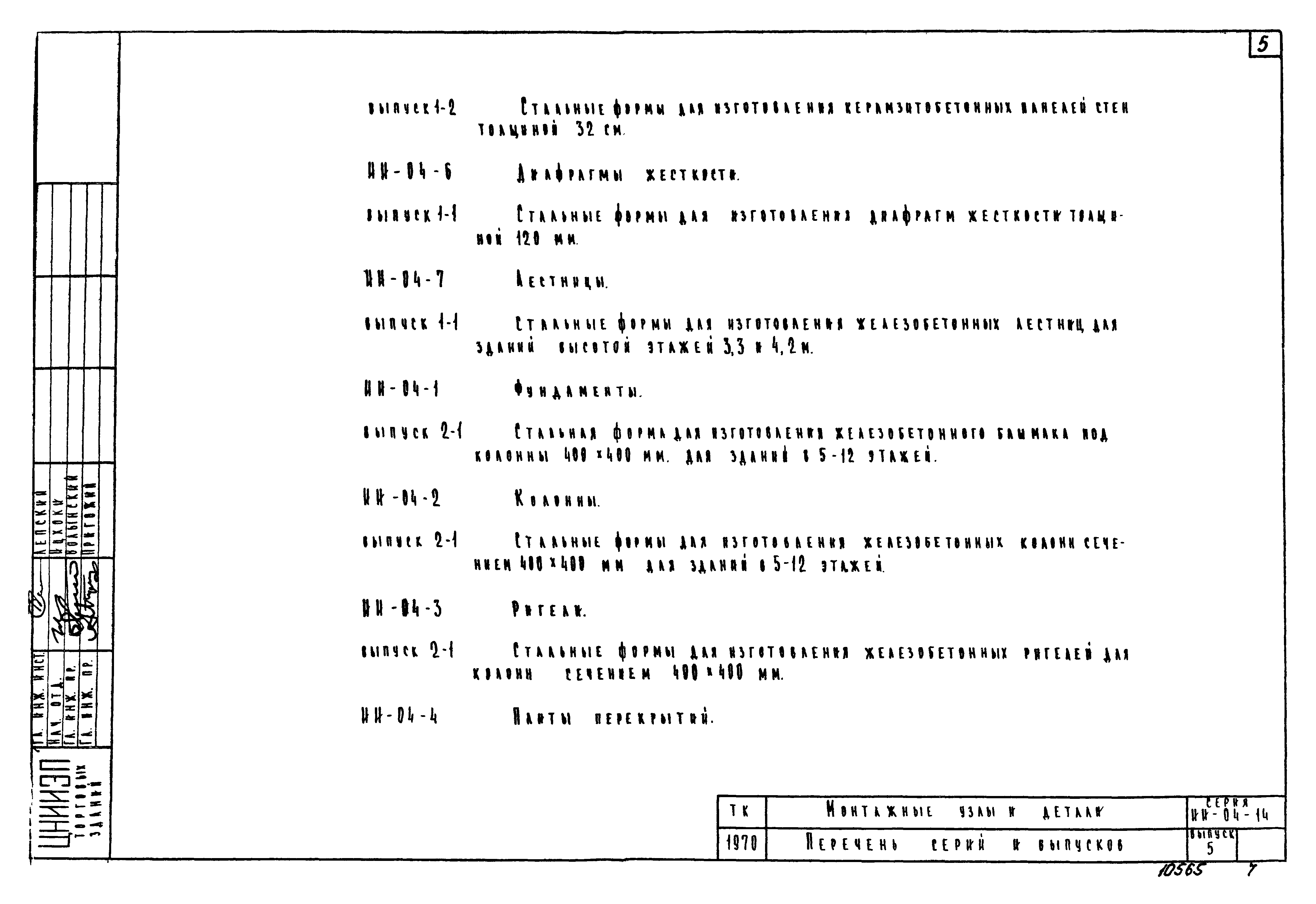

Оглавление:Перечень серий и выпусков

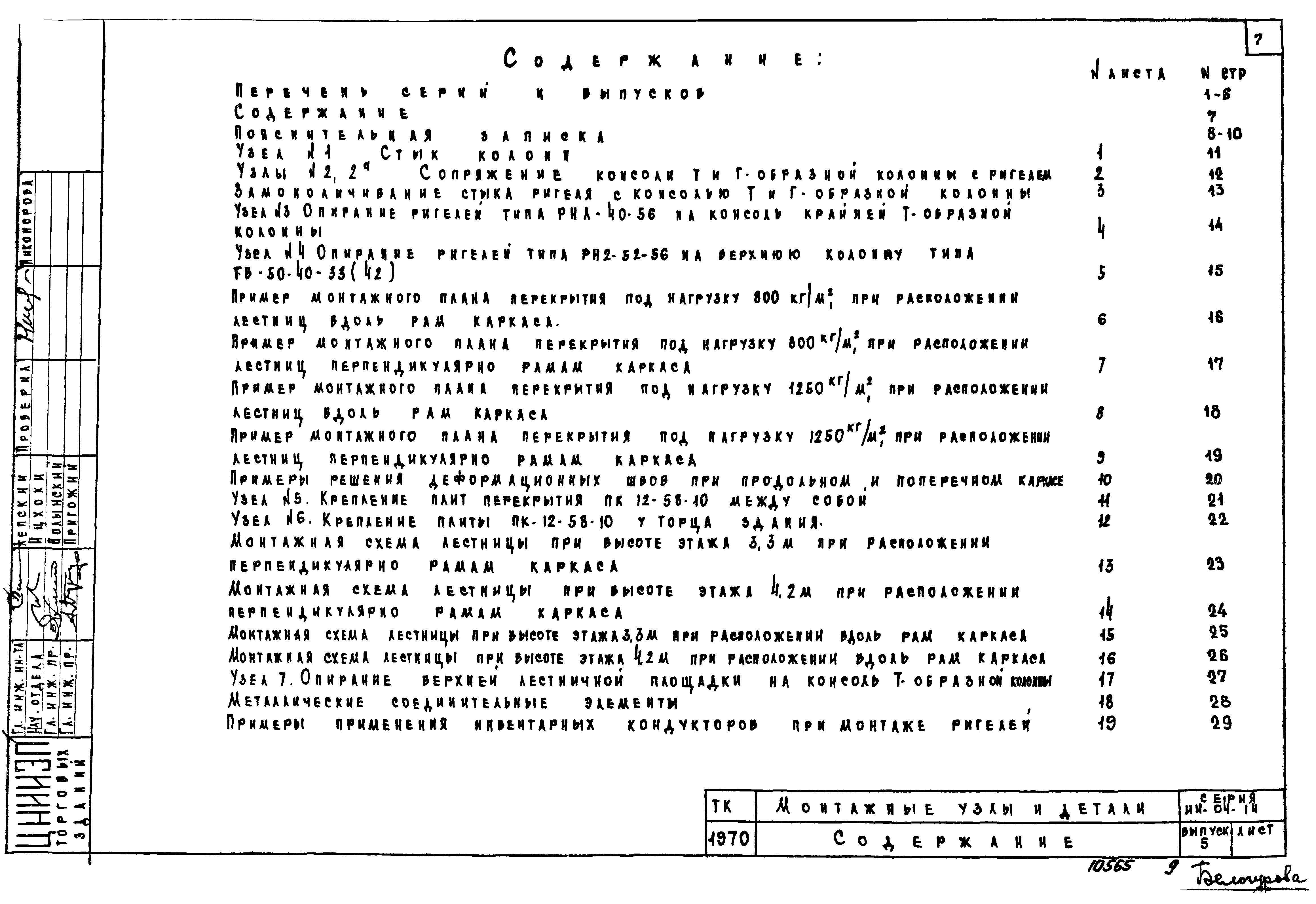

Содержание

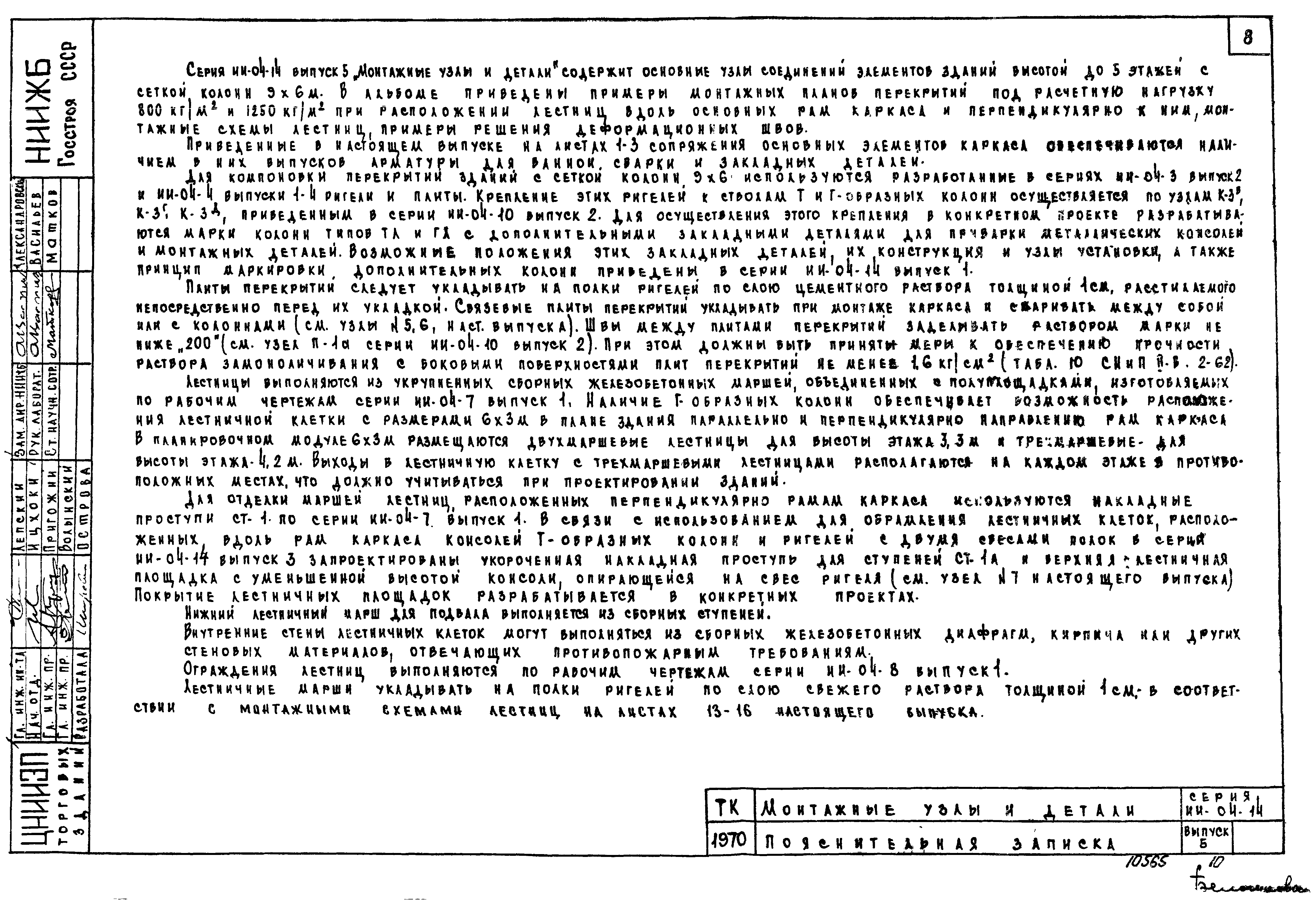

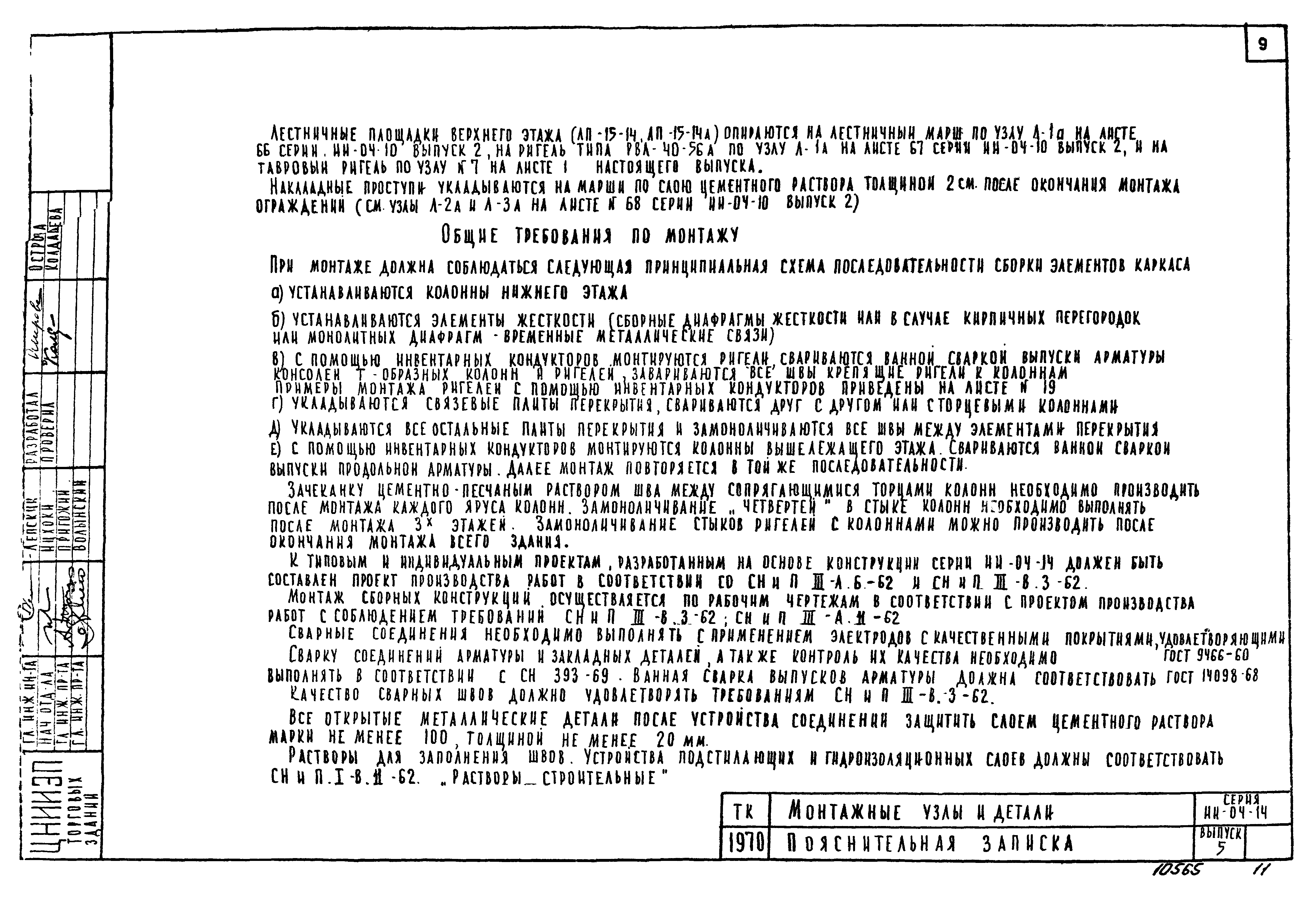

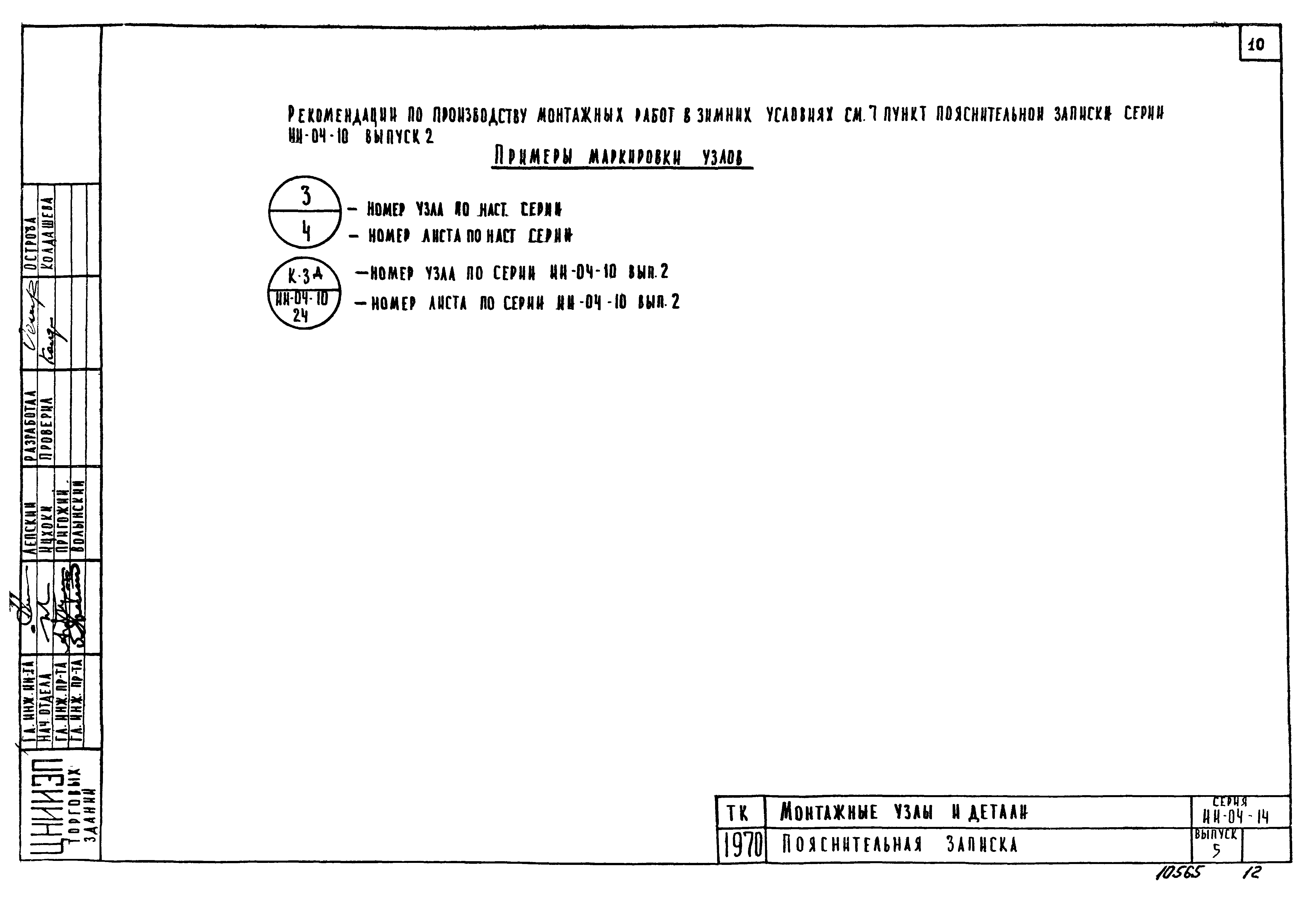

Пояснительная записка

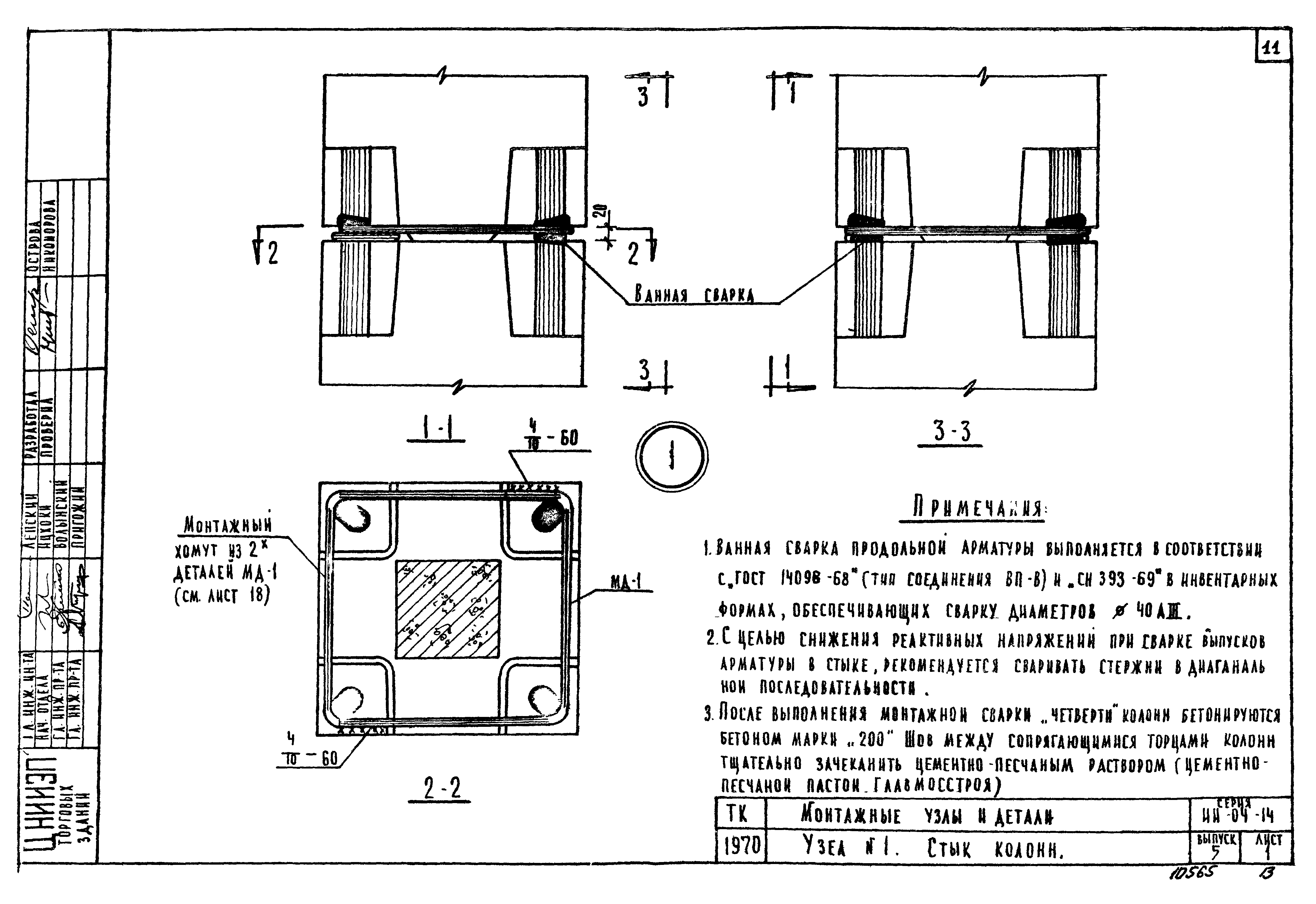

Узел №1. Стык колонн

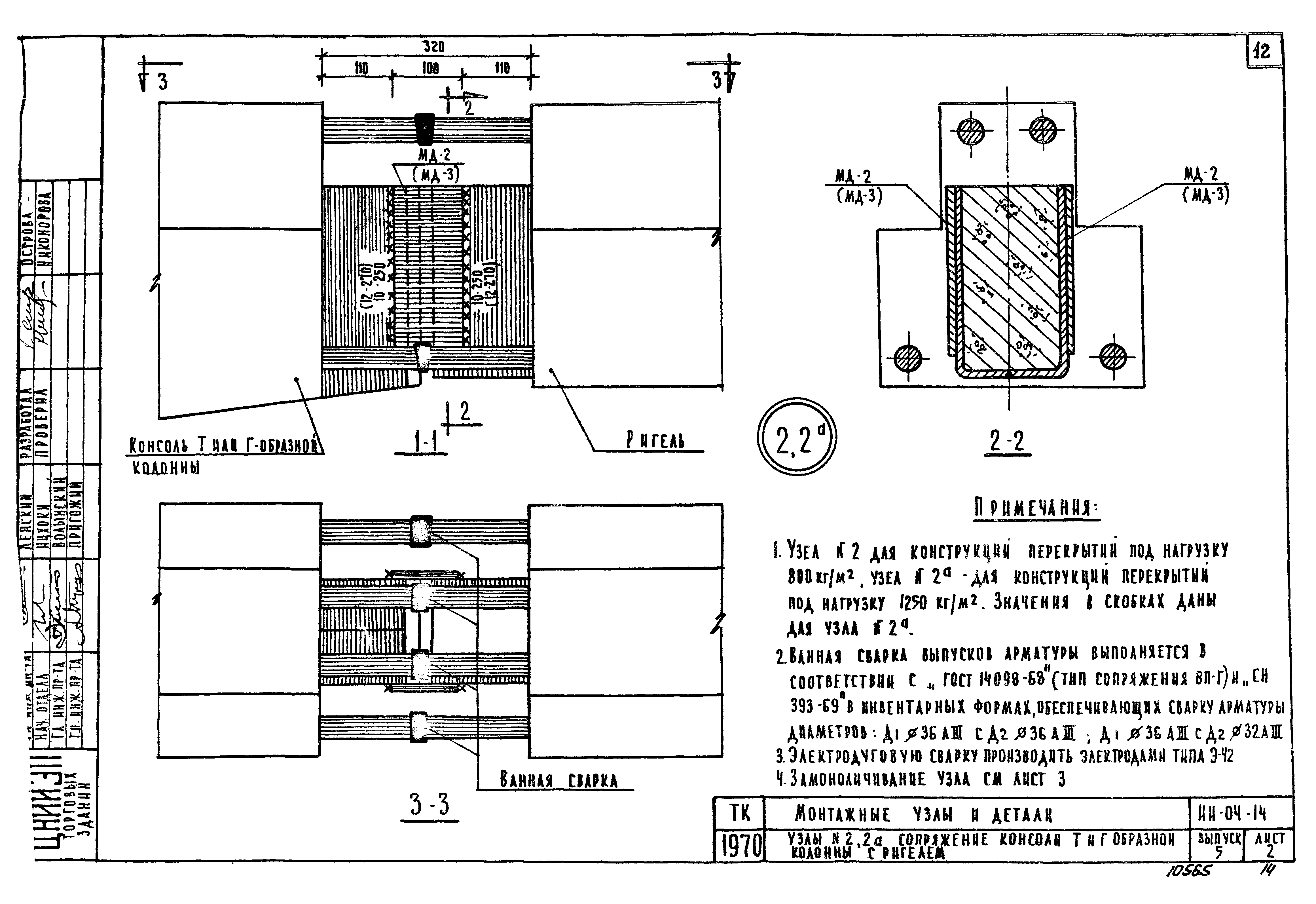

Узлы №2, 2а. Сопряжение консоли Т и Г-образной колонны с ригелем

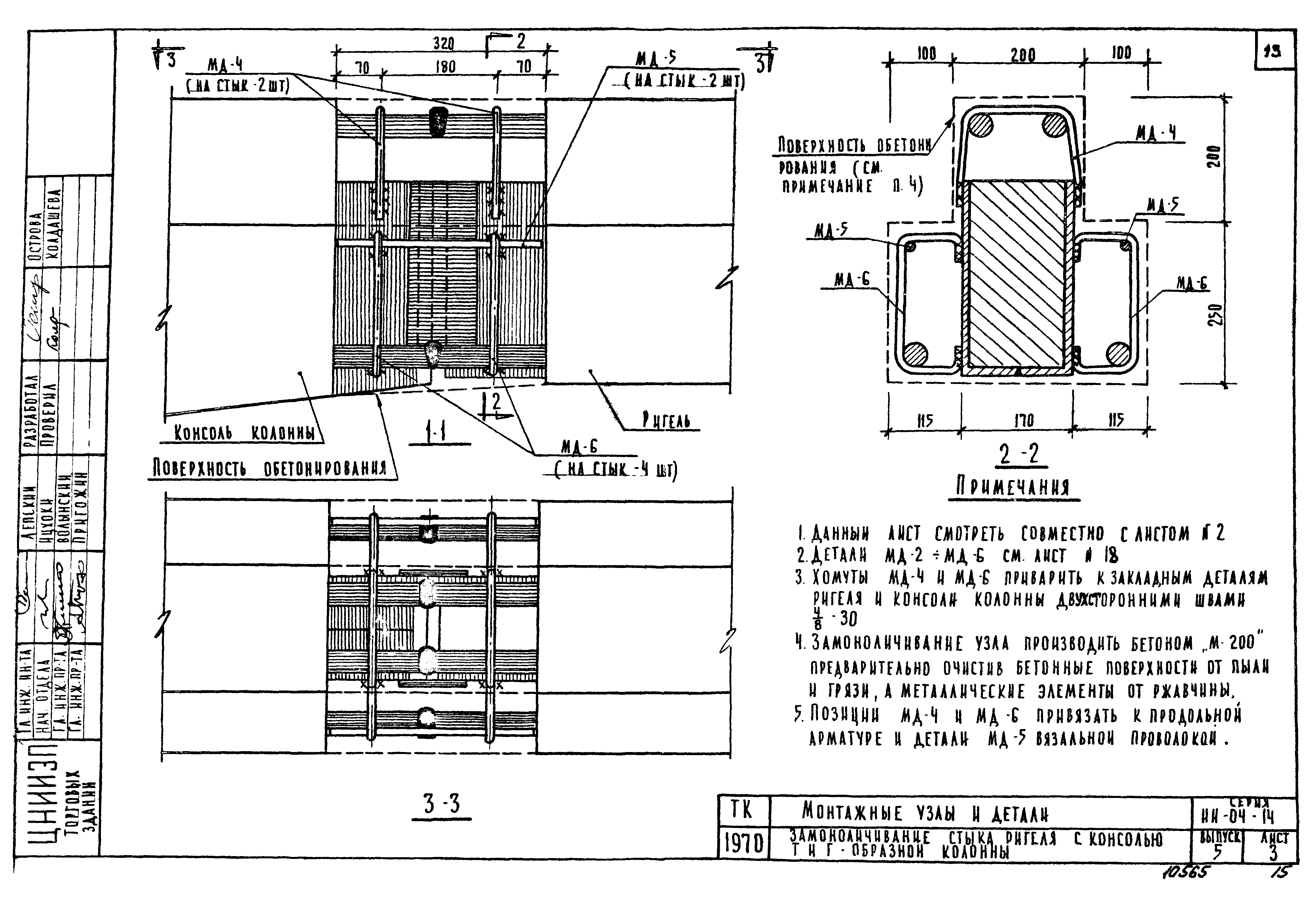

Замоноличивание стыка ригеля с консолью Т и Г-образной колонны

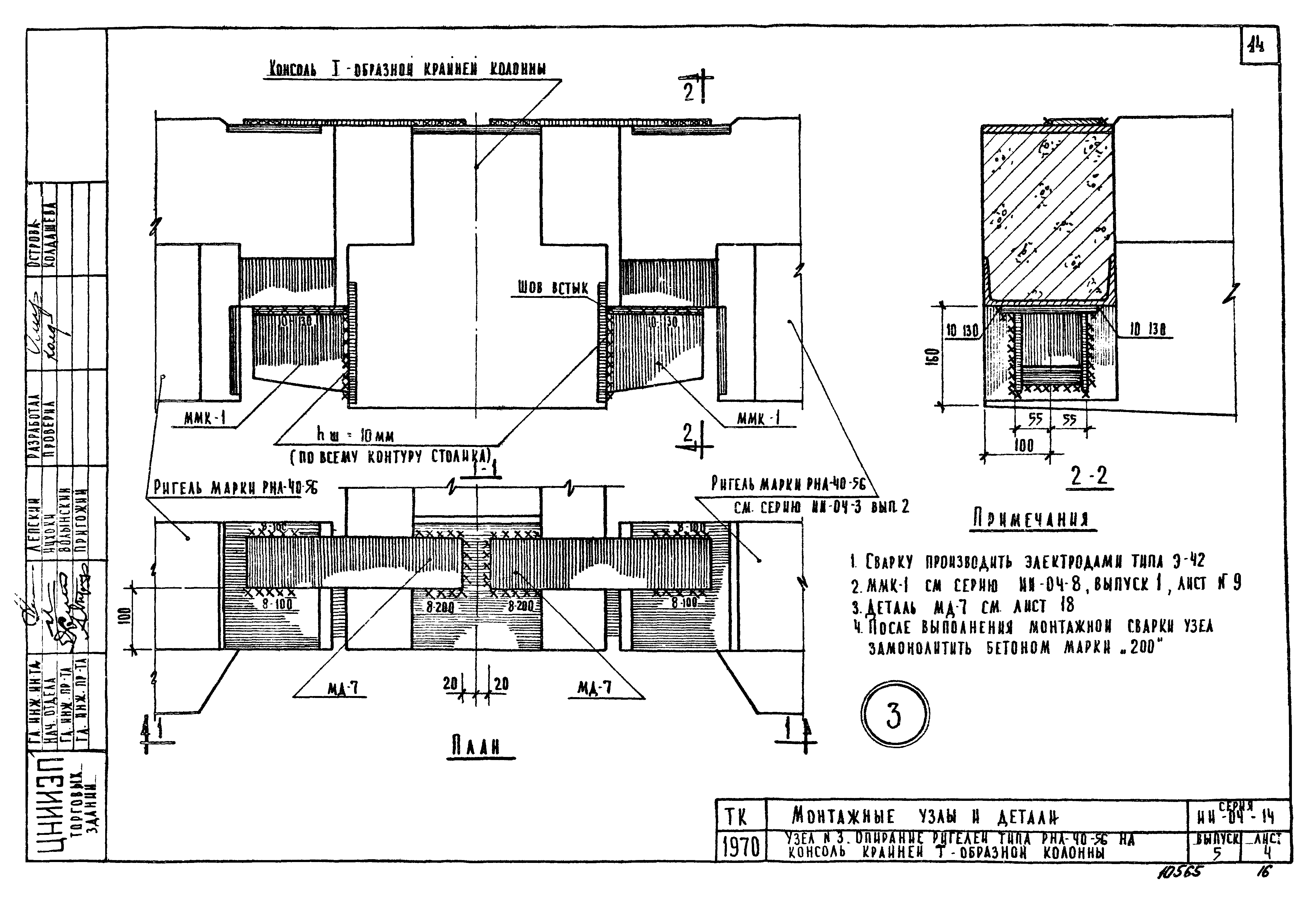

Узел №3. Опирание ригелей типа РНЛ-40-56 на консоль крайней Т-образной колонны

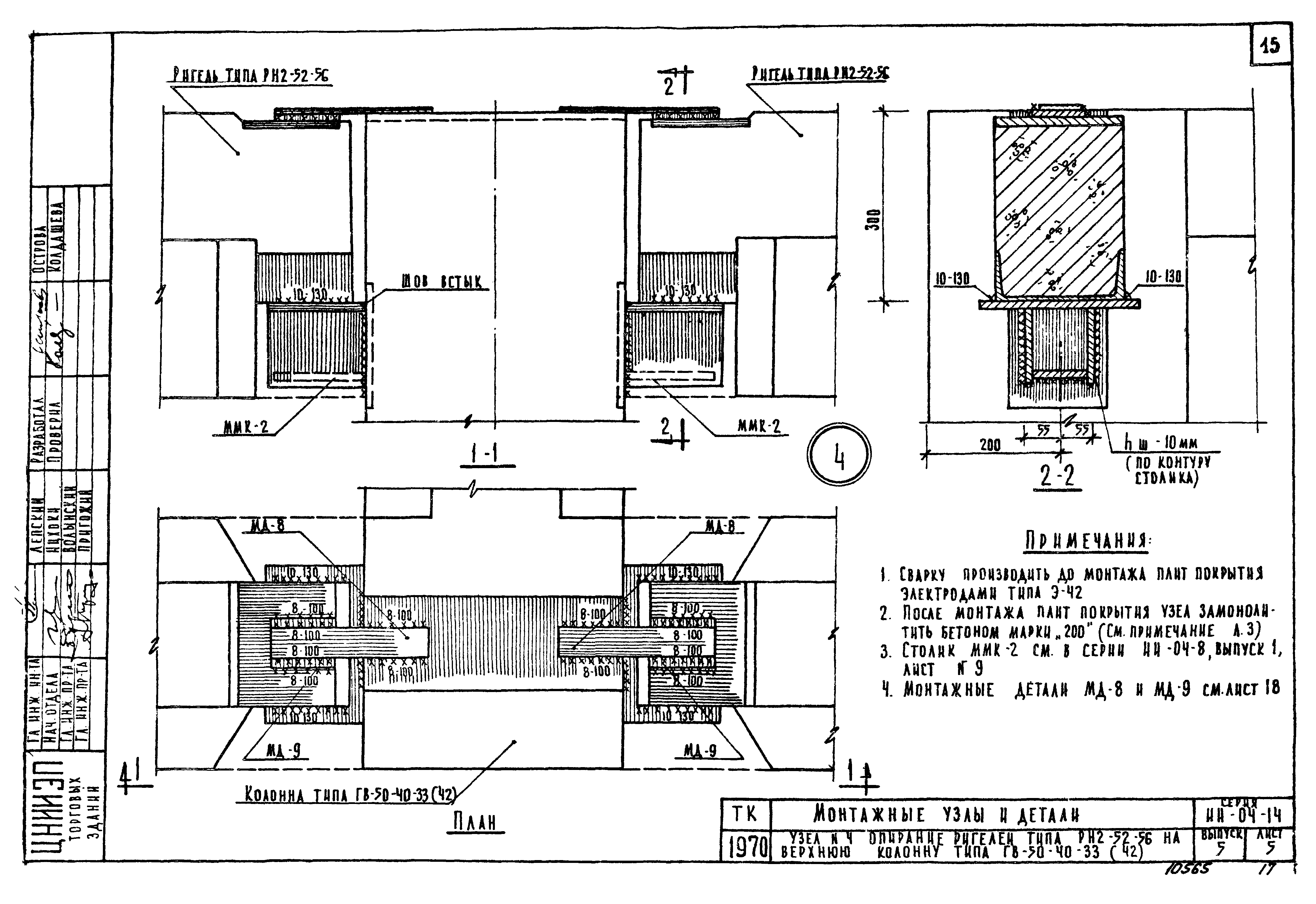

Узел №4. Опирание ригелей типа РНЛ-52-56 на верхнюю колонну типа ГВ-50-40-33(42)

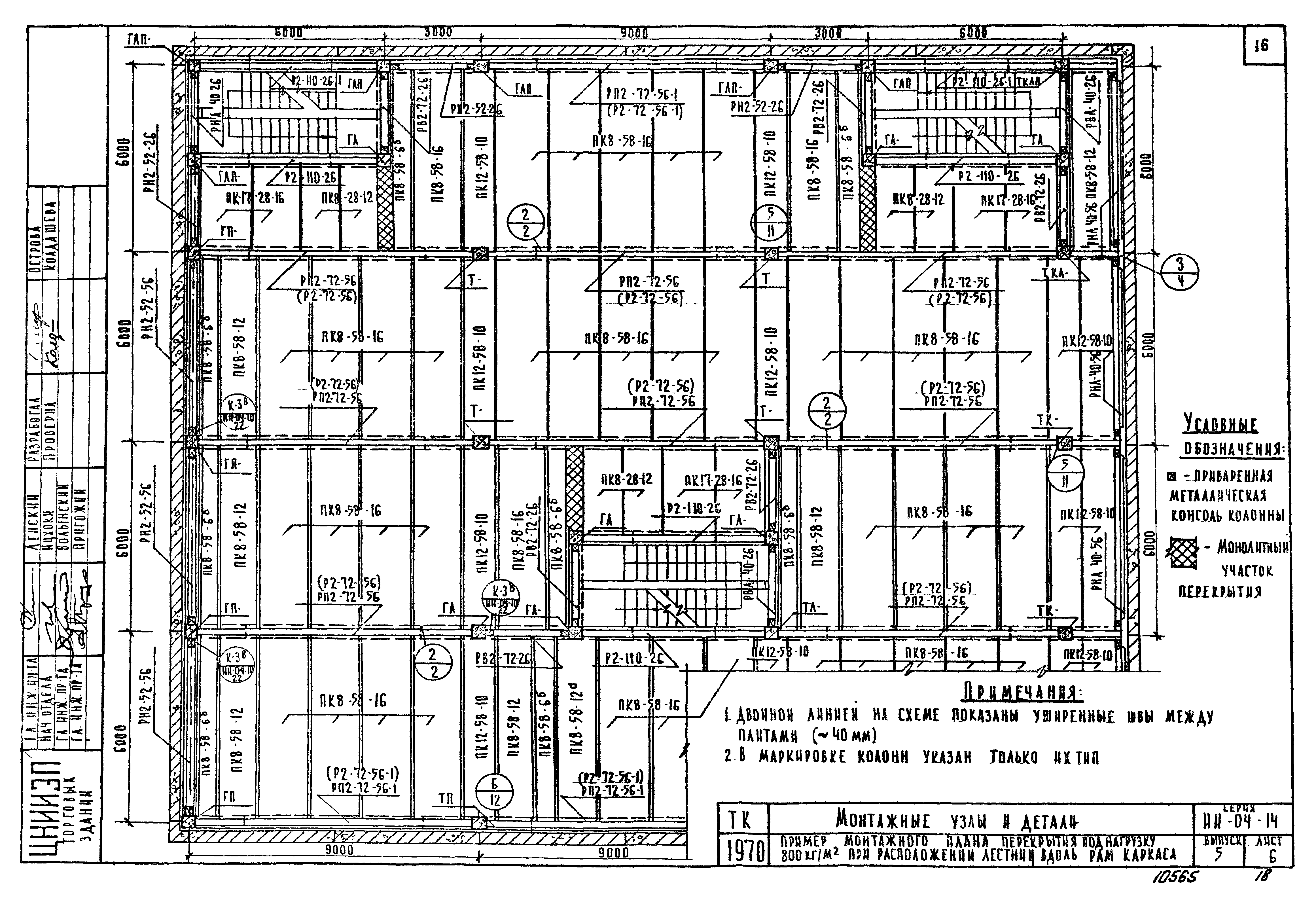

Пример монтажного плана перекрытия под нагрузку 800 кг/кв. м при расположении лестниц вдоль рам каркаса

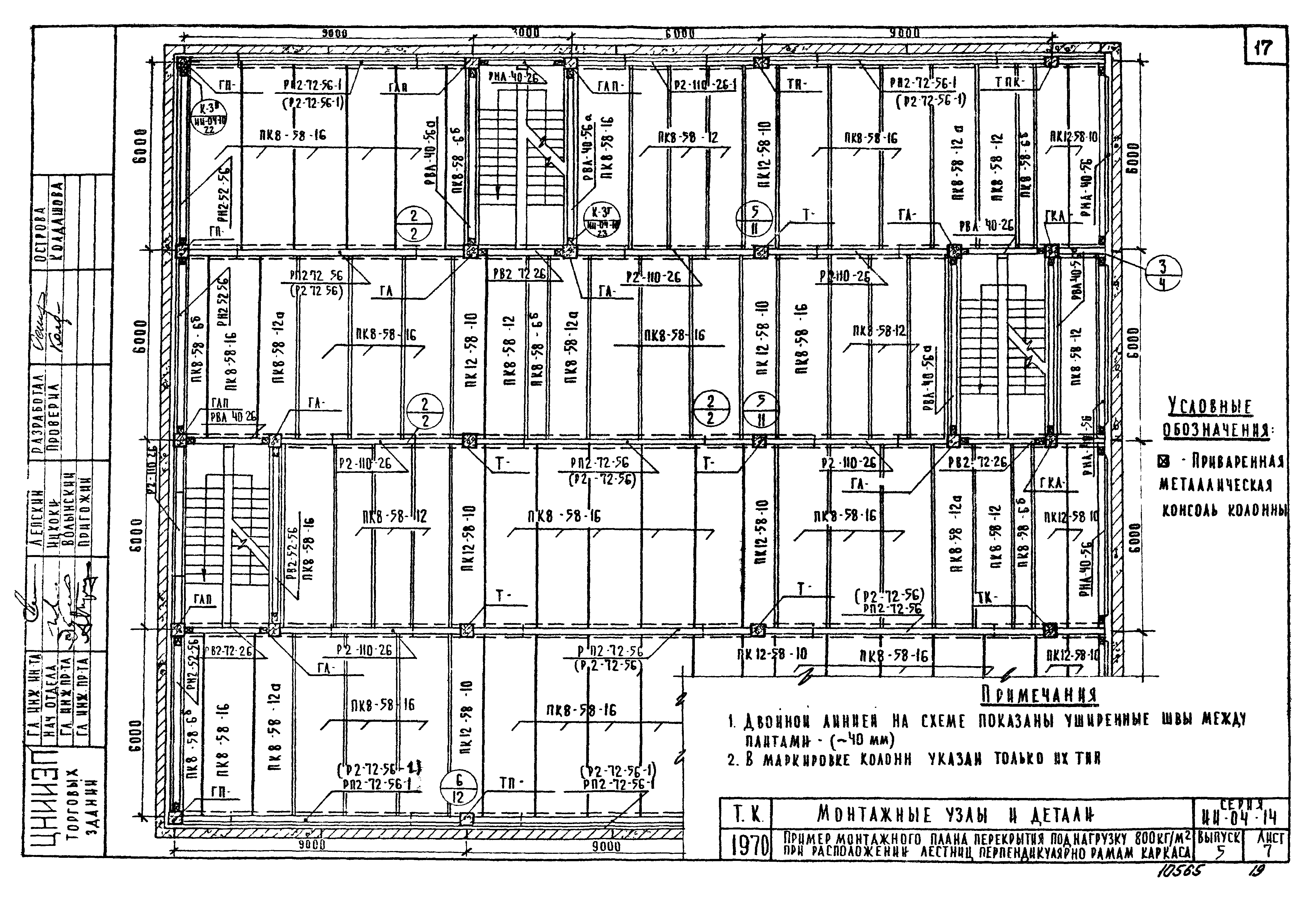

Пример монтажного плана перекрытия под нагрузку 800 кг/кв. м при расположении лестниц перпендикулярно рамам каркаса

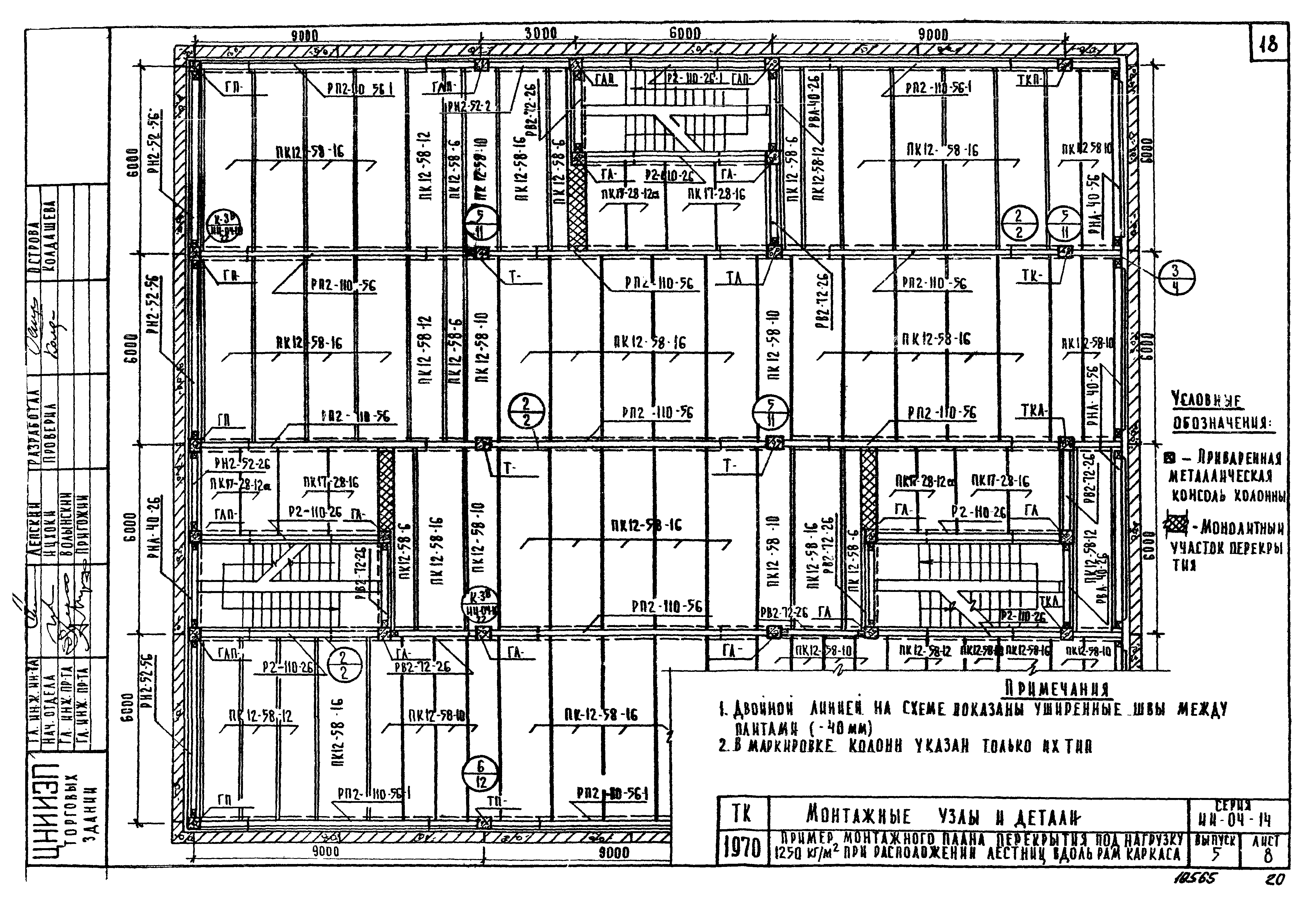

Пример монтажного плана перекрытия под нагрузку 1250 кг/кв. м при расположении лестниц вдоль рам каркаса

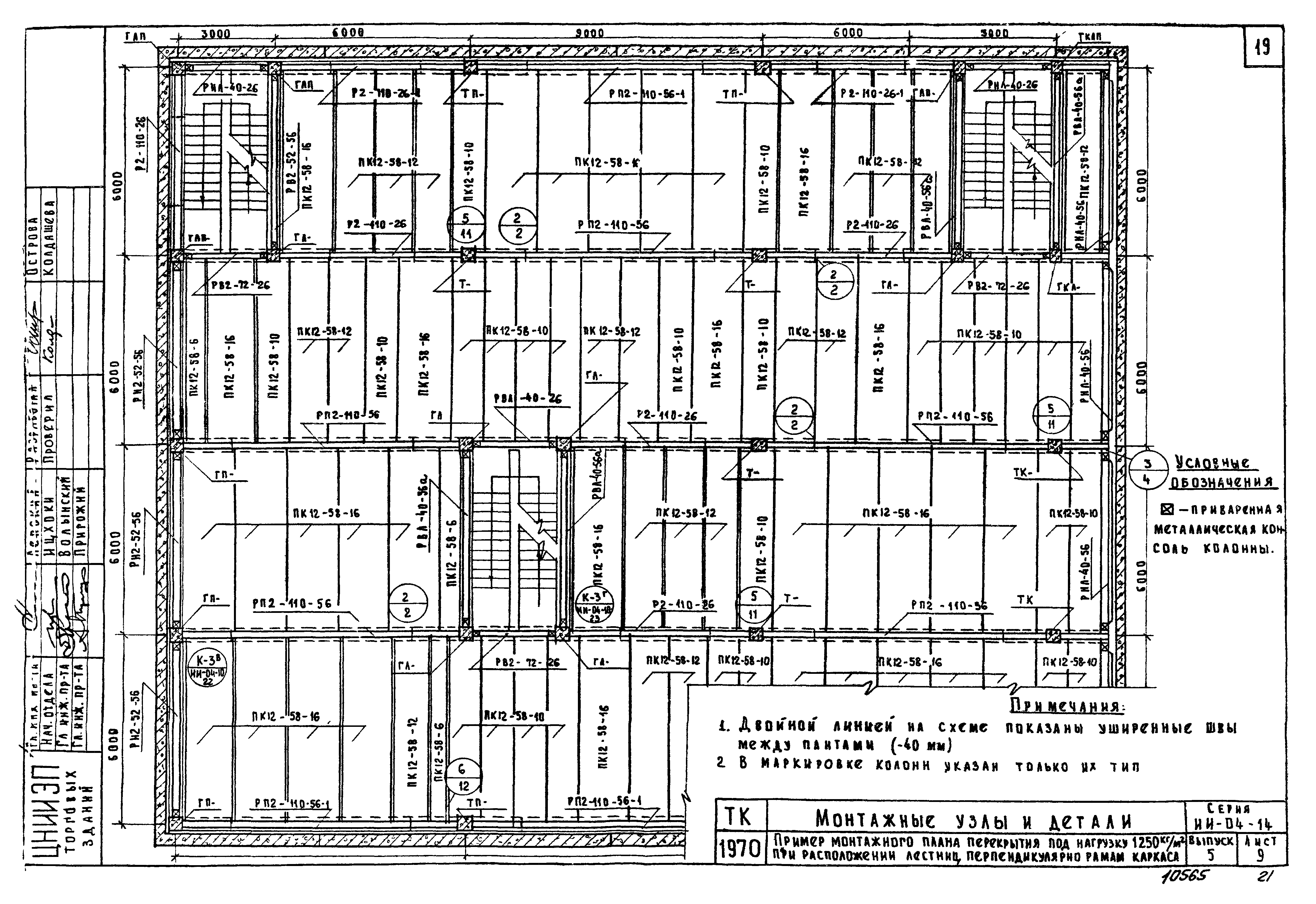

Пример монтажного плана перекрытия под нагрузку 1250 кг/кв. м при расположении лестниц перпендикулярно рамам каркаса

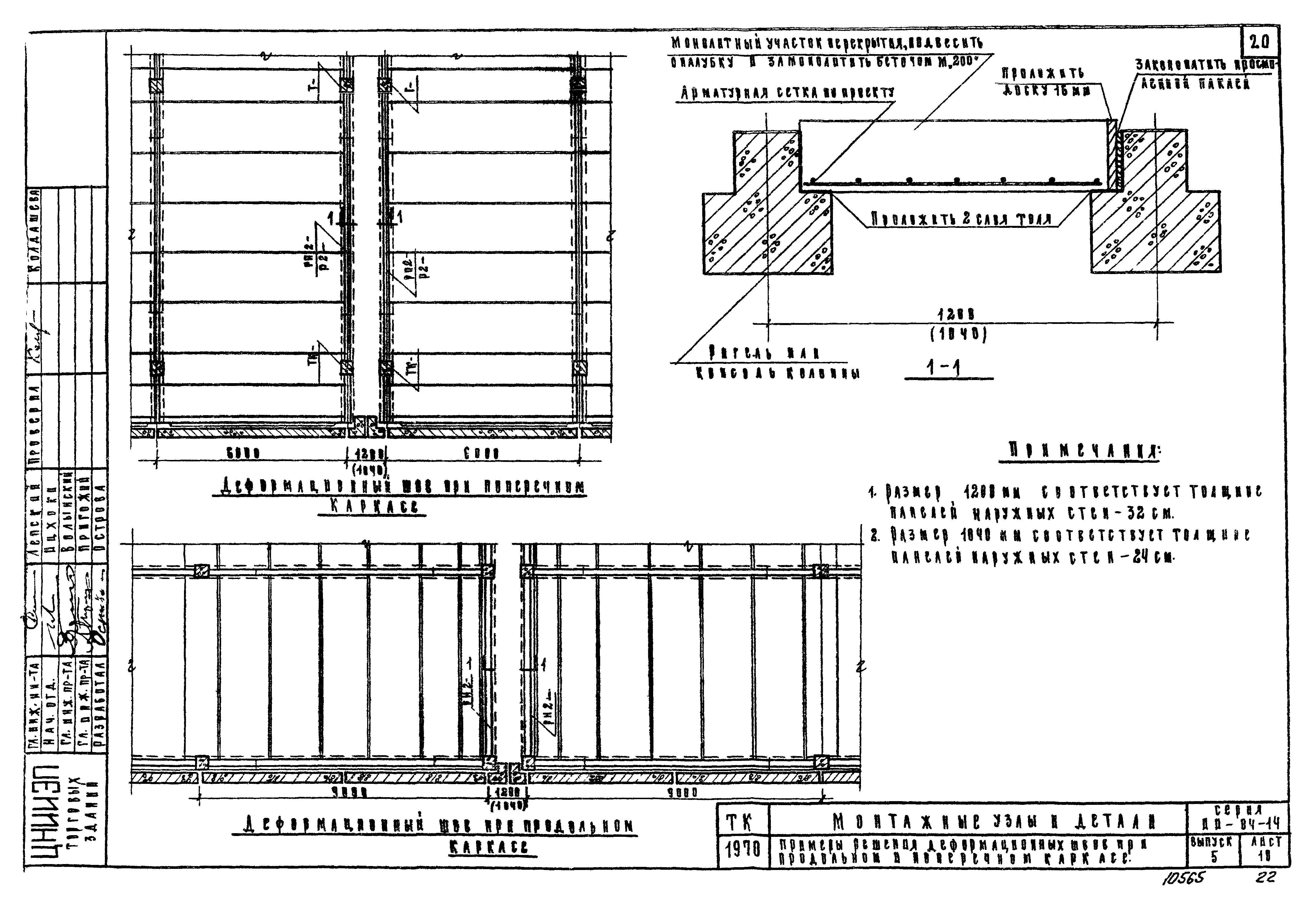

Примеры решения деформационных швов при продольном и поперечном каркасе

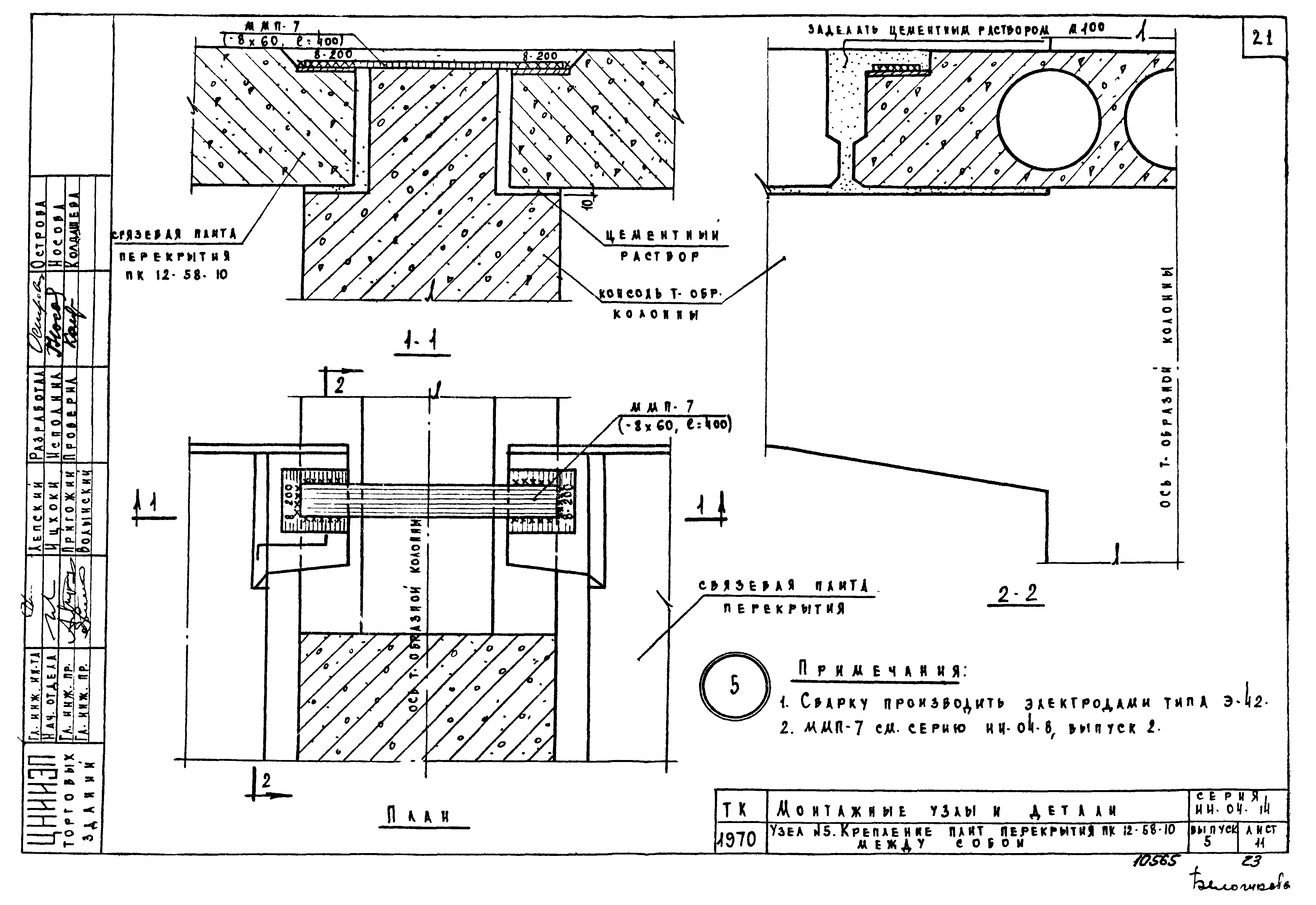

Узел №5. Крепление плит перекрытия ПК 12-58-10 между собой

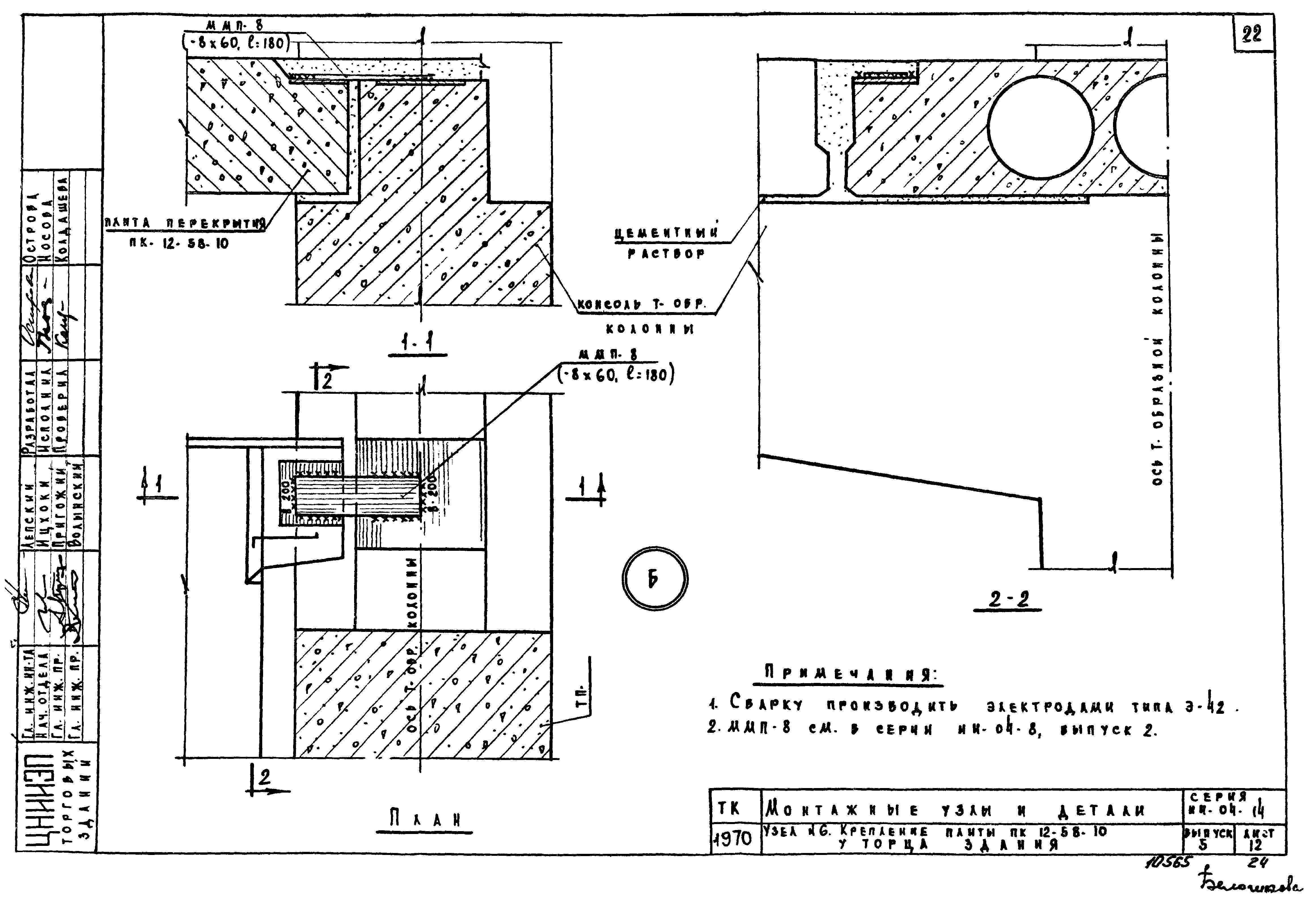

Узел №6. Крепление плиты перекрытия ПК 12-58-10 у торца здания

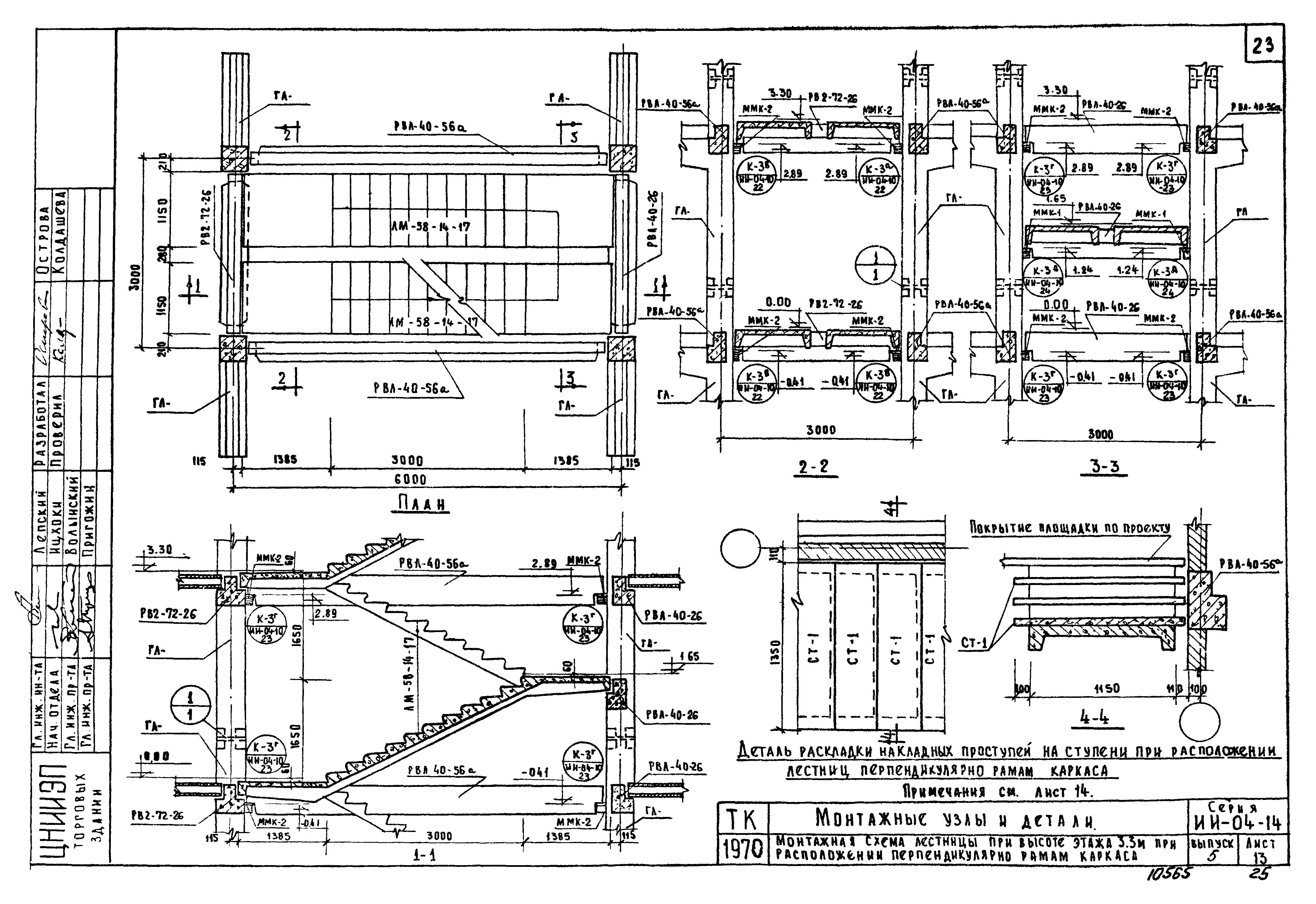

Монтажная схема лестницы при высоте этажа 3,3 м при расположении перпендикулярно рамам каркаса

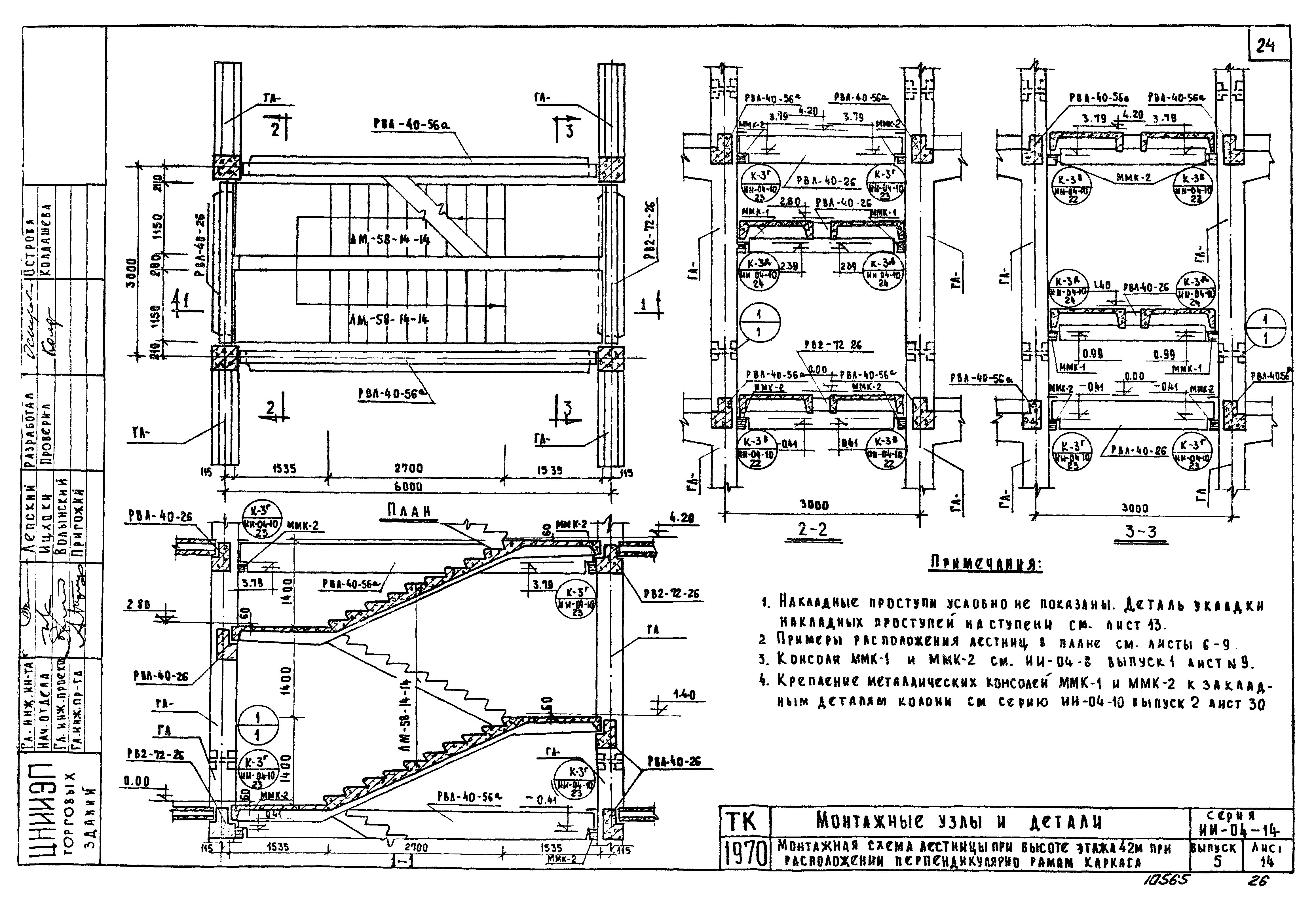

Монтажная схема лестницы при высоте этажа 4,2 м при расположении перпендикулярно рамам каркаса

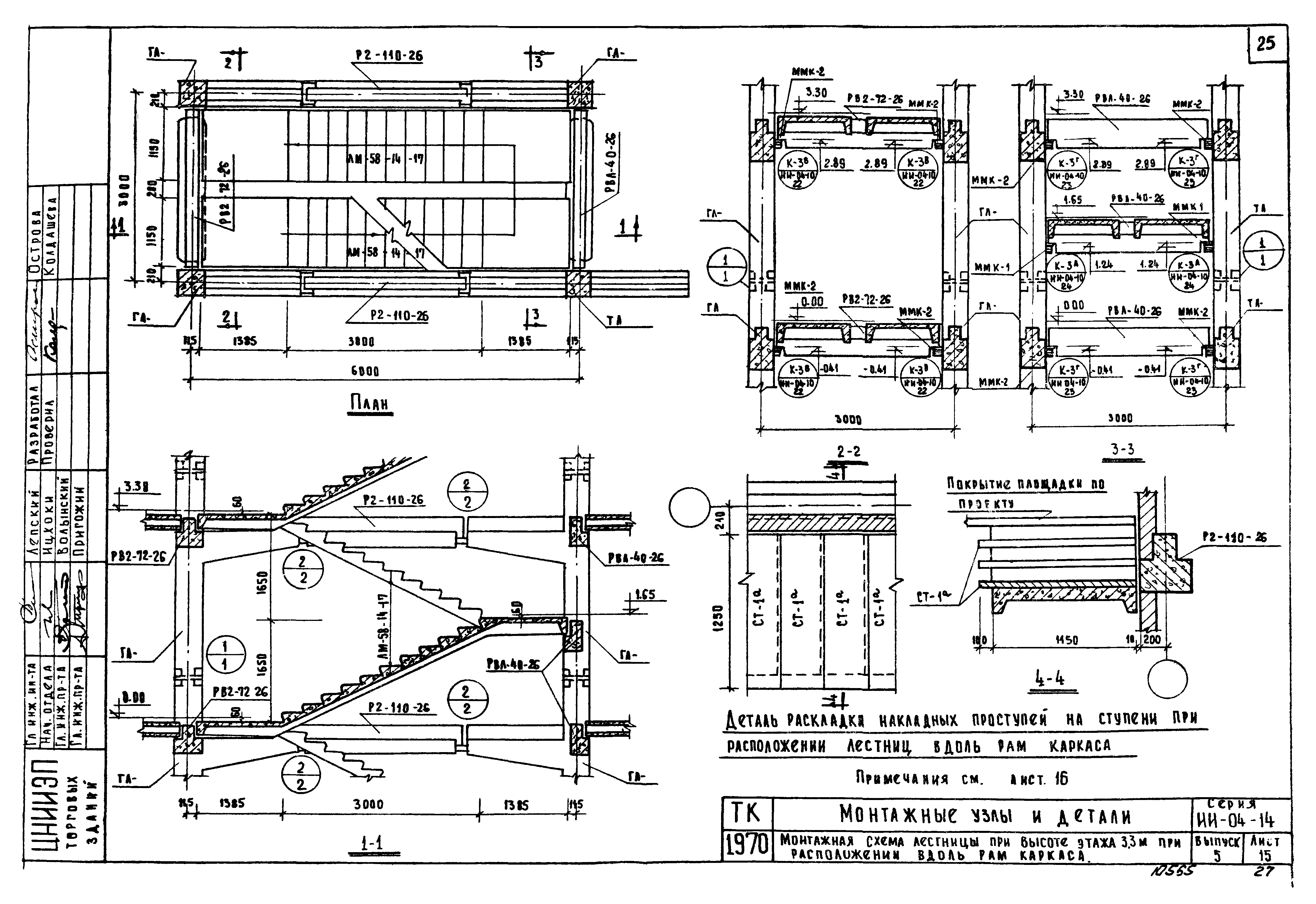

Монтажная схема лестницы при высоте этажа 3,3 м при расположении вдоль рам каркаса

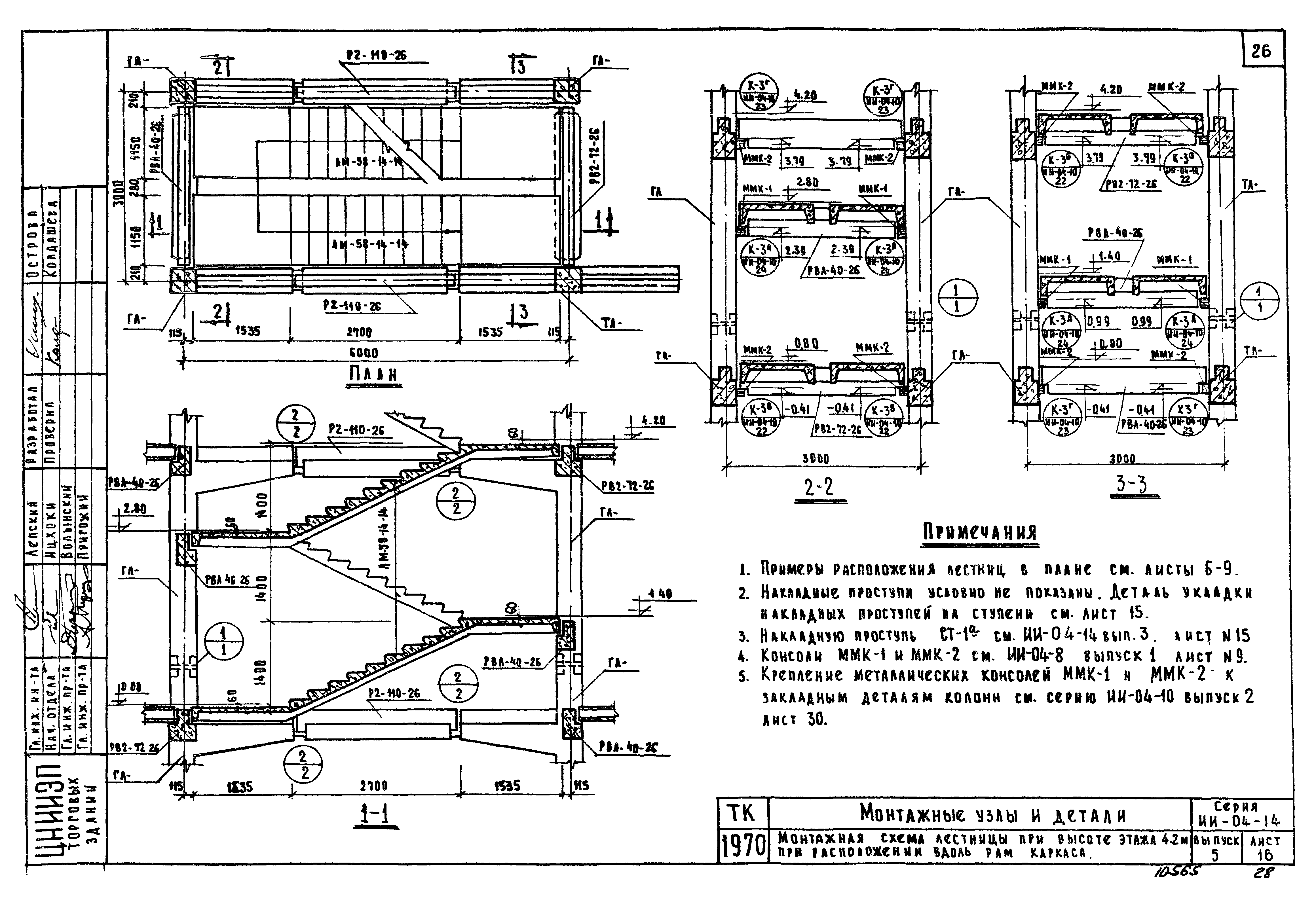

Монтажная схема лестницы при высоте этажа 4,2 м при расположении вдоль рам каркаса

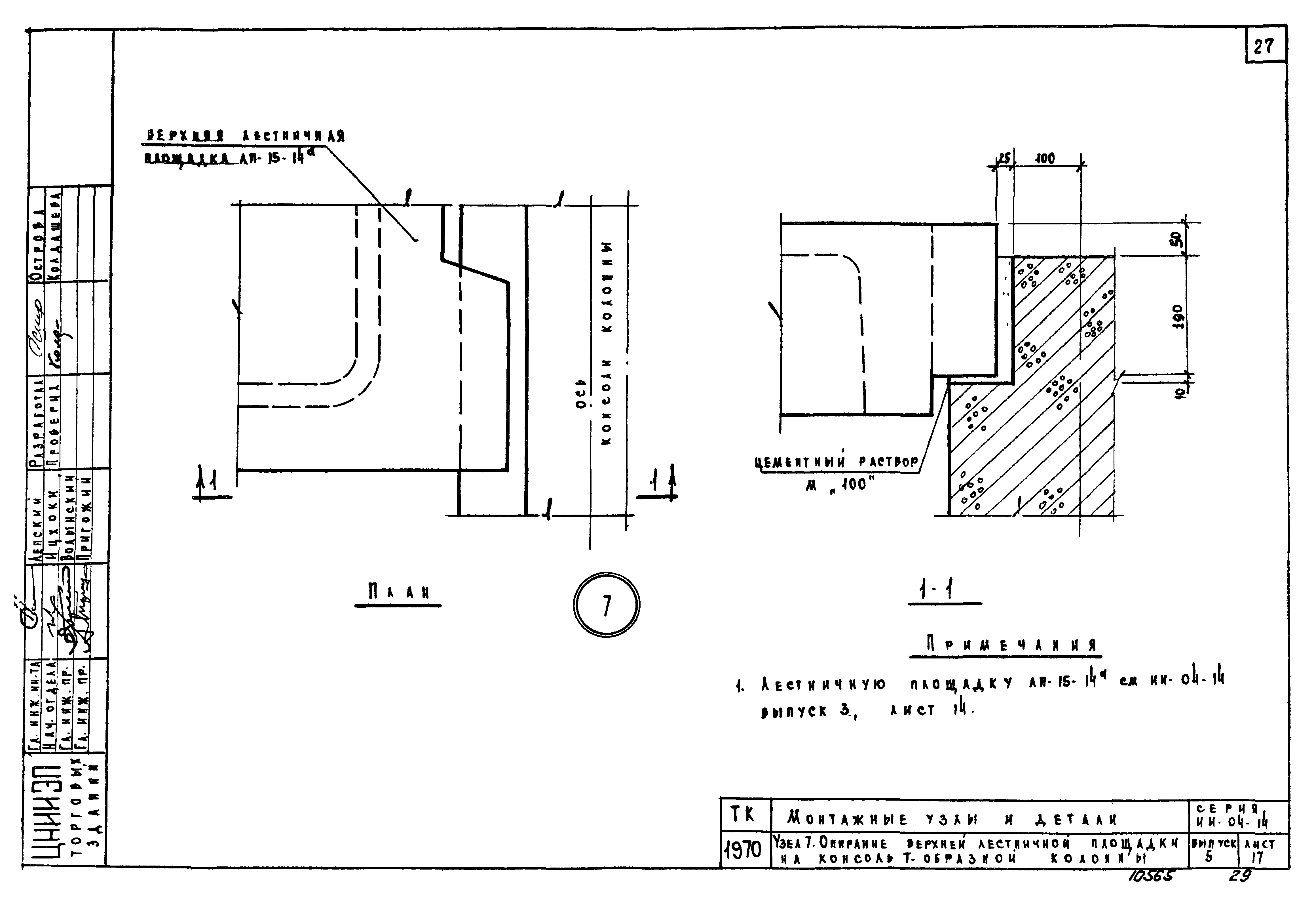

Узел №7. Опирание верхней лестничной площадки на консоль Т-образной колонны

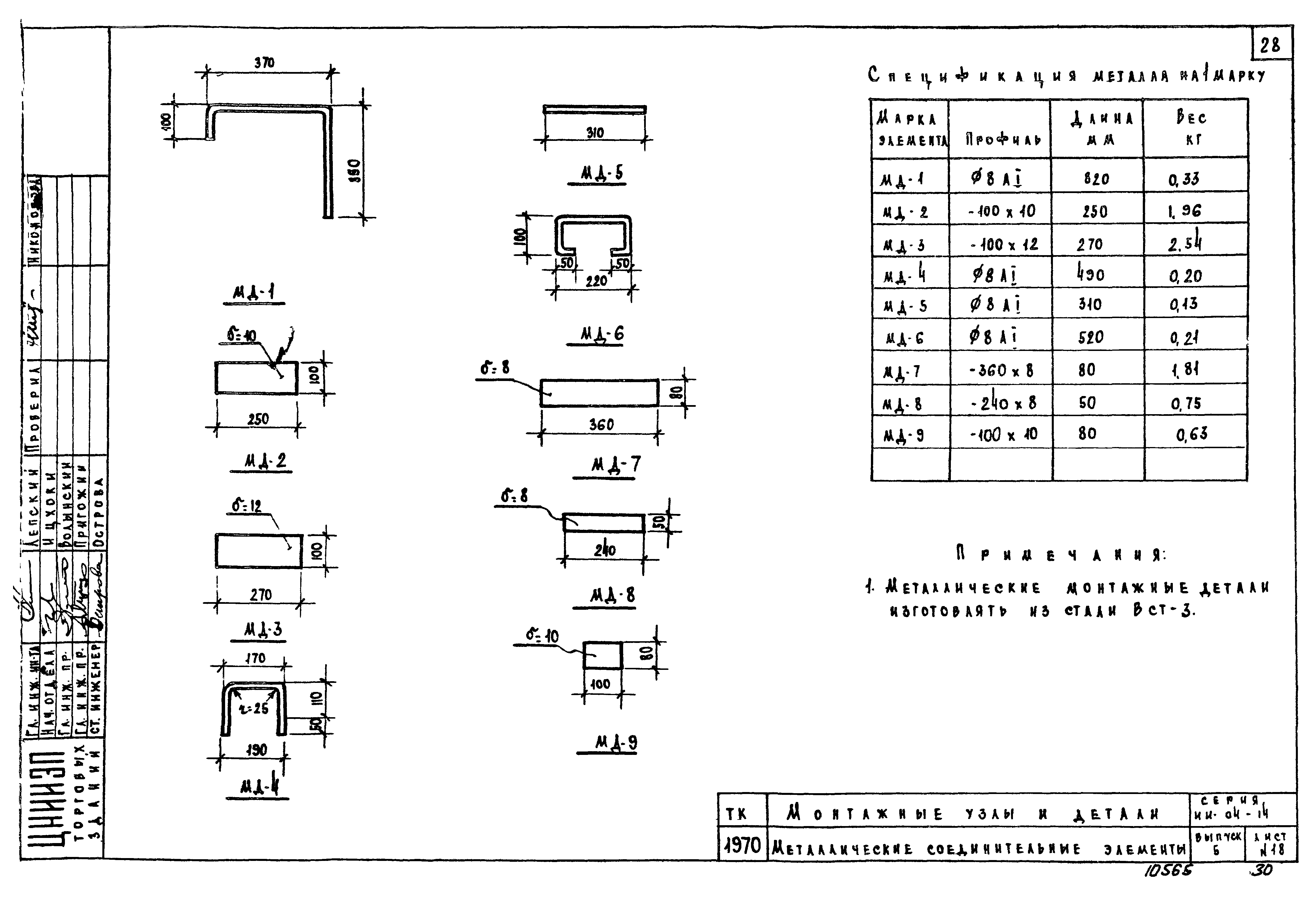

Металлические соединительные элементы

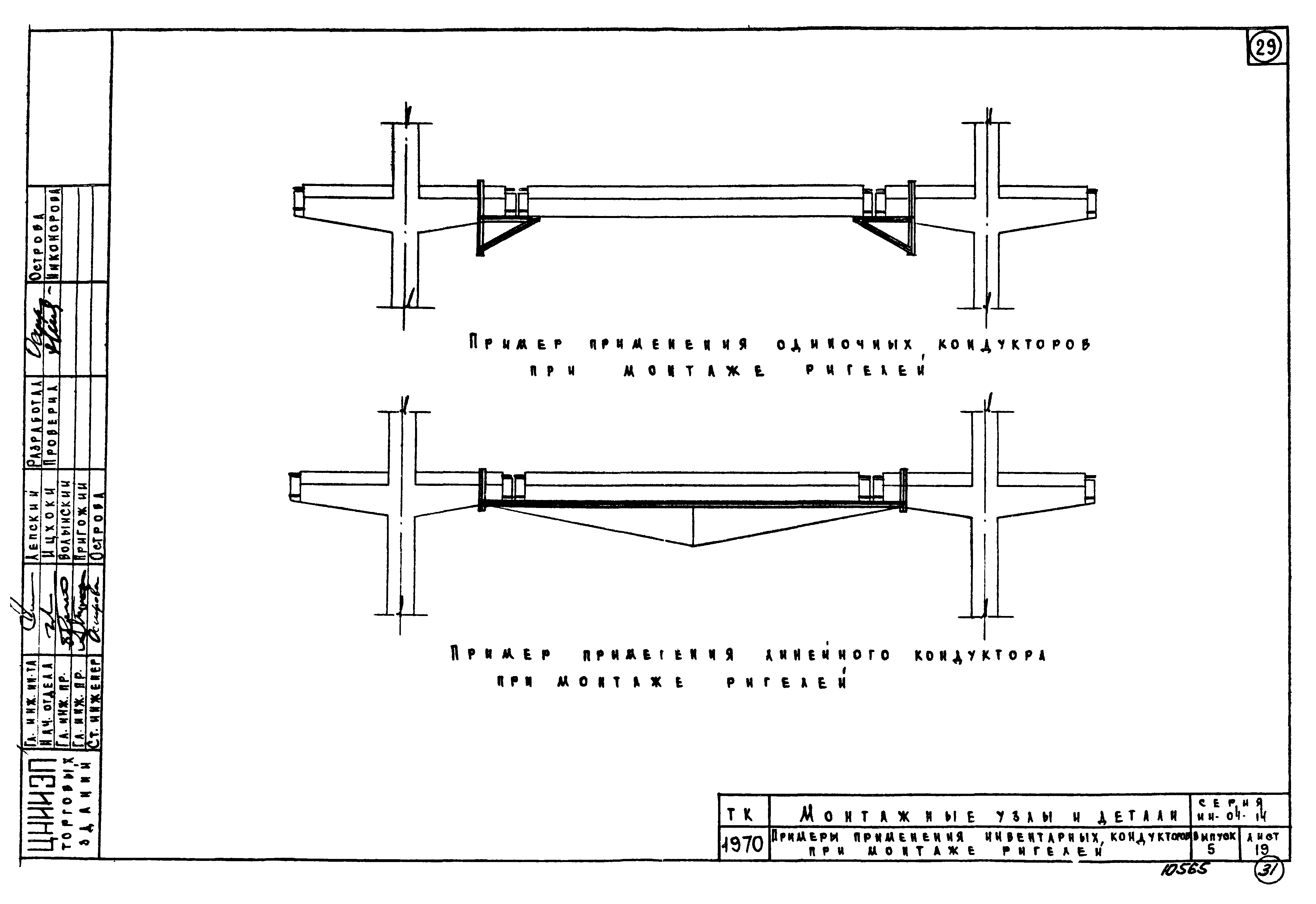

Примеры применения инвентарных кондукторов при монтаже ригелей
Разработан: НИИЖБ Госстроя СССР
ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:26.05.1970 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (86)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
Чем заменён:
