Серия ИИ-04-10м

Выпуск 1. Монтажные узлы и детали каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м для строительства на вечномерзлых грунтах. Рабочие чертежи

Обозначение:	Серия ИИ-04-10м
Обозначение англ:	Series ИИ-04-10м
Статус:	не действует
Название рус.:	Выпуск 1. Монтажные узлы и детали каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м для строительства на вечномерзлых грунтах. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.11.1975
Дата окончания срока действия:	01.10.1988

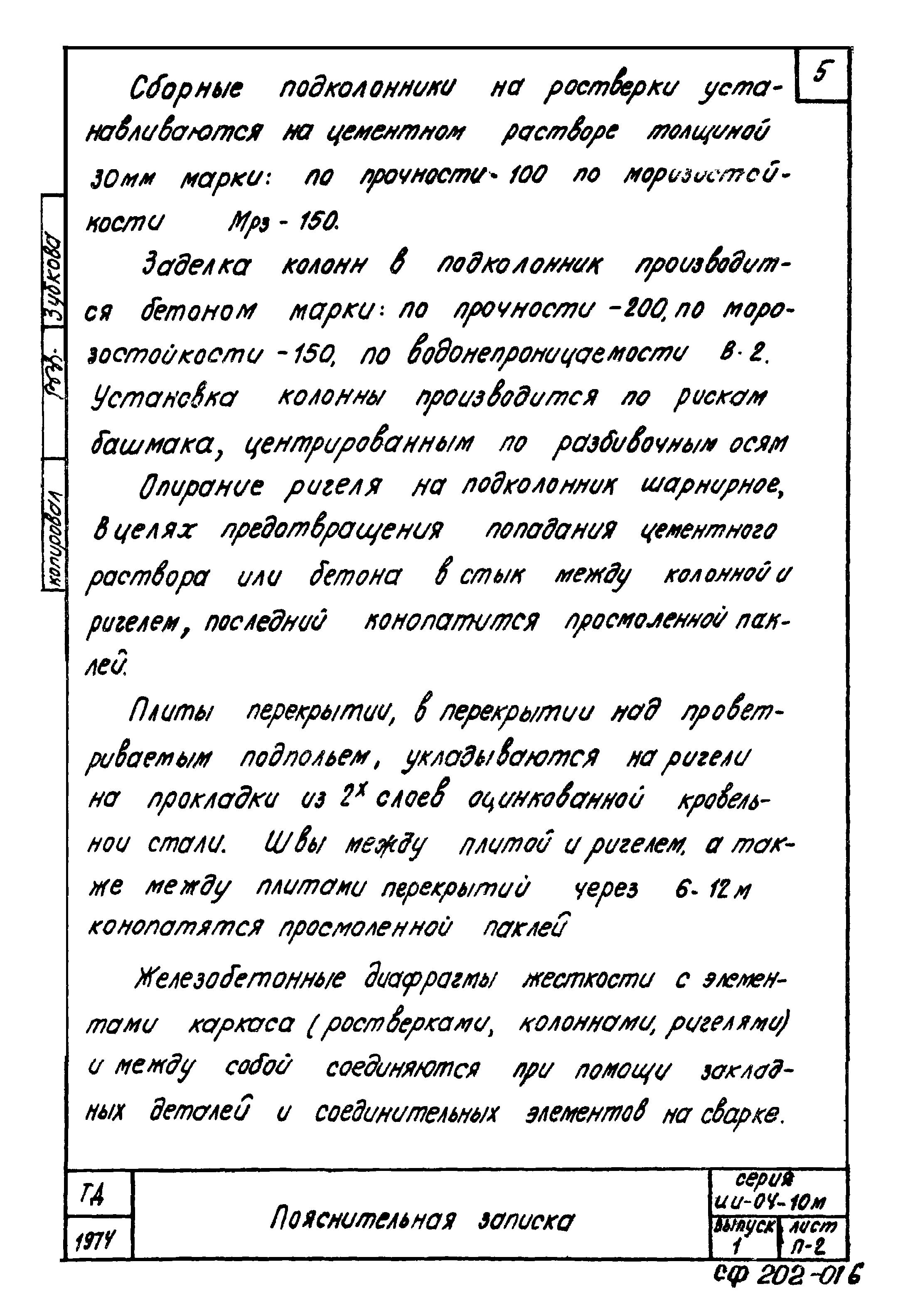

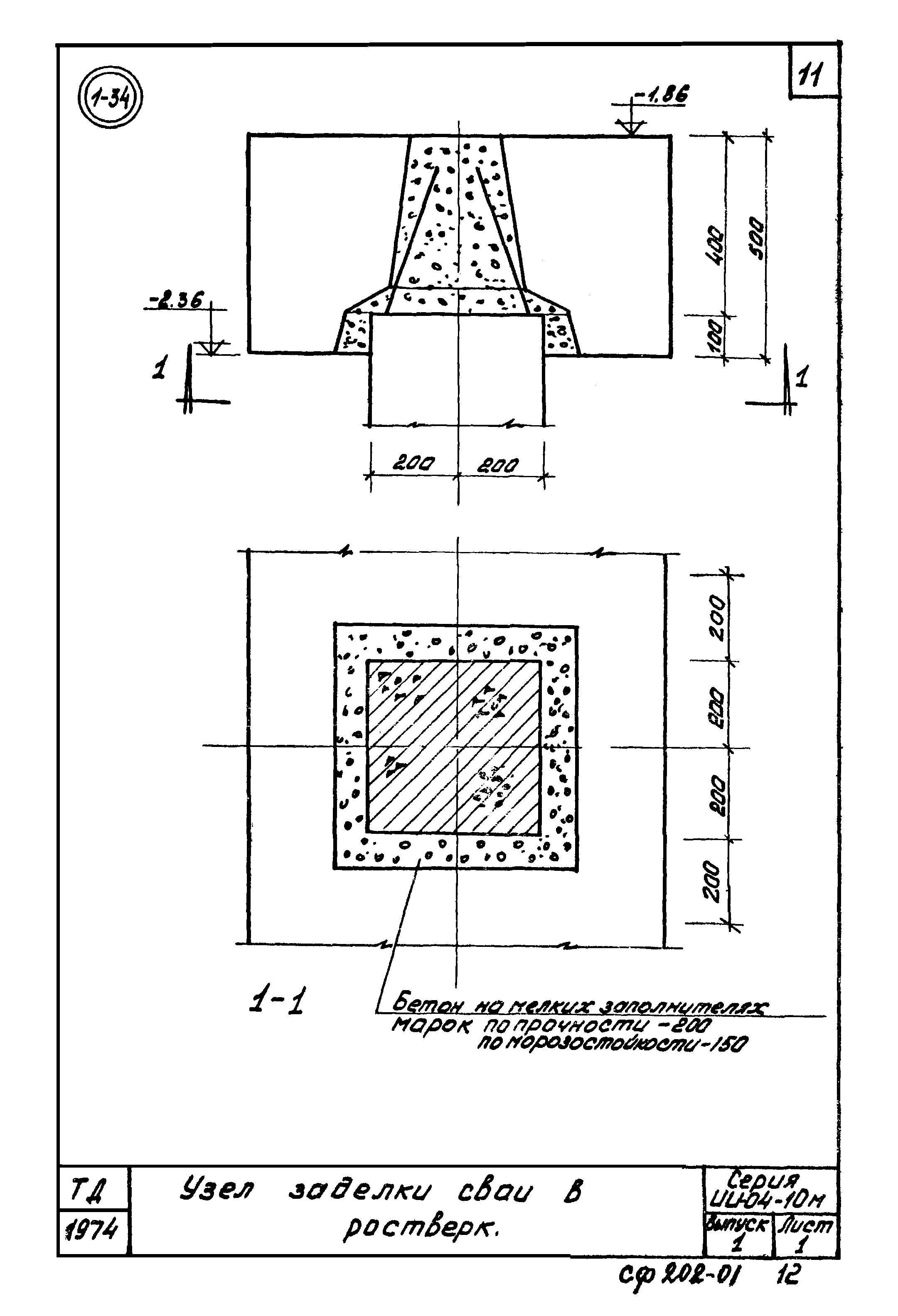

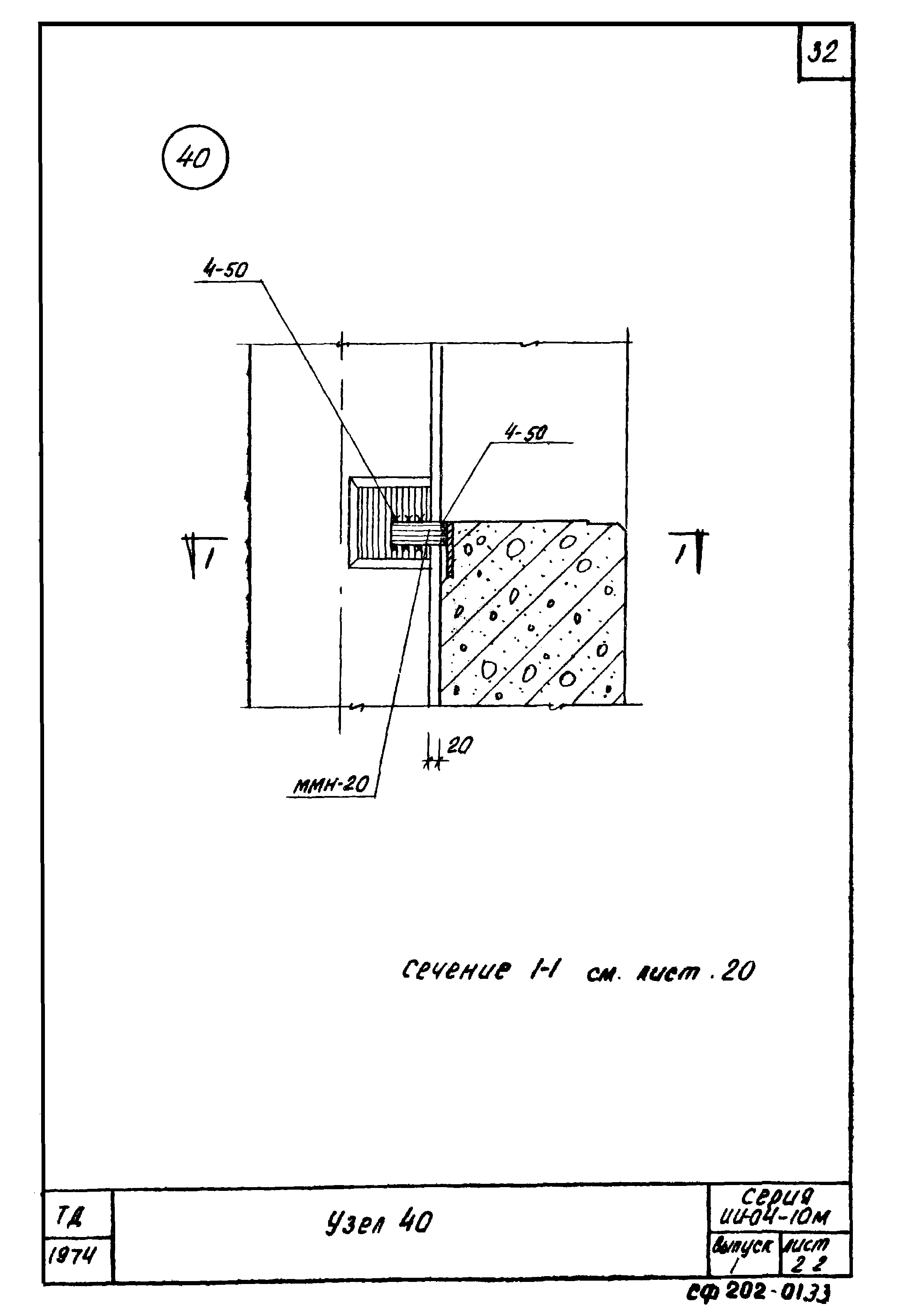

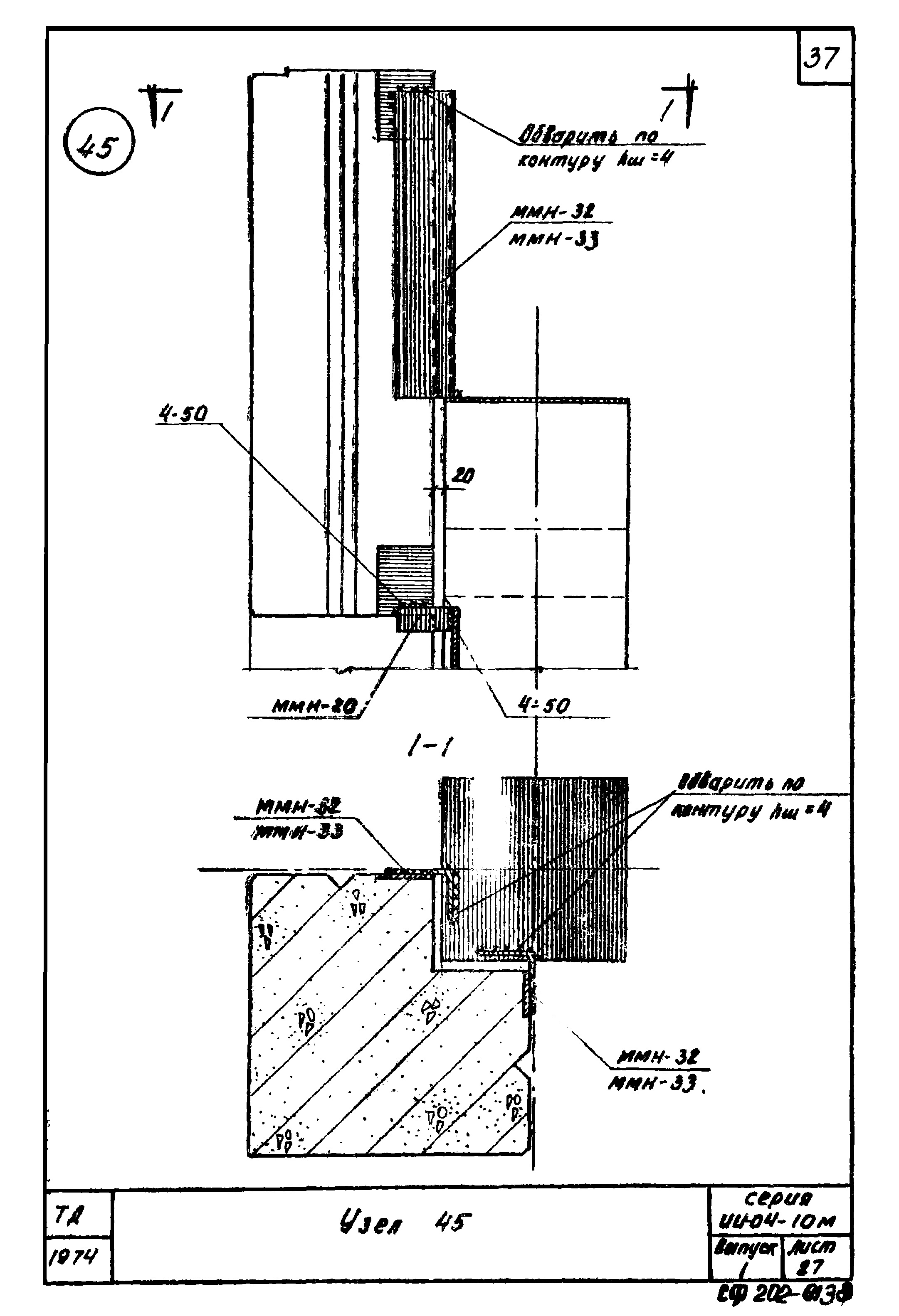

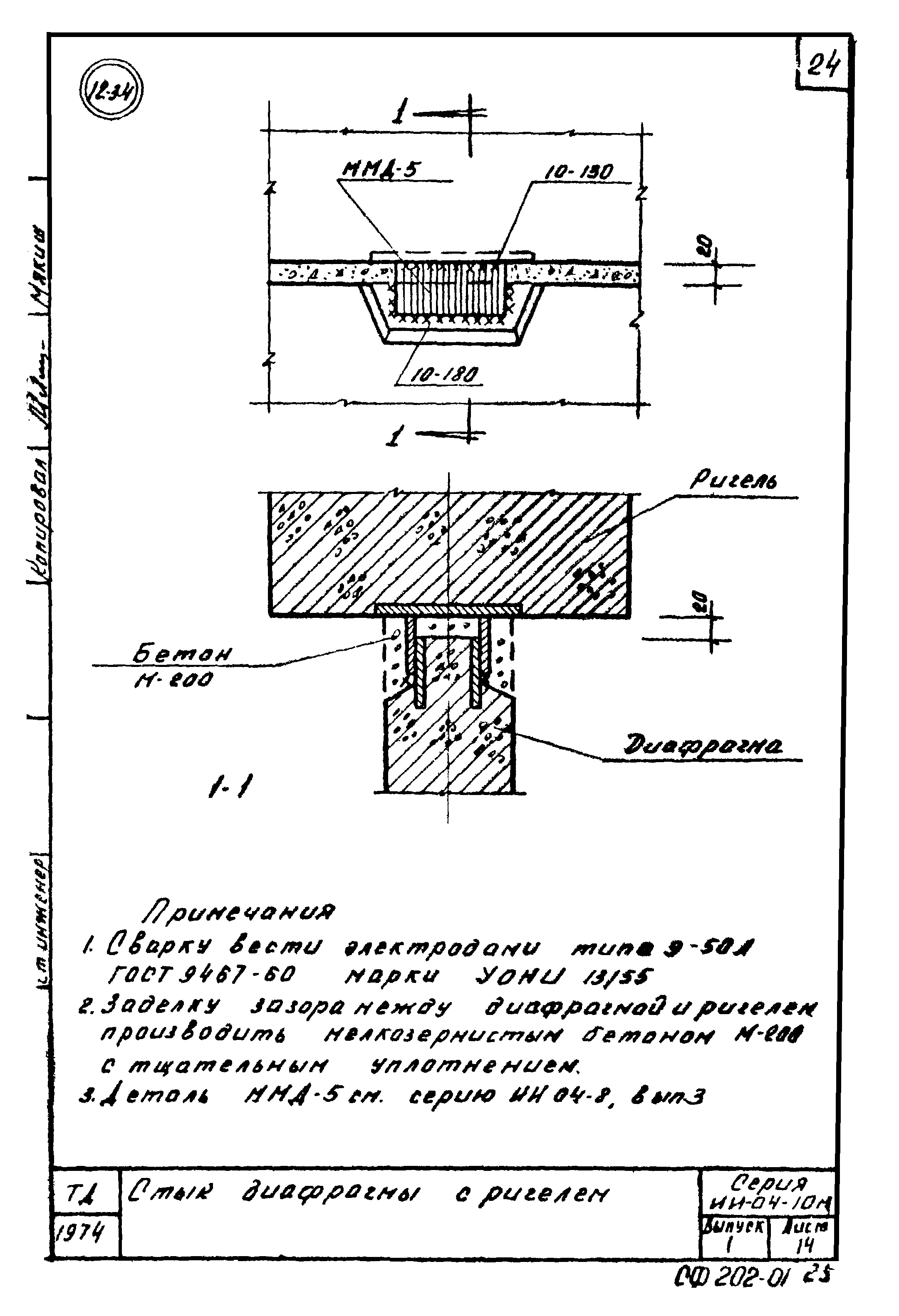

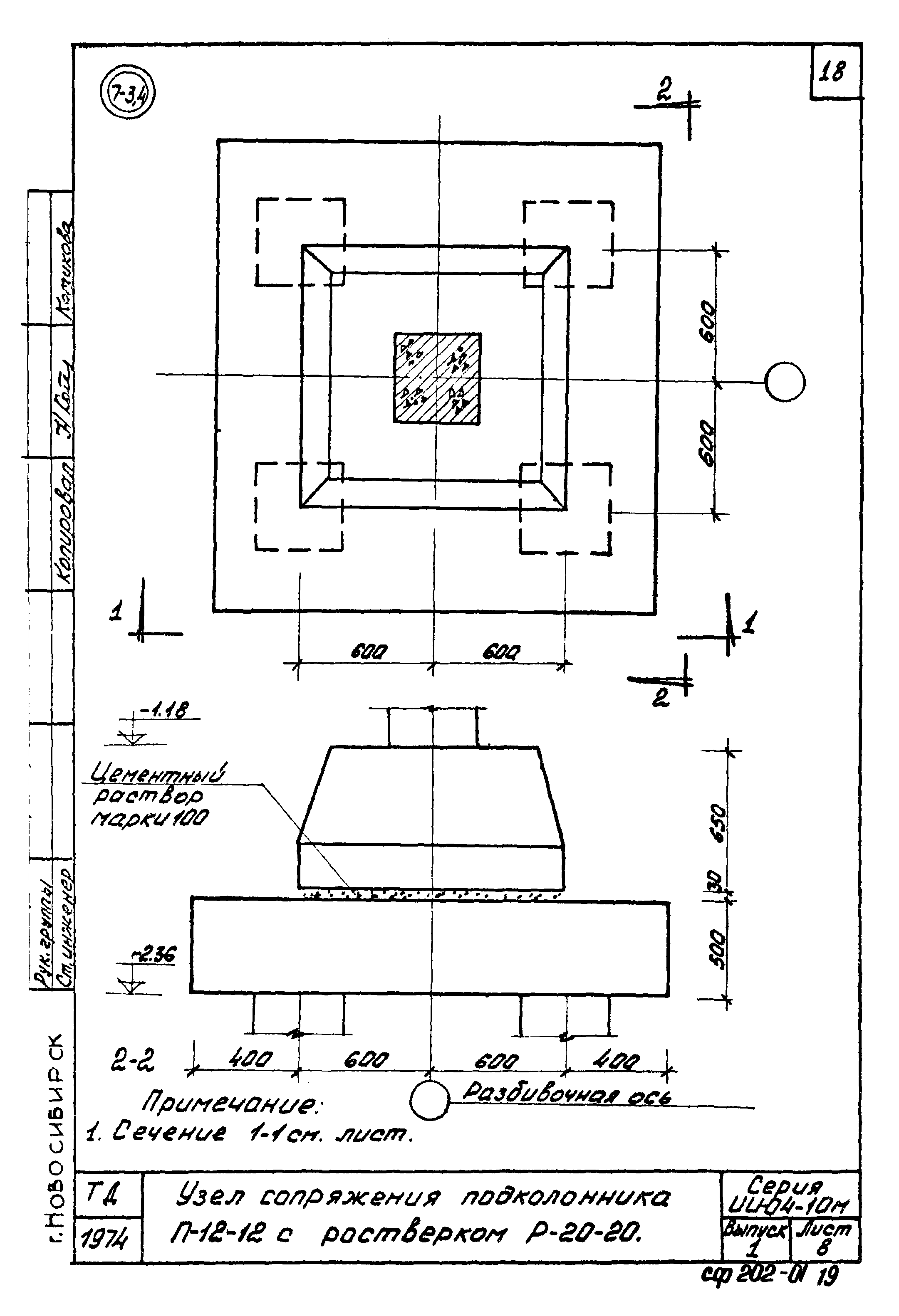

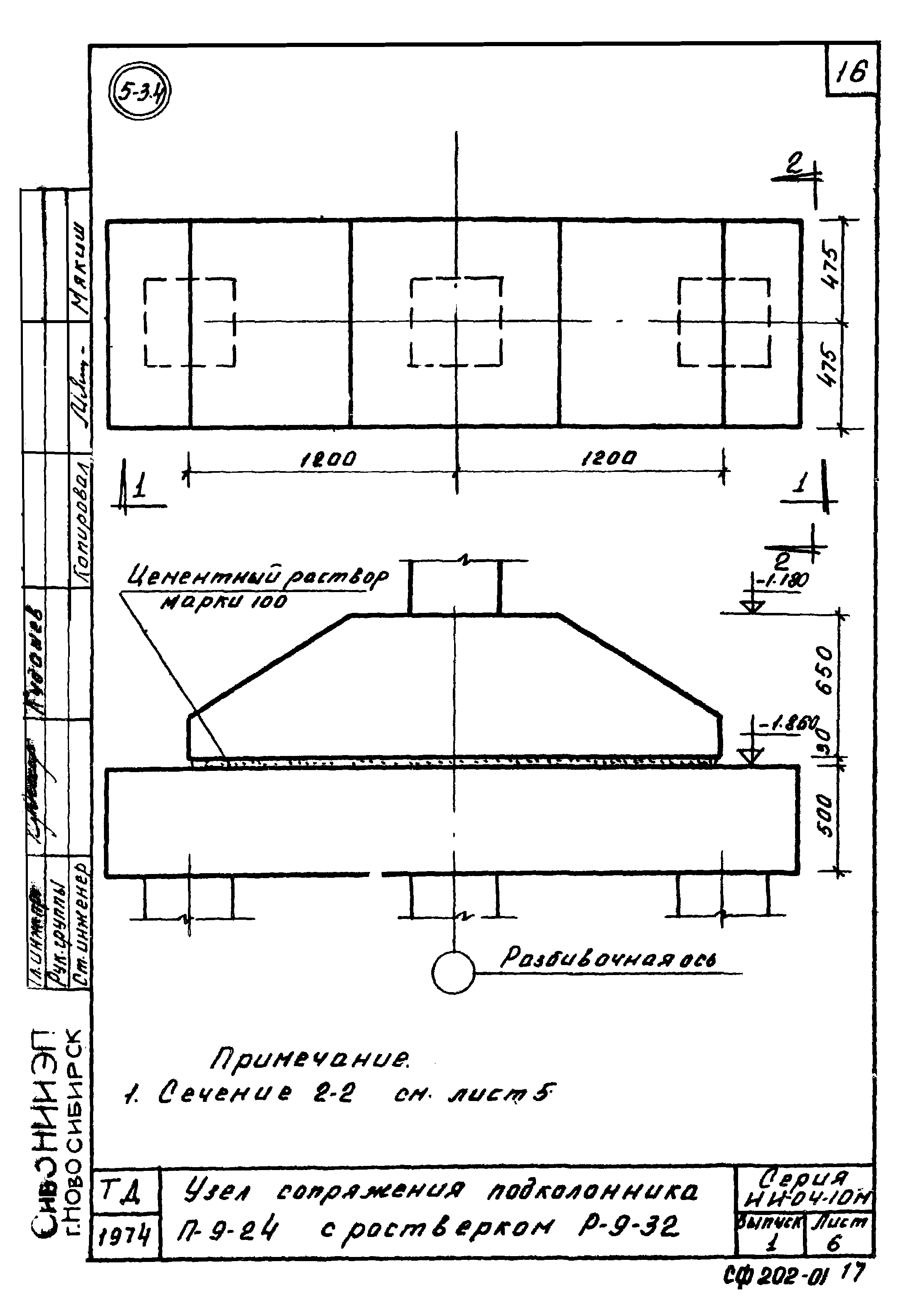

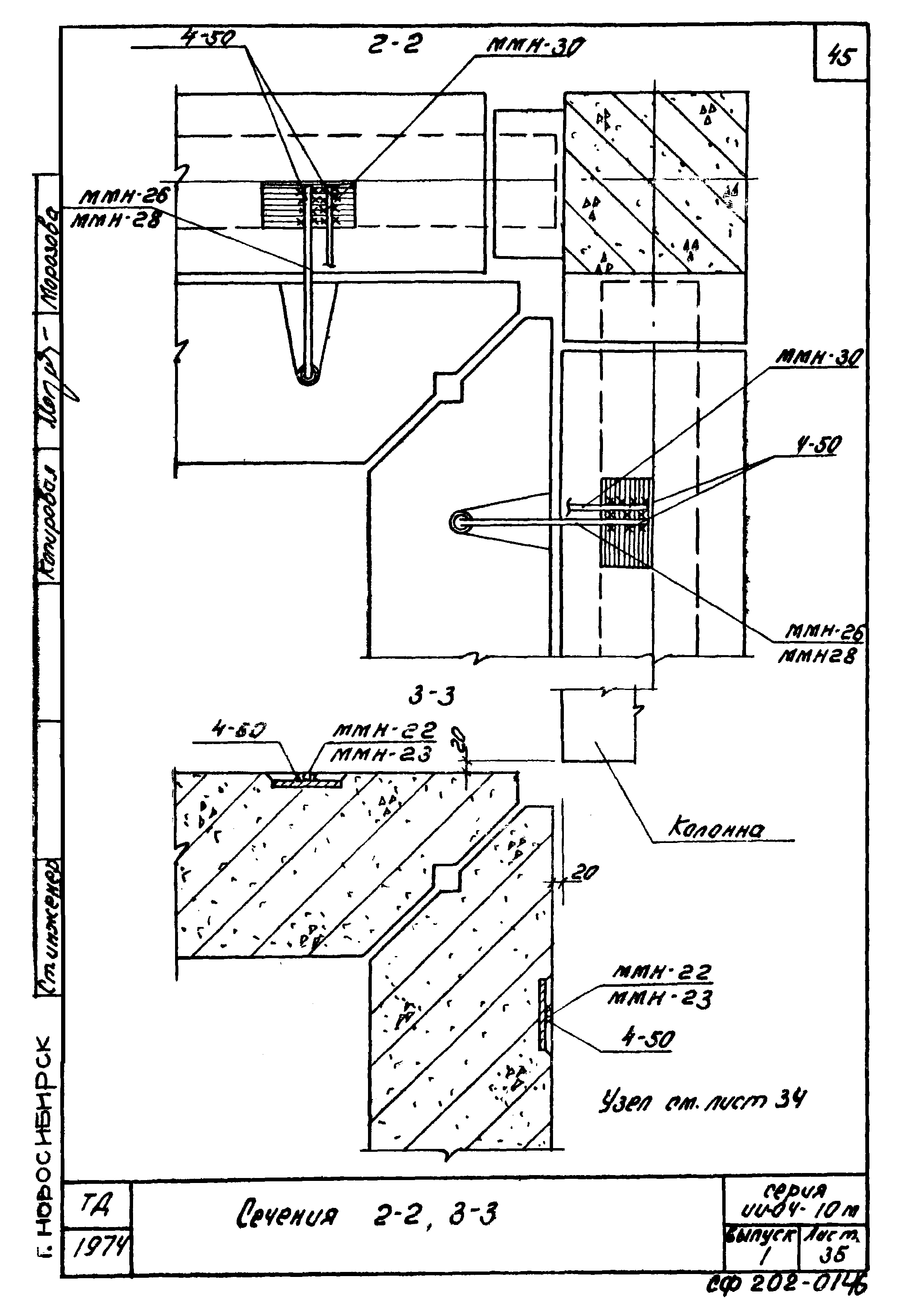

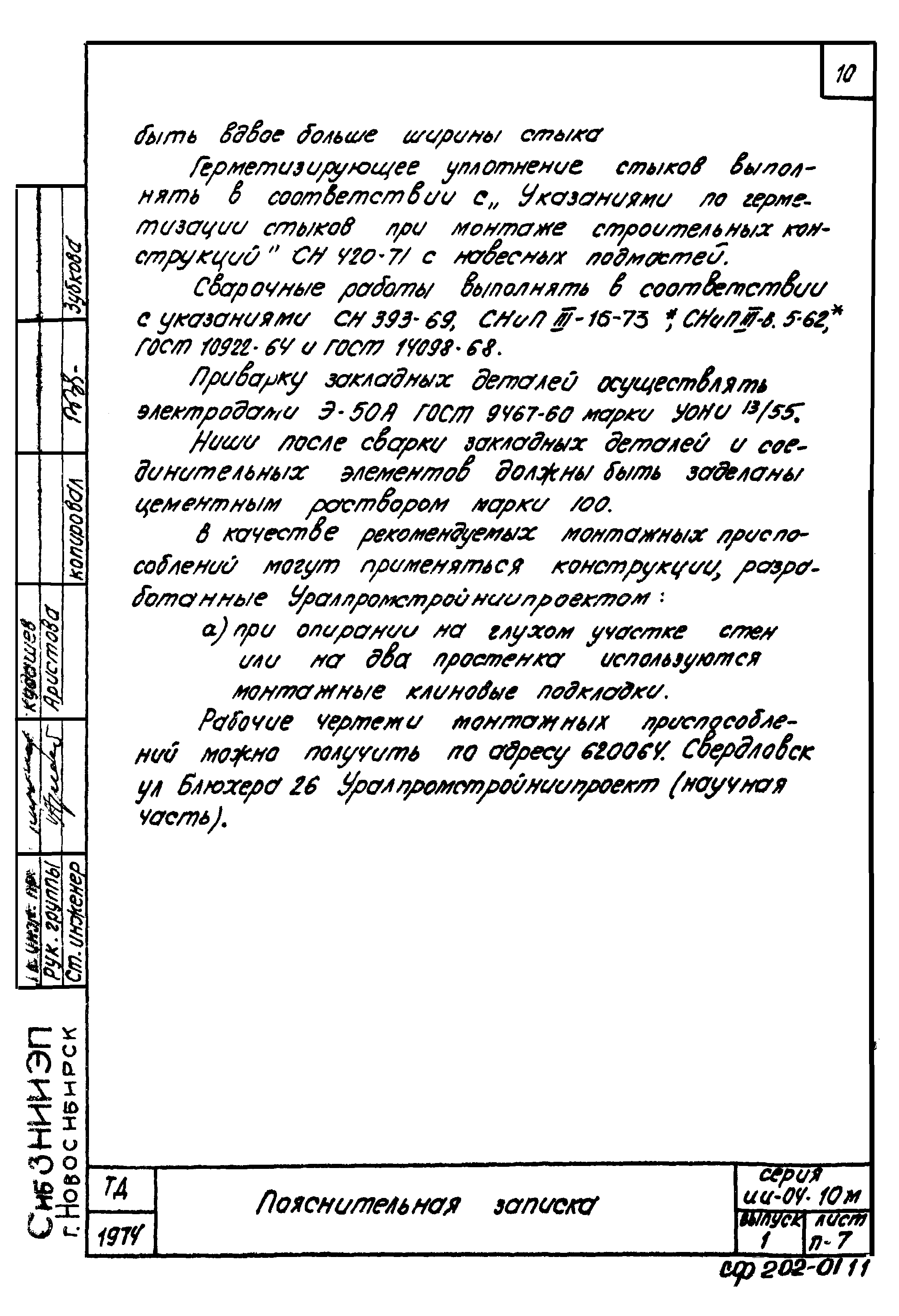

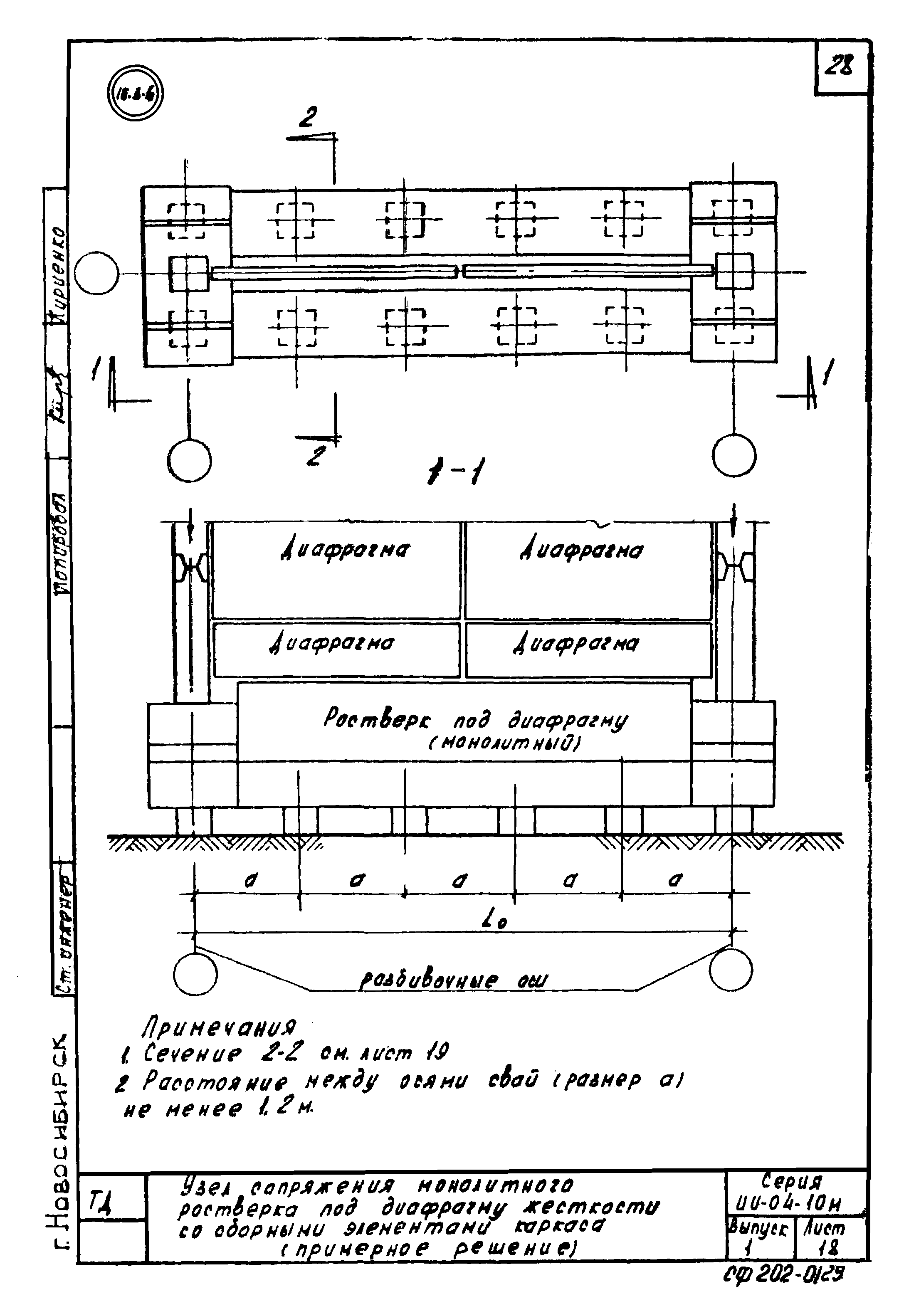

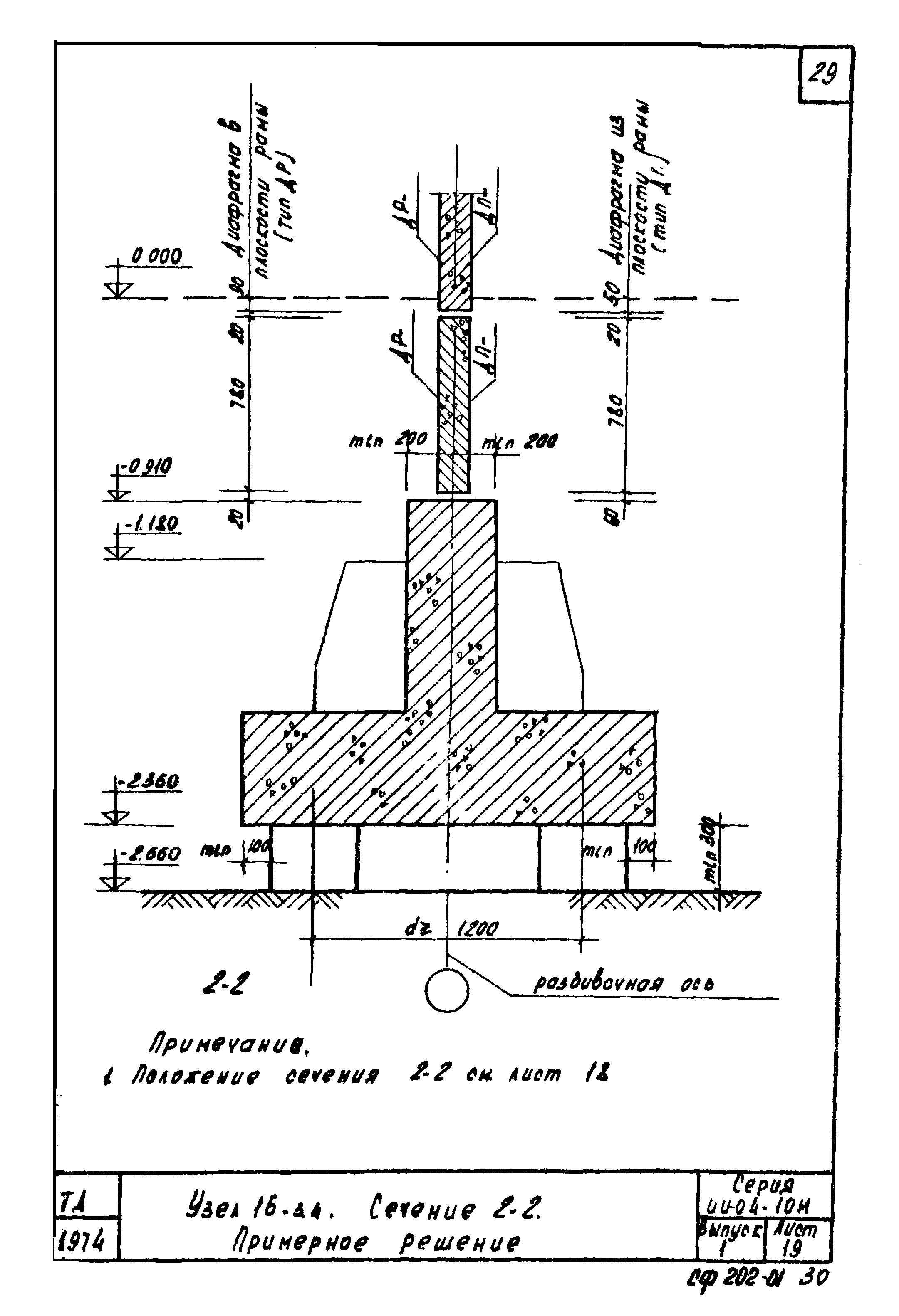

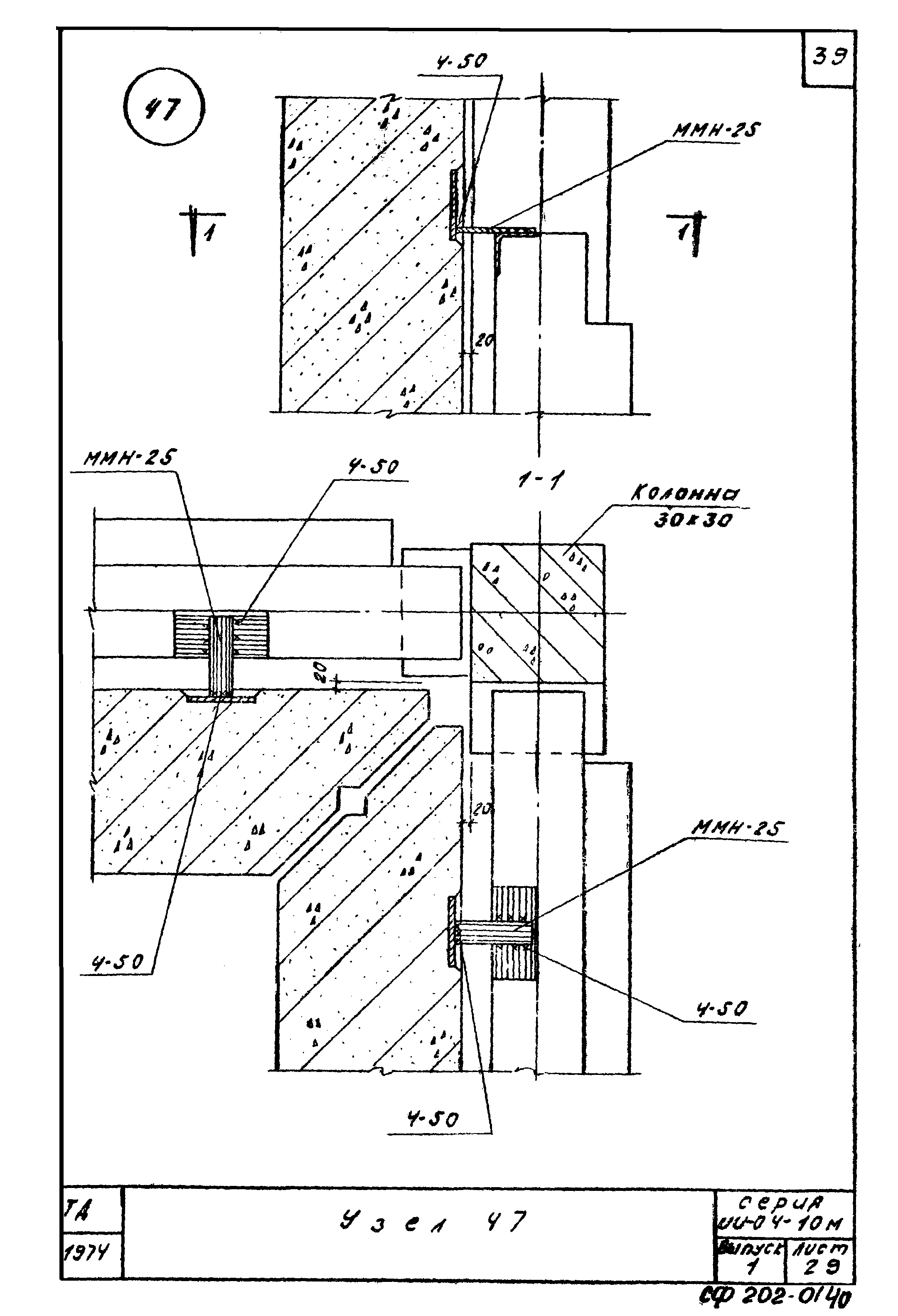

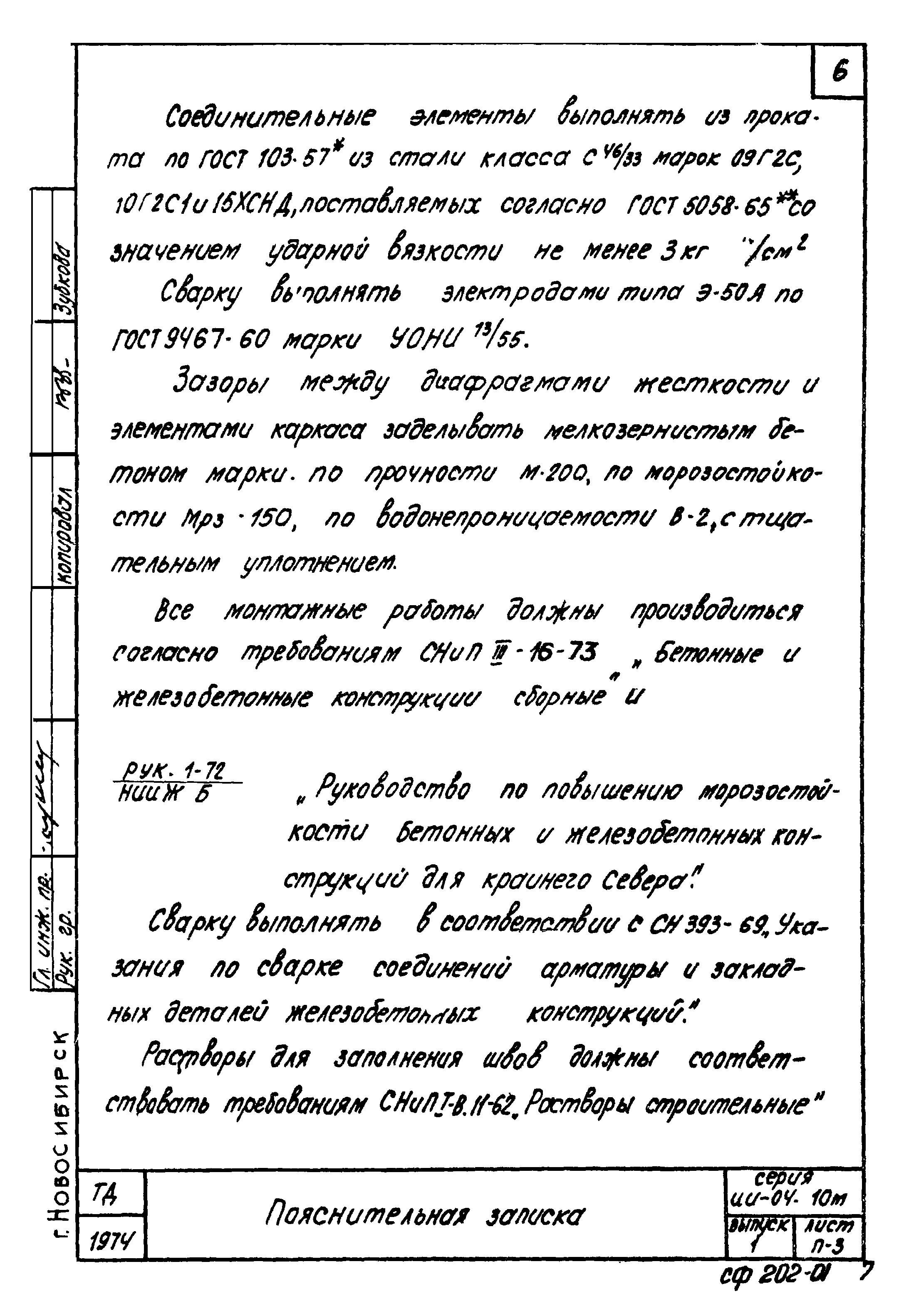

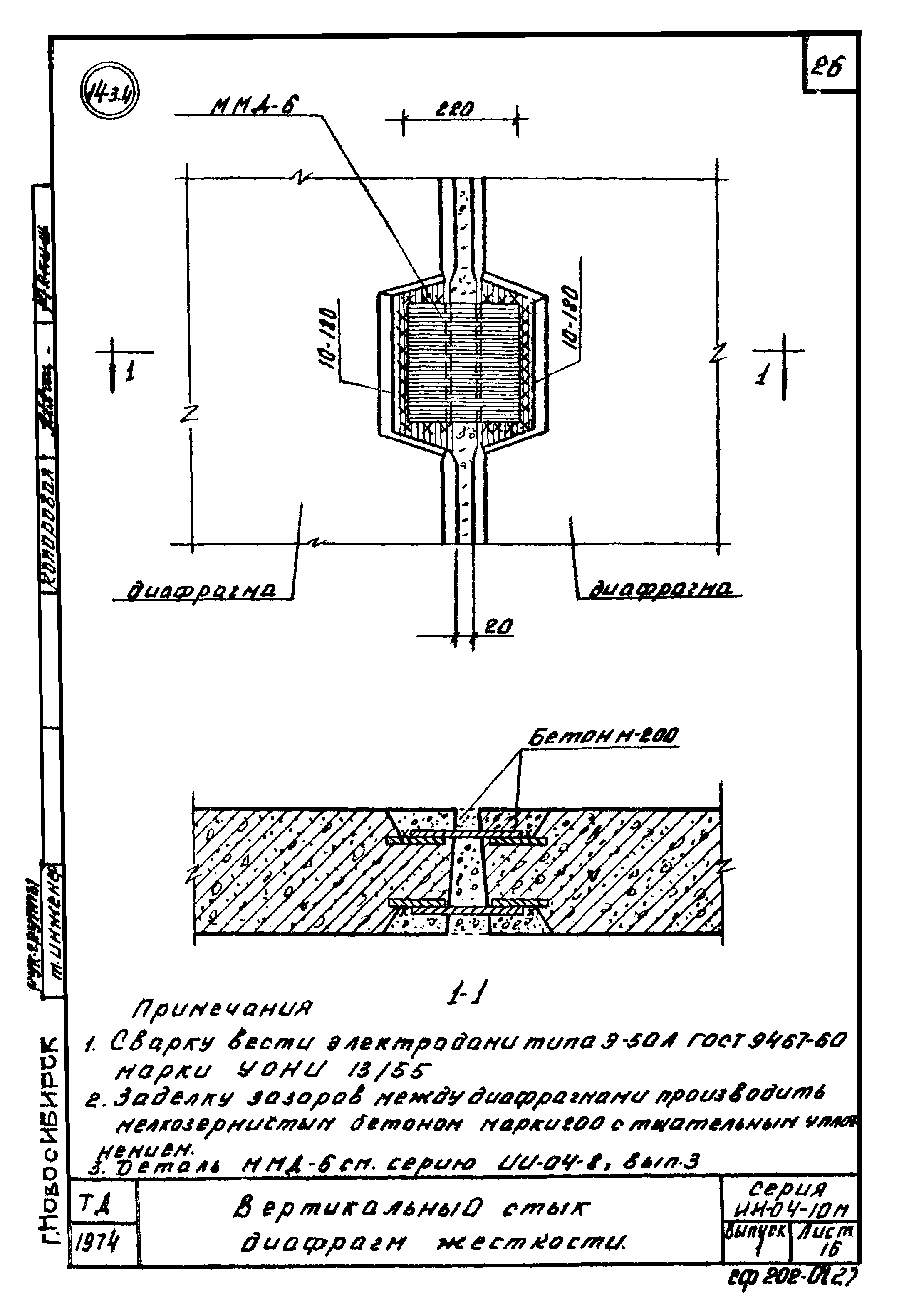

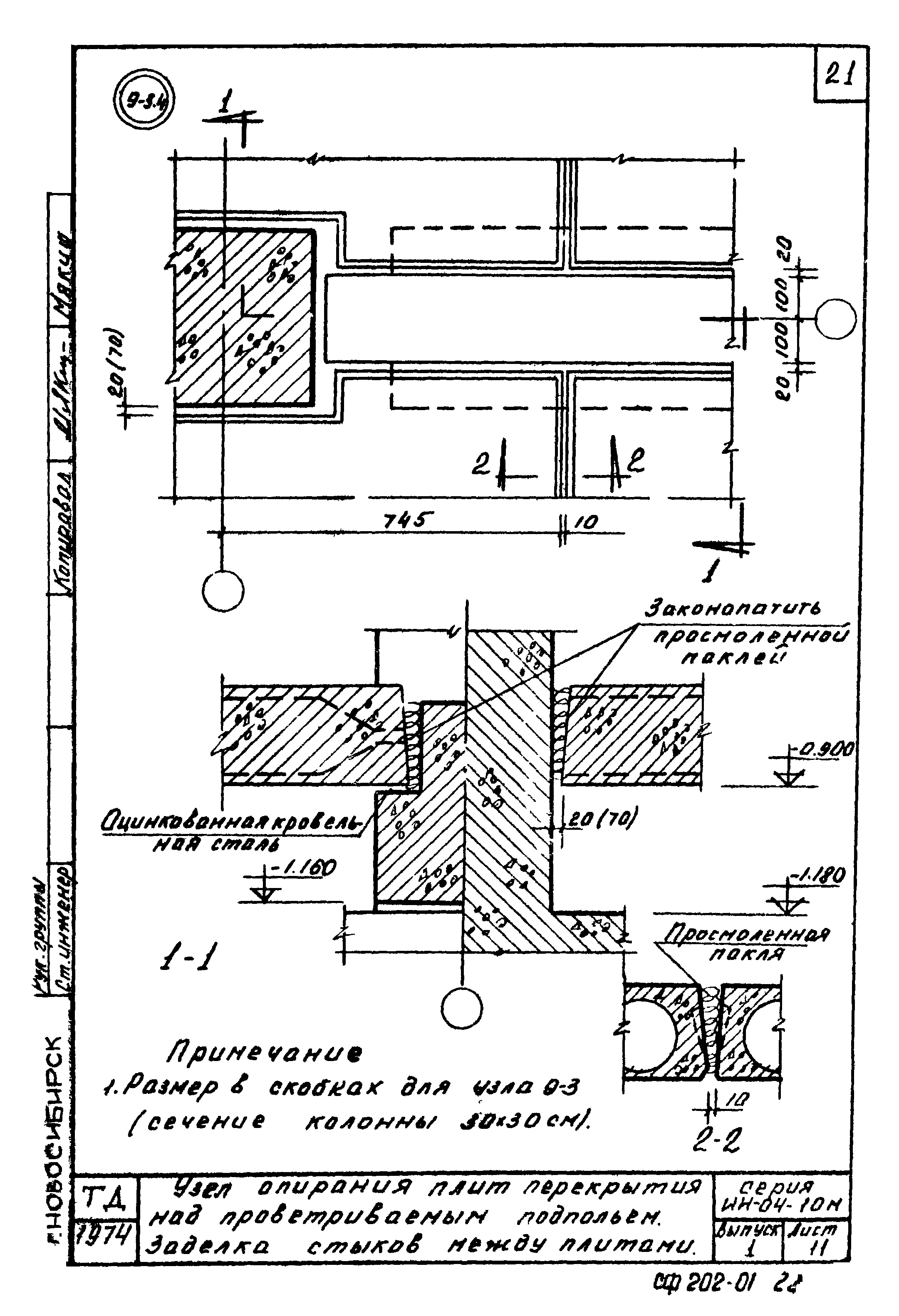

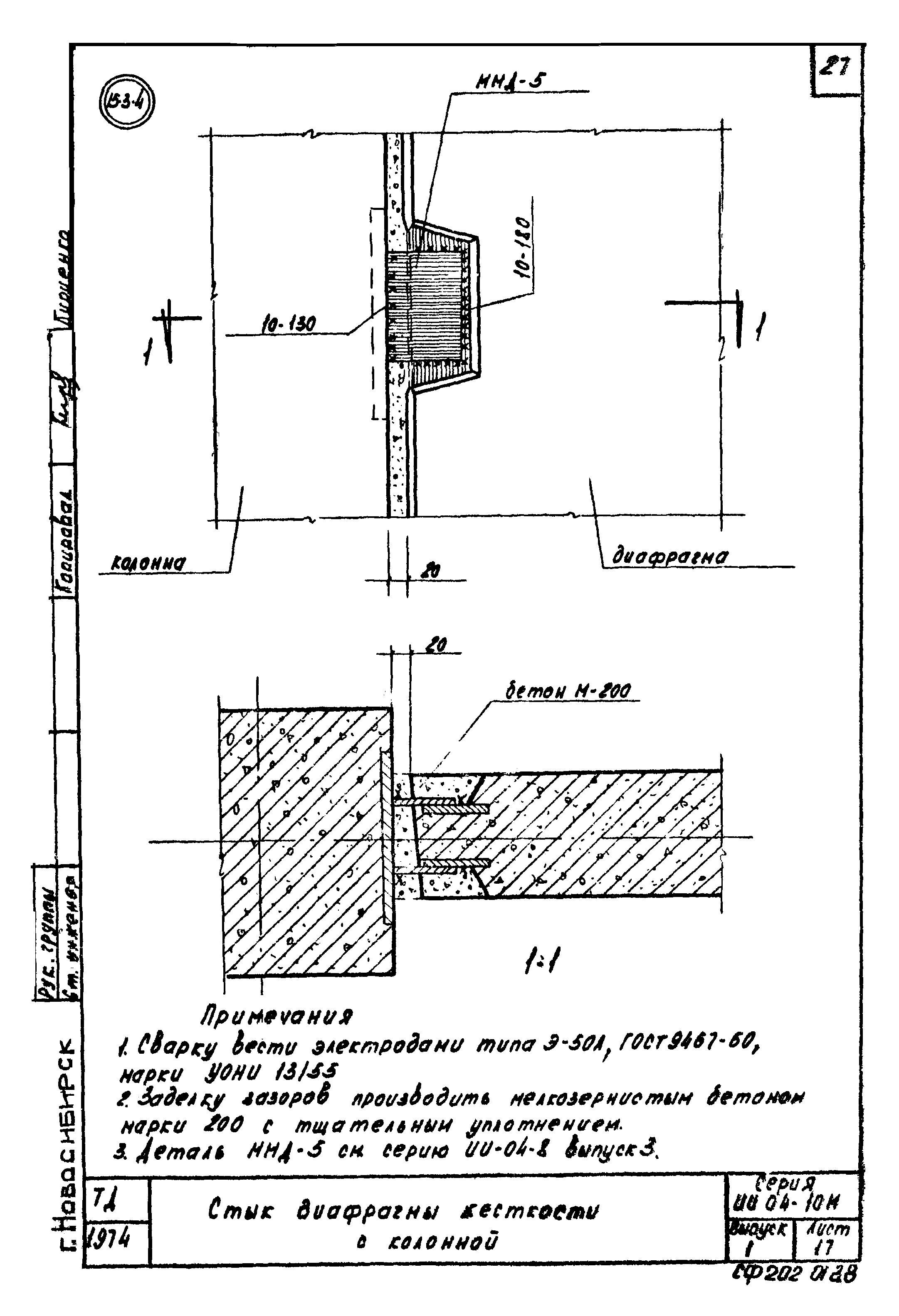

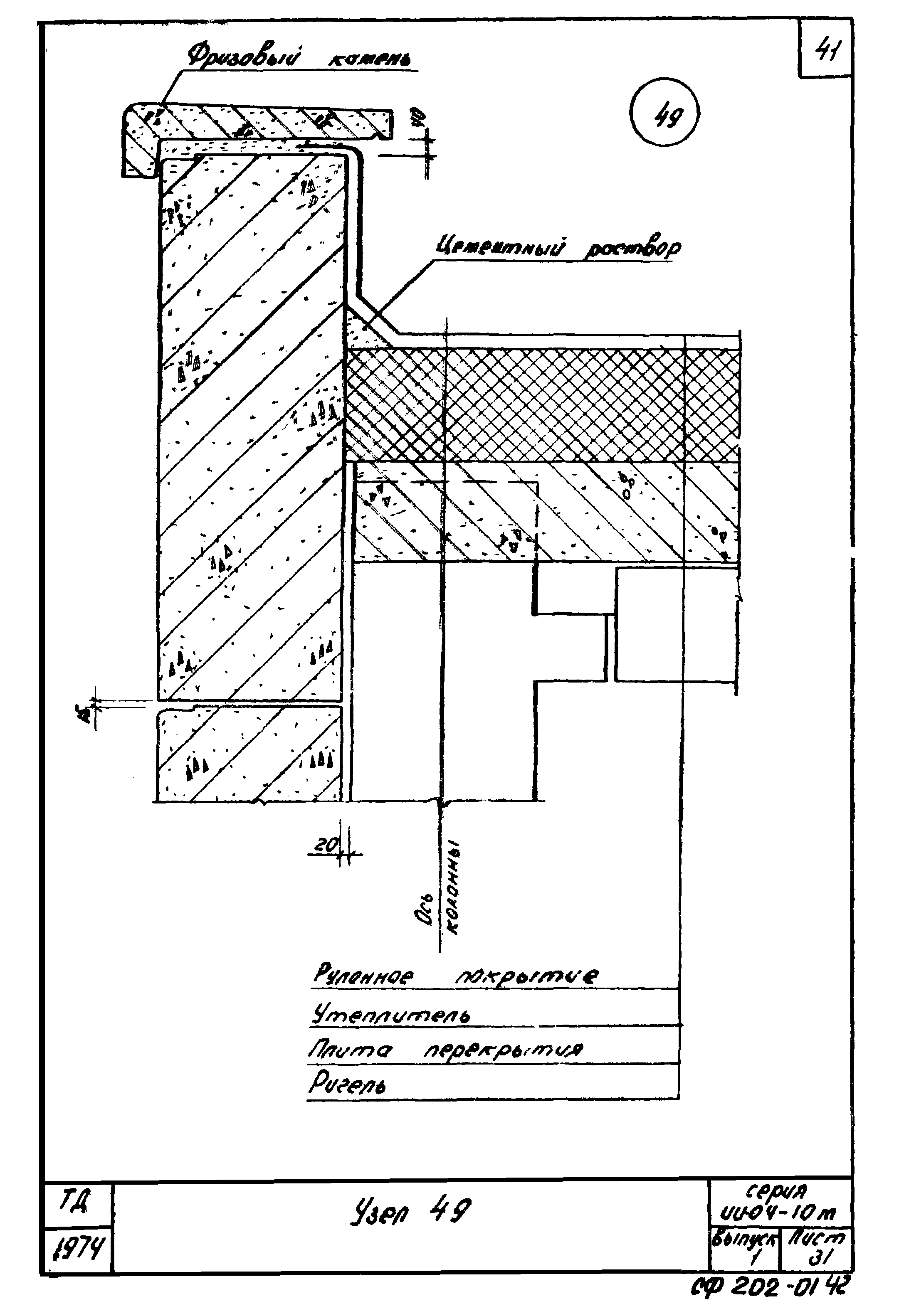

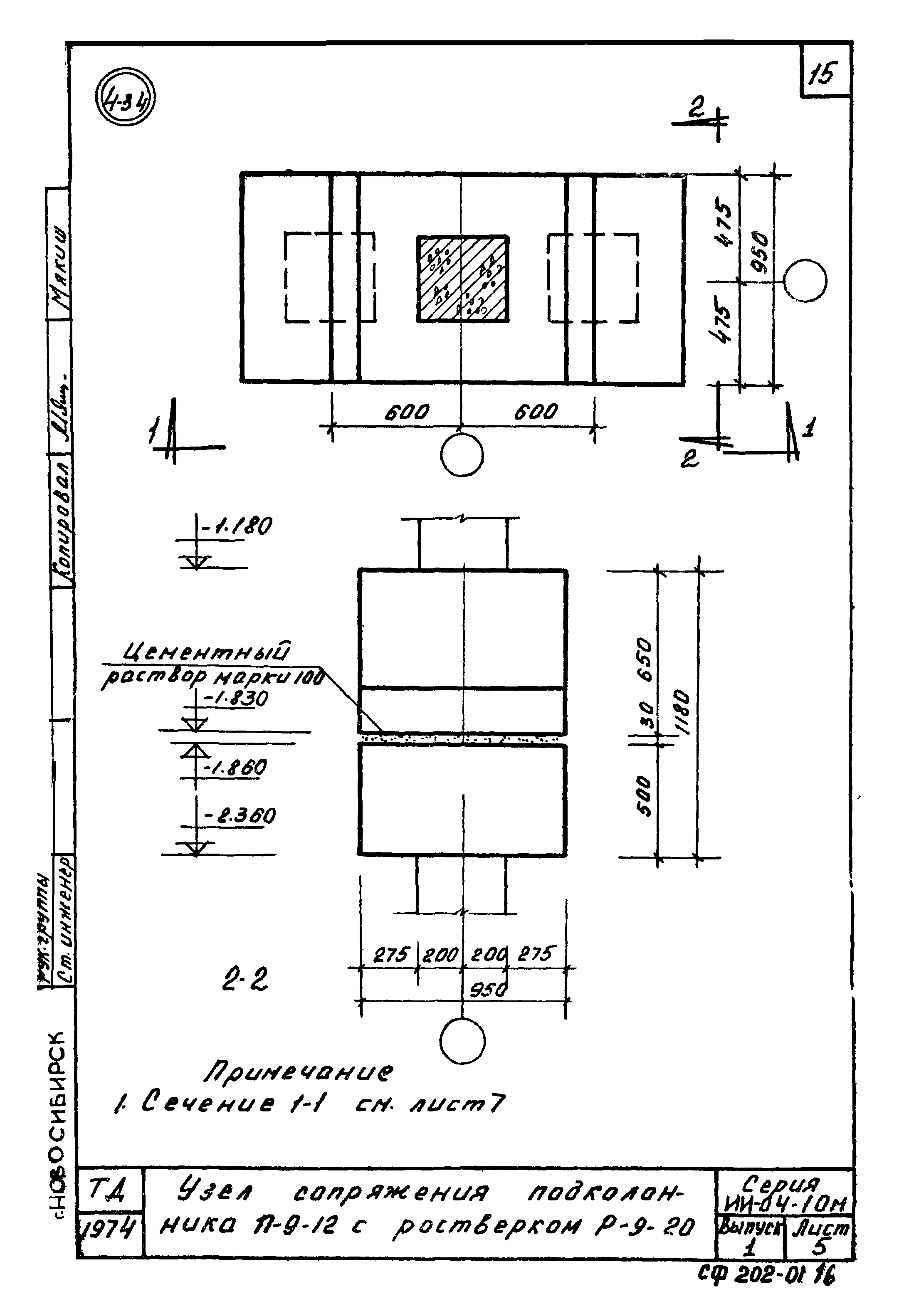

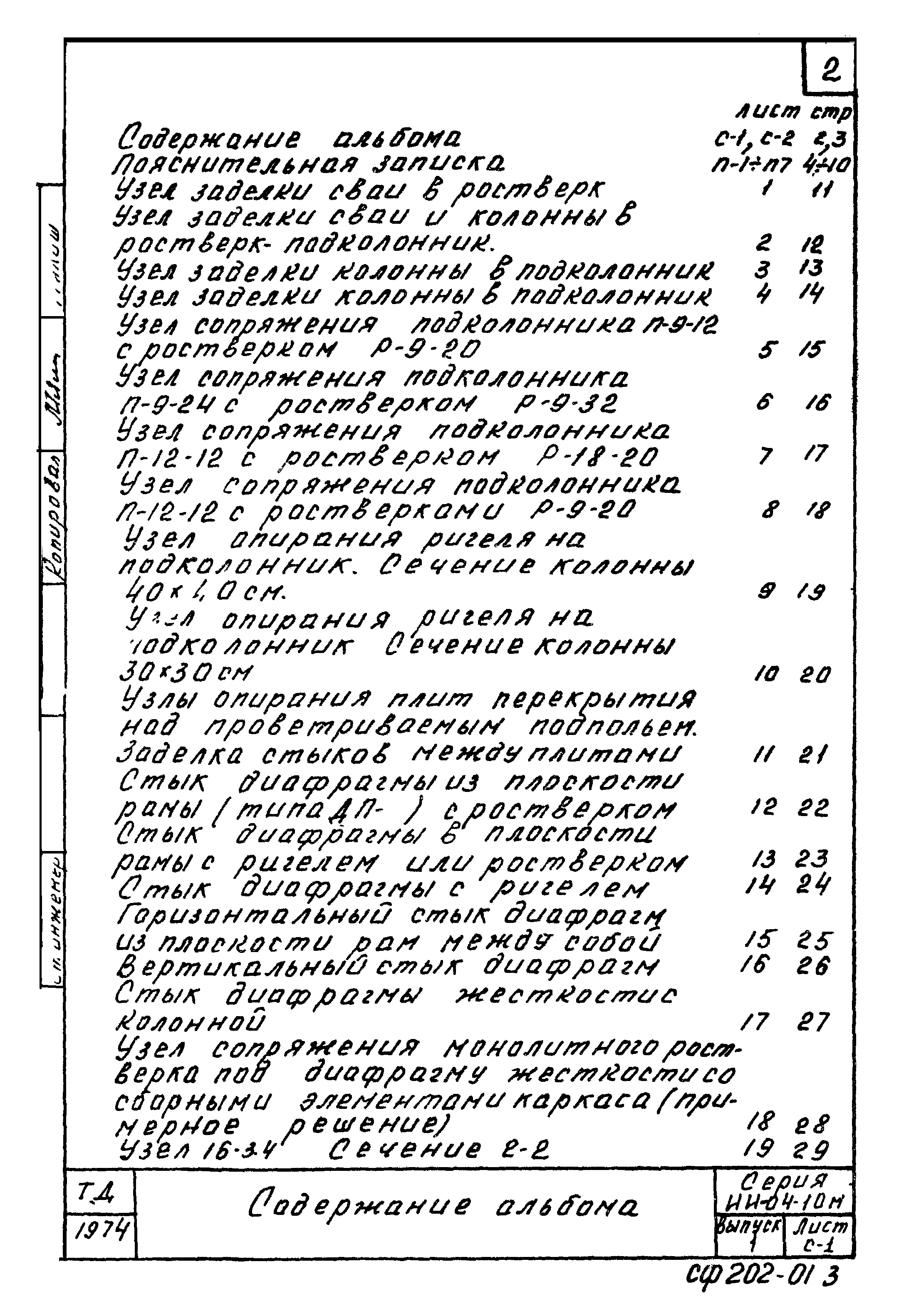

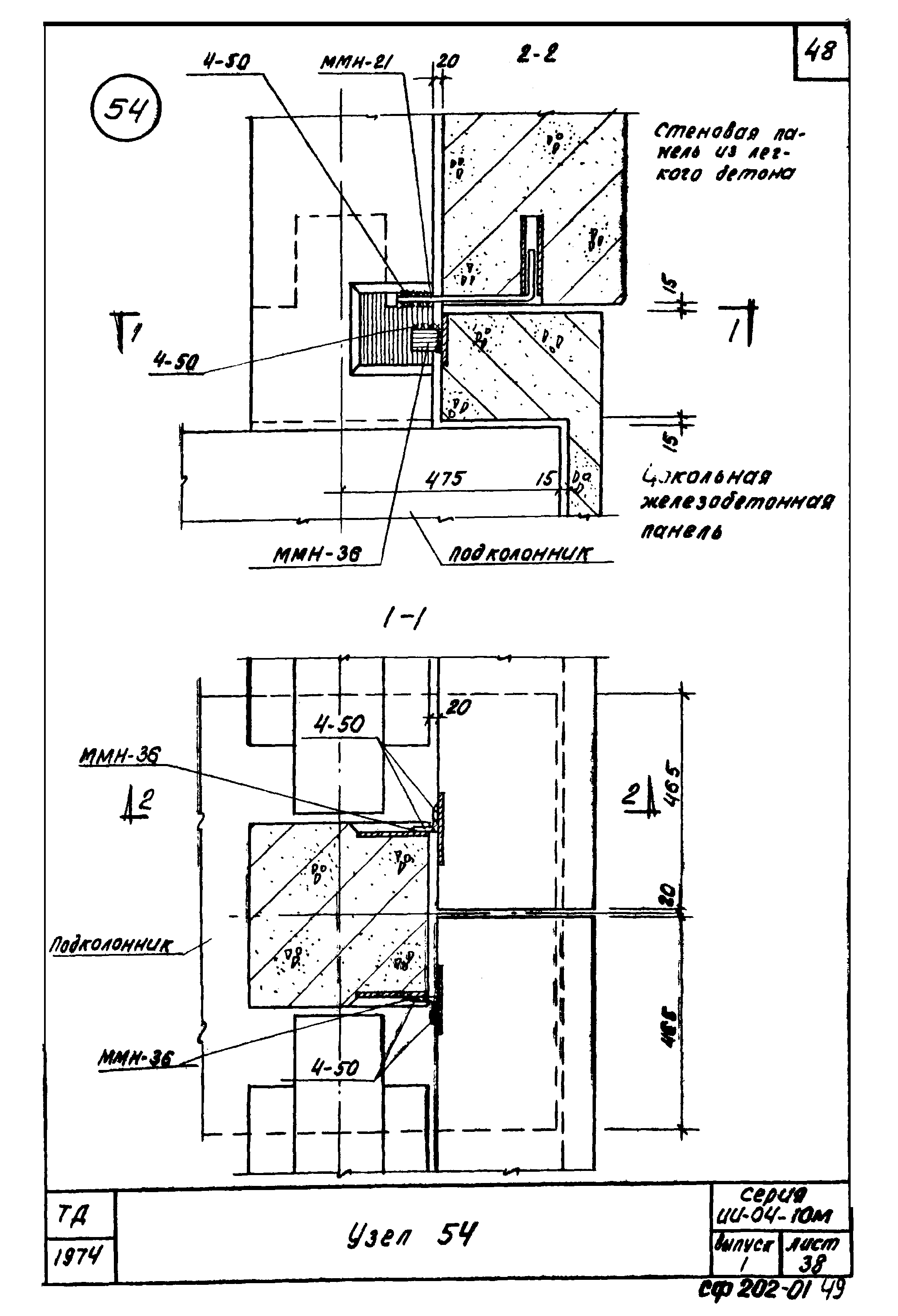

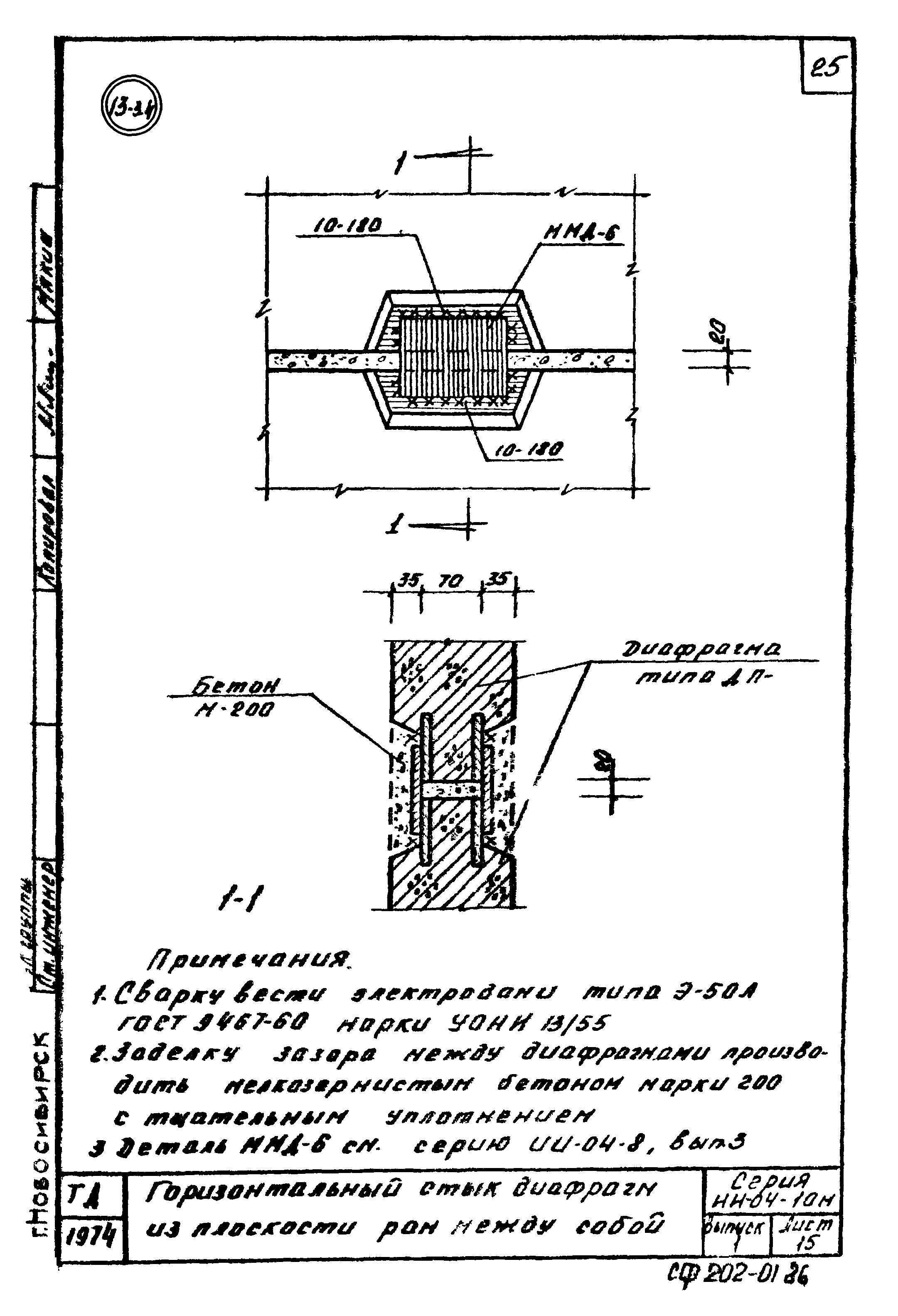

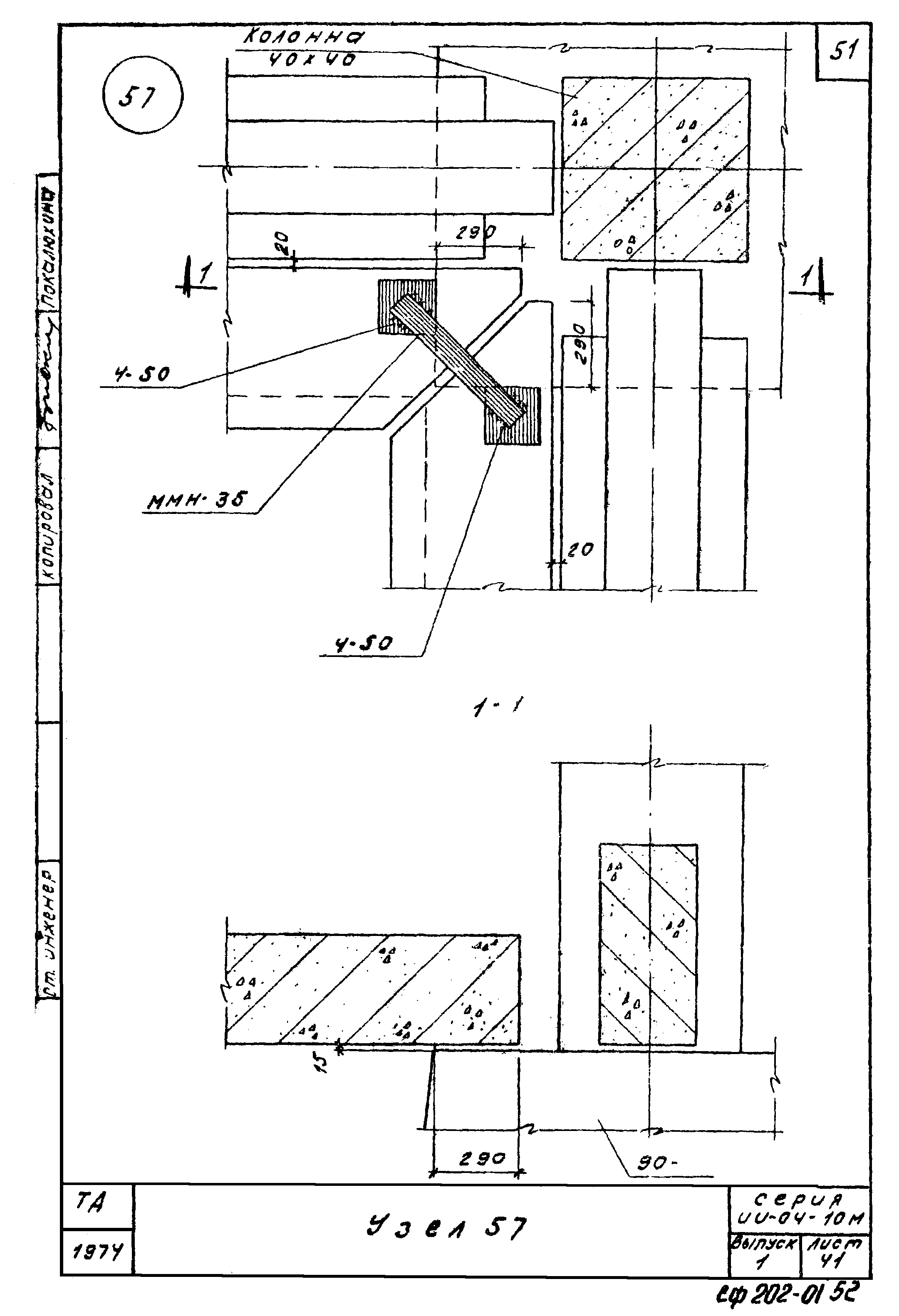

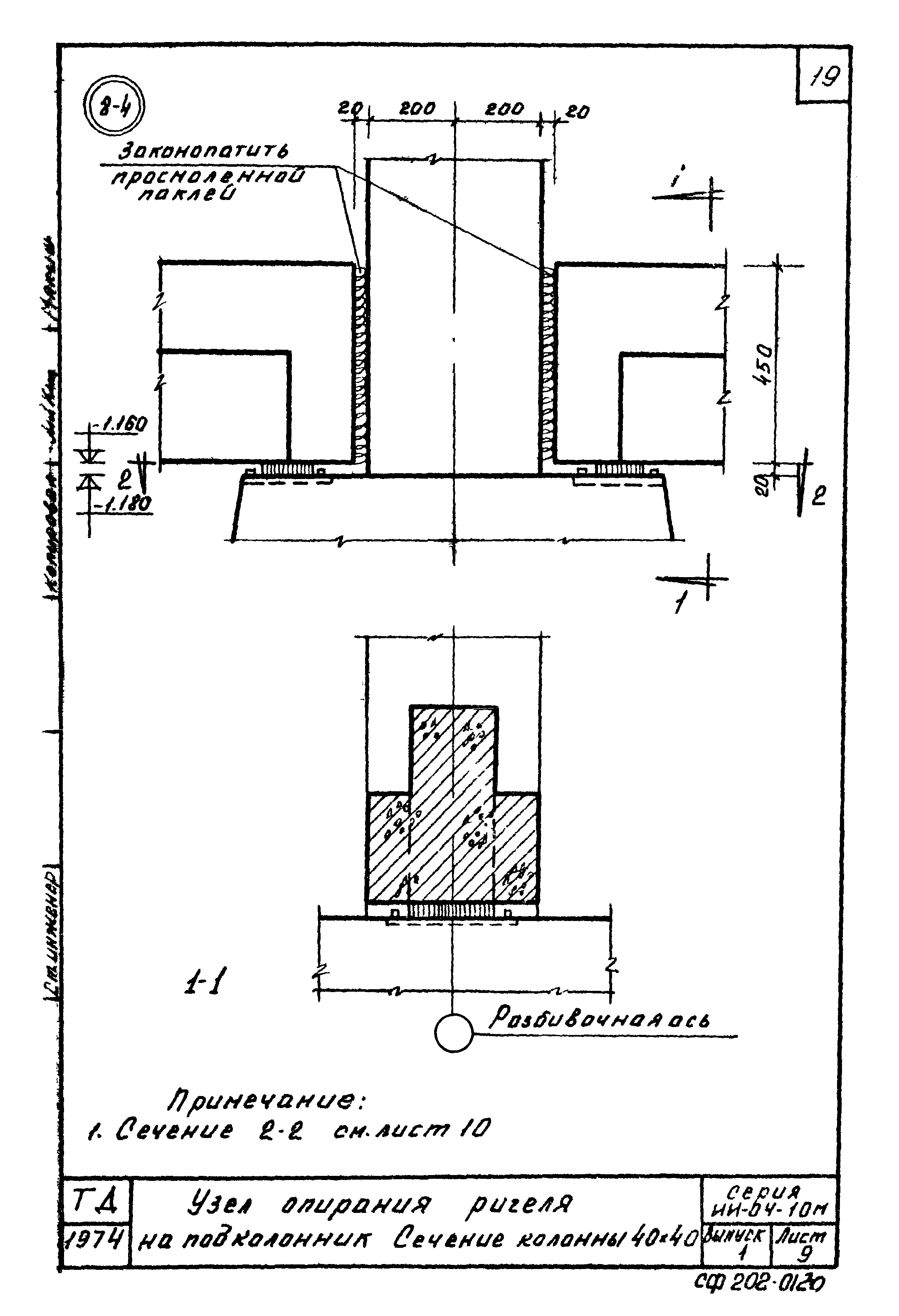

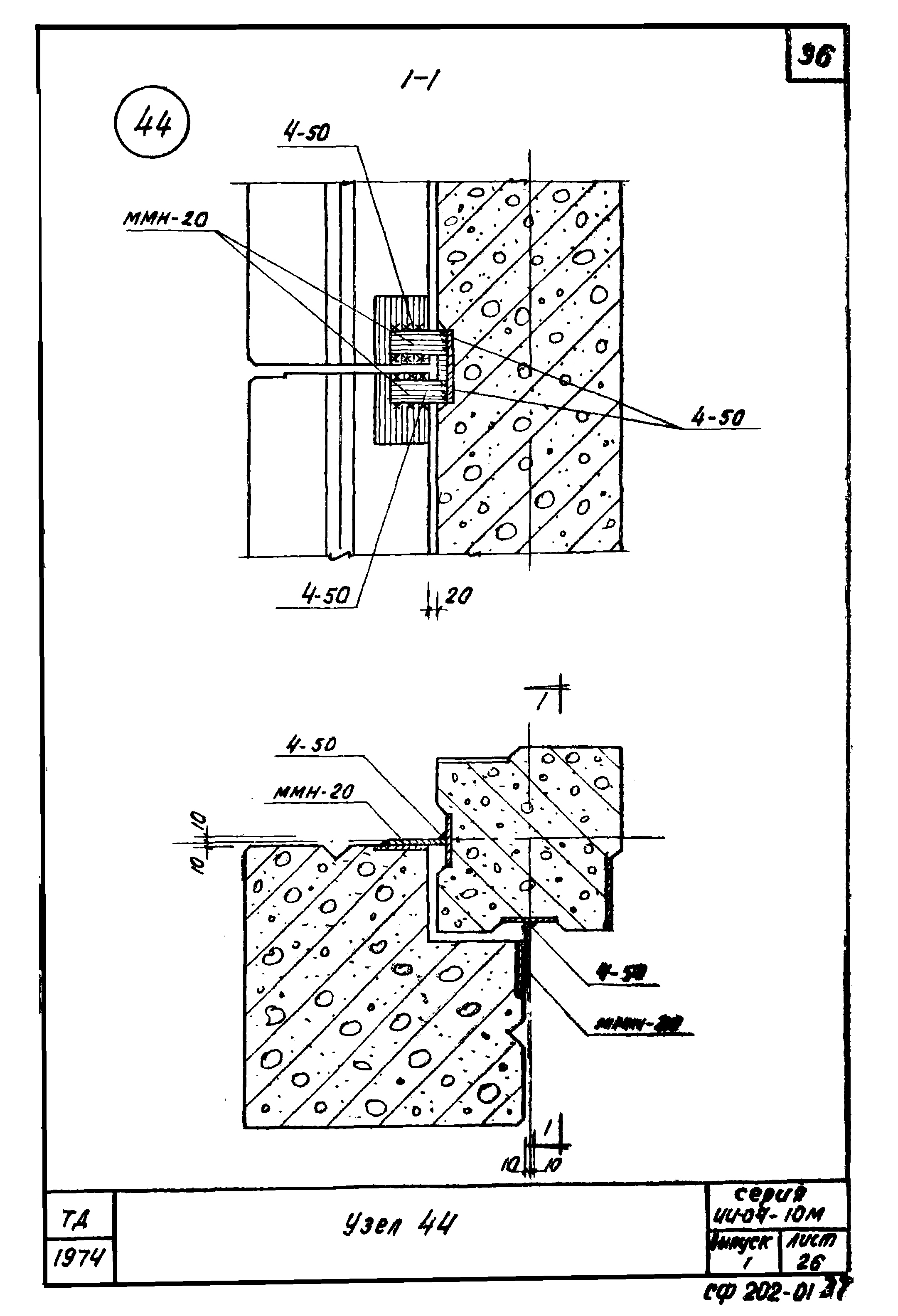

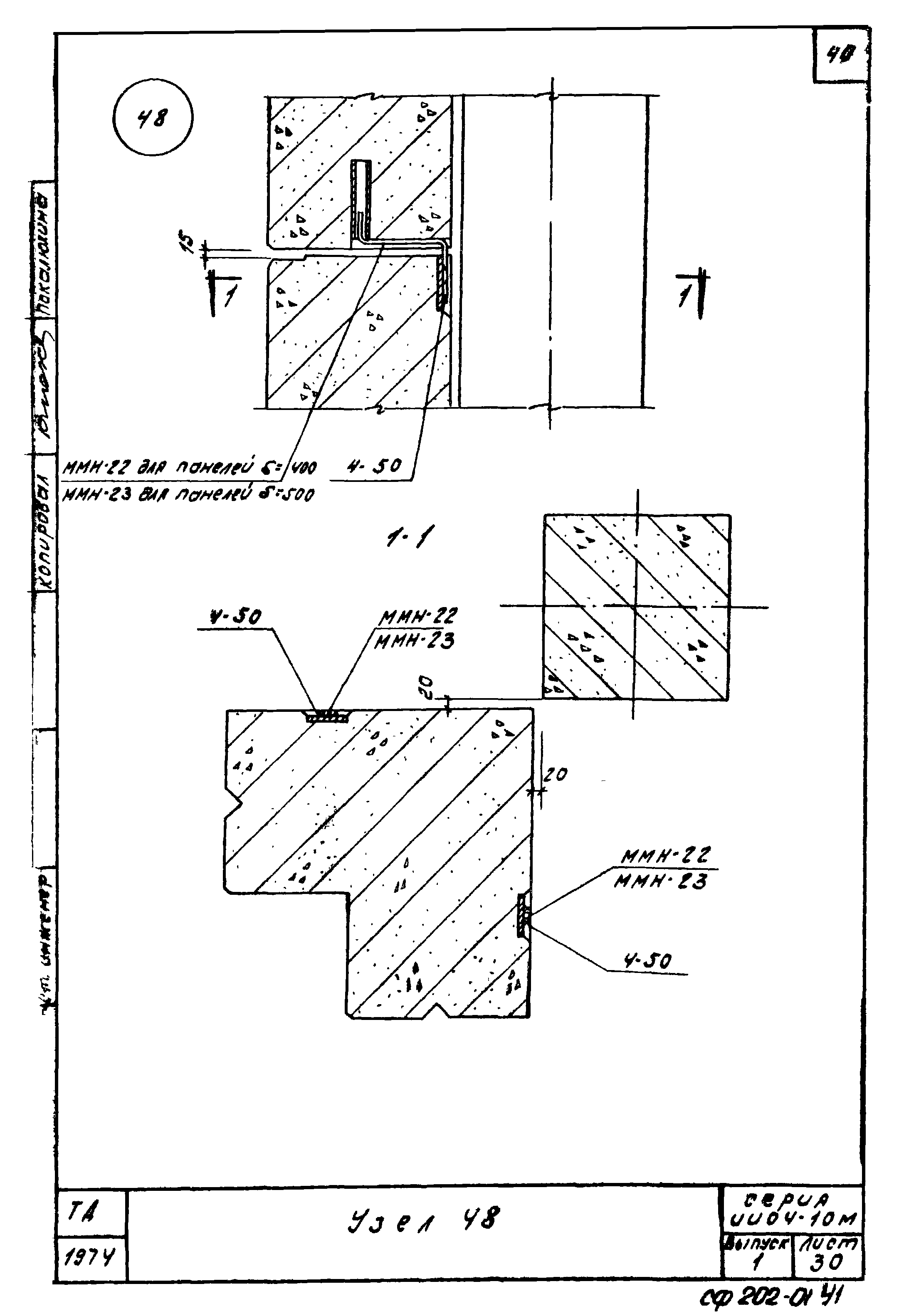

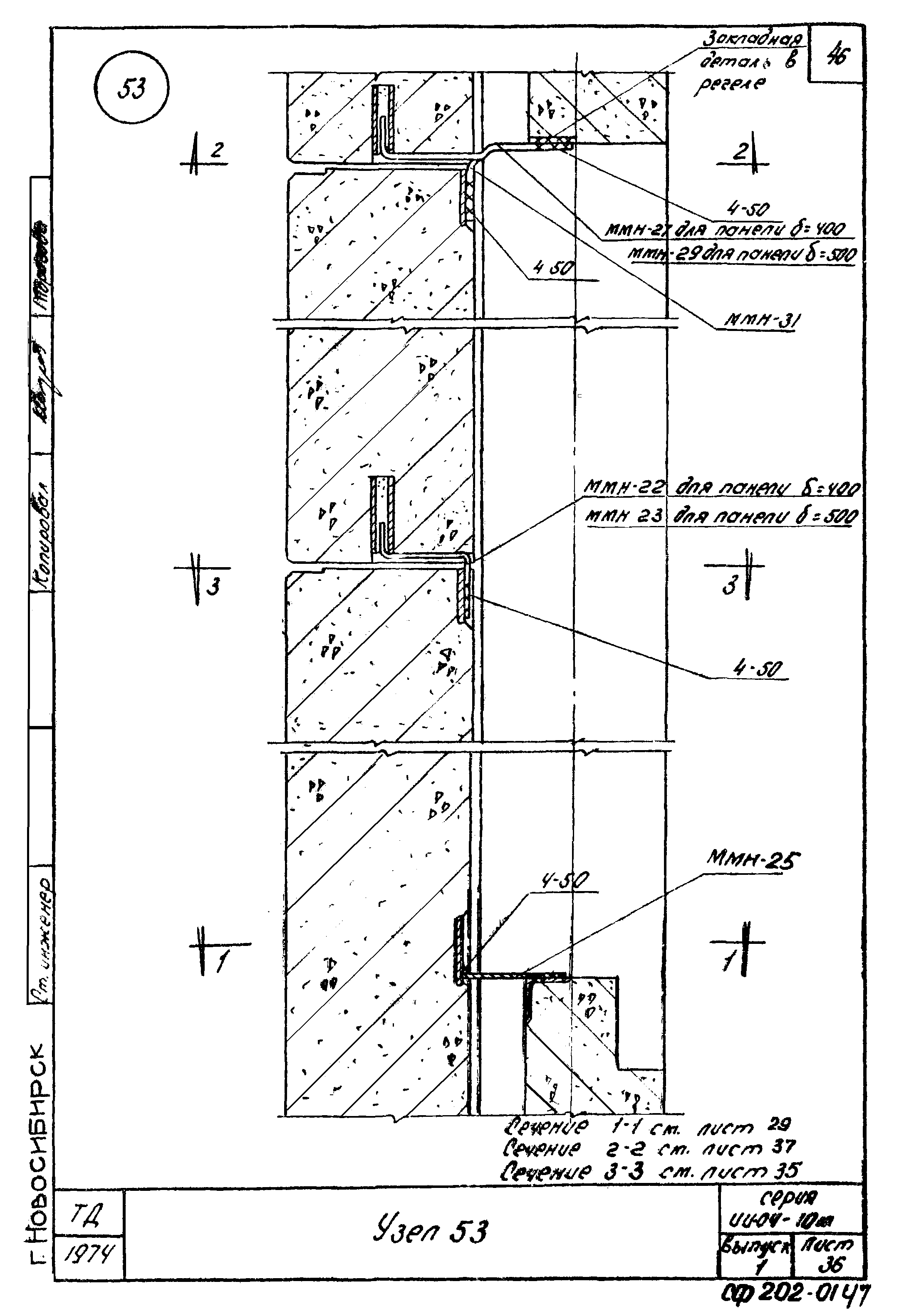

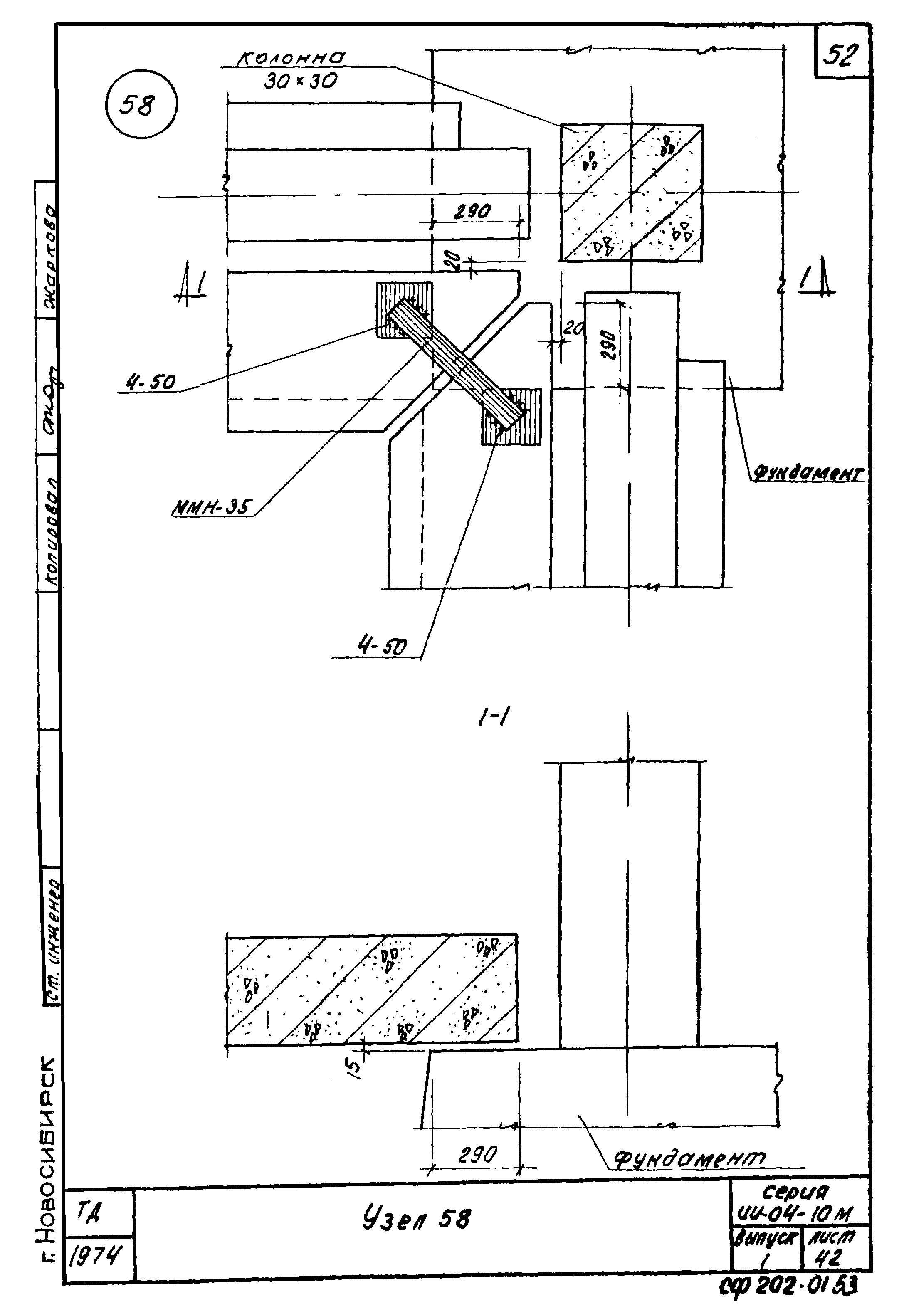

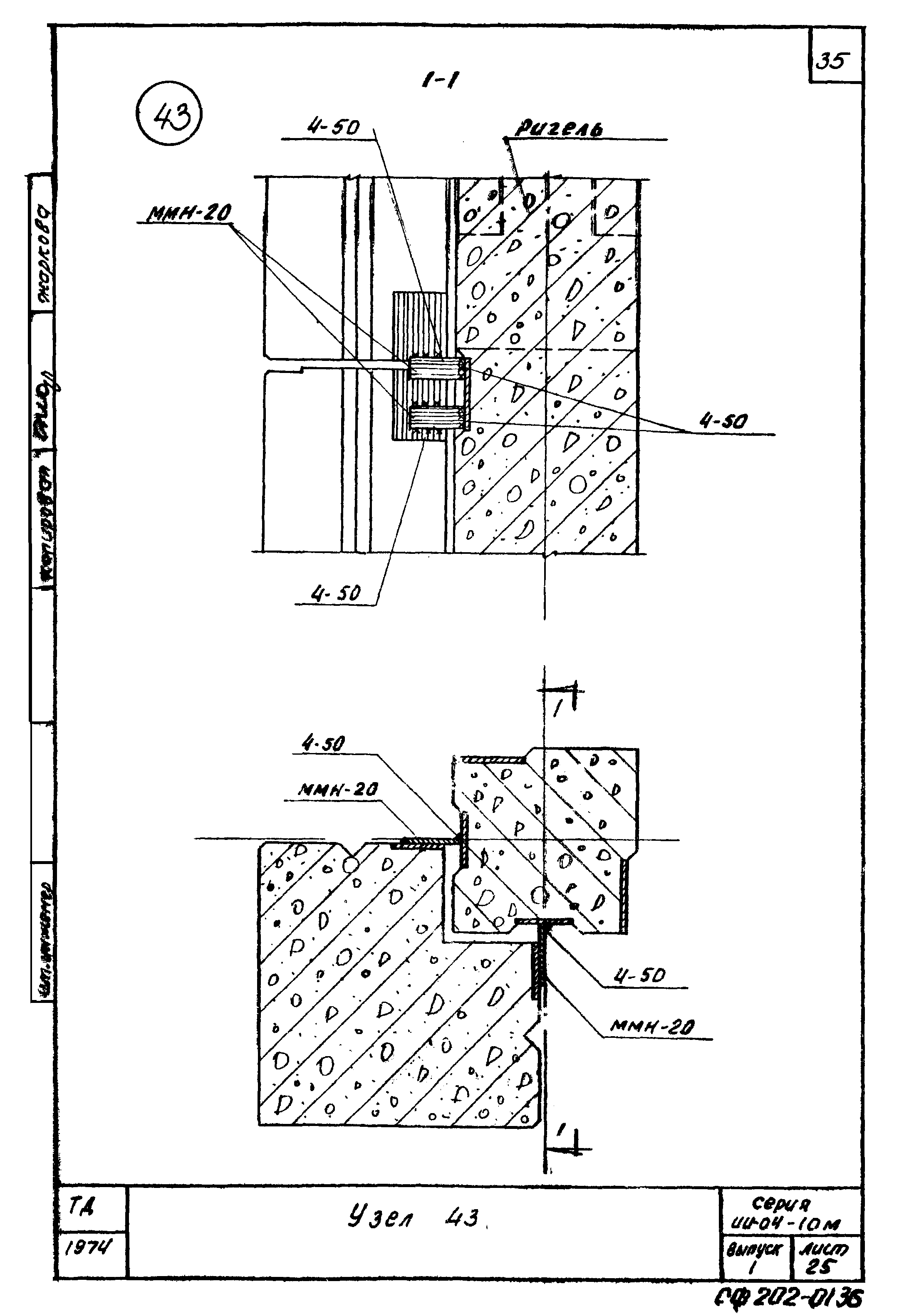

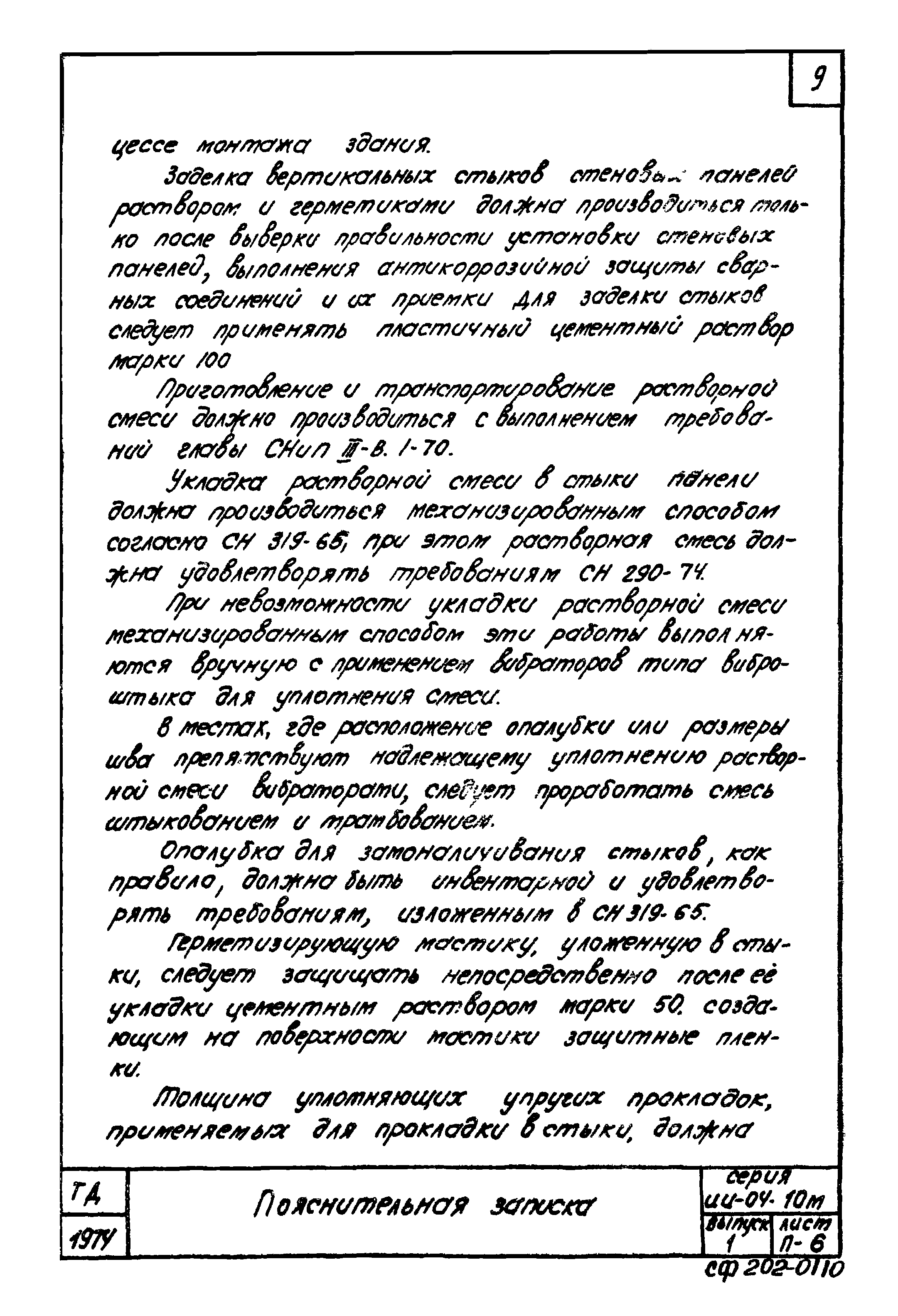

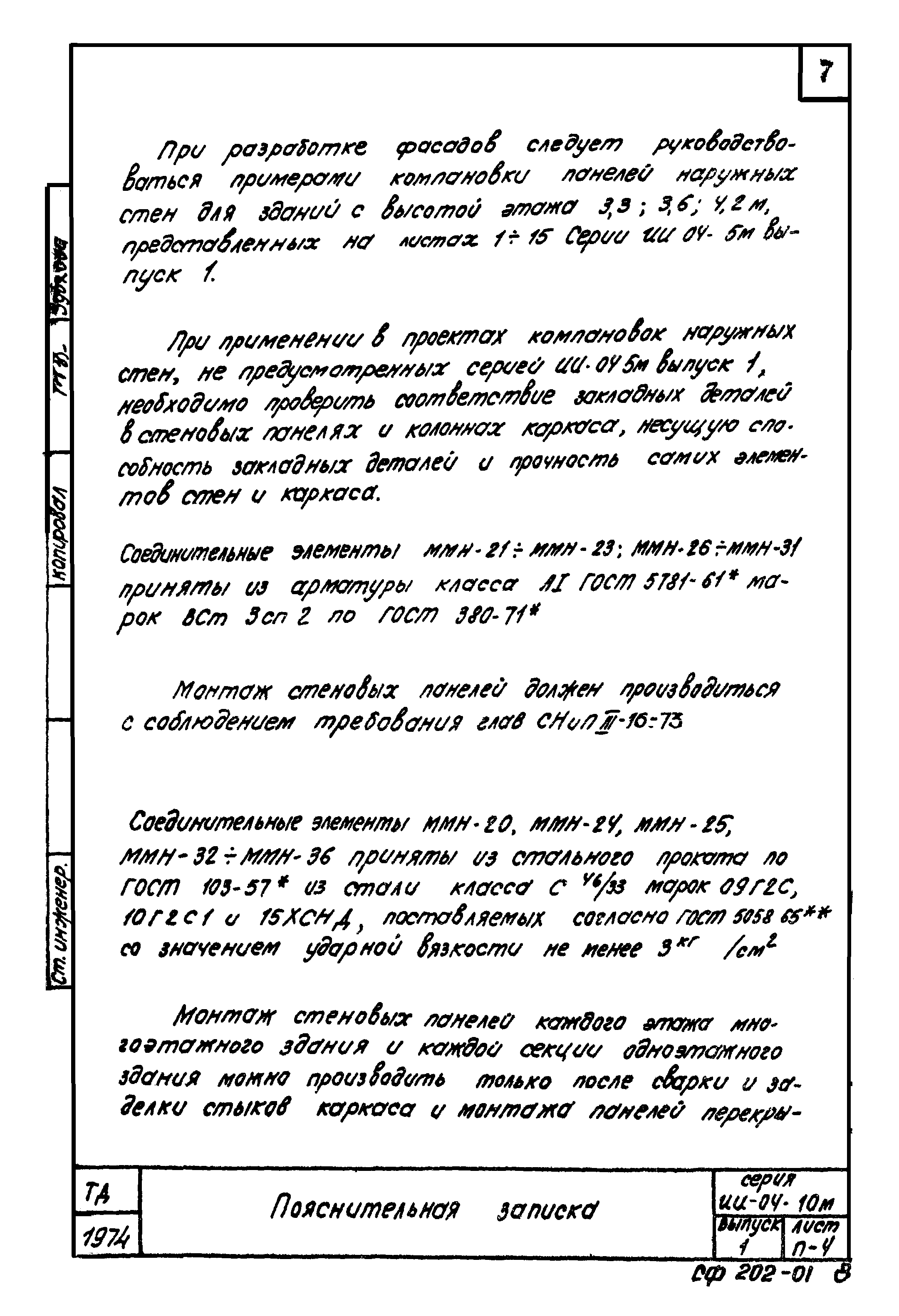

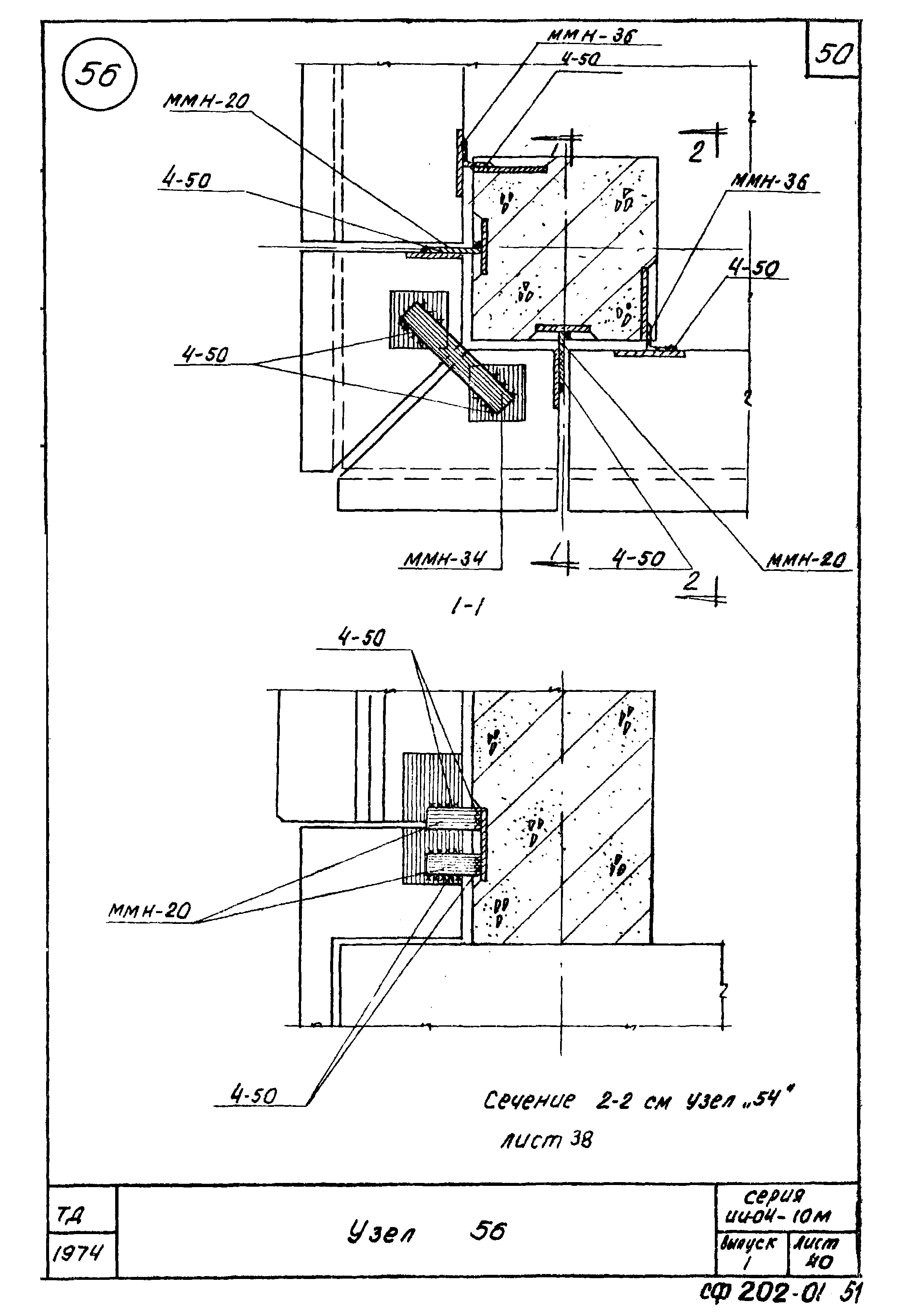

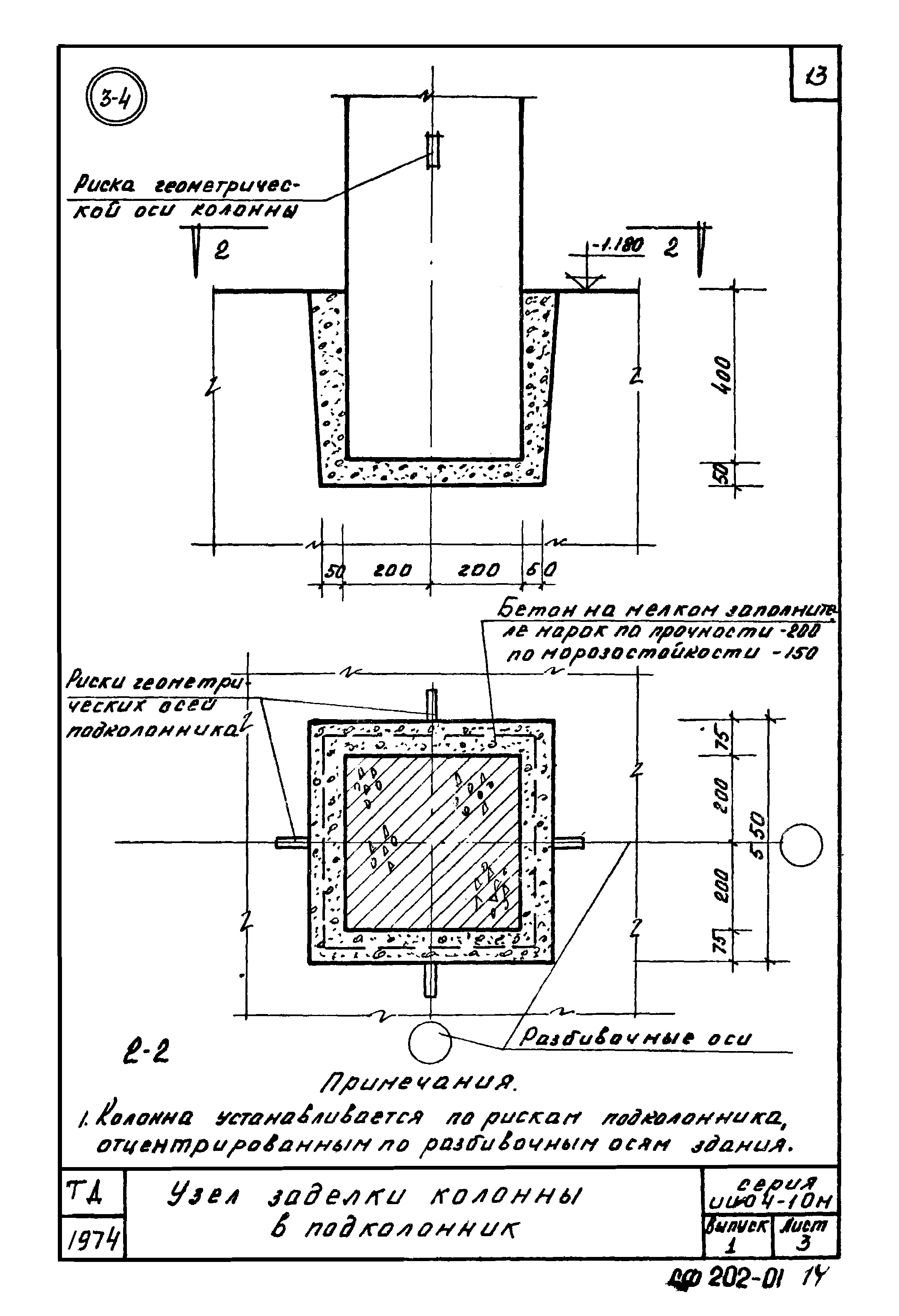

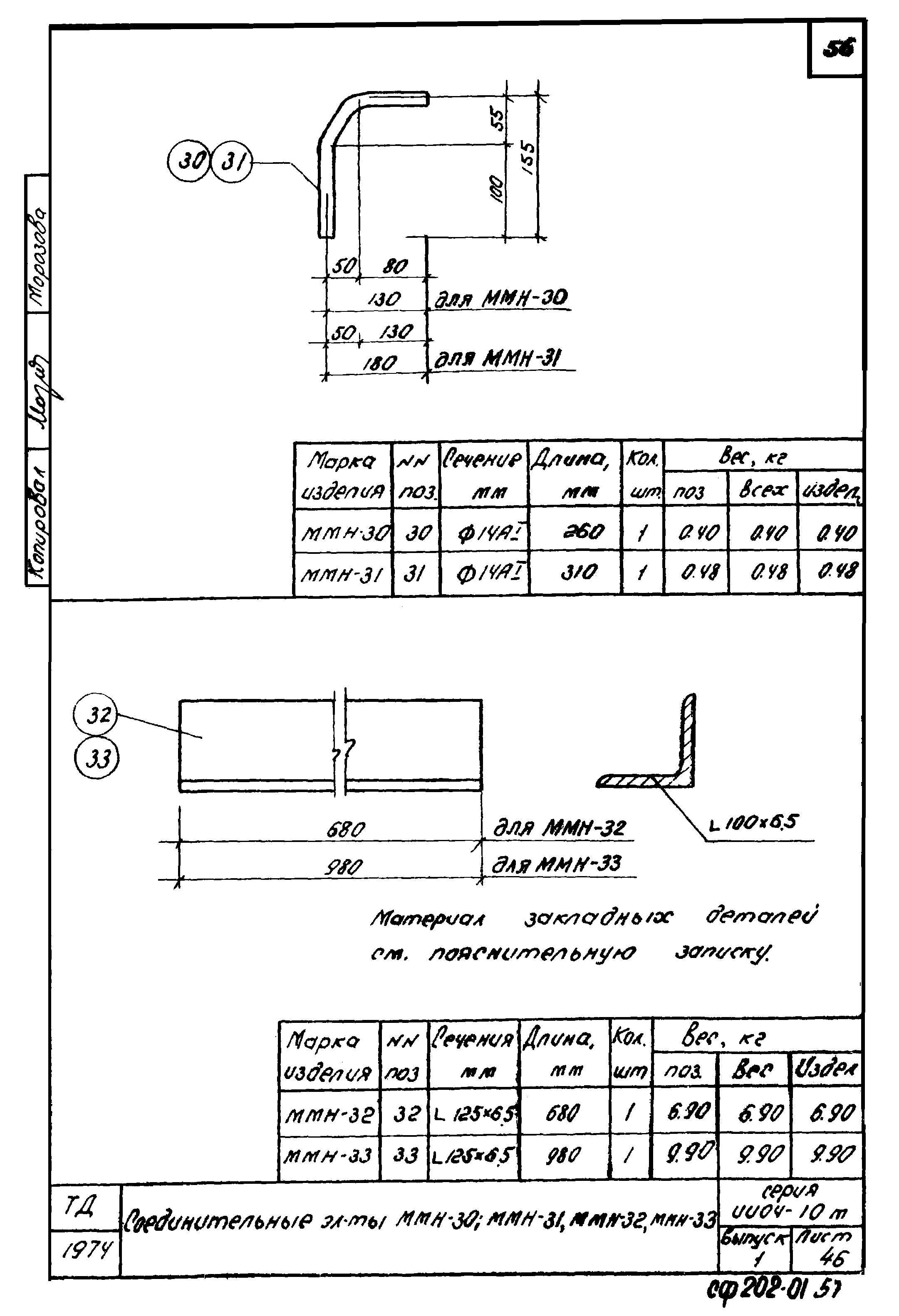

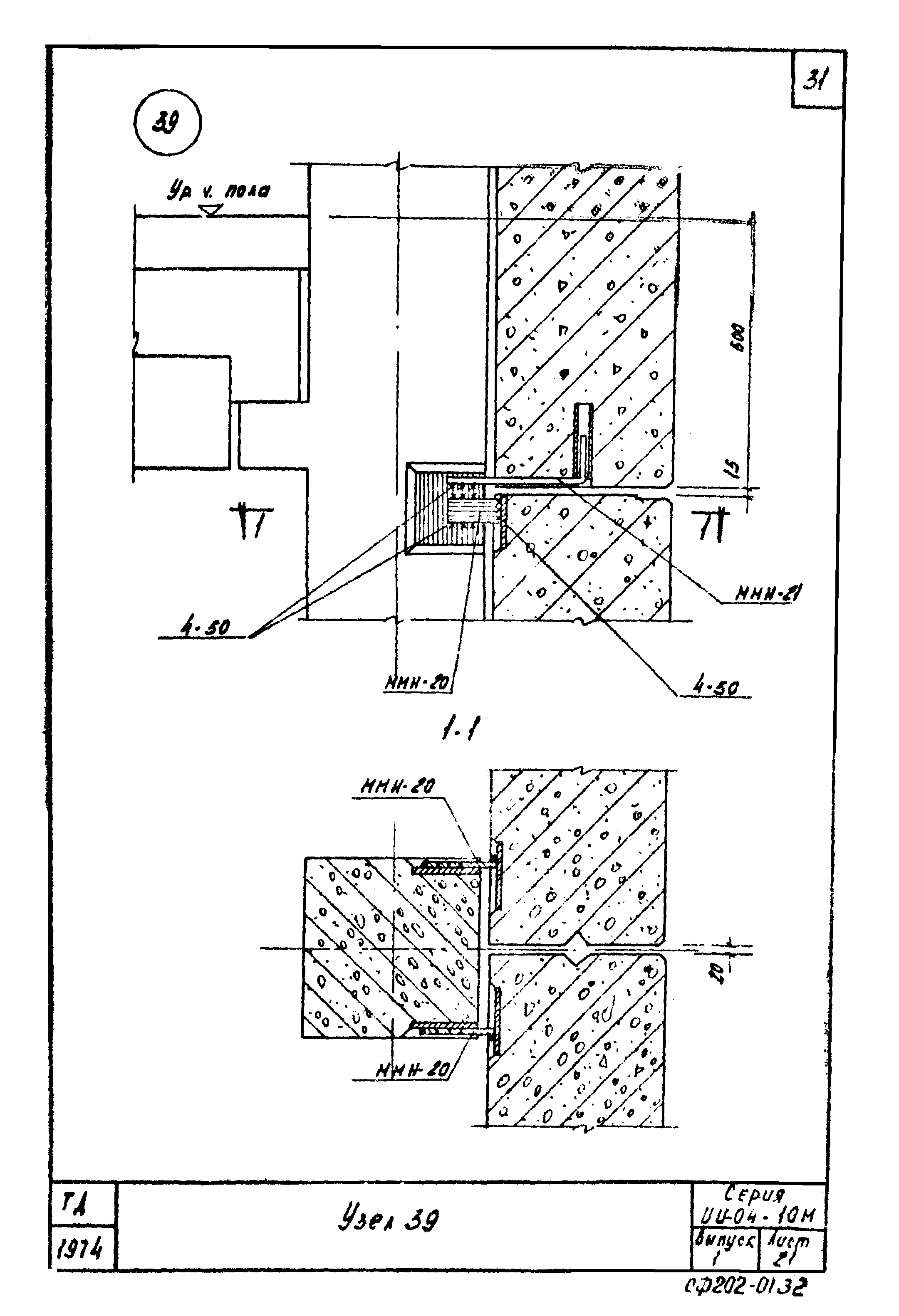

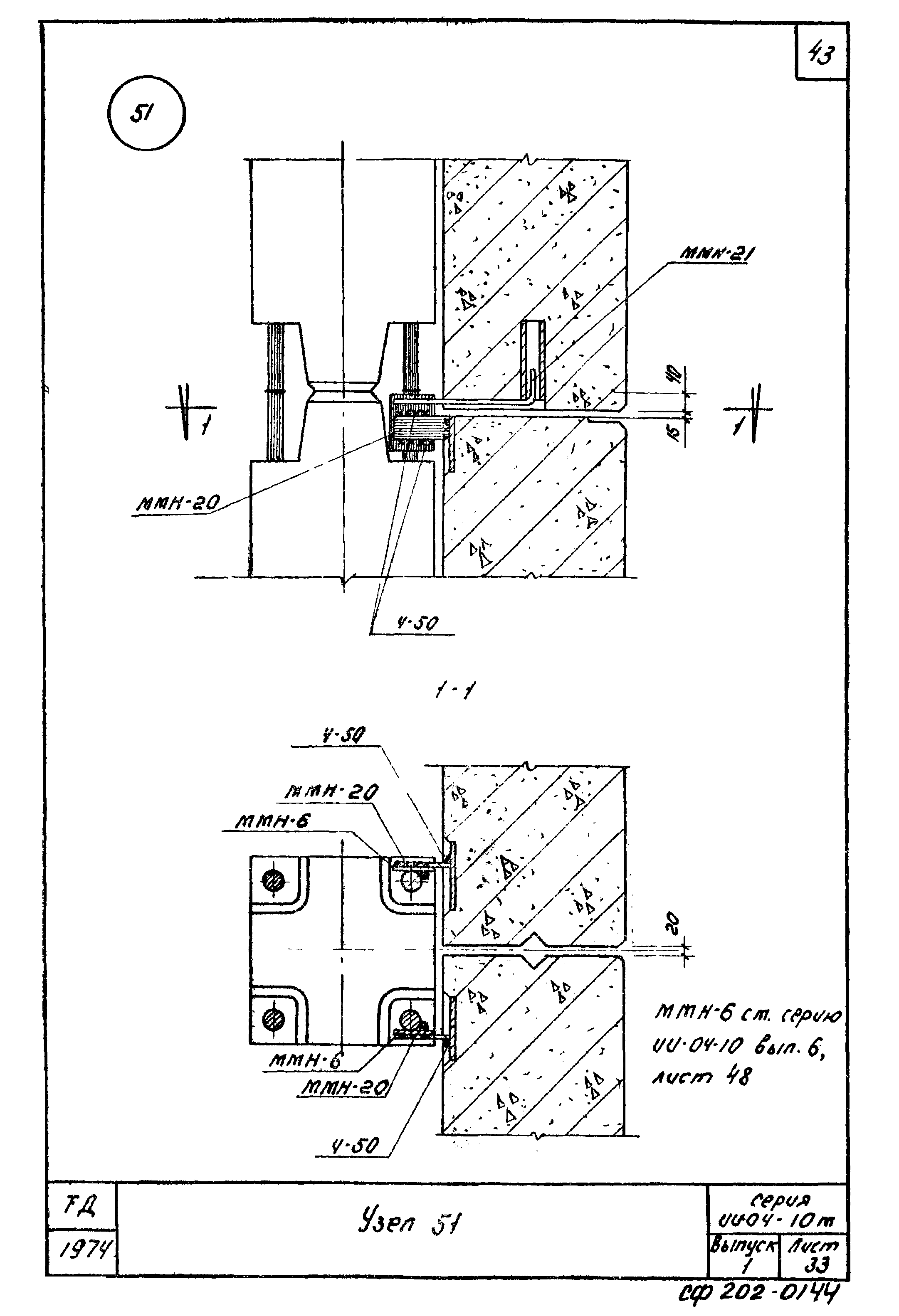

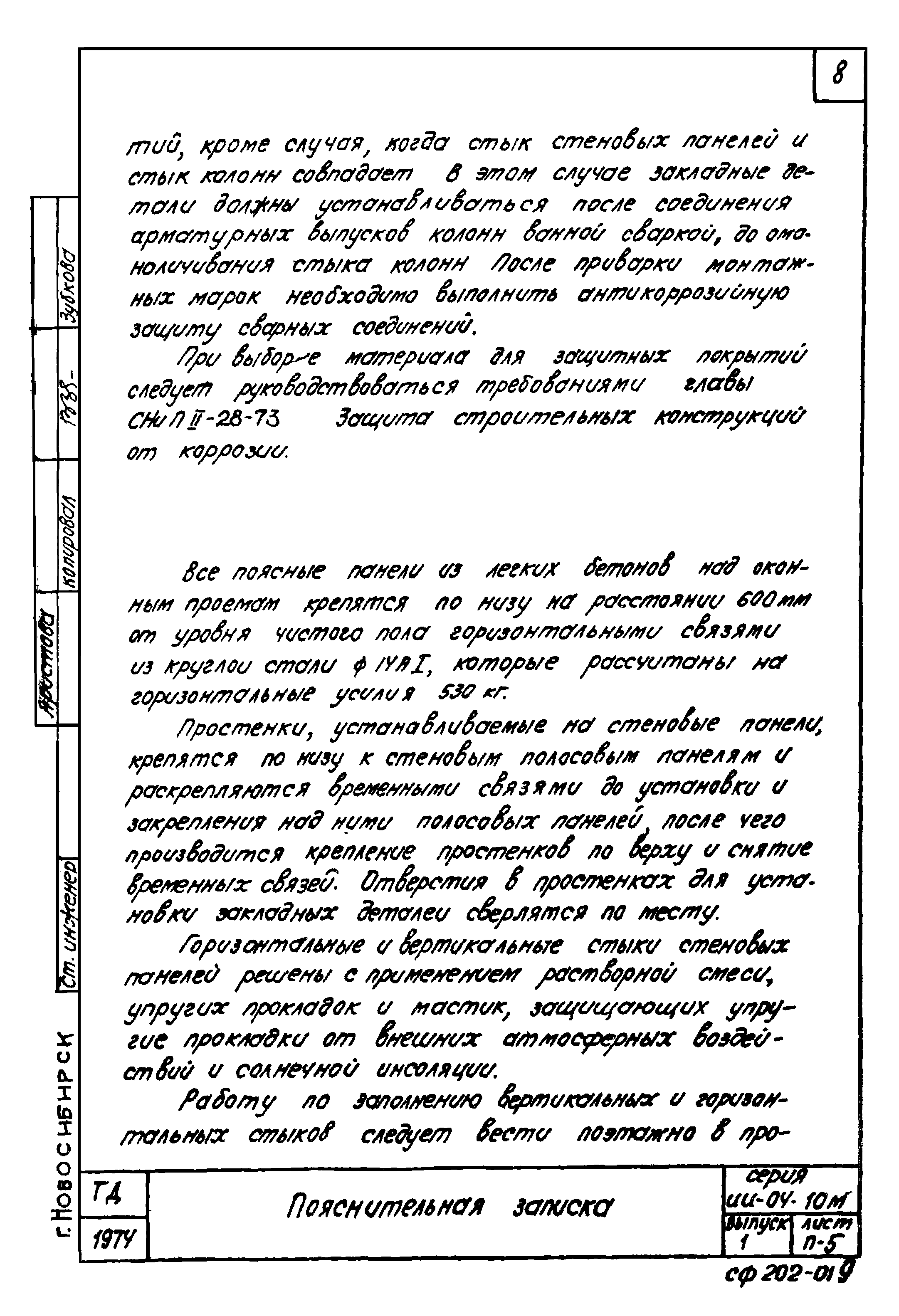

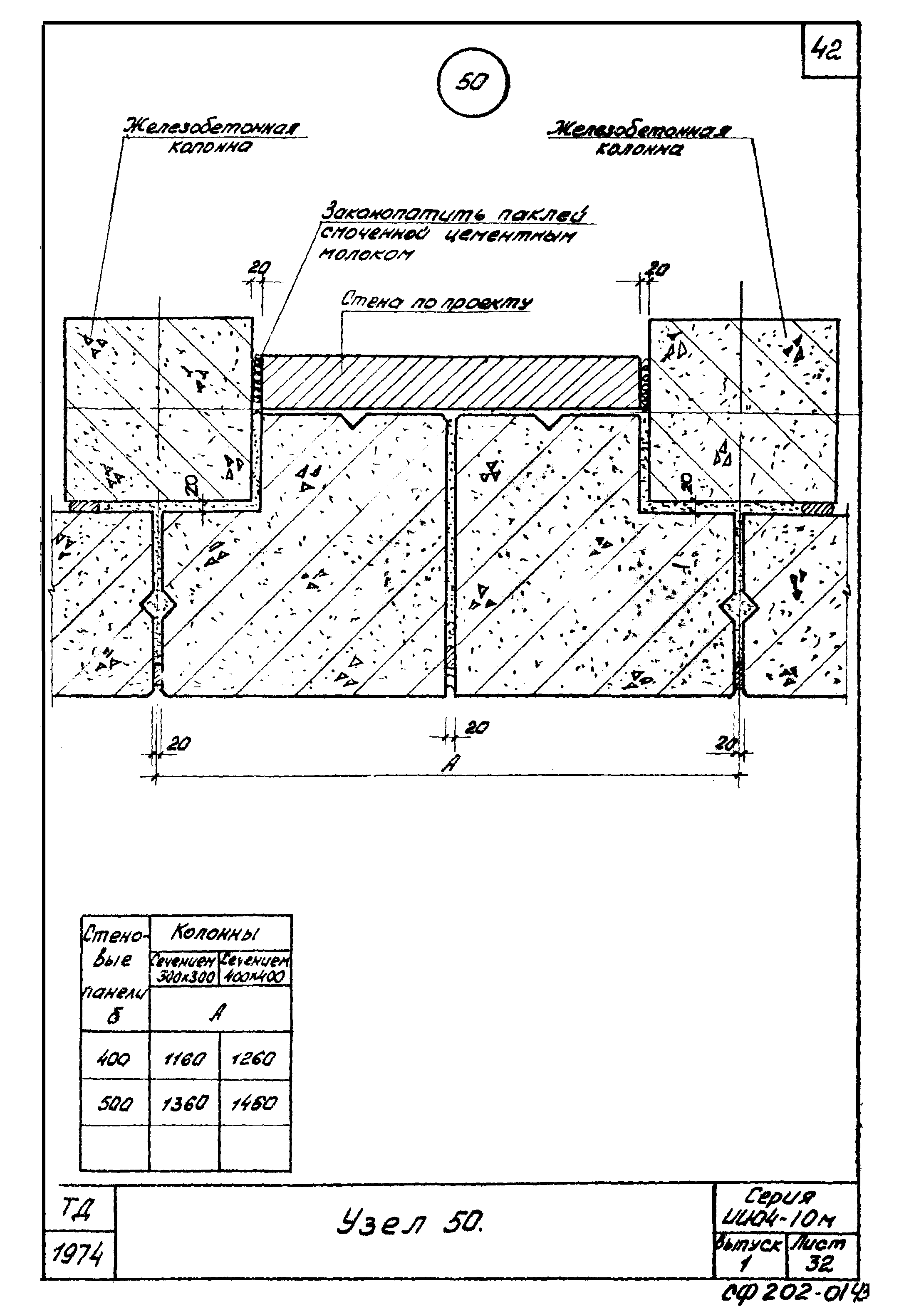

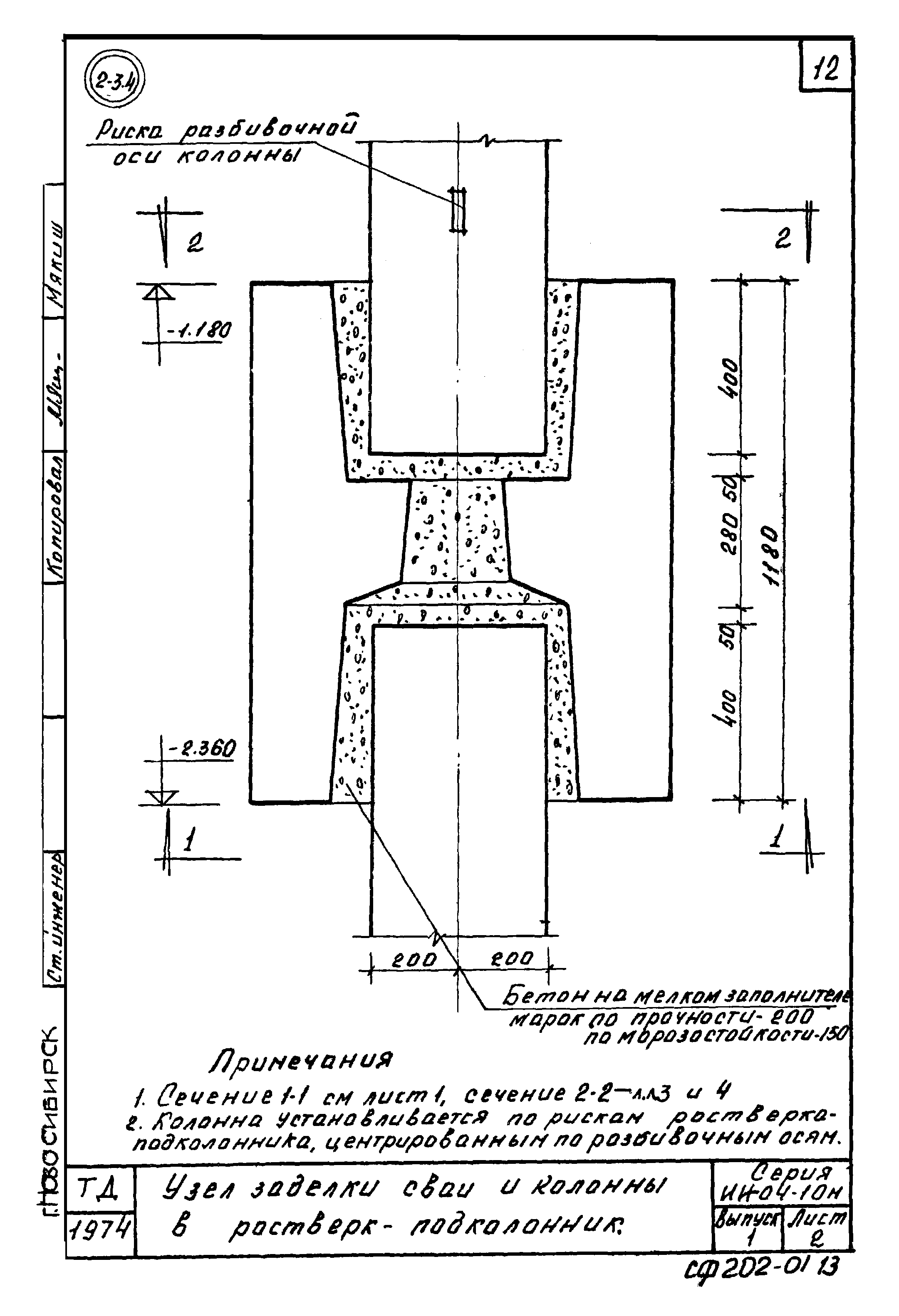

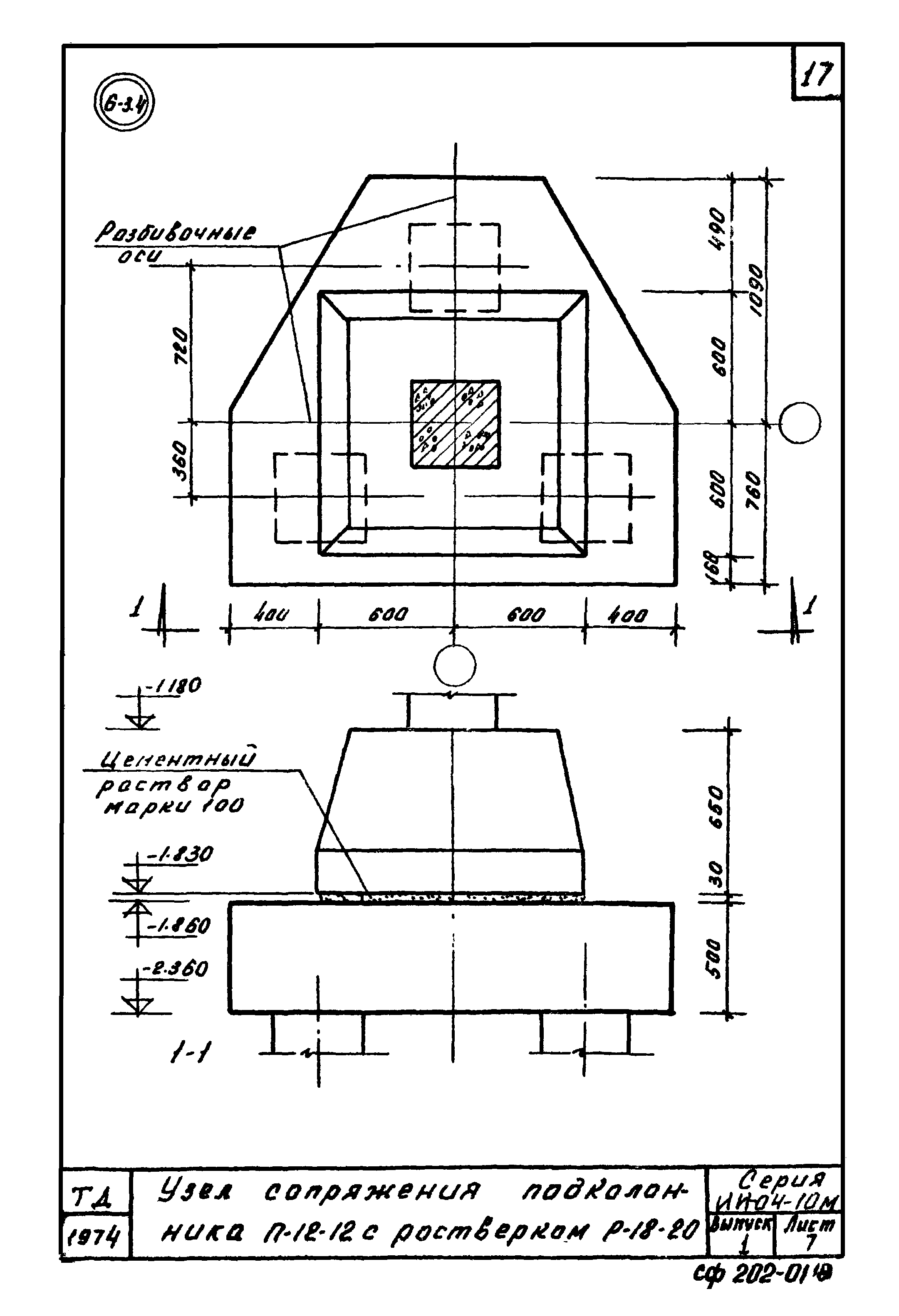

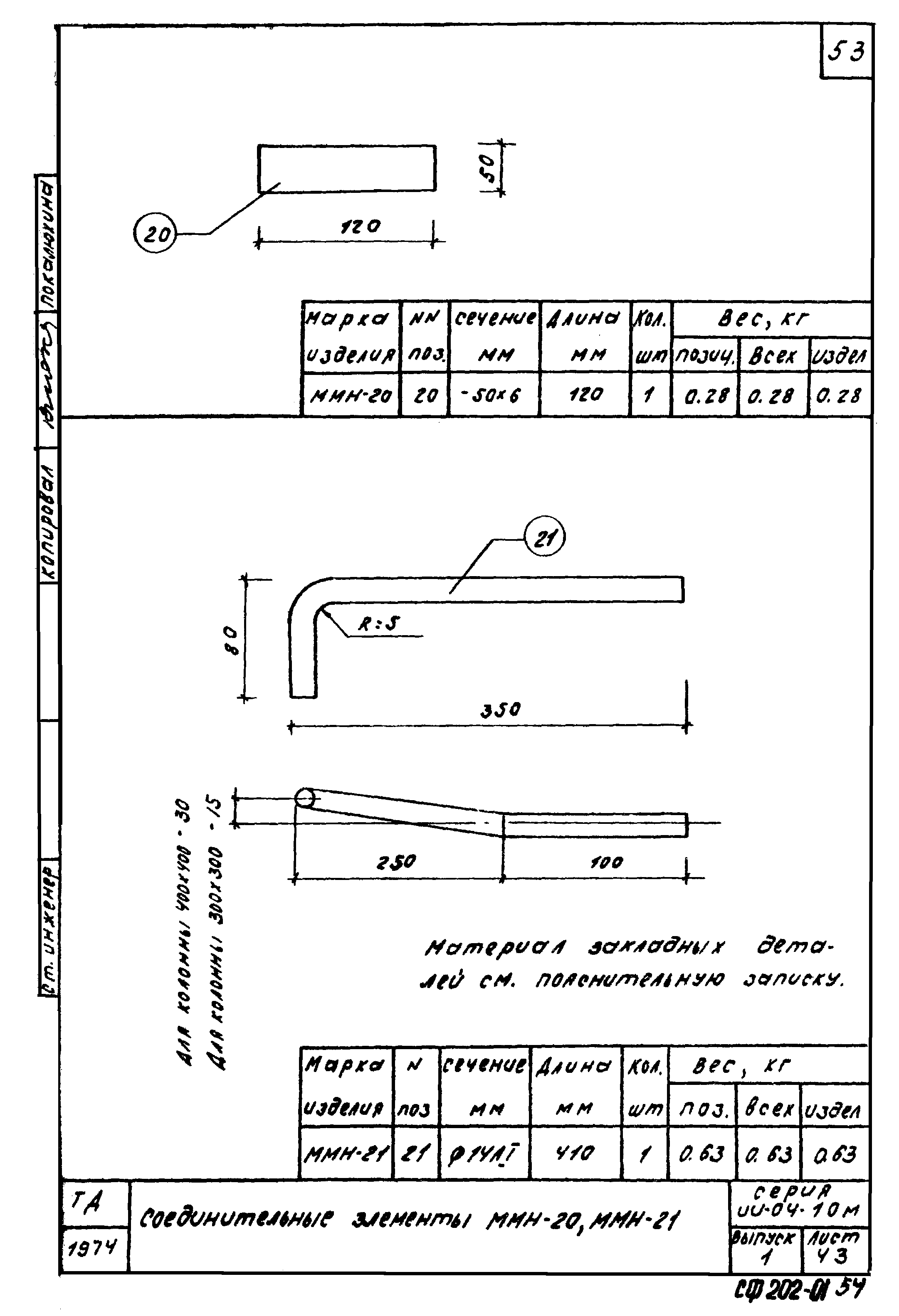

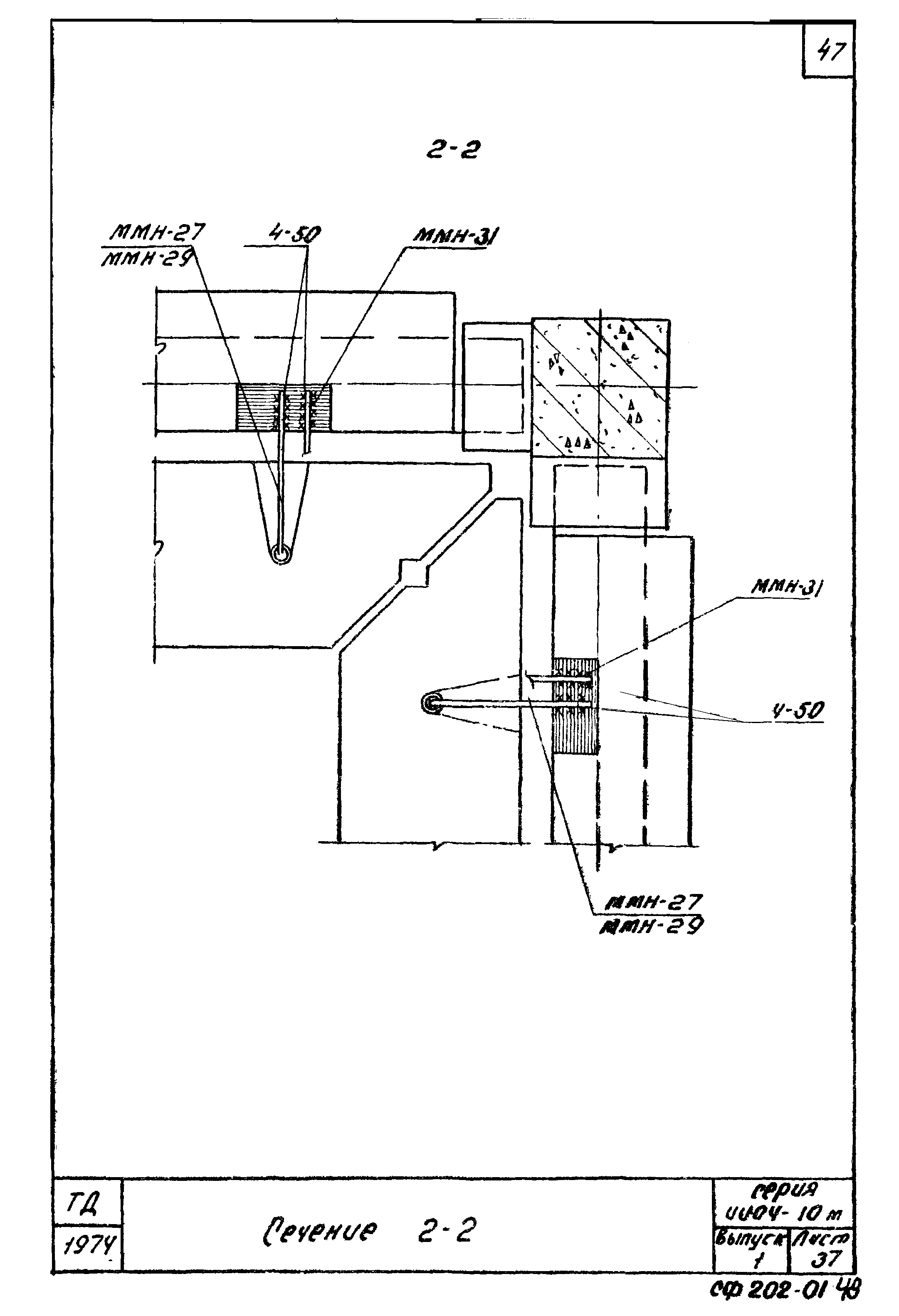

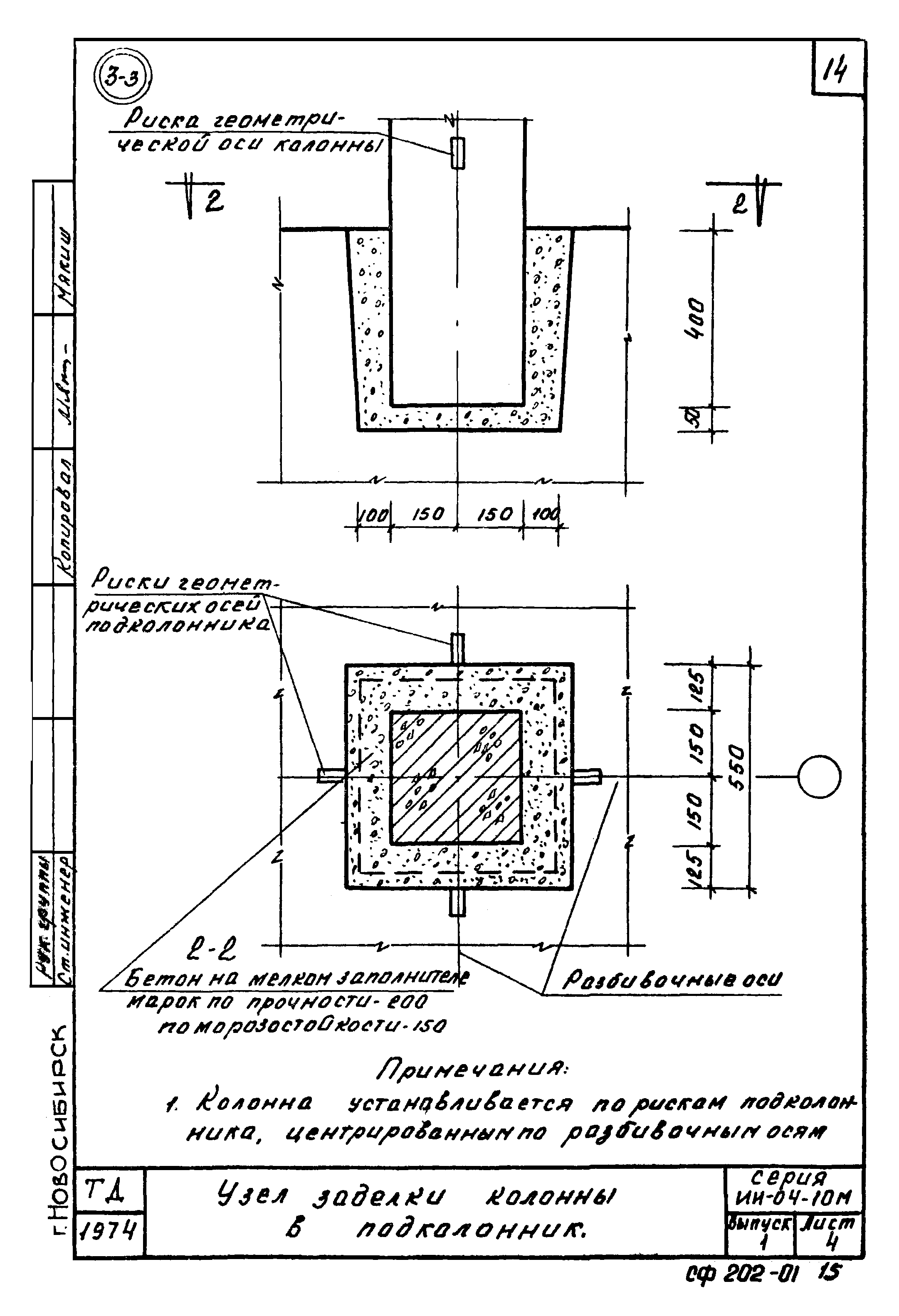

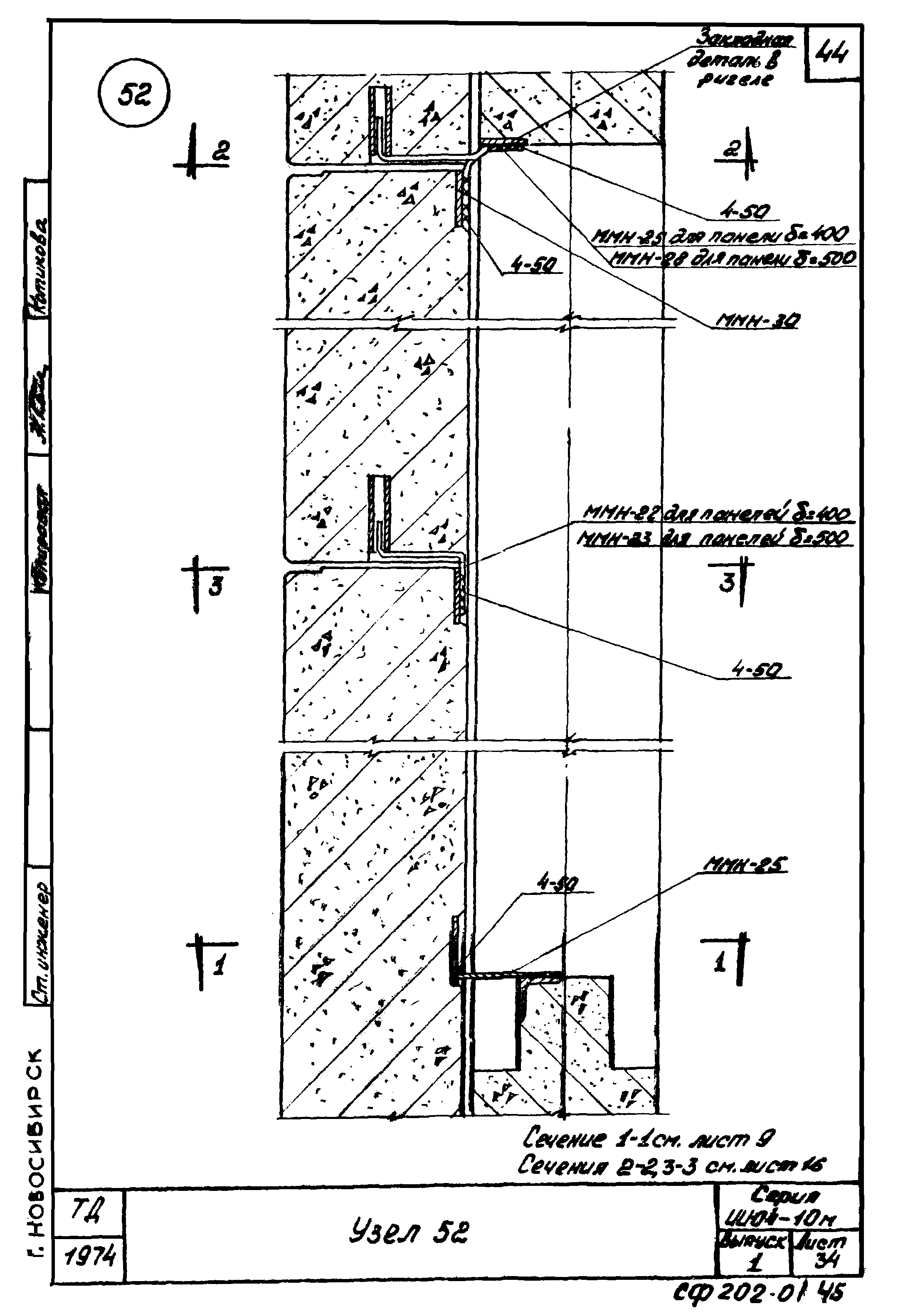

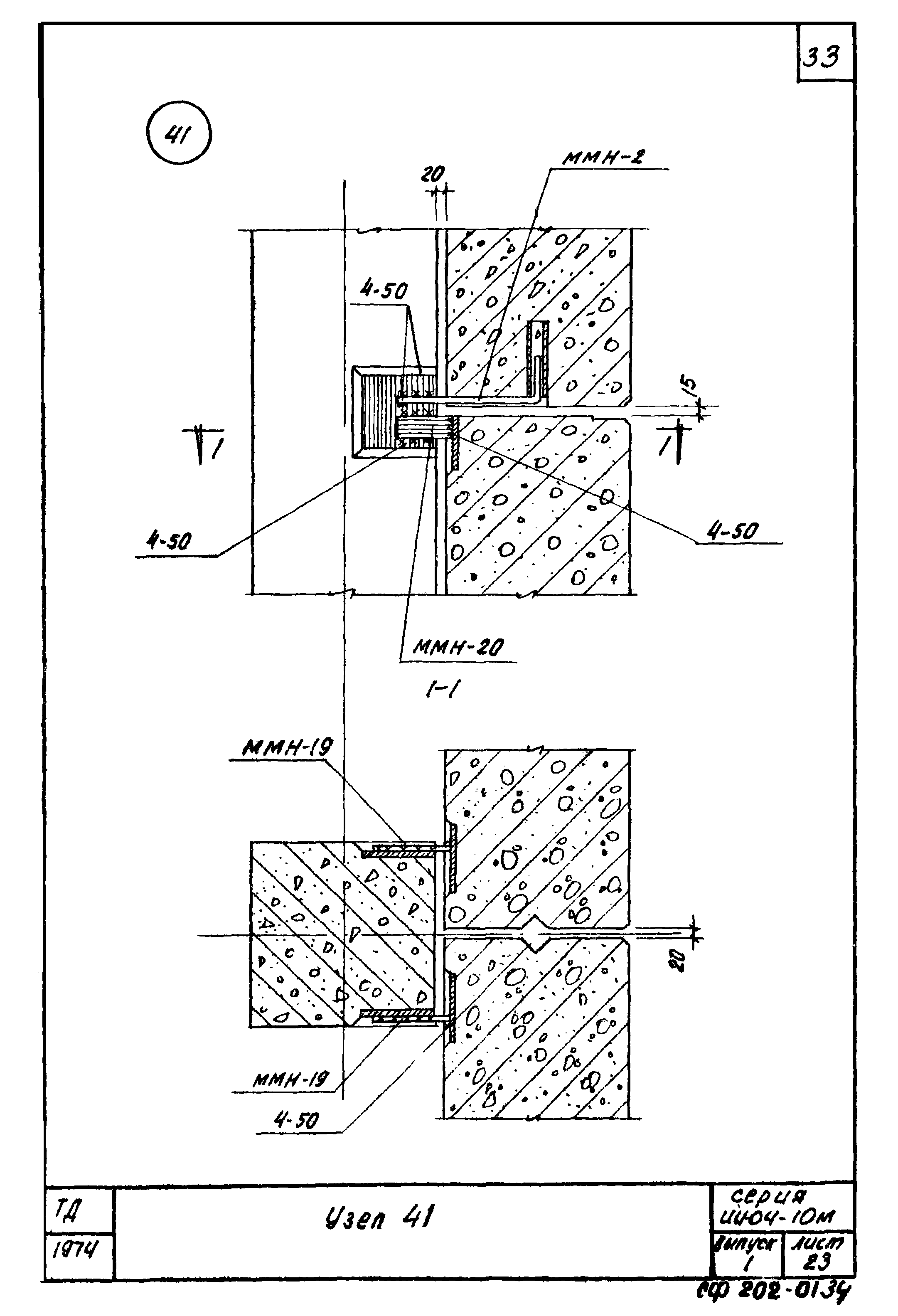

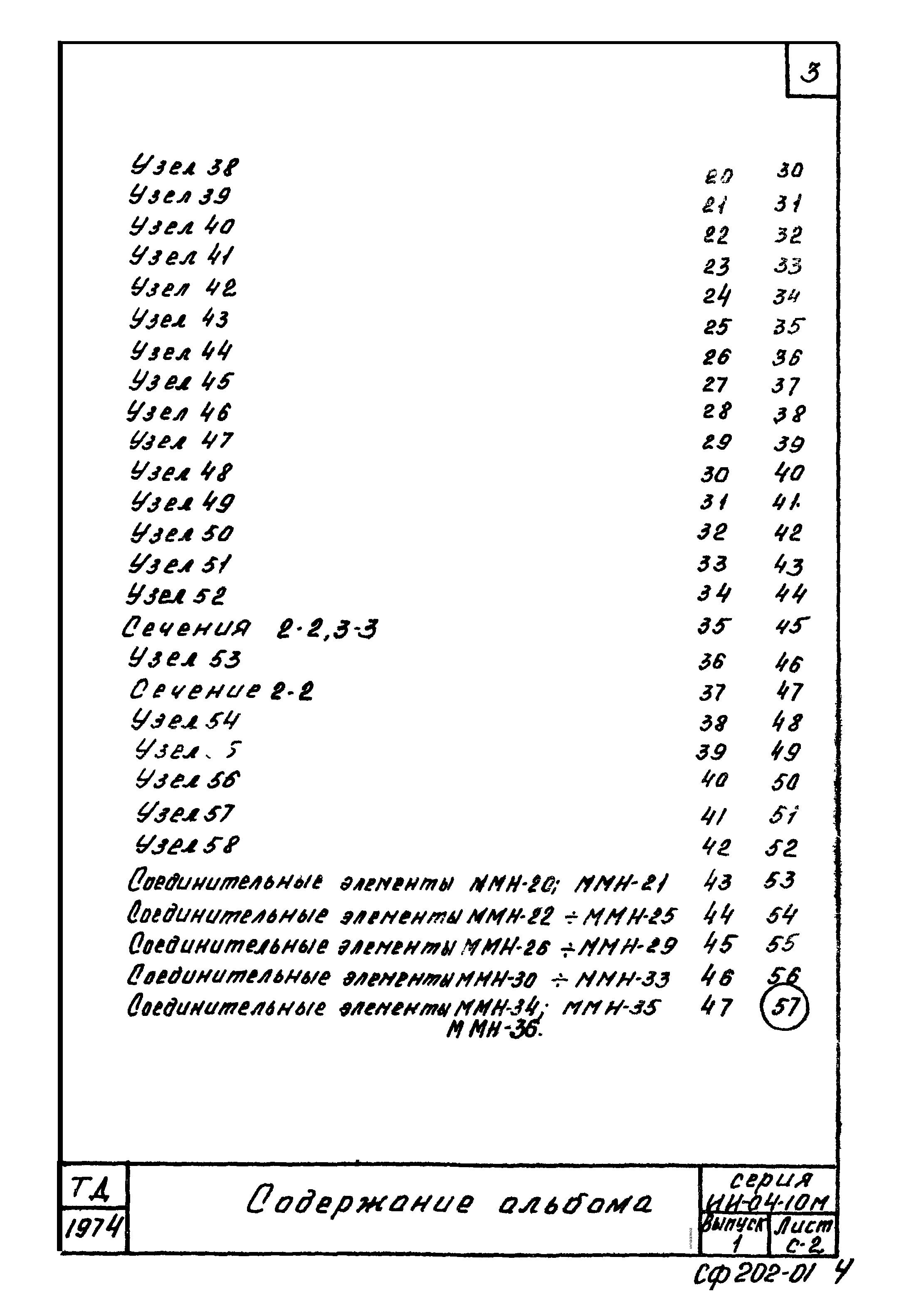

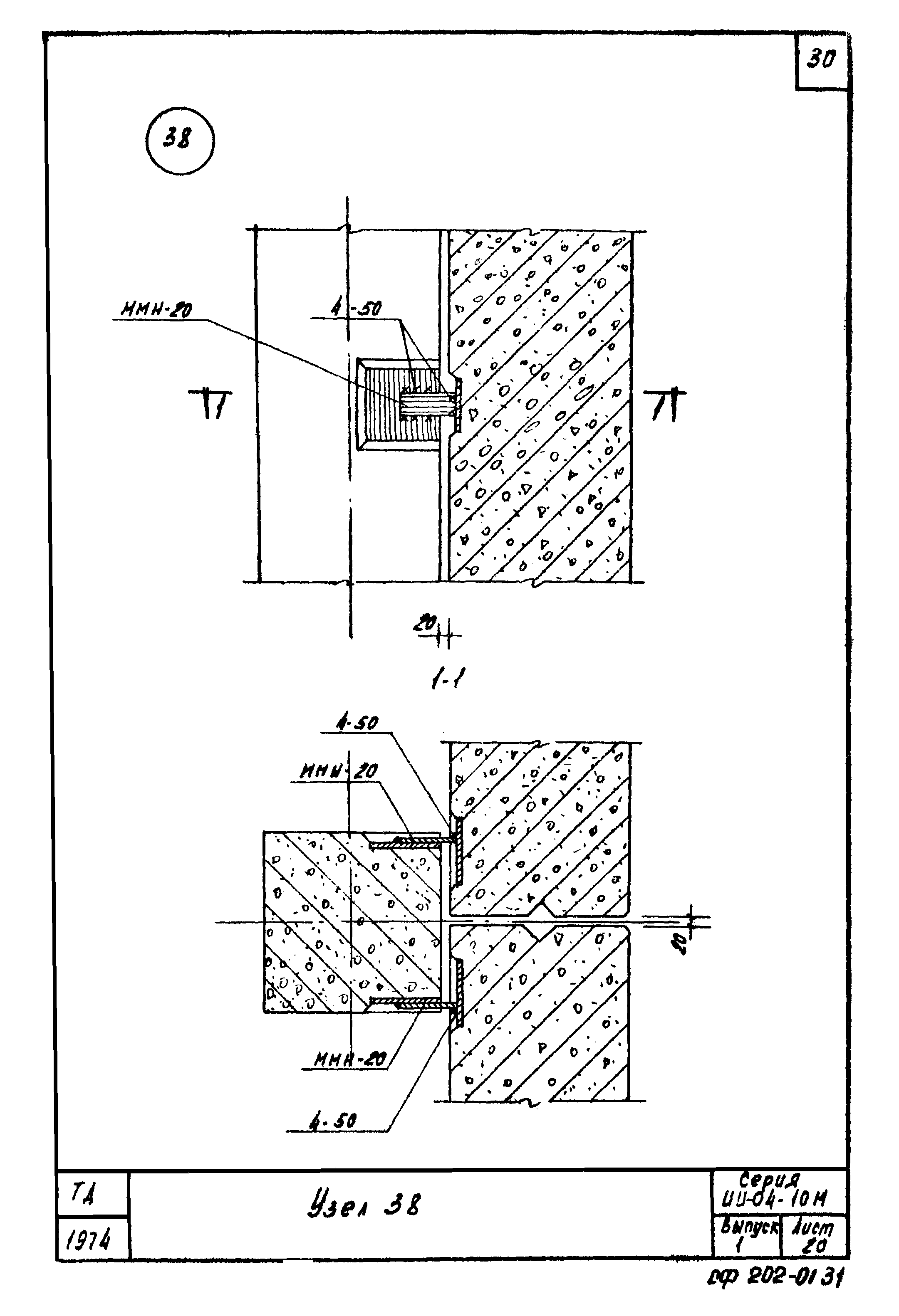

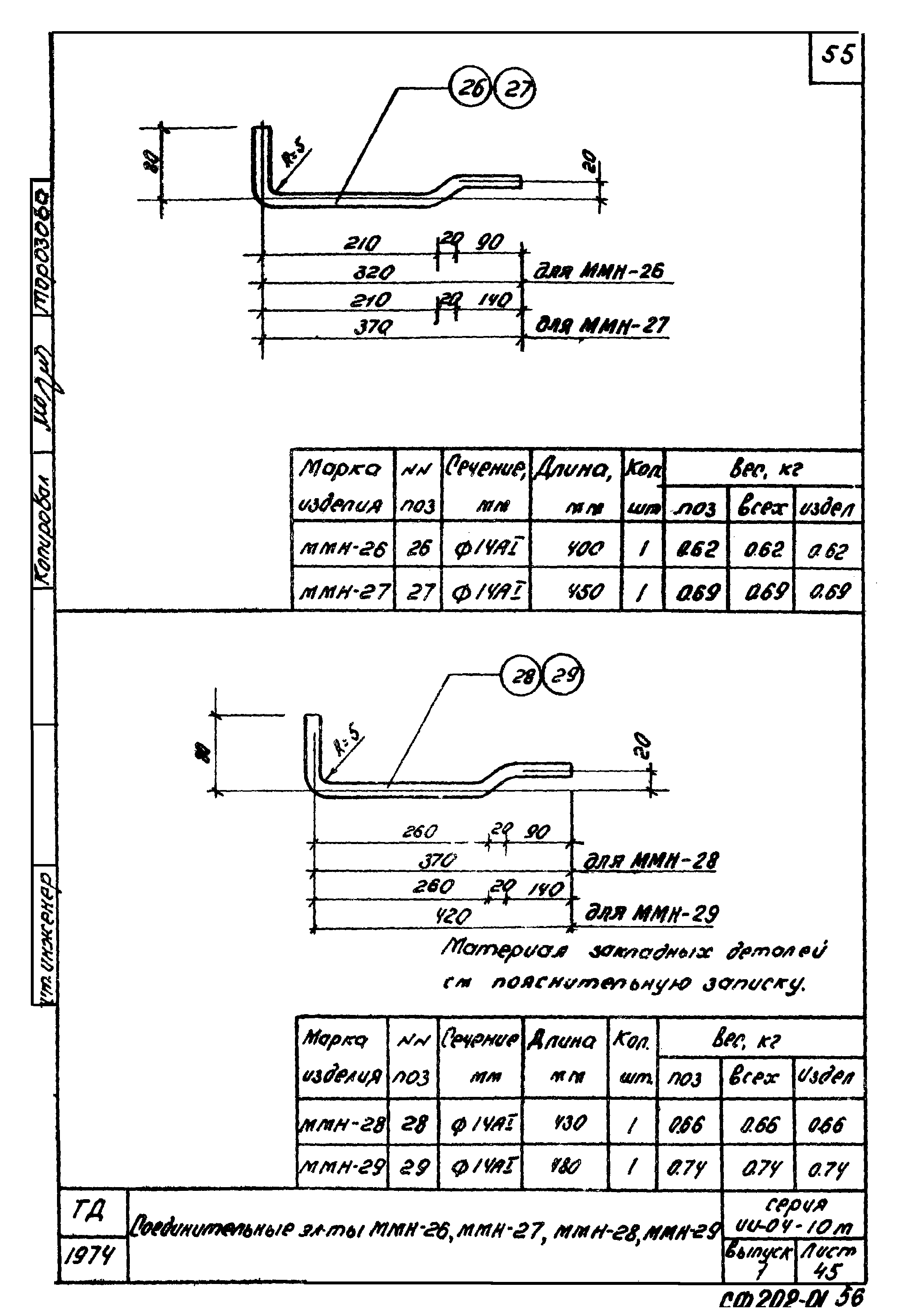

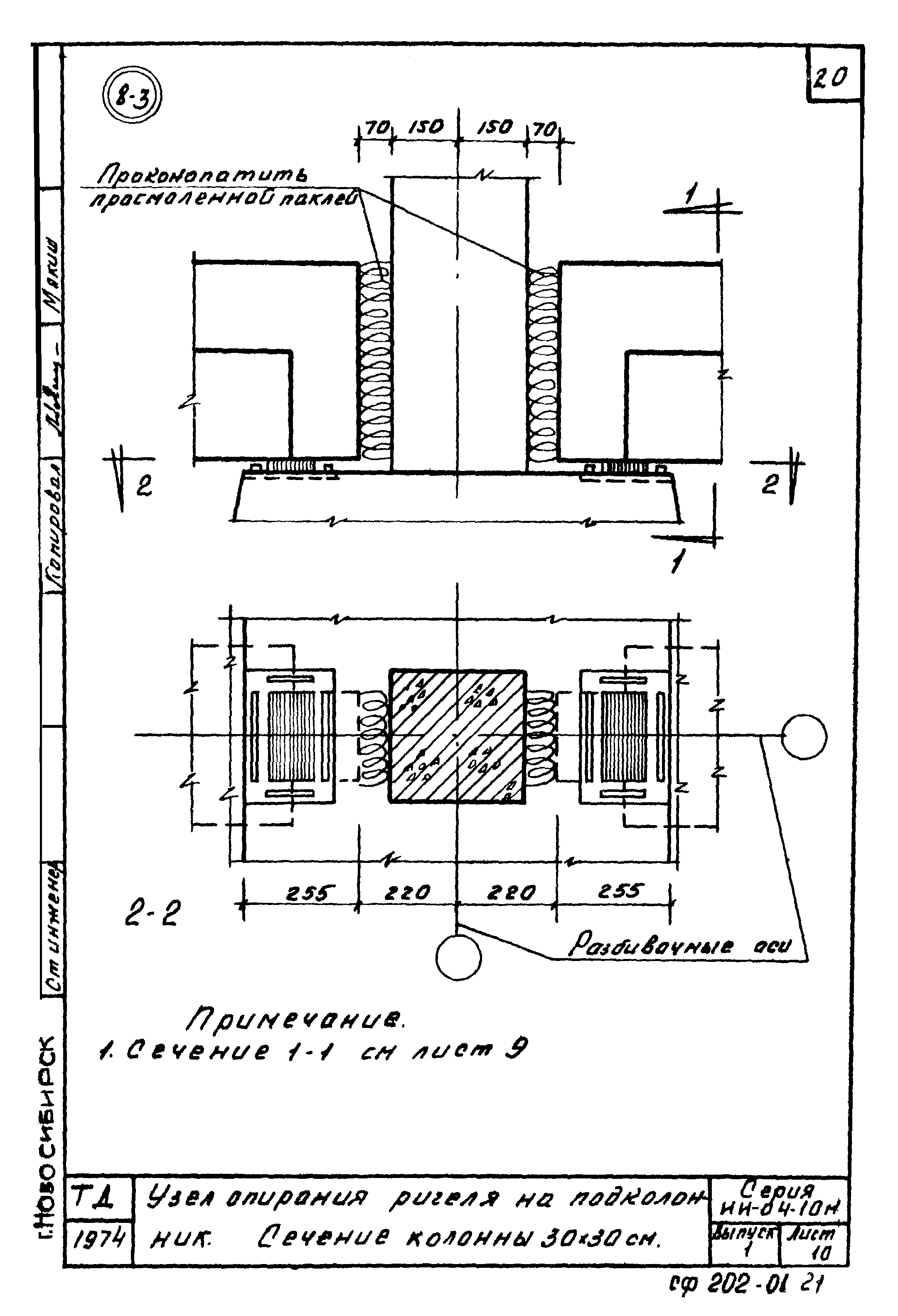

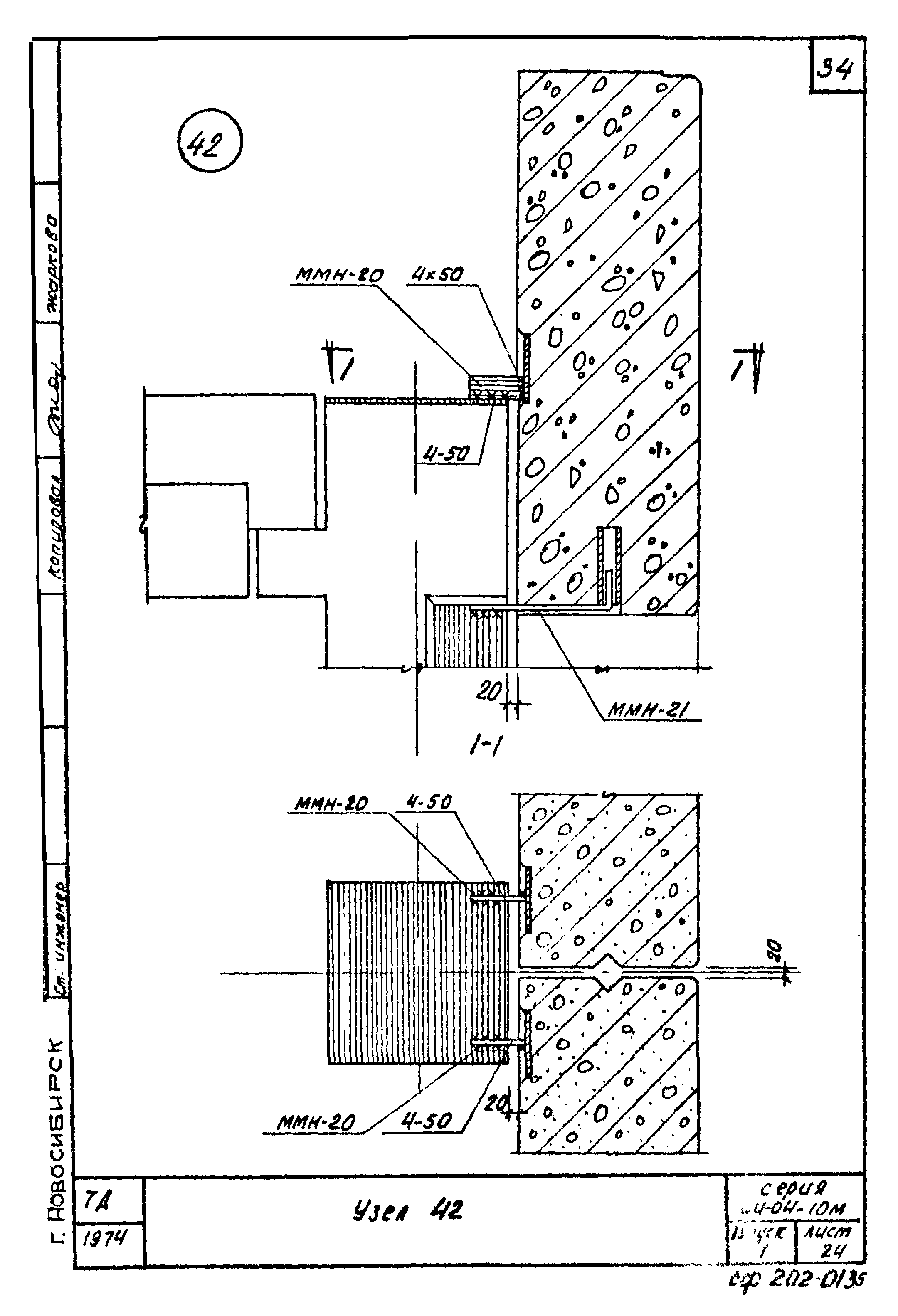

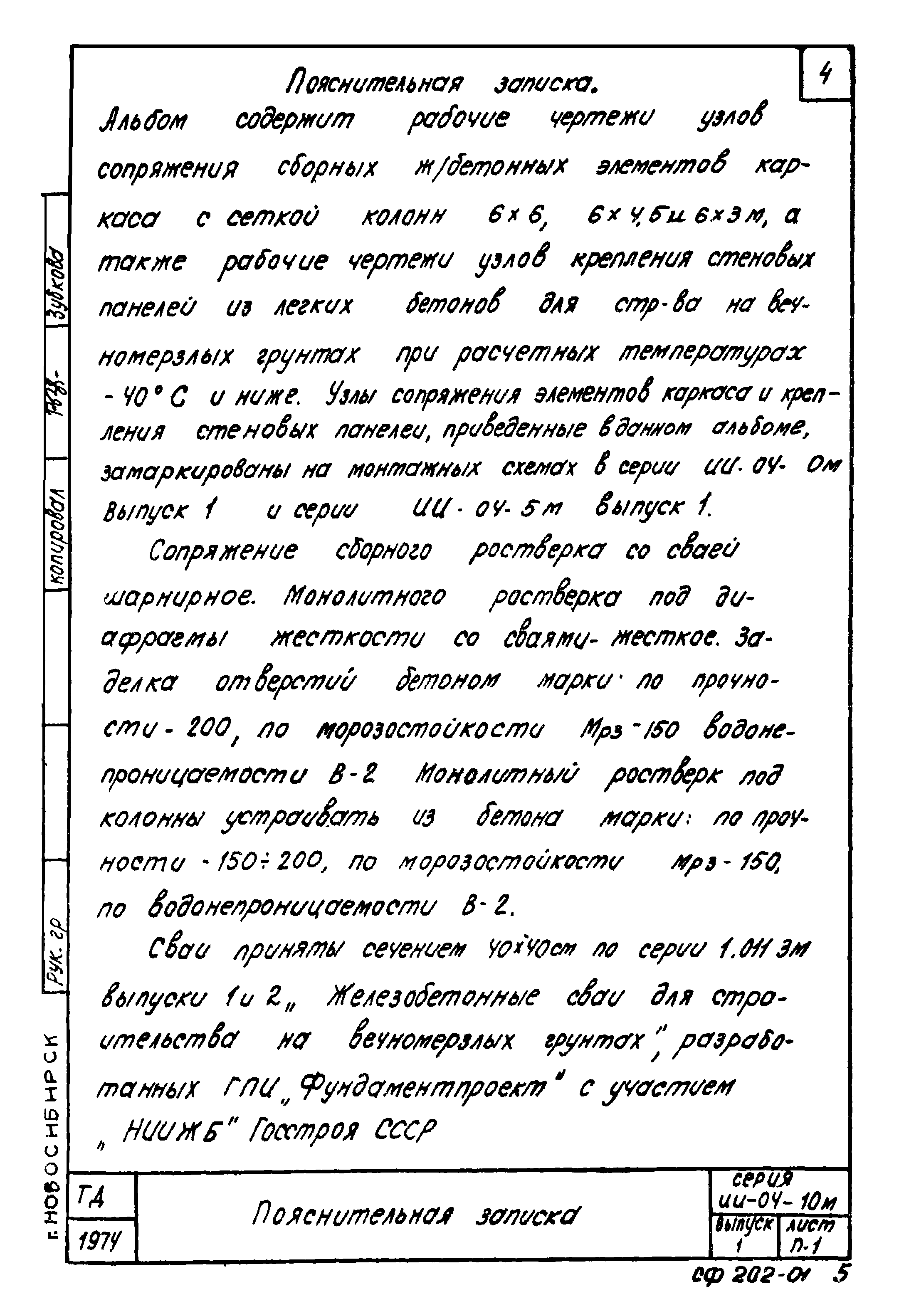

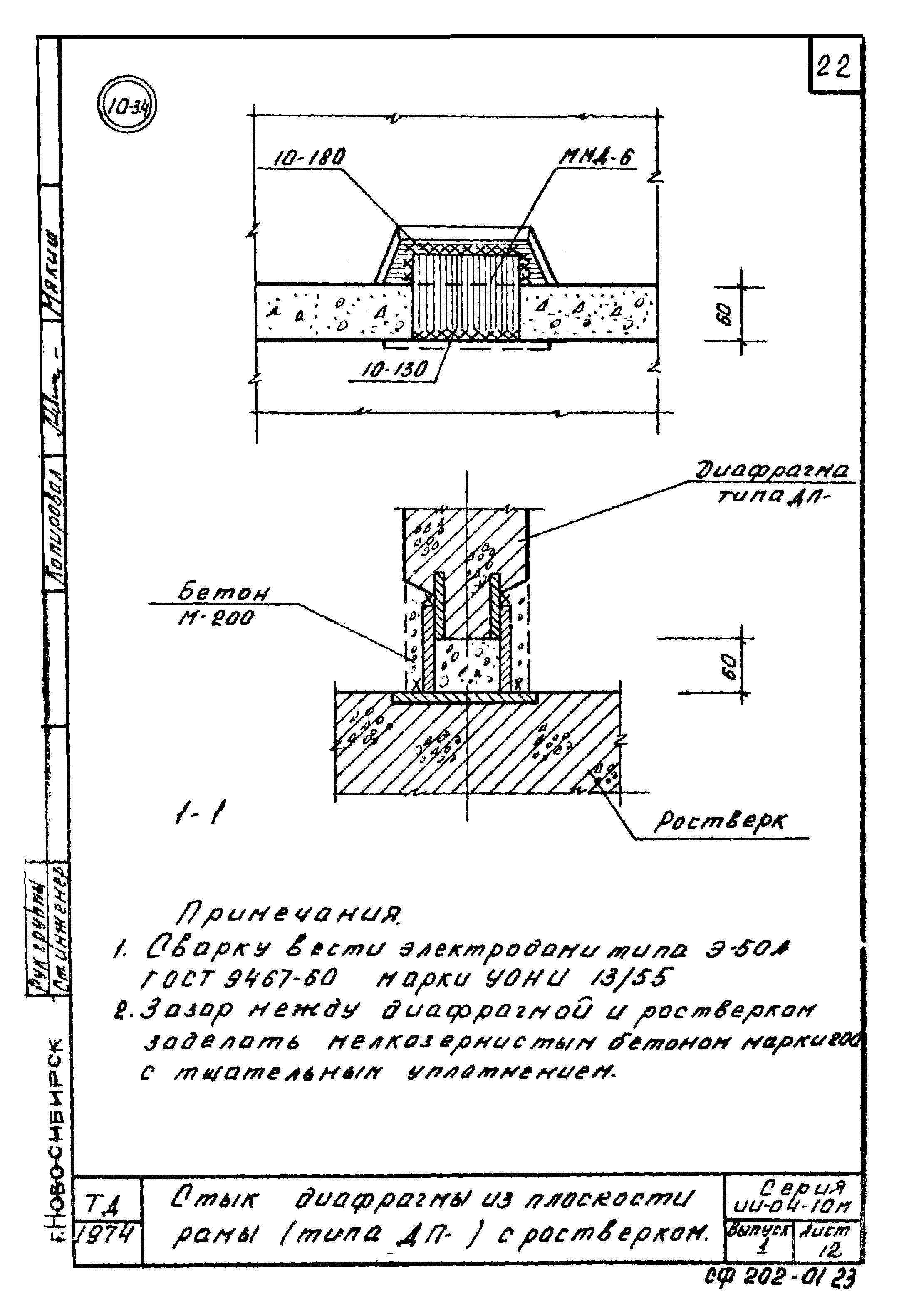

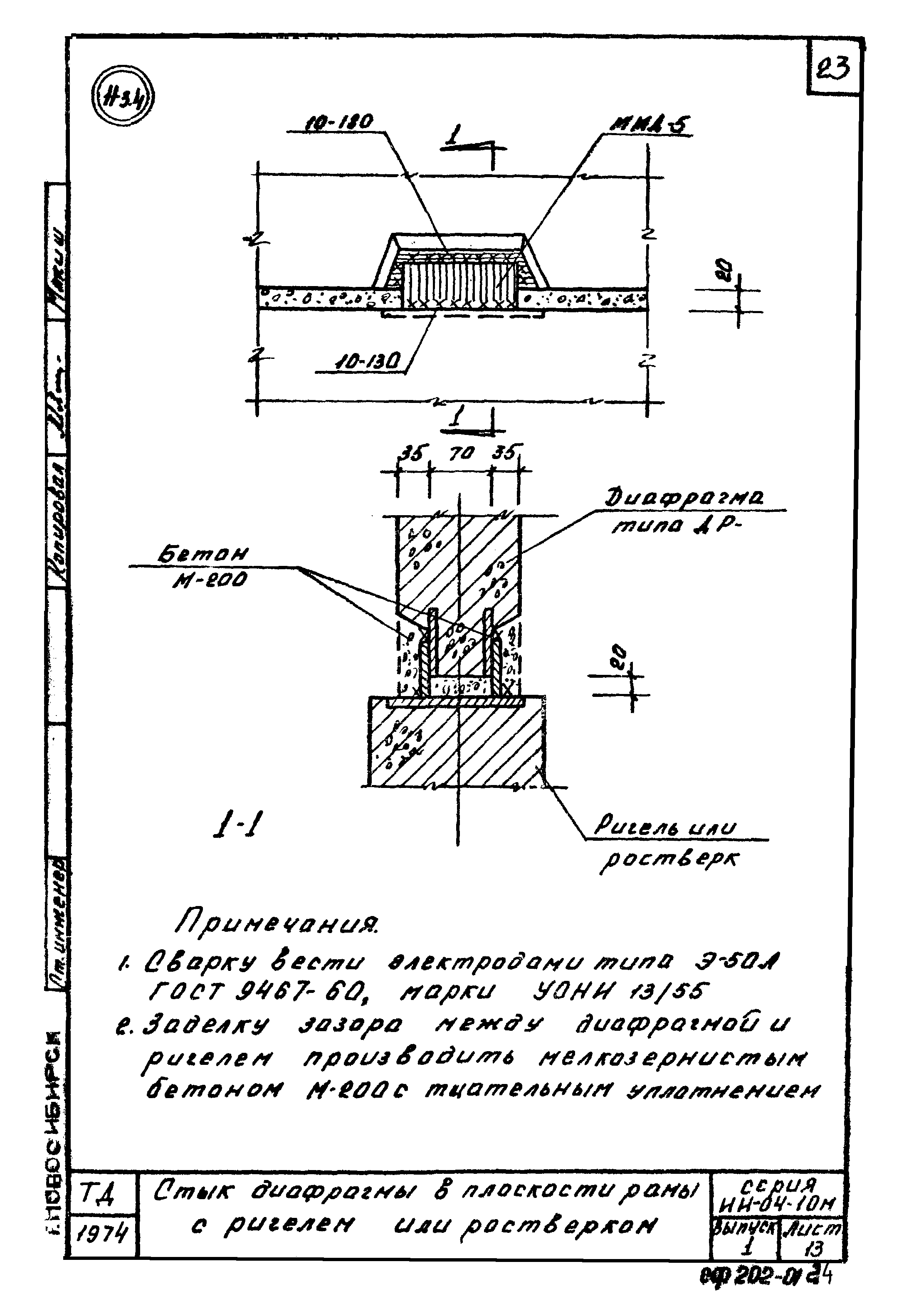

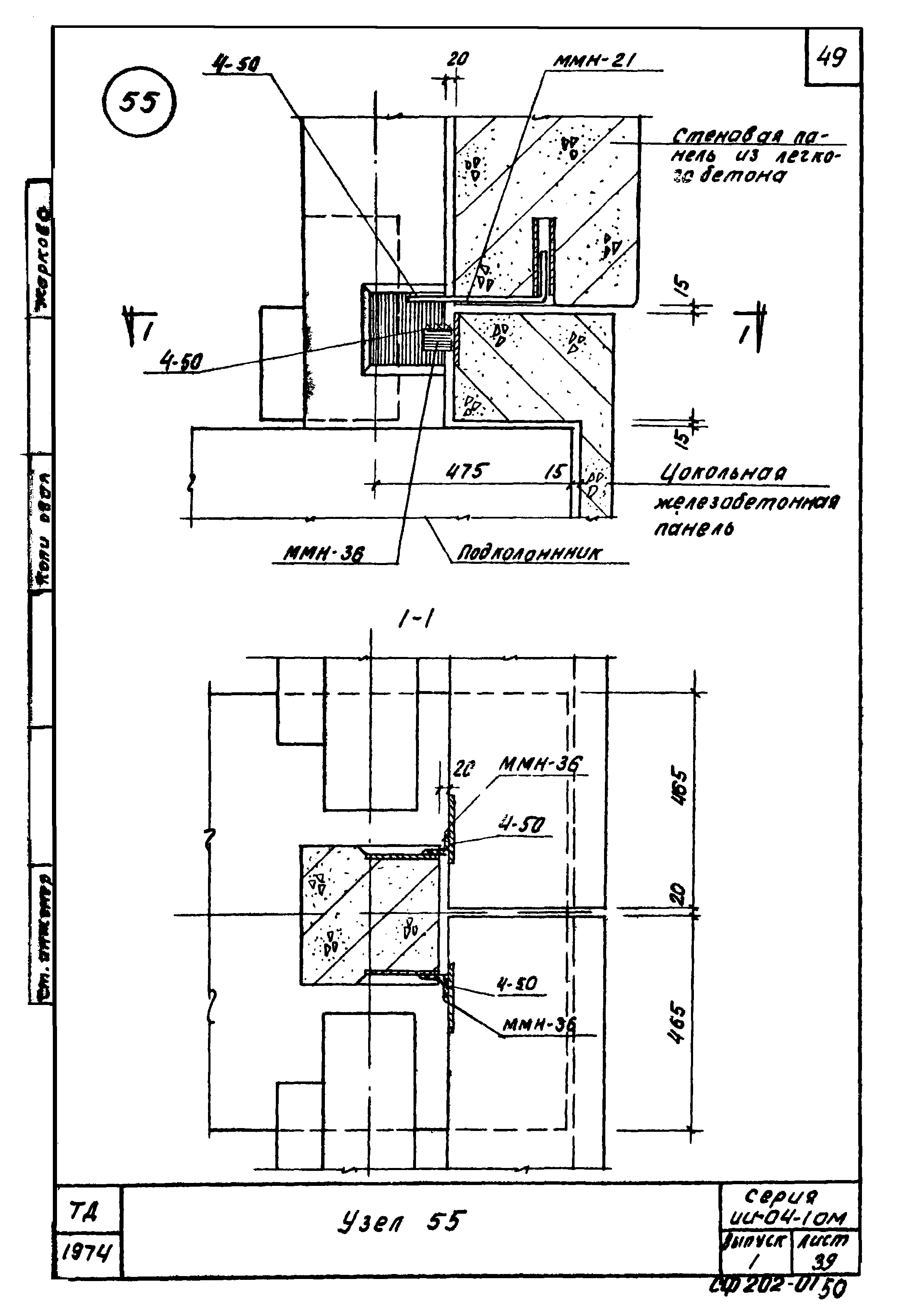

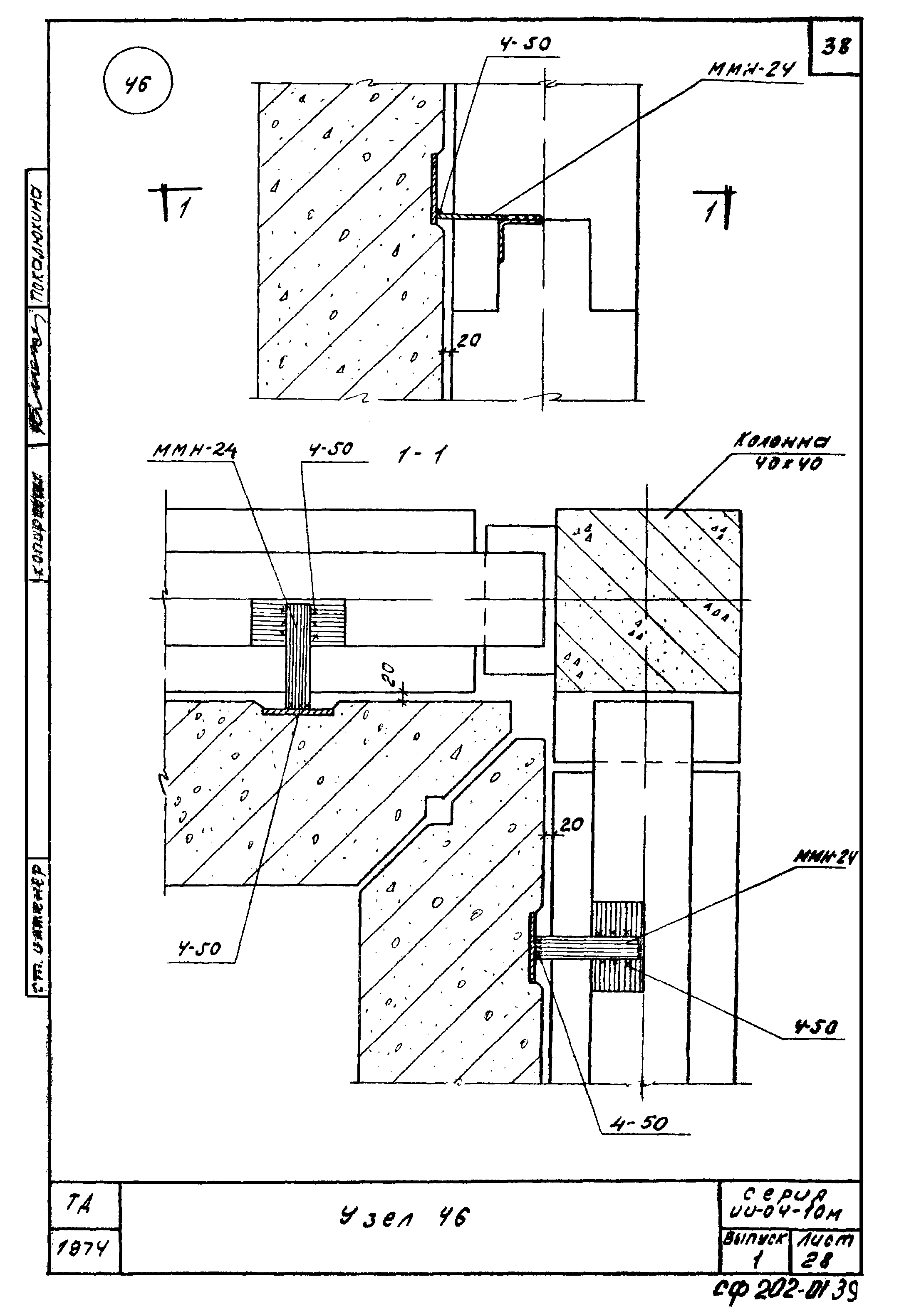

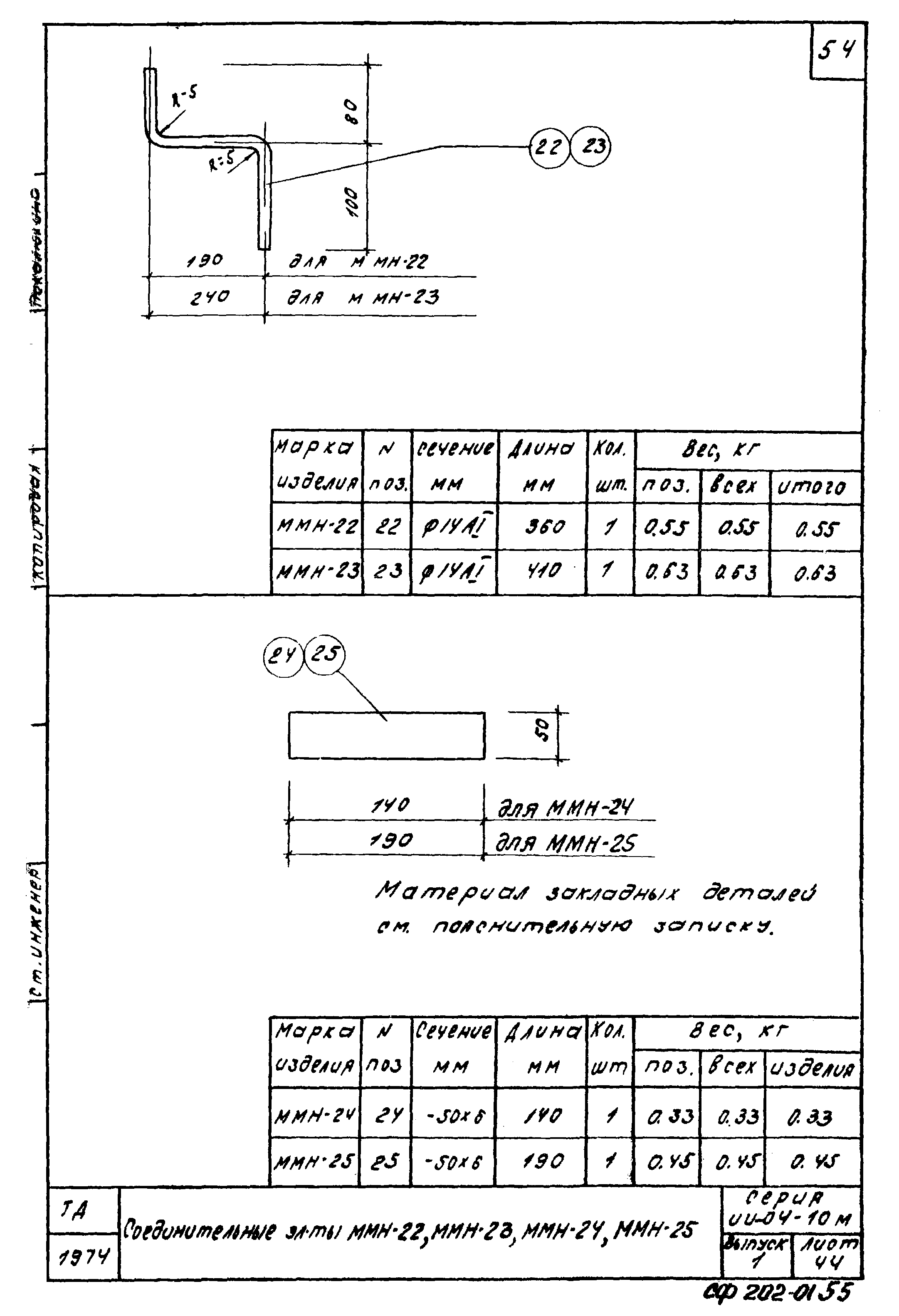

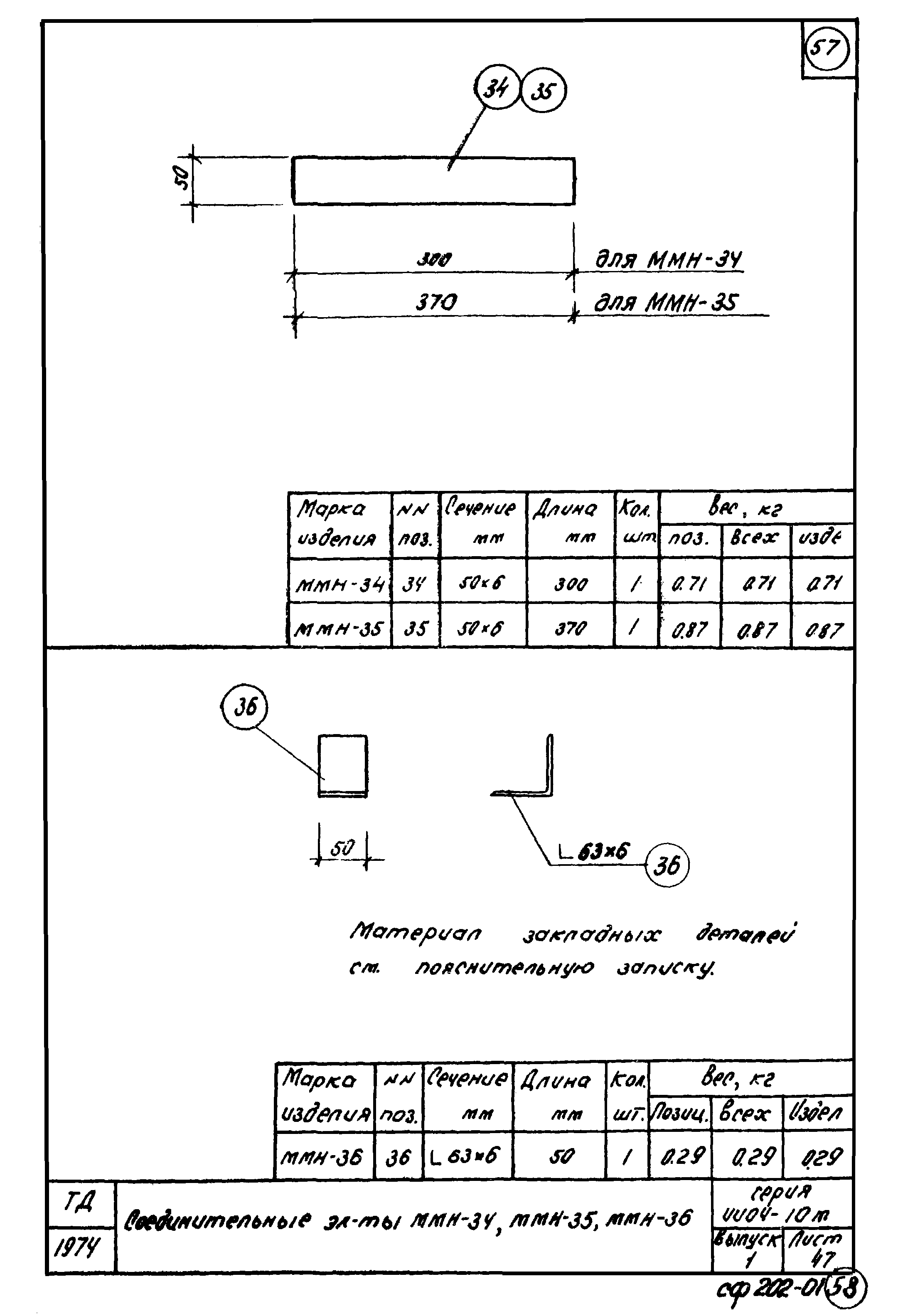

Оглавление:	Содержание альбома Пояснительная записка Узел заделки сваи в ростверк Узел заделки сваи и колонны в ростверк-подколонник Узел заделки колонны в подколонник Узел сопряжения подколонника П-9-12 с ростверком Р-9-20 Узел сопряжения подколонника П-9-24 с ростверком Р-9-32 Узел сопряжения подколонника П-12-12 с ростверком Р-18-20 Узел сопряжения подколонника П-12-12 с ростверком Р-20-20 Узел опирания ригеля на подколонник. Сечение колонны 40х40 см Узел опирания ригеля на подколонник. Сечение колонны 30х30 см Узлы опирания плит перекрытия над проветриваемым подпольем. Заделка стыков между плитами Стык диафрагмы из плоскости рамы (типа ДП-) с ростверком Стык диафрагмы в плоскости рамы с ригелем или ростверком Стык диафрагмы в плоскости рамы с ригелем Горизонтальный стык диафрагм из плоскости рам между собой Вертикальный стык диафрагм Стык диафрагмы жесткости с колонной Узел сопряжения монолитного ростверка под диафрагму жесткости со сборными элементами каркаса (примерное решение) Узел 16 - 3, 4. Сечение 2-2. Примерное решение Узел 38 Узел 39 Узел 40 Узел 41 Узел 42 Узел 43 Узел 44 Узел 45 Узел 46 Узел 47 Узел 48 Узел 49 Узел 50 Узел 51 Узел 52 Сечения 2-2, 3-3 Узел 53 Сечение 2-2 Узел 54 Узел 55 Узел 56 Узел 57 Узел 58 Соединительные элементы ММН-20; ММН-21 Соединительные элементы ММН-22 - ММН-25 Соединительные элементы ММН-26 - ММН-29 Соединительные элементы ММН-30 - ММН-33 Соединительные элементы ММН-34; ММН-35; ММН-36
