Серия ИИ-04-10

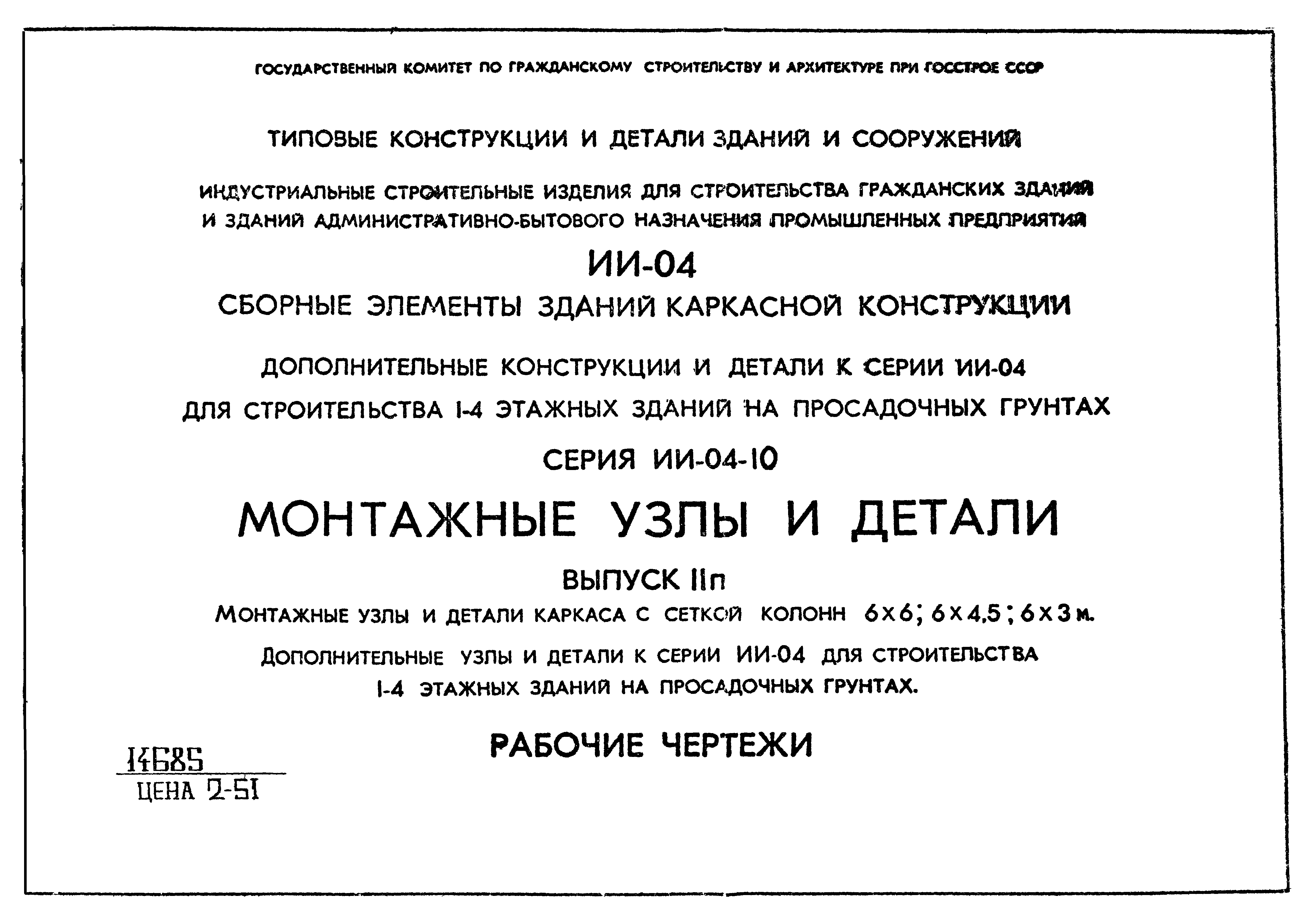

Выпуск 11п. Монтажные узлы и детали каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Дополнительные узлы и детали к серии ИИ-04 для строительства 1 - 4 этажных зданий на просадочных грунтах. Рабочие чертежи

Обозначение:	Серия ИИ-04-10
Обозначение англ:	Series ИИ-04-10
Статус:	не действует
Название рус.:	Выпуск 11п. Монтажные узлы и детали каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Дополнительные узлы и детали к серии ИИ-04 для строительства 1 - 4 этажных зданий на просадочных грунтах. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1977
Дата окончания срока действия:	01.04.1986

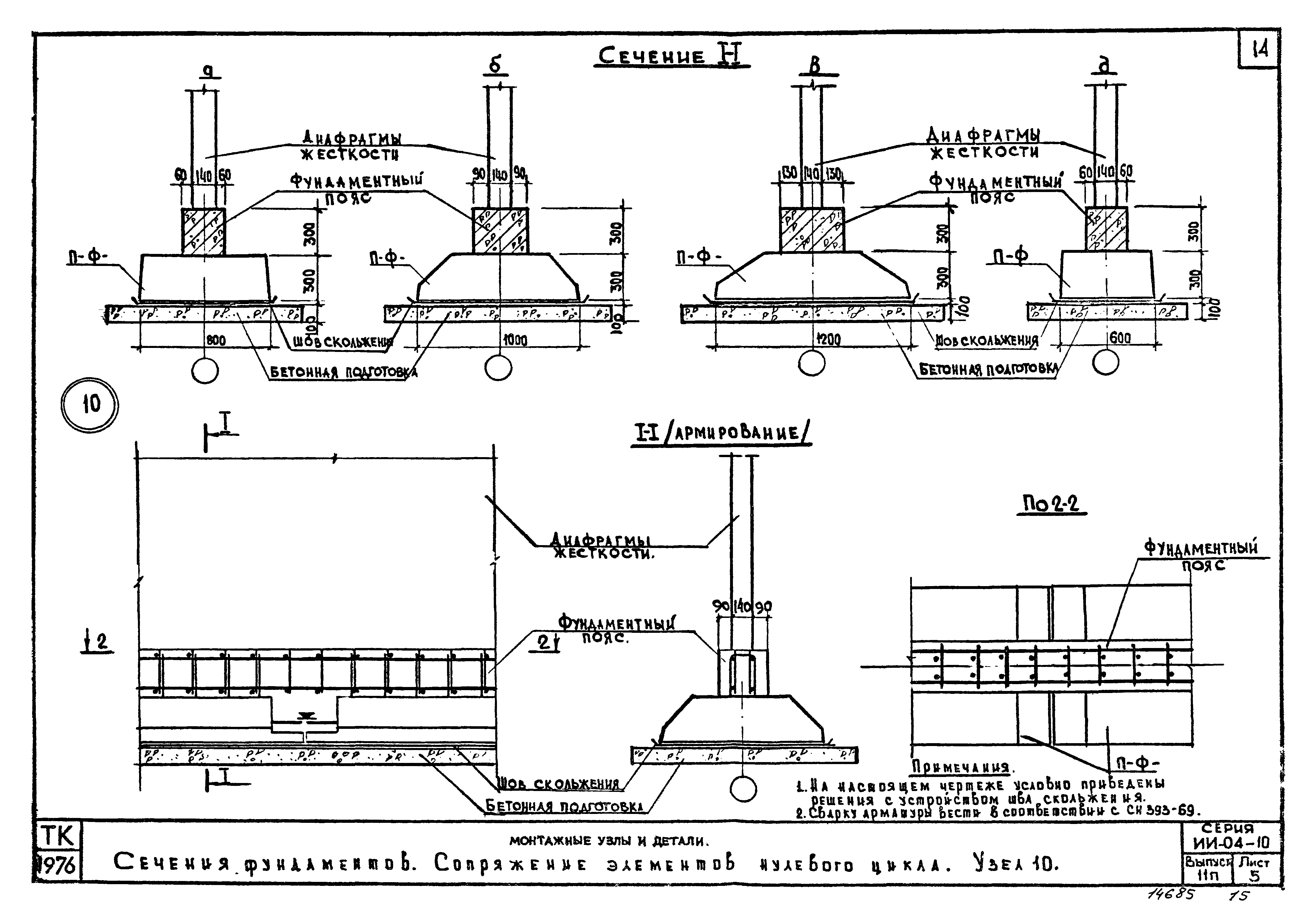

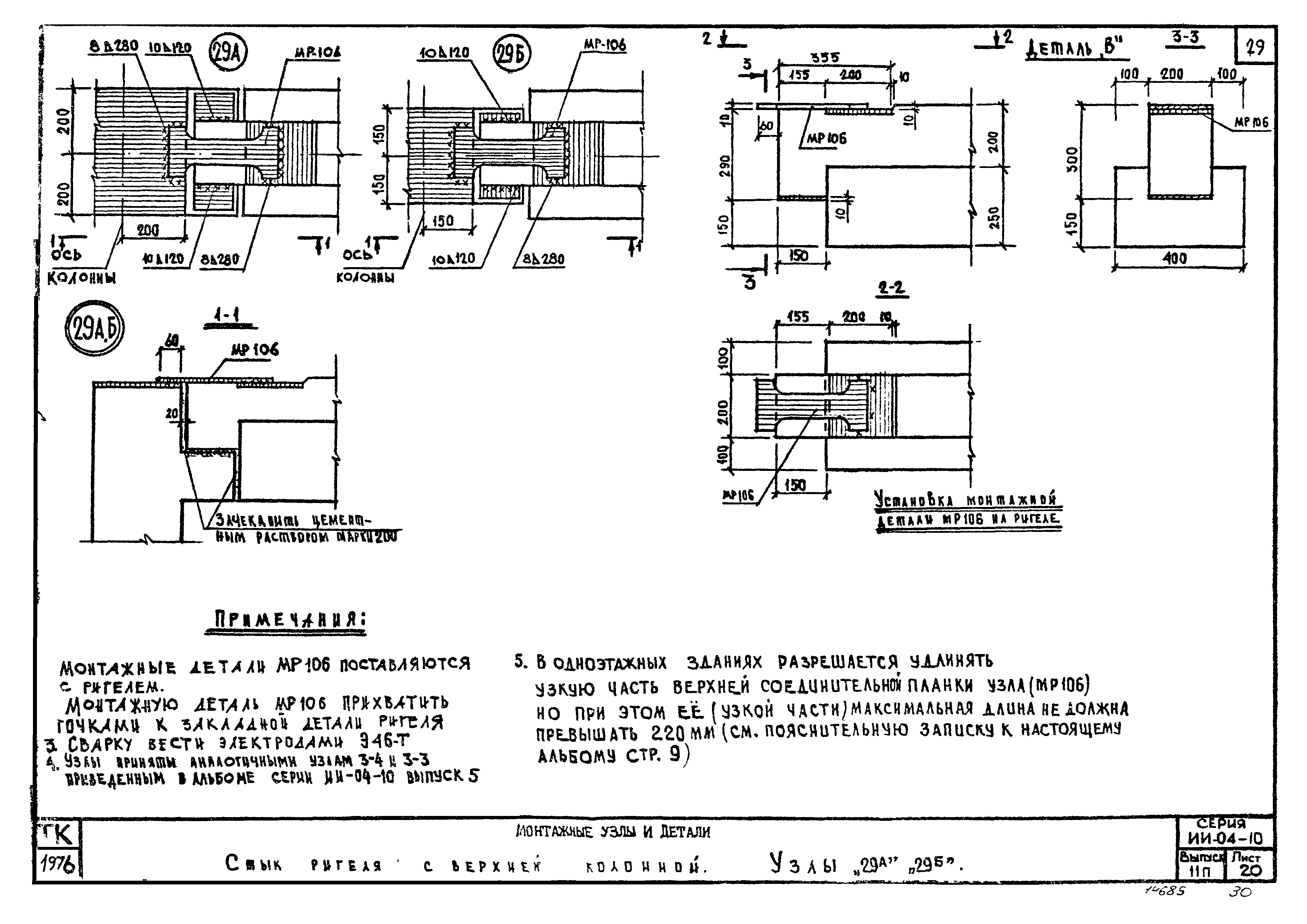

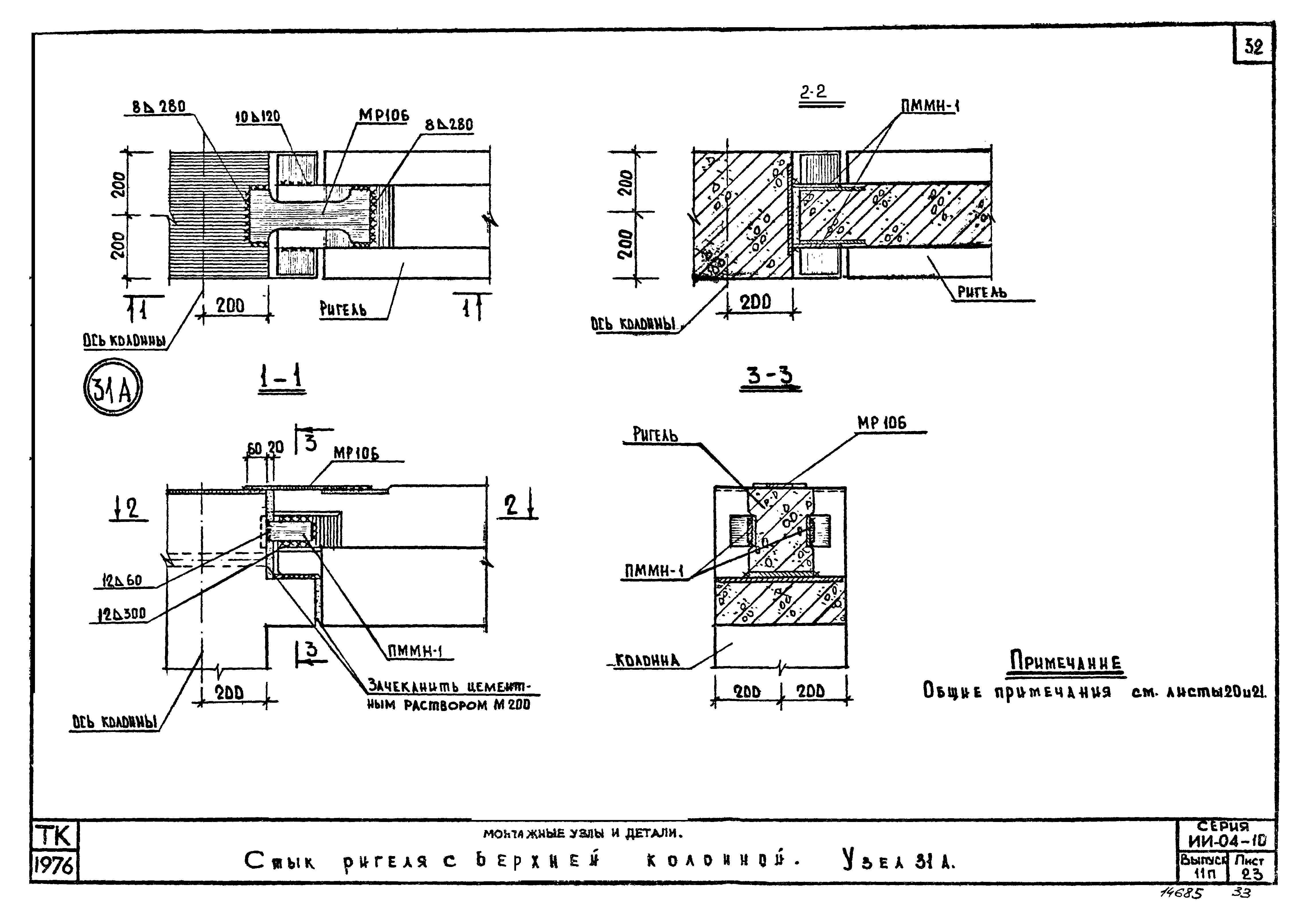

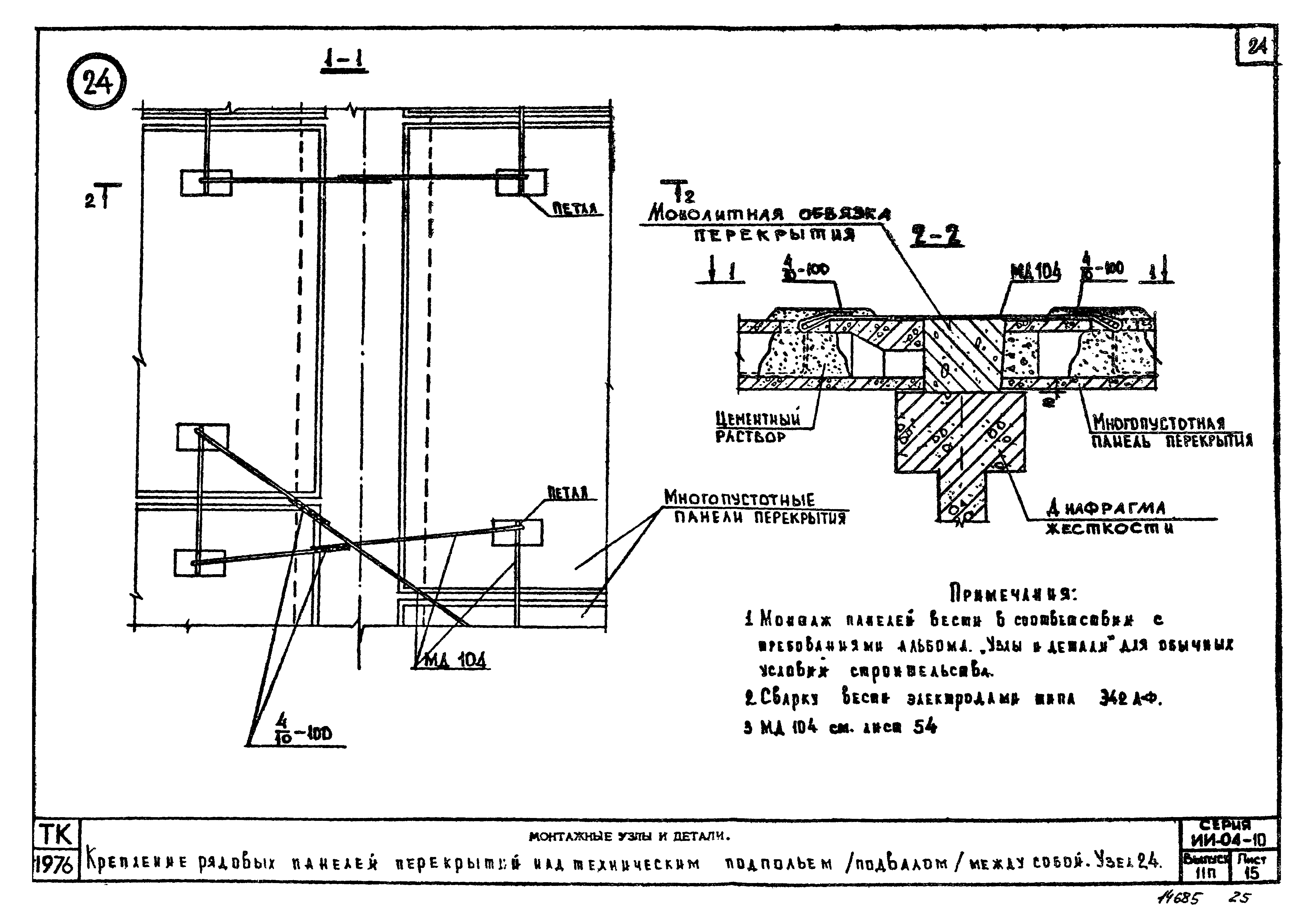

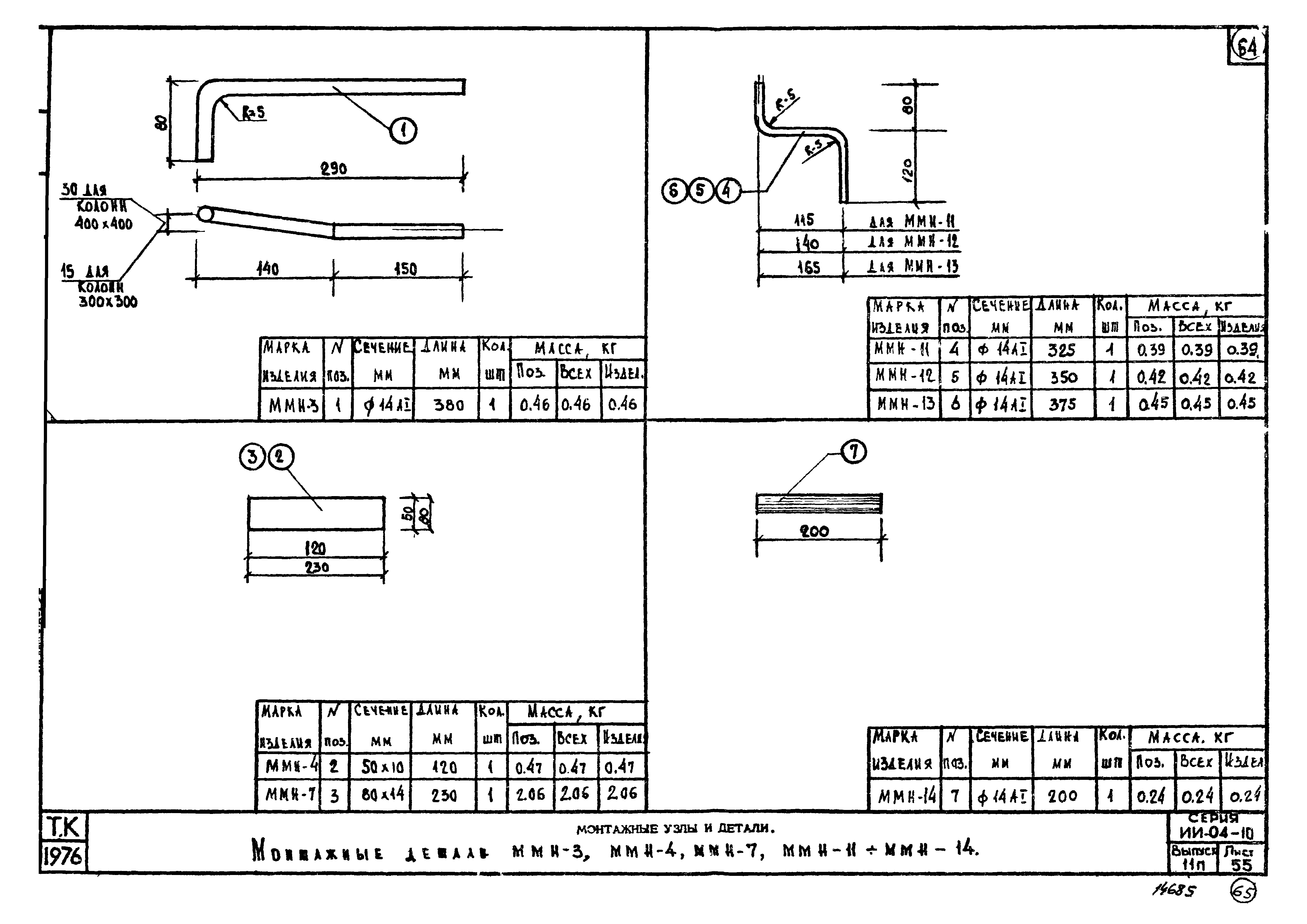

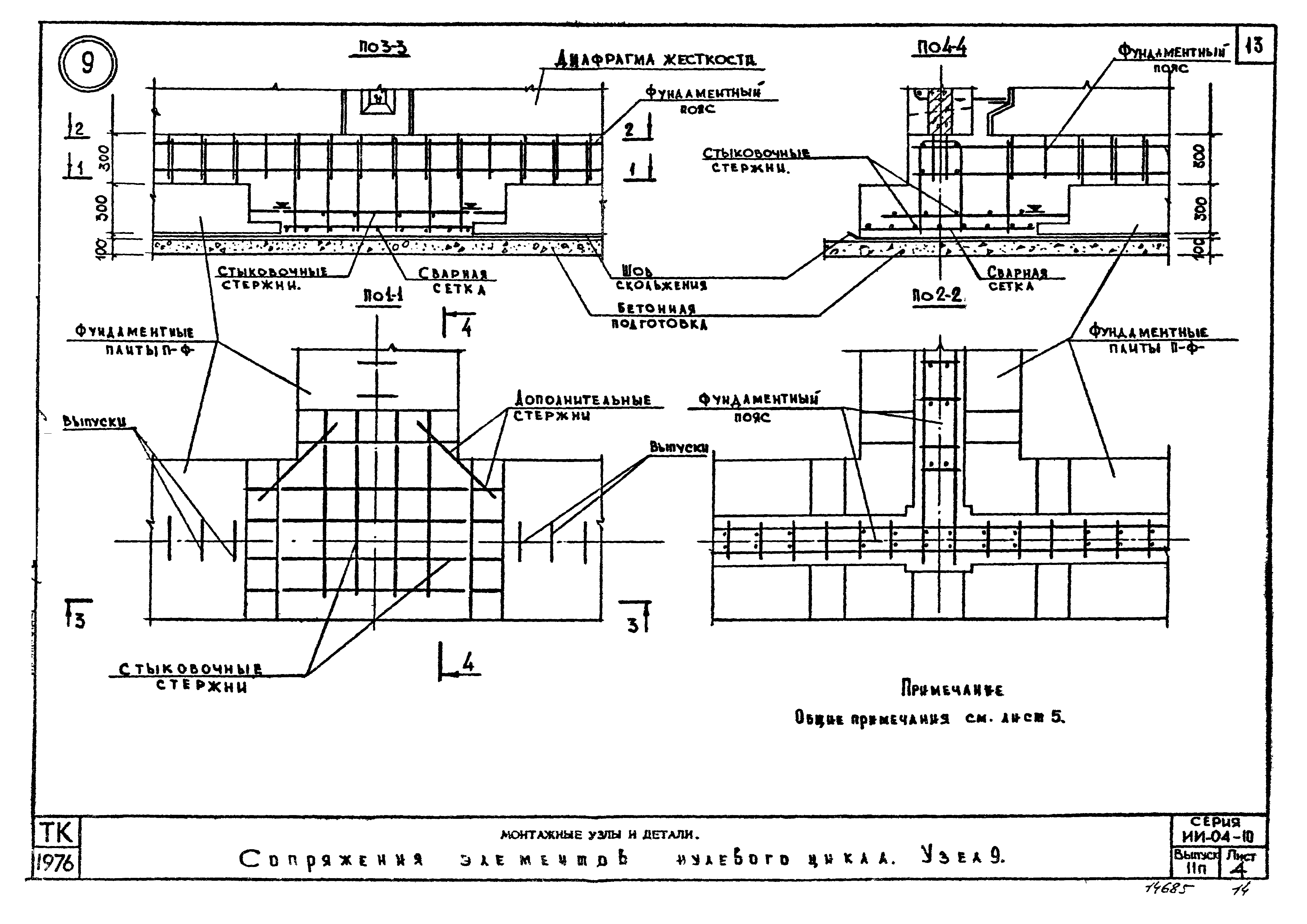

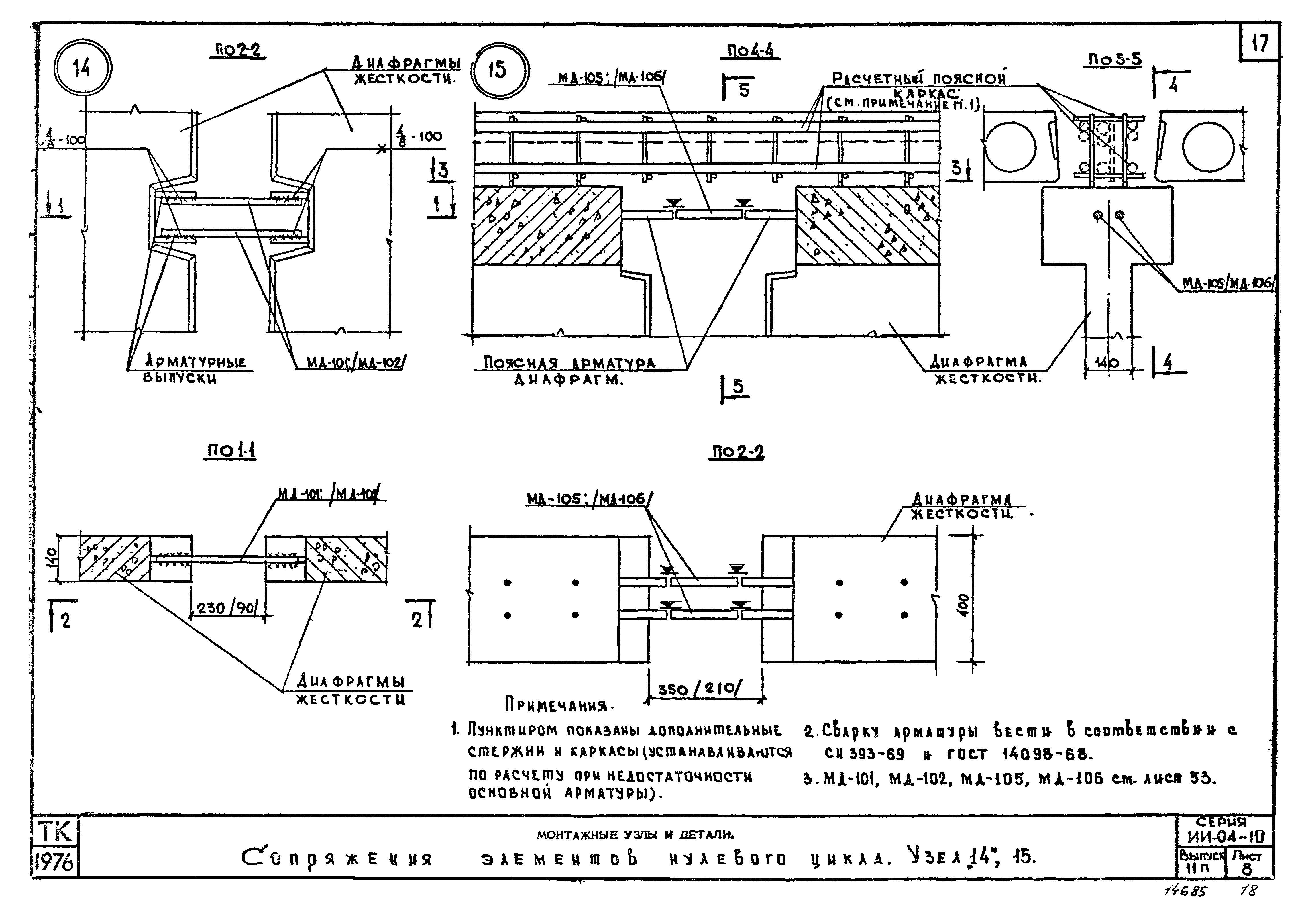

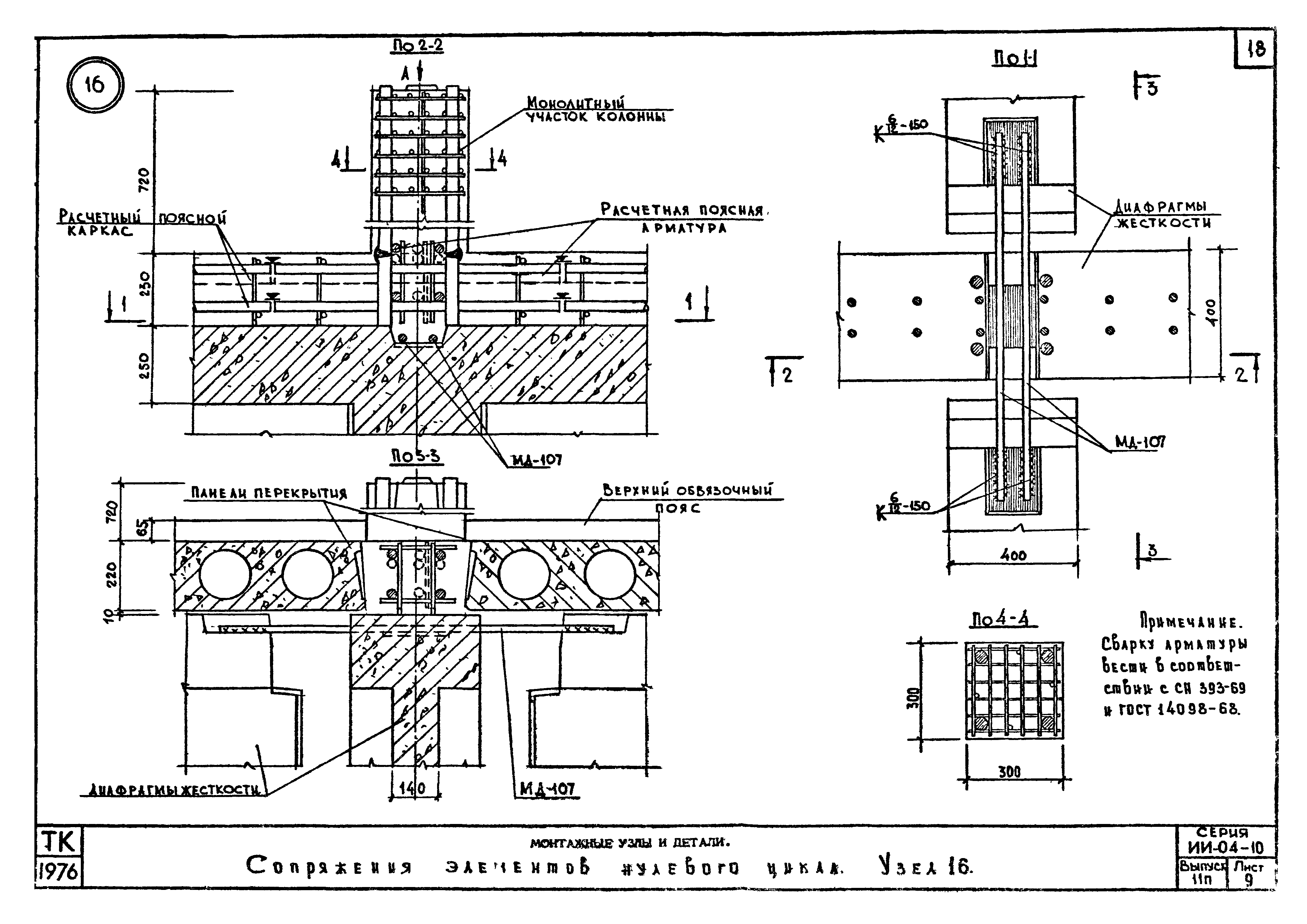

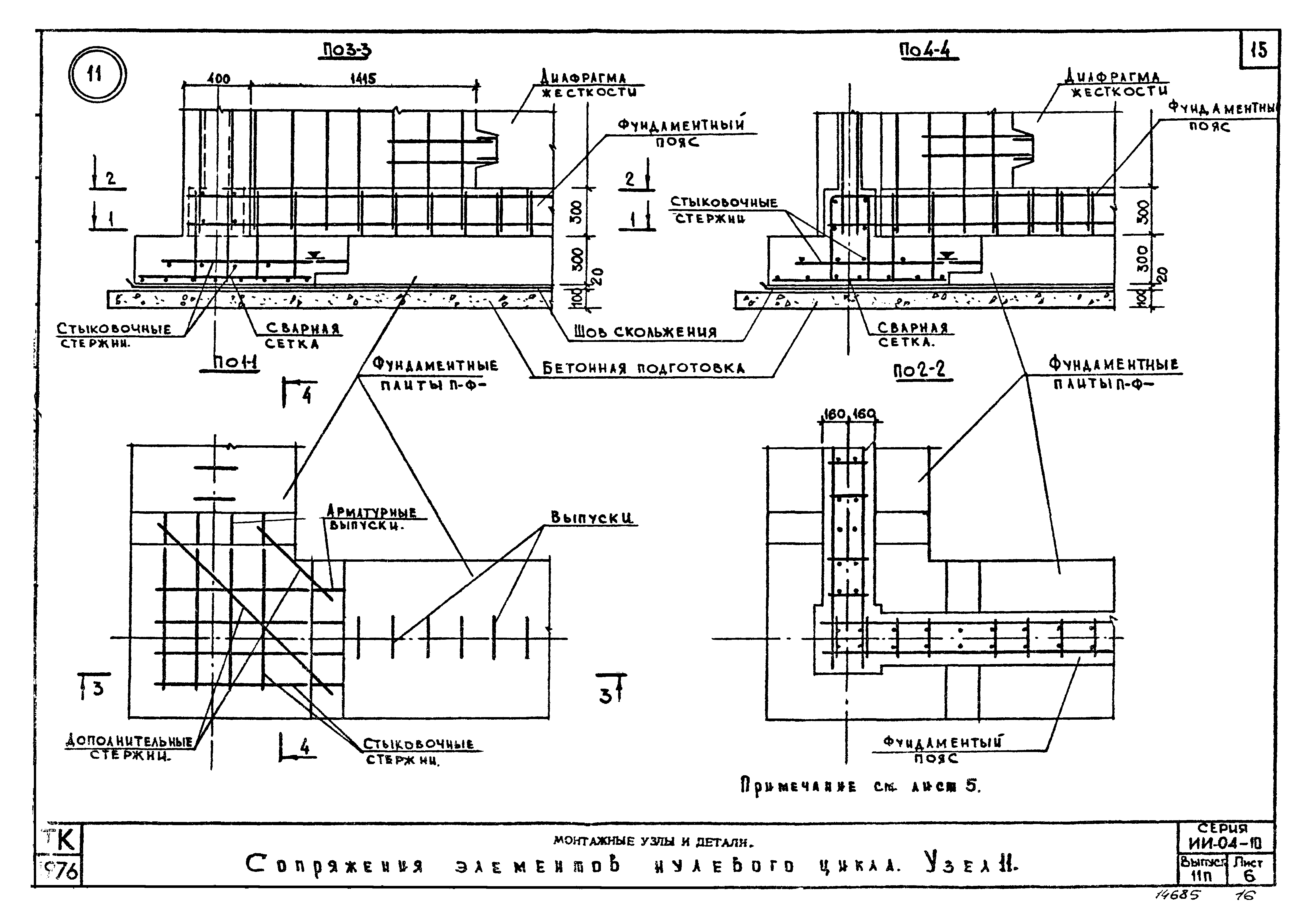

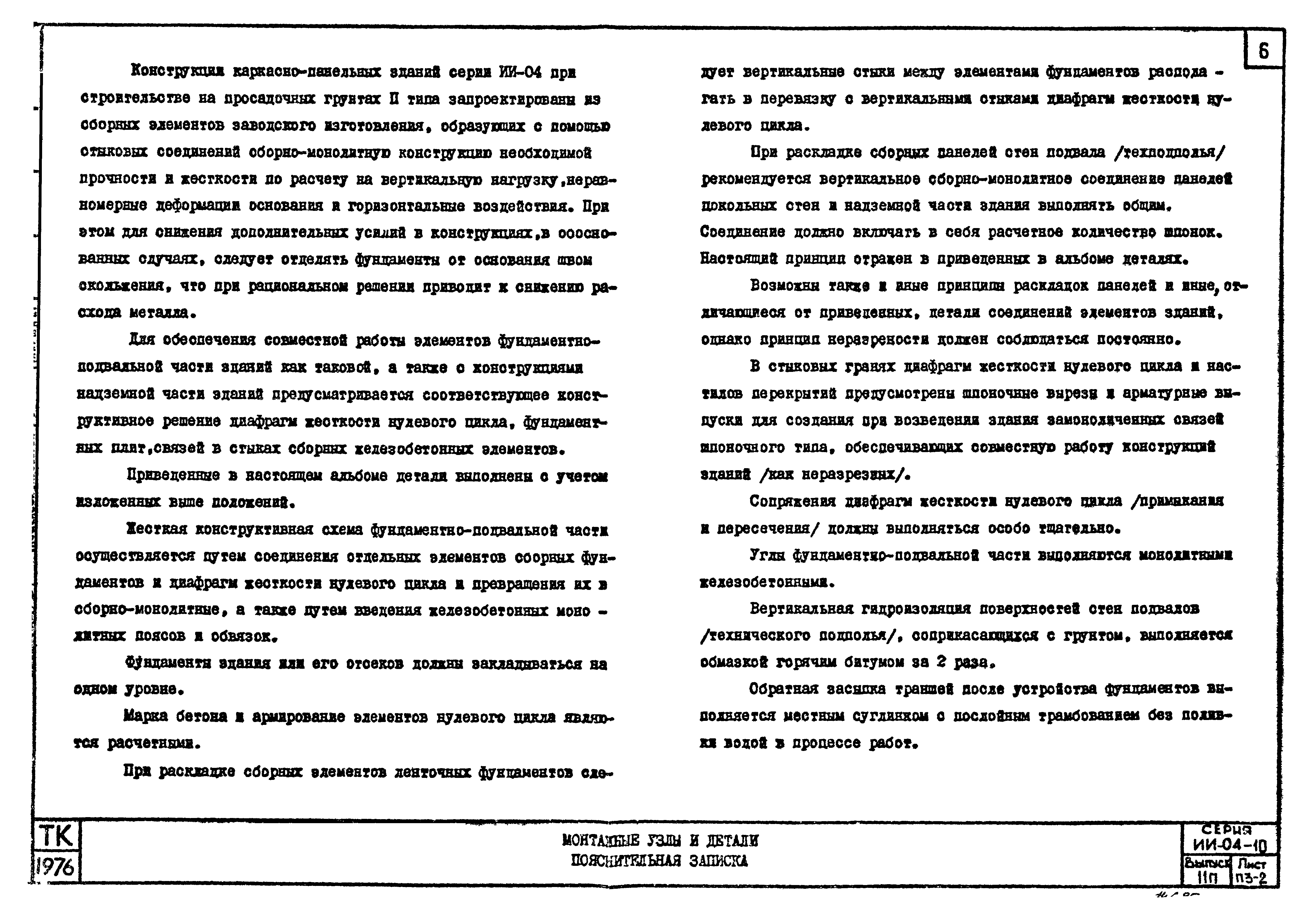

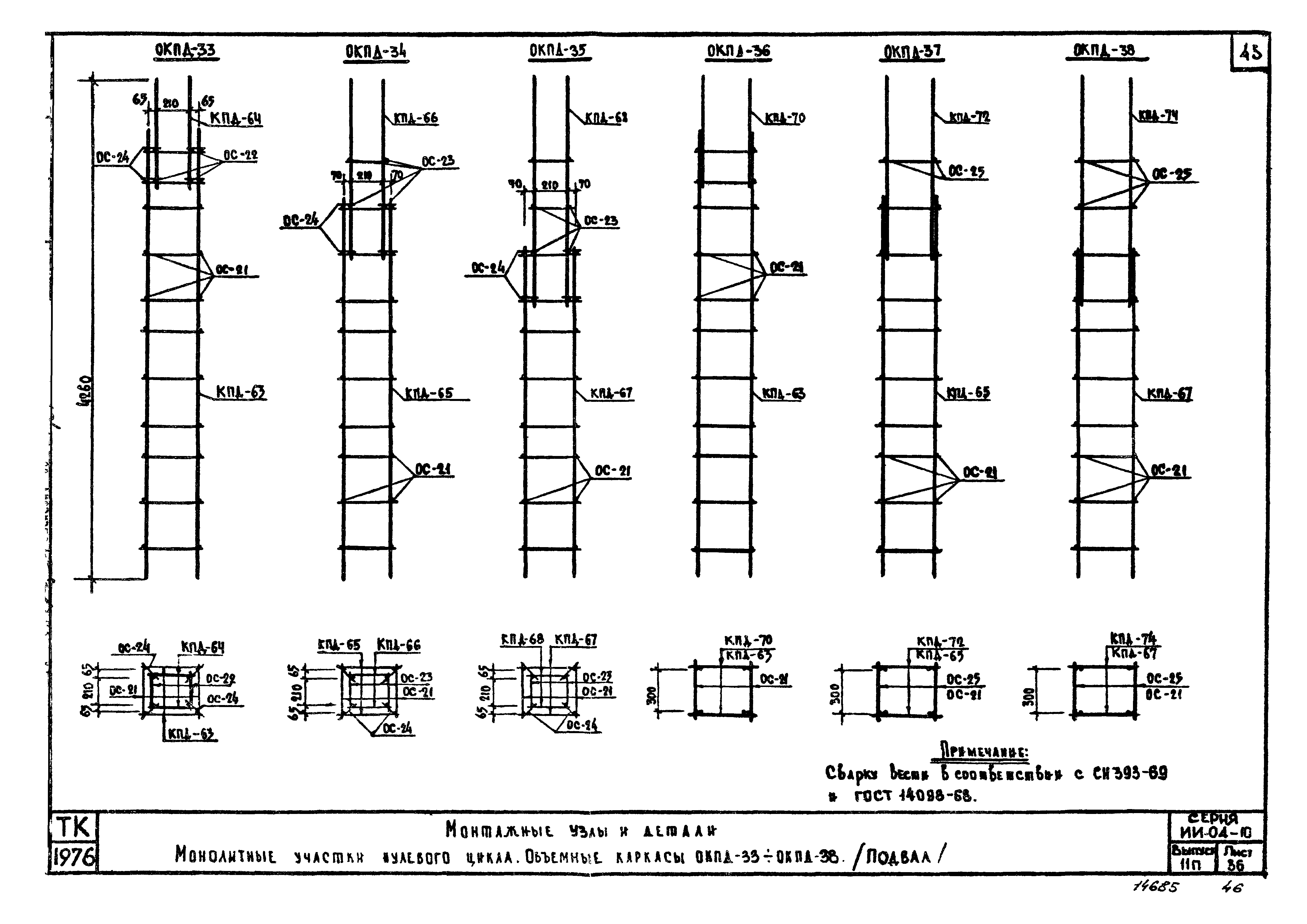

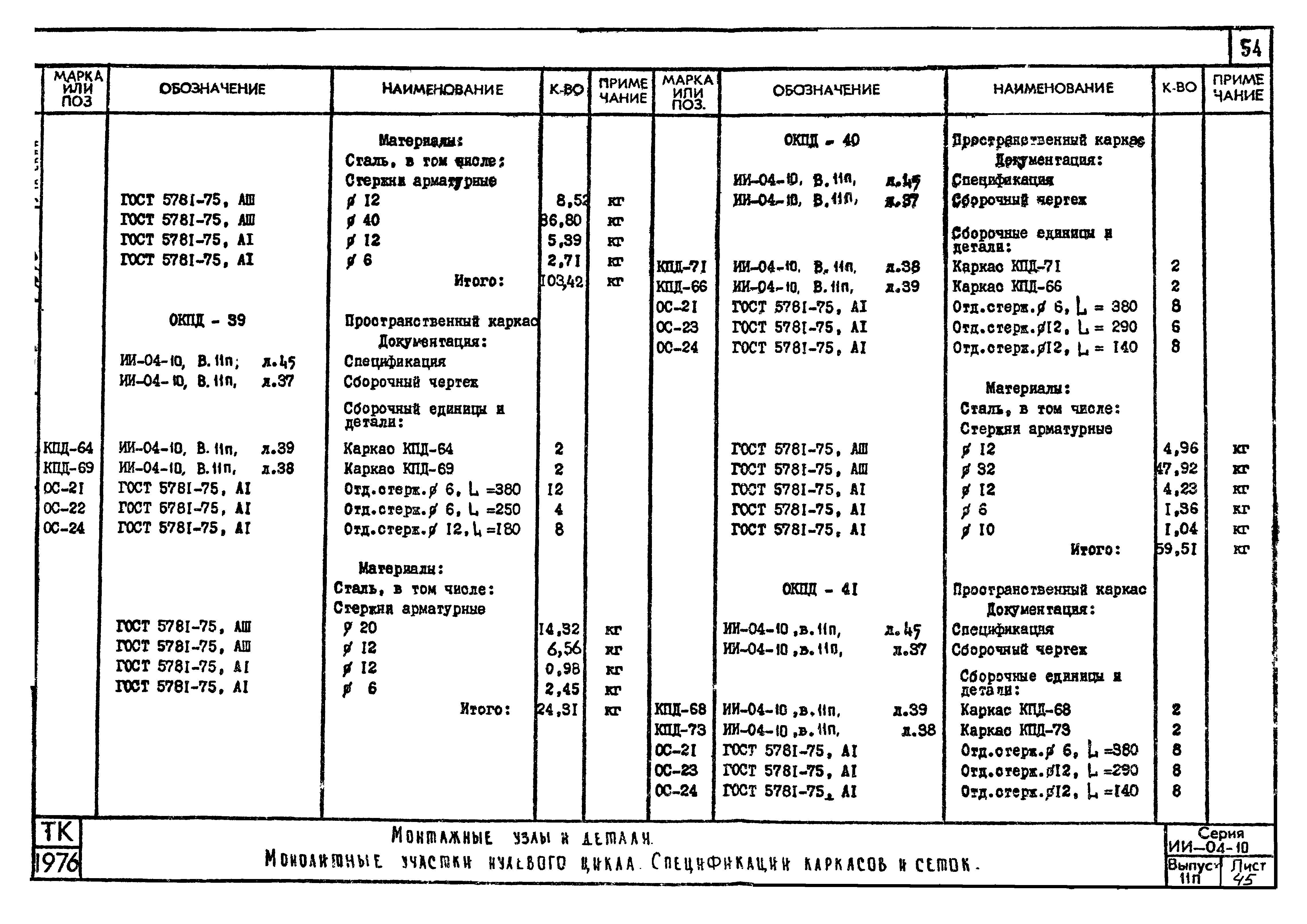

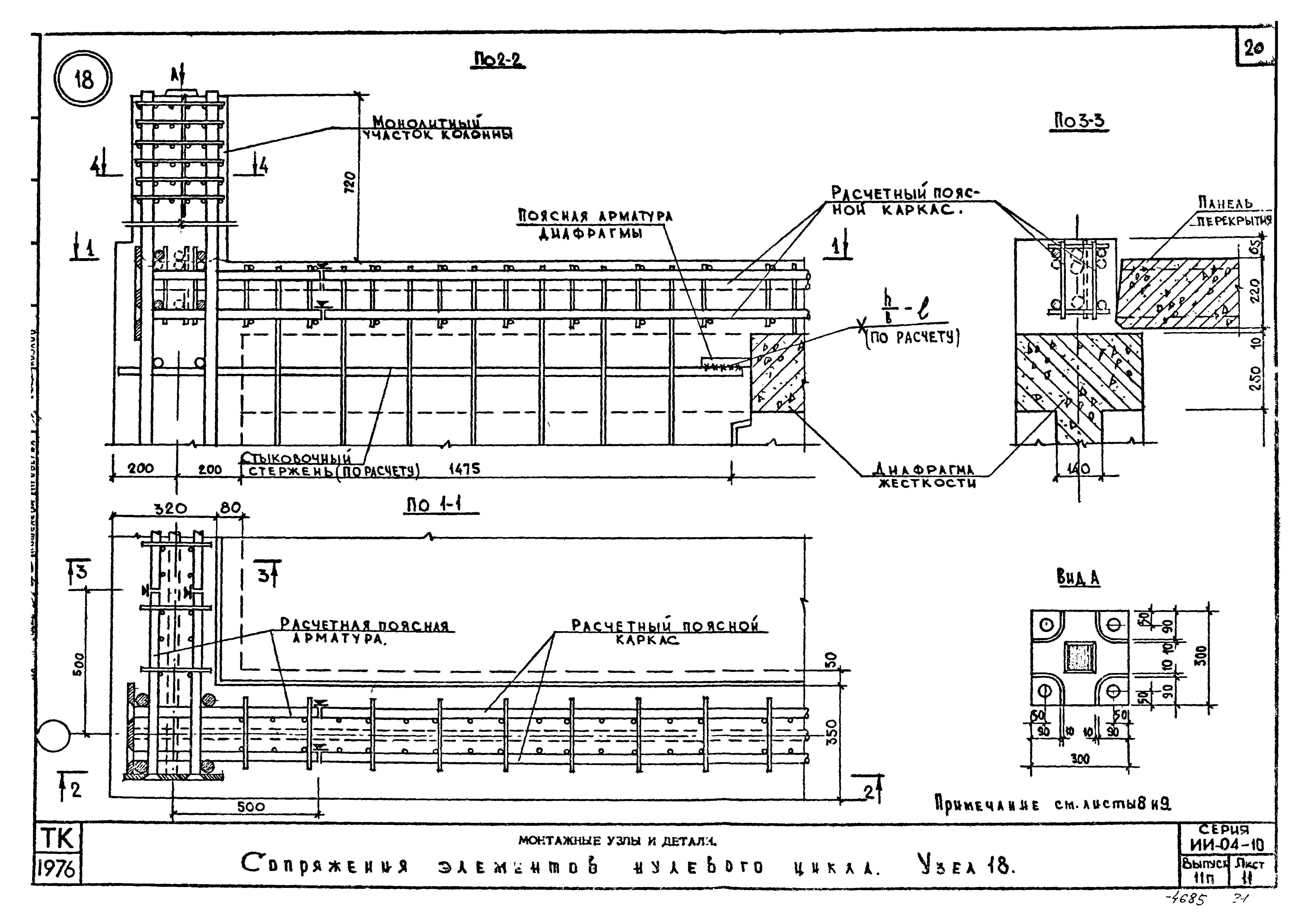

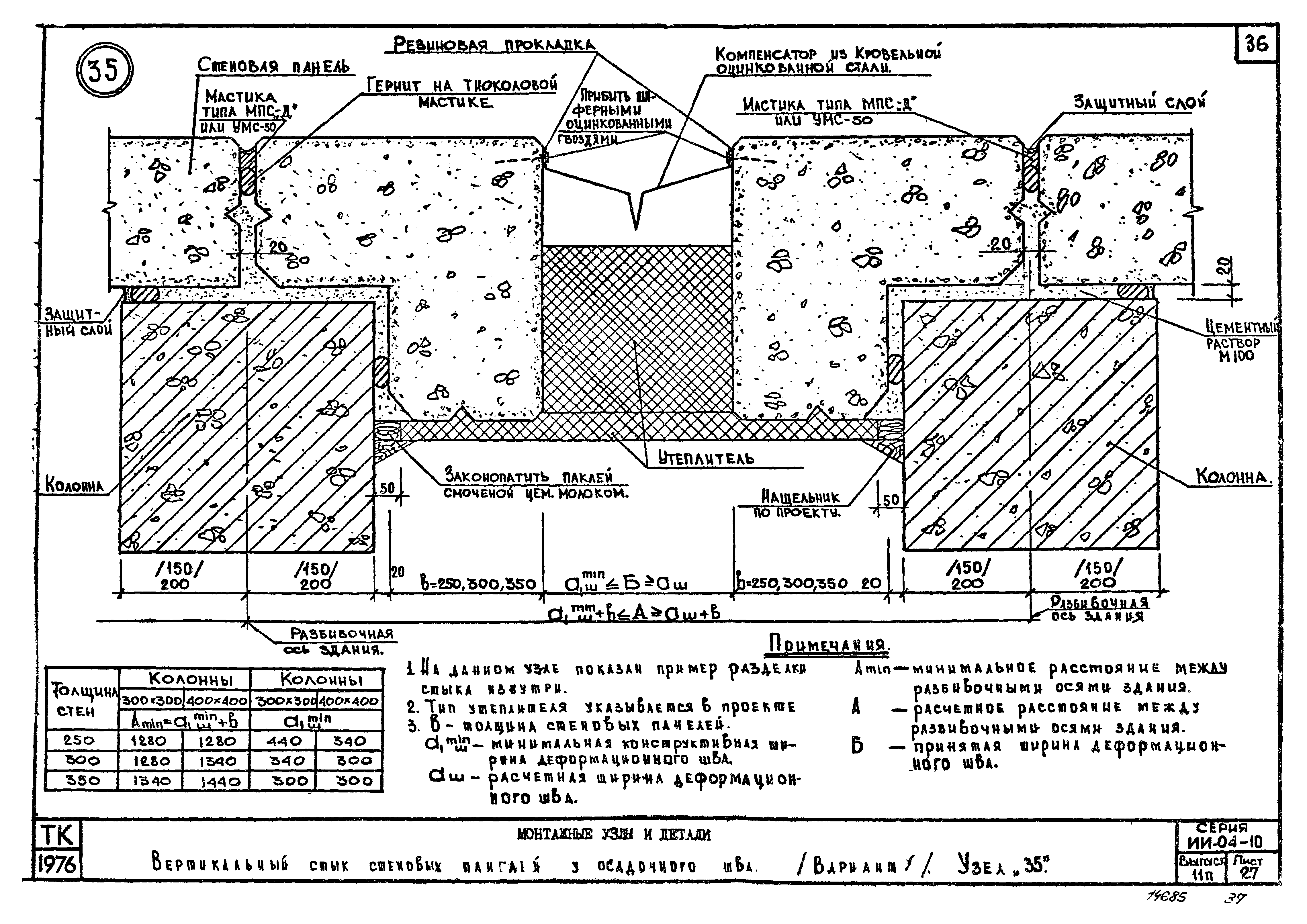

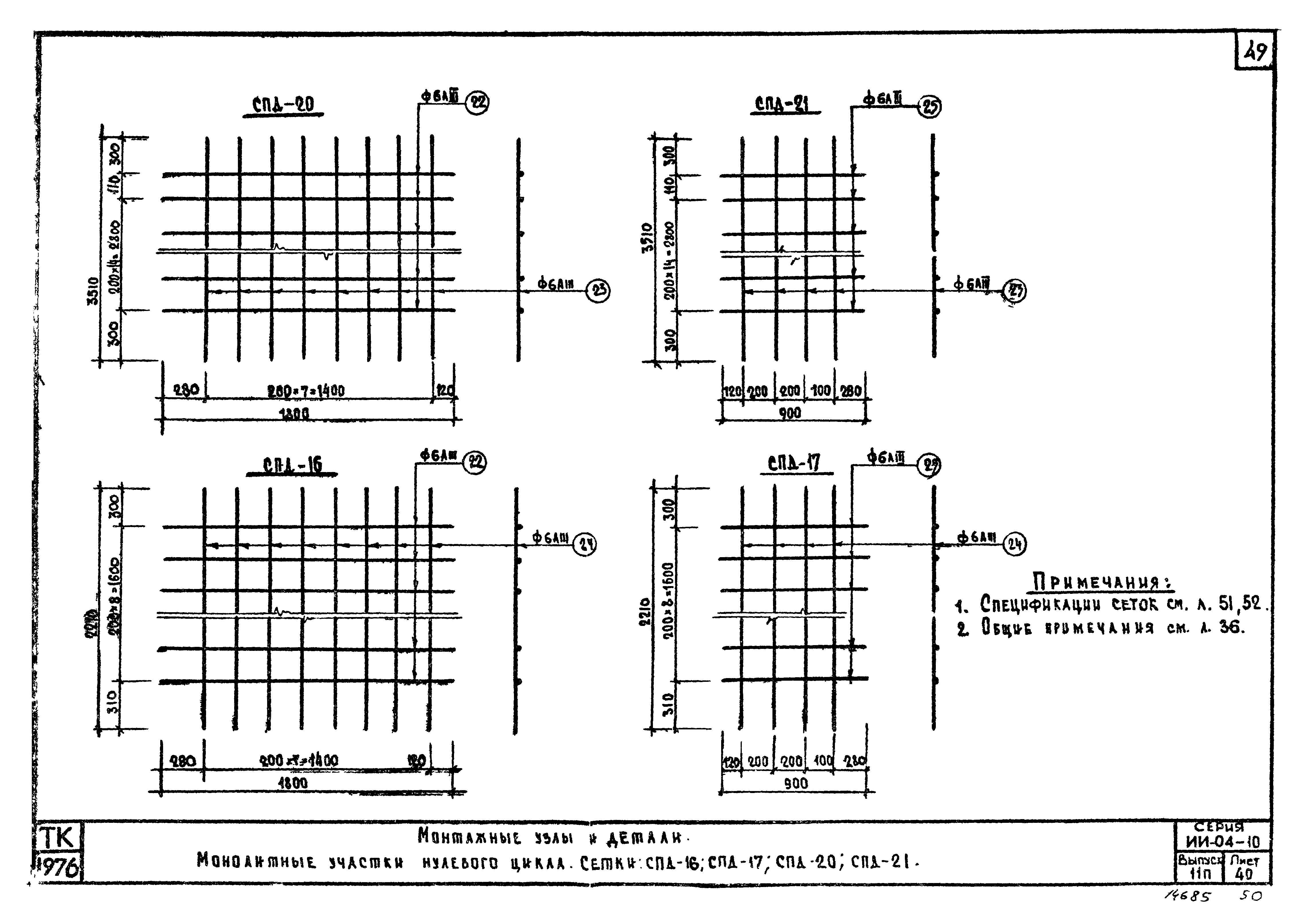

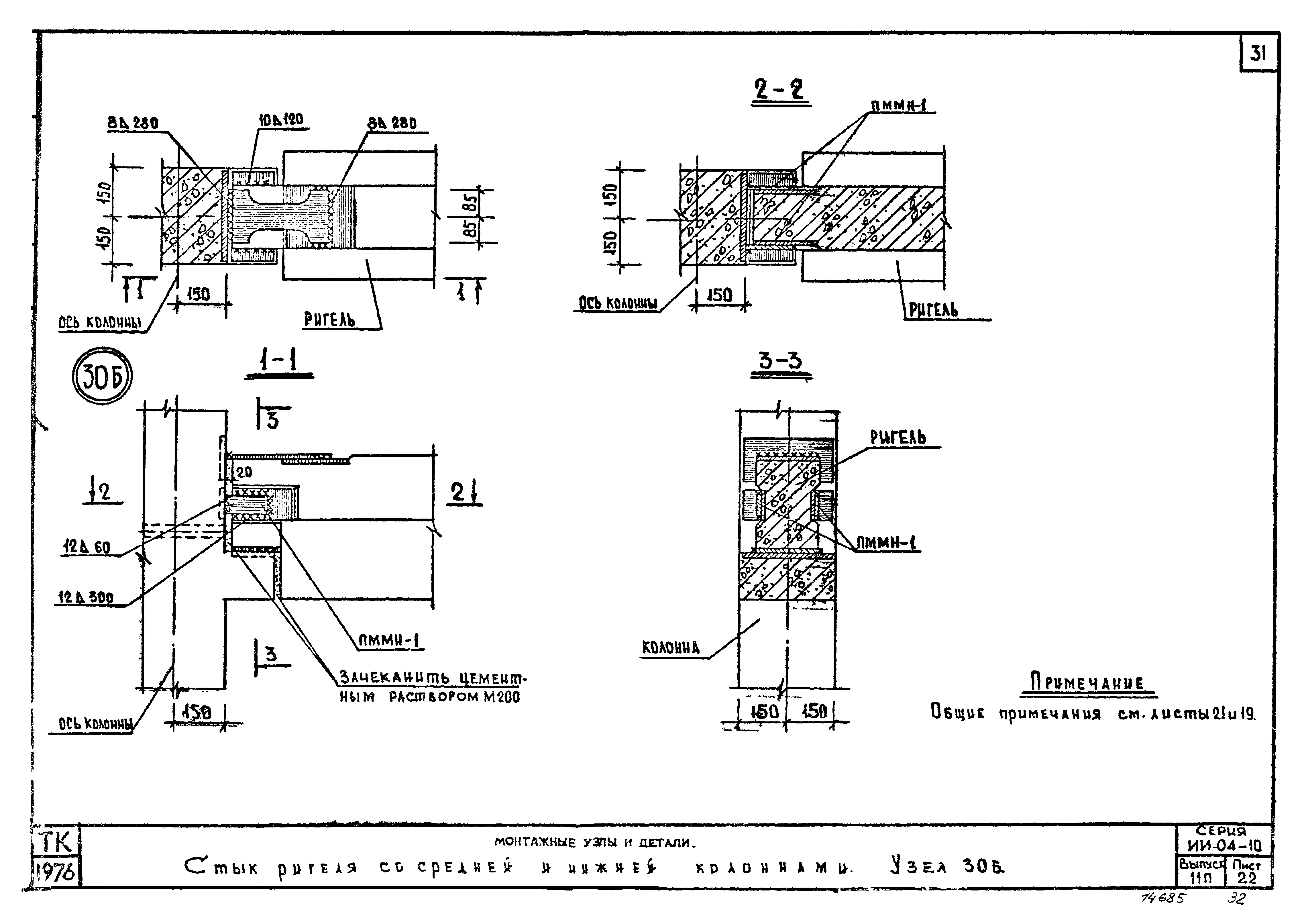

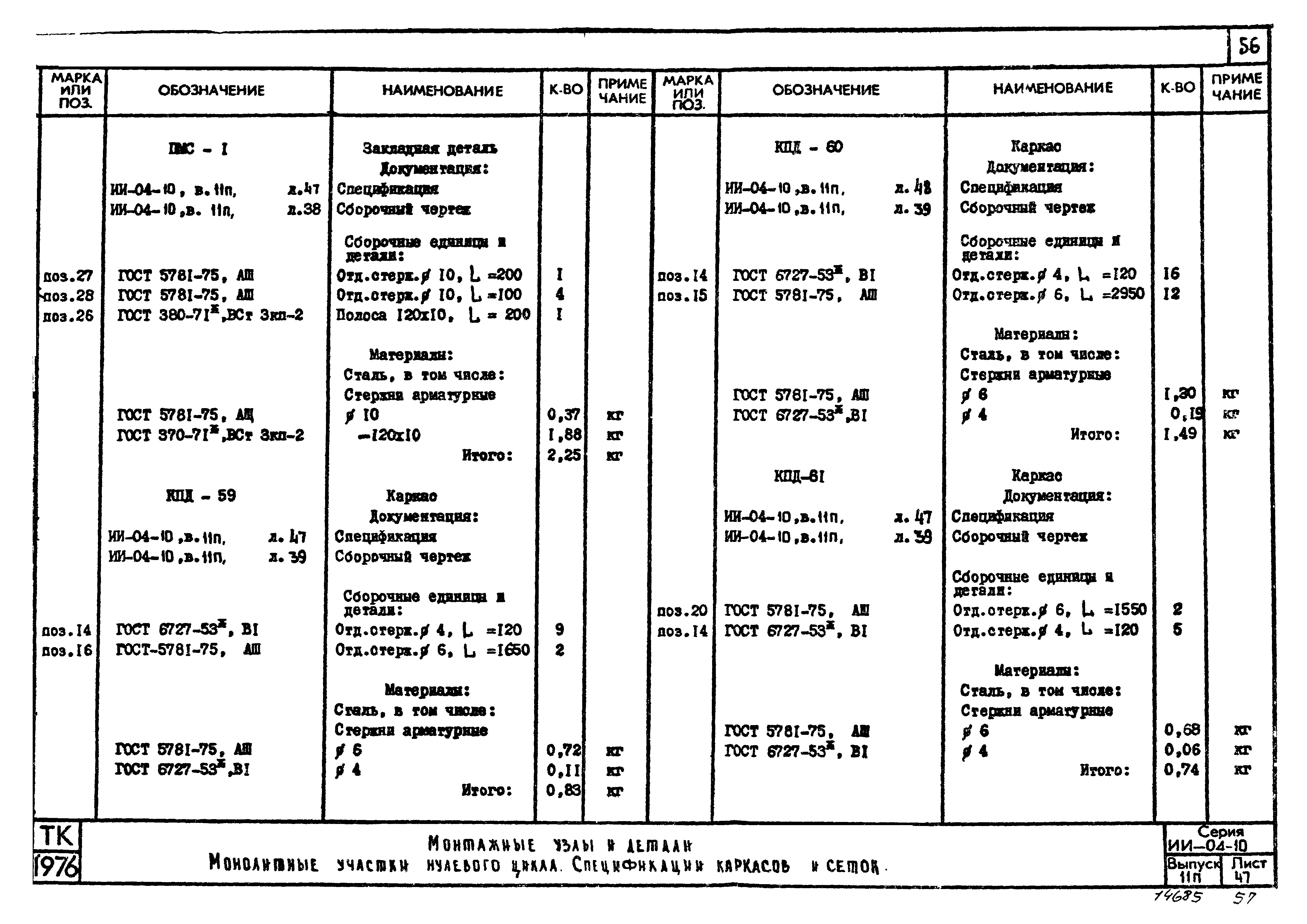

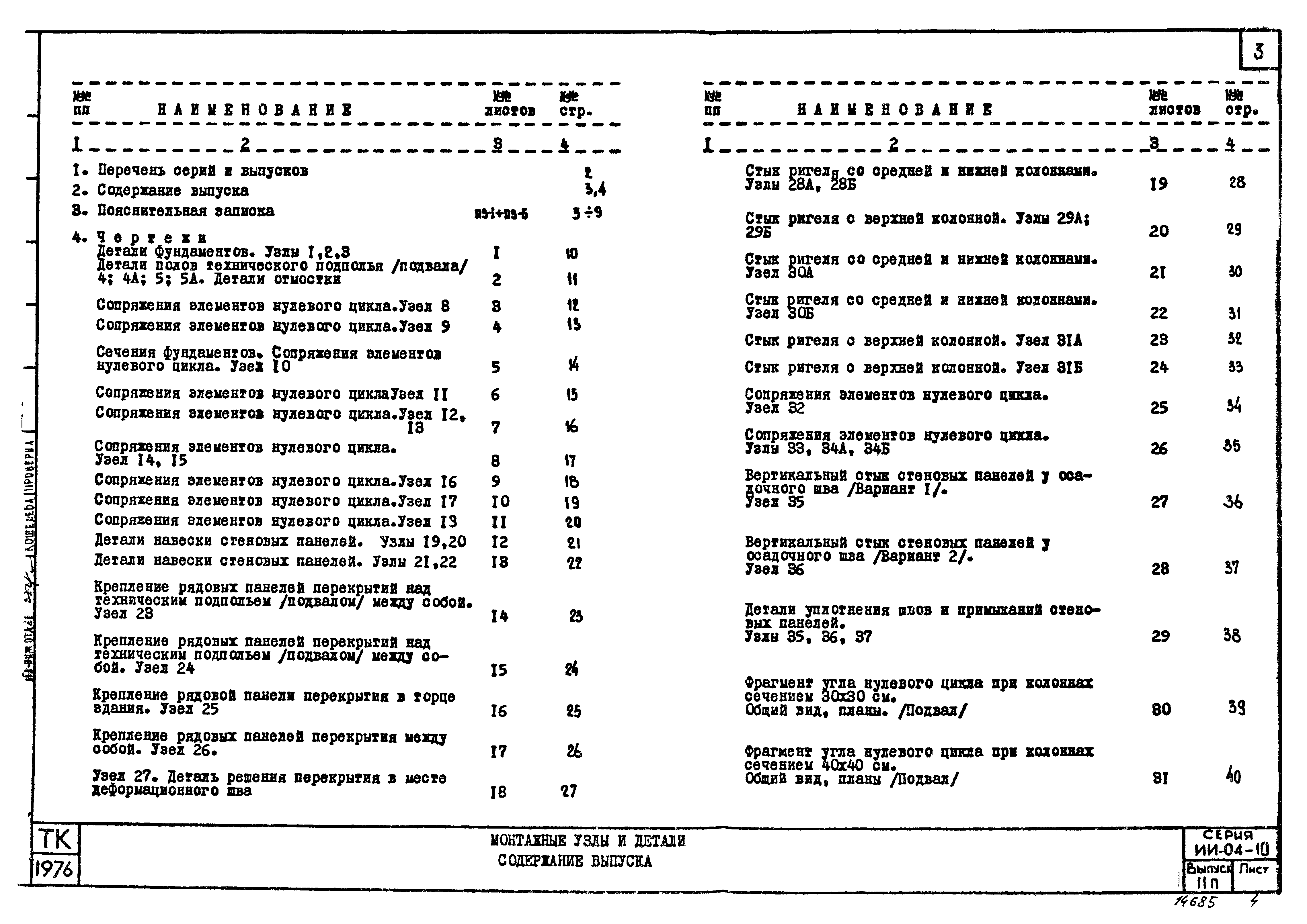

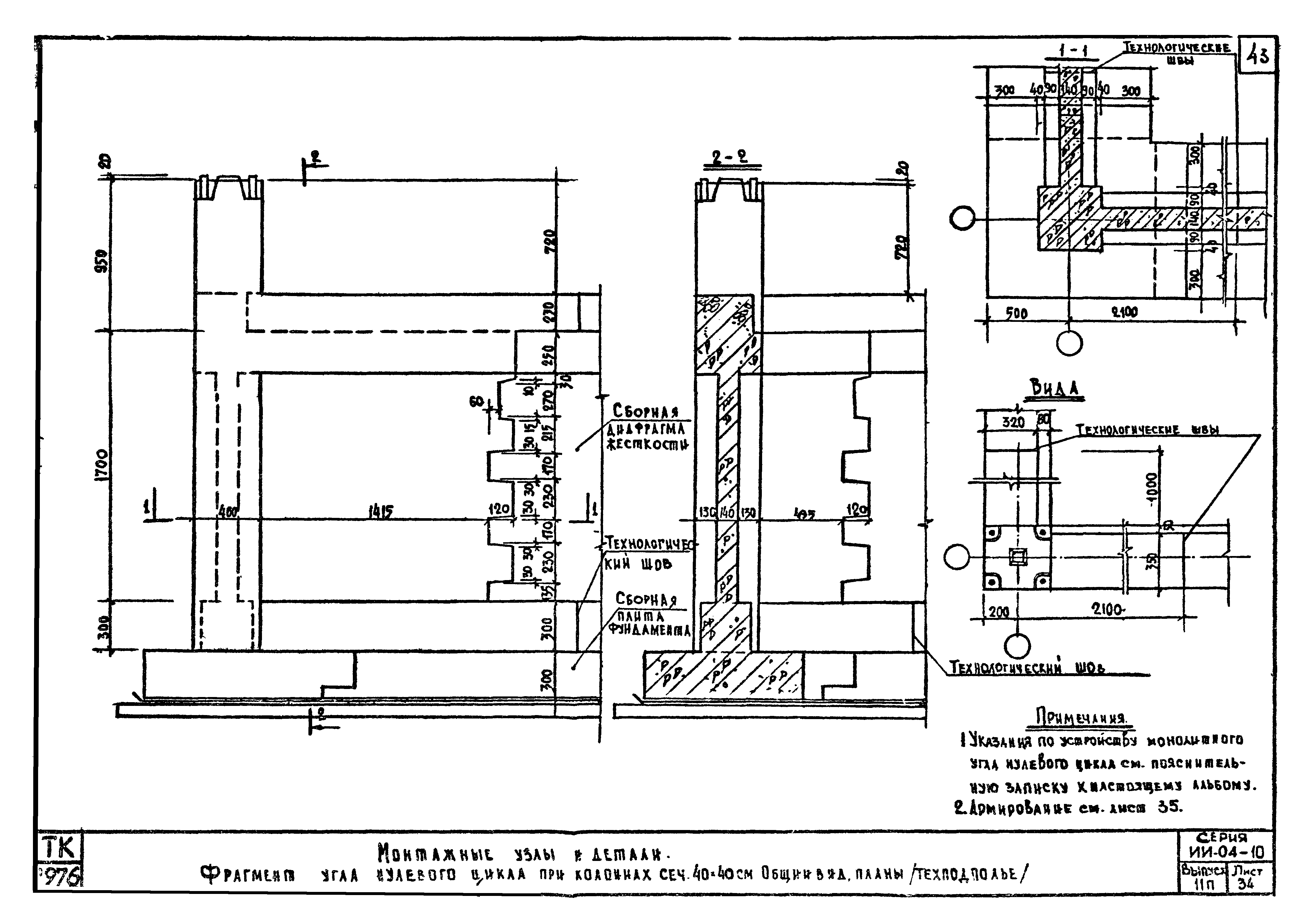

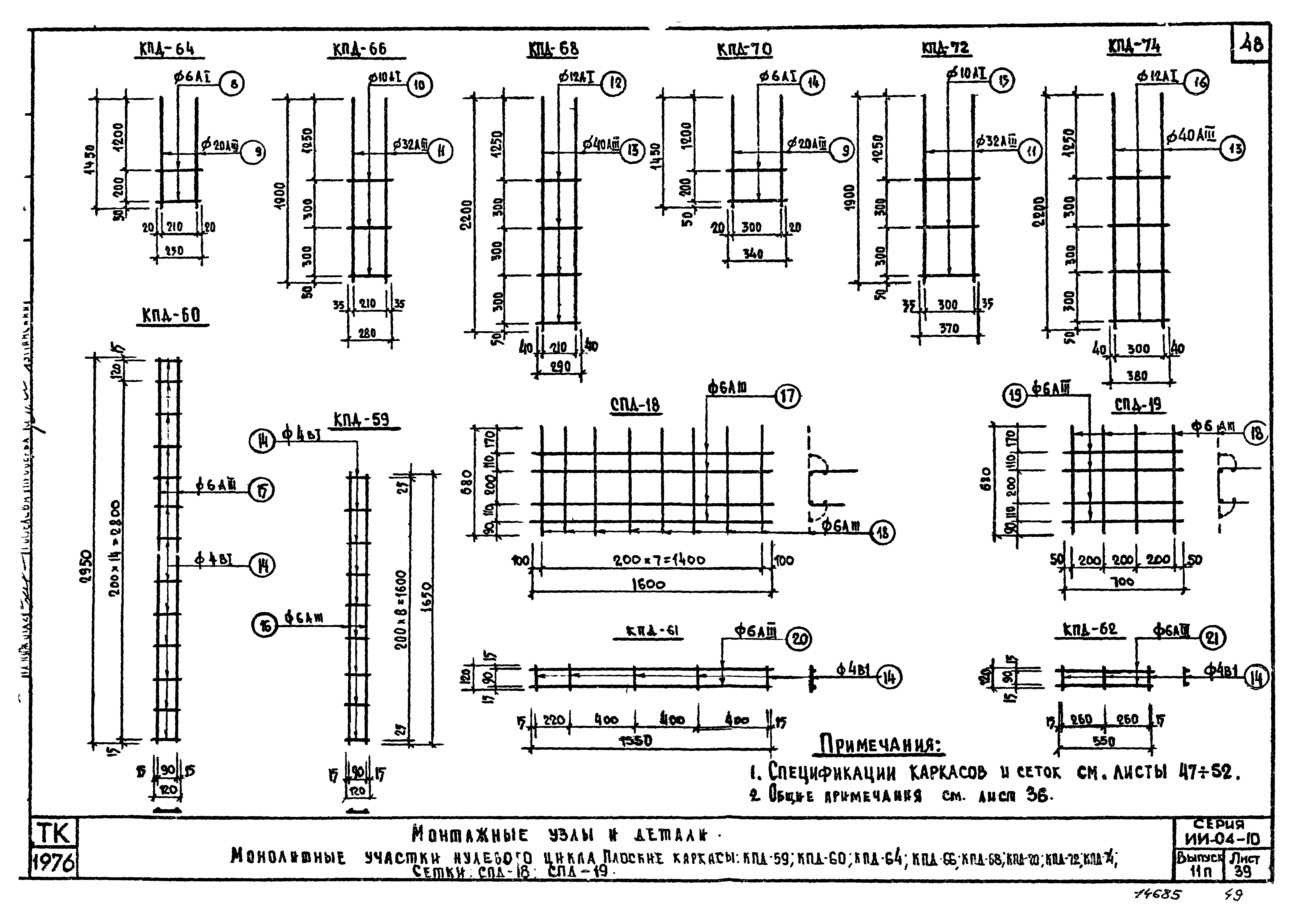

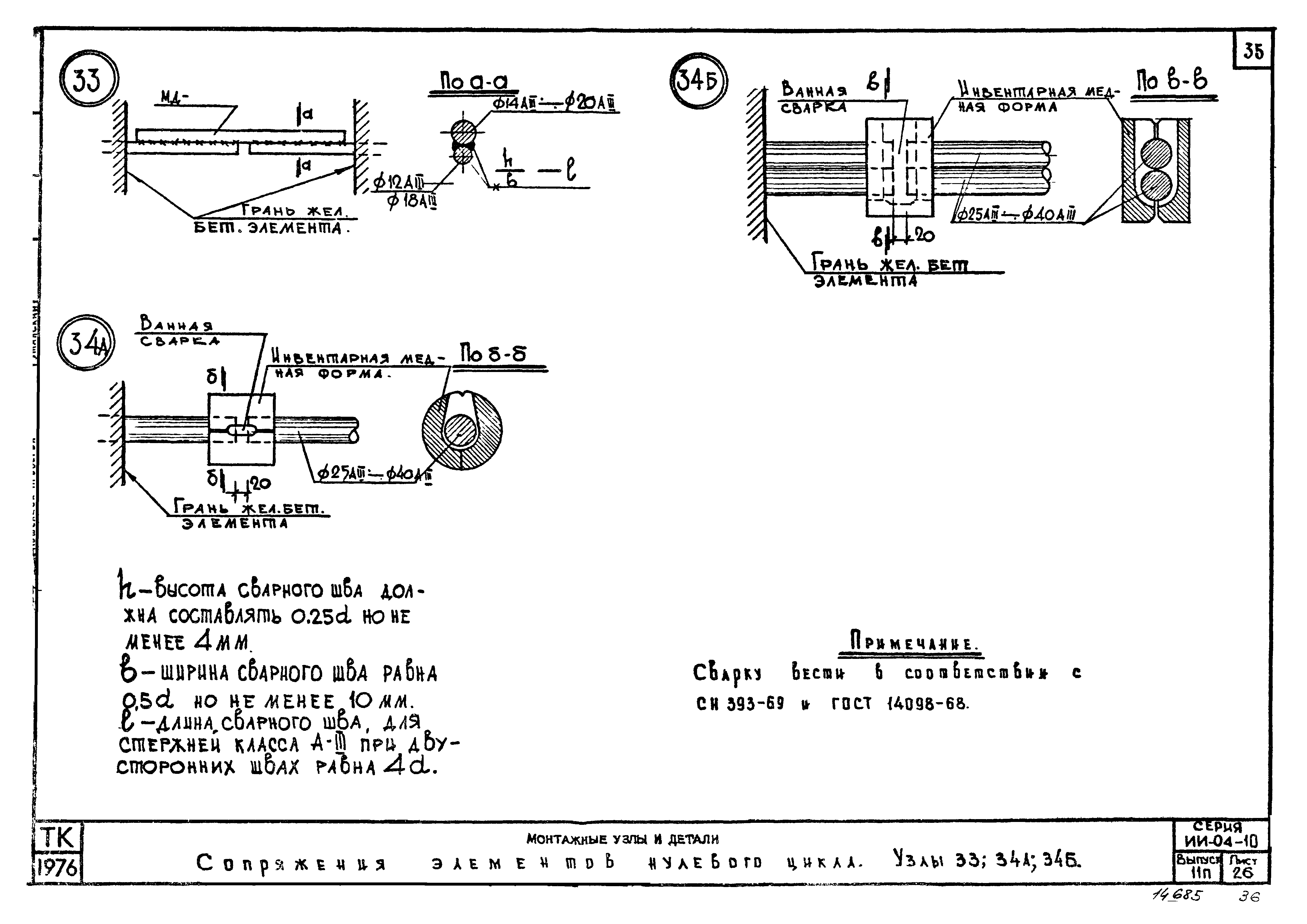

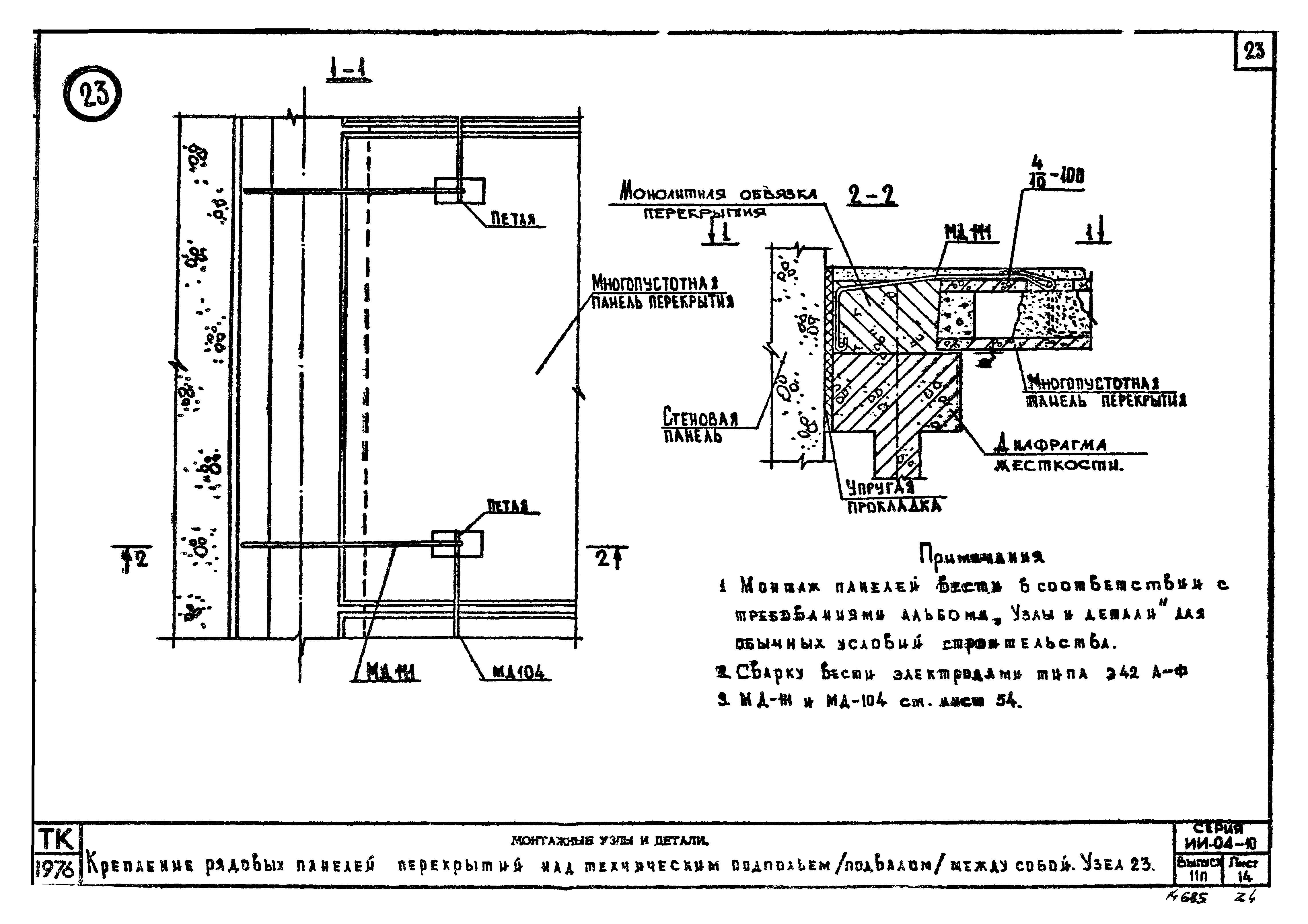

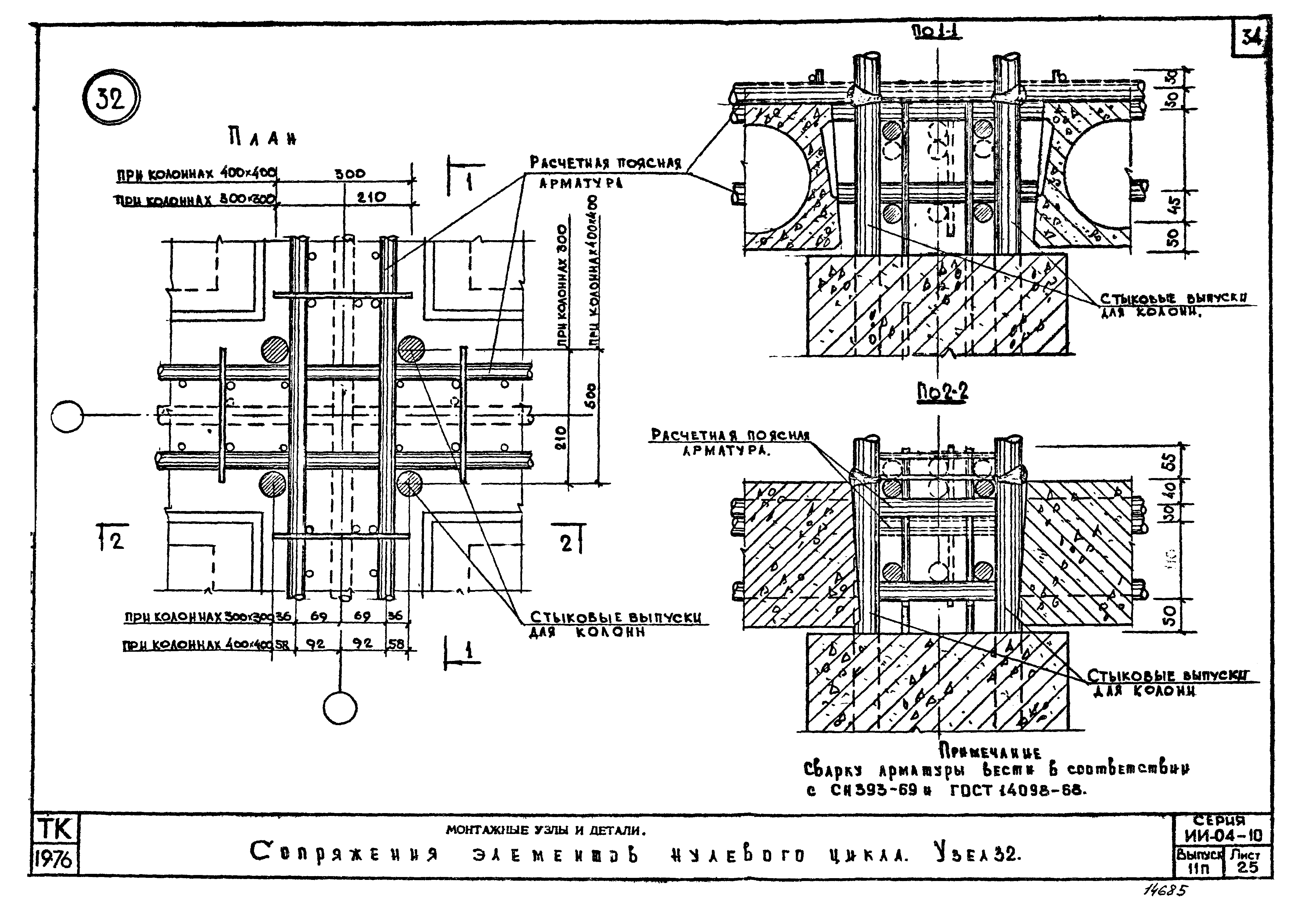

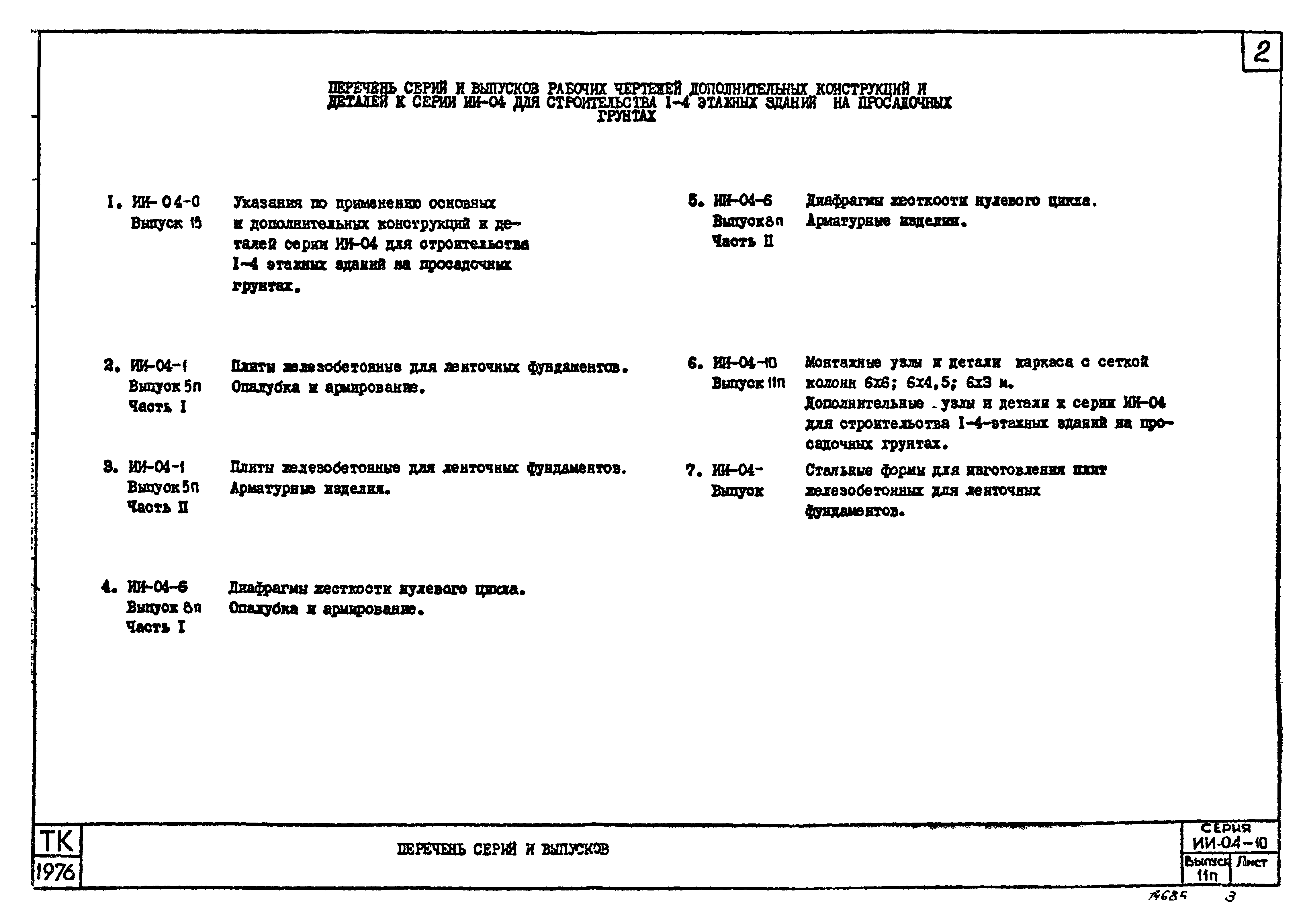

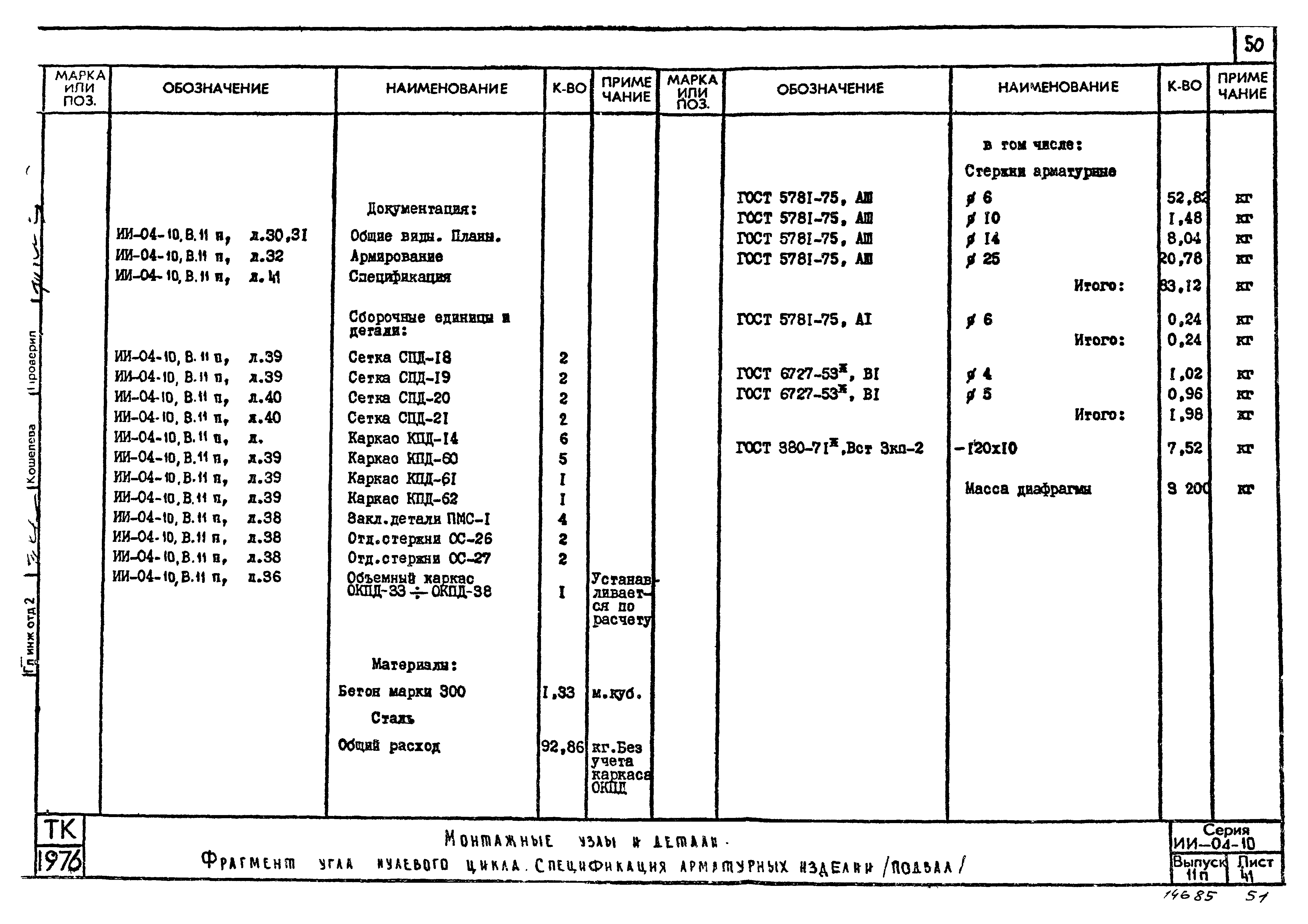

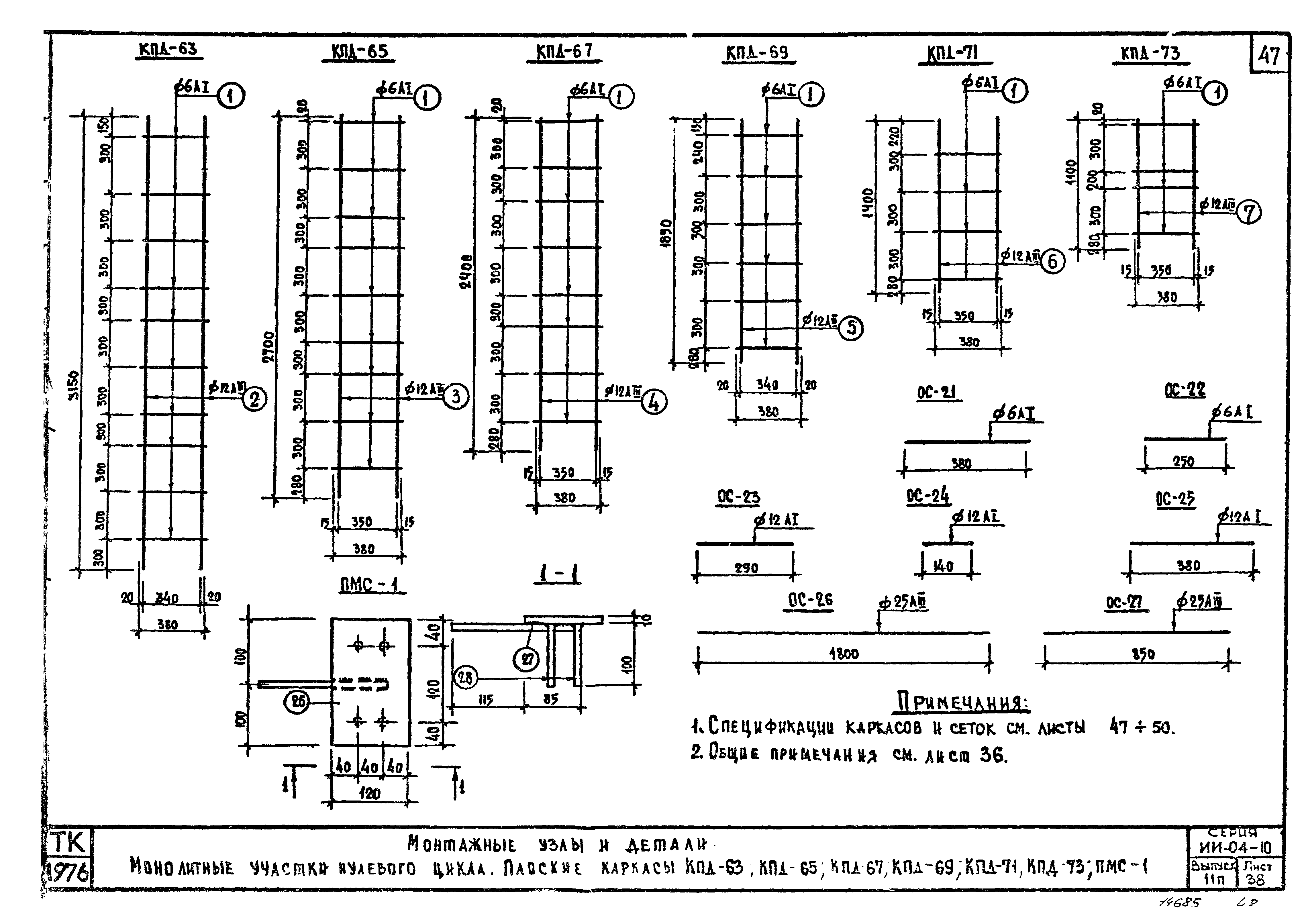

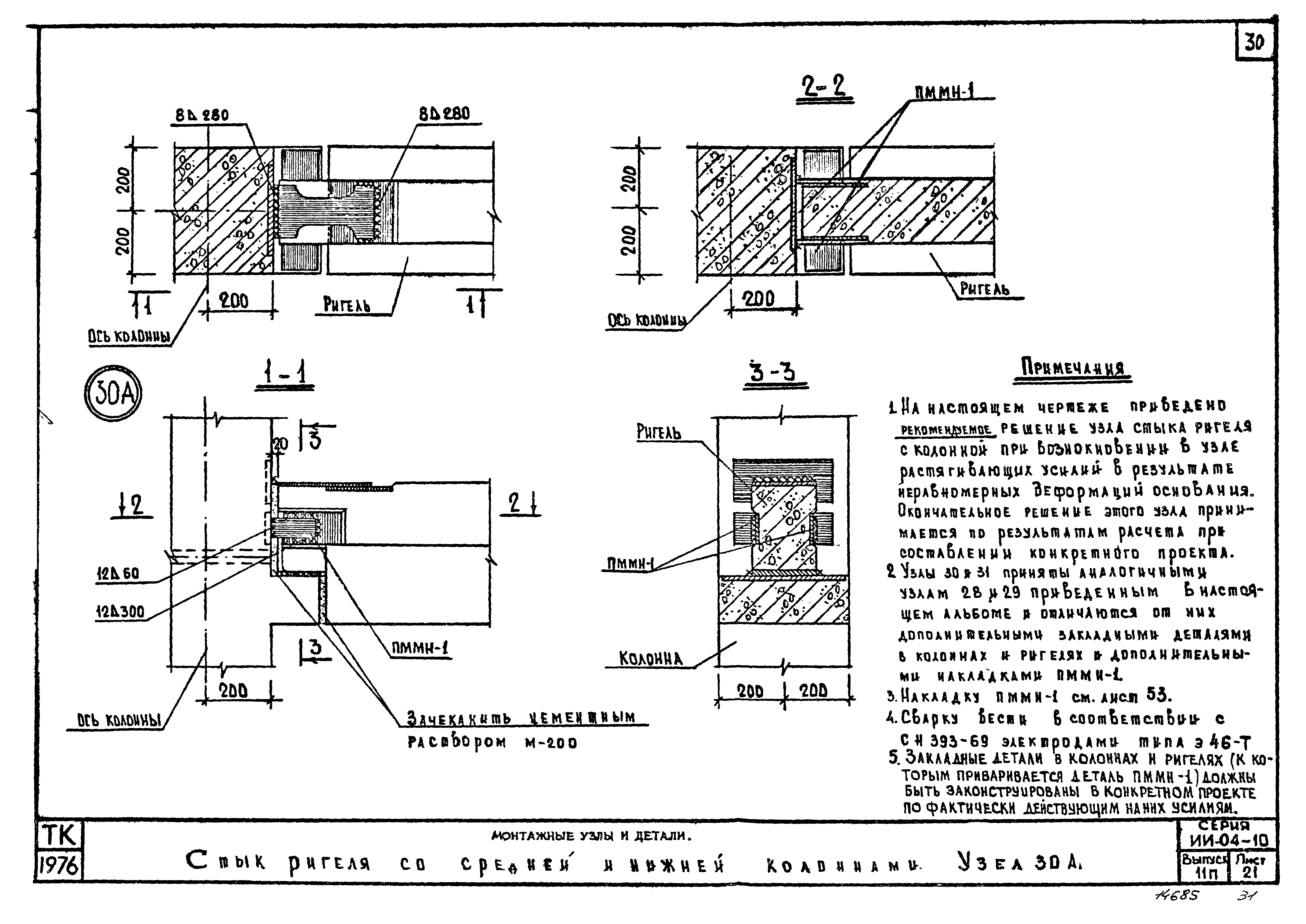

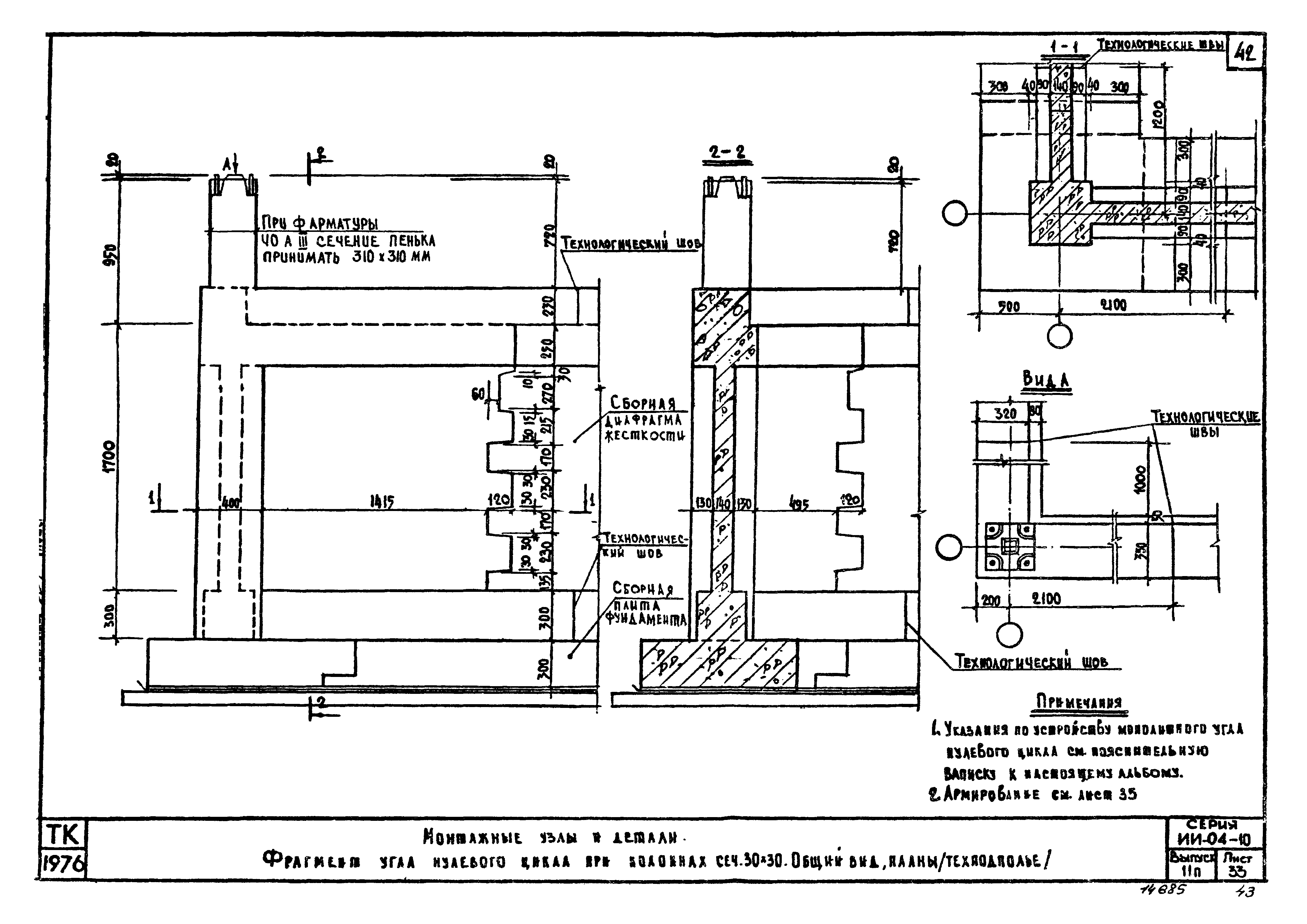

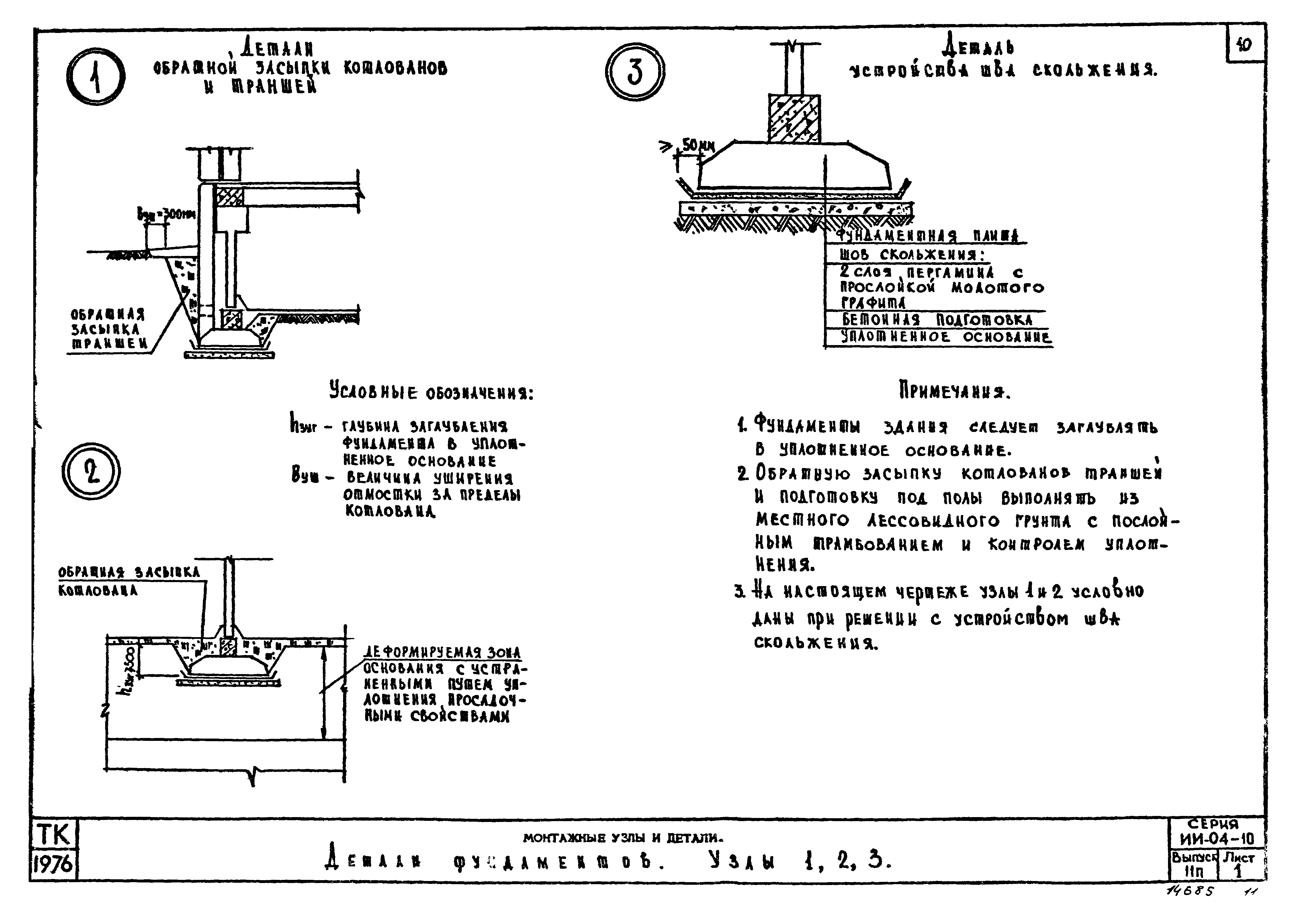

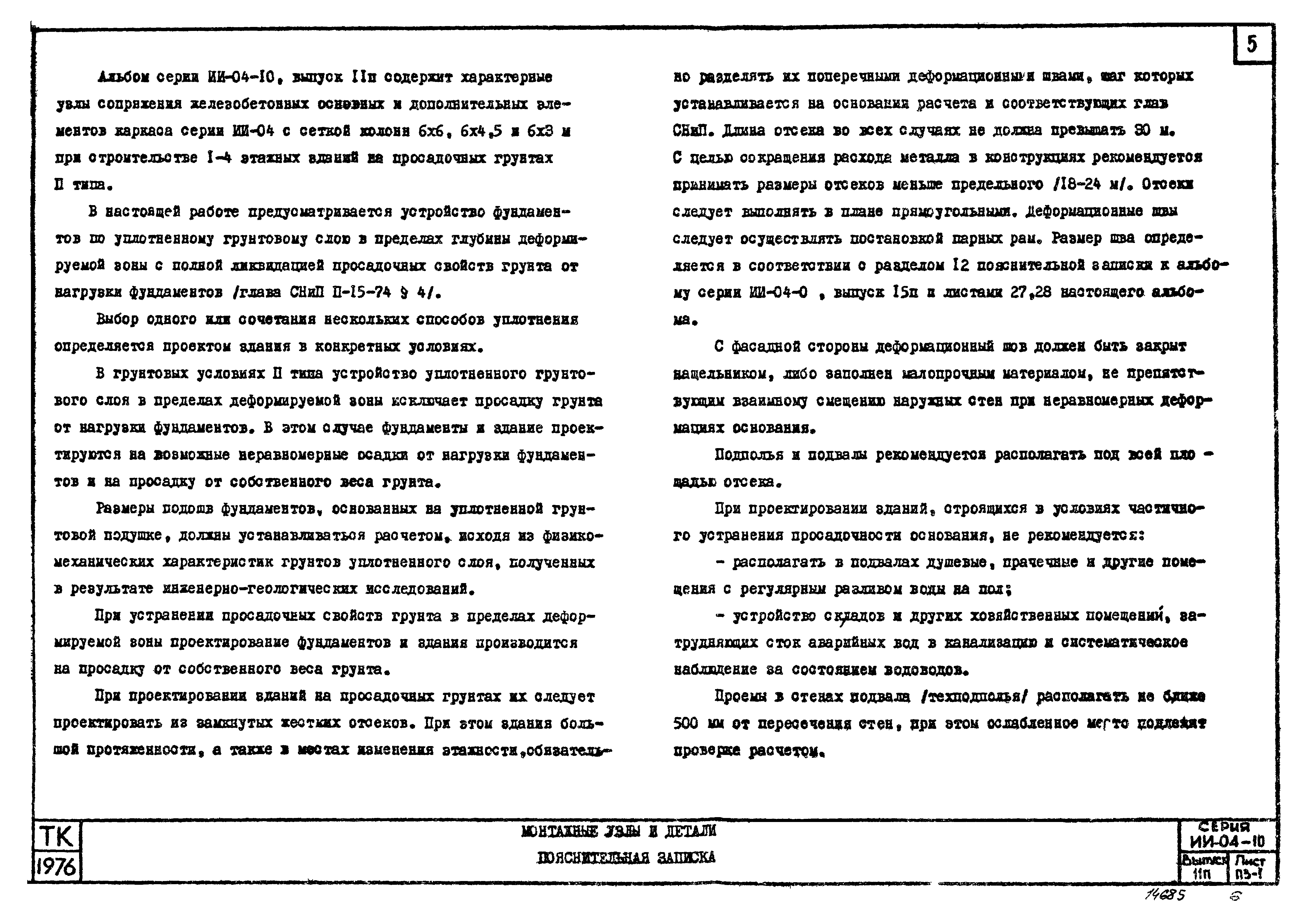

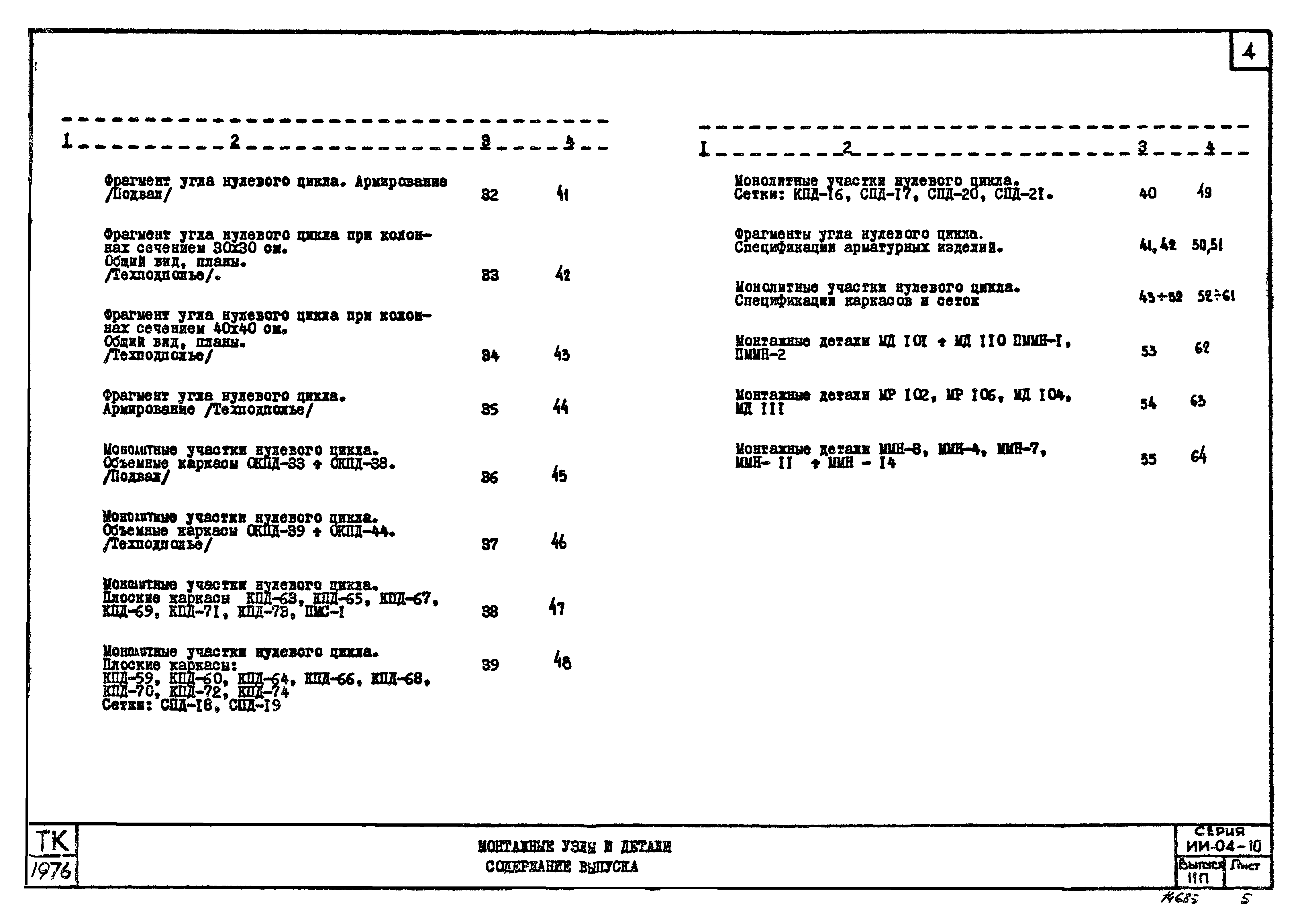

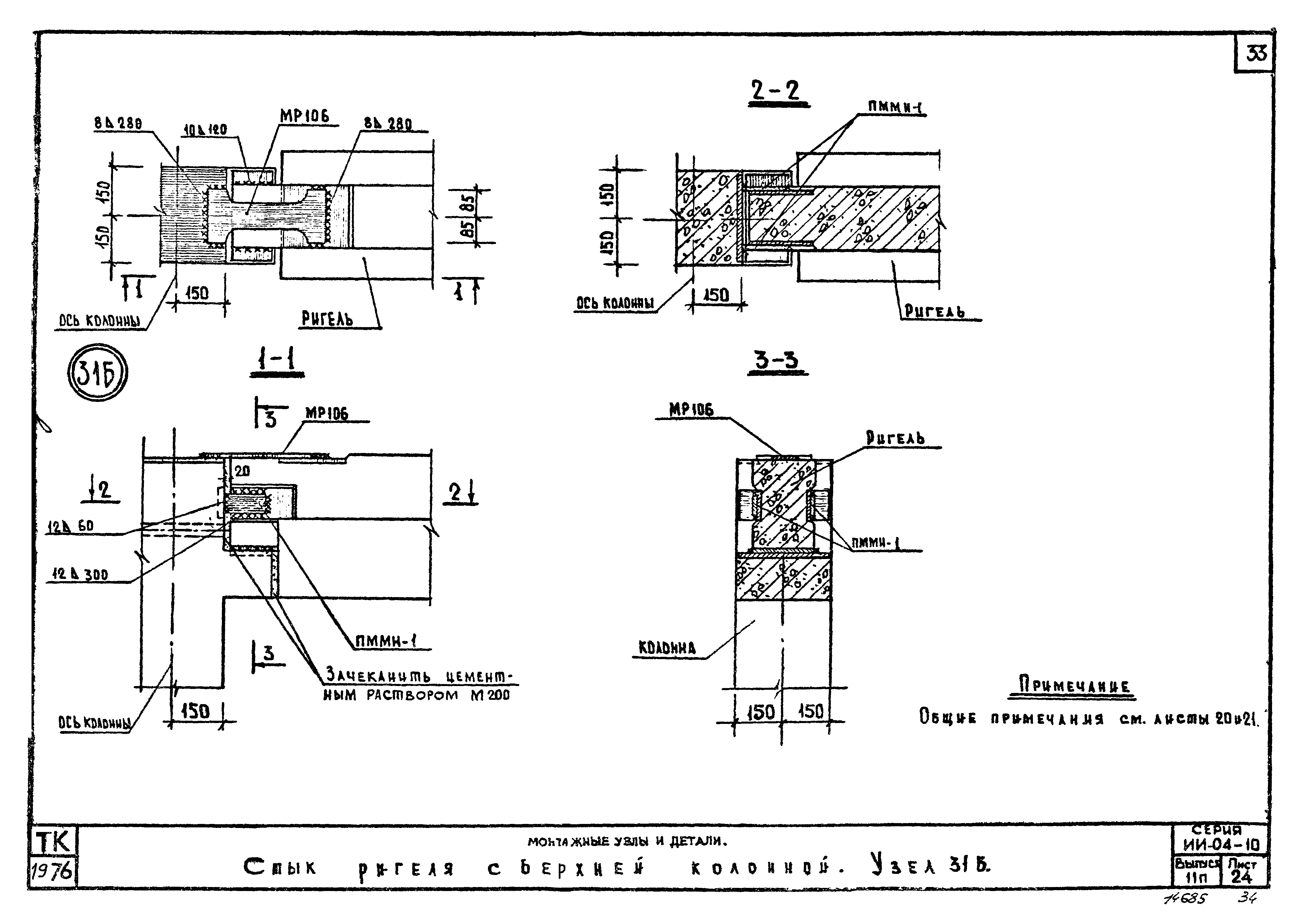

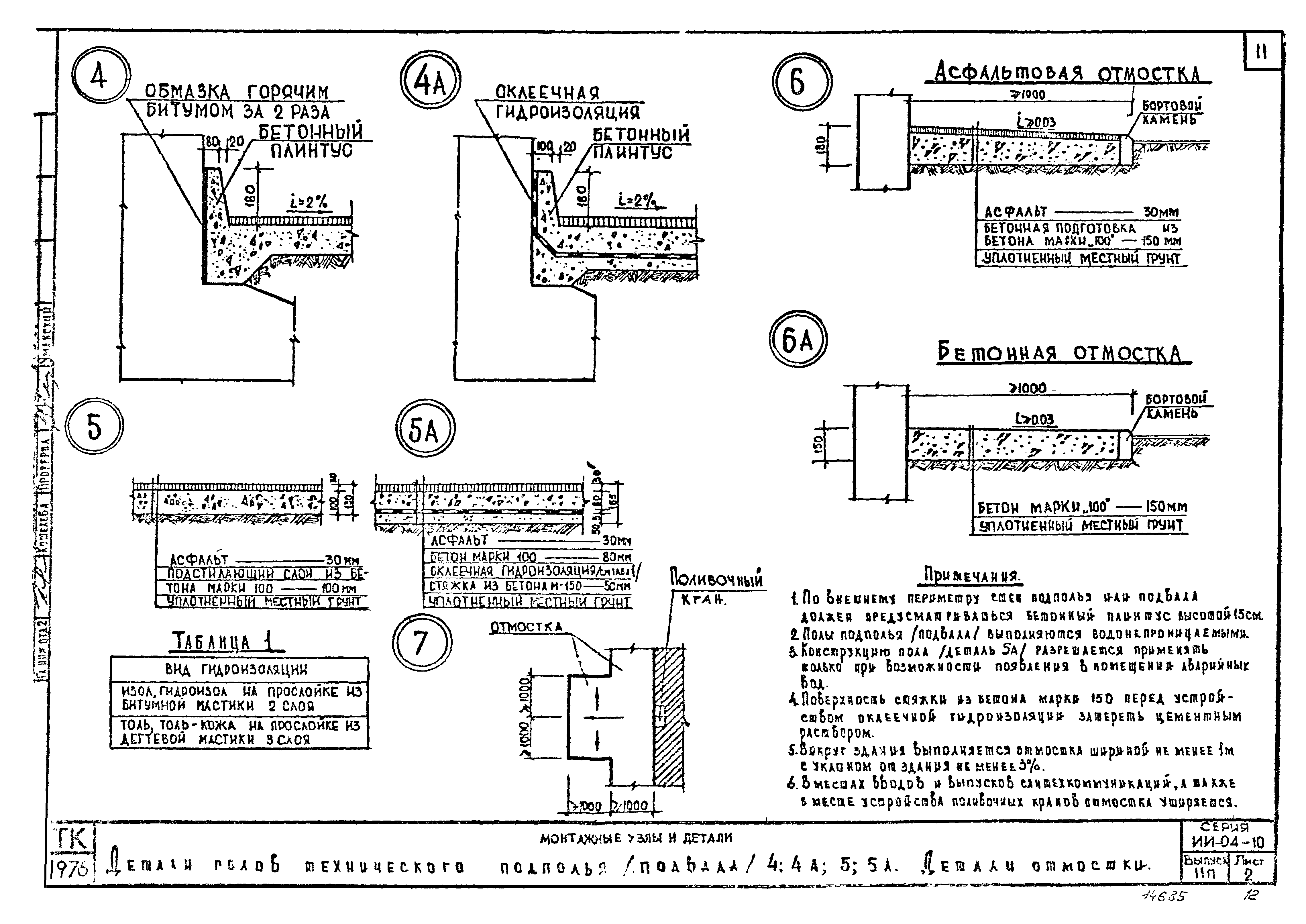

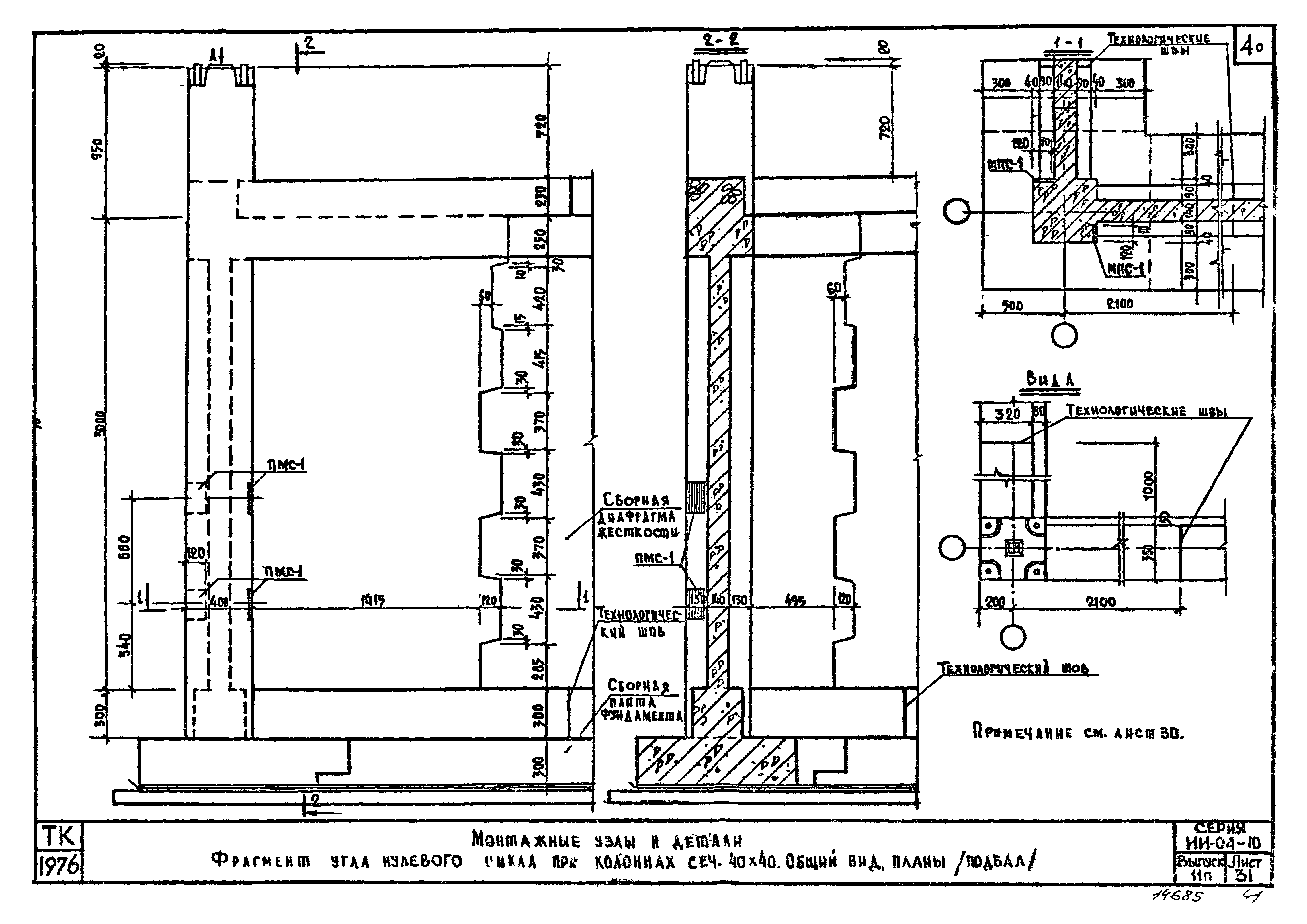

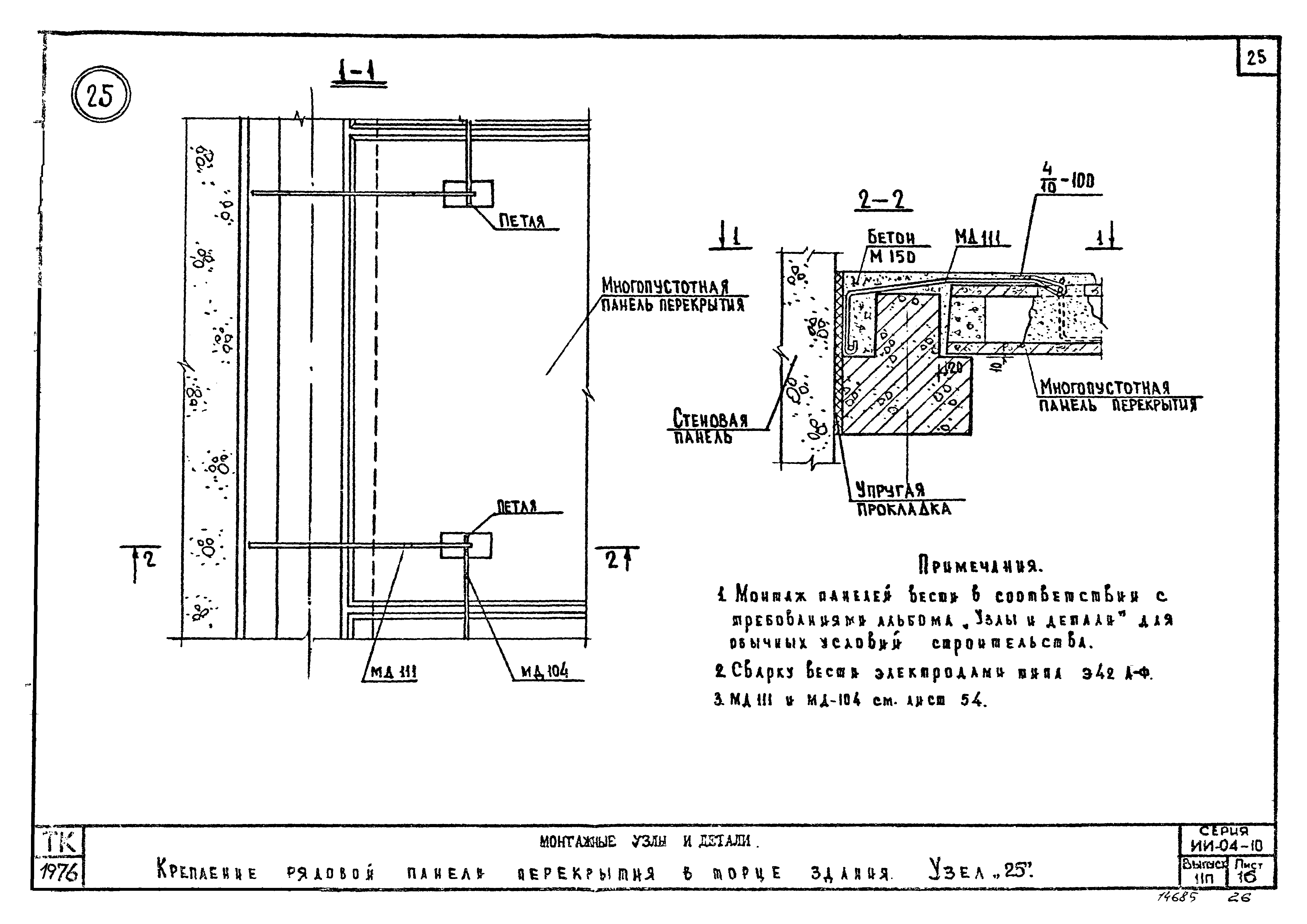

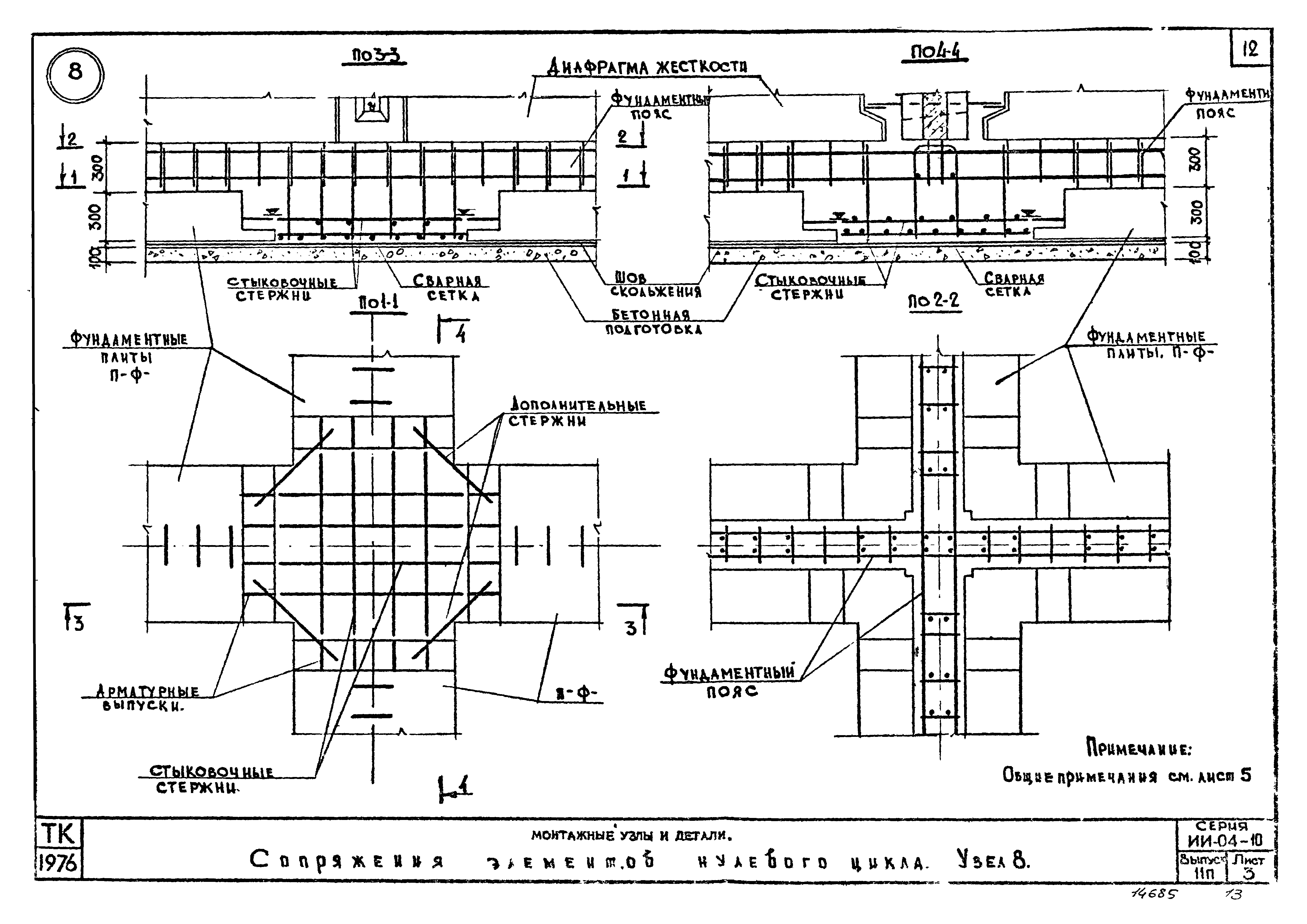

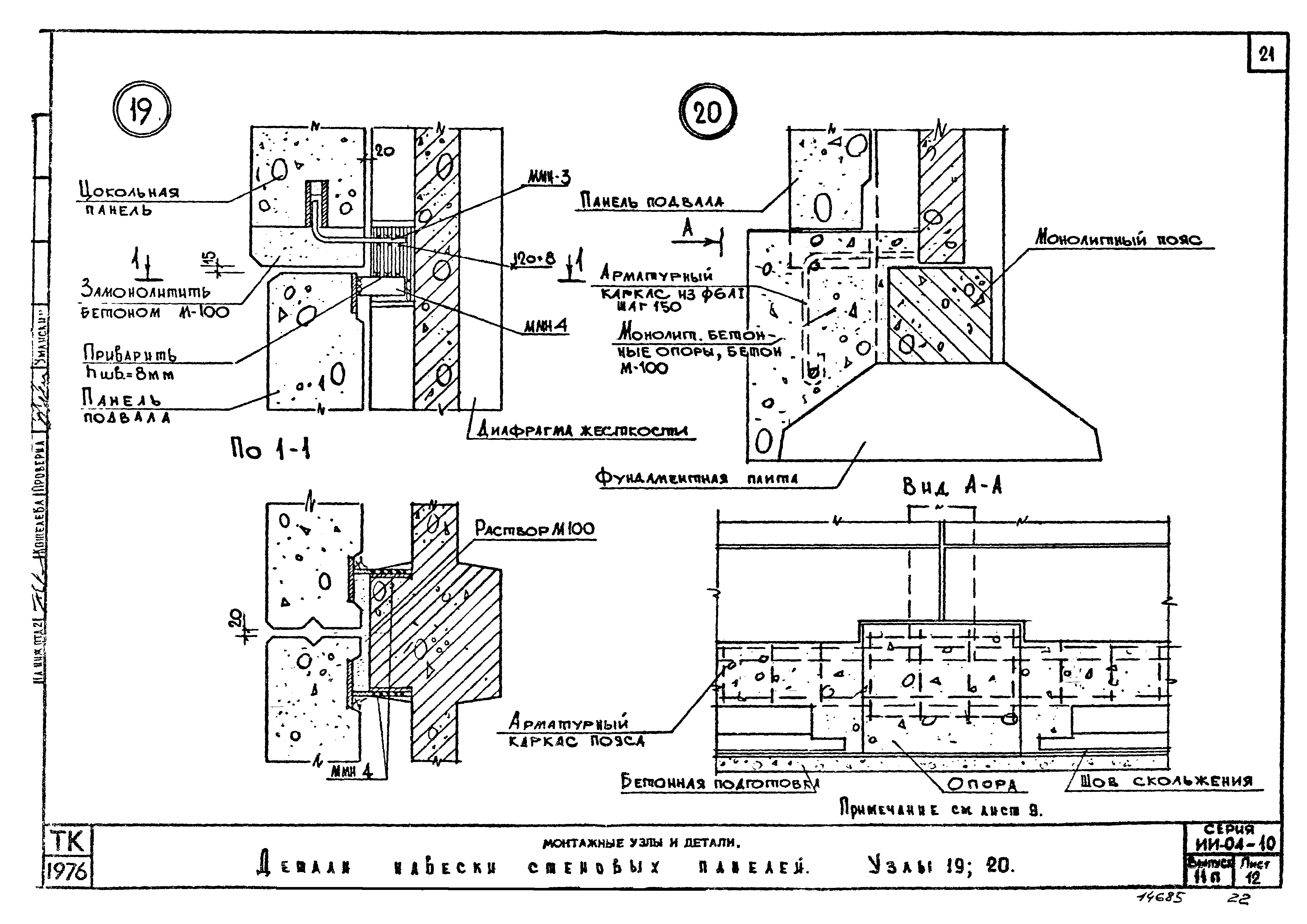

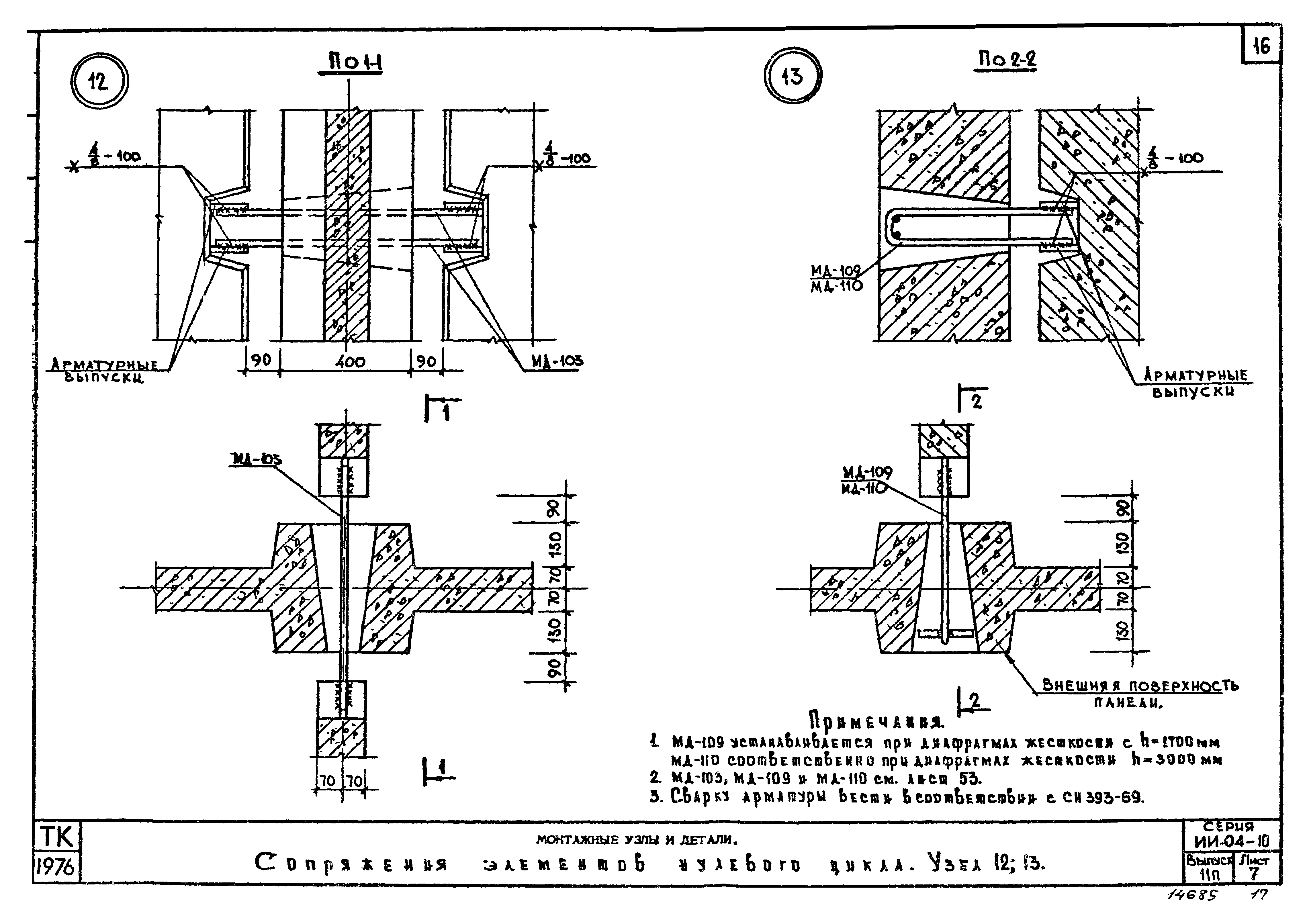

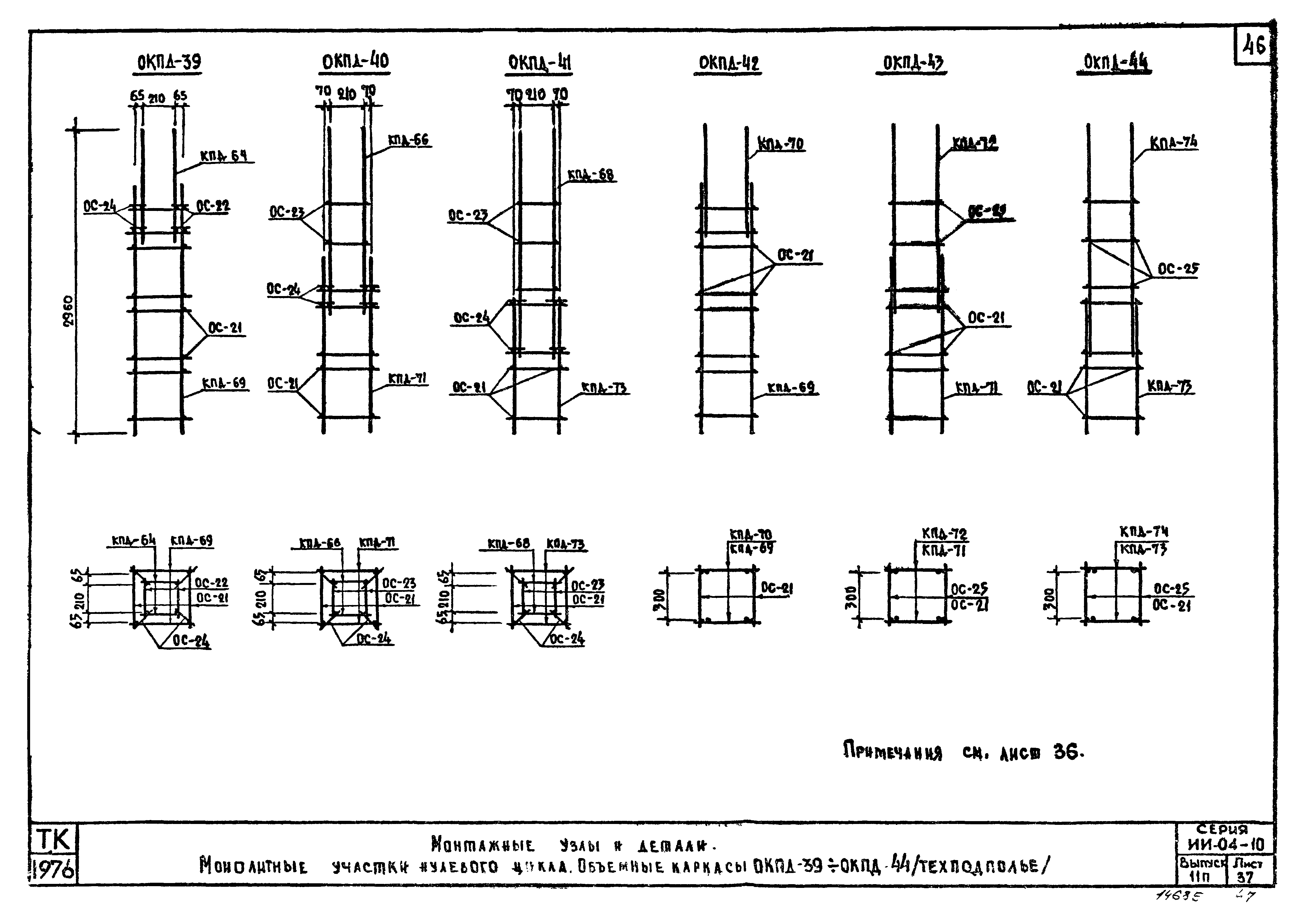

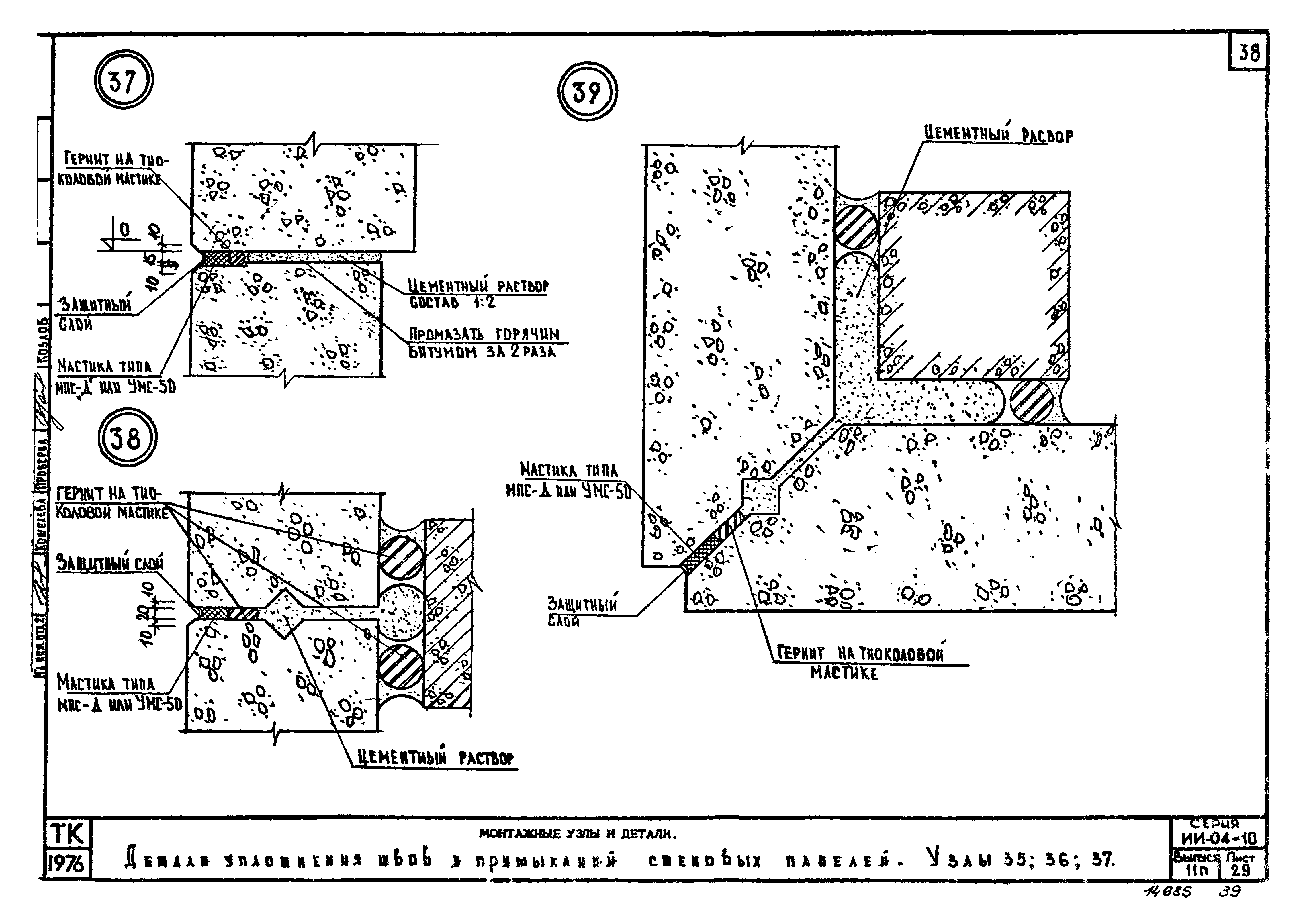

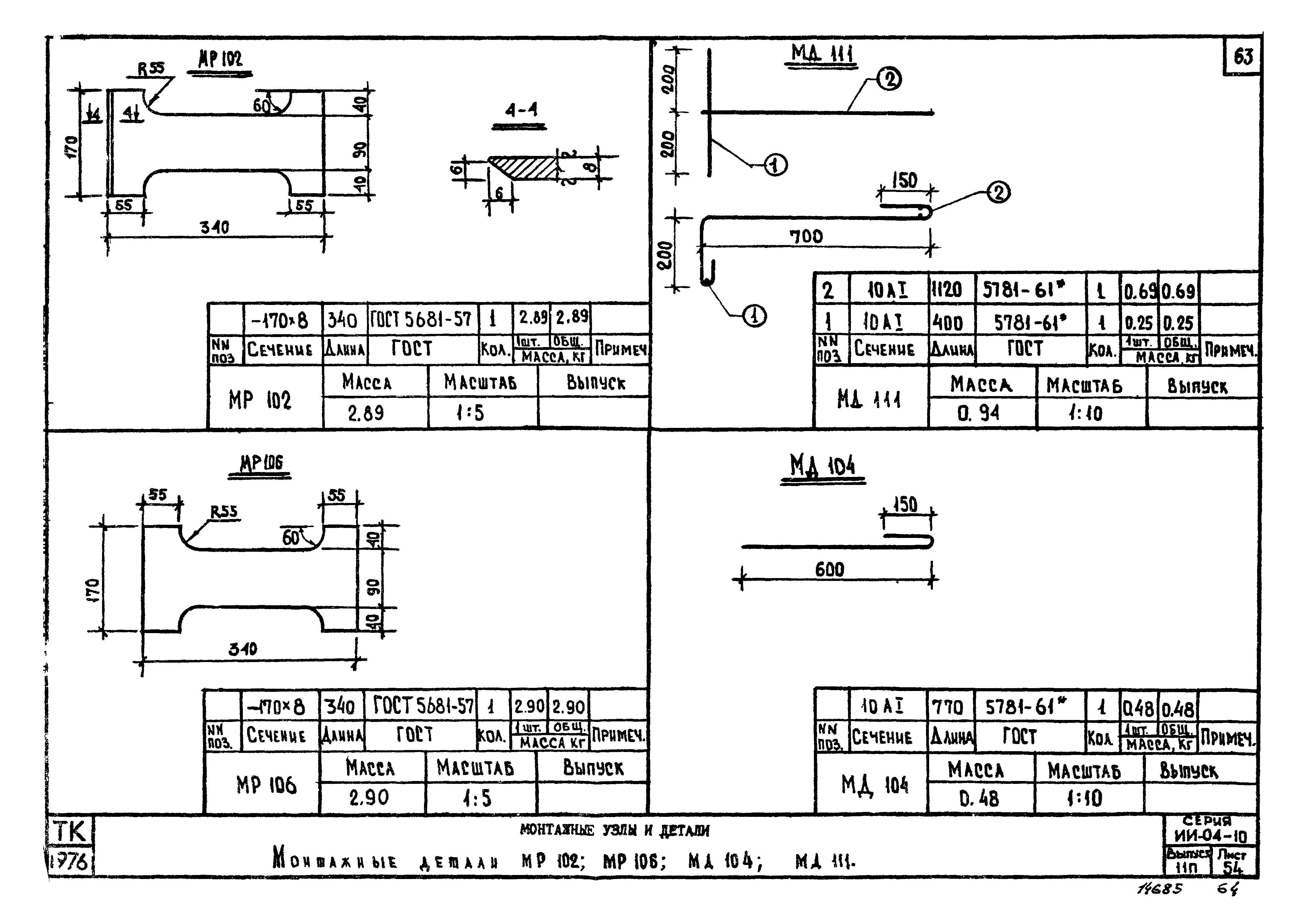

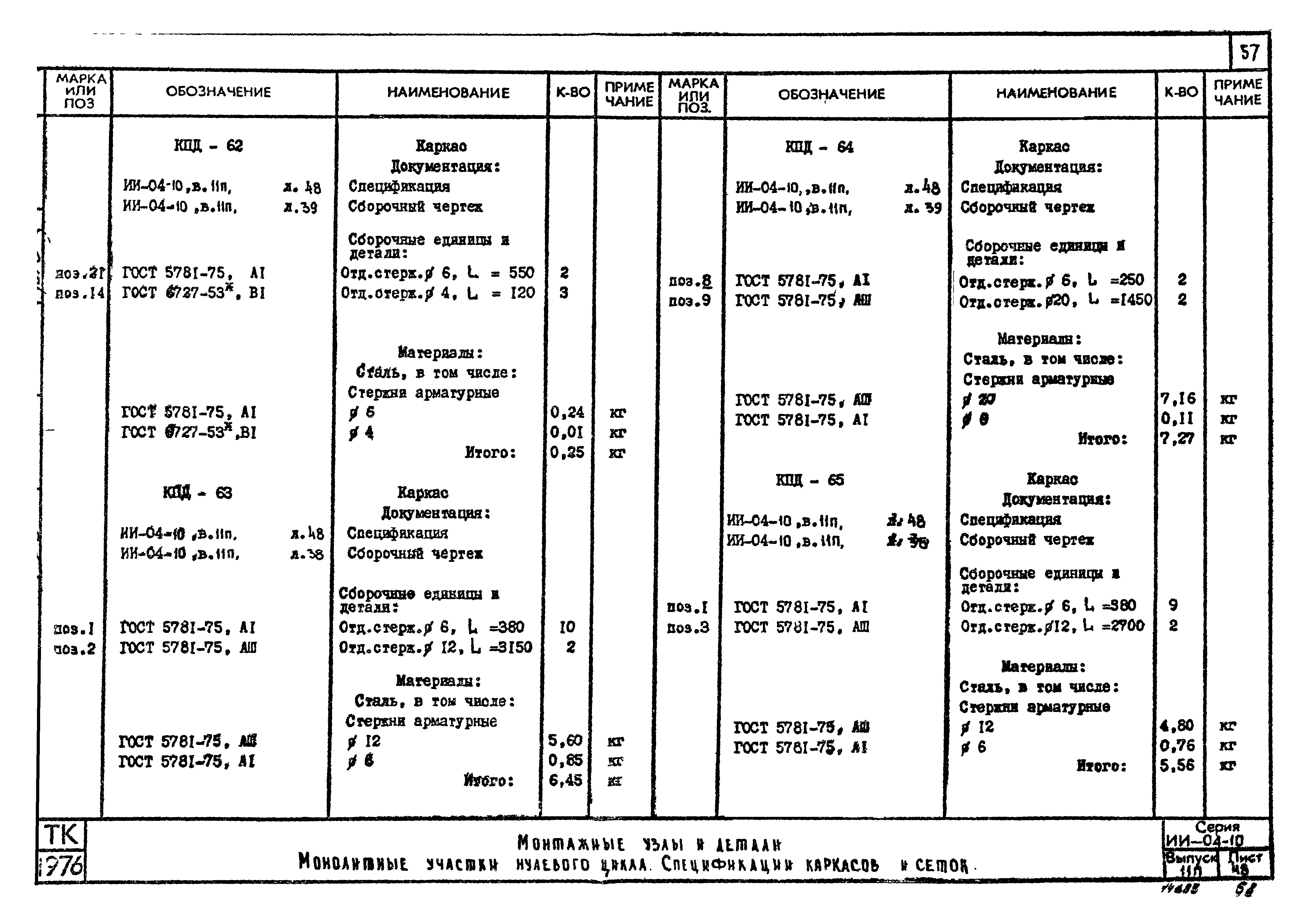

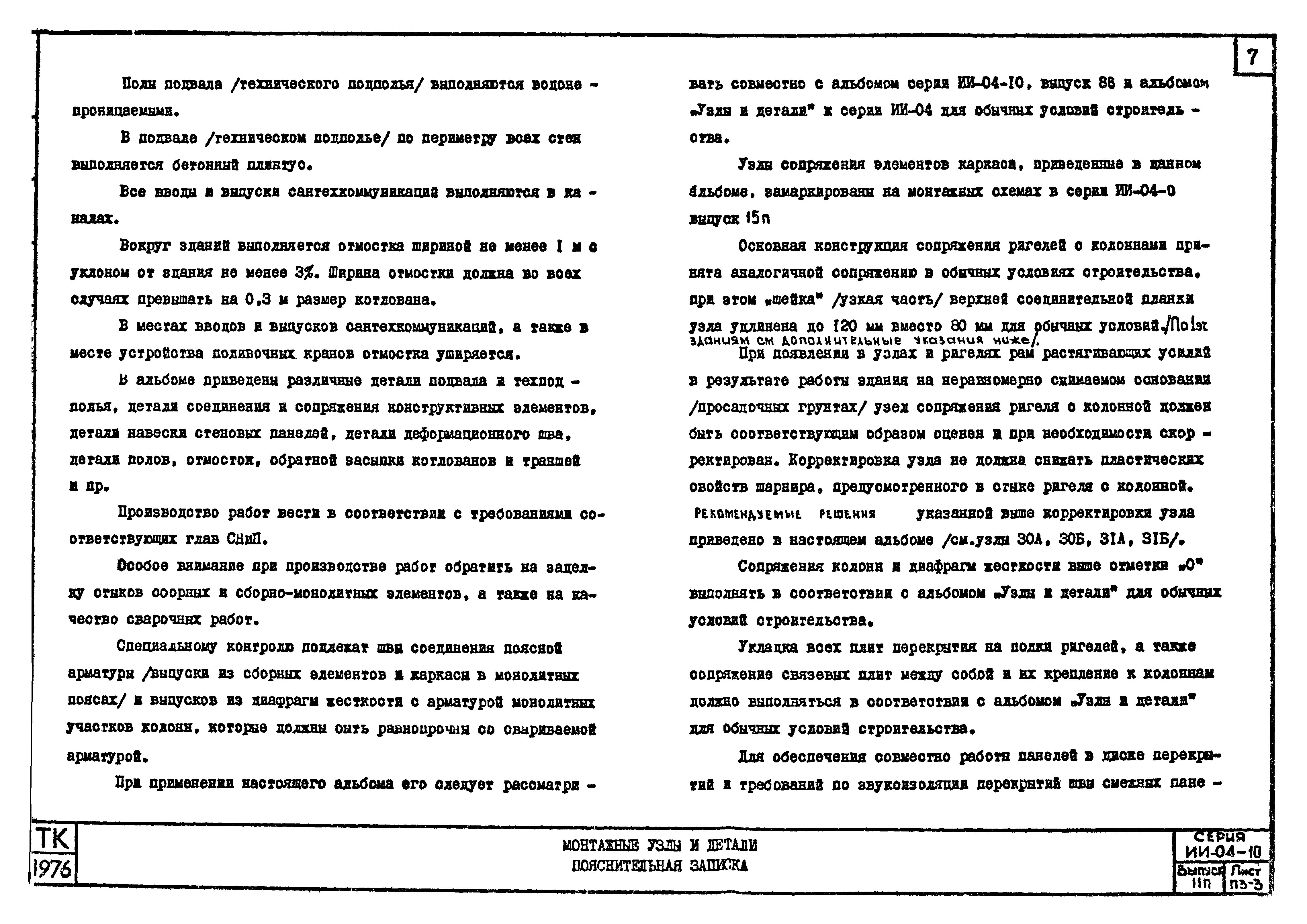

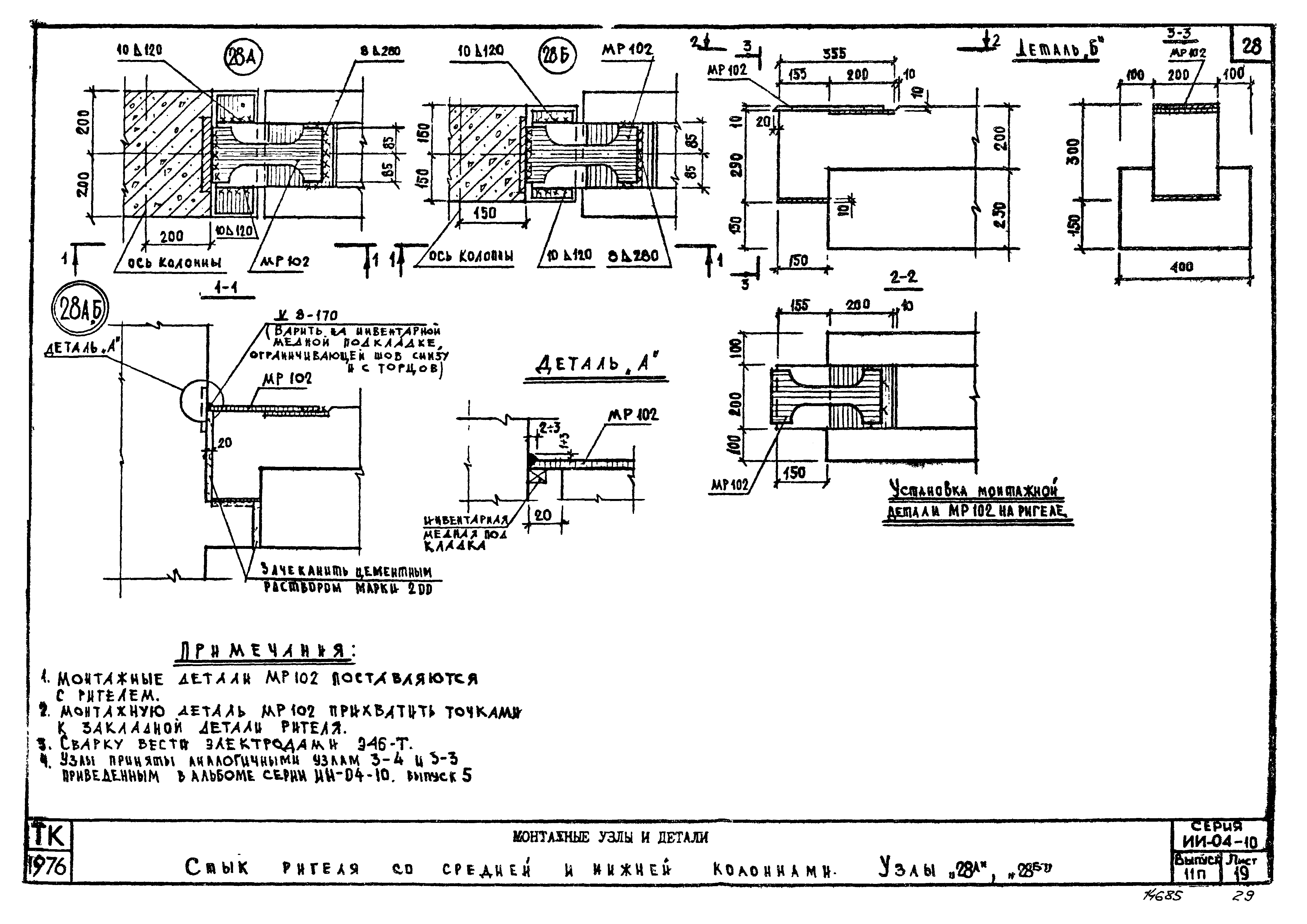

Оглавление:	Перечень серий и выпусков Содержание выпуска Пояснительная записка Детали фундаментов. Узлы 1, 2, 3 Детали полов технического подполья (подвала) 4, 4А, 5, 5А. Детали отмостки Сопряжение элементов нулевого цикла. Узел 8 Сопряжение элементов нулевого цикла. Узел 9 Сечения фундаментов. Сопряжение элементов нулевого цикла. Узел 10 Сопряжение элементов нулевого цикла. Узел 11 Сопряжение элементов нулевого цикла. Узел 12, 13 Сопряжение элементов нулевого цикла. Узел 14, 15 Сопряжение элементов нулевого цикла. Узел 16 Сопряжение элементов нулевого цикла. Узел 17 Сопряжение элементов нулевого цикла. Узел 18 Детали навески стеновых панелей. Узлы 19, 20 Детали навески стеновых панелей. Узлы 21, 22 Крепление рядовых панелей перекрытий над техническим подпольем (подвалом) между собой. Узел 23 Крепление рядовых панелей перерытый над техническим подпольем (подвалом) между собой. Узел 24 Крепление рядовой панели перекрытия в торце здания. Узел 25 Крепление рядовых панелей перекрытия между собой. Узел 26 Узел 27. Деталь решения перекрытия в месте деформационного шва Стык ригеля со средней и нижней колоннами. Узлы 28А, 28Б Стык ригеля с верхней колонной. Узлы 29А, 29Б Стык ригеля со средней и нижней колоннами. Узел 30А Стык ригеля со средней и нижней колоннами. Узел 30Б Стык ригеля с верхней колонной. Узел 31А Стык ригеля с верхней колонной. Узел 31Б Сопряжение элементов нулевого цикла. Узел 32 Сопряжение элементов нулевого цикла. Узлы 33, 34А, 34Б Вертикальный стык стеновых панелей у осадочного шва (Вариант 1). Узел 35 Вертикальный стык стеновых панелей у осадочного шва (Вариант 2). Узел 36 Детали уплотнения швов и примыканий стеновых панелей. Узлы 35, 36, 37 Фрагмент угла нулевого цикла при колоннах сечением 30х30 см. Общий вид, планы (Подвал) Фрагмент угла нулевого цикла при колоннах сечением 40х40 см. Общий вид, планы (Подвал) Фрагмент угла нулевого цикла. Армирование (Подвал) Фрагмент угла нулевого цикла при колоннах сечением 30х30 см. Общий вид, планы (Техподполье) Фрагмент угла нулевого цикла при колоннах сечением 40х40 см. Общий вид, планы (Техподполье) Фрагмент угла нулевого цикла. Армирование (Техподполье) Монолитные участки нулевого цикла. Объемные каркасы ОКПД-33 - ОКПД-38 (Подвал) Монолитные участки нулевого цикла. Объемные каркасы ОКПД-39 - ОКПД-44 (Техподполье) Монолитные участки нулевого цикла. Плоские каркасы КПД-63, КПД-65, КПД-67, КПД-69, КПД-71, КПД-73, ПМС-1 Монолитные участки нулевого цикла. Плоские каркасы КПД-59, КПД-60, КПД-64, КПД-66, КПД-68, КПД-70, КПД-72, КПД-74. Сетки: СПД-18, СПД-19 Монолитные участки нулевого цикла. Сетки: КПД-16, СПД-17, СПД-20, СПД-21 Фрагменты угла нулевого цикла. Спецификации арматурных изделий Монолитные участки нулевого цикла. Спецификации каркасов и сеток Монтажные детали МД101 - МД110, ПММН-1, ПММН-2 Монтажные детали МР102, МР106, МД104, МД111 Монтажные детали ММН-3, ММН-4, ММН-7, ММН-11 - ММН-14
Разработан:	КиевЗНИИЭП
Утверждён:	22.04.1977 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (79)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
Чем заменён:	Серия 1.020.1-3пв «Конструкции каркаса межвидового применения многоэтажных общественных зданий производственных и вспомогательных зданий промышленных предприятий для строительства на просадочных грунтах и на подрабатываемых территориях»
