Типовой проект 281-1-25-155

Альбом I. Архитектурно-строительные чертежи

Обозначение:	Типовой проект 281-1-25-155
Обозначение англ:	281-1-25-155
Статус:	не определен законодательством
Название рус.:	Альбом I. Архитектурно-строительные чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	18.02.1982

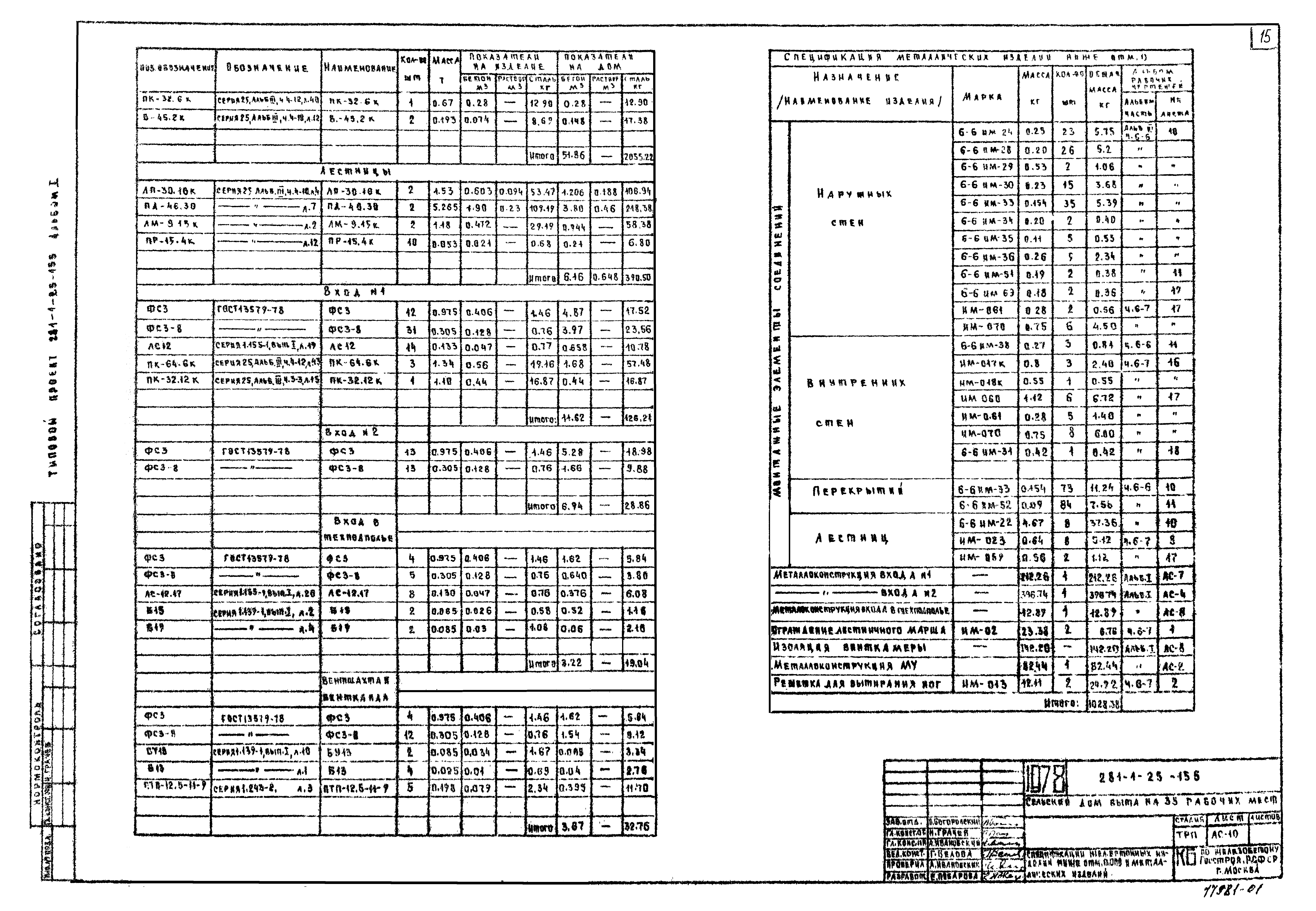

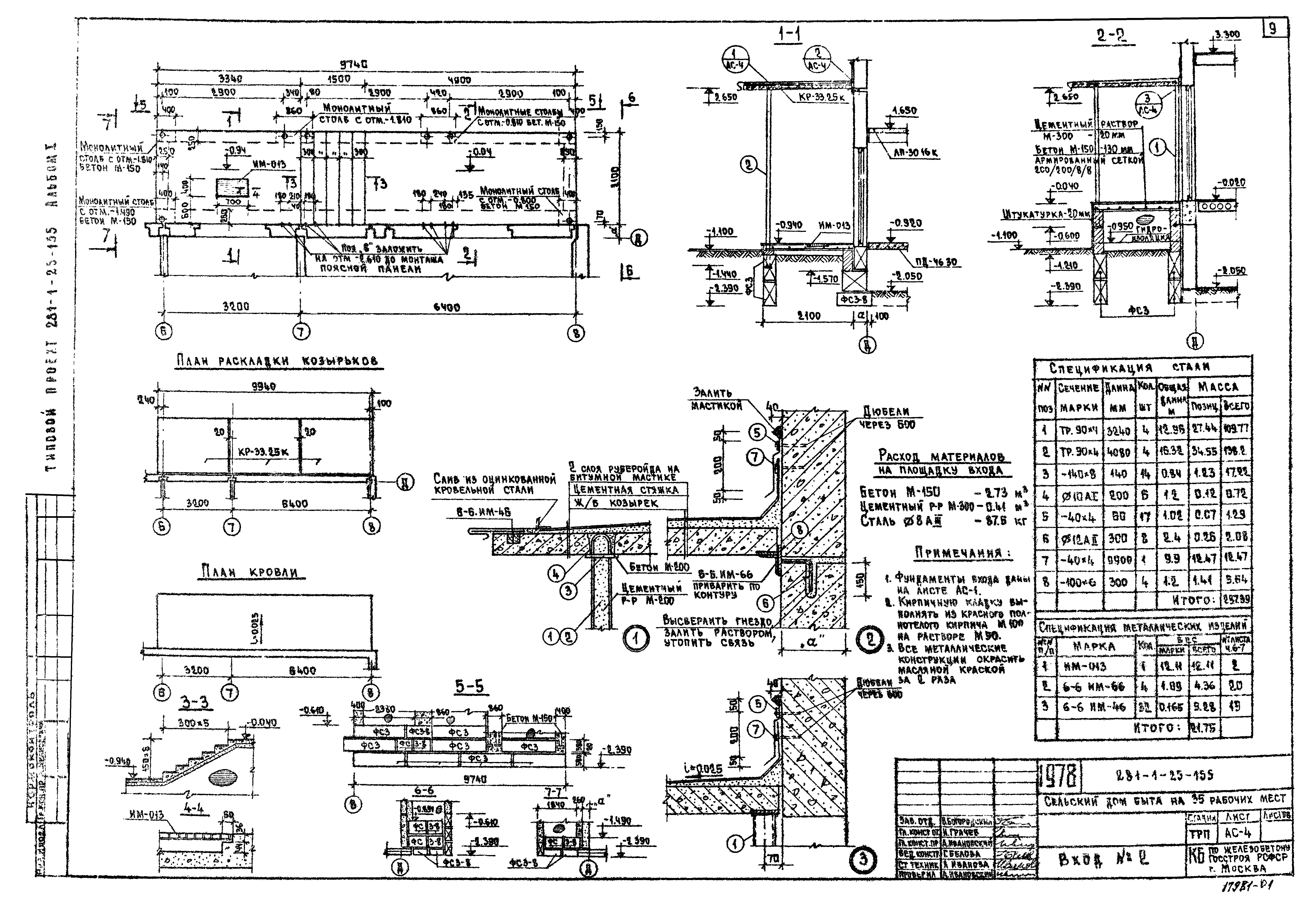

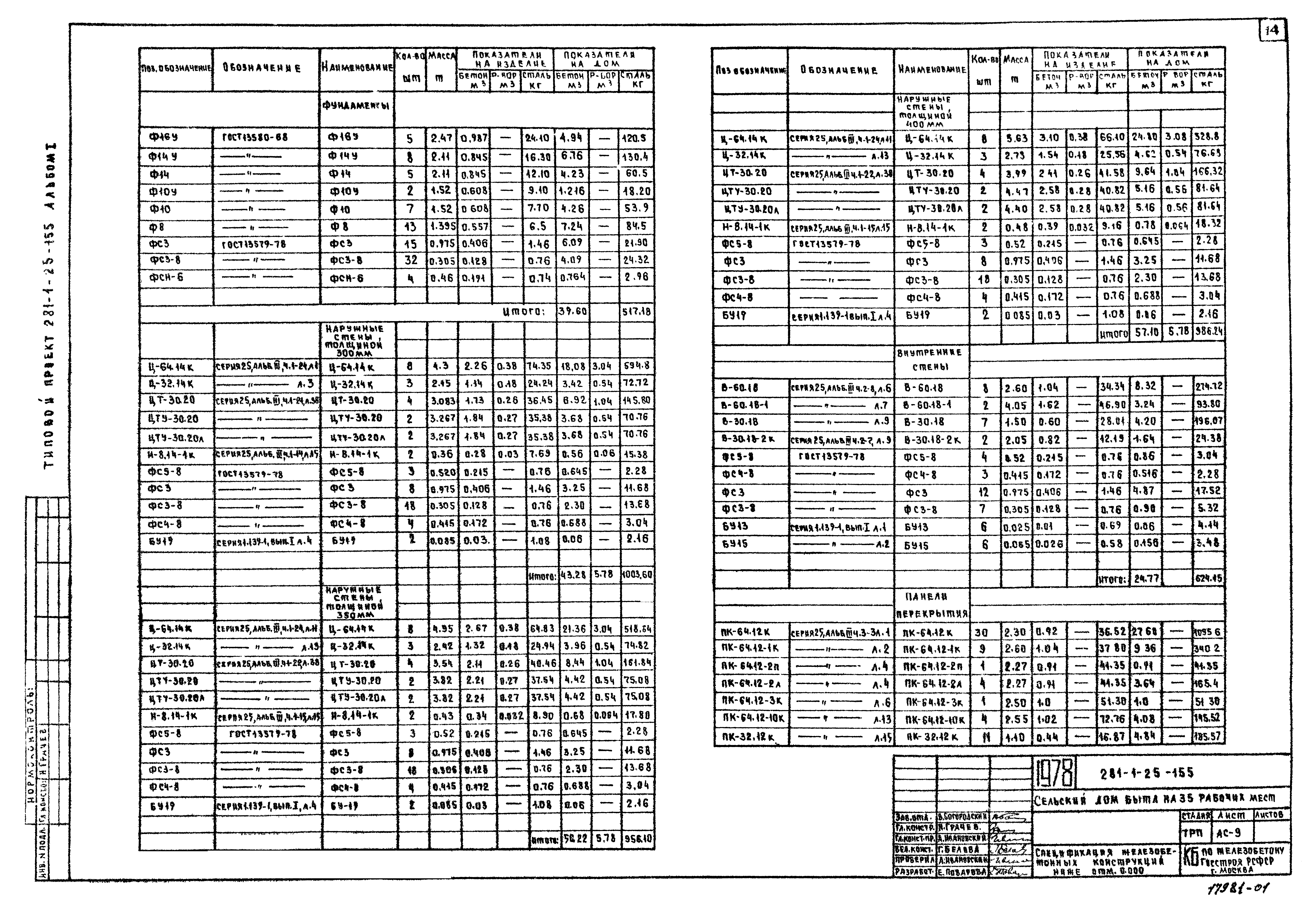

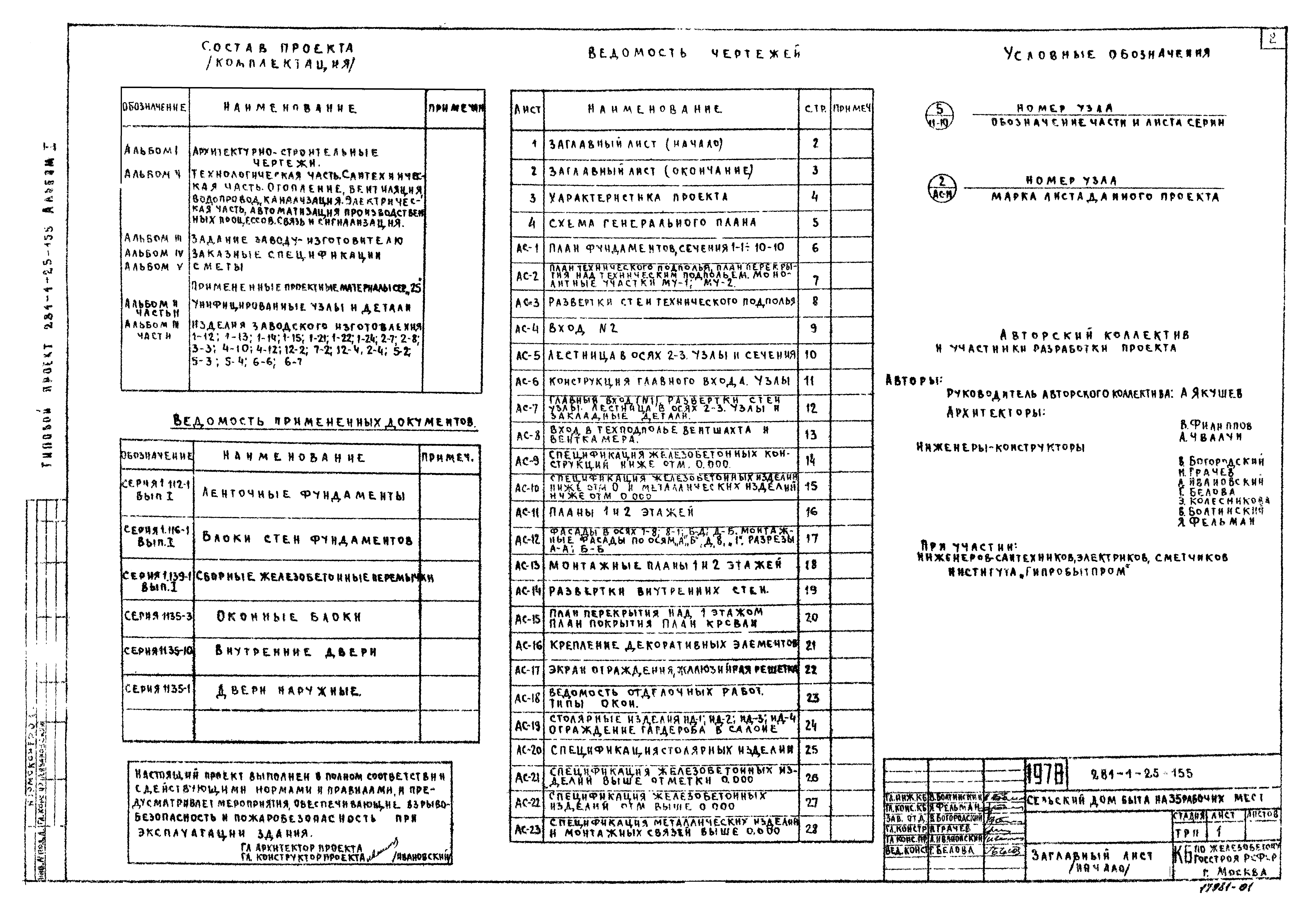

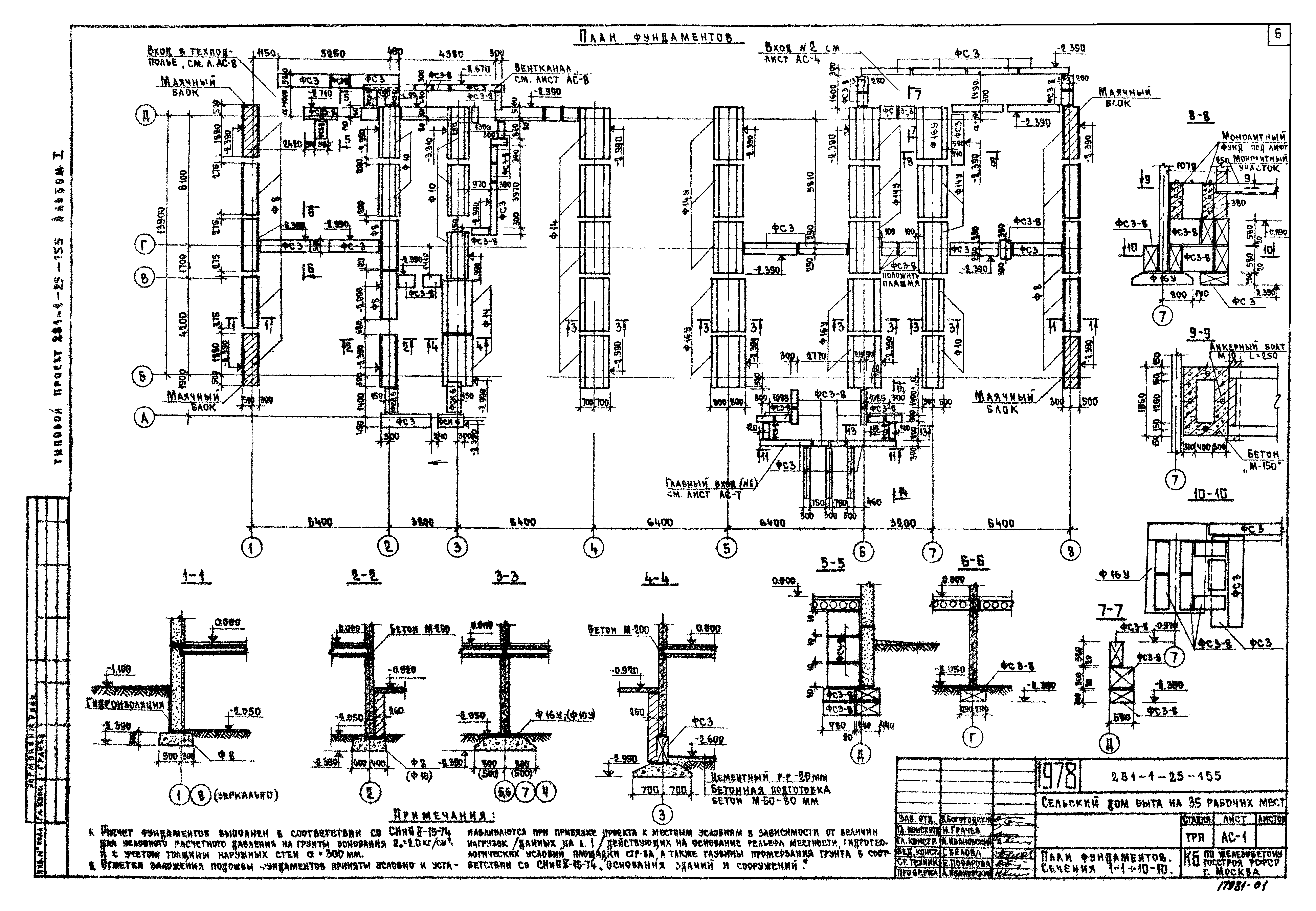

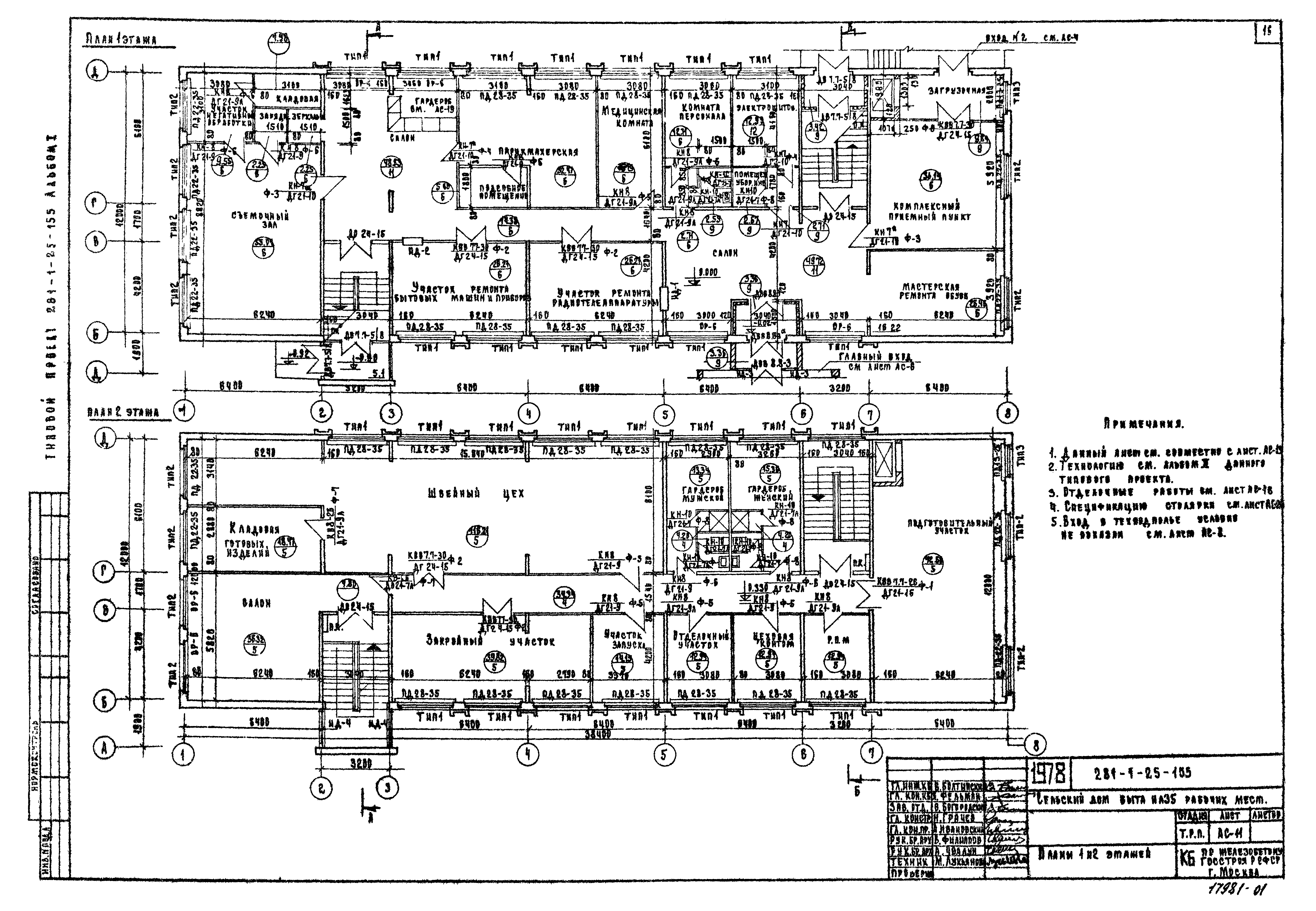

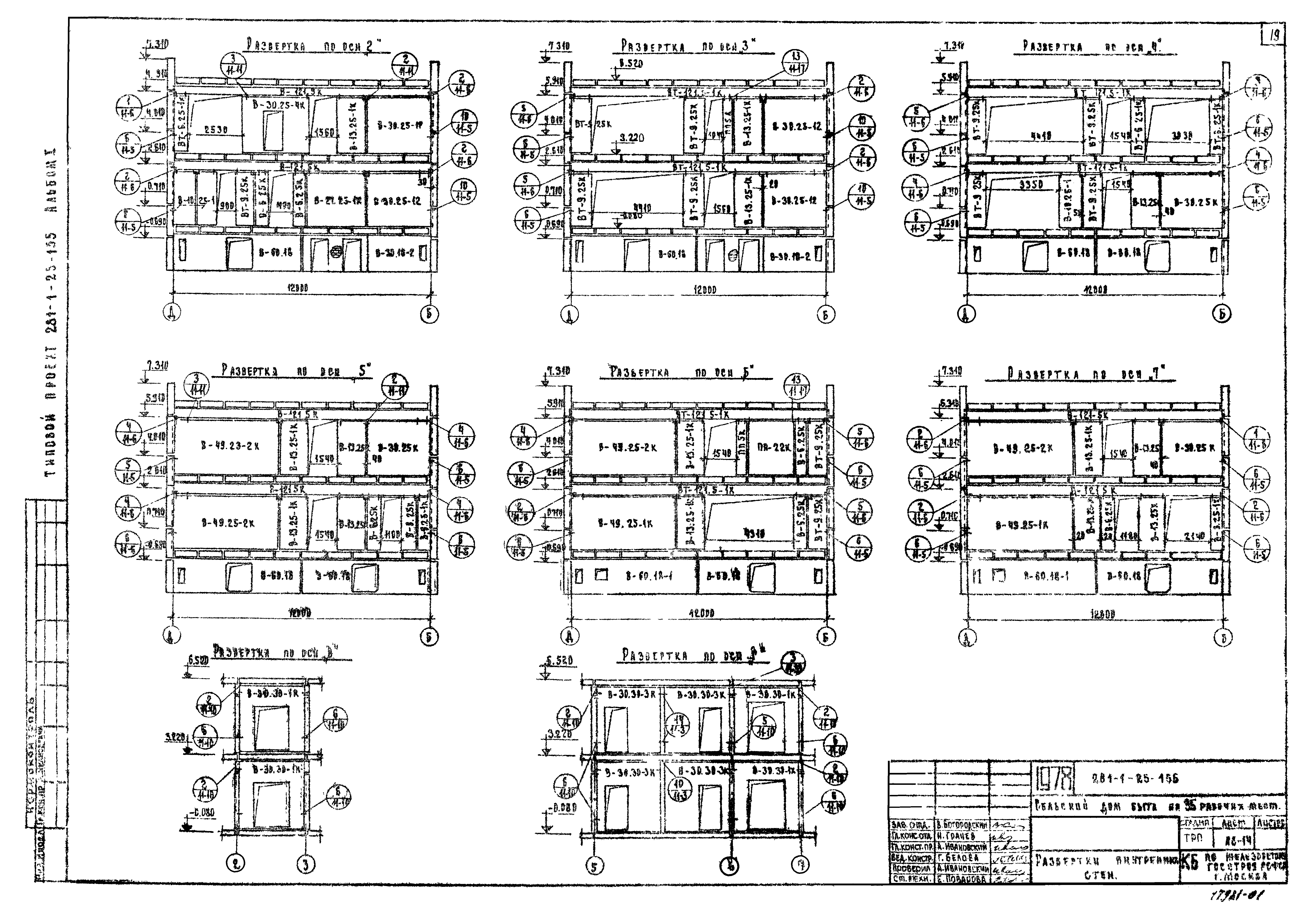

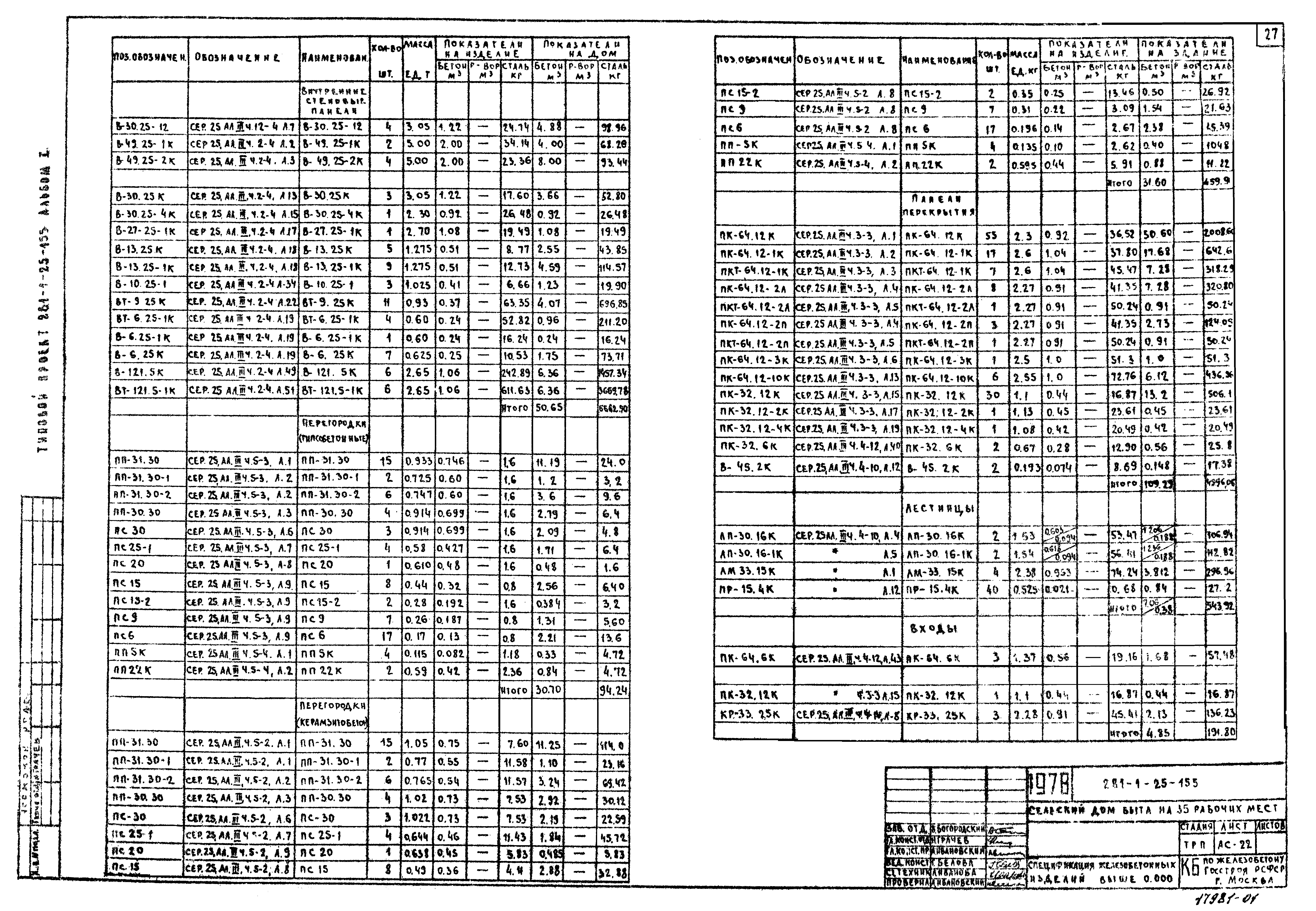

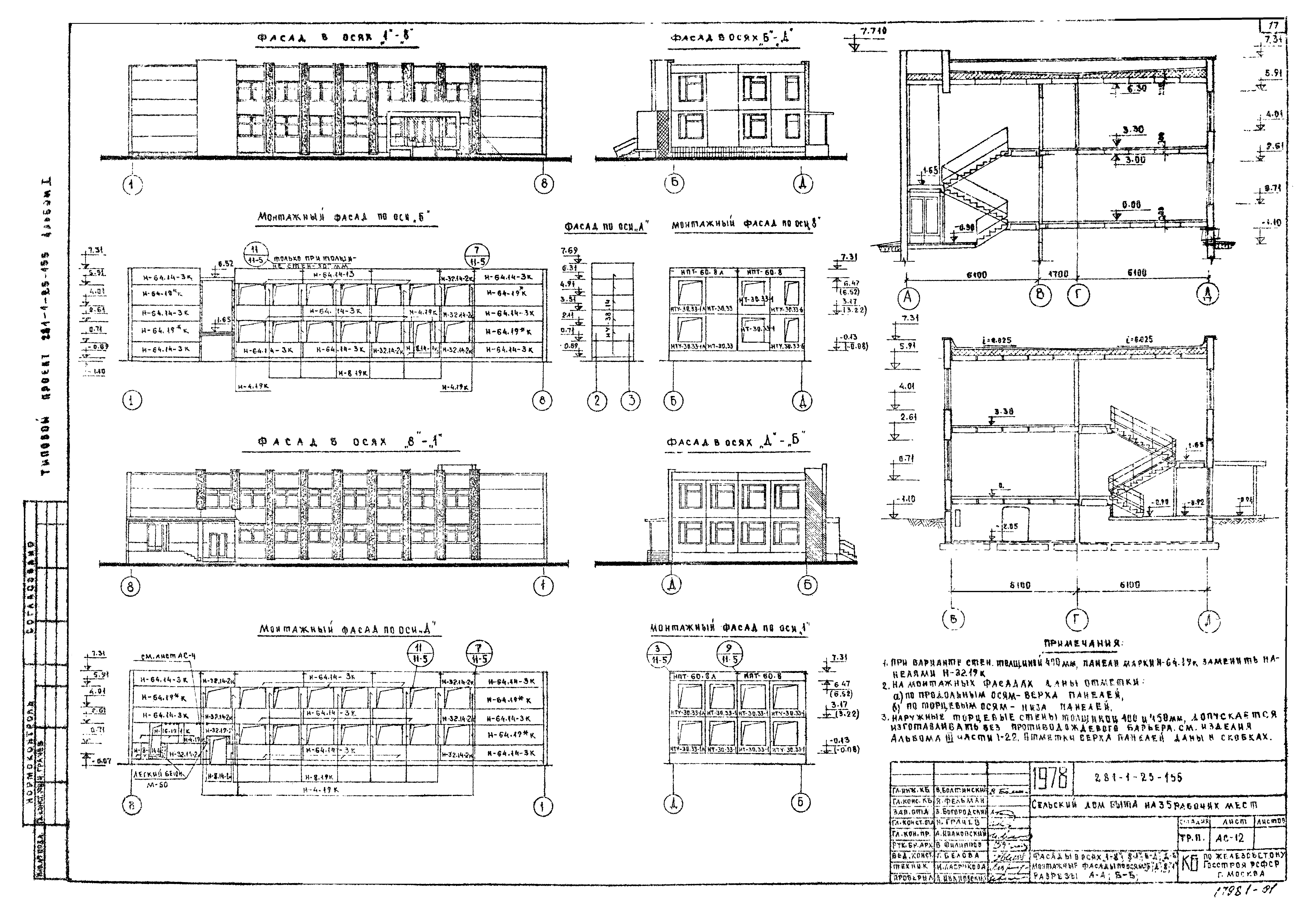

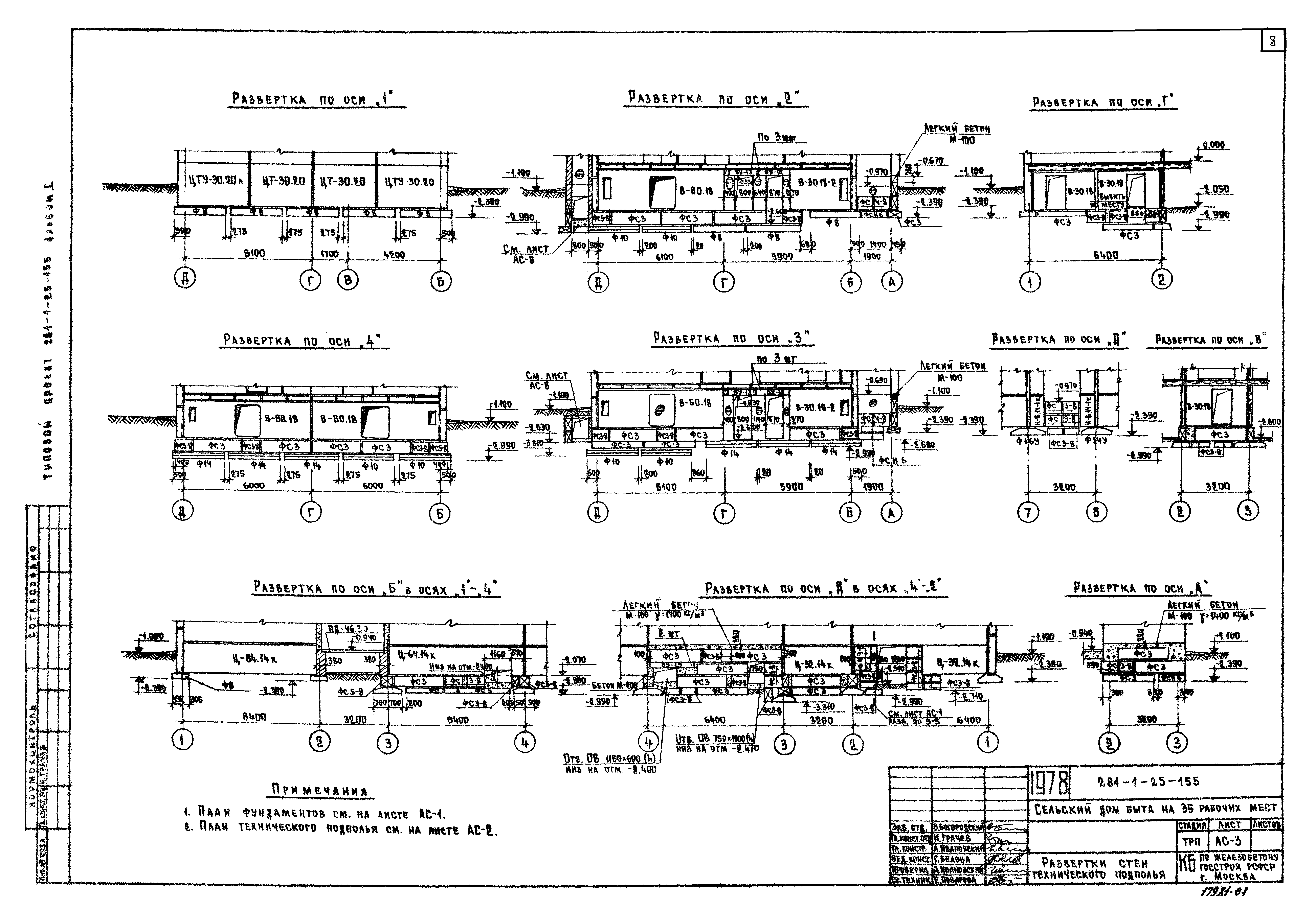

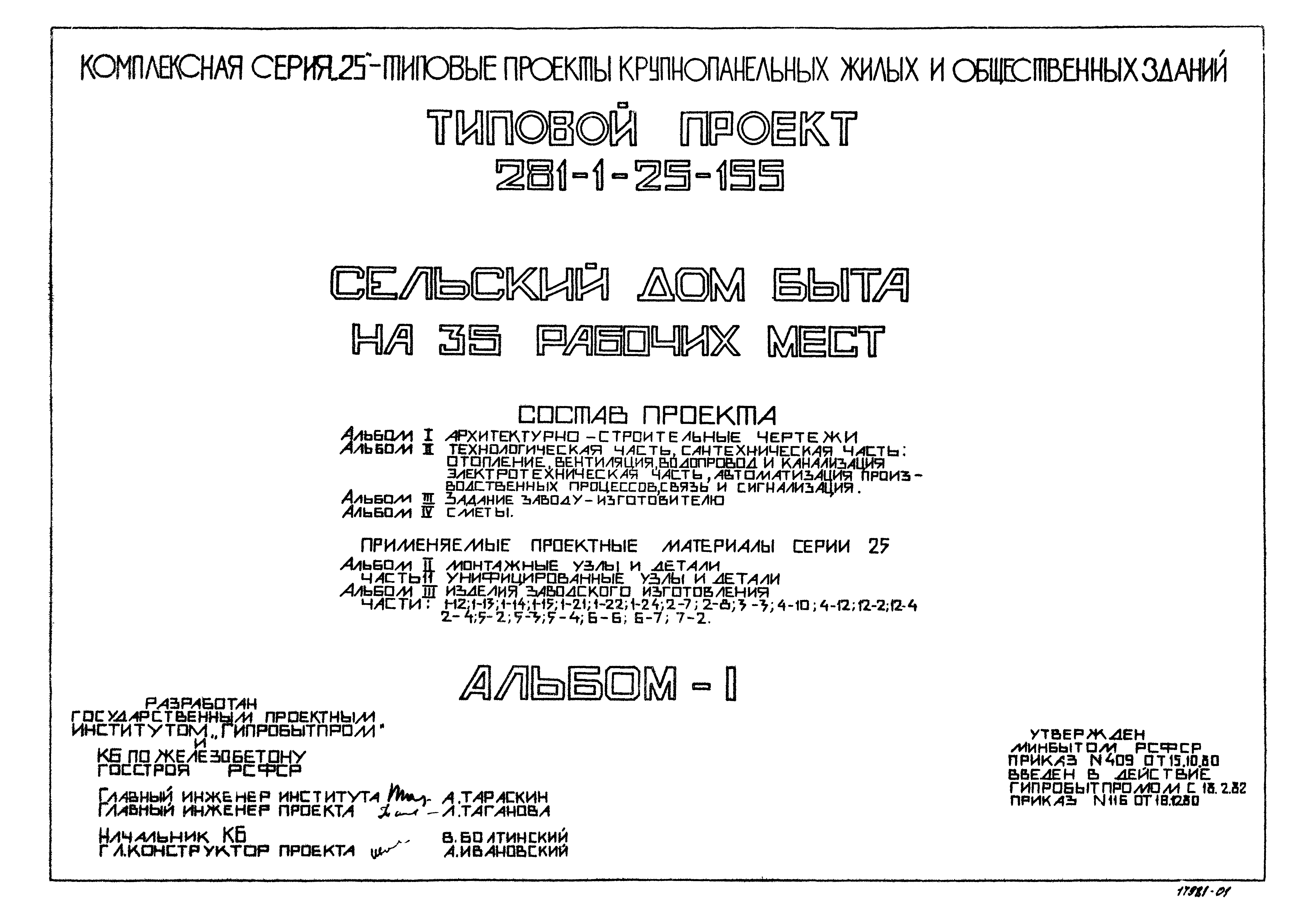

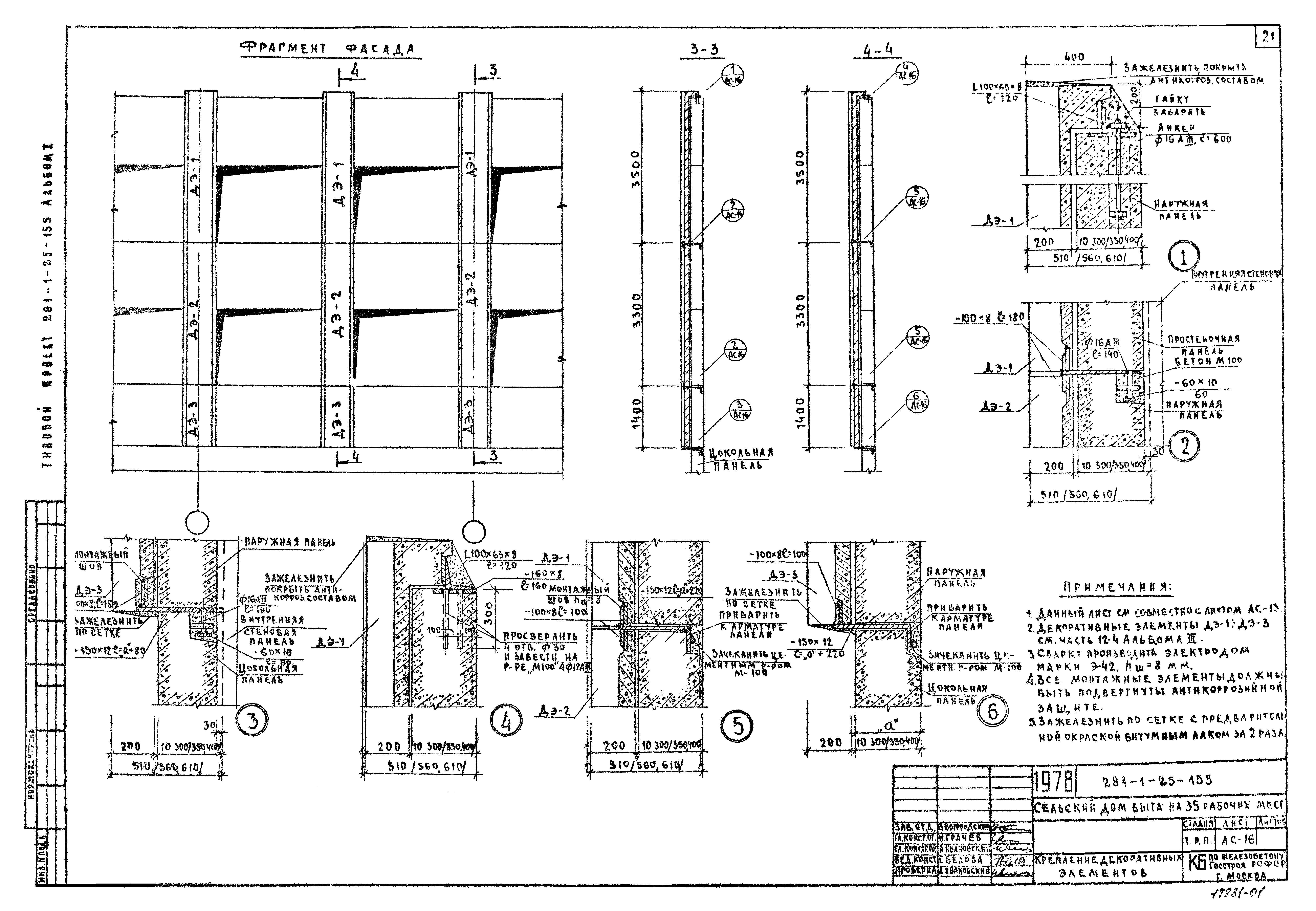

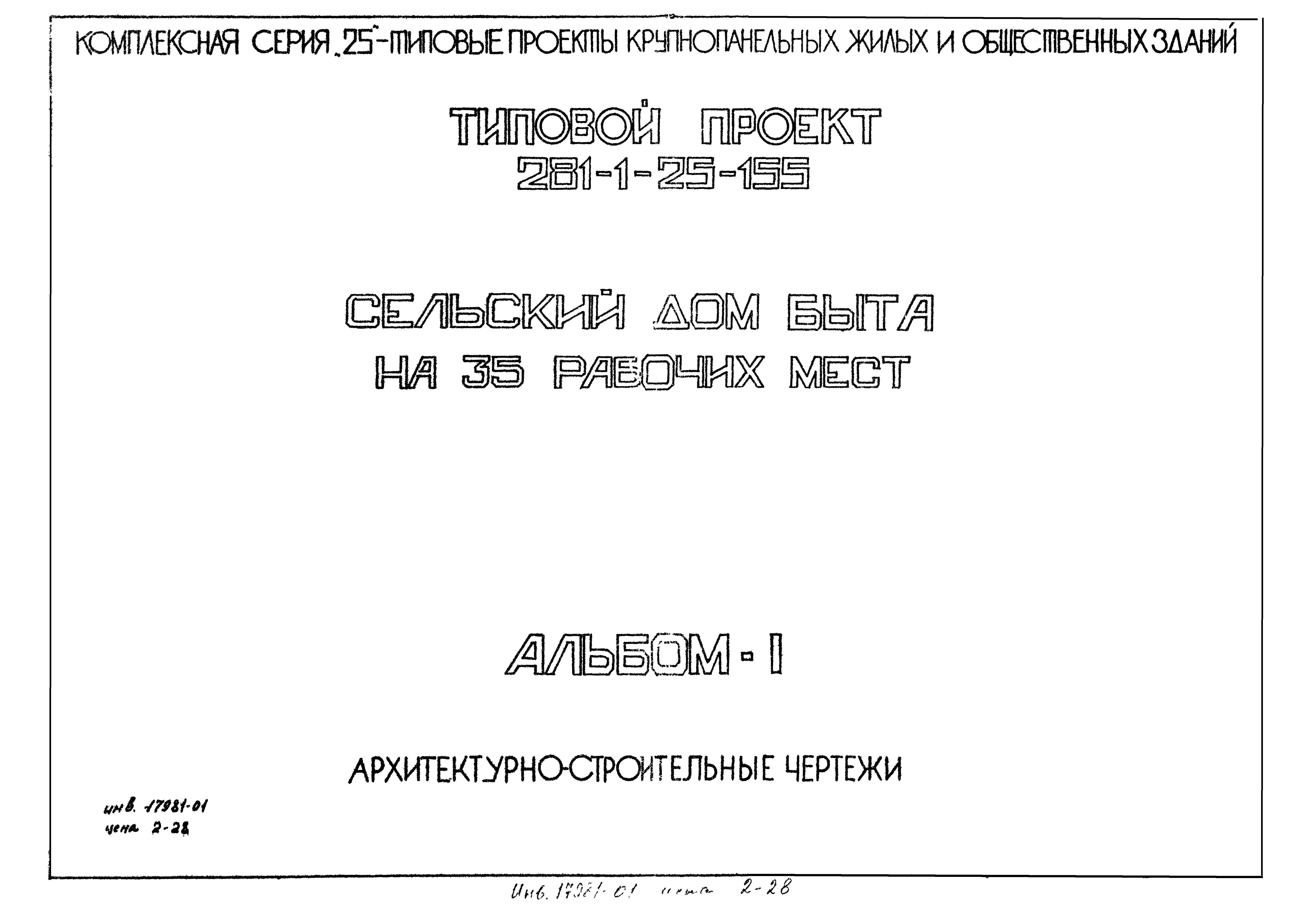

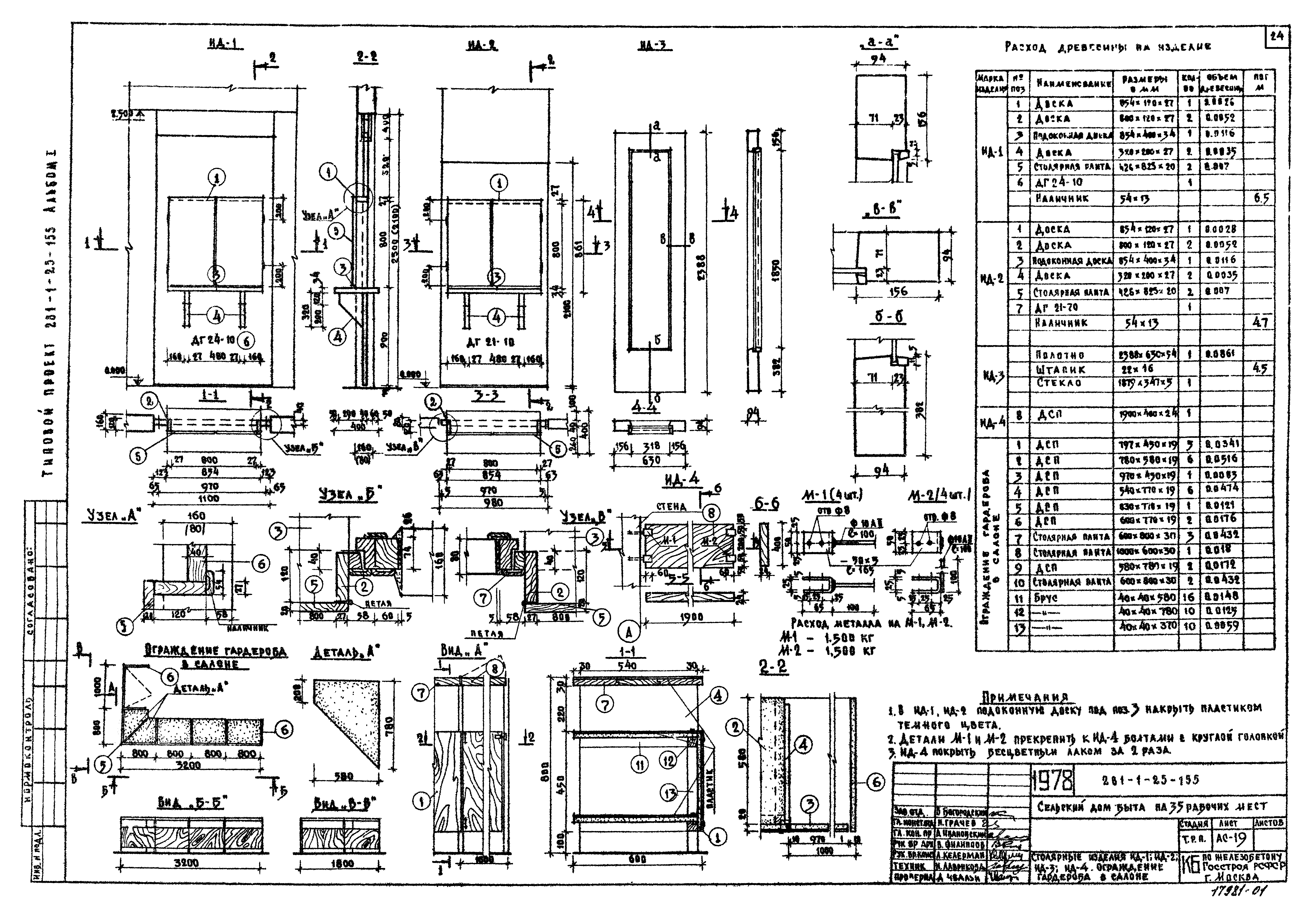

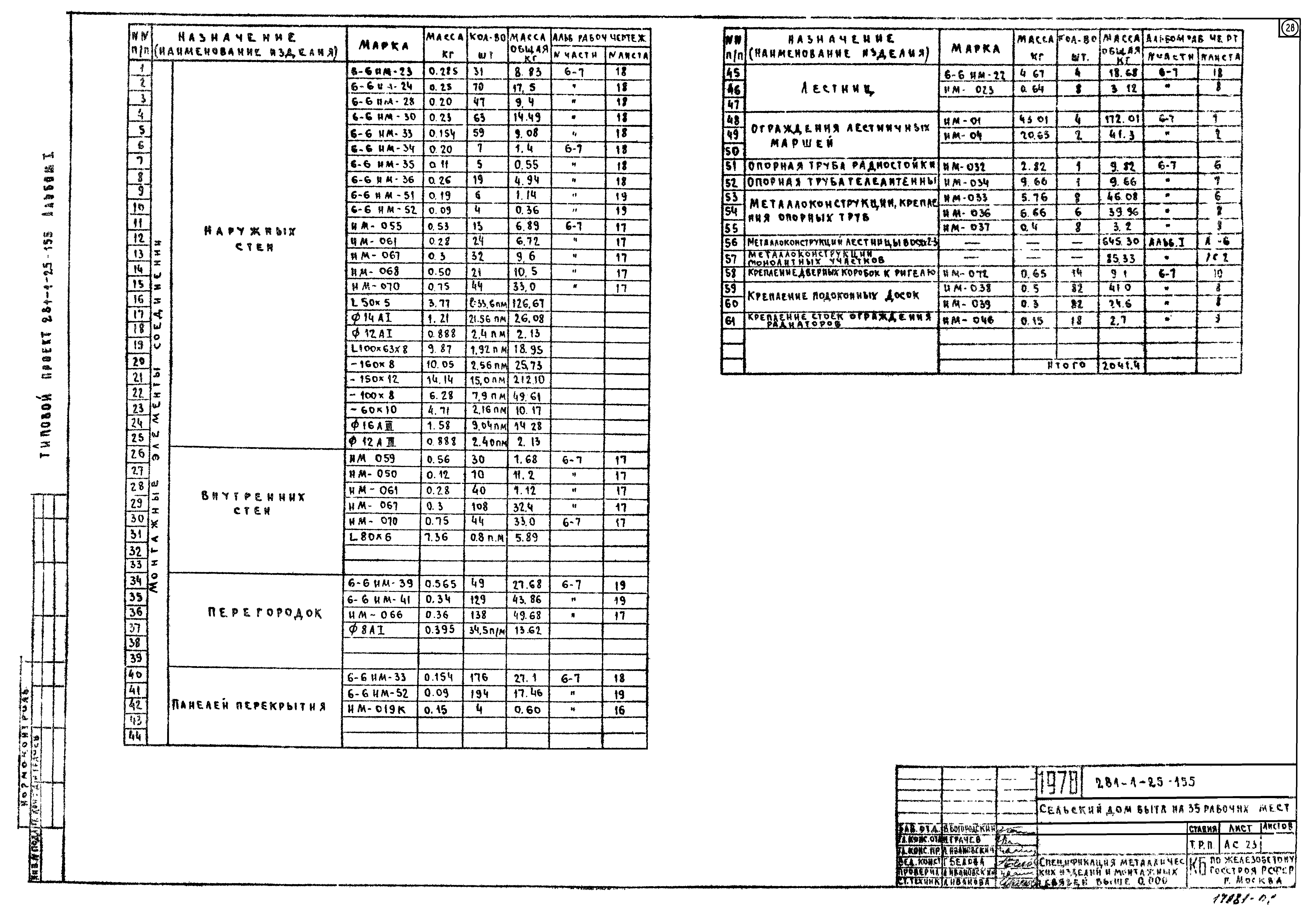

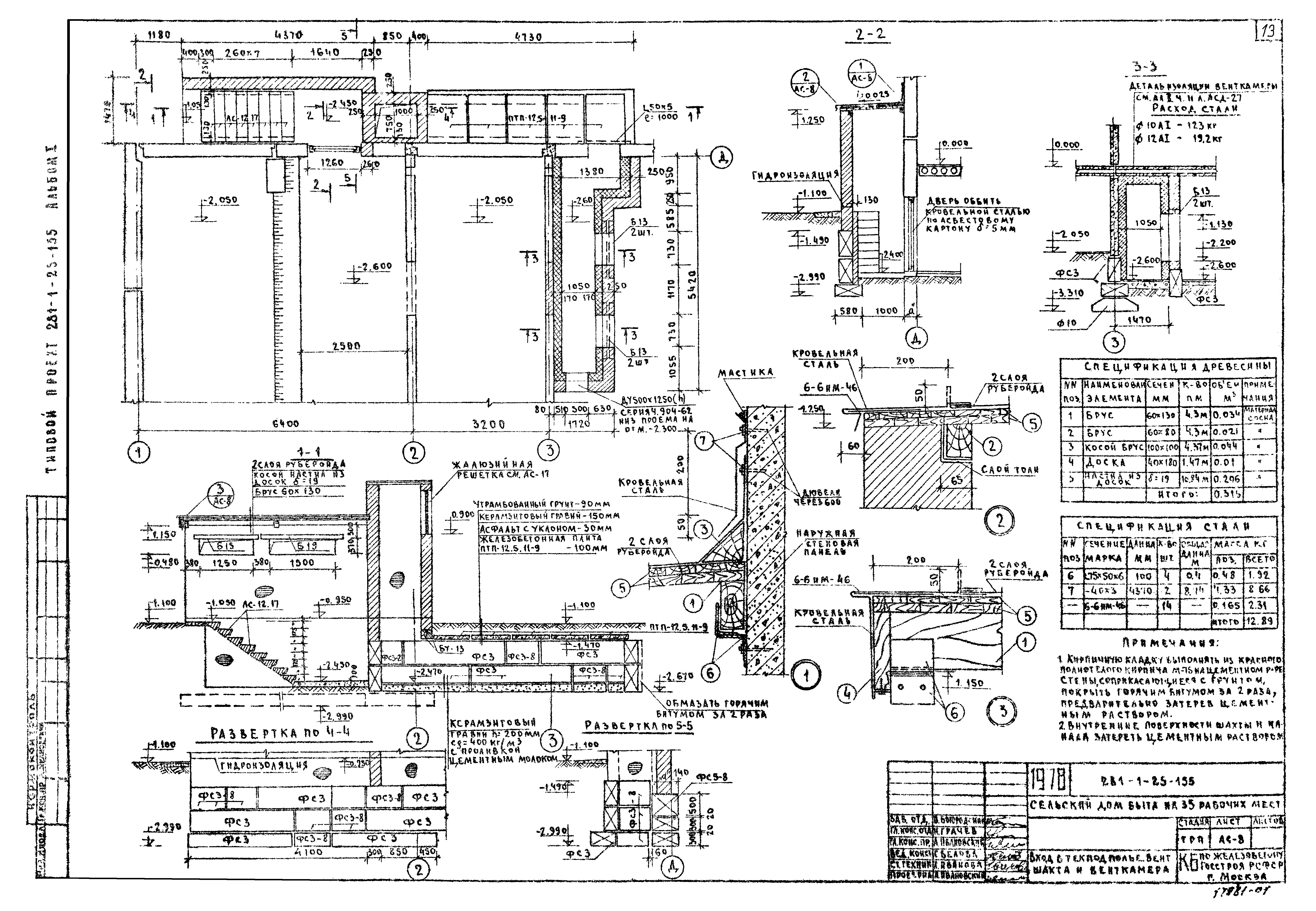

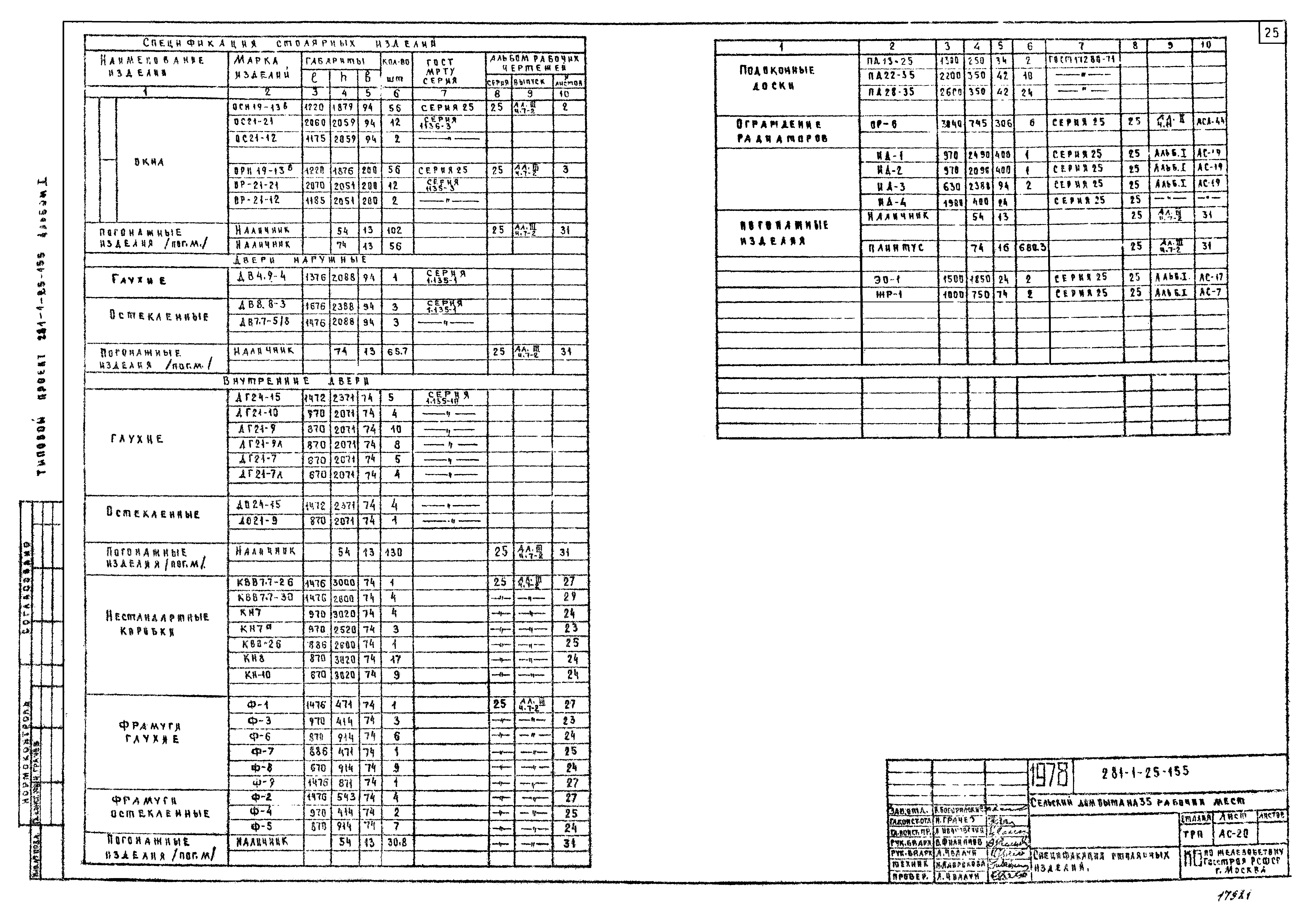

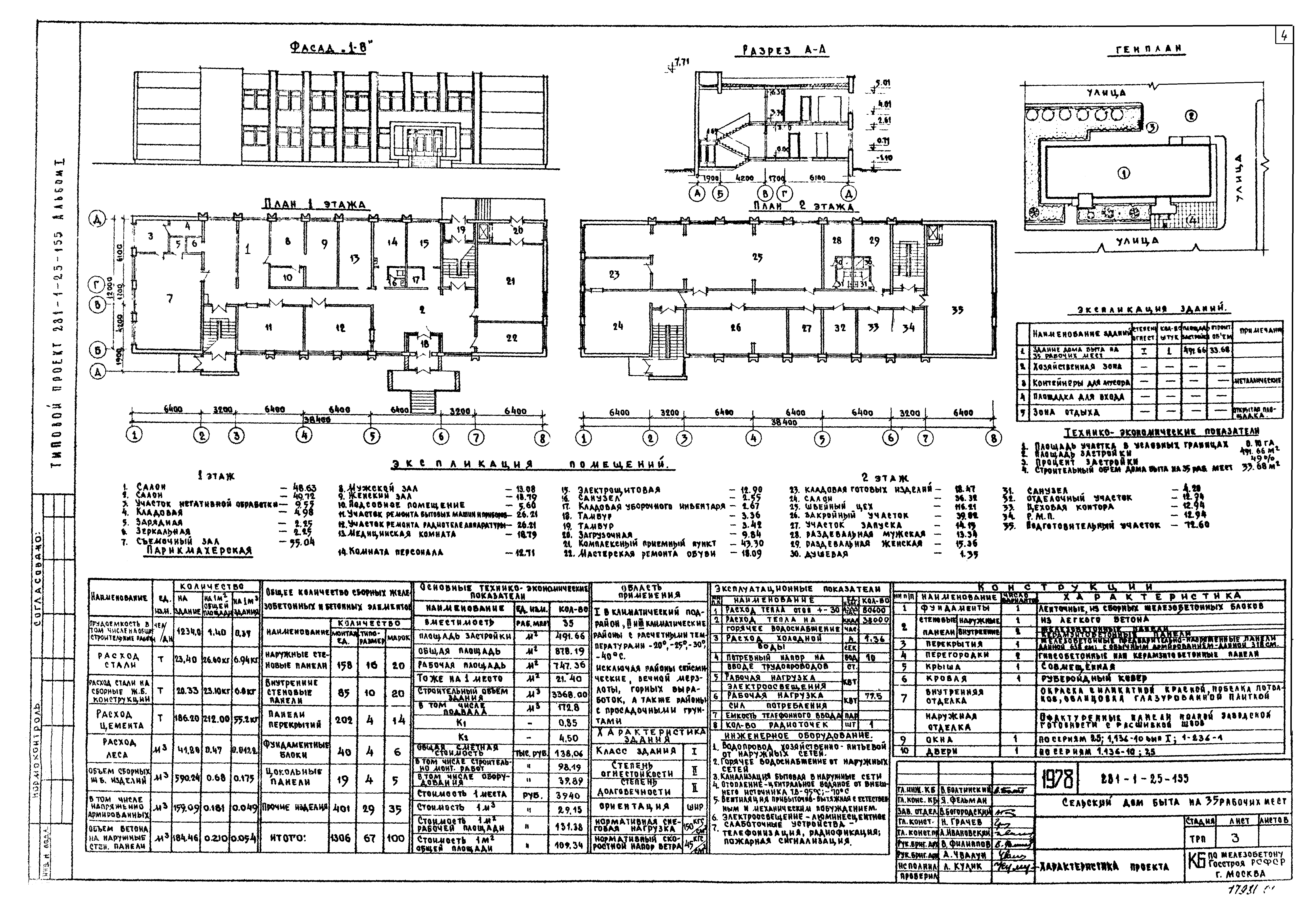

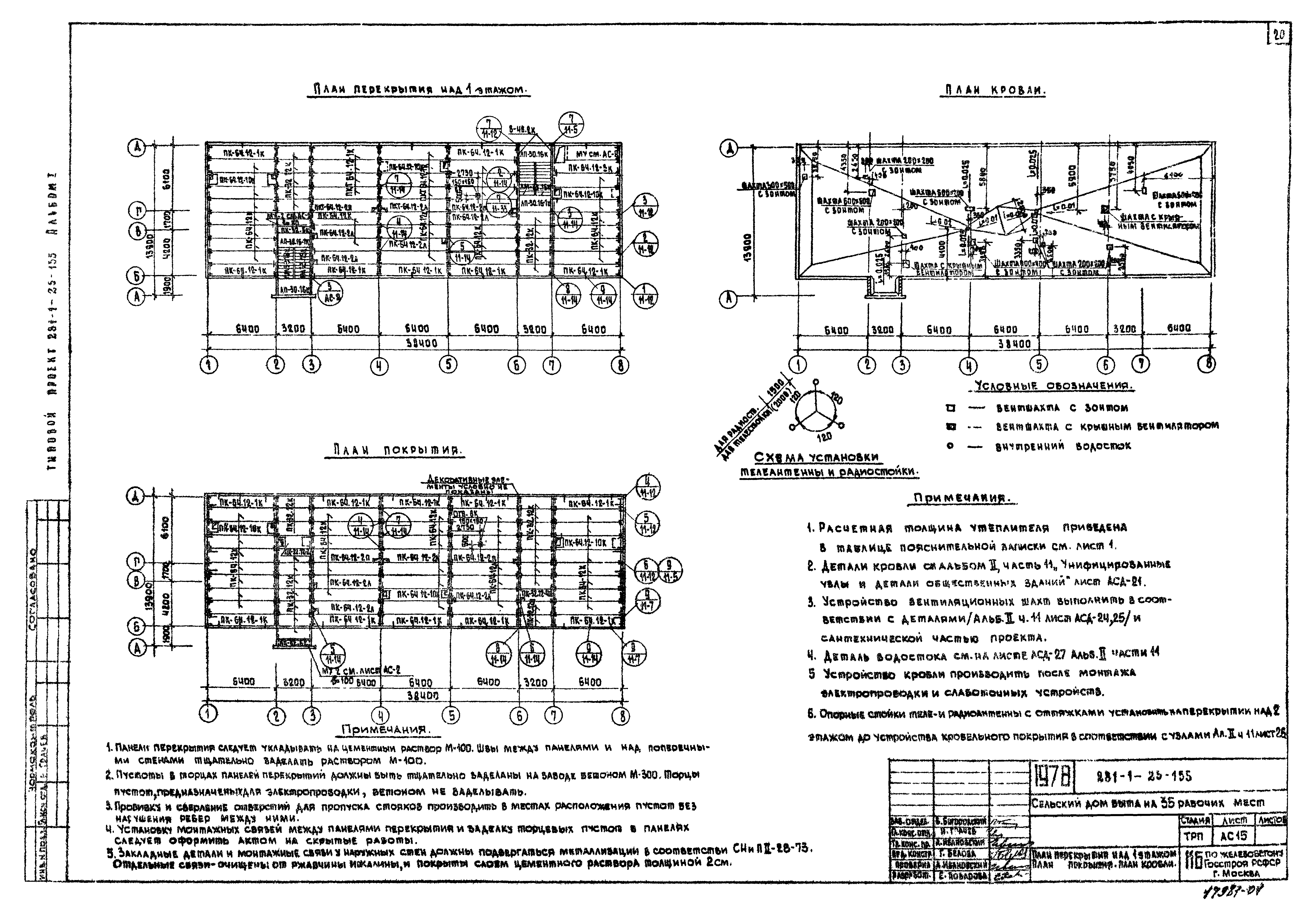

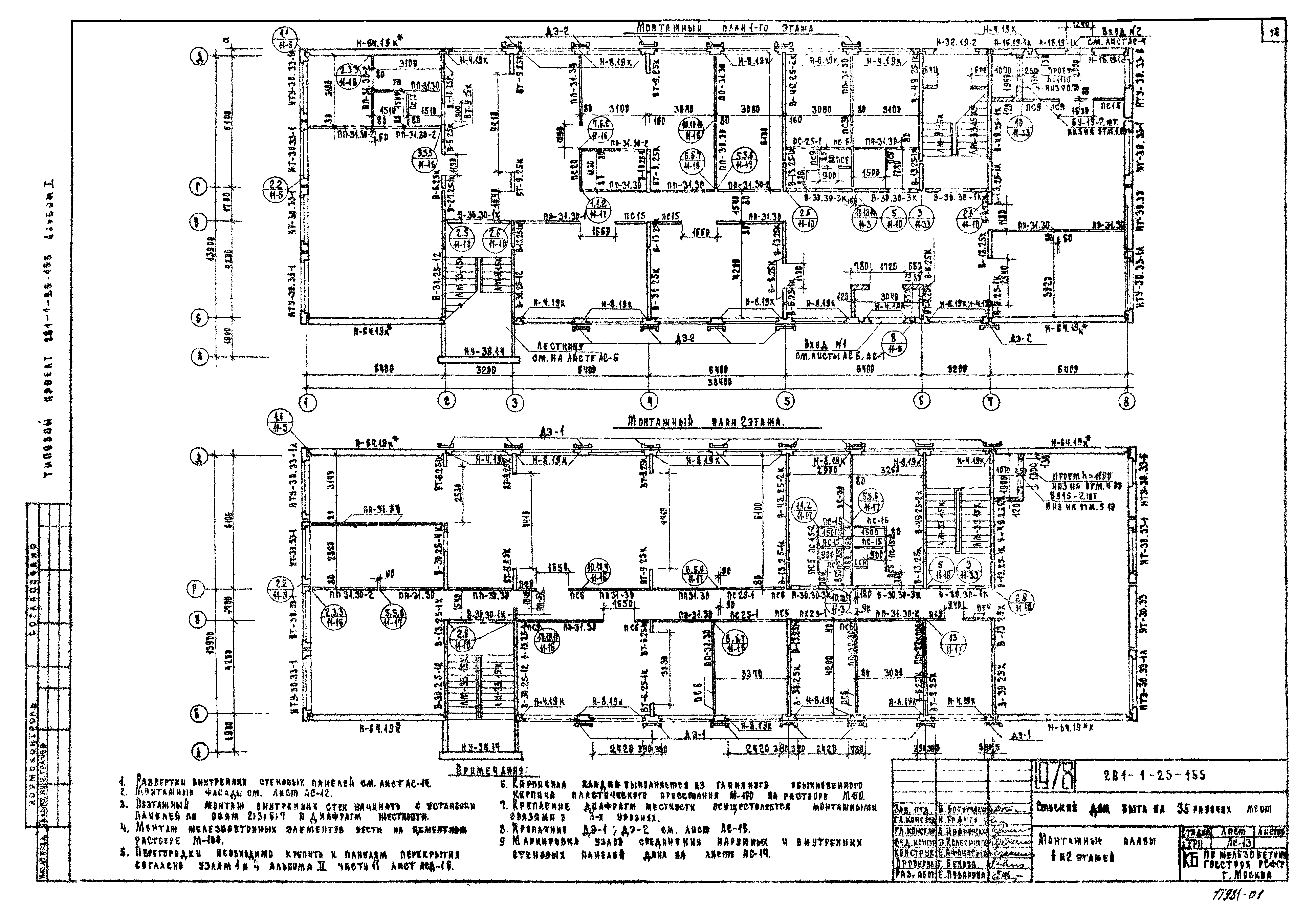

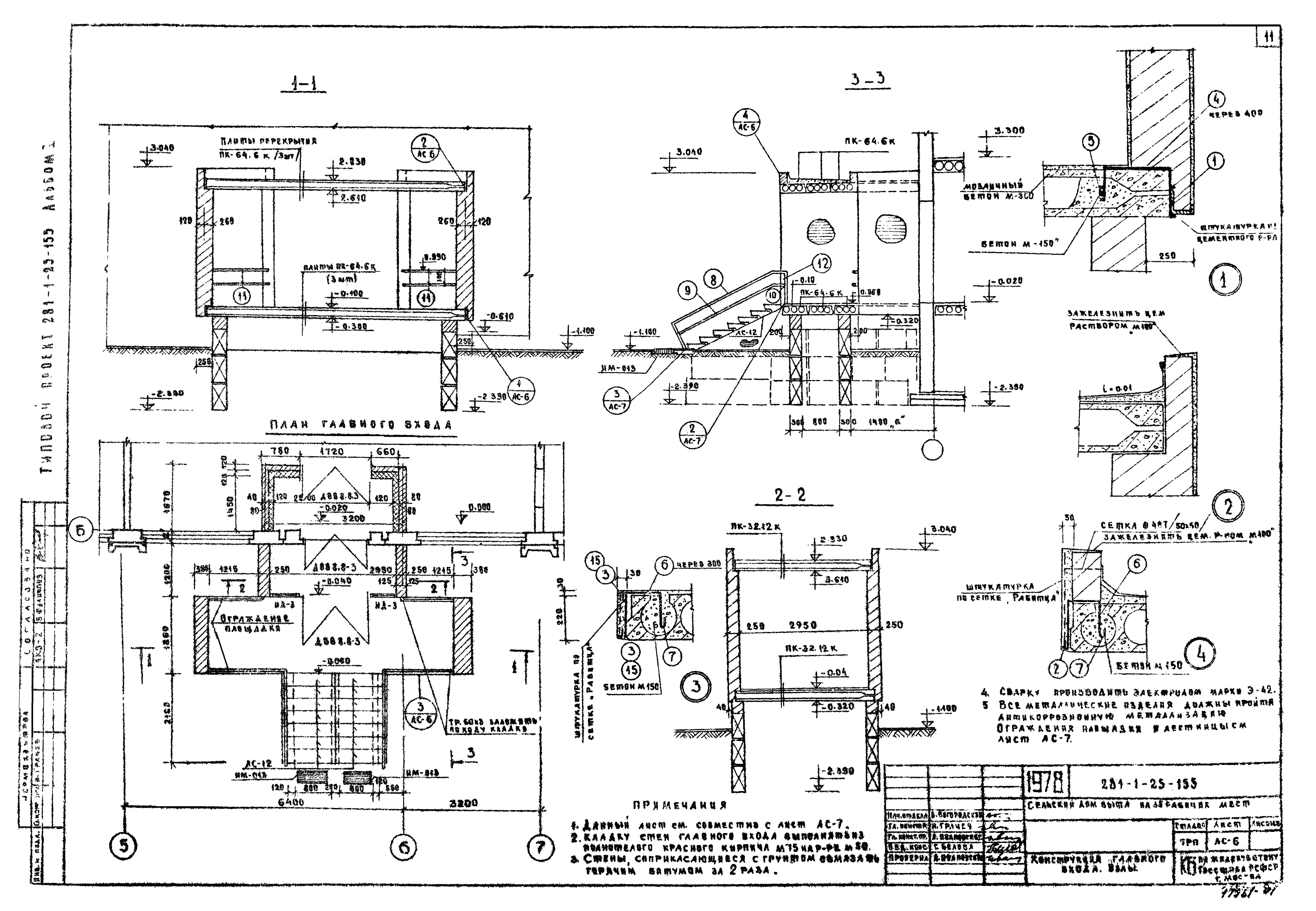

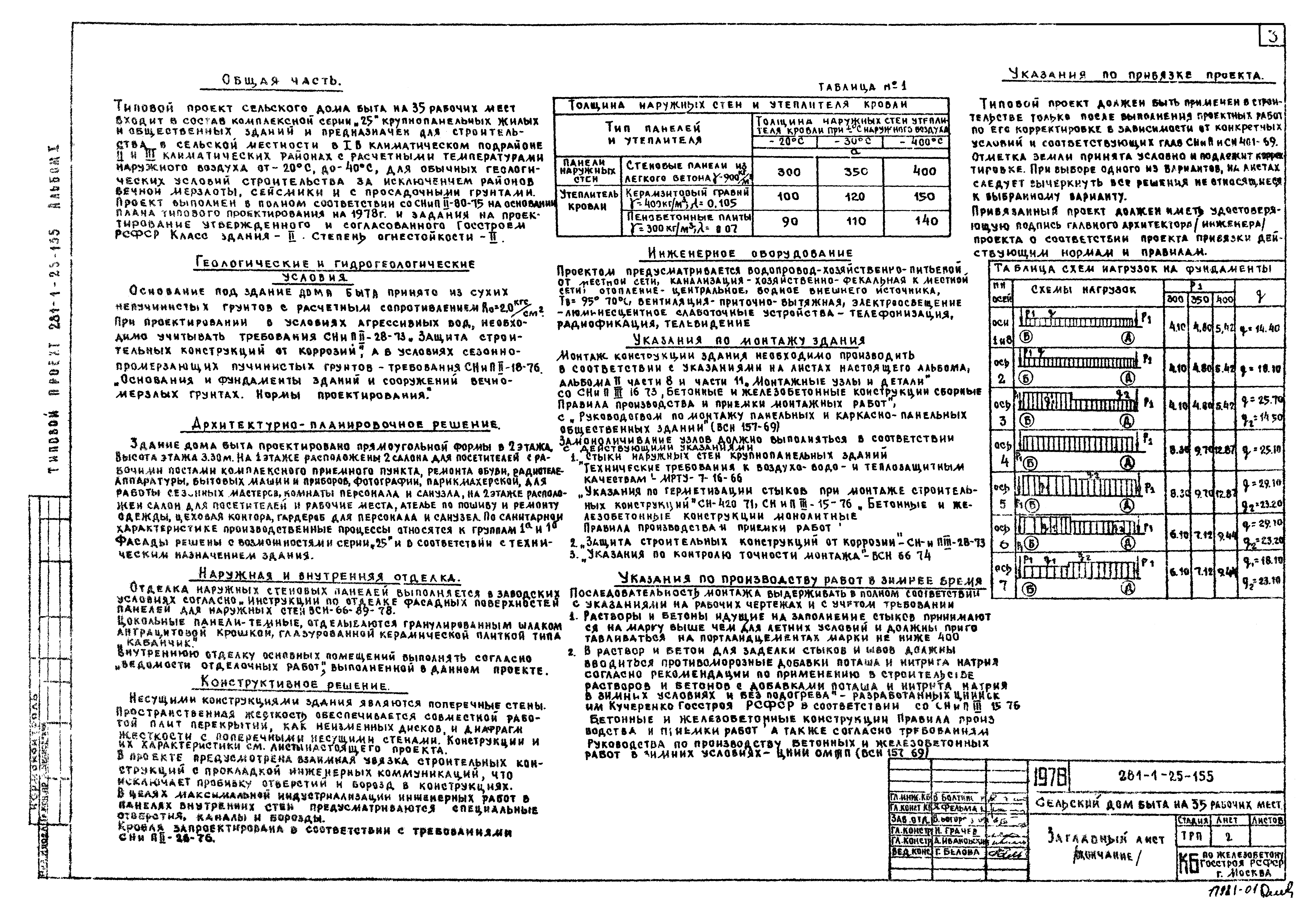

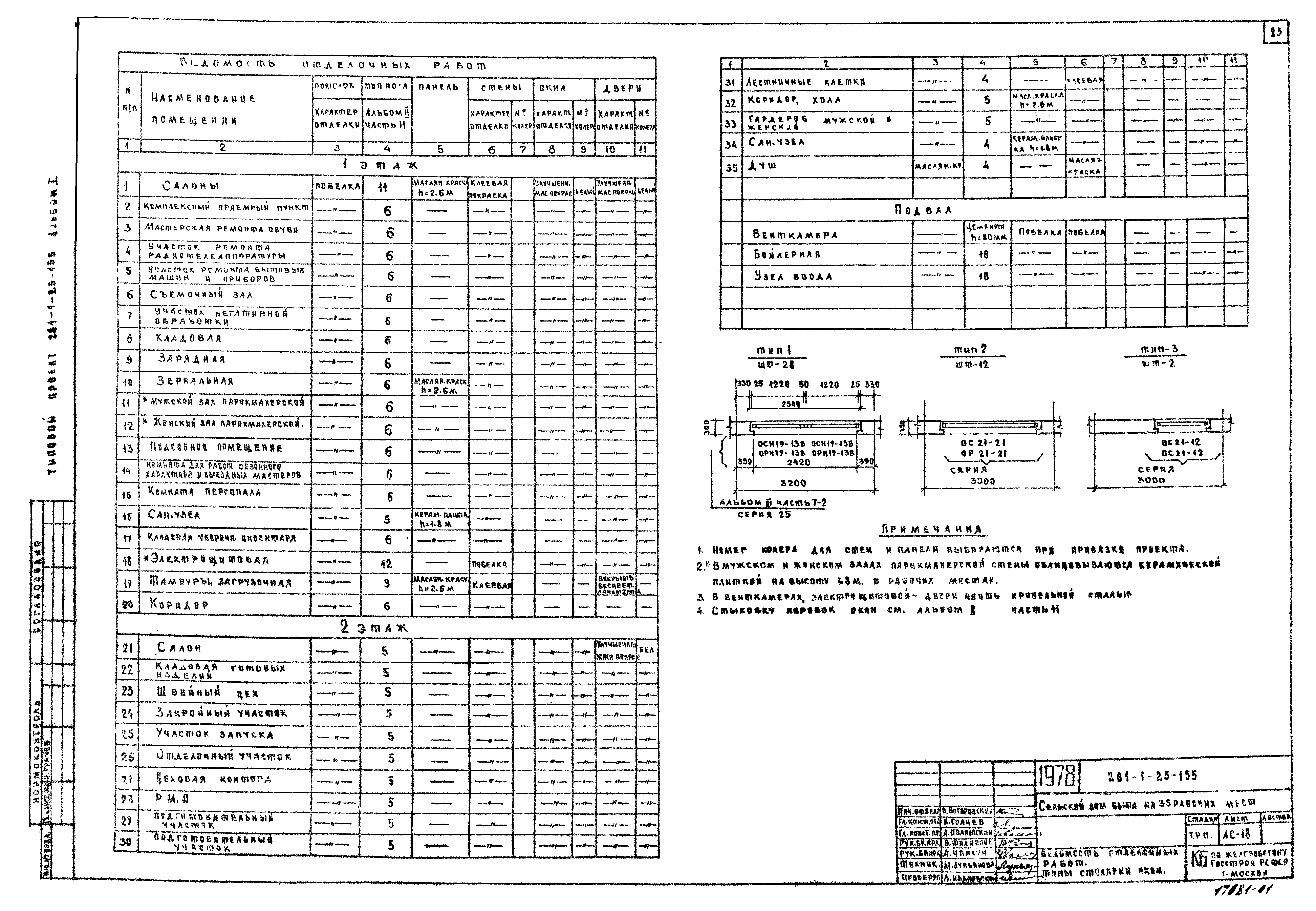

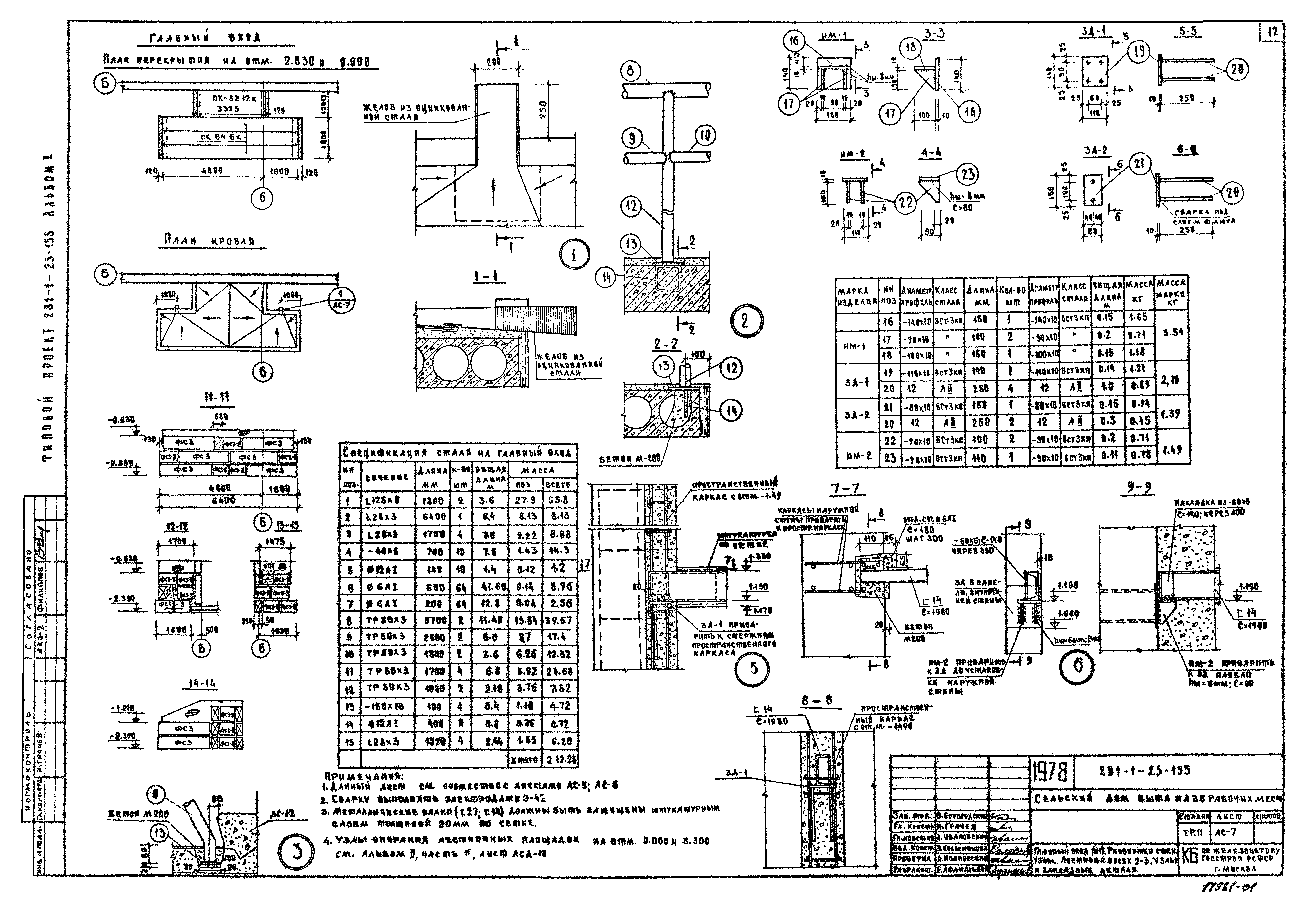

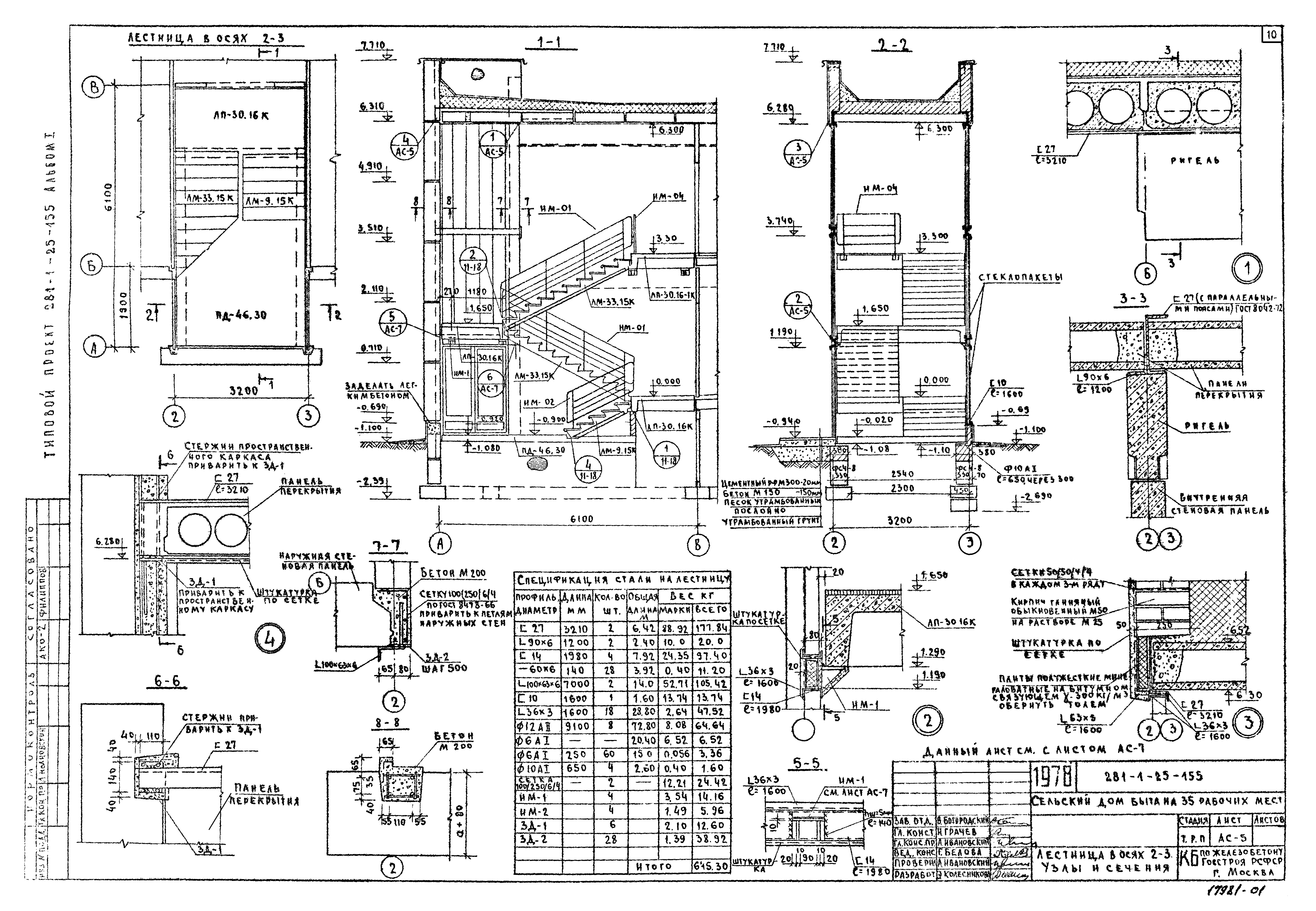

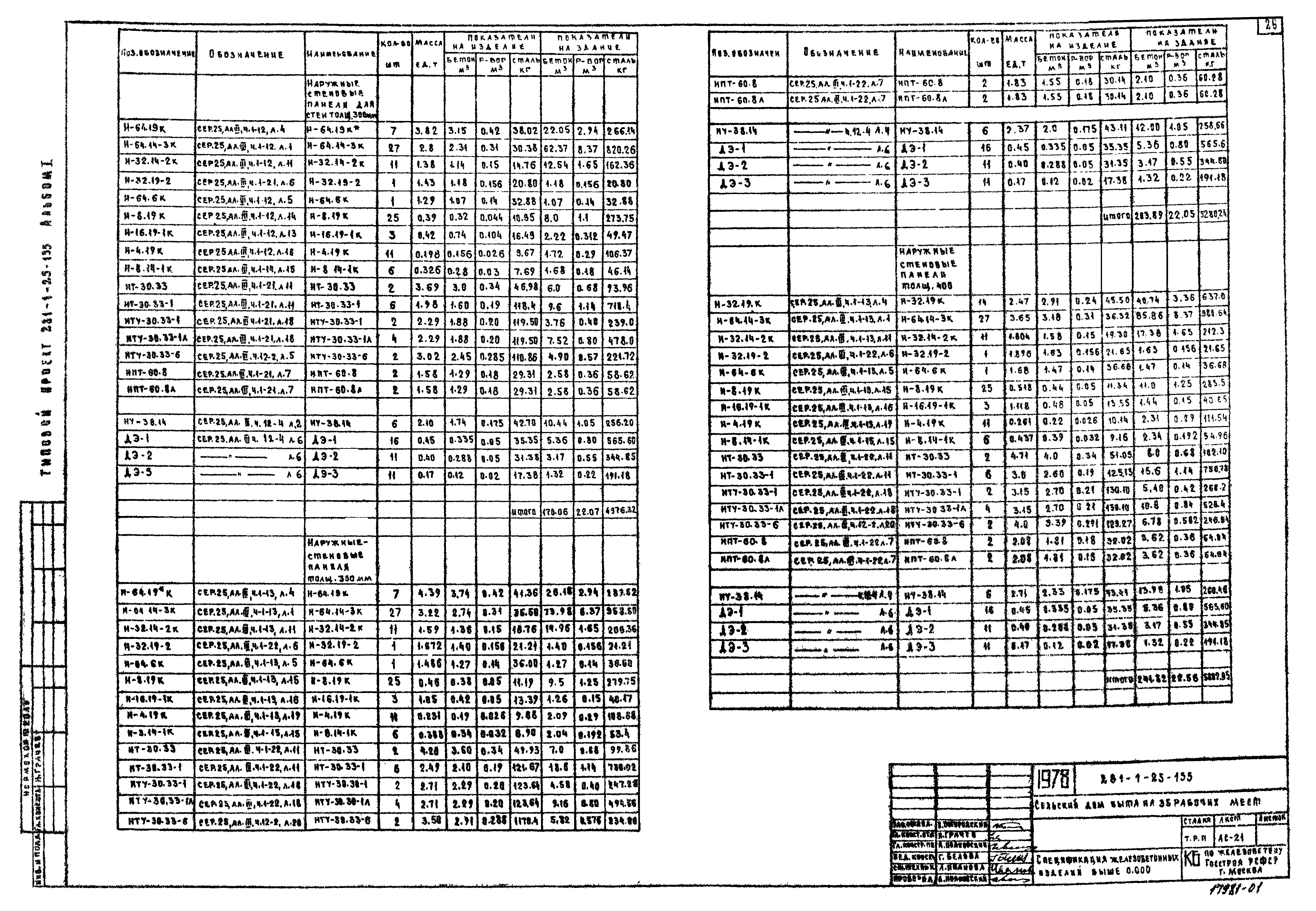

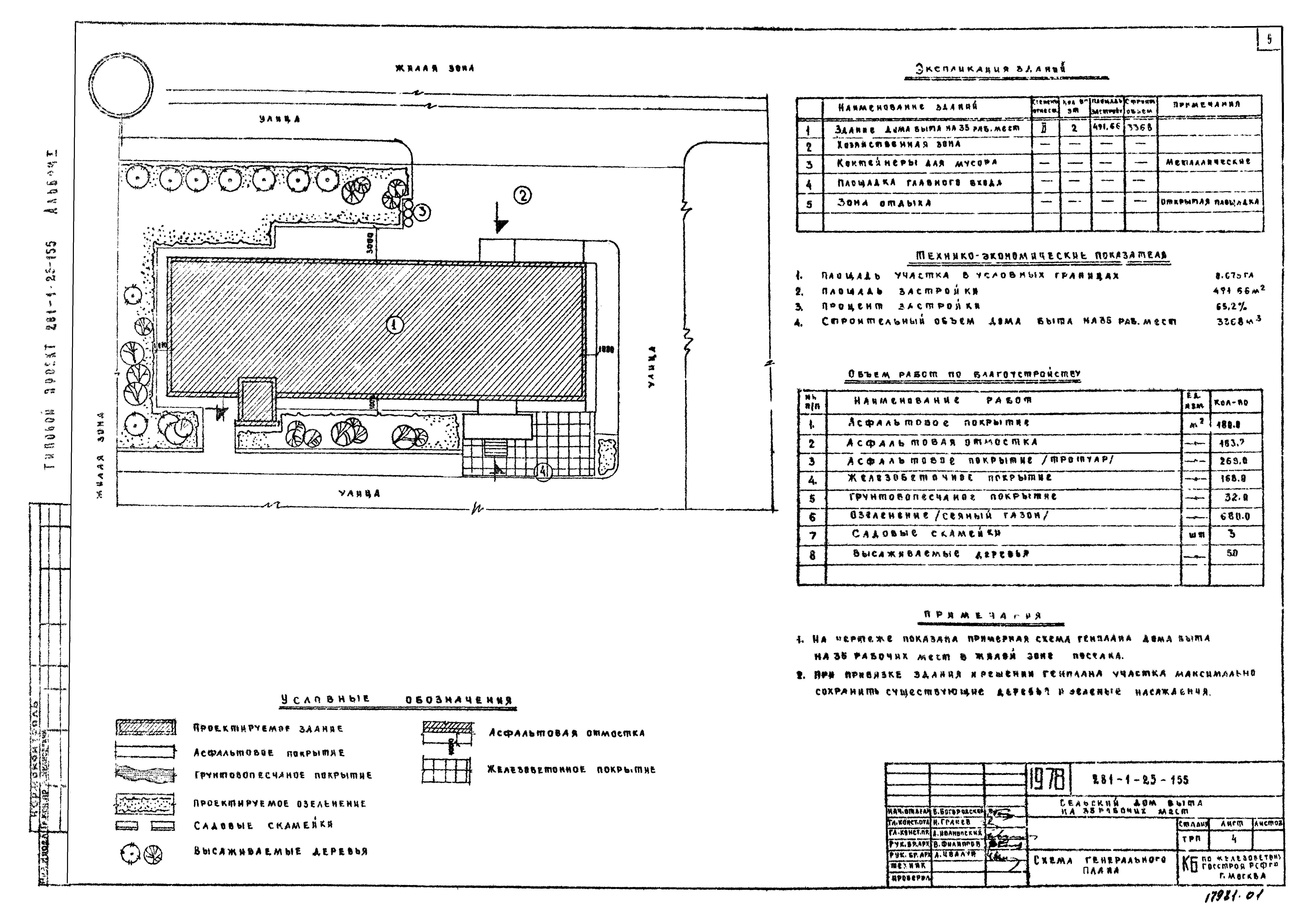

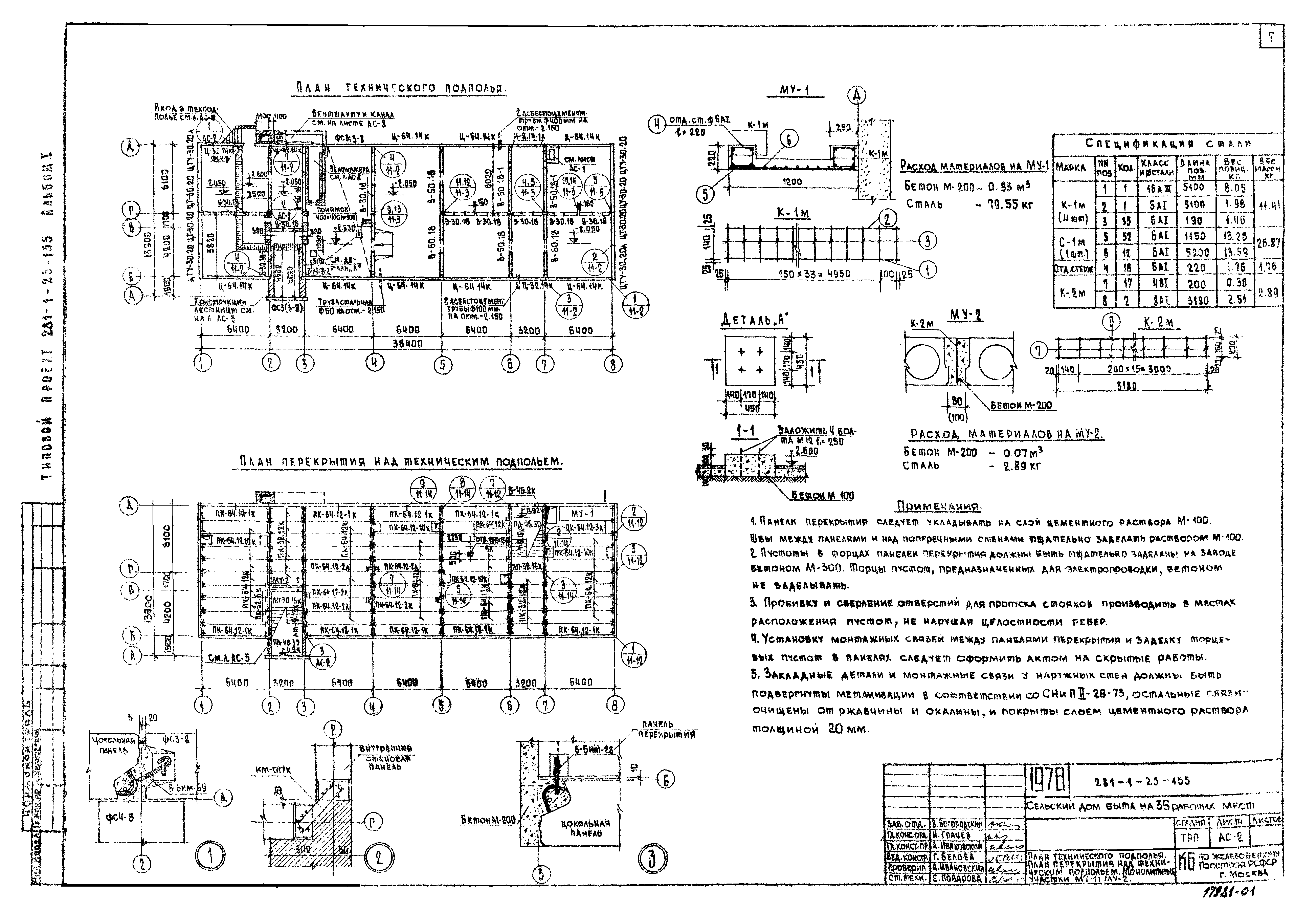

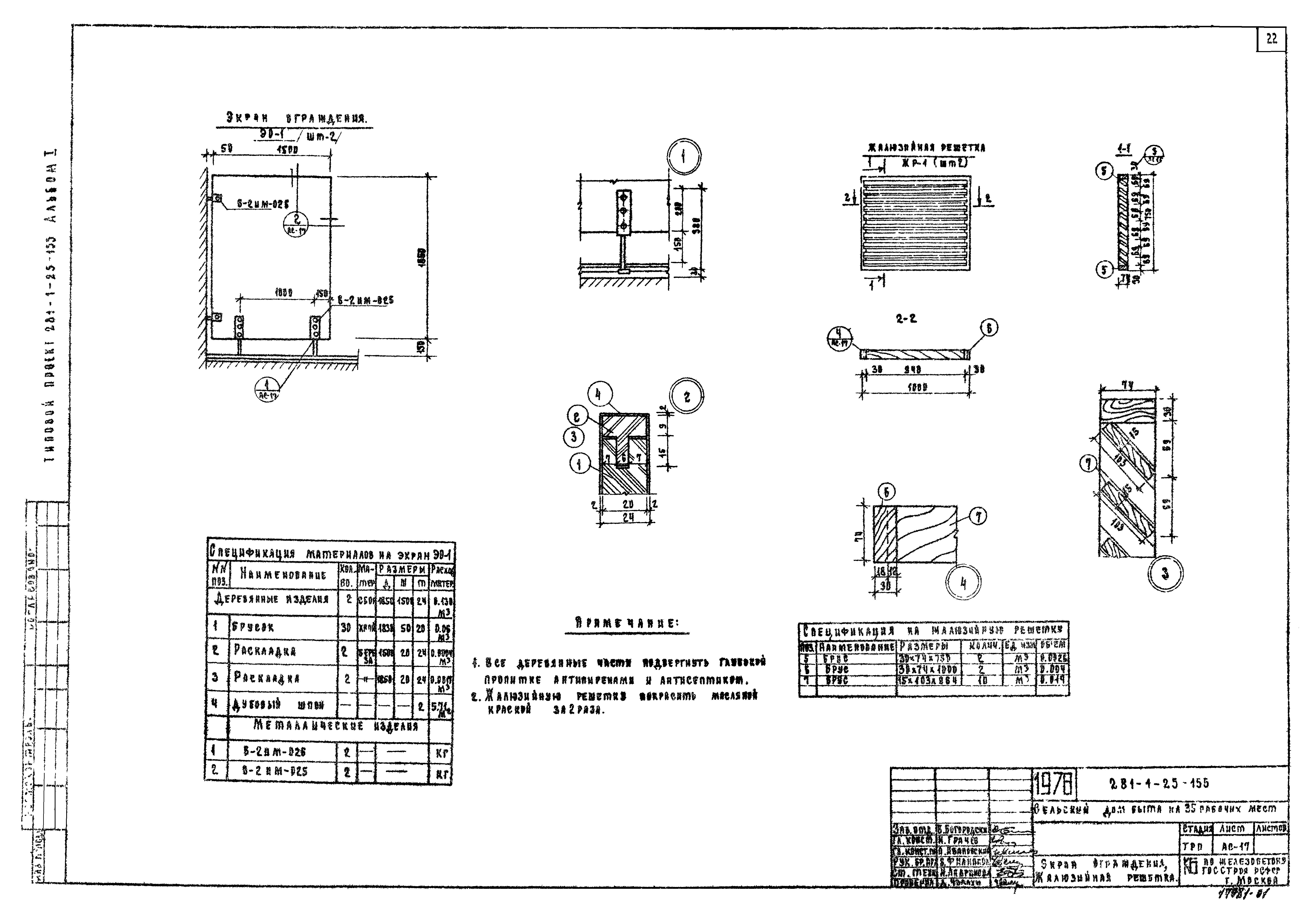

Оглавление:	Заглавный лист Характеристика проекта Схема генерального плана План фундаментов, сечения 1-1 - 10-10 План технического подполья, плн перекрытия над техническим подпольем. Монолитные участки МУ-1; МУ-2 Развертки стен технического подполья Вход №2 Лестница в осях 2-3. Узлы и сечения Конструкция главного входа. Узлы Главный вход (№1). Развертки стен. Узлы. Лестница в осях 2-3. Узлы и закладные детали Вход в техподполье. Вентшахта и венткамера Спецификация железобетонных конструкций ниже отм. 0.000 Спецификация железобетонных изделий ниже отм. 0.000 и металлических изделий ниже отм. 0.000 Планы 1 и 2 этажей Фасады в осях 1-8; 8-1; Б-Д; Д-Б. Монтажные фасады по осям "А", "Б", "Д", 8-1, Разрезы А-А, Б-Б Монтажные планы 1 и 2 этажей Развертки внутренних стен План перекрытия над 1 этажом. План покрытия. План кровли Крепление декоративных элементов Экран ограждения, жалюзийная решетка Ведомость отделочных работ. Типы окон Столярные изделия ИД-1; ИД-2; ИД-3; ИД-4. Ограждение гардероба в салоне Спецификация столярных изделий Спецификация железобетонных изделий выше отметки 0.000 Спецификация металлических изделий и монтажных связей выше отм. 0.000
Разработан:	Гипробытпром
Утверждён:	15.10.1980 Минбыт РСФСР (409)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Общественные здания для строительства в сельской местности Предприятия бытового обслуживания населения (непроизводственного характера) и коммунального хозяйства Дома быта, комбинаты бытового обслуживания, комплексные приемные пункты, ателье
