Скачать Типовой проект 407-3-452.87 Альбом I. Пояснительная записка. Схемы первичных электрических соединений и конструктивно-монтажные чертежи. Спецификации оборудования. Архитектурно-строительные решения. Ведомости потребности материалов

Дата актуализации: 10.08.2017

Типовой проект 407-3-452.87

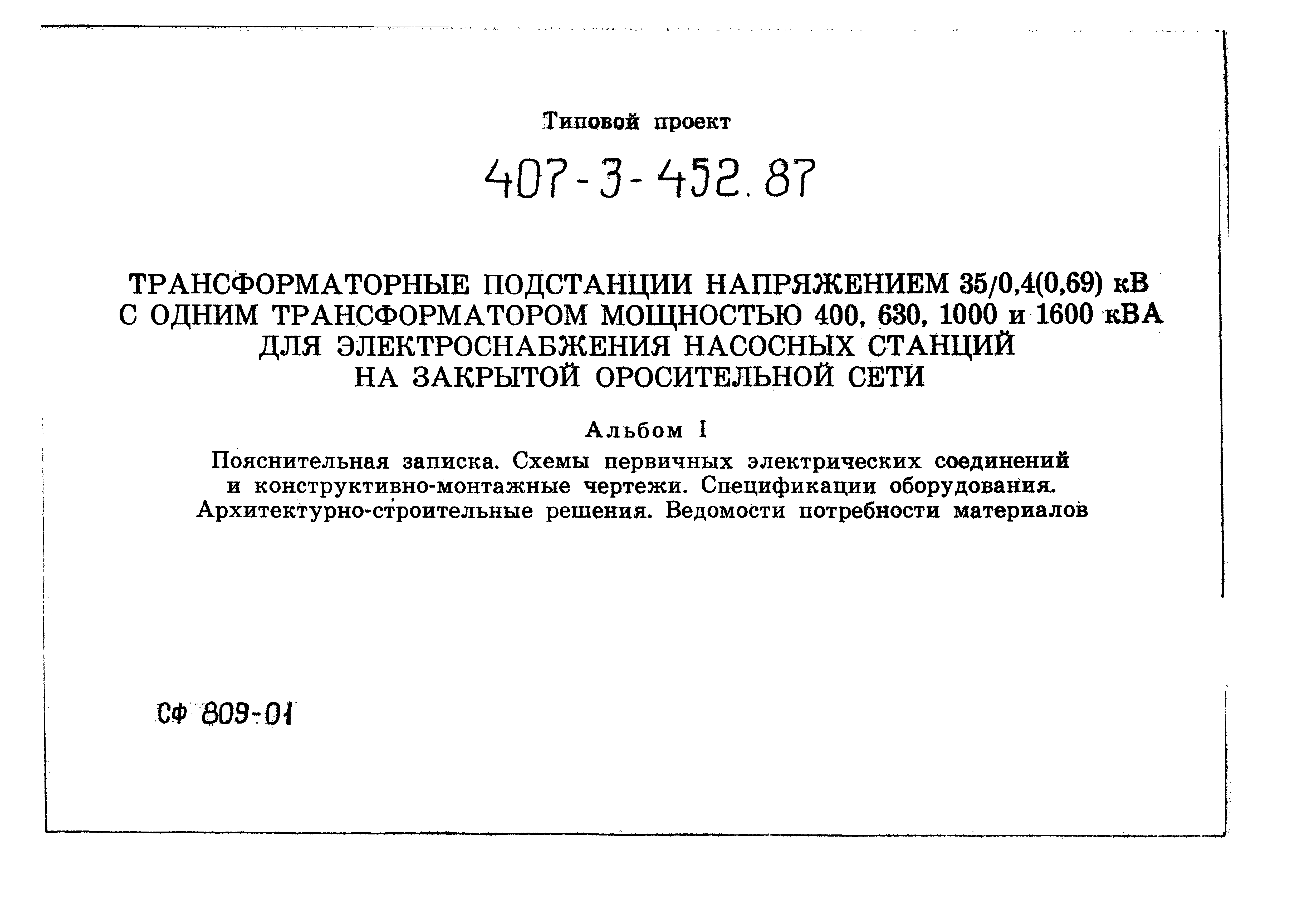

Альбом I. Пояснительная записка. Схемы первичных электрических соединений и конструктивно-монтажные чертежи. Спецификации оборудования. Архитектурно-строительные решения. Ведомости потребности материалов

Обозначение:	Типовой проект 407-3-452.87
Обозначение англ:	407-3-452.87
Статус:	не определен законодательством
Название рус.:	Альбом I. Пояснительная записка. Схемы первичных электрических соединений и конструктивно-монтажные чертежи. Спецификации оборудования. Архитектурно-строительные решения. Ведомости потребности материалов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	03.03.1987

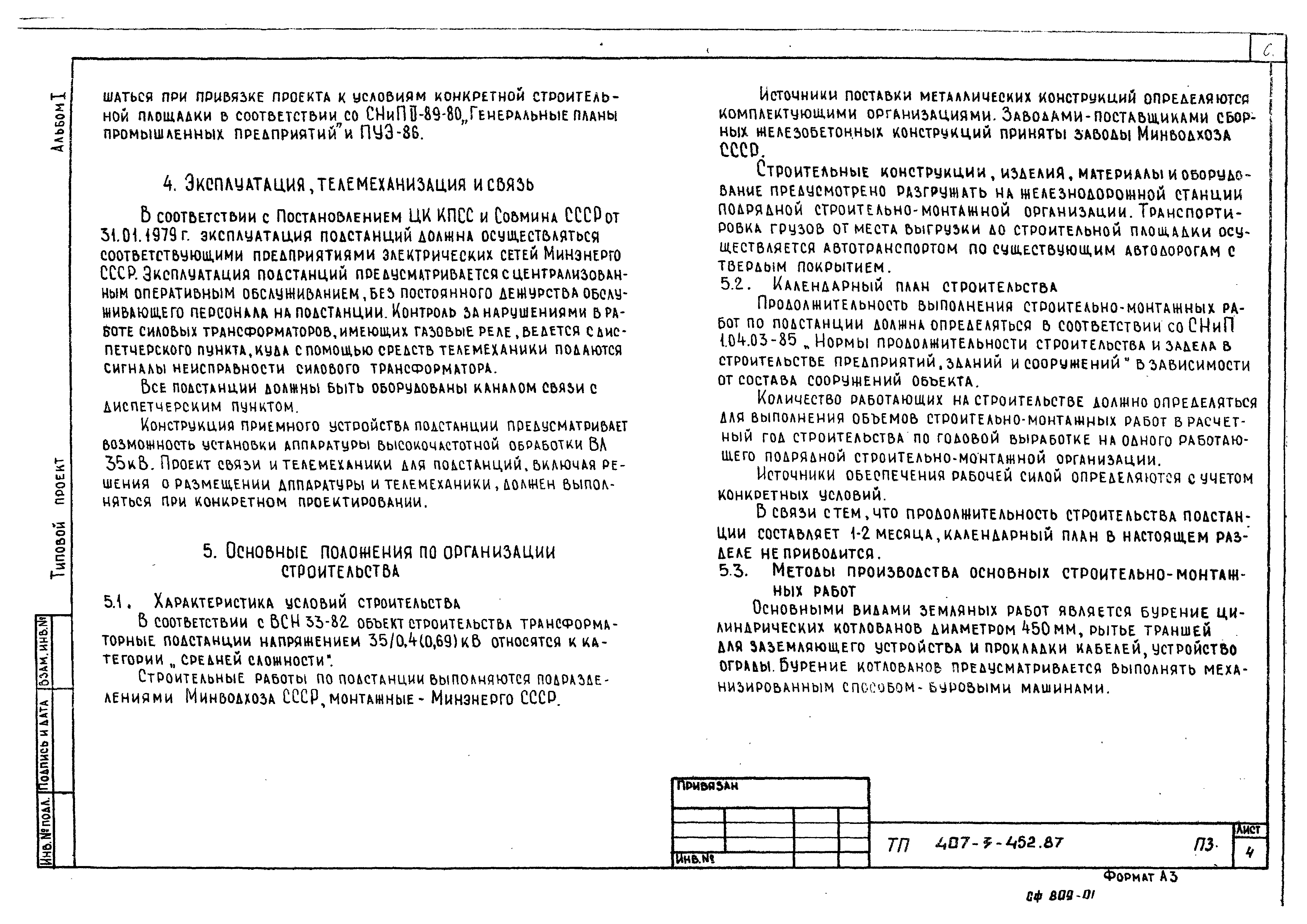

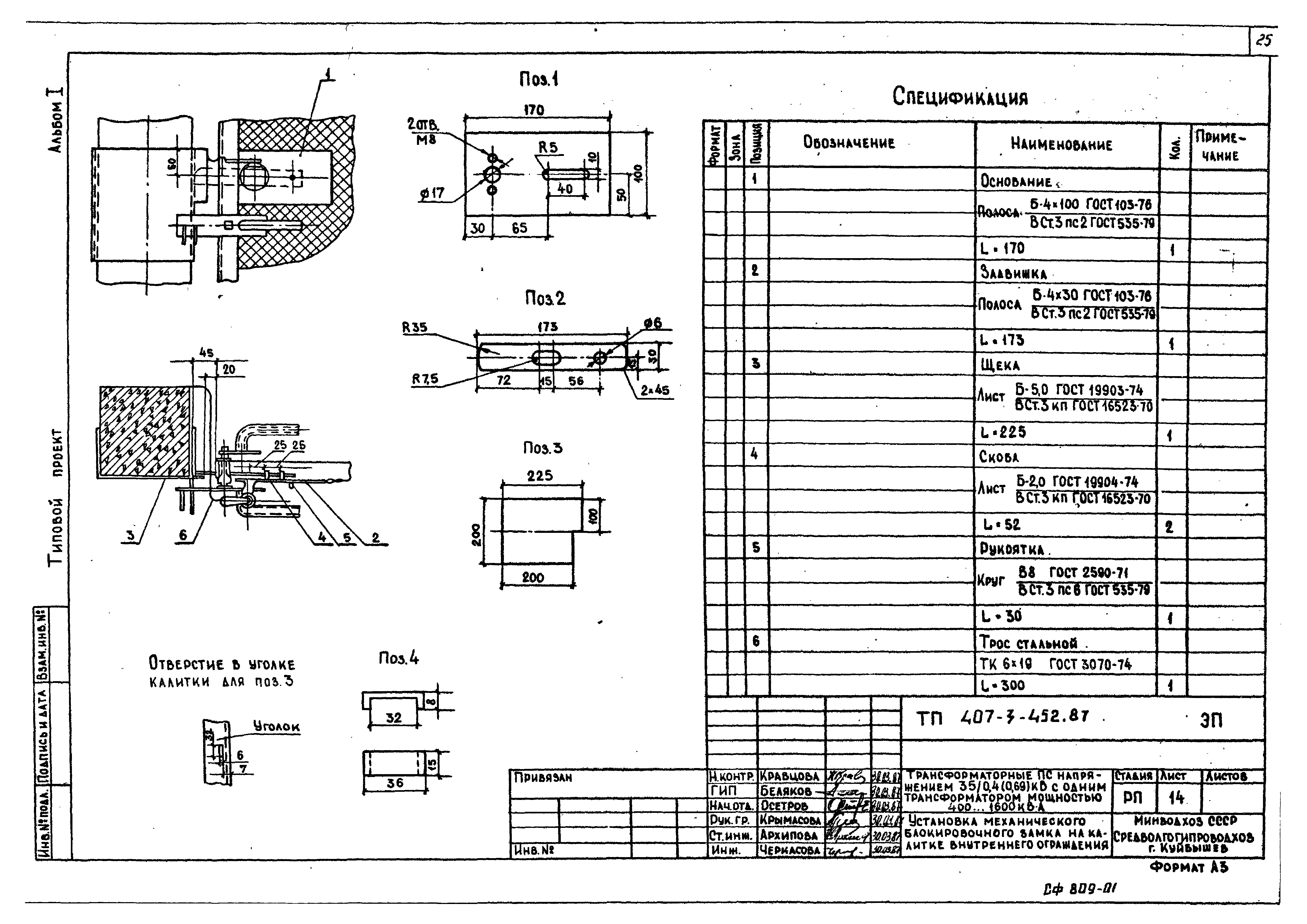

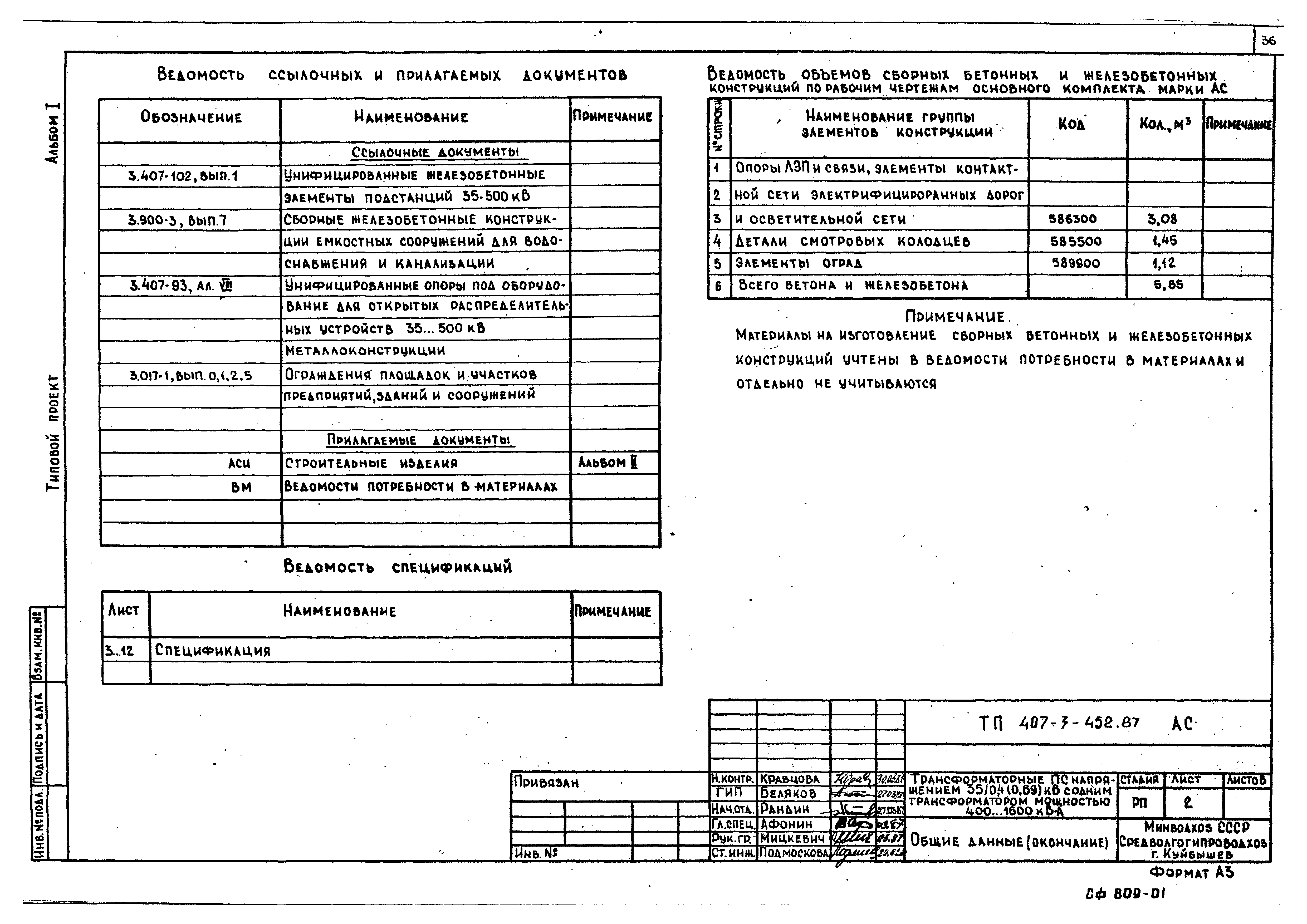

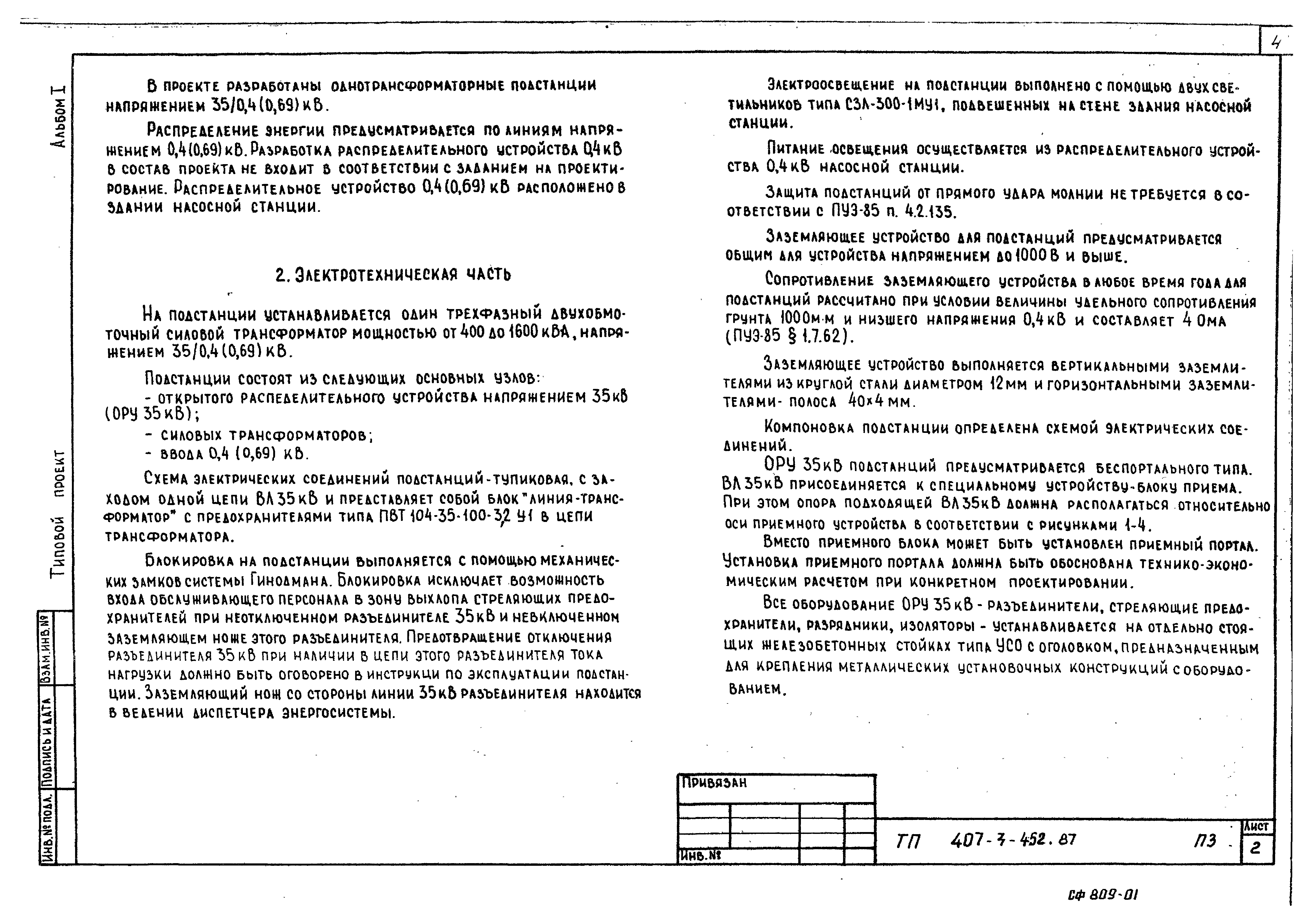

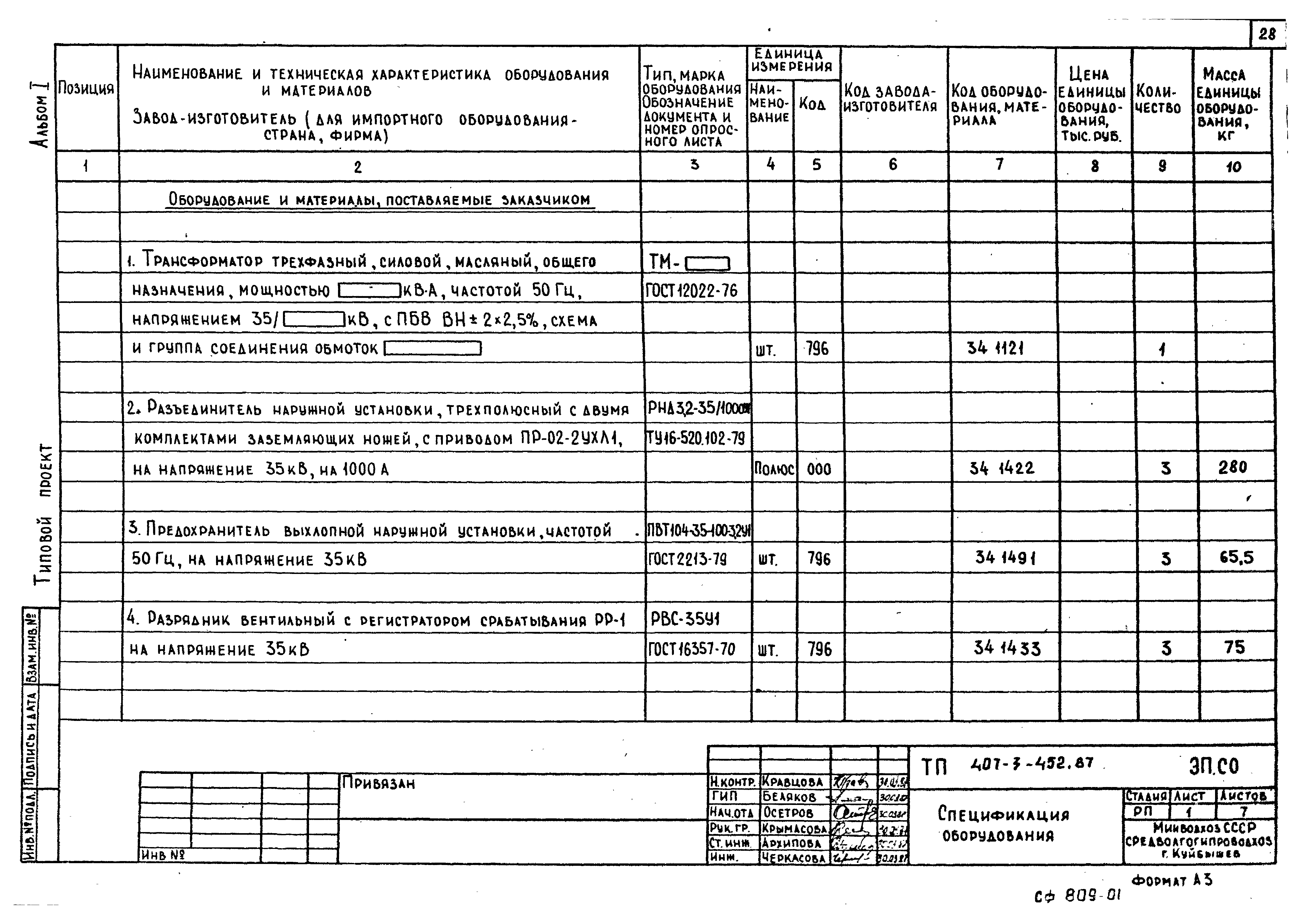

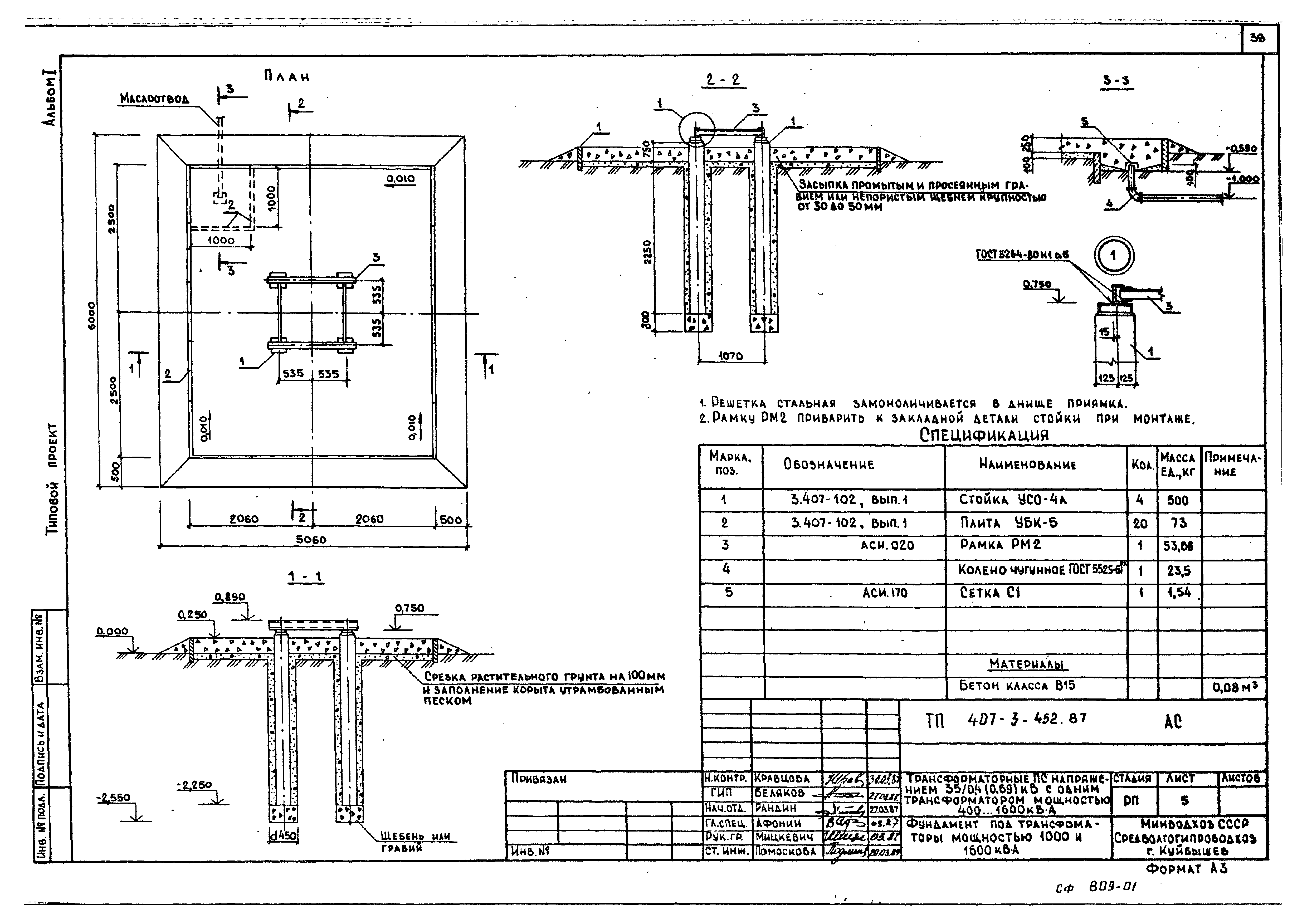

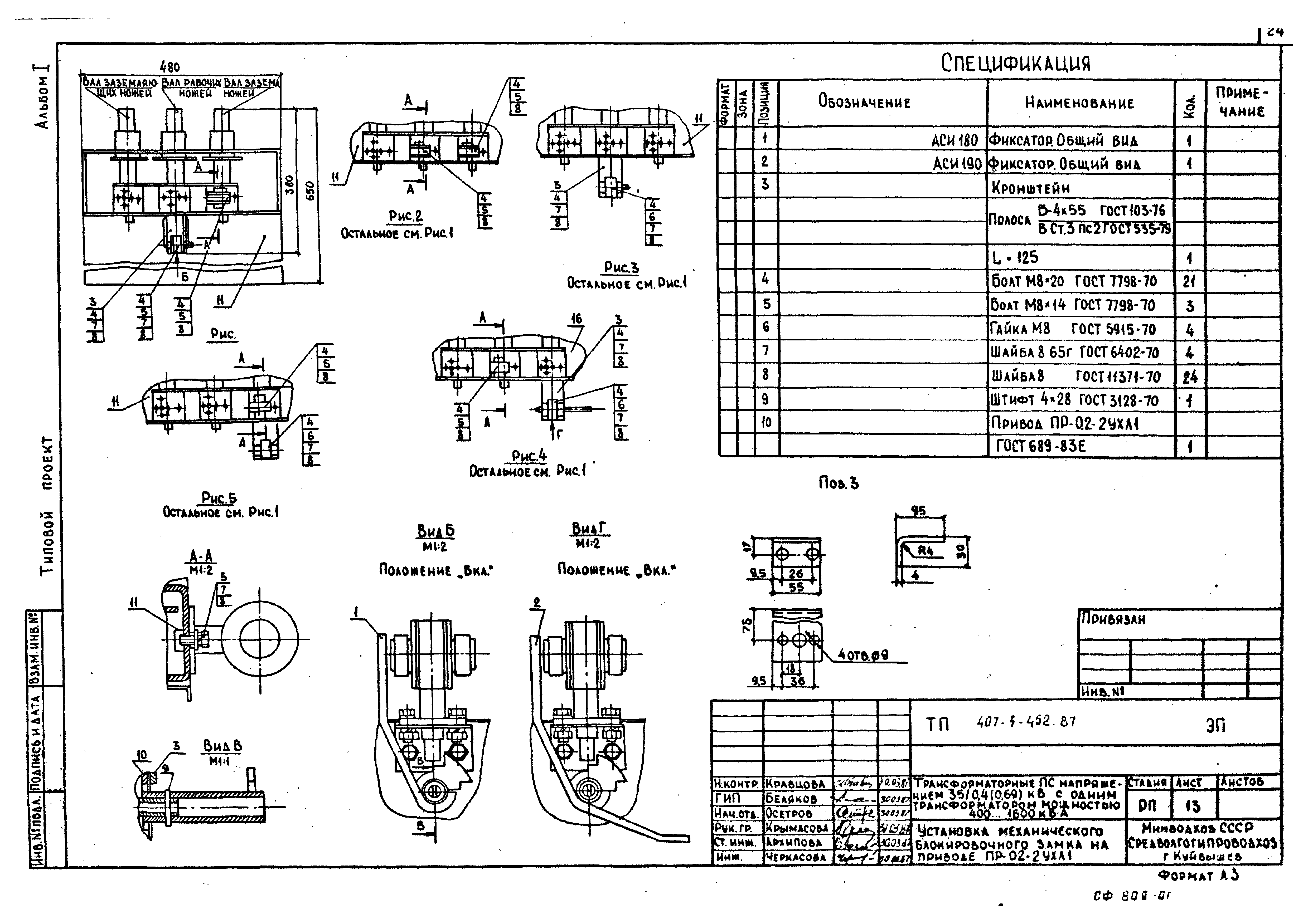

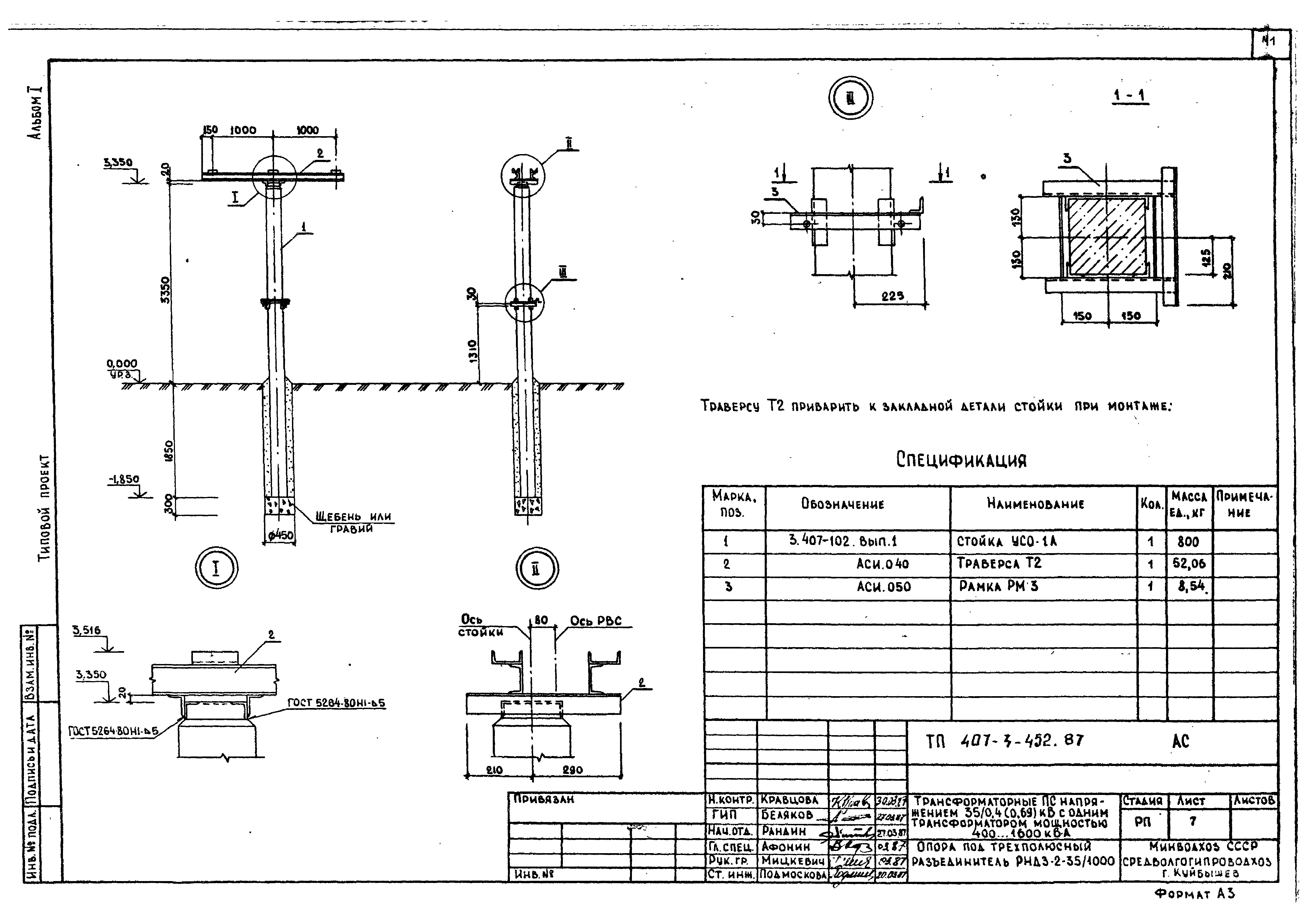

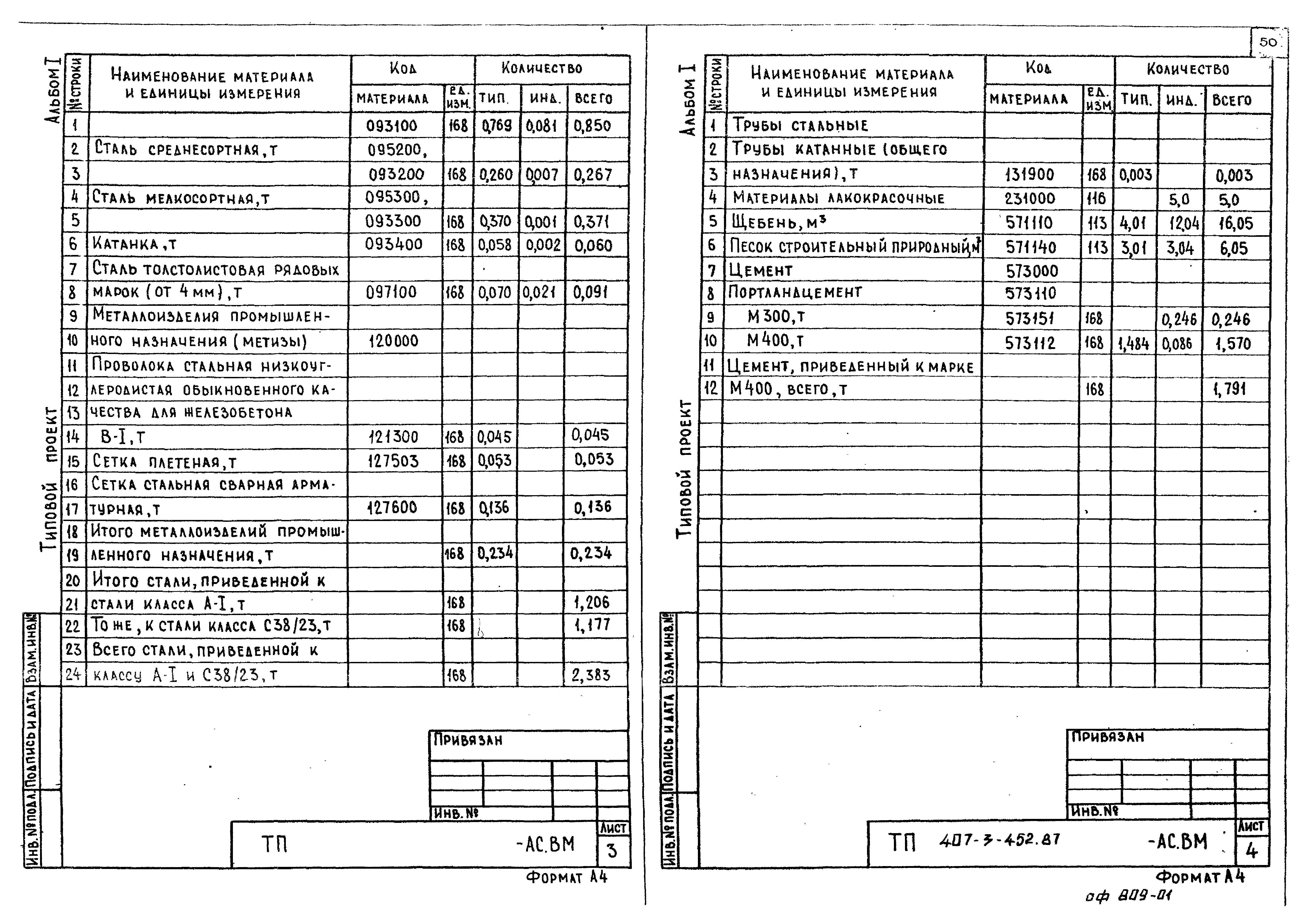

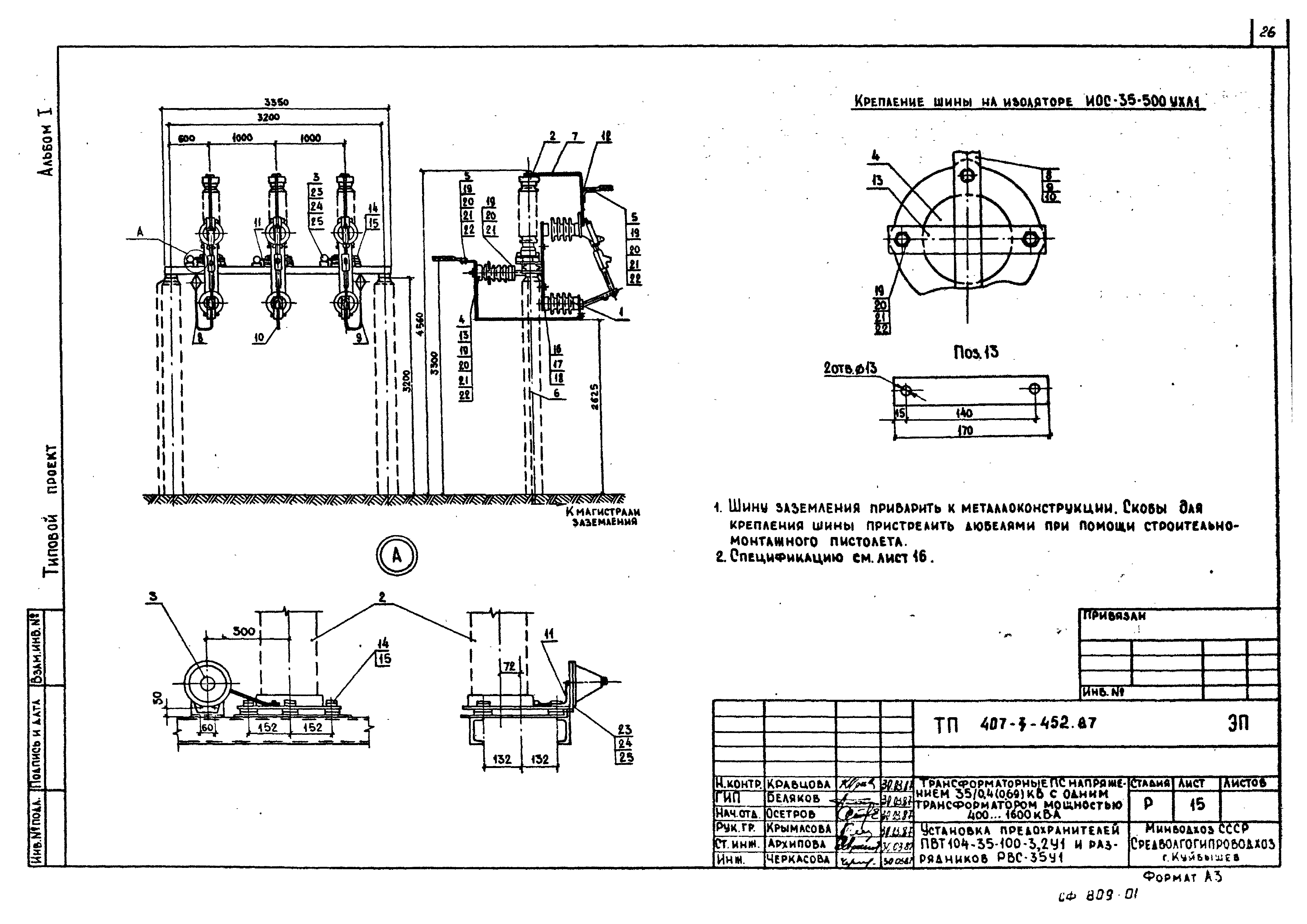

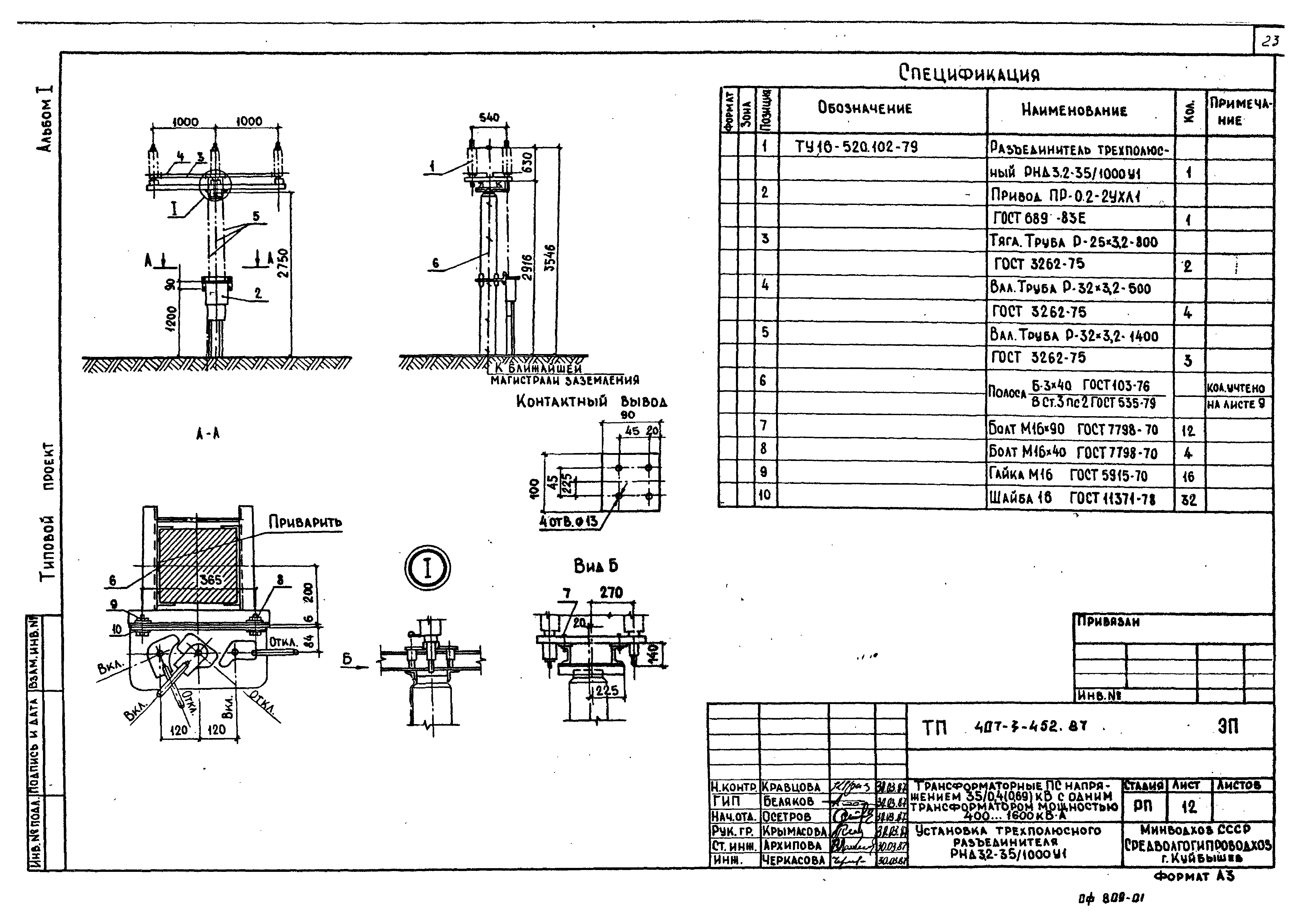

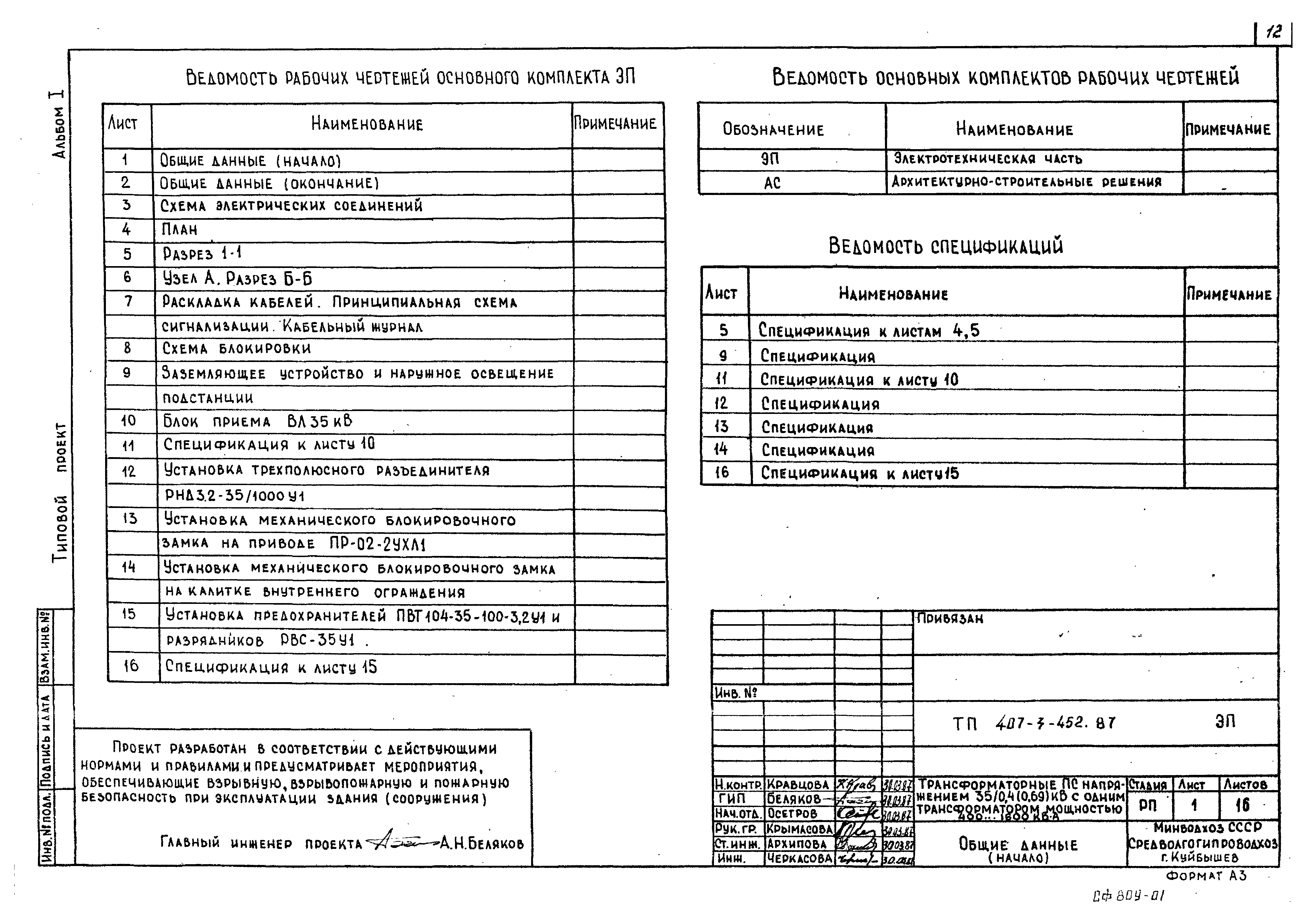

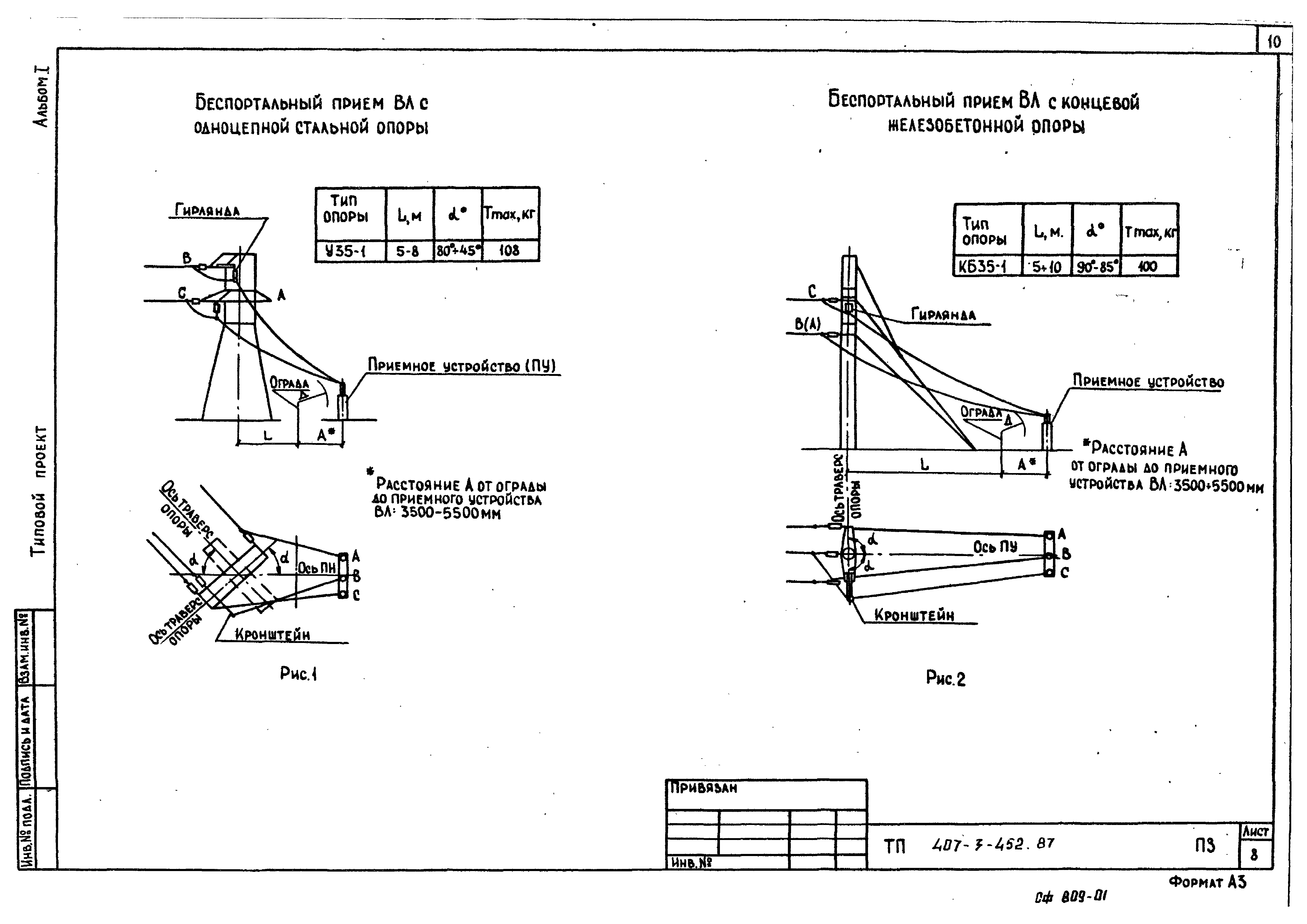

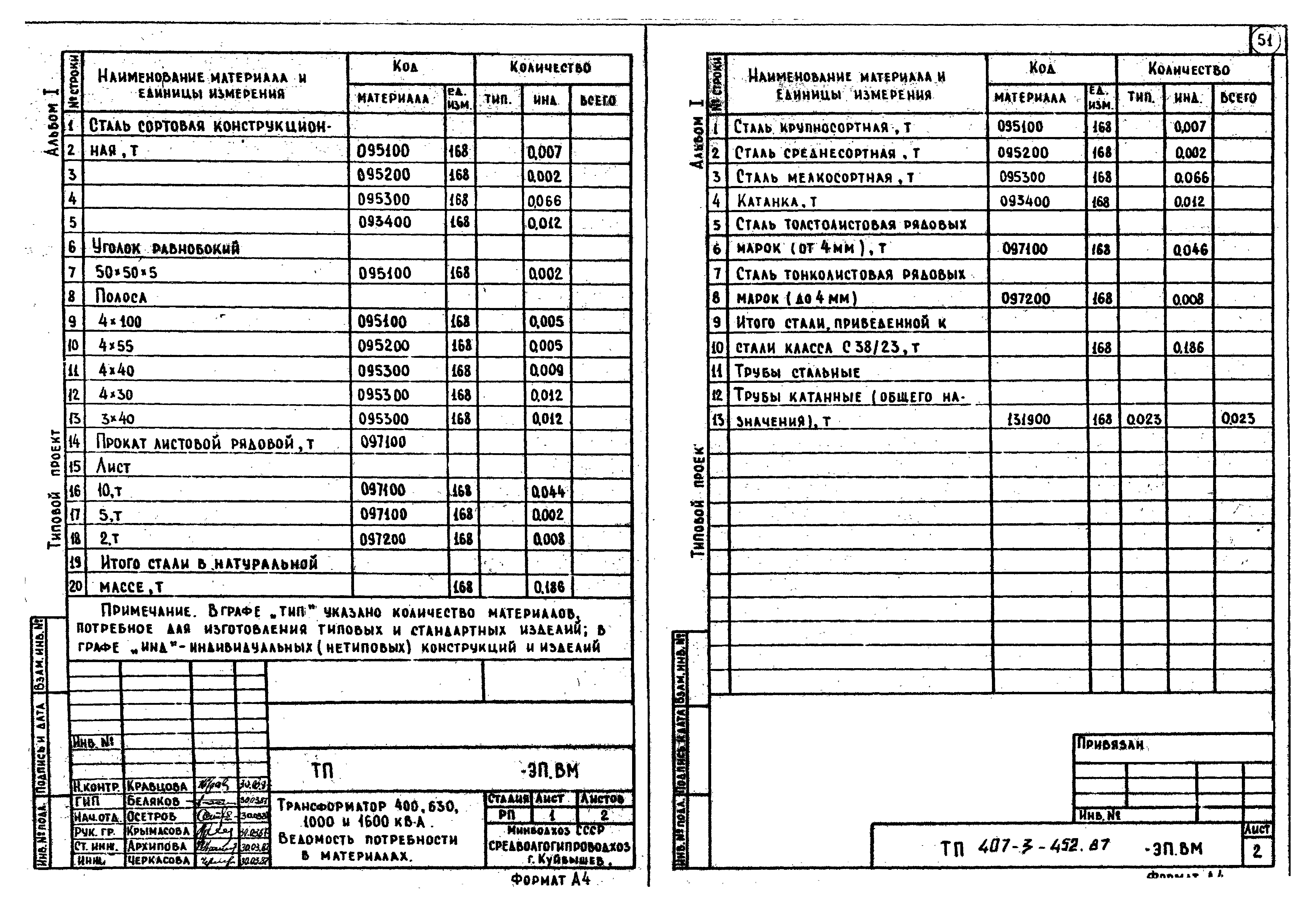

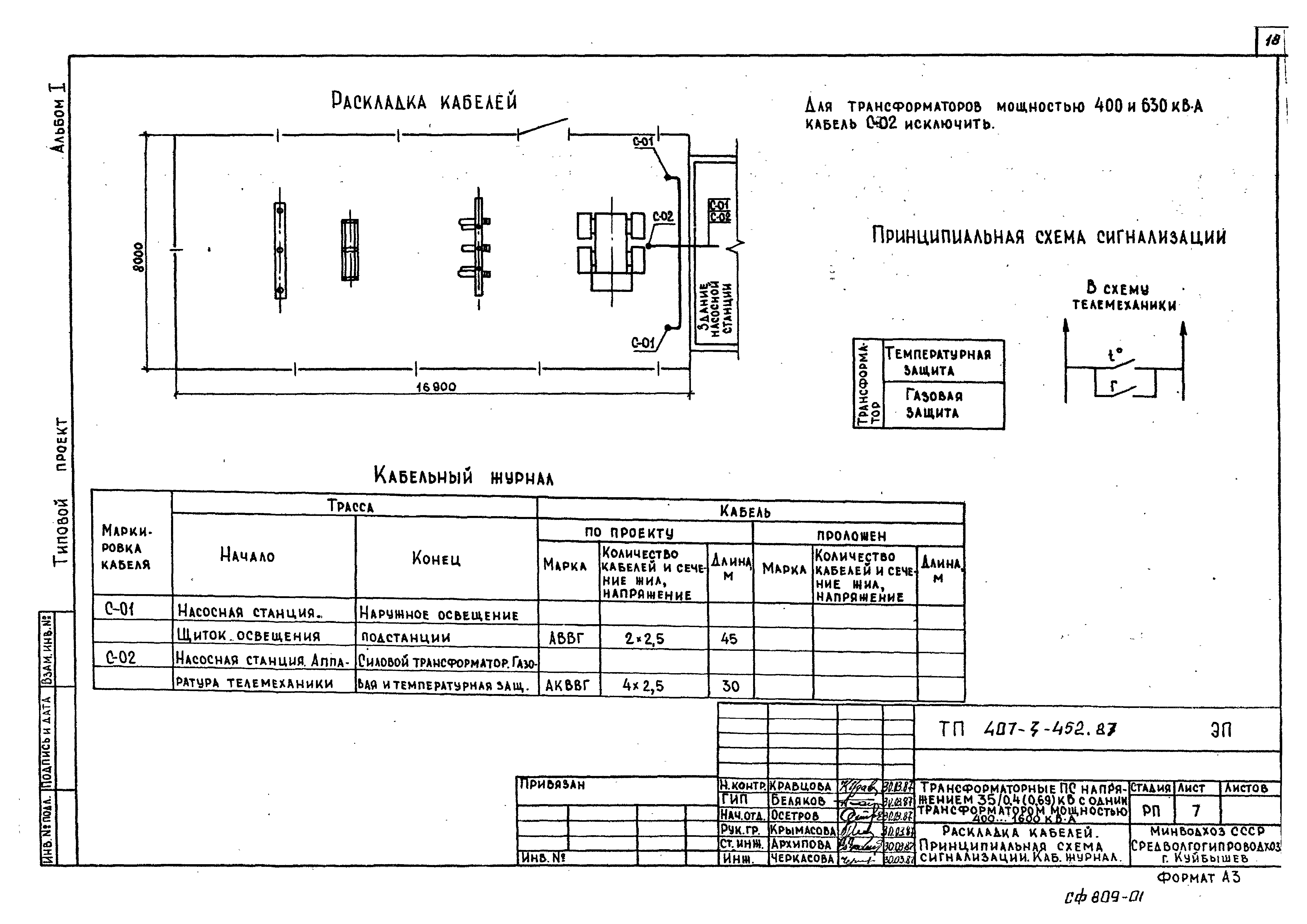

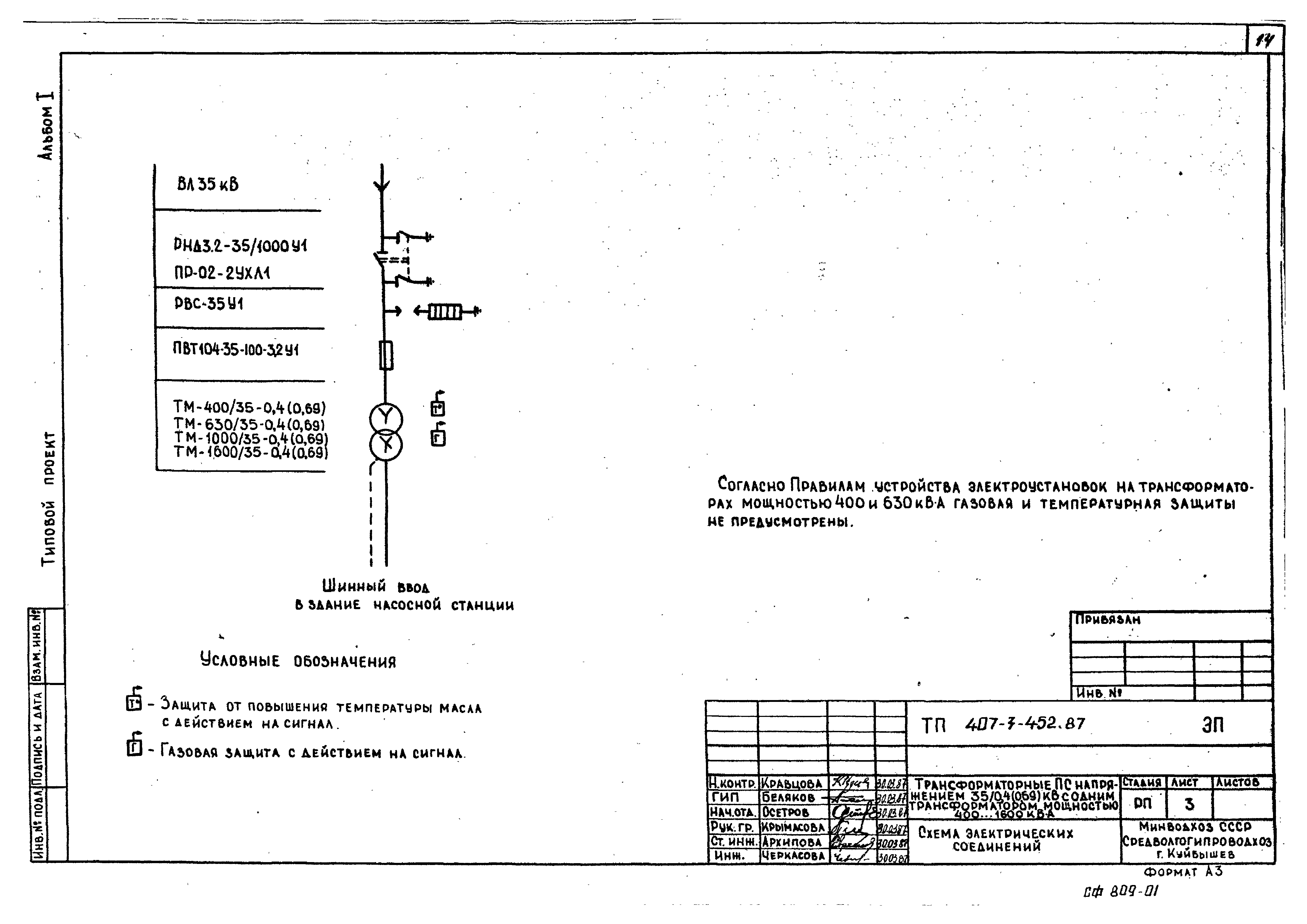

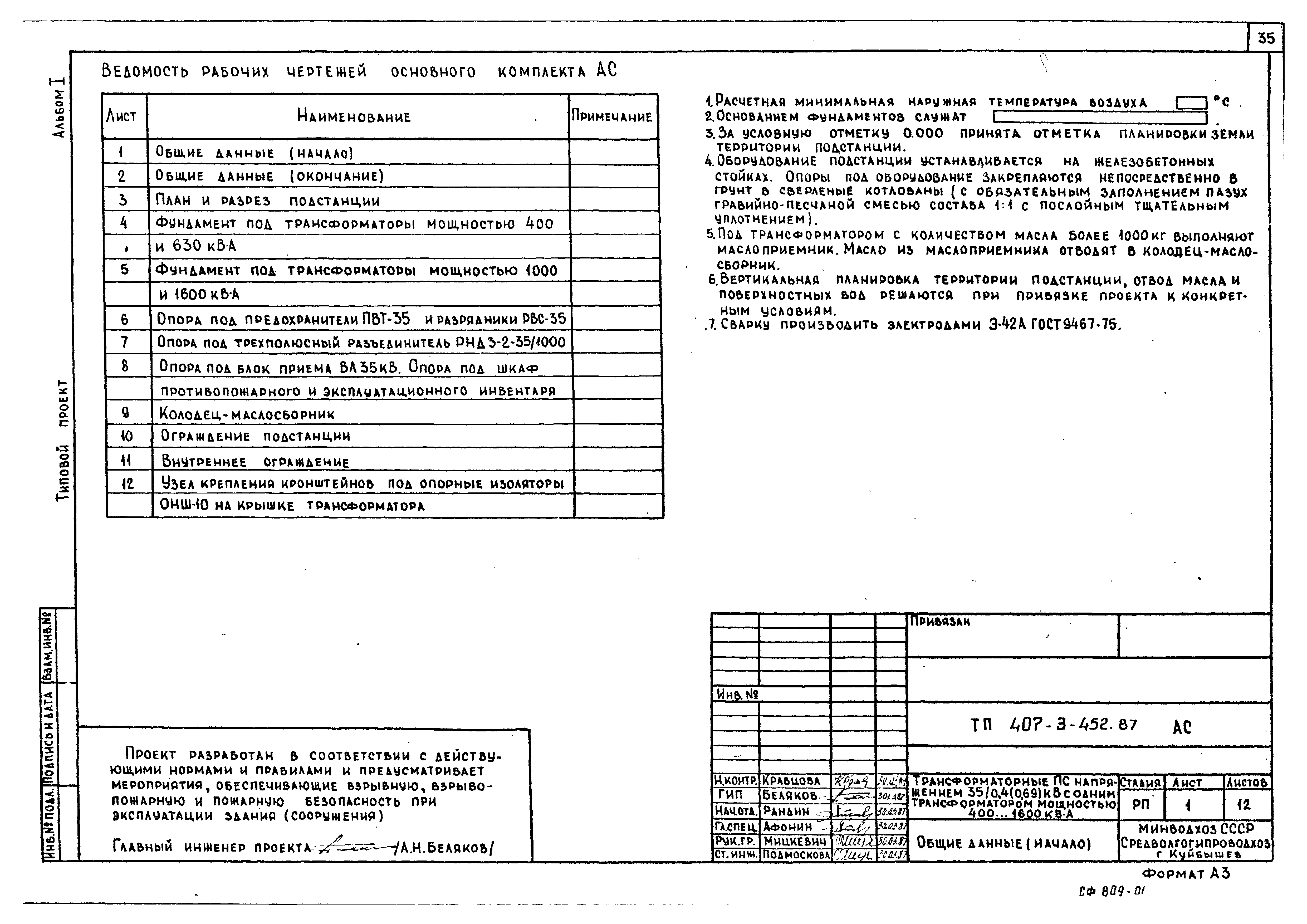

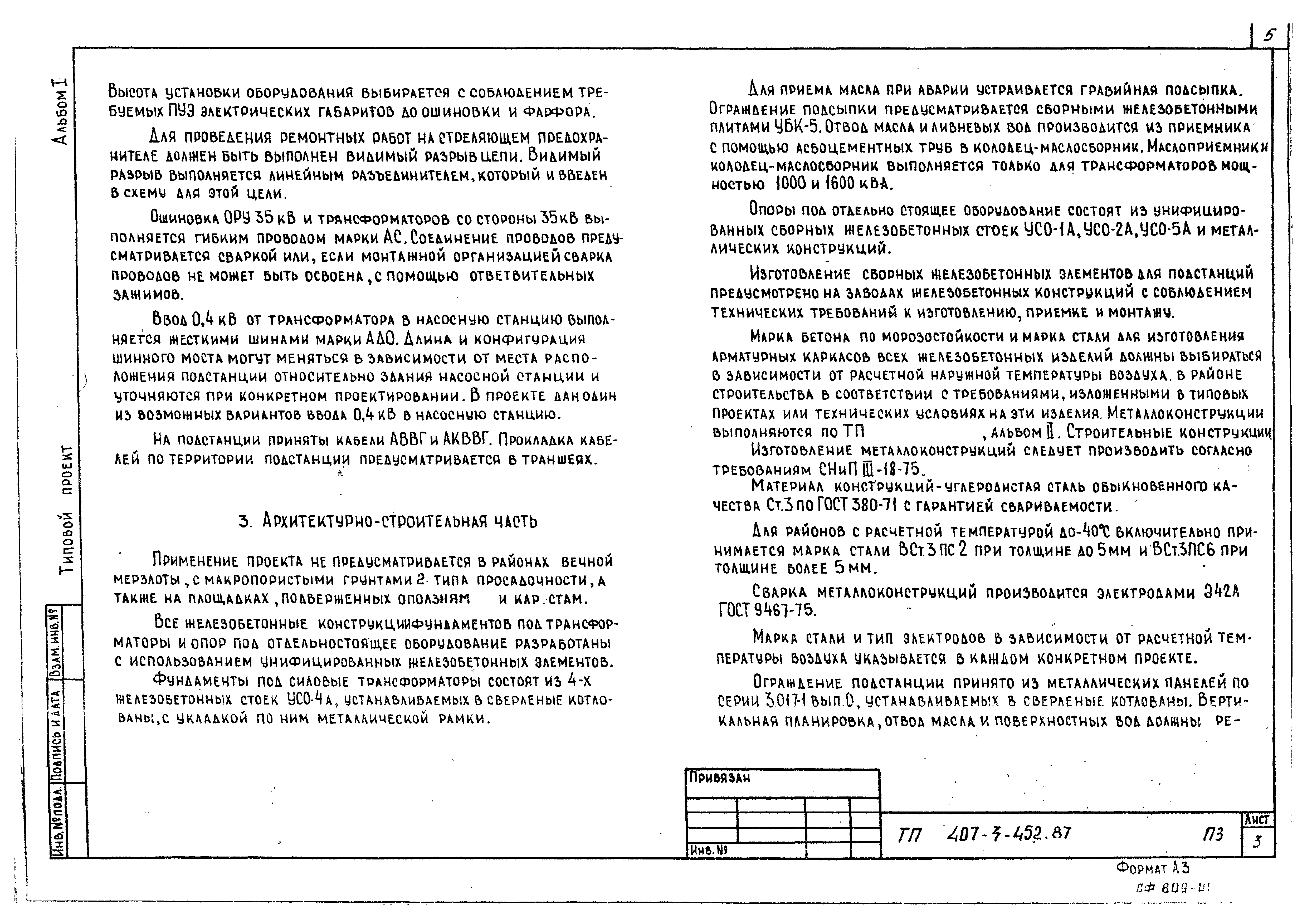

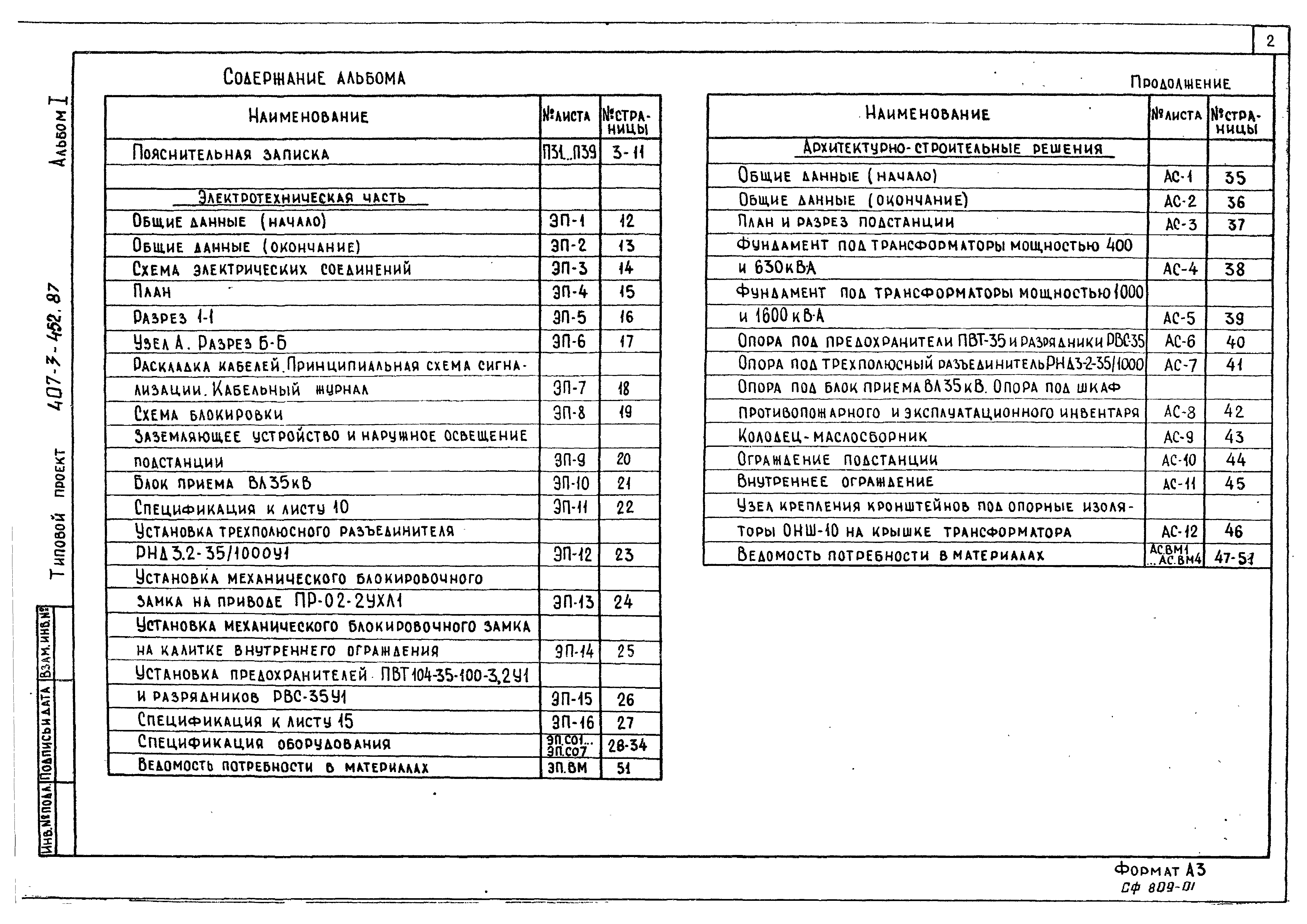

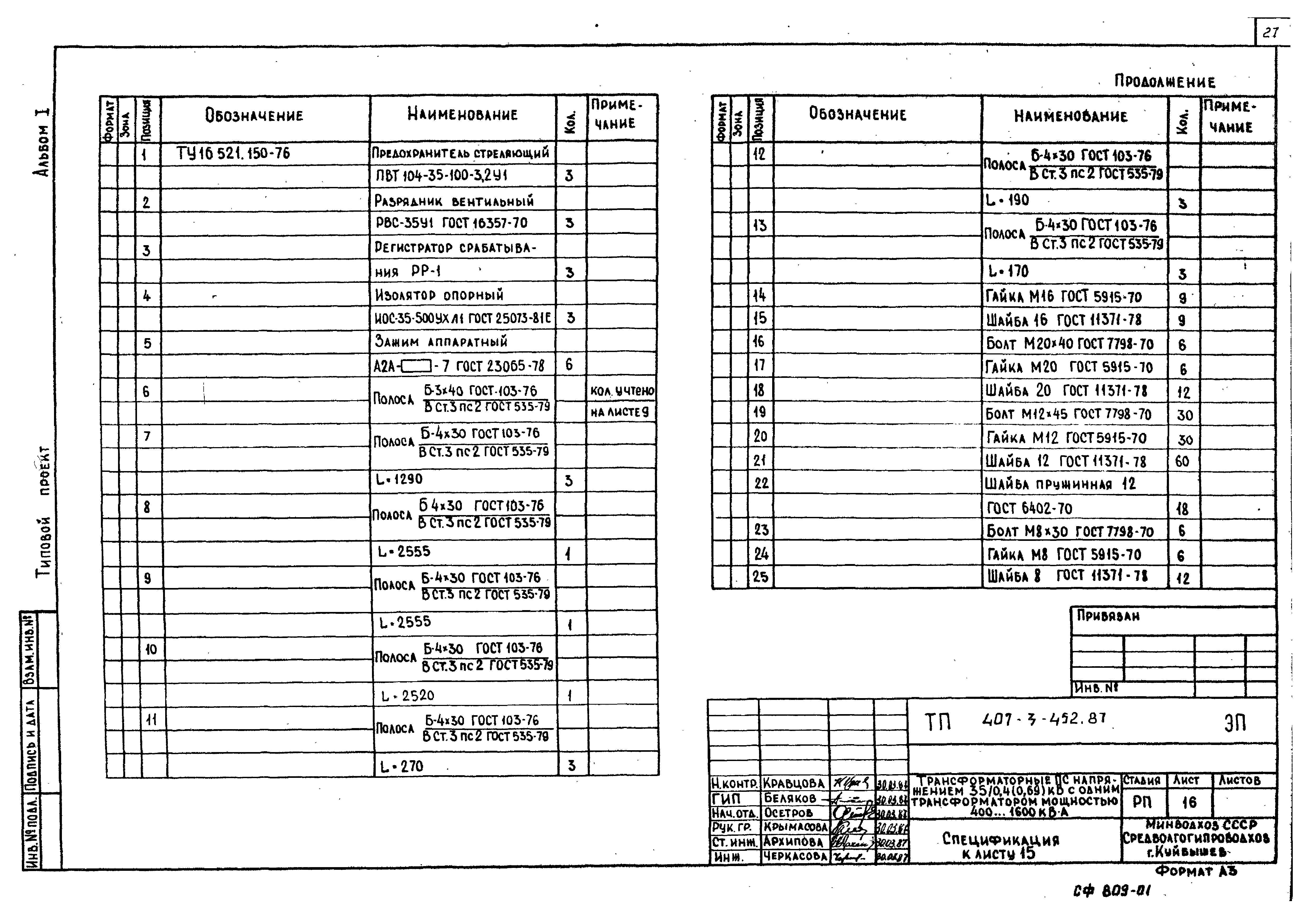

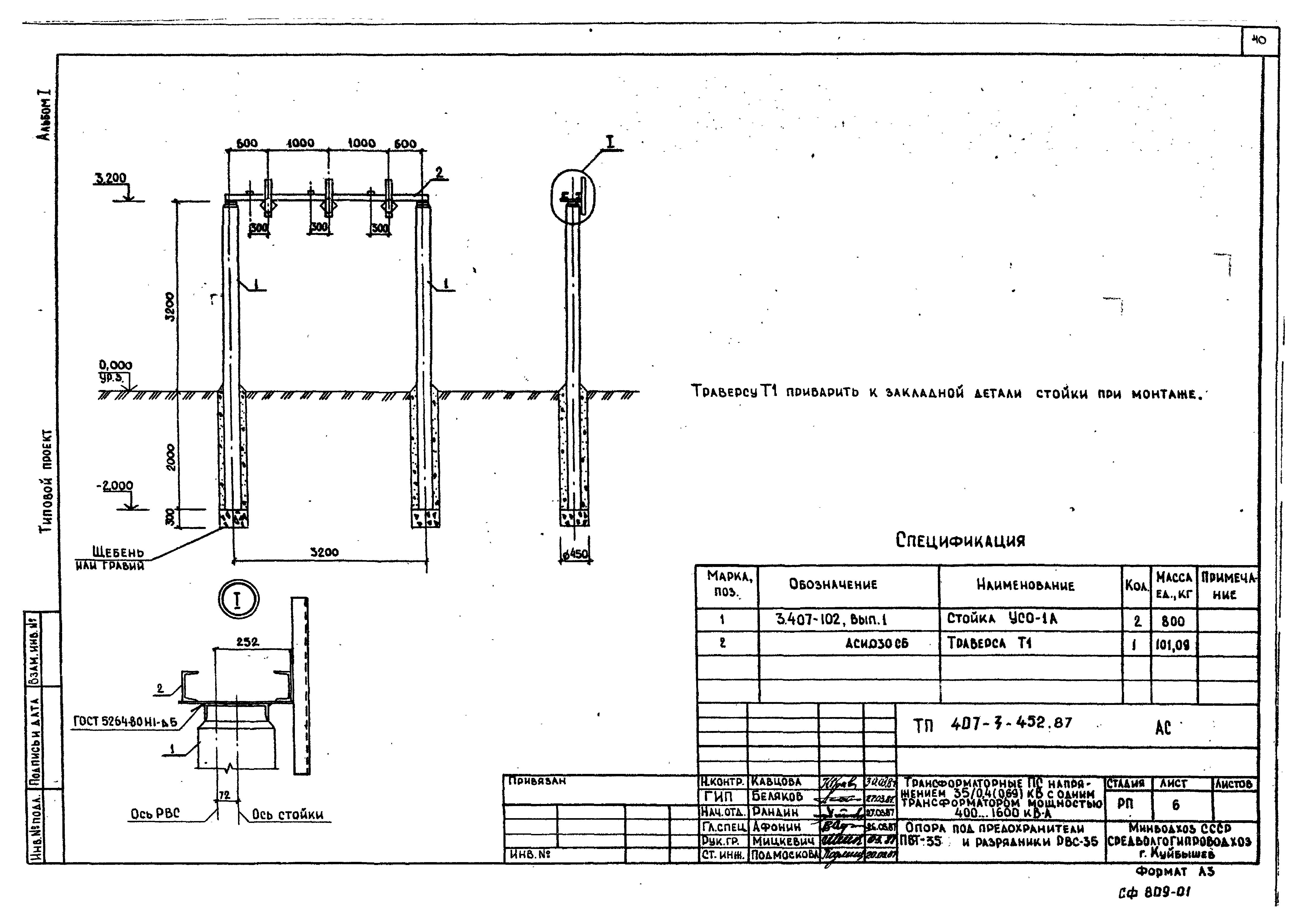

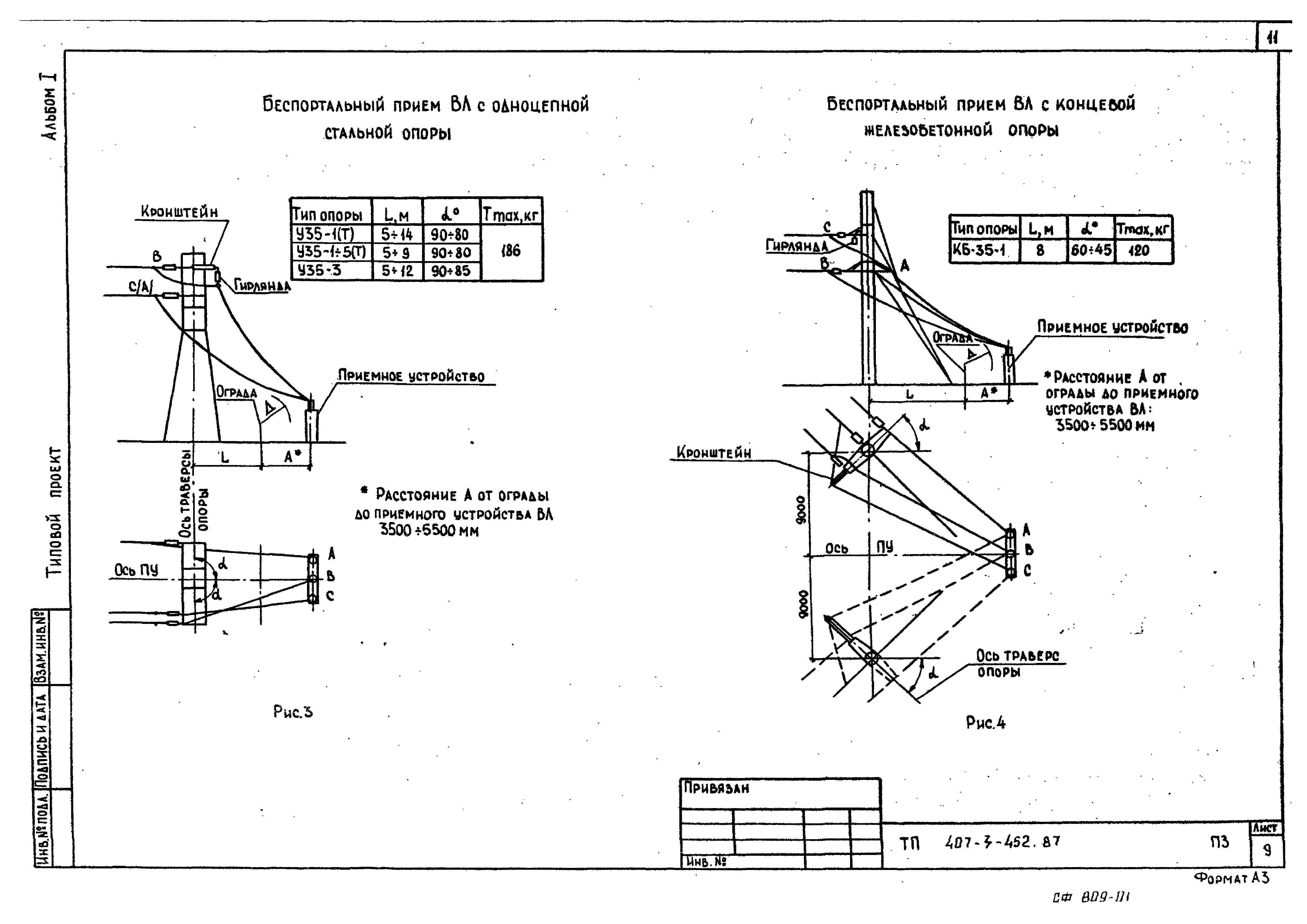

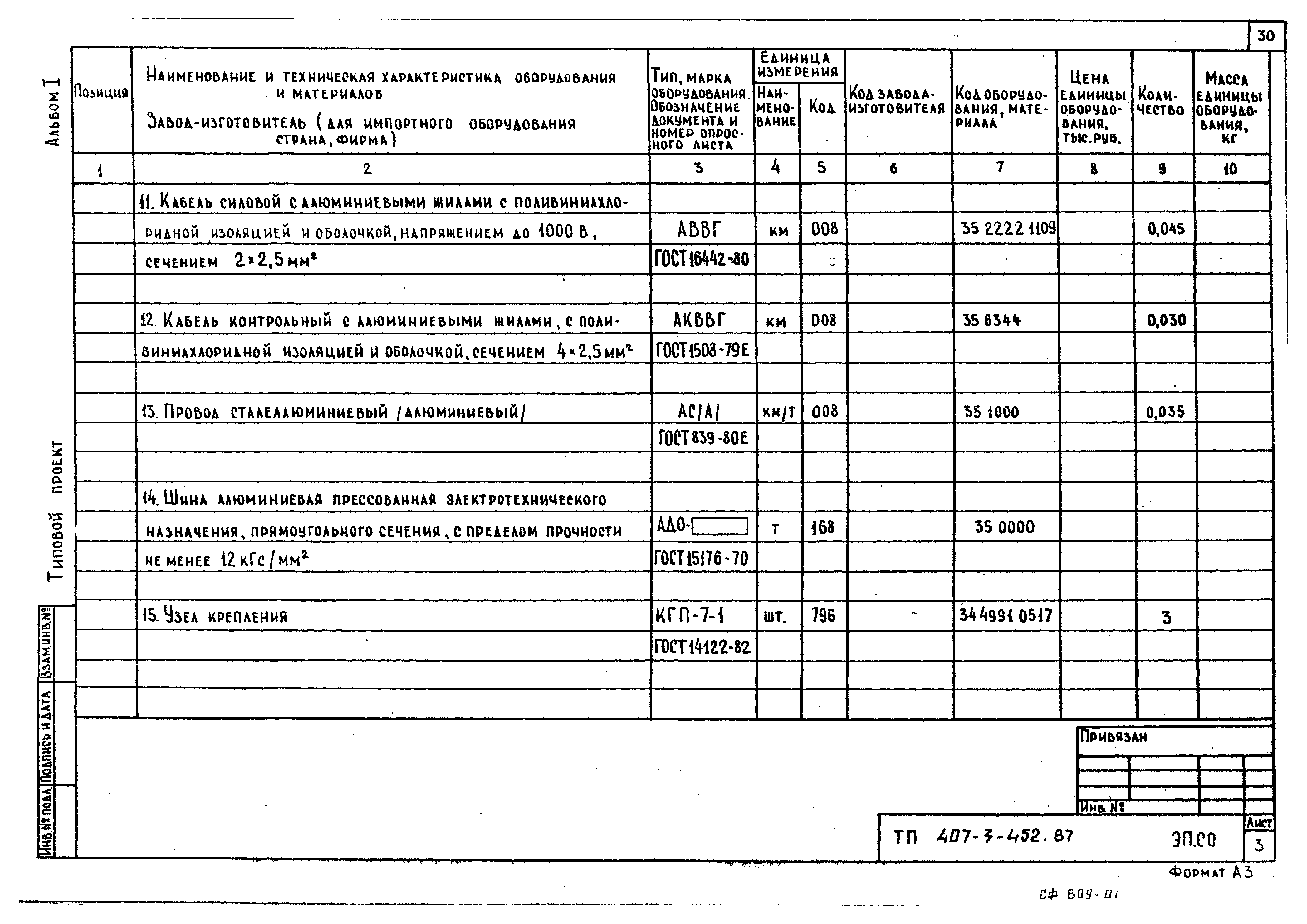

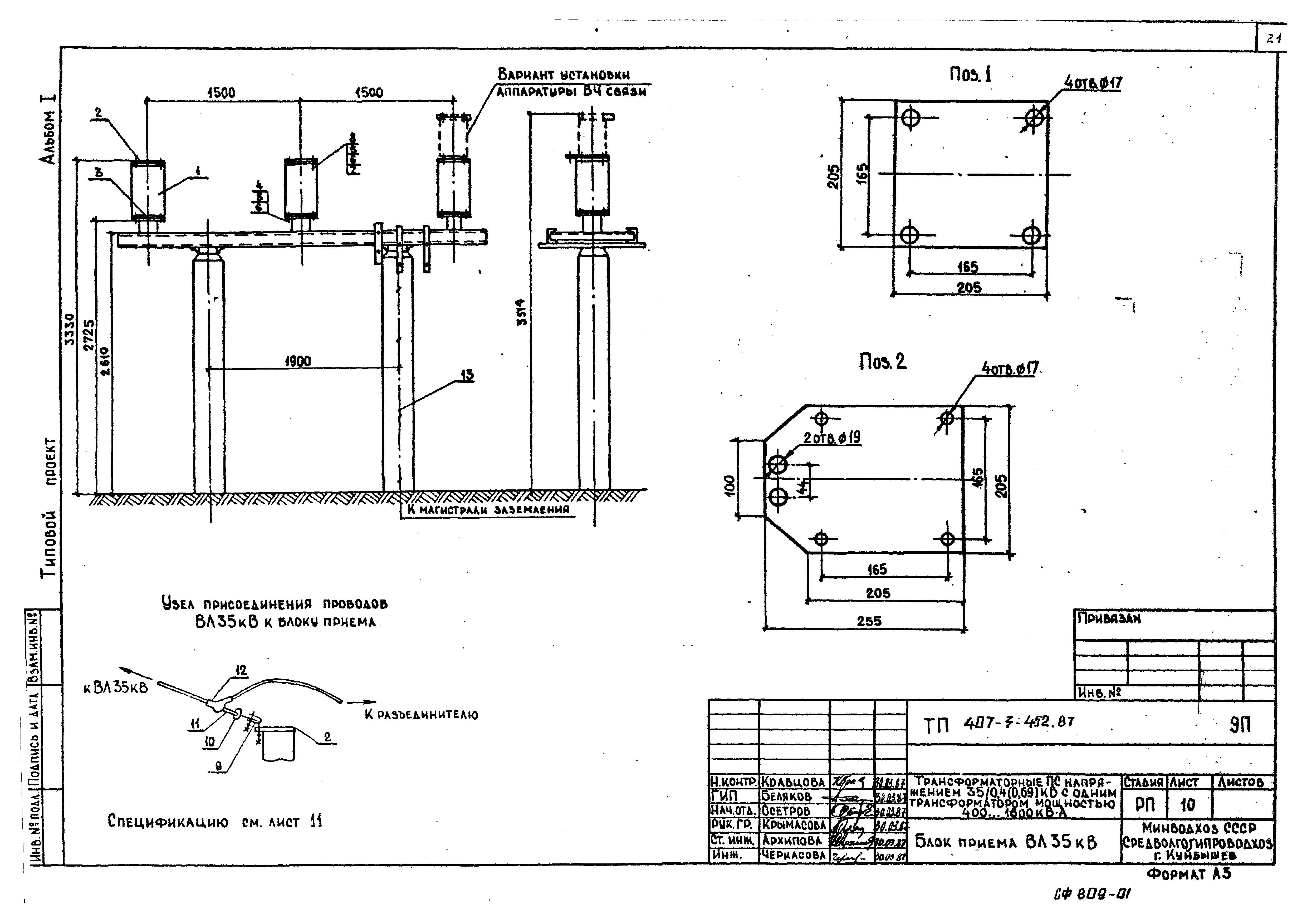

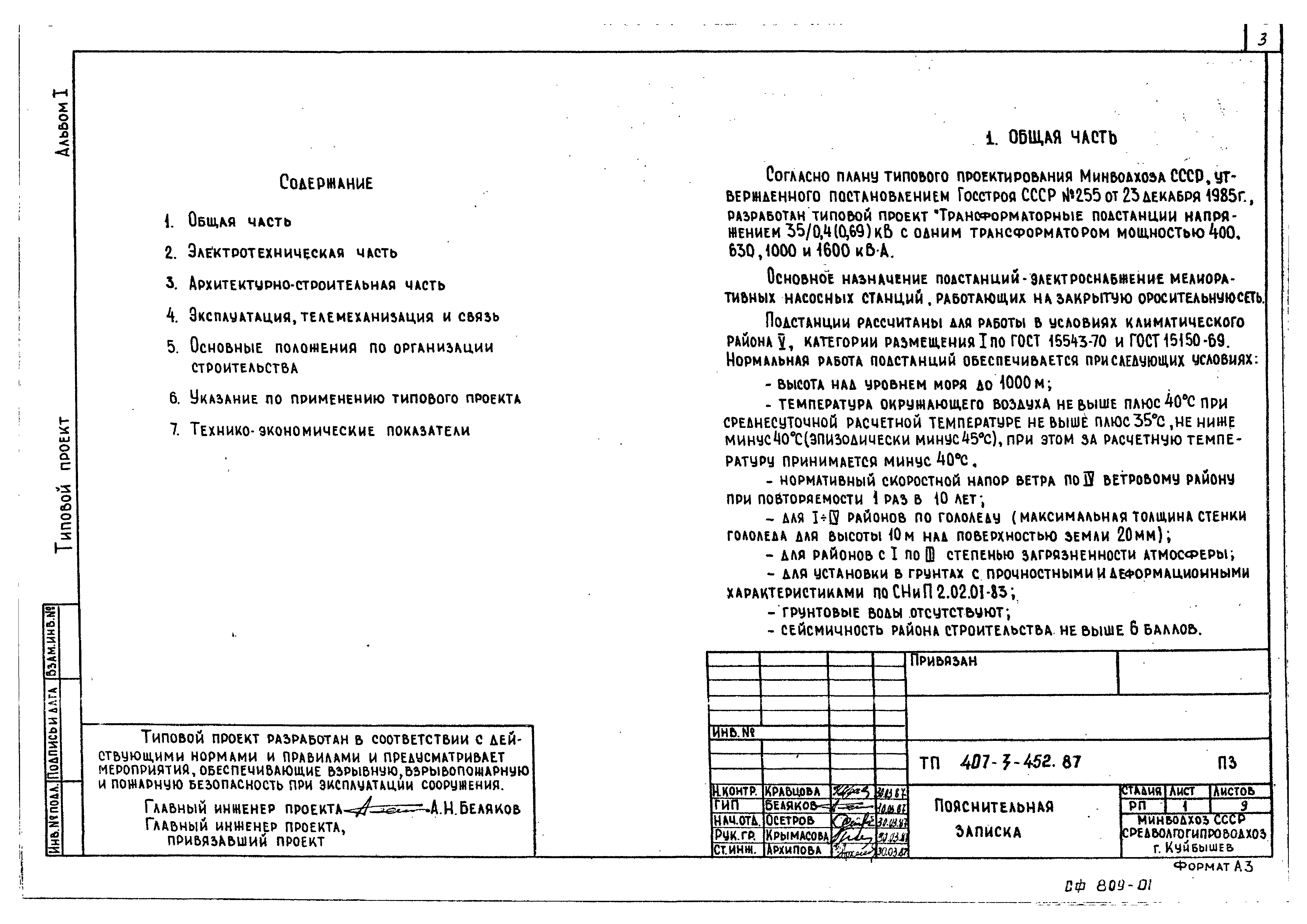

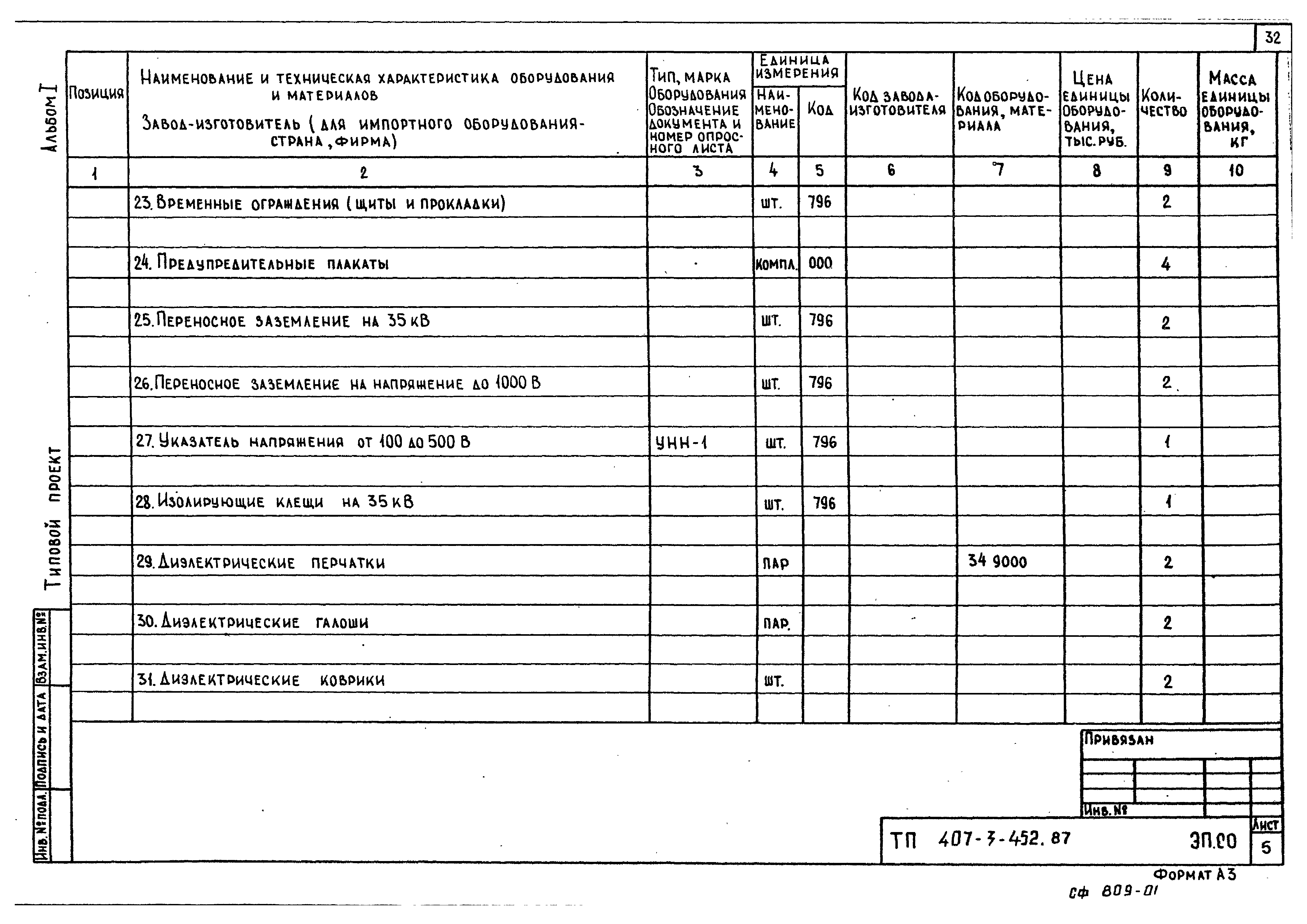

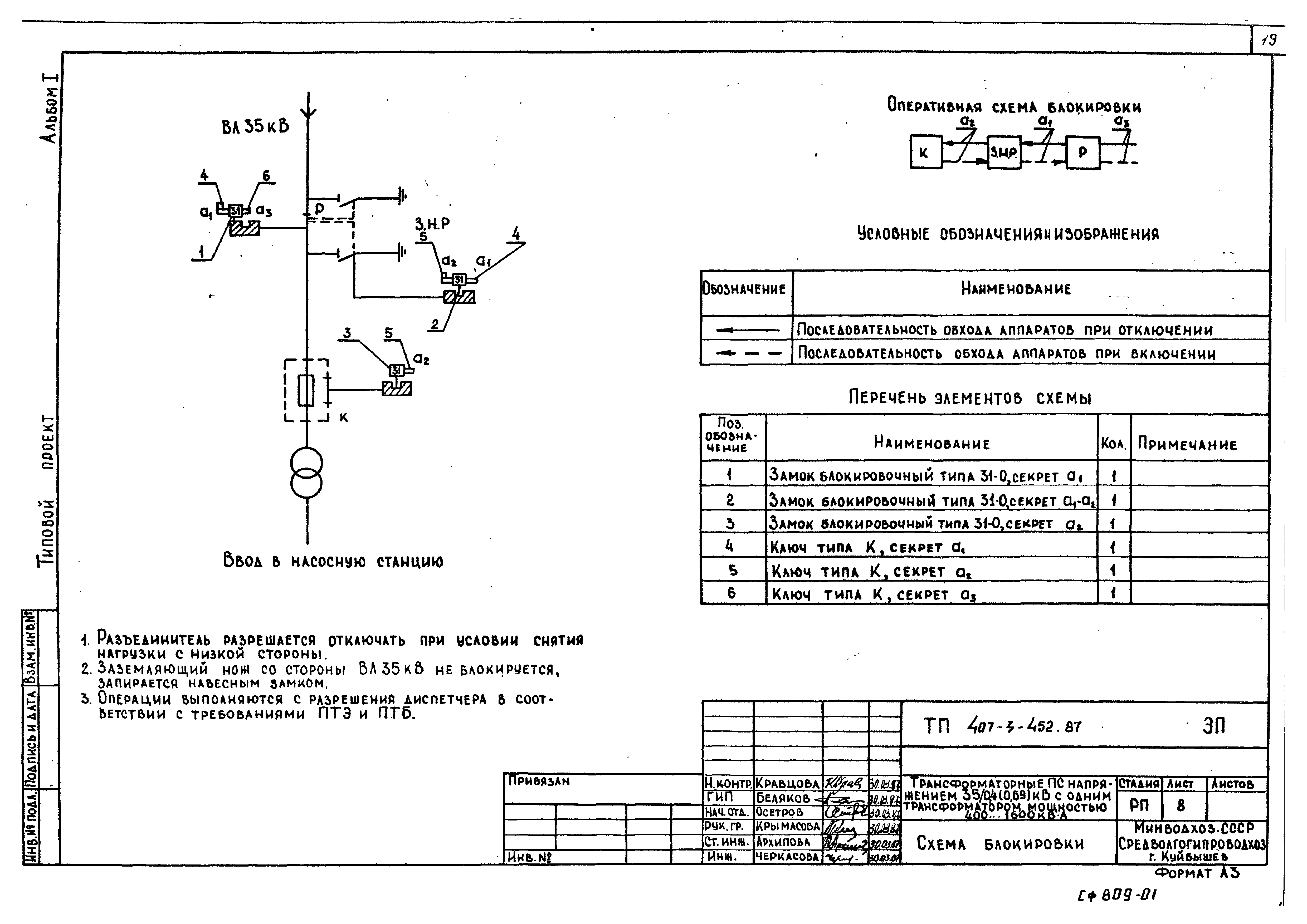

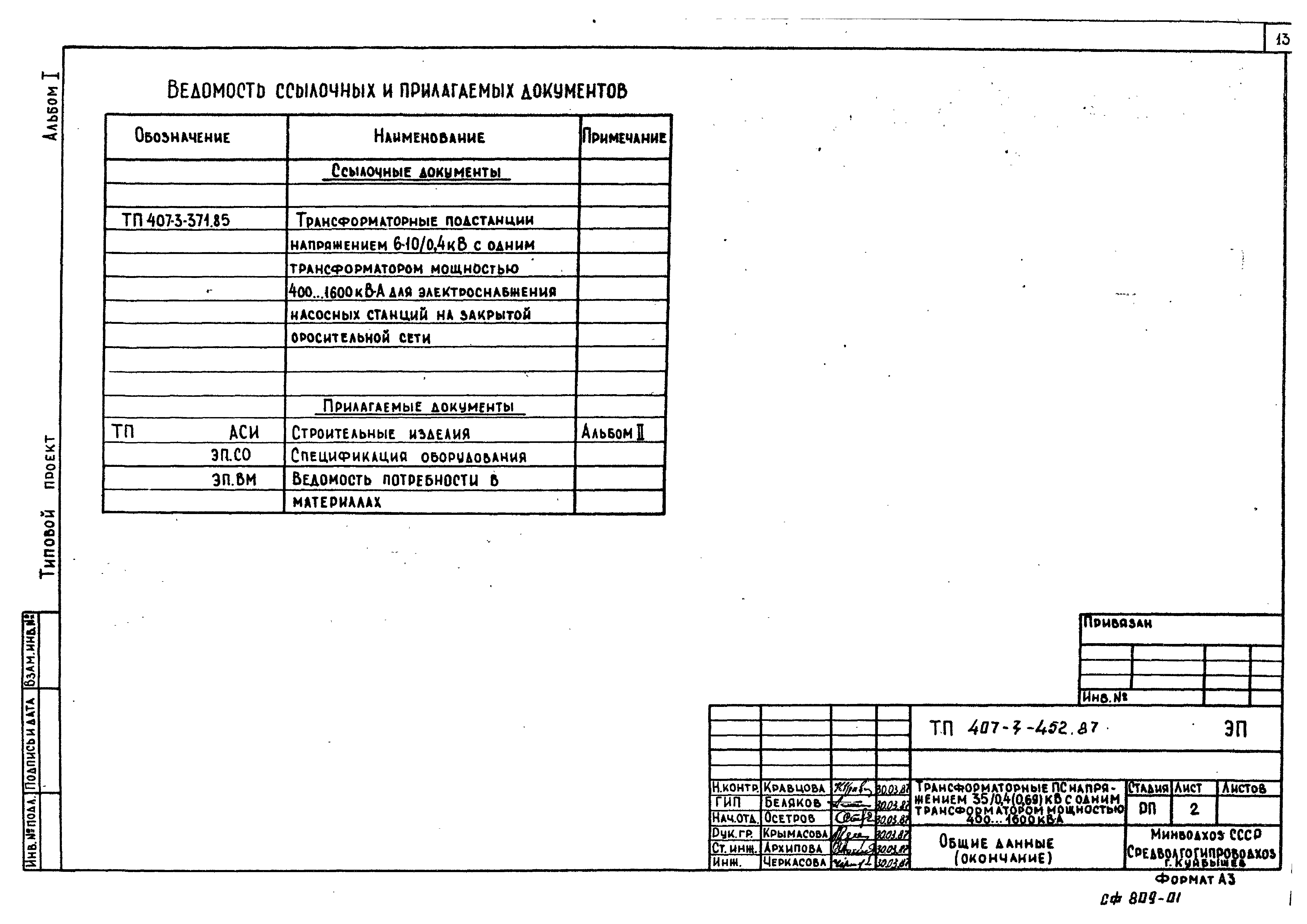

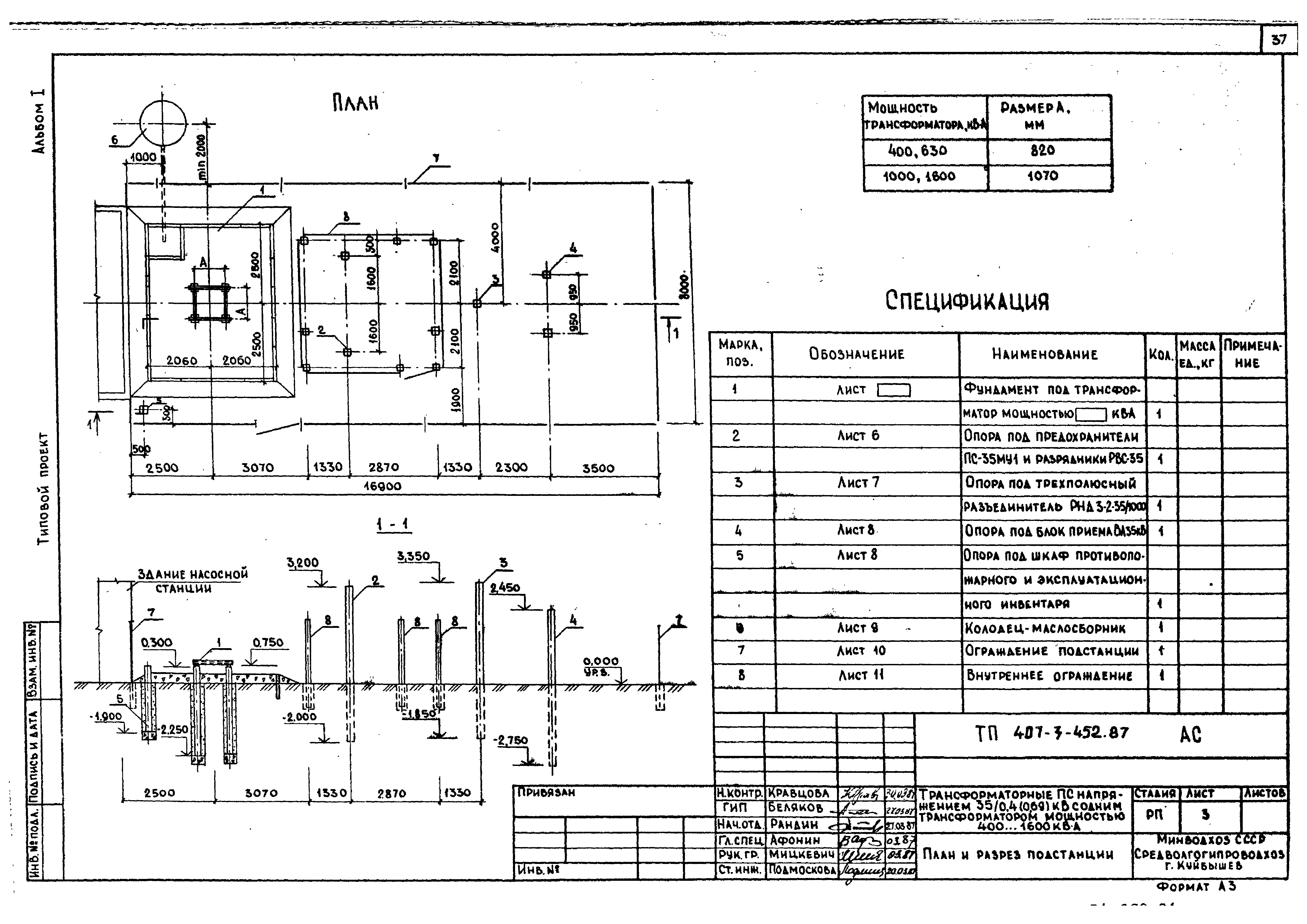

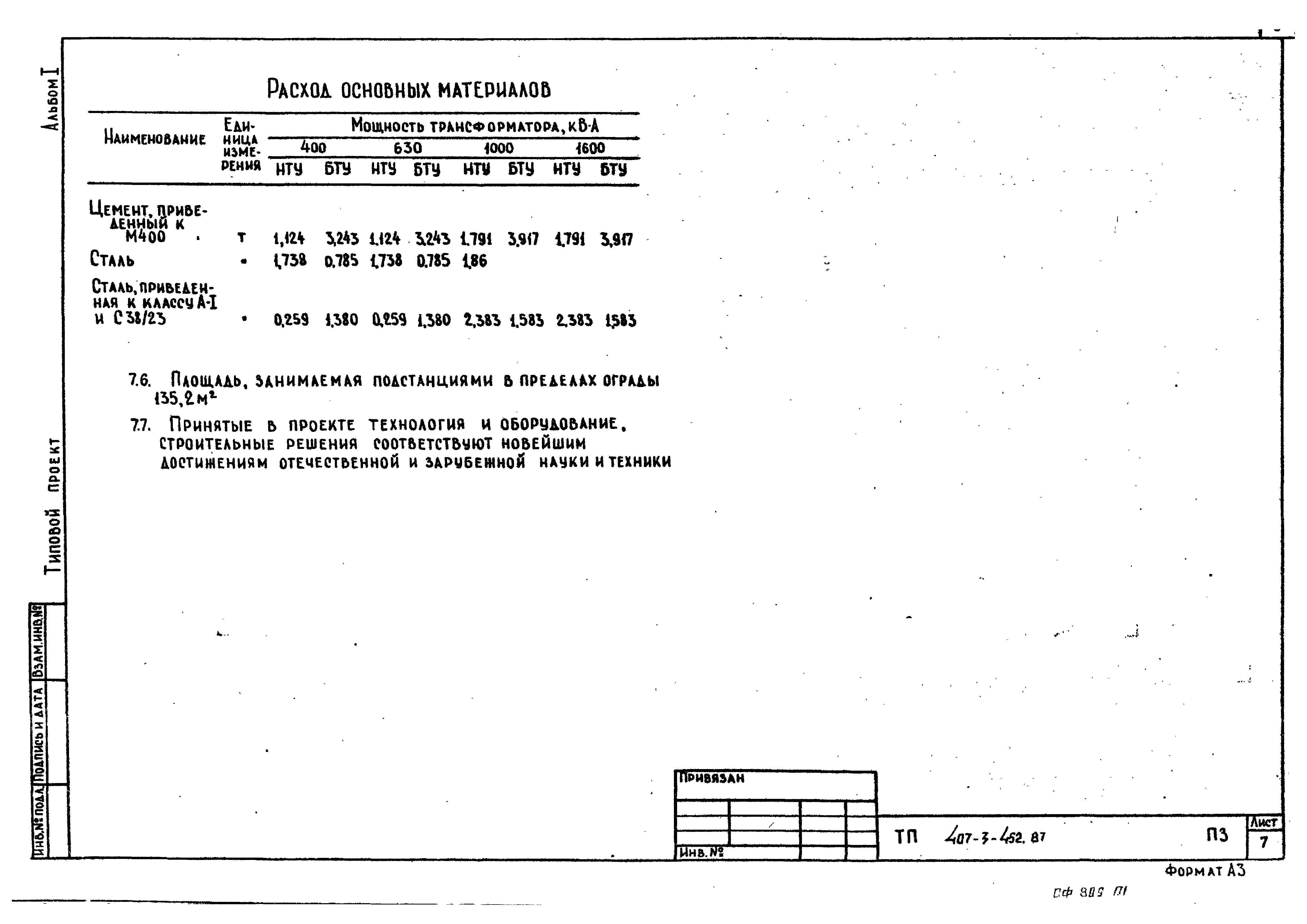

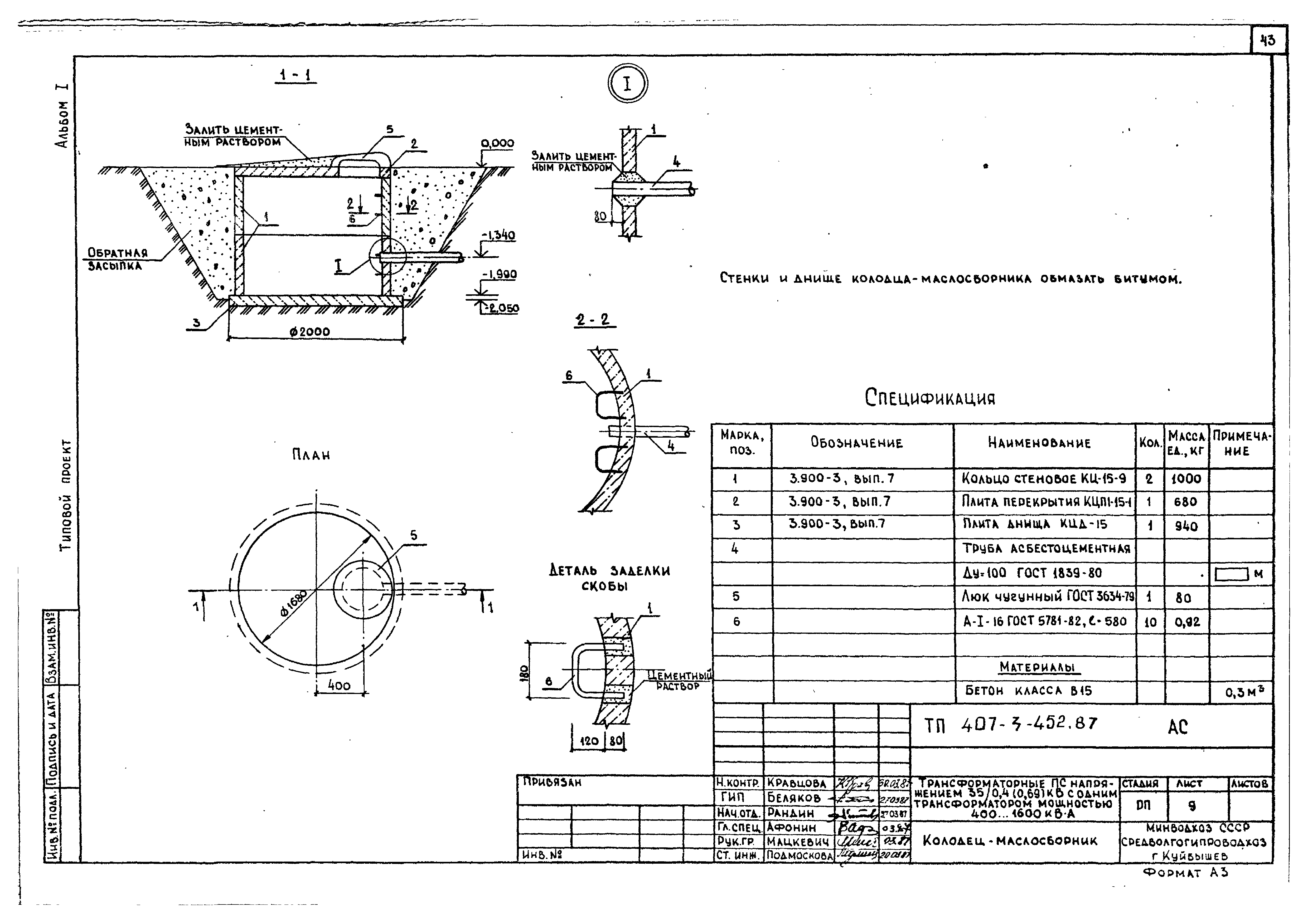

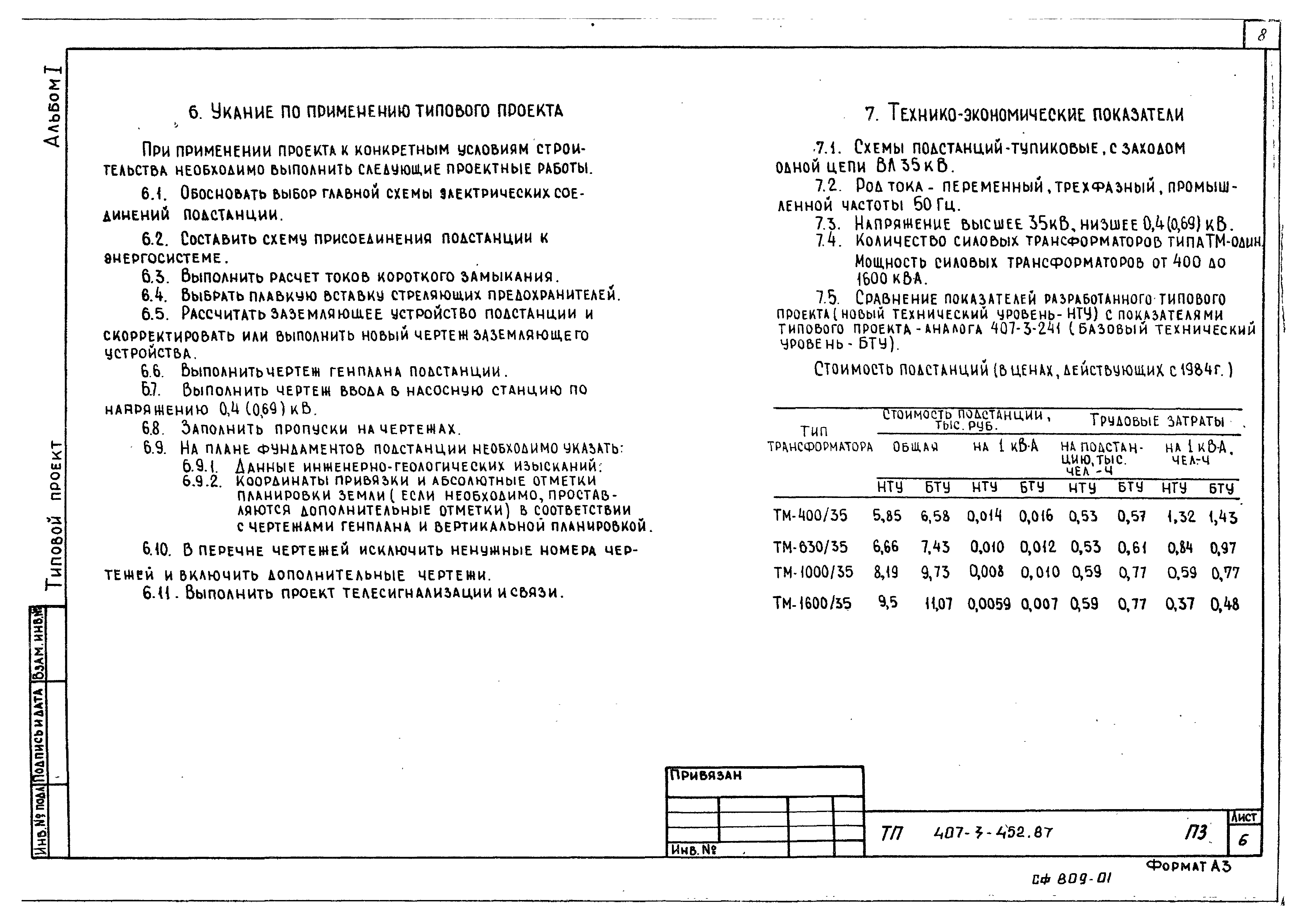

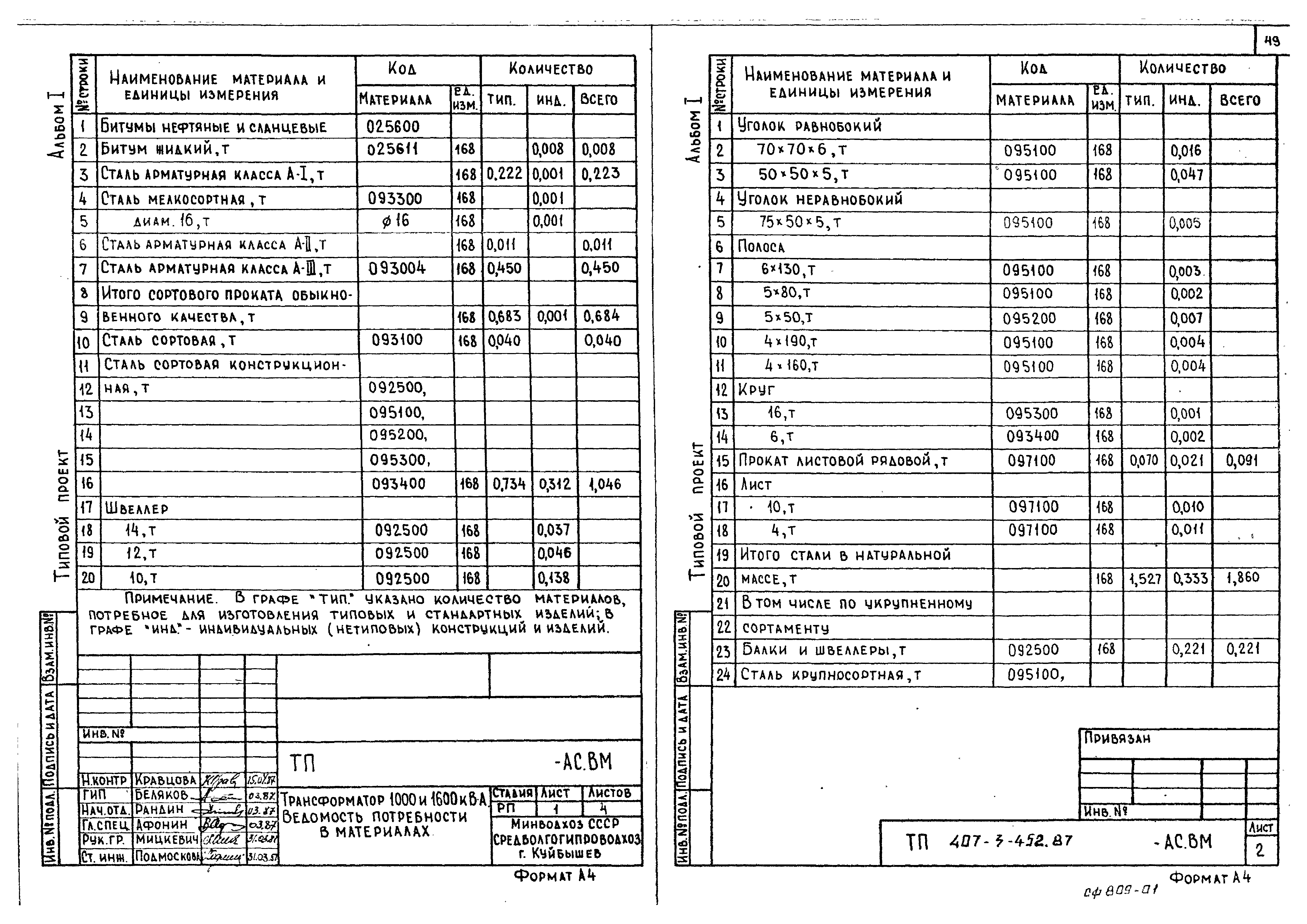

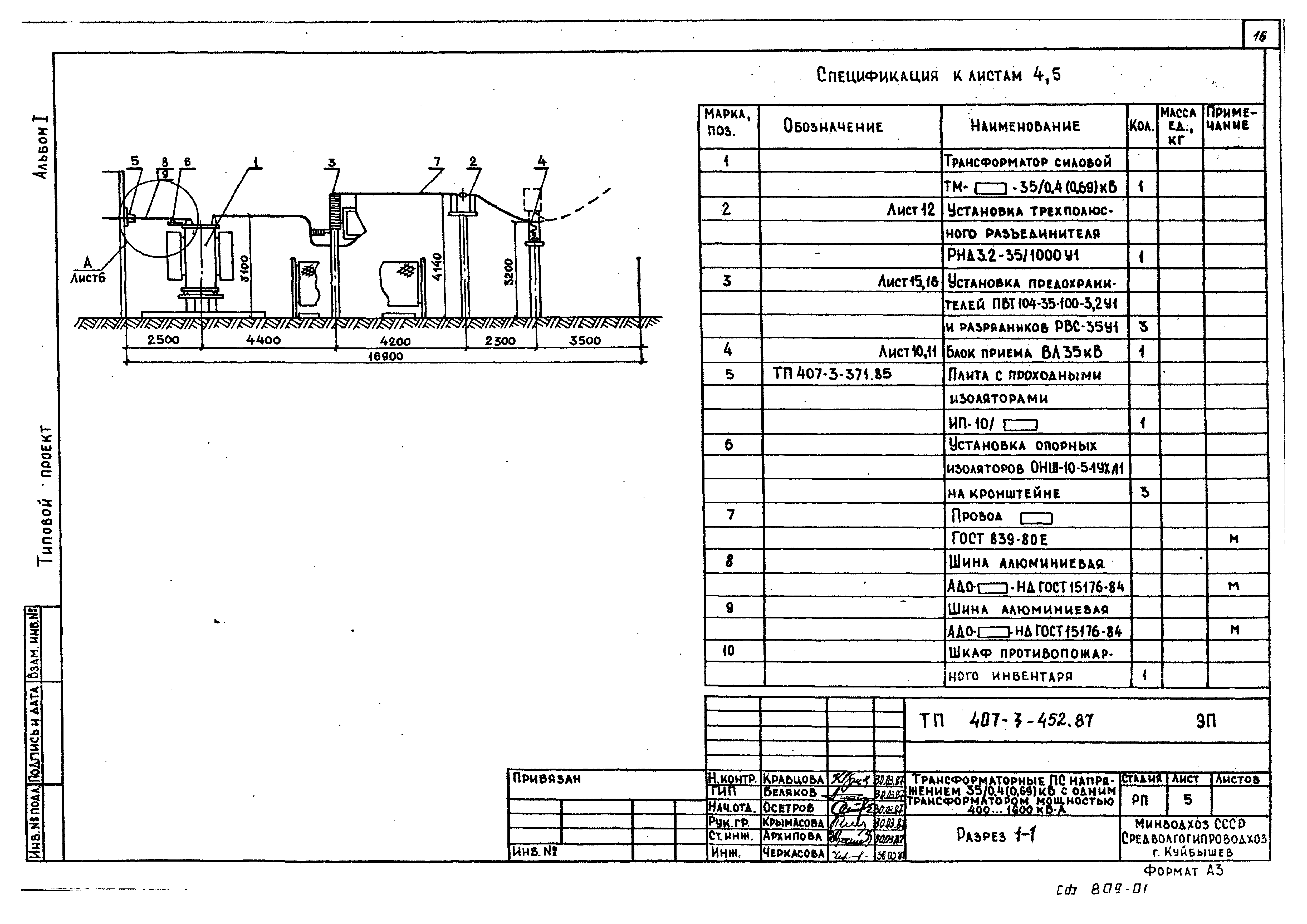

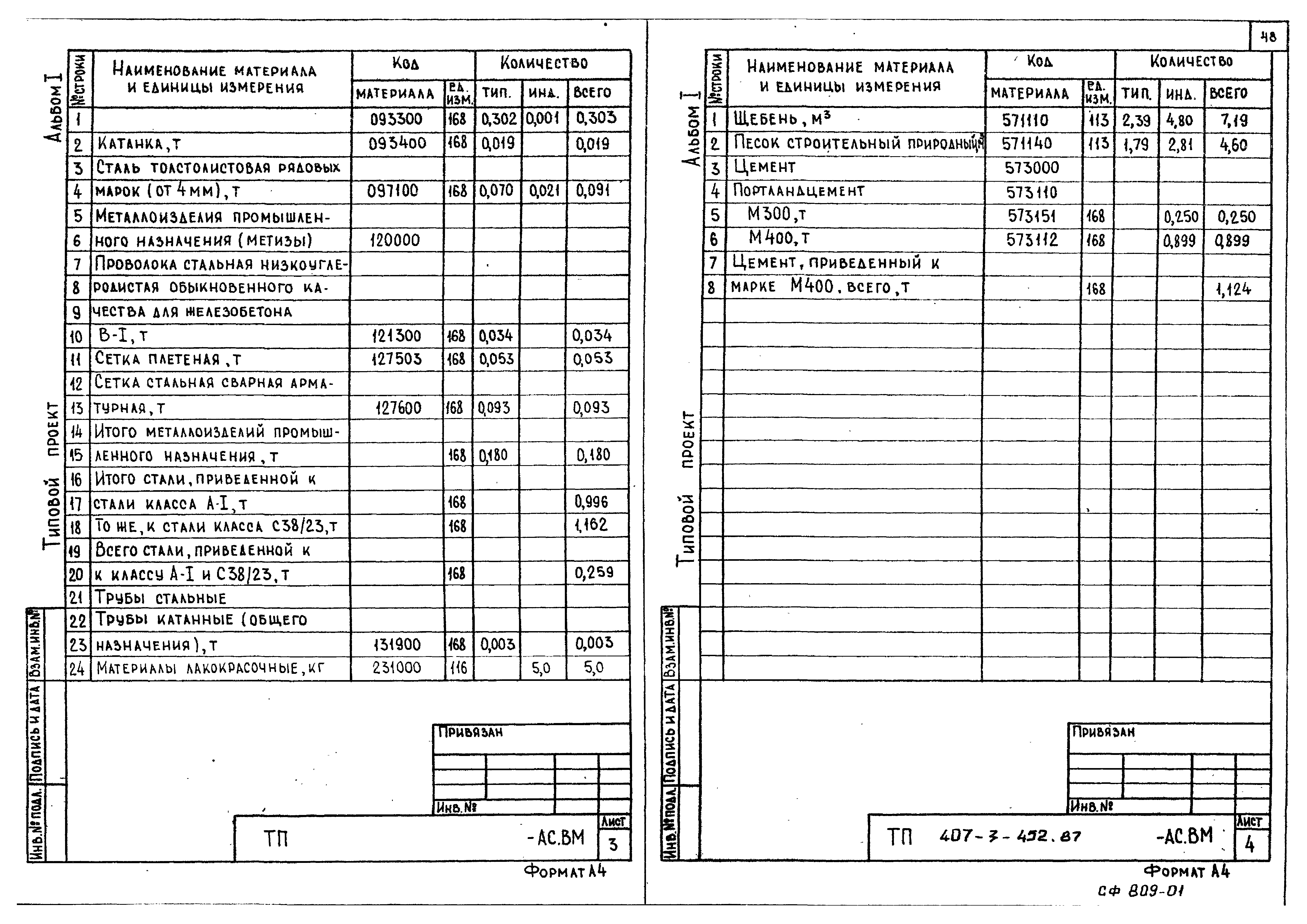

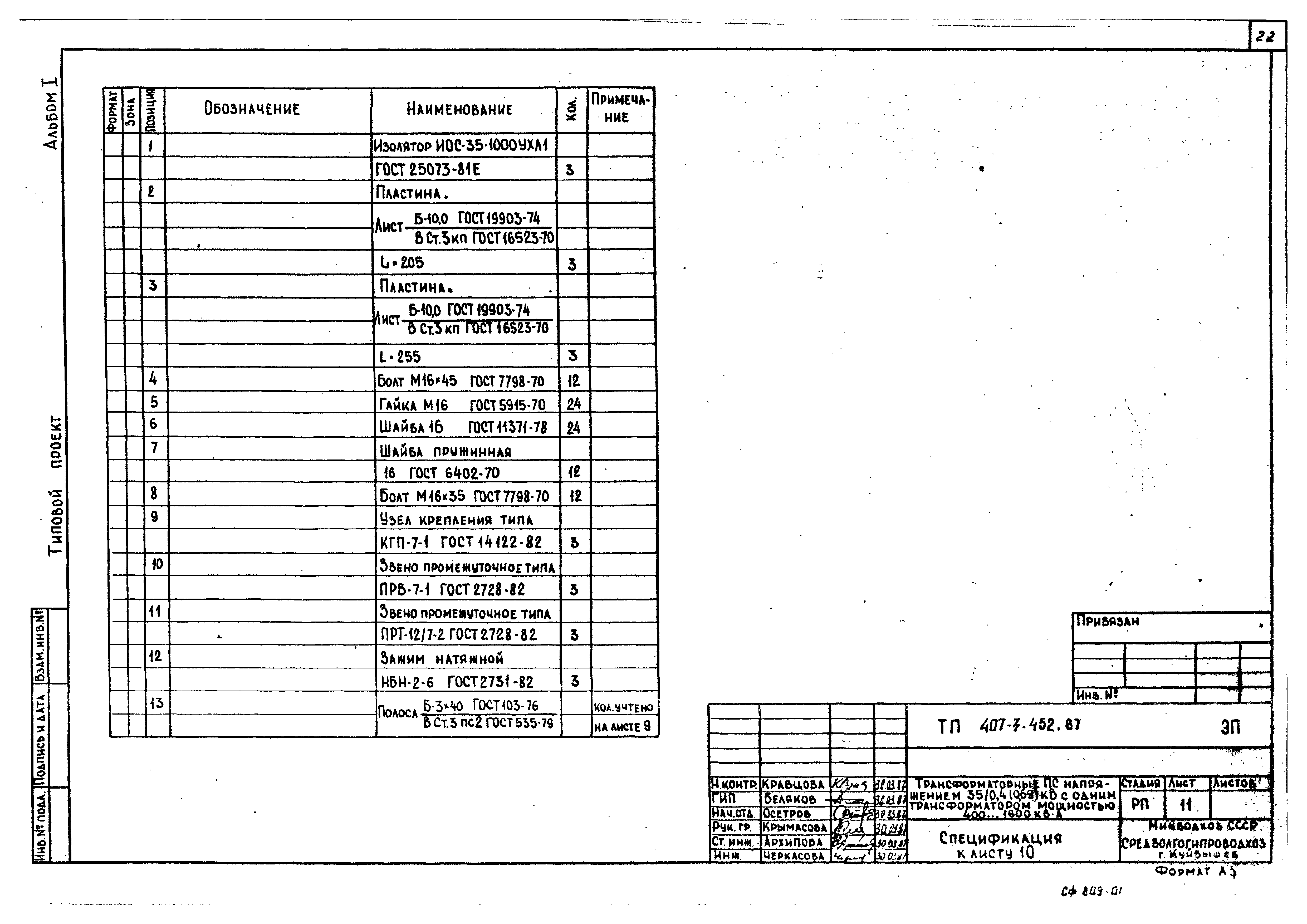

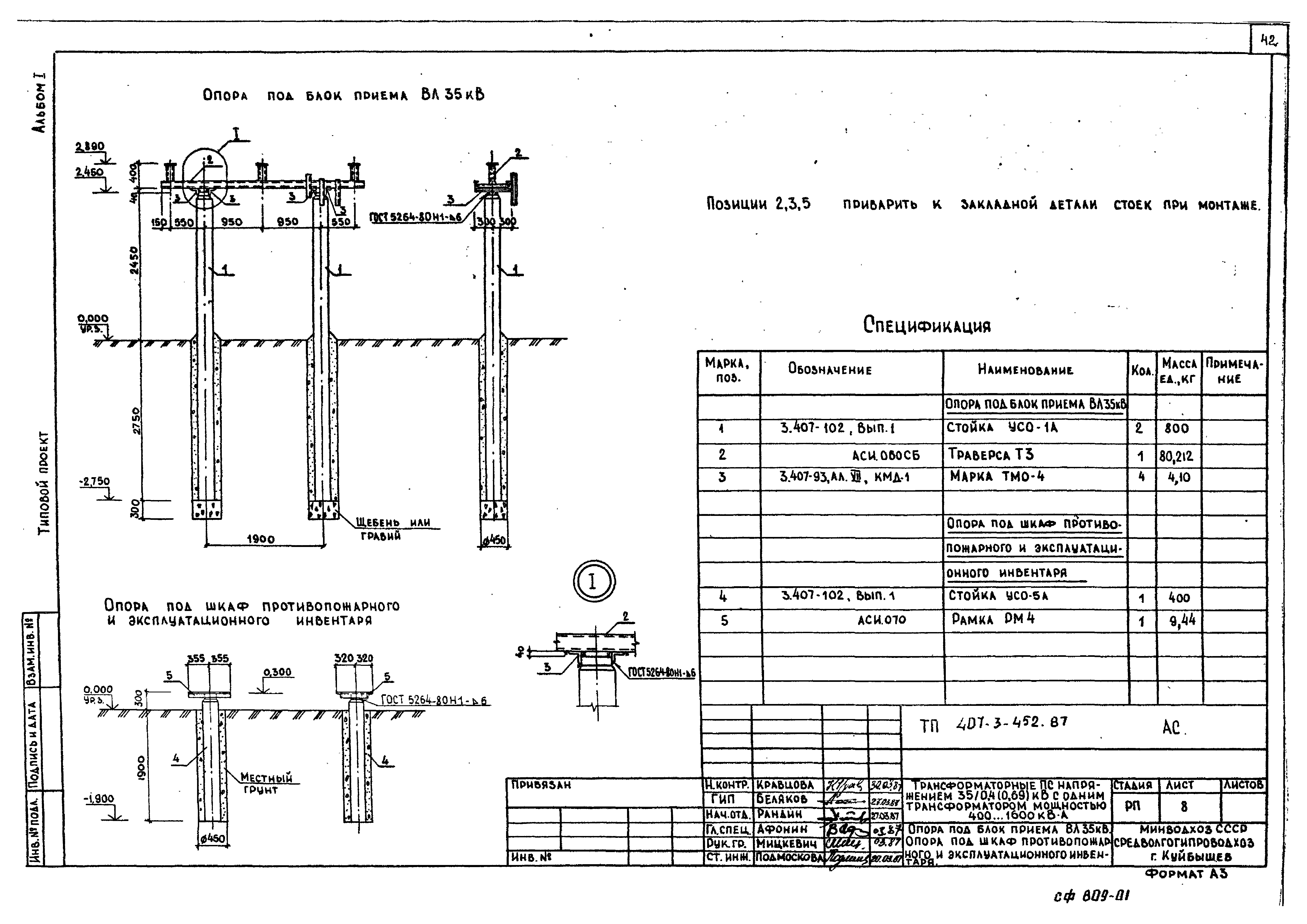

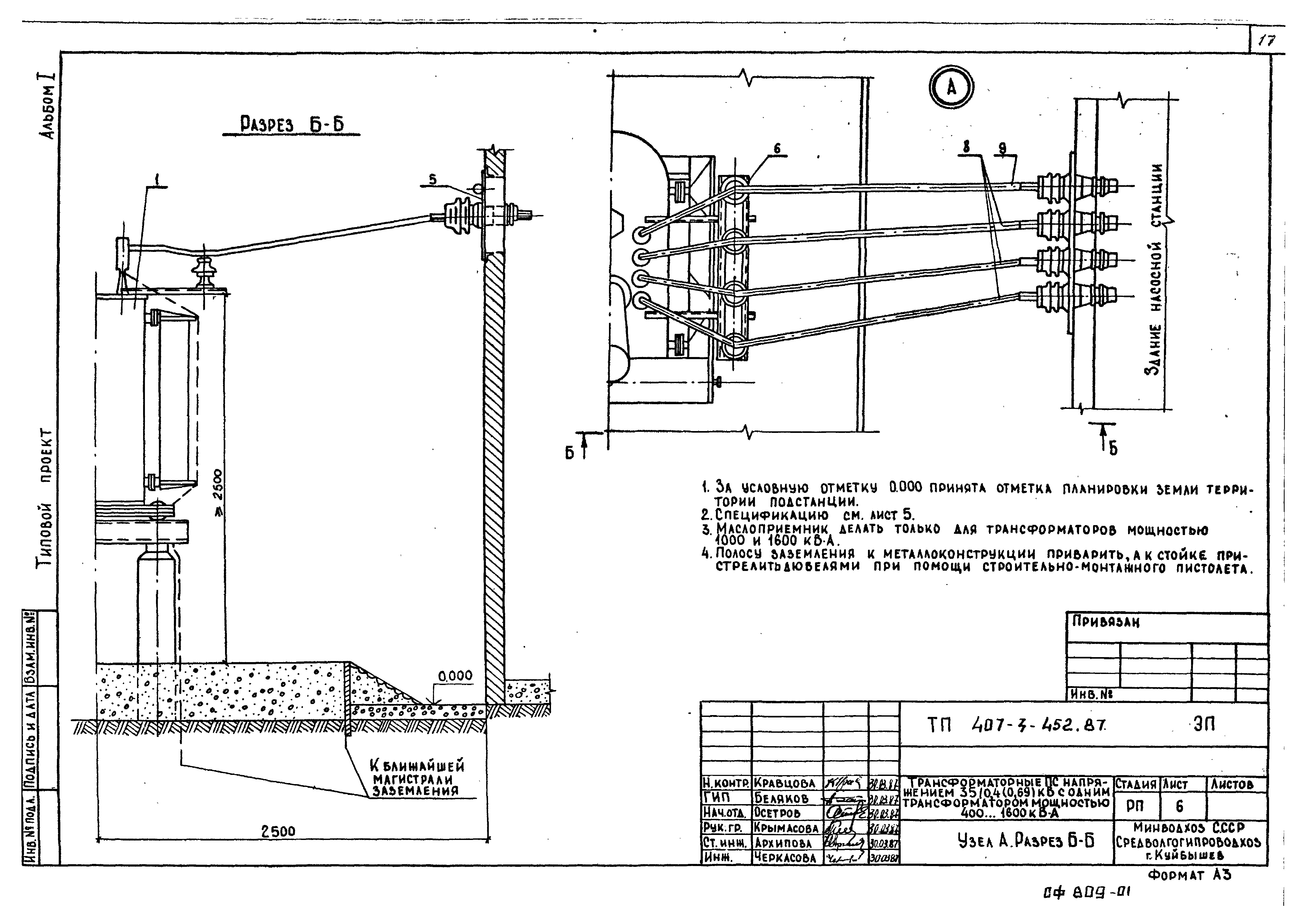

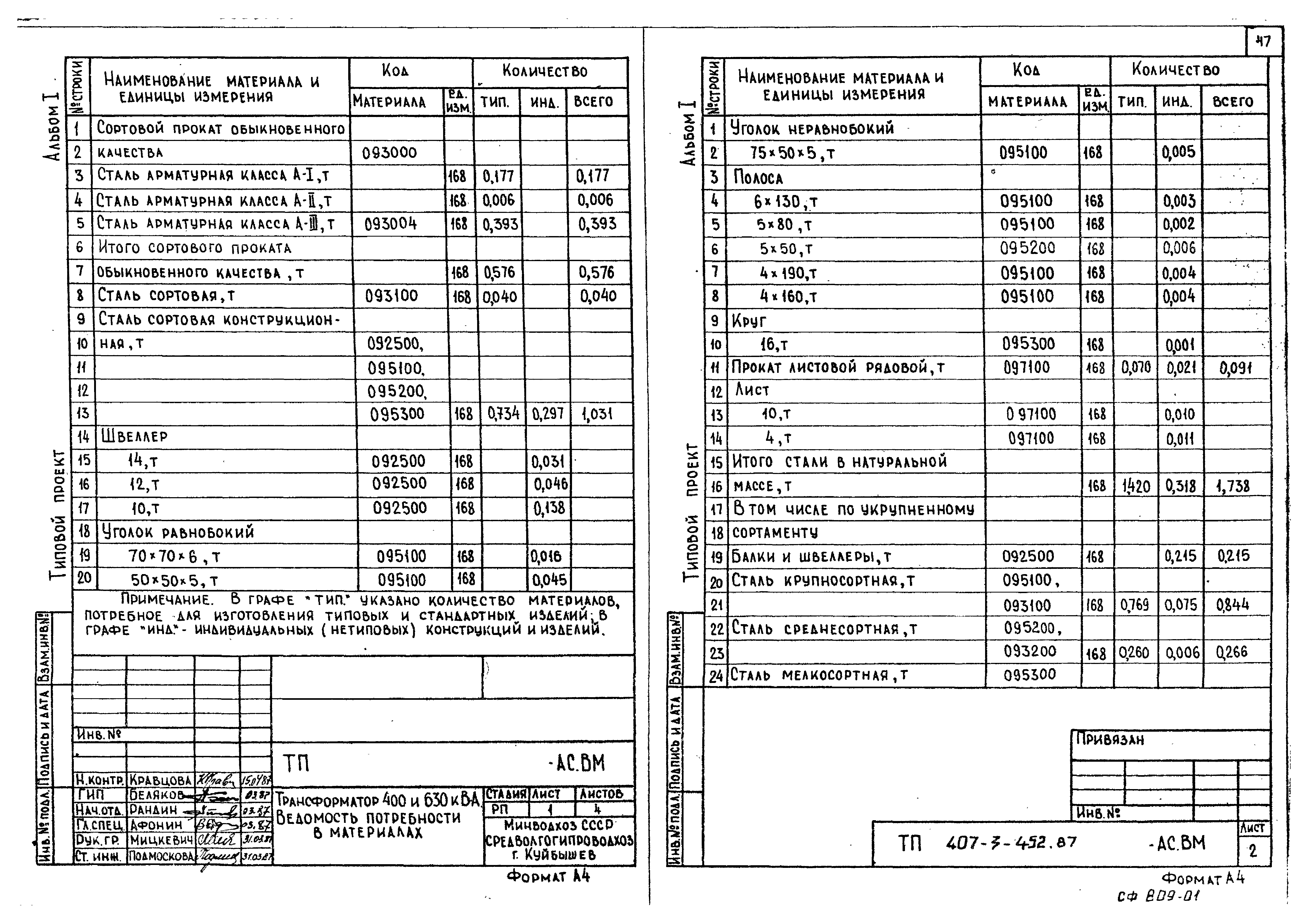

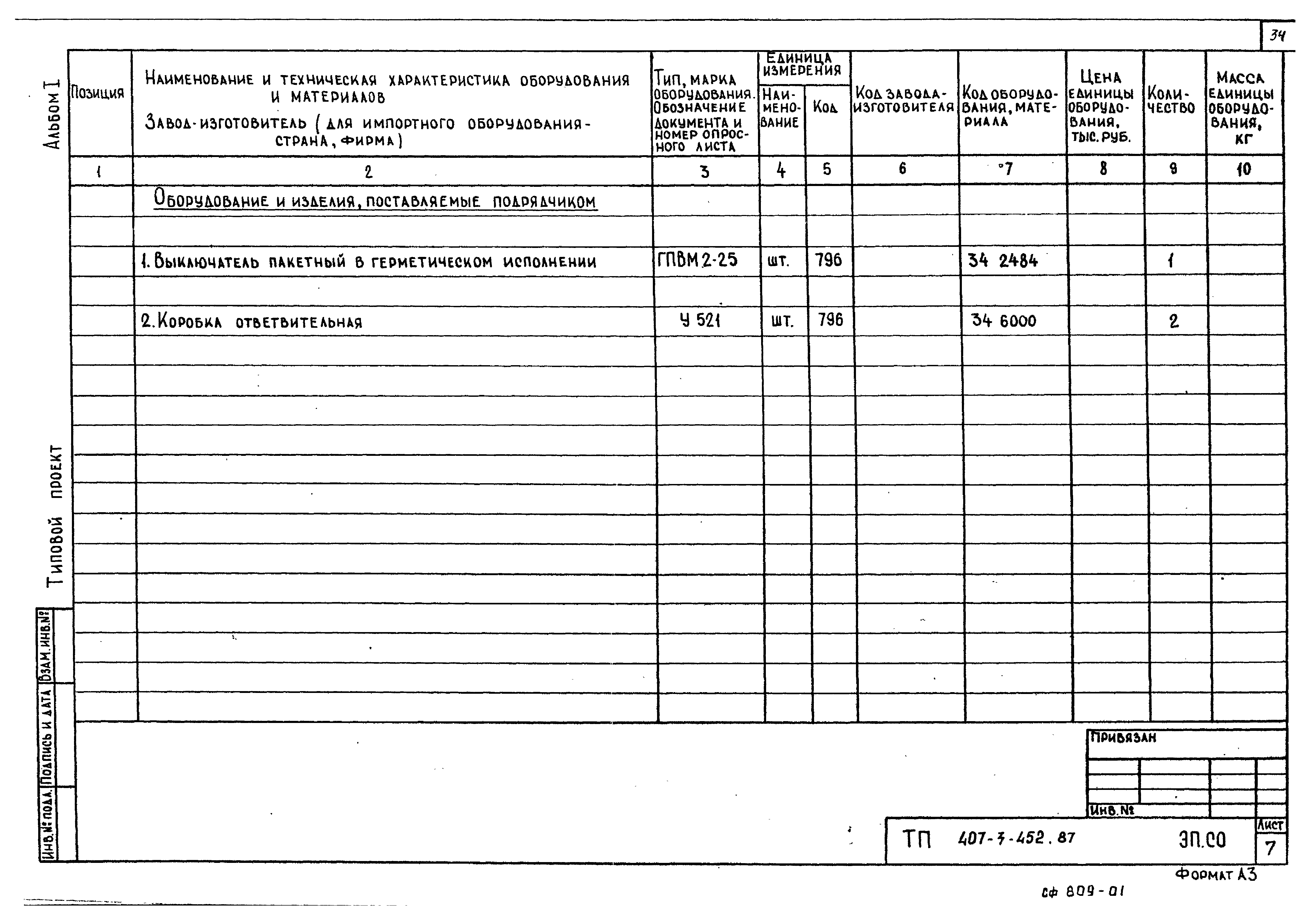

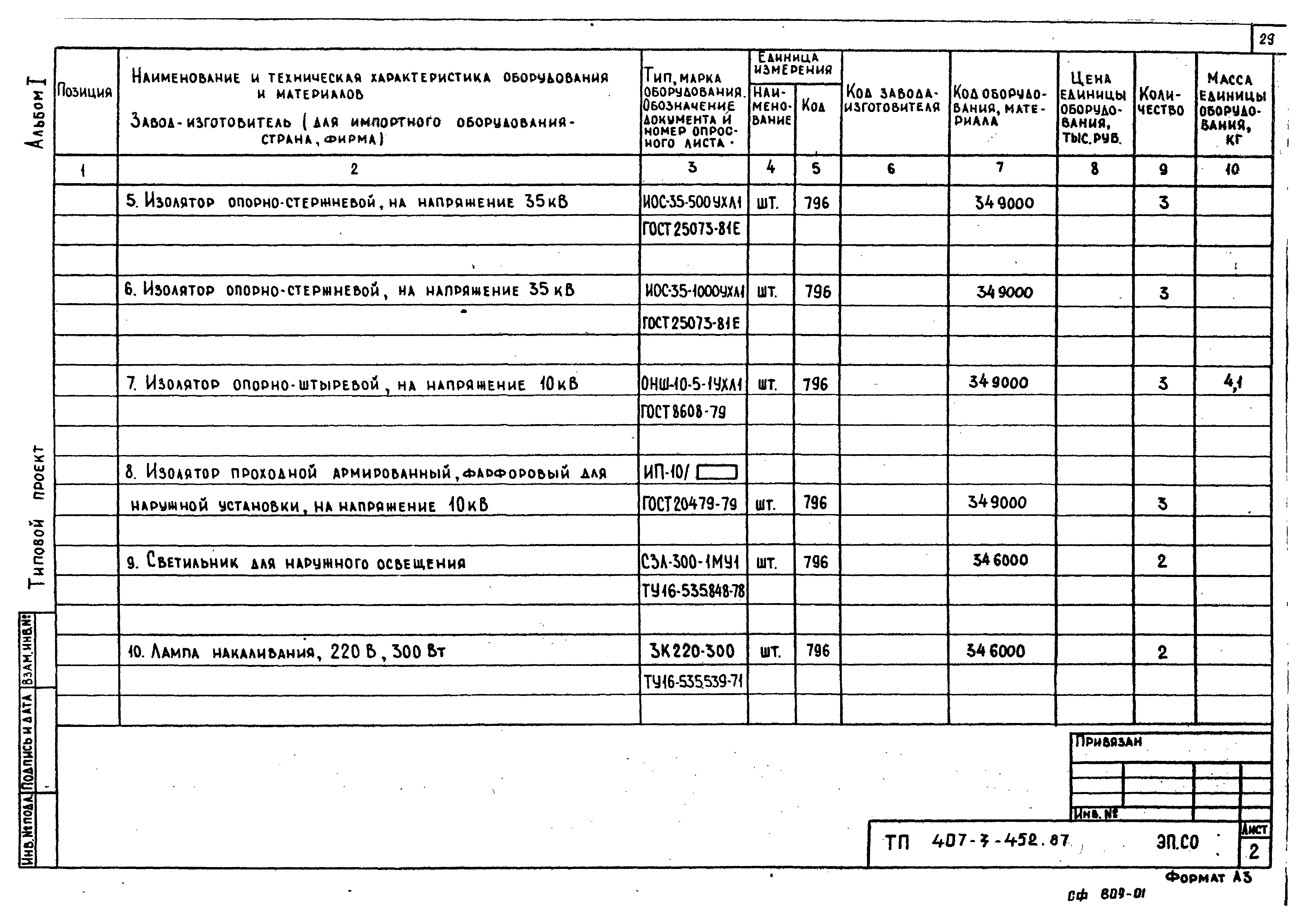

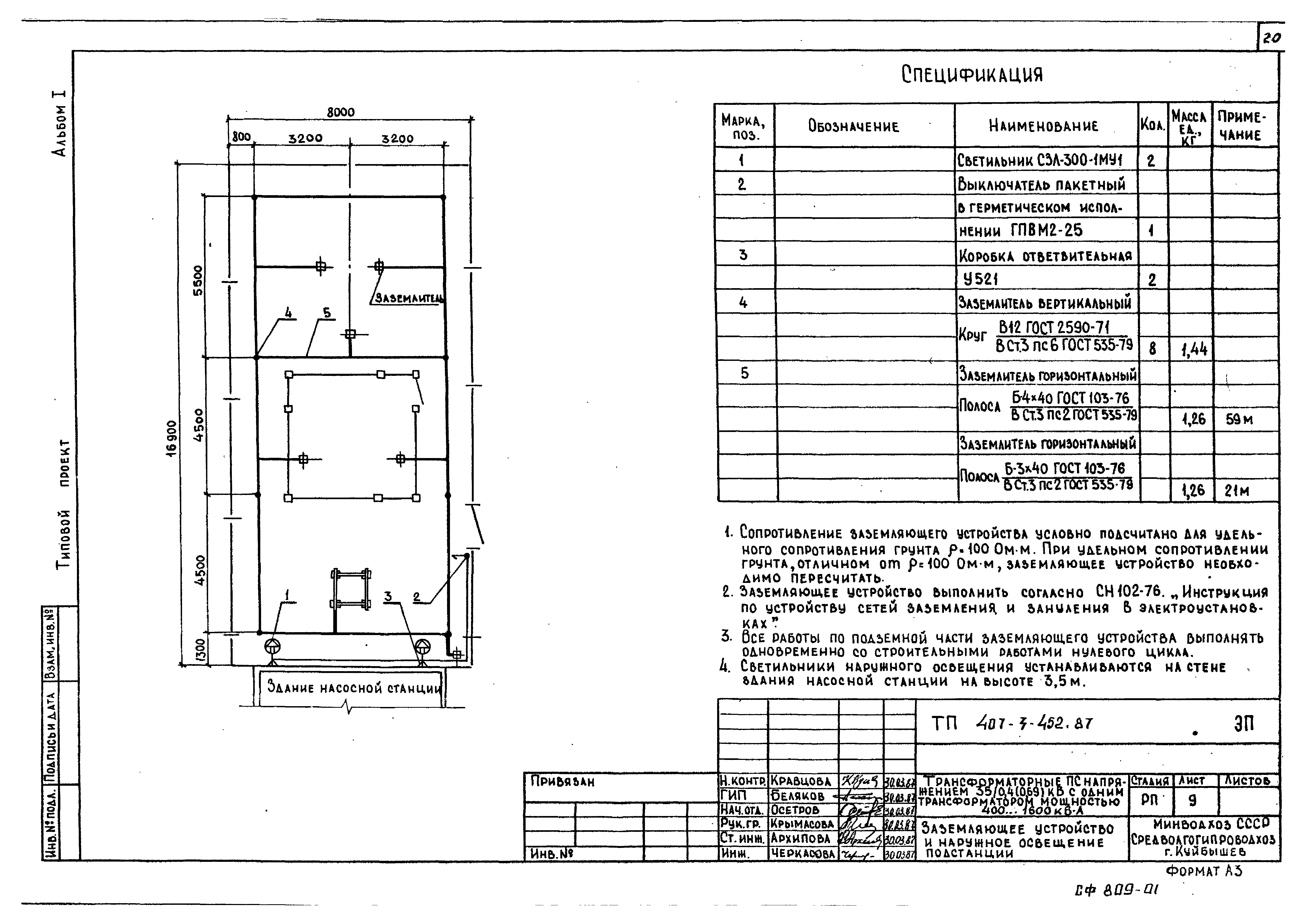

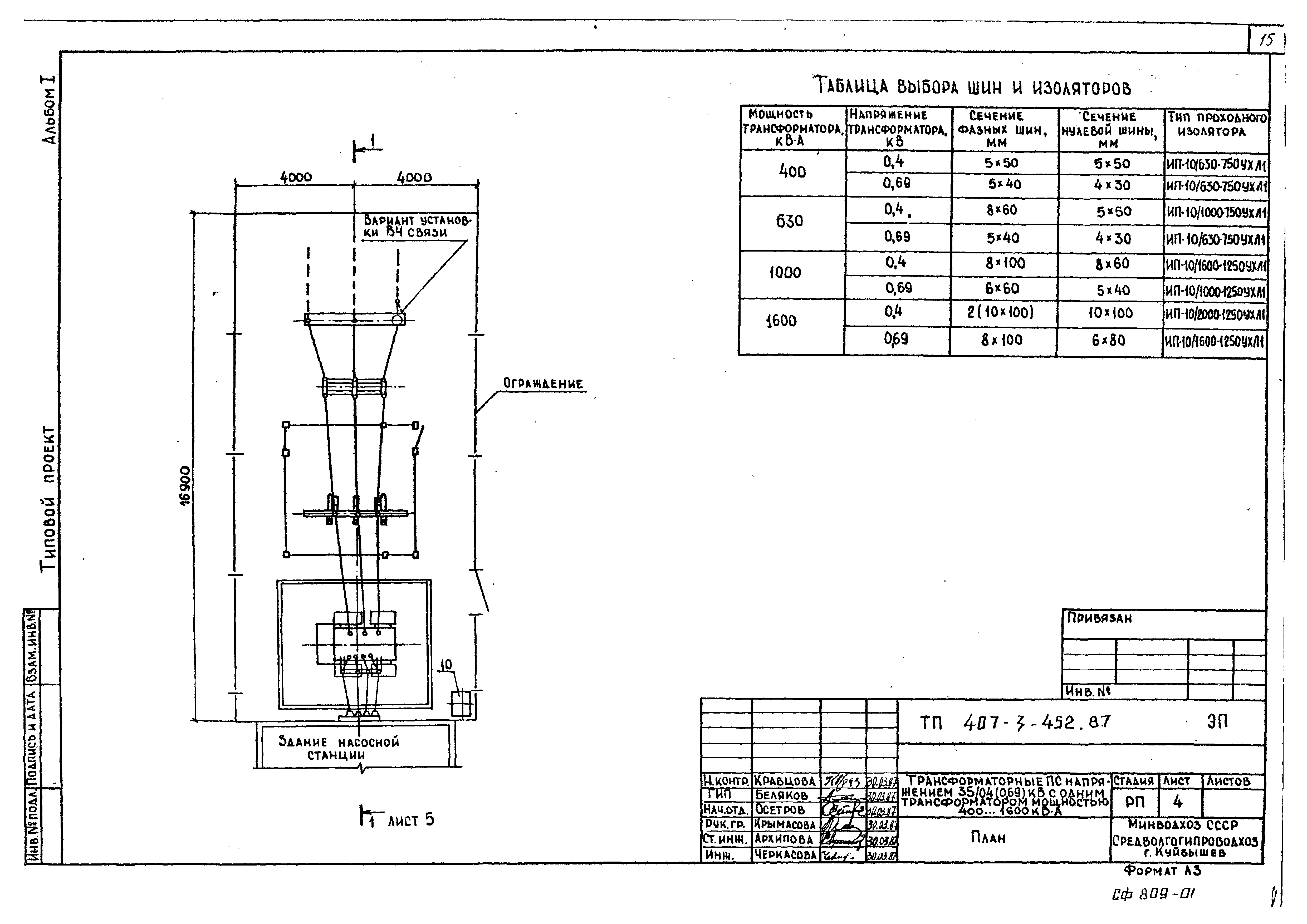

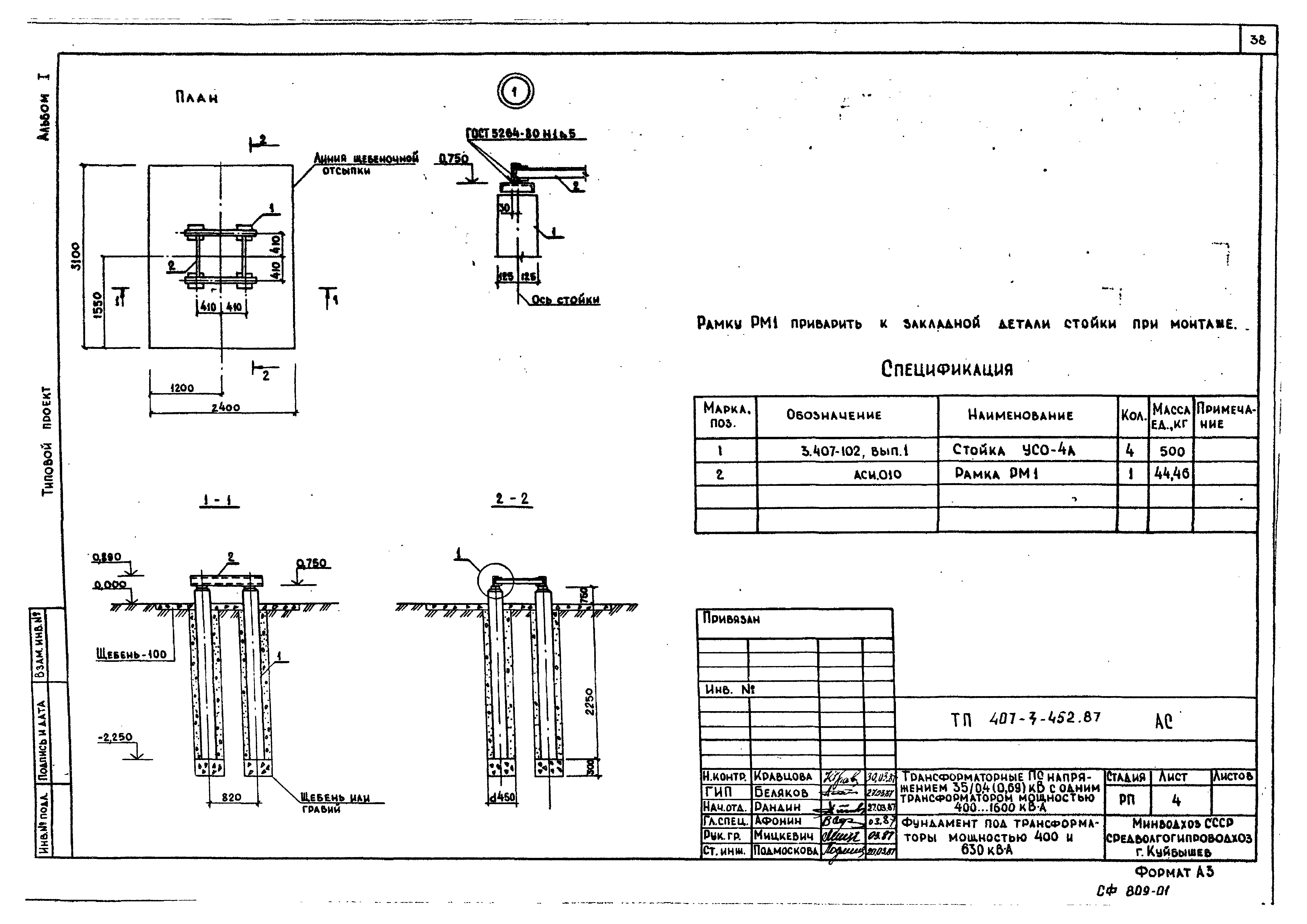

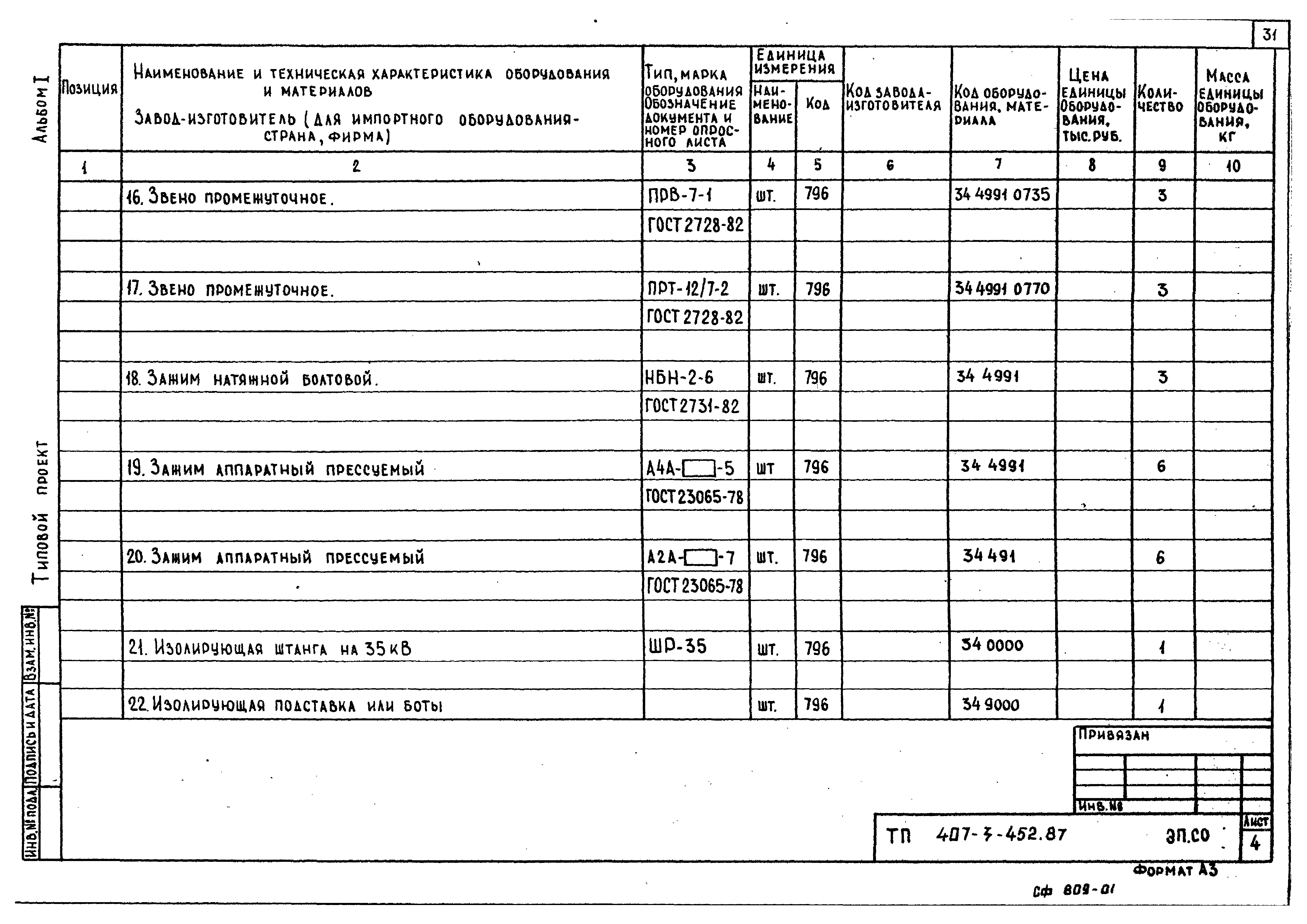

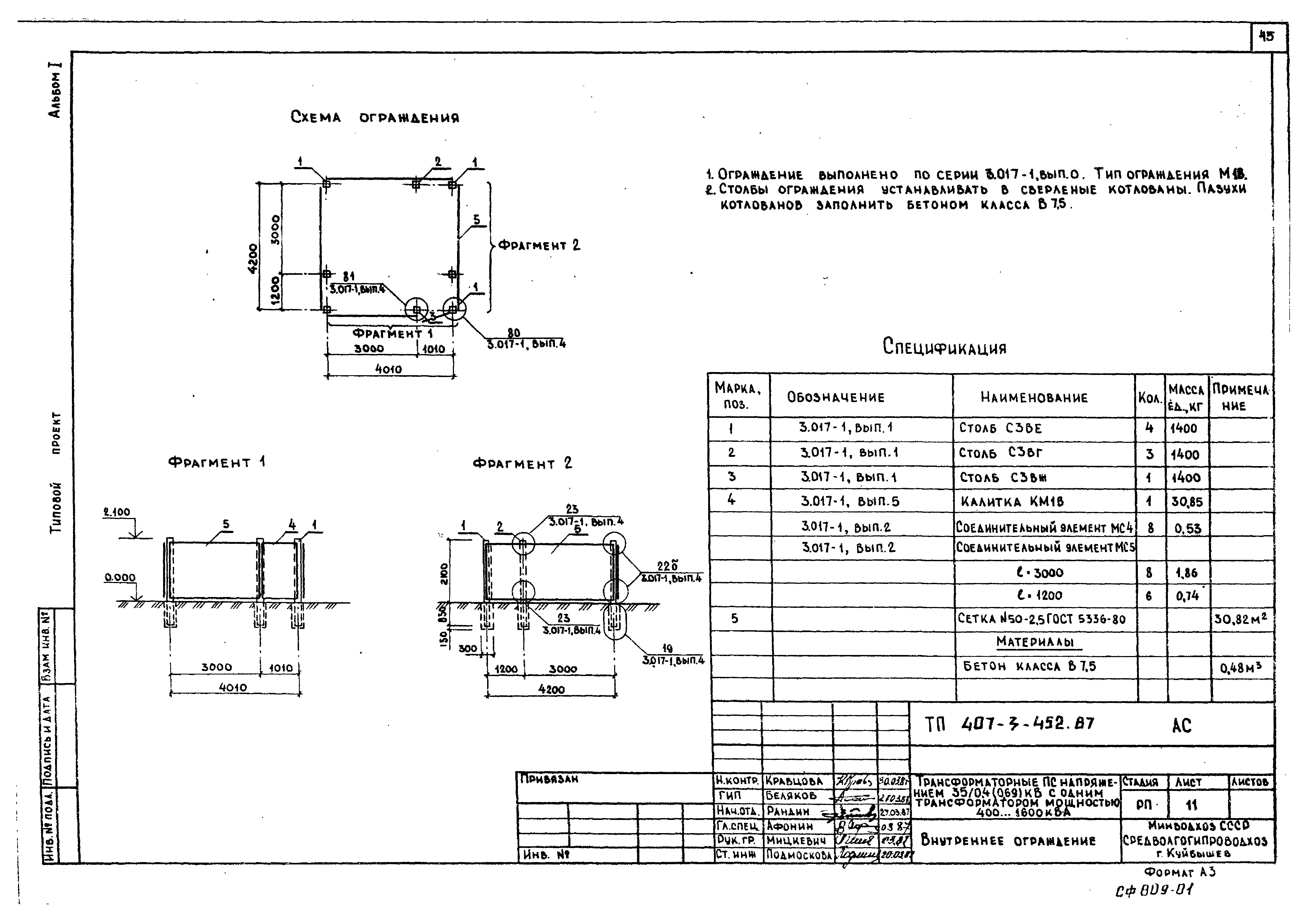

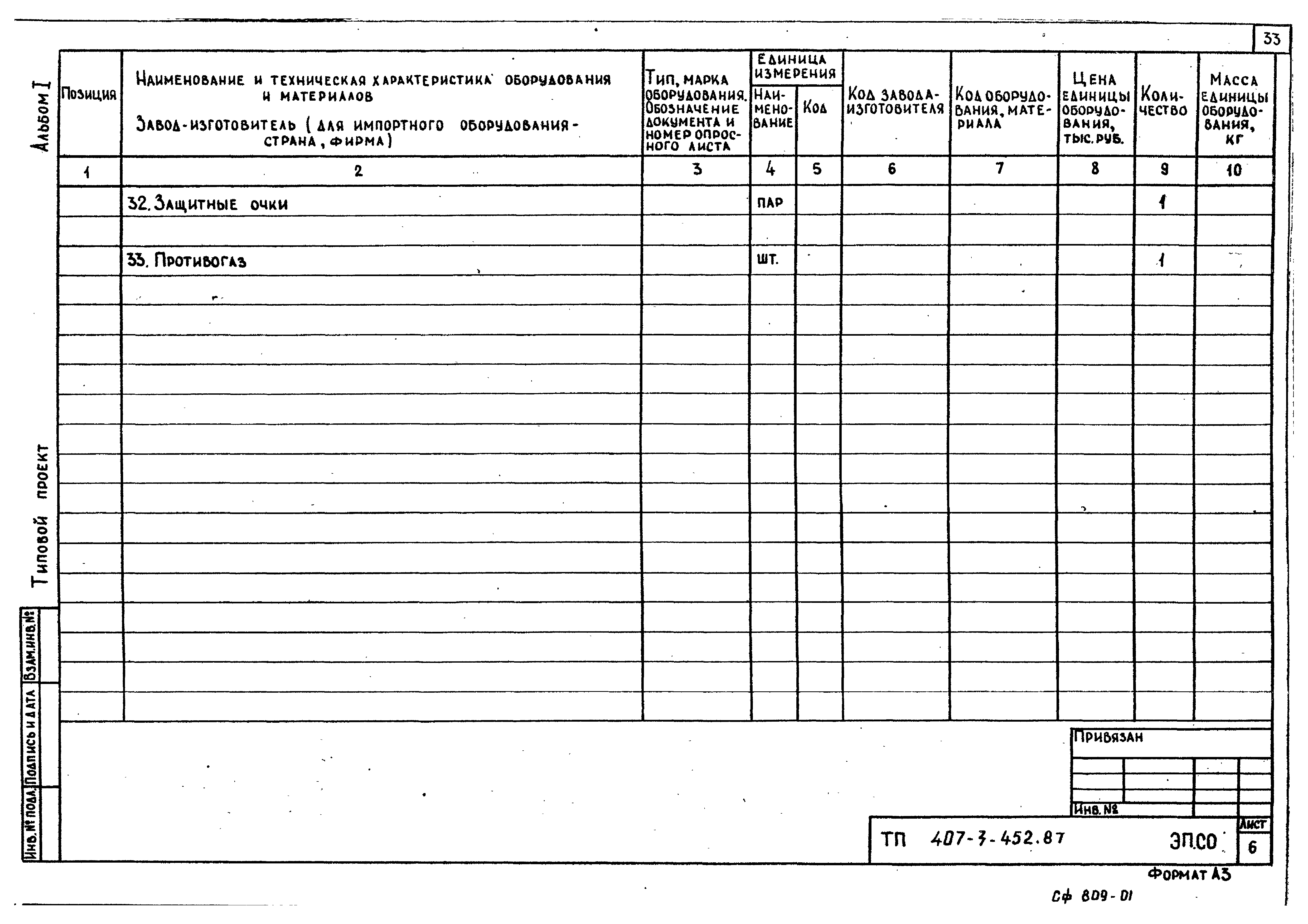

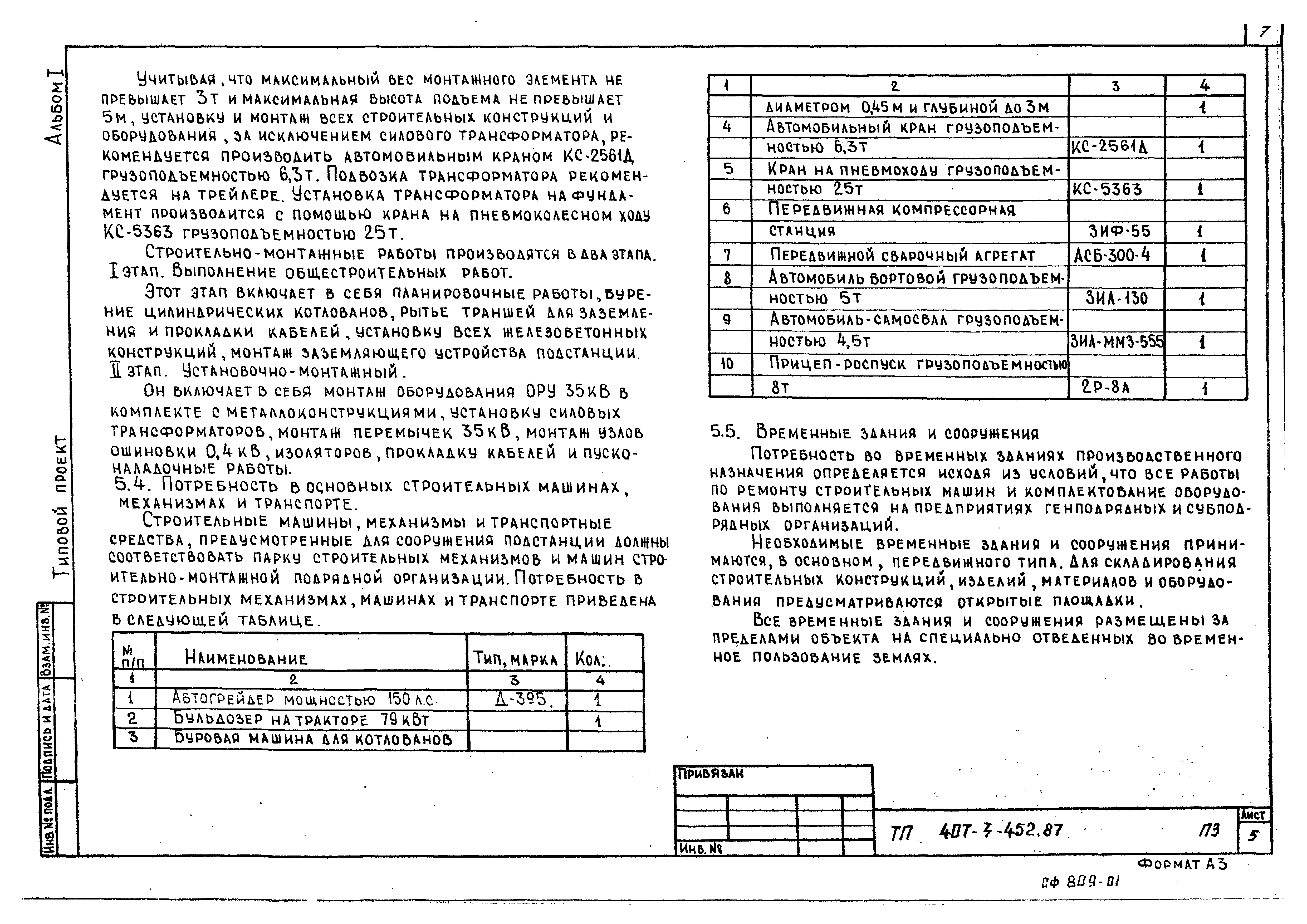

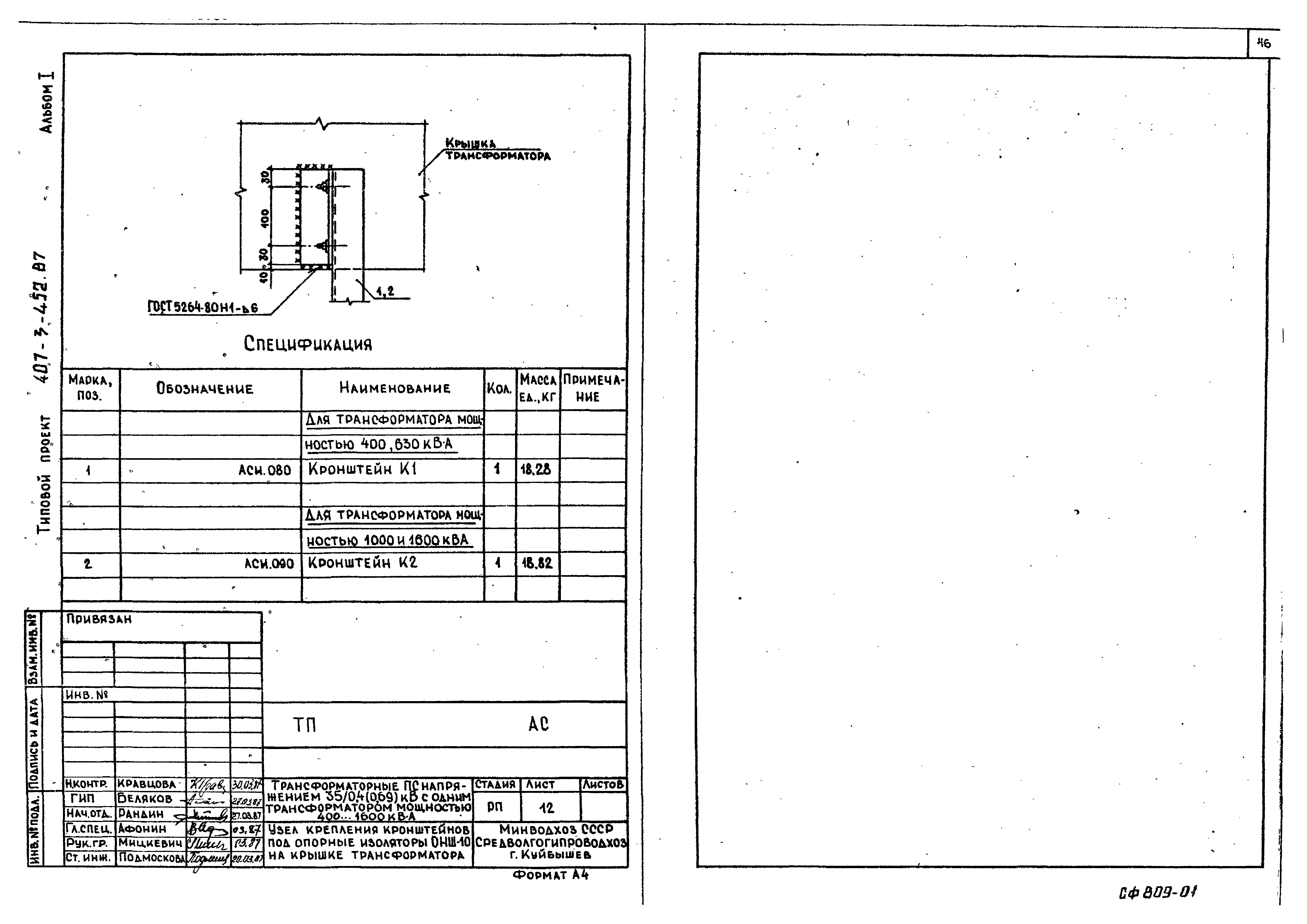

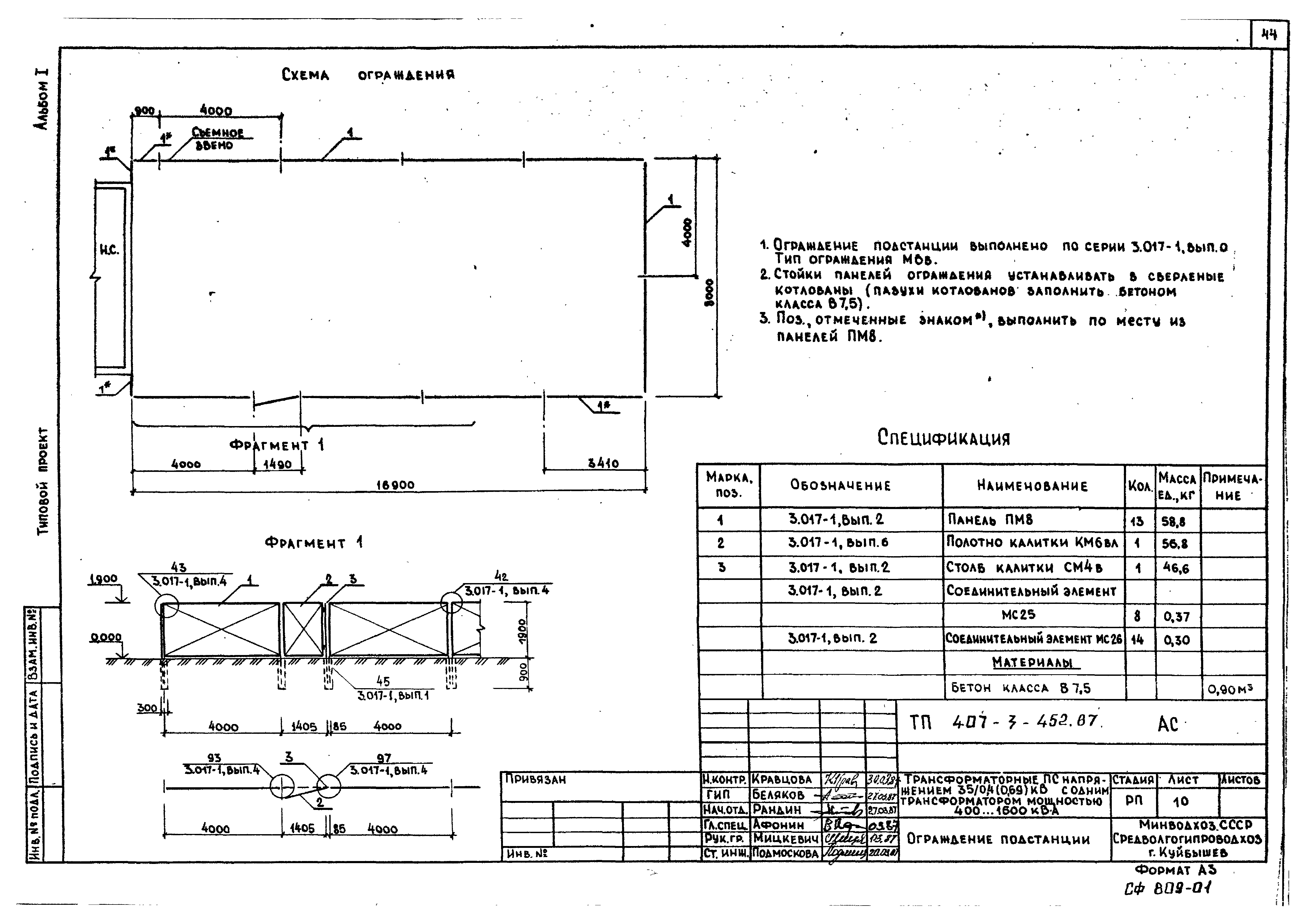

Оглавление:	Пояснительная записка Электротехническая часть    Общие данные    Схема электрических соединений    План    Разрез 1-1    Узел А. Разрез Б-Б    Раскладка кабелей. Принципиальная схема сигнализации. Кабельный журнал    Схема блокировки    Заземляющее устройство и наружное освещение подстанции    Блок приема ВЛ35 кВ    Спецификация к листу 10    Установка трехполюсного разъединителя РНД3.2-35/1000У1    Установка механического блокировочного замка на приводе ПР-02-2УХЛ1    Установка механического блокировочного замка на калитке внутреннего ограждения    Установка предохранителей ПВТ104-35-100-3,2У1 и разрядников РВС-35У1    Спецификация к листу 15    Спецификация оборудования    Ведомость потребности в материалах Архитектурно-строительные решения    Общие данные    План и разрез подстанции    Фундамент под трансформаторы мощностью 400 и 630 кВА    Фундамент под трансформаторы мощностью 1000 и 1600 кВА    Опора под предохранители ПВТ-35 и разрядники РВС-35    Опора под трехполюсный разъединитель РНД3-2-35/1000    Опора под блок приема ВЛ35 кВ. Опора под шкаф противопожарного и эксплуатационного инвентаря    Колодец-маслосборник    Ограждение подстанции    Внутреннее ограждение    Узел крепления кронштейнов под опорные изоляторы ОНШ-10 на крышке трансформатора    Ведомость потребности в материалах
Разработан:	Средволгогипроводхоз
Утверждён:	03.03.1987 Минводхоз СССР (USSR Minvodkhoz 529)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
