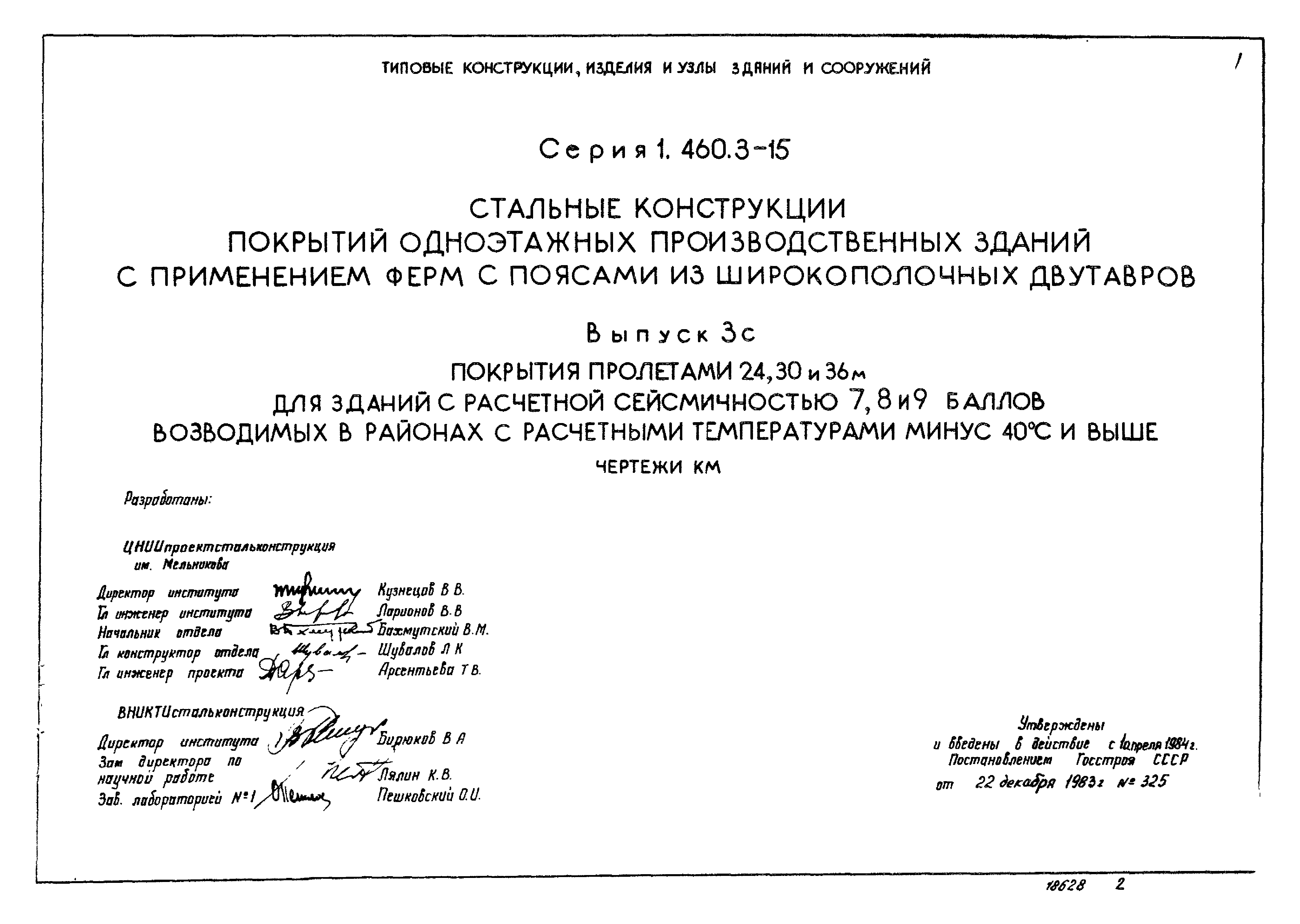

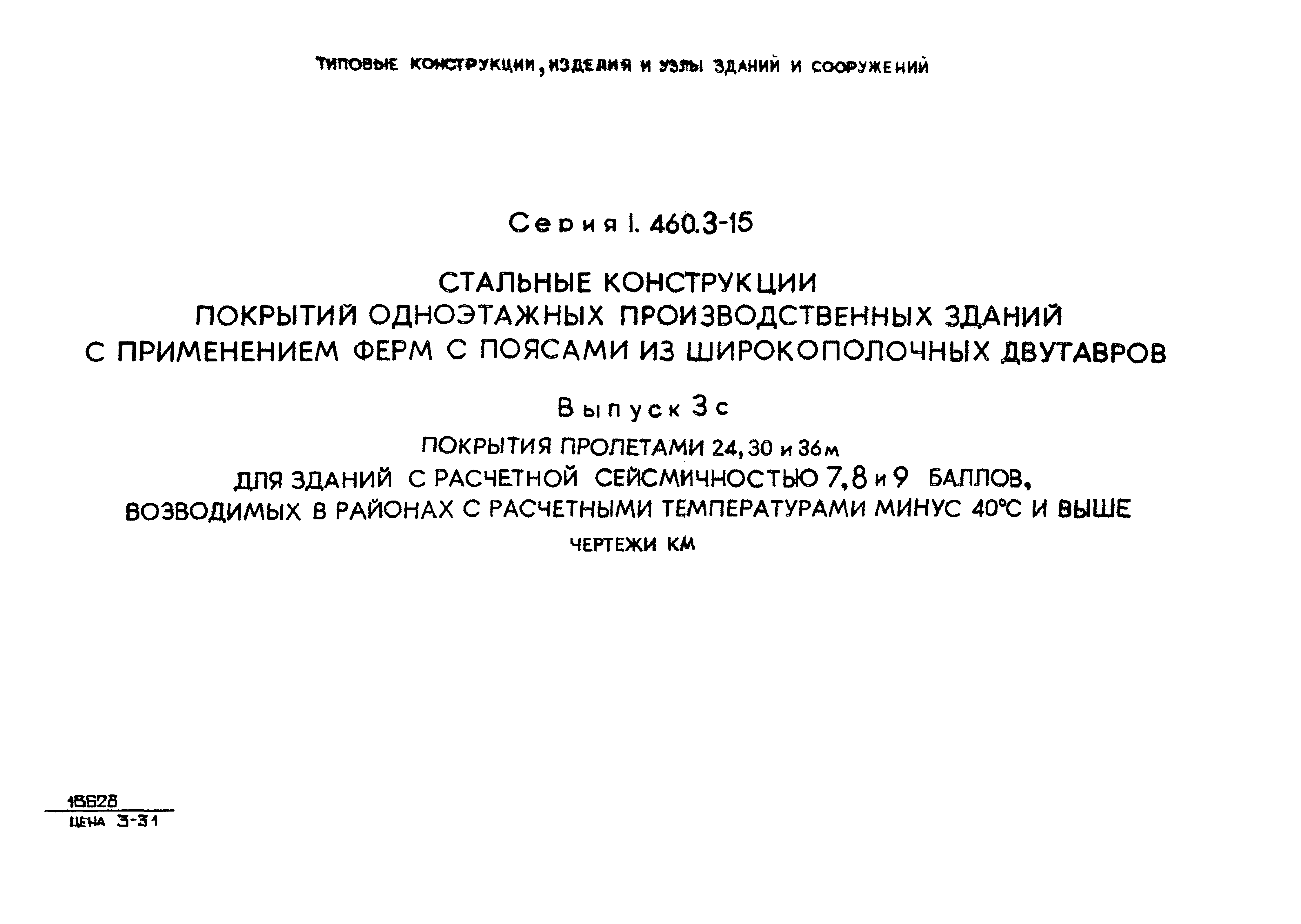

Скачать Серия 1.460.3-15 Выпуск 3с. Покрытия пролетами 24, 30 и 36 м для зданий с расчетной сейсмичностью 7, 8 и 9 баллов, возводимых в районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМ

Дата актуализации: 10.08.2017

Серия 1.460.3-15

Выпуск 3с. Покрытия пролетами 24, 30 и 36 м для зданий с расчетной сейсмичностью 7, 8 и 9 баллов, возводимых в районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМ

Обозначение:	Серия 1.460.3-15
Обозначение англ:	Series 1.460.3-15
Статус:	не действует
Название рус.:	Выпуск 3с. Покрытия пролетами 24, 30 и 36 м для зданий с расчетной сейсмичностью 7, 8 и 9 баллов, возводимых в районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1984
Дата окончания срока действия:	01.07.1988

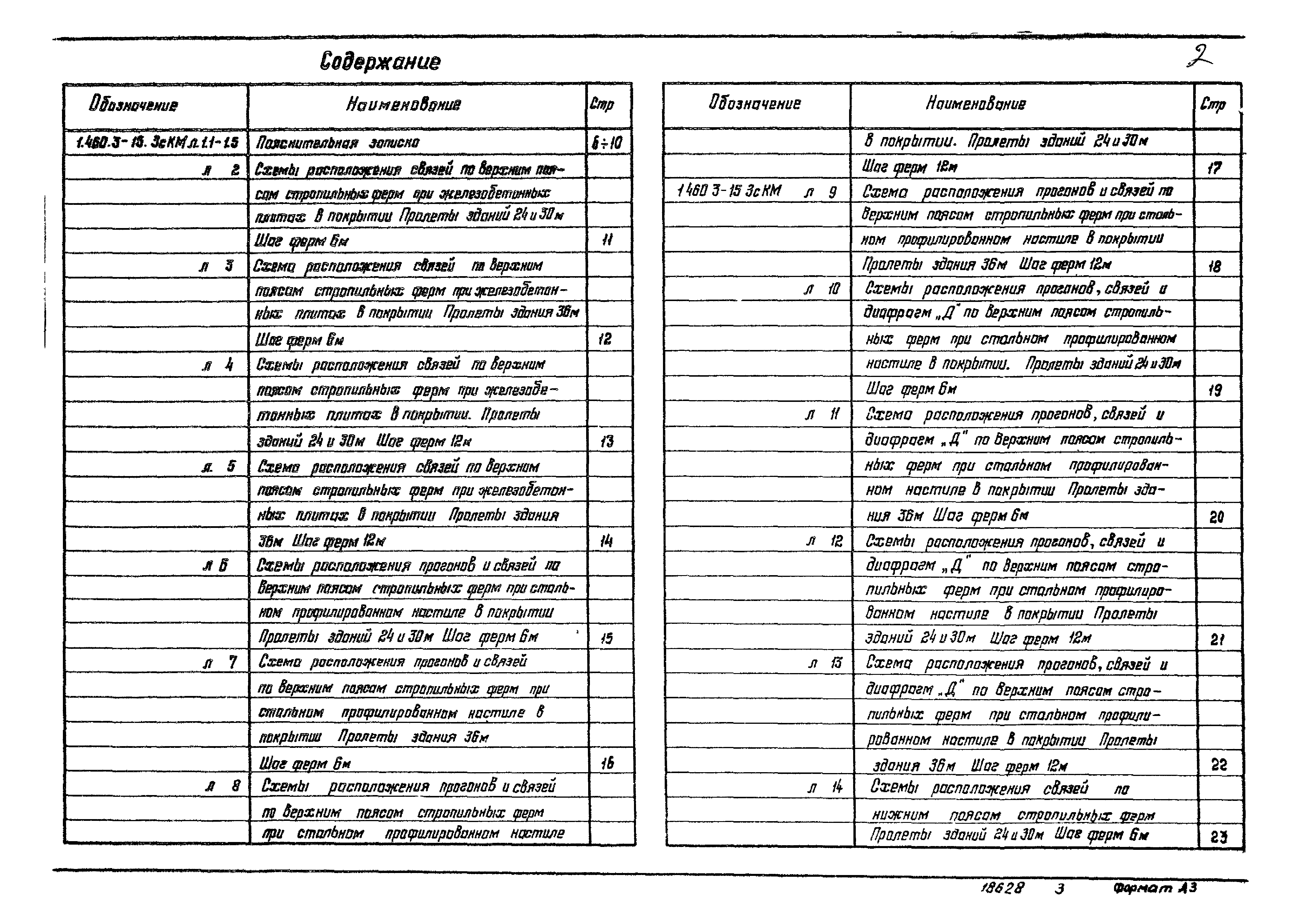

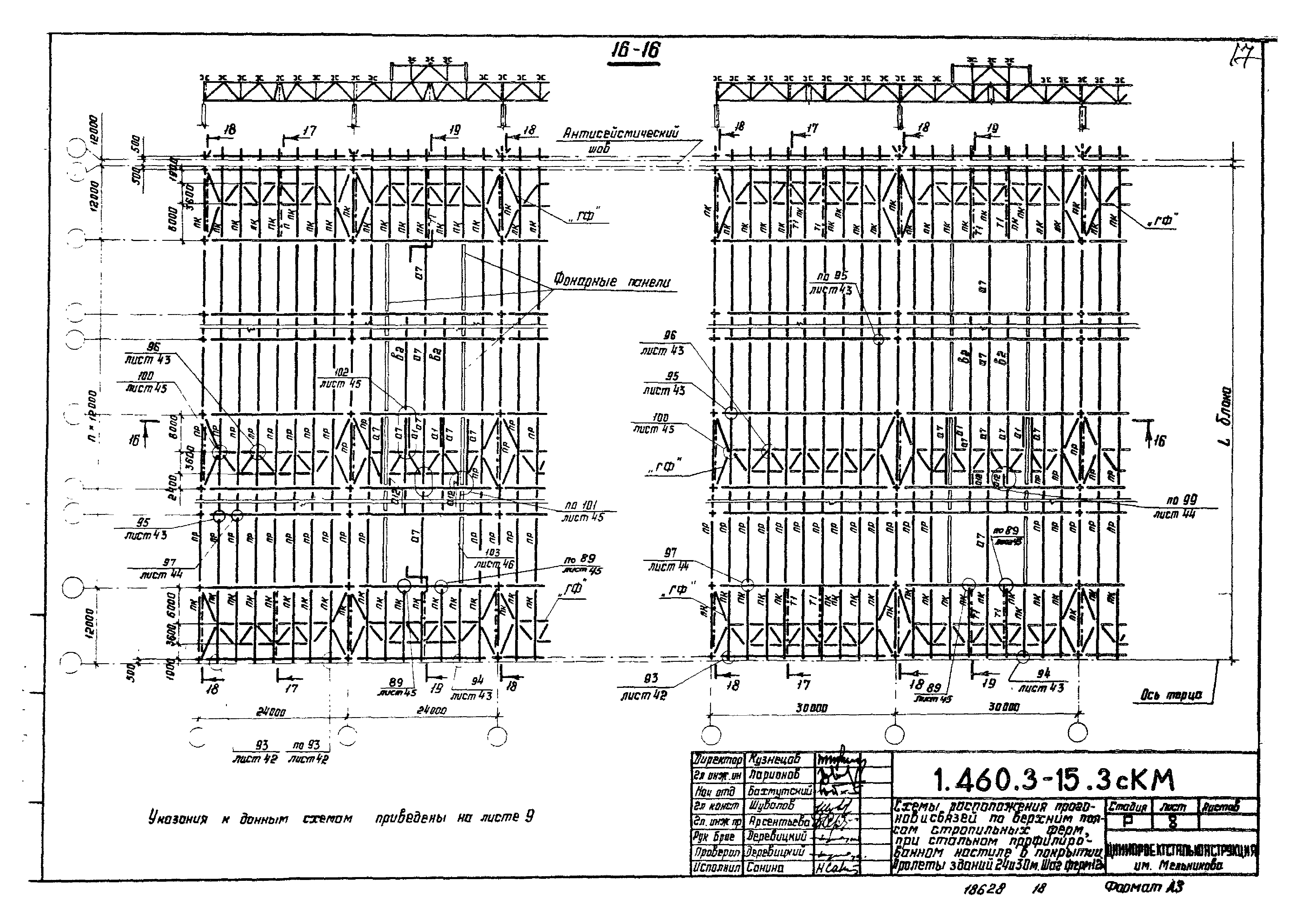

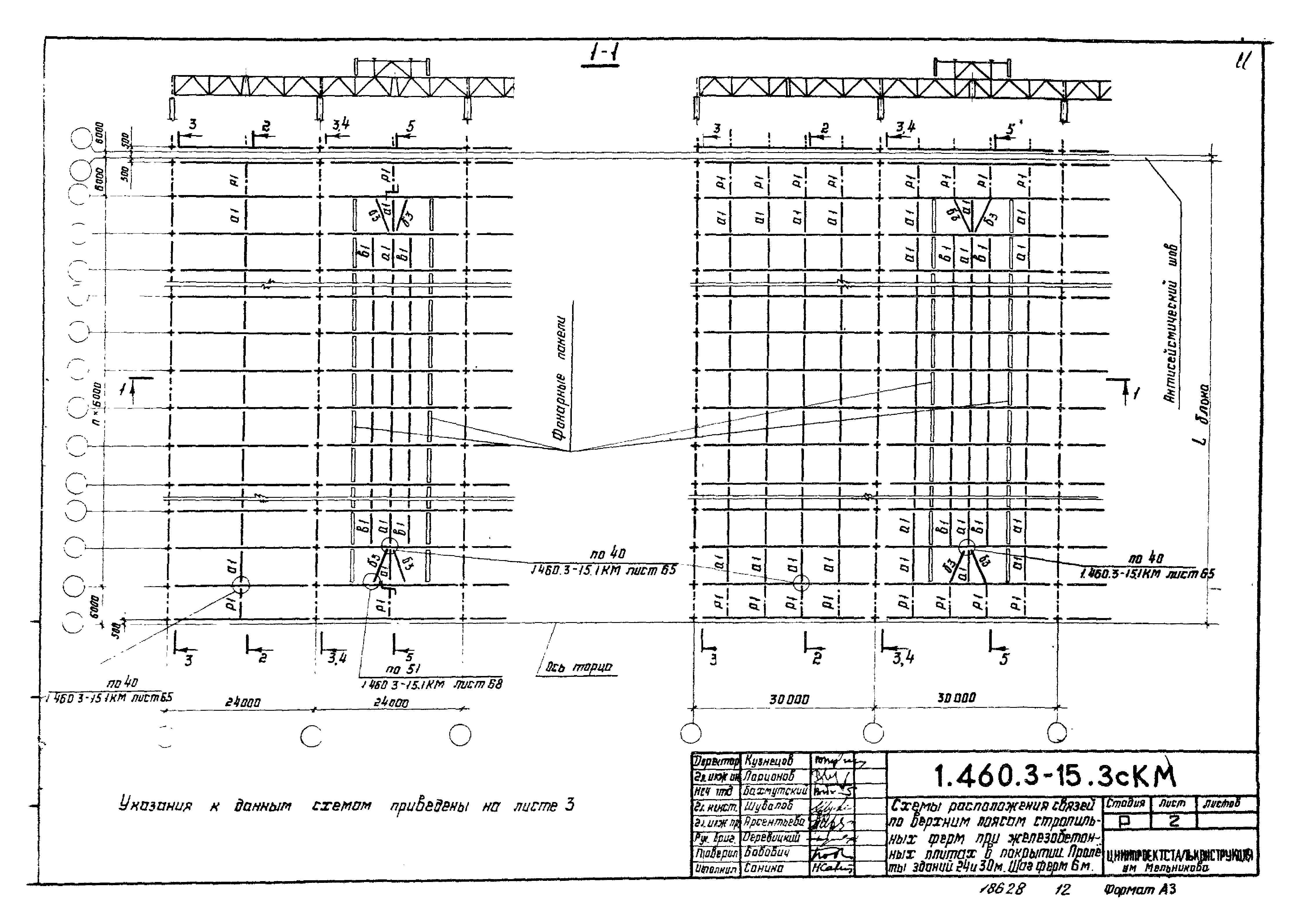

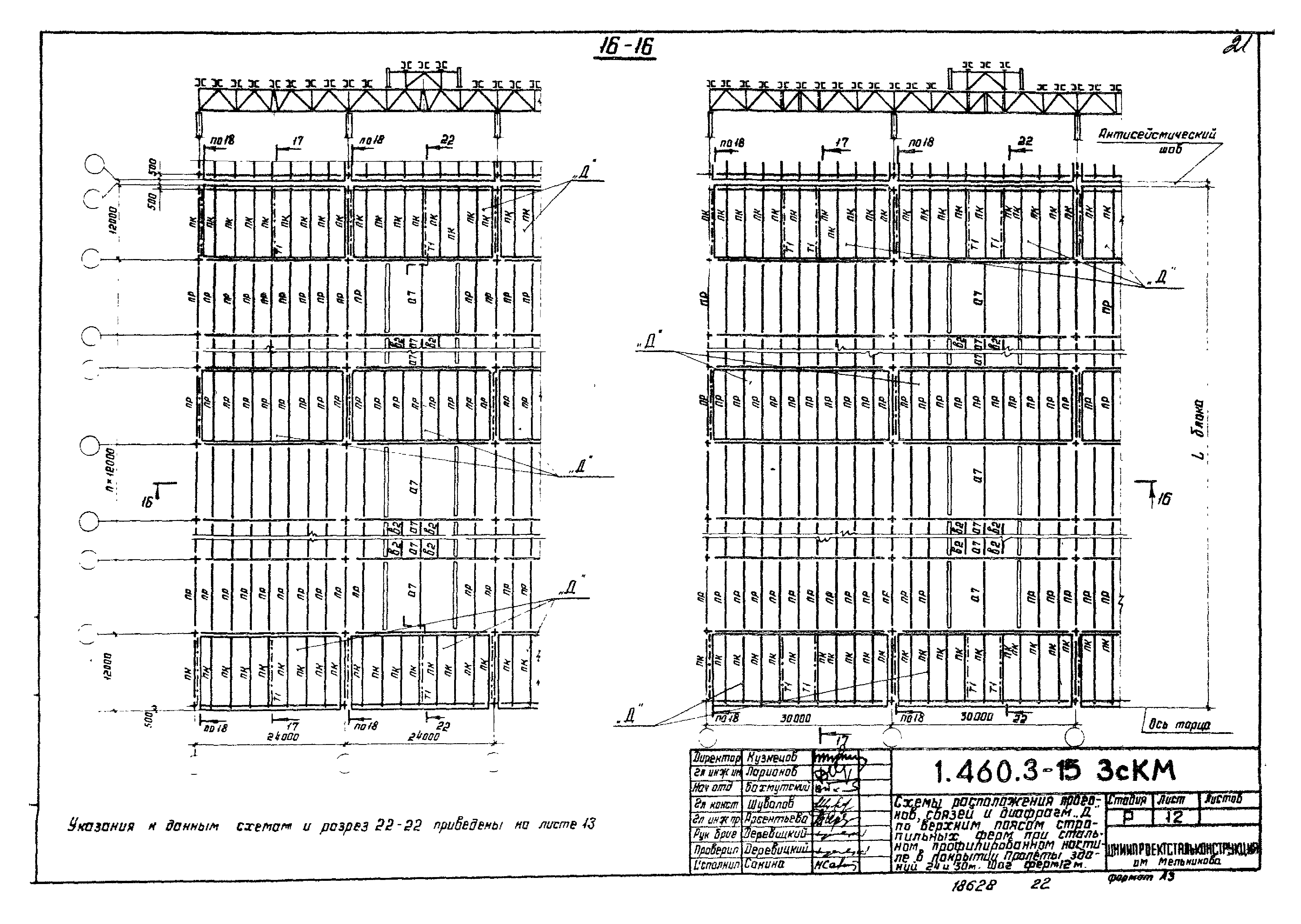

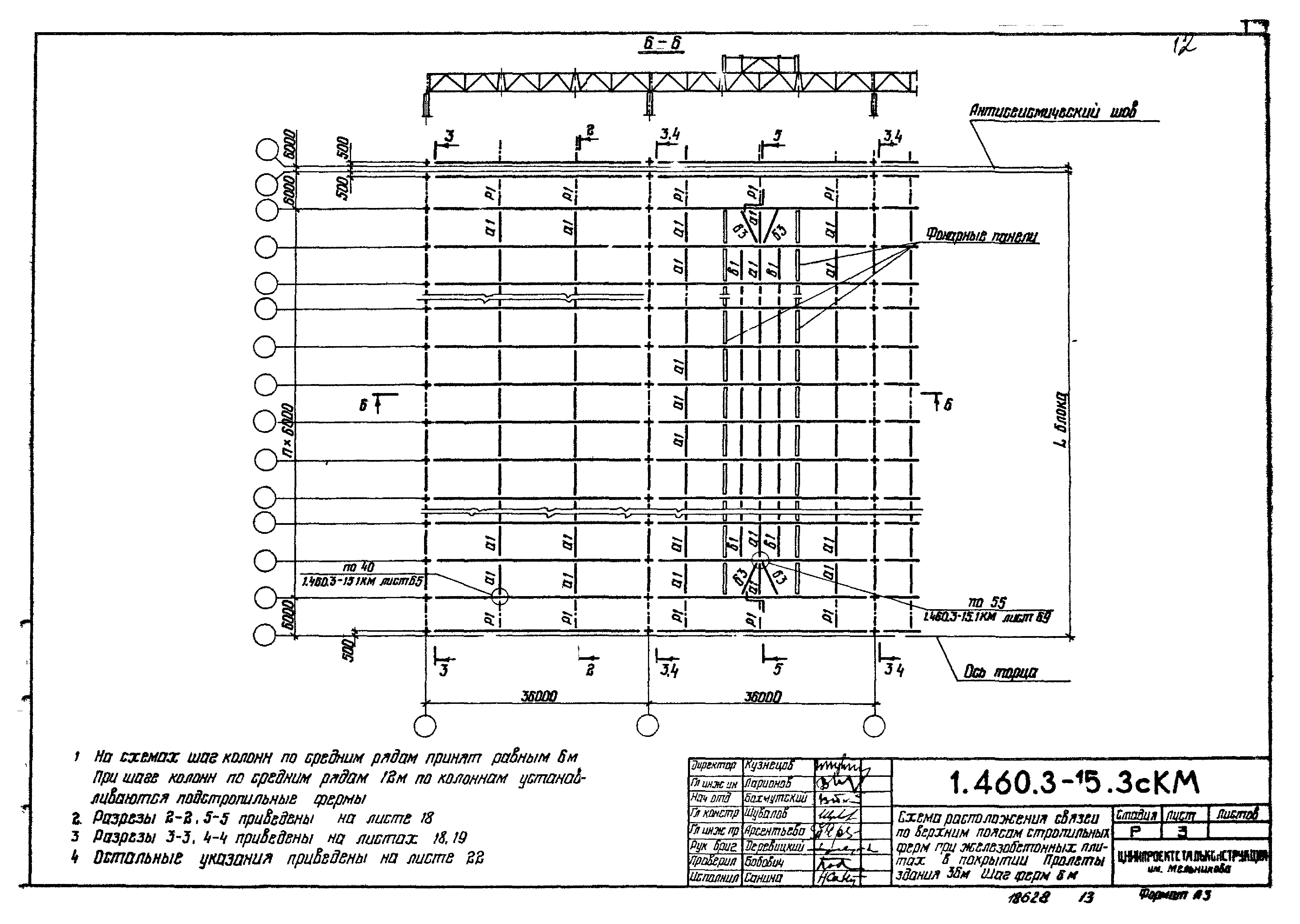

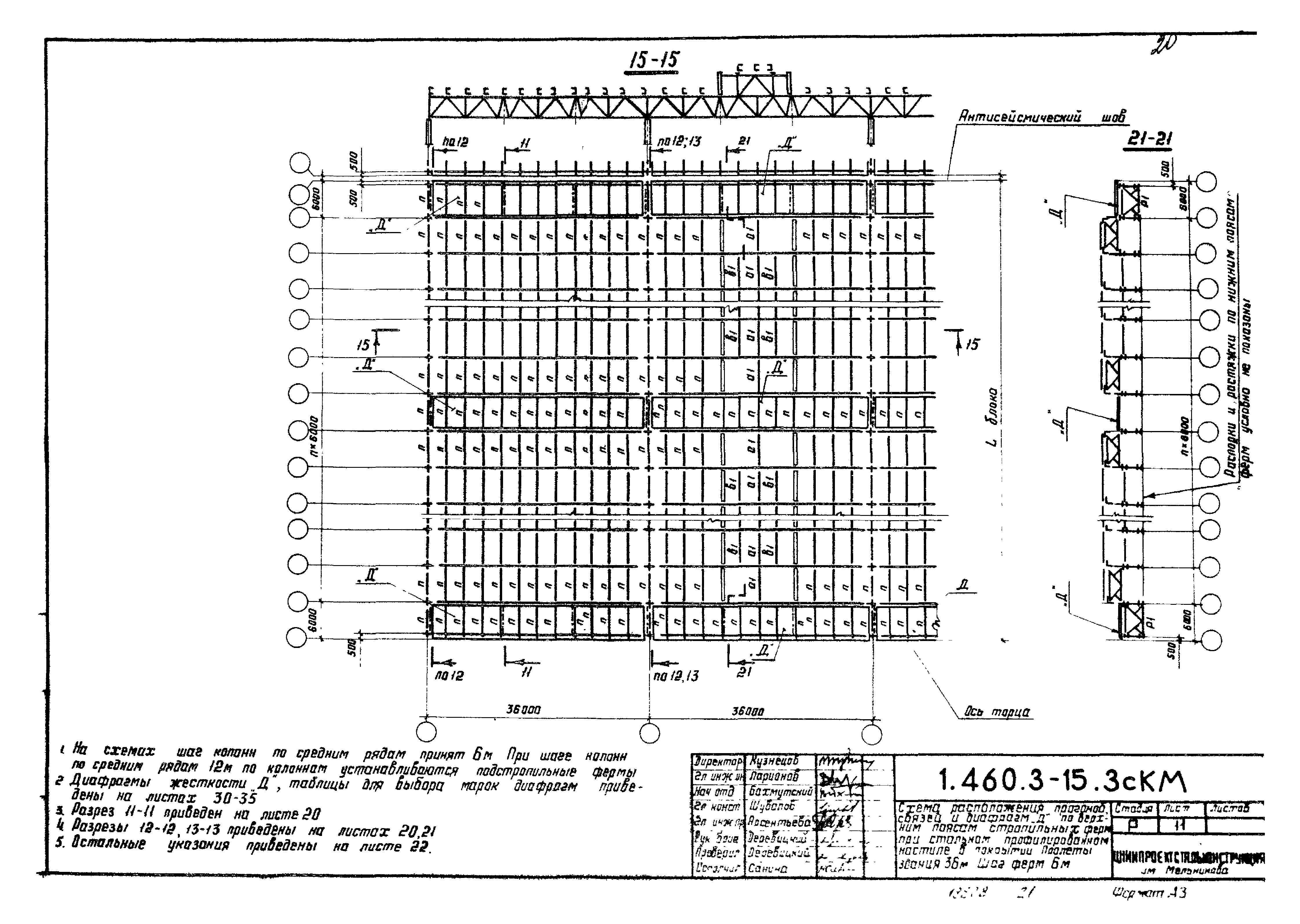

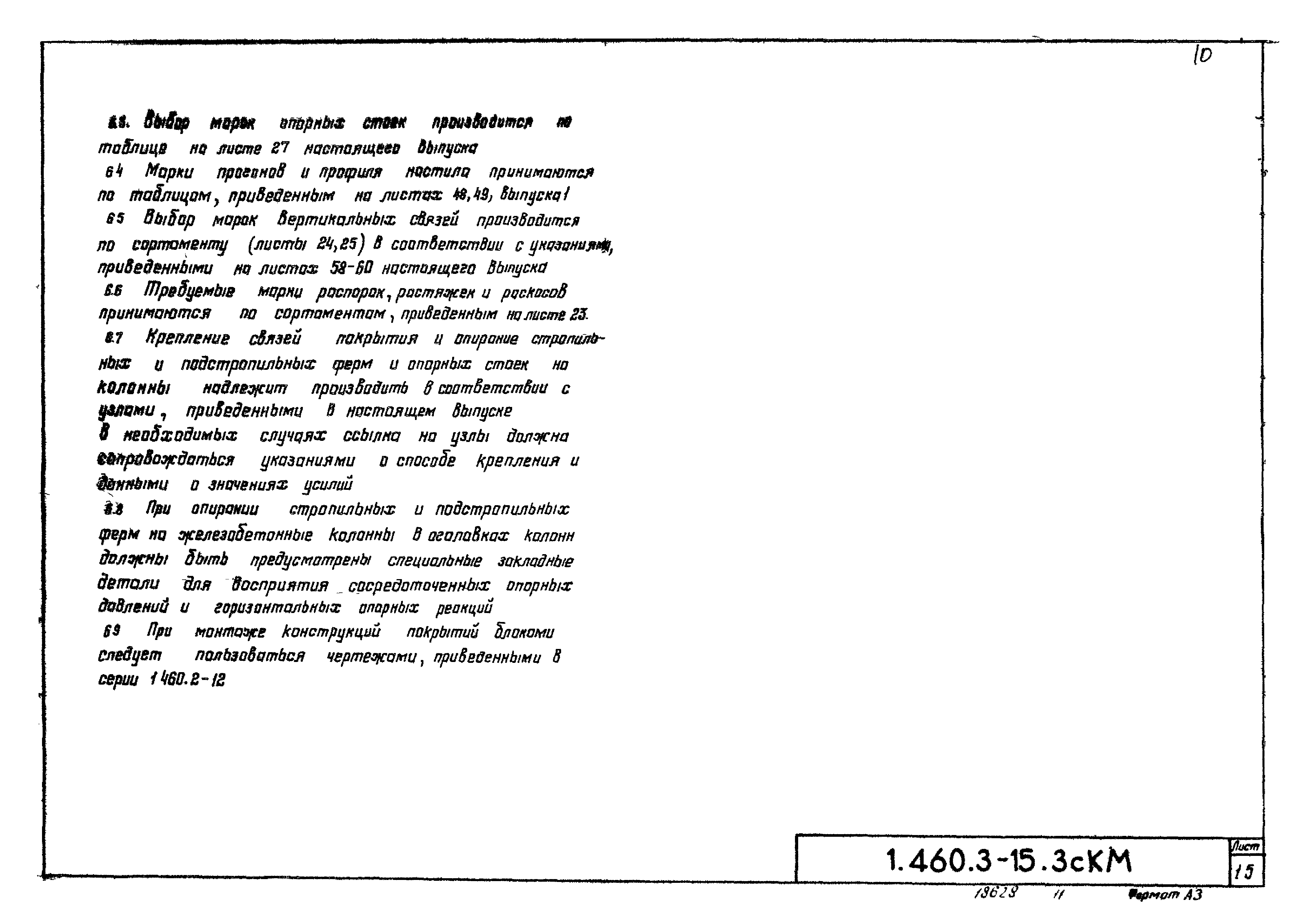

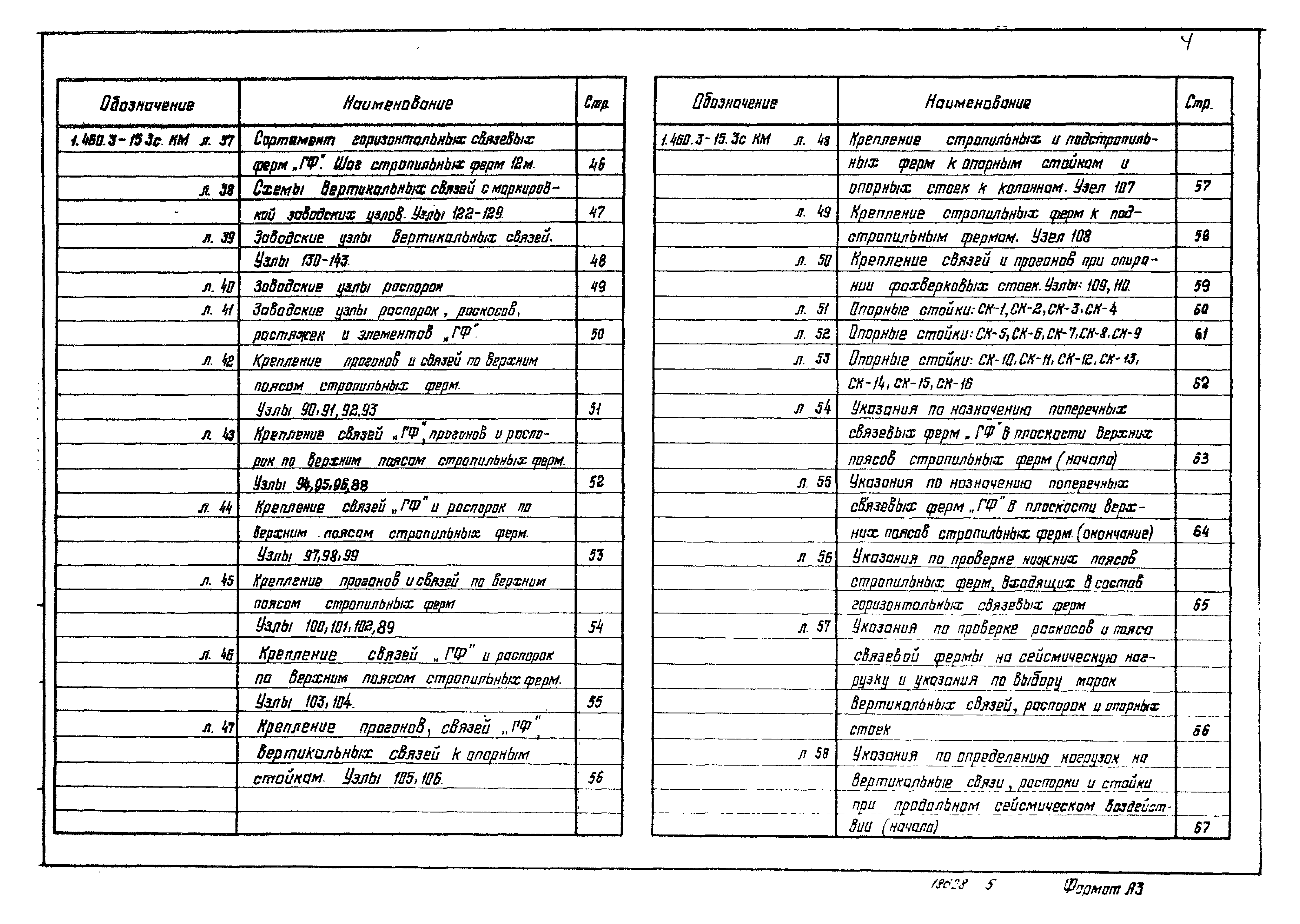

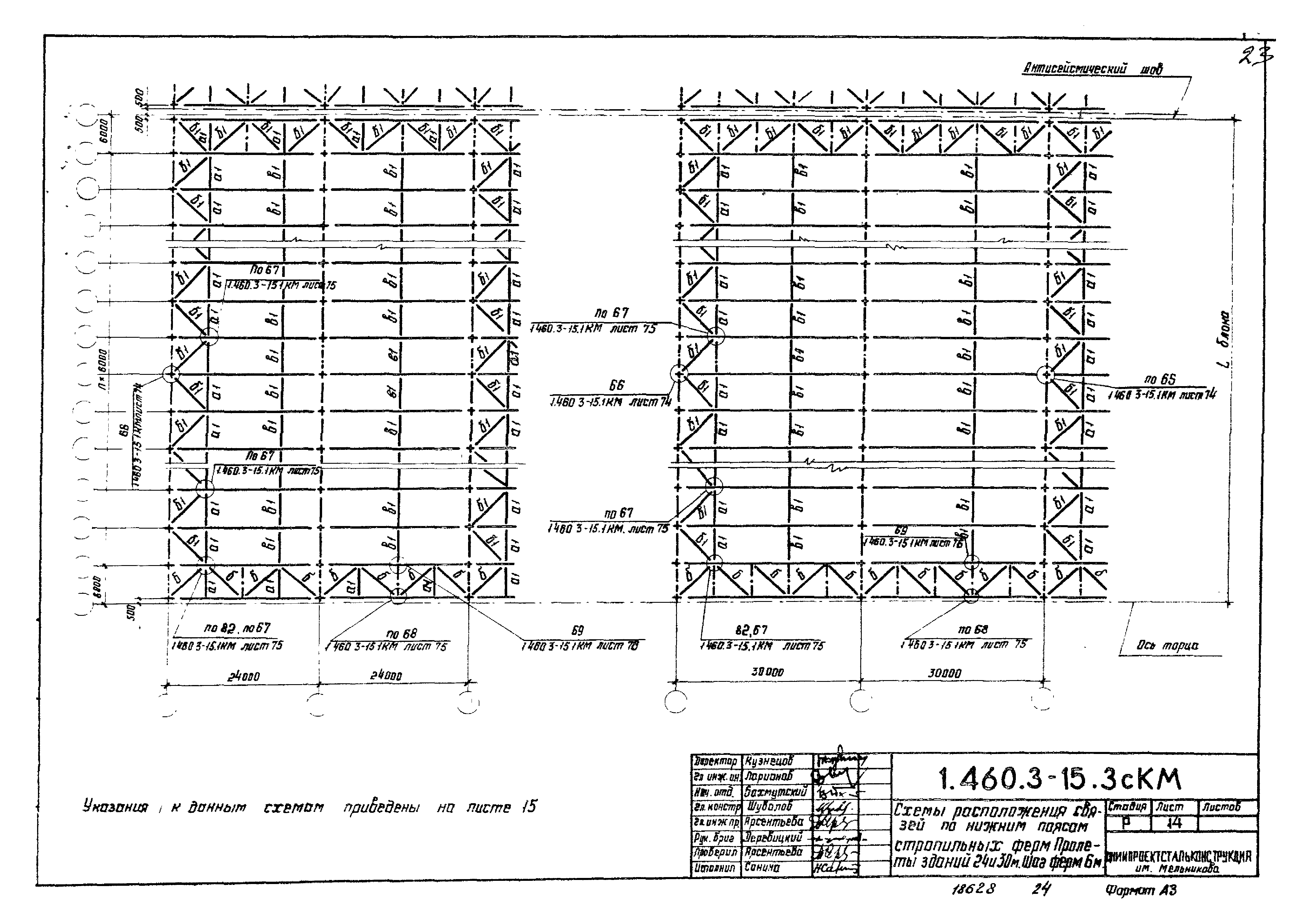

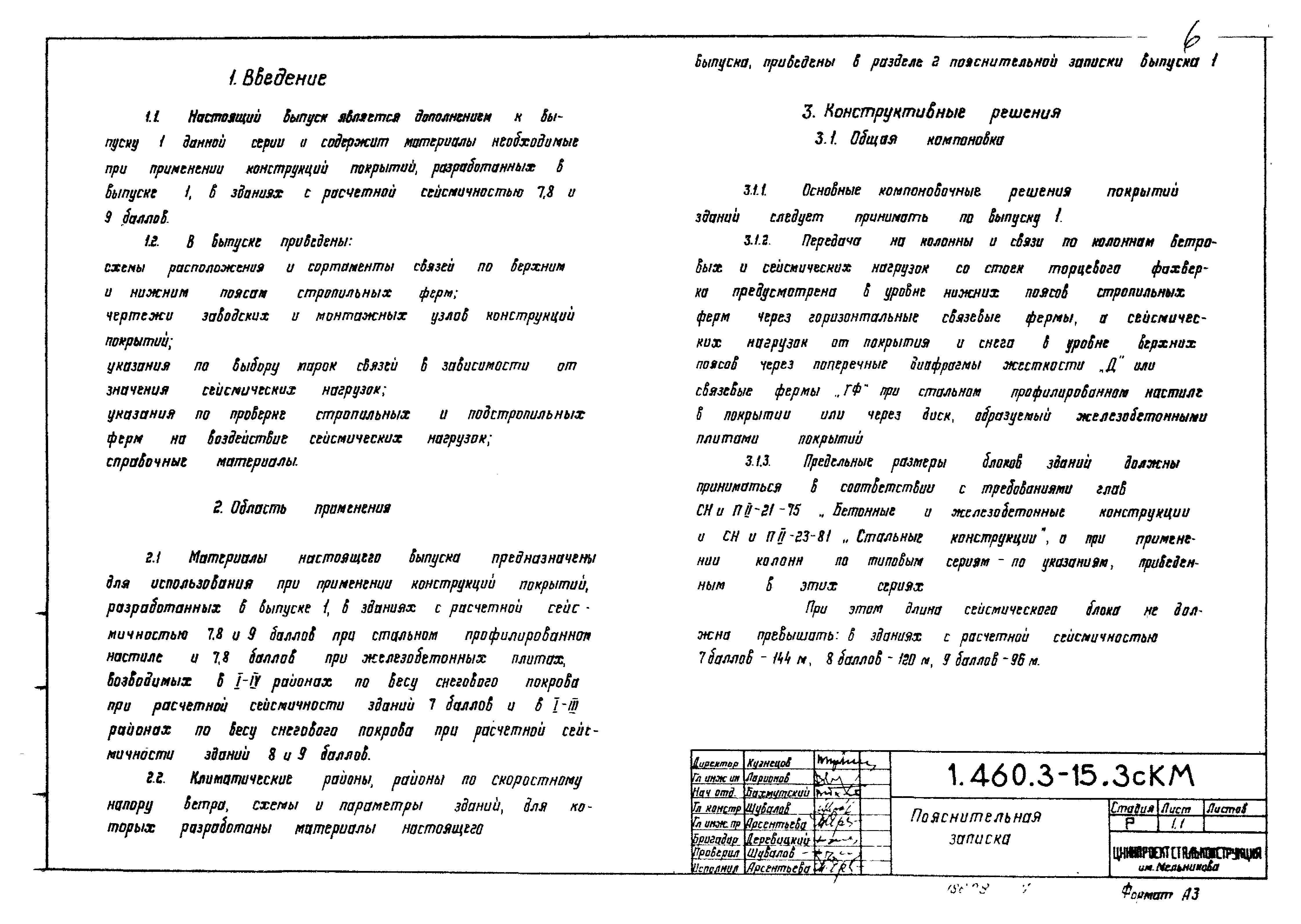

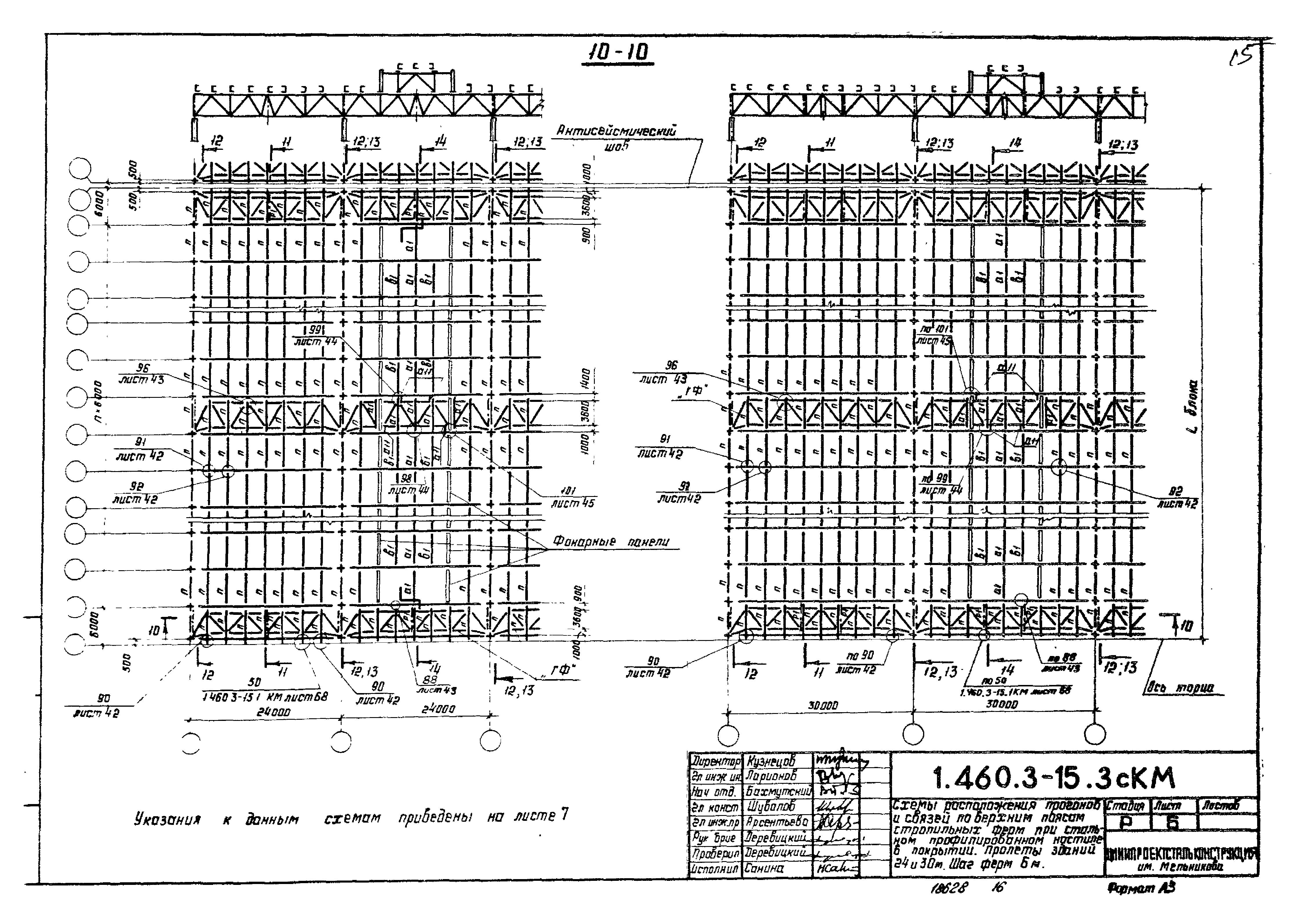

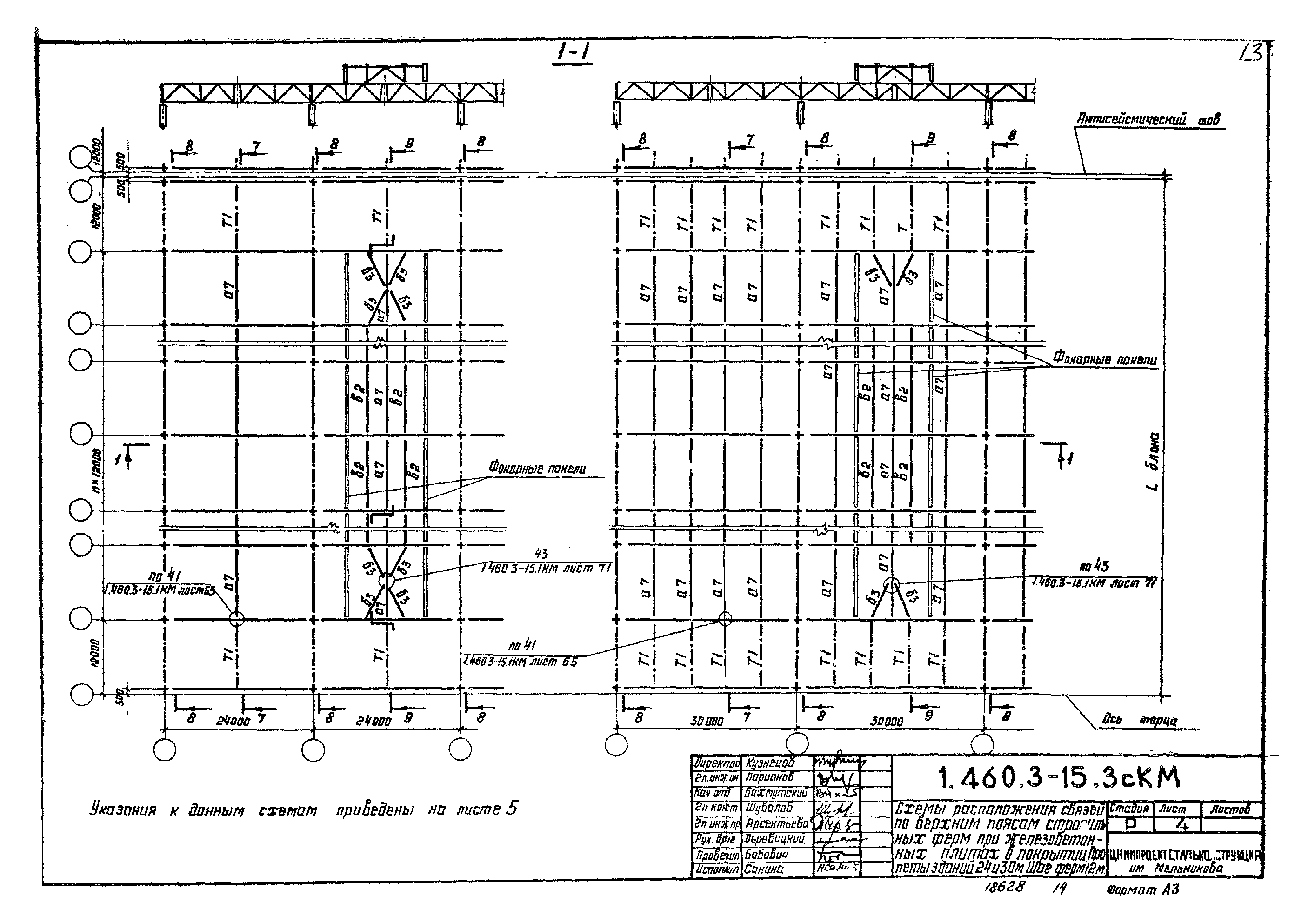

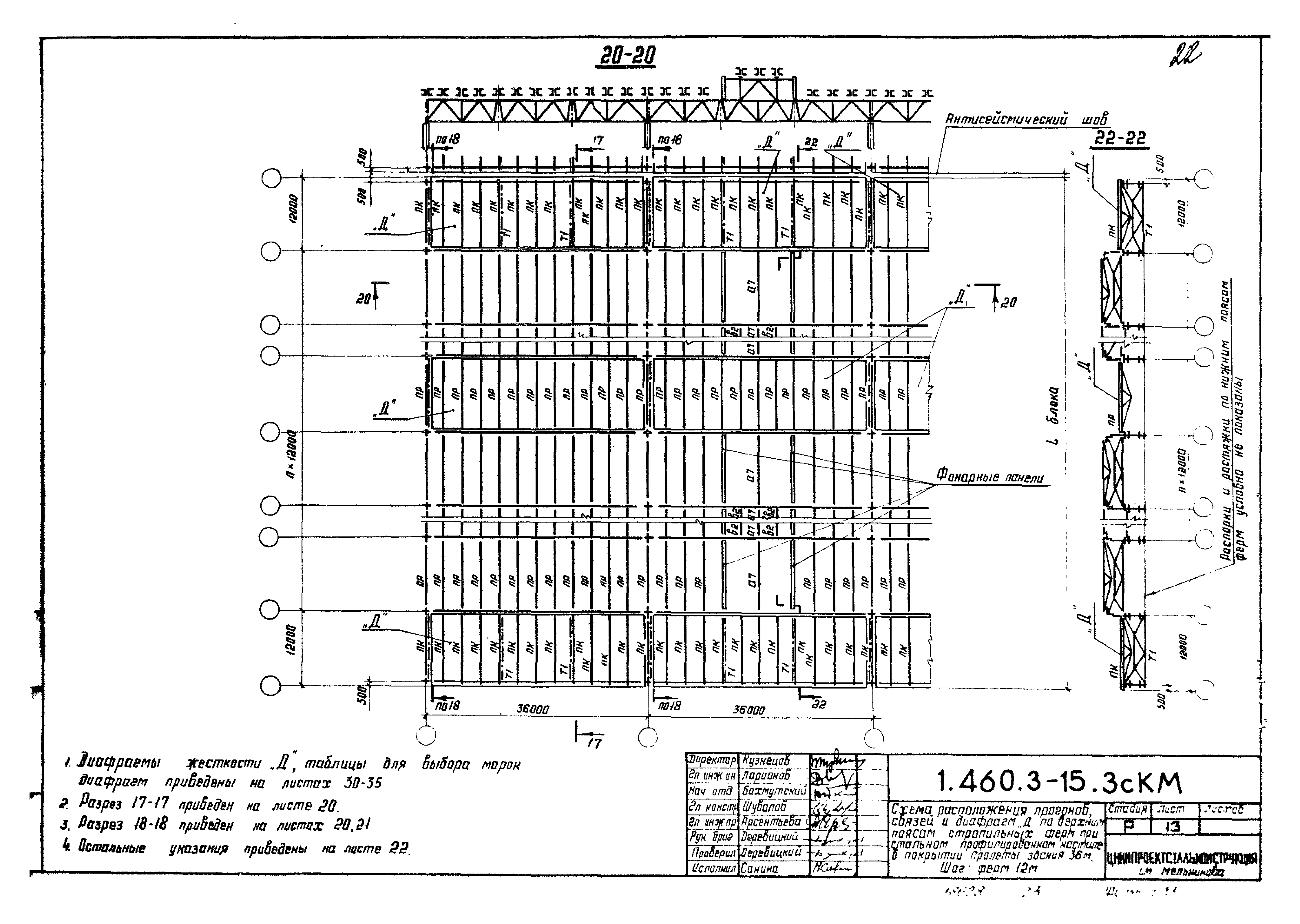

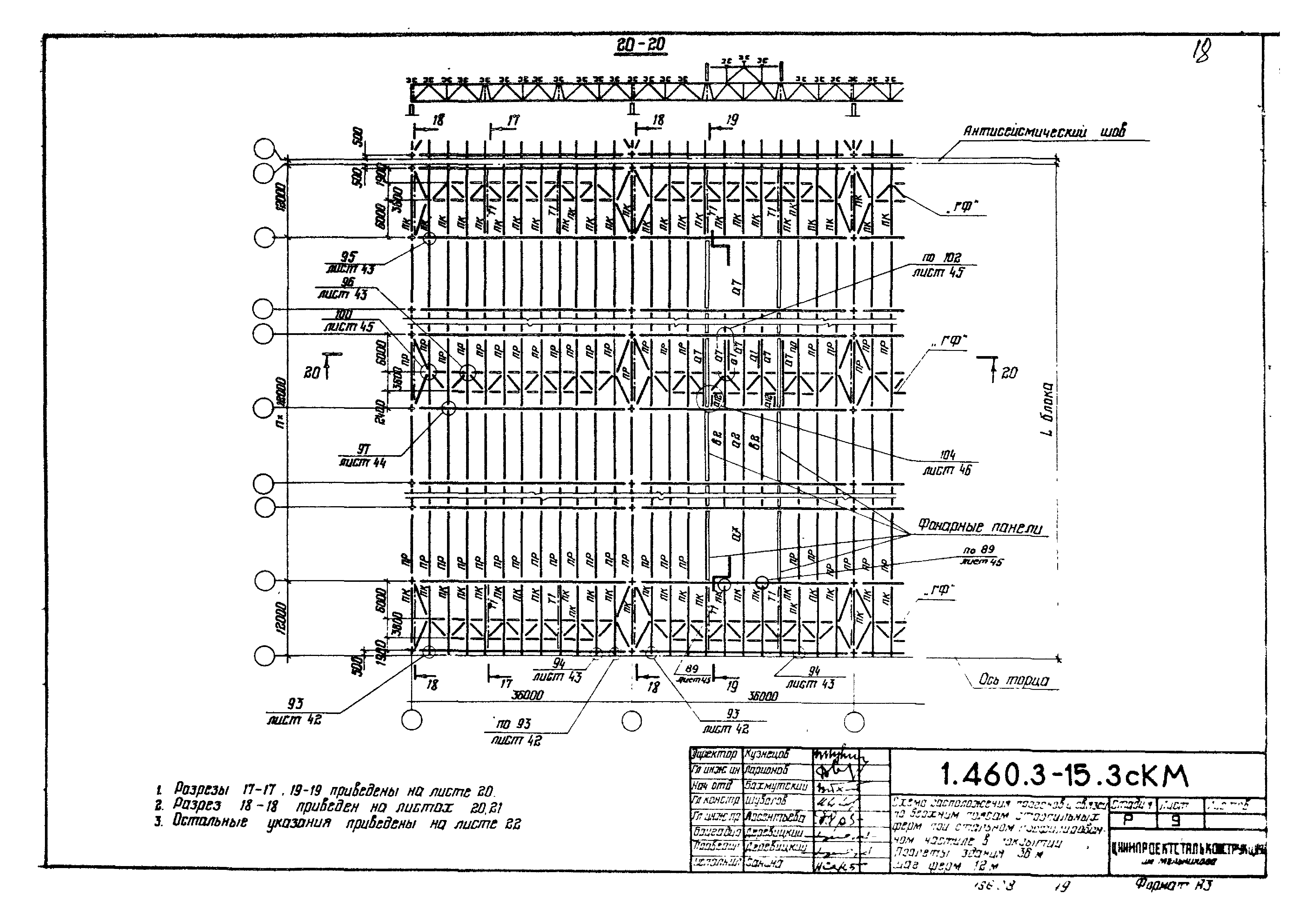

Оглавление:	Пояснительная записка Схемы расположения связей по верхним поясам стропильных ферм при железобетонных плитах в покрытии. Пролеты зданий 24 и 30 м. Шаг ферм 6 м Схемы расположения связей по верхним поясам стропильных ферм при железобетонных плитах в покрытии. Пролеты здания 36 м. Шаг ферм 6 м Схемы расположения связей по верхним поясам стропильных ферм при железобетонных плитах в покрытии. Пролеты зданий 24 и 30 м. Шаг ферм 12 м Схемы расположения связей по верхним поясам стропильных ферм при железобетонных плитах в покрытии. Пролеты здания 36 м. Шаг ферм 12 м Схемы расположения связей по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты зданий 24 и 30 м. Шаг ферм 6 м Схемы расположения связей по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты здания 36 м. Шаг ферм 6 м Схемы расположения связей по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты зданий 24 и 30 м. Шаг ферм 12 м Схемы расположения связей по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты здания 36 м. Шаг ферм 12 м Схемы расположения прогонов, связей и диафрагм "Д" по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты зданий 24 и 30 м. Шаг ферм 6 м Схемы расположения прогонов, связей и диафрагм "Д" по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты здания 36 м. Шаг ферм 6 м Схемы расположения прогонов, связей и диафрагм "Д" по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты зданий 24 и 30 м. Шаг ферм 12 м Схемы расположения прогонов, связей и диафрагм "Д" по верхним поясам стропильных ферм при стальном профилированном настиле в покрытии. Пролеты здания 36 м. Шаг ферм 12 м Схемы расположения связей по нижним поясам стропильных ферм. Пролеты зданий 24 и 30 м. Шаг ферм 6 м Схемы расположения связей по нижним поясам стропильных ферм. Пролеты здания 36 м. Шаг ферм 6 м Схемы расположения связей по нижним поясам стропильных ферм. Пролеты зданий 24 и 30 м. Шаг ферм 12 м Схемы расположения связей по нижним поясам стропильных ферм. Пролеты здания 36 м. Шаг ферм 12 м Продольные разрезы 2-2, 5-5, 7-7, 9-9 в пролетах зданий 3-3, 4-4, 8-8 по рядам стальных колонн зданий с мостовыми кранами Продольные разрезы 2-2, 5-5, 7-7, 9-9 в пролетах зданий 3-3, 4-4, 8-8 по рядам стальных колонн зданий без мостовых кранов и по рядам железобетонных колонн зданий с мостовыми и без мостовых кранов Продольные разрезы 11-11, 14-14, 17-17, 19-19 в пролетах зданий 12-12, 13-13, 18-18 по рядам железобетонных колонн зданий с мостовыми кранами и без мостовых кранов Продольные разрезы 12-12, 13-13, 18-18 по рядам железобетонных колонн зданий без мостовых кранов и по рядам стальных колонн зданий с мостовыми кранами Схема продольных горизонтальных связей по нижним поясам ферм с шагом 12 м при опирании фахверковых стоек Сортамент распорок, раскосов, растяжек Сортамент вертикальных связей пролетом 5,5 и 6 м Сортамент вертикальных связей пролетом 11,5 и 12 м Сортамент опорных стоек Таблица для выбора марок опорных стоек Фрагмент плана и монтажные узлы железобетонных плит покрытий зданий с расчетной сейсмичностью 7, 8 баллов и указания по расчету сварных швов Несущая способность торцевых швов прикрепляющих железобетонные плиты к опорным стойкам в среднем ряду колонн Диафрагмы жесткости Д1, Д2, Д3. Допускаемая сейсмическая нагрузка на 1 диафрагму Узлы 111 - 113 диафрагм жесткости Узлы 114 - 116 диафрагм жесткости Узлы 117 - 120 диафрагм жесткости и указания по применению Таблица выбора диафрагм жесткости. Шаг стропильных ферм 6 м Таблица выбора диафрагм жесткости. Шаг стропильных ферм 12 м Сортамент горизонтальных связевых ферм "ГФ". Шаг стропильных ферм 6 м Сортамент горизонтальных связевых ферм "ГФ". Шаг стропильных ферм 12 м Схемы вертикальных связей с маркировкой заводских узлов. Узлы 122 - 129 Заводские узлы вертикальных связей. Узлы 130 - 143 Заводские узлы распорок Заводские узлы распорок, раскосов, растяжек и элементов "ГФ" Крепление прогонов и связей по верхним поясам стропильных ферм. Узлы 90, 91, 92, 93 Крепление связей "ГФ", прогонов и распорок по верхним поясам стропильных ферм. Узлы 94, 95, 96, 88 Крепление связей "ГФ" и распорок по верхним поясам стропильных ферм. Узлы 97, 98, 99 Крепление прогонов и связей по верхним поясам стропильных ферм. Узлы 100, 101, 102, 89 Крепление связей "ГФ" и распорок по верхним поясам стропильных ферм. Узлы 103, 104 Крепление прогонов, связей "ГФ", вертикальных связей к опорным стойкам. Узлы 105, 106 Крепление стропильных и подстропильных ферм к опорным стойкам и опорных стоек к колоннам. Узел 107 Крепление стропильных ферм к подстропильным фермам. Узел 108 Крепление связей и прогонов при опирании фахверковых стоек. Узлы 109, 110 Опорные стойки СК-1; СК-2; СК-3; СК-4 Опорные стойки СК-5; СК-6; СК-7; СК-8; СК-9 Опорные стойки СК-10; СК-11; СК-12; СК-13; СК-14; СК-15; СК-16 Указания по назначению поперечных связевых ферм "ГФ" в плоскости верхних поясов стропильных ферм Указания по проверке нижних поясов стропильных ферм, входящих в состав горизонтальных связевых ферм Указания по проверке раскосов и пояса связевой формы на сейсмическую нагрузку и указания по выбору марок вертикальных связей, распорок и опорных стоек Указания по определению нагрузок на вертикальные связи, распорки и стойки при продольном сейсмическом воздействии Указания по проверке подстропильных ферм на продольное сейсмическое воздействие Пример назначения связей и стоек по рядам колонн для здания с кровлей по железобетонным плитам Пример назначения связей покрытия для зданий с кровлей по профилированному настилу Усилия от единичных нагрузок в элементах ферм "ГФ". Шаг стропильных ферм 6 м Усилия от единичных нагрузок в элементах ферм "ГФ". Шаг стропильных ферм 12 м Расчетные нагрузки от покрытия и снега. Таблица переходных коэффициентов Расчетные значения продольных сейсмических нагрузок S1 от покрытия и снега и S2 от торцевой стены Расчетное значение продольной сейсмической нагрузки S3 от продольной стены и от конструкций фонаря Указания по расчету сварных швов для крепления железобетонных плит к опорным стойкам и по выбору марок вертикальных связей, распорок и опорных стоек расположенных по рядам колонн при сейсмической нагрузке
Разработан:	ВНИКТИстальконструкция Минмонтажспецстроя СССР ЦНИИпроектстальконструкция Госстроя
Утверждён:	22.12.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 325)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
