Скачать ГОСТ Р МЭК 60079-13-2010 Взрывоопасные среды. Часть 13. Защита оборудования помещениями под избыточным давлением «p»
Дата актуализации: 10.08.2017

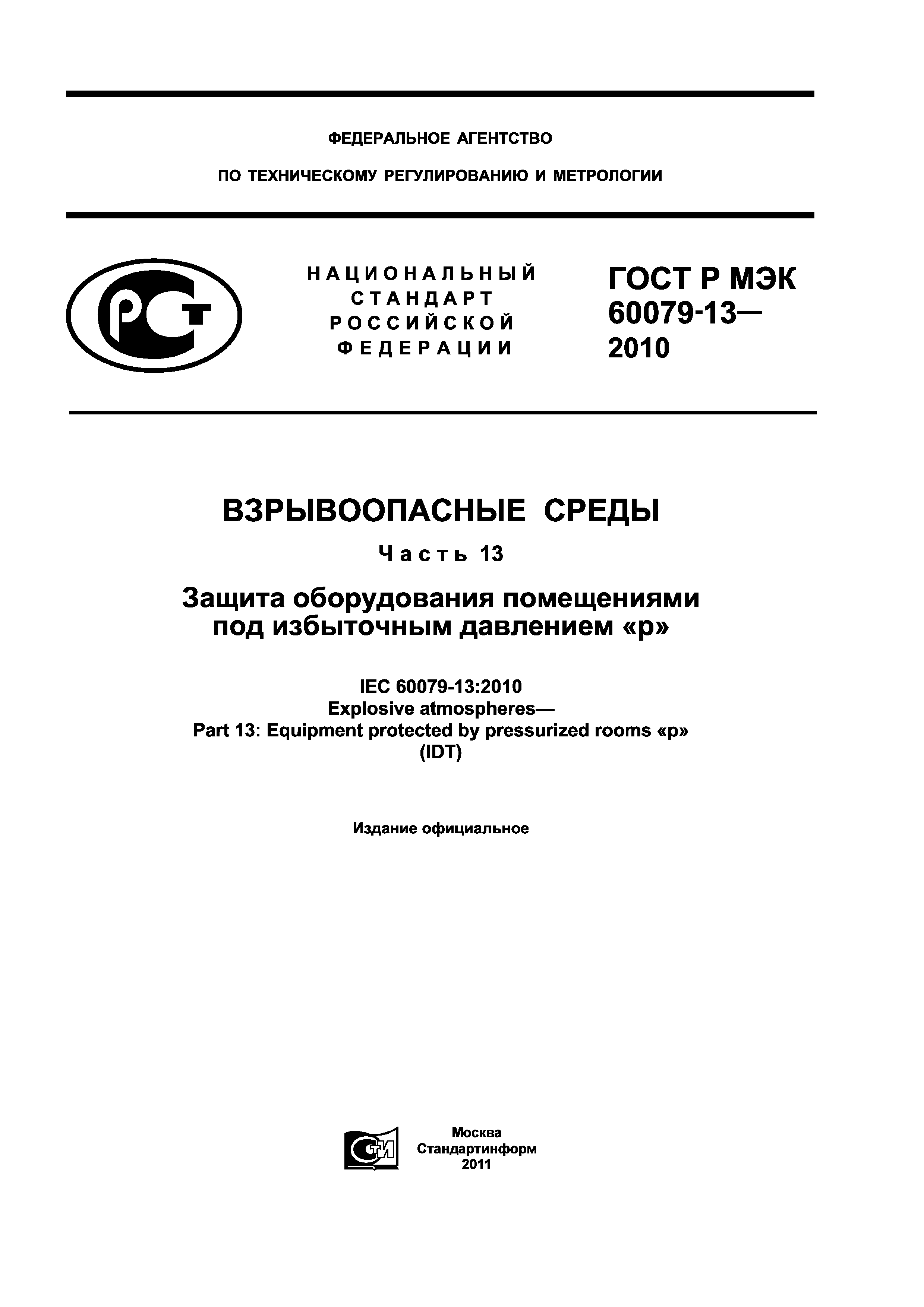

ГОСТ Р МЭК 60079-13-2010
Взрывоопасные среды. Часть 13. Защита оборудования помещениями под избыточным давлением «p»
| Обозначение: | ГОСТ Р МЭК 60079-13-2010 |
| Обозначение англ: | GOST R IEC 60079-13-2010 |
| Статус: | отменен |
| Название рус.: | Взрывоопасные среды. Часть 13. Защита оборудования помещениями под избыточным давлением «p» |
| Название англ.: | Explosive atmospheres. Part 13. Equipment. Protected by pressurized rooms «p» |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 01.12.2016 |

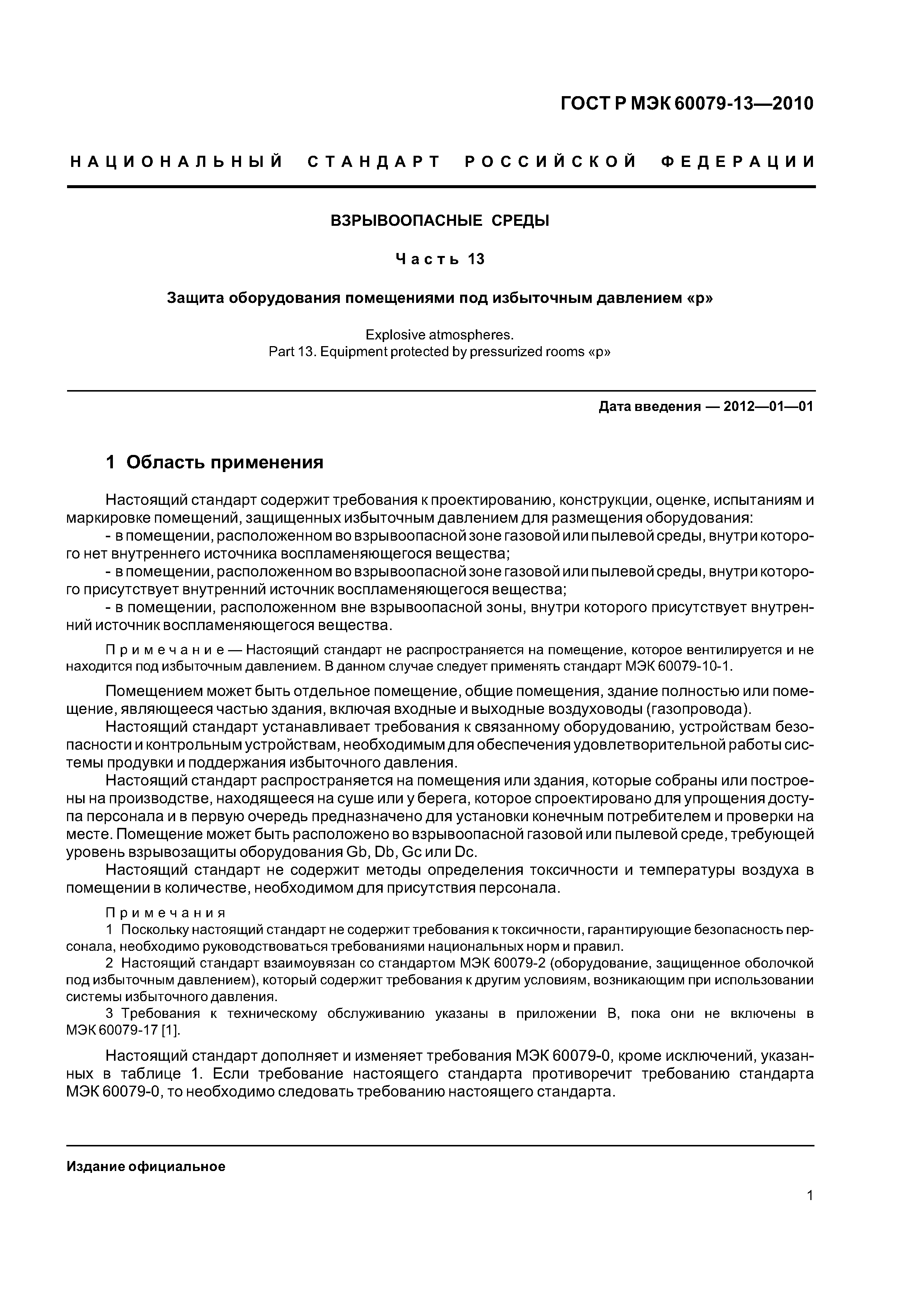

| Область применения: | Стандарт содержит требования к проектированию, конструкции, оценке, испытаниям и маркировке помещений, защищенных избыточным давлением для размещения оборудования: - в помещении, расположенном во взрывоопасной зоне газовой или пылевой среды, внутри которого нет внутреннего источника воспламеняющегося вещества; - в помещении, расположенном во взрывоопасной зоне газовой или пылевой среды, внутри которого присутствует внутренний источника воспламеняющегося вещества; - в помещении, расположенном вне взрывоопасной зоны, внутри которого присутствует внутренний источник воспламеняющегося вещества. Стандарт распространяется на помещения или здания, которые собраны или построены на производстве, находящееся на суше или у берега, которое спроектировано для упрощения доступа персонала и в первую очередь предназначено для установки конечным потребителем и проверки на месте. Помещение может быть расположено во взрывоопасной газовой или пылевой среде, требующей уровень взрывозащиты оборудования Gb, Db, Gc или Dc. Cтандарт не содержит методы определения токсичности и температуры воздуха в помещении в количестве, необходимом для присутствия персонала. |

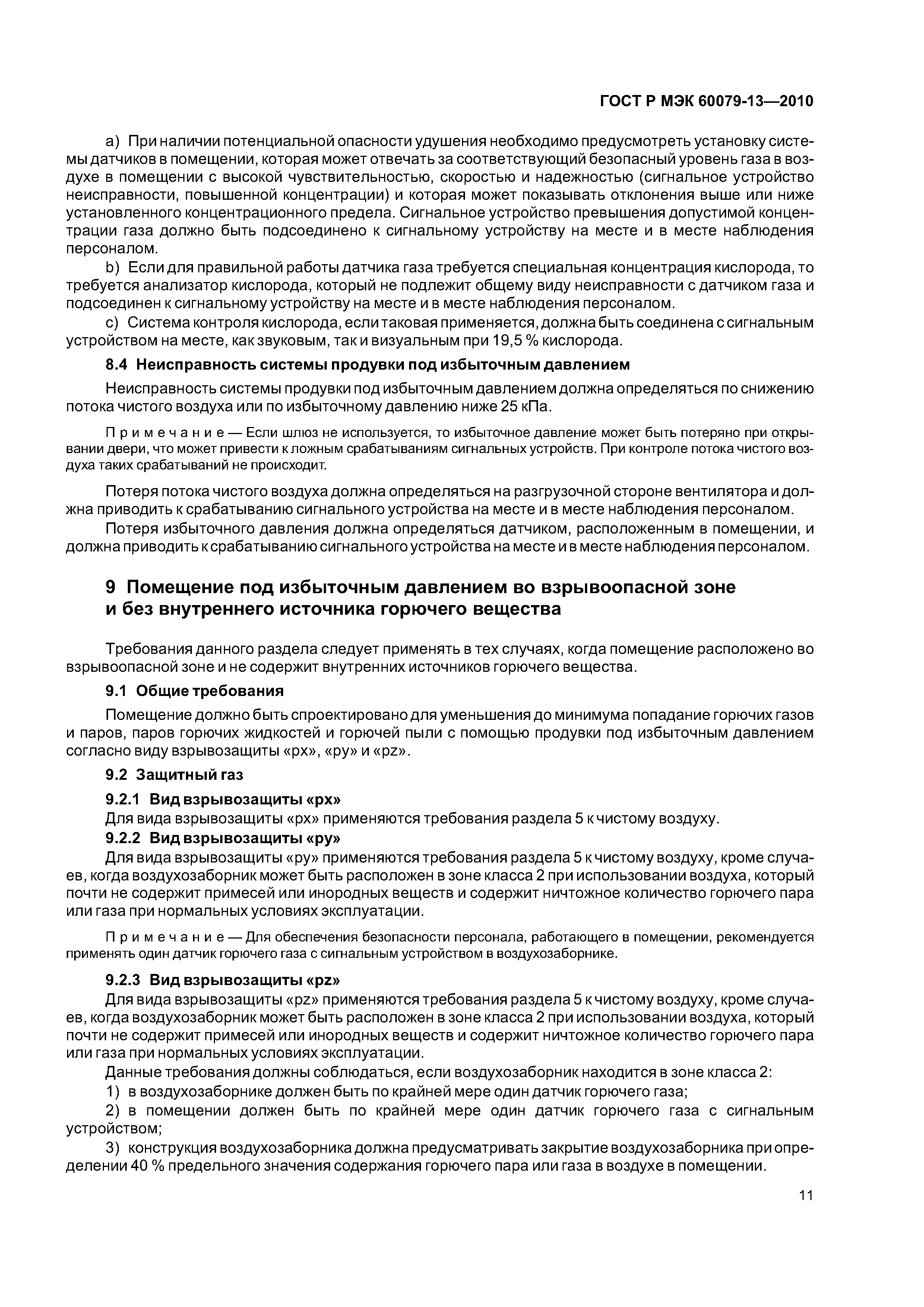

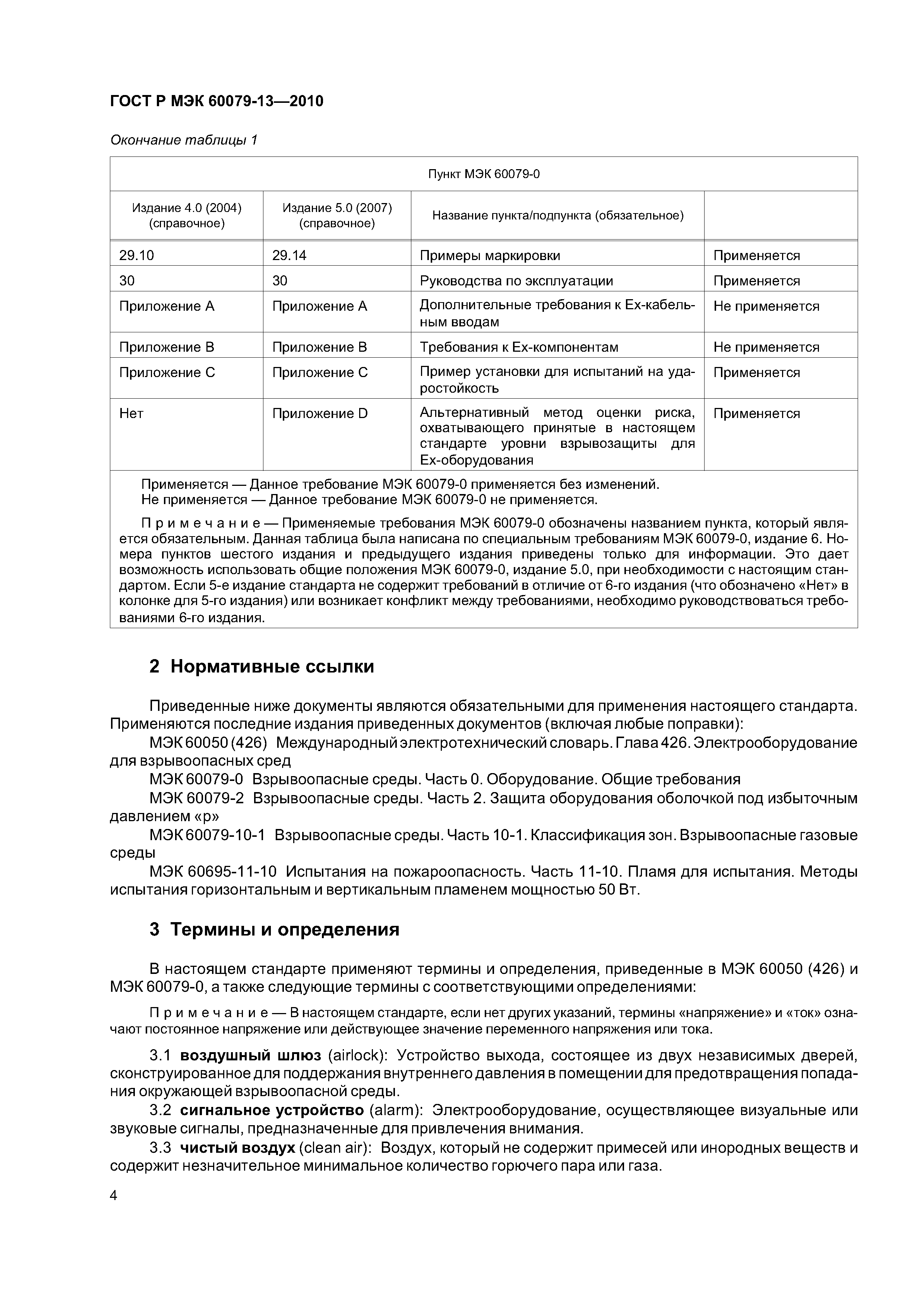

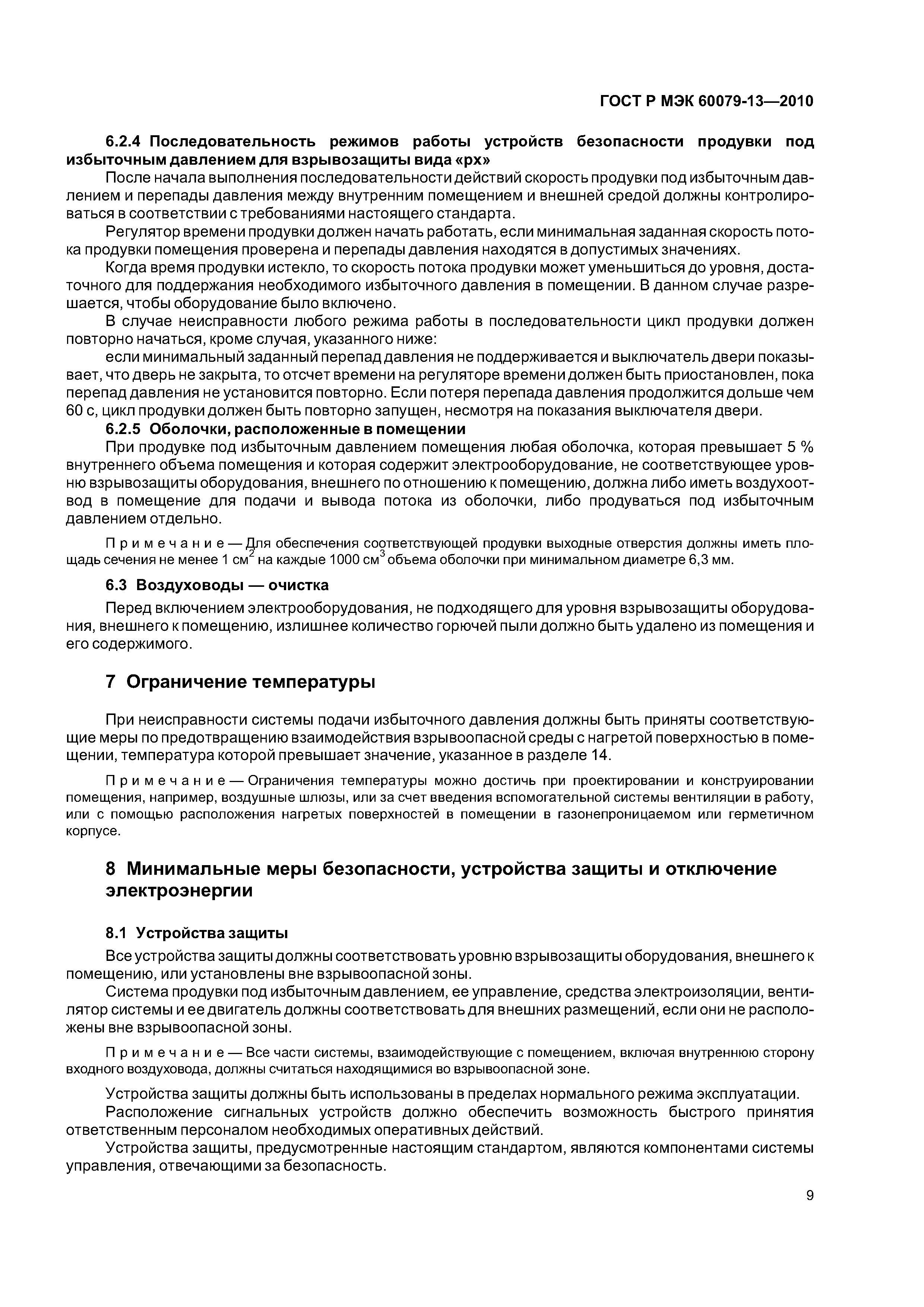

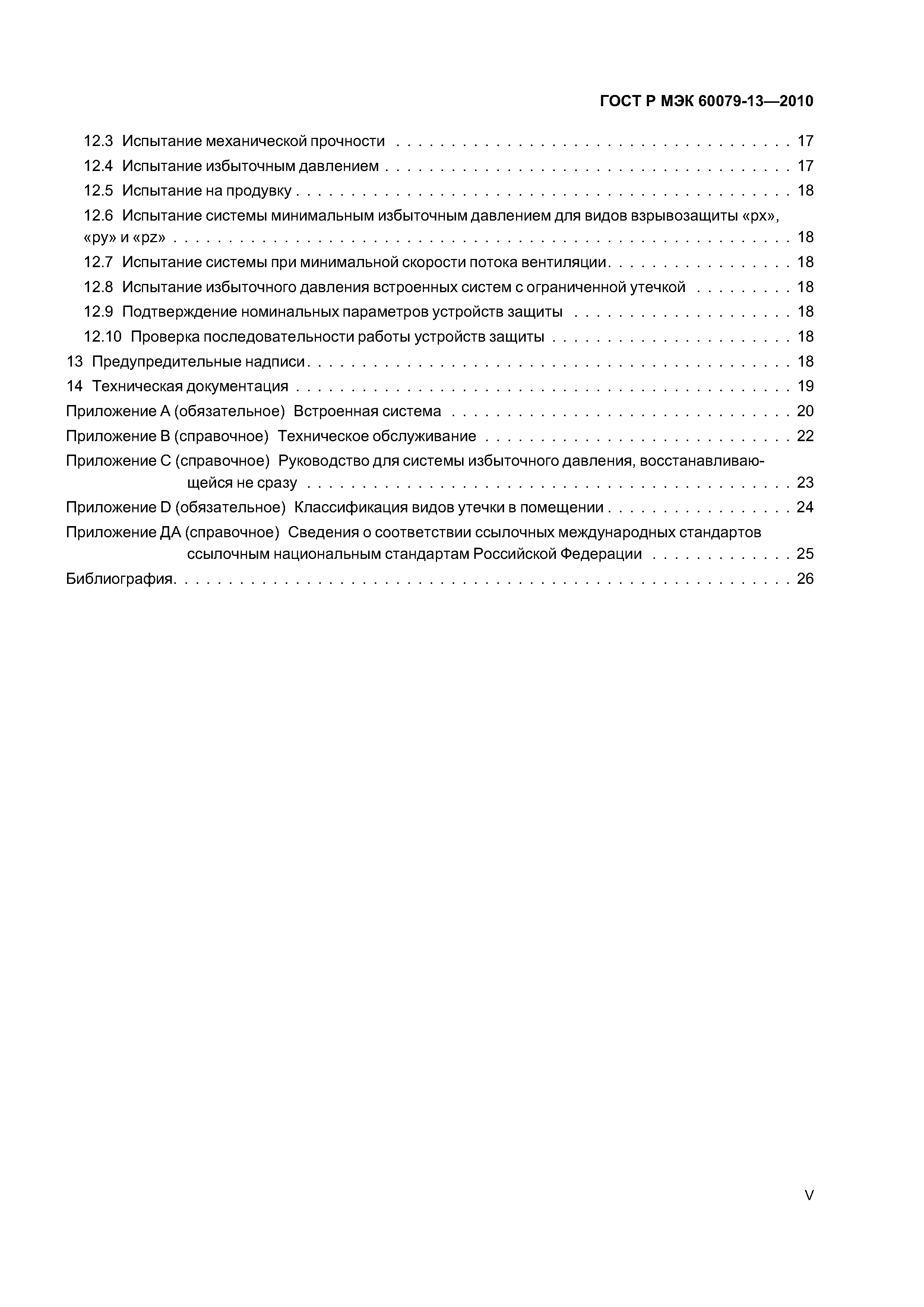

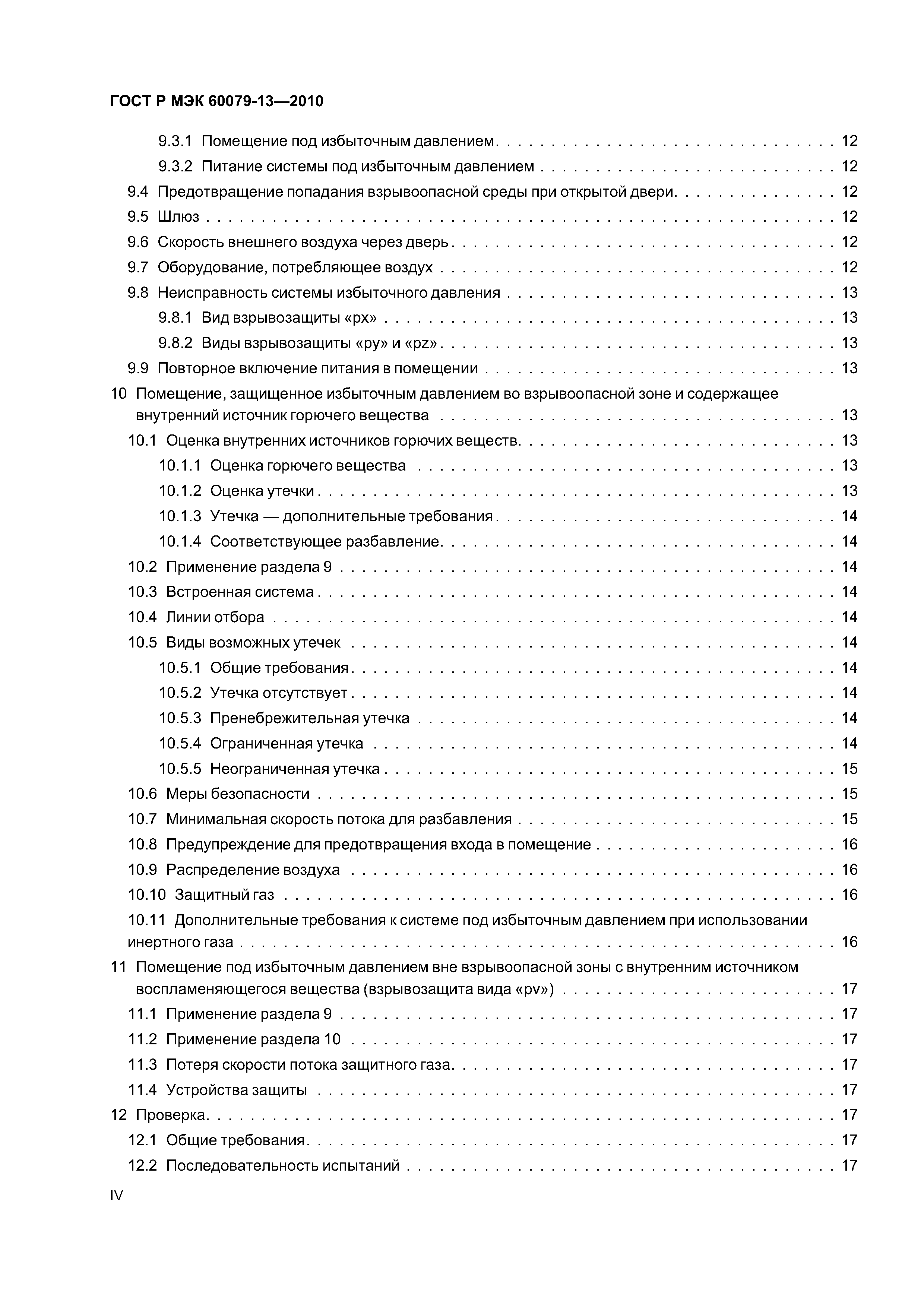

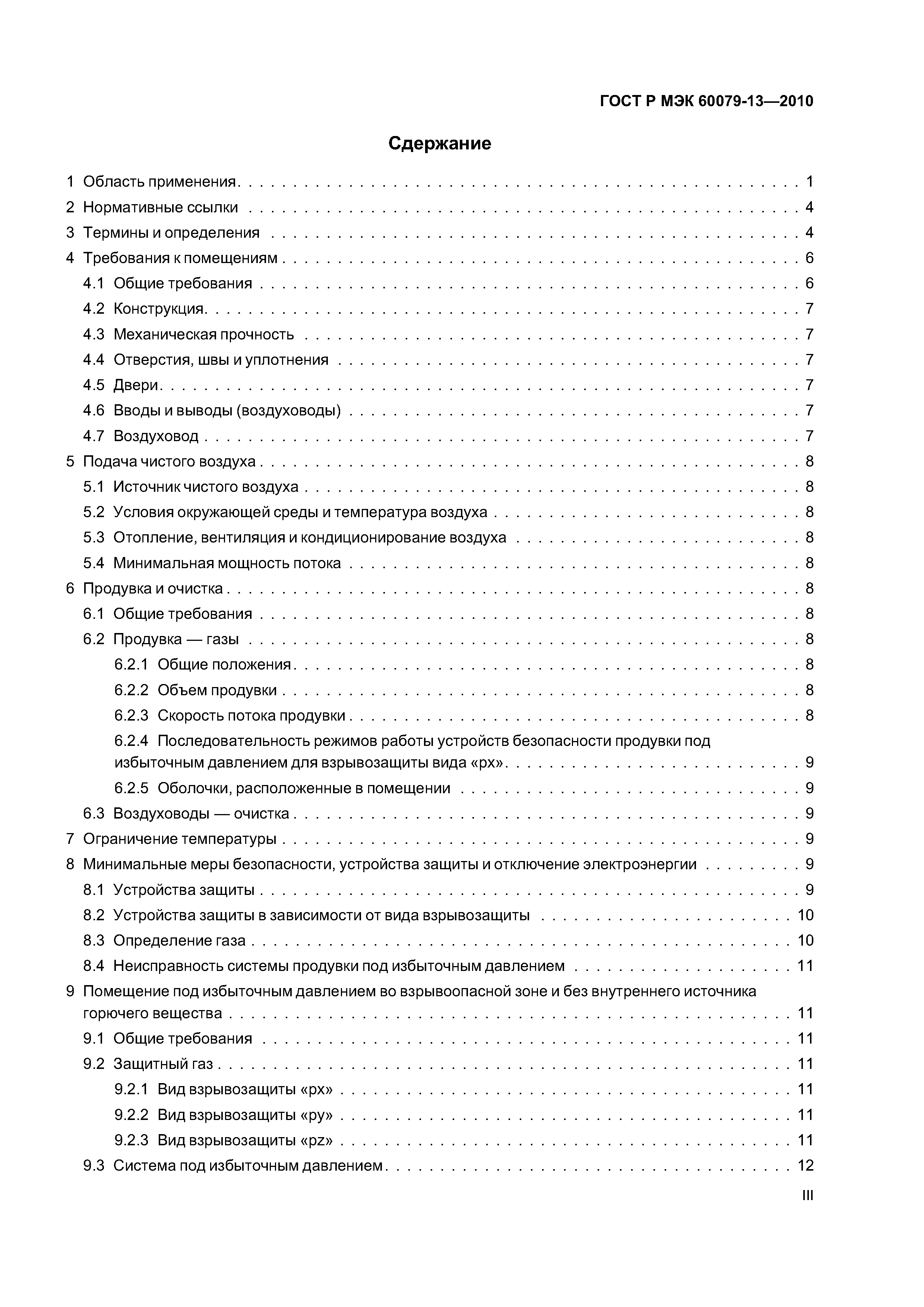

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Требования к помещениям 4.1 Общие требования 4.2 Конструкция 4.3 Механическая прочность . . 4.4 Отверстия, швы и уплотнения 4.5 Двери 4.6 Вводы и выводы (воздуховоды) 4.7 Воздуховод 5 Подача чистого воздуха 5.1 Источник чистого воздуха. . 5.2 Условия окружающей среды и температура воздуха 5.3 Отопление, вентиляция и кондиционирование воздуха 5.4 Минимальная мощность потока 6 Продувка и очистка 6.1 Общие требования 6.2 Продувка-газы 6.2.1 Общие положения 6.2.2 Объем продувки 6.2.3 Скорость потока продувки 6.2.4 Последовательность режимов работы устройств безопасности продувки под избыточным давлением для взрывозащиты вида «рх» 6.2.5 Оболочки, расположенные в помещении 6.3 Воздуховоды-очистка 7 Ограничение температуры 8 Минимальные меры безопасности, устройства защиты и отключение электроэнергии 8.1 Устройства защиты 8.2 Устройства защиты в зависимости от вида взрывозащиты 8.3 Определение газа 8.4 Неисправность системы продувки под избыточным давлением 9 Помещение под избыточным давлением во взрывоопасной зоне и без внутреннего источника горючего вещества 9.1 Общие требования 9.2 Защитный газ 9.2.1 Вид взрывозащиты «рх» 9.2.2 Вид взрывозащиты «ру» 9.2.3 Вид взрывозащиты «рz» 9.3 Система под избыточным давлением 9.3.1 Помещение под избыточным давлением 9.3.2 Питание системы под избыточным давлением 9.4 Предотвращение попадания взрывоопасной среды при открытой двери. 9.5 Шлюз 9.6 Скорость внешнего воздуха через дверь 9.7 Оборудование, потребляющее воздух 9.8 Неисправность системы избыточного давления 9.8.1 Вид взрывозащиты «рх» 9.8.2 Виды взрывозащиты «ру» и «рz» 9.9 Повторное включение питания в помещении 10 Помещение, защищенное избыточным давлением во взрывоопасной зоне и содержащее внутренний источник горючего вещества 10.1 Оценка внутренних источников горючих веществ 10.1.1 Оценка горючего вещества 10.1.2 Оценка утечки 10.1.3 Утечка - дополнительные требования. 10.1.4 Соответствующее разбавление 10.2 Применение раздела 9 10.3 Встроенная система 10.4 Линии отбора 10.5 Виды возможных утечек 10.5.1 Общие требования 10.5.2 Утечка отсутствует 10.5.3 Пренебрежительная утечка 10.5.4 Ограниченная утечка . . 10.5.5 Неограниченная утечка. 10.6 Меры безопасности 10.7 Минимальная скорость потока для разбавления 10.8 Предупреждение для предотвращения входа в помещение. 10.9 Распределение воздуха 10.10 Защитный газ 10.11 Дополнительные требования к системе под избыточным давлением при использовании инертного газа 11 Помещение под избыточным давлением вне взрывоопасной зоны с внутренним источником воспламеняющегося вещества (взрывозащита вида «pv» 11.1 Применение раздела 9 11.2 Применение раздела 10 11.3 Потеря скорости потока защитного газа 11.4 Устройства защиты 12 Проверка 12.1 Общие требования 12.2 Последовательность испытаний 12.3 Испытание механической прочности 12.4 Испытание избыточным давлением 12.5 Испытание на продувку 12.6 Испытание системы минимальным избыточным давлением для видов взрывозащиты «рх», «ру» и «рz» 12.7 Испытание системы при минимальной скорости потока вентиляции 12.8 Испытание избыточного давления встроенных систем с ограниченной утечкой 12.9 Подтверждение номинальных параметров устройств защиты 12.10 Проверка последовательности работы устройств защиты 13 Предупредительные надписи 14 Техническая документация Приложение А (обязательное) Встроенная система Приложение В (справочное) Техническое обслуживание Приложение С (справочное) Руководство для системы избыточного давления, восстанавливающейся не сразу Приложение D (обязательное) Классификация видов утечки в помещении Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации Библиография |
| Разработан: | АННО Ех-стандарт |
| Утверждён: | 30.11.2010 Федеральное агентство по техническому регулированию и метрологии (715-ст) |
| Издан: | Стандартинформ (2011 г. ) |
| Расположен в: | |
| Нормативные ссылки: |
|
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»
