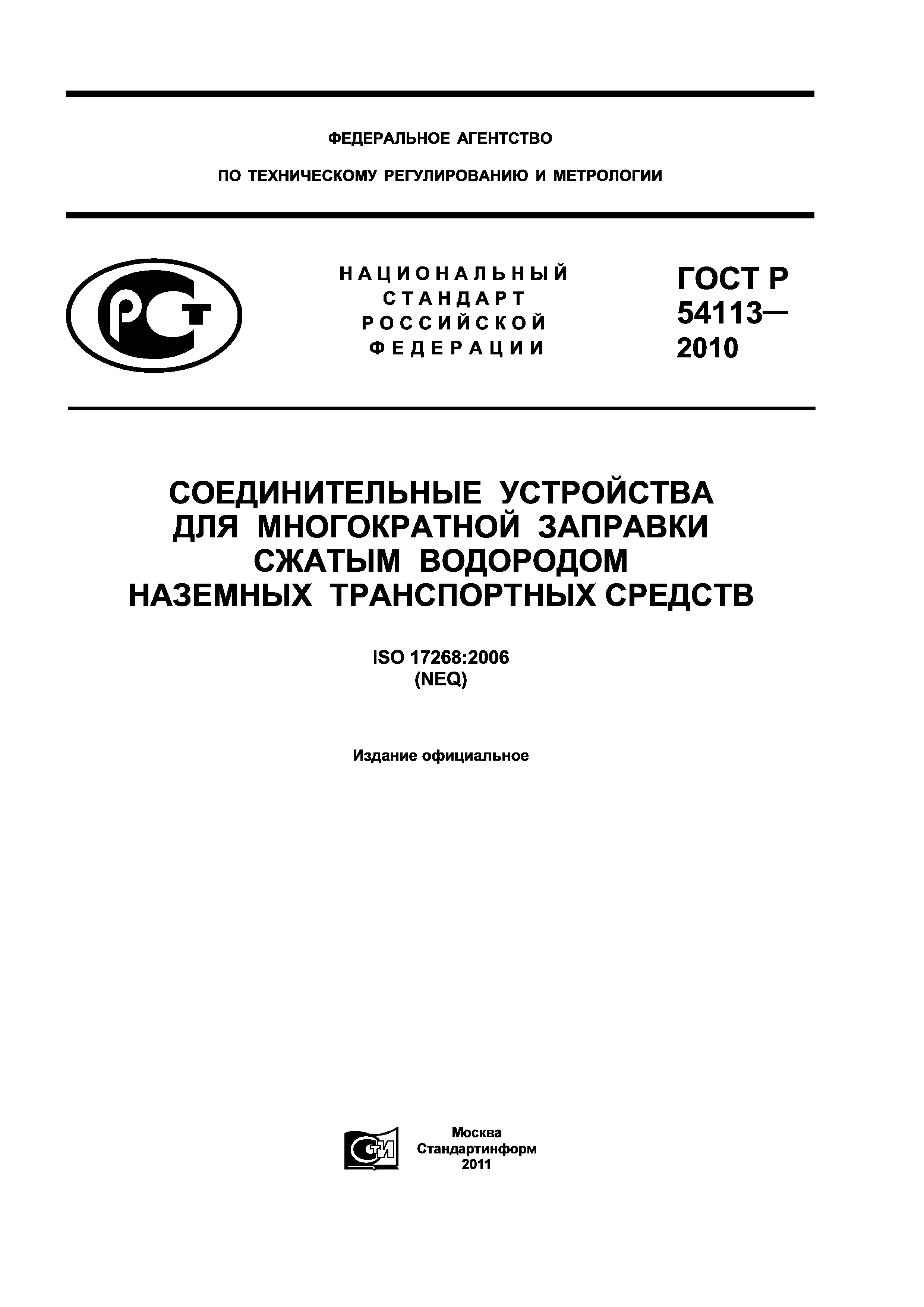

ГОСТ Р 54113-2010

Соединительные устройства для многократной заправки сжатым водородом наземных транспортных средств

Обозначение:	ГОСТ Р 54113-2010
Обозначение англ:	GOST R 54113-2010
Статус:	действует
Название рус.:	Соединительные устройства для многократной заправки сжатым водородом наземных транспортных средств
Название англ.:	Compressed hydrogen surface vehicle refuelling connection devices
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2011

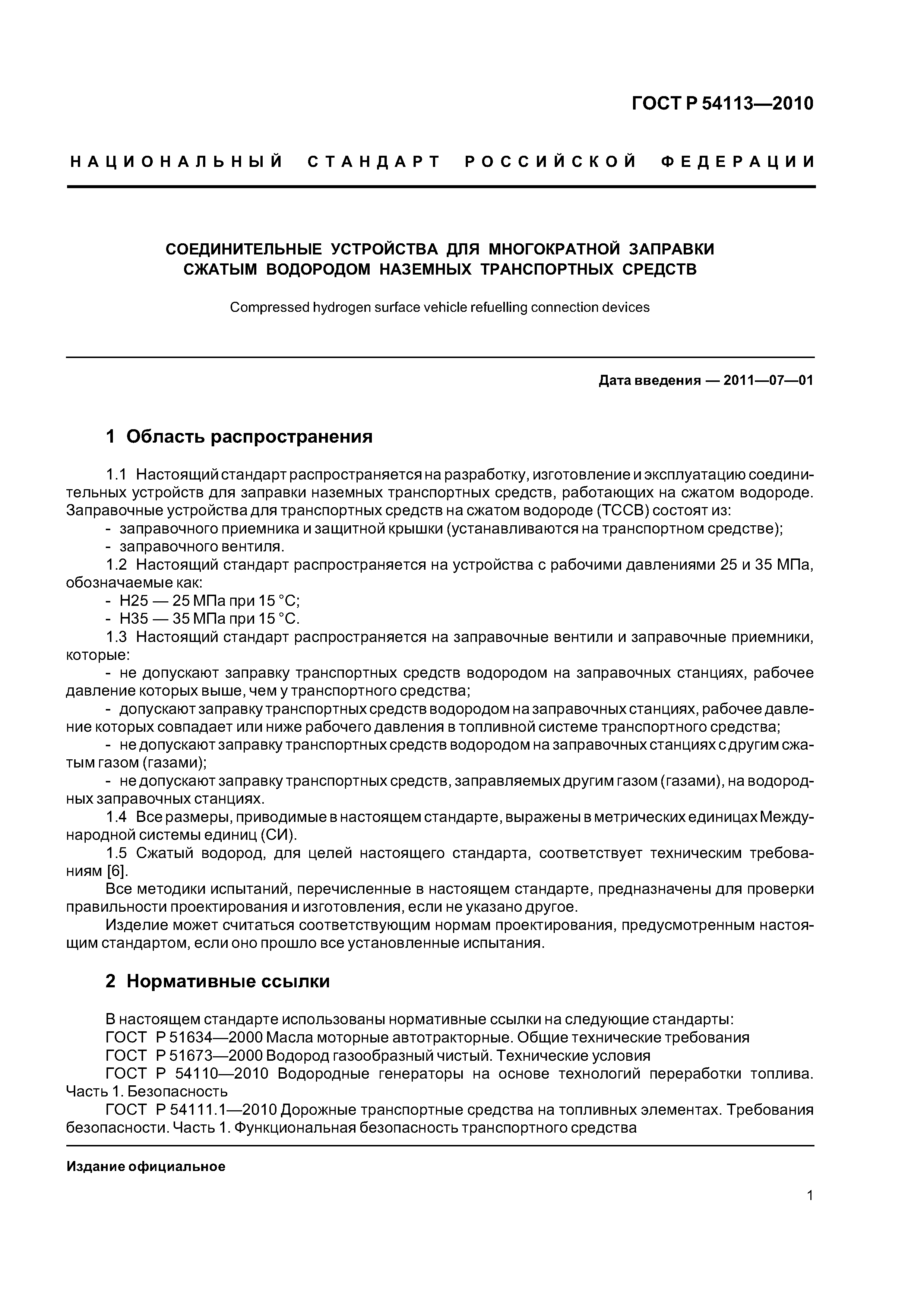

Область применения:	Стандарт распространяется на разработку, изготовление и эксплуатацию соединительных устройств для заправки наземных транспортных средств, работающих на сжатом водороде. Заправочные устройства для транспортных средств на сжатом водороде (ТССВ) состоят из: - заправочного приемника и защитной крышки (устанавливаются на транспортном средстве); - заправочного вентиля. Стандарт распространяется на устройства с рабочими давлениями 25 Мпа и 35 Мпа, обозначаемые как: - Н25 - 25 Мпа при 15 град. С; - Н35 - 35 Мпа при 15 град. С. Стандарт распространяется на заправочные вентили и заправочные приемники, которые: - не допускают заправку транспортных средств водородом на заправочных станциях, рабочее давление которых выше, чем у транспортного средства; - допускают заправку транспортных средств водородом на заправочных станциях, рабочее давление которых совпадает или ниже рабочего давления в топливной системе транспортного средства; - не допускают заправку транспортных средств водородом на заправочных станциях с другим сжатым газом (газами); - не допускают заправку транспортных средств, заправляемых другим газом (газами), на водородных заправочных станциях. Все размеры, приводимые в стандарте, выражены в метрических единицах Международной системы единиц (СИ). Сжатый водород, для целей настоящего стандарта, соответствует техническим требованиям [6]. Все методики испытаний, перечисленные в данном стандарте, предназначены для проверки правильности проектирования и изготовления, если не указано другое. Изделие может считаться соответствующим нормам проектирования, предусмотренным стандартом если оно прошло все установленные испытания

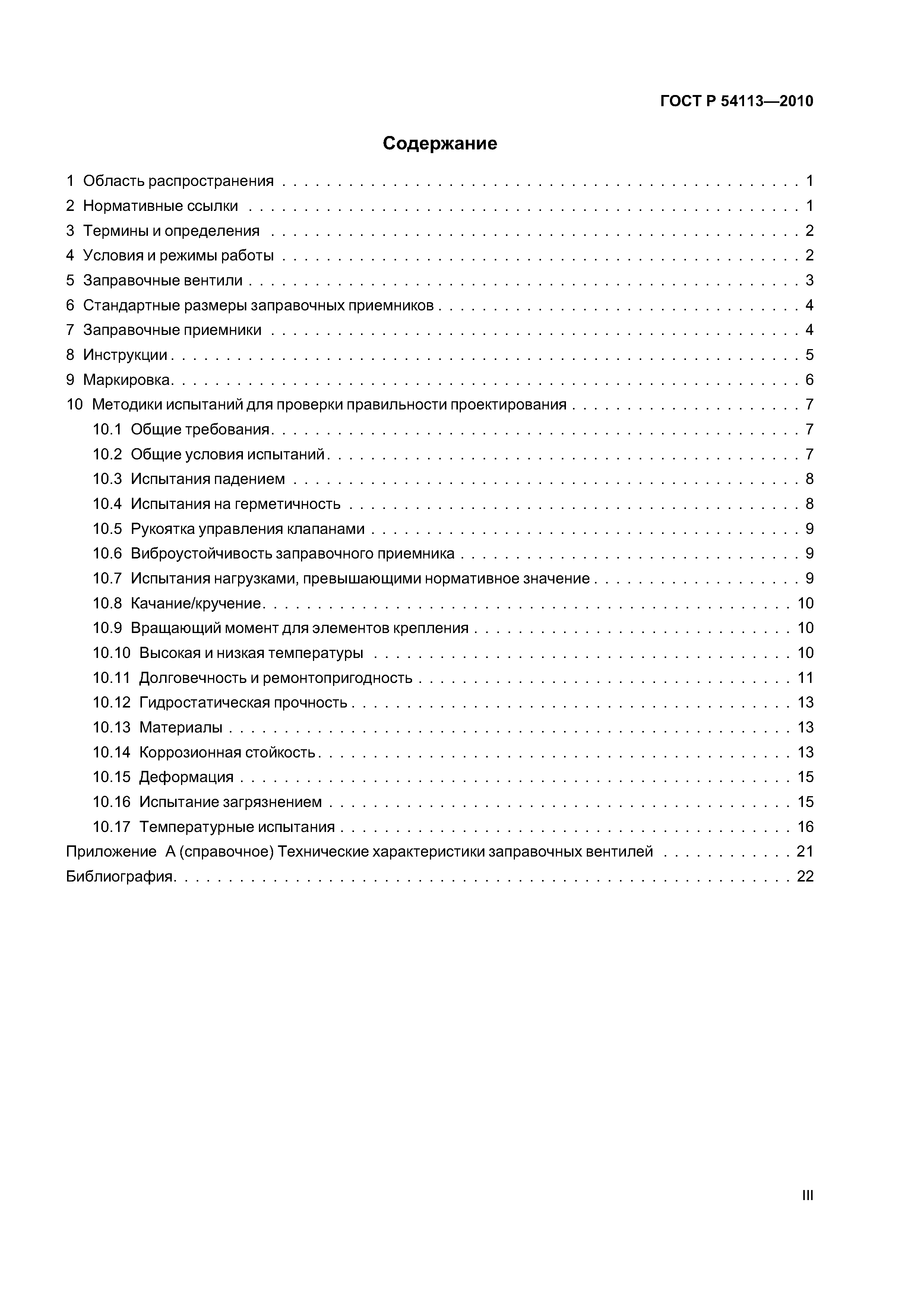

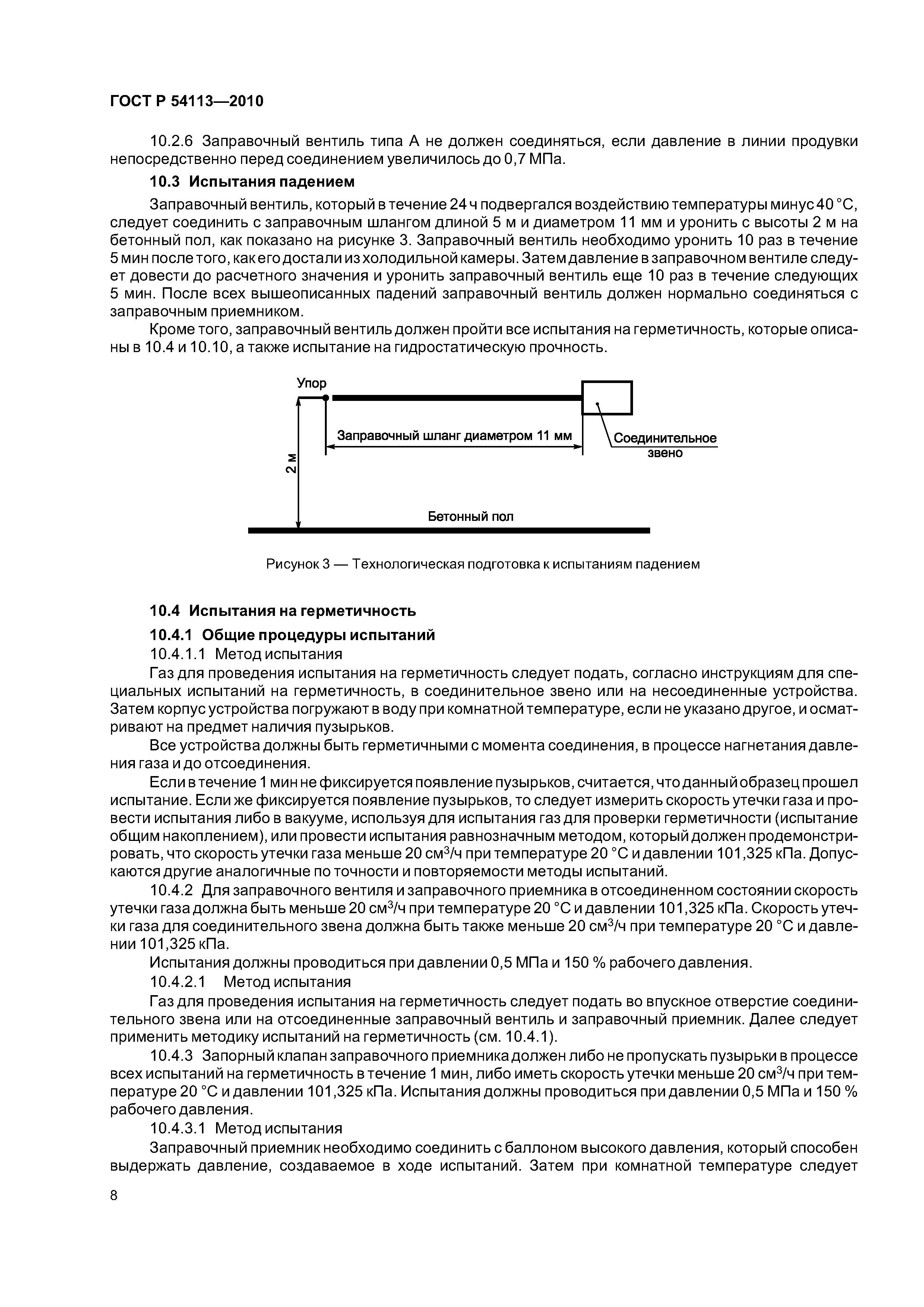

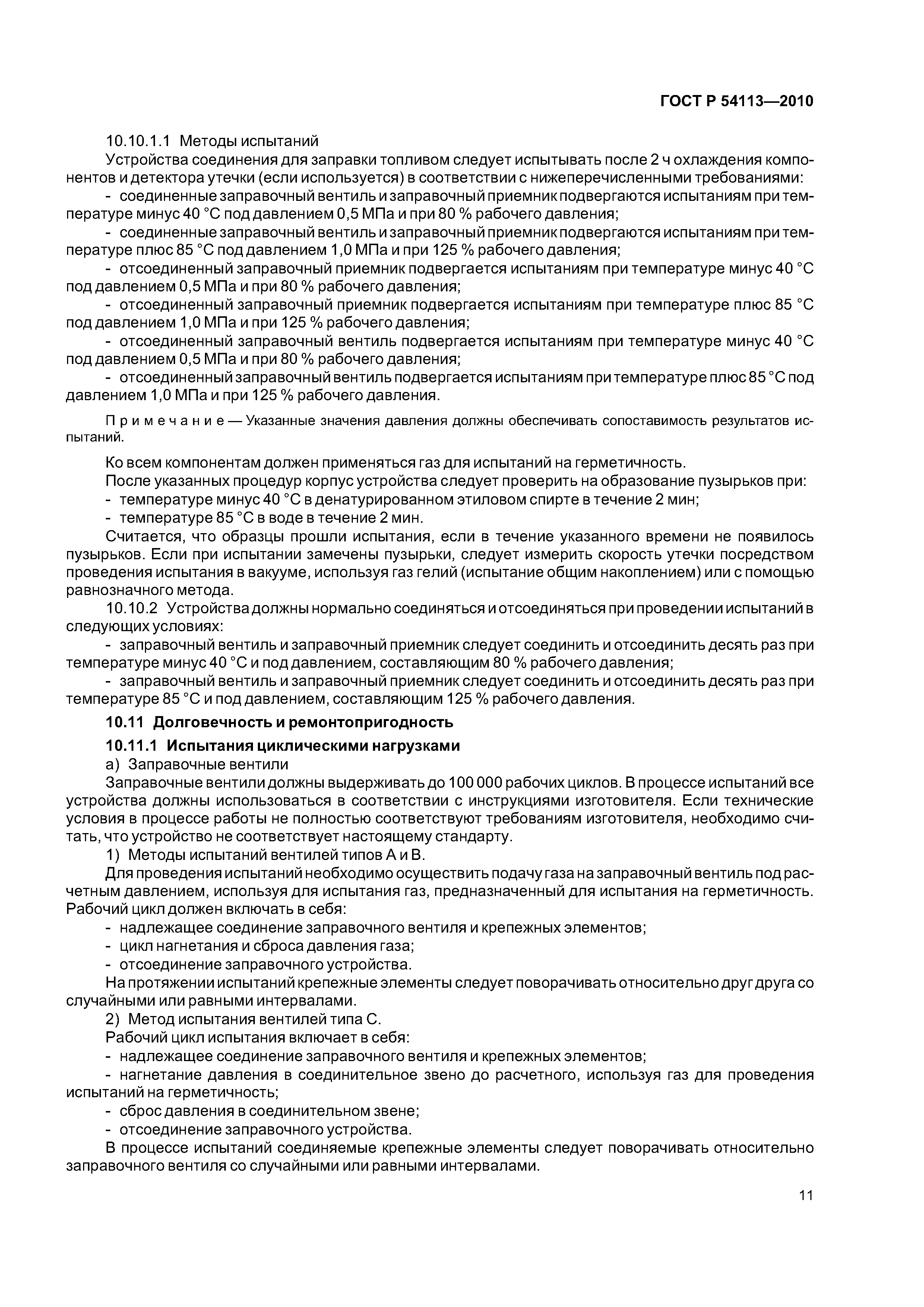

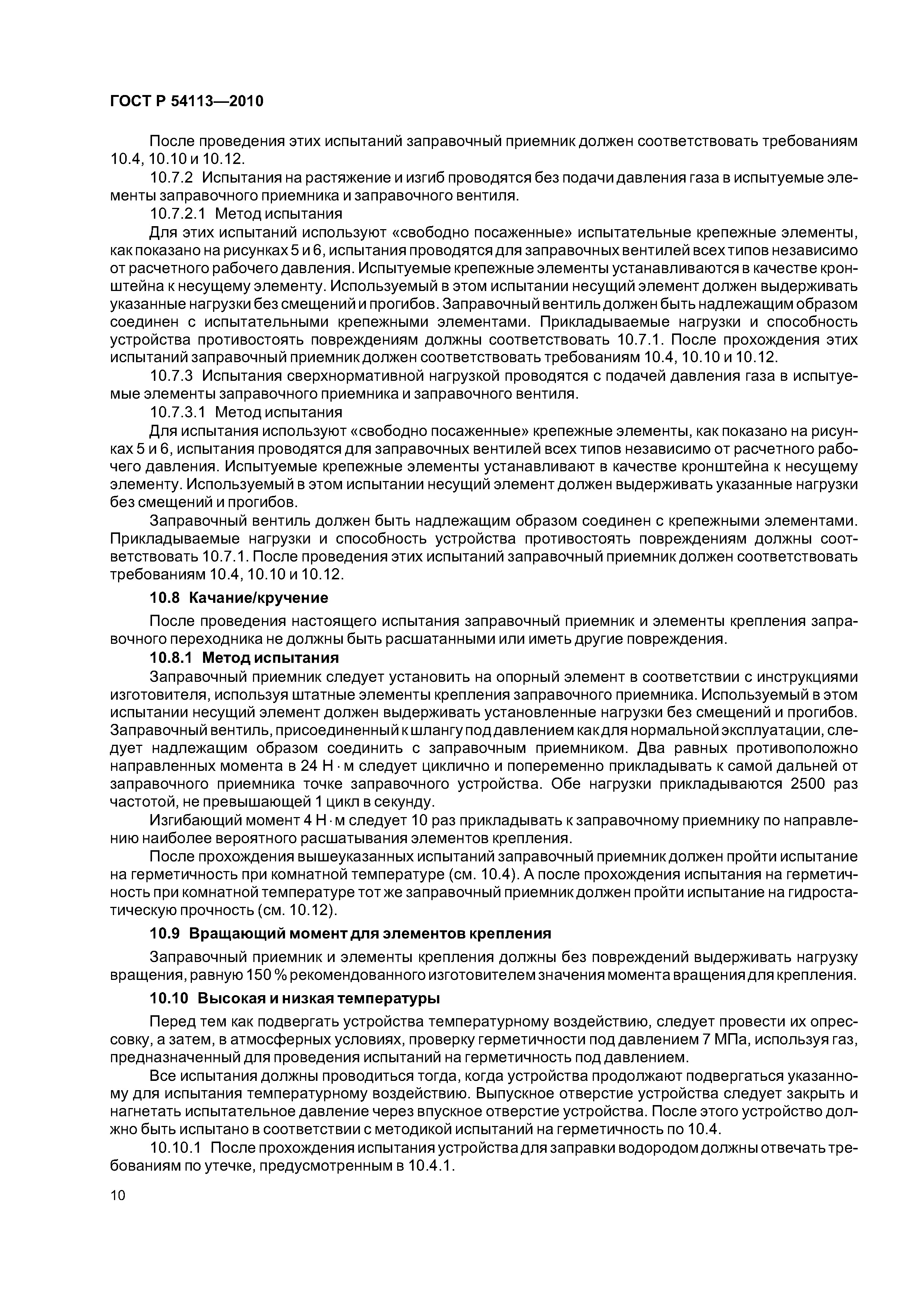

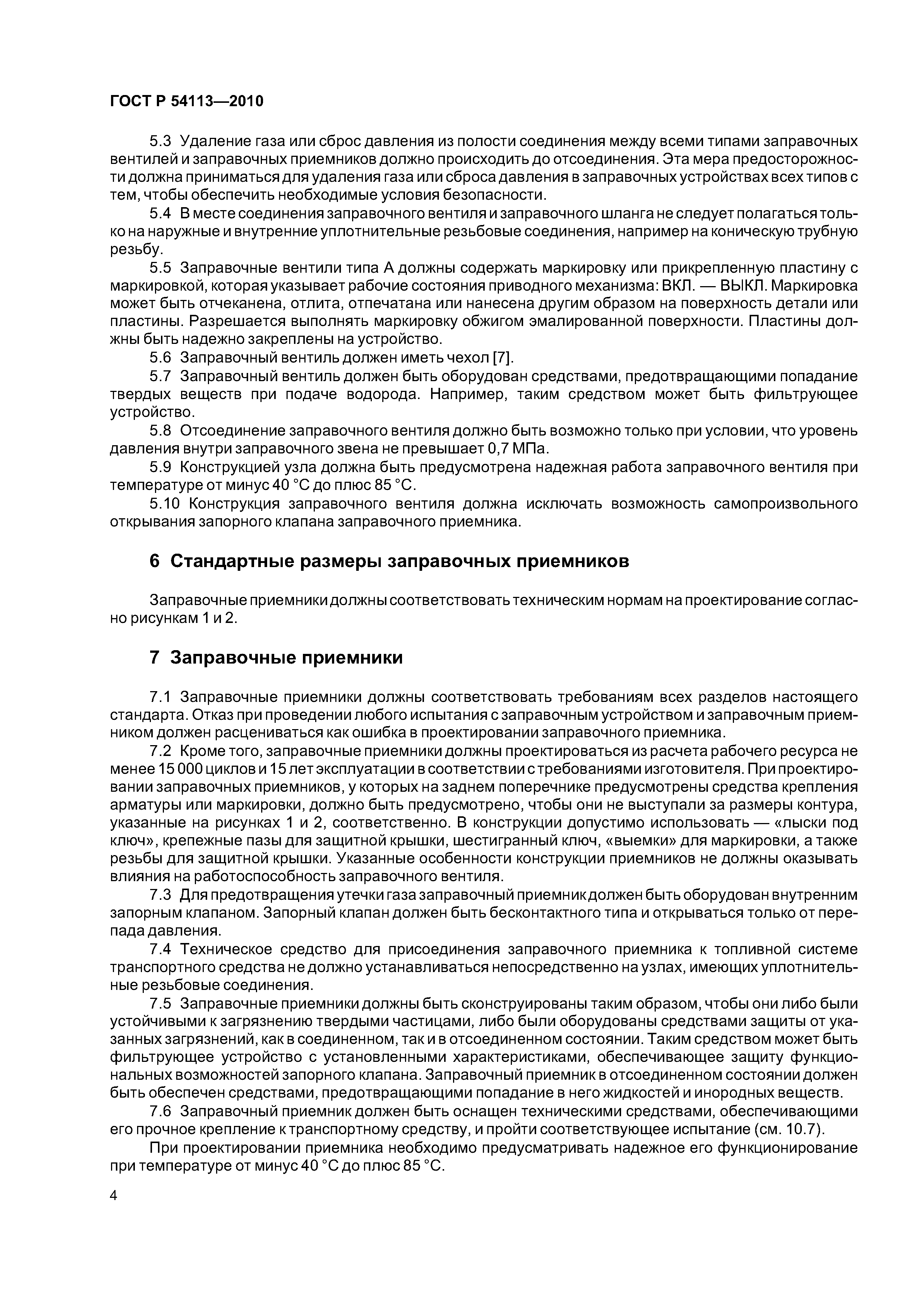

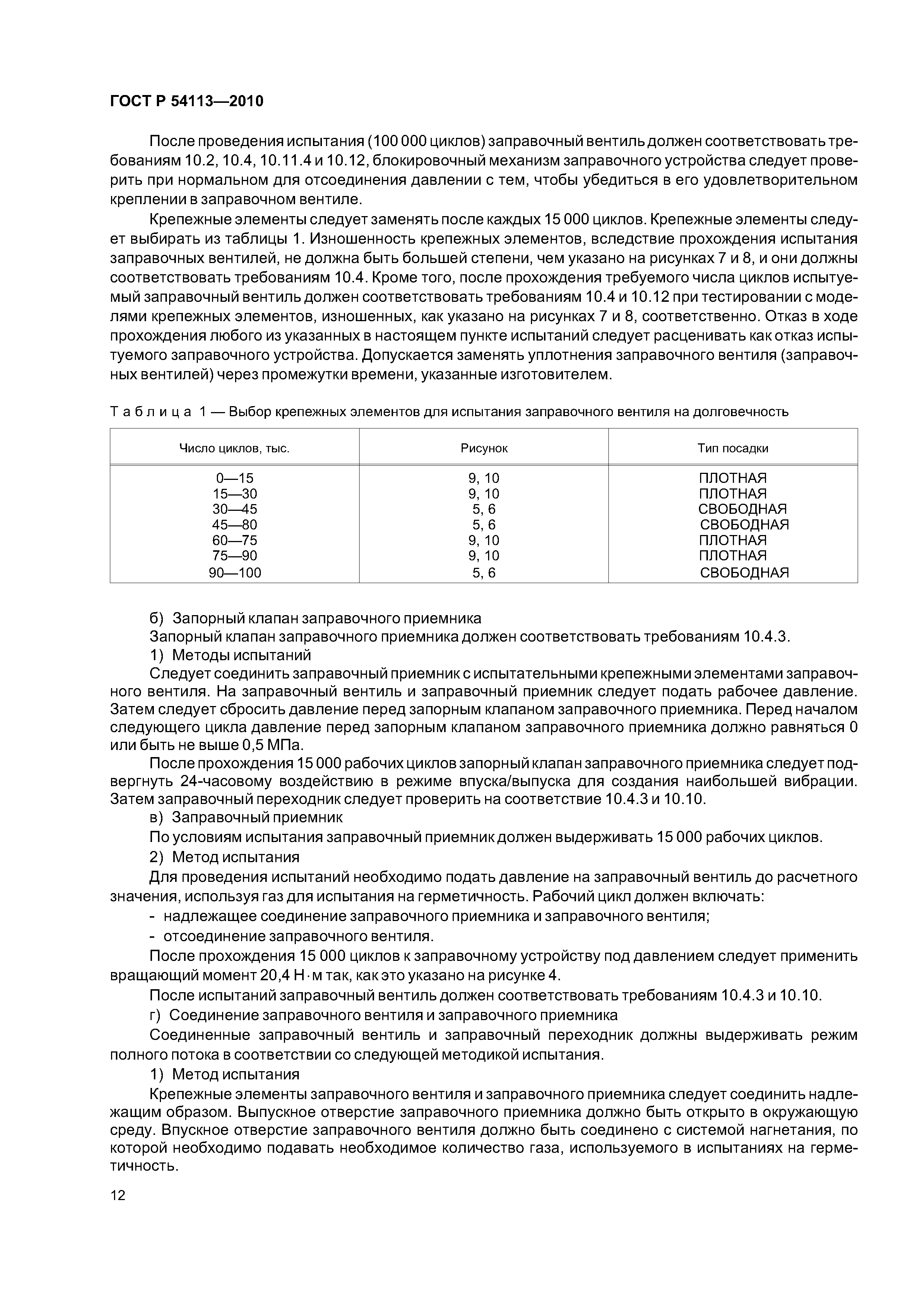

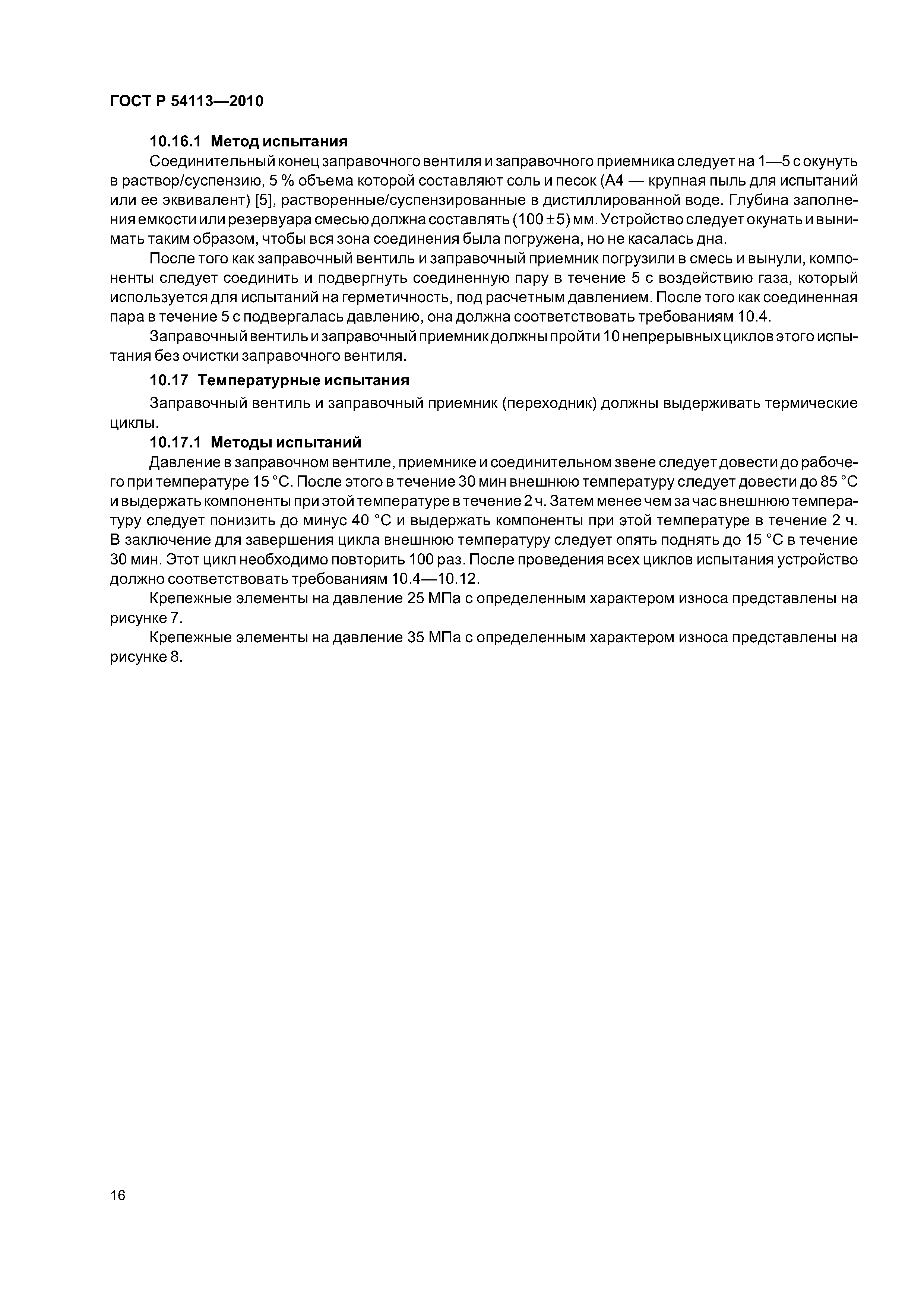

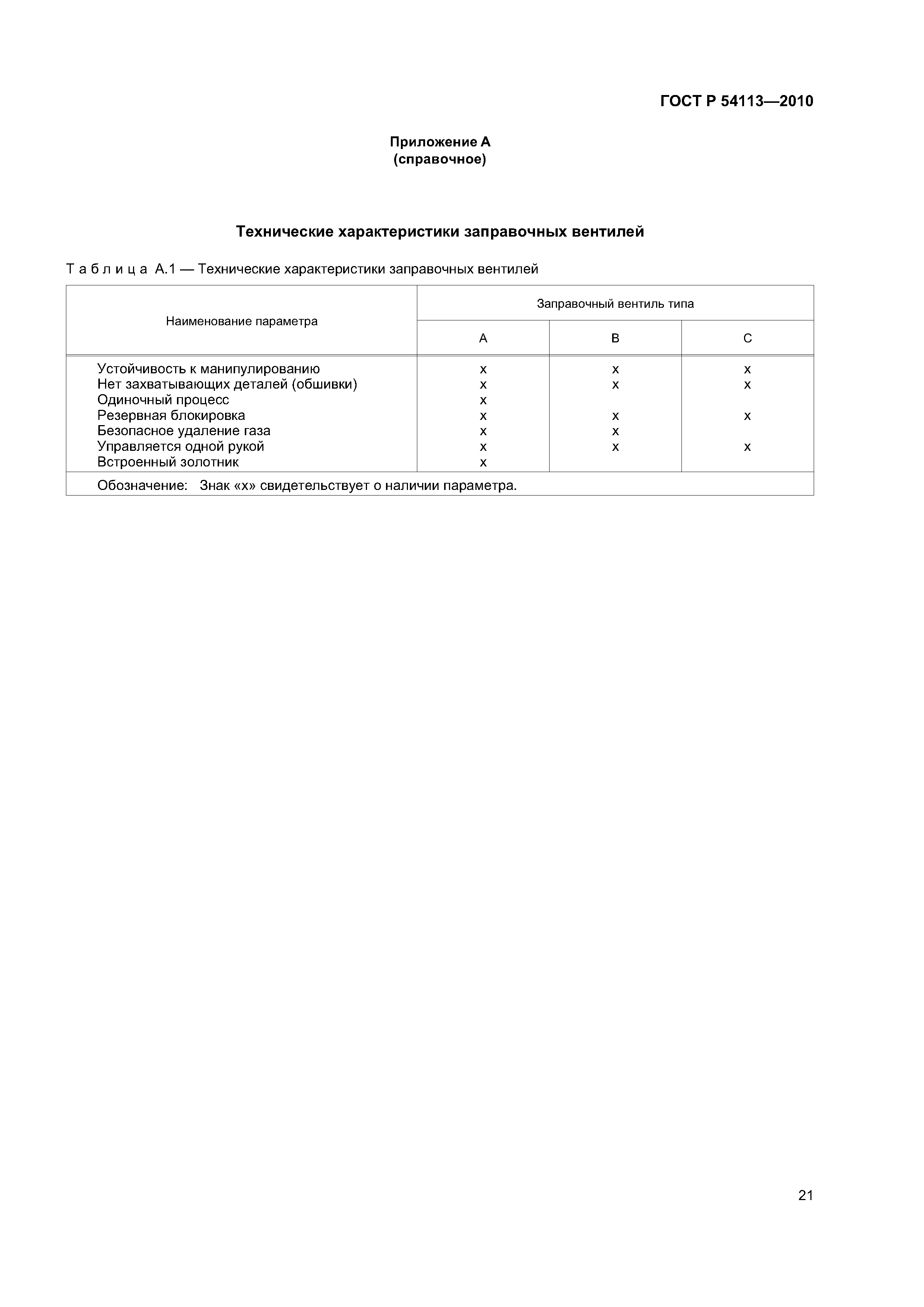

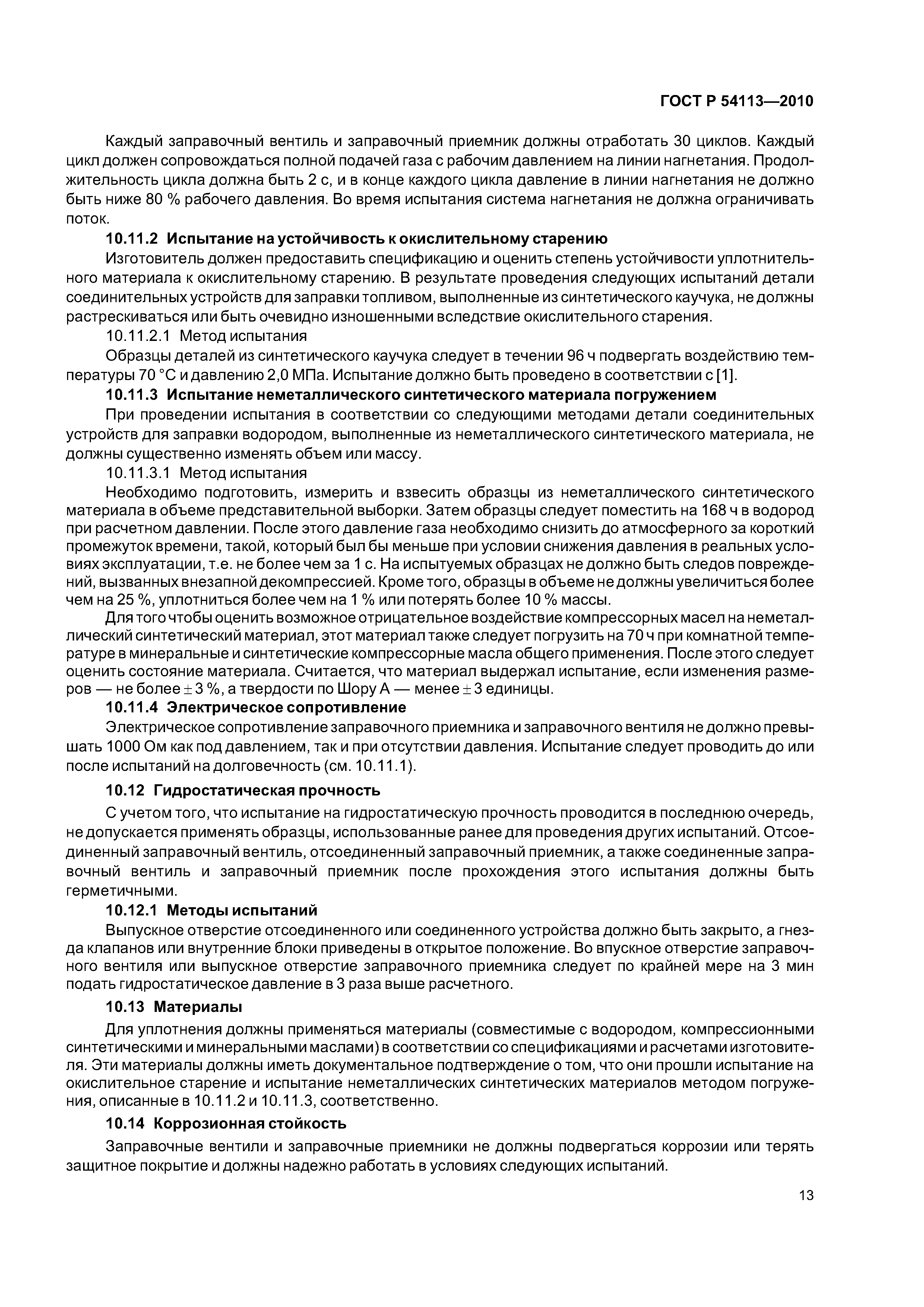

Оглавление:	1 Область распространения 2 Нормативные ссылки 3 Термины и определения 4 Условия и режимы работы 5 Заправочные вентили 6 Стандартные размеры заправочных приемников 7 Заправочные приемники 8 Инструкции 9 Маркировка 10 Методики испытаний для проверки правильности проектирования    10.1 Общие требования    10.2 Общие условия испытаний    10.3 Испытания падением    10.4 Испытания на герметичность    10.5 Рукоятка управления клапанами    10.6 Виброустойчивость заправочного приемника    10.7 Испытания нагрузками, превышающими нормативное значение    10.8 Качание/кручение    10.9 Вращающий момент для элементов крепления    10.10 Высокая и низкая температуры   10.11 Долговечность и ремонтопригодность    10.12 Гидростатическая прочность    10.13 Материалы    10.14 Коррозионная стойкость    10.15 Деформация    10.16 Испытание загрязнением    10.17 Температурные испытания Приложение А (справочное) Технические характеристики заправочных вентилей Библиография
Разработан:	НП НАВЭ
Утверждён:	21.12.2010 Федеральное агентство по техническому регулированию и метрологии (807-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Водородные технологии Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Водородные технологии
Нормативные ссылки:	ГОСТ Р 51673-2000 «Водород газообразный чистый. Технические условия» ГОСТ Р 51634-2000 «Масла моторные автотракторные. Общие технические требования» ГОСТ 3022-80 «Водород технический. Технические условия» ГОСТ Р 54111.1-2010 «Дорожные транспортные средства на топливных элементах. Требования безопасности. Часть 1. Функциональная безопасность транспортного средства» ГОСТ Р 54111.2-2010 «Дорожные транспортные средства на топливных элементах. Требования безопасности. Часть 2. Защита от опасностей, связанных с использованием водорода, в транспортных средствах, работающих на сжатом водороде» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
