Скачать Серия 416-0-1 Выпуск 13. Примеры планировочных решений административных помещений, залов собраний, проходных пунктовДата актуализации: 10.08.2017 Серия 416-0-1

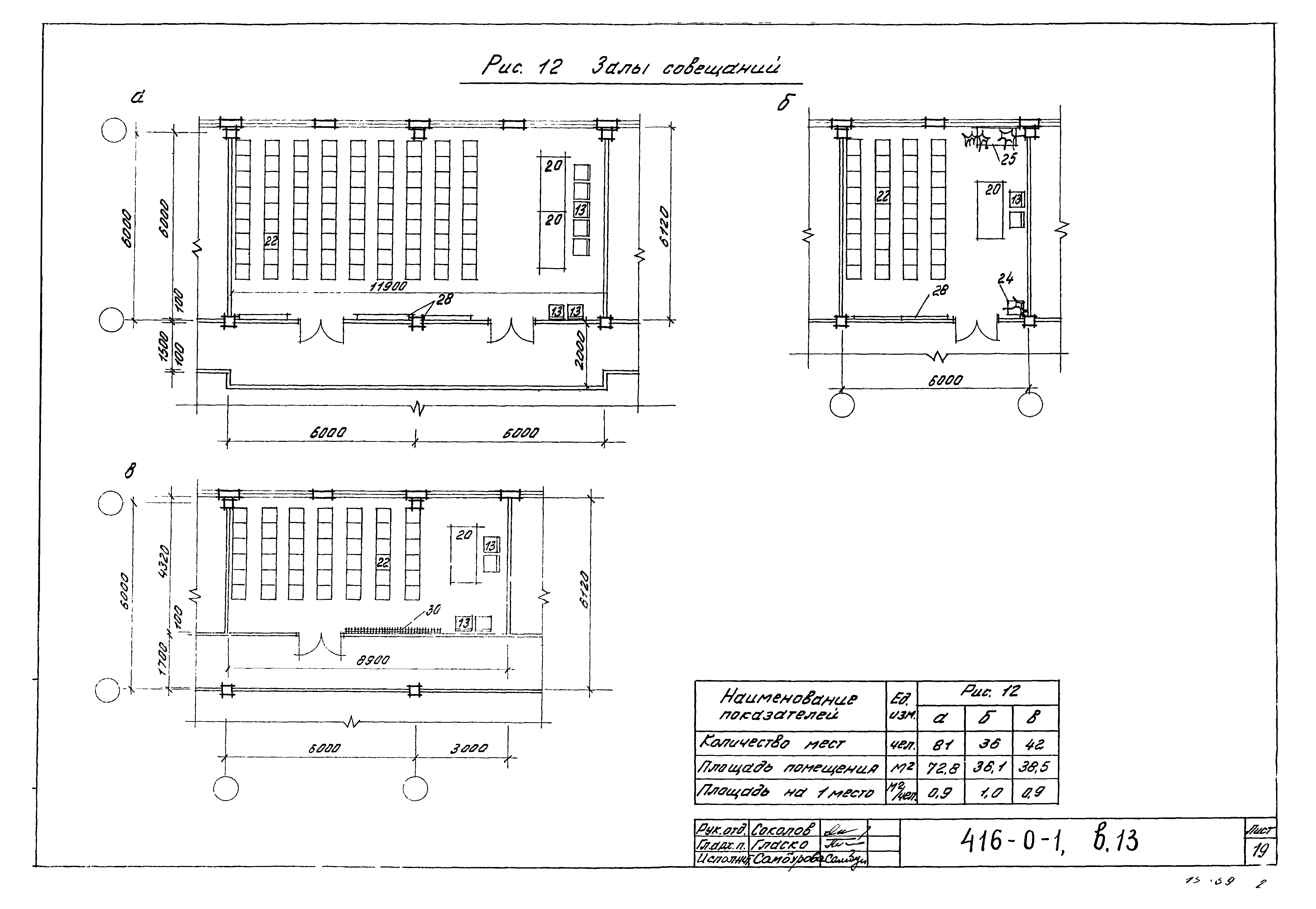

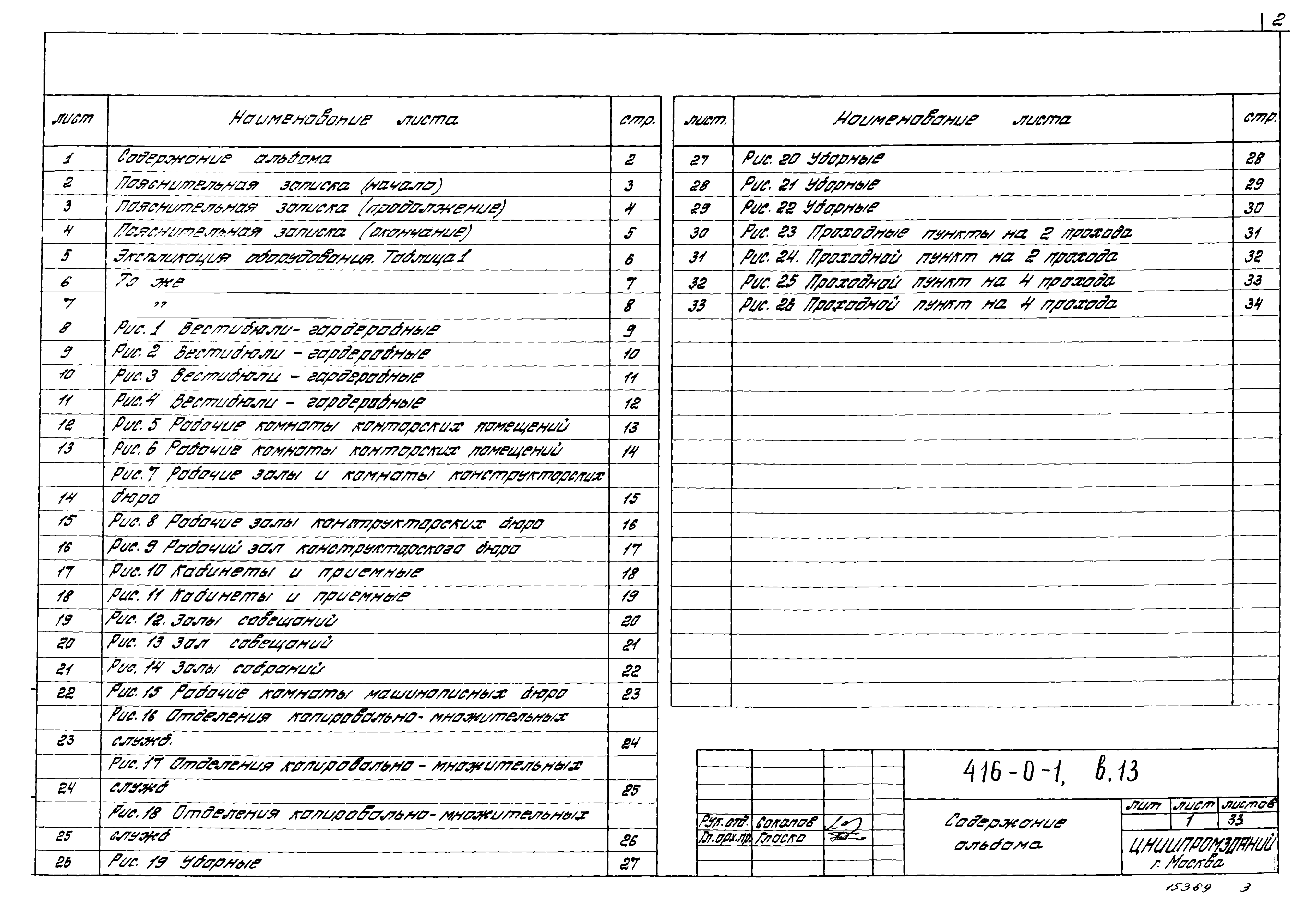

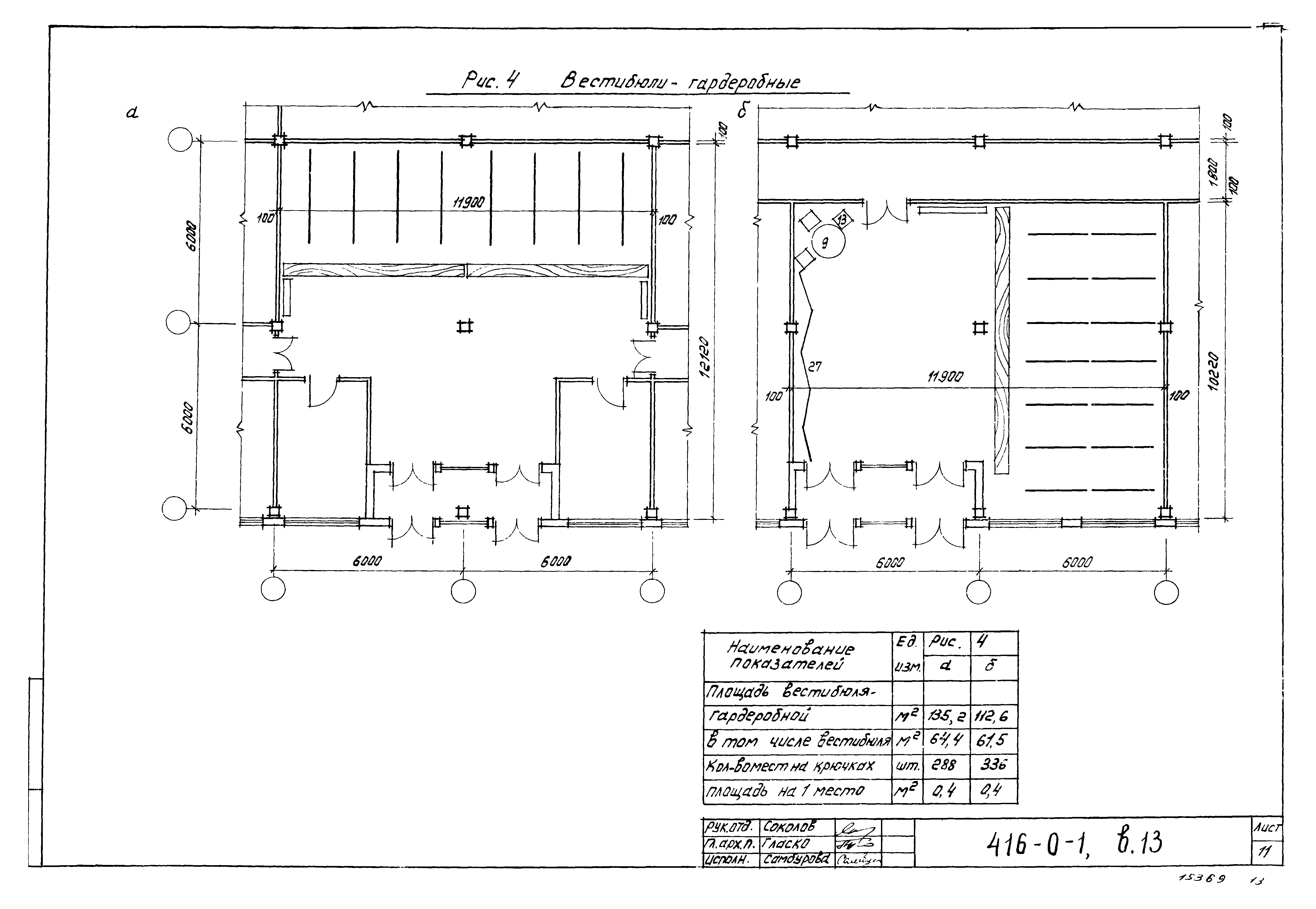

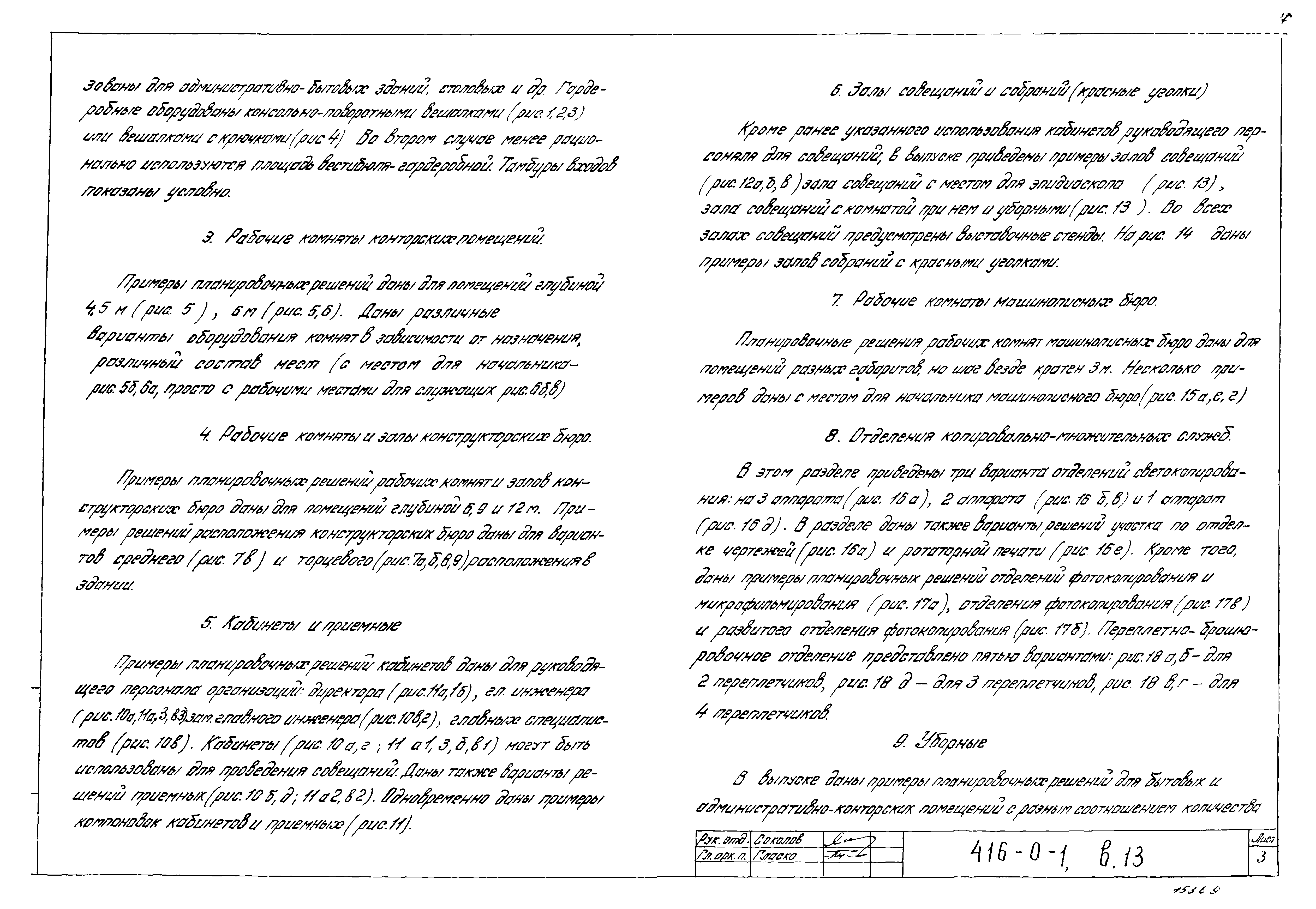

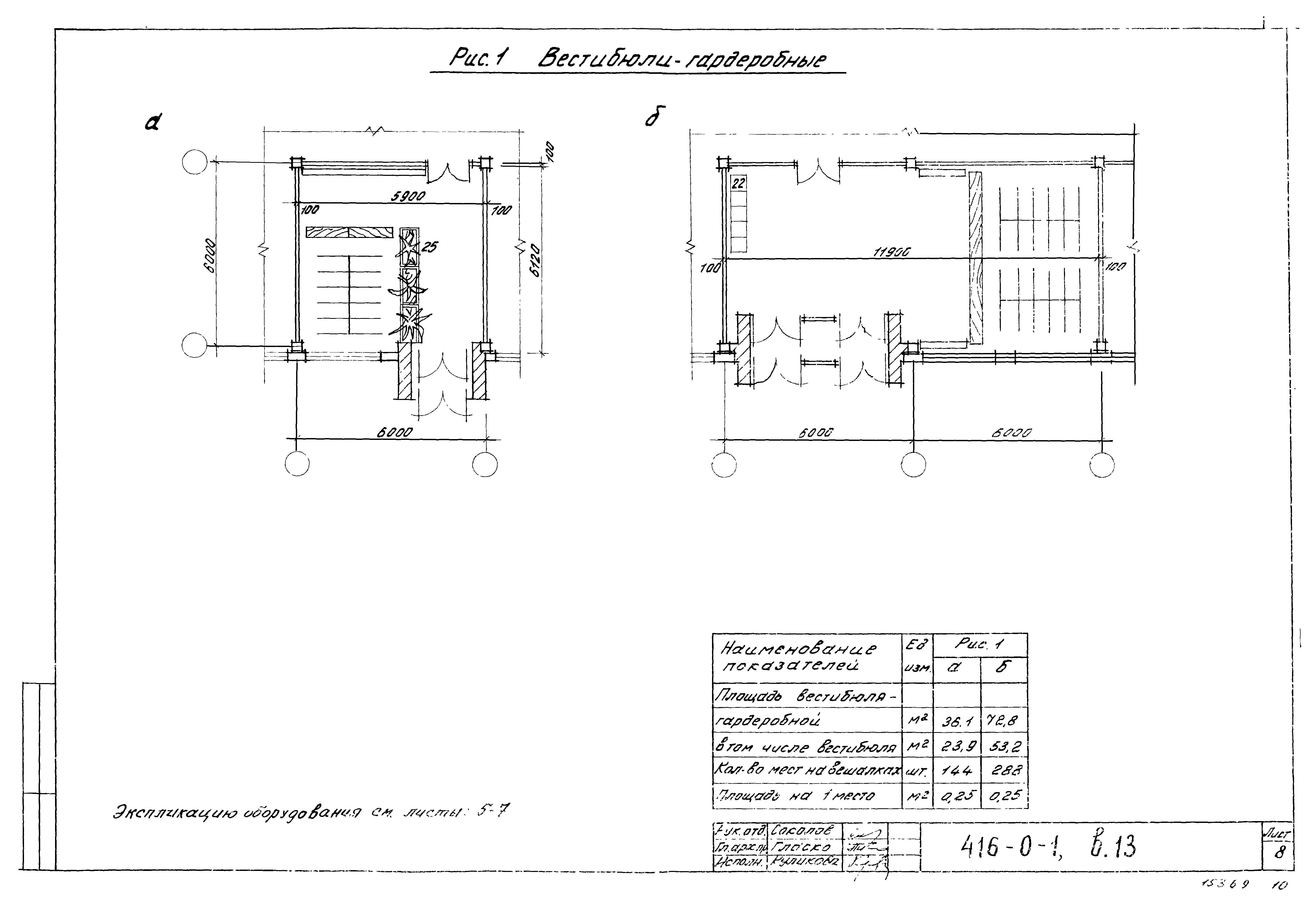

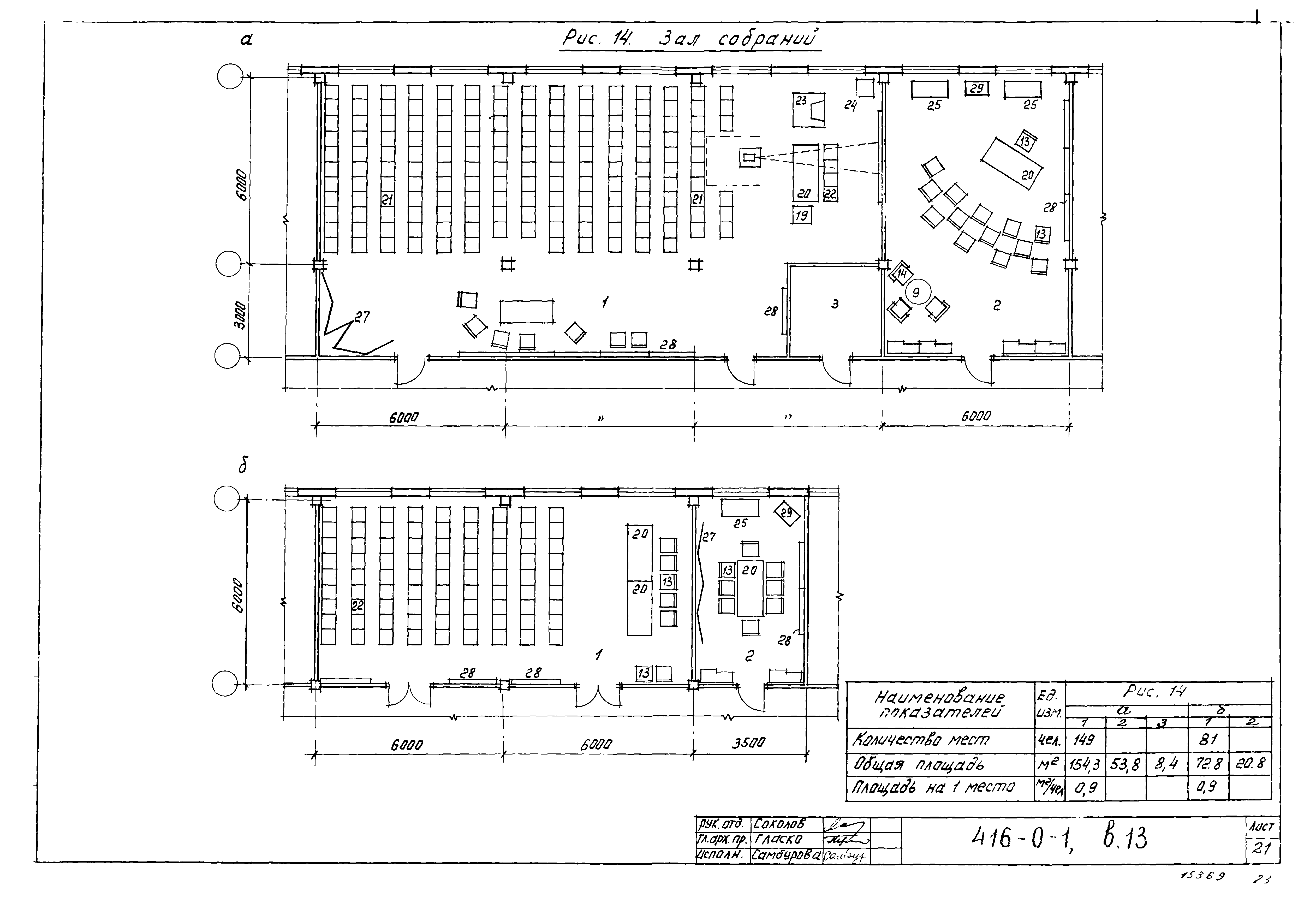

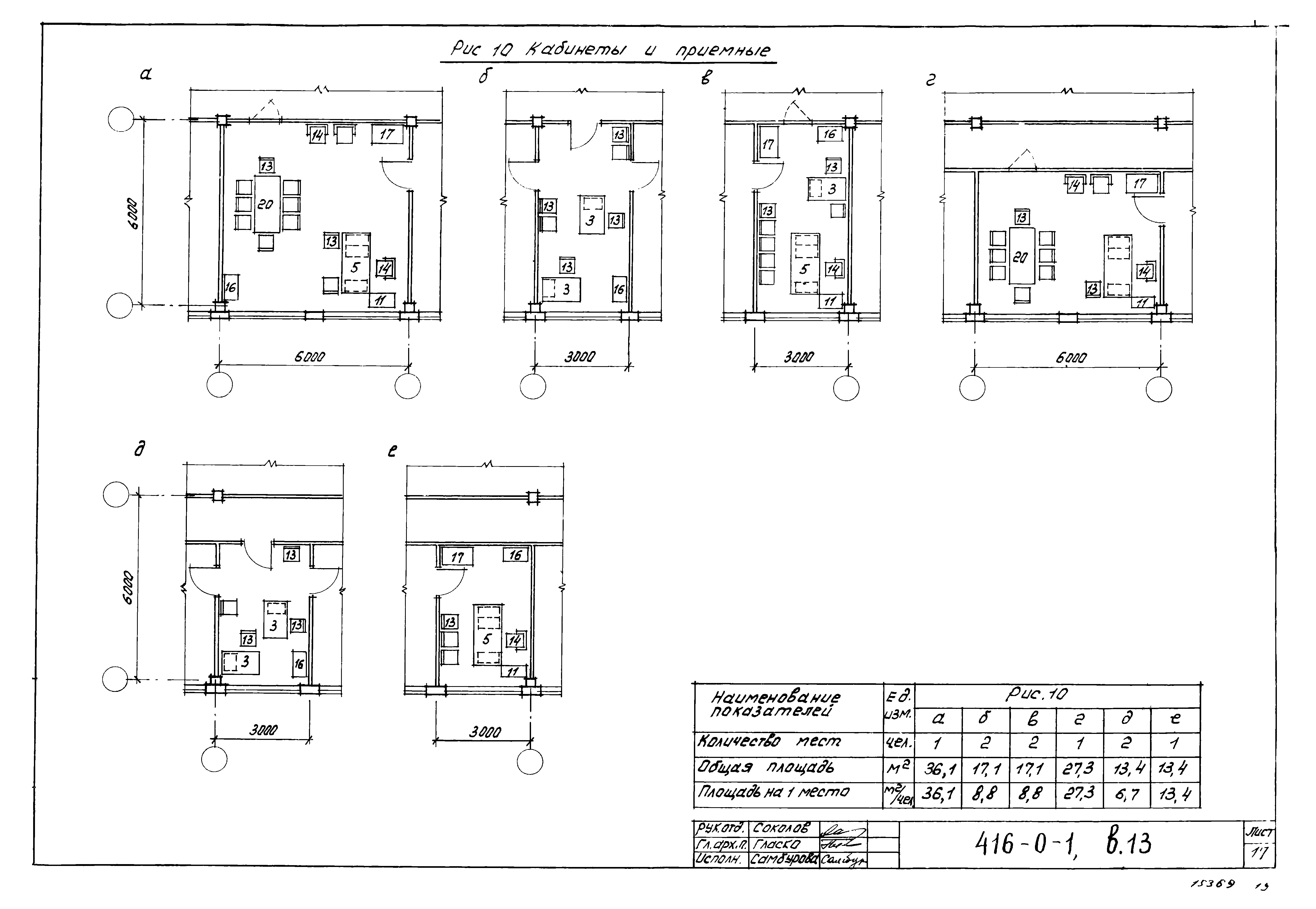

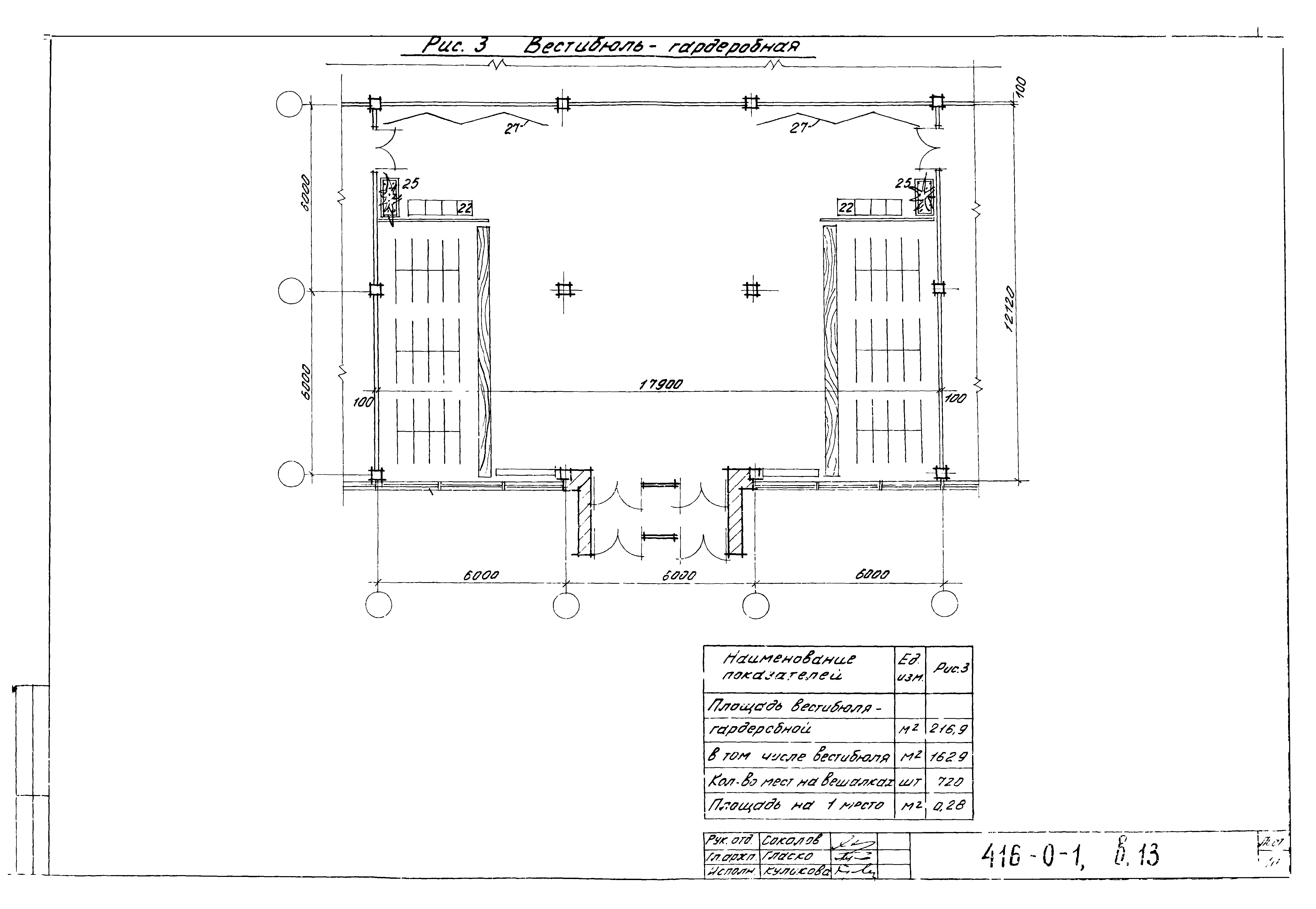

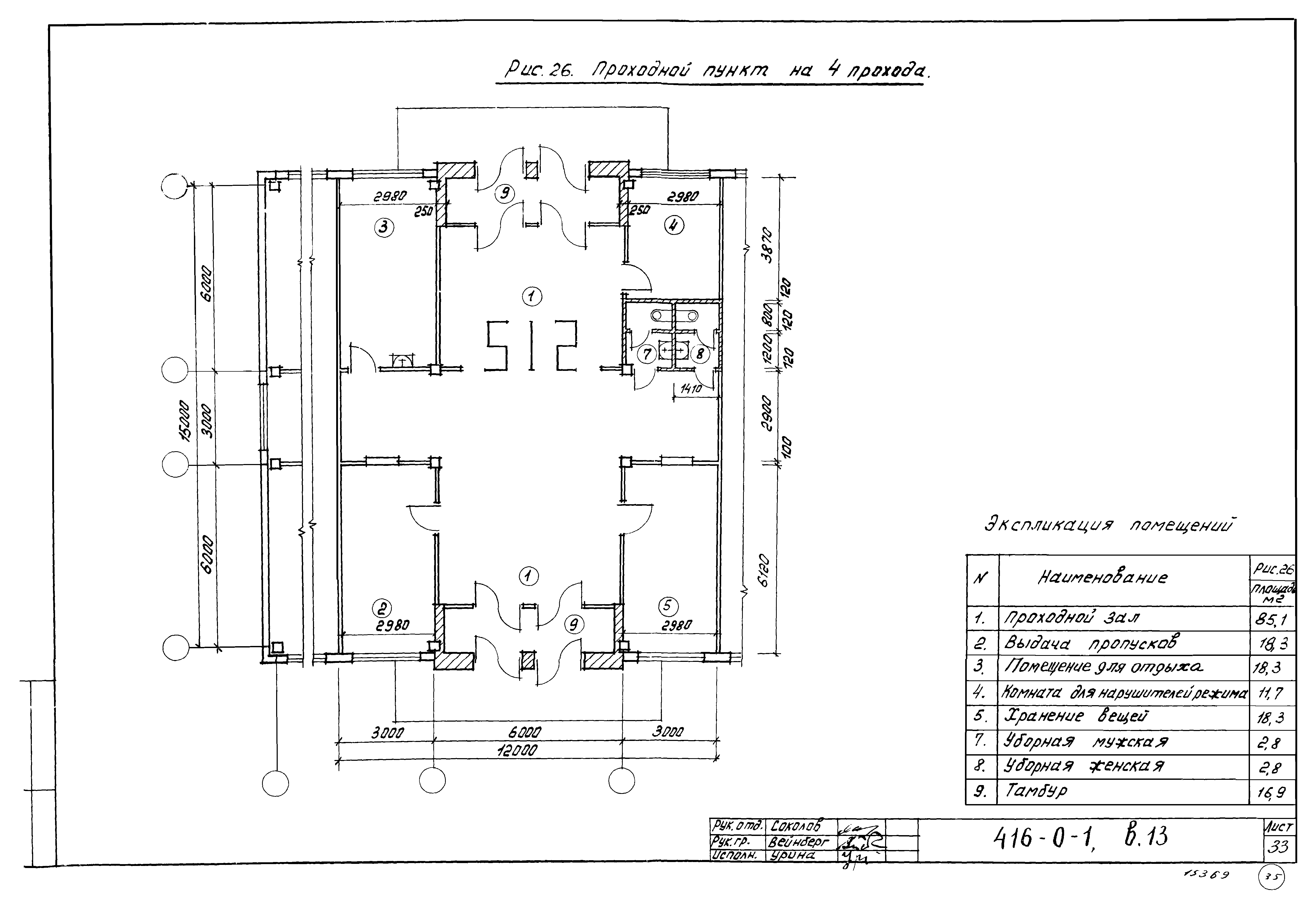

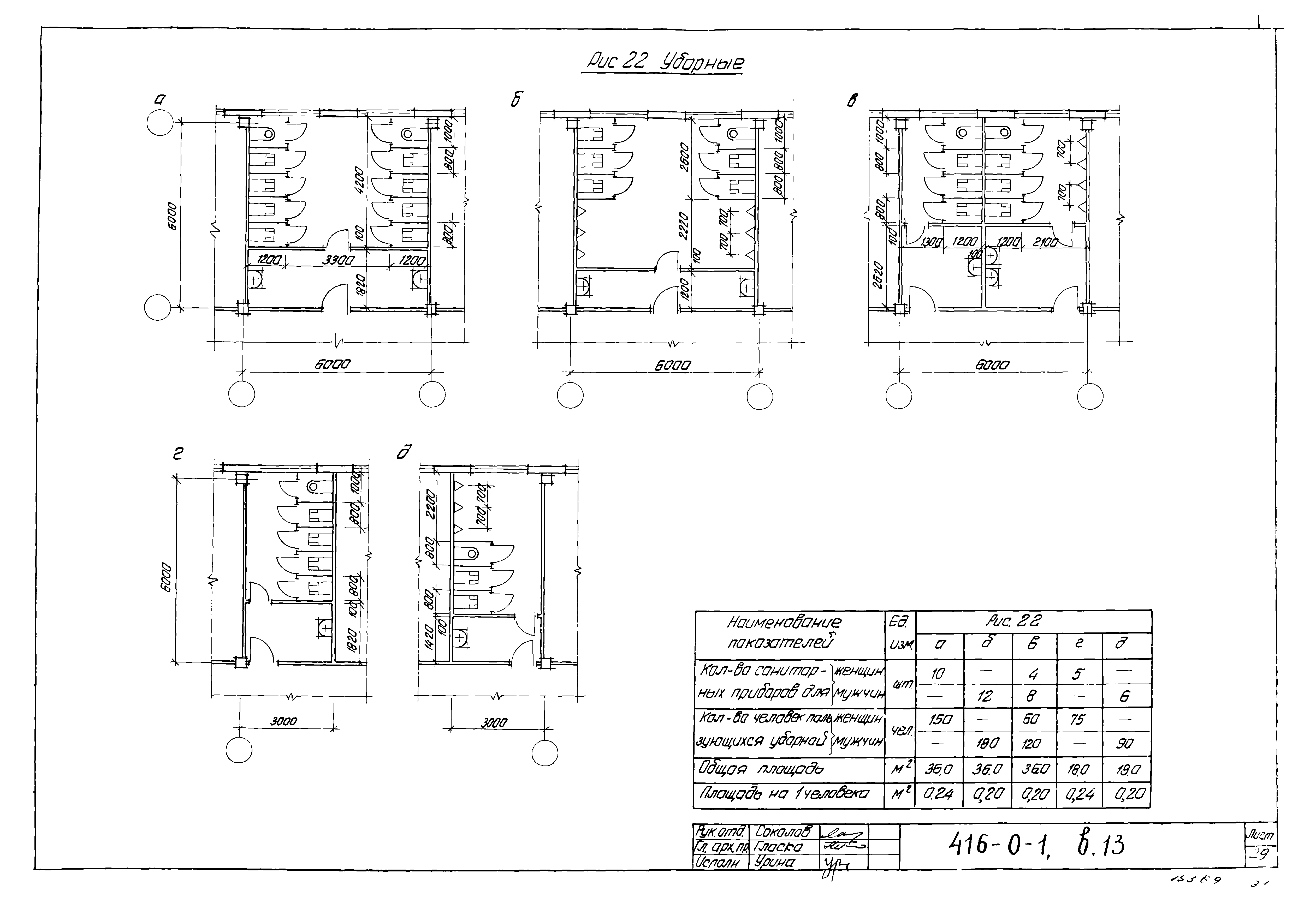

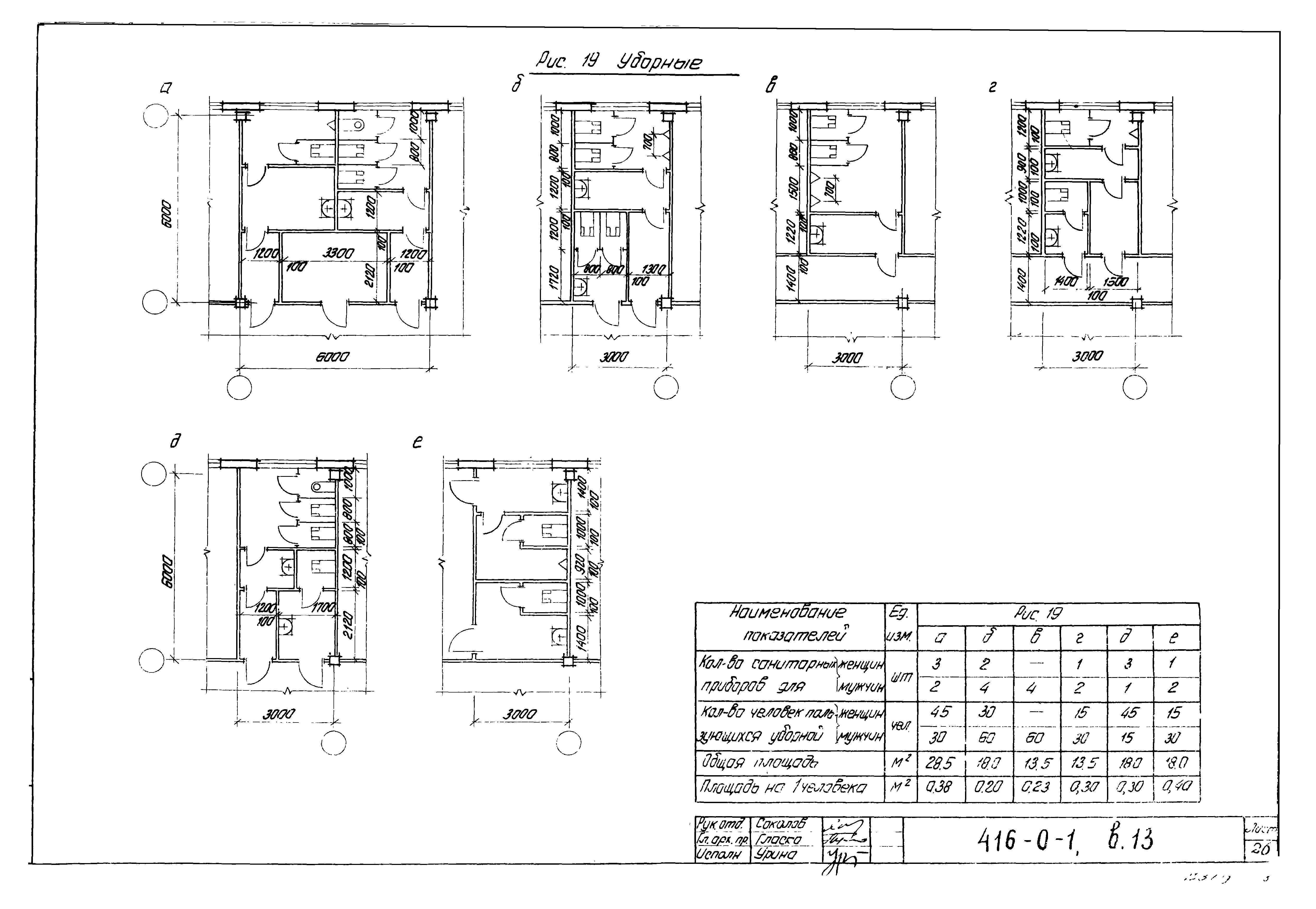

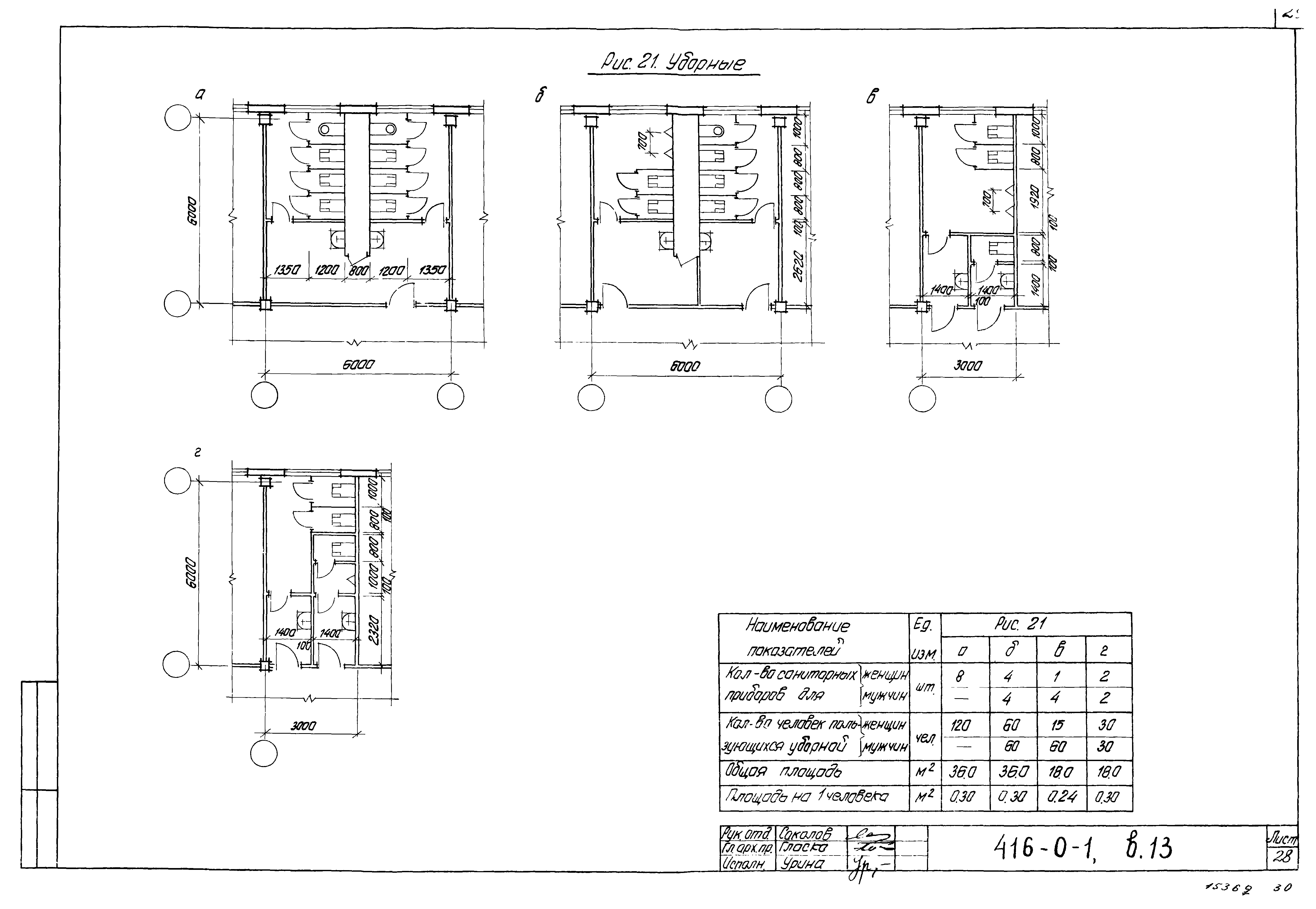

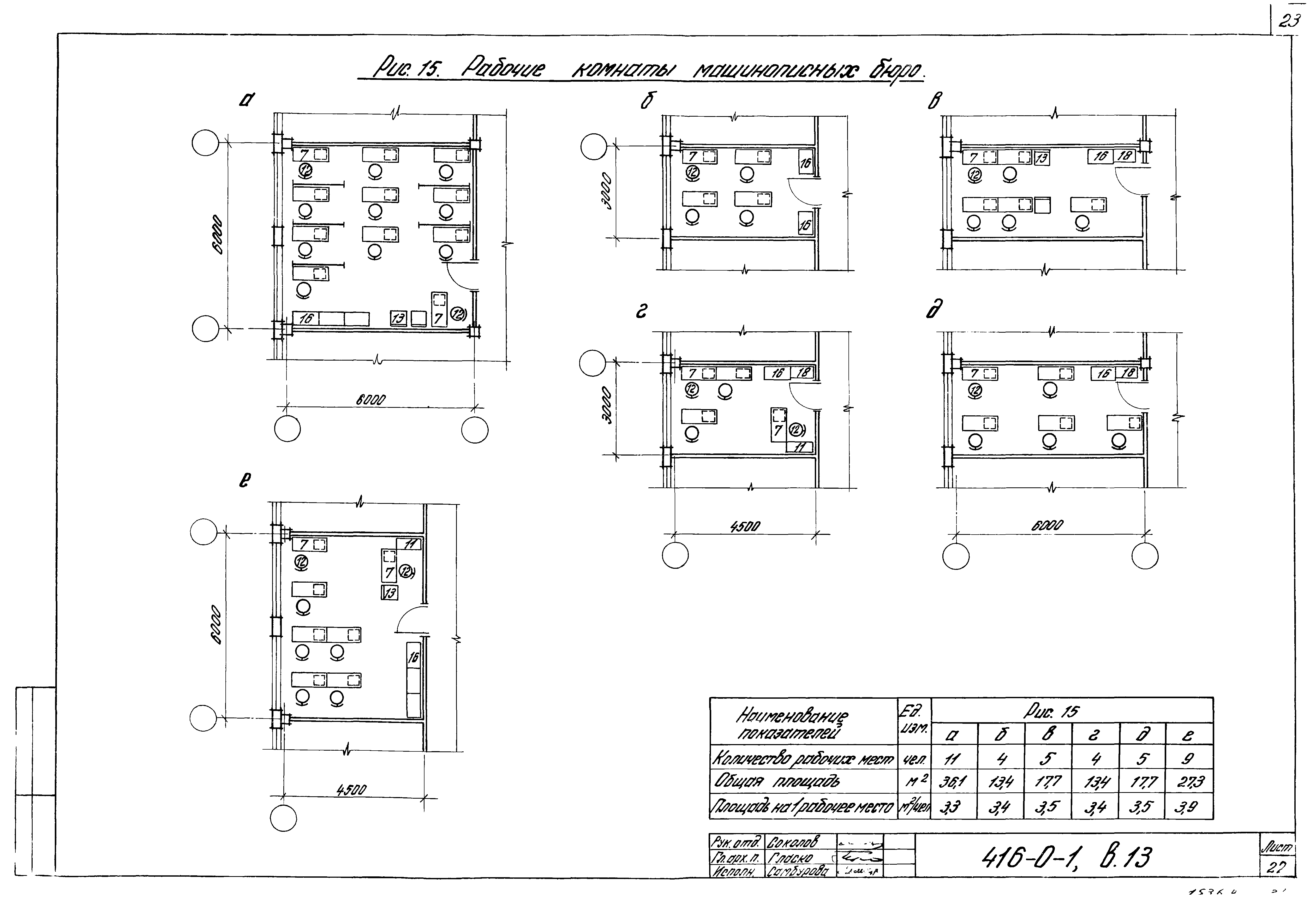

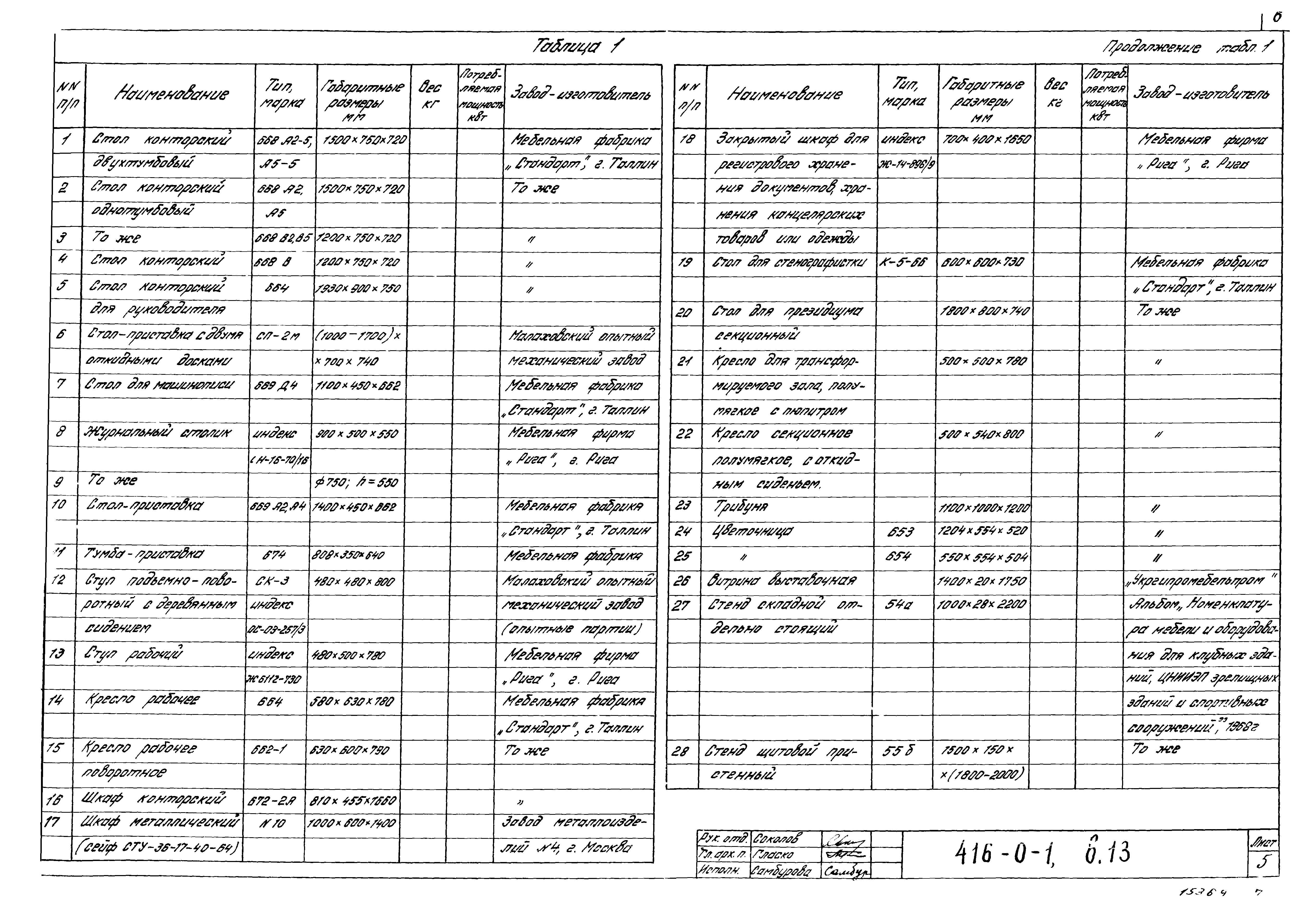

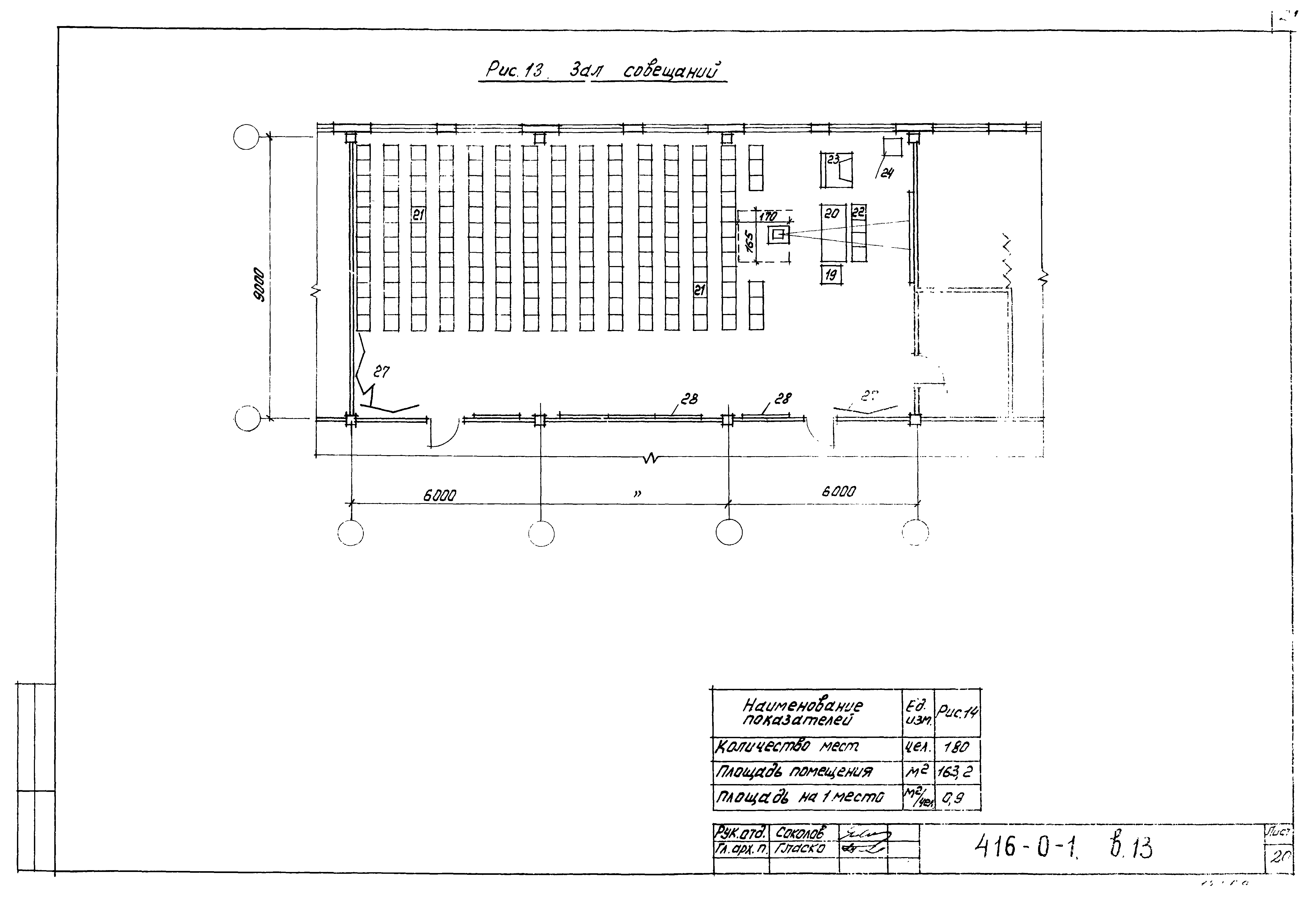

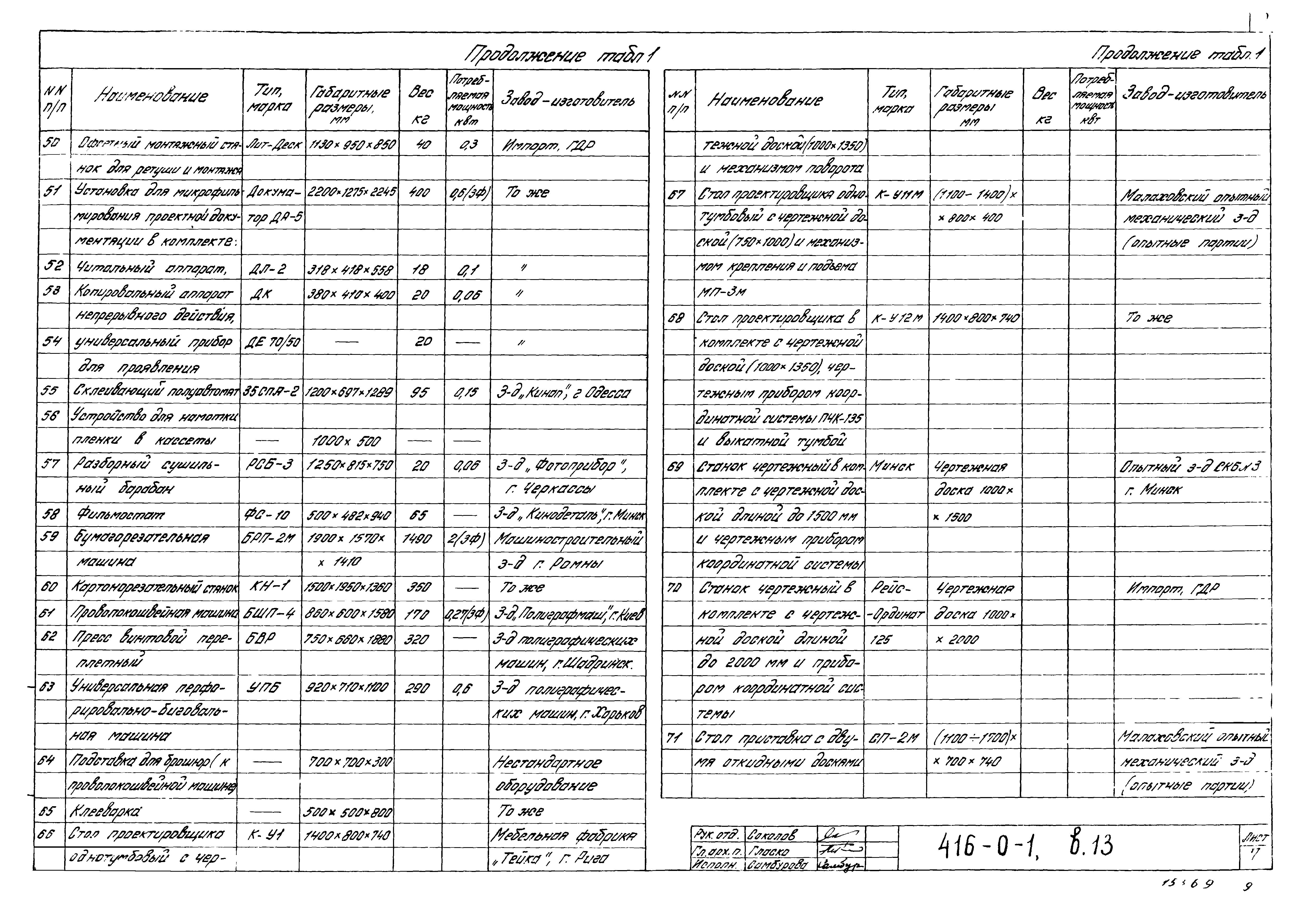

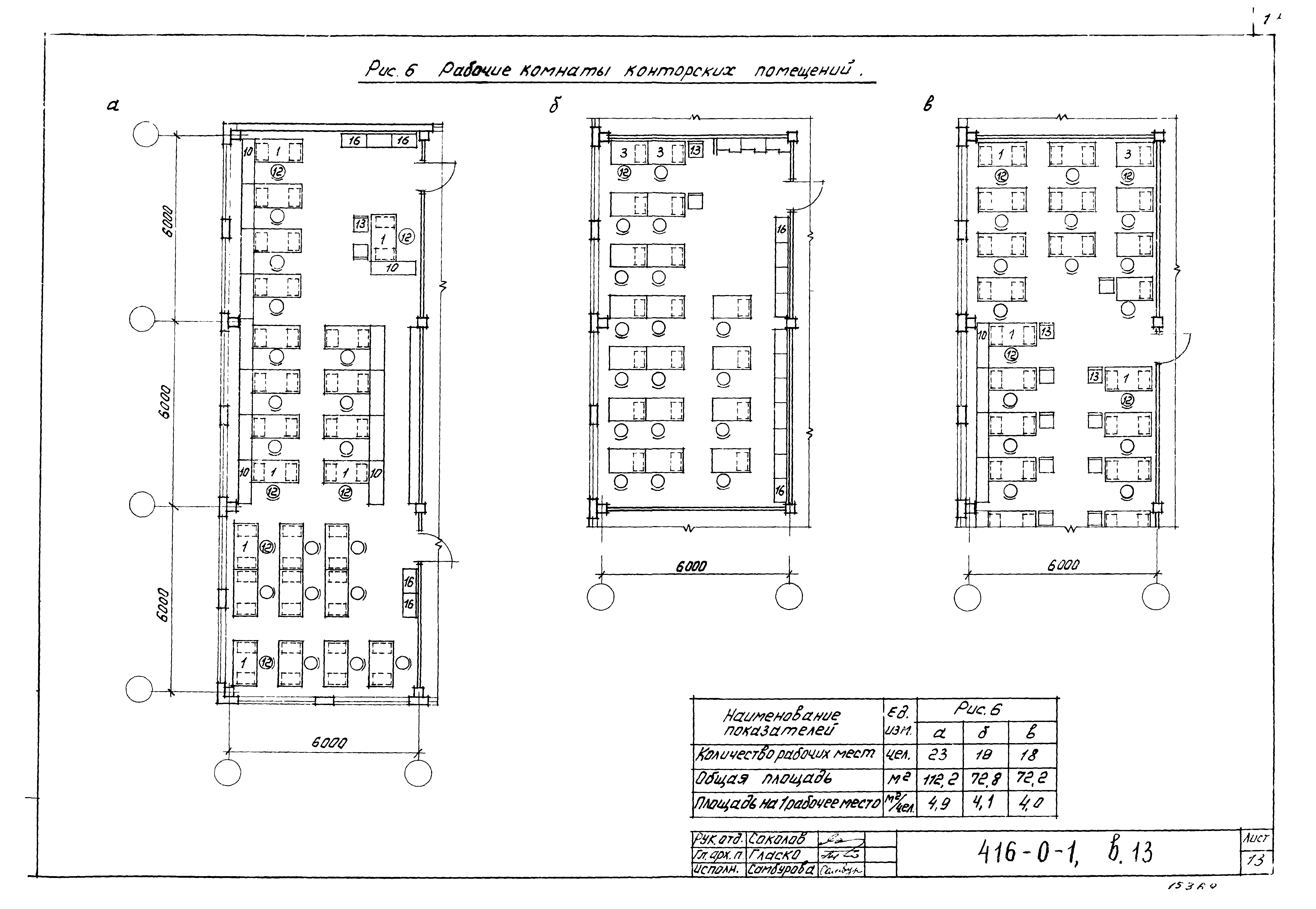

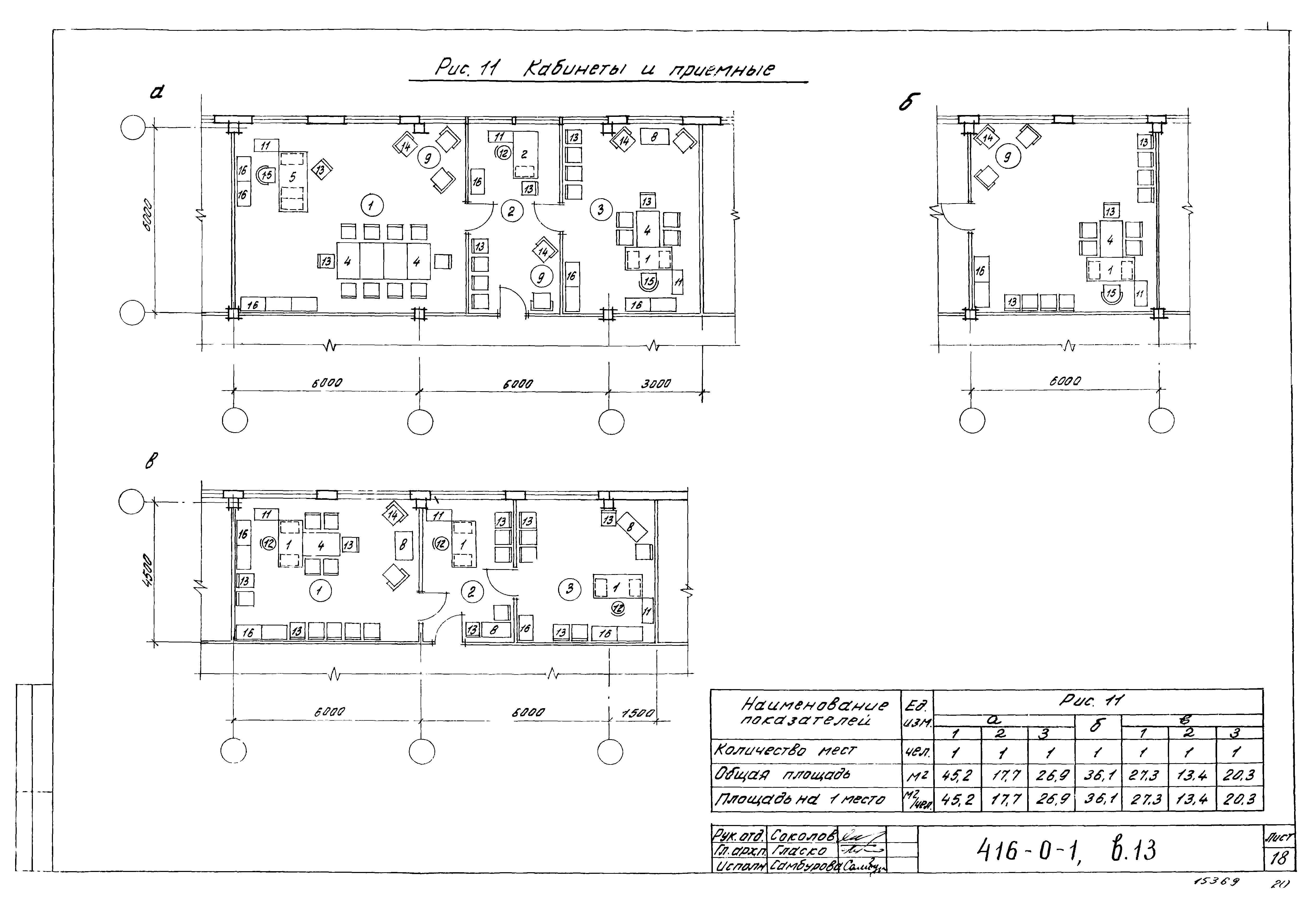

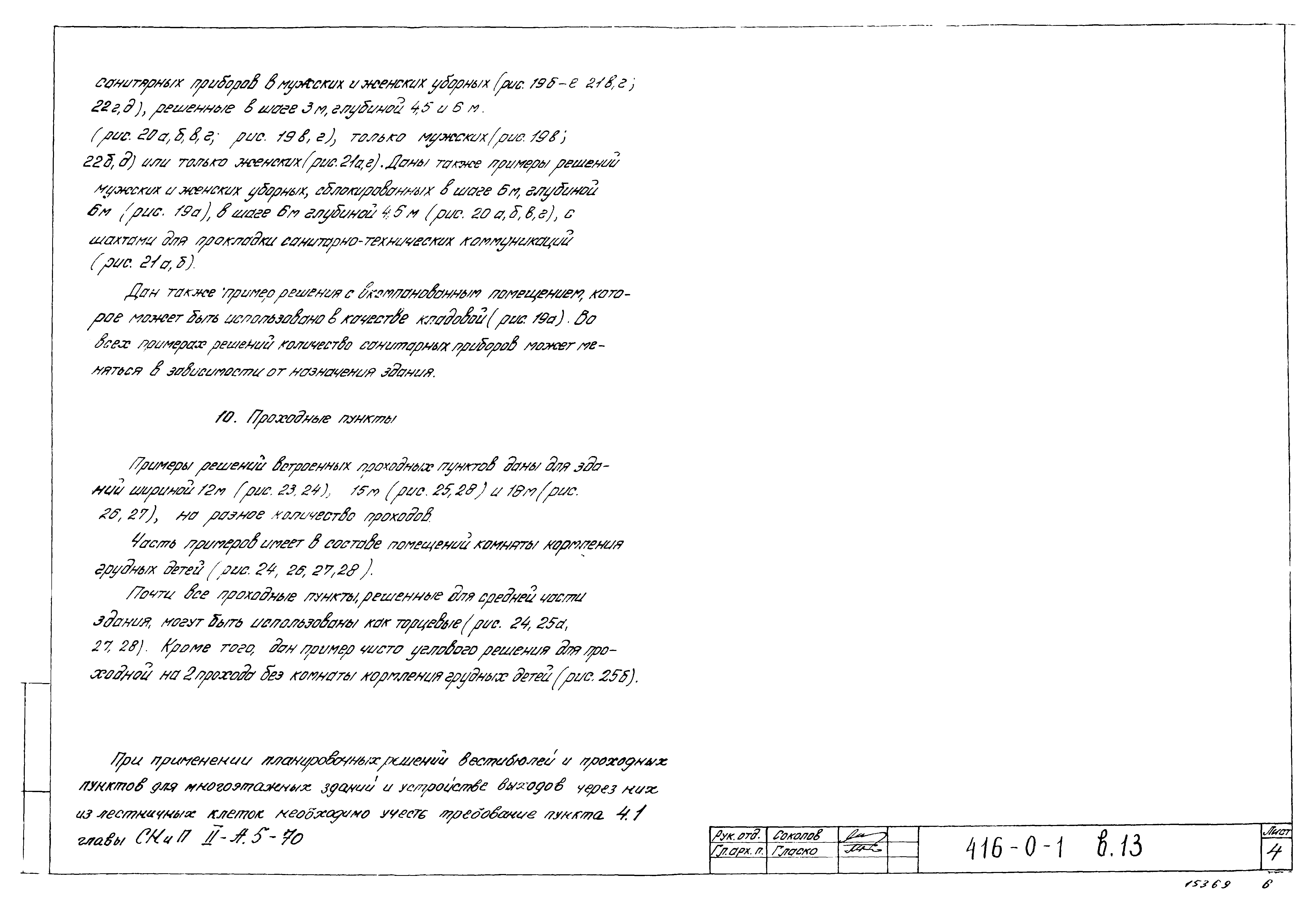

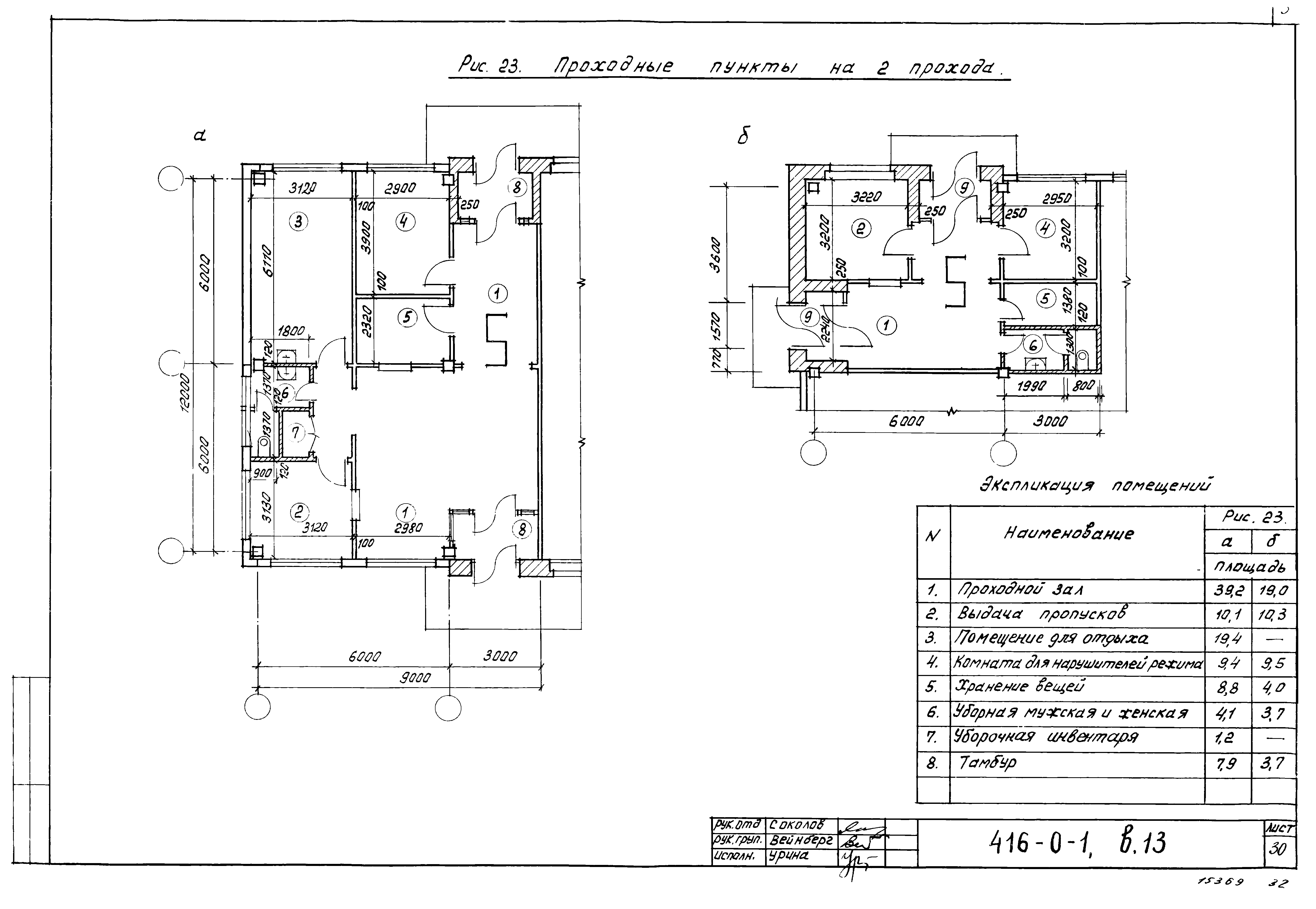

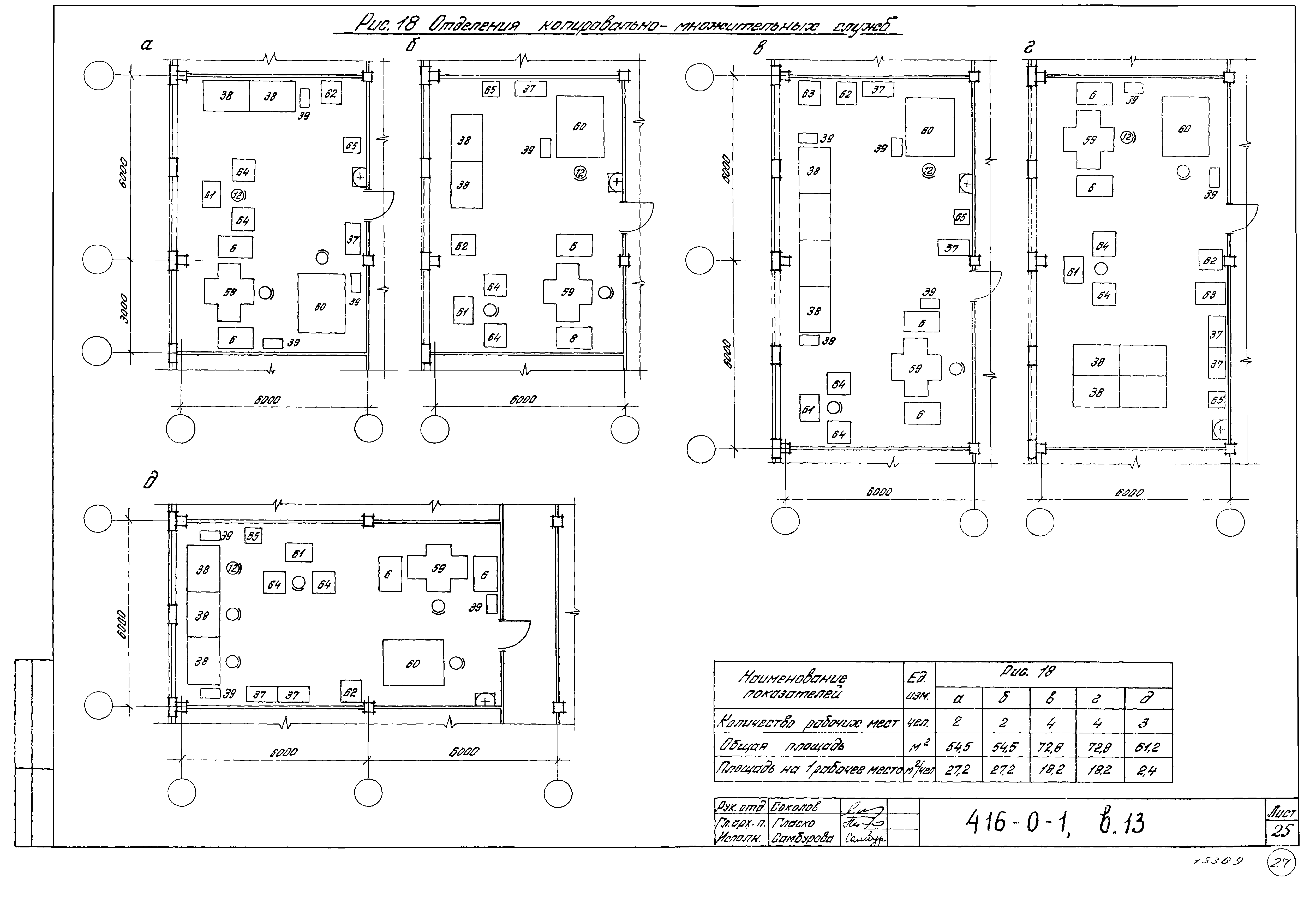

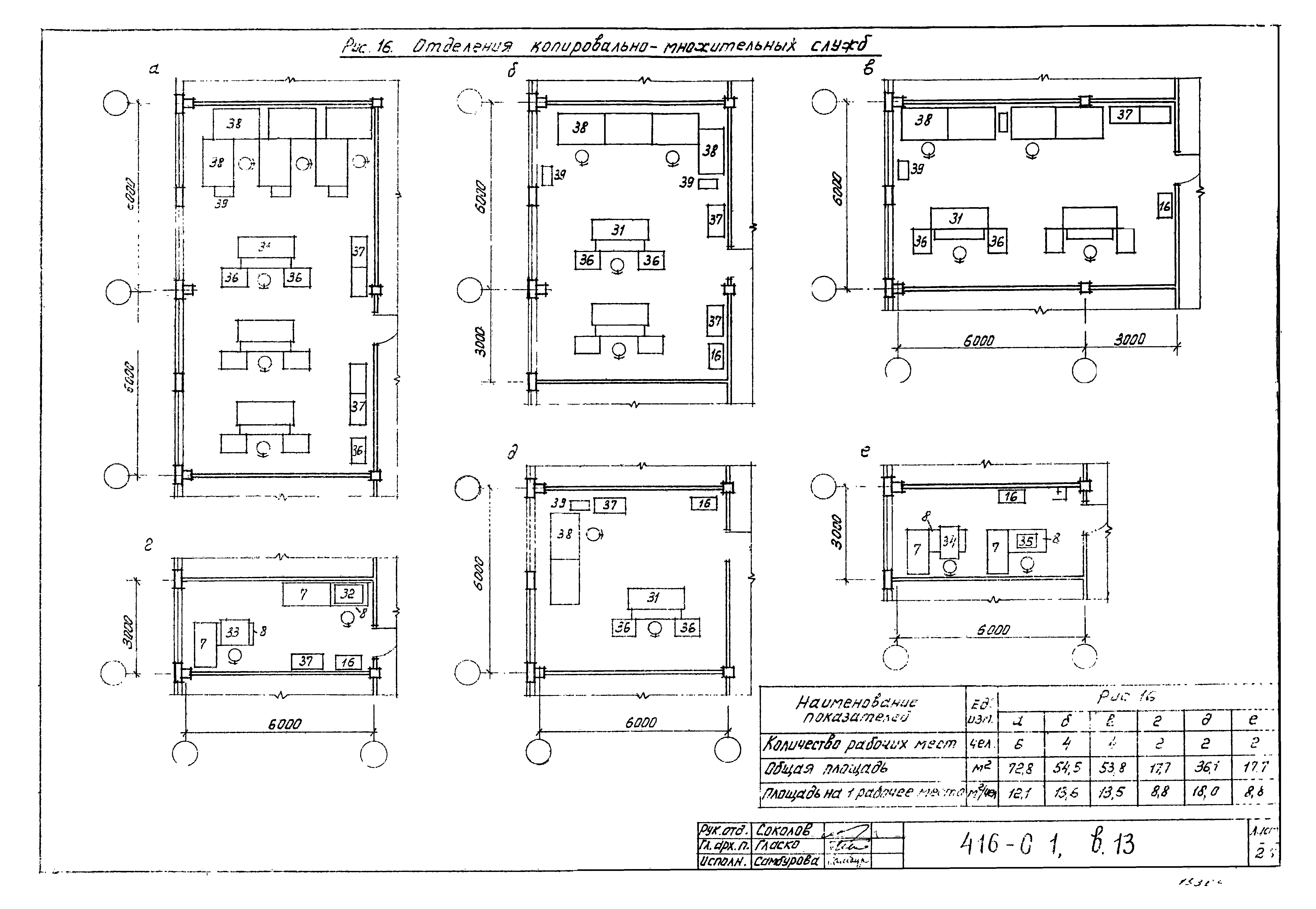

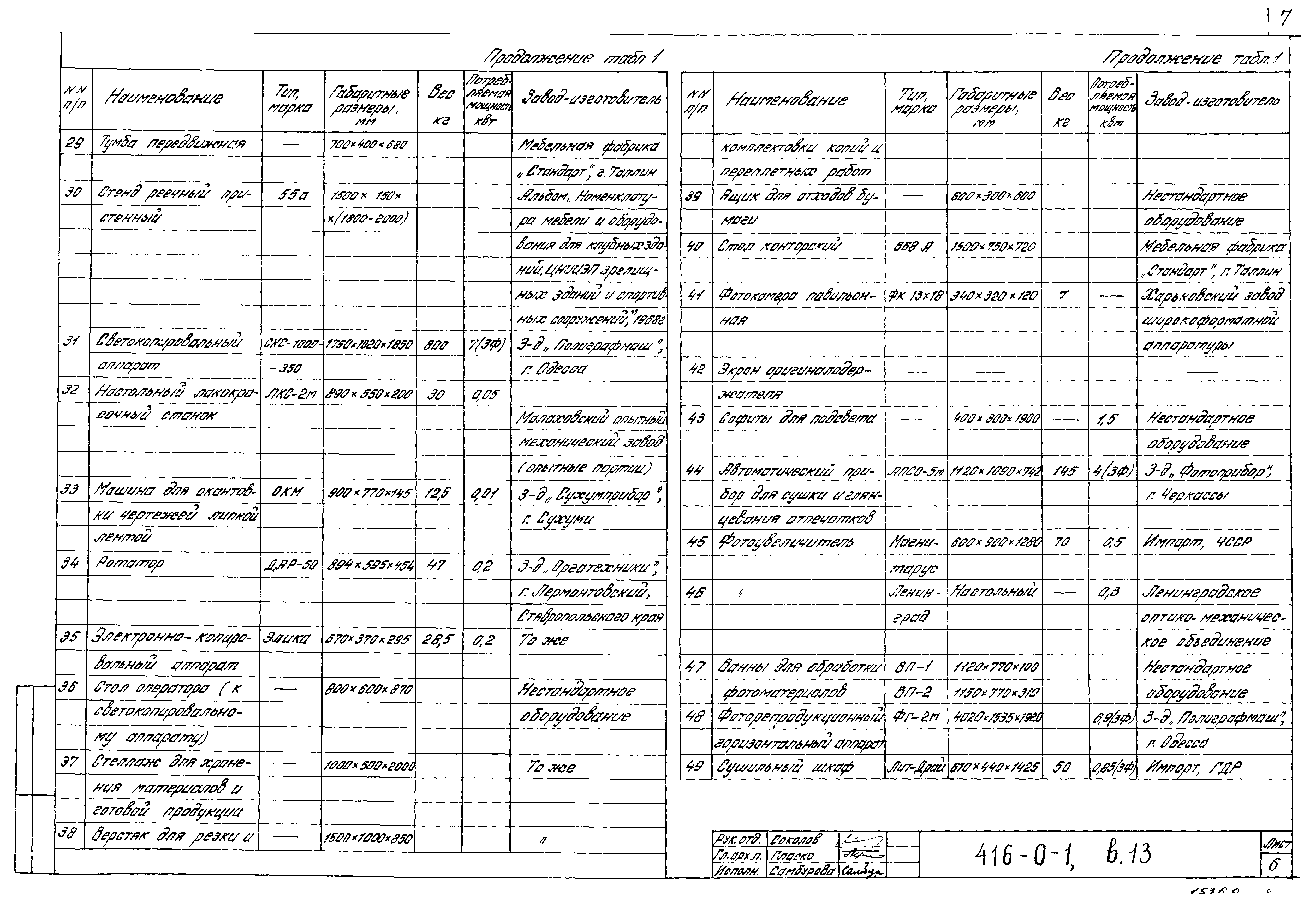

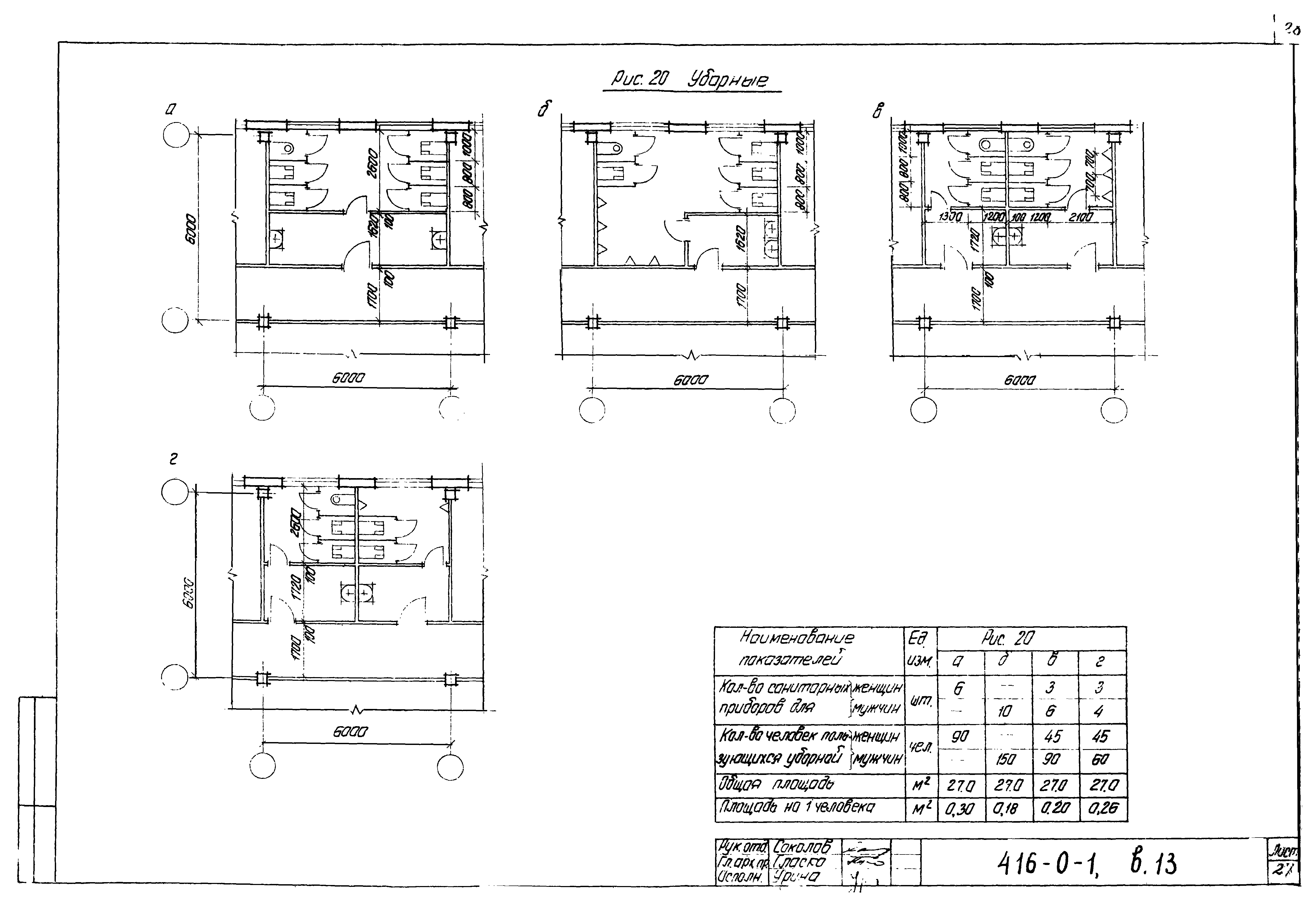

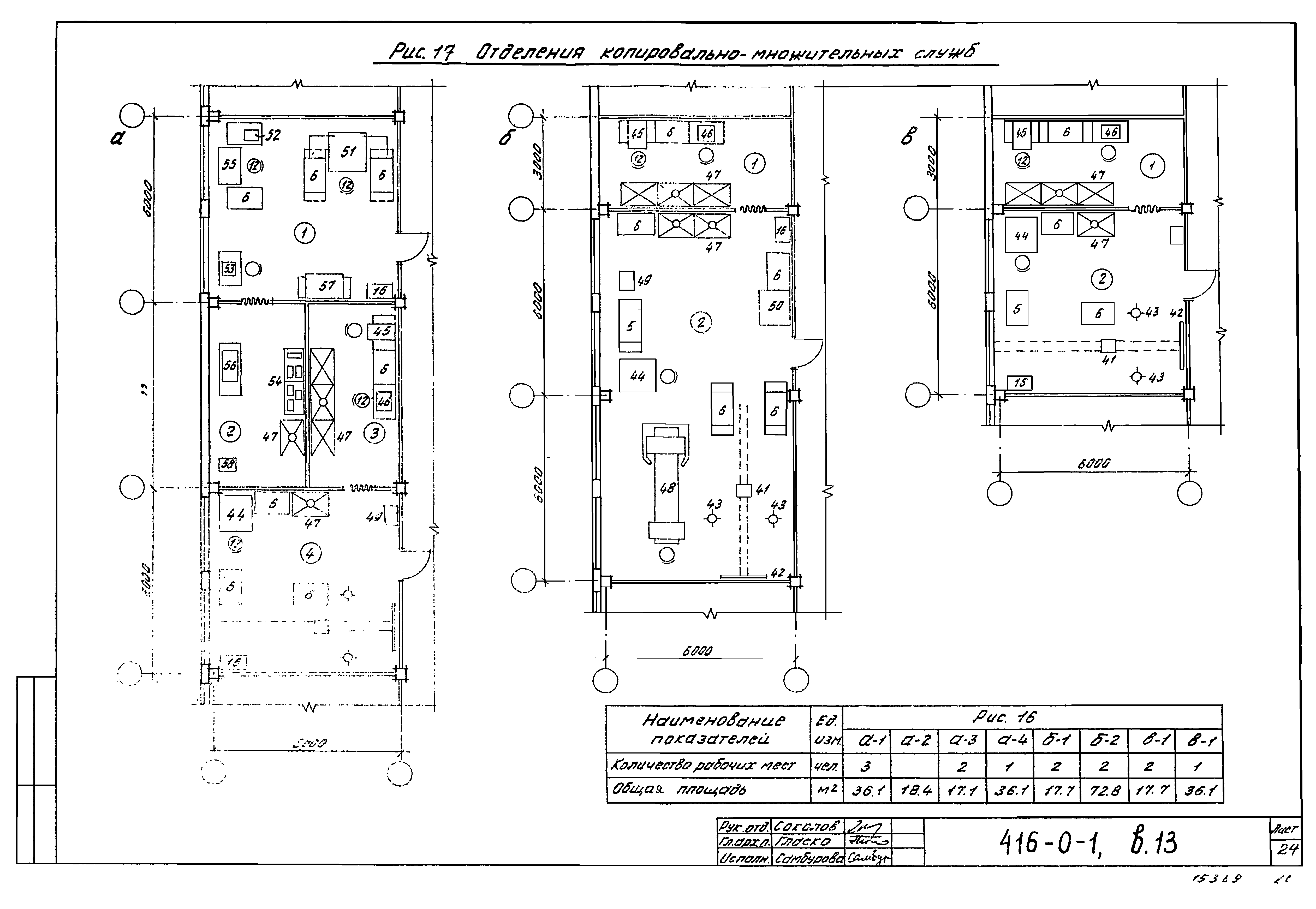

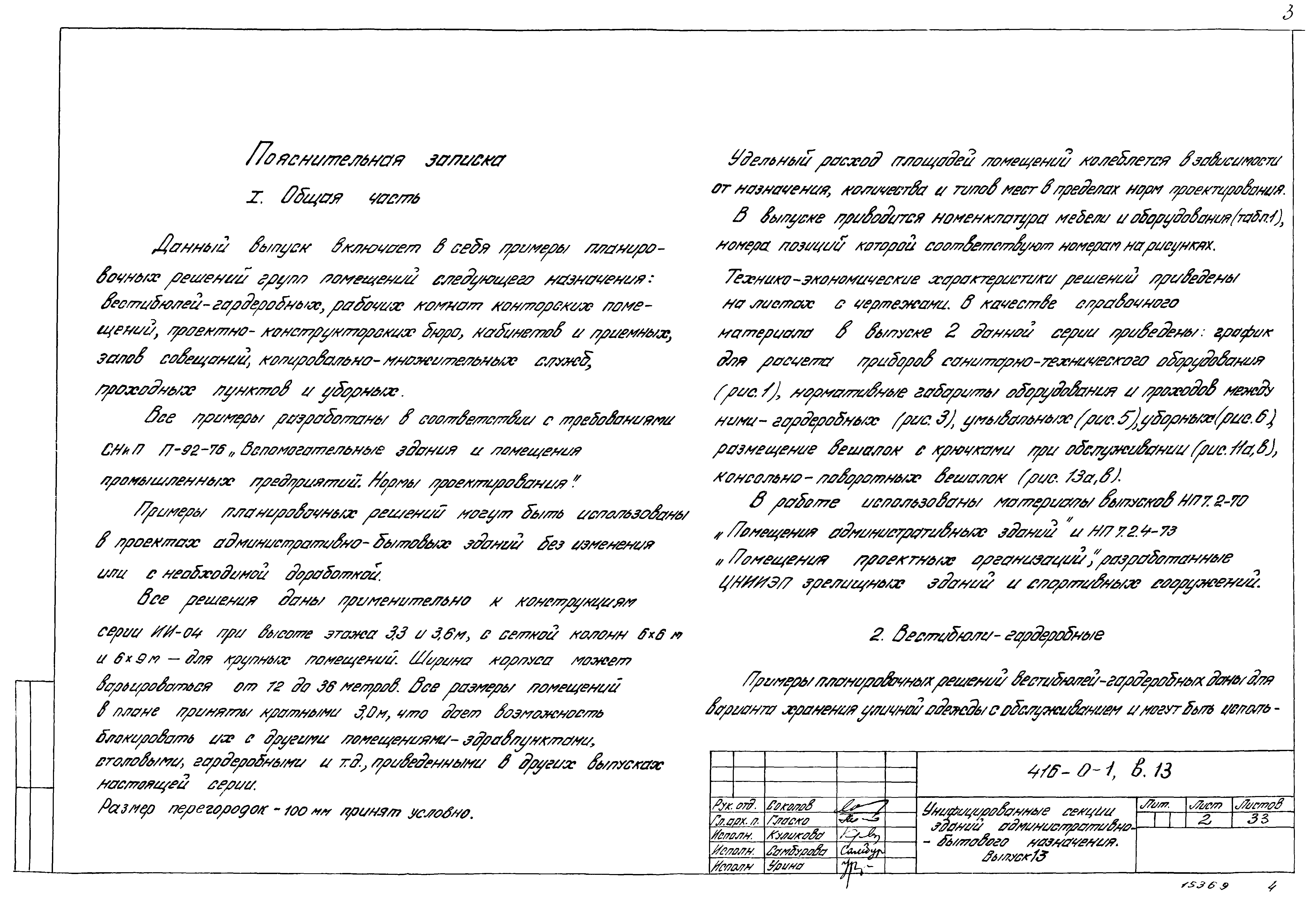

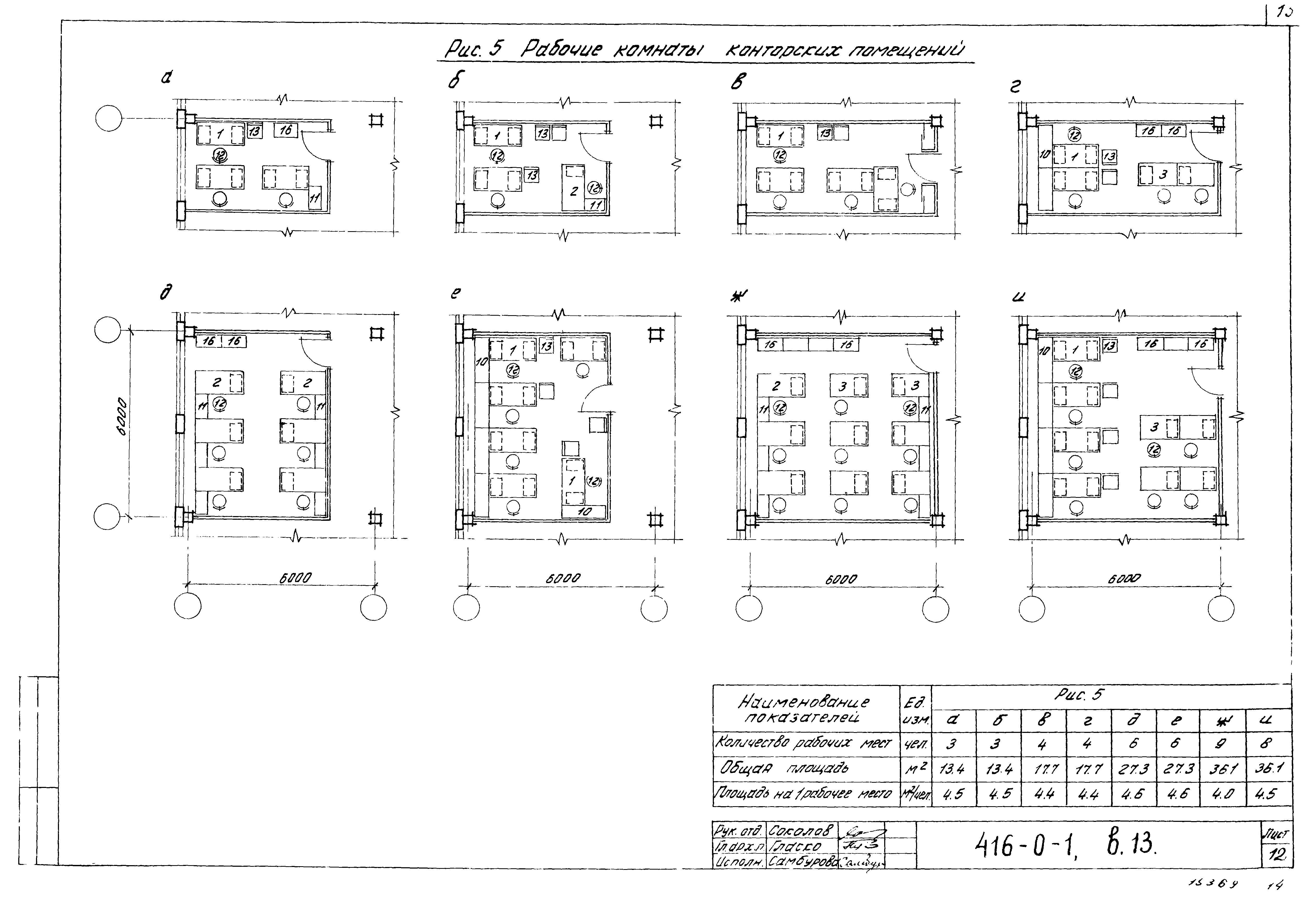

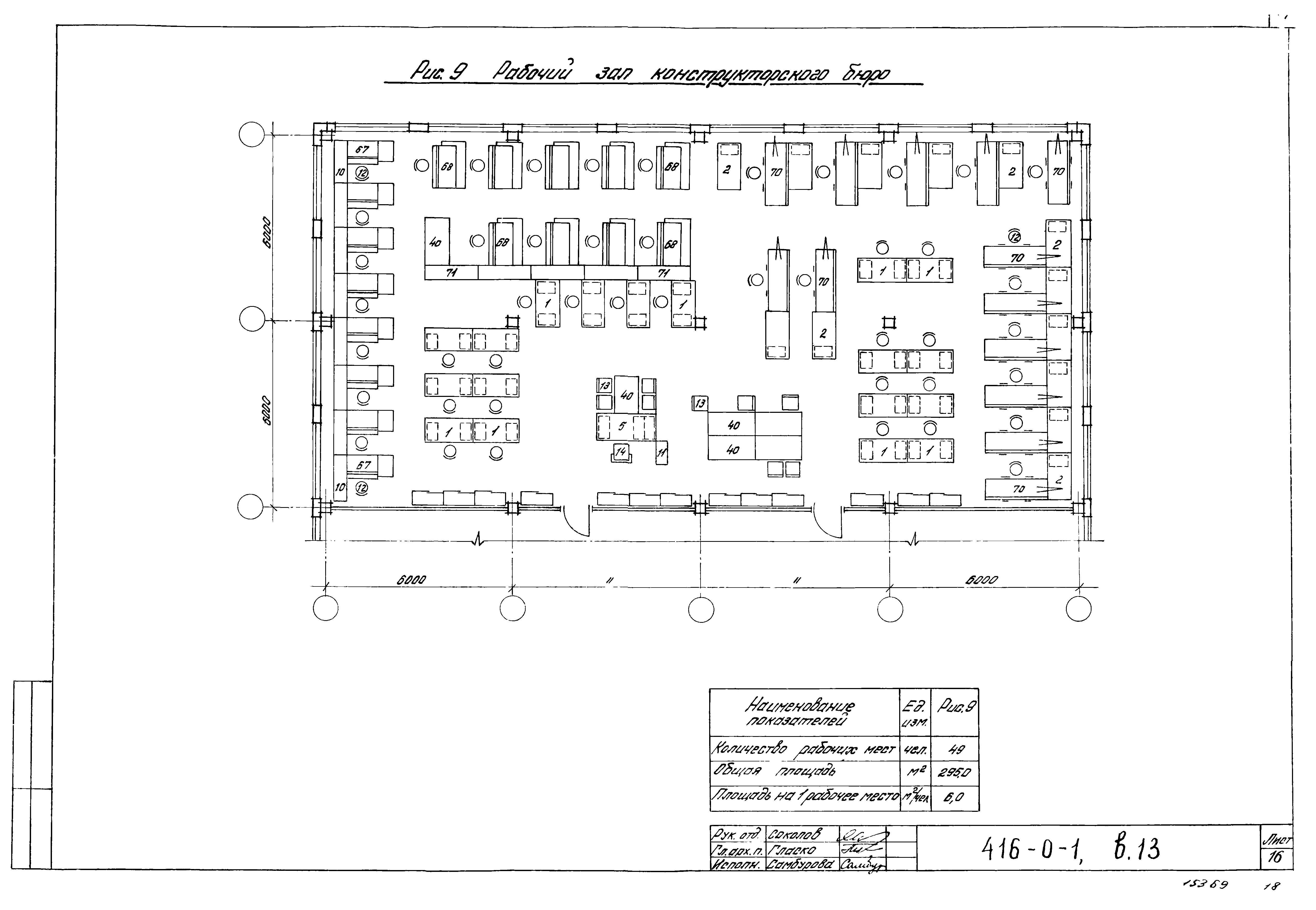

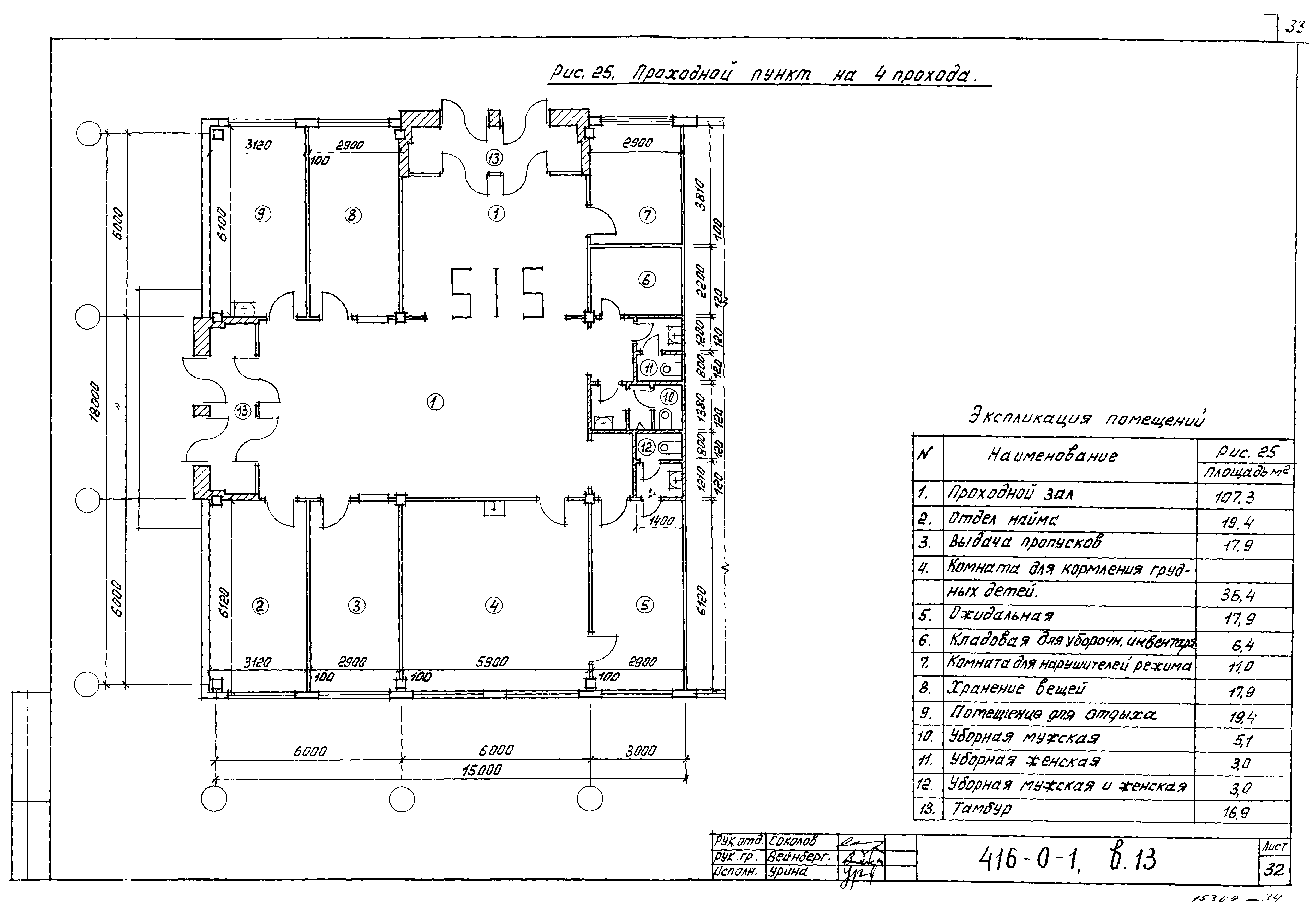

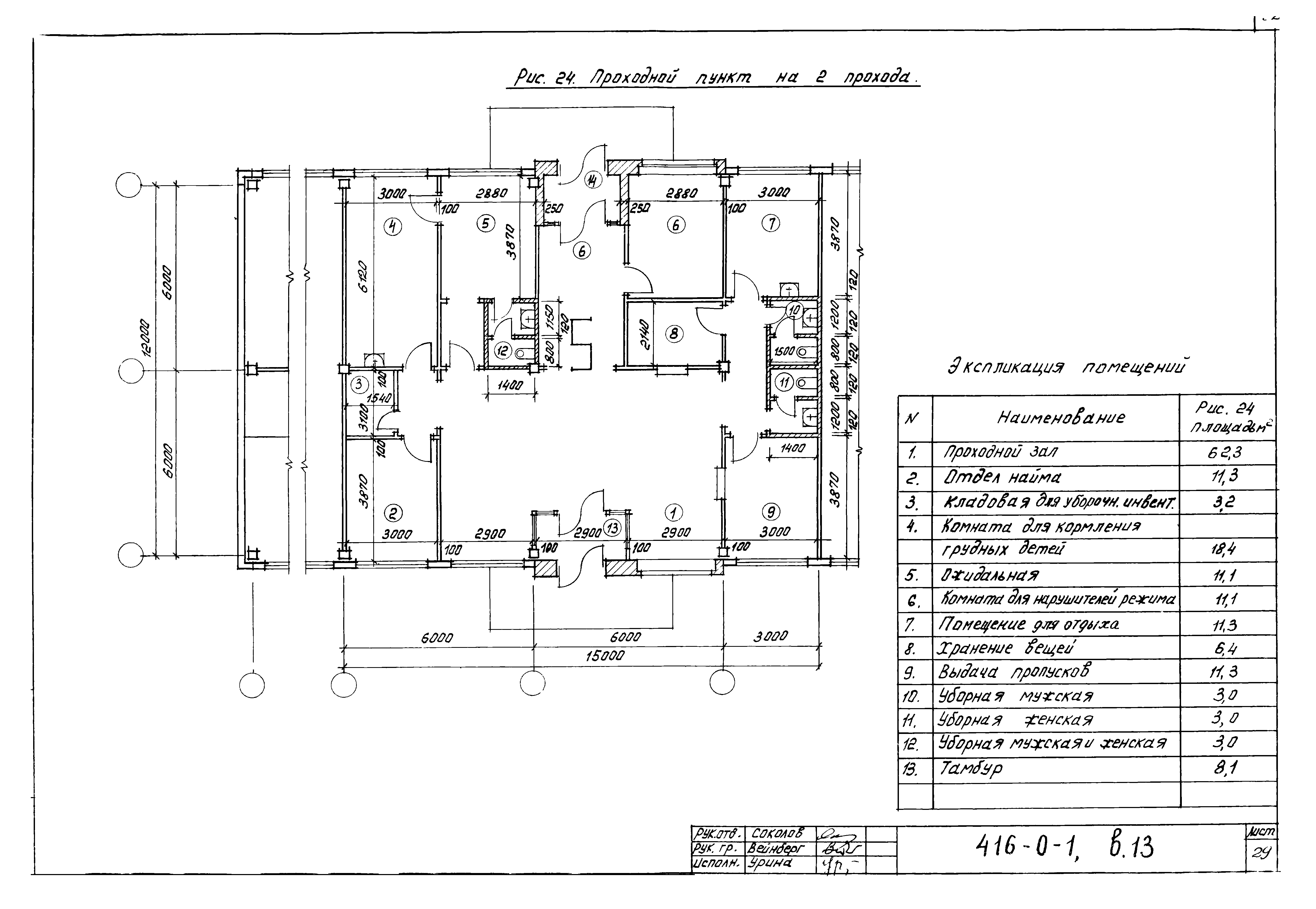

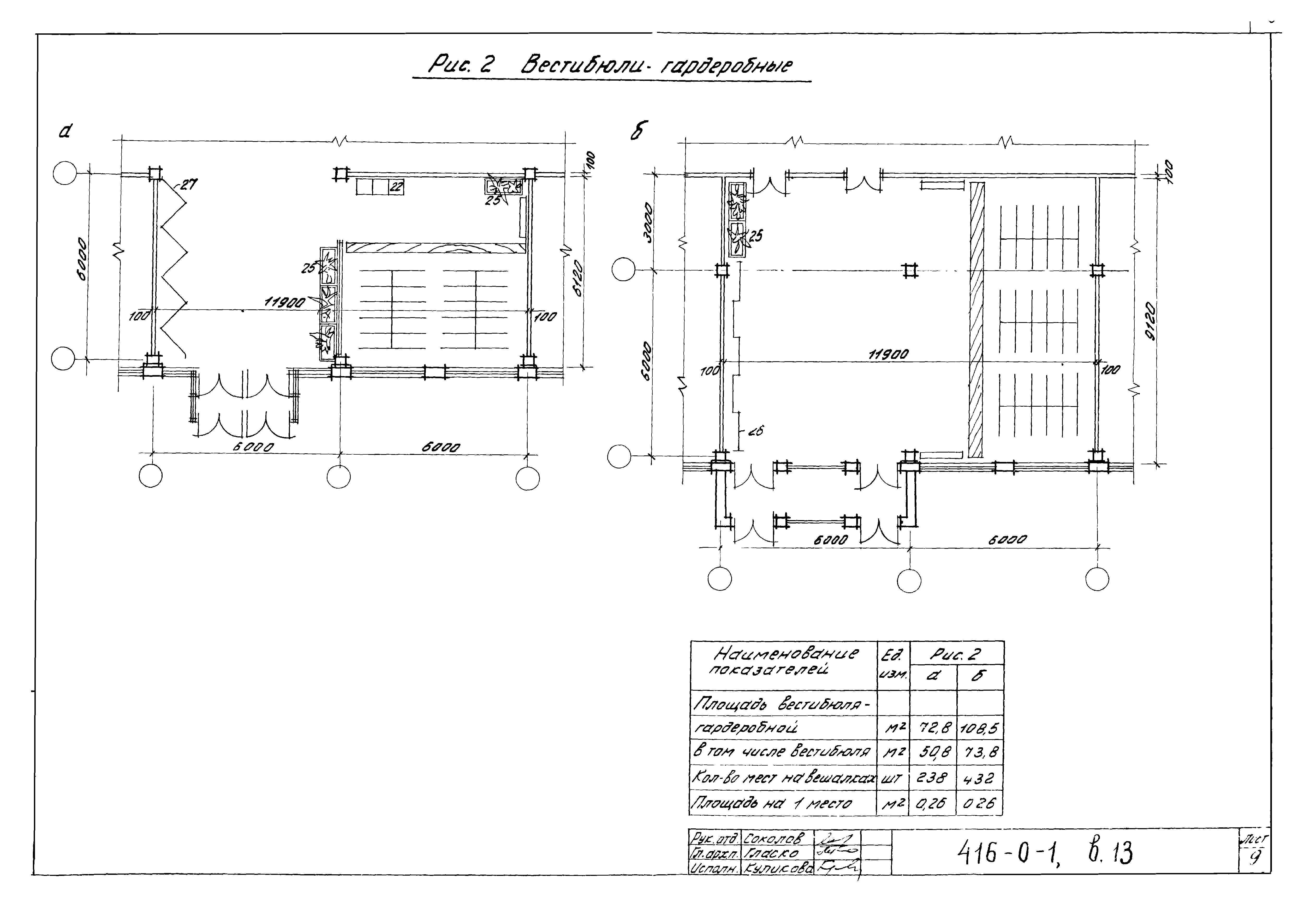

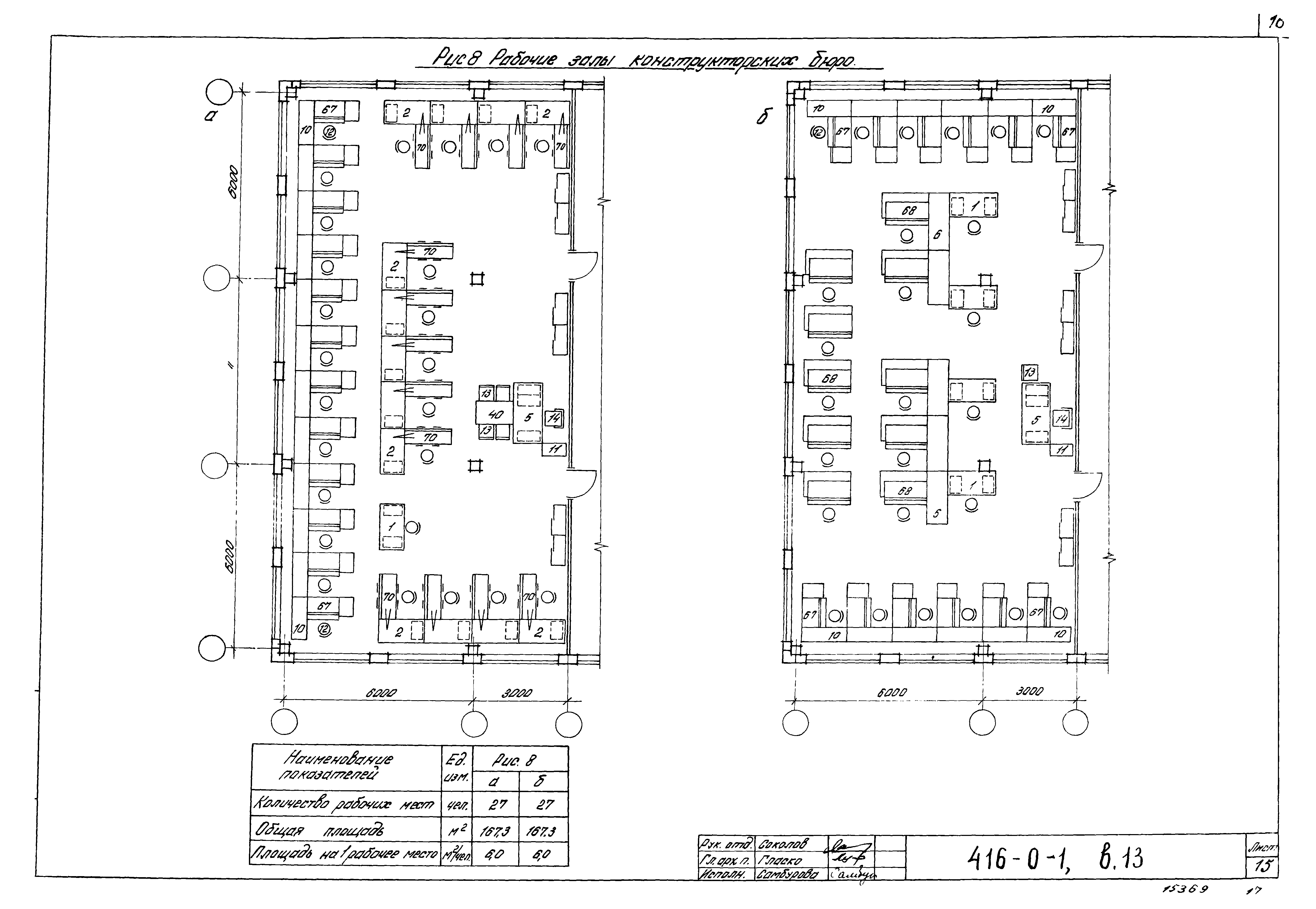

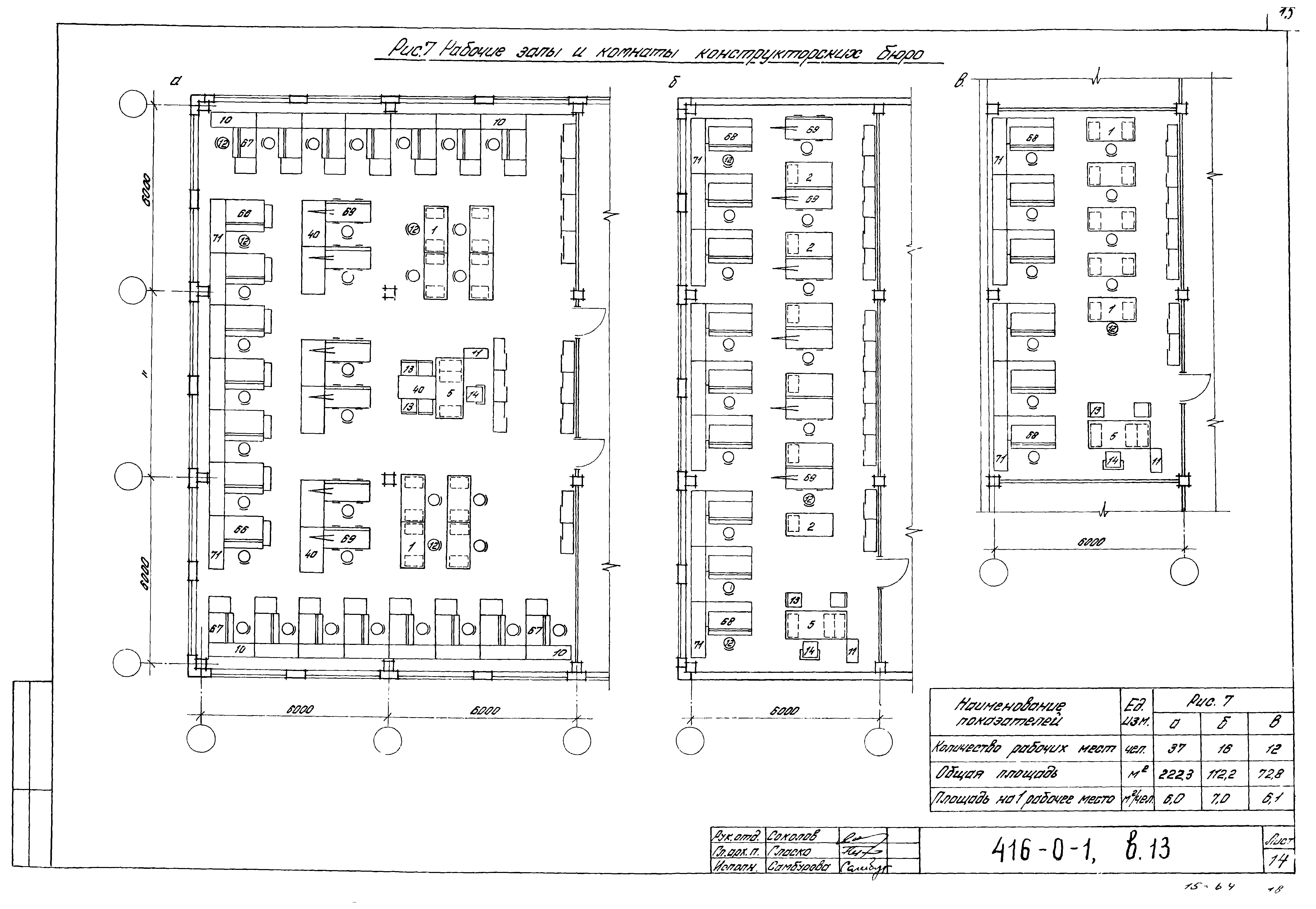

Выпуск 13. Примеры планировочных решений административных помещений, залов собраний, проходных пунктовОбозначение: | Серия 416-0-1 | Обозначение англ: | Series 416-0-1 | Статус: | не действует | Название рус.: | Выпуск 13. Примеры планировочных решений административных помещений, залов собраний, проходных пунктов | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | Содержание альбома Пояснительная записка Экспликация оборудования. Таблица 1 Рисунки 1 - 4. Вестибюли - гардеробные Рисунки 5, 6. Рабочие комнаты конторских помещений Рисунки 7 - 9. Рабочие залы и комнаты конструкторских бюро Рисунки 10, 11. Кабинеты и приемные Рисунки 12 - 14. Залы совещаний Рисунок 15. Рабочие комнаты машинописных бюро Рисунки 16 - 18. Отделения копировально-множительных служб Рисунки 19 - 22. Уборные Рисунки 23, 24. Проходной пункт на 2 прохода Рисунки 25, 25. Проходной пункт на 4 прохода | Разработан: | ЦНИИпромзданий Гипроторг
| Утверждён: | 15.03.1973 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/2-87)
| Расположен в: |
|
![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/0.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/1.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/2.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/3.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/4.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/5.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/6.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/7.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/8.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/9.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/10.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/11.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/12.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/13.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/14.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/15.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/16.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/17.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/18.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/19.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/20.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/21.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/22.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/23.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/24.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/25.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/26.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/27.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/28.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/29.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/30.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/31.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/32.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/33.gif) ![Серия 416-0-1](../../../Data2/1/4293800/4293800819.files/34.gif)
|
