Скачать Серия 416-0-1 Выпуск 12. Примеры планировочных решений санитарно-бытовых помещений

Дата актуализации: 10.08.2017

Серия 416-0-1

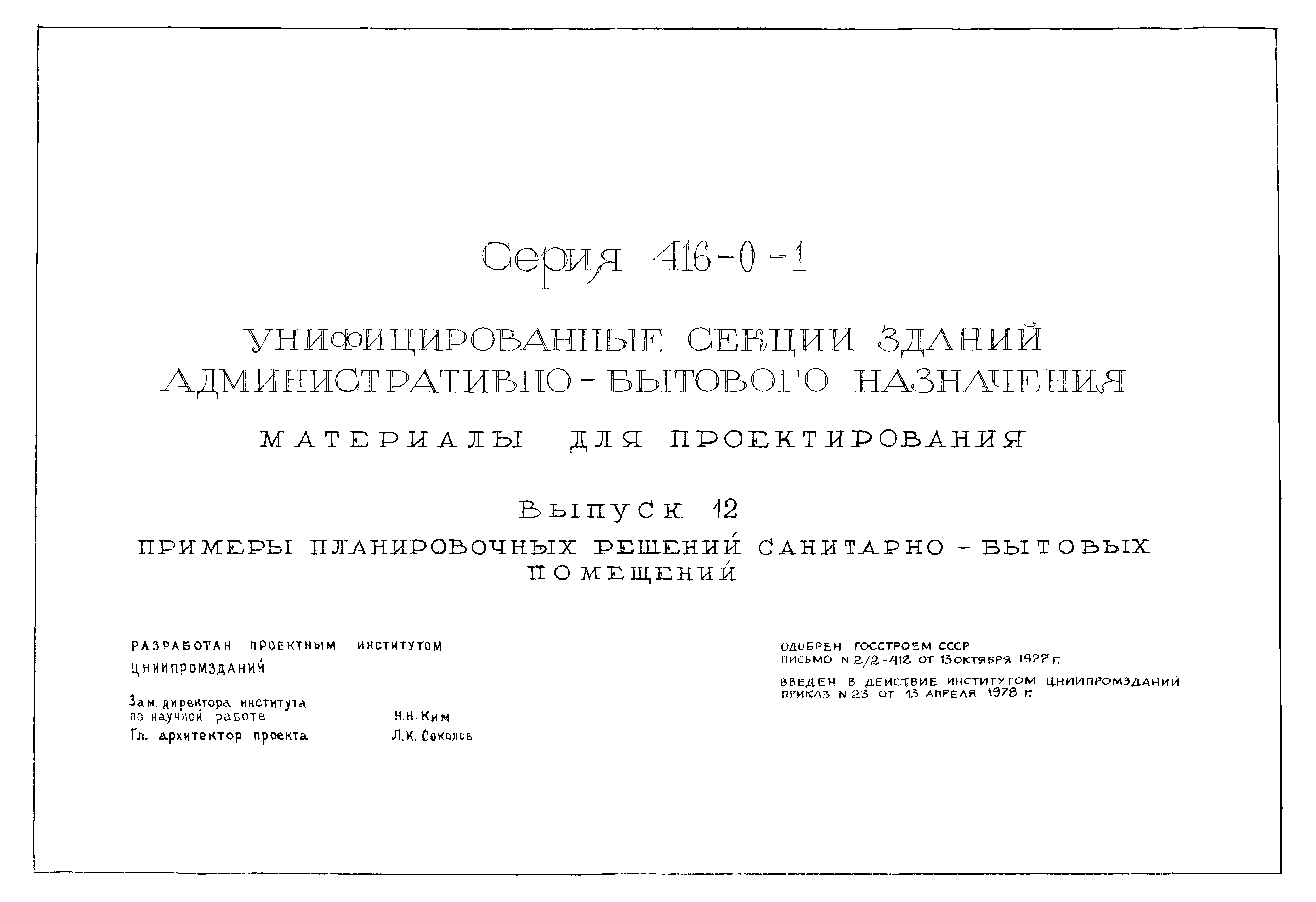

Выпуск 12. Примеры планировочных решений санитарно-бытовых помещений

Обозначение: Серия 416-0-1
Обозначение англ: Series 416-0-1
Статус:действует
Название рус.:Выпуск 12. Примеры планировочных решений санитарно-бытовых помещений
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

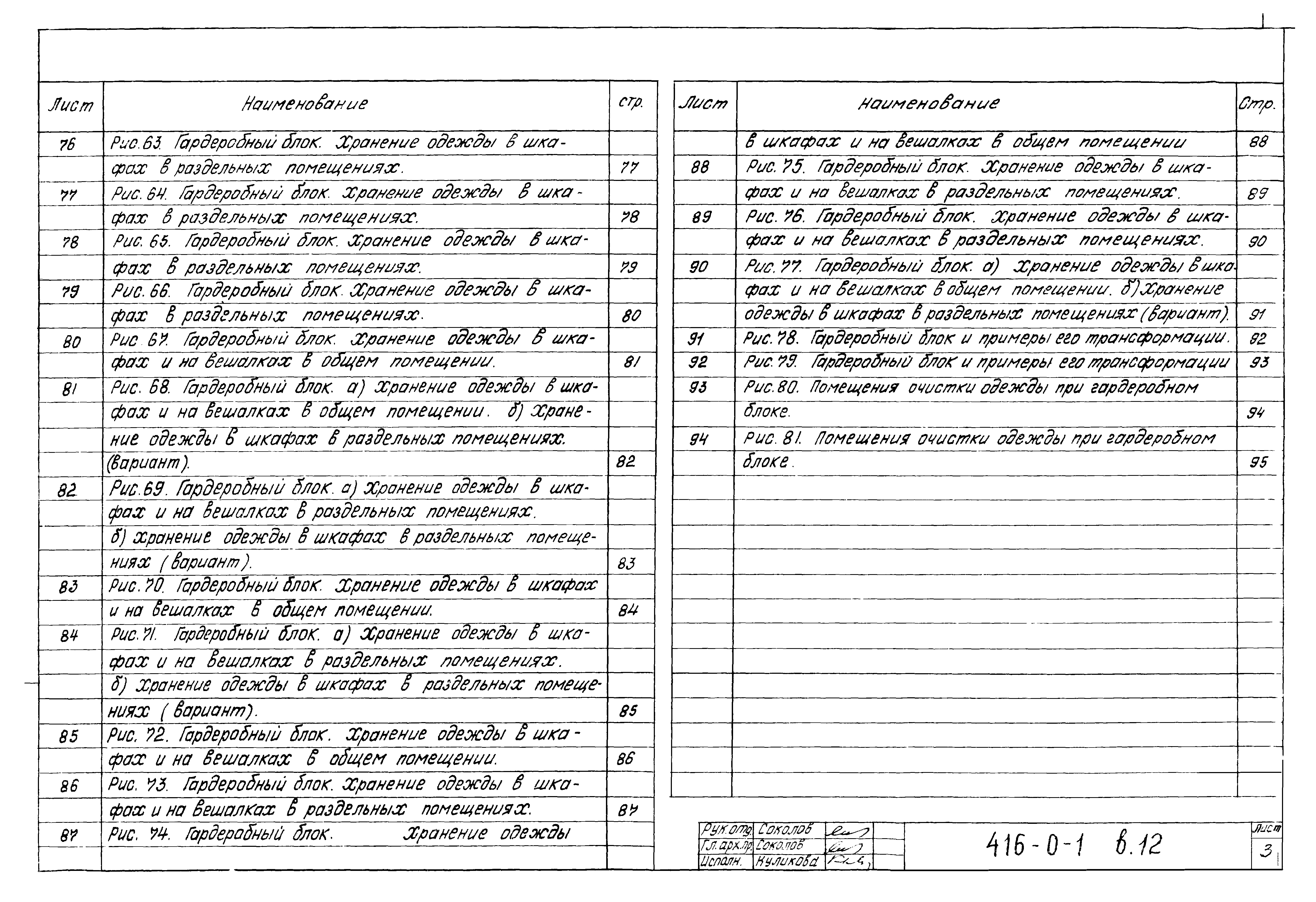

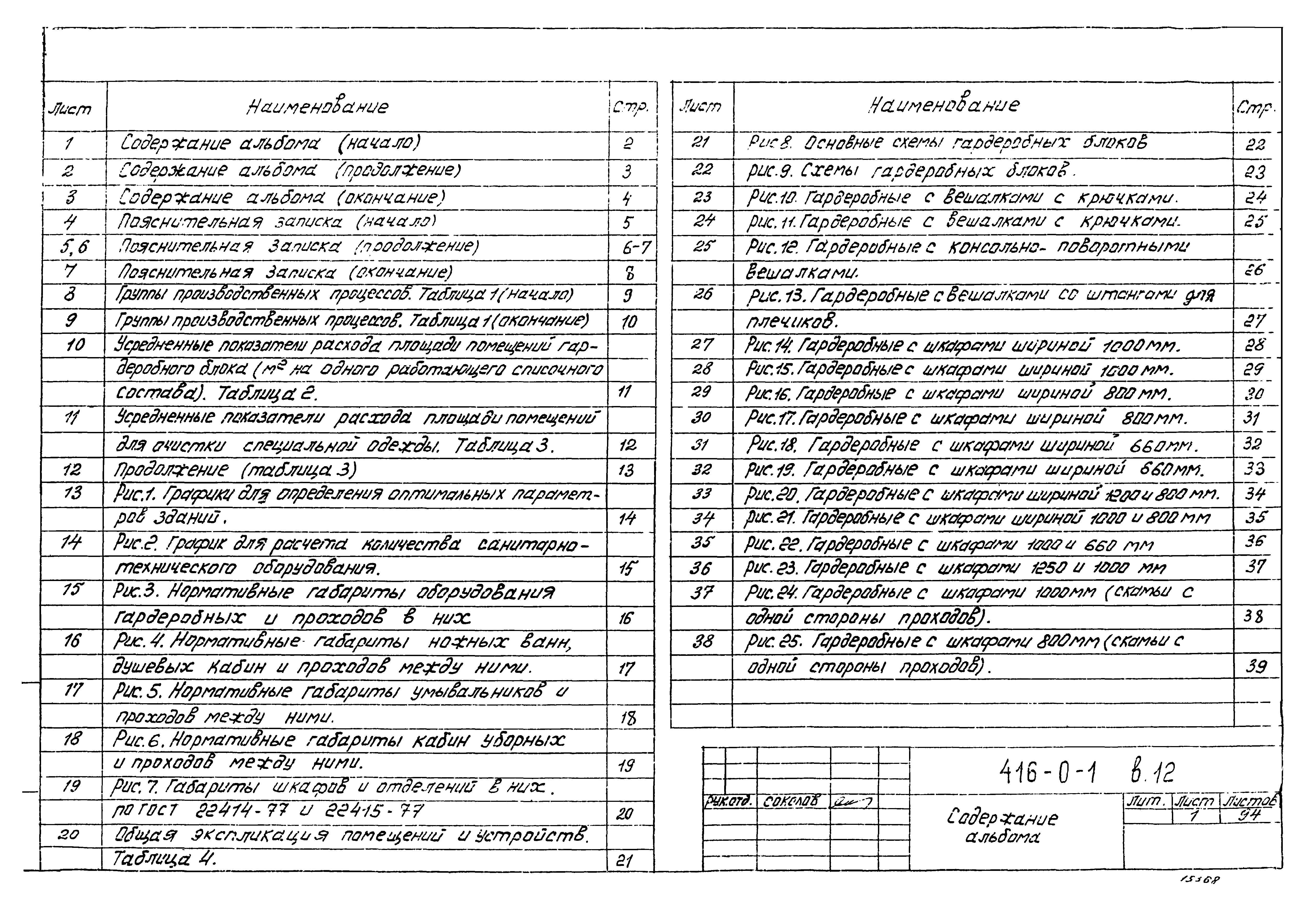

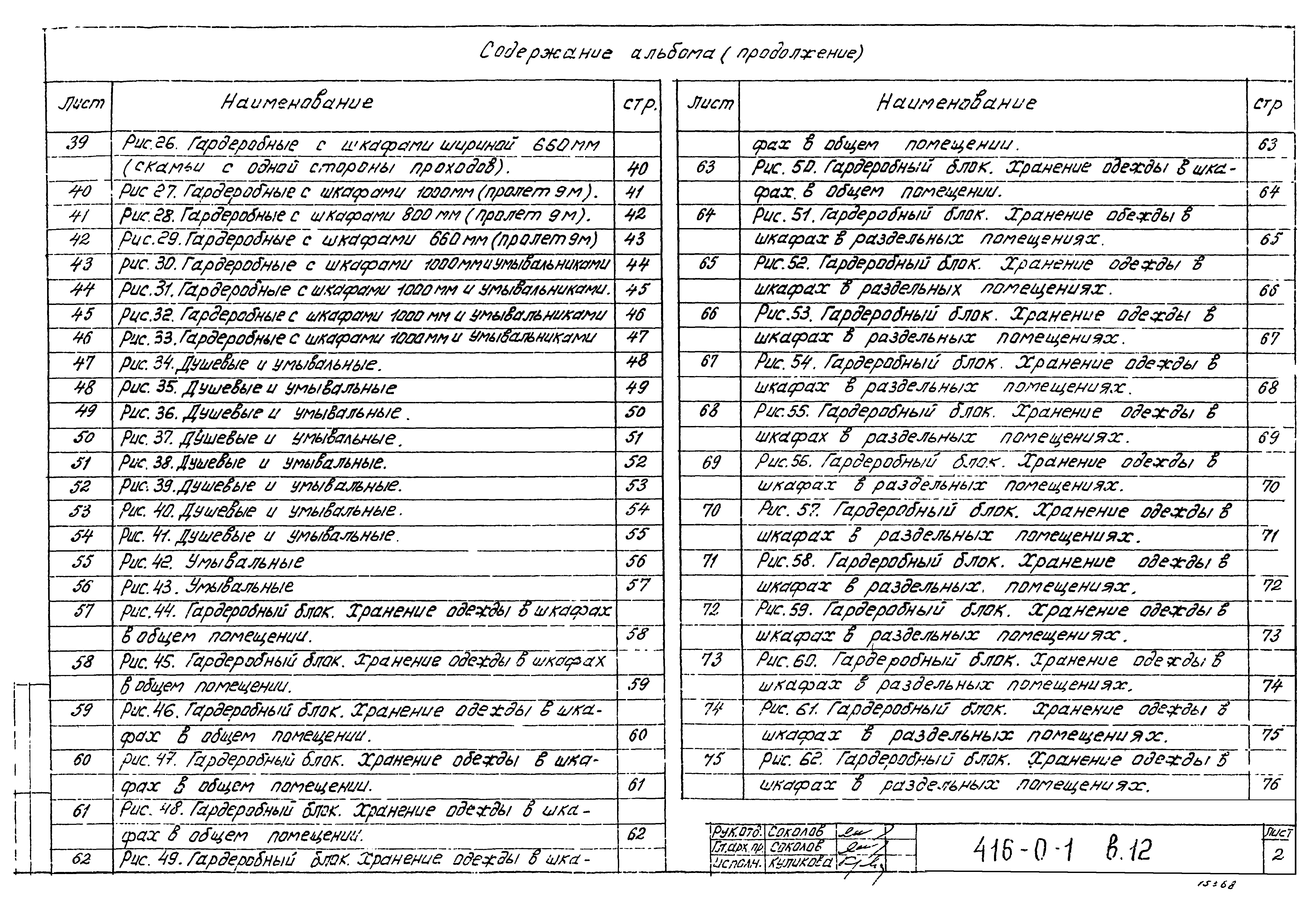

Оглавление:Содержание альбома

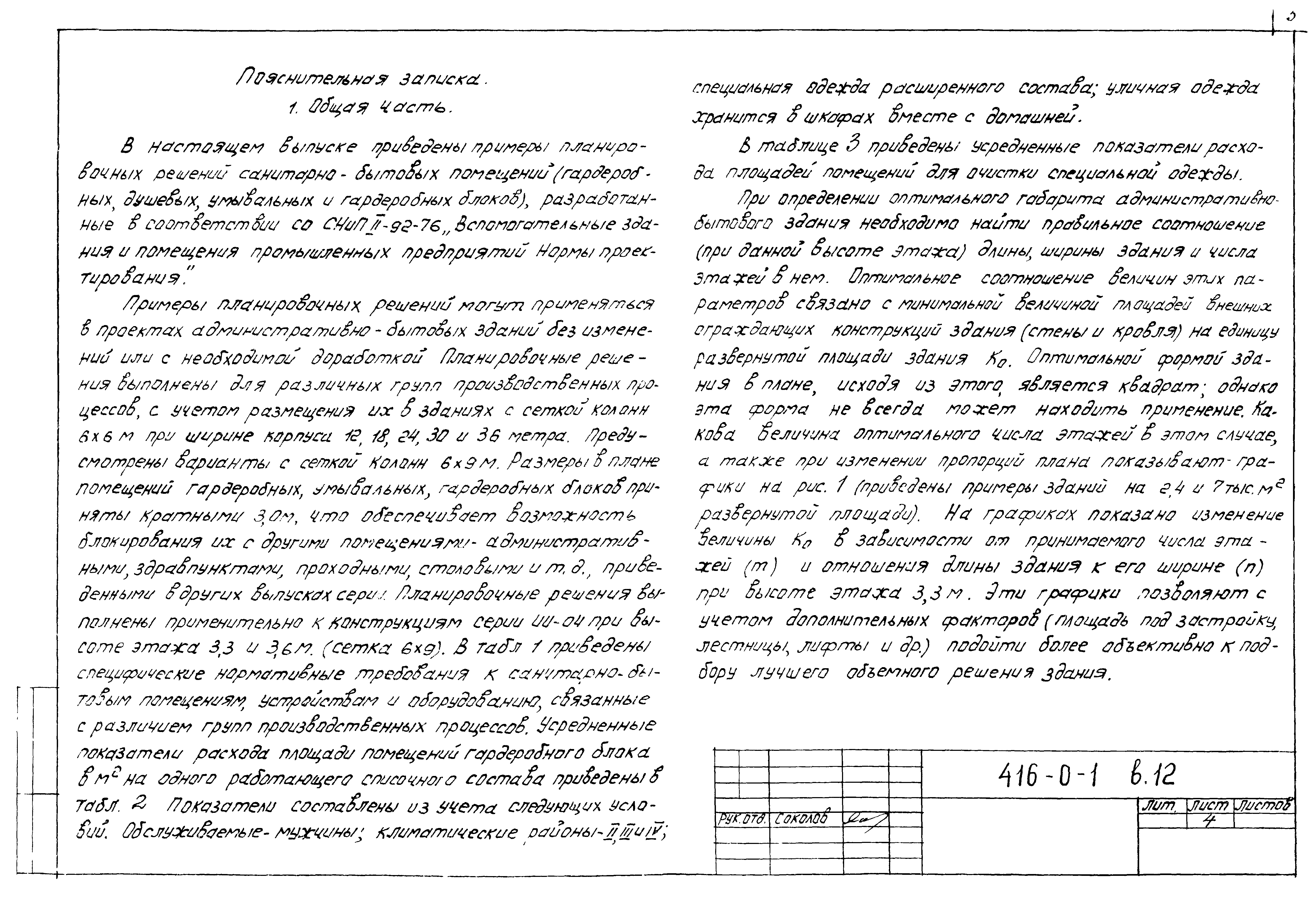

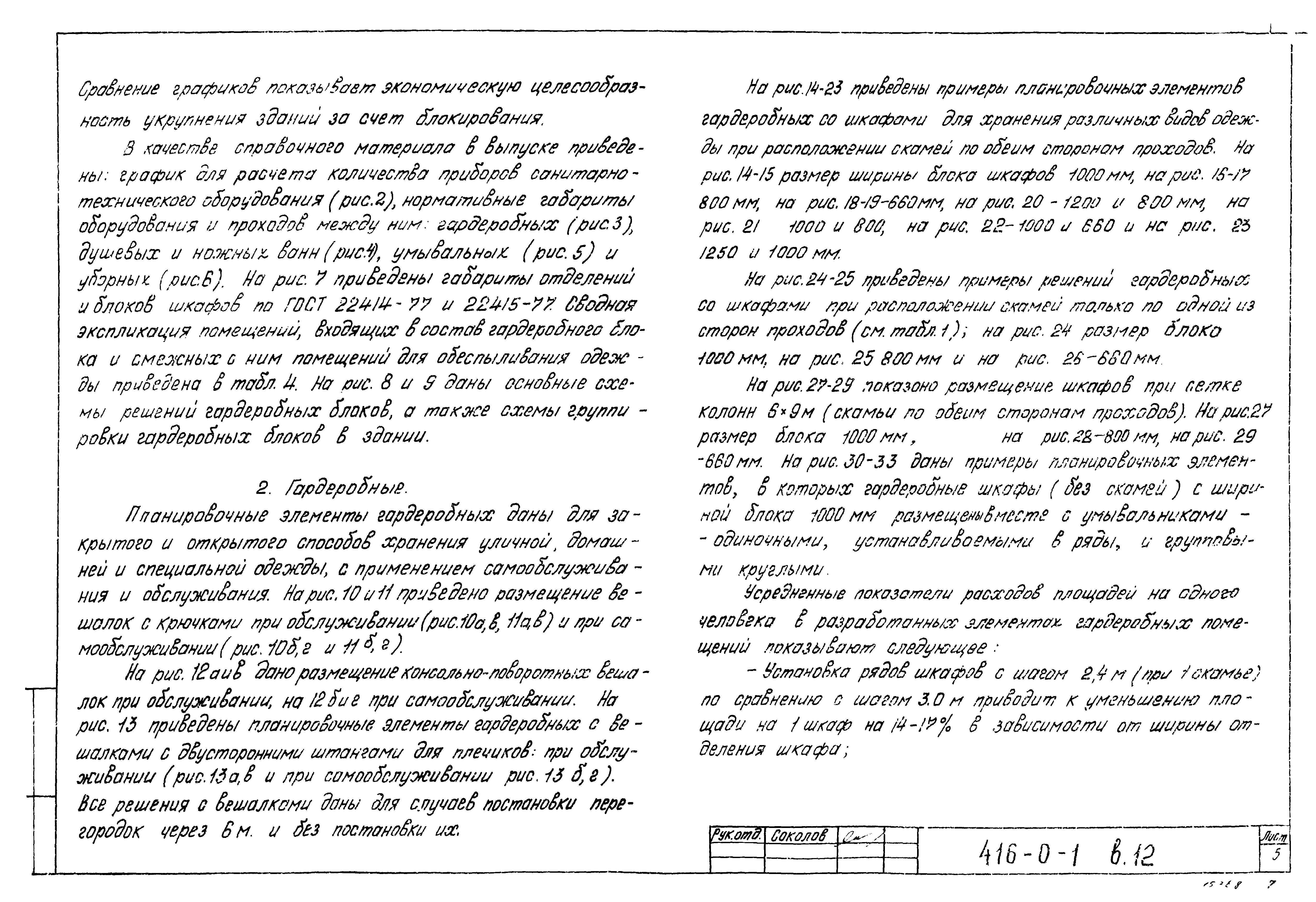

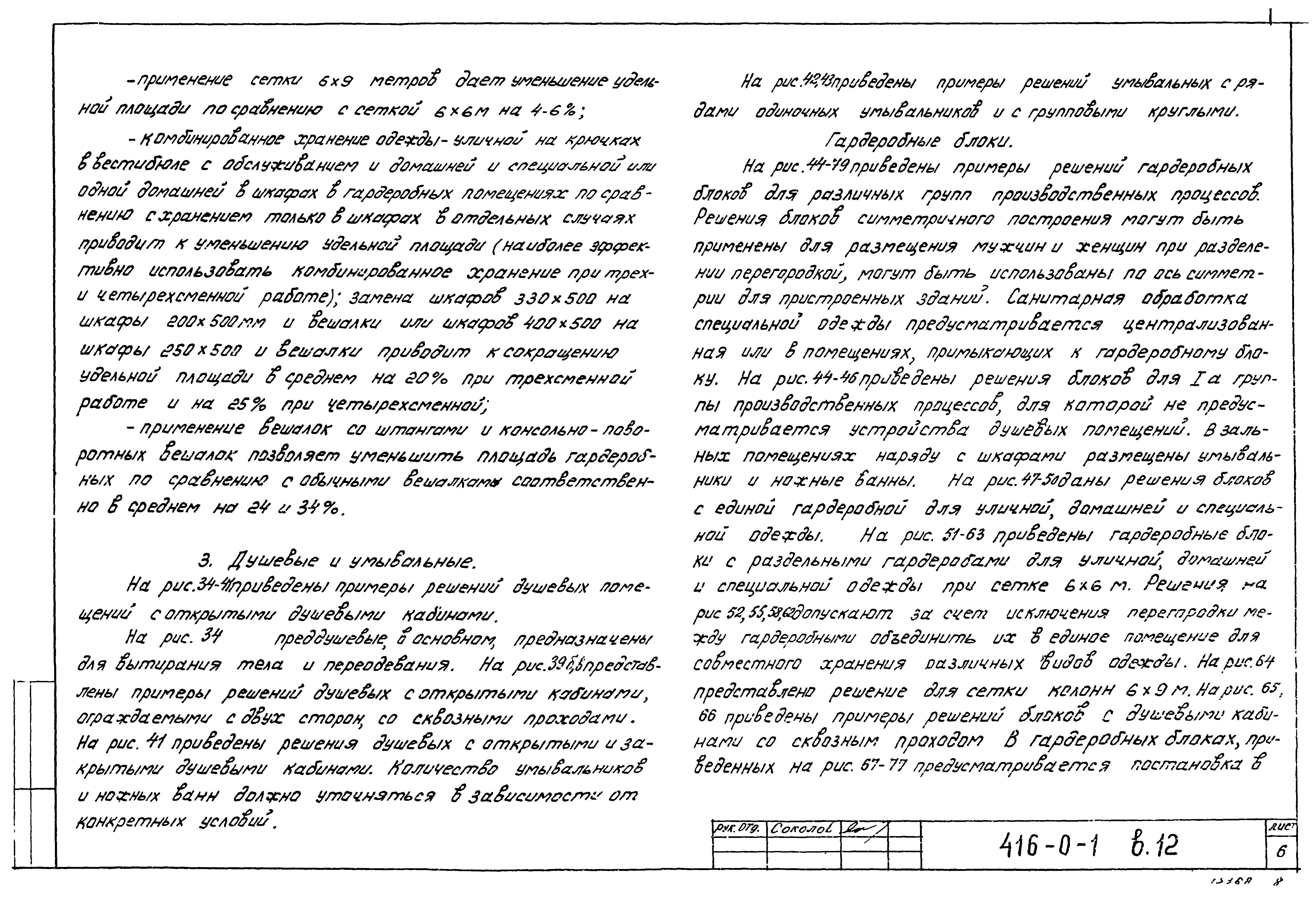

Пояснительная записка

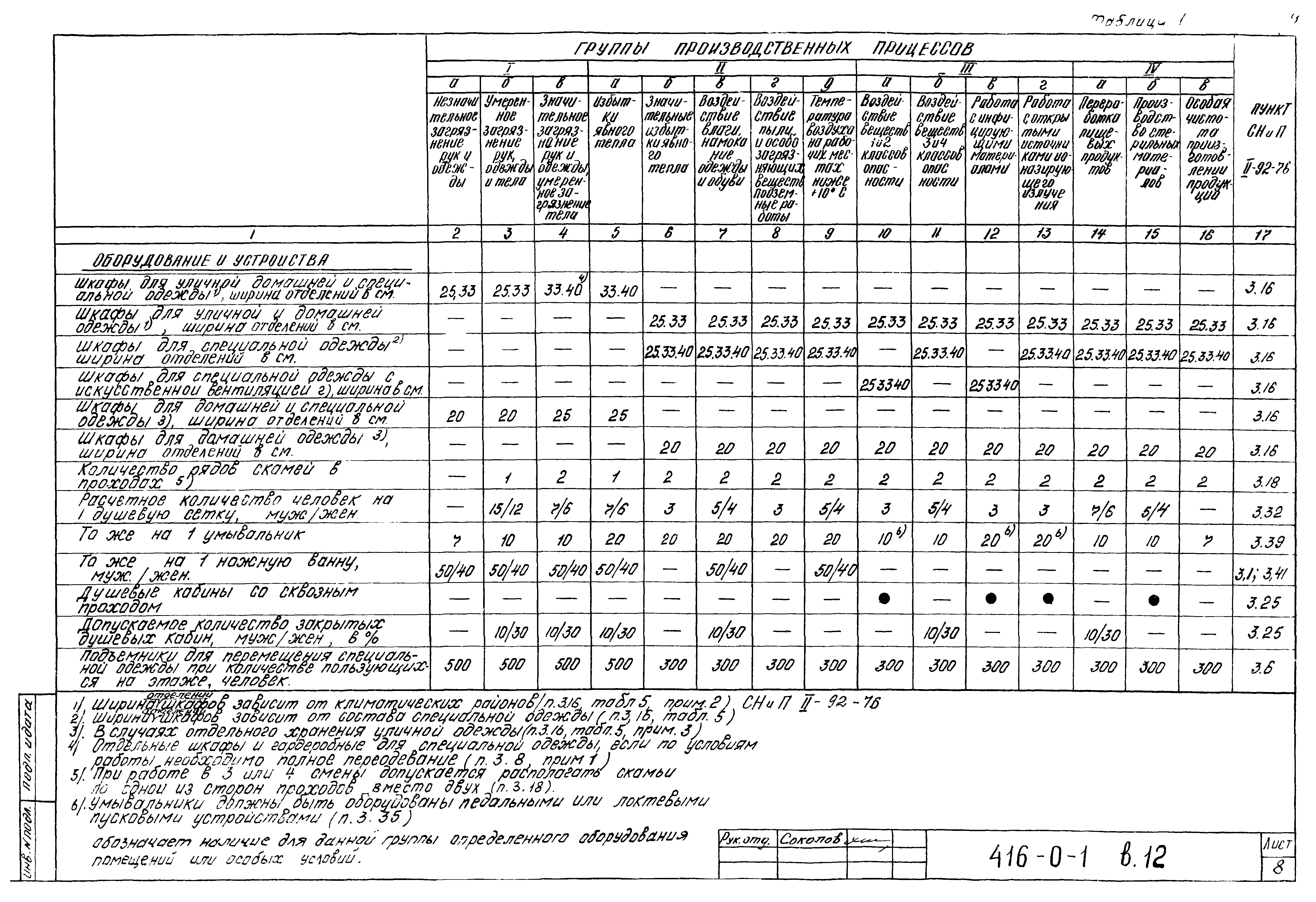

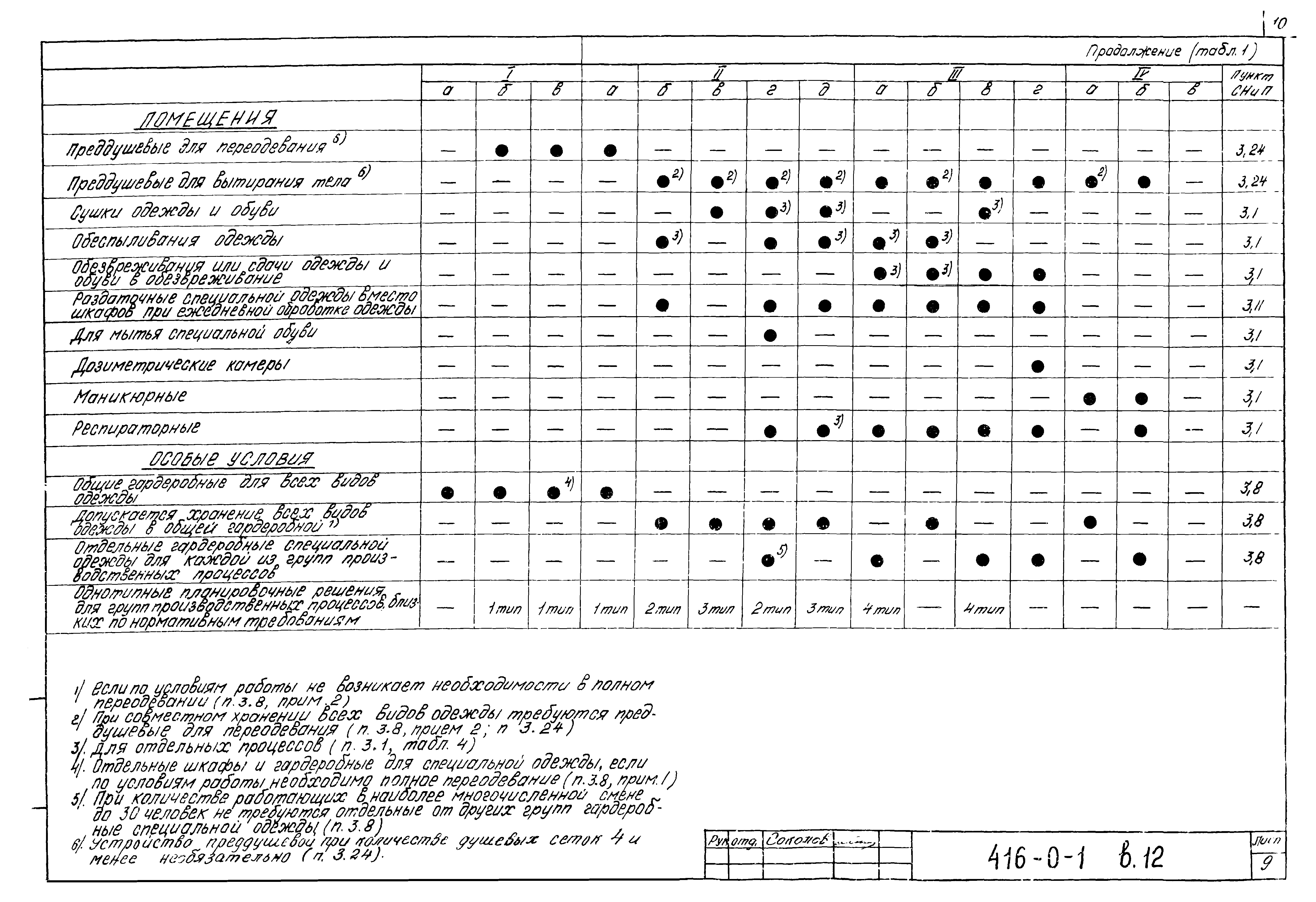

Группы производственных процессов. Таблица 1

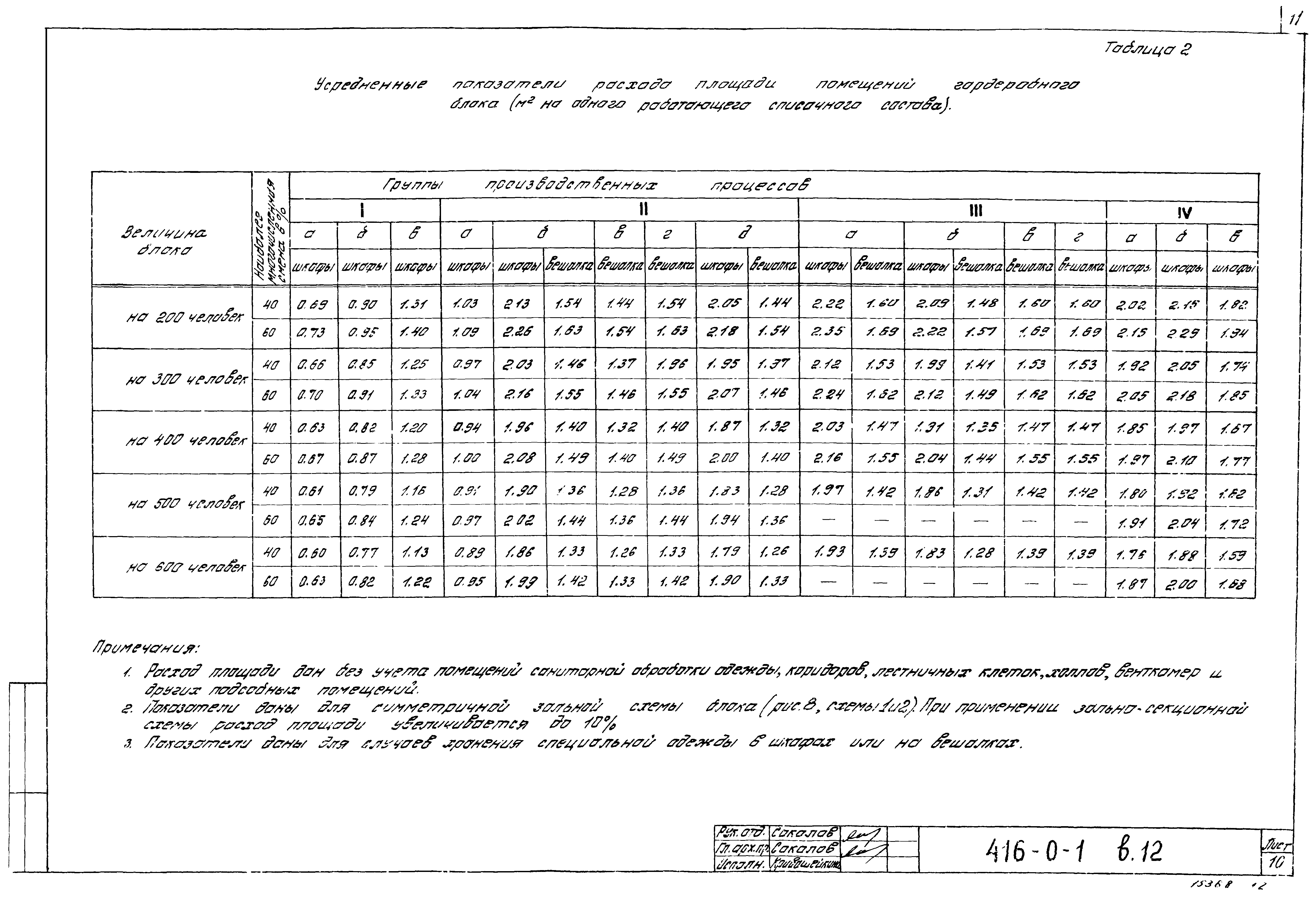

Усредненные показатели расхода площади помещений гардеробного блока (кв. м на одного работающего списочного состава). Таблица 2

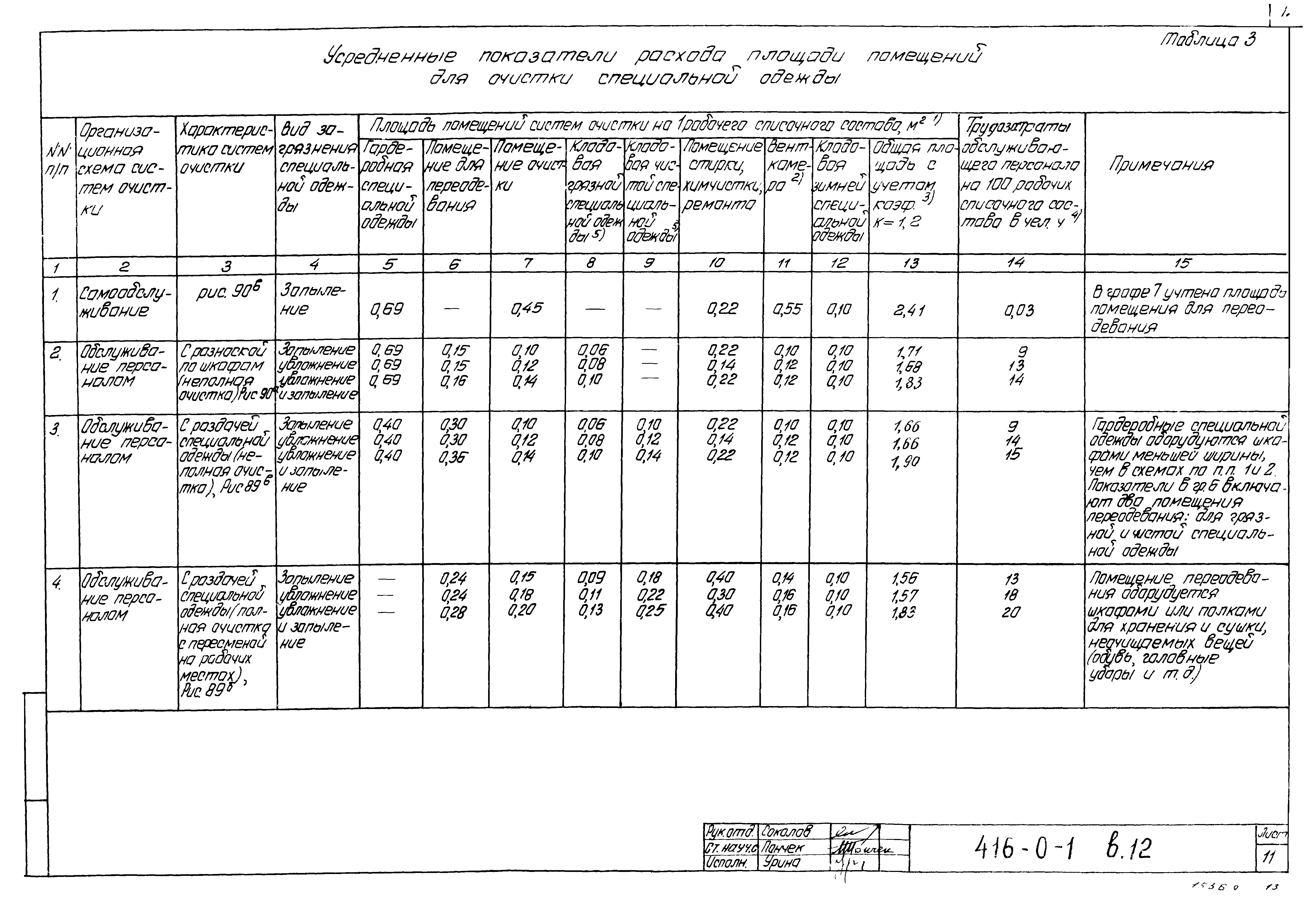

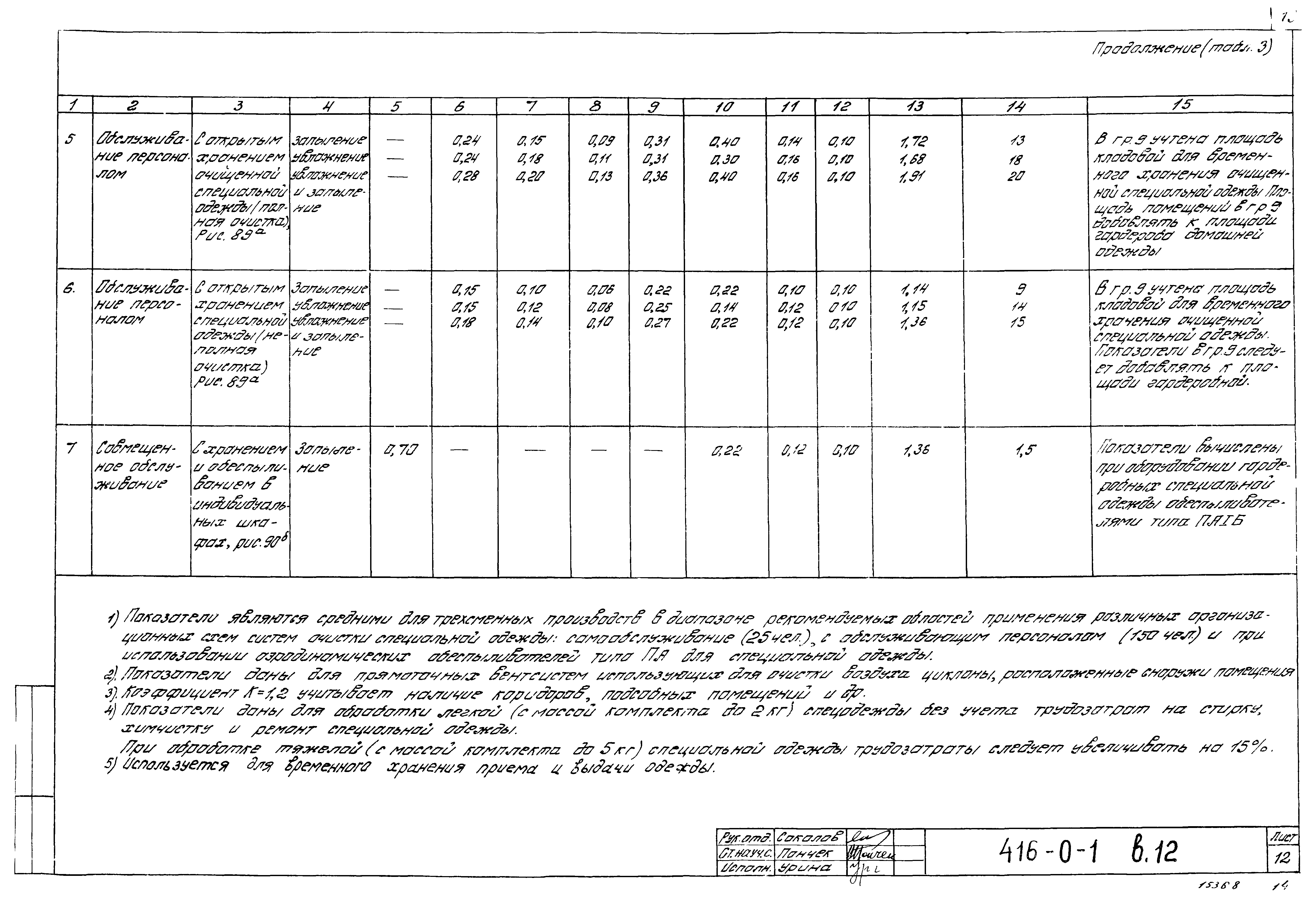

Усредненные показатели расхода площади помещений для очистки специальной одежды. Таблица 3

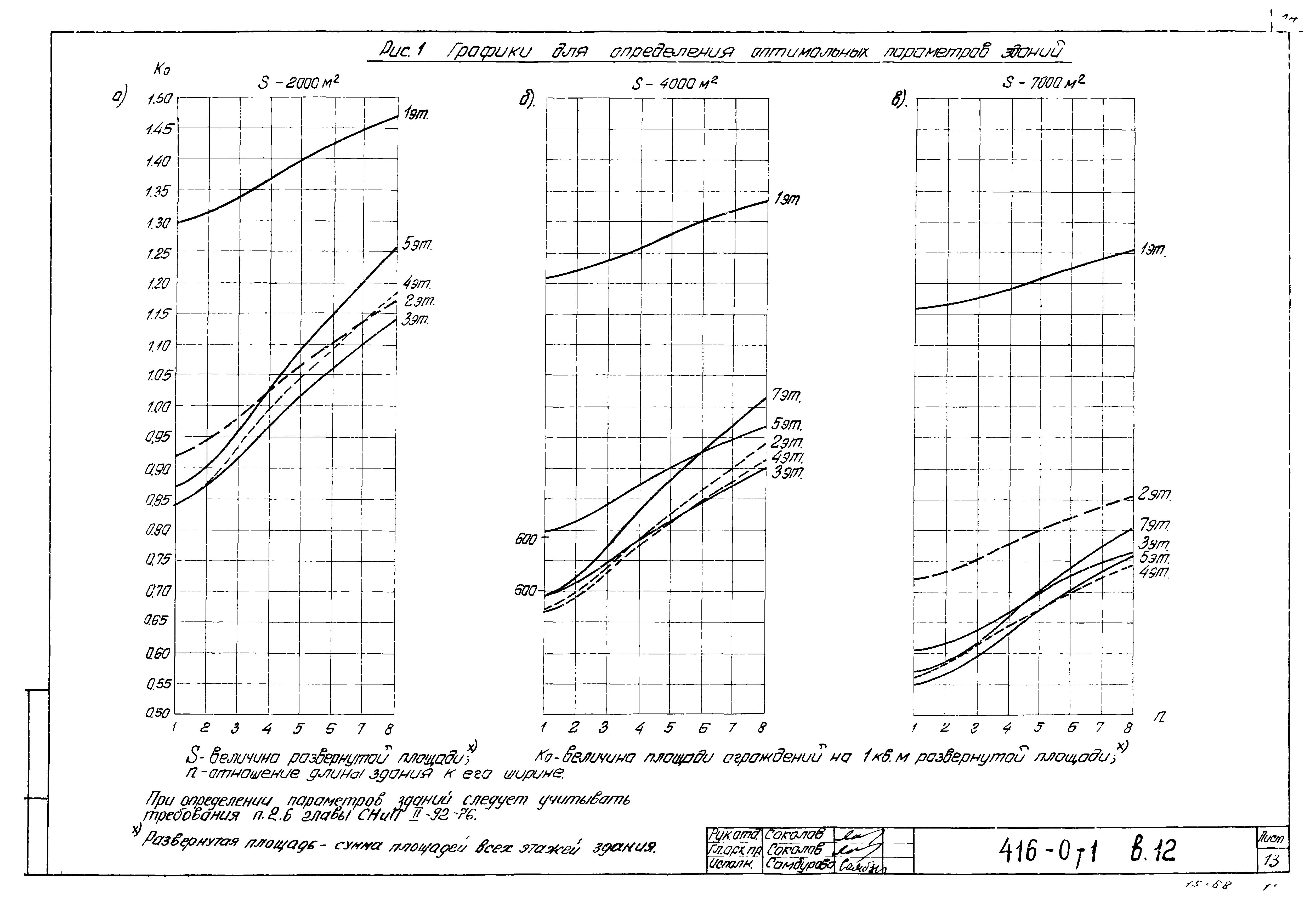

Рисунок 1. Графики для определения оптимальных параметров зданий

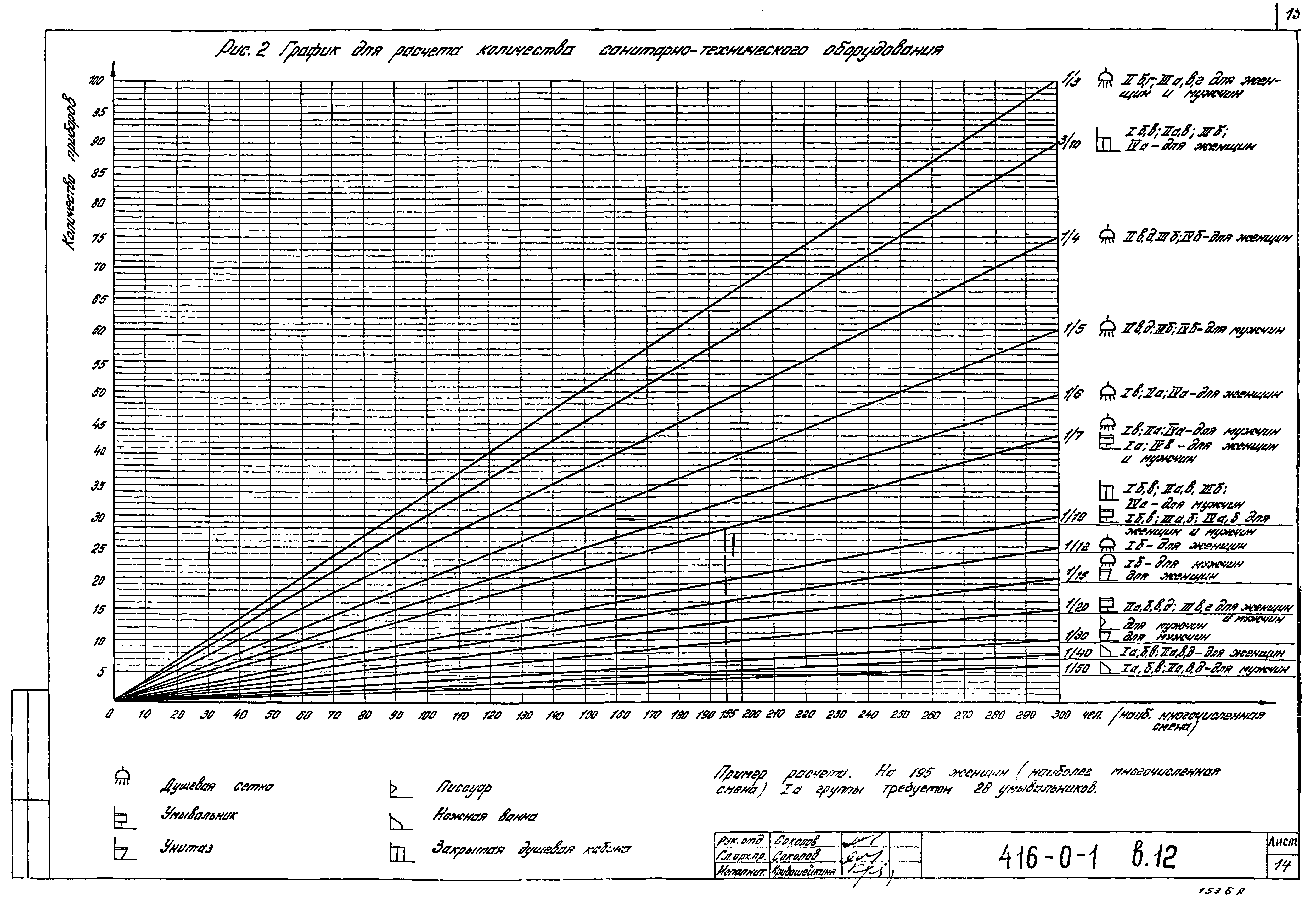

Рисунок 2. График для расчета количества санитарно-технического оборудования

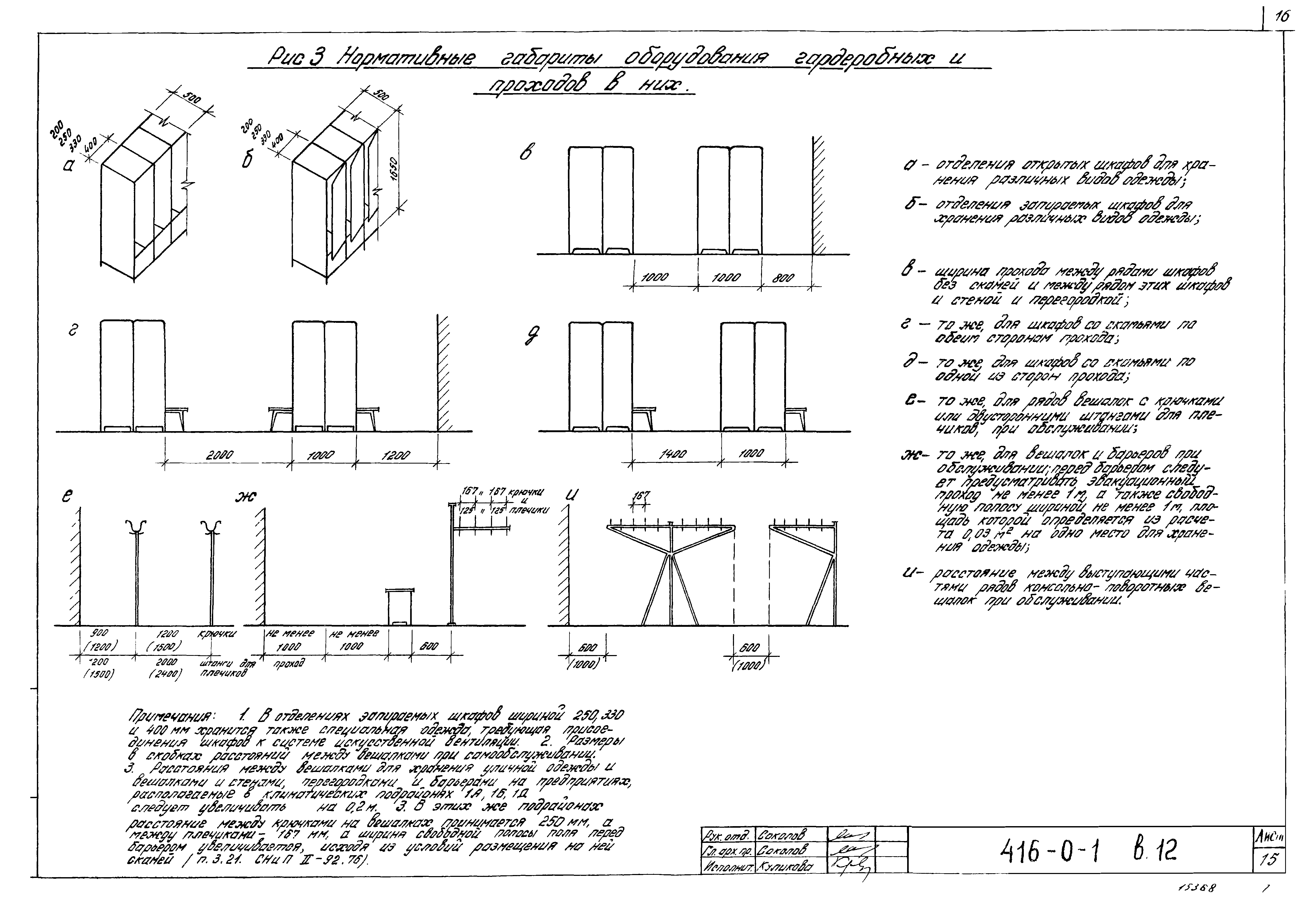

Рисунок 3. Нормативные габариты оборудования гардеробных и проходов в них

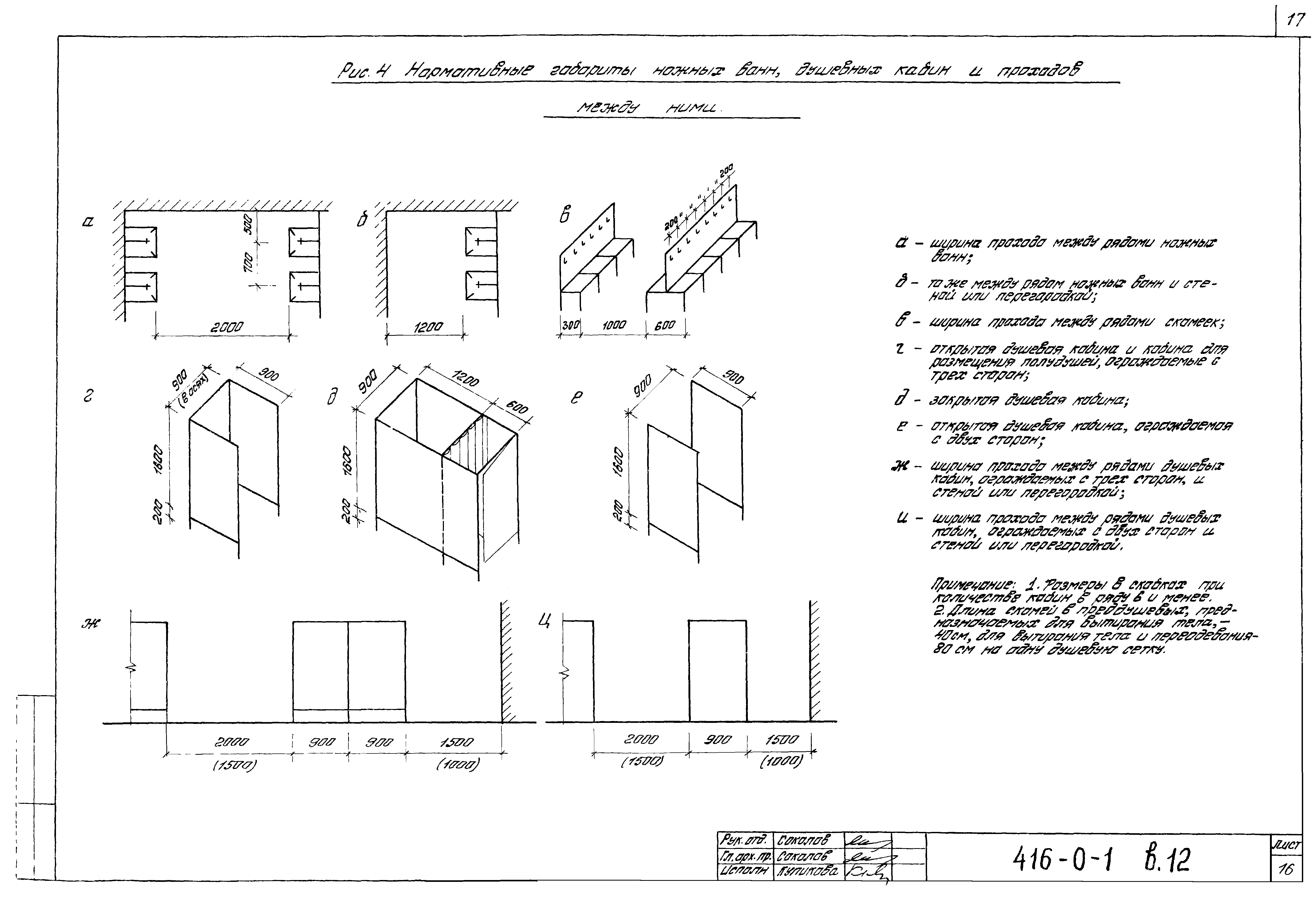

Рисунок 4. Нормативные габариты ножных ванн, душевых кабин и проходов между ними

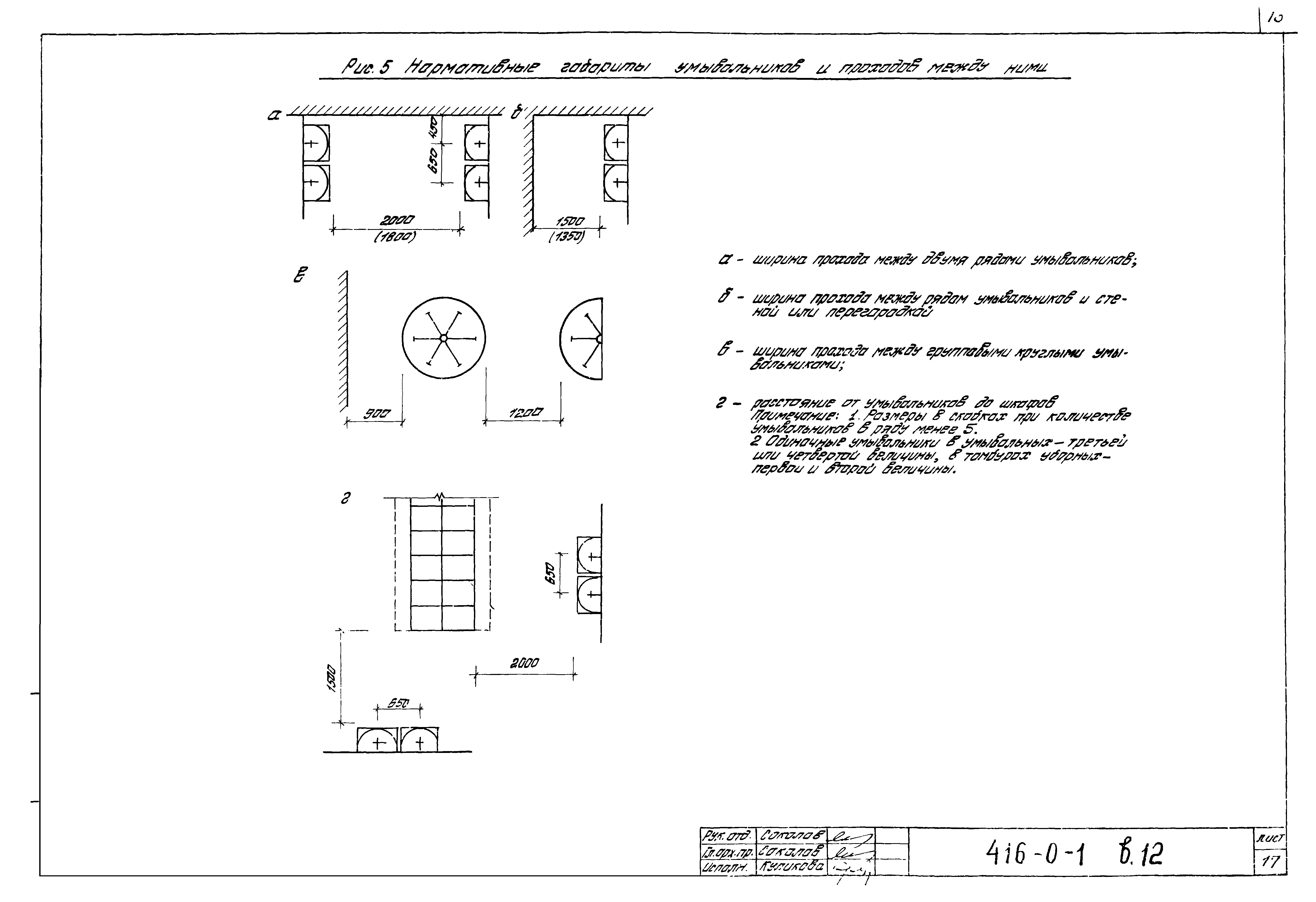

Рисунок 5. Нормативные габариты умывальников и проходов между ними

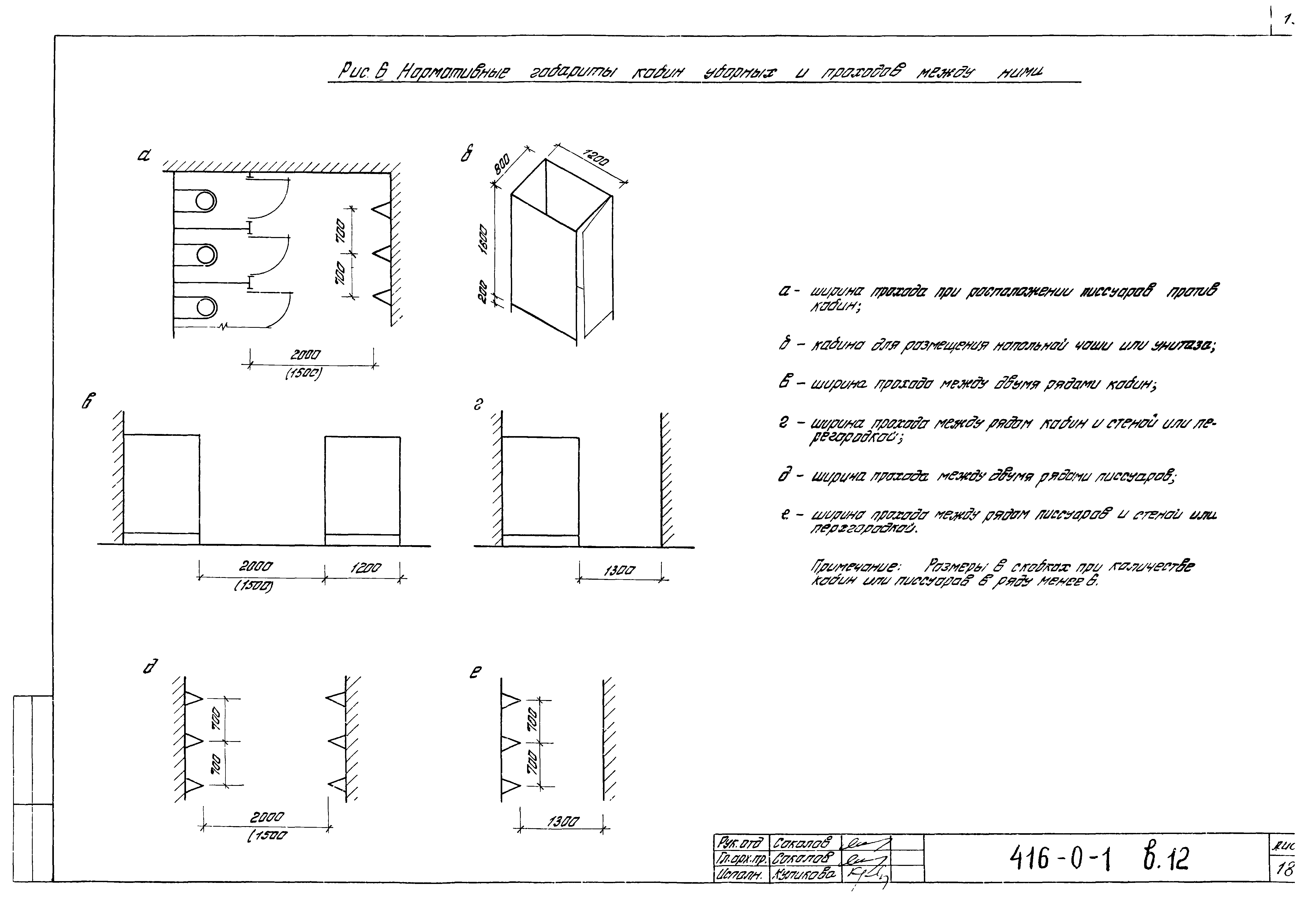

Рисунок 6. Нормативные габариты кабин уборных и проходов между ними

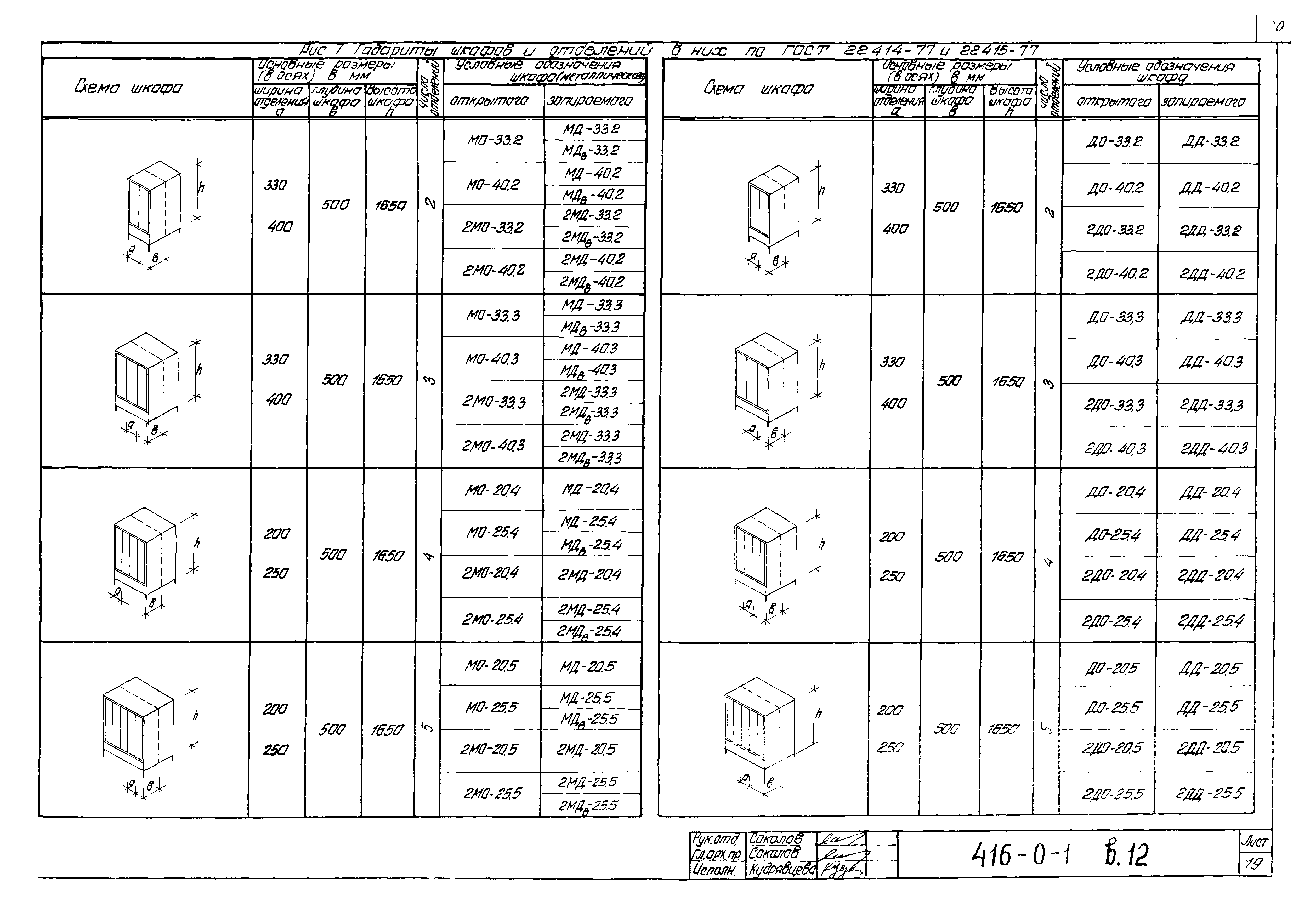

Рисунок 7. Габариты шкафов и отделений в них

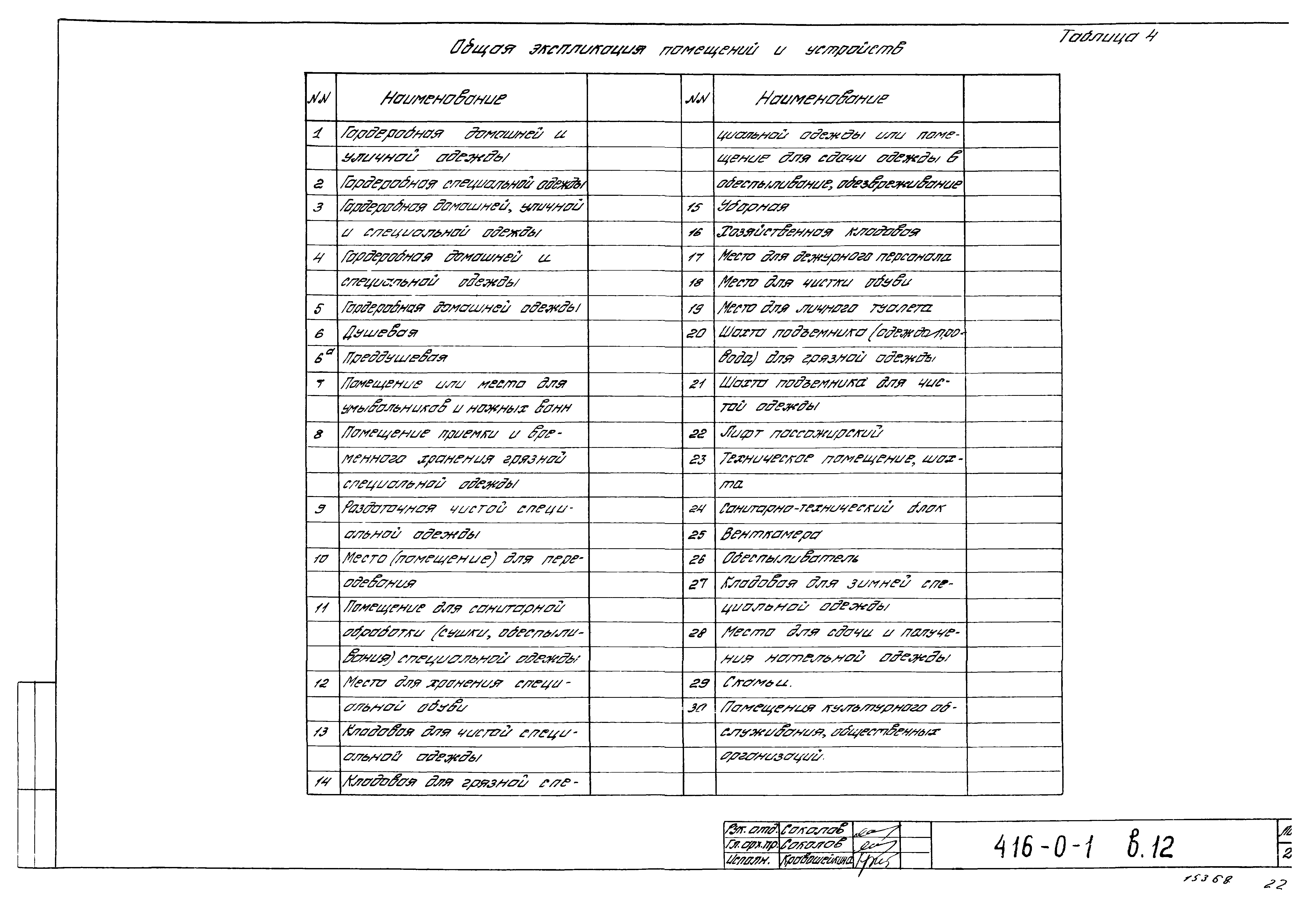

Общая экспликация помещений и устройств. Таблица 4

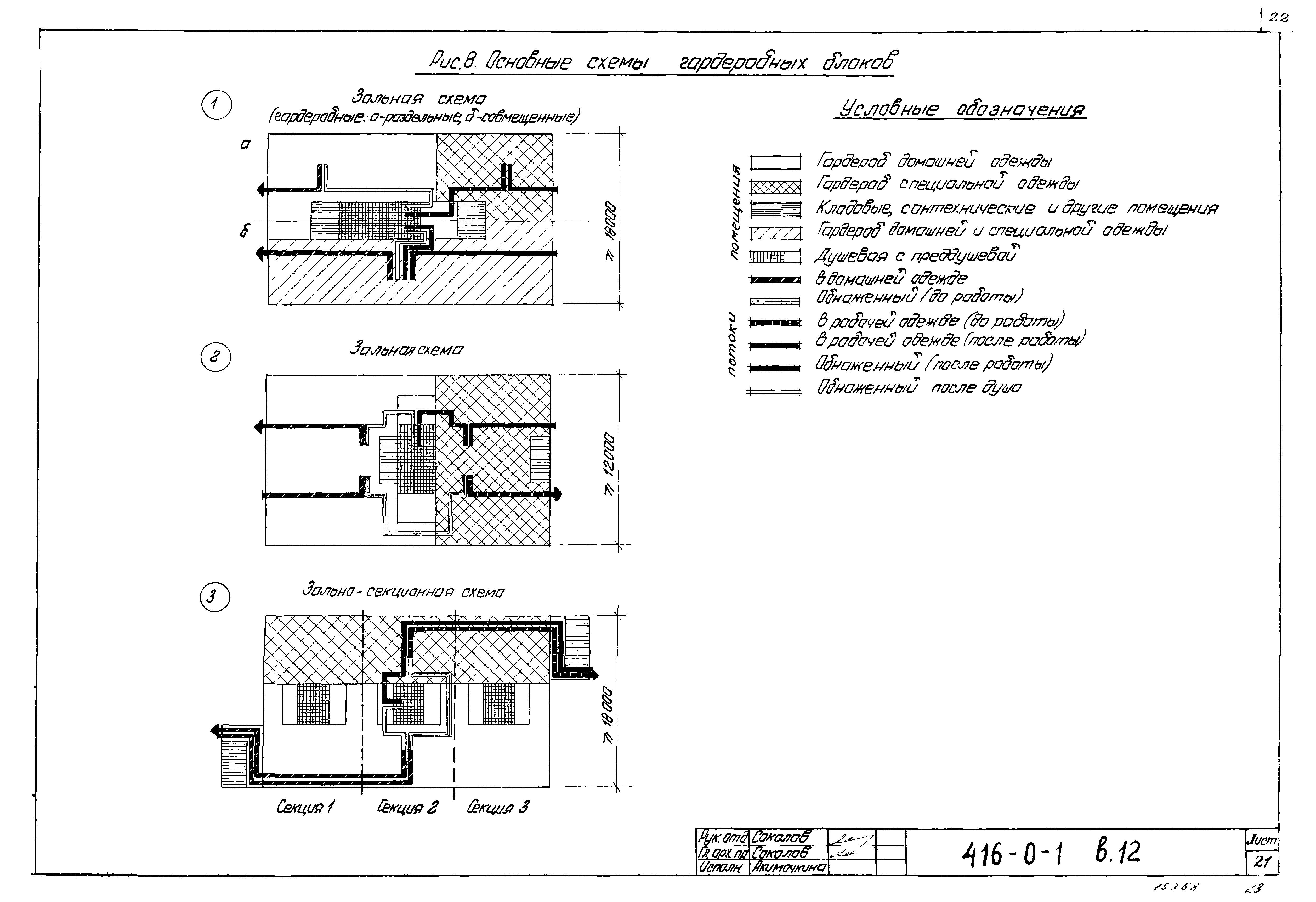

Рисунок 8. Основные схемы гардеробных блоков

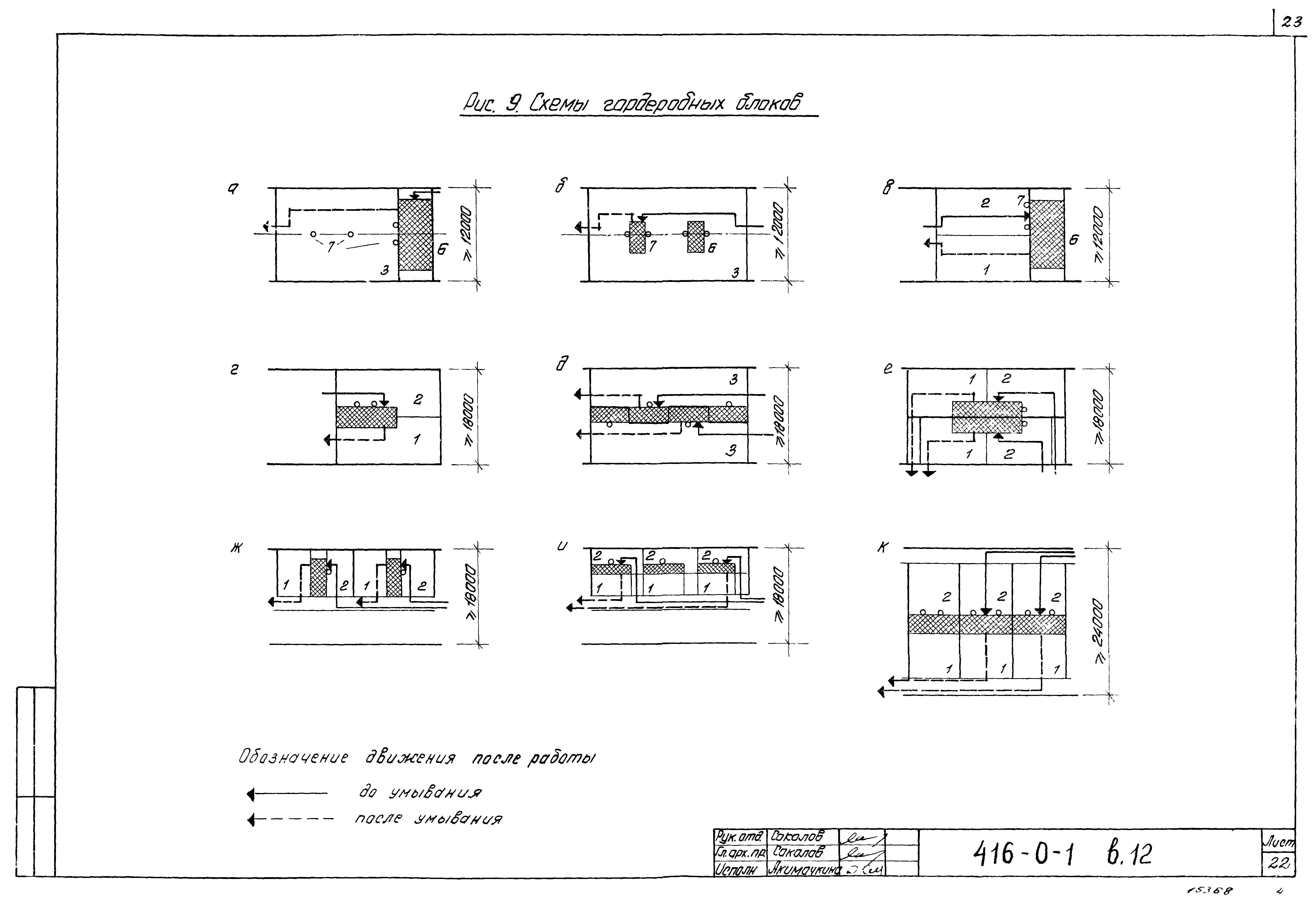

Рисунок 9. Схемы гардеробных блоков

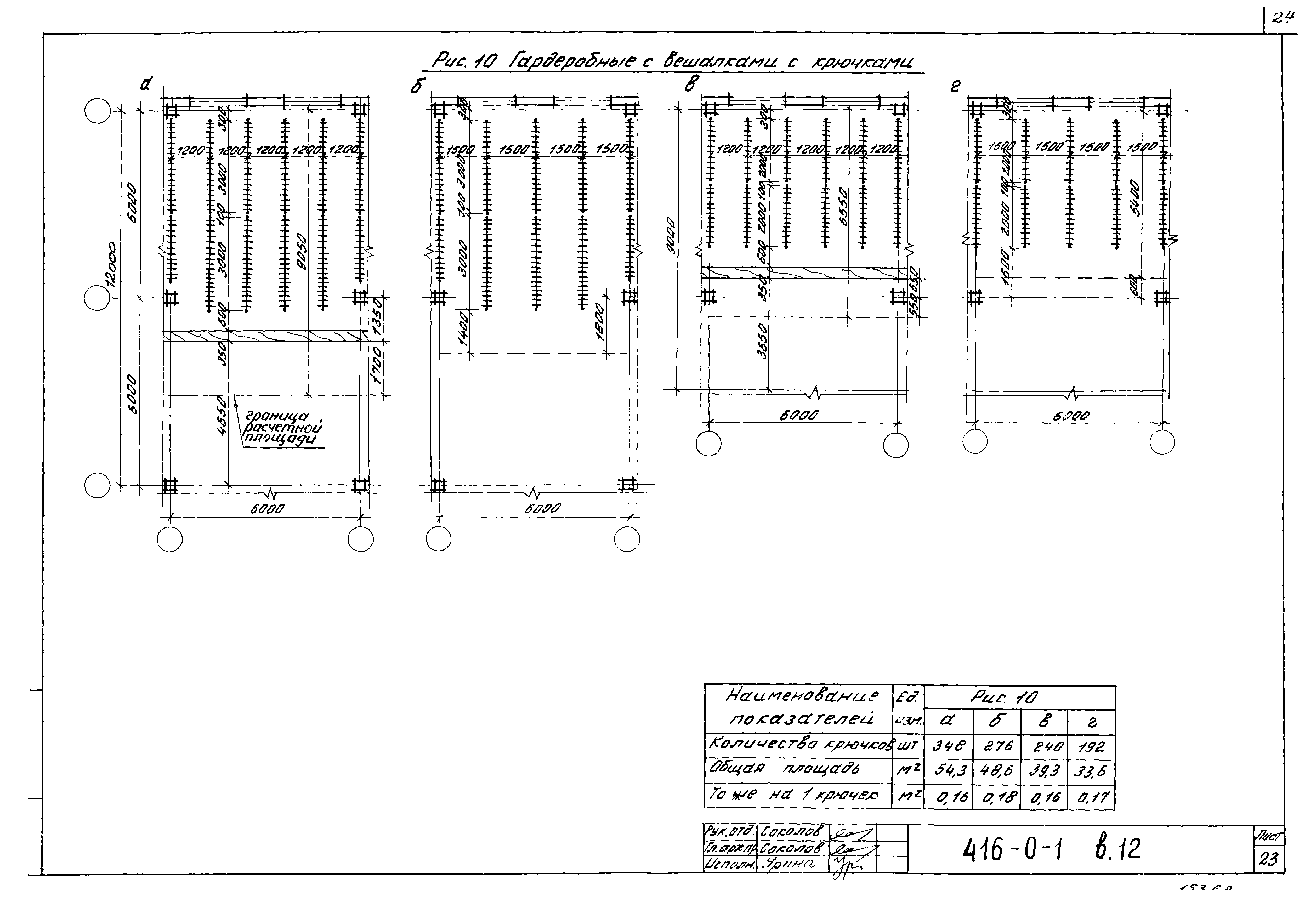

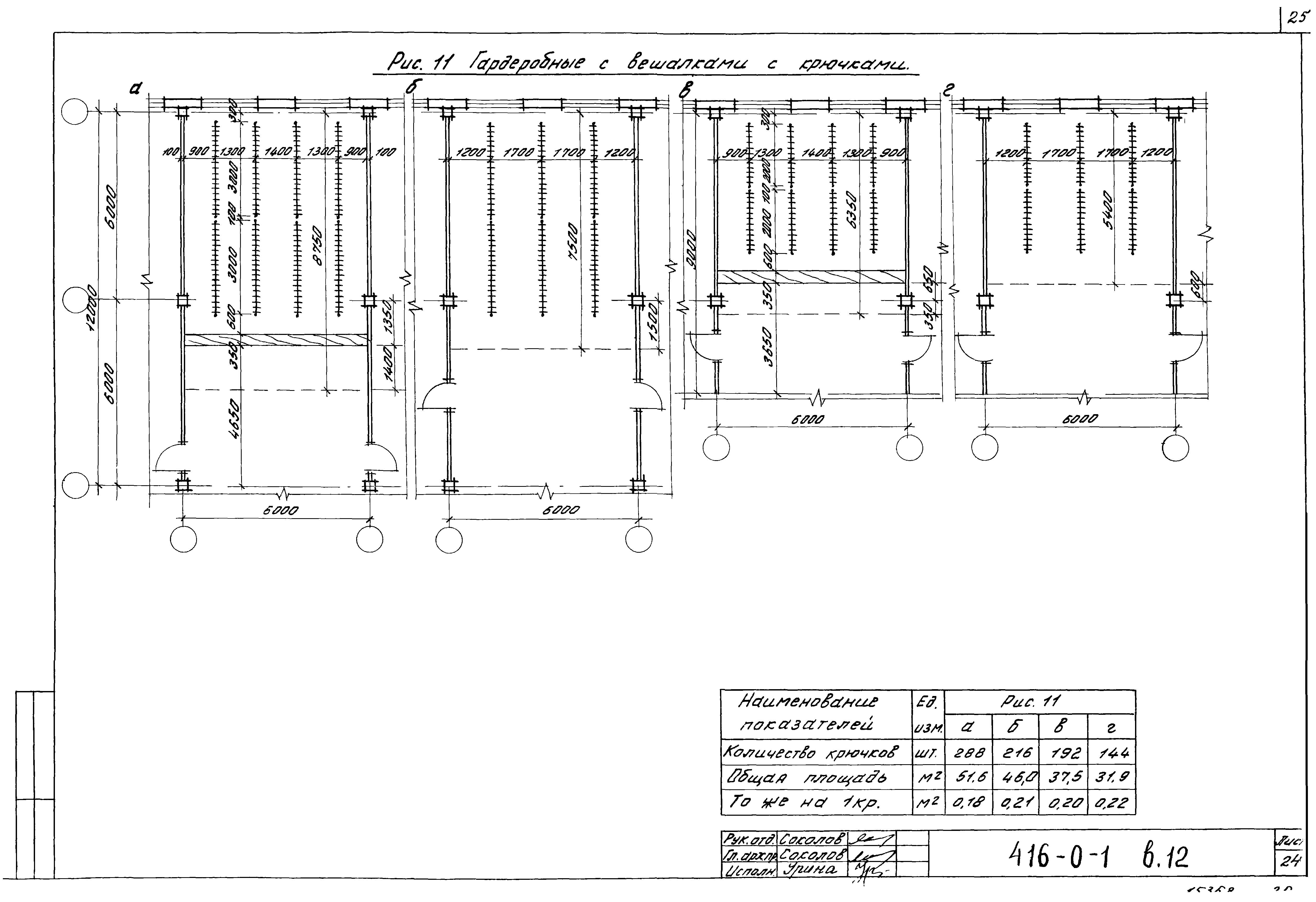

Рисунки 10, 11. Гардеробные с вешалками с крючками

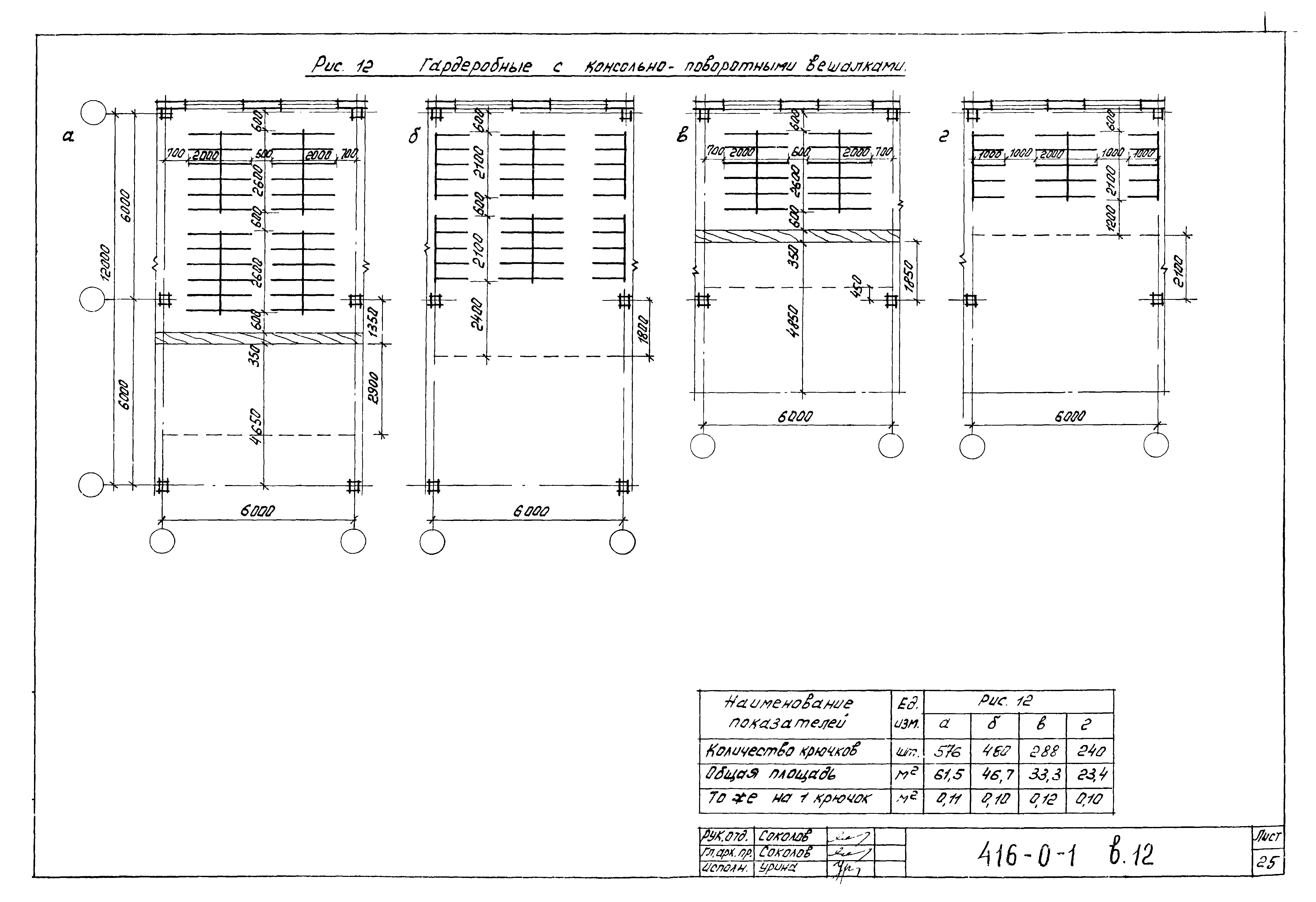

Рисунок 12. Гардеробные с консольно-поворотными вешалками

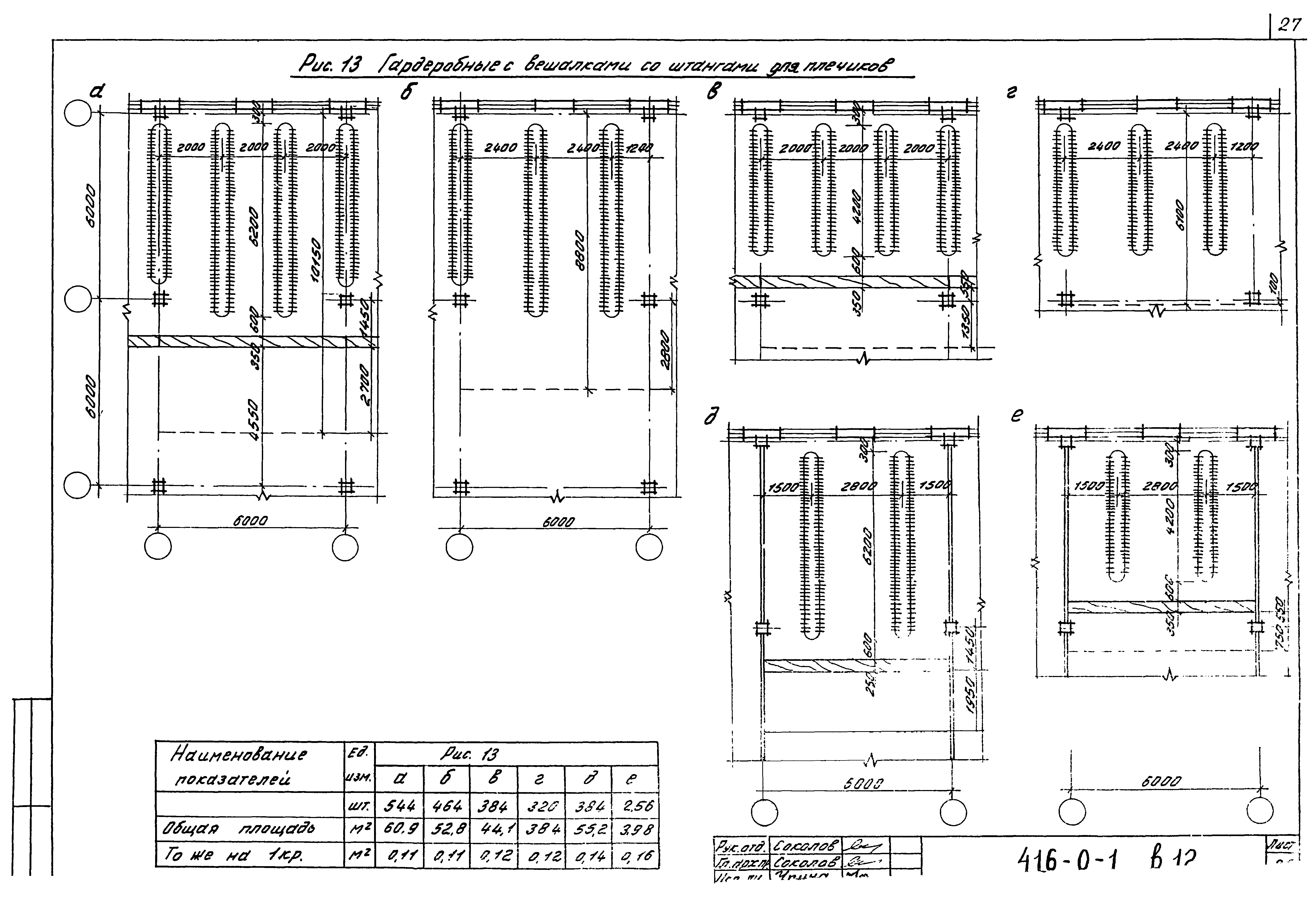

Рисунок 13. Гардеробные с вешалками со штангами для плечиков

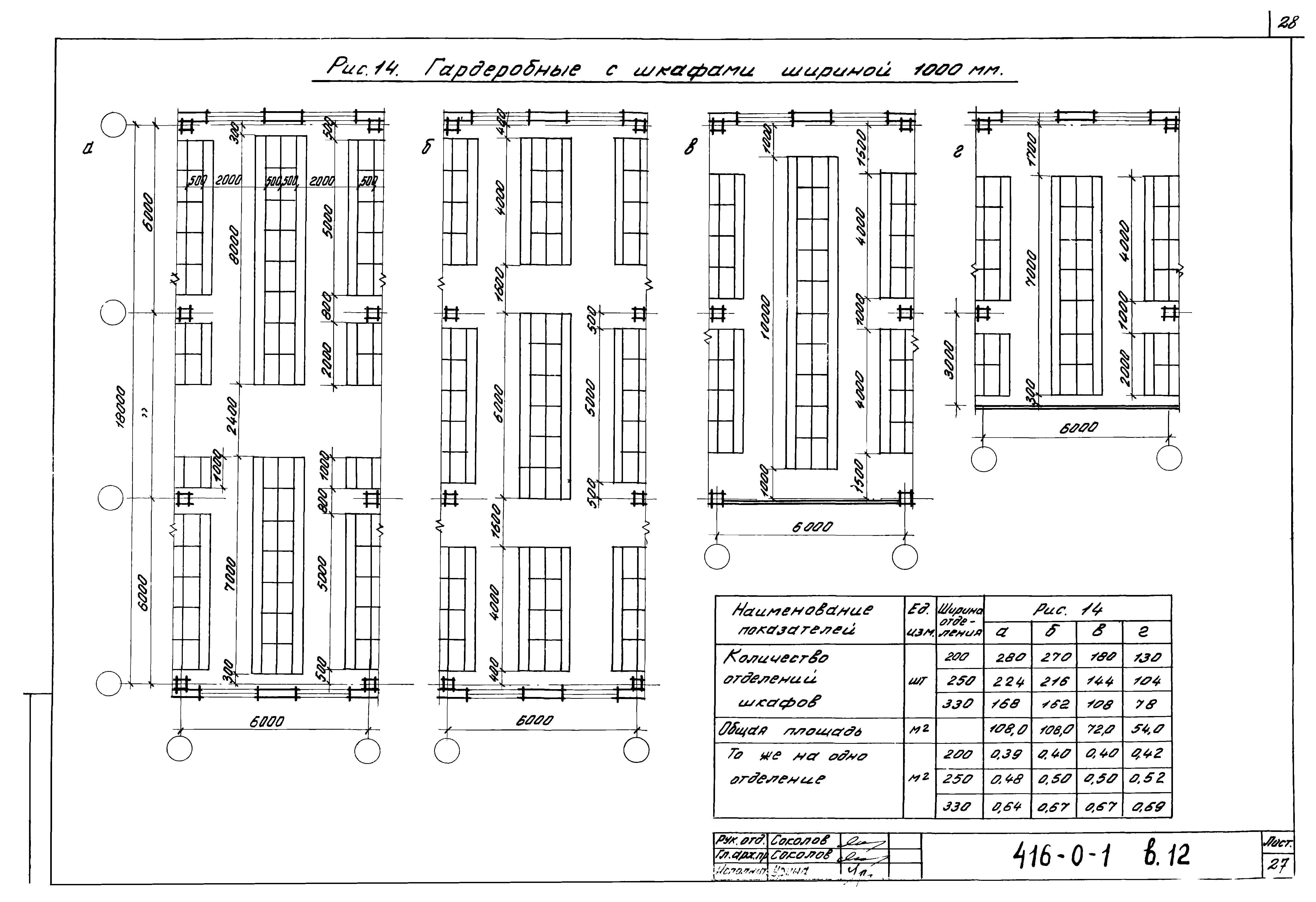

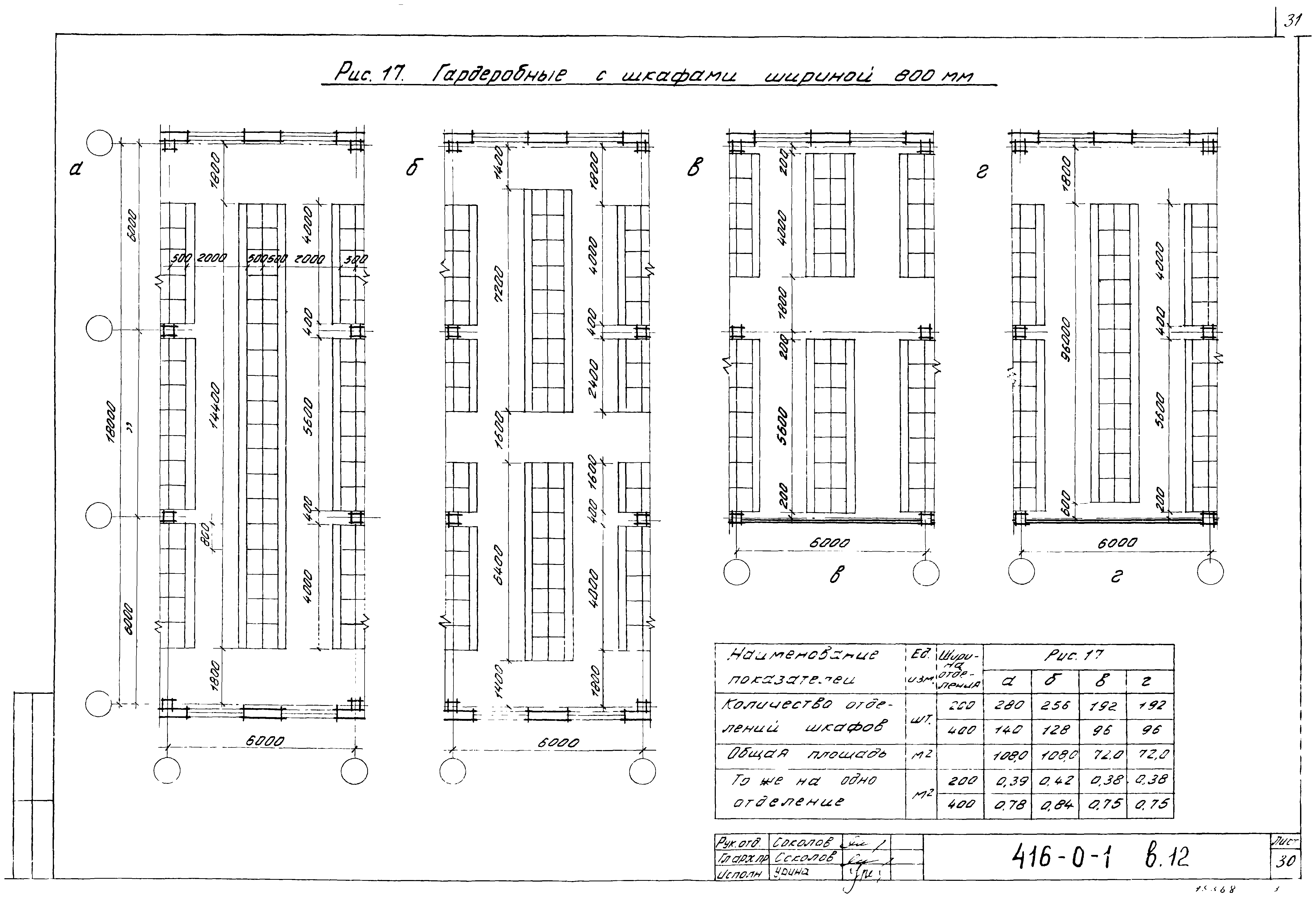

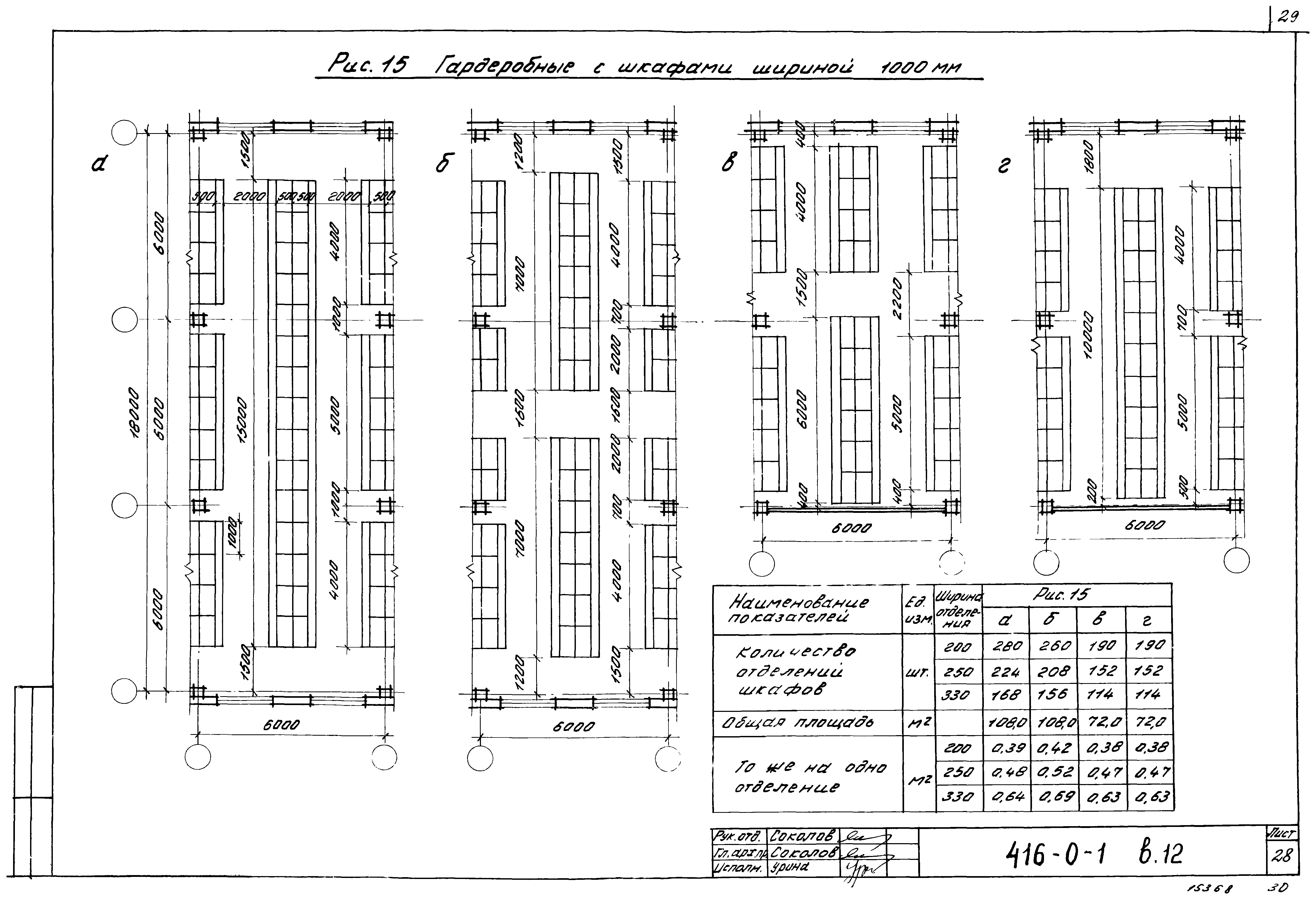

Рисунки 14, 15. Гардеробные с шкафами шириной 1000 мм

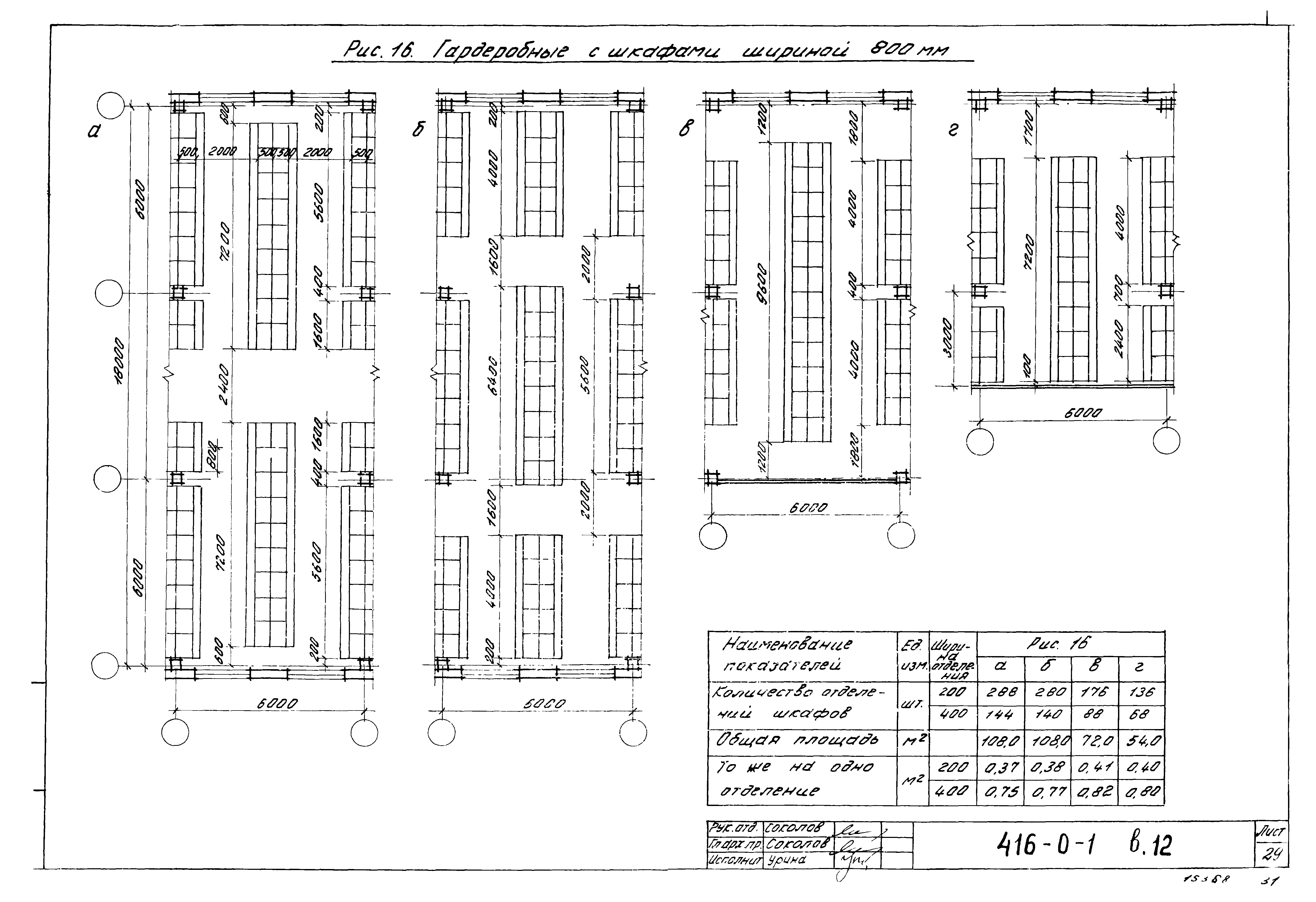

Рисунки 16, 17. Гардеробные с шкафами шириной 800 мм

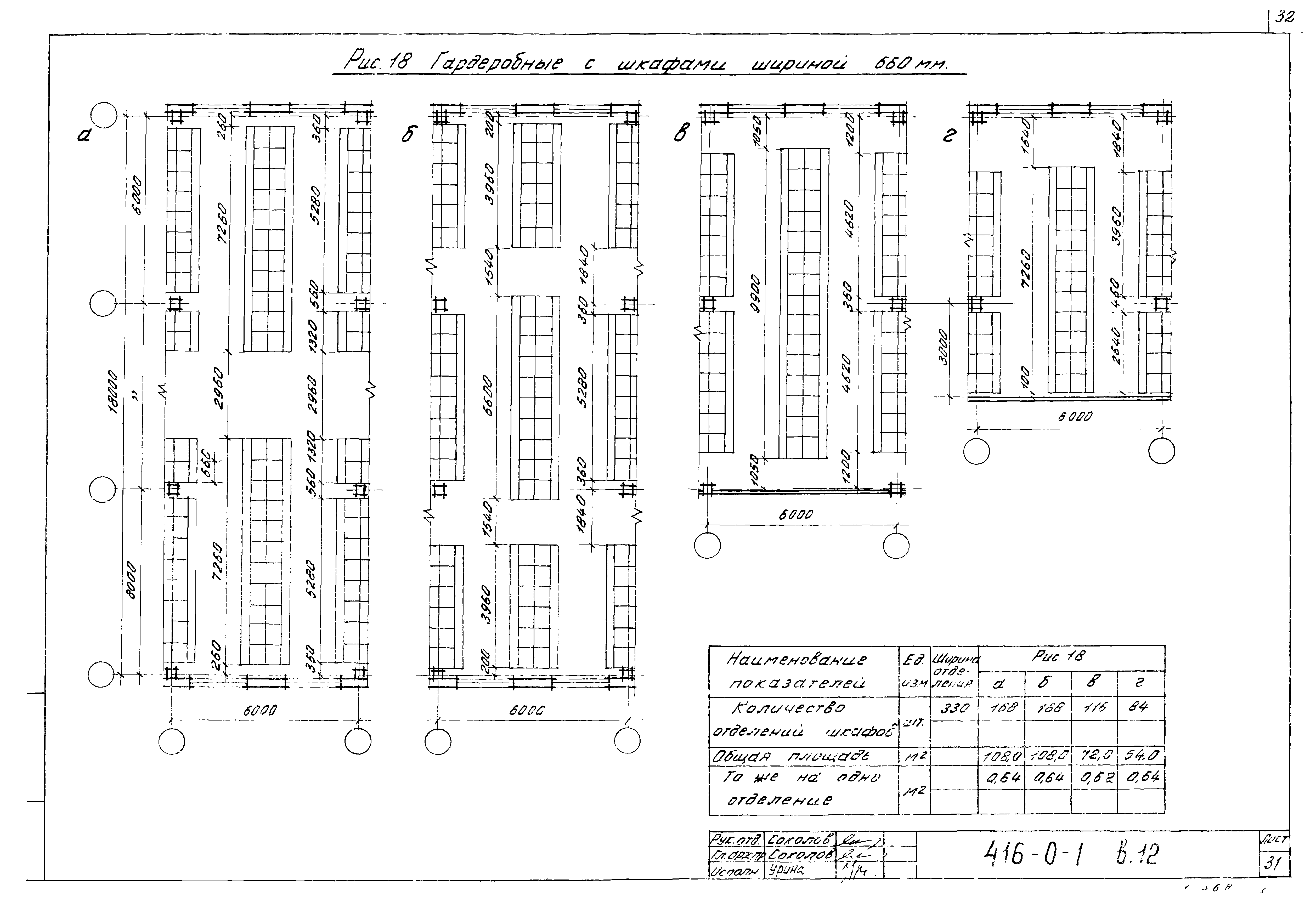

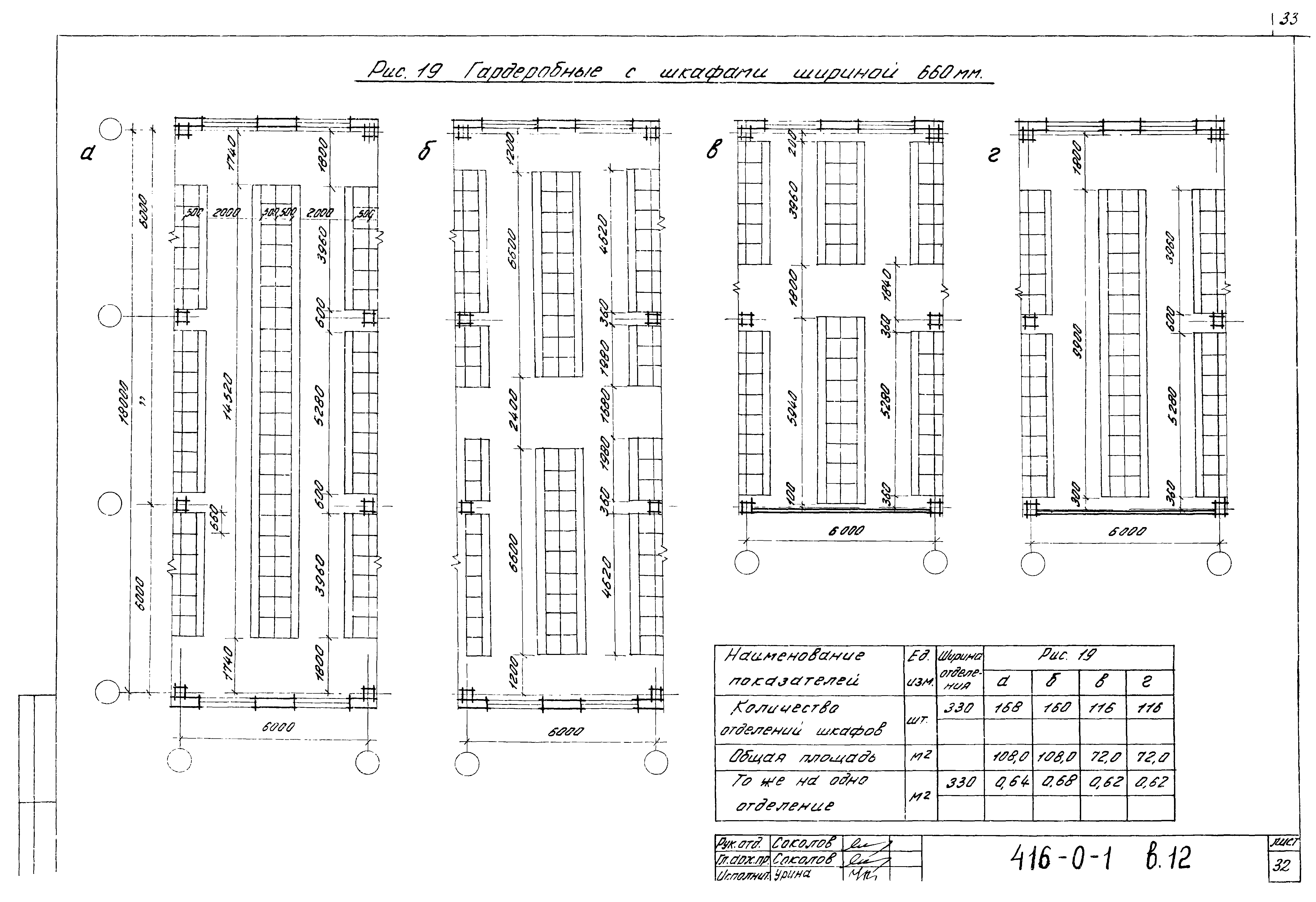

Рисунки 18, 19. Гардеробные с шкафами шириной 660 мм

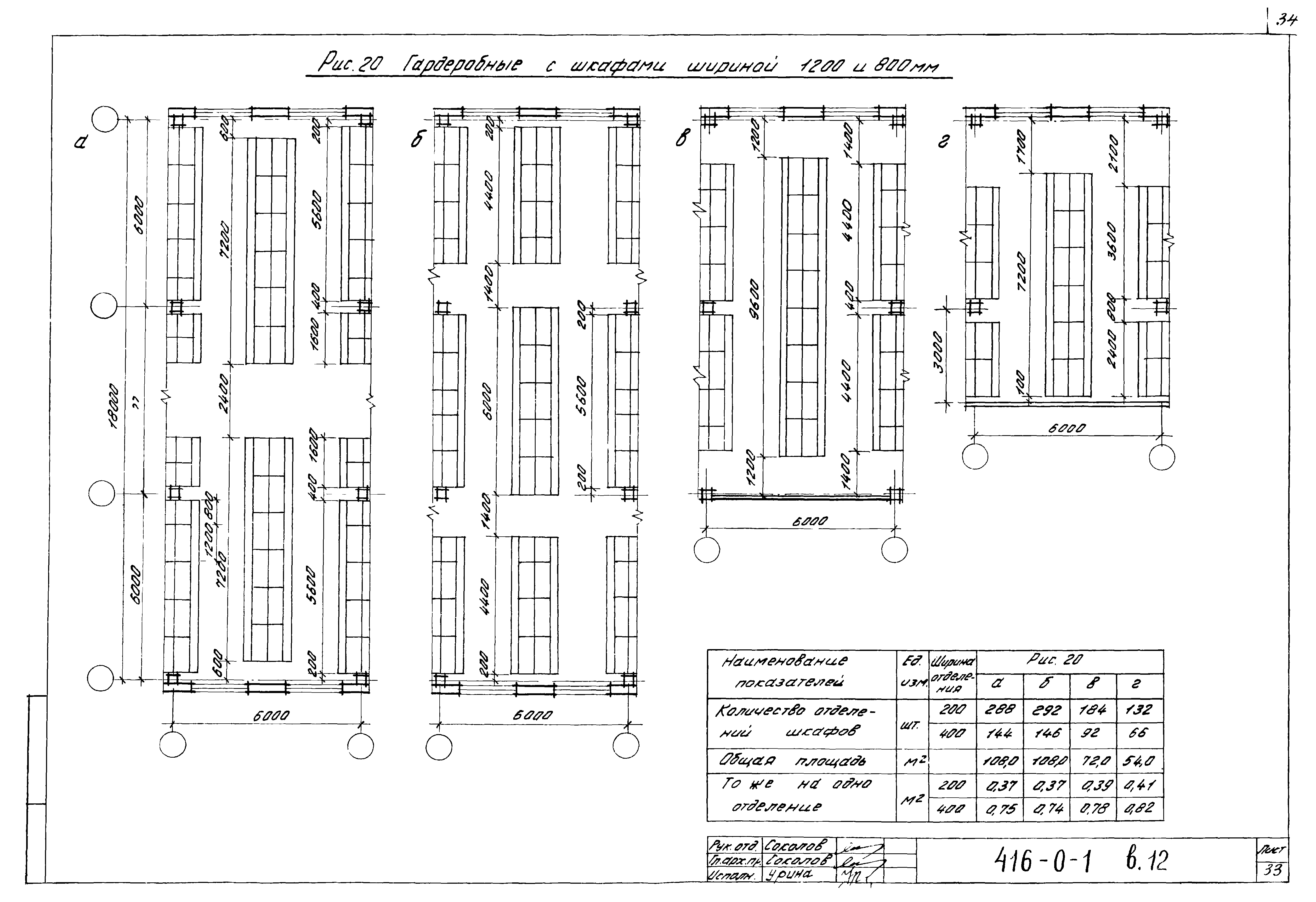

Рисунок 20. Гардеробные с шкафами шириной 1200 и 800 мм

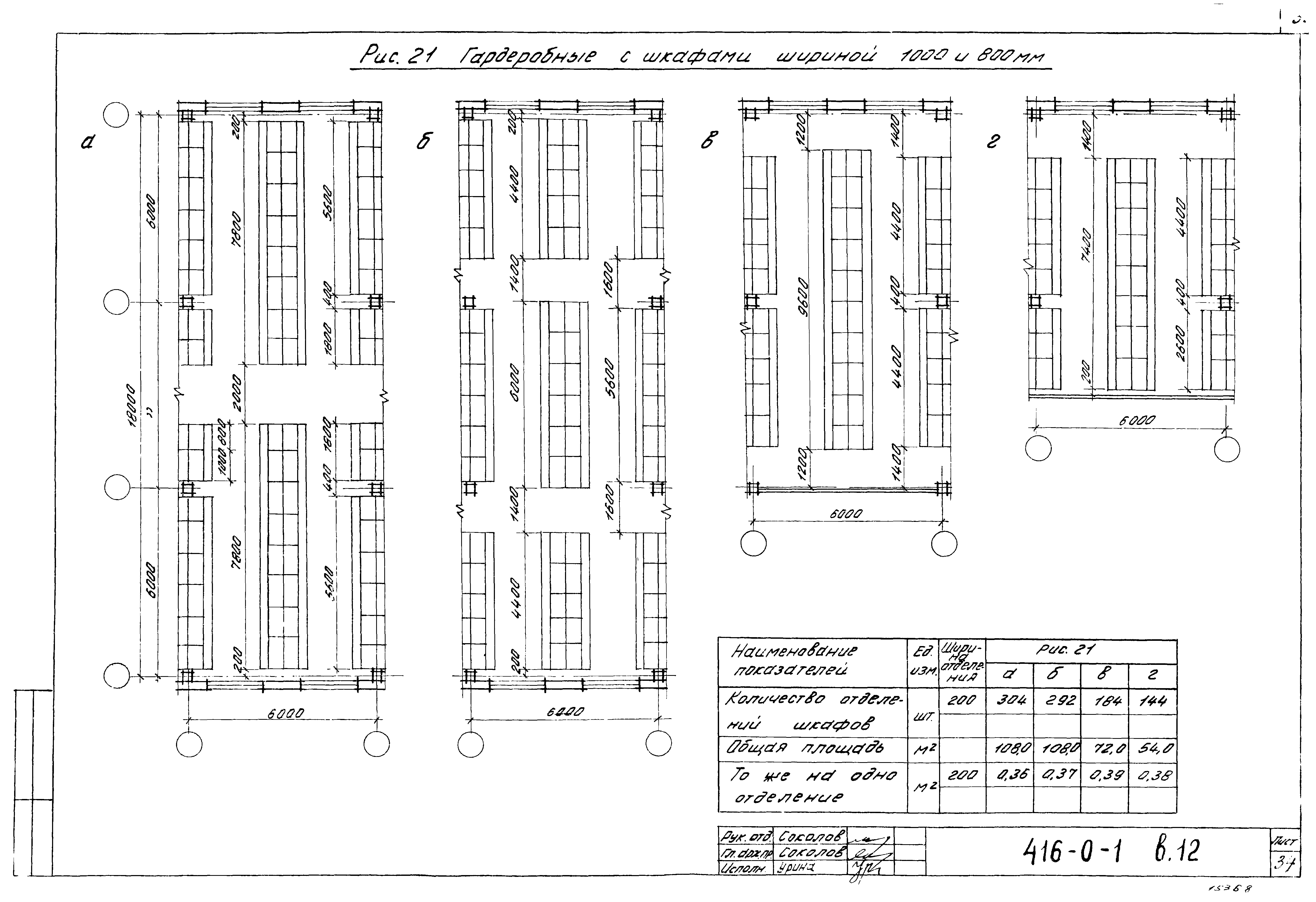

Рисунок 21. Гардеробные с шкафами шириной 1000 и 800 мм

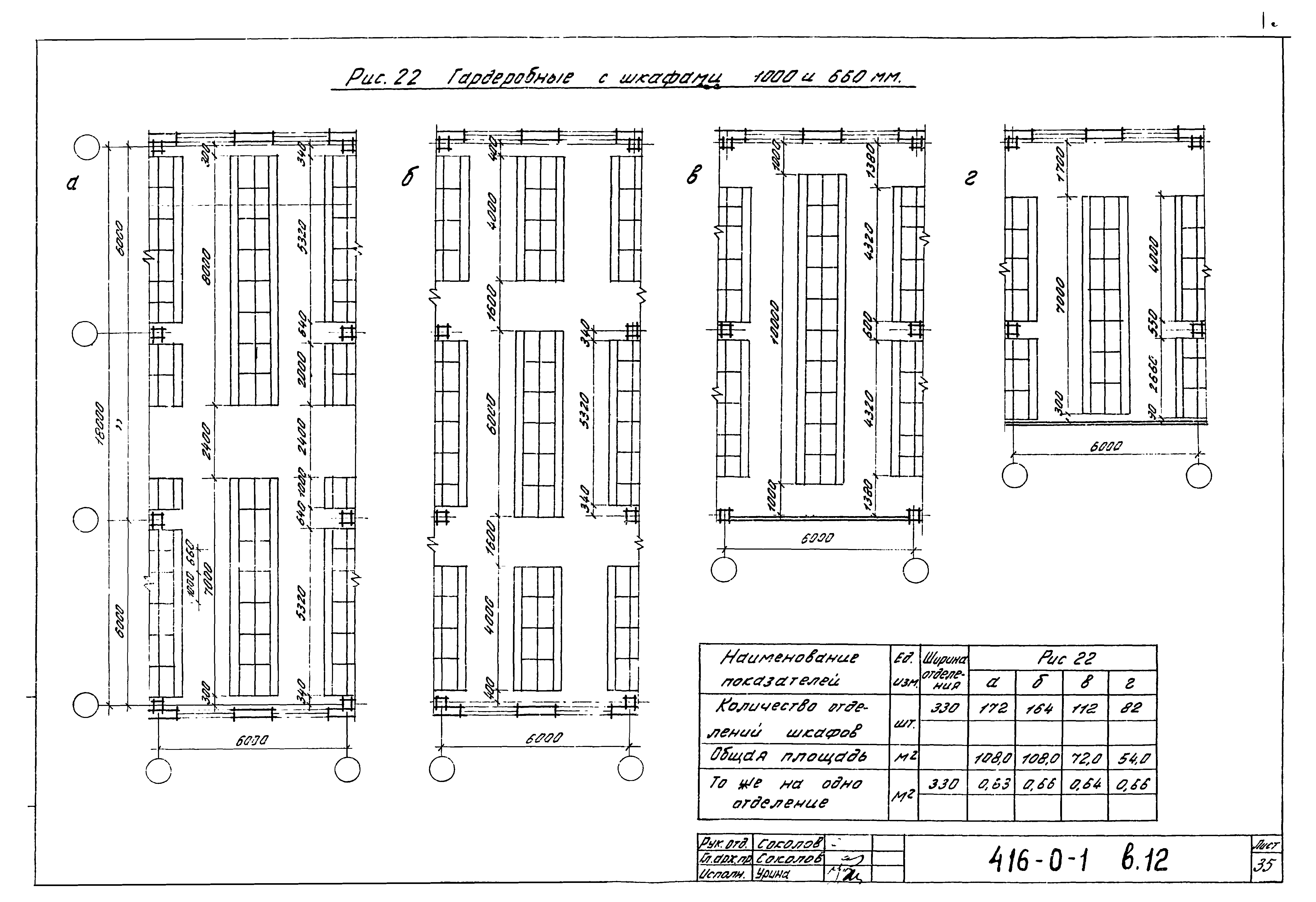

Рисунок 22. Гардеробные с шкафами шириной 1000 и 660 мм

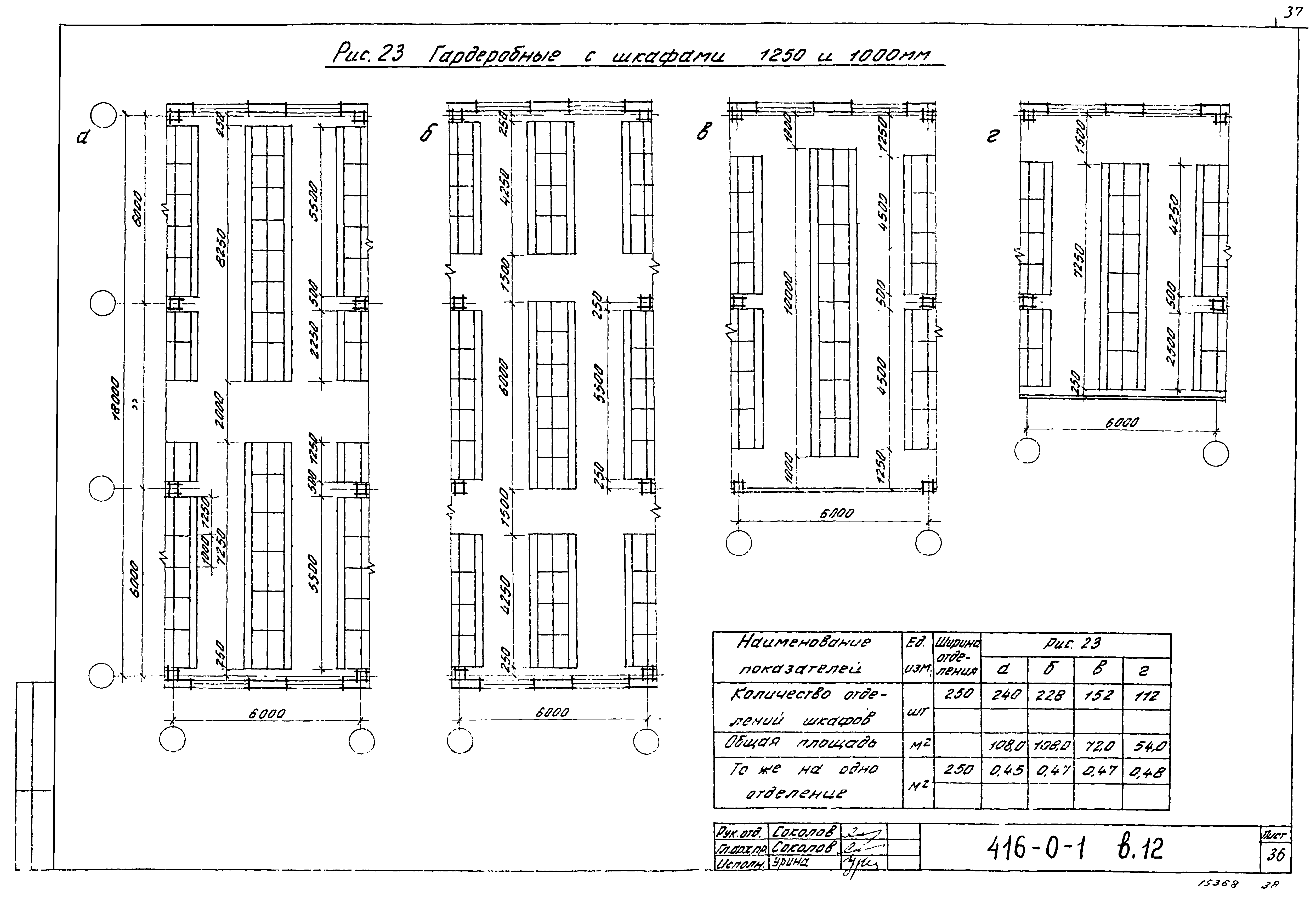

Рисунок 23. Гардеробные с шкафами шириной 1250 и 1000 мм

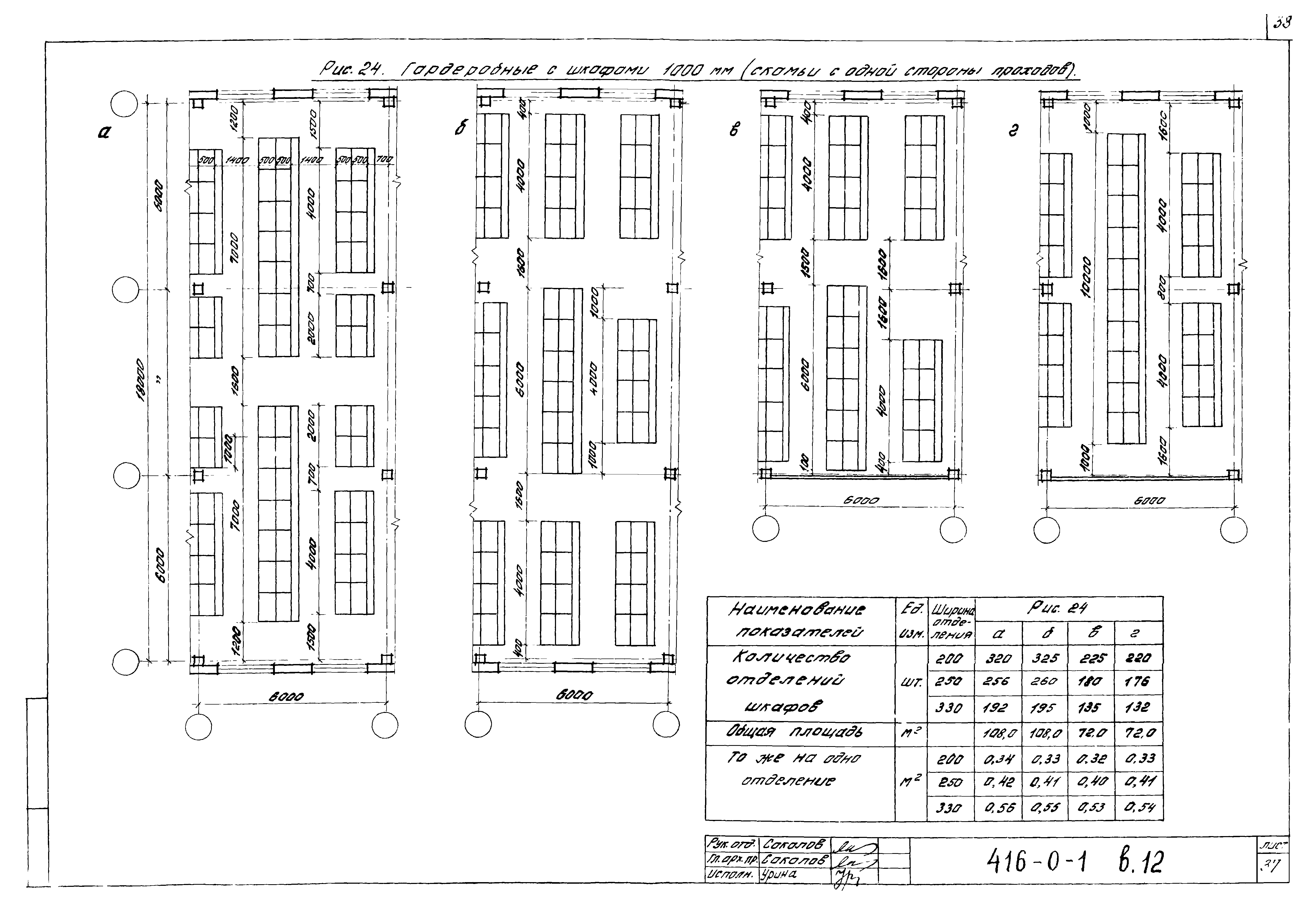

Рисунок 24. Гардеробные с шкафами 1000 мм (скамьи с одной стороны проходов)

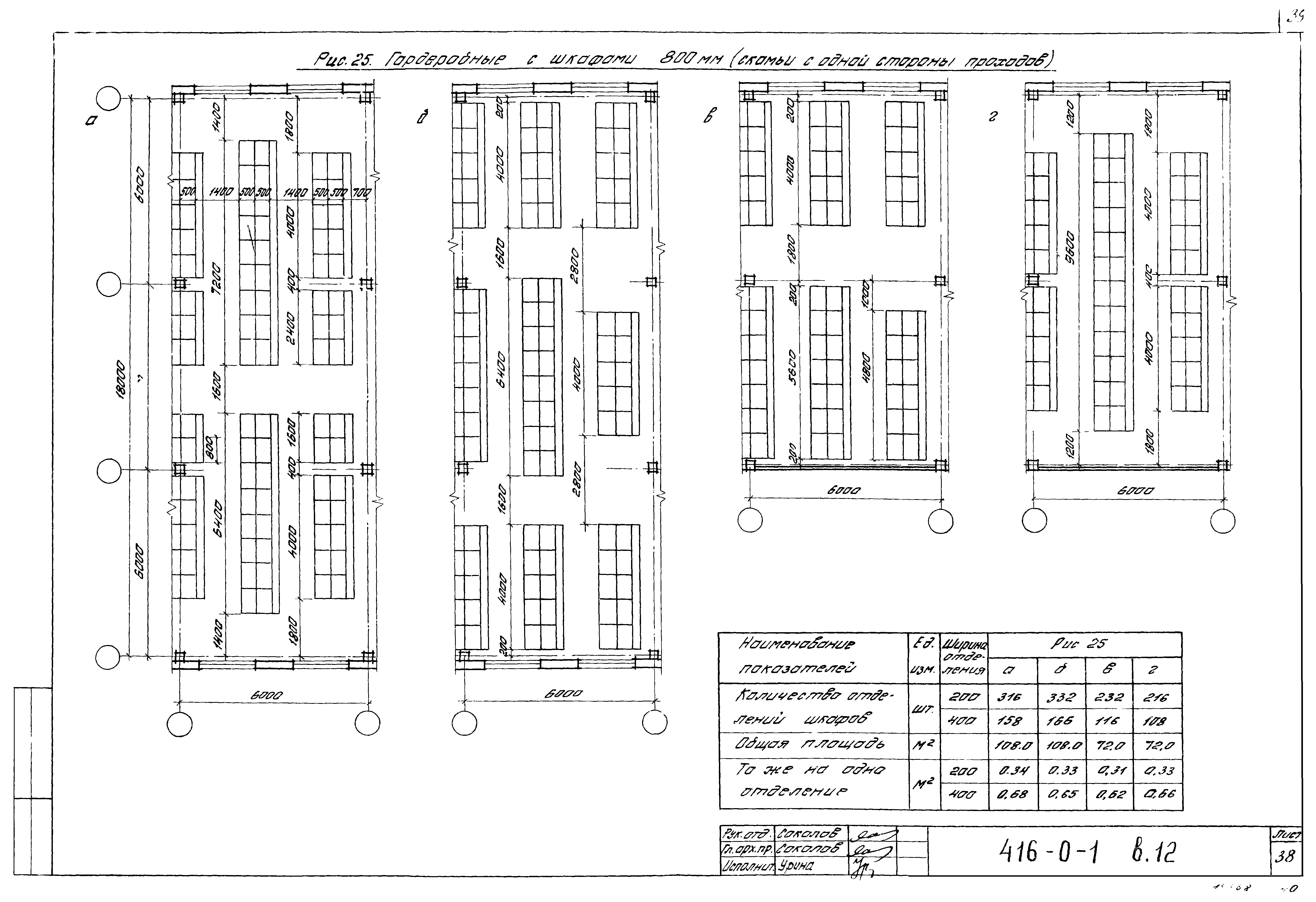

Рисунок 25. Гардеробные с шкафами 800 мм (скамьи с одной стороны проходов)

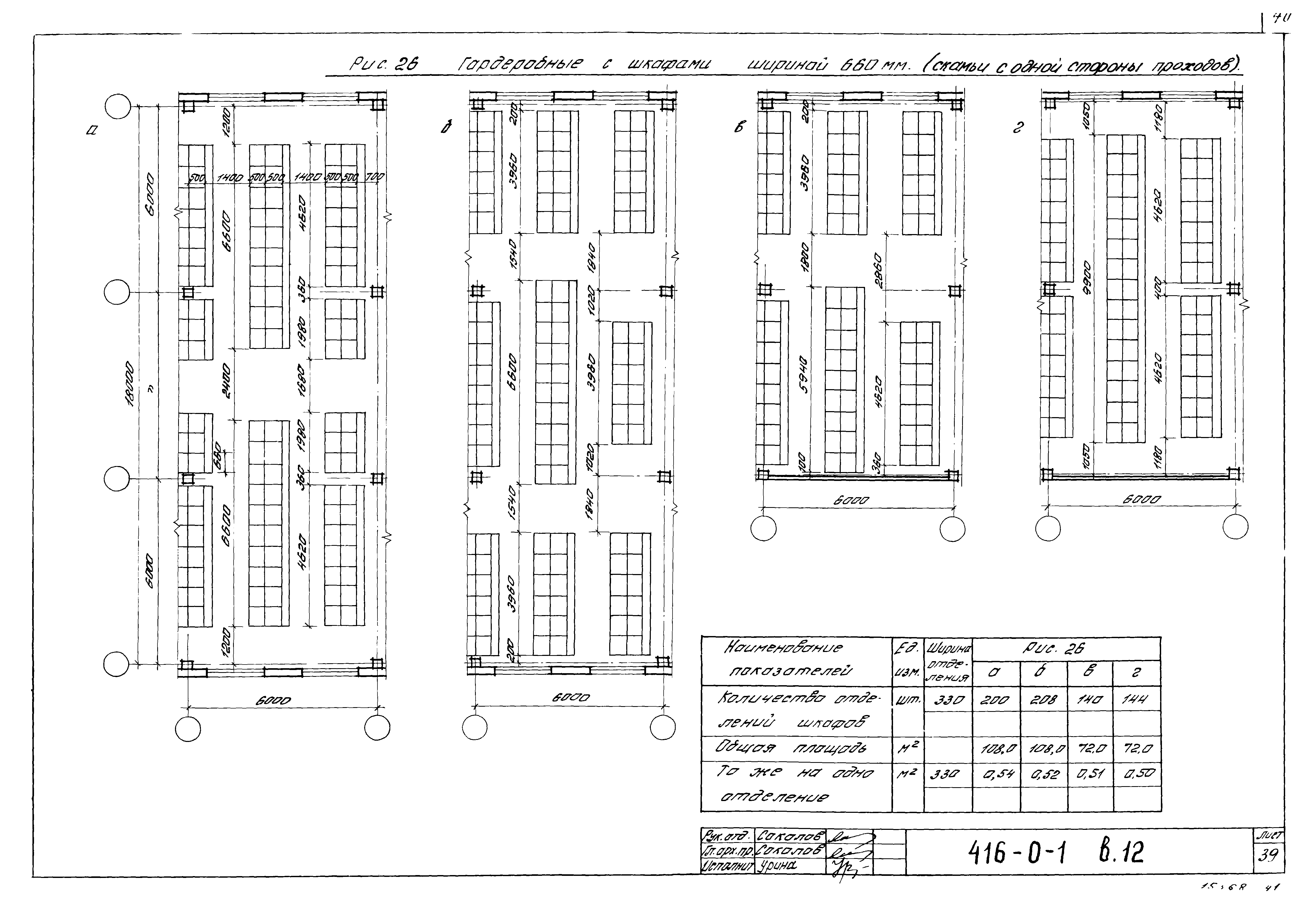

Рисунок 26. Гардеробные с шкафами 660 мм (скамьи с одной стороны проходов)

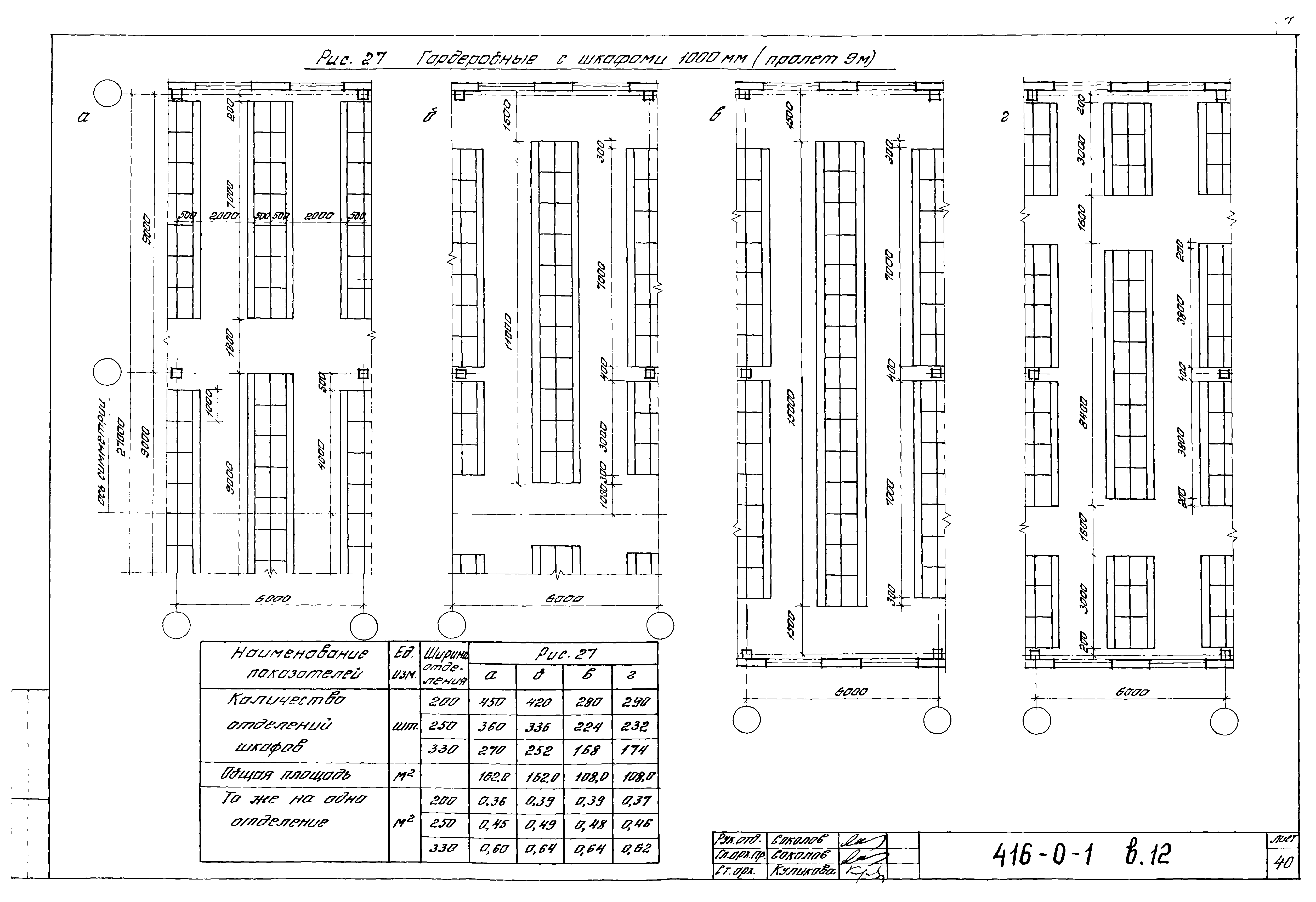

Рисунок 27. Гардеробные с шкафами 1000 мм (пролет 9 м)

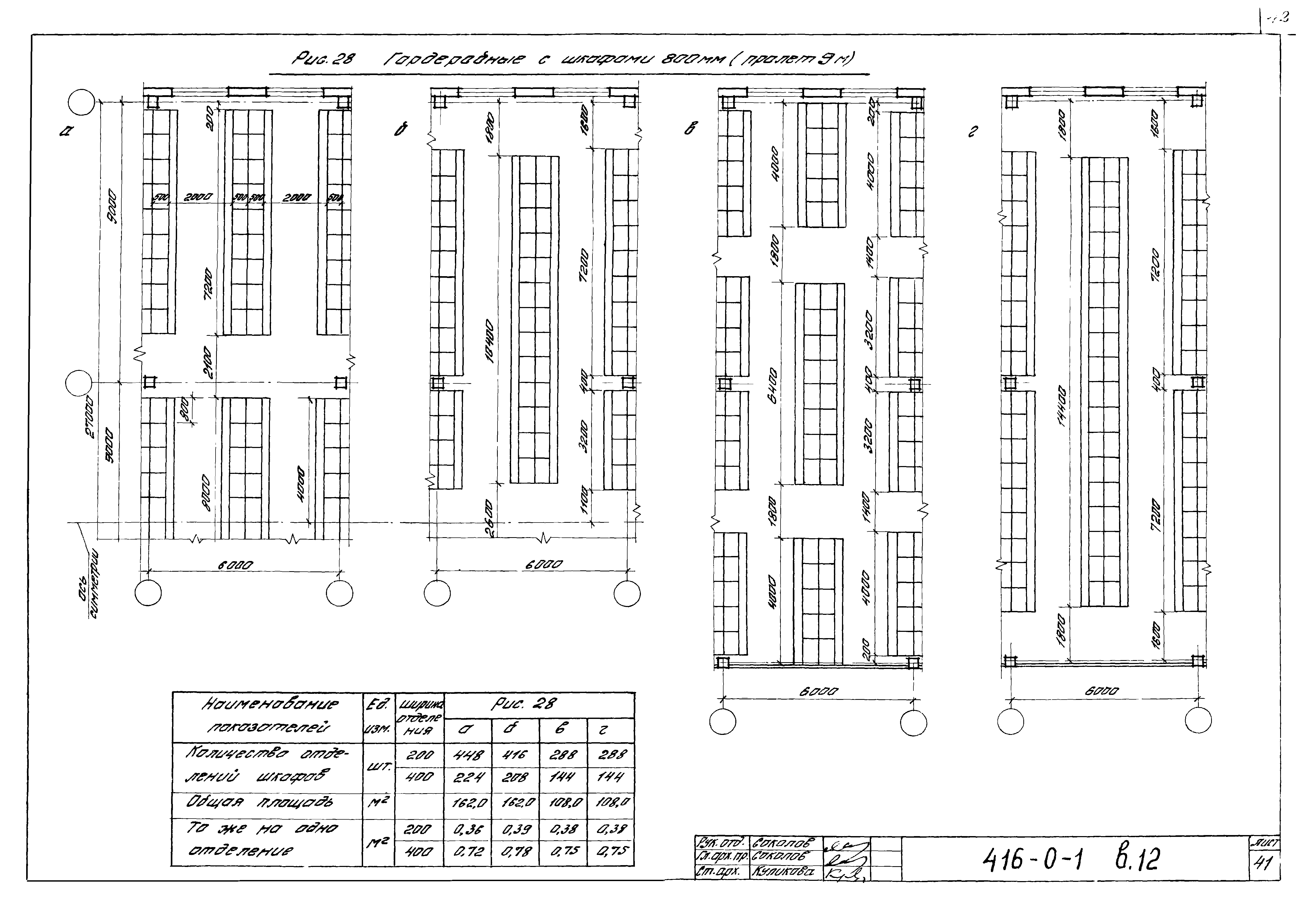

Рисунок 28. Гардеробные с шкафами 800 мм (пролет 9 м)

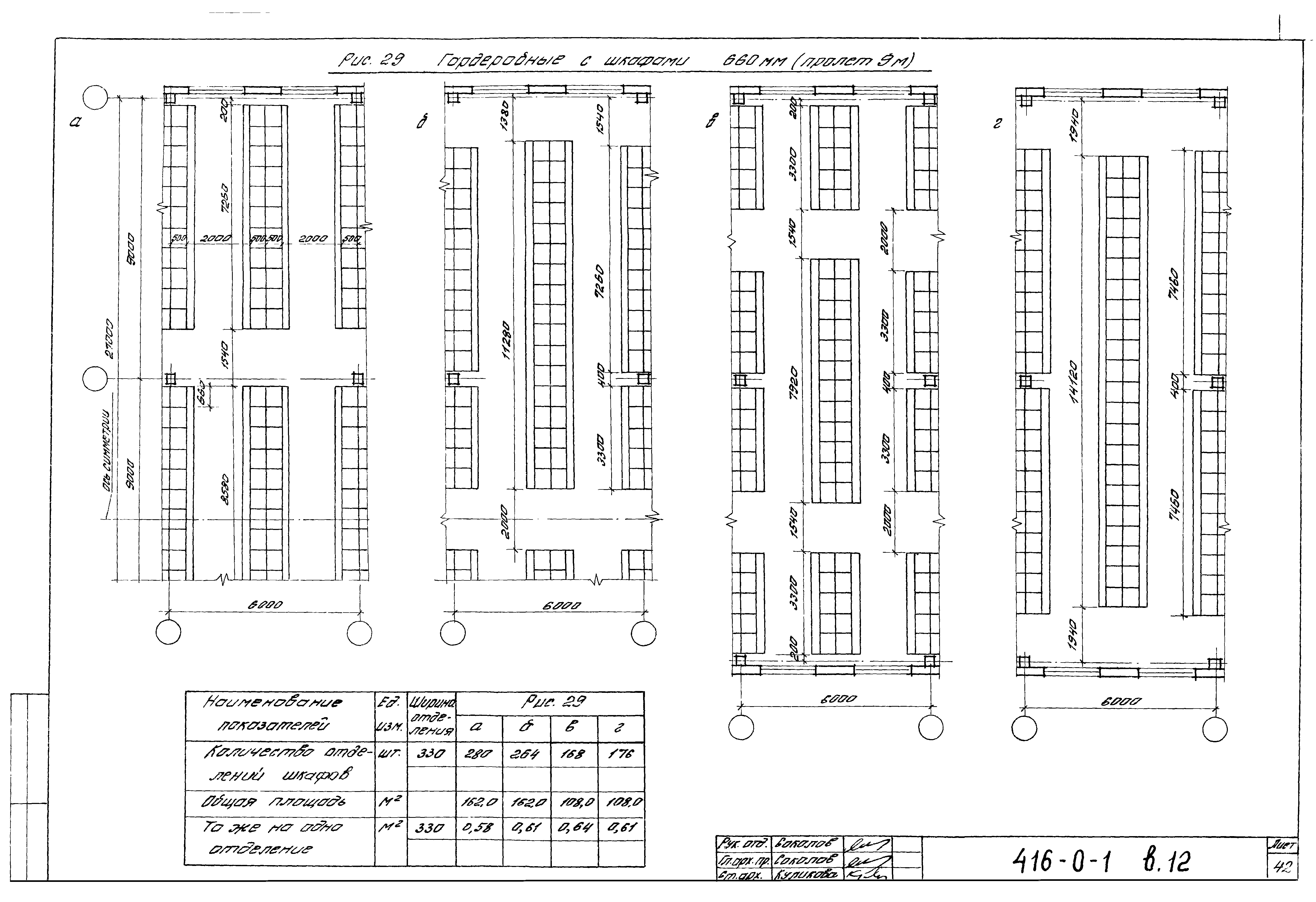

Рисунок 29. Гардеробные с шкафами 660 мм (пролет 9 м)

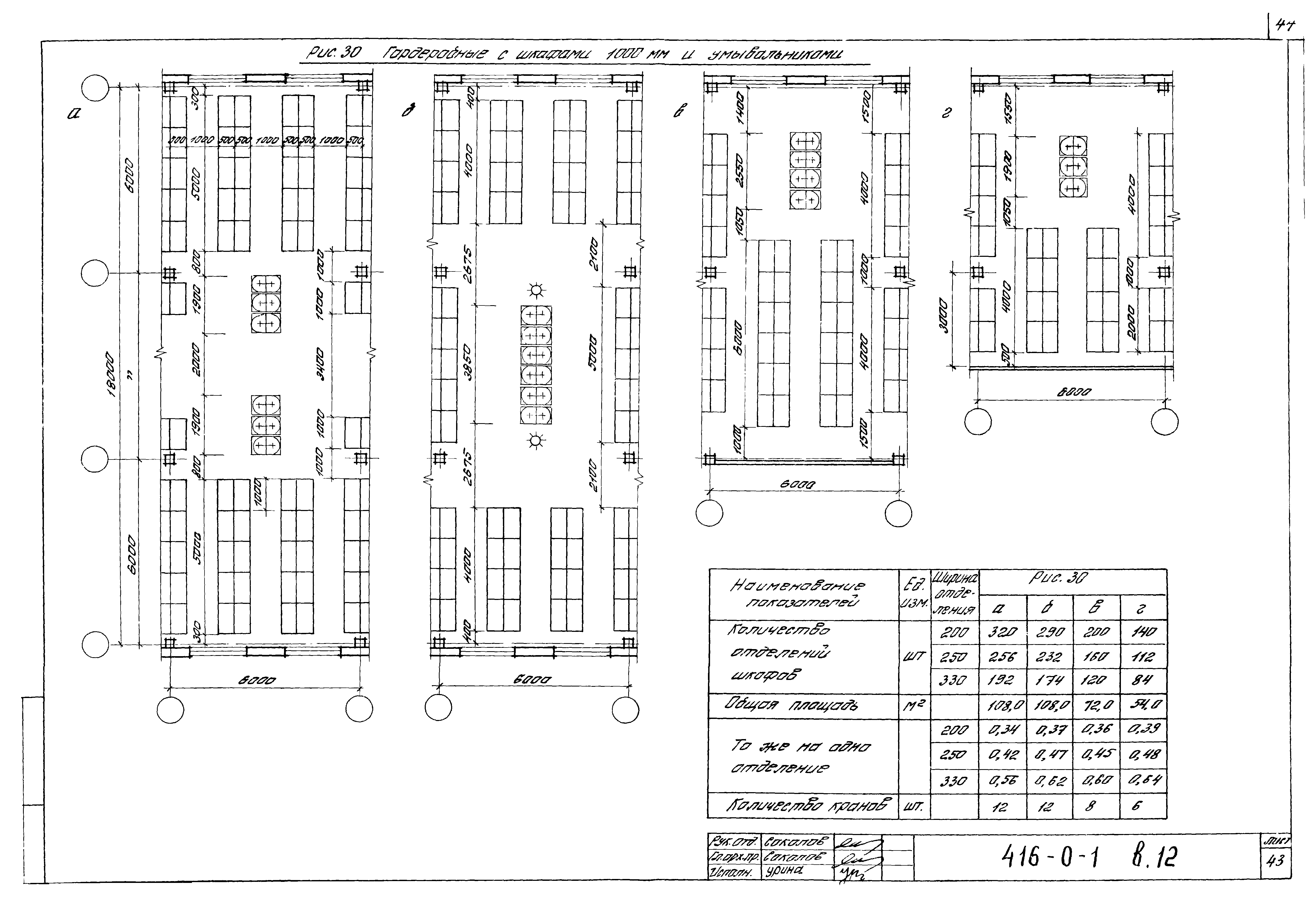

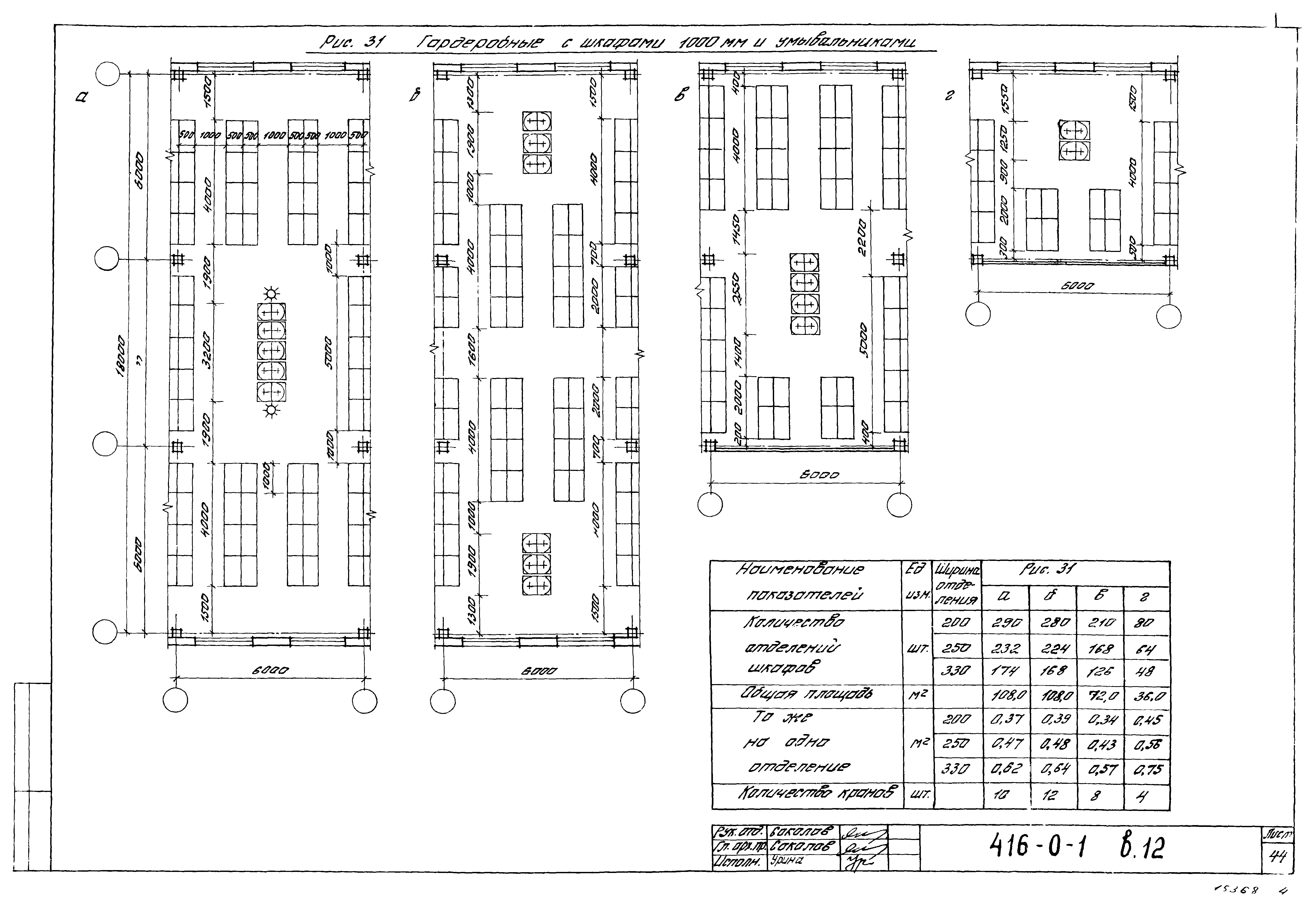

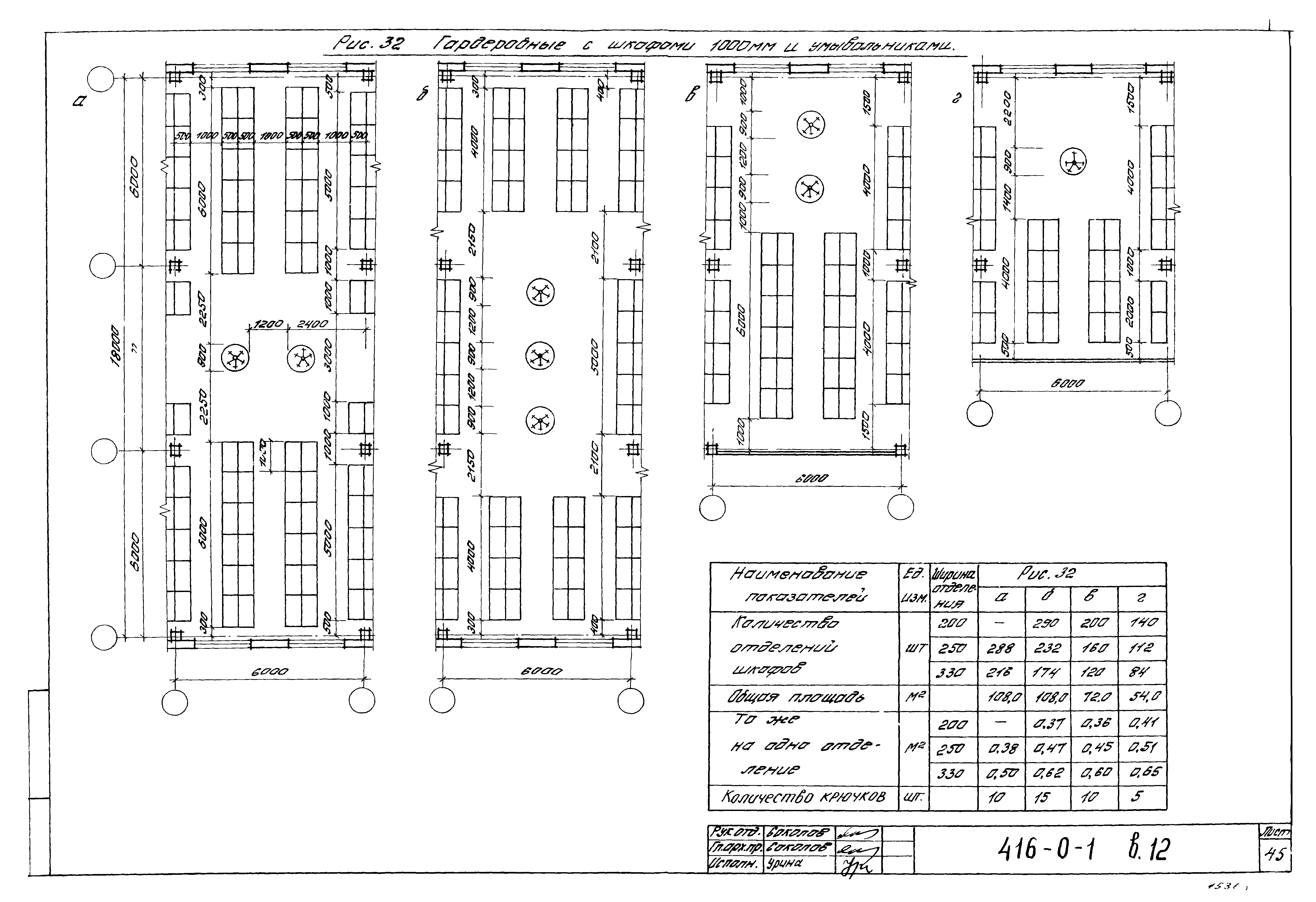

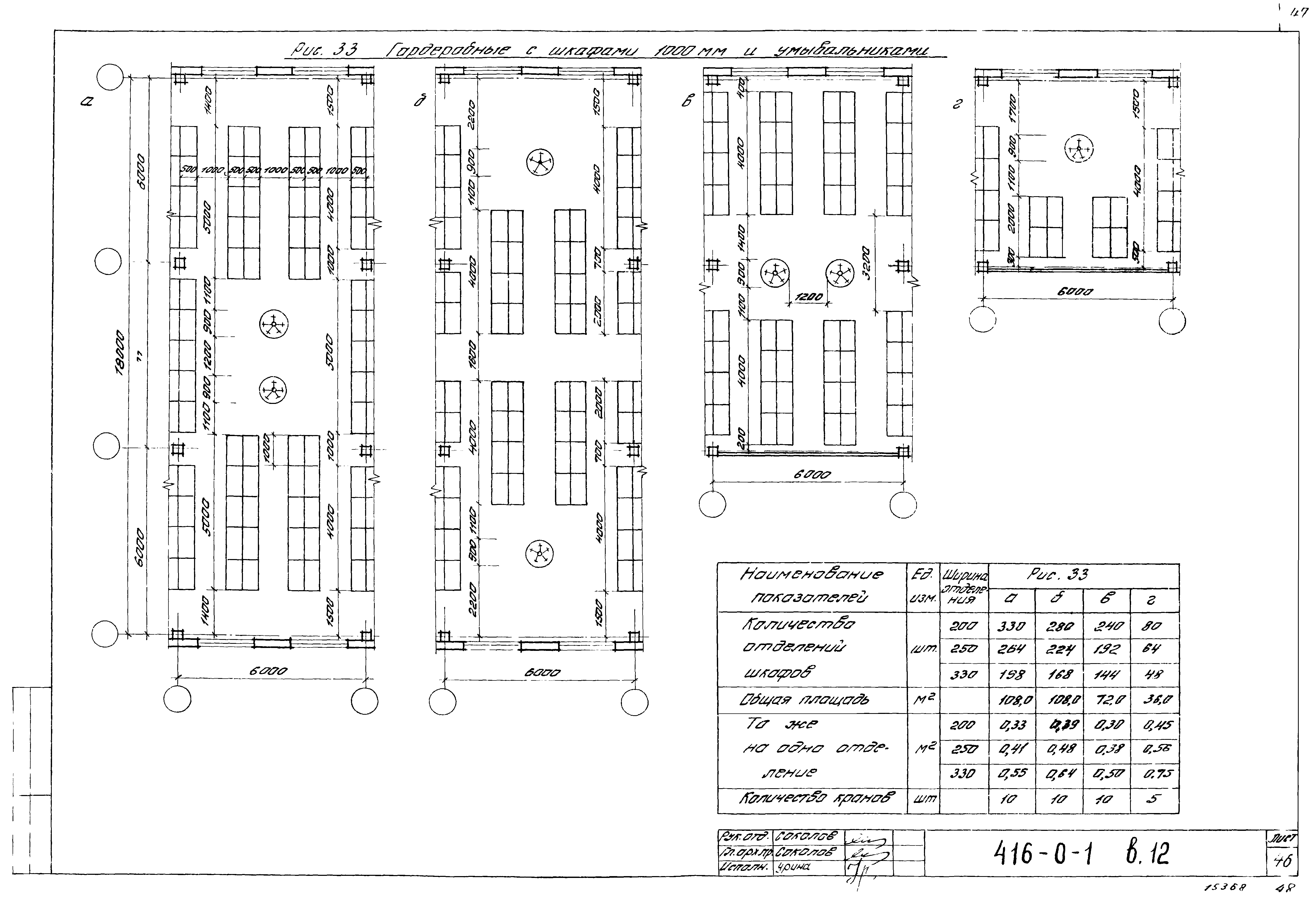

Рисунки 30 - 33. Гардеробные с шкафами 1000 мм и умывальниками

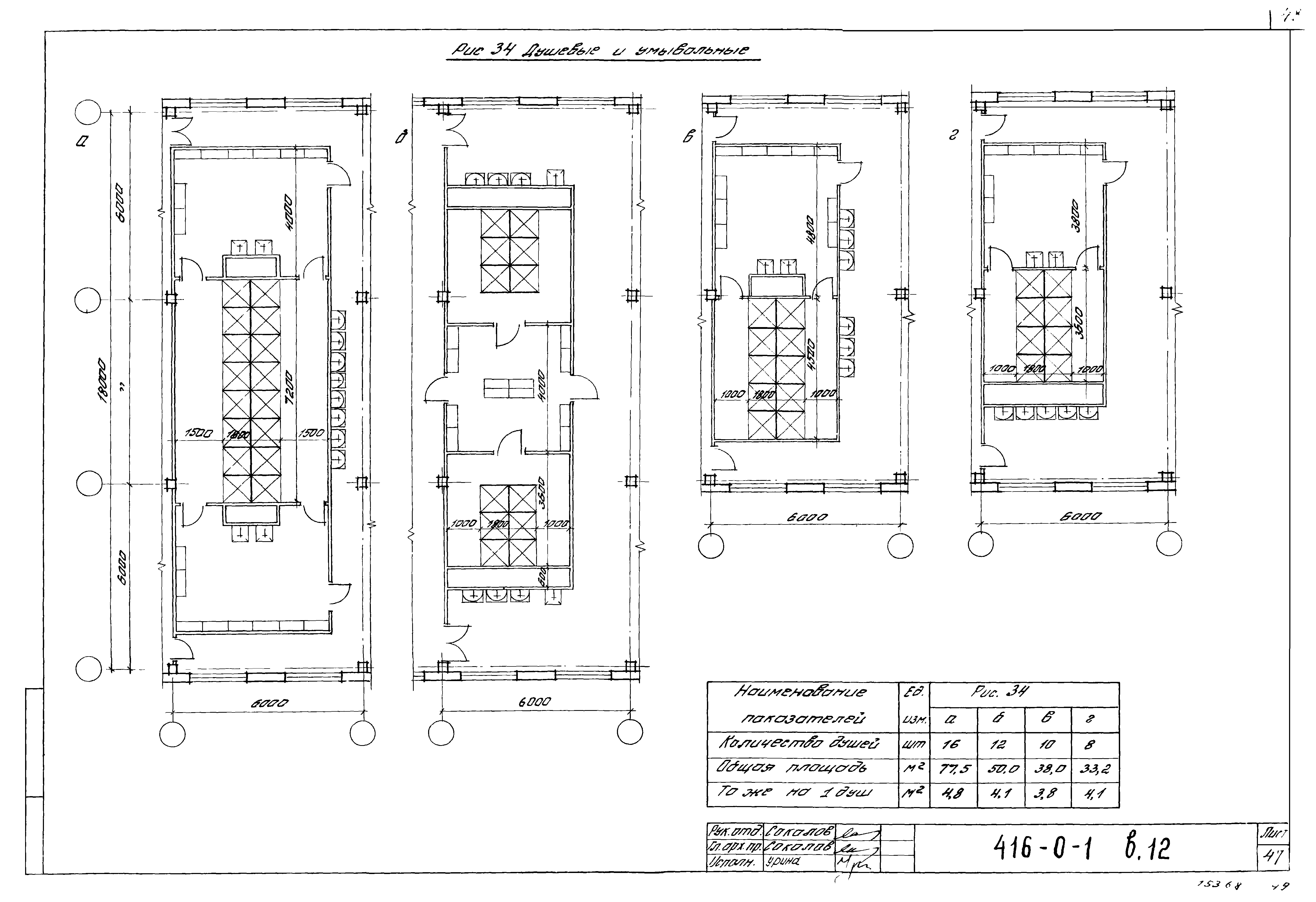

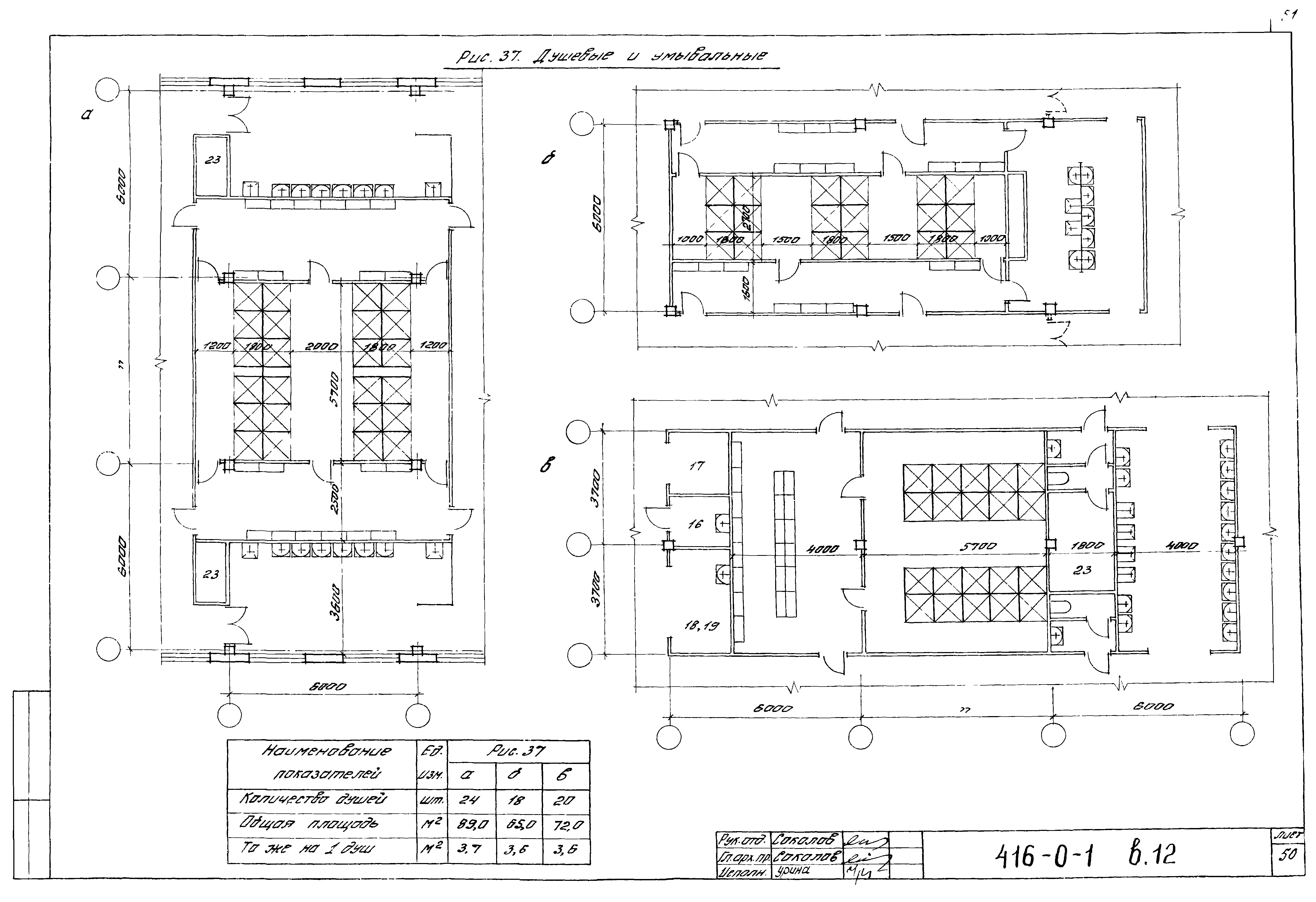

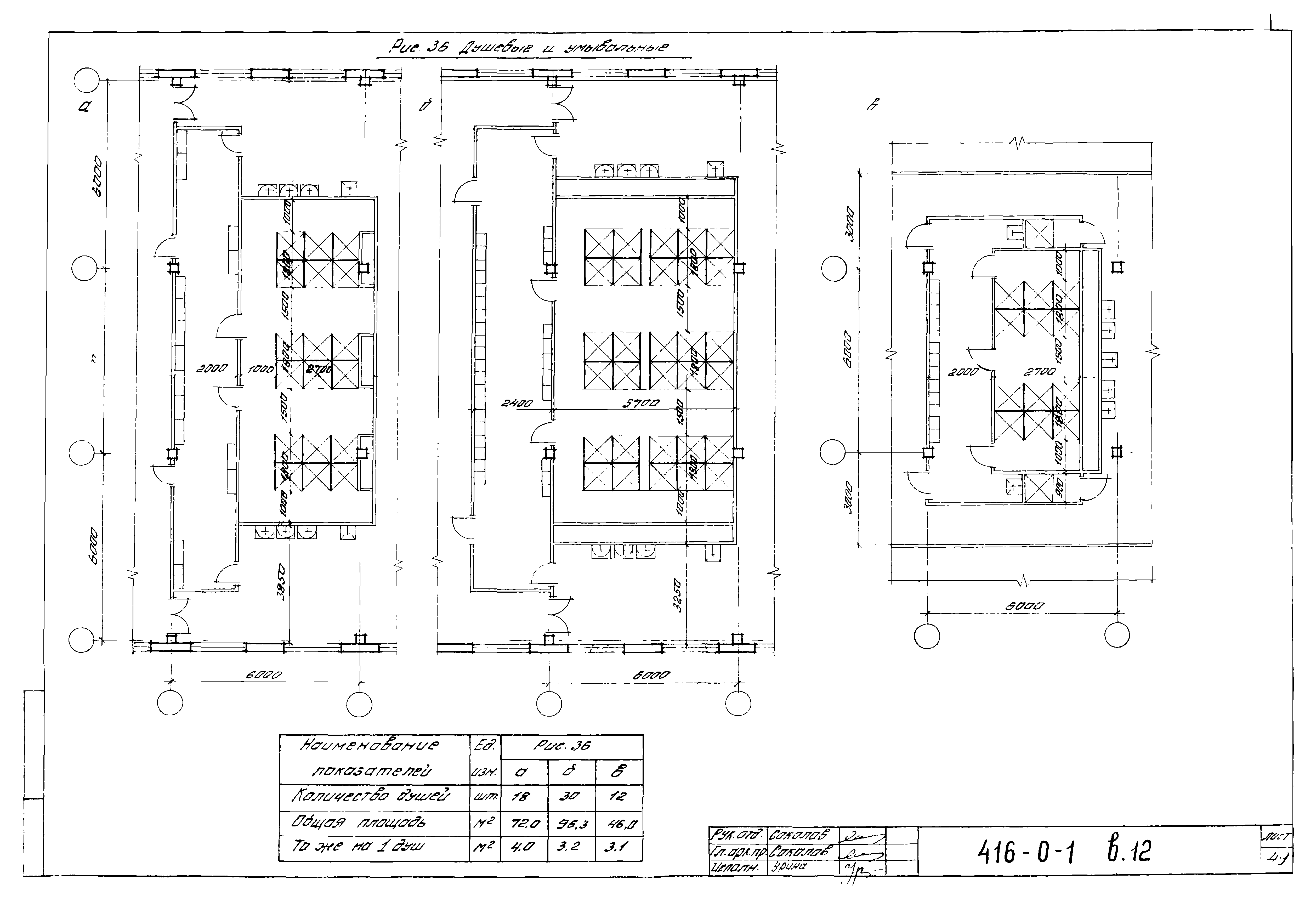

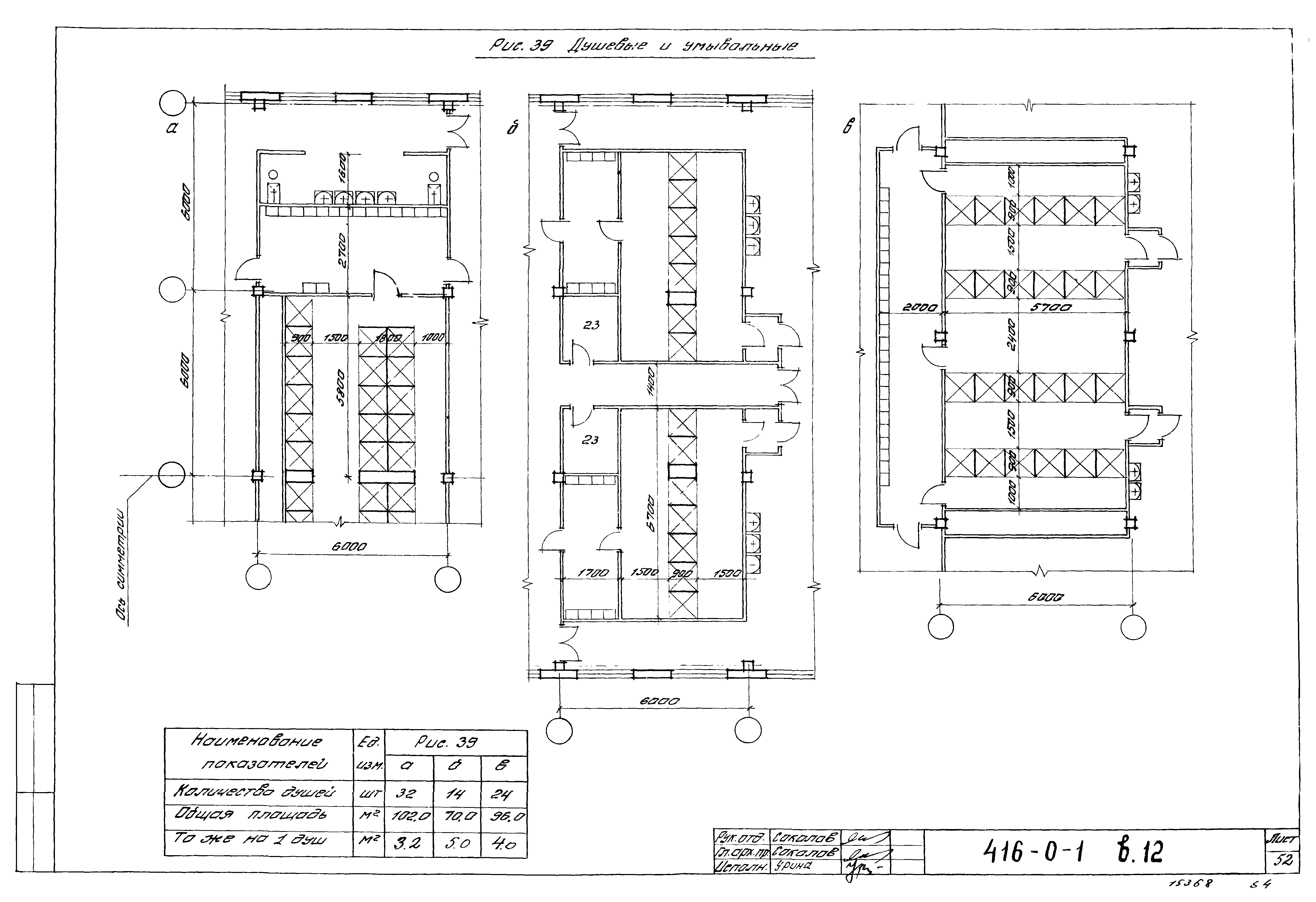

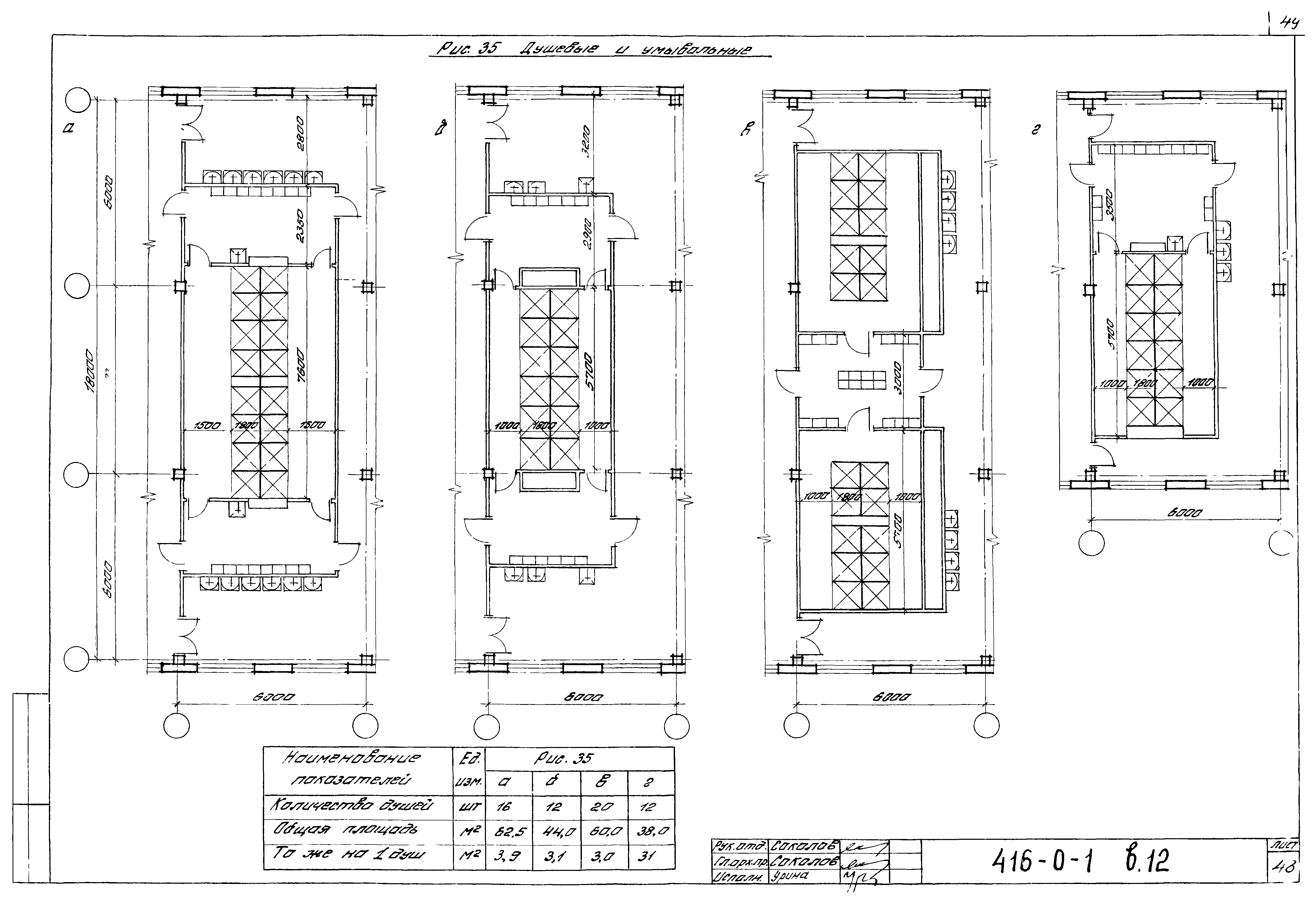

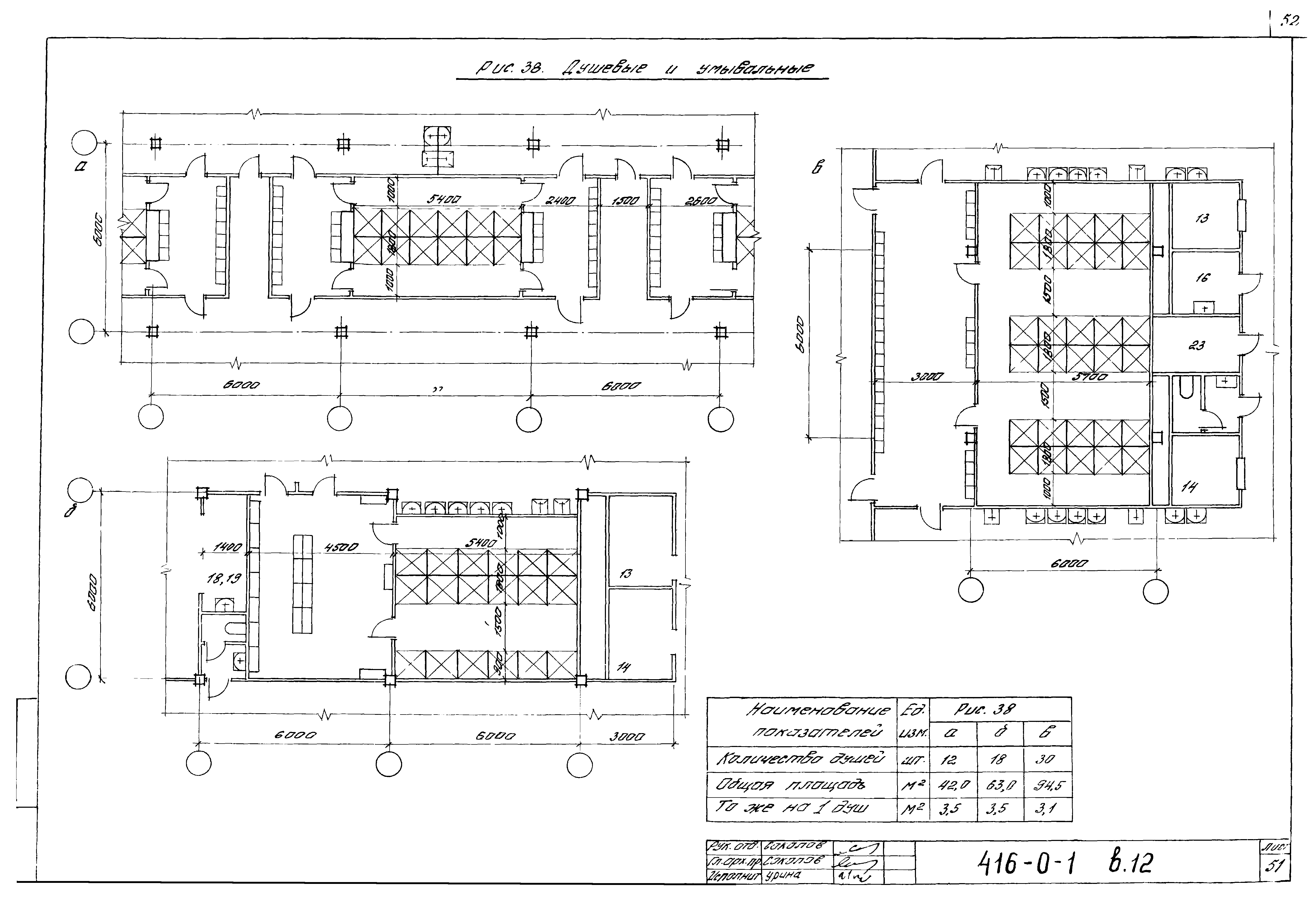

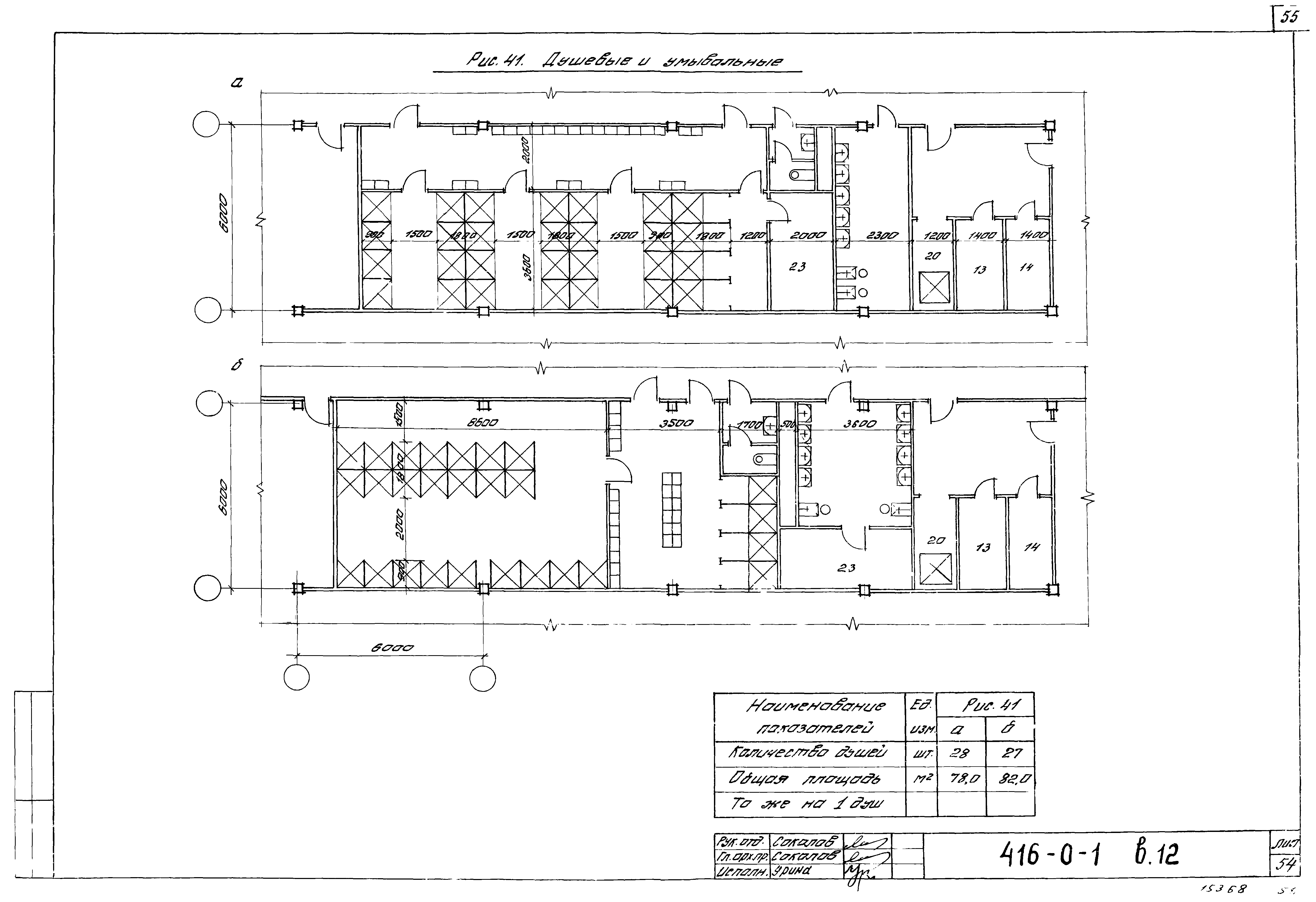

Рисунки 34 - 41. Душевые и умывальные

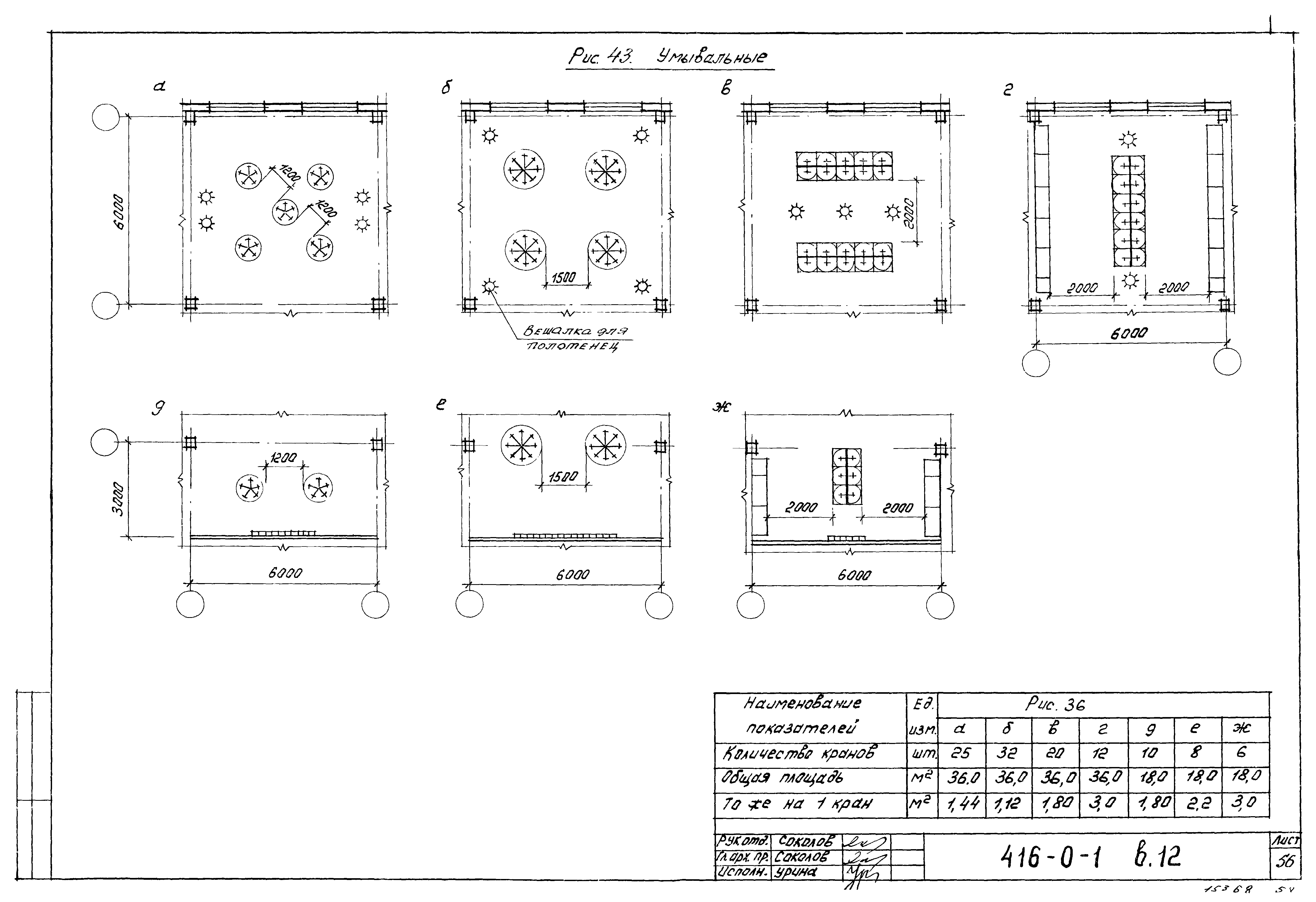

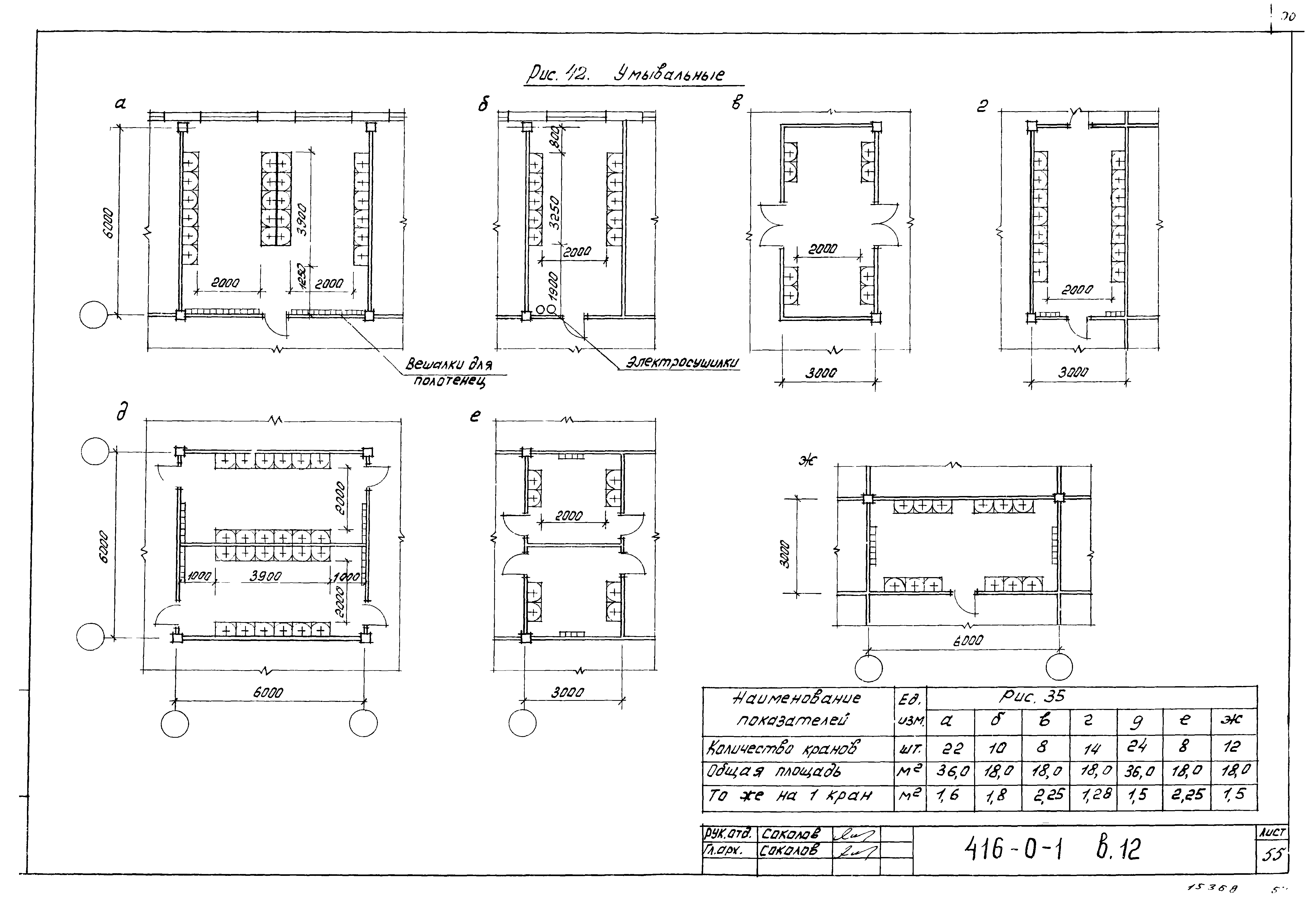

Рисунки 42, 43. Умывальные

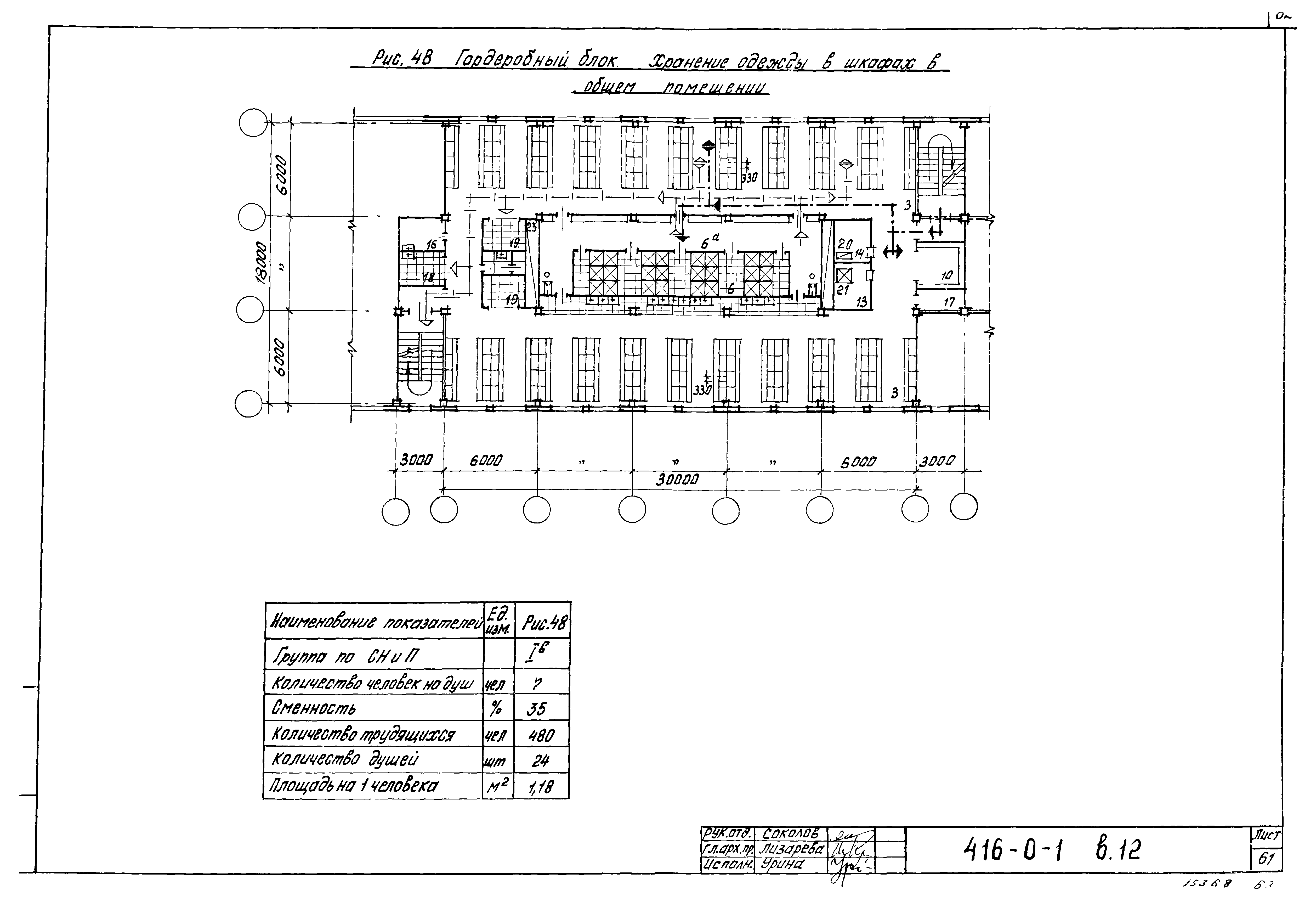

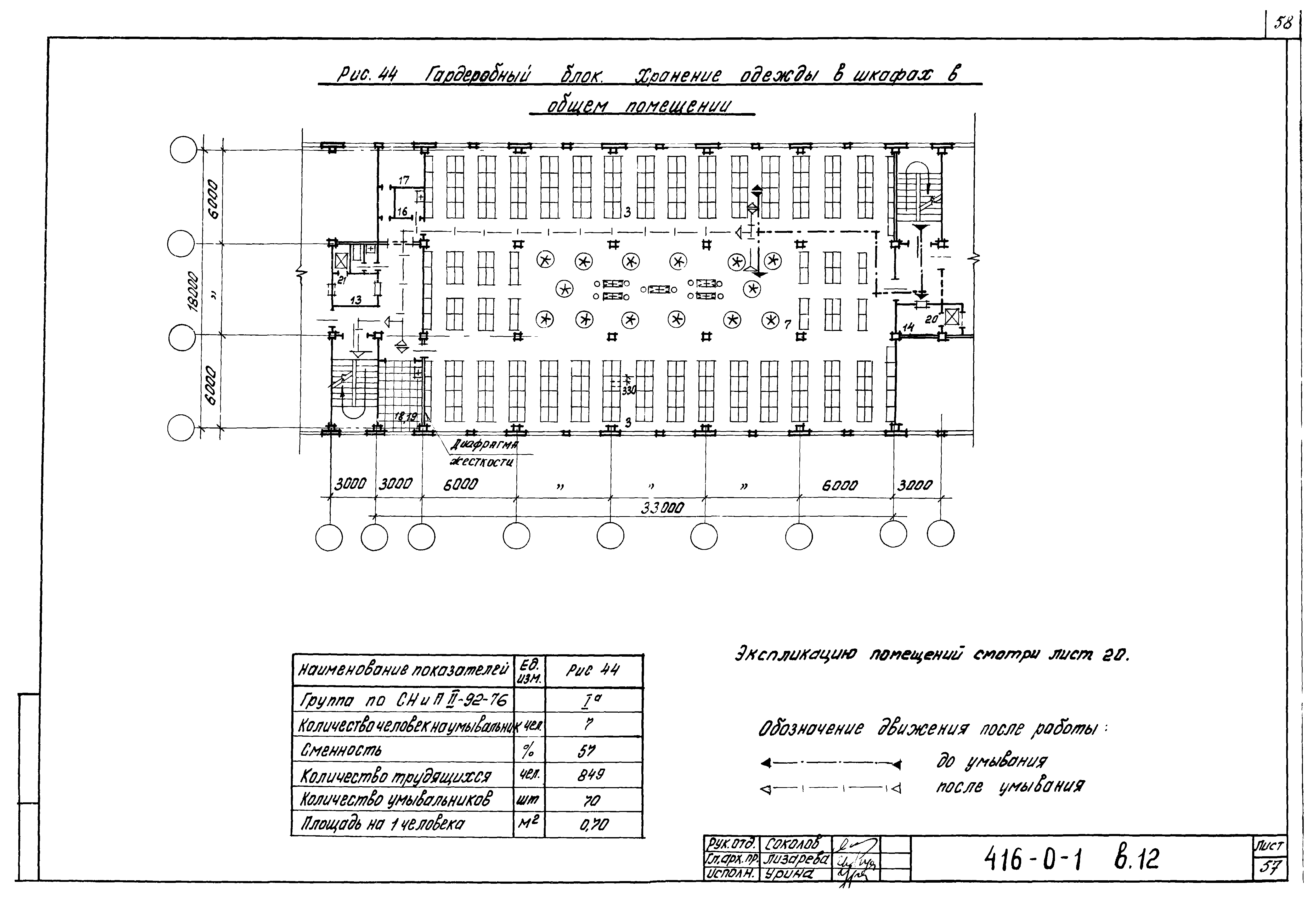

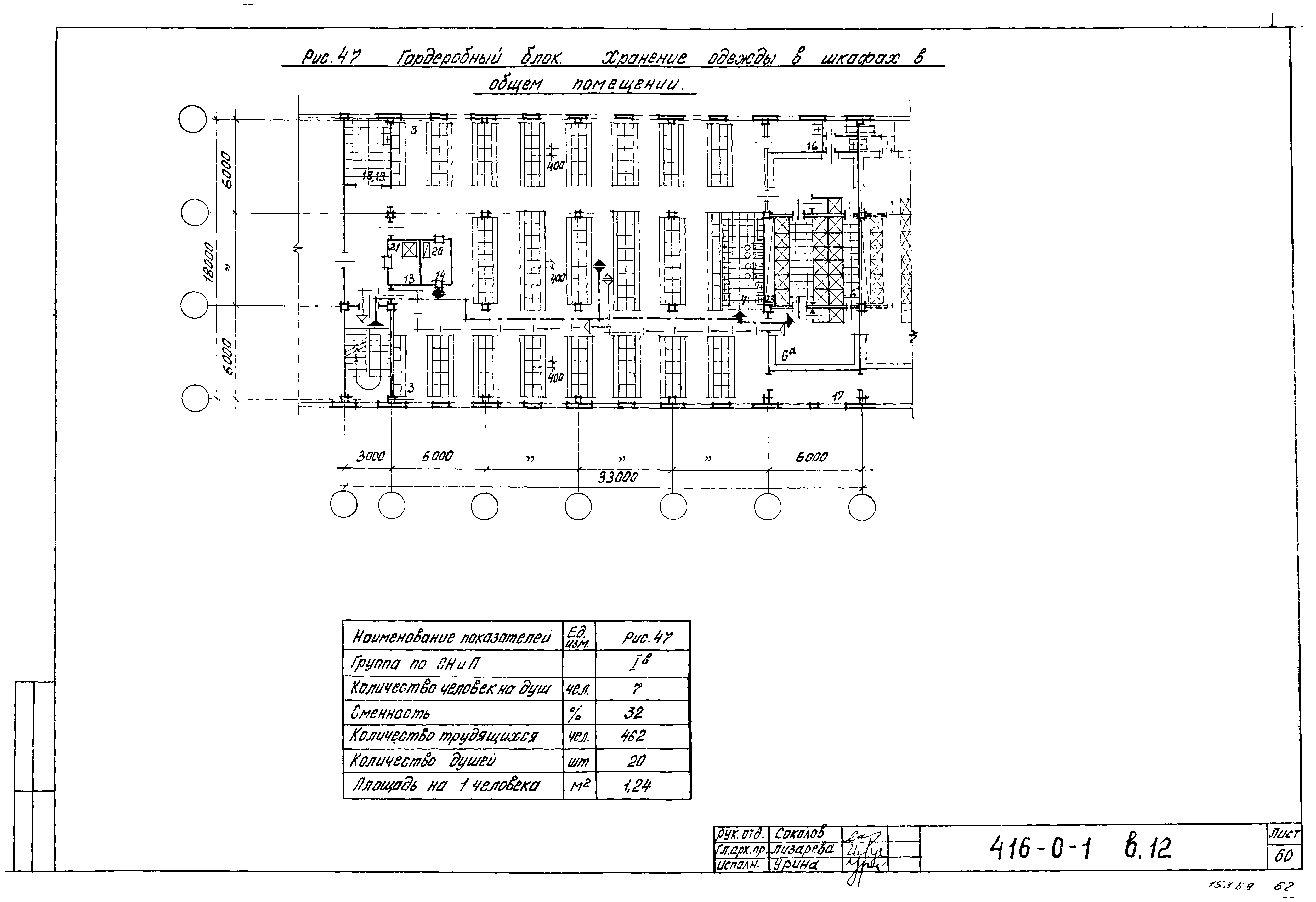

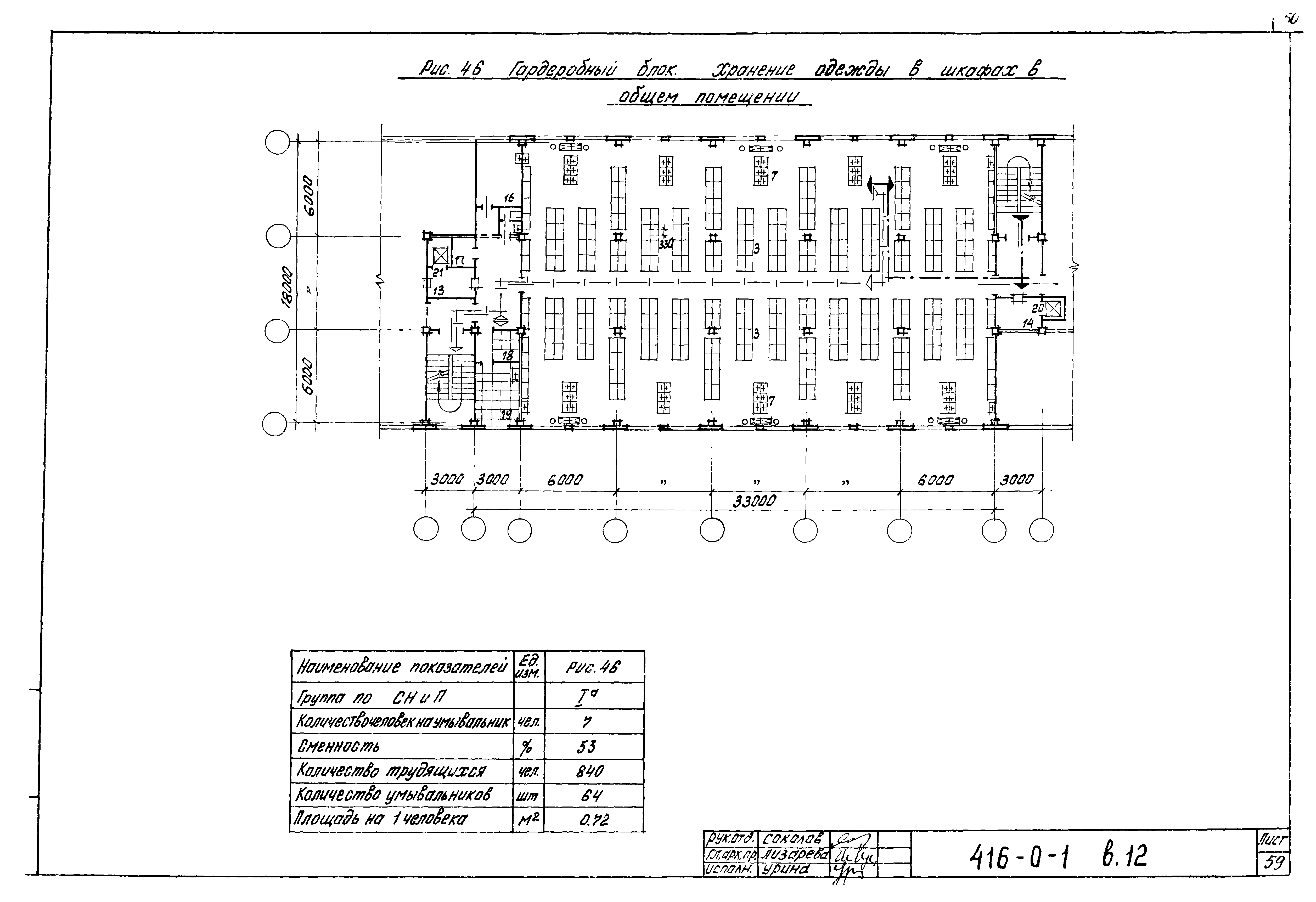

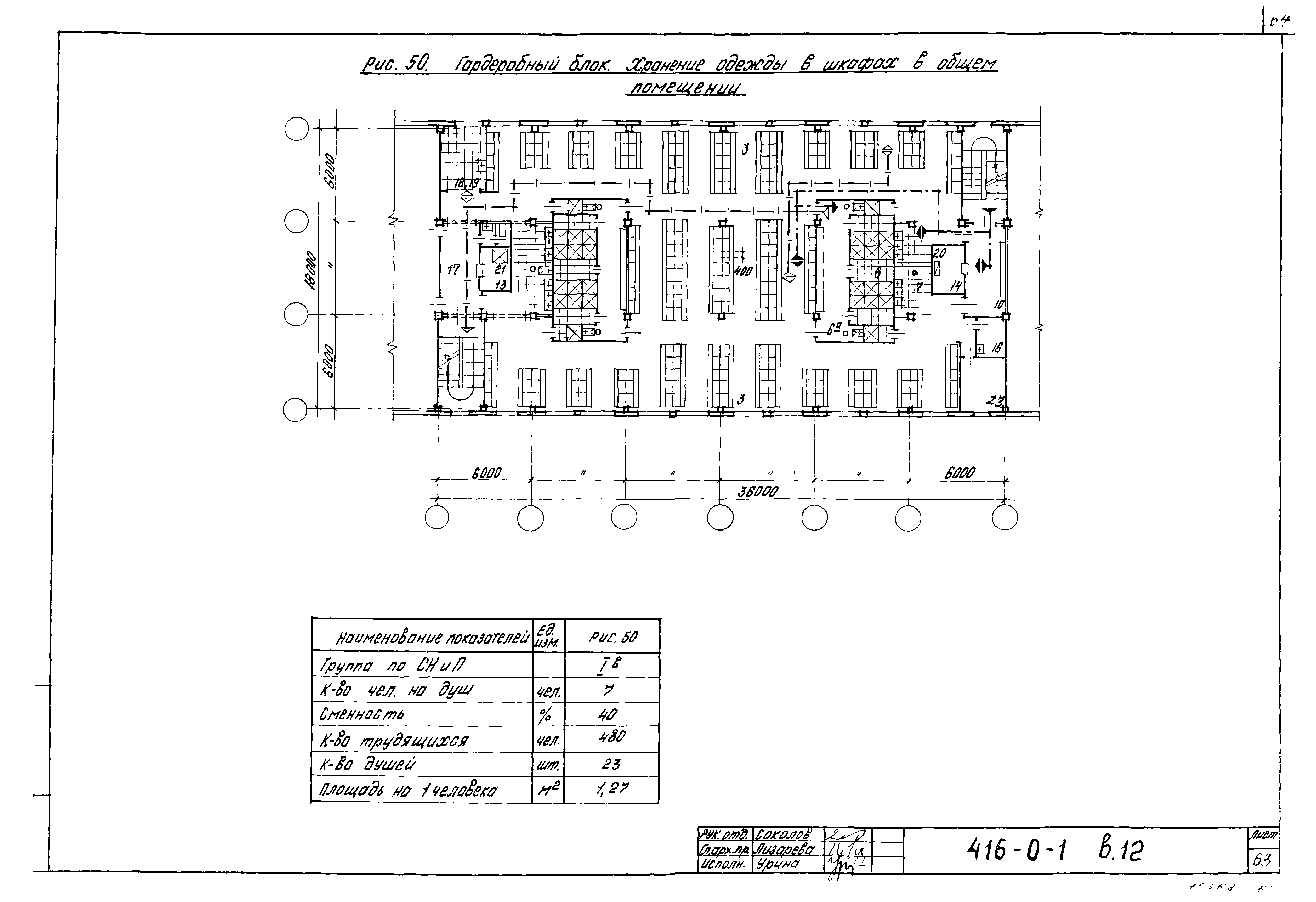

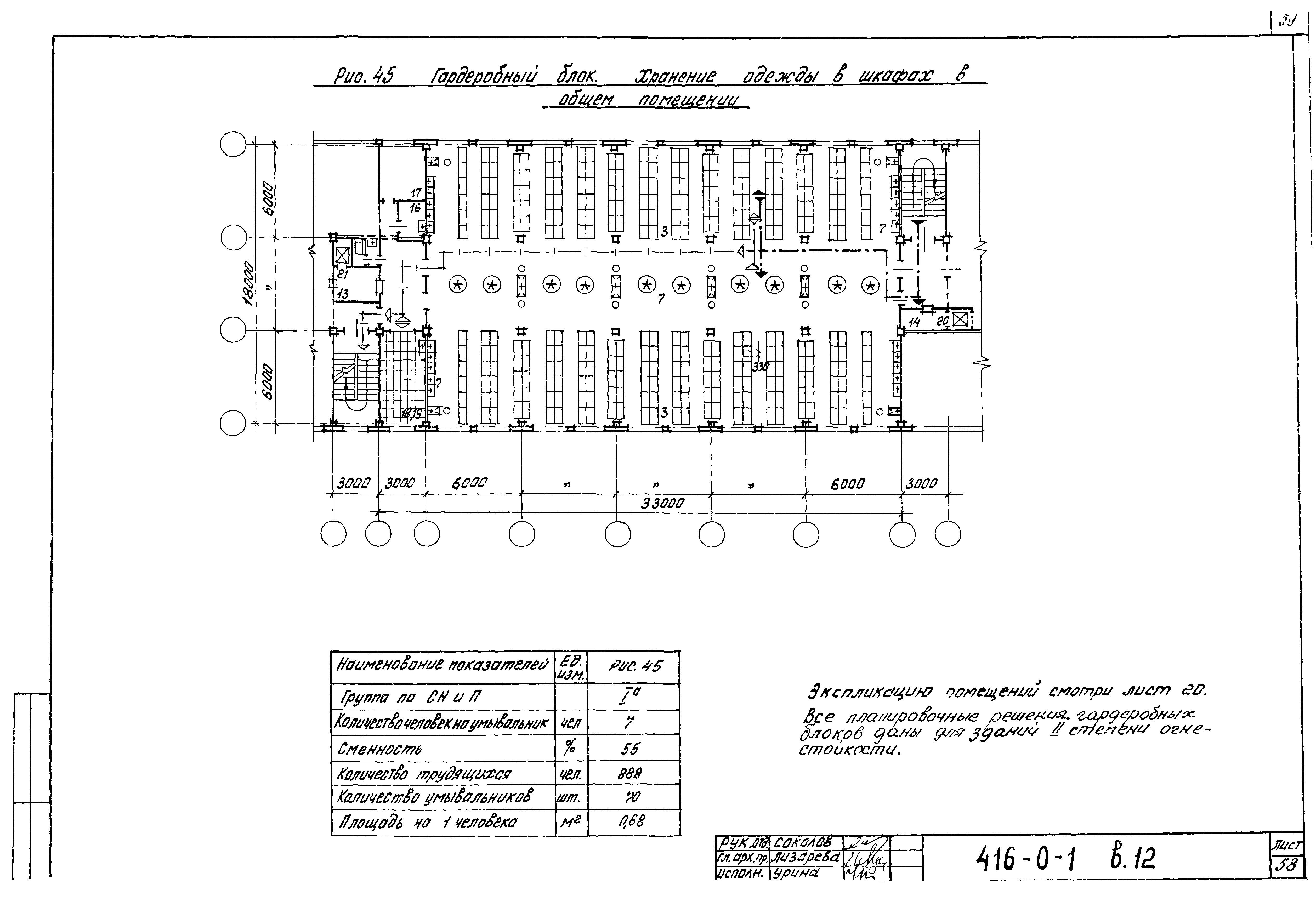

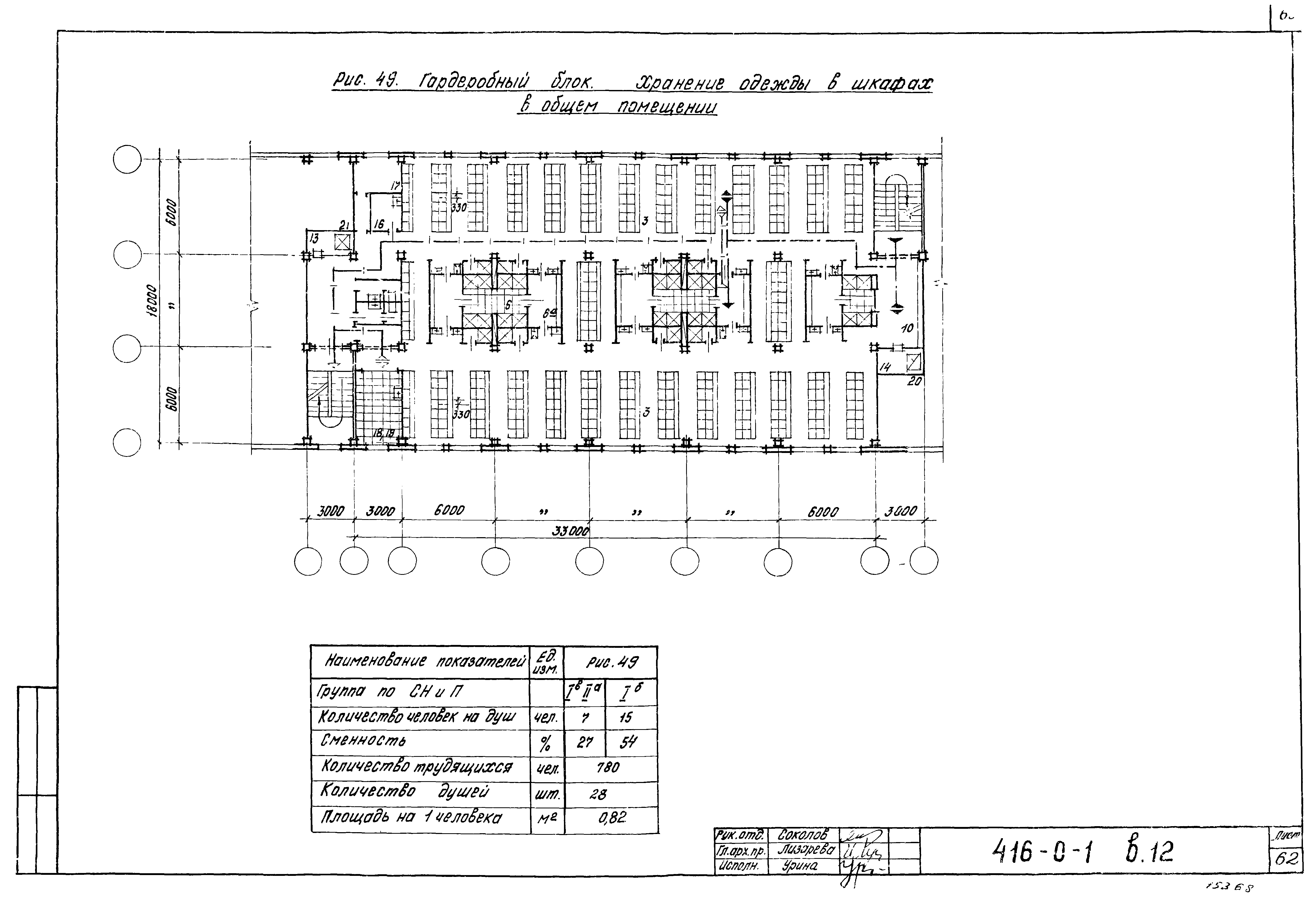

Рисунки 44 - 50. Гардеробный блок. Хранение одежды в шкафах в общем помещении

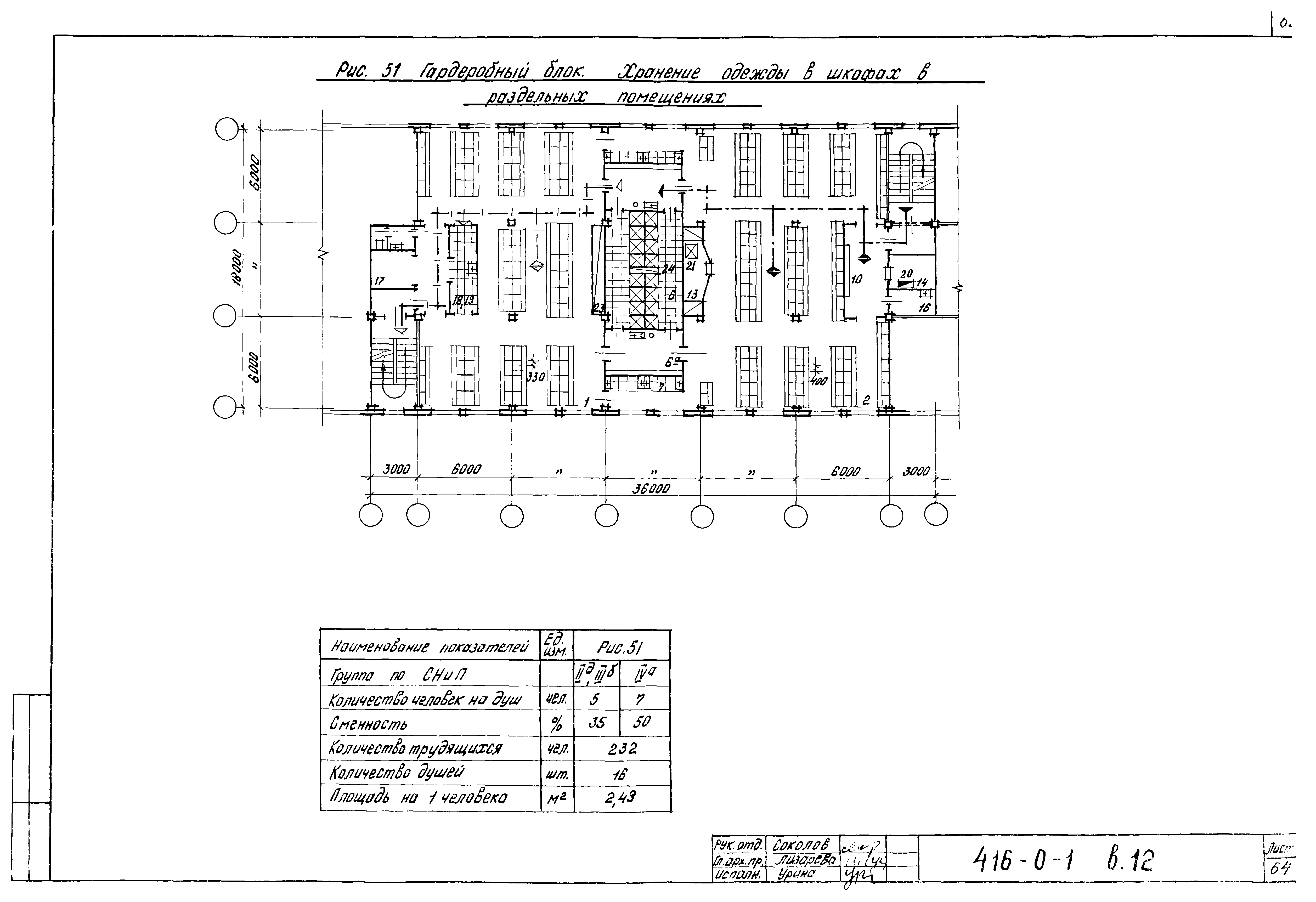

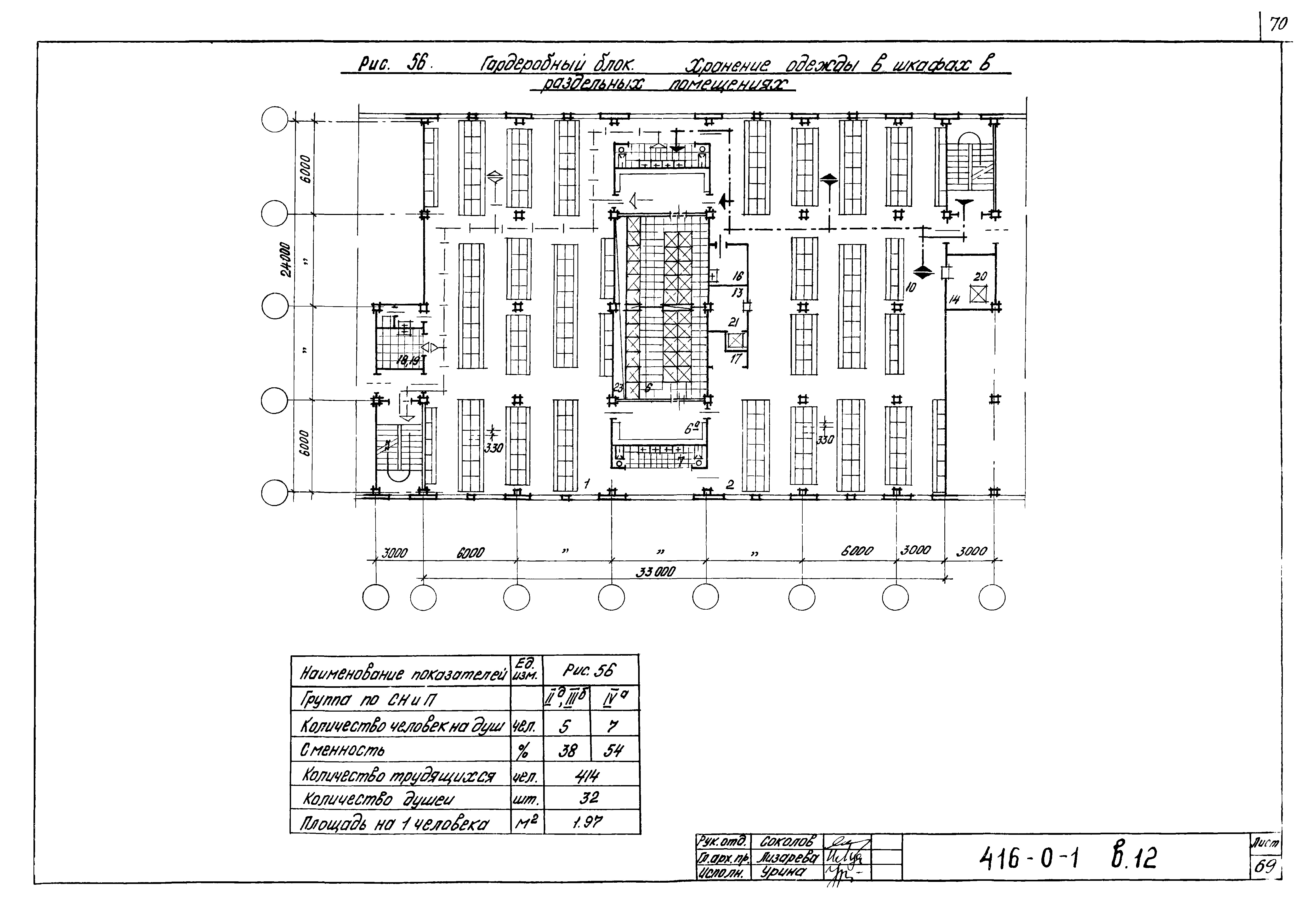

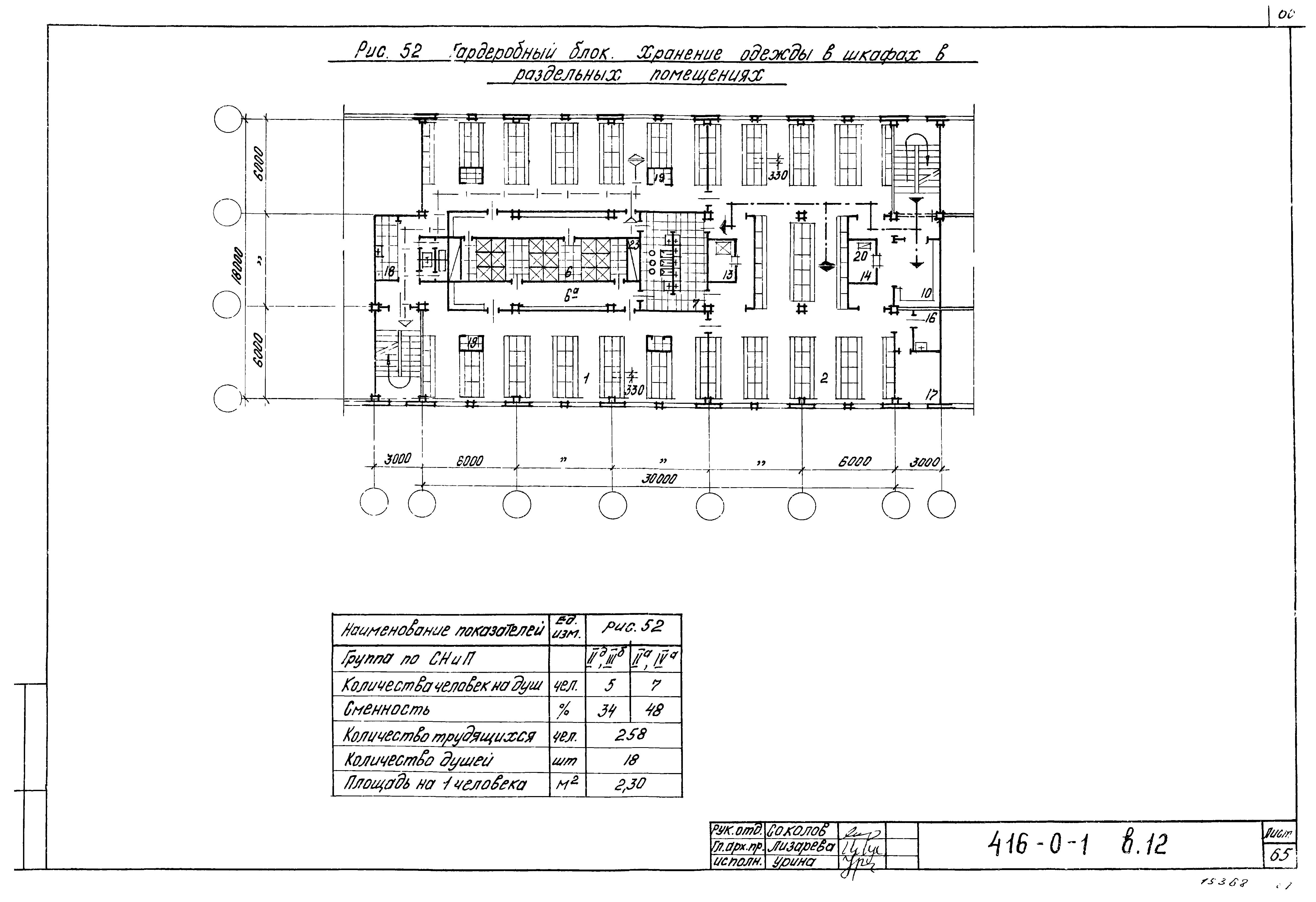

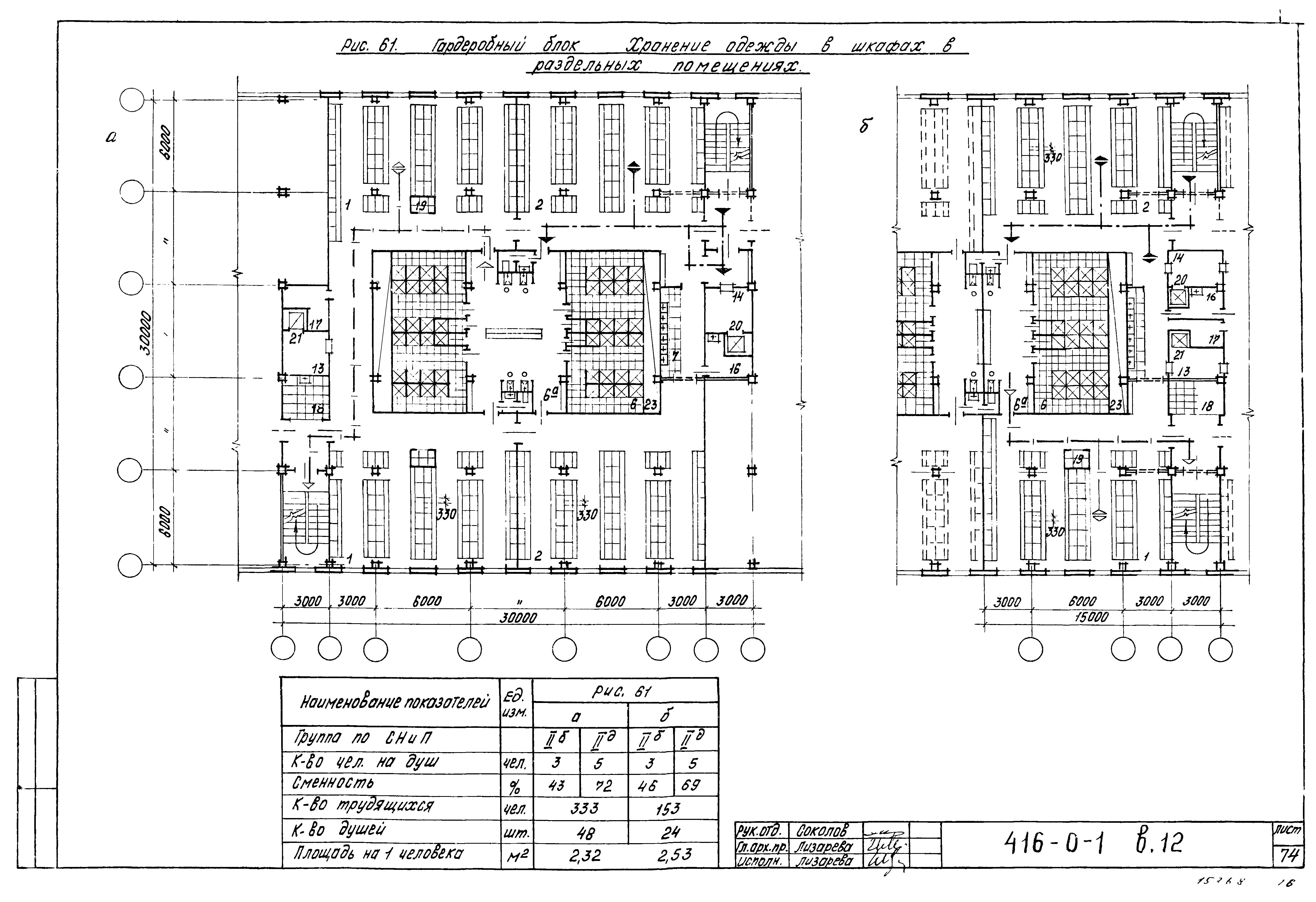

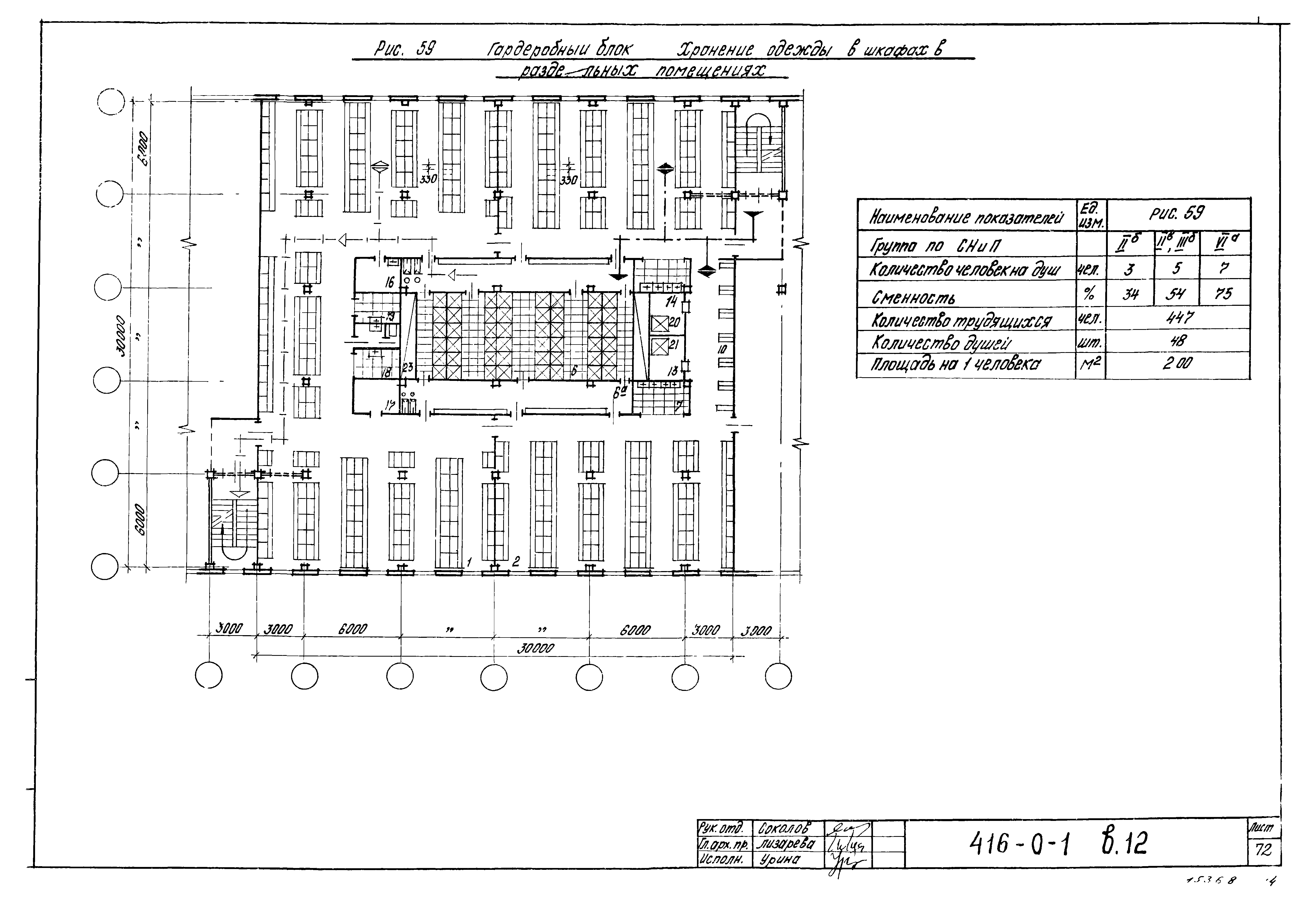

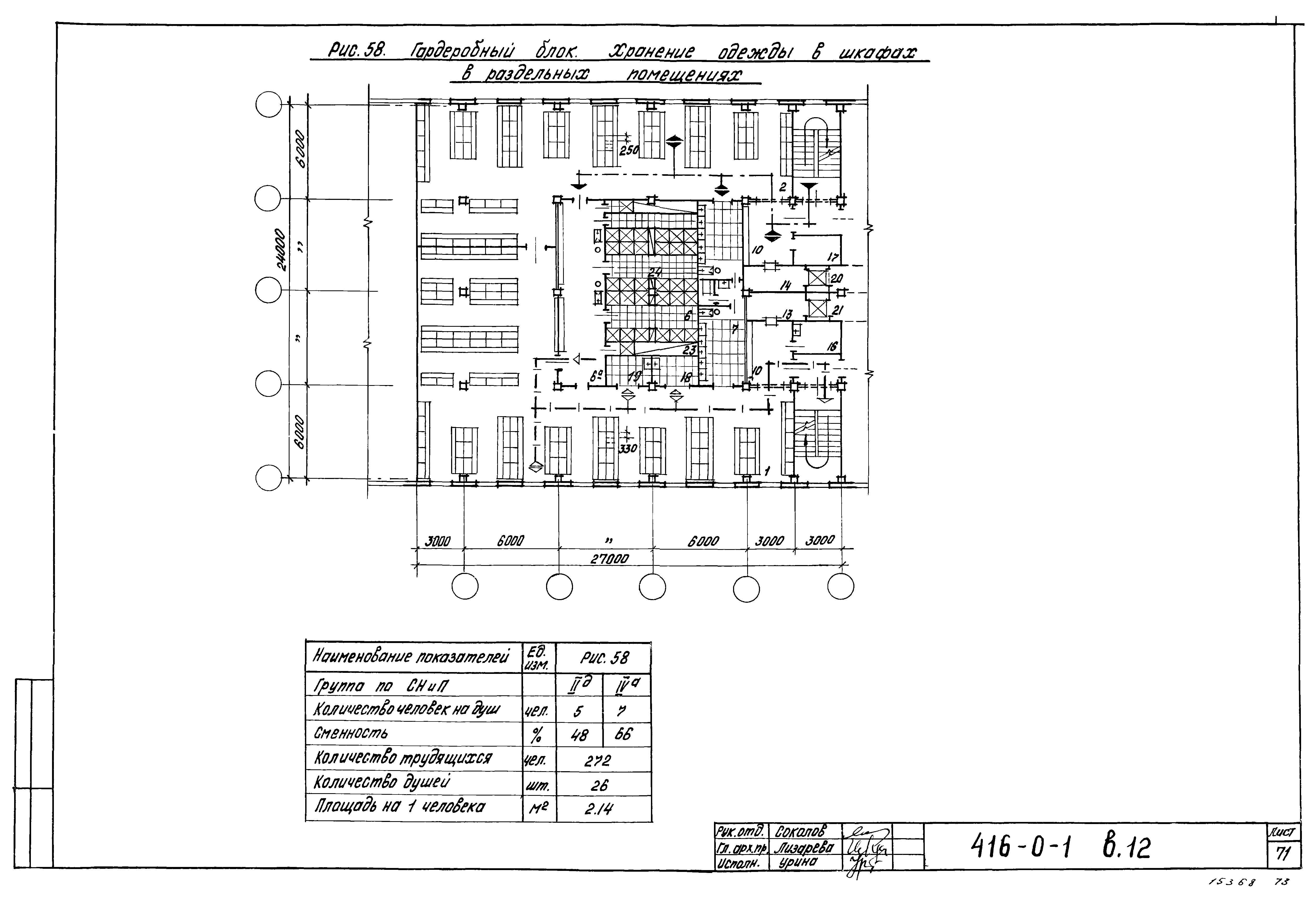

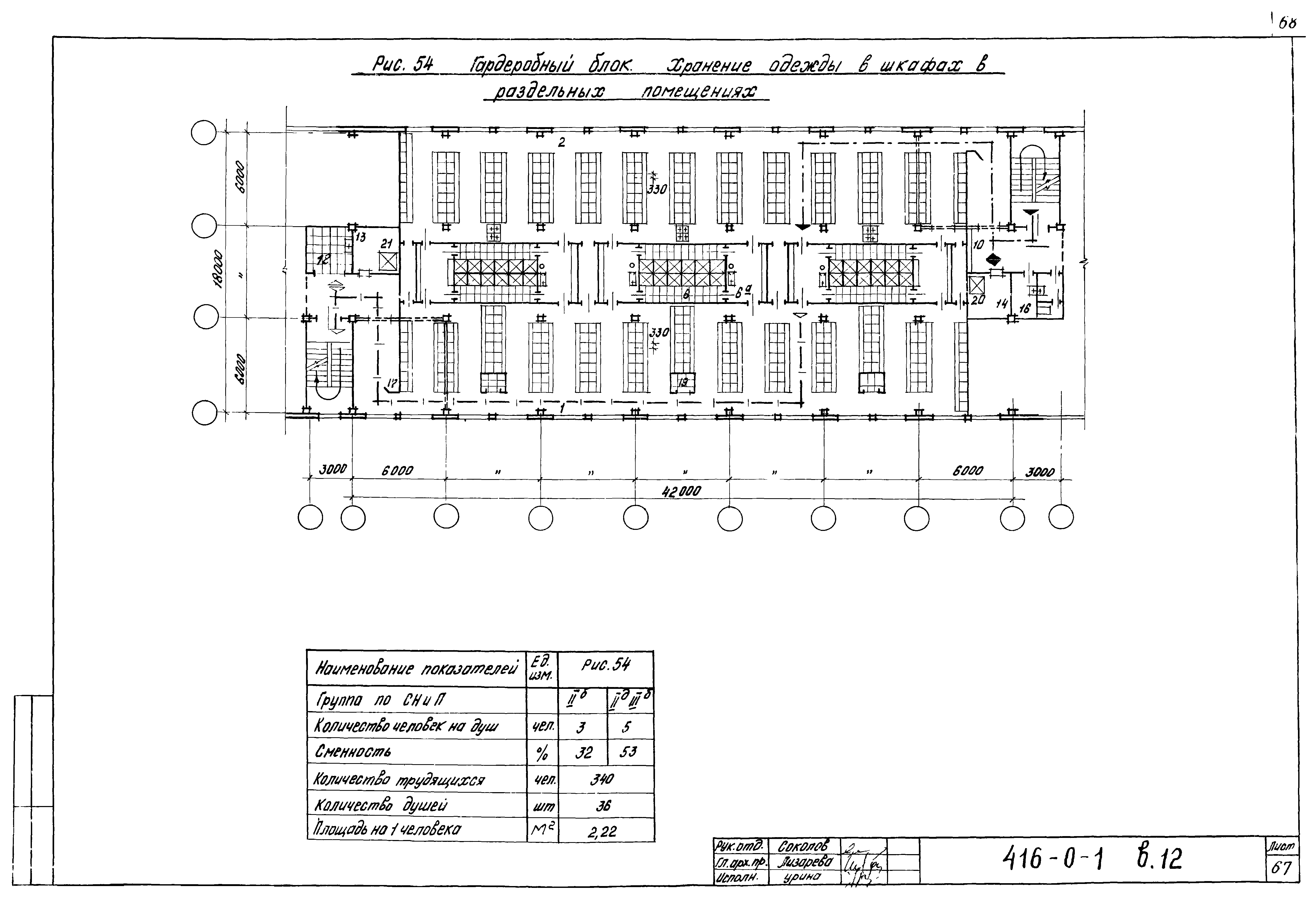

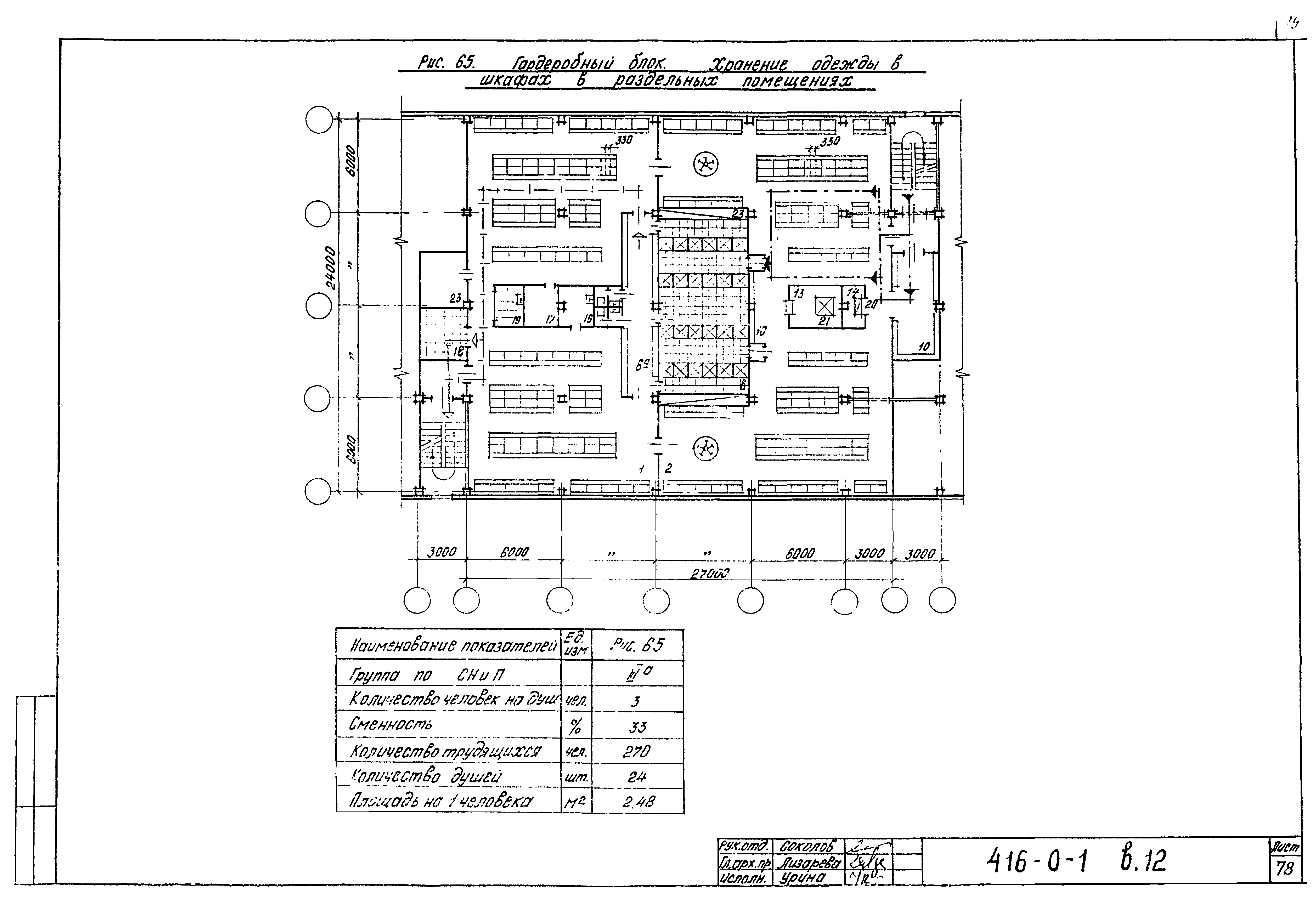

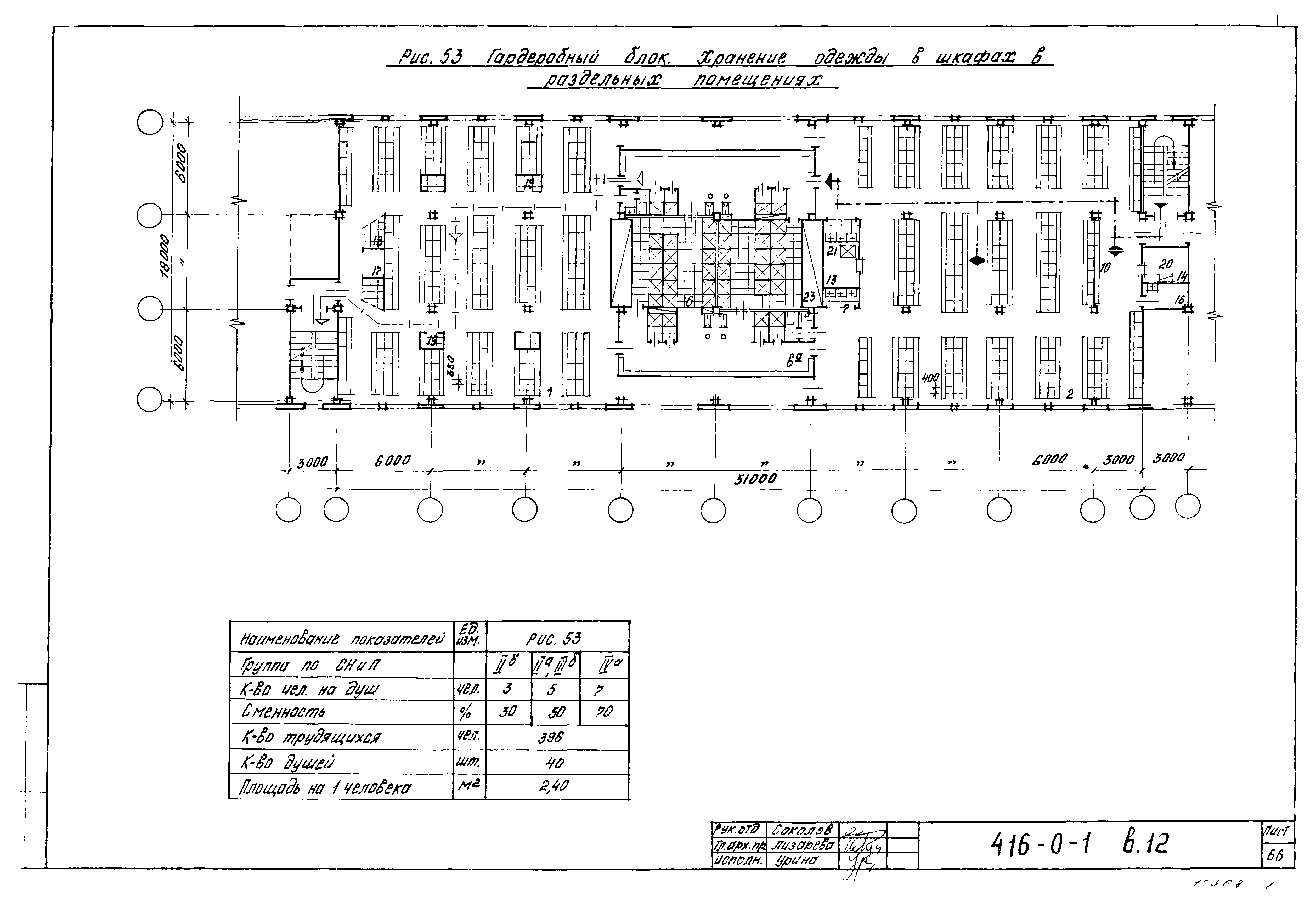

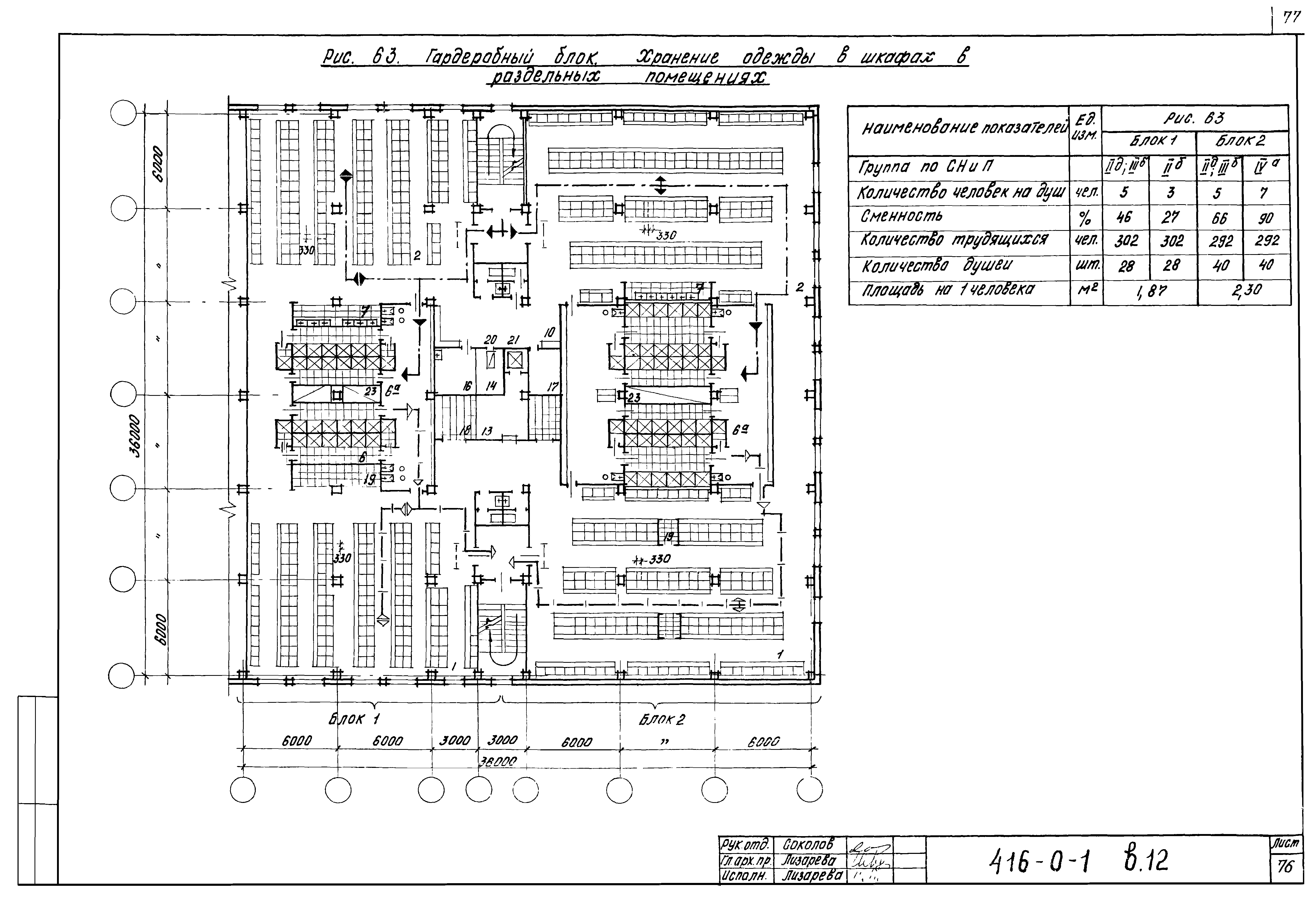

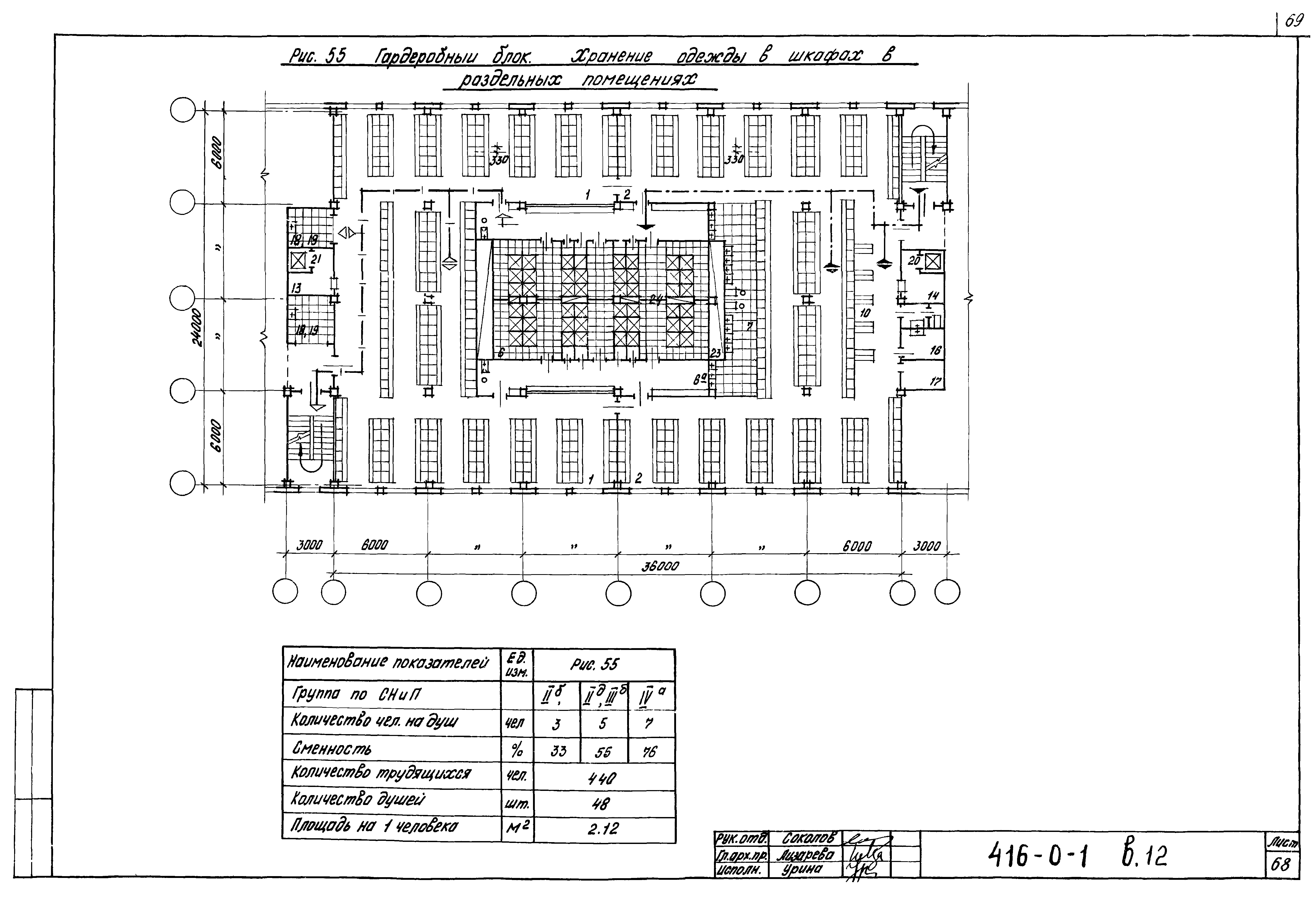

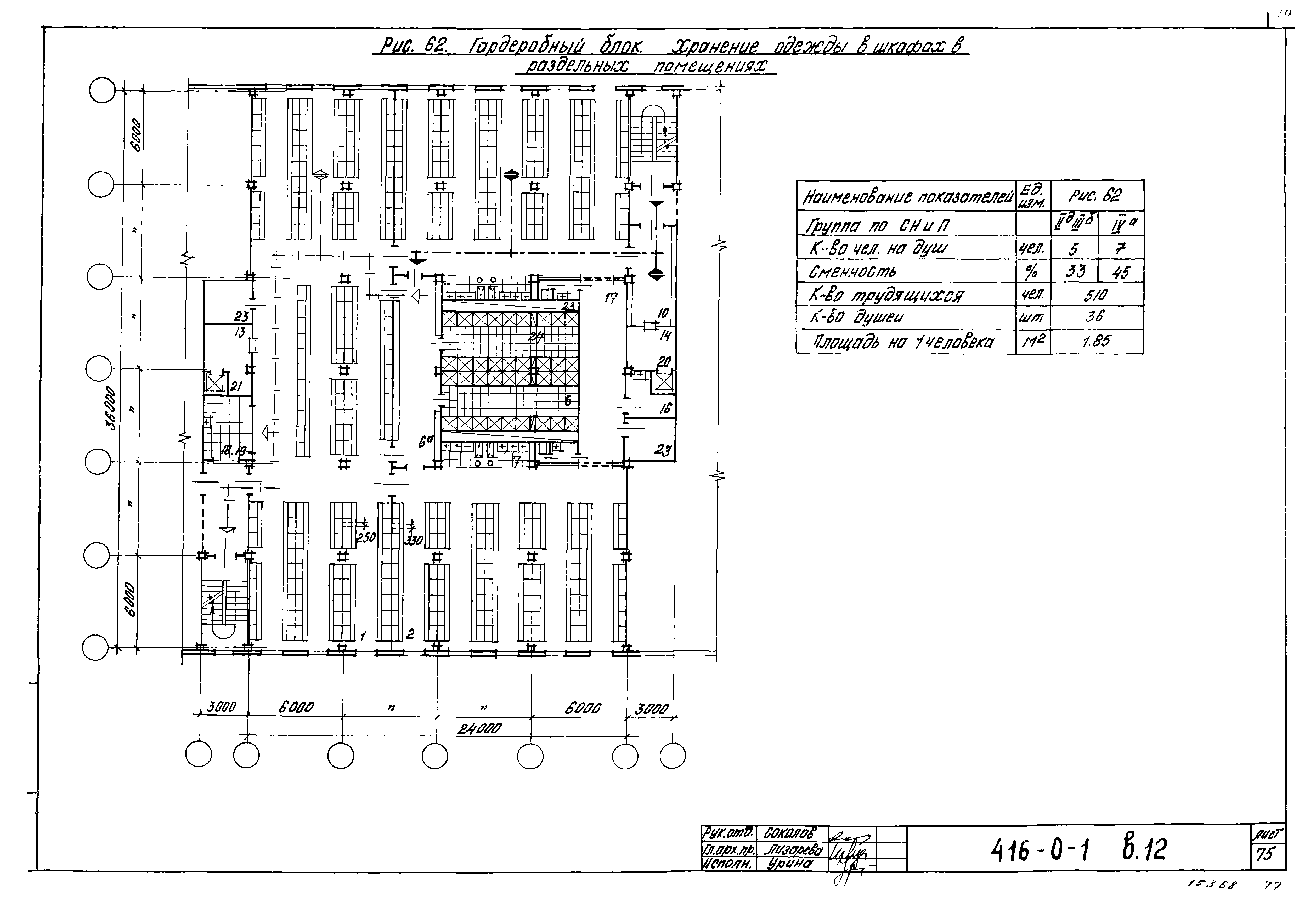

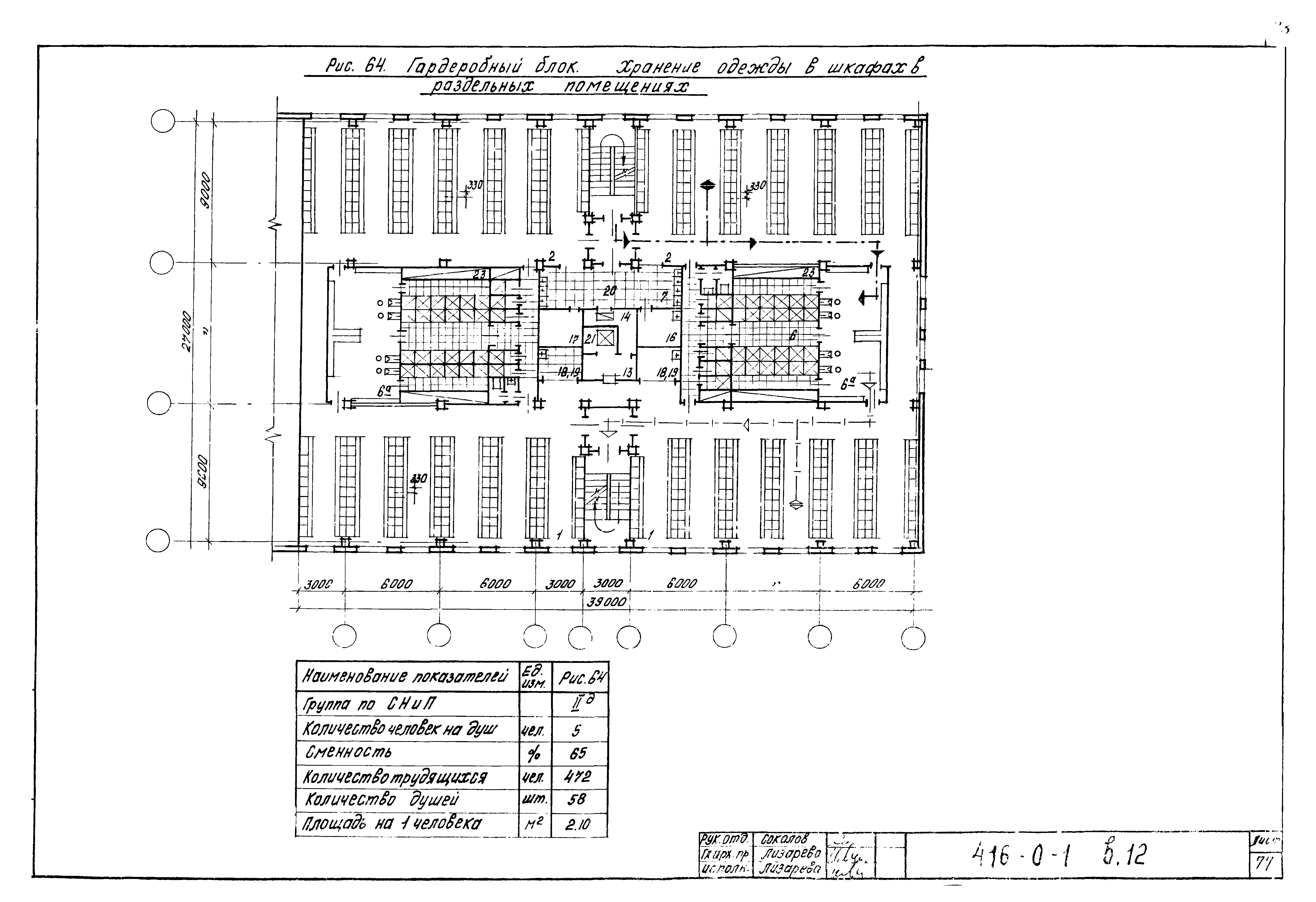

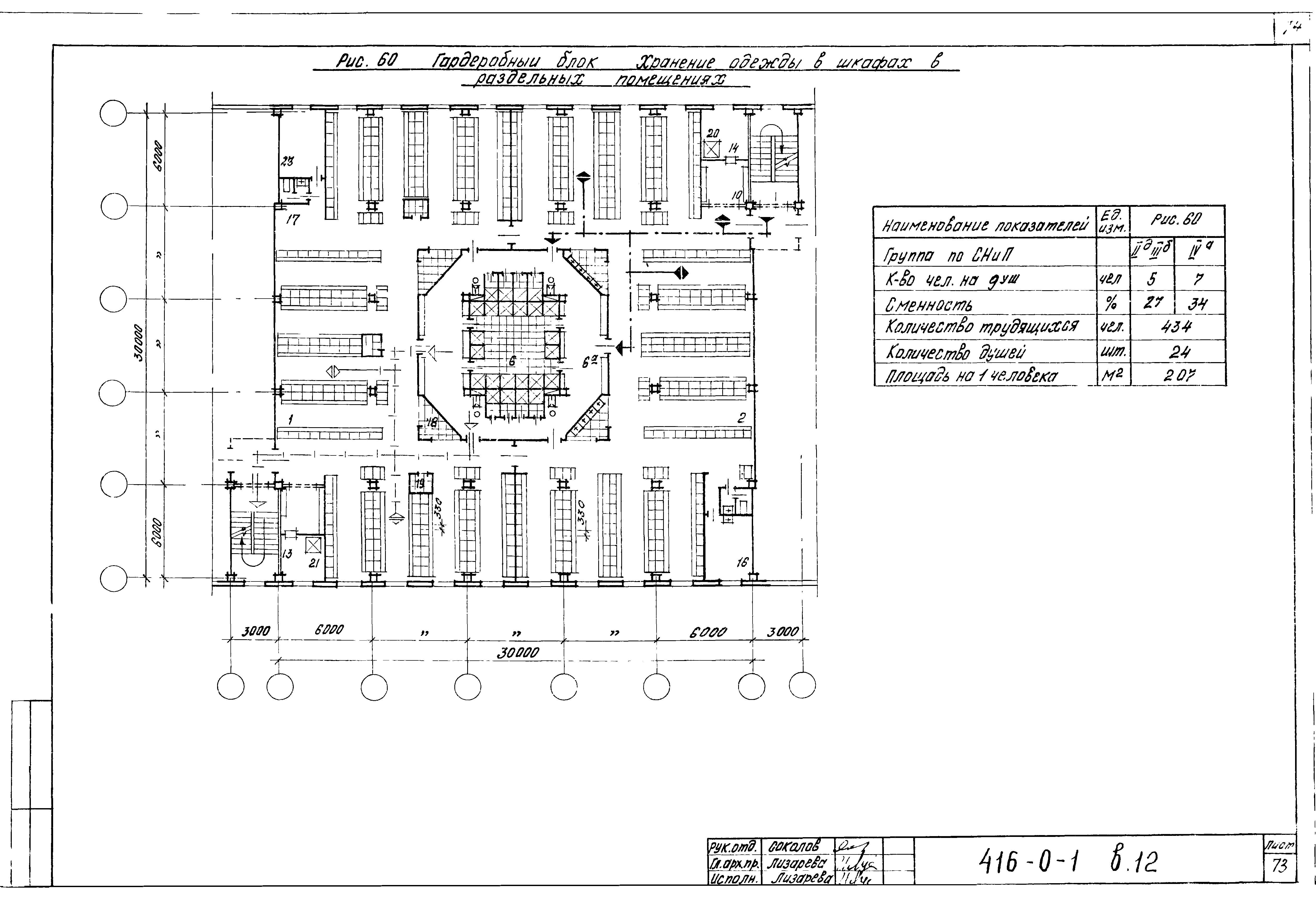

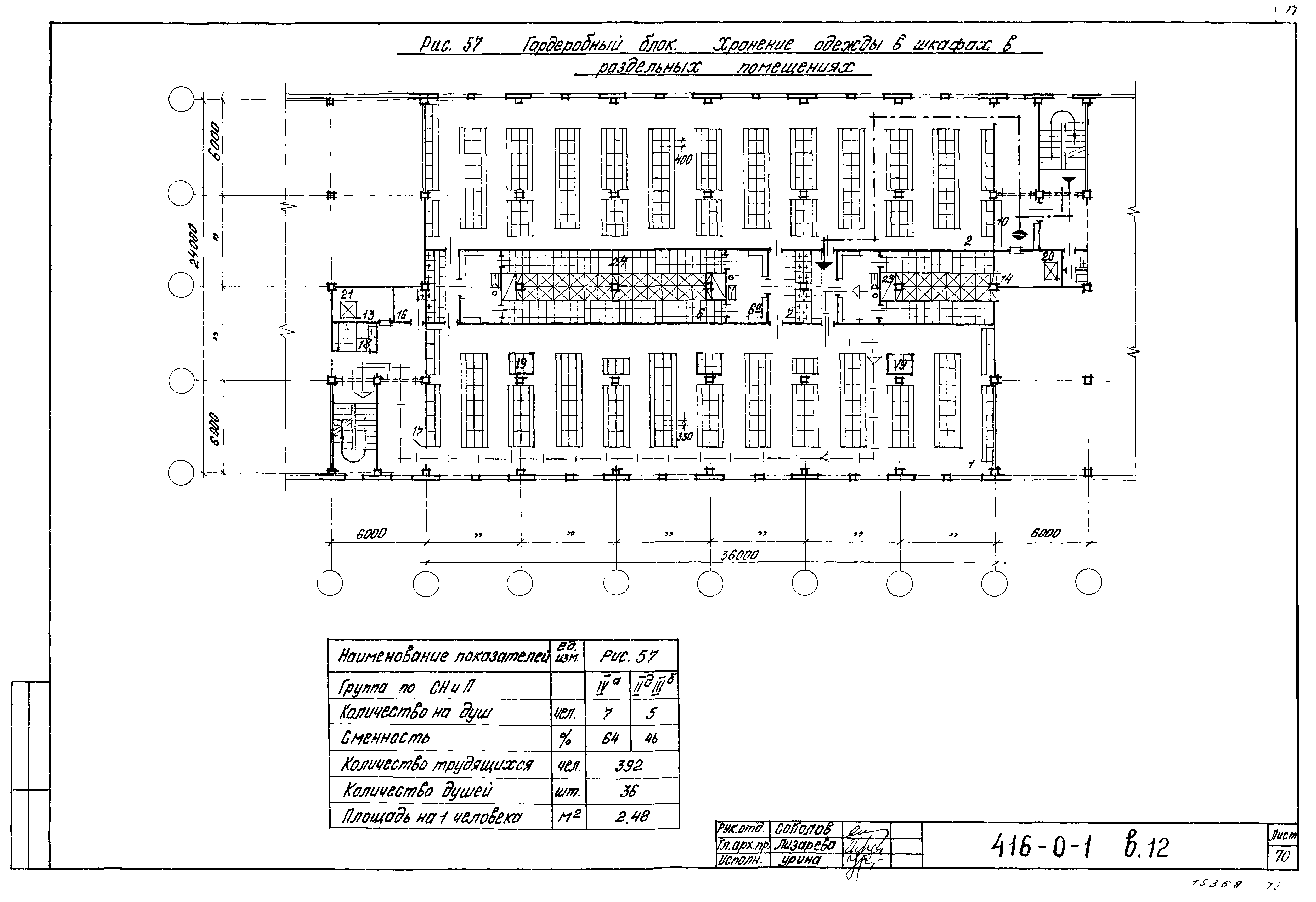

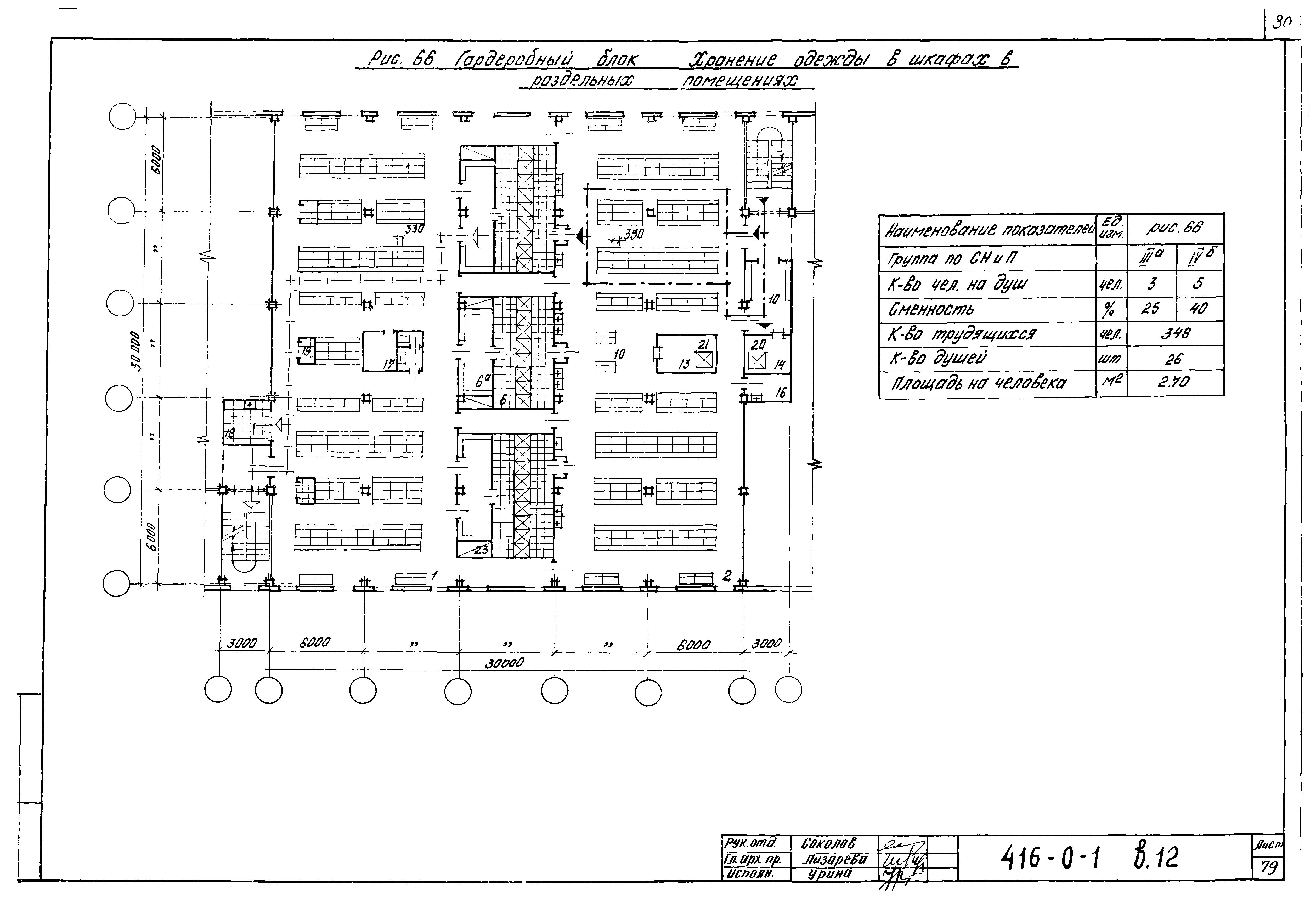

Рисунки 51 - 66. Гардеробный блок. Хранение одежды в шкафах в раздельных помещениях

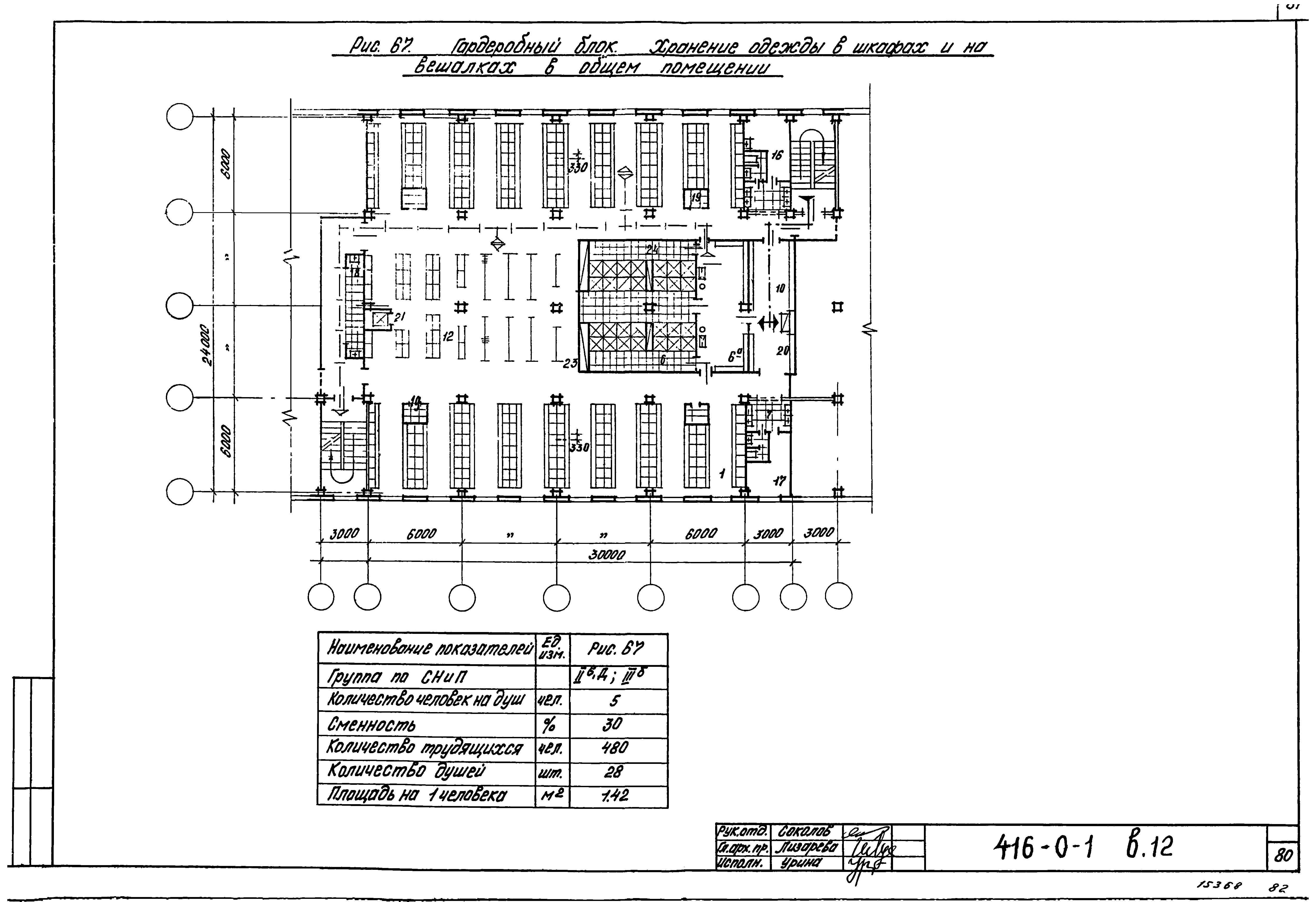

Рисунок 67. Гардеробный блок. Хранение одежды в шкафах и на вешалках в общем помещении

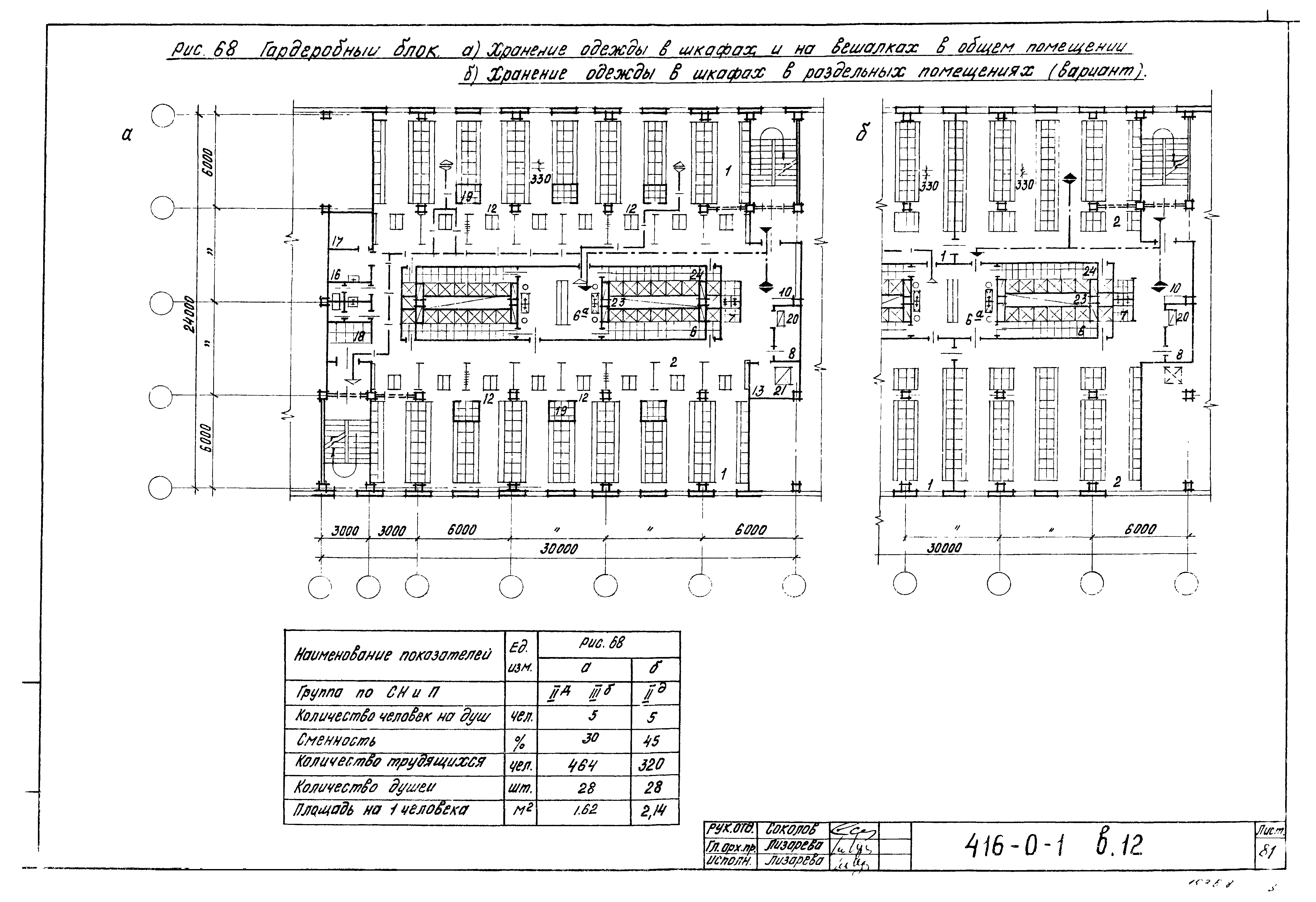

Рисунок 68. Гардеробный блок. А) Хранение одежды в шкафах и на вешалках в общем помещении. Б) Хранение одежды в шкафах в раздельных помещениях (вариант)

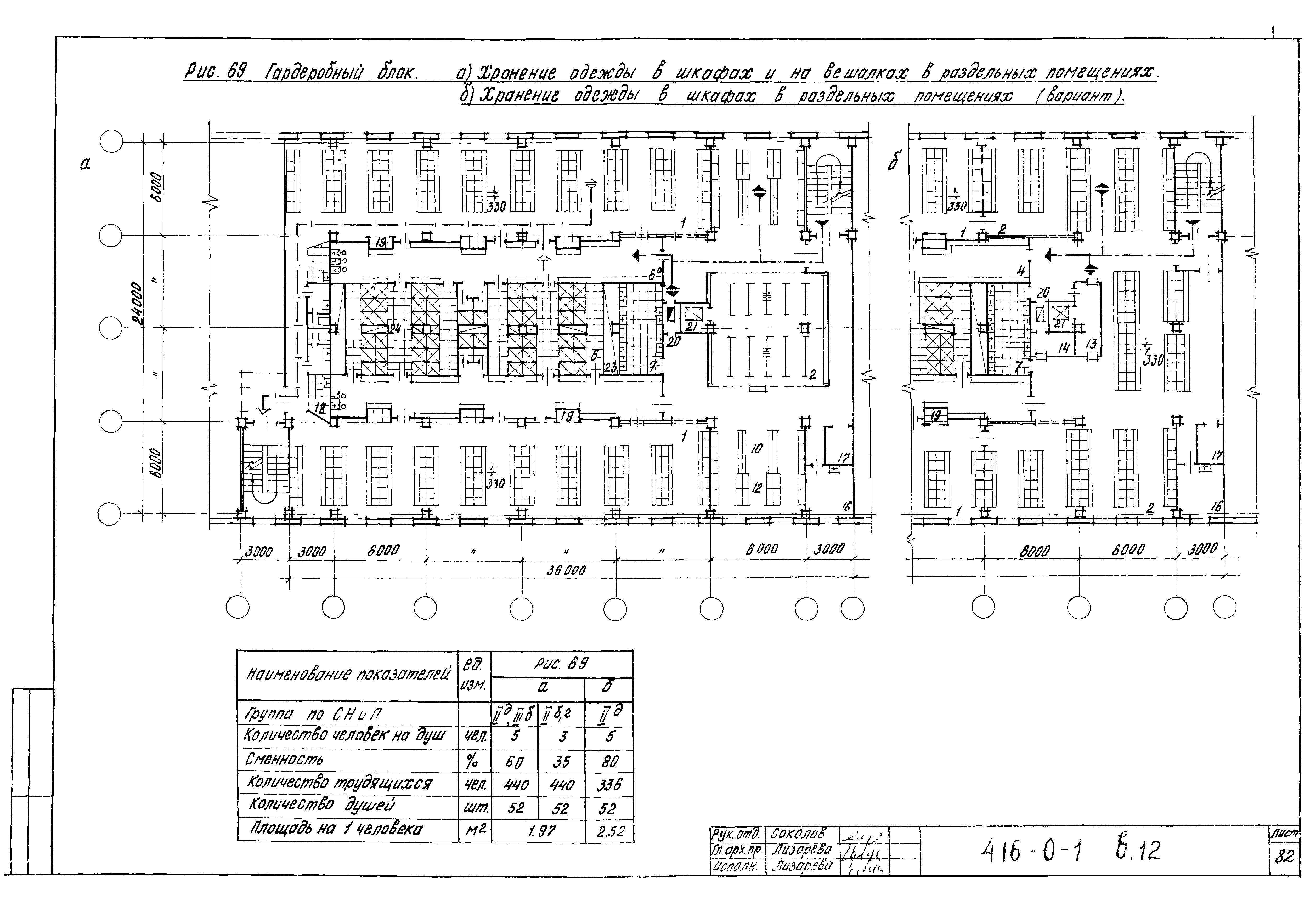

Рисунок 69. Гардеробный блок. А) Хранение одежды в шкафах и на вешалках в раздельных помещениях. Б) Хранение одежды в шкафах в раздельных помещениях (вариант)

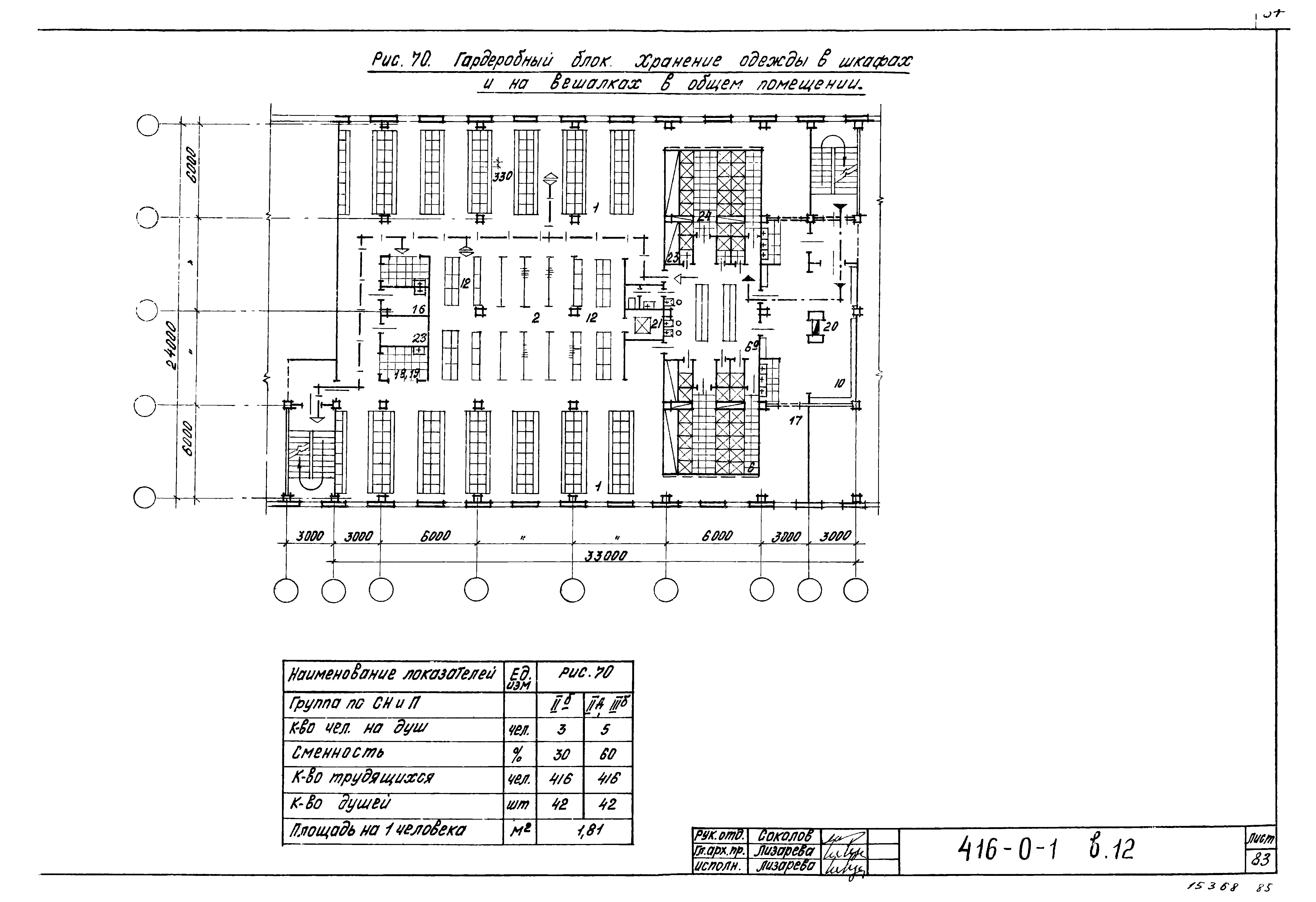

Рисунок 70. Гардеробный блок. Хранение одежды в шкафах и на вешалках в общем помещении

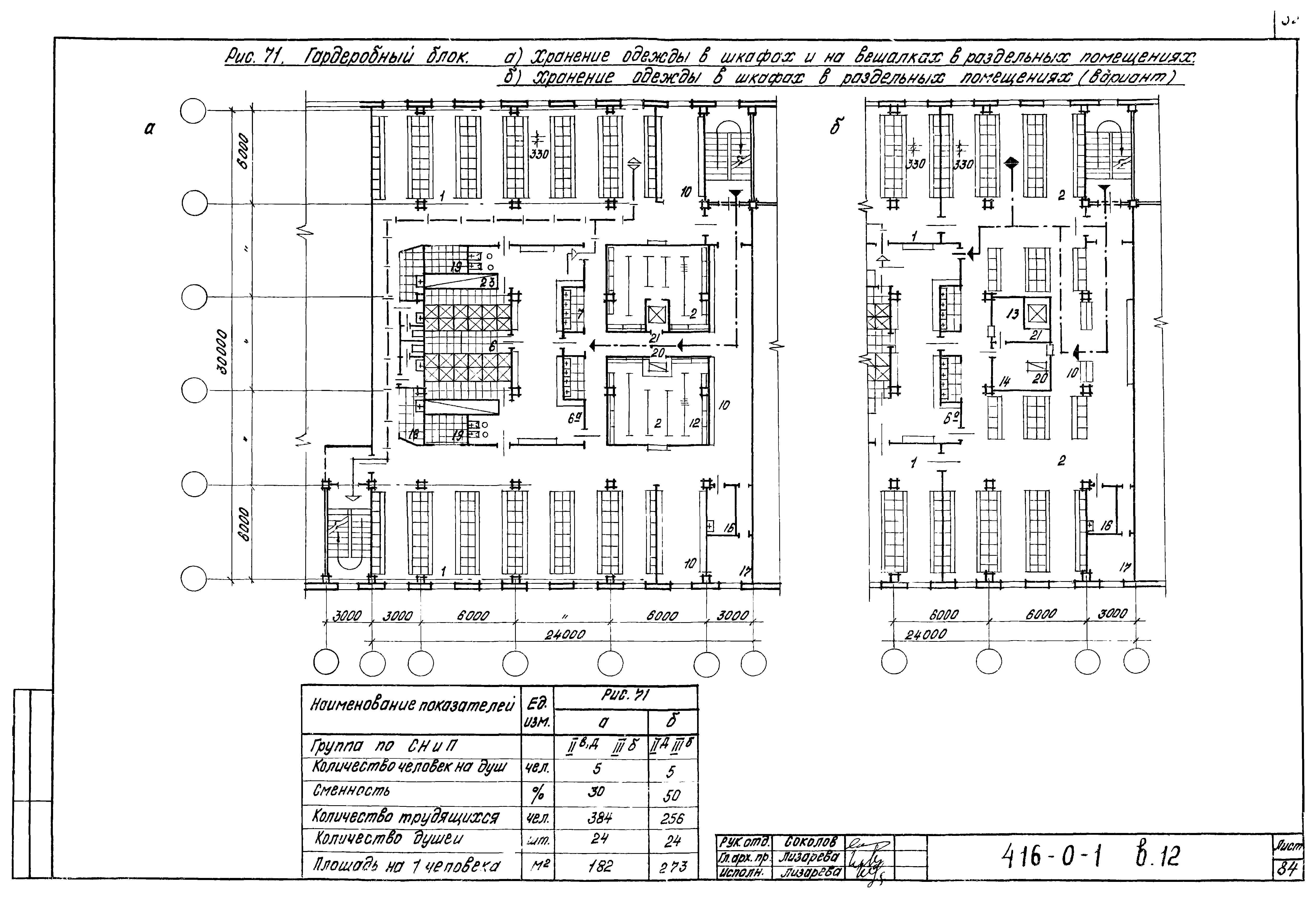

Рисунок 71. Гардеробный блок. А) Хранение одежды в шкафах и на вешалках в раздельных помещениях. Б) Хранение одежды в шкафах в раздельных помещениях (вариант)

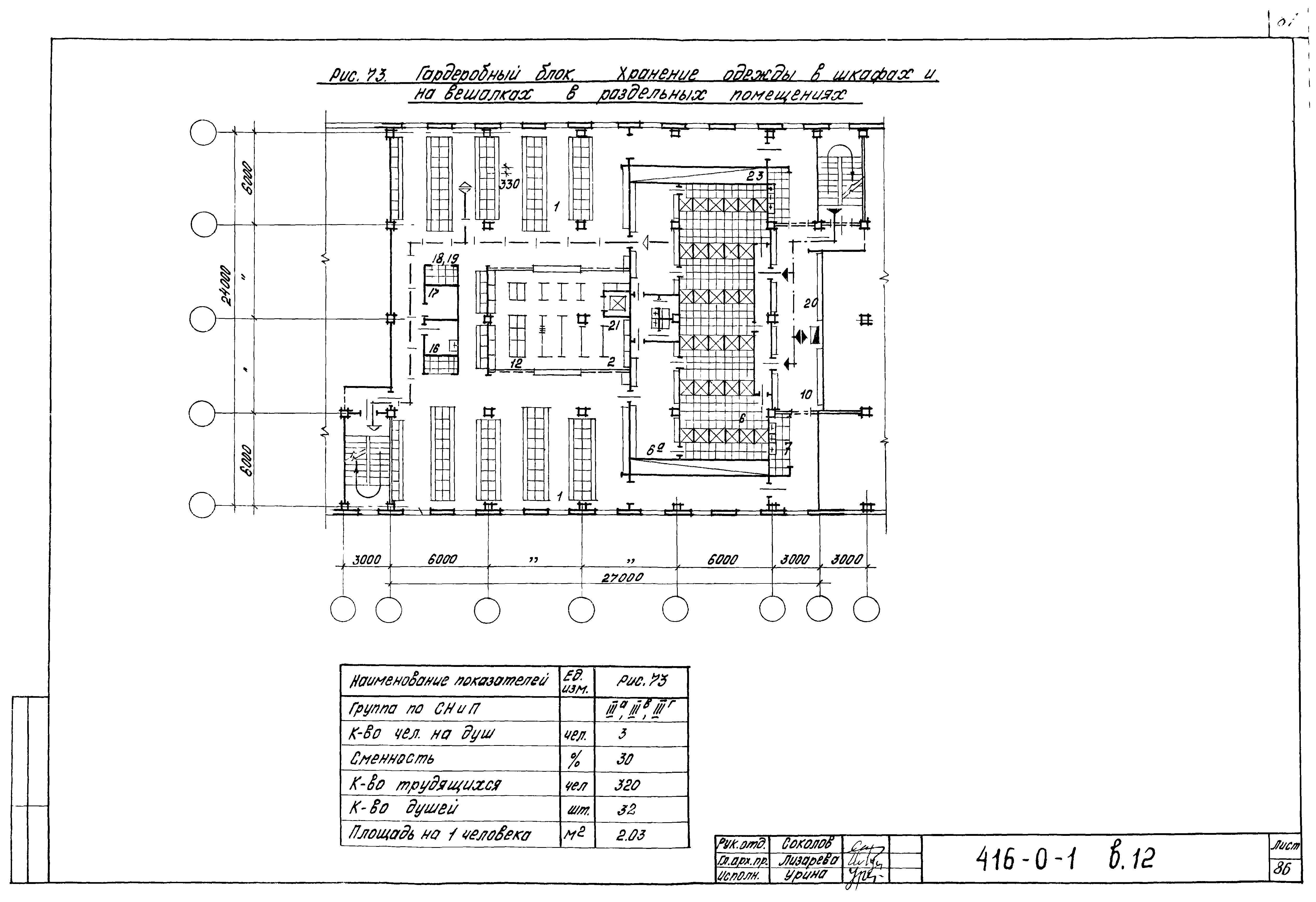

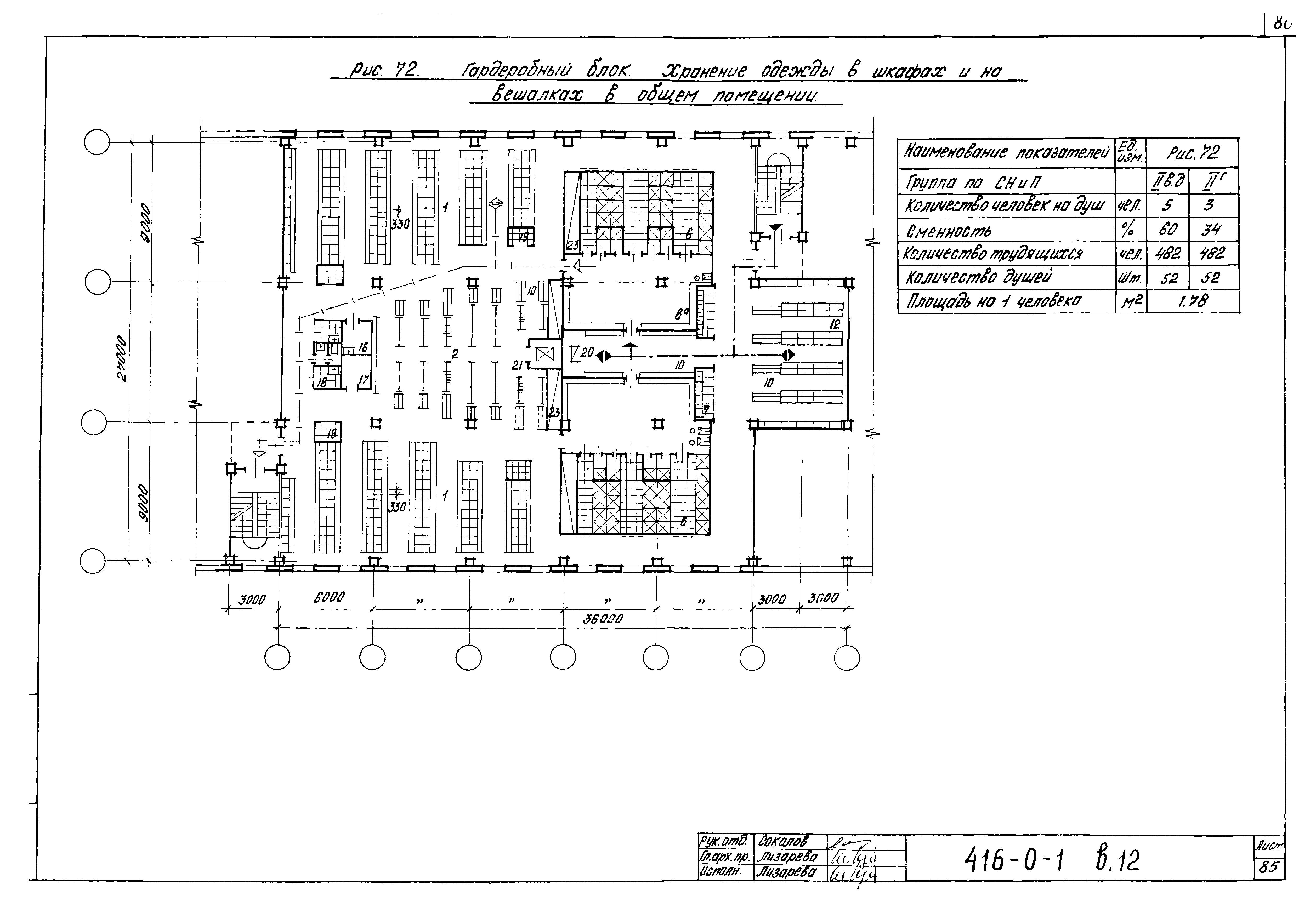

Рисунок 72. Гардеробный блок. Хранение одежды в шкафах и на вешалках в общем помещении
Рисунок 73. Гардеробный блок. Хранение одежды в шкафах и на вешалках в раздельных помещениях

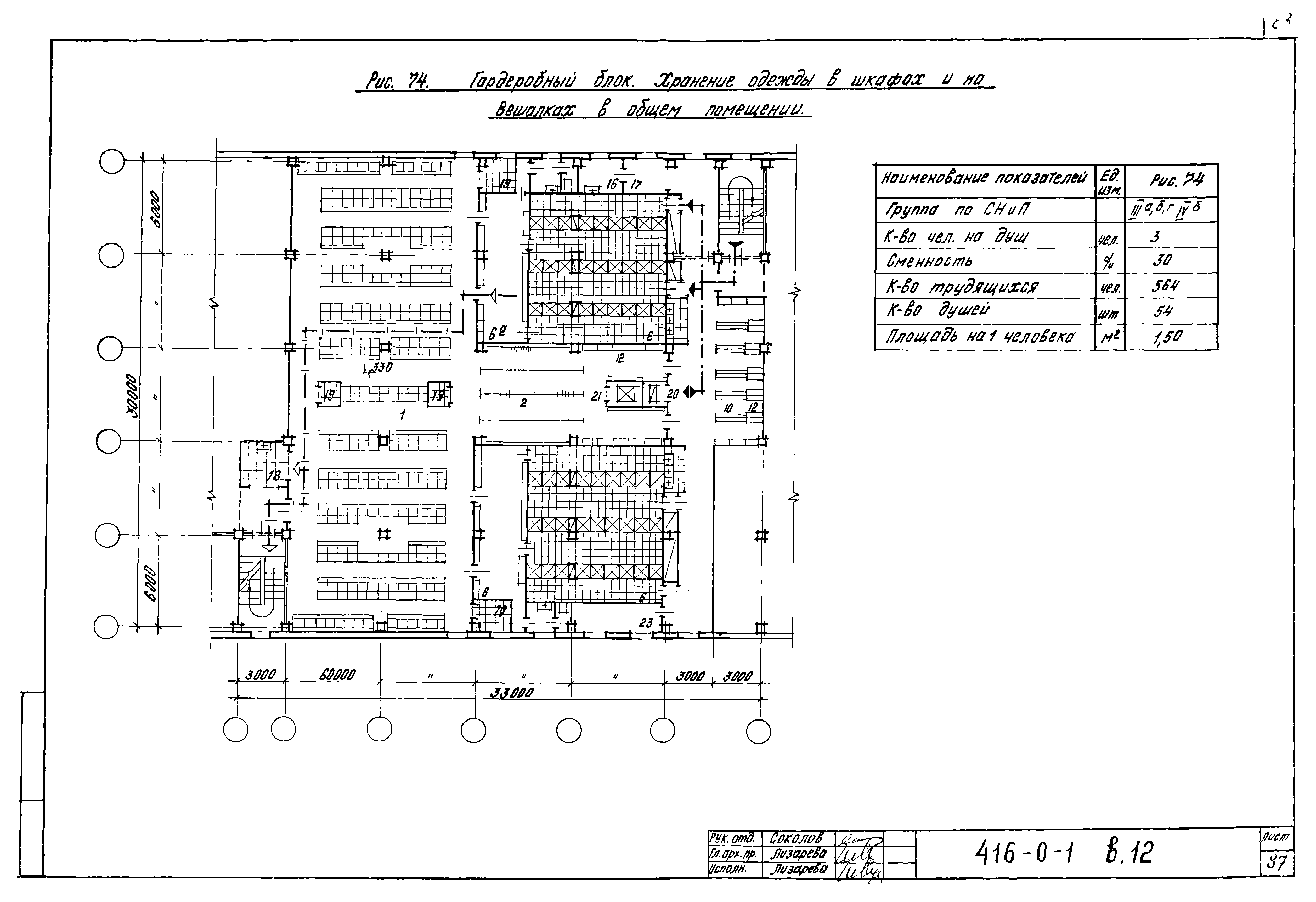

Рисунок 74. Гардеробный блок. Хранение одежды в шкафах и на вешалках в общем помещении

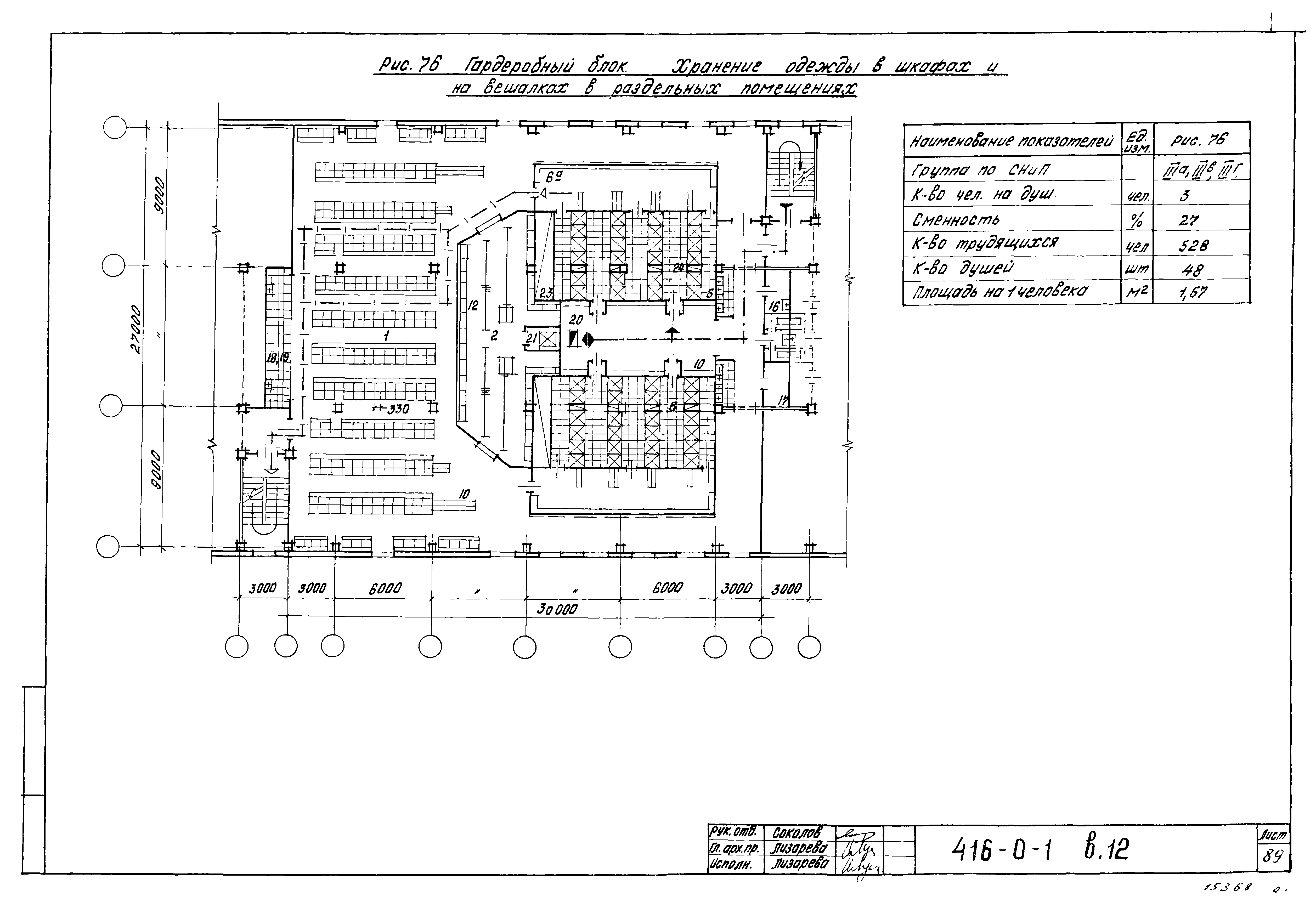

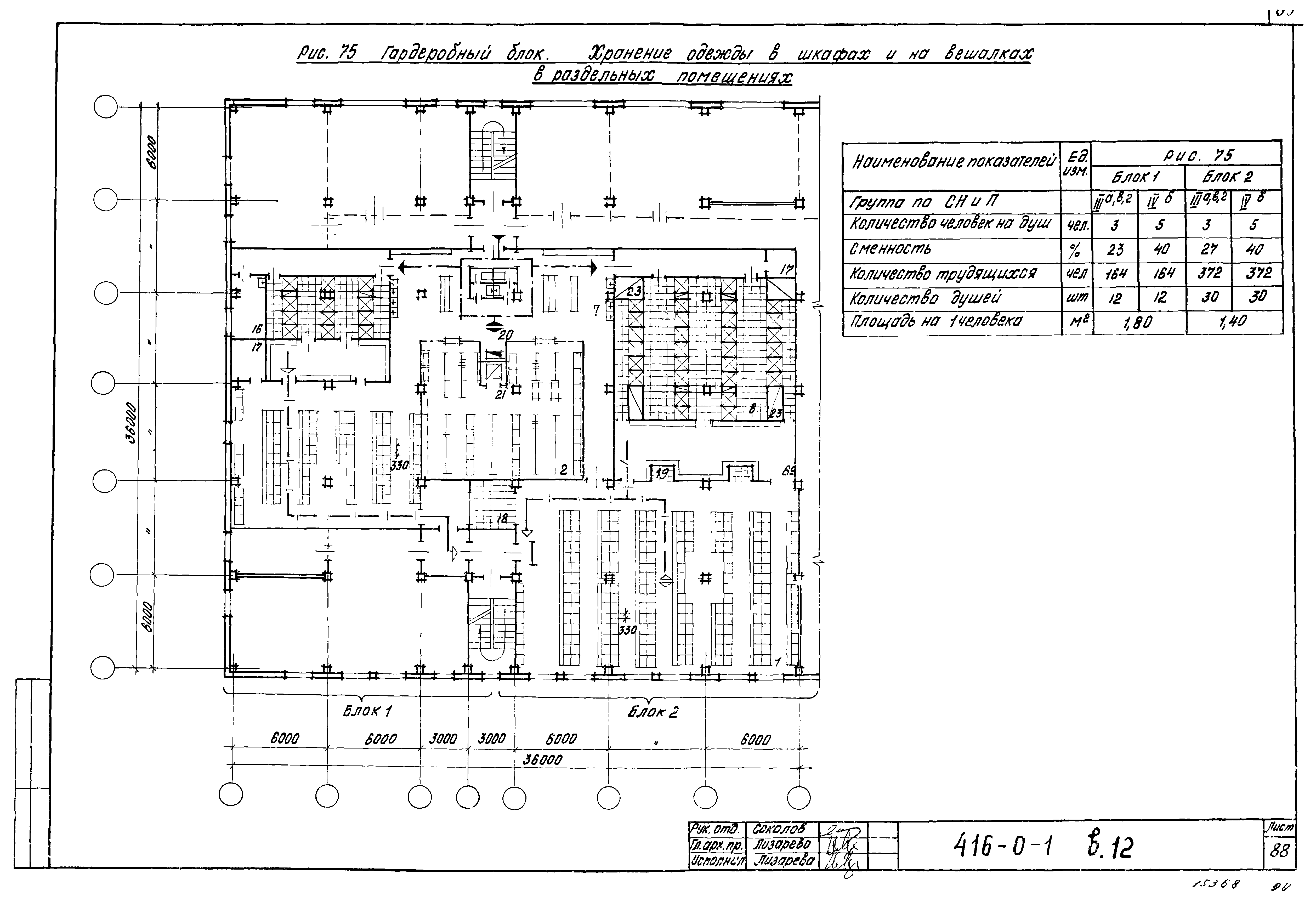

Рисунки 75, 76. Гардеробный блок. Хранение одежды в шкафах и на вешалках в раздельных помещениях
Рисунок 77. Гардеробный блок. А) Хранение одежды в шкафах и на вешалках в общем помещении. Б) Хранение одежды в шкафах в раздельных помещениях (вариант)

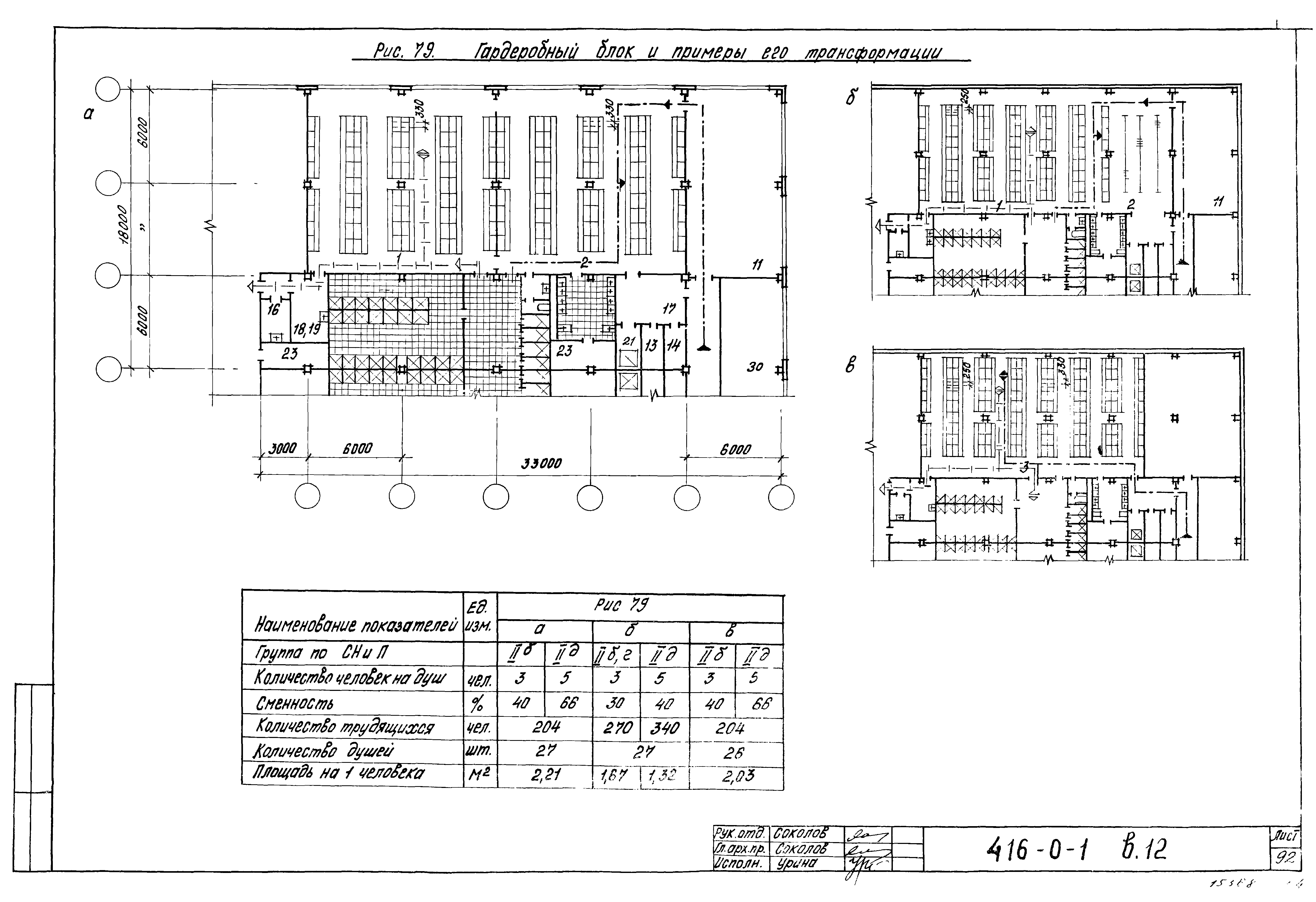

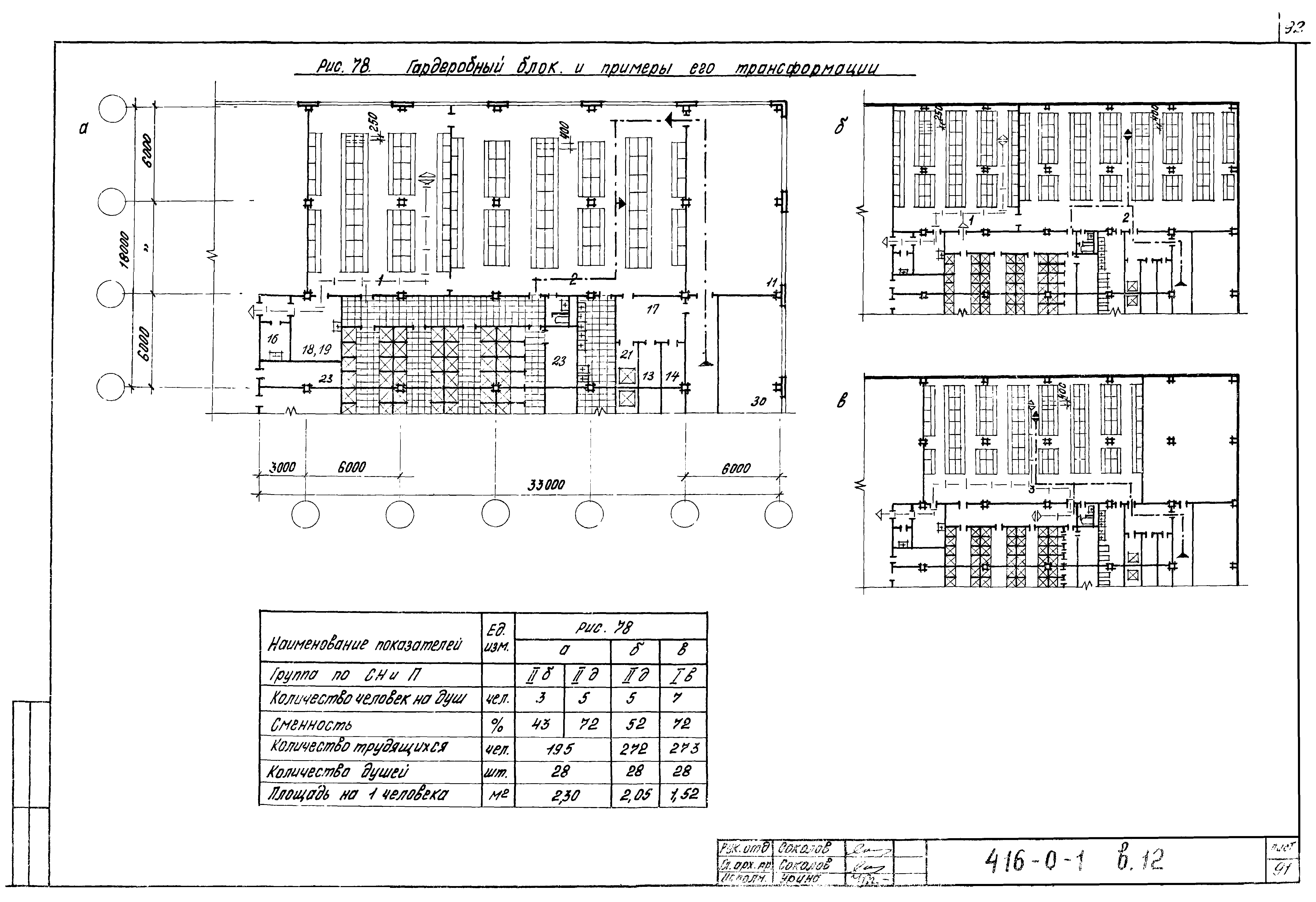

Рисунки 78, 79. Гардеробный блок и примеры его трансформации

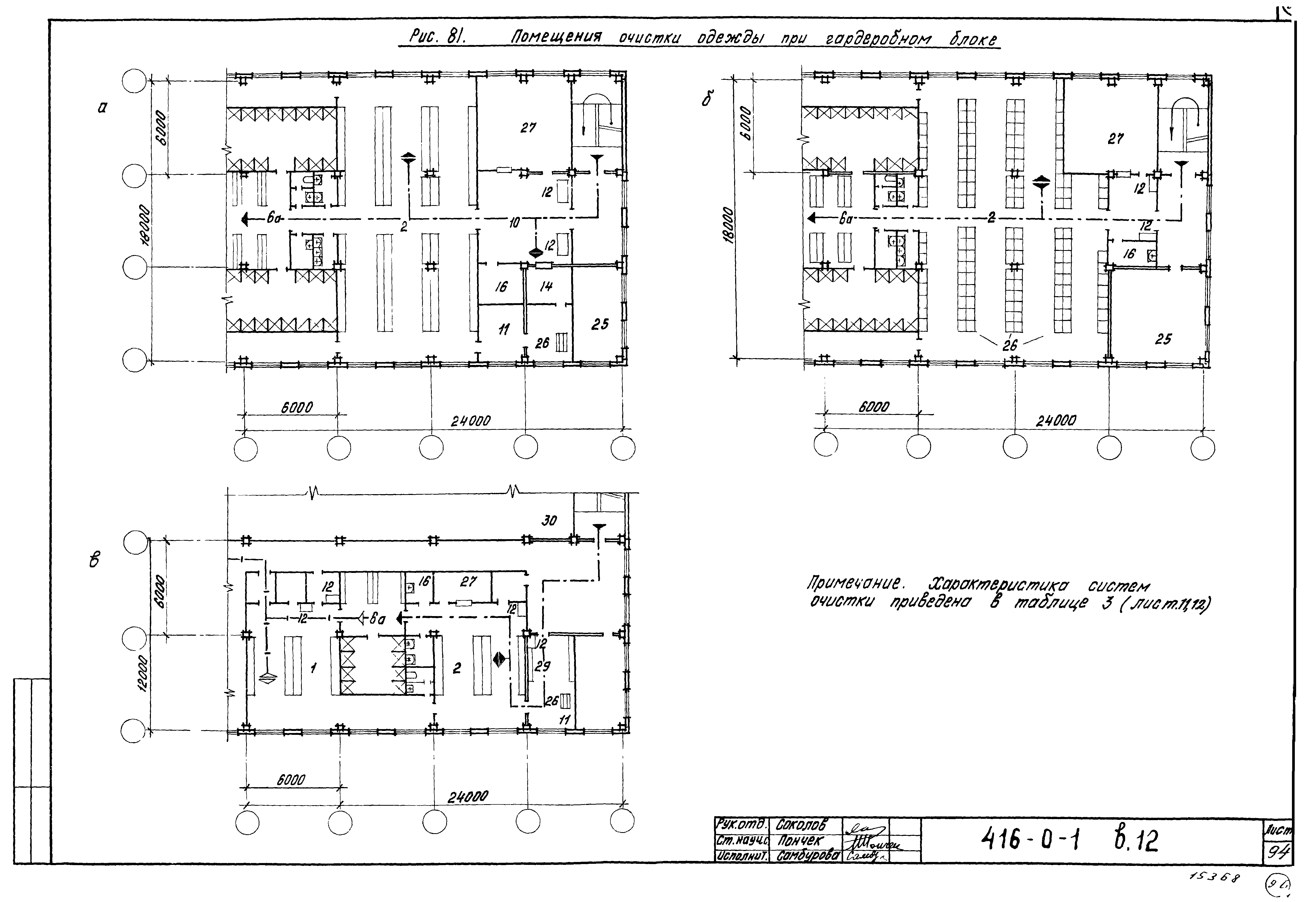

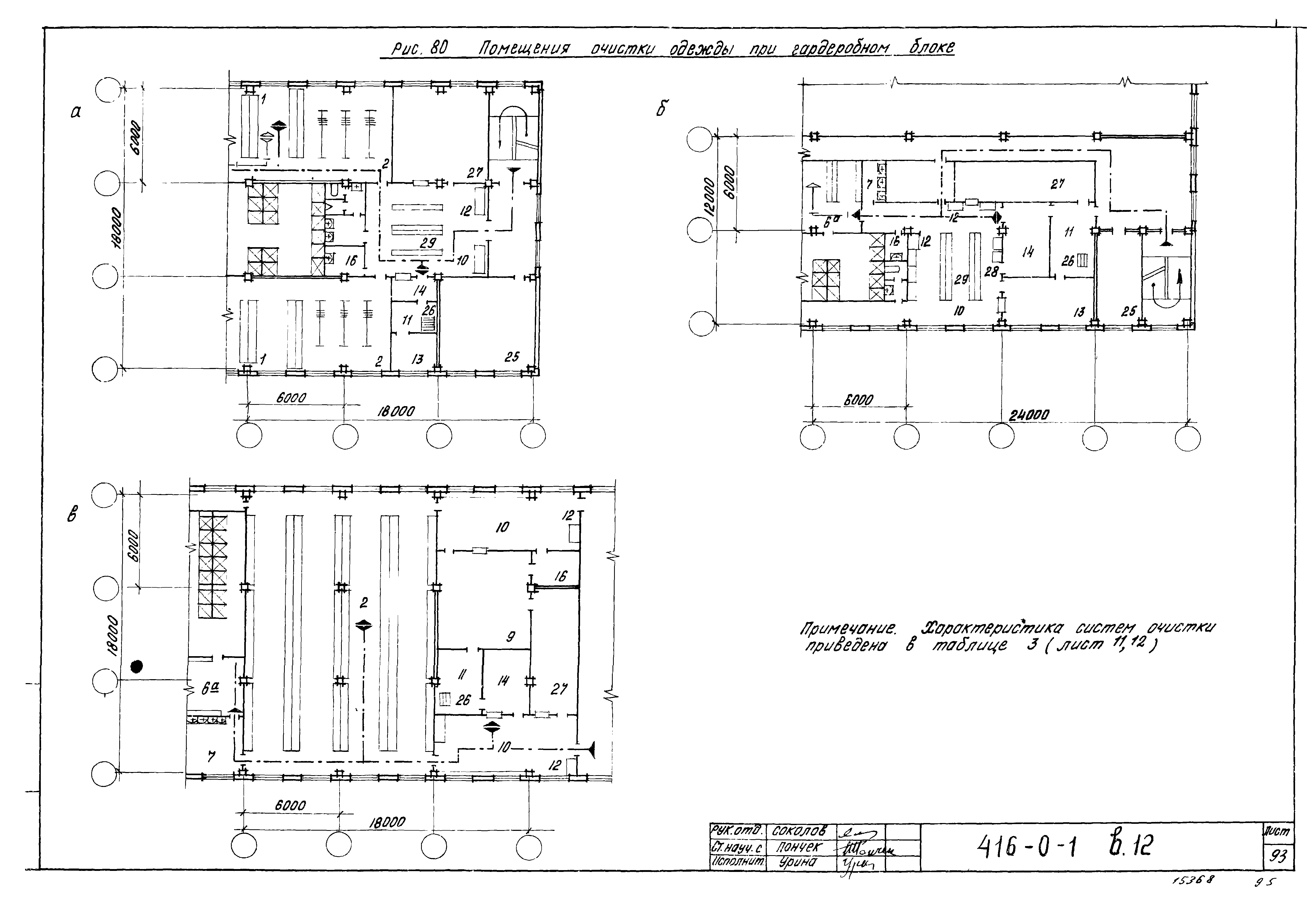

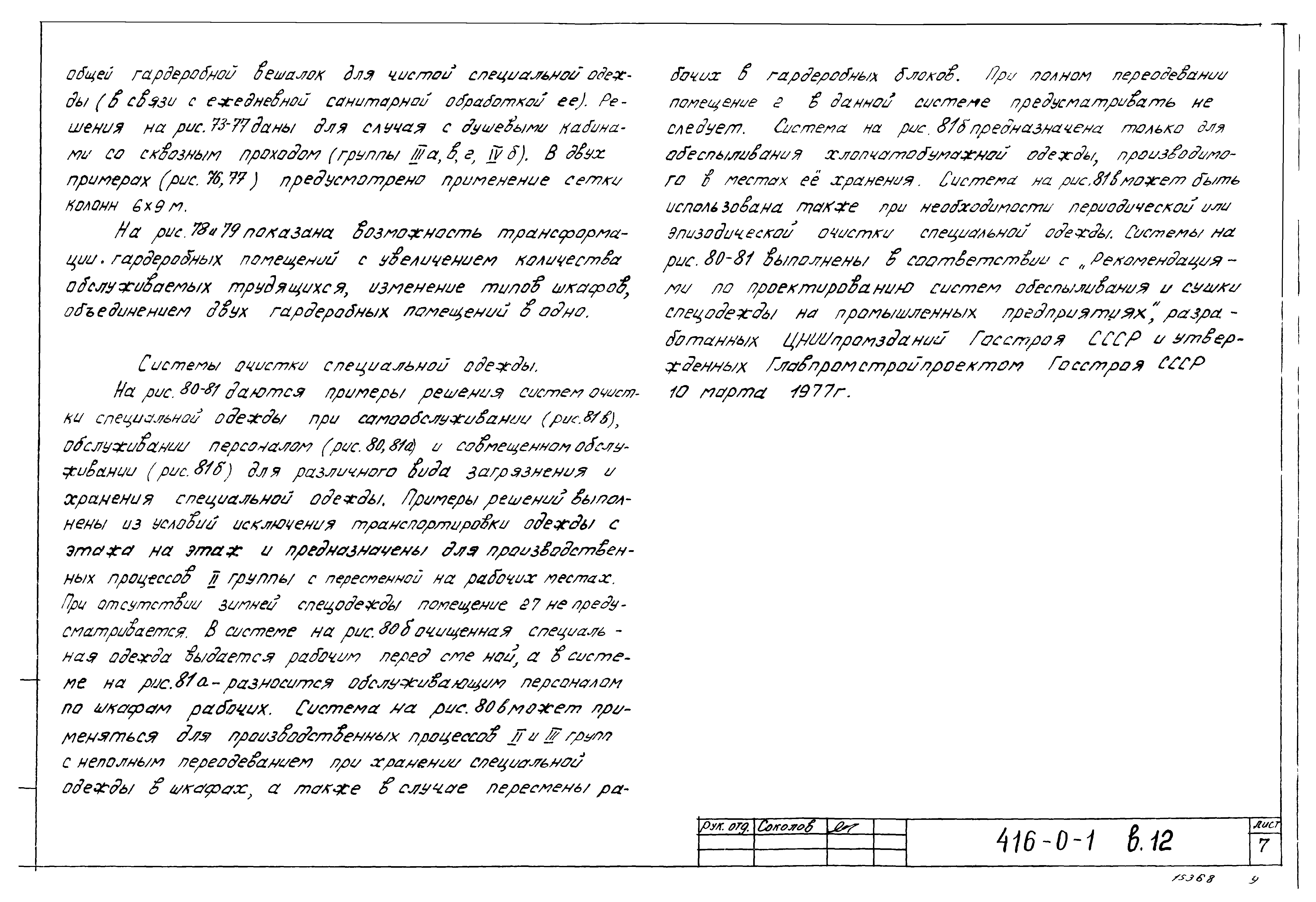

Рисунки 80, 81. Помещения очистки одежды при гардеробном блоке
Разработан: ЦНИИпромзданий
Утверждён:13.10.1977 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/2-412)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Материалы общие межотраслевые. Унифицированные здания (модули, секции)
