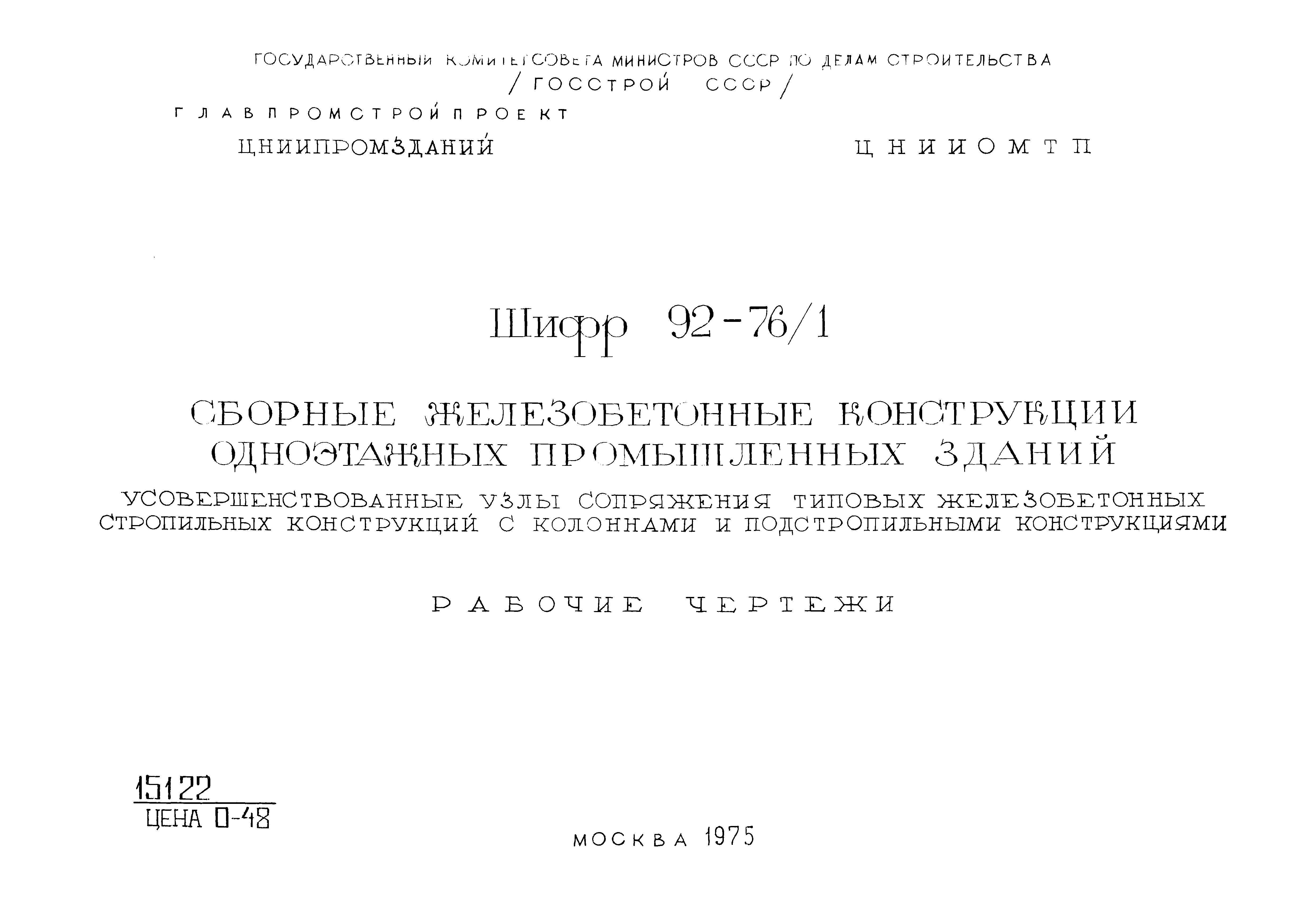

Скачать Шифр 92-76/1 Сборные железобетонные конструкции одноэтажных промышленных зданий. Усовершенствованные узлы сопряжения типовых железобетонных стропильных конструкций с колоннами и подстропильными конструкциями. Рабочие чертежи

Дата актуализации: 10.08.2017

Шифр 92-76/1

Сборные железобетонные конструкции одноэтажных промышленных зданий. Усовершенствованные узлы сопряжения типовых железобетонных стропильных конструкций с колоннами и подстропильными конструкциями. Рабочие чертежи

Обозначение:	Шифр 92-76/1
Обозначение англ:	92-76/1
Статус:	заменен
Название рус.:	Сборные железобетонные конструкции одноэтажных промышленных зданий. Усовершенствованные узлы сопряжения типовых железобетонных стропильных конструкций с колоннами и подстропильными конструкциями. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1989

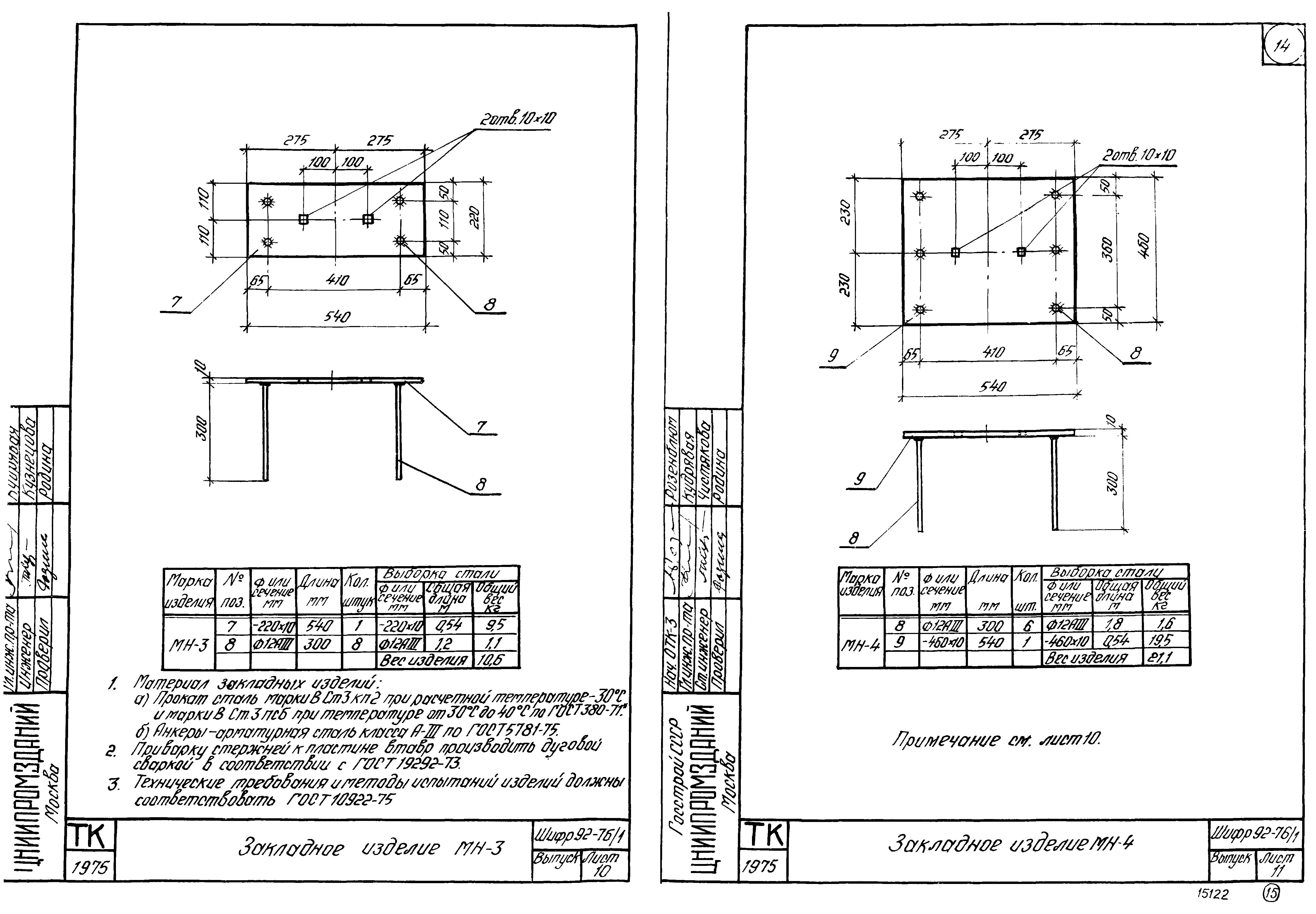

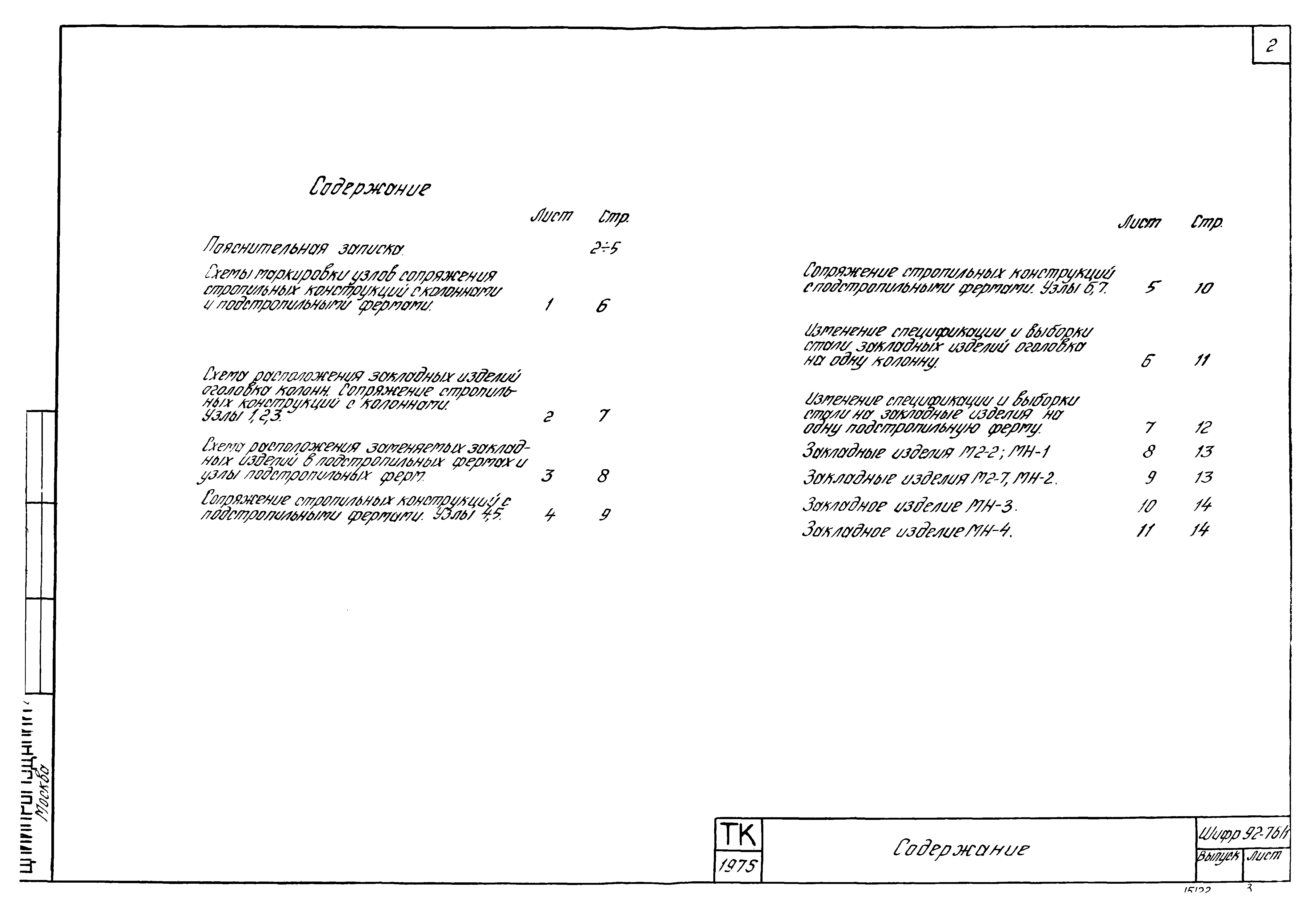

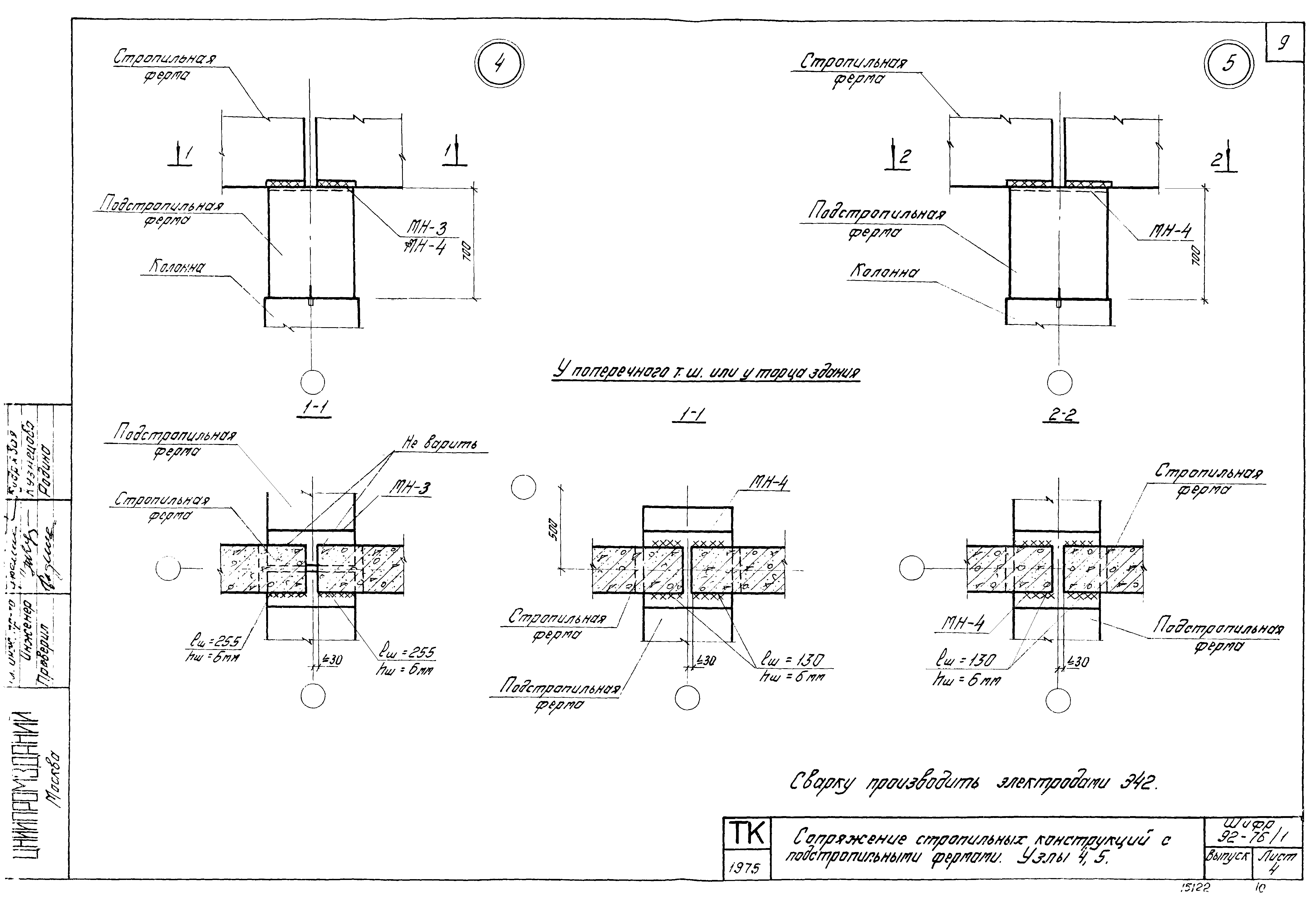

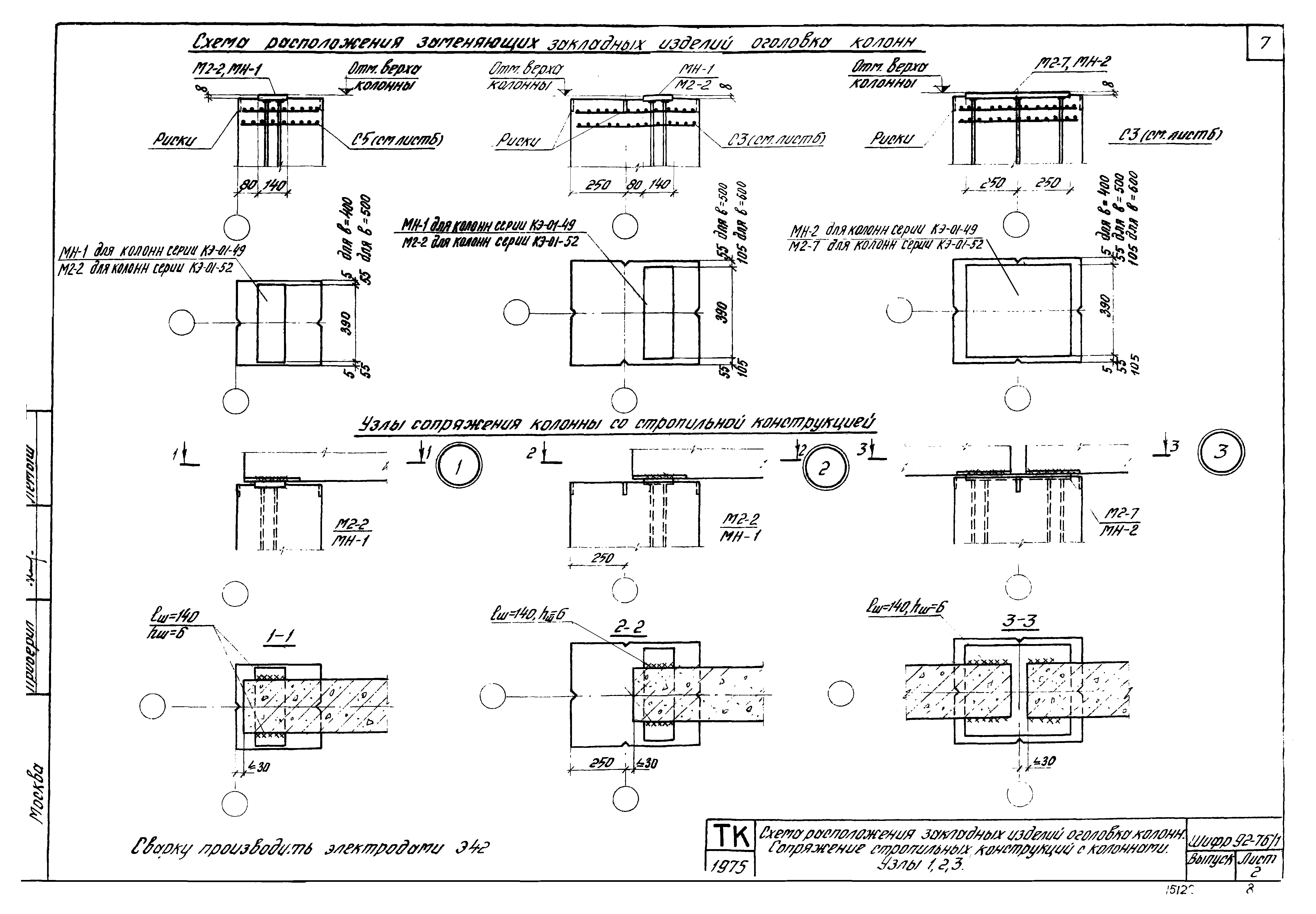

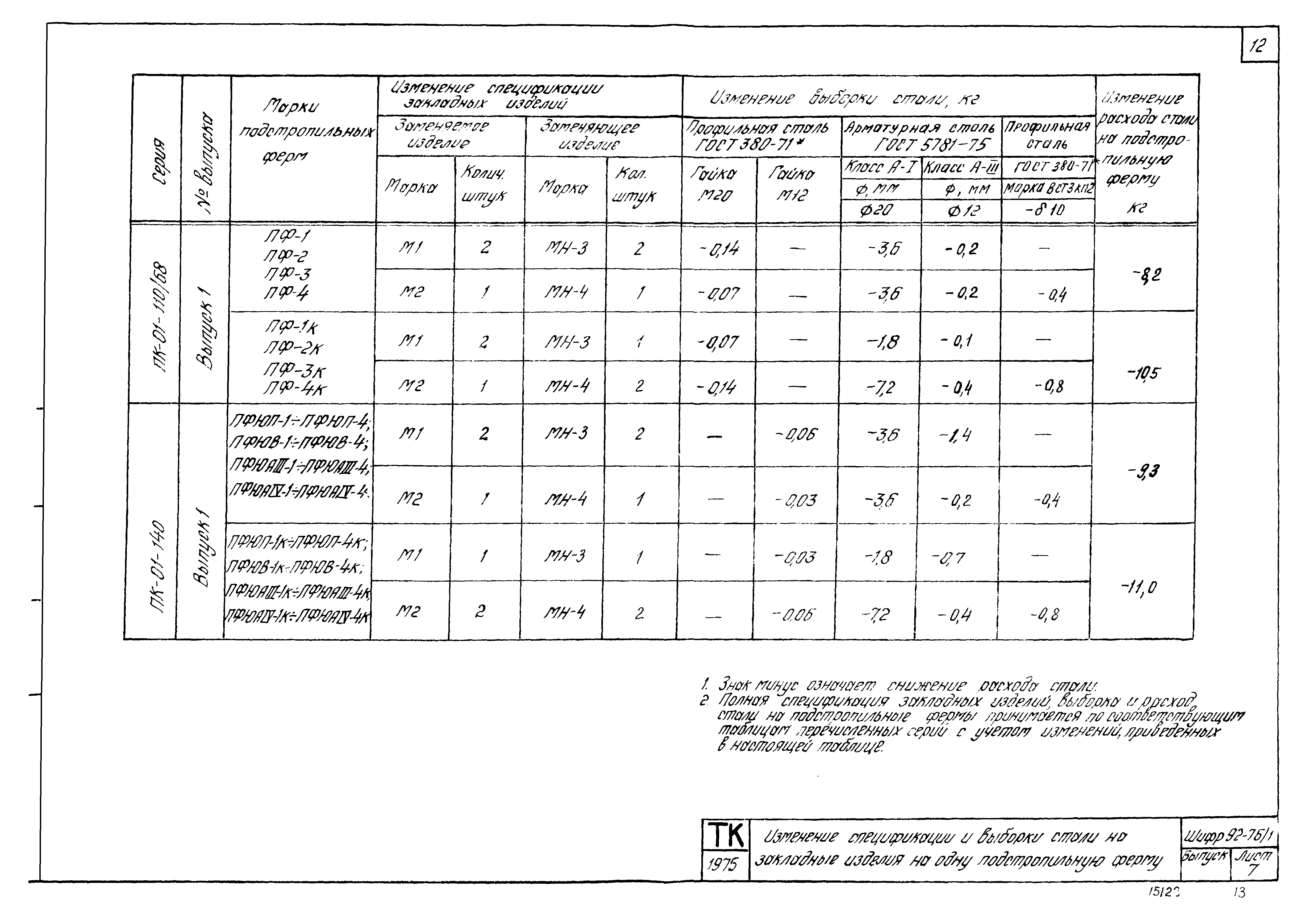

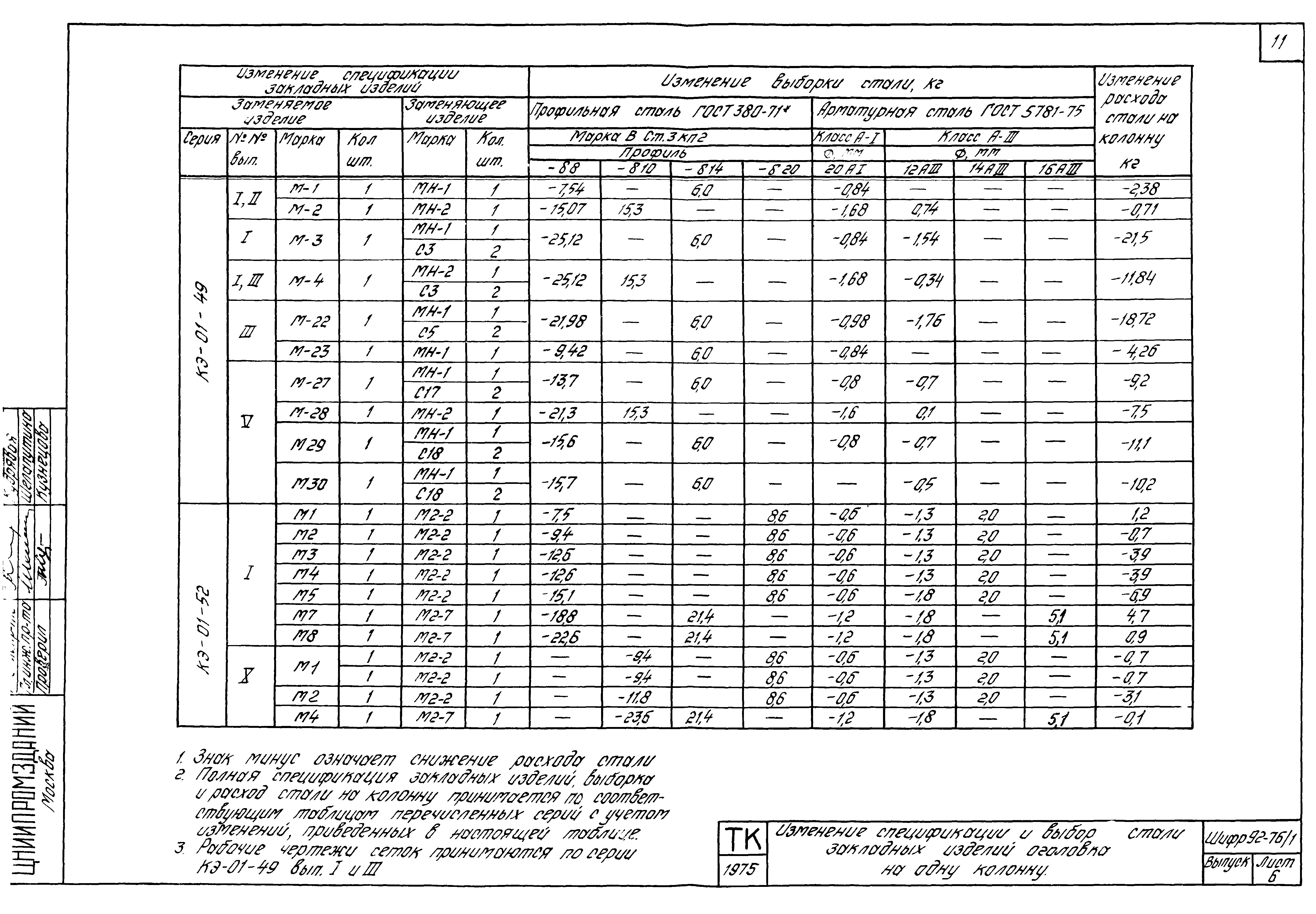

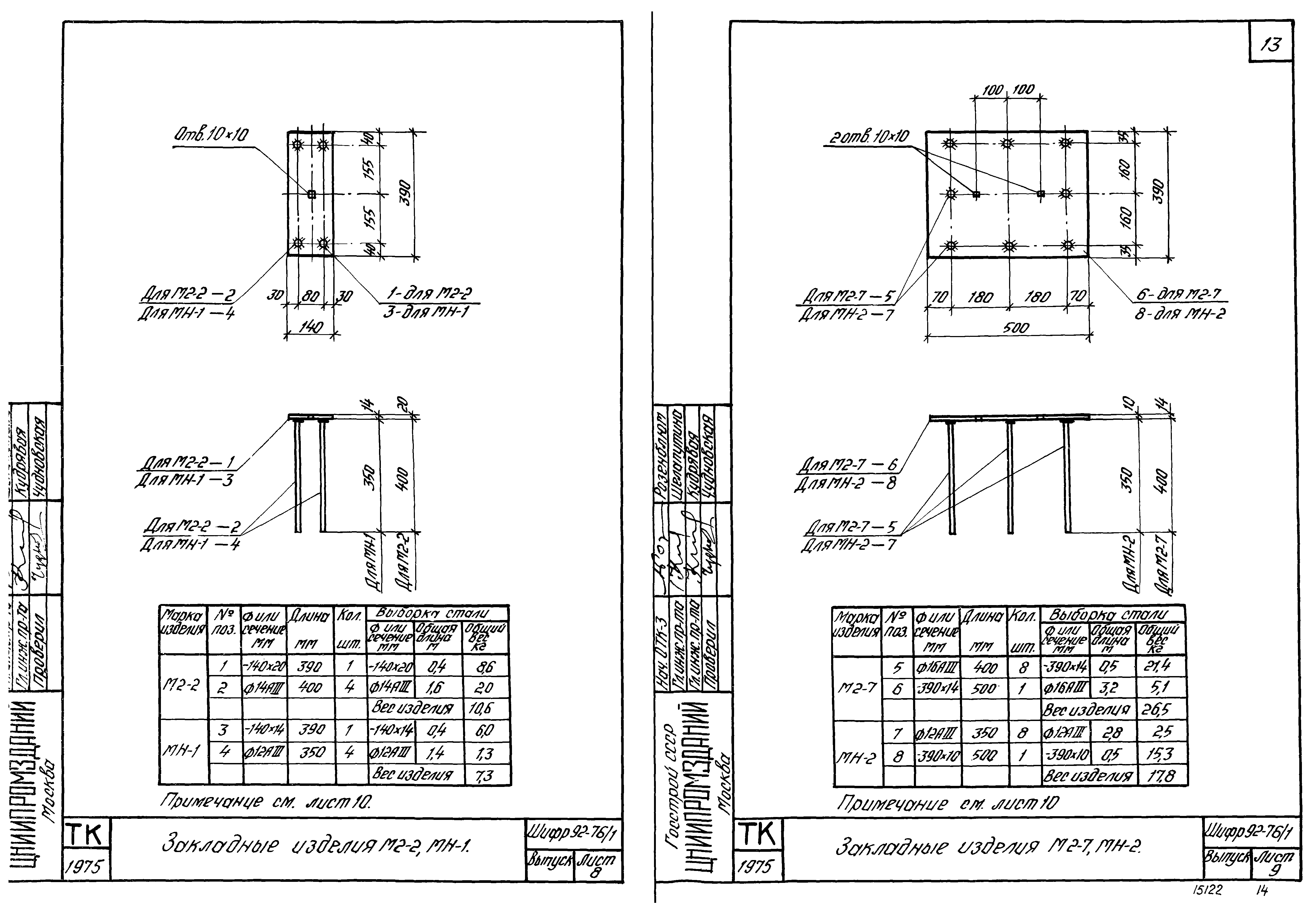

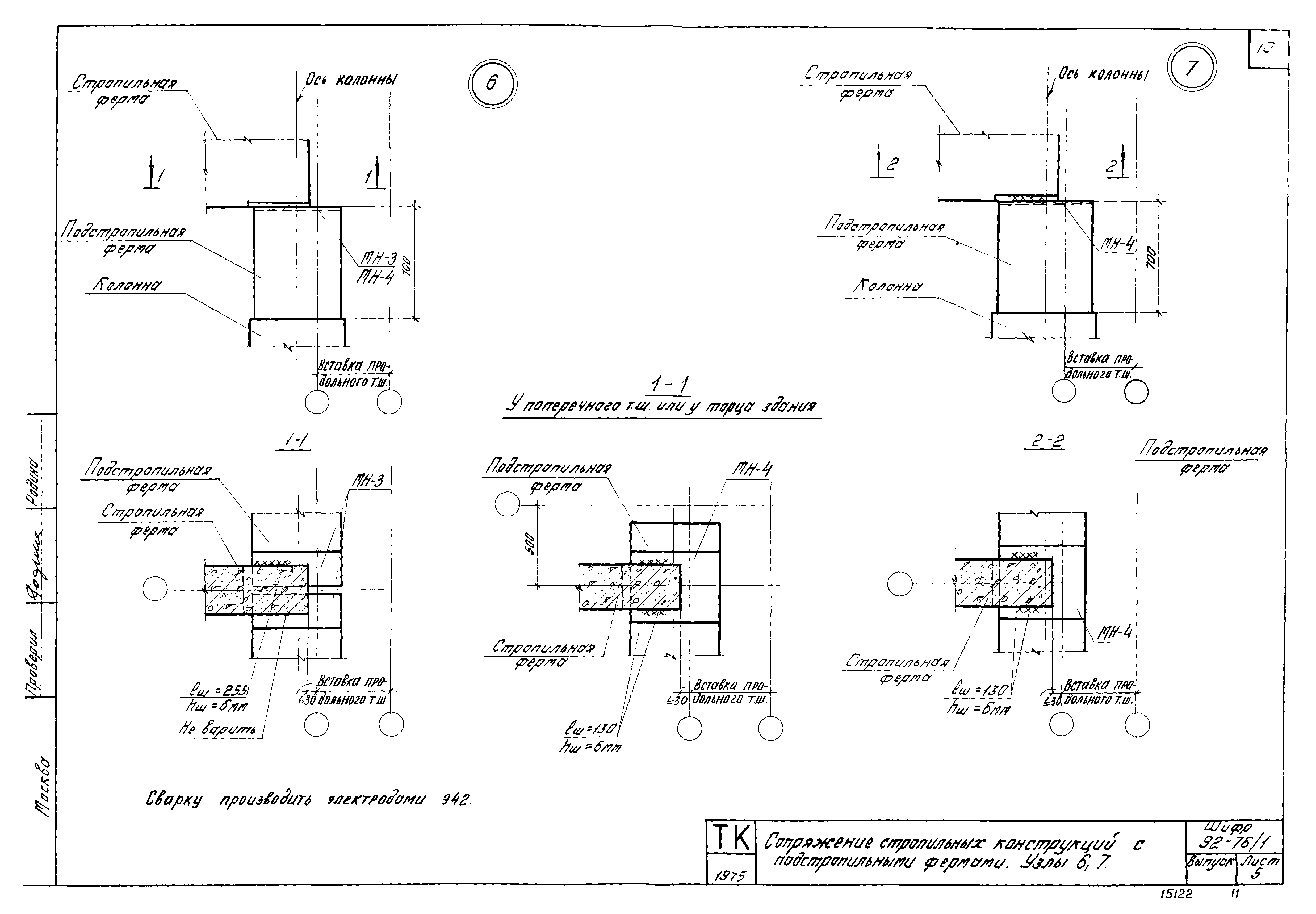

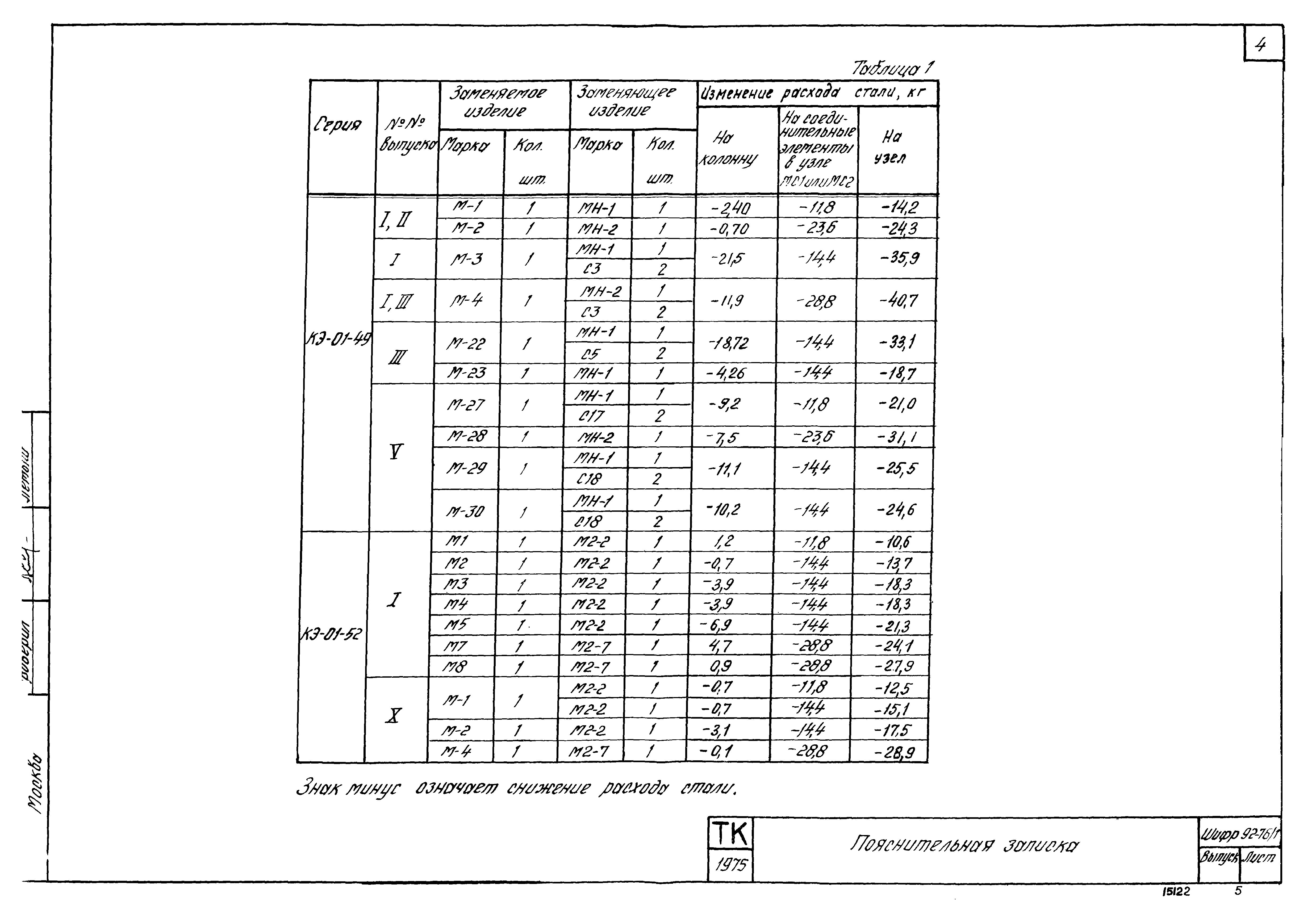

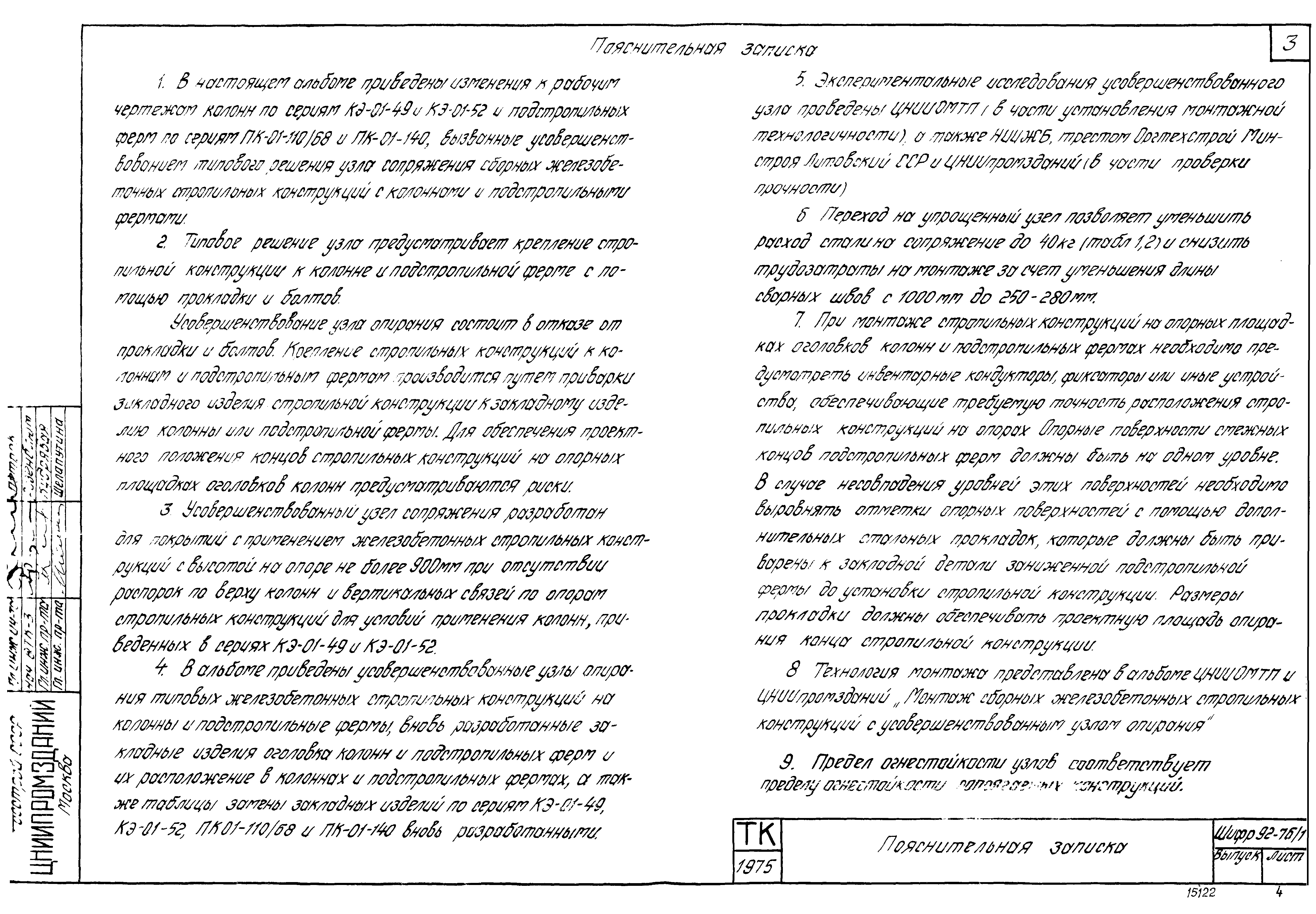

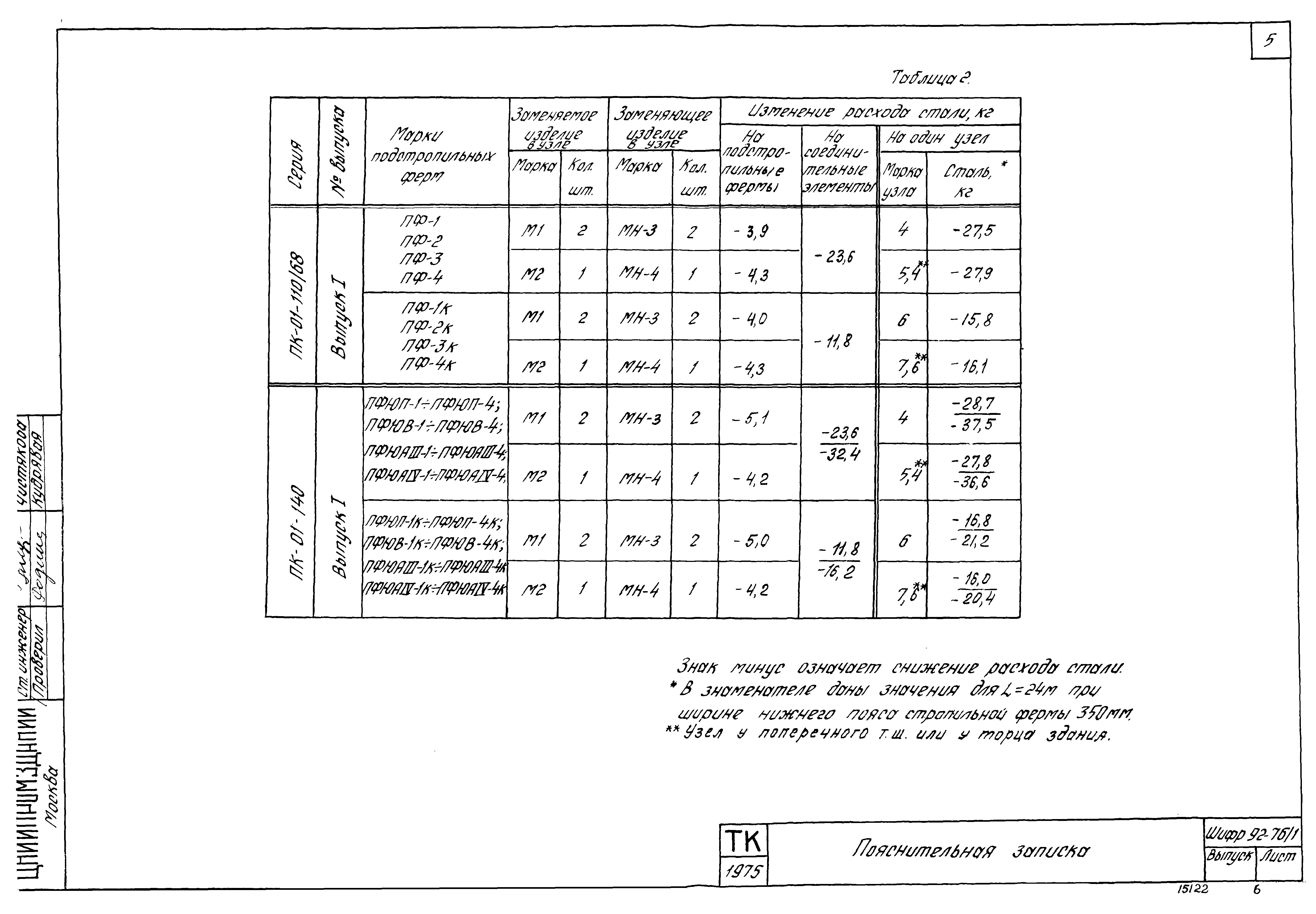

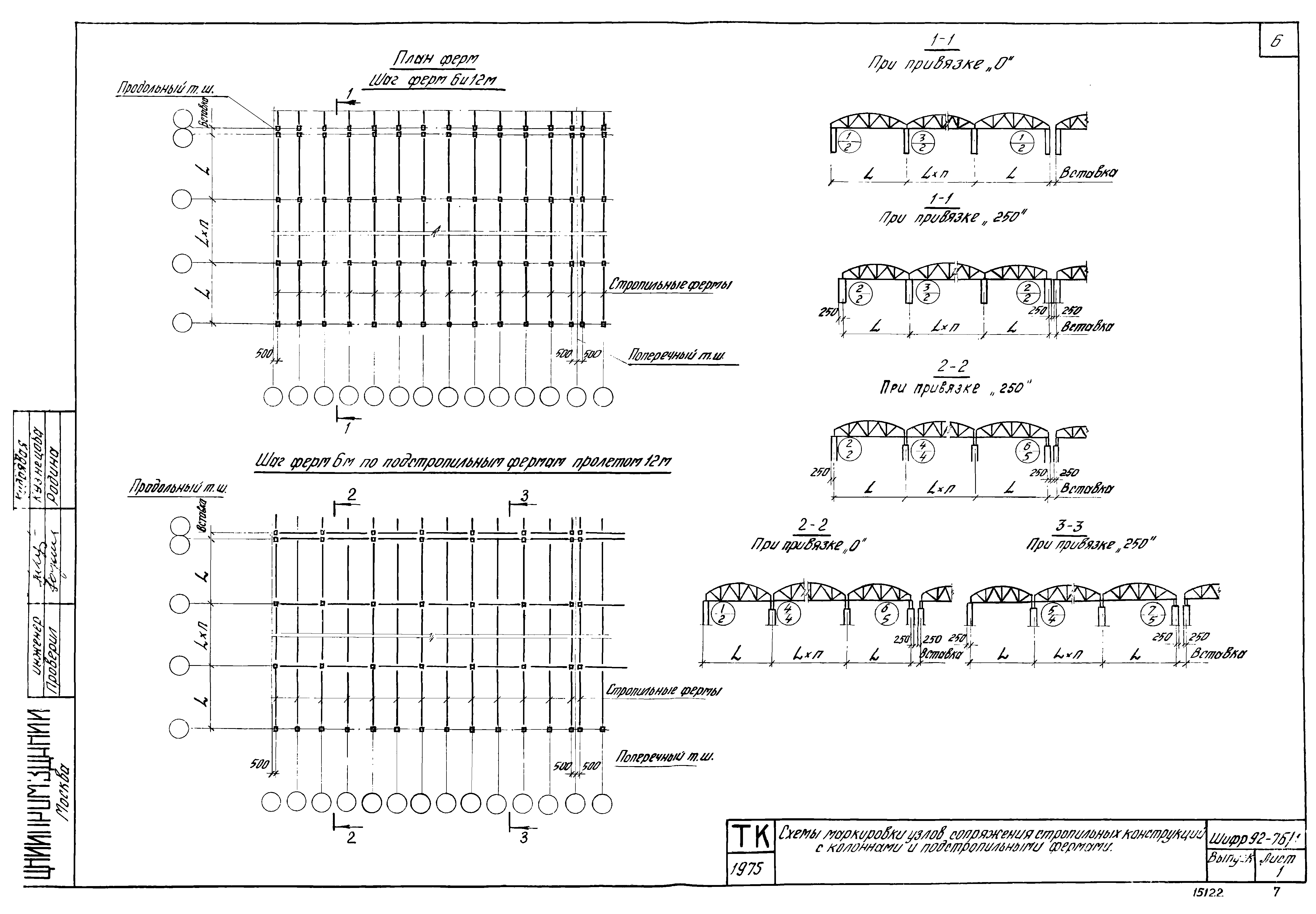

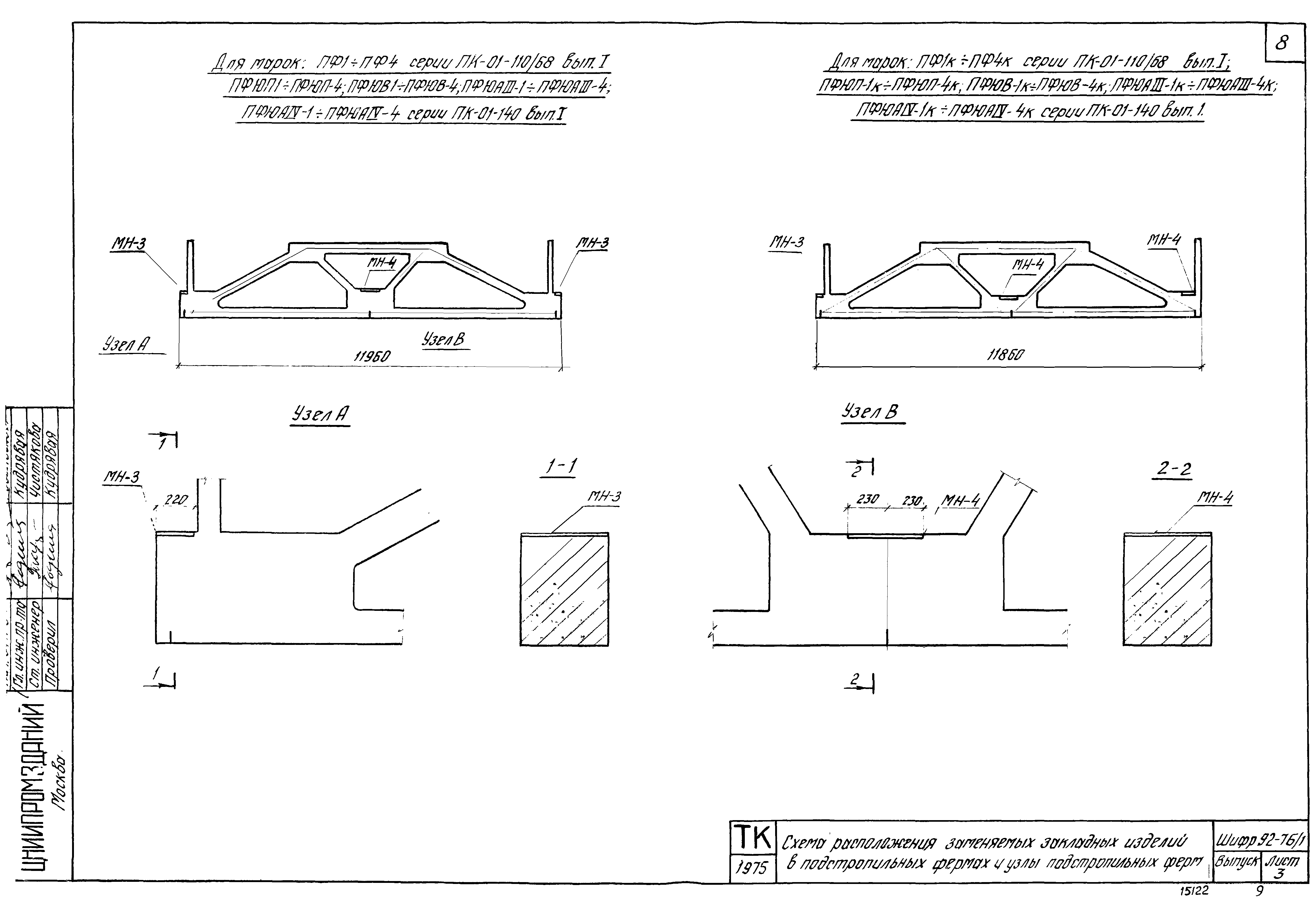

Оглавление:	Пояснительная записка Схемы маркировки узлов сопряжения стропильных конструкций с колоннами и подстропильными фермами Схема расположения закладных изделий оголовка колонн. Сопряжение стропильных конструкций с колоннами. Узлы 1, 2, 3 Схема расположения заменяемых закладных изделий в подстропильных фермах и узлы подстропильных ферм Сопряжение стропильных конструкций с подстропильными фермами. Узлы 4, 5 Сопряжение стропильных конструкций с подстропильными фермами. Узлы 6, 7 Изменение спецификации и выборки стали закладных изделий оголовка на одну колонну Изменение спецификации и выборки стали закладных изделий оголовка на одну подстропильную ферму Закладные изделия М2-2; МН-1 Закладные изделия М2-7; МН-2 Закладные изделия МН-3 Закладные изделия МН-4
Разработан:	ЦНИИпромзданий НИИЖБ ЦНИИОМТП ГПИ Промстройпроект
Утверждён:	01.03.1977 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Узлы и детали сопряжения железобетонных и стальных конструкций
Чем заменён:	Серия 2.400-7 «Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий» Серия 2.400-7 «Выпуск 0. Материалы для проектирования» Серия 2.400-7 «Выпуск 1. Монтажные узлы. Рабочие чертежи» Серия 2.400-7 «Выпуск 2. Стальные изделия. Рабочие чертежи»
