Типовой проект 816-178

Альбом II. Электротехническая часть

Обозначение: Типовой проект 816-178
Обозначение англ: 816-178
Статус:действует
Название рус.:Альбом II. Электротехническая часть
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.11.1975
Оглавление:Титульный лист

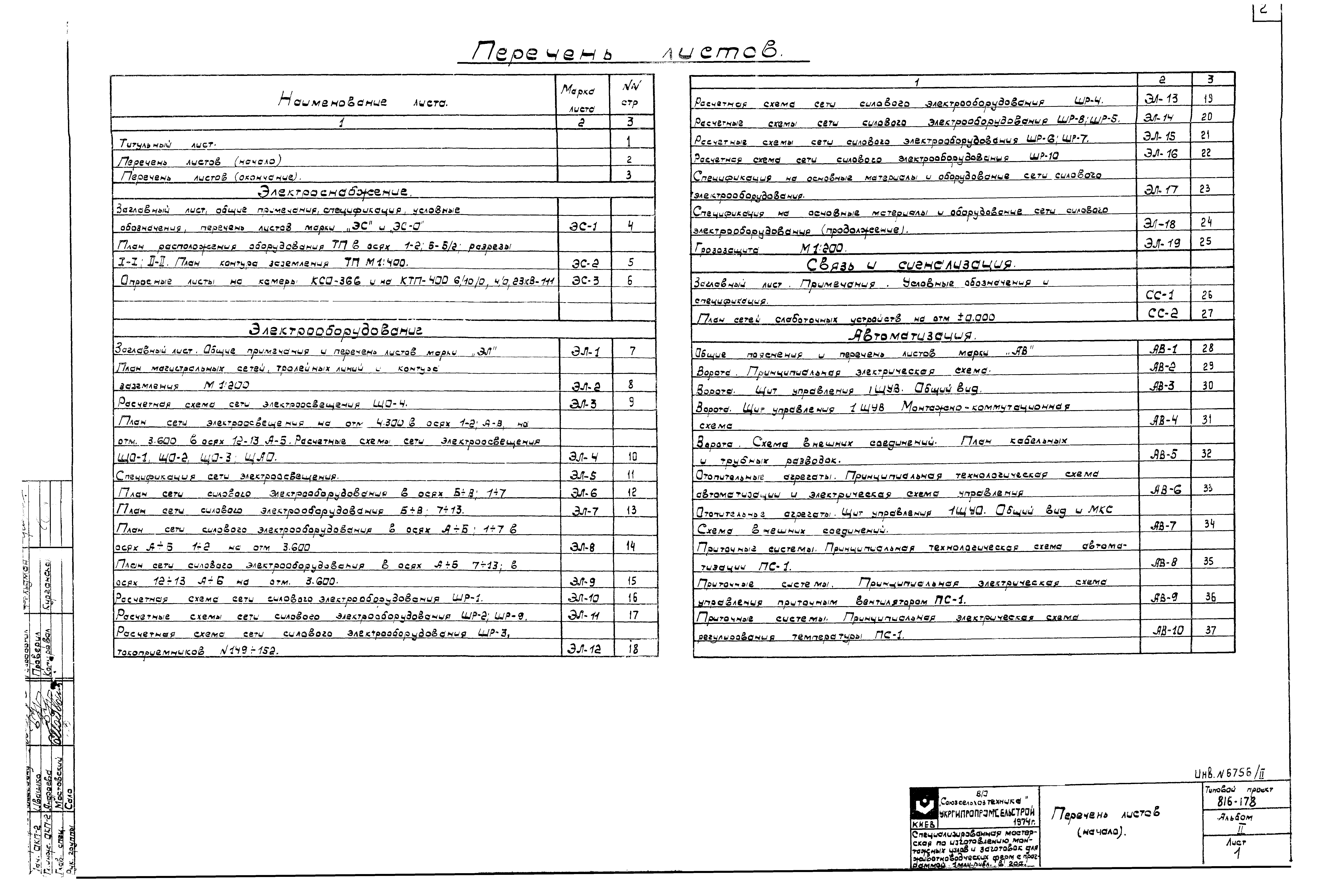

Перечень листов
Электроснабжение

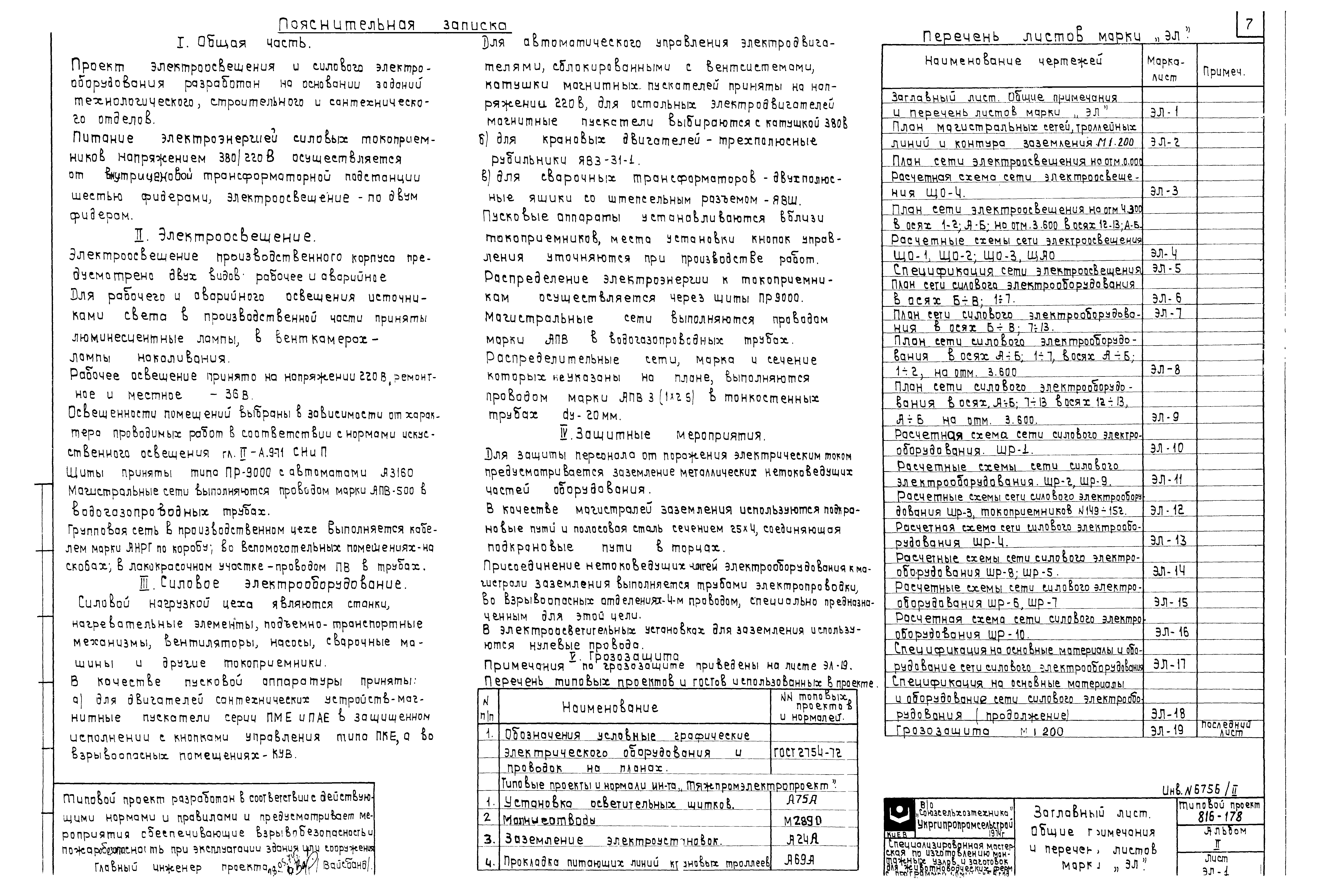

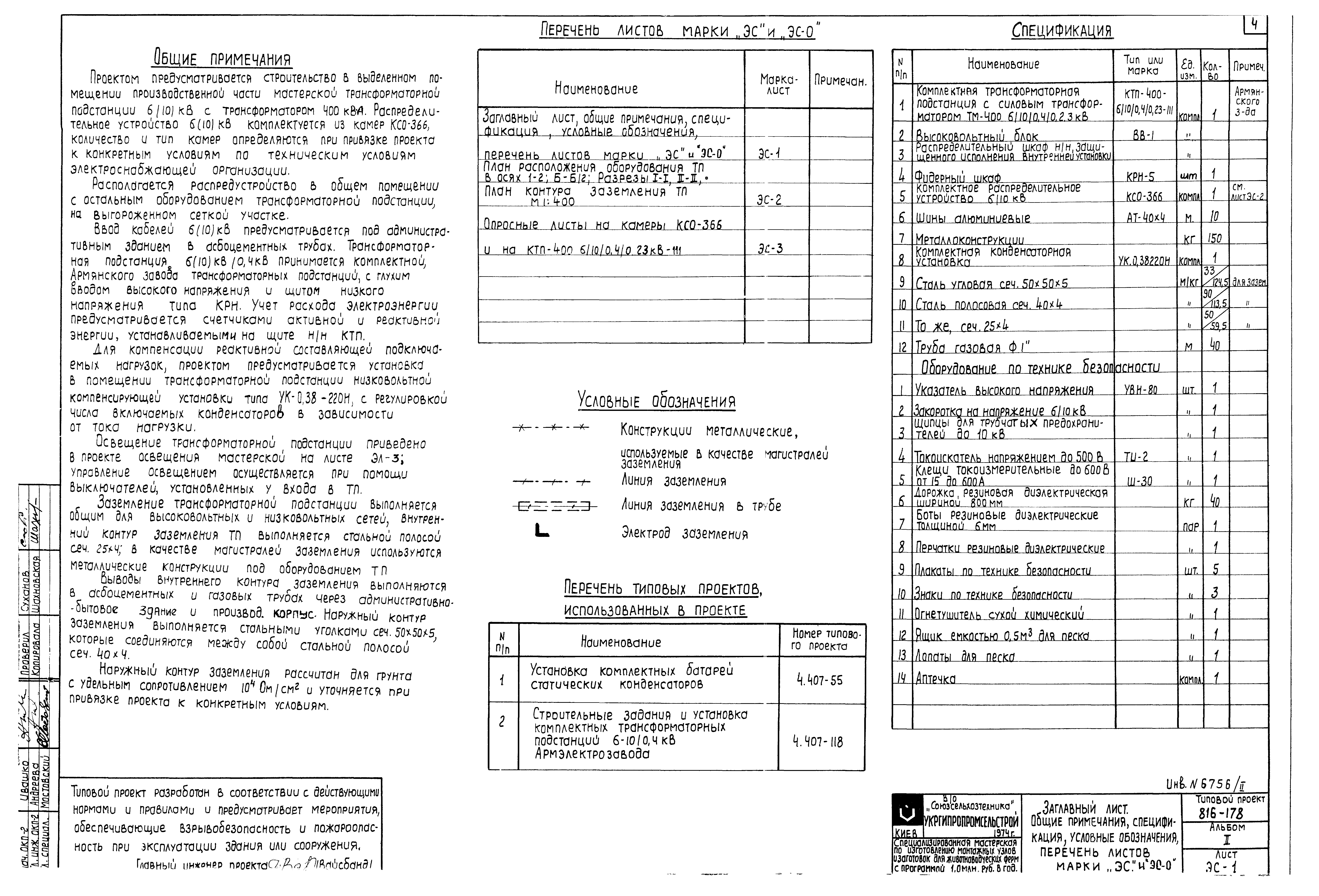

   Заглавный лист, общие примечания, спецификация, условные обозначения, перечень листов марки "ЭС" и "ЭС-О"

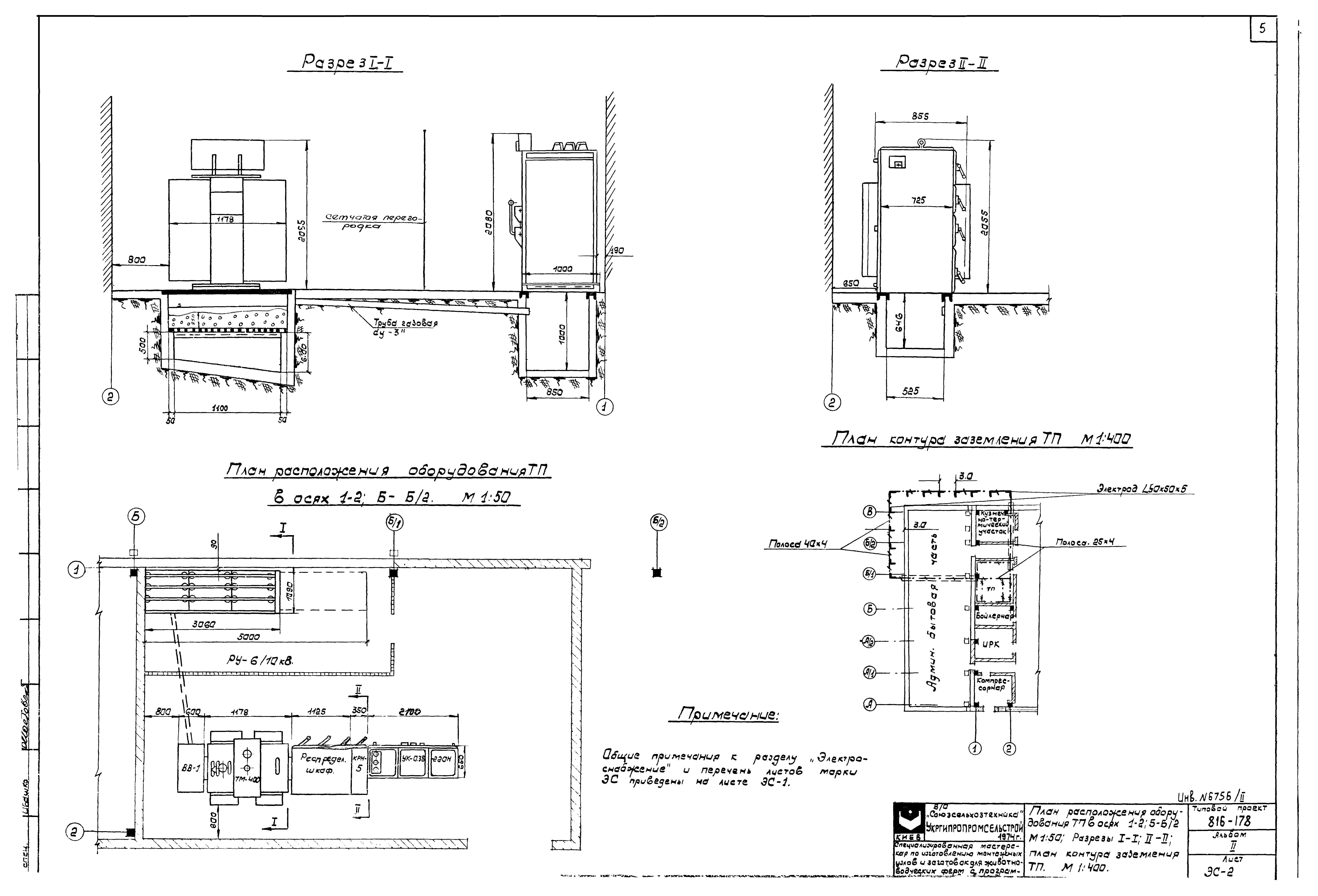

   План расположения оборудования ТП в осях 1-2; Б-Б/2; разрезы I-I; II-II. План контура заземления ТП М1:400

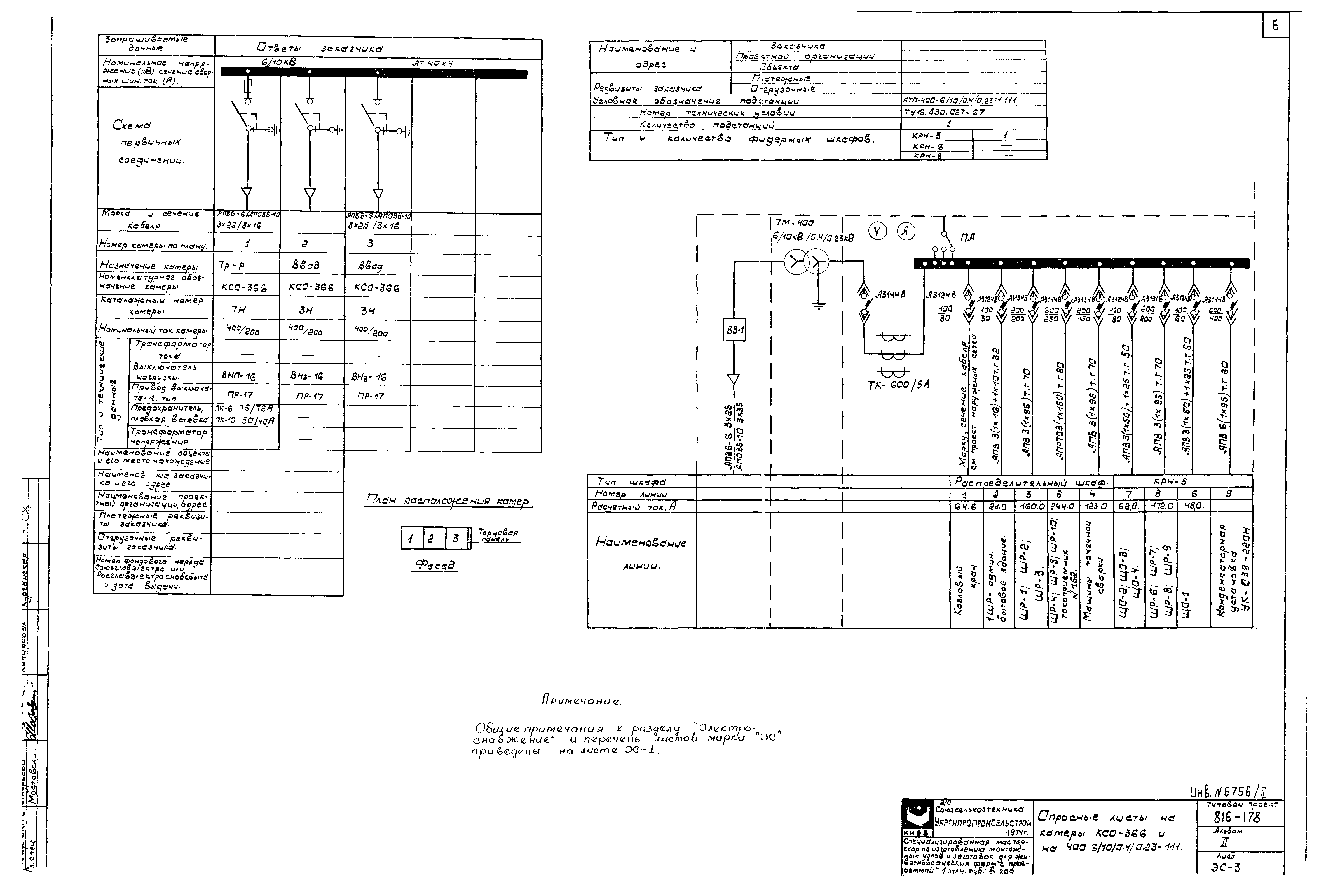

   Опросные листы на камеры КСО-366 и на КТП-400 6/10/1.4/0.23 кВ-111
Электрооборудование
   Заглавный лист. Общие примечания и перечень листов марки "ЭЛ"

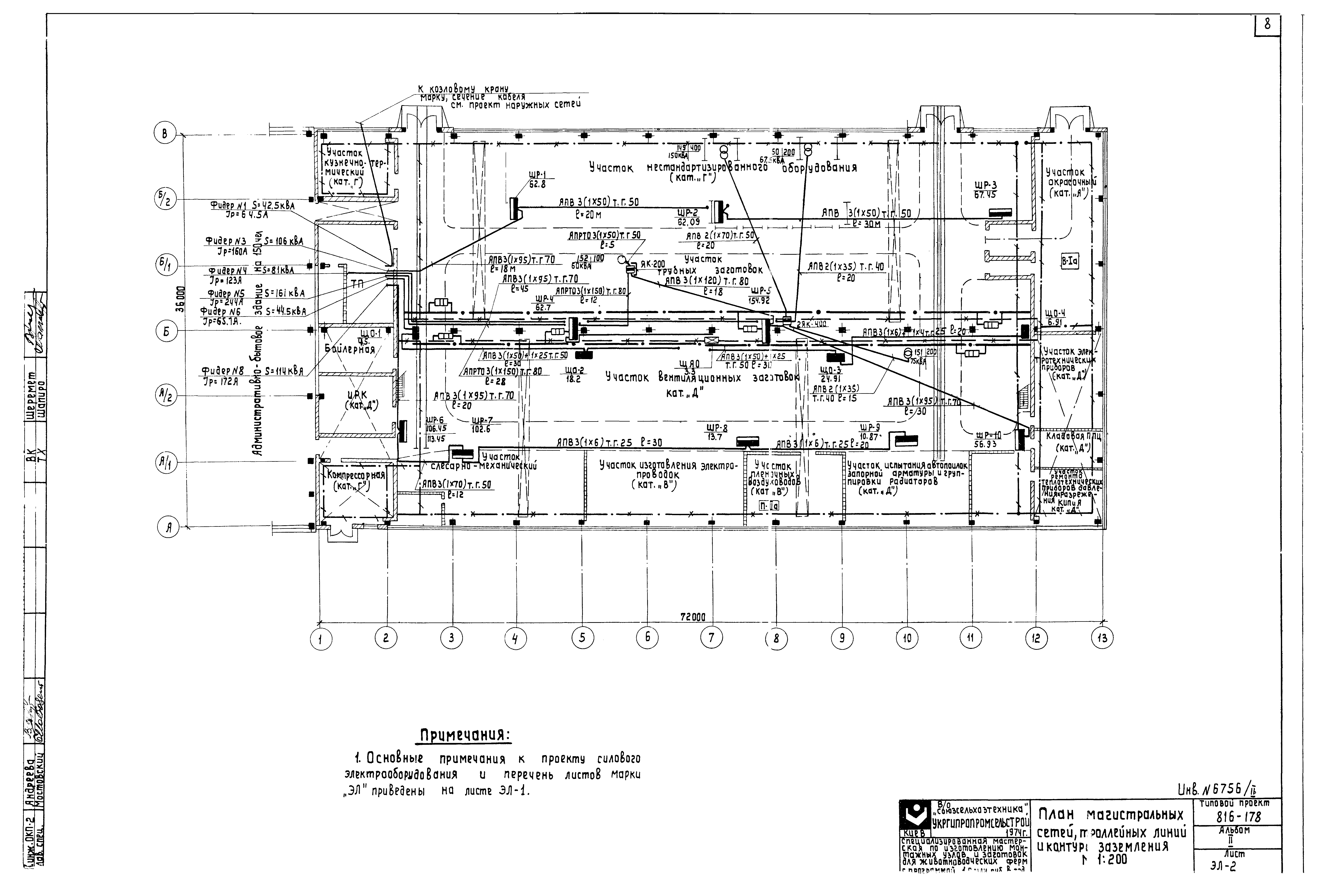

   План магистральных сетей, троллейных линий и контура заземления М1:200

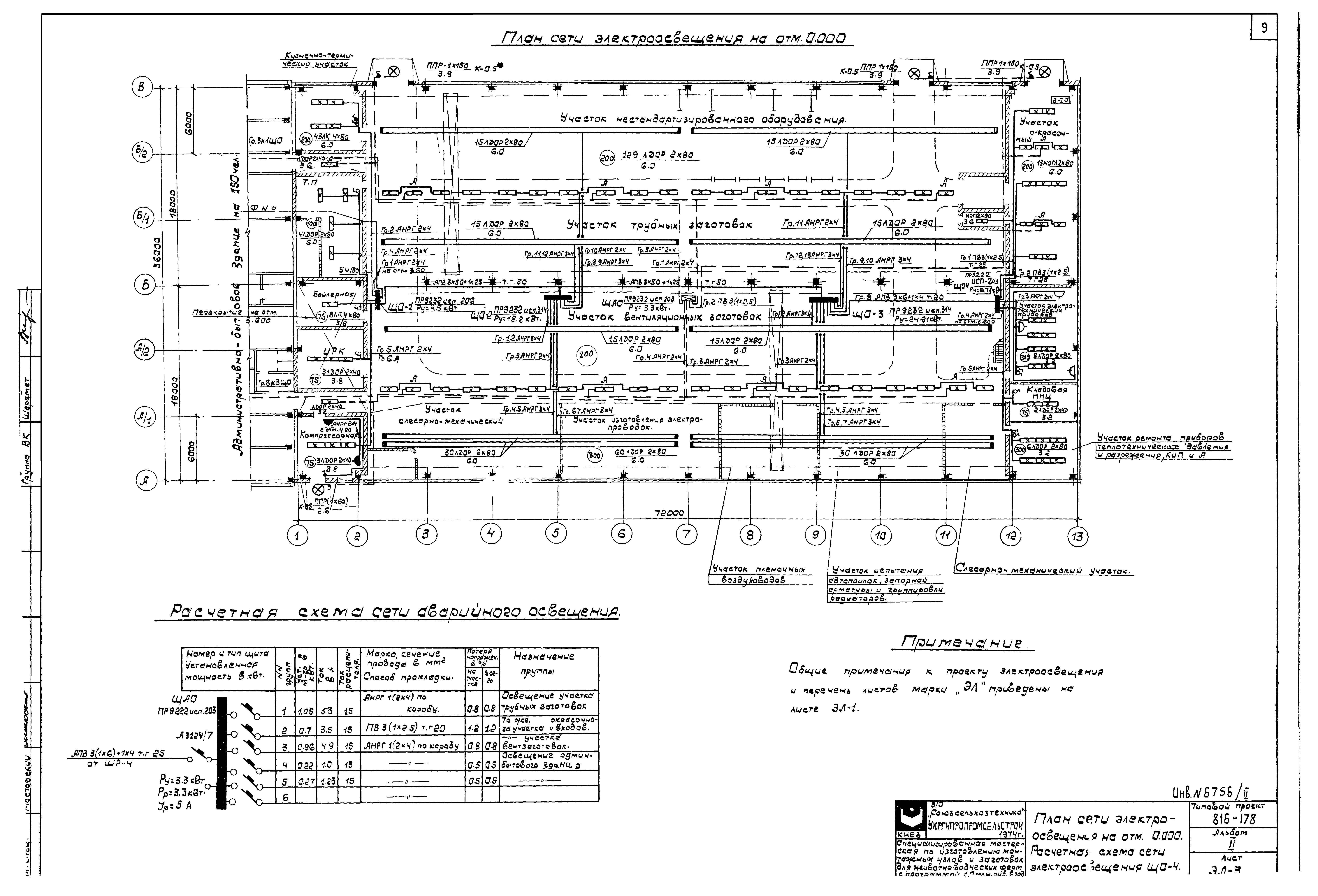

   Расчетная схема сети электроосвещения ЩО-4

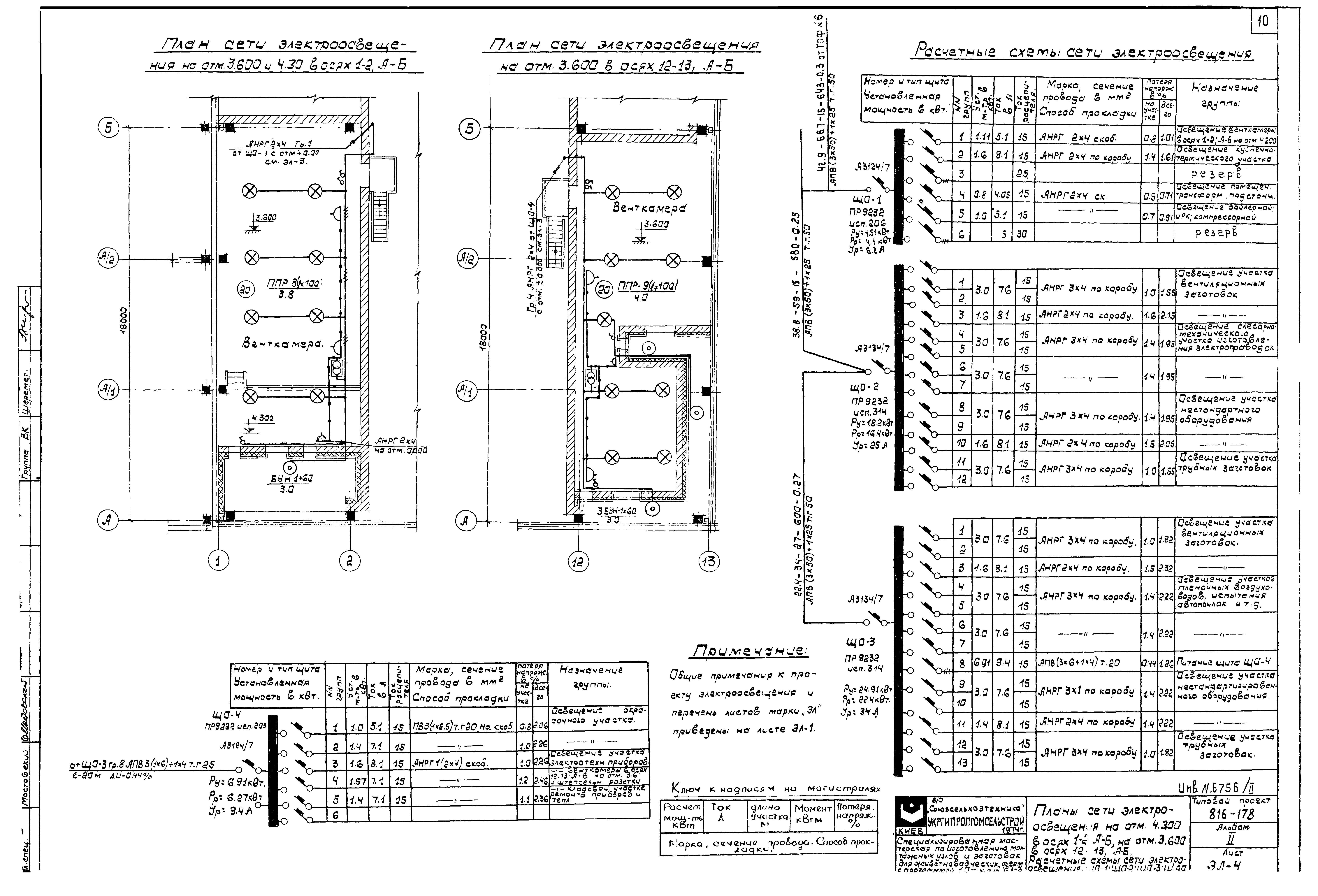

   План сети электроосвещения на отм. 4.300 в осях 1-2, А-В, на отм. 3.600 в осях 12-13, А-Б. Расчетные схемы сети электроосвещения ЩО-1, ЩО-2, ЩО-3, ЩАО

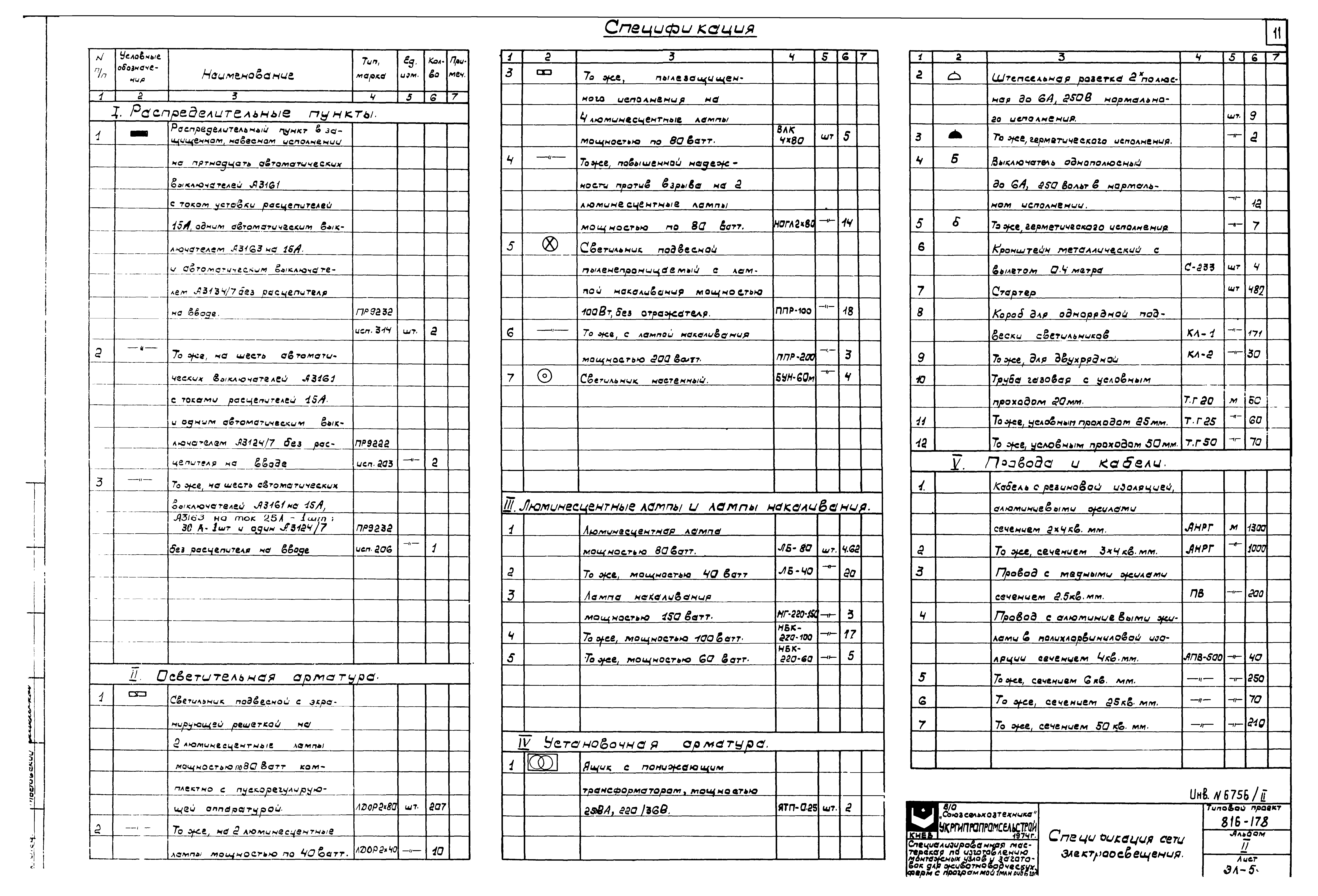

   Спецификация сети электроосвещения

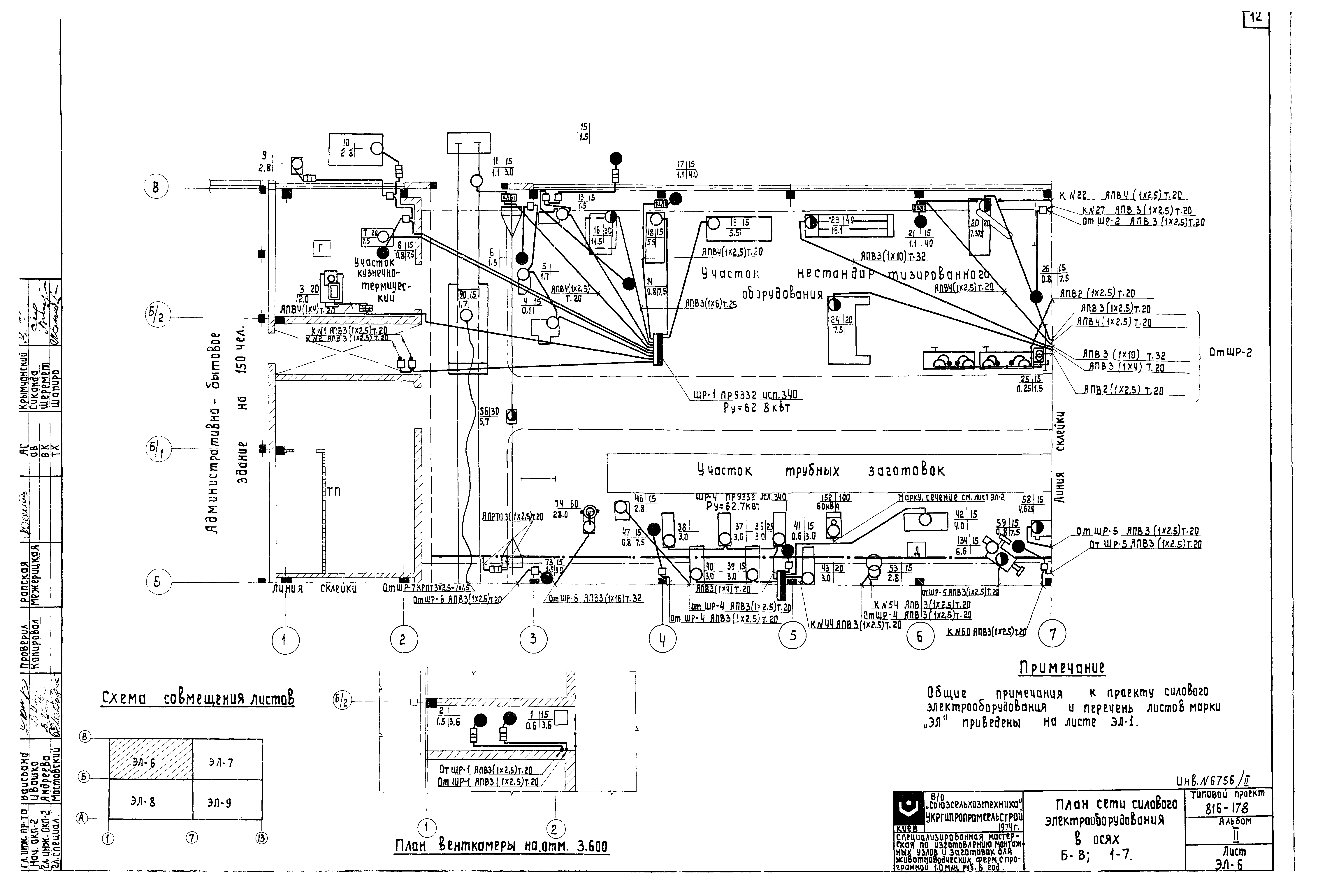

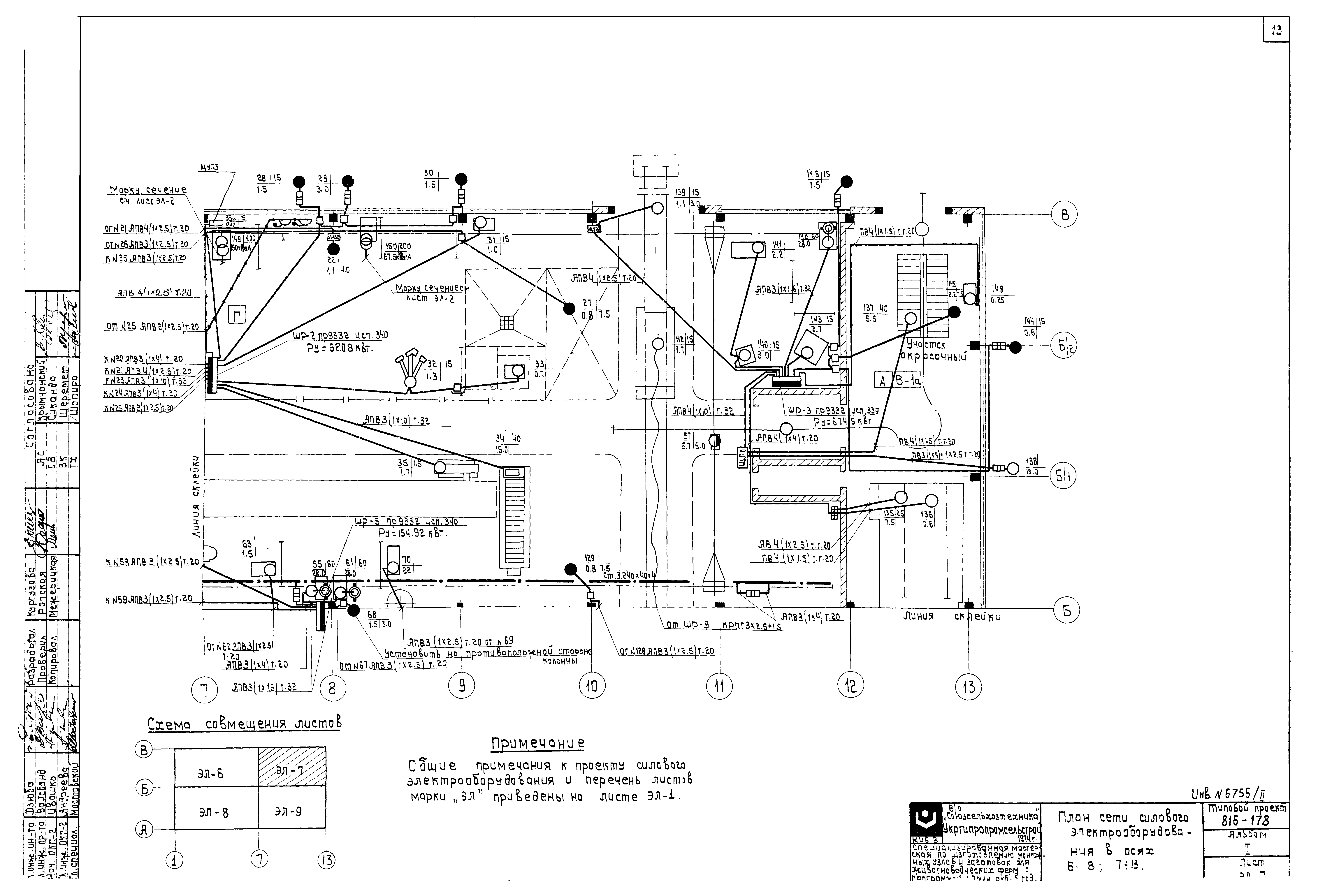

   План сети силового электрооборудования в осях Б - В; 1 - 7
   План сети силового электрооборудования в осях Б - В; 7 - 13

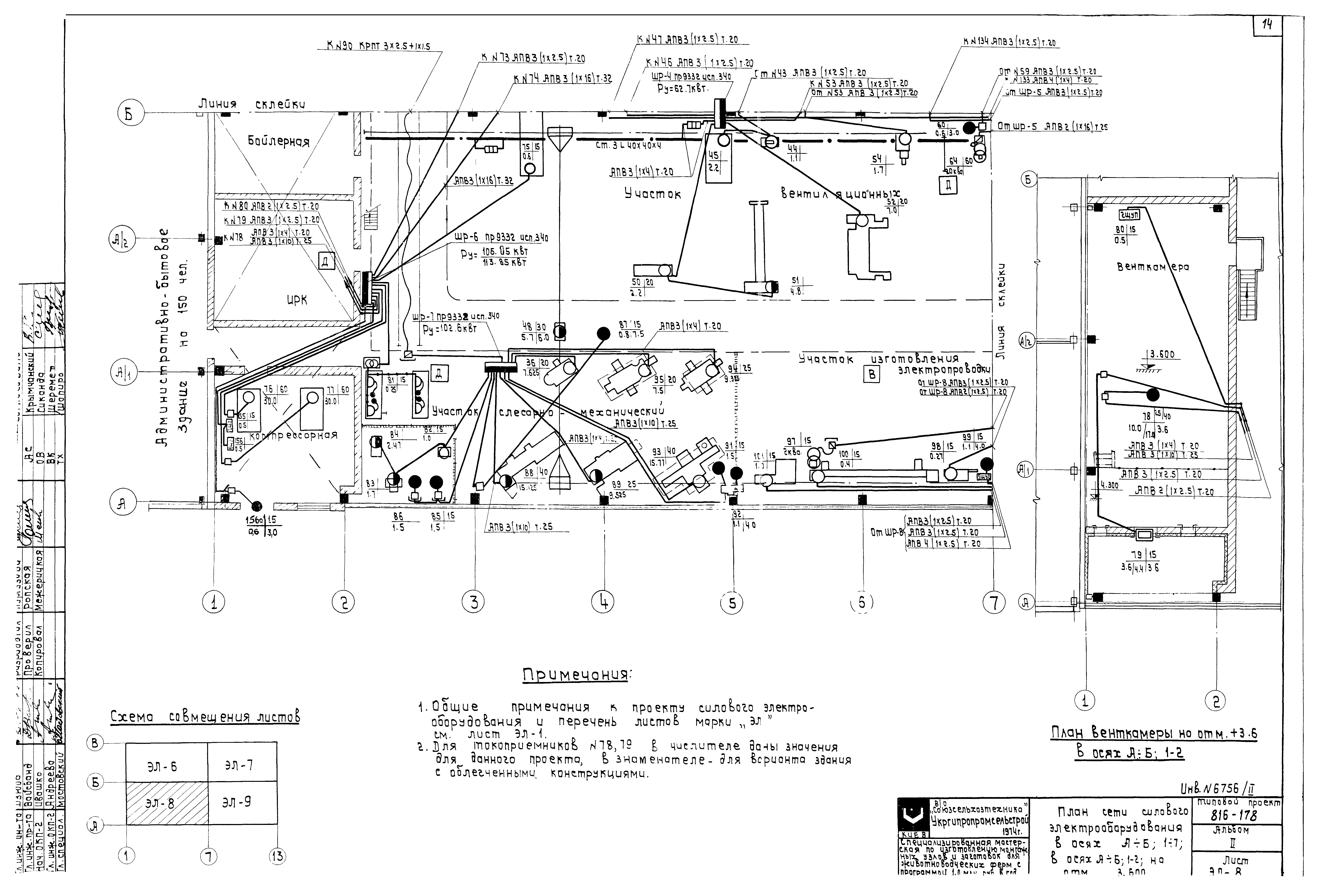

   План сети силового электрооборудования в осях А - Б; 1 - 7, в осях А - Б; 1 - 2 на отм. 3.600

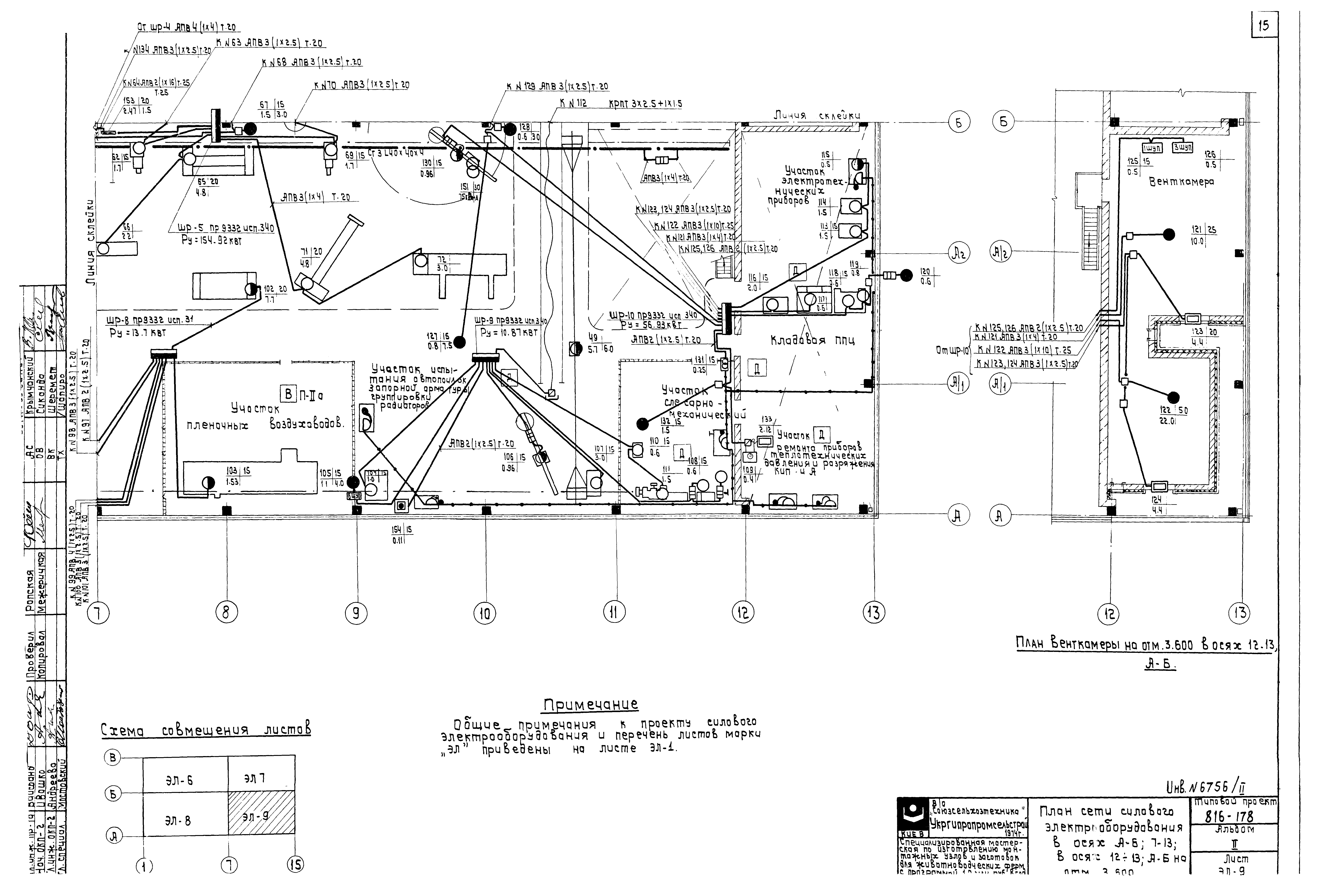

   План сети силового электрооборудования в осях А - Б; 7 - 13, в осях 12 - 13; А - Б на отм. 3.600
   Расчетная схема сети силового электрооборудования ШР-1

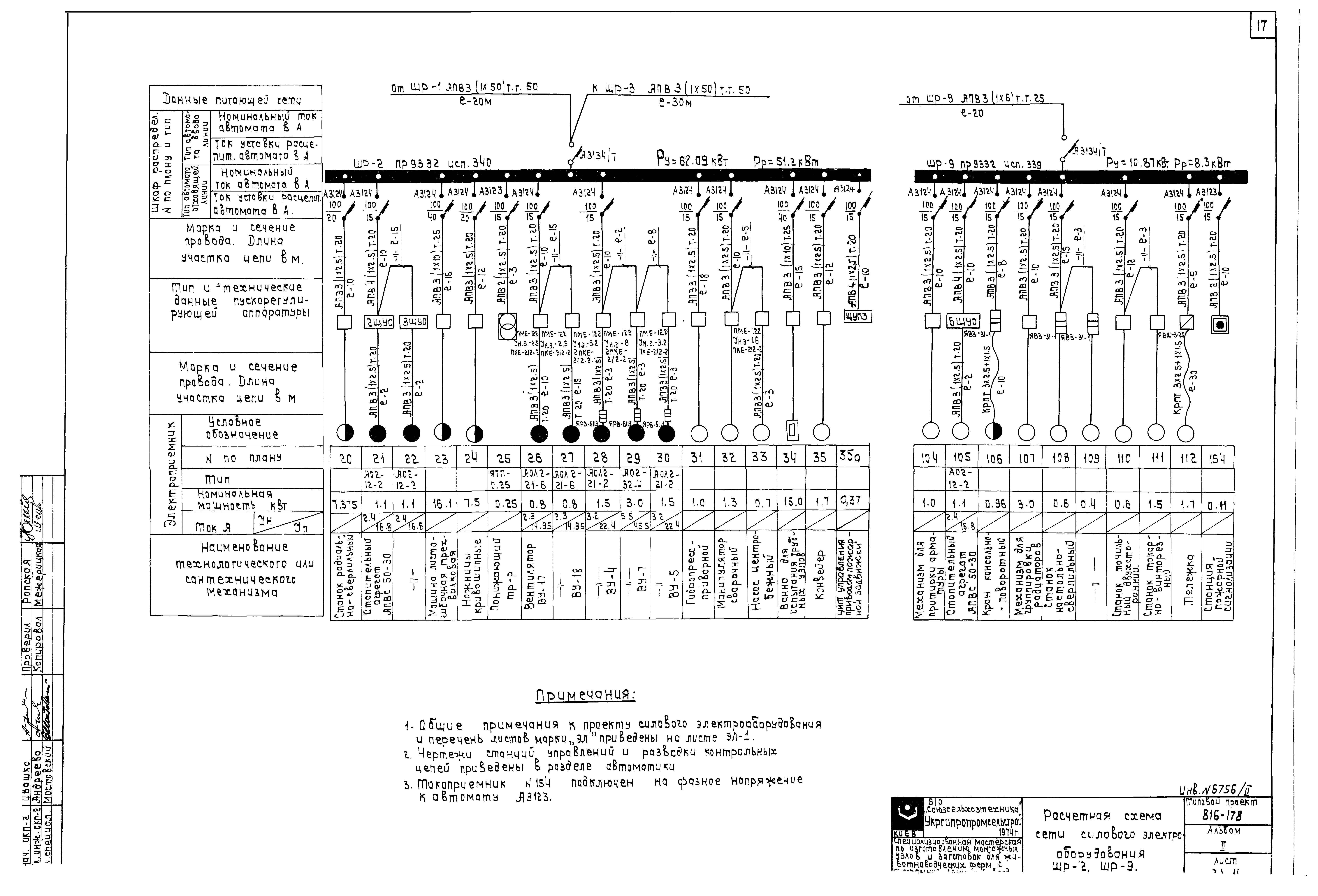

   Расчетные схемы сети силового электрооборудования ШР-2; ШР-9

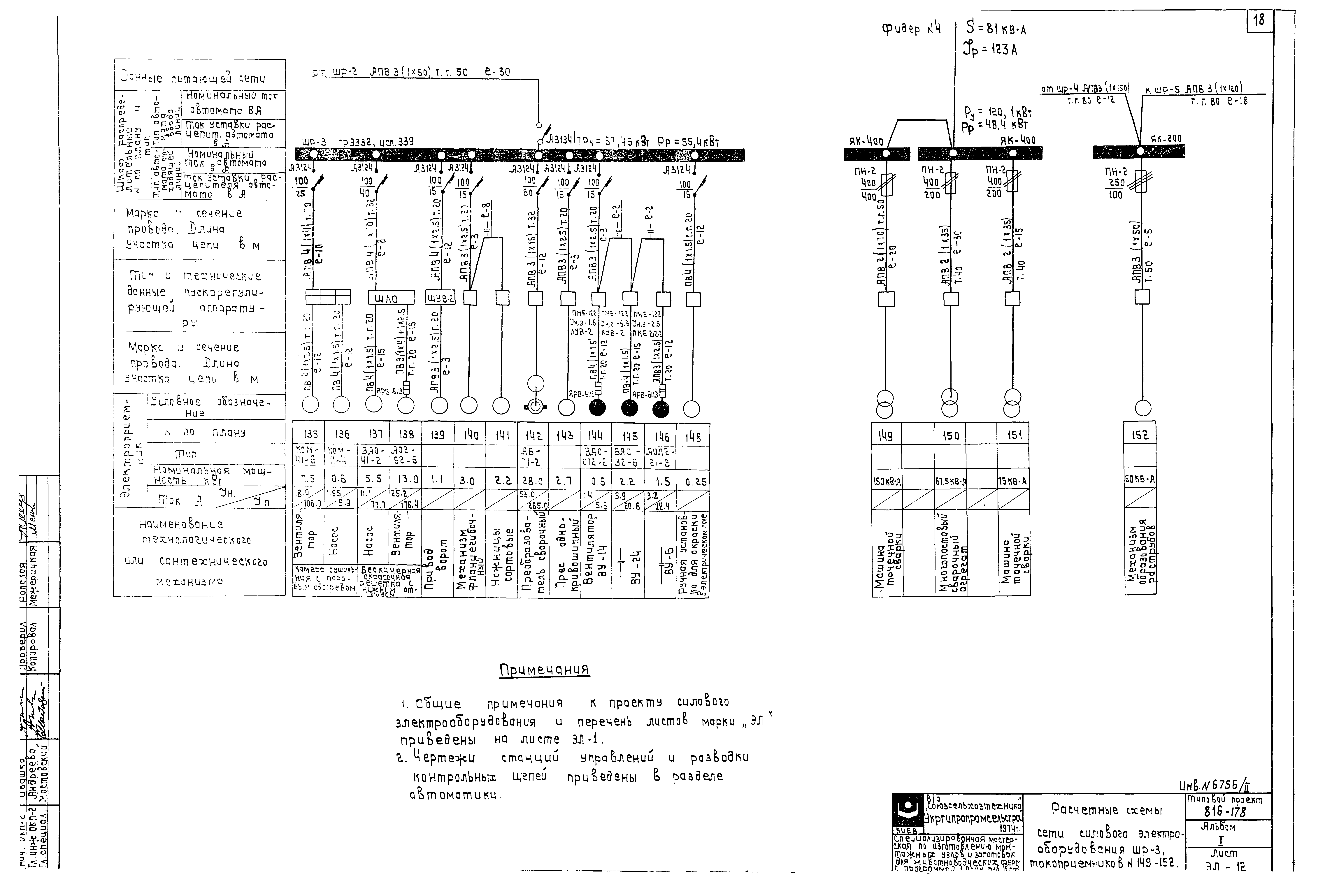

   Расчетная схема сети силового электрооборудования ШР-3, токоприемников №149 - 152

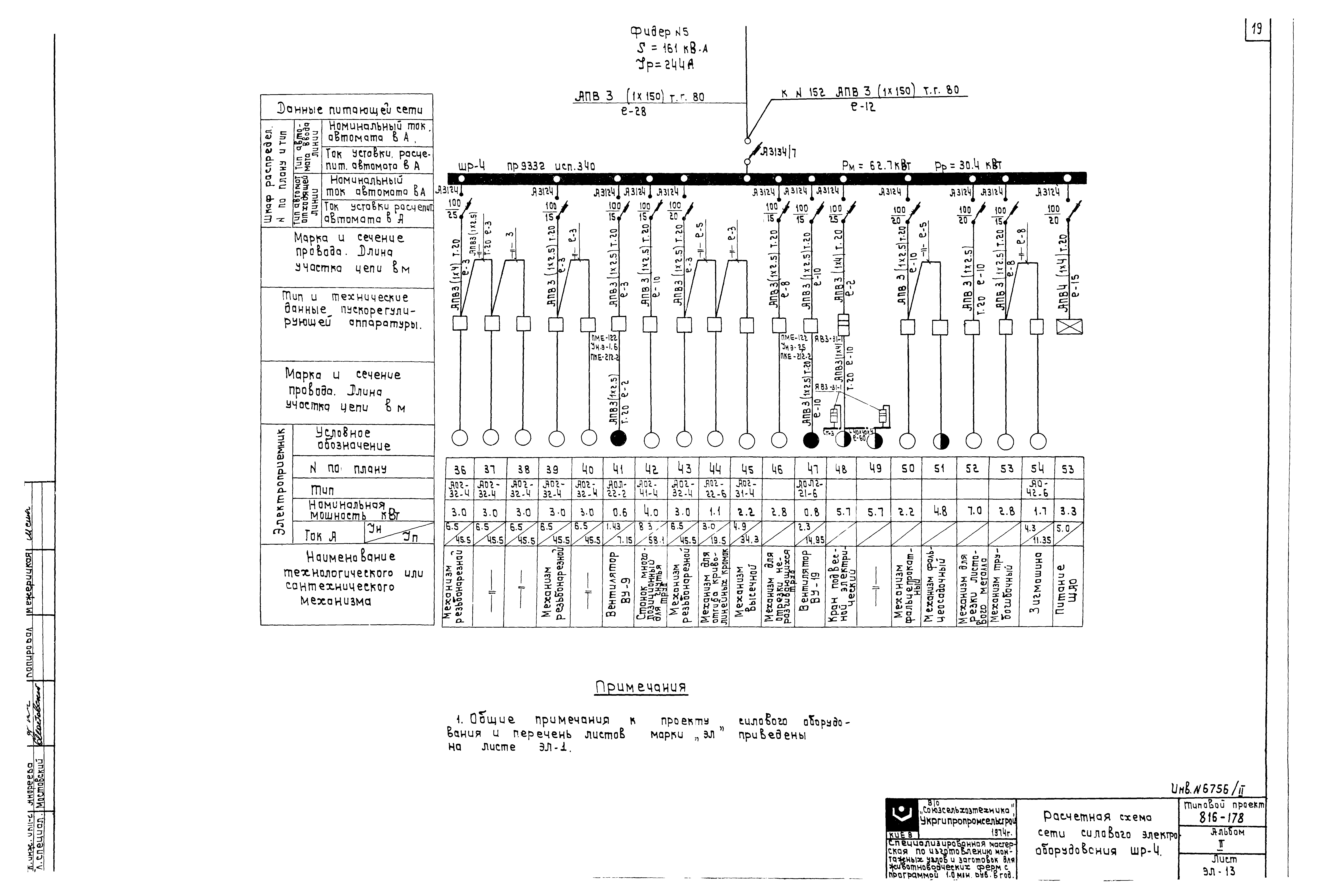

   Расчетная схема сети силового электрооборудования ШР-4

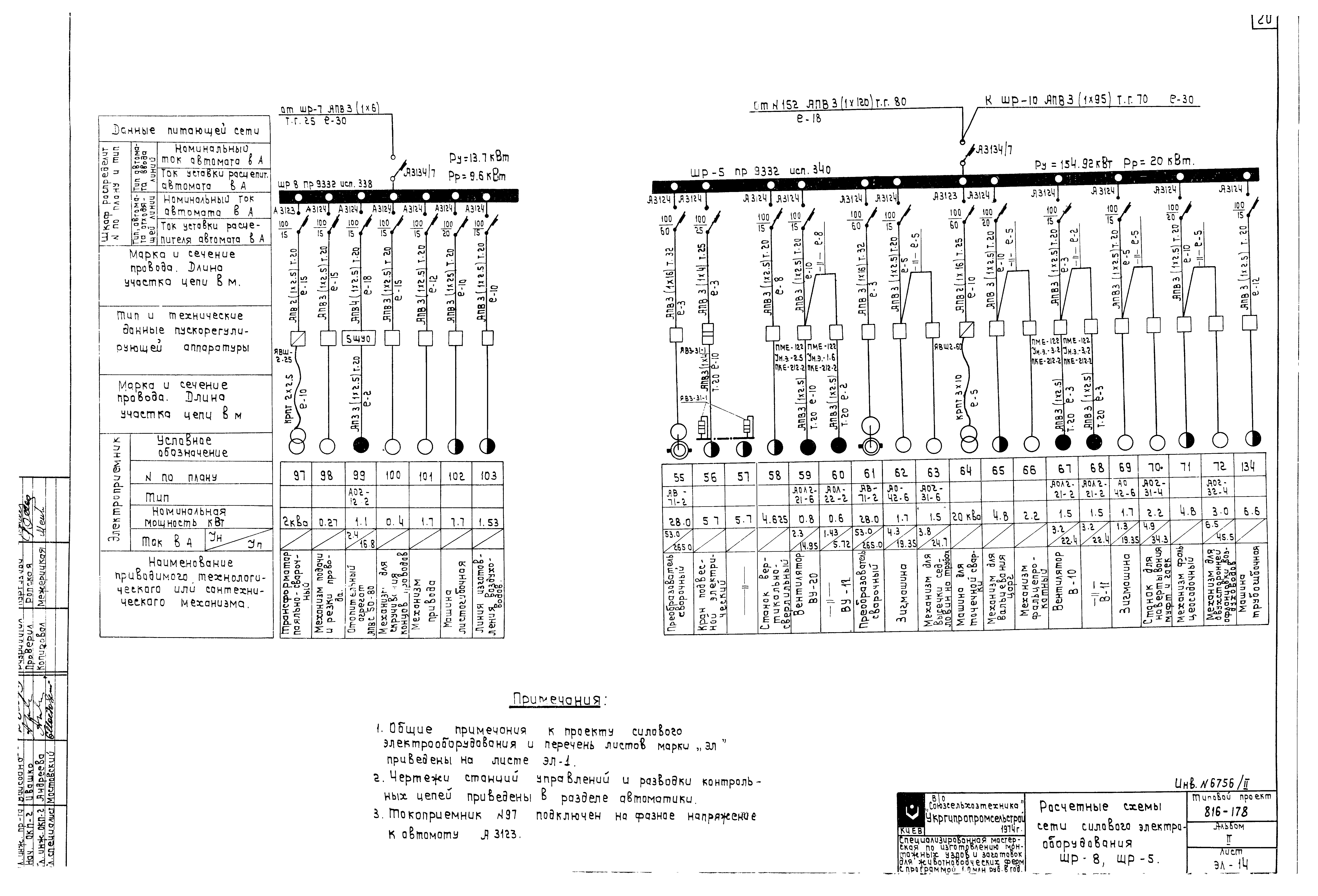

   Расчетные схемы сети силового электрооборудования ШР-8, ШР-5
   Расчетные схемы сети силового электрооборудования ШР-6, ШР-7

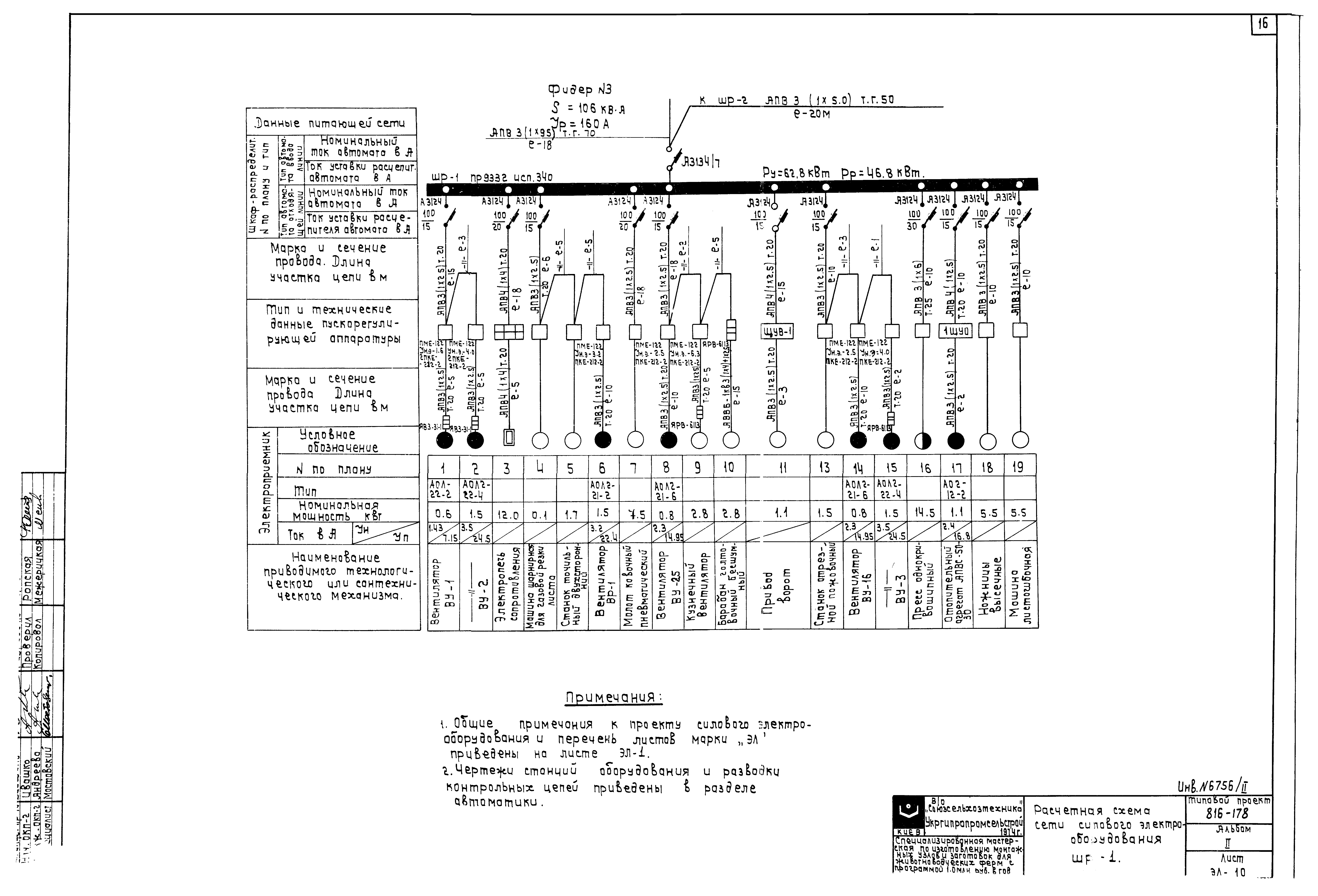

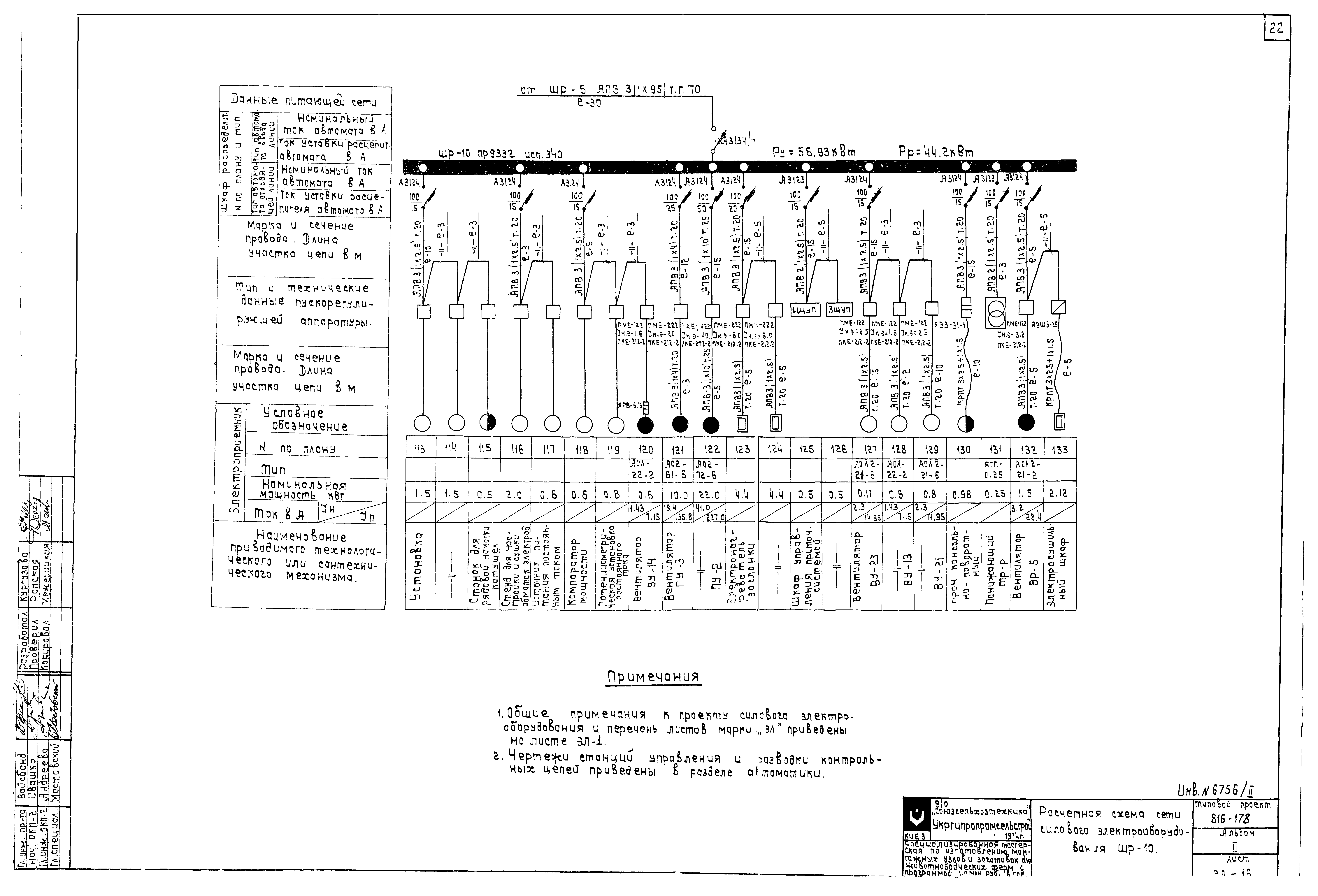

   Расчетная схема сети силового электрооборудования ШР-10

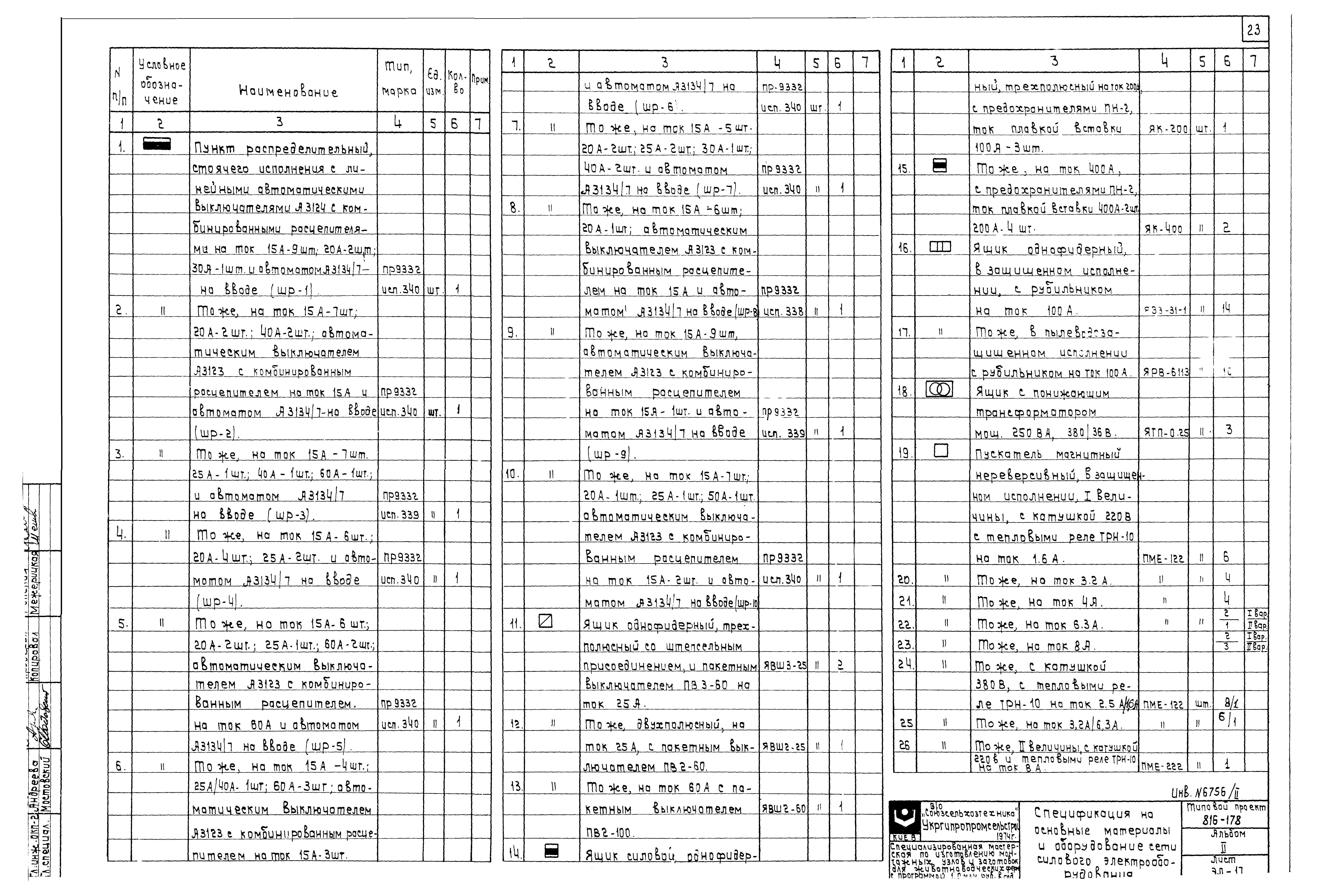

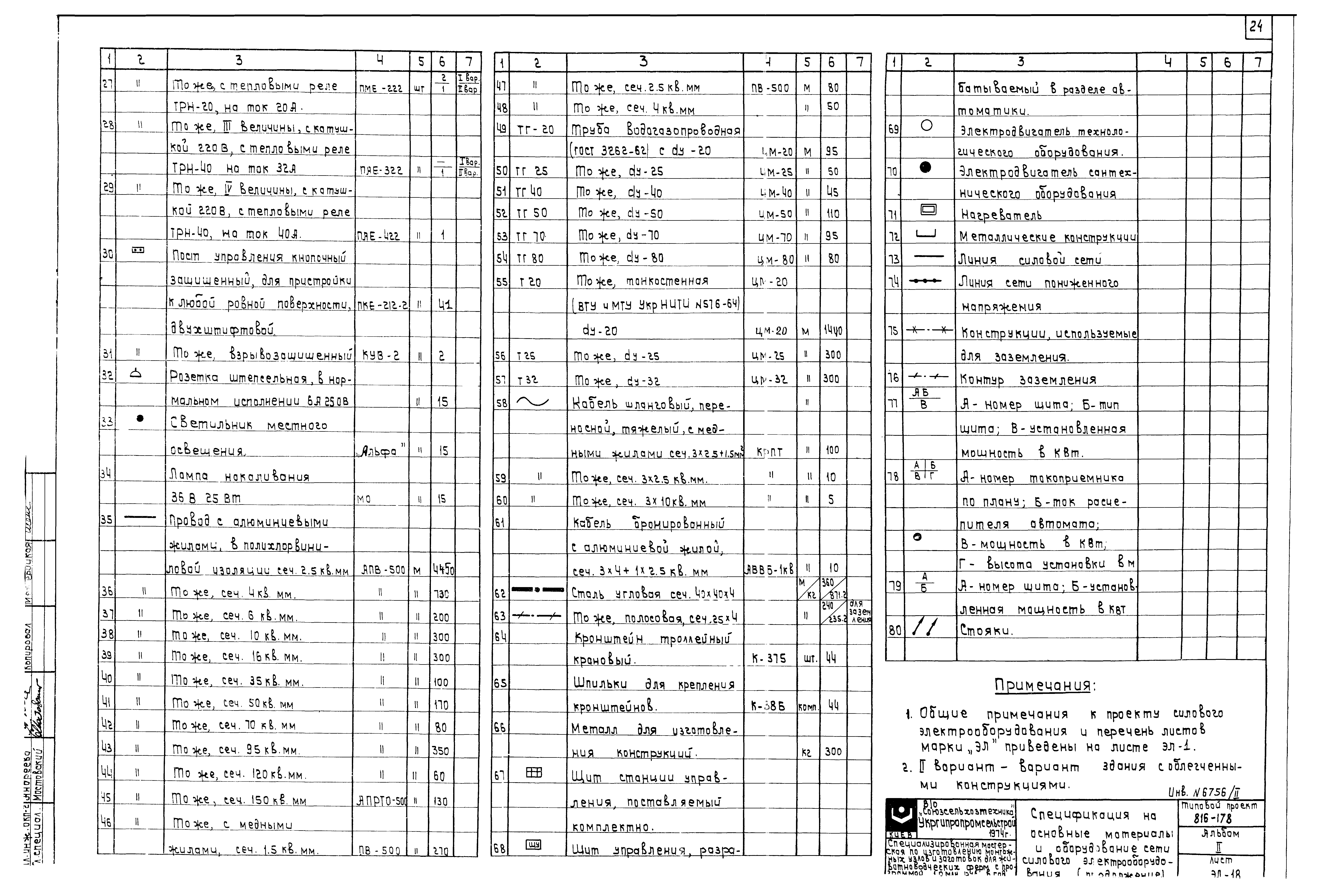

   Спецификация на основные материалы и оборудование сети силового электрооборудования

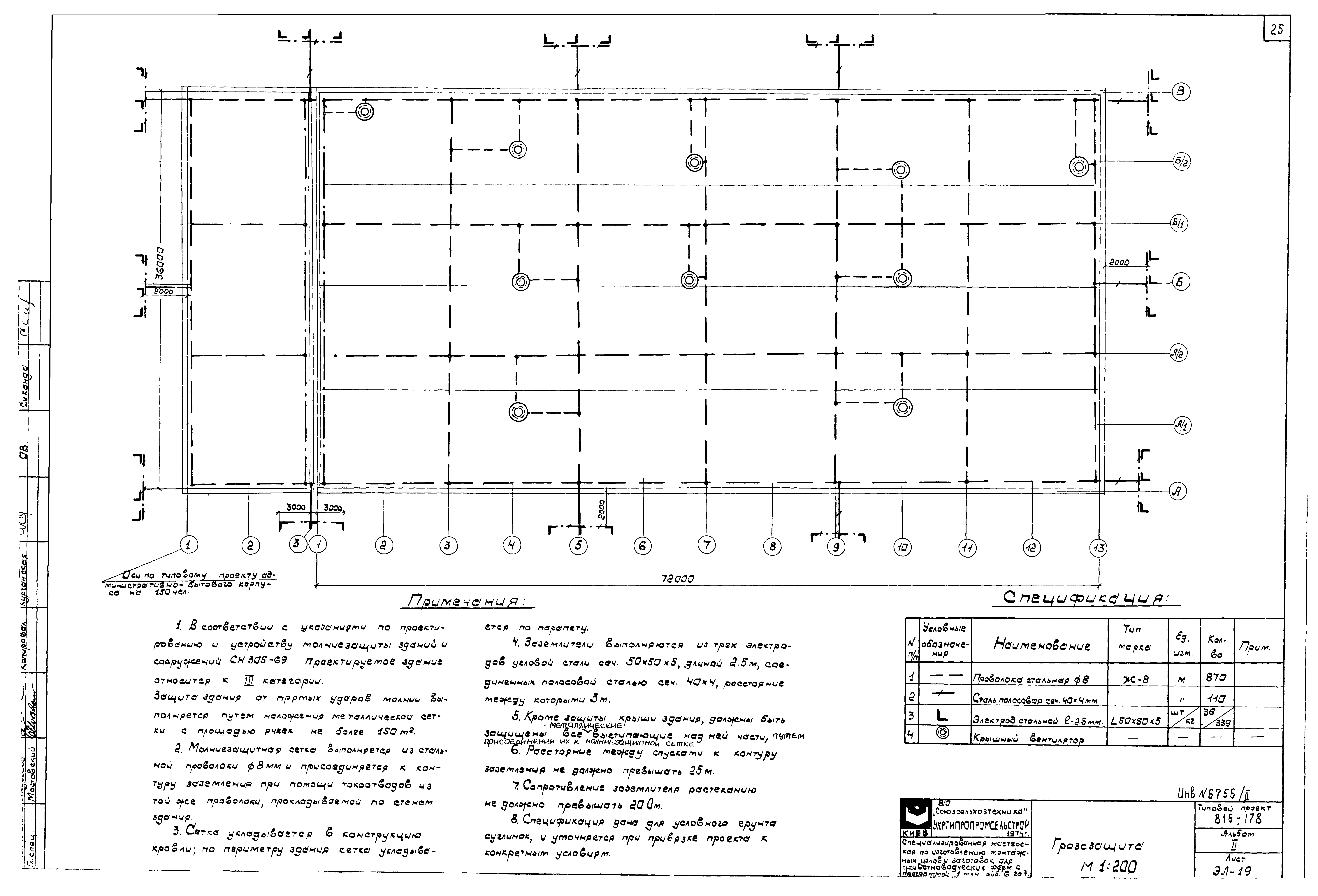

   Грозозащита М1:200
Связь и сигнализация

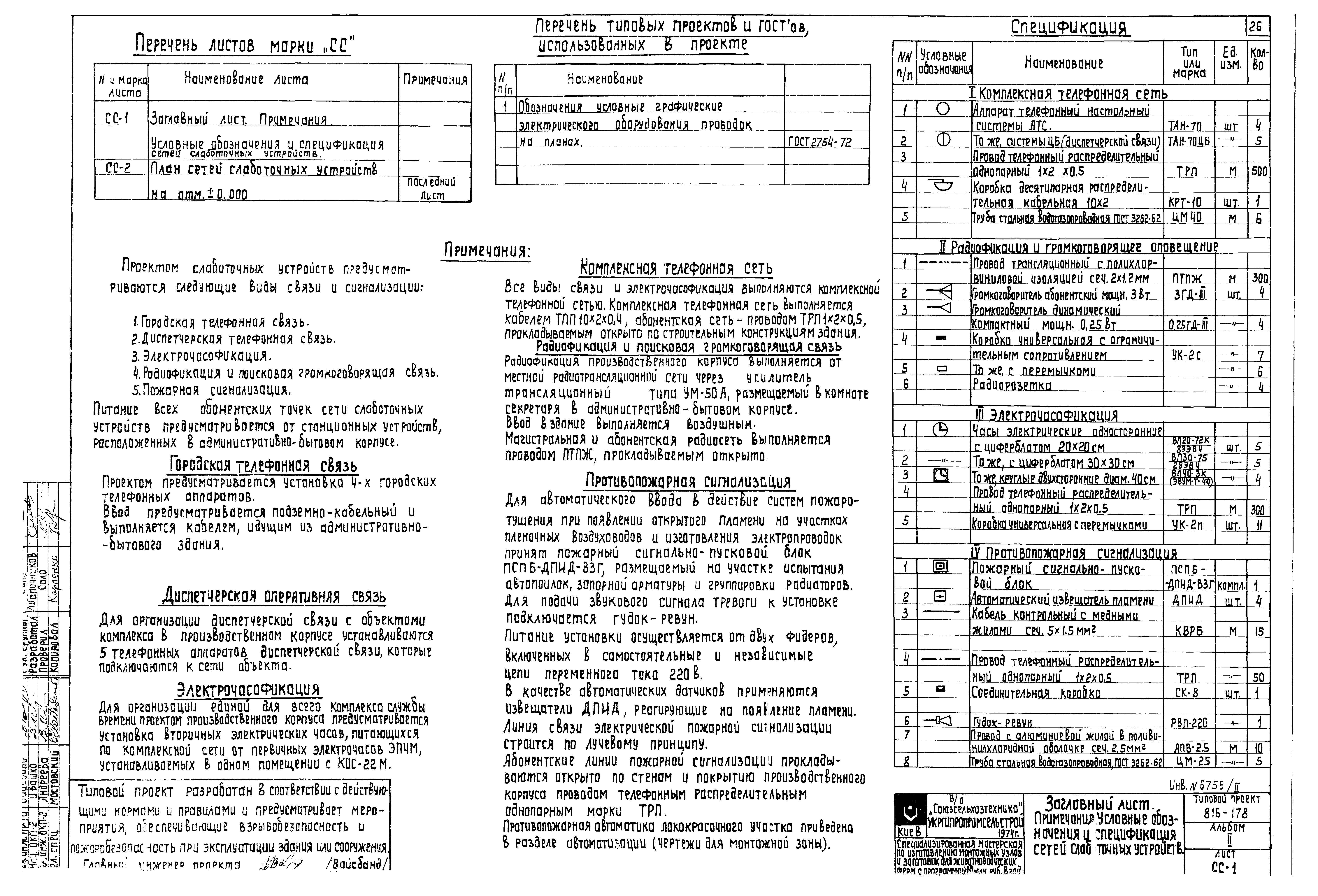

   Заглавный лист. Примечания. Условные обозначения и спецификация

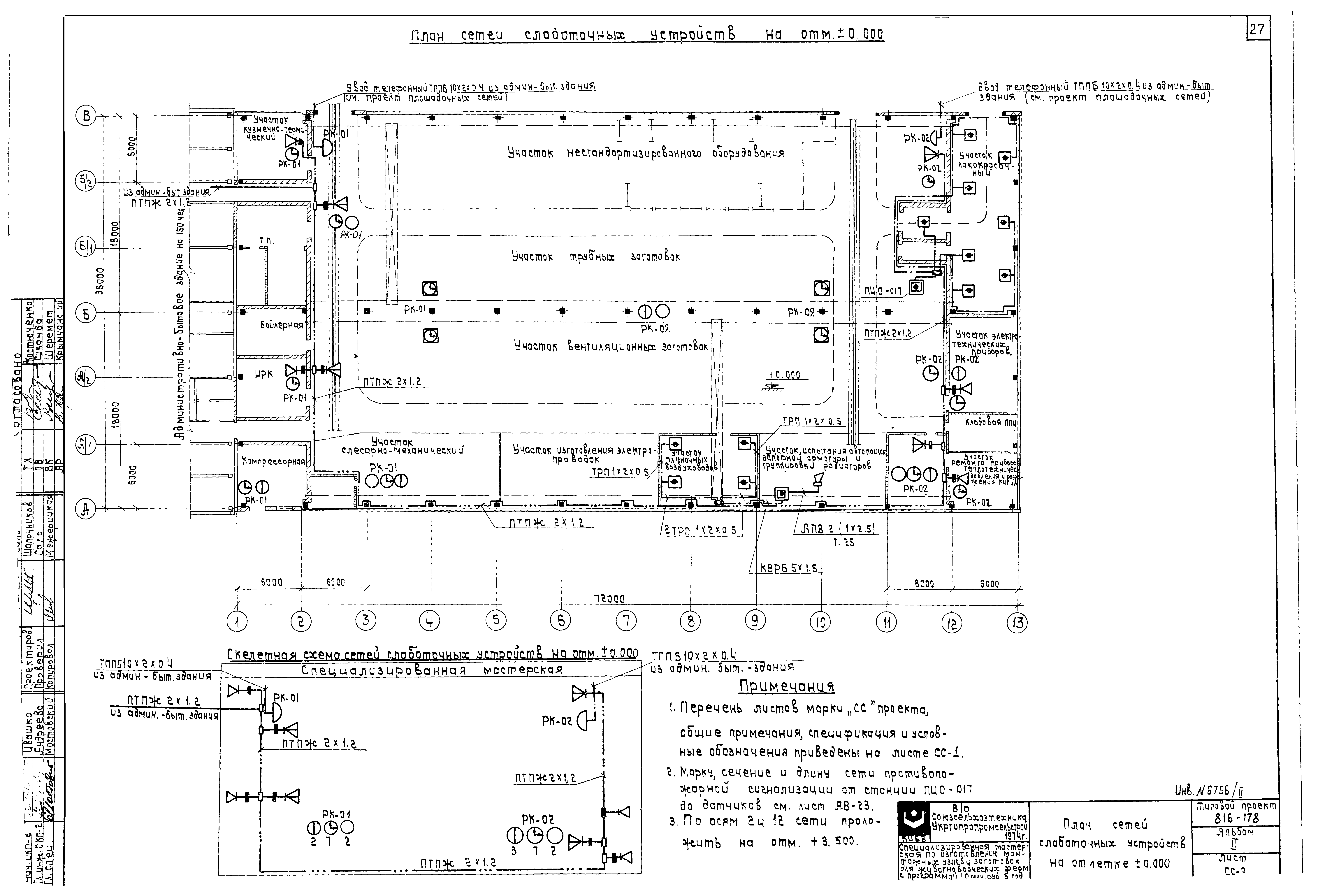

   План сетей слаботочных устройств на отм. 0.000
Автоматизация

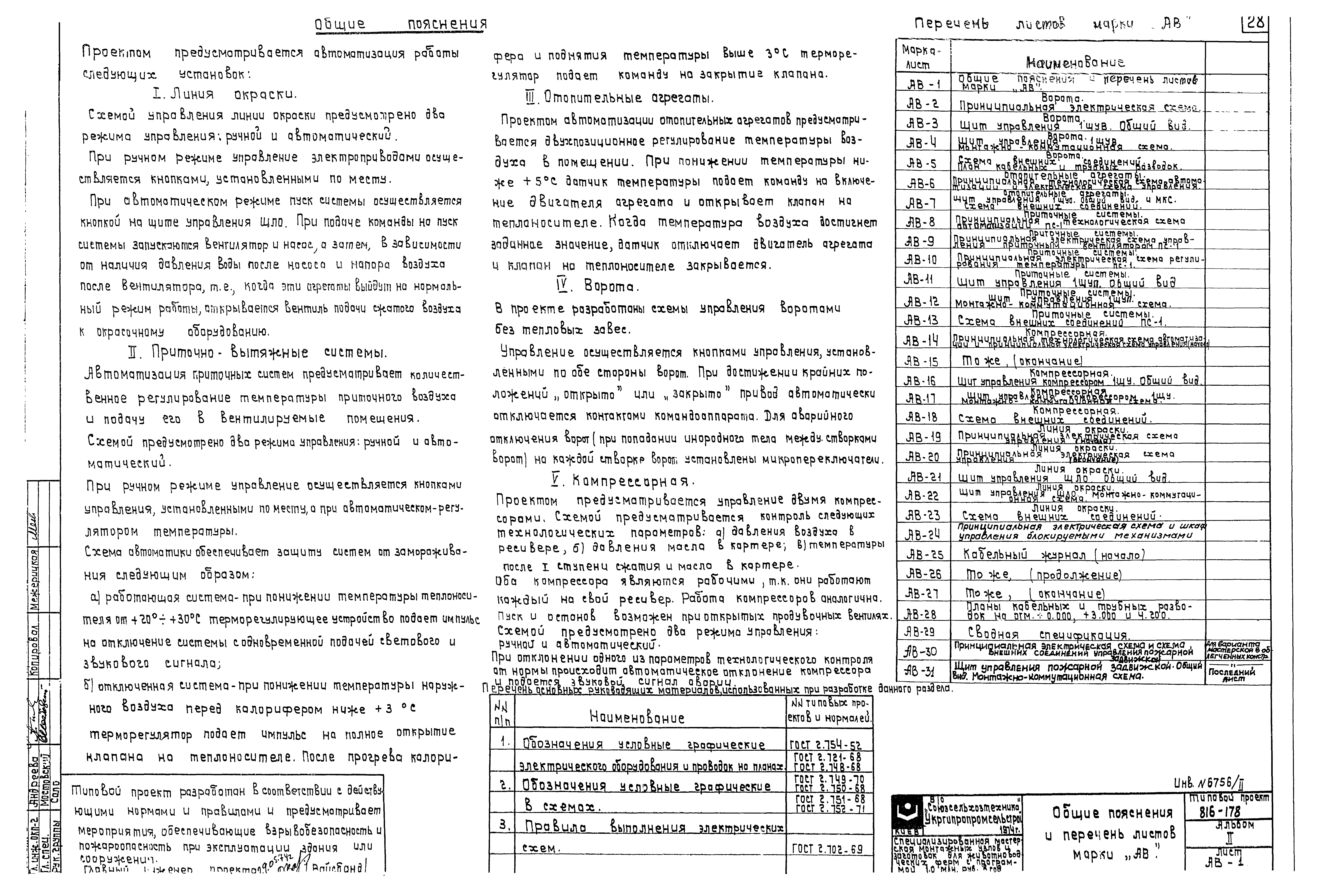

   Общие пояснения и перечень листов марки "АВ"

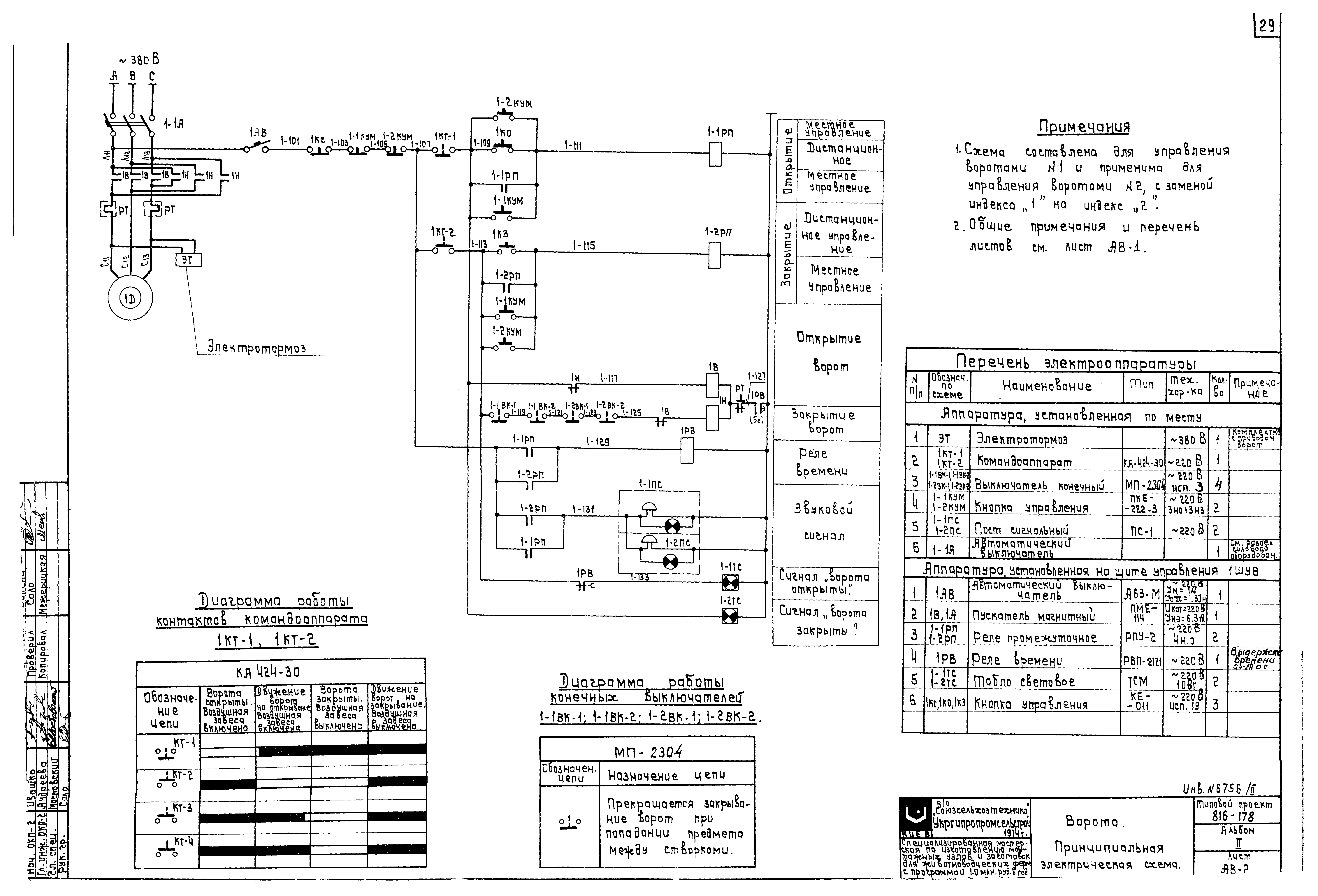

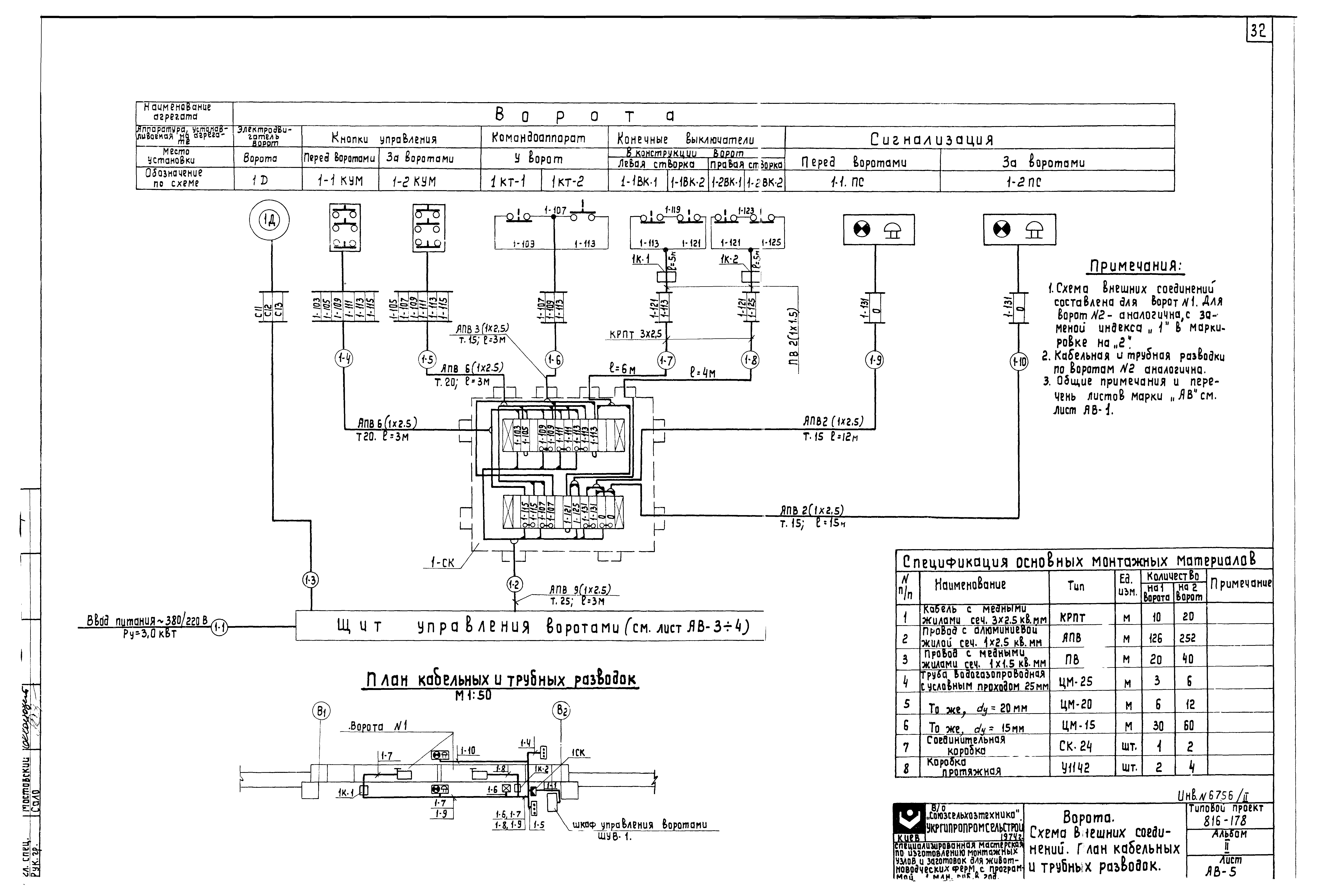

   Ворота. Принципиальная электрическая схема

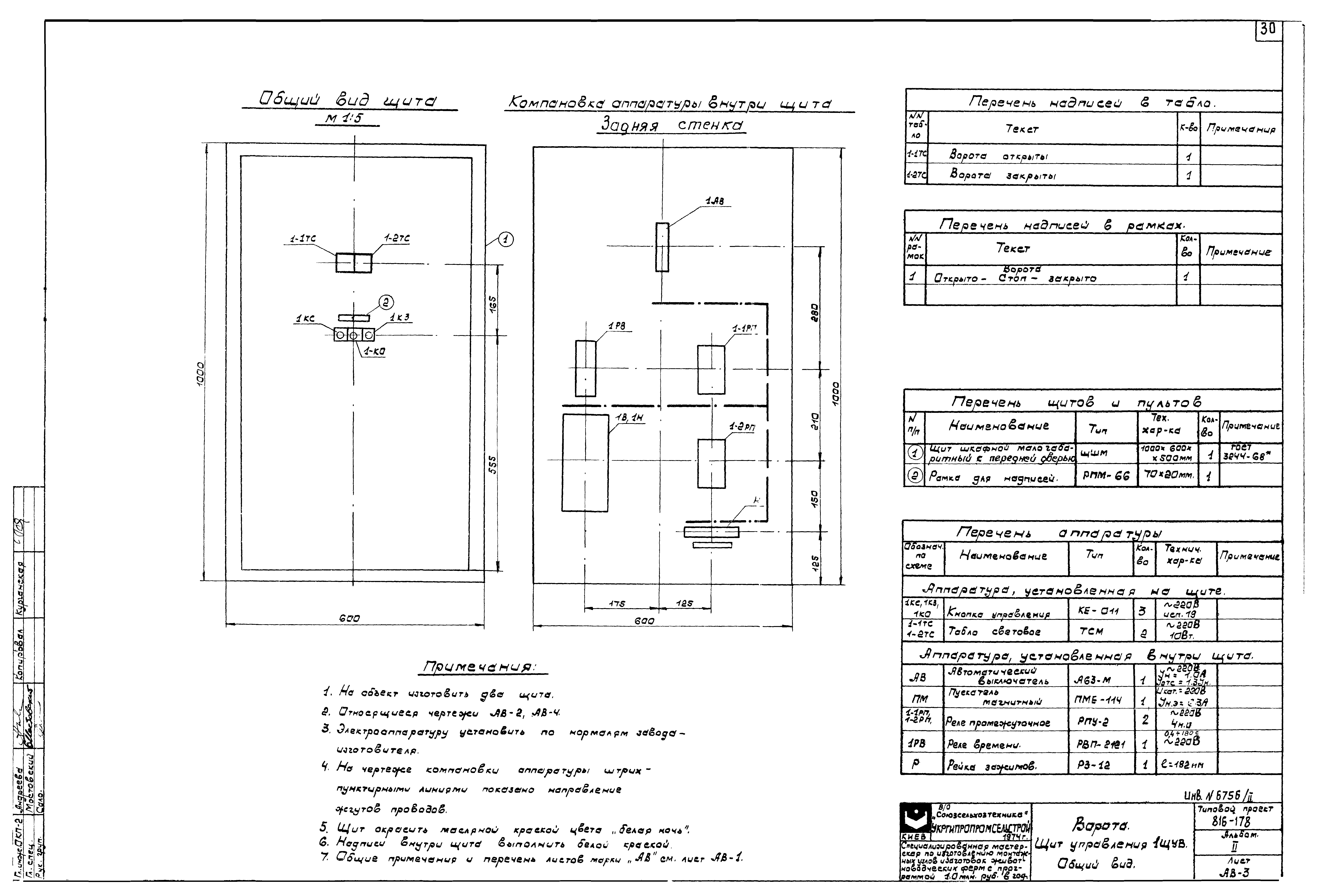

   Ворота. Щит управления 1ЩУВ. Общий вид

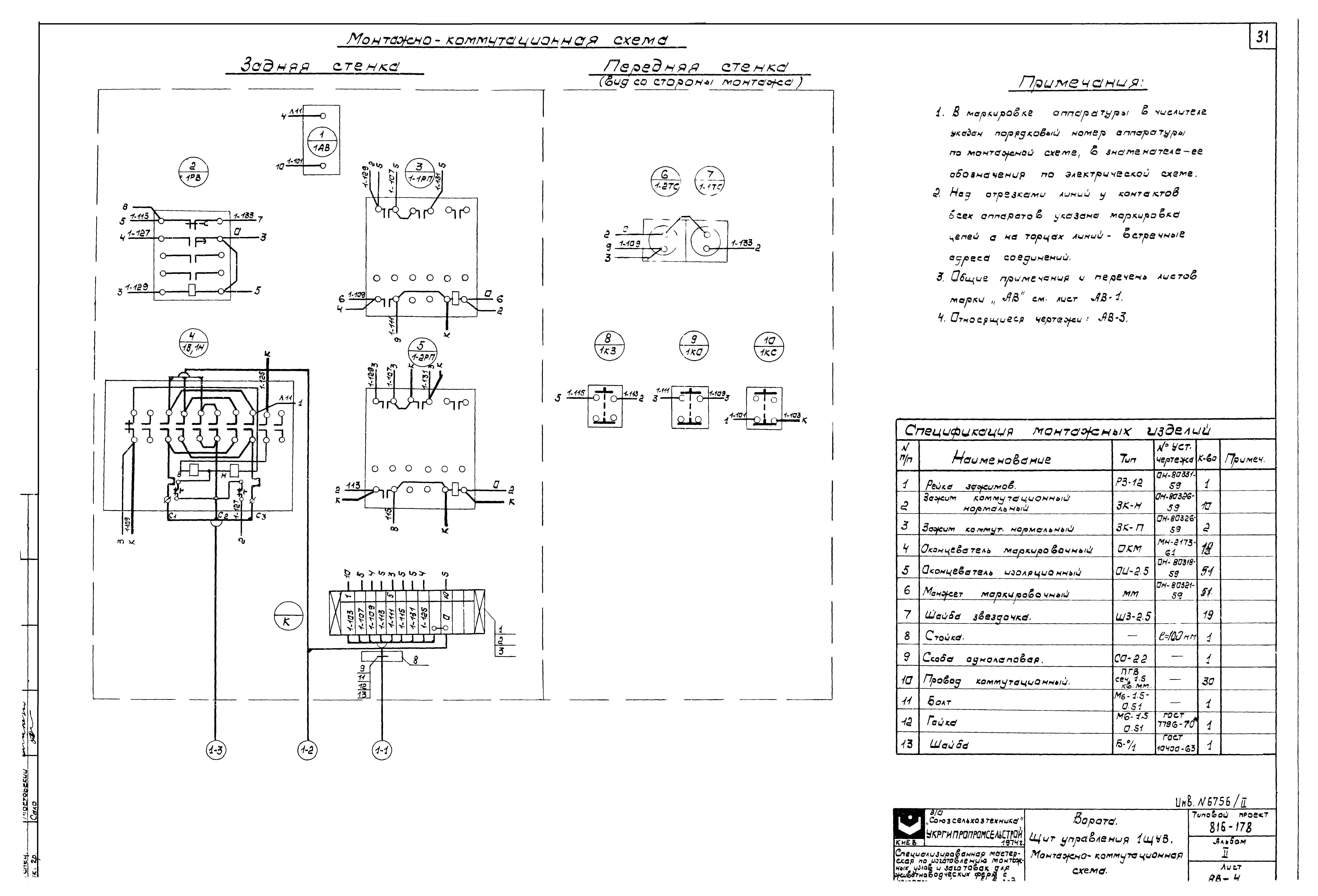

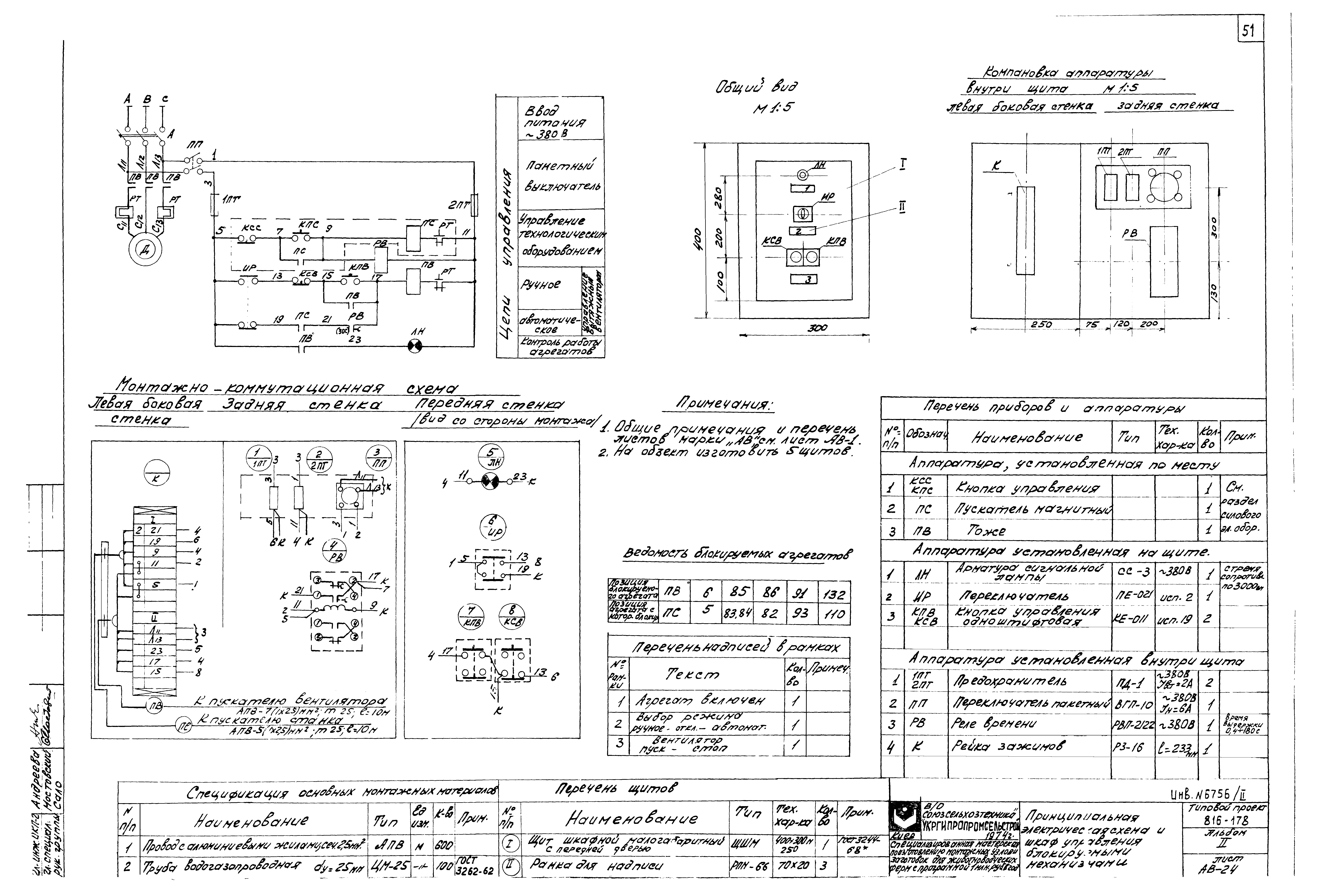

   Ворота. Щит управления 1ЩУВ. Монтажно-коммутационная схема

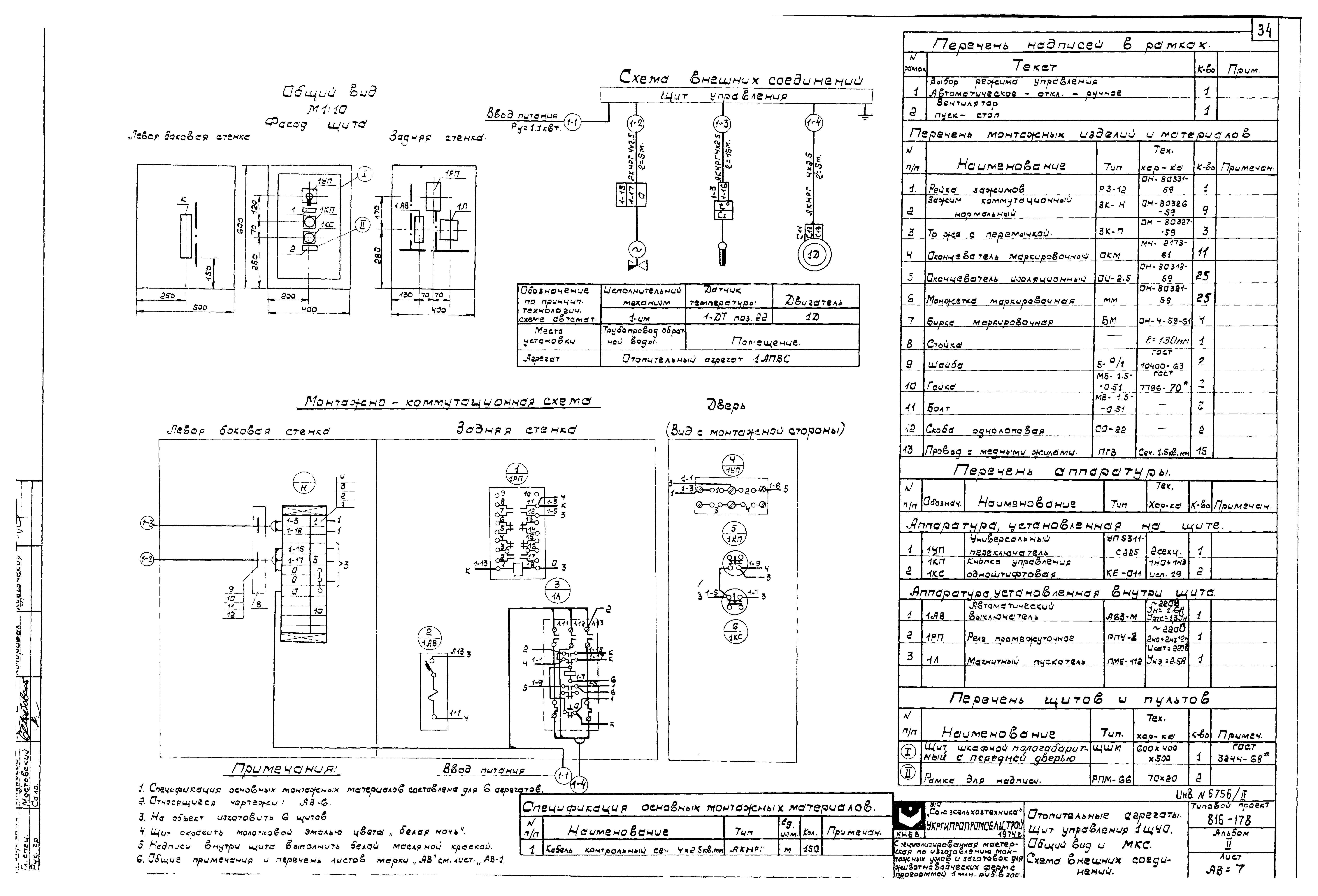

   Ворота. Схема внешних соединений. План кабельных и трубных разводок

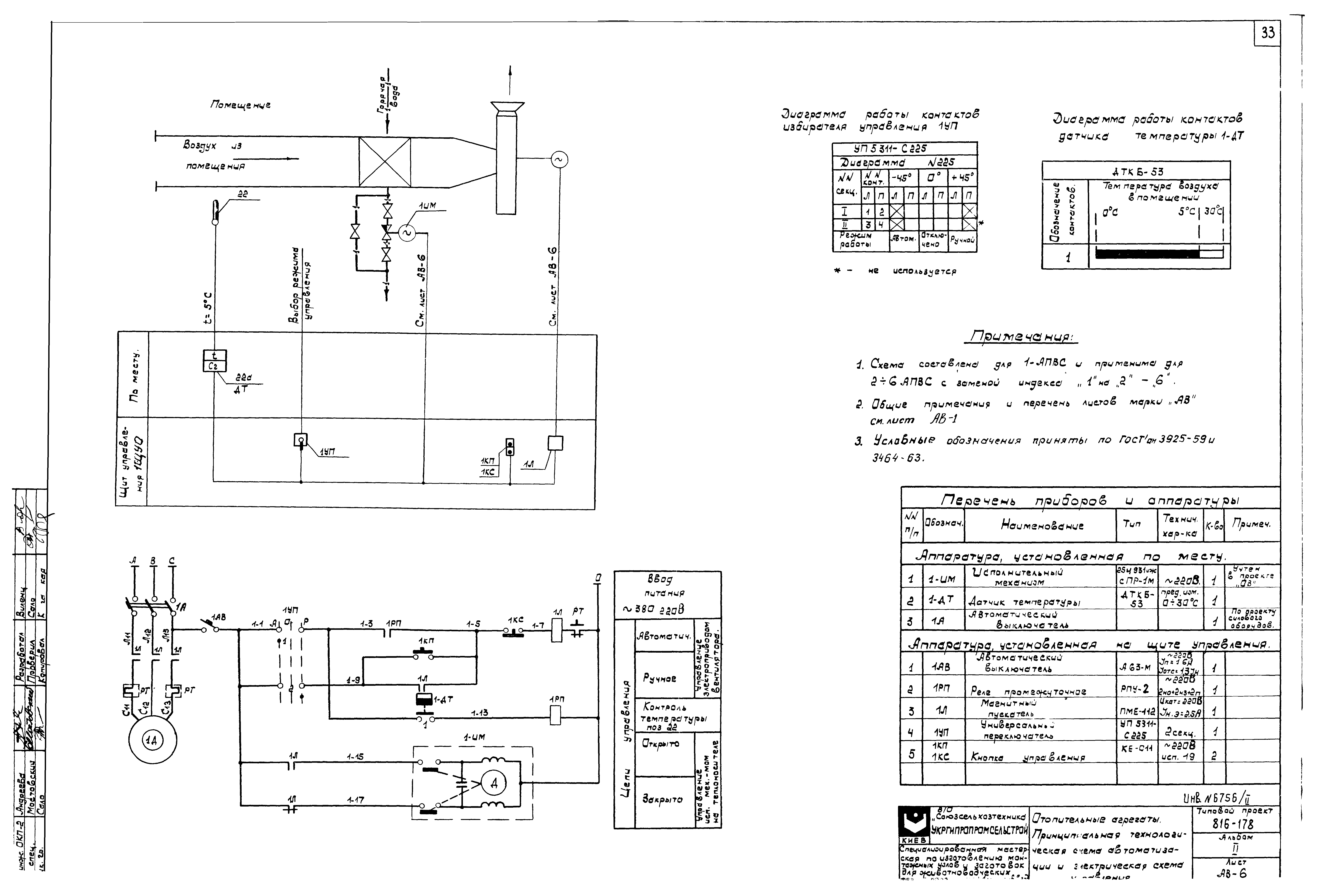

   Отопительные агрегаты. Принципиальная технологическая схема автоматизации и электрическая схема управления
   Отопительные агрегаты. Щит управления 1ЩУО. Общий вид и МКС. Схема внешних соединений

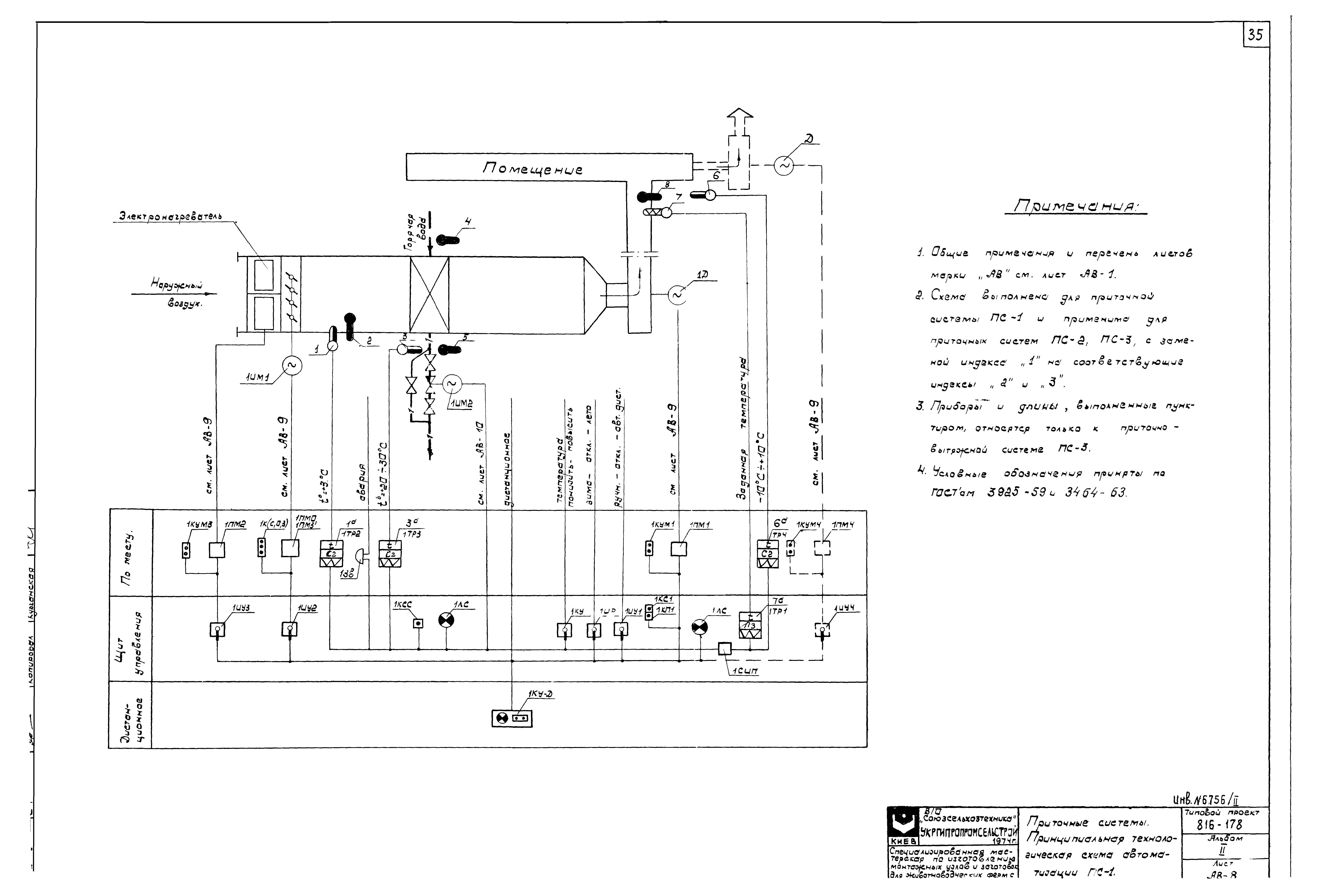

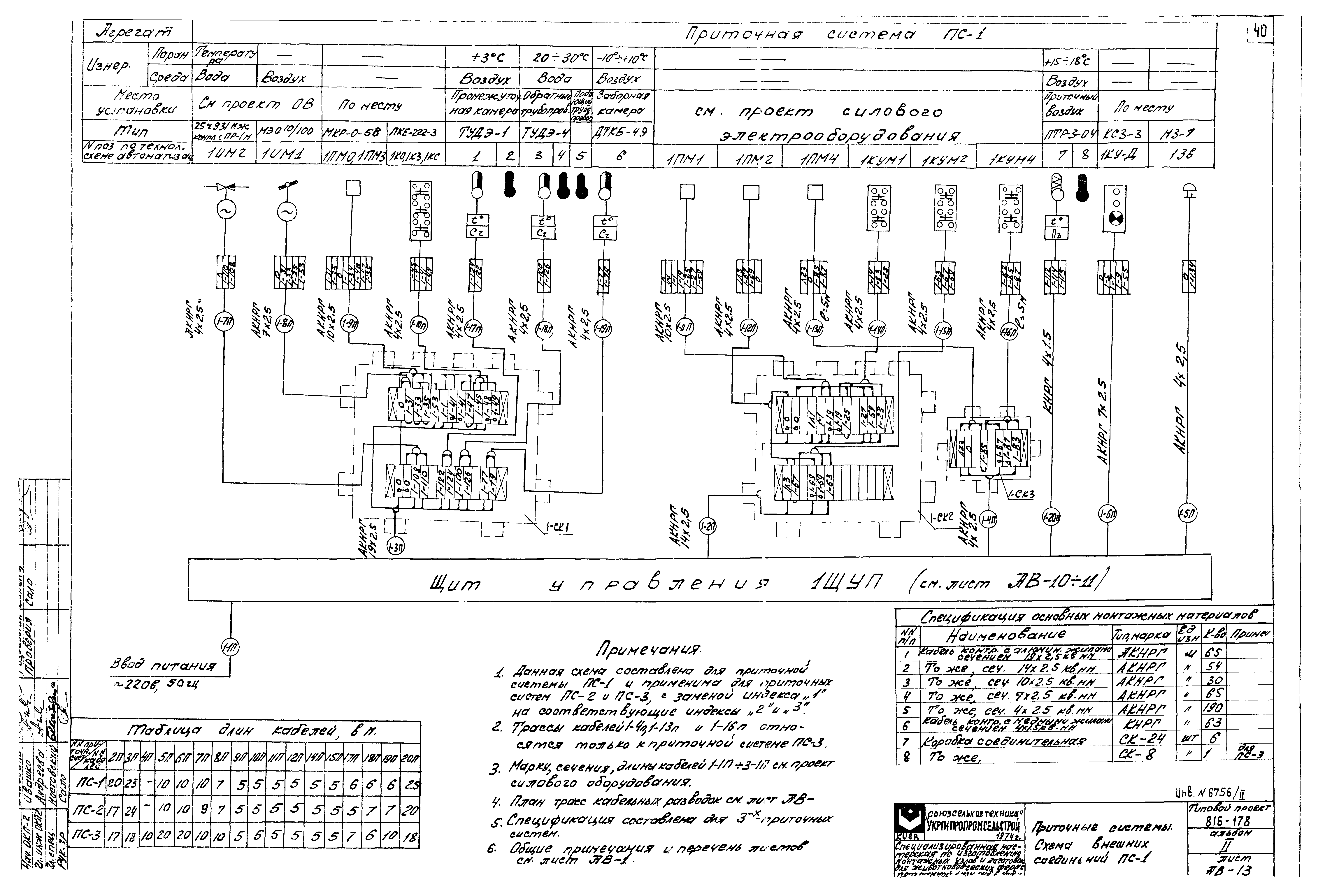

   Приточные системы. Принципиальная технологическая схема автоматизации ПС-1

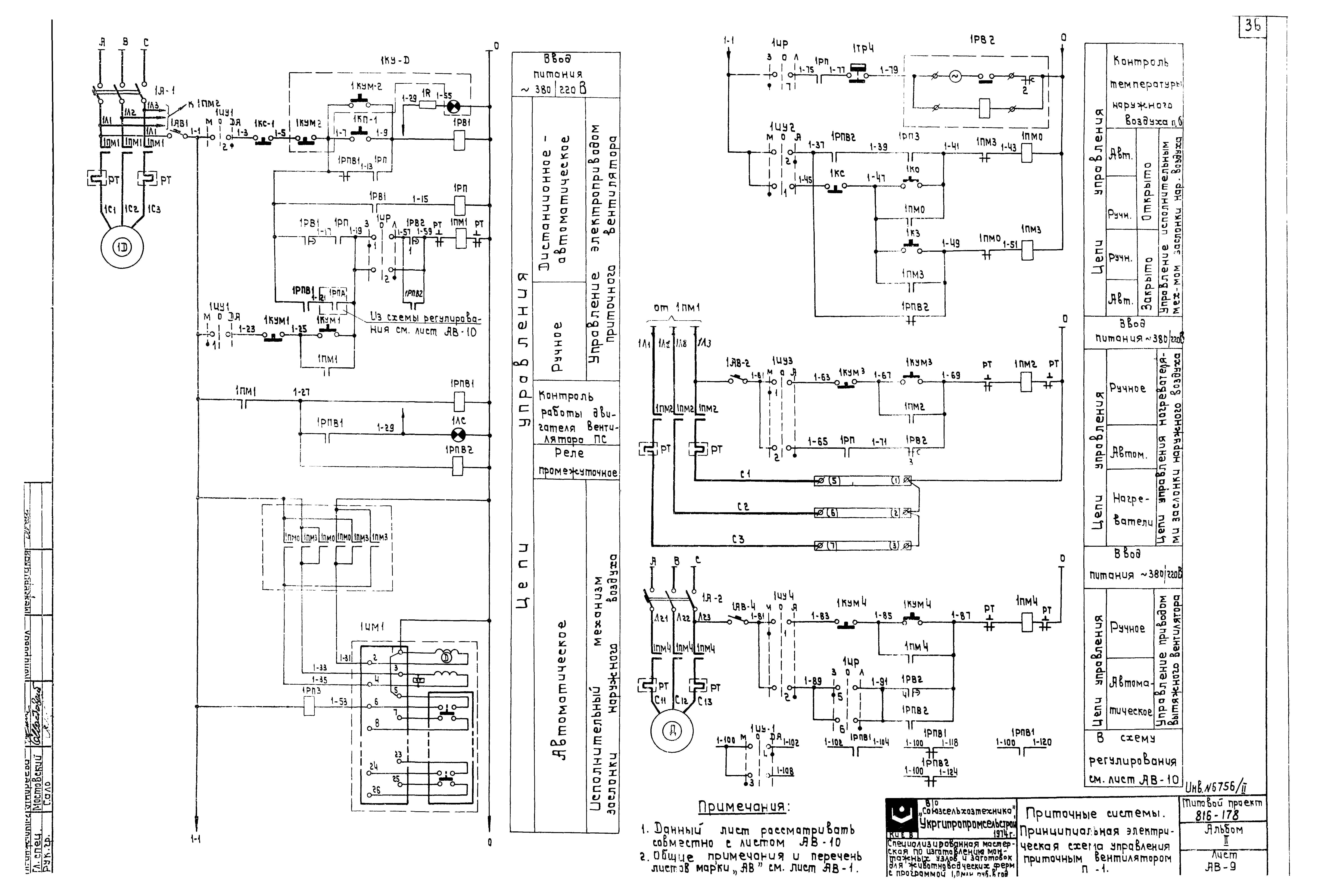

   Приточные системы. Принципиальная электрическая схема управления приточным вентилятором ПС-1

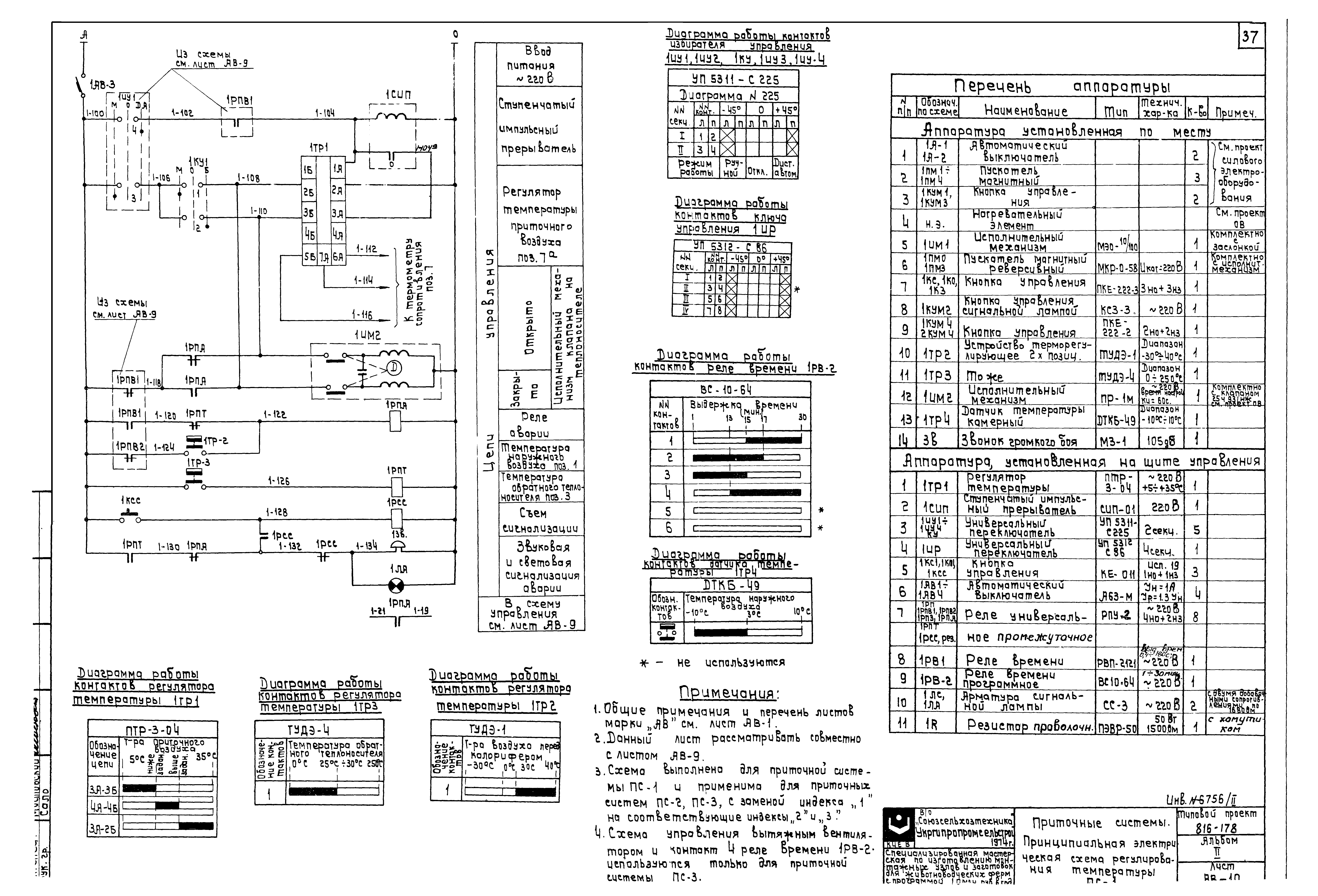

   Приточные системы. Принципиальная электрическая схема регулирования температуры ПС-1

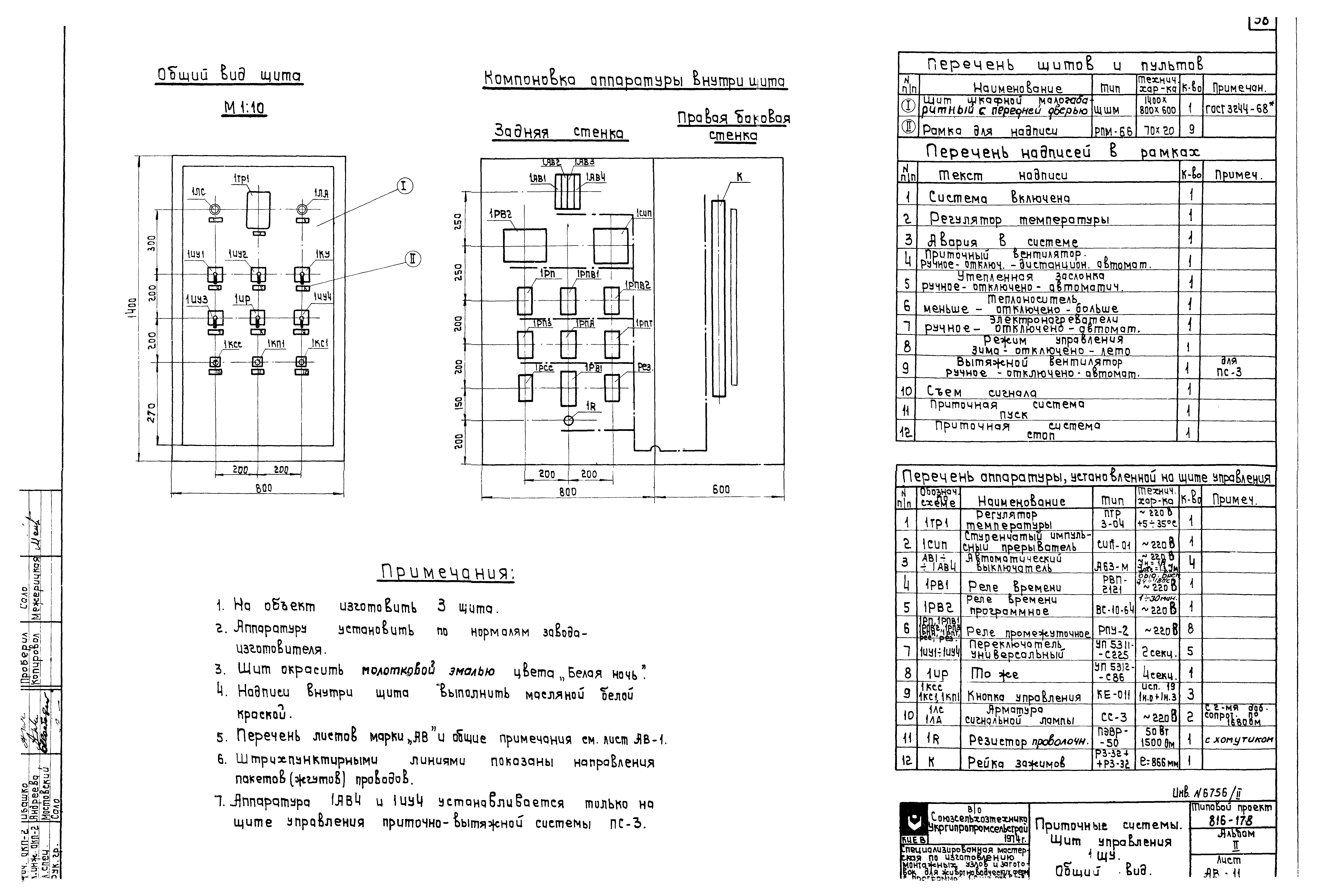

   Приточные системы. Щит управления 1ЩУП. Общий вид

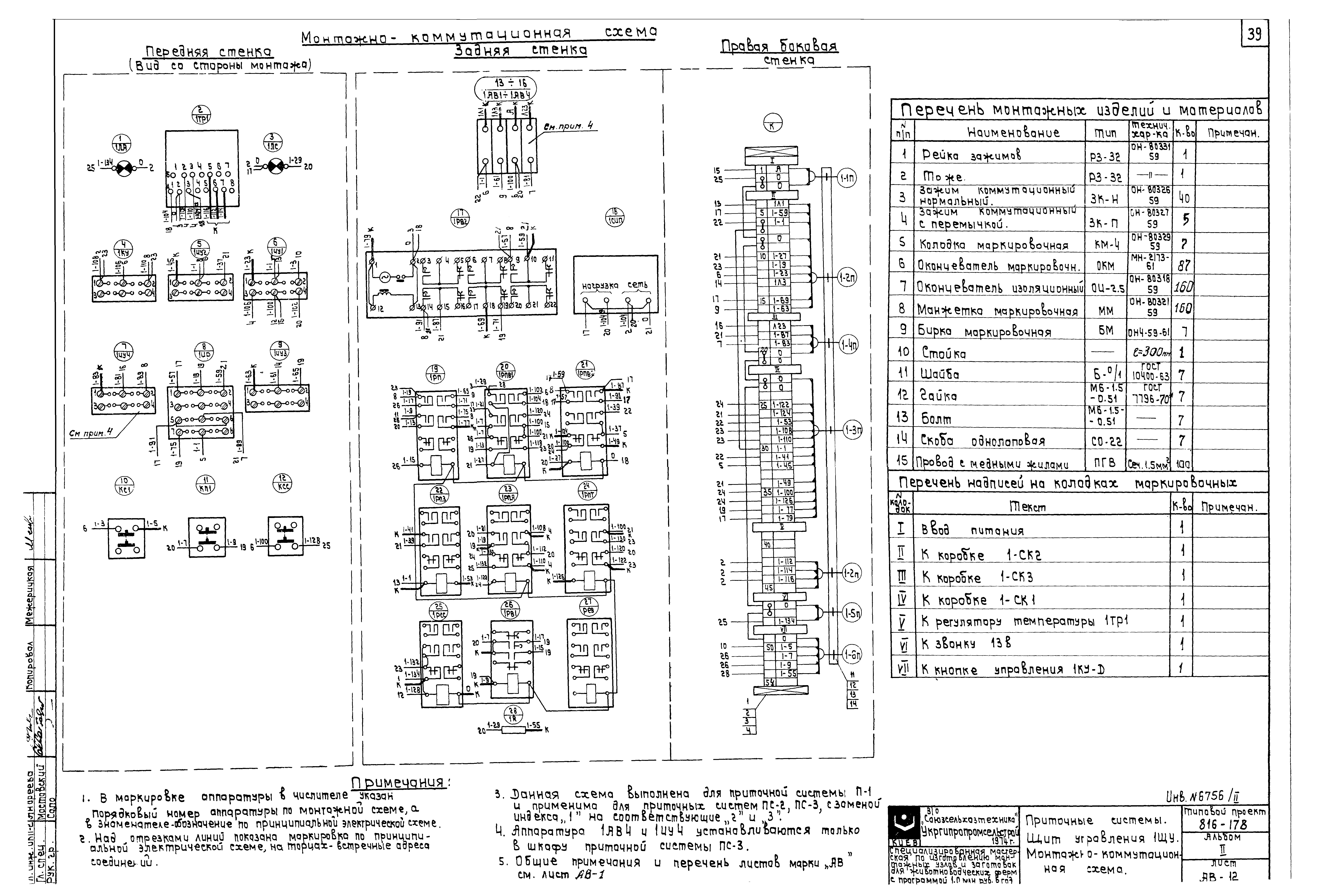

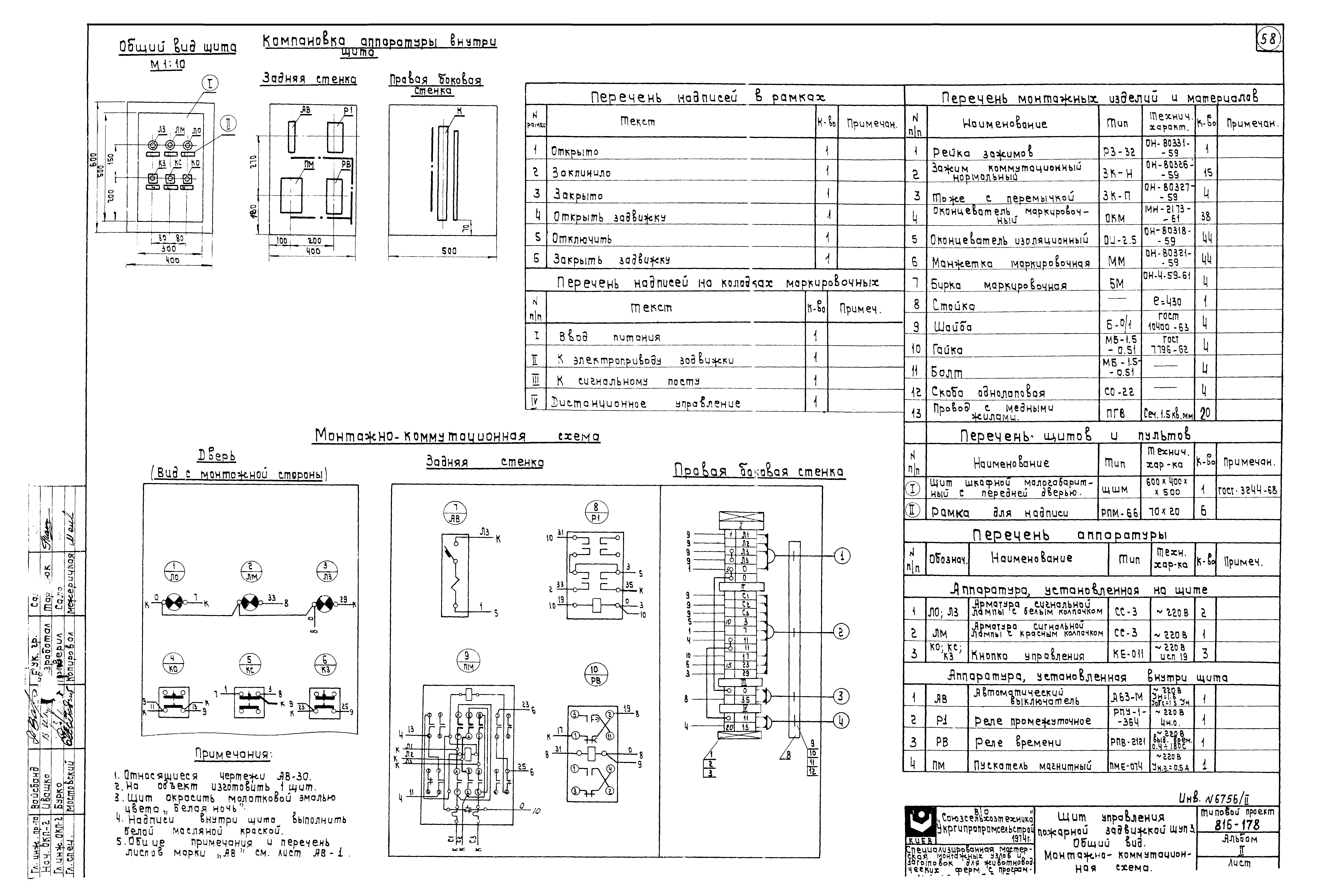

   Приточные системы. Щит управления 1ЩУП. Монтажно-коммутационная схема
   Приточные системы. Схема внешних соединений ПС-1

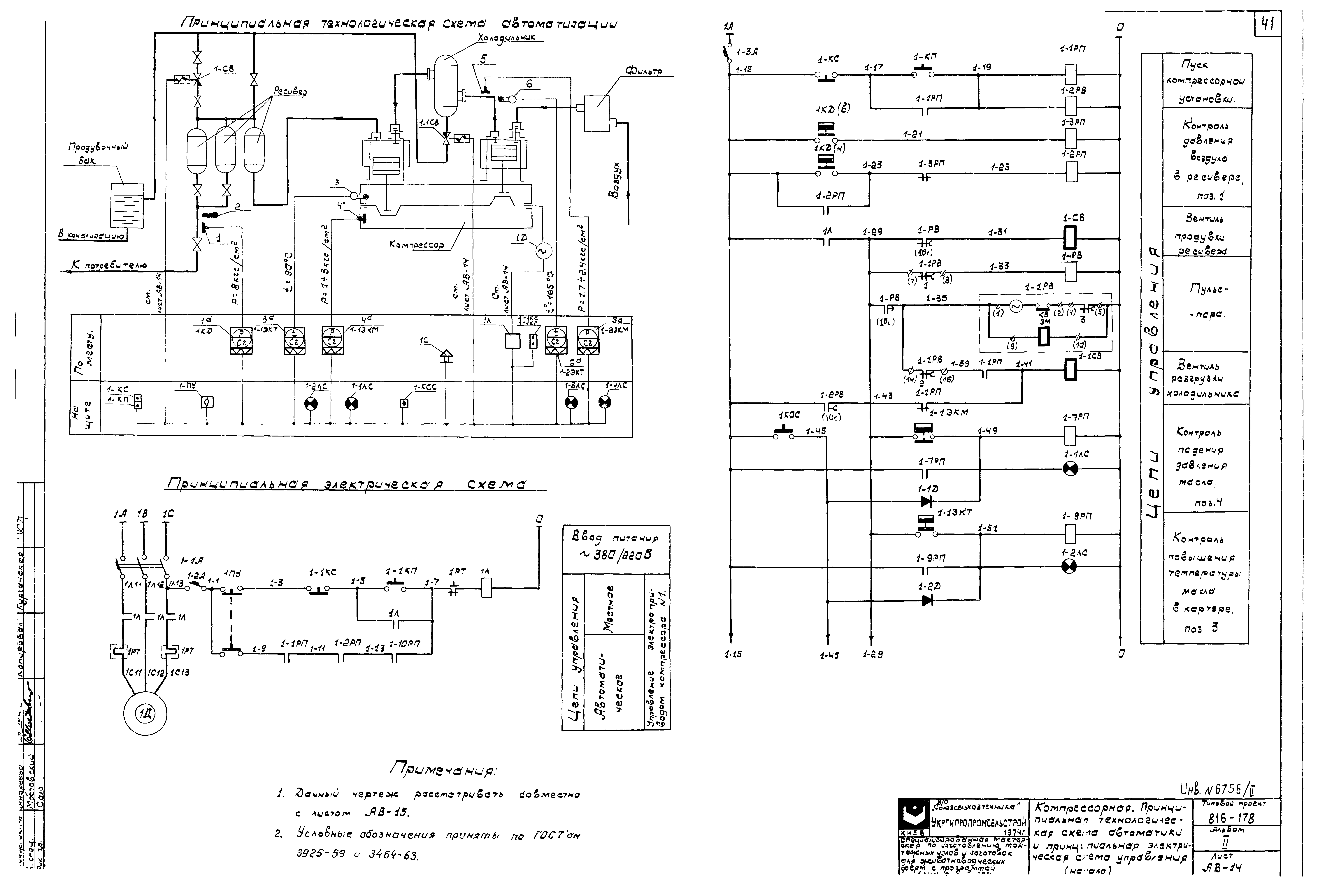

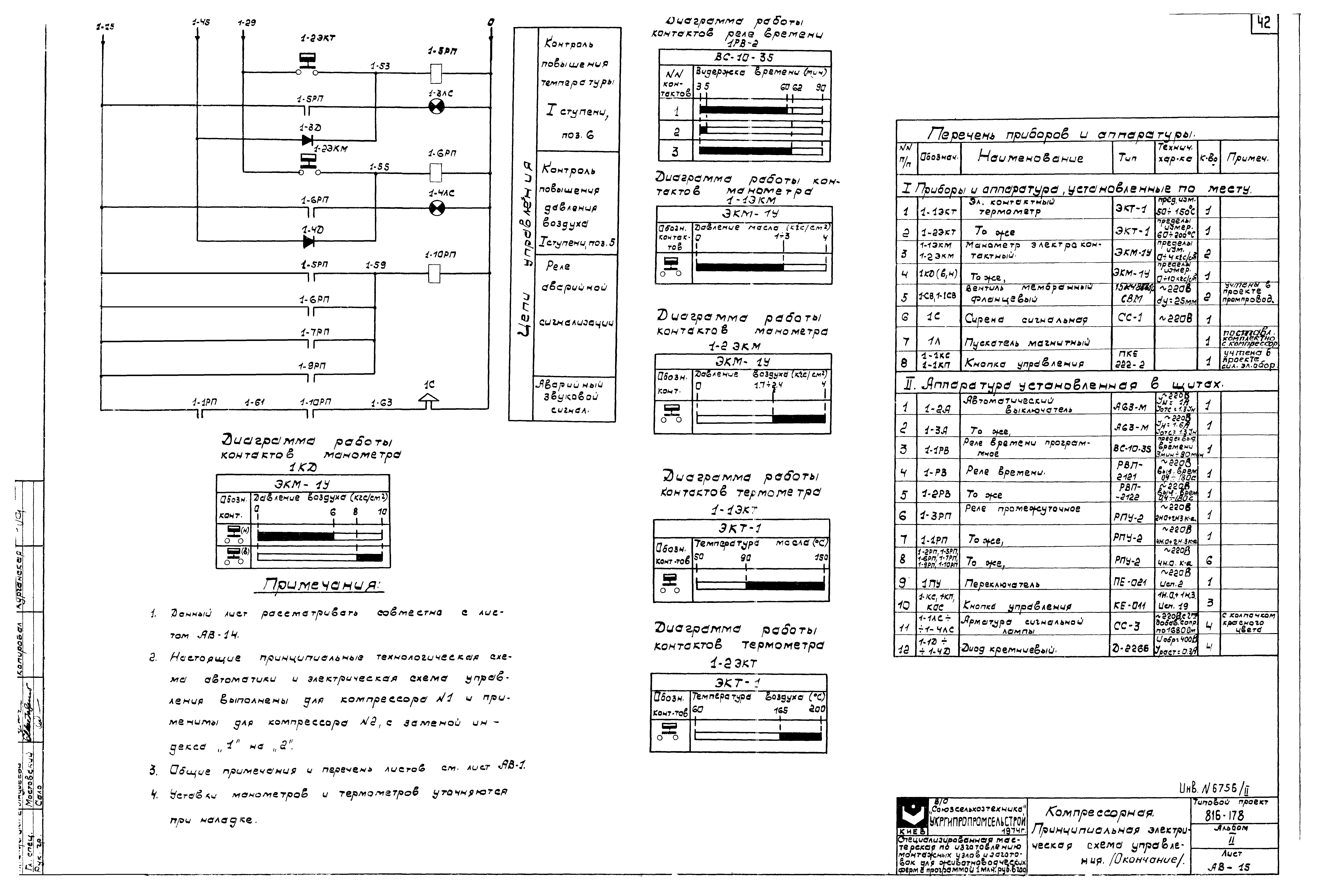

   Компрессорная. Принципиальная технологическая схема автоматизации и принципиальная электрическая схема управления

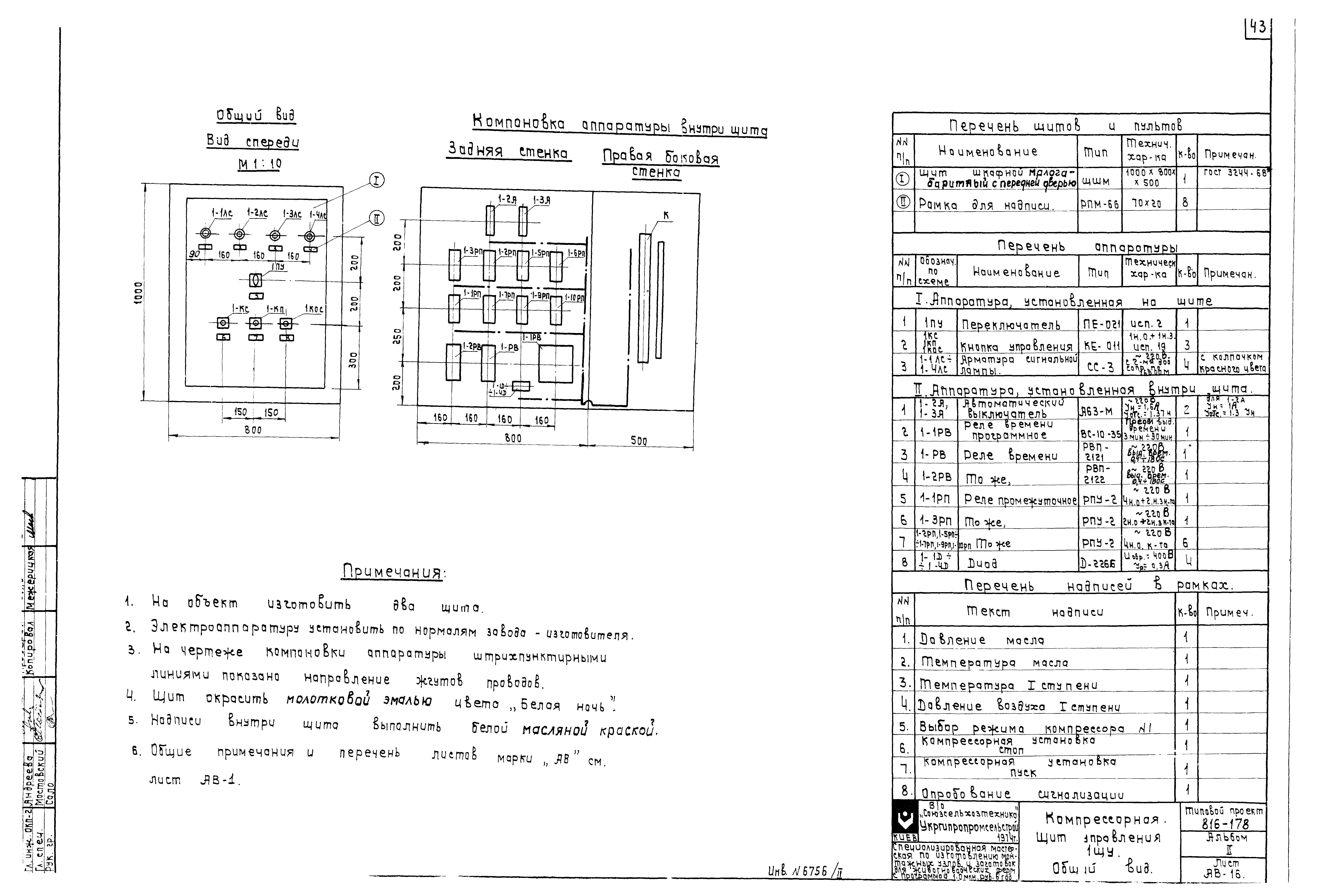

   Компрессорная. Щит управления компрессором 1ЩУ. Общий вид

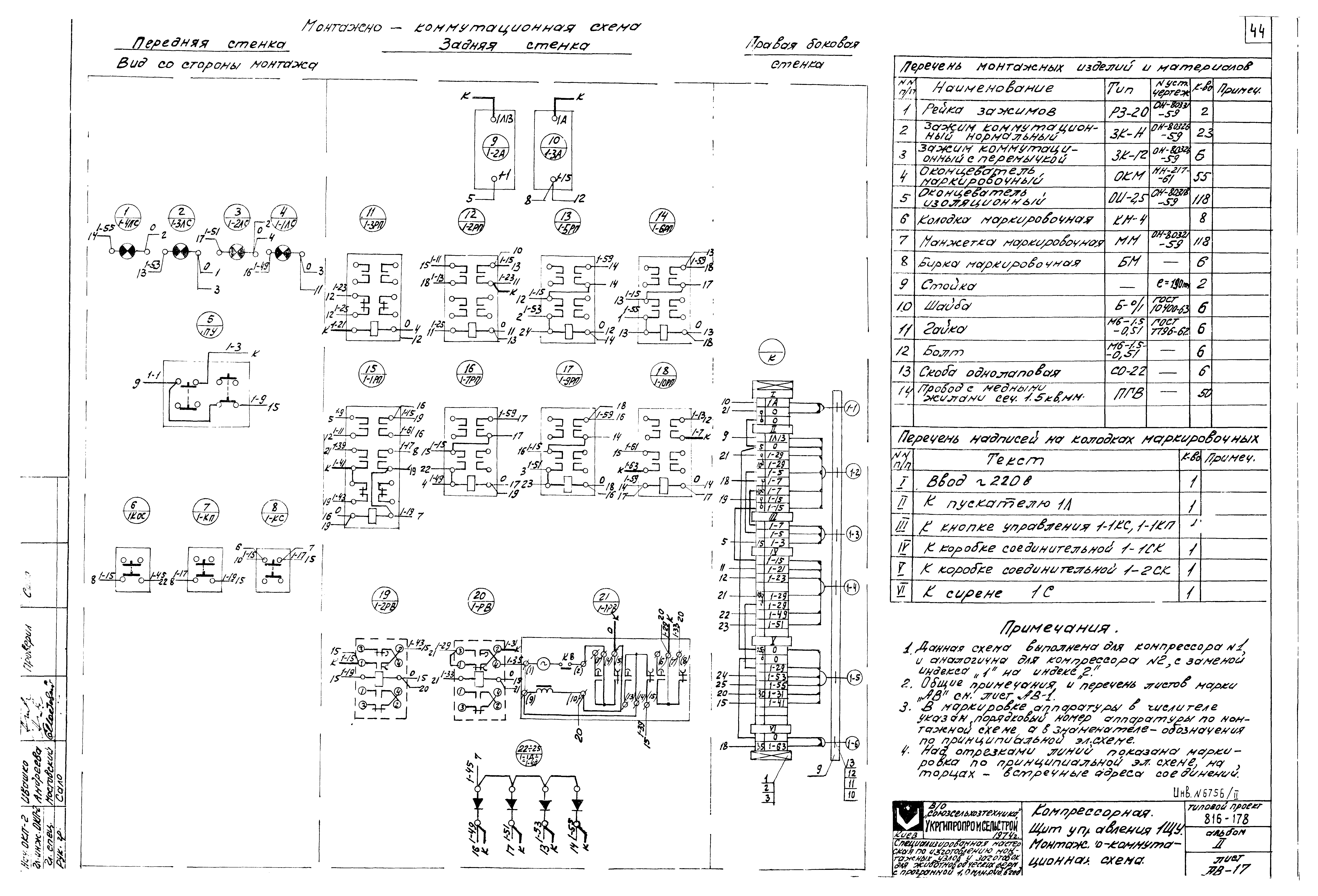

   Компрессорная. Щит управления компрессором 1ЩУ. Монтажно-коммутационная схема

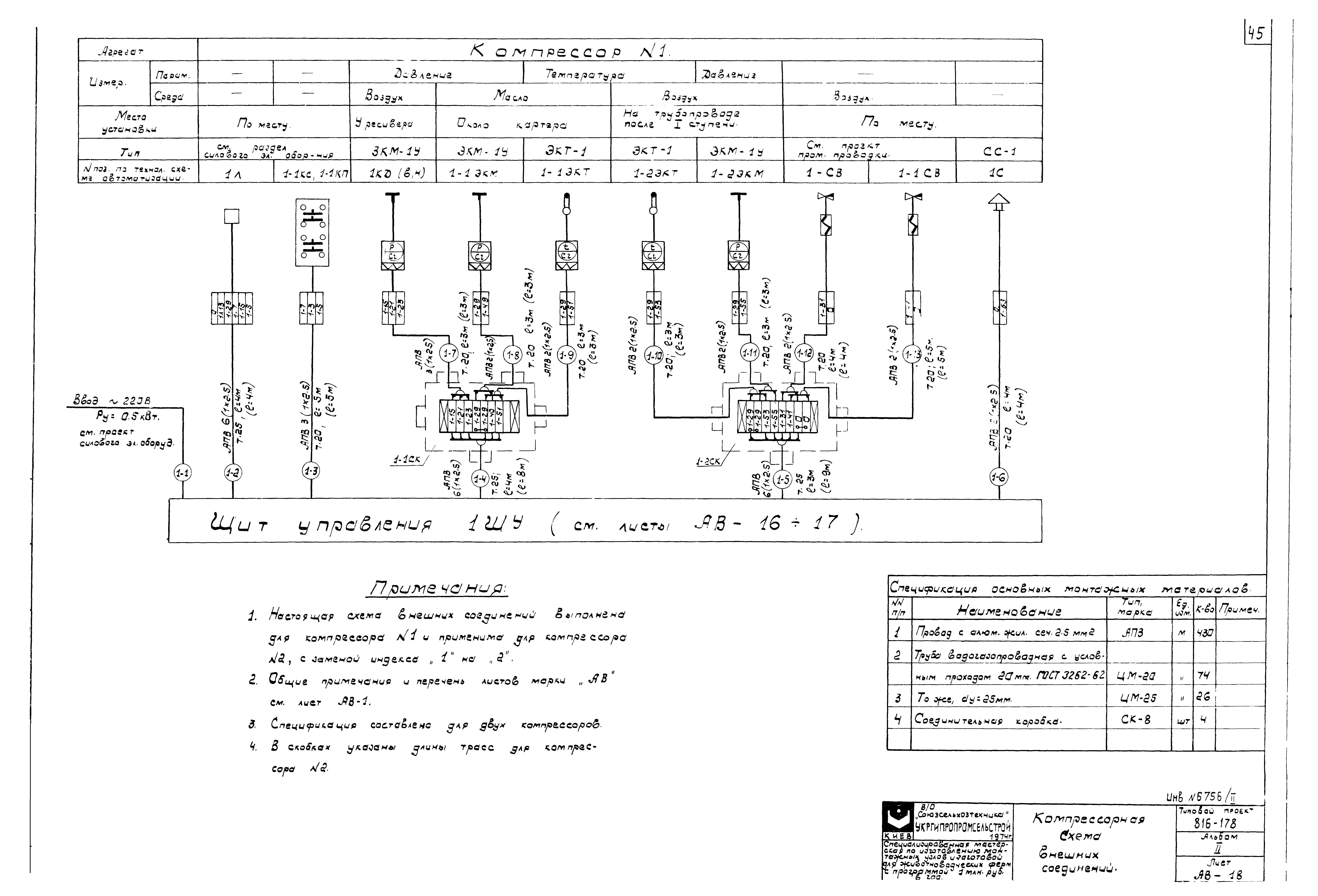

   Компрессорная. Схема внешних соединений

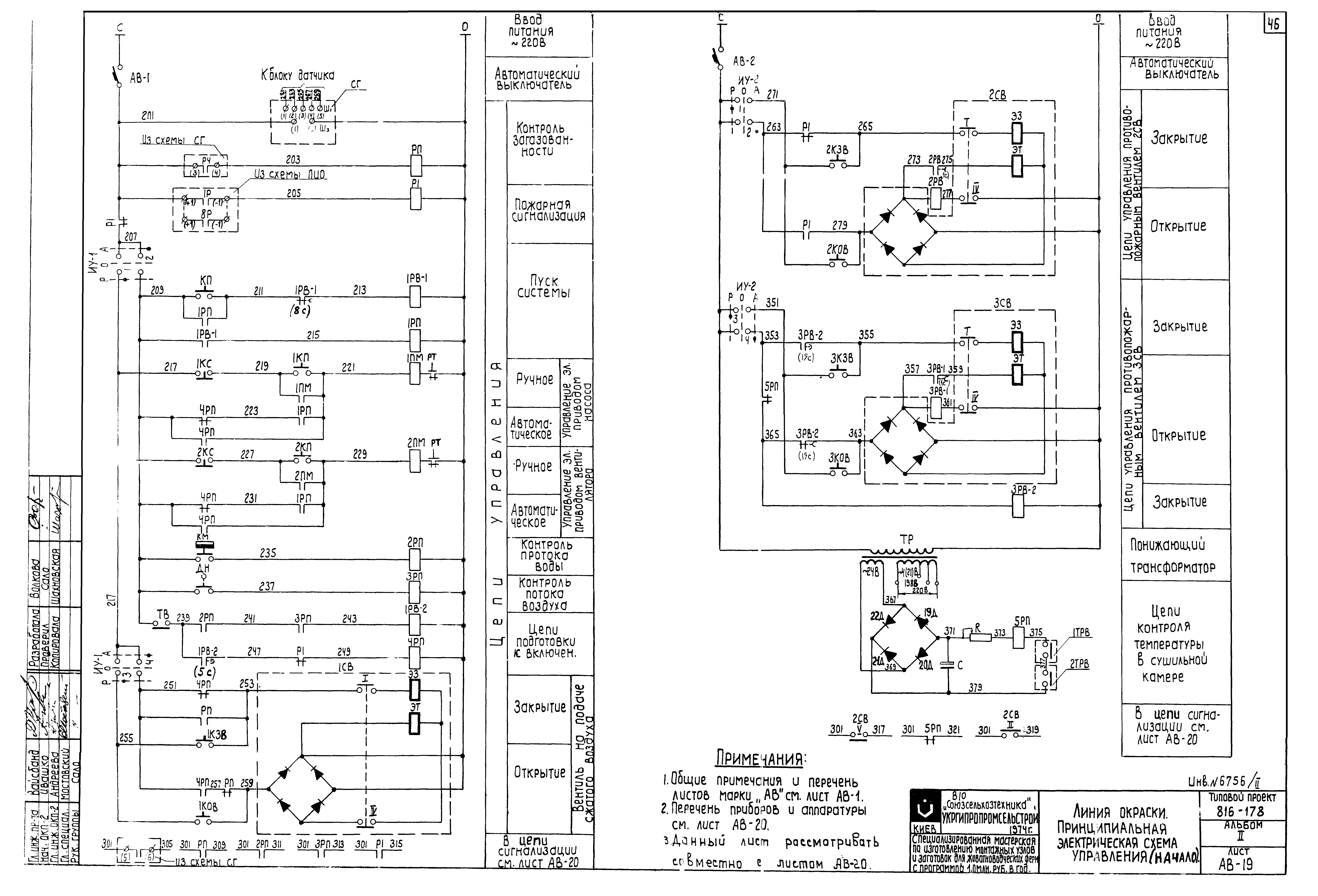

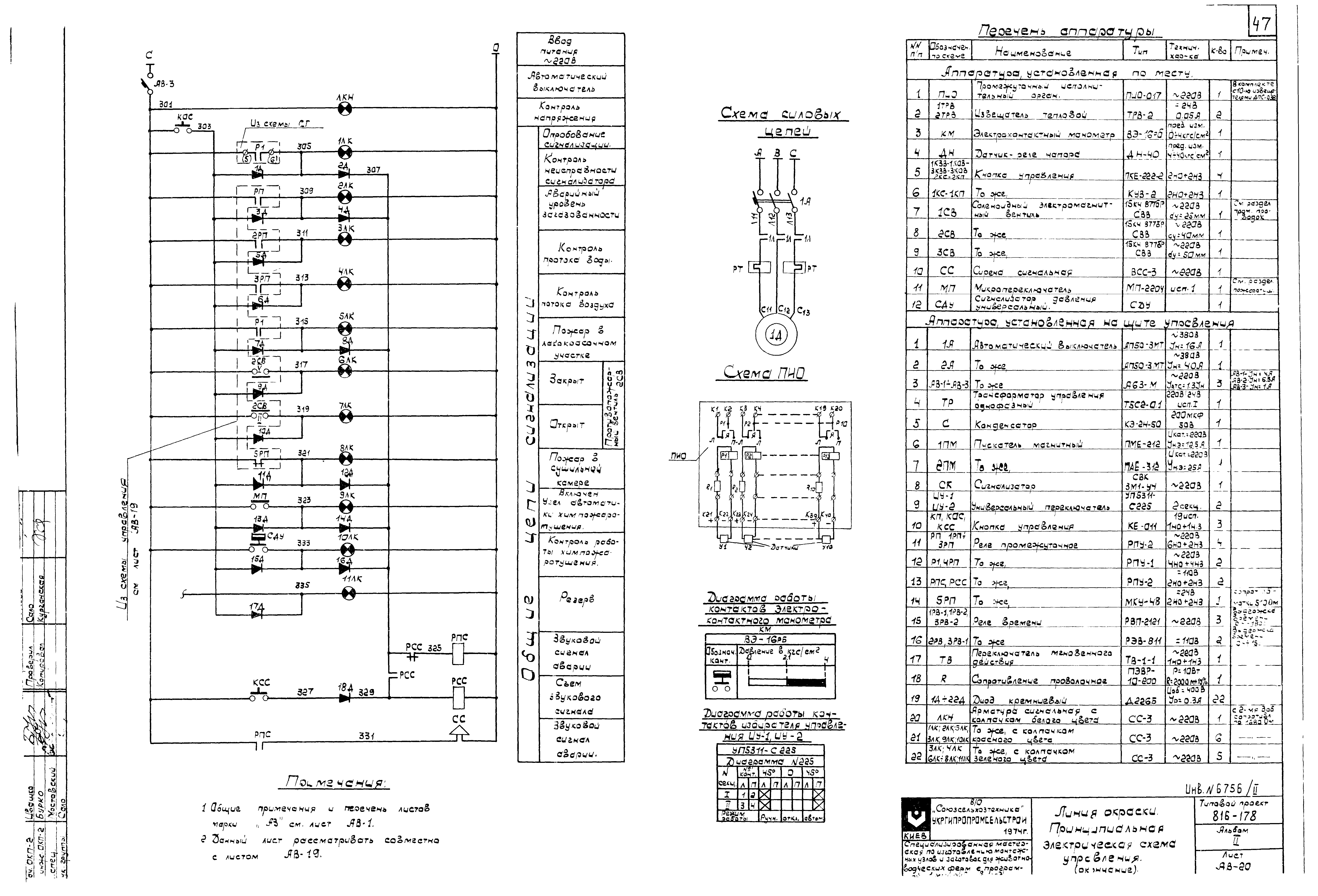

   Линия окраски. Принципиальная электрическая схема управления

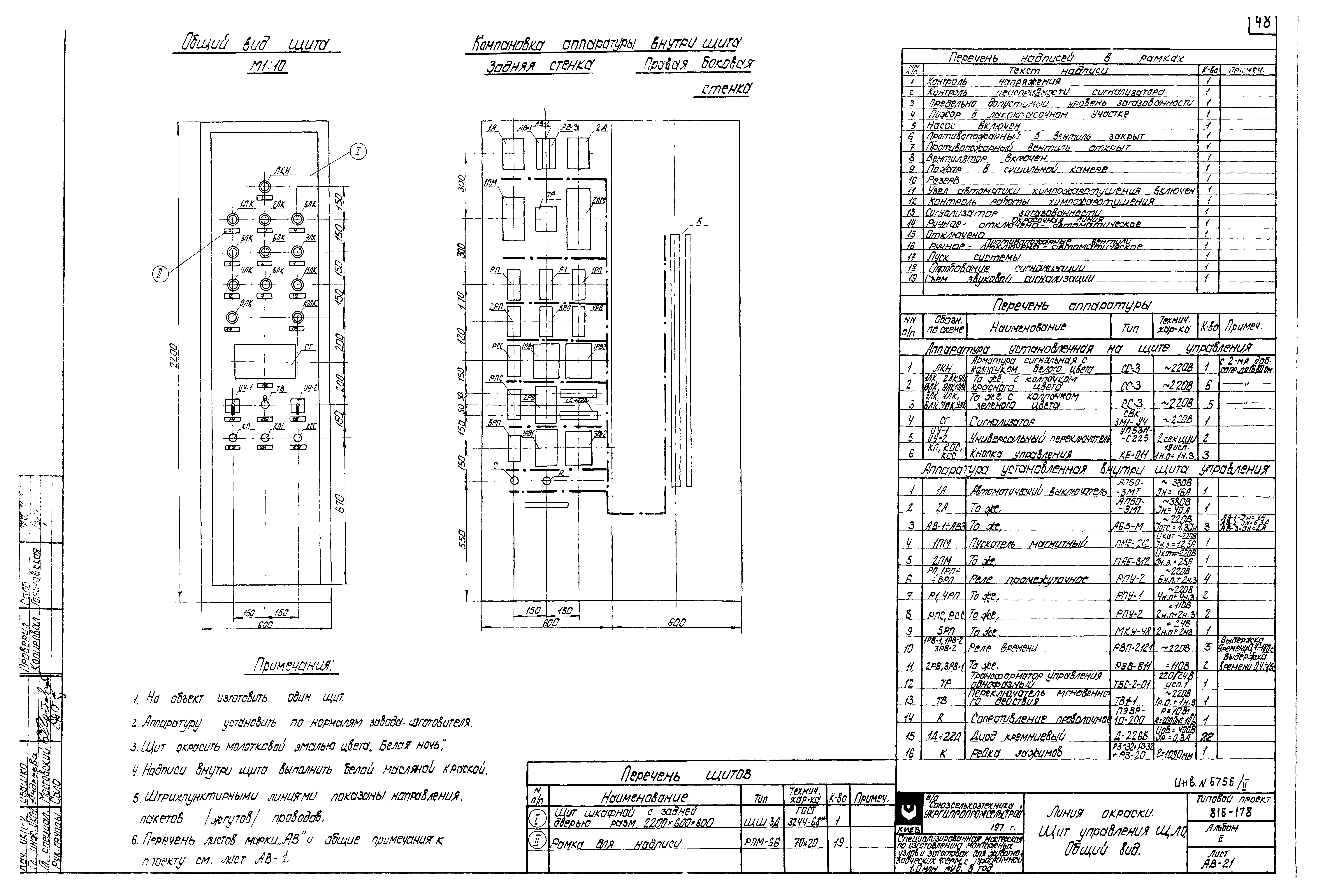

   Линия окраски. Щит управления ЩЛО. Общий вид

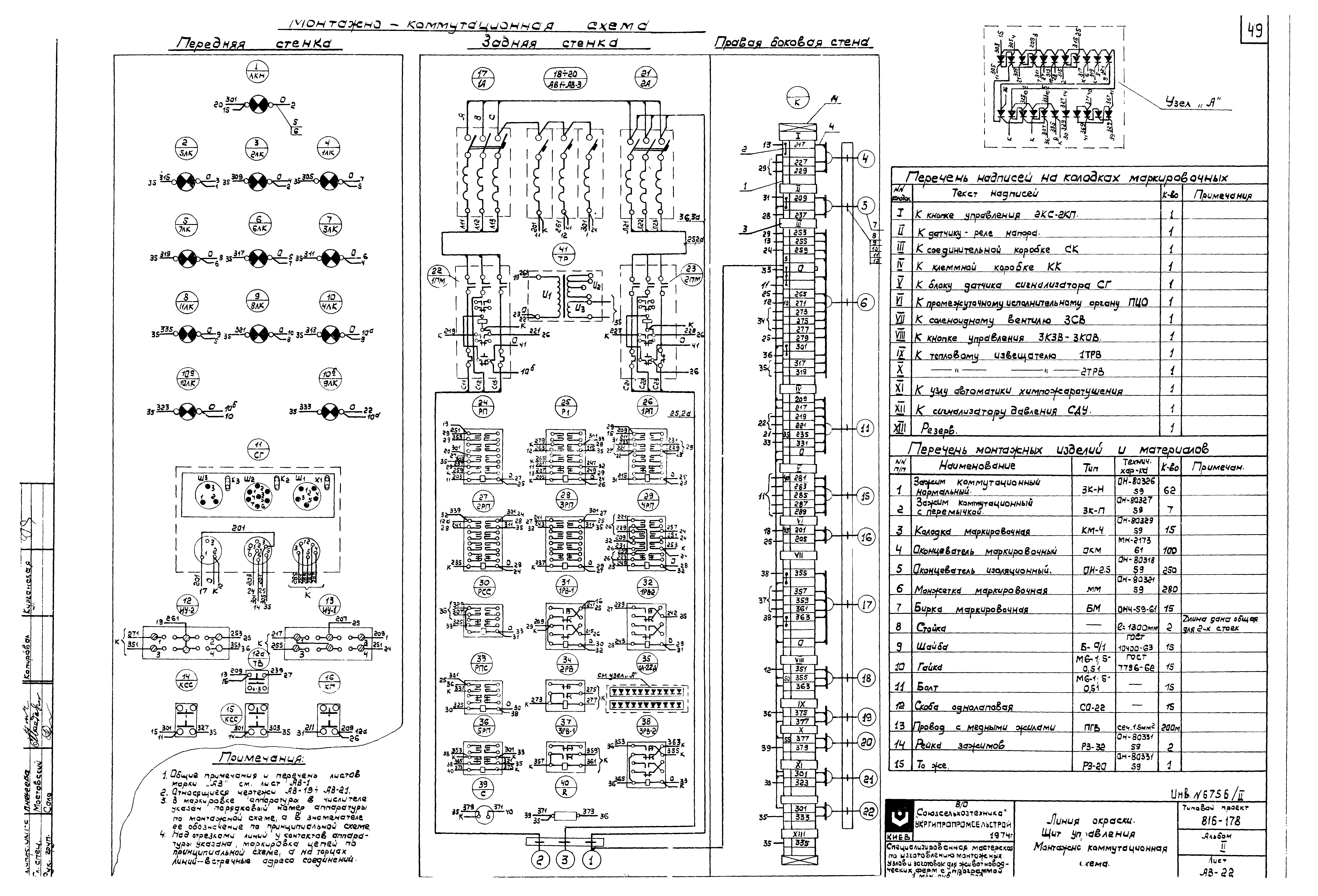

   Линия окраски. Щит управления ЩЛО. Монтажно-коммутационная схема

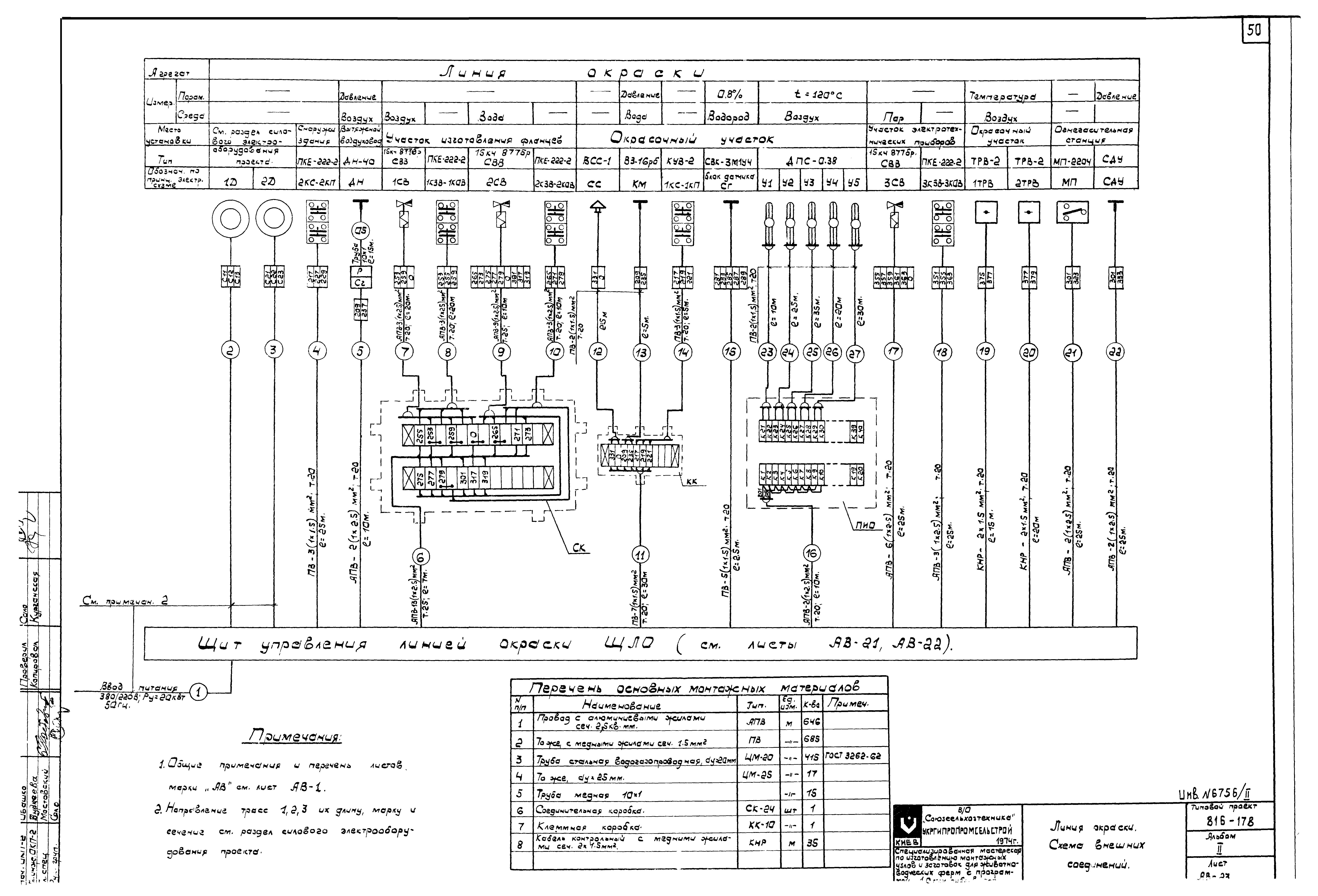

   Линия окраски. Схема внешних соединений
   Принципиальная электрическая схема и шкаф управления блокируемыми механизмами

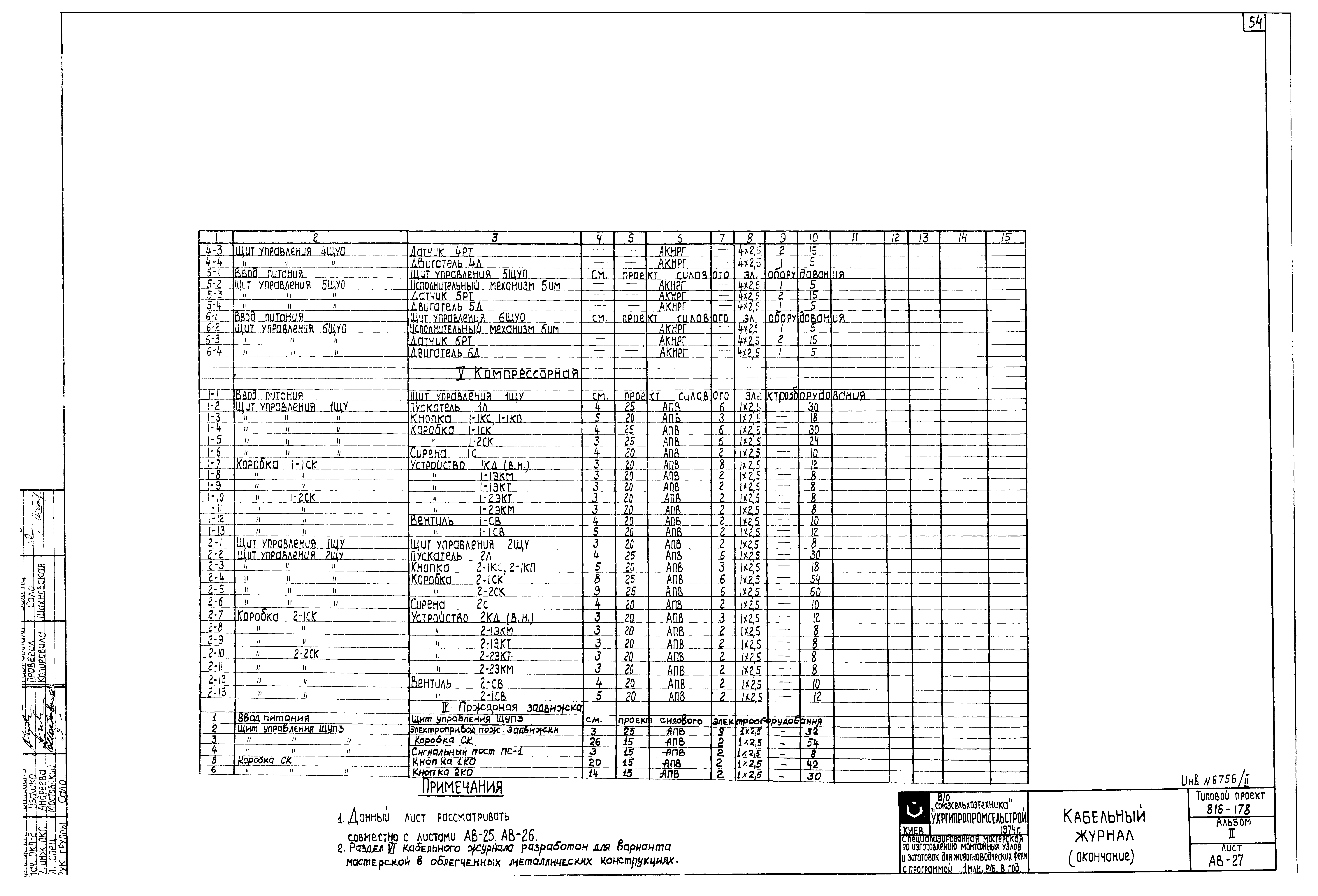

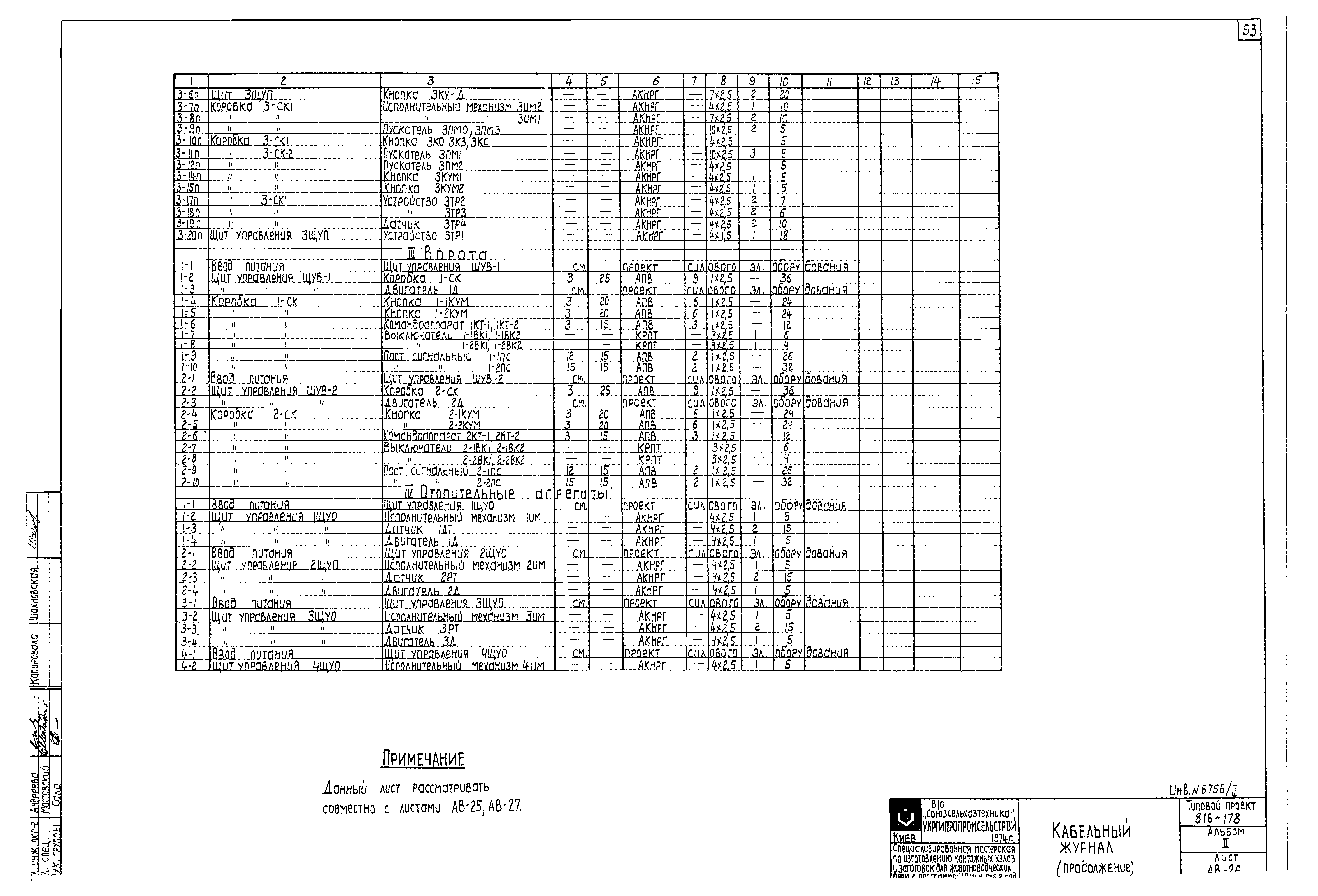

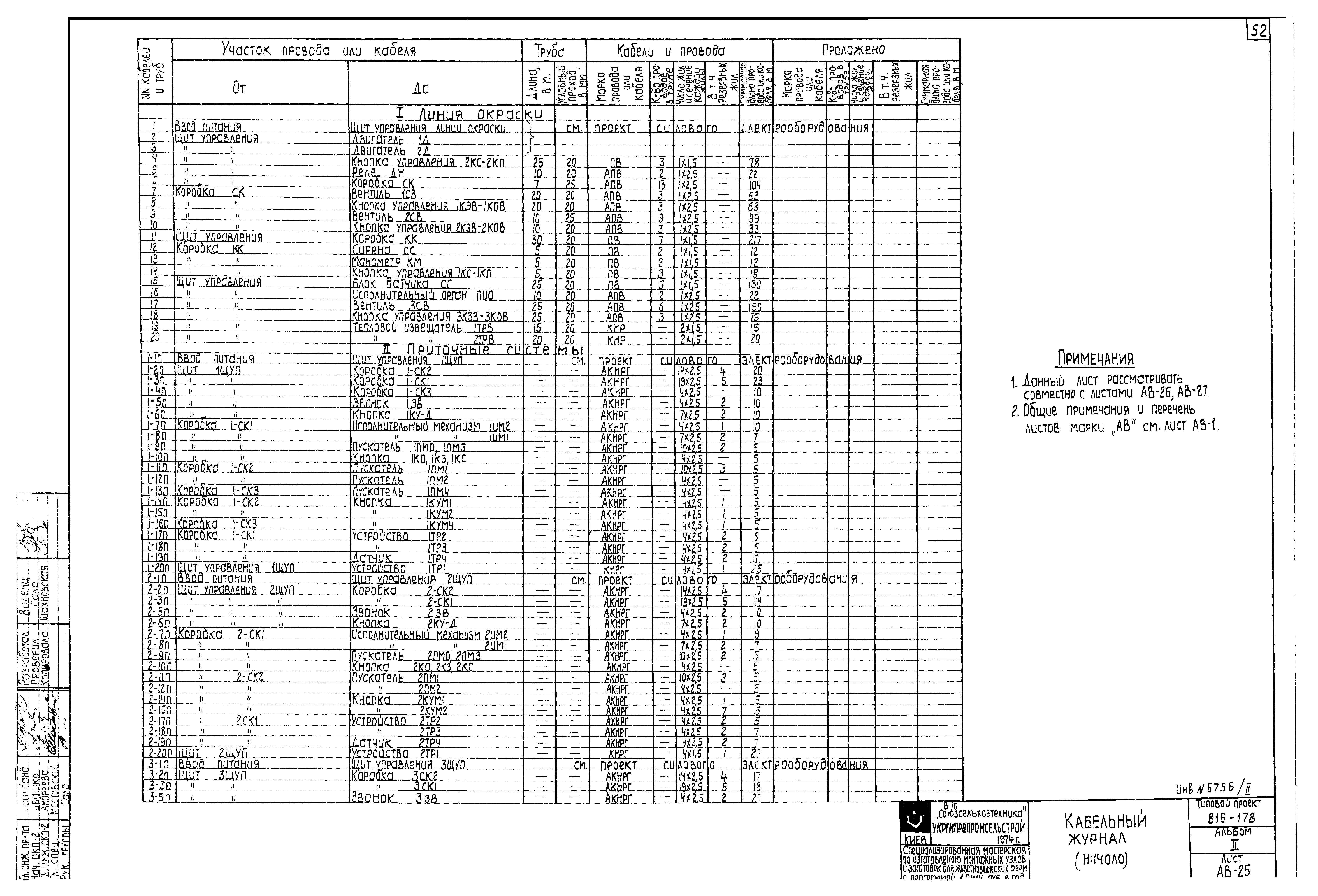

   Кабельный журнал

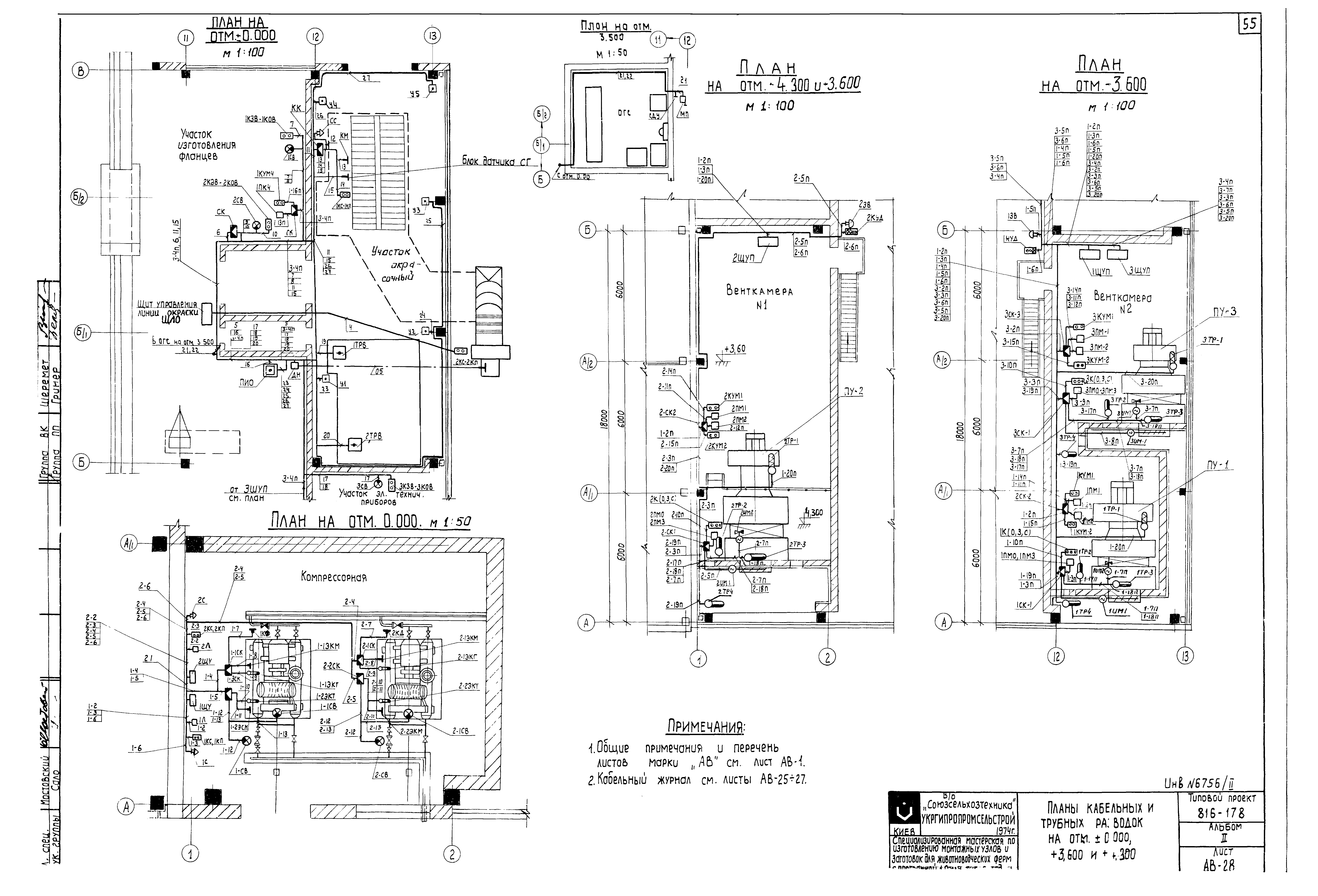

   Планы кабельных и трубных разводок на отм. 0.000, 3.000 и 4.200

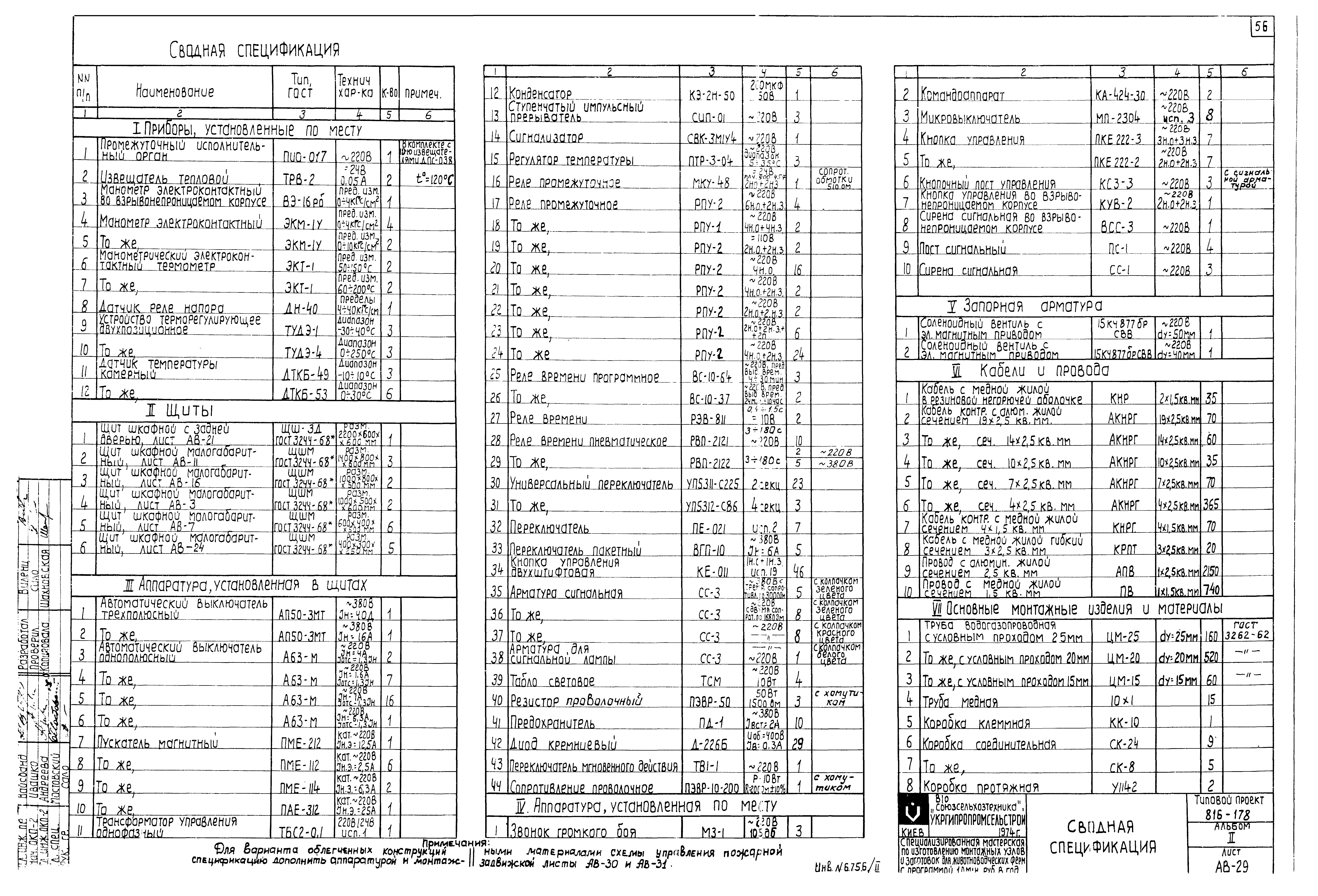

   Сводная спецификация

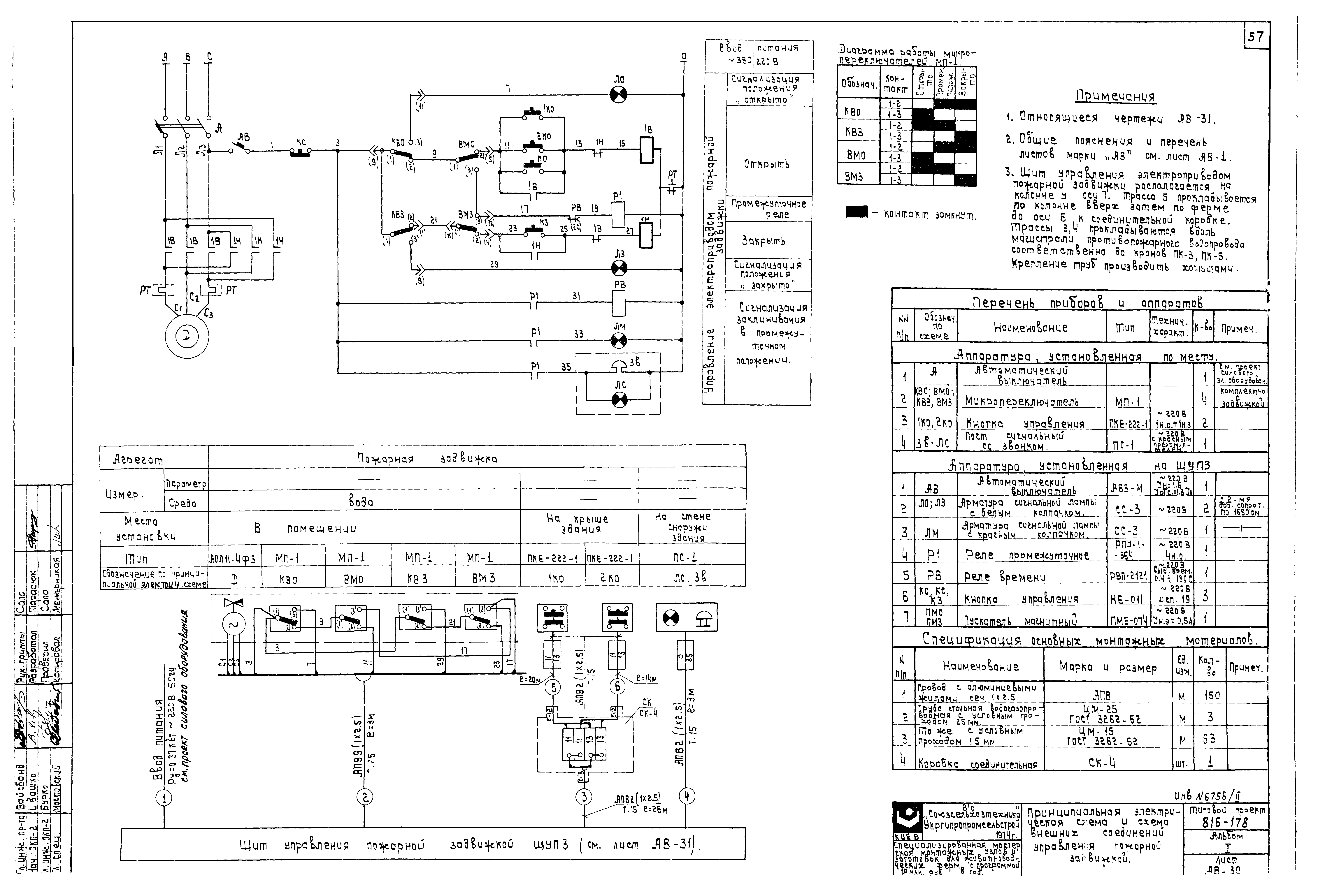

   Принципиальная электрическая схема и схема внешних соединений управления пожарной задвижкой (для варианта мастерской в облегченных конструкциях)
   Щит управления пожарной задвижкой. Общий вид. Монтажно-коммутационная схема (для варианта мастерской в облегченных конструкциях)
Разработан: Укргипропромсельстрой
Утверждён:29.01.1975 Союзсельхозтехника (1)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения по ремонту, техническому обслуживанию, хранению и обеспечению горюче-смазочными материалами сельхозтехники Мастерские отделений хозяйств
