Типовые материалы для проектирования 407-03-415.86

Альбом II. КТПБ по схеме 110-3. Электротехнические решения

Обозначение:	Типовые материалы для проектирования 407-03-415.86
Обозначение англ:	407-03-415.86
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом II. КТПБ по схеме 110-3. Электротехнические решения
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	27.06.1986

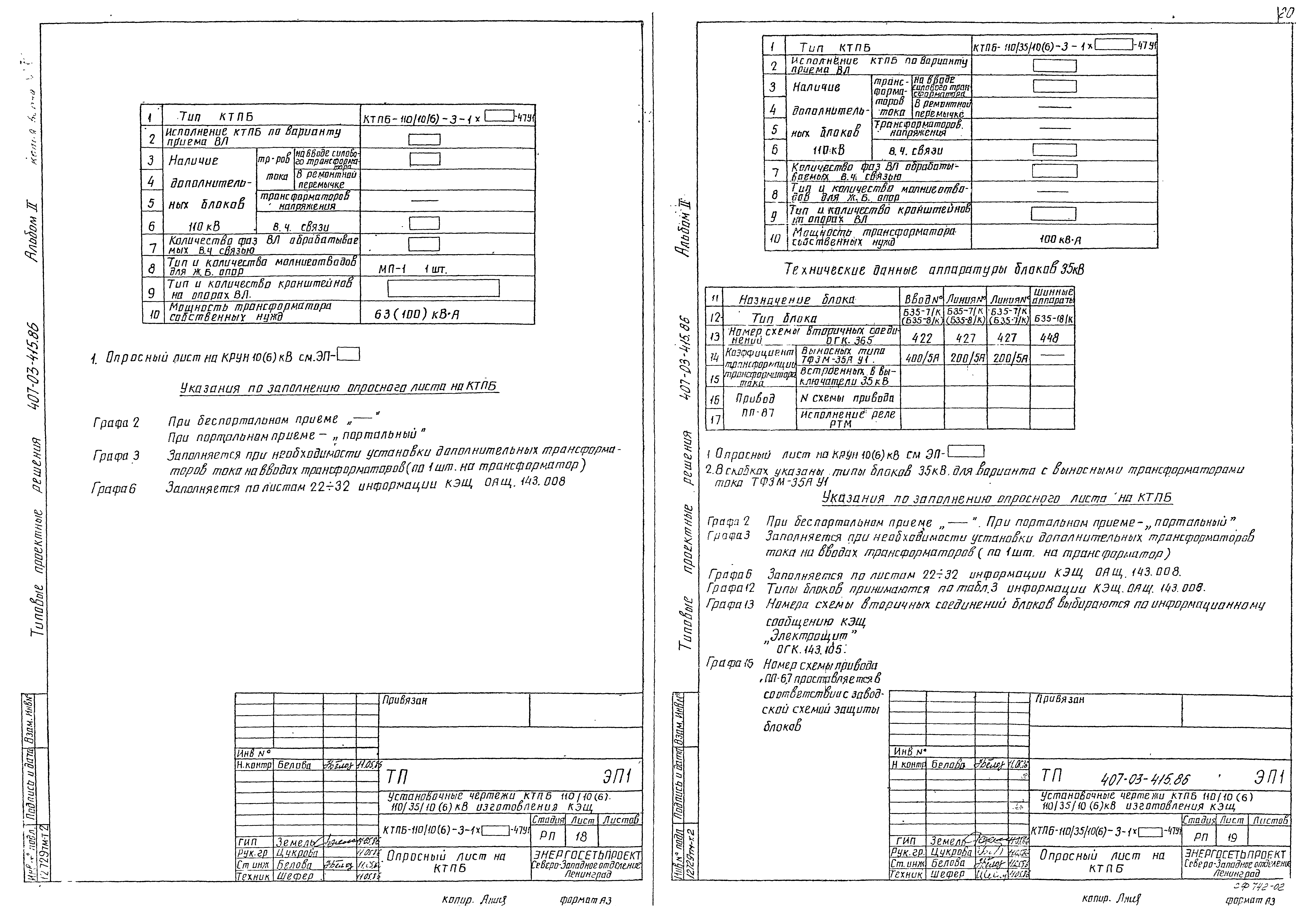

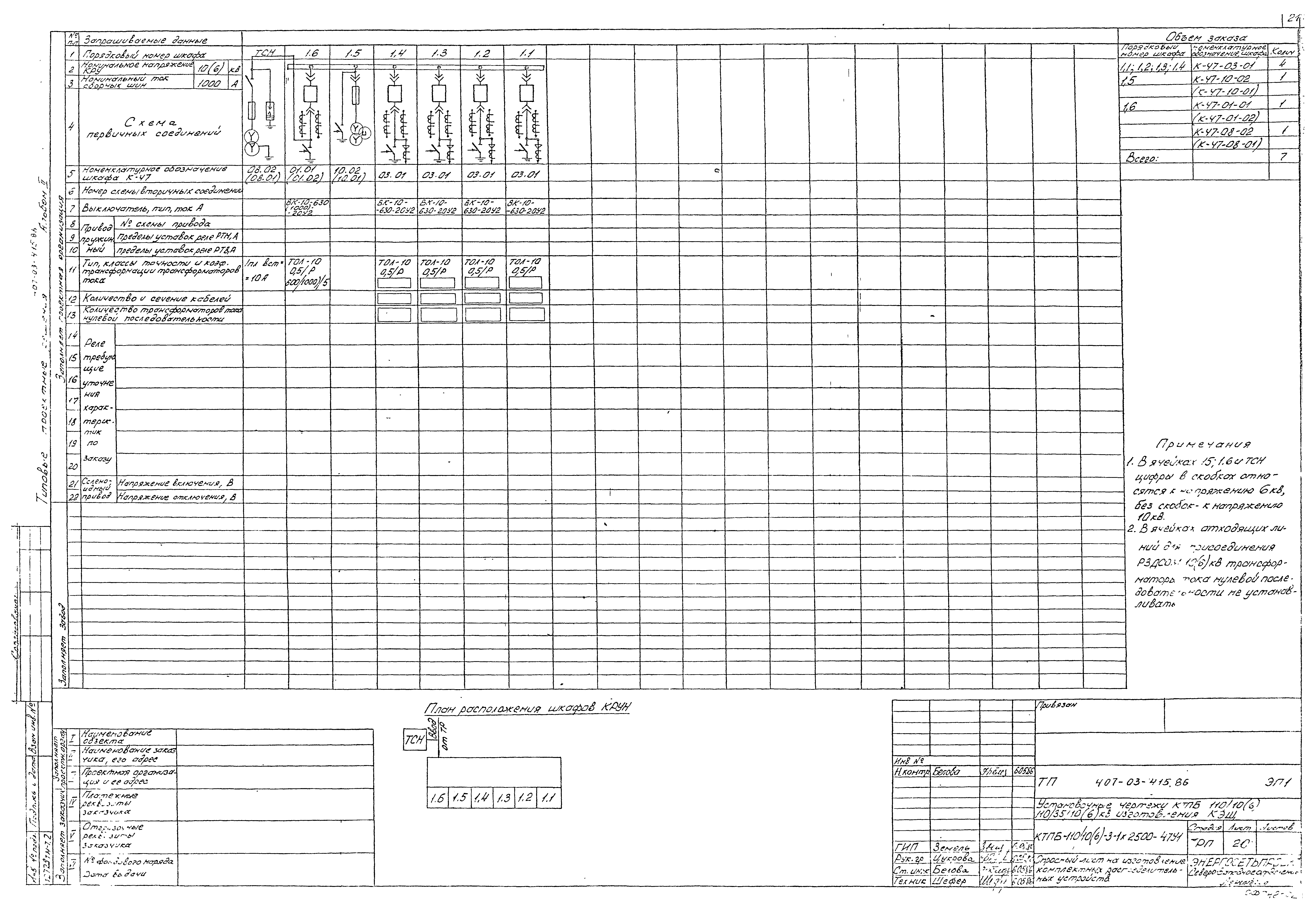

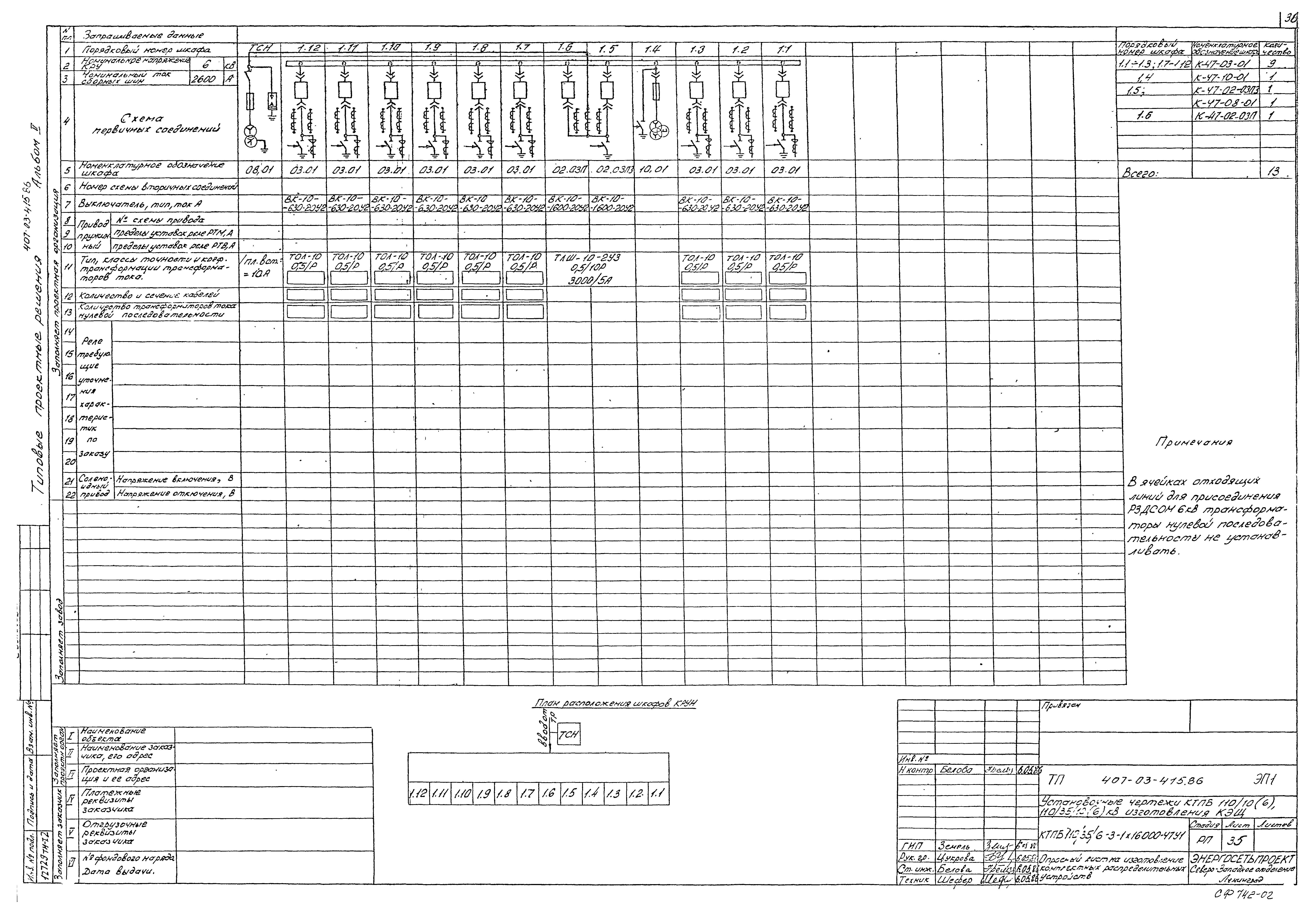

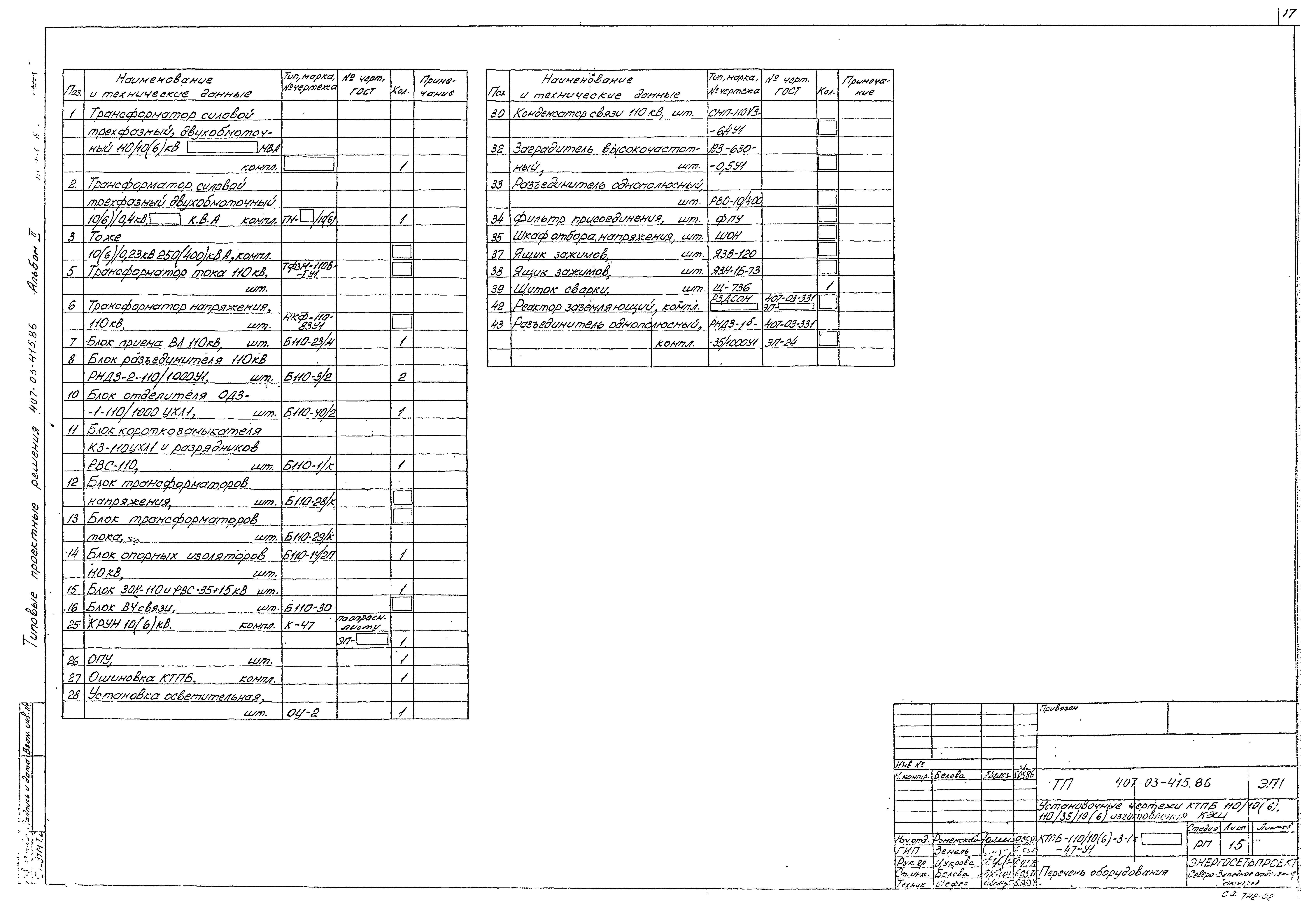

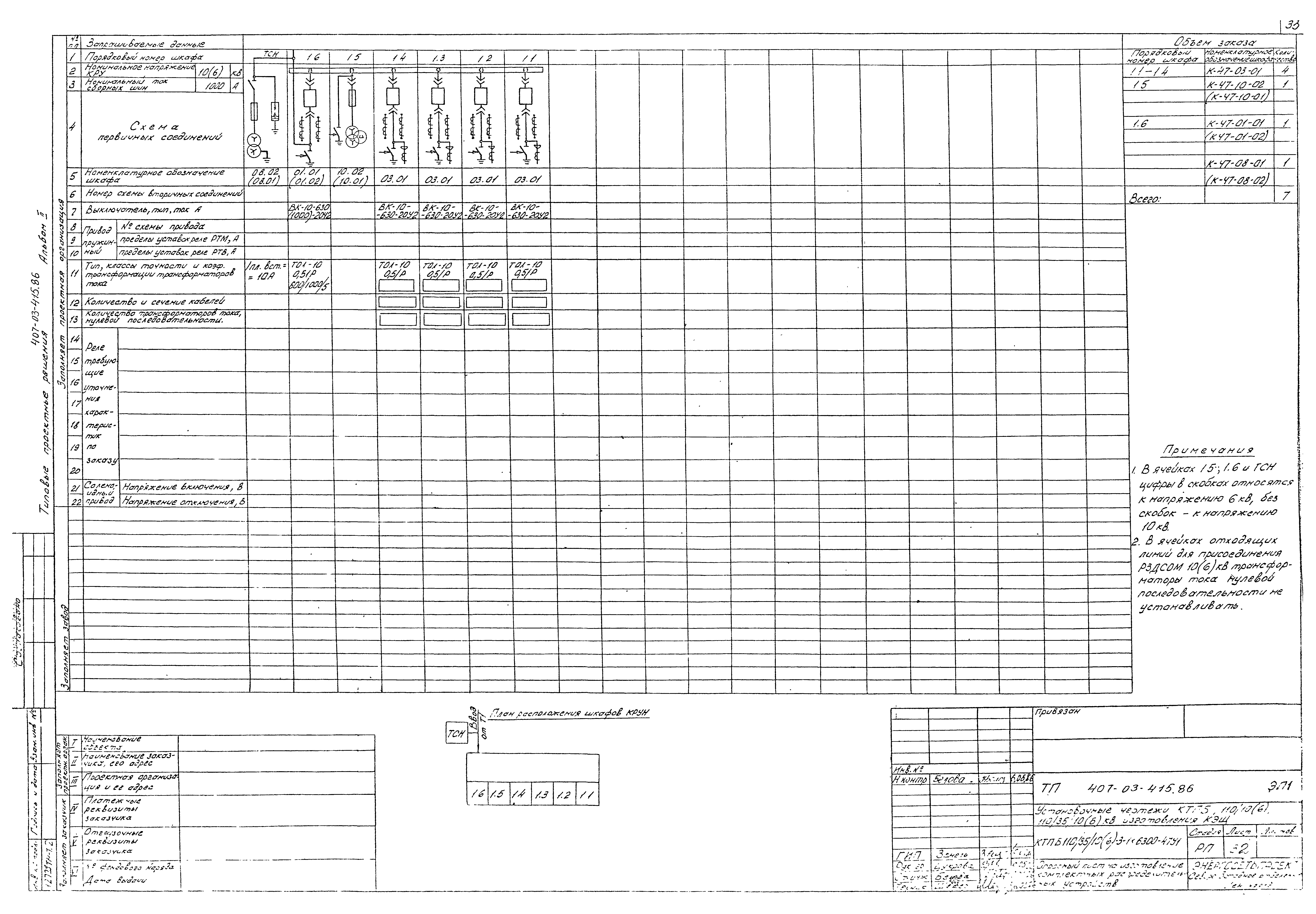

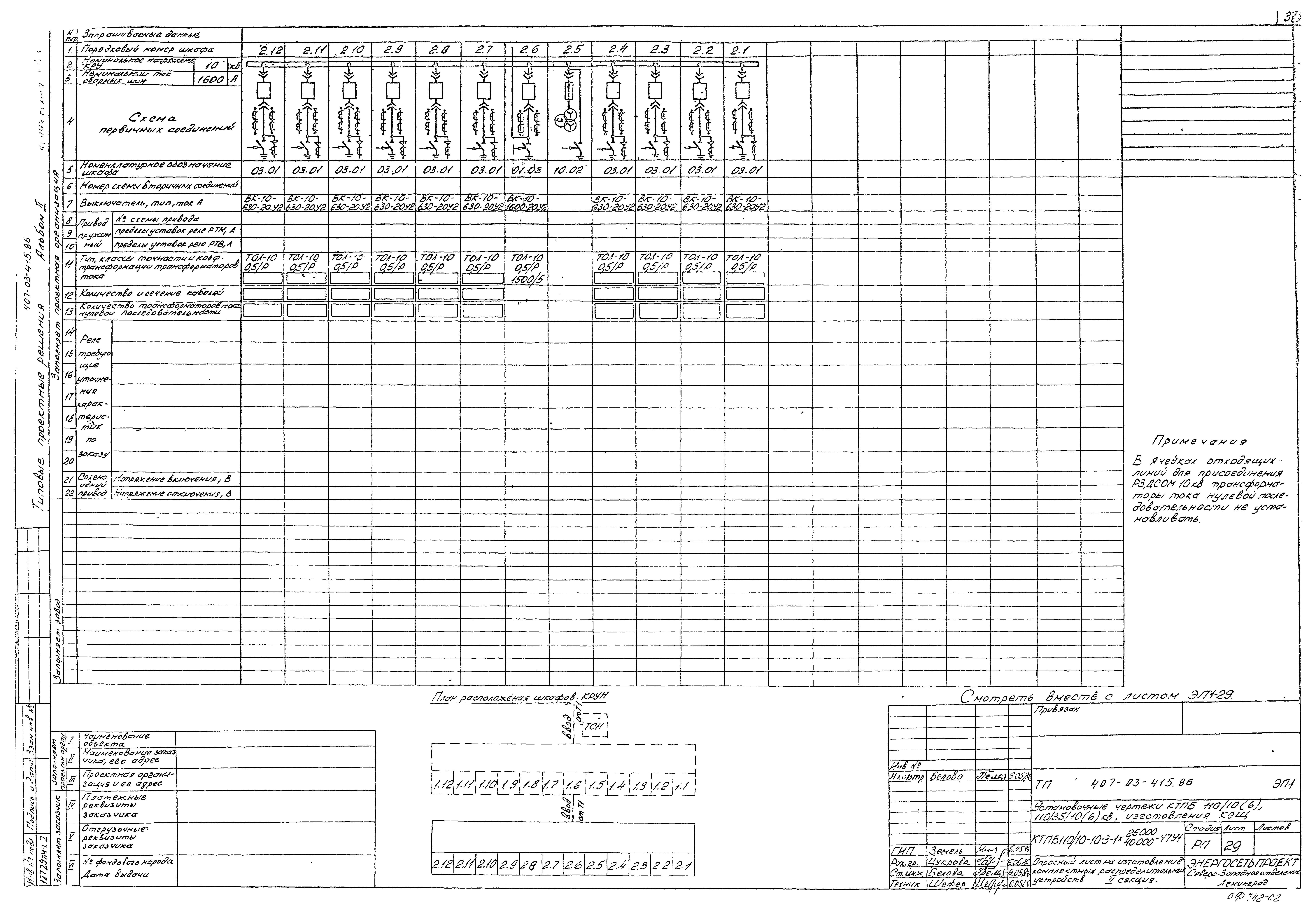

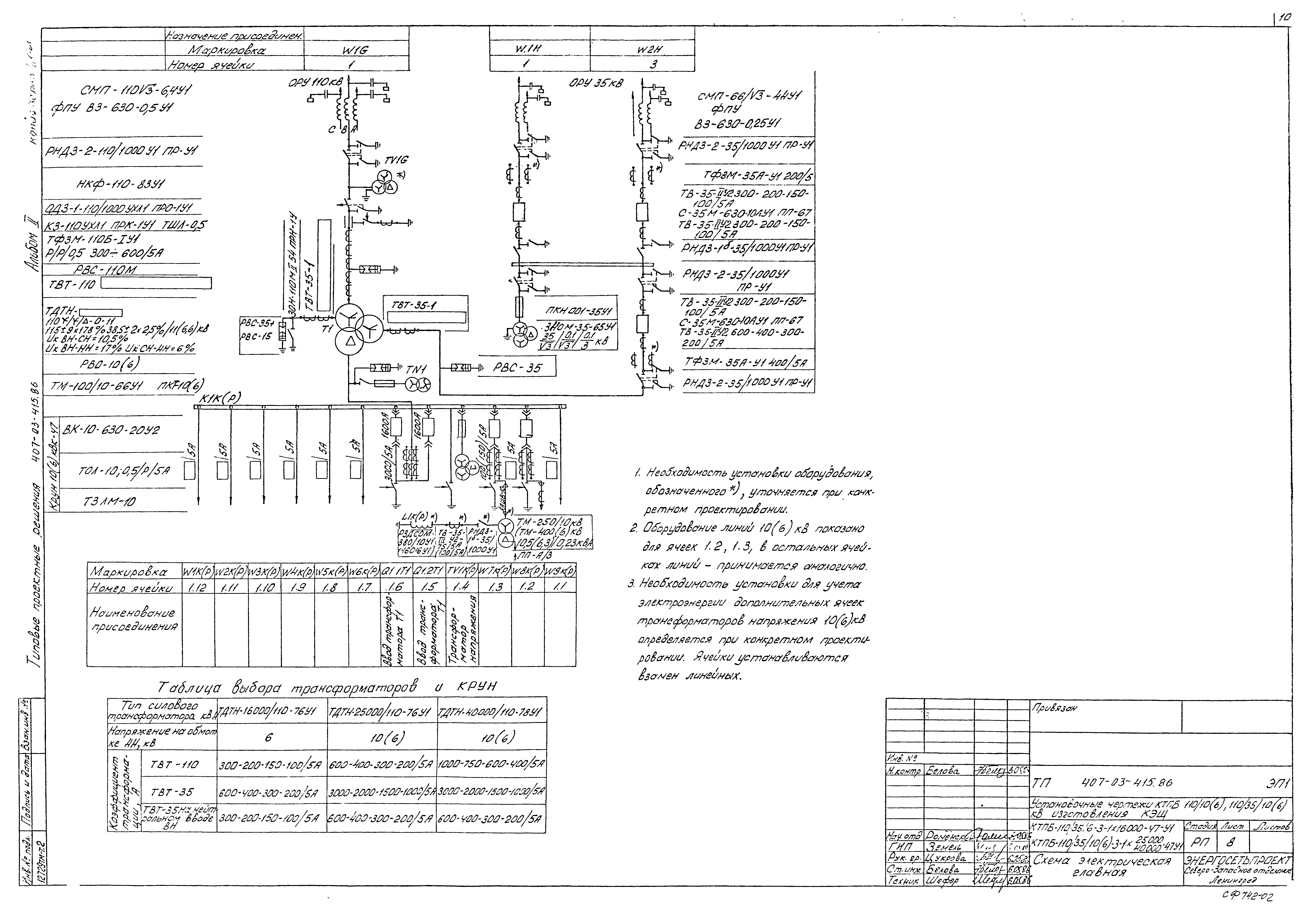

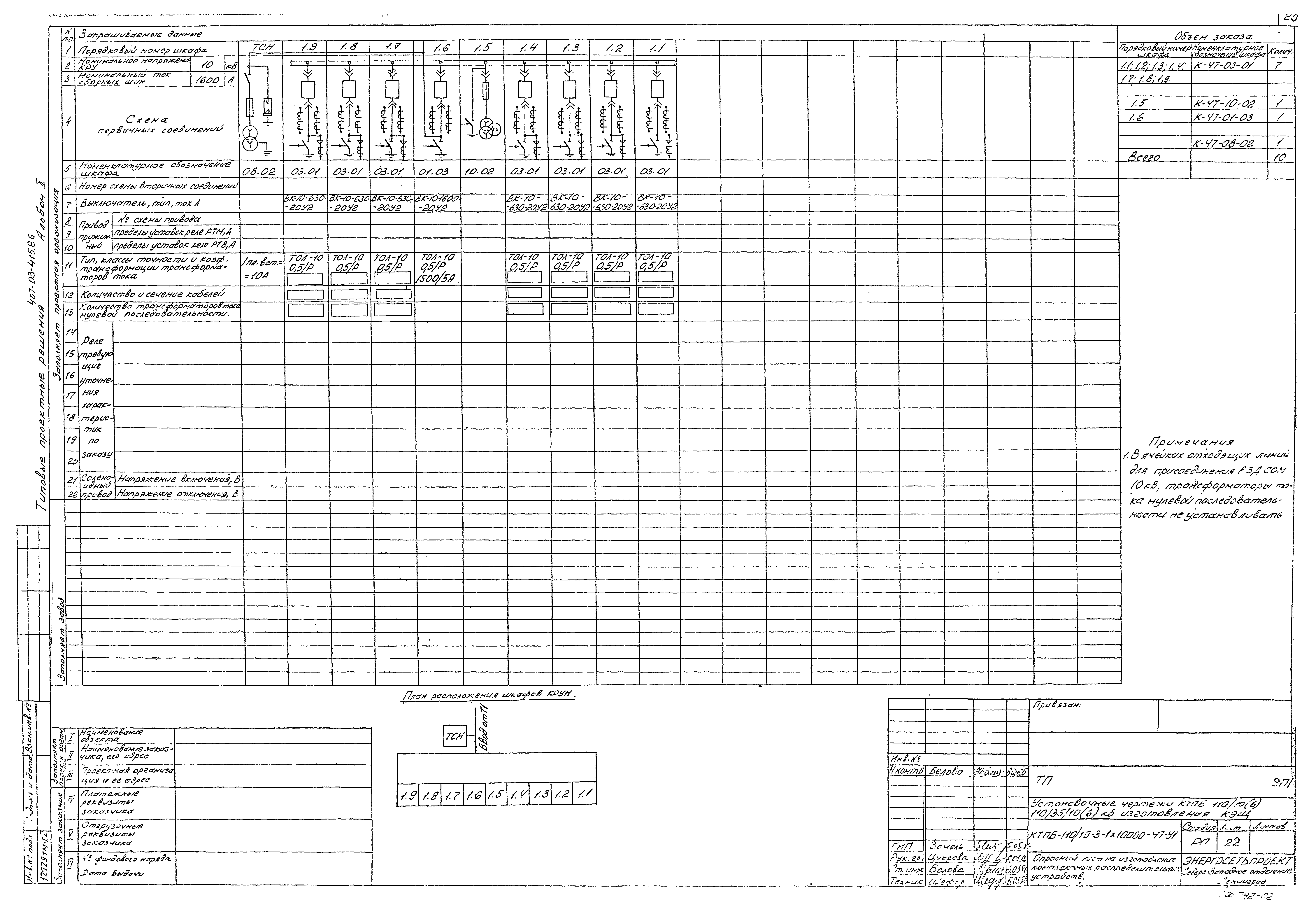

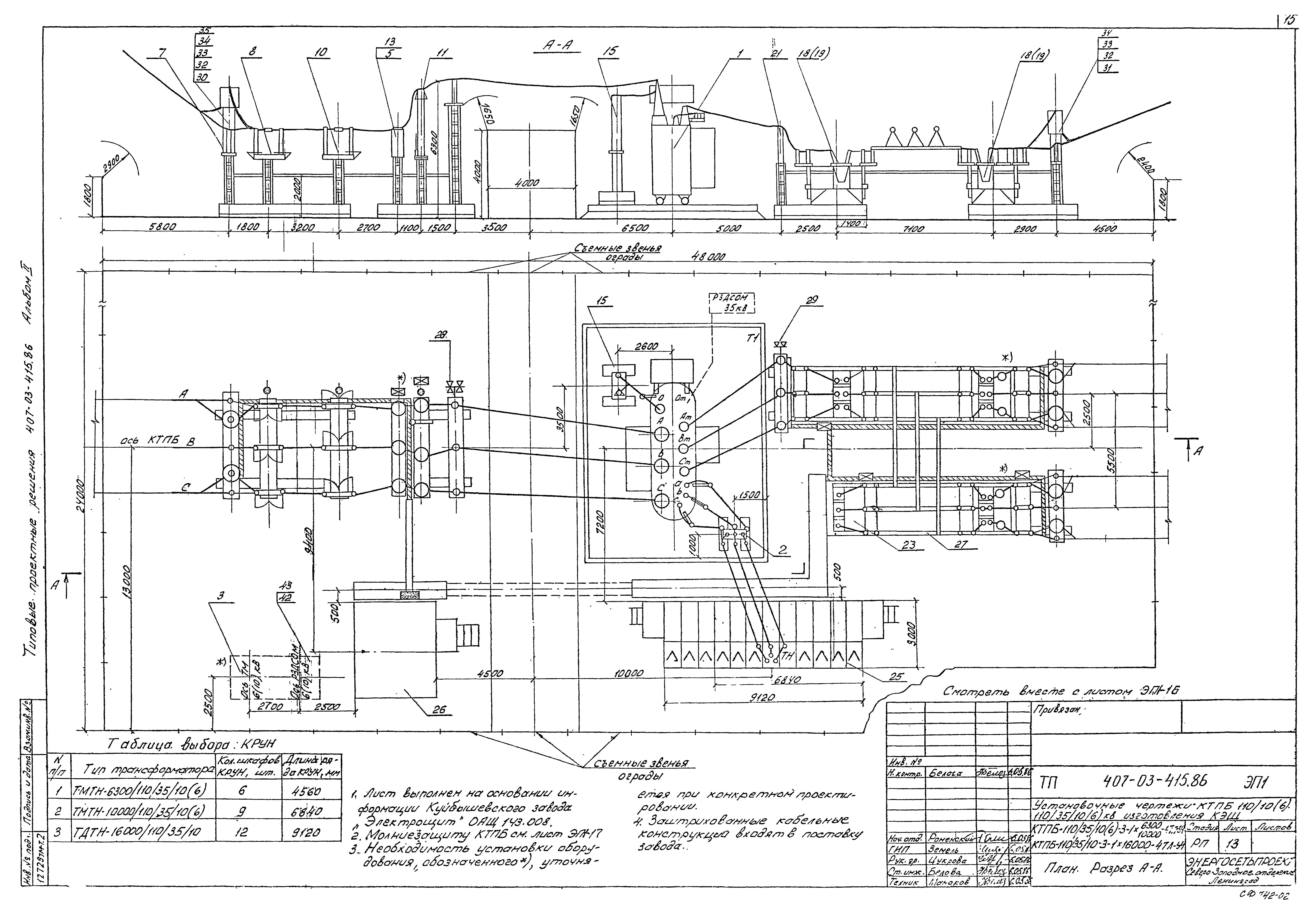

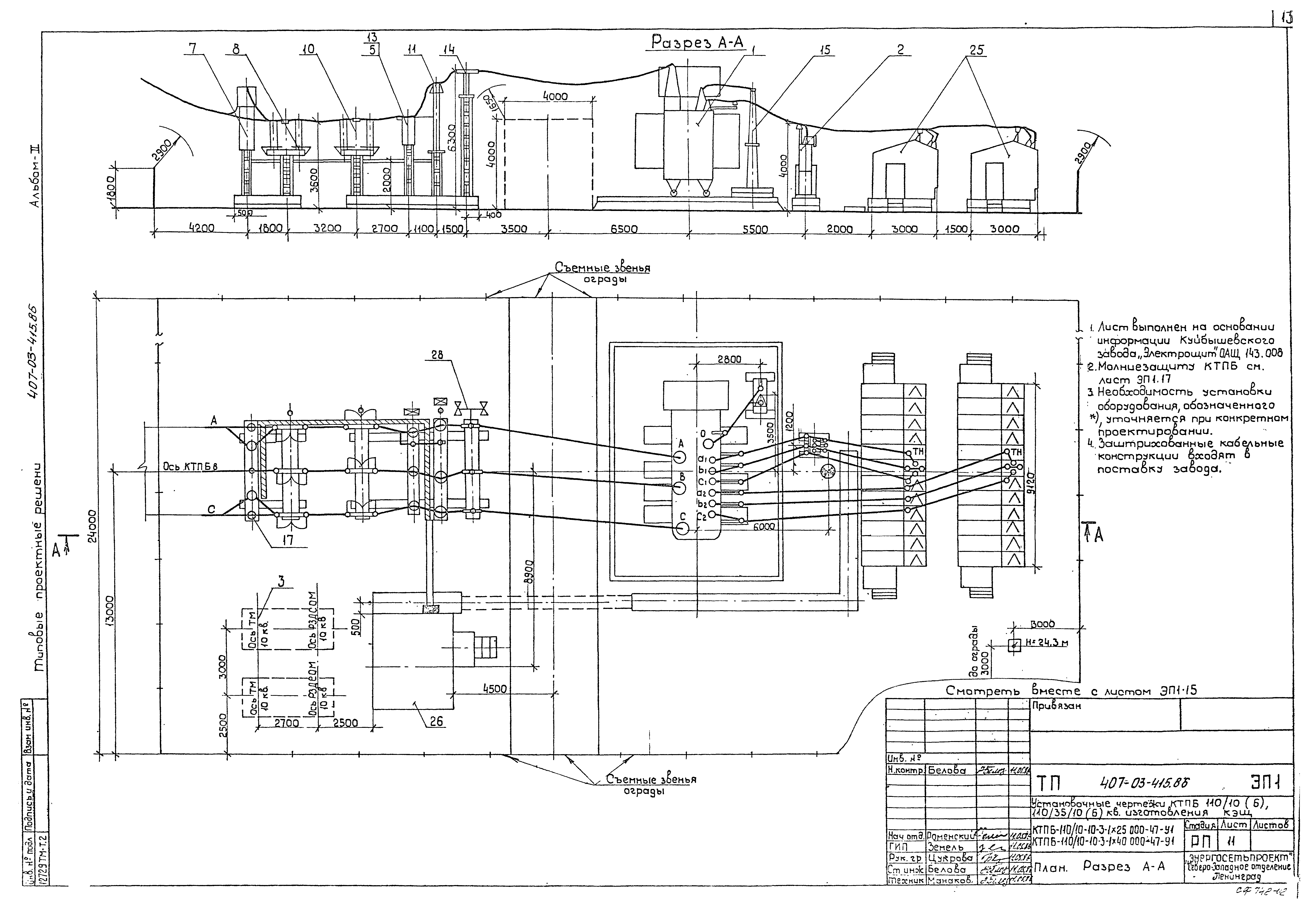

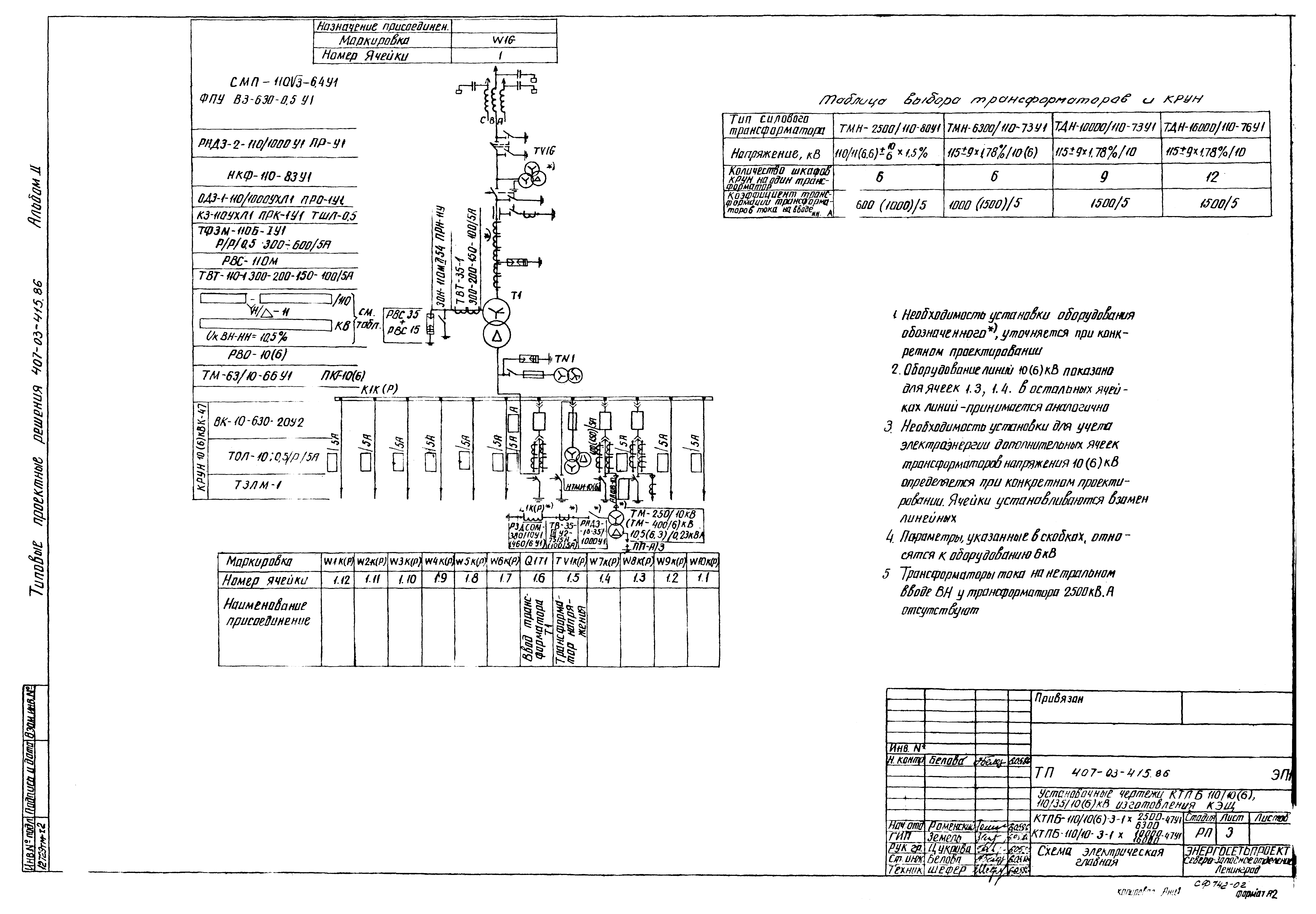

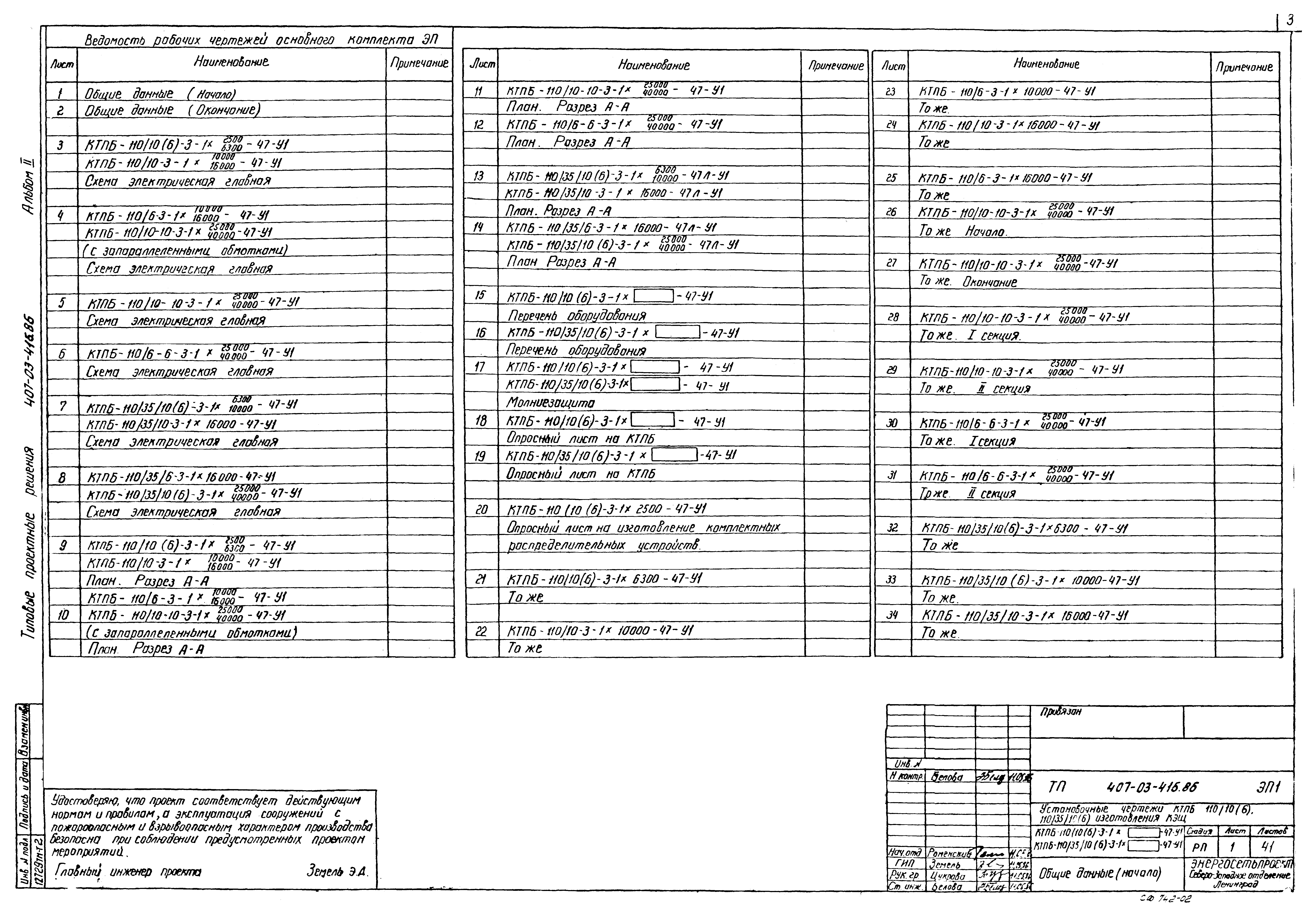

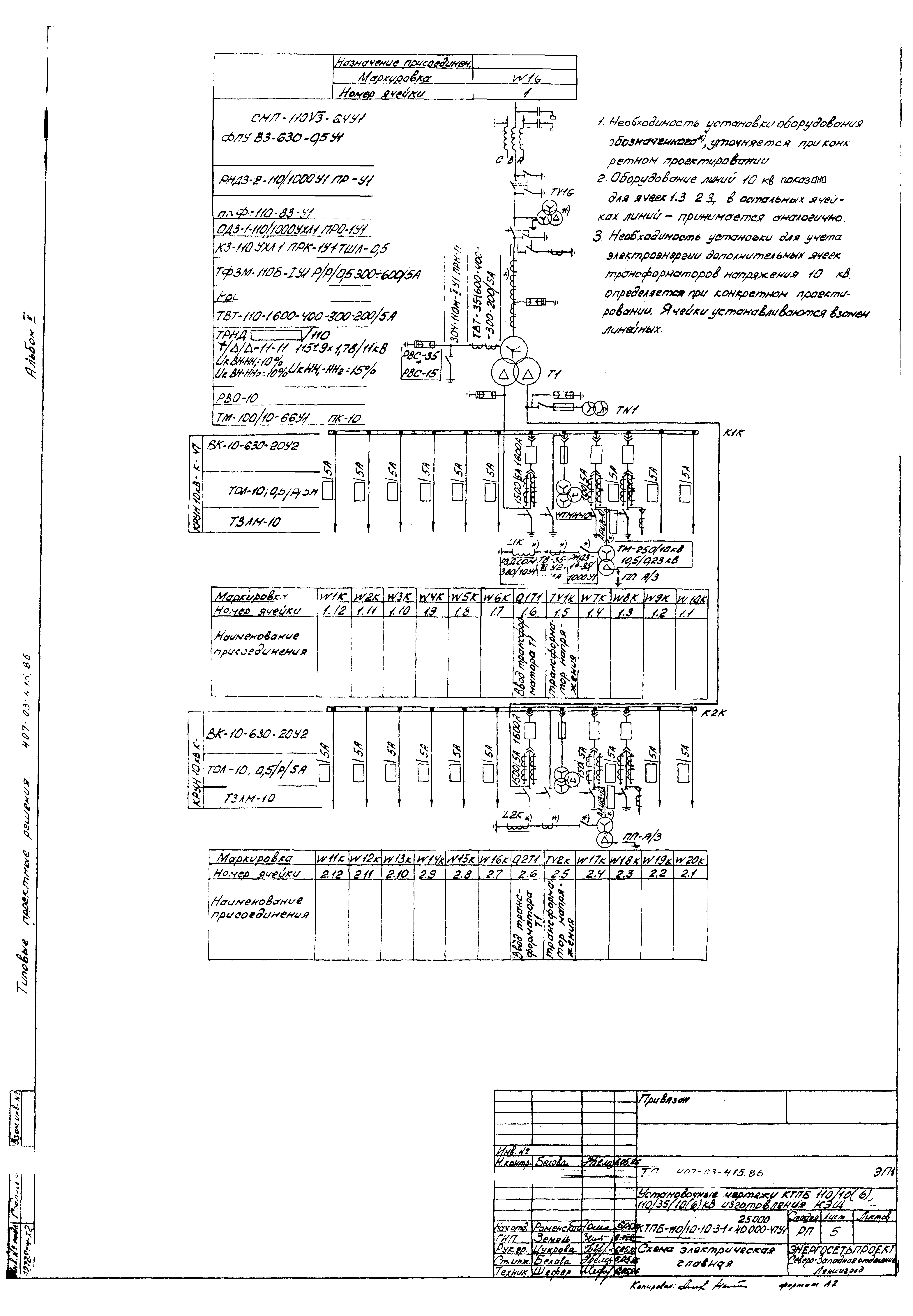

Оглавление:	Содержание альбома Чертежи основного комплекта марки ЭП1    Общие данные    КТПБ-110/10(6)-3-1х2500/6300-47-У1. КТПБ-110/10-3-1х10000/16000-47-У1. Схема электрическая главная    КТПБ-110/6-3х10000/16000-47-У1. КТПБ-110/10-3-1х25000/40000-47-У1 (с запараллеленными обмотками). Схема электрическая главная    КТПБ-110/10-10-3х25000/40000-47-У1. Схема электрическая главная    КТПБ-110/6-6-3х25000/40000-47-У1. Схема электрическая главная    КТПБ-110/35/10(6)-3-1х6300/10000-47-У1. КТПБ-110/35/10-3-1х16000-47-У1. Схема электрическая главная    КТПБ-110/35/6-3-1х1600-47-У1. КТПБ-110/35/10(6)-3-1х25000/40000-47-У1. Схема электрическая главная    КТПБ-110/10(6)-3-1х2500/6300-47-У1. КТПБ-110/10-3-1х10000/16000-47-У1. План. Разрез А-А    КТПБ-110/6-3х10000/16000-47-У1. КТПБ-110/10-3-1х25000/40000-47-У1 (с запараллеленными обмотками). План. Разрез А-А    КТПБ-110/10-10-3х25000/40000-47-У1. План. Разрез А-А    КТПБ-110/6-6-3х25000/40000-47-У1. План. Разрез А-А    КТПБ-110/35/10(6)-3-1х6300/10000-47-У1. КТПБ-110/35/10-3-1х16000-47-У1. План. Разрез А-А    КТПБ-110/35/6-3-1х1600-47-У1. КТПБ-110/35/10(6)-3-1х25000/40000-47-У1. План. Разрез А-А    КТПБ-110/10(6)-3-1х -47-У1. Перечень оборудования    КТПБ-110/35/10(6)-3-1х -47-У1. Перечень оборудования    КТПБ-110/10(6)-3-1х -47-У1. КТПБ-110/35/10(6)-3-1х -47-У1. Молниезащита    КТПБ-110/10(6)-3-1х -47-У1. Опросный лист на КТПБ    КТПБ-110/35/10(6)-3-1х -47-У1. Опросный лист на КТПБ    КТПБ-110/10(6)-3-1х2500-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/10(6)-3-1х6300-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/10-3-1х10000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/6-3-1х10000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/10-3-1х16000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/6-3-1х16000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/10-10-3-1х25000/40000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/10-10-3-1х25000/40000-47-У1. Опросный лист на изготовление комплектных распределительных устройств. I секция    КТПБ-110/10-10-3-1х25000/40000-47-У1. Опросный лист на изготовление комплектных распределительных устройств. II секция    КТПБ-110/6-6-3-1х25000/40000-47-У1. Опросный лист на изготовление комплектных распределительных устройств. I секция    КТПБ-110/6-6-3-1х25000/40000-47-У1. Опросный лист на изготовление комплектных распределительных устройств. II секция    КТПБ-110/35/10(6)-3-1х6300-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/35/10(6)-3-1х10000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/35/10-3-1х16000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/35/6-3-1х16000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/35/10(6)-3-1х25000/40000-47-У1. Опросный лист на изготовление комплектных распределительных устройств    КТПБ-110/10(6)-3-1х -47-У1. Заземление. План с наружным контуром    КТПБ-110/10(6)-3-1х -47-У1. Заземление. План с внутренним контуром    КТПБ-110/35/10(6)-3-1х -47-У1. Заземление. План с наружным контуром    КТПБ-110/35/10(6)-3-1х -47-У1. Заземление. План с внутренним контуром    Узел установки заземляющего реактора
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	27.06.1986 Минэнерго СССР (USSR Minenergo 18)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
