Типовой проект 4.407-190

Установка высоковольтных распределительных устройств серии КСО-272

Обозначение:	Типовой проект 4.407-190
Обозначение англ:	4.407-190
Статус:	отменен
Название рус.:	Установка высоковольтных распределительных устройств серии КСО-272
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1989

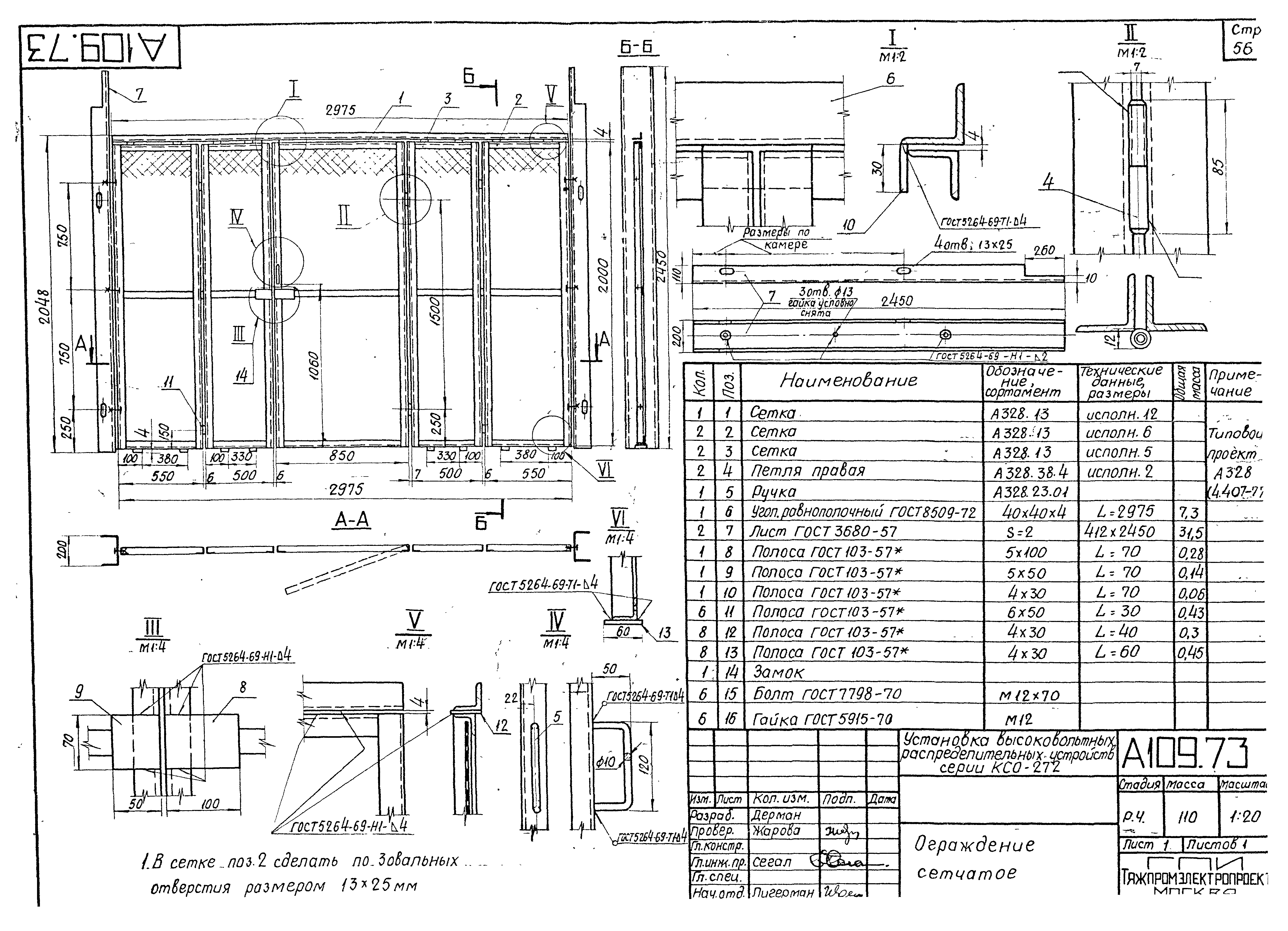

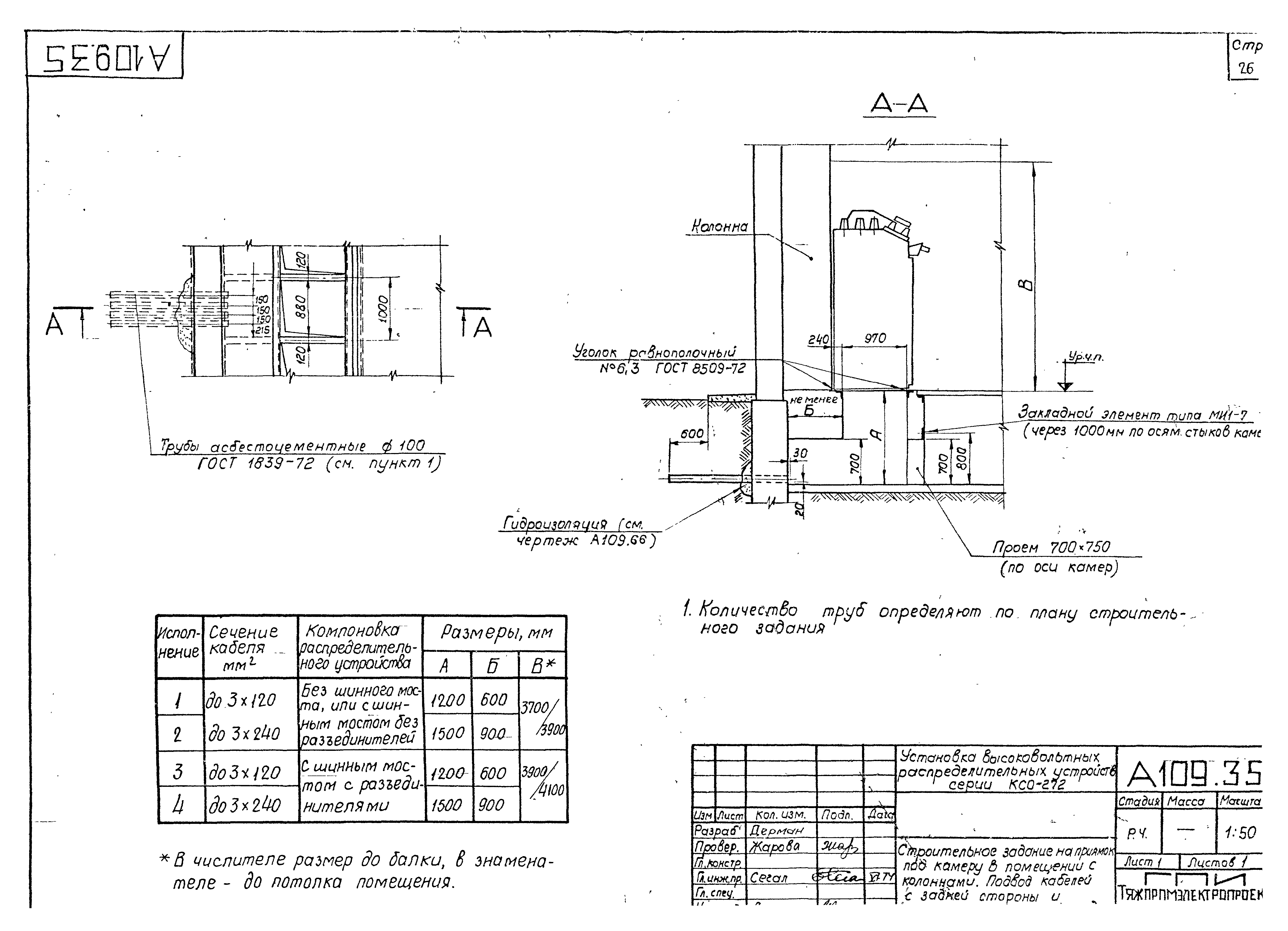

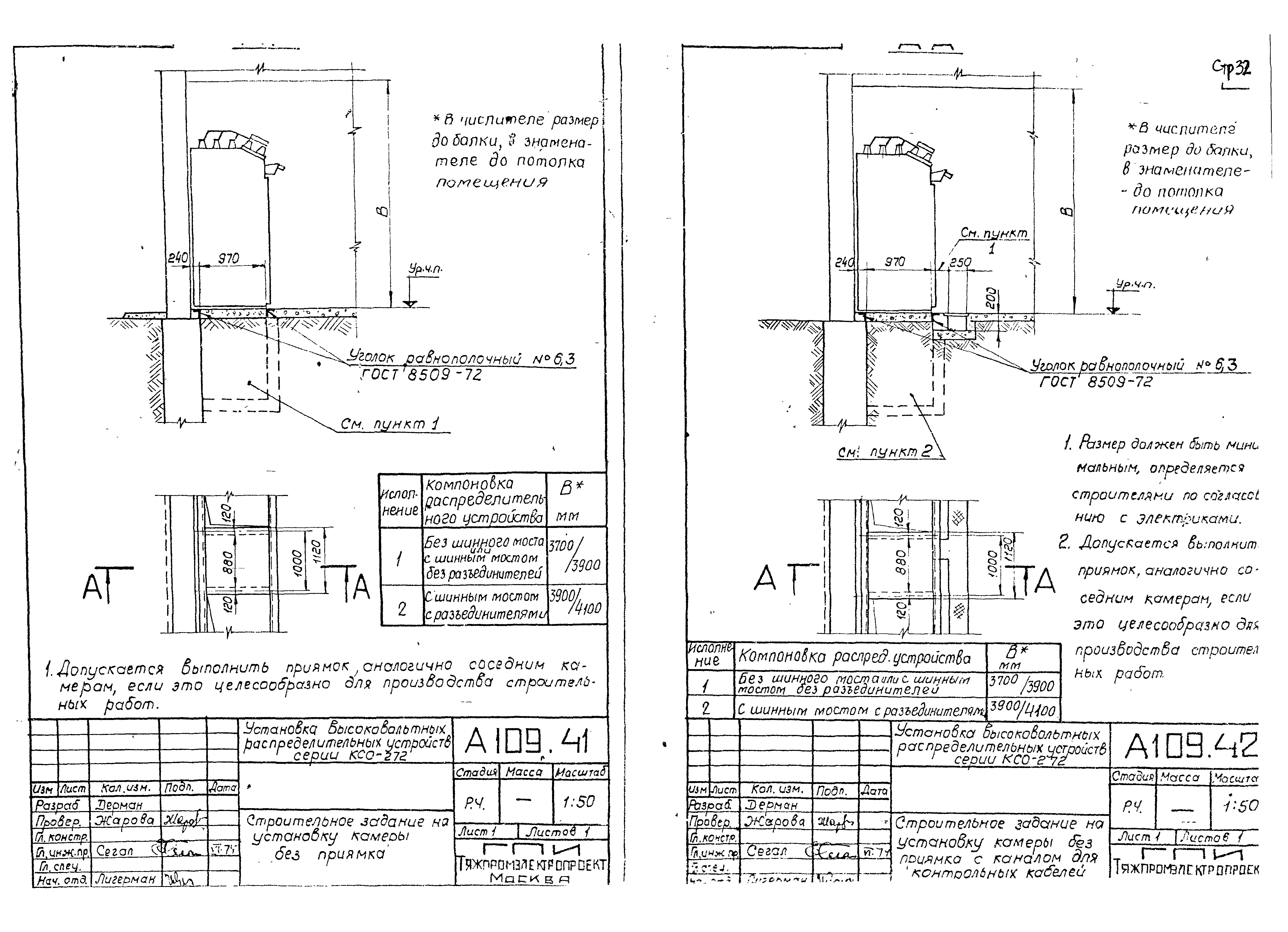

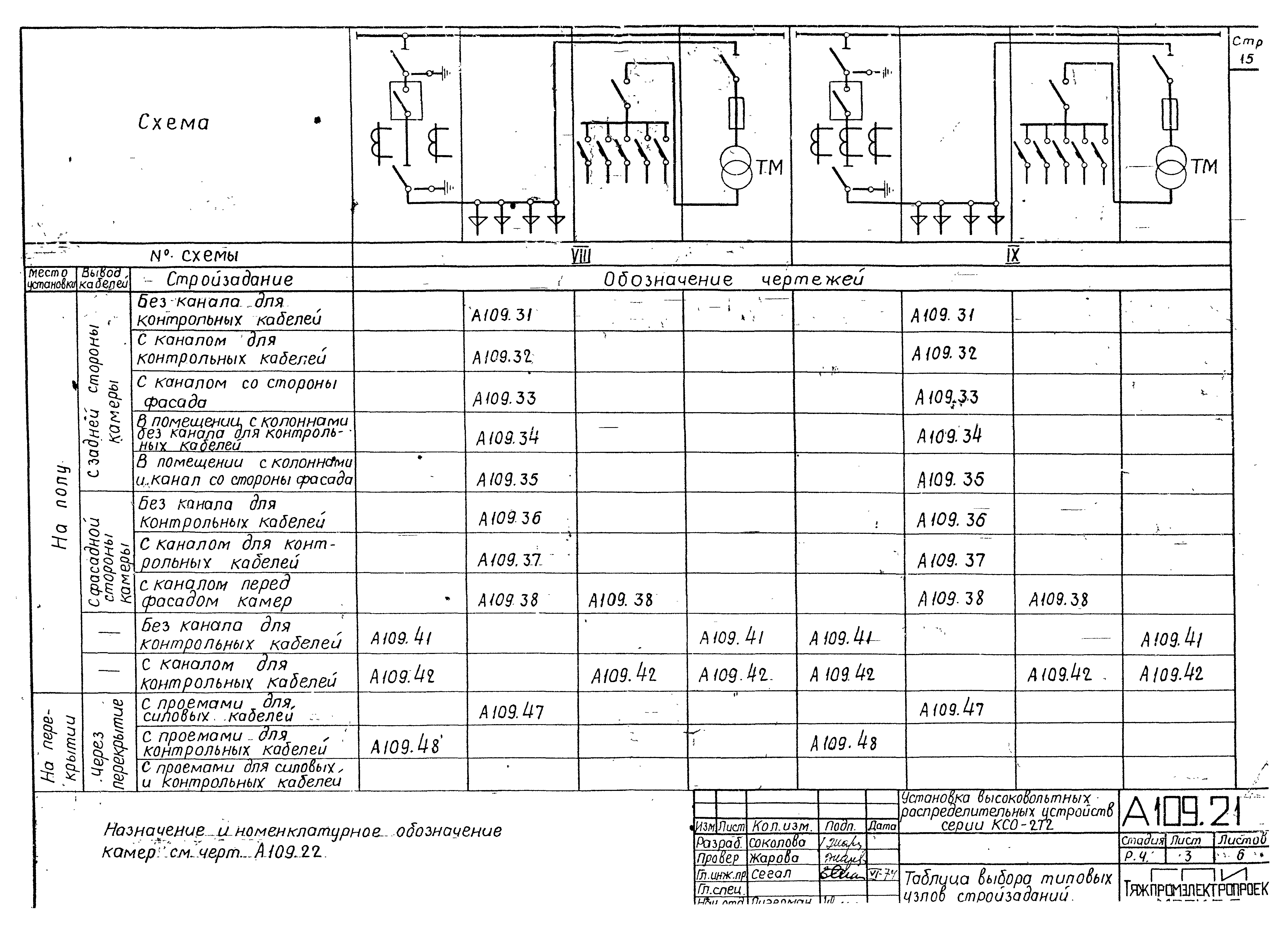

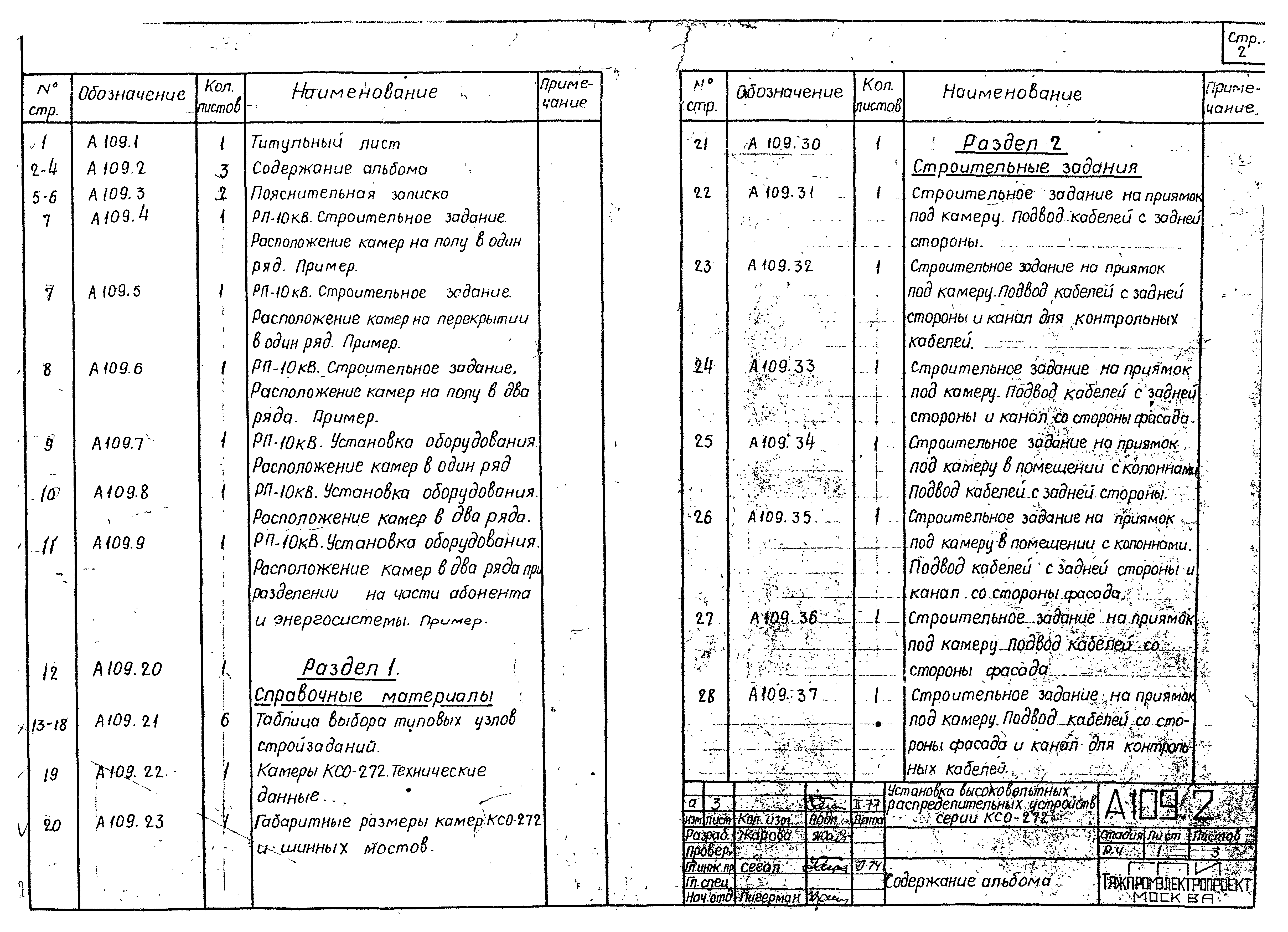

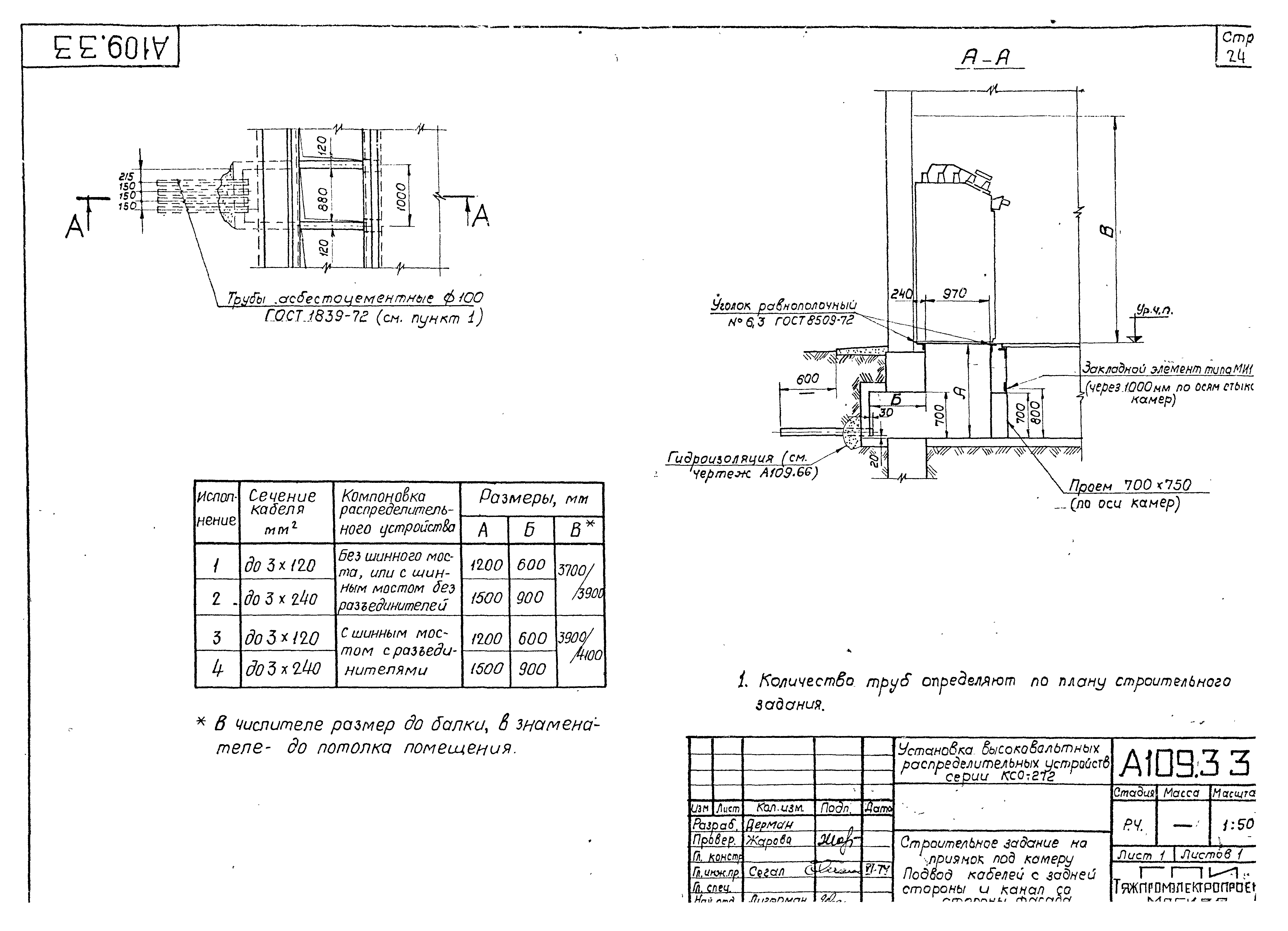

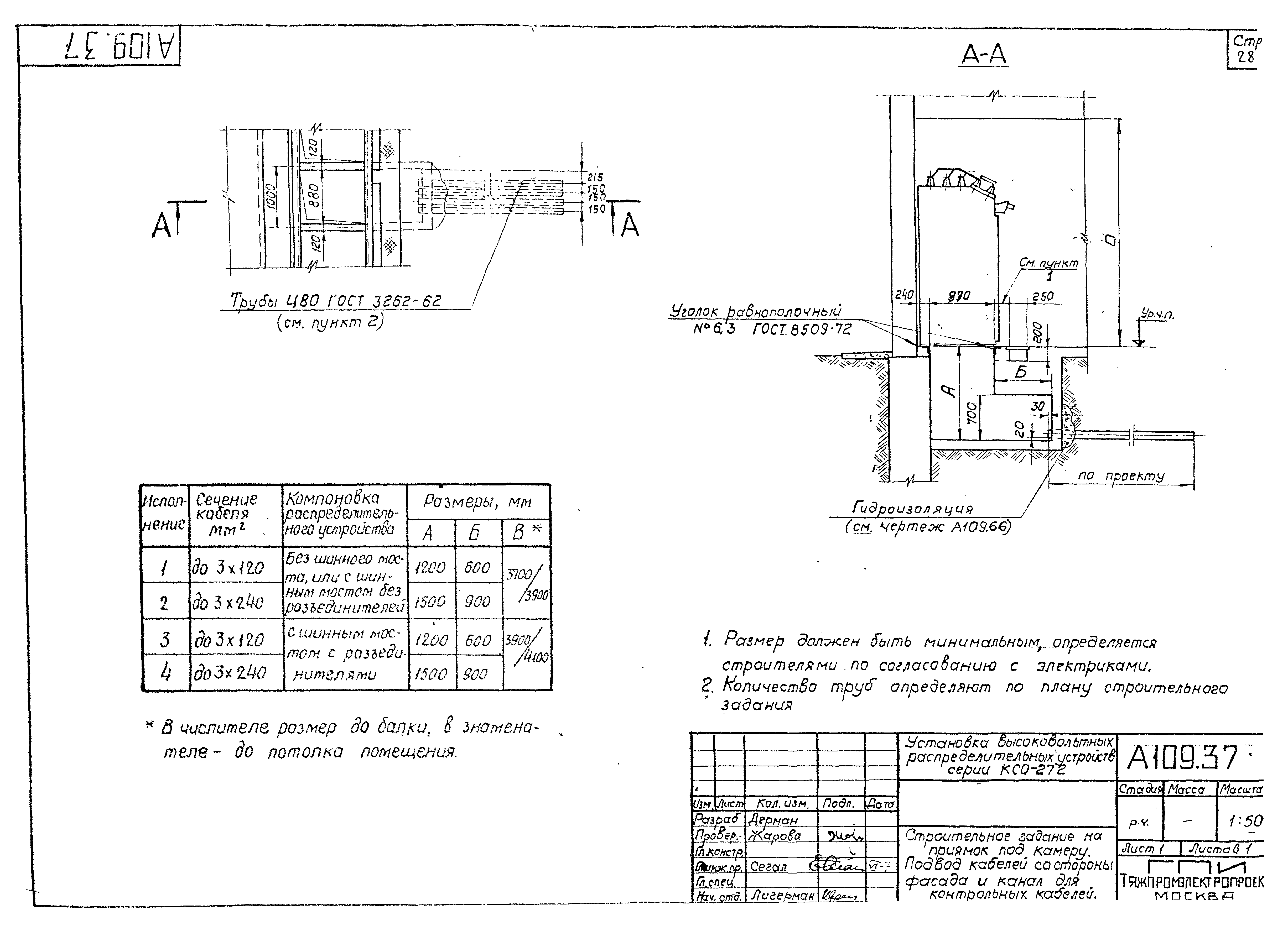

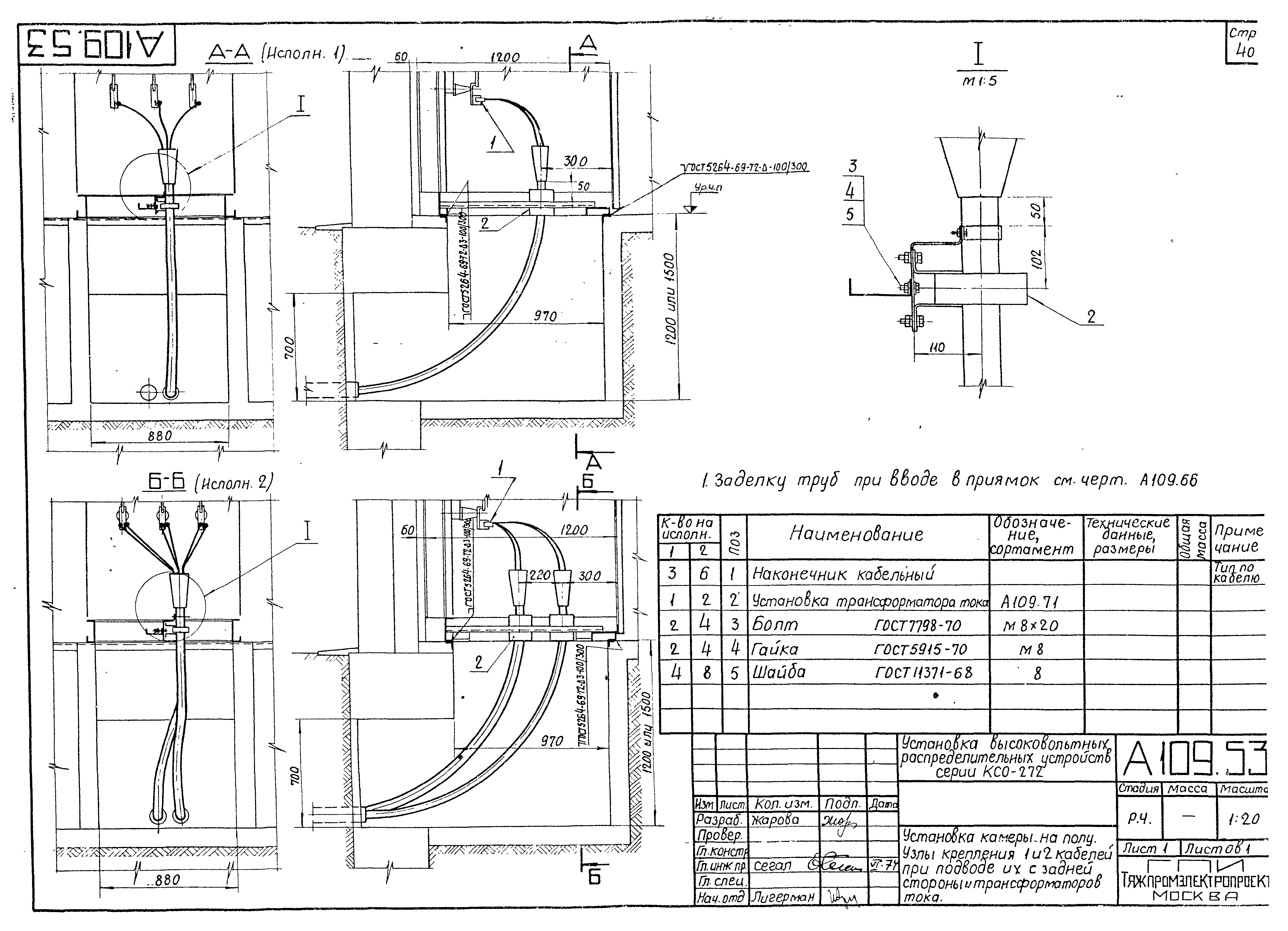

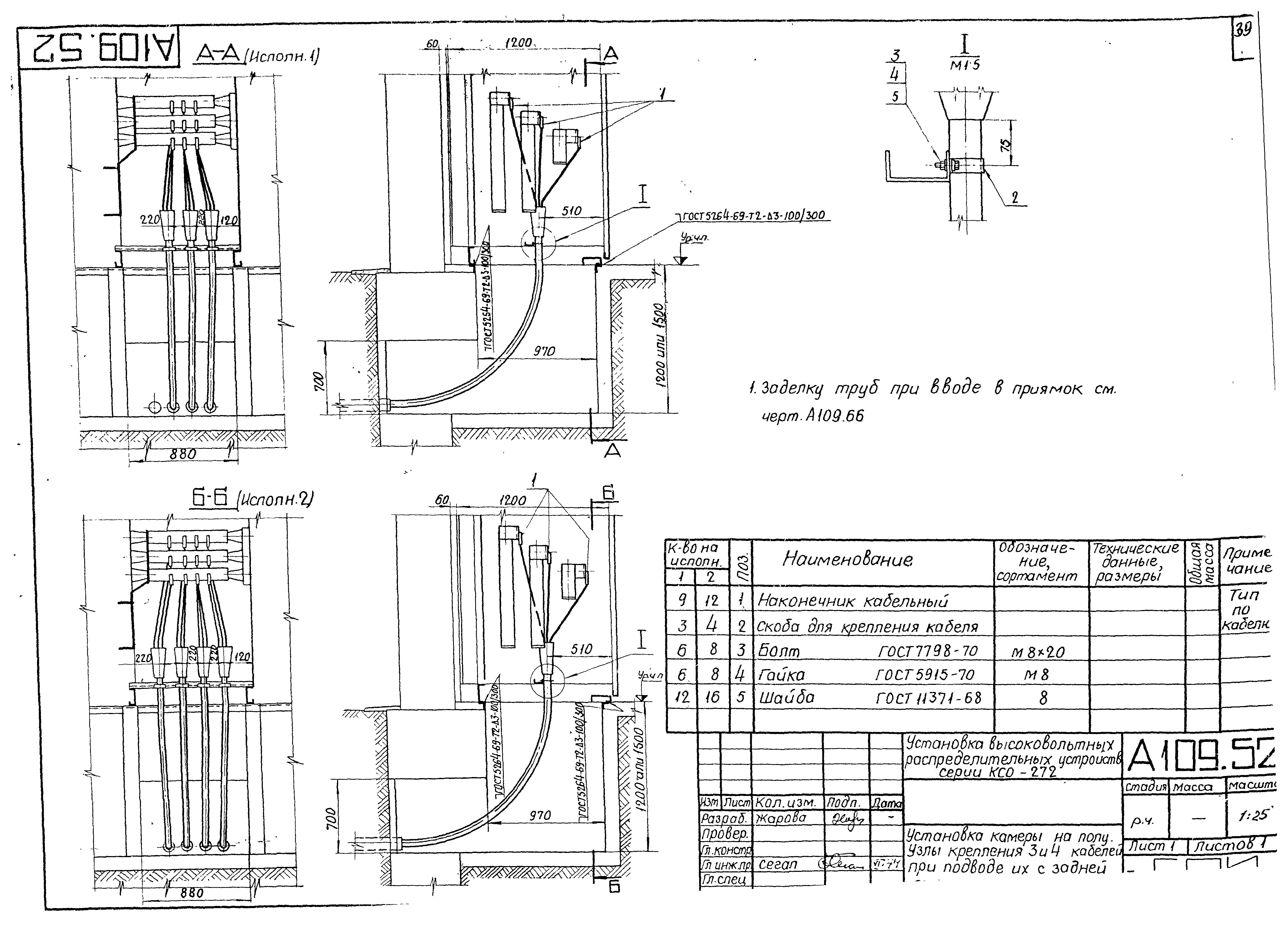

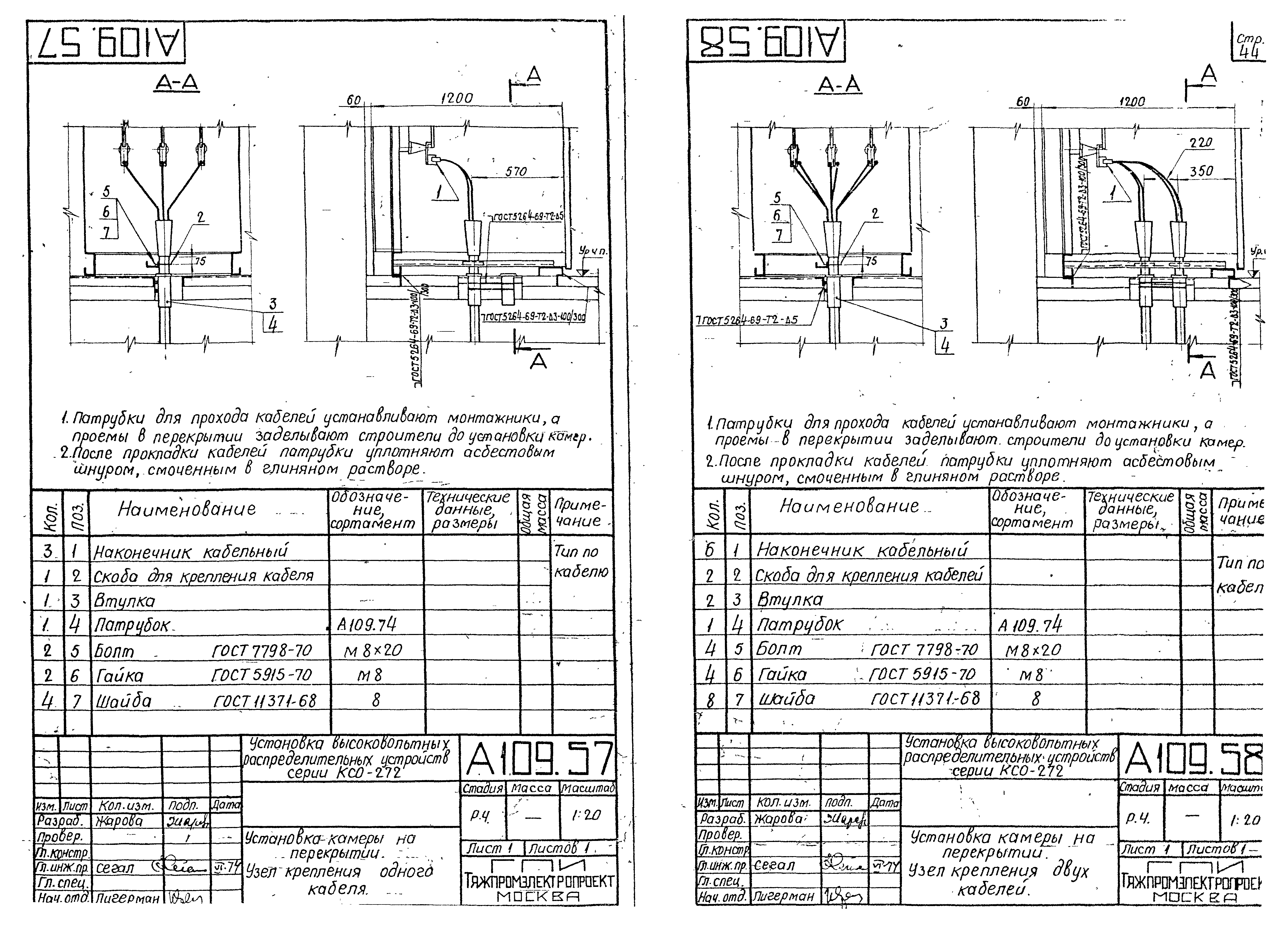

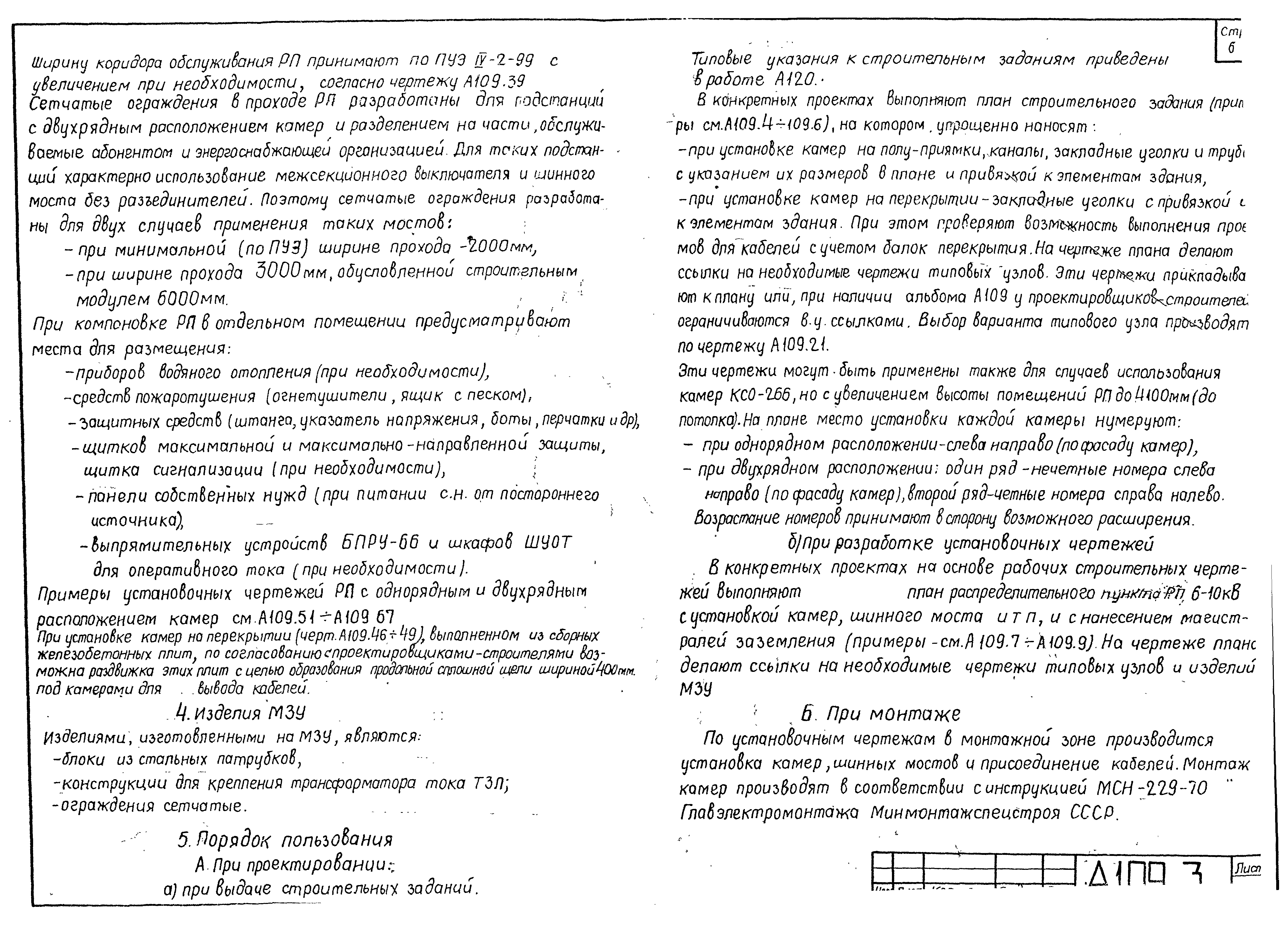

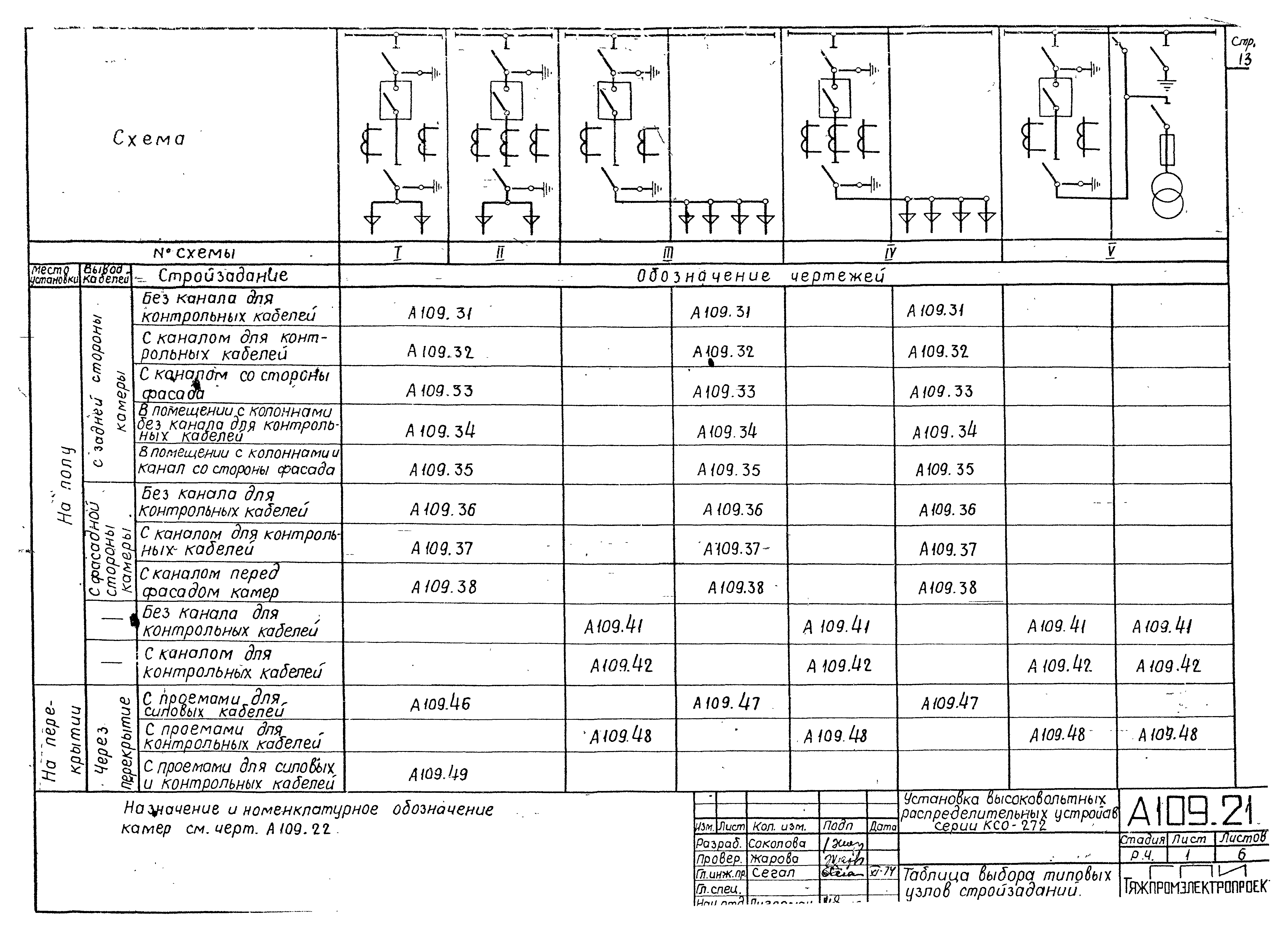

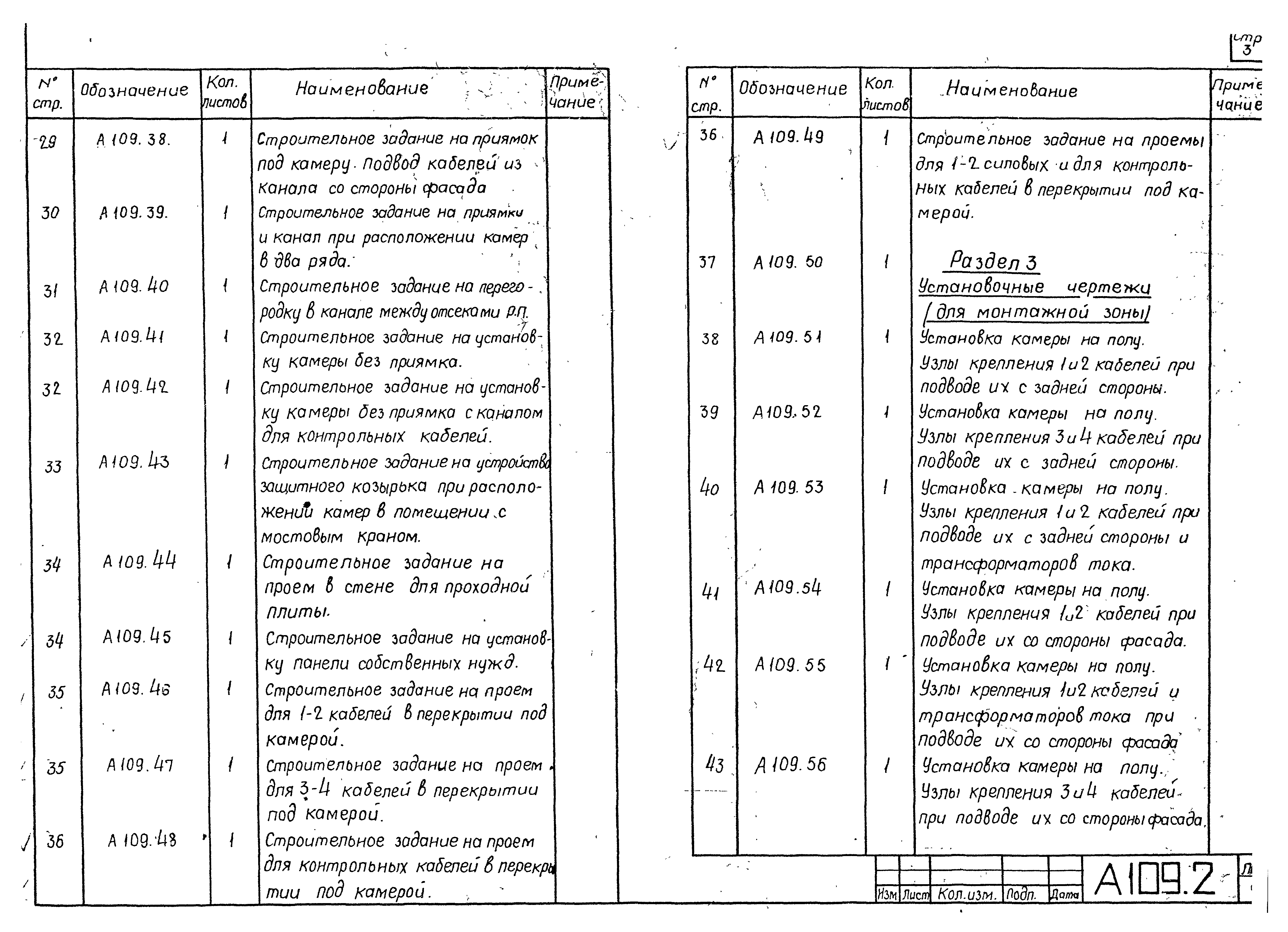

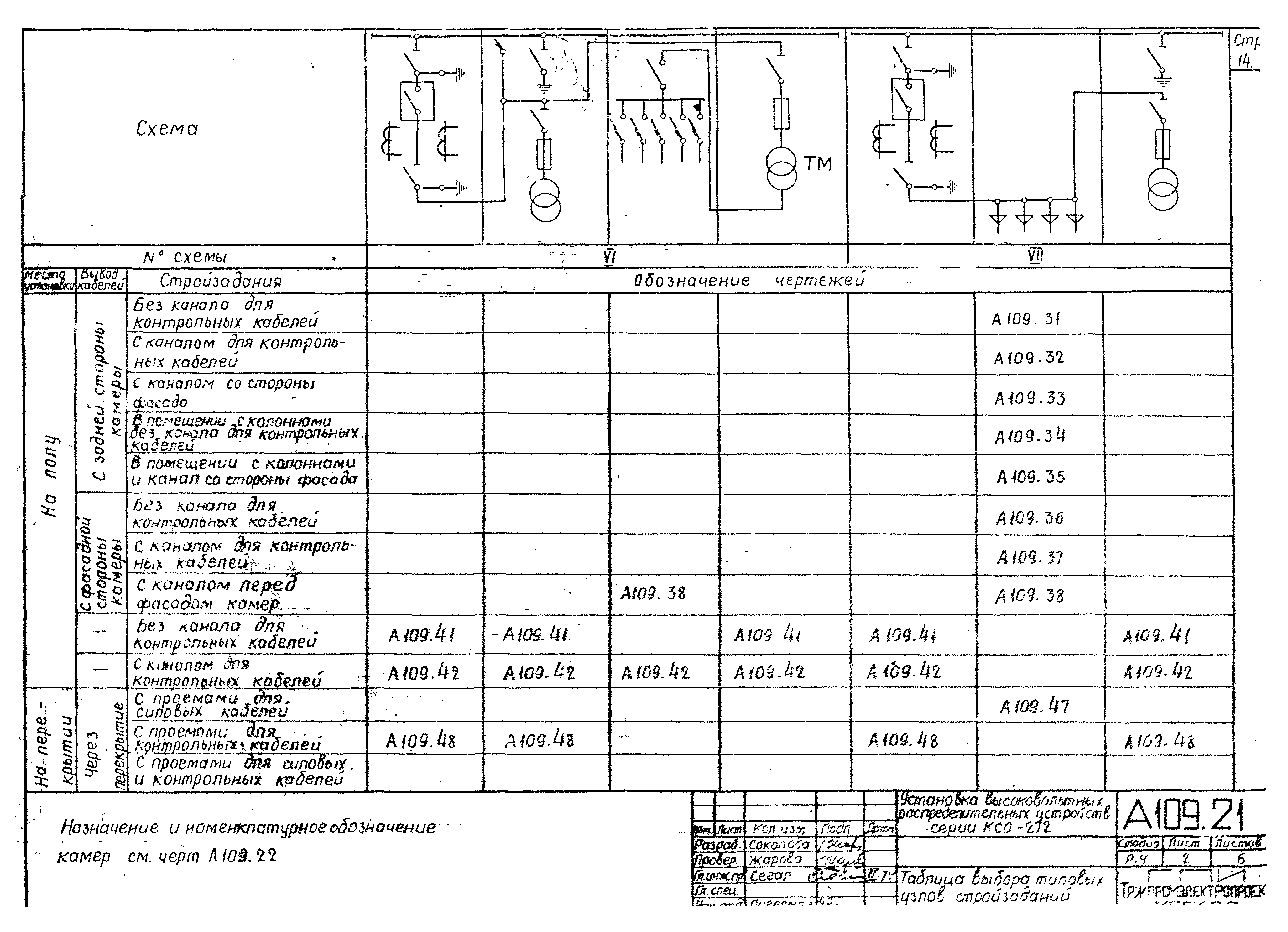

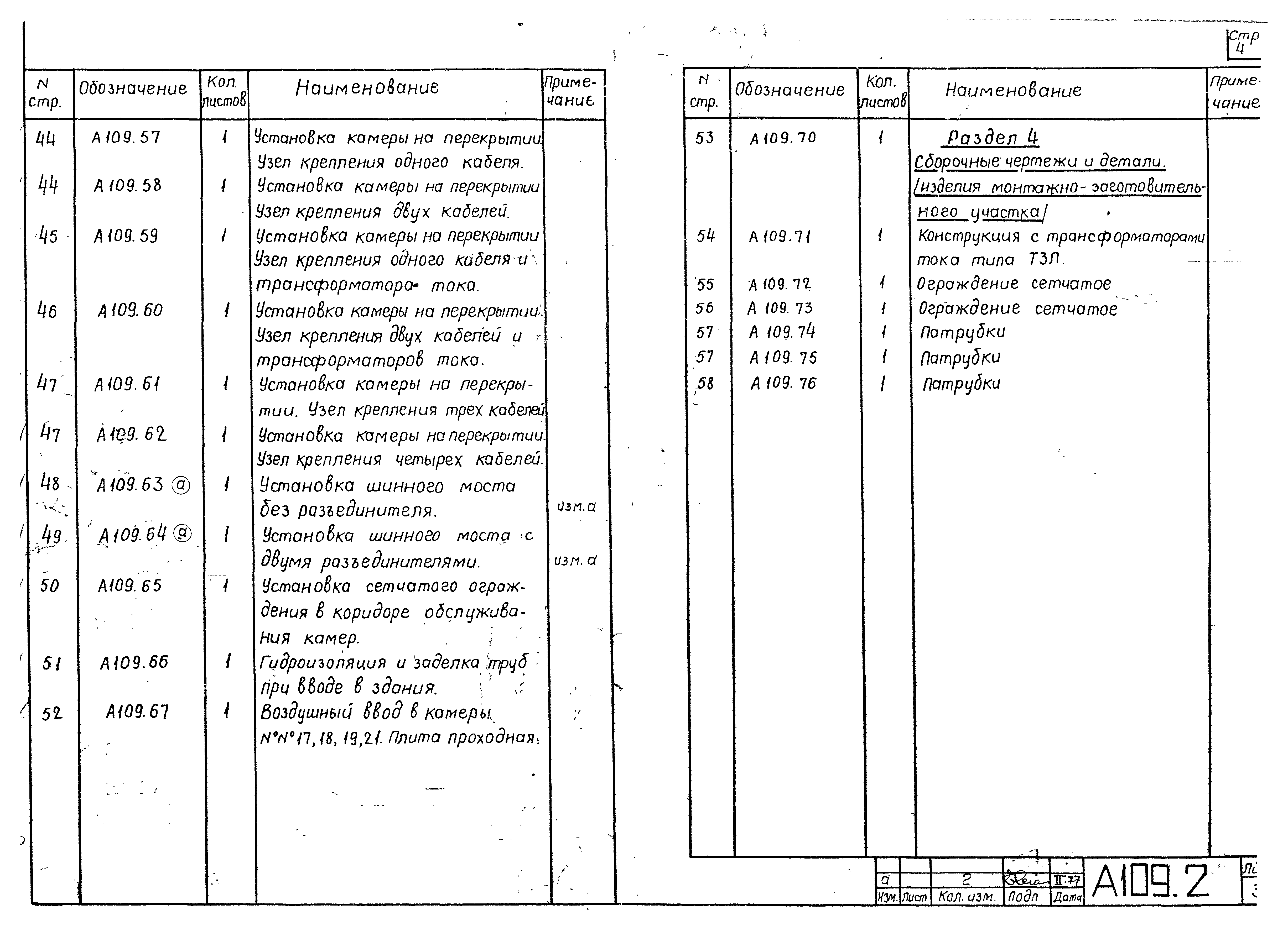

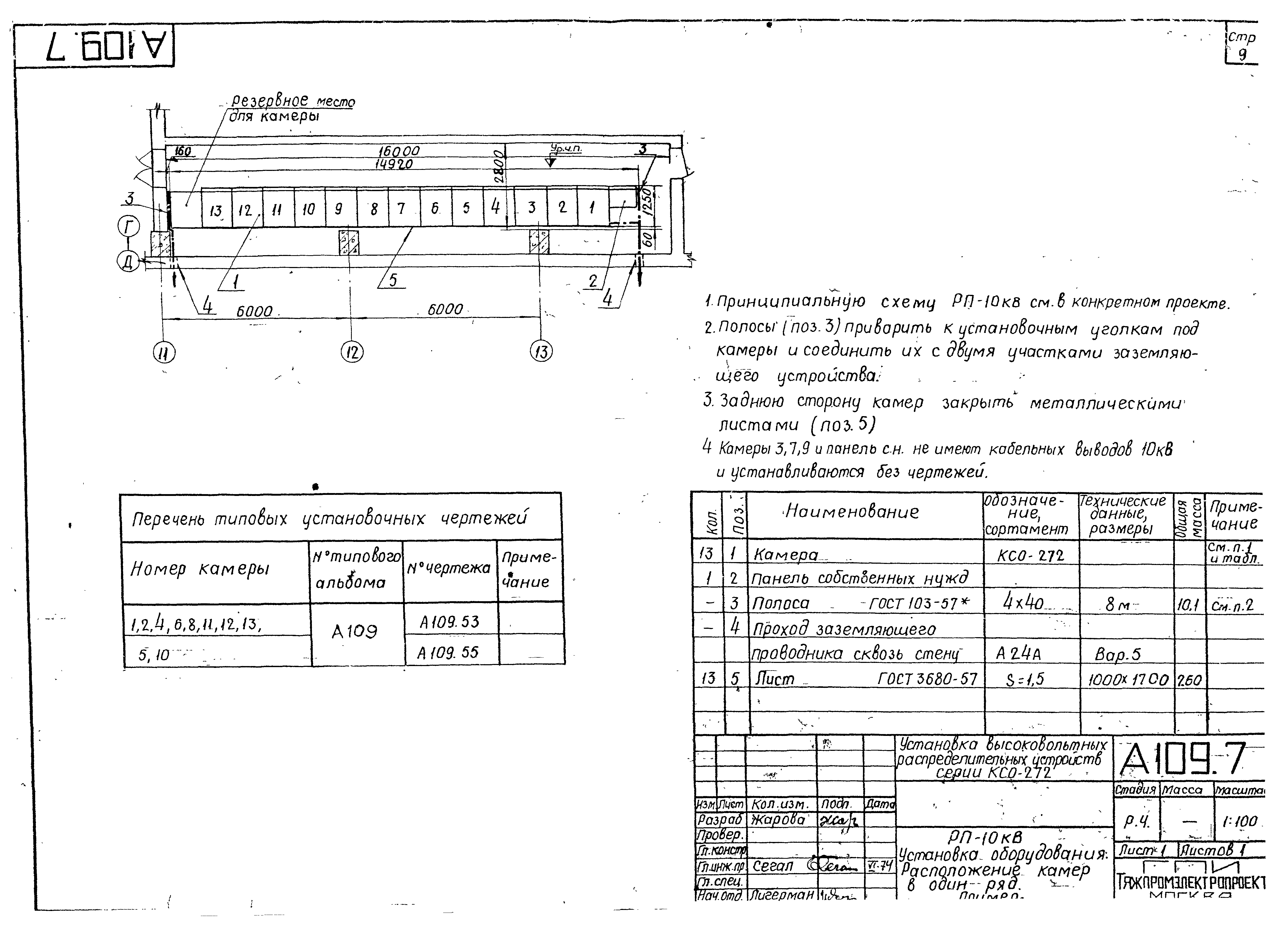

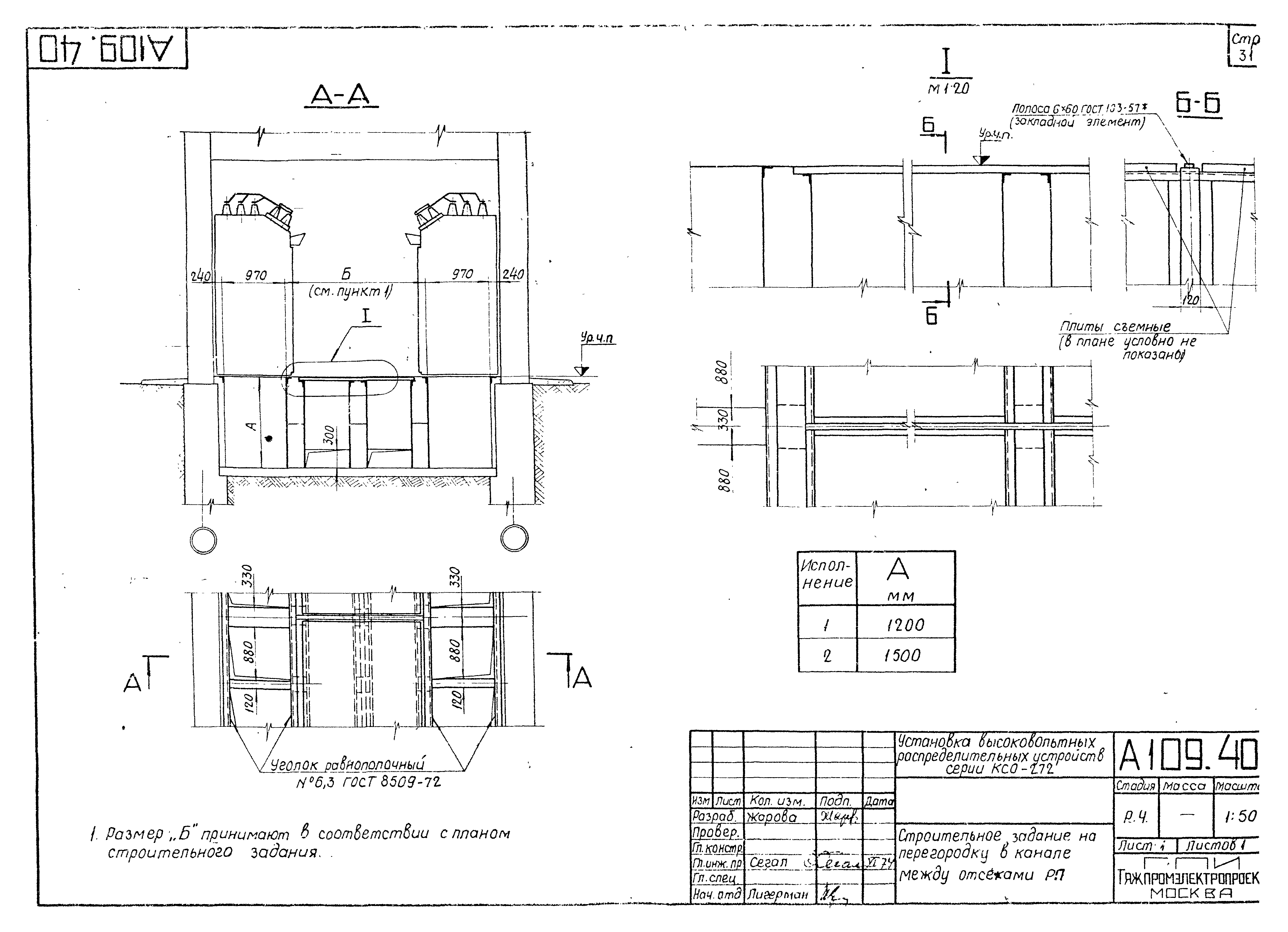

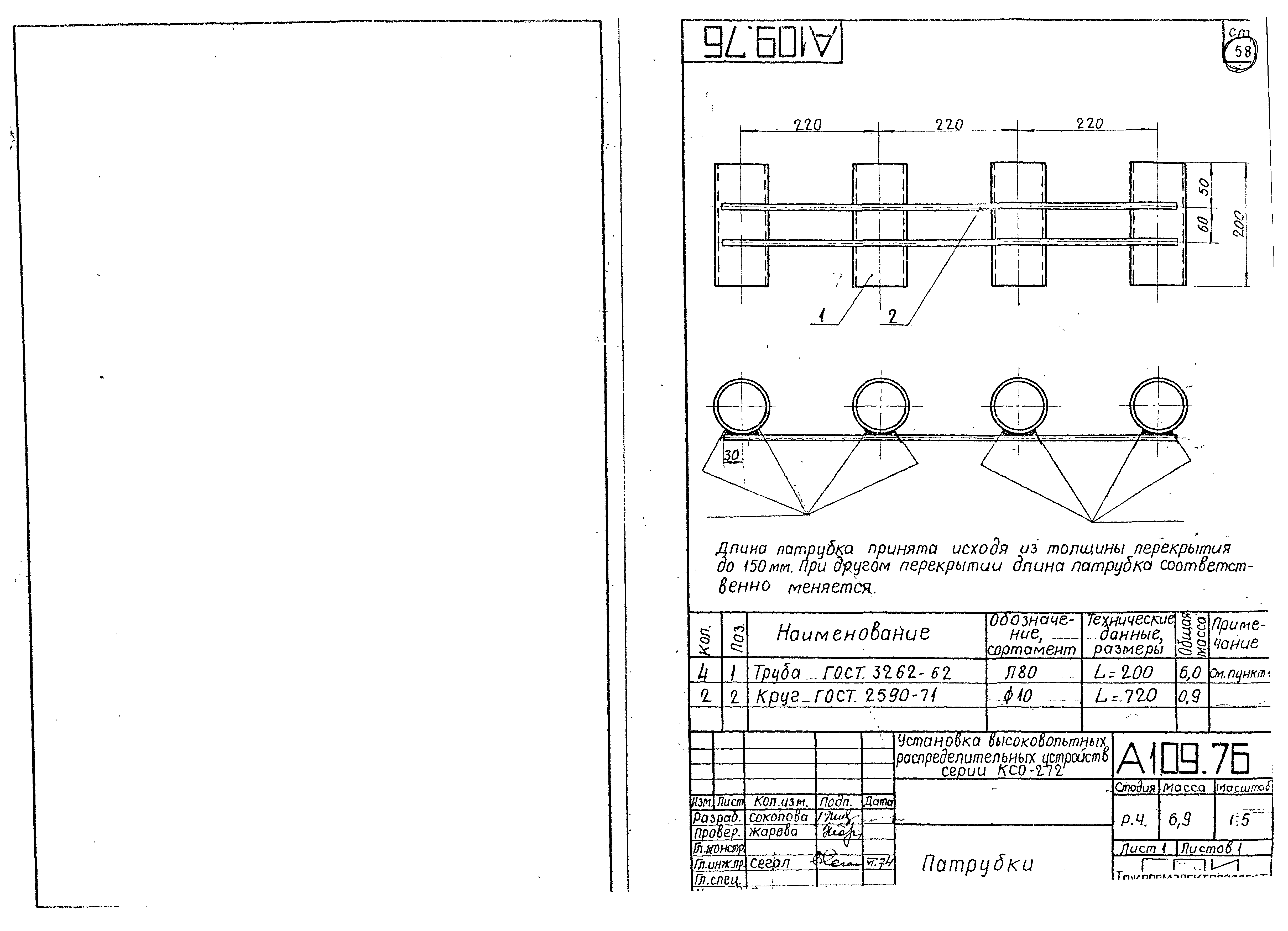

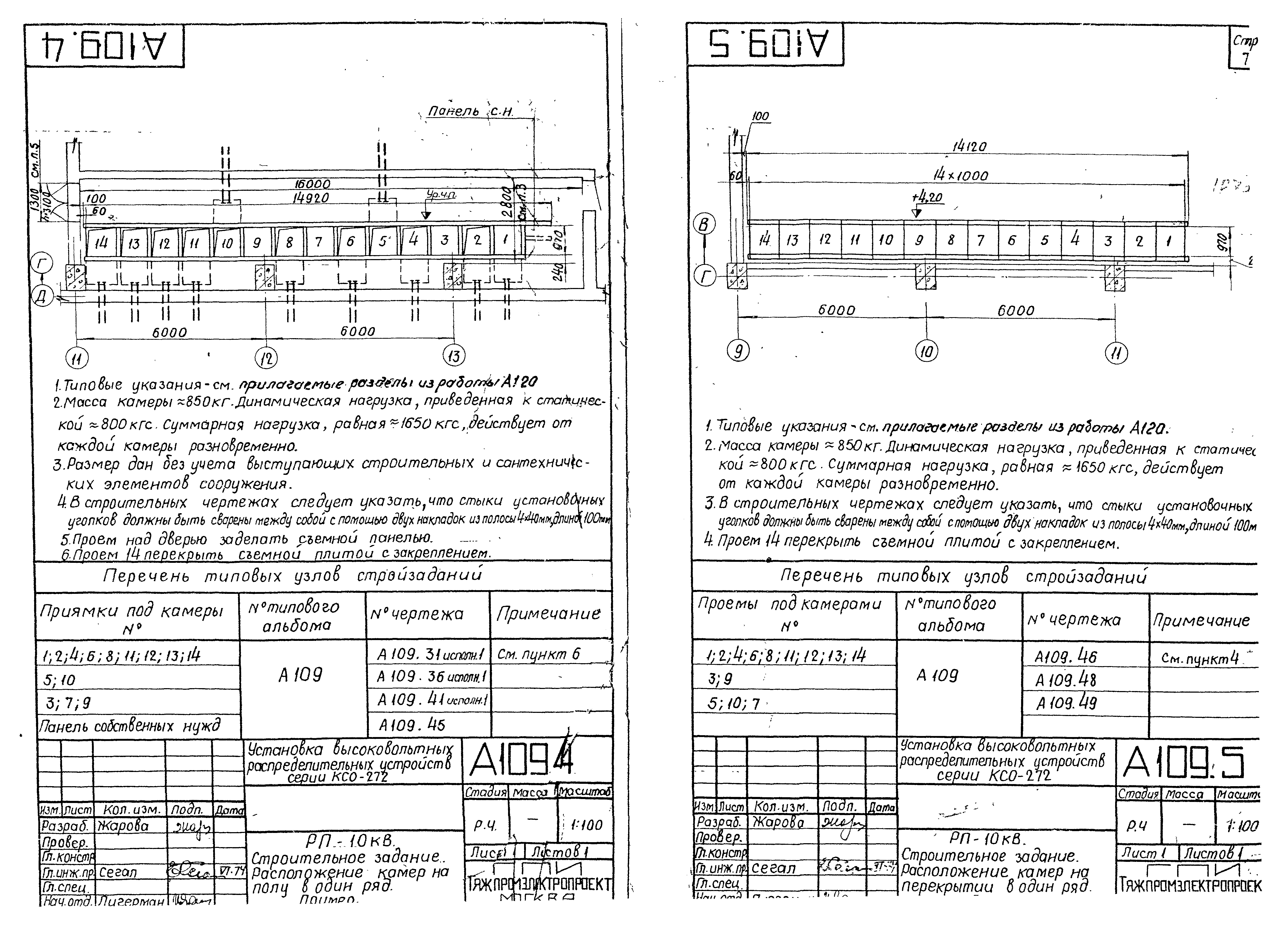

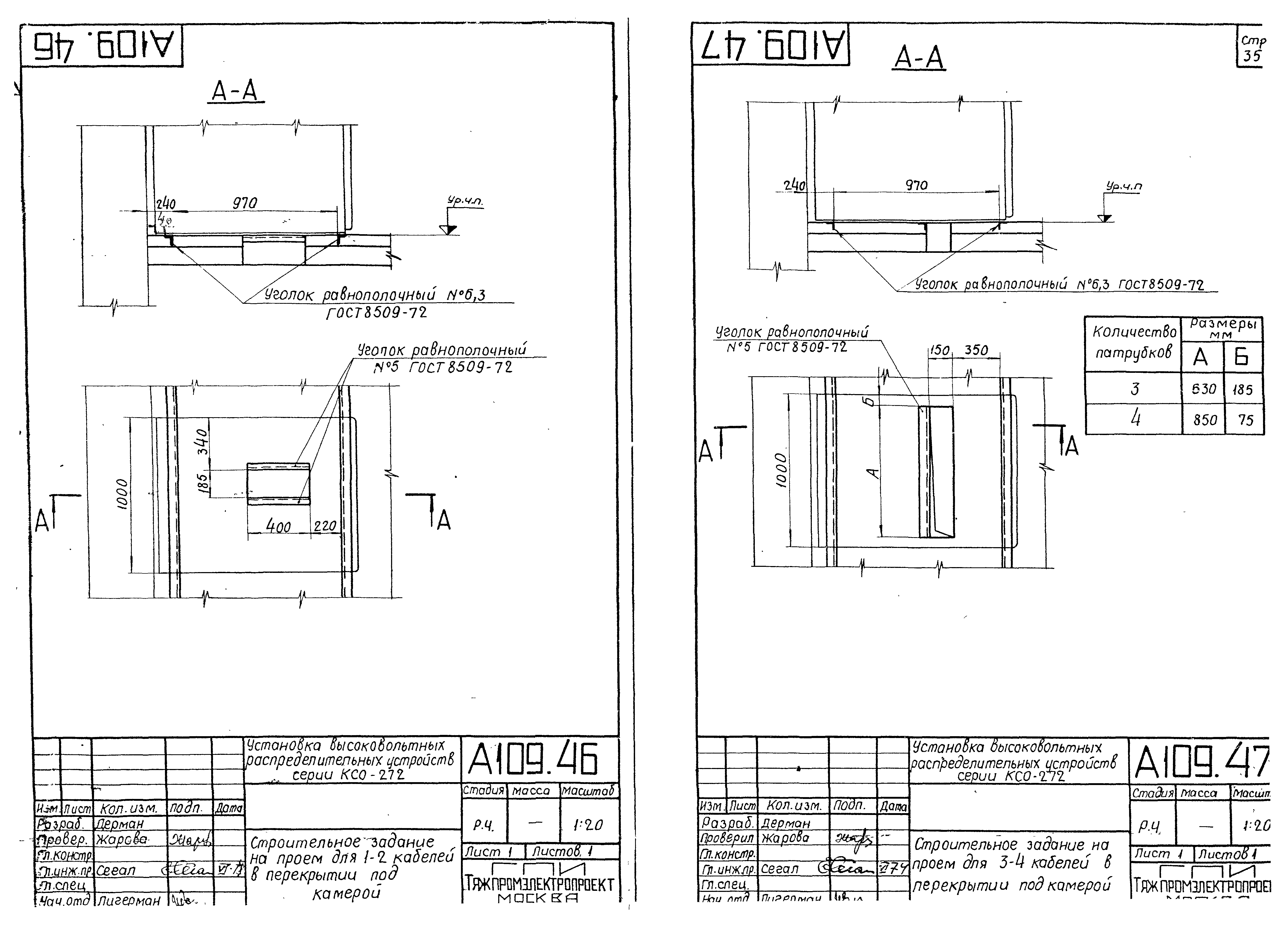

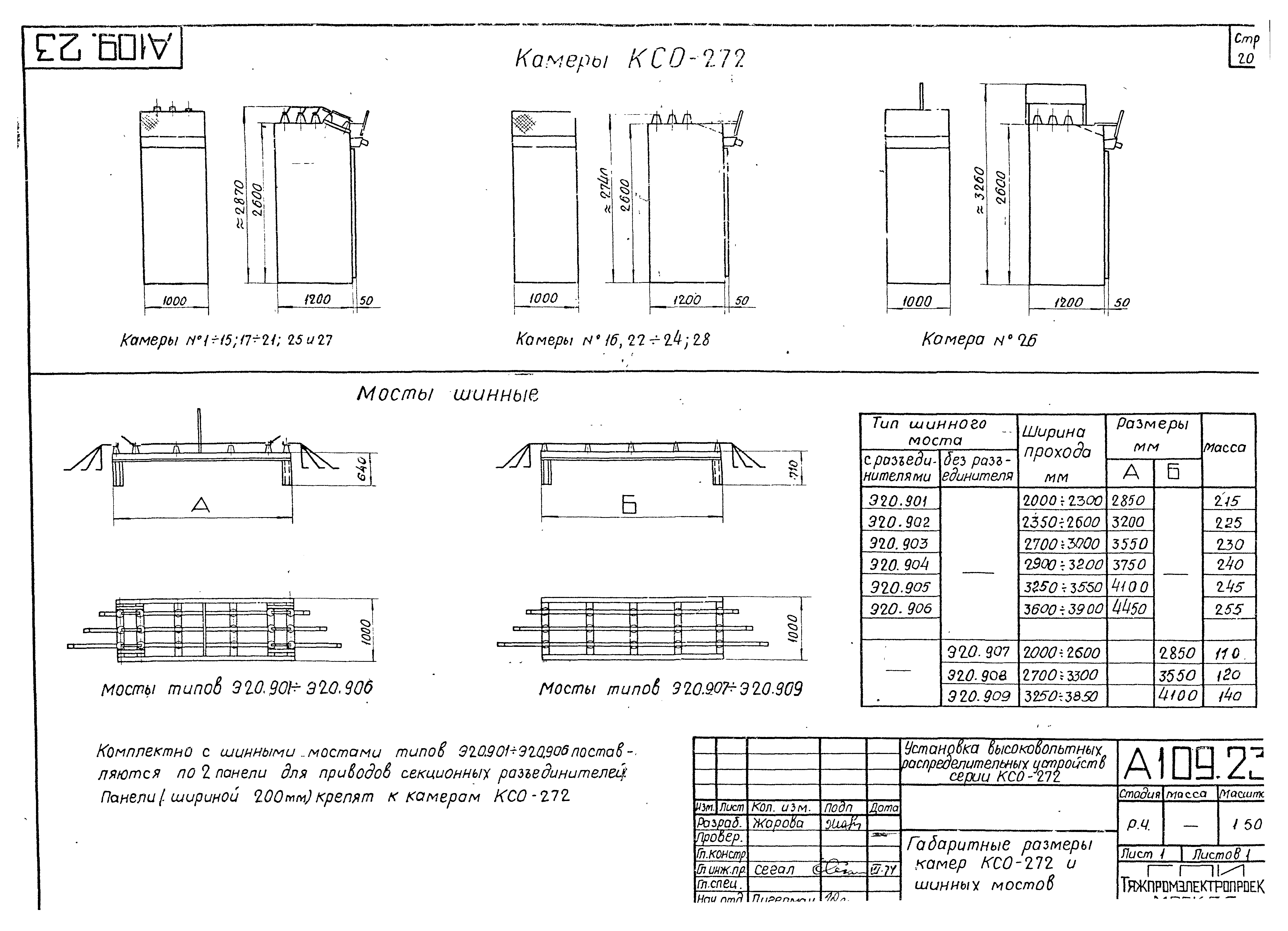

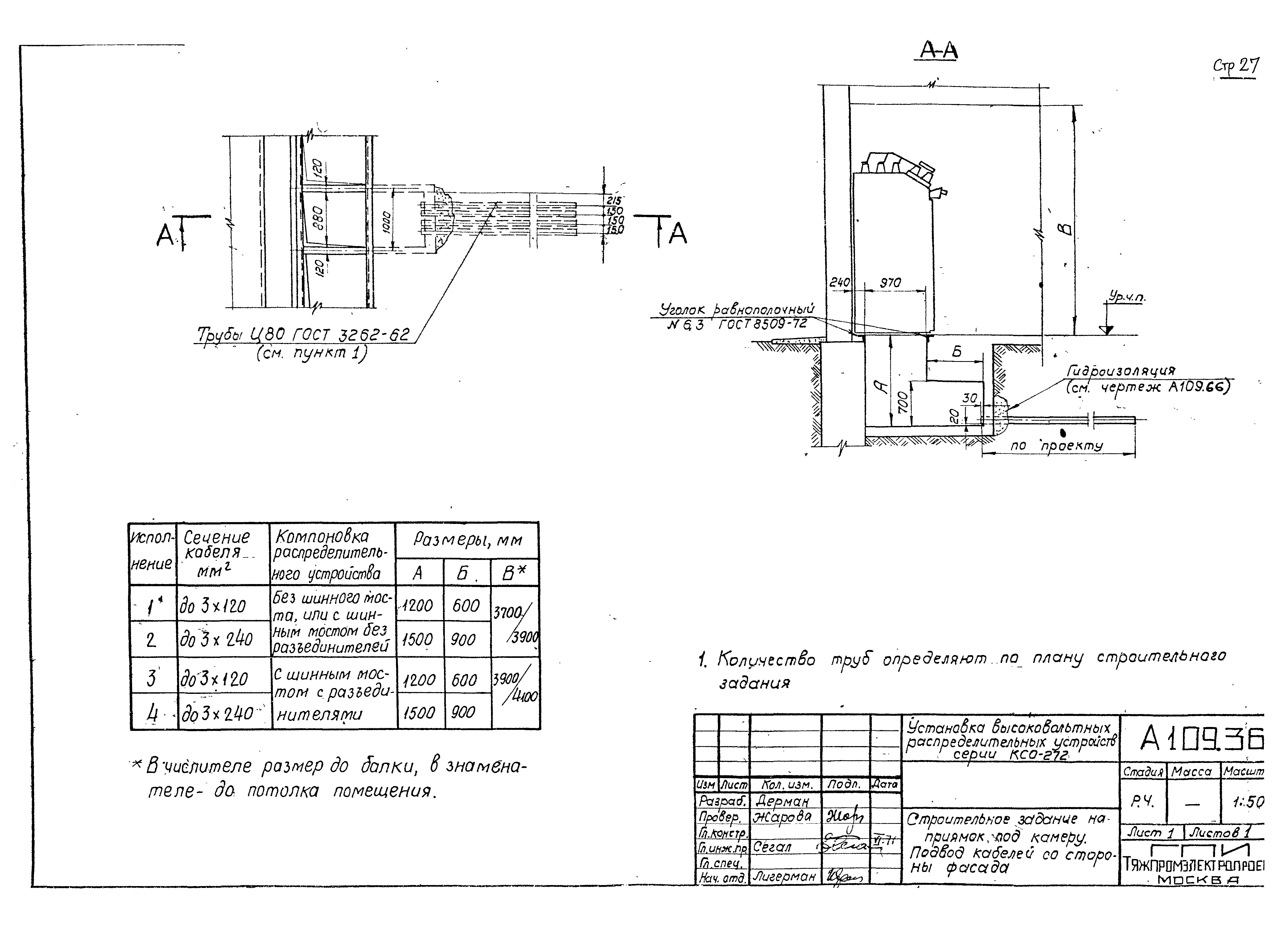

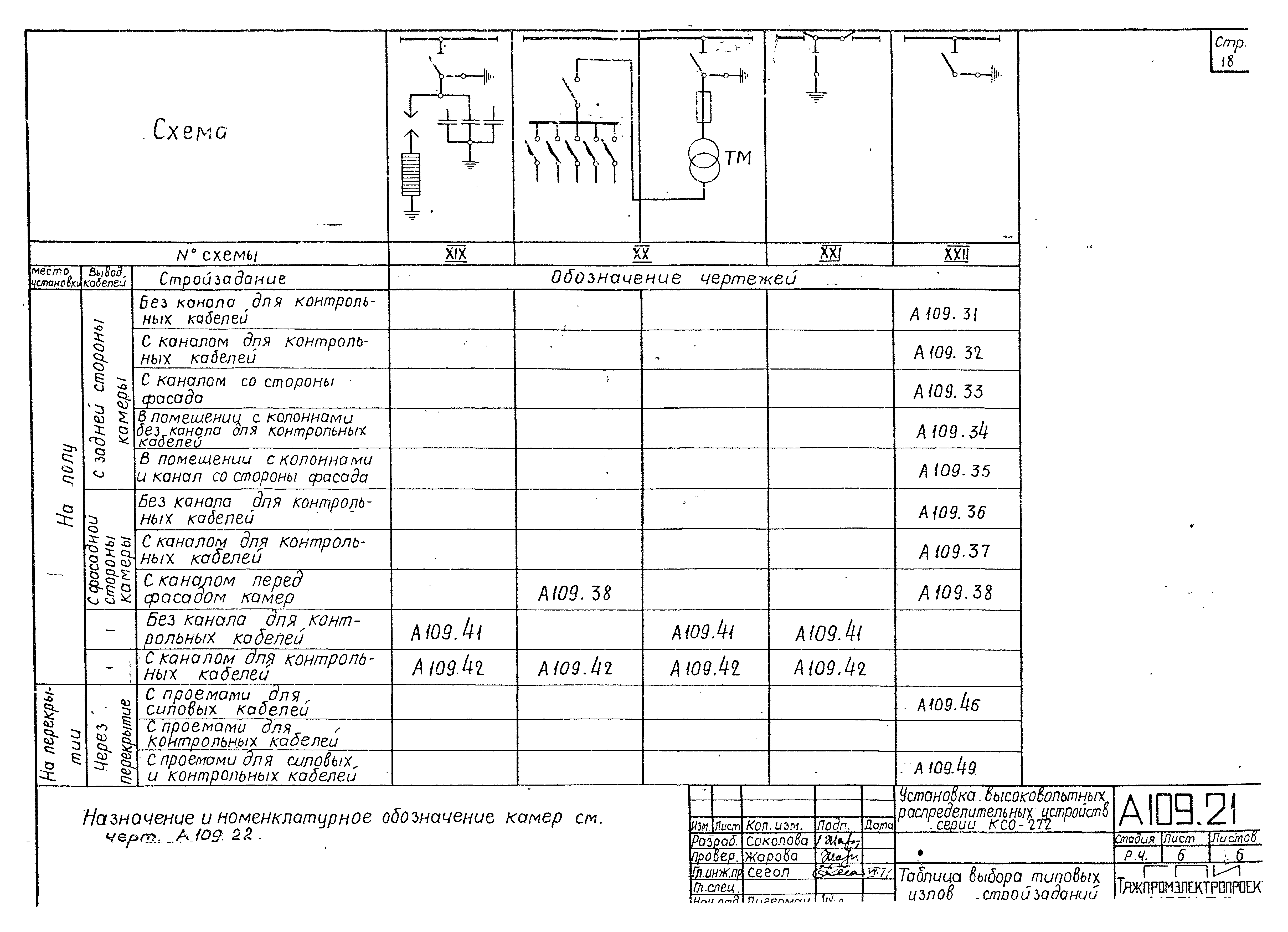

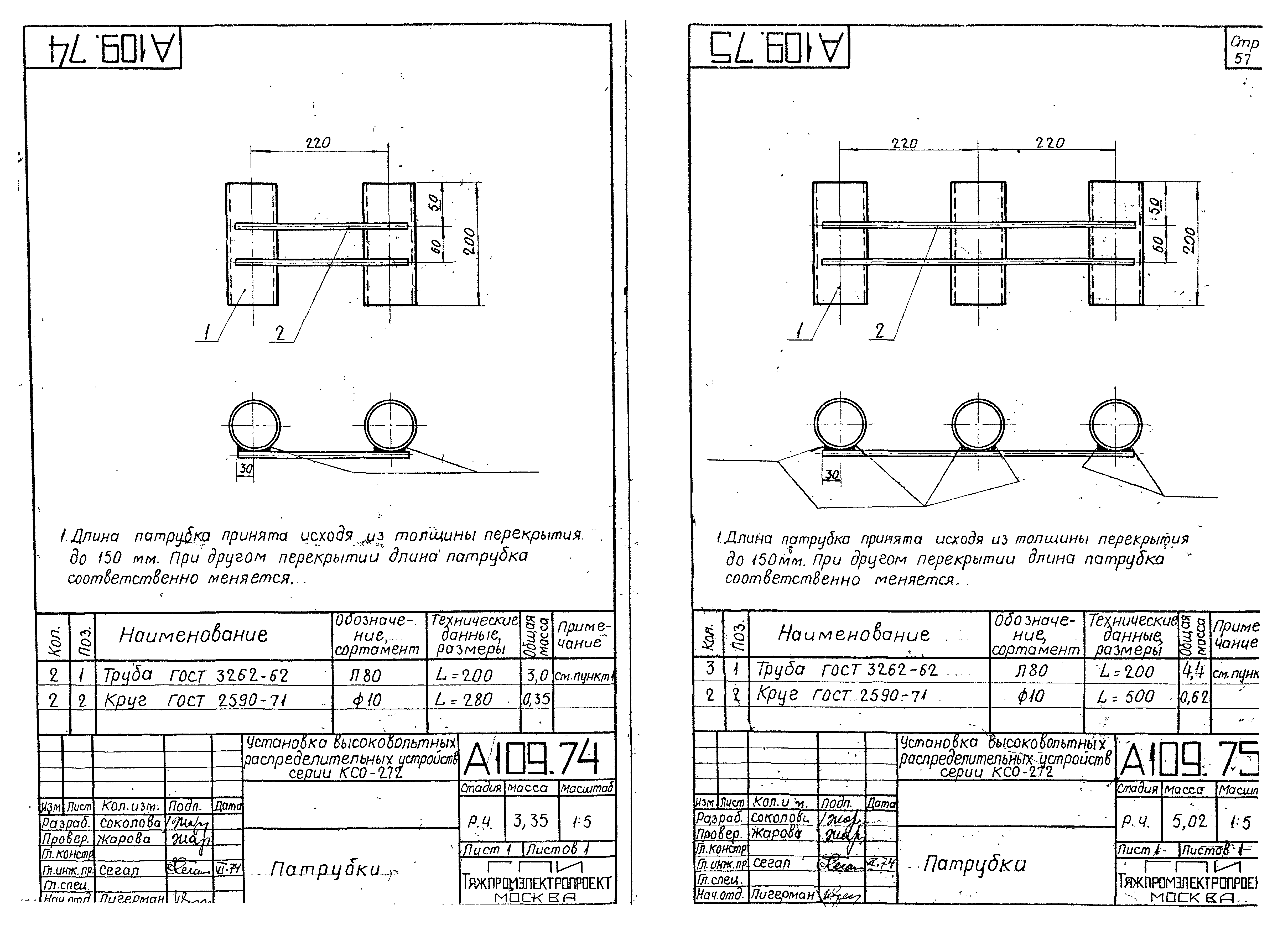

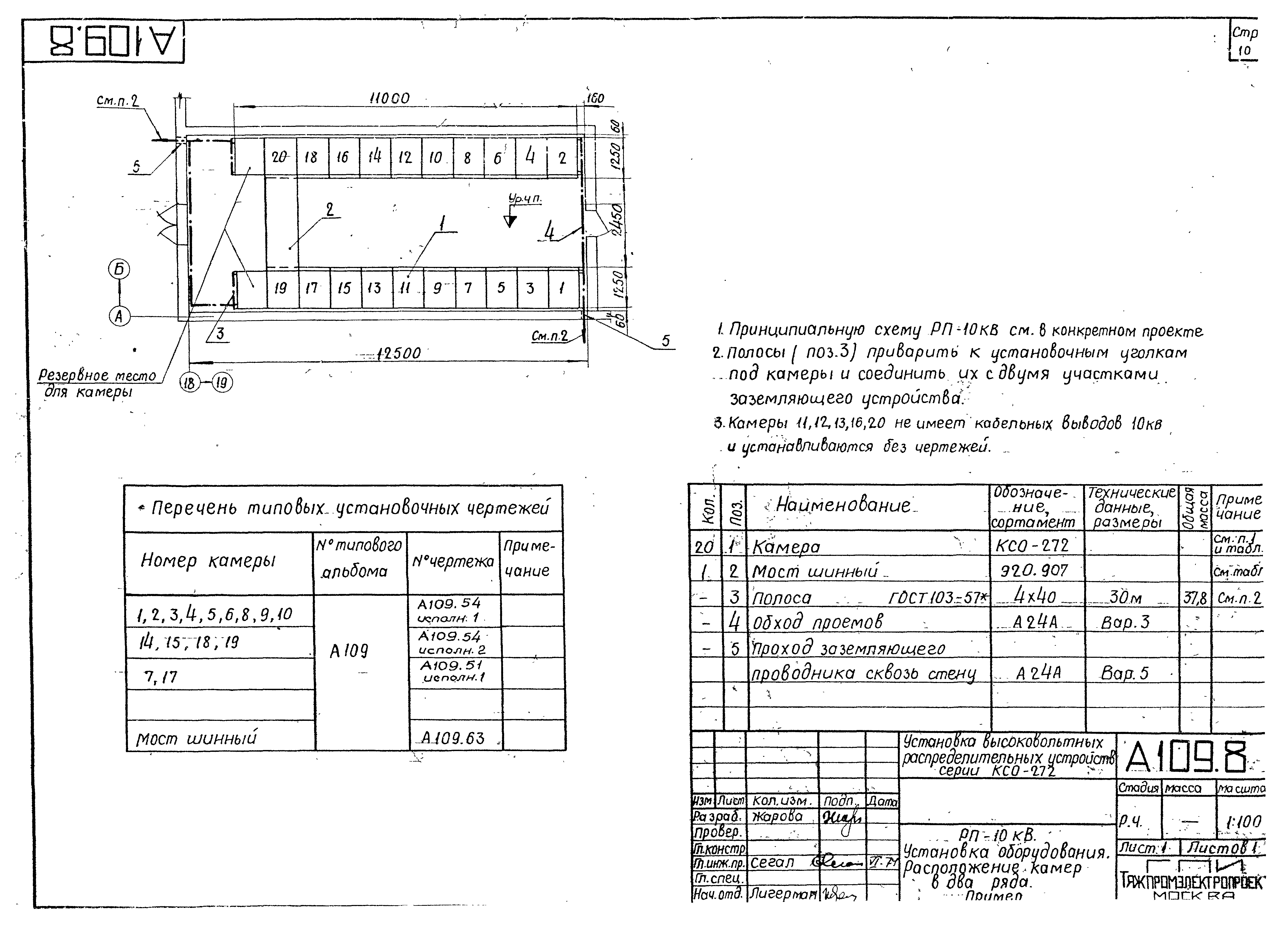

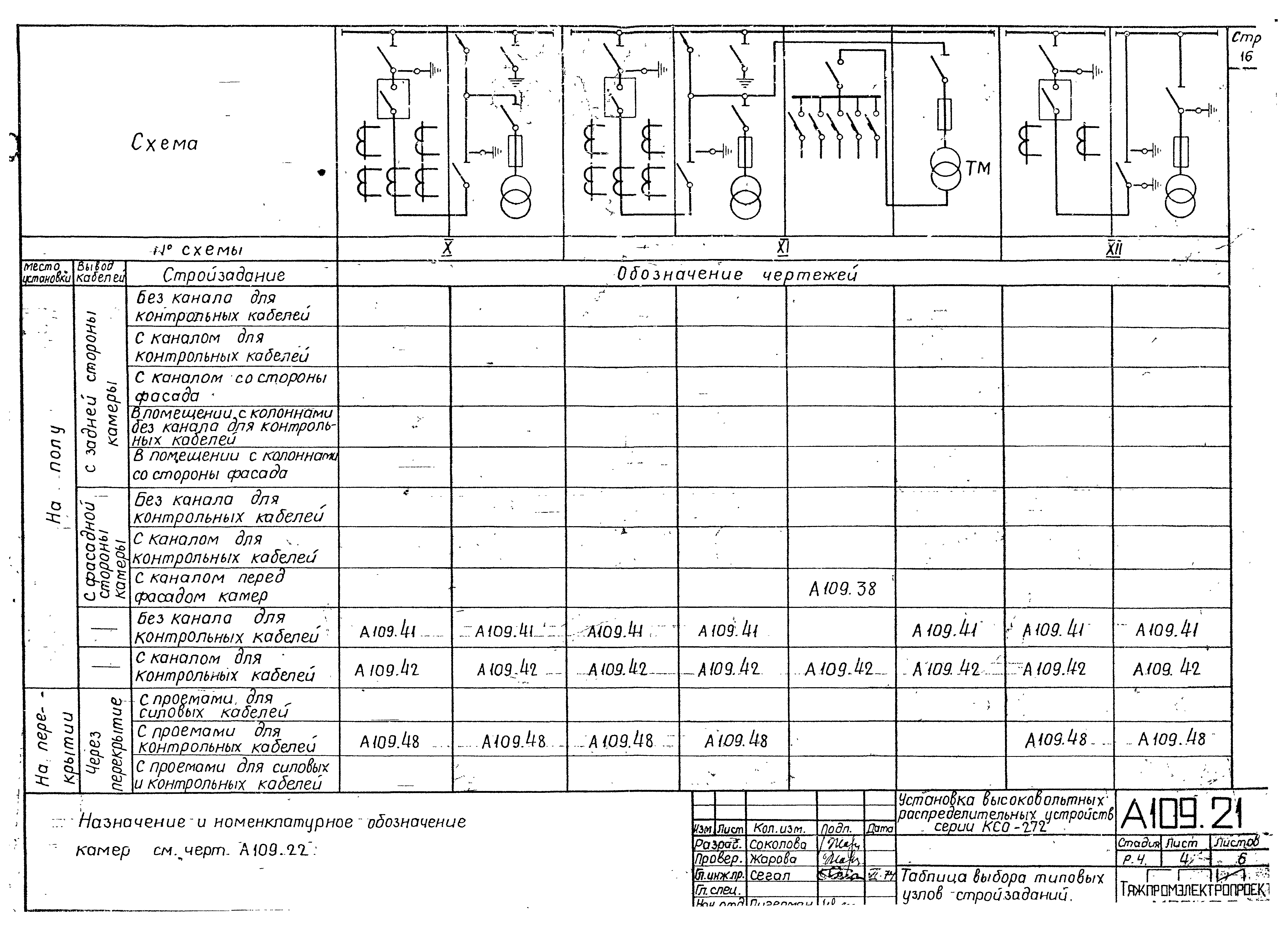

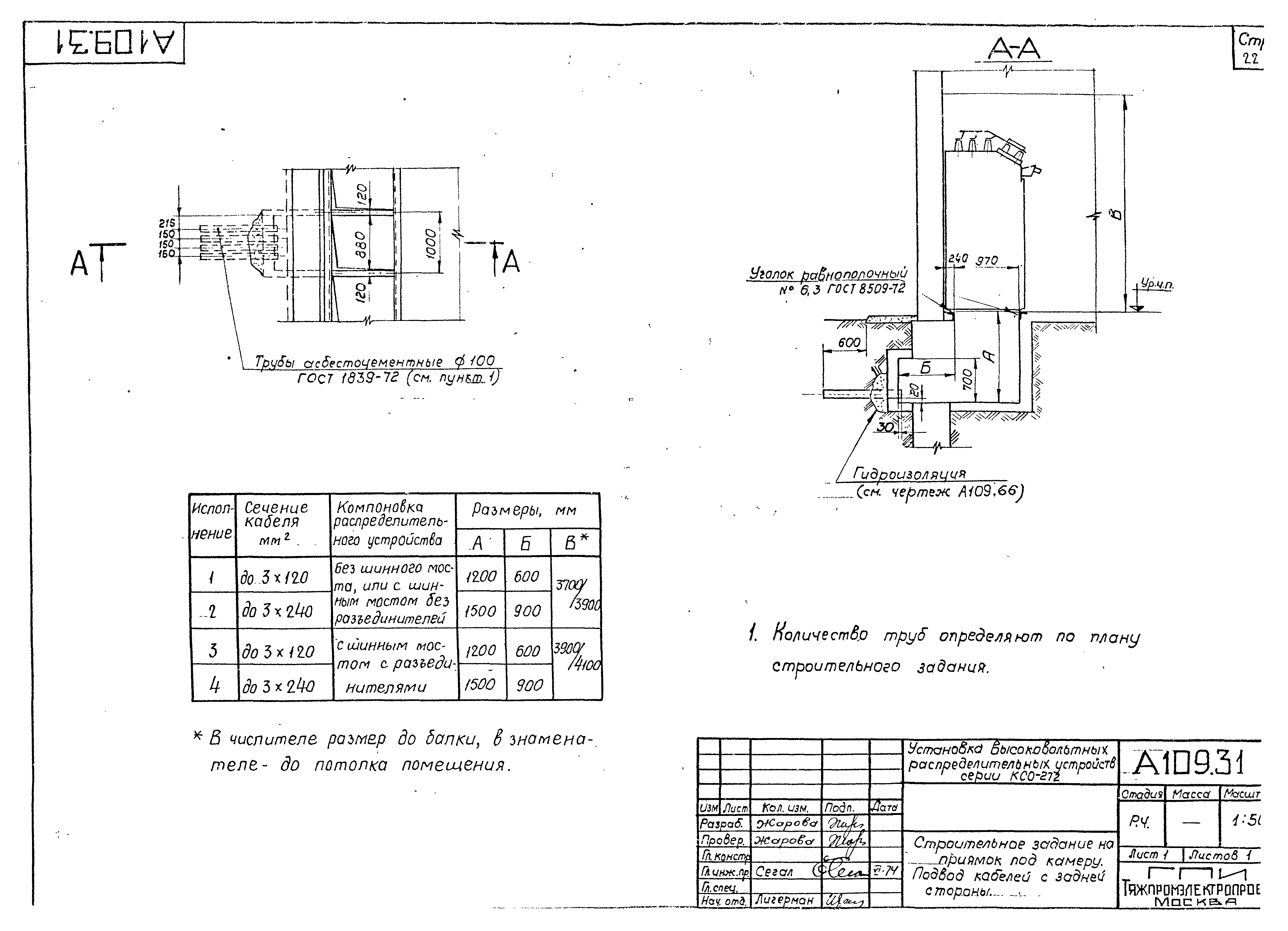

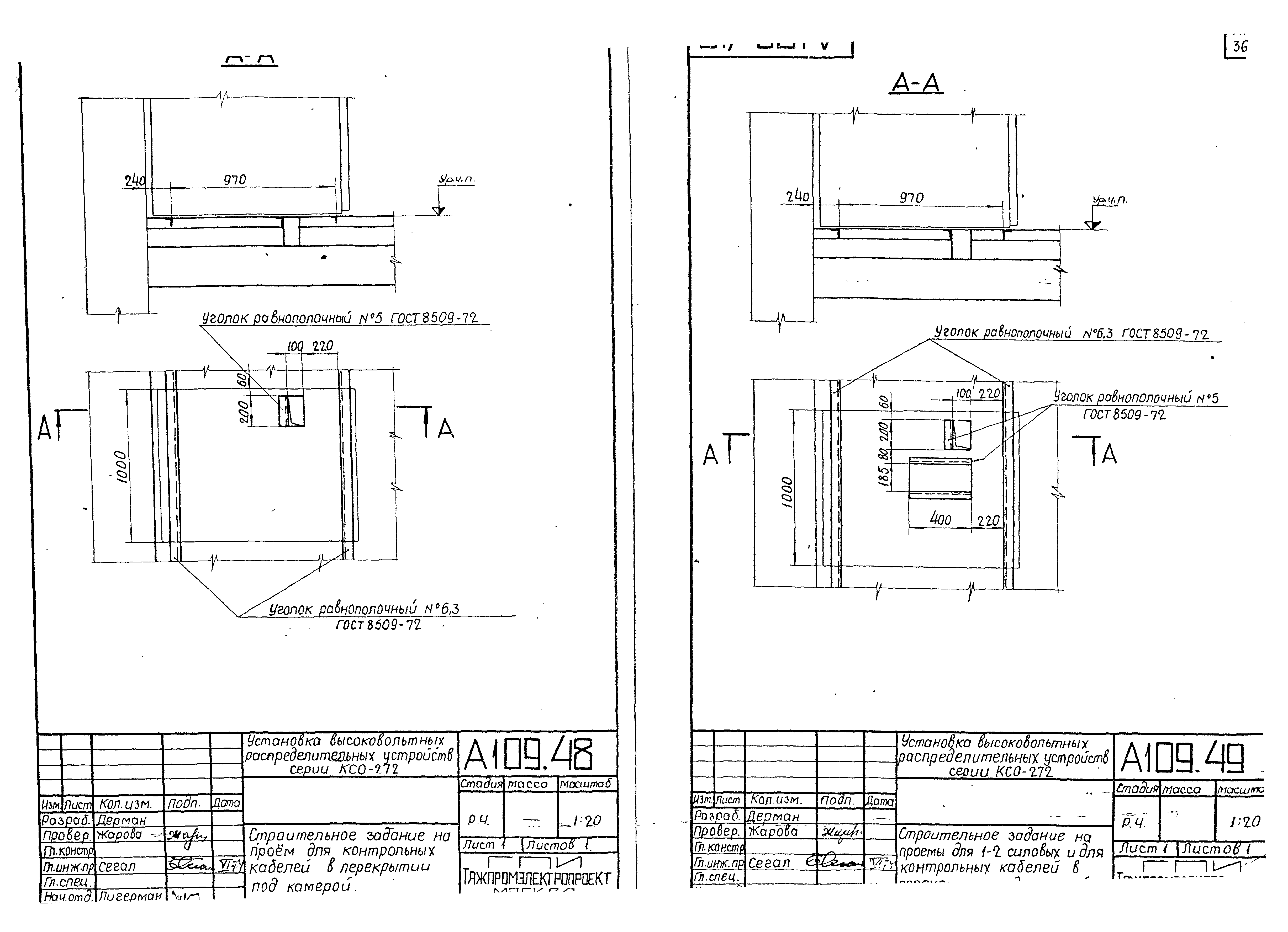

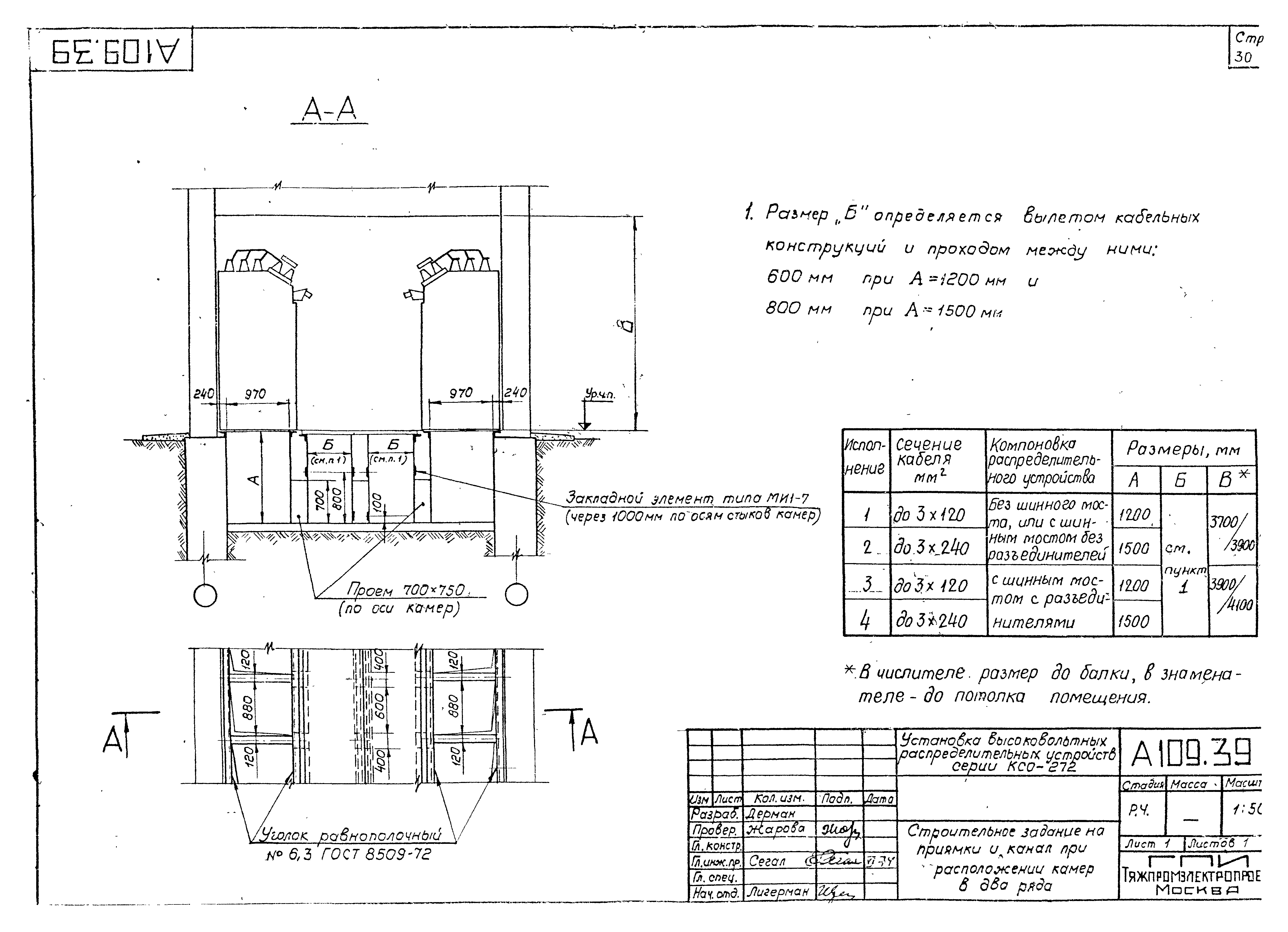

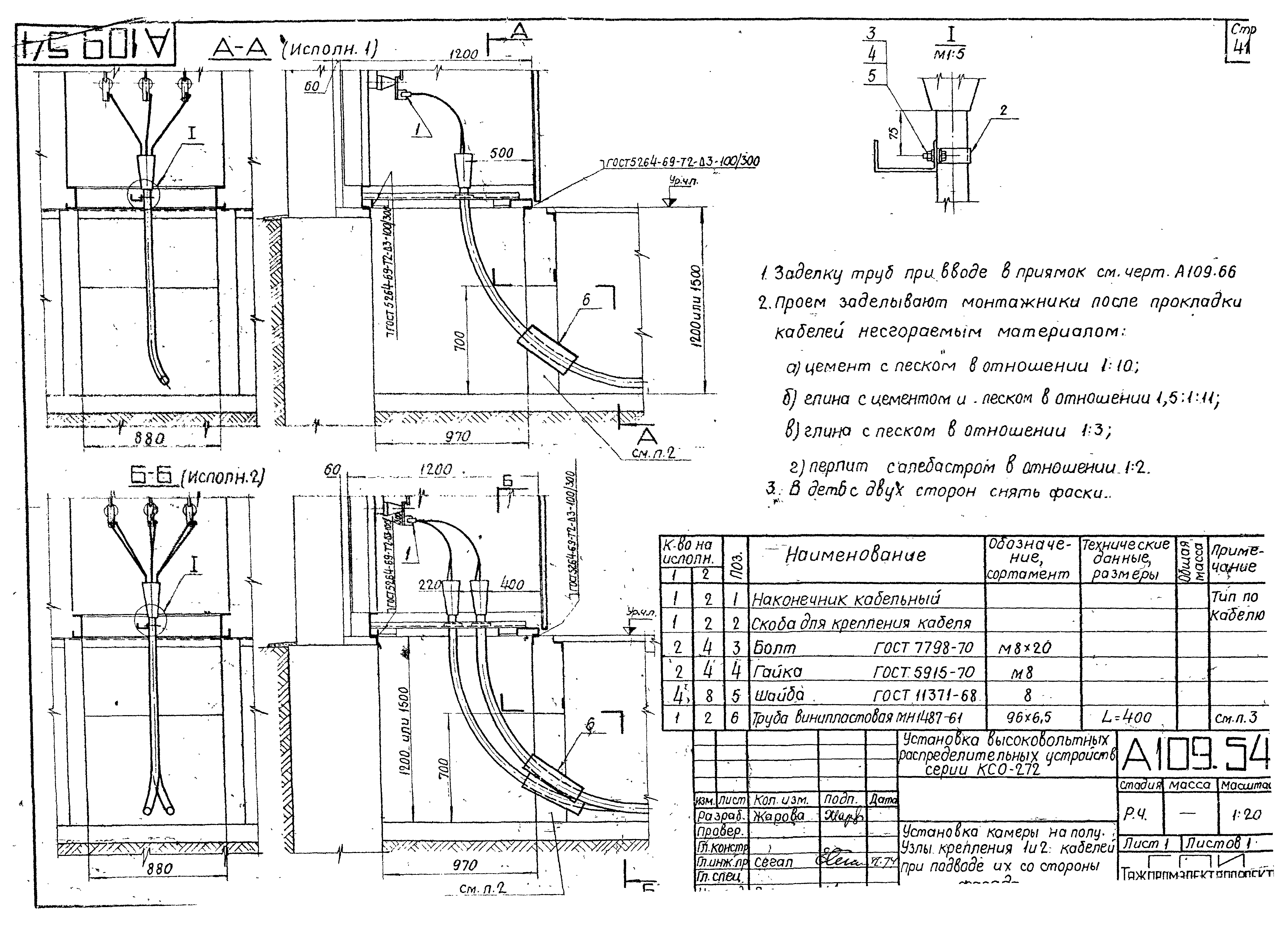

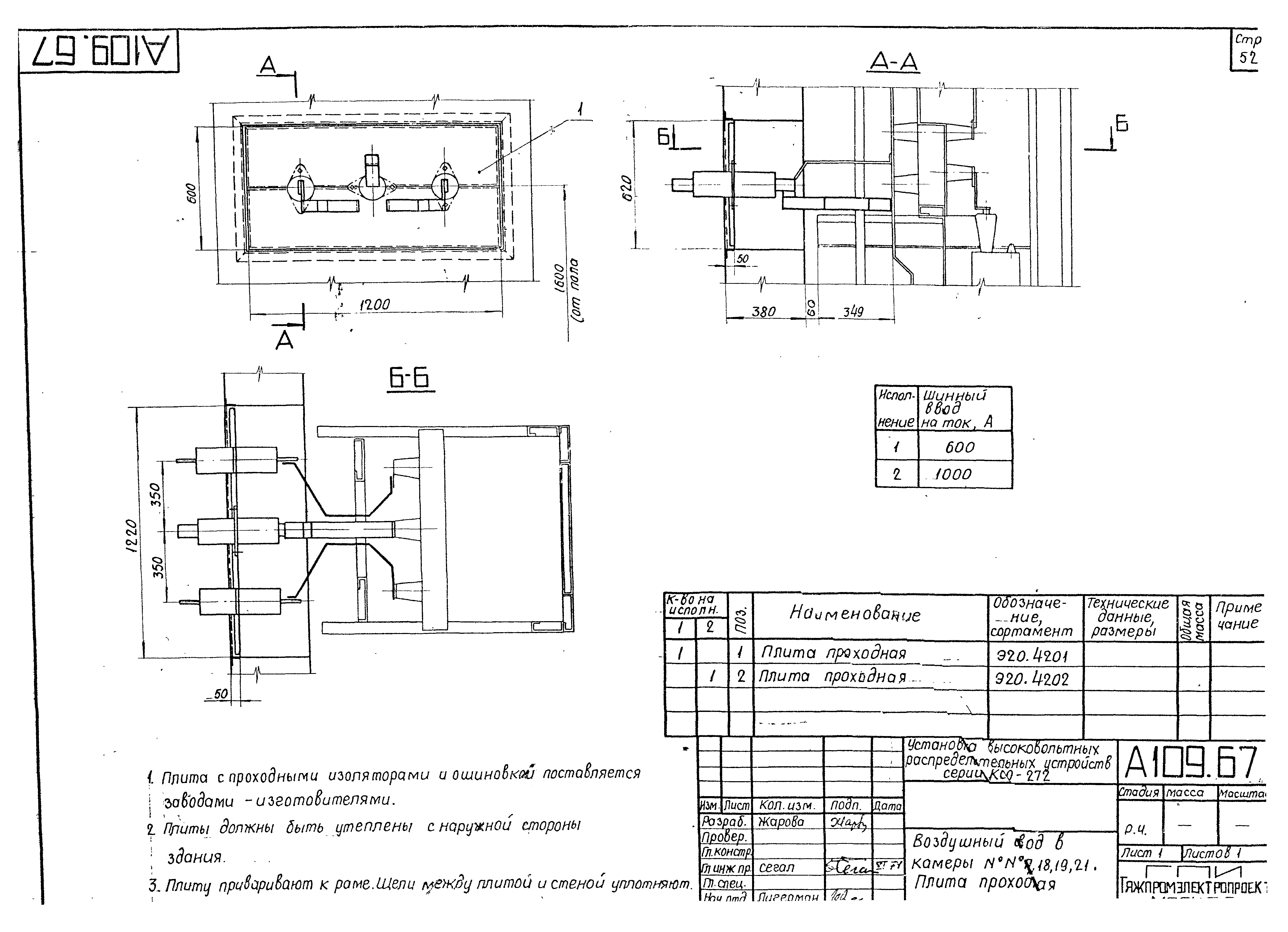

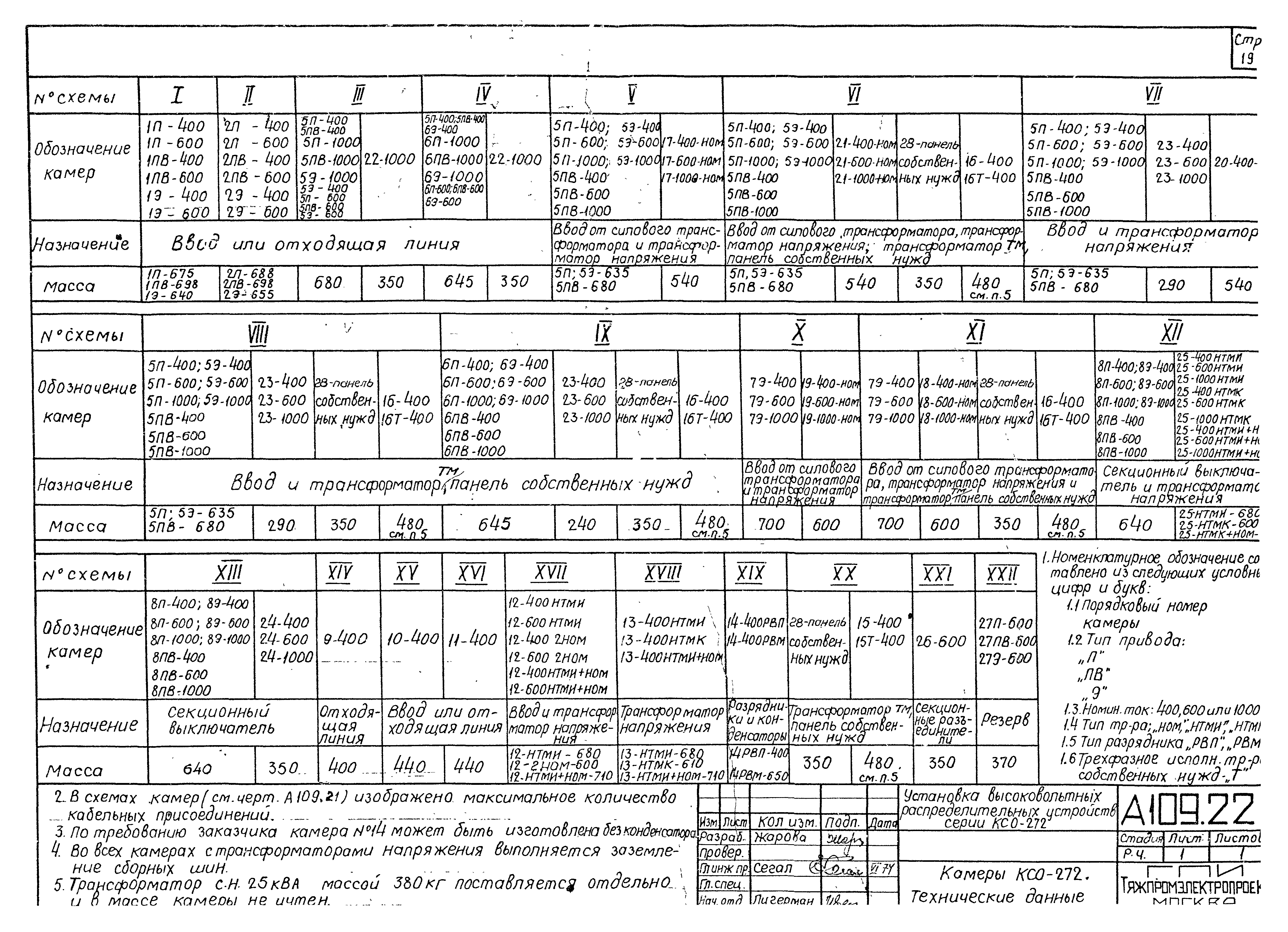

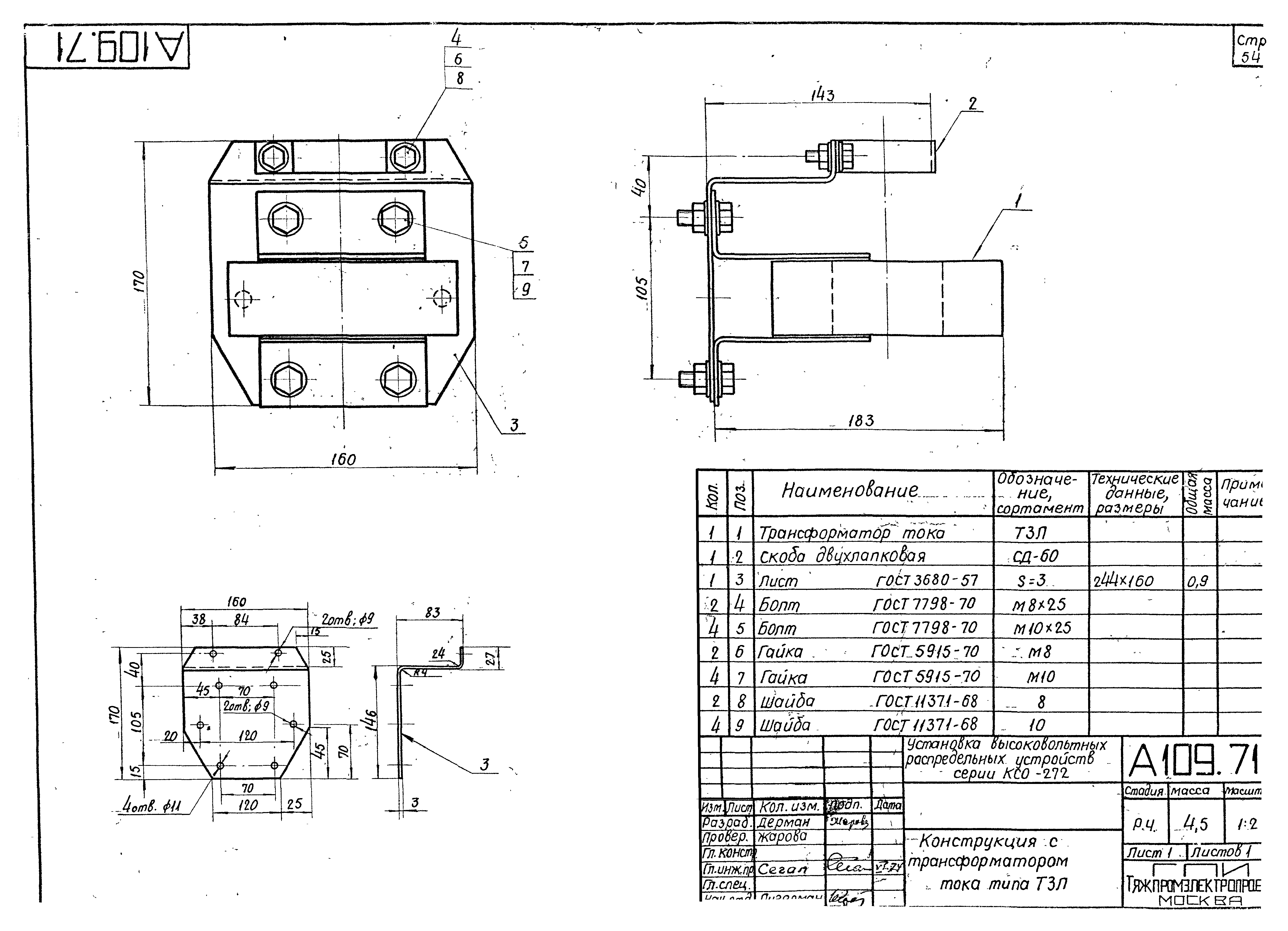

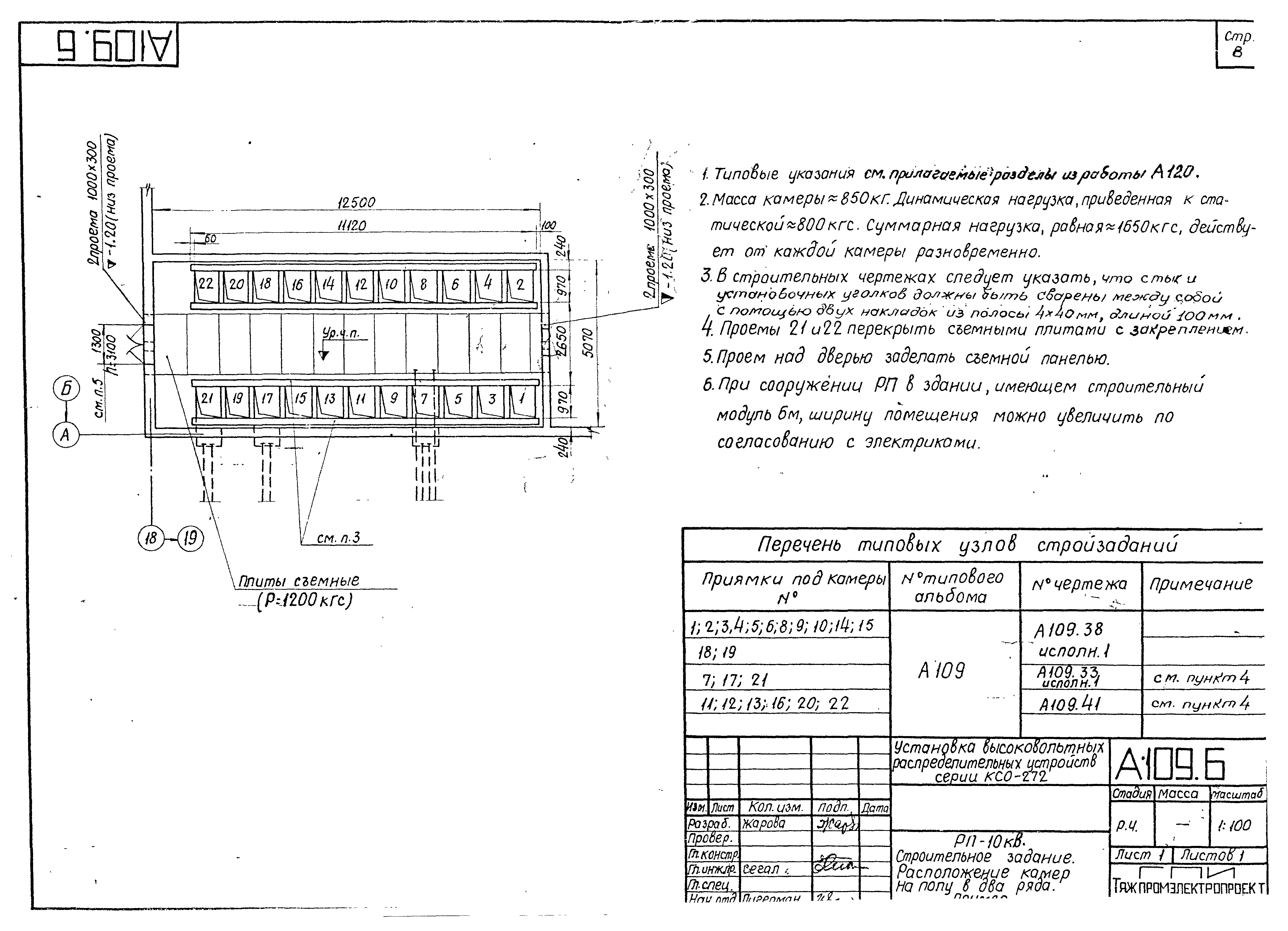

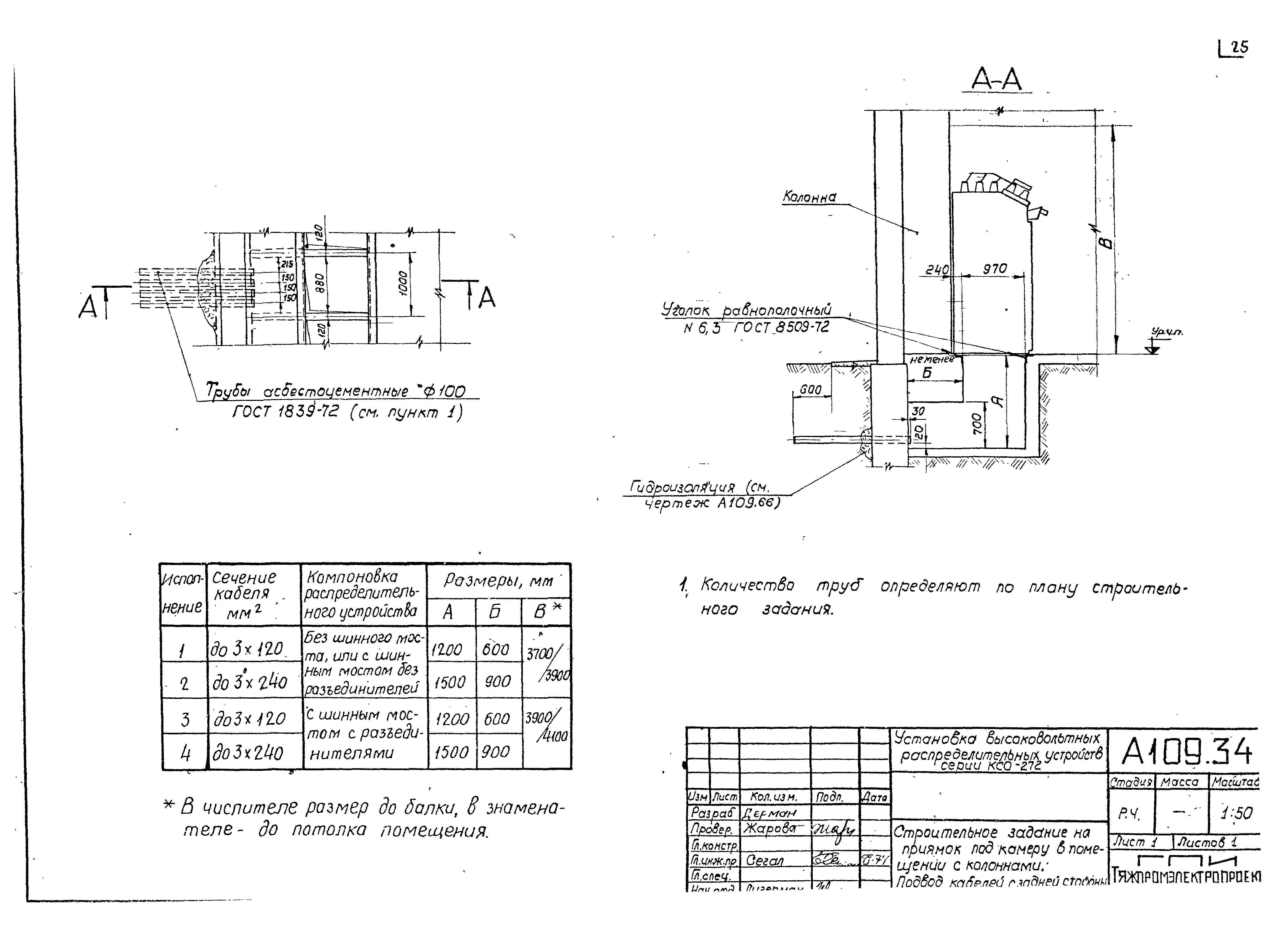

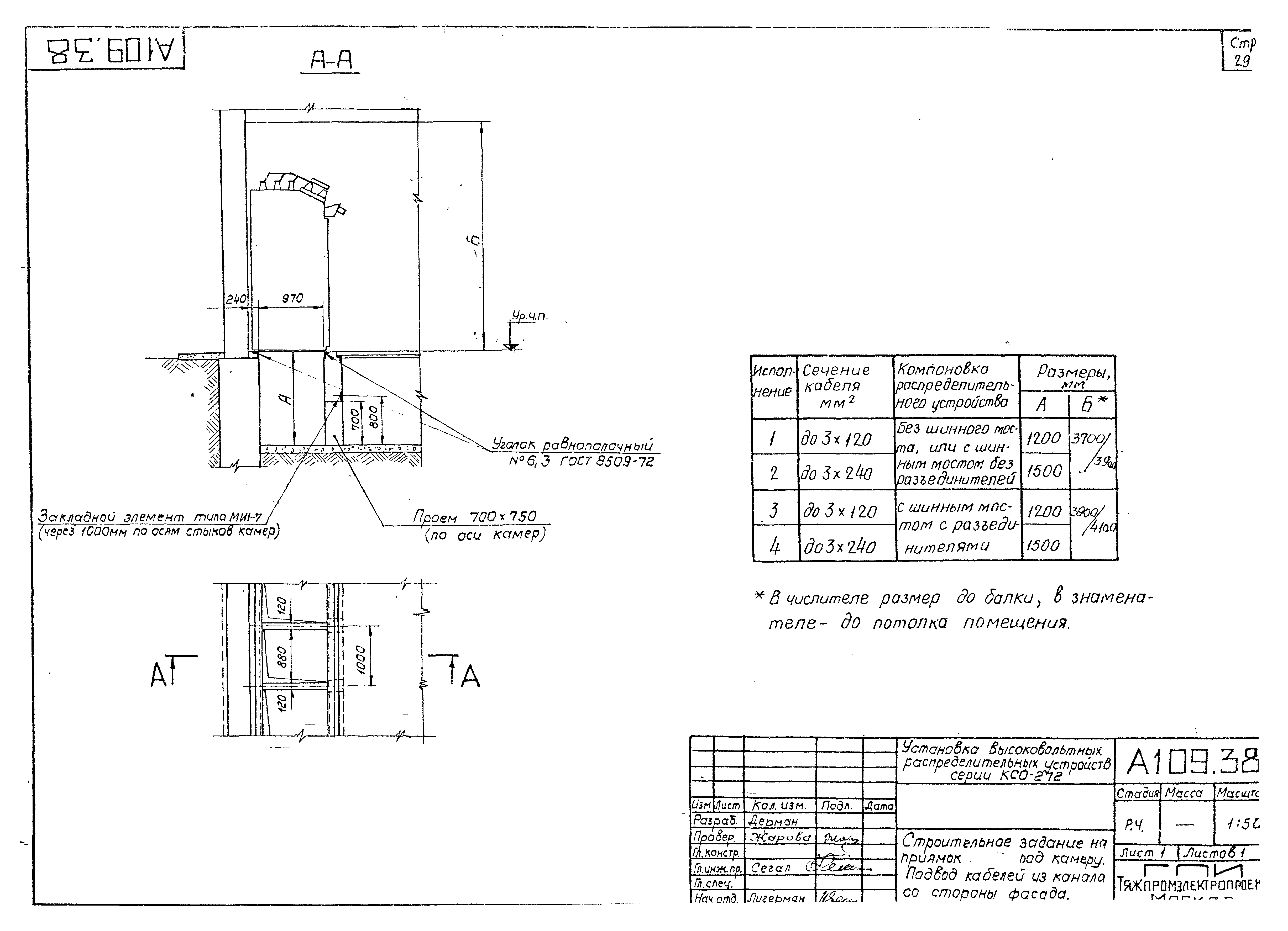

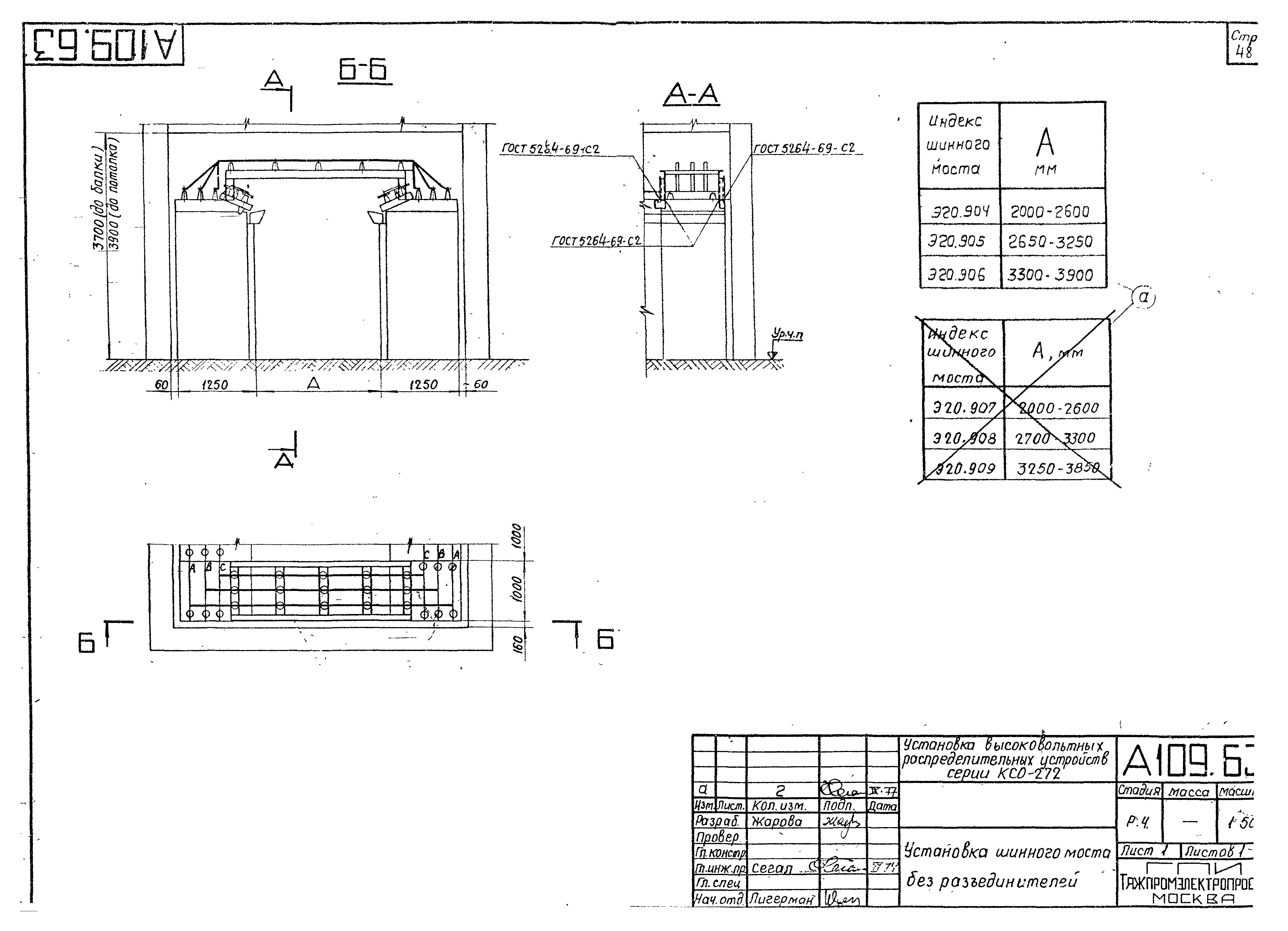

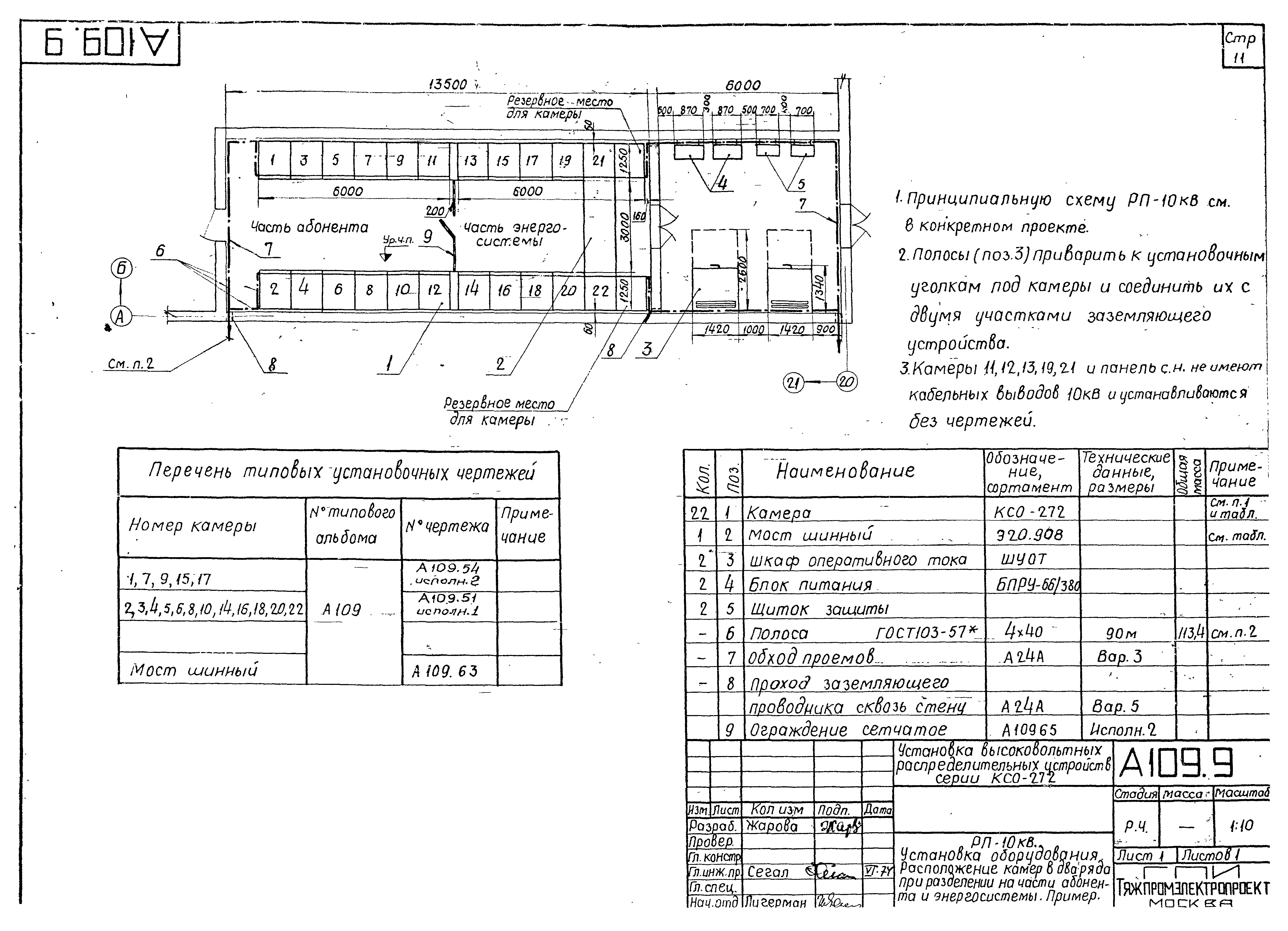

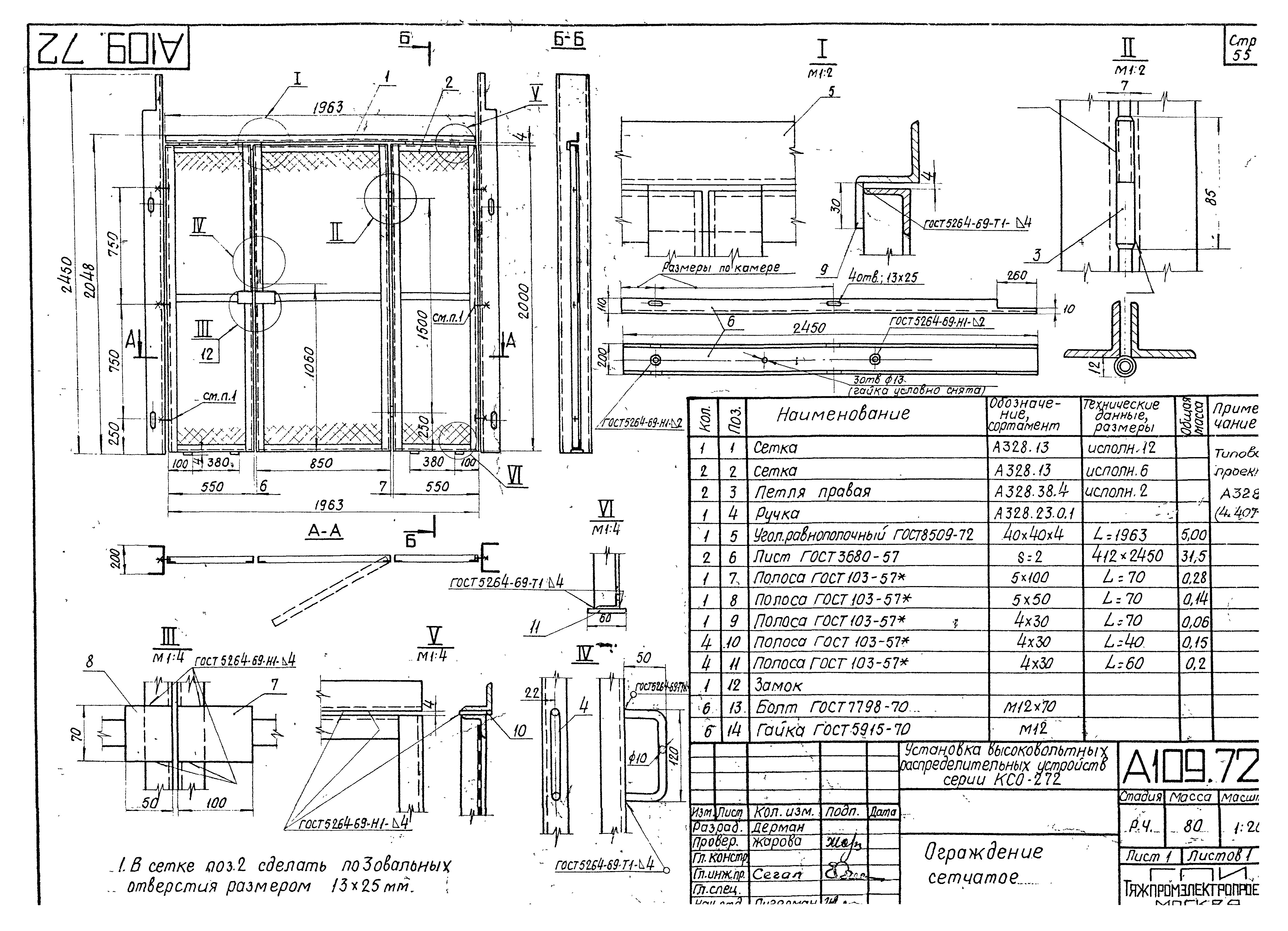

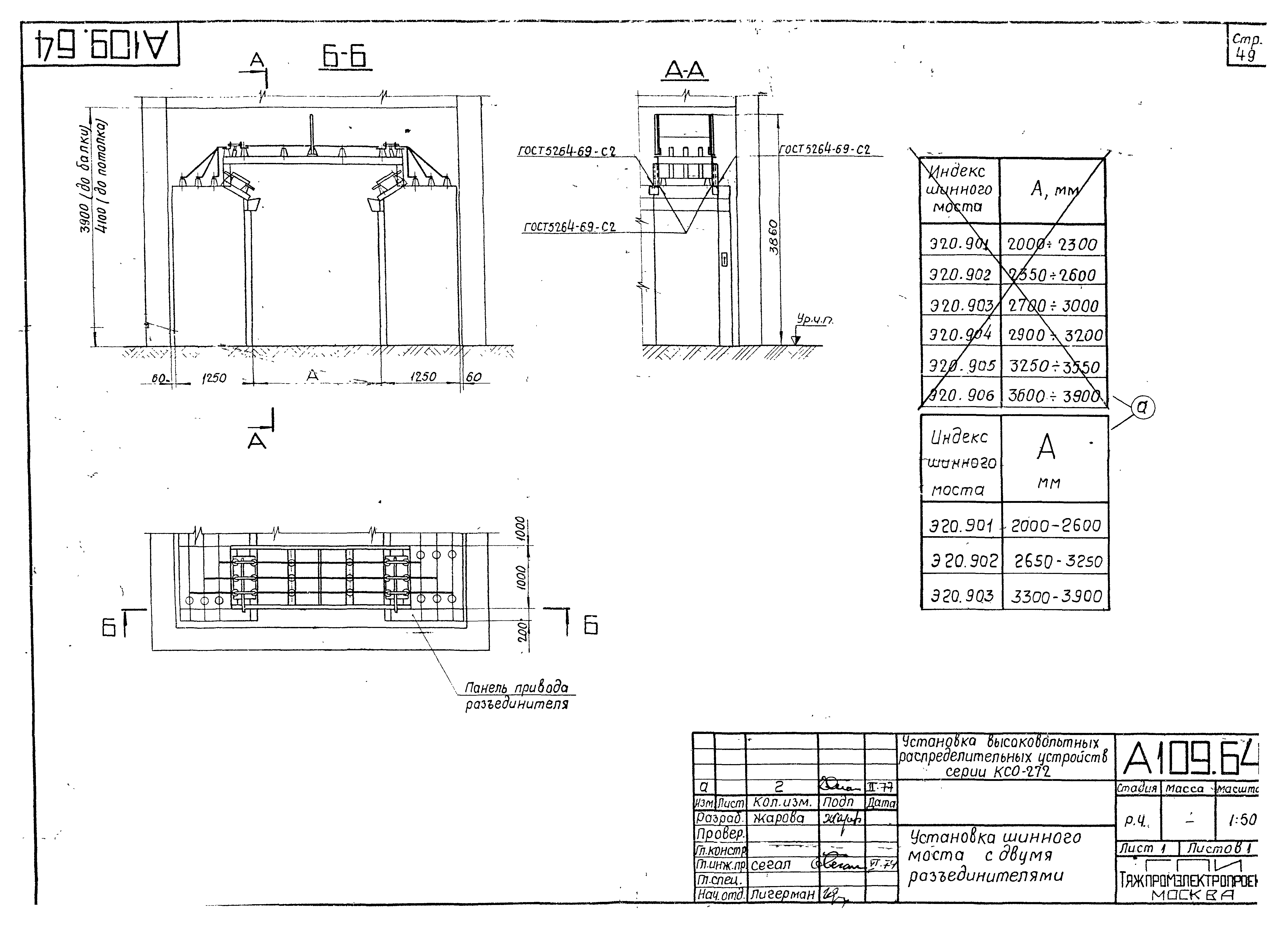

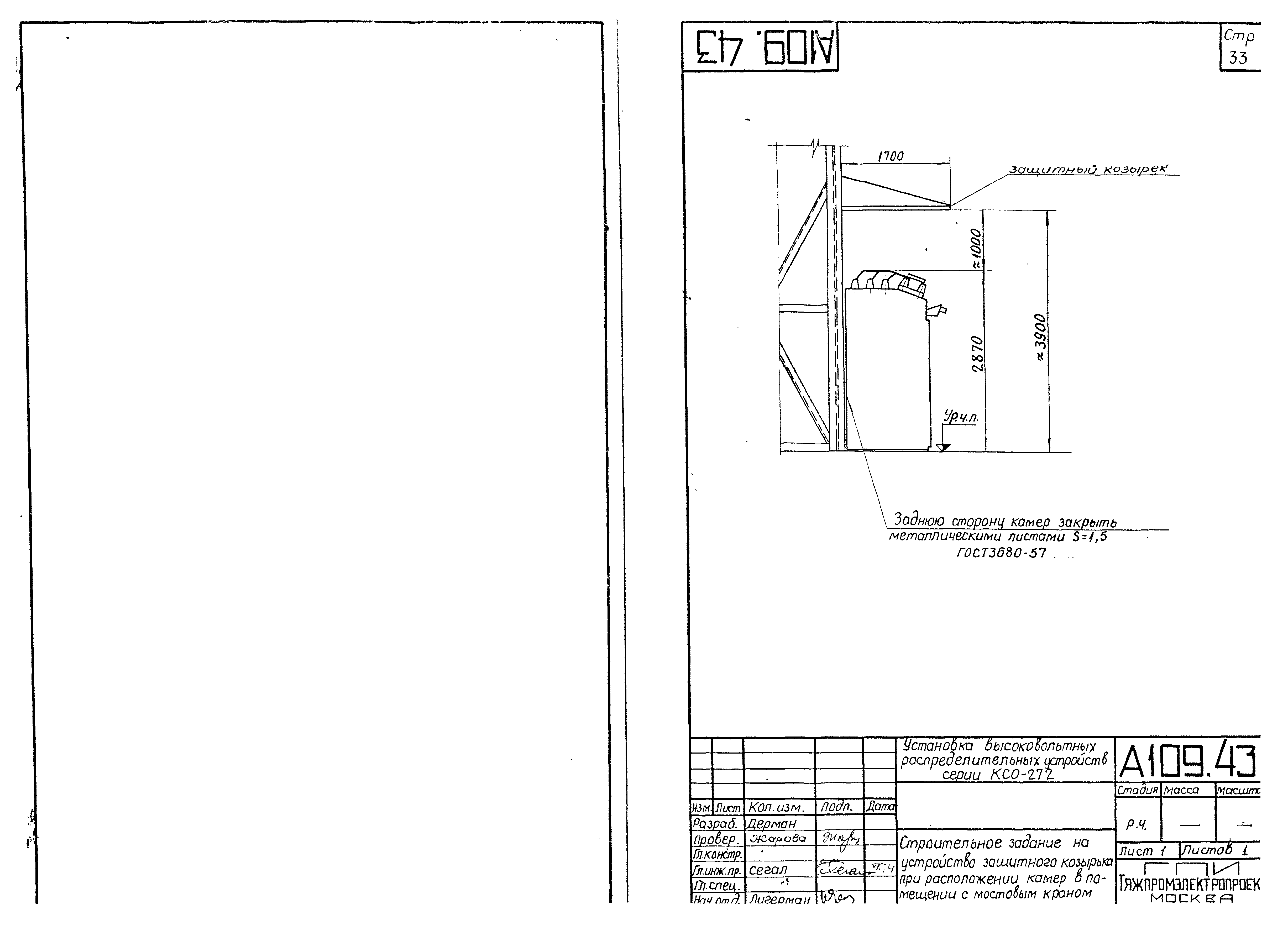

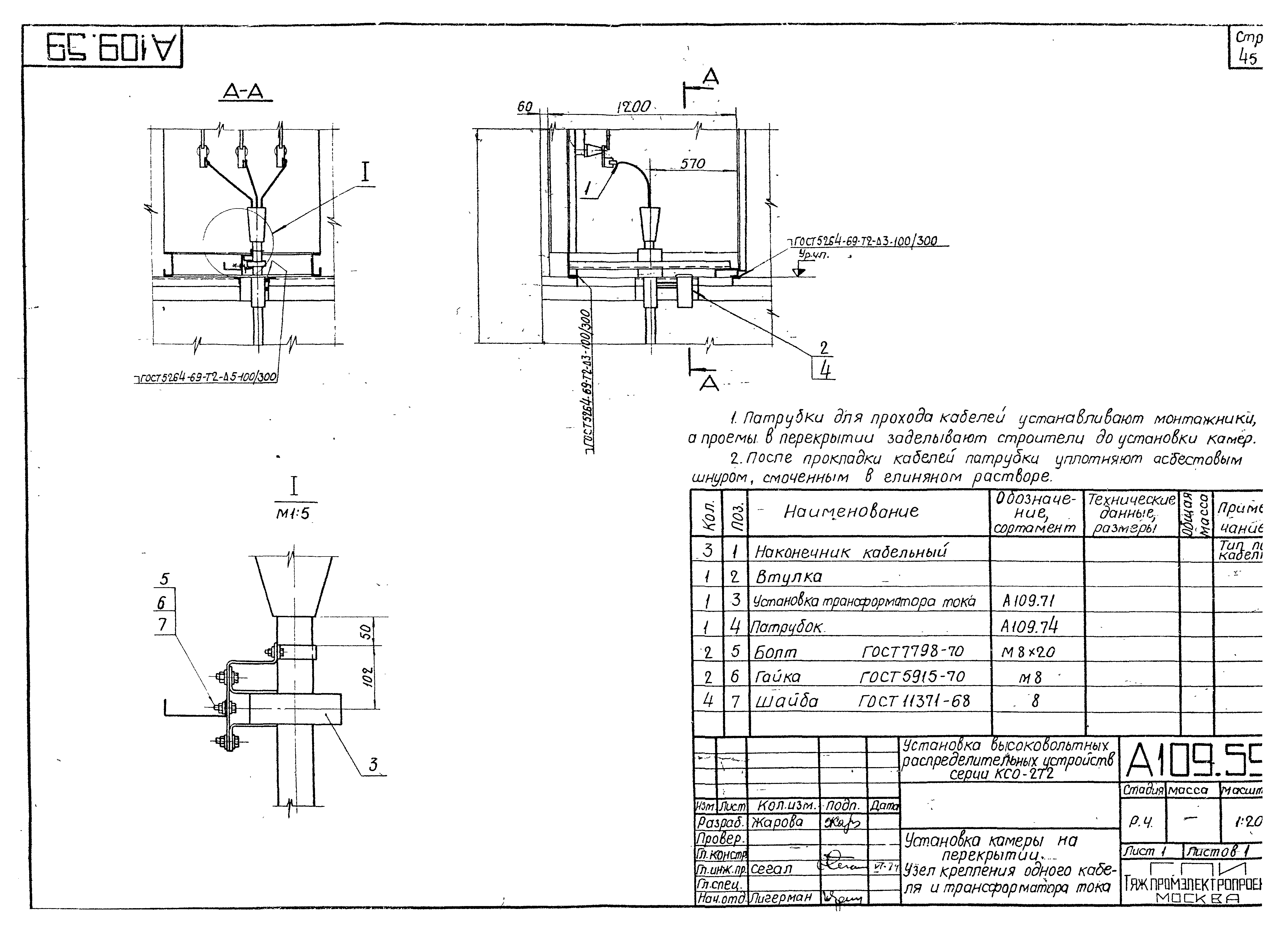

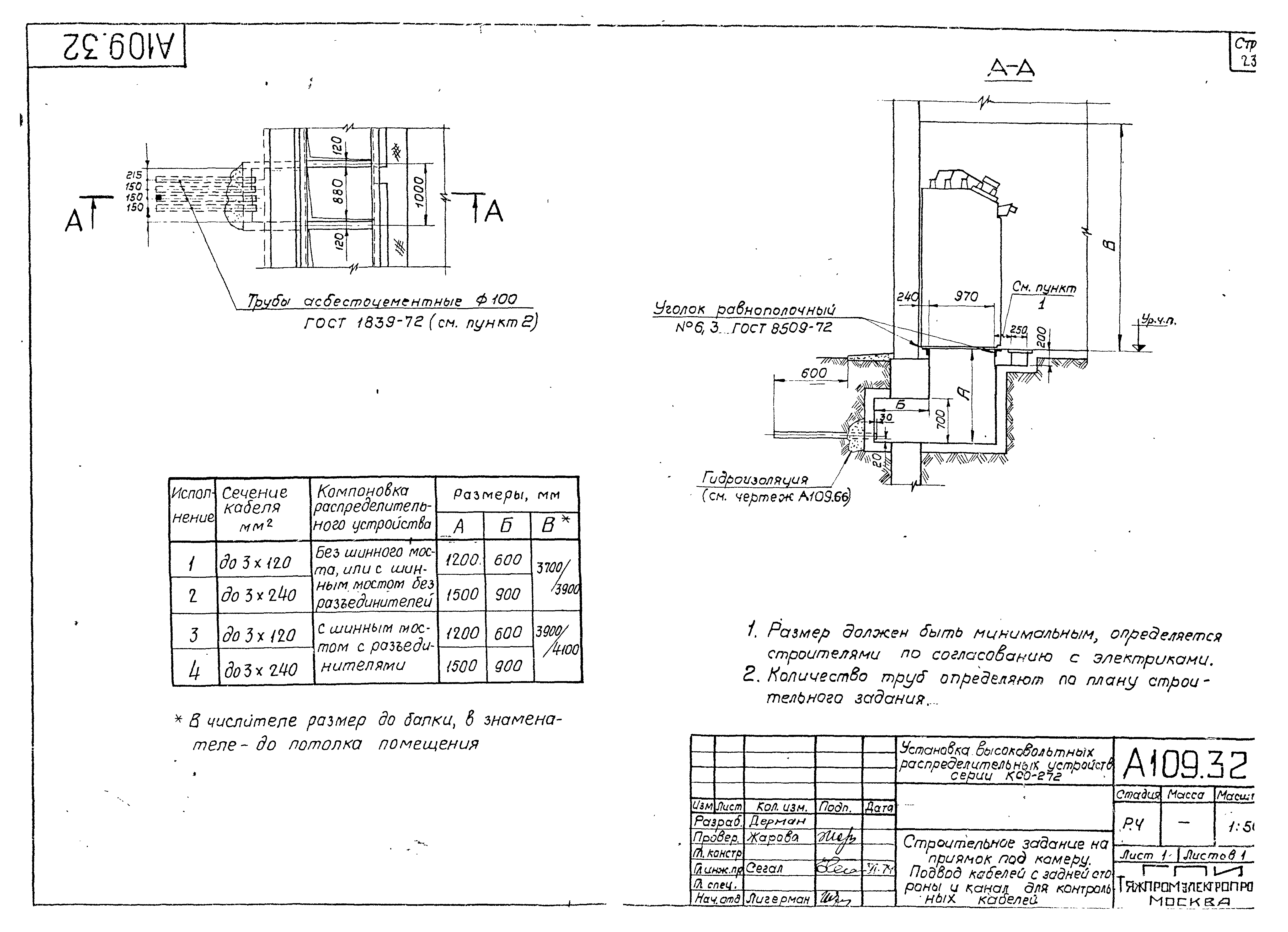

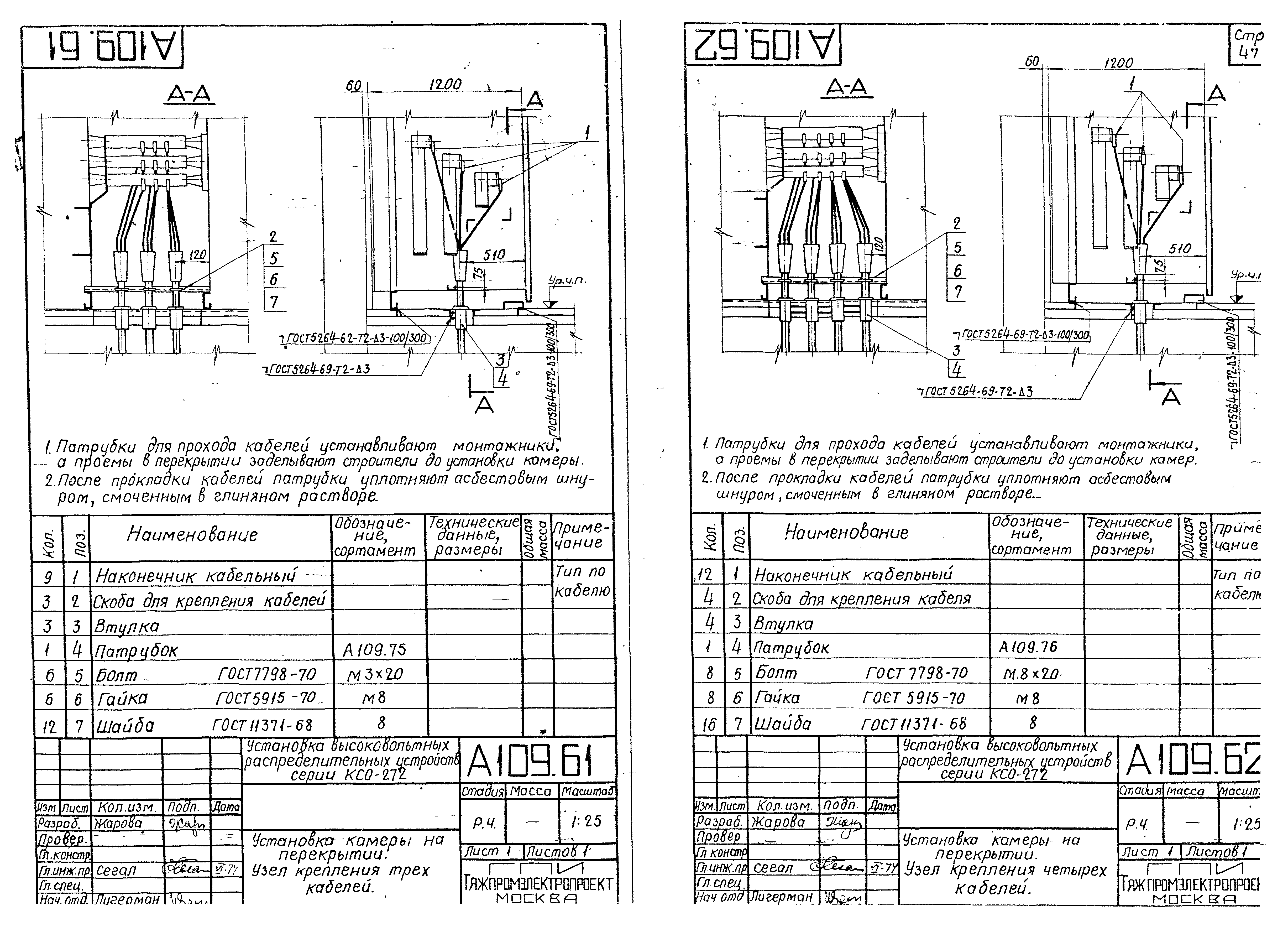

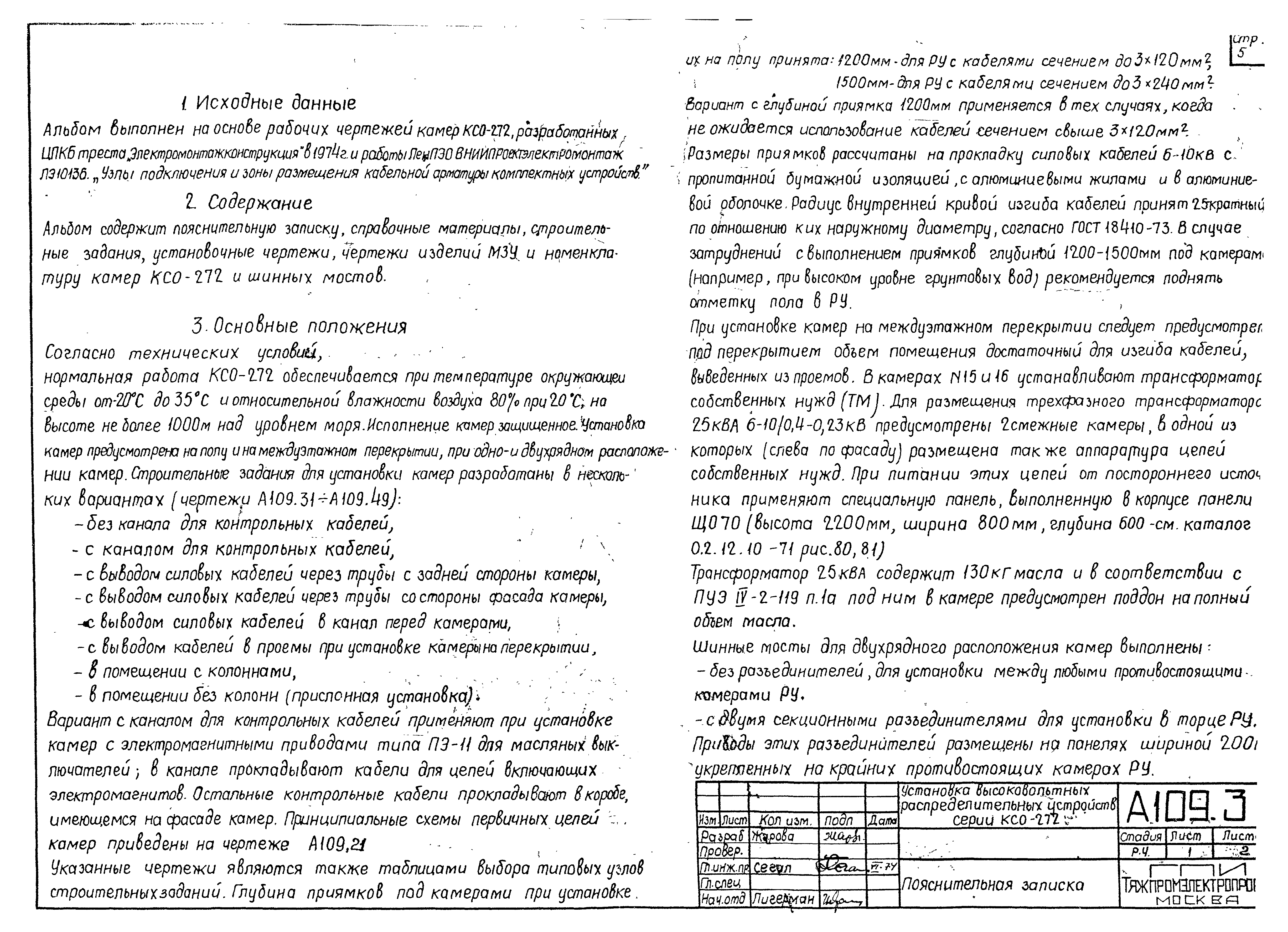

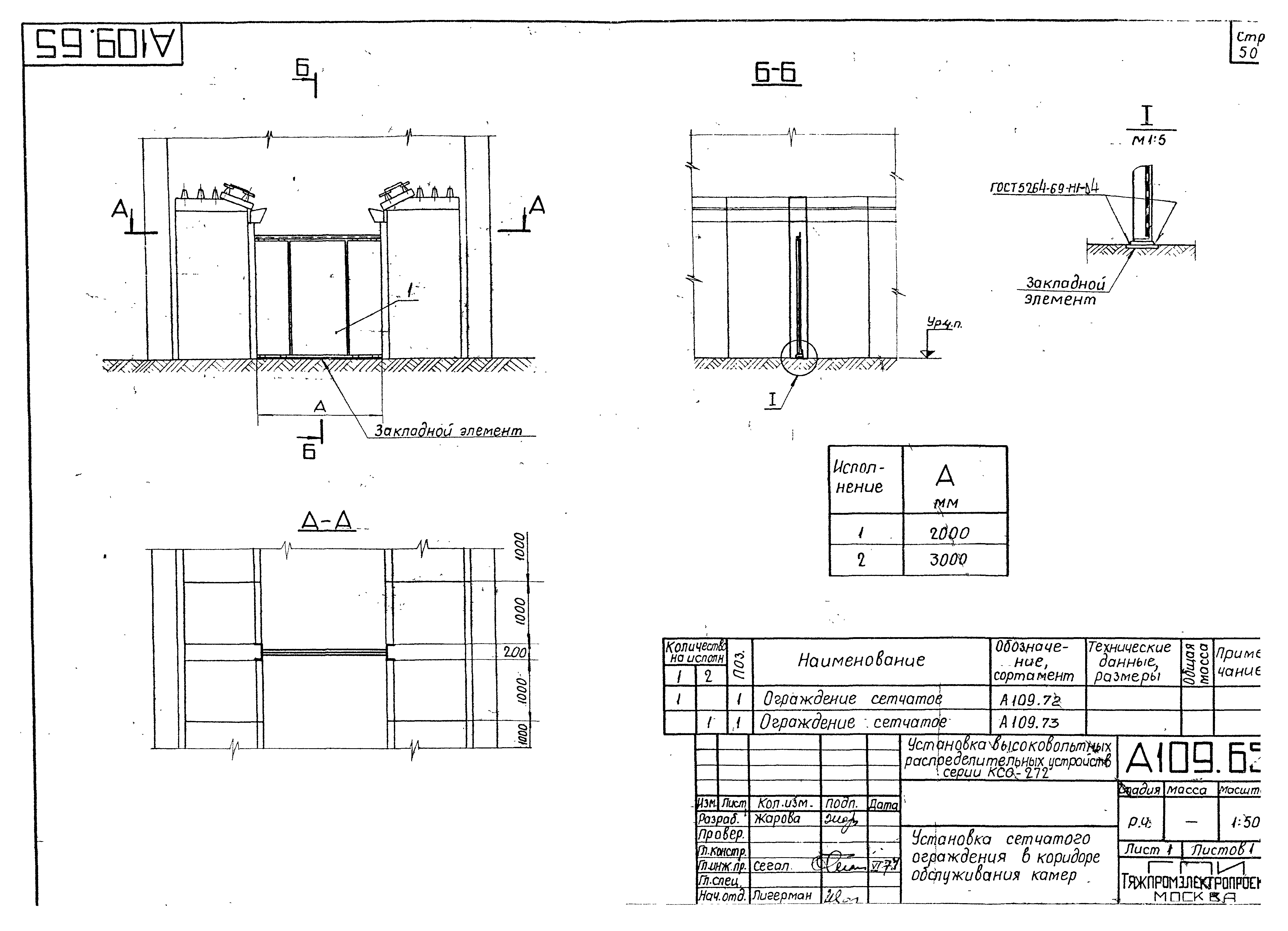

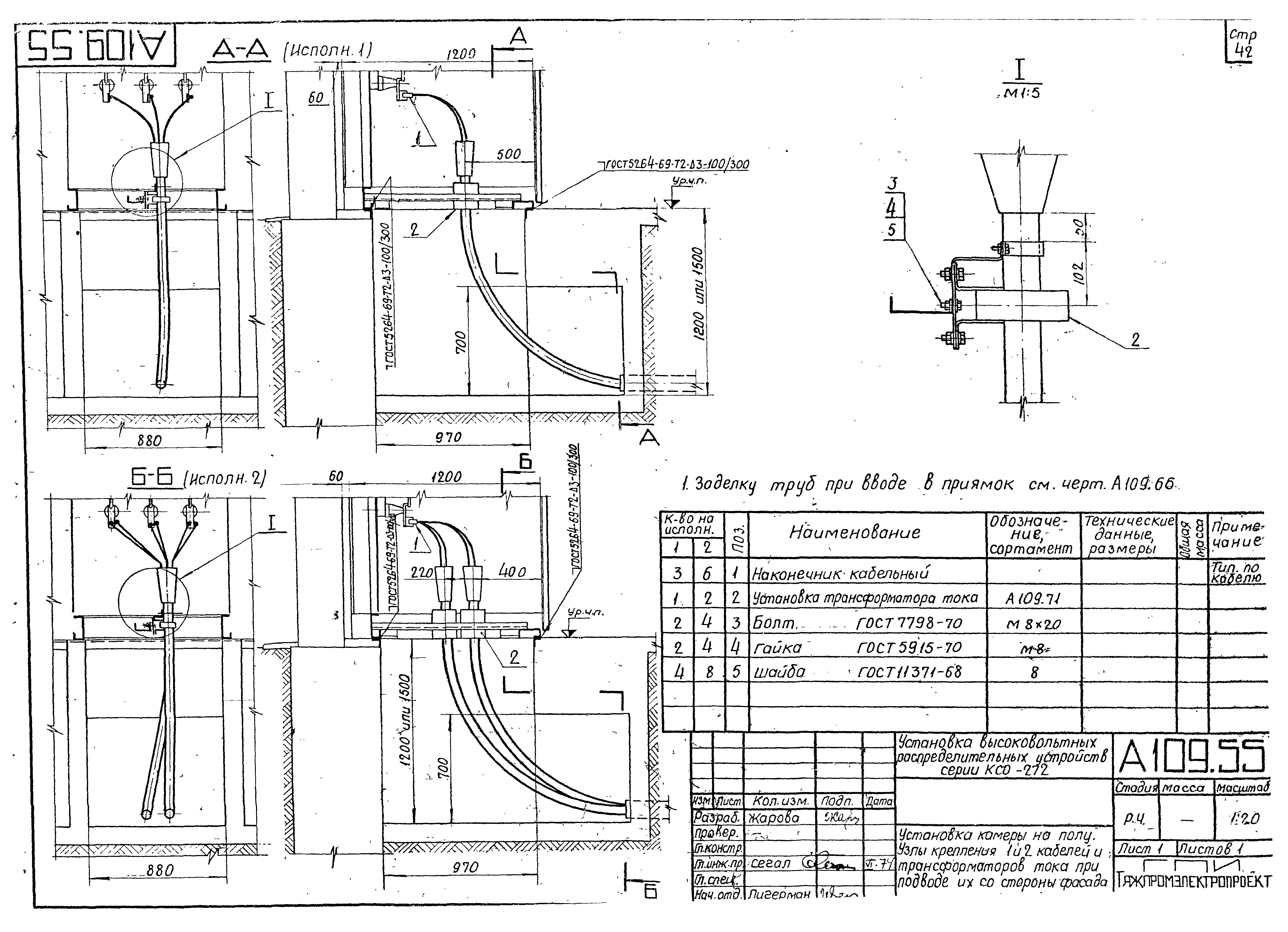

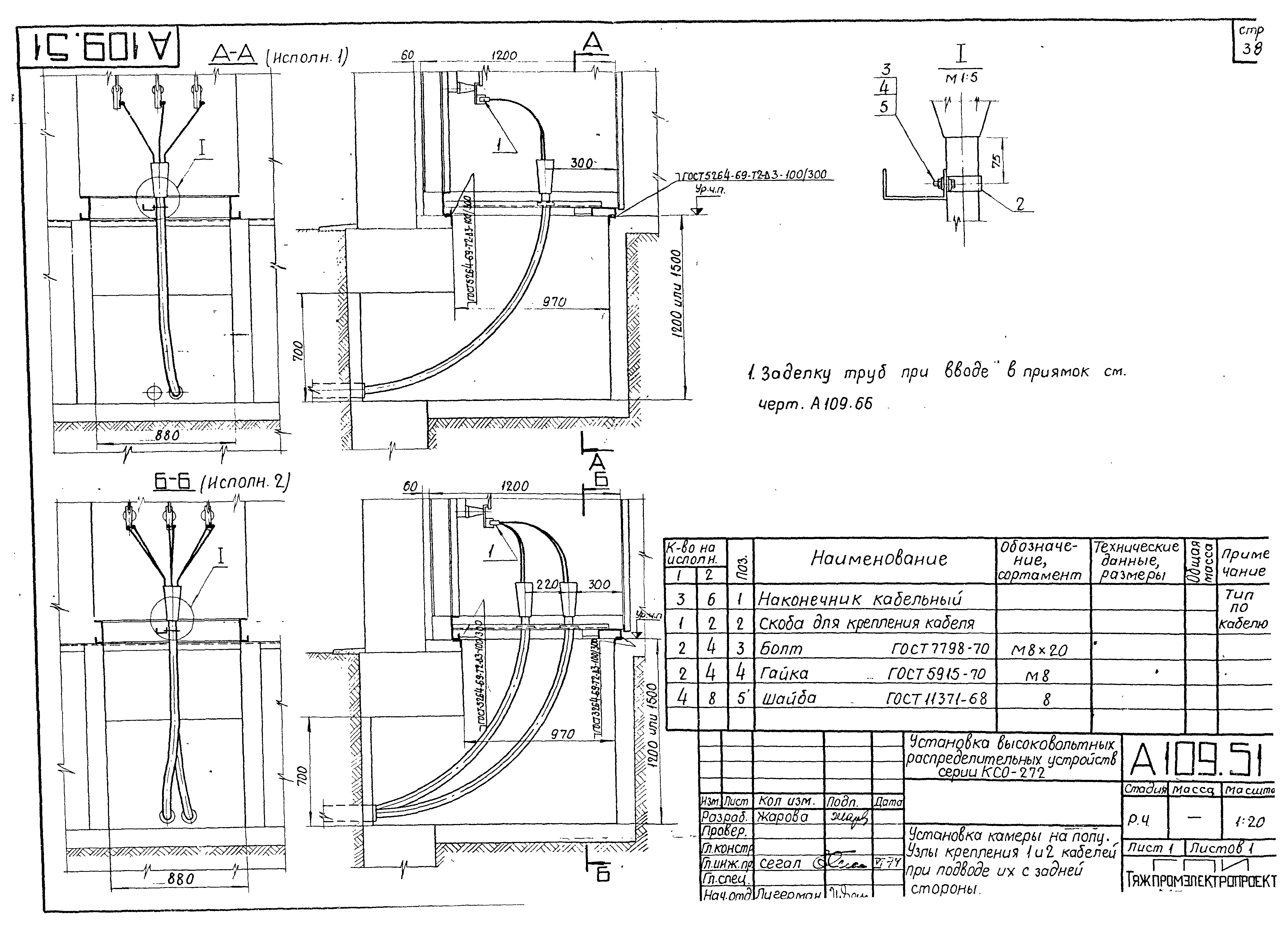

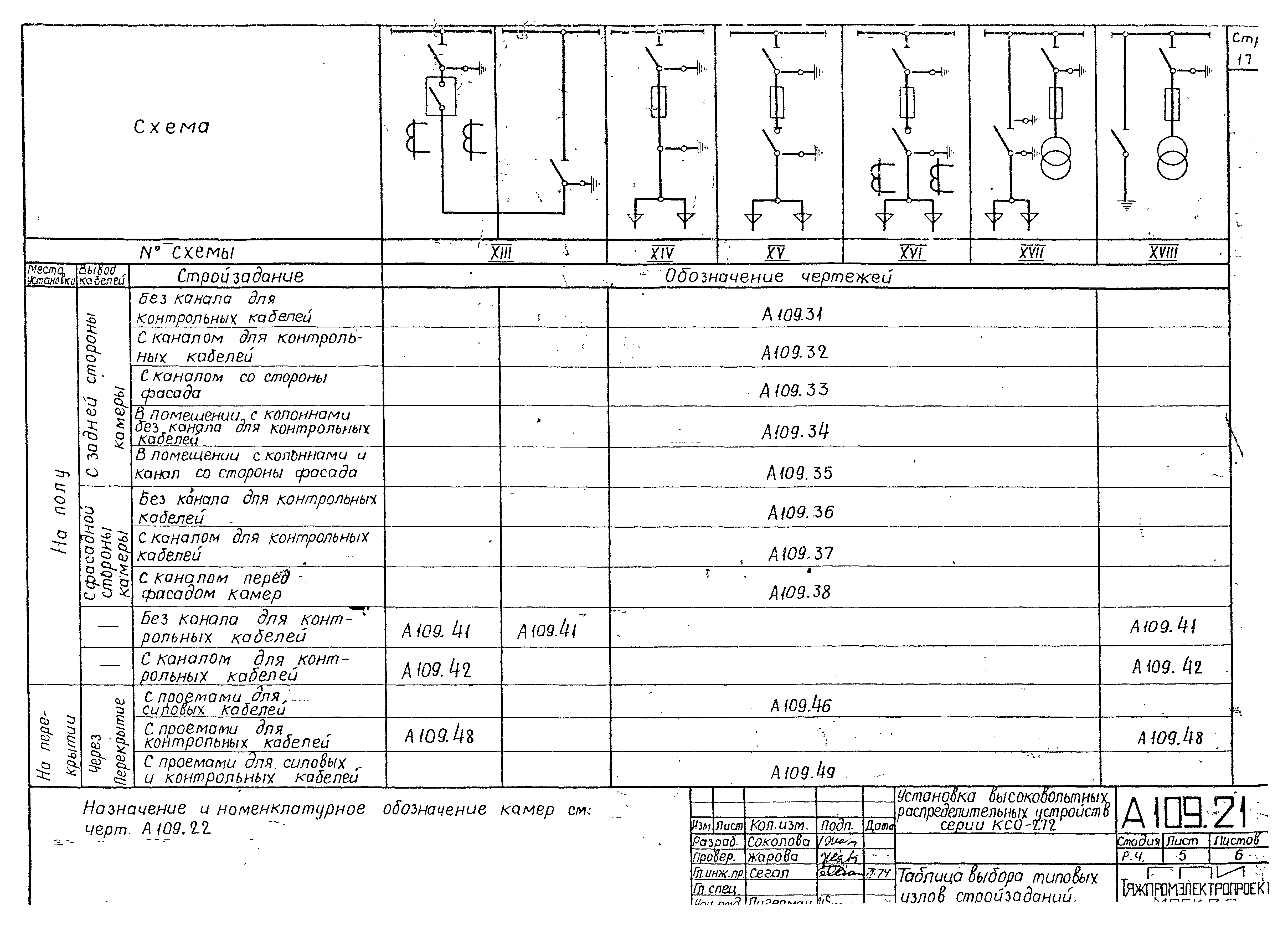

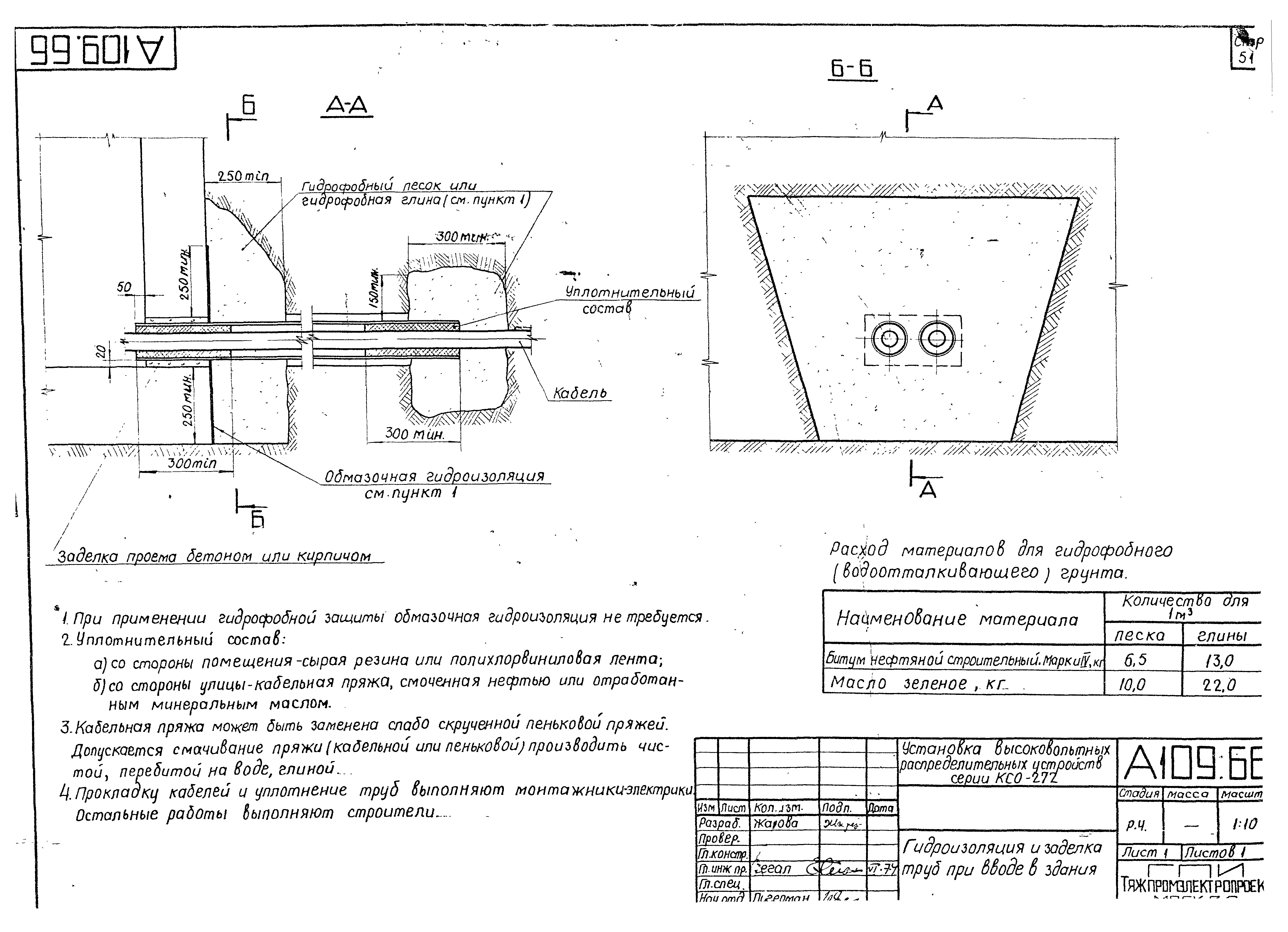

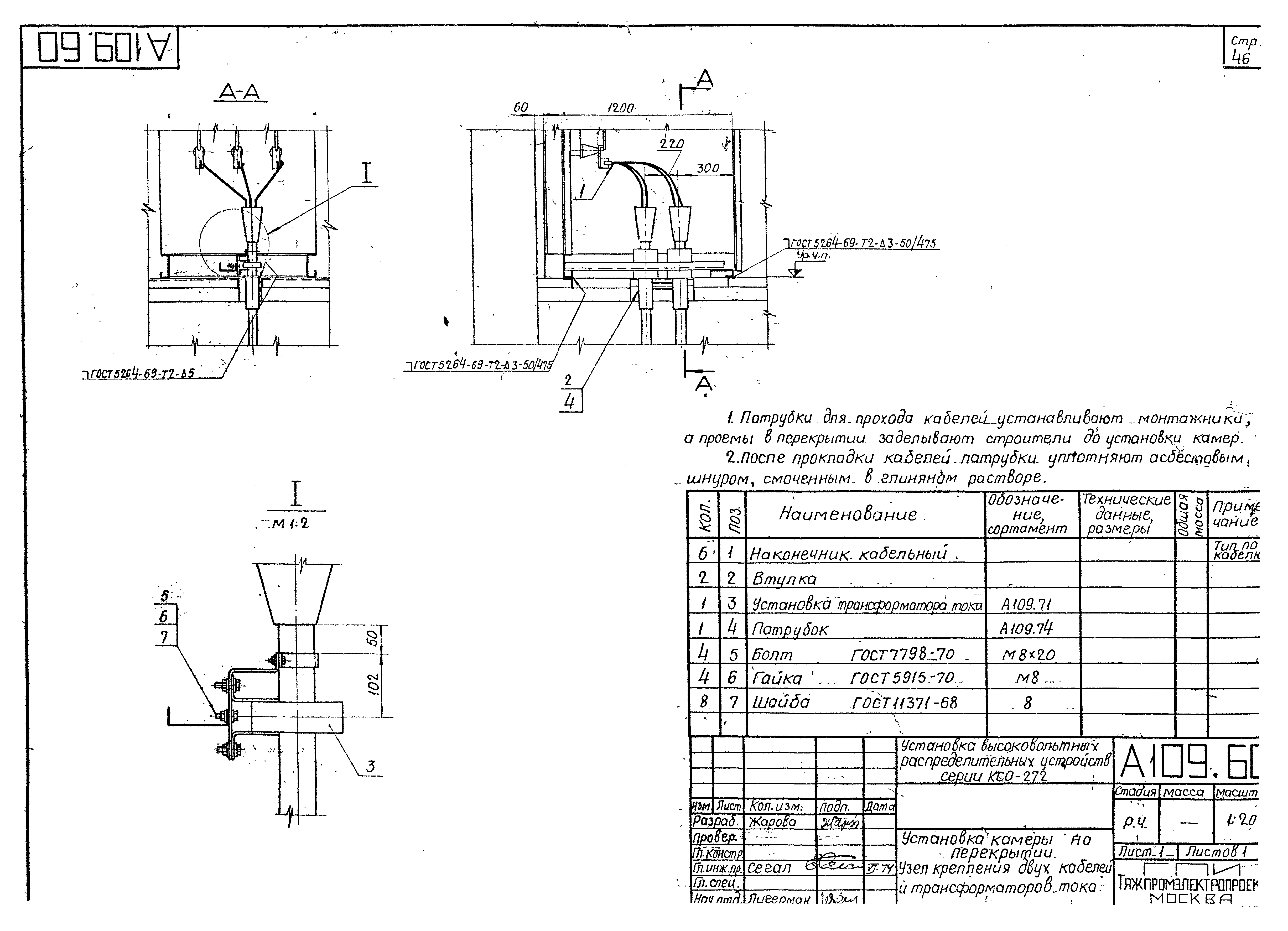

Оглавление:	А109.1 Титульный лист А109.2 Содержание альбома А109.3 Пояснительная записка А109.4 РП-10 кВ. Строительное задание. Расположение камер на полу в один ряд. Пример А109.5 РП-10 кВ. Строительное задание. Расположение камер на перекрытии в один ряд. Пример А109.6 РП-10 кВ. Строительное задание. Расположение камер на полу в два ряда. Пример А109.7 РП-10 кВ. Установка оборудования. Расположение камер в один ряд А109.8 РП-10 кВ. Установка оборудования. Расположение камер в два ряда А109.9 РП-10 кВ. Установка оборудования. Расположение камер в два ряда при разделении на части абонента и энергосистемы. Пример А109.20 Раздел 1. Справочные материалы А109.21 Таблица выбора типовых узлов стройзданий А109.22 Камеры КСО-272. Технические данные А109.23 Габаритные размеры КСО-272 и шинных мостов А109.30 Раздел 2. Строительные задания А109.31 Строительное задание на приямок под камеру. Подвод кабелей с задней стороны А109.32 Строительное задание на приямок под камеру. Подвод кабелей с задней стороны и канал для контрольных кабелей А109.33 Строительное задание на приямок под камеру. Подвод кабелей с задней стороны и канал со стороны фасада А109.34 Строительное задание на приямок под камеру в помещении с колоннами. Подвод кабелей с задней стороны А109.35 Строительное задание на приямок под камеру в помещении с колоннами. Подвод кабелей с задней стороны и канал со стороны фасада А109.36 Строительное задание на приямок под камеру. Подвод кабелей со стороны фасада А109.37 Строительное задание на приямок под камеру. Подвод кабелей со стороны фасада и канал для контрольных кабелей А109.38 Строительное задание на приямок под камеру. Подвод кабелей из канала со стороны фасада А109.39 Строительное задание на приямки и канал при расположении камер в два ряда А109.40 Строительное задание на перегородку между отсеками РП А109.41 Строительное задание на установку камеры без приямка А109.42 Строительное задание на установку камеры без приямка с каналом для контрольных кабелей А109.43 Строительное задание на устройство защитного козырька при расположении камер в помещении с мостовым краном А109.44 Строительное задание на проем в стене для проходной плиты А109.45 Строительное задание на установку панели собственных нужд А109.46 Строительное задание на проем для 1 - 2 кабелей в перекрытии под камерой А109.47 Строительное задание на проем для 3 - 4 кабелей в перекрытии под камерой А109.48 Строительное задание на проем для контрольных кабелей в перекрытии под камерой А109.49 Строительное задание на проемы для 1 - 2 силовых и для контрольных кабелей в перекрытии под камерой А109.50 Раздел 3. Установочные чертежи (для монтажной зоны) А109.51 Установка камеры на полу. Узлы крепления 1 и 2 кабелей при подводе их с задней стороны А109.52 Установка камеры на полу. Узлы крепления 3 и 4 кабелей при подводе их с задней стороны А109.53 Установка камеры на полу. Узлы крепления 1 и 2 кабелей при подводе их с задней стороны и трансформаторов тока А109.54 Установка камеры на полу. Узлы крепления 1 и 2 кабелей при подводе их со стороны фасада А109.55 Установка камеры на полу. Узлы крепления 1 и 2 кабелей и трансформаторов тока при подводе их со стороны фасада А109.56 Установка камеры на полу. Узлы крепления 3 и 4 кабелей при подводе их со стороны фасада А109.57 Установка камеры на перекрытии. Узел крепления одного кабеля А109.58 Установка камеры на перекрытии. Узел крепления двух кабелей А109.59 Установка камеры на перекрытии. Узел крепления одного кабеля и трансформатора тока А109.60 Установка камеры на перекрытии. Узел крепления двух кабелей и трансформаторов тока А109.61 Установка камеры на перекрытии. Узел крепления трех кабелей А109.62 Установка камеры на перекрытии. Узел крепления четырех кабелей А109.63 Установка шинного моста без разъединителя А109.64 Установка шинного моста с двумя разъединителями А109.65 Установка сетчатого ограждения в коридоре обслуживания камер А109.66 Гидроизоляция и заделка труб при вводе в здания А109.67 Воздушный ввод в камеры №№17, 18, 19, 21. Плита проходная А109.70 Раздел 4. Сборочные чертежи и детали (изделия монтажно-заготовительного участка) А109.71 Конструкция с трансформаторами тока типа ТЗЛ А109.72 Ограждение сетчатое А109.73 Ограждение сетчатое А109.74 Патрубки А109.75 Патрубки А109.76 Патрубки
Разработан:	ГПИ Тяжпромэлектропроект Минмонтажспецстроя СССР
Утверждён:	28.06.1974 ГПИ ТПЭП (1858)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Электрооборудование и электросети Установки трансформаторных подстанций и распределительных устройств
