Скачать Типовые проектные решения 903-9-018.88 Альбом I. Защитные конструкции резервуаров для нефтепродуктов по типовым проектам 704-1-55, 704-1-56, 704-1-67 - 704-1-70

Дата актуализации: 10.08.2017

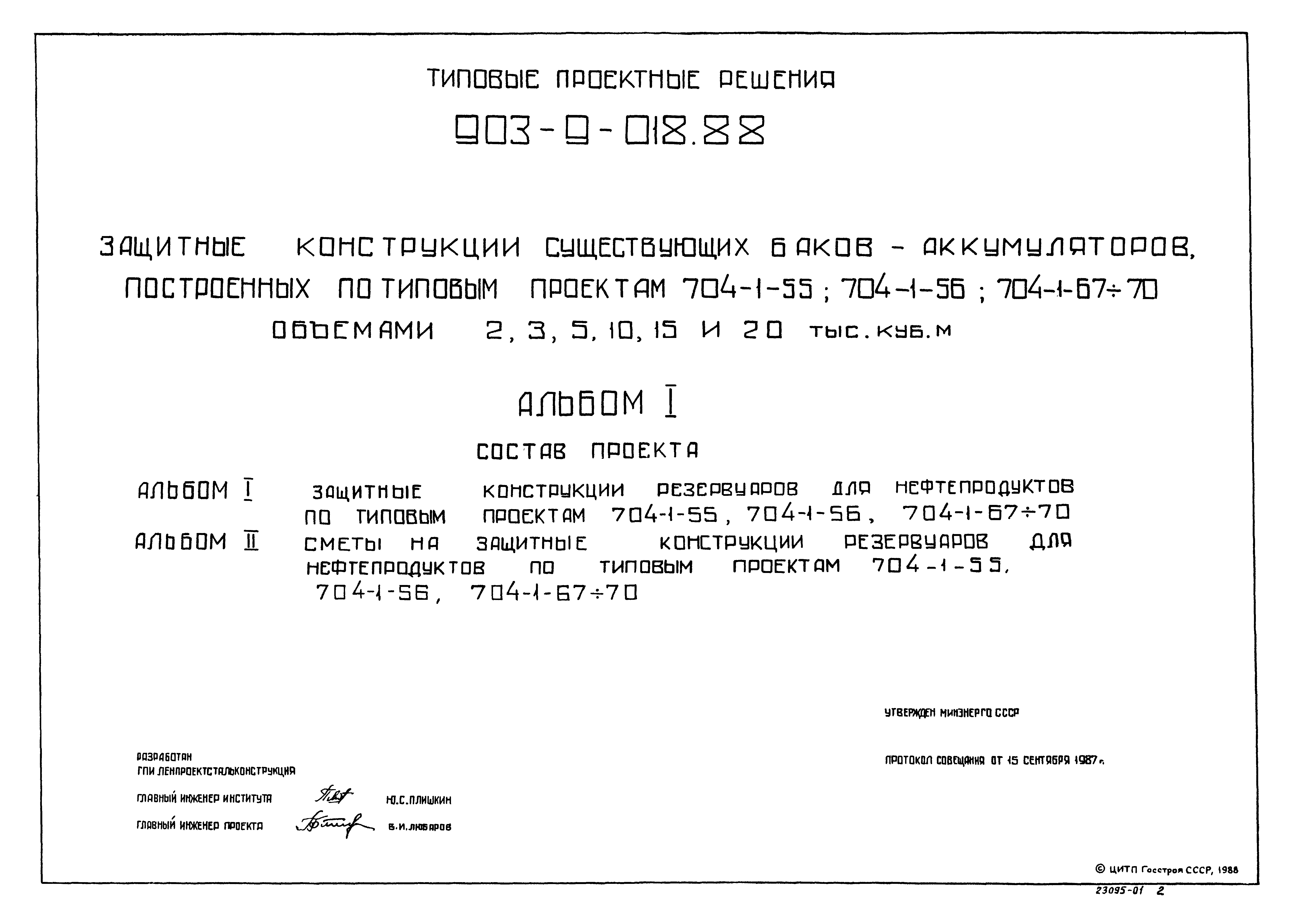

Типовые проектные решения 903-9-018.88

Альбом I. Защитные конструкции резервуаров для нефтепродуктов по типовым проектам 704-1-55, 704-1-56, 704-1-67 - 704-1-70

Обозначение: Типовые проектные решения 903-9-018.88
Обозначение англ: 903-9-018.88
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом I. Защитные конструкции резервуаров для нефтепродуктов по типовым проектам 704-1-55, 704-1-56, 704-1-67 - 704-1-70
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:15.09.1987

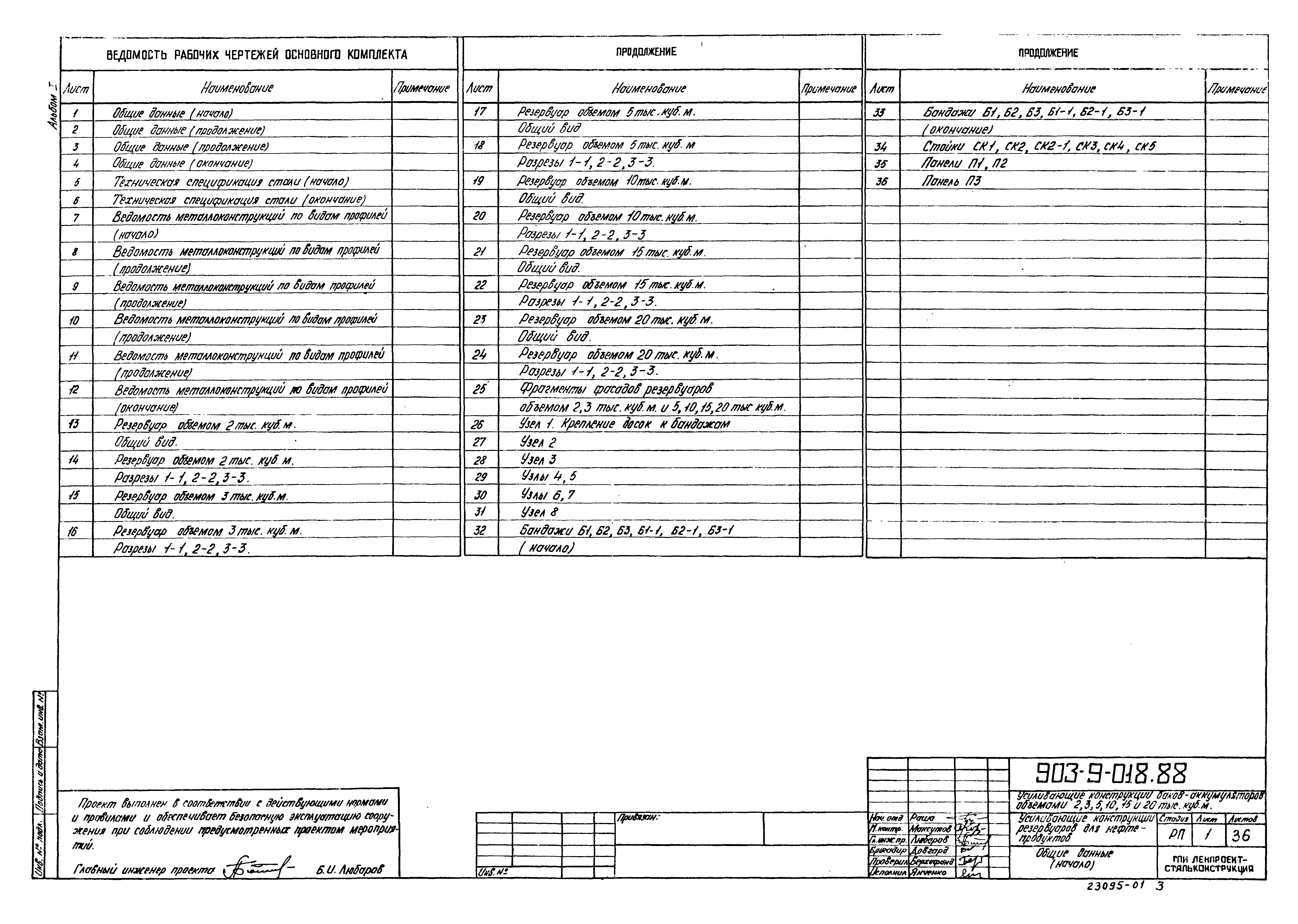

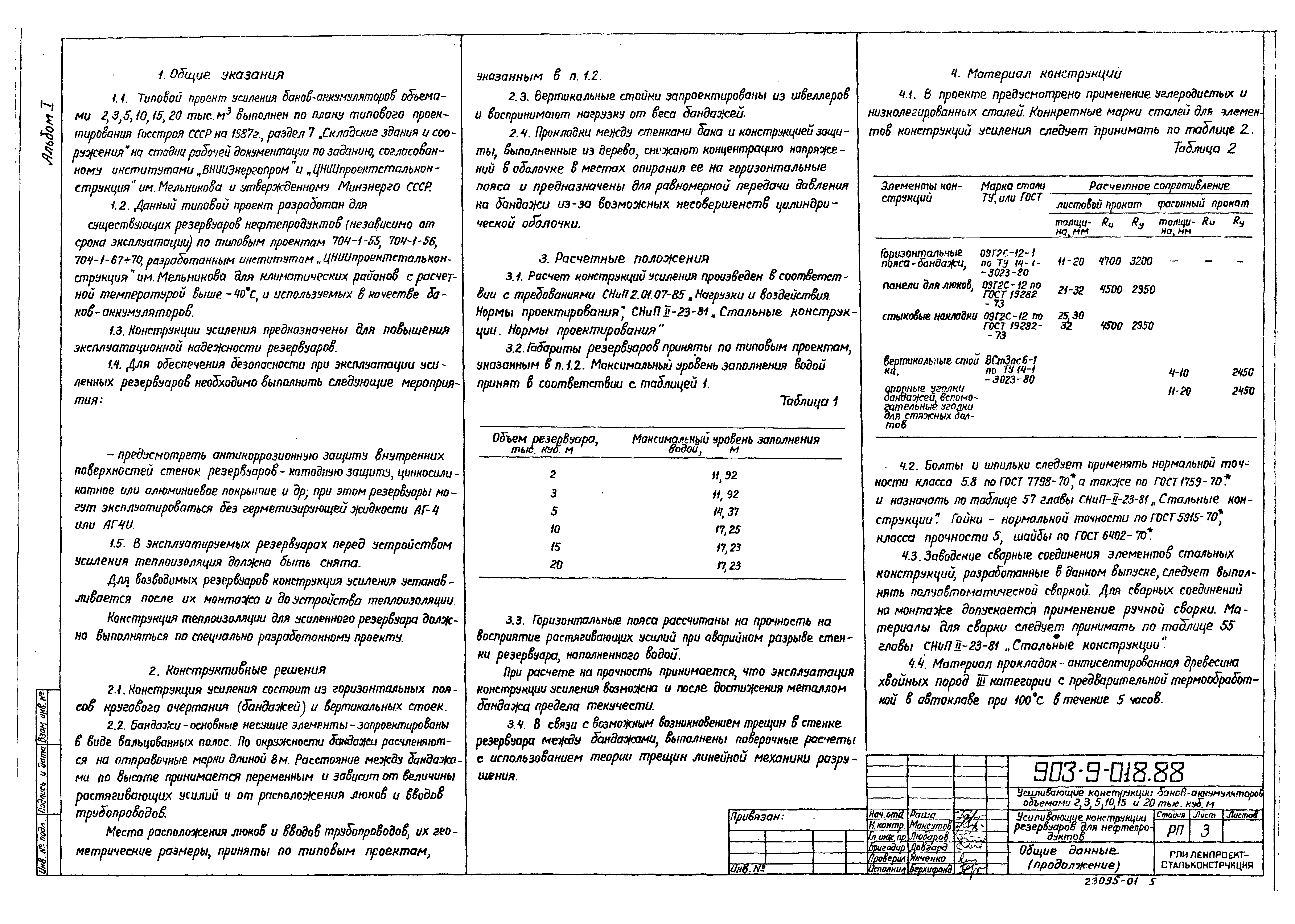

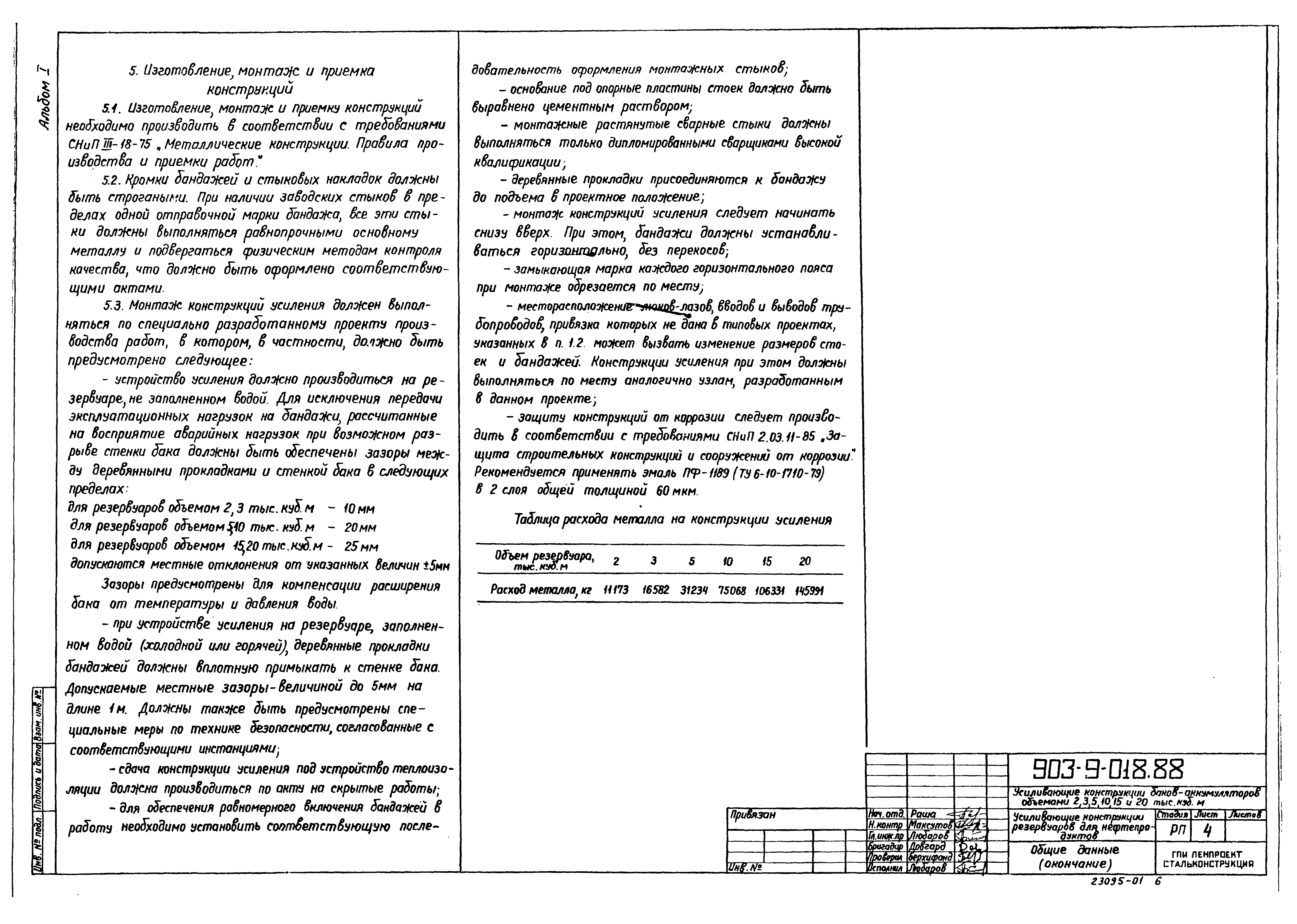

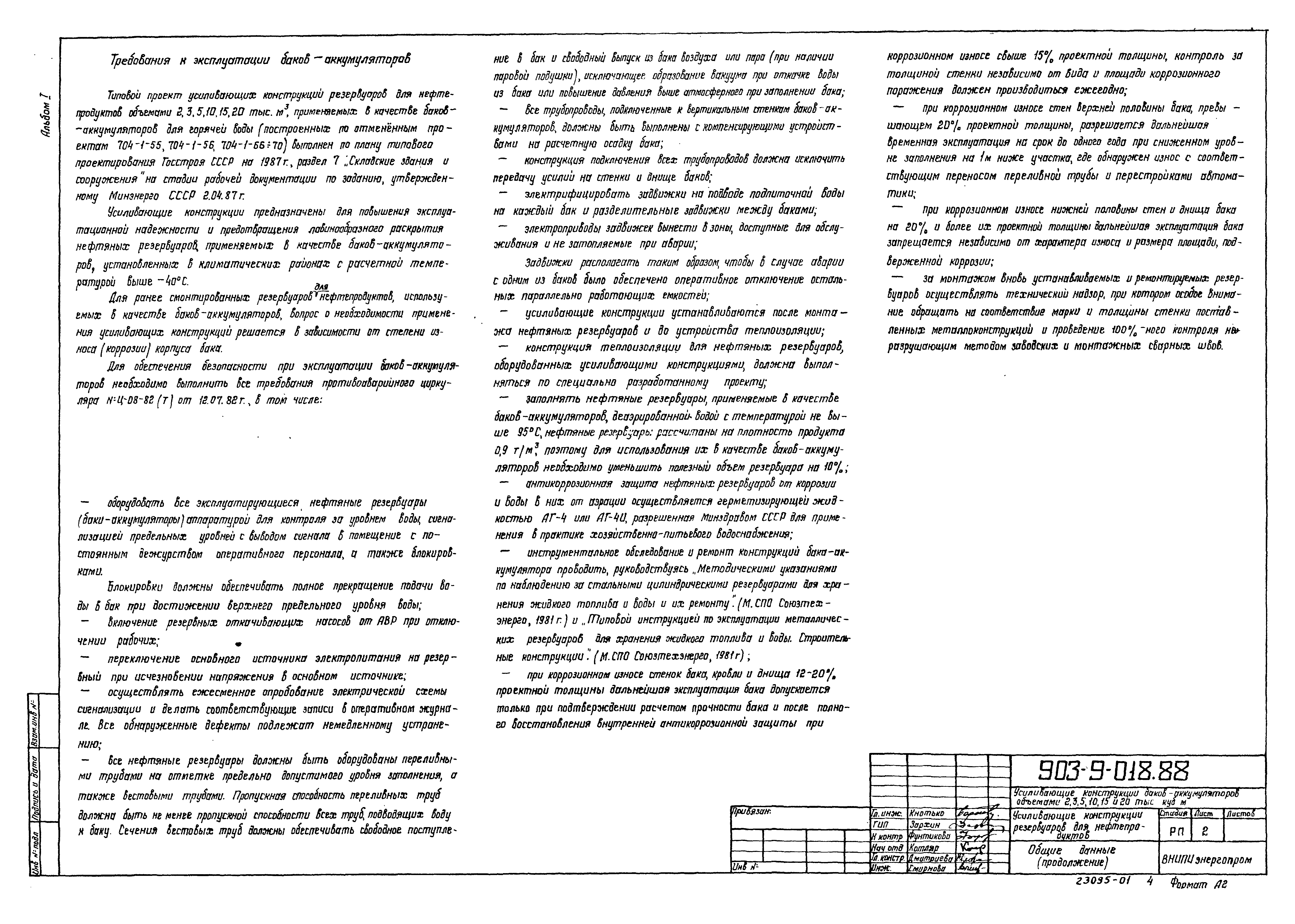

Оглавление:Общие данные

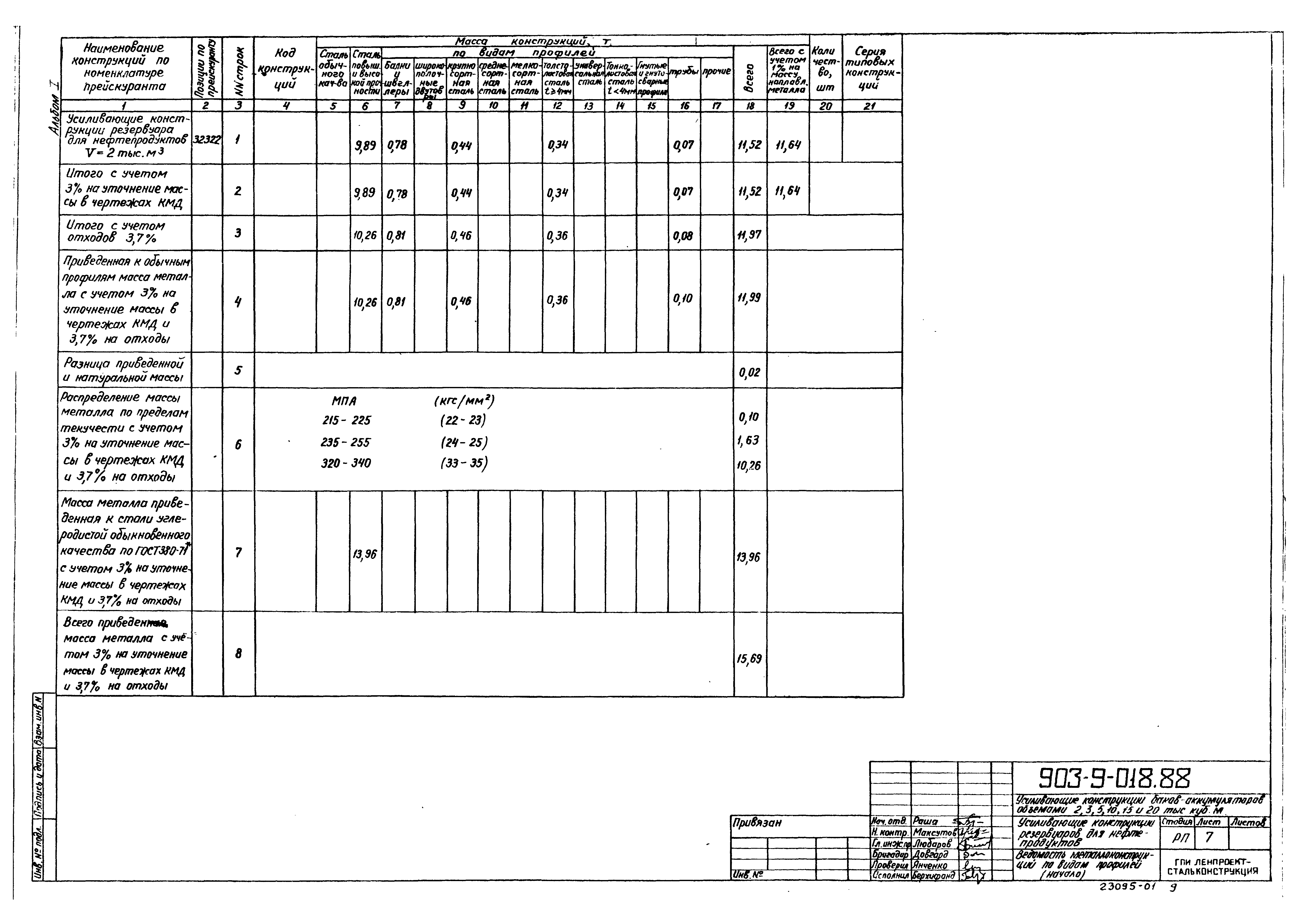

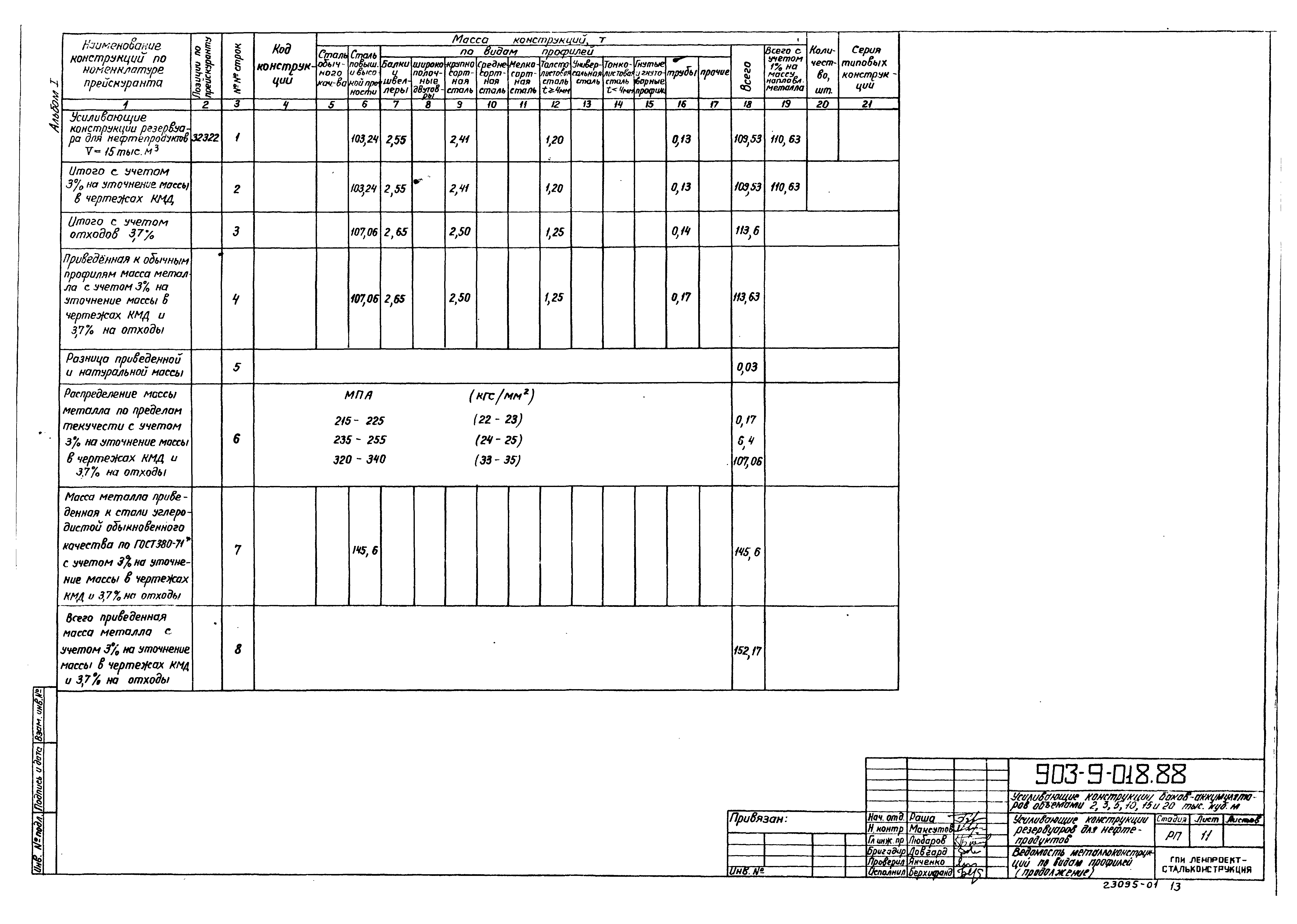

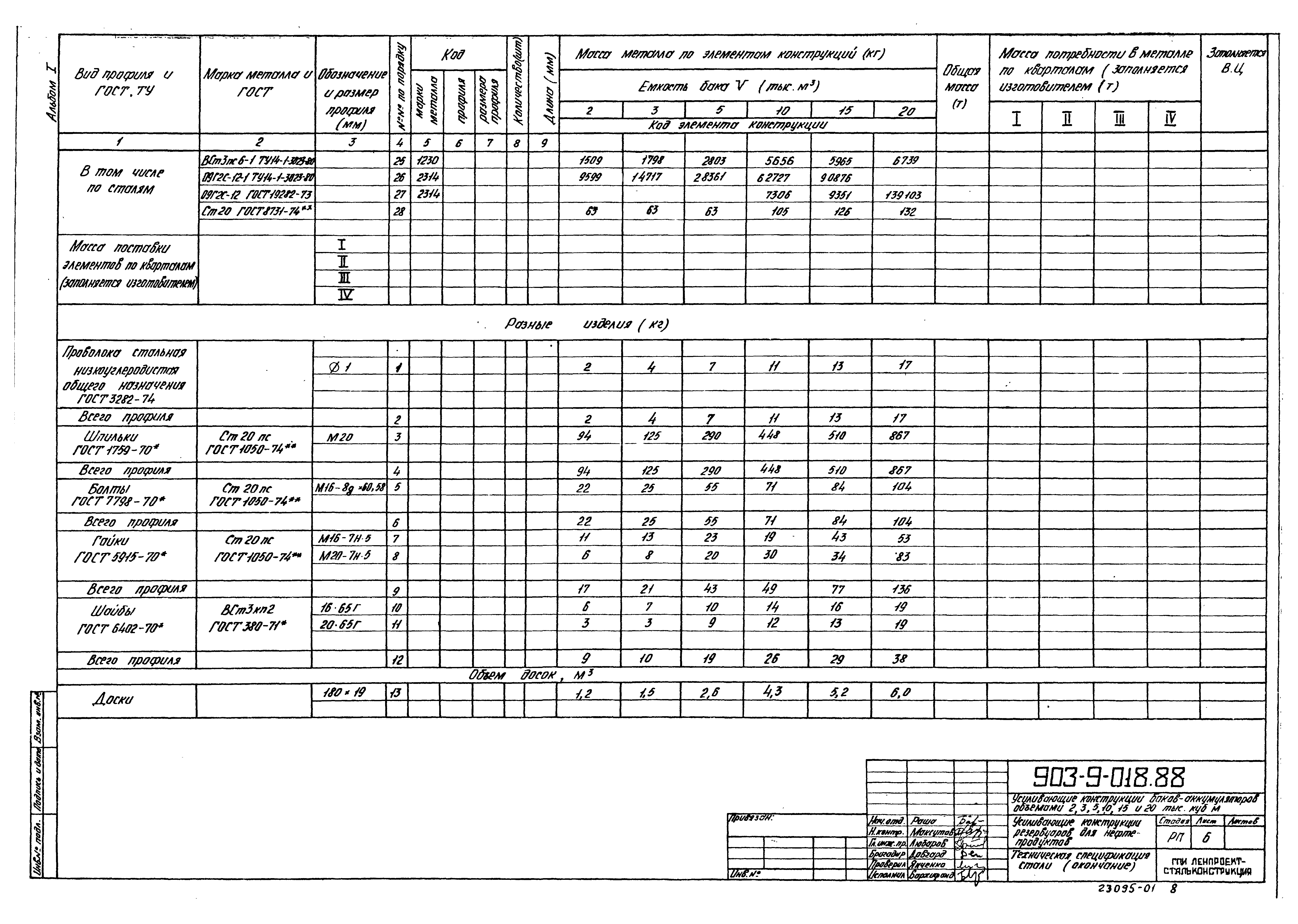

Техническая спецификация стали

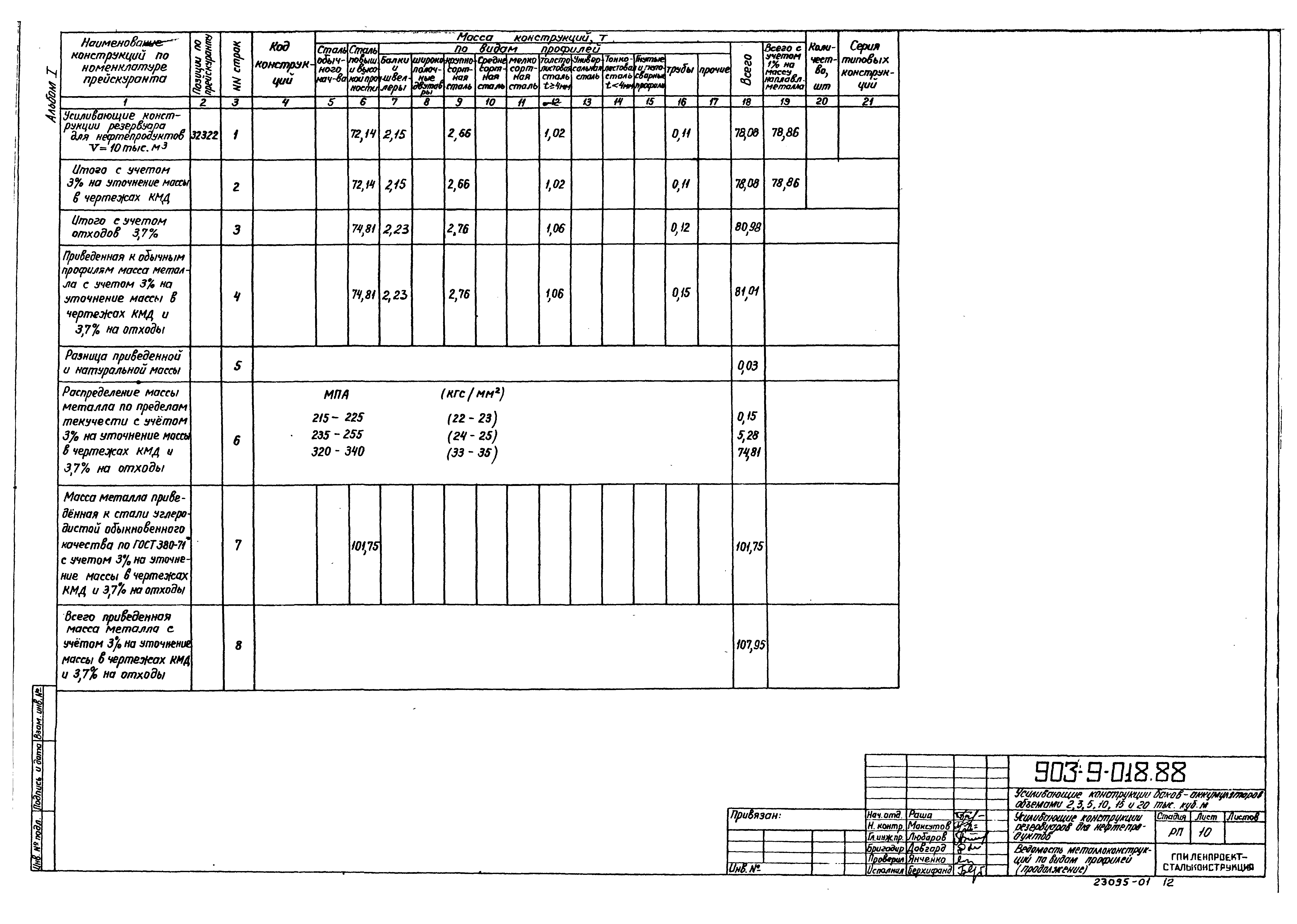

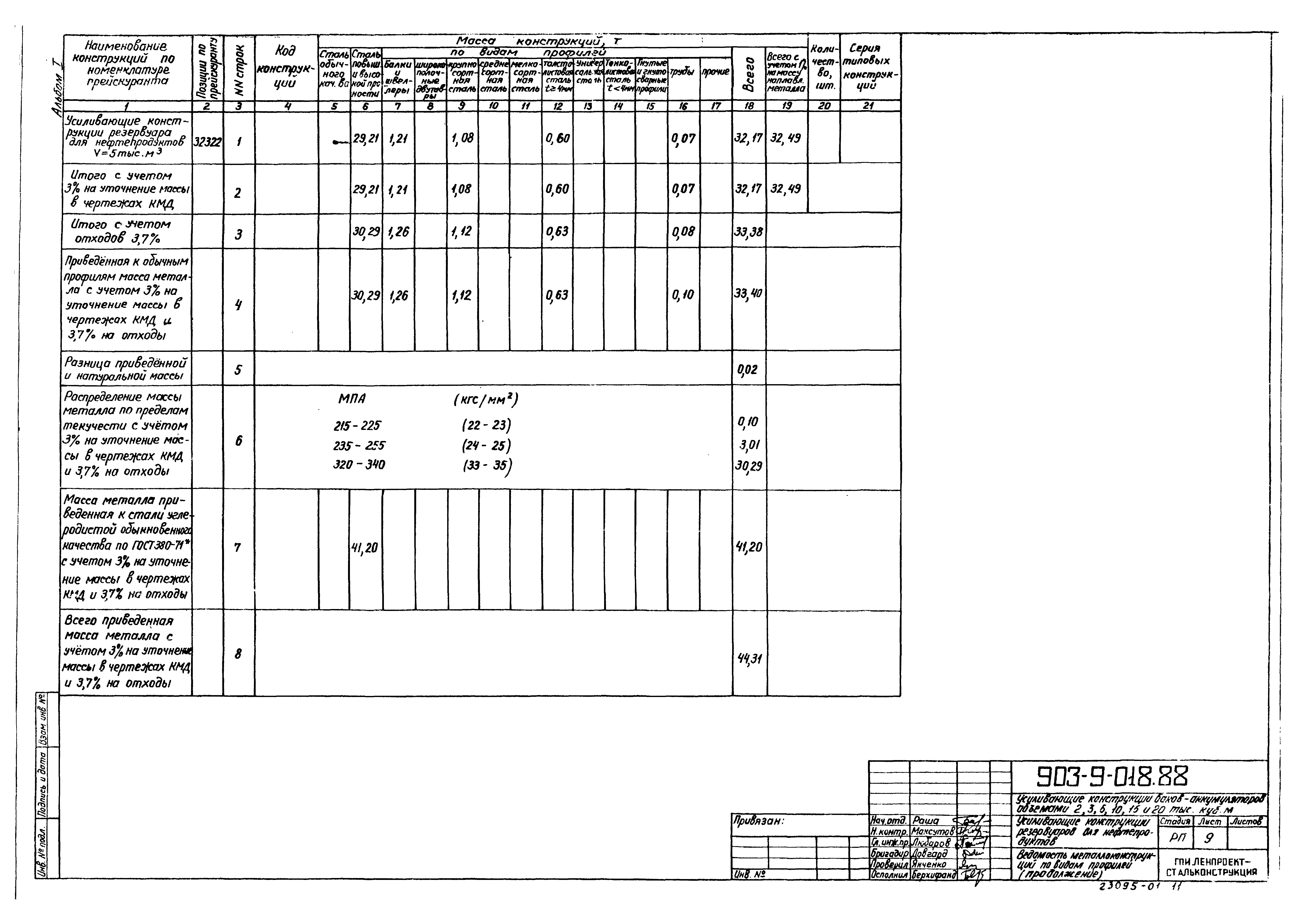

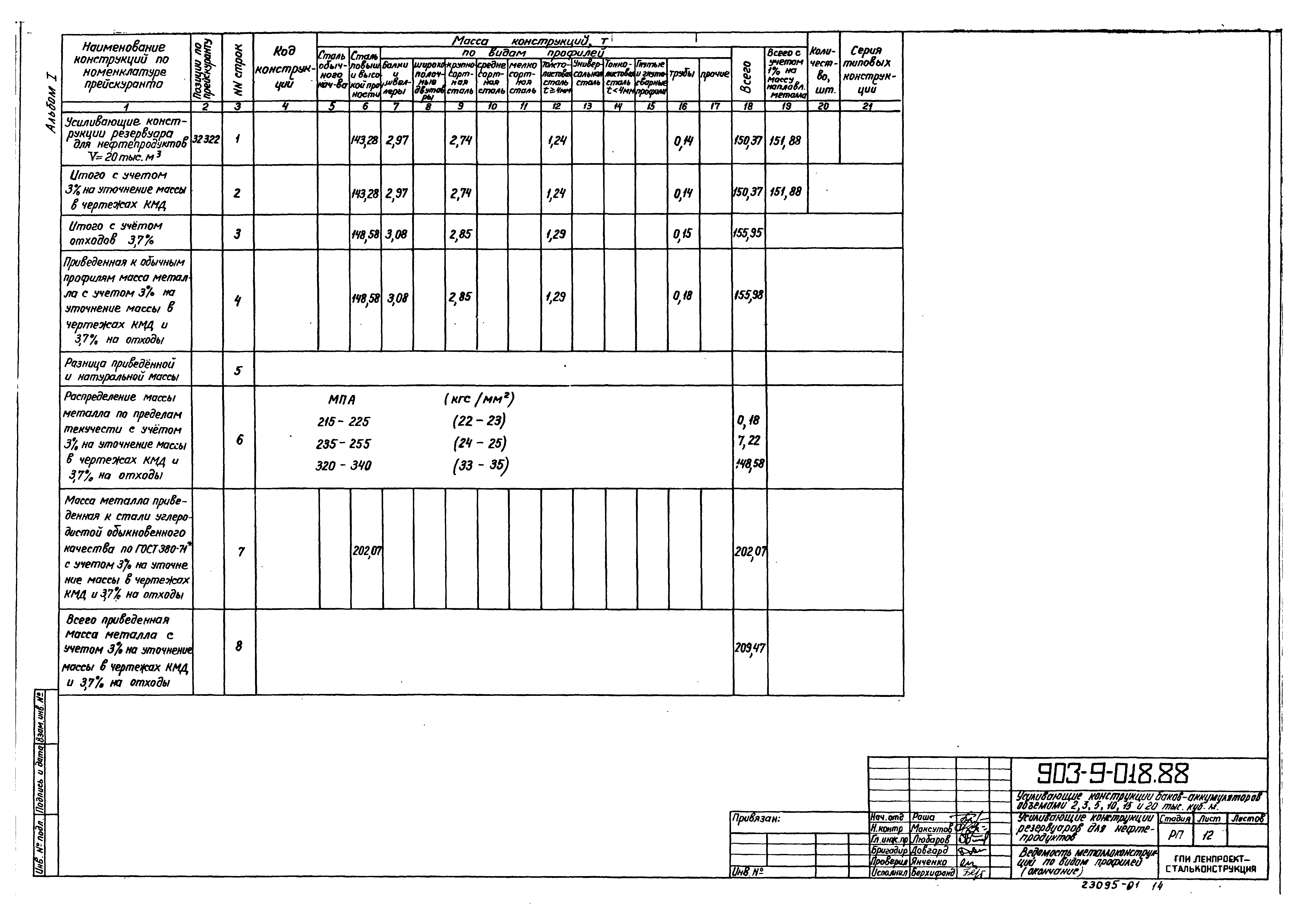

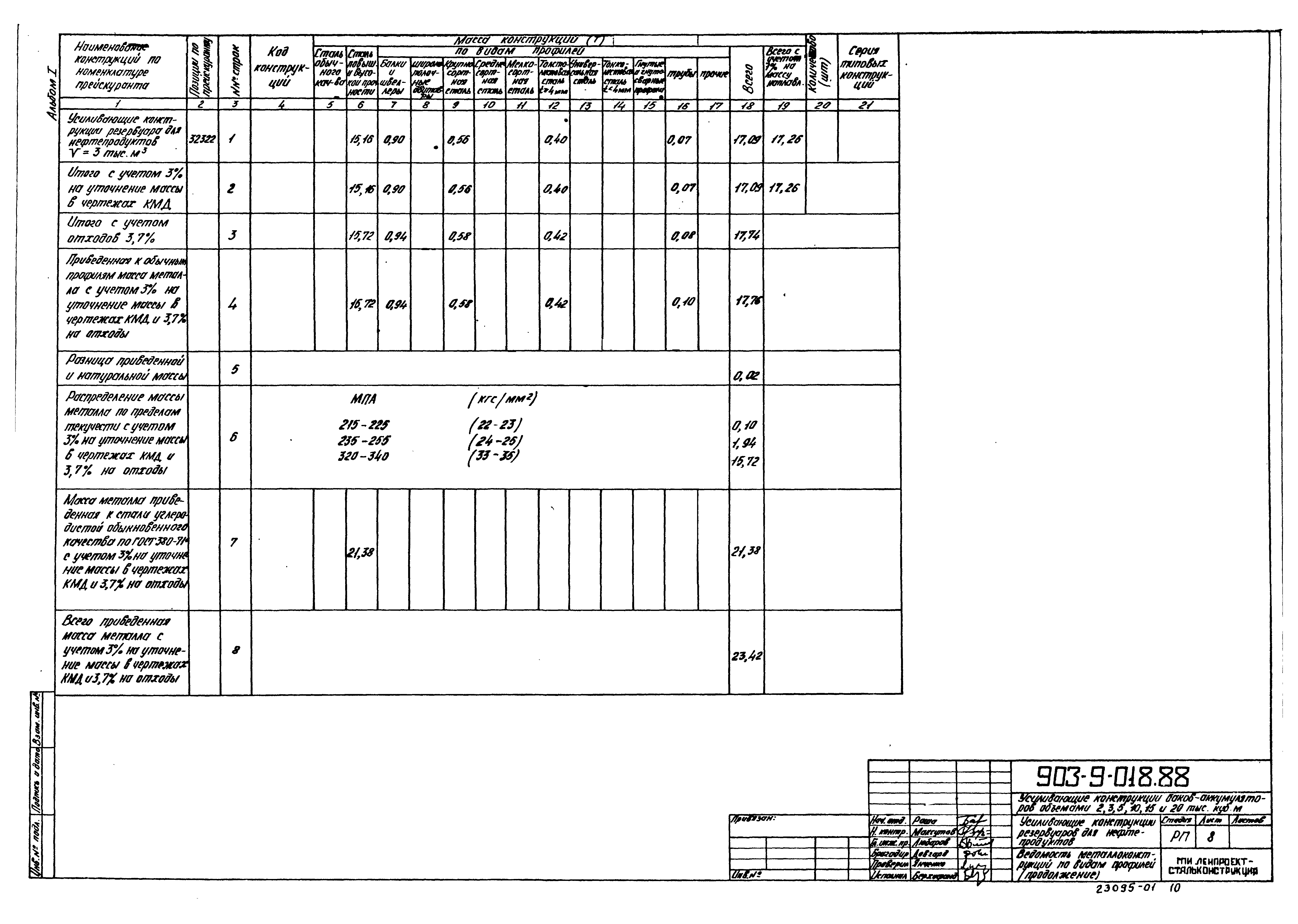

Ведомость металлоконструкций по видам профилей
Резервуар объемом 2 тыс. куб. м. Общий вид
Резервуар объемом 2 тыс. куб. м. Разрезы 1-1, 2-2, 3-3
Резервуар объемом 3 тыс. куб. м. Общий вид
Резервуар объемом 3 тыс. куб. м. Разрезы 1-1, 2-2, 3-3
Резервуар объемом 5 тыс. куб. м. Общий вид
Резервуар объемом 5 тыс. куб. м. Разрезы 1-1, 2-2, 3-3
Резервуар объемом 10 тыс. куб. м. Общий вид

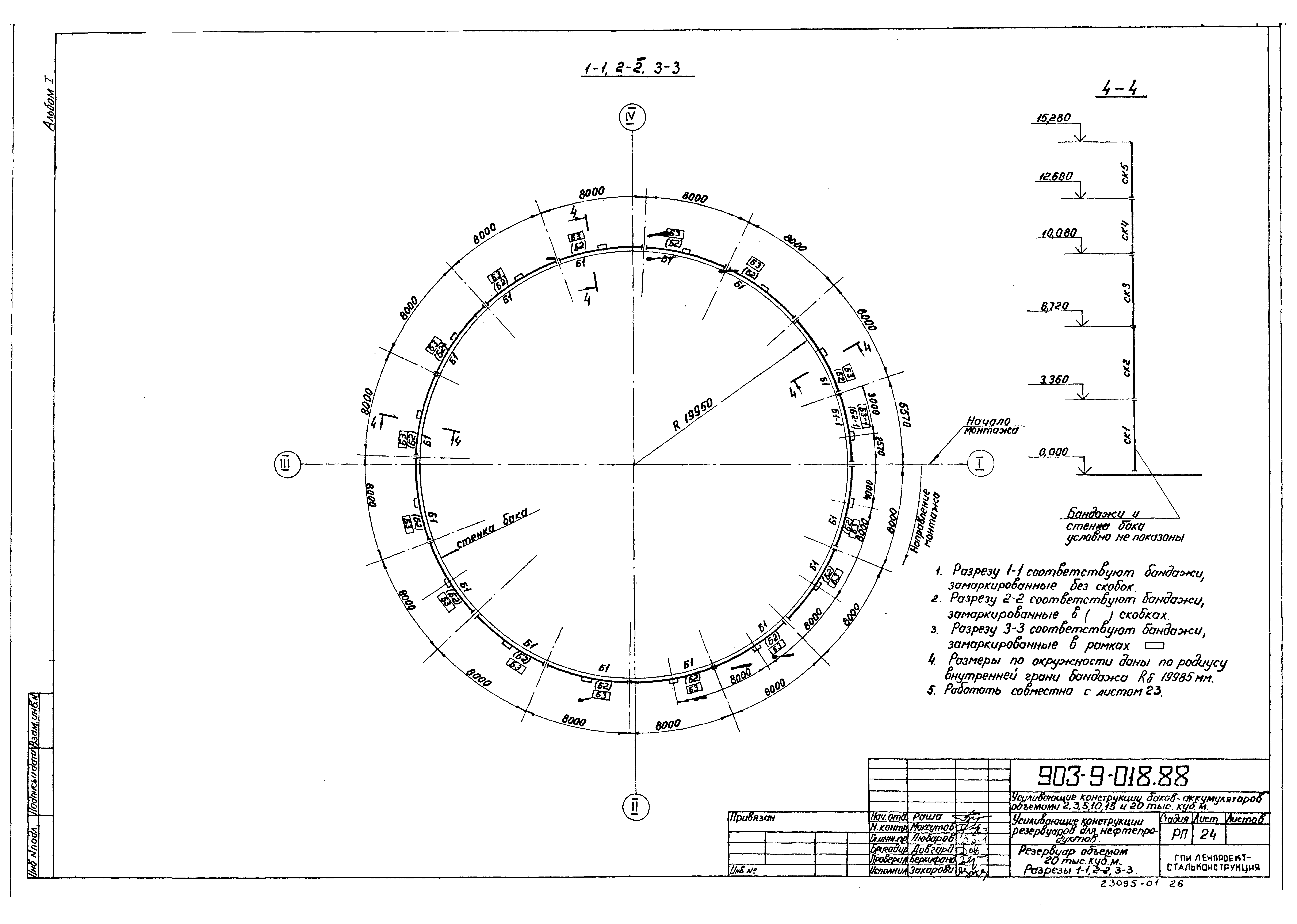

Резервуар объемом 10 тыс. куб. м. Разрезы 1-1, 2-2, 3-3
Резервуар объемом 15 тыс. куб. м. Общий вид

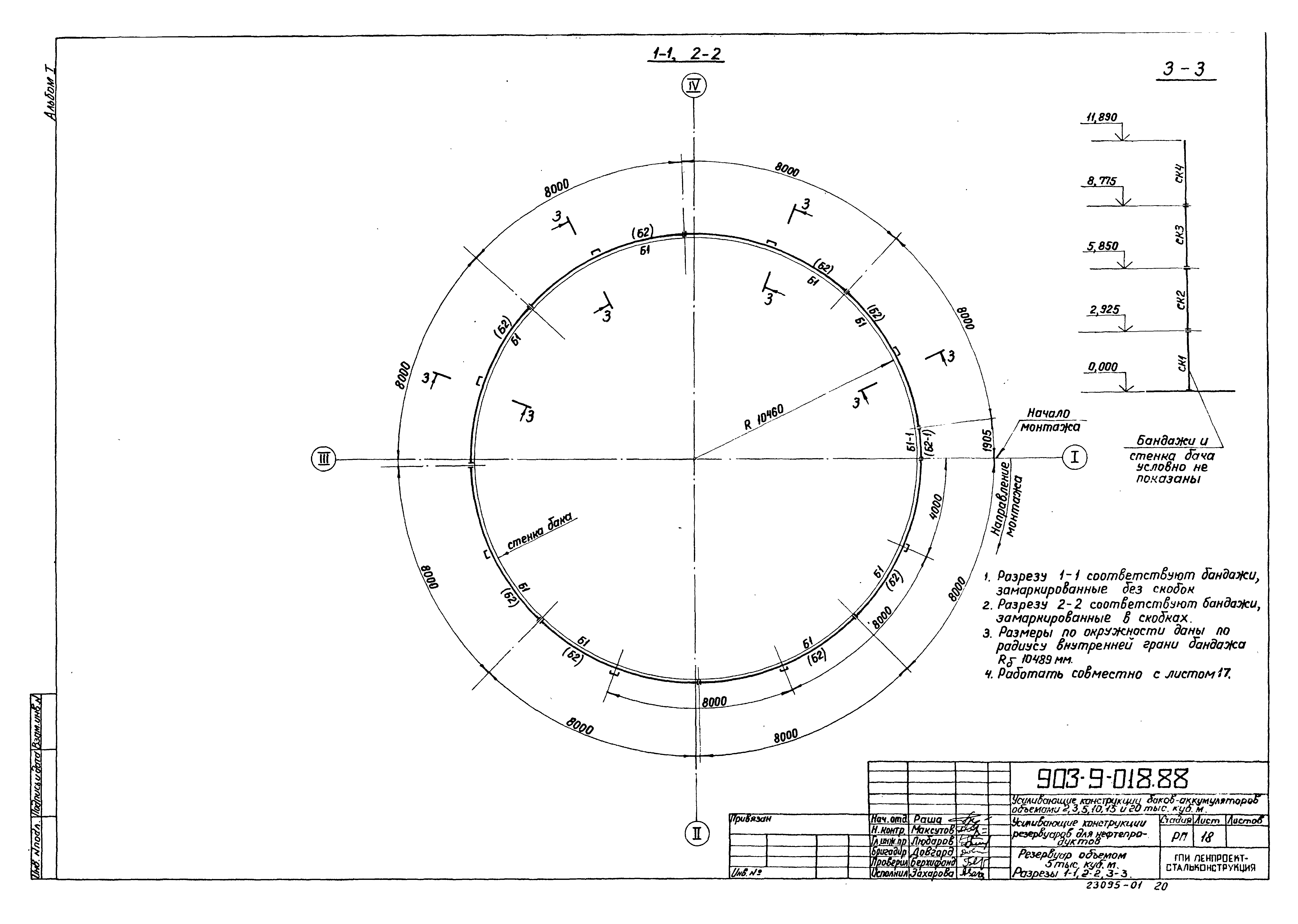

Резервуар объемом 15 тыс. куб. м. Разрезы 1-1, 2-2, 3-3
Резервуар объемом 20 тыс. куб. м. Общий вид

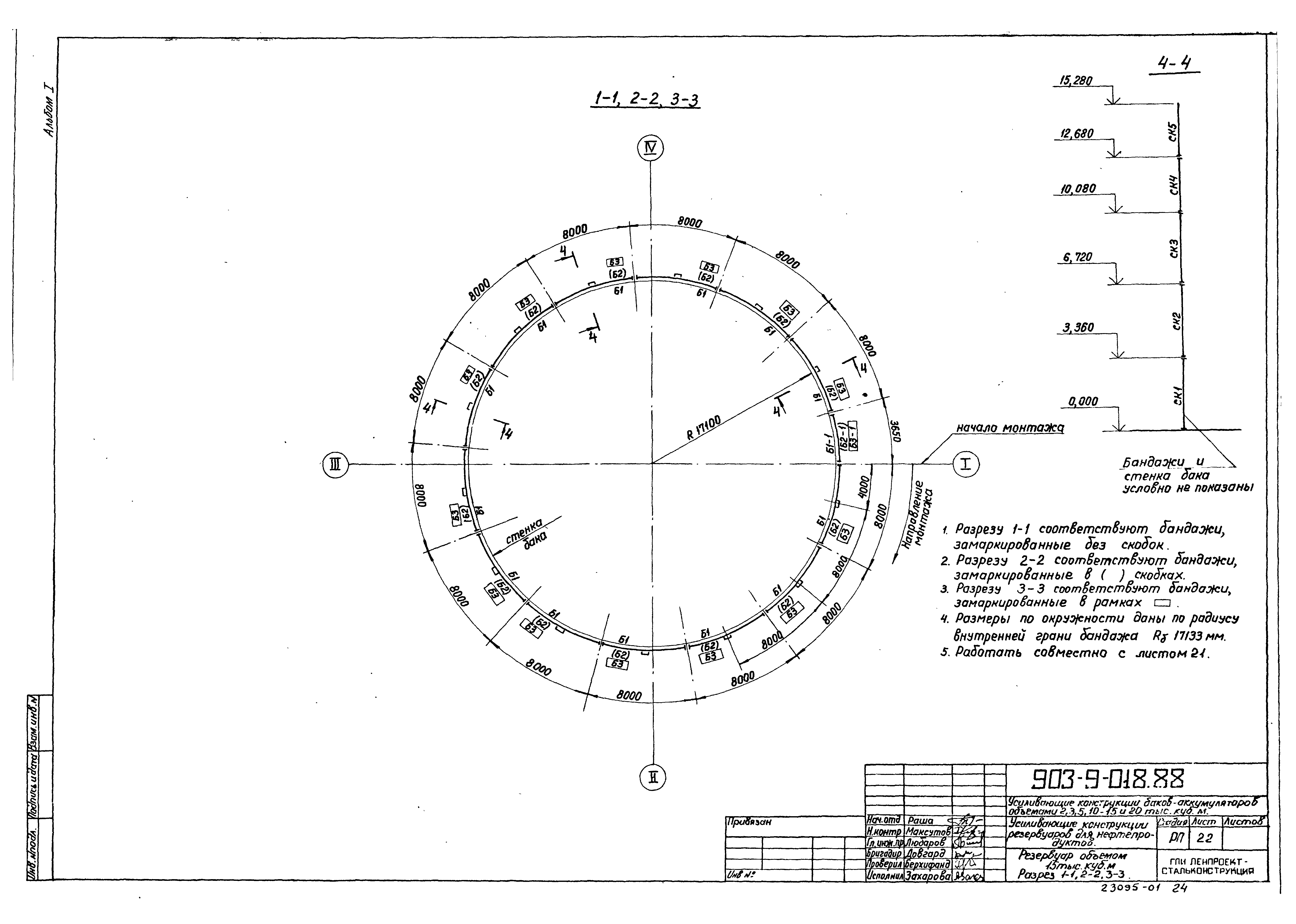

Резервуар объемом 20 тыс. куб. м. Разрезы 1-1, 2-2, 3-3

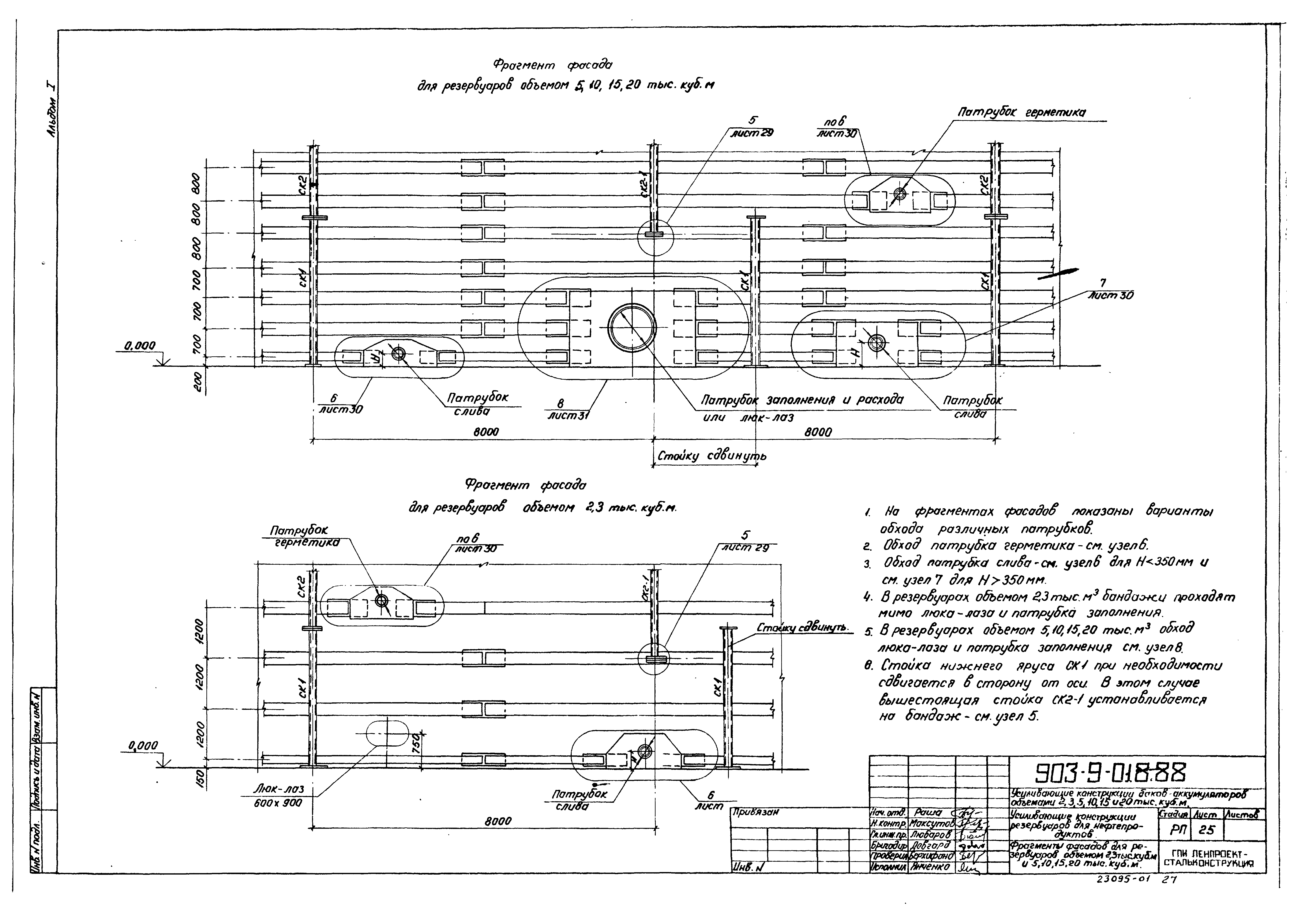

Фрагменты резервуаров объемом 2, 3 тыс. куб. м и 5, 10, 15, 20 тыс. куб. м

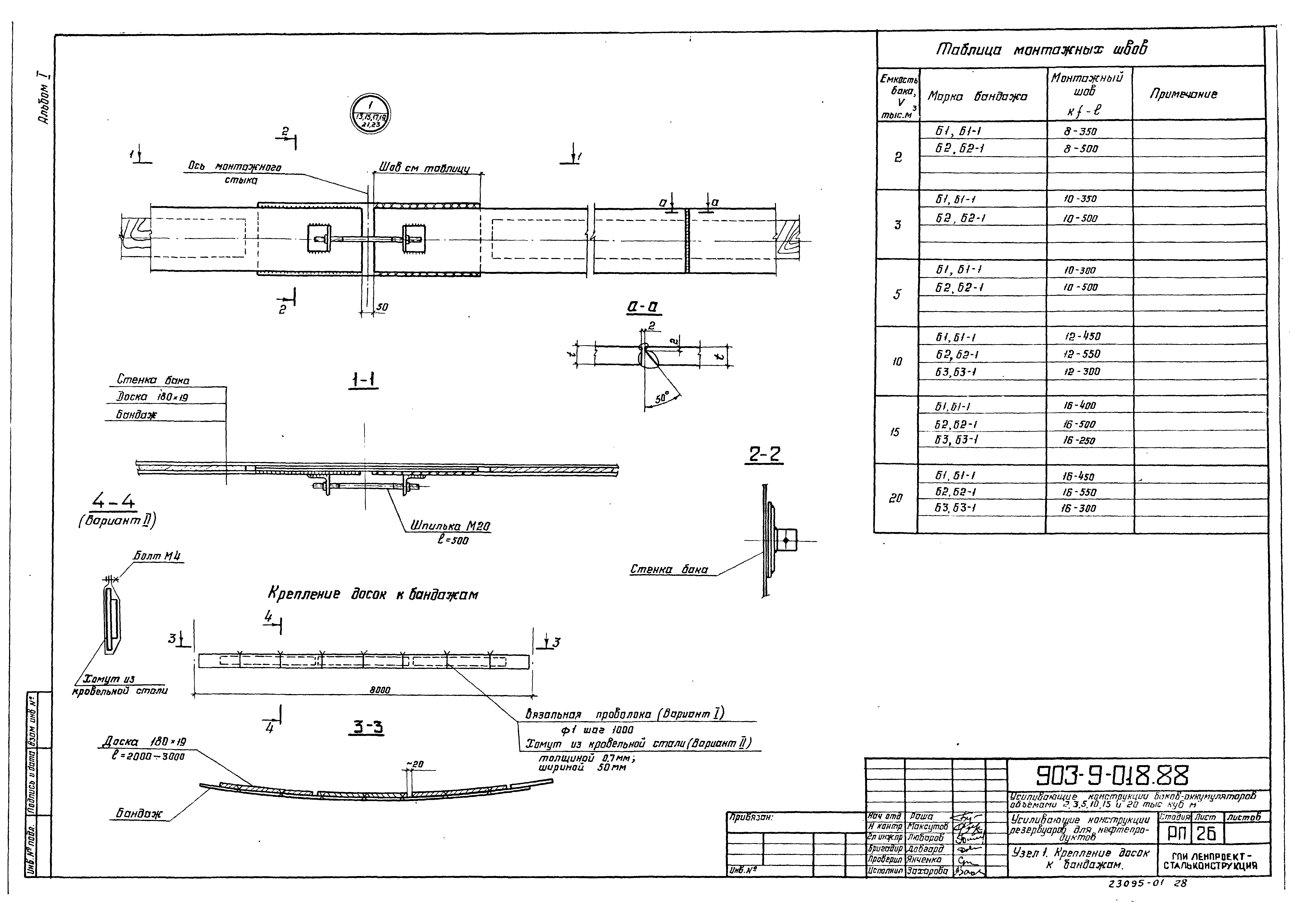

Узел 1. Крепление досок к бандажам

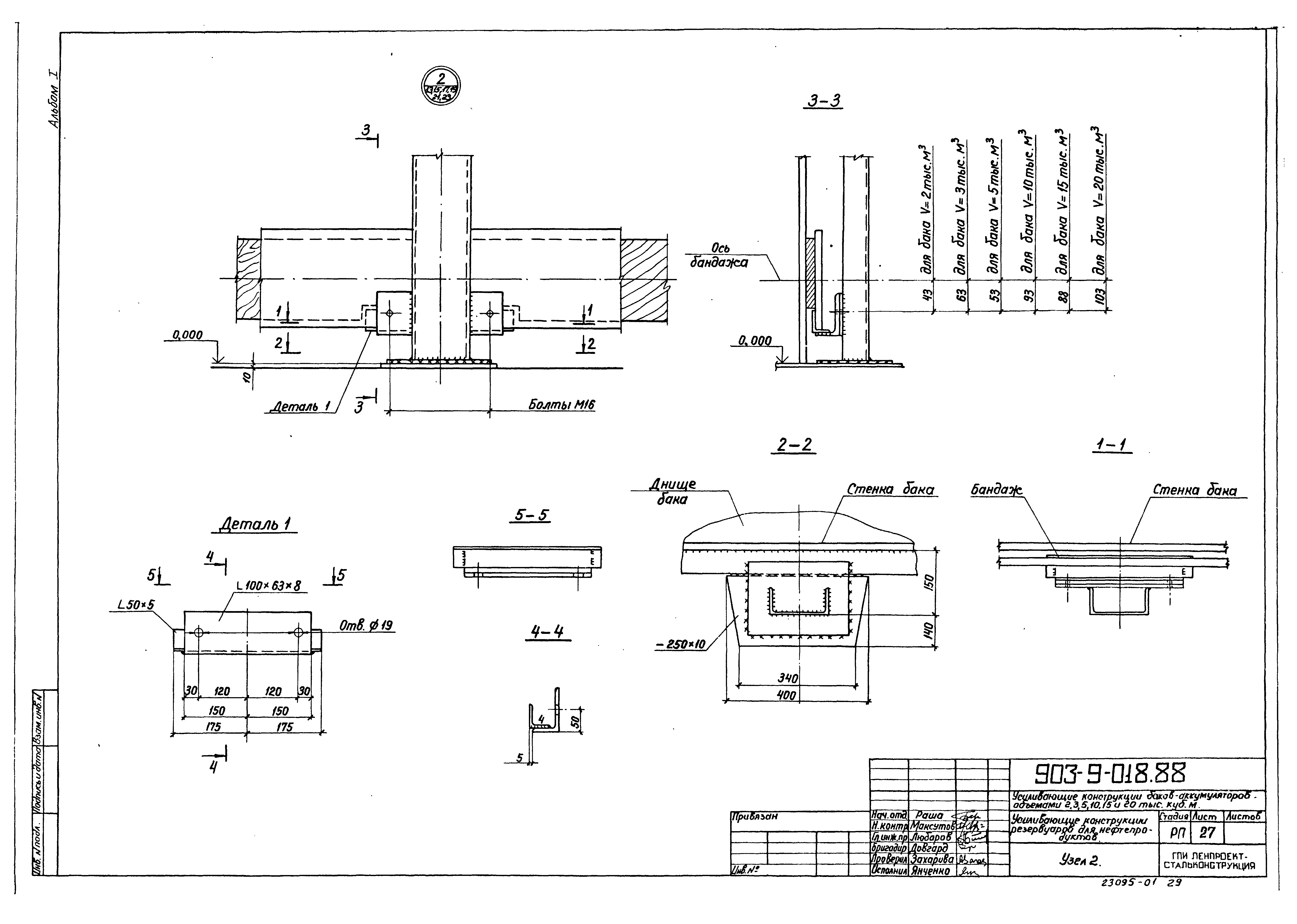

Узел 2

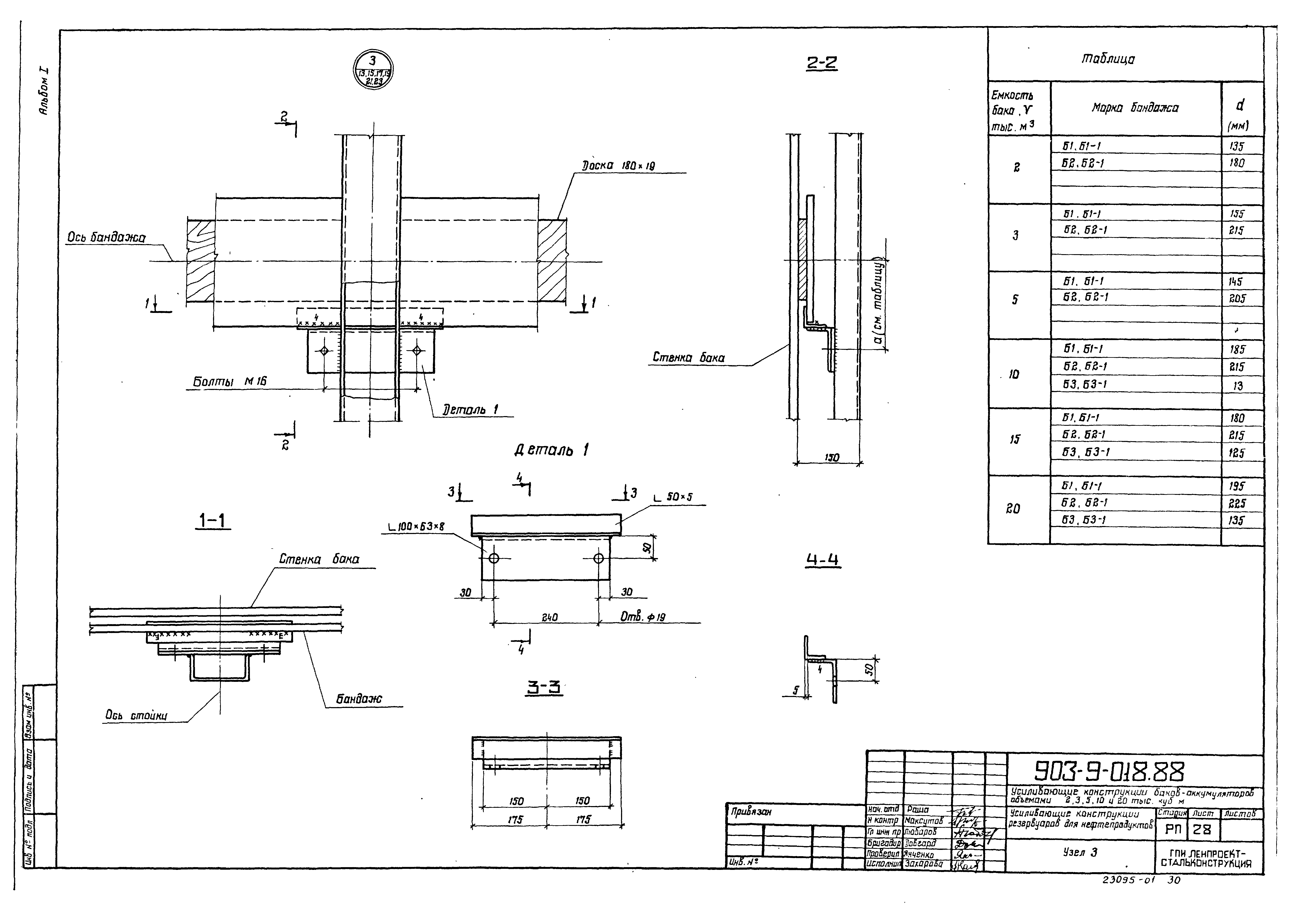

Узел 3

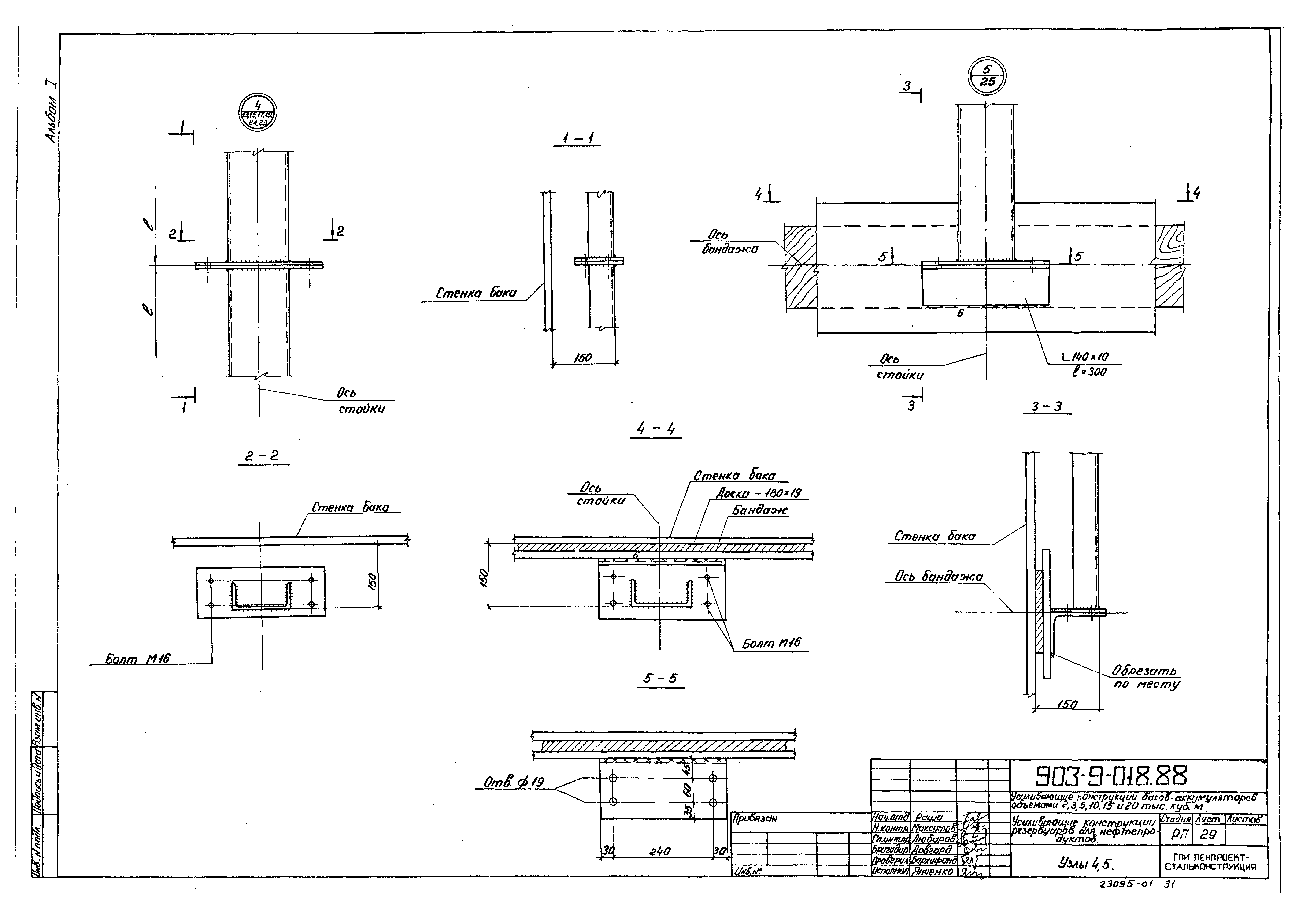

Узлы 4, 5

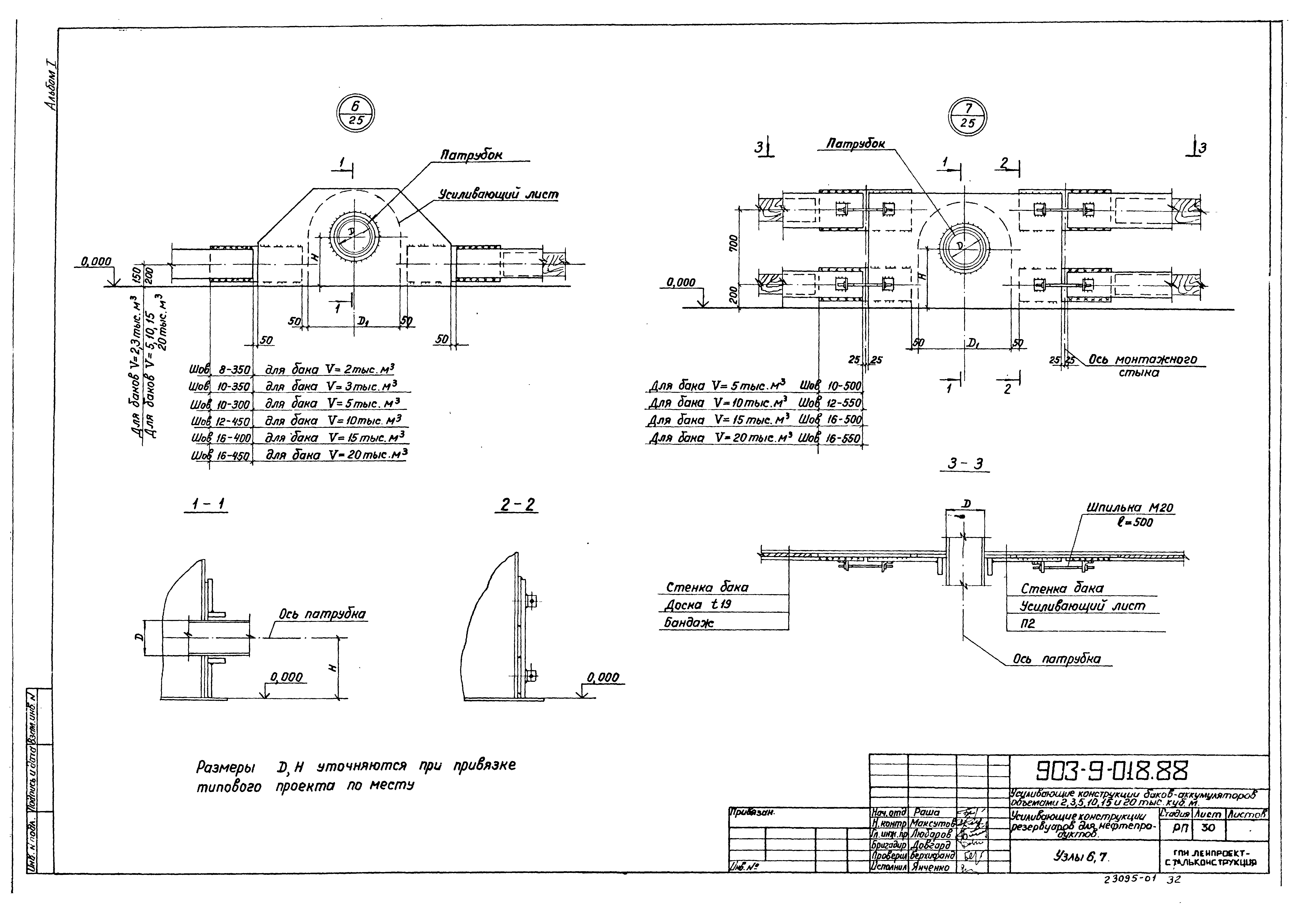

Узлы 6, 7

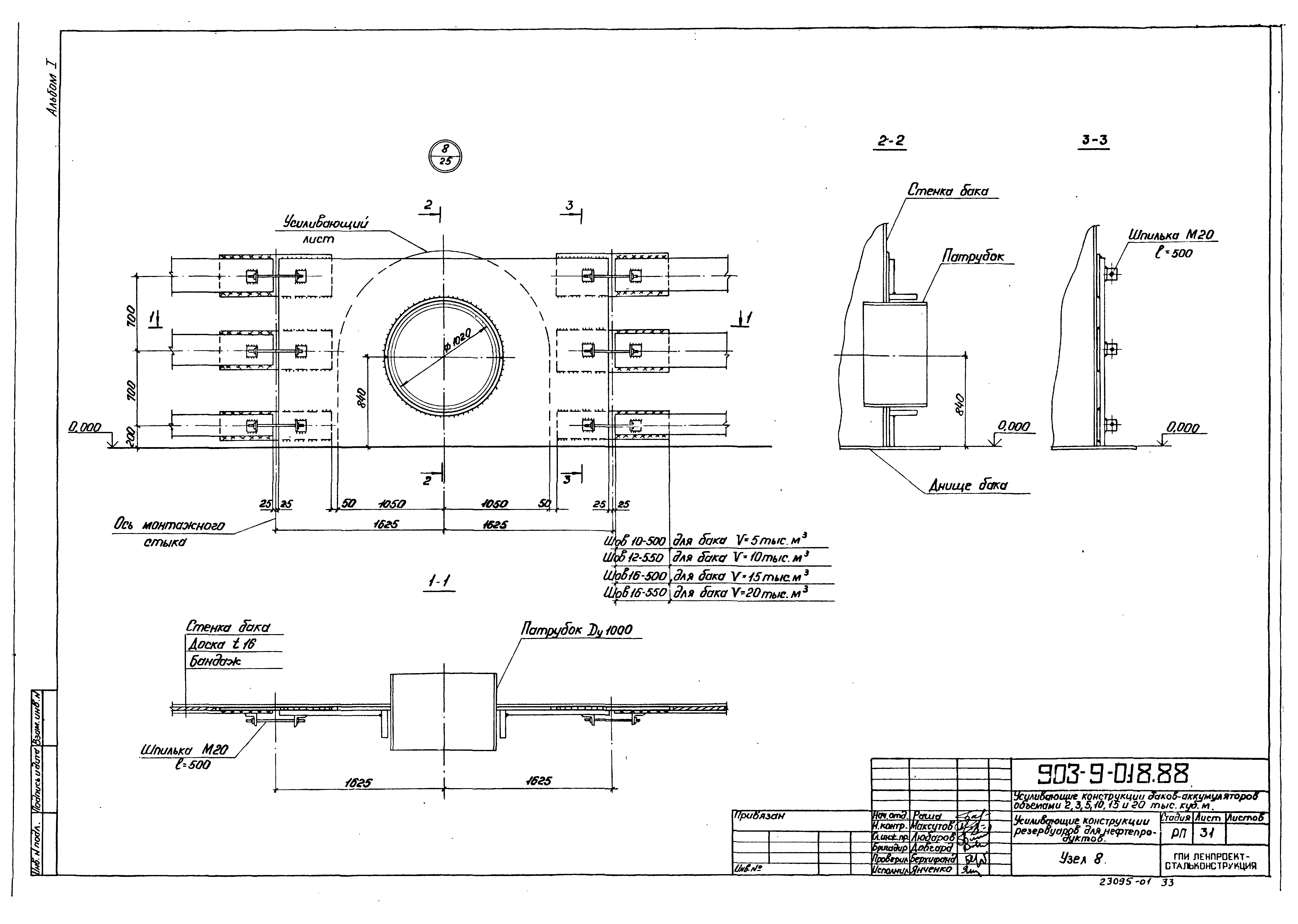

Узел 8

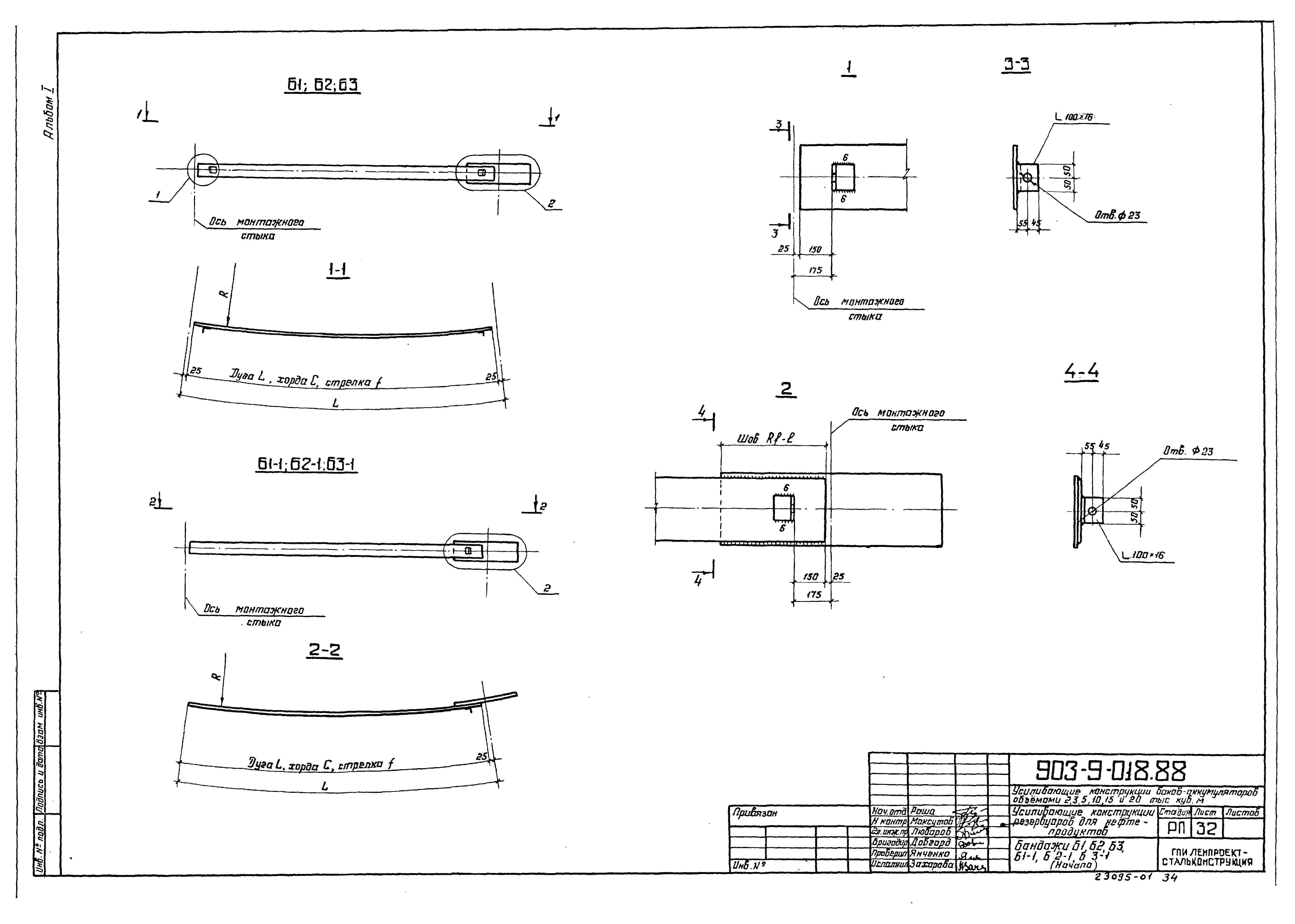

Бандажи Б1, Б2, Б3, Б1-1, Б2-1, Б3-1

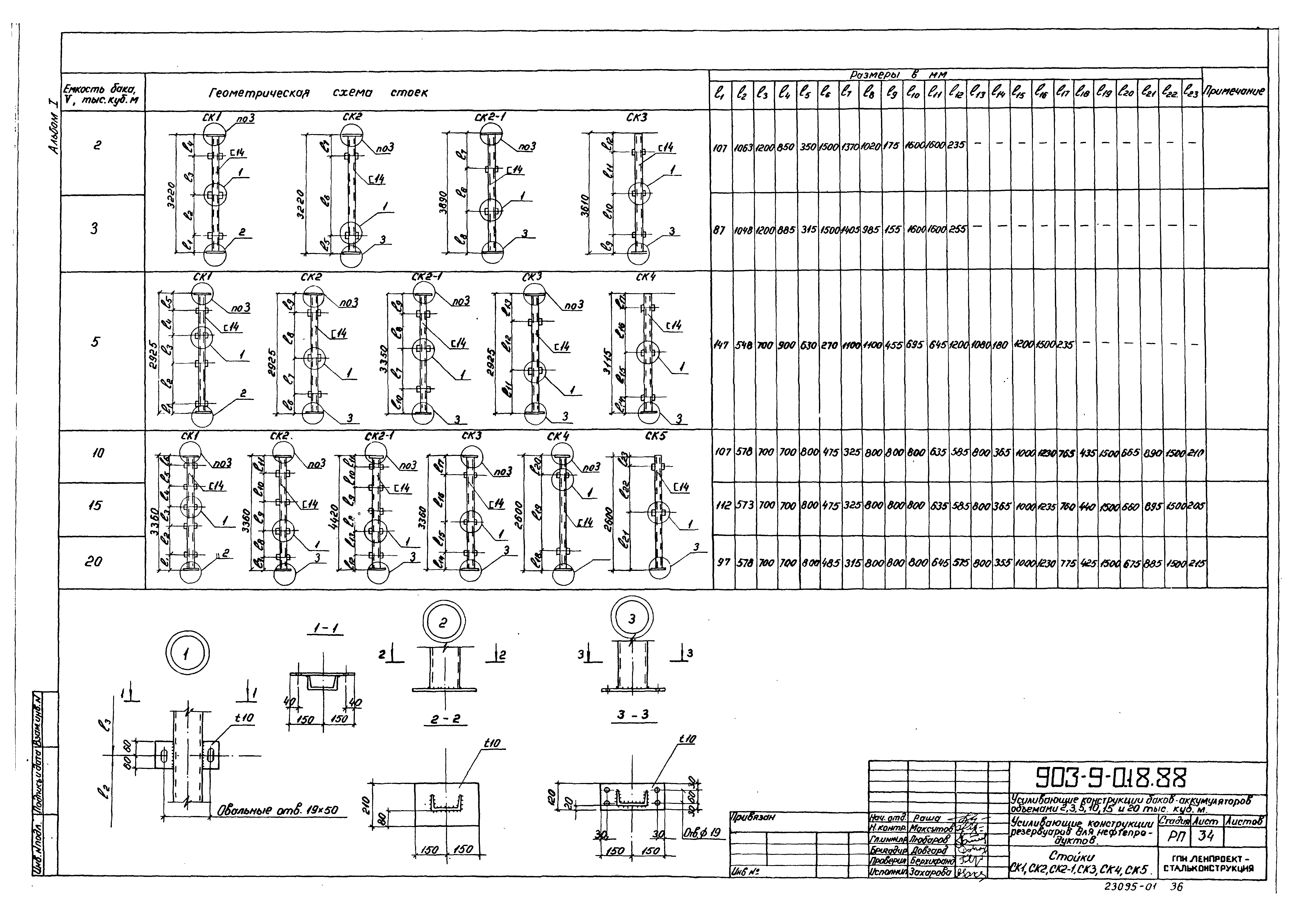

Стойки СК1, СК2, СК2-1, СК3, СК4, СК5

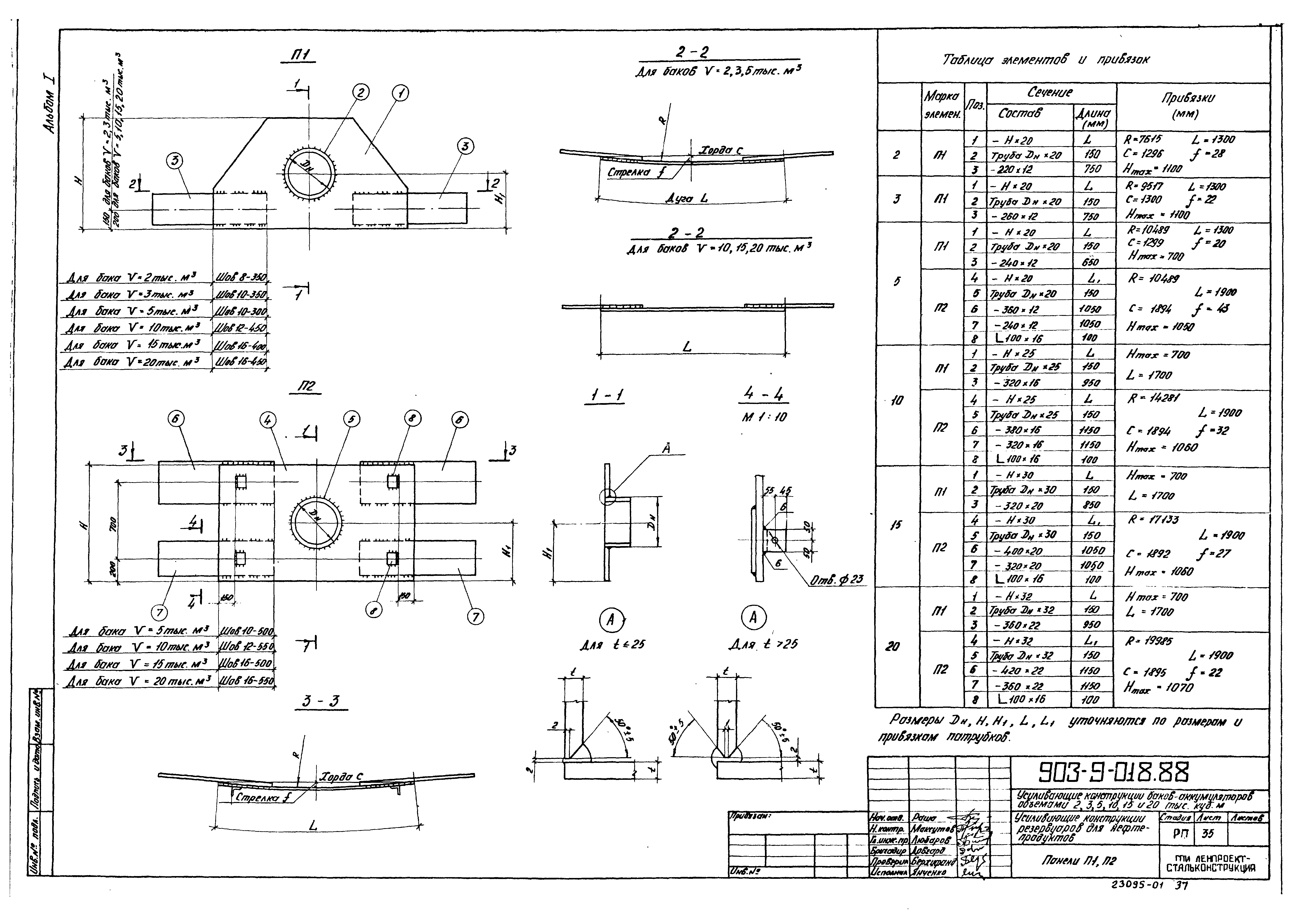

Панели П1, П2

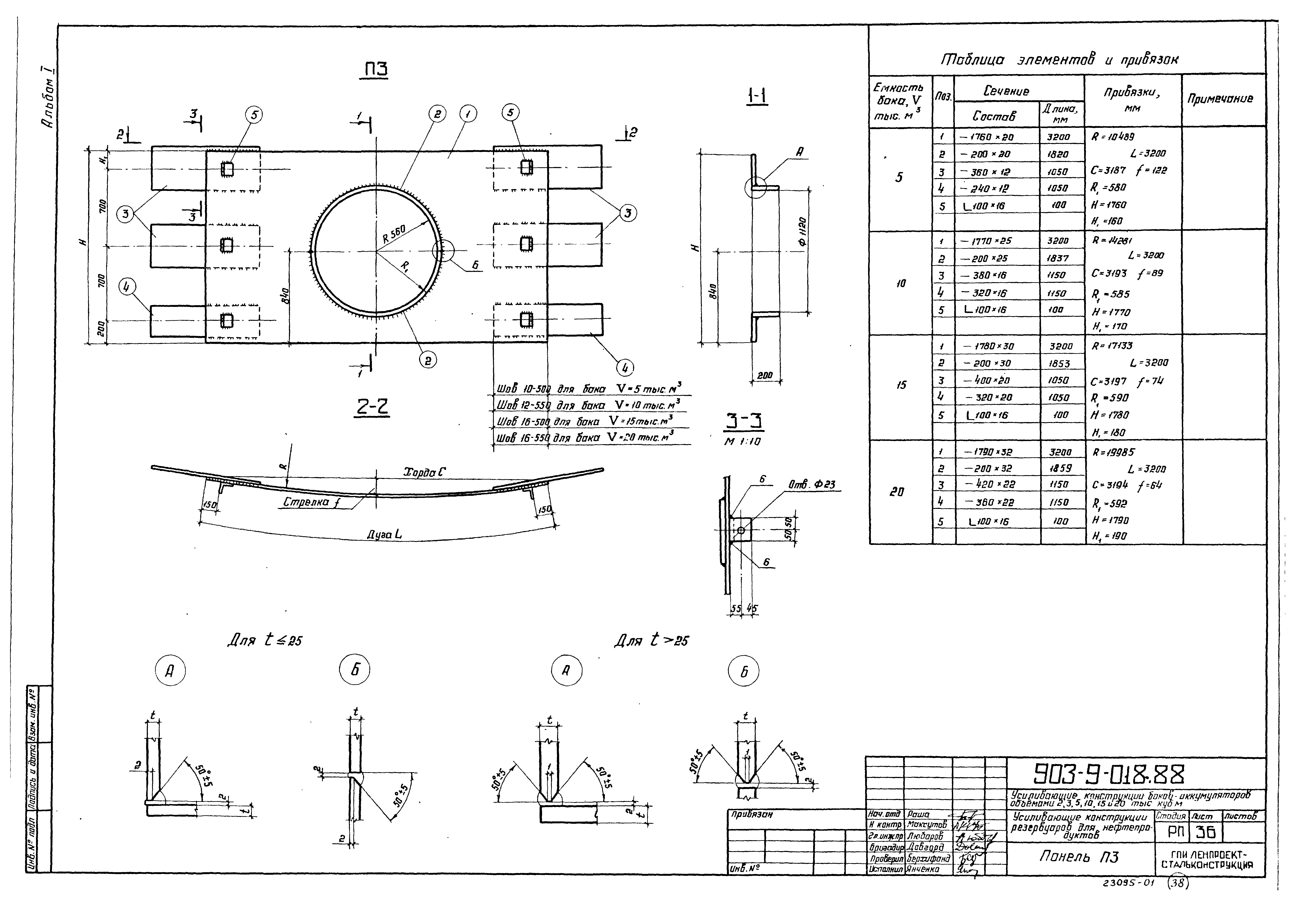

Панель П3
Разработан: ГПИ Ленпроектстальконструкция
Утверждён:15.09.1987 Минэнерго СССР (USSR Minenergo )
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Здания и сооружения разные
