Серия 1.133.1-7

Выпуск 2-2. Легкобетонные блоки для стен толщиной 500 мм. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.133.1-7
Обозначение англ:	Series 1.133.1-7
Статус:	не действует
Название рус.:	Выпуск 2-2. Легкобетонные блоки для стен толщиной 500 мм. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999

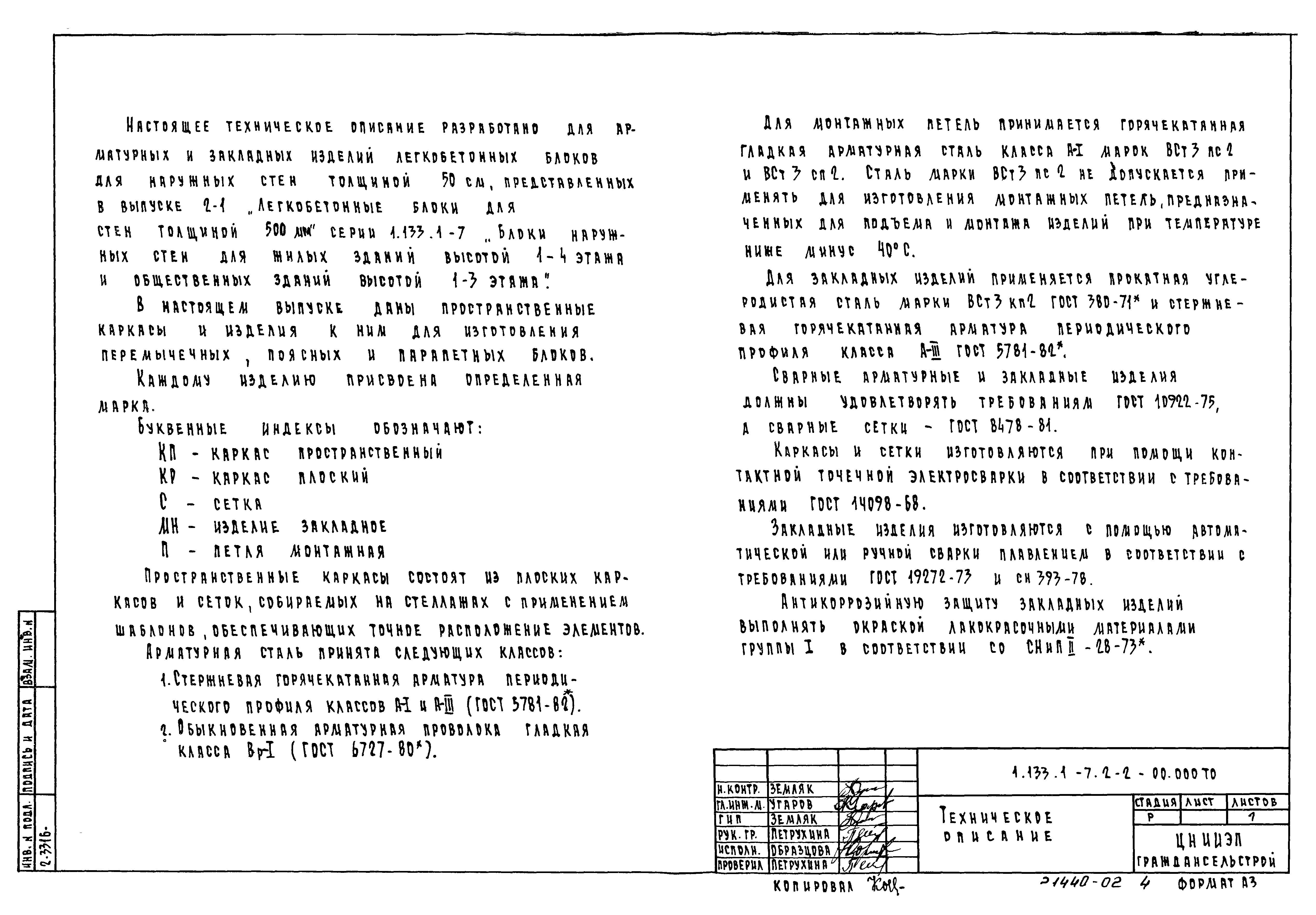

Область применения:	В настоящем выпуске даны пространственные каркасы и изделия к ним для изготовления перемычечных, поясных и парапетных блоков

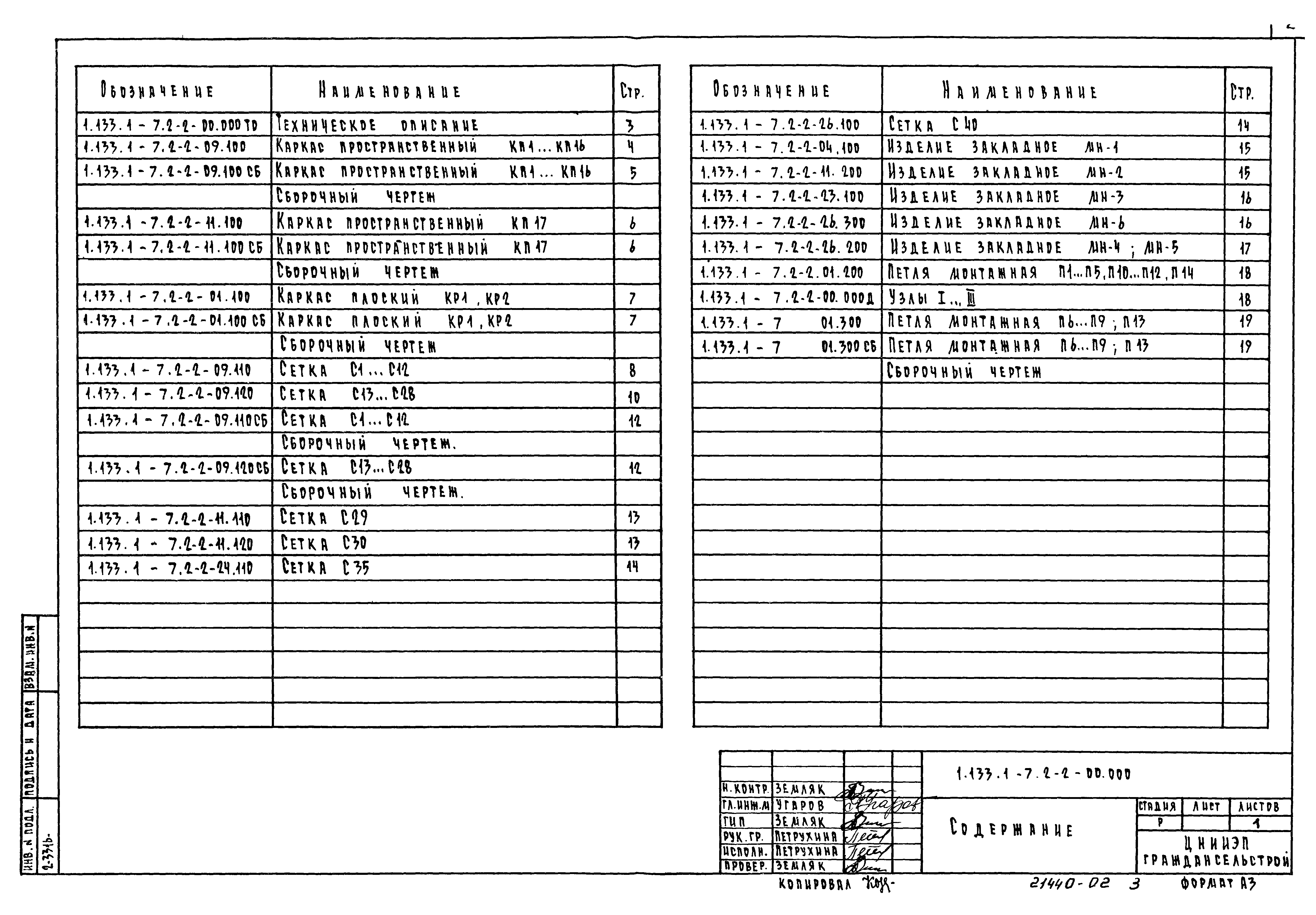

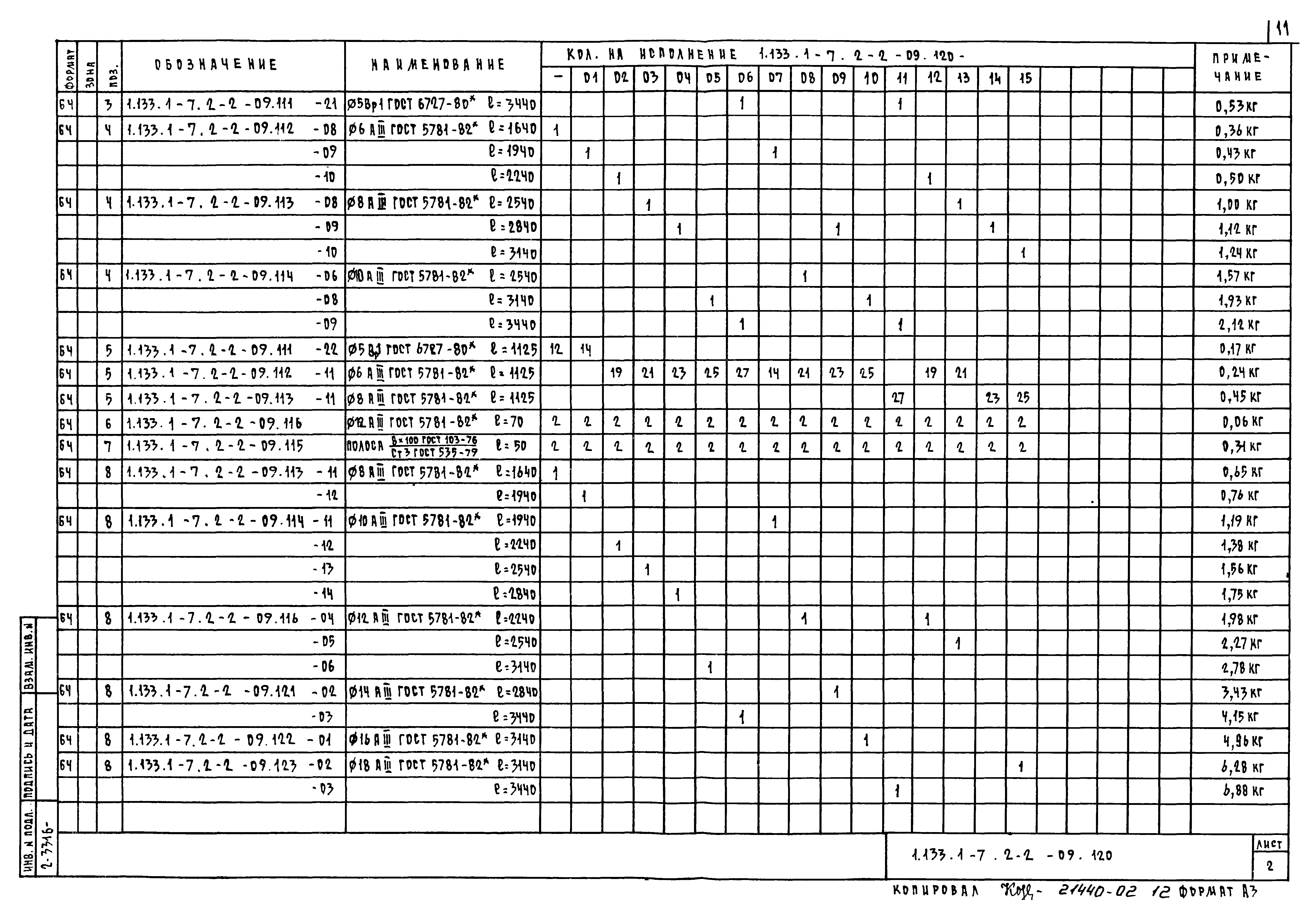

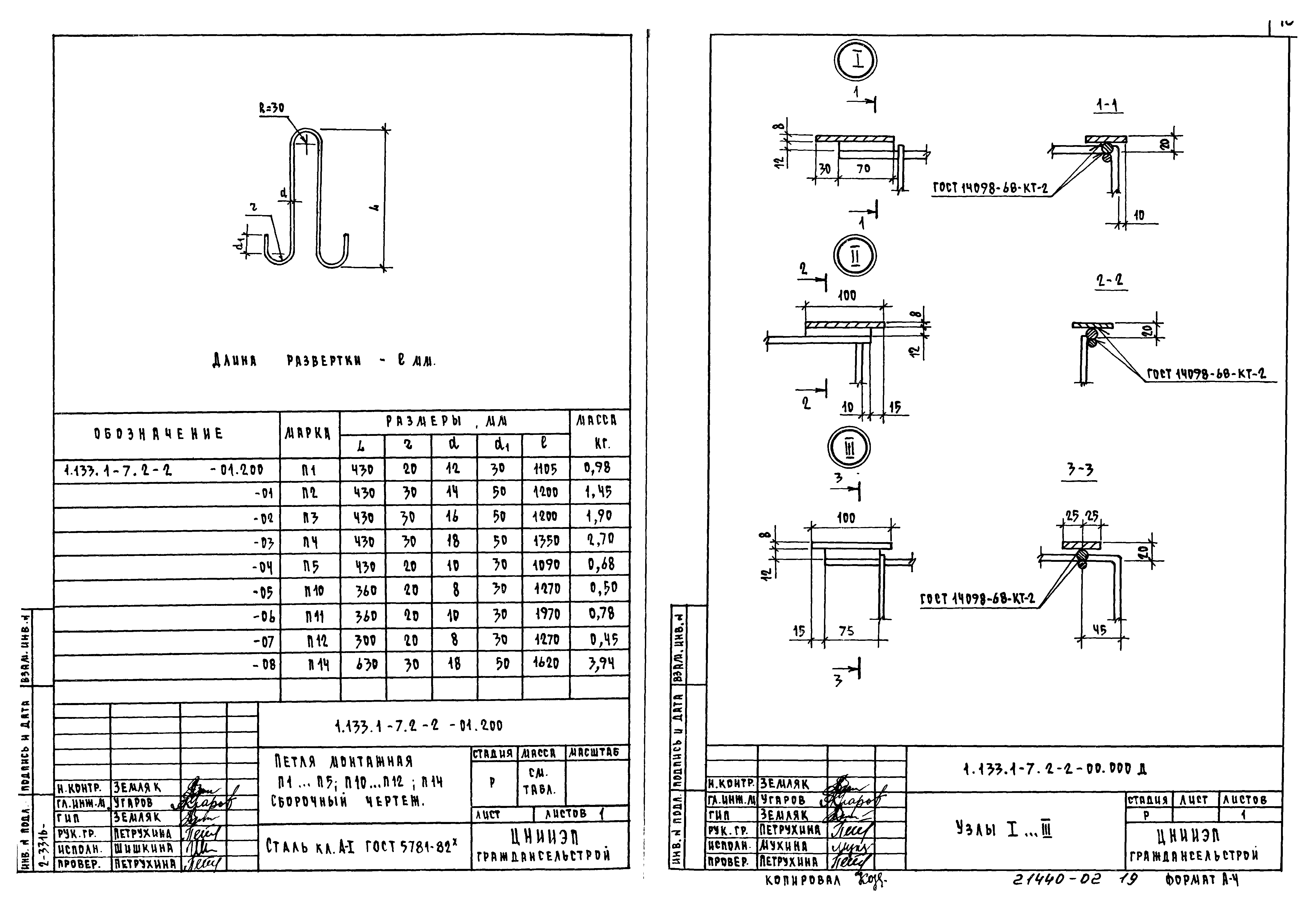

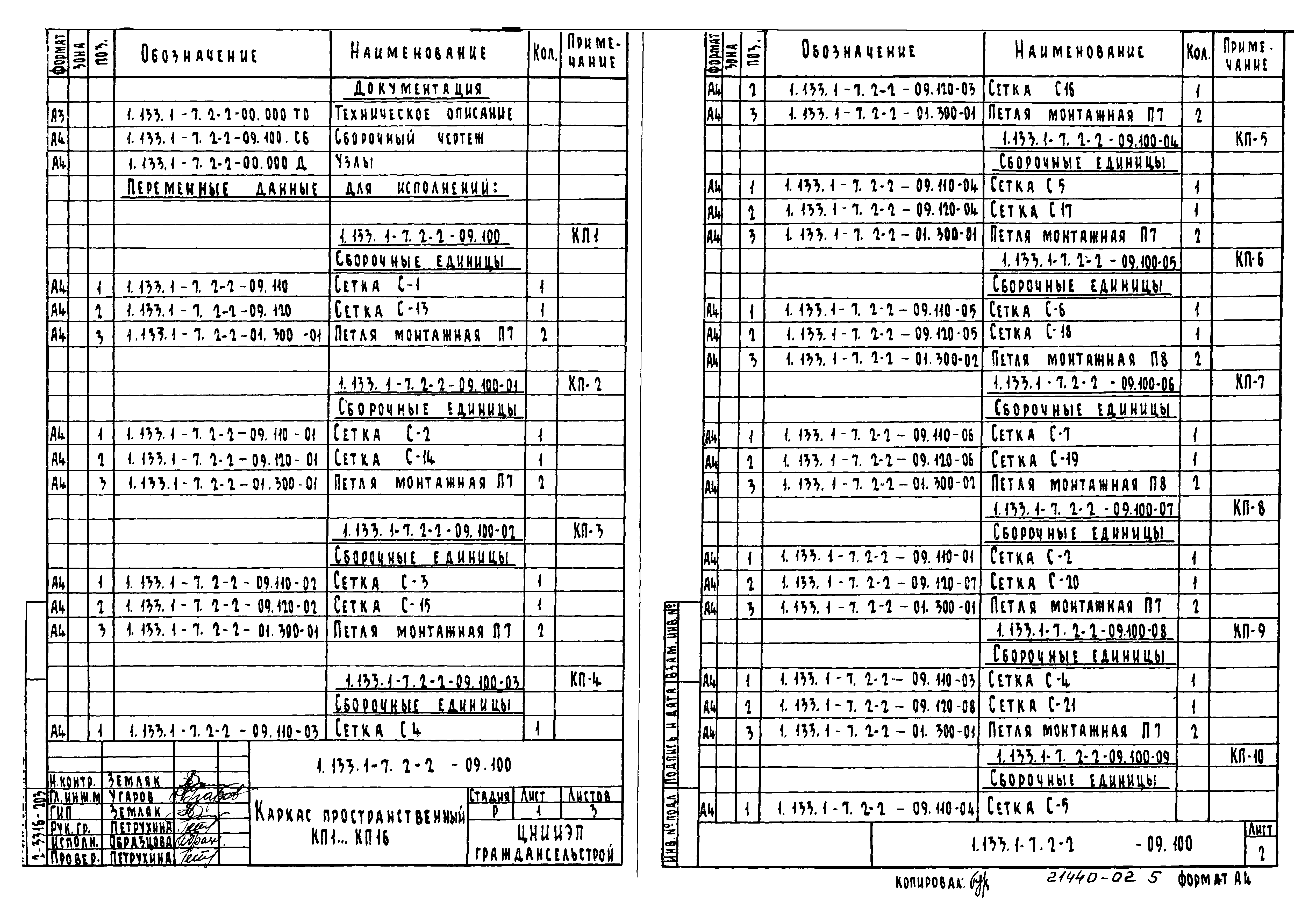

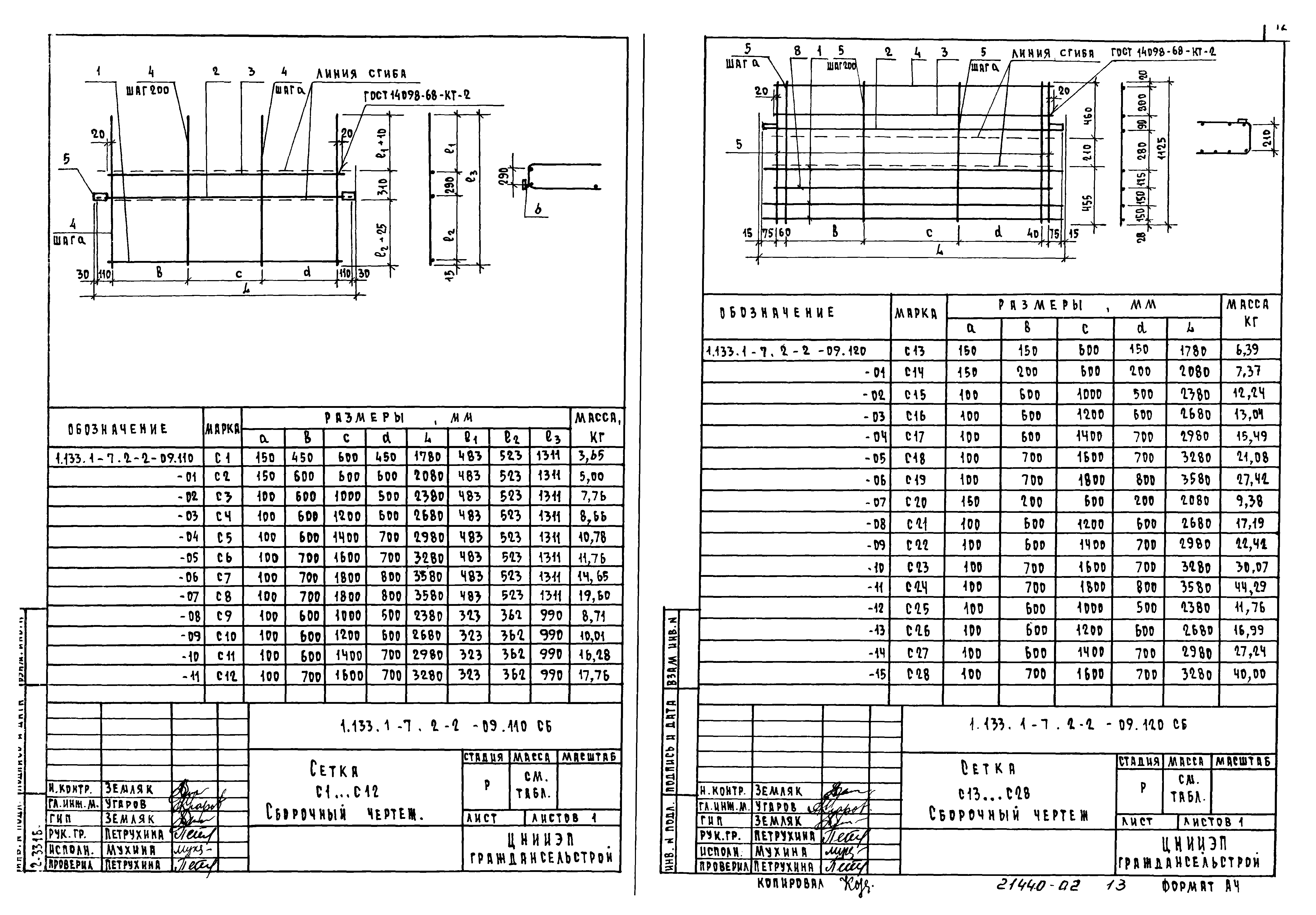

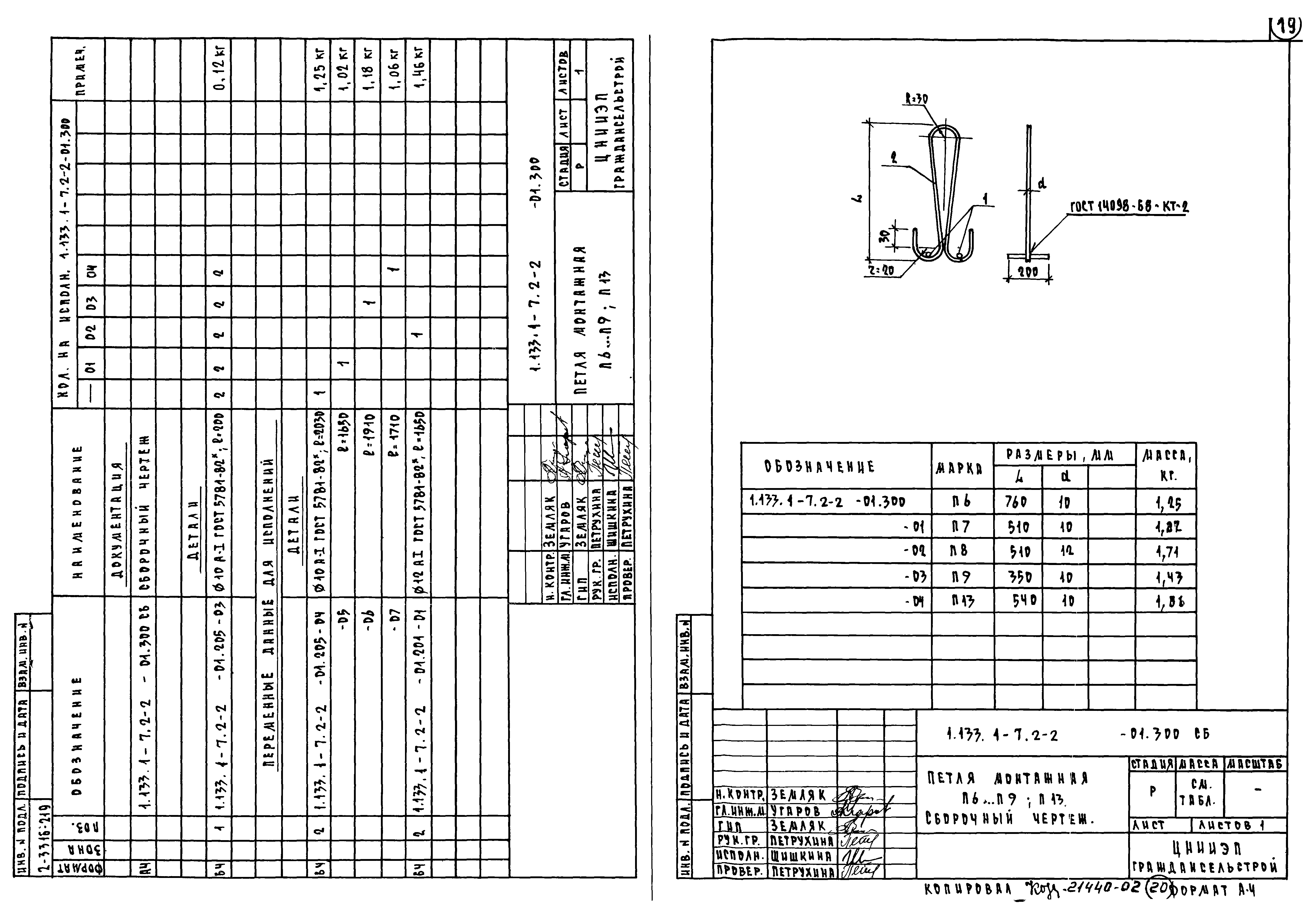

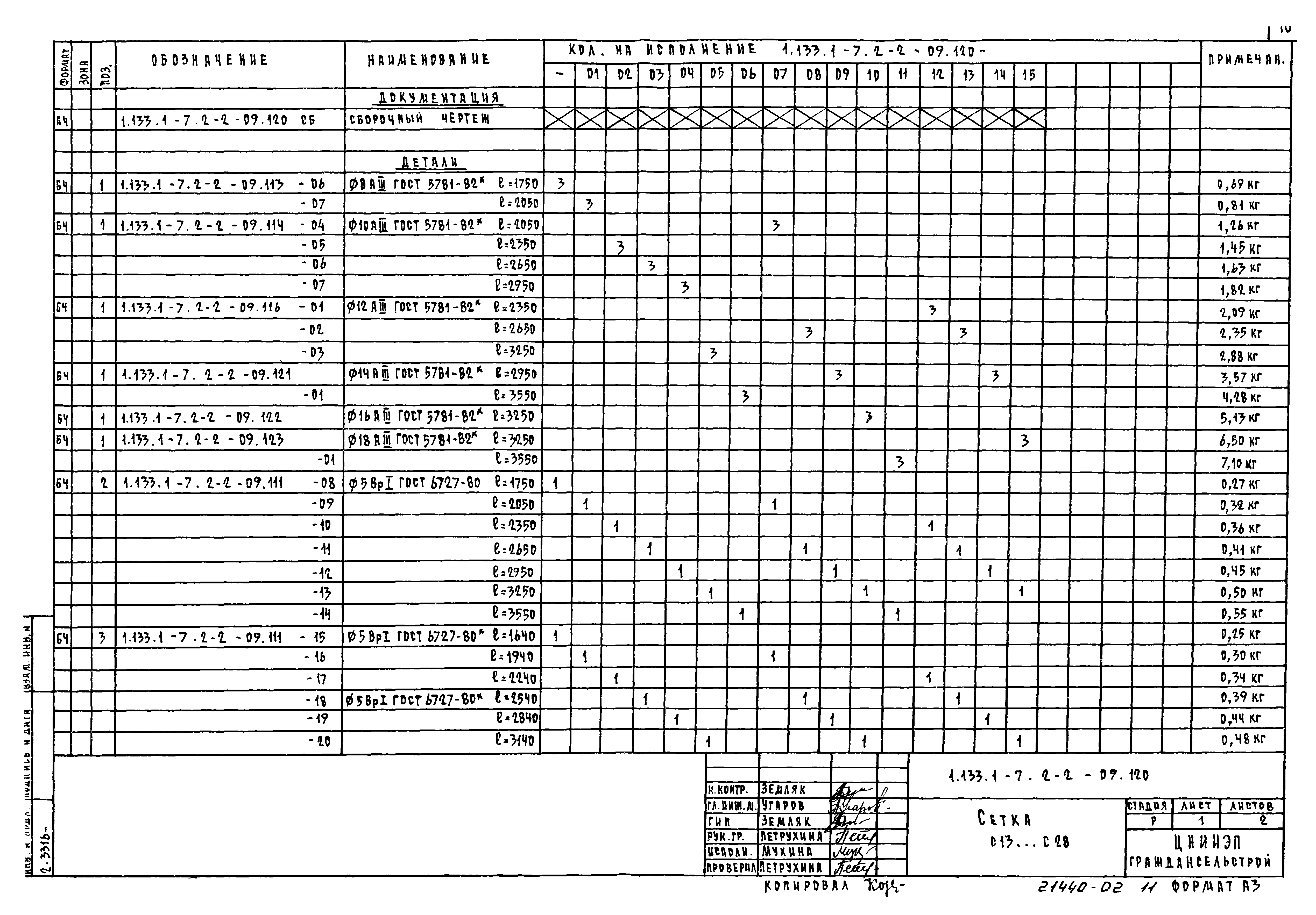

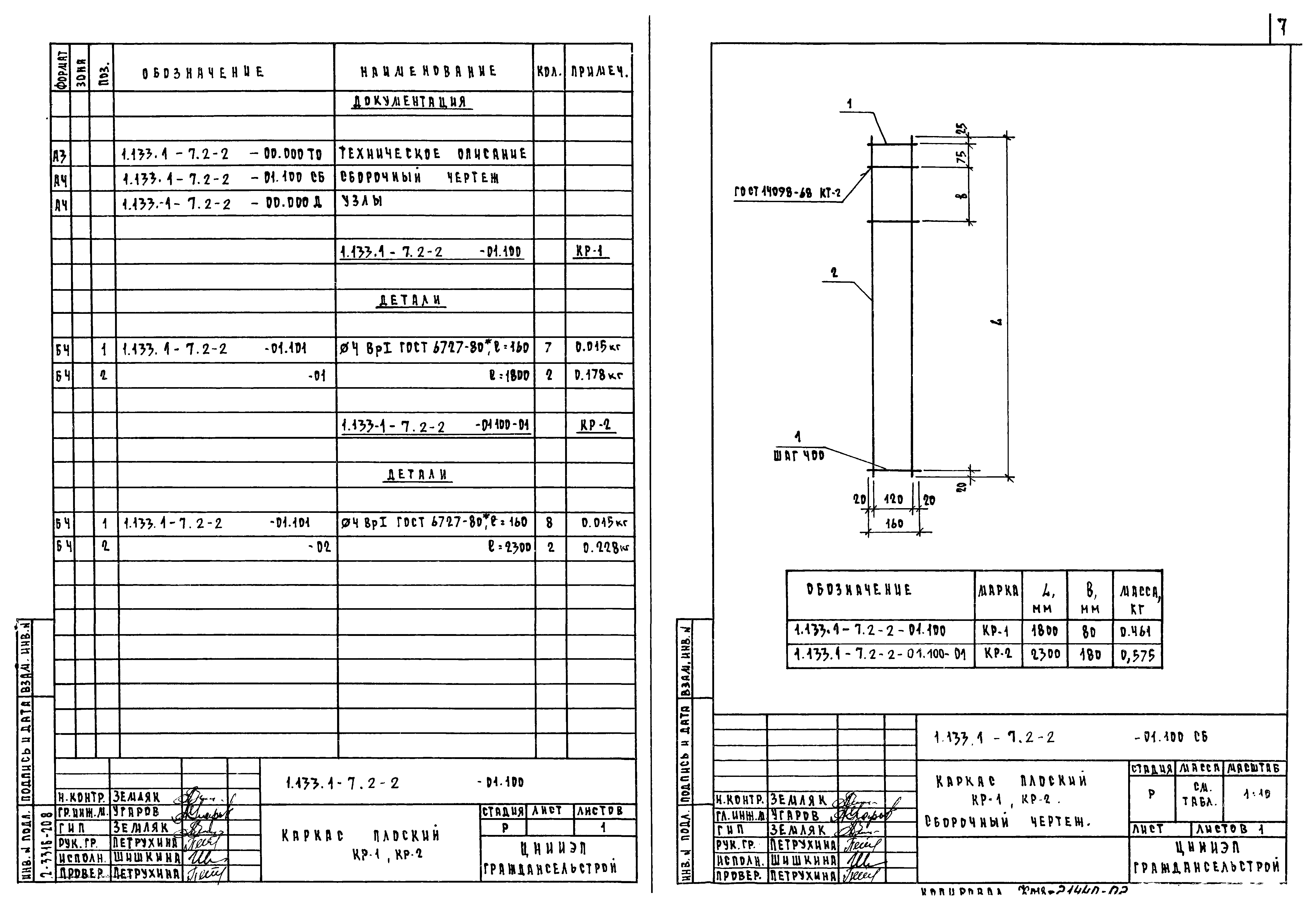

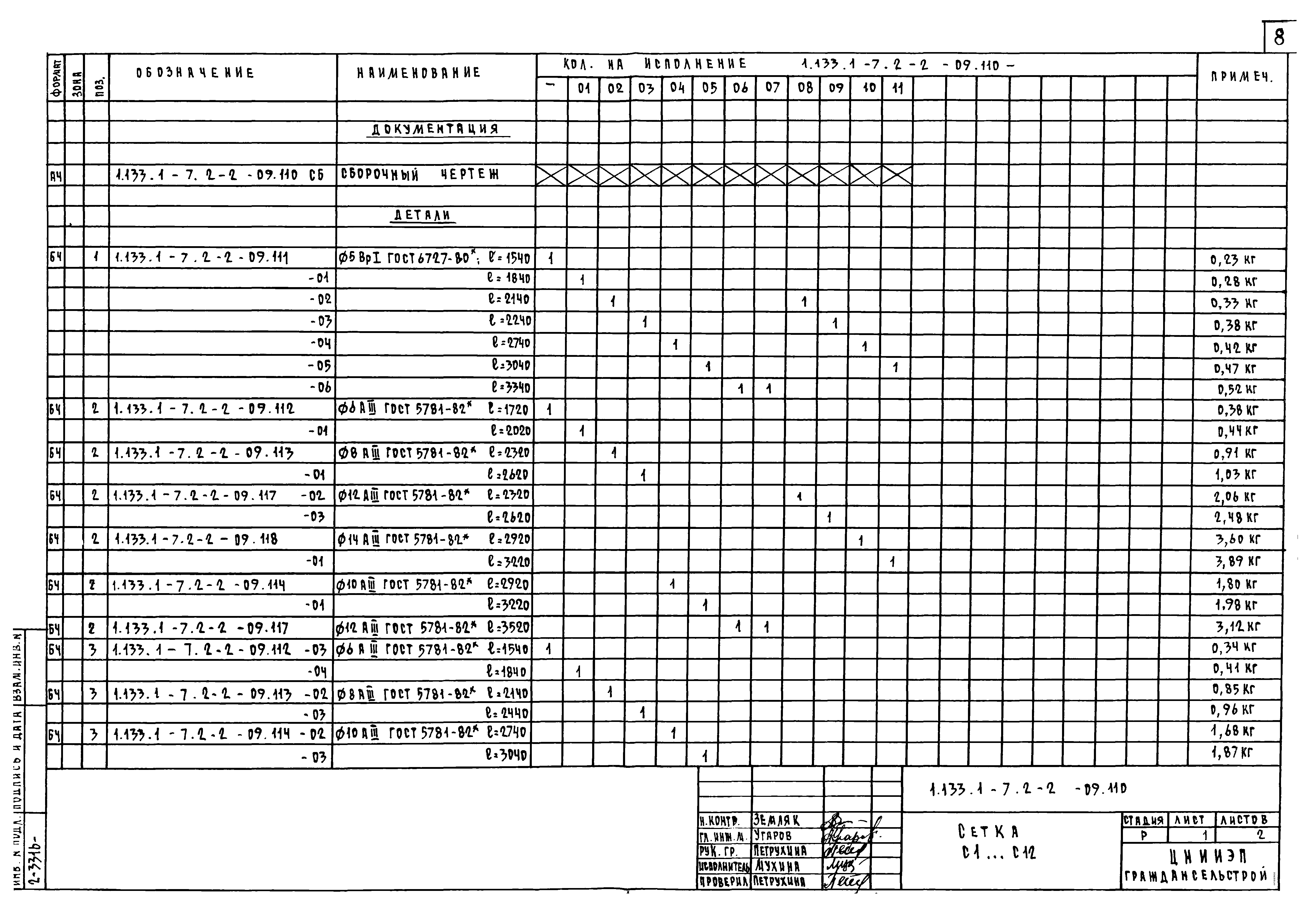

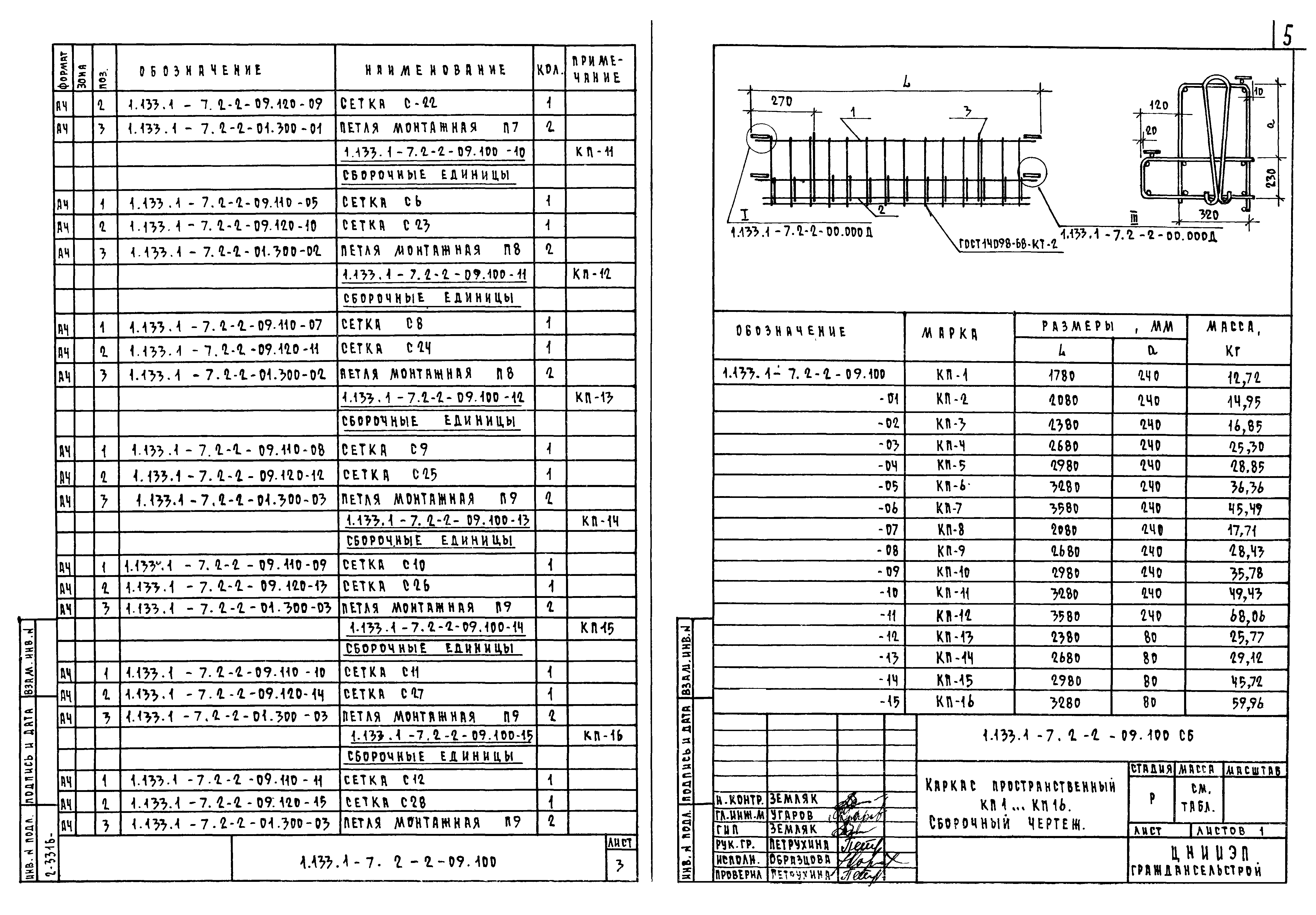

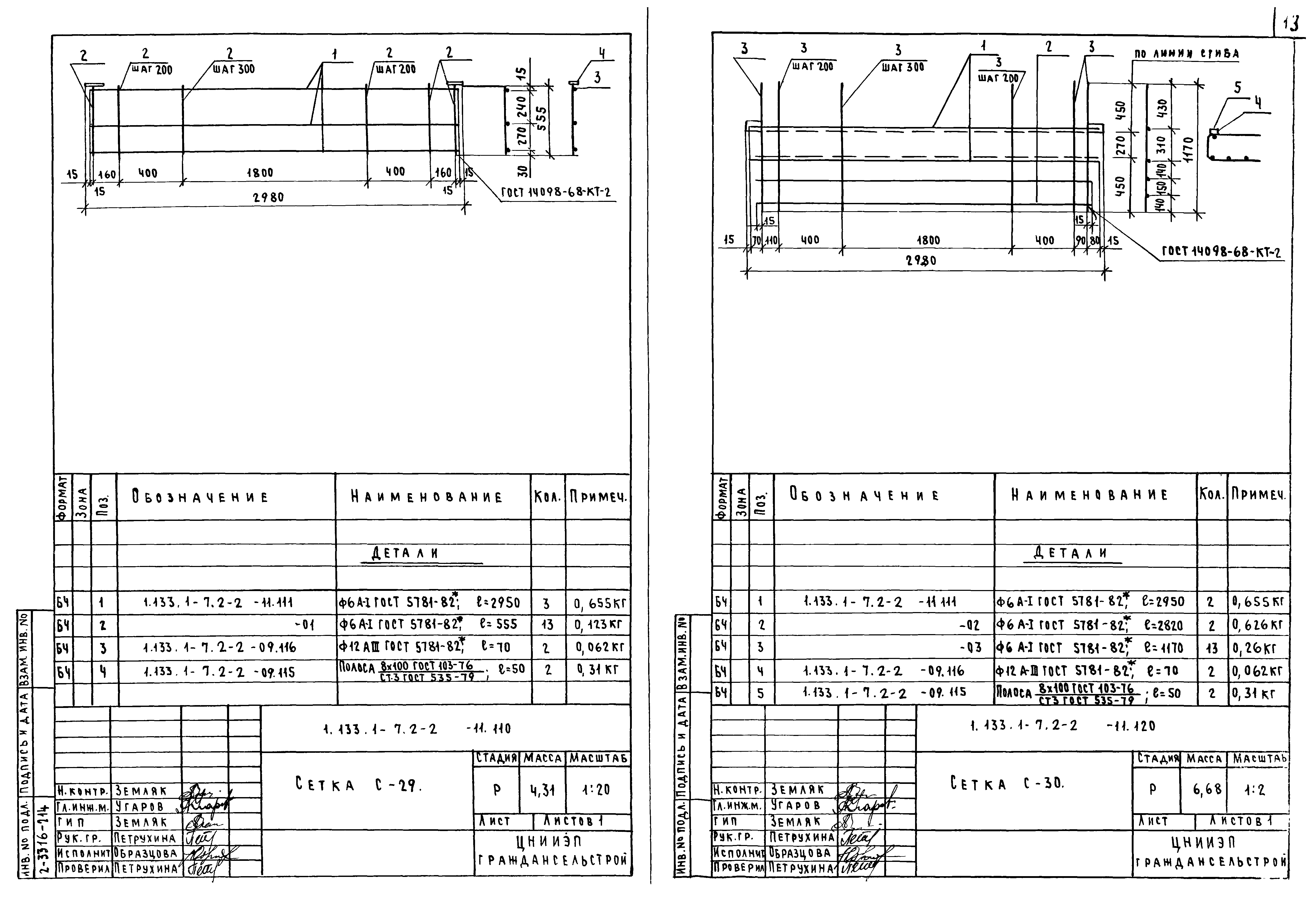

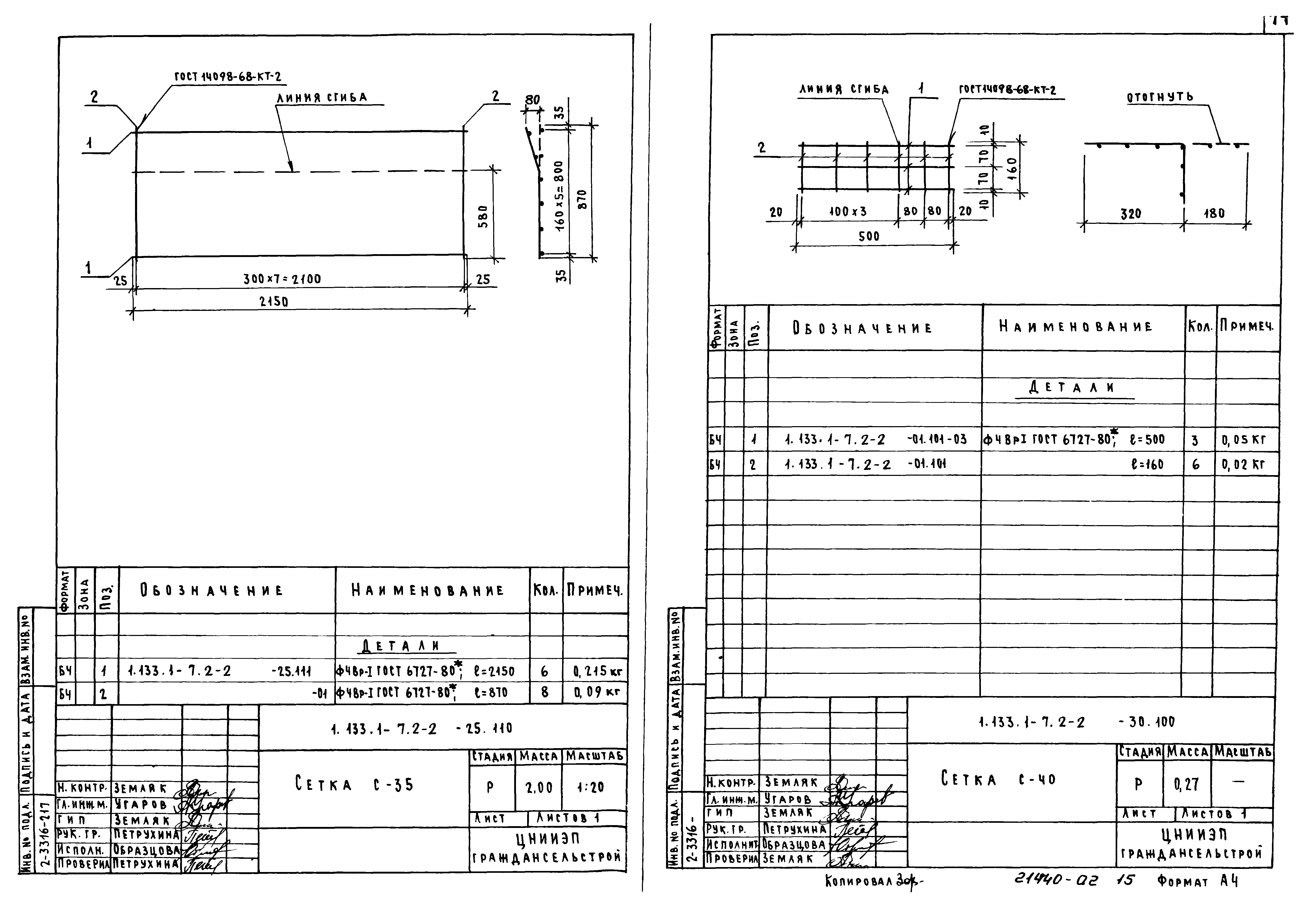

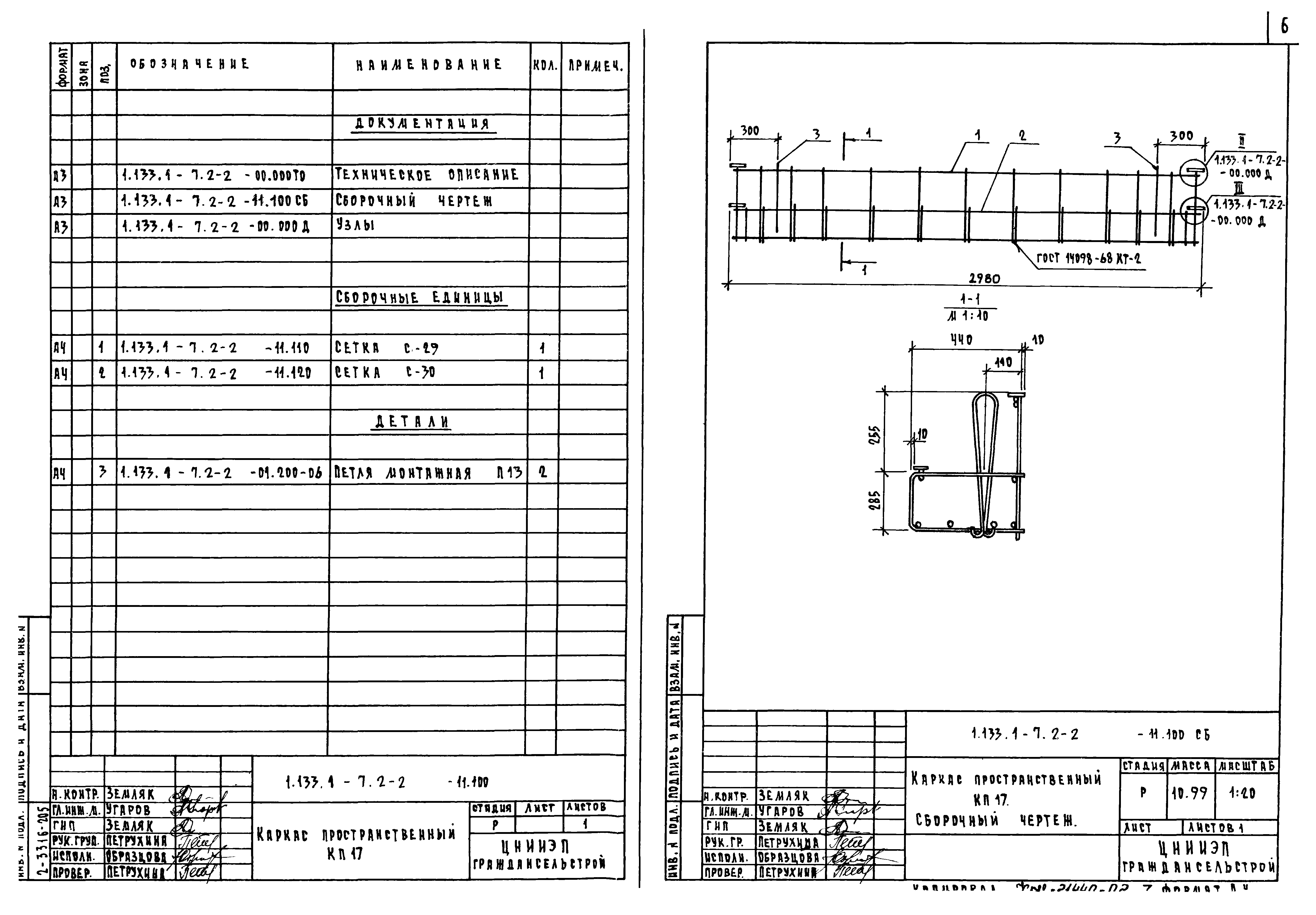

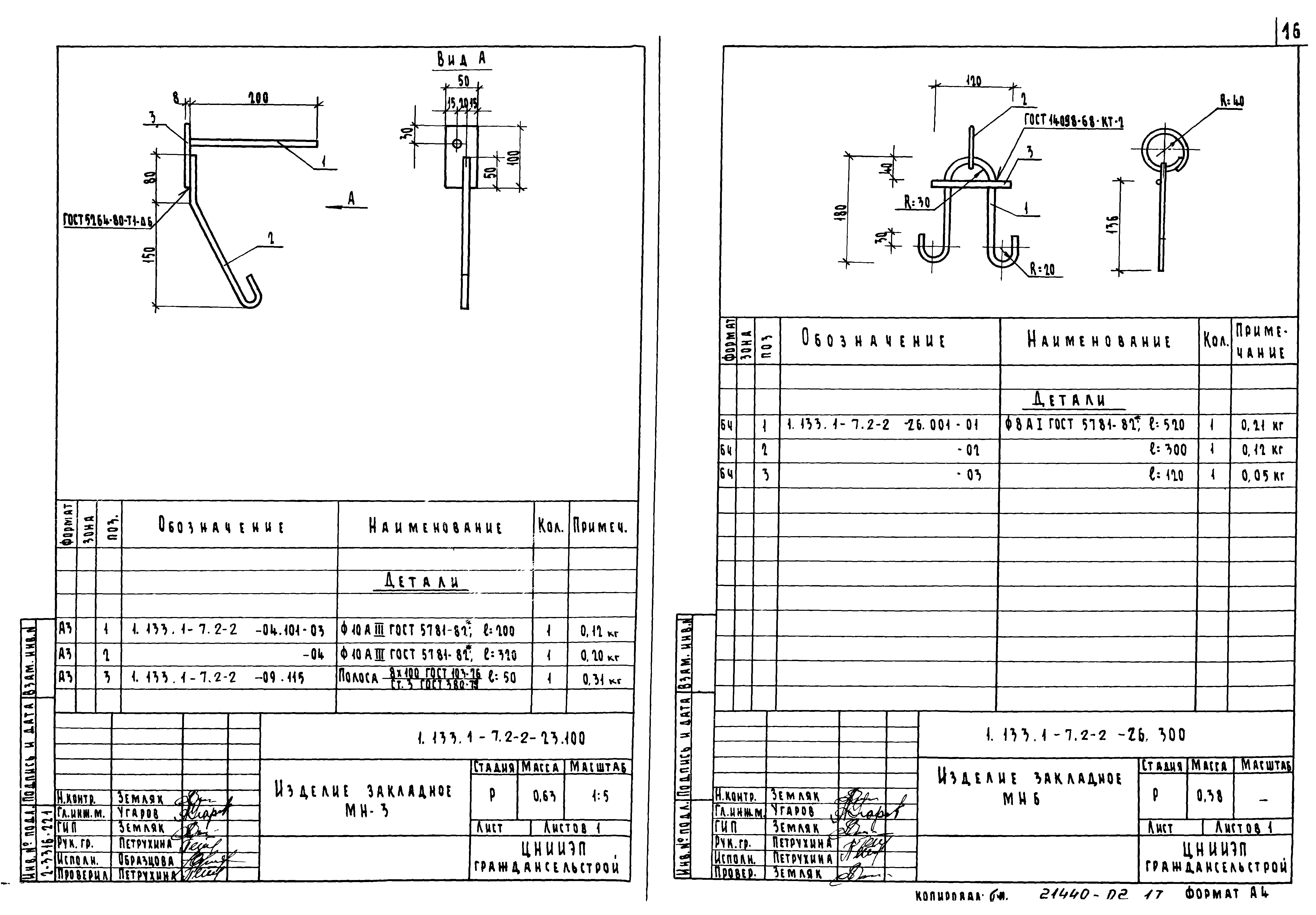

Оглавление:	1.133.1-7.2-2-00.000 ТО Техническое описание 1.133.1-7.2-2-09.100 Каркас пространственный КП1 - КП16 1.133.1-7.2-2-09.100 СБ Каркас пространственный КП1 - КП16. Сборочный чертеж 1.133.1-7.2-2-11.100 Каркас пространственный КП17 1.133.1-7.2-2-11.100 СБ Каркас пространственный КП17. Сборочный чертеж 1.133.1-7.2-2-01.100 Каркас плоский КР1, КР2 1.133.1-7.2-2-01.100 СБ Каркас плоский КР1, КР2. Сборочный чертеж 1.133.1-7.2-2-09.110 Сетка С1 - С12 1.133.1-7.2-2-09.120 Сетка С13 - С28 1.133.1-7.2-2-09.110 СБ Сетка С1 - С12. Сборочный чертеж 1.133.1-7.2-2-09.120 СБ Сетка С13 - С28. Сборочный чертеж 1.133.1-7.2-2-11.110 Сетка С29 1.133.1-7.2-2-11.120 Сетка С30 1.133.1-7.2-2-24.110 Сетка С35 1.133.1-7.2-2-26.100 Сетка С40 1.133.1-7.2-2-04.100 Изделие закладное МН-1 1.133.1-7.2-2-11.200 Изделие закладное МН-2 1.133.1-7.2-2-23.100 Изделие закладное МН-3 1.133.1-7.2-2-26.300 Изделие закладное МН-6 1.133.1-7.2-2-26.200 Изделие закладное МН-4; МН-5 1.133.1-7.2-2-01.200 Петля монтажная П1- П5; П10 - П12; П14 1.133.1-7.2-2-00.000 Д Узлы I - III 1.133.1-7.2-2-01.300 Петля монтажная П6- П9; П13 1.133.1-7.2-2-01.300 СБ Петля монтажная П6- П9; П13. Сборочный чертеж
Разработан:	ЦНИИЭП граждансельстрой
Утверждён:	30.05.1986 Госгражданстрой (Gosgrazhdanstroy 183)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Заменяет собой:	Серия 1.133-2 «Блоки наружных стен для жилых и общественных зданий»
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8478-81 «Сетки сварные для железобетонных конструкций. Технические условия» ГОСТ 19272-73 «Развертки машинные цилиндрические для обработки деталей из легких сплавов. Допуски на диаметр» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
