Скачать Серия 1.133.1-7 Выпуск 2-1. Легкобетонные блоки для стен толщиной 500 мм. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.133.1-7

Выпуск 2-1. Легкобетонные блоки для стен толщиной 500 мм. Рабочие чертежи

Обозначение:	Серия 1.133.1-7
Обозначение англ:	Series 1.133.1-7
Статус:	не действует
Название рус.:	Выпуск 2-1. Легкобетонные блоки для стен толщиной 500 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Разработка рабочих чертежей блоков наружных стен для жилых зданий высотой 1 - 4 этажа и общественных зданий высотой 1 - 3 этажа выполнена в соответствии с заданием Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР. Настоящий выпуск содержит техническое описание, номенклатуру и сборочные чертежи блоков наружных стен. В настоящем выпуске разработаны блоки простеночные, перемычечные, поясные, подоконные, подкарнизные и парапетные

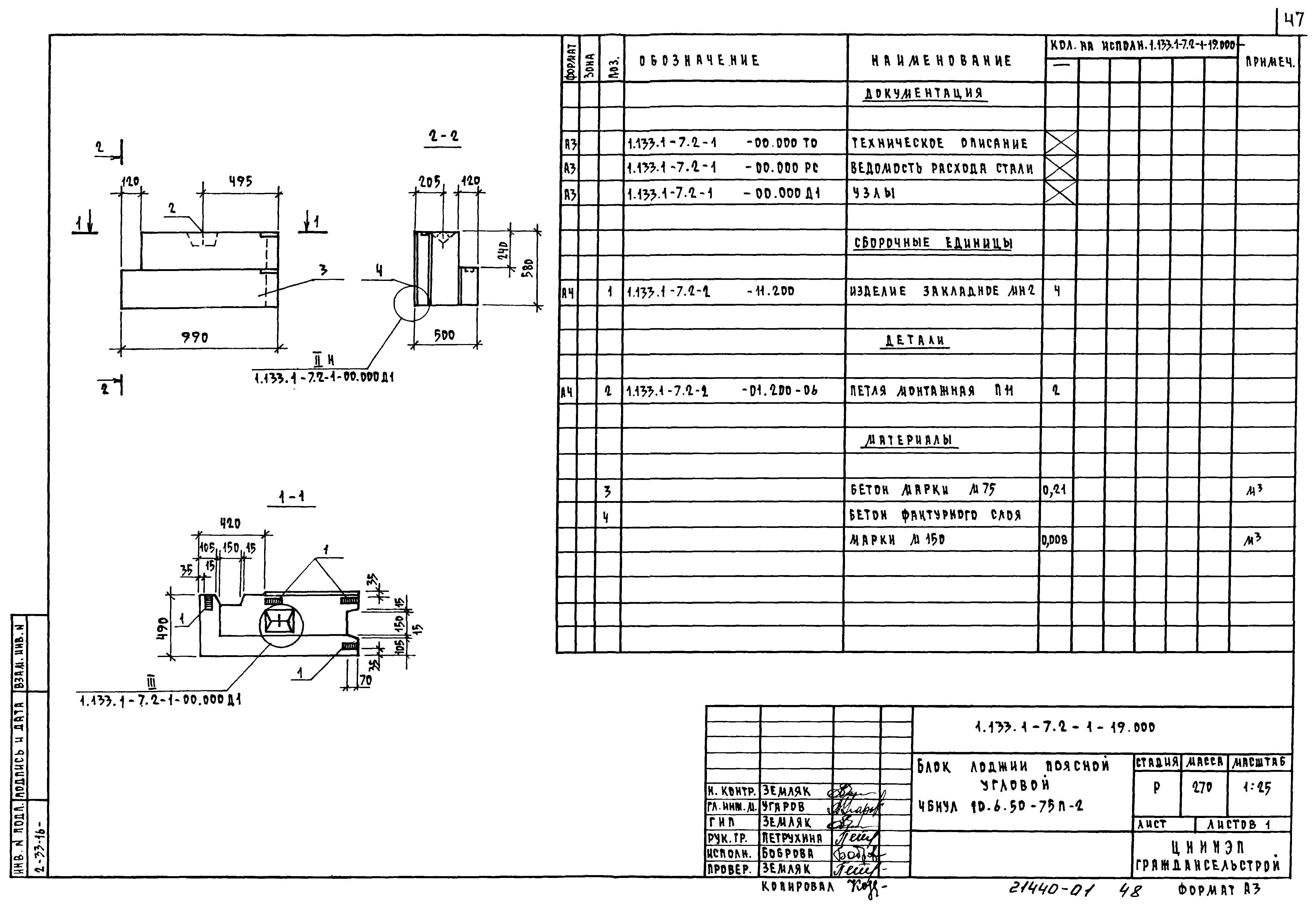

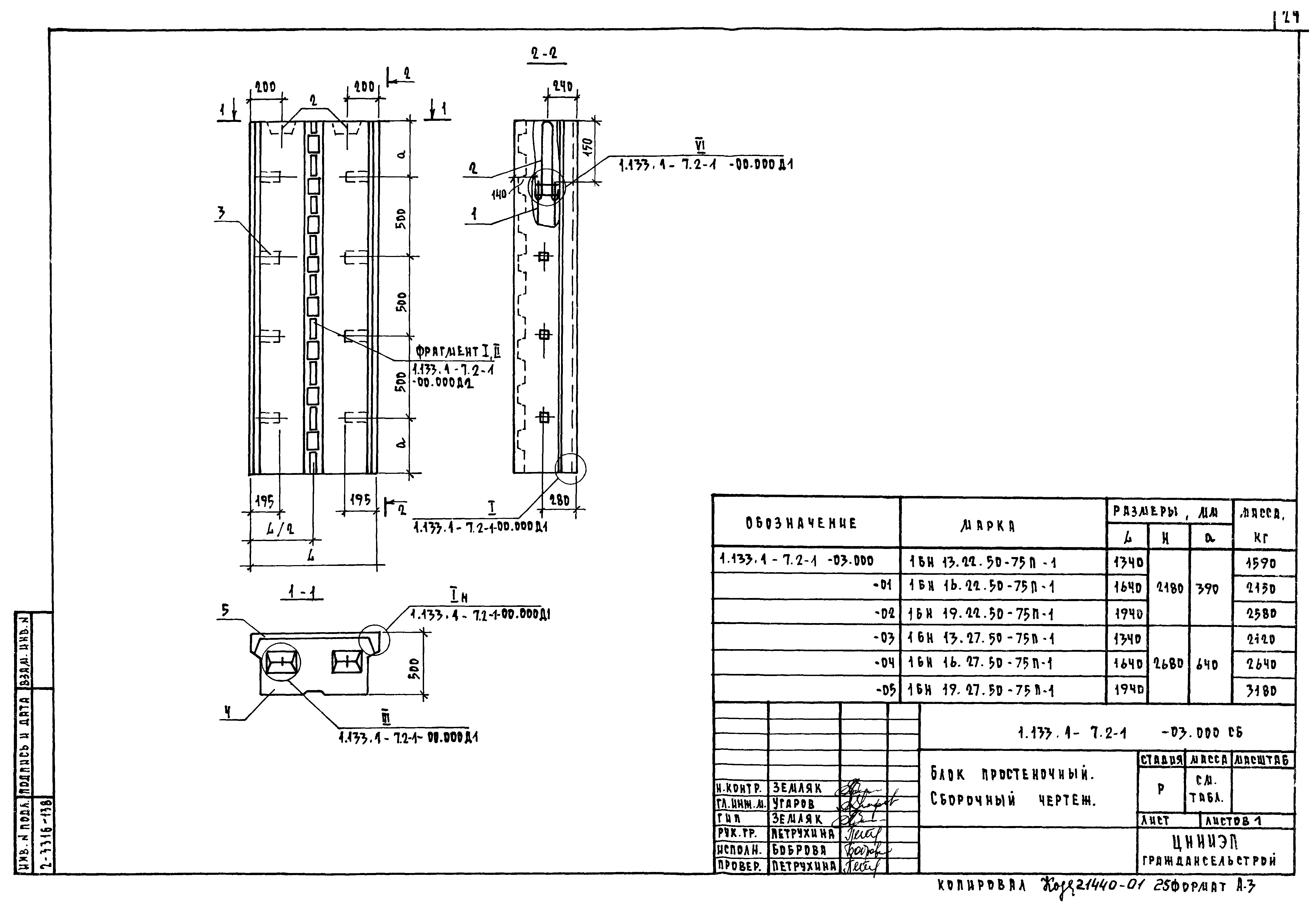

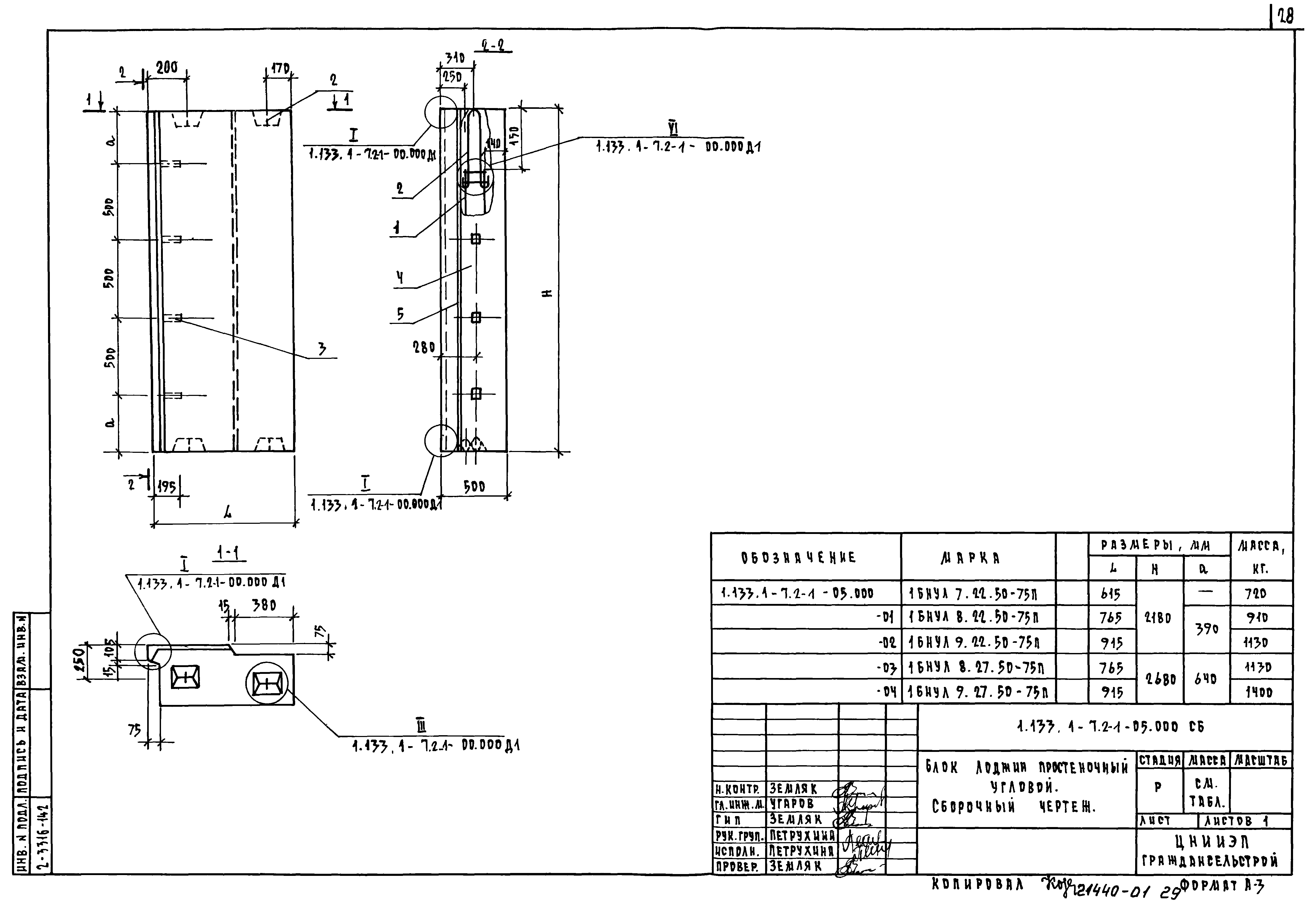

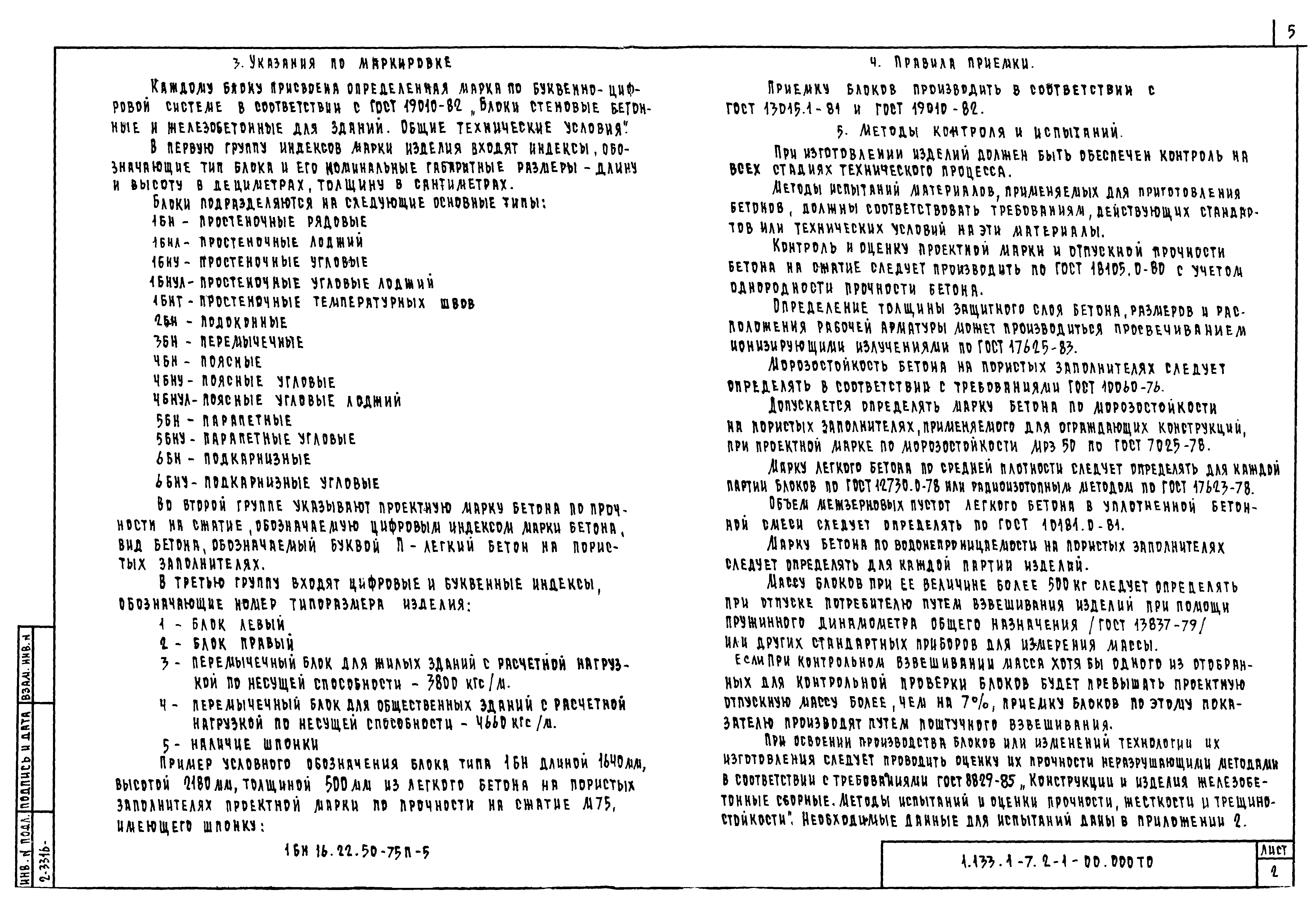

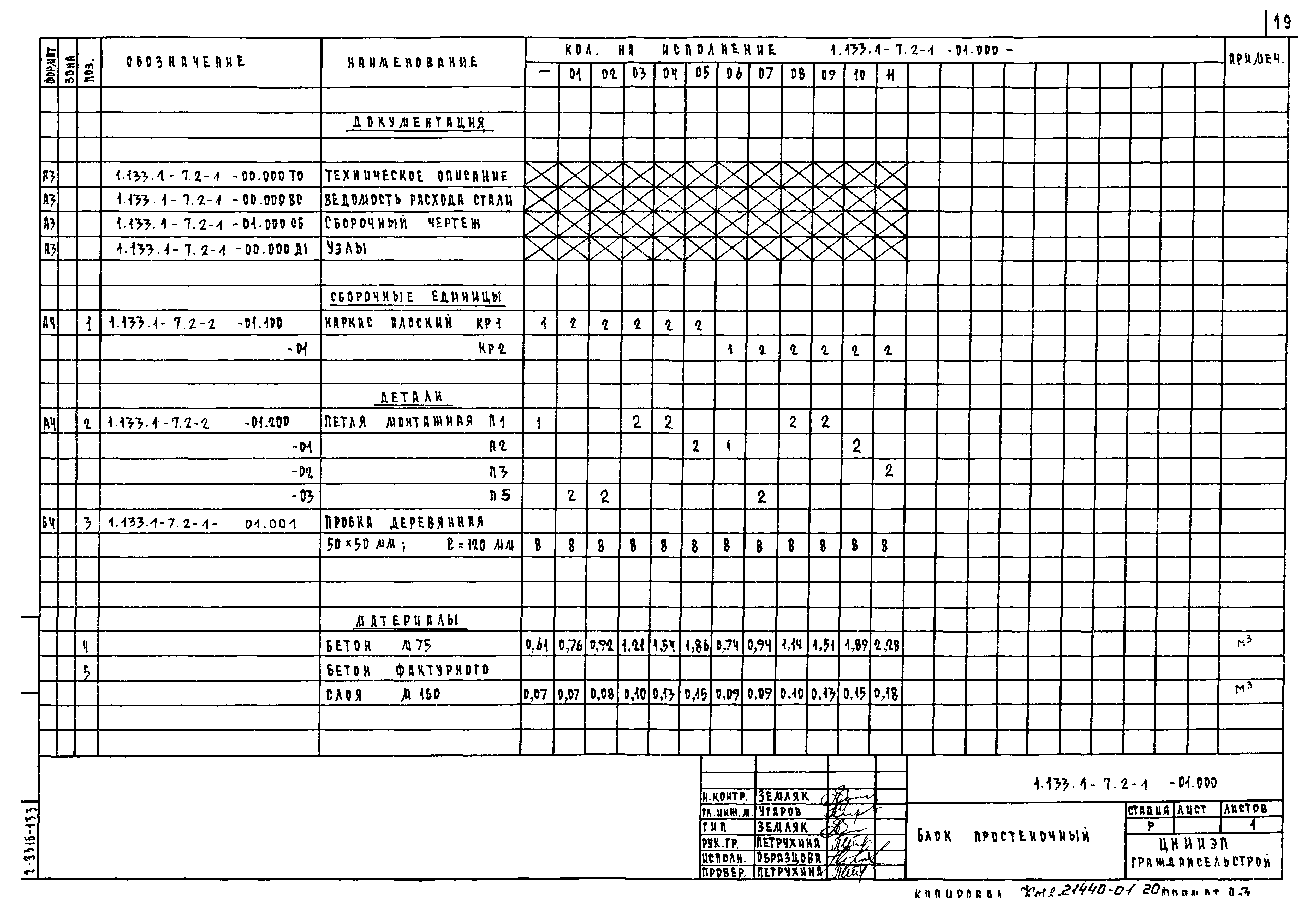

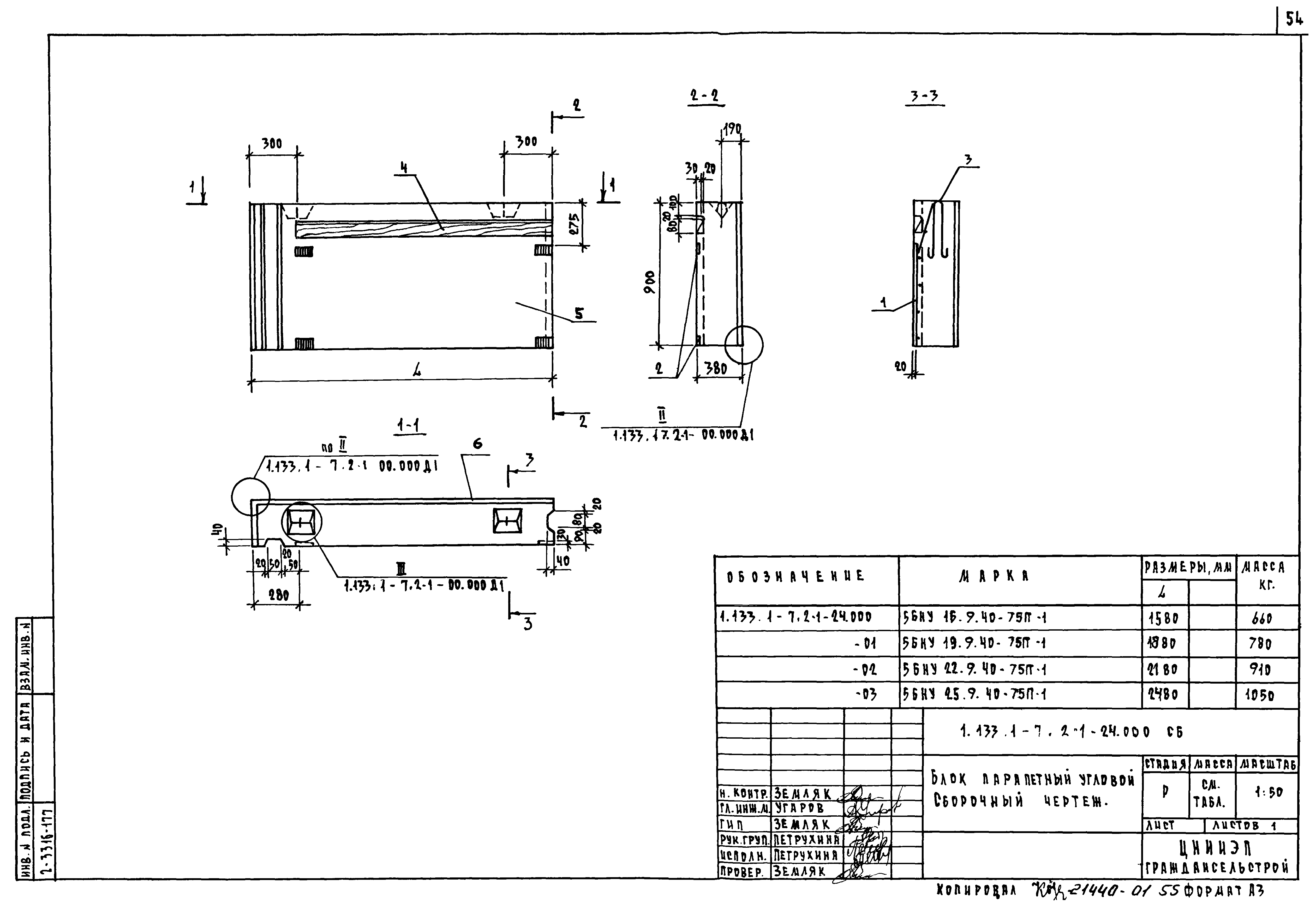

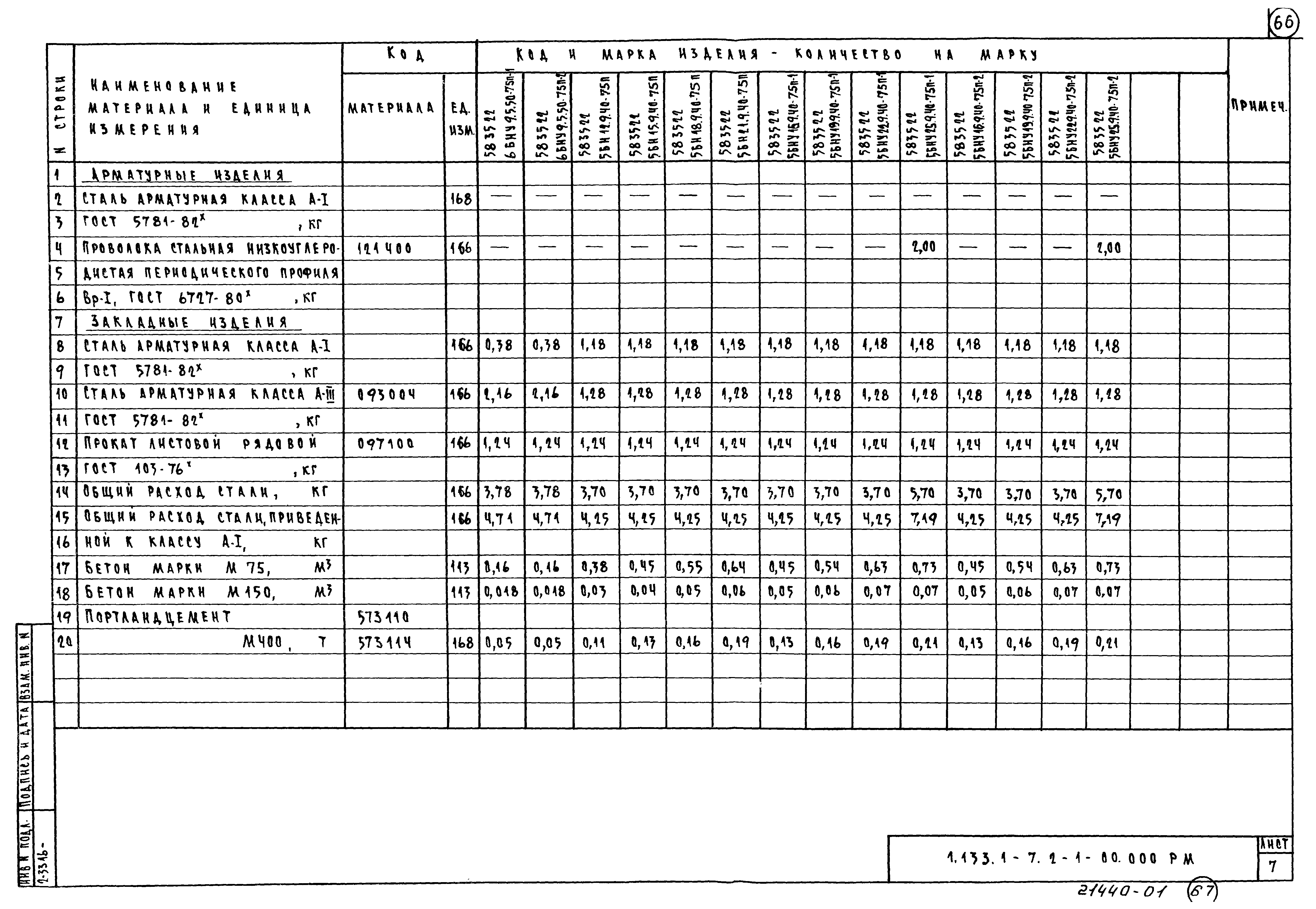

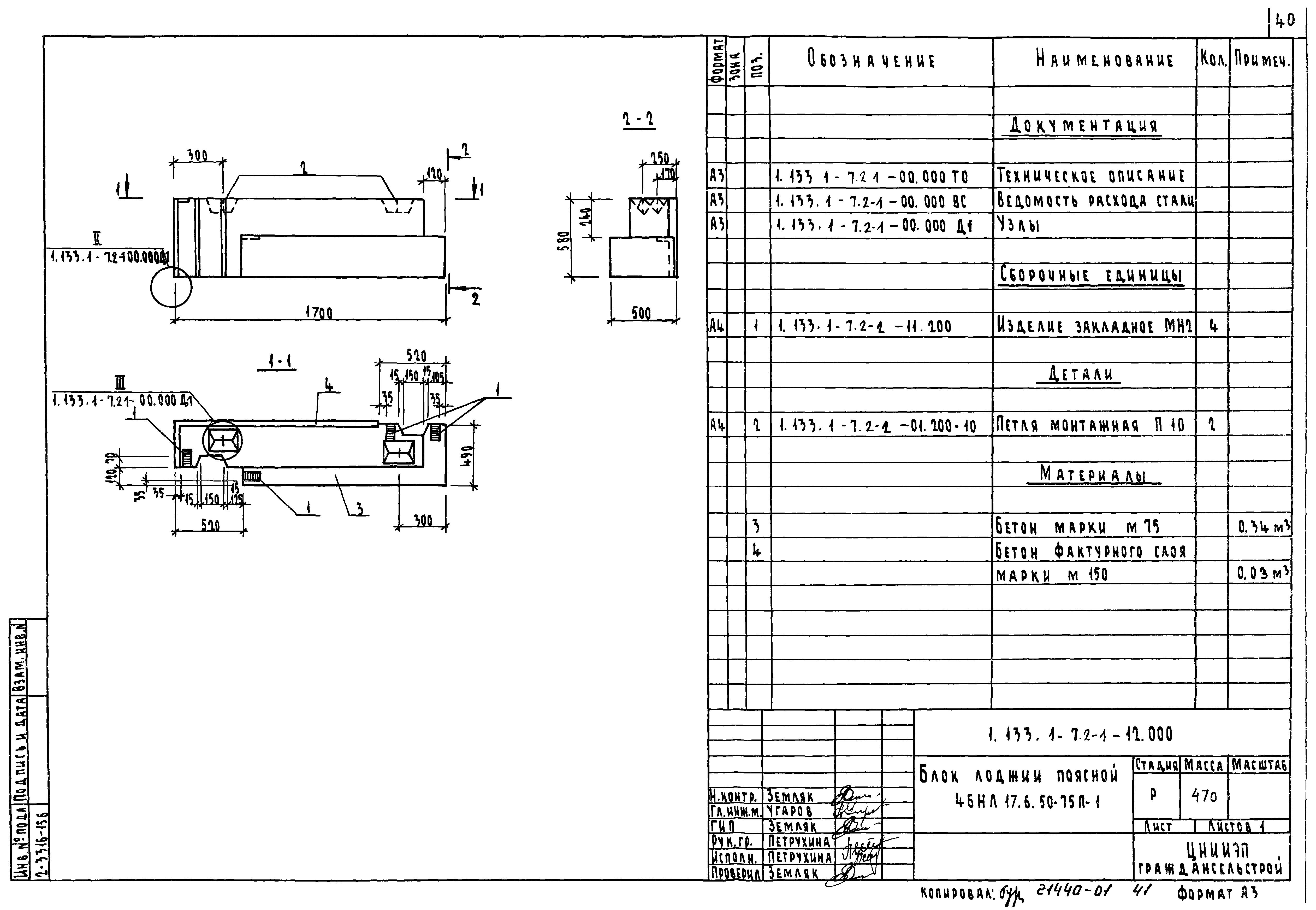

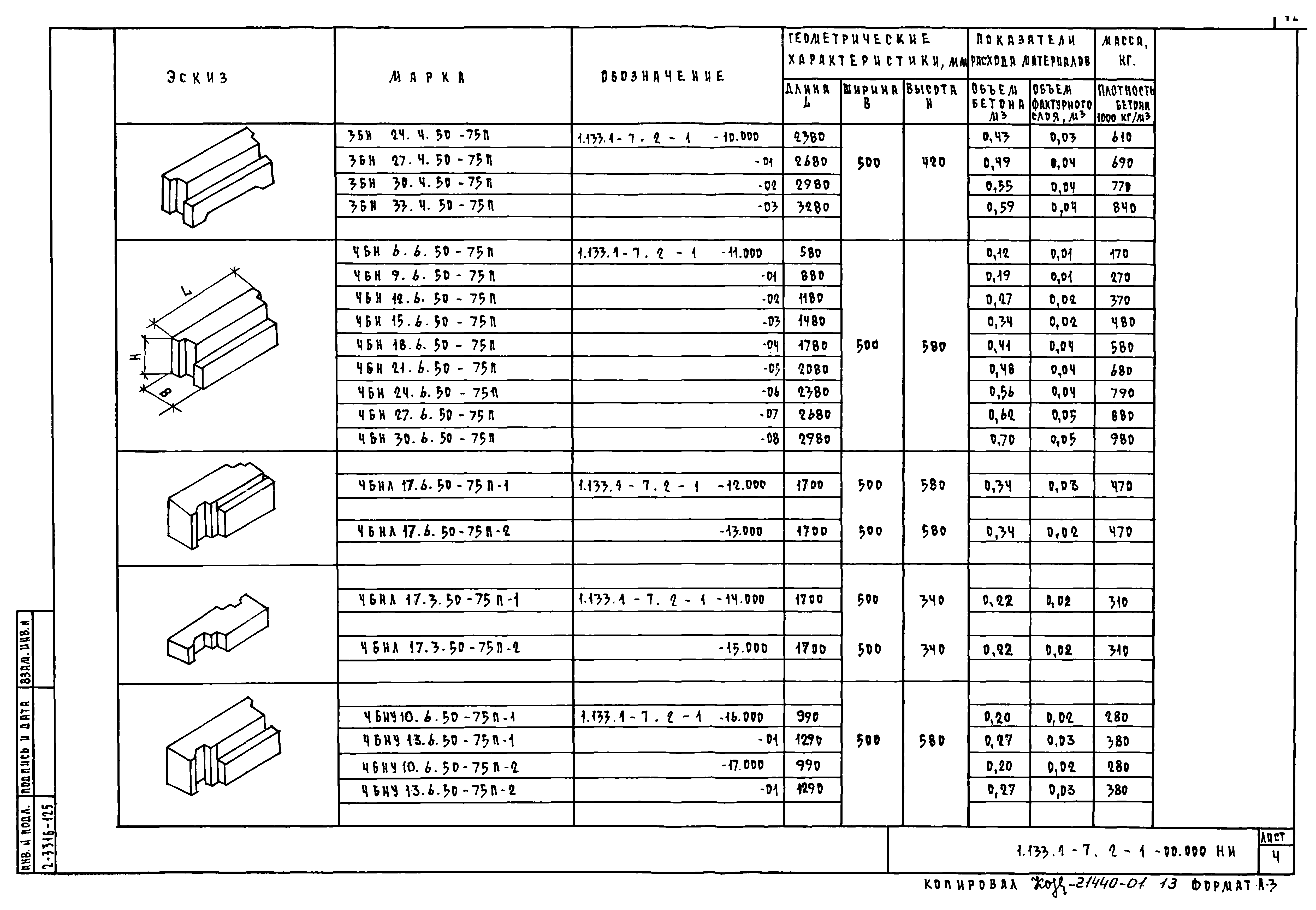

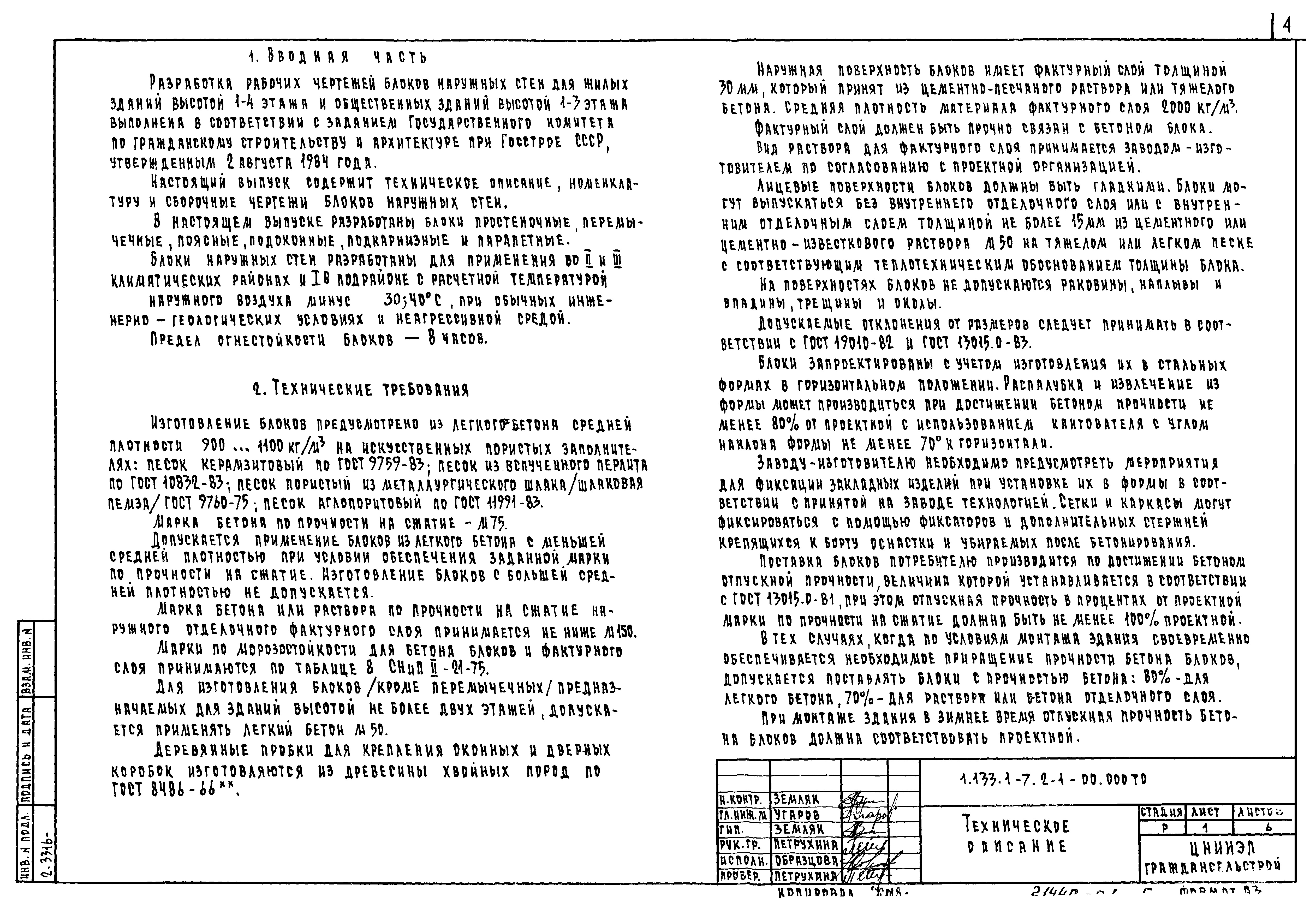

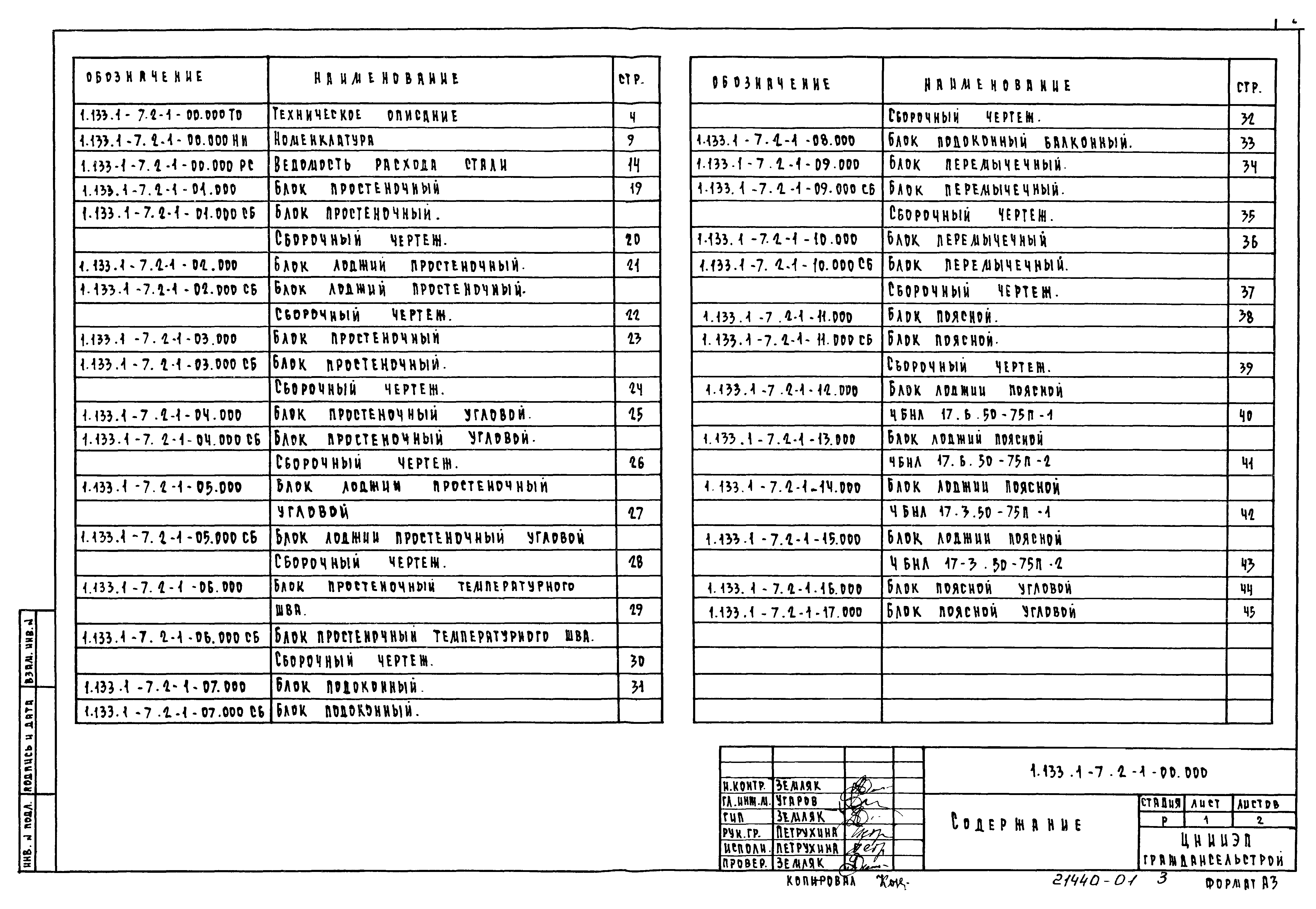

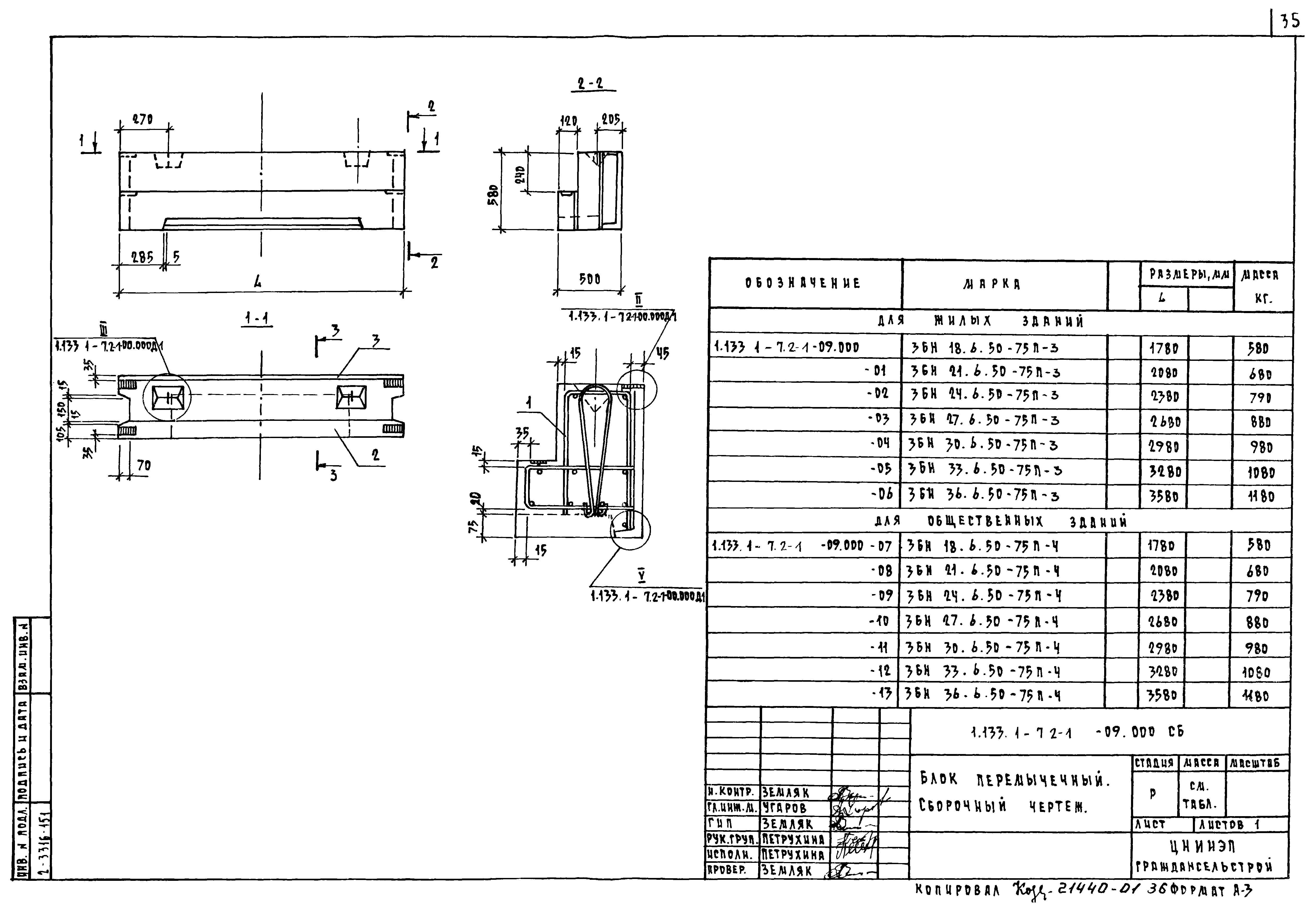

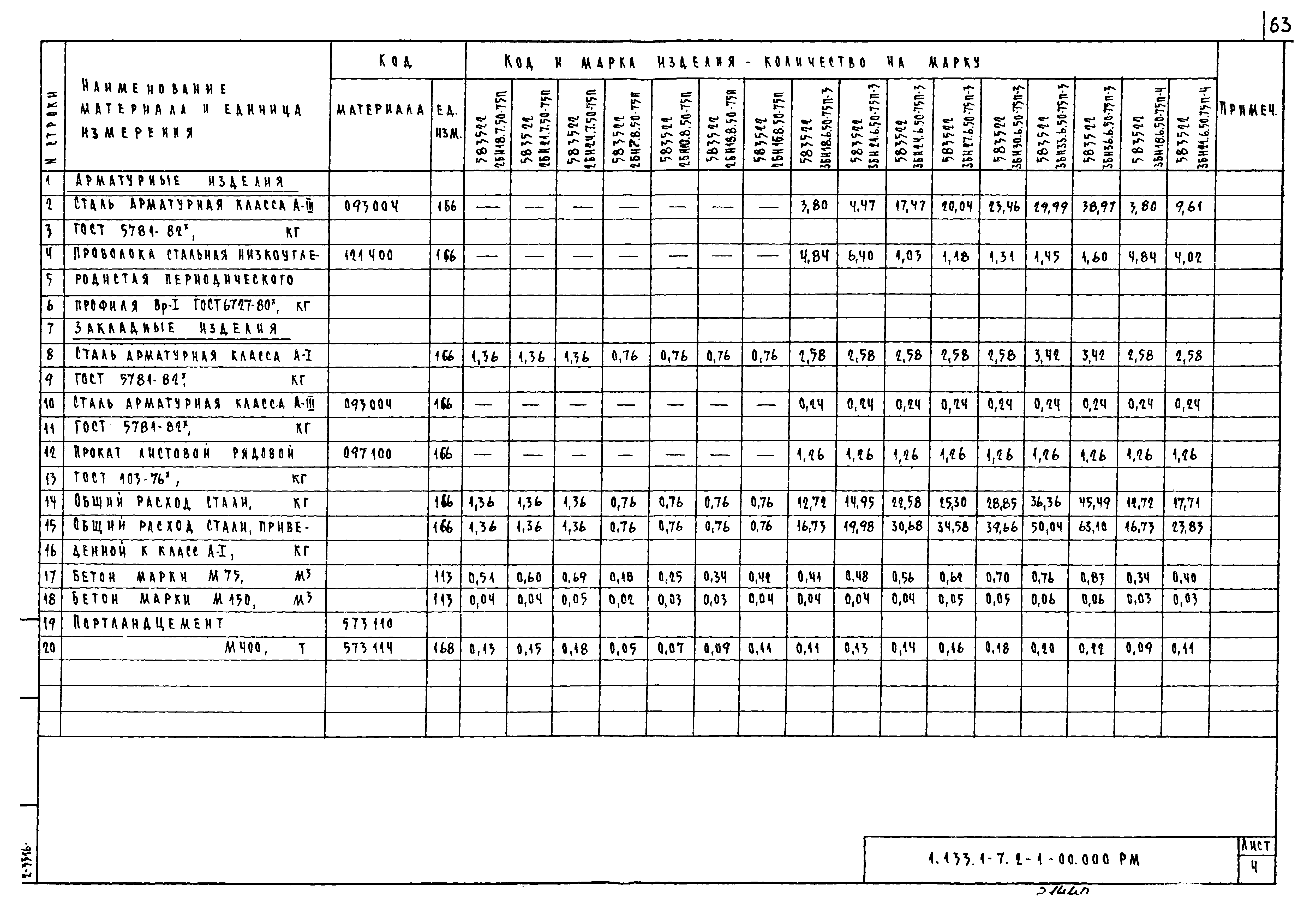

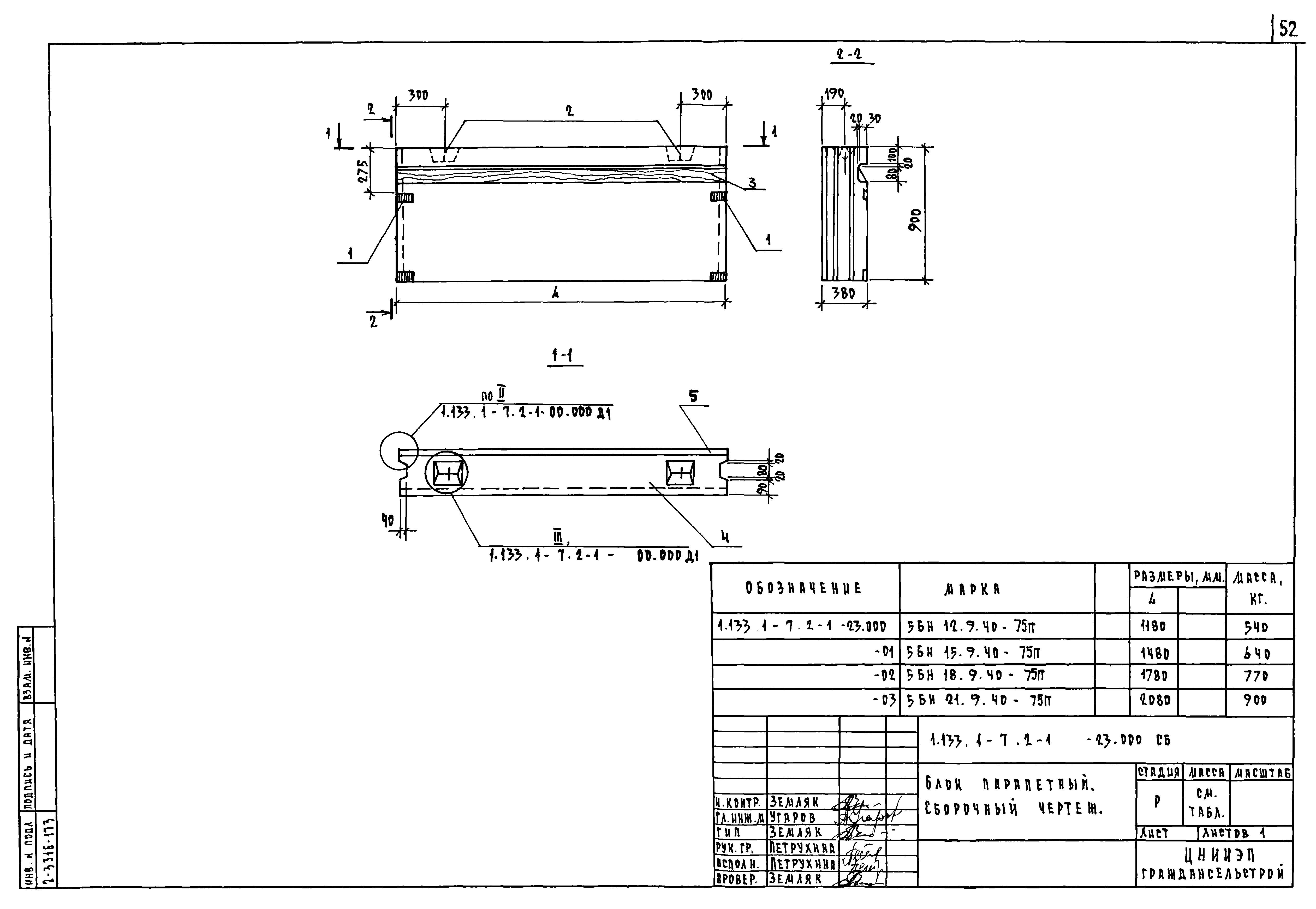

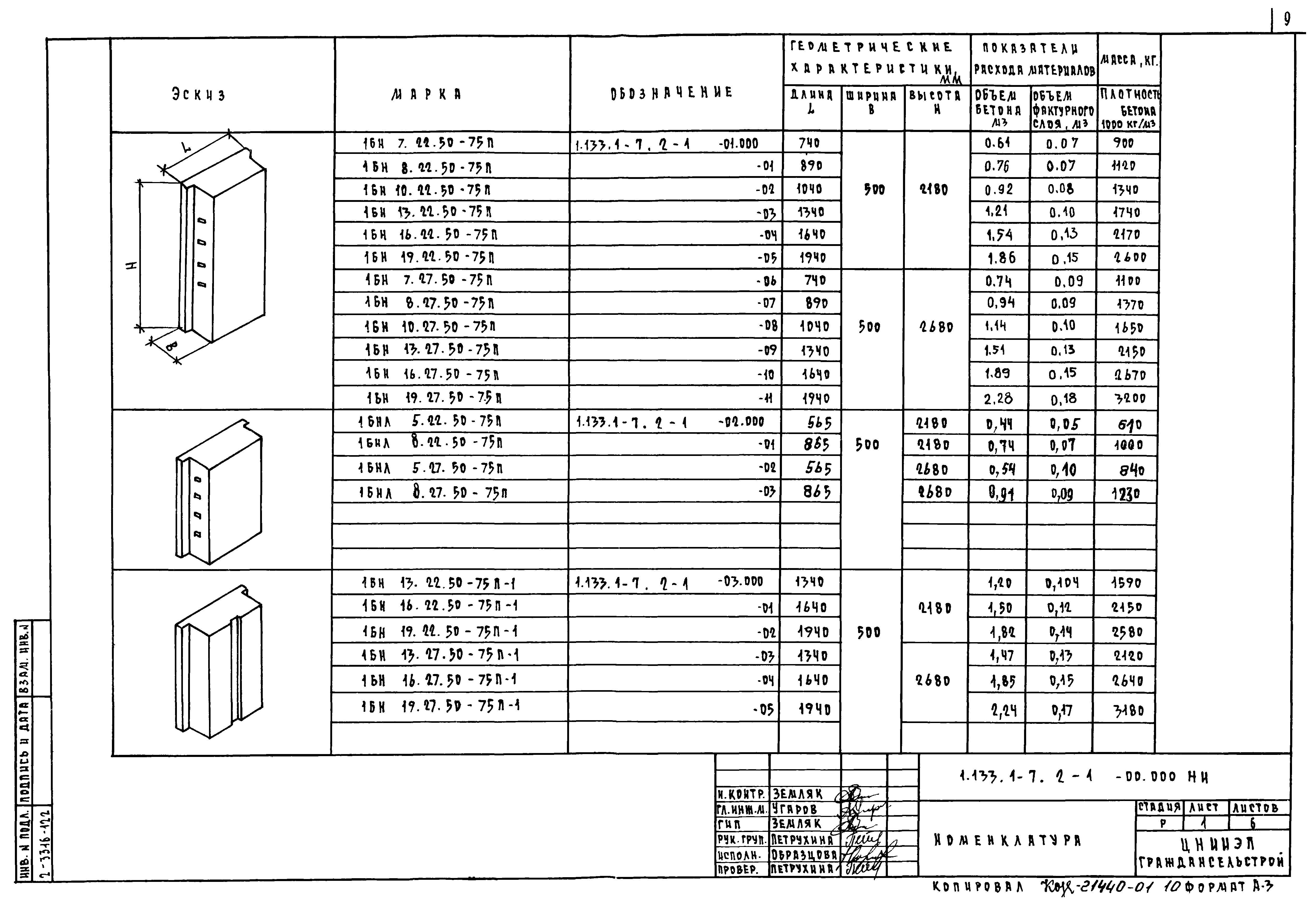

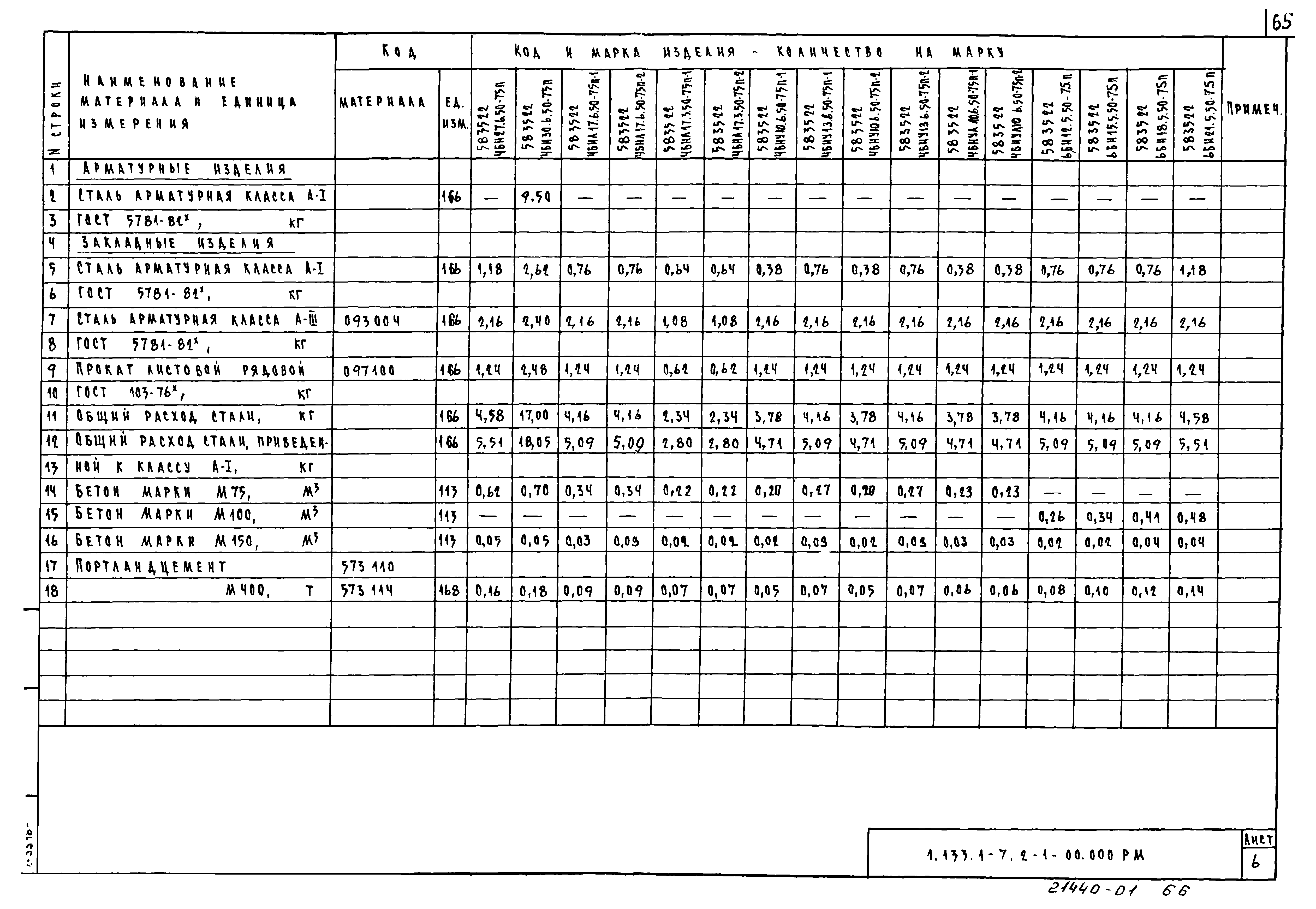

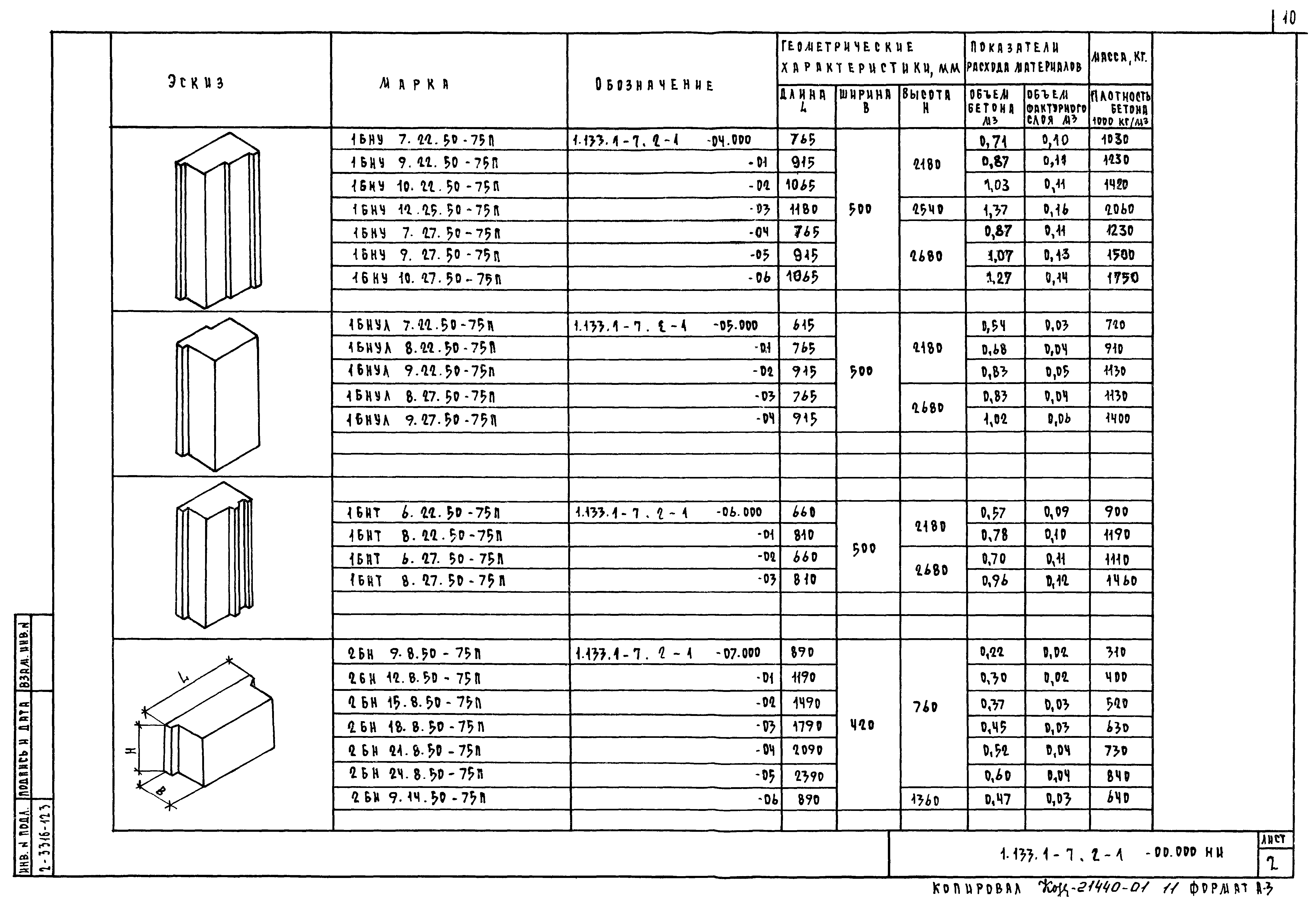

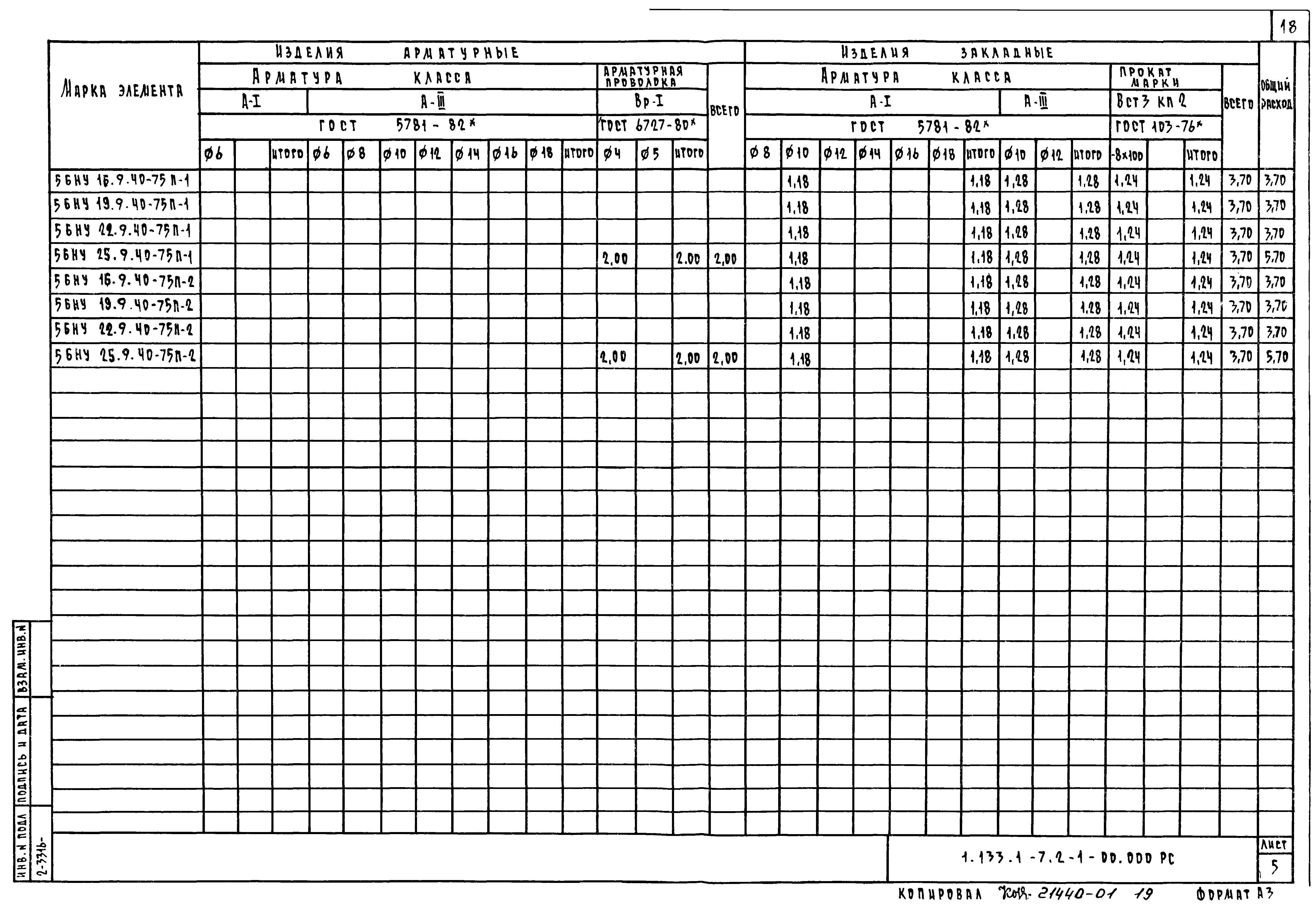

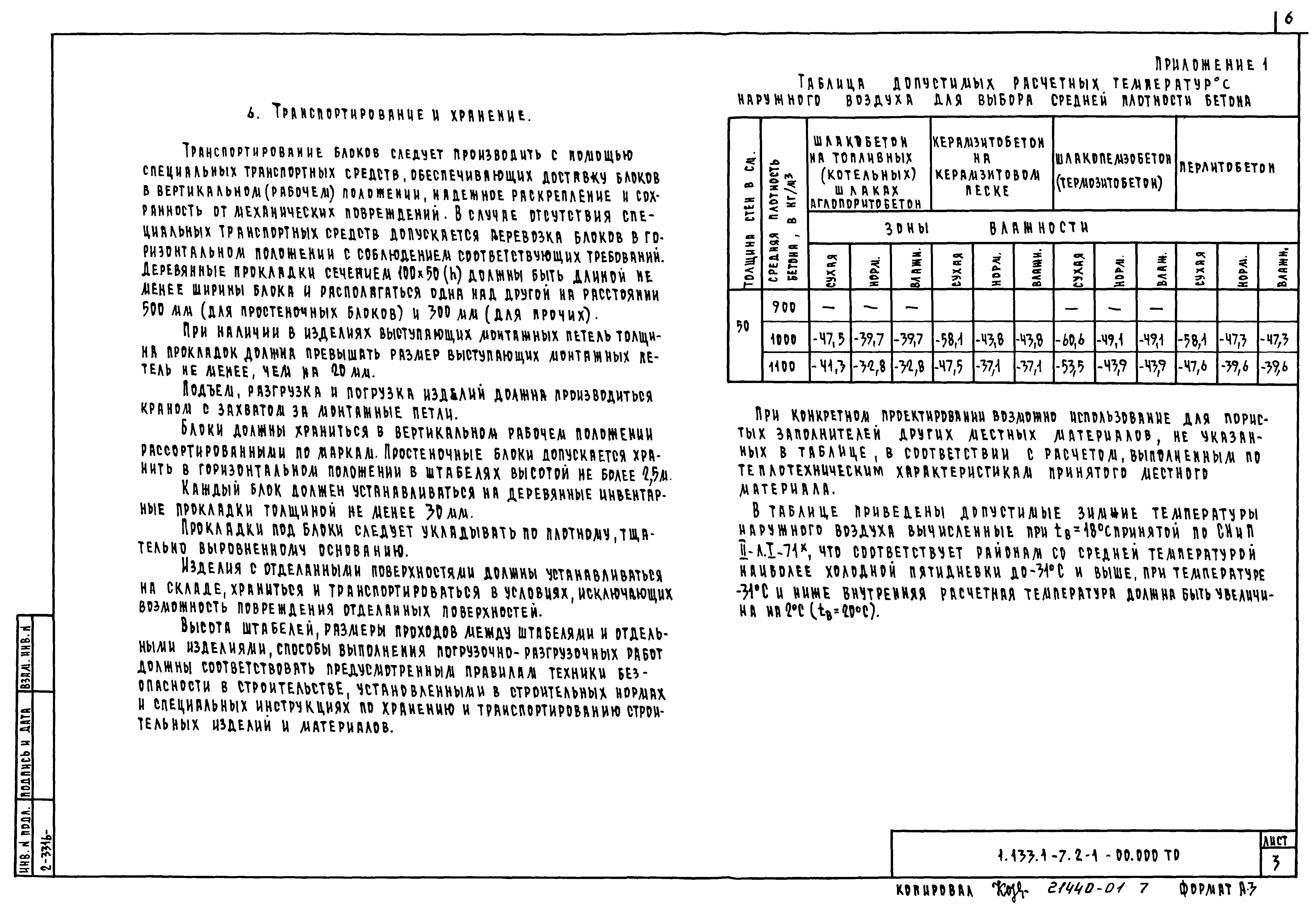

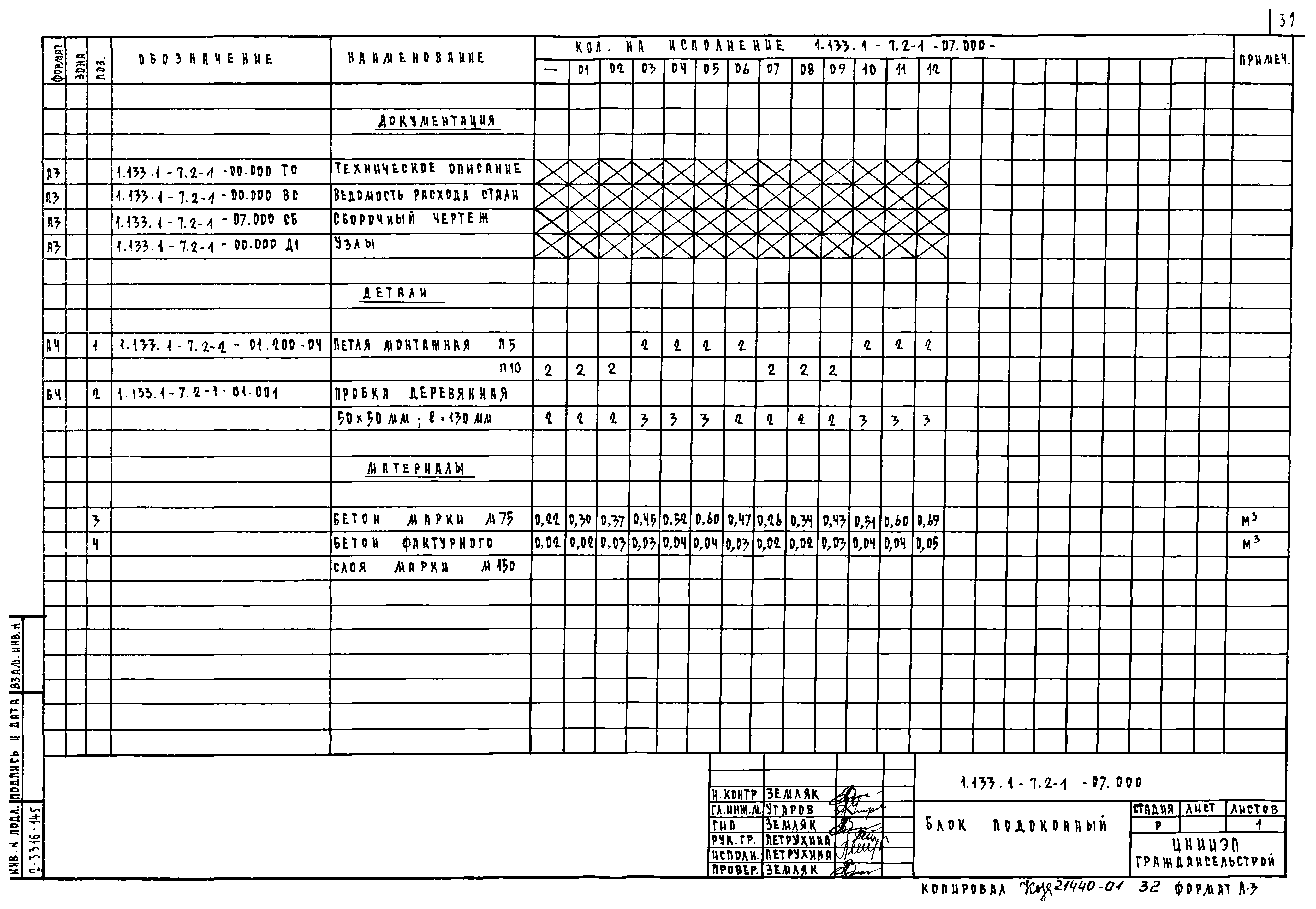

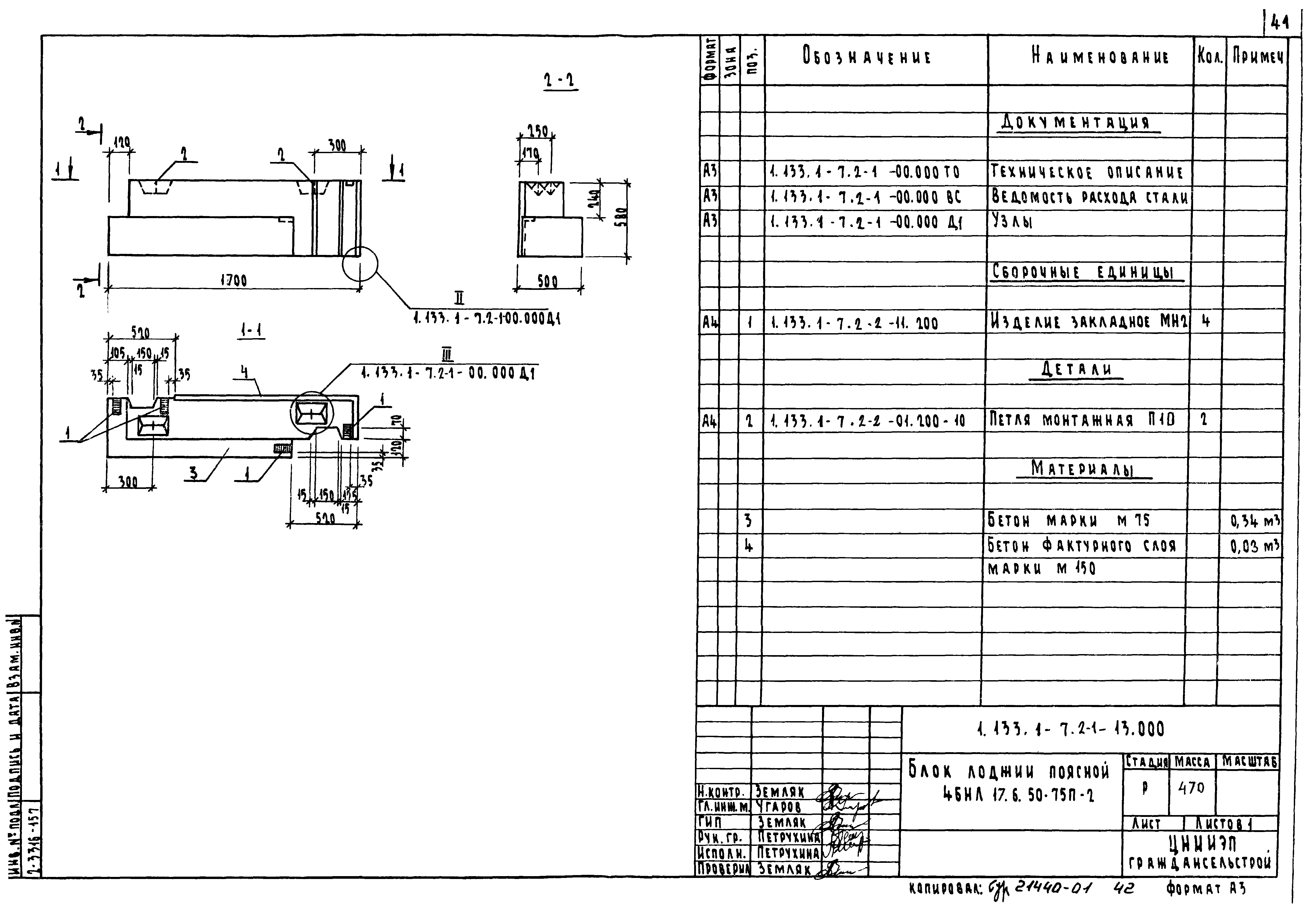

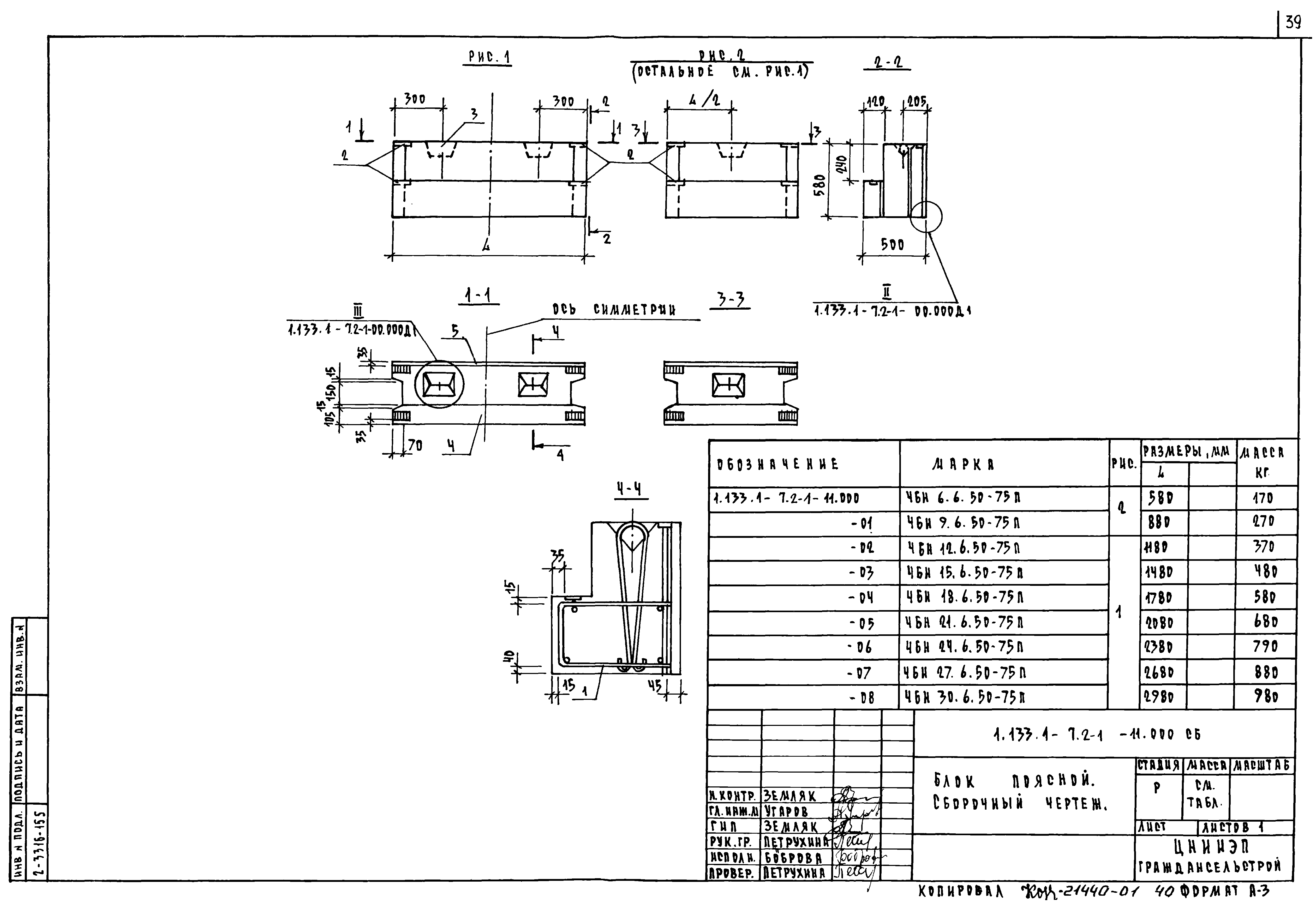

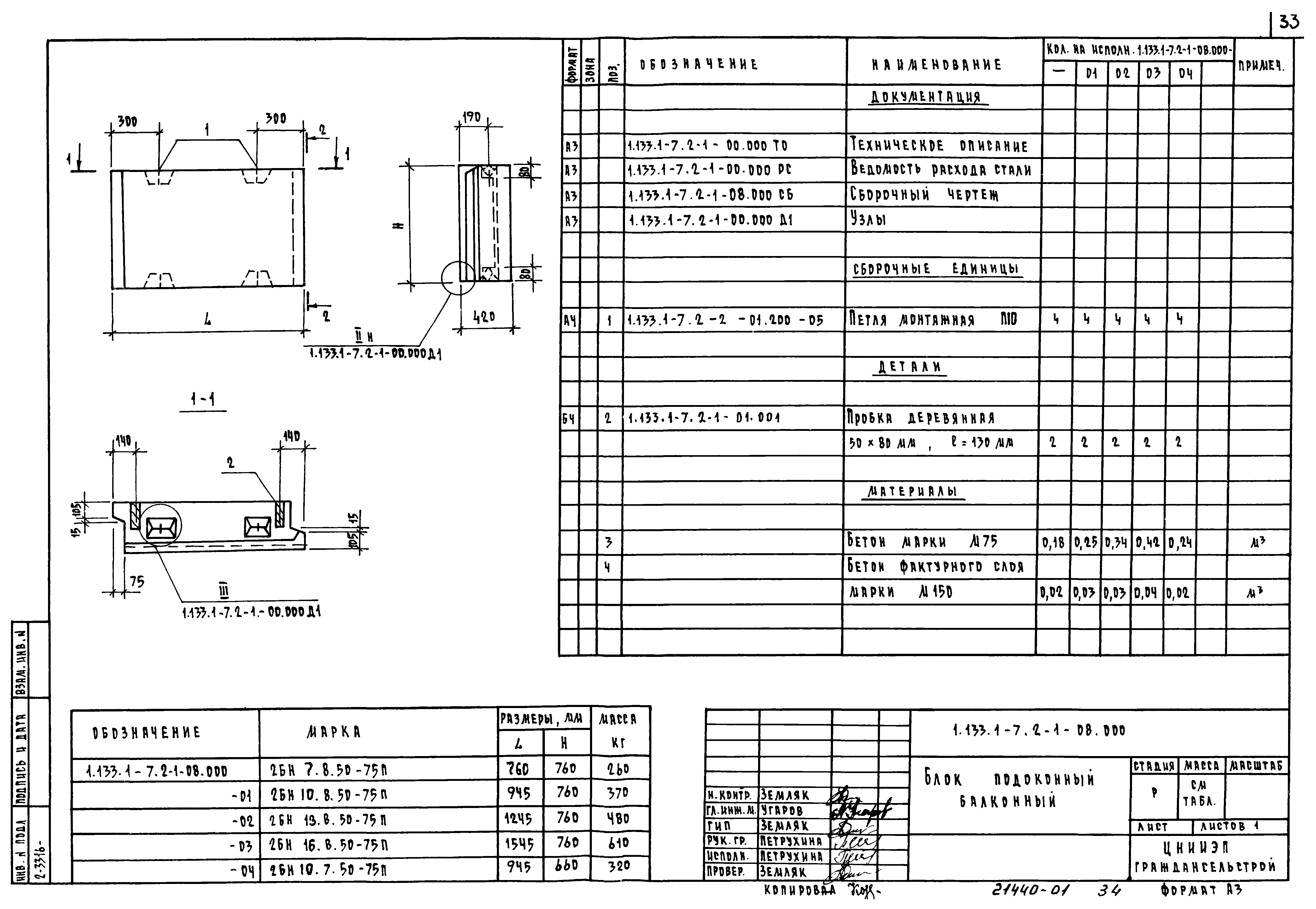

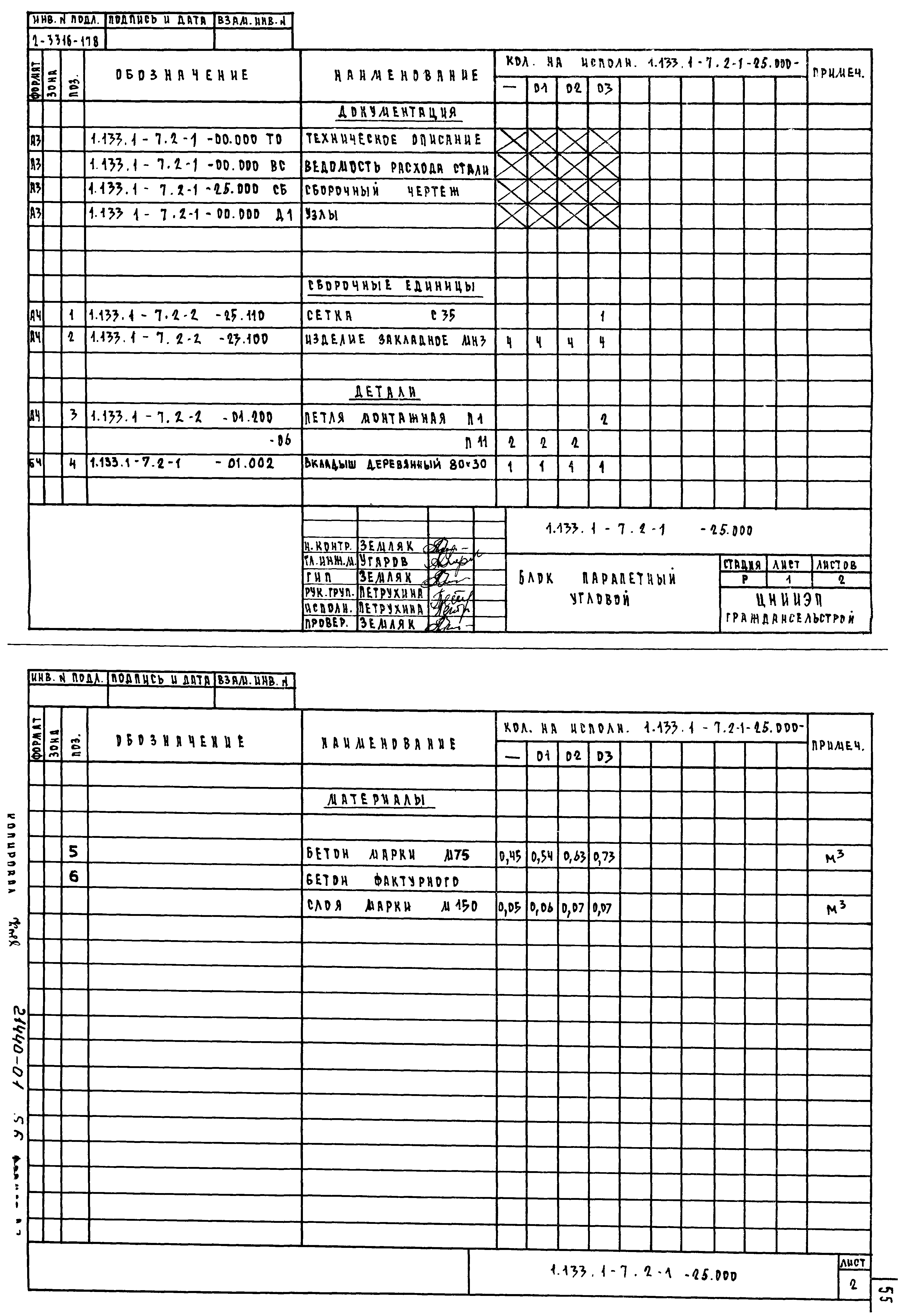

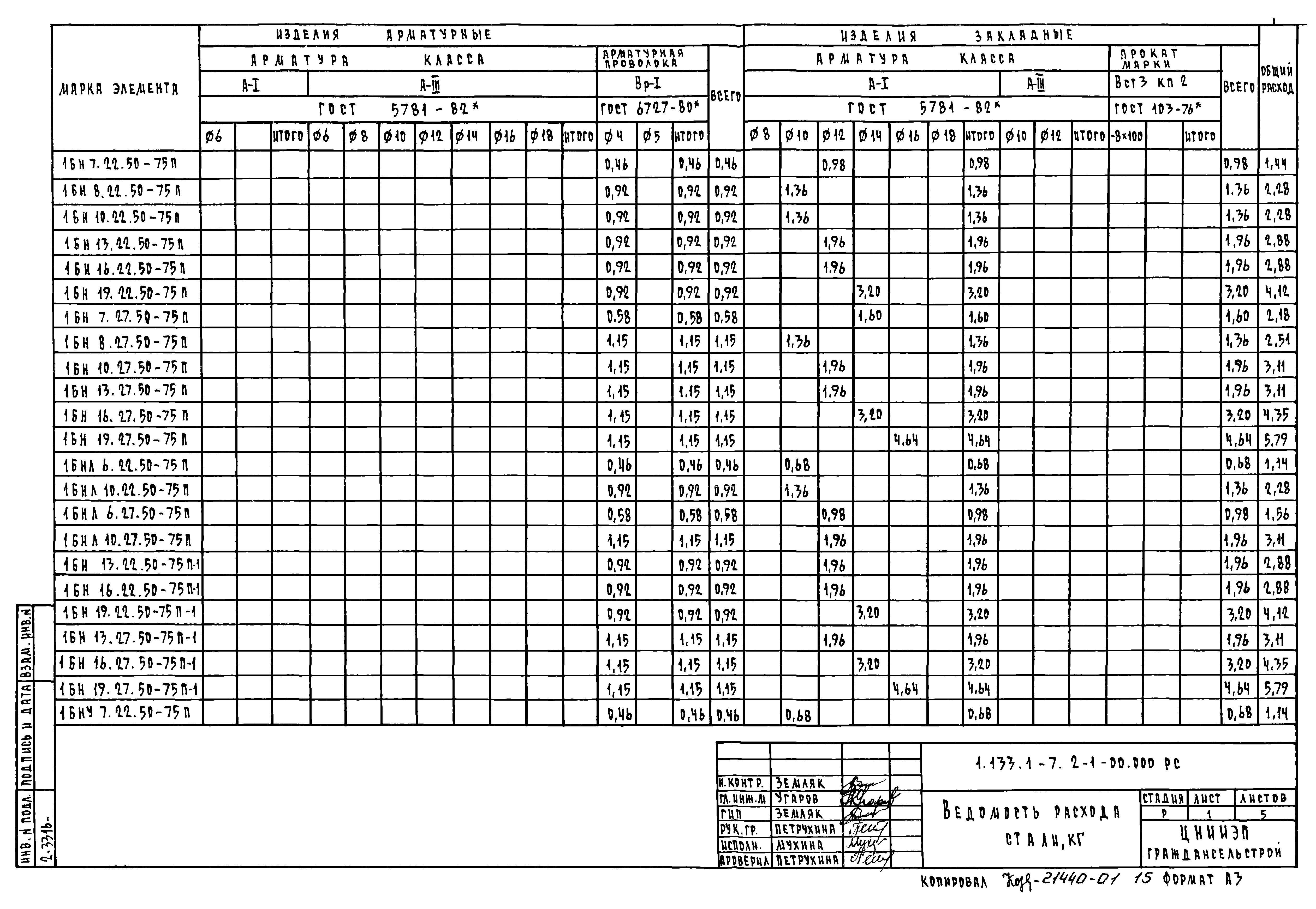

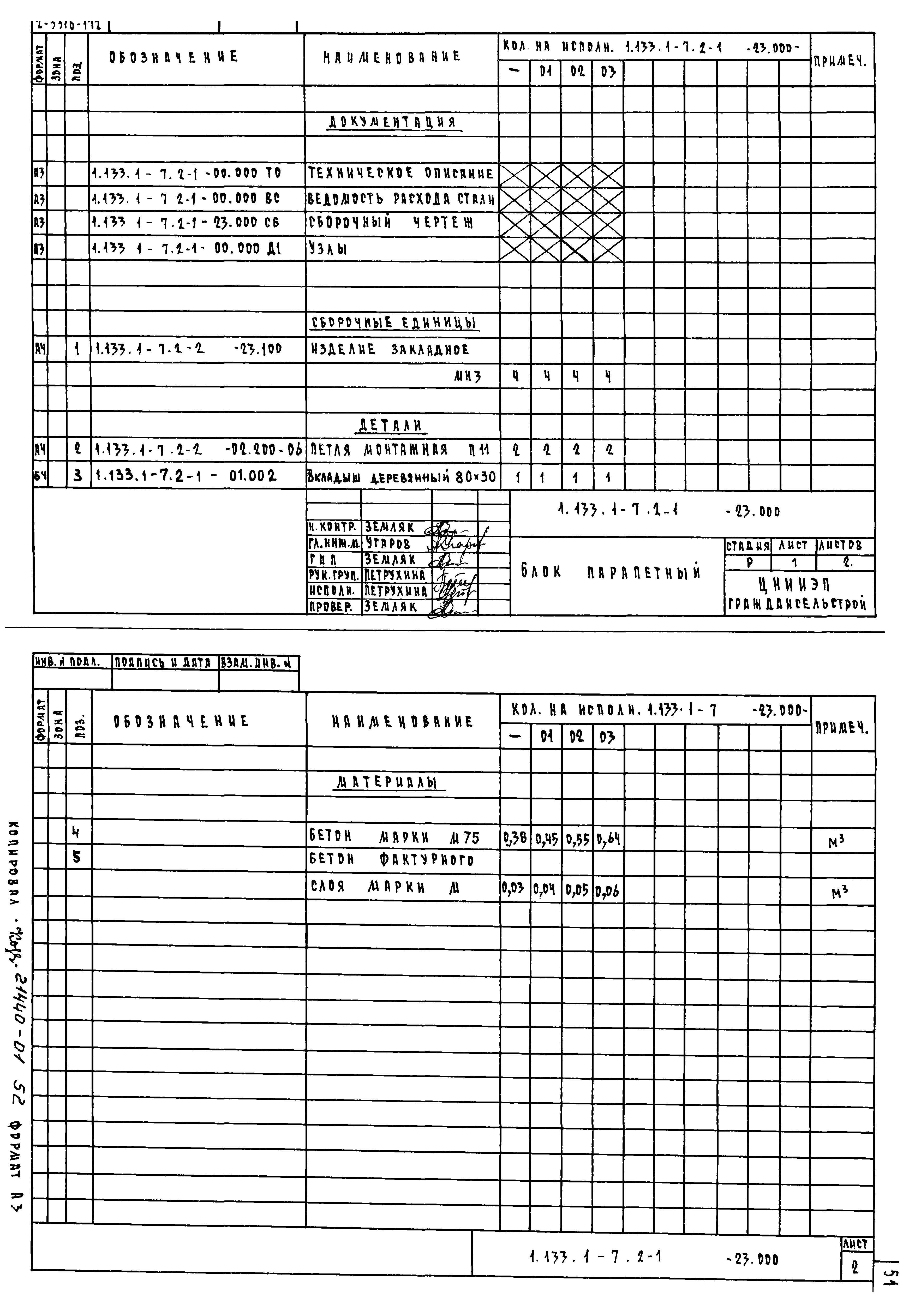

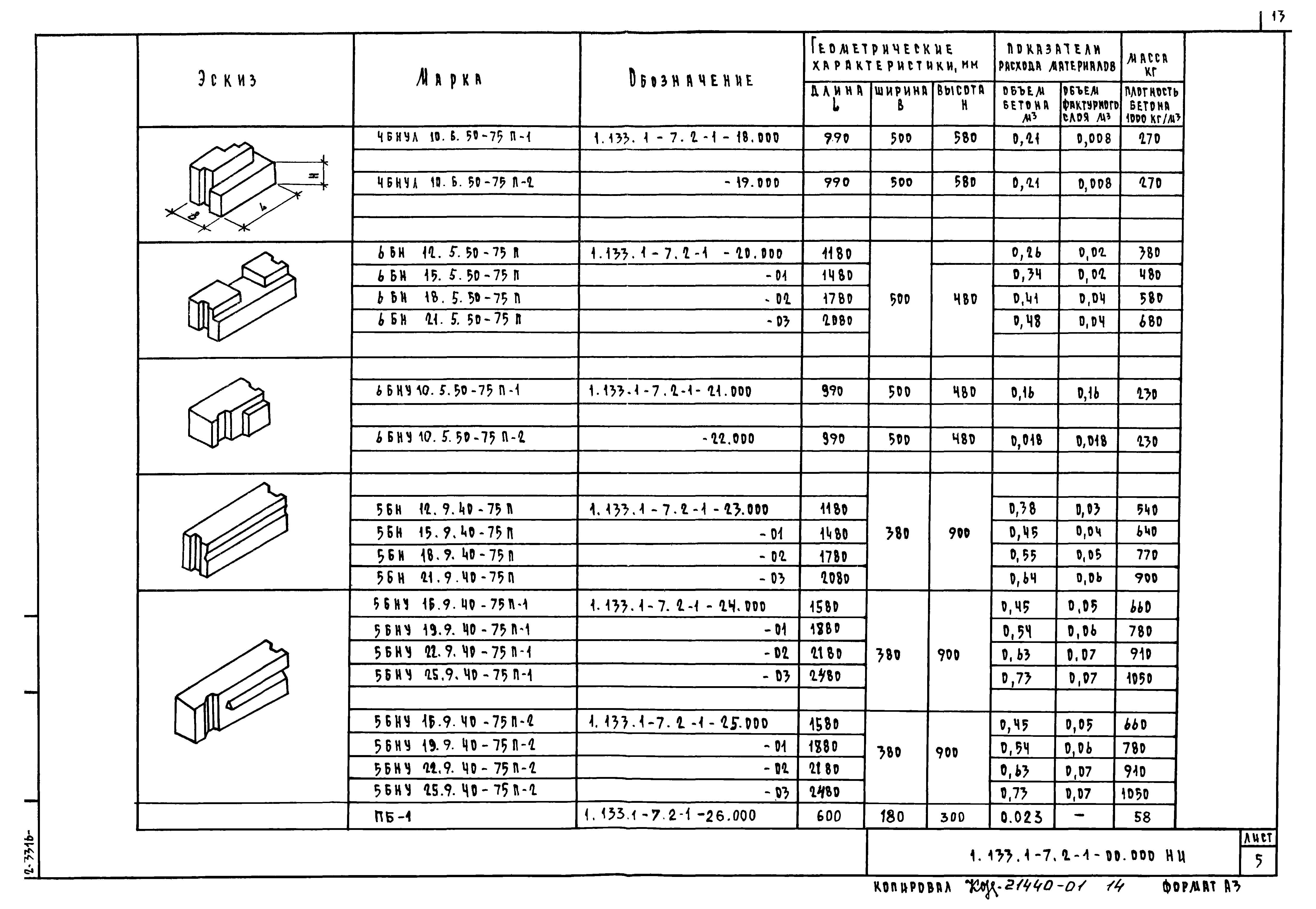

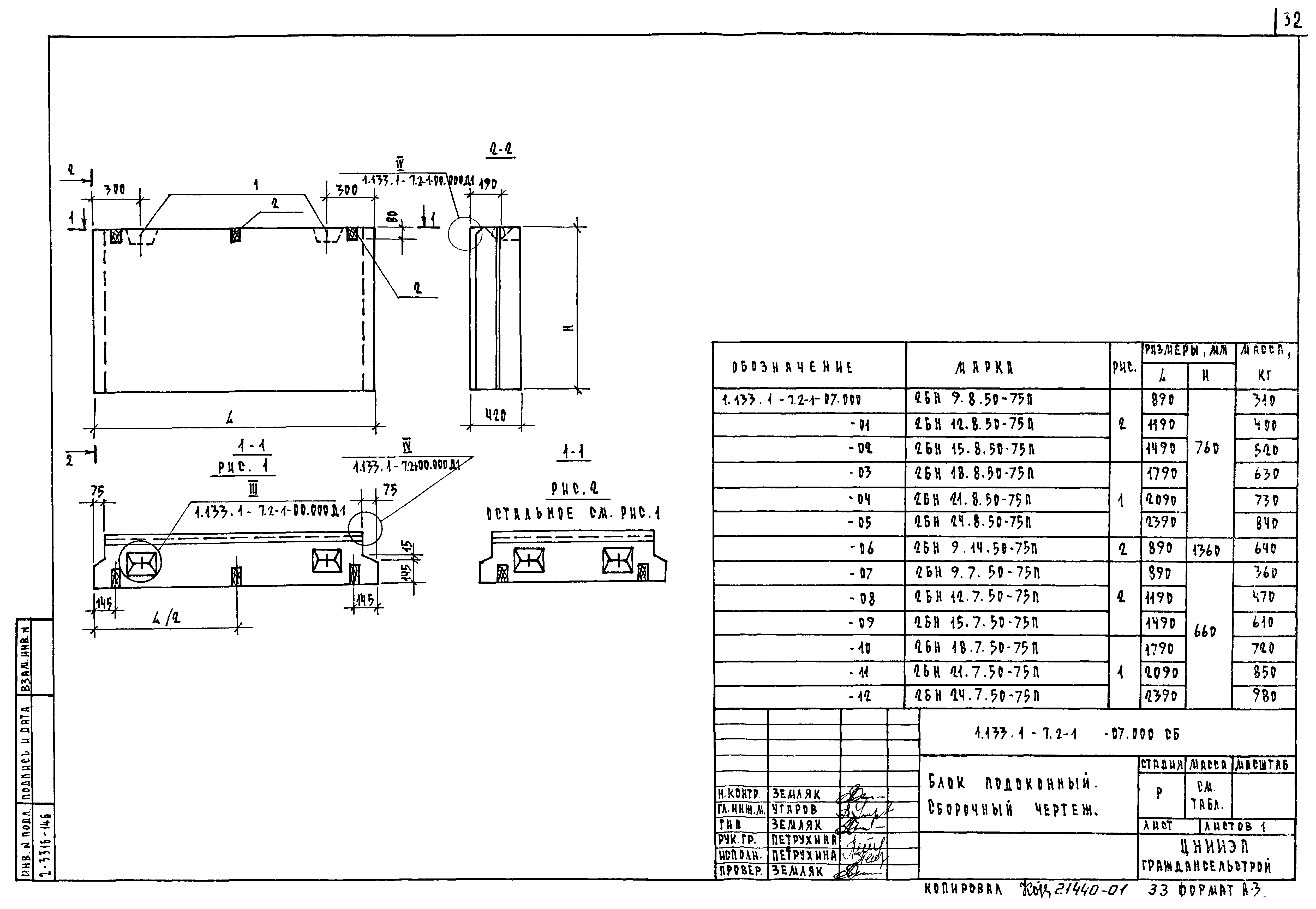

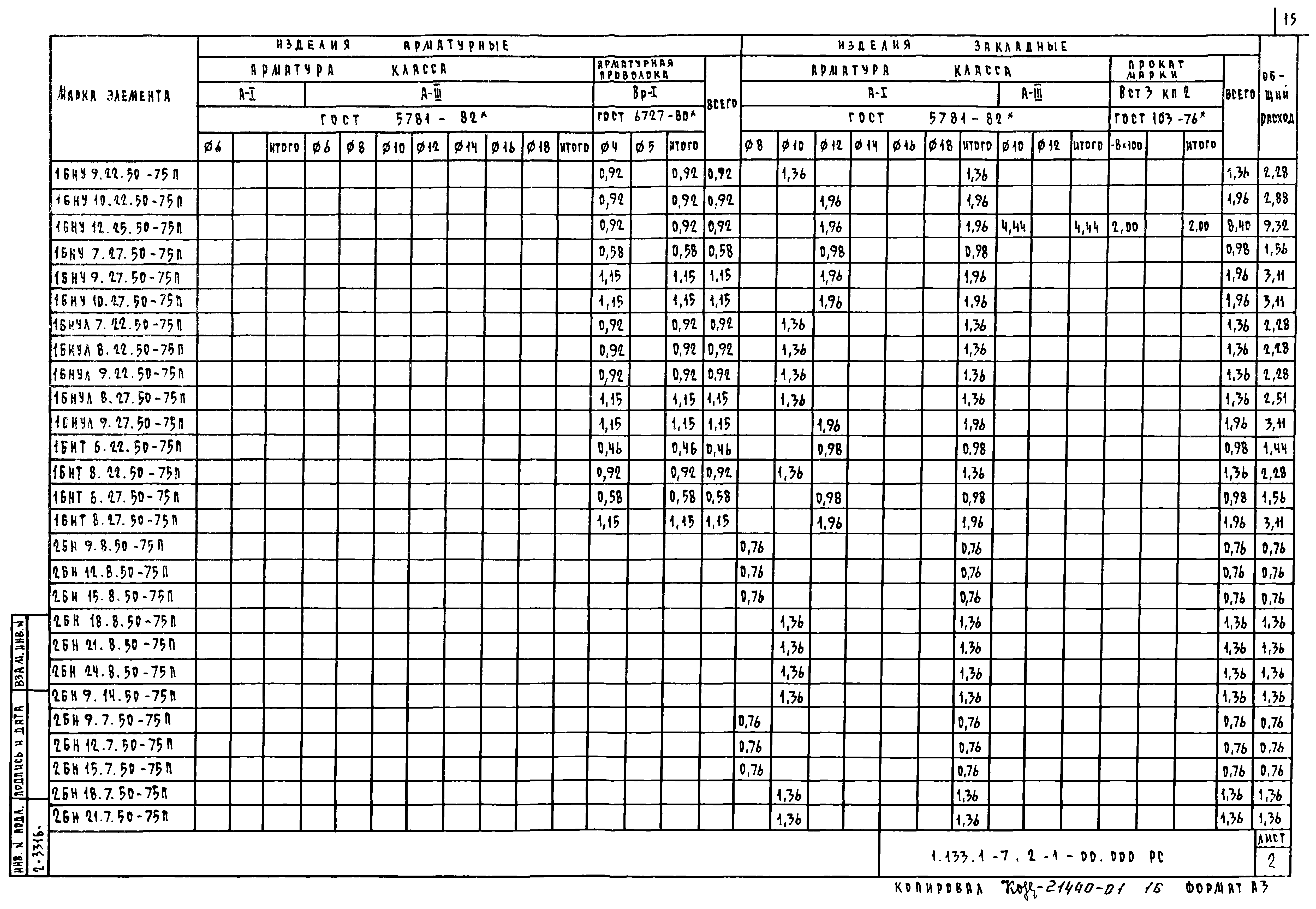

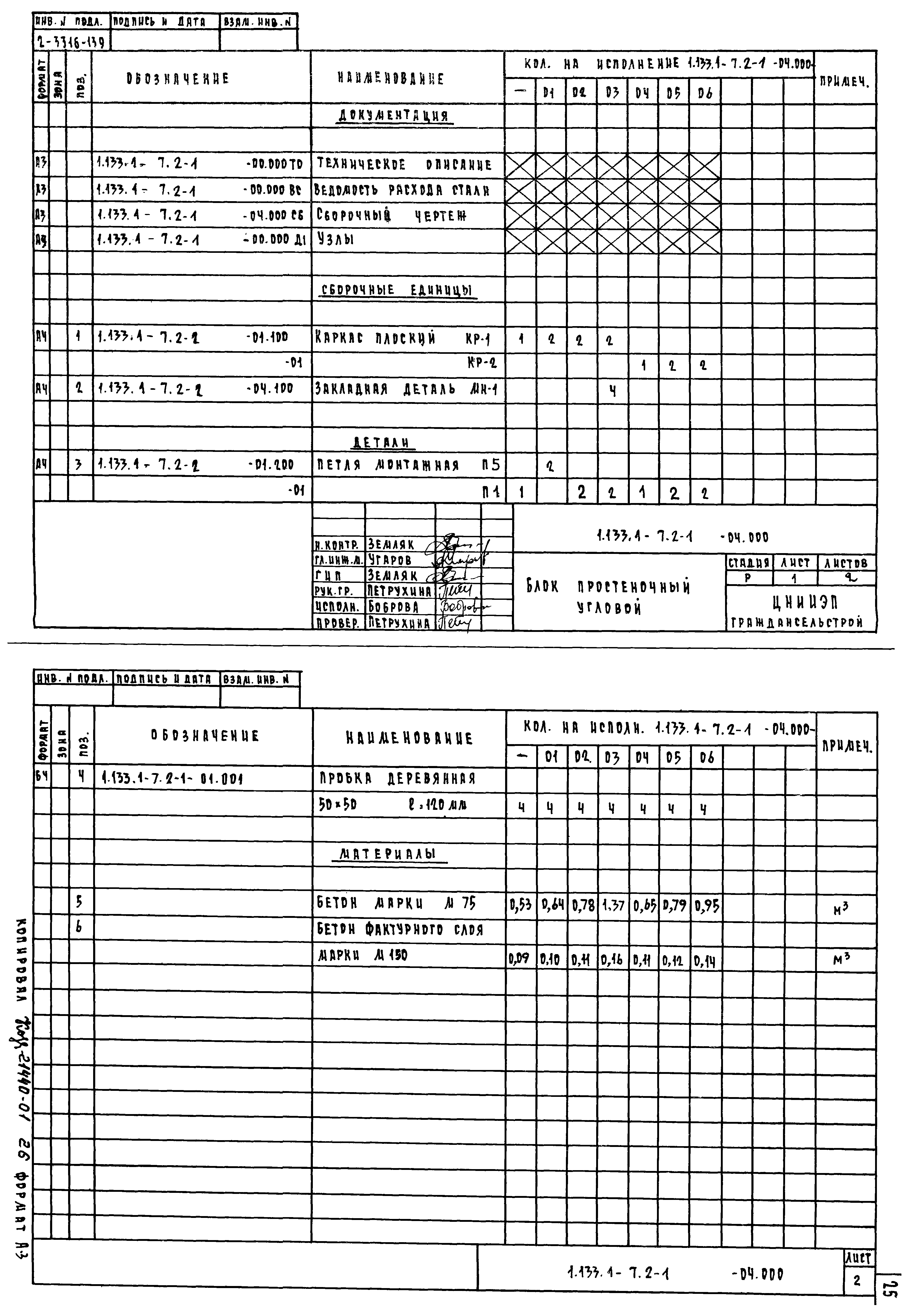

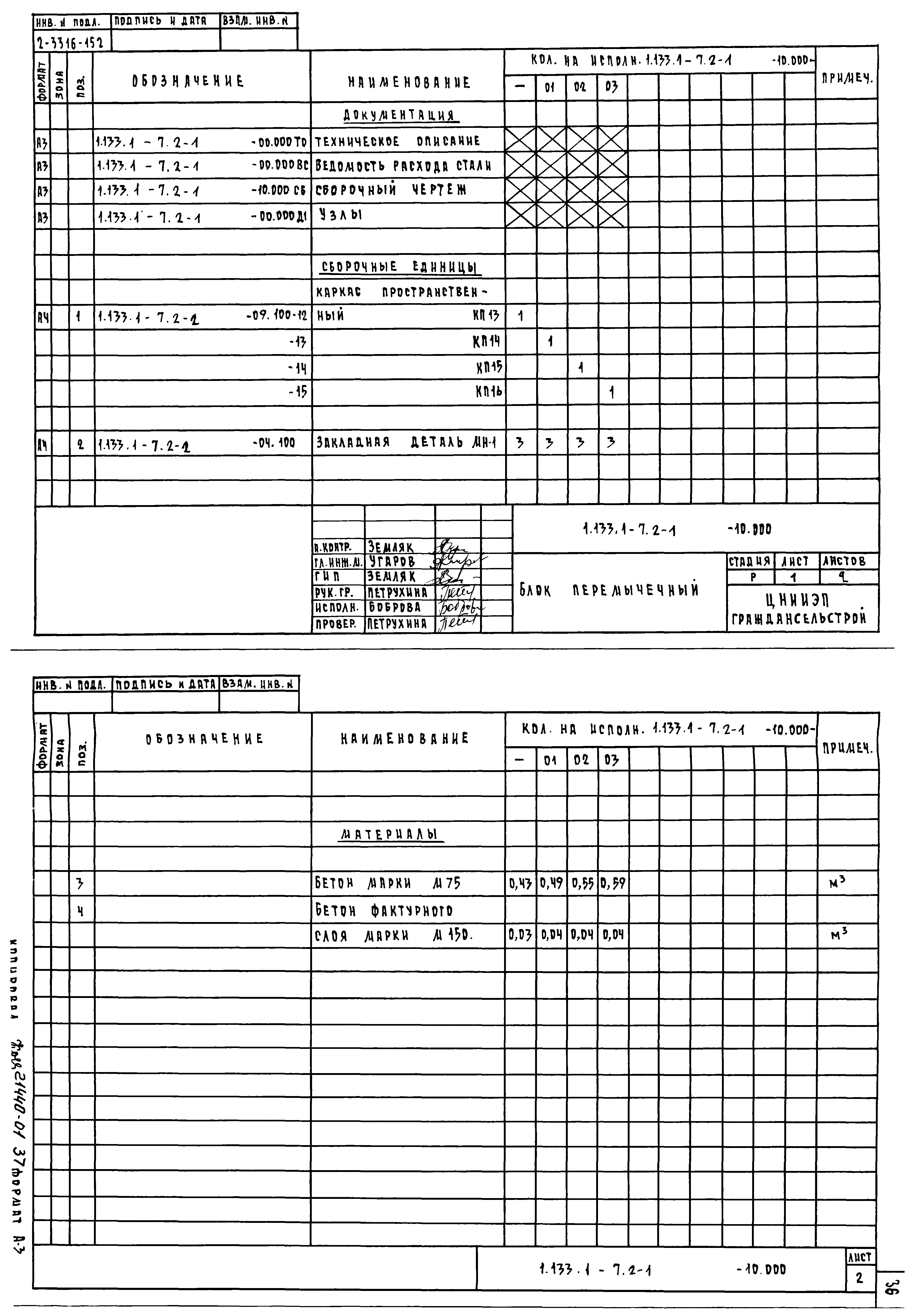

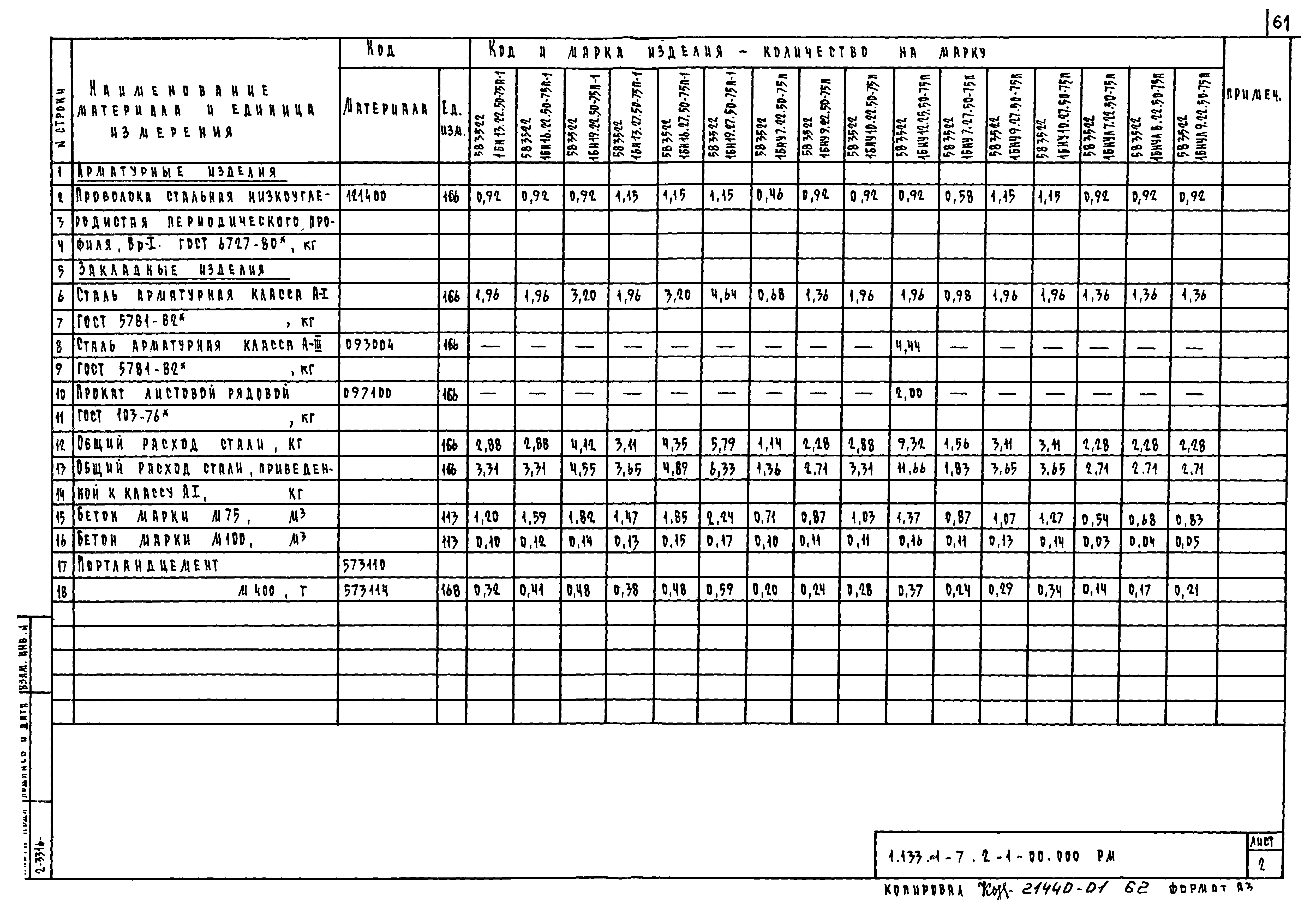

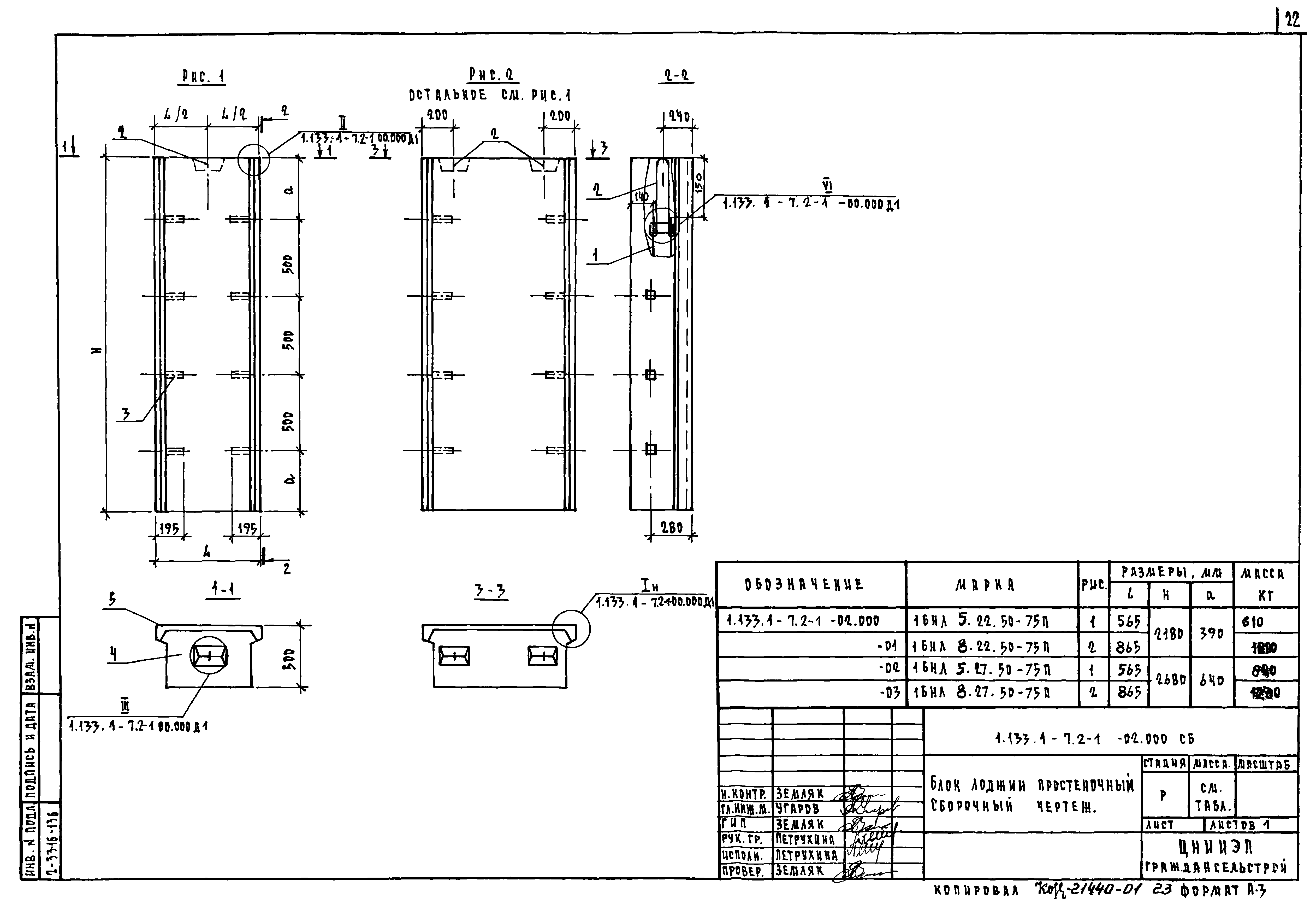

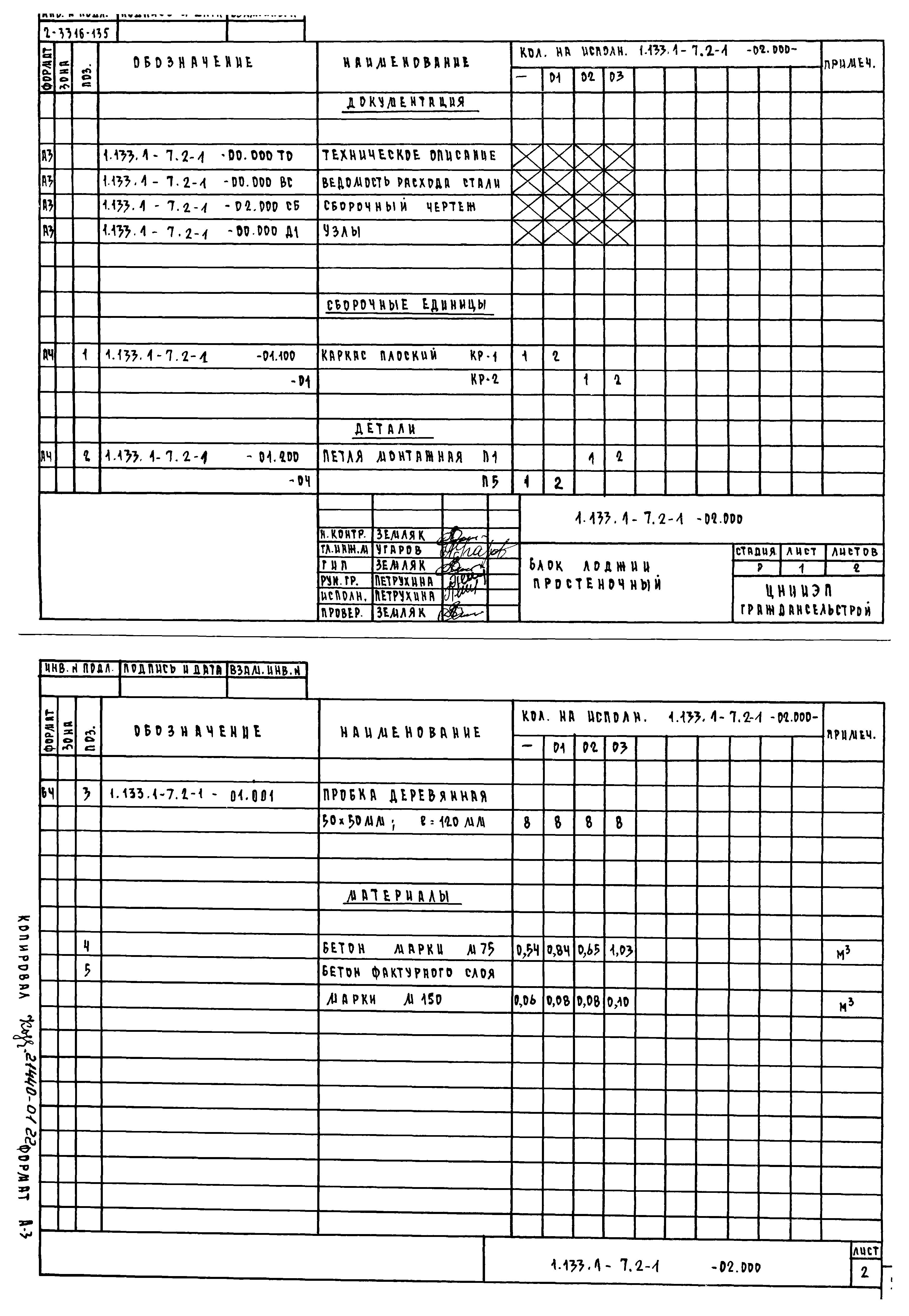

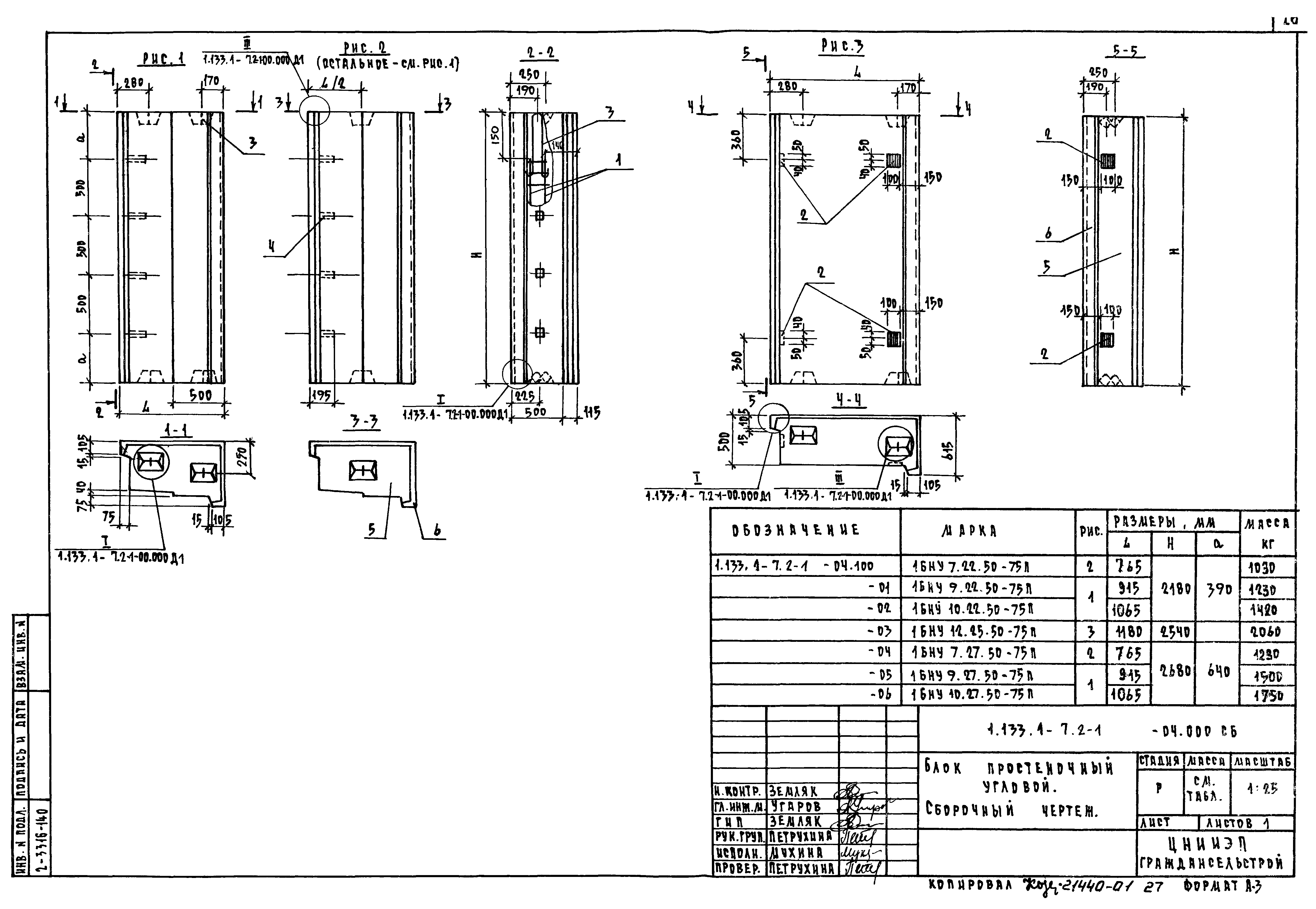

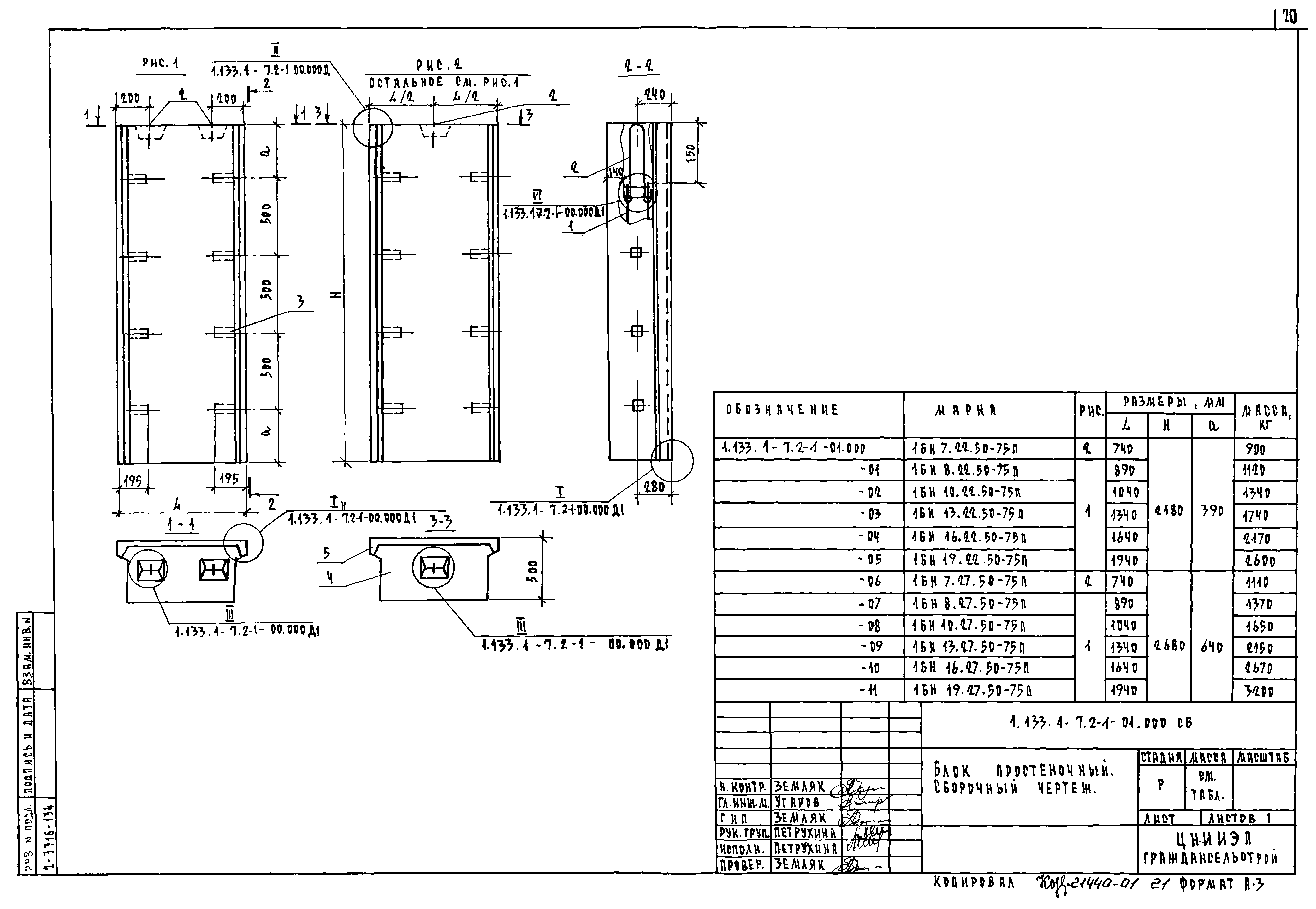

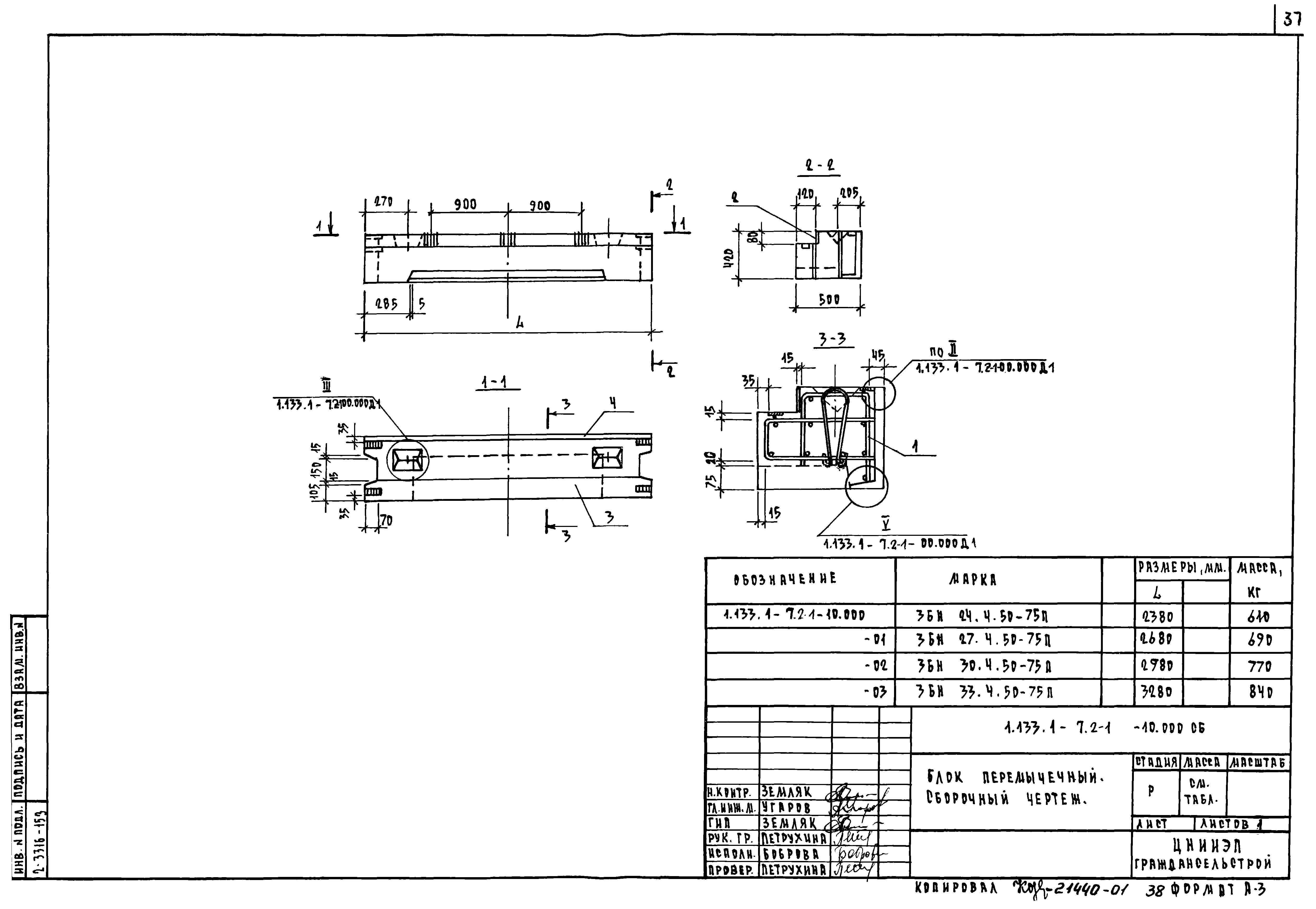

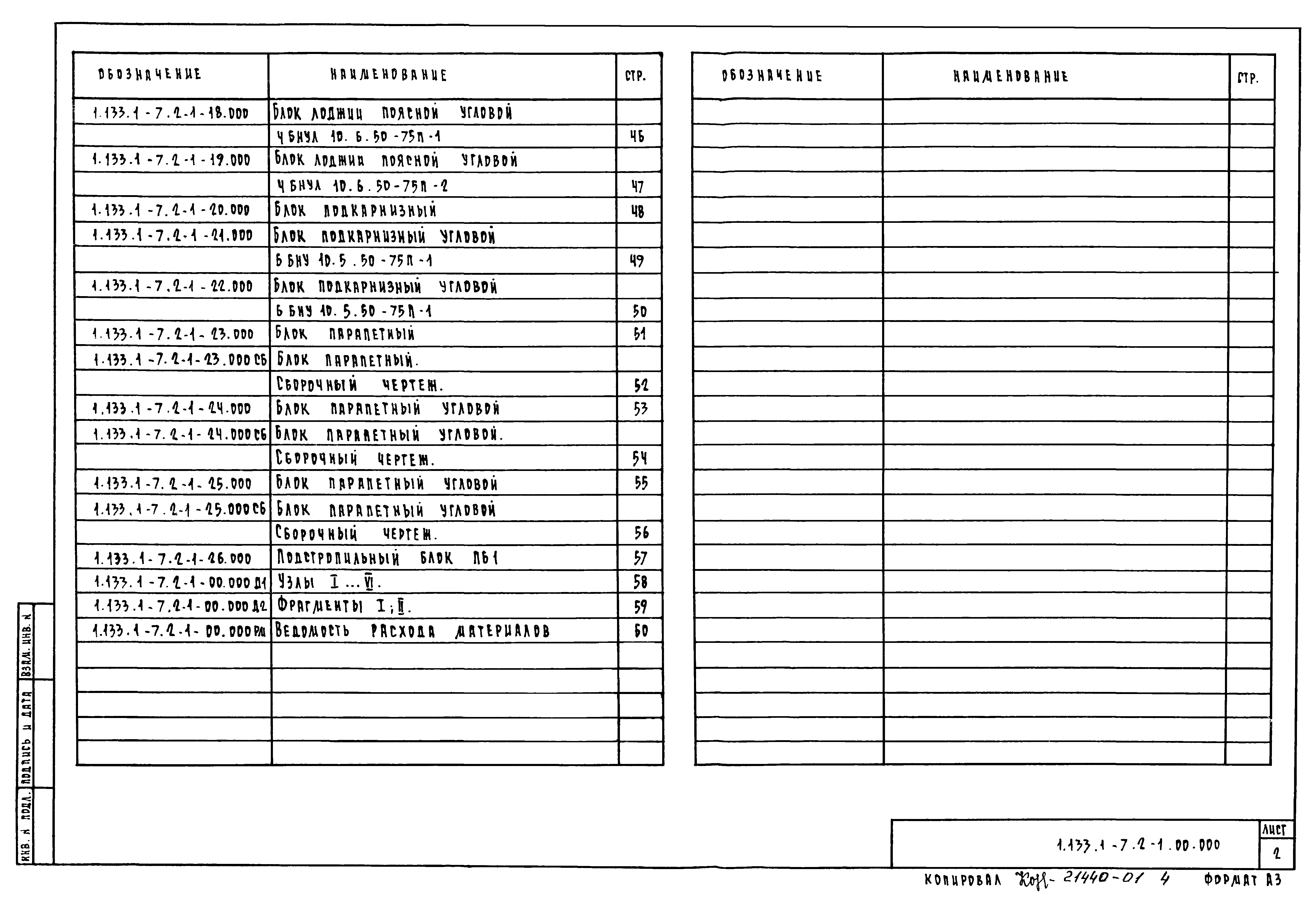

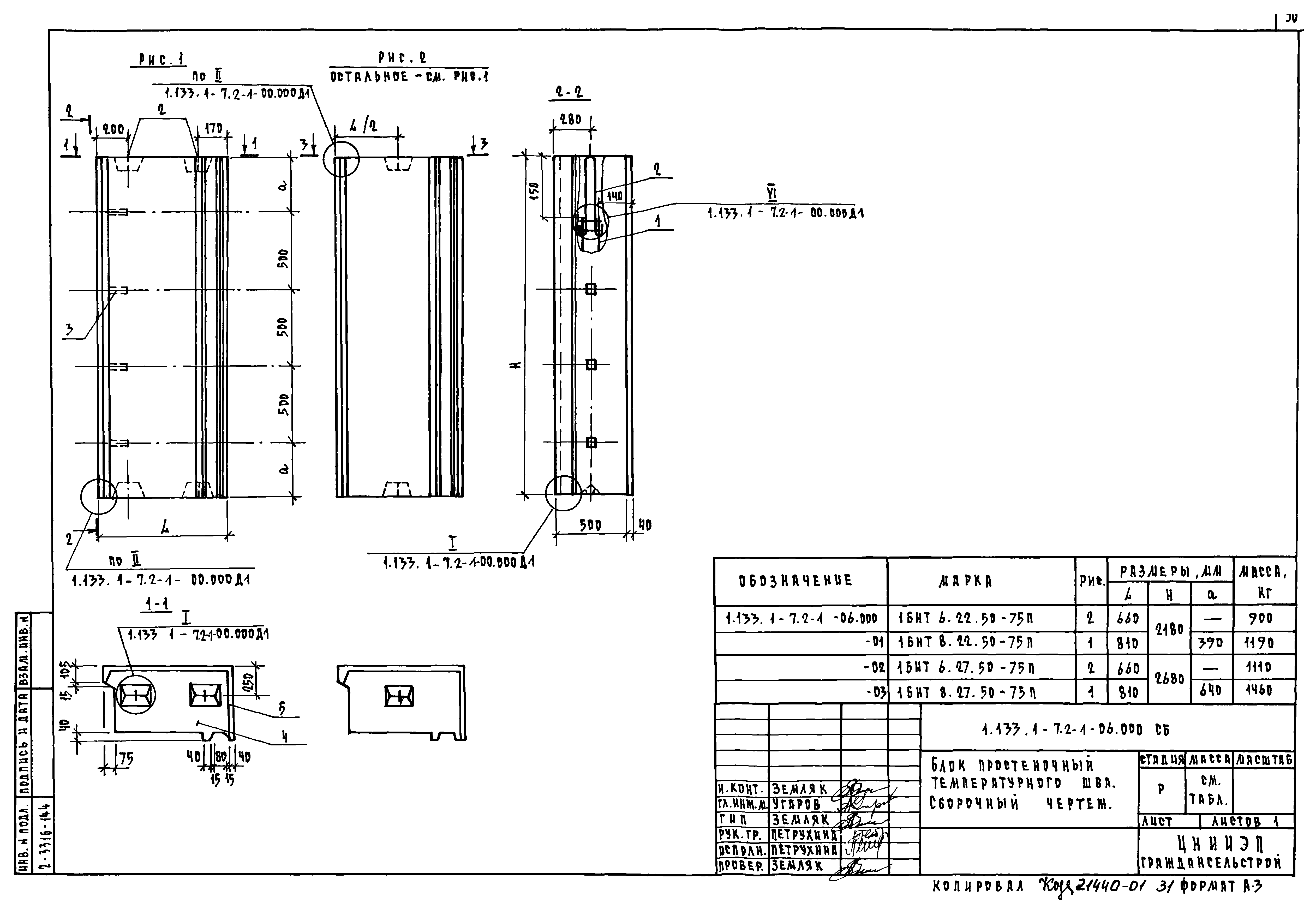

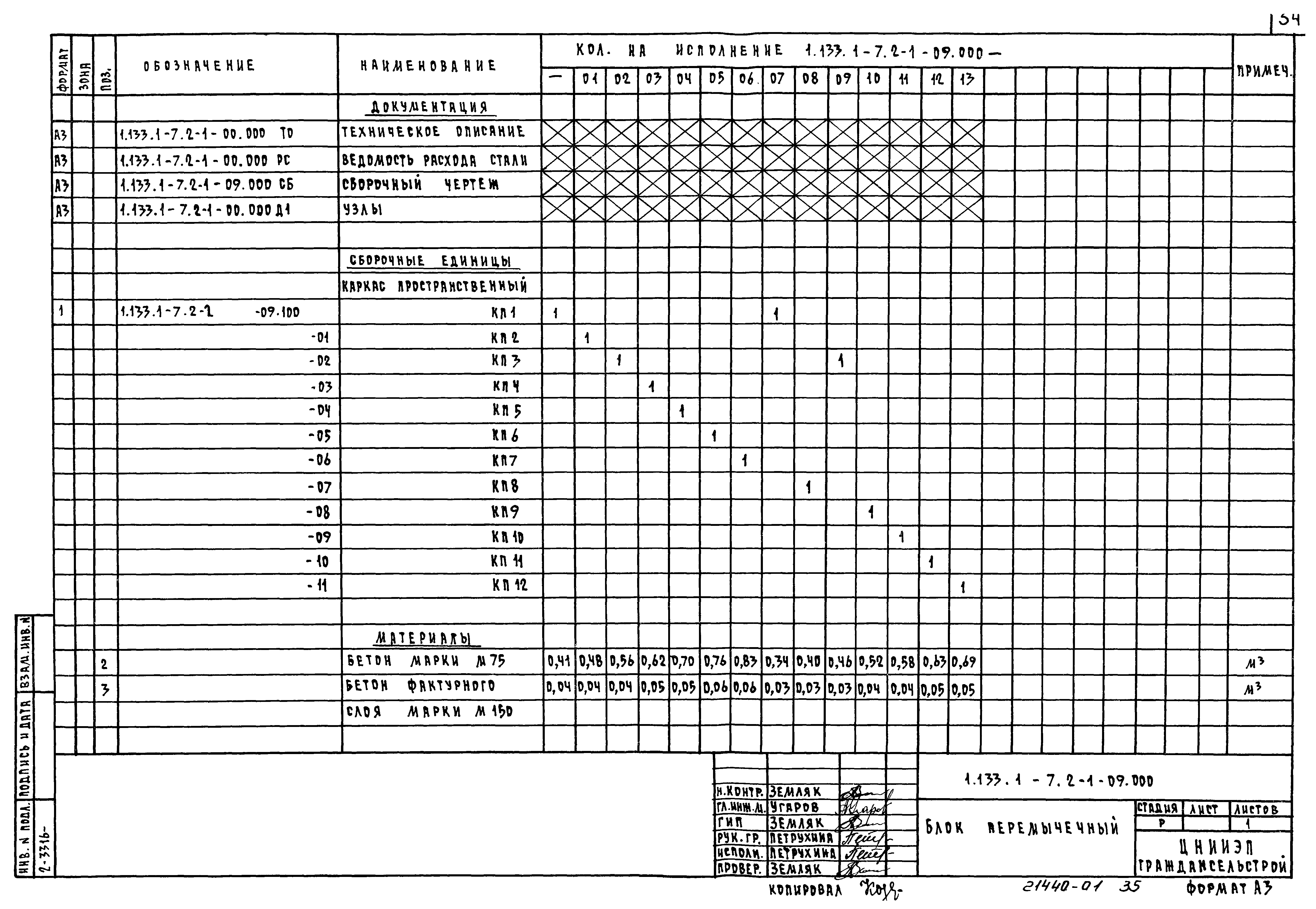

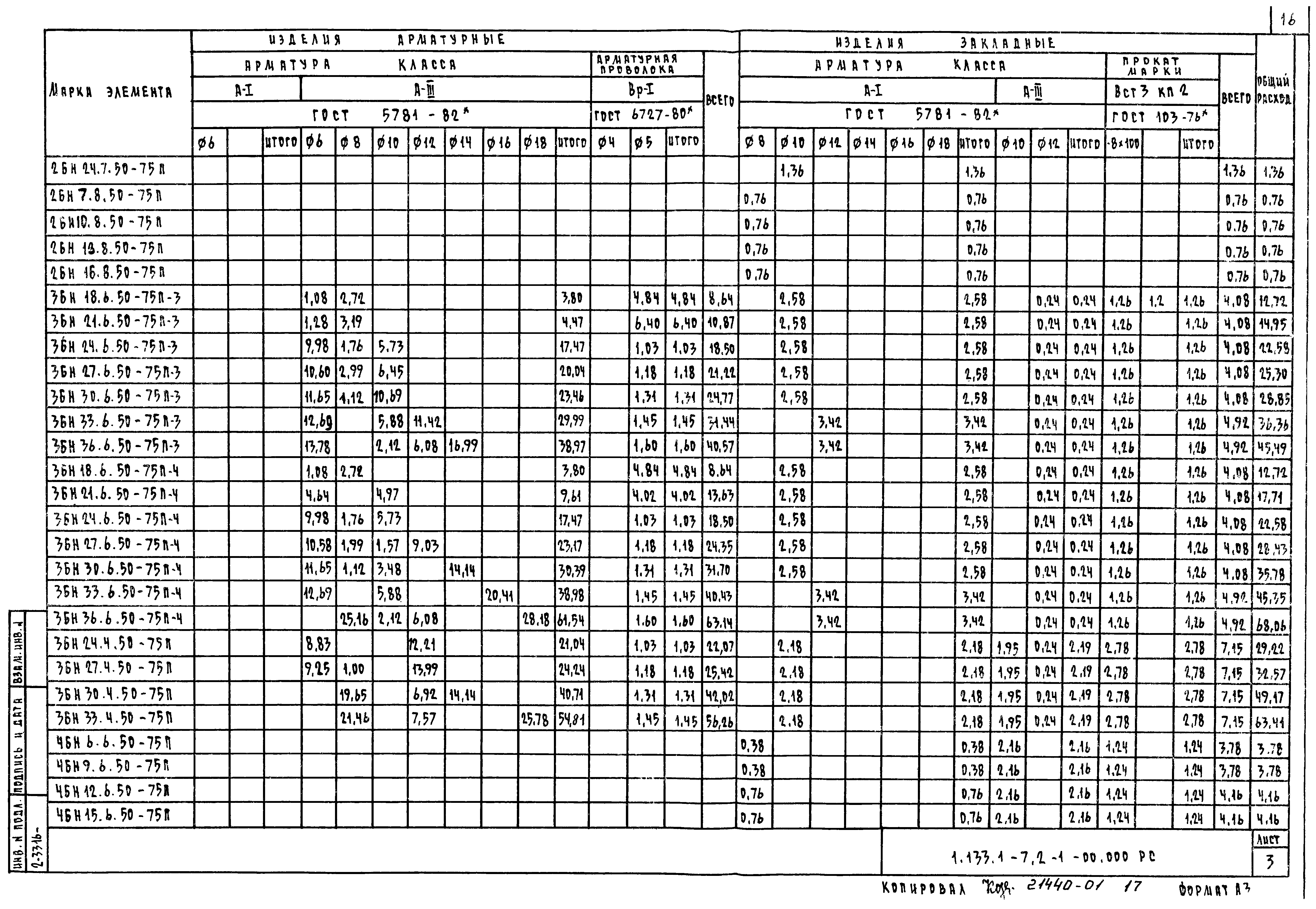

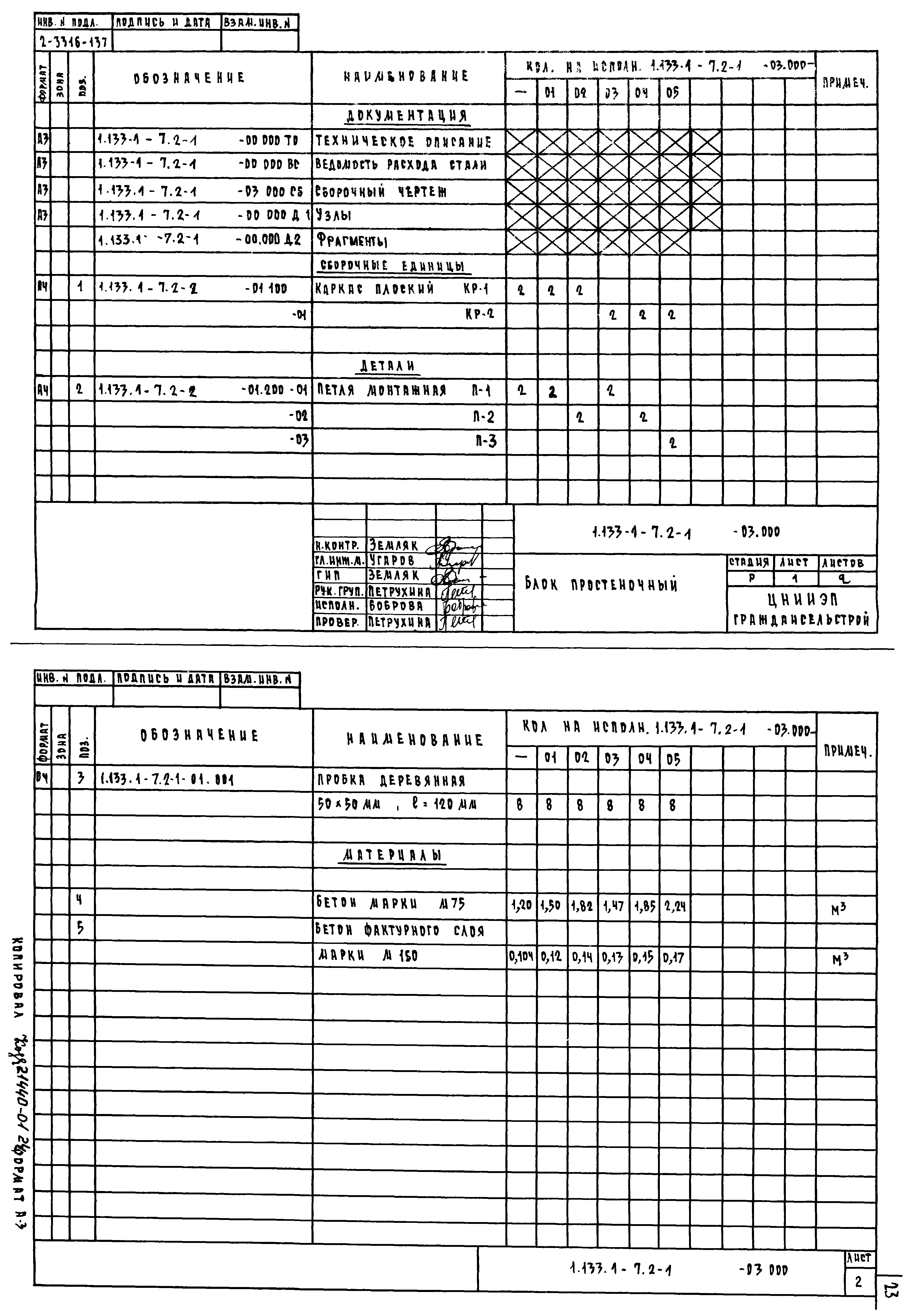

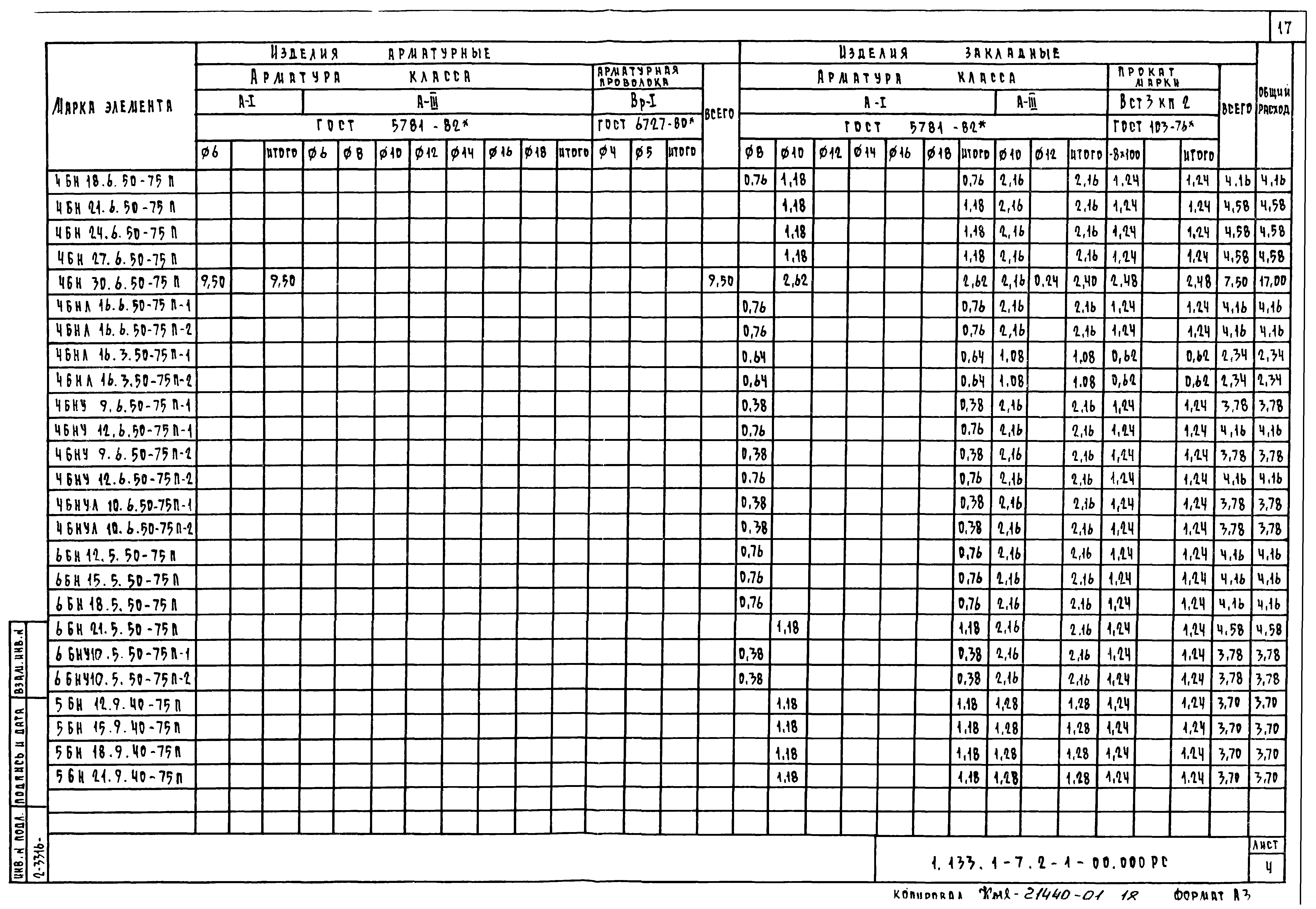

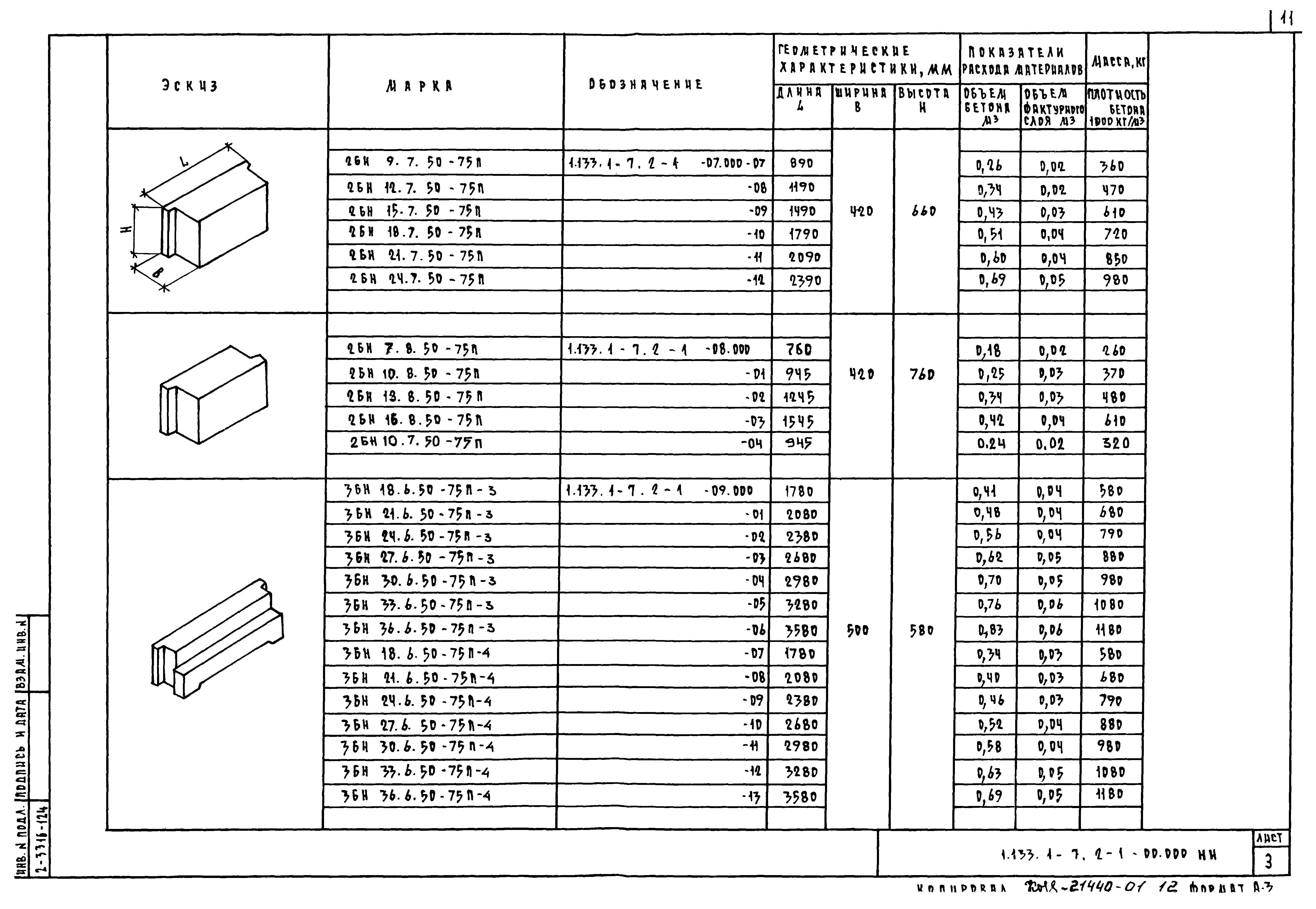

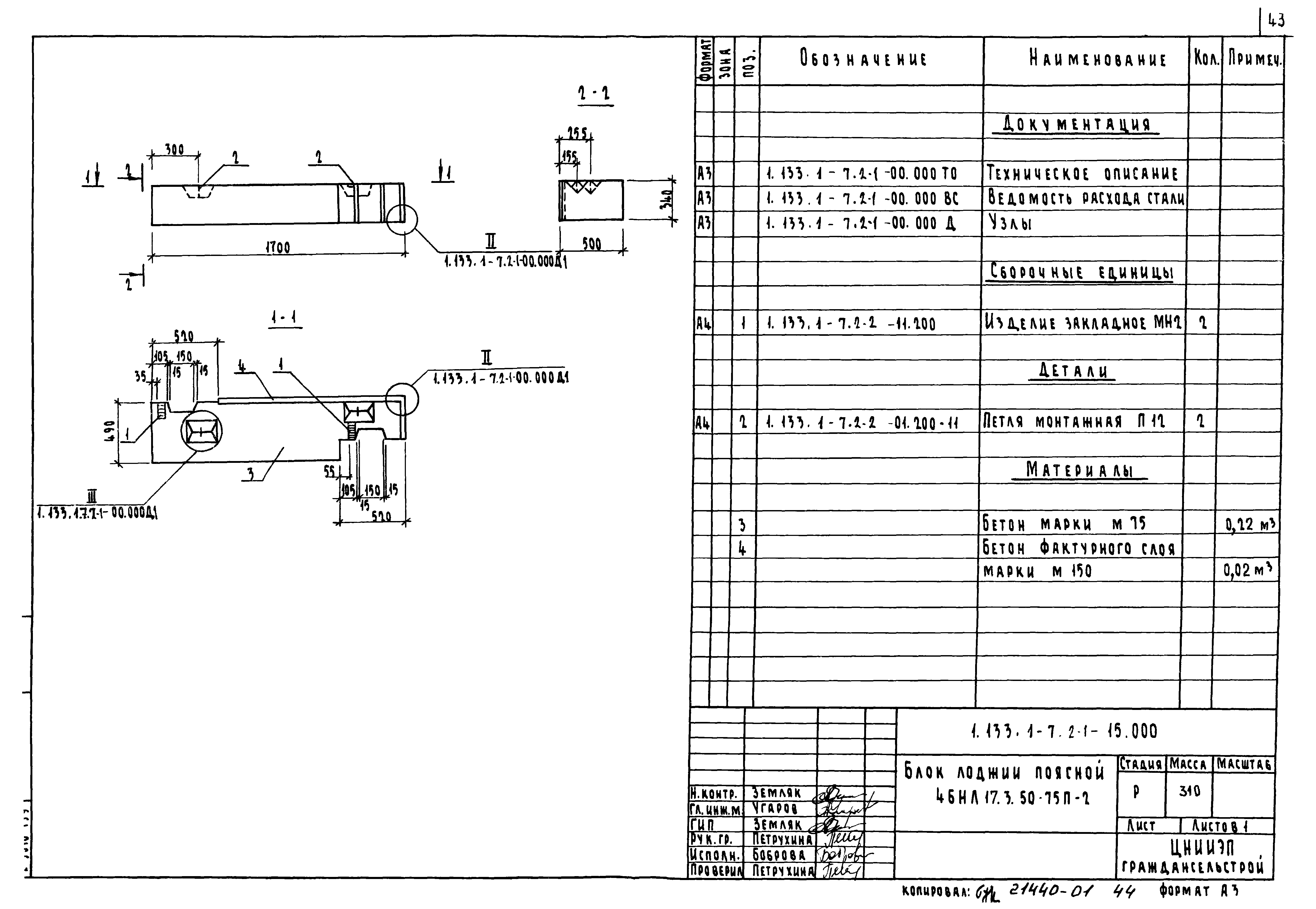

Оглавление:	1.133.1-7.2-1-00.000 ТО Техническое описание 1.133.1-7.2-1-00.000 НИ Номенклатура 1.133.1-7.2-1-00.000 РС Ведомость расхода стали 1.133.1-7.2-1-01.000 Блок простеночный 1.133.1-7.2-1-01.000 СБ Блок простеночный. Сборочный чертеж 1.133.1-7.2-1-02.000 Блок лоджий простеночный 1.133.1-7.2-1-02.000 СБ Блок лоджий простеночный. Сборочный чертеж 1.133.1-7.2-1-03.000 Блок простеночный 1.133.1-7.2-1-03.000 СБ Блок простеночный. Сборочный чертеж 1.133.1-7.2-1-04.000 Блок простеночный угловой 1.133.1-7.2-1-04.000 СБ Блок простеночный угловой. Сборочный чертеж 1.133.1-7.2-1-05.000 Блок лоджий простеночный угловой 1.133.1-7.2-1-05.000 СБ Блок лоджий простеночный угловой. Сборочный чертеж 1.133.1-7.2-1-06.000 Блок простеночный температурного шва 1.133.1-7.2-1-06.000 СБ Блок простеночный температурного шва. Сборочный чертеж 1.133.1-7.2-1-07.000 Блок подоконный 1.133.1-7.2-1-07.000 СБ Блок подоконный. Сборочный чертеж 1.133.1-7.2-1-08.000 Блок подоконный балконный 1.133.1-7.2-1-09.000 Блок перемычечный 1.133.1-7.2-1-09.000 СБ Блок перемычечный. Сборочный чертеж 1.133.1-7.2-1-10.000 Блок перемычечный 1.133.1-7.2-1-10.000 СБ Блок перемычечный. Сборочный чертеж 1.133.1-7.2-1-11.000 Блок поясной 1.133.1-7.2-1-11.000 СБ Блок поясной. Сборочный чертеж 1.133.1-7.2-1-12.000 Блок лоджии поясной 4БНЛ 17.6.50-75П-1 1.133.1-7.2-1-13.000 Блок лоджии поясной 4БНЛ 17.6.50-75П-2 1.133.1-7.2-1-14.000 Блок лоджии поясной 4БНЛ 17.3.50-75П-1 1.133.1-7.2-1-15.000 Блок лоджии поясной 4БНЛ 17.3.50-75П-2 1.133.1-7.2-1-16.000 Блок поясной угловой 1.133.1-7.2-1-17.000 Блок поясной угловой 1.133.1-7.2-1-18.000 Блок лоджии поясной угловой 4БНУЛ 10.6.50-75П-1 1.133.1-7.2-1-19.000 Блок лоджии поясной угловой 4БНУЛ 10.6.50-75П-2 1.133.1-7.2-1-20.000 Блок подкарнизный 1.133.1-7.2-1-21.000 Блок подкарнизный угловой 6БНУ 10.5.50-75П-1 1.133.1-7.2-1-22.000 Блок подкарнизный угловой 6БНУ 10.5.50-75П-2 1.133.1-7.2-1-23.000 Блок парапетный 1.133.1-7.2-1-23.000 СБ Блок парапетный. Сборочный чертеж 1.133.1-7.2-1-24.000 Блок парапетный угловой 1.133.1-7.2-1-24.000 СБ Блок парапетный угловой. Сборочный чертеж 1.133.1-7.2-1-25.000 Блок парапетный угловой 1.133.1-7.2-1-25.000 СБ Блок парапетный угловой. Сборочный чертеж 1.133.1-7.2-1-26.000 Подстропильный блок ПБ-1 1.133.1-7.2-1-00.000 Д1 Узлы I - VI 1.133.1-7.2-1-00.000 Д2 Фрагменты I, II 1.133.1-7.2-1-00.000 РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП граждансельстрой
Утверждён:	30.05.1986 Госгражданстрой (Gosgrazhdanstroy 183)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Заменяет собой:	Серия 1.133-2 «Блоки наружных стен для жилых и общественных зданий»
Нормативные ссылки:	ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 17625-83 «Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры» ГОСТ 19010-82 «Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия» ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 9759-83 «Гравий и песок керамзитовые. Технические условия» ГОСТ 11991-83 «Щебень и песок аглопоритовые. Технические условия» ГОСТ 8486-66 «Пиломатериалы хвойных пород» ГОСТ 9760-75 «Щебень и песок пористые из металлургического шлака (шлаковая пемза)» Серия 2.130-1 «Выпуск 2. Стены из крупных легкобетонных блоков» Серия 2.130-1 «Выпуск 21. Стены из крупных легкобетонных блоков для сельского строительства. Рабочие чертежи» СНиП II-21-75 «Бетонные и железобетонные конструкции» СНиП II-Л.1-71* «Жилые здания. Нормы проектирования»
