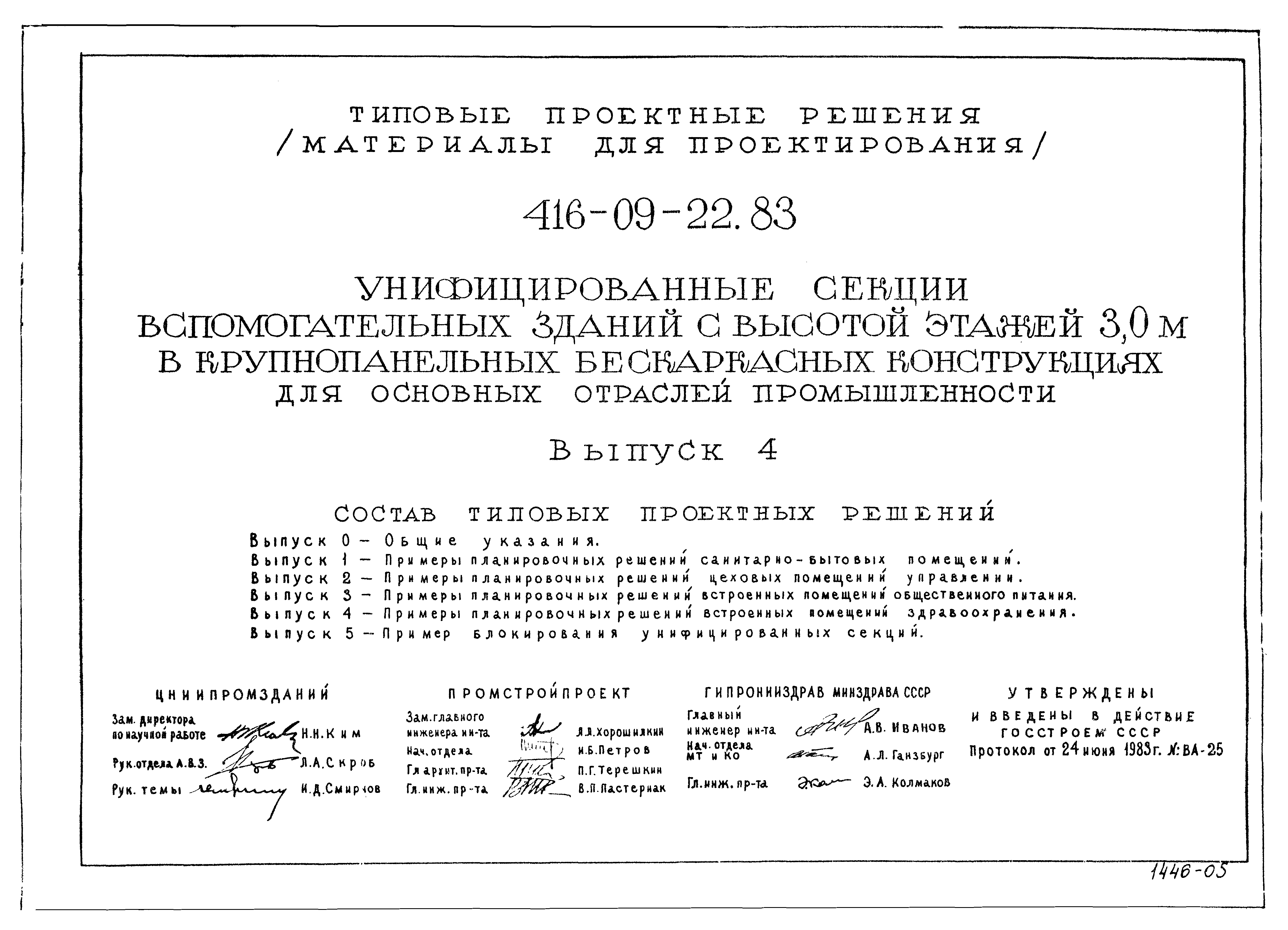

Скачать Типовые проектные решения 416-09-22.83 Выпуск 4. Примеры планировочных решений встроенных помещений здравоохраненияДата актуализации: 10.08.2017 Типовые проектные решения 416-09-22.83

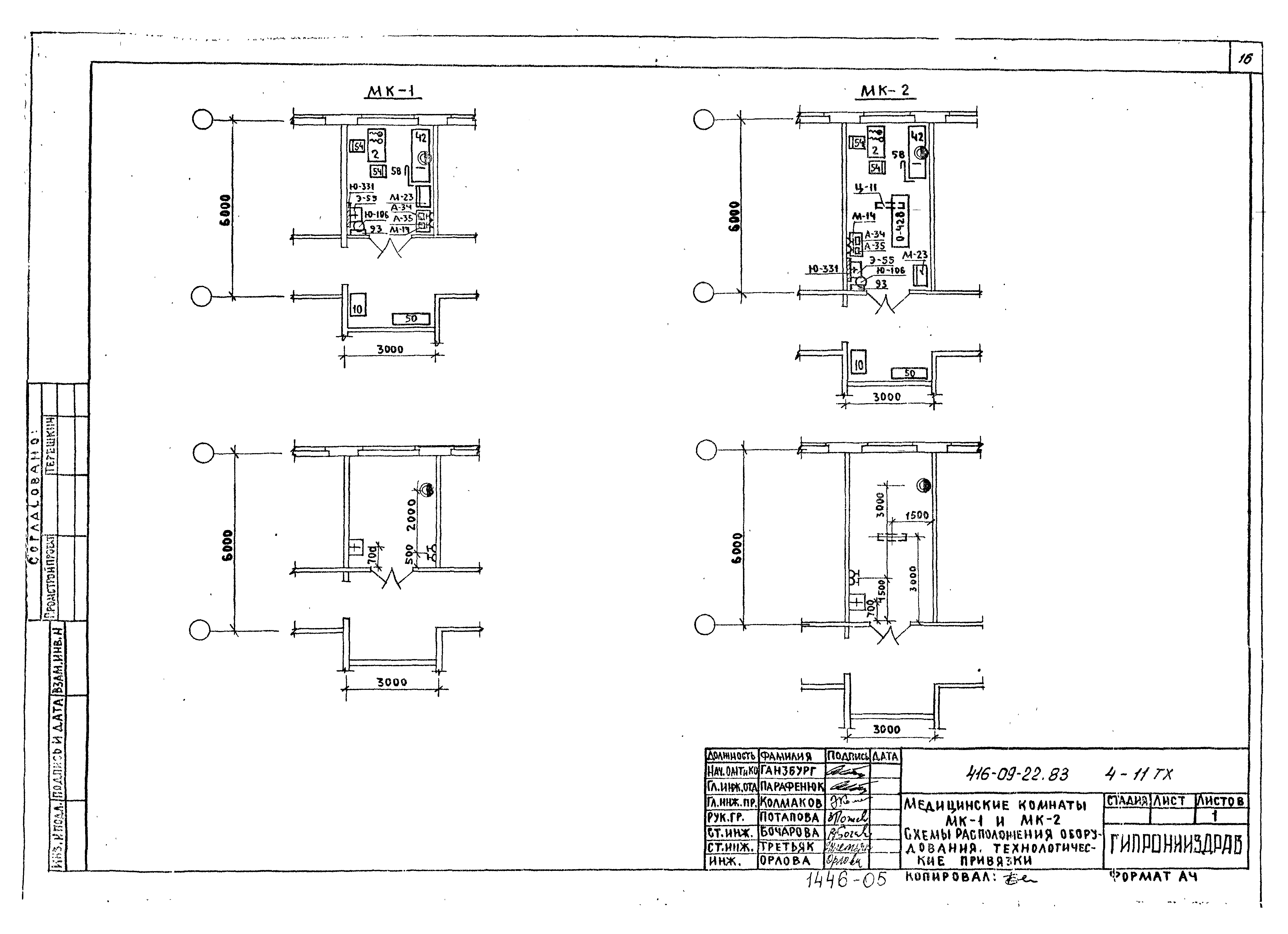

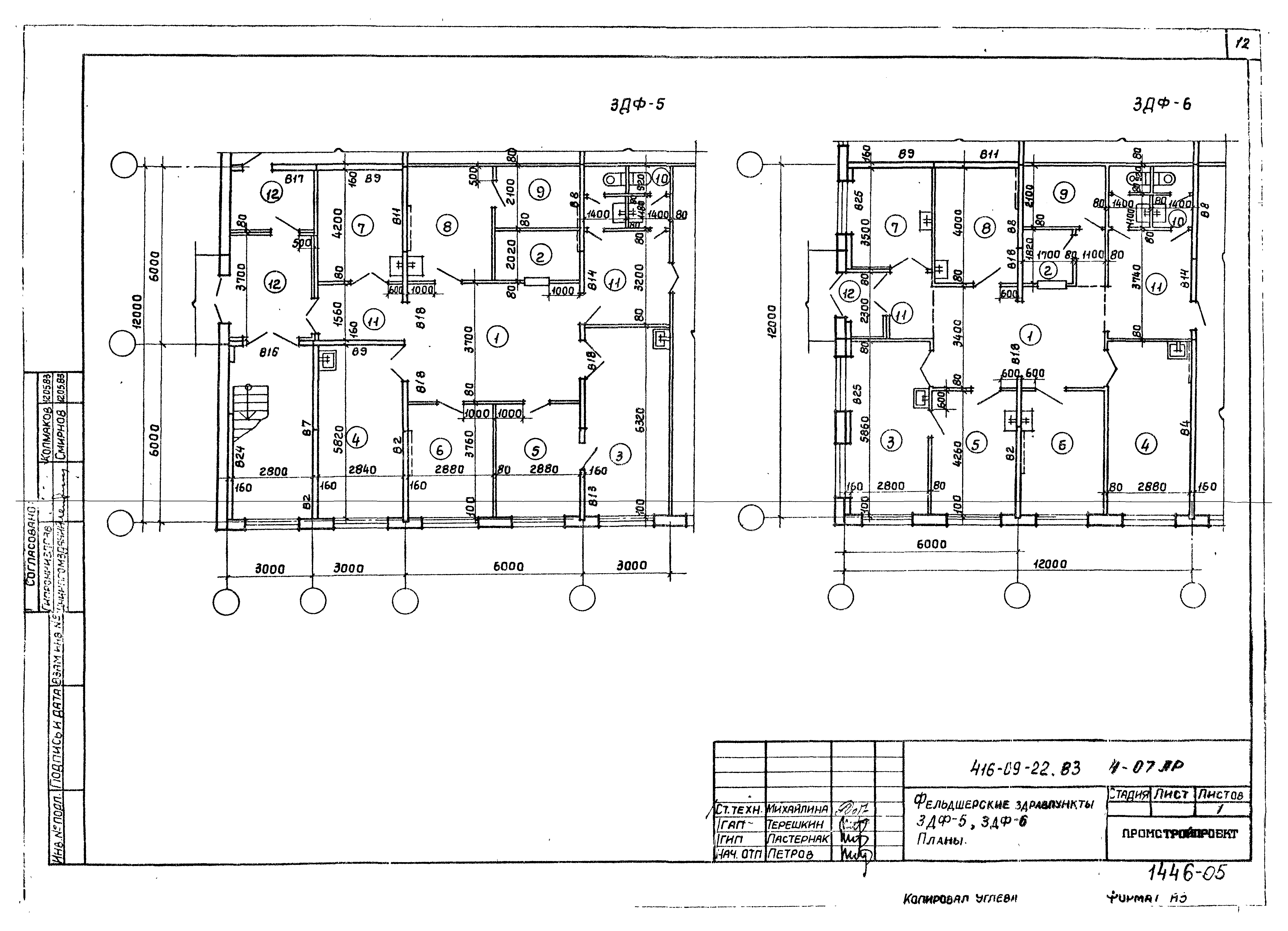

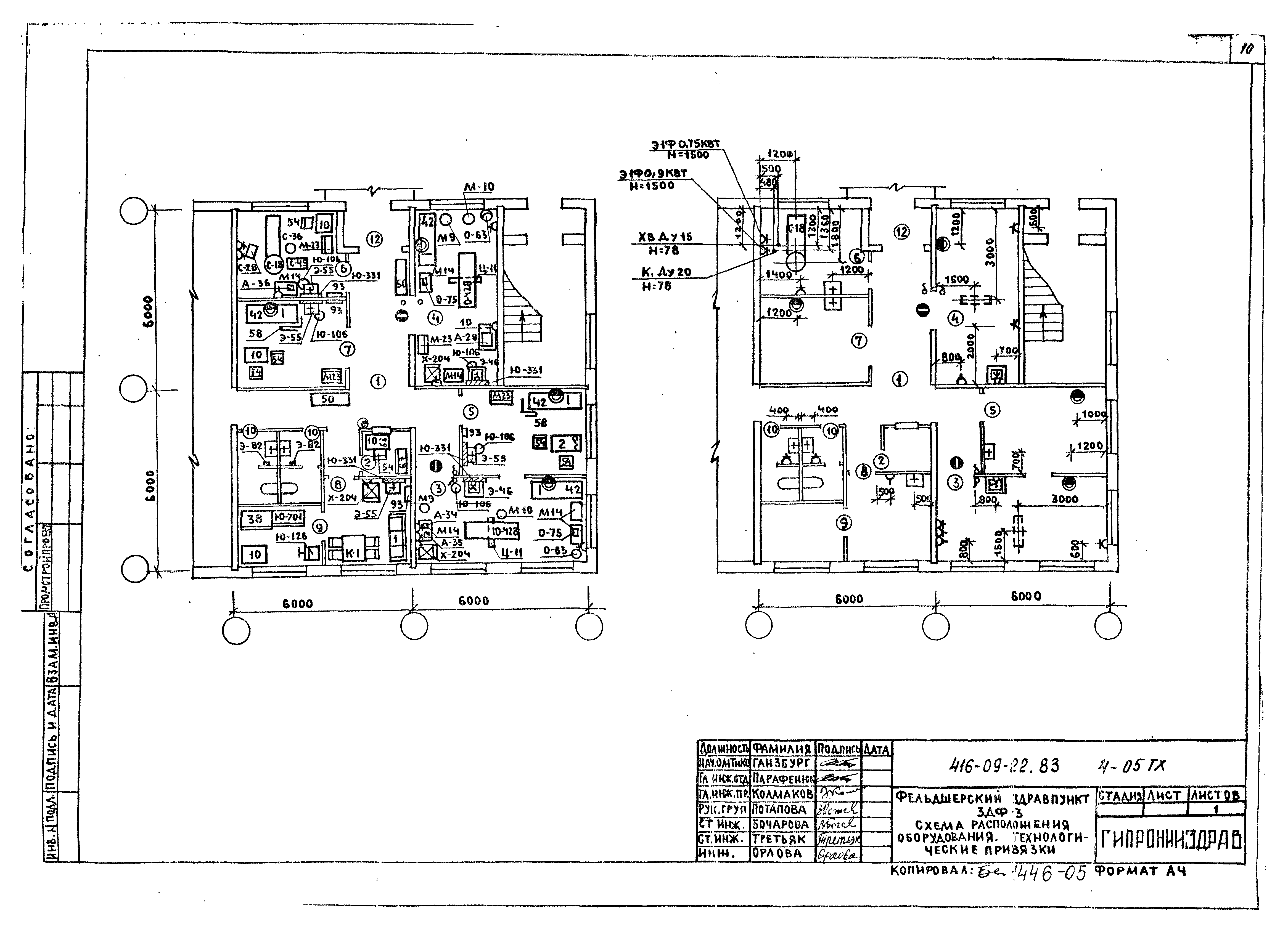

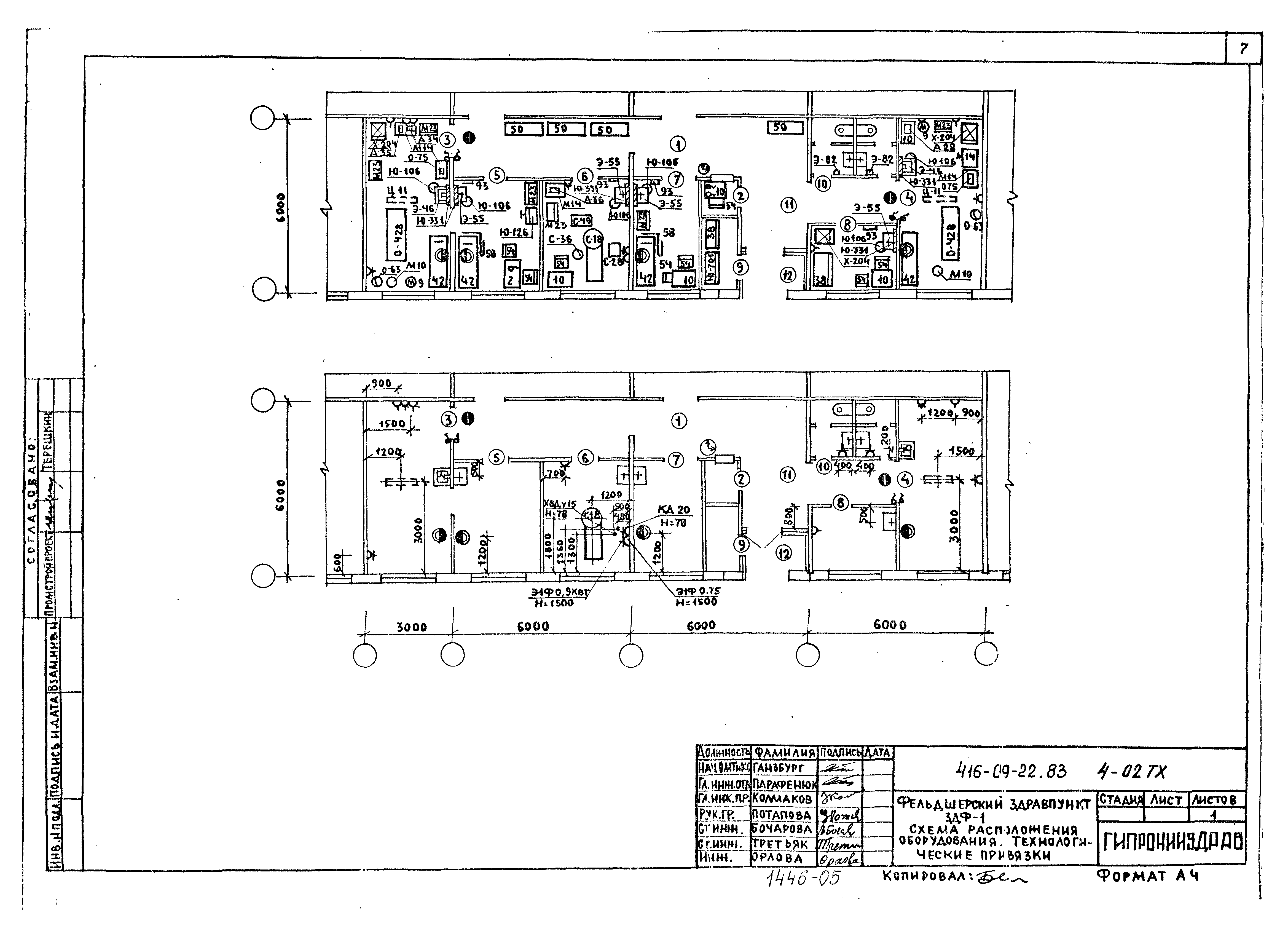

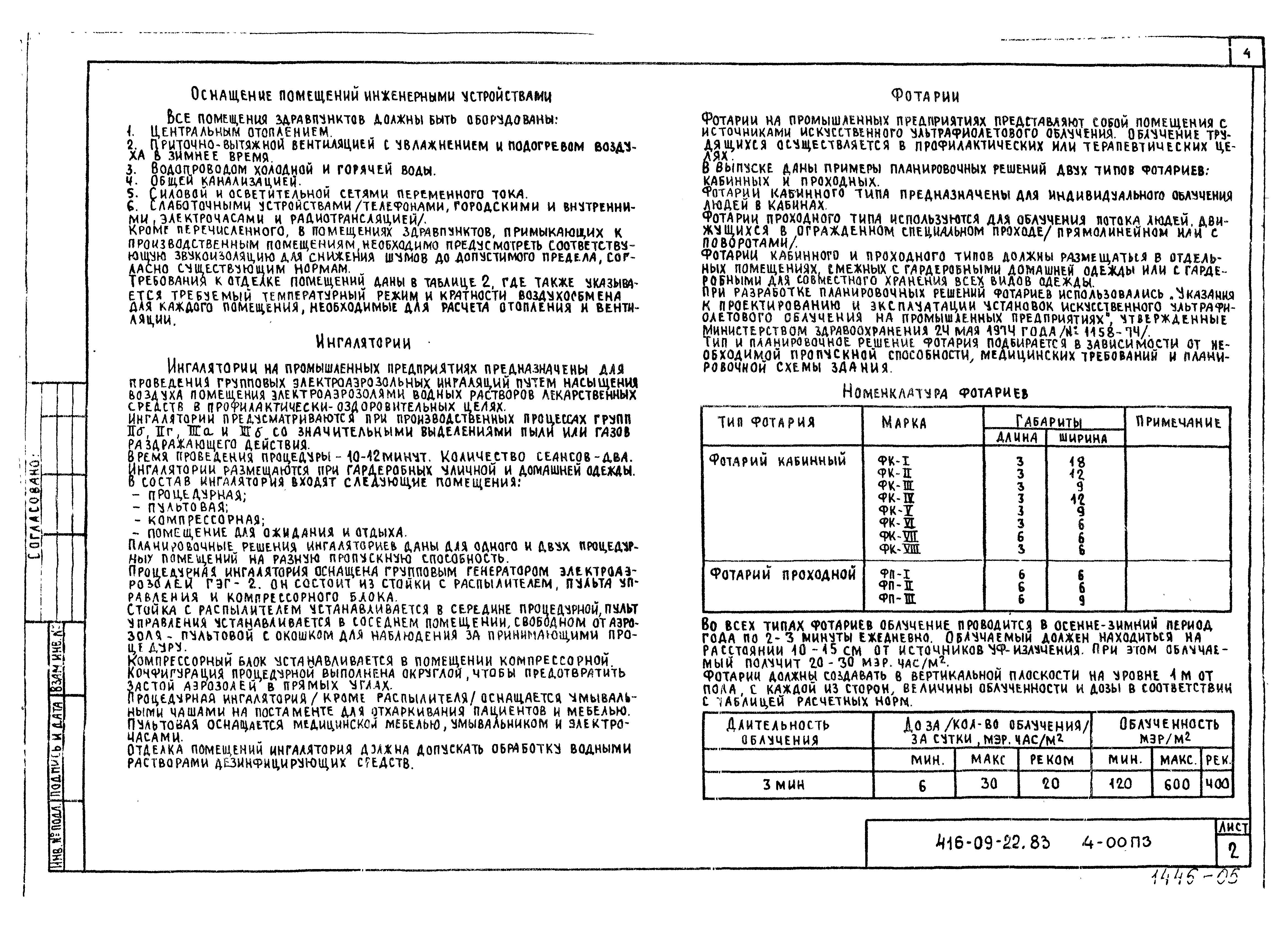

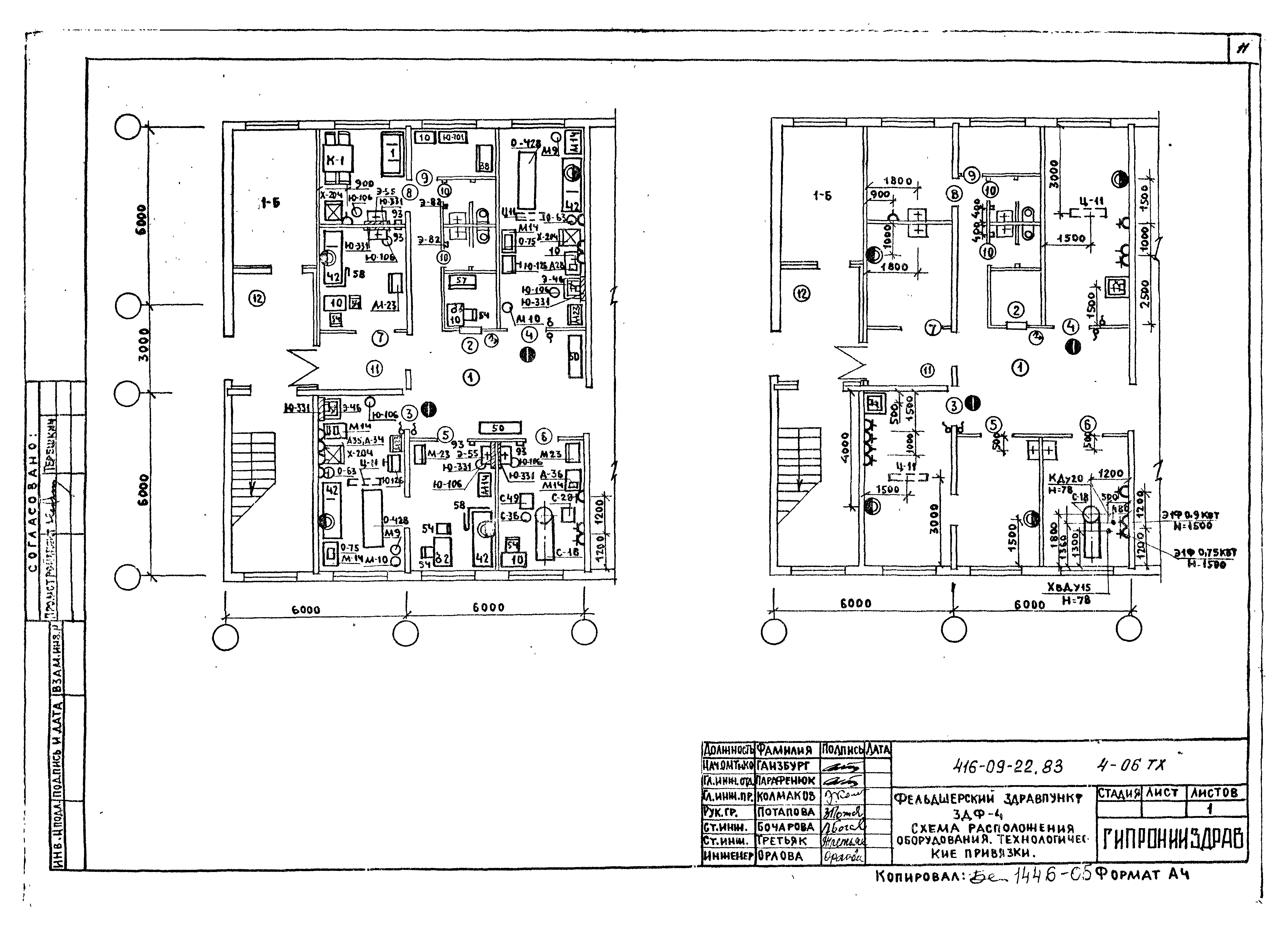

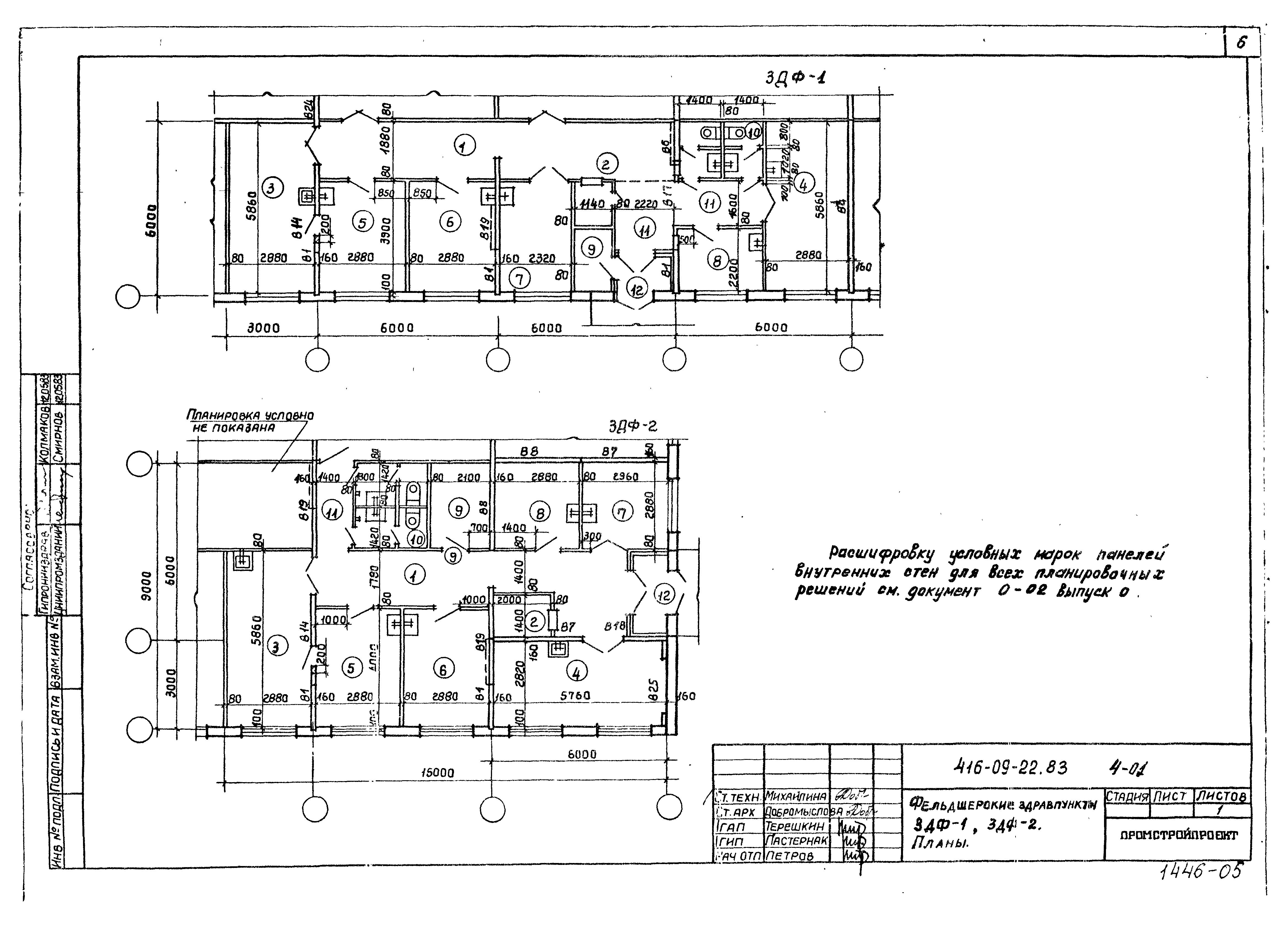

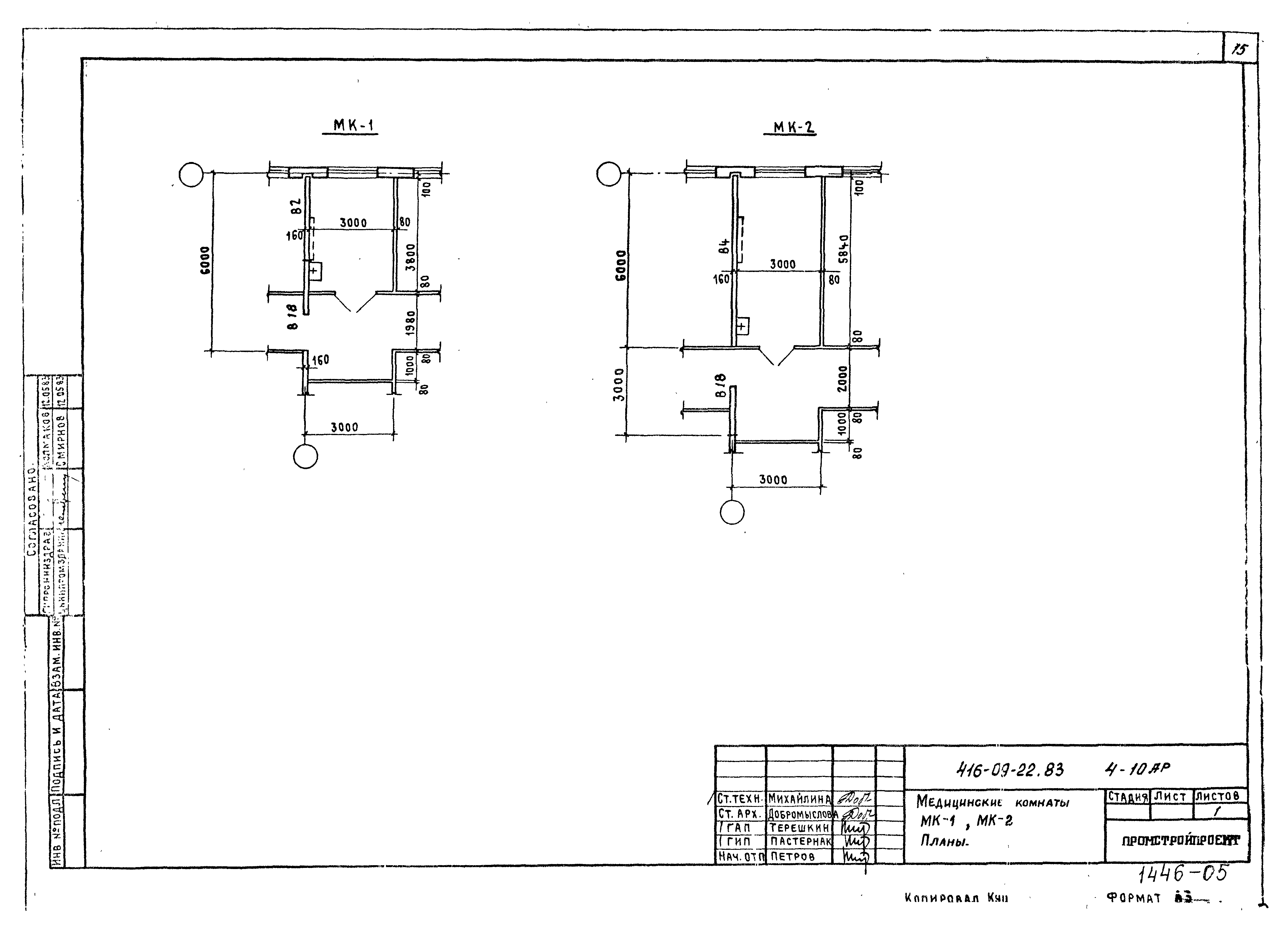

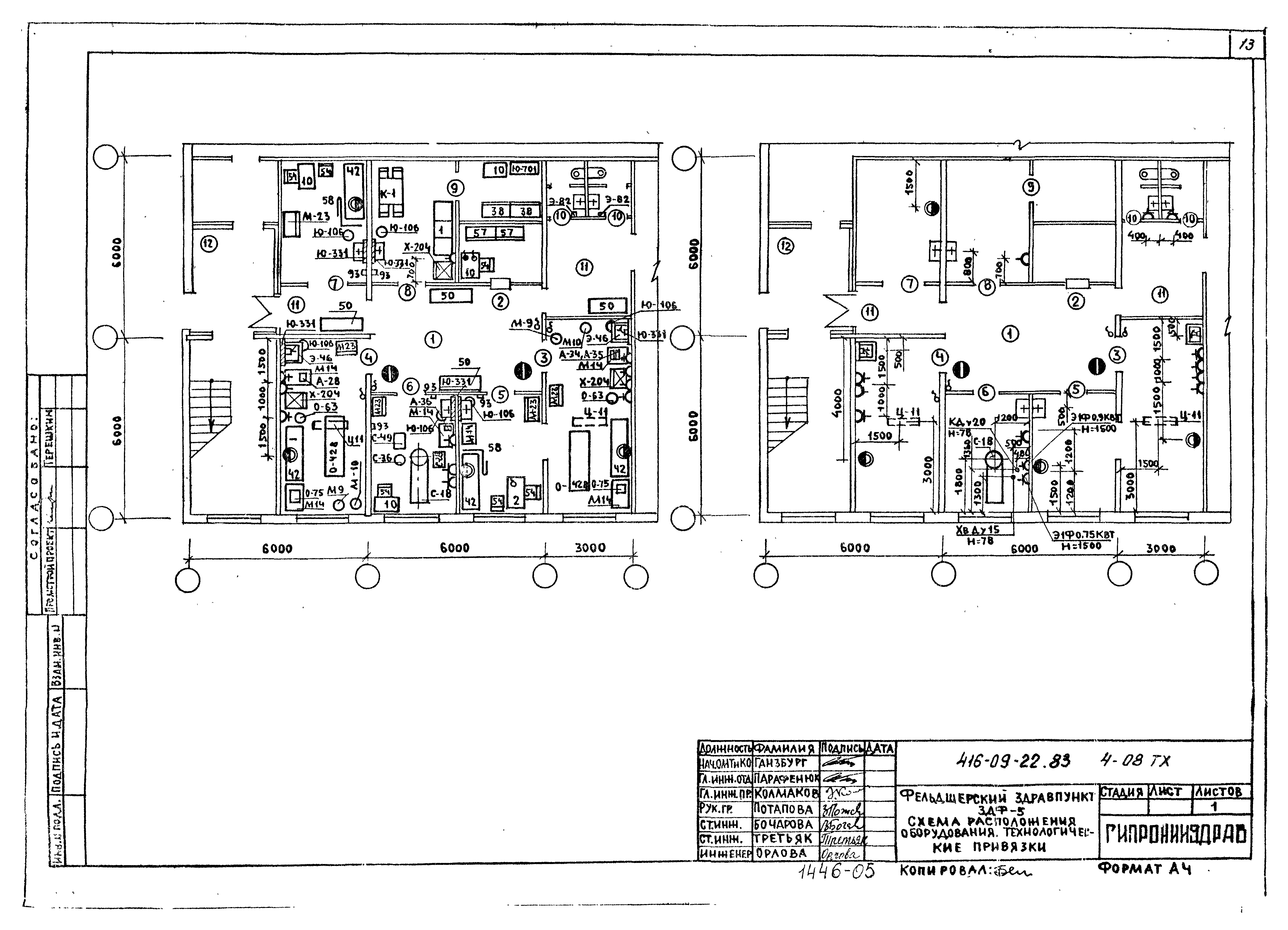

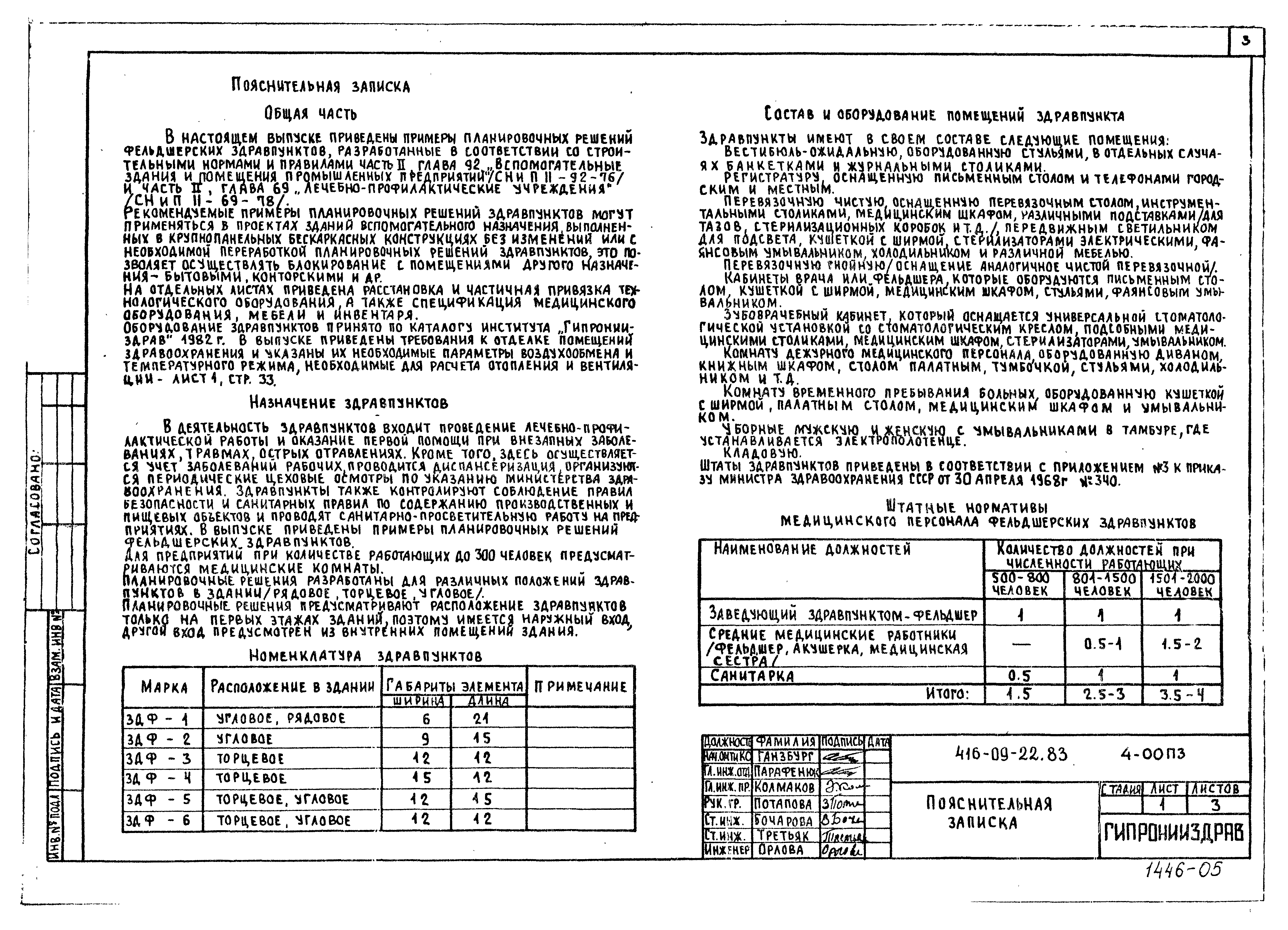

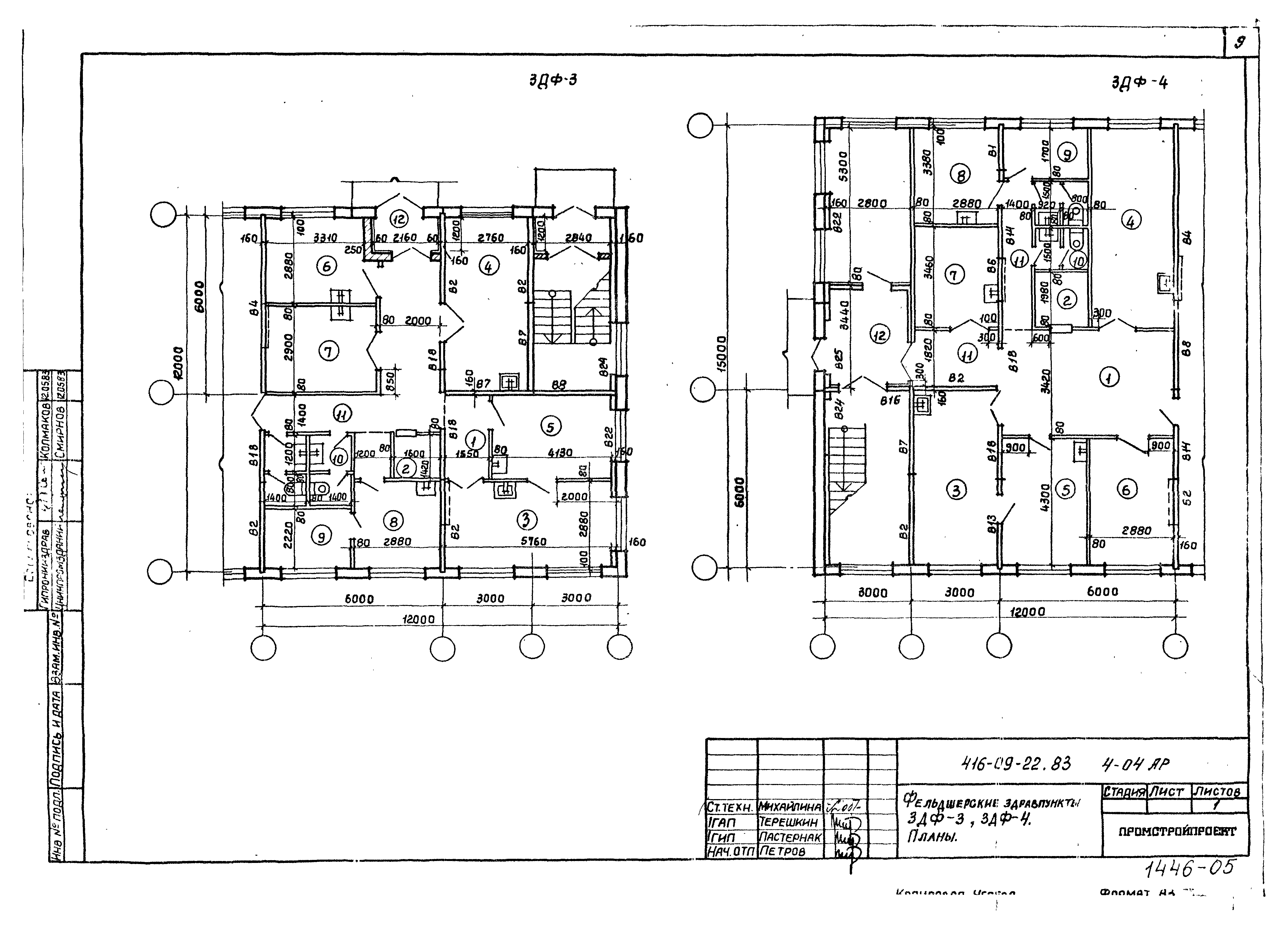

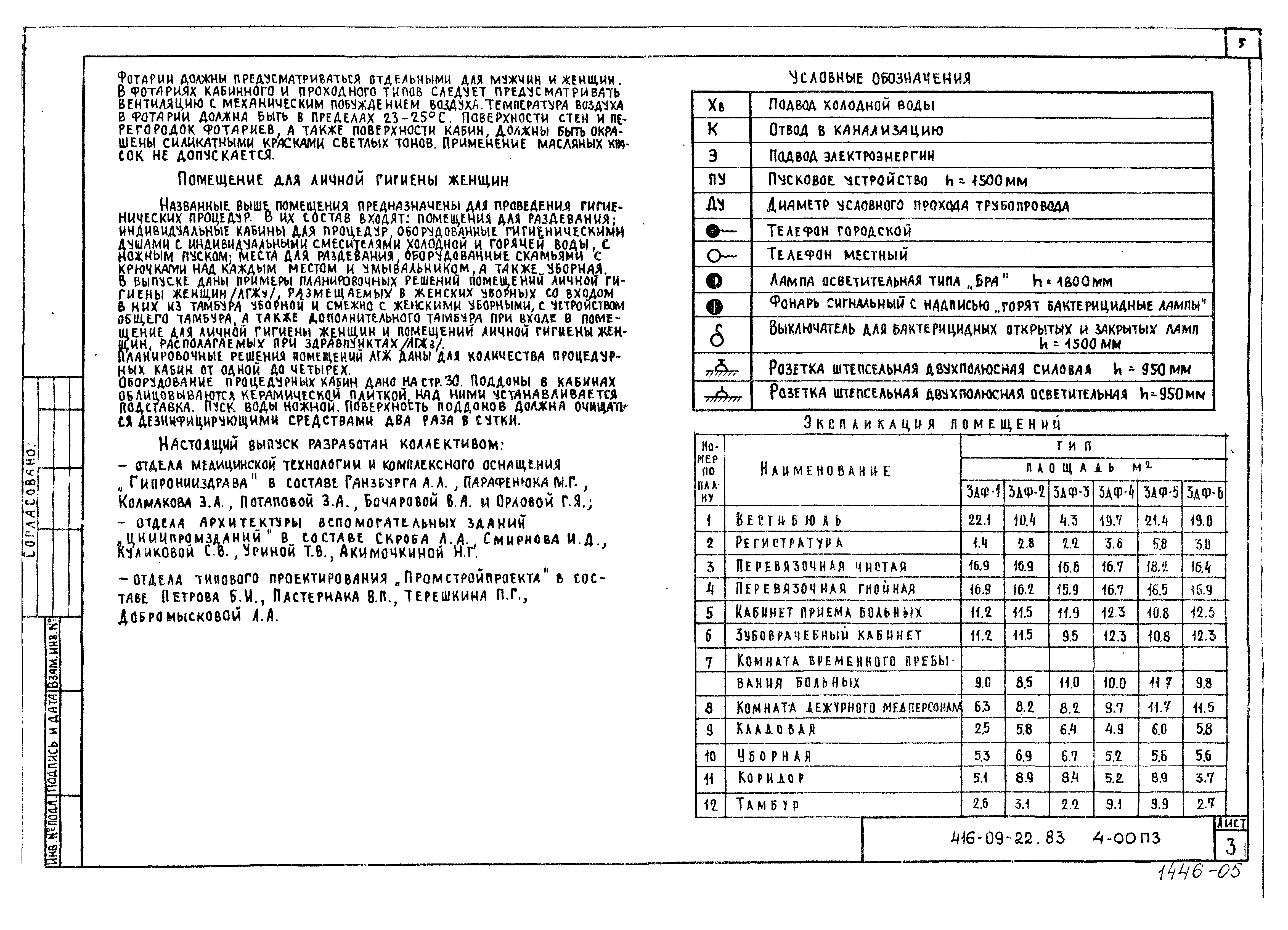

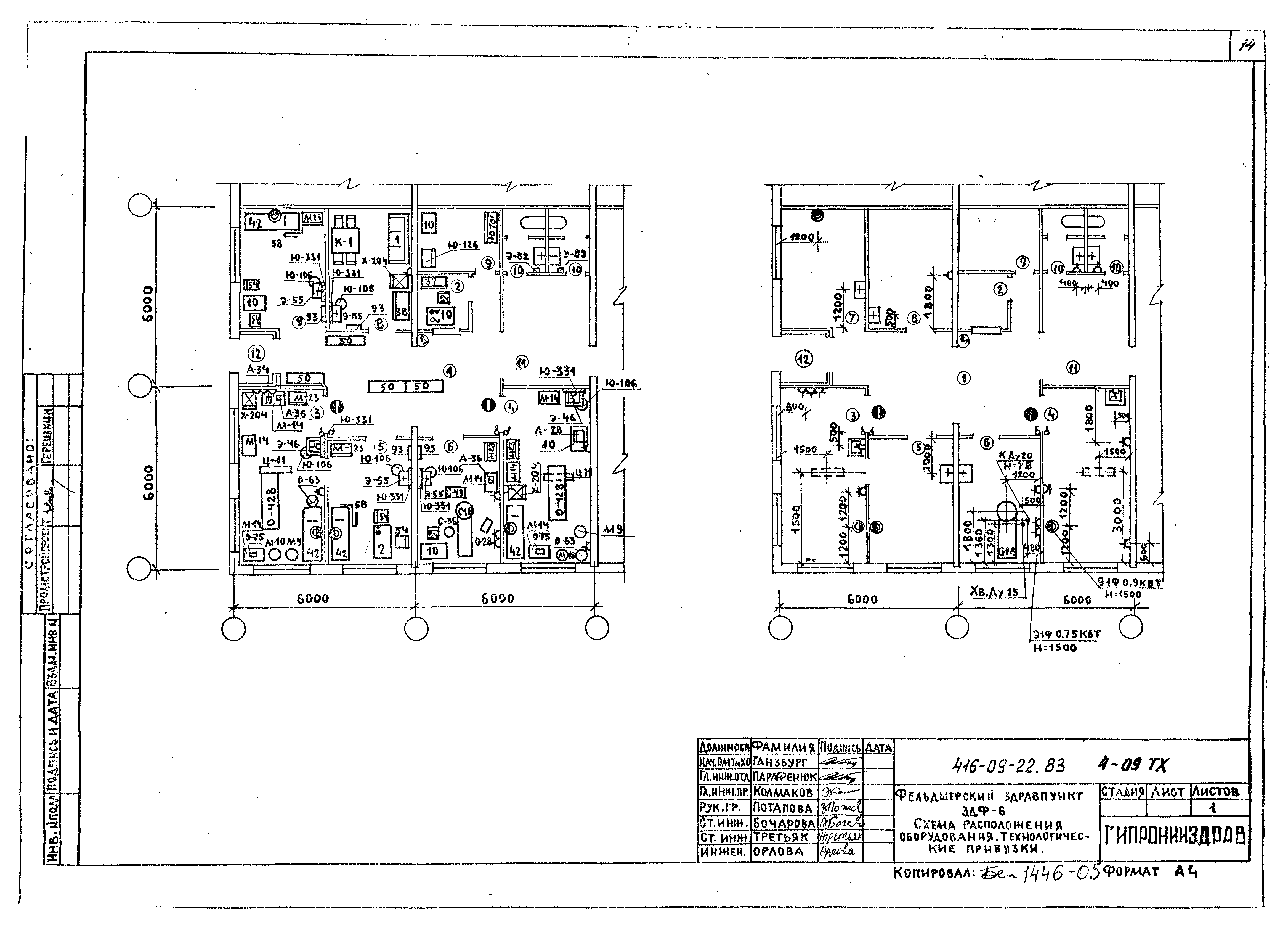

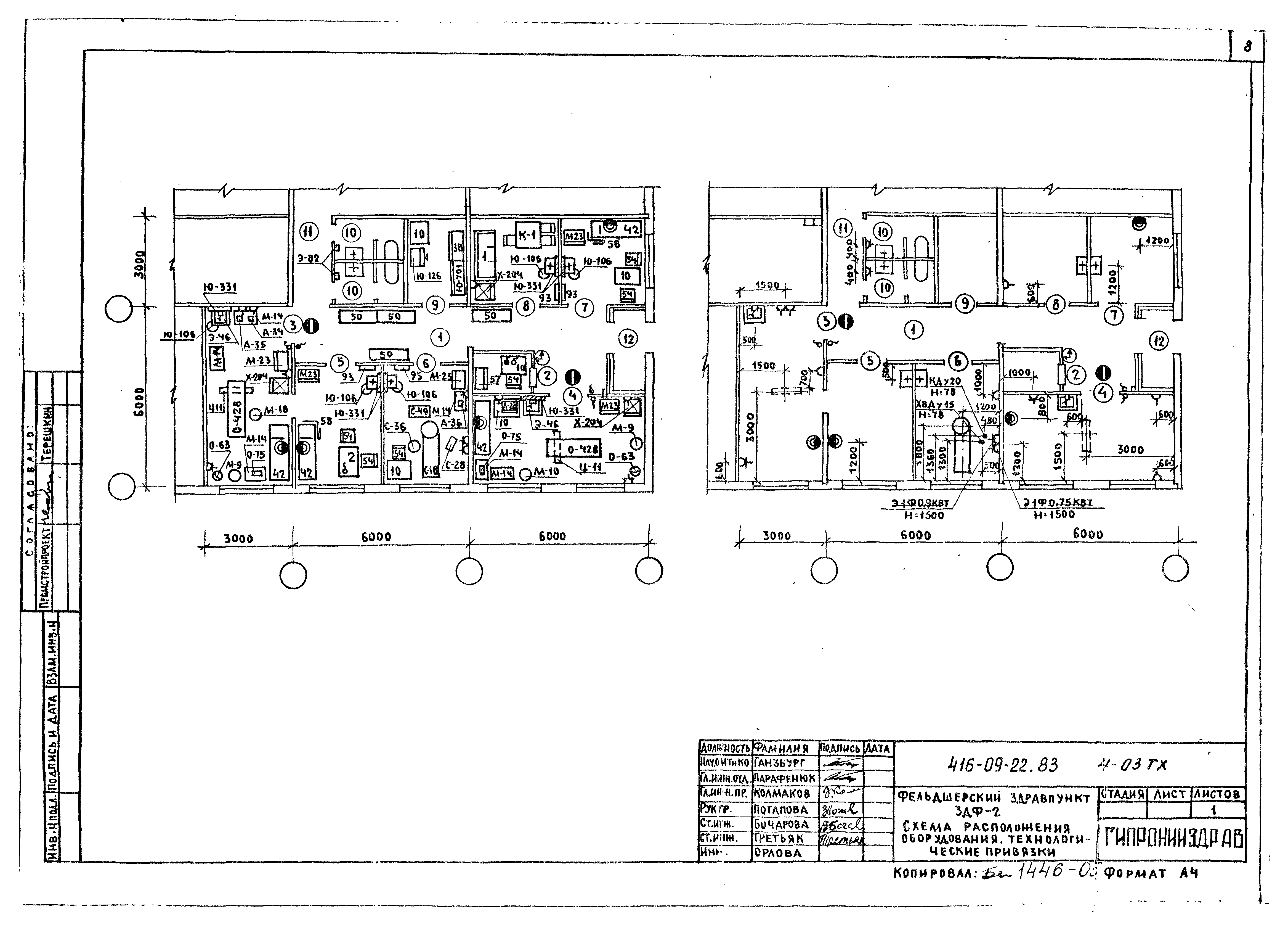

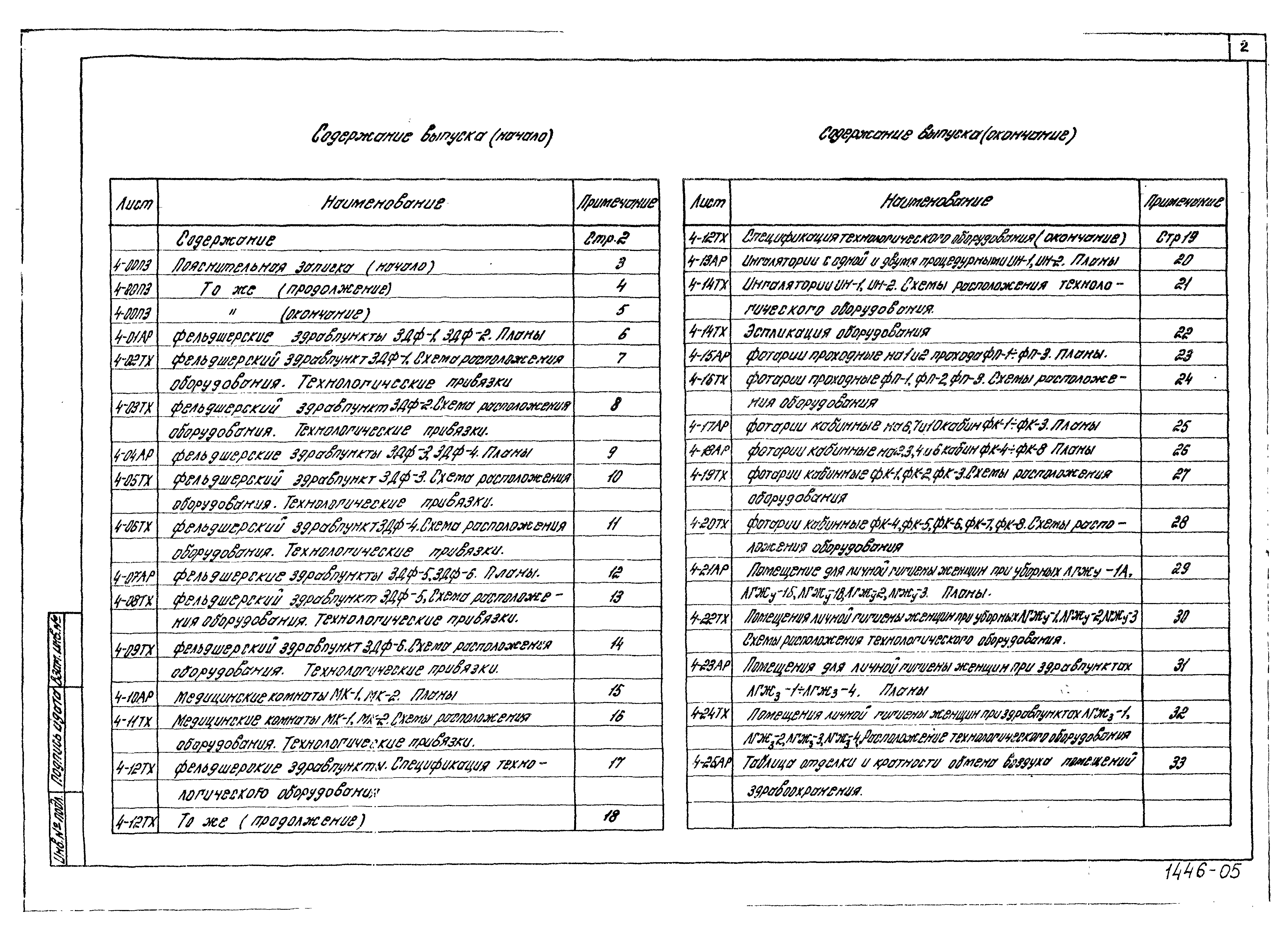

Выпуск 4. Примеры планировочных решений встроенных помещений здравоохраненияОбозначение: | Типовые проектные решения 416-09-22.83 | Обозначение англ: | 416-09-22.83 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Выпуск 4. Примеры планировочных решений встроенных помещений здравоохранения | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | 4-00ПЗ Пояснительная записка 4-01АР Фельдшерские здравпункты ЗДф-1, ЗДф-2. Планы 4-02ТХ Фельдшерский здравпункт ЗДф-1. Схема расположения оборудования. Технологические привязки 4-03ТХ Фельдшерский здравпункт ЗДф-2. Схема расположения оборудования. Технологические привязки 4-04АР Фельдшерские здравпункты ЗДф-3, ЗДф-4. Планы 4-05ТХ Фельдшерский здравпункт ЗДф-3. Схема расположения оборудования. Технологические привязки 4-06ТХ Фельдшерский здравпункт ЗДф-4. Схема расположения оборудования. Технологические привязки 4-07АР Фельдшерские здравпункты ЗДф-5, ЗДф-6. Планы 4-08ТХ Фельдшерский здравпункт ЗДф-5. Схема расположения оборудования. Технологические привязки 4-09ТХ Фельдшерский здравпункт ЗДф-6. Схема расположения оборудования. Технологические привязки 4-10АР Медицинские комнаты МК-1, МК-2. Планы 4-11ТХ Медицинские комнаты МК-1, МК-2. Схемы расположения оборудования. Технологические привязки 4-12ТХ Фельдшерские здравпункты. Спецификация технологического оборудования 4-13АР Ингалятории с одной и двумя процедурными ИН-1, ИН-2. Планы 4-14ТХ Ингалятории ИН-1, ИН-2. Схемы расположения технологического оборудования 4-14ТХ Экспликация оборудования 4-15АР Фотарии проходные на 1 и 2 прохода ФП-1 - ФП-3. Планы 4-16ТХ Фотарии проходные ФП-1, ФП-2, ФП-3. Схемы расположения оборудования 4-17АР Фотарии кабинные на 6, 7 и 10 кабин ФК-1 - ФК-3. Планы 4-18АР Фотарии кабинные на 2, 3, 4 и 6 кабин ФК-4 - ФК-8. Планы 4-19ТХ Фотарии кабинные ФК-1, ФК-2, ФК-3. Схемы расположения оборудования 4-20ТХ Фотарии кабинные ФК-4, ФК-5, ФК-6, ФК-7, ФК-8. Схемы расположения оборудования 4-21АР Помещение для личной гигиены женщин при уборных ЛГЖу-1А, ЛГЖу-1Б, ЛГЖу-1В, ЛГЖу-2, ЛГЖу-3. Планы 4-22ТХ Помещение личной гигиены женщин при уборных ЛГЖу-1, ЛГЖу-2, ЛГЖу-3. Схемы расположения технологического оборудования 4-23АР Помещения для личной гигиены женщин при здравпунктах ЛГЖз-1 - ЛГЖз-4. Планы 4-24ТХ Помещения личной гигиены женщин при здравпунктах ЛГЖз-1, ЛГЖз-2, ЛГЖз-3, ЛГЖз-4. Расположение технологического оборудования 4-25АР Таблица отделки и кратности обмена воздуха помещений здравоохранения | Разработан: | ЦНИИпромзданий ГипроНИИздрав Минздрава СССР Промстройпроект
| Утверждён: | 24.06.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ВА-25)
| Расположен в: |
|
![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/0.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/1.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/2.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/3.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/4.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/5.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/6.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/7.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/8.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/9.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/10.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/11.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/12.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/13.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/14.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/15.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/16.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/17.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/18.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/19.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/20.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/21.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/22.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/23.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/24.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/25.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/26.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/27.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/28.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/29.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/30.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/31.gif) ![Типовые проектные решения 416-09-22.83](../../../Data2/1/4293801/4293801888.files/32.gif)
|
