Скачать Типовые проектные решения 416-09-22.83 Выпуск 0. Общие указанияДата актуализации: 10.08.2017 Типовые проектные решения 416-09-22.83

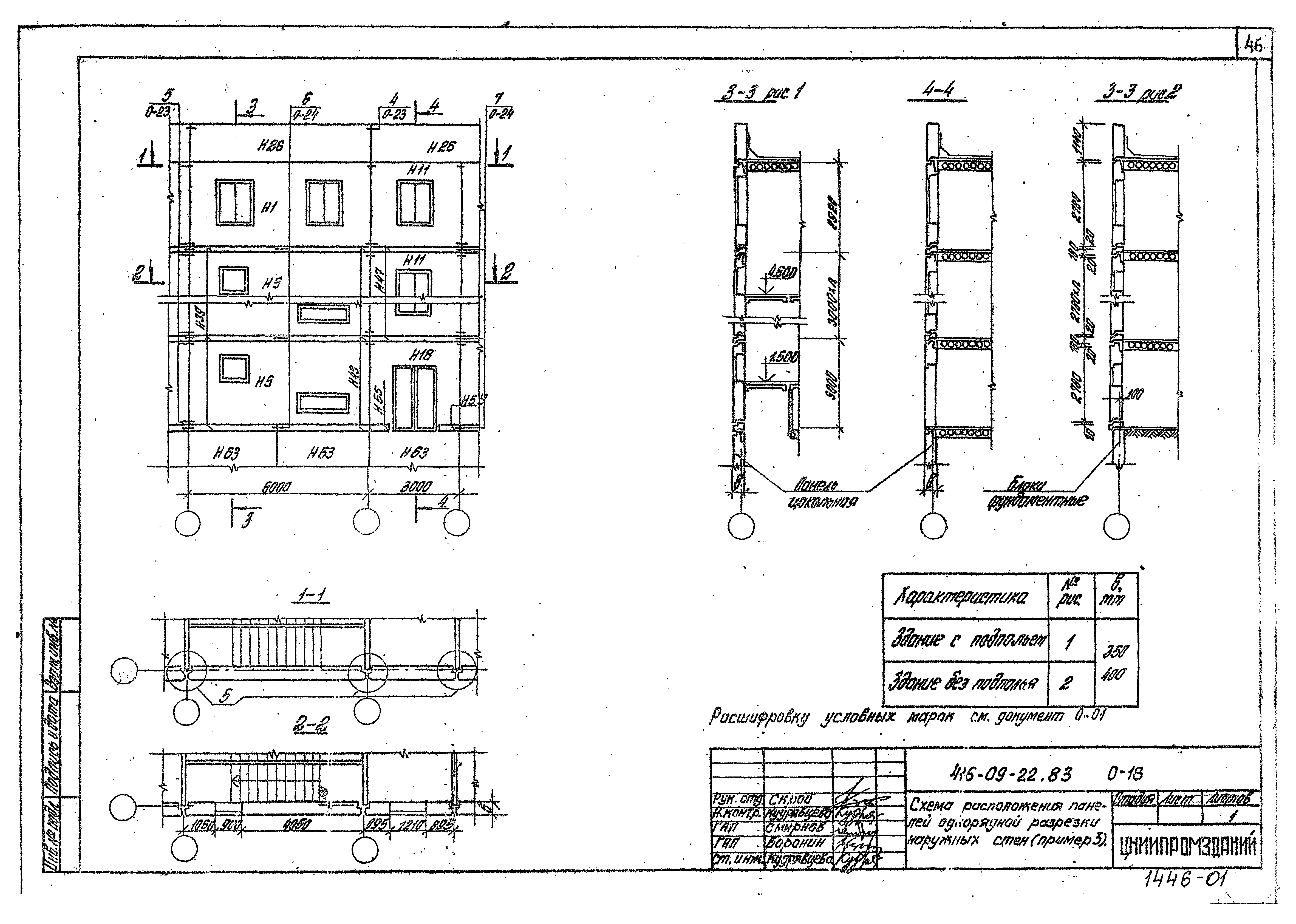

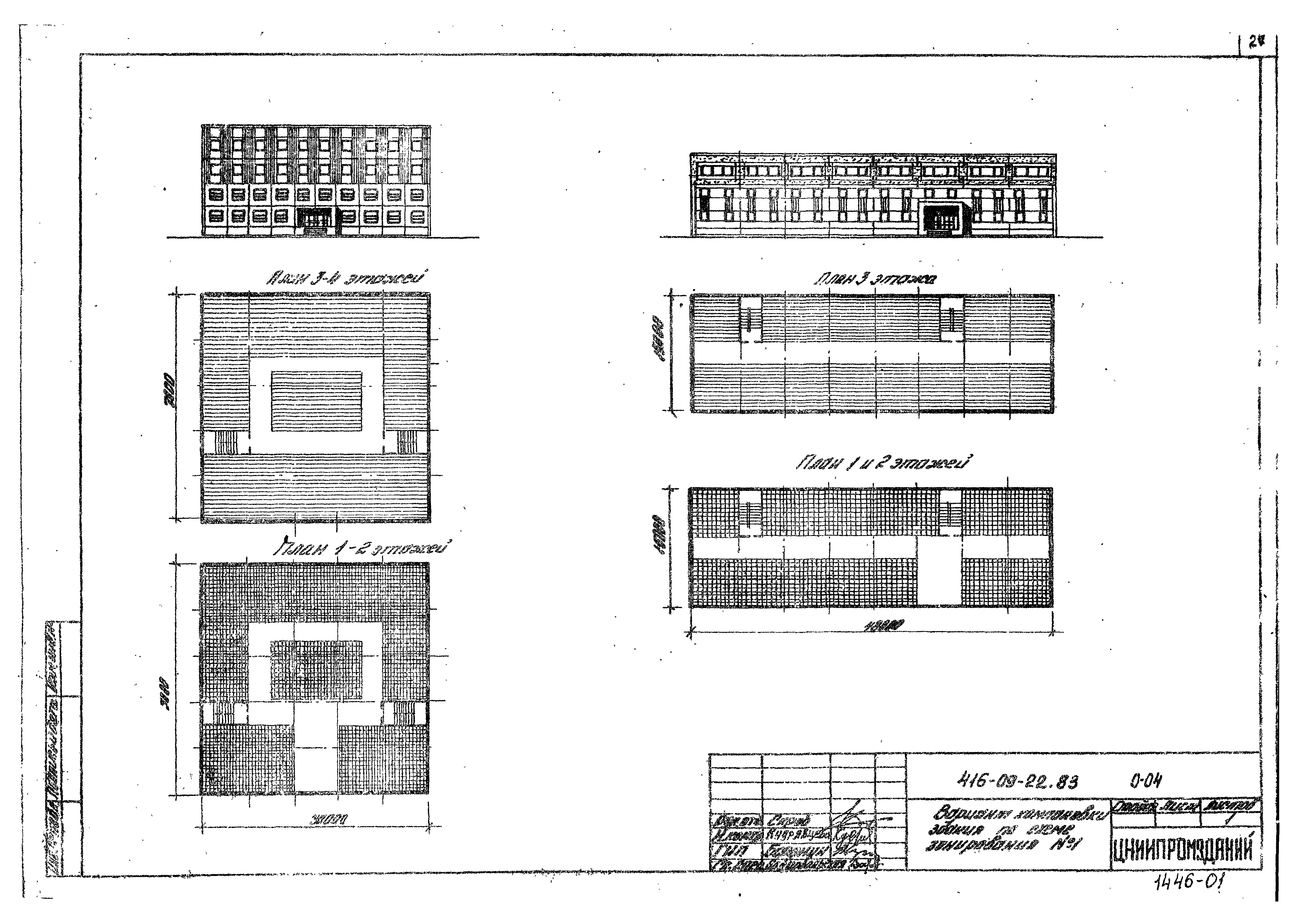

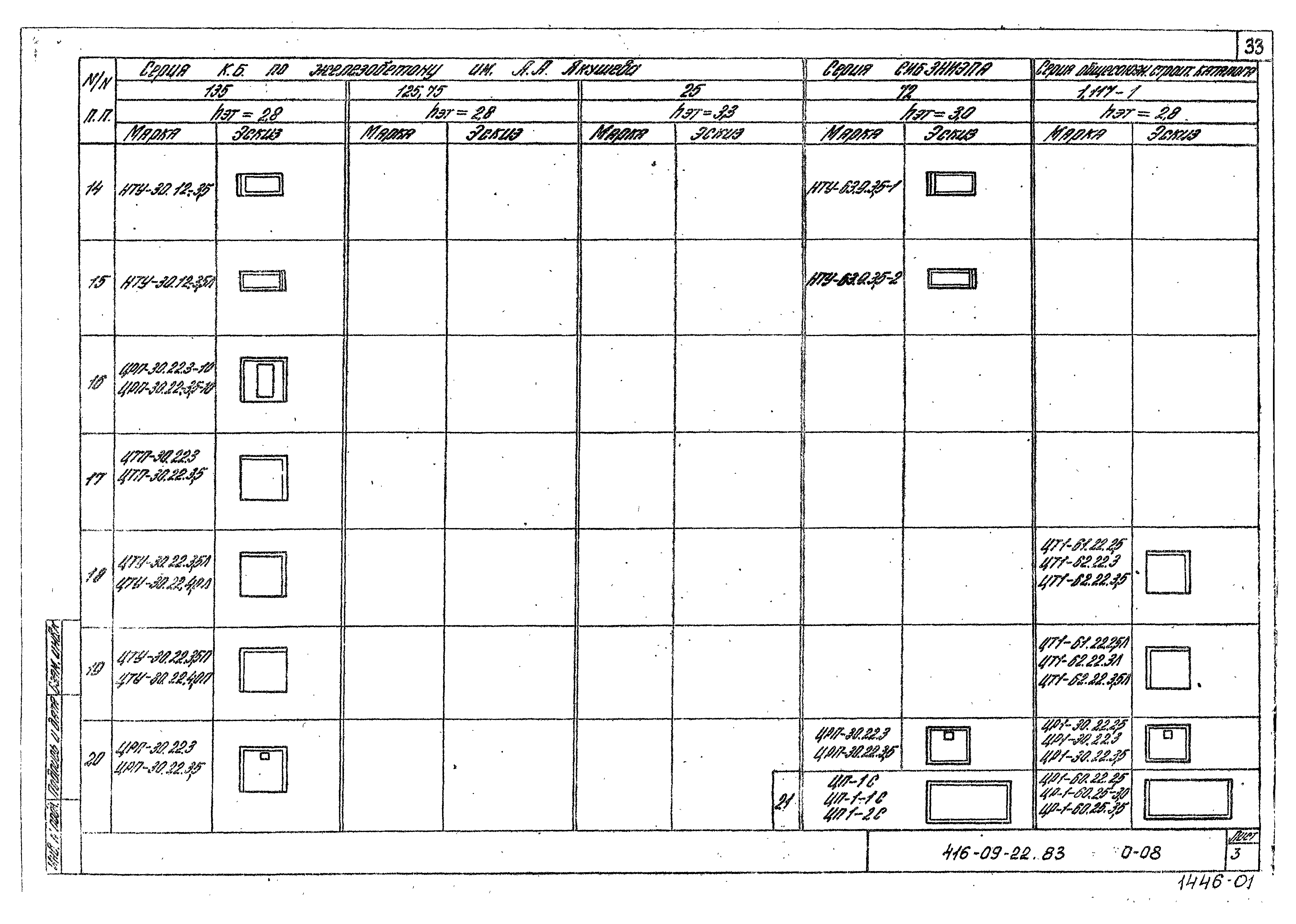

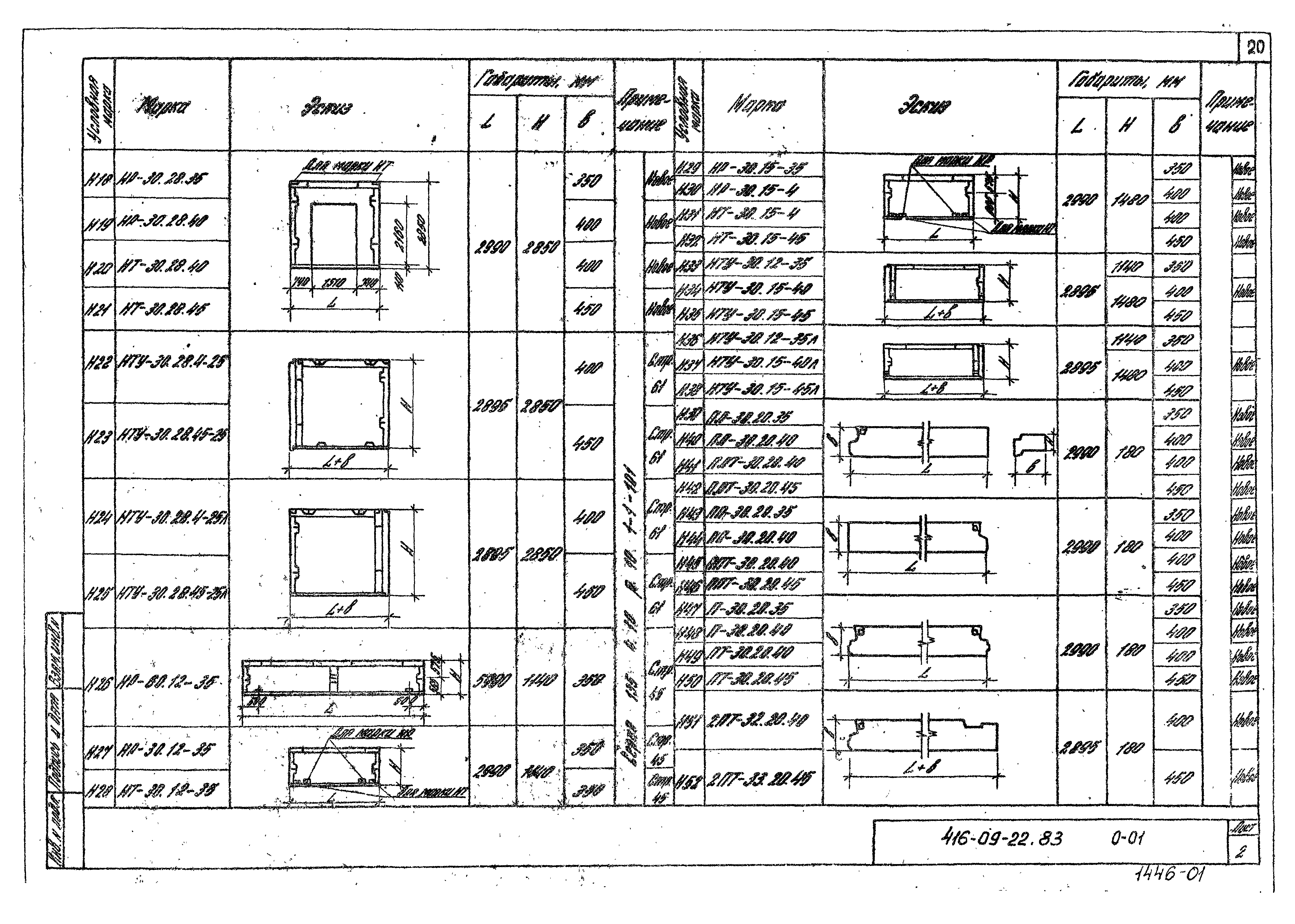

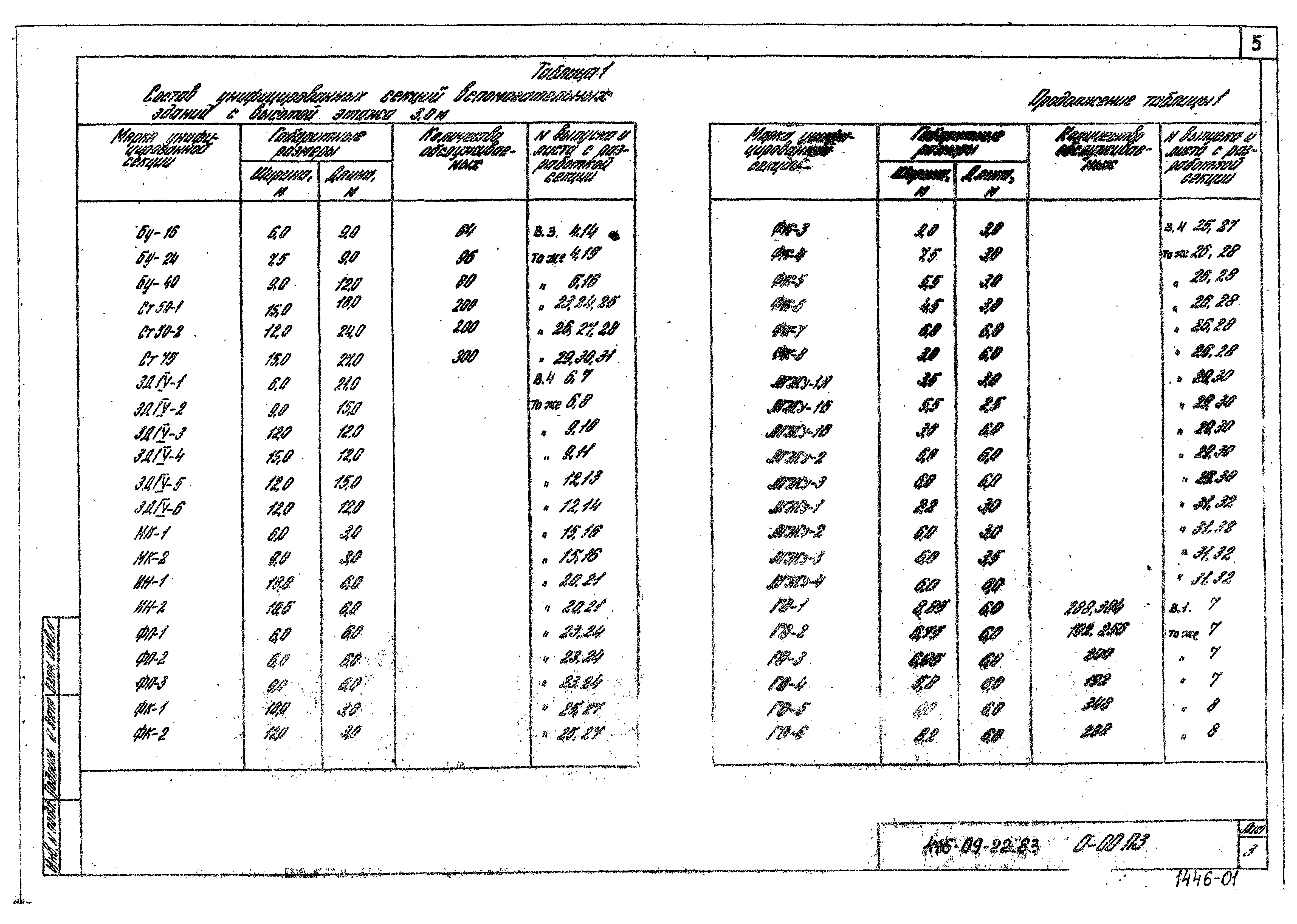

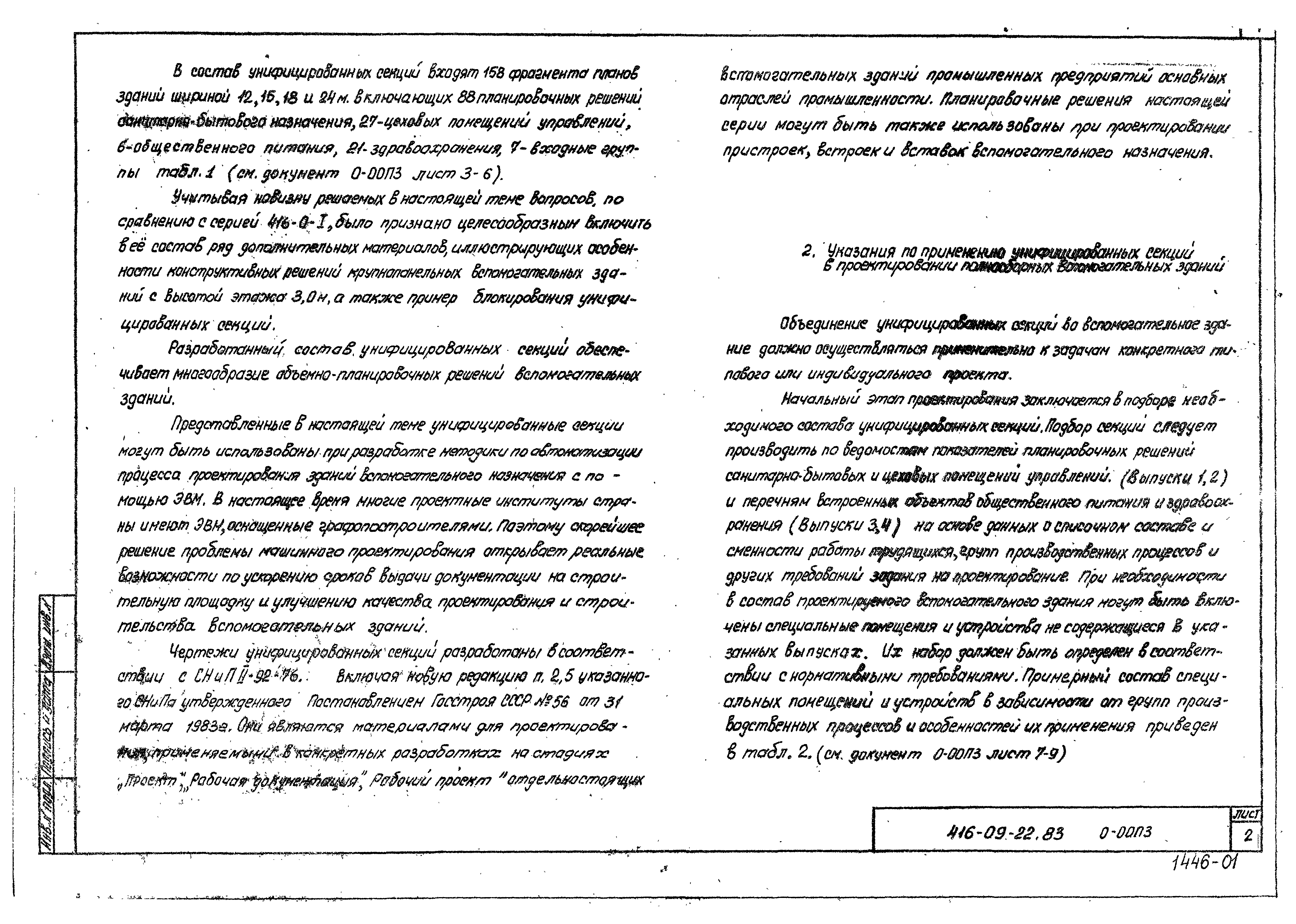

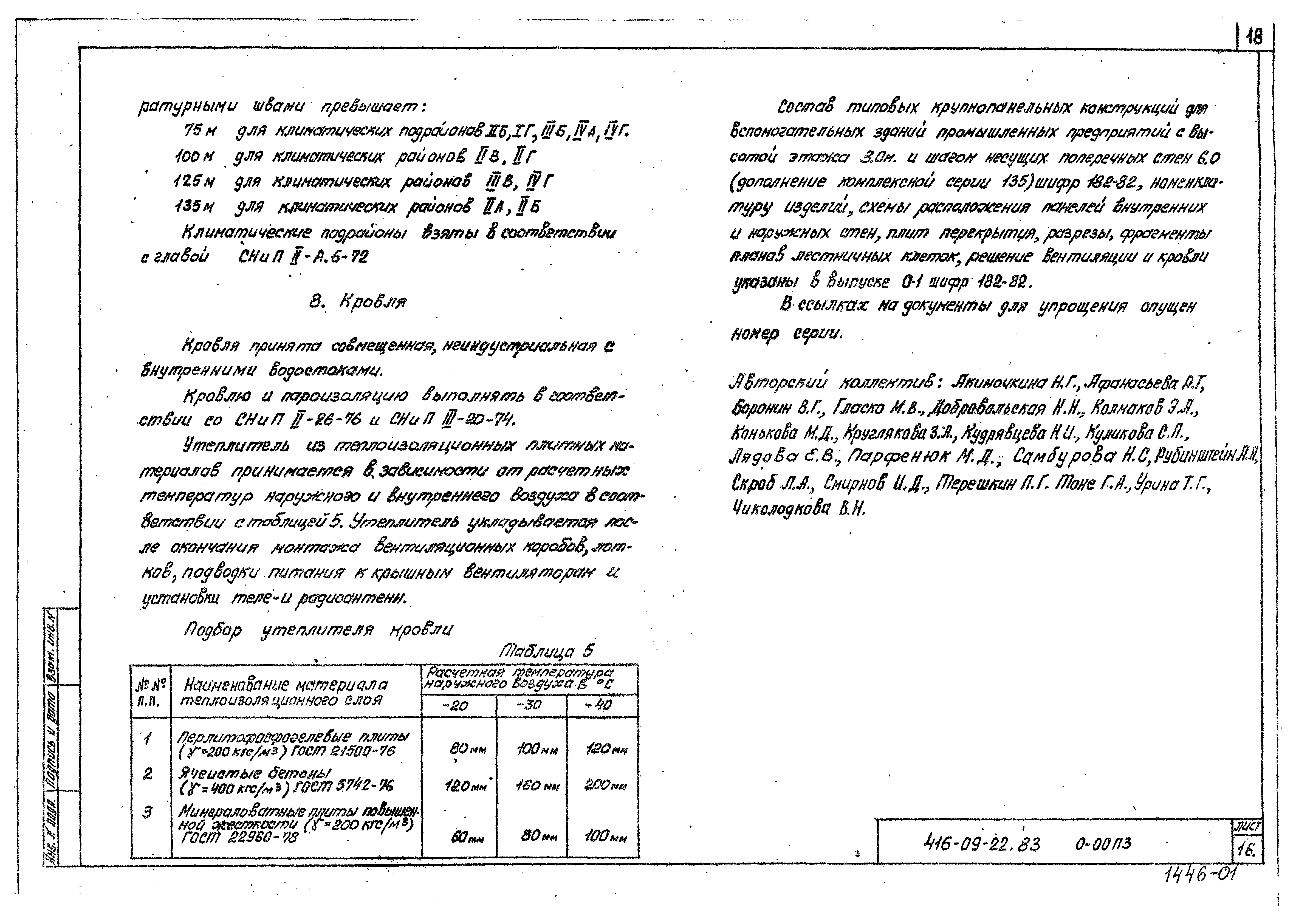

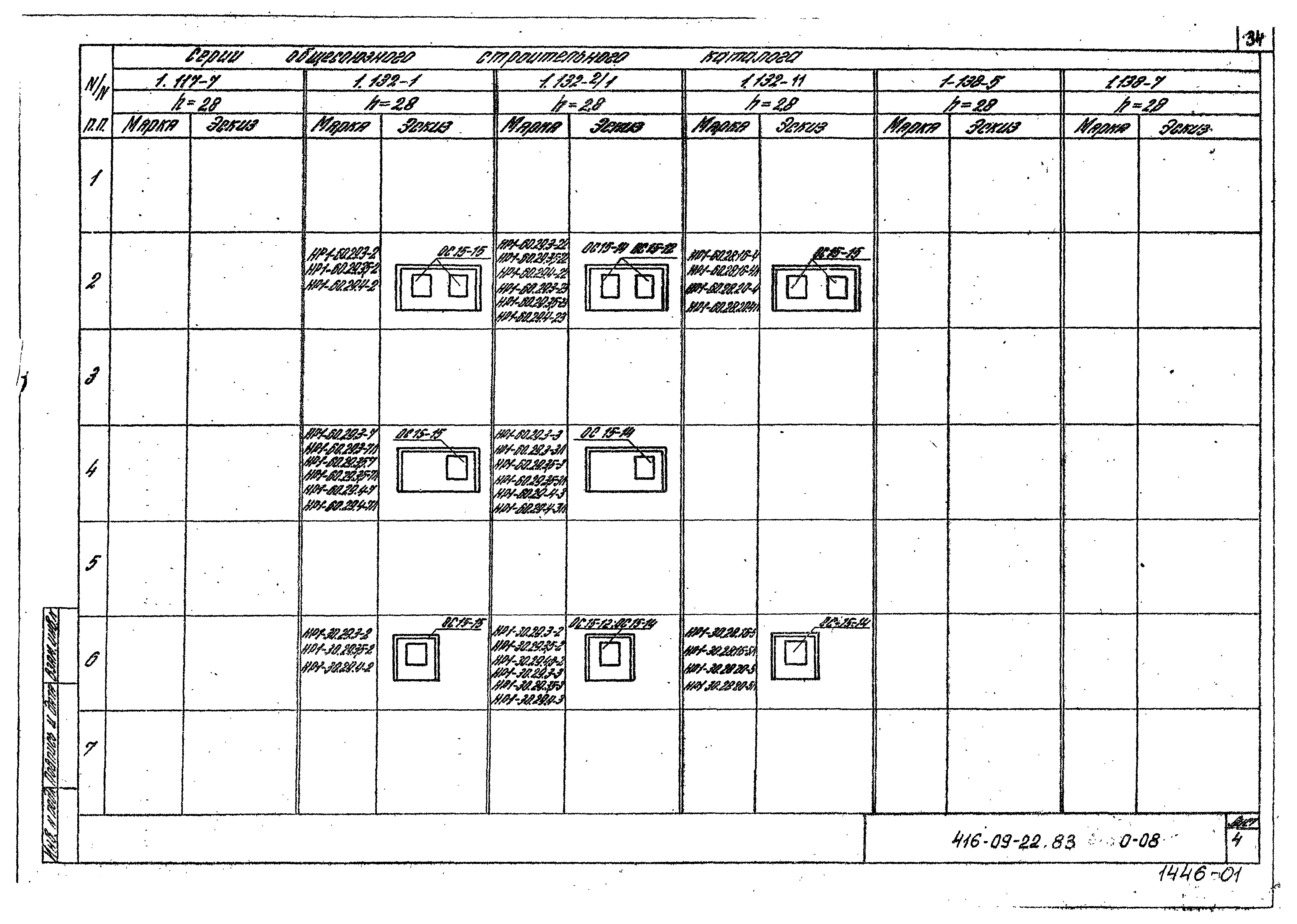

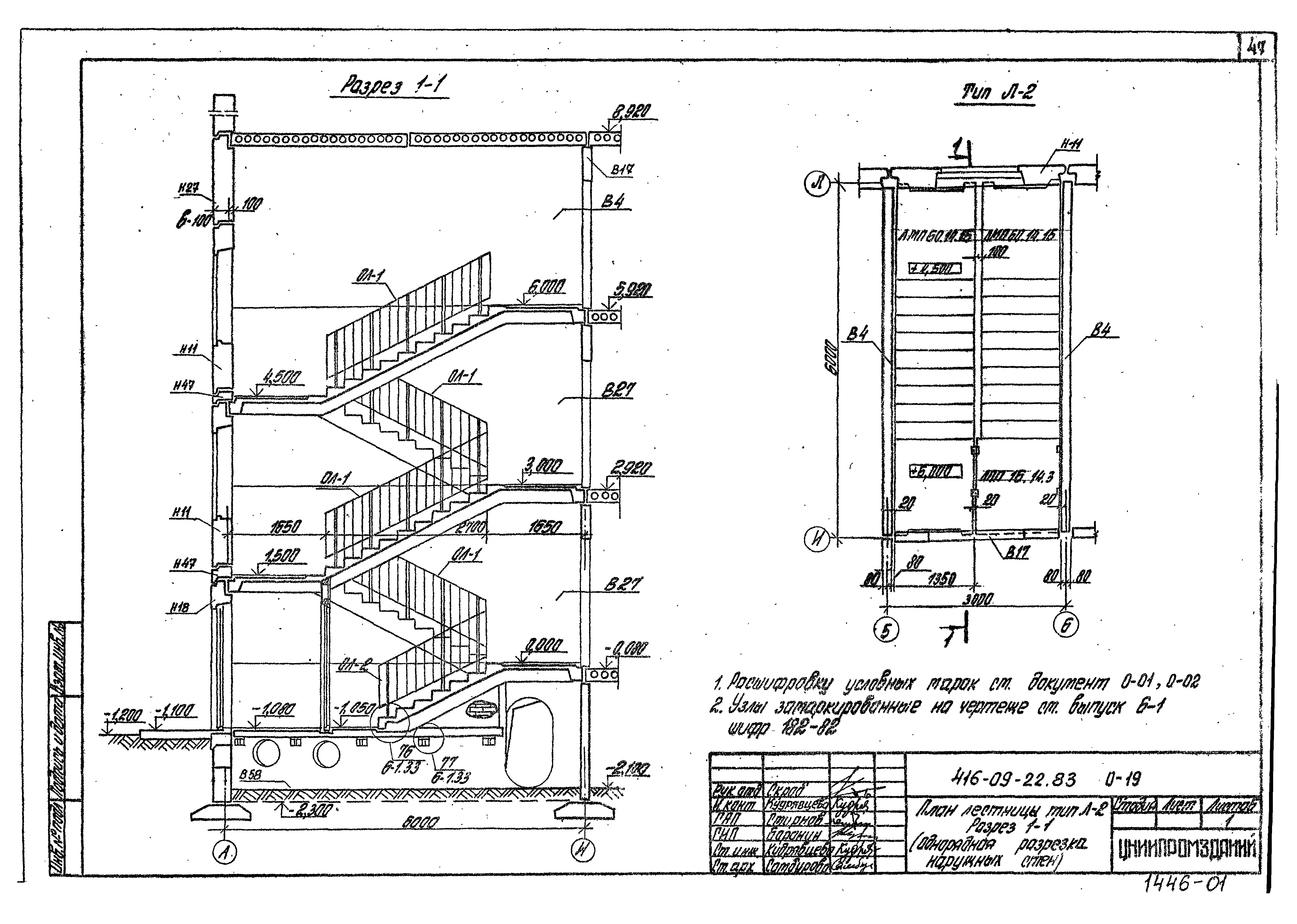

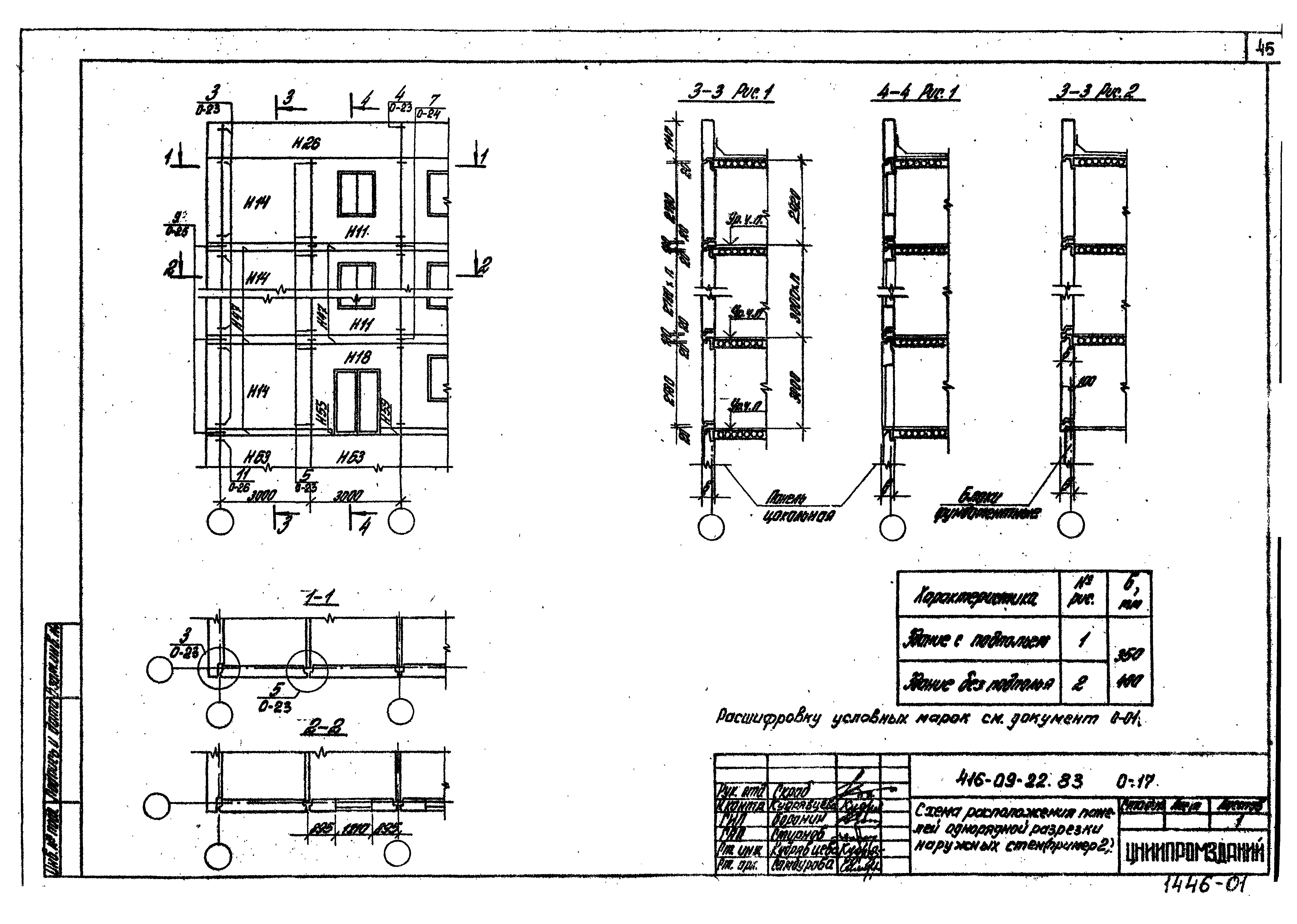

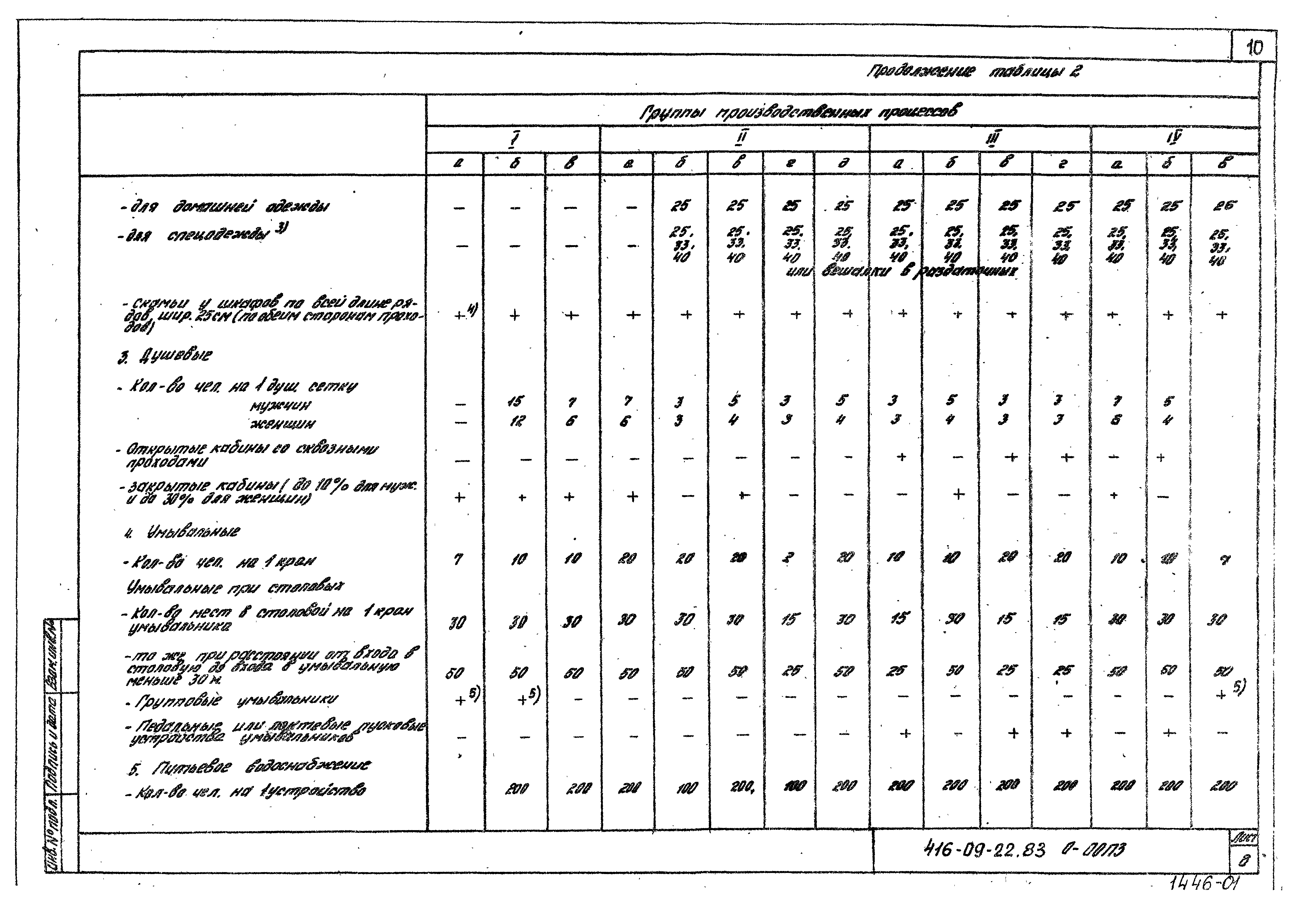

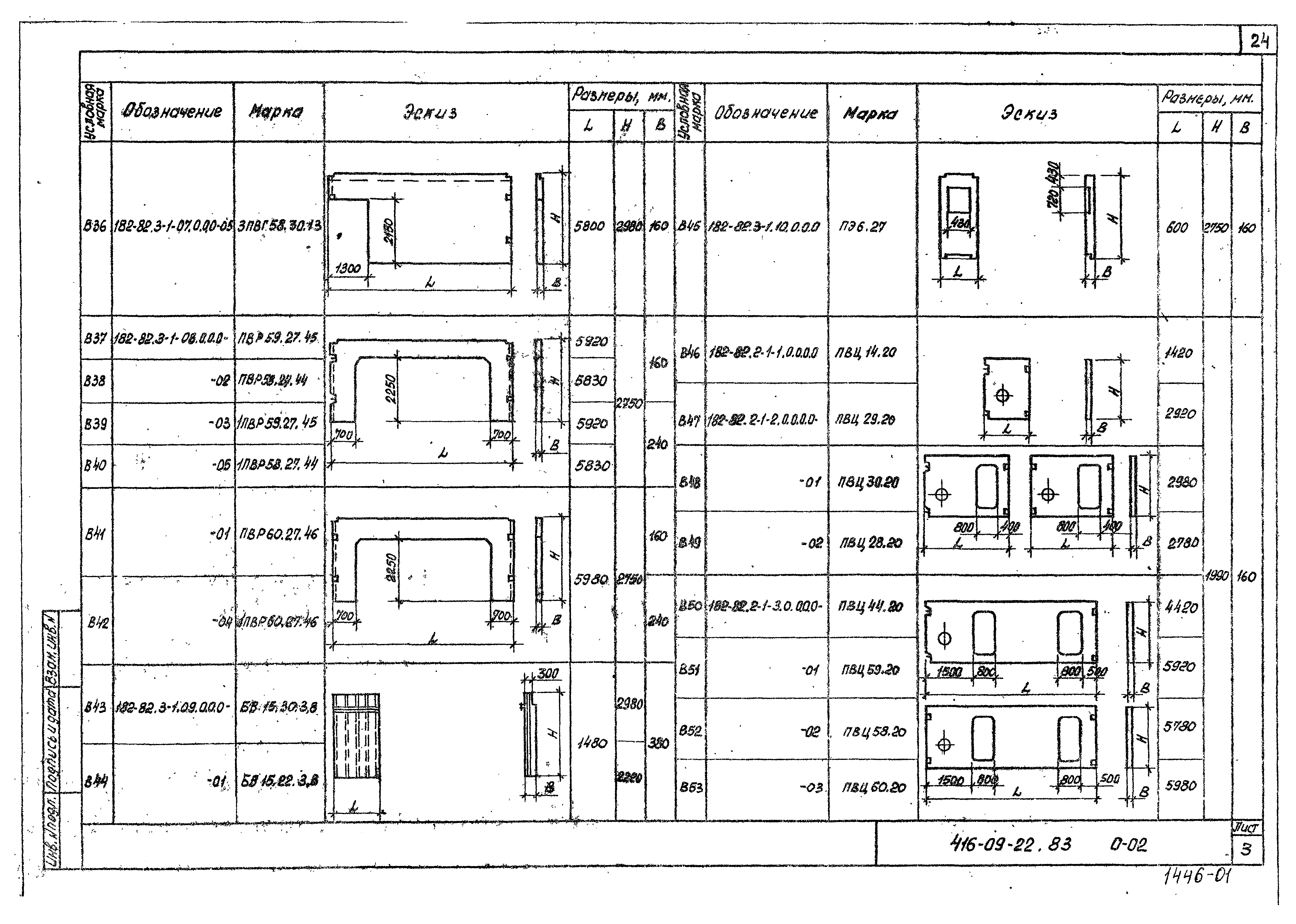

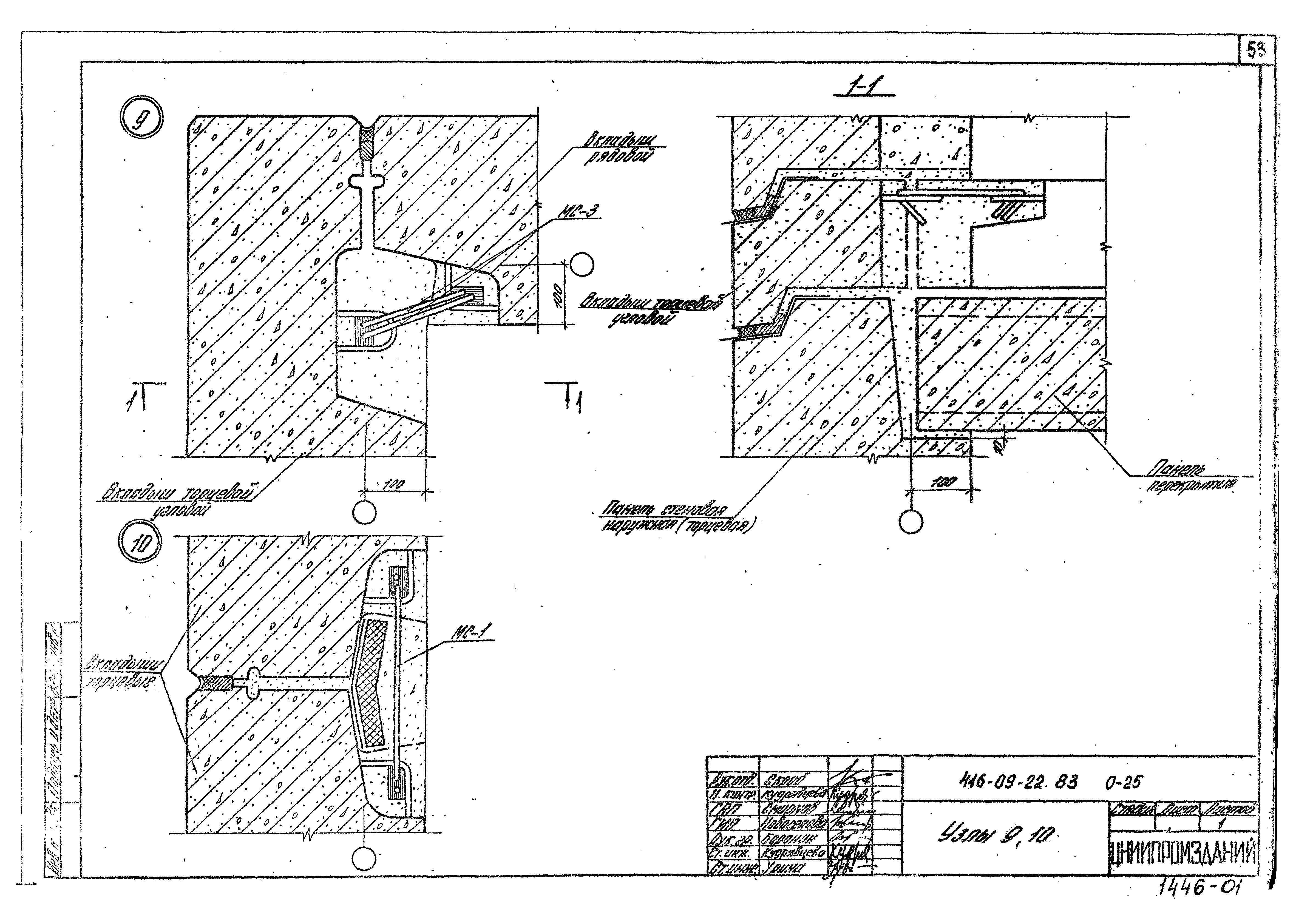

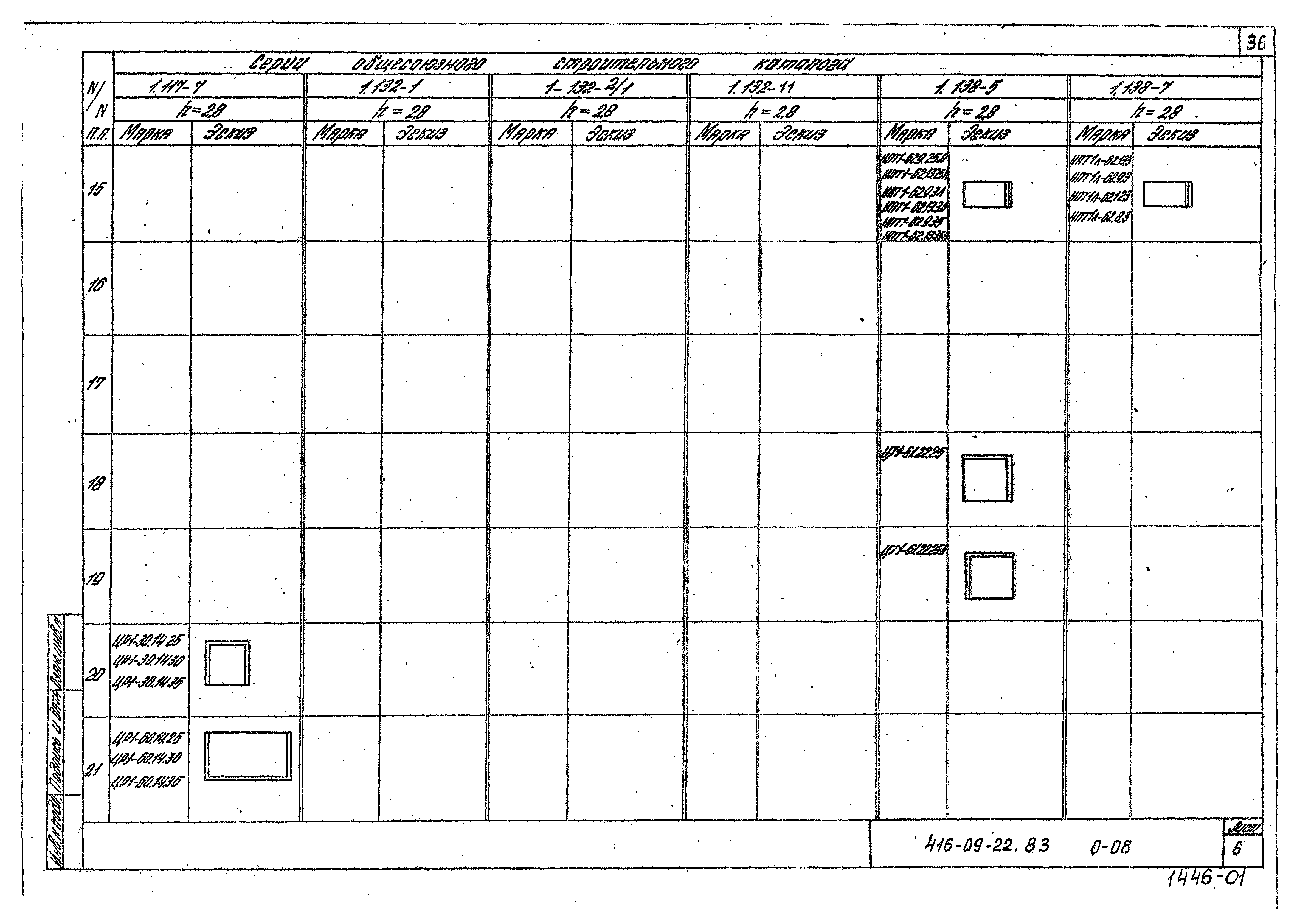

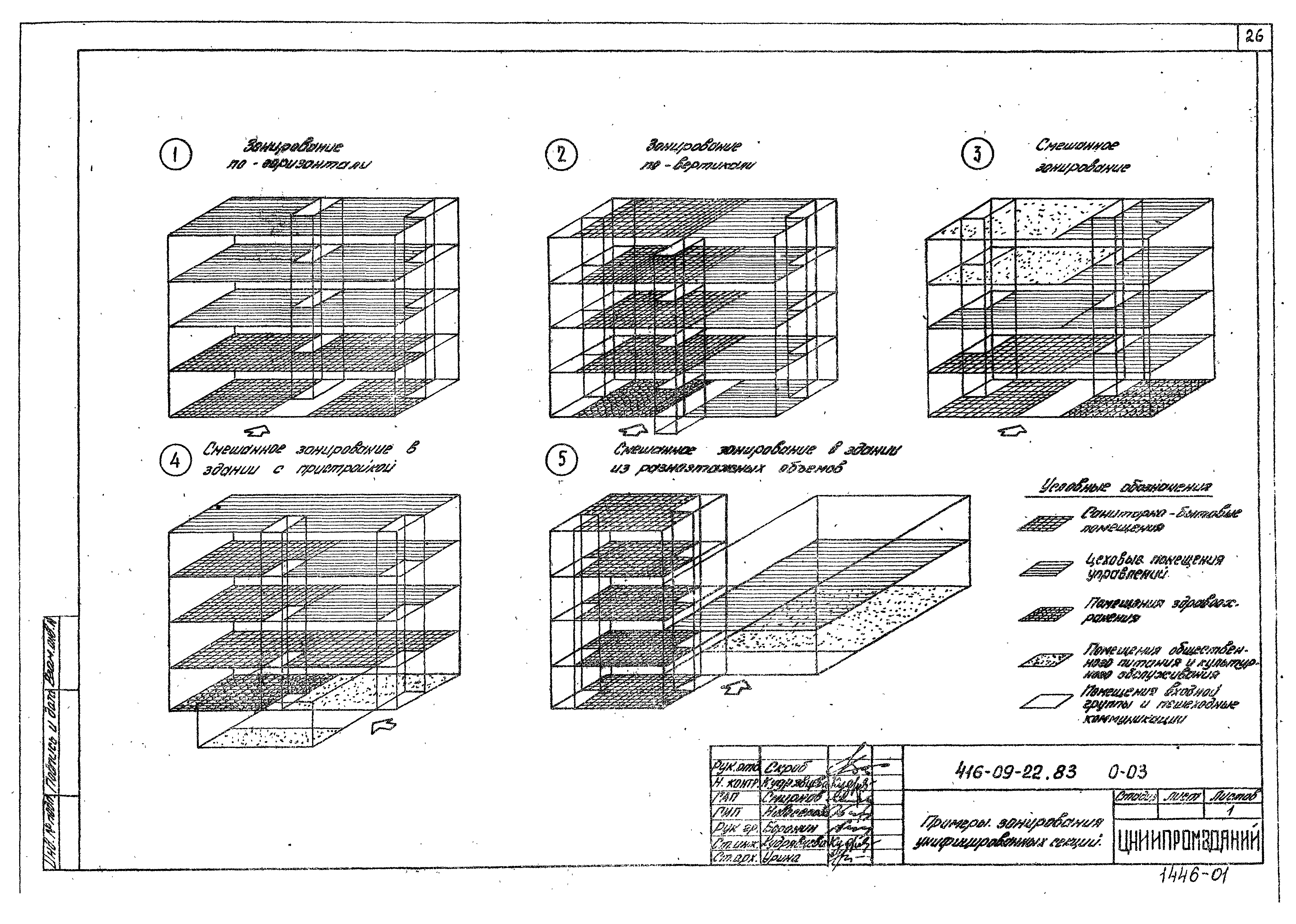

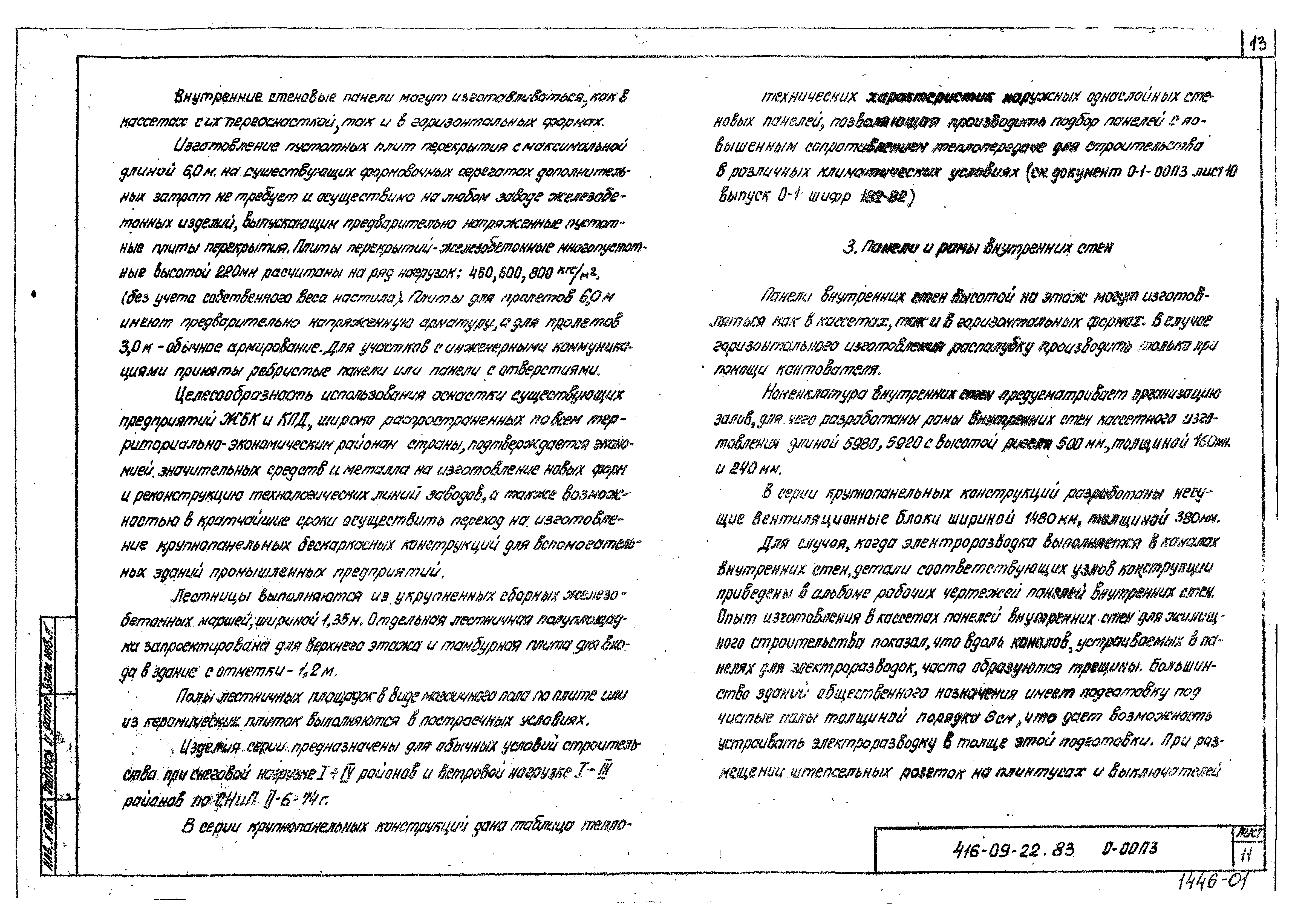

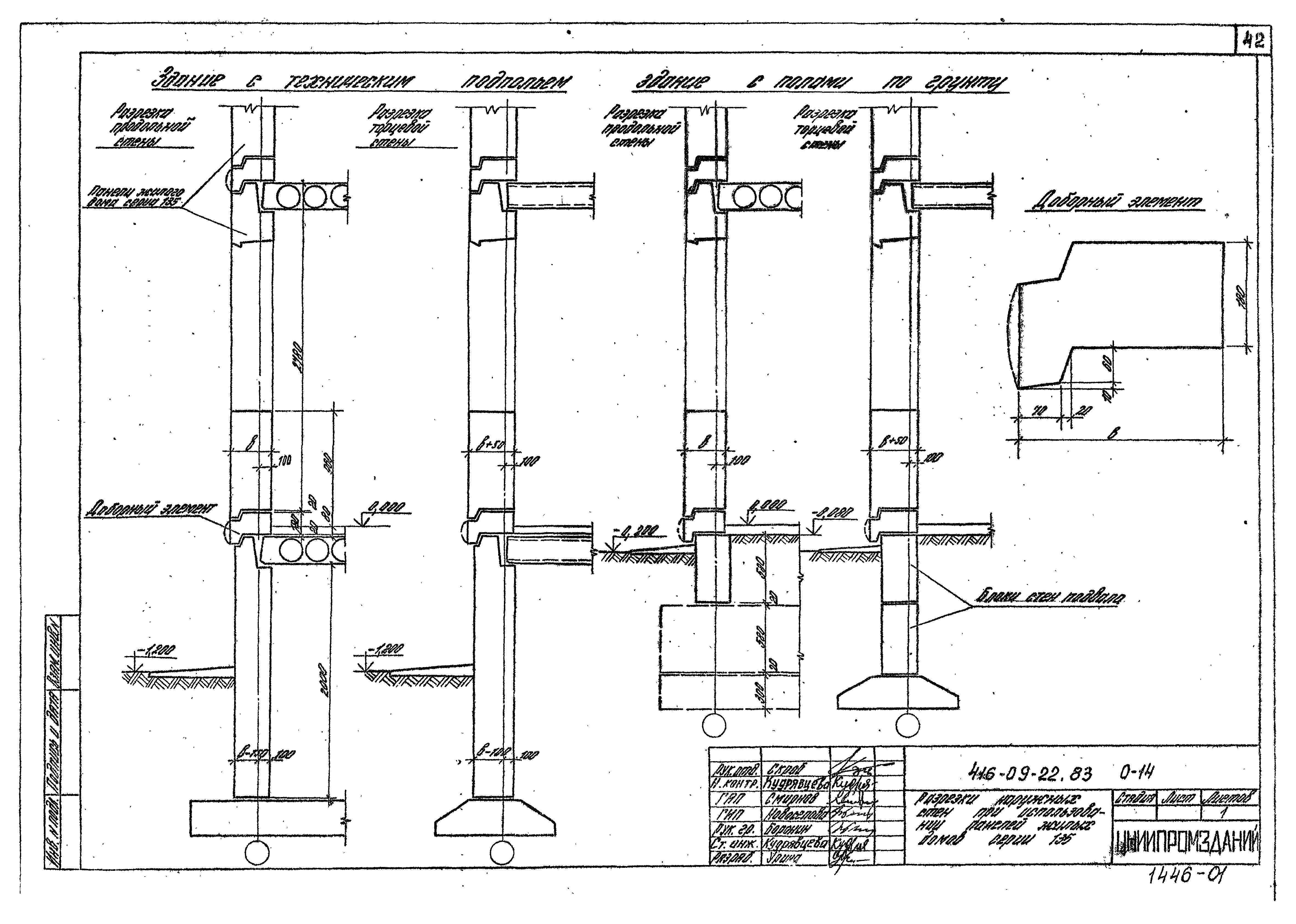

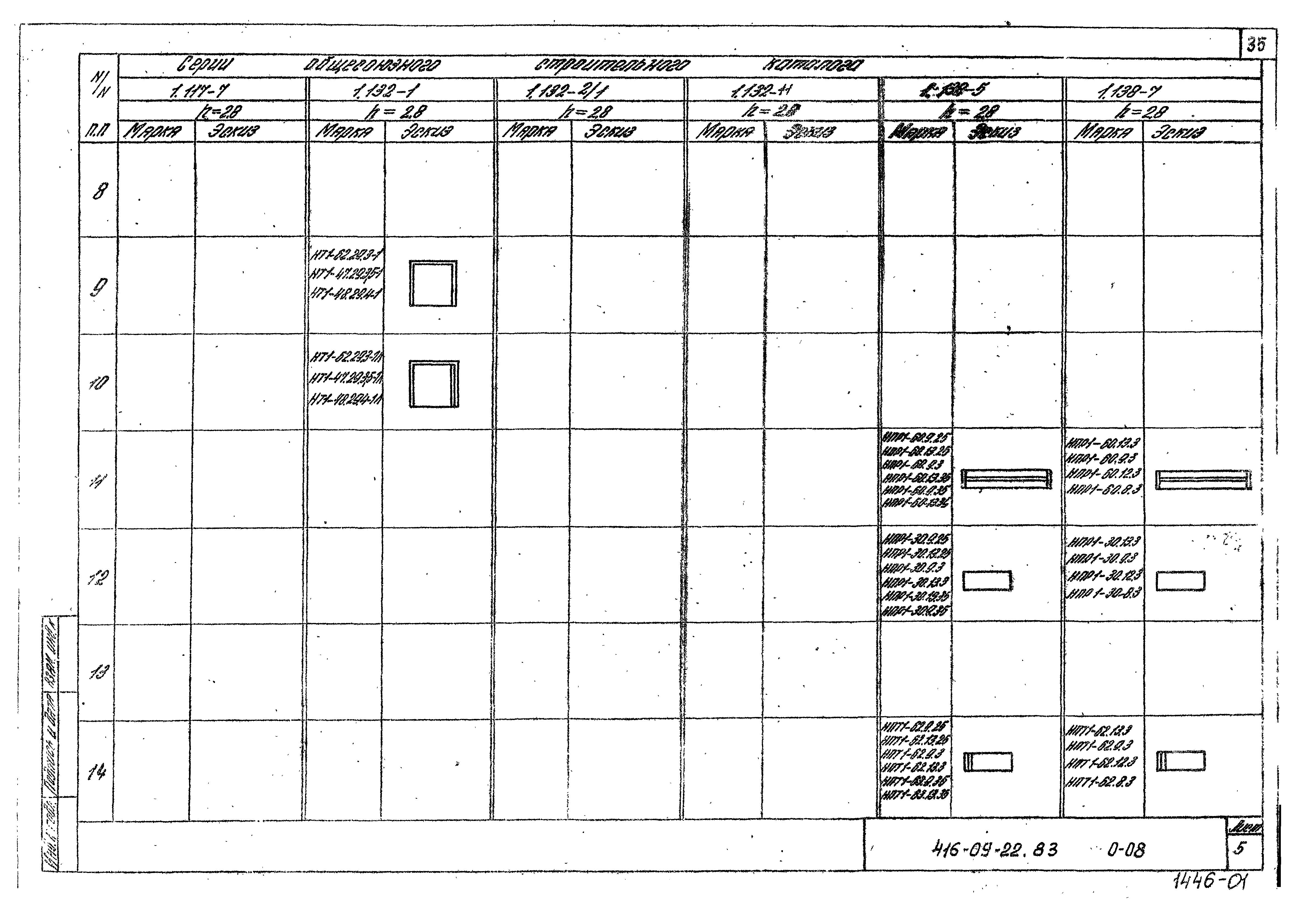

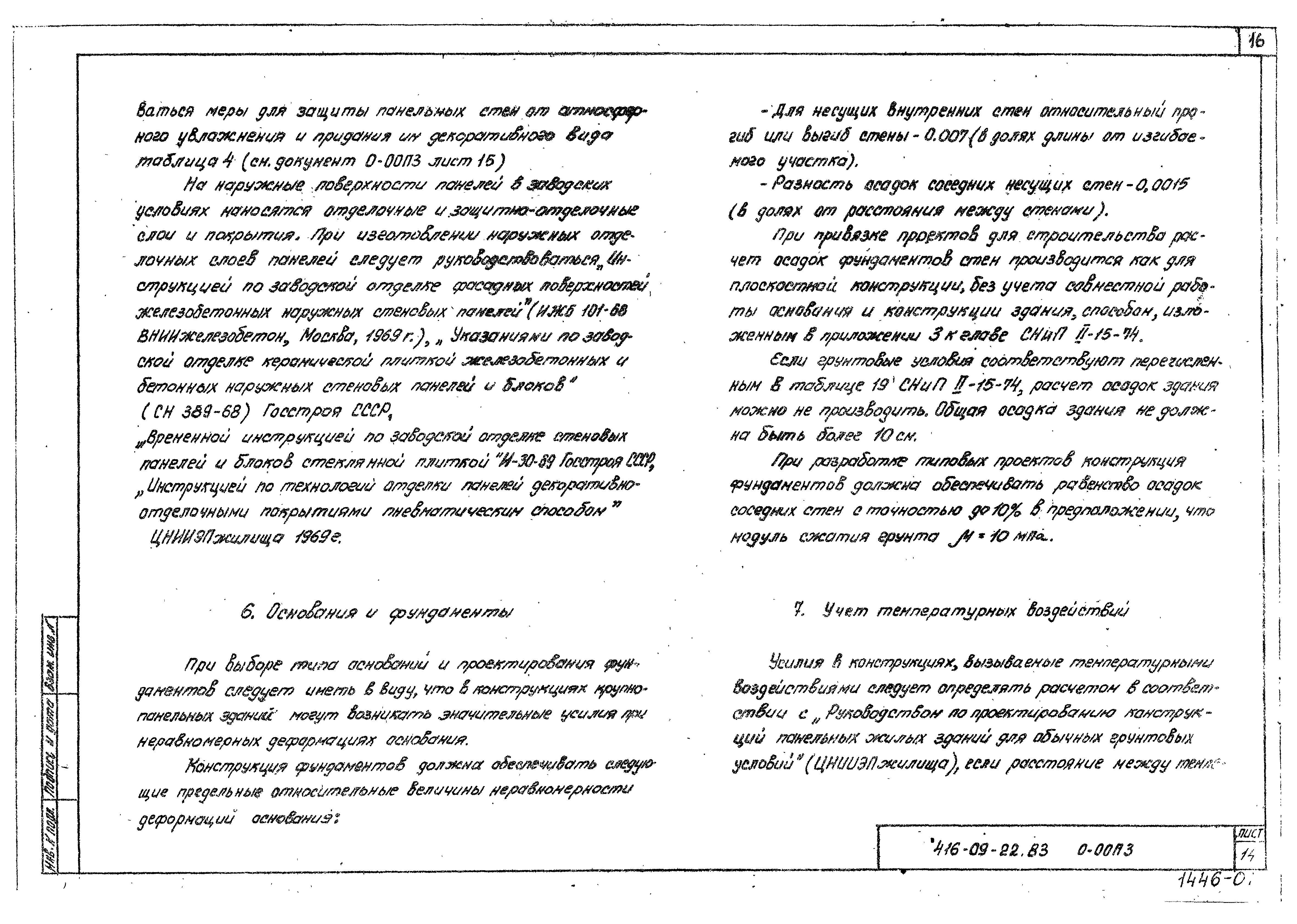

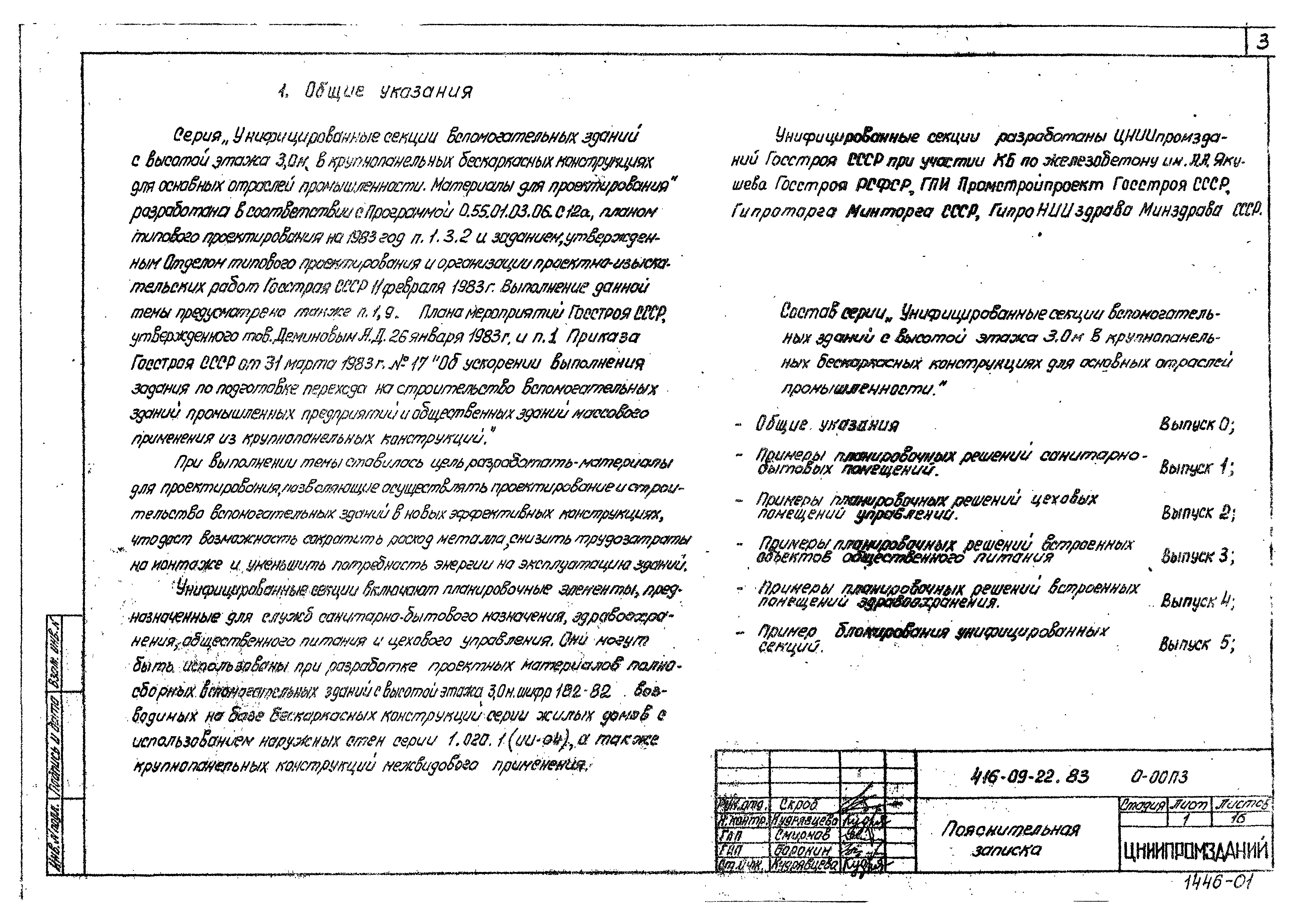

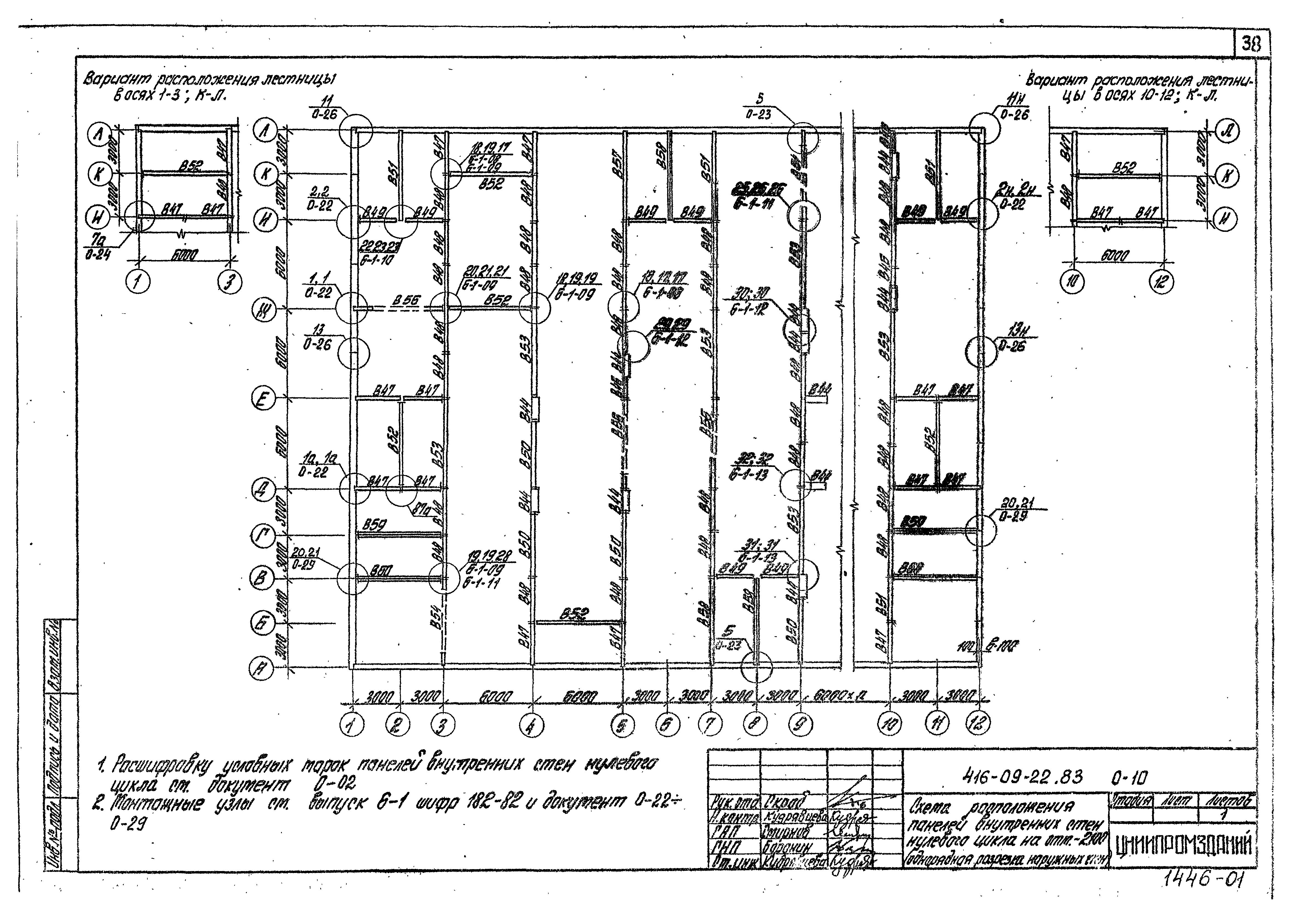

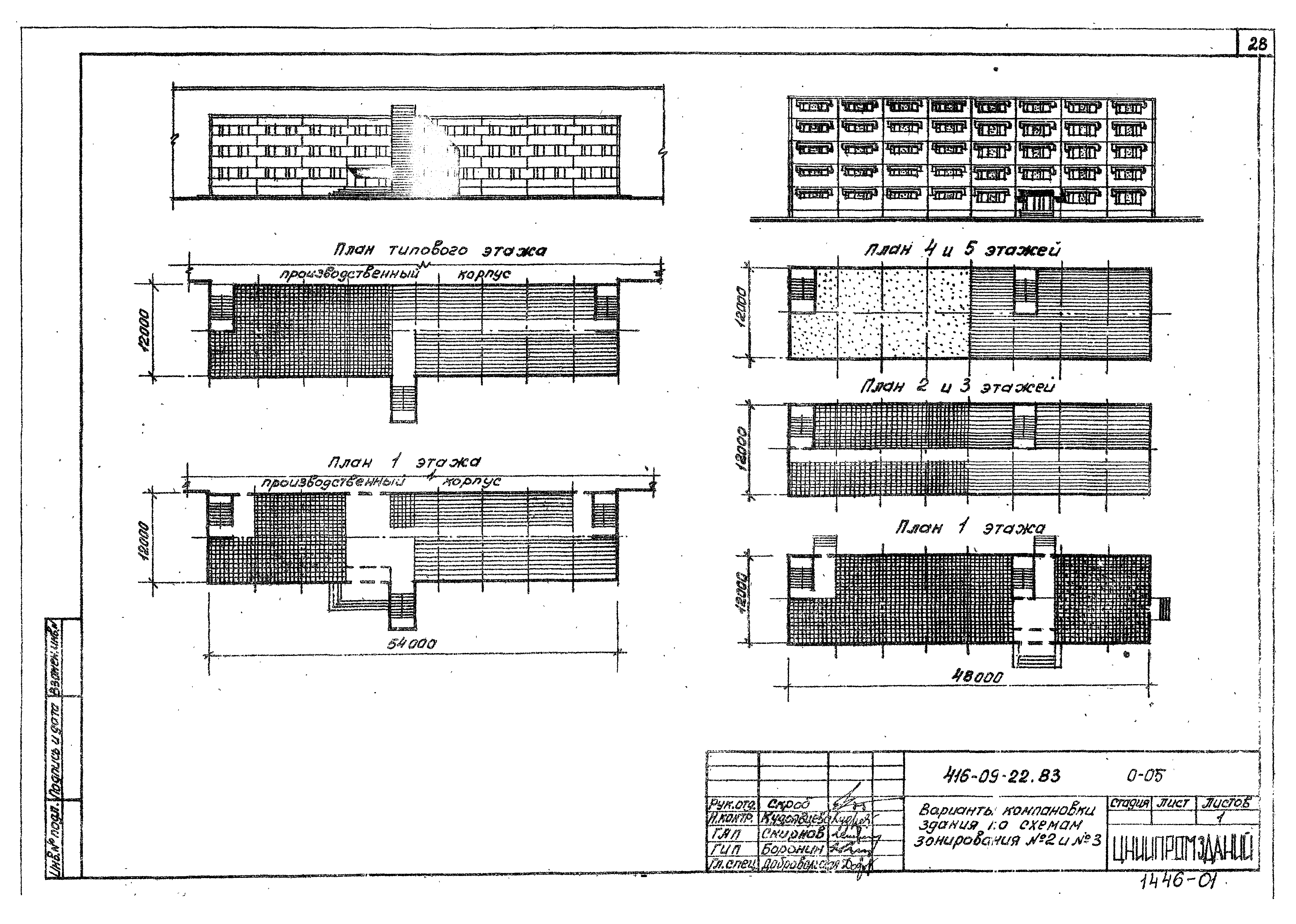

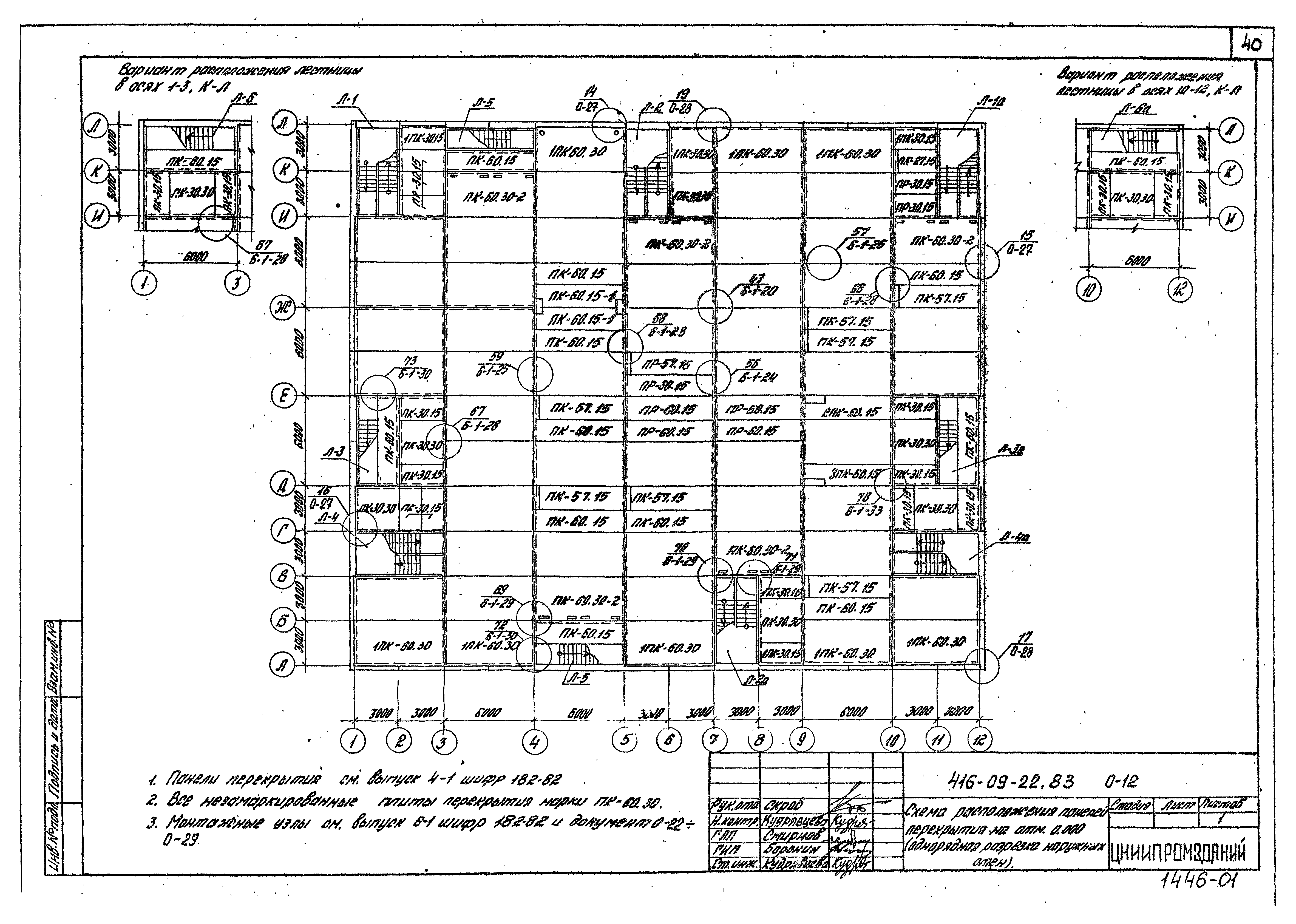

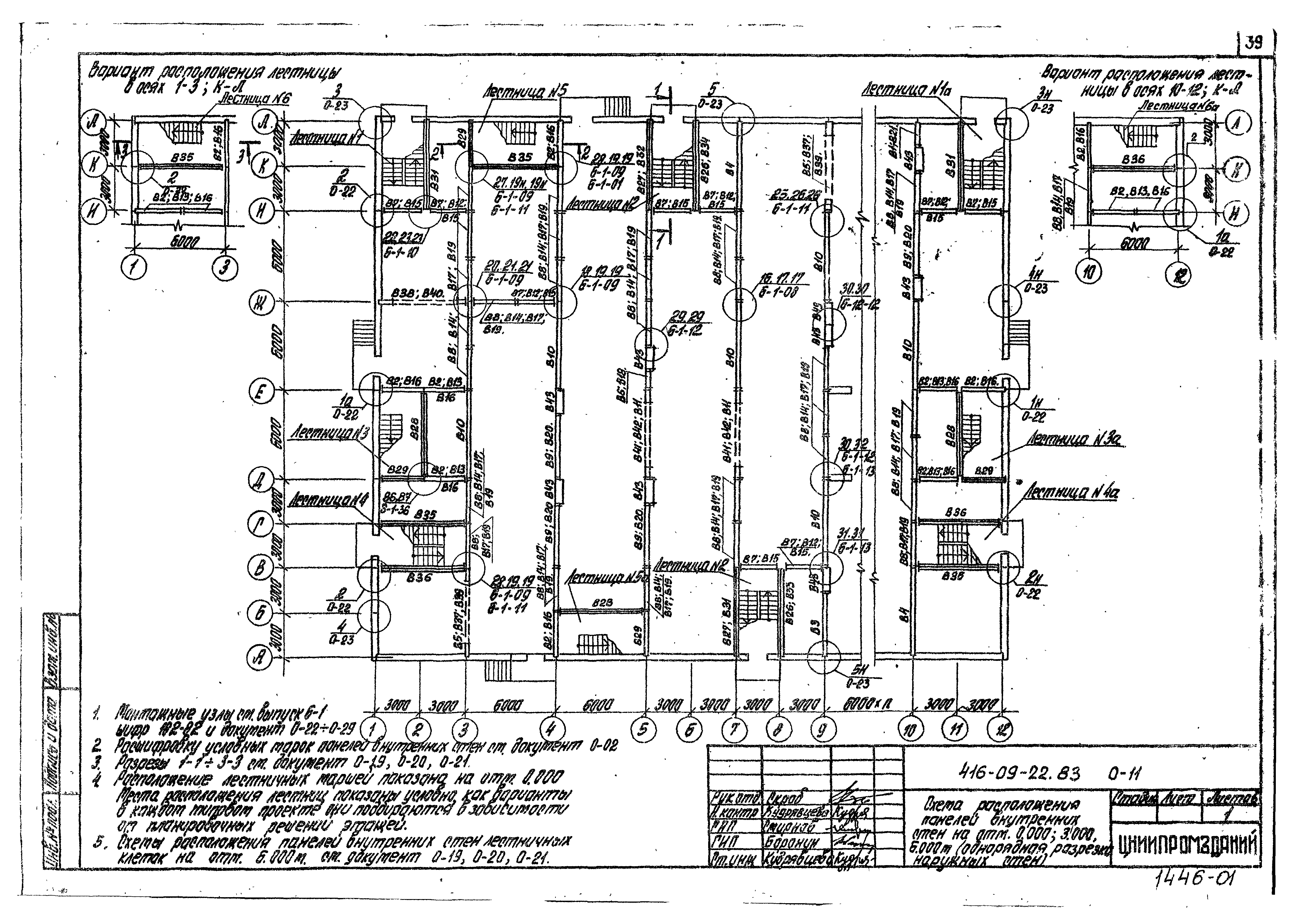

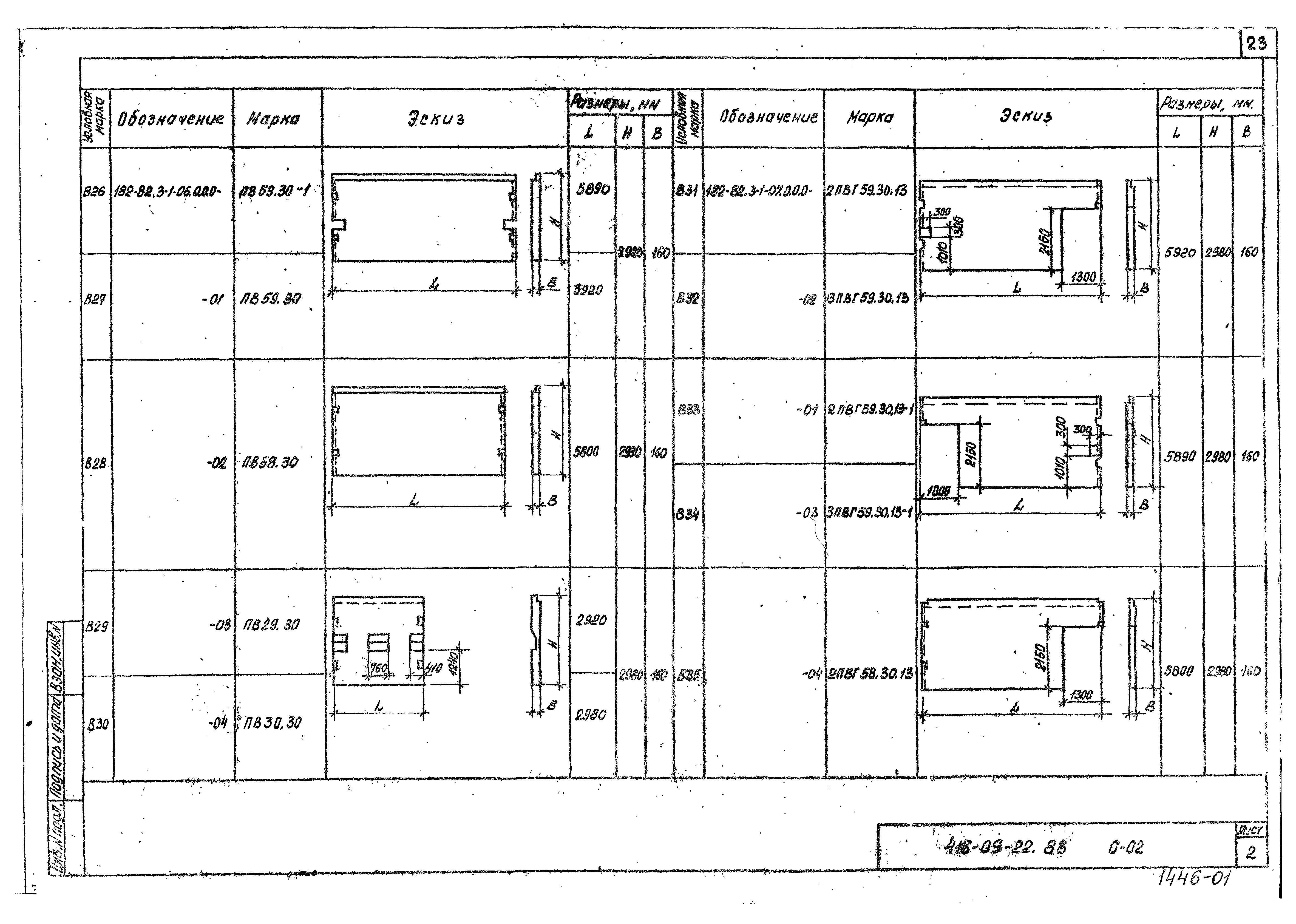

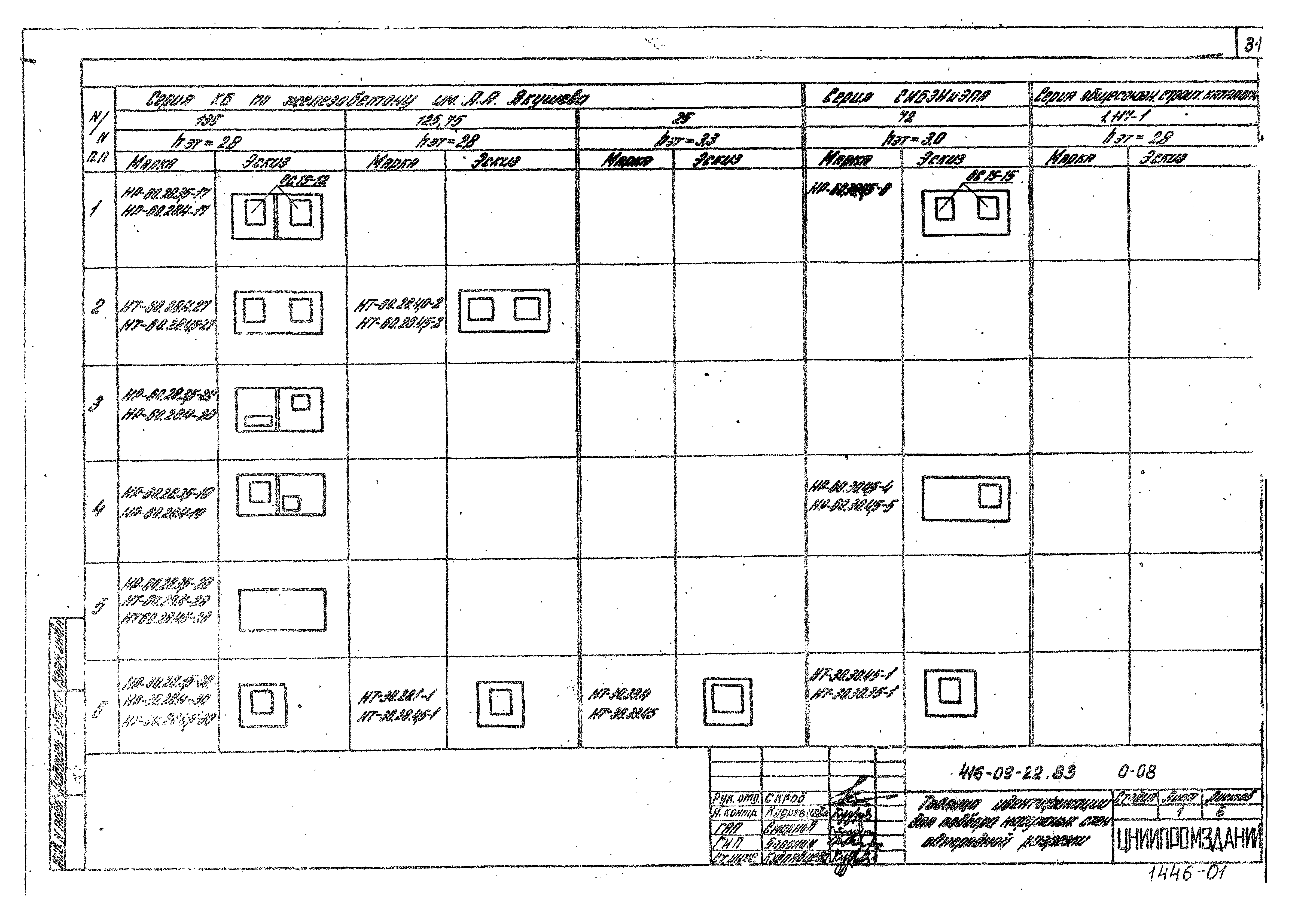

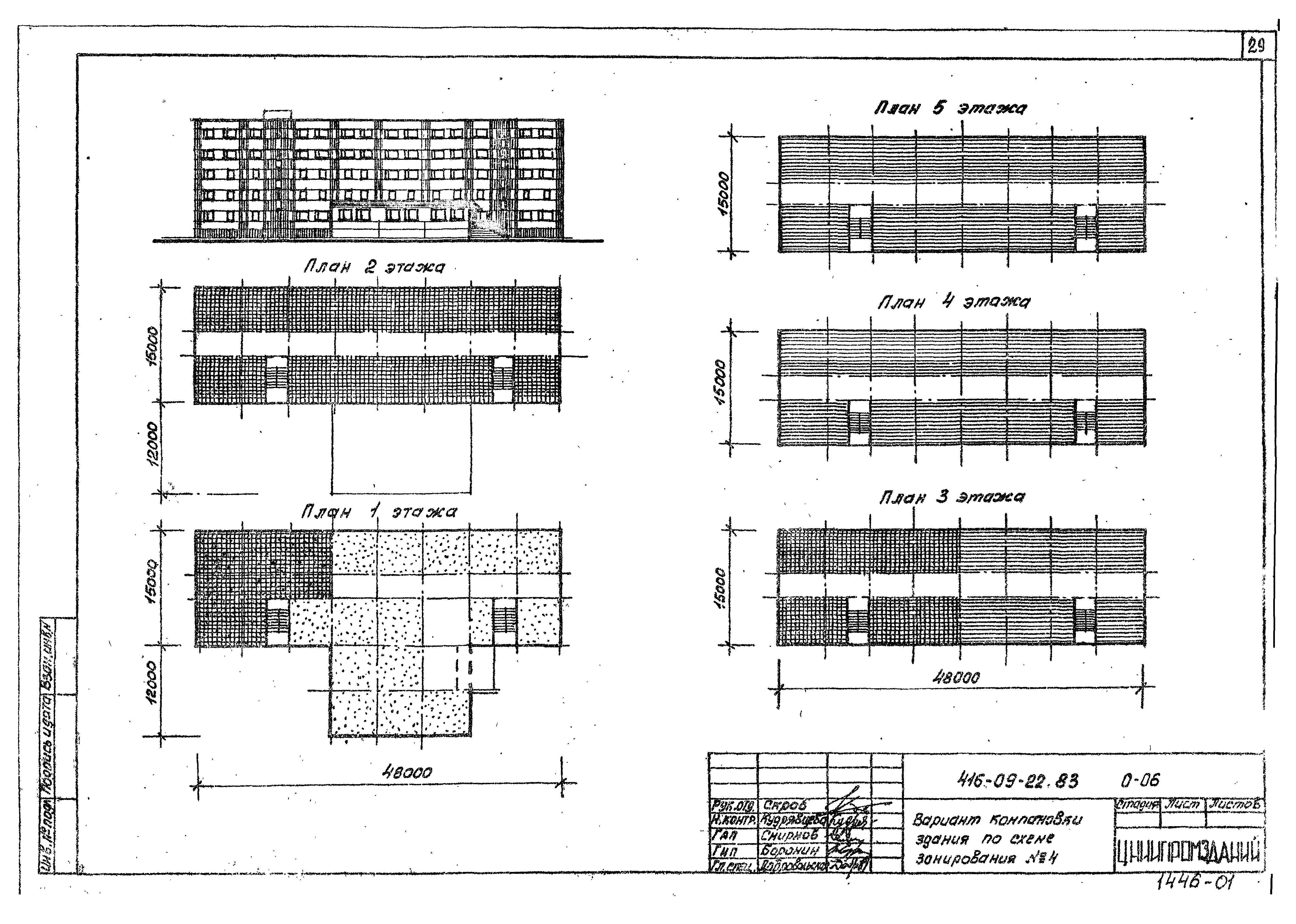

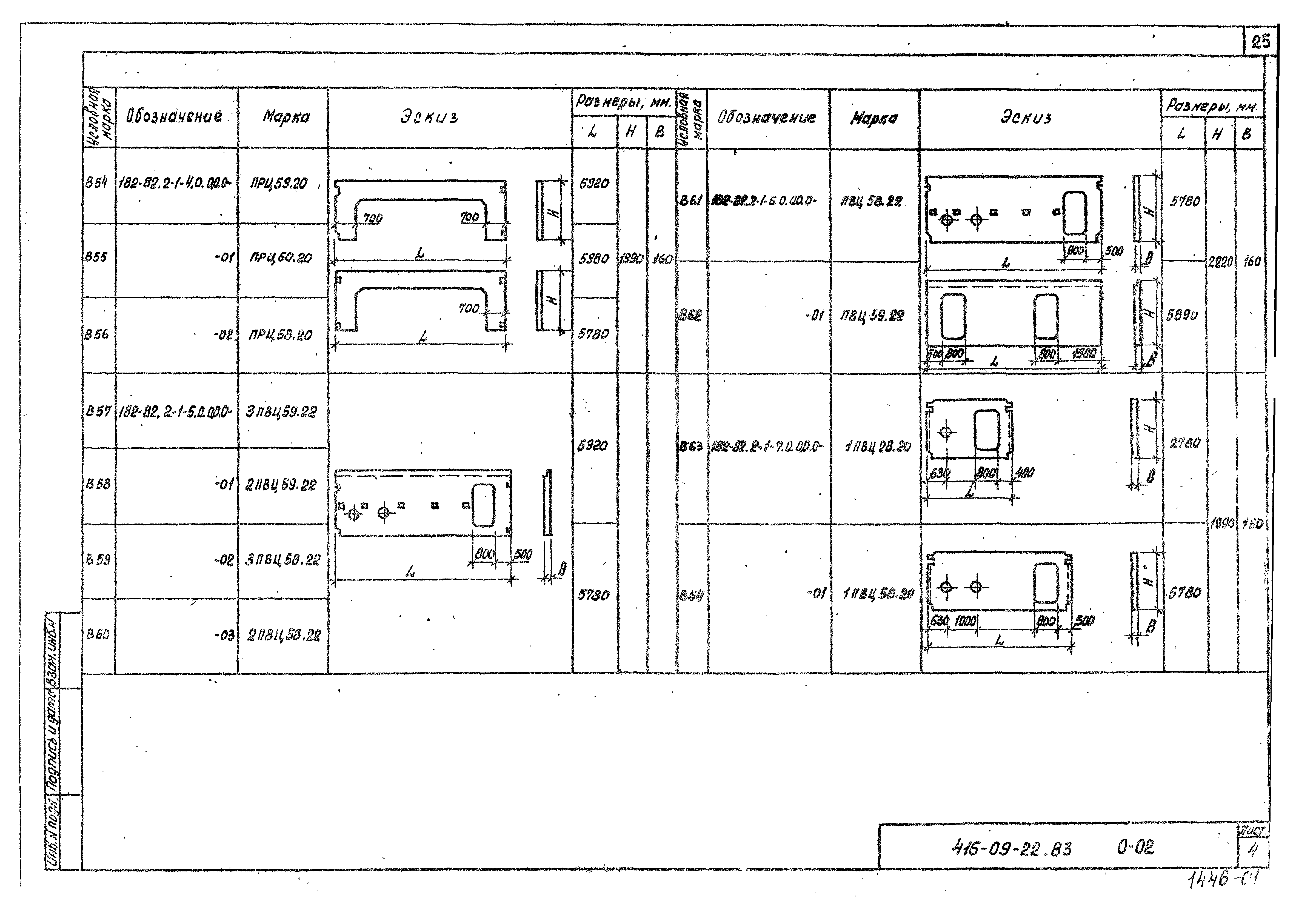

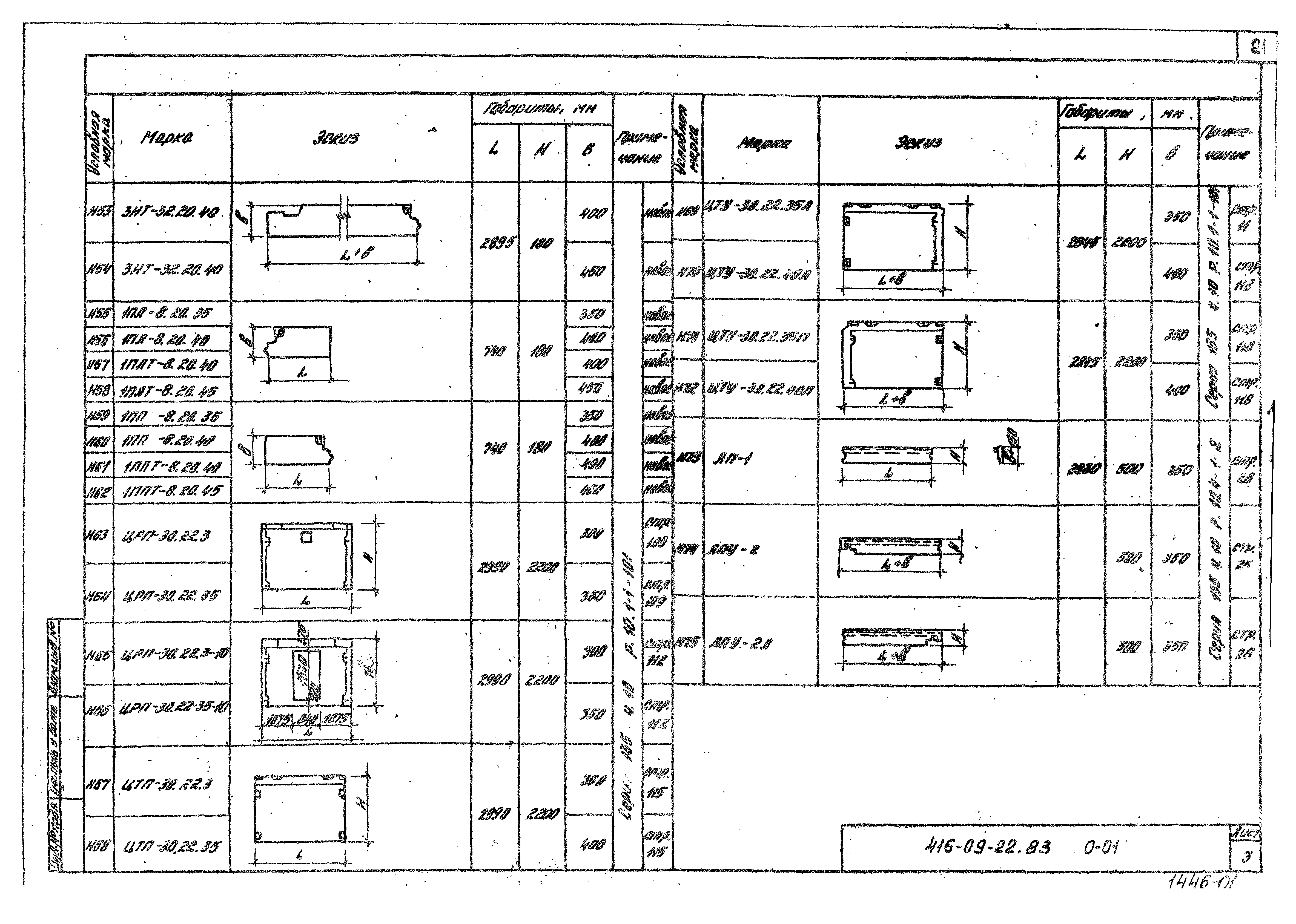

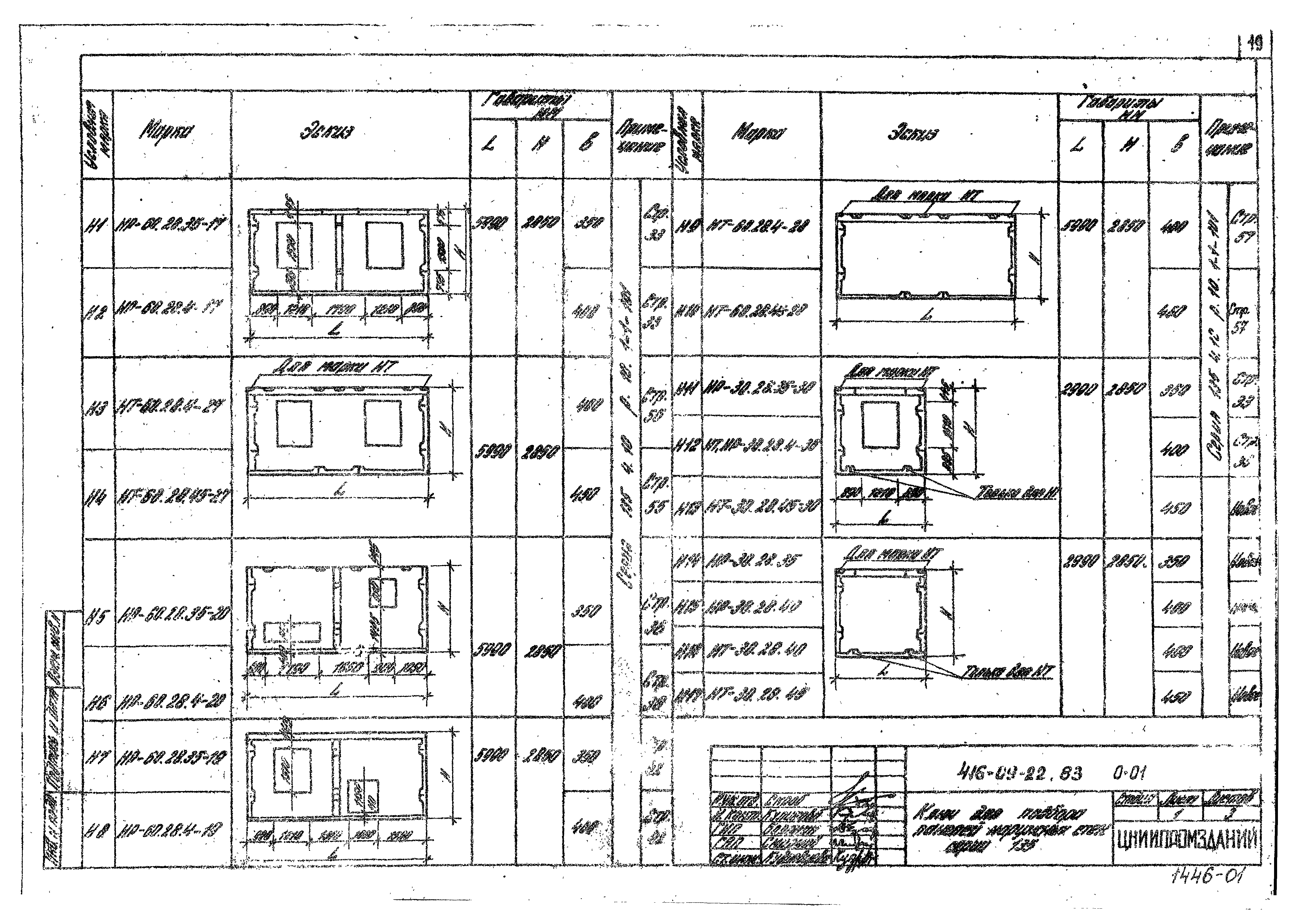

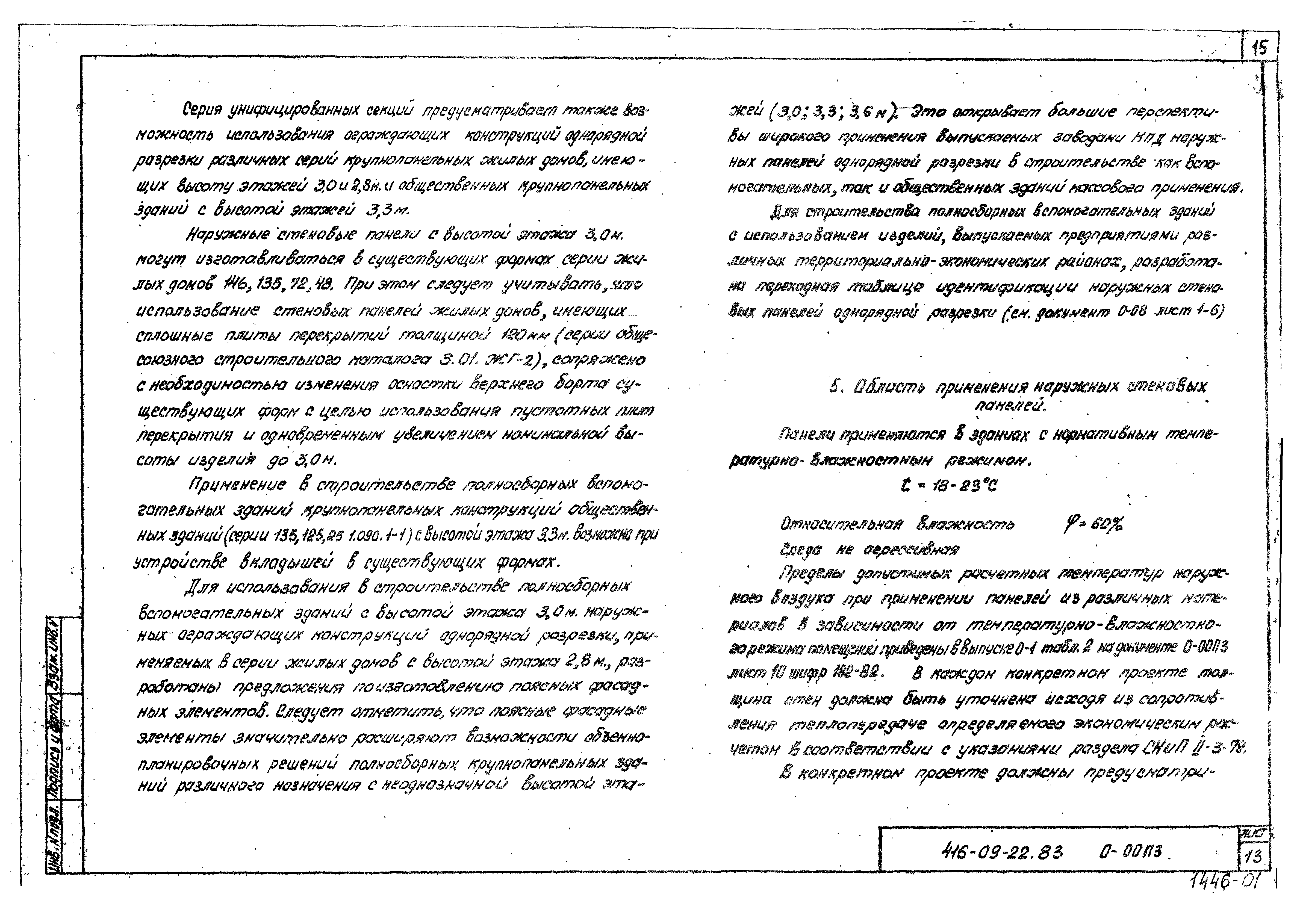

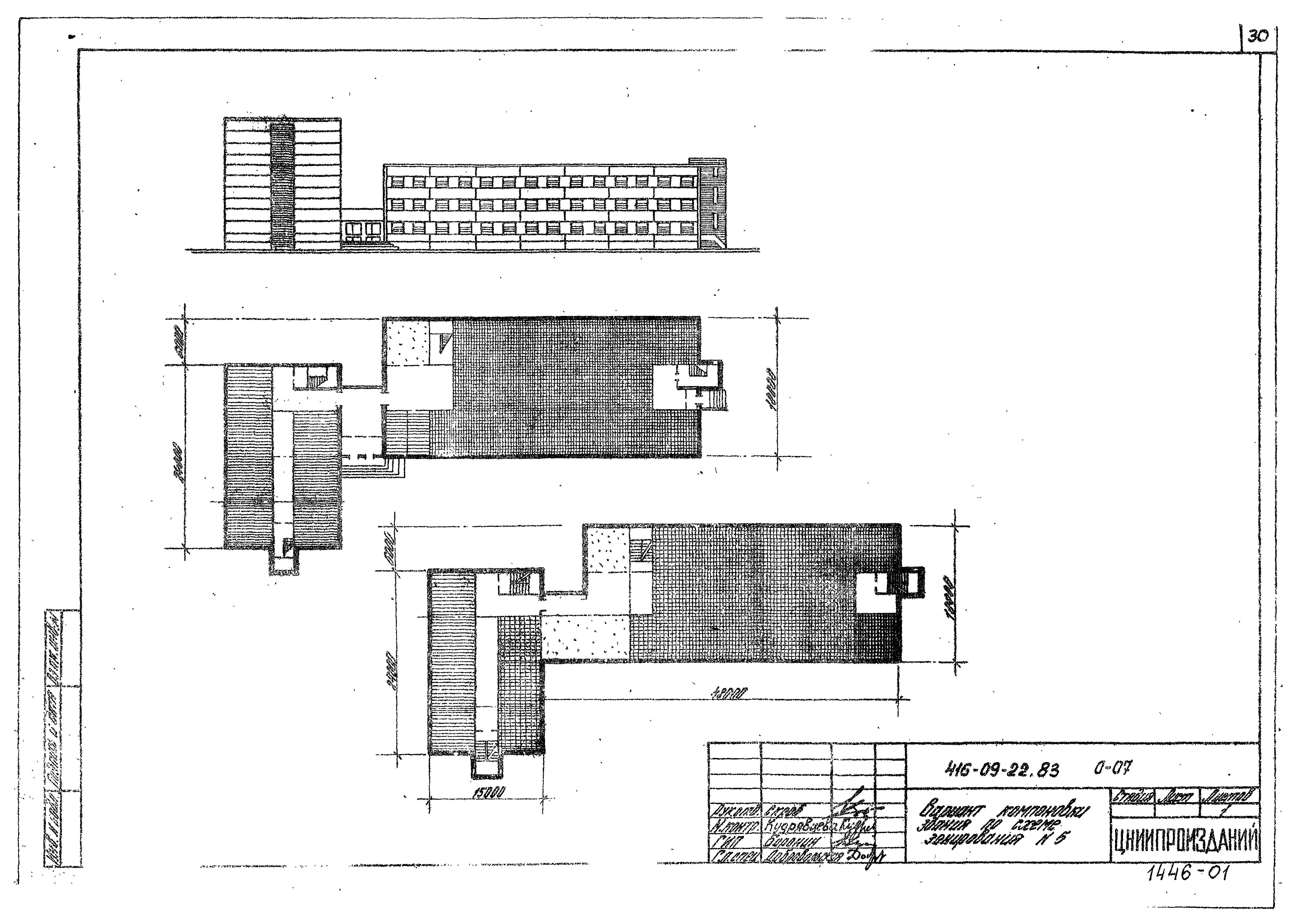

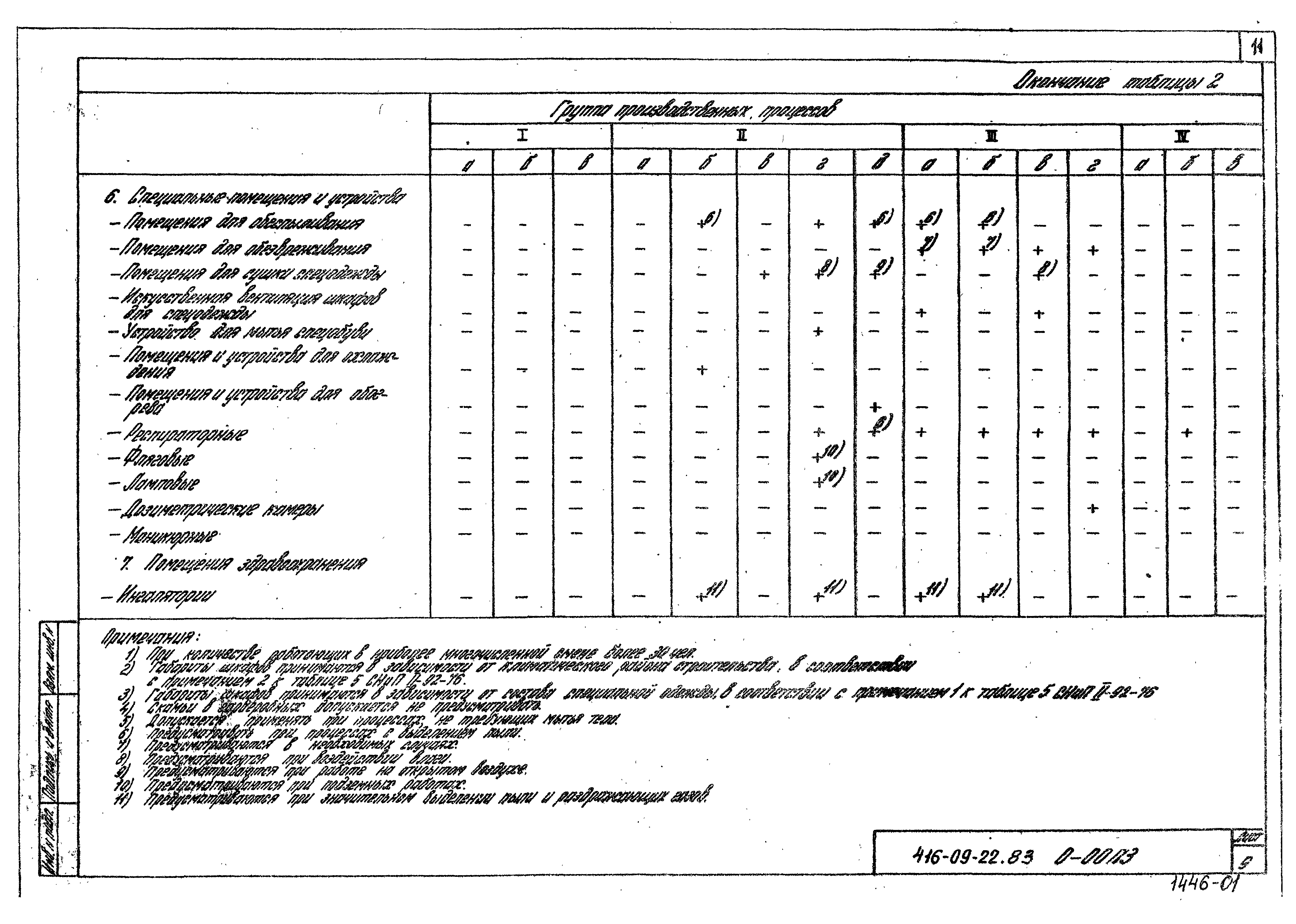

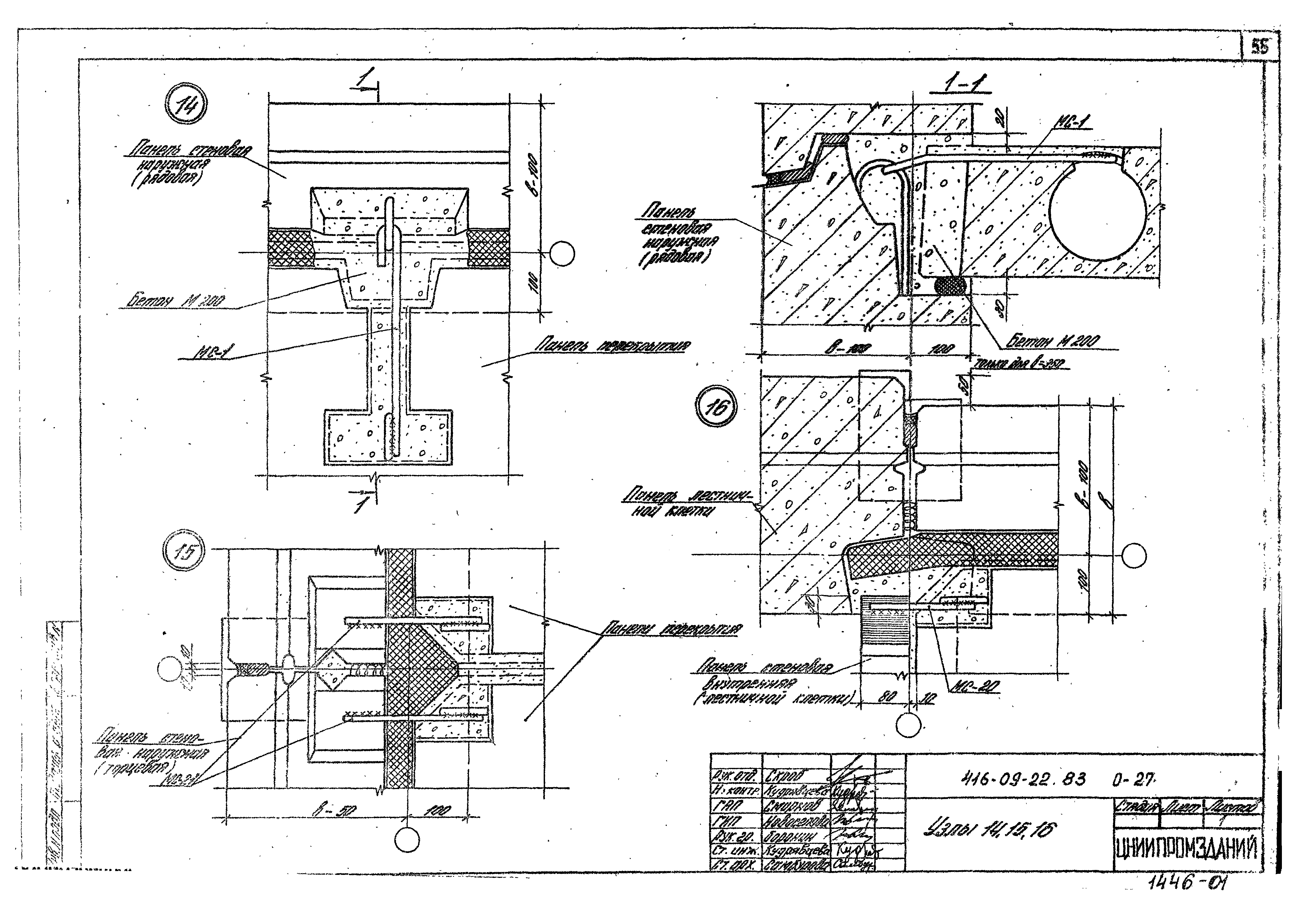

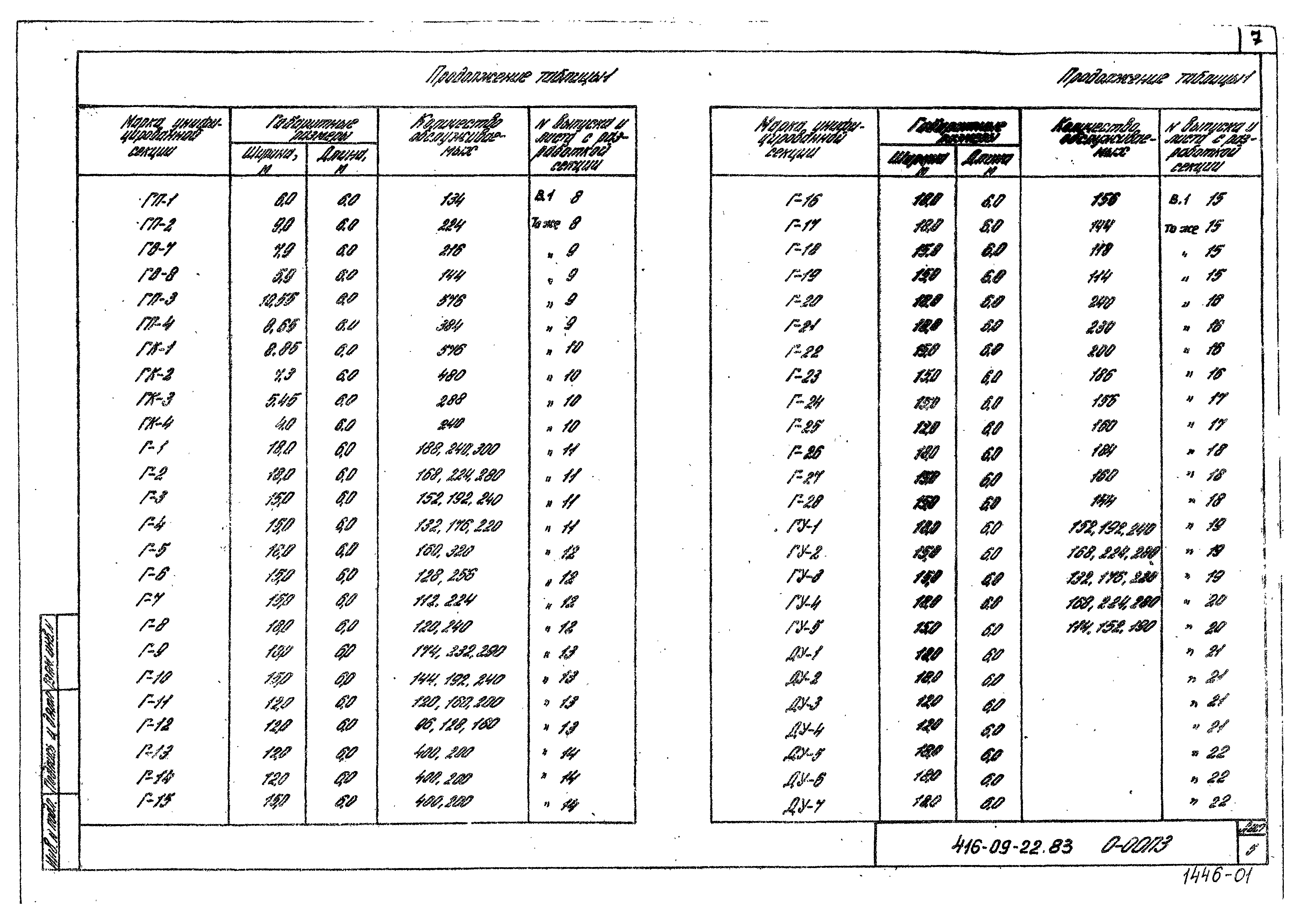

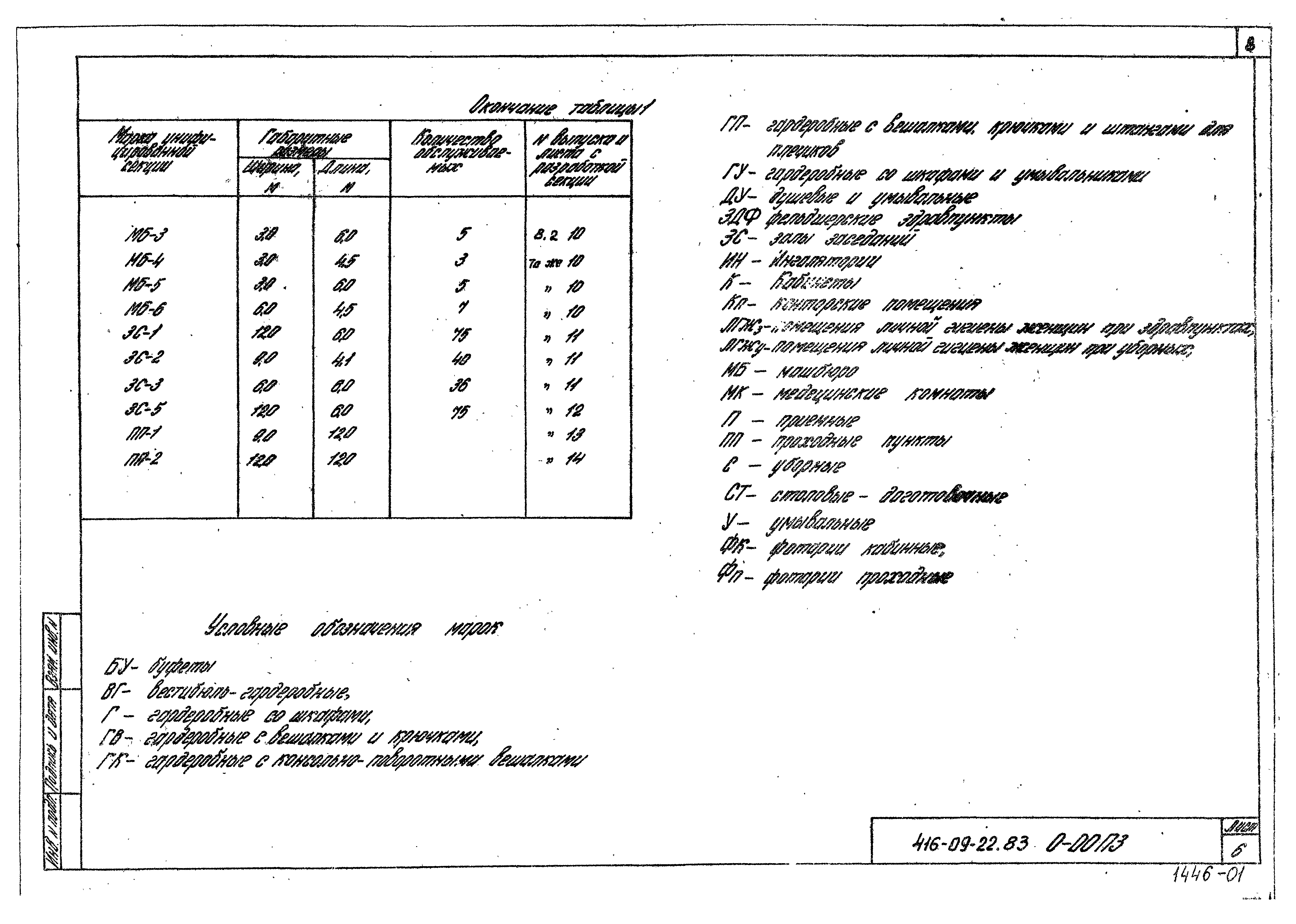

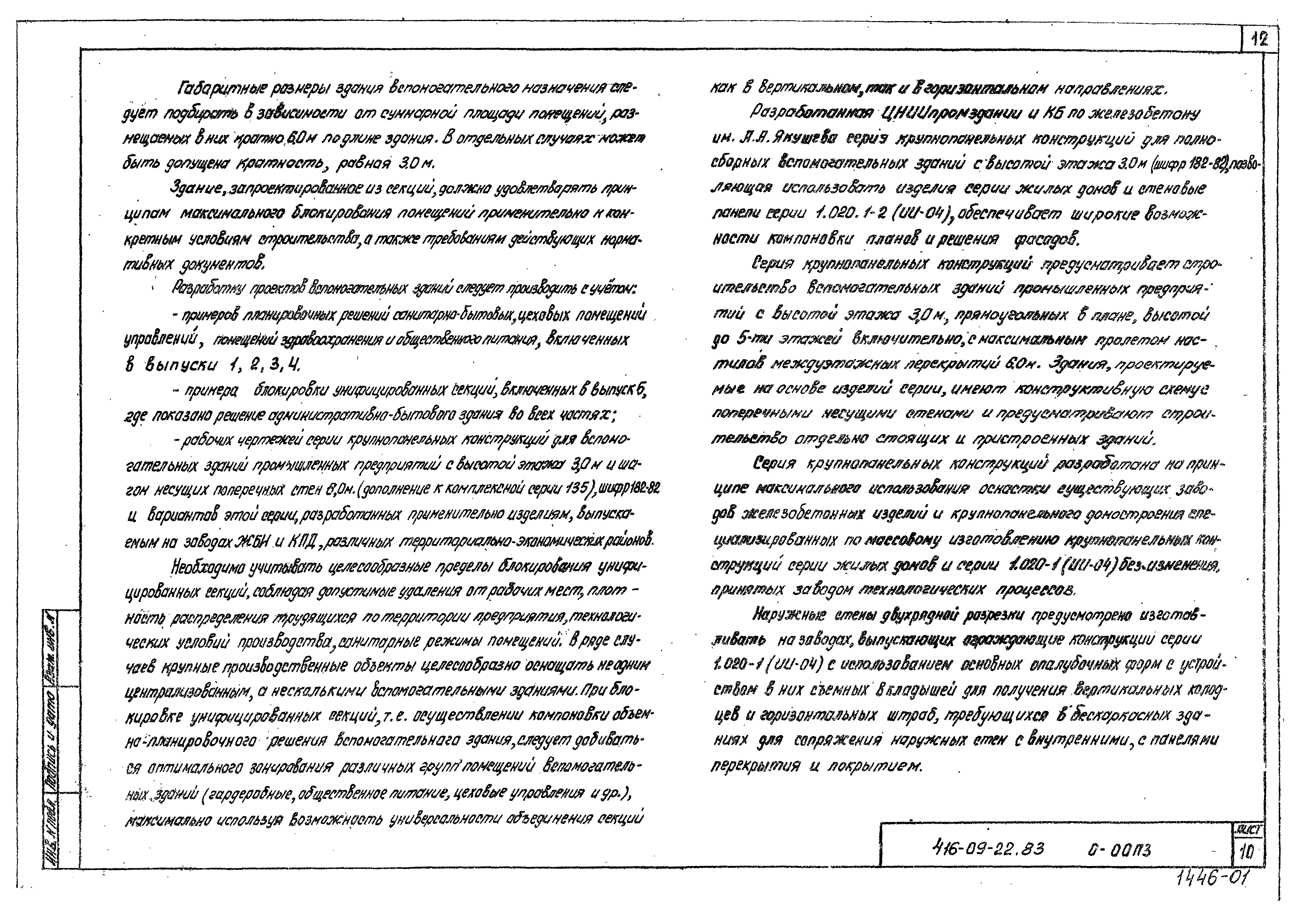

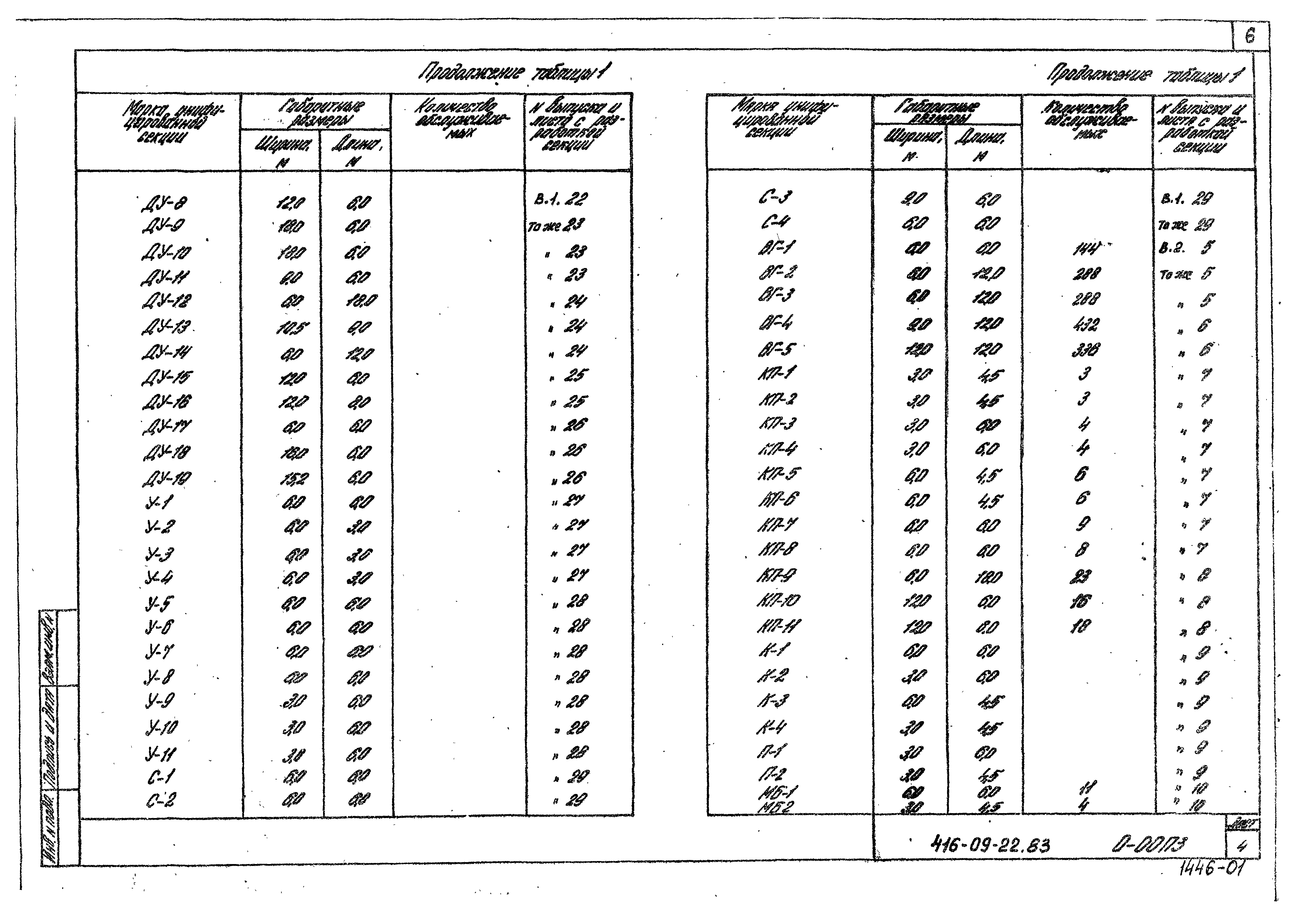

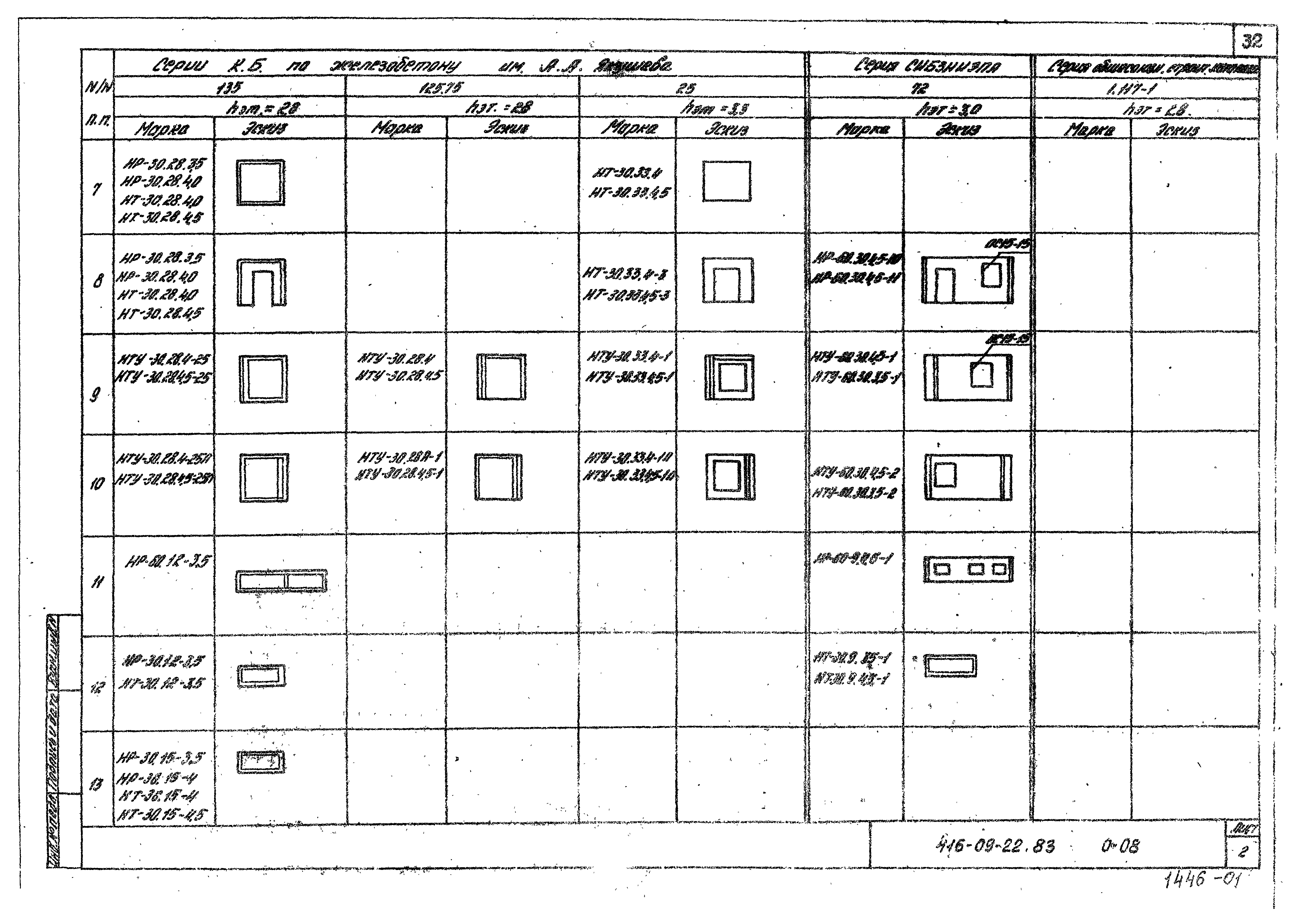

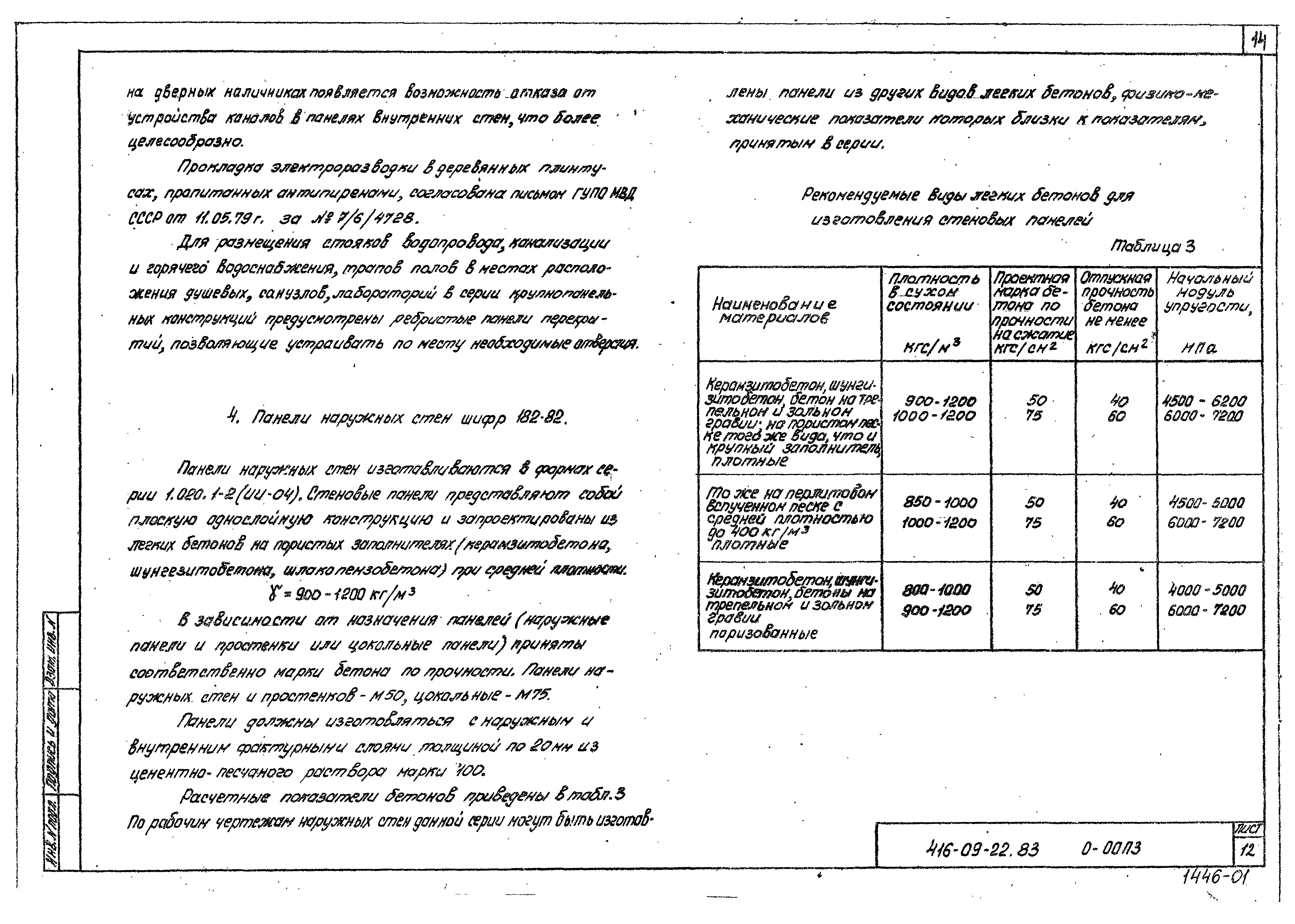

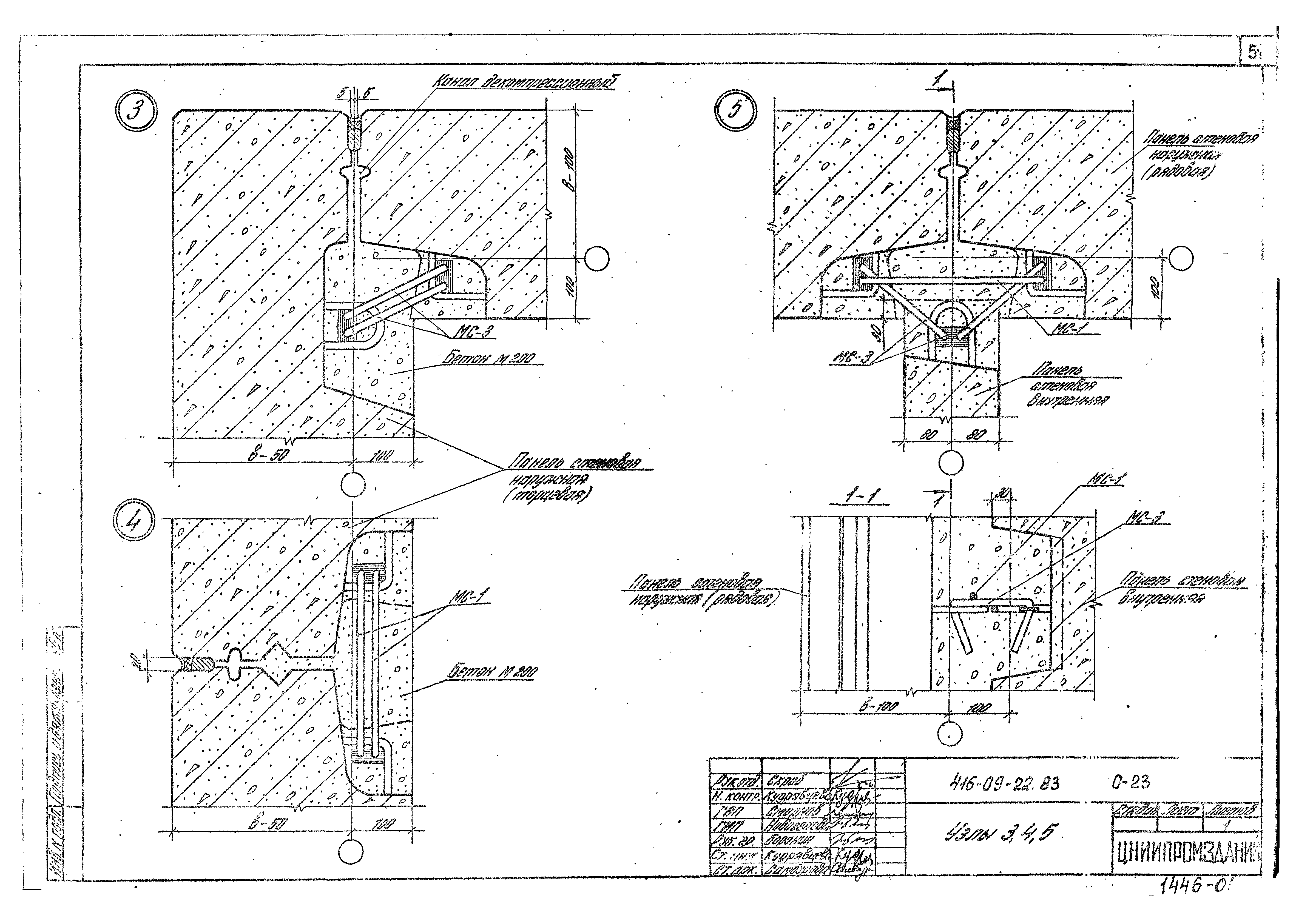

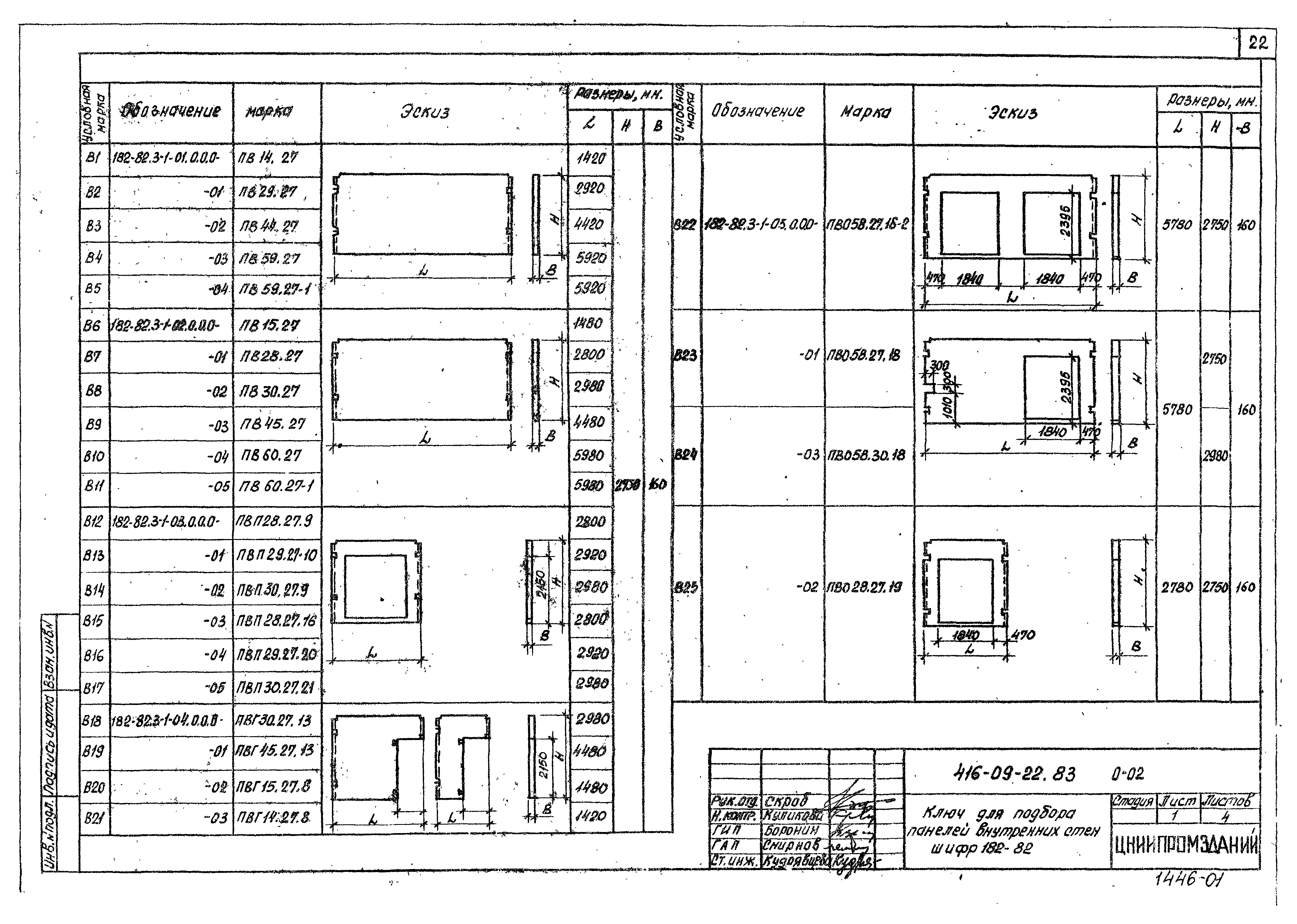

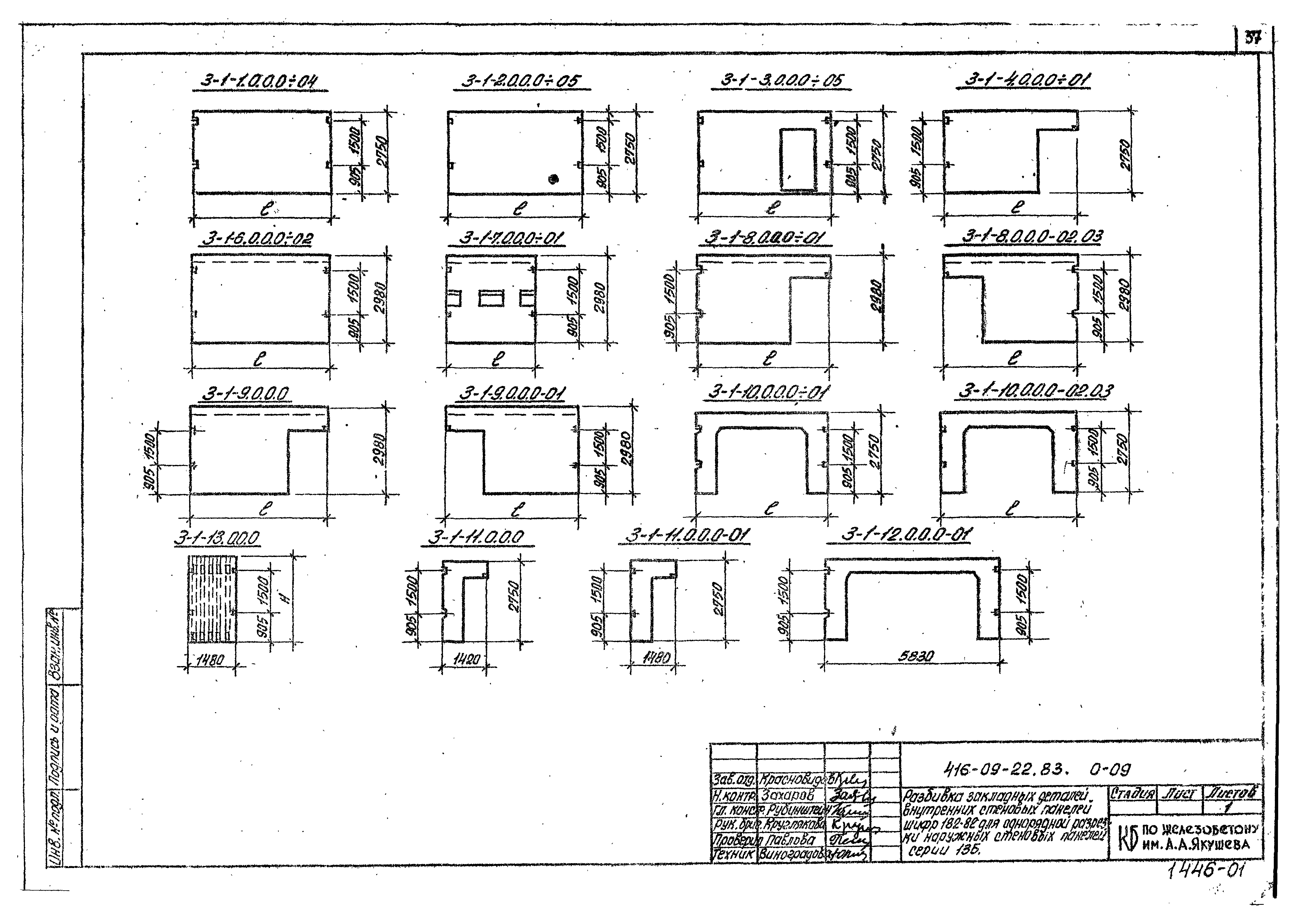

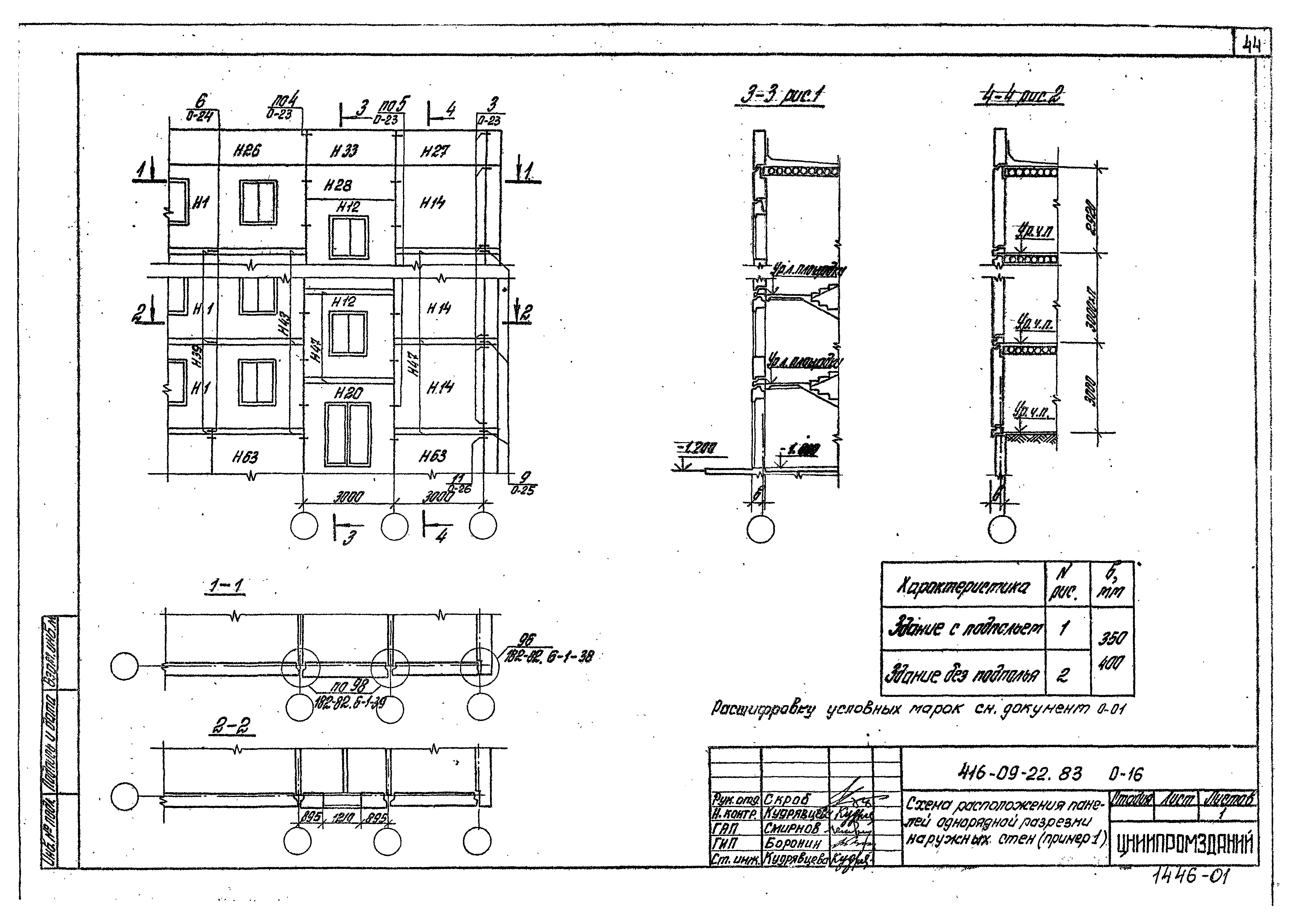

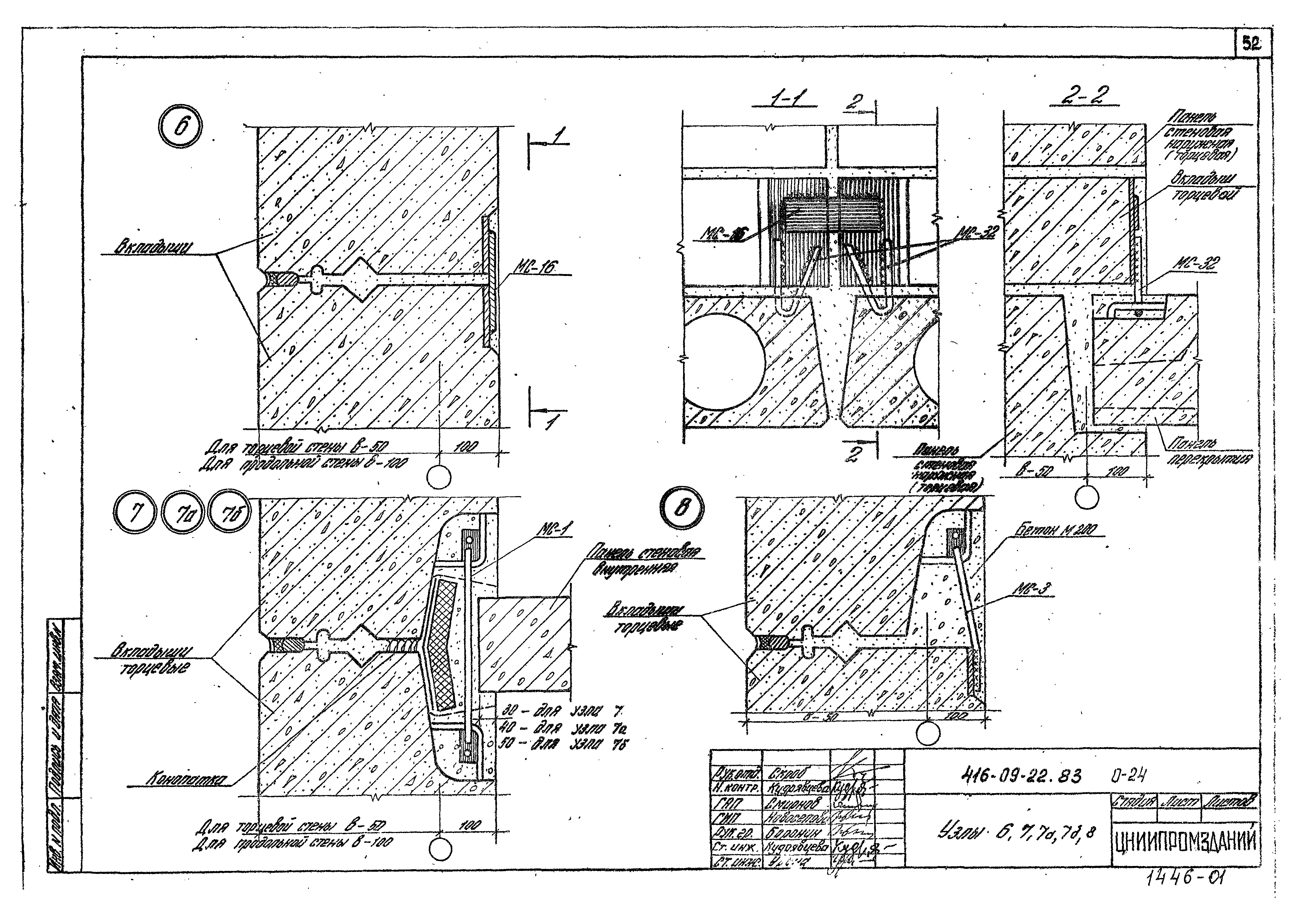

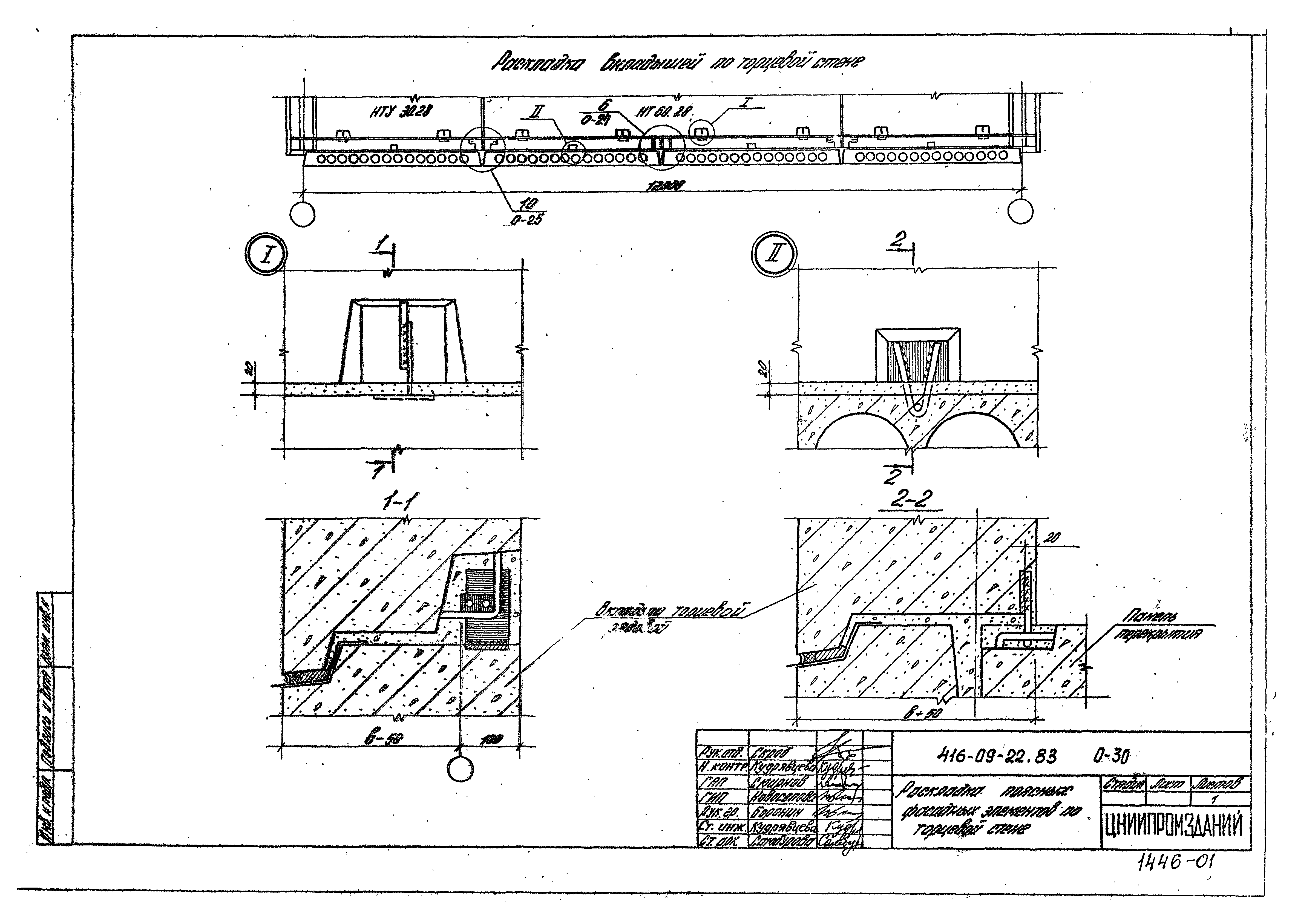

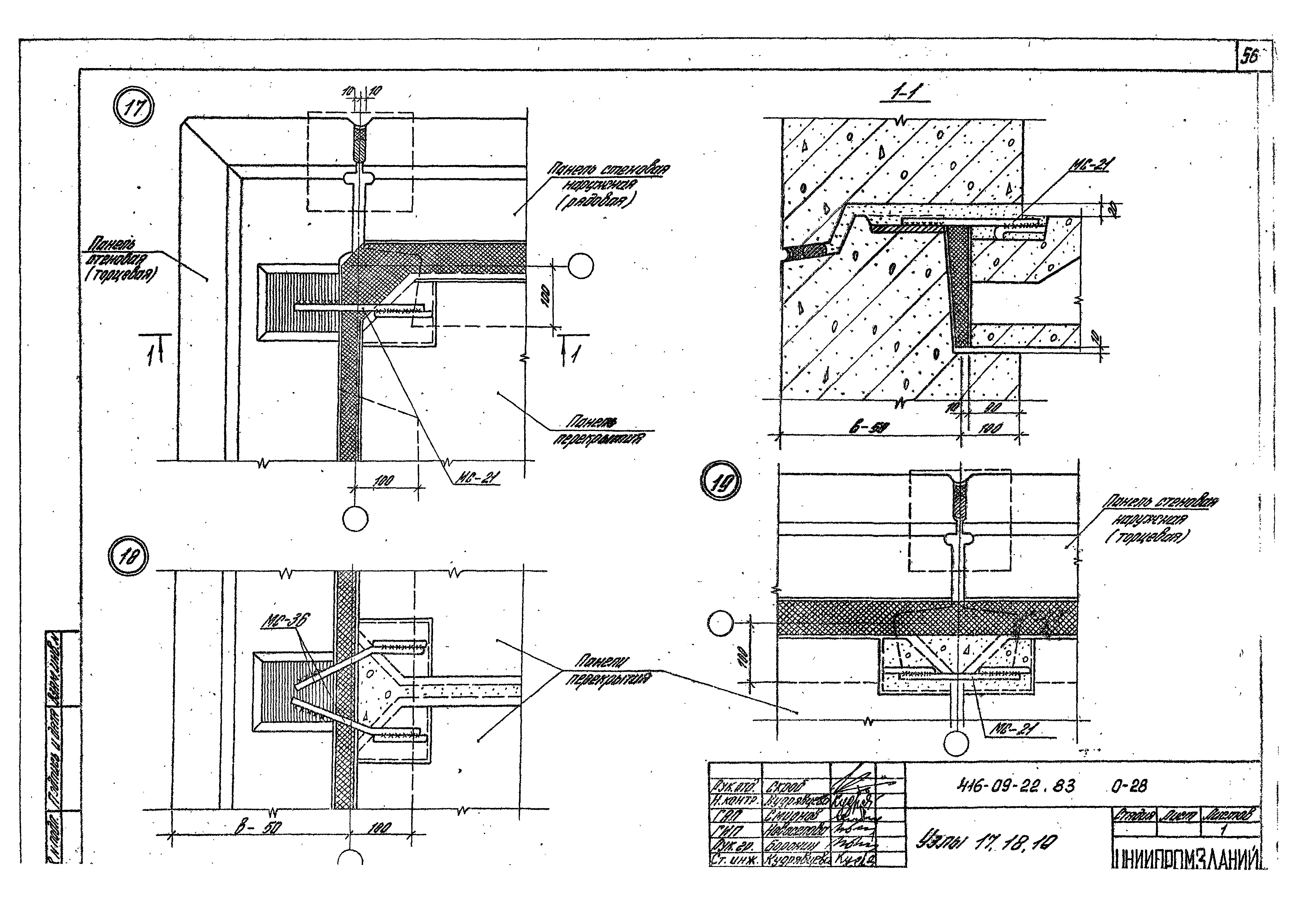

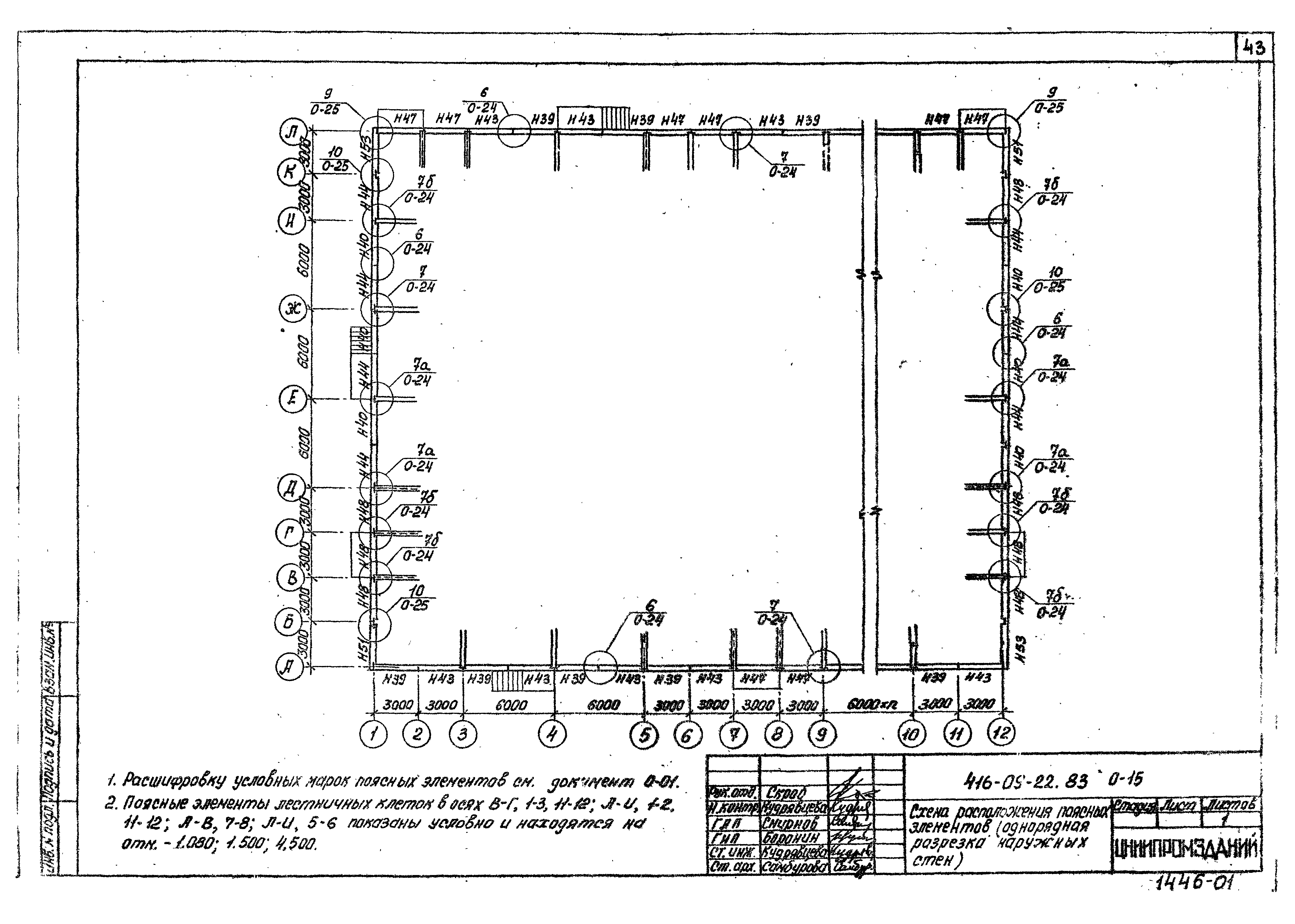

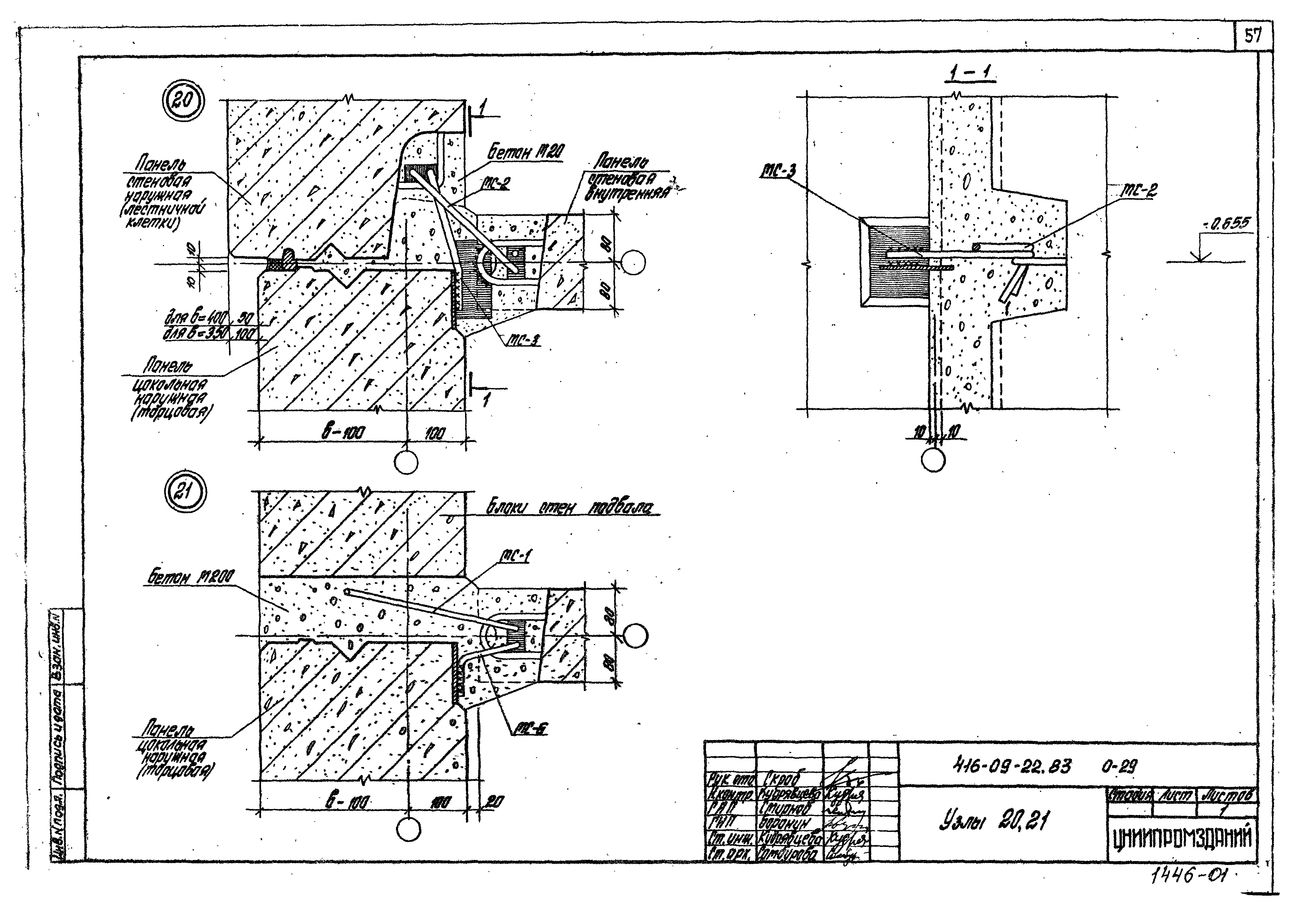

Выпуск 0. Общие указанияОбозначение: | Типовые проектные решения 416-09-22.83 | Обозначение англ: | 416-09-22.83 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Выпуск 0. Общие указания | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | 416-09-22.83 0-00 Содержание 416-09-22.83 0-00 ПЗ Пояснительная записка 416-09-22.83 0-01 Ключ для подбора наружных стен серии 135 416-09-22.83 0-02 Ключ для подбора внутренних стен шифр 182-82 416-09-22.83 0-03 Примеры зонирования унифицированных секций 416-09-22.83 0-04 Вариант компоновки здания по схеме зонирования №1 416-09-22.83 0-05 Вариант компоновки здания по схемам зонирования №2 и №3 416-09-22.83 0-06 Вариант компоновки здания по схеме зонирования №4 416-09-22.83 0-07 Вариант компоновки здания по схеме зонирования №5 416-09-22.83 0-08 Таблица идентификации для подбора наружных стен однорядной разрезки 416-09-22.83 0-09 Разбивка закладных деталей внутренних стеновых панелей для однорядной разрезки наружных стеновых панелей 416-09-22.83 0-10 Схема расположения панелей внутренних стен нулевого цикла на отм. 2.100 (однорядная разрезка наружных стен) 416-09-22.83 0-11 Схема расположения панелей внутренних стен на отм. 0.000; 3.000; 6.000 м (однорядная разрезка наружных стен) 416-09-22.83 0-12 Схема расположения панелей перекрытия на отм. 0.000 (однорядная разрезка наружных стен) 416-09-22.83 0-13 Схема расположения панелей перекрытия на отм. 3.000 и 6.000 м (однорядная разрезка наружных стен) 416-09-22.83 0-14. Разрезки наружных стен при использовании панелей жилых домов серии 135 416-09-22.83 0-15 Схема расположения поясных элементов (однорядная разрезка наружных стен) 416-09-22.83 0-16 Схема расположения панелей однорядной разрезки наружных стен (пример 1) 416-09-22.83 0-17 Схема расположения панелей однорядной разрезки наружных стен (пример 2) 416-09-22.83 0-18 Схема расположения панелей однорядной разрезки наружных стен (пример 3) 416-09-22.83 0-19 План лестницы тип Л-5. Разрез 1-1 (однорядная разрезка наружных стен) 416-09-22.83 0-20 План лестницы тип Л-5. Разрез 2-2 (однорядная разрезка наружных стен) 416-09-22.83 0-21 План лестницы тип Л-6 (вариант). Разрез 3-3 (однорядная разрезка наружных стен) 416-09-22.83 0-22 Узлы 1, 1а, 1б, 2 416-09-22.83 0-23 Узлы 3, 4, 5 416-09-22.83 0-24 Узлы 6, 7, 7а, 7б, 8 416-09-22.83 0-25 Узлы 9, 10 416-09-22.83 0-26 Узлы 11, 12, 13 416-09-22.83 0-27 Узлы 14, 15, 16 416-09-22.83 0-28 Узлы 17, 18, 19 416-09-22.83 0-29 Узлы 20, 21 416-09-22.83 0-30 Раскладка поясных фасадных элементов по торцевой стене 416-09-22.83 0-31 Герметизация вертикальных и горизонтальных стыков наружных стен | Разработан: | ЦНИИпромзданий КБ по железобетону им. А.А. Якушева
| Утверждён: | 24.06.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ВА-25)
