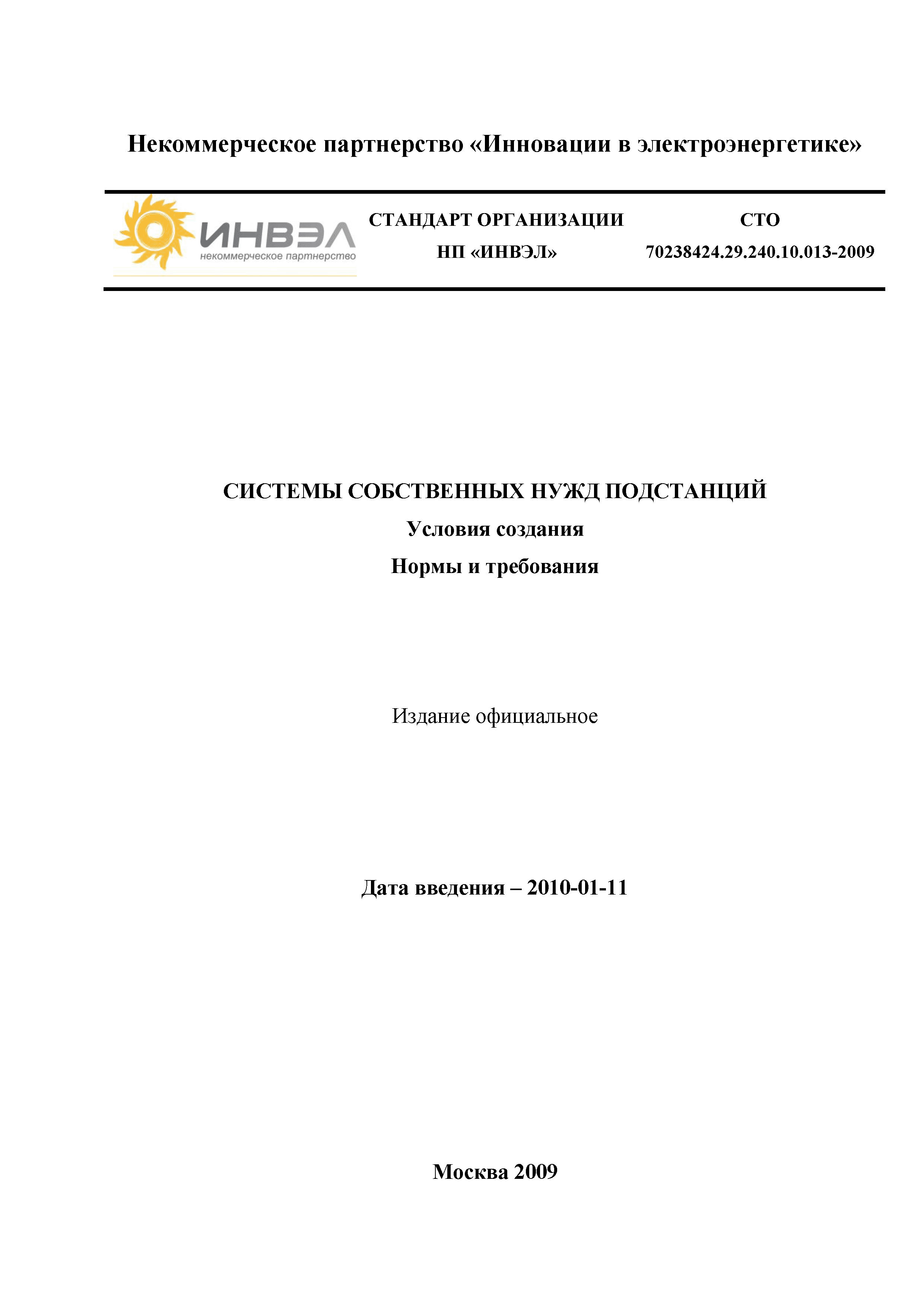

Скачать СТО 70238424.29.240.10.013-2009 Система собственных нужд подстанций. Условия создания. Нормы и требованияДата актуализации: 10.08.2017 СТО 70238424.29.240.10.013-2009

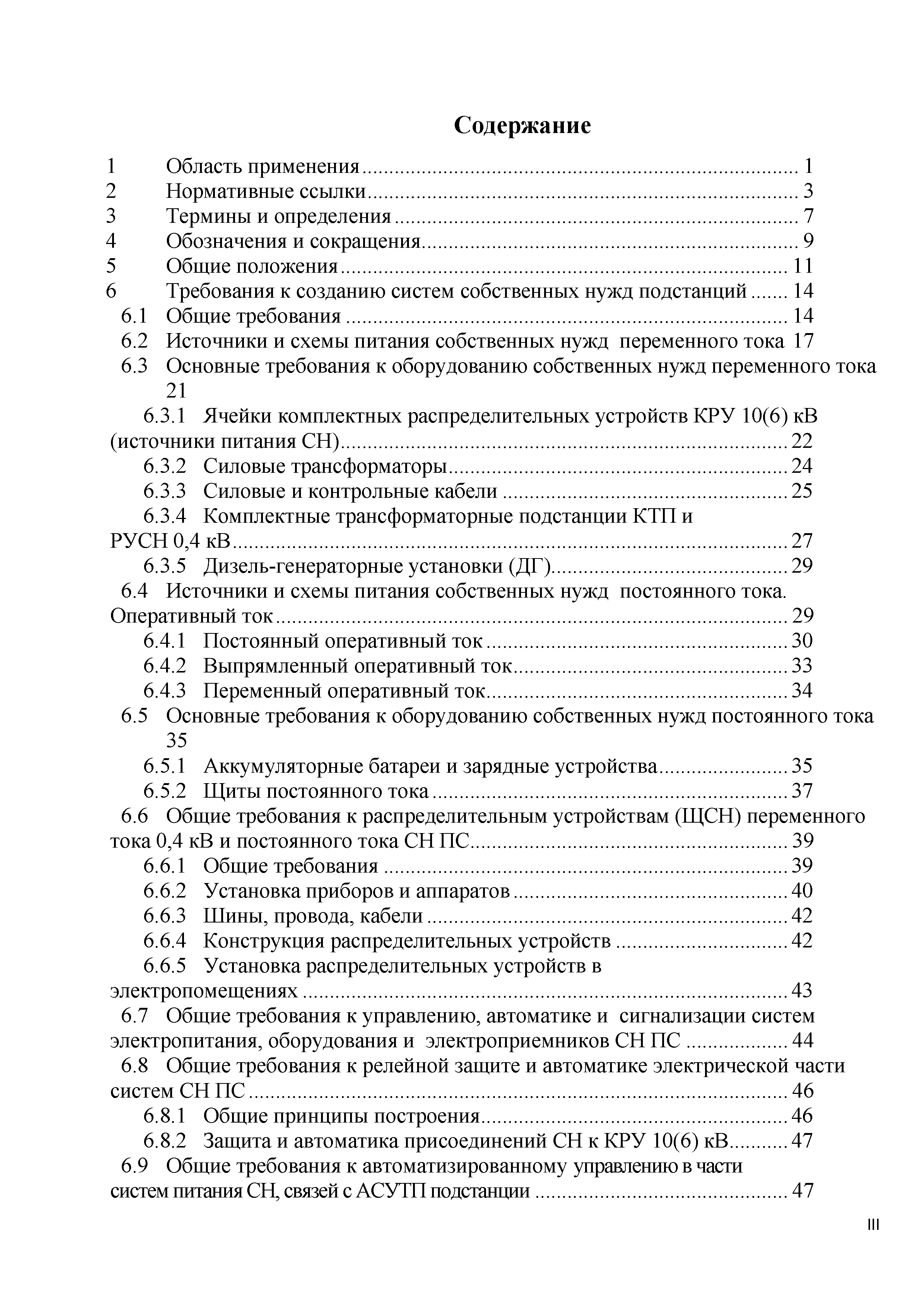

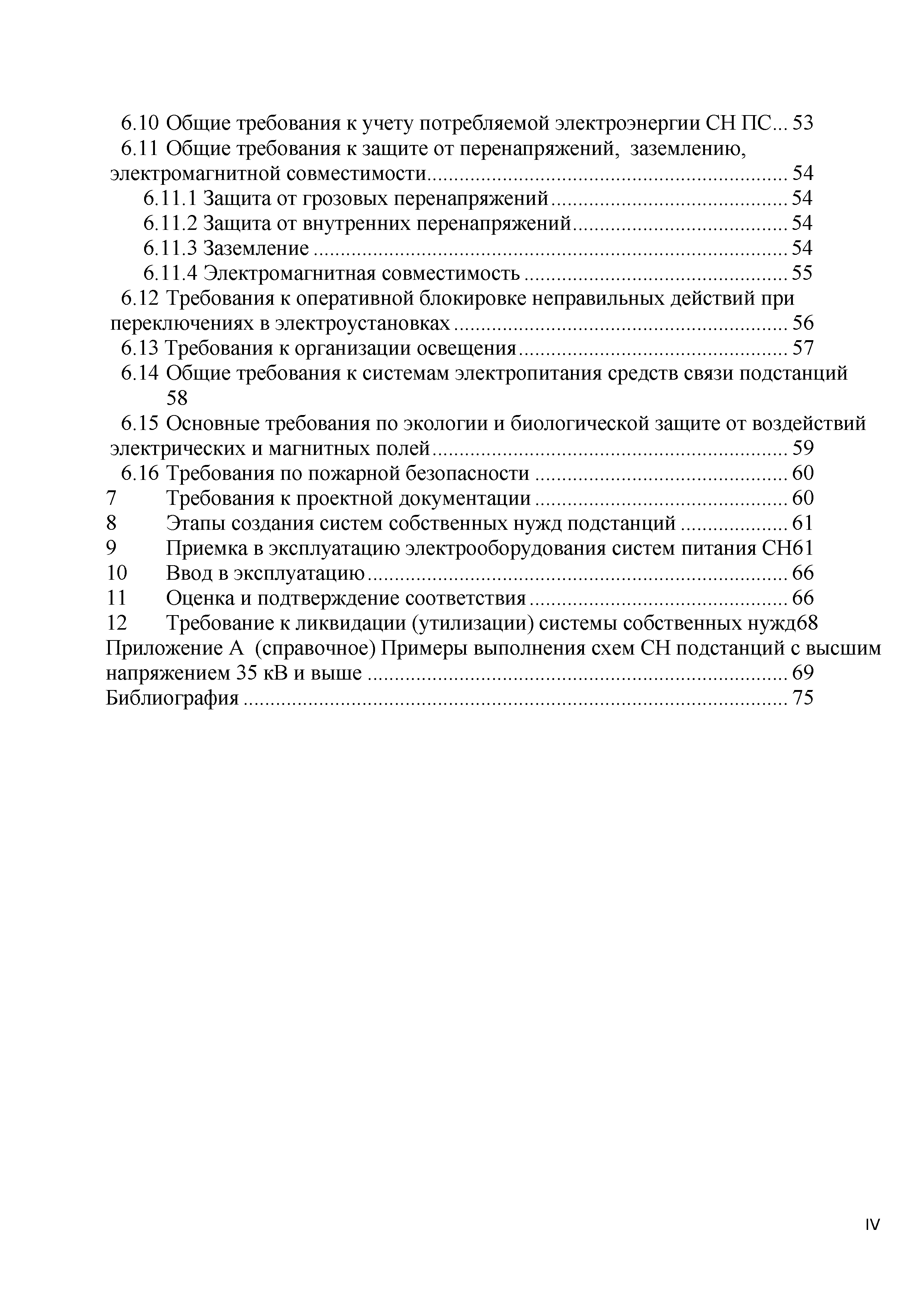

Система собственных нужд подстанций. Условия создания. Нормы и требованияОбозначение: | СТО 70238424.29.240.10.013-2009 | Обозначение англ: | STO 70238424.29.240.10.013-2009 | Статус: | проект | Название рус.: | Система собственных нужд подстанций. Условия создания. Нормы и требования | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Область применения: | Стандарт устанавливает требования, которые должны учитываться при создании систем собственных нужд всех вновь сооружаемых подстанций напряжением 35 кВ и выше нового поколения. Стандарт распространяется также на расширяемые и реконструируемые подстанции с соответствующими коррективами, обуславливаемыми существующими электрическими схемами подстанций. Положения стандарта предназначены для применения проектными организациями, эксплуатационными сетевыми компаниями, строительно-монтажными, наладочными и ремонтными организациями | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения 6 Требования к созданию систем собственных нужд подстанций 6.1 Общие требования 6.2 Источники и схемы питания собственных нужд переменного тока 6.3 Основные требования к оборудованию собственных нужд переменного тока 6.3.1 Ячейки комплектных распределительных устройств КРУ 10(6) кВ (источники питания СН) 6.3.2 Силовые трансформаторы 6.3.3 Силовые и контрольные кабели 6.3.4 Комплектные трансформаторные подстанции КТП и РУСН 0,4 кВ 6.3.5 Дизель-генераторные установки (ДГ) 6.4 Источники и схемы питания собственных нужд постоянного тока. Оперативный ток 6.4.1 Постоянный оперативный ток 6.4.2 Выпрямленный оперативный ток 6.4.3 Переменный оперативный ток 6.5 Основные требования к оборудованию собственных нужд постоянного тока 6.5.1 Аккумуляторные батареи и зарядные устройства 6.5.2 Щиты постоянного тока 6.6 Общие требования к распределительным устройствам (ЩСН) переменного тока 0,4 кВ и постоянного тока СН ПС 6.6.1 Общие требования 6.6.2 Установка приборов и аппаратов 6.6.3 Шины, провода, кабели 6.6.4 Конструкция распределительных устройств 6.6.5 Установка распределительных устройств в электропомещениях 6.7 Общие требования к управлению, автоматике и сигнализации систем электропитания, оборудования и электроприемников СН ПС 6.8 Общие требования к релейной защите и автоматике электрической части систем СН ПС 6.8.1 Общие принципы построения 6.8.2 Защита и автоматика присоединений СН к КРУ 10(6) кВ 6.9 Общие требования к автоматизированному управлению в части систем питания СН, связей с АСУТП подстанции 6.10 Общие требования к учету потребляемой электроэнергии СН ПС 6.11 Общие требования к защите от перенапряжений, заземлению, электромагнитной совместимости 6.11.1 Защита от грозовых перенапряжений 6.11.2 Защита от внутренних перенапряжений 6.11.3 Заземление 6.11.4 Электромагнитная совместимость 6.12 Требования к оперативной блокировке неправильных действий при переключениях в электроустановках 6.13 Требования к организации освещения 57 6.14 Общие требования к системам электропитания средств связи подстанций 6.15 Основные требования по экологии и биологической защите от воздействий электрических и магнитных полей 6.16 Требования по пожарной безопасности 7 Требования к проектной документации 8 Этапы создания систем собственных нужд подстанций 9 Приемка в эксплуатацию электрооборудования систем питания СН 10 Ввод в эксплуатацию 11 Оценка и подтверждение соответствия 12 Требование к ликвидации (утилизации) системы собственных нужд Приложение А (справочное) Примеры выполнения схем СН подстанций с высшим напряжением 35 кВ и выше Библиография | Разработан: | ОАО Инженерный центр ЕЭС - Филиал Фирма ОРГРЭС
| Утверждён: | НП ИНВЭЛ
| Издан: | НП ИНВЭЛ (2009 г. )
| Расположен в: |
| Нормативные ссылки: | |

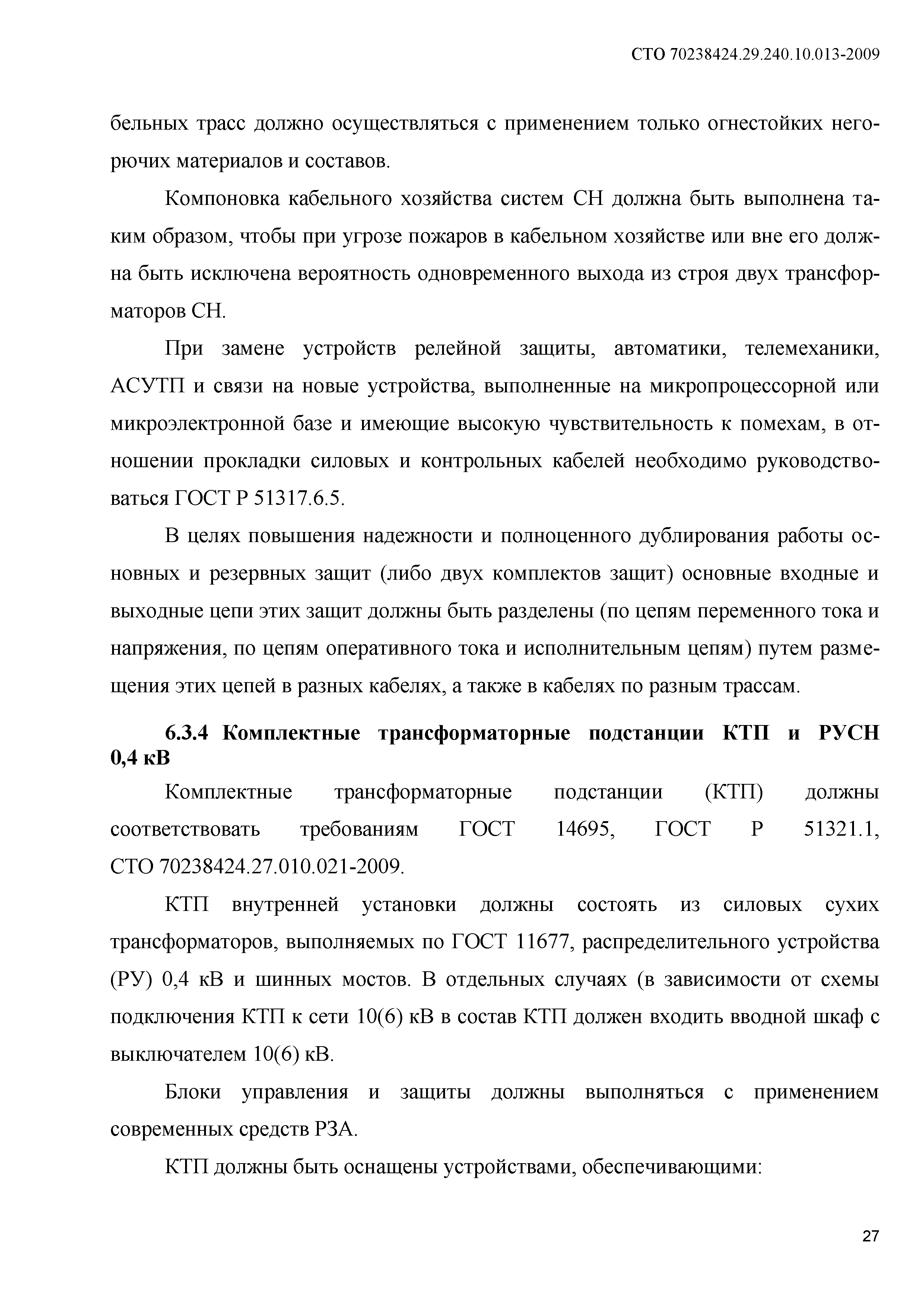

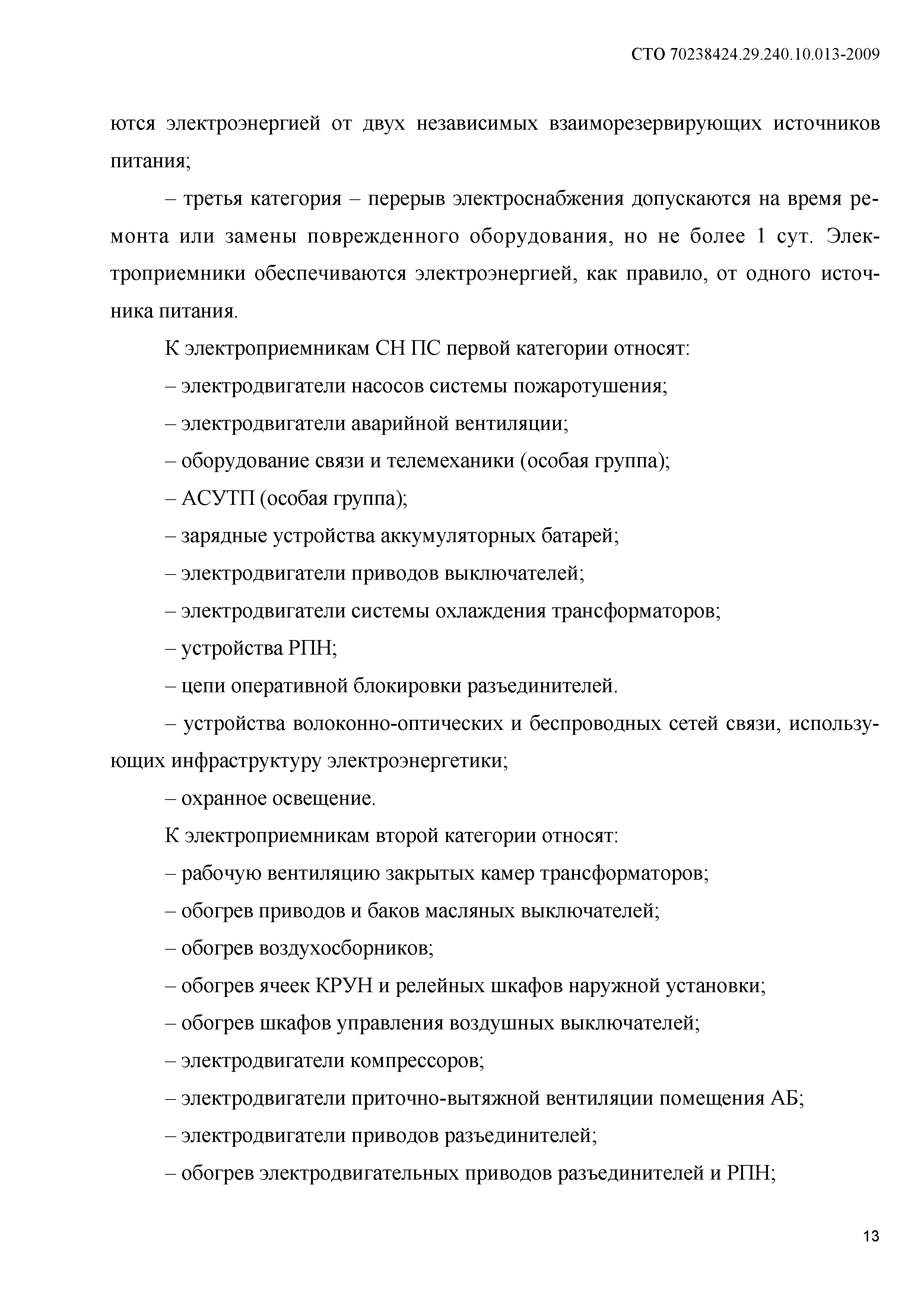

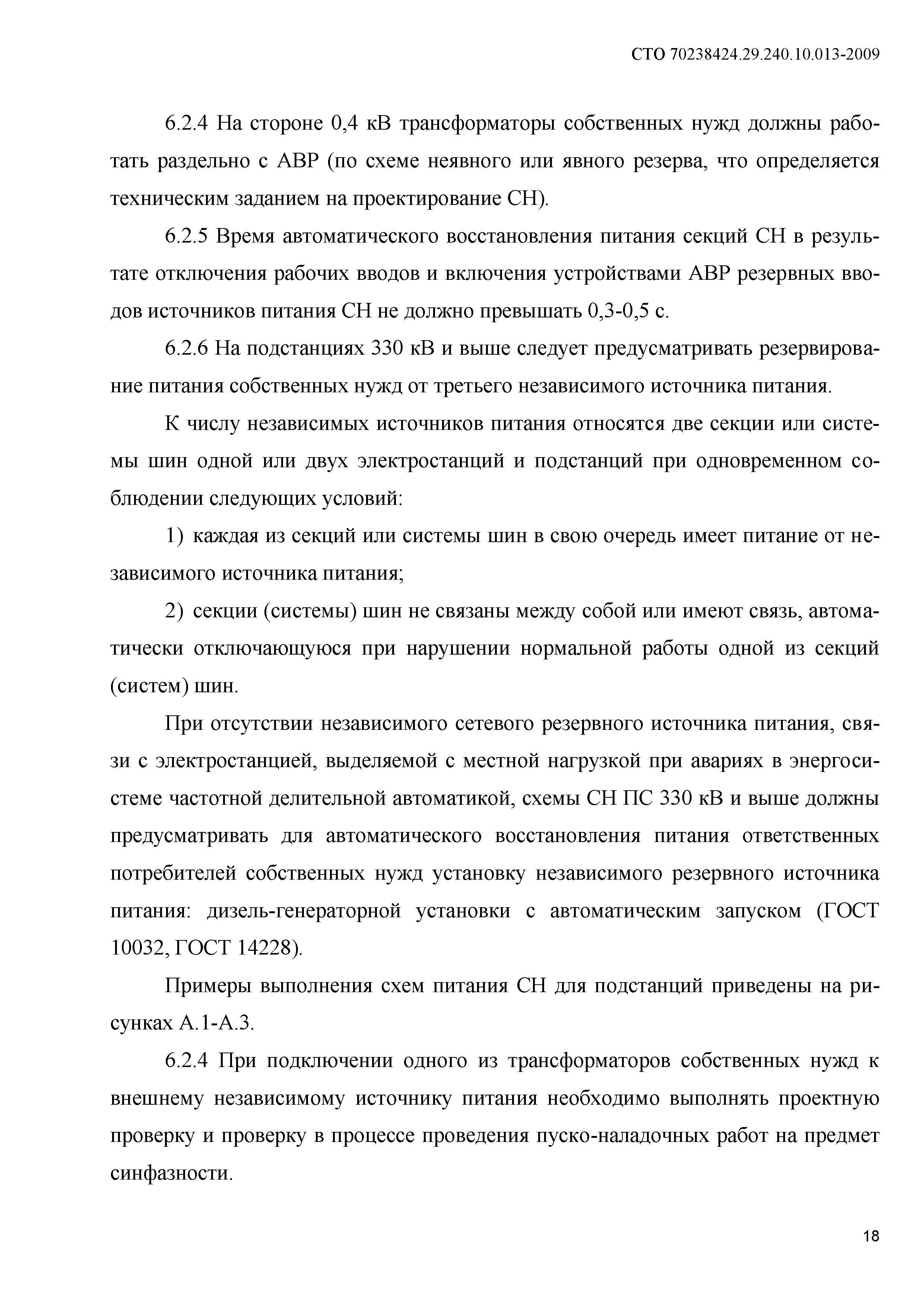

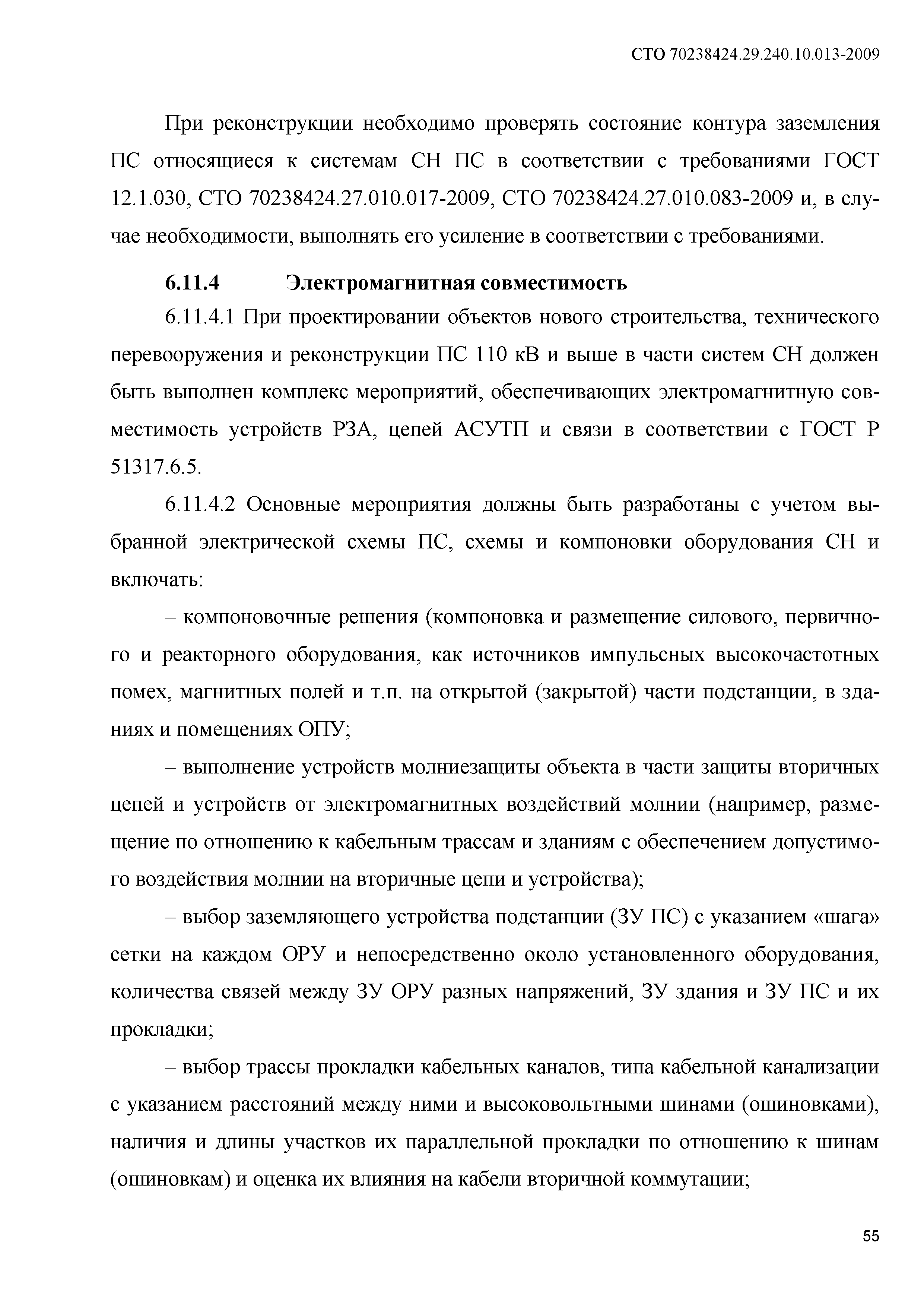

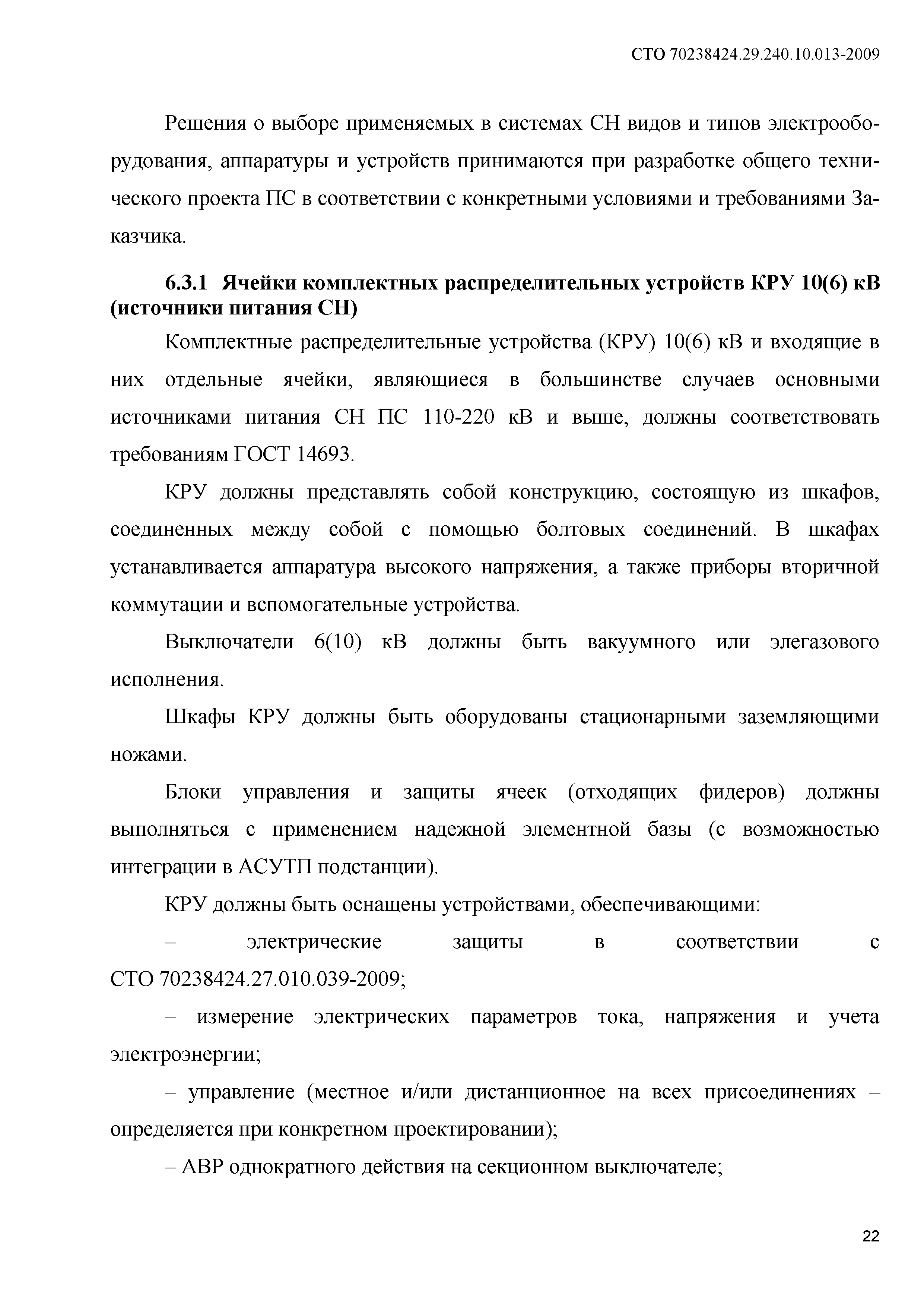

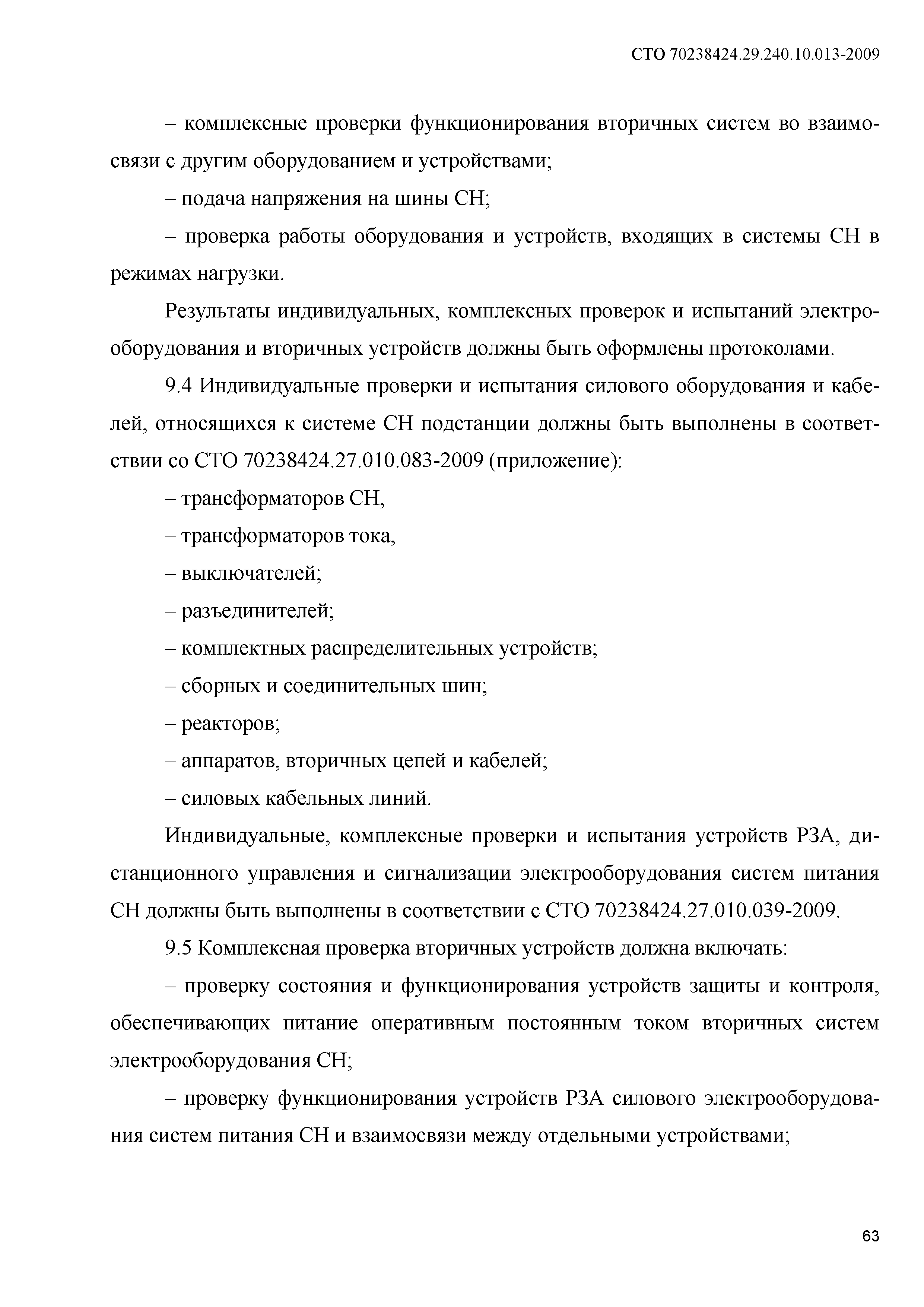

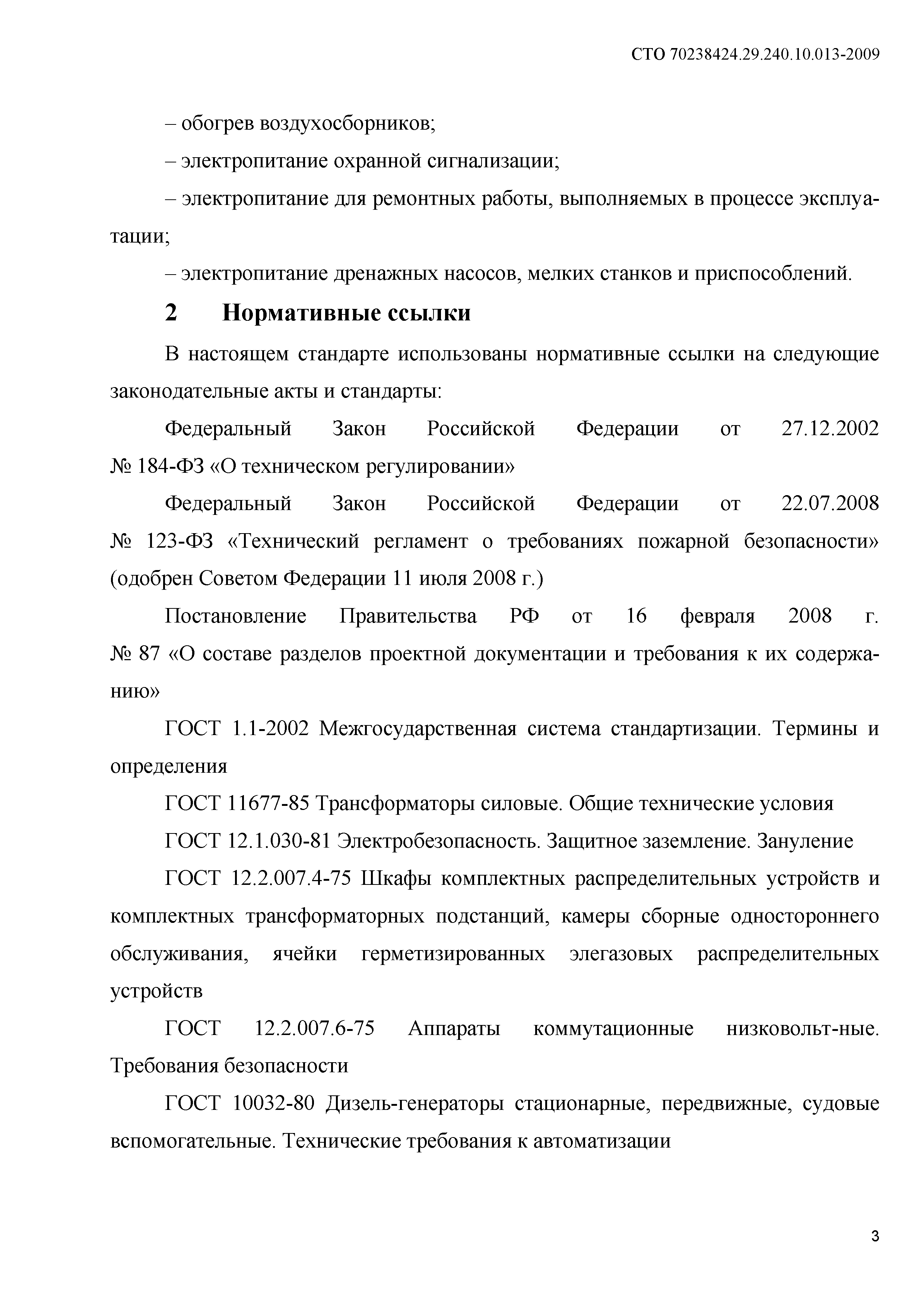

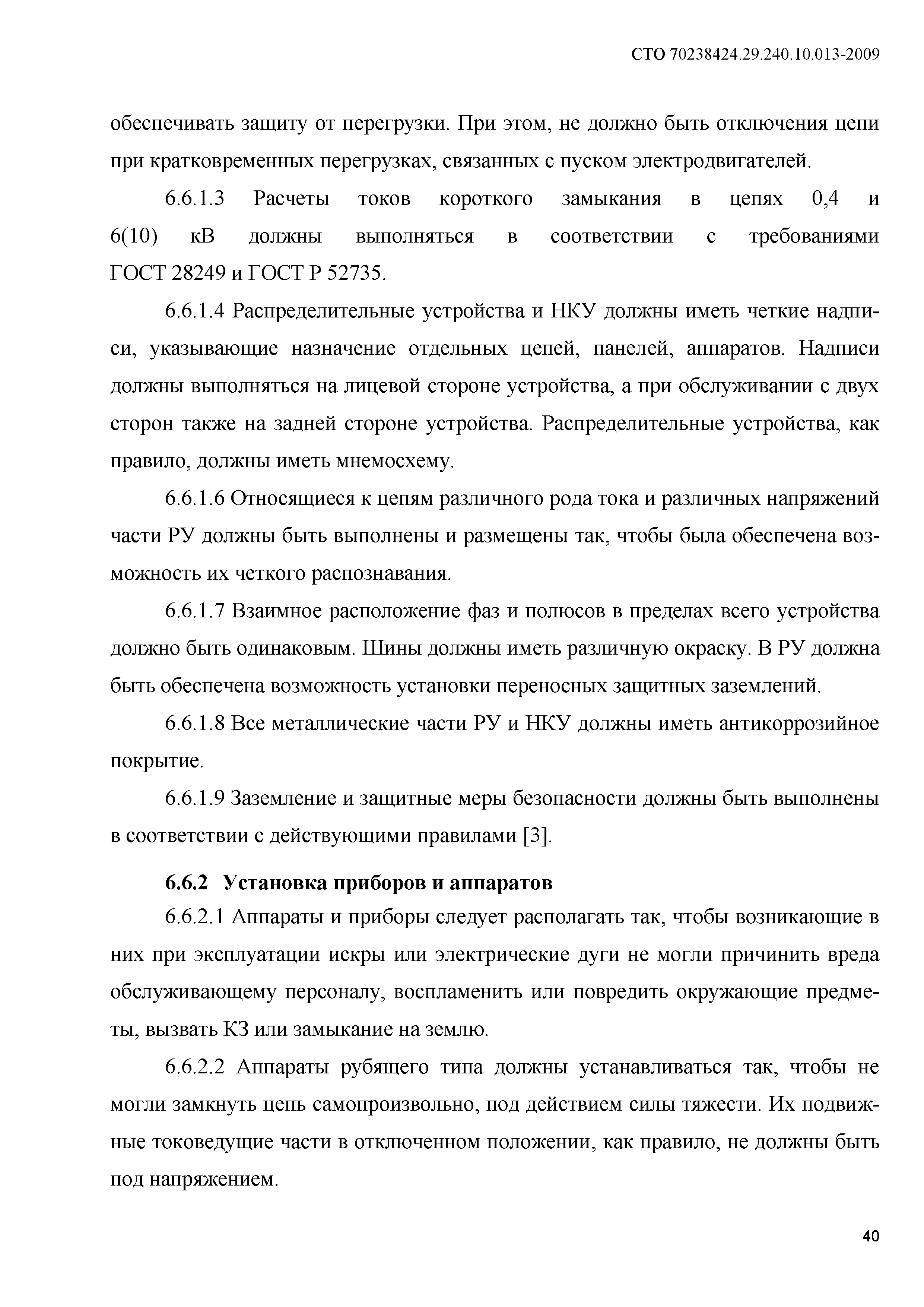

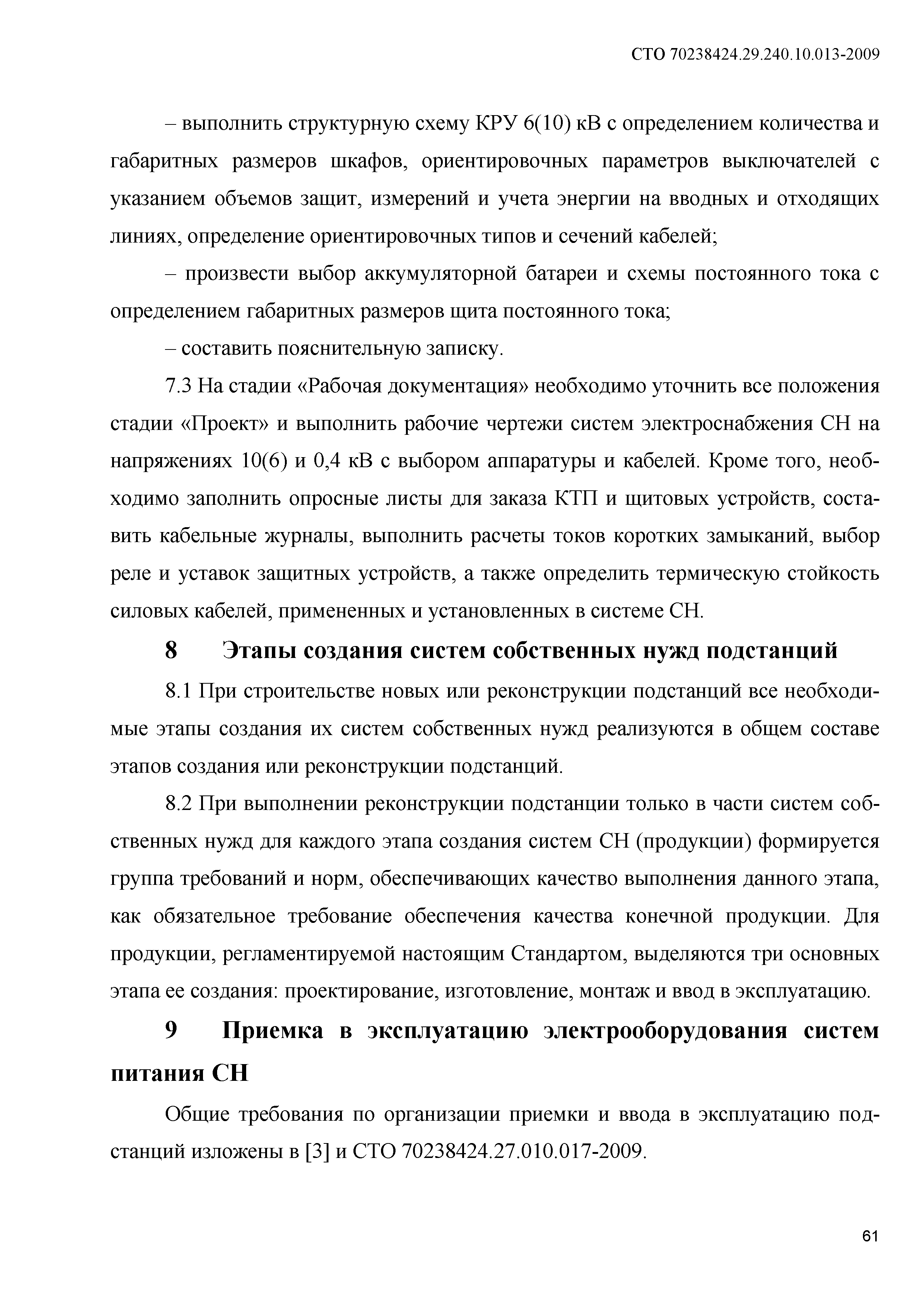

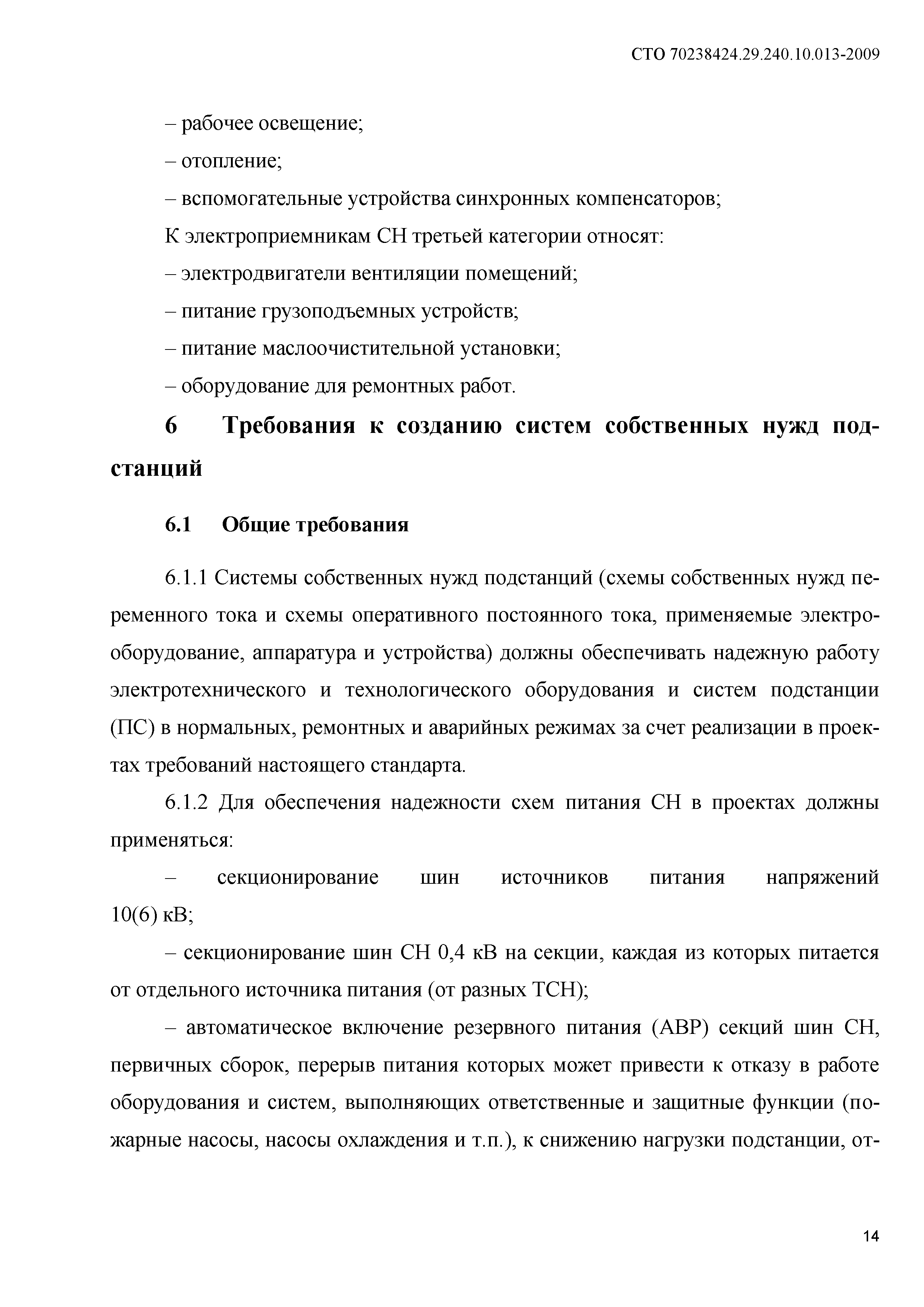

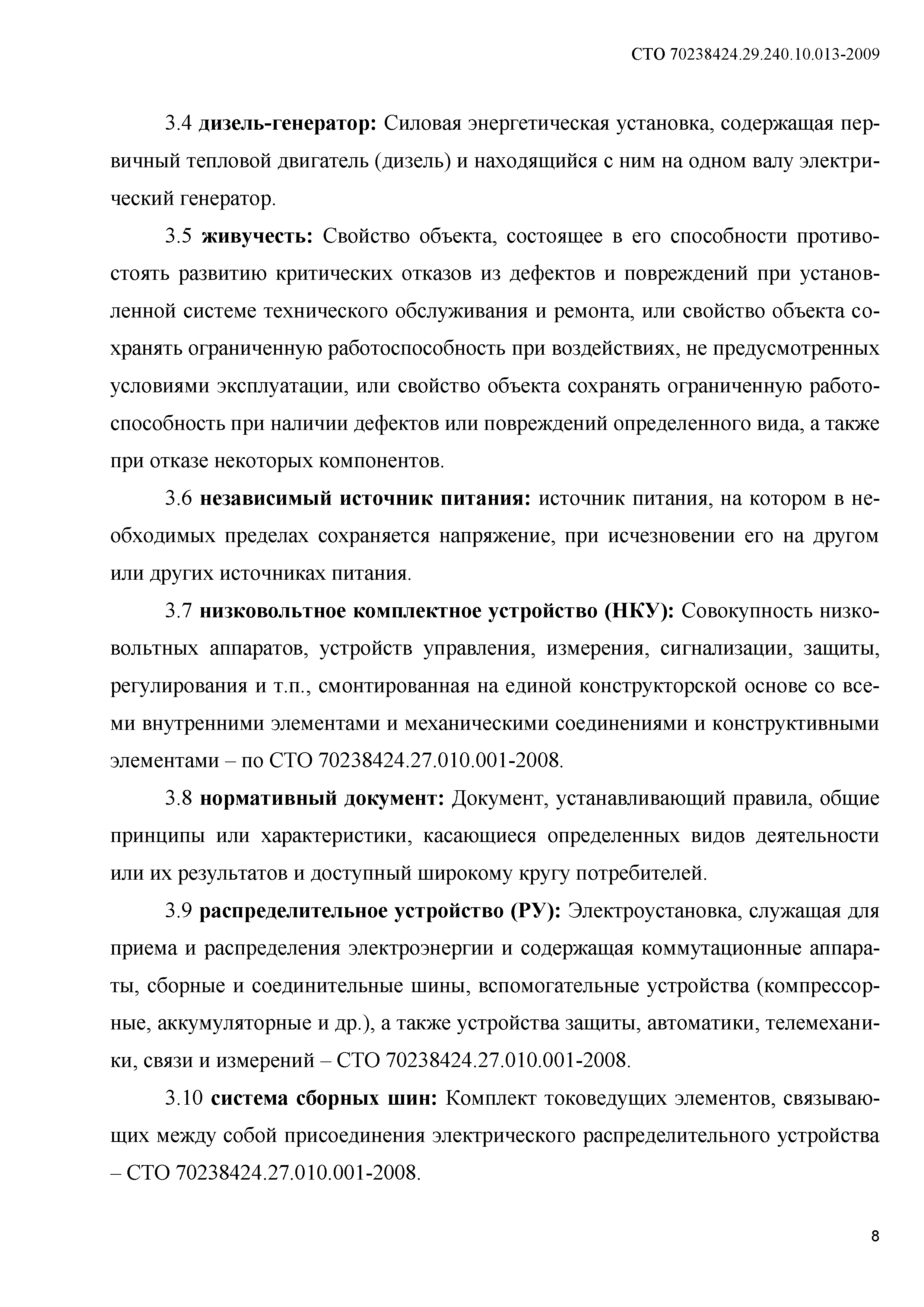

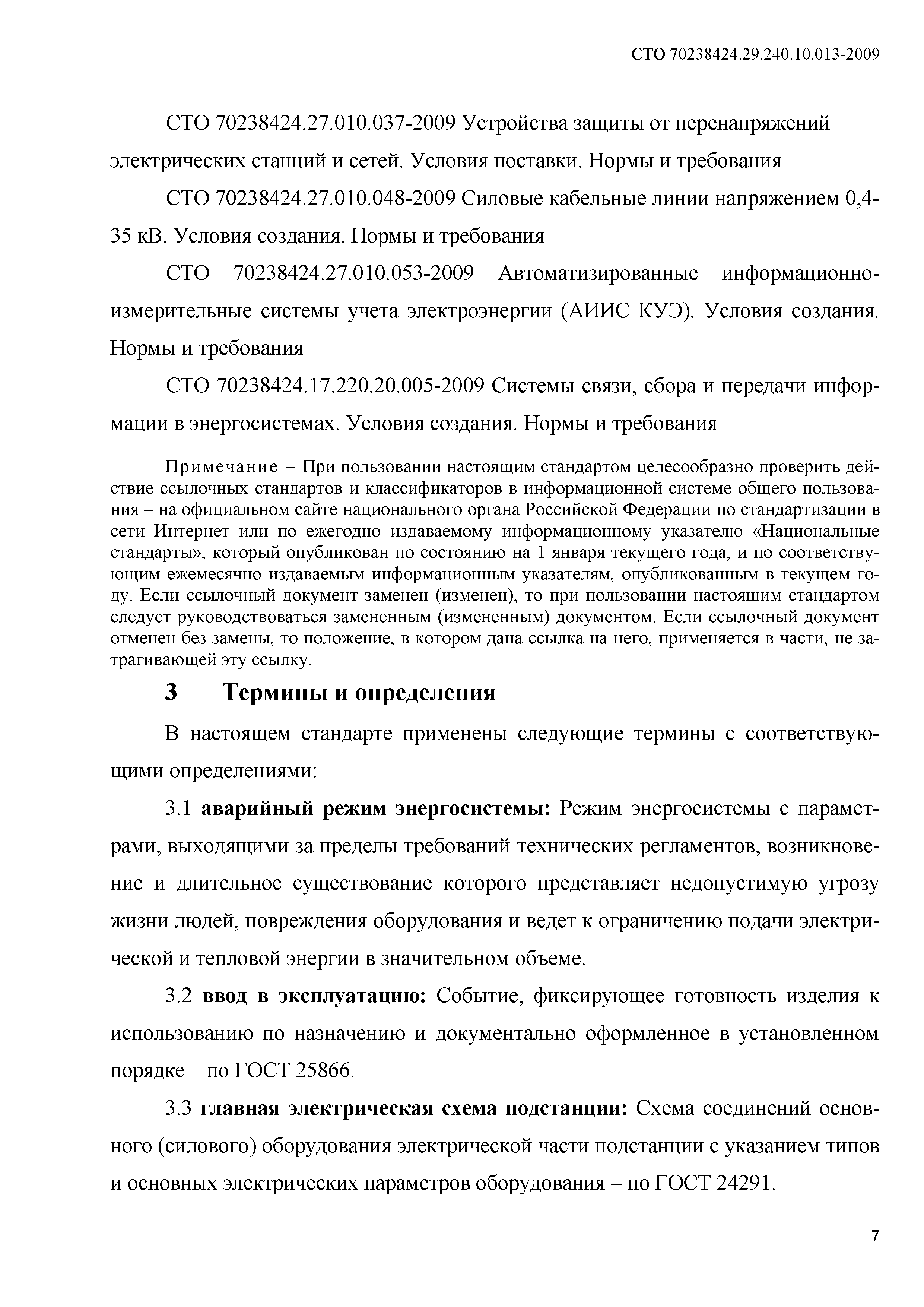

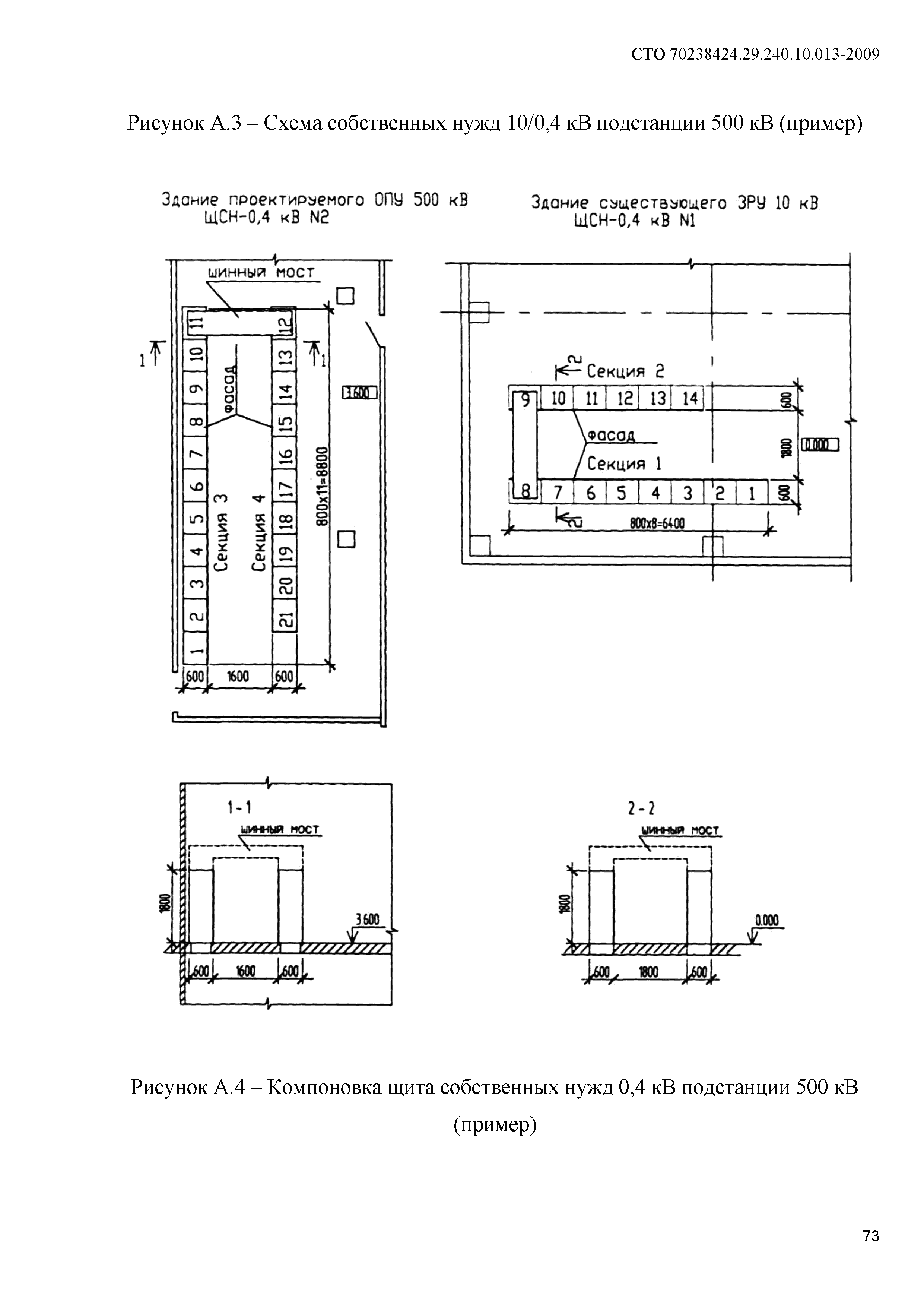

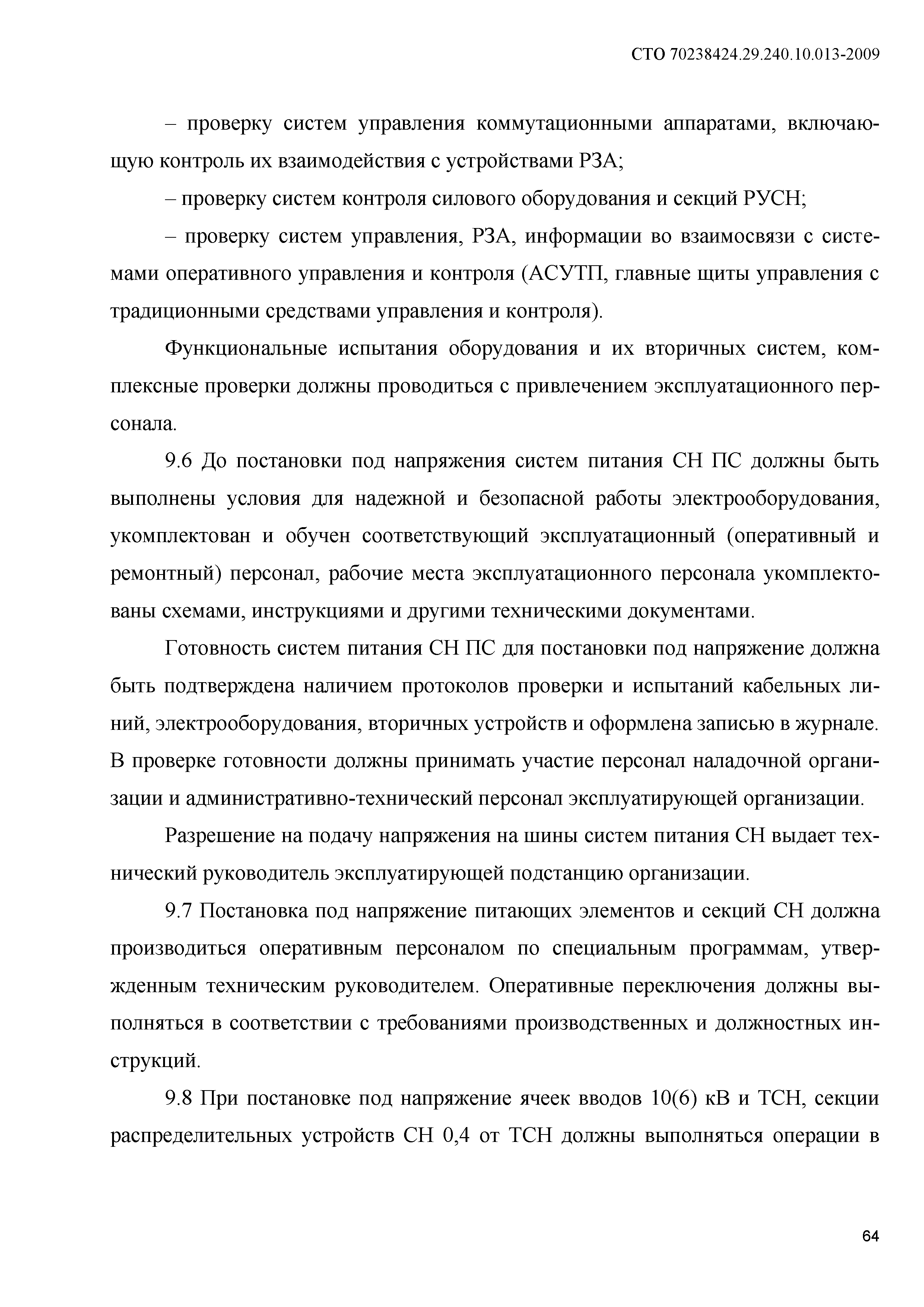

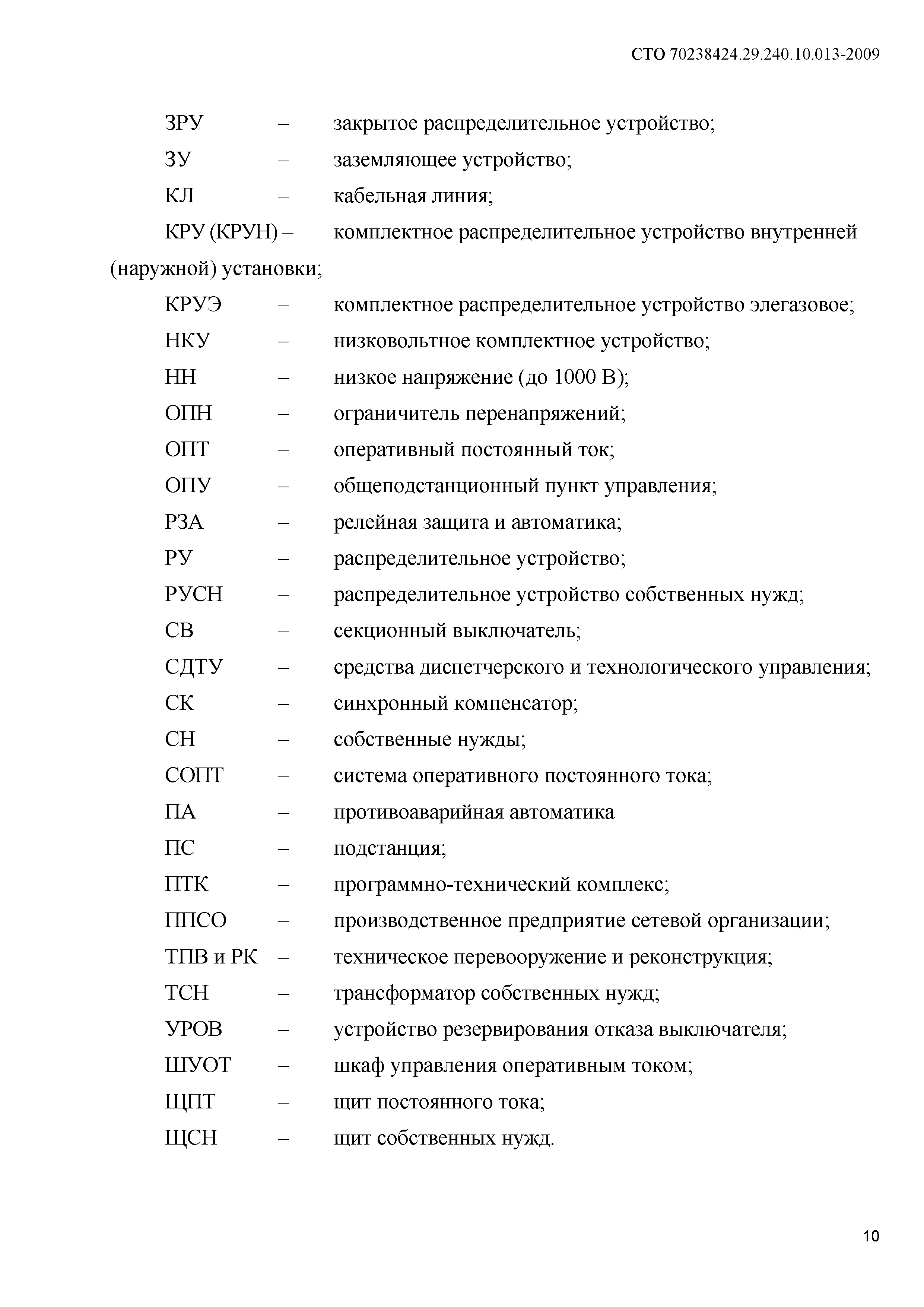

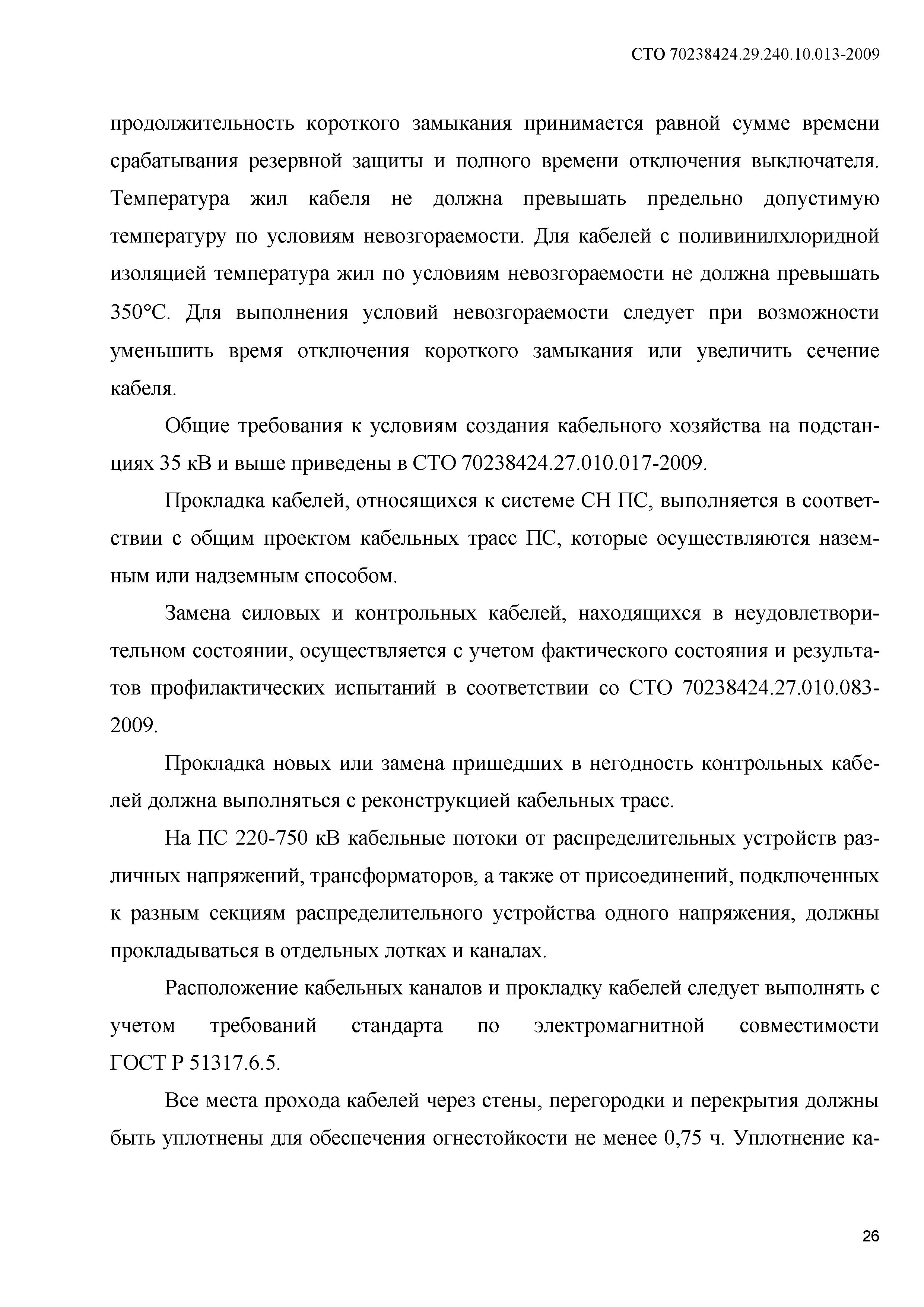

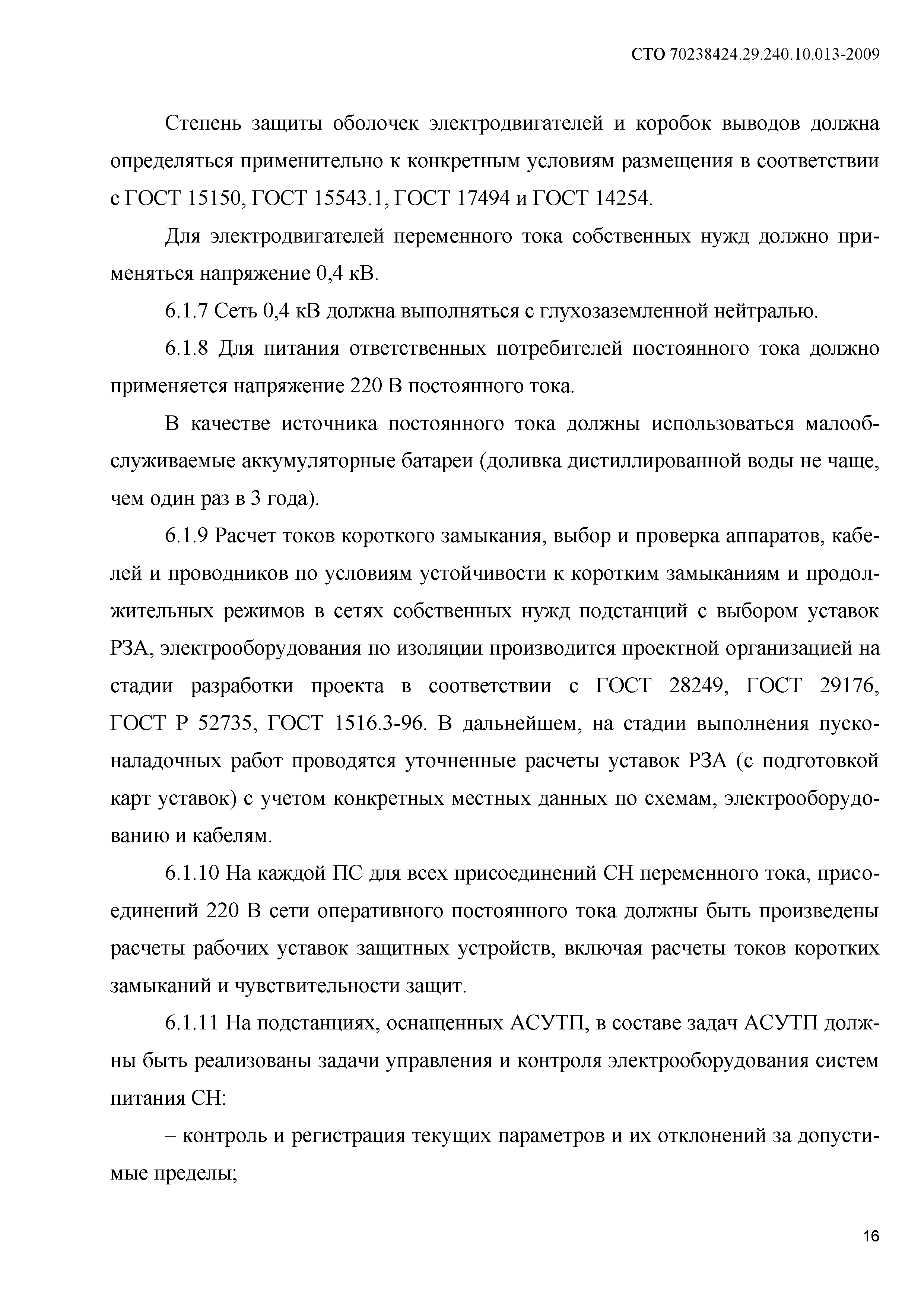

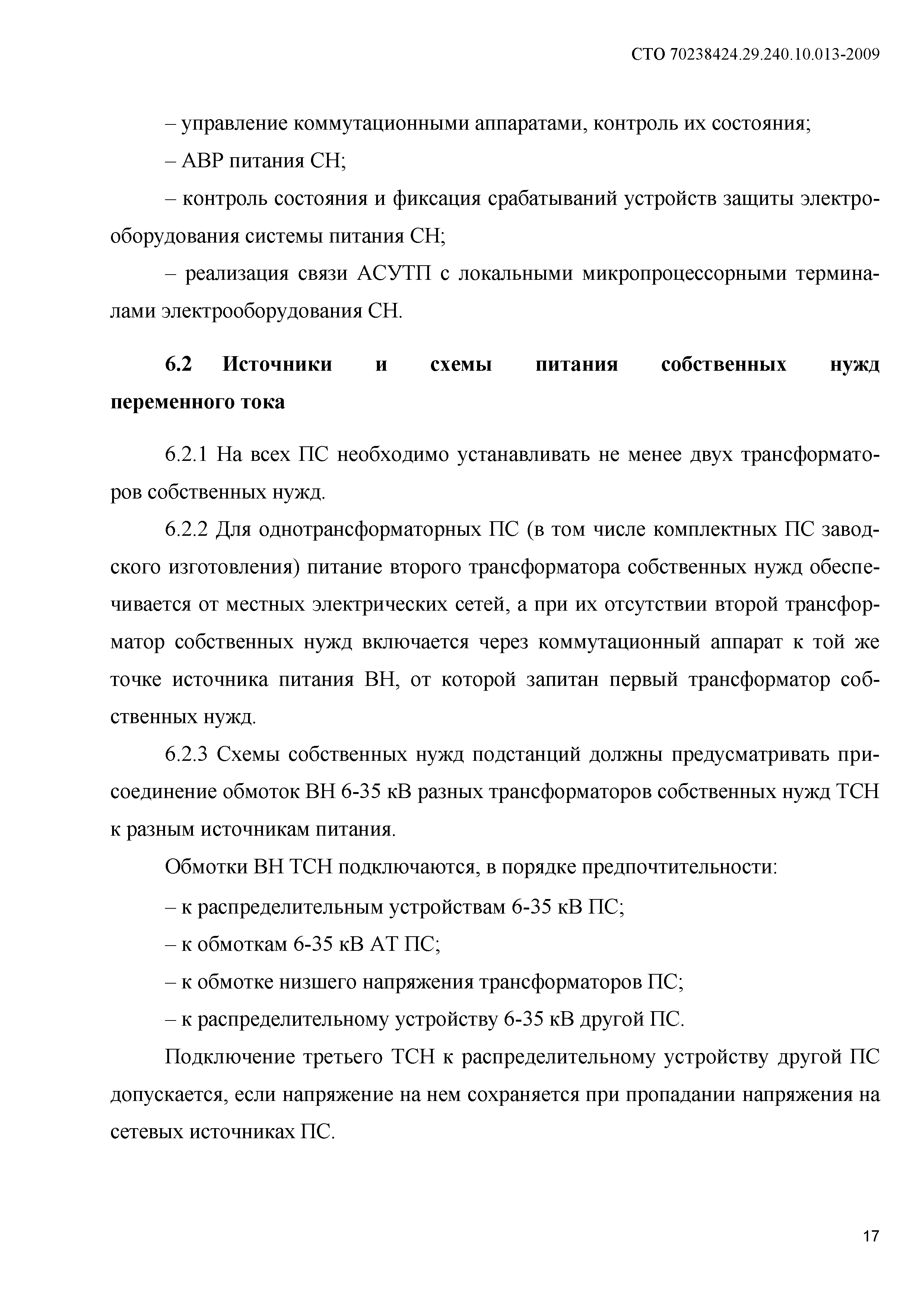

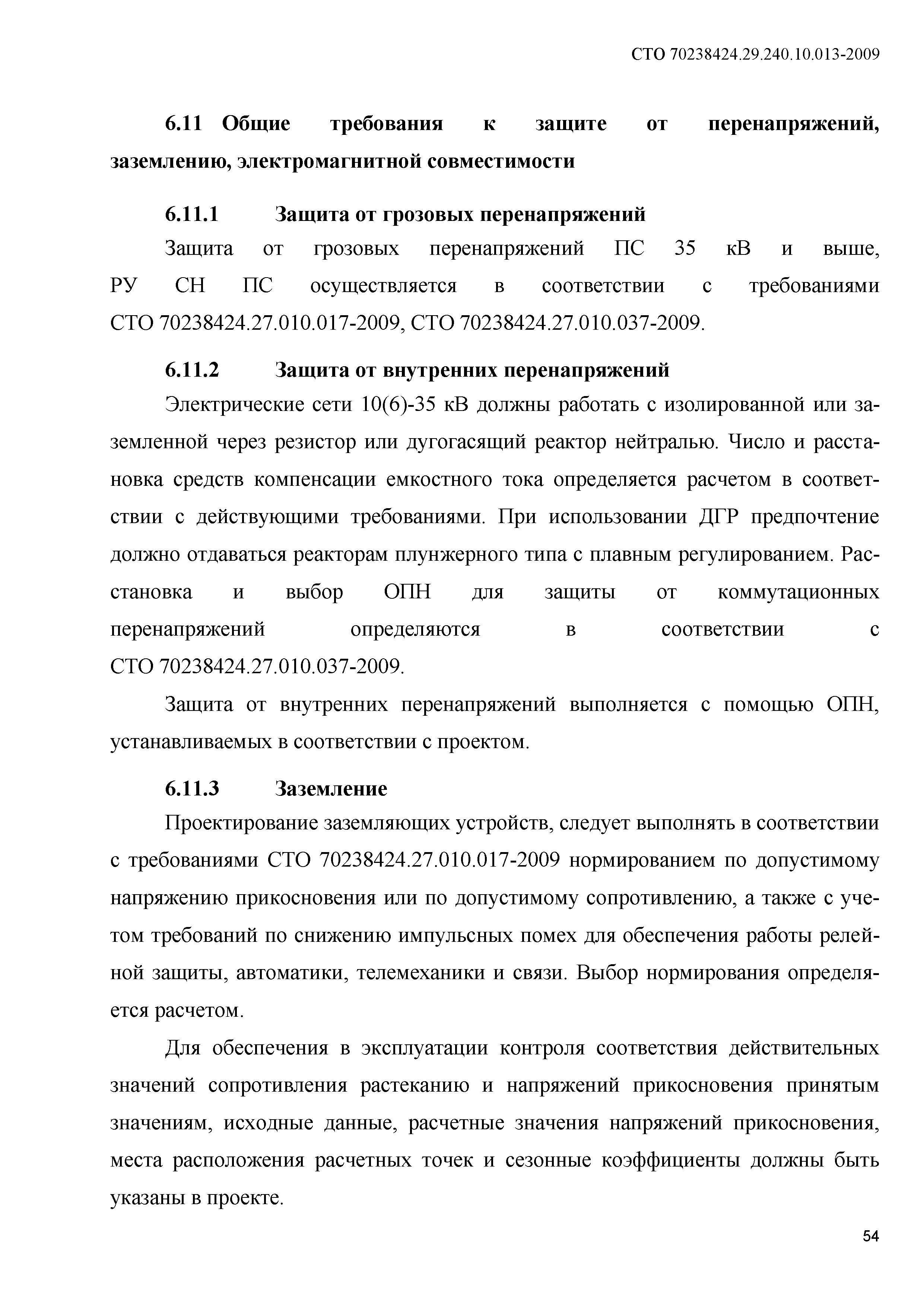

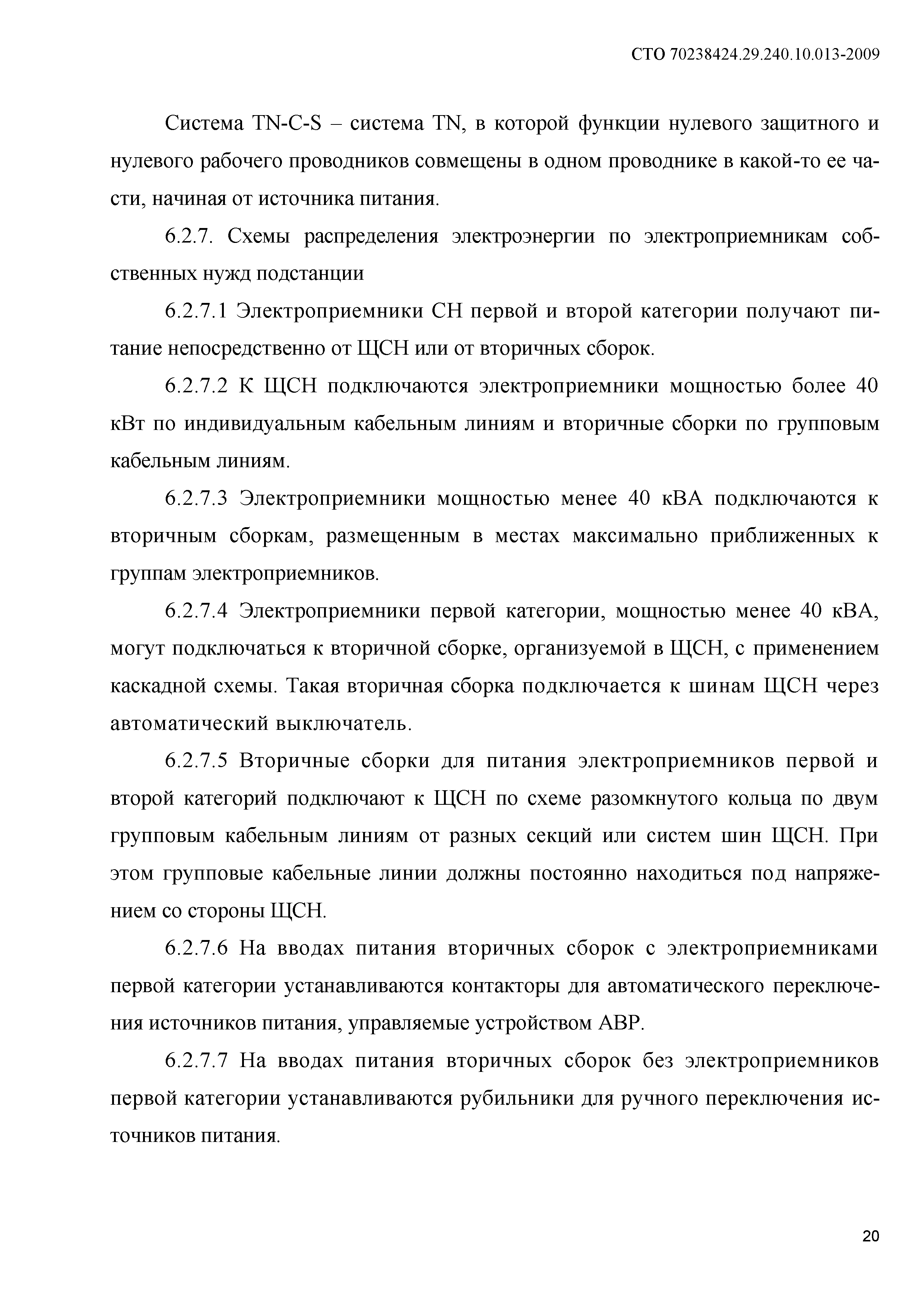

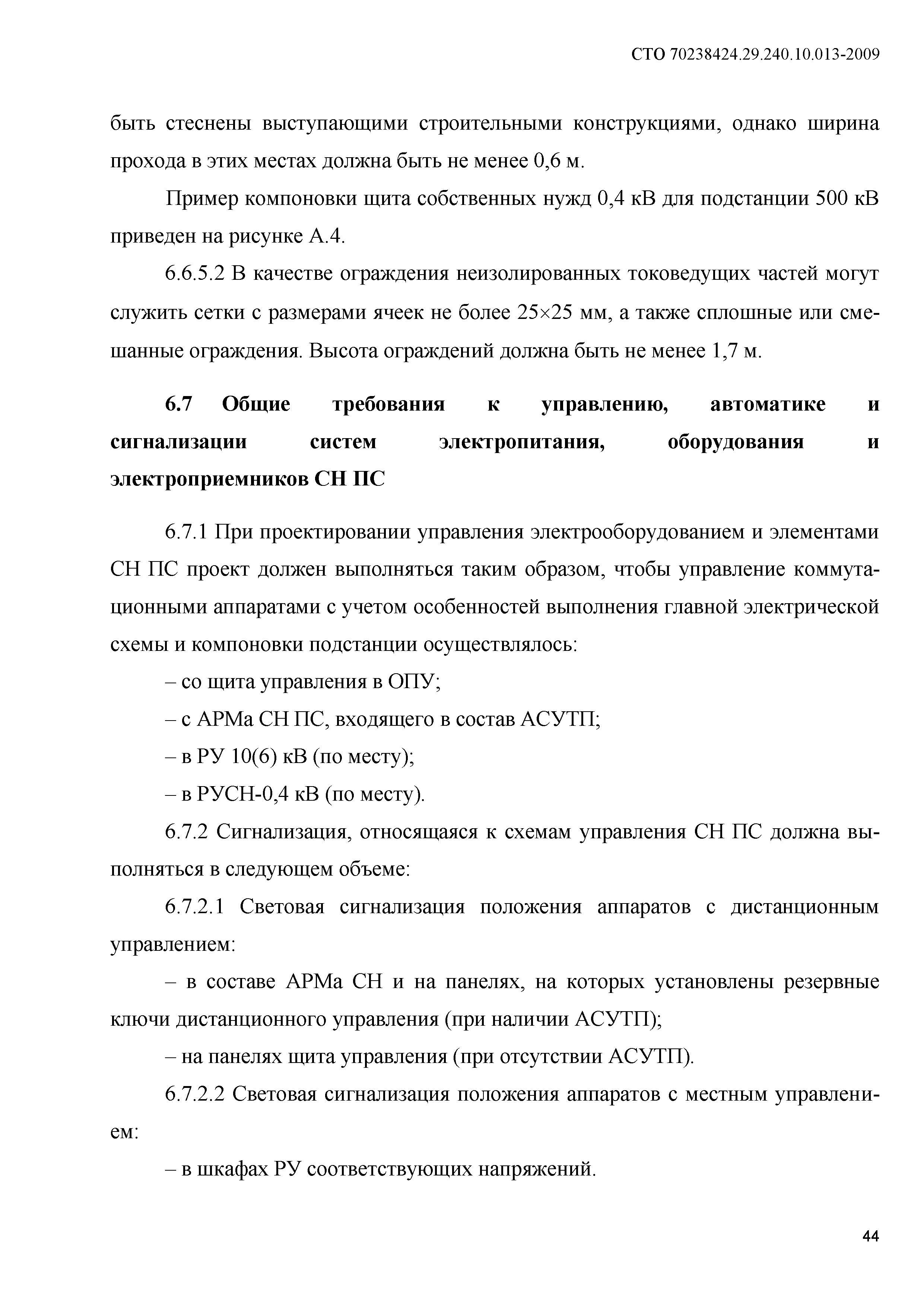

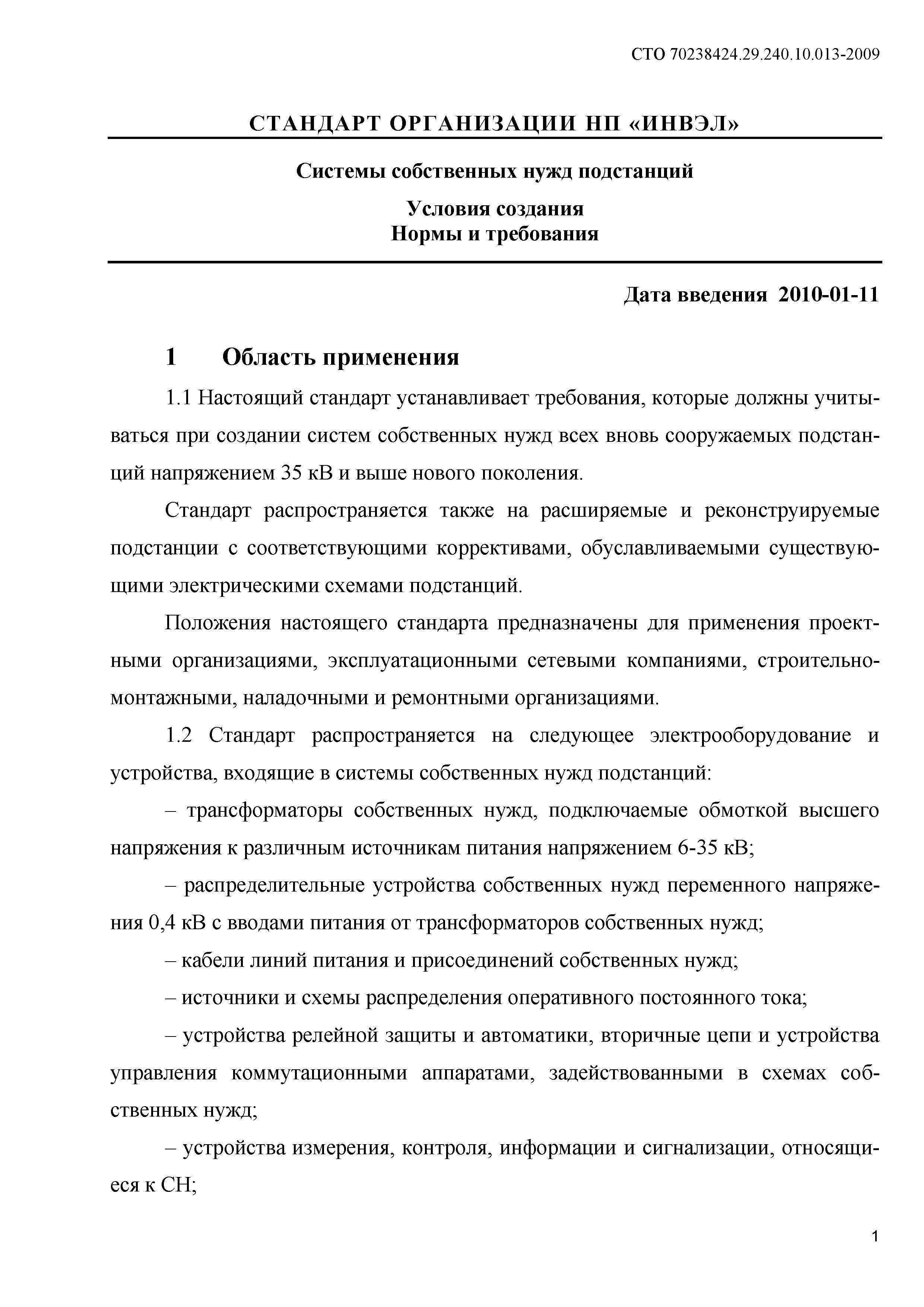

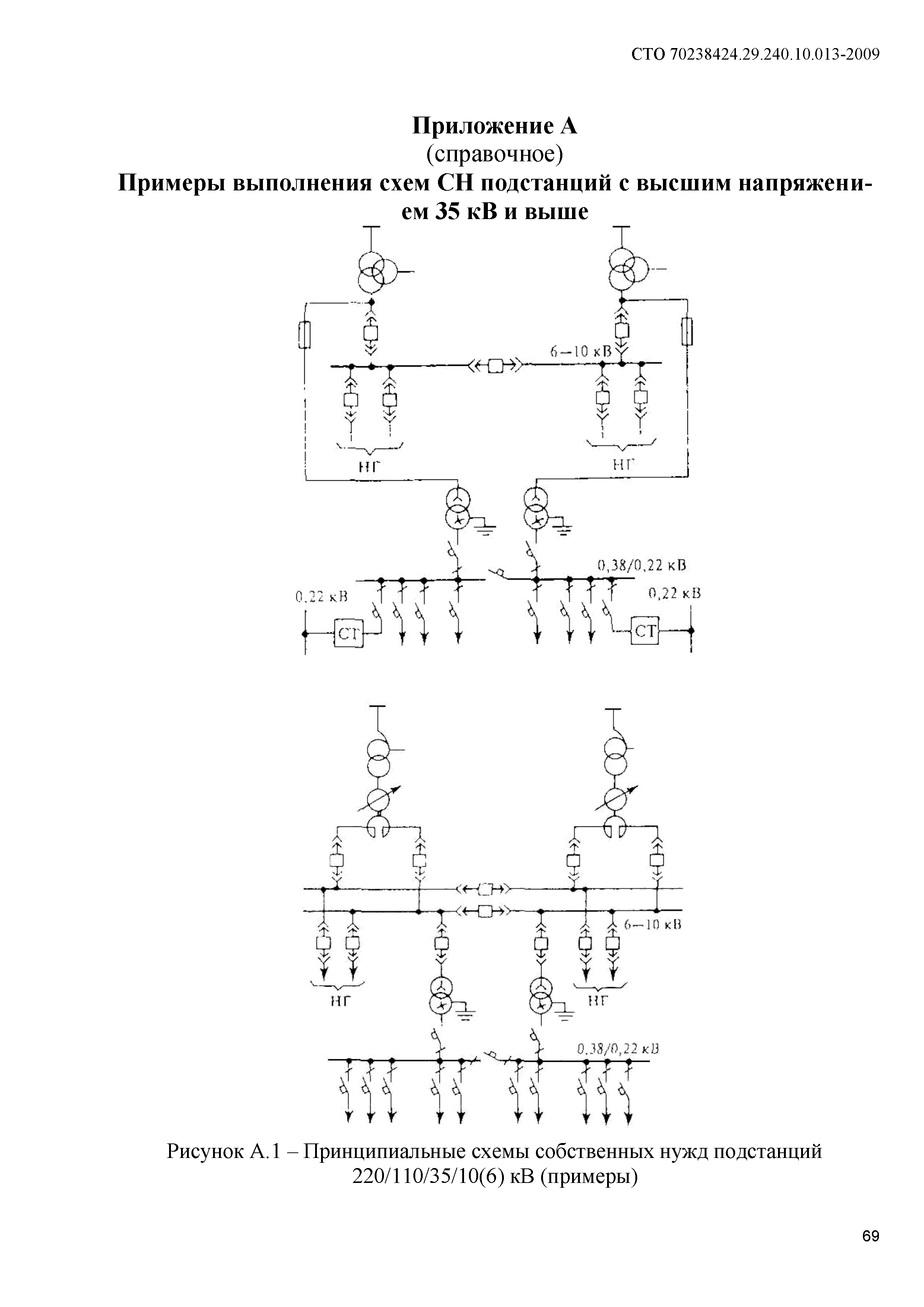

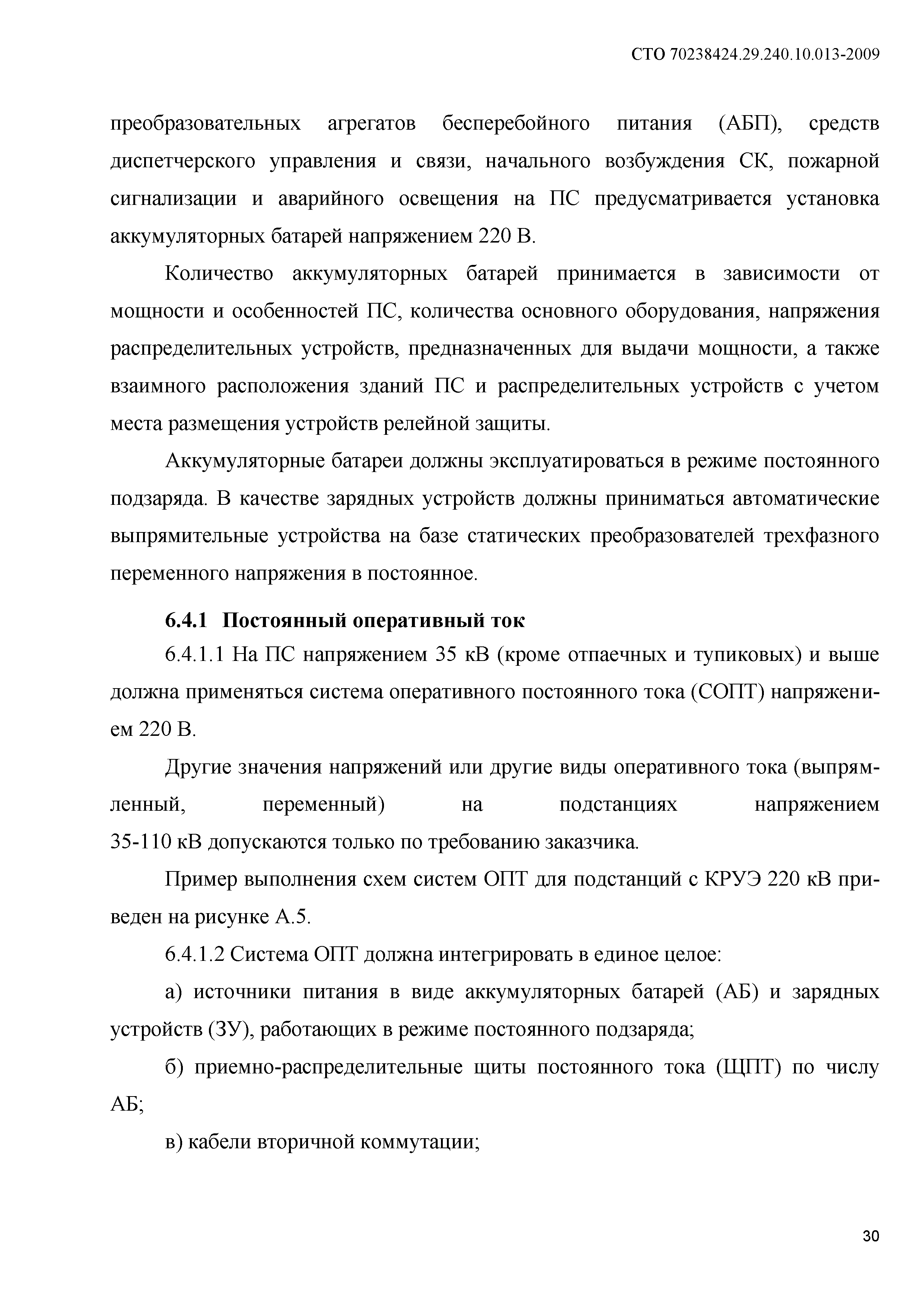

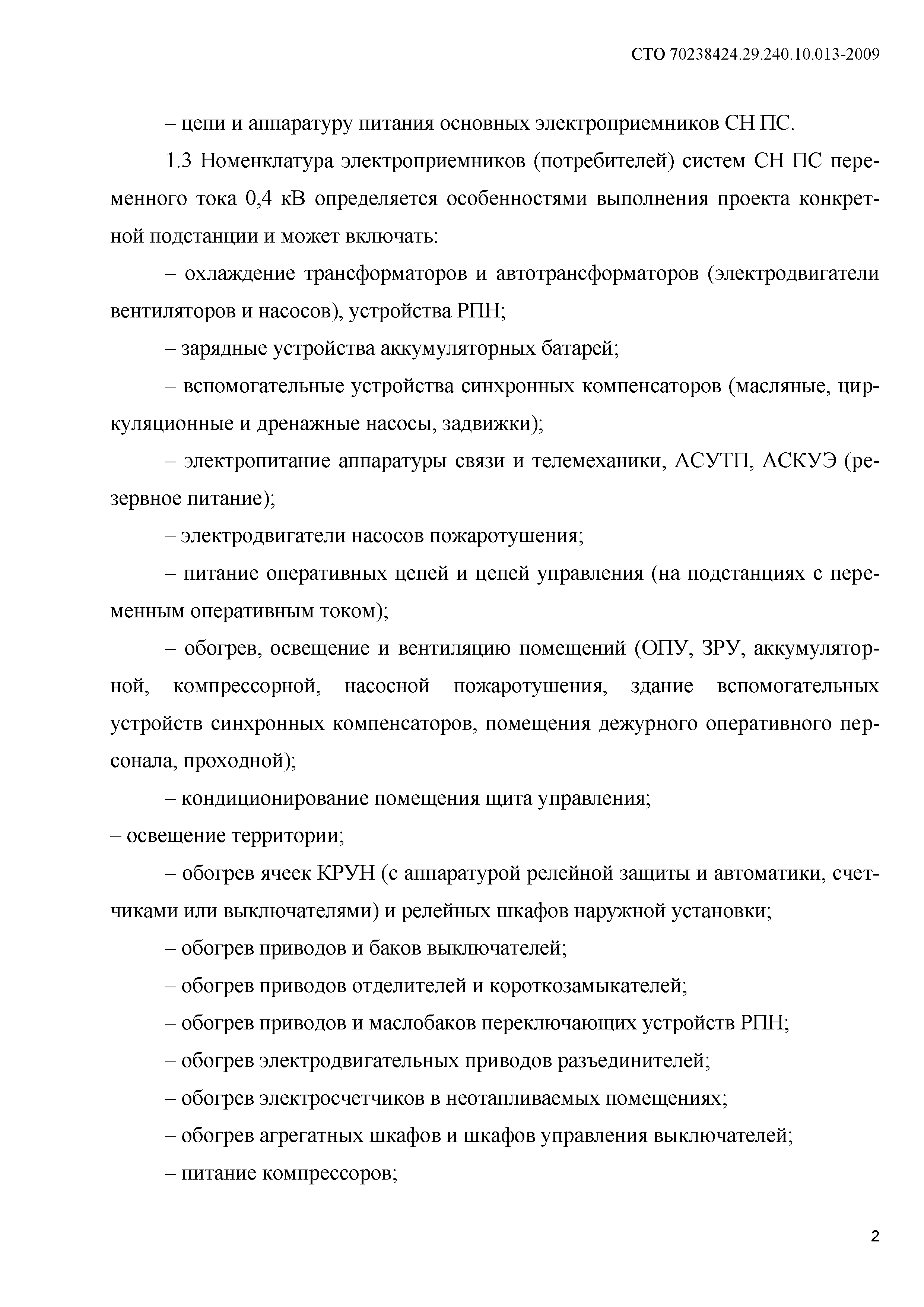

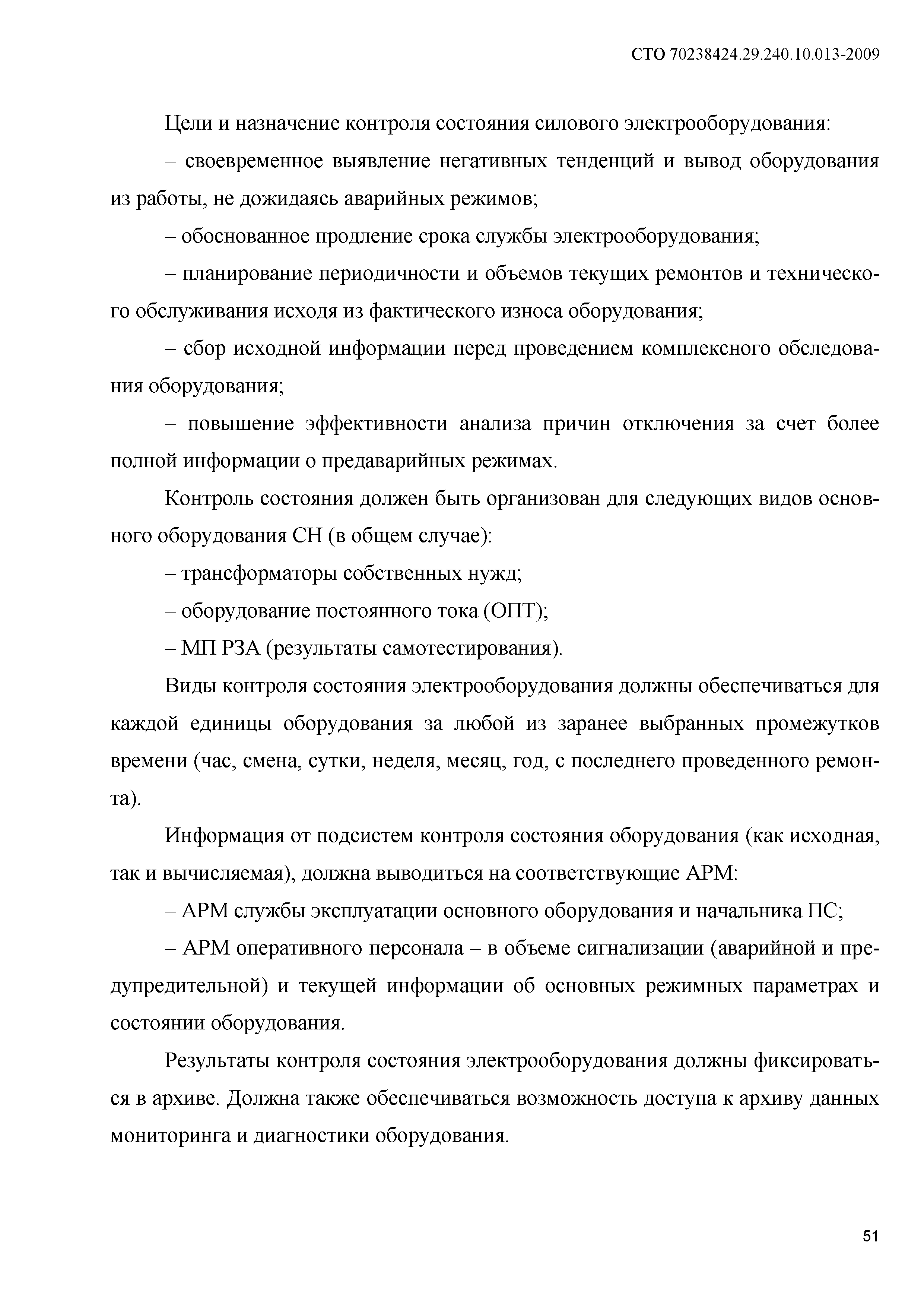

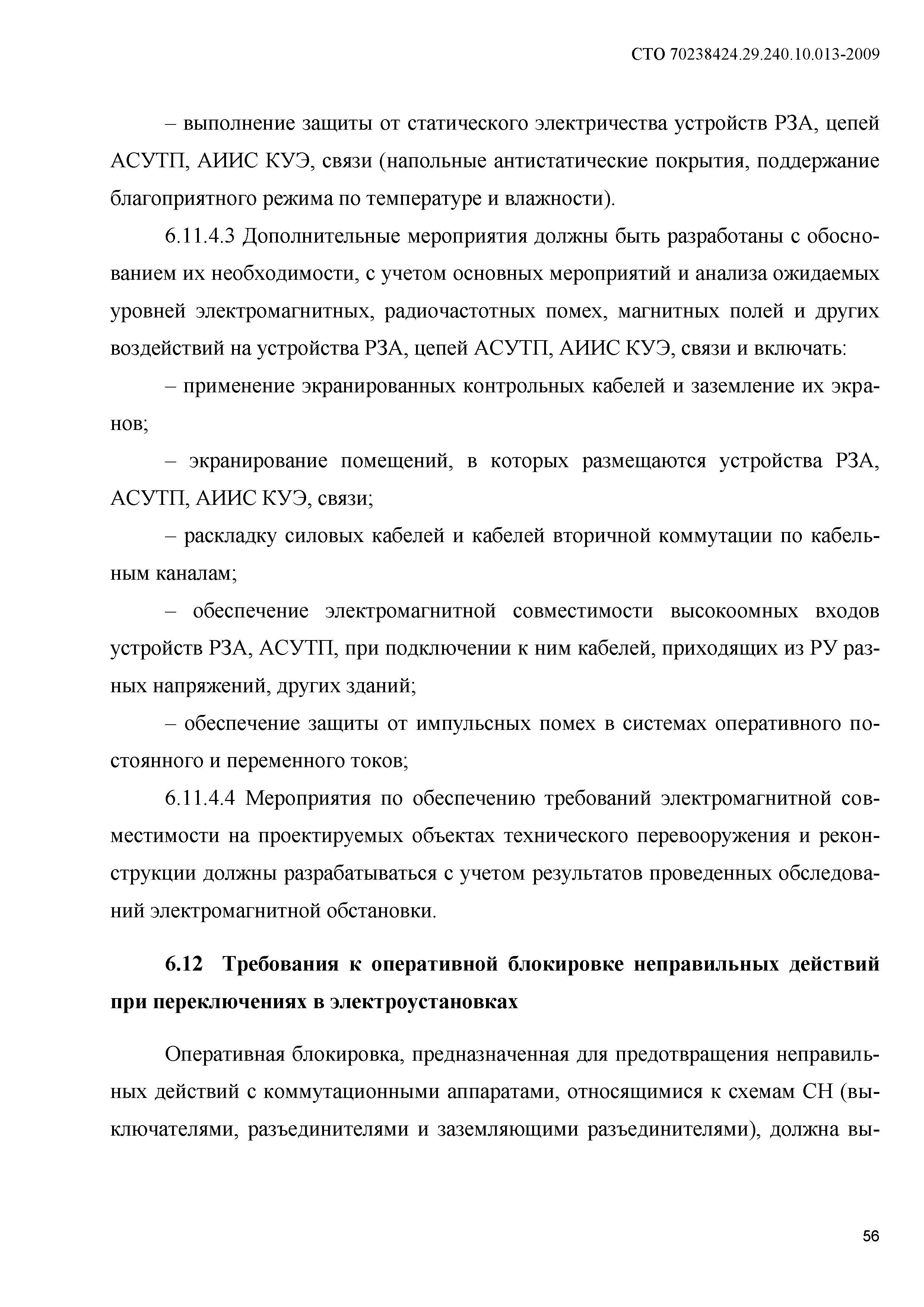

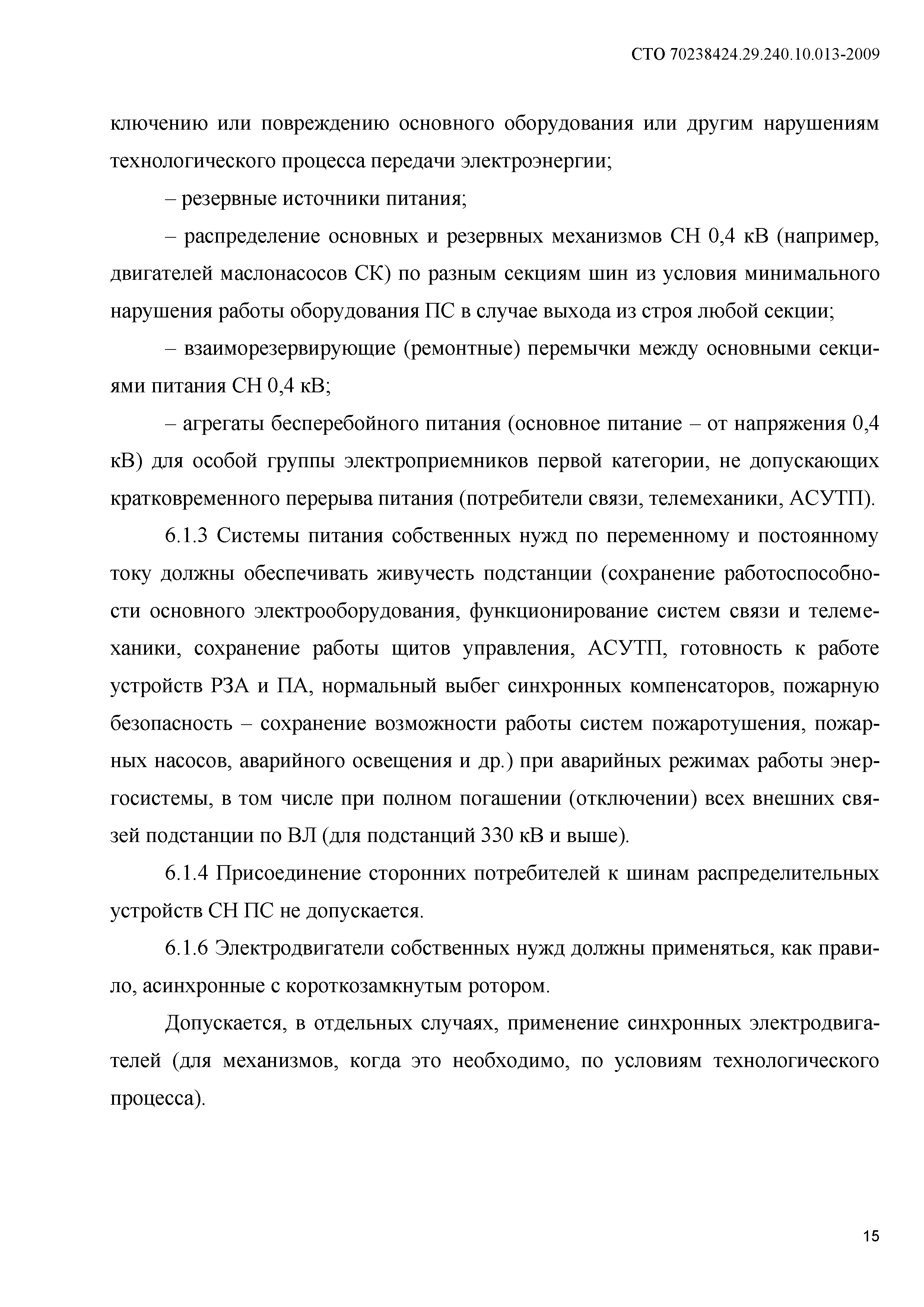

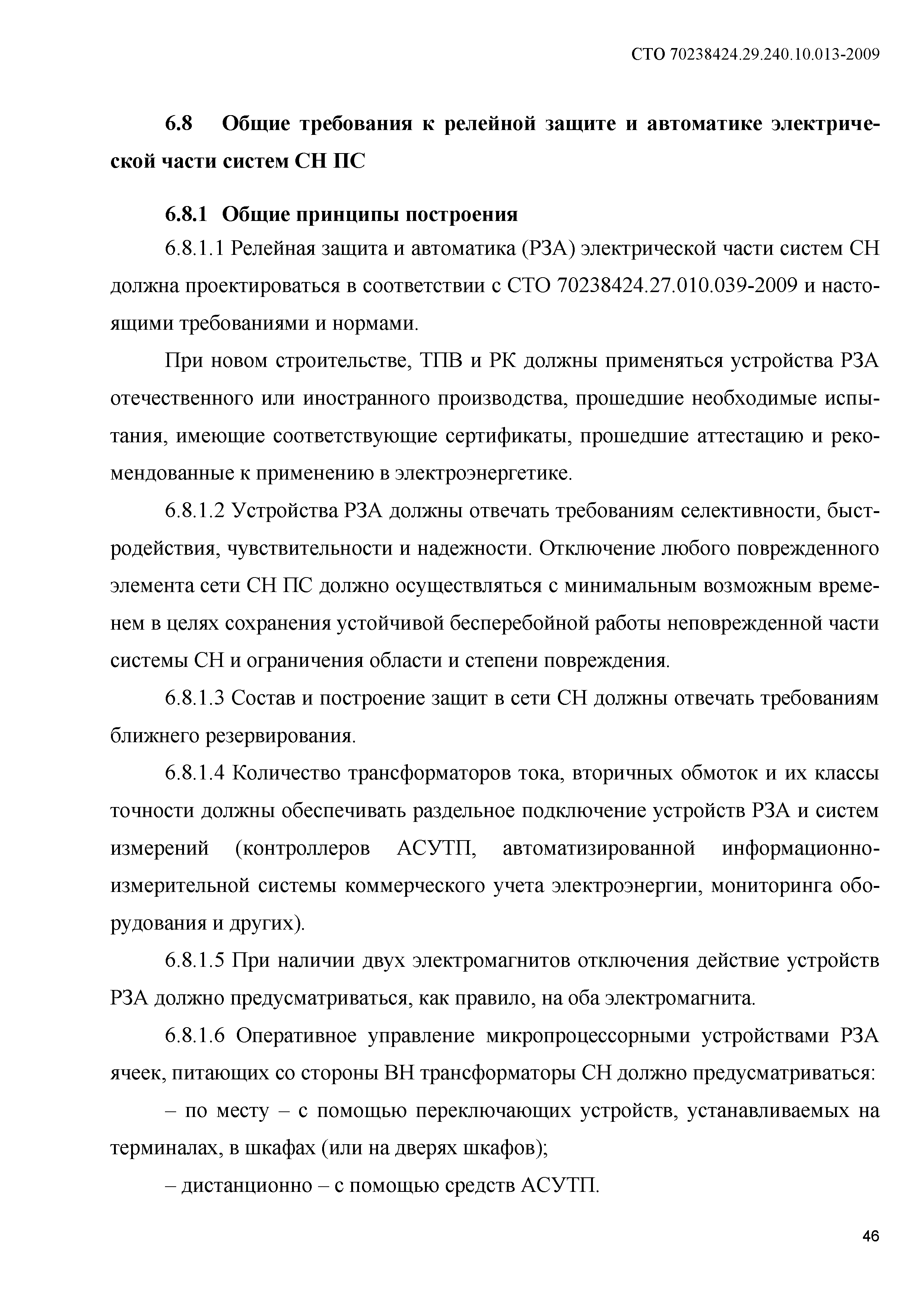

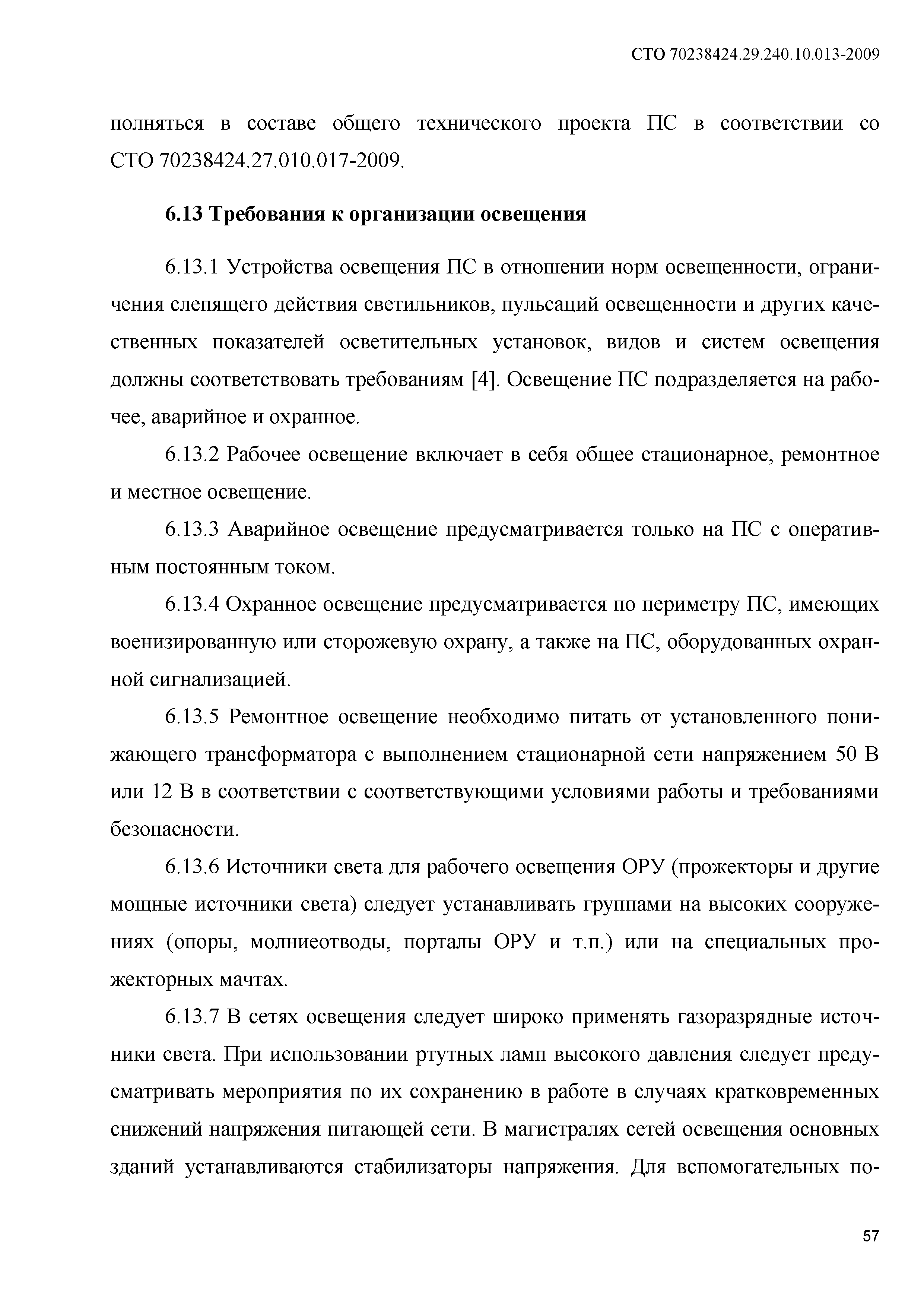

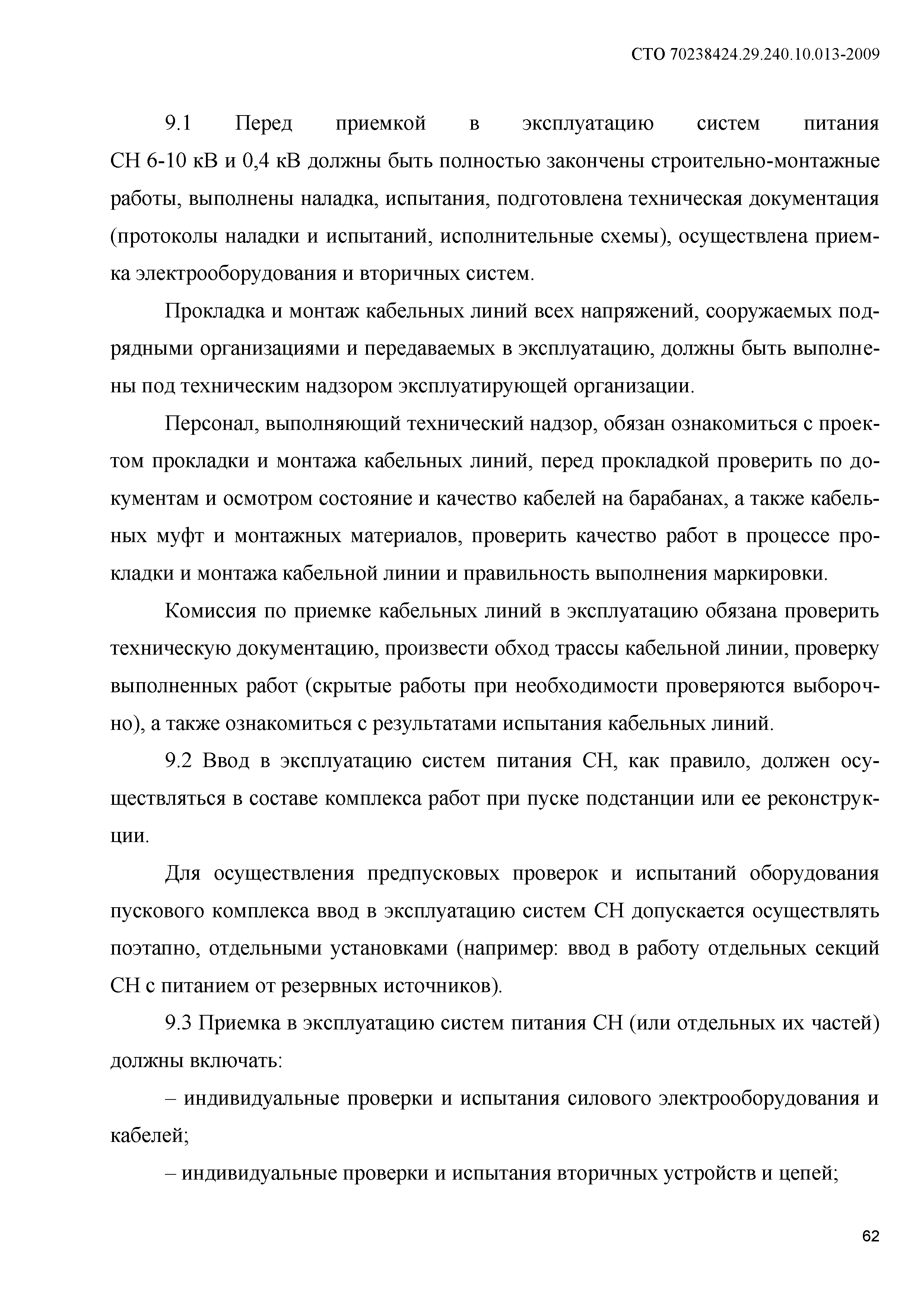

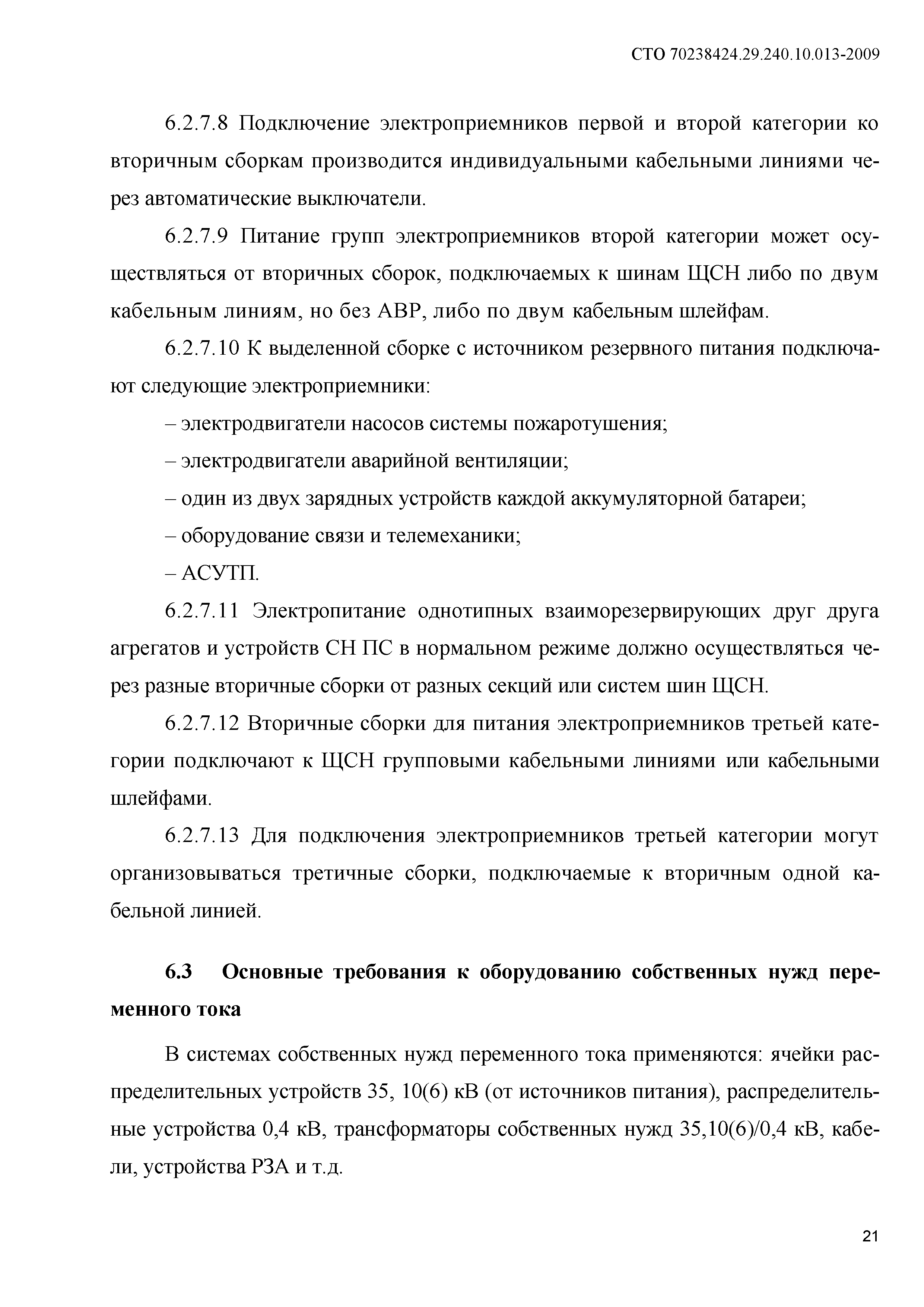

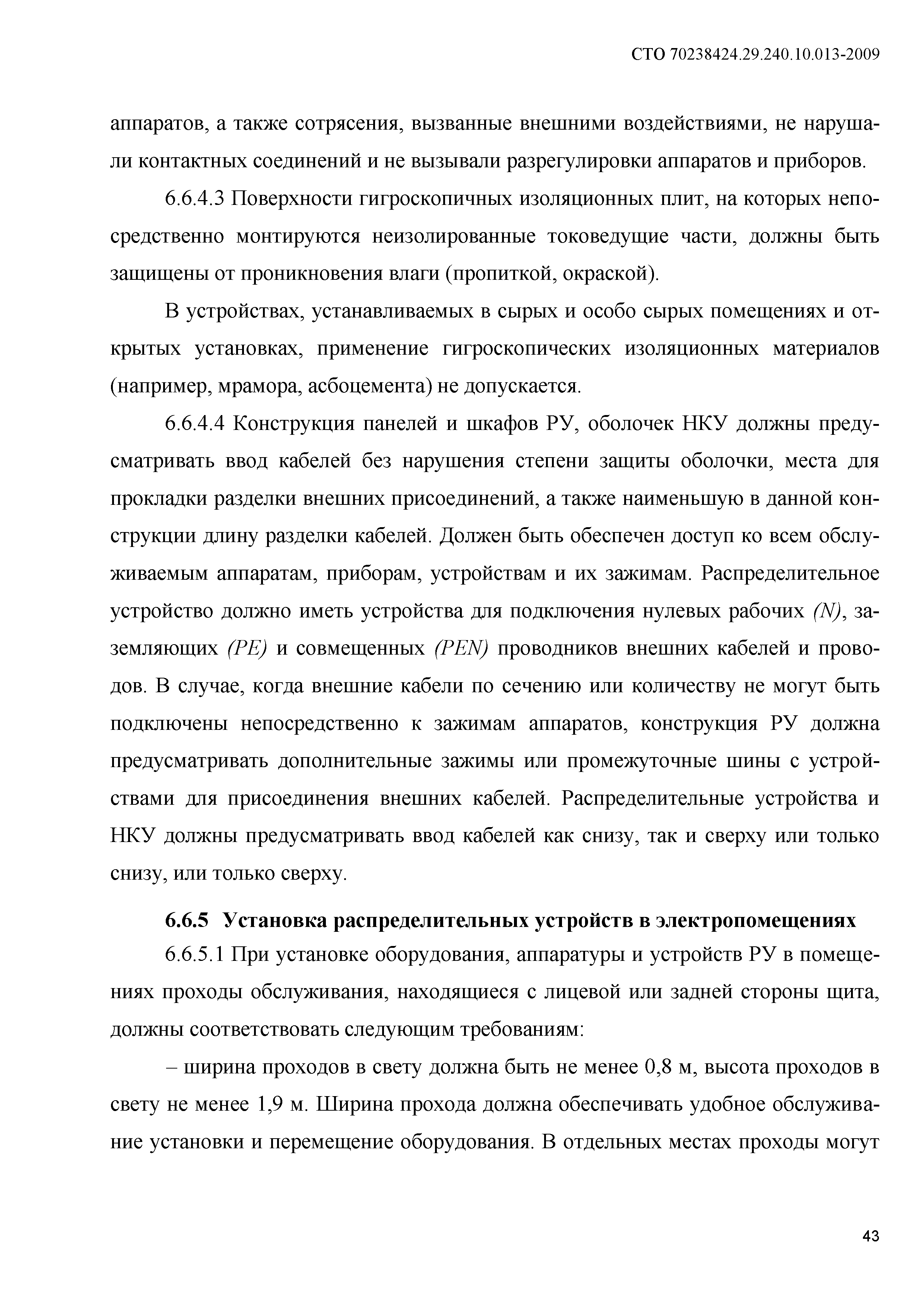

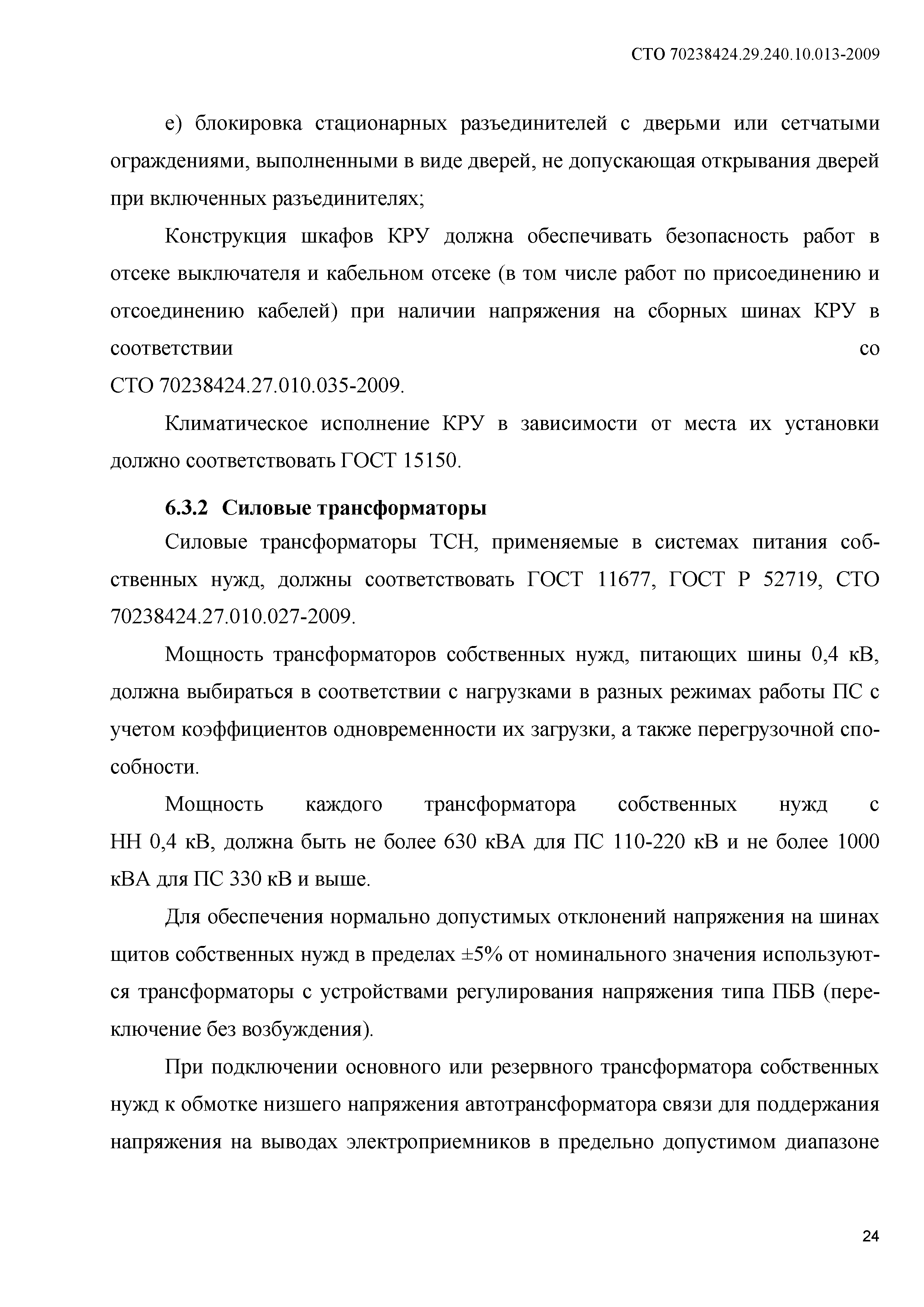

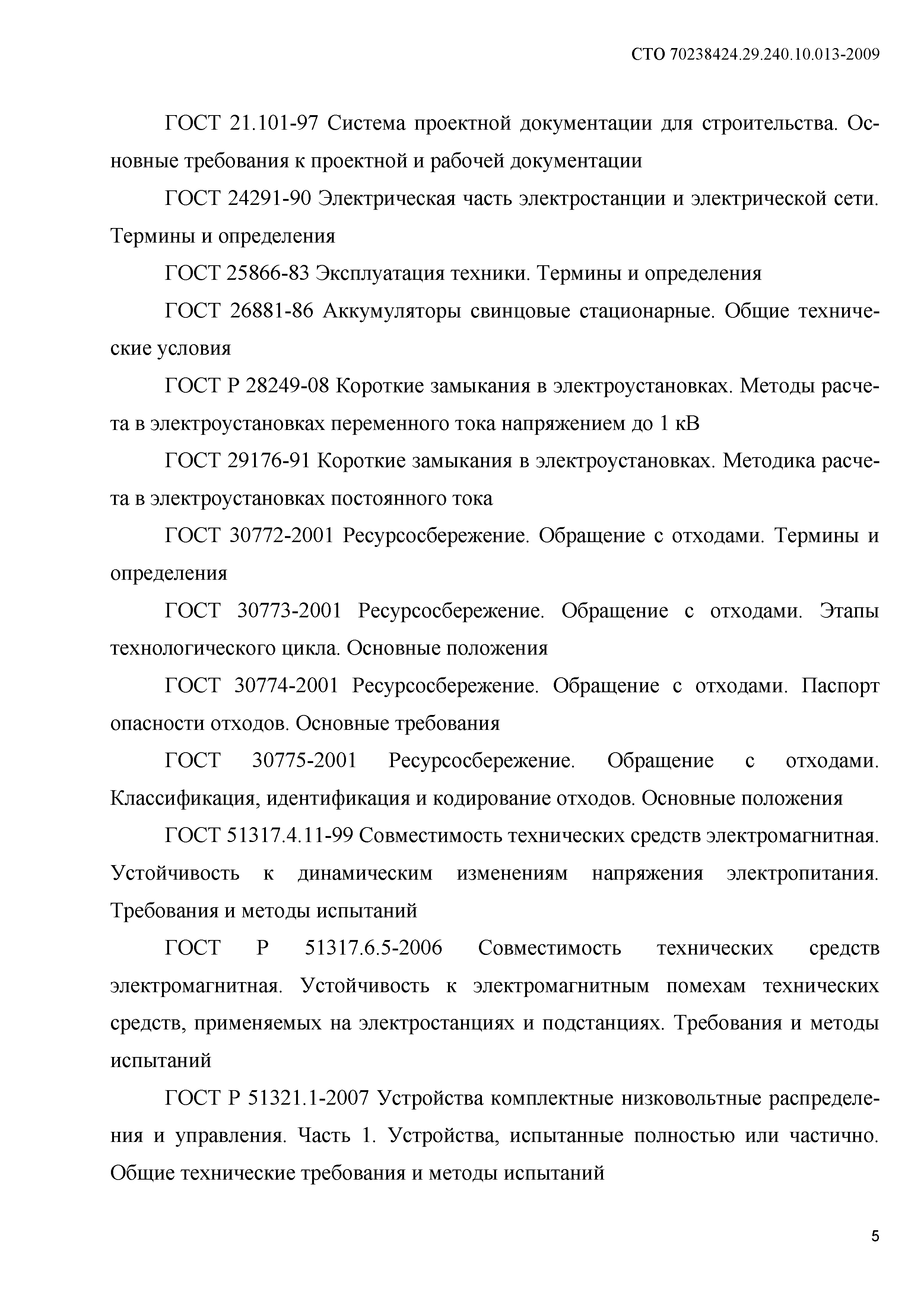

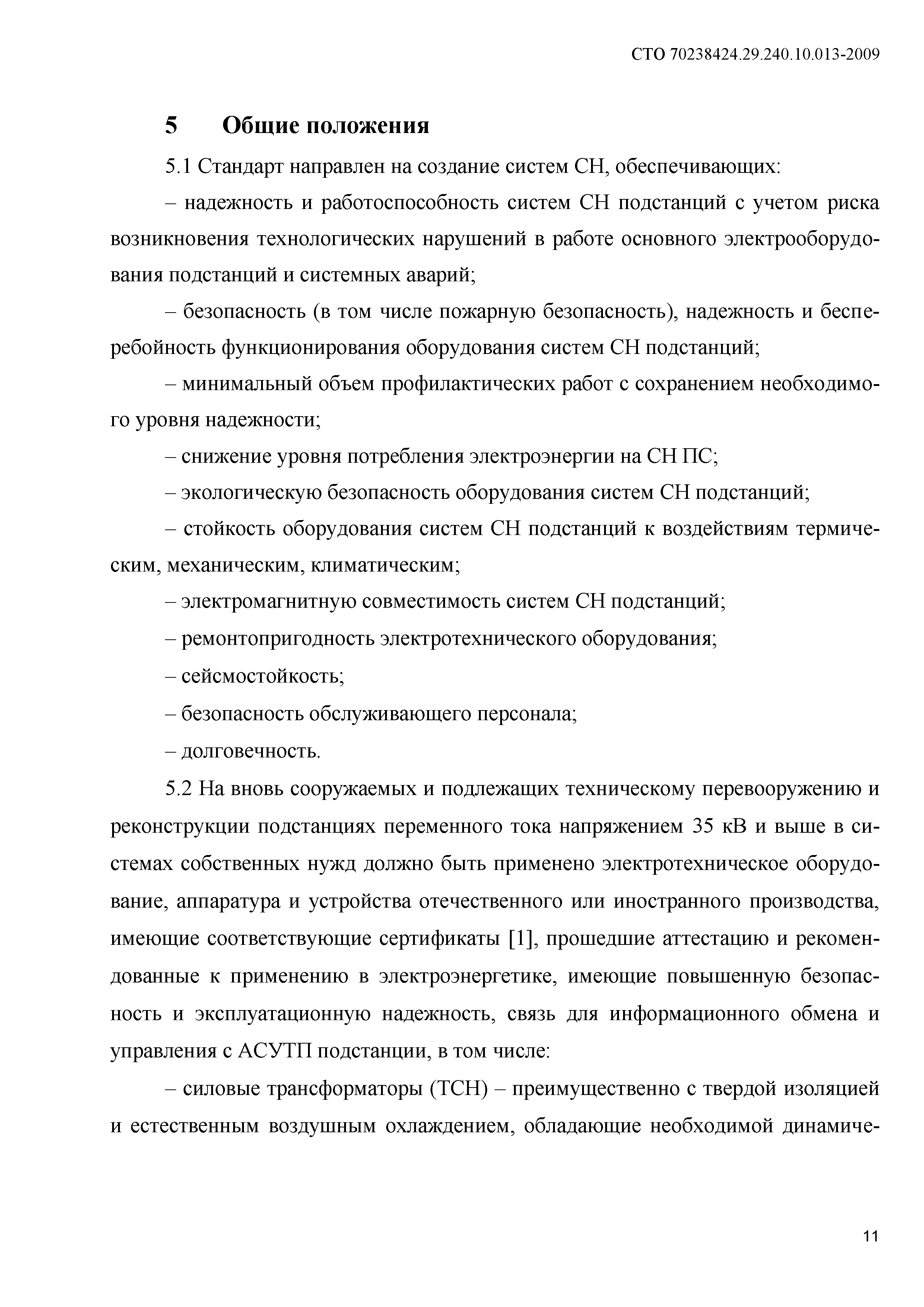

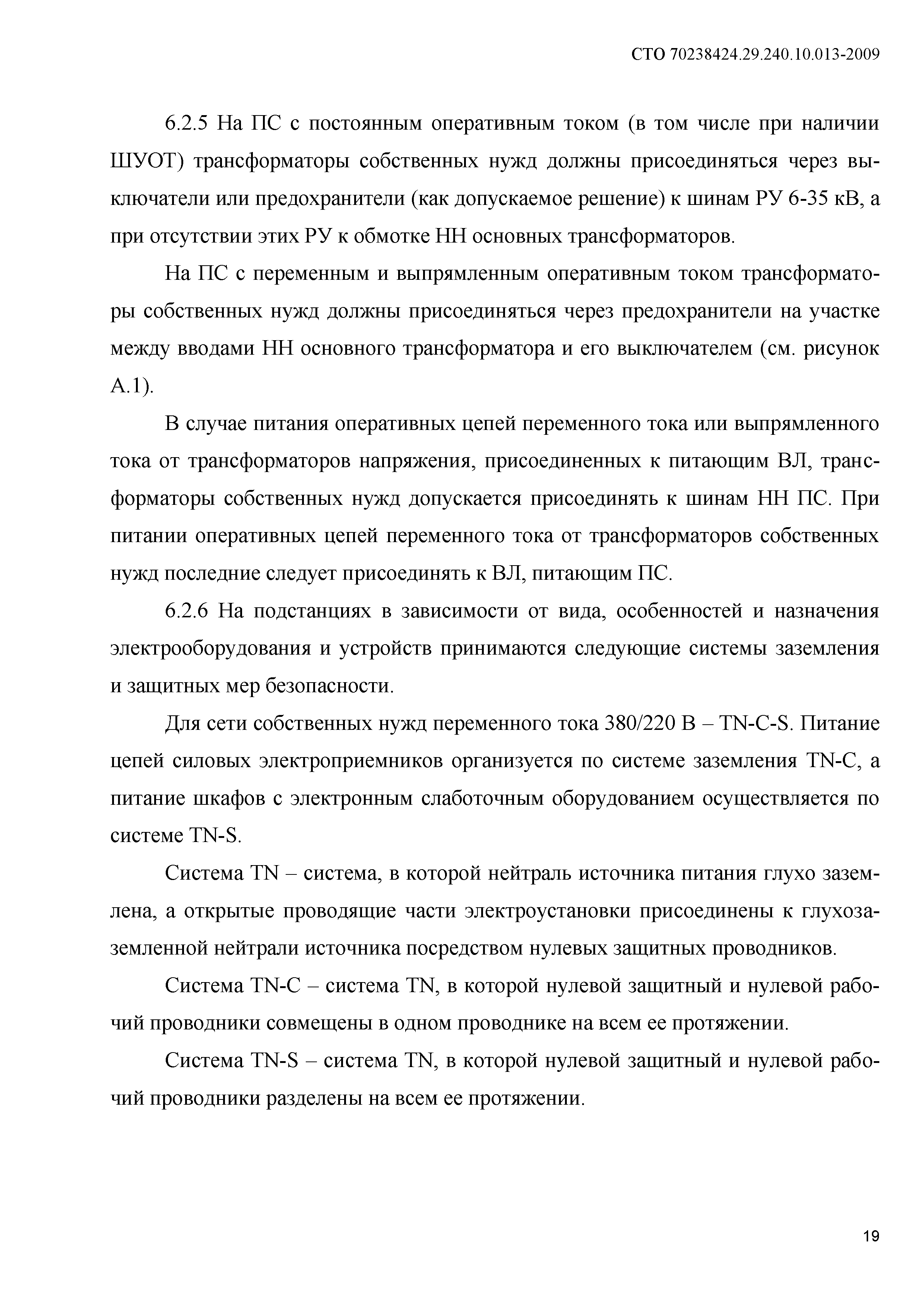

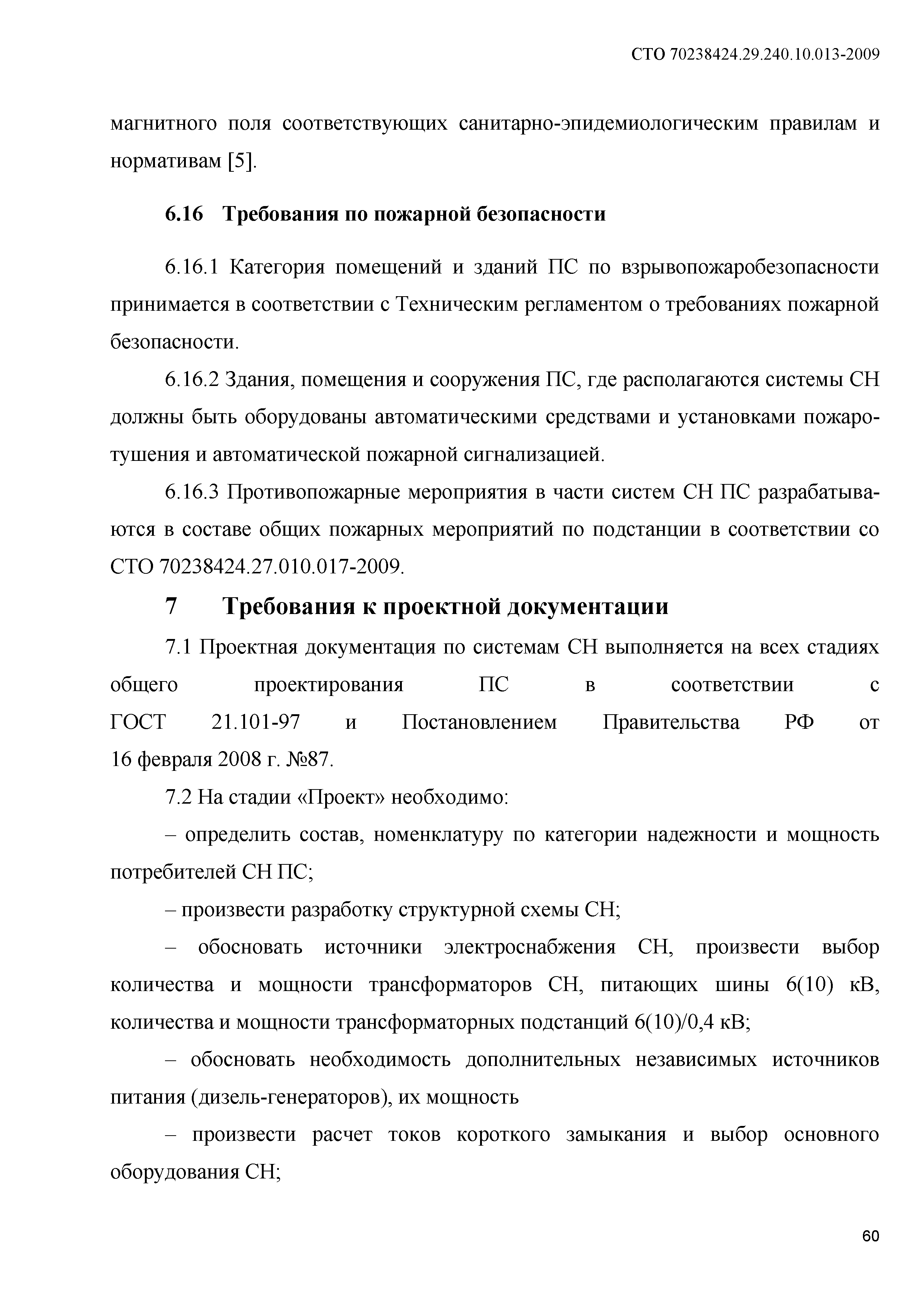

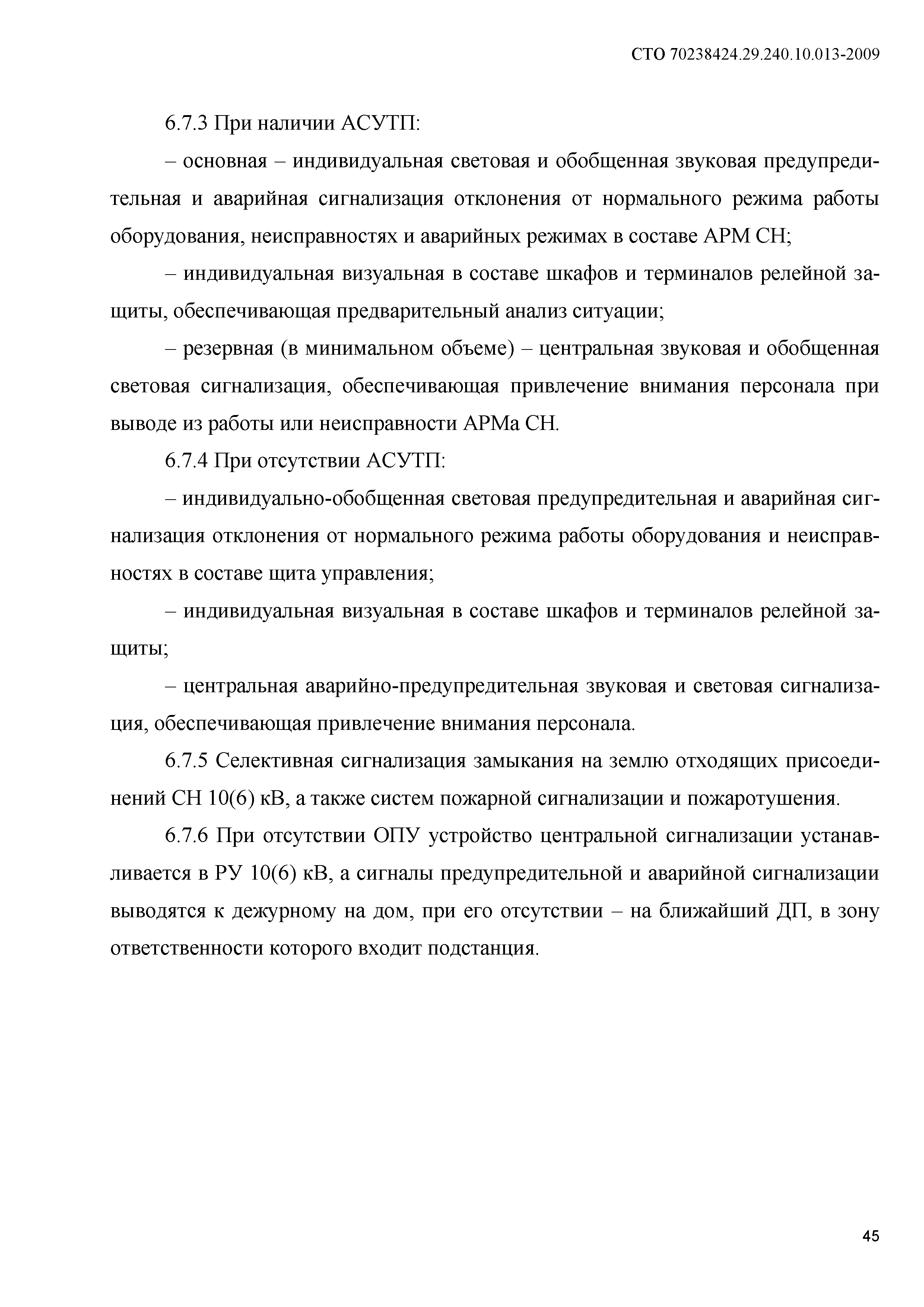

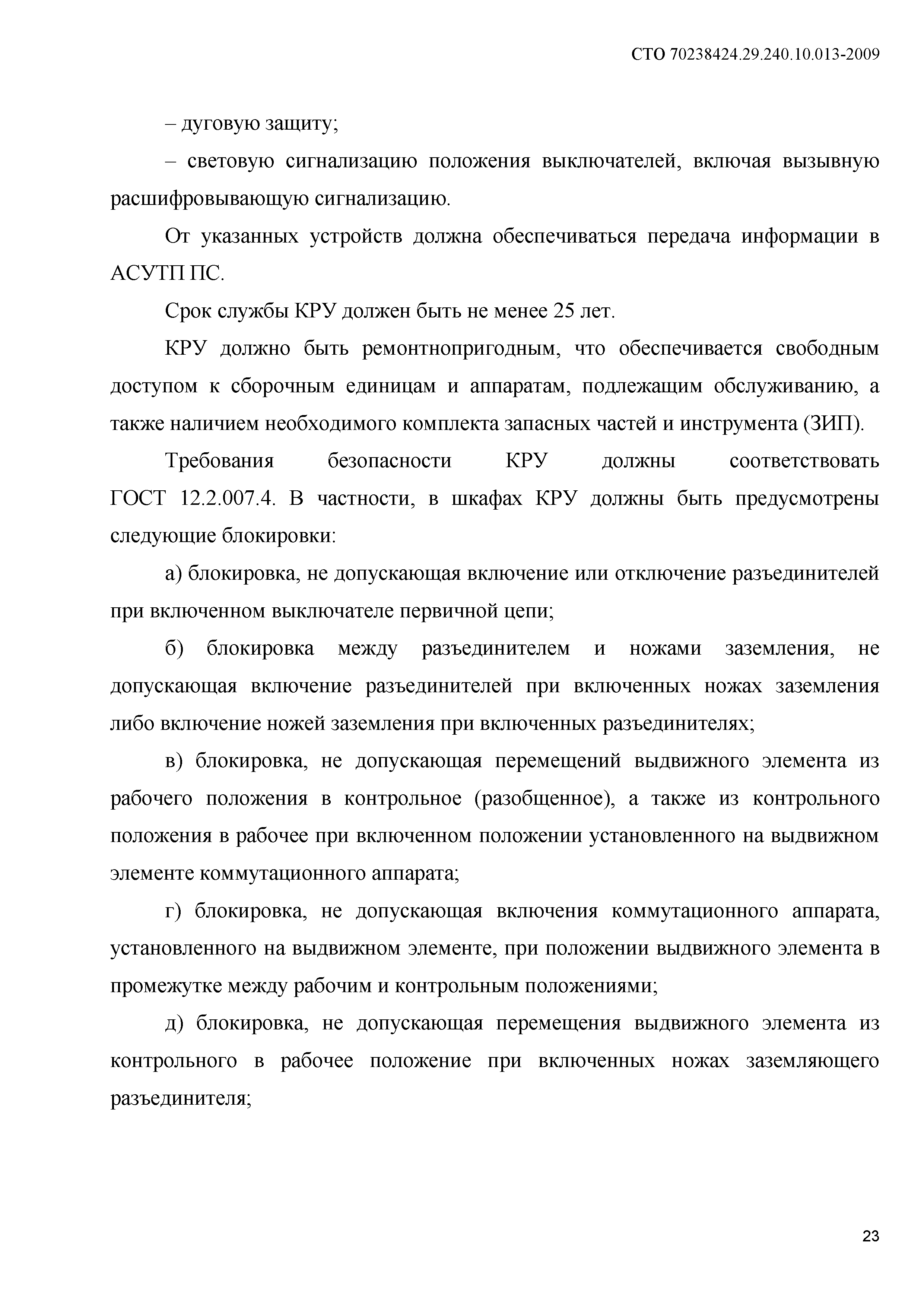

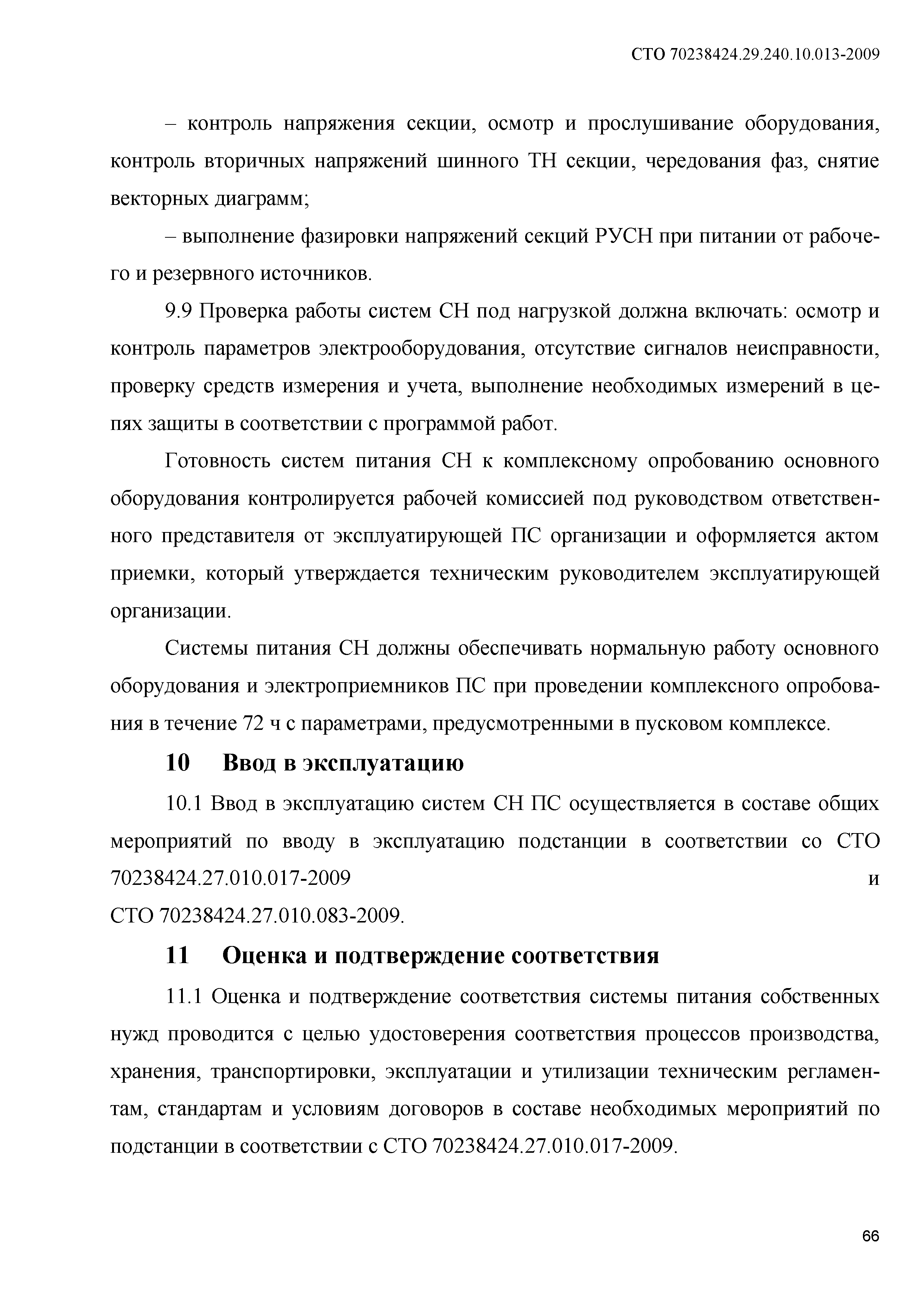

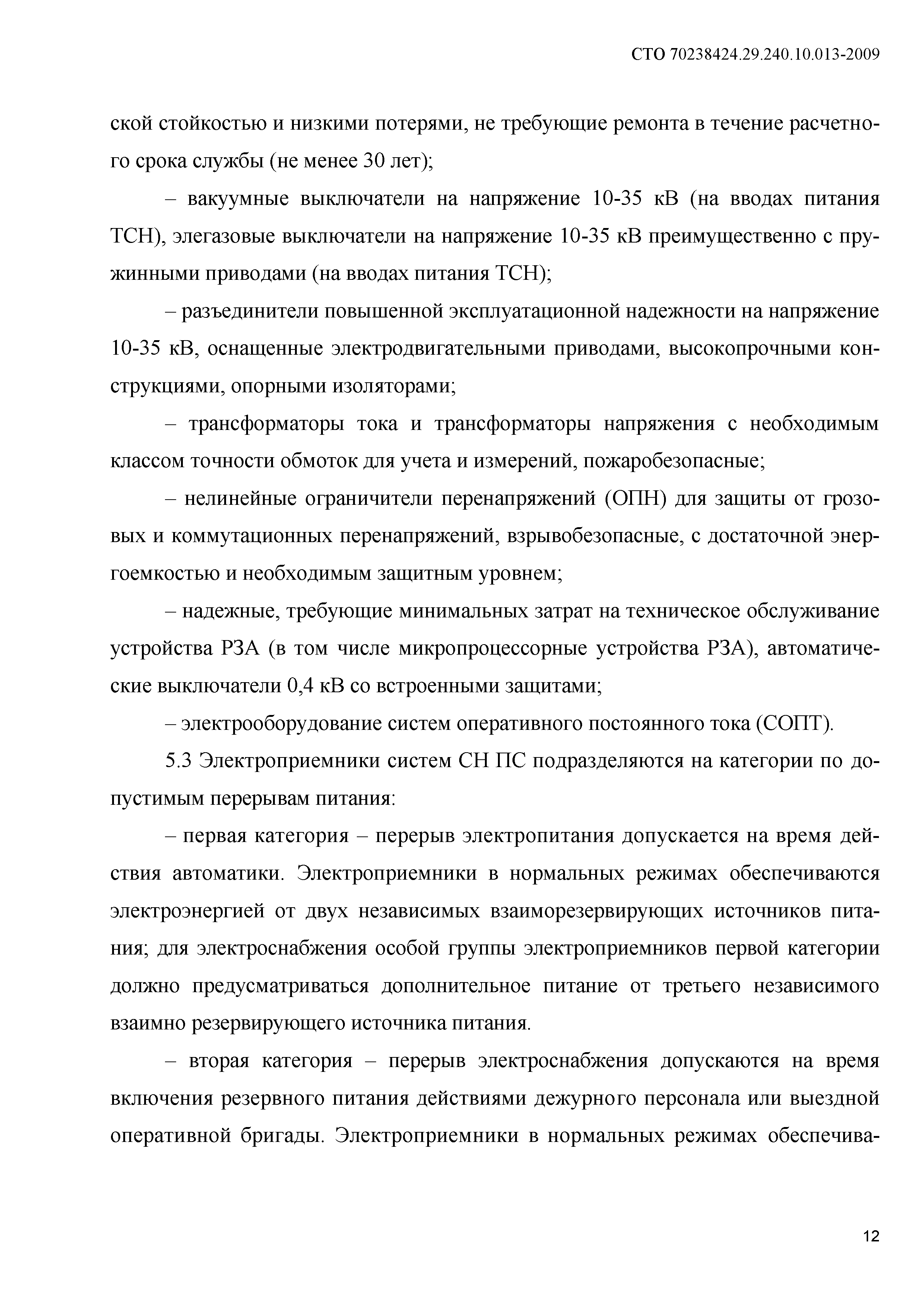

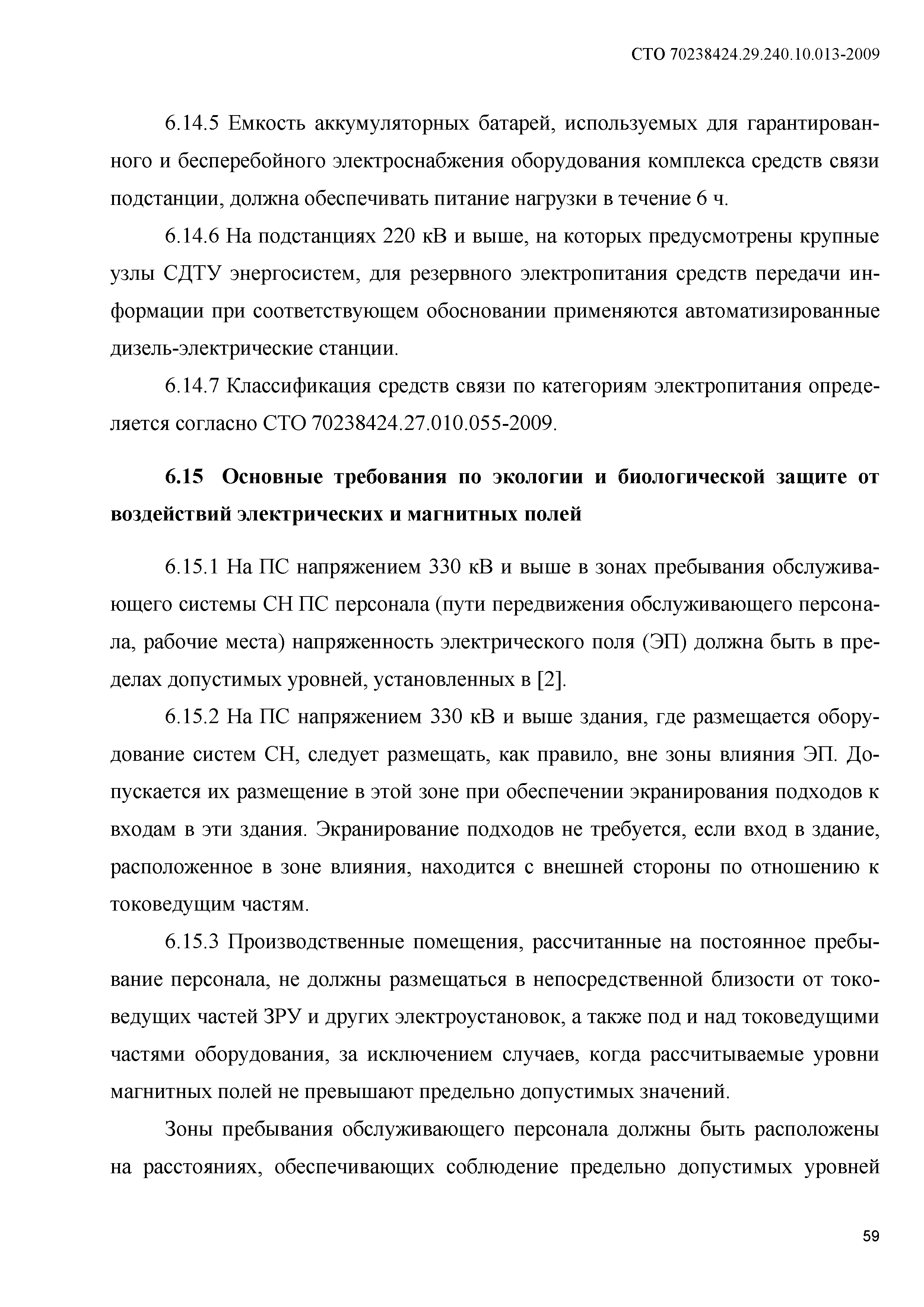

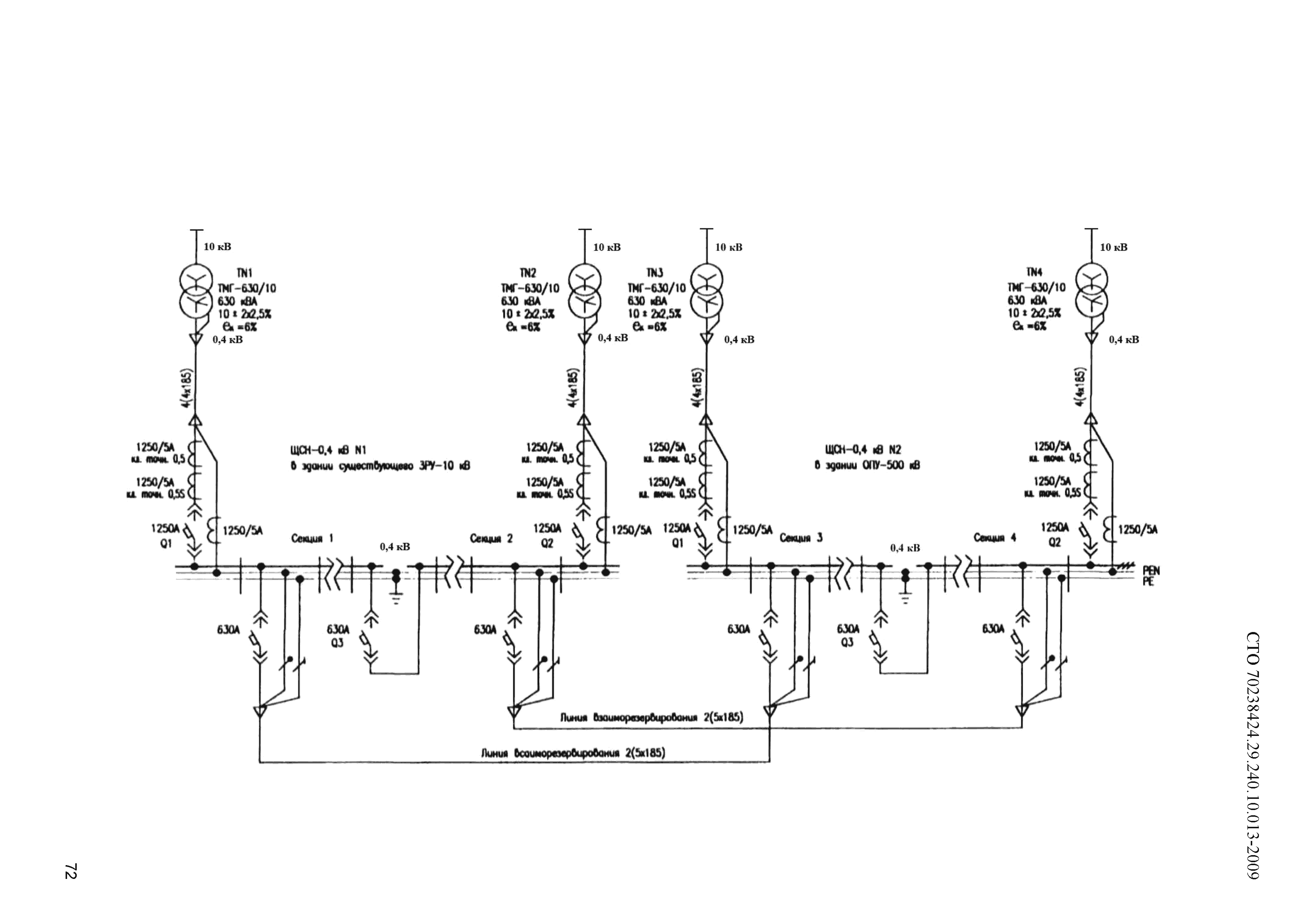

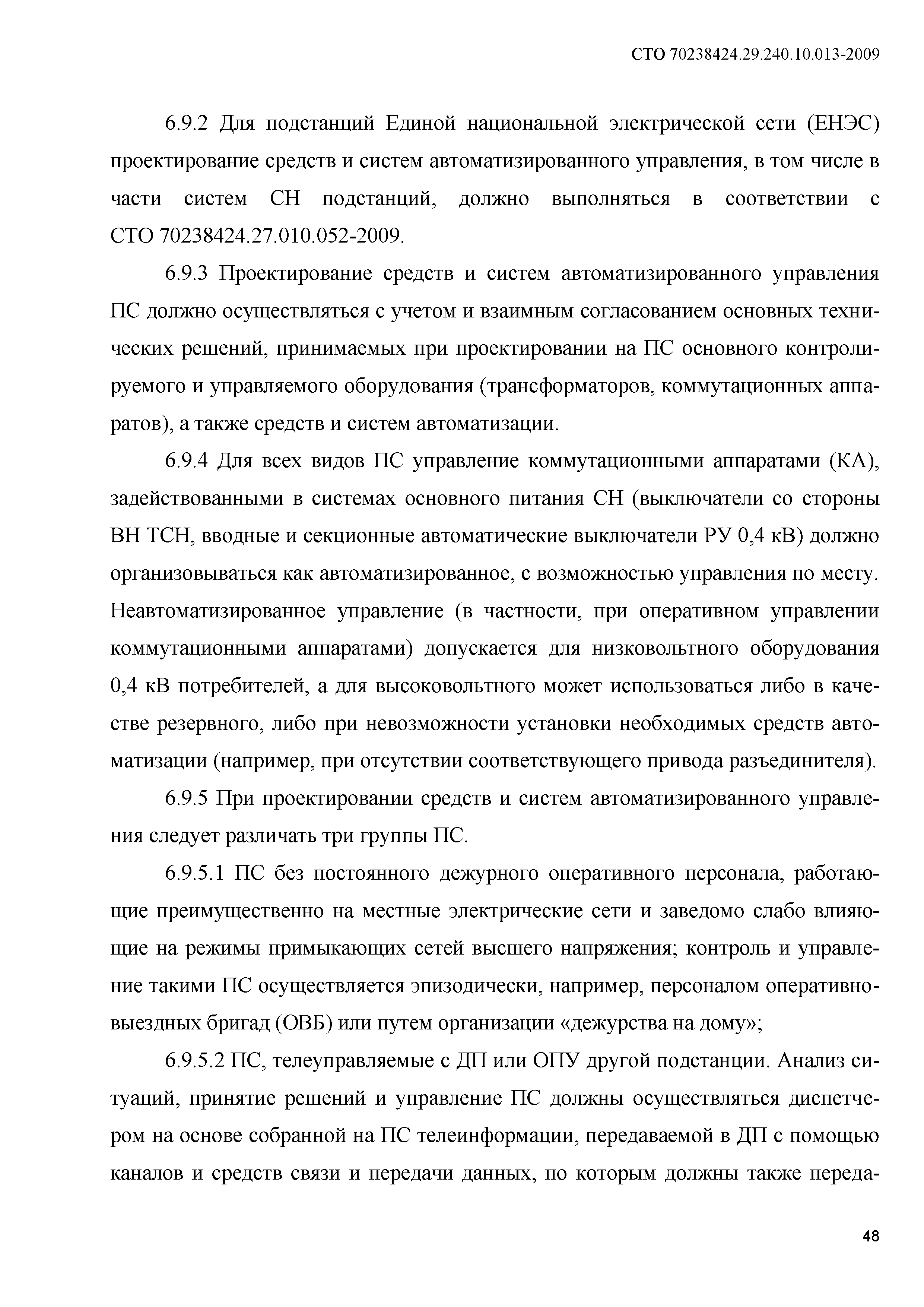

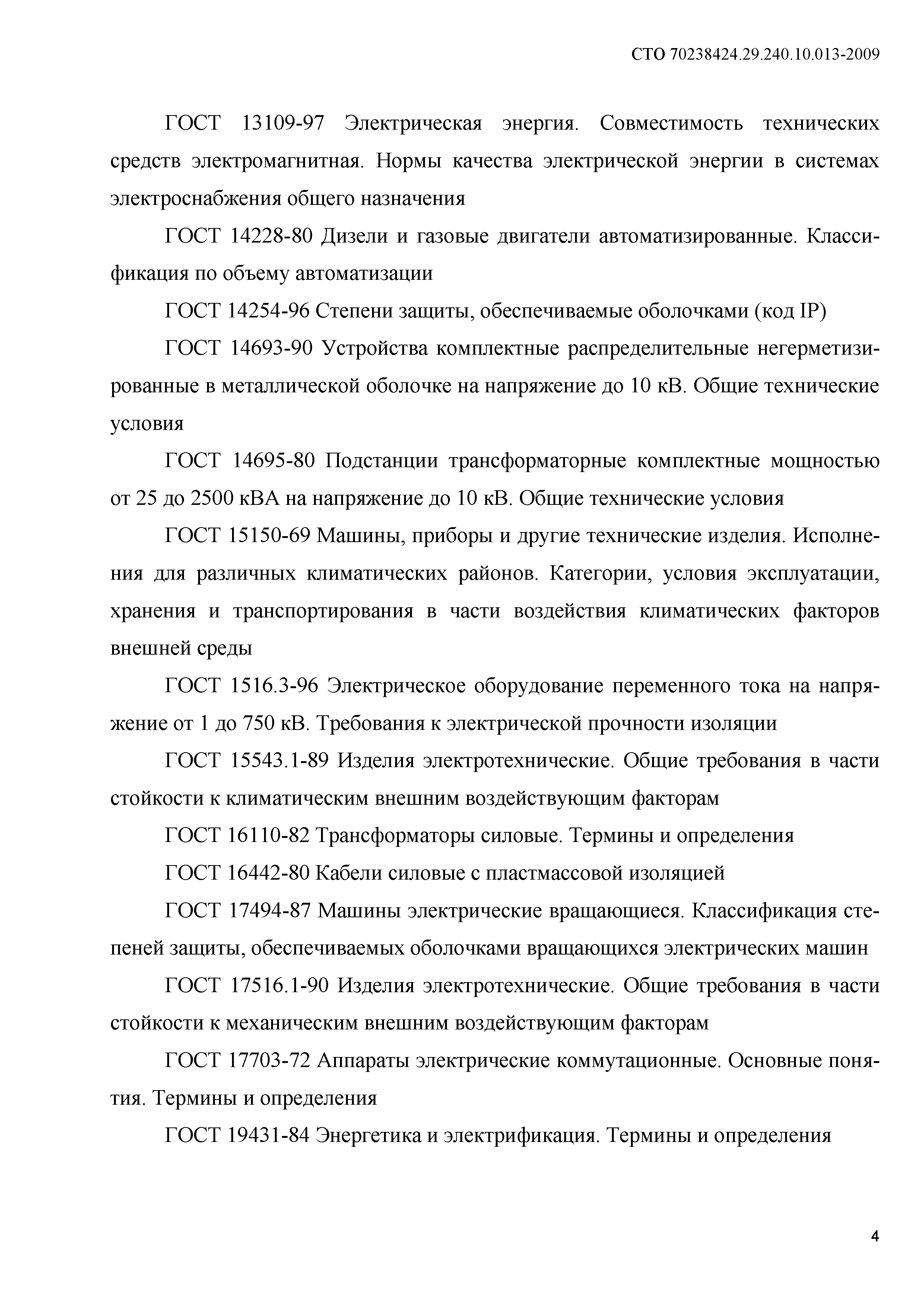

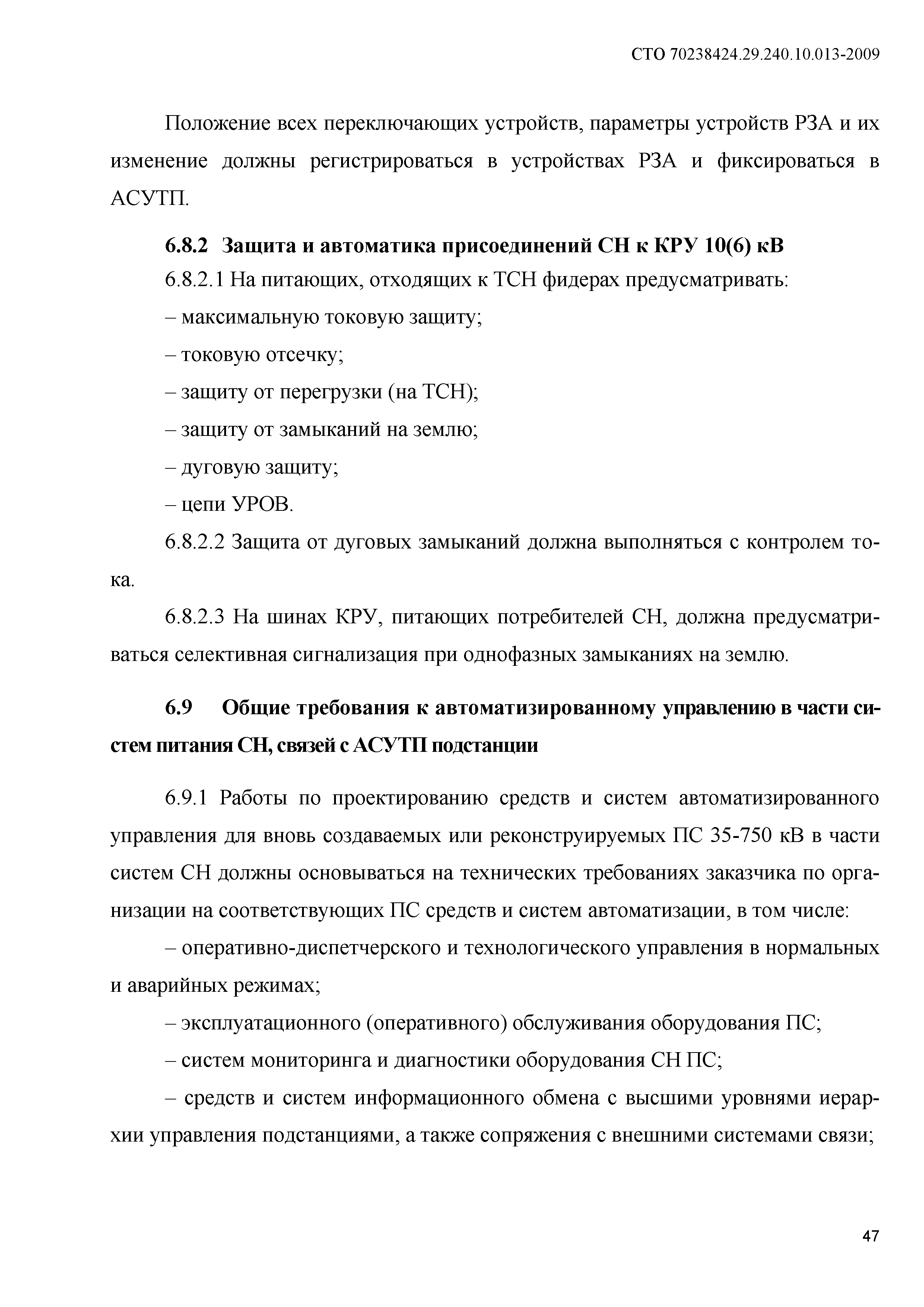

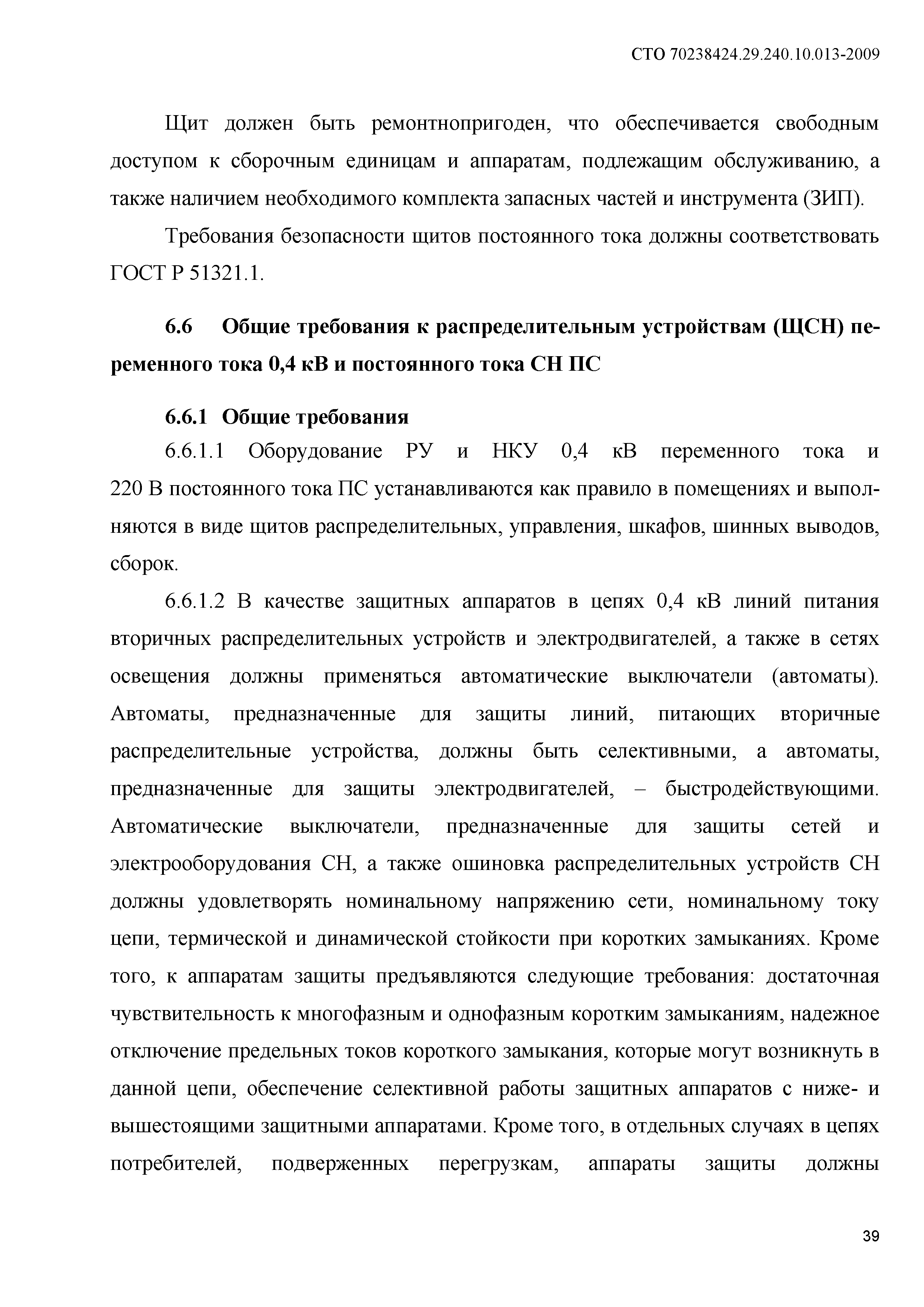

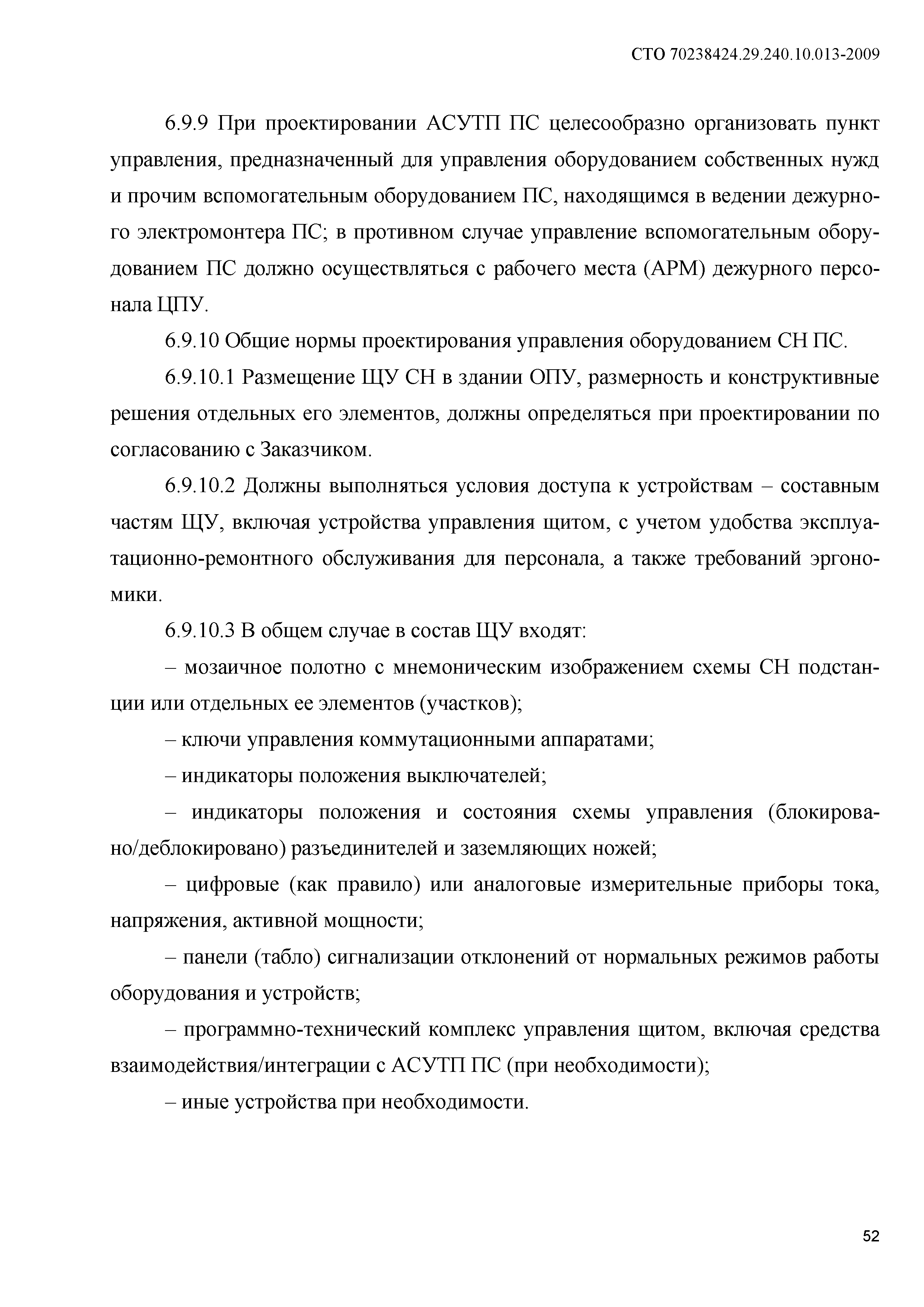

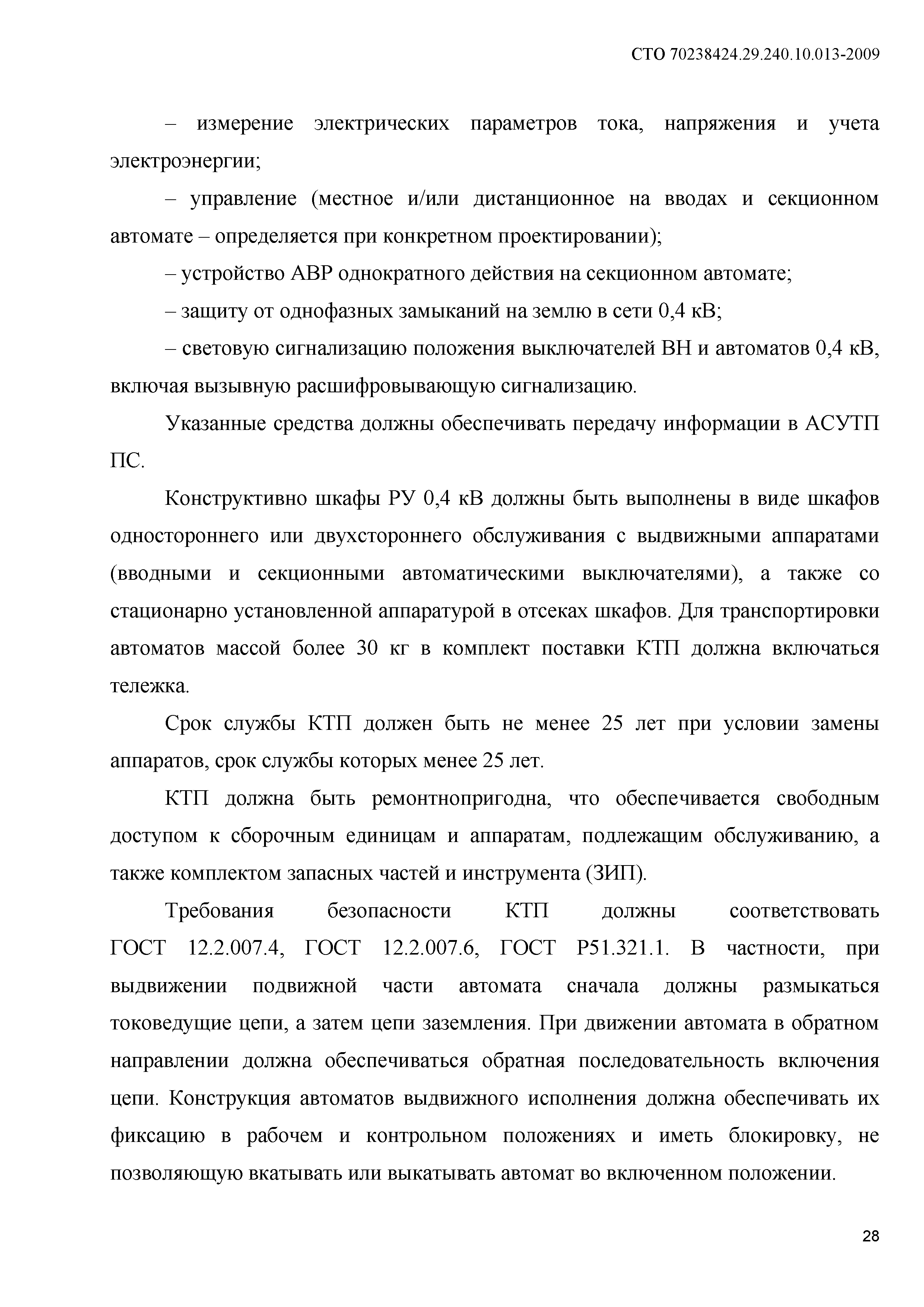

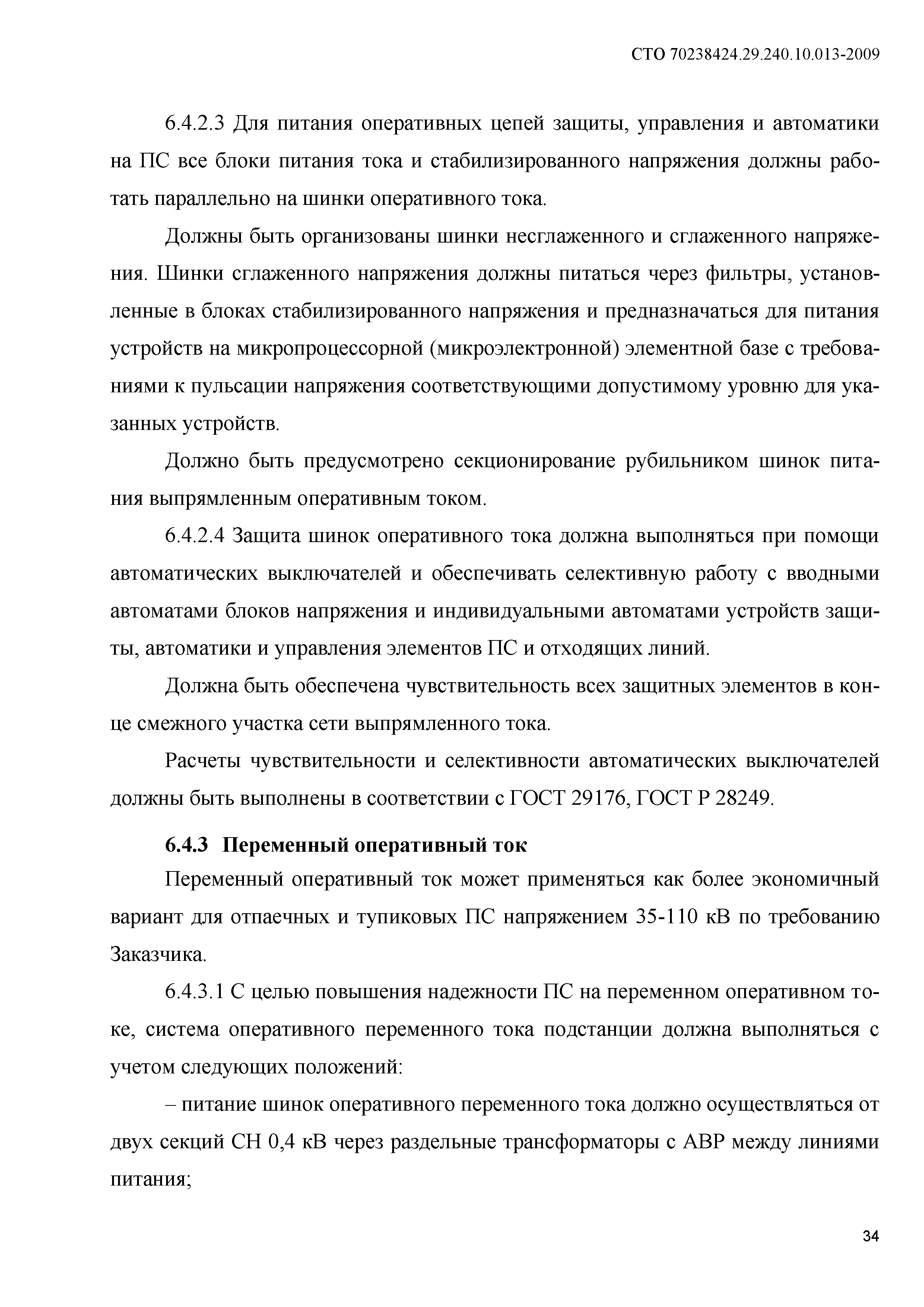

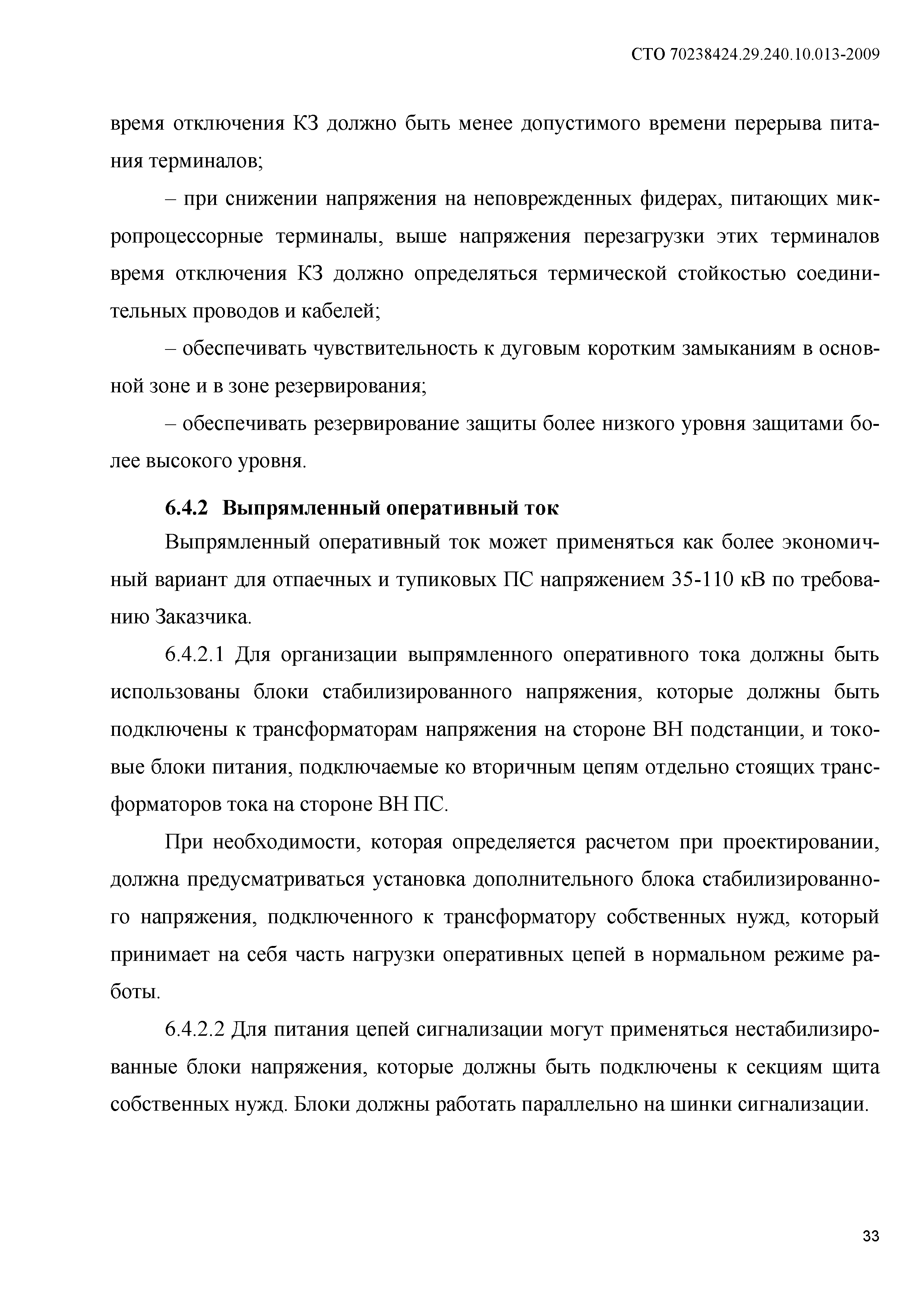

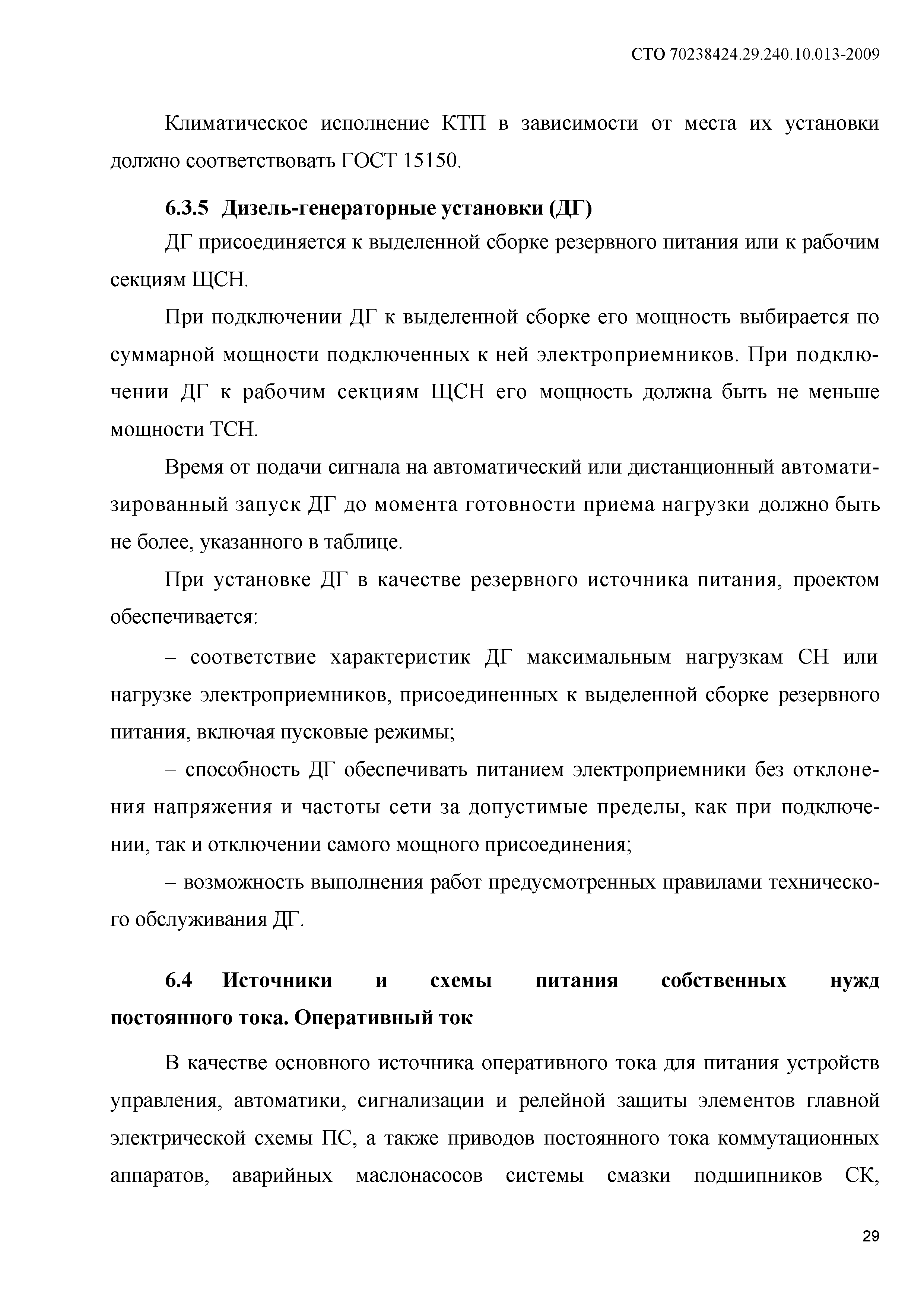

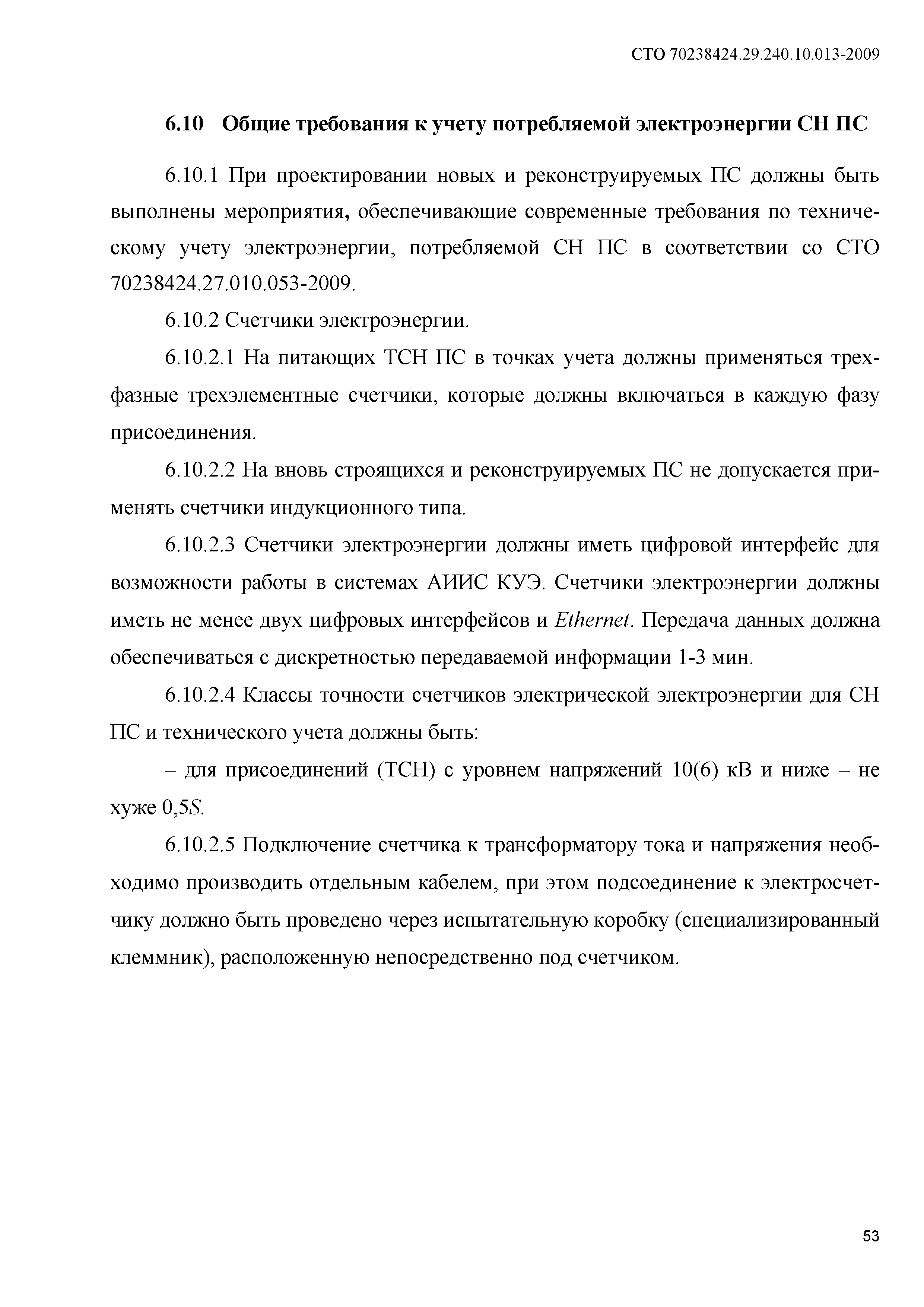

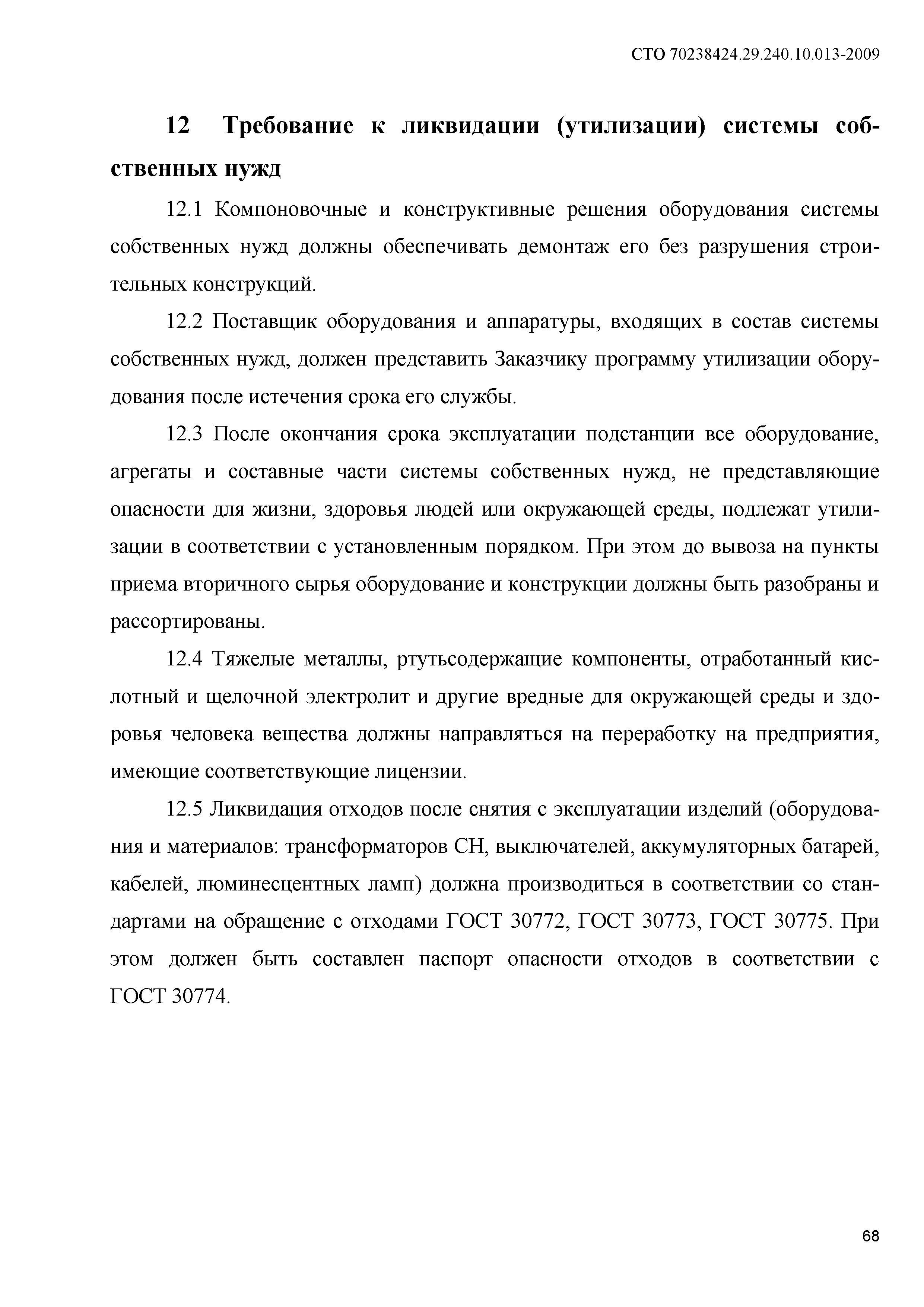

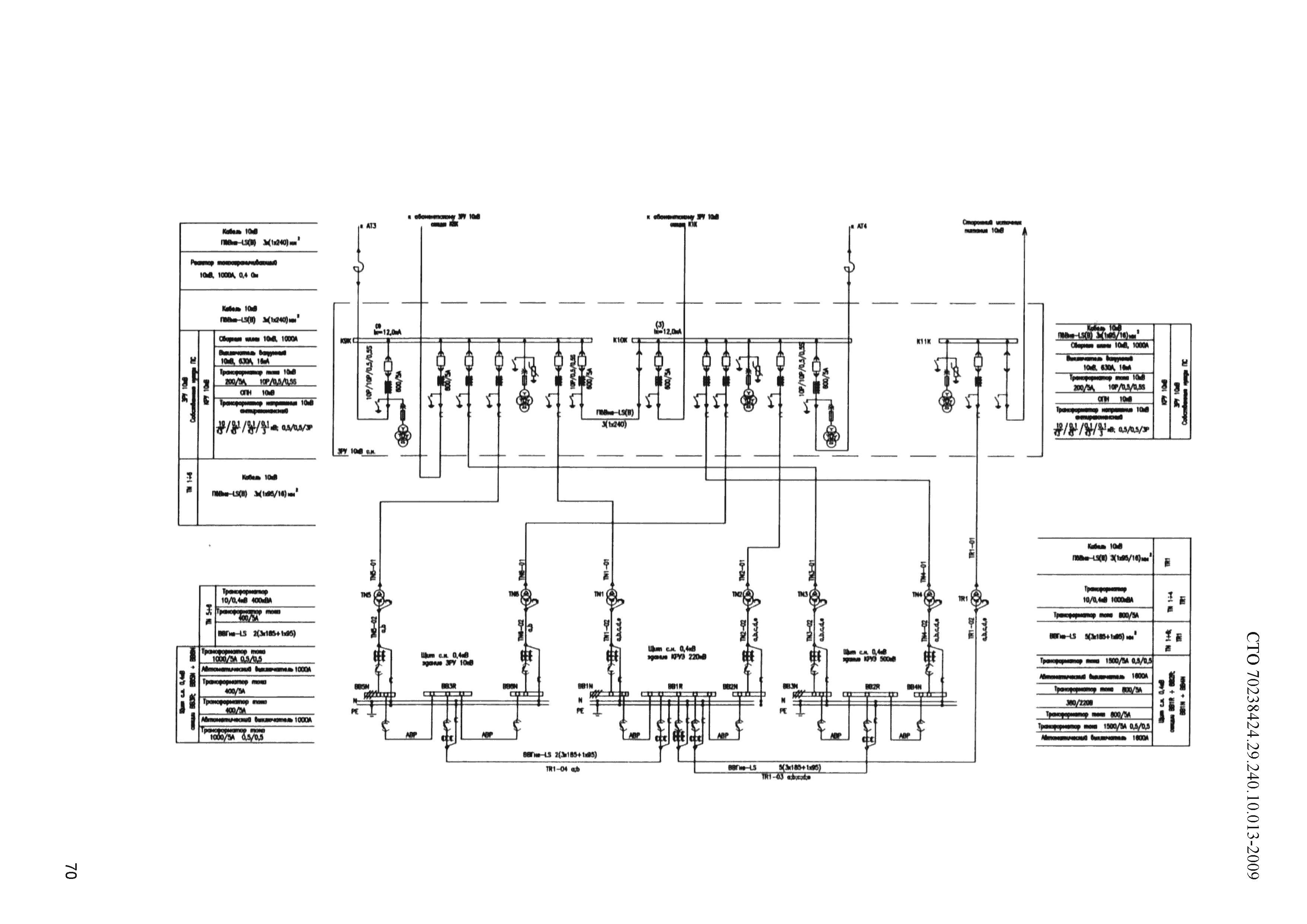

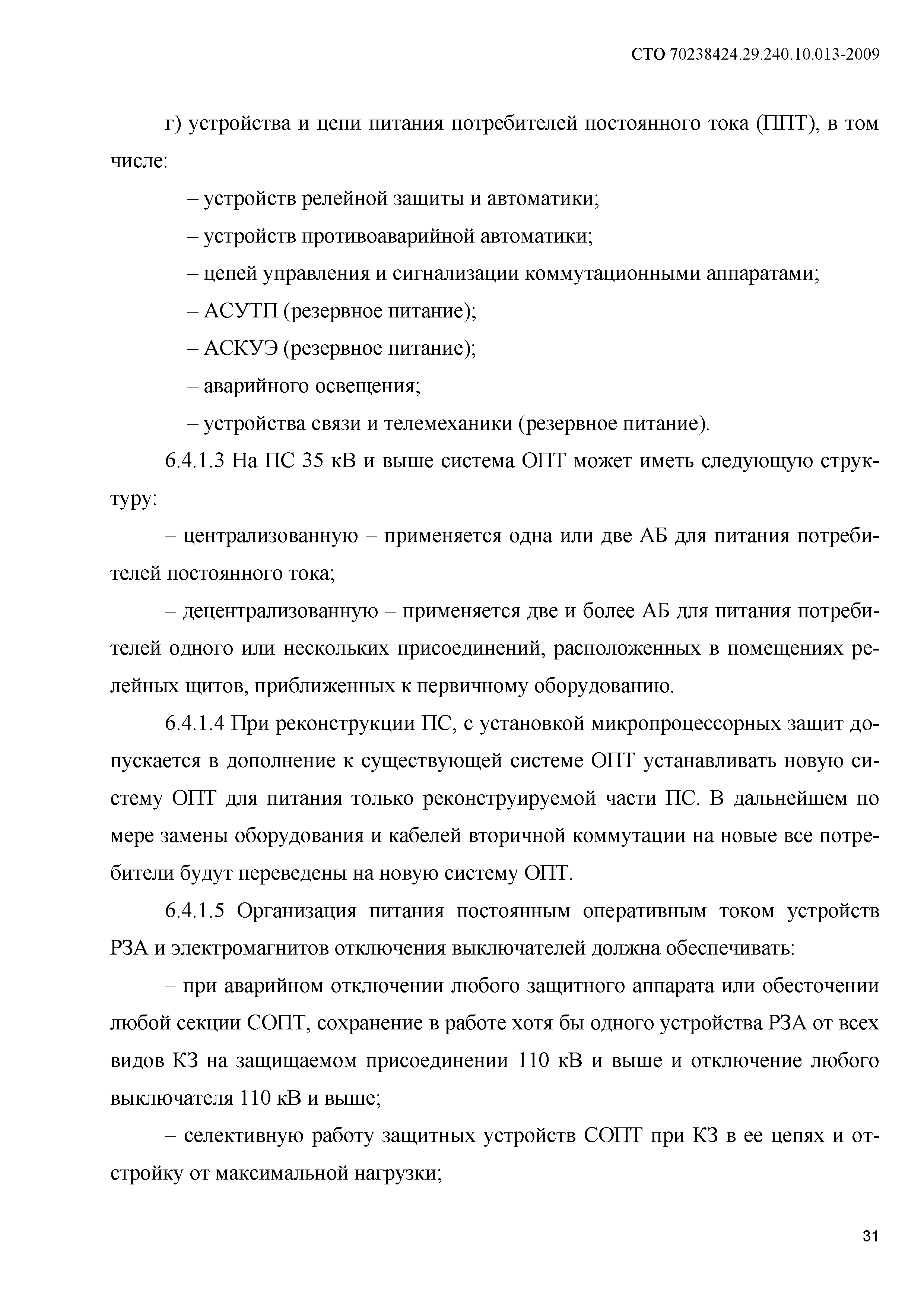

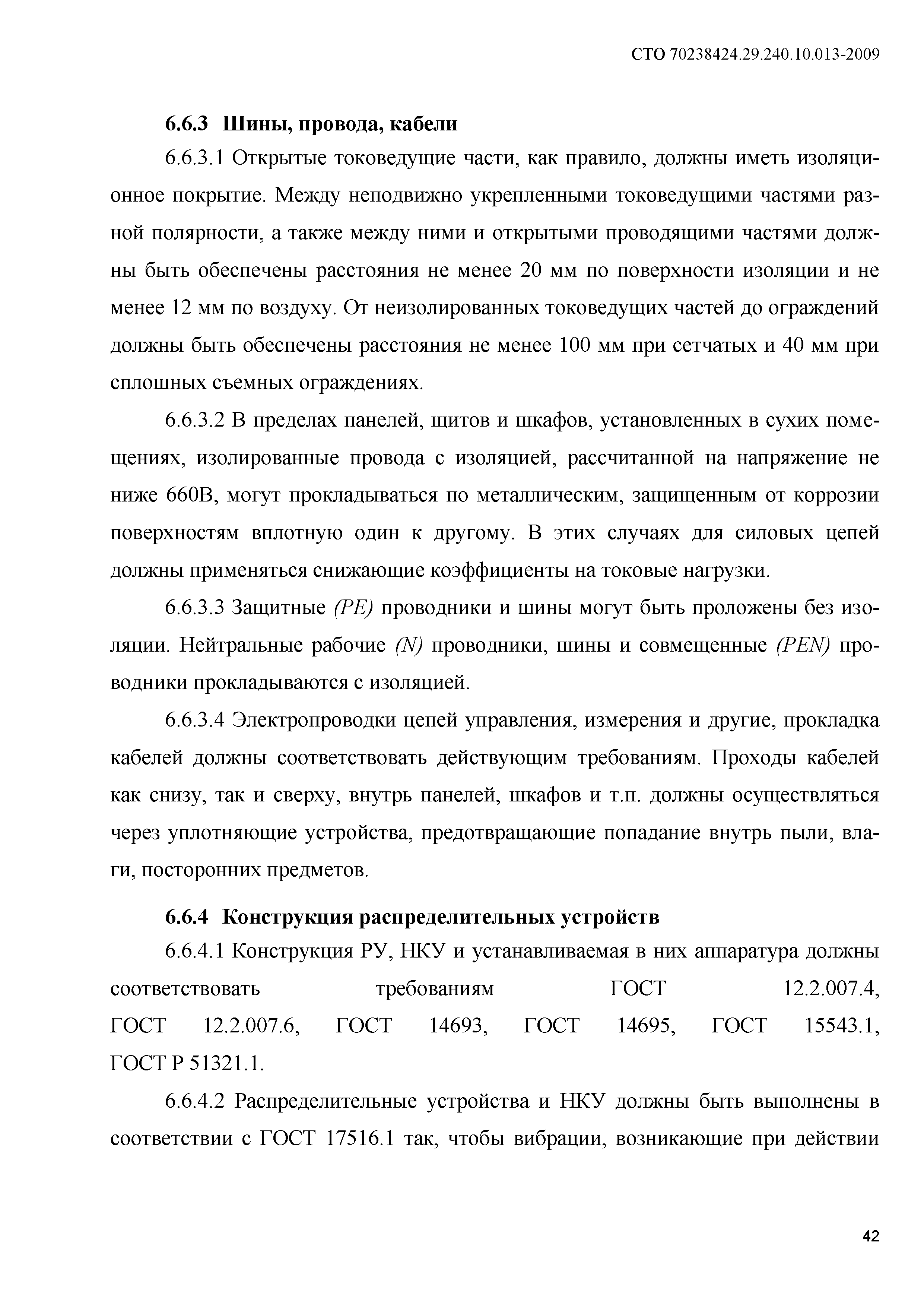

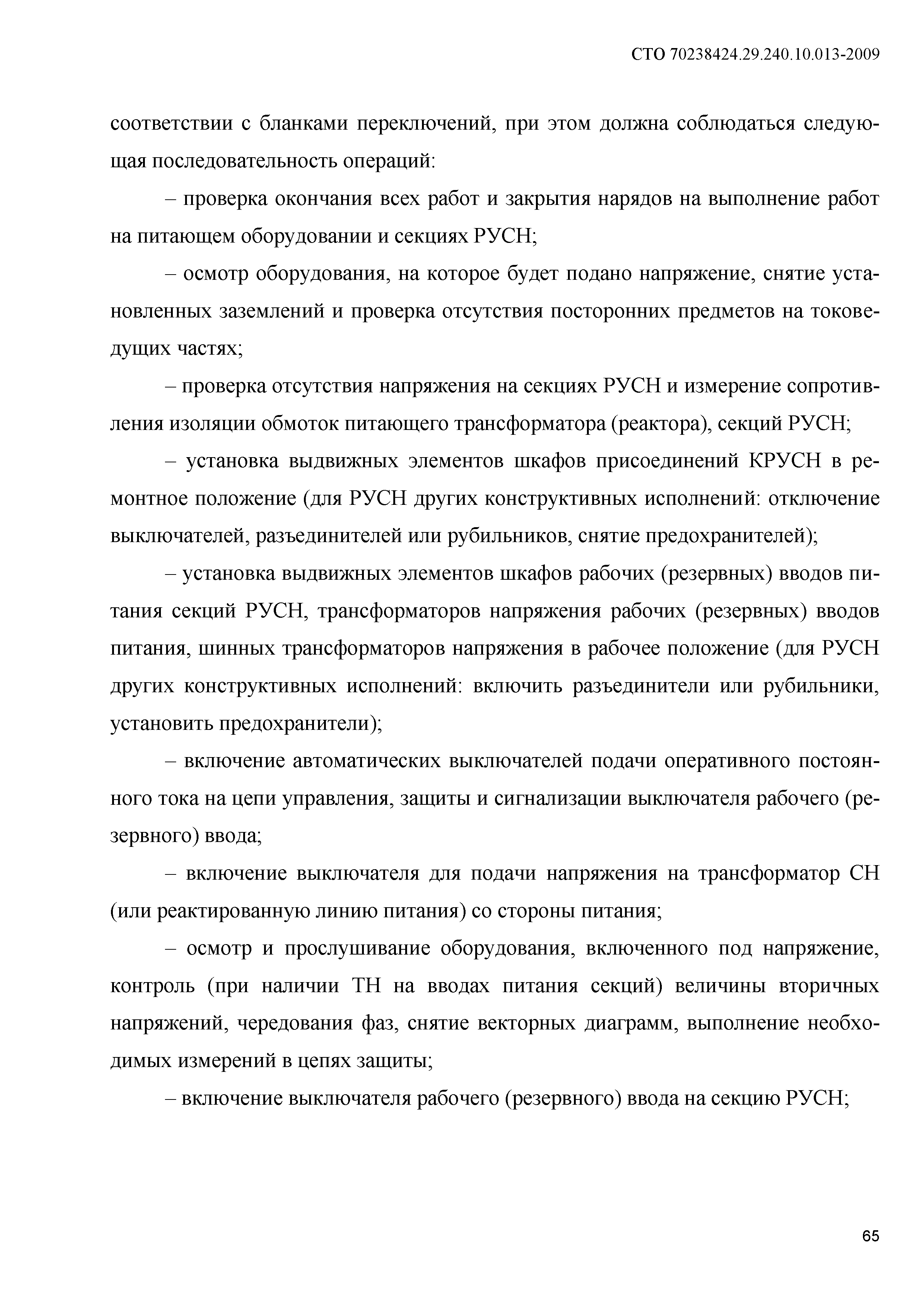

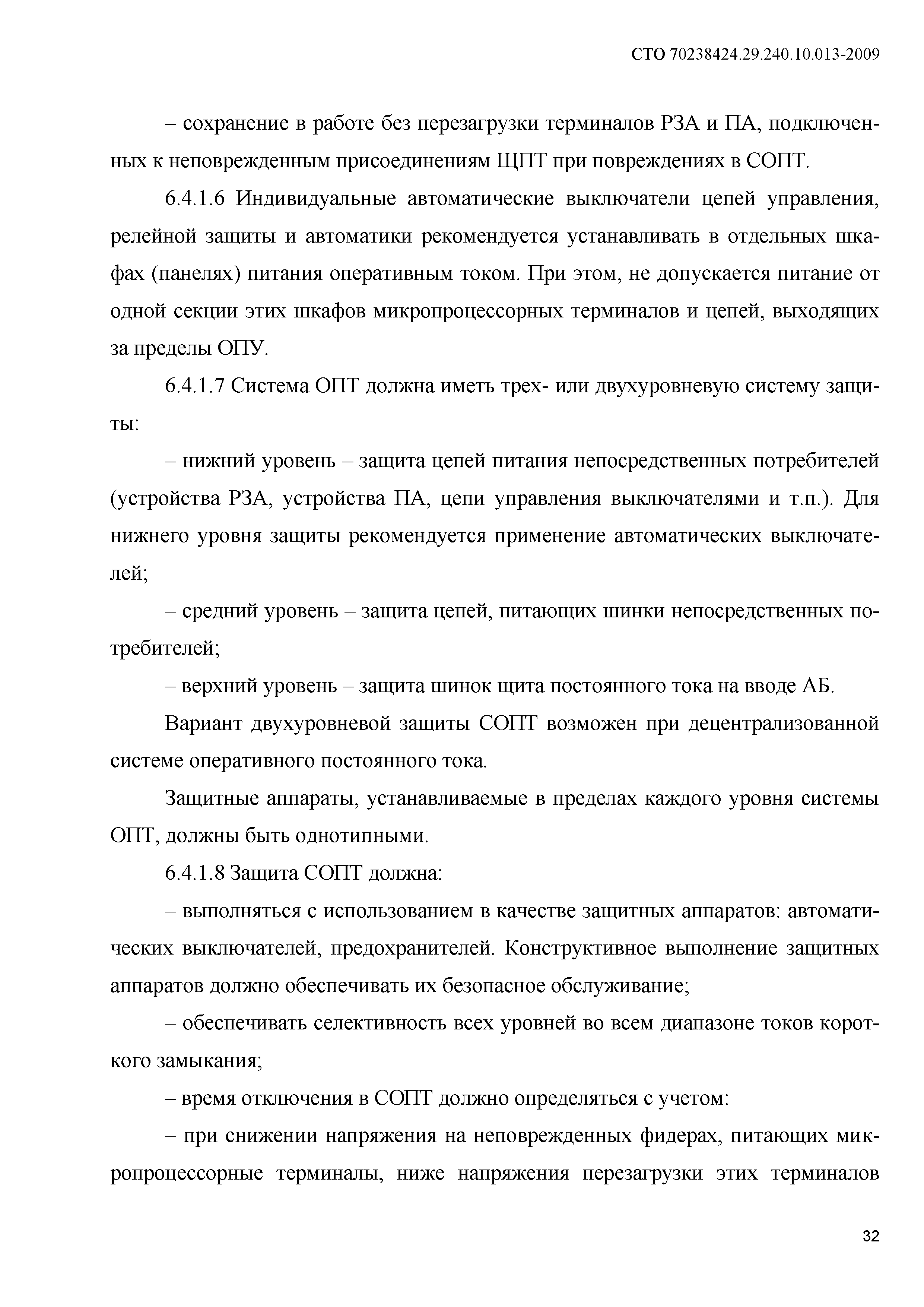

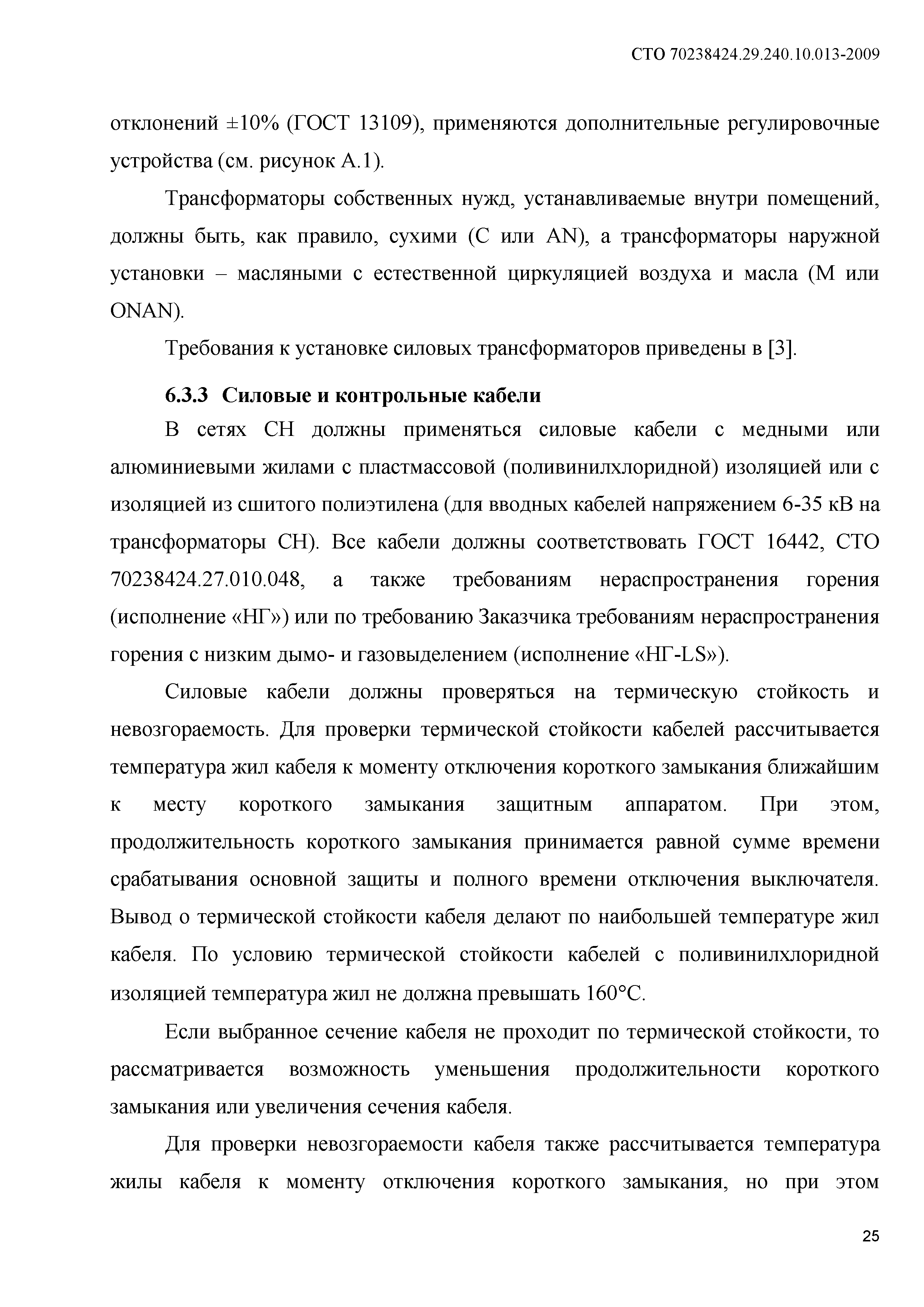

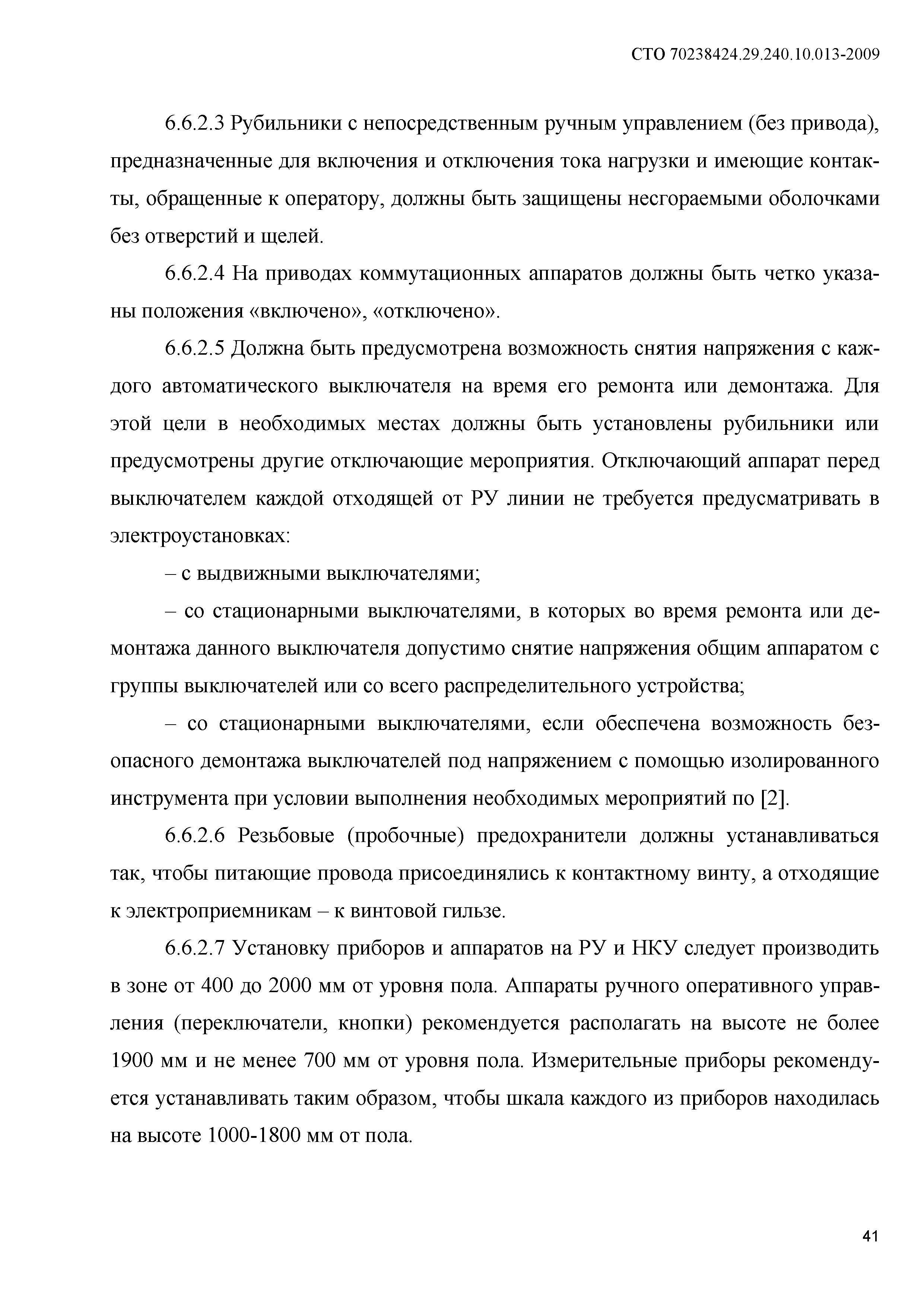

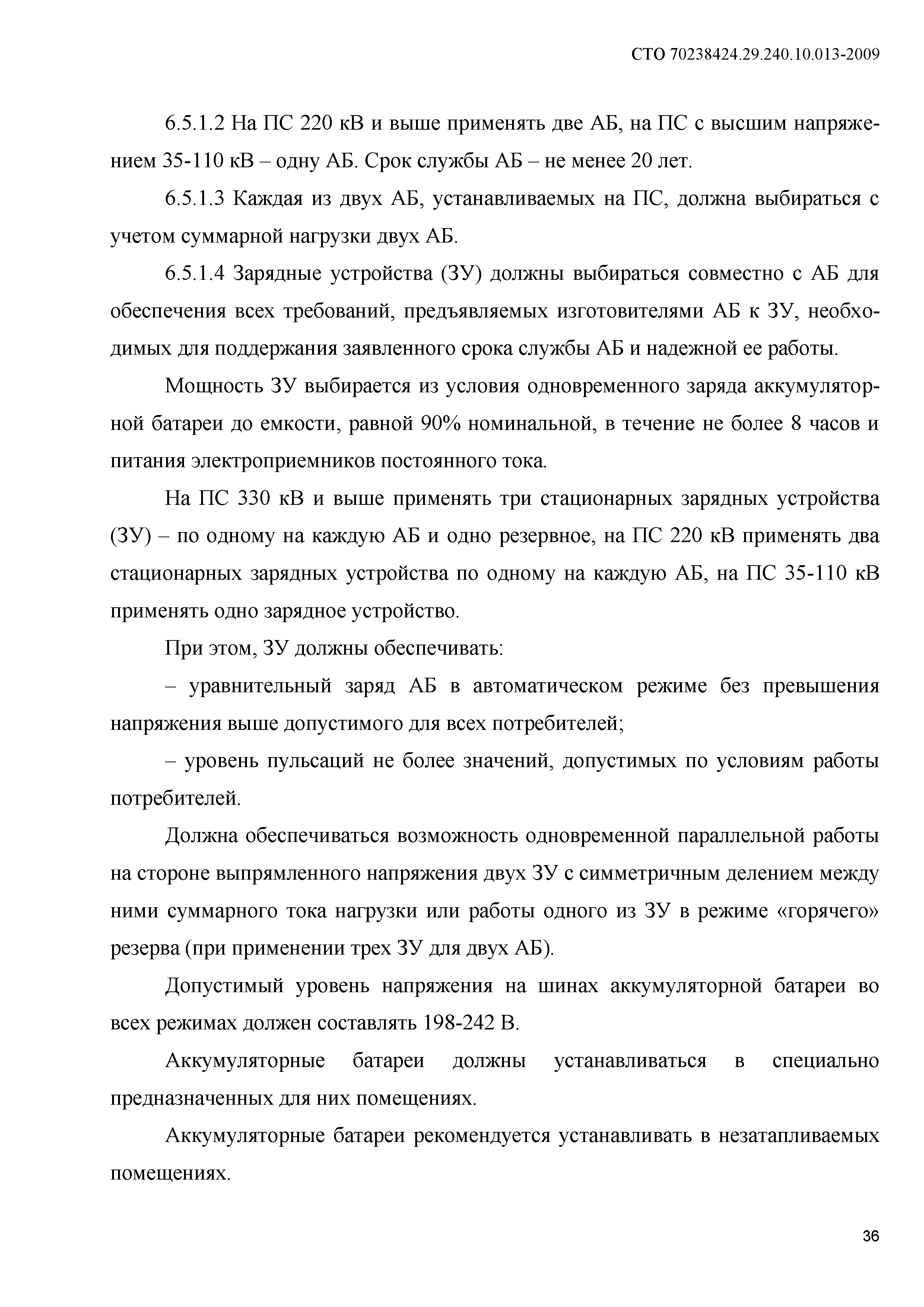

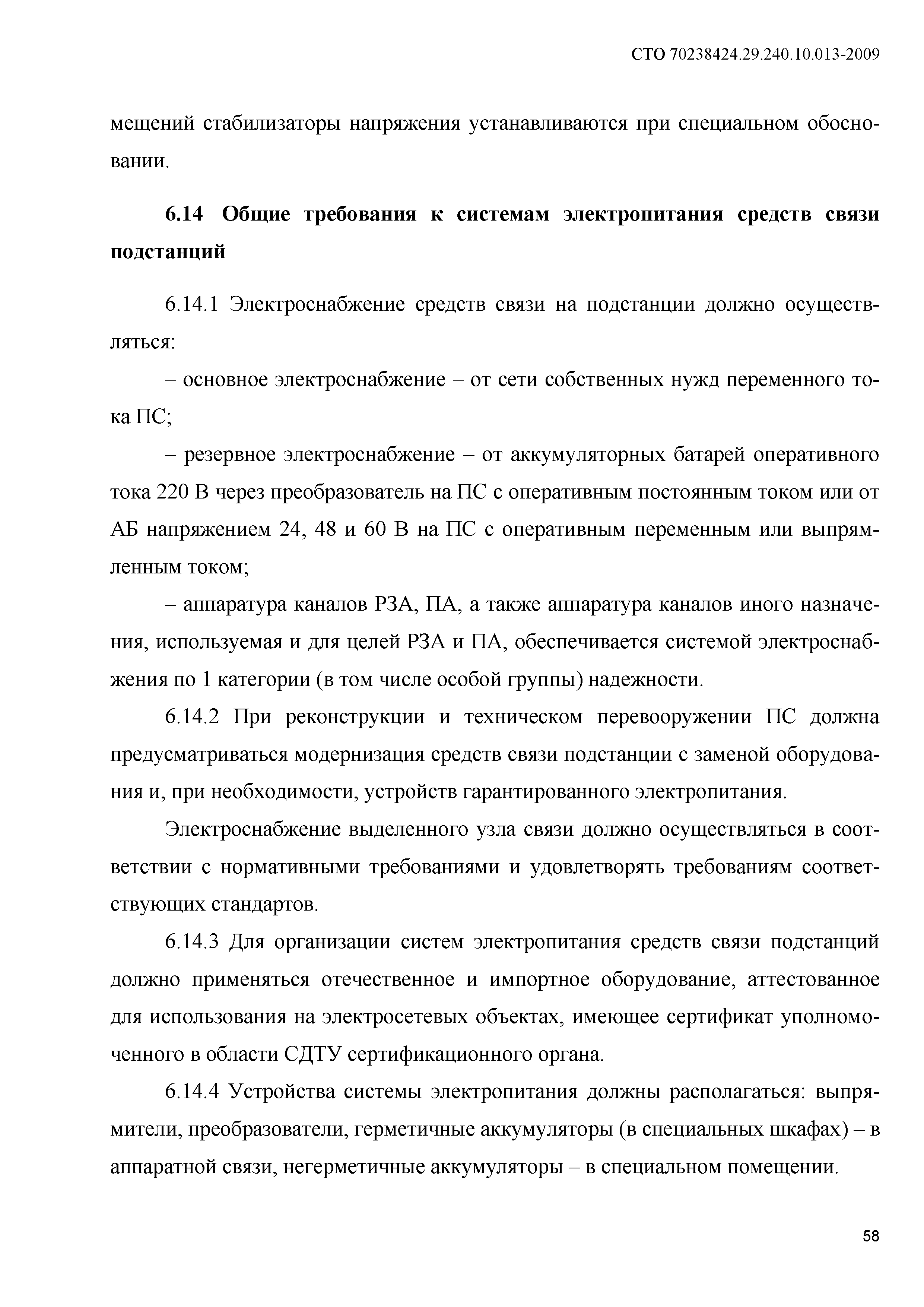

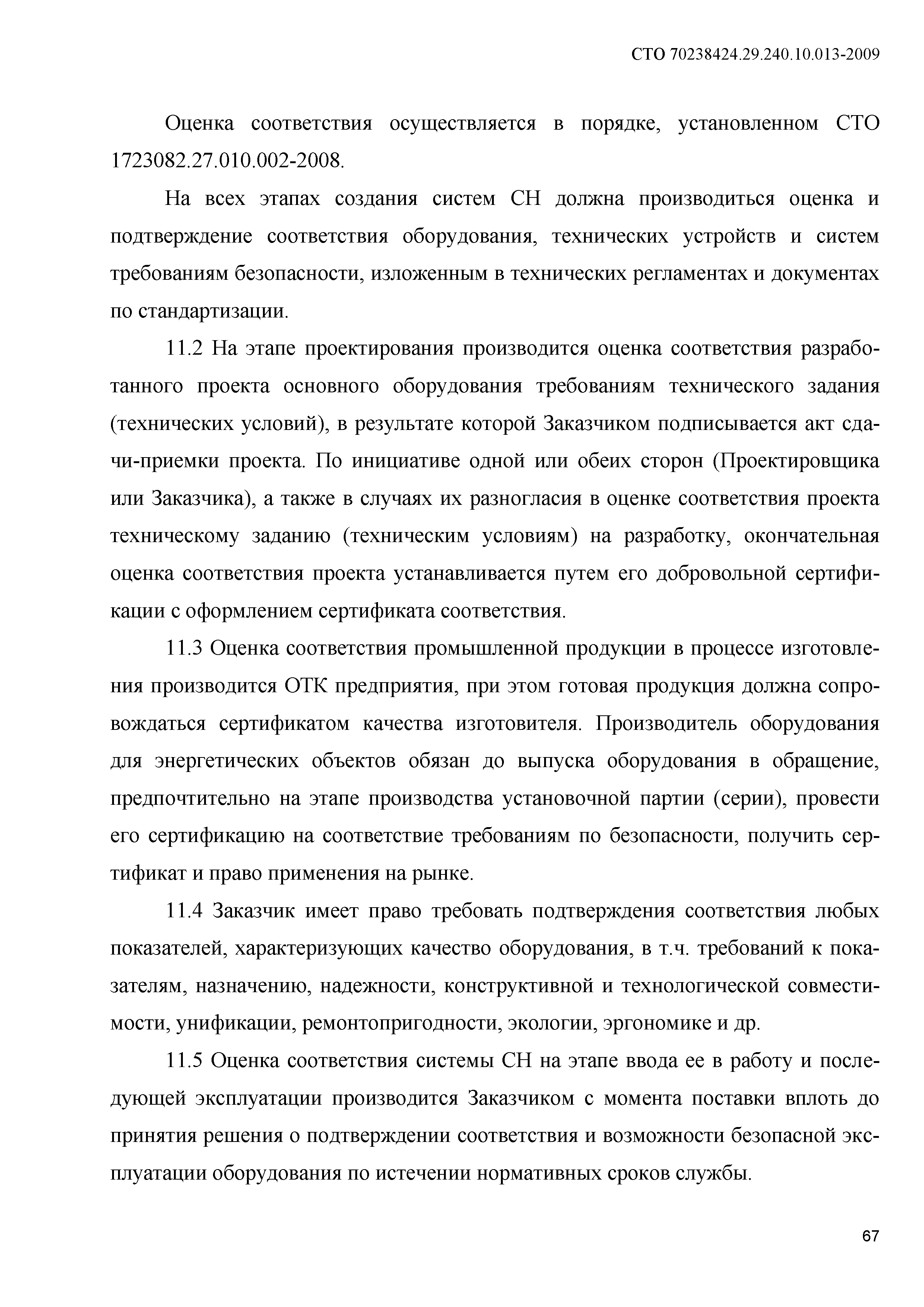

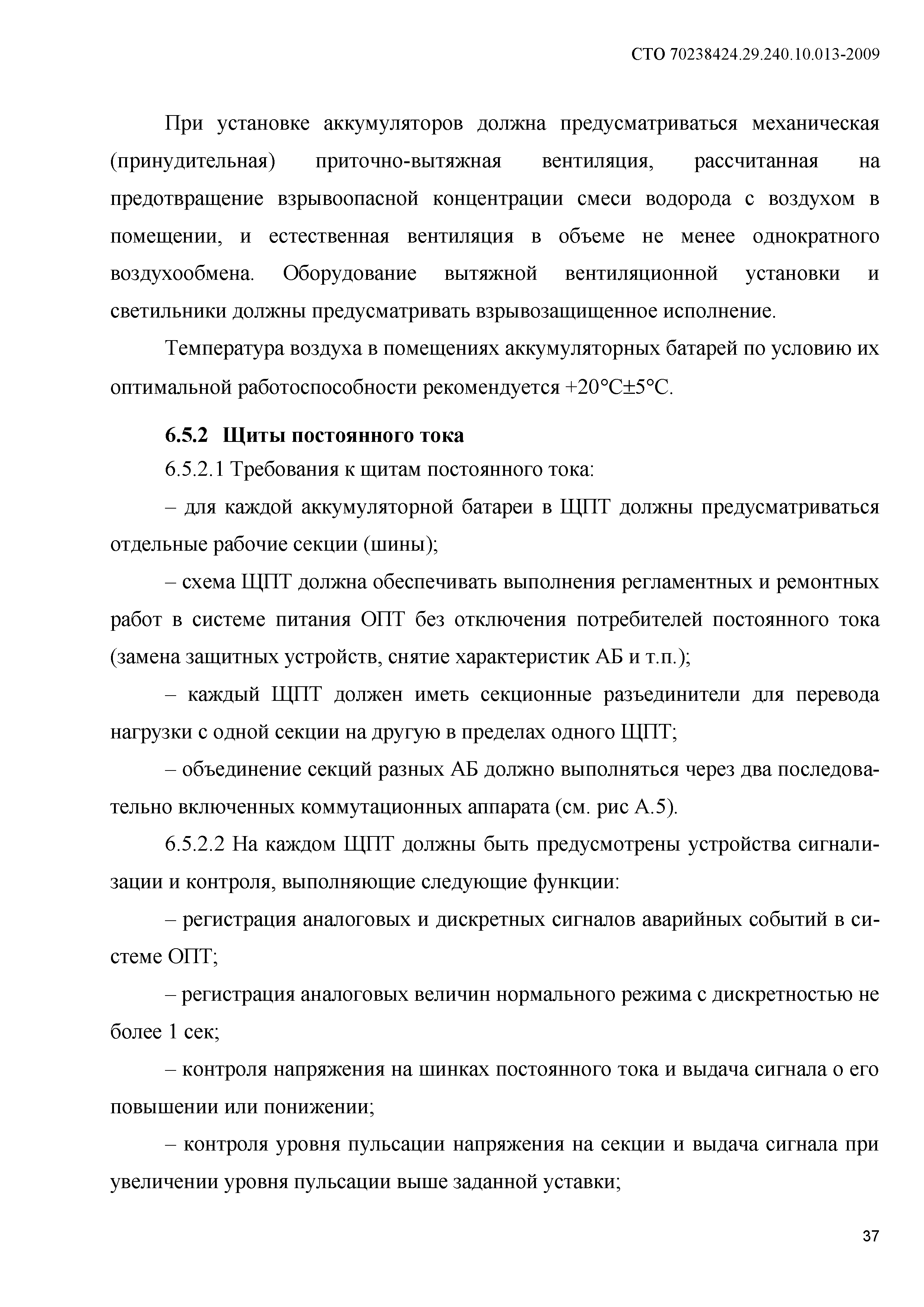

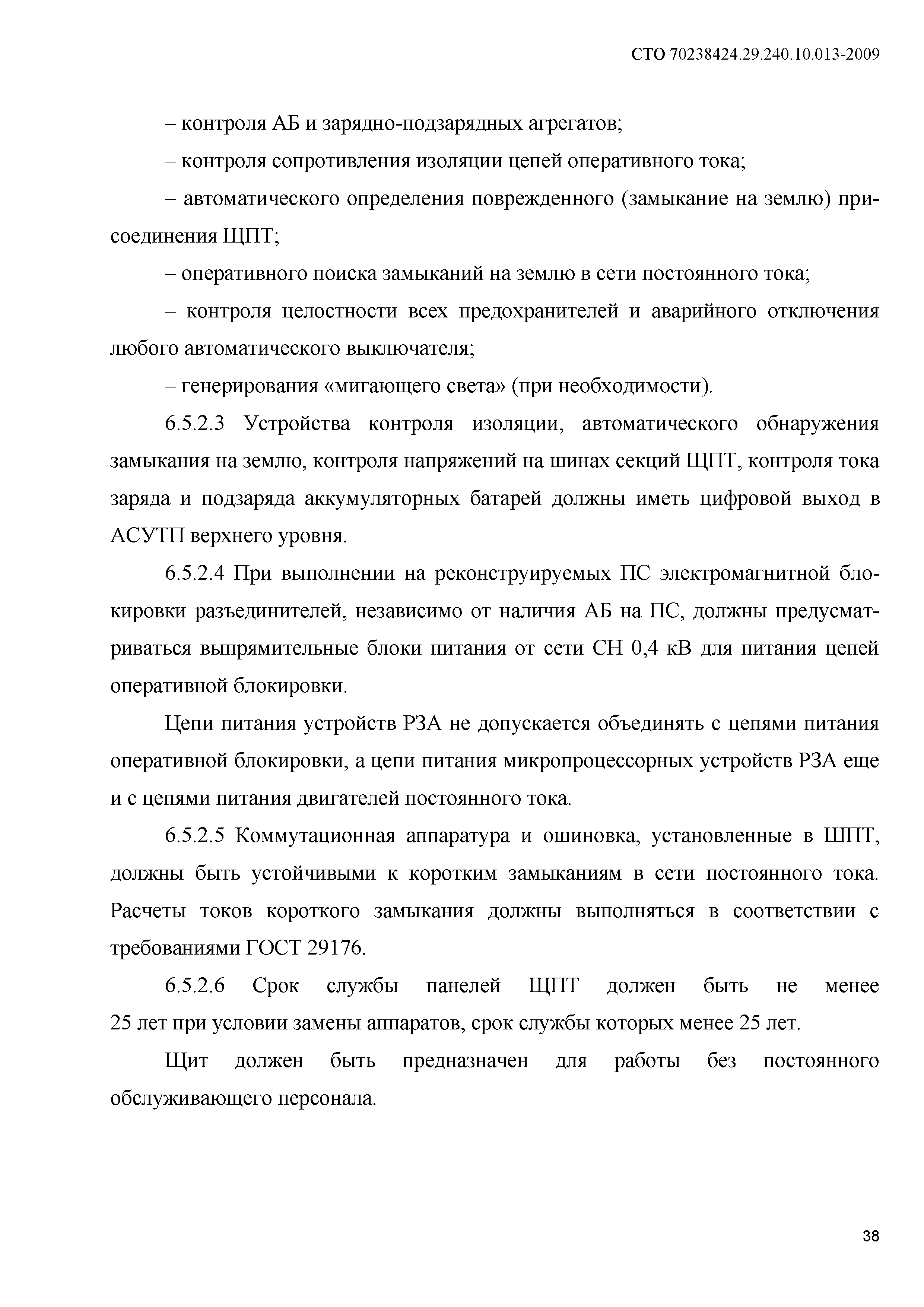

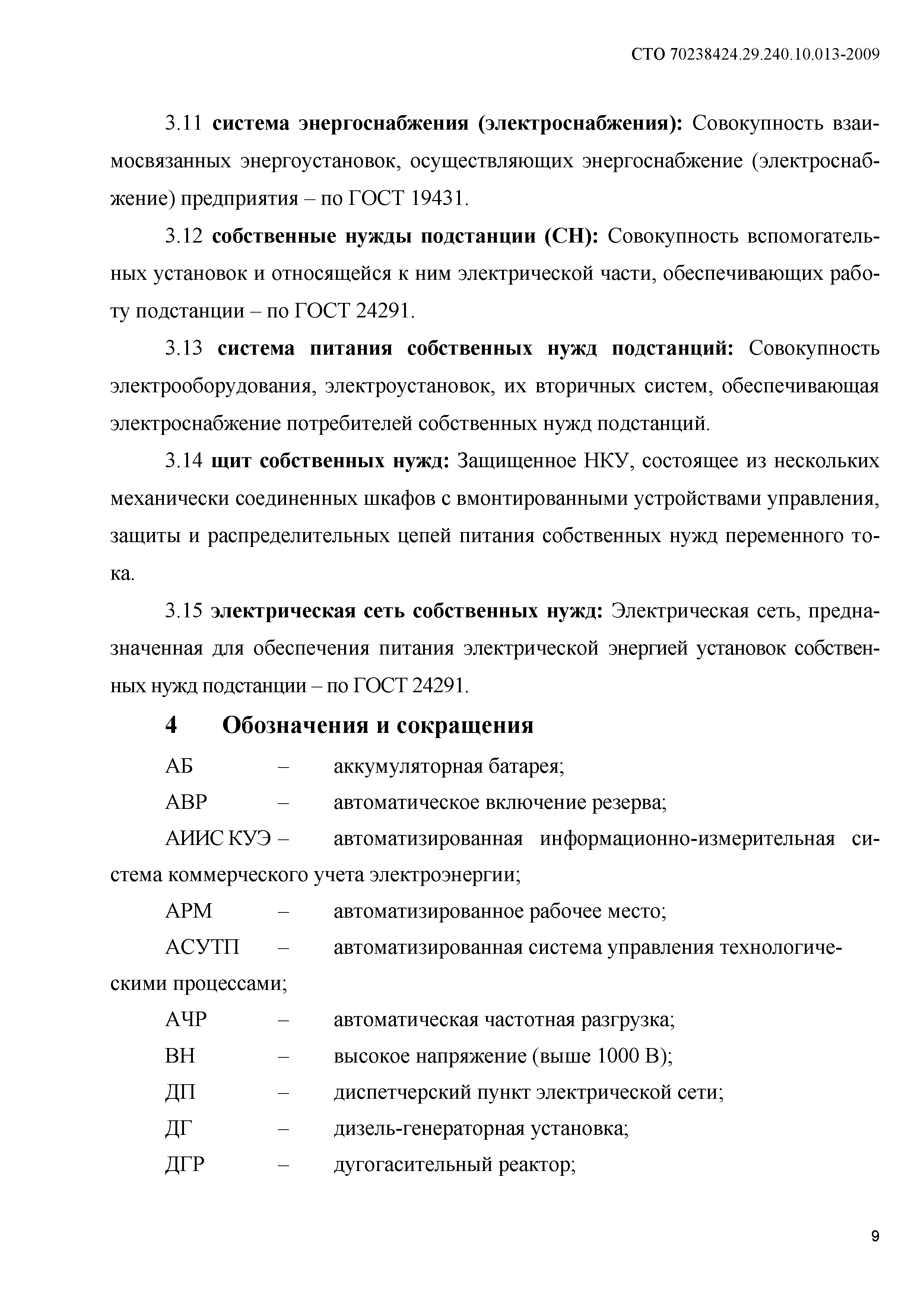

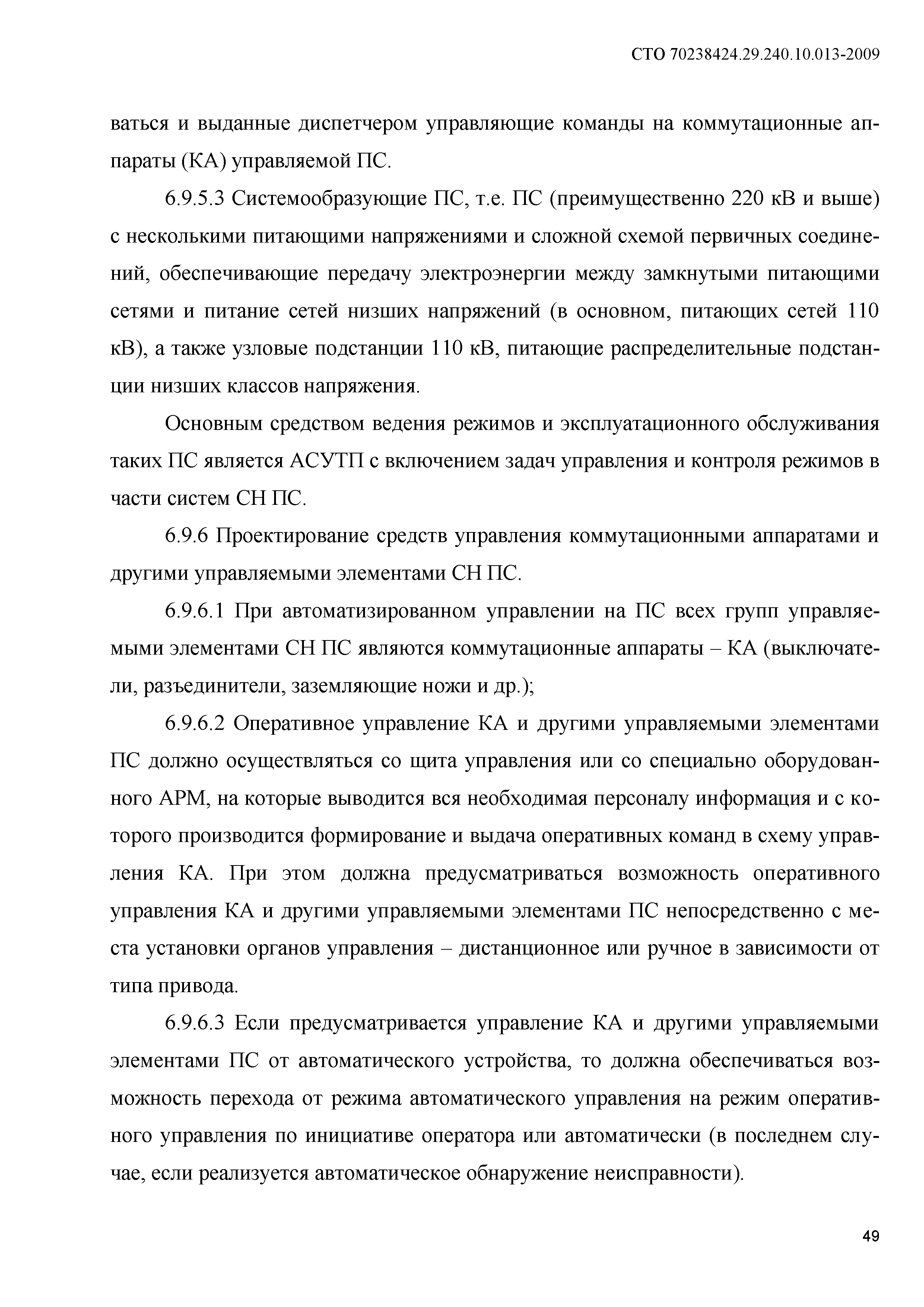

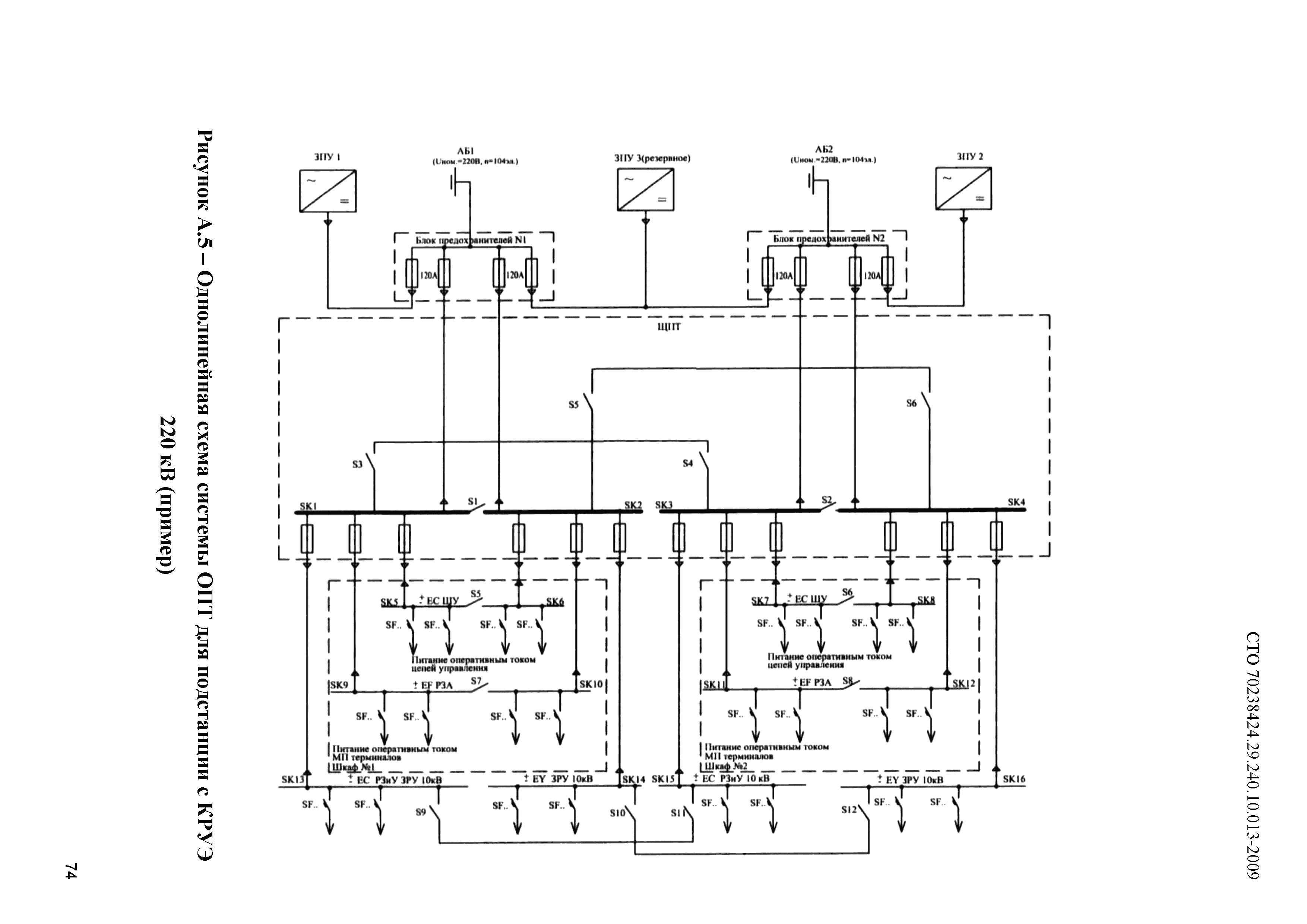

![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/0.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/1.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/2.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/3.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/4.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/5.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/6.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/7.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/8.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/9.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/10.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/11.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/12.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/13.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/14.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/15.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/16.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/17.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/18.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/19.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/20.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/21.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/22.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/23.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/24.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/25.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/26.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/27.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/28.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/29.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/30.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/31.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/32.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/33.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/34.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/35.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/36.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/37.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/38.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/39.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/40.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/41.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/42.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/43.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/44.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/45.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/46.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/47.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/48.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/49.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/50.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/51.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/52.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/53.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/54.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/55.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/56.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/57.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/58.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/59.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/60.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/61.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/62.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/63.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/64.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/65.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/66.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/67.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/68.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/69.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/70.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/71.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/72.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/73.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/74.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/75.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/76.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/77.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/78.gif) ![СТО 70238424.29.240.10.013-2009](../../../Data2/1/4293806/4293806938.files/79.gif)
|
