Скачать СТО 70238424.27.140.004-2008 Контрольно-измерительные системы и аппаратура гидротехнических сооружений ГЭС. Условия создания. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.27.140.004-2008

Контрольно-измерительные системы и аппаратура гидротехнических сооружений ГЭС. Условия создания. Нормы и требования

Обозначение:	СТО 70238424.27.140.004-2008
Обозначение англ:	STO 70238424.27.140.004-2008
Статус:	проект
Название рус.:	Контрольно-измерительные системы и аппаратура гидротехнических сооружений ГЭС. Условия создания. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Область применения:	Стандарт устанавливает требования к условиям проектирования, изготовления, приемки Заказчиком, ввода в эксплуатацию контрольно-измерительных систем и контрольно-измерительной аппаратуры, устанавливаемых на гидротехнических сооружениях ГЭС и ГАЭС для обеспечения контроля их безопасного состояния.

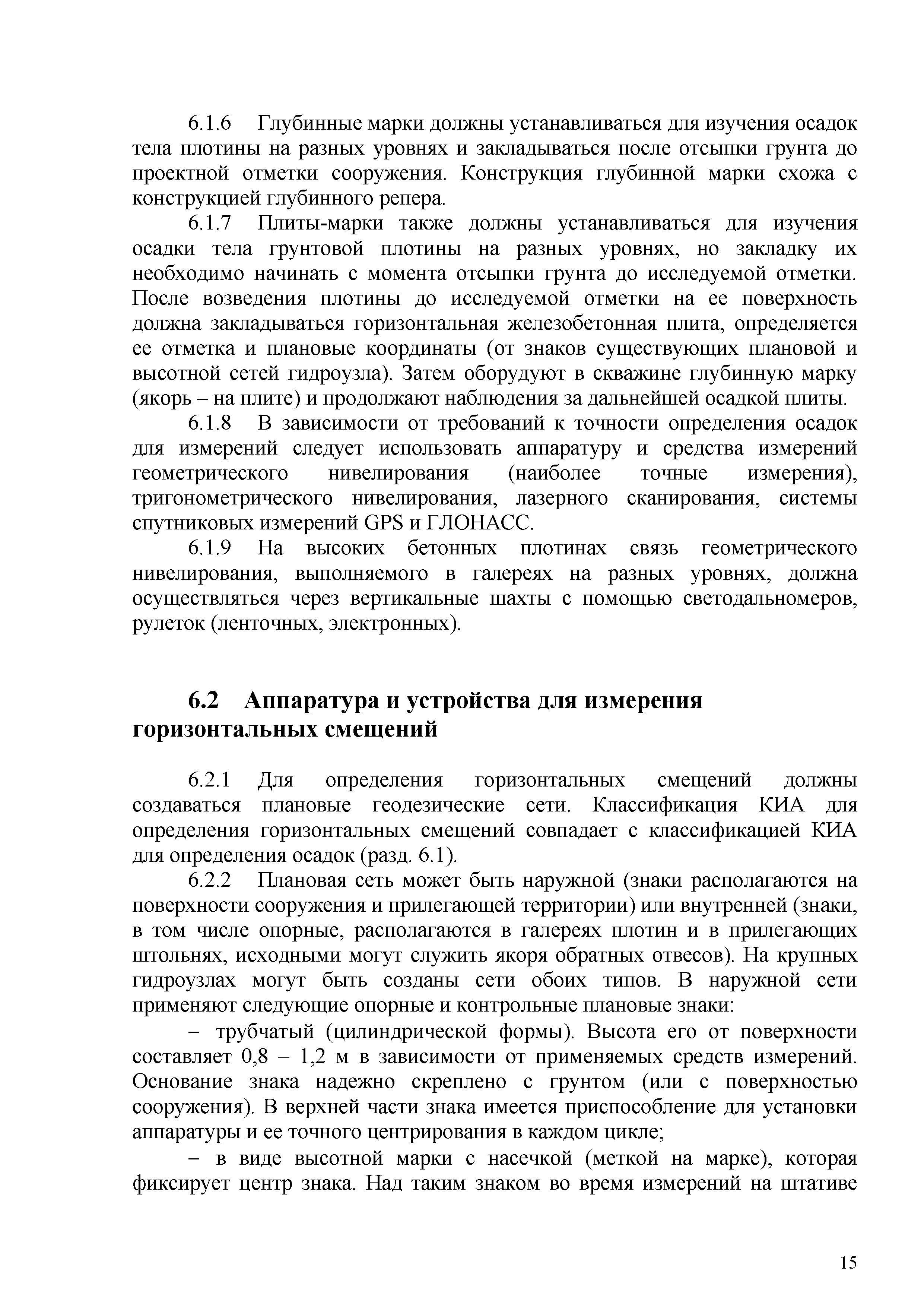

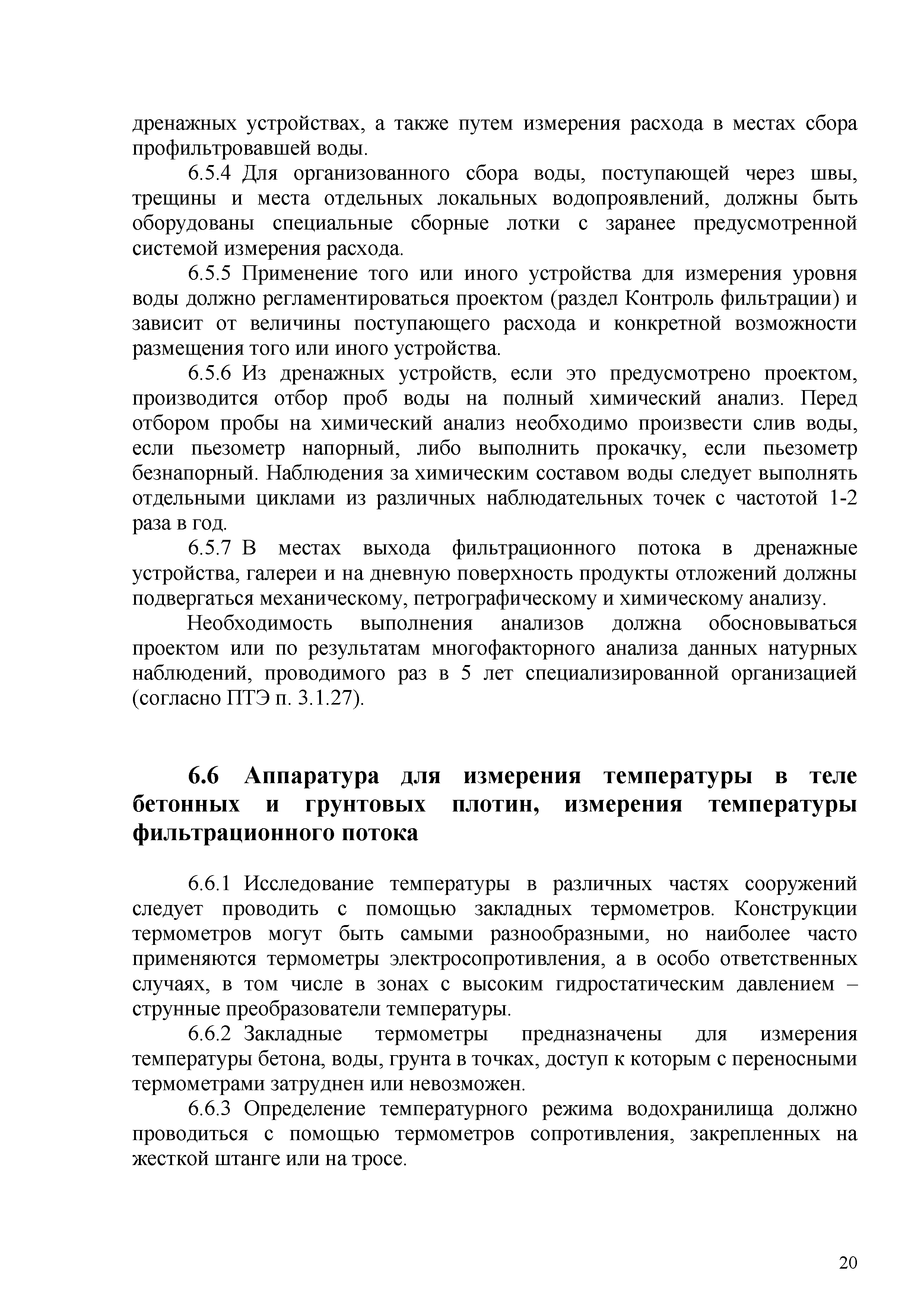

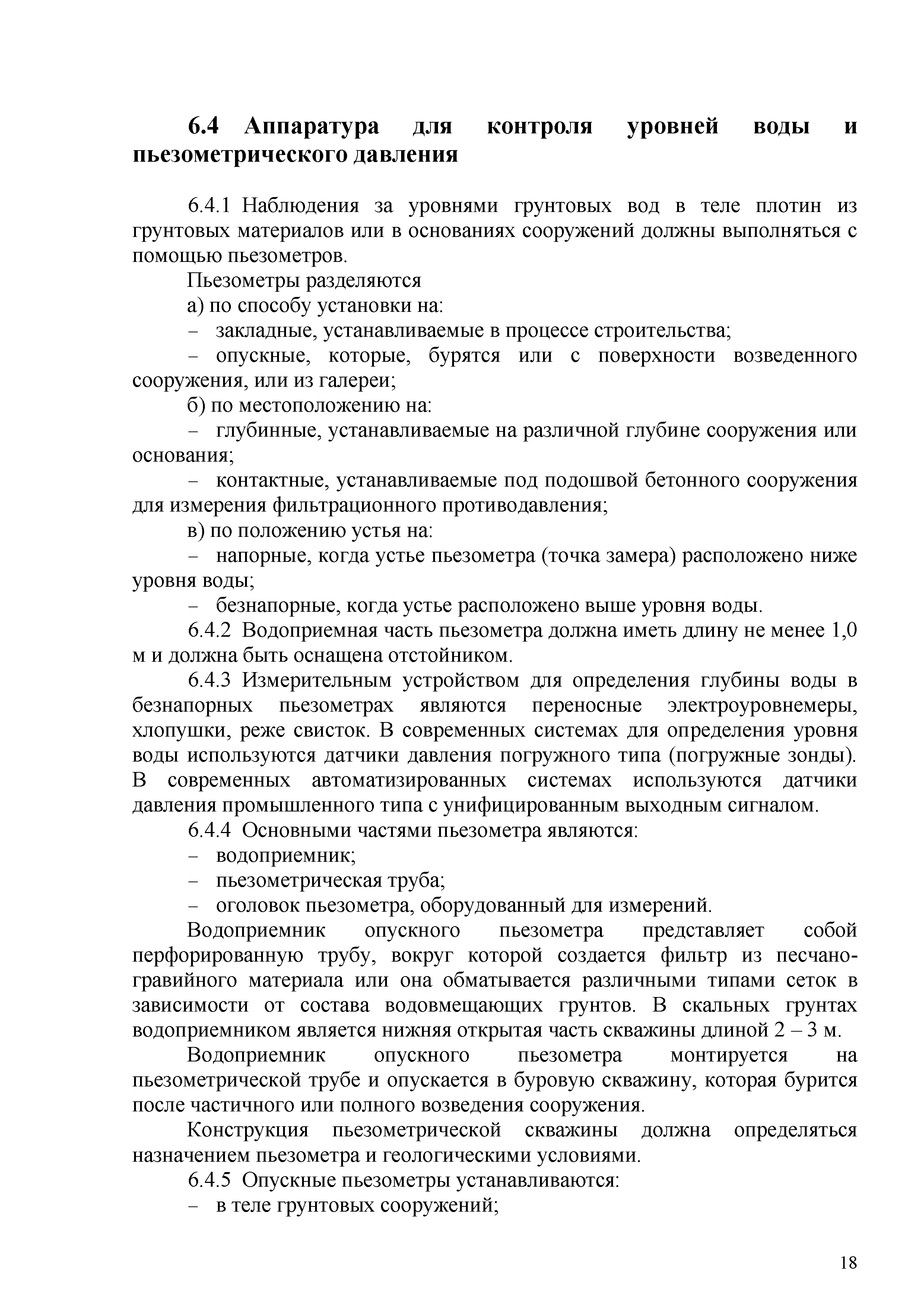

Оглавление:	Введение 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Контрольно-измерительные системы, устанавливаемые на гидротехнических сооружениях гидроэлектростанций    5.1 Общие требования к контрольно-измерительным системам    5.2 Состав контрольных наблюдений    5.3 Состав контрольно-измерительной аппаратуры, используемой для контрольных наблюдений    5.4 Состав контрольно-измерительной аппаратуры, используемой для выполнения специальных наблюдений 6 Контрольно-измерительная аппаратура и устройства    6.1 Аппаратура и устройства для измерения осадок    6.2 Аппаратура и устройства для измерения горизонтальных смещений    6.3 Аппаратура для наблюдений за взаимными смещениями секций сооружений    6.4 Аппаратура для контроля уровней воды и пьезометрического давления    6.5 Аппаратура для измерения расходов фильтрационной воды    6.6 Аппаратура для измерения температуры в теле бетонных и грунтовых плотин, измерения температуры фильтрационного потока    6.7 Аппаратура для проведения специальных наблюдений 7 Размещение контрольно-измерительной аппаратуры и устройств    7.1 Общие положения    7.2 Контроль осадок    7.3 Контроль горизонтальных перемещений    7.4 Контроль фильтрационного режима    7.5 Контроль противодавления    7.6 Контроль температурного режима и уровней воды    7.7 Специальные исследования 8 Требования, обеспечивающие сохранность и работоспособность, а также консервацию и утилизацию КИС и КИА 9 Порядок приемки и ввода в эксплуатацию КИС и КИА    9.1 Общие положения    9.2 Геодезическая сеть    9.3 Пьезометры    9.4 Щелемеры    9.5 Приборы для специальных исследований 10 Требования к созданию автоматизированных систем опроса контрольно-измерительной аппаратуры    10.1 Общие положения    10.2 Требования к АСО КИА в целом    10.3 Требования к техническим средствам АСО КИА    10.4 Требования к программно-техническому комплексу    10.5 Требования к видам обеспечения    10.6 Состав работ при создании АСО КИА    10.7 Требования по эксплуатационной документации (инструкции пользователя) 11 Требования к размещению приборов и устройств для контроля и управления режимами ГЭС 12 Требования к метрологическому обеспечению единства измерений    12.1 Метрологическое обеспечение средств измерений (СИ) индивидуального и стандартизованного типа КИА    12.2 Метрологическое обеспечение АСО КИА как информационно-измерительной системы Библиография
Разработан:	ОАО НИИЭС НП Гидроэнергетика России ,
Утверждён:	НП ИНВЭЛ
Расположен в:	Техническая документация
Нормативные ссылки:	Приказ 12/7 «Об утверждении и вводе в действие стандартов организации НП "ИНВЭЛ"»
