СТО 70238424.27.100.077-2009

Трубопроводы ТЭС. Условия создания. Нормы и требования

Обозначение: СТО 70238424.27.100.077-2009
Обозначение англ: STO 70238424.27.100.077-2009
Статус:проект
Название рус.:Трубопроводы ТЭС. Условия создания. Нормы и требования
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

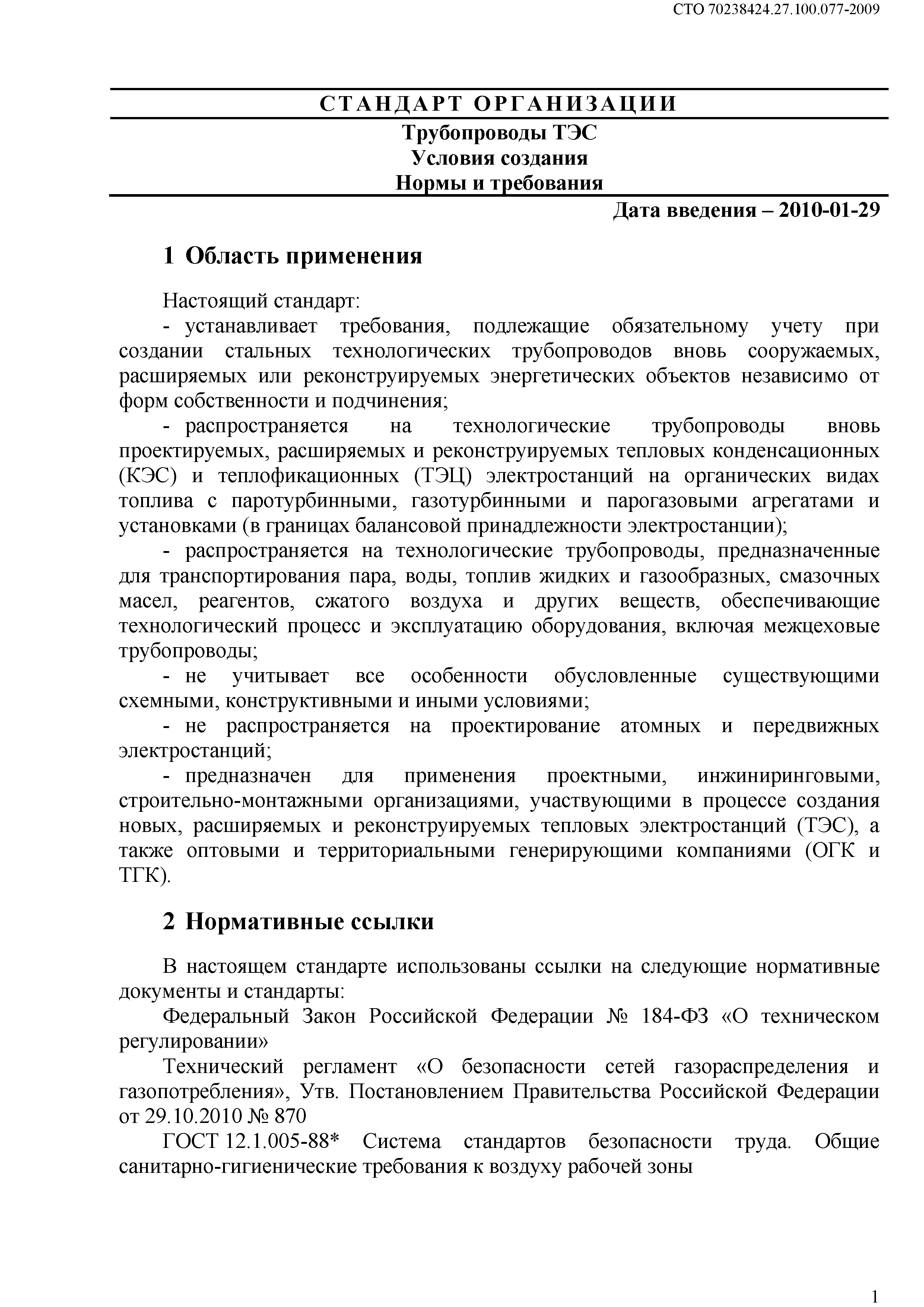

Область применения:Стандарт устанавливает требования, подлежащие обязательному учету при создании стальных технологических трубопроводов вновь сооружаемых, расширяемых или реконструируемых энергетических объектов независимо от форм собственности и подчинения и распространяется на технологические трубопроводы вновь проектируемых, расширяемых и реконструируемых тепловых конденсационных (КЭС) и теплофикационных (ТЭЦ) электростанций на органических видах топлива с паротурбинными, газотурбинными и парогазовыми агрегатами и установками (в границах балансовой принадлежности электростанции; на технологические трубопроводы, предназначенные для транспортирования пара, воды, топлив жидких и газообразных, смазочных масел, реагентов, сжатого воздуха и других веществ, обеспечивающие технологический процесс и эксплуатацию оборудования, включая межцеховые трубопроводы. Документ не учитывает все особенности обусловленные существующими схемными, конструктивными и иными условиями и не распространяется на проектирование атомных и передвижных электростанций. Документ предназначен для применения проектными, инжиниринговыми, строительно-монтажными организациями, участвующими в процессе создания новых, расширяемых и реконструируемых тепловых электростанций (ТЭС), а также оптовыми и территориальными генерирующими компаниями (ОГК и ТГК).

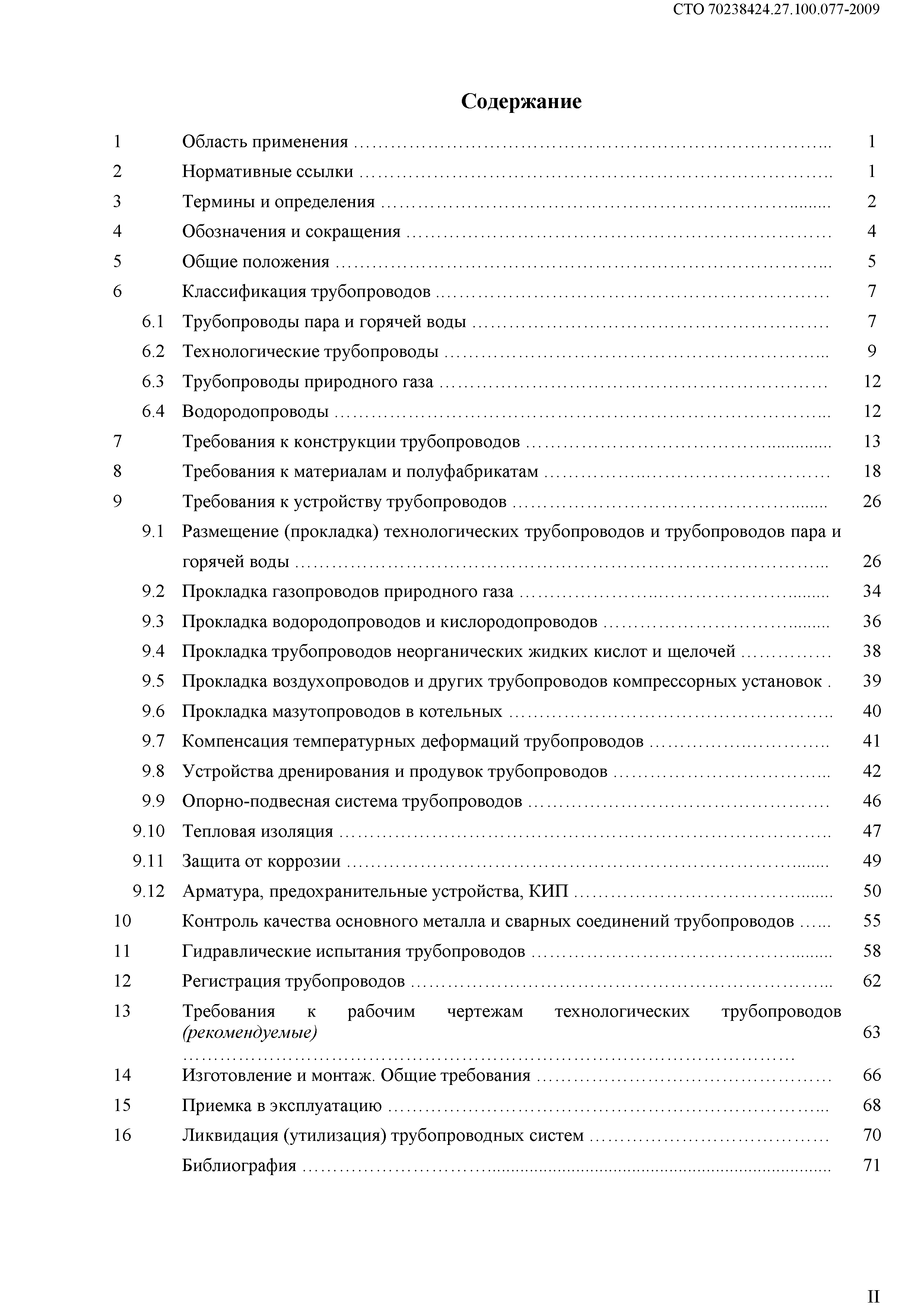

Оглавление:1 Область применения
2 Нормативные ссылки
3 Термины и определения

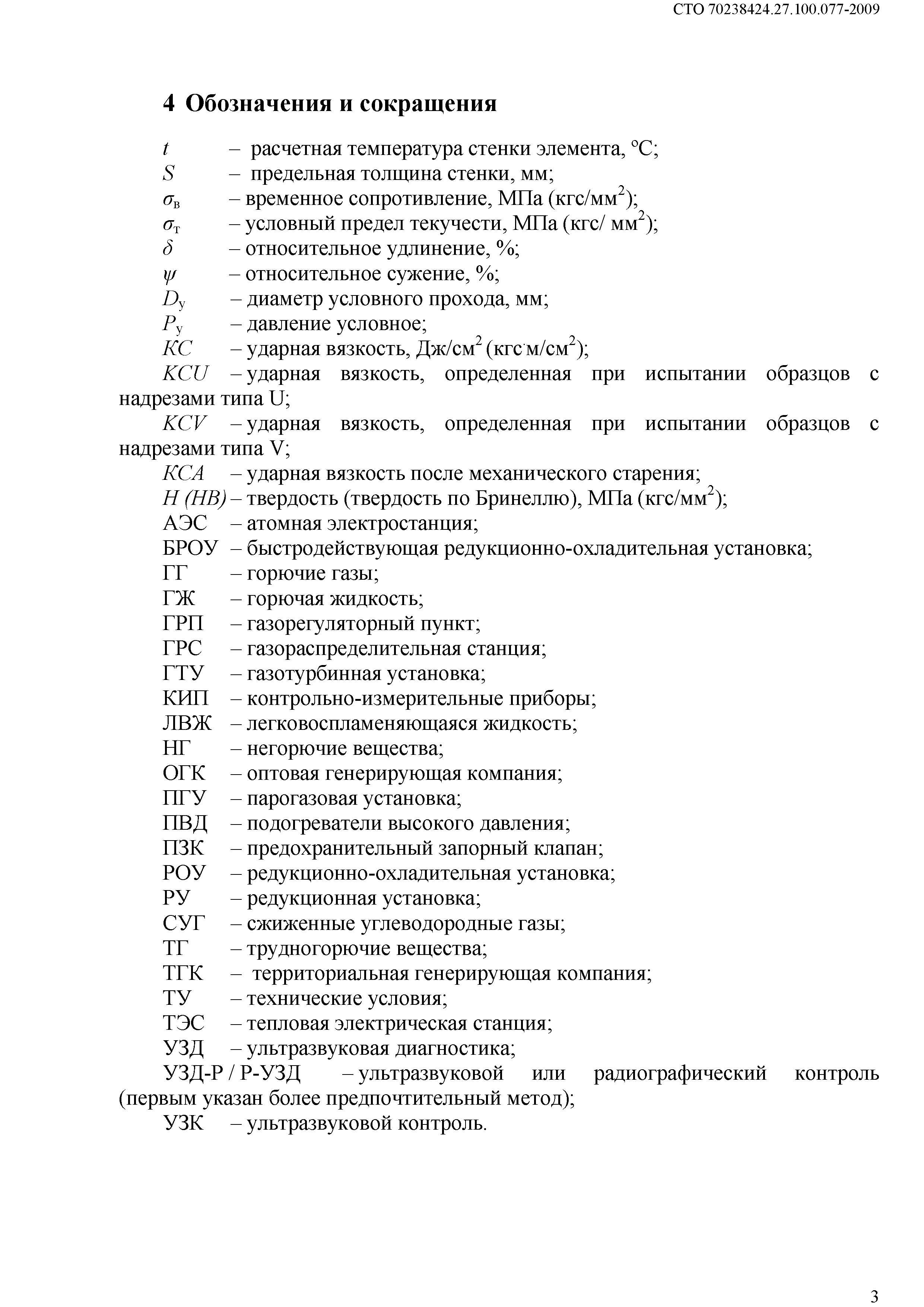

4 Обозначения и сокращения

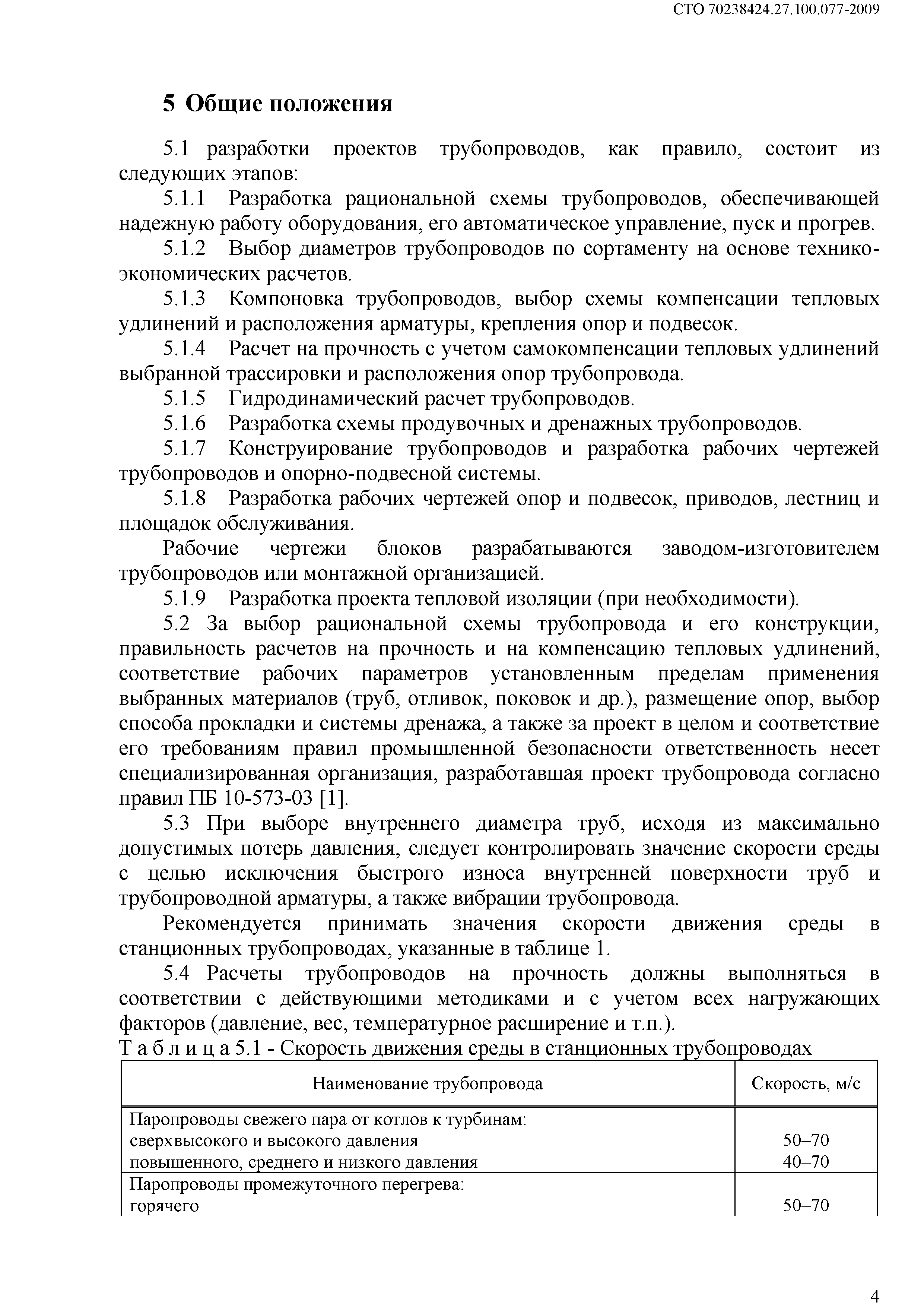

5 Общие положения

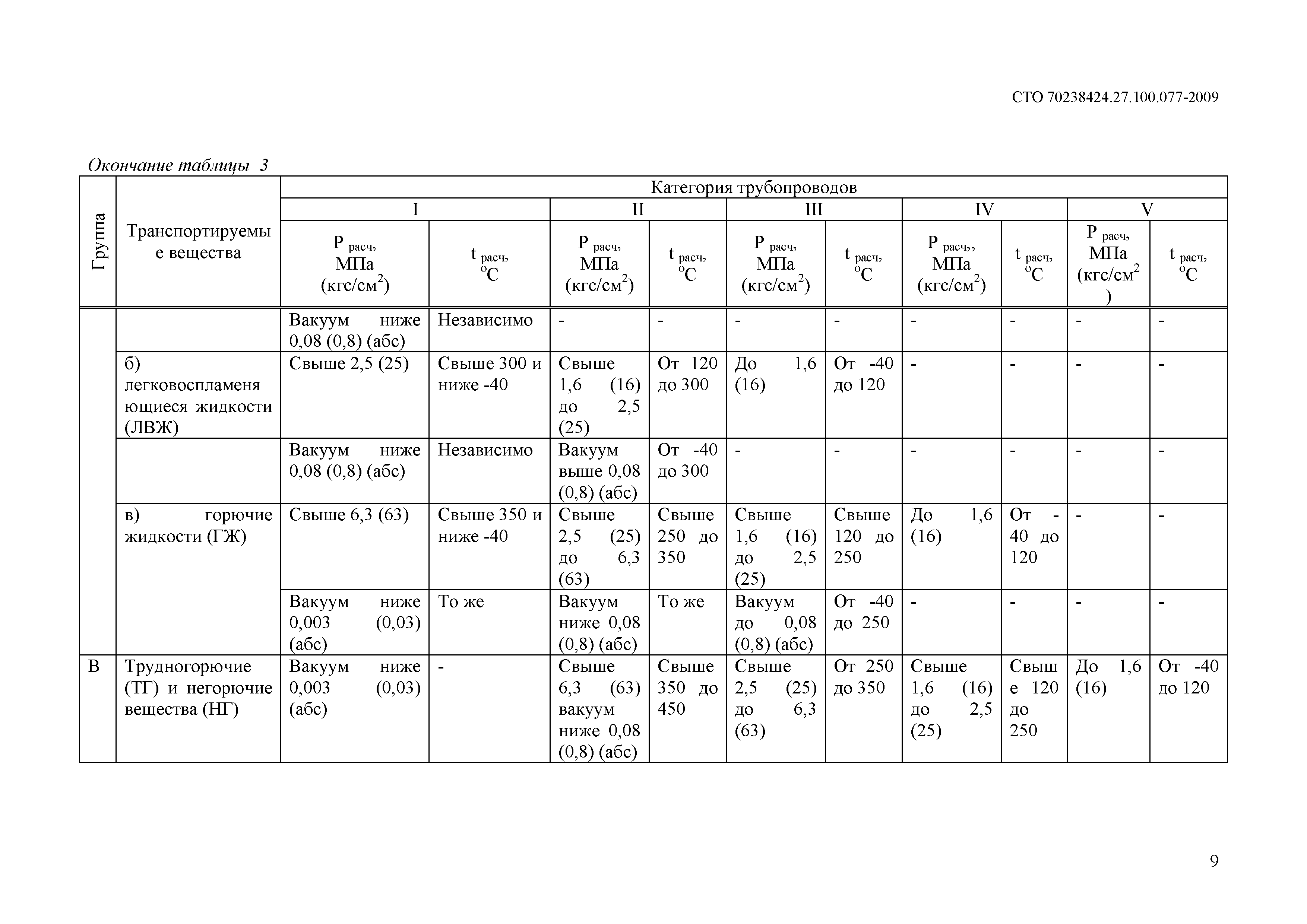

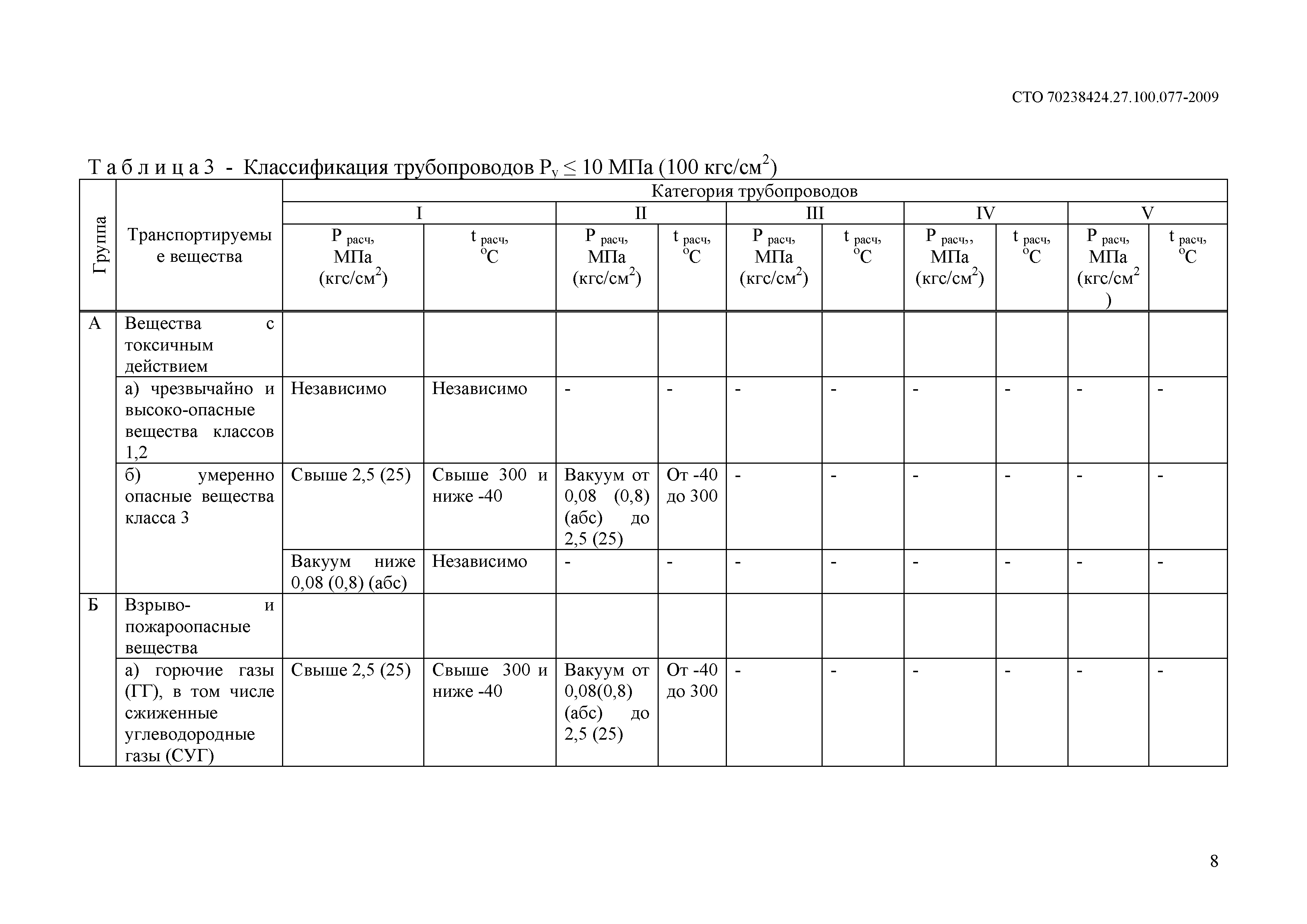

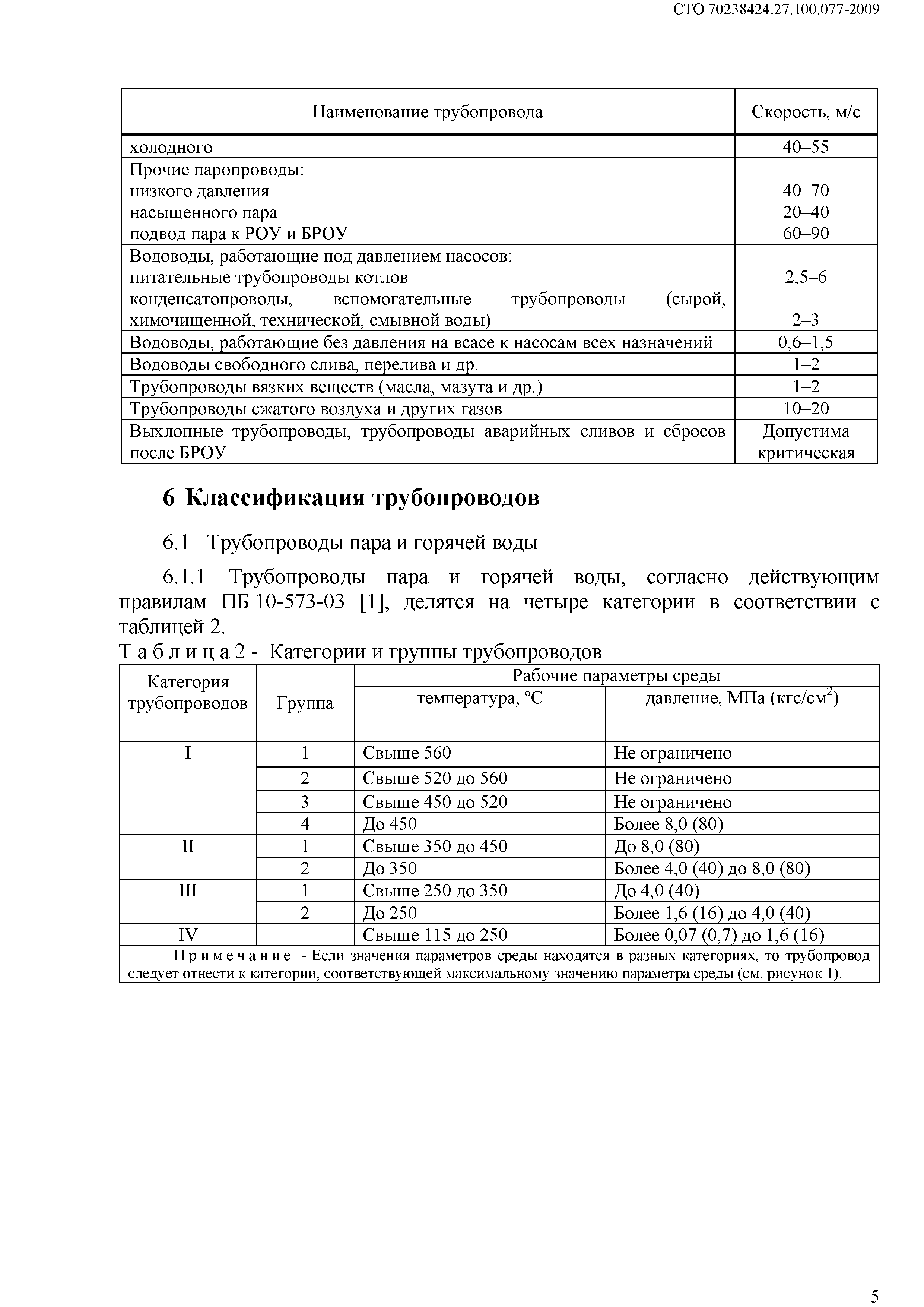

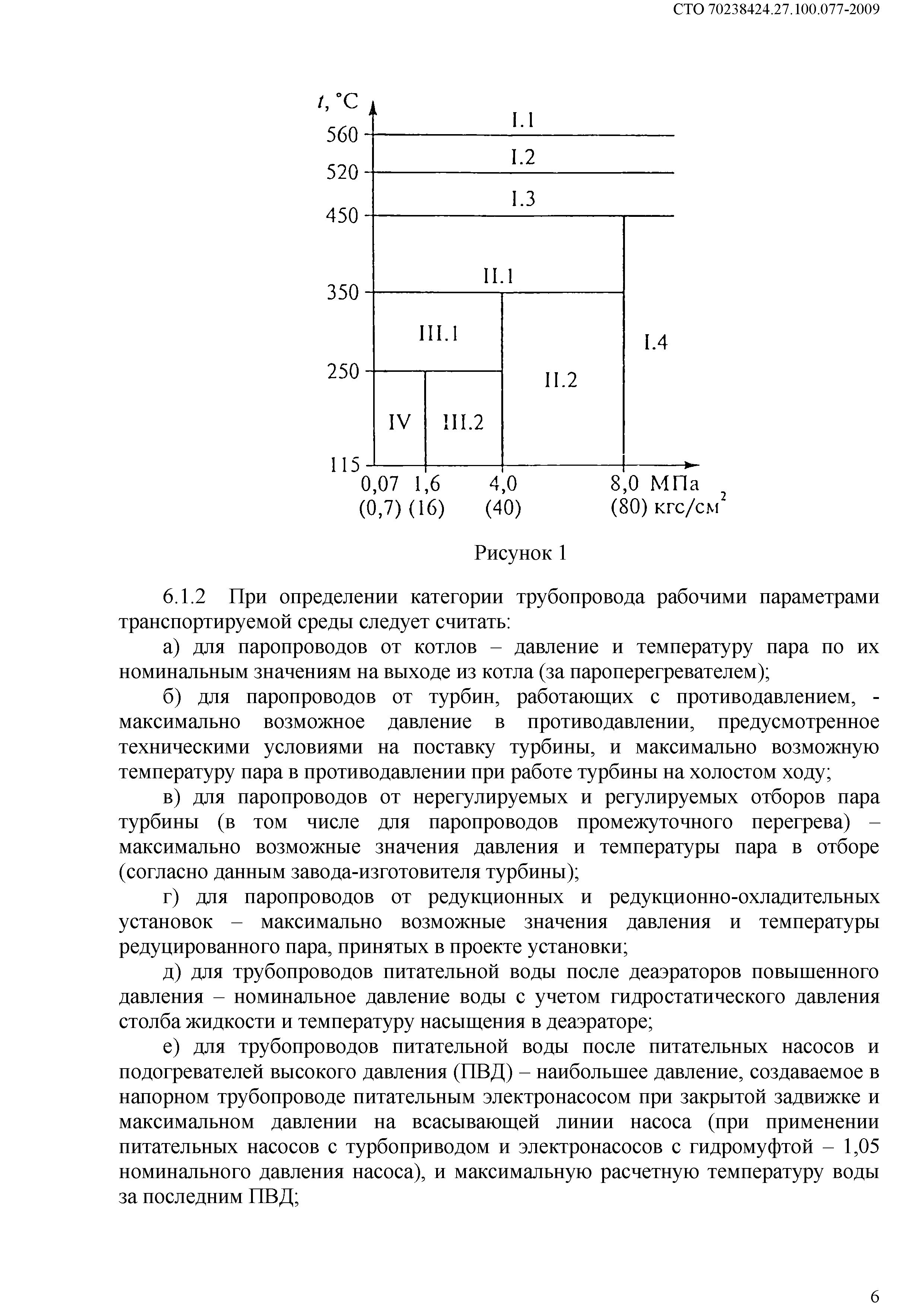

6 Классификация трубопроводов

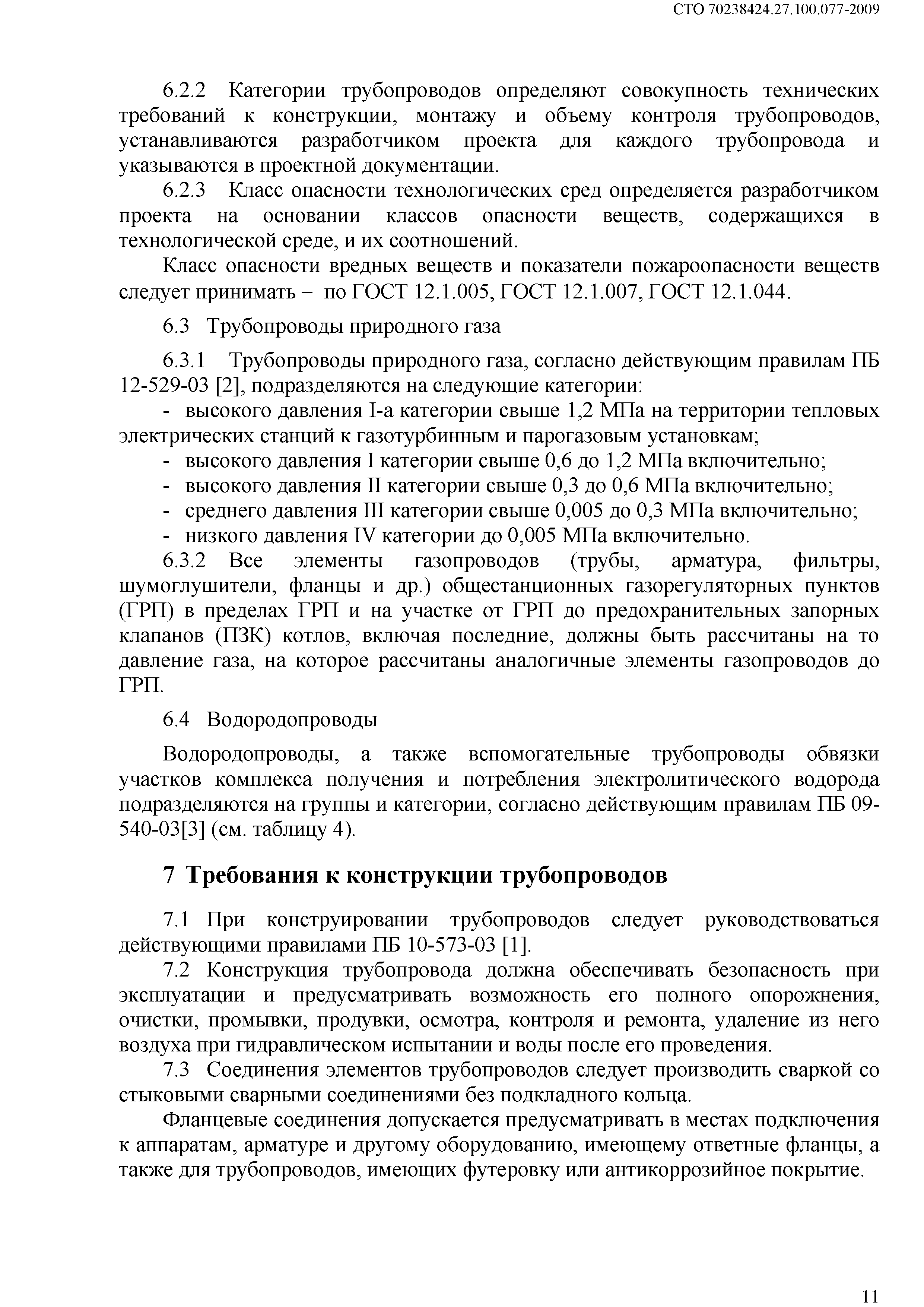

   6.1 Трубопроводы пара и горячей воды

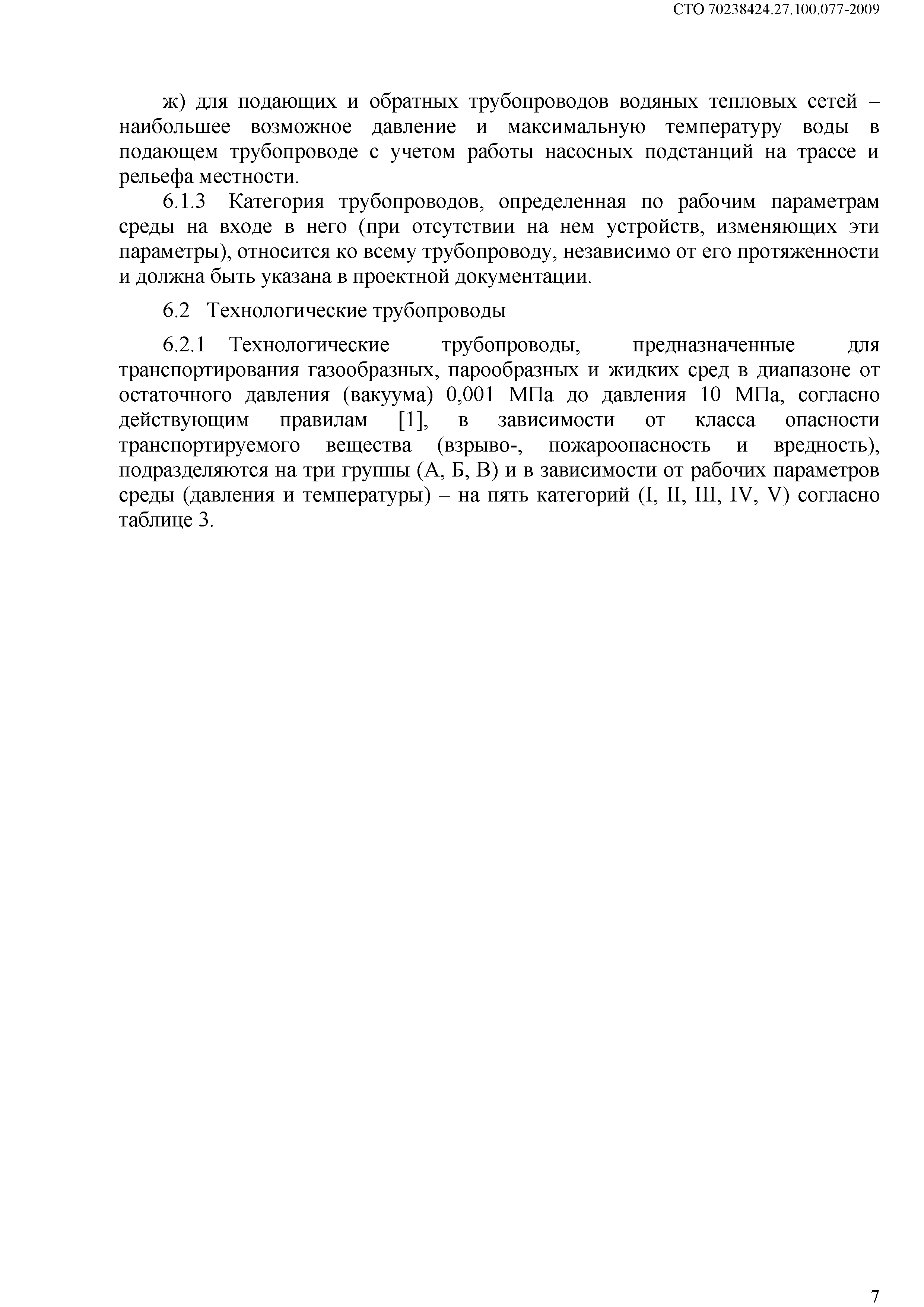

   6.2 Технологические трубопроводы
   6.3 Трубопроводы природного газа
   6.4 Водородопроводы
7 Требования к конструкции трубопроводов

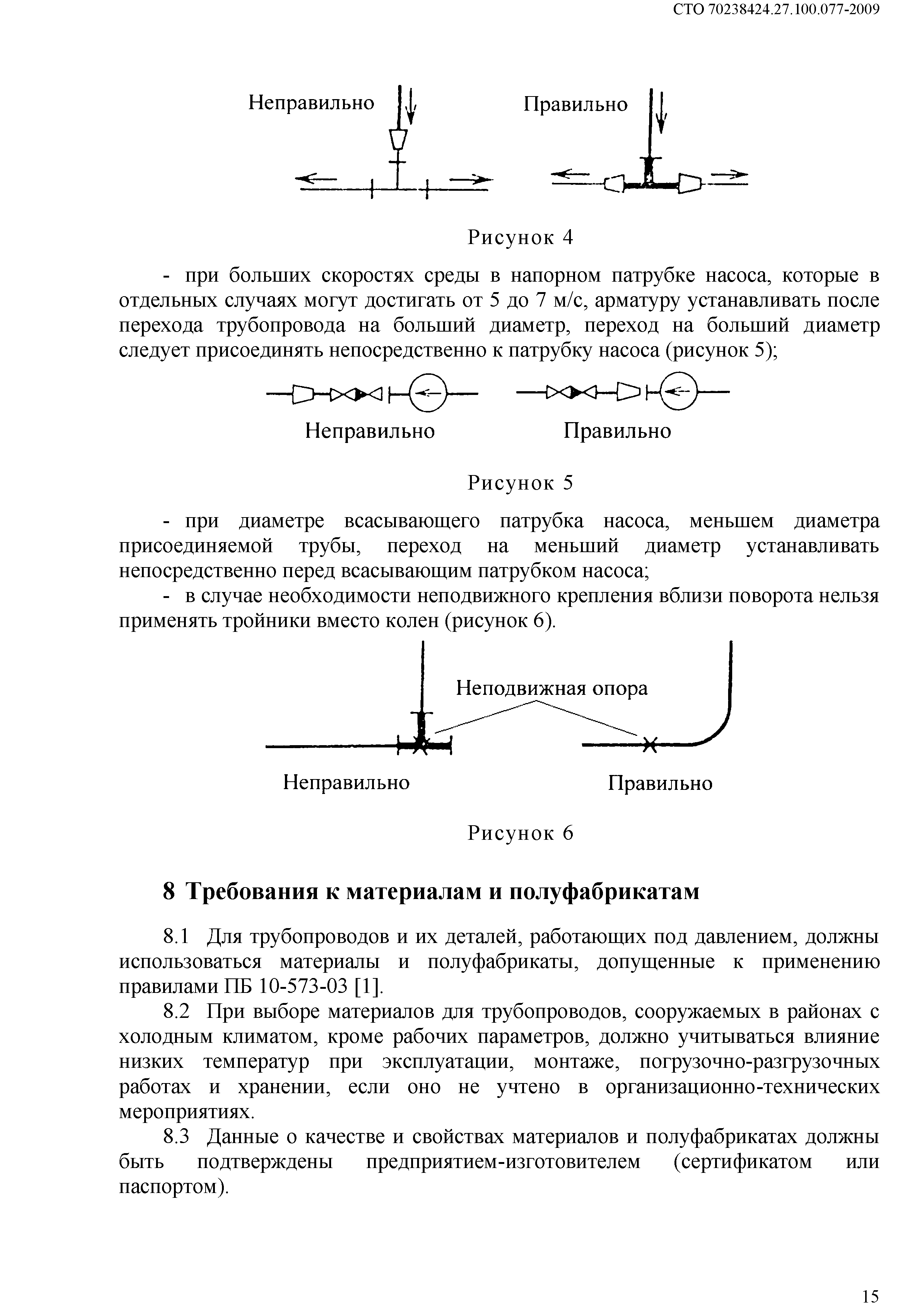

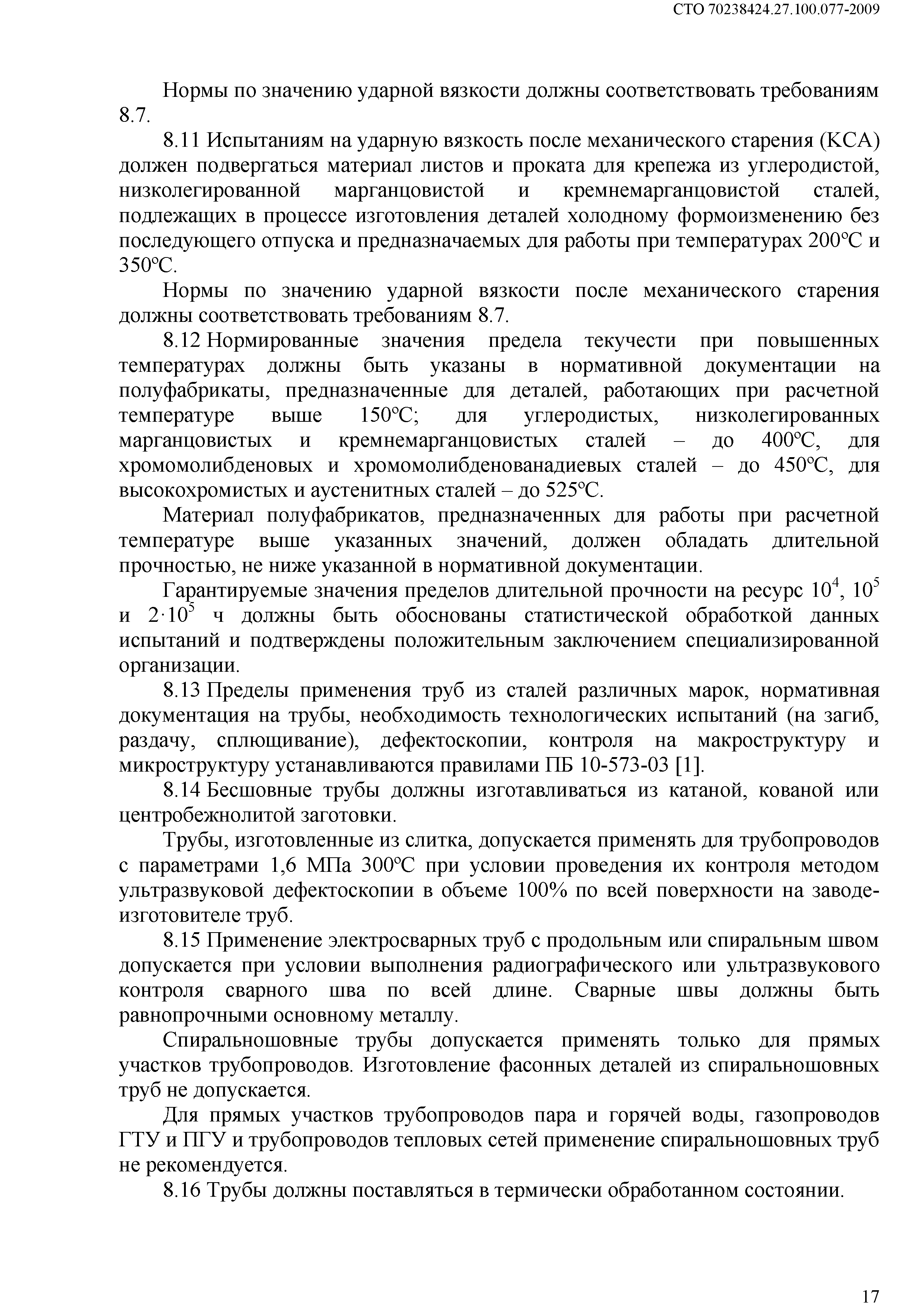

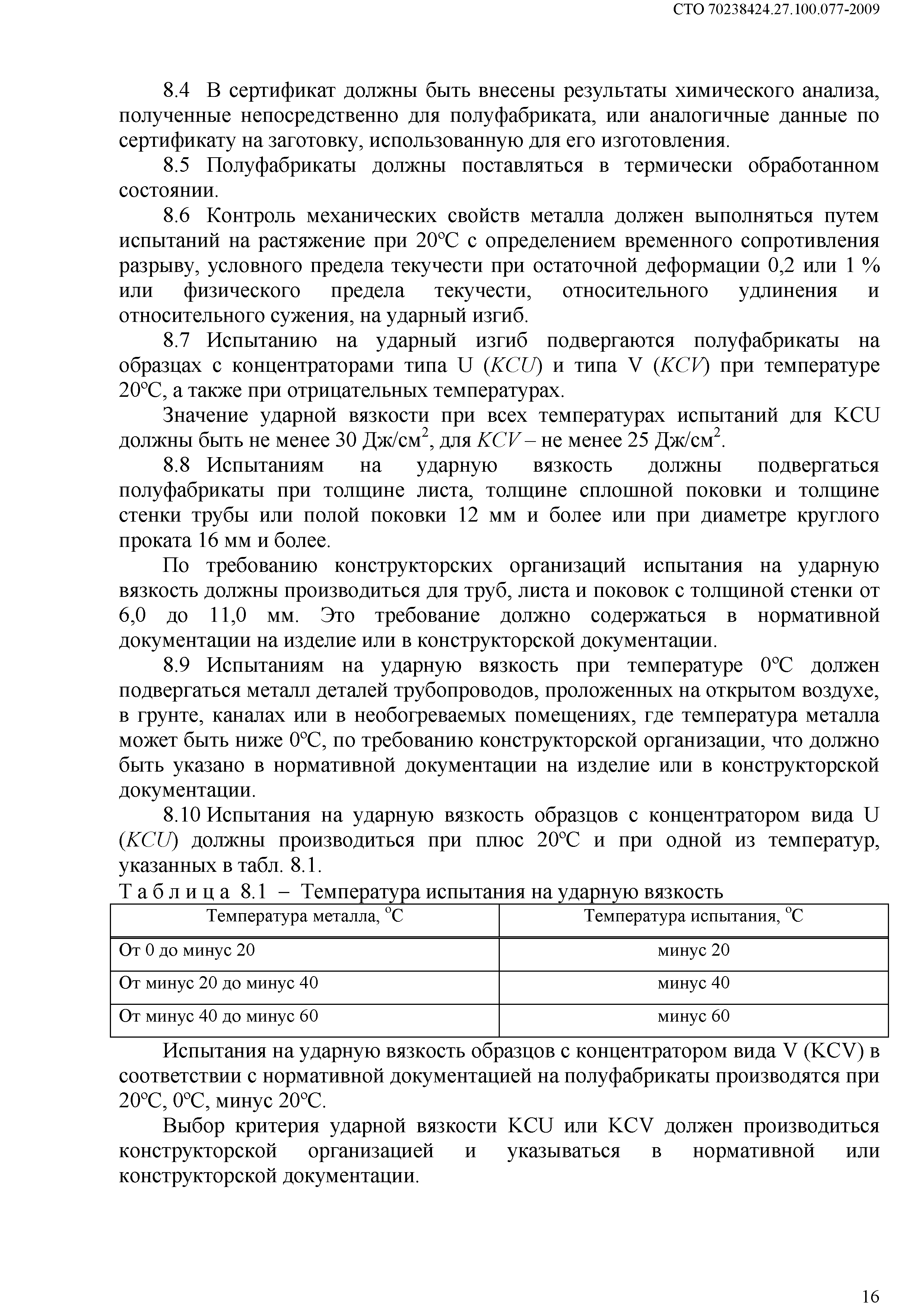

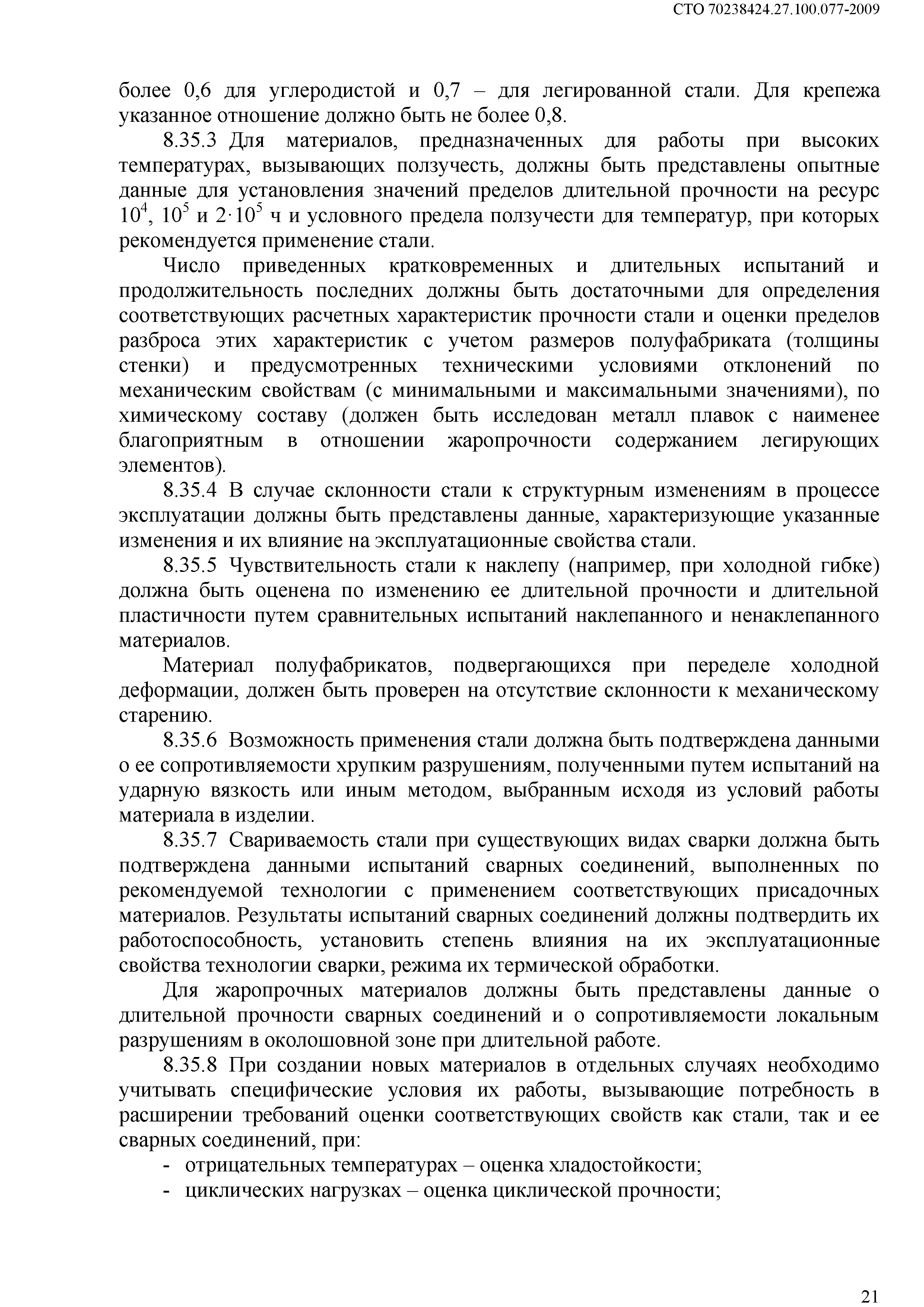

8 Требования к материалам и полуфабрикатам

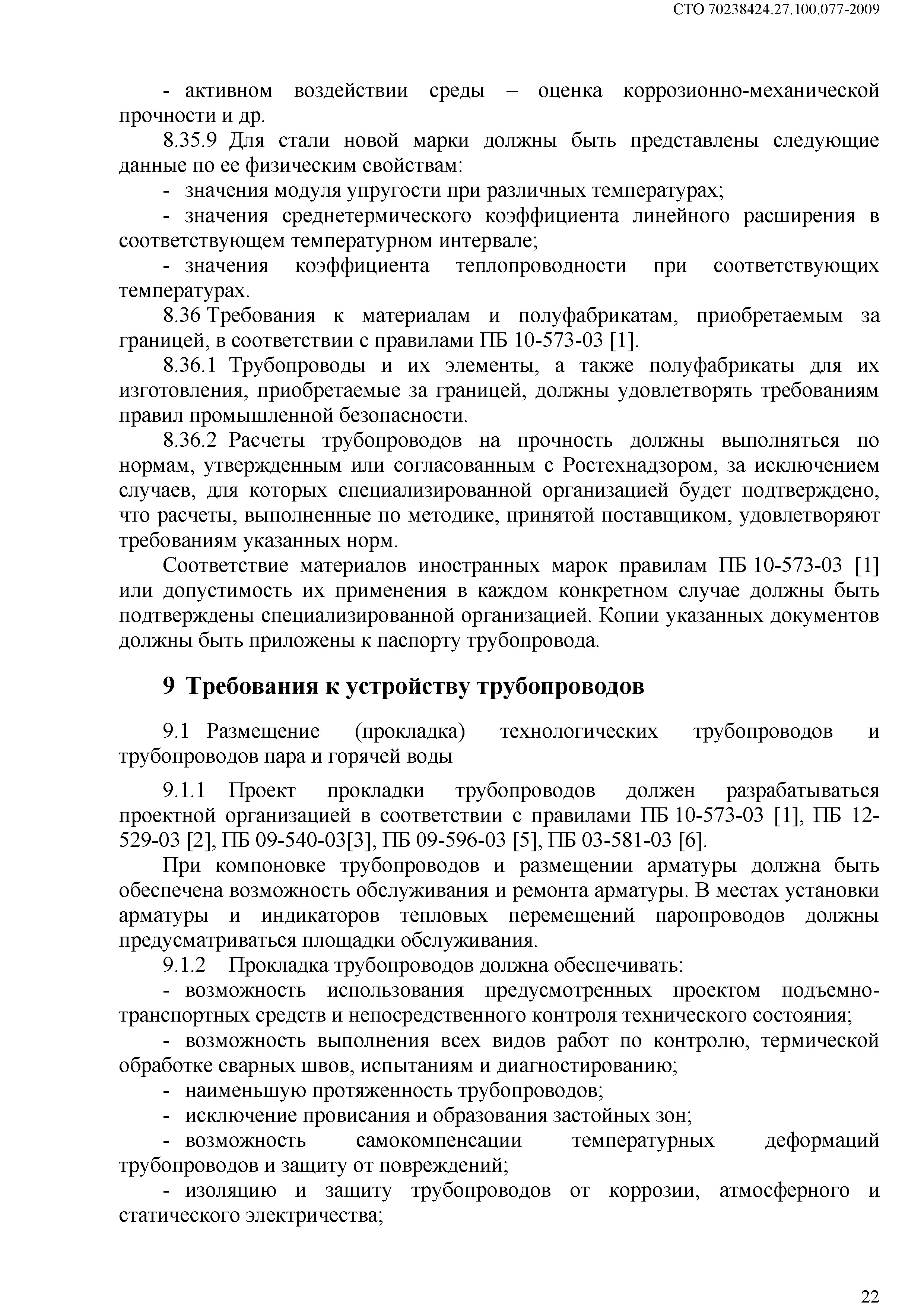

9 Требования к устройству трубопроводов

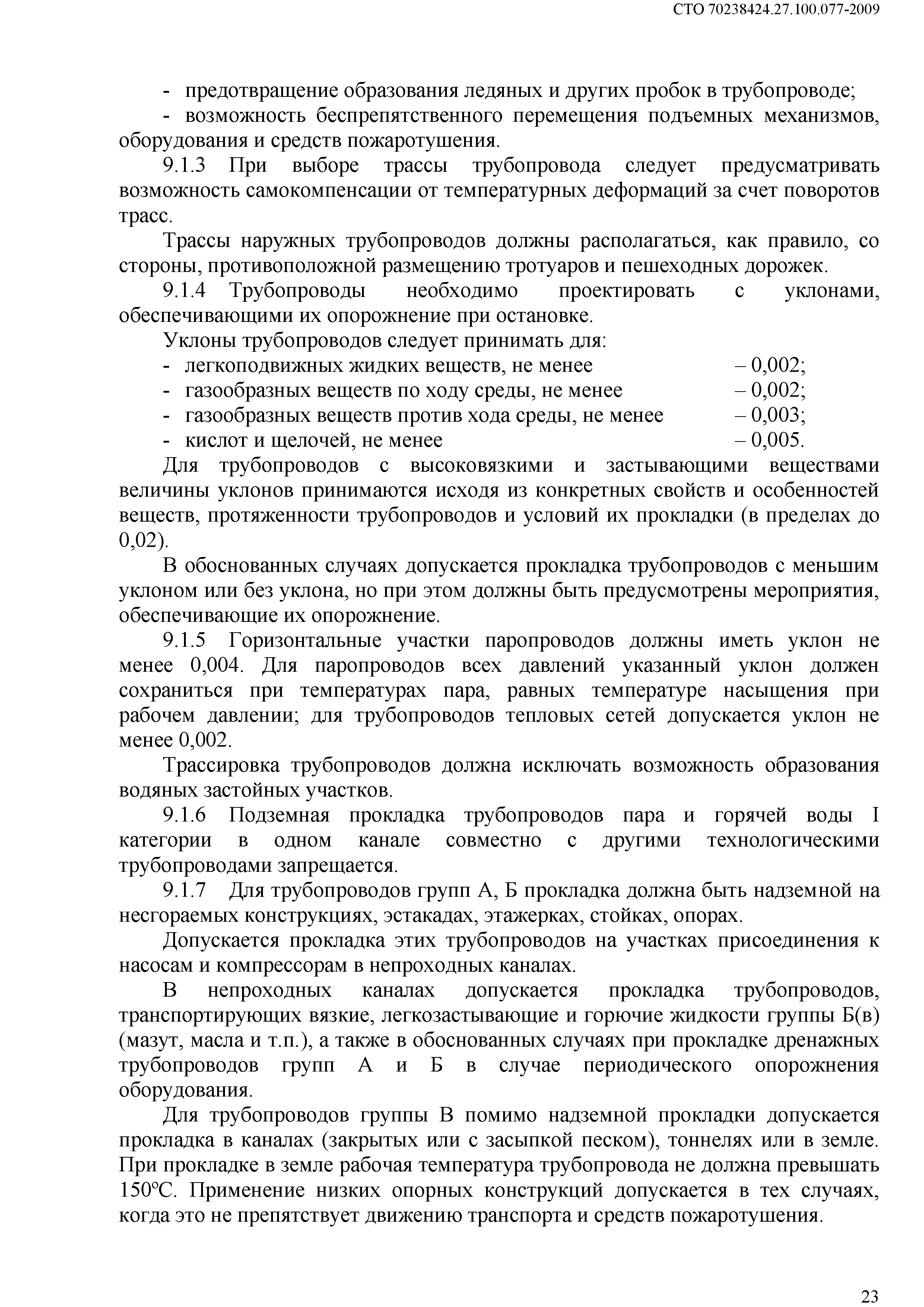

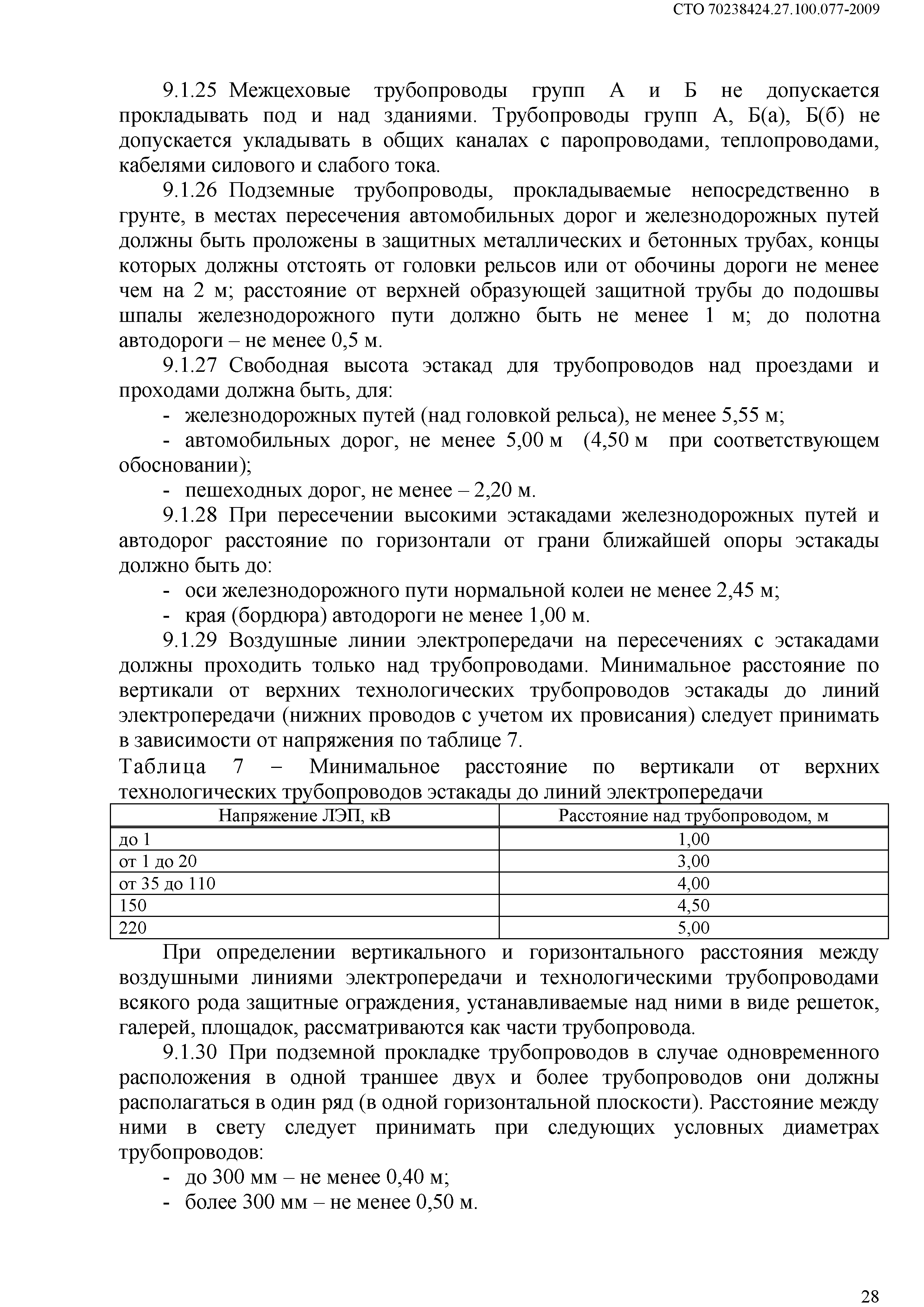

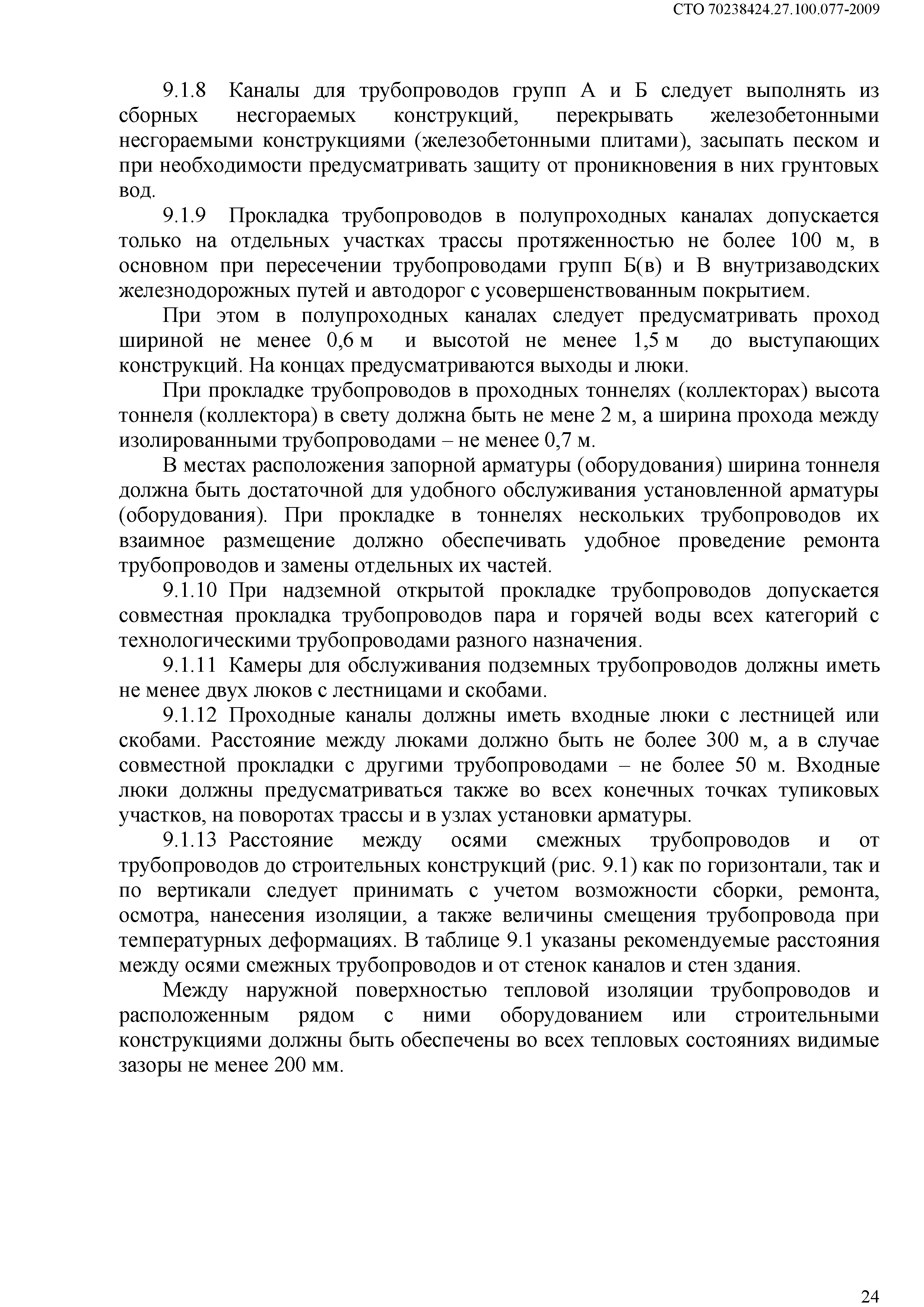

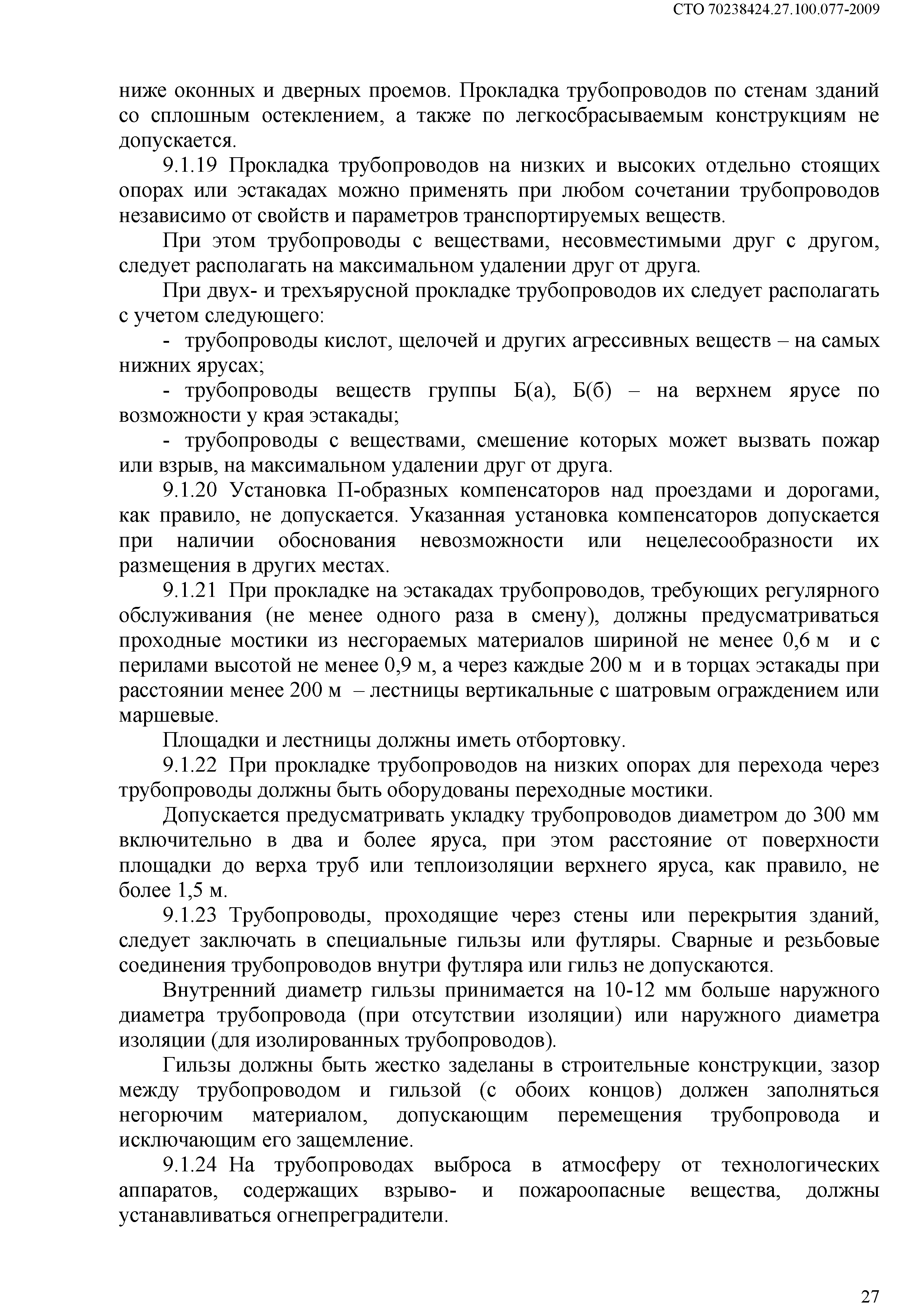

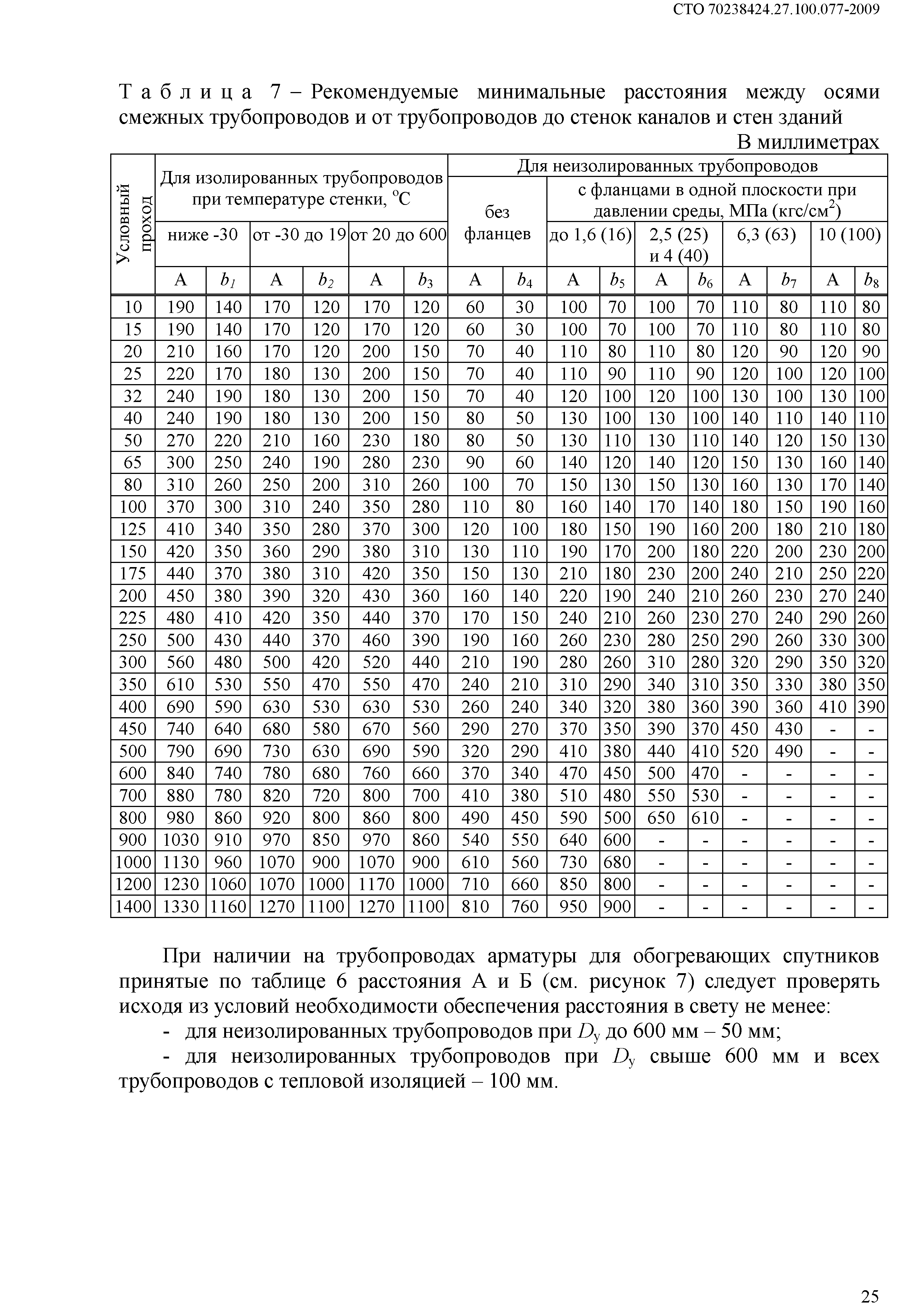

   9.1 Размещение (прокладка) технологических трубопроводов и трубопроводов пара и горячей воды

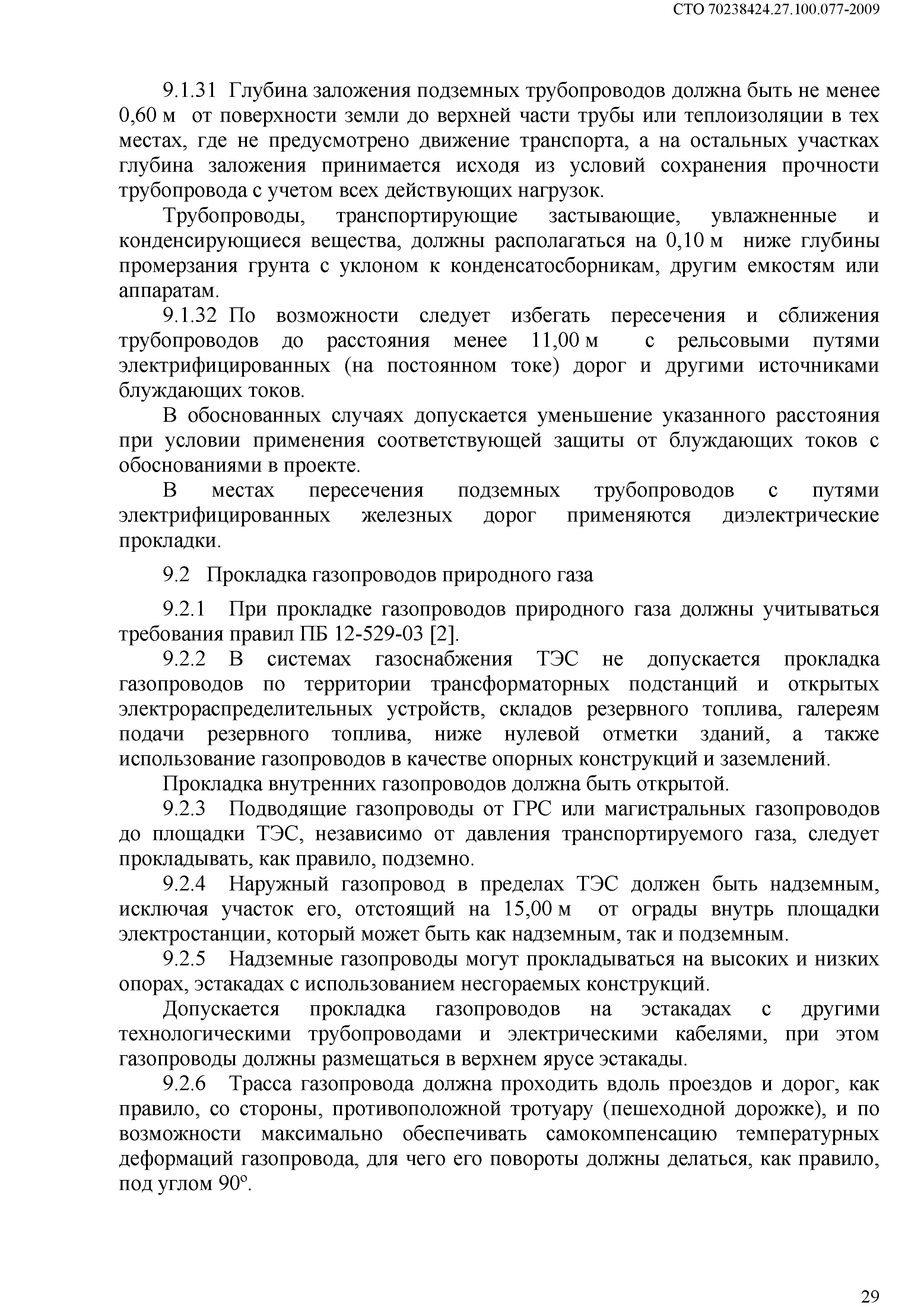

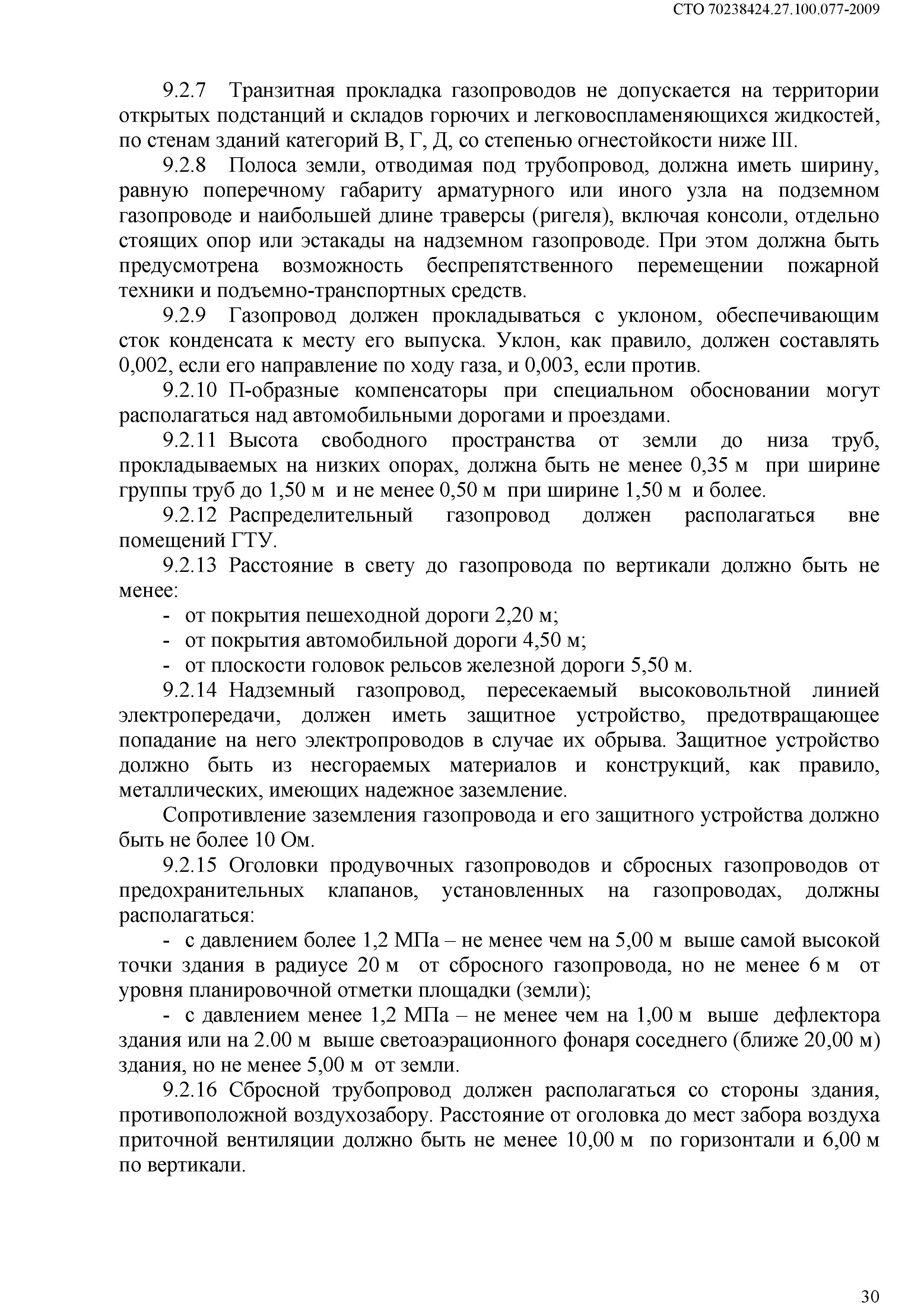

   9.2 Прокладка газопроводов природного газа

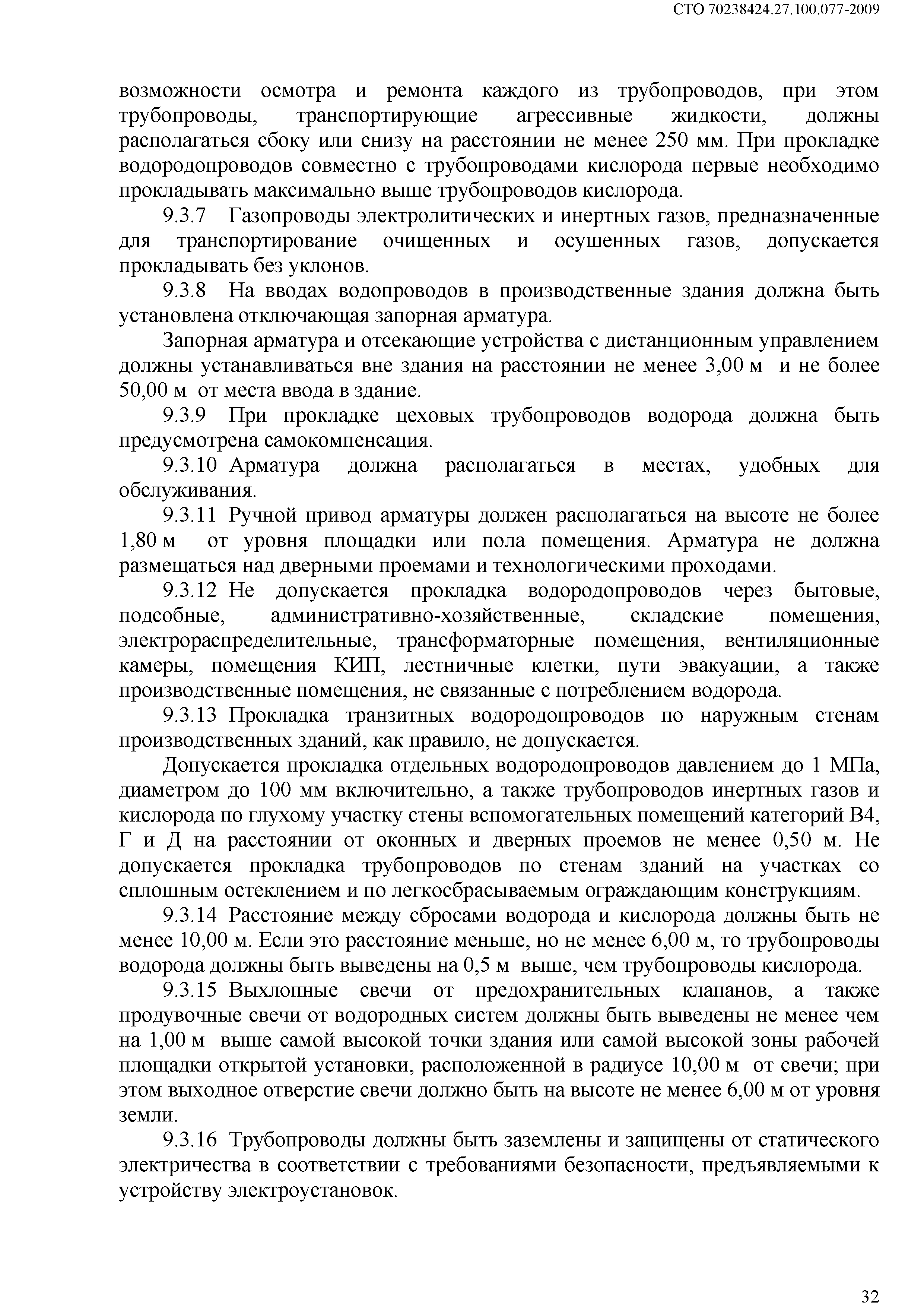

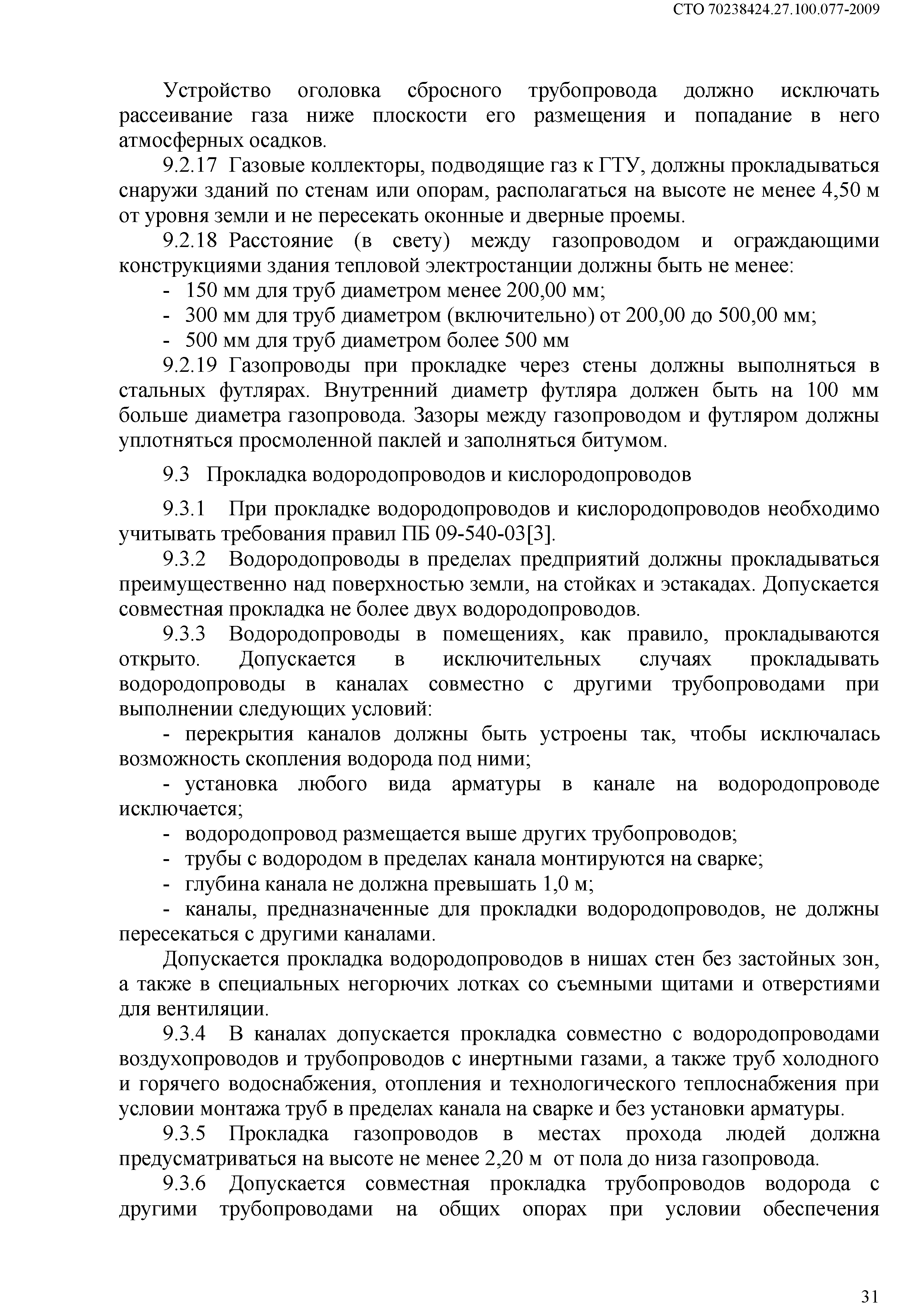

   9.3 Прокладка водородопроводов и кислородопроводов

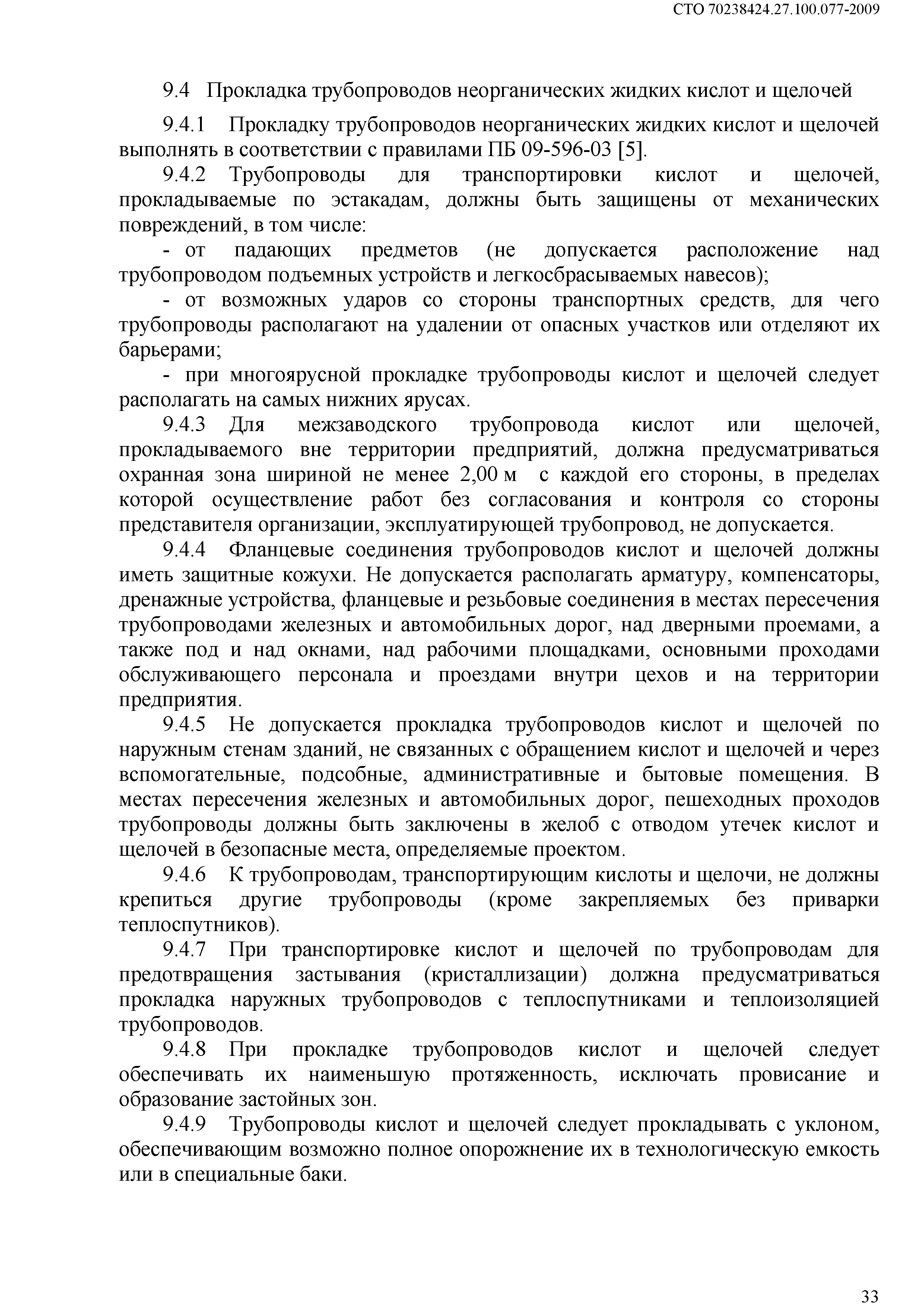

   9.4 Прокладка трубопроводов неорганических жидких кислот и щелочей
   9.5 Прокладка воздухопроводов и других трубопроводов компрессорных установок
   9.6 Прокладка мазутопроводов в котельных

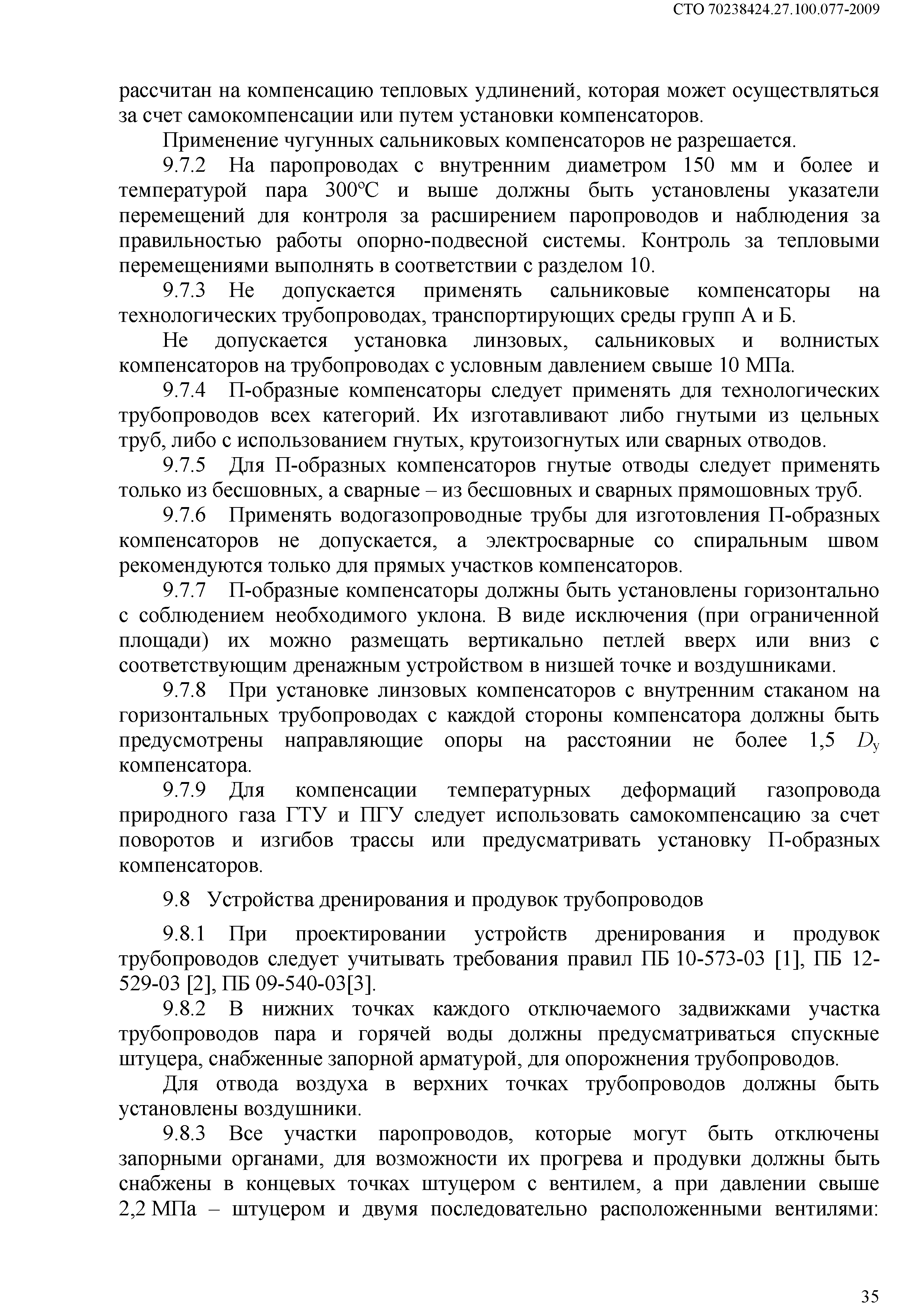

   9.7 Компенсация температурных деформаций трубопроводов

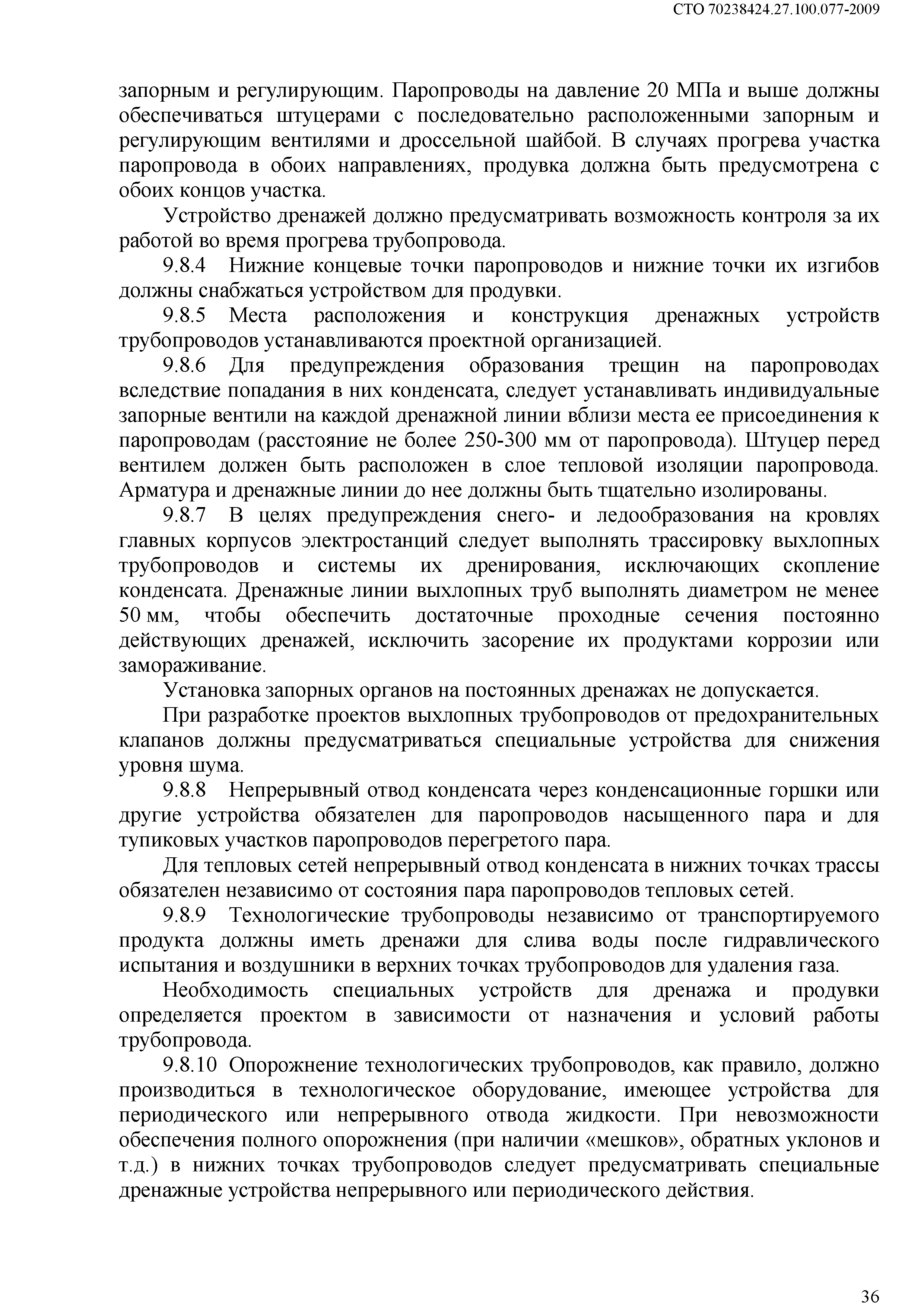

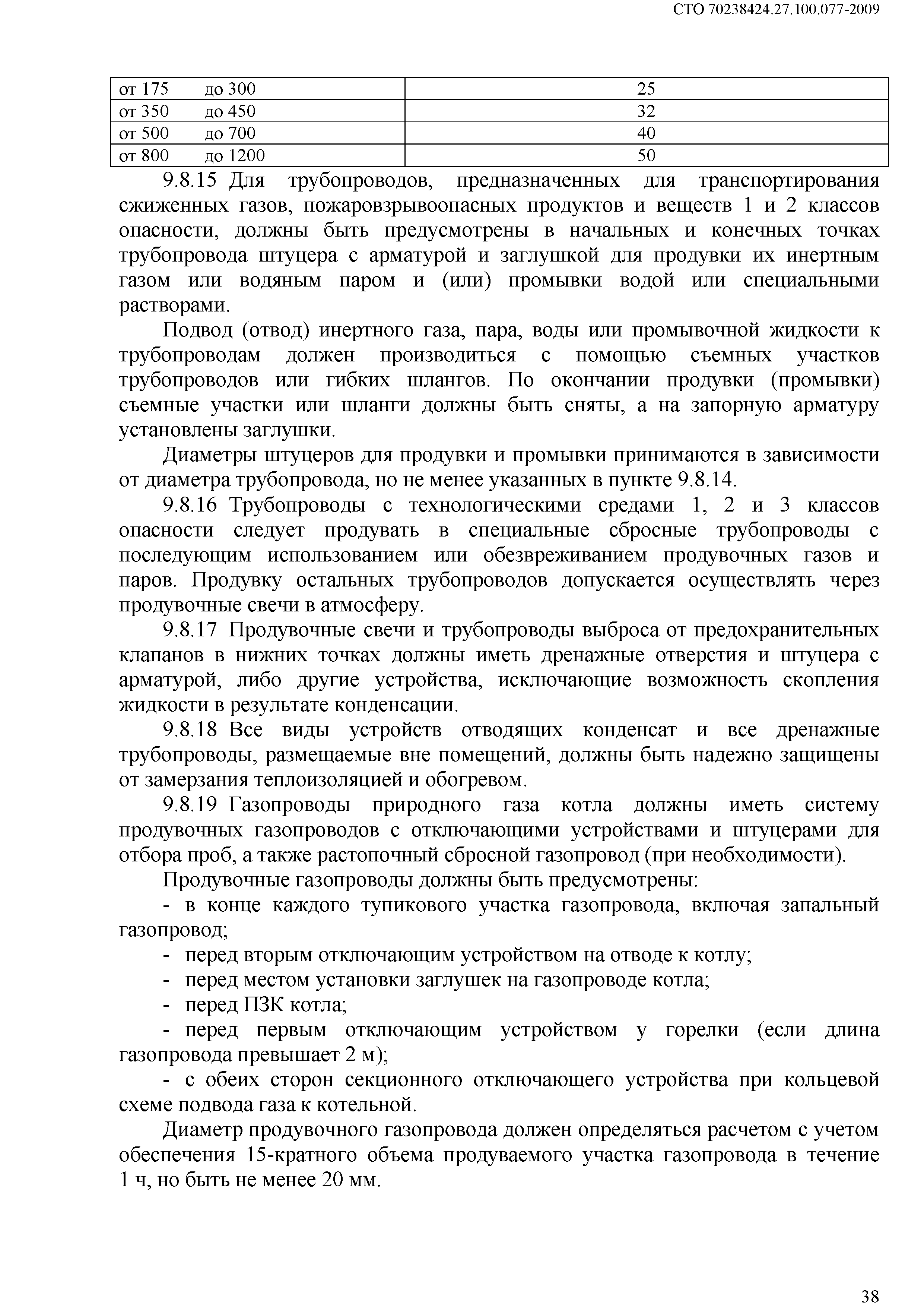

   9.8 Устройства дренирования и продувок трубопроводов

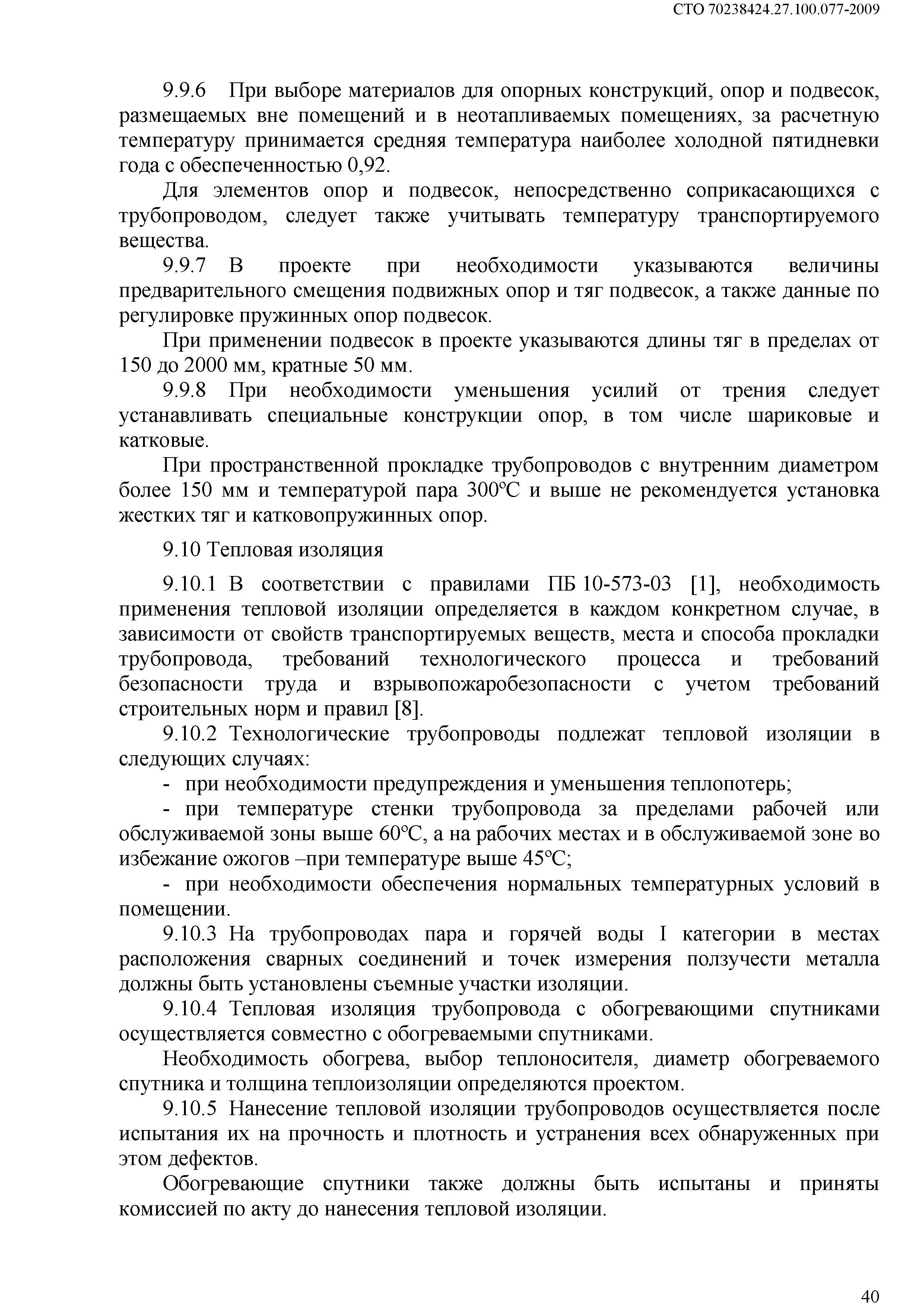

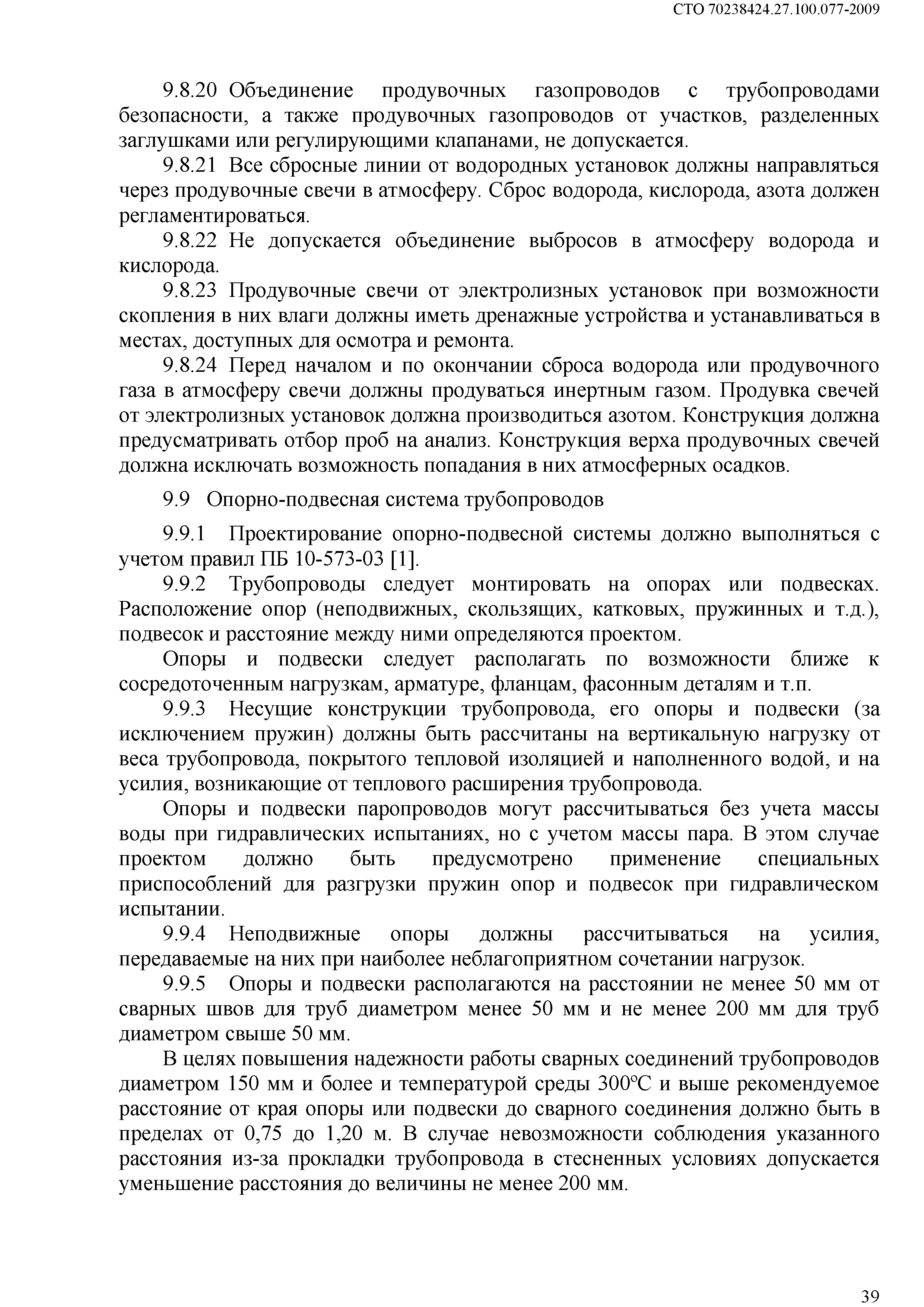

   9.9 Опорно-подвесная система трубопроводов
   9.10 Тепловая изоляция
   9.11 Защита от коррозии
   9.12 Арматура, предохранительные устройства, КПП

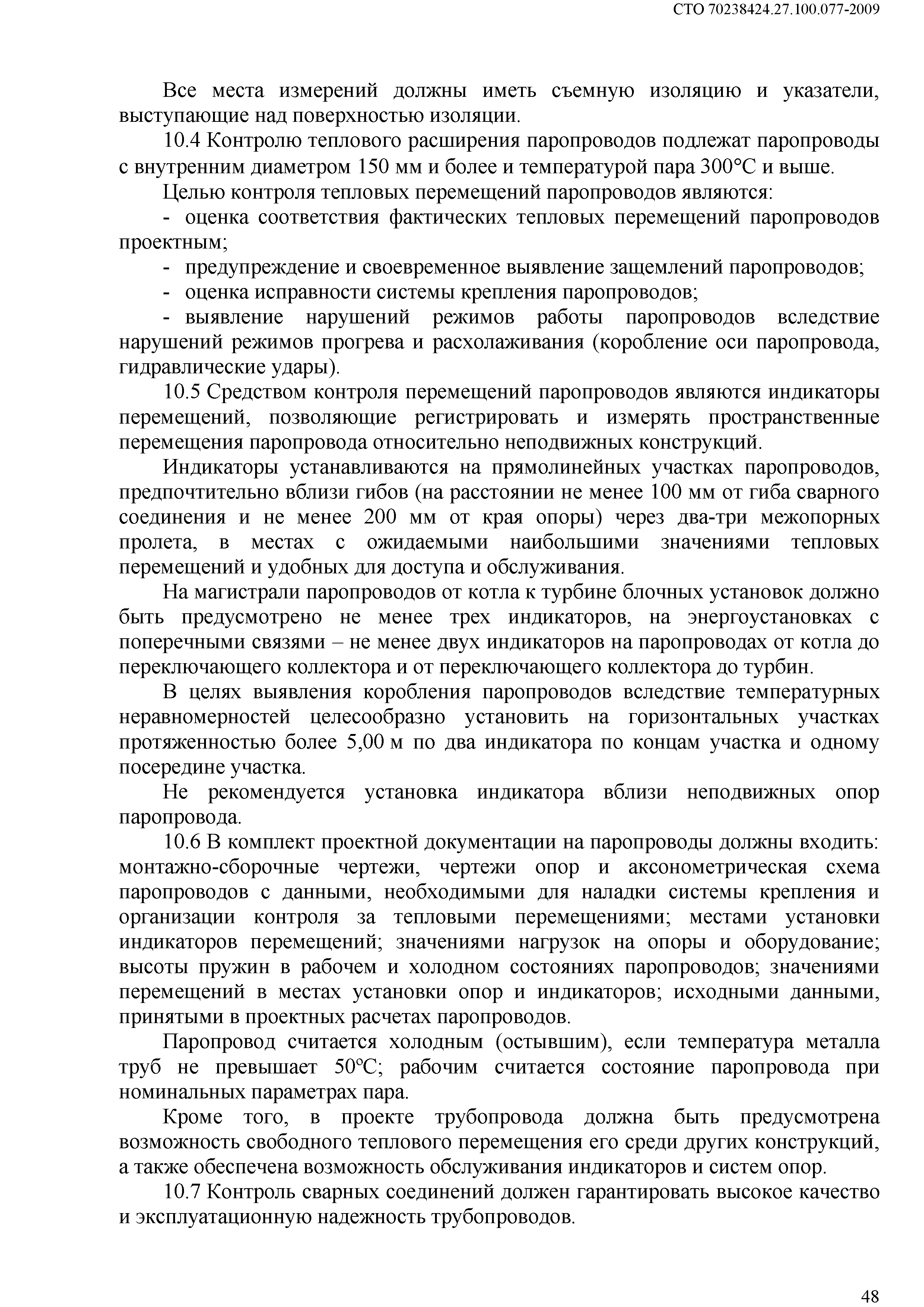

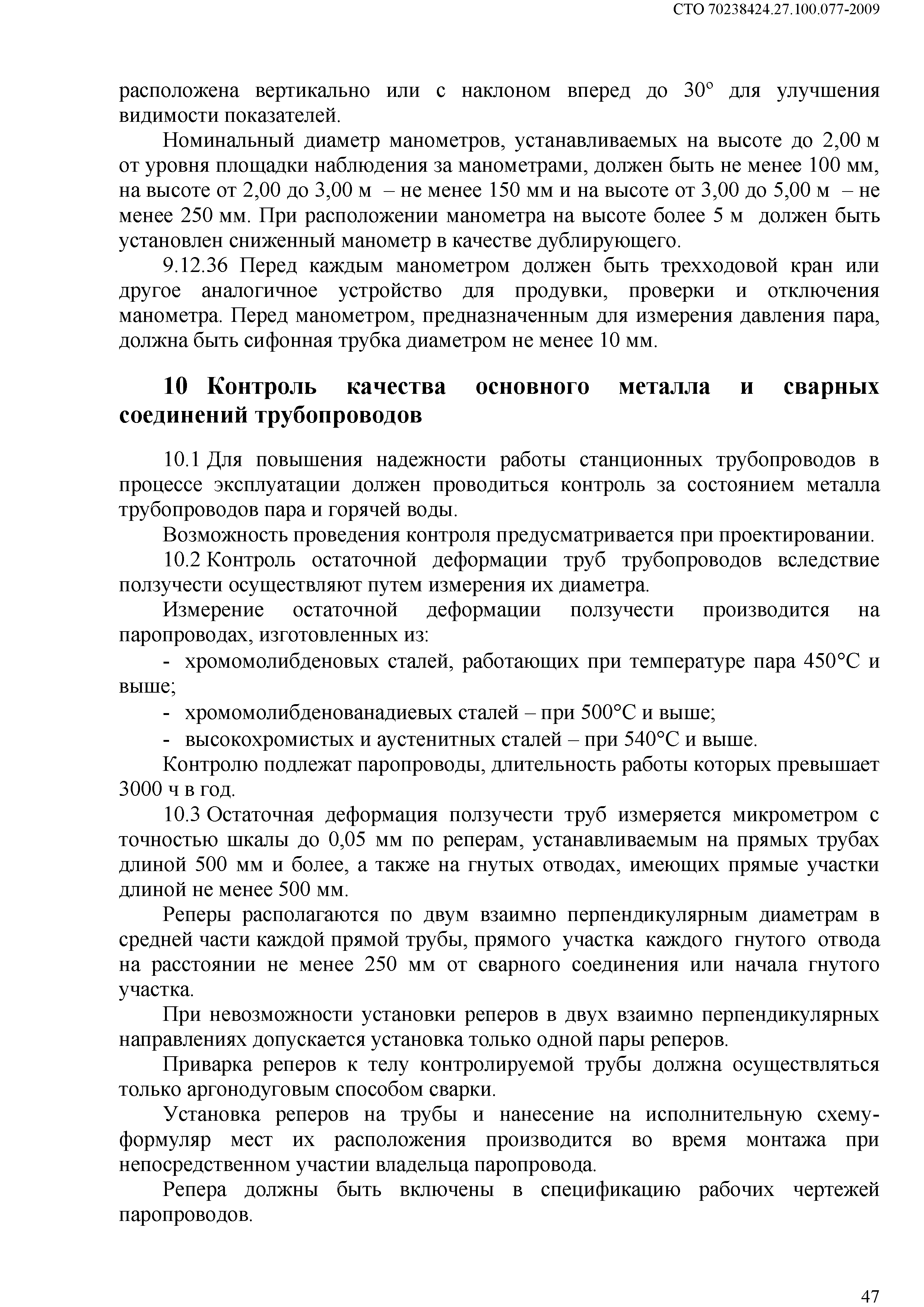

10 Контроль качества основного металла и сварных соединений трубопроводов

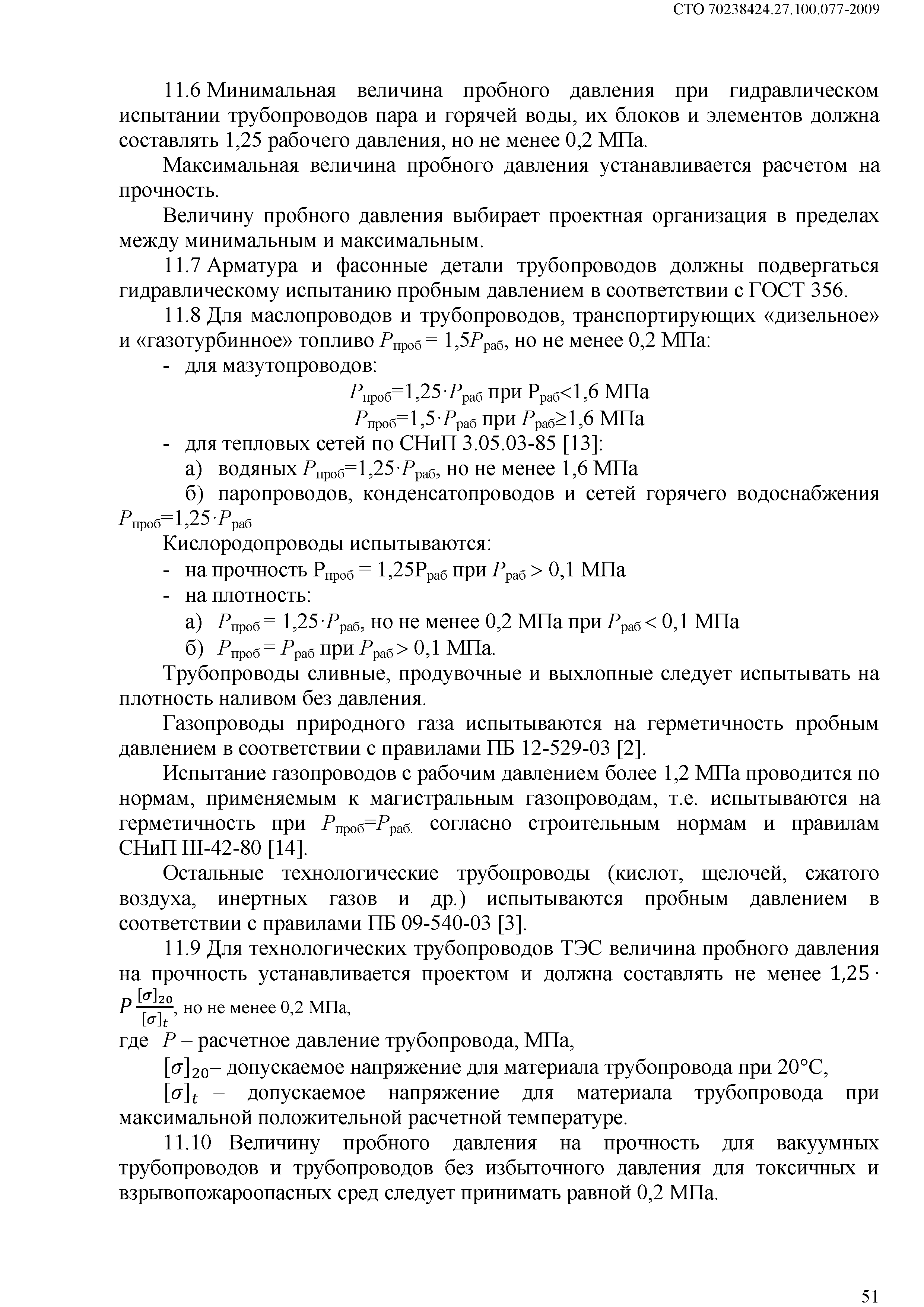

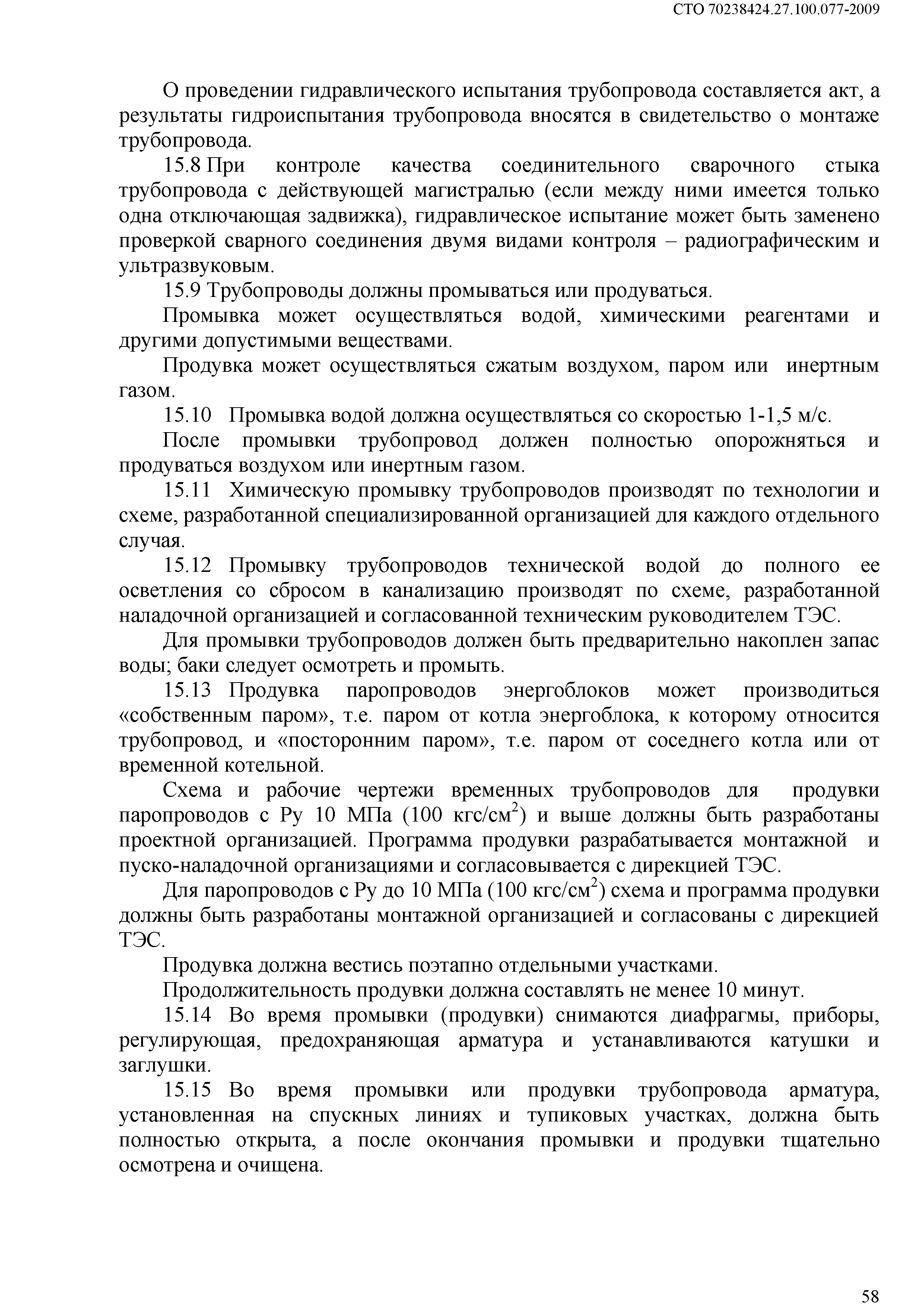

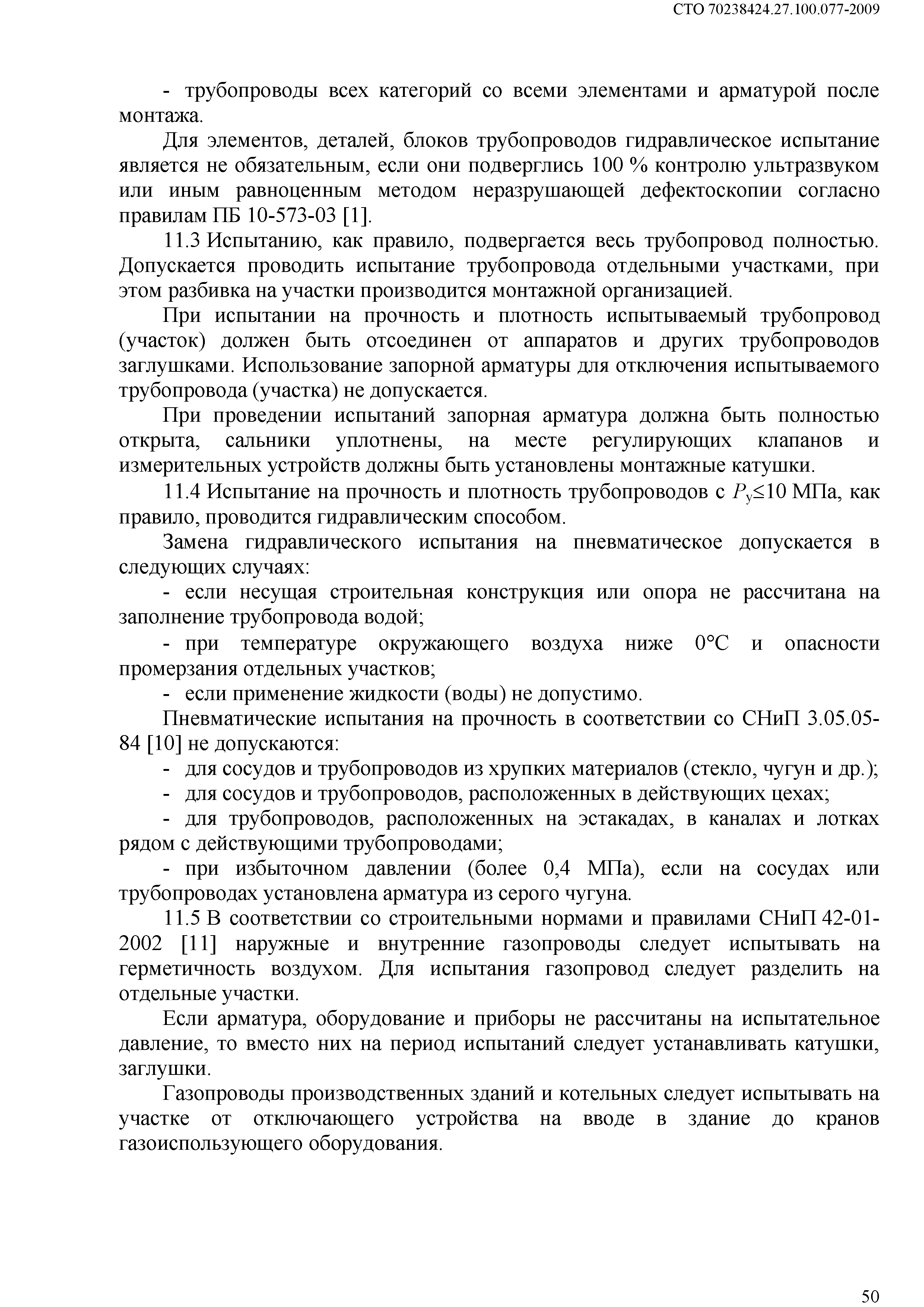

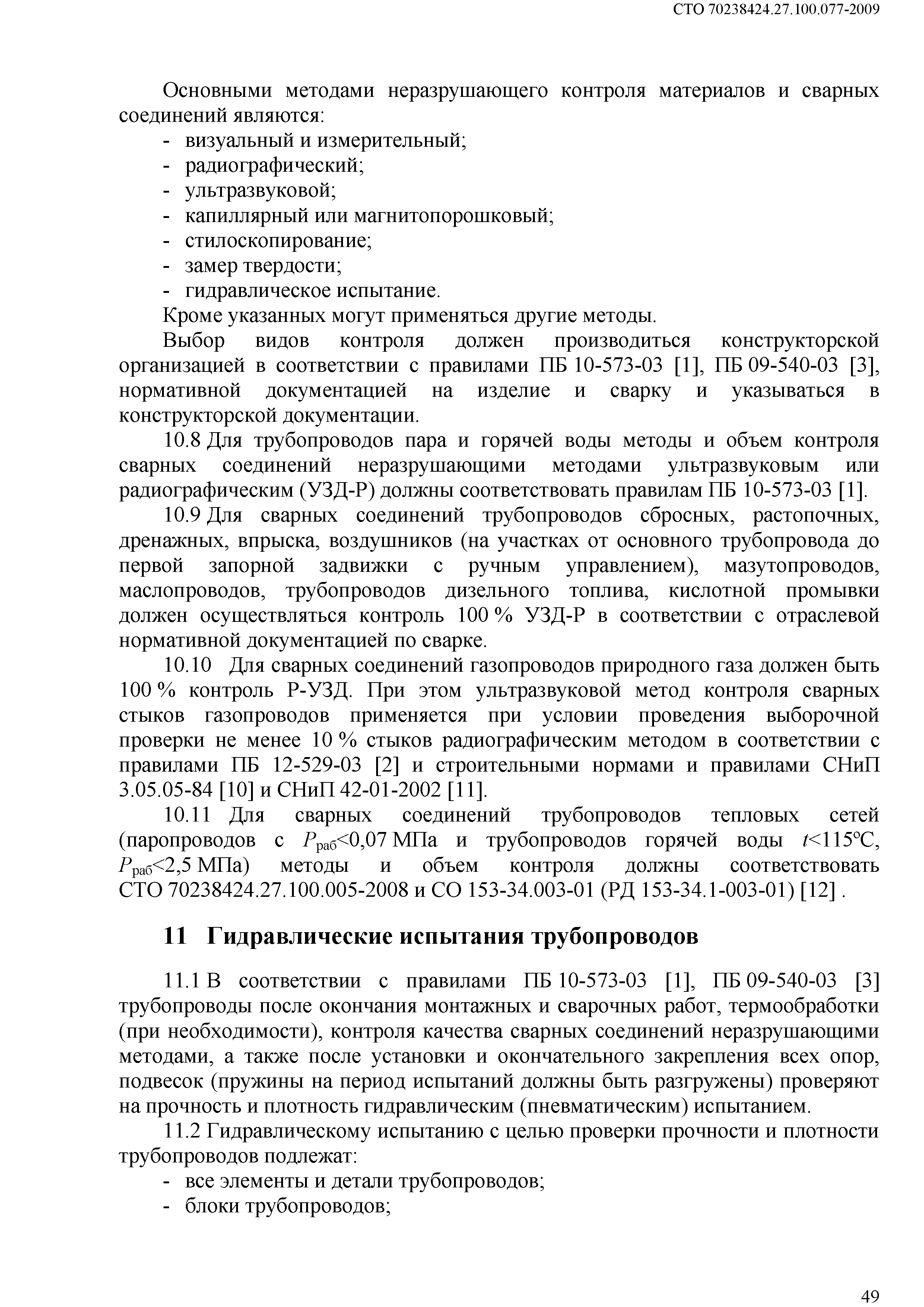

11 Гидравлические испытания трубопроводов

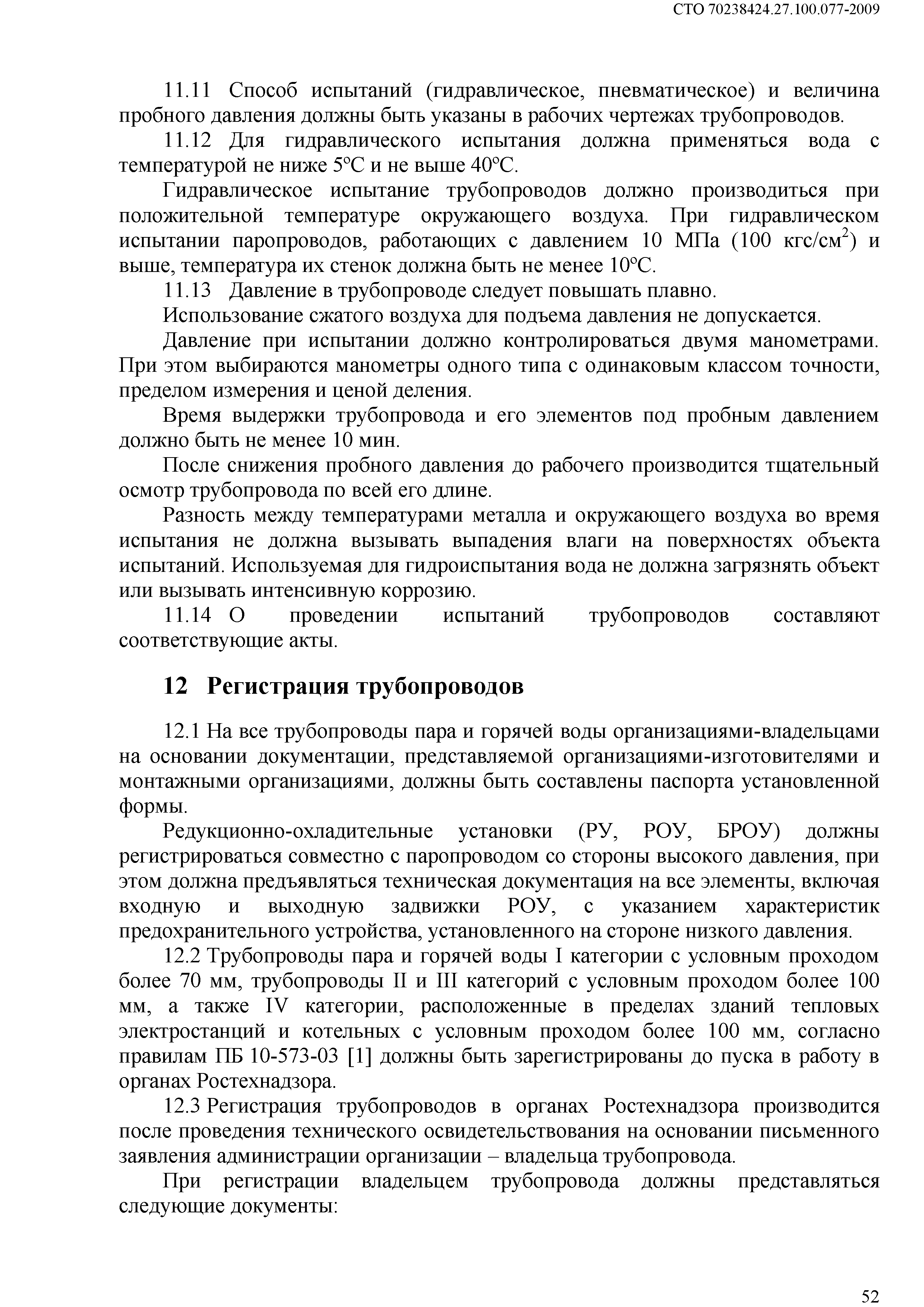

12 Регистрация трубопроводов

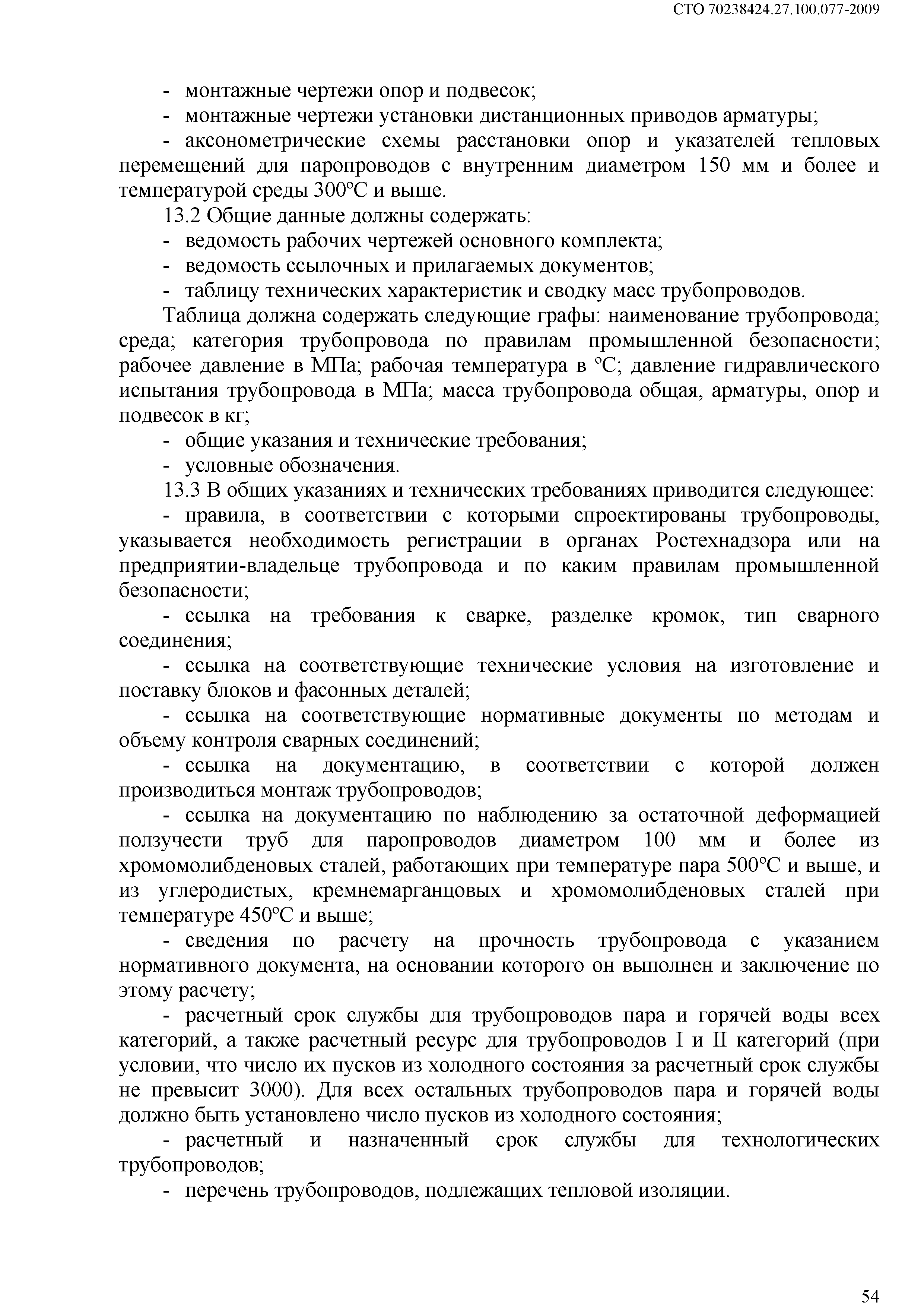

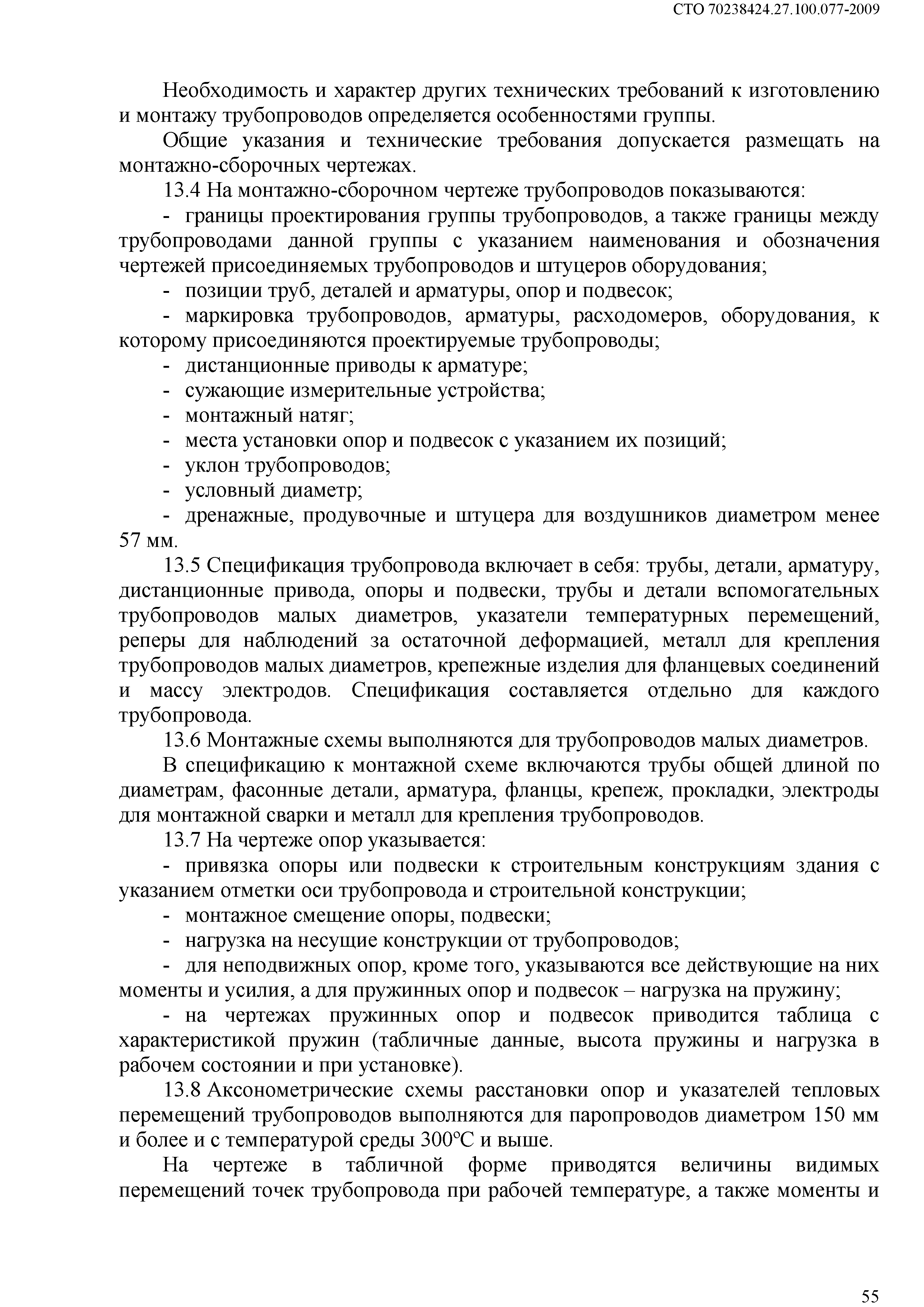

13 Требования к рабочим чертежам технологических трубопроводов (рекомендуемые)

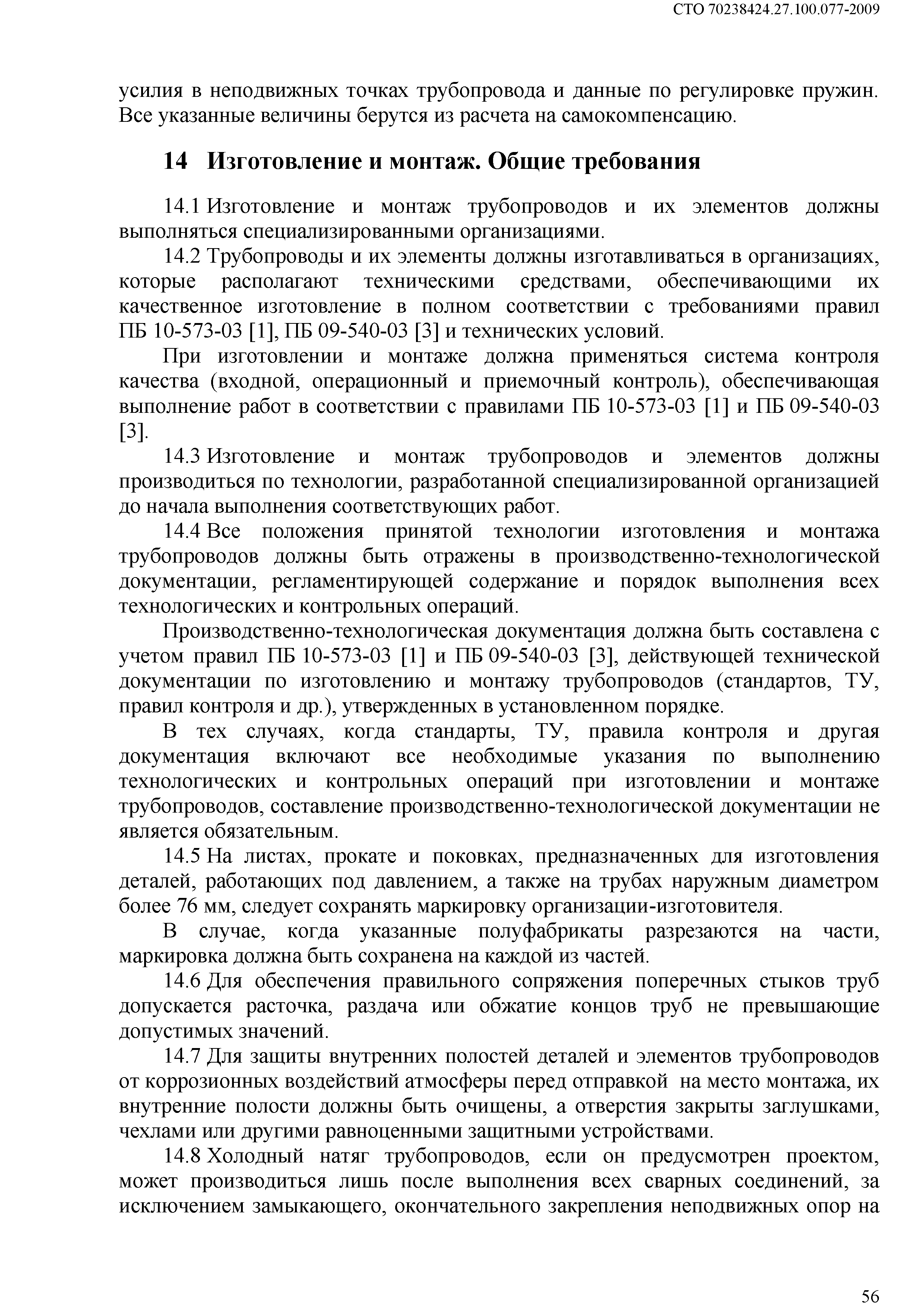

14 Изготовление и монтаж. Общие требования
15 Приемка в эксплуатацию

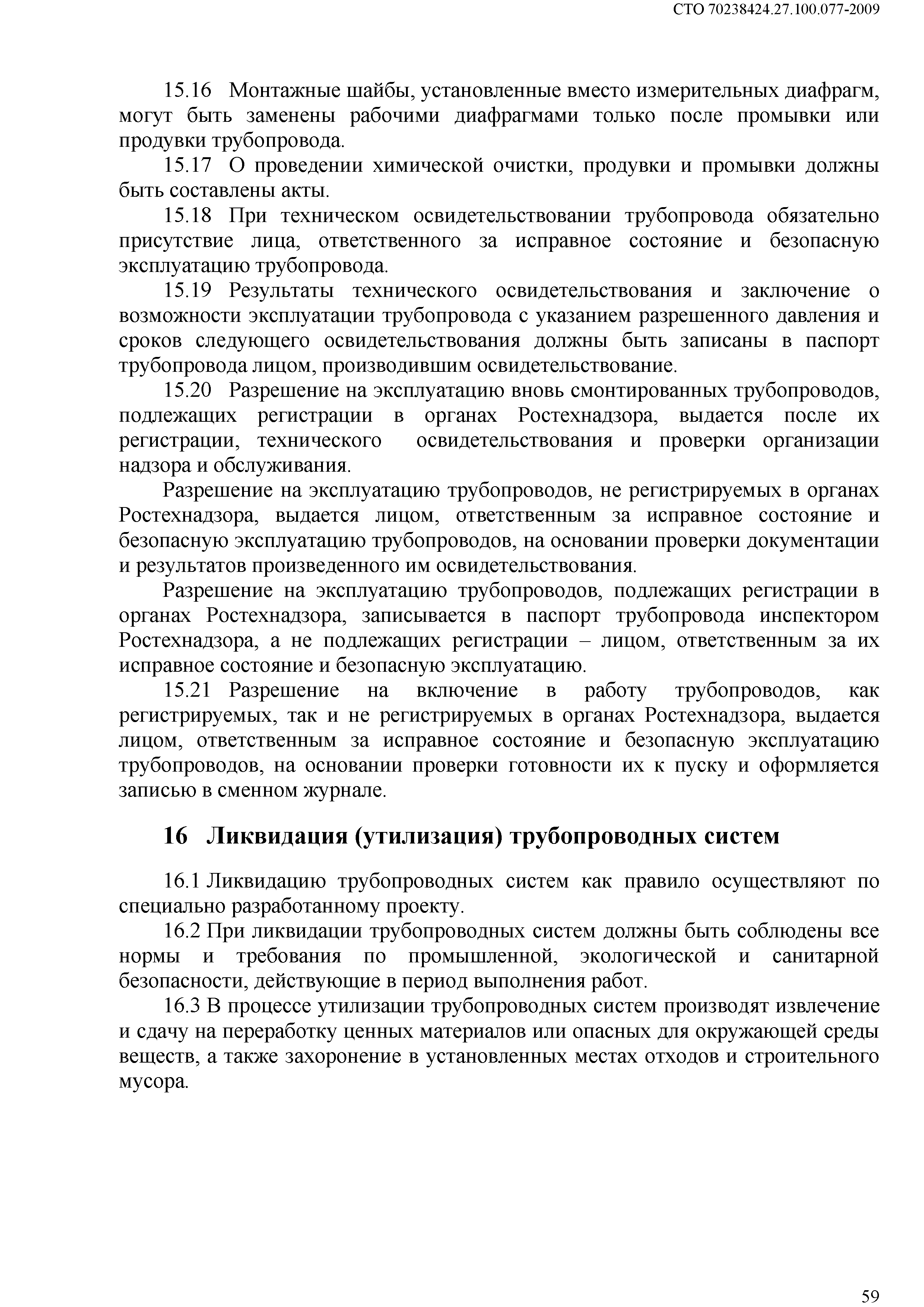

16 Ликвидация (утилизация) трубопроводных систем

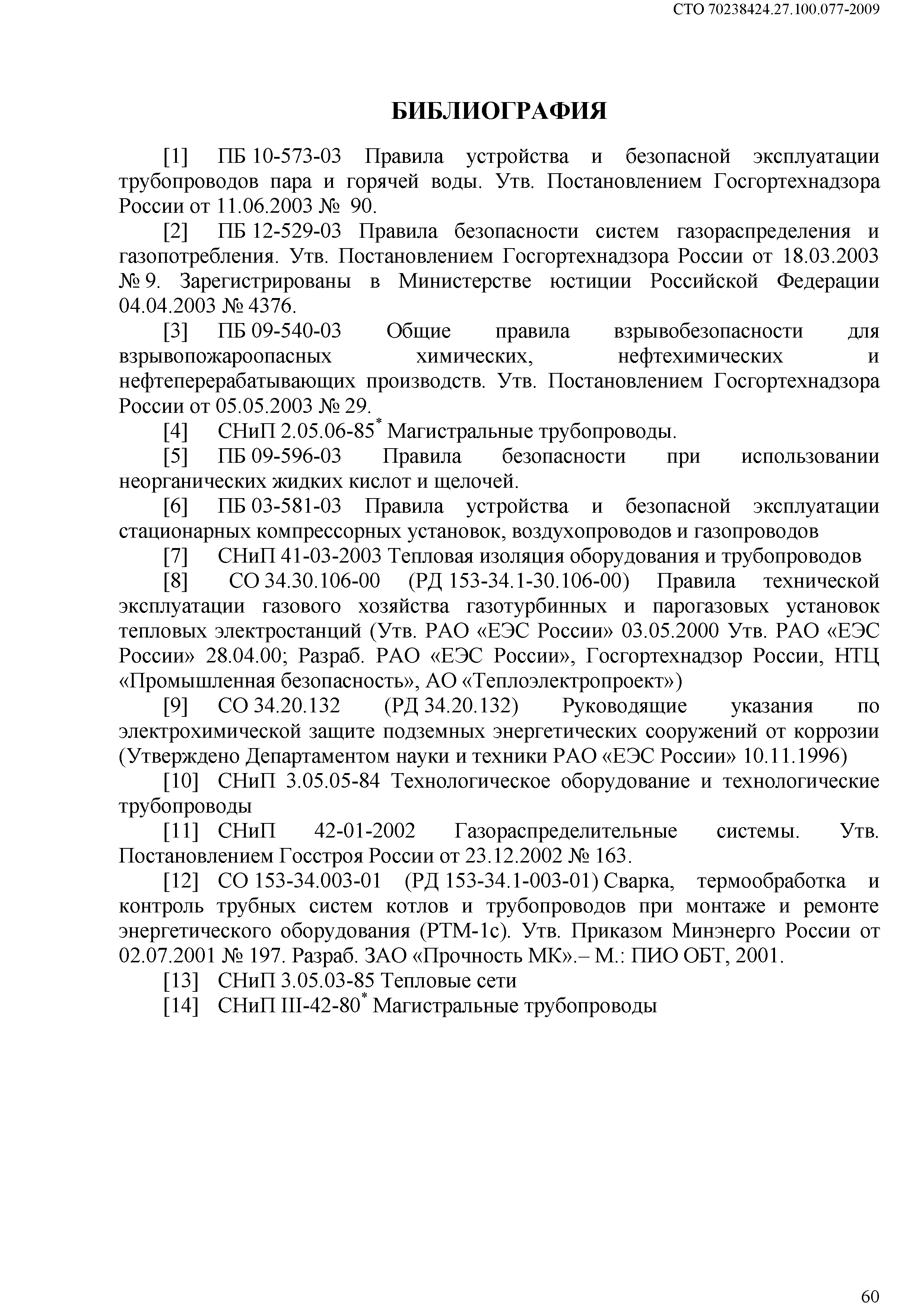

Библиография

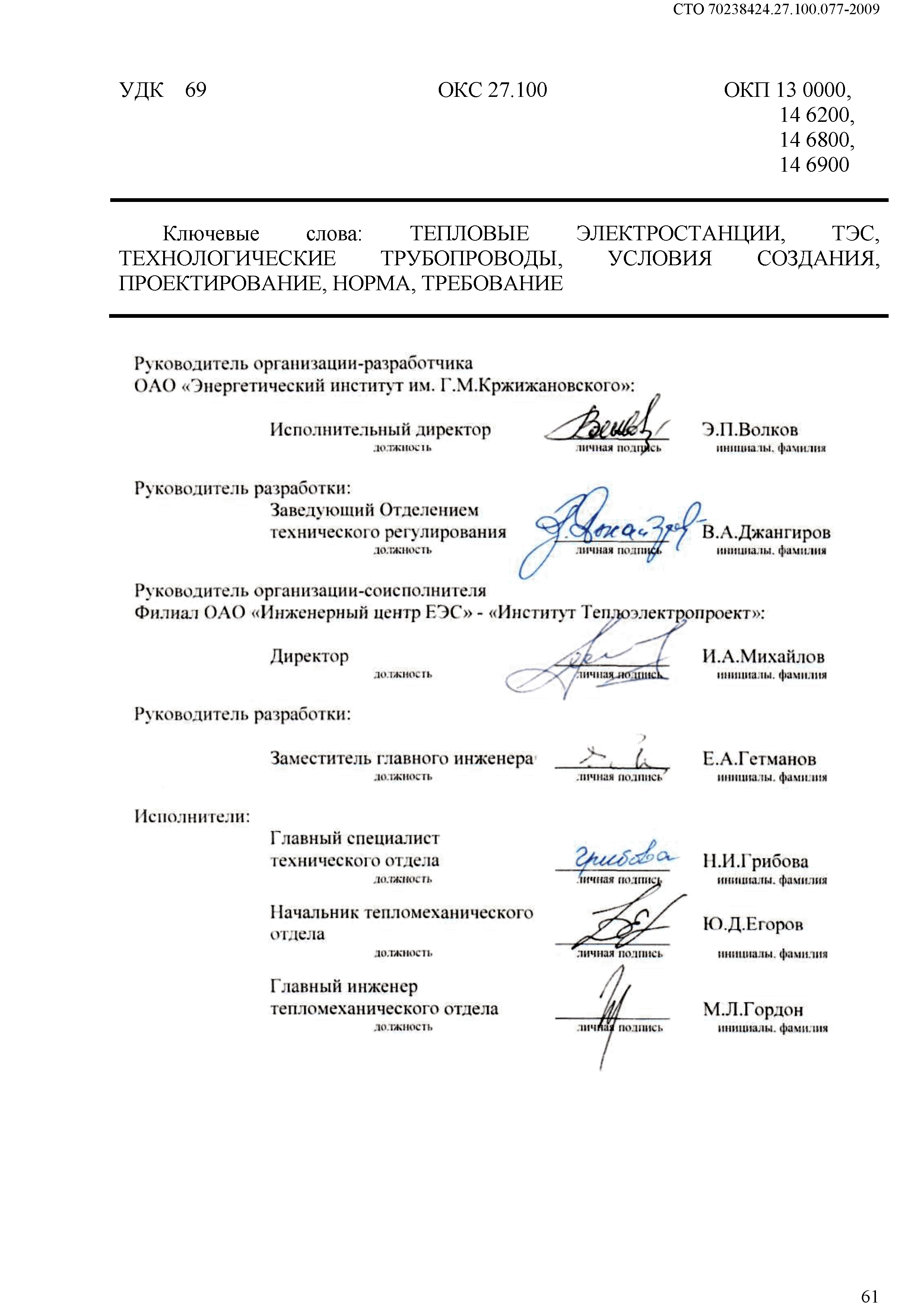

Разработан: ОАО Энергетический институт им. Г.М. Кржижановского (ОАО ЭНИН )
Филиал ОАО Инженерный центр ЕЭС - Институт Теплоэлектропроект
Утверждён: НП ИНВЭЛ
Издан: НП ИНВЭЛ (2009 г. )
