СТО 70238424.27.040.021-2009

Турбина паровая ПТ-60/75-130/13 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Обозначение:	СТО 70238424.27.040.021-2009
Обозначение англ:	STO 70238424.27.040.021-2009
Статус:	проект
Название рус.:	Турбина паровая ПТ-60/75-130/13 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Область применения:	Стандарт распространяется на капитальный ремонт турбин паровых ПТ-60/75-130/13 ЛМЗ и предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций.

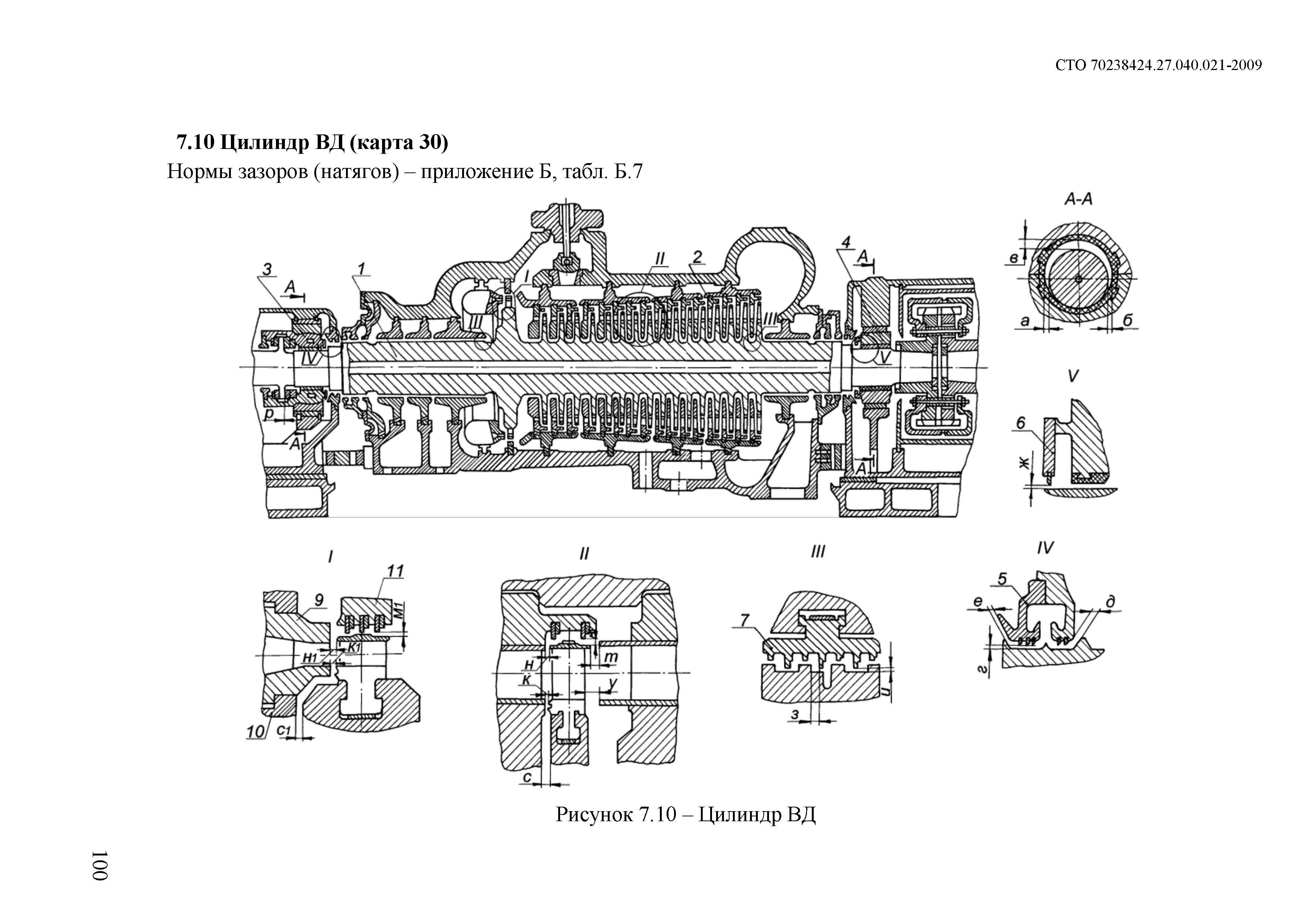

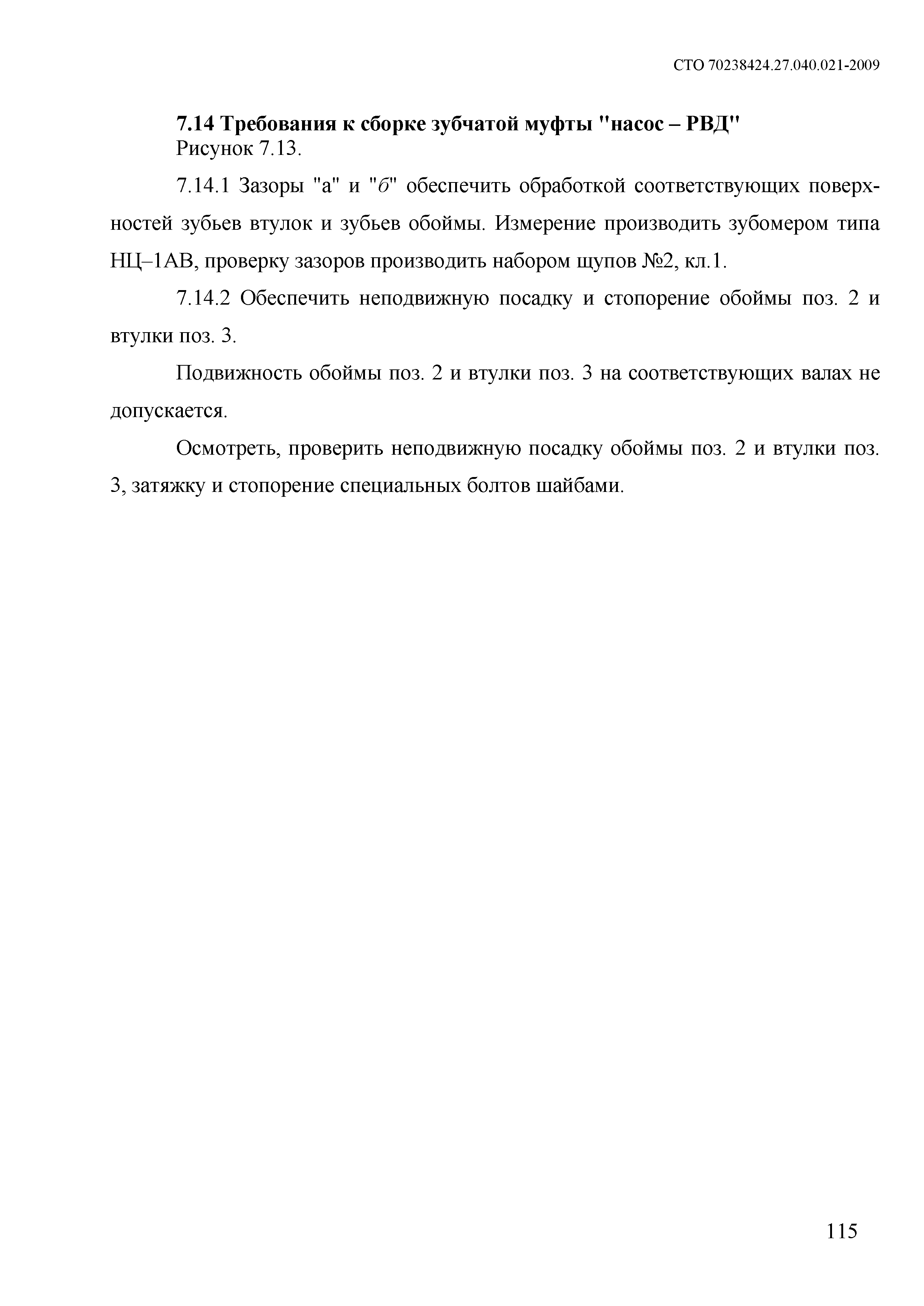

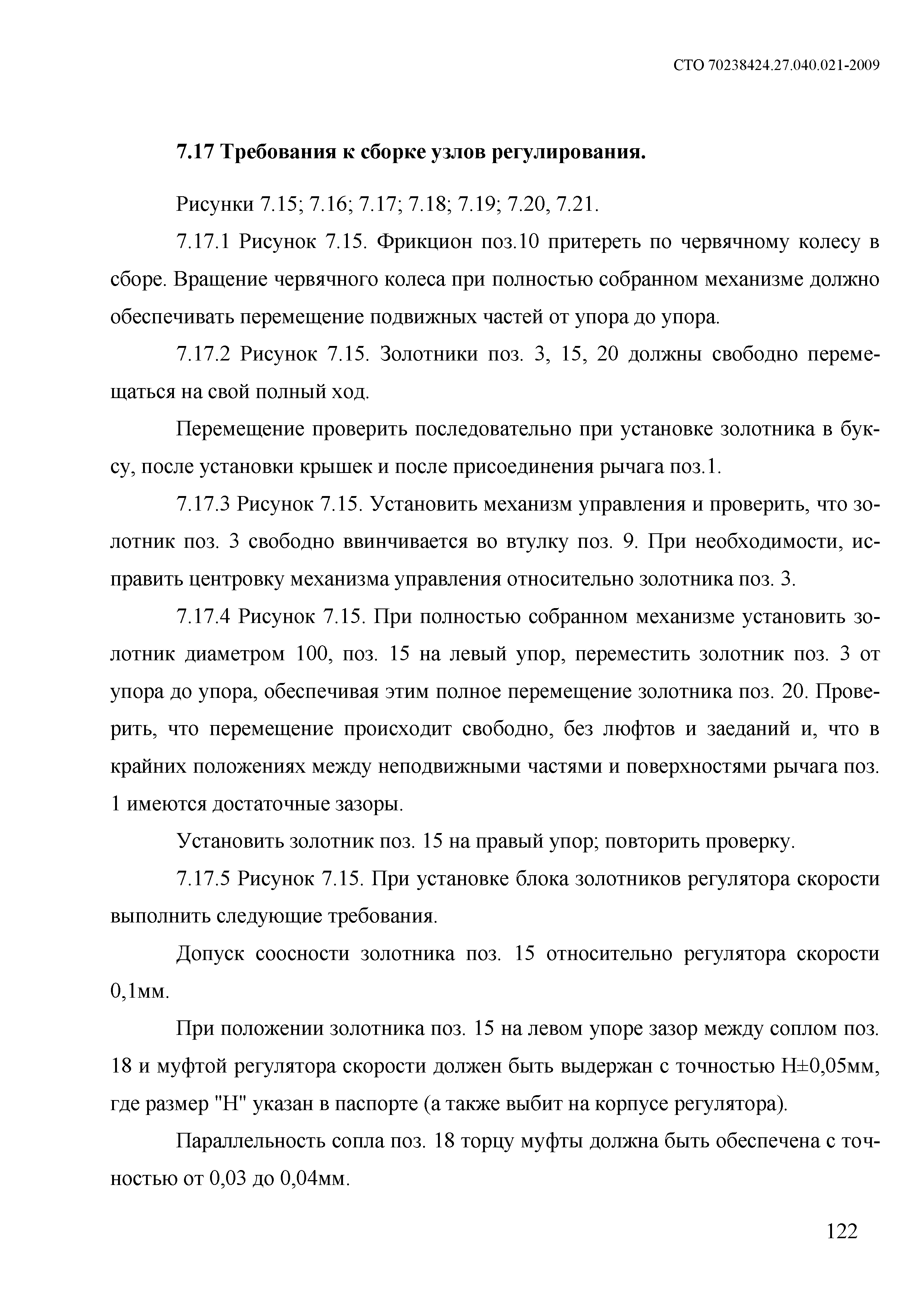

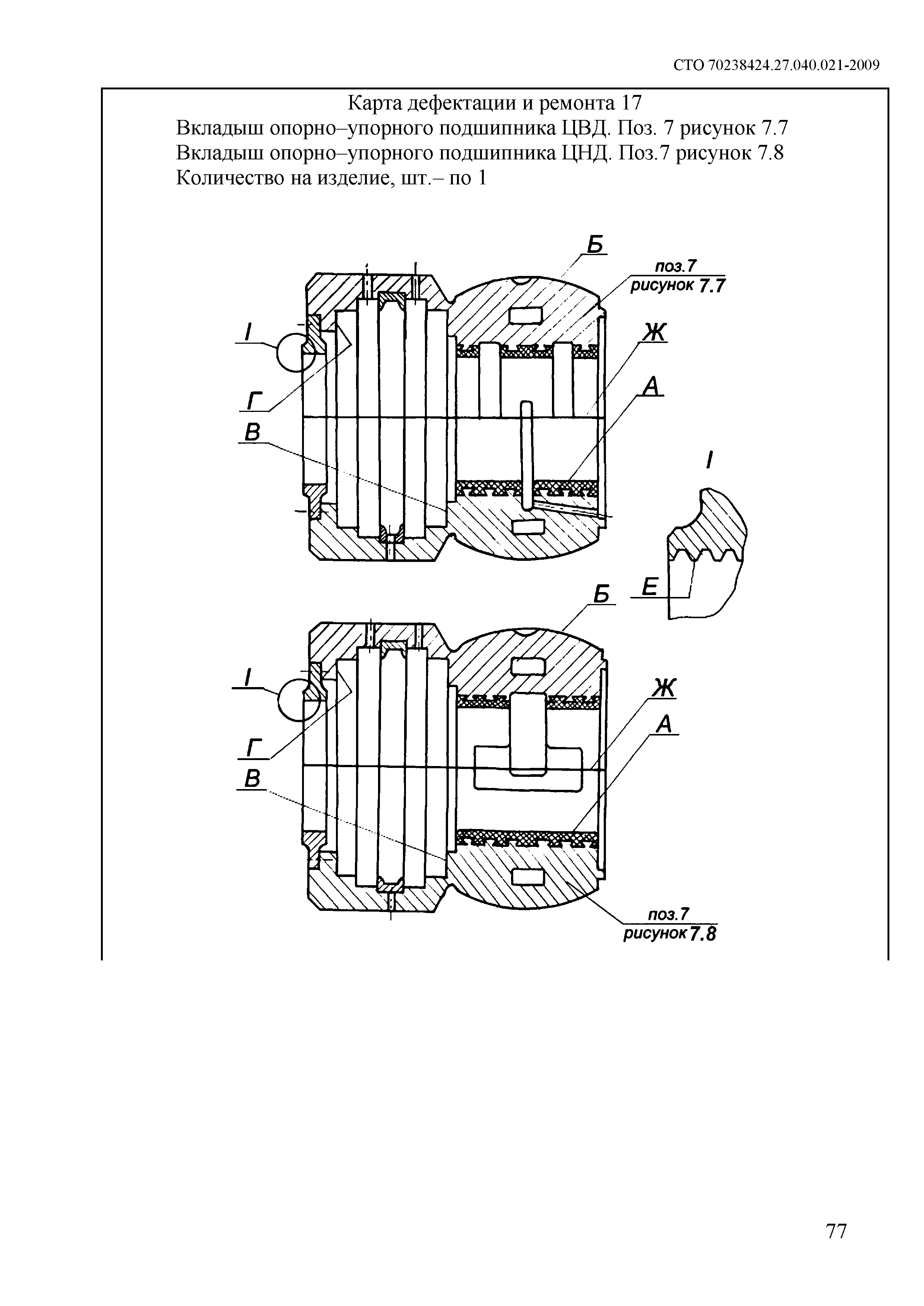

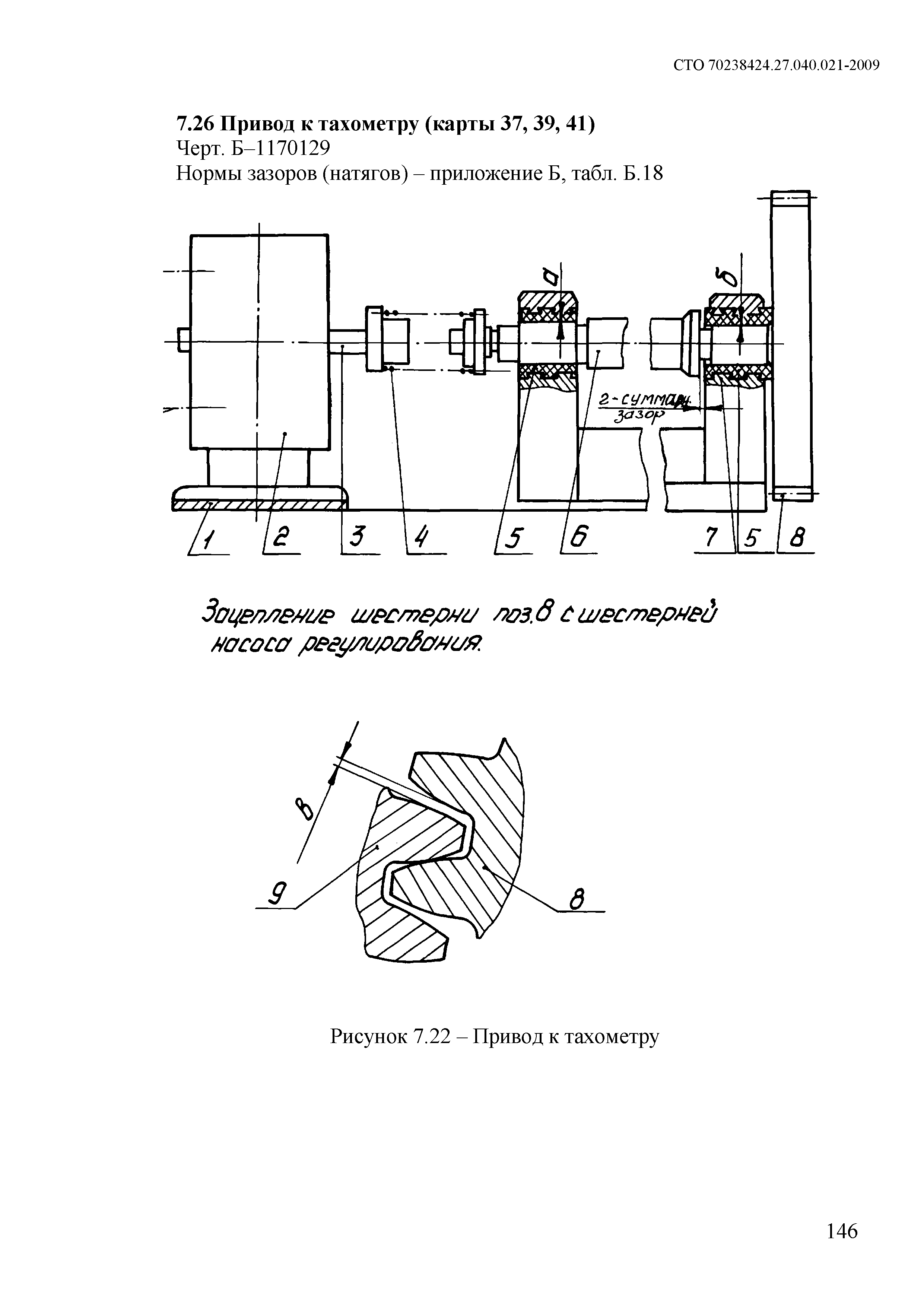

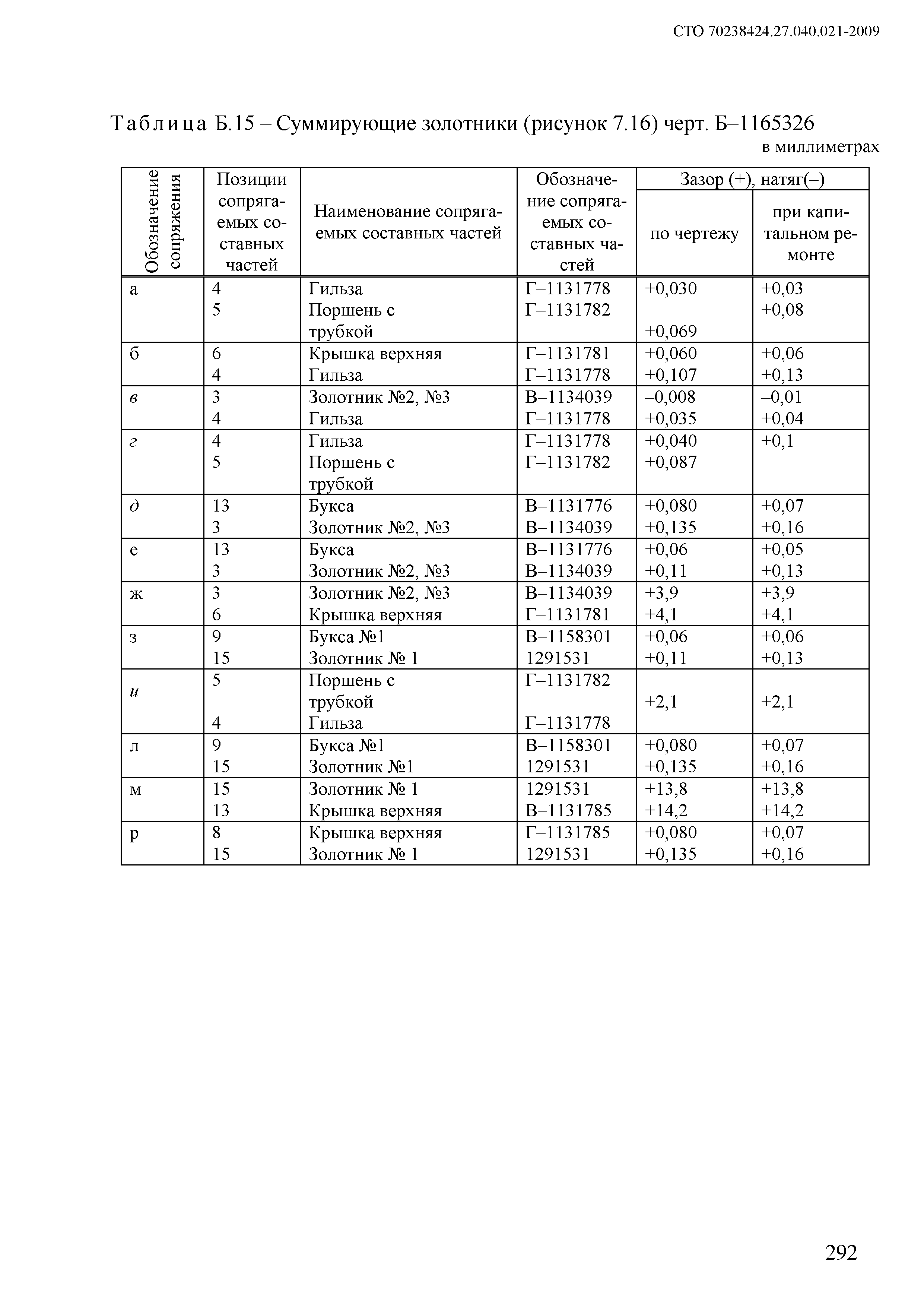

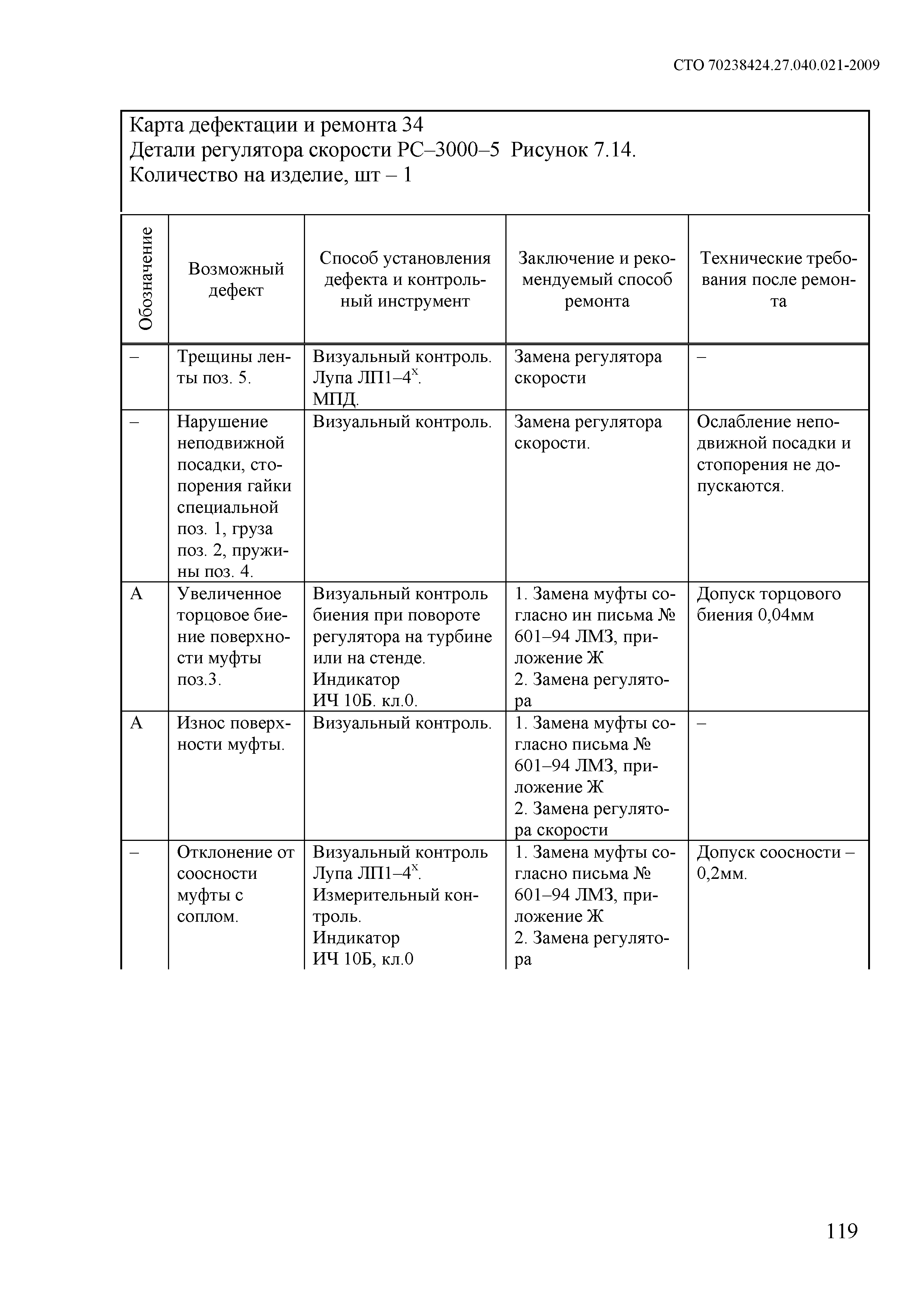

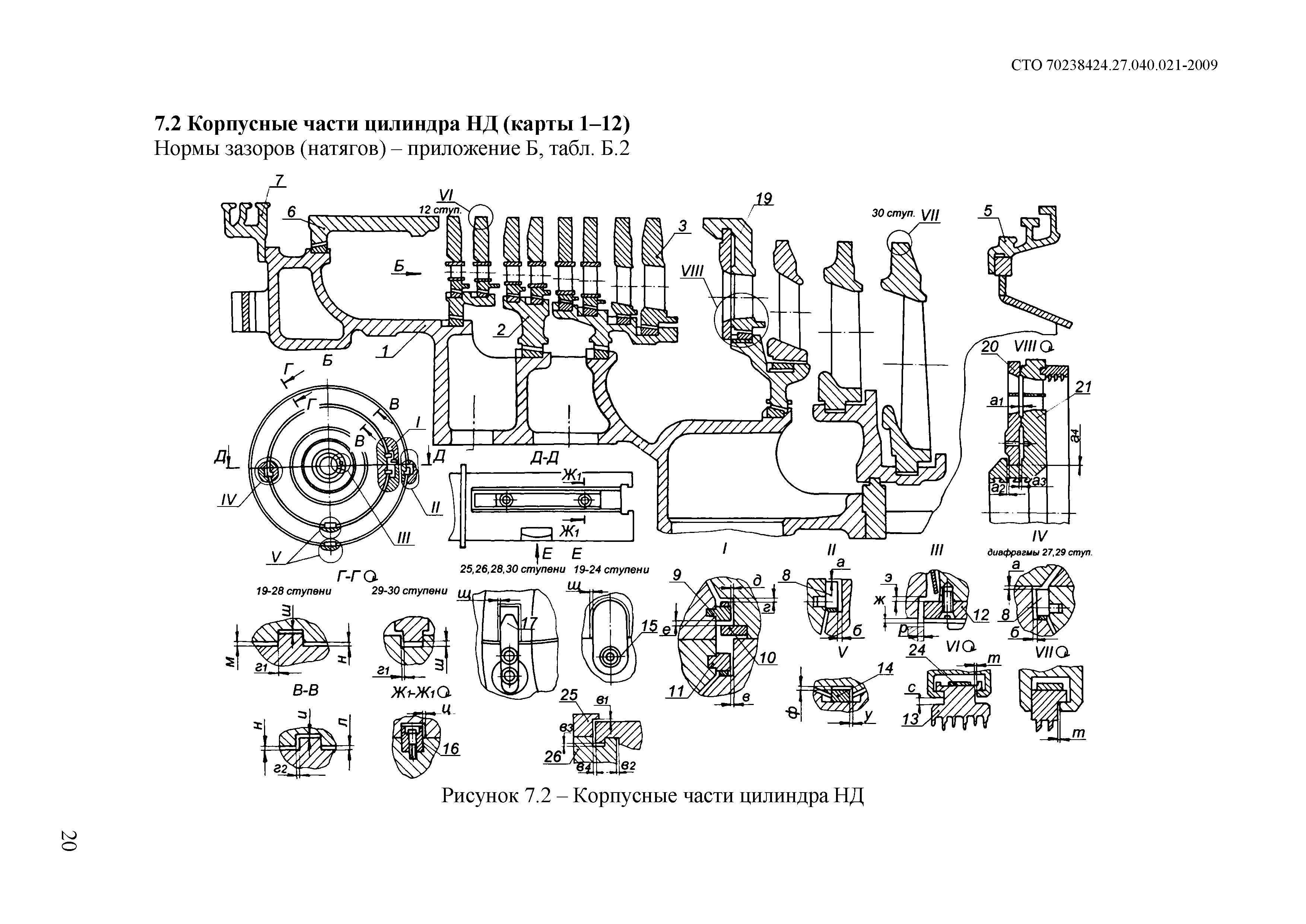

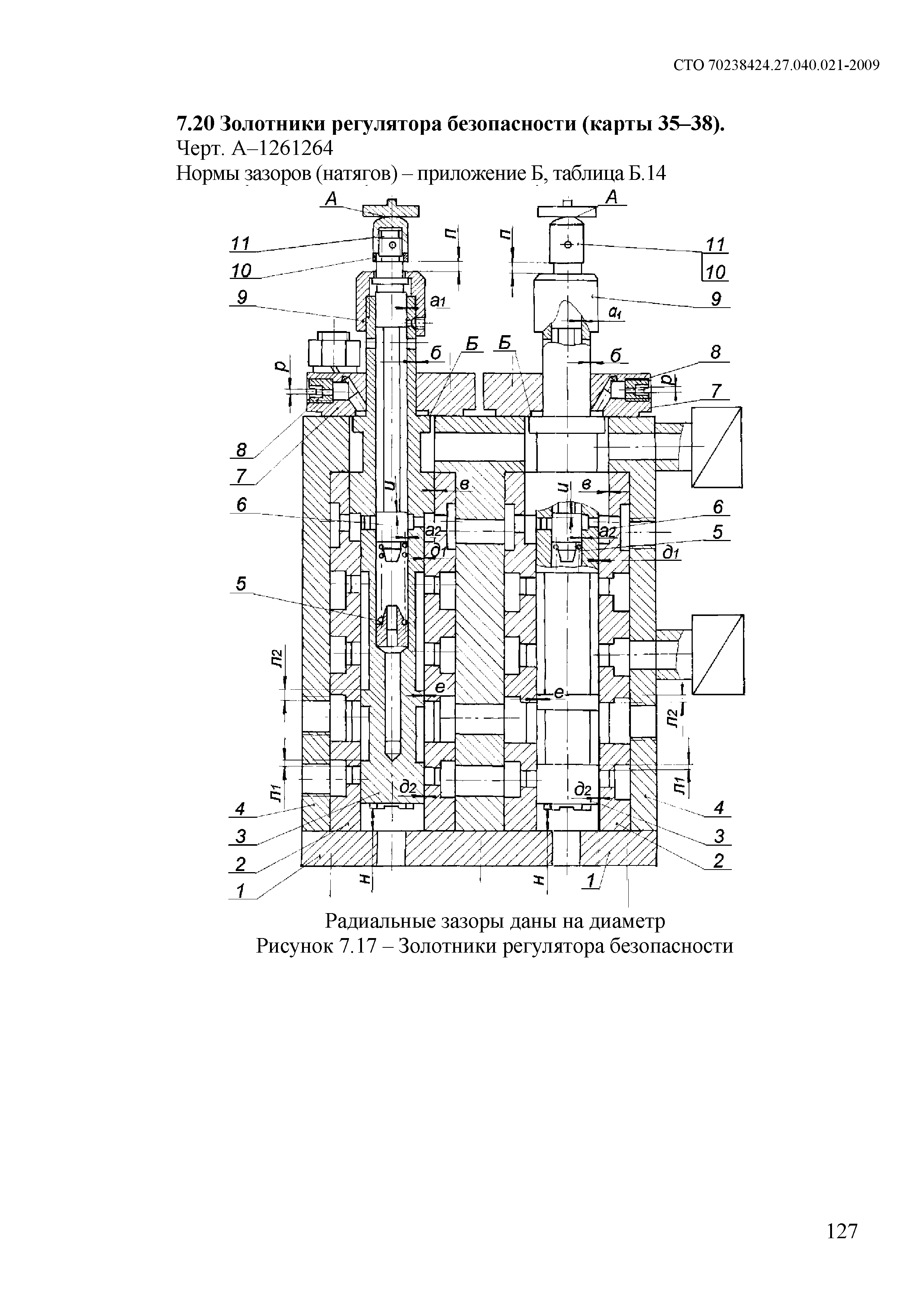

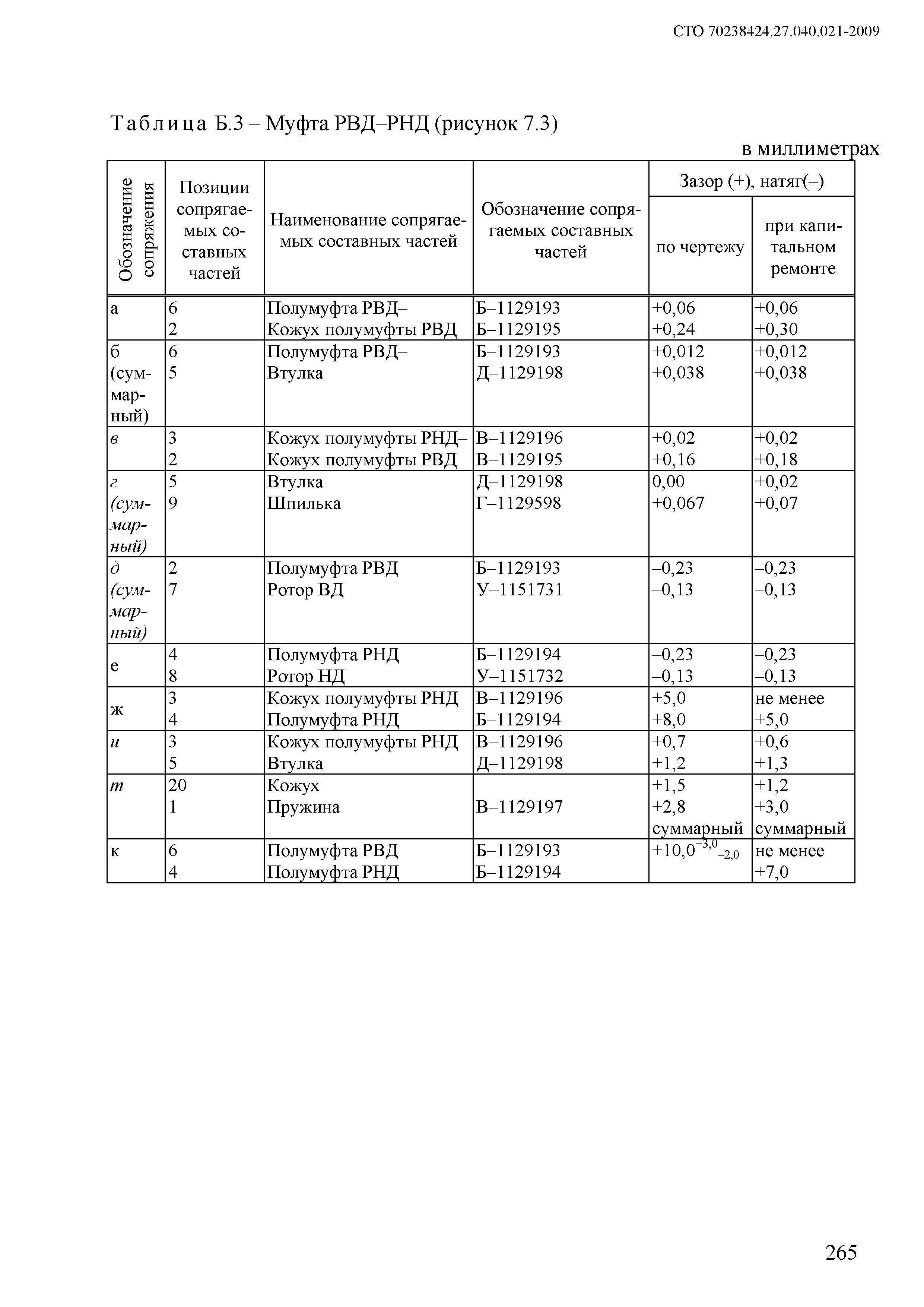

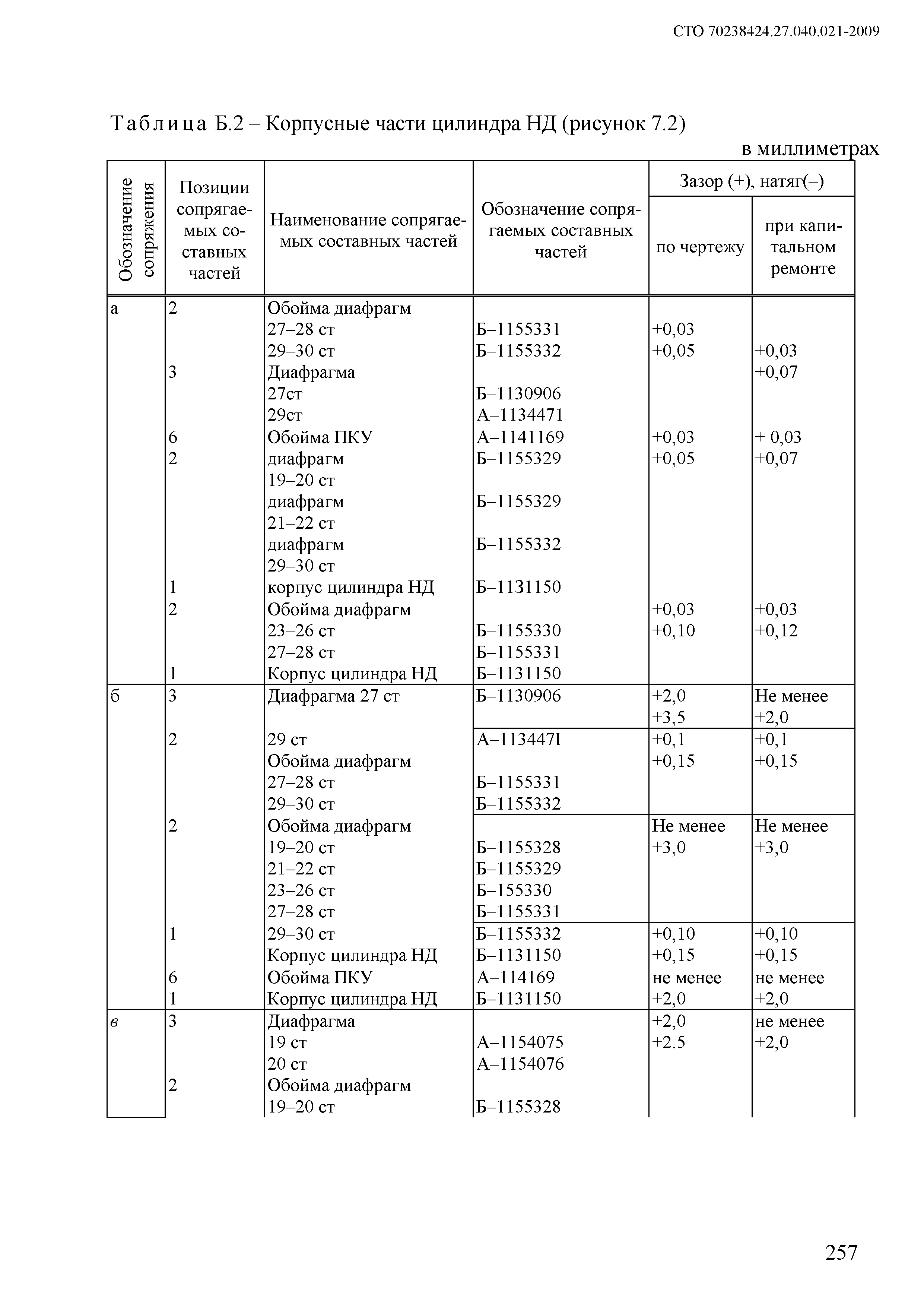

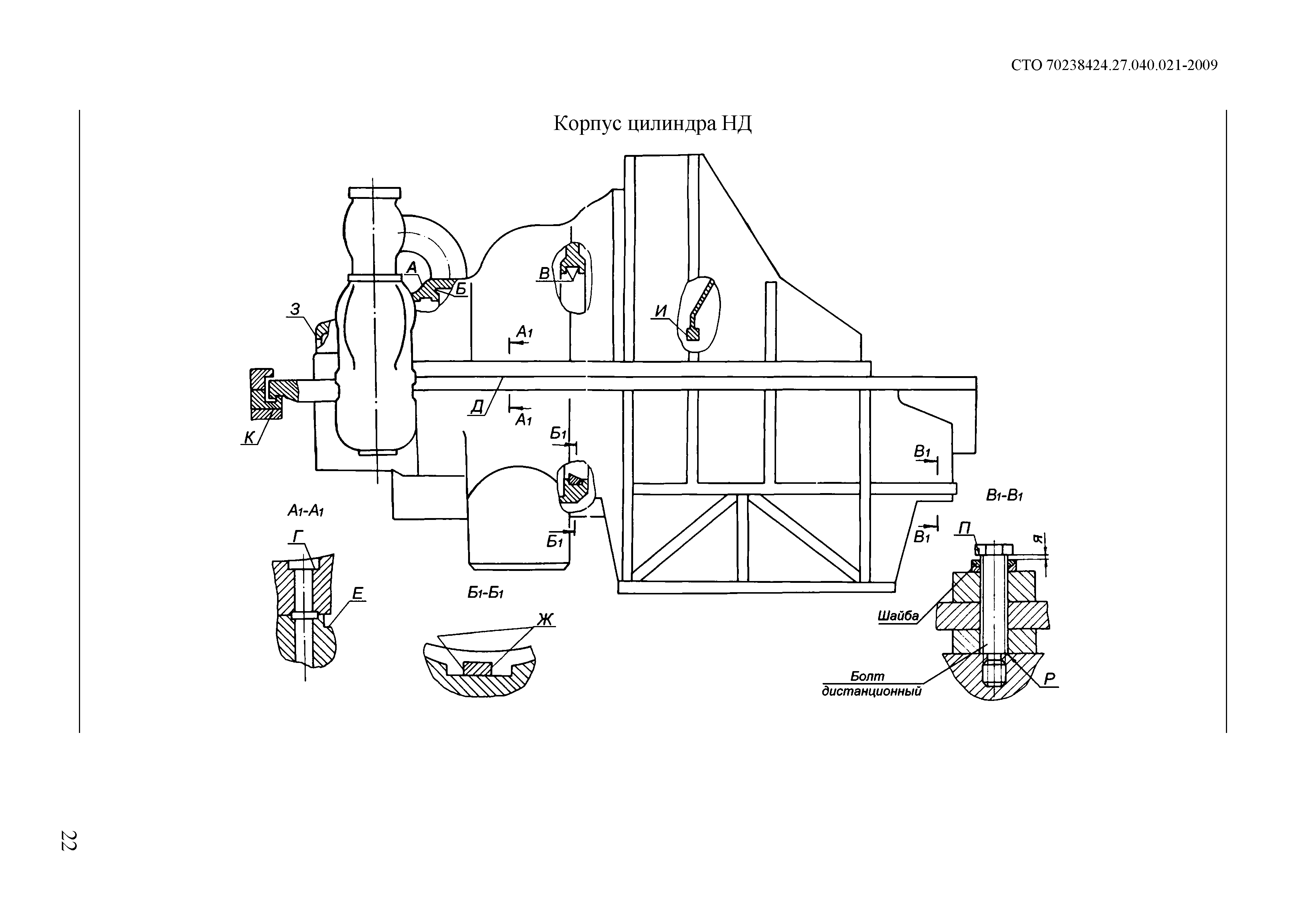

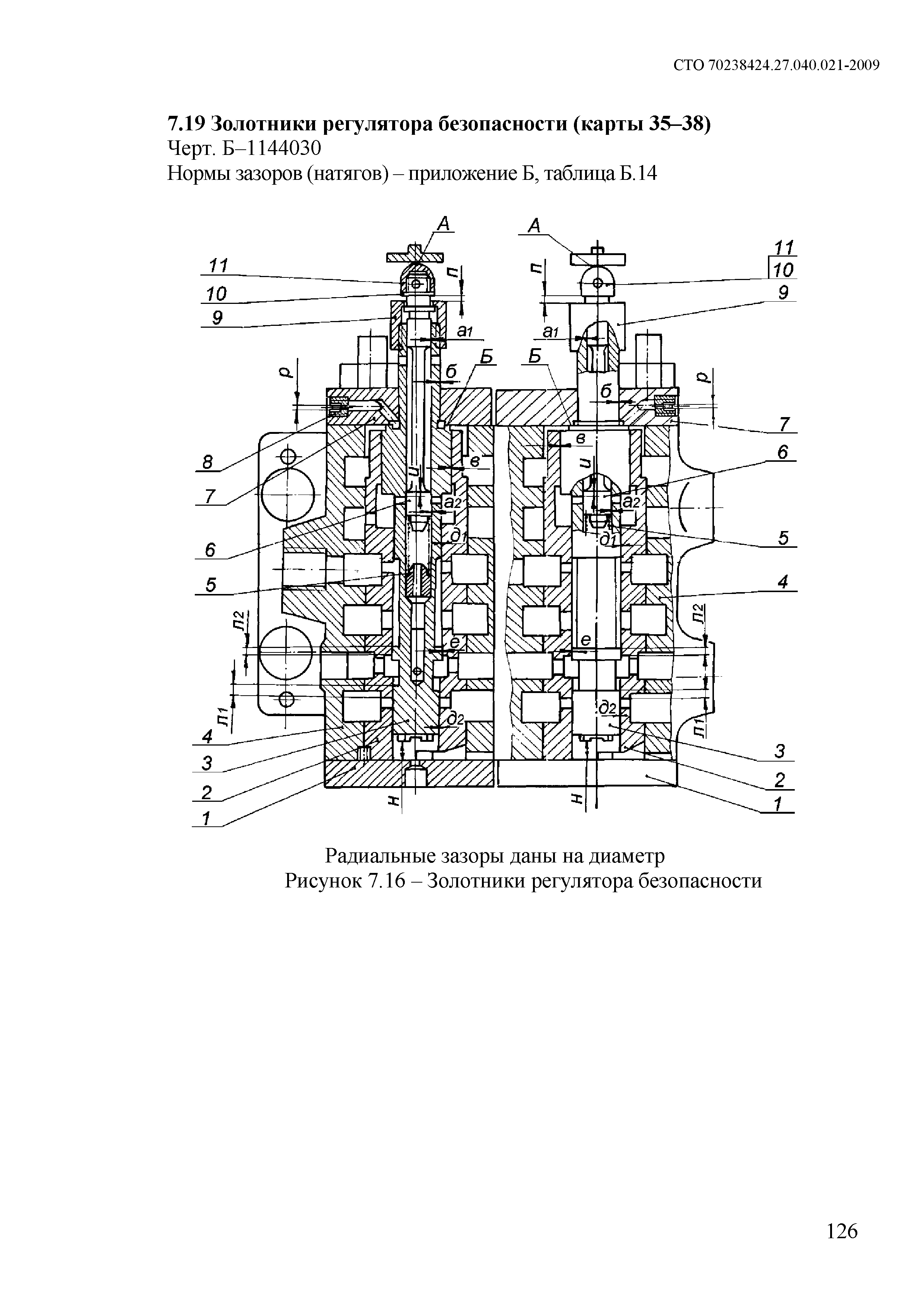

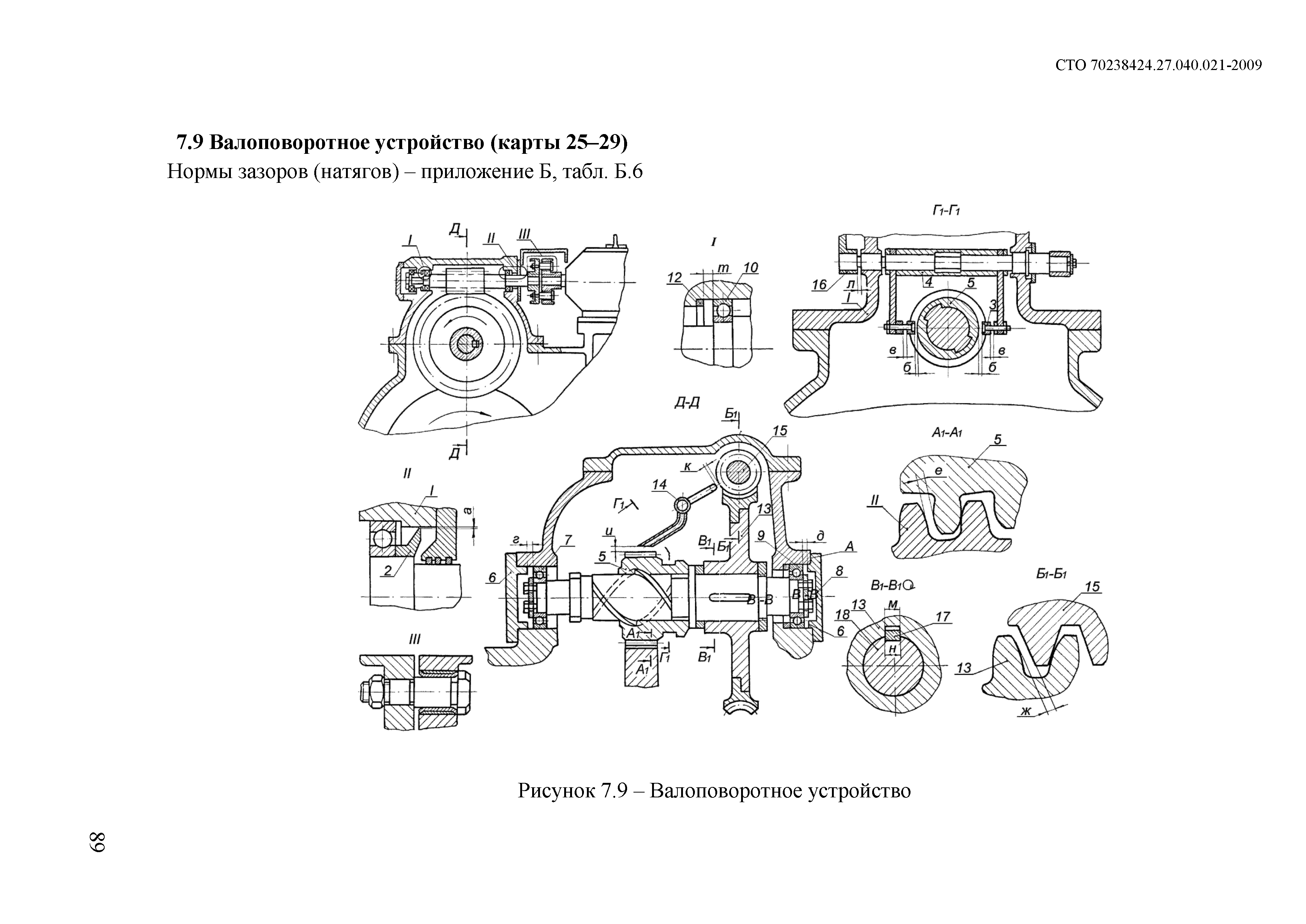

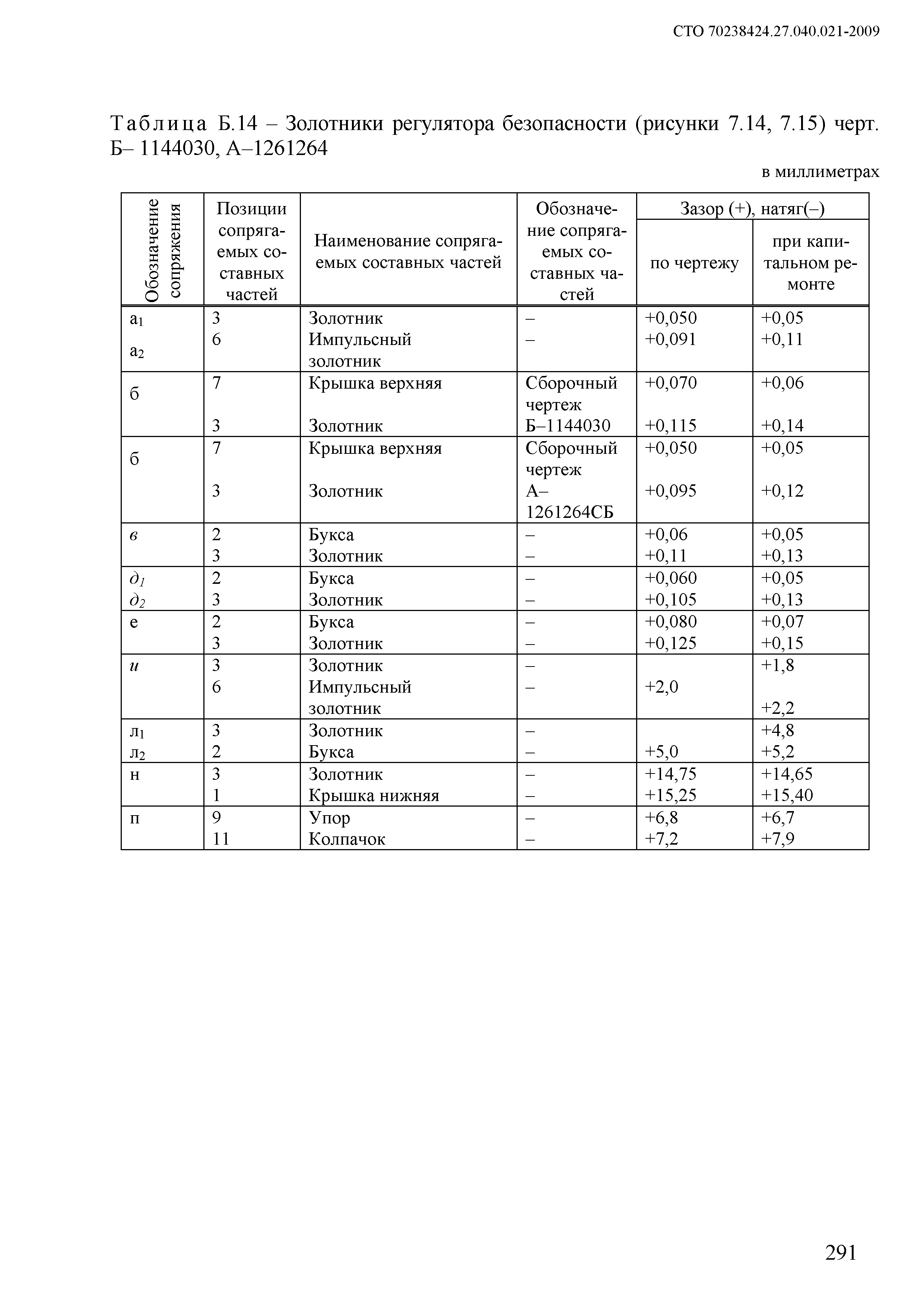

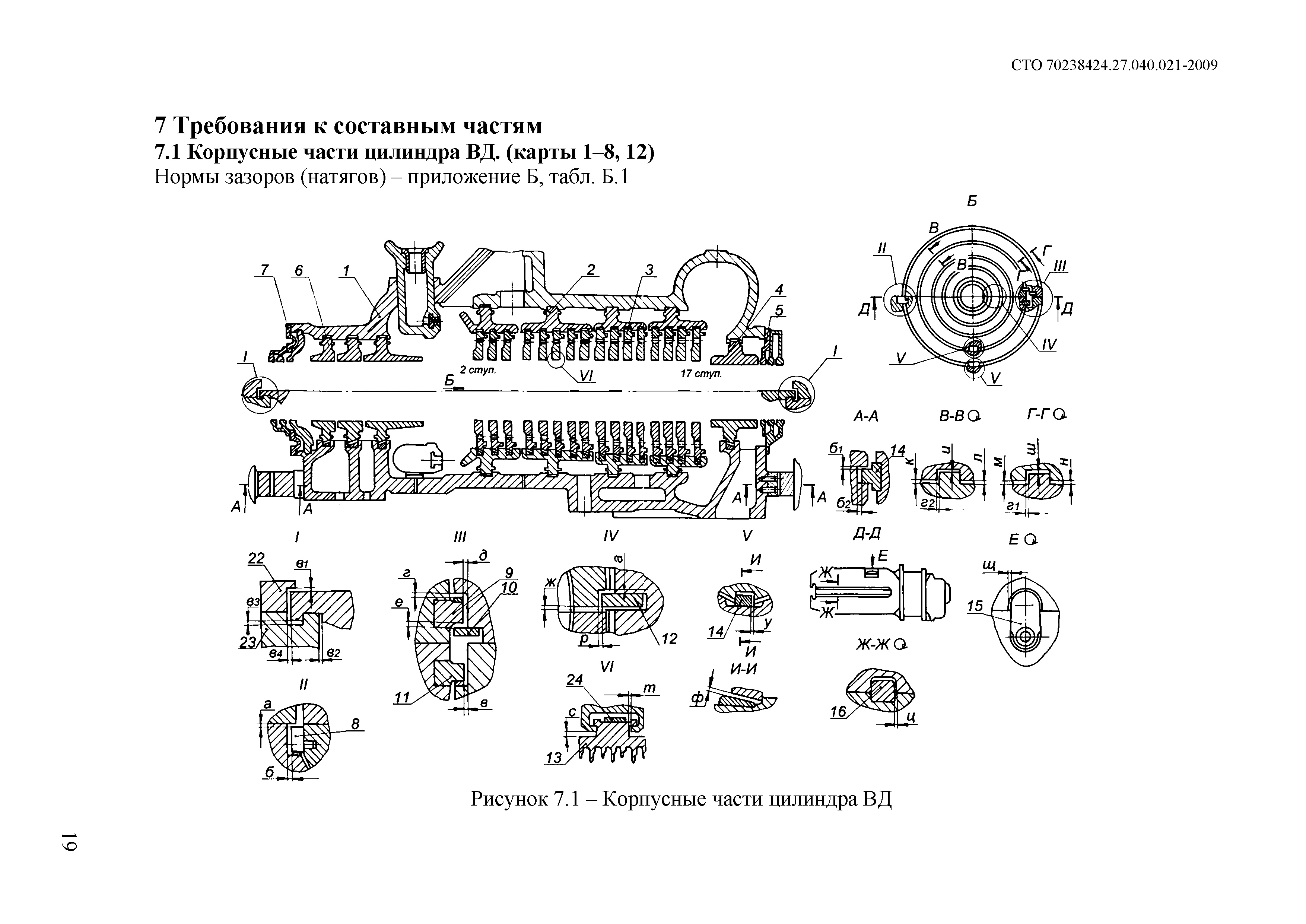

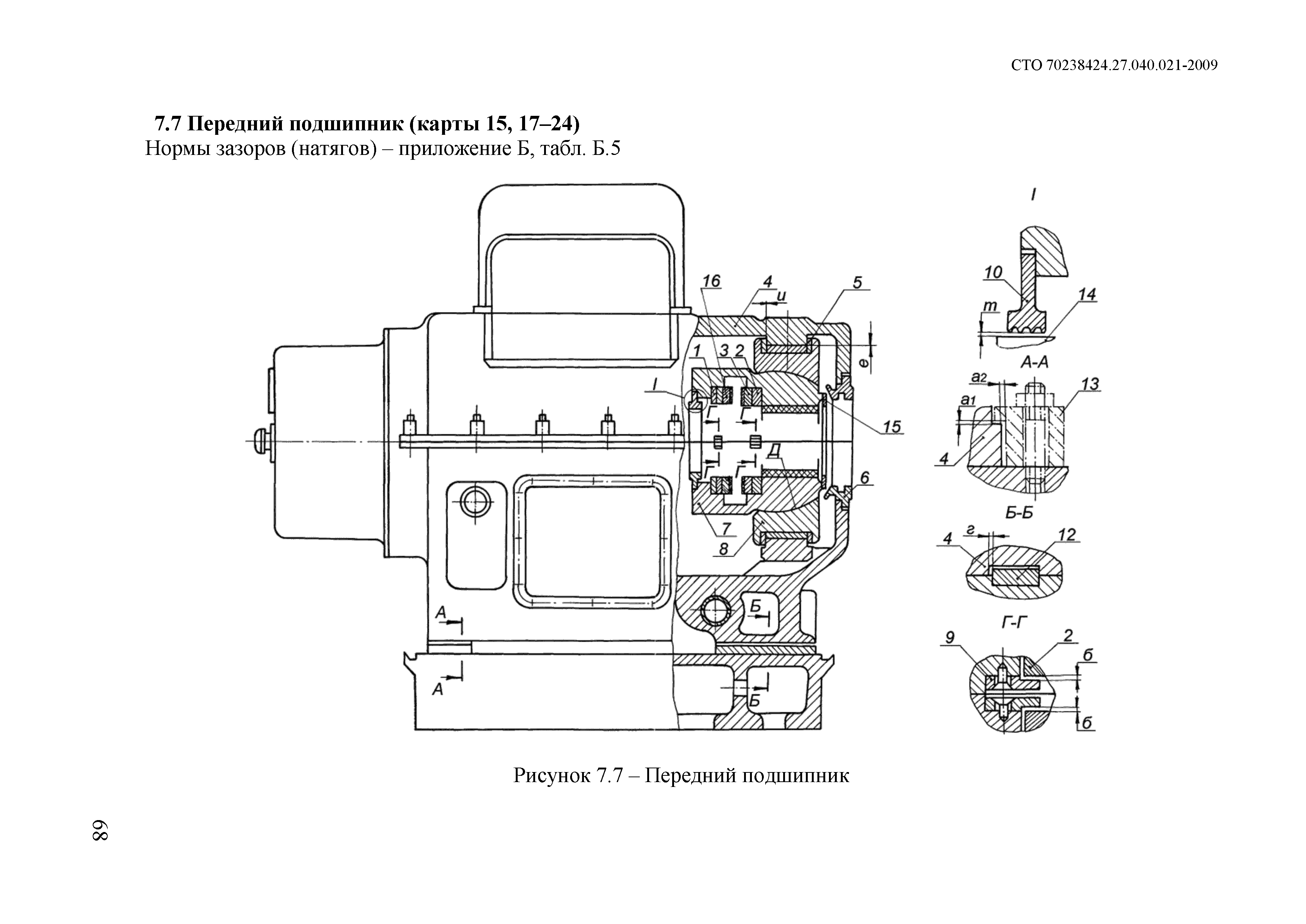

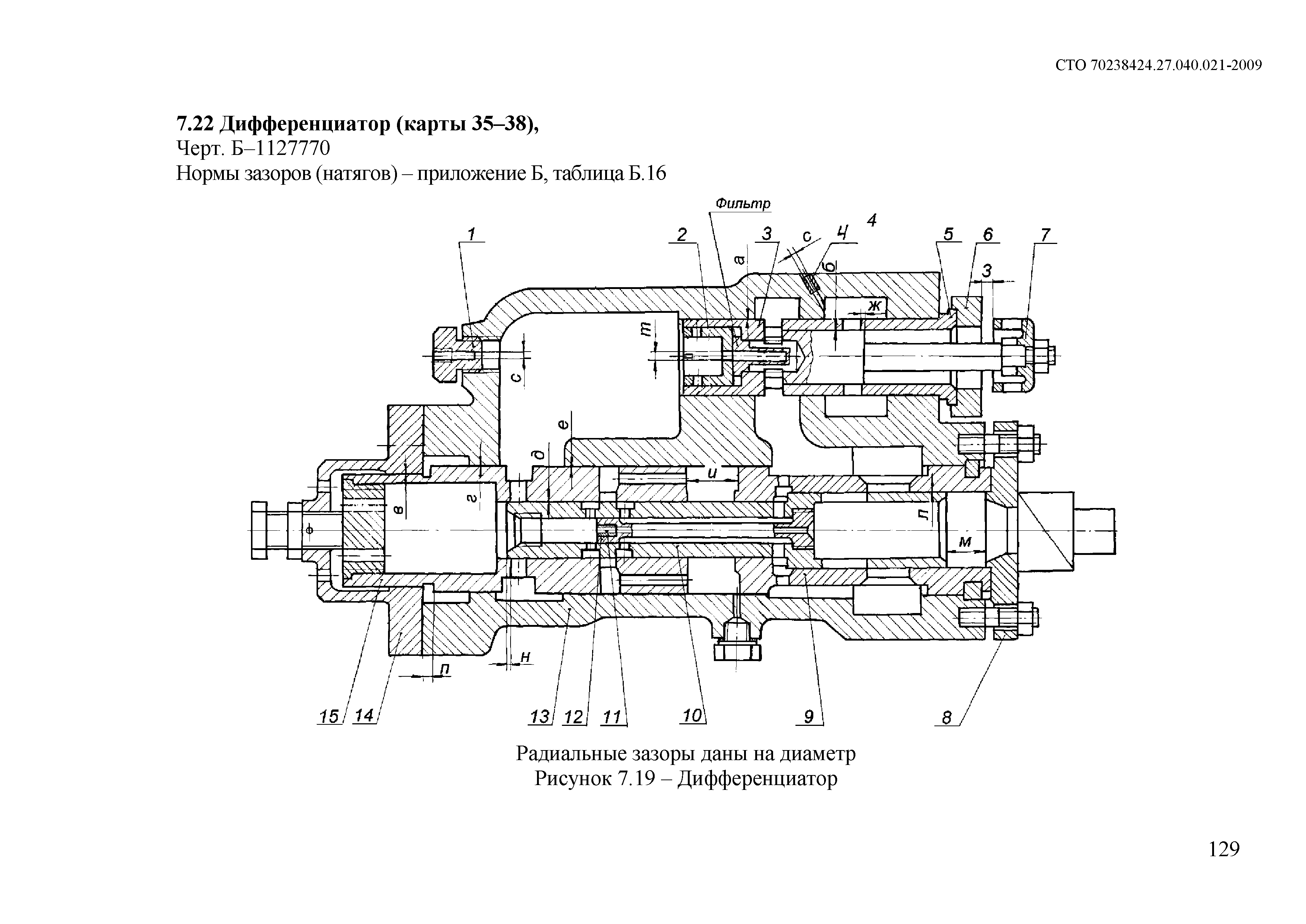

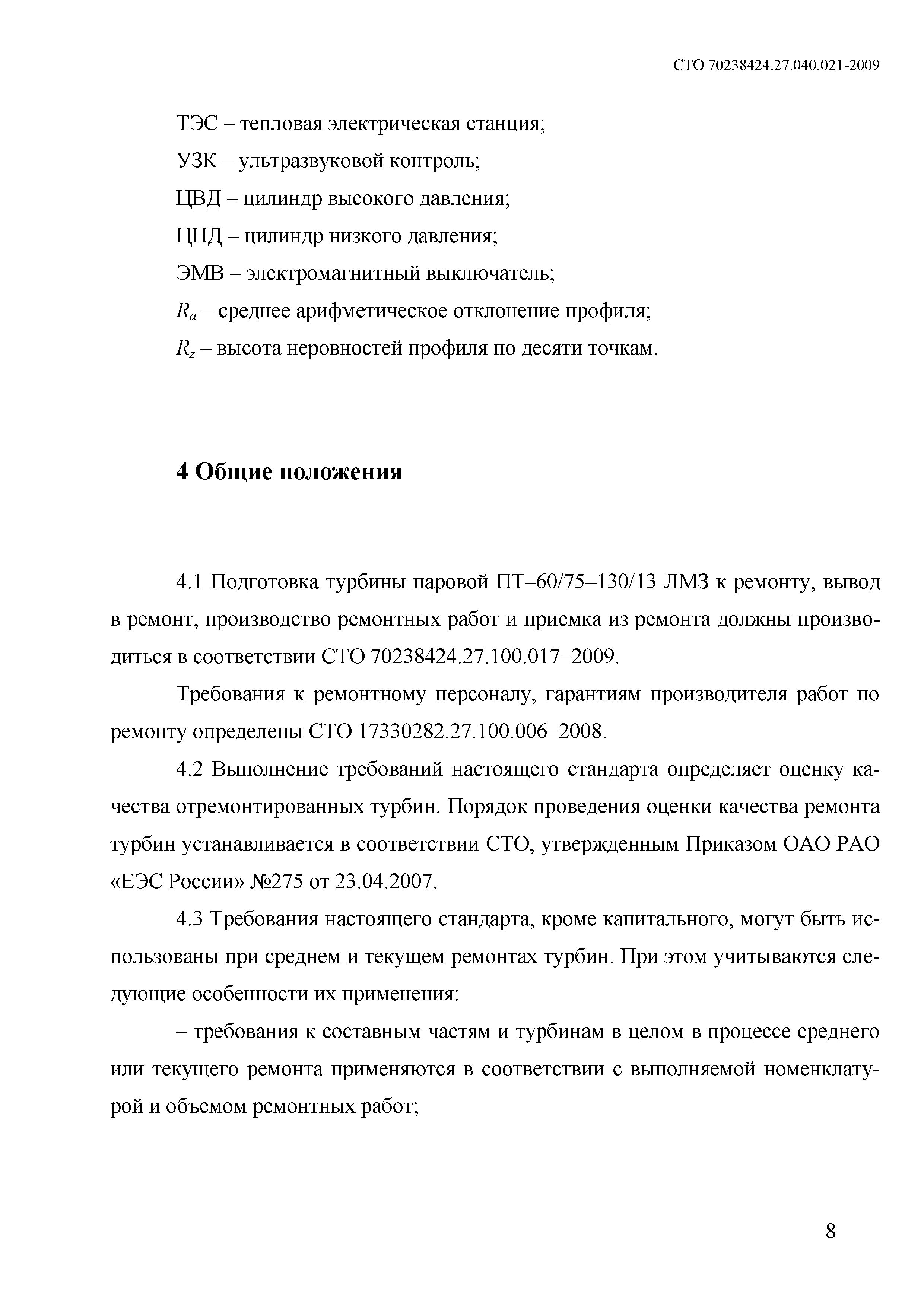

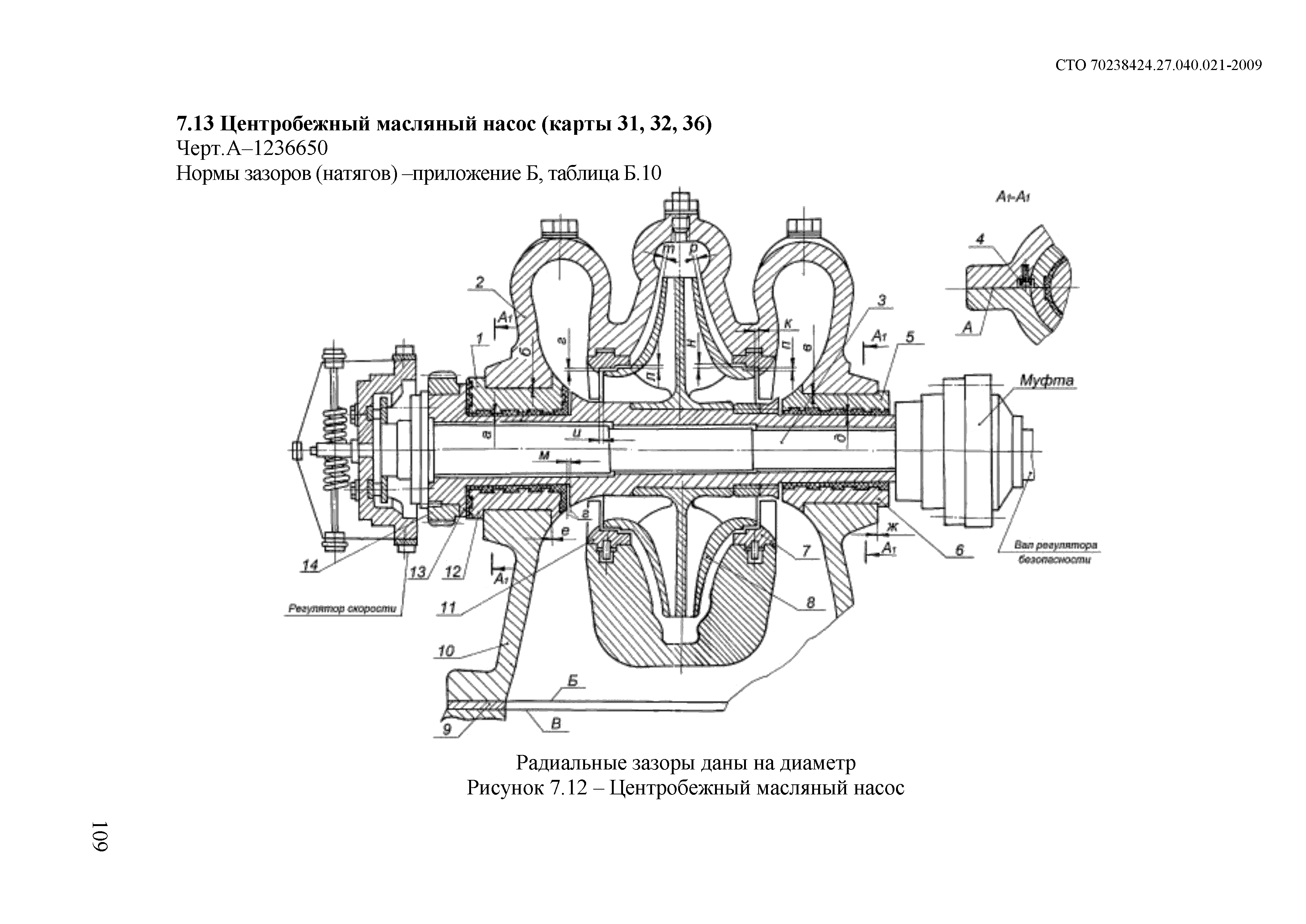

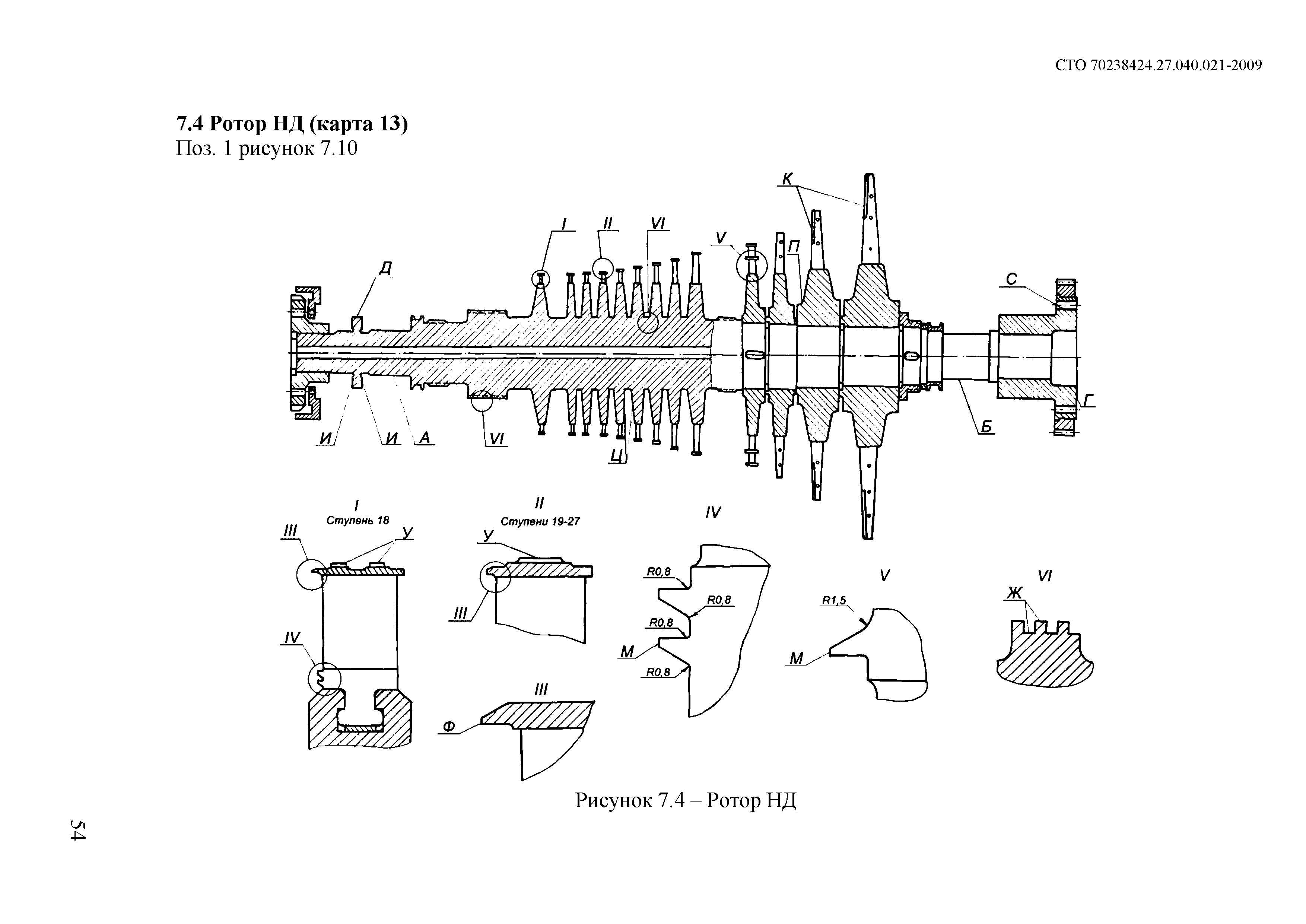

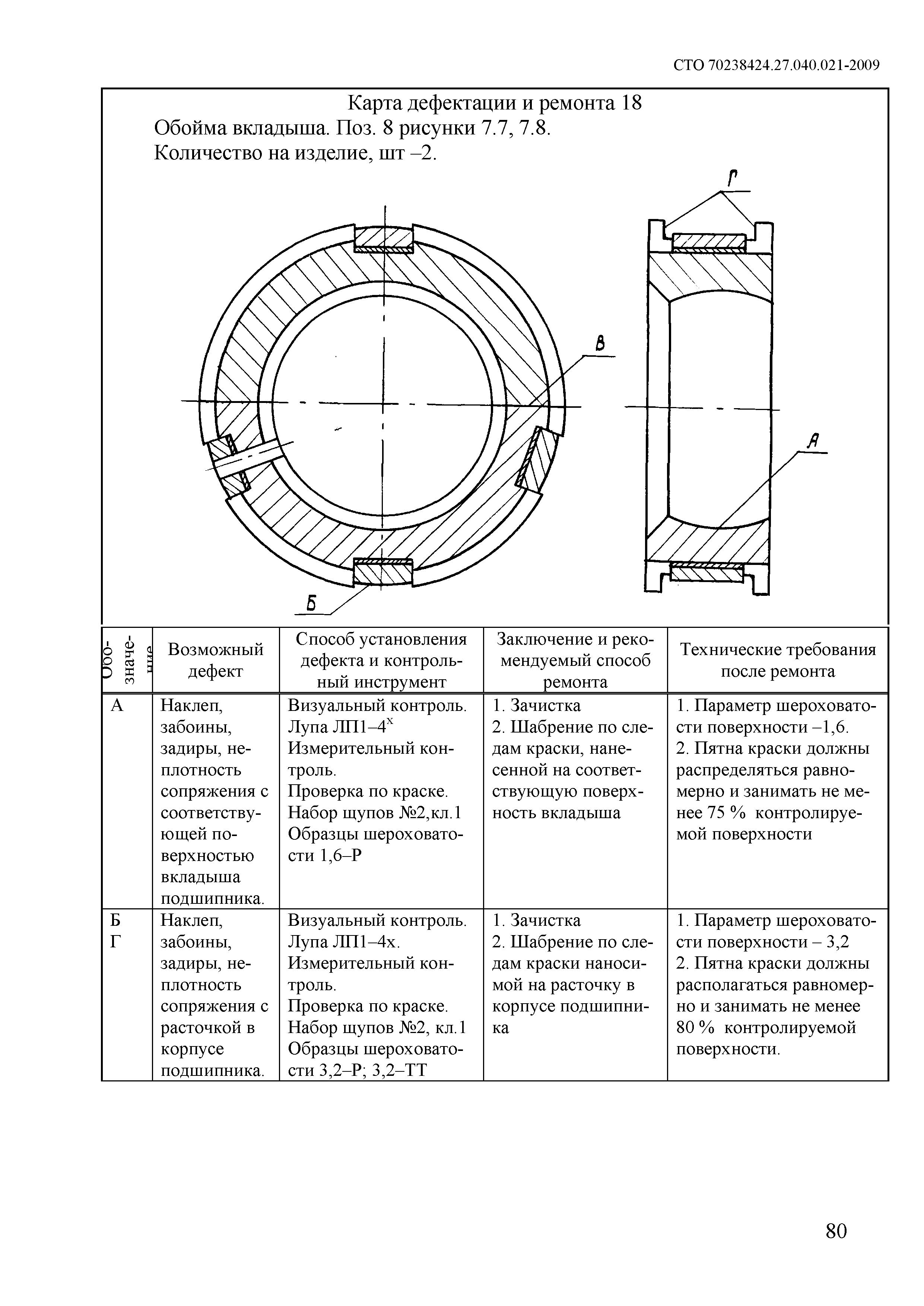

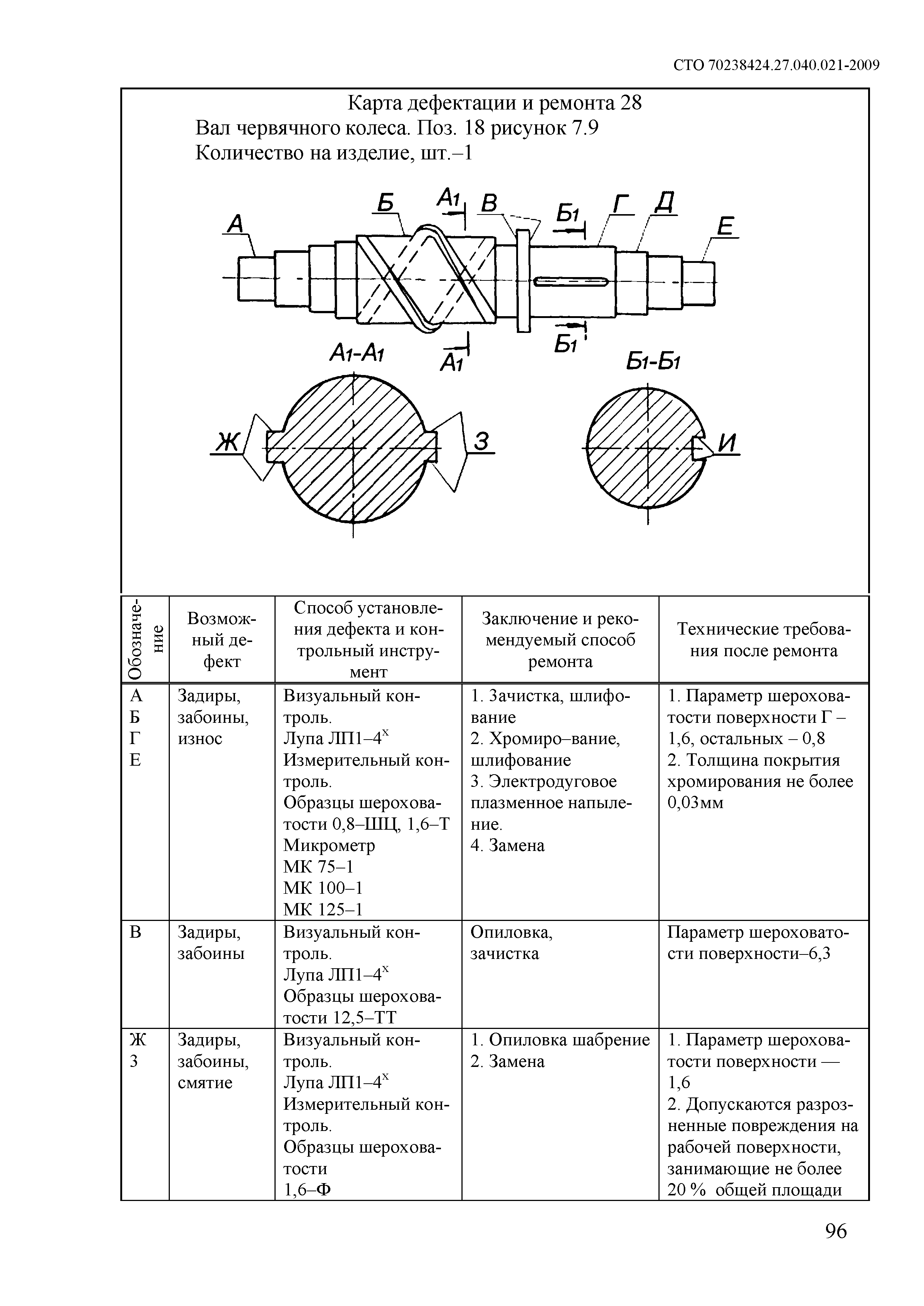

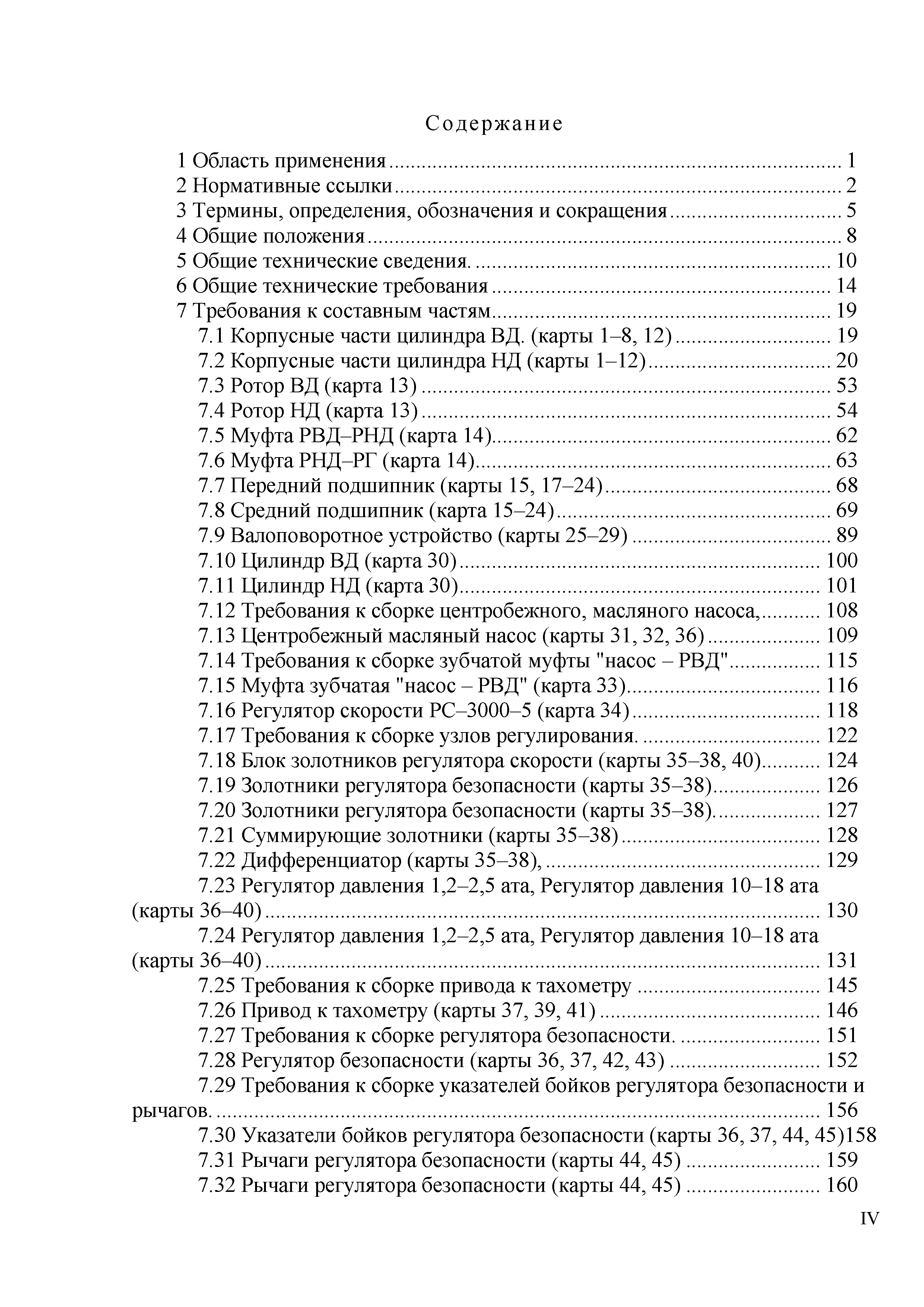

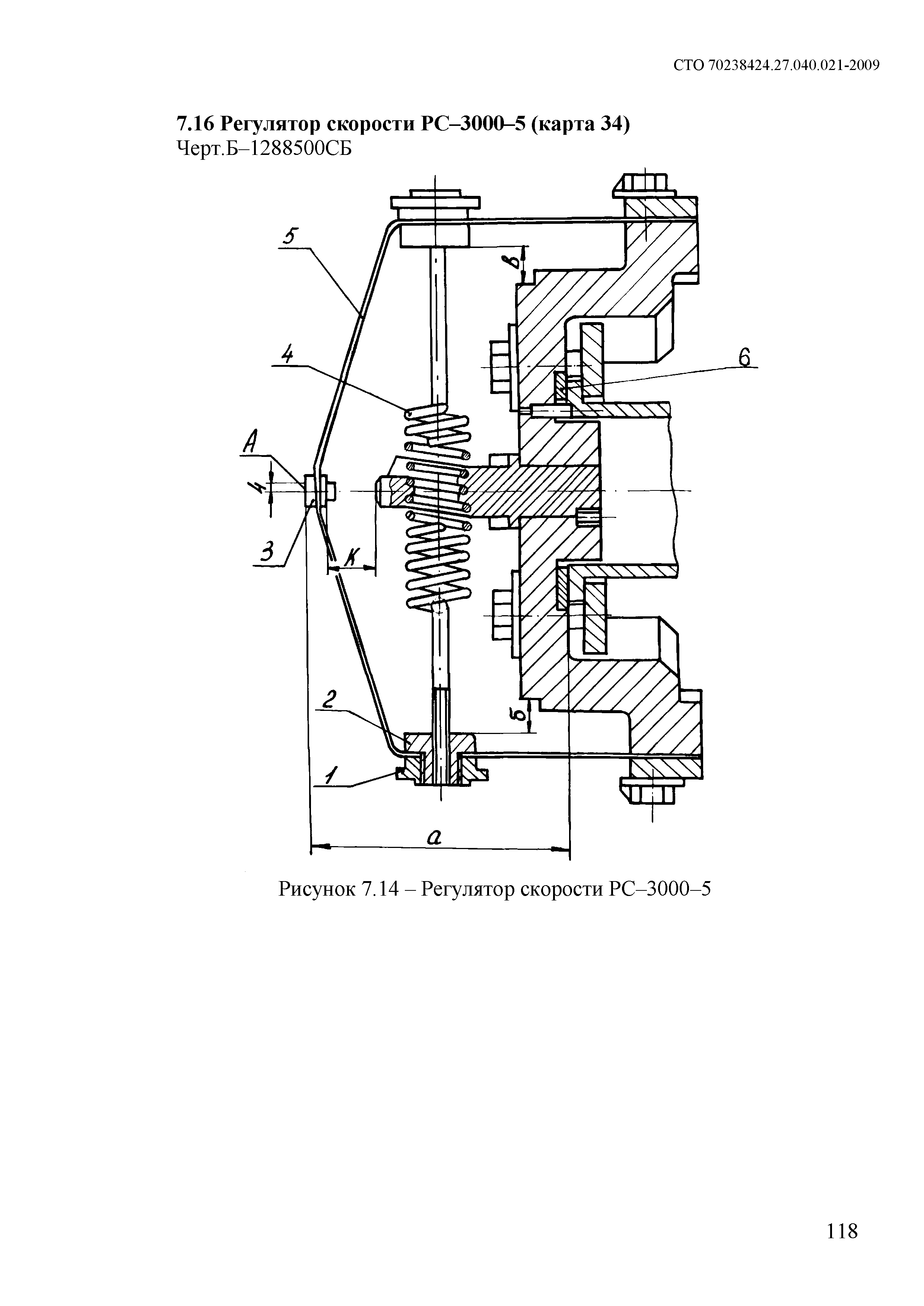

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие технические сведения 6 Общие технические требования 7 Требования к составным частям    7.1 Корпусные части цилиндра ВД (карты 1 - 8, 12)    7.2 Корпусные части цилиндра НД (карты 1 - 12)    7.3 Ротор ВД (карта 13)    7.4 Ротор НД (карта 13)    7.5 Муфта РВД-РНД (карта 14)    7.6 Муфта РНД-РГ (карта 14)    7.7 Передний подшипник (карты 15, 17 - 24)    7.8 Средний подшипник (карта 15 - 24)    7.9 Валоповоротное устройство (карты 25 - 29)    7.10 Цилиндр ВД (карта 30)    7.11 Цилиндр НД (карта 30)    7.12 Требования к сборке центробежного, масляного насоса    7.13 Центробежный масляный насос (карты 31, 32, 36)    7.14 Требования к сборке зубчатой муфты "насос - РВД"    7.15 Муфта зубчатая "насос - РВД" (карта 33)    7.16 Регулятор скорости РС-3000-5 (карта 34)    7.17 Требования к сборке узлов регулирования    7.18 Блок золотников регулятора скорости (карты 35 - 38, 40)    7.19 Золотники регулятора безопасности (карты 35 - 38)    7.20 Золотники регулятора безопасности (карты 35 - 38)    7.21 Суммирующие золотники (карты 35 - 38)    7.22 Дифференциатор (карты 35 - 38)    7.23 Регулятор давления 1,2 - 2,5 ата, Регулятор давления 10 - 18 ата (карты 36 - 40)    7.24 Регулятор давления 1,2 - 2,5 ата, Регулятор давления 10 - 18 ата (карты 36 - 40)    7.25 Требования к сборке привода к тахометру    7.26 Привод к тахометру (карты 37, 39, 41)    7.27 Требования к сборке регулятора безопасности    7.28 Регулятор безопасности (карты 36, 37, 42, 43)    7.29 Требования к сборке указателей бойков регулятора безопасности и рычагов    7.30 Указатели бойков регулятора безопасности (карты 36, 37, 44, 45)    7.31 Рычаги регулятора безопасности (карты 44, 45)    7.32 Рычаги регулятора безопасности (карты 44, 45)    7.33 Требования к сборке электромагнитного выключателя    7.34 Электромагнитный выключатель (карты 36, 37, 46)    7.35 Электромагнитный выключатель (карты 36, 37, 46)    7.36 Требования к сборке сервомоторов    7.37 Сервомотор автозатвора свежего пара (карты 36, 37, 47 - 51)    7.38 Сервомотор регулирующих клапанов ЦВД (карты 36, 37, 47 - 51)    7.39 Сервомотор регулирующих клапанов ЧСД ЦНД (карты 36, 37, 47 - 51)    7.40 Сервомотор ЦНДl (поворотных диафрагм) (карты 36, 37, 47 - 51)    7.41 Требования к сборке кулачковых распределительных устройств    7.42 Кулачковое распределительное устройство ЦВД (карты 36, 40, 52 - 55)    7.43 Кулачковое распределительное устройство ЦНД (карты 36, 40, 52 - 55)    7.44 Требования к сборке клапанов    7.45 Клапан автоматического затвора (карты 36, 59 - 64)    7.46 Требования к сборке колонок регулирующих клапанов ЦВД и ЦНД.    7.47 Колонки и рычаги регулирующих клапанов ЦВД и ЦНД (карты 36, 37, 56 - 58)    7.48 Регулирующий клапан ЦВД № 1 (карты 36, 59 - 62, 64)    7.49 Регулирующие клапаны ЦВД № 2 - 5, ЦНД № 1 - 4 (карты 36, 59 - 62, 64) 8 Требования к сборке и к отремонтированному изделию 9 Испытания и показатели качества отремонтированной турбины 10 Требования к обеспечению безопасности 11 Оценка соответствия Приложение А (обязательное). Материалы основных составных частей и их материалы - заменители Приложение Б (обязательное). Нормы зазоров (натягов) Приложение В (рекомендуемое). Перечень средств измерений, упомянутых в стандарте Приложение Г (обязательное). Замена бандажей без разлопачивания ступени турбины Приложение Д (обязательное). "О допустимости увеличения отверстий под болты в соединительных муфтах турбоагрегатов при ремонтах валопроводов" Приложение Е (обязательное). Контроль травлением металла лопаток из хромистых сталей паровых турбин Приложение Ж (обязательное). Ремонт и замена регулятора скорости на электростанциях Приложение И (обязательное). Устранение ослабления посадки седел стопорных и регулирующих клапанов п/турбин высокого давления Библиография
Разработан:	ЗАО ЦКБ Энергоремонт
Утверждён:	НП ИНВЭЛ
Расположен в:	Техническая документация
Нормативные ссылки:	Приказ 91 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"»
