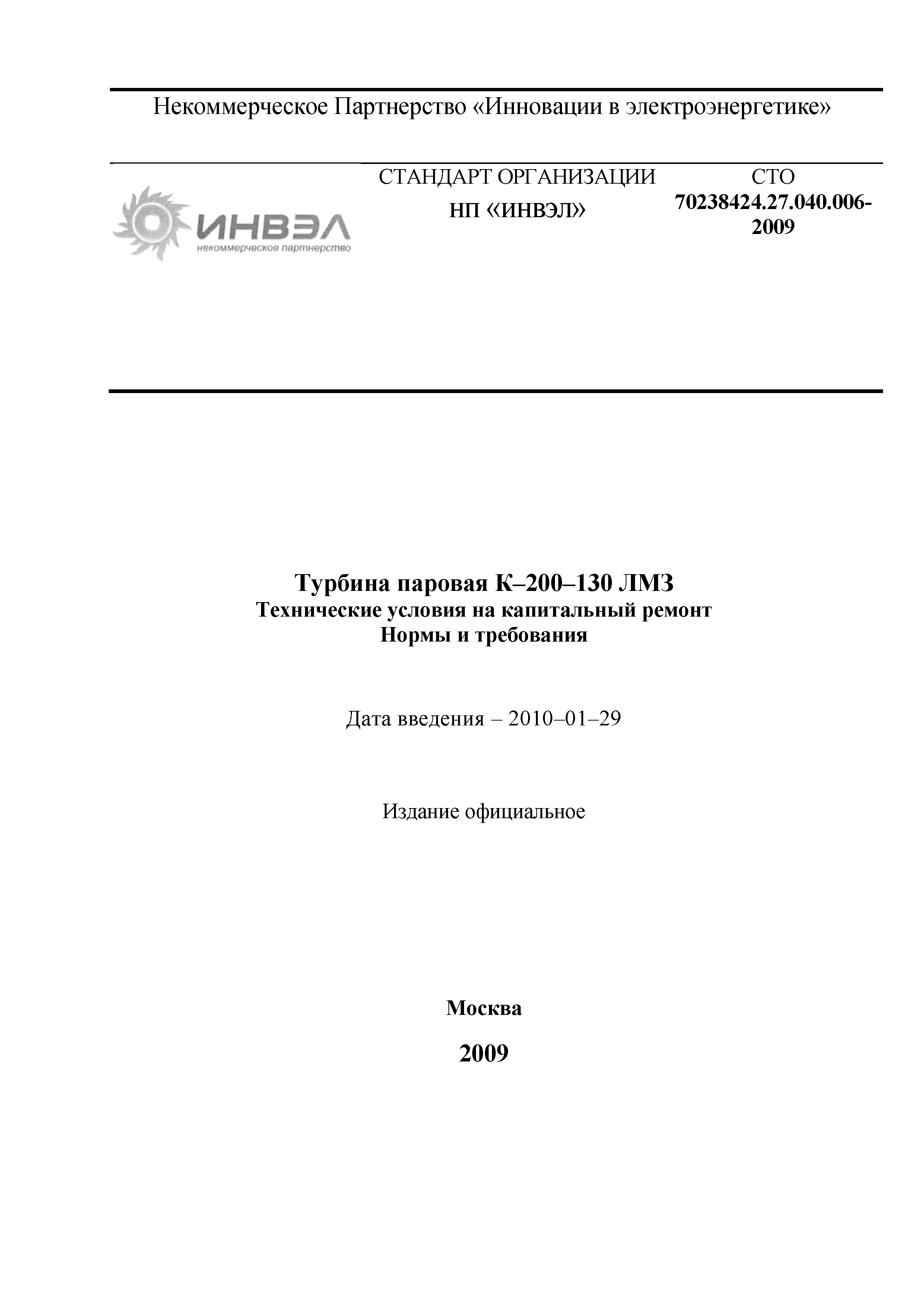

Скачать СТО 70238424.27.040.006-2009 Турбина паровая К-200-130 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.27.040.006-2009

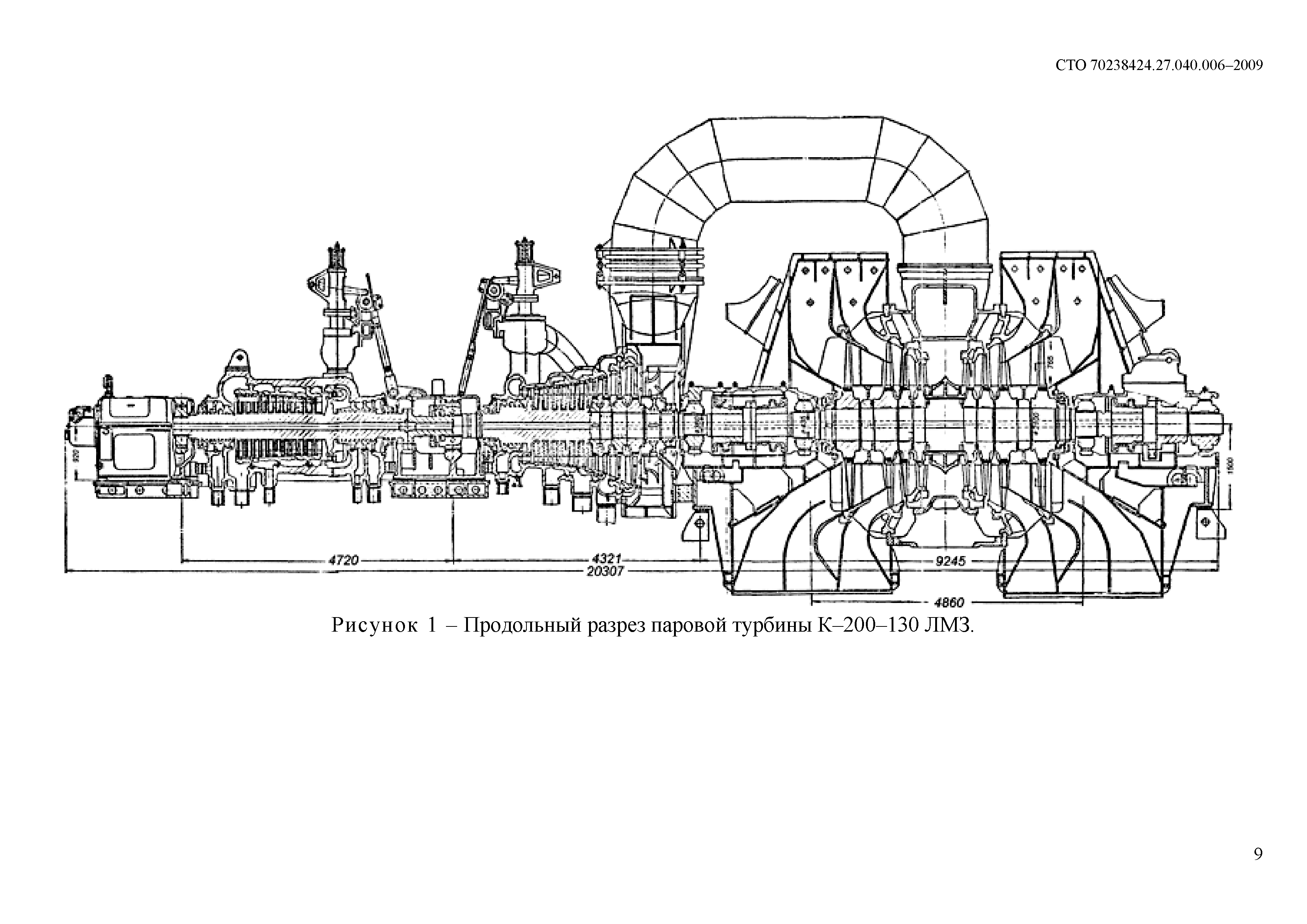

Турбина паровая К-200-130 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Обозначение:	СТО 70238424.27.040.006-2009
Обозначение англ:	STO 70238424.27.040.006-2009
Статус:	проект
Название рус.:	Турбина паровая К-200-130 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

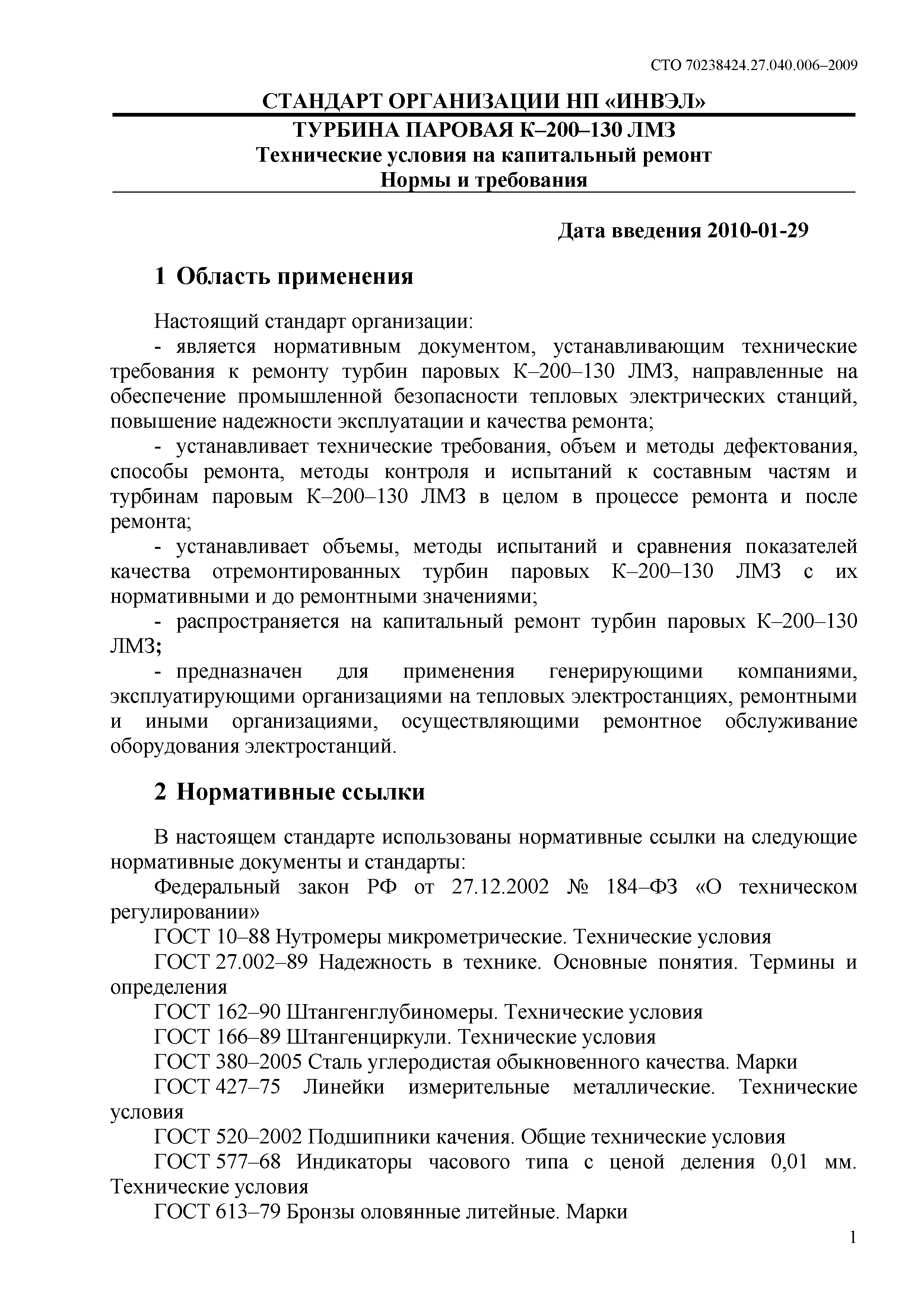

Область применения:	Cтандарт распространяется на капитальный ремонт турбин паровых К-200-130 ЛМЗ и предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций.

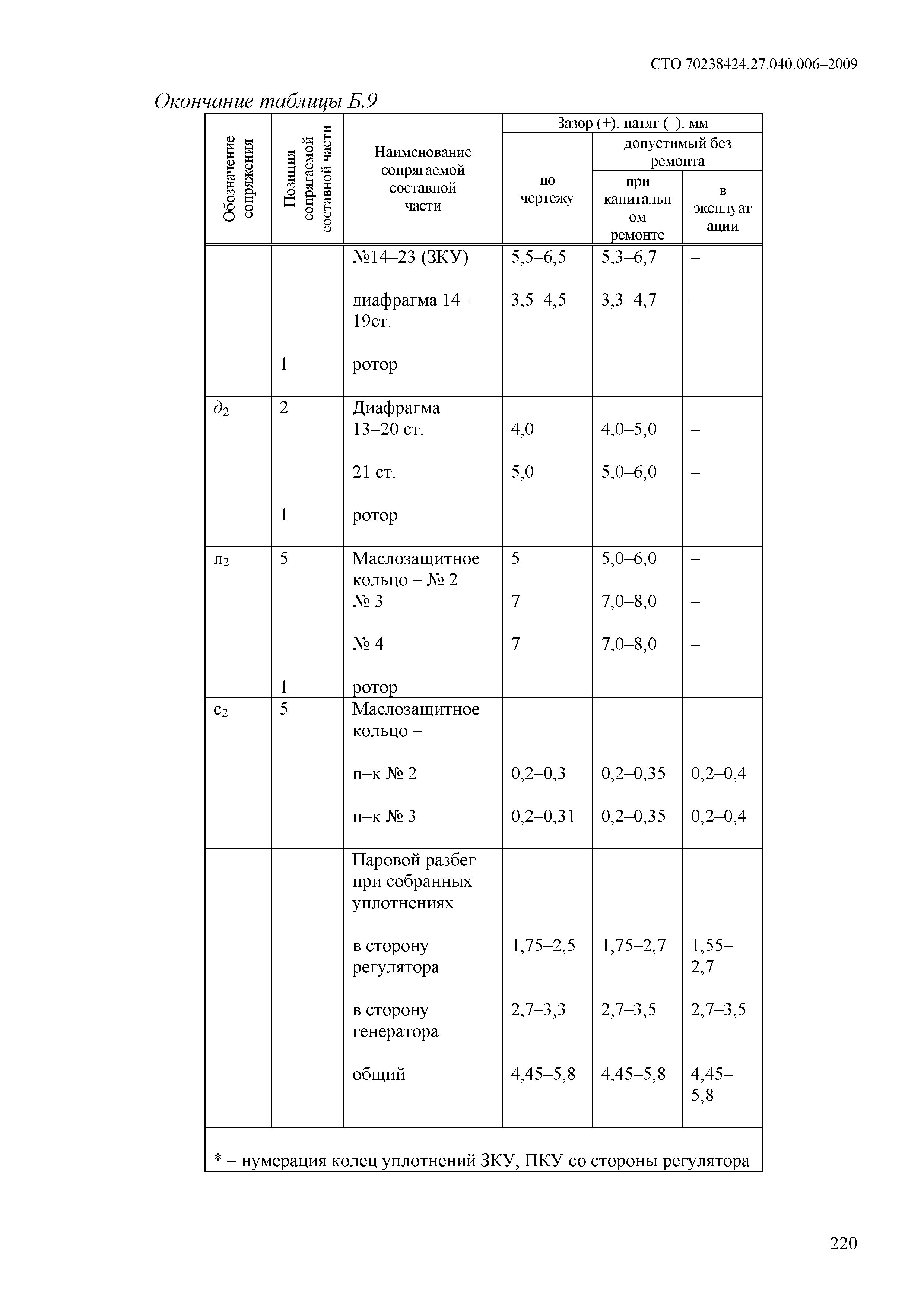

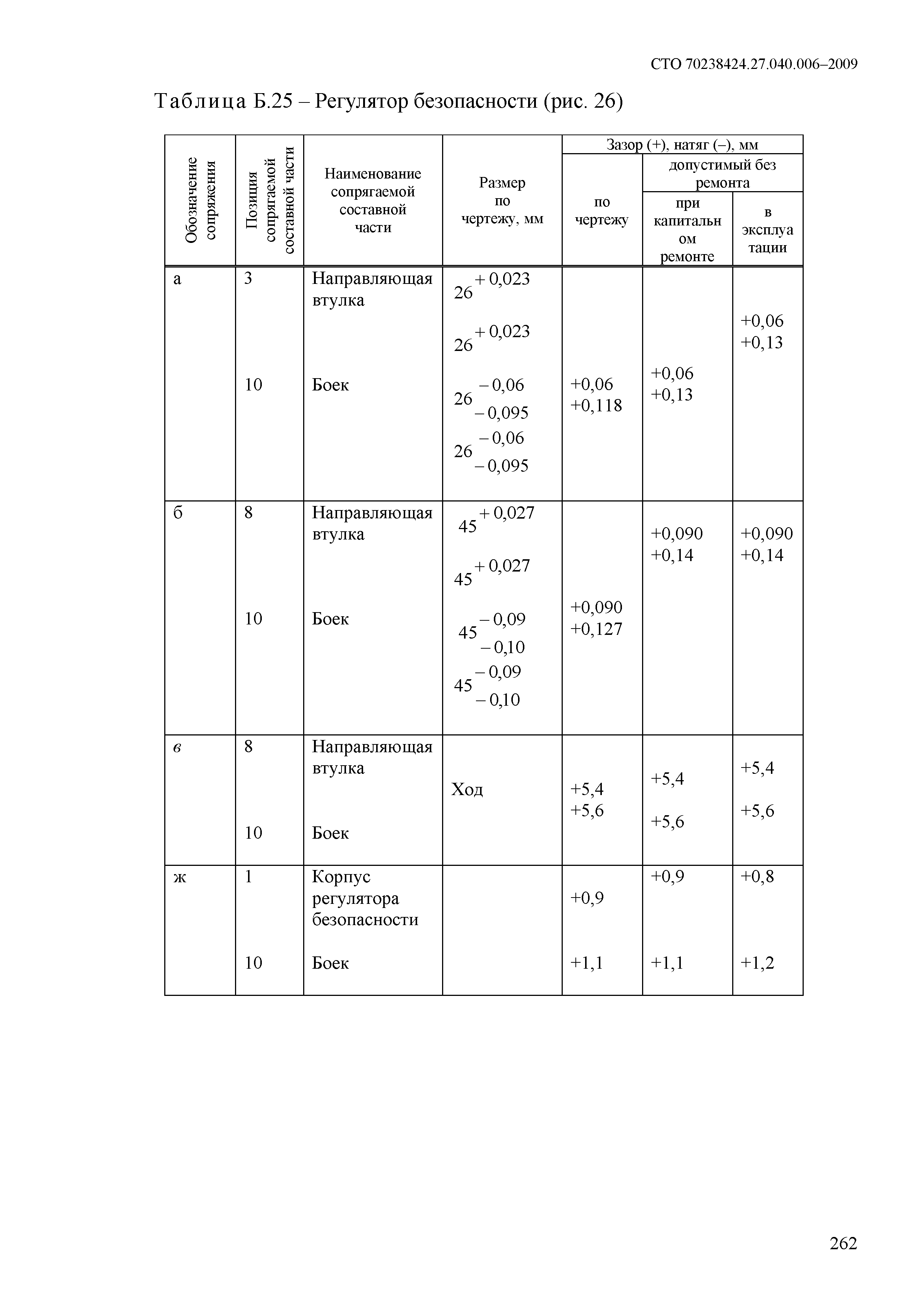

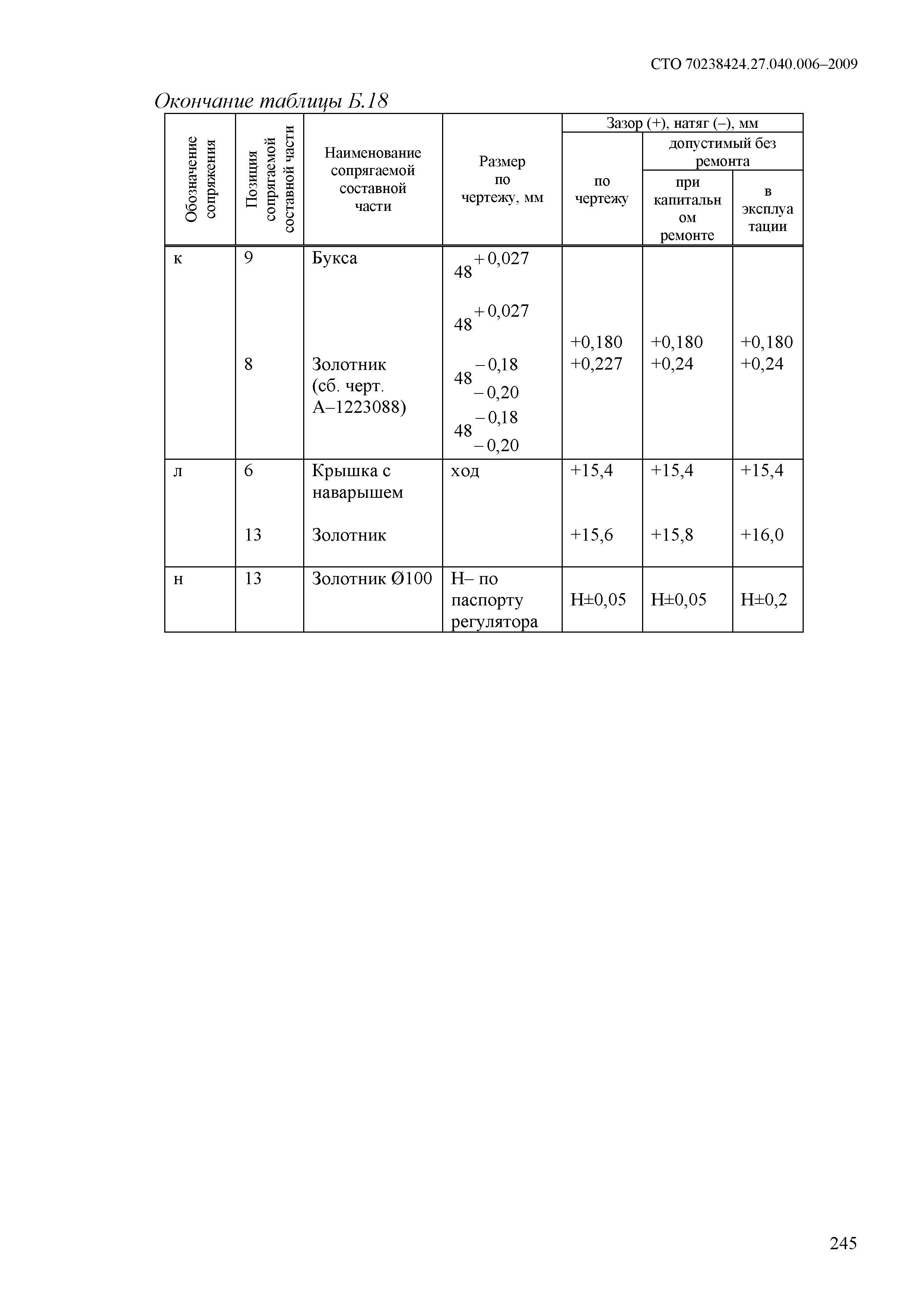

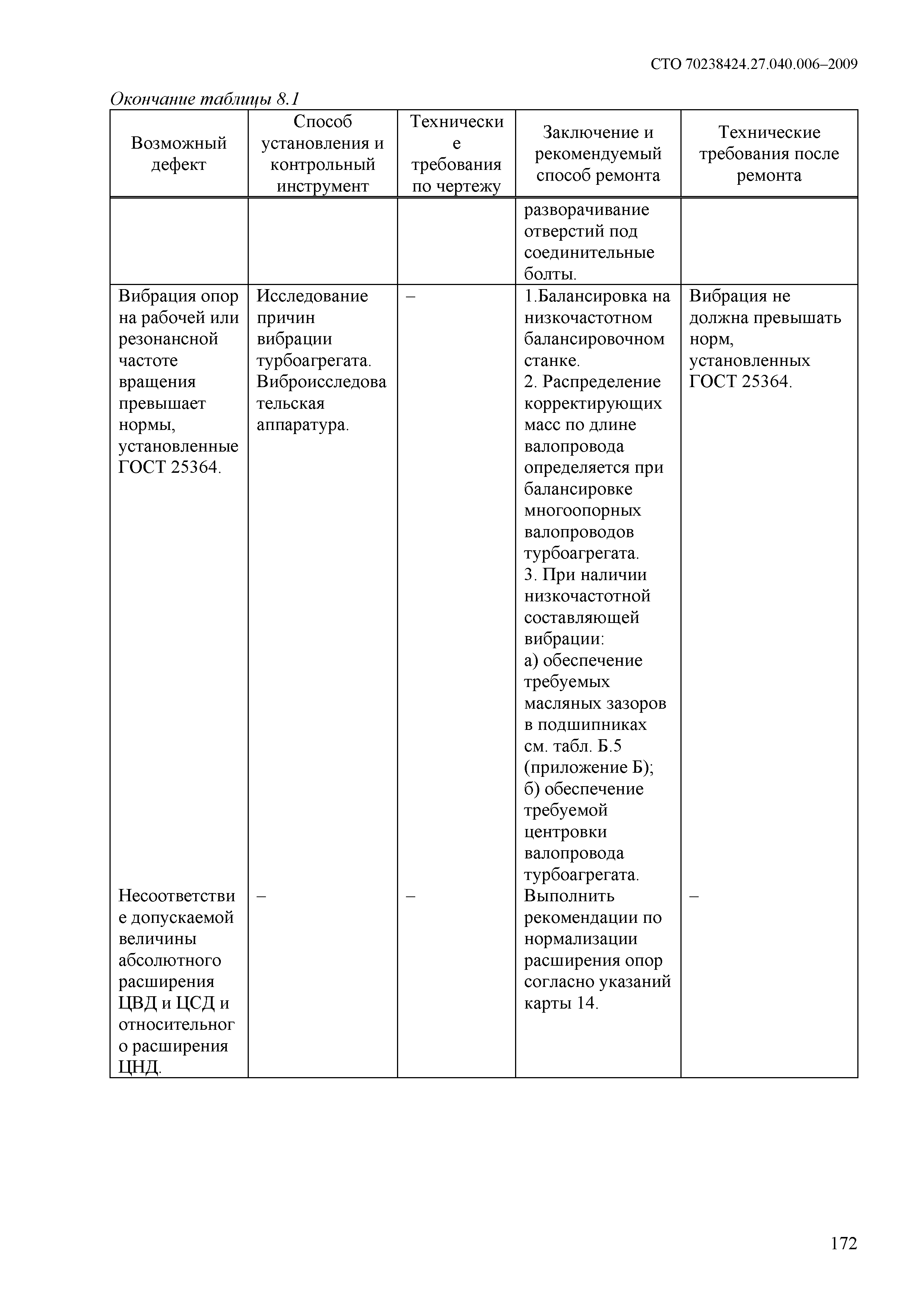

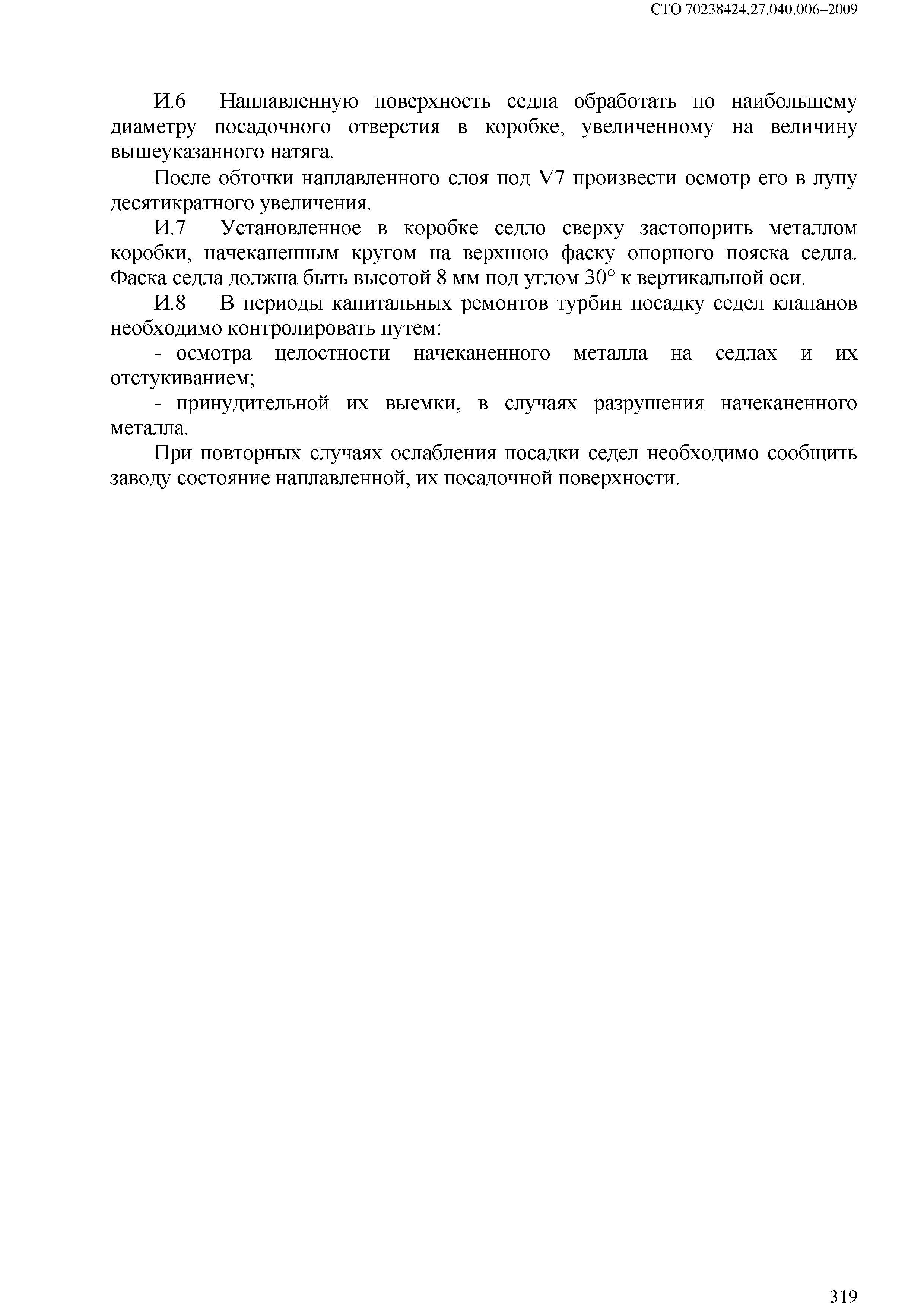

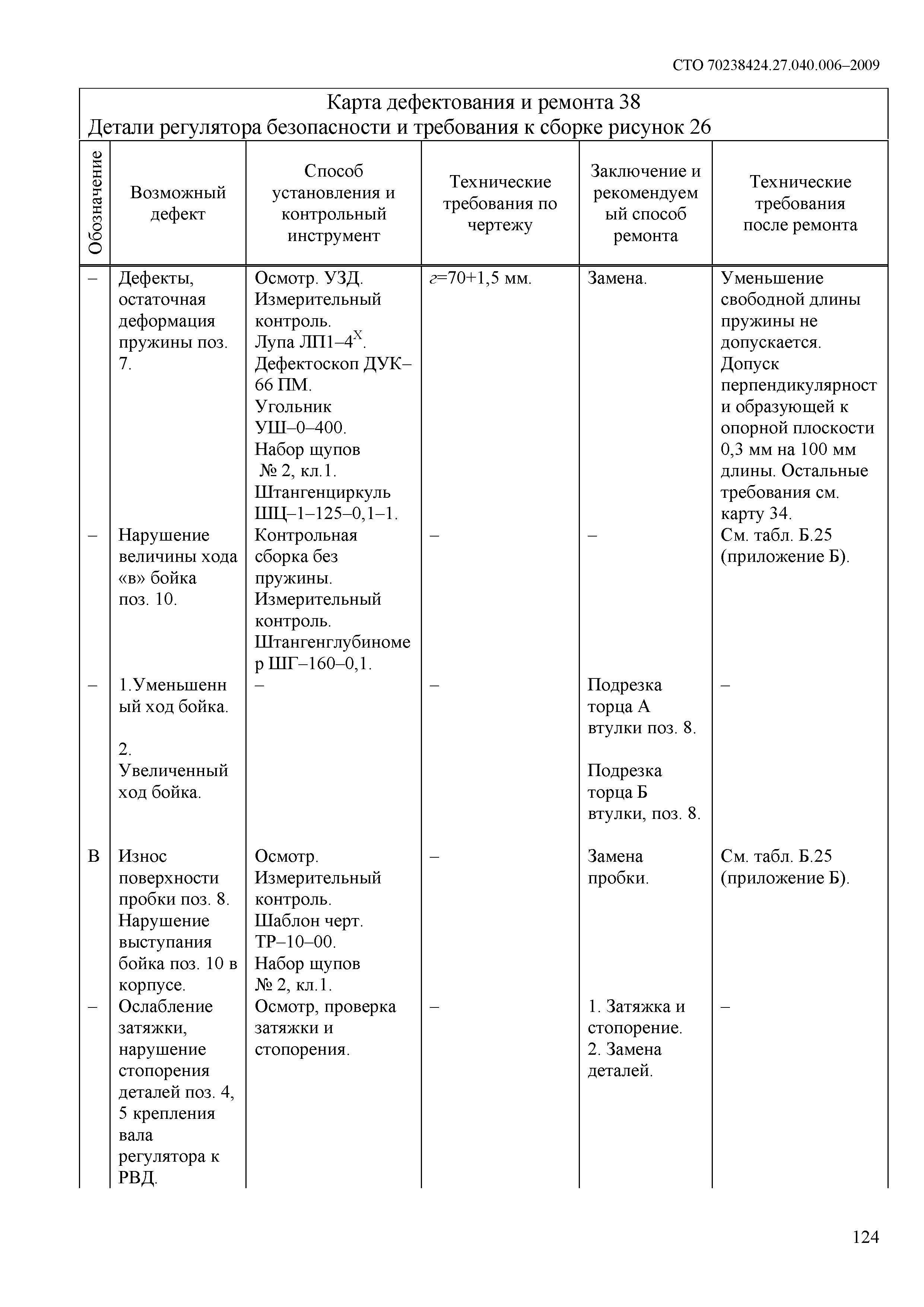

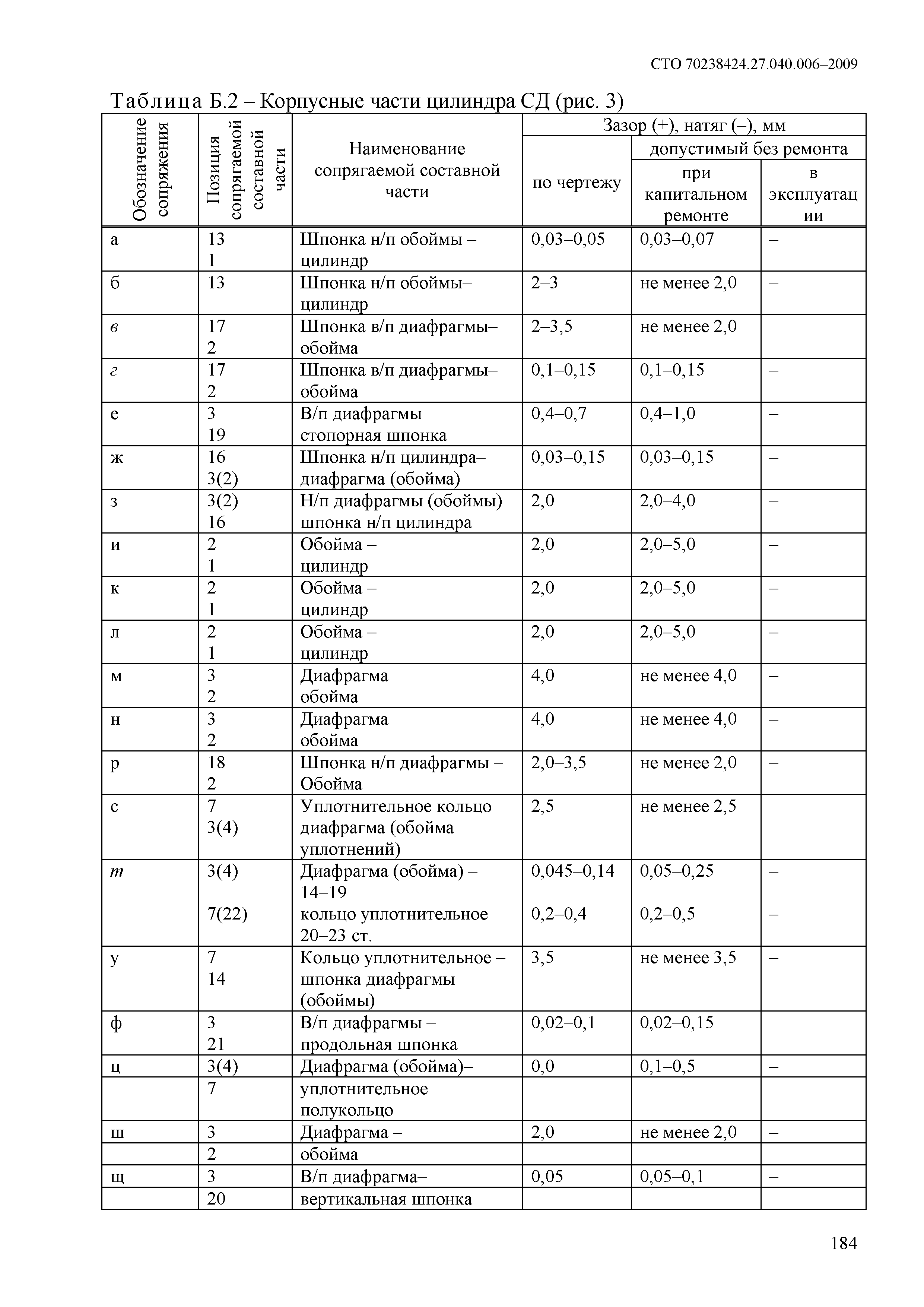

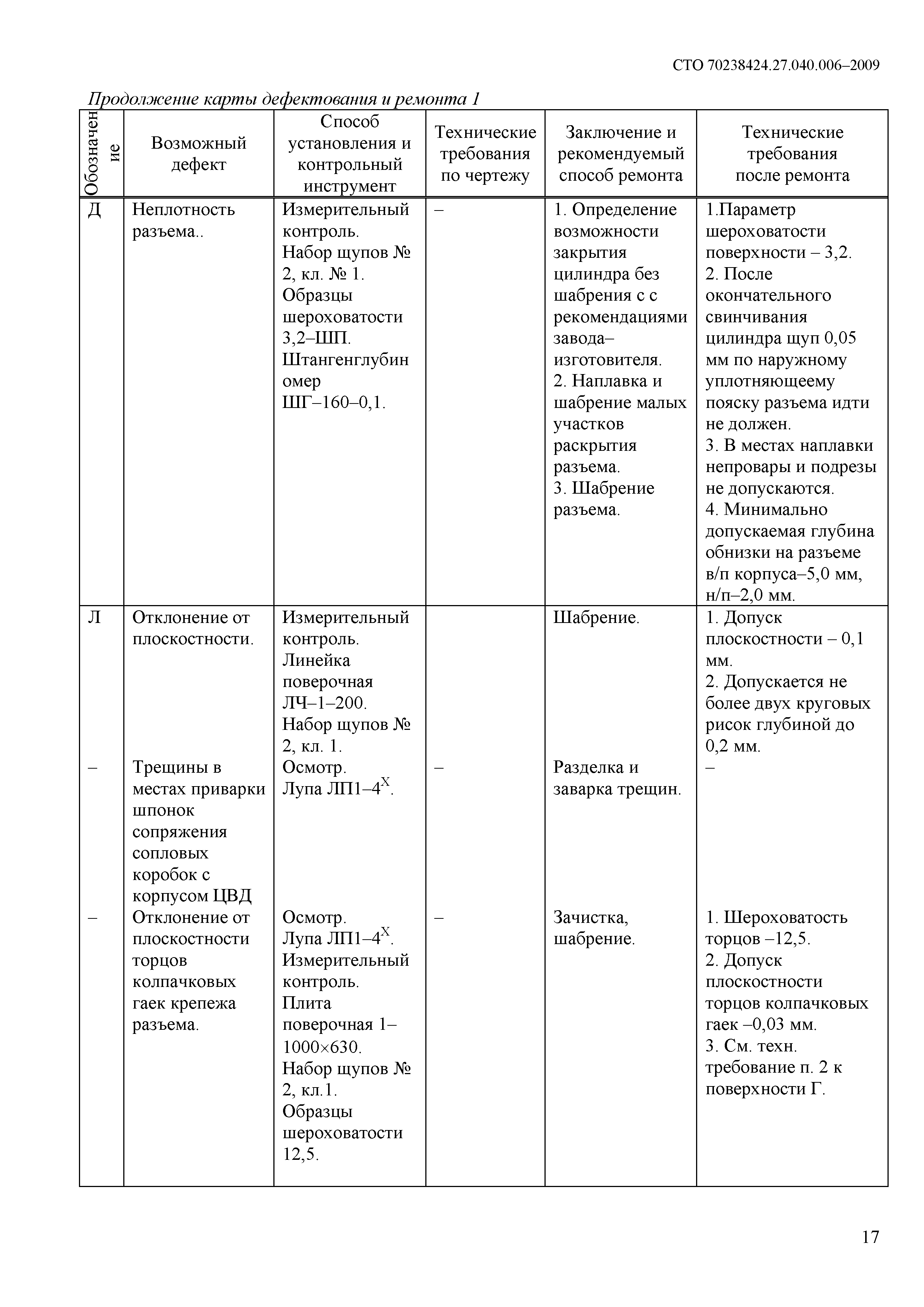

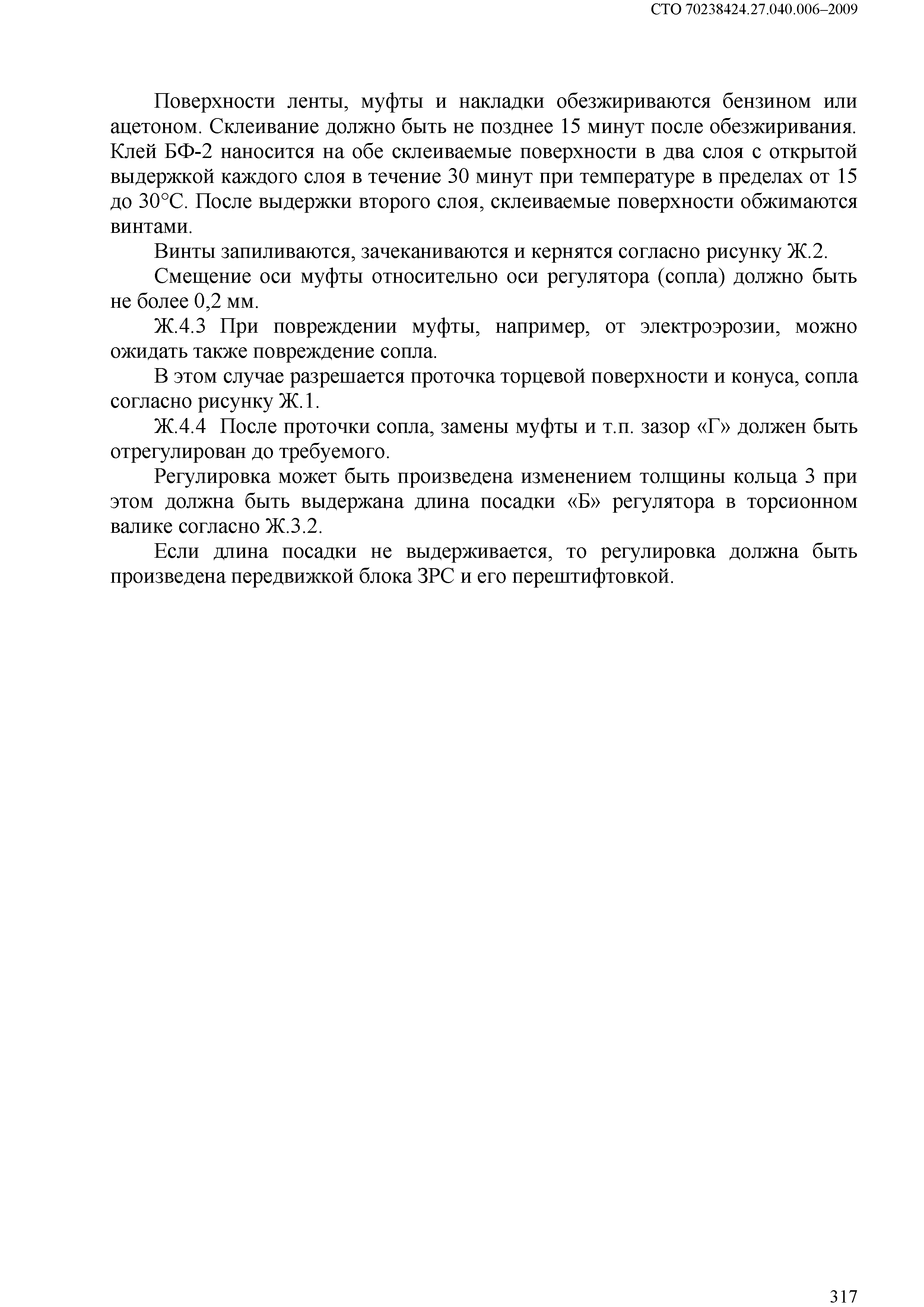

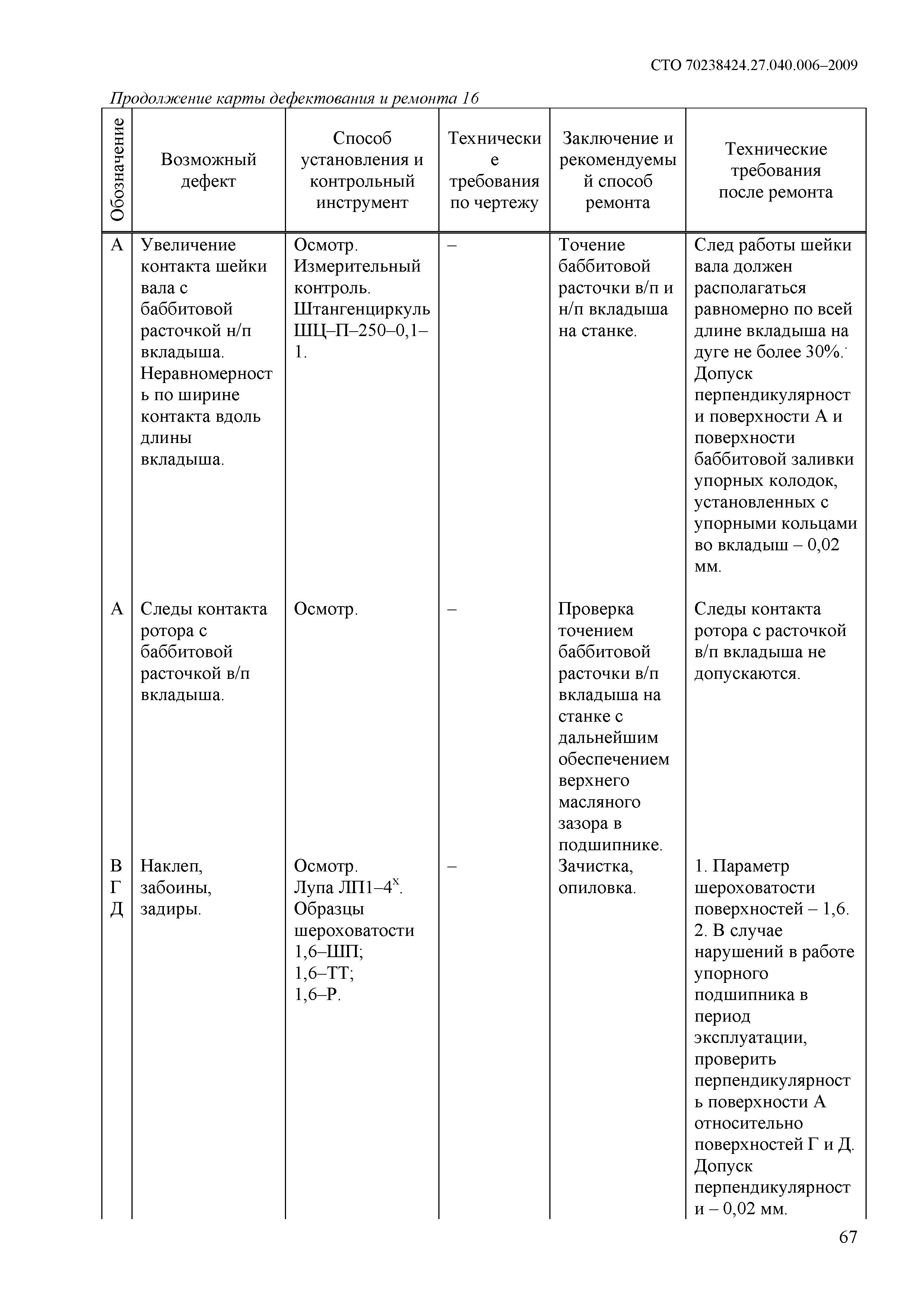

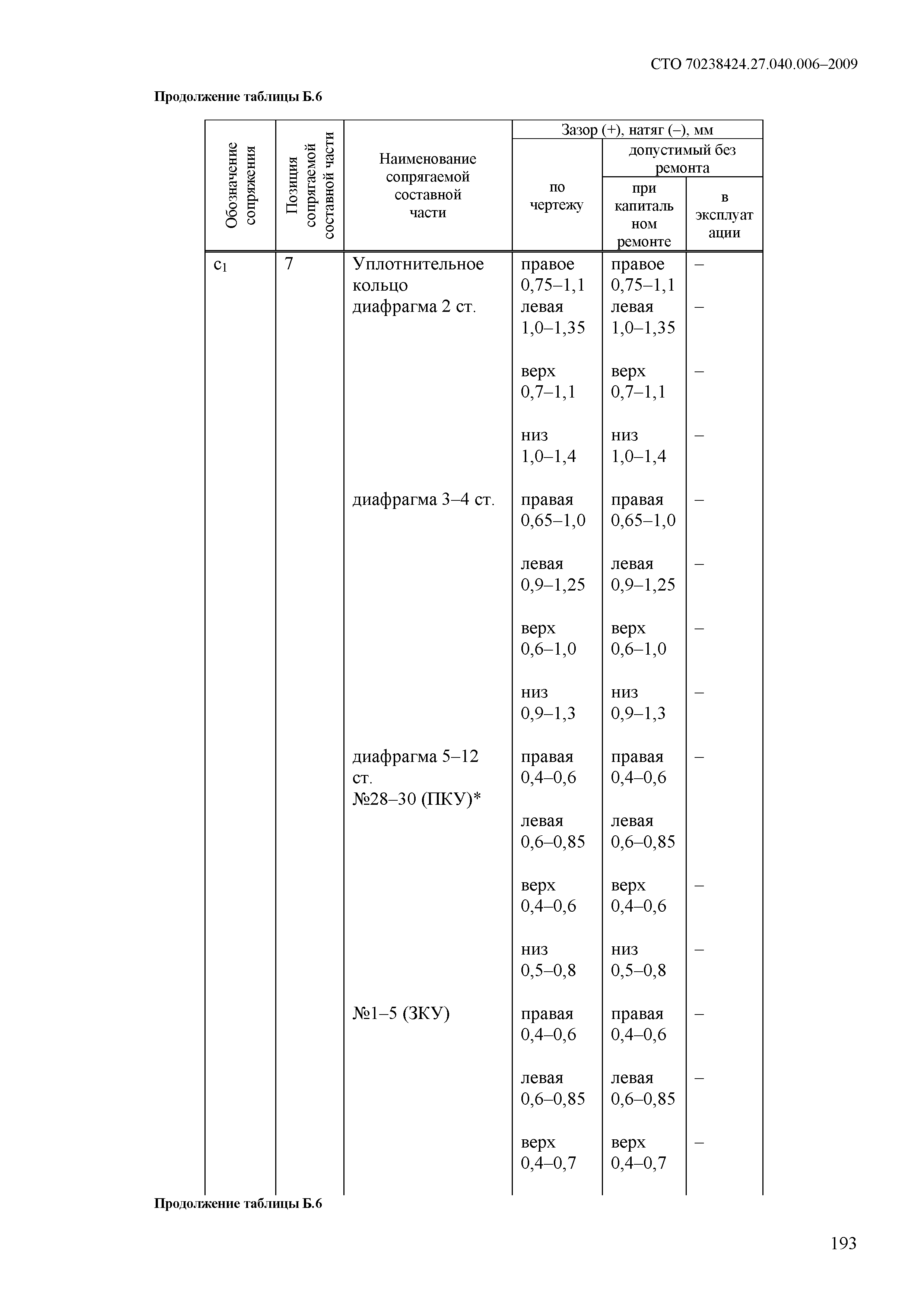

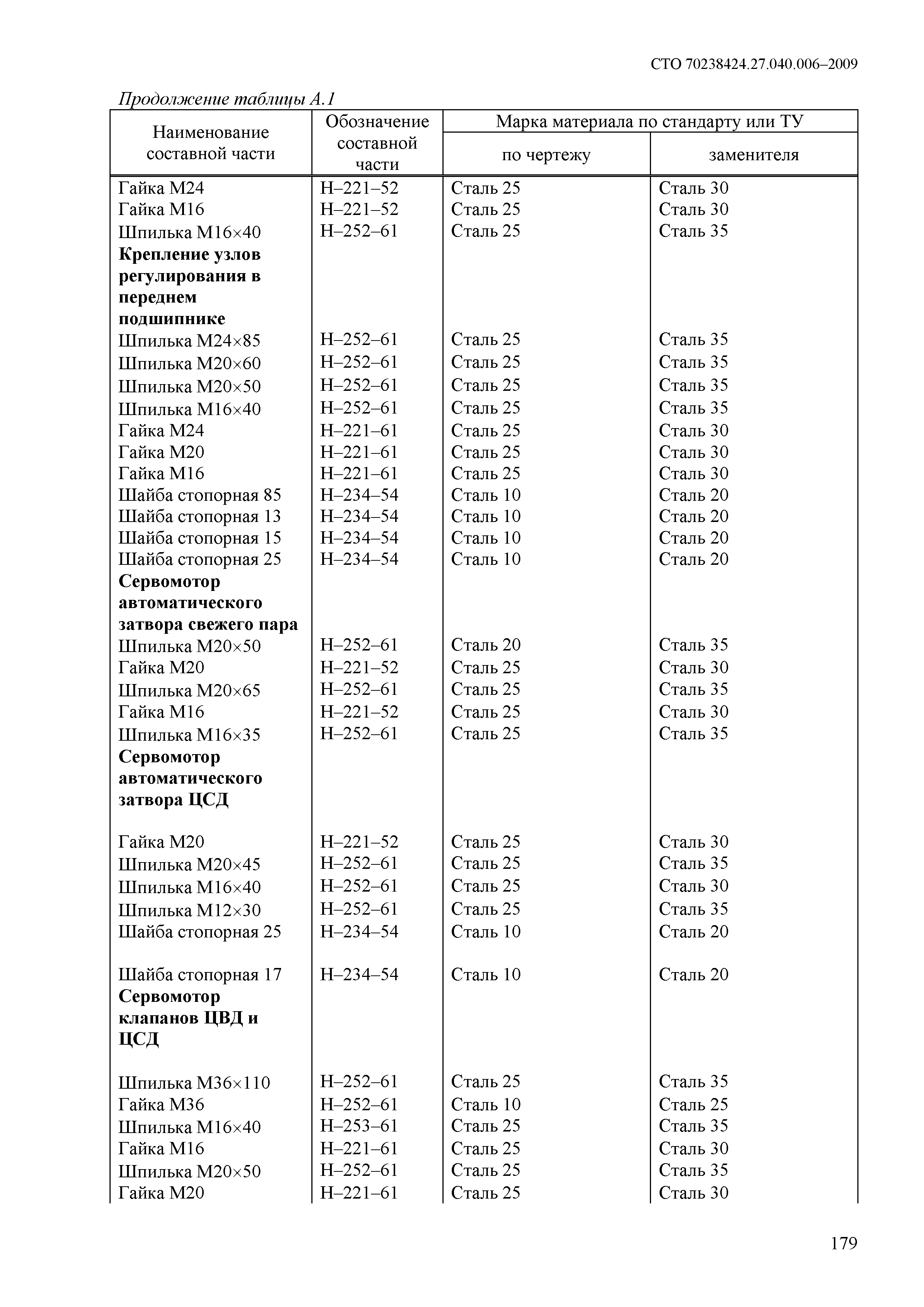

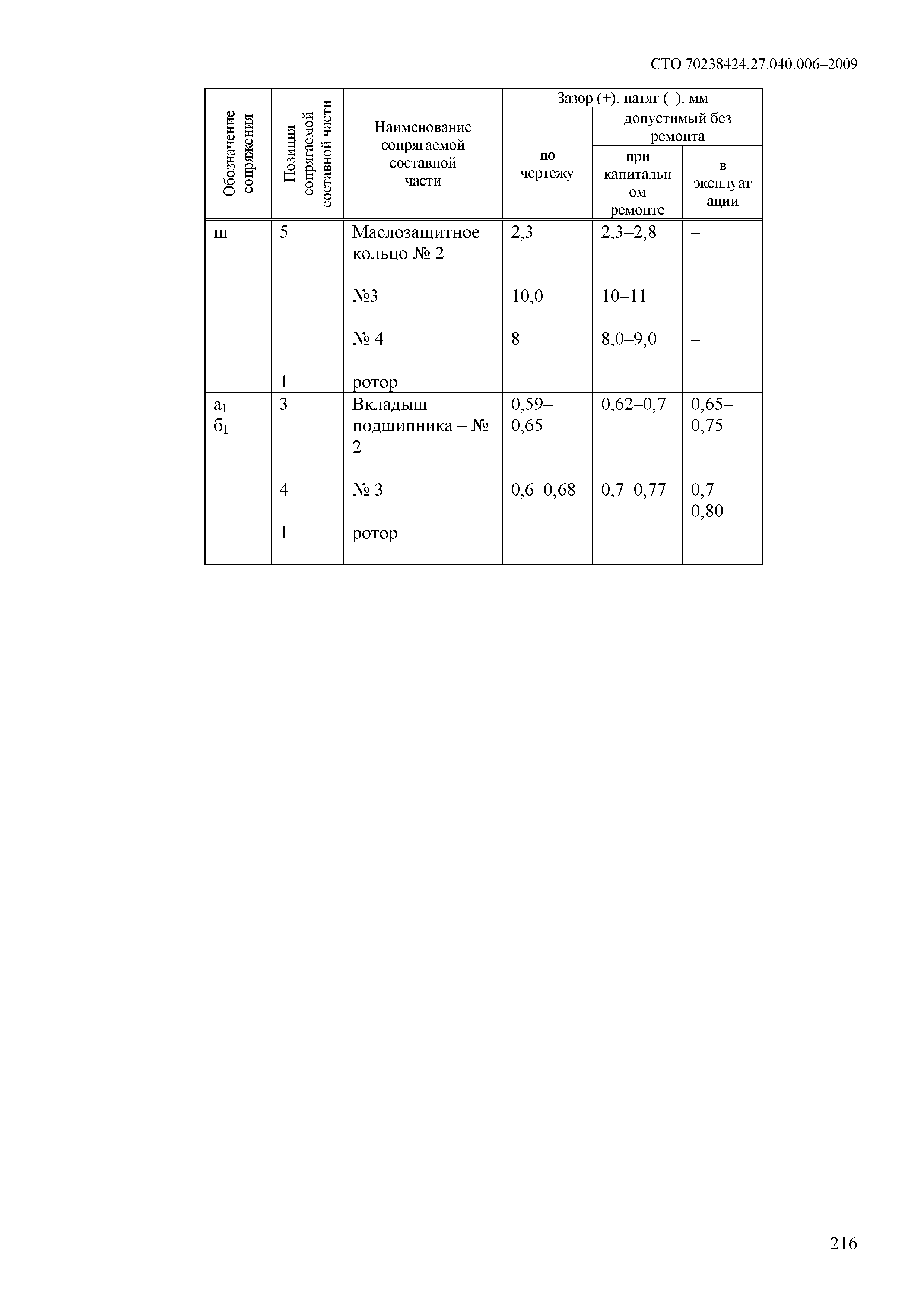

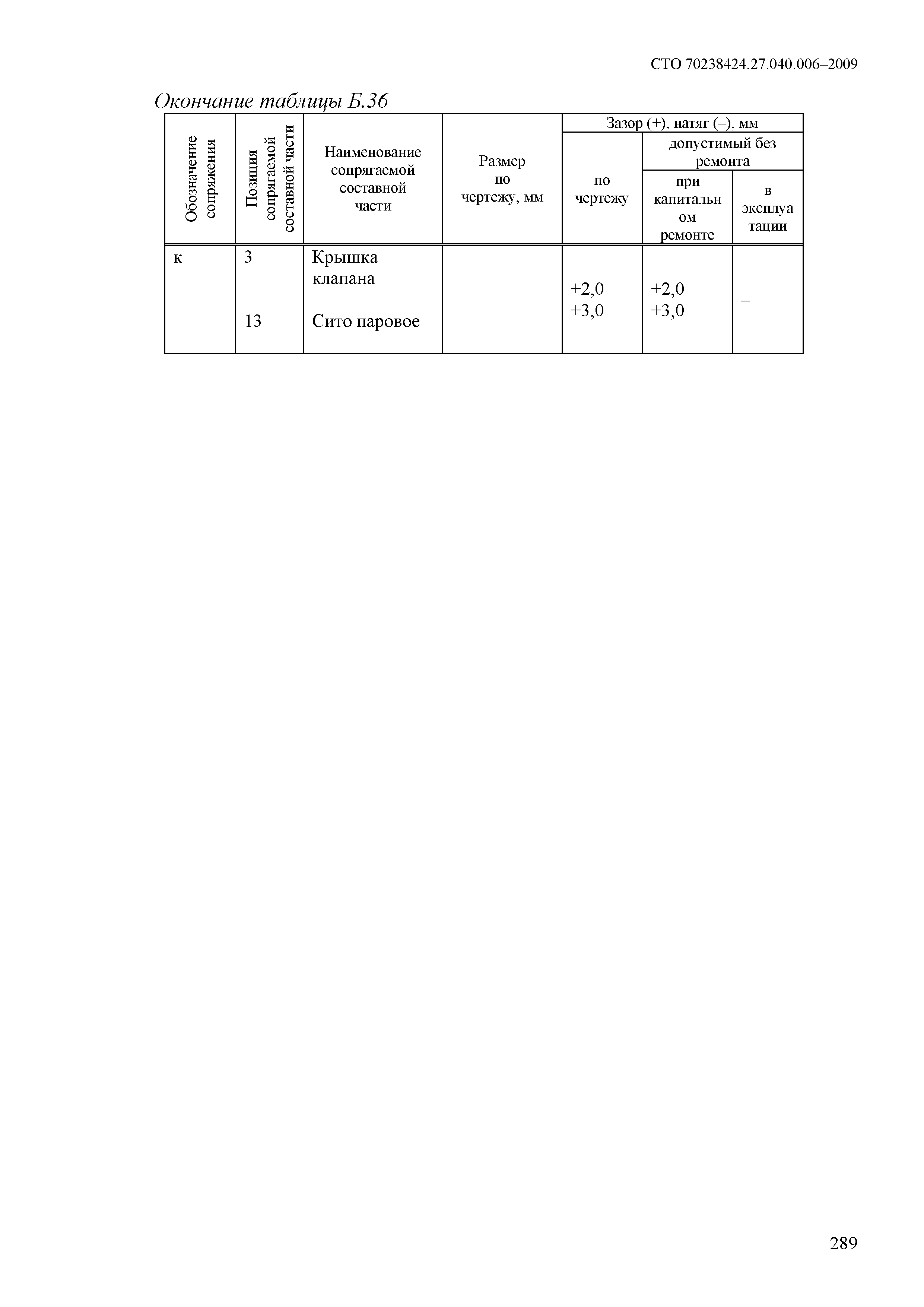

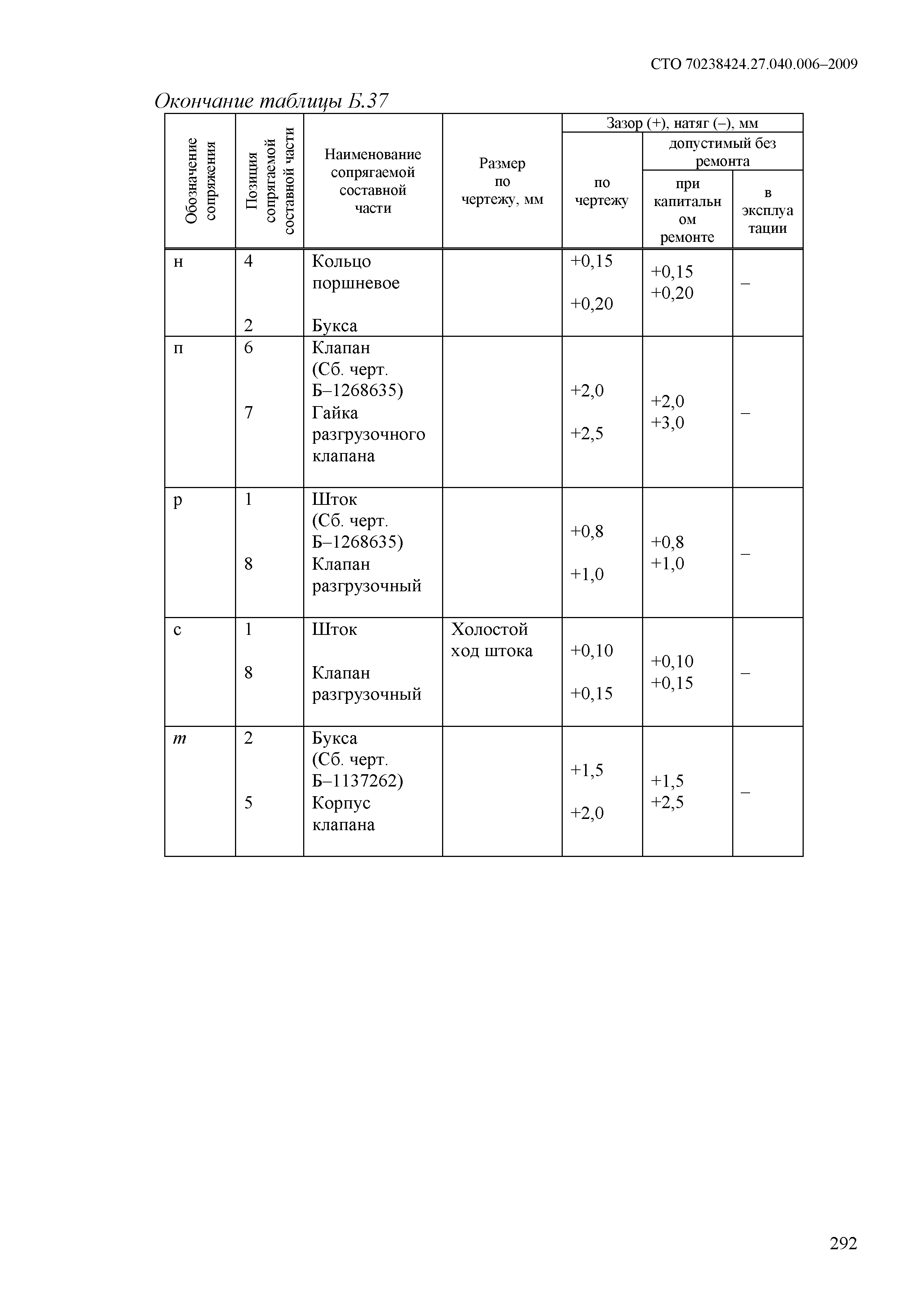

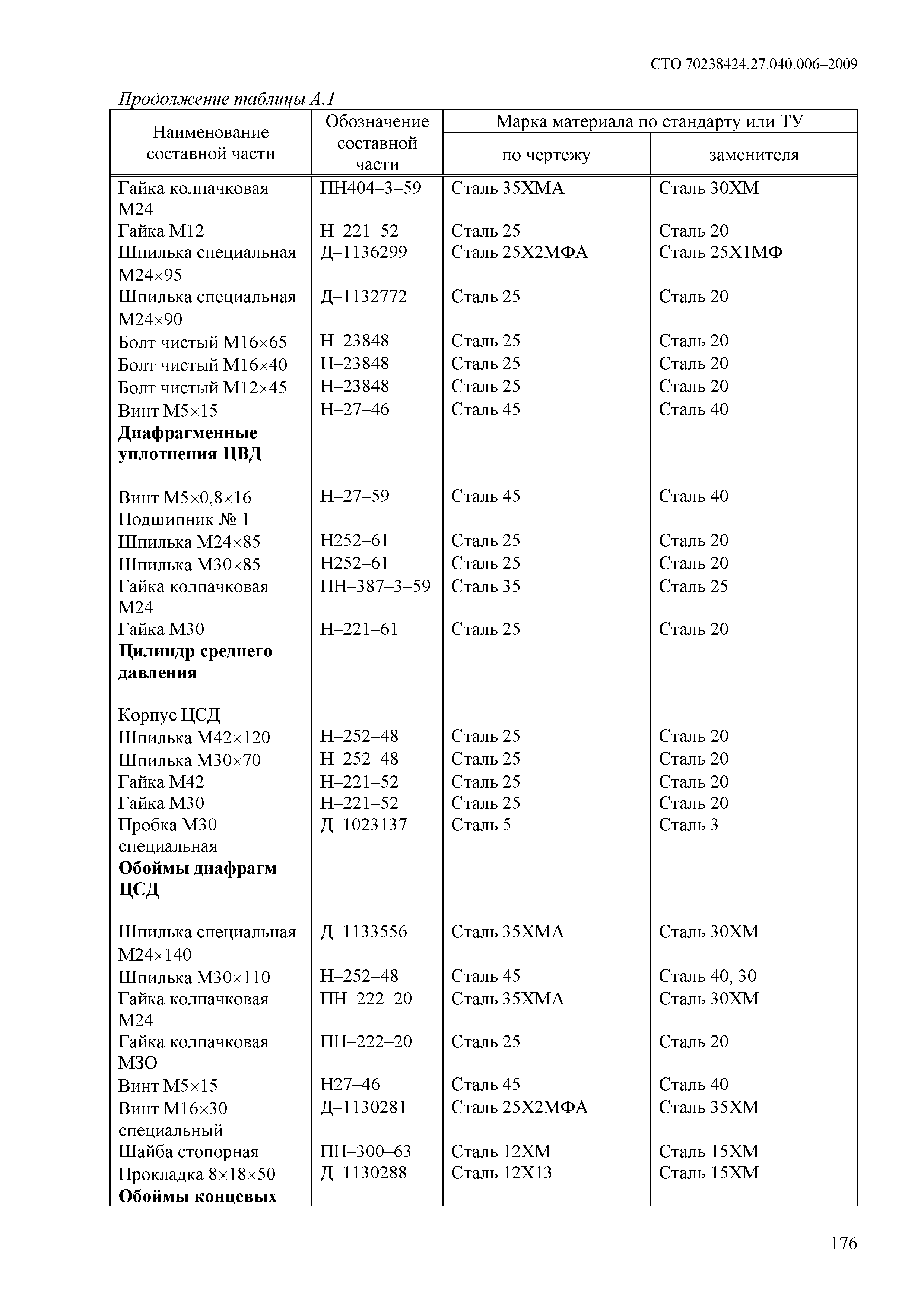

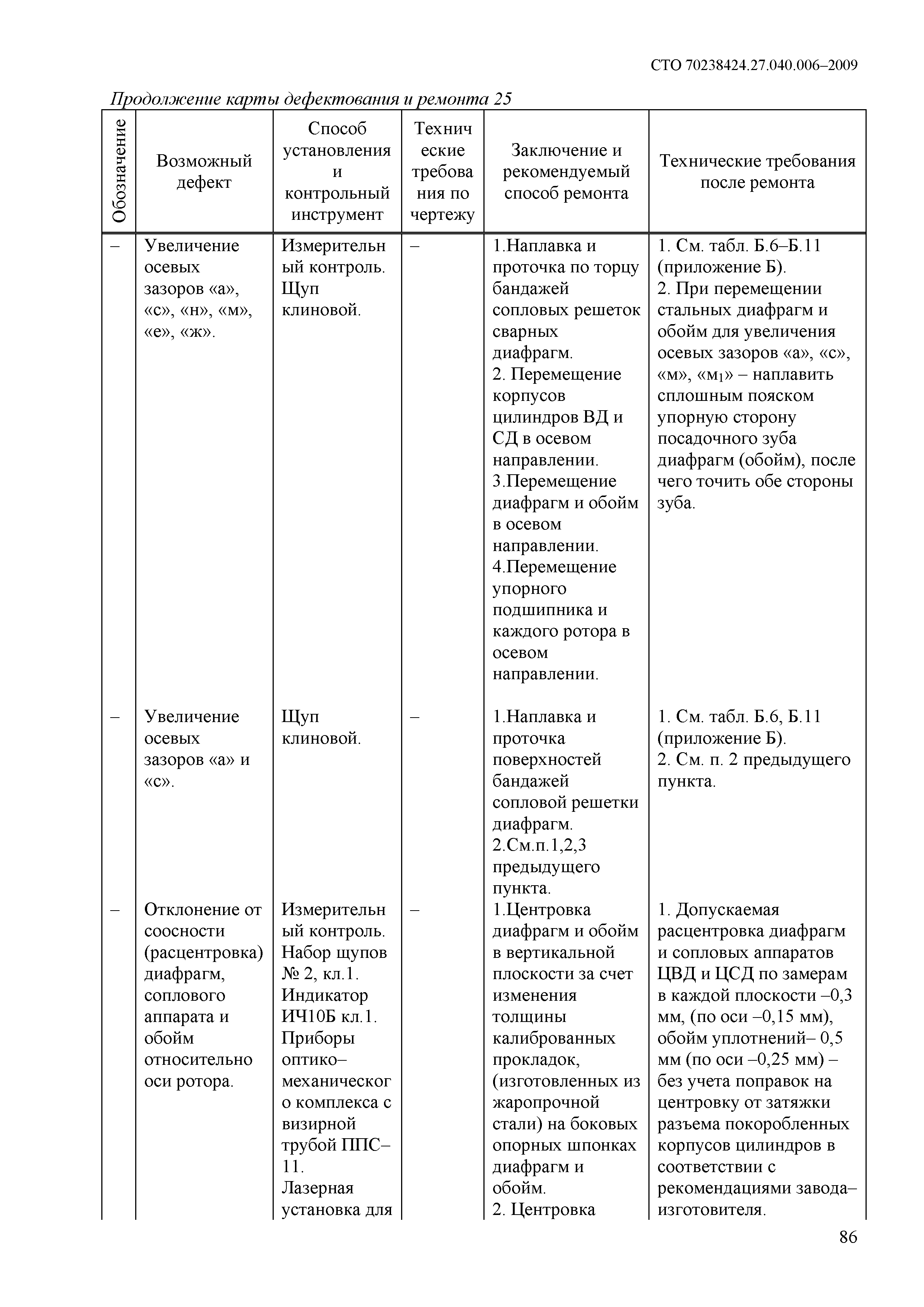

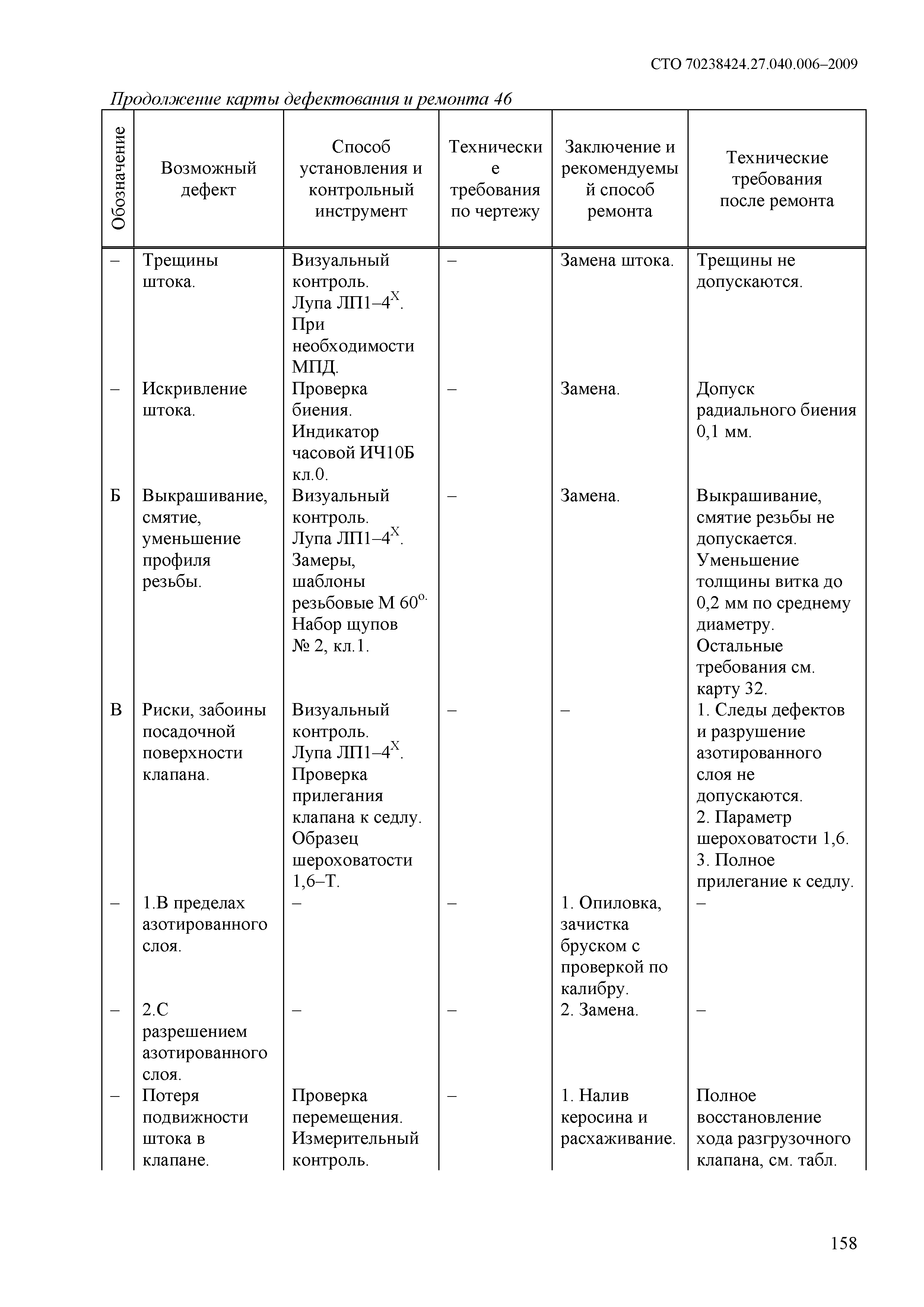

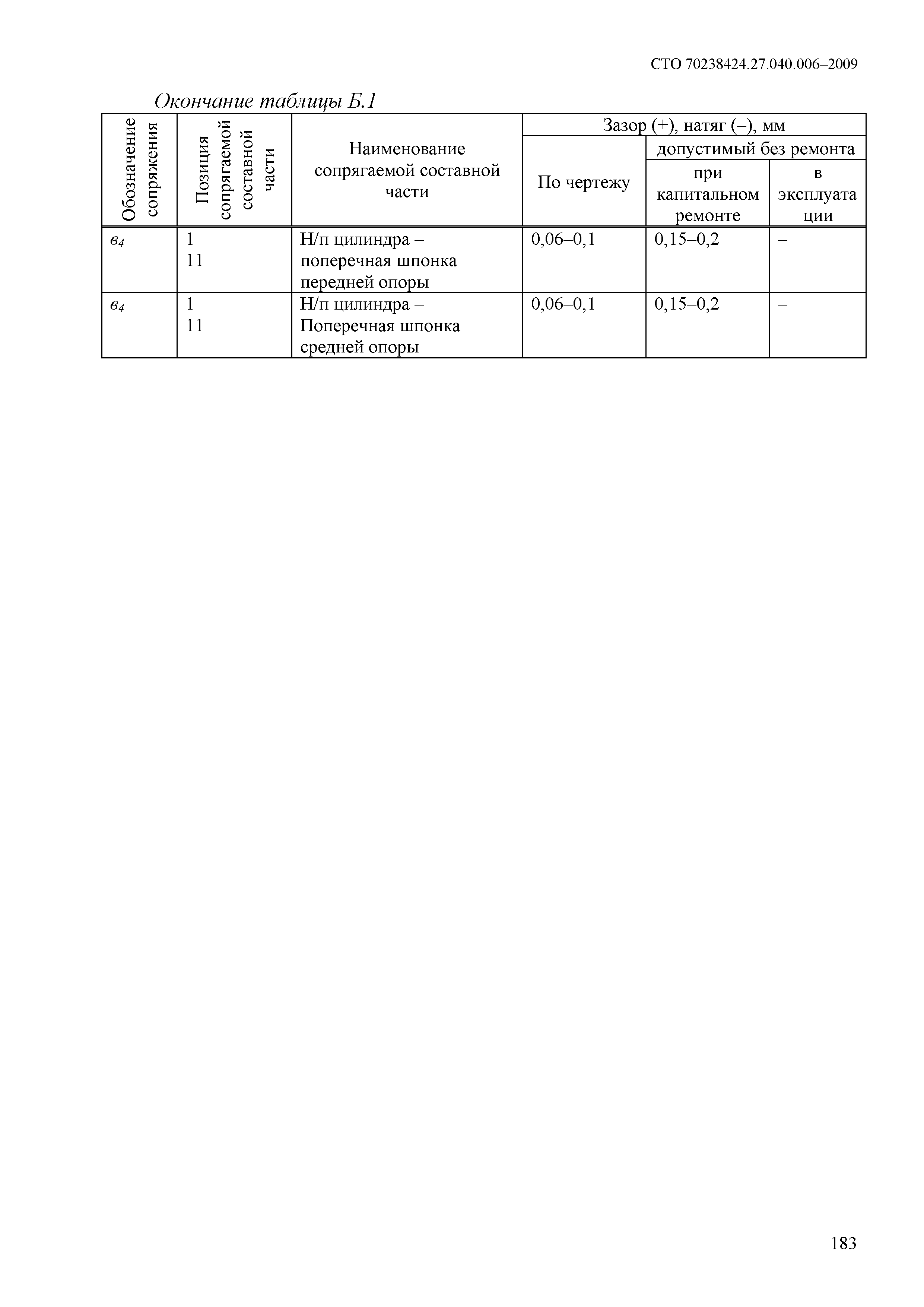

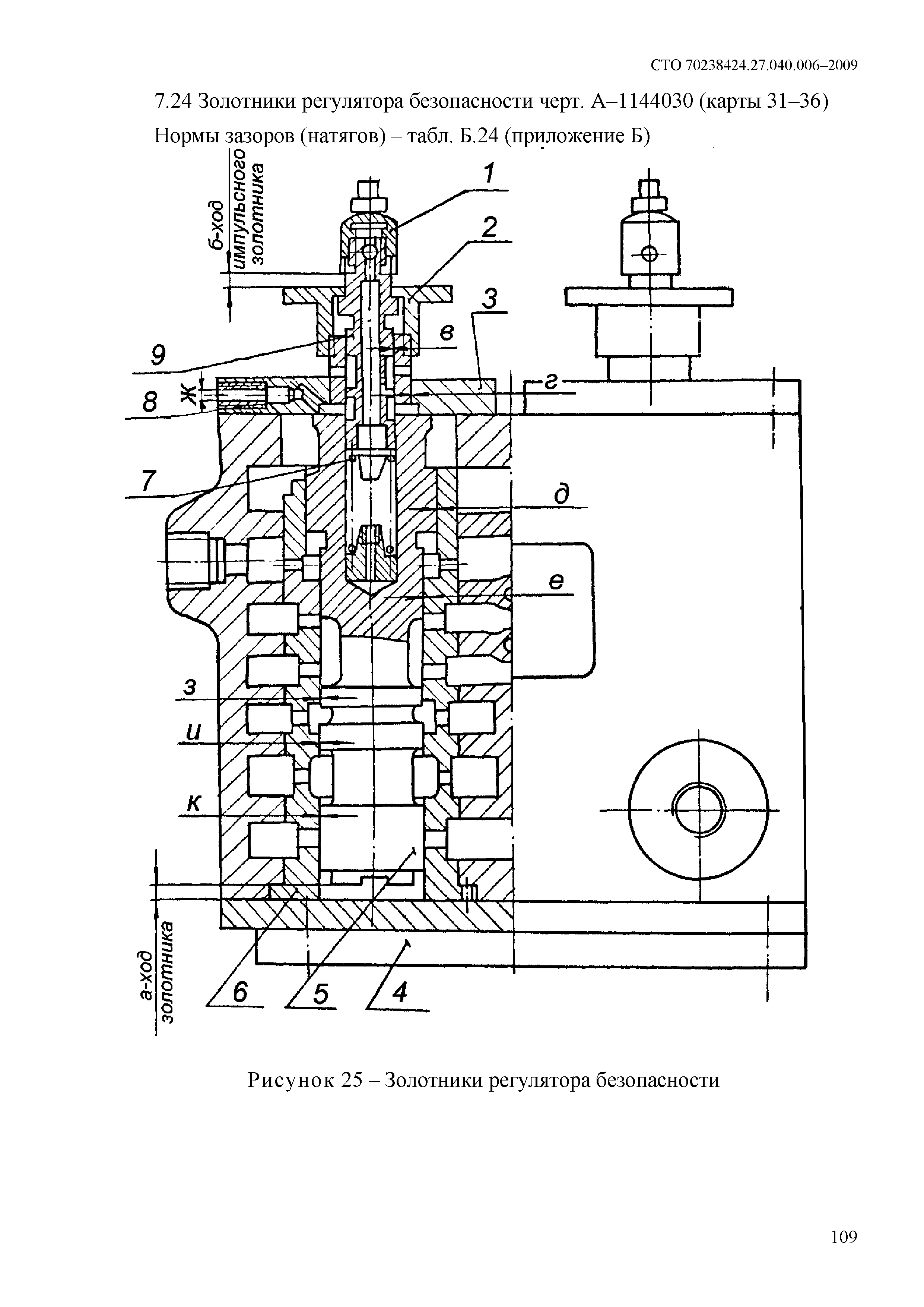

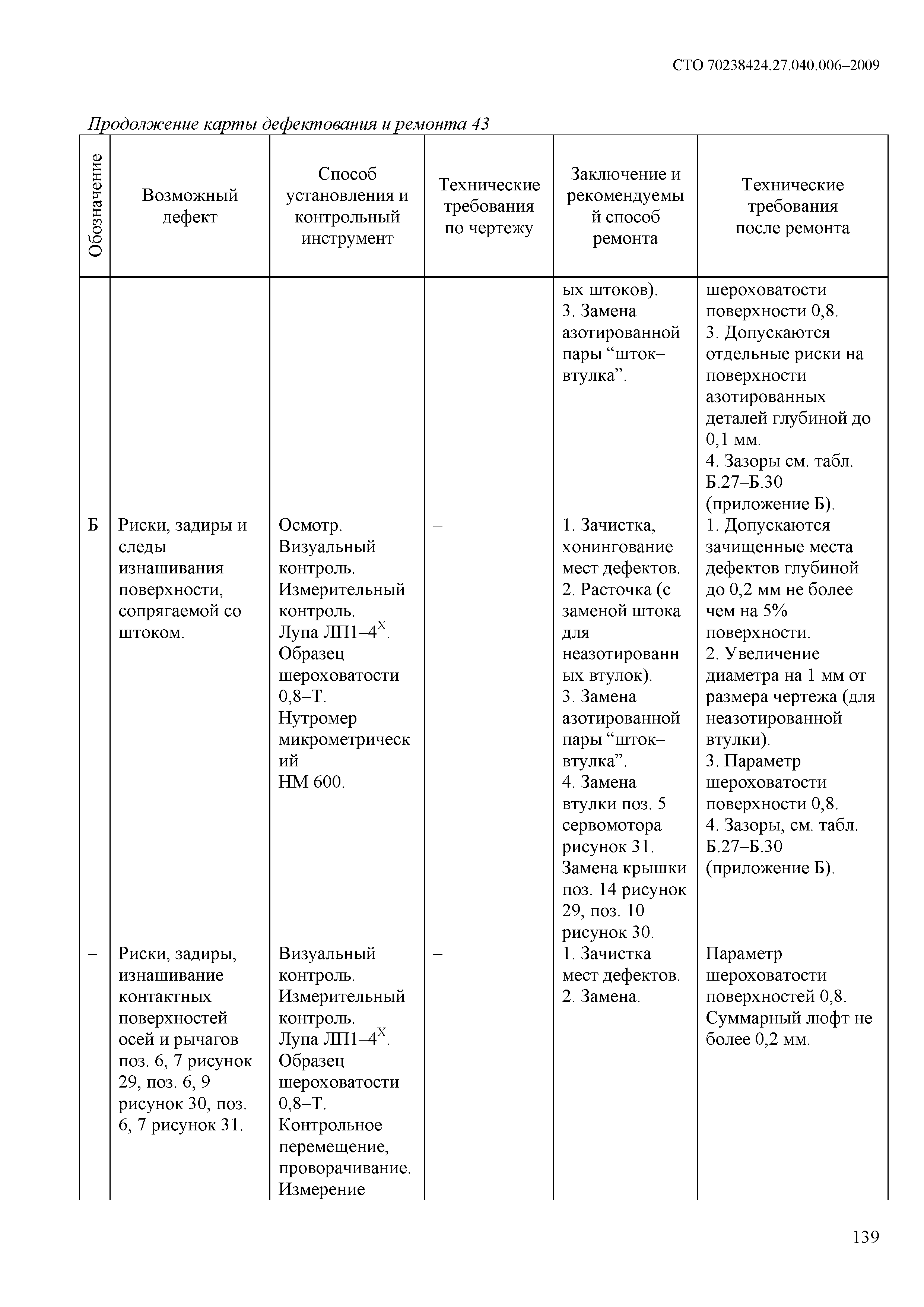

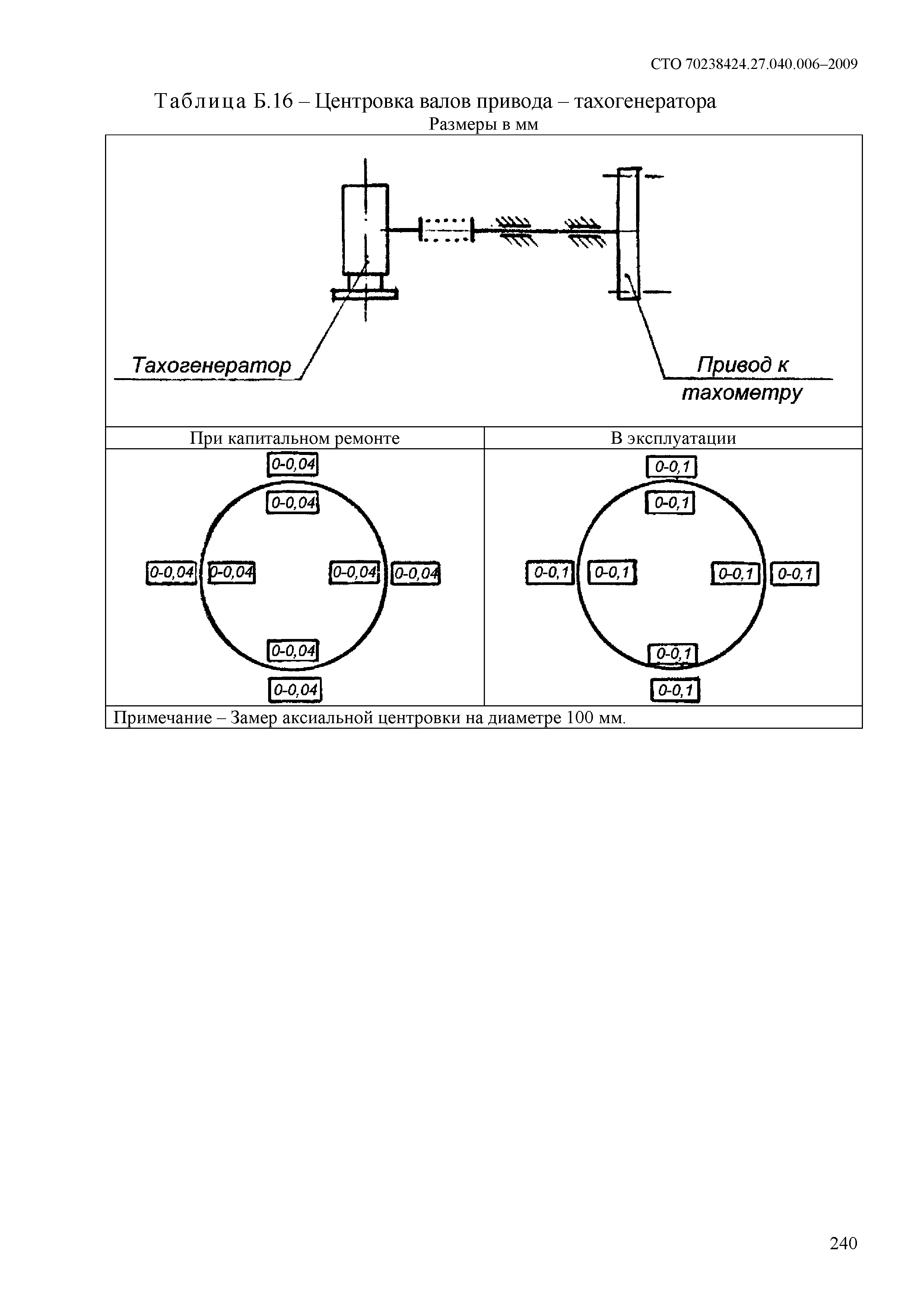

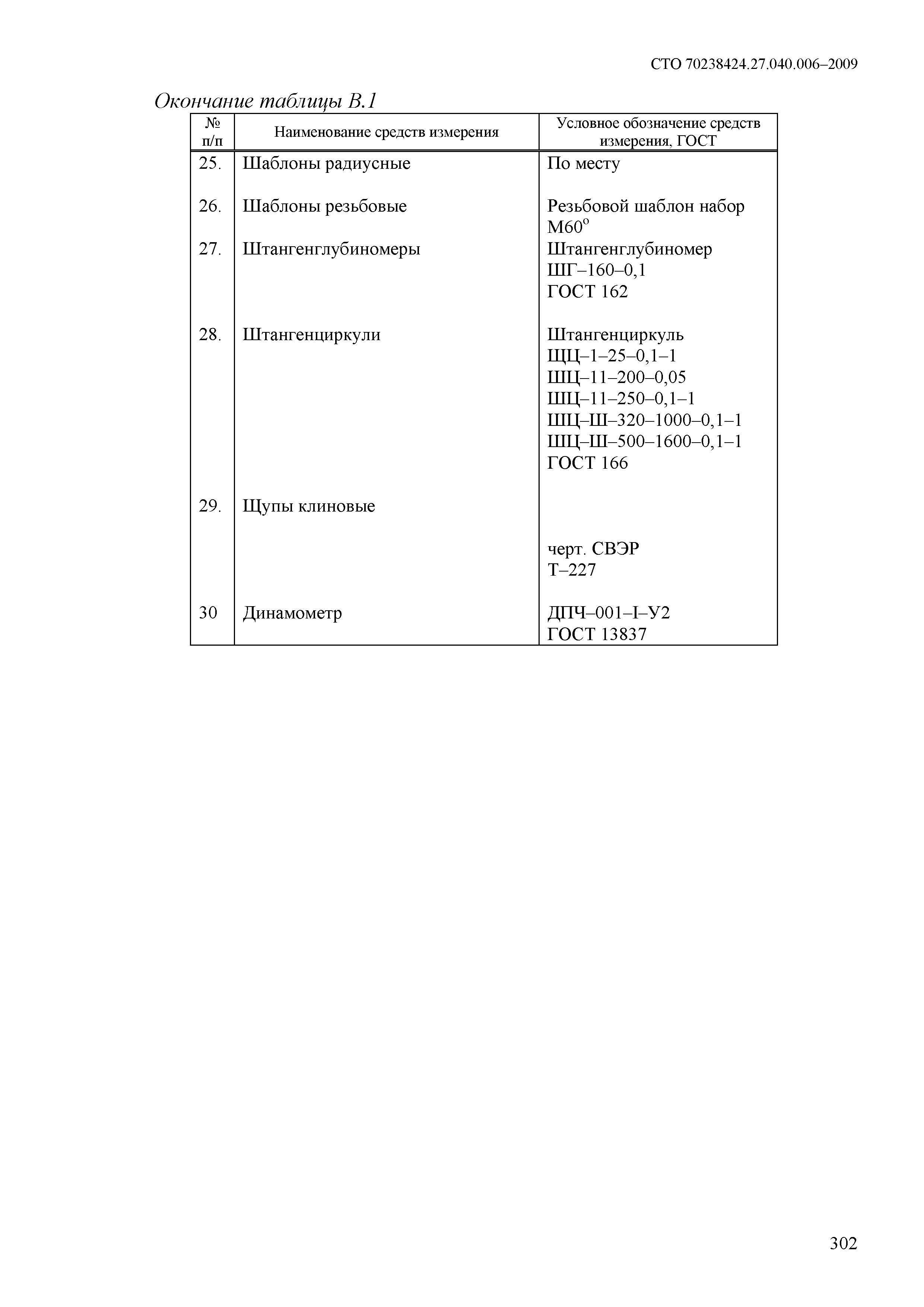

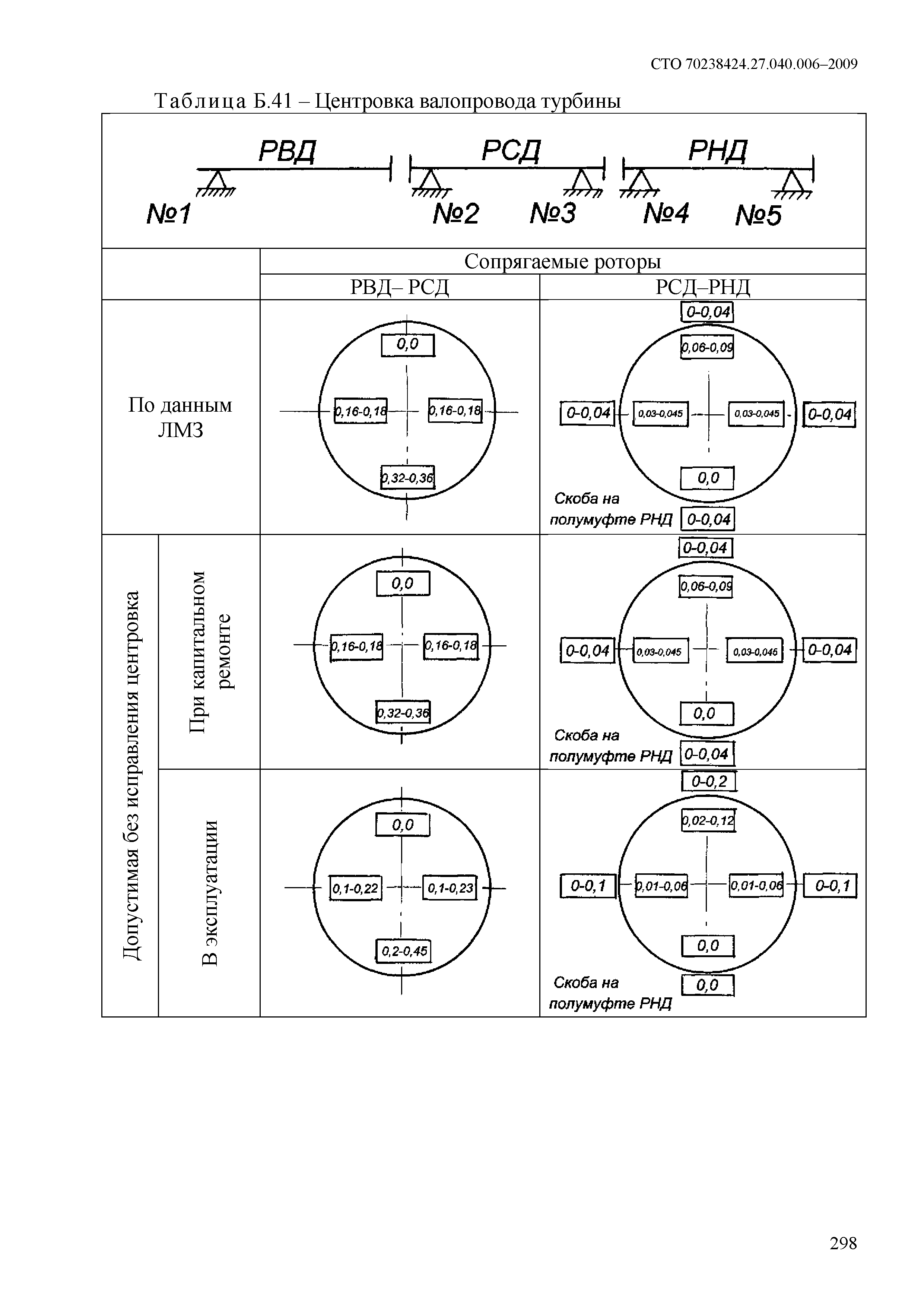

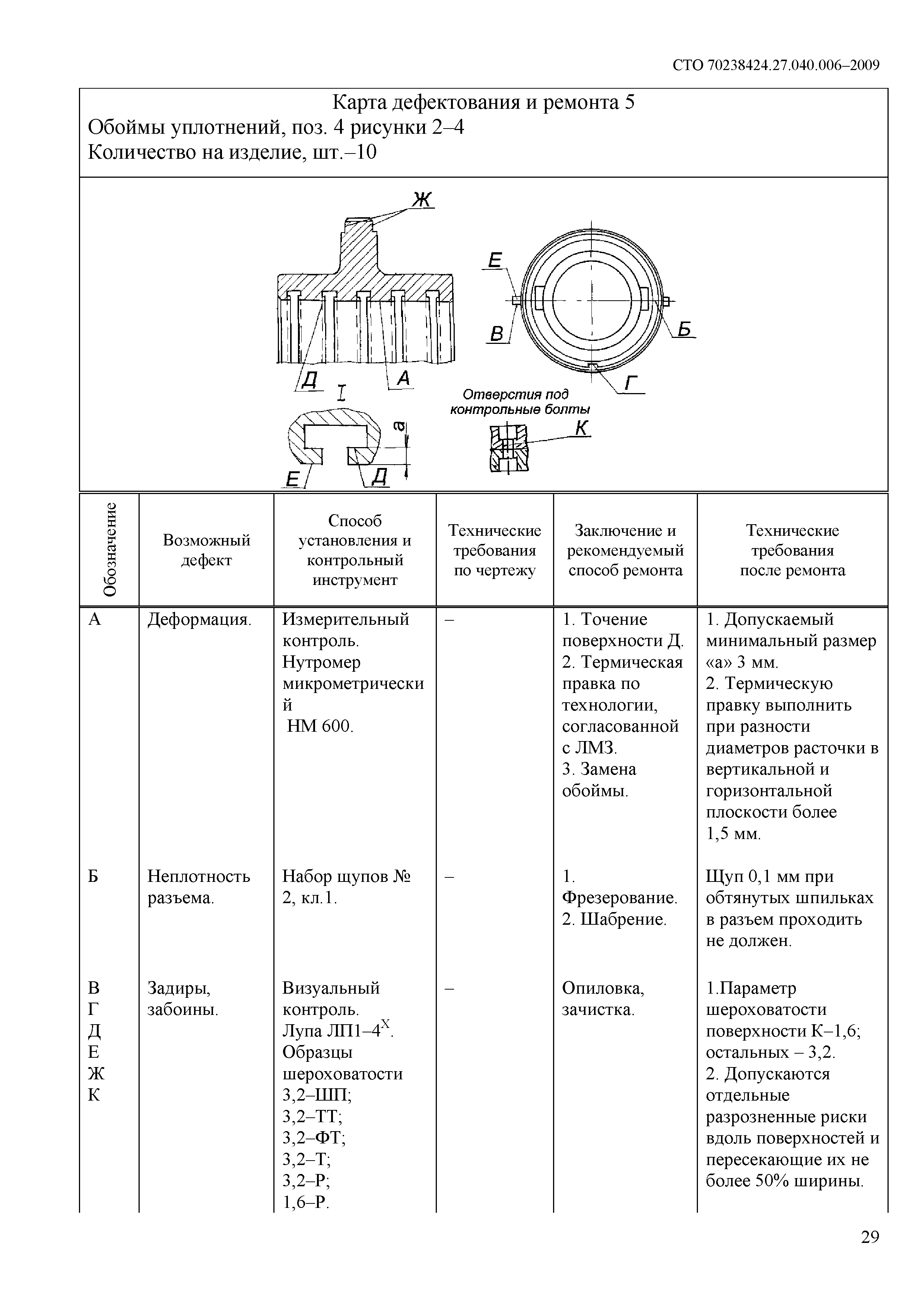

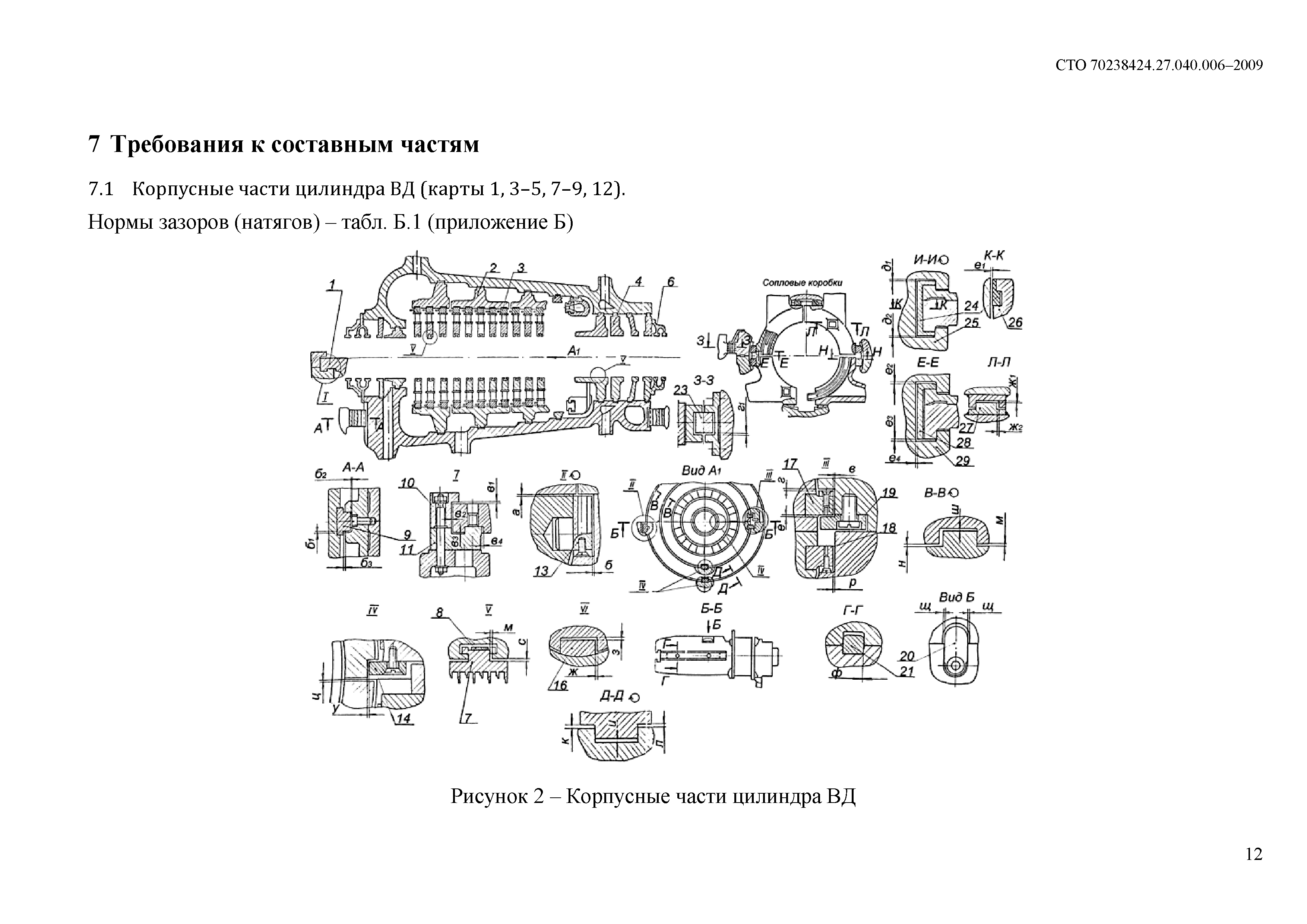

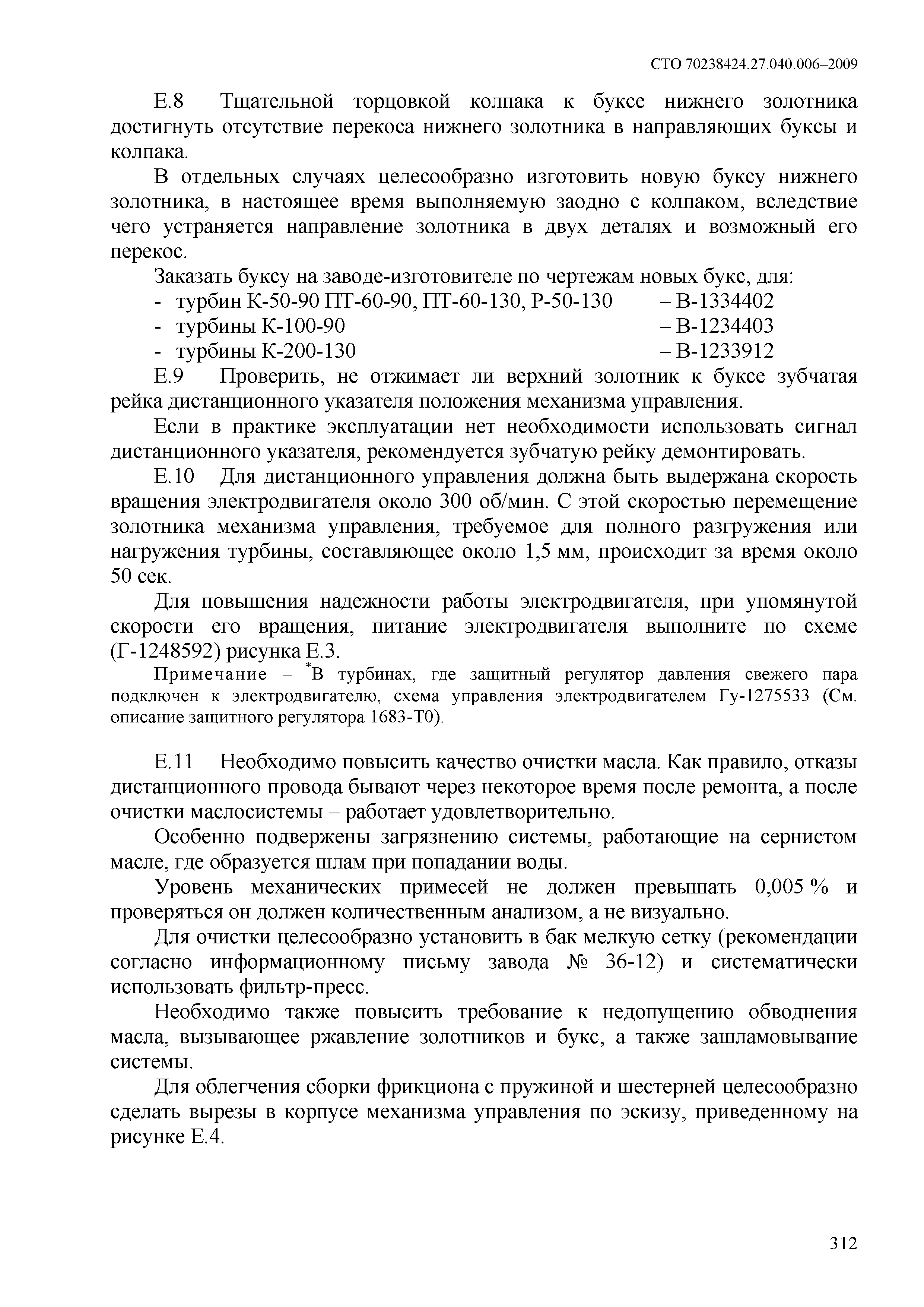

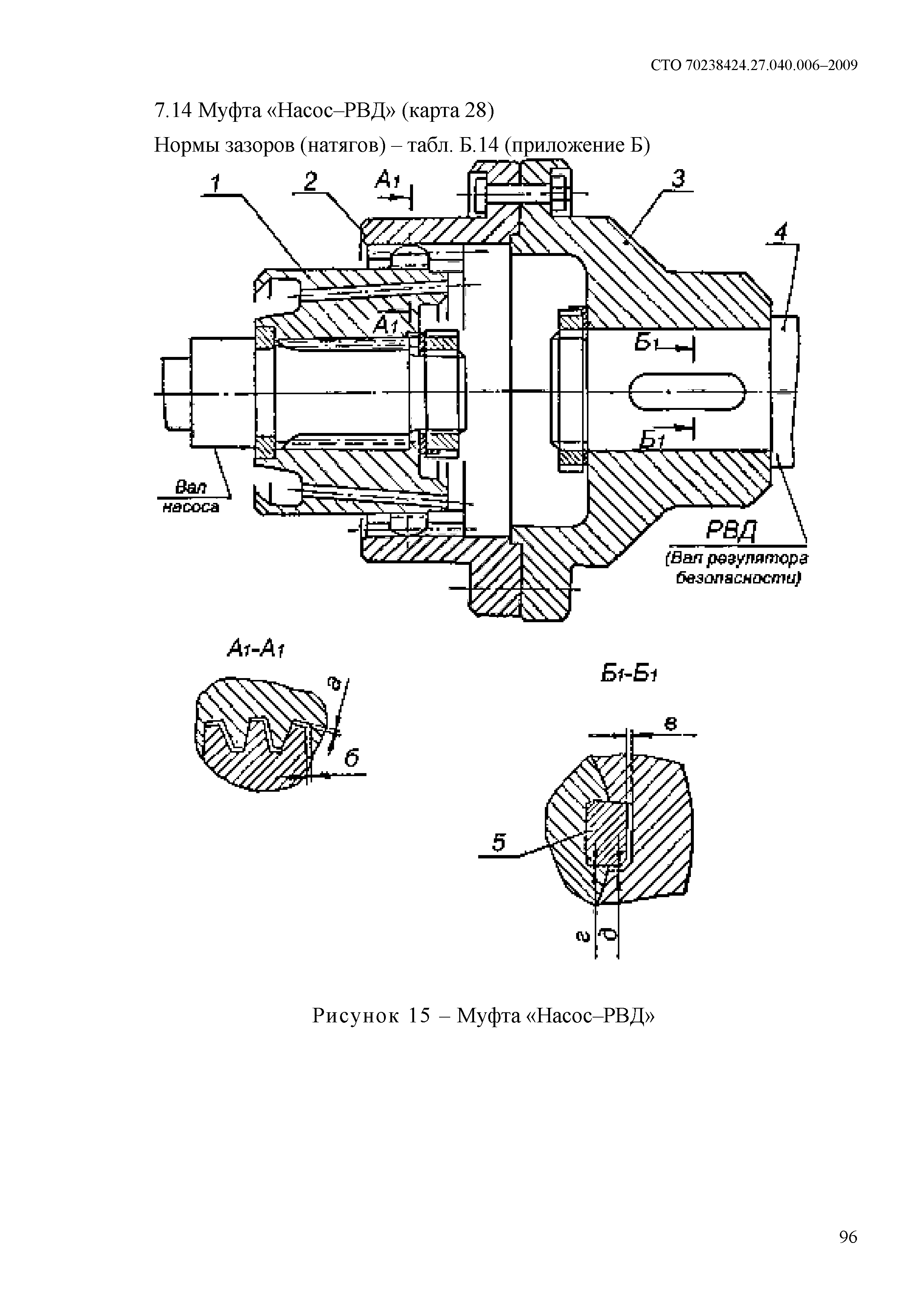

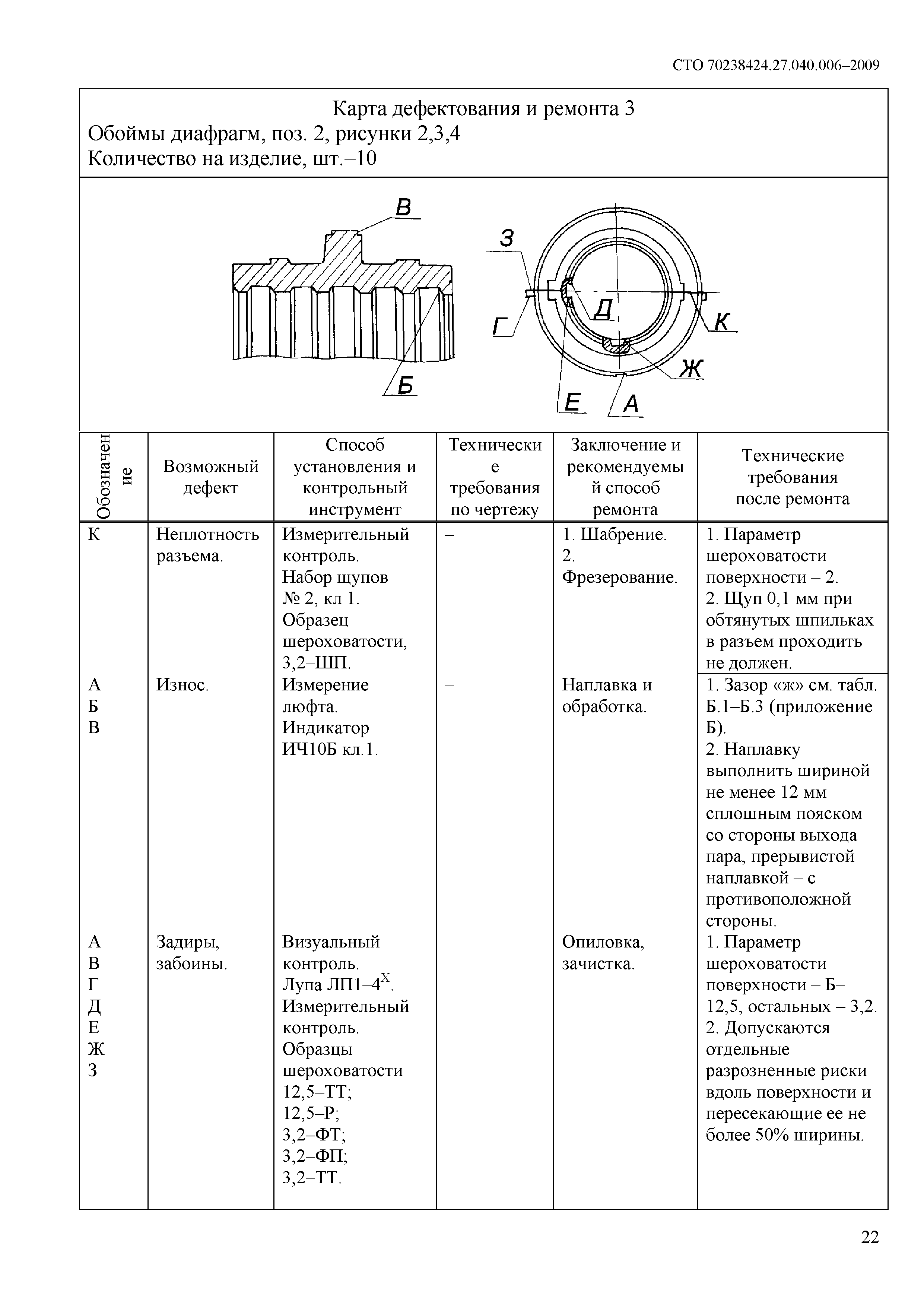

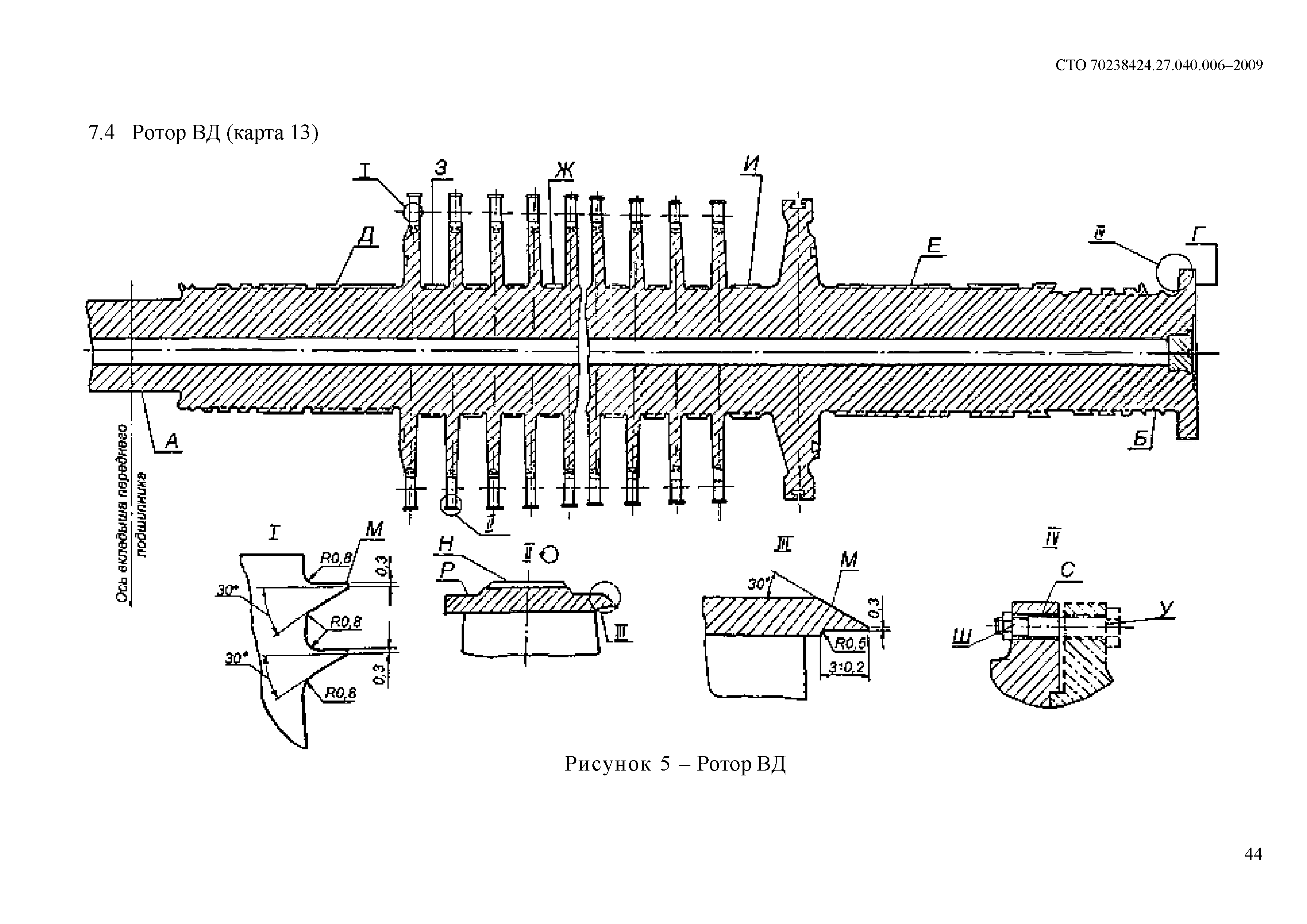

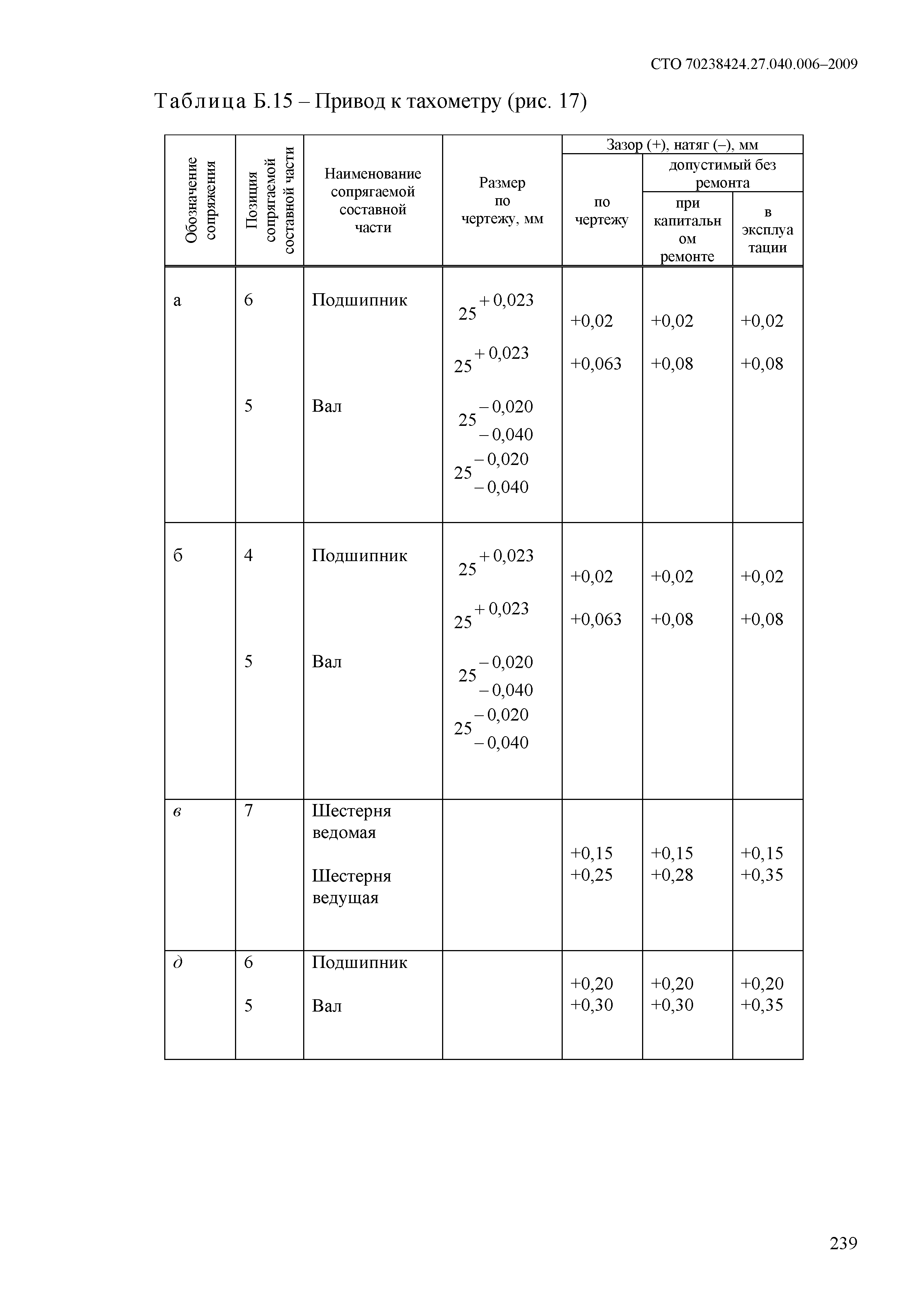

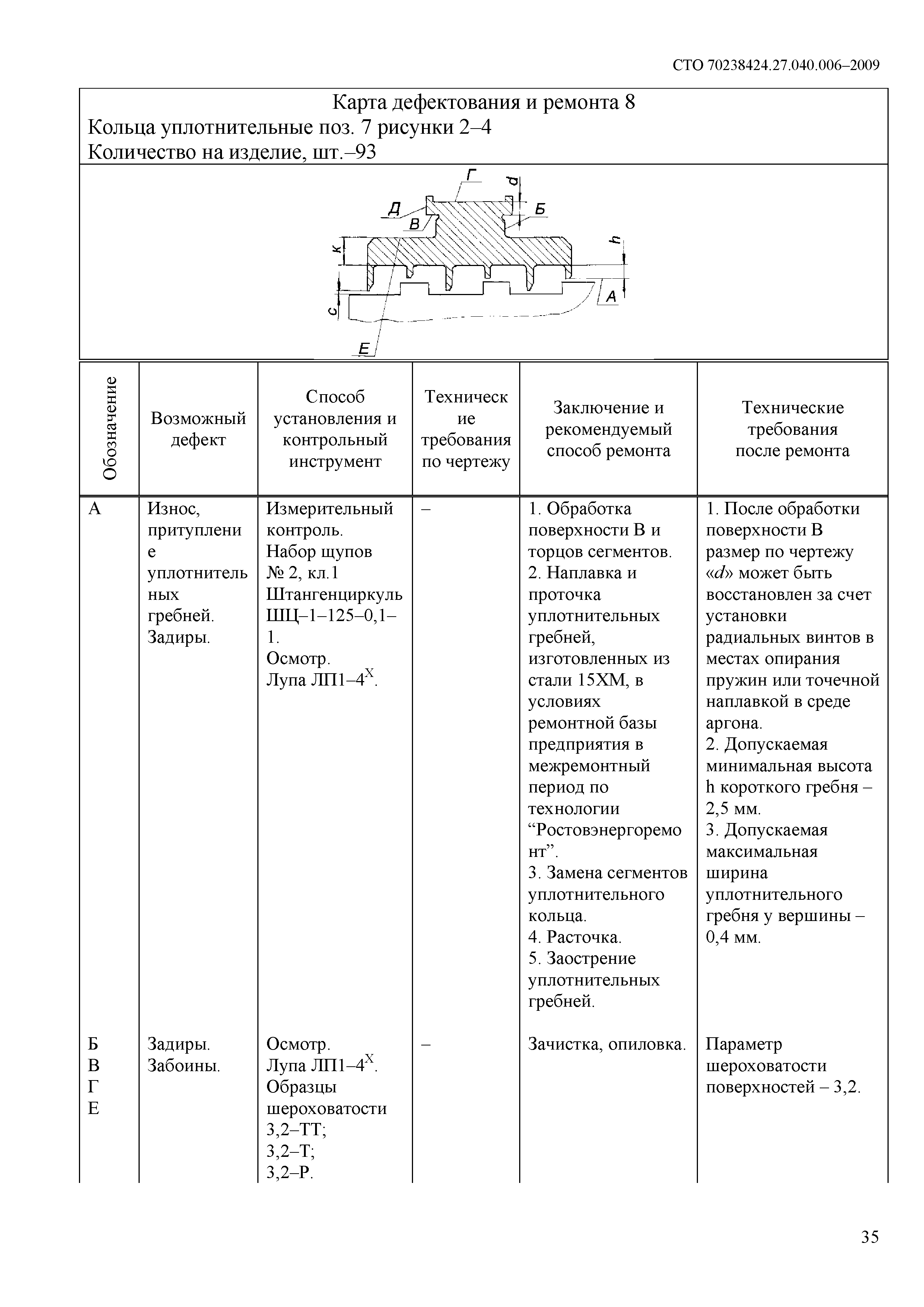

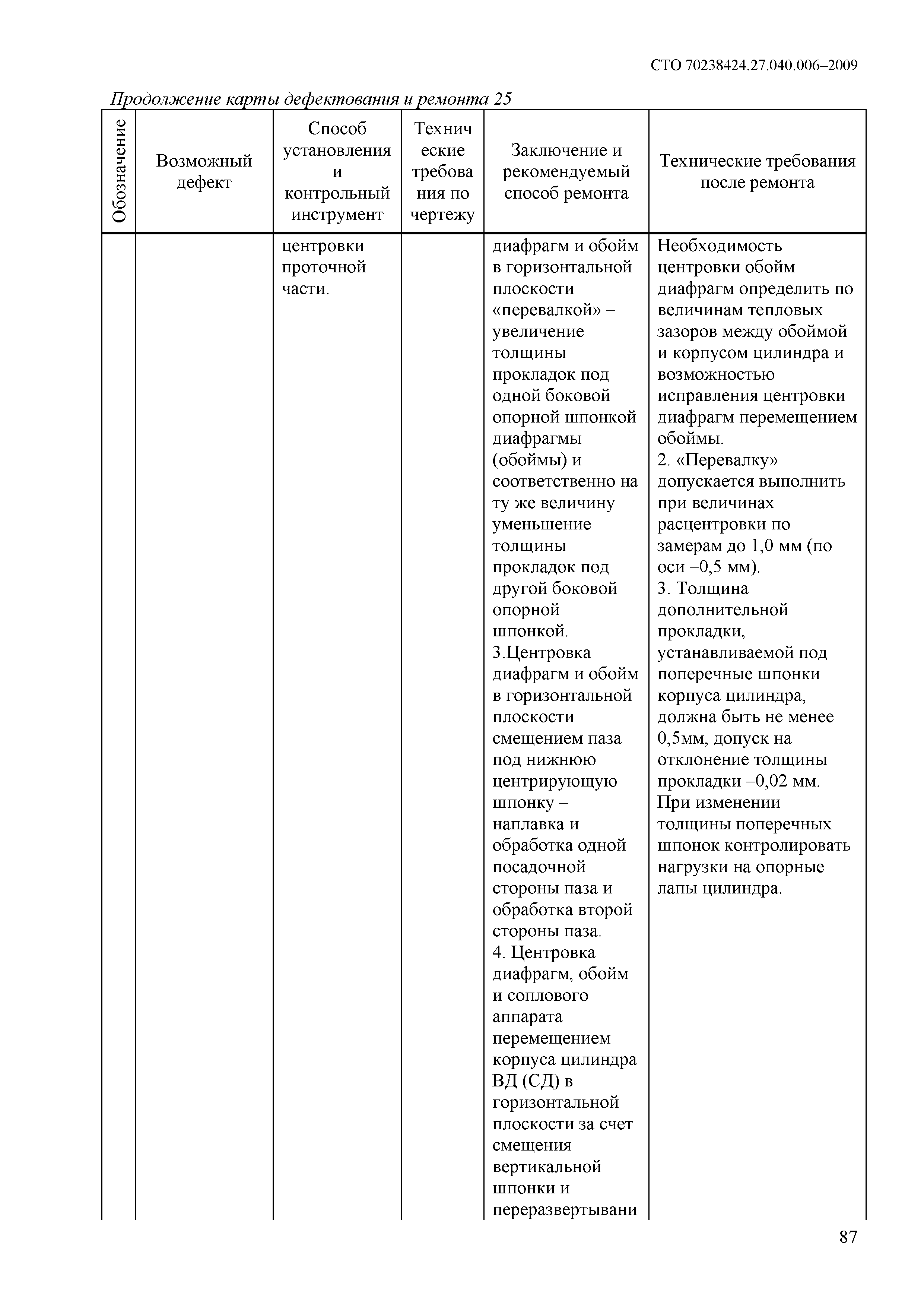

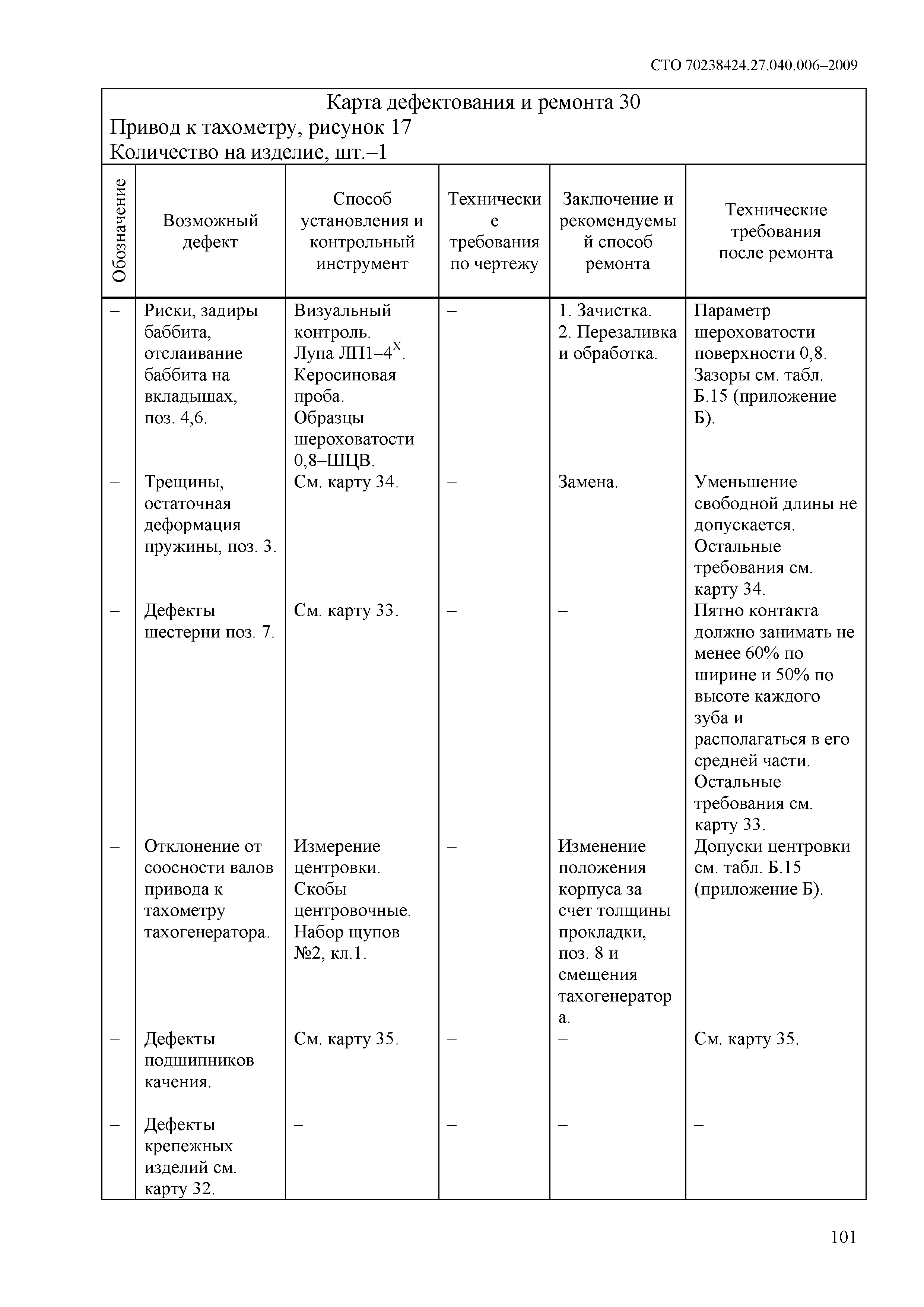

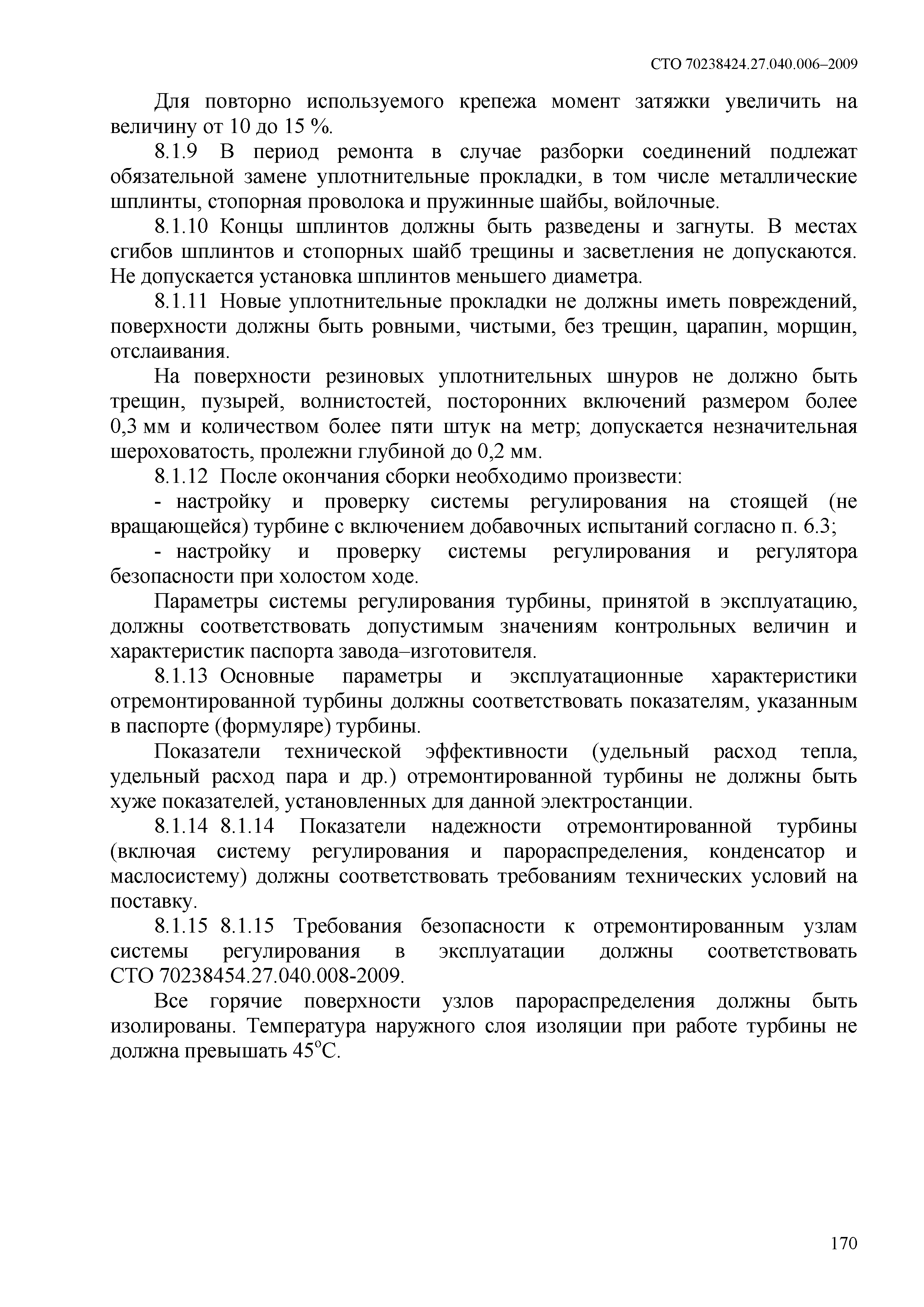

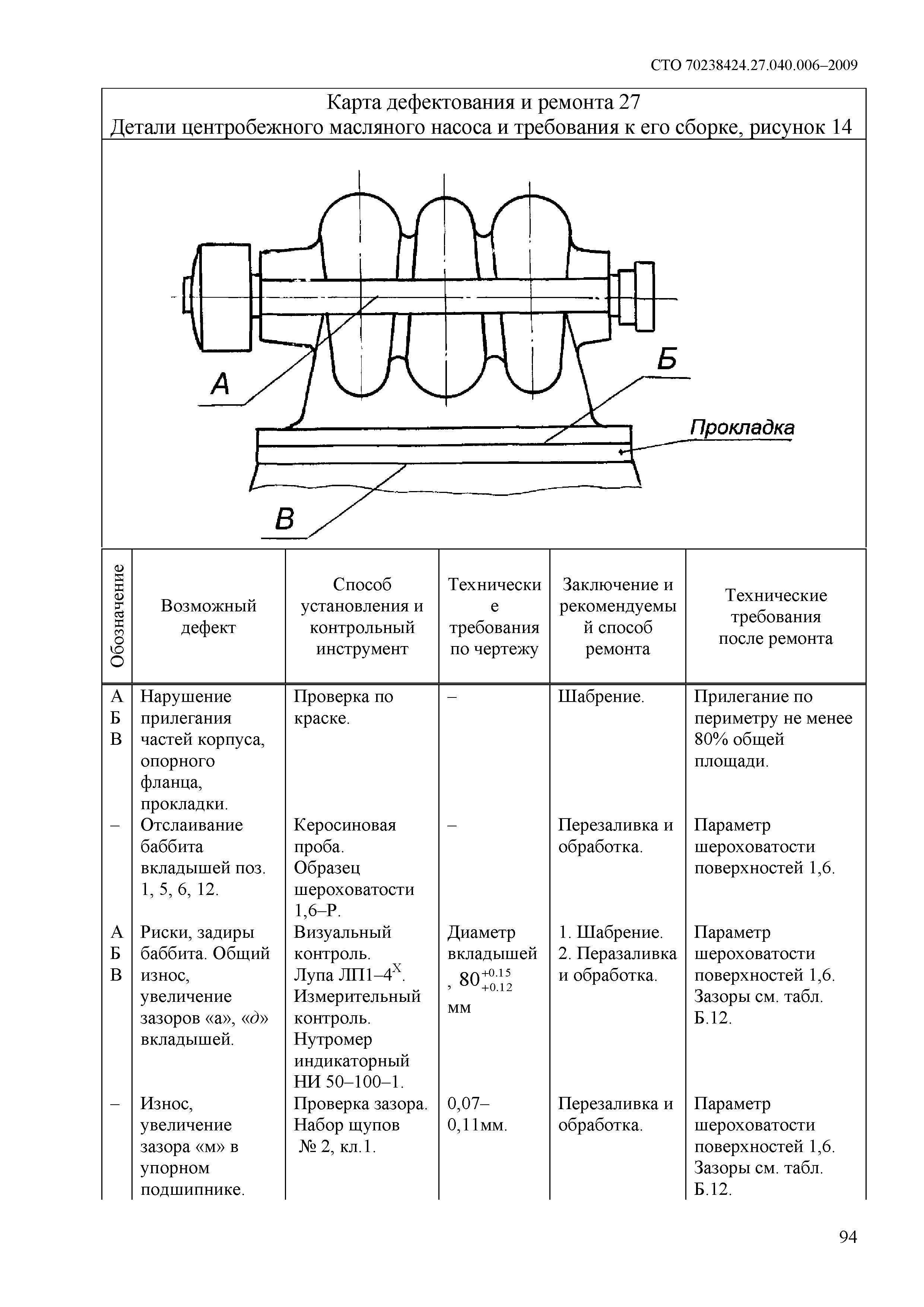

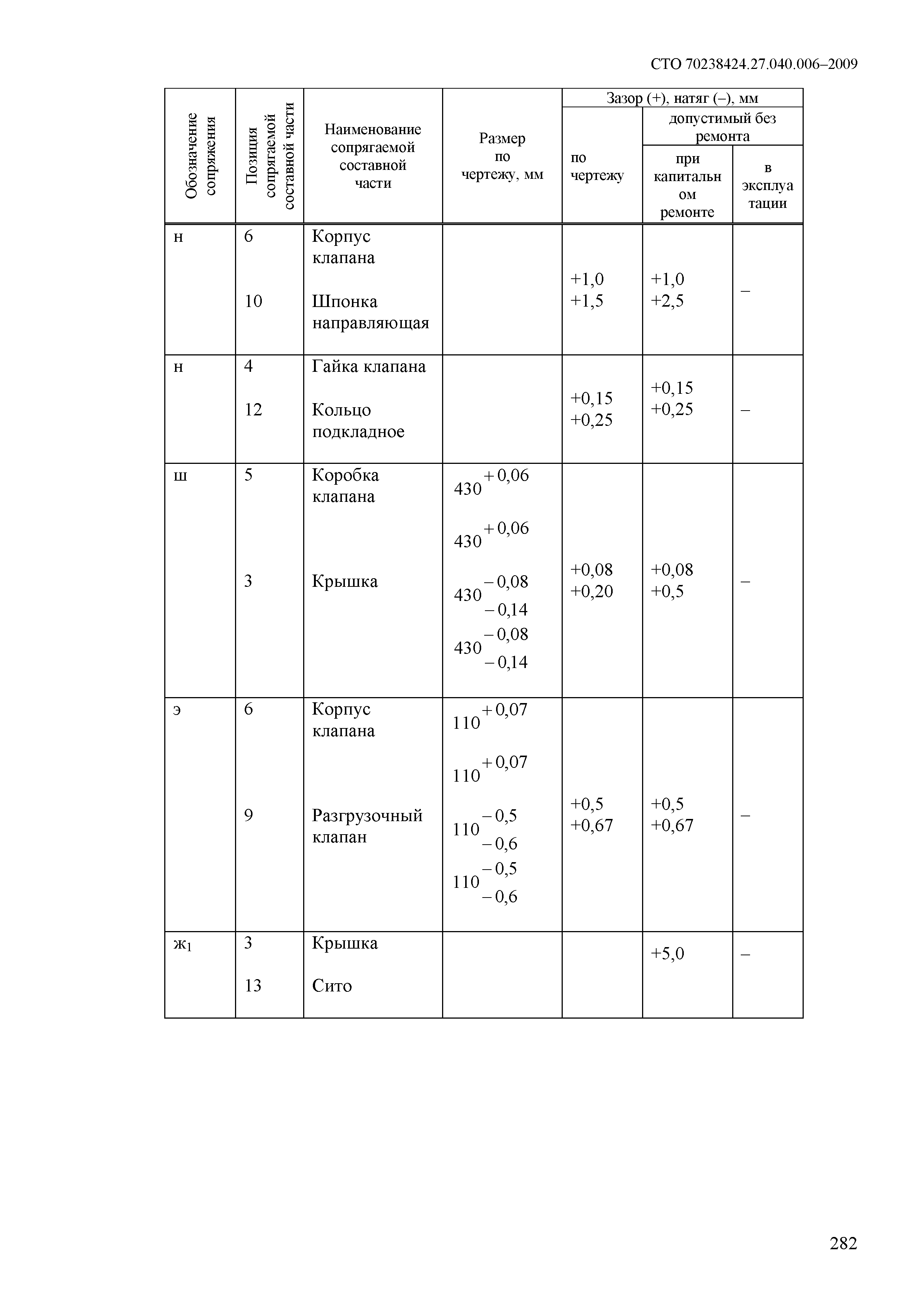

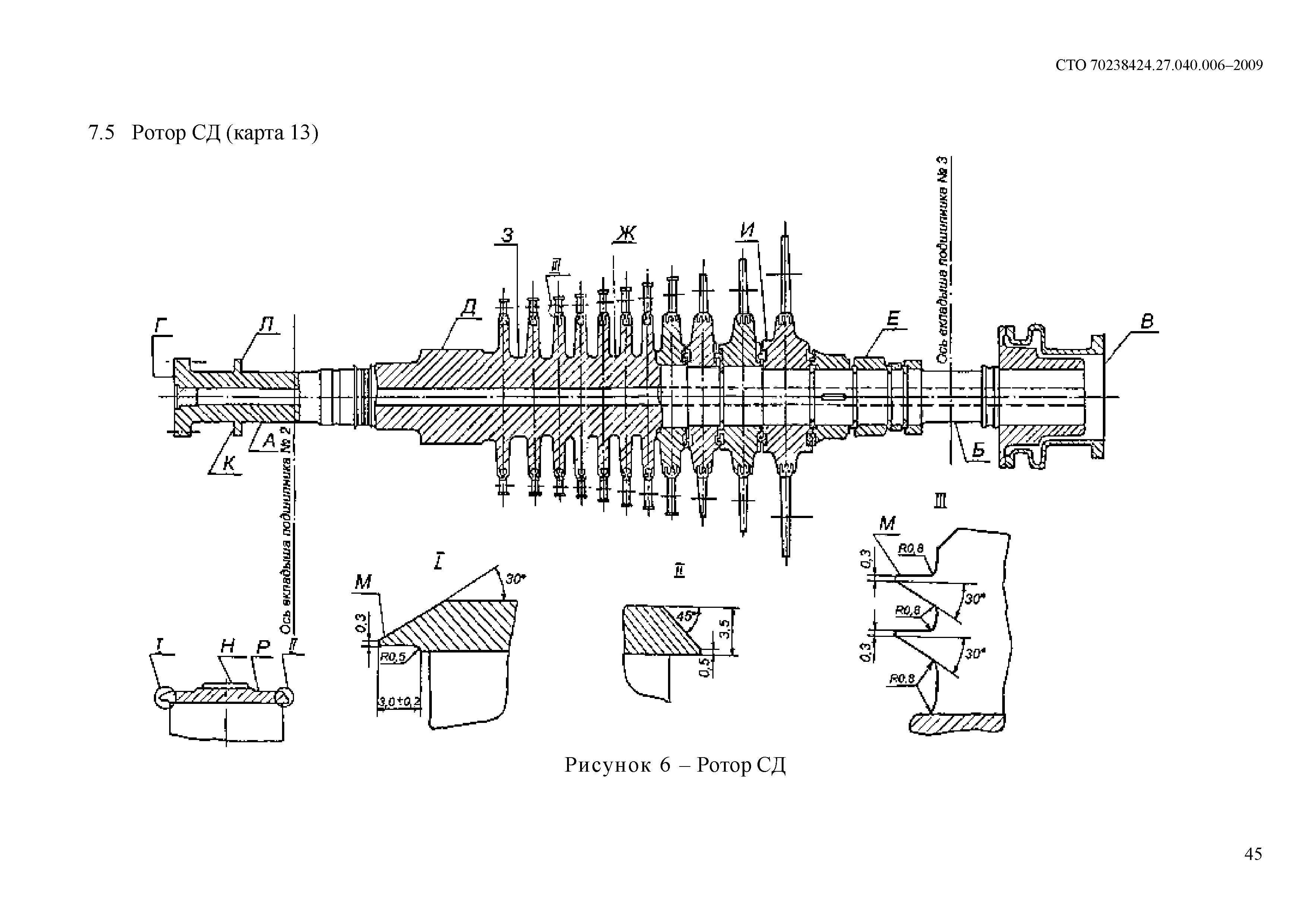

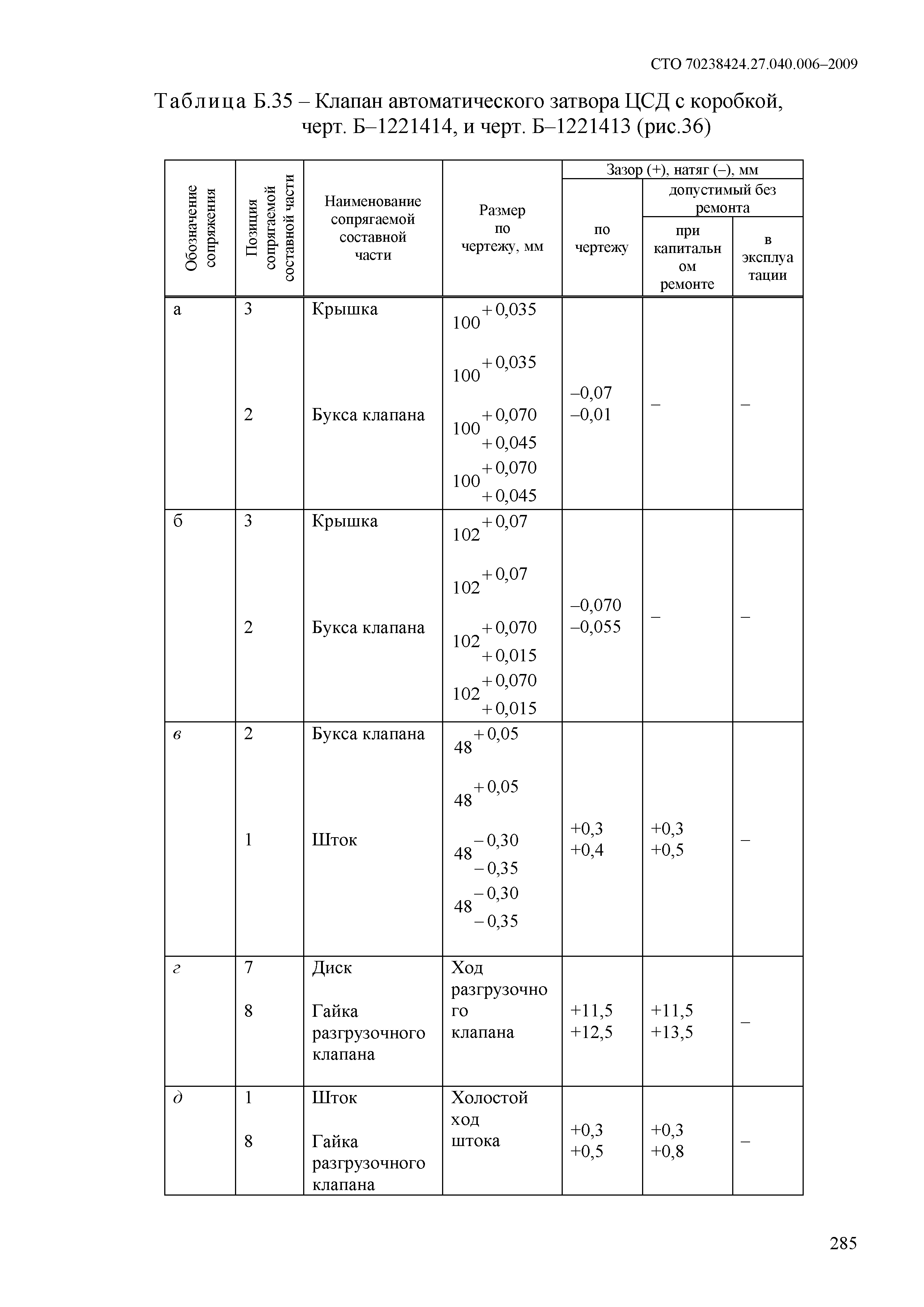

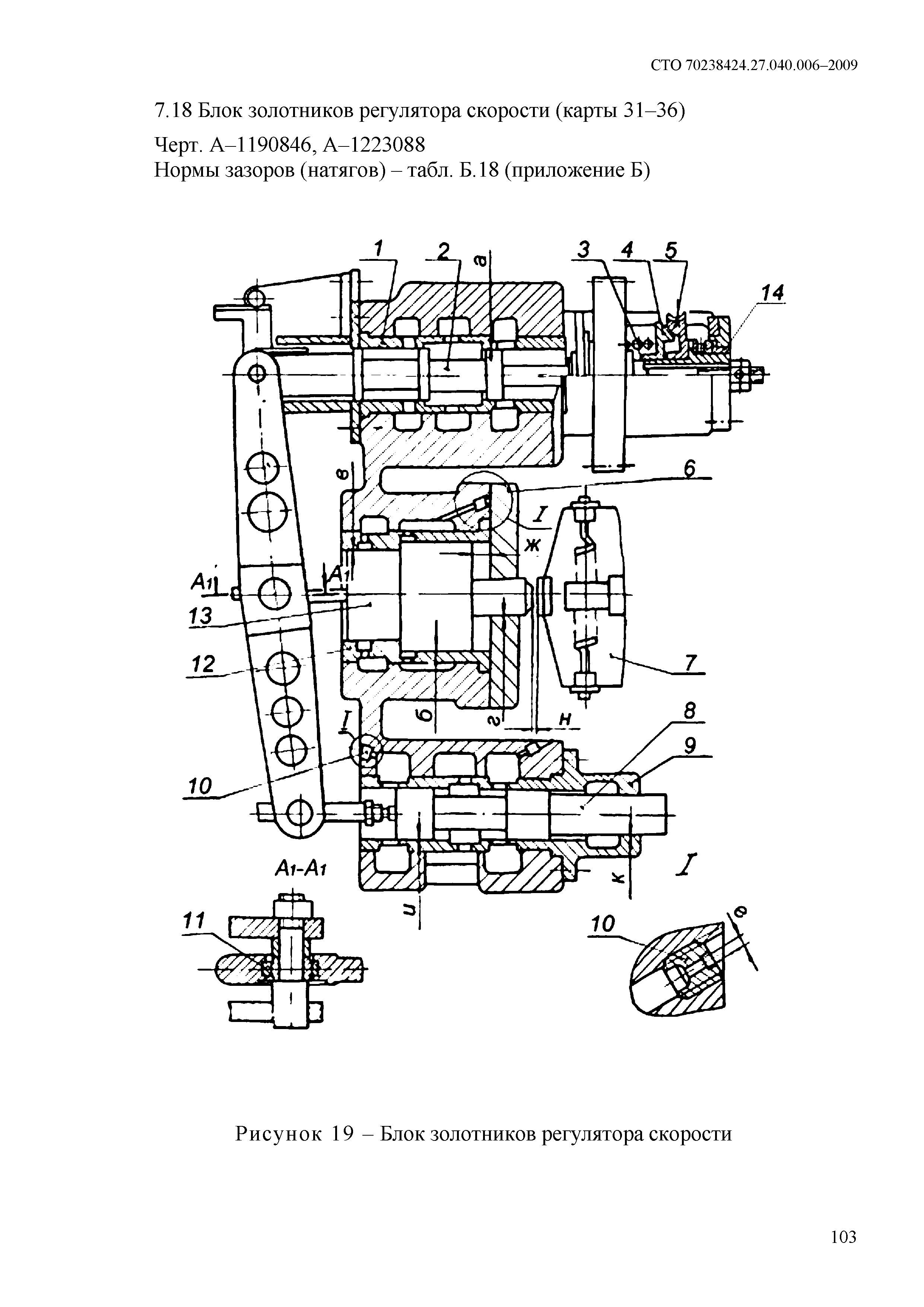

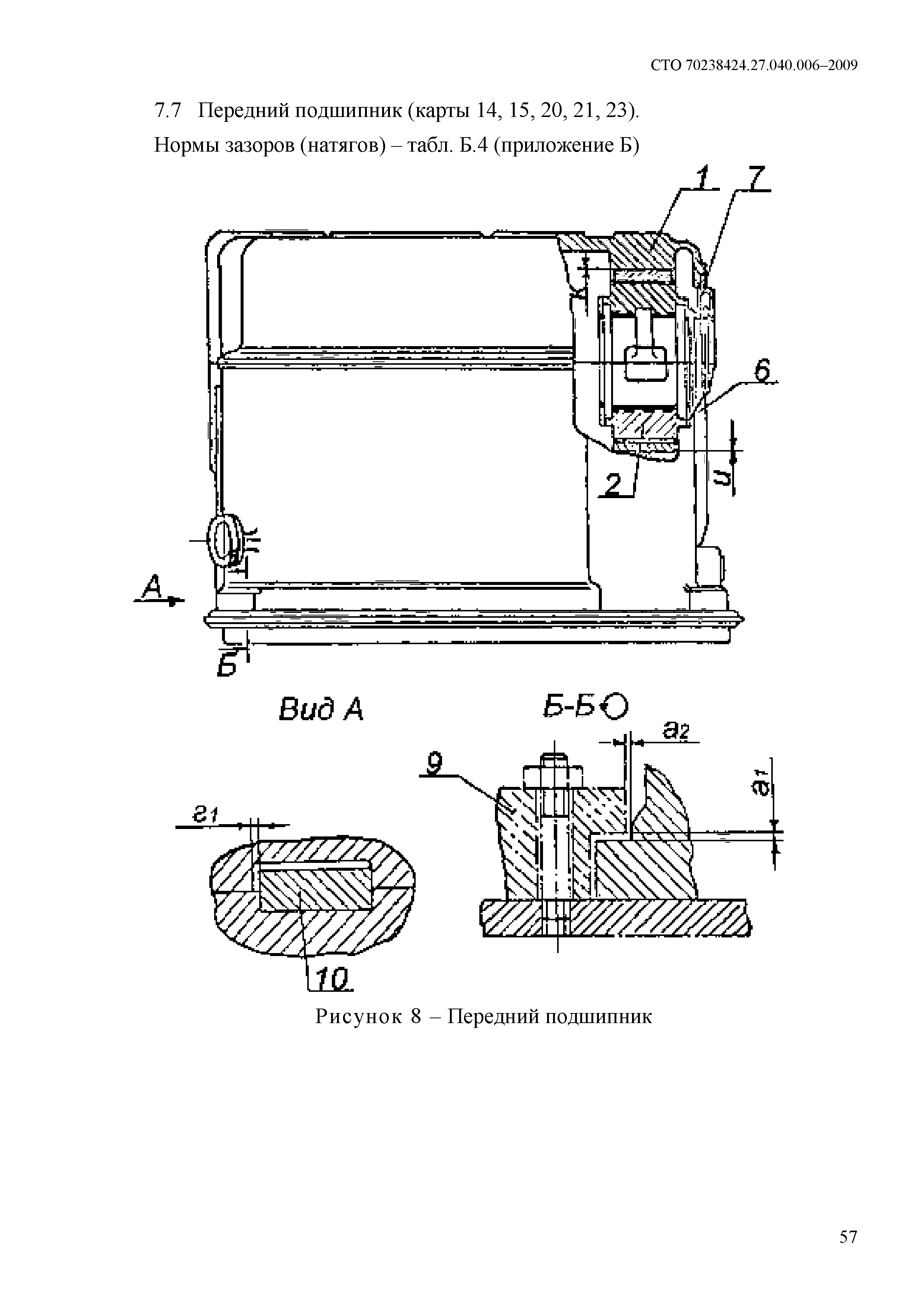

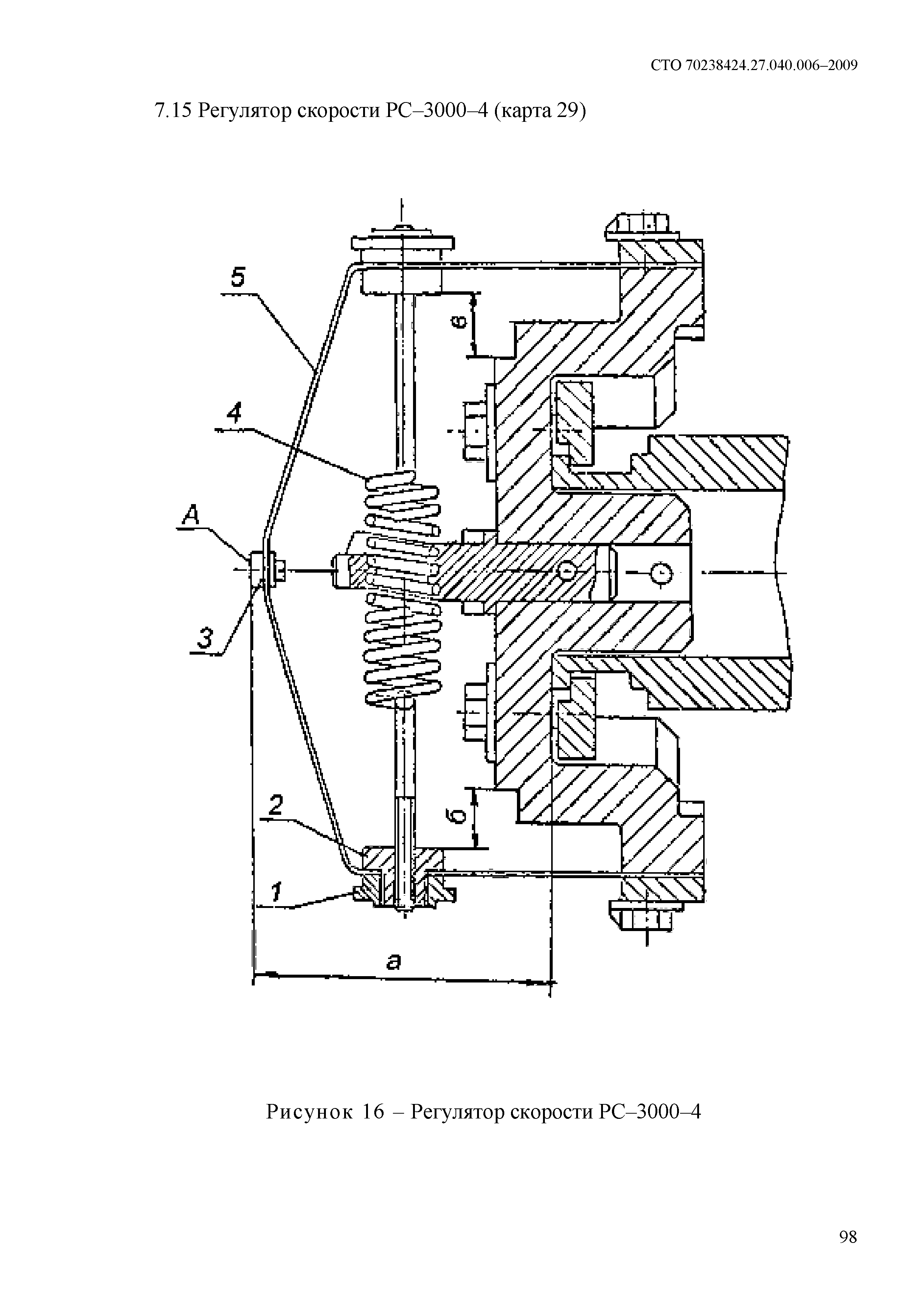

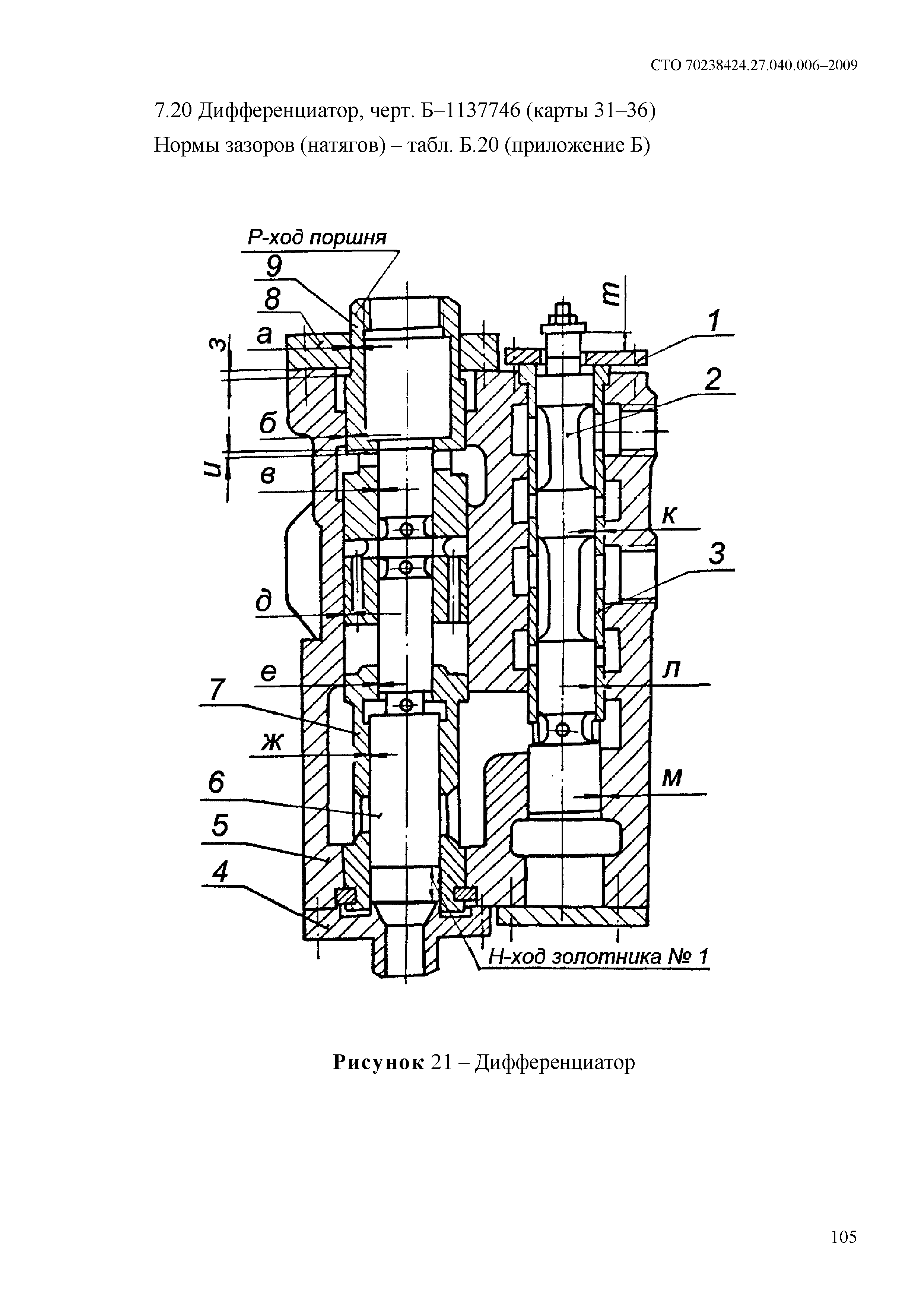

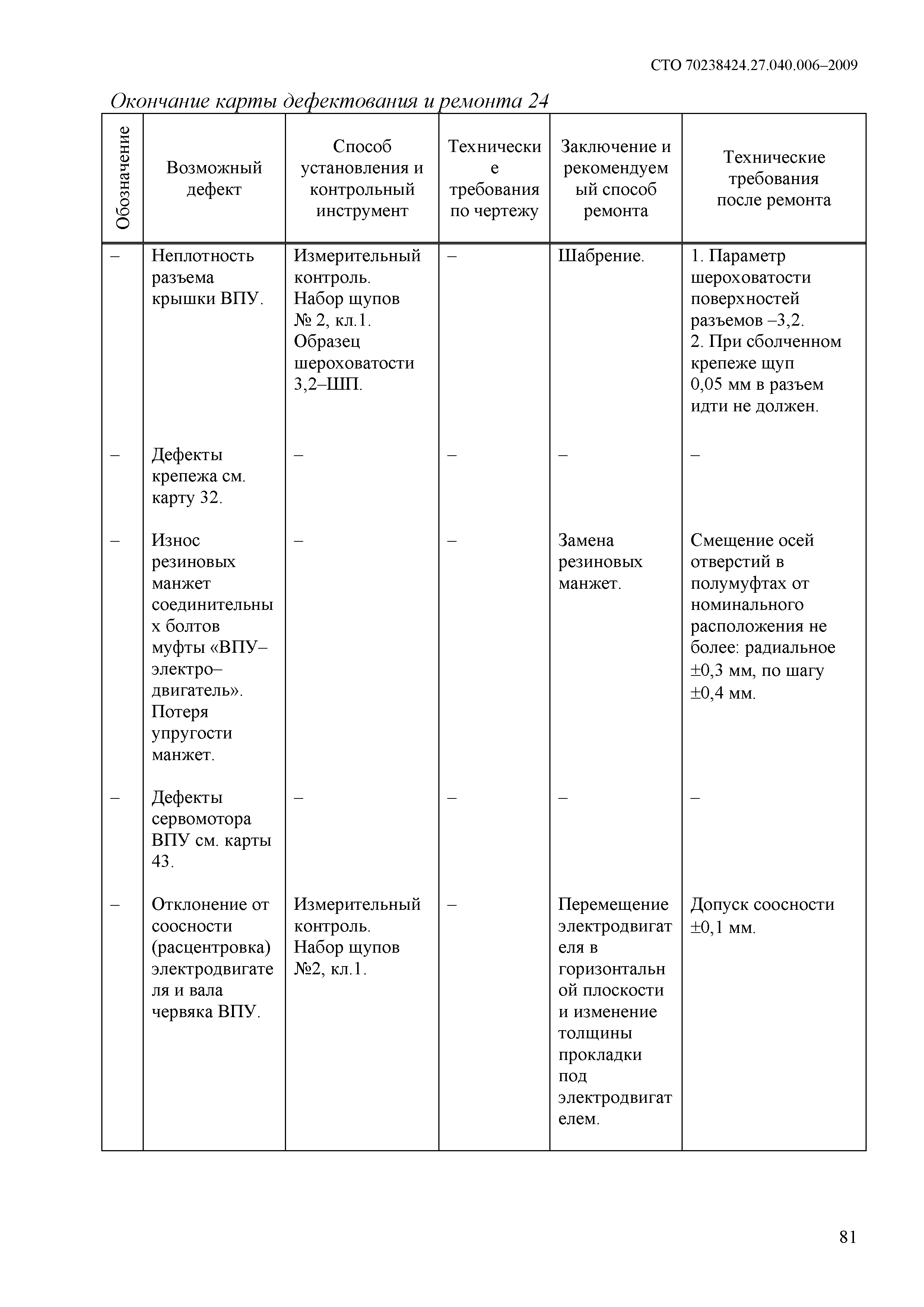

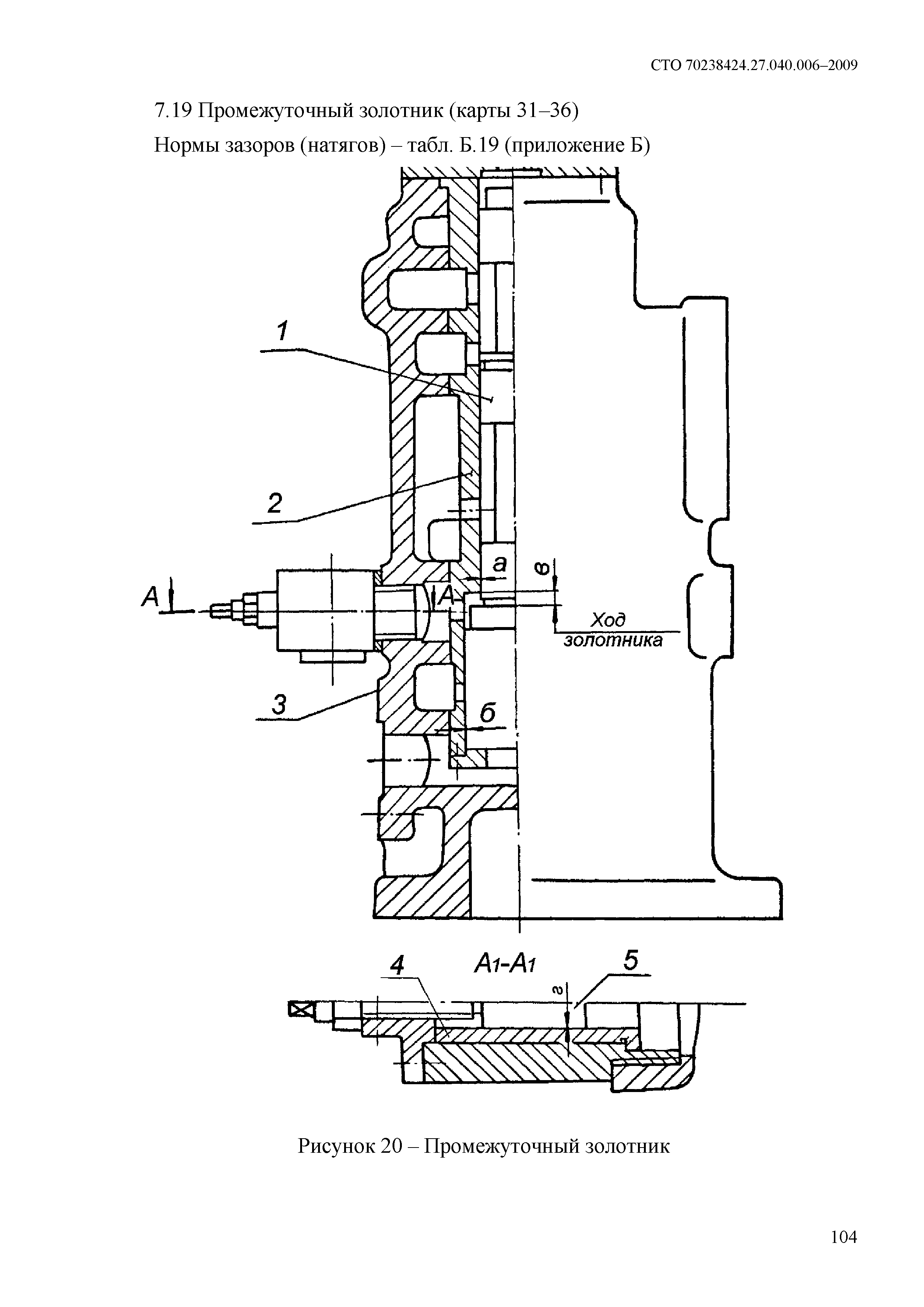

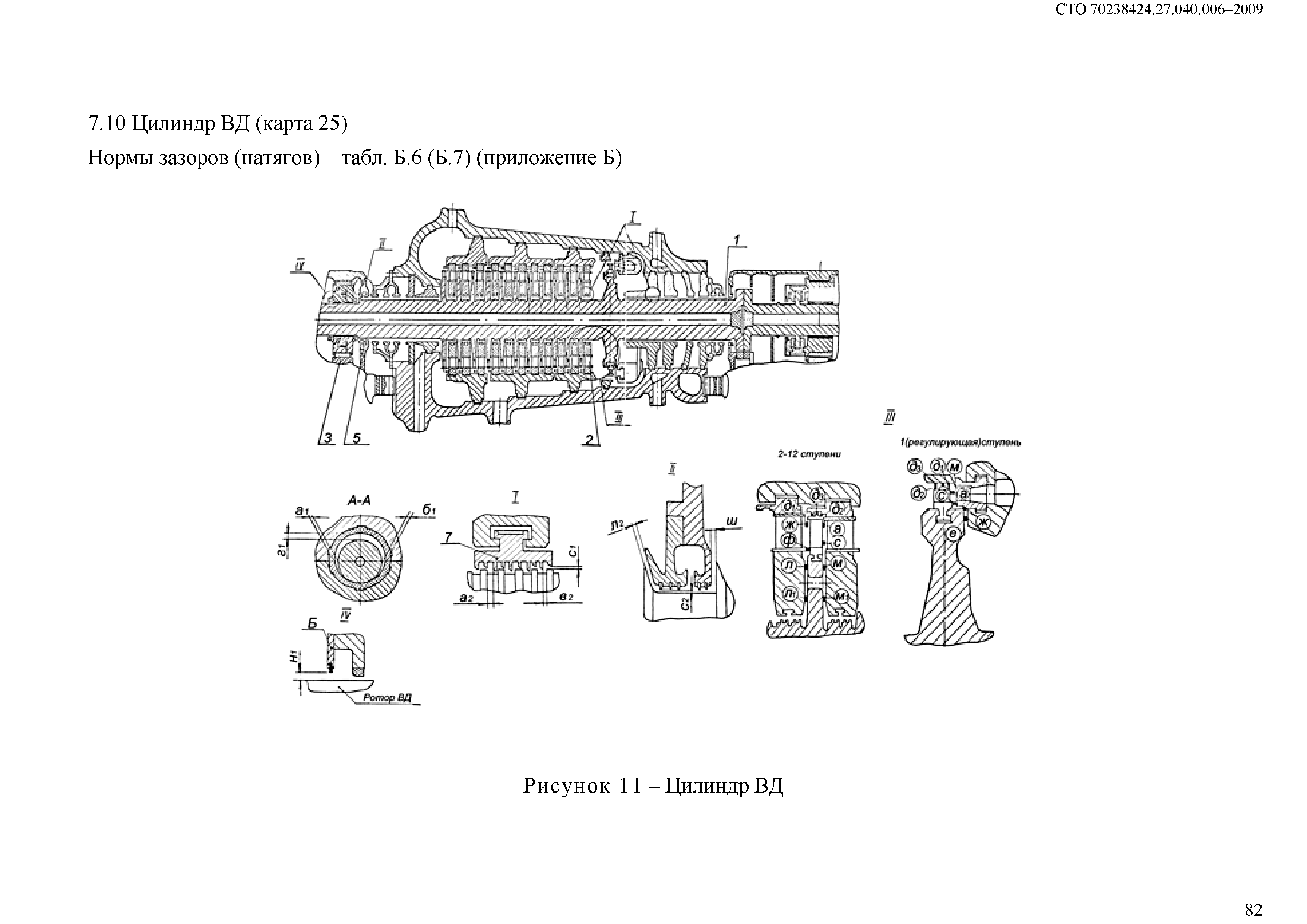

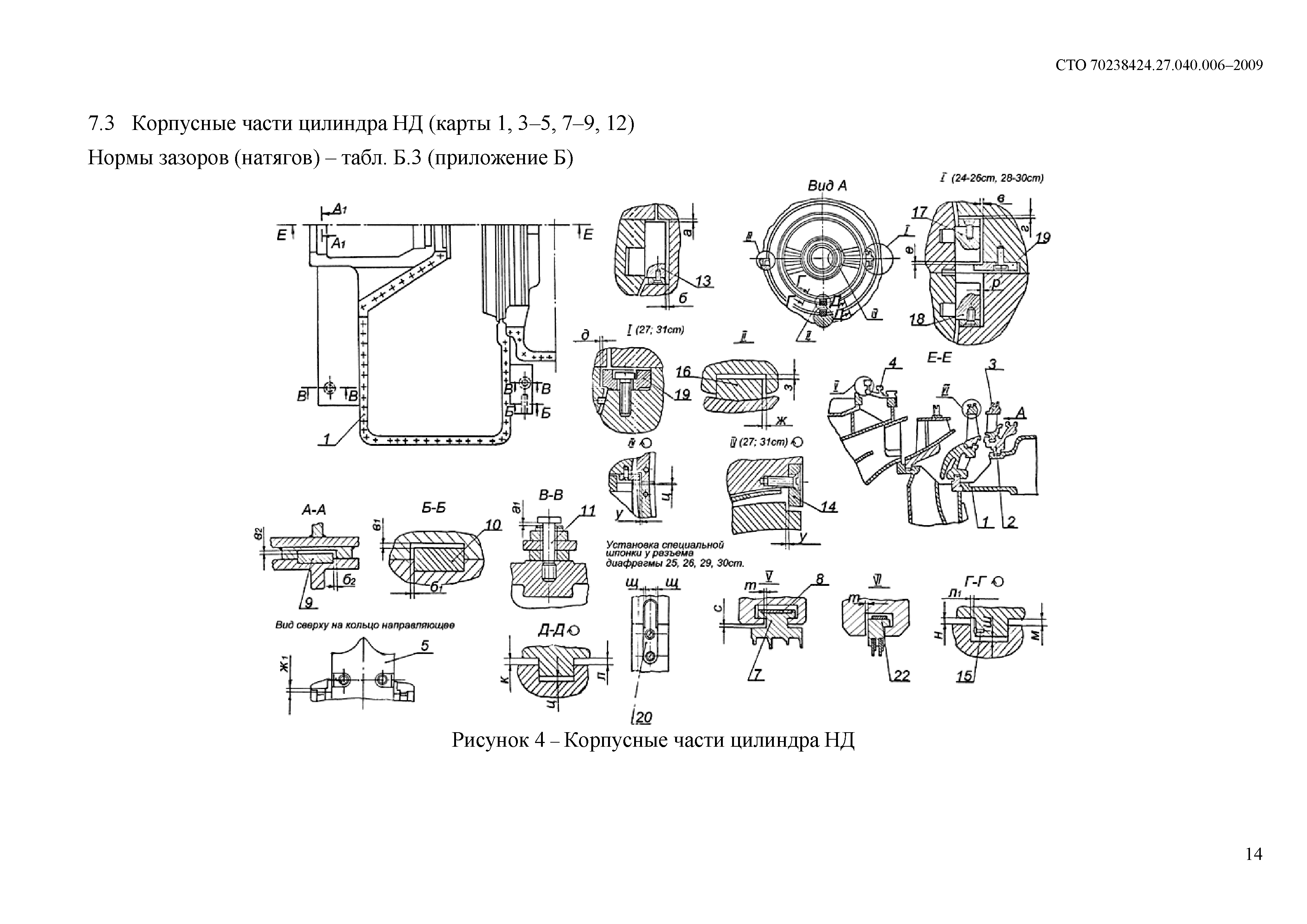

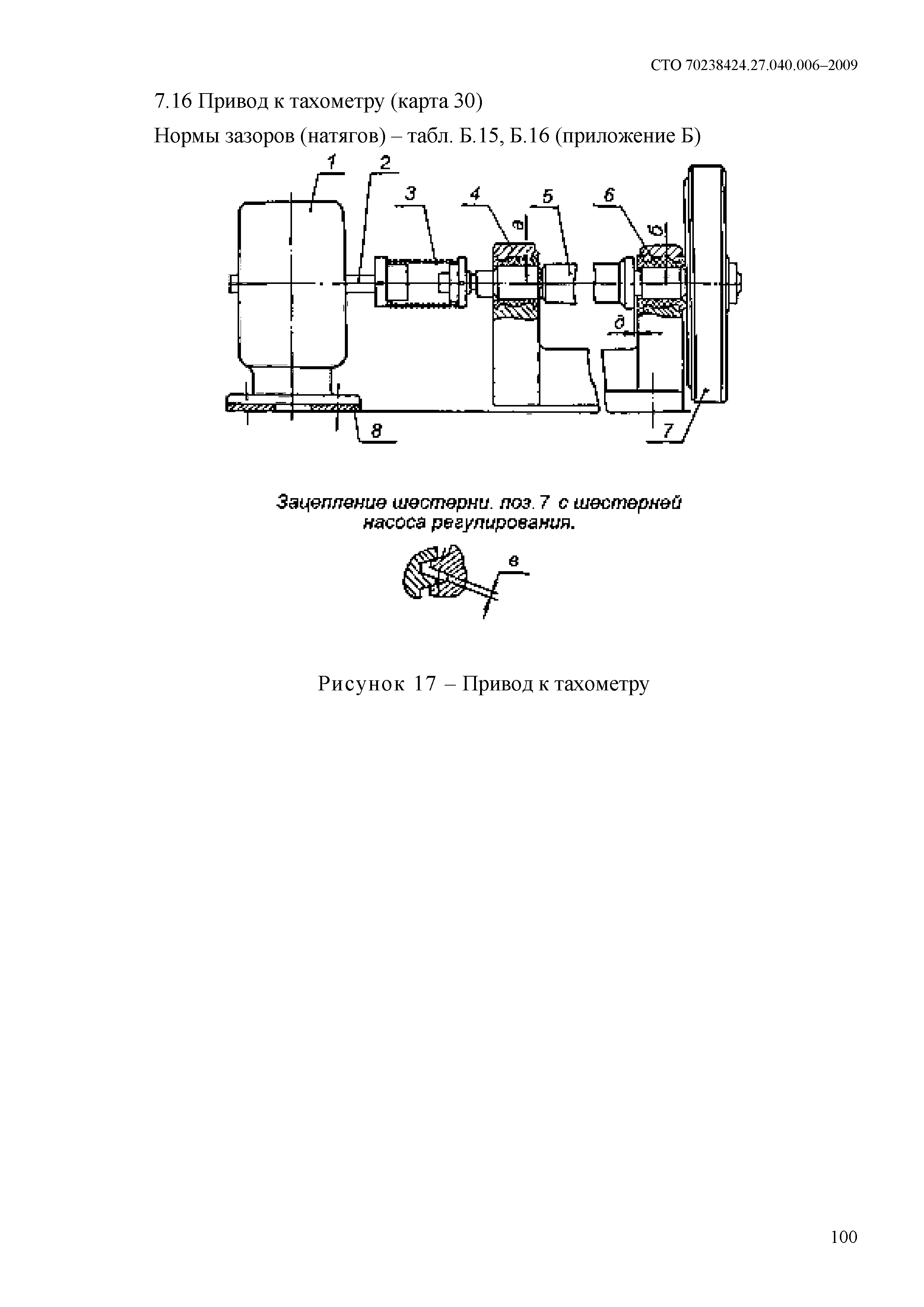

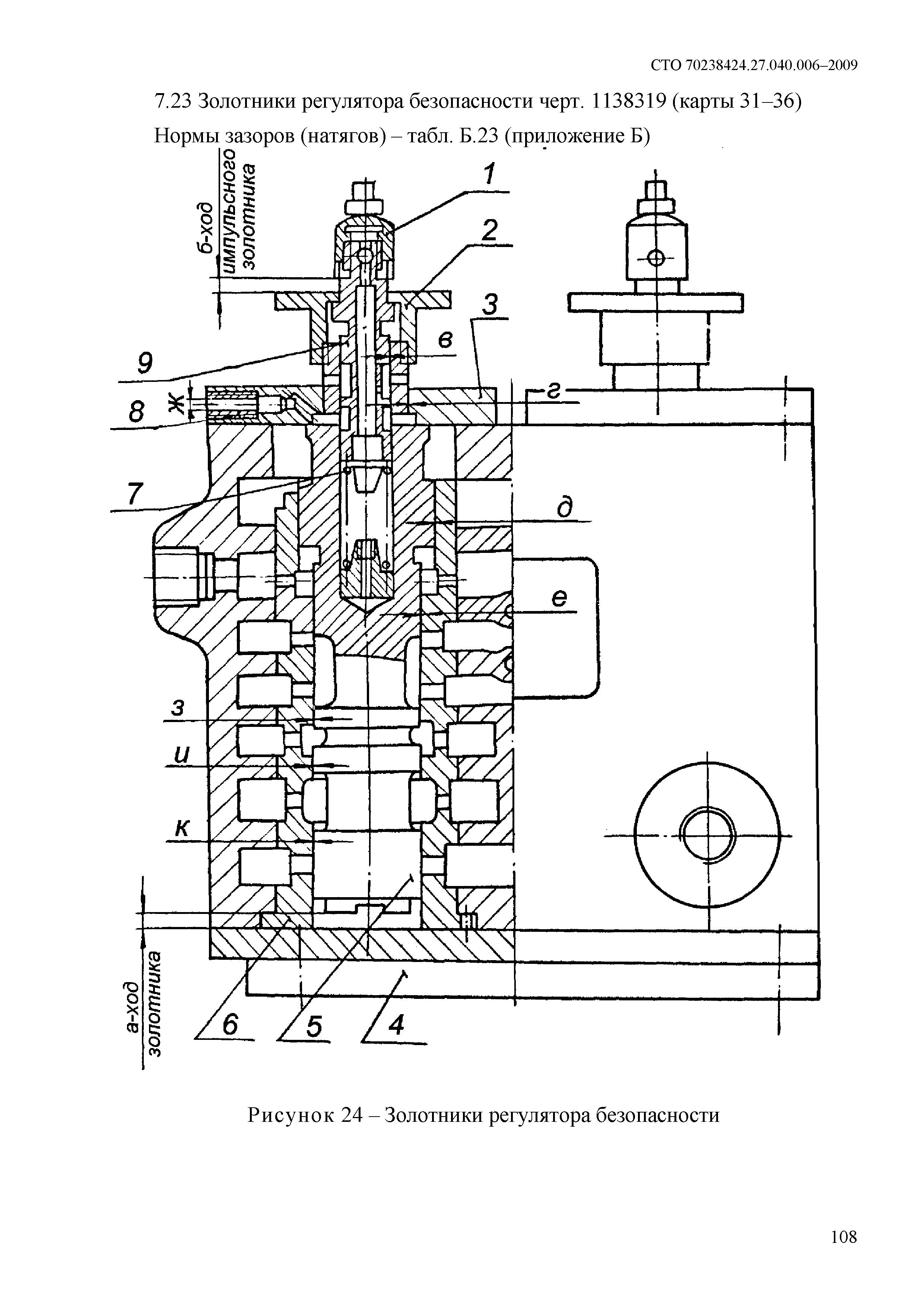

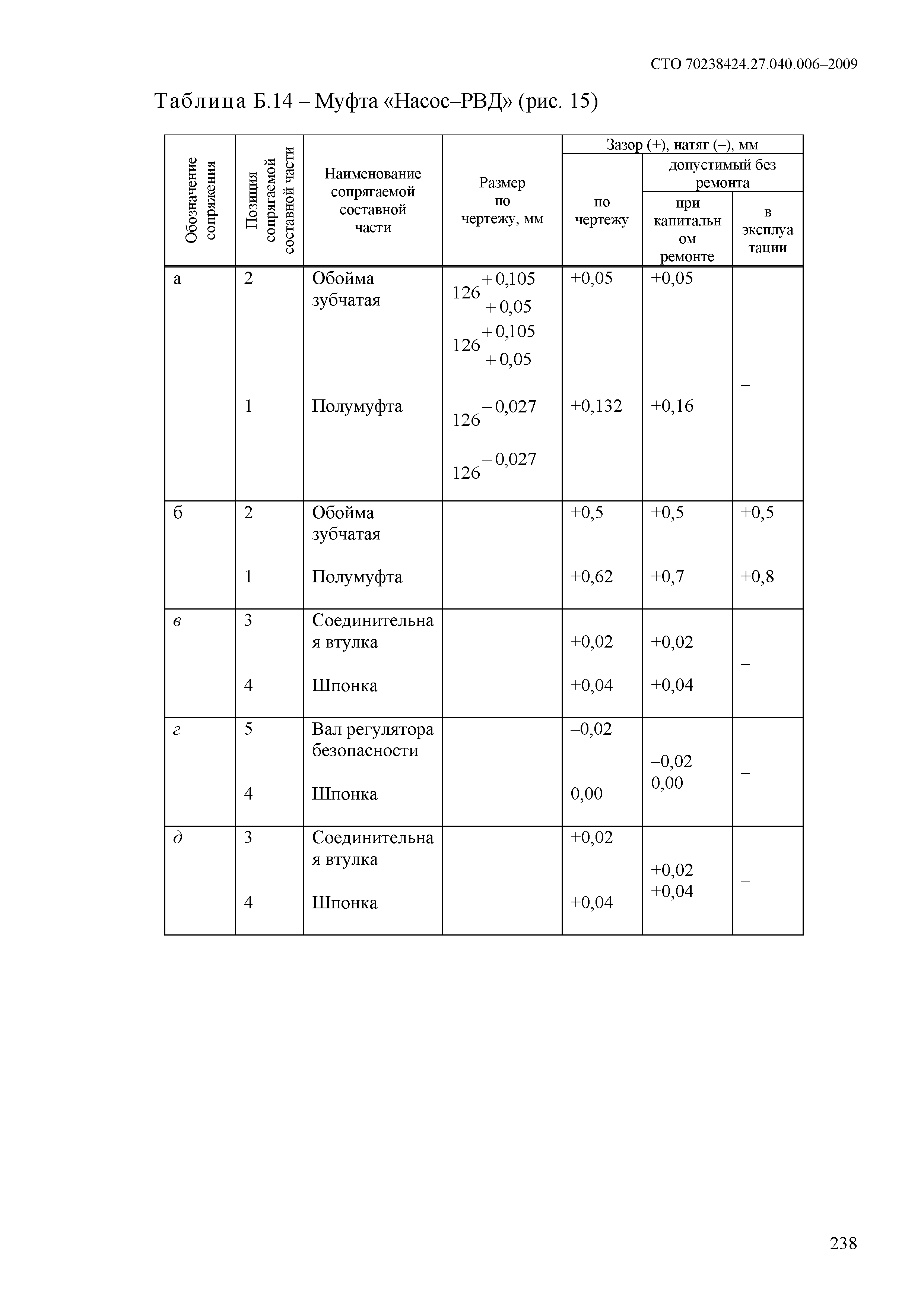

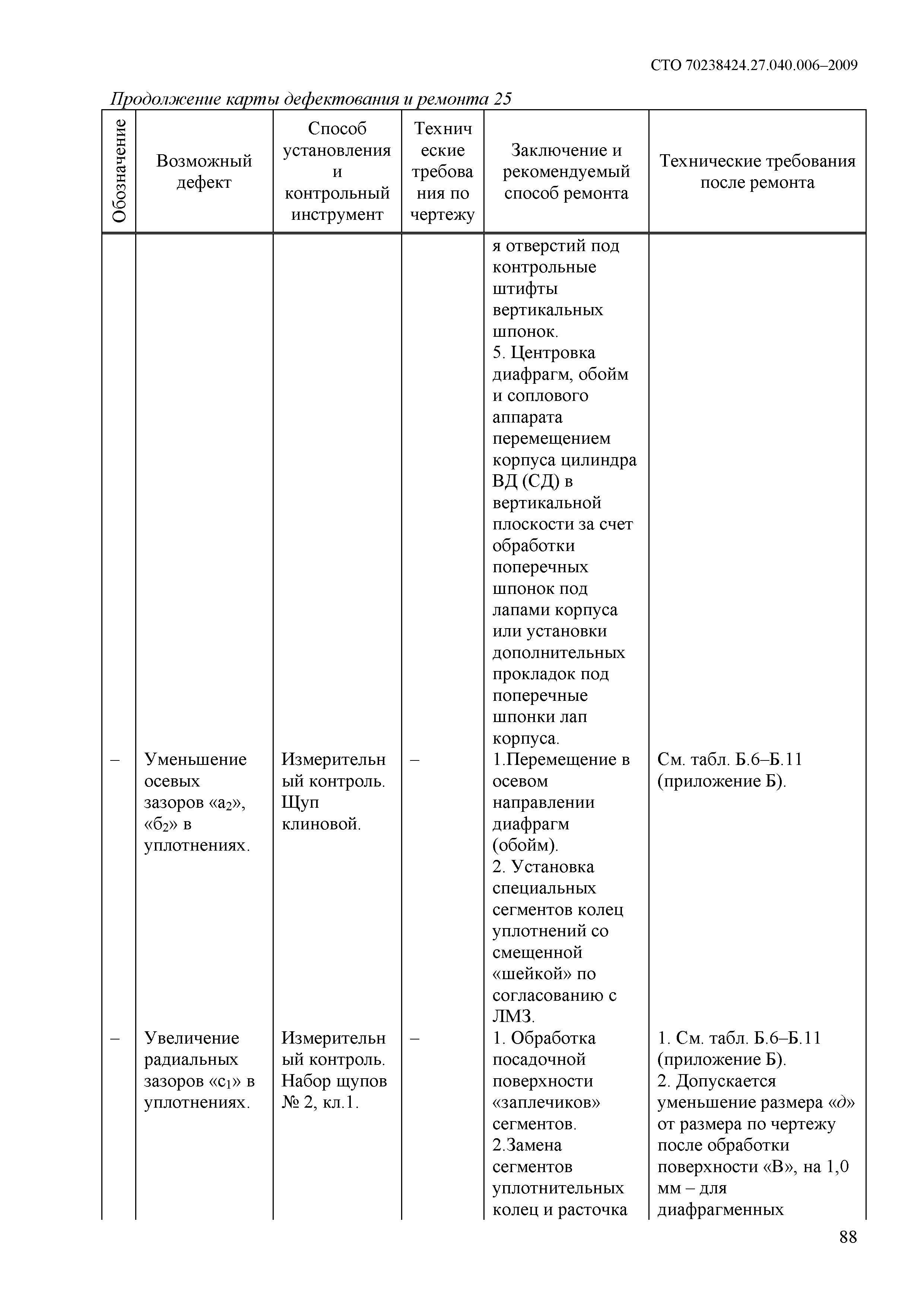

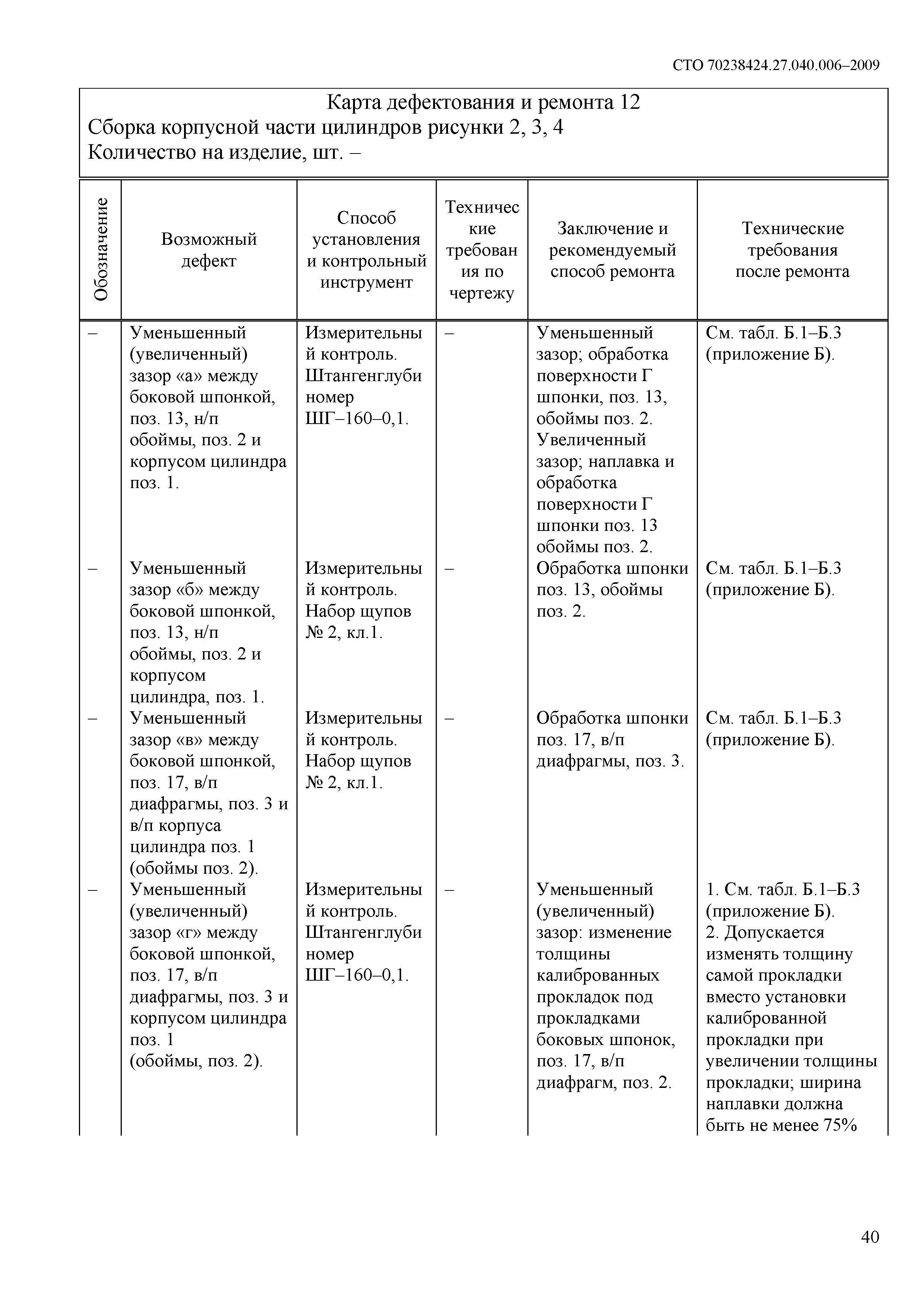

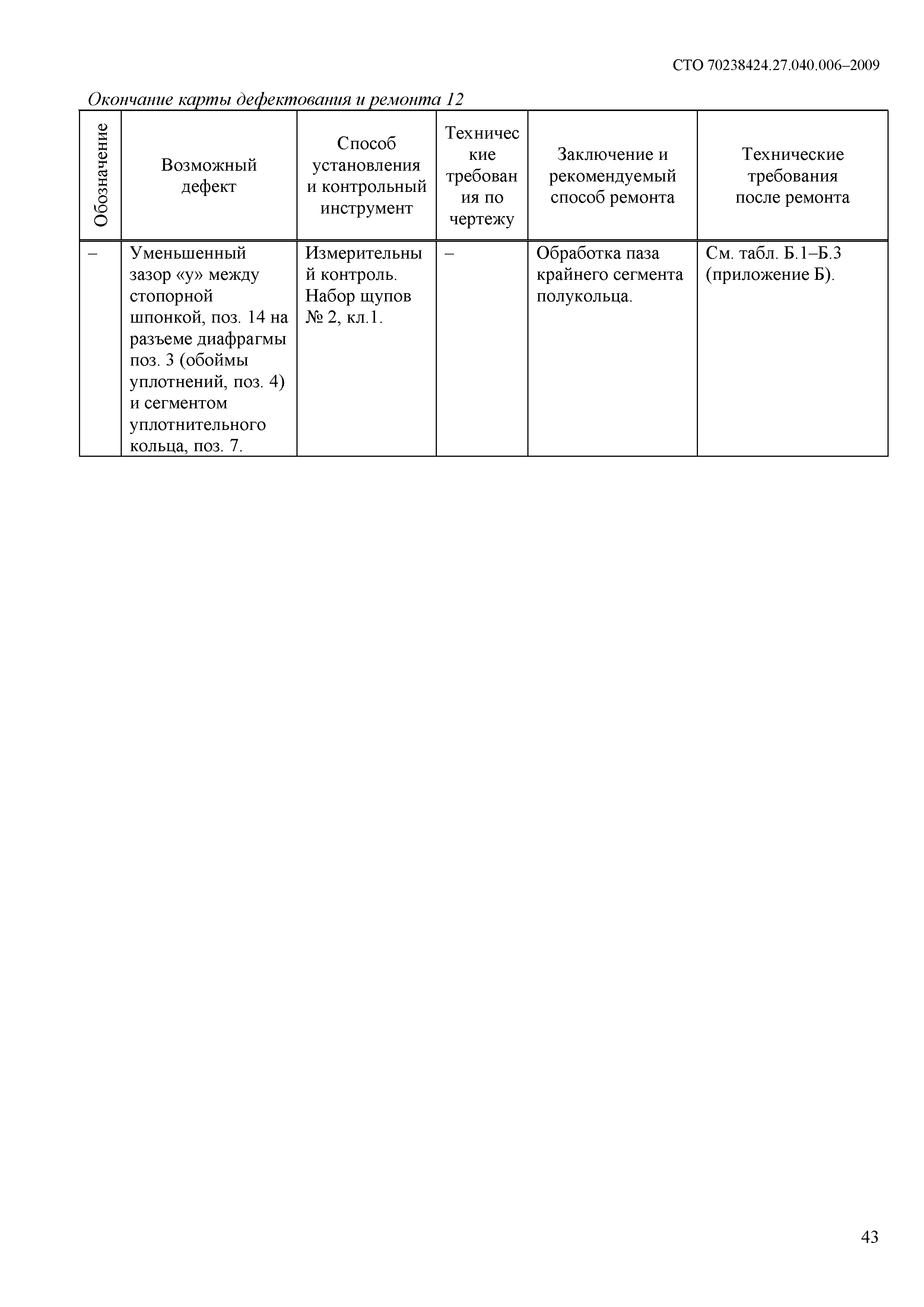

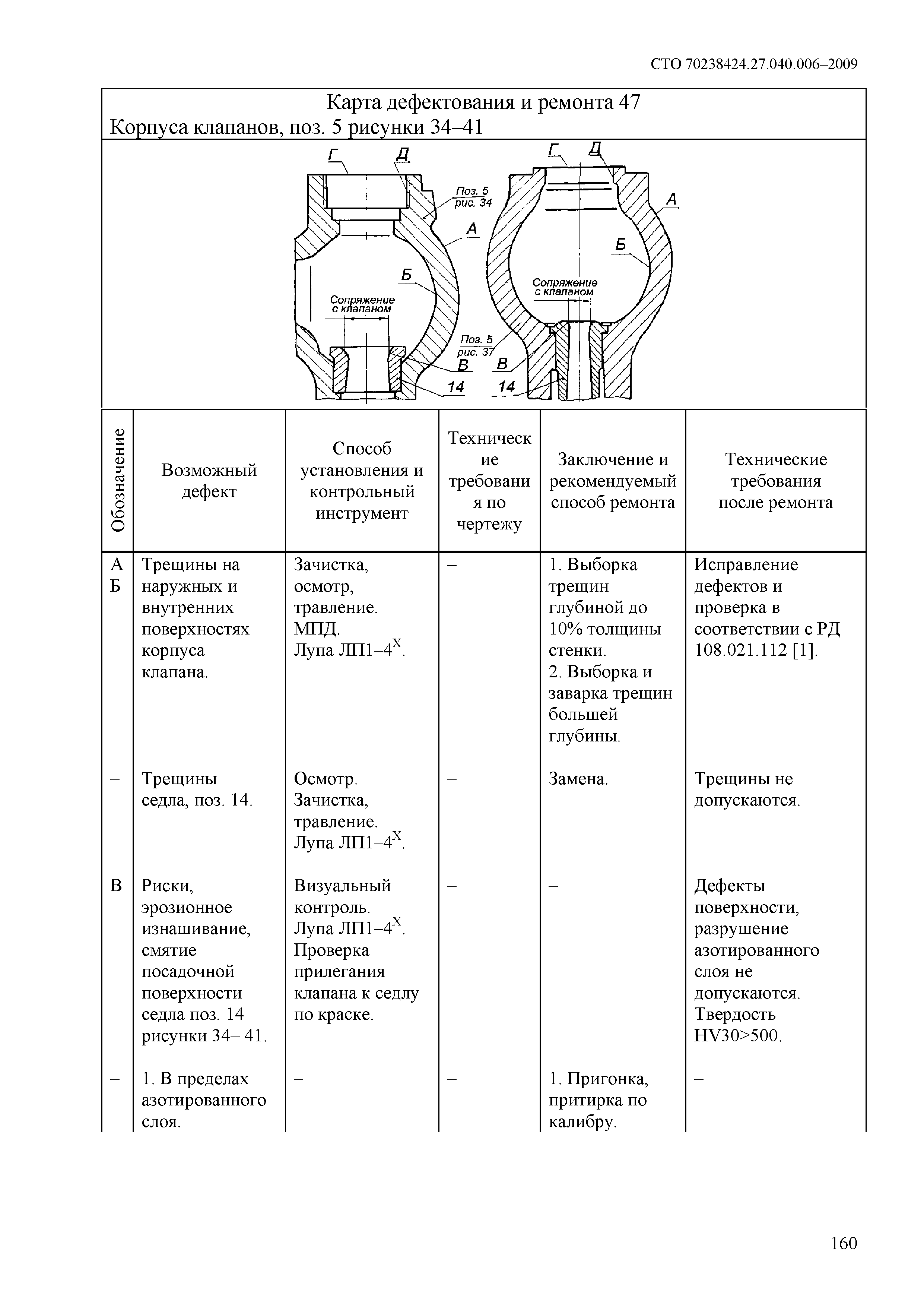

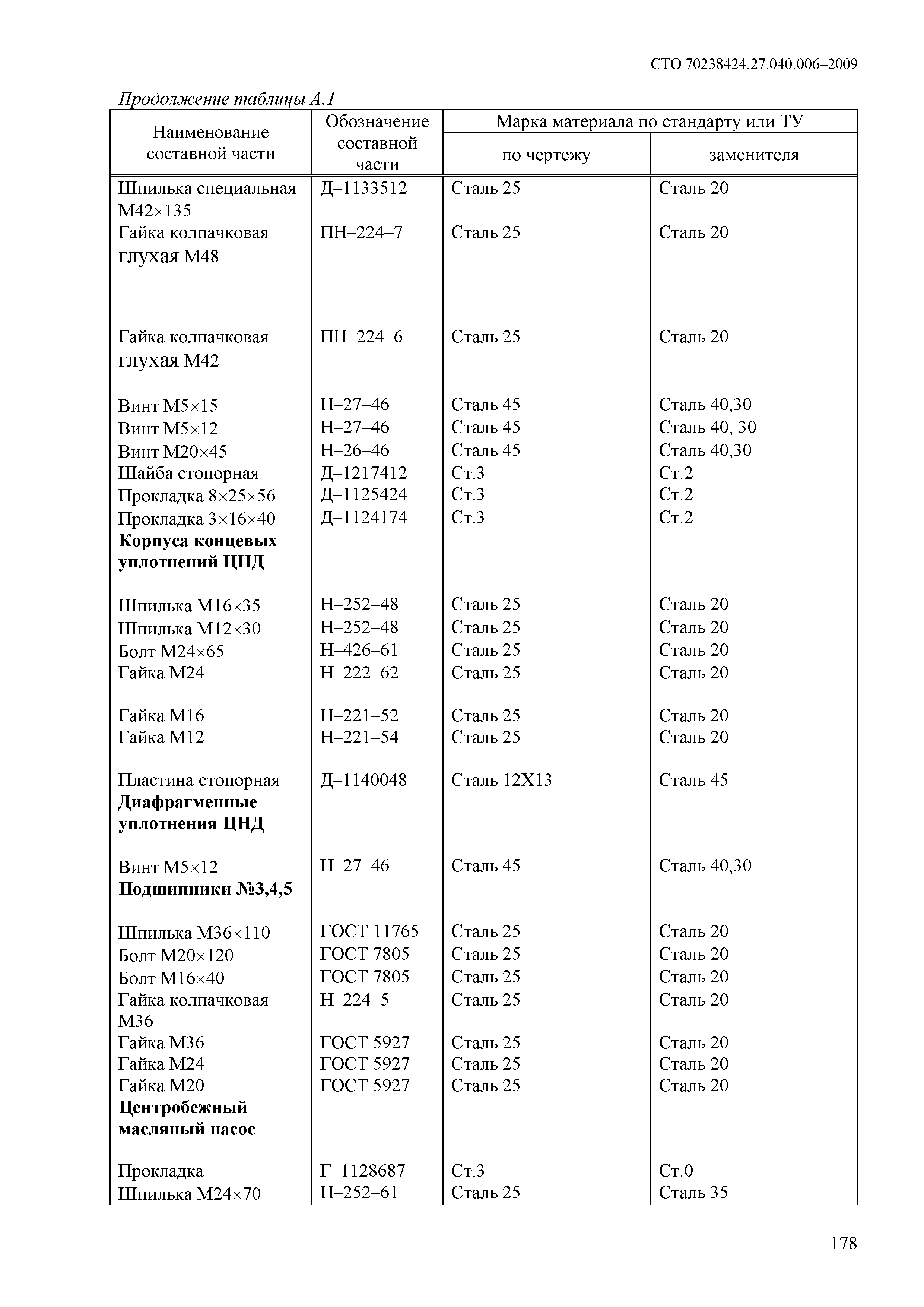

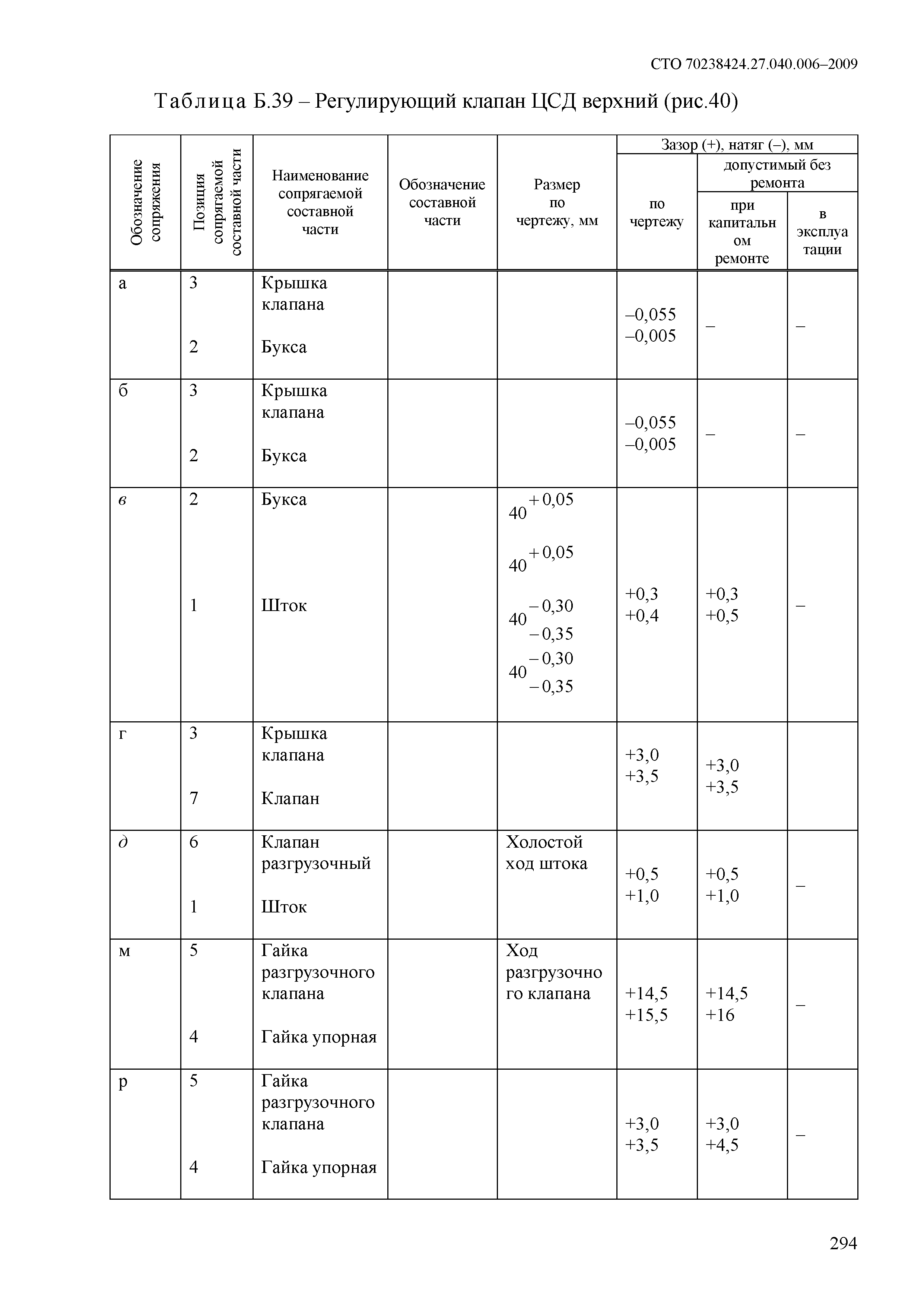

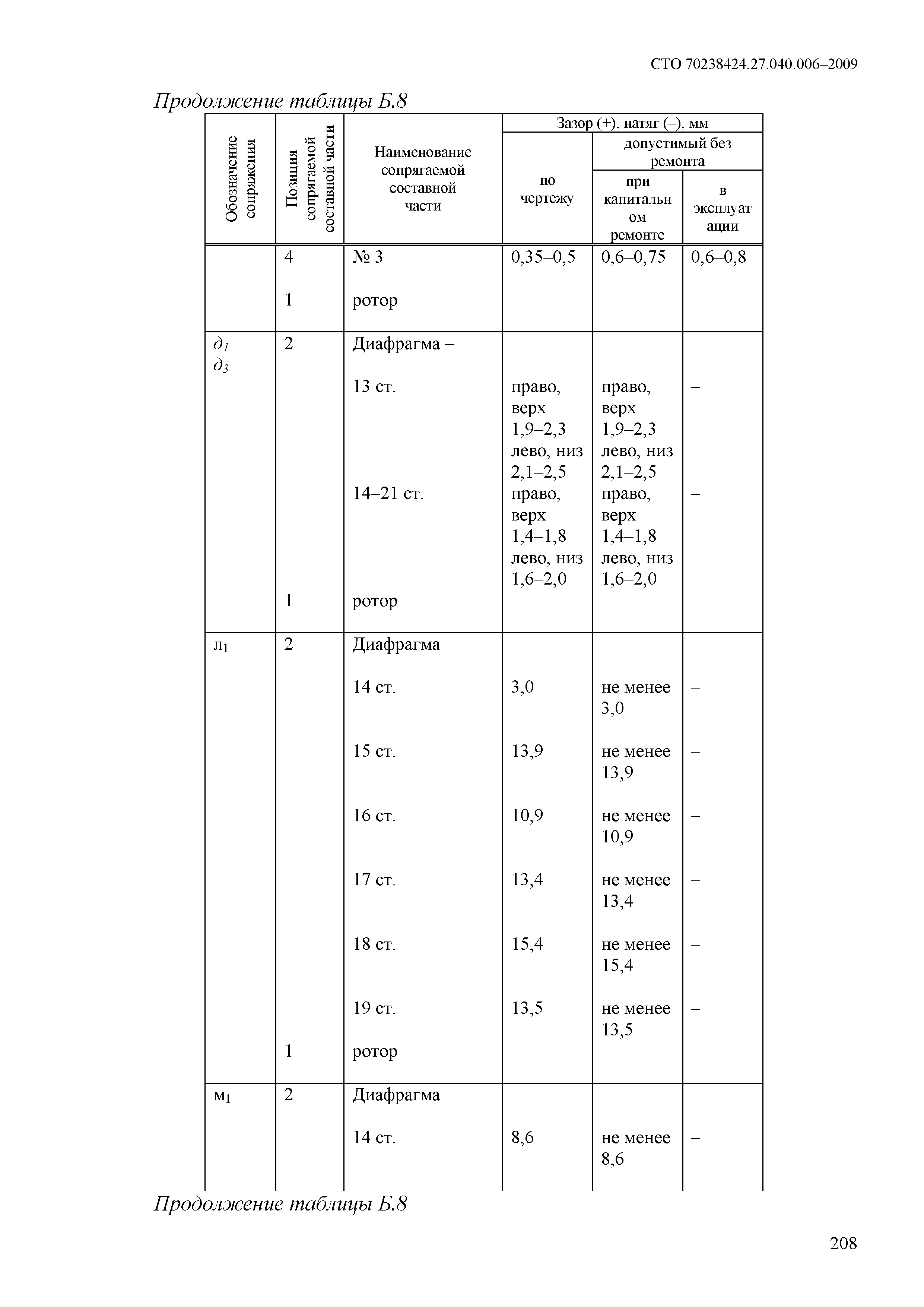

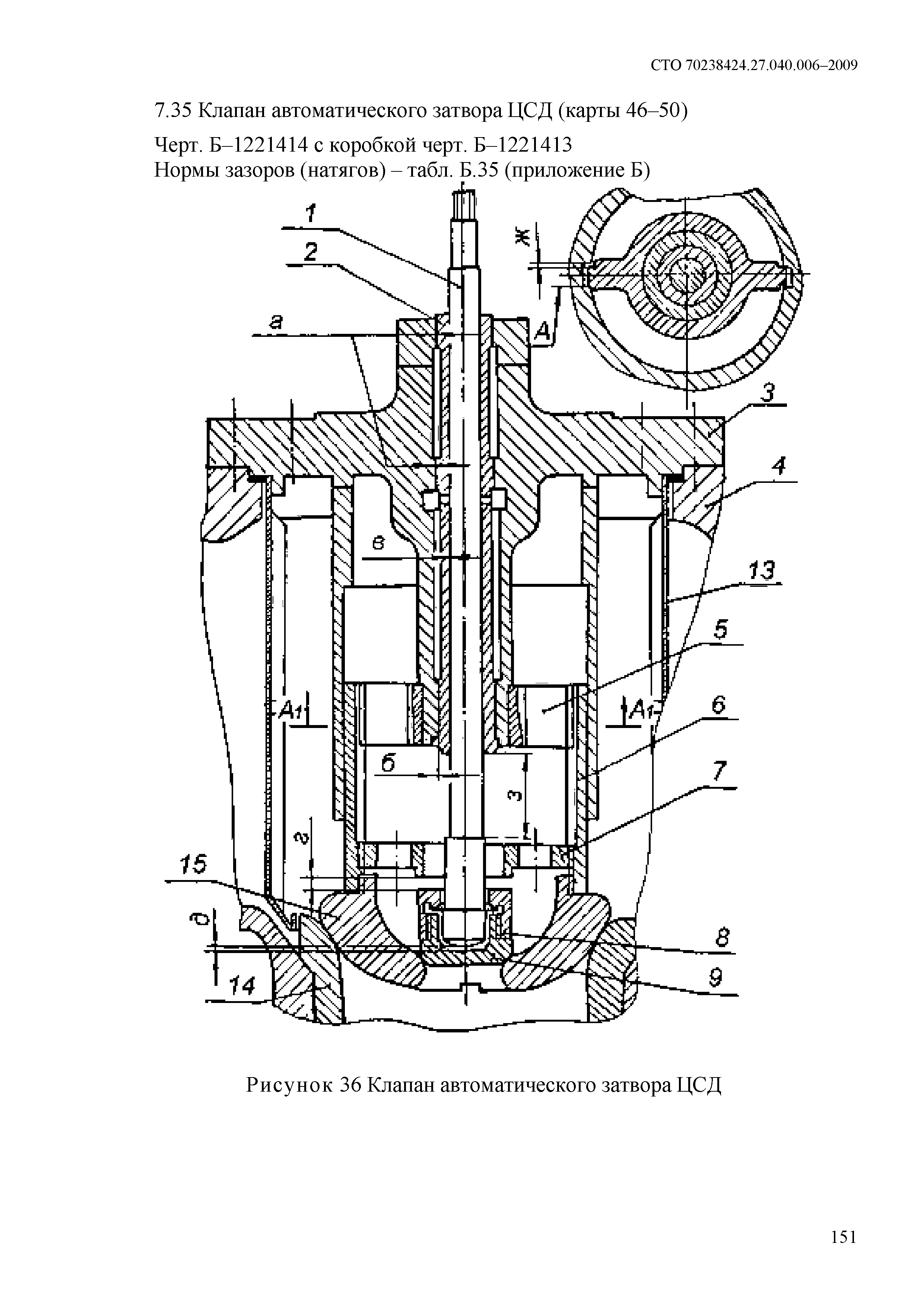

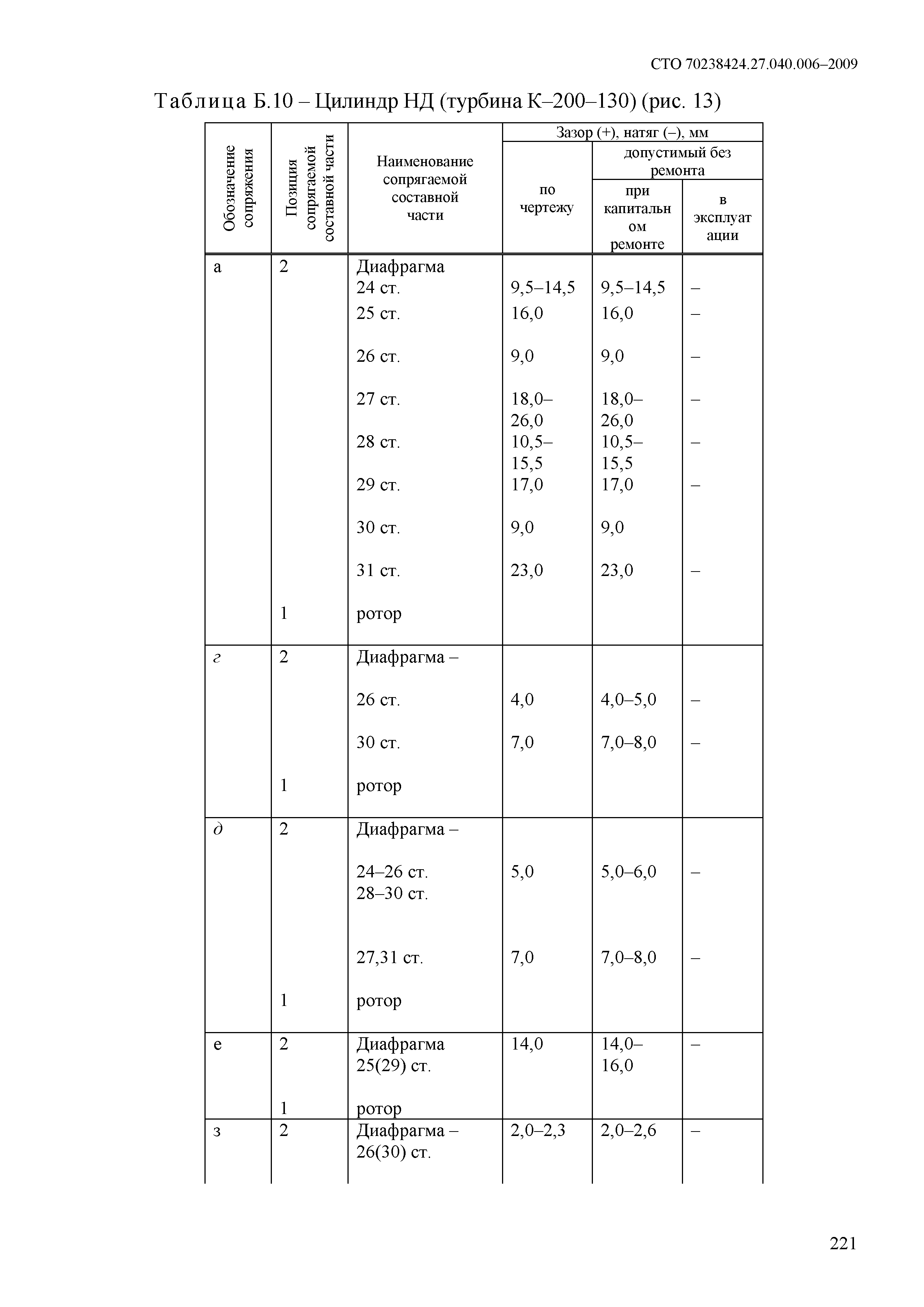

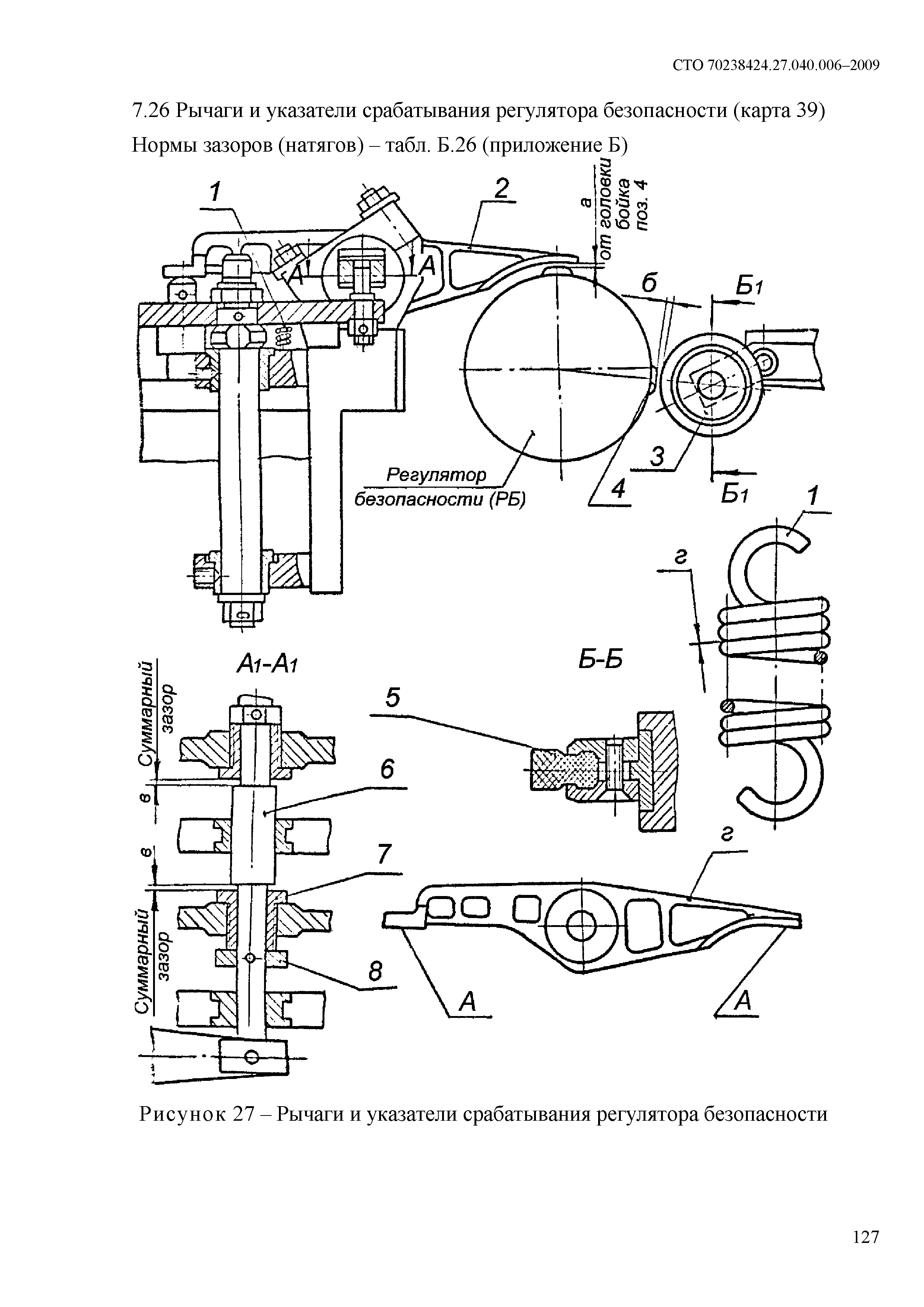

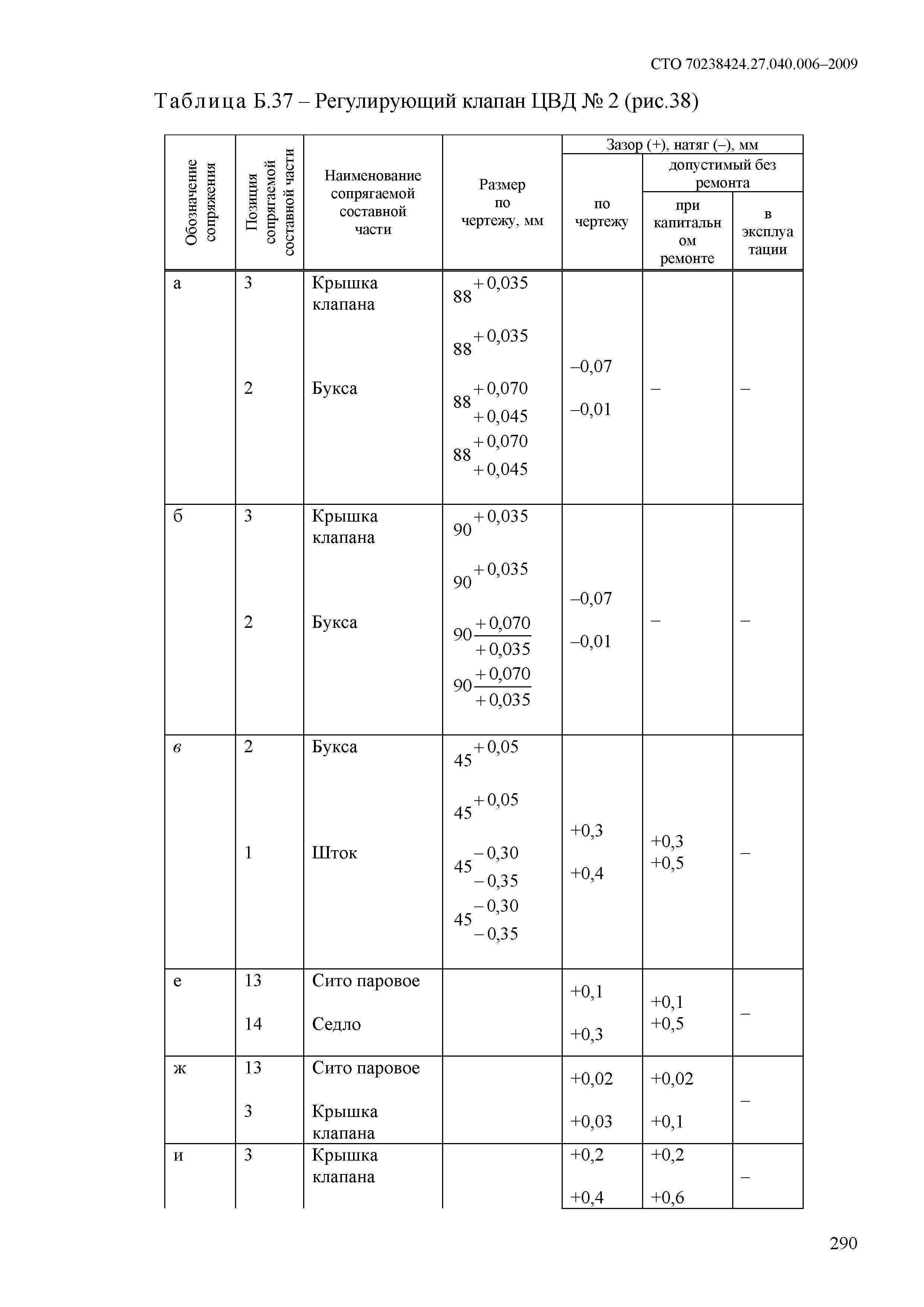

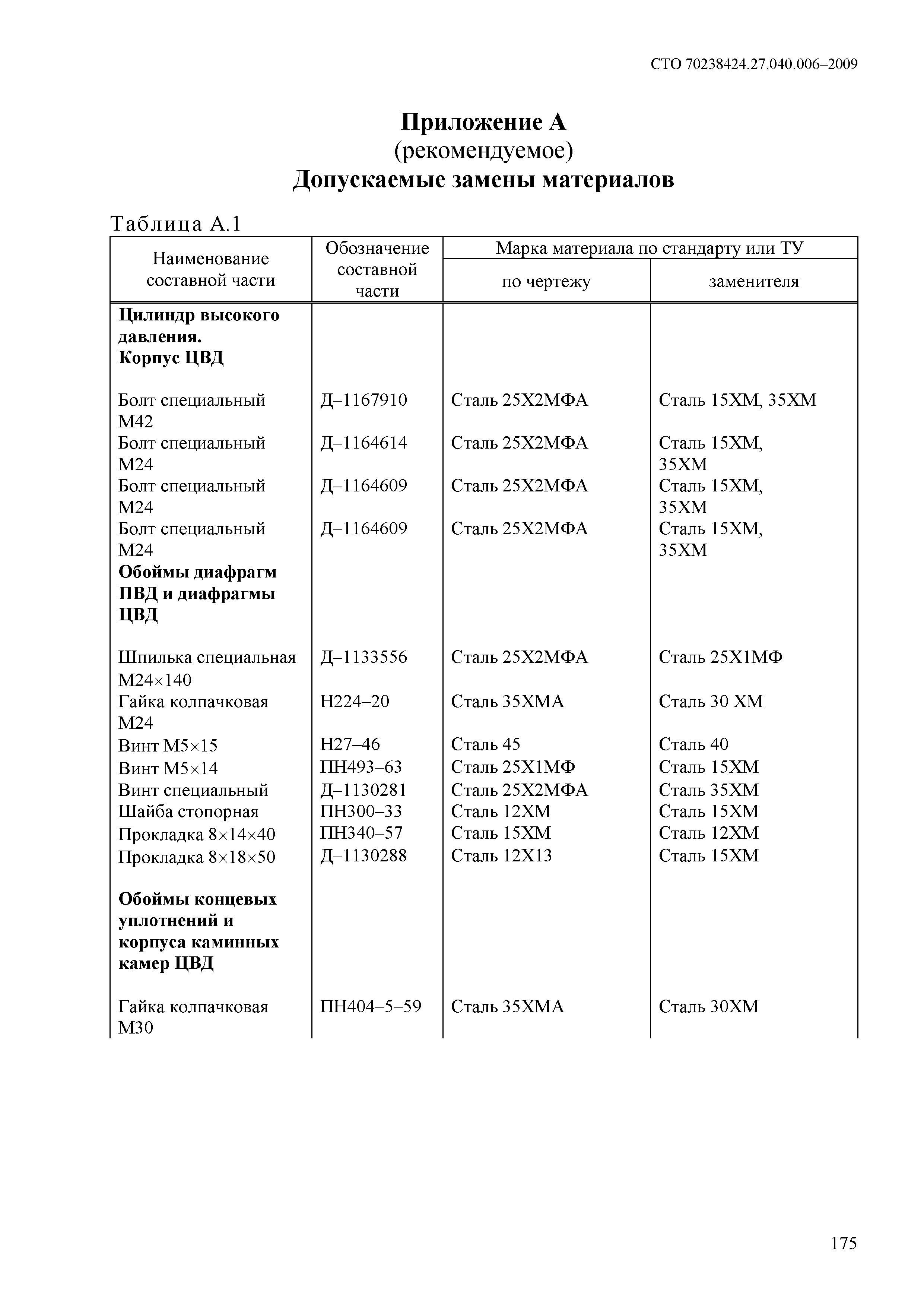

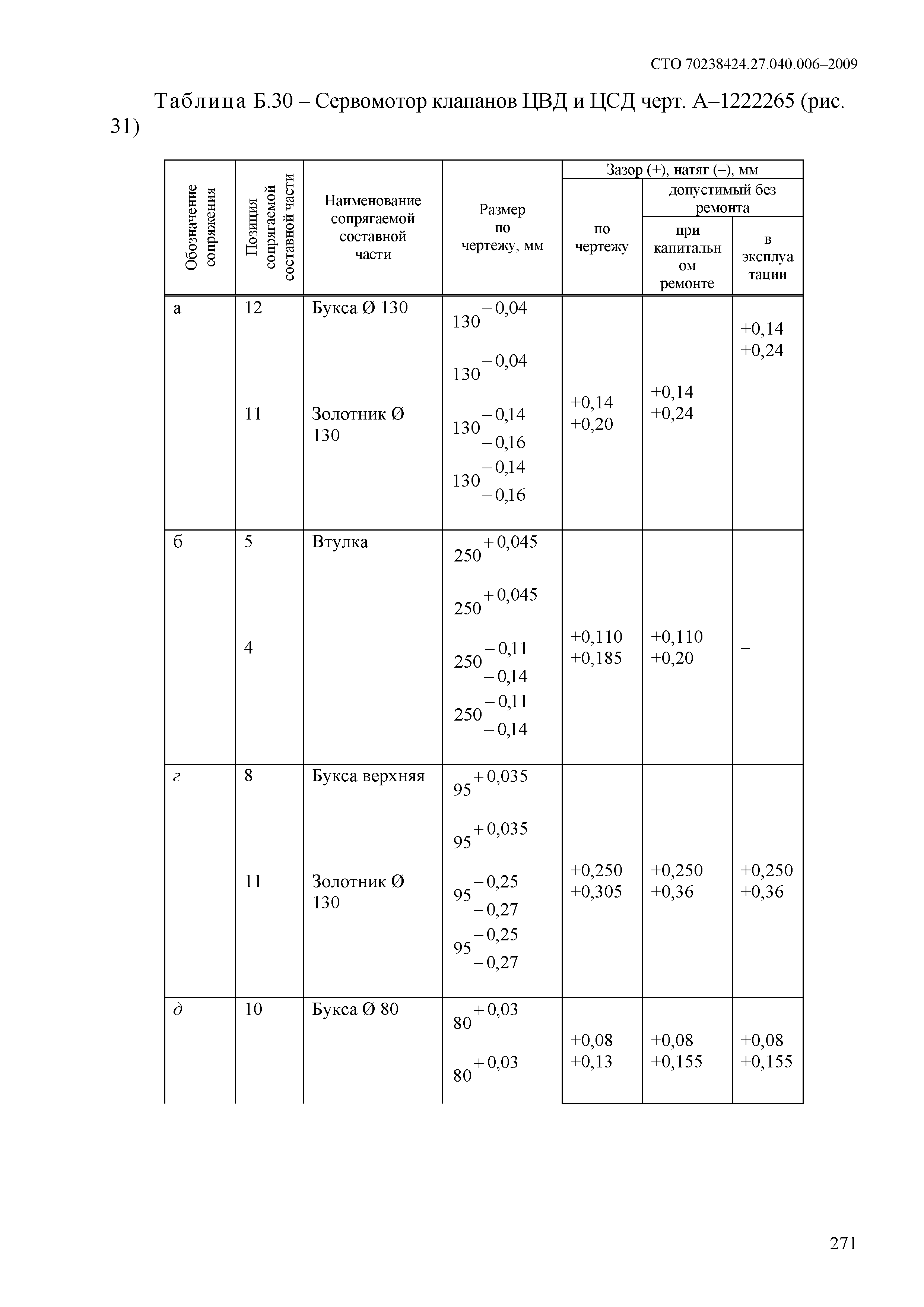

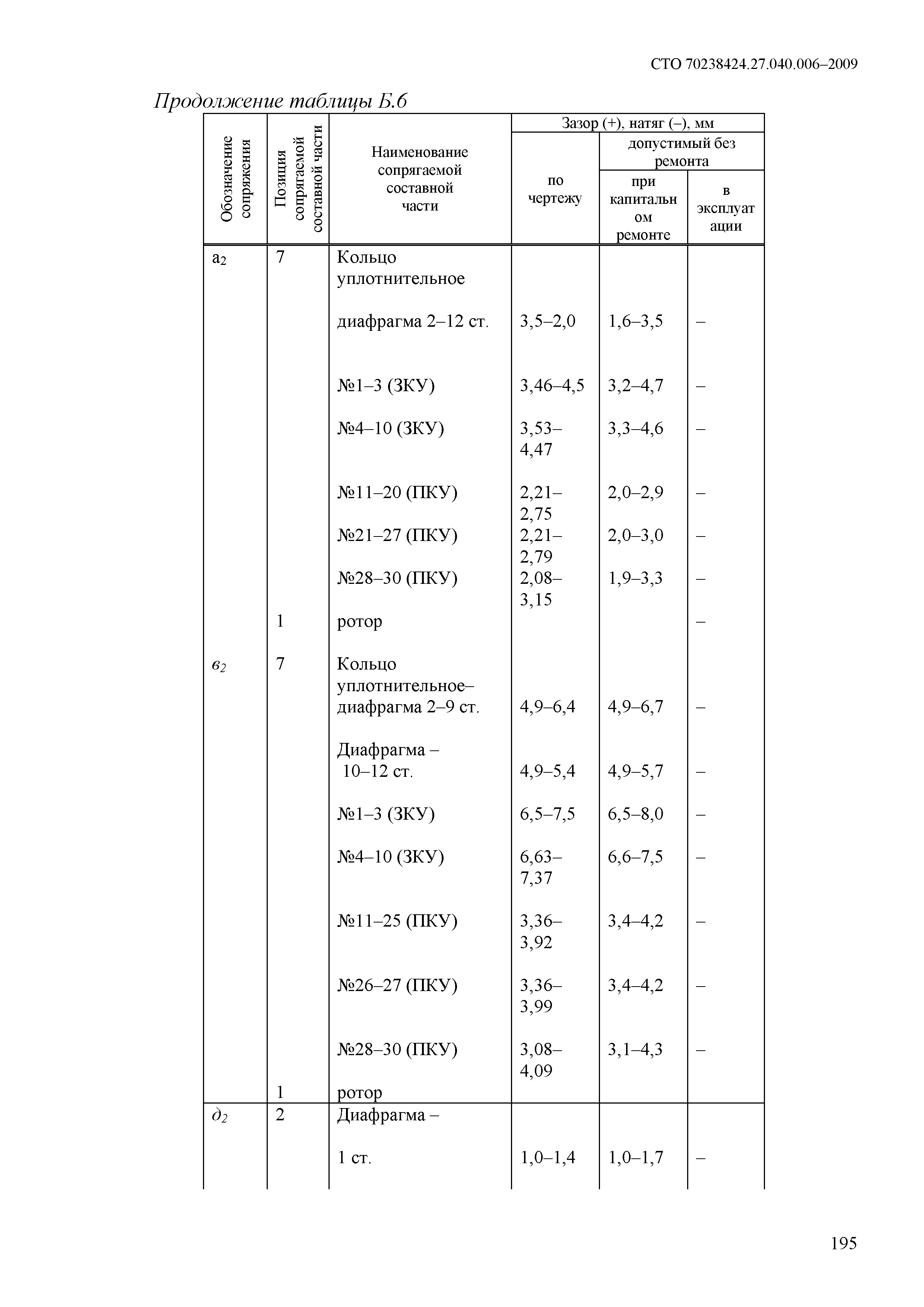

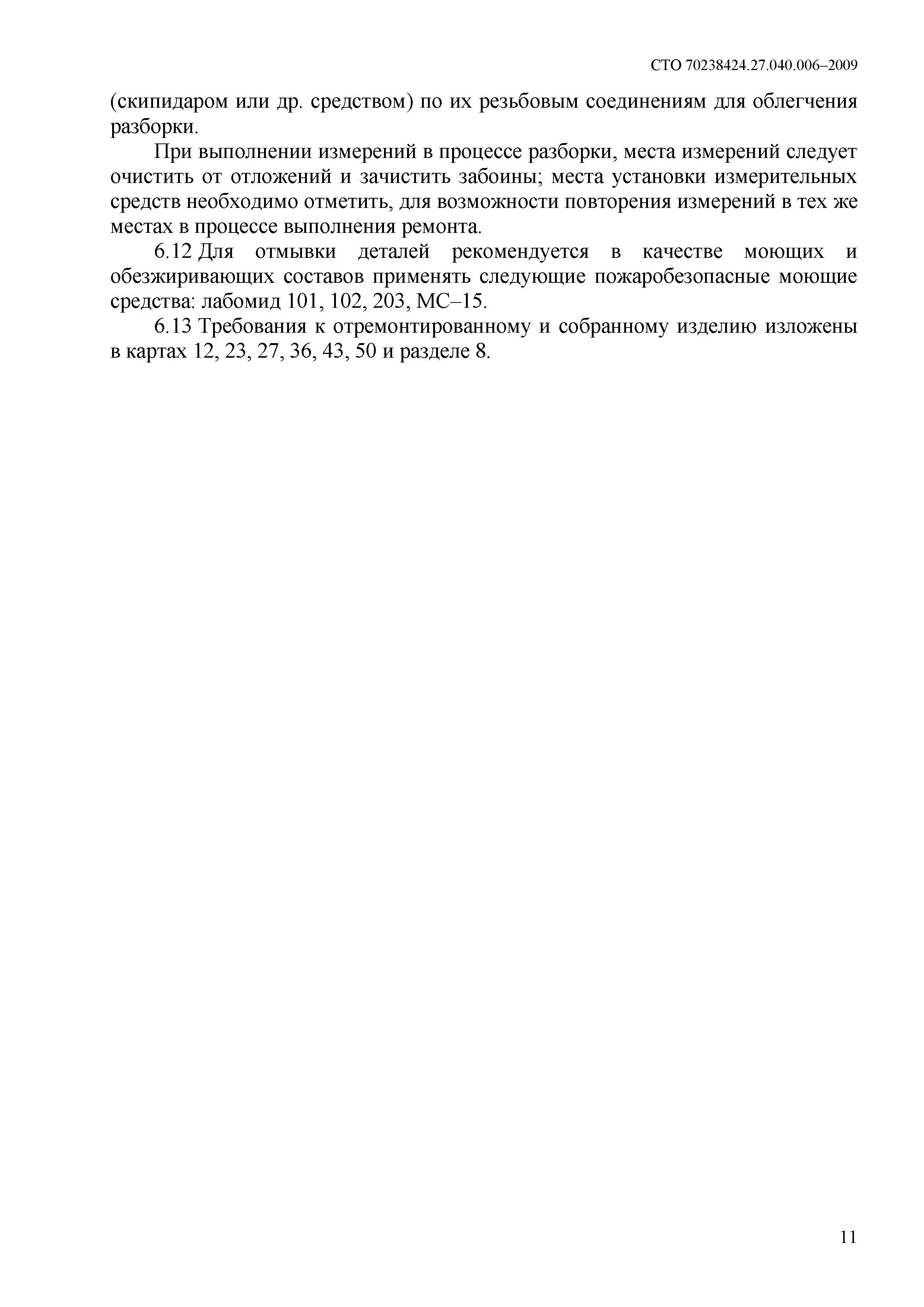

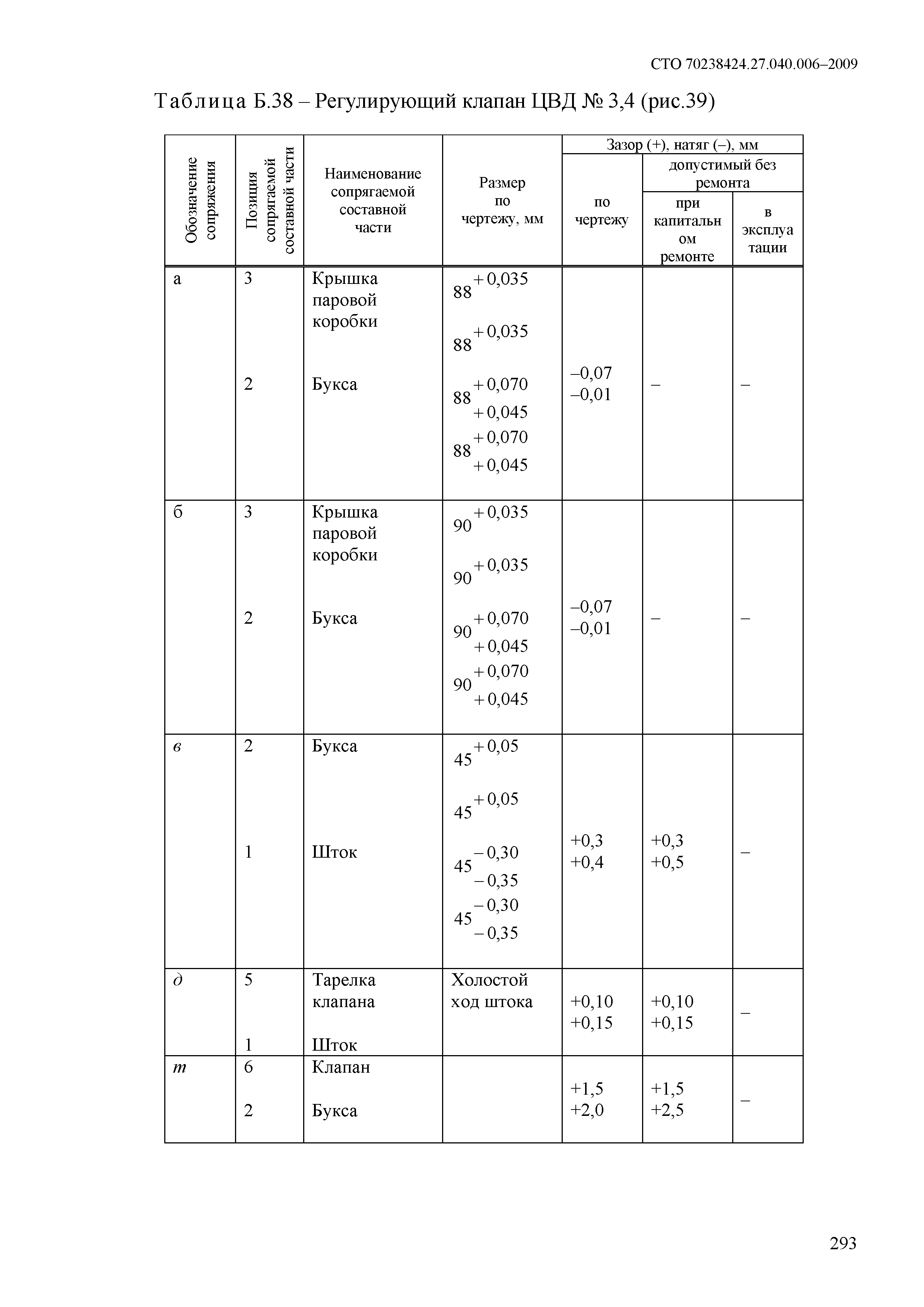

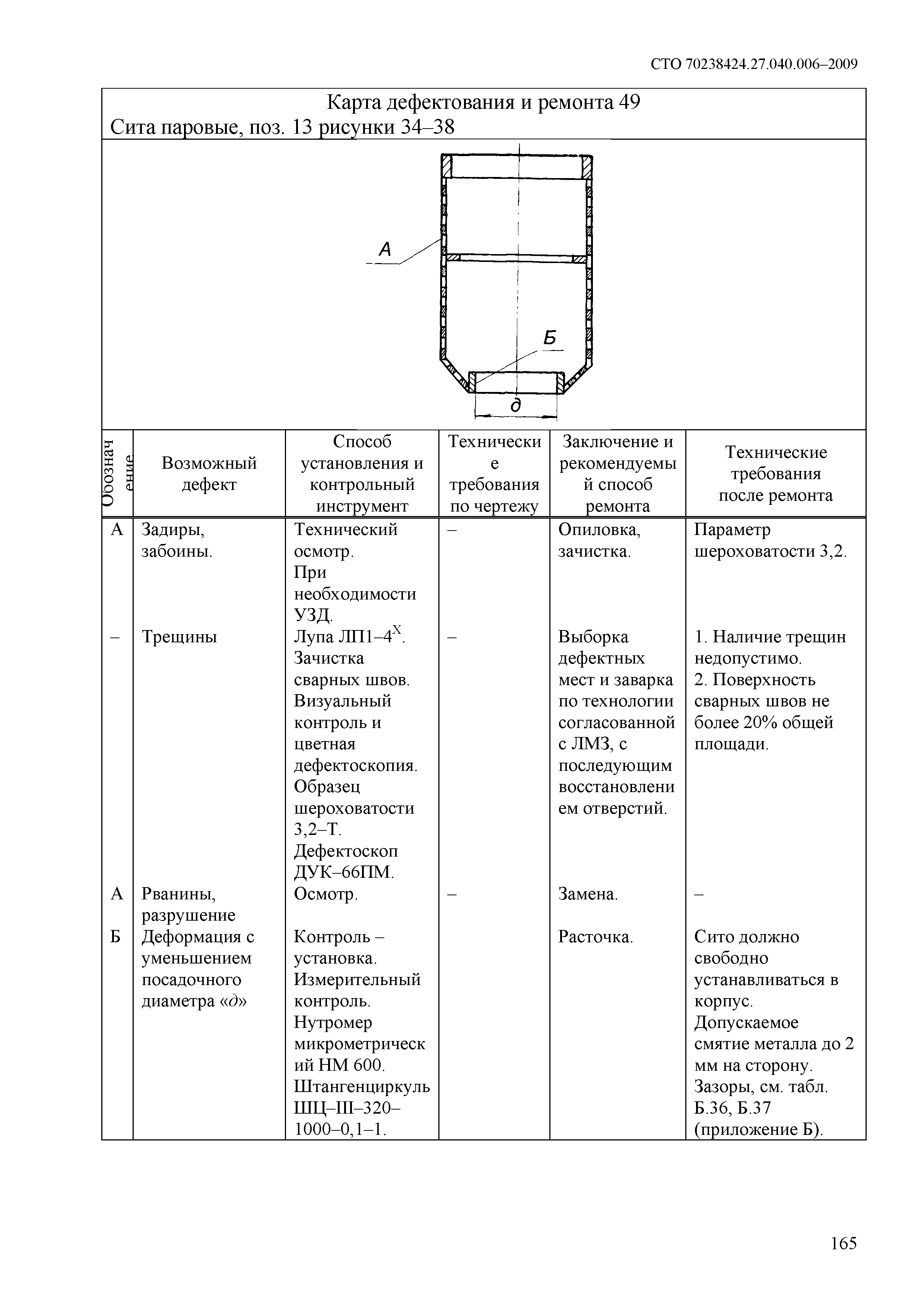

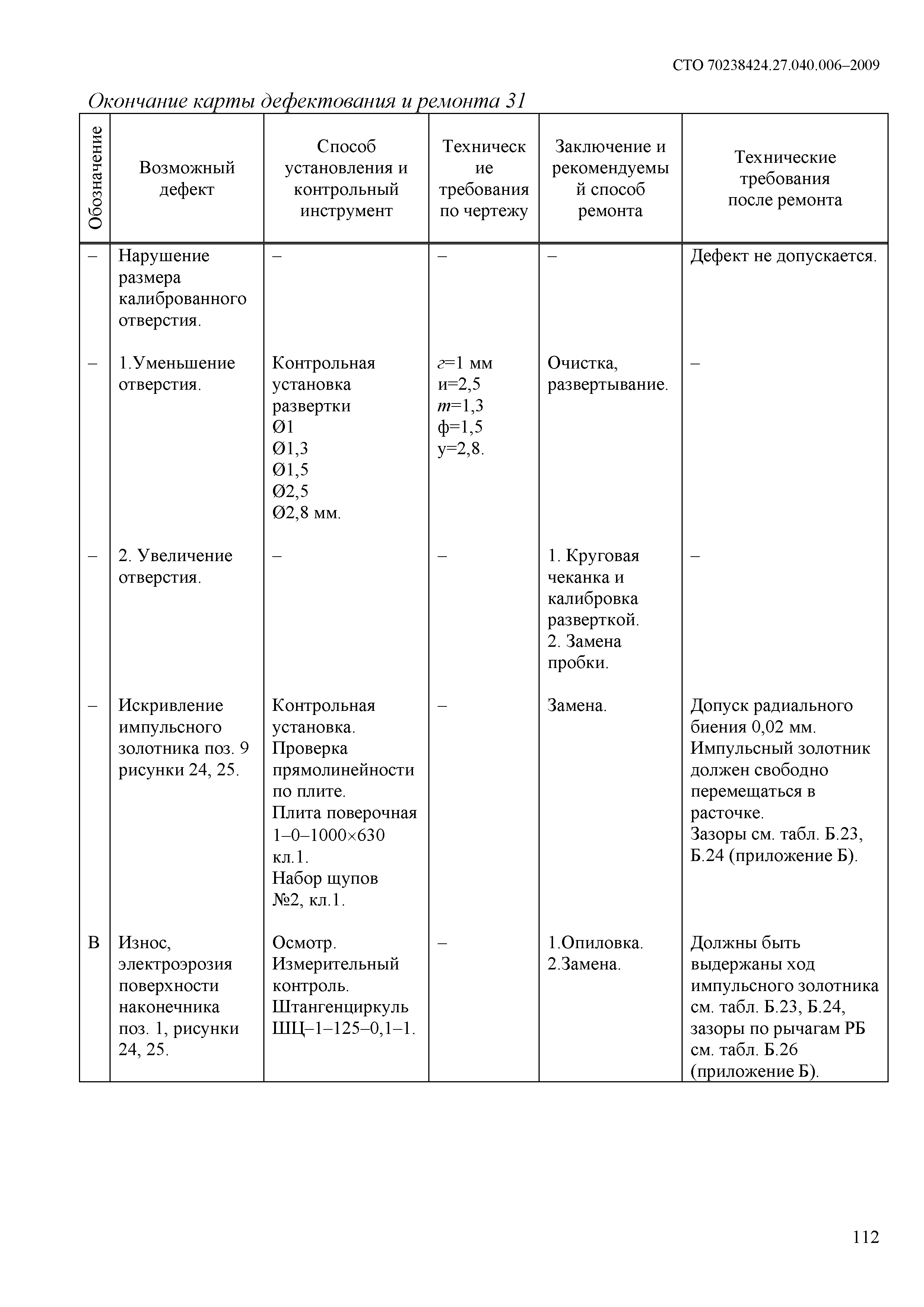

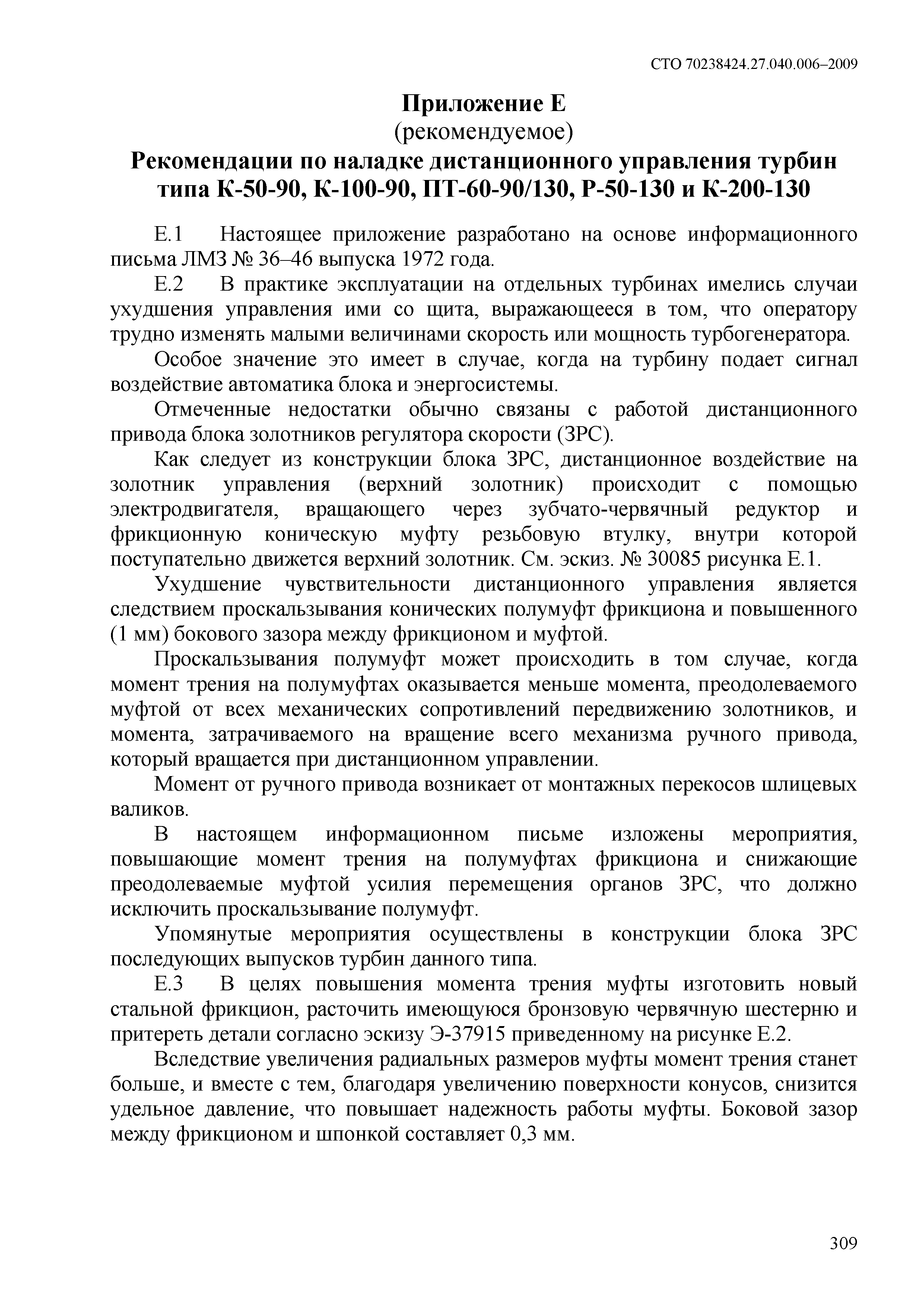

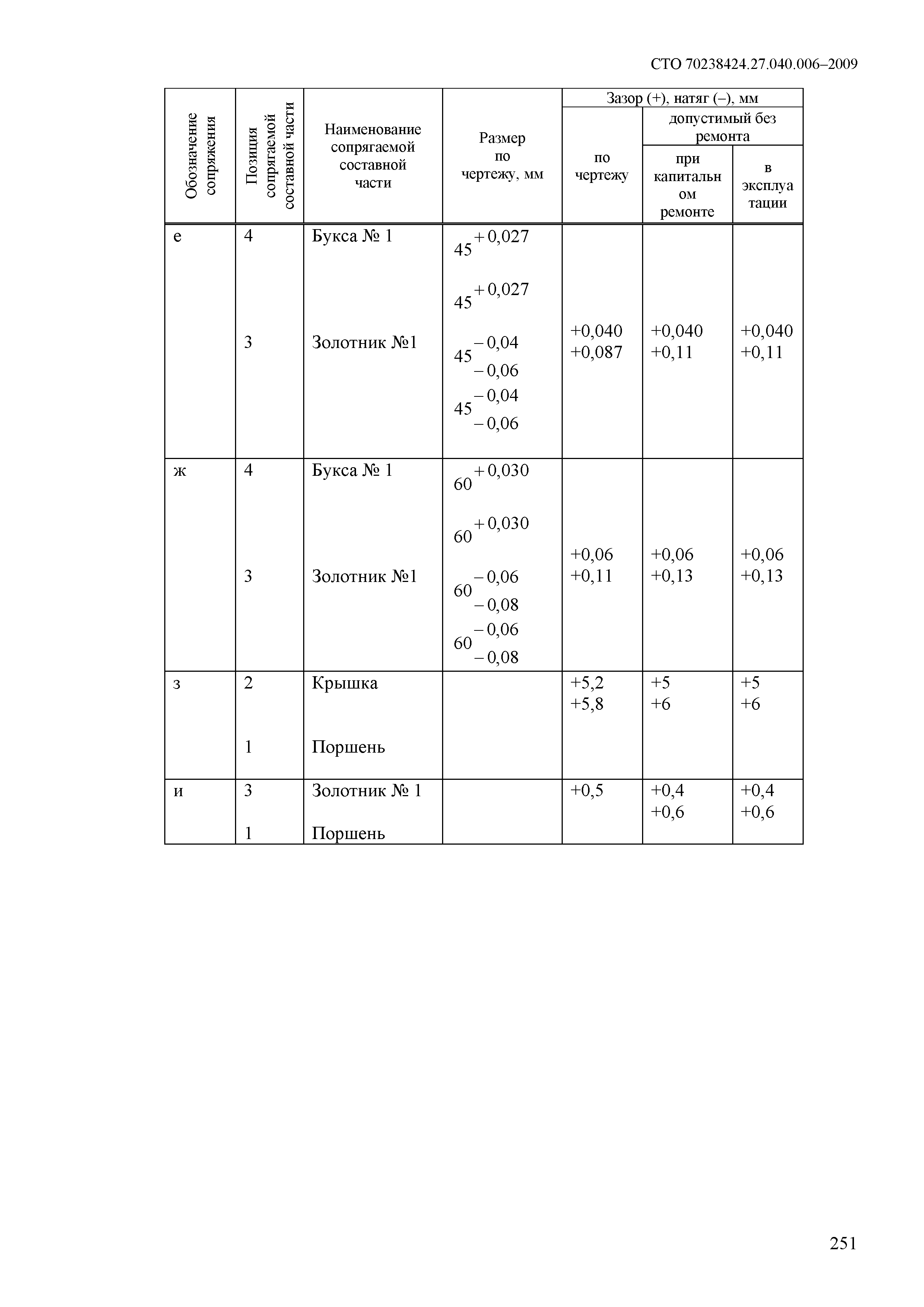

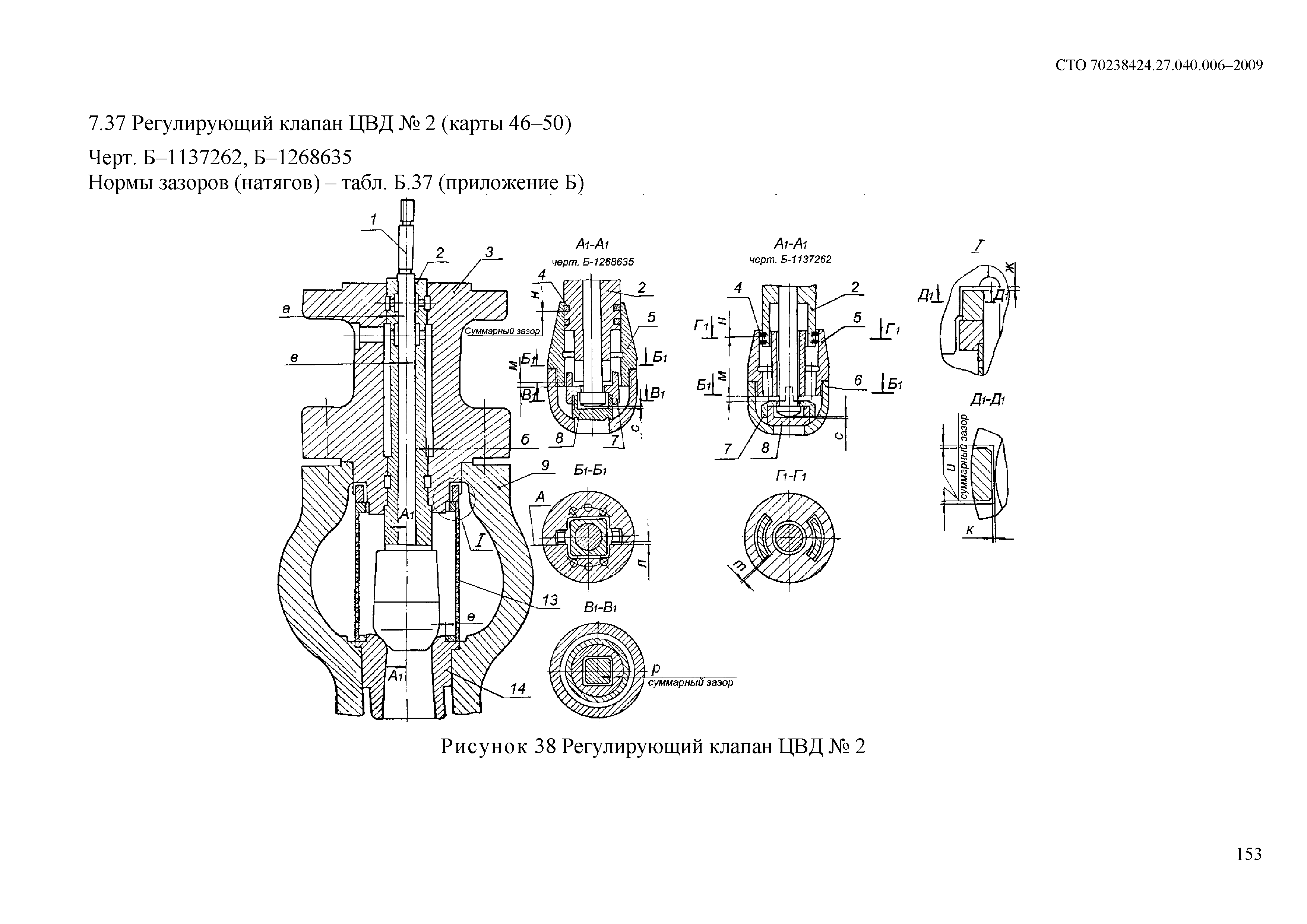

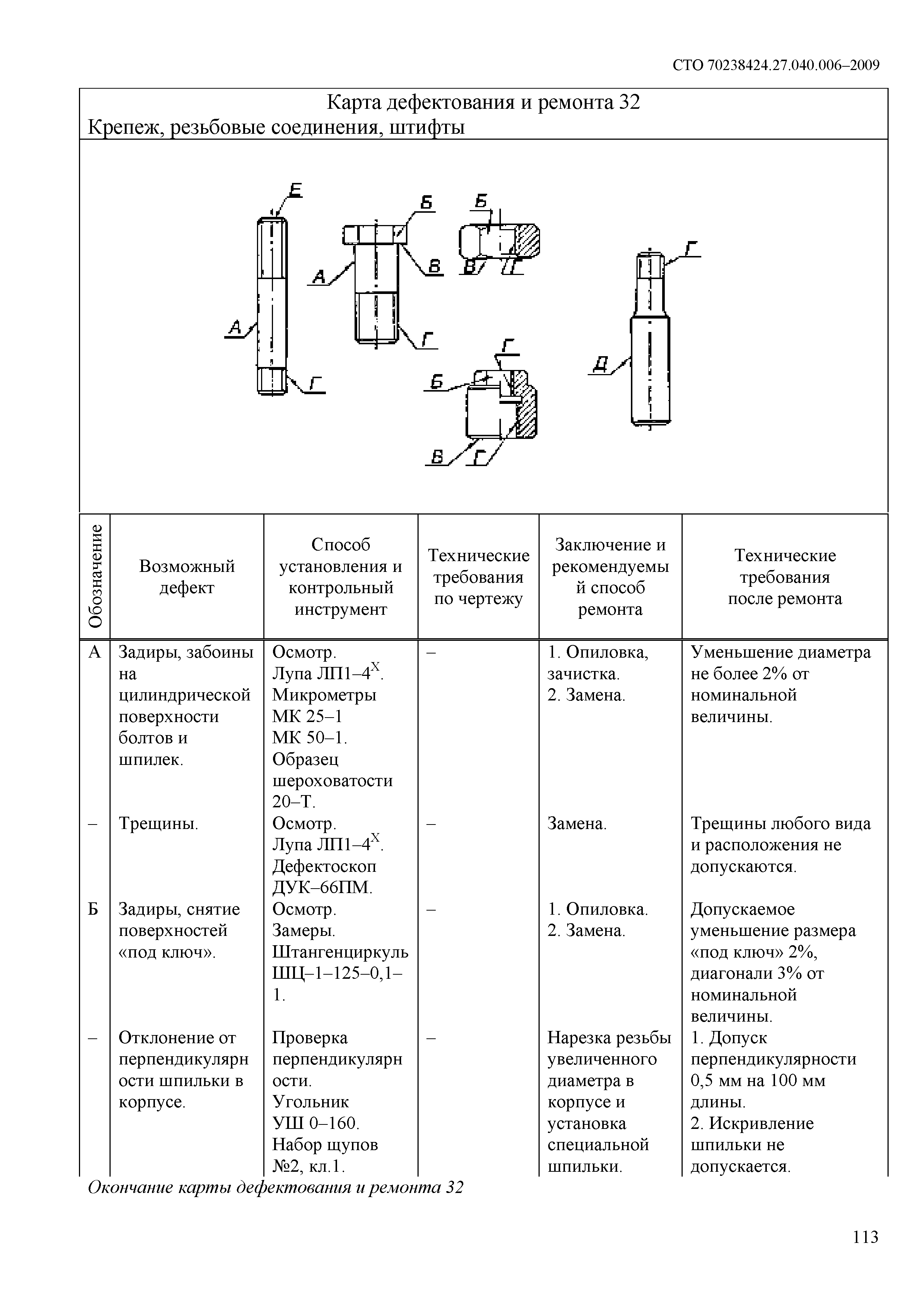

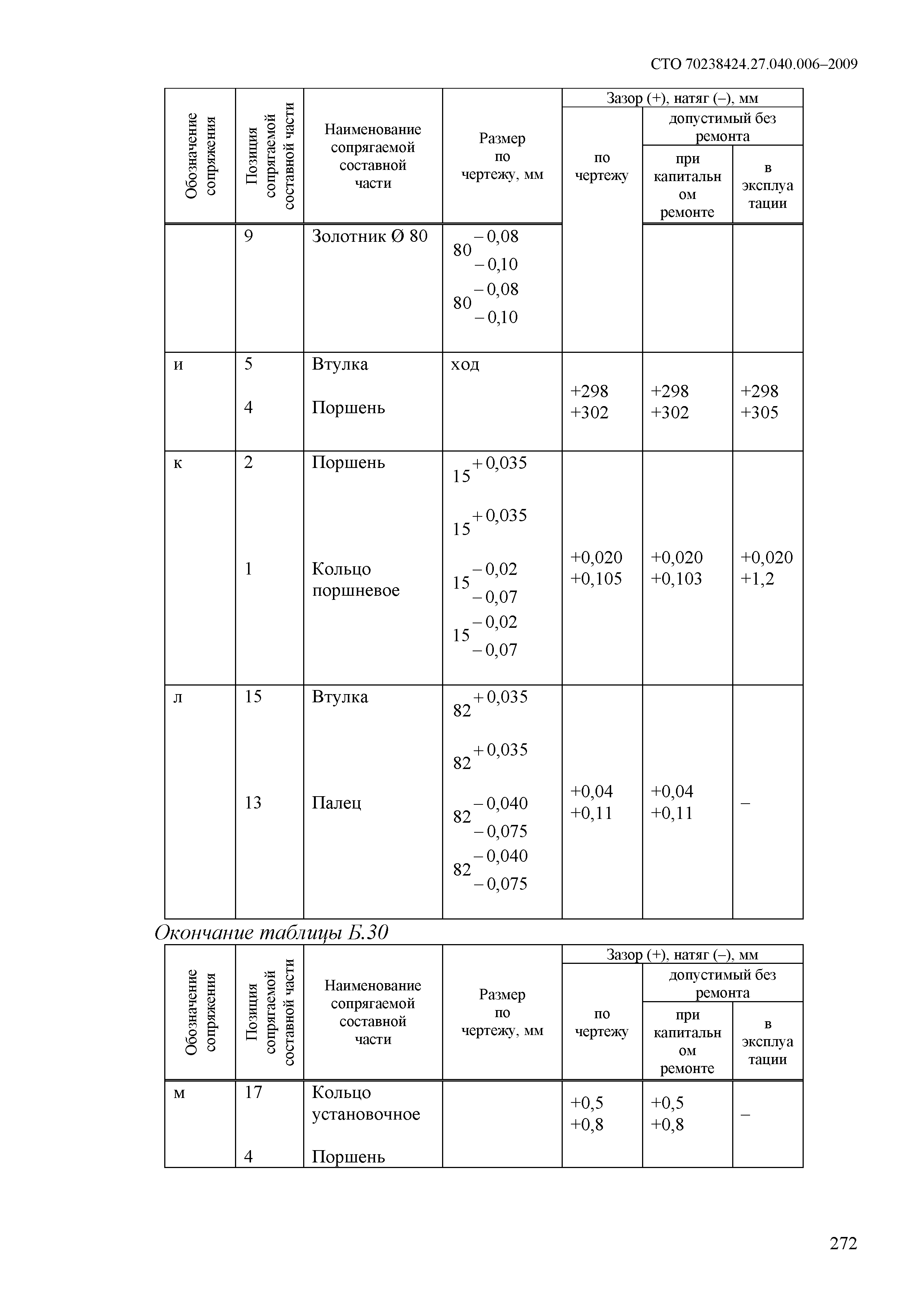

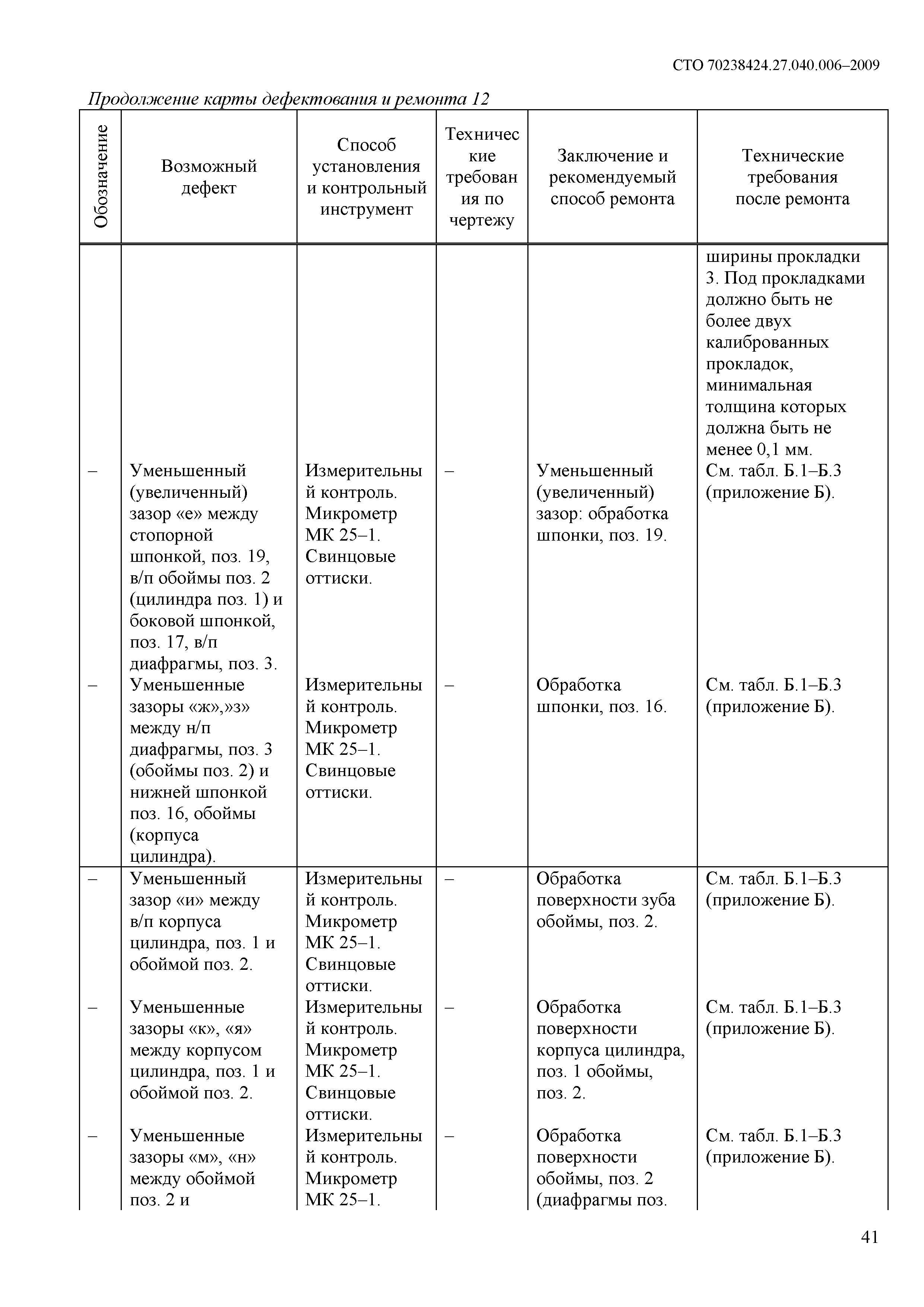

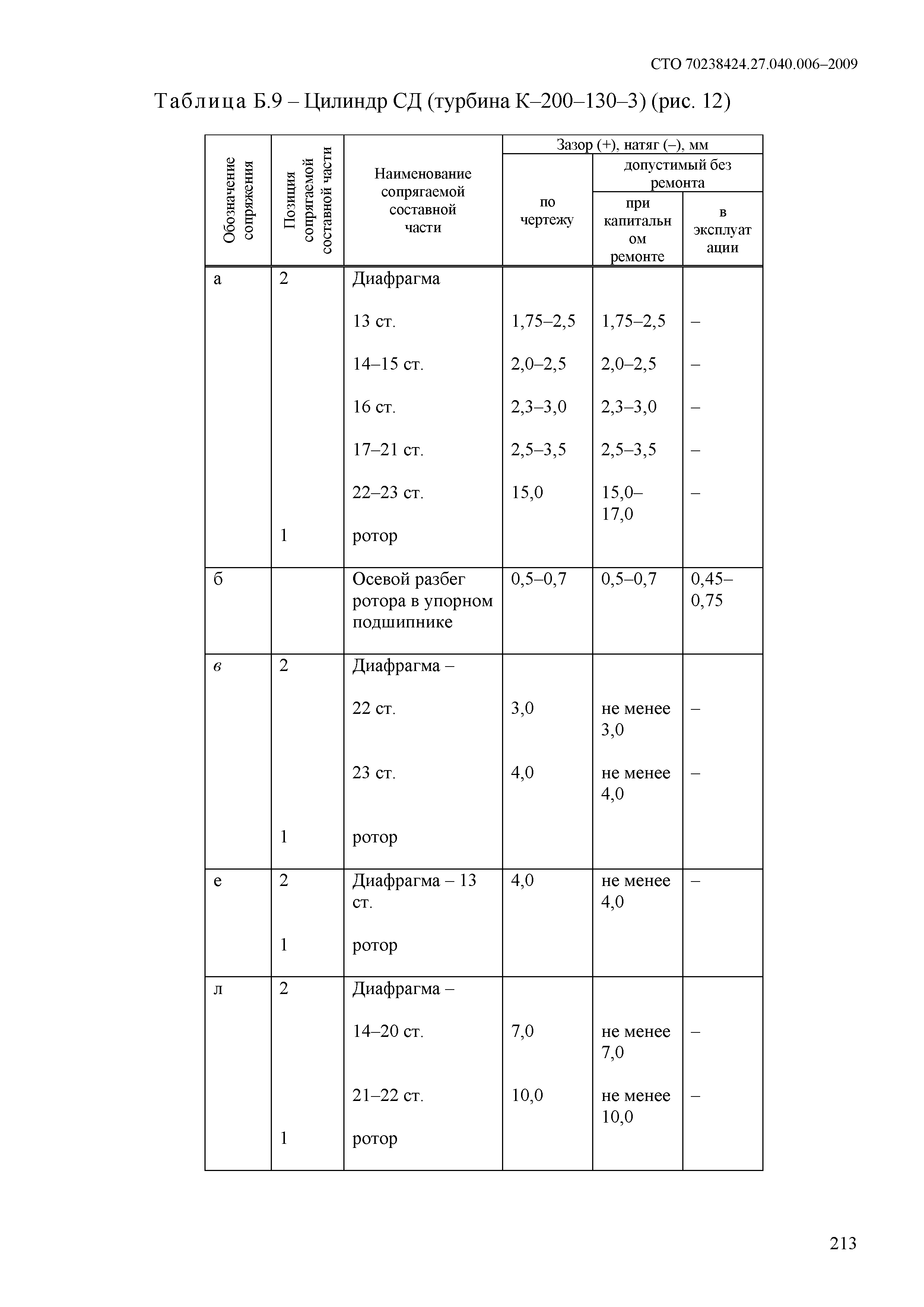

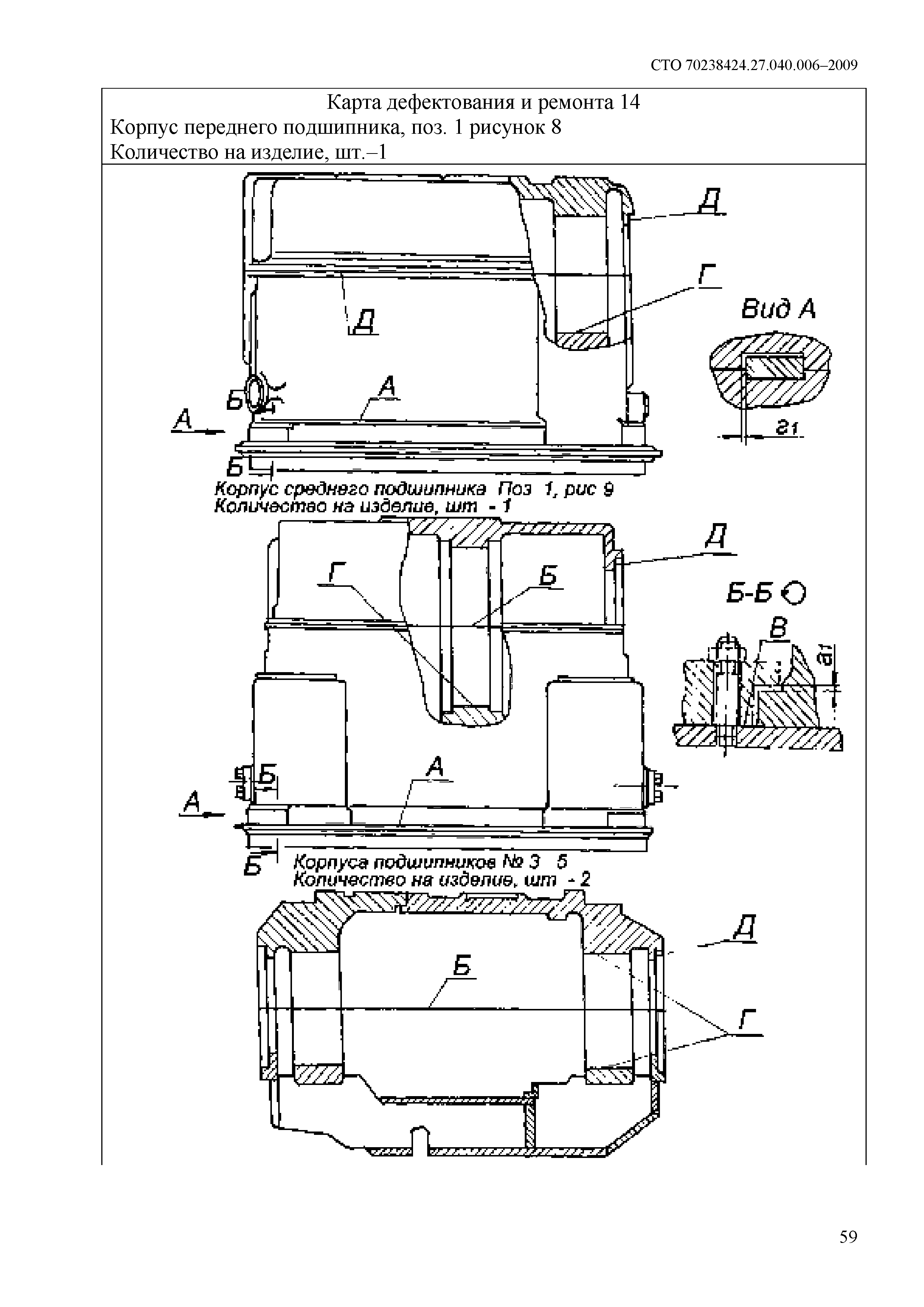

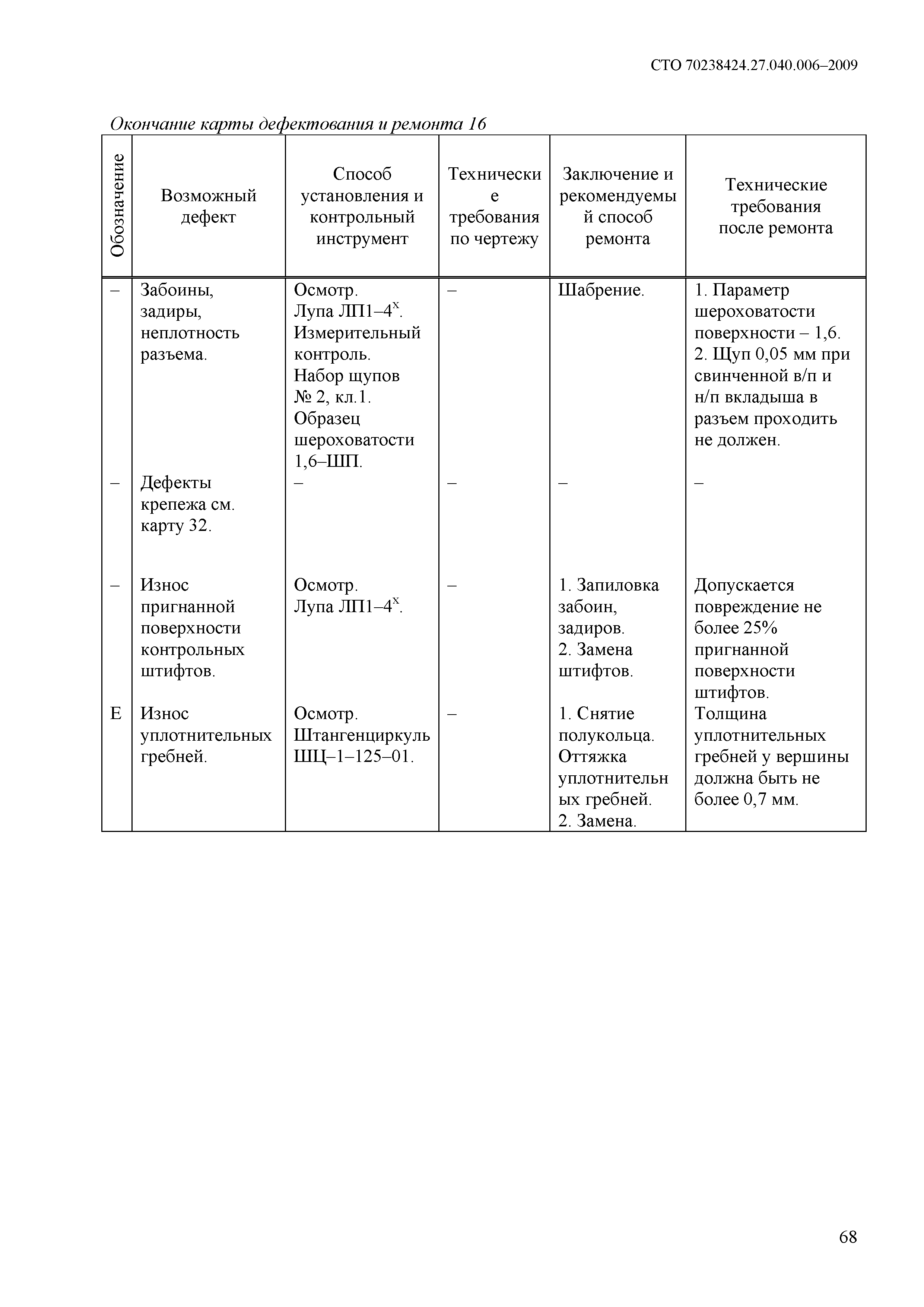

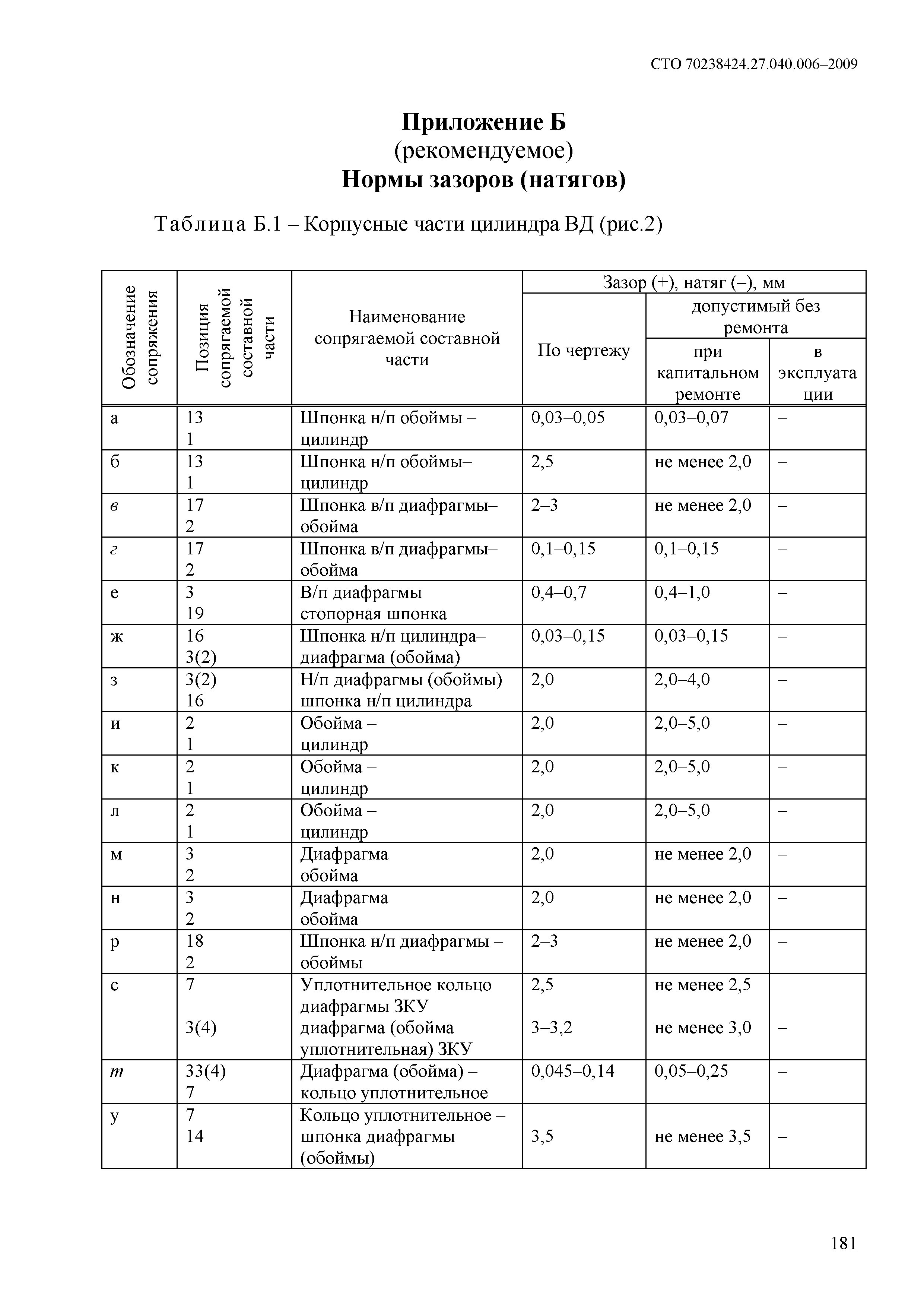

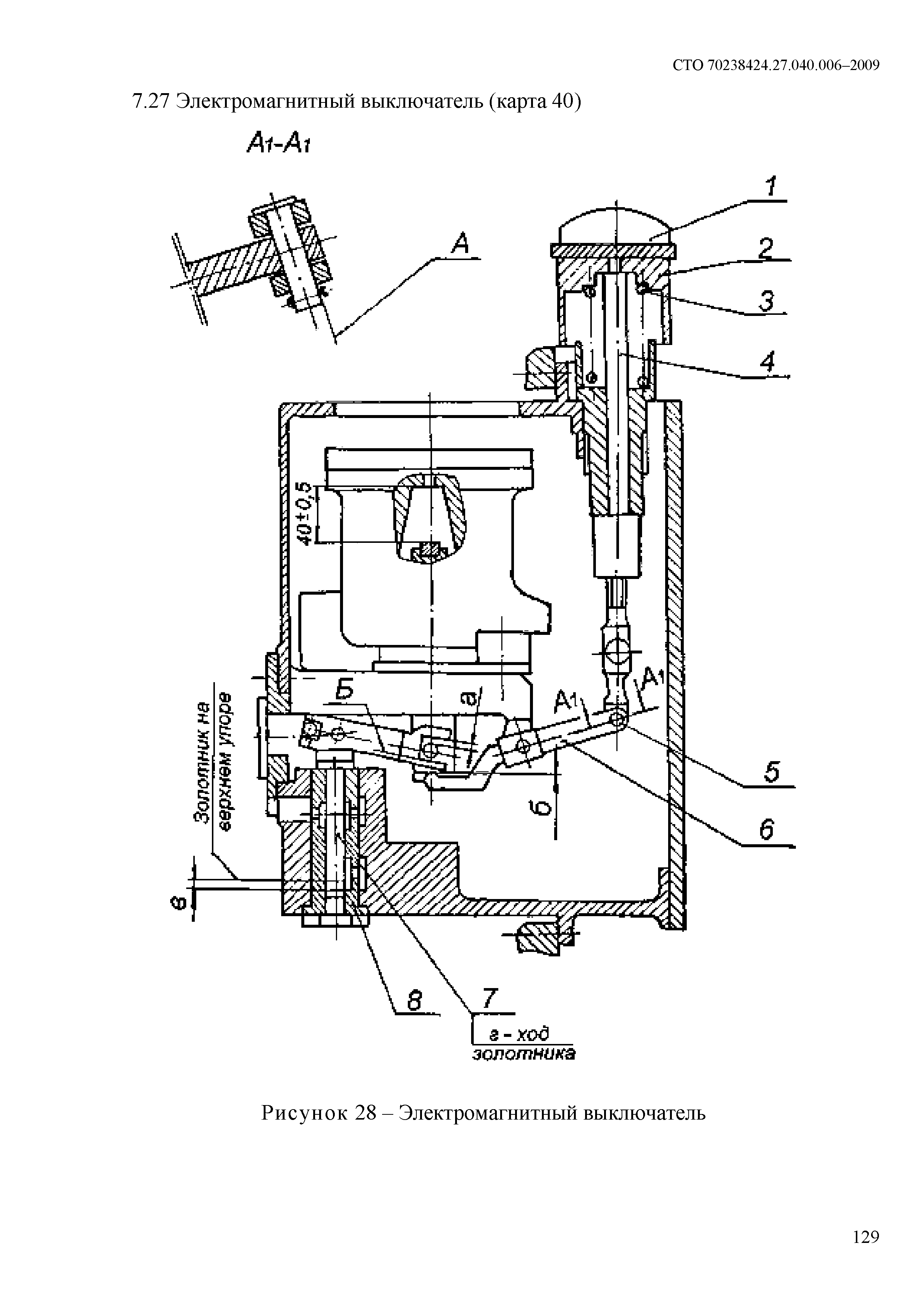

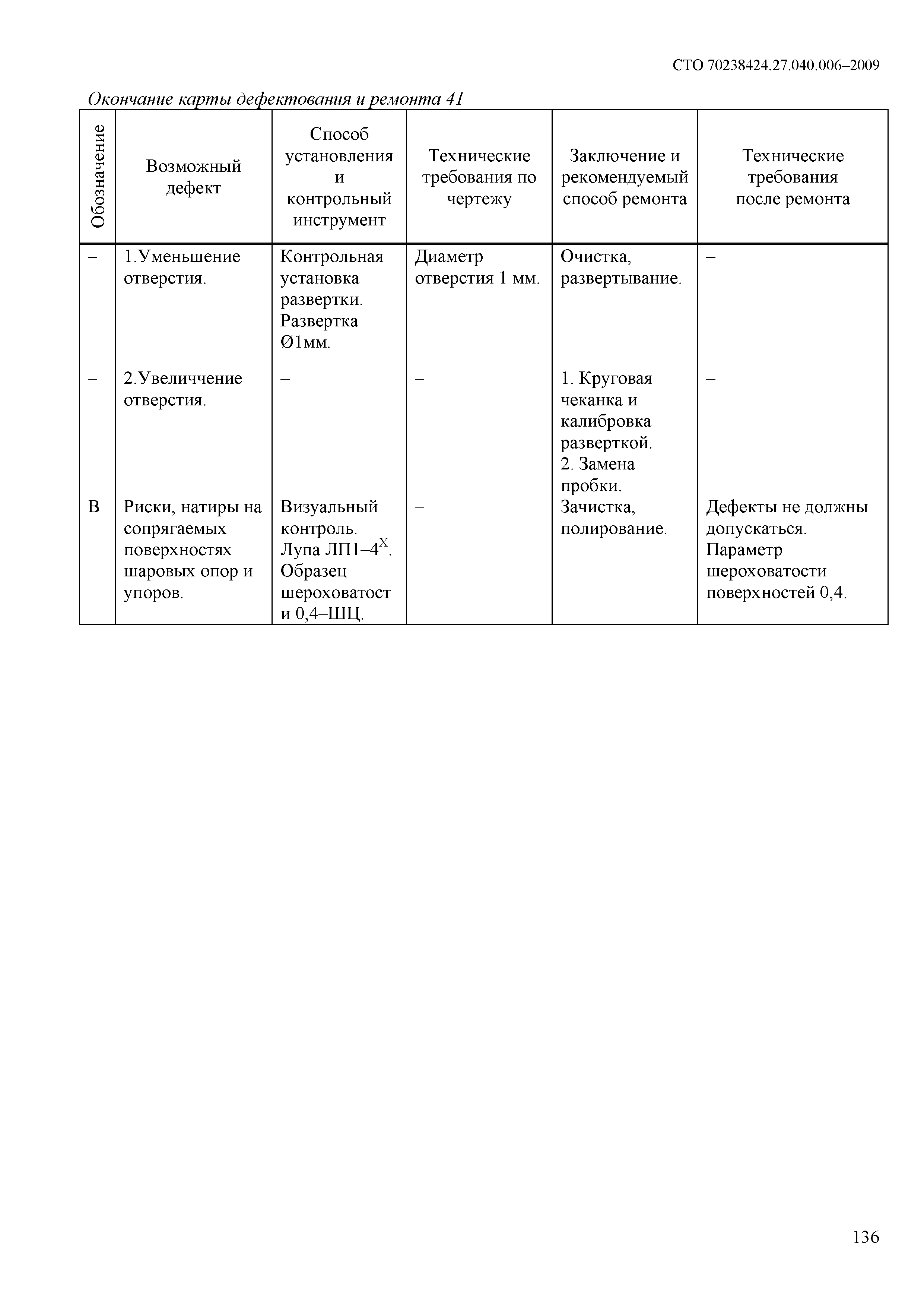

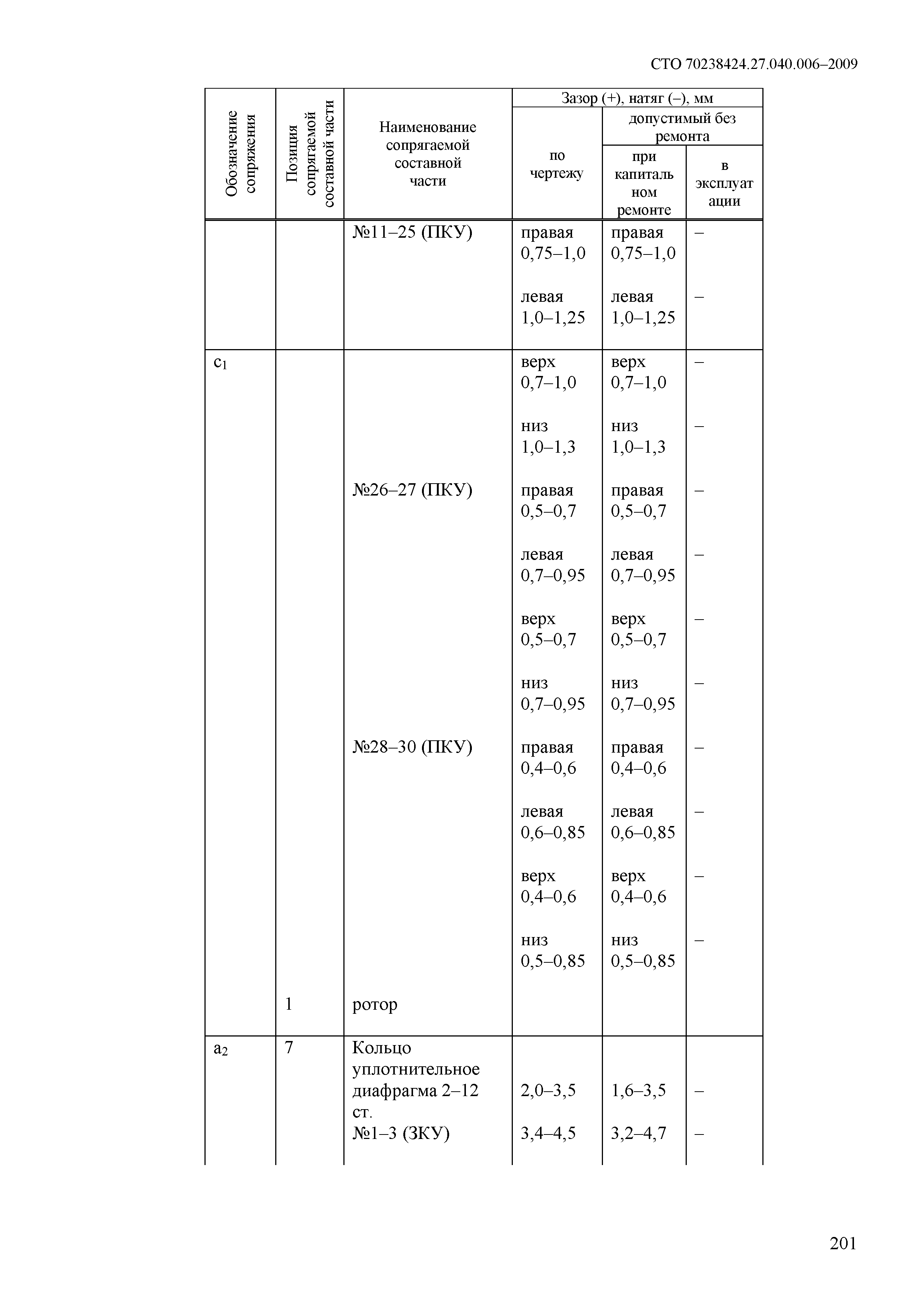

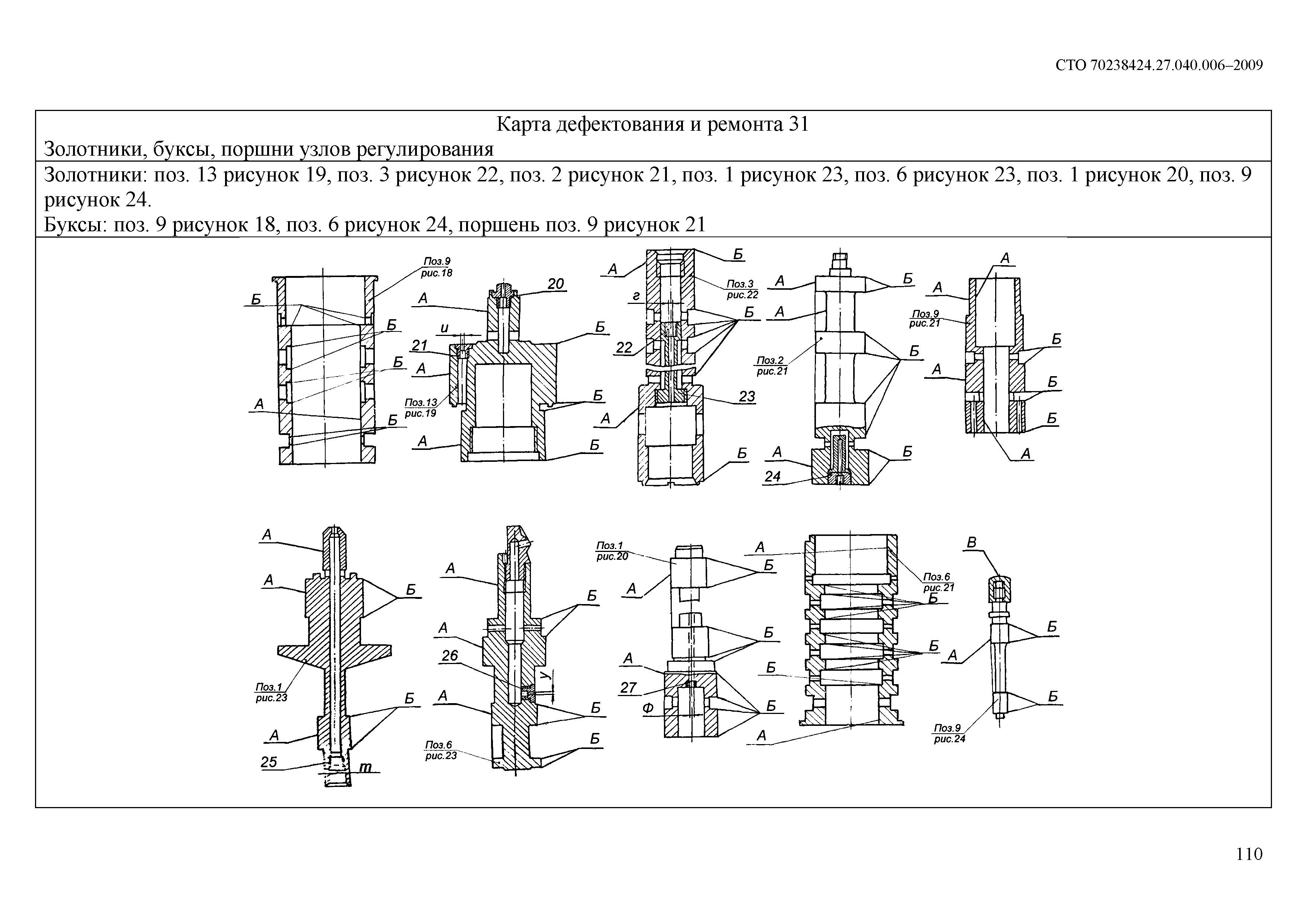

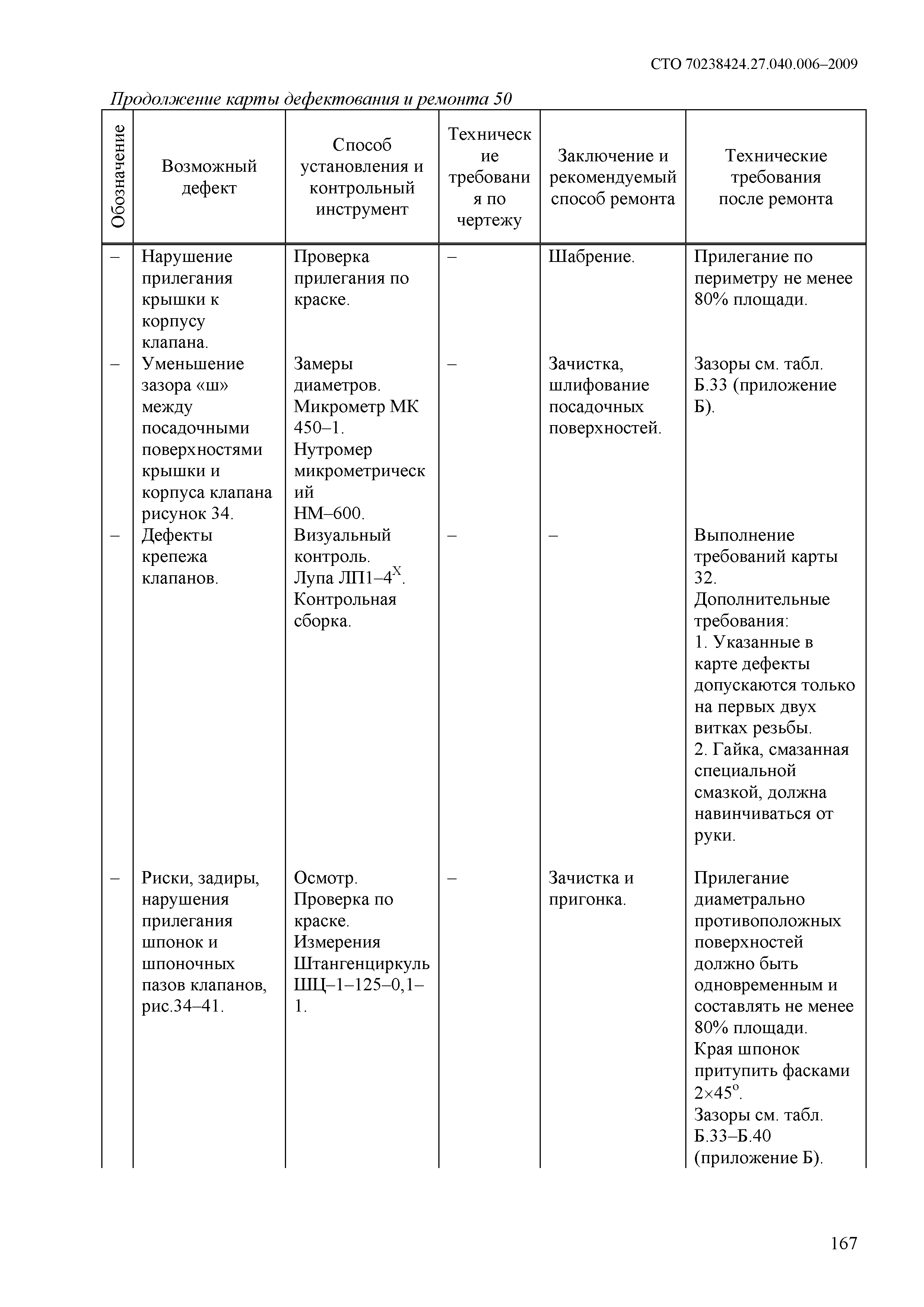

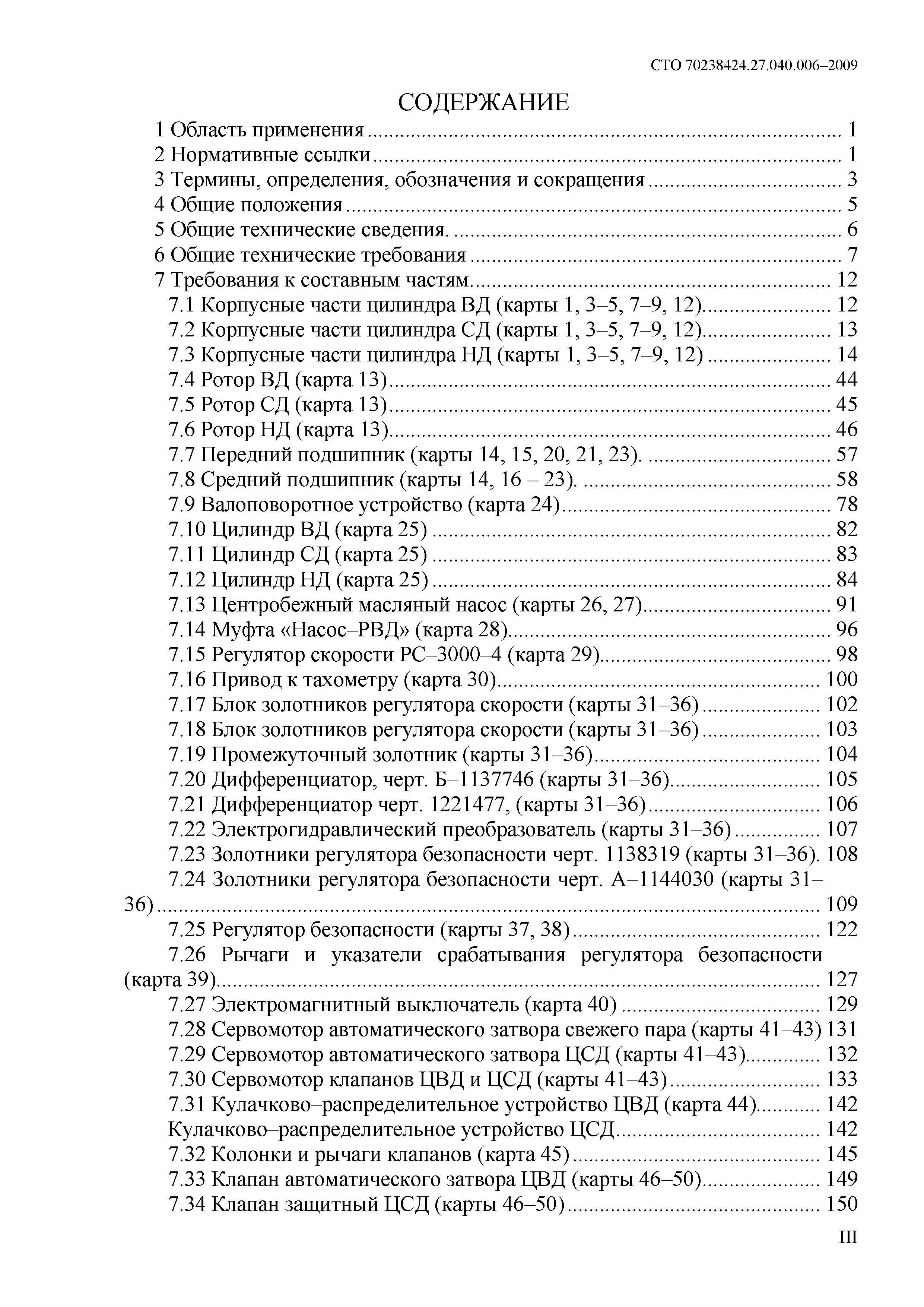

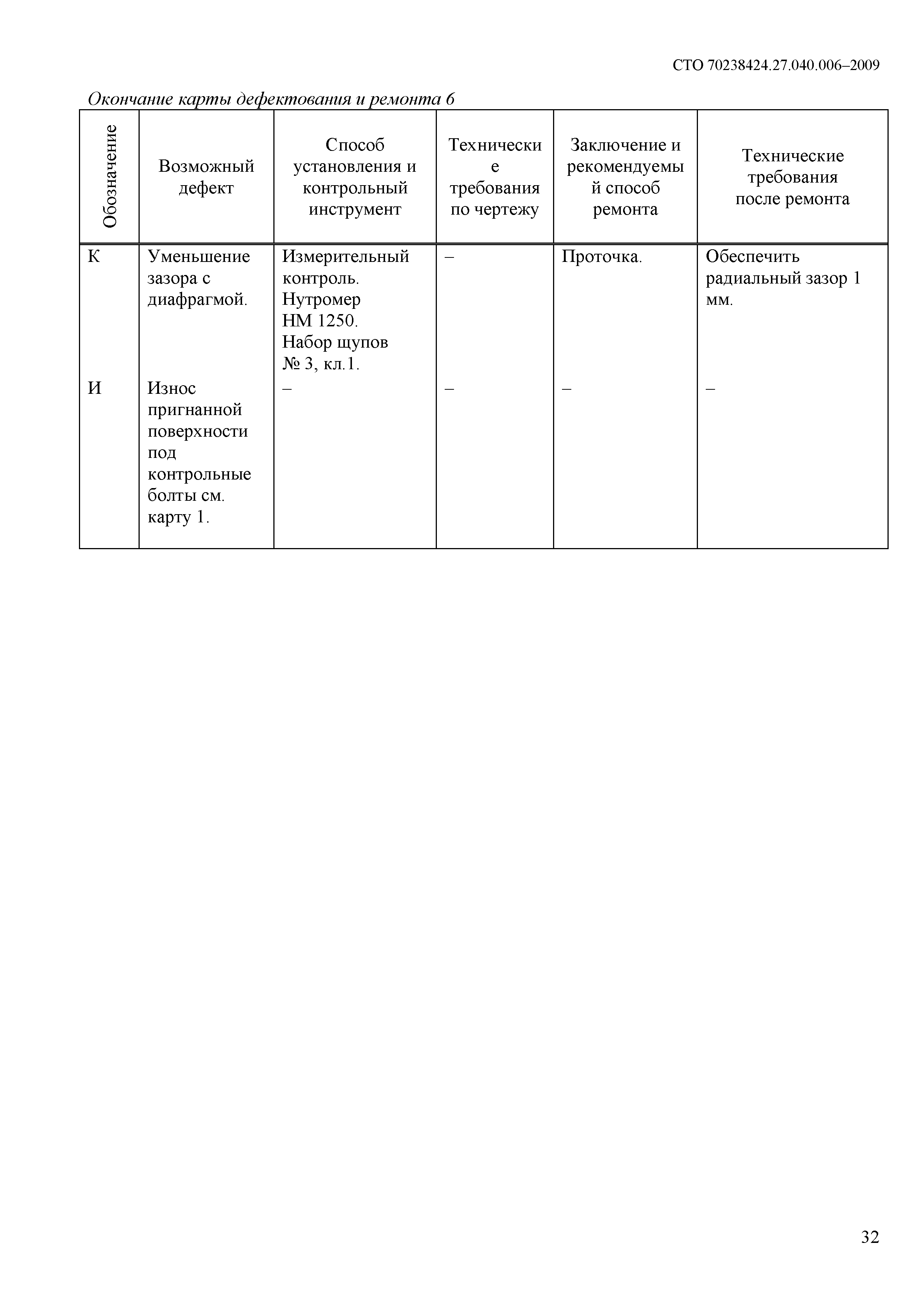

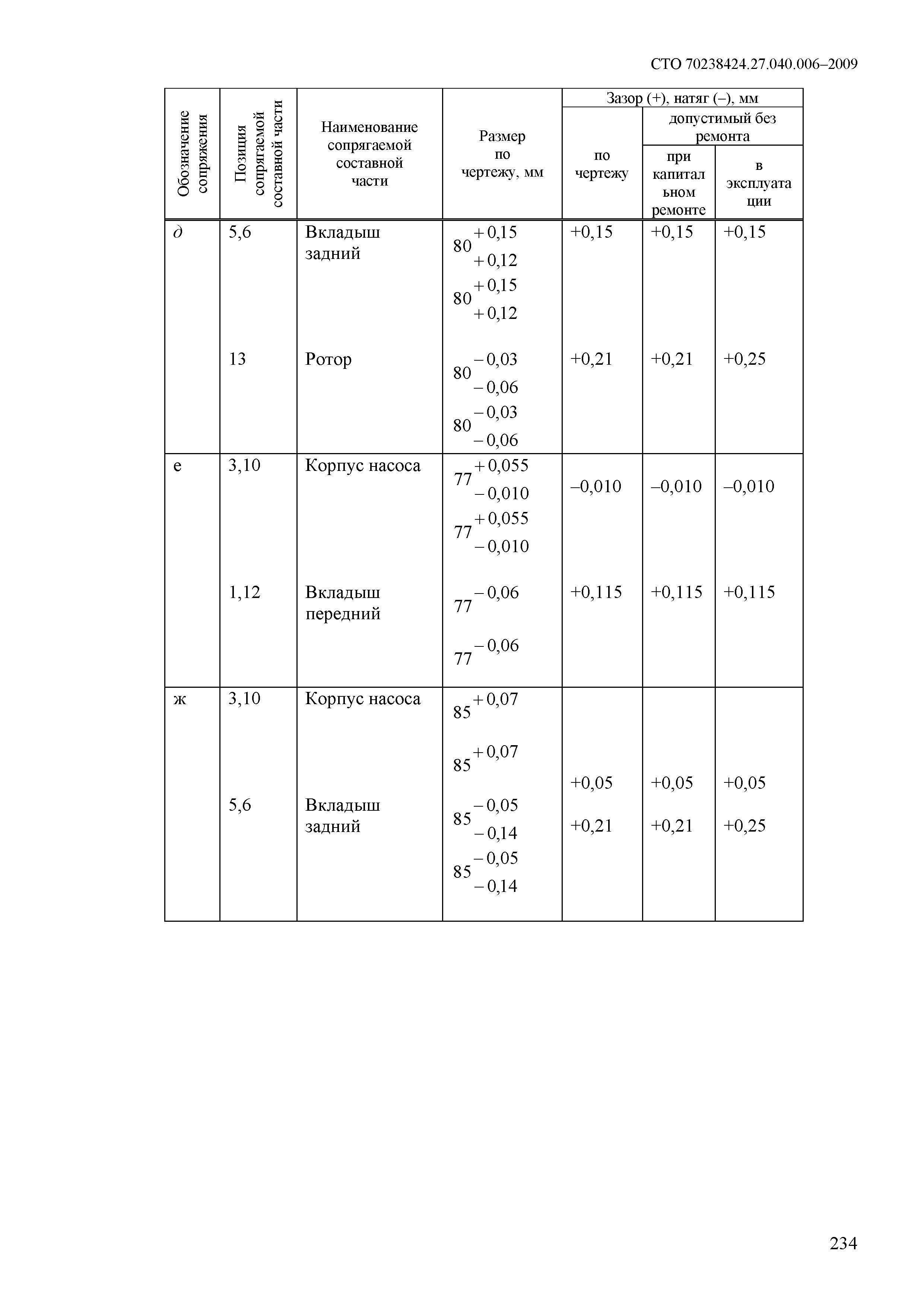

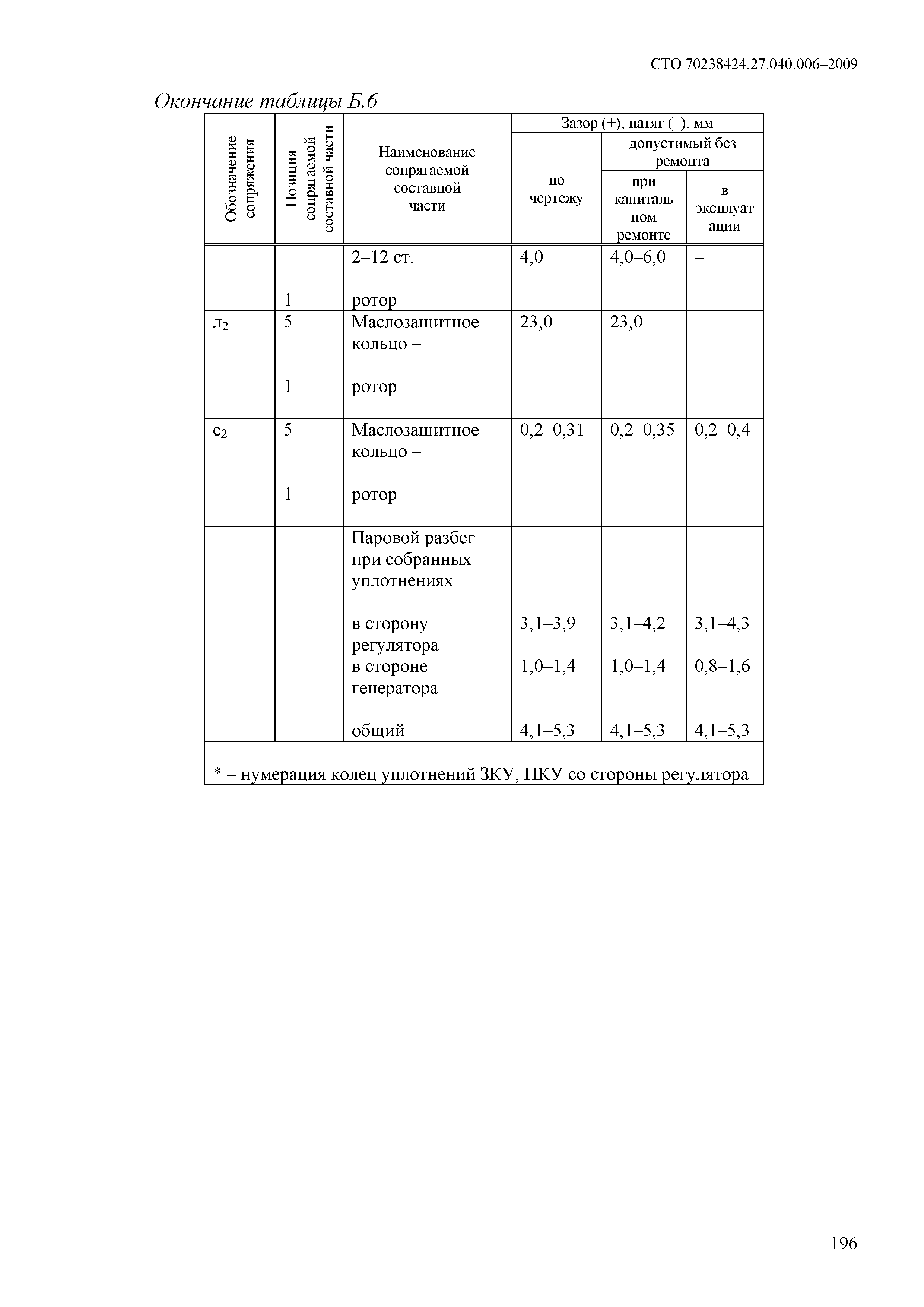

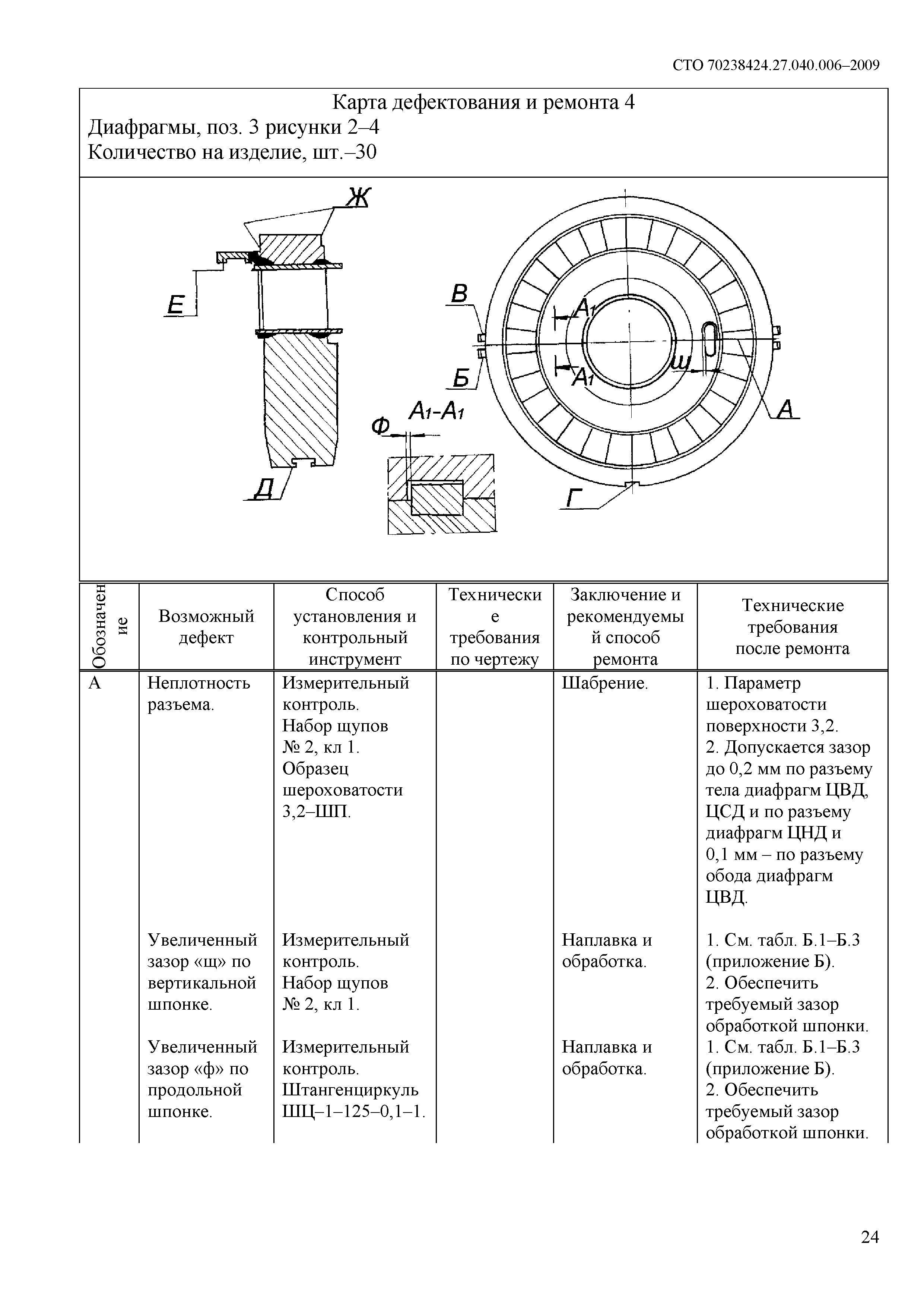

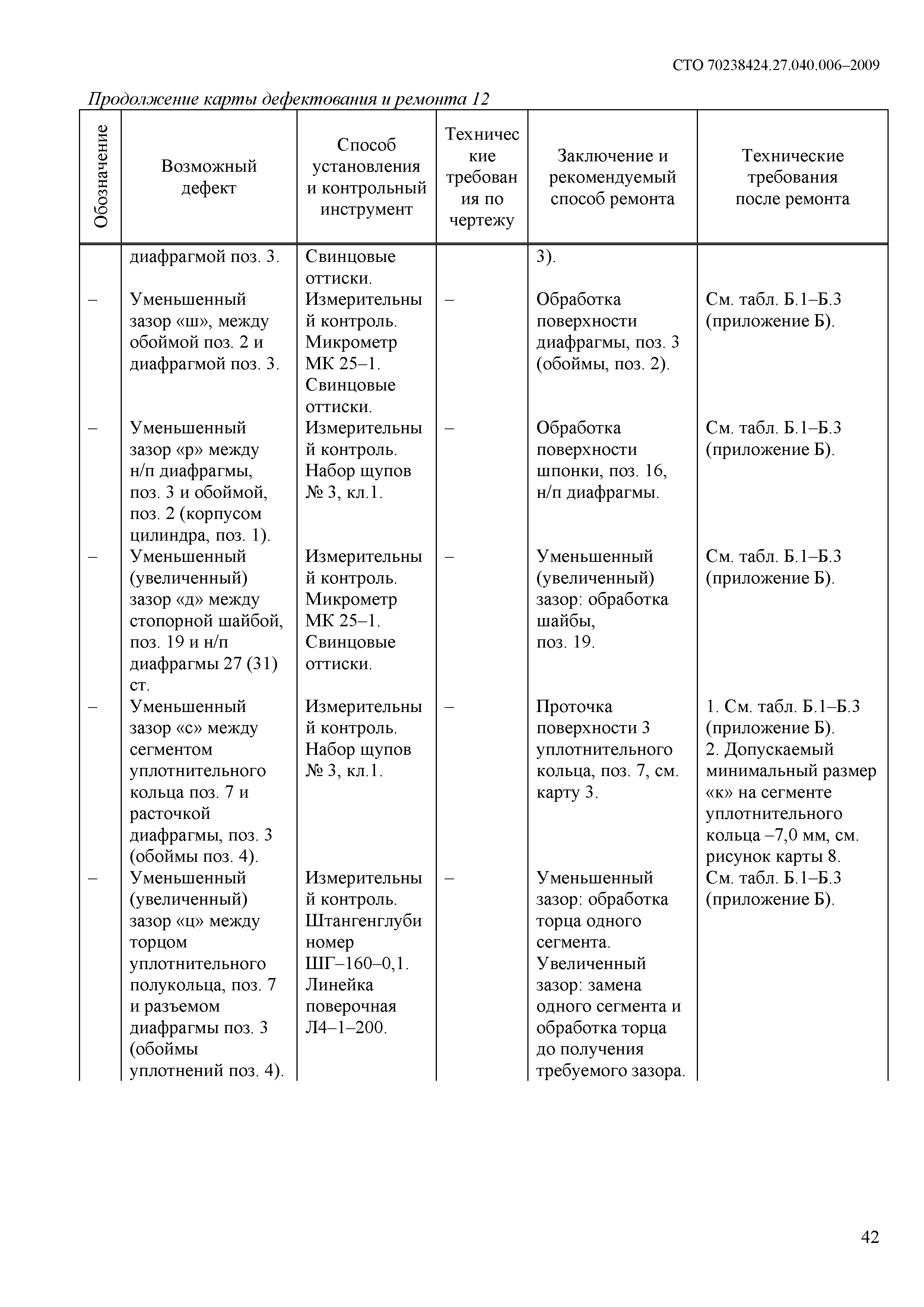

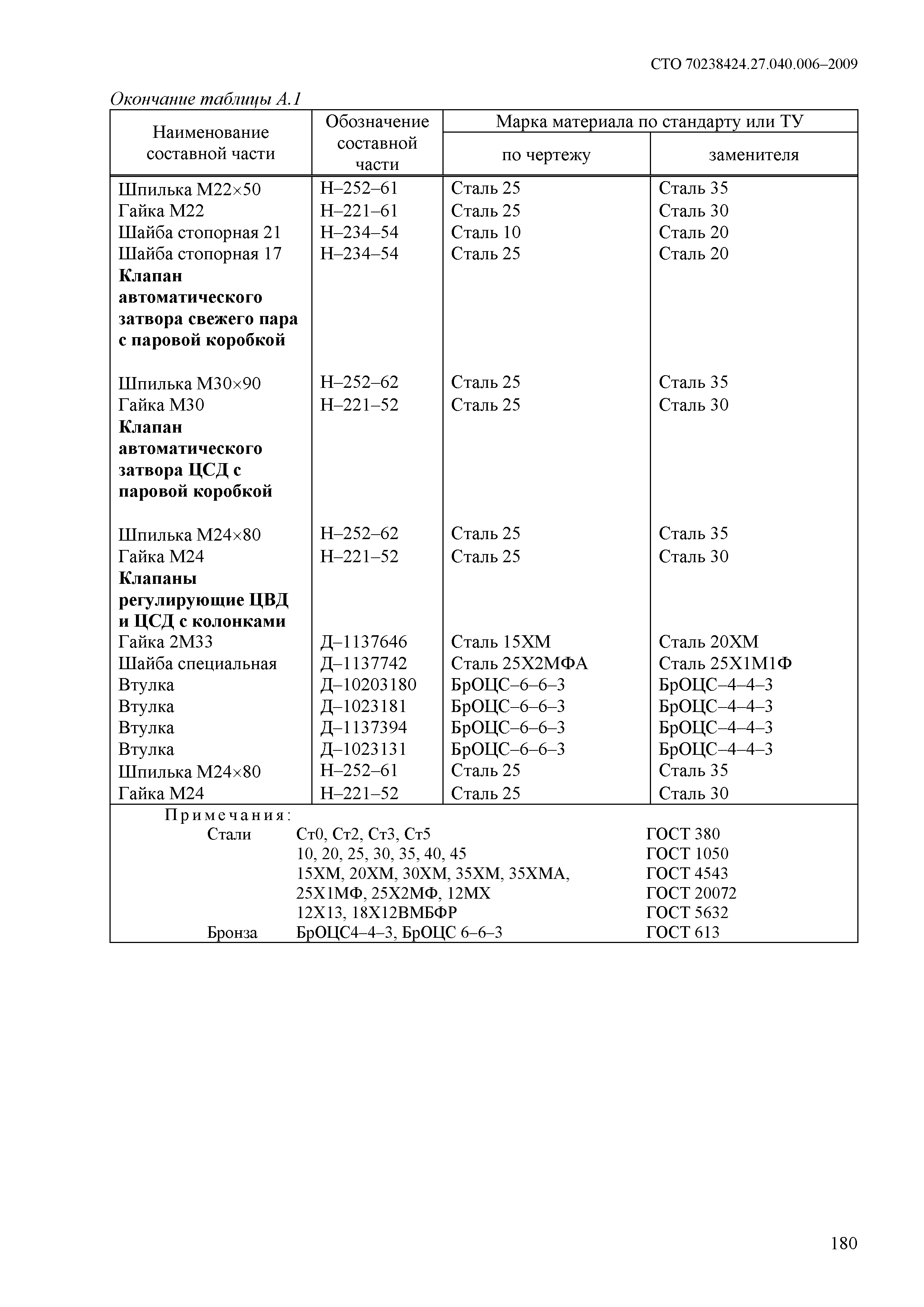

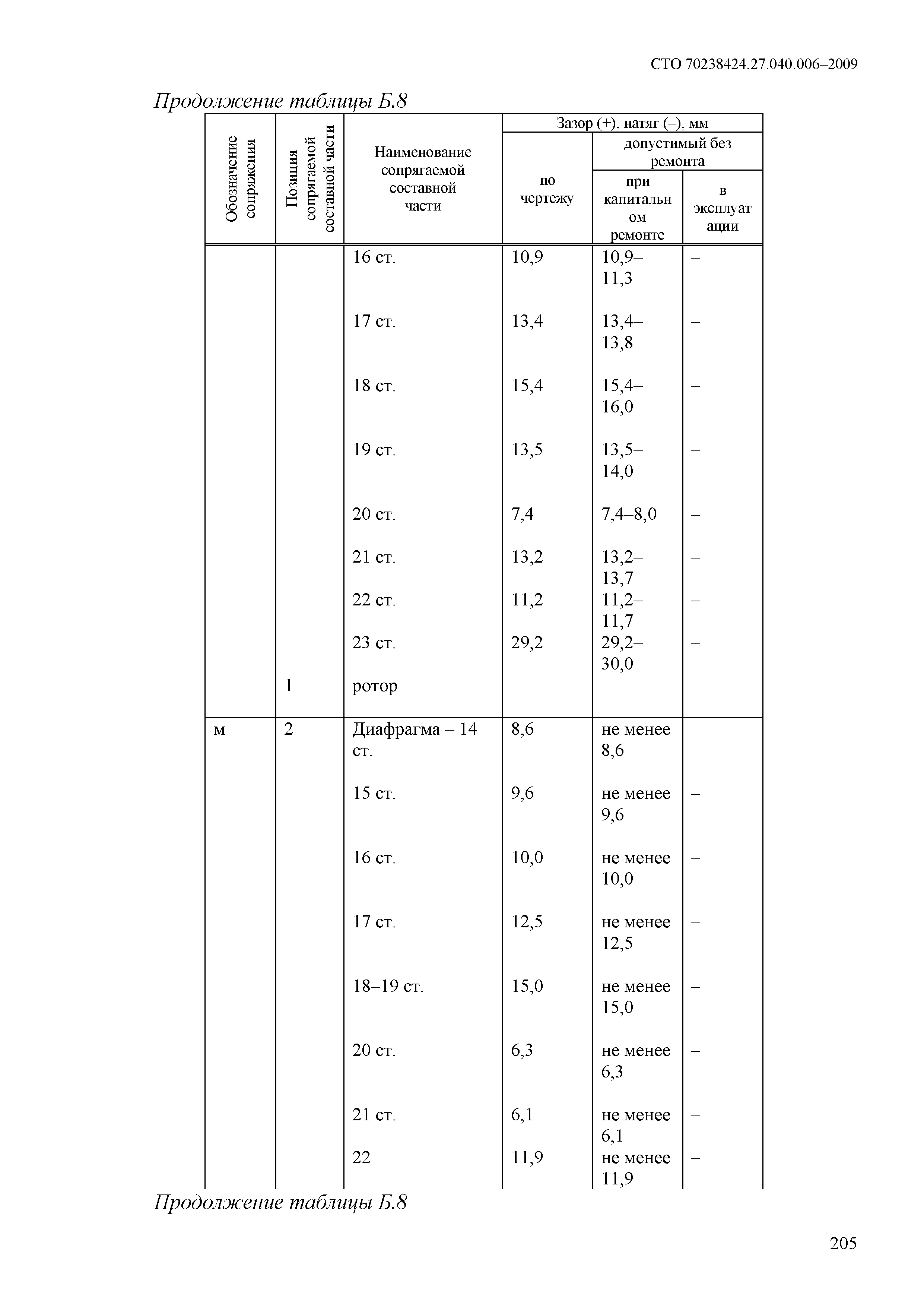

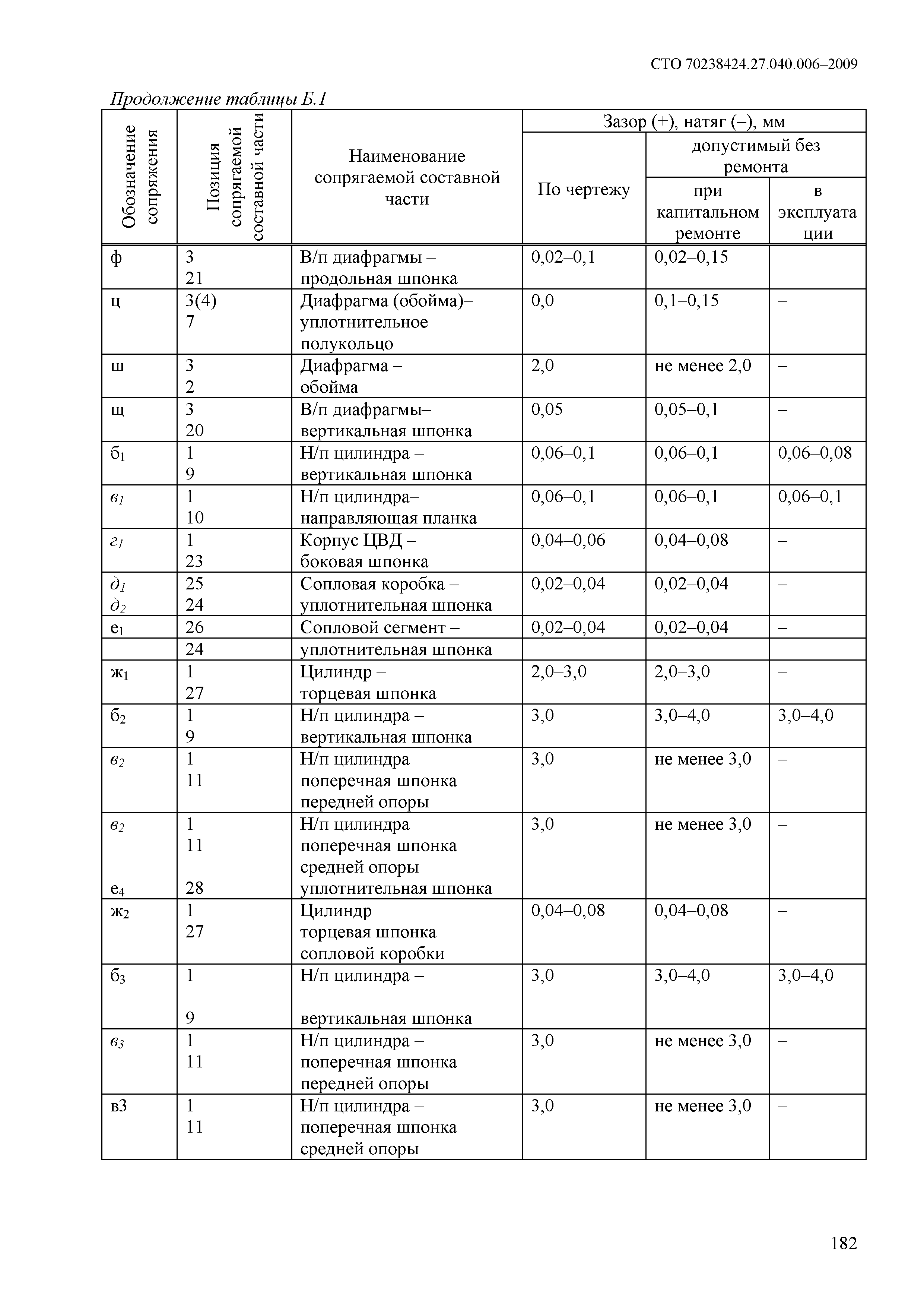

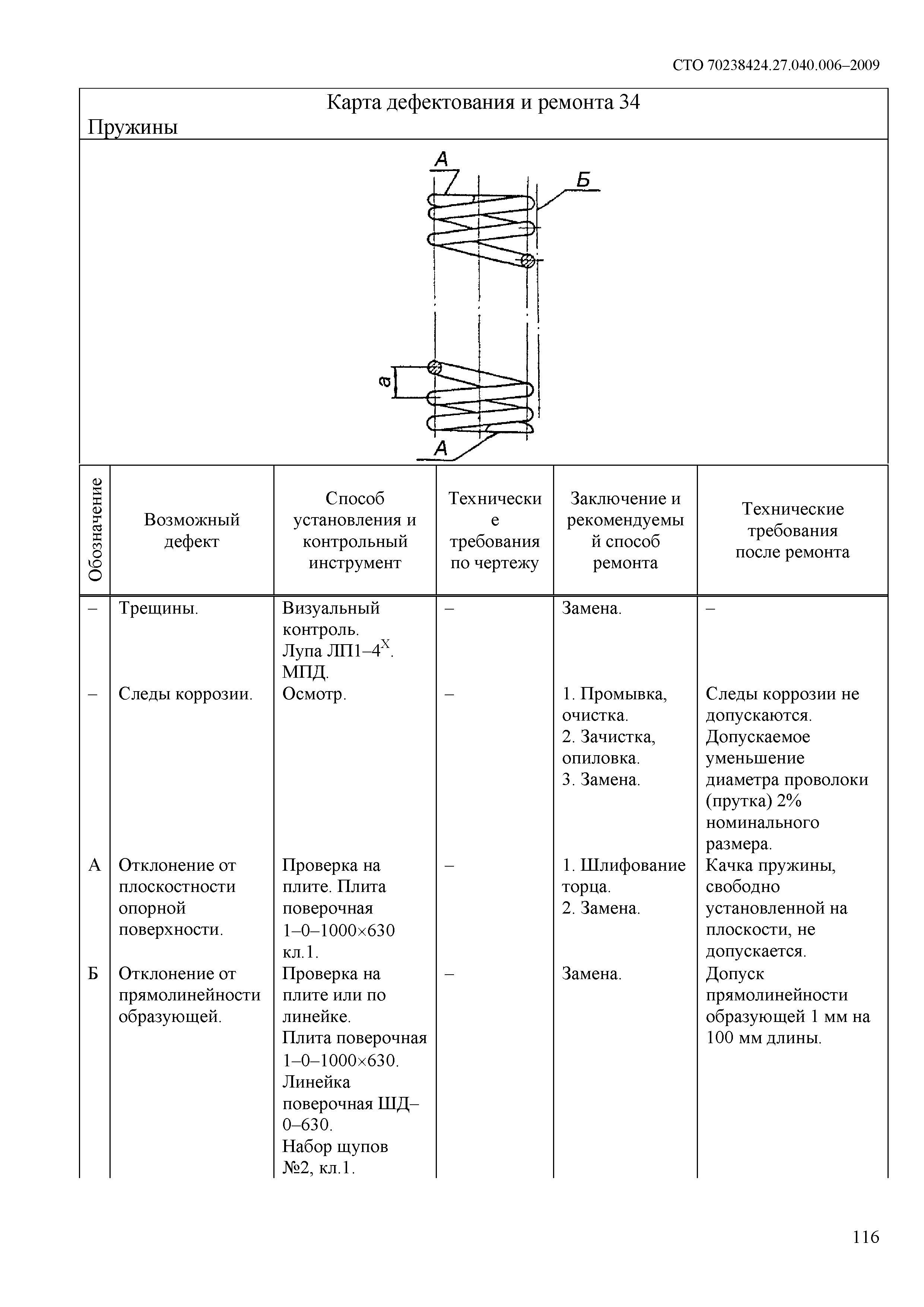

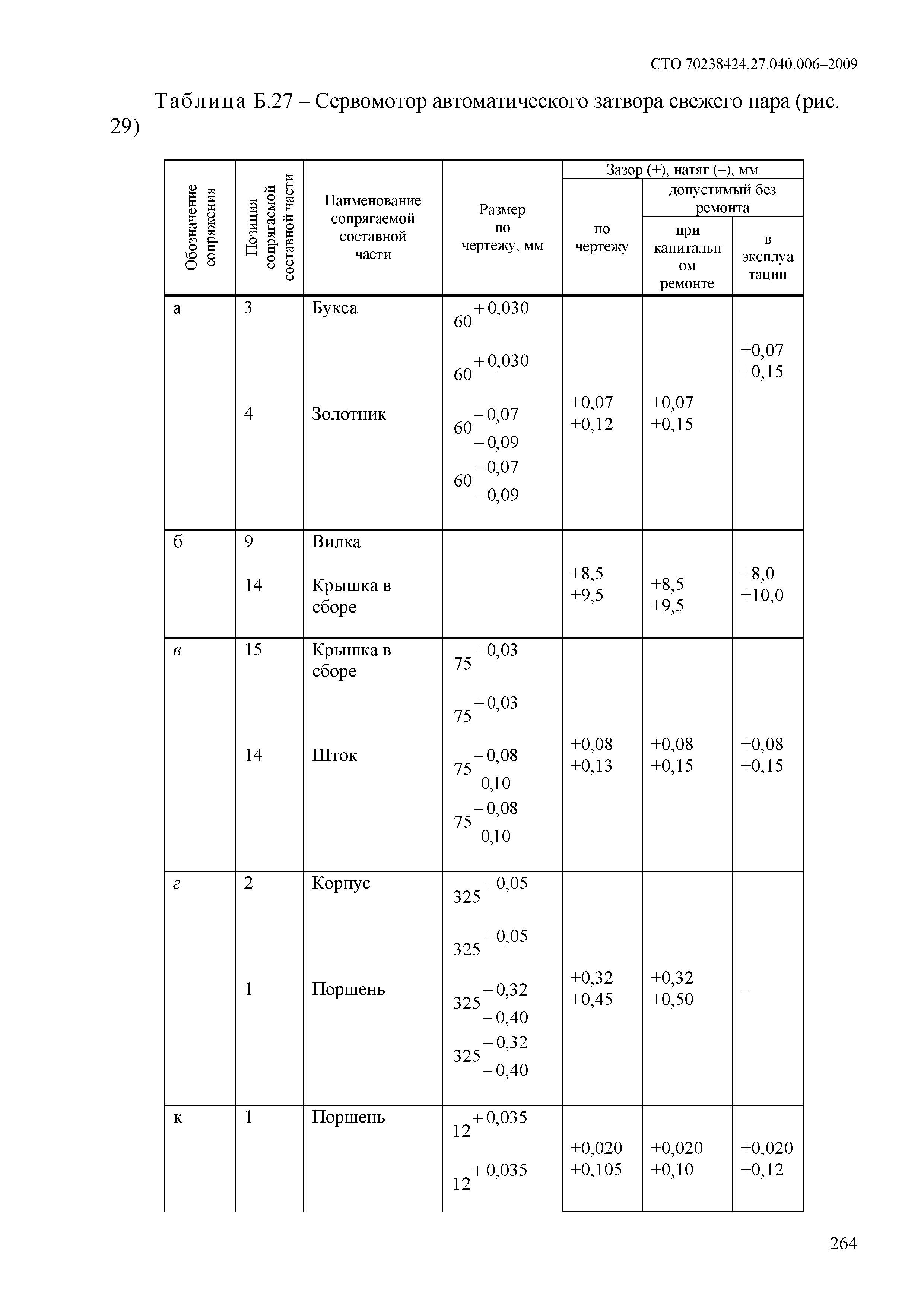

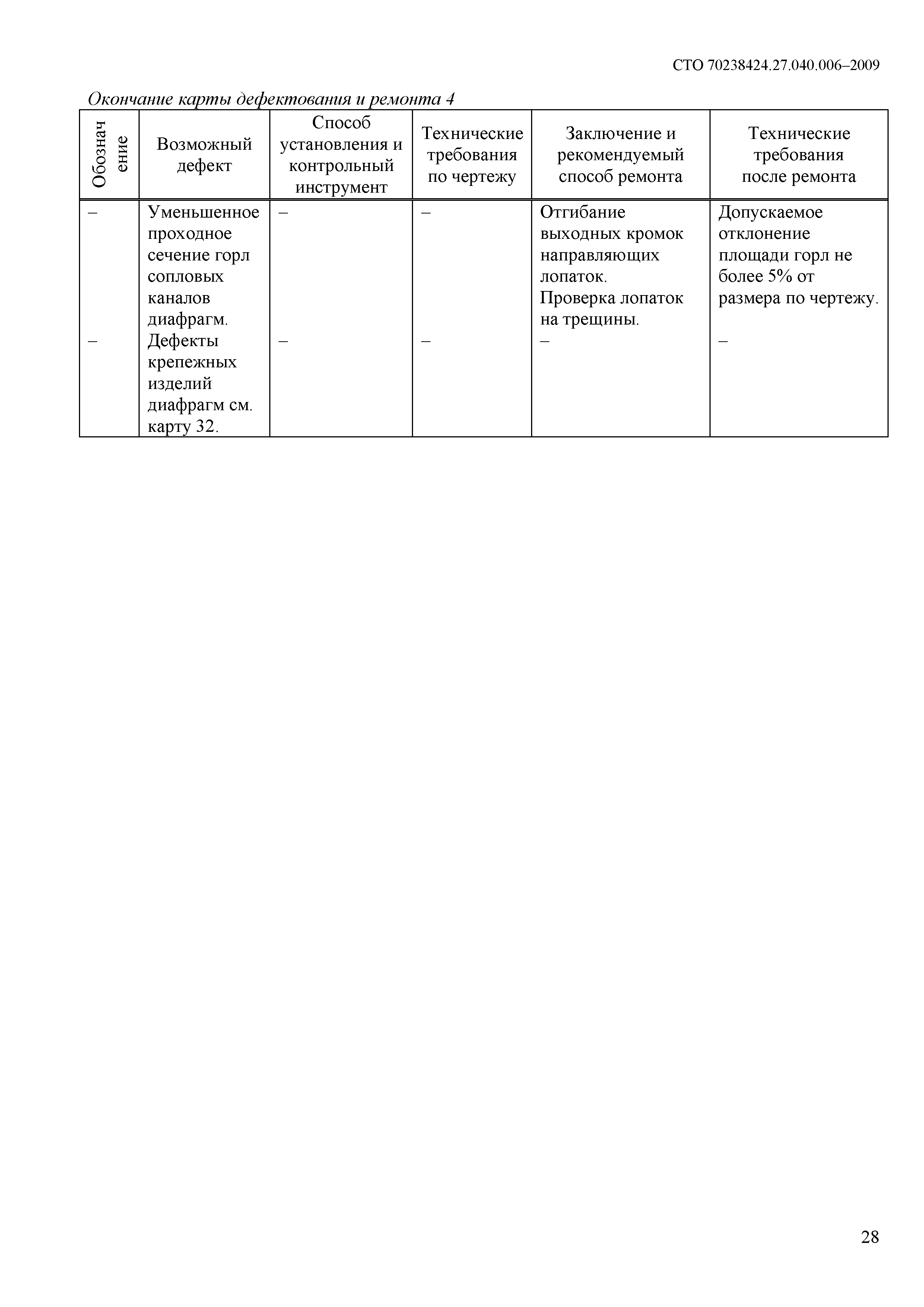

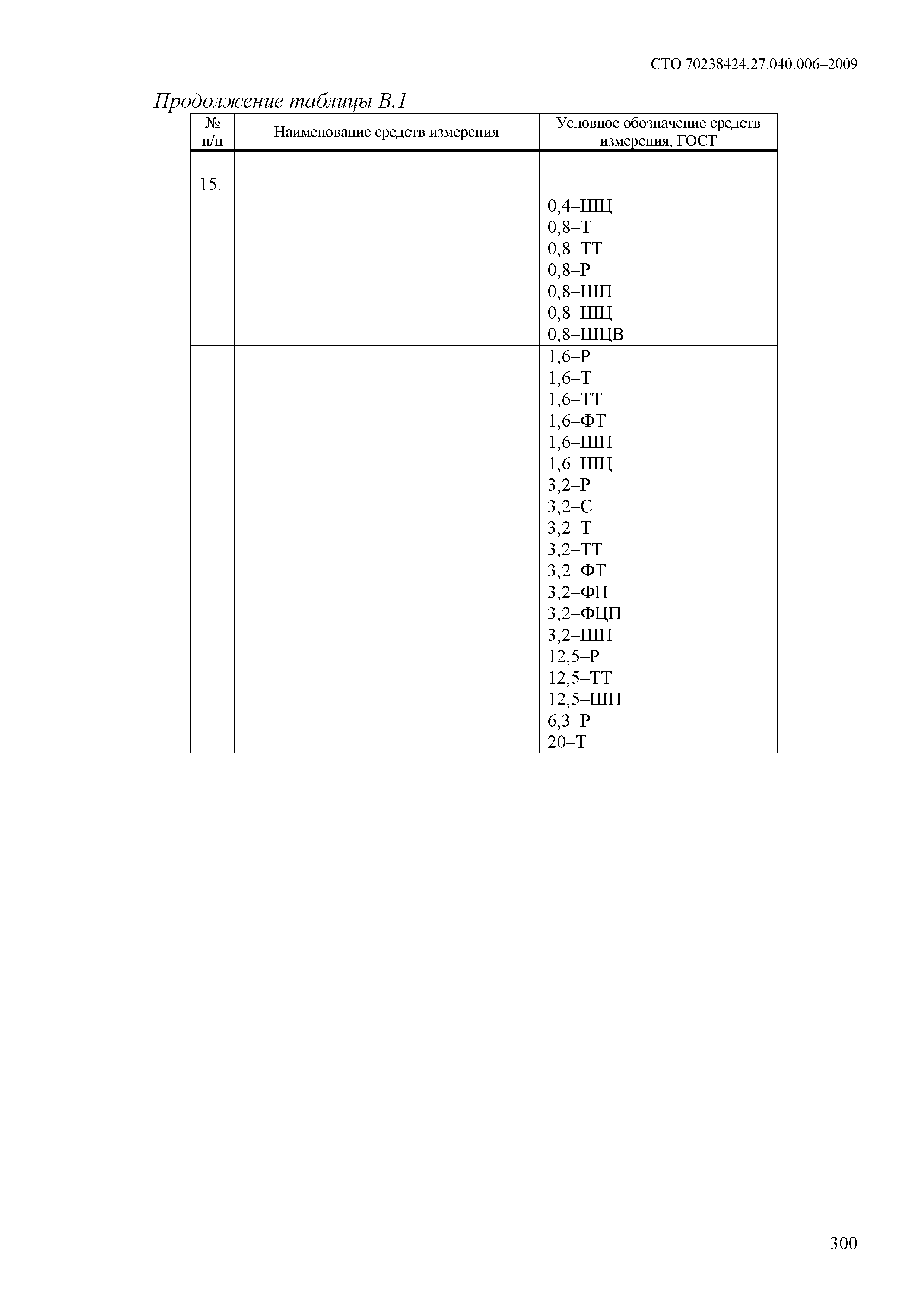

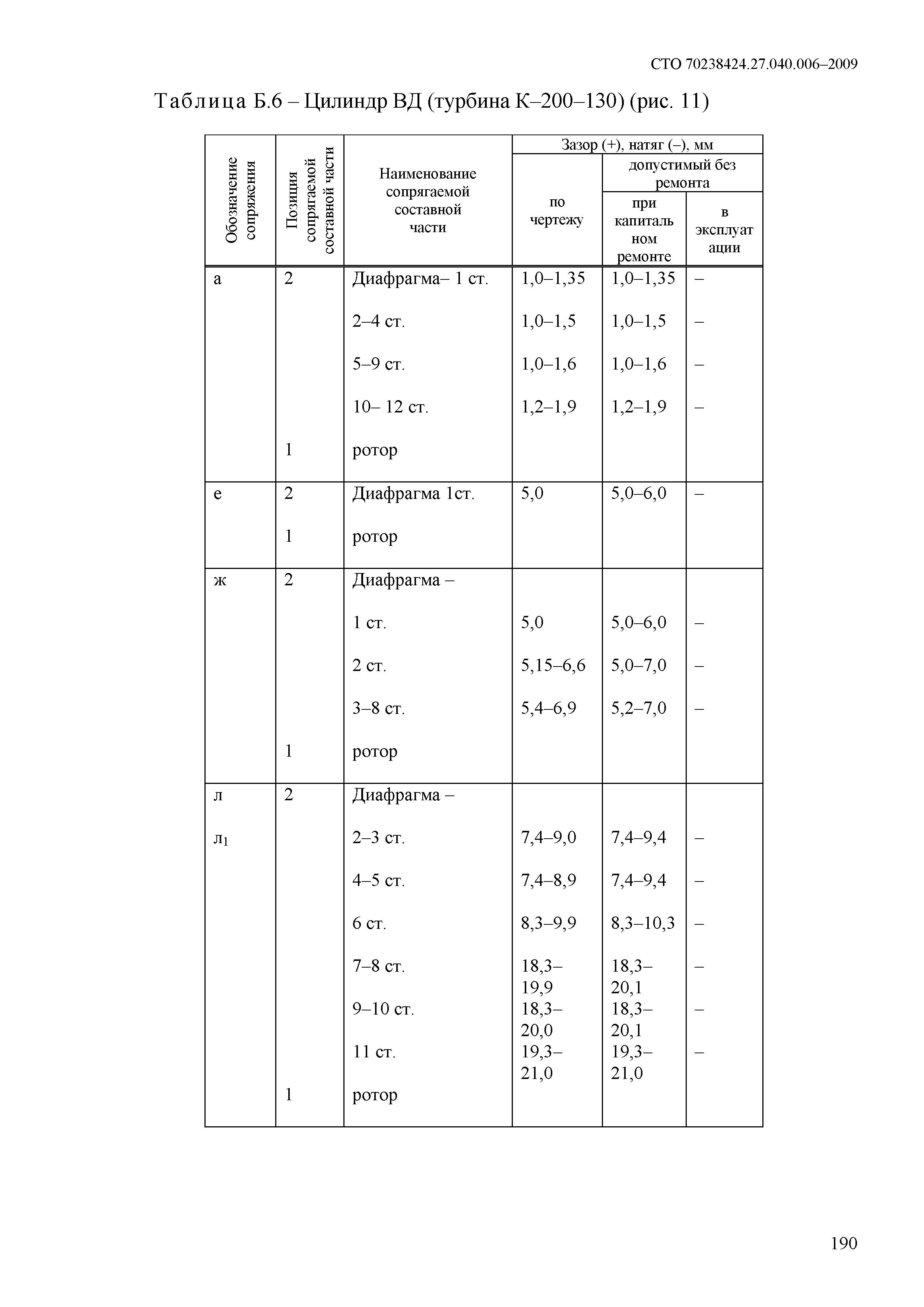

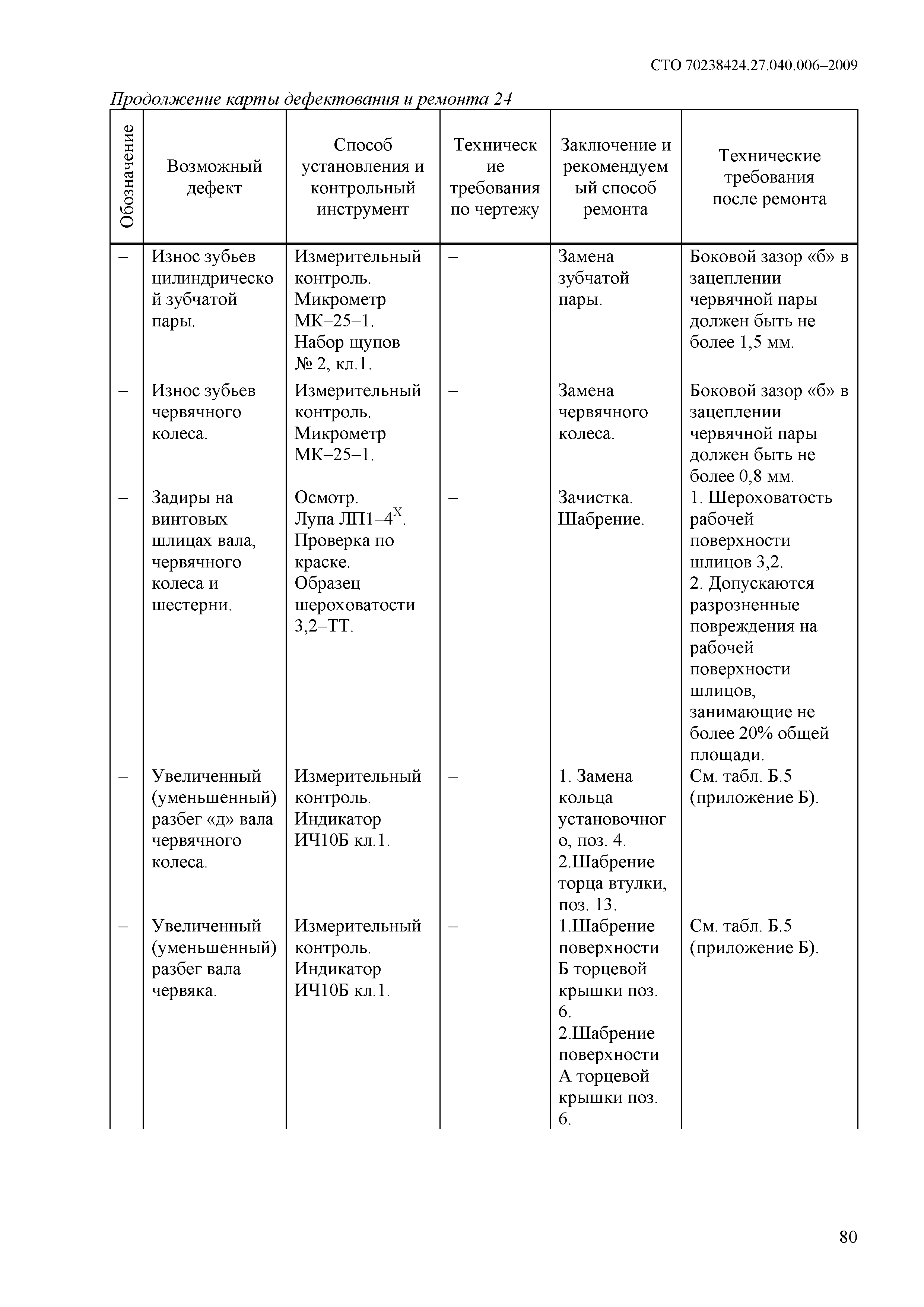

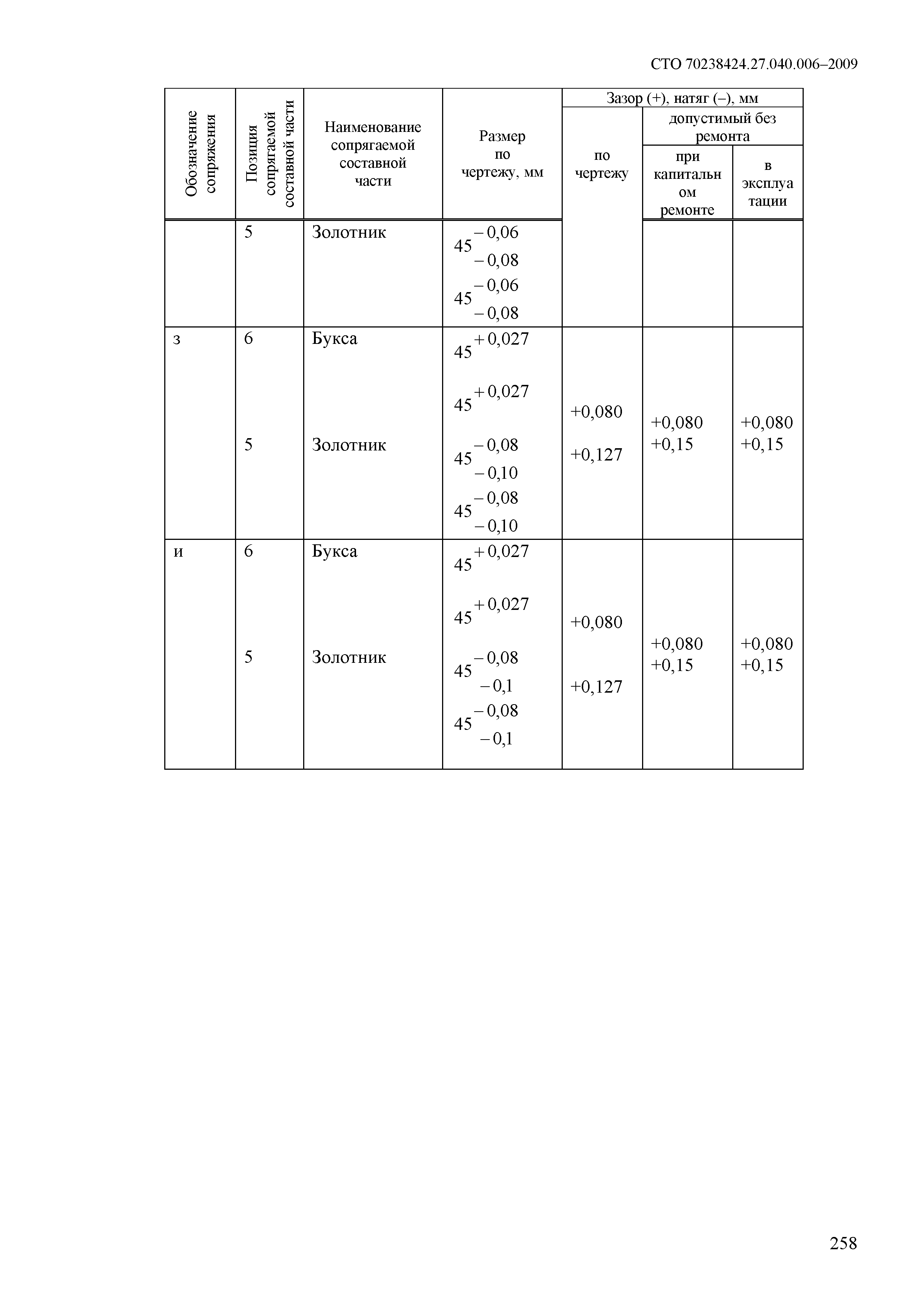

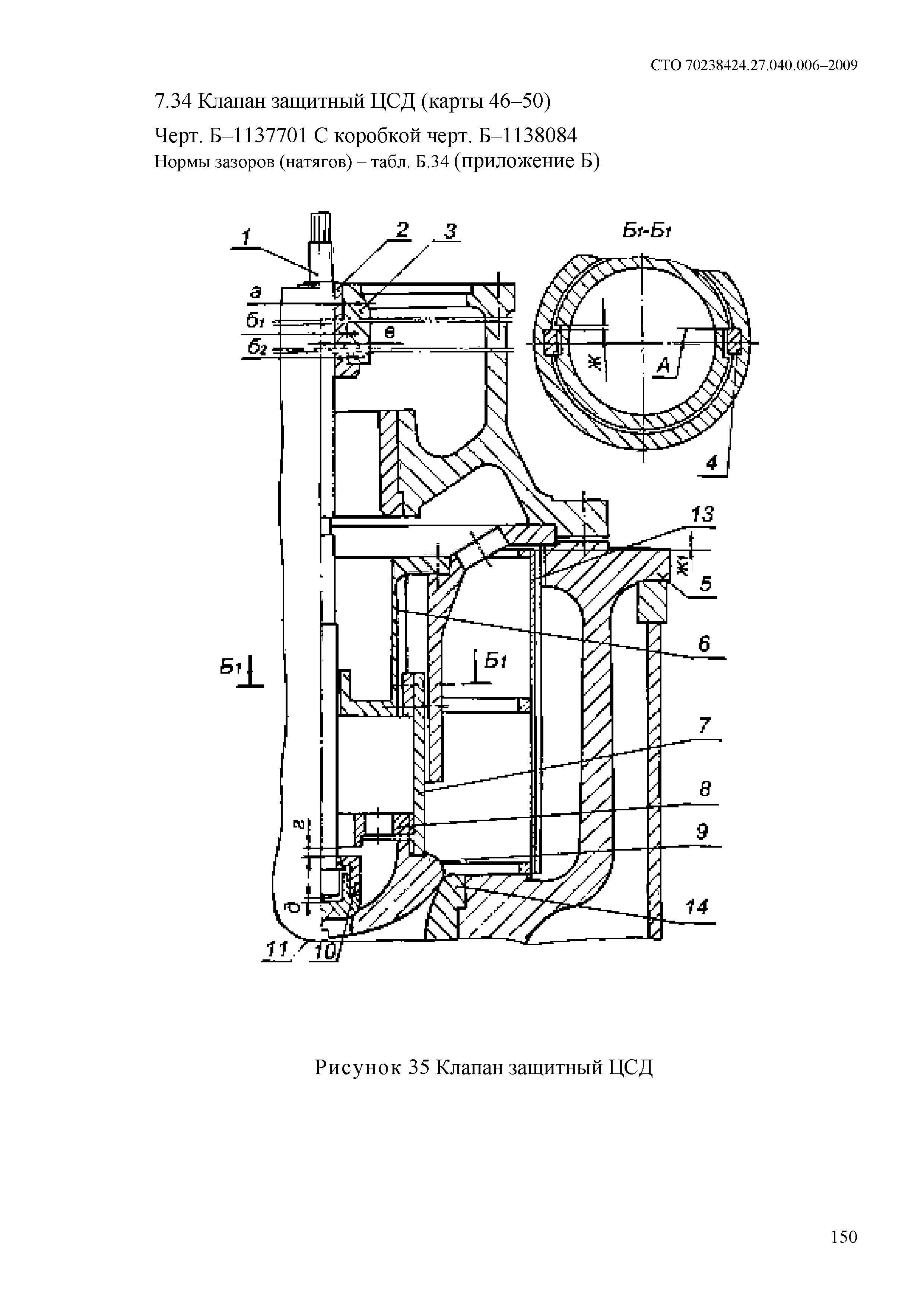

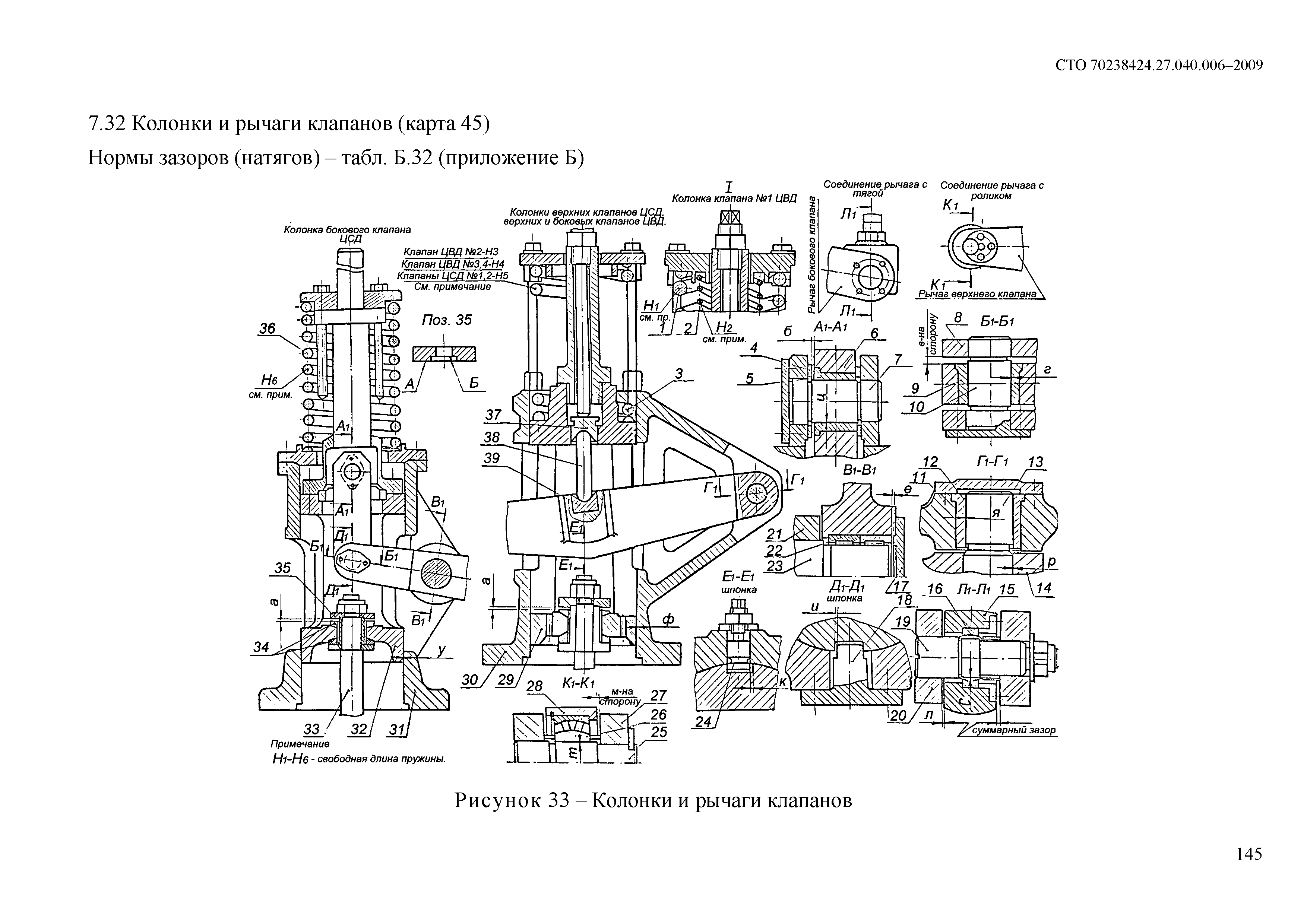

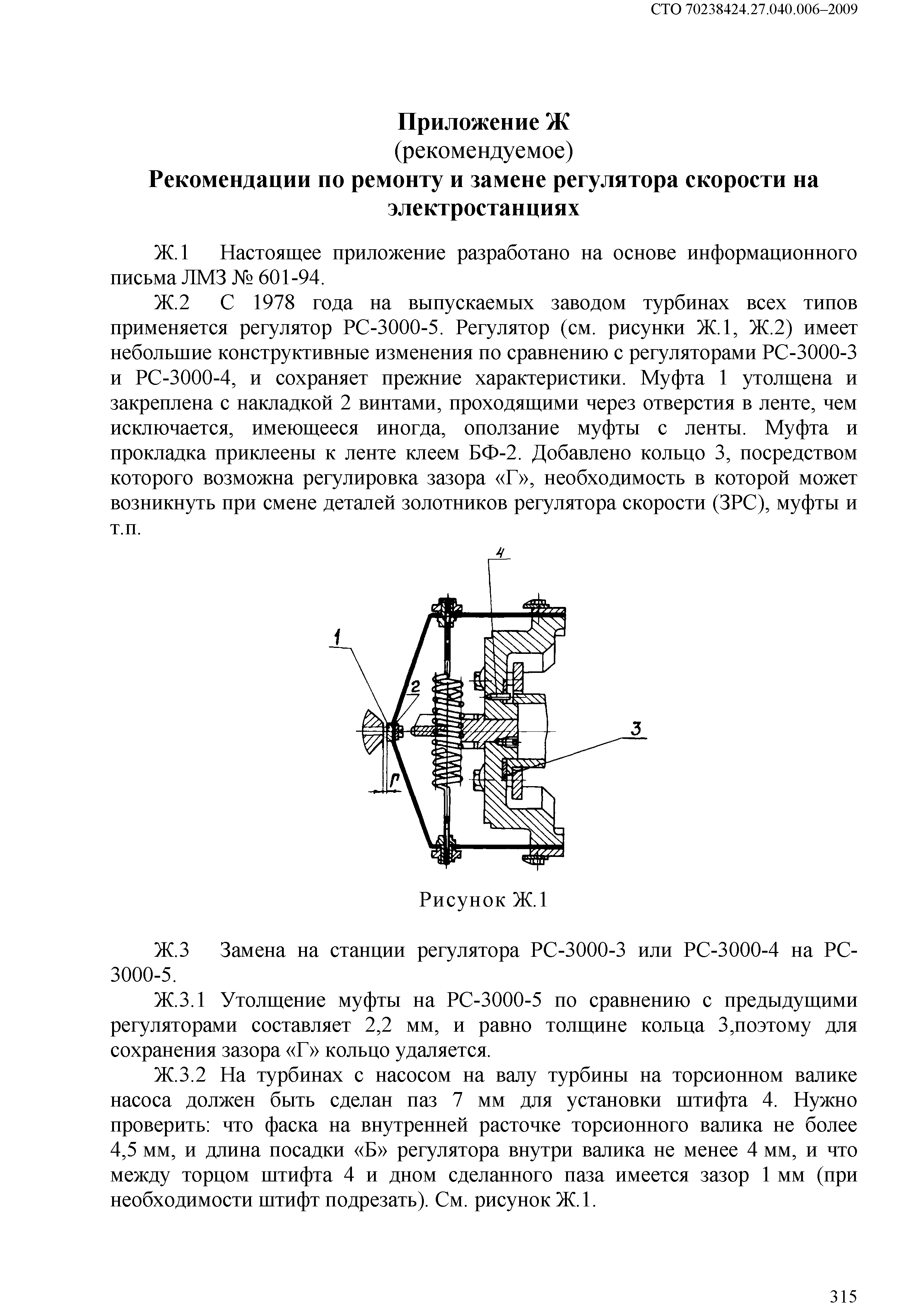

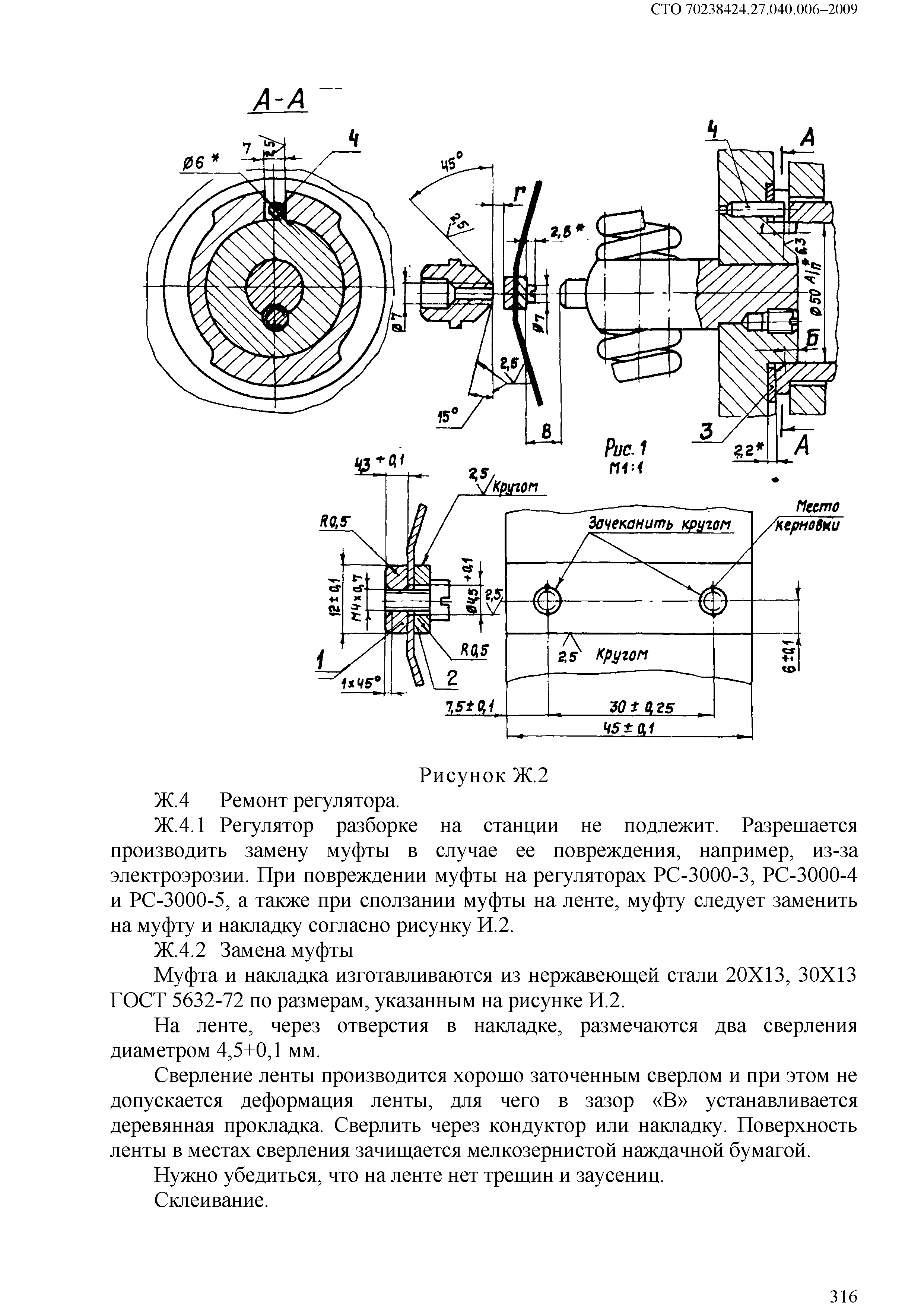

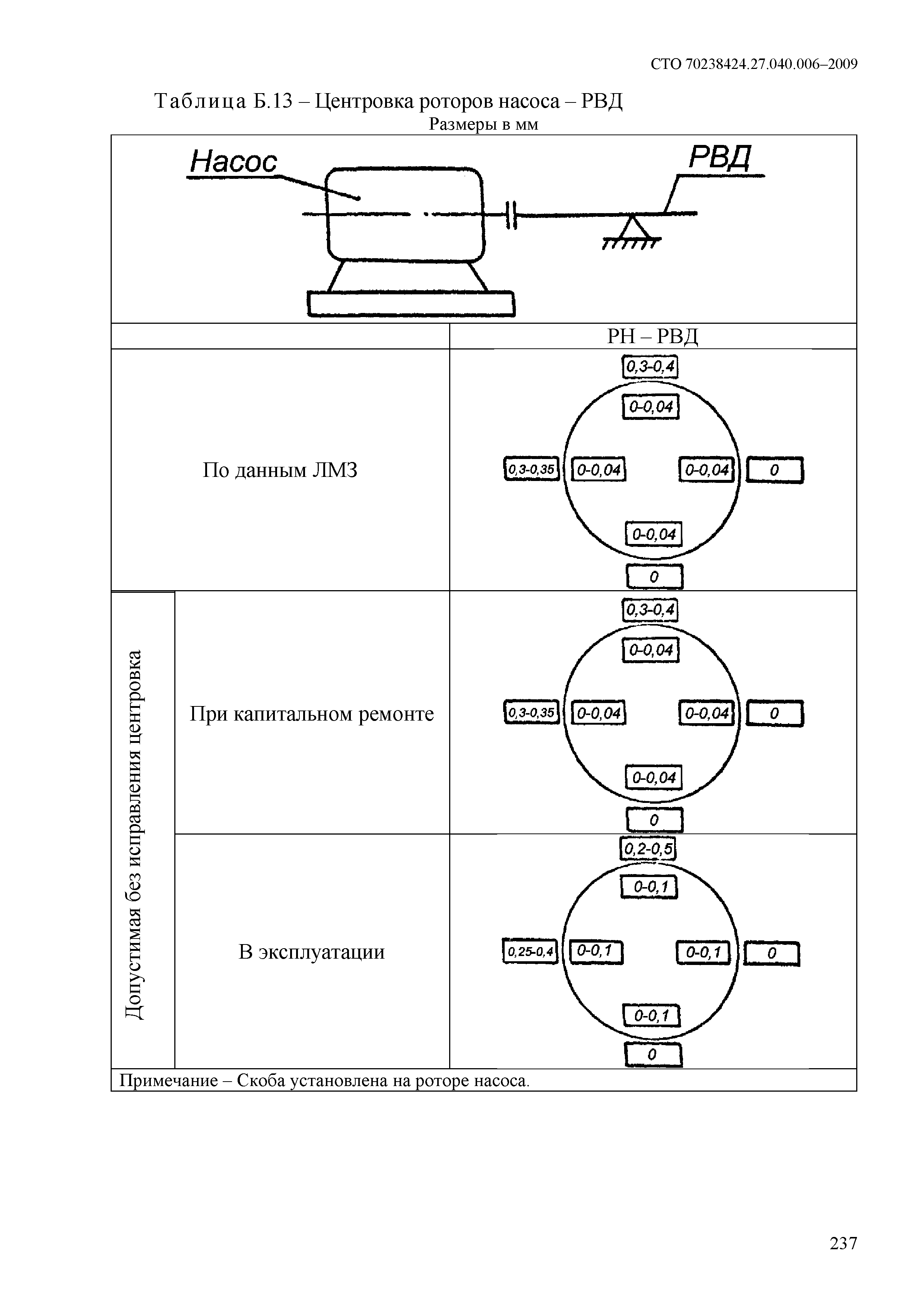

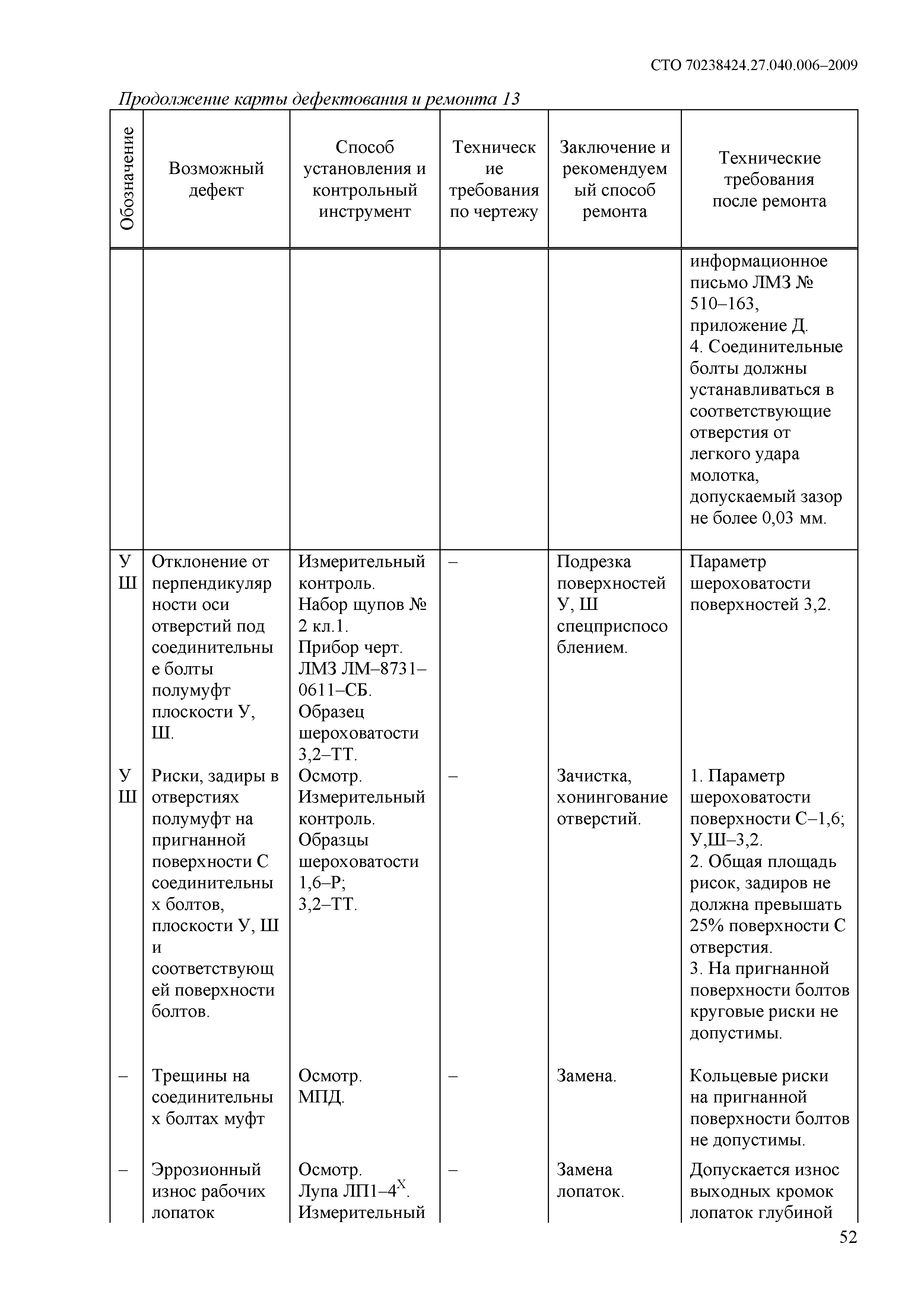

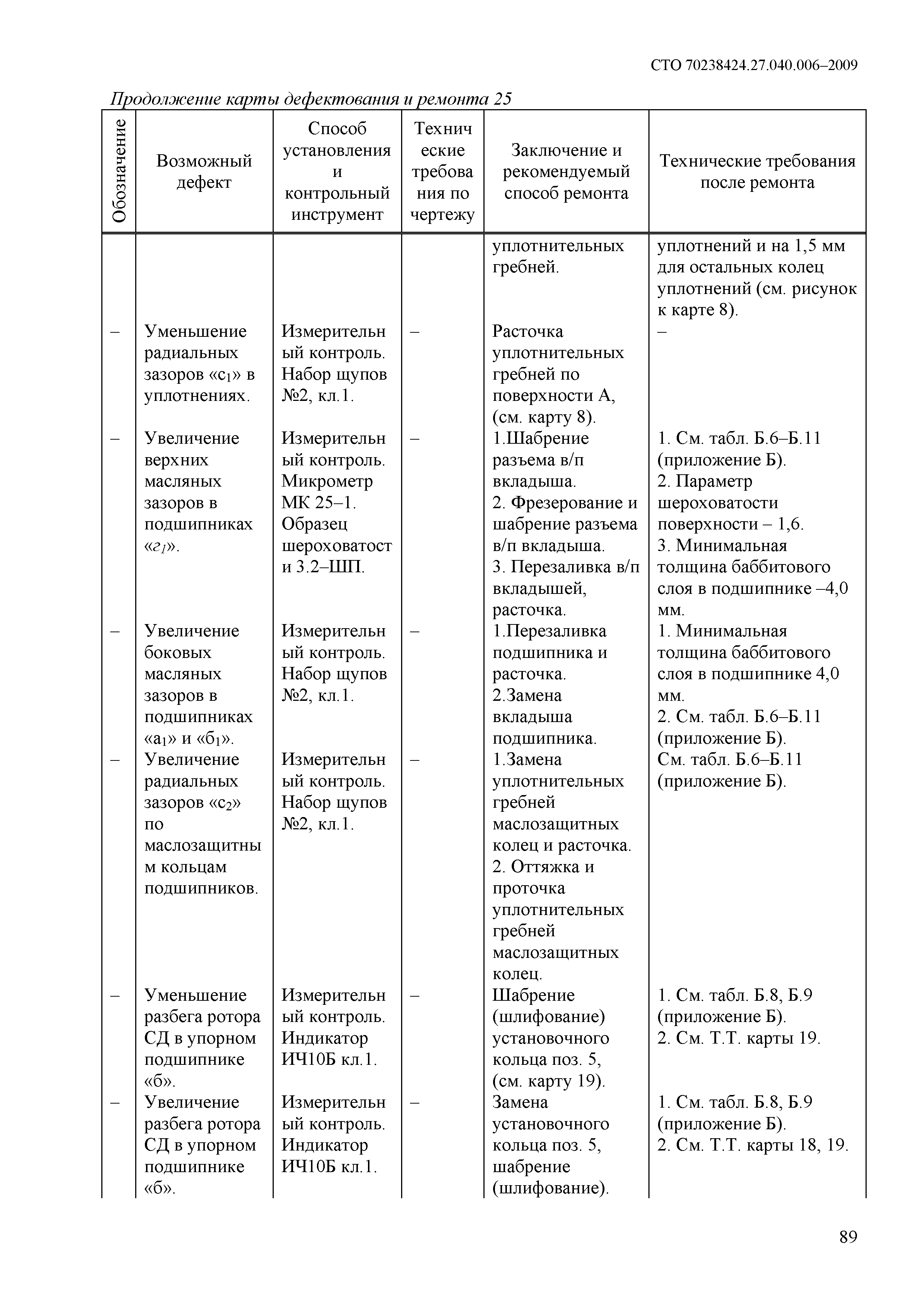

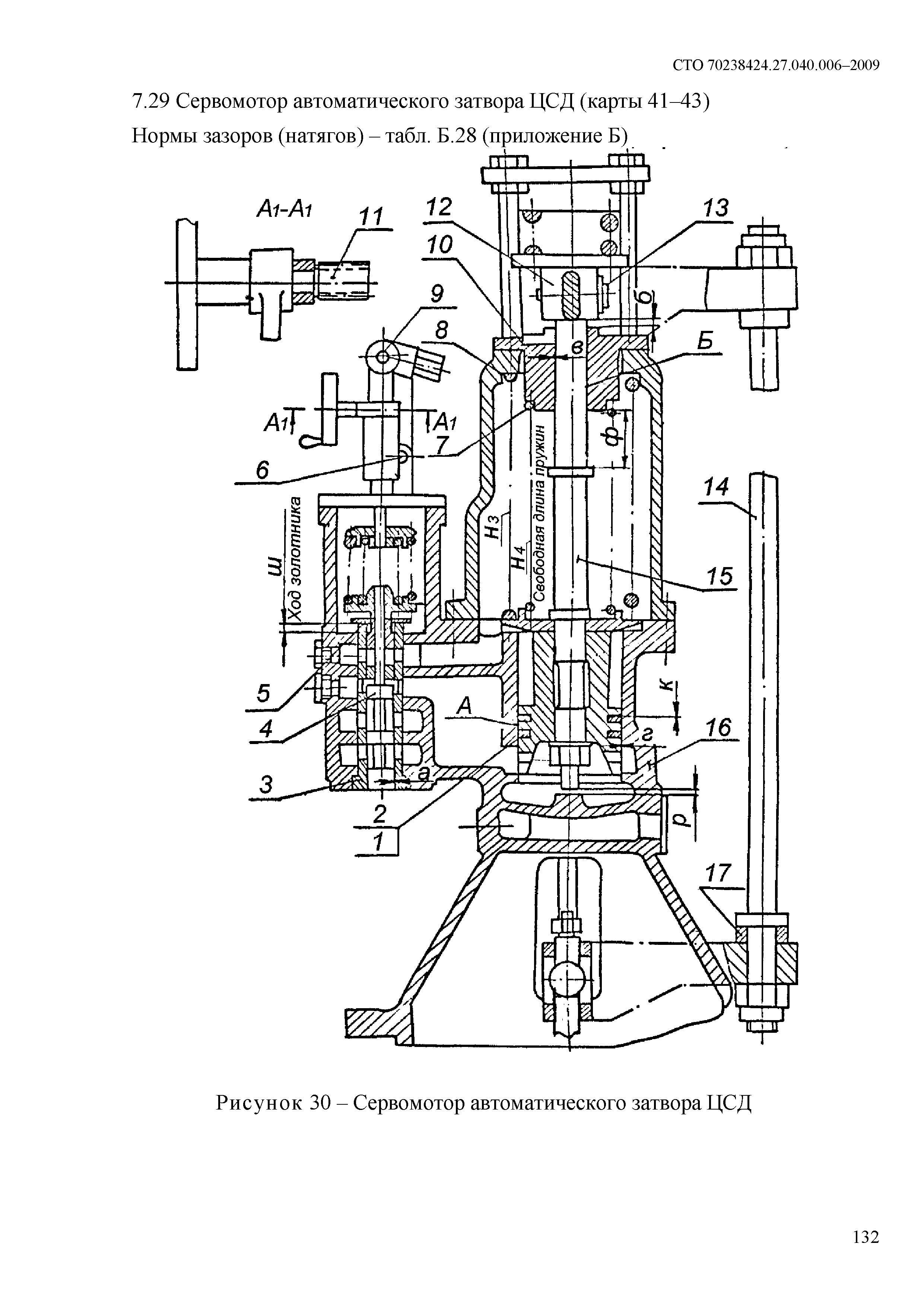

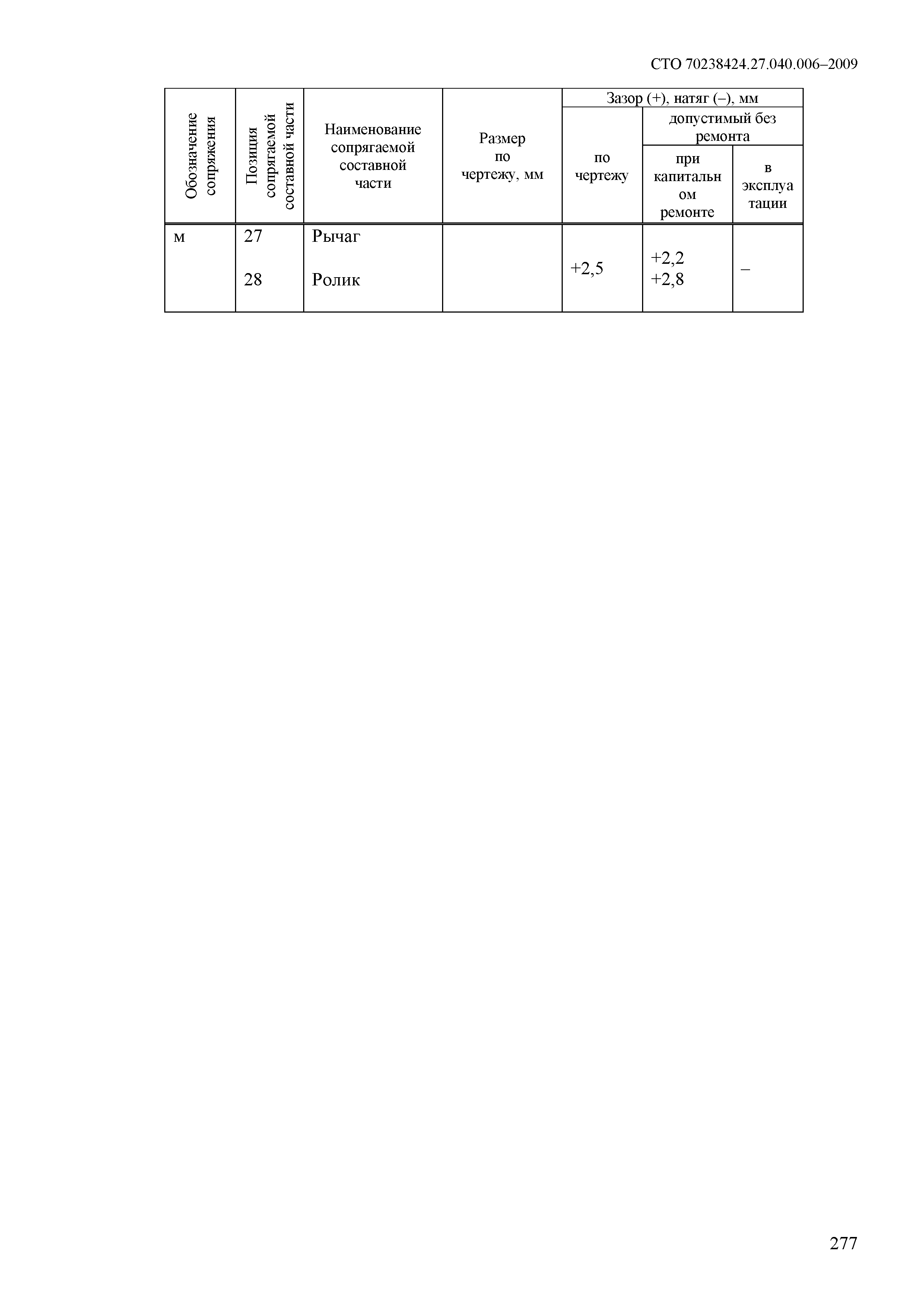

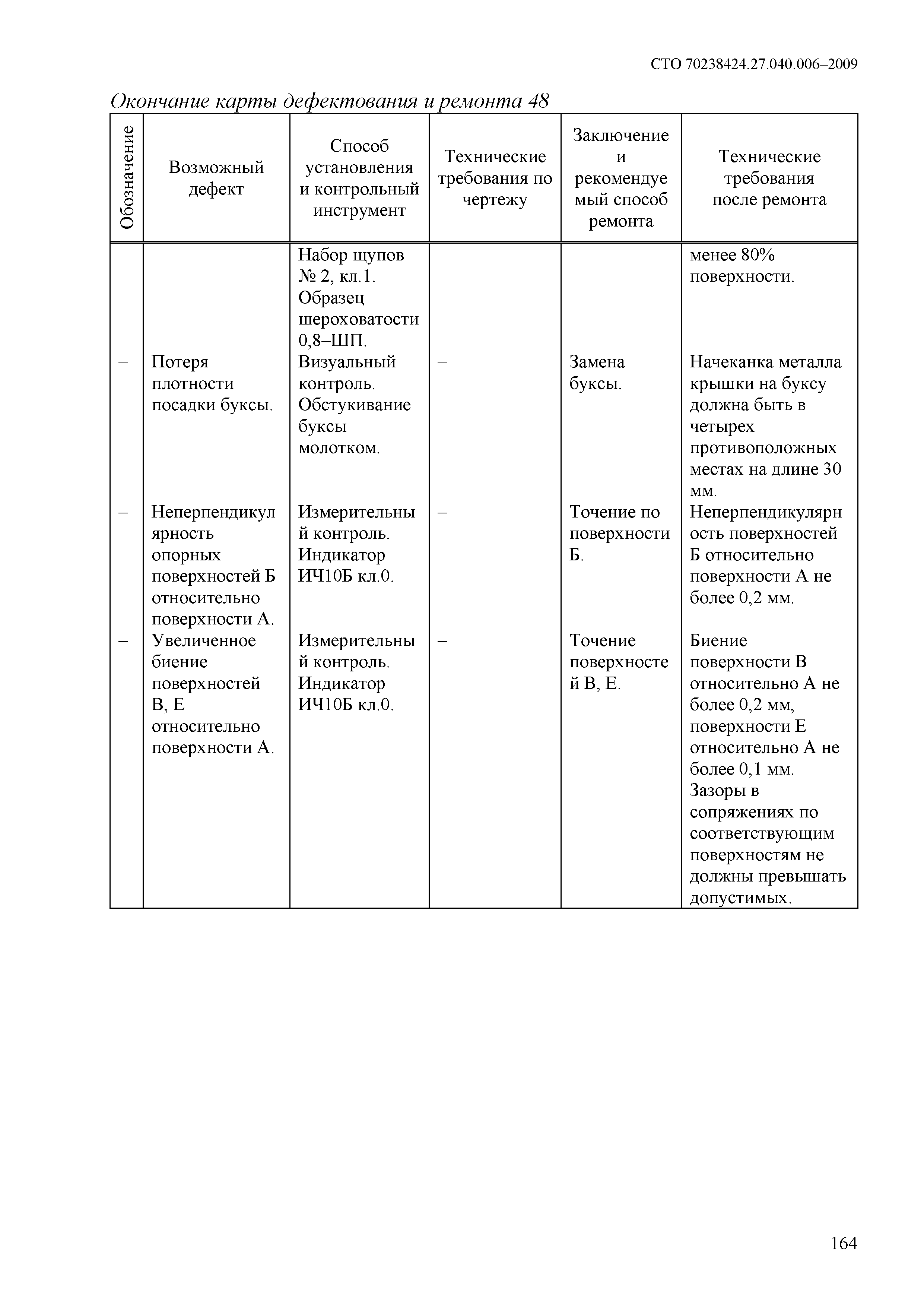

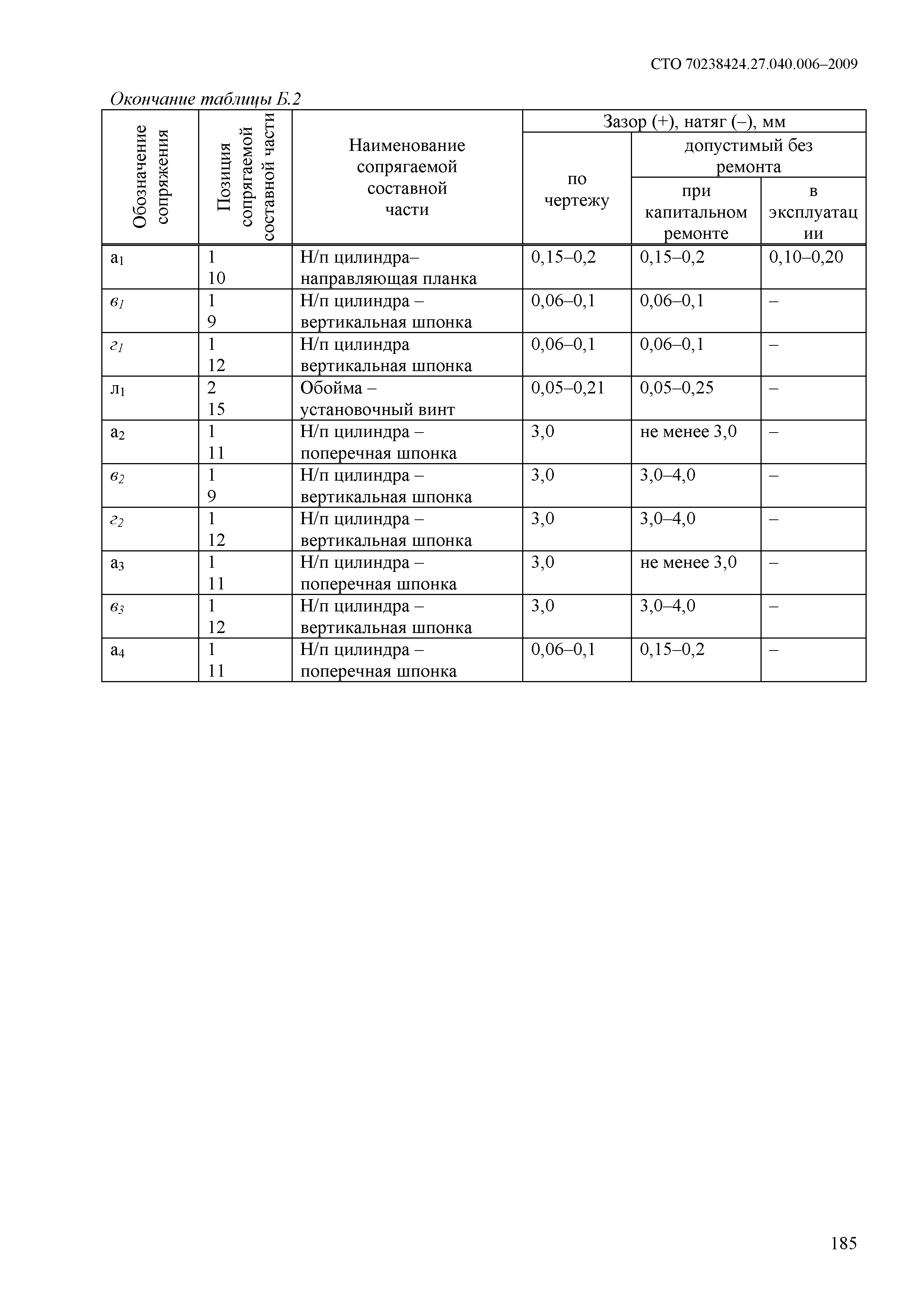

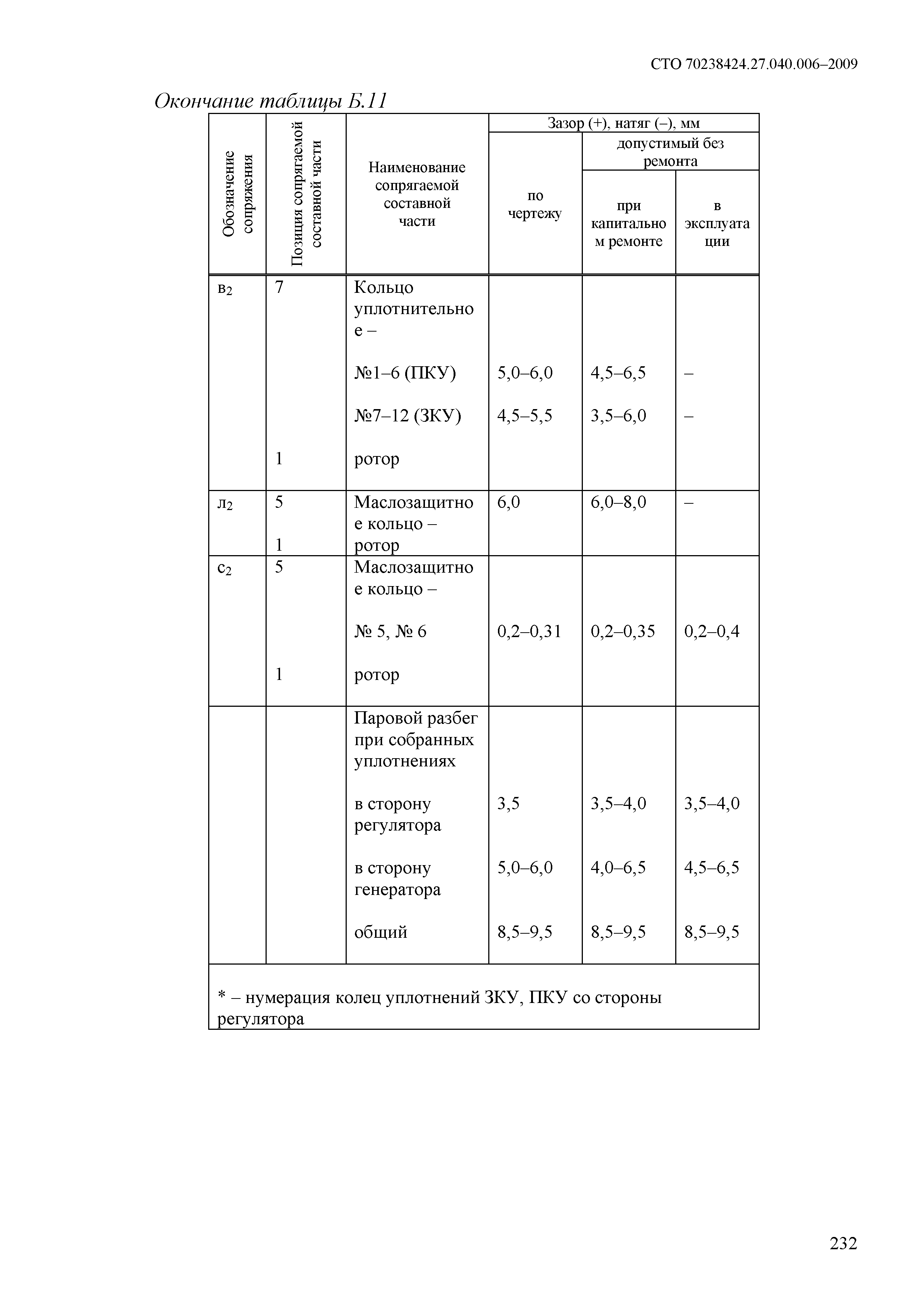

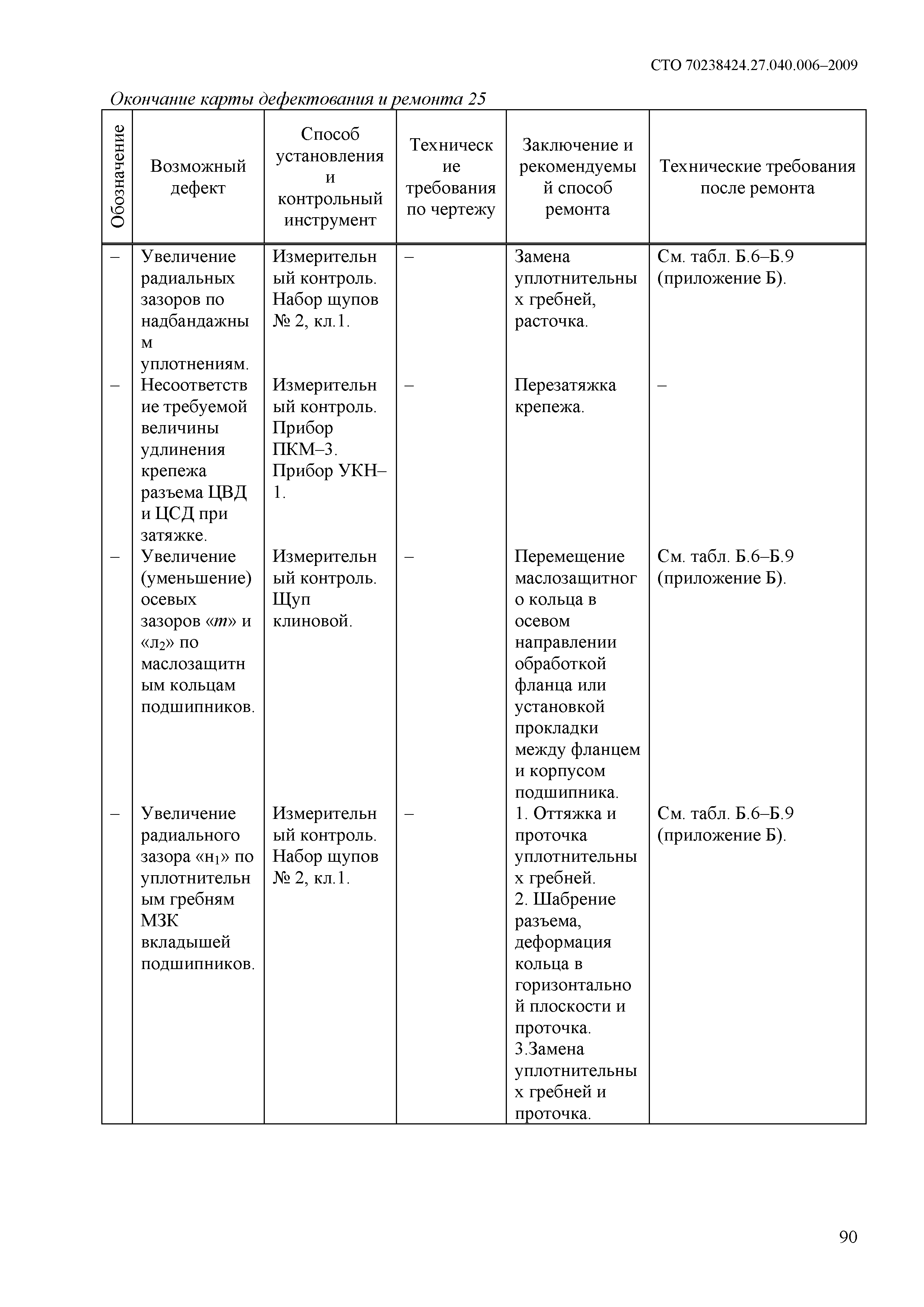

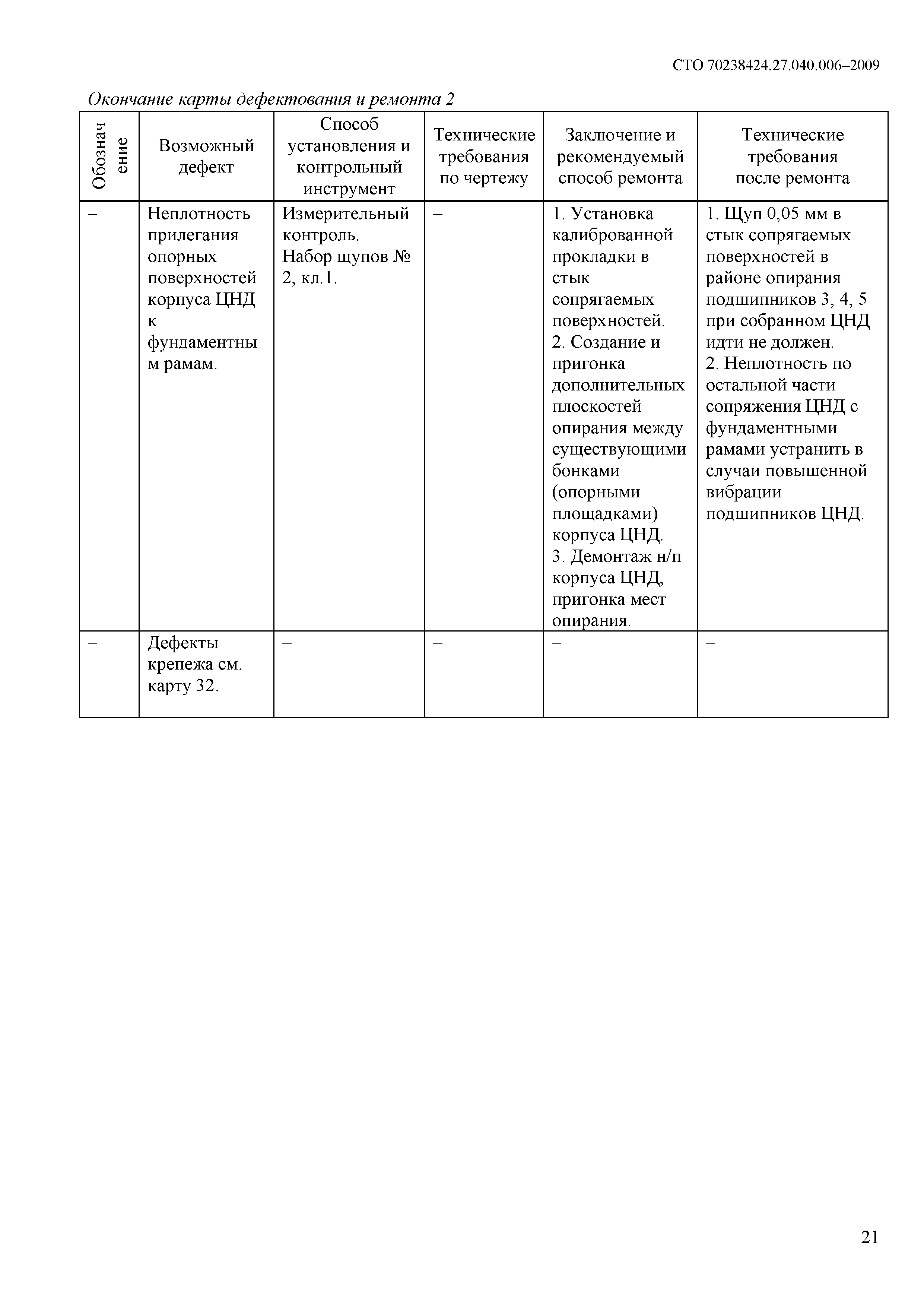

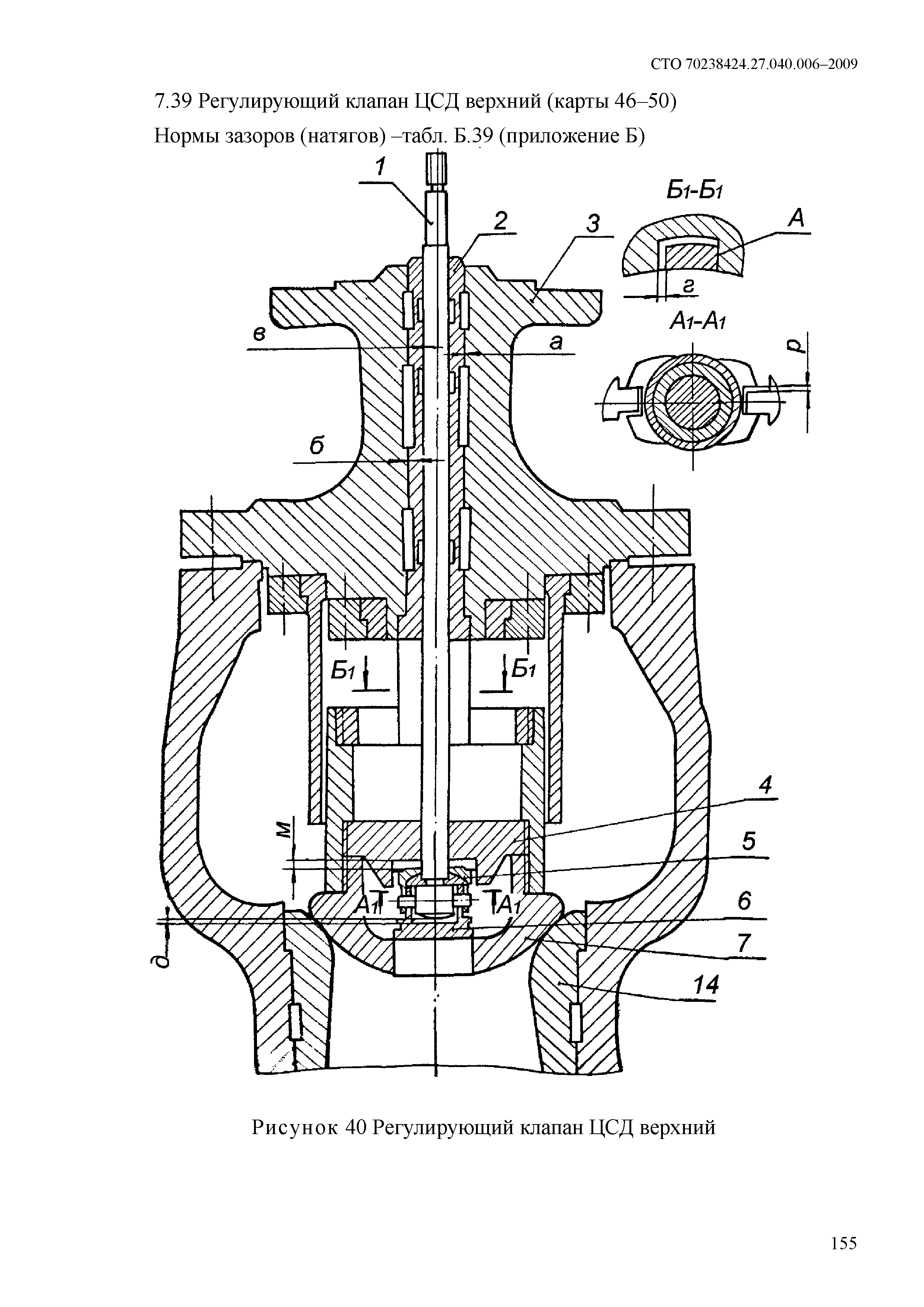

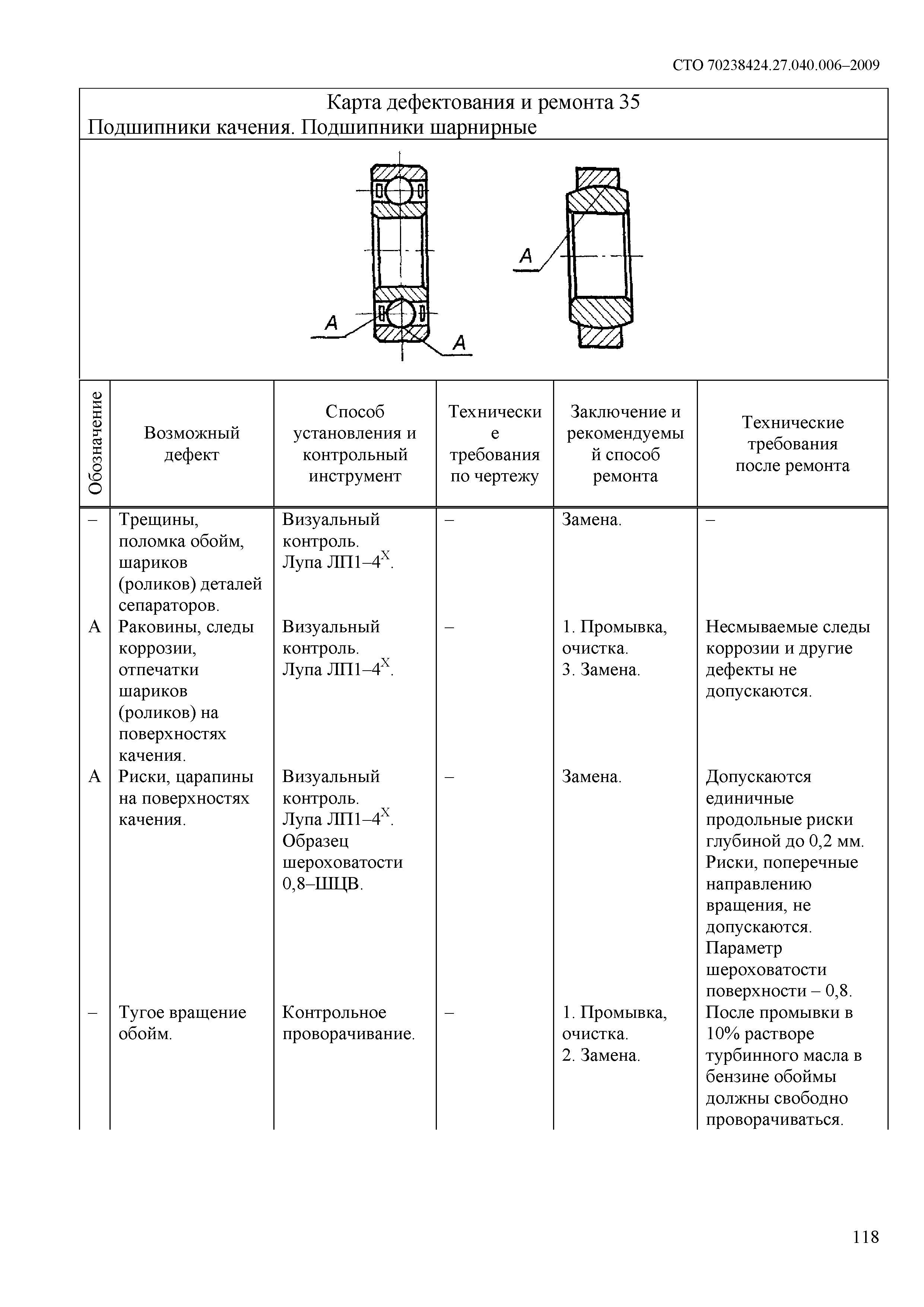

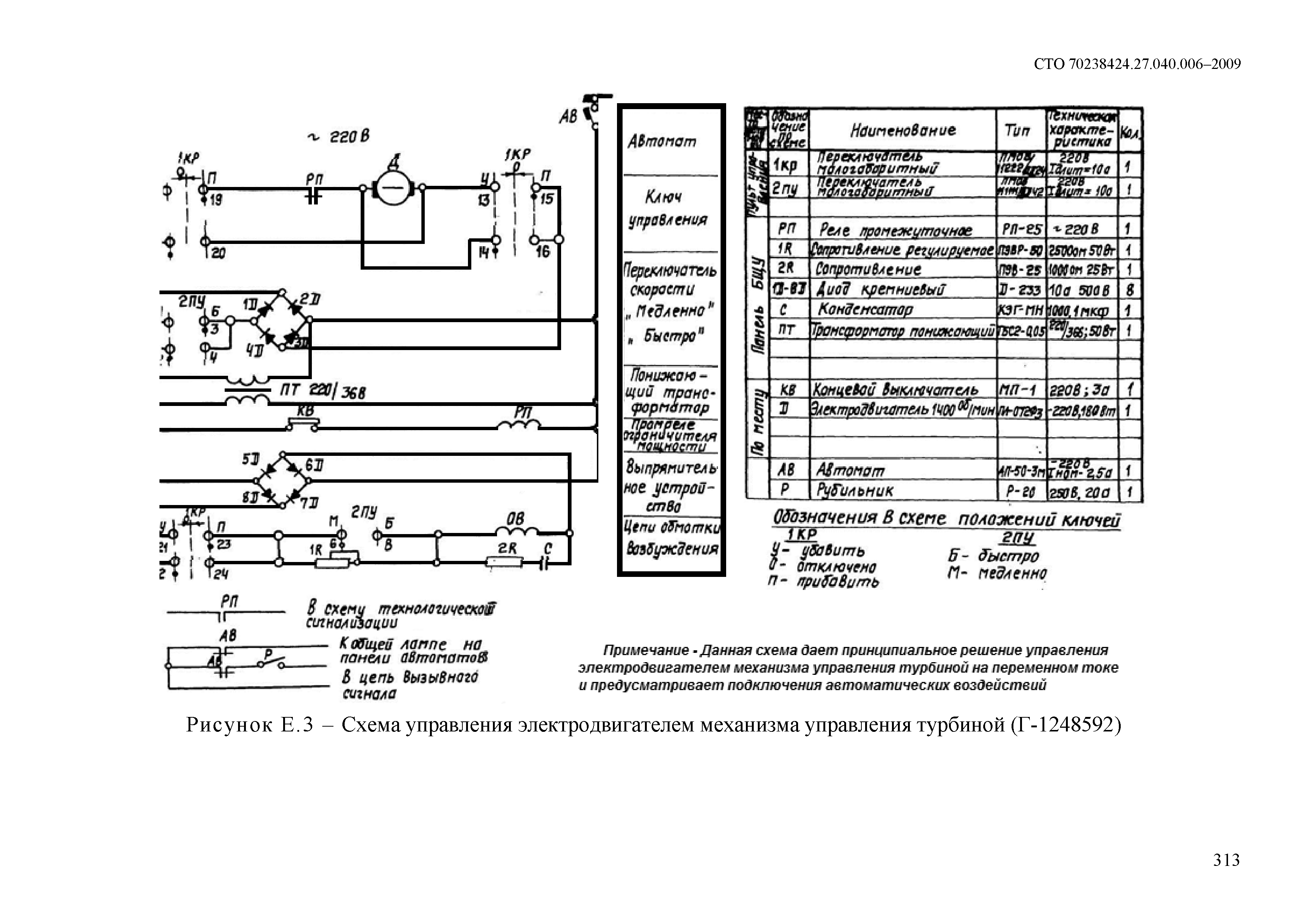

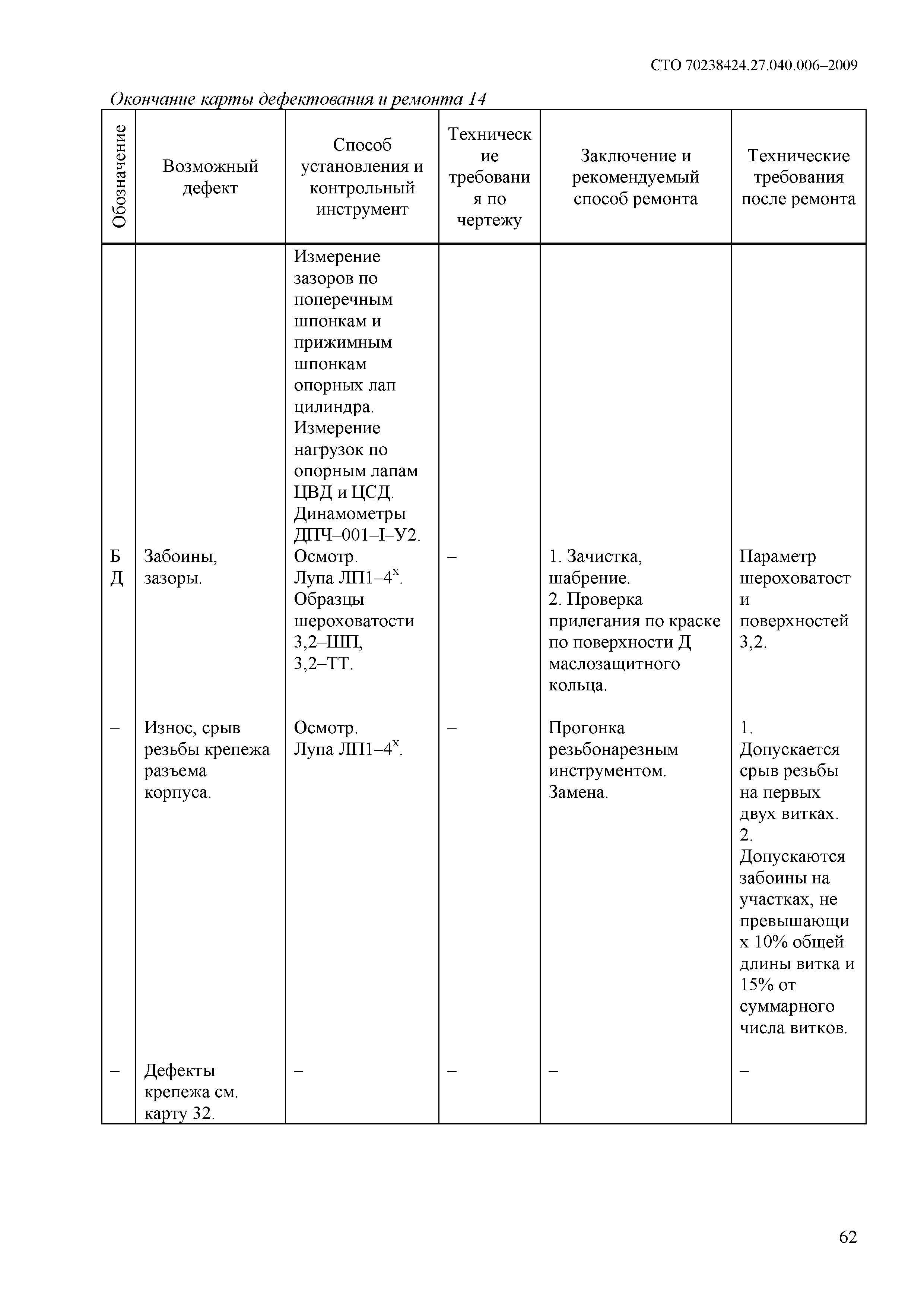

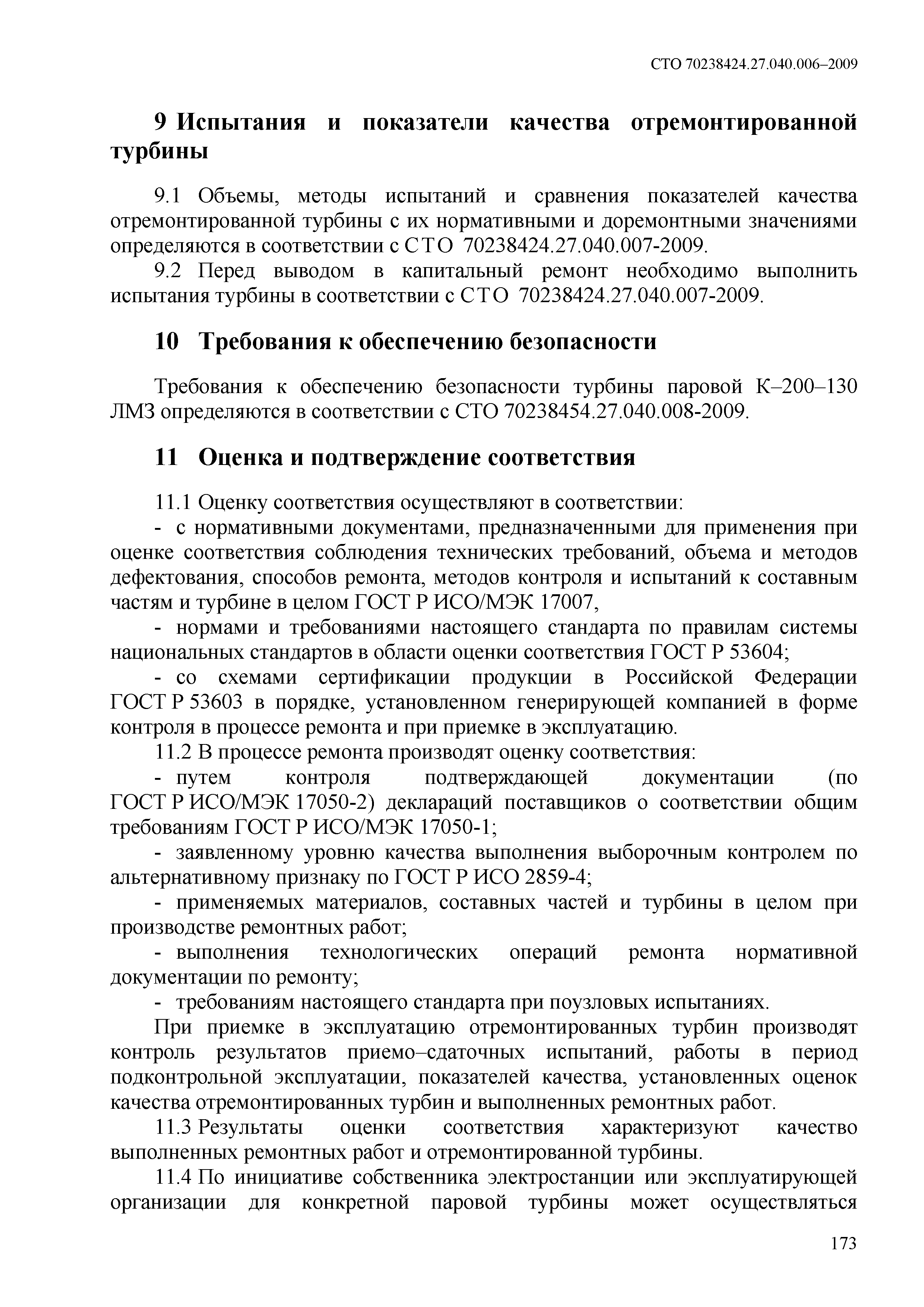

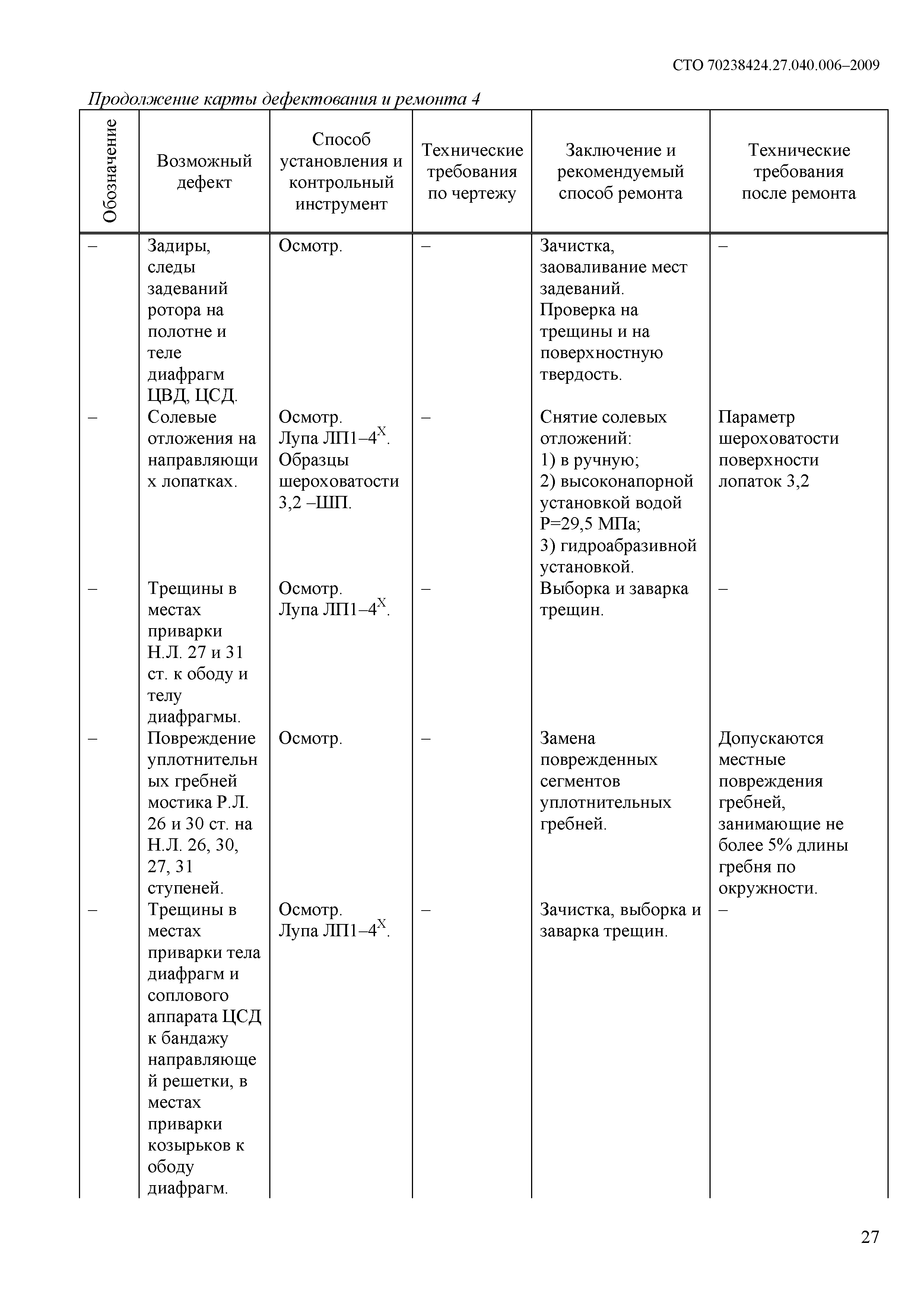

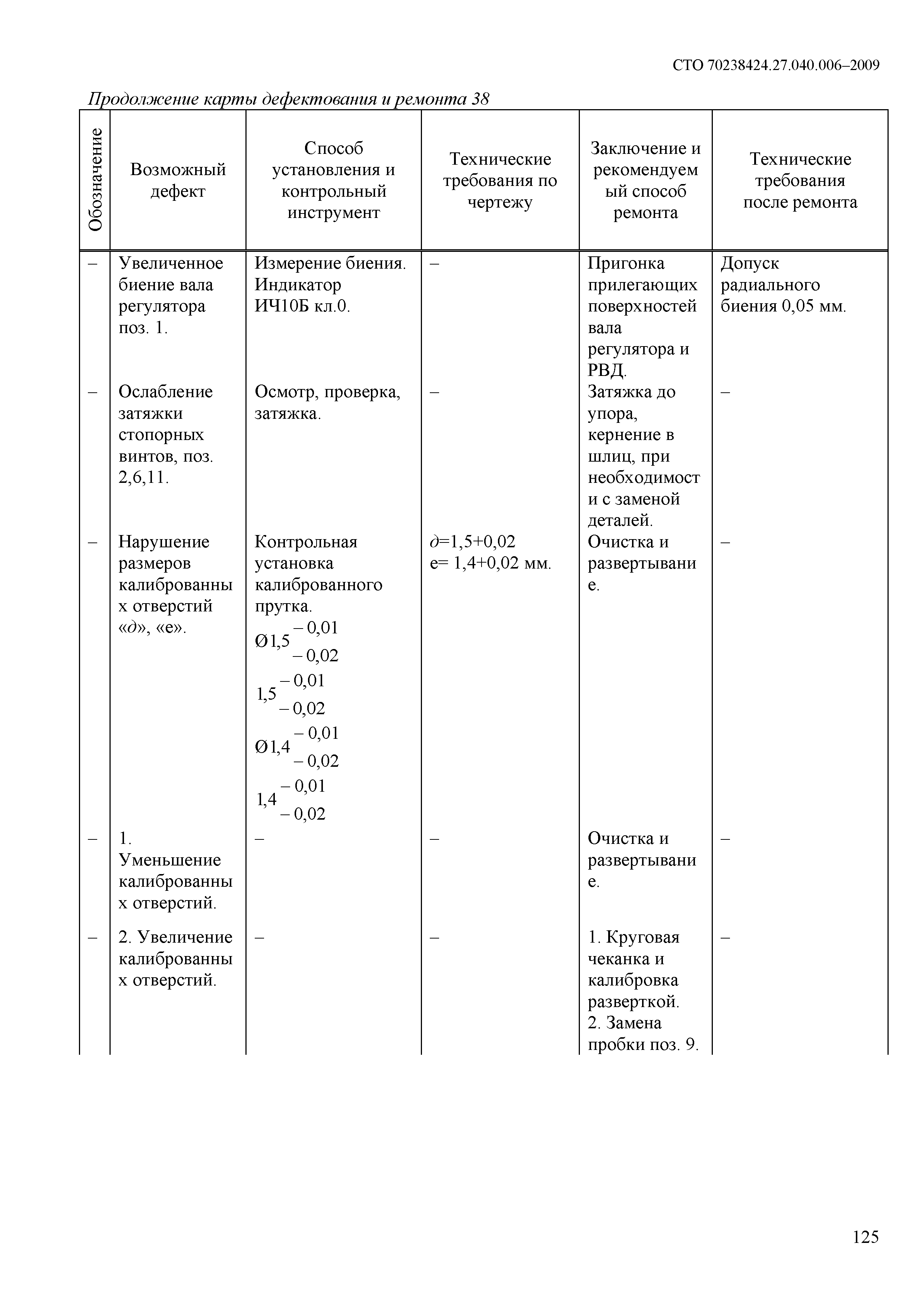

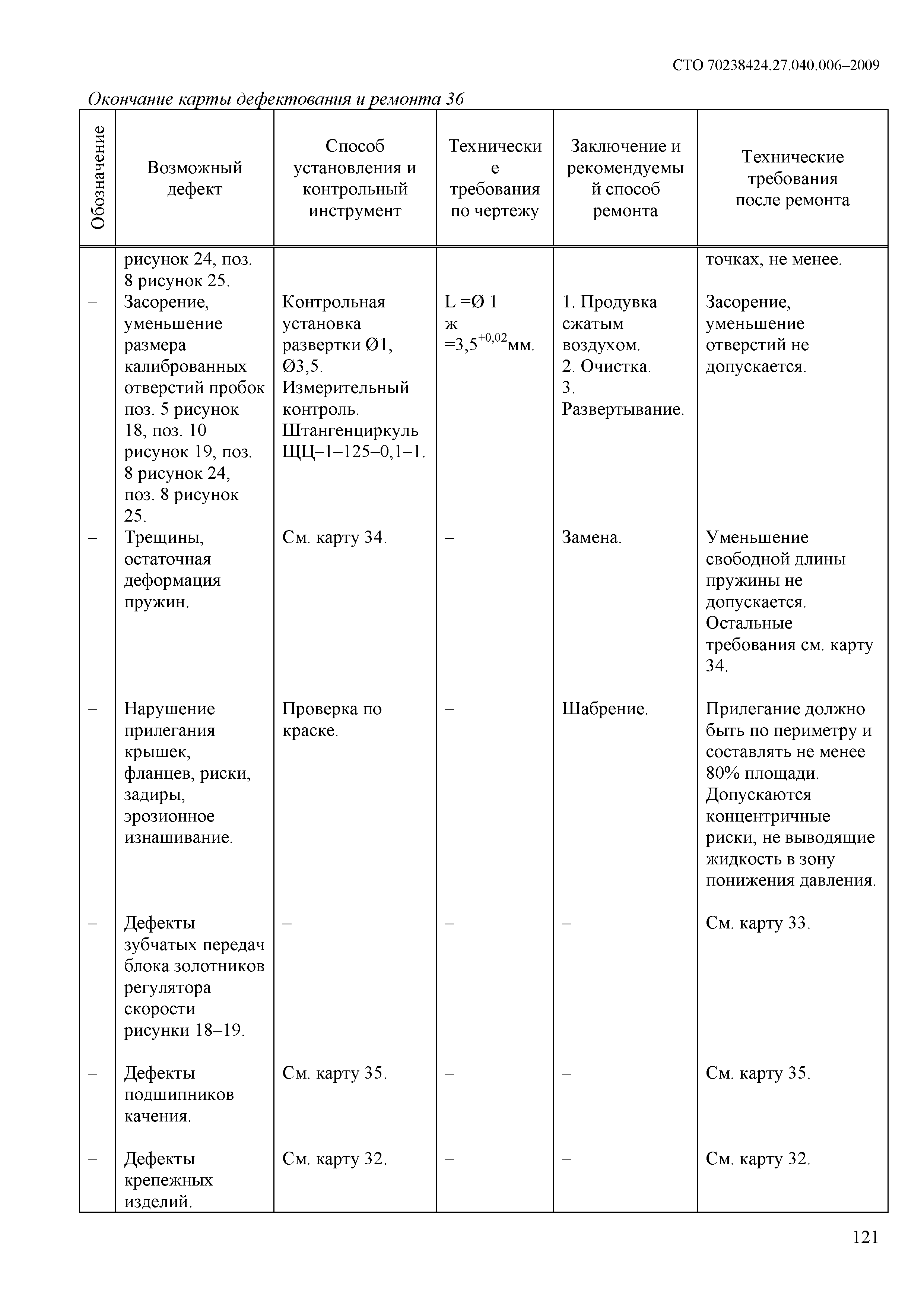

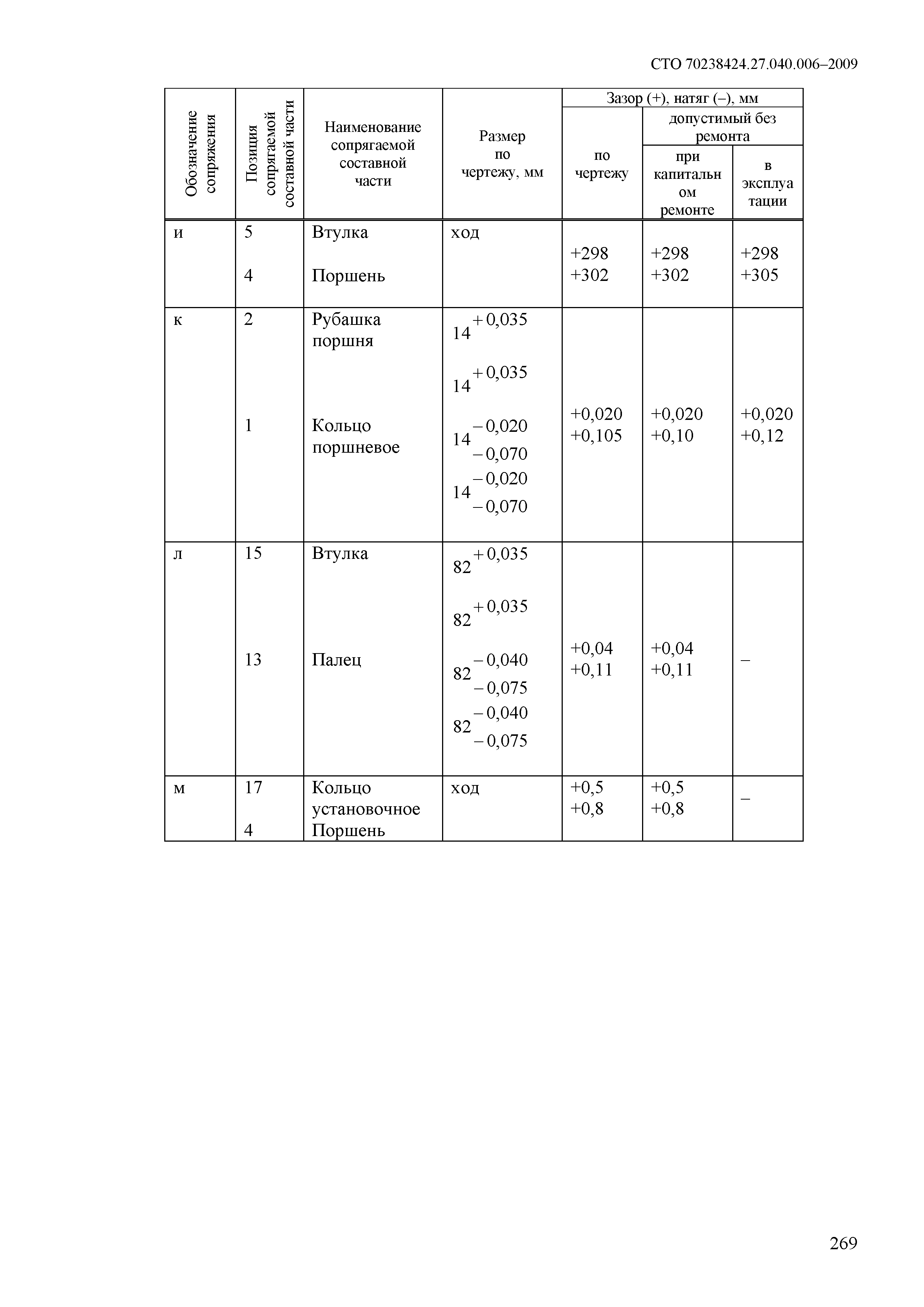

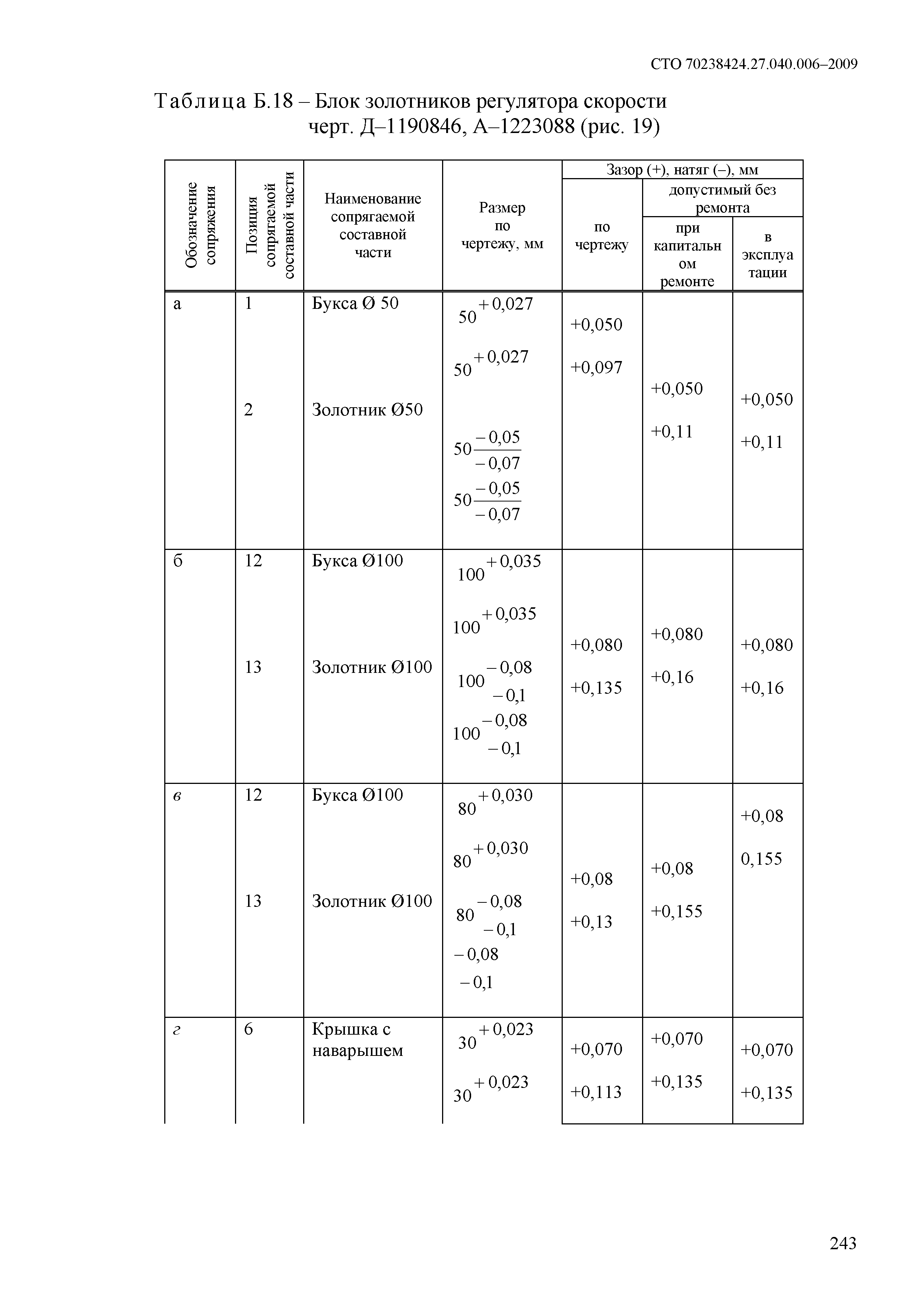

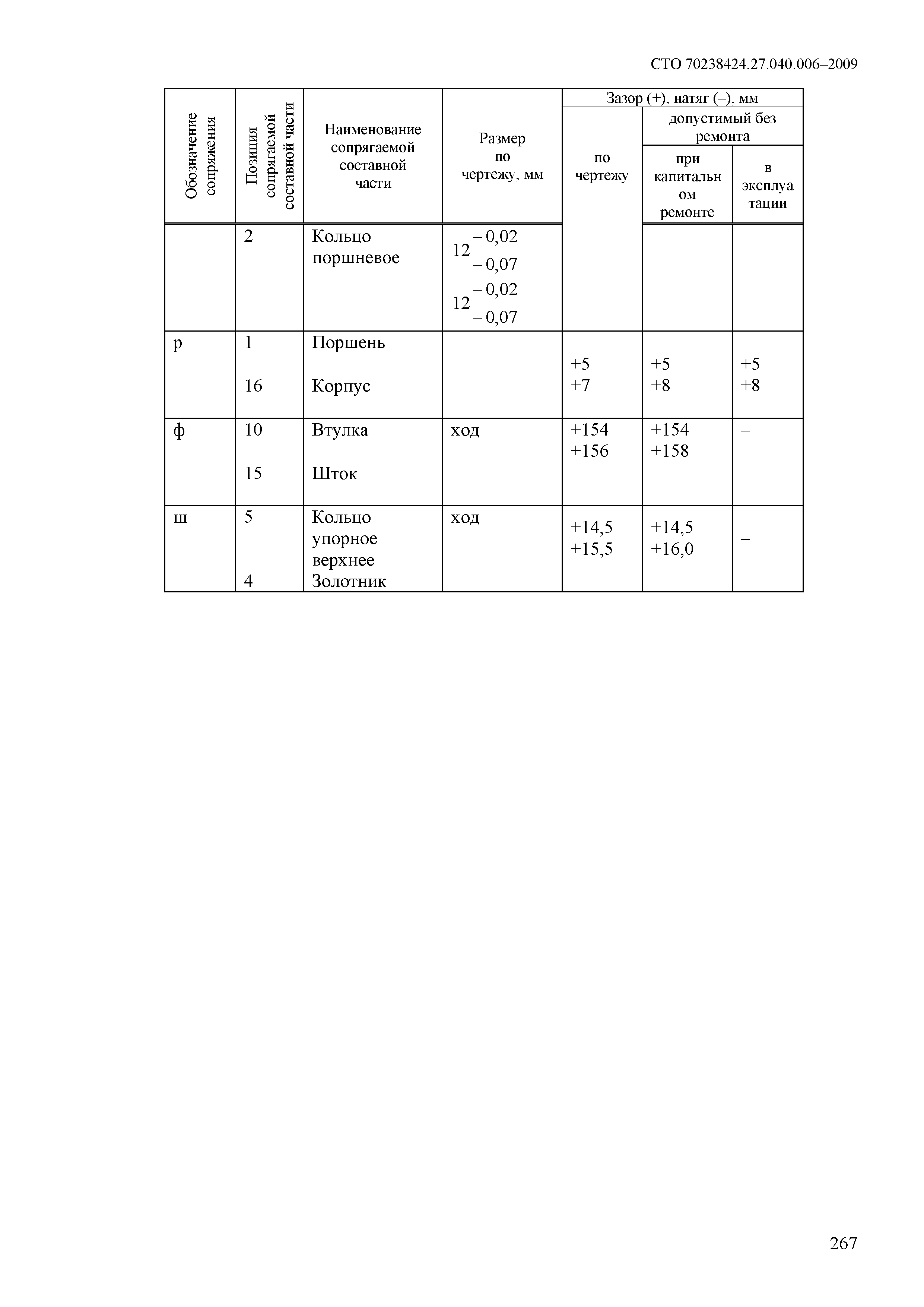

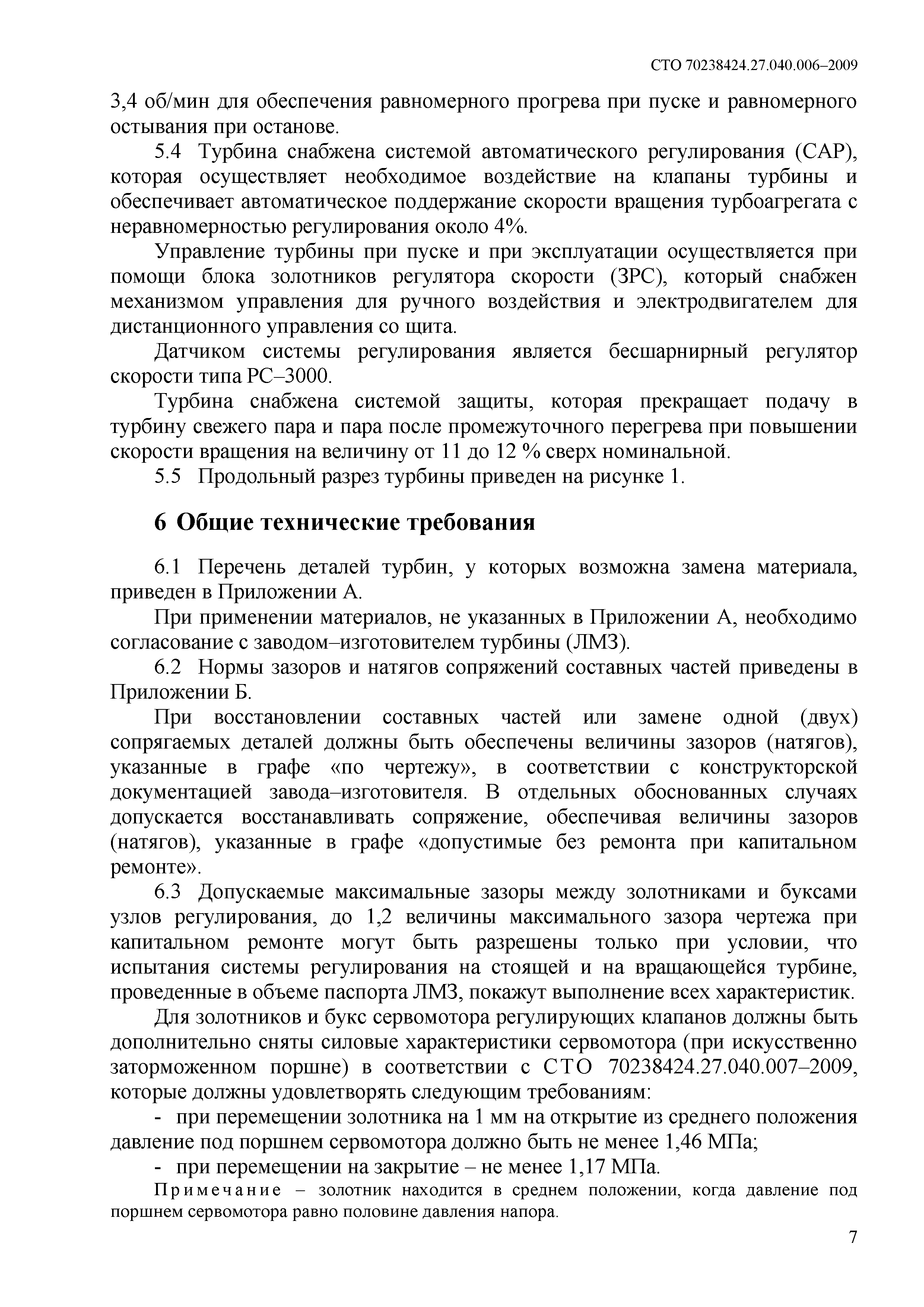

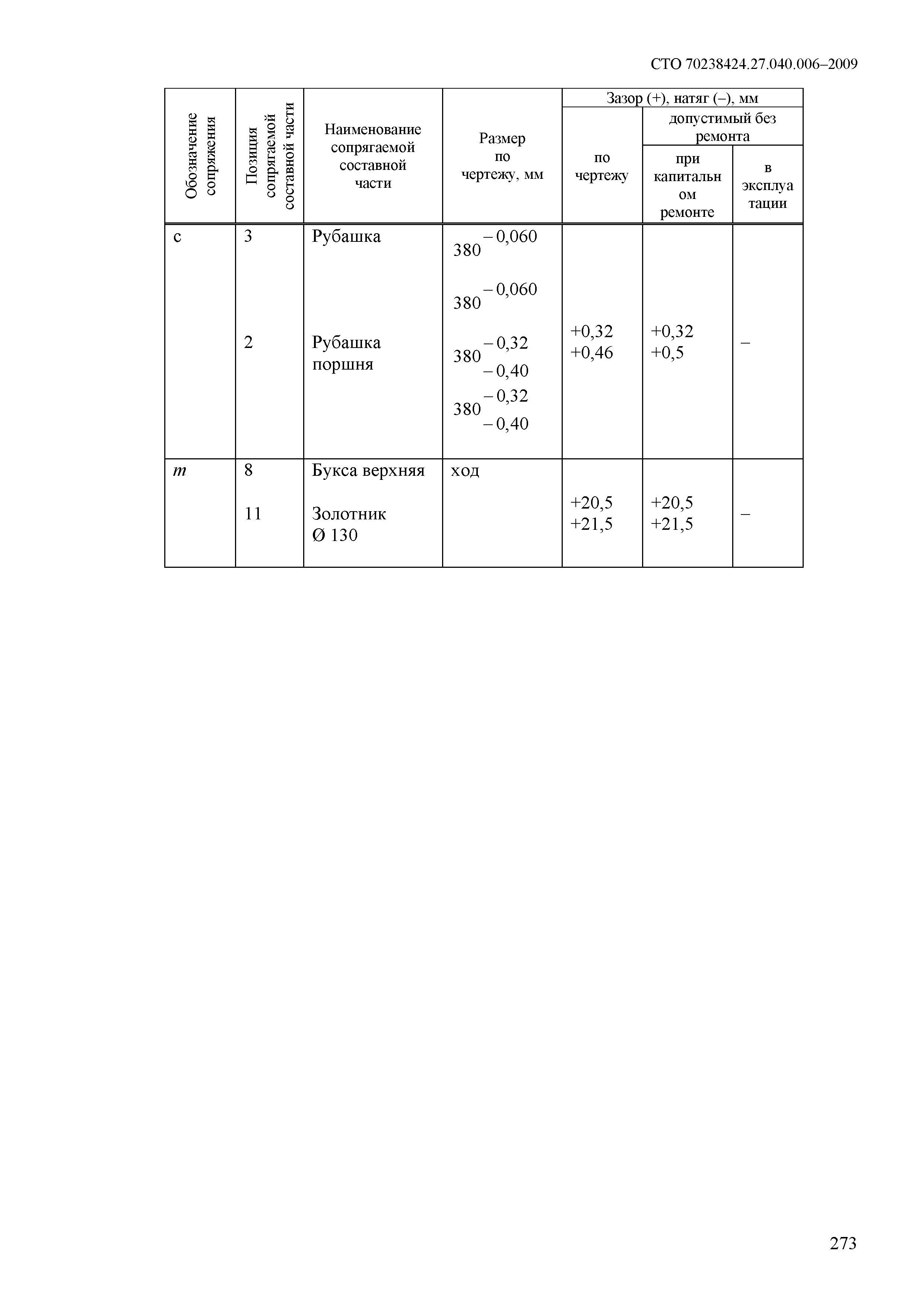

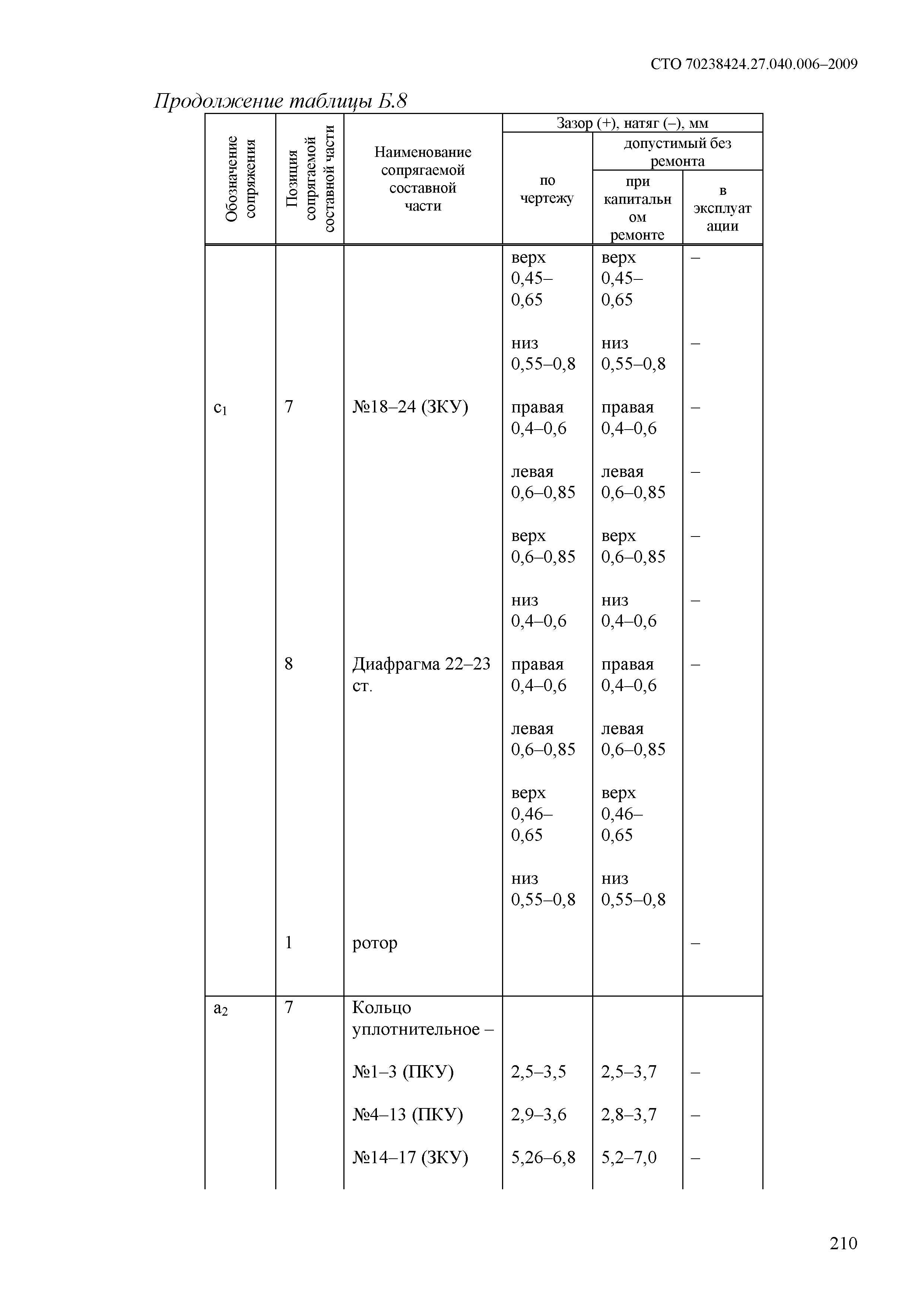

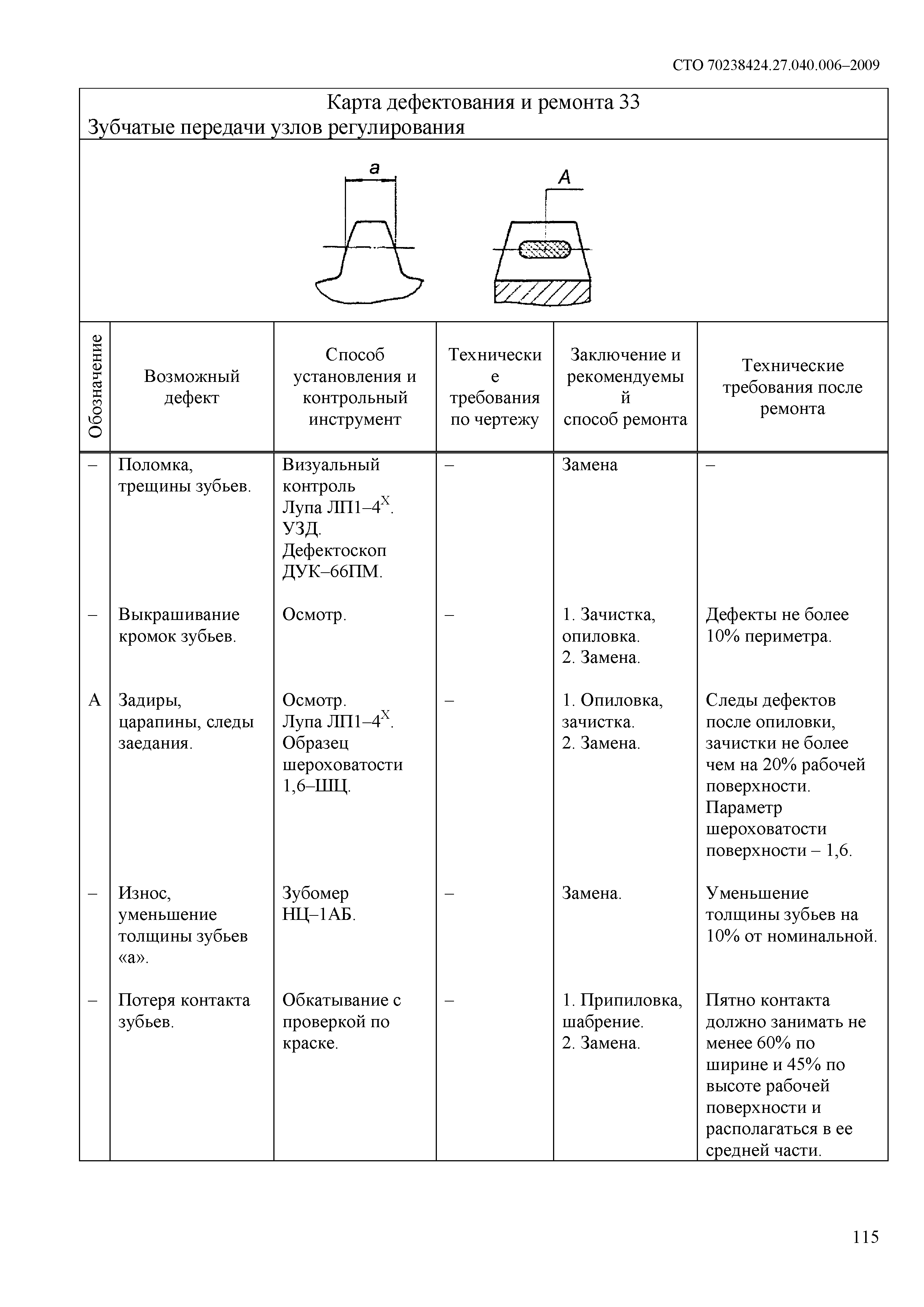

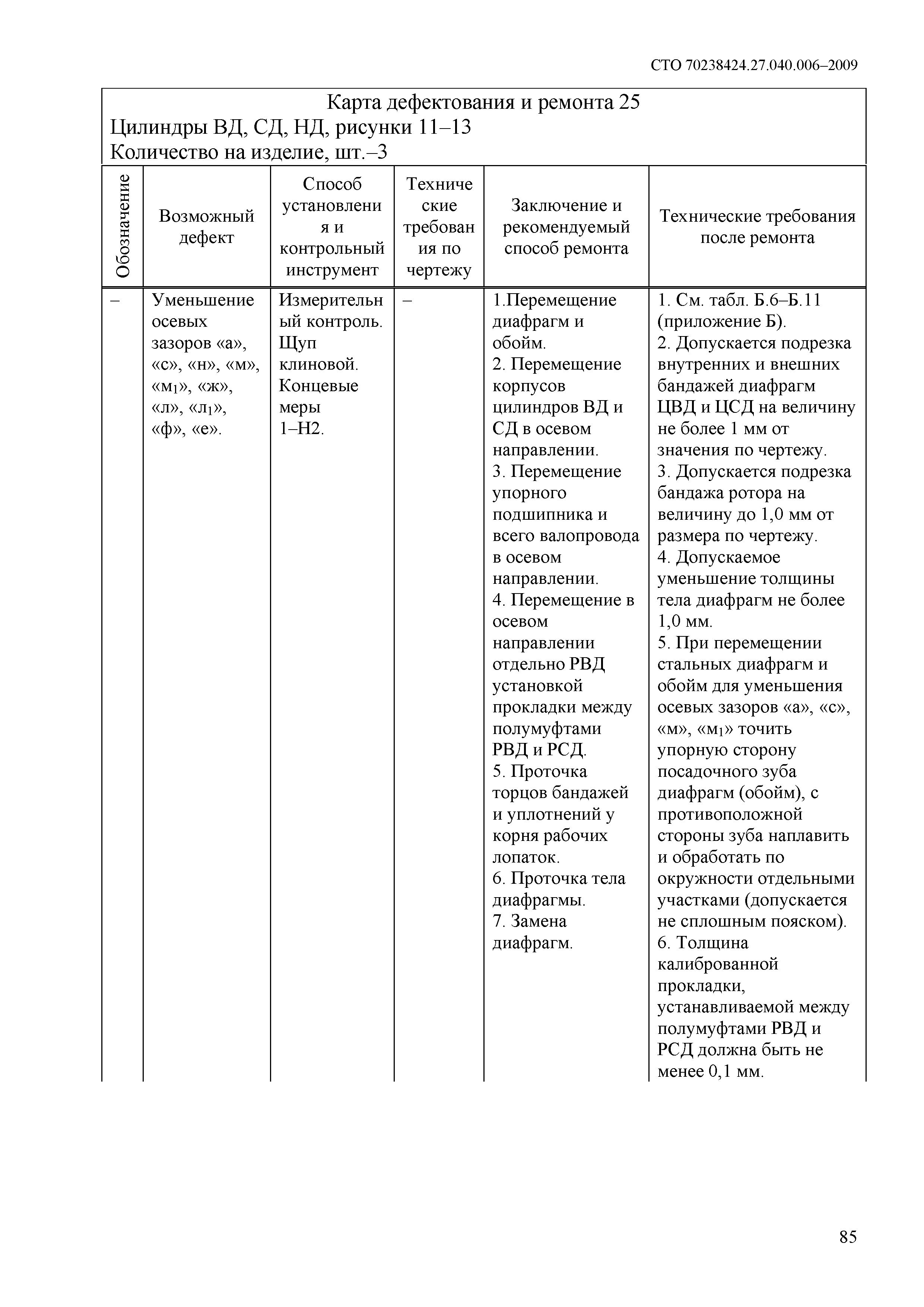

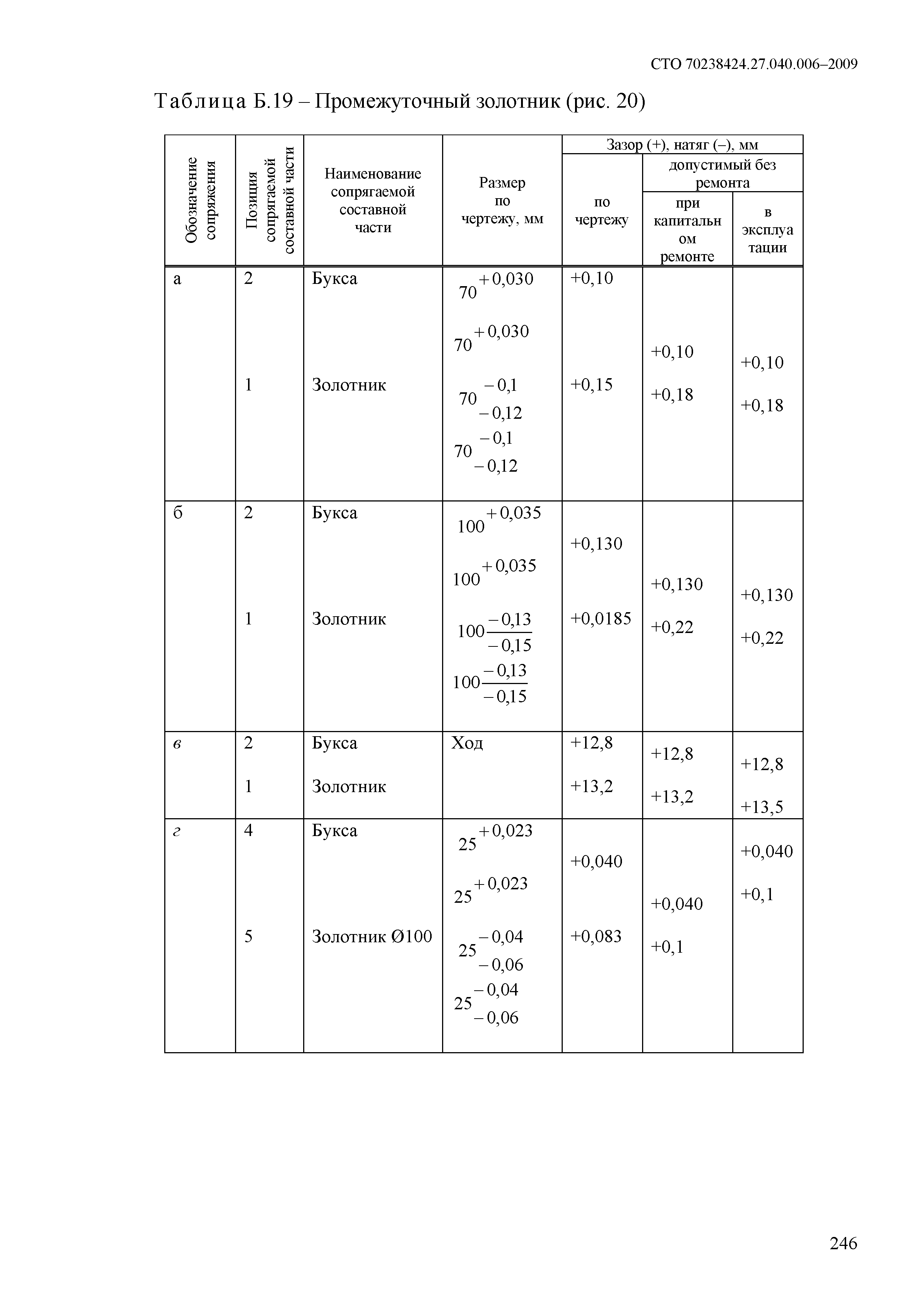

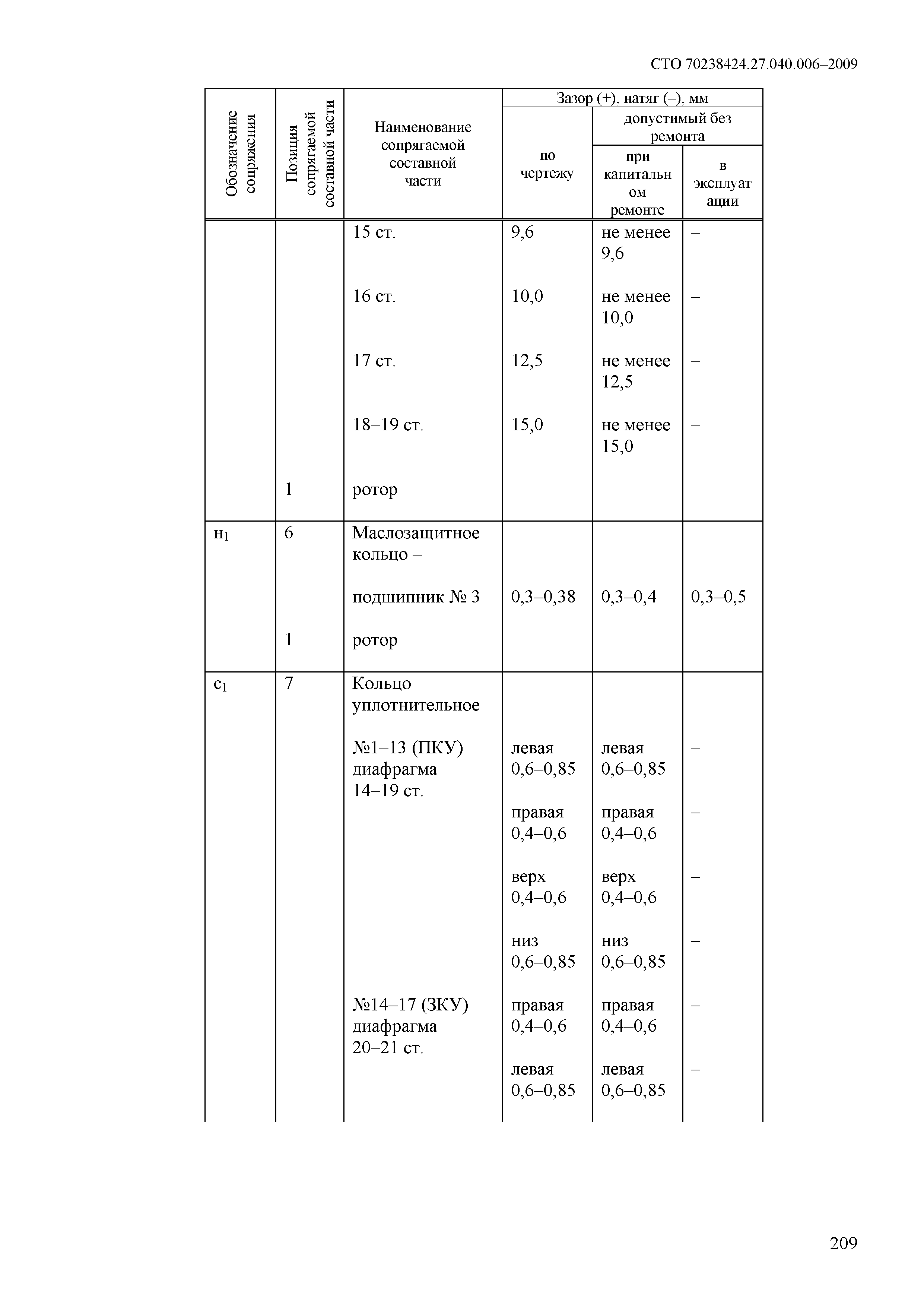

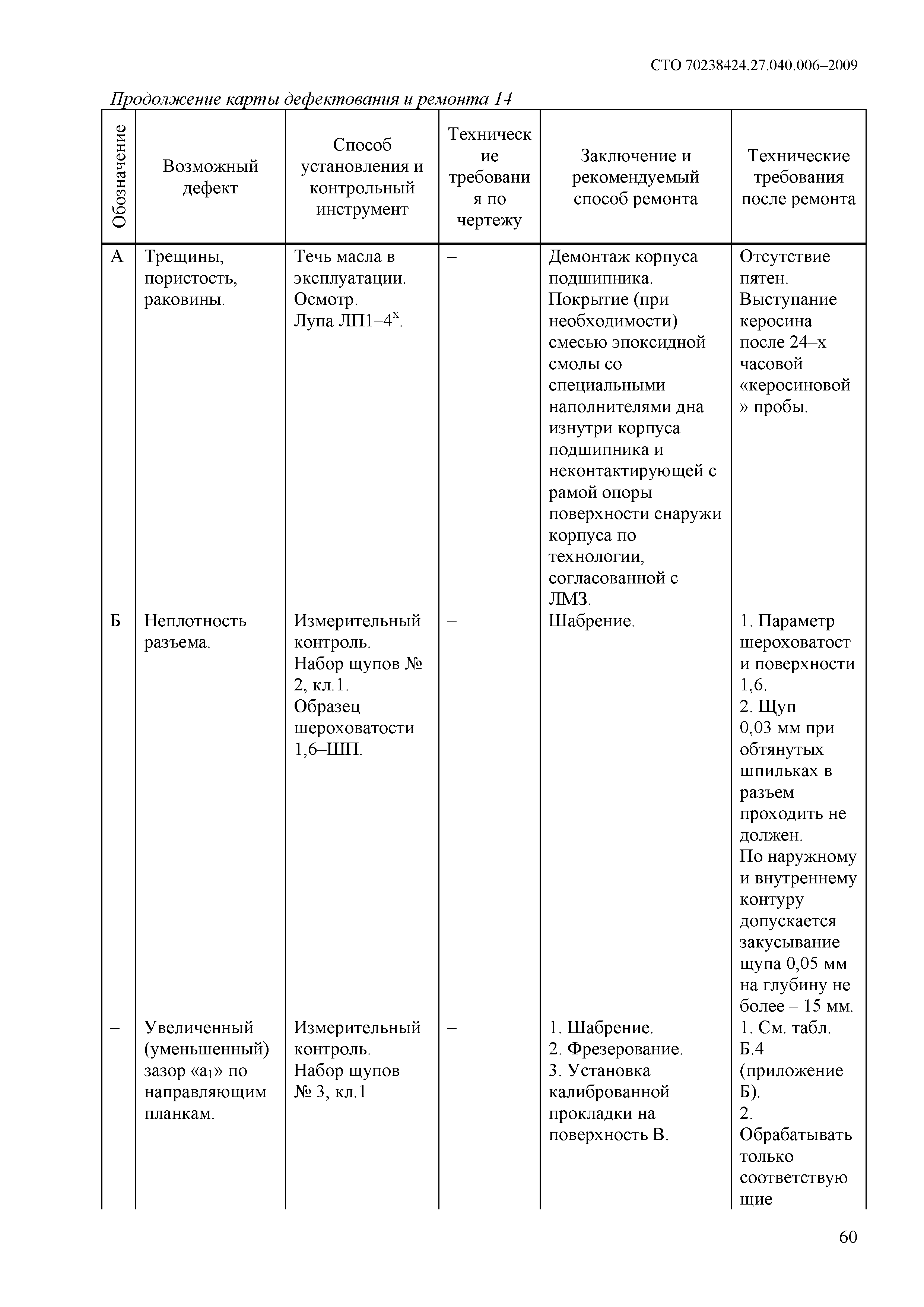

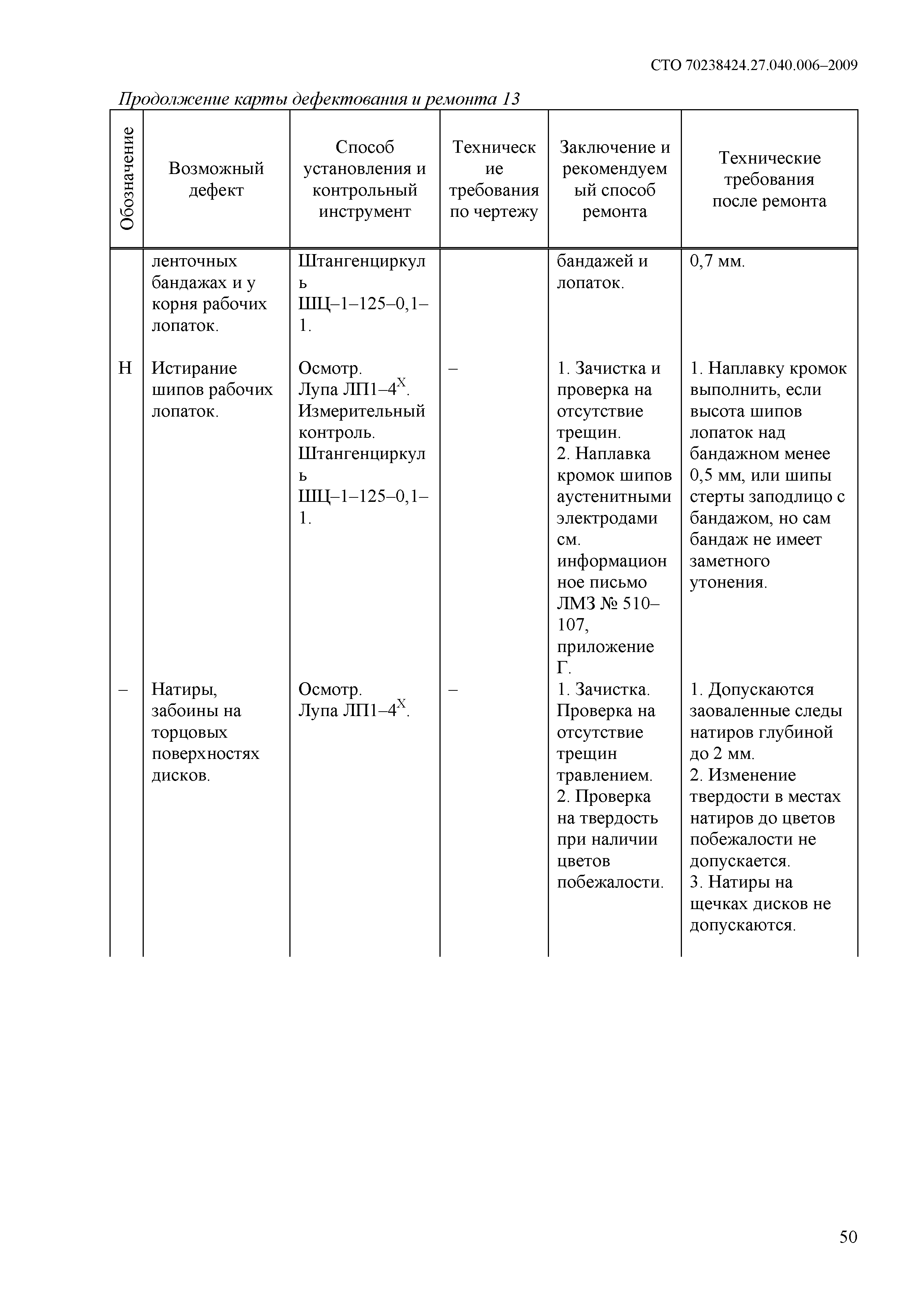

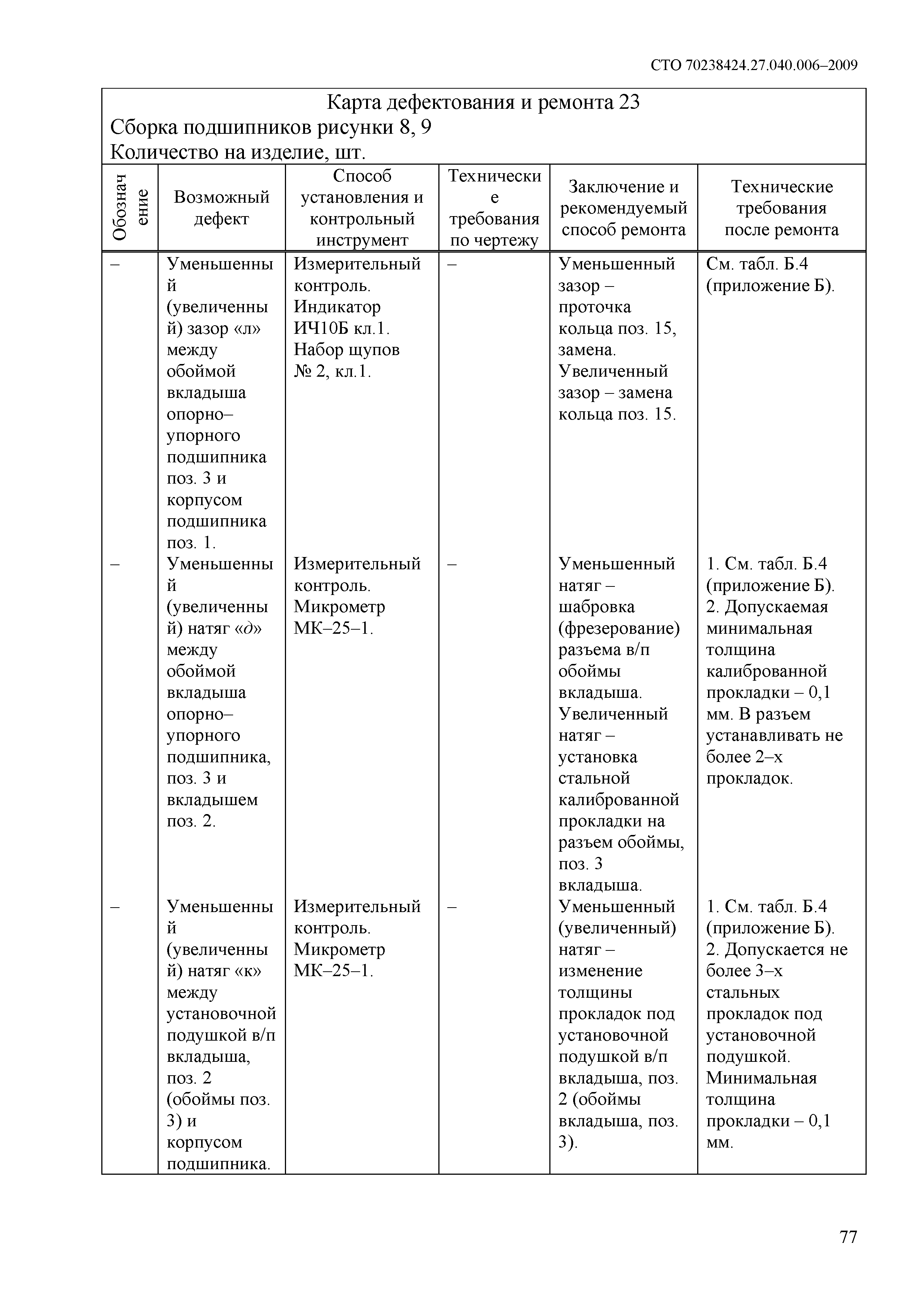

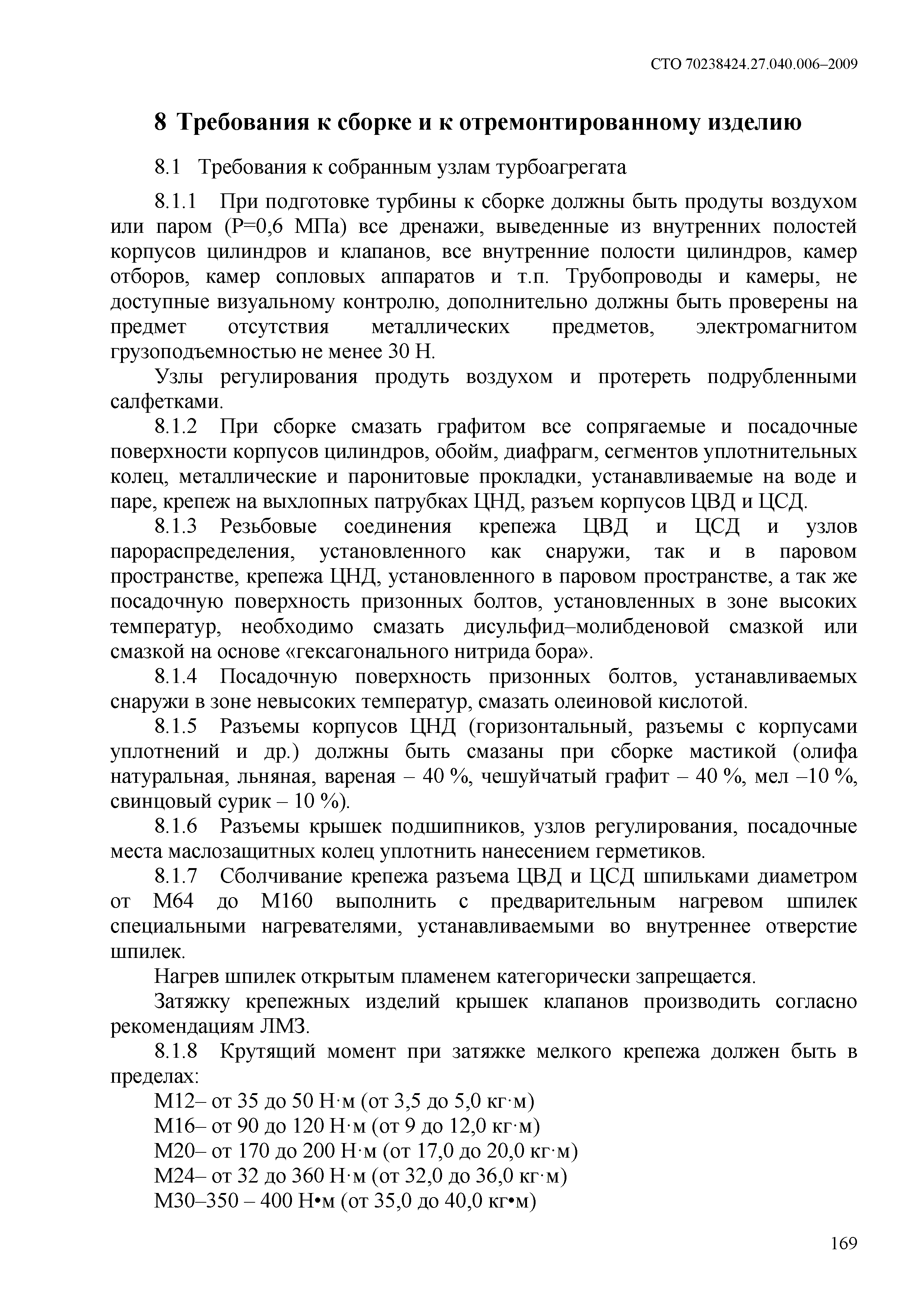

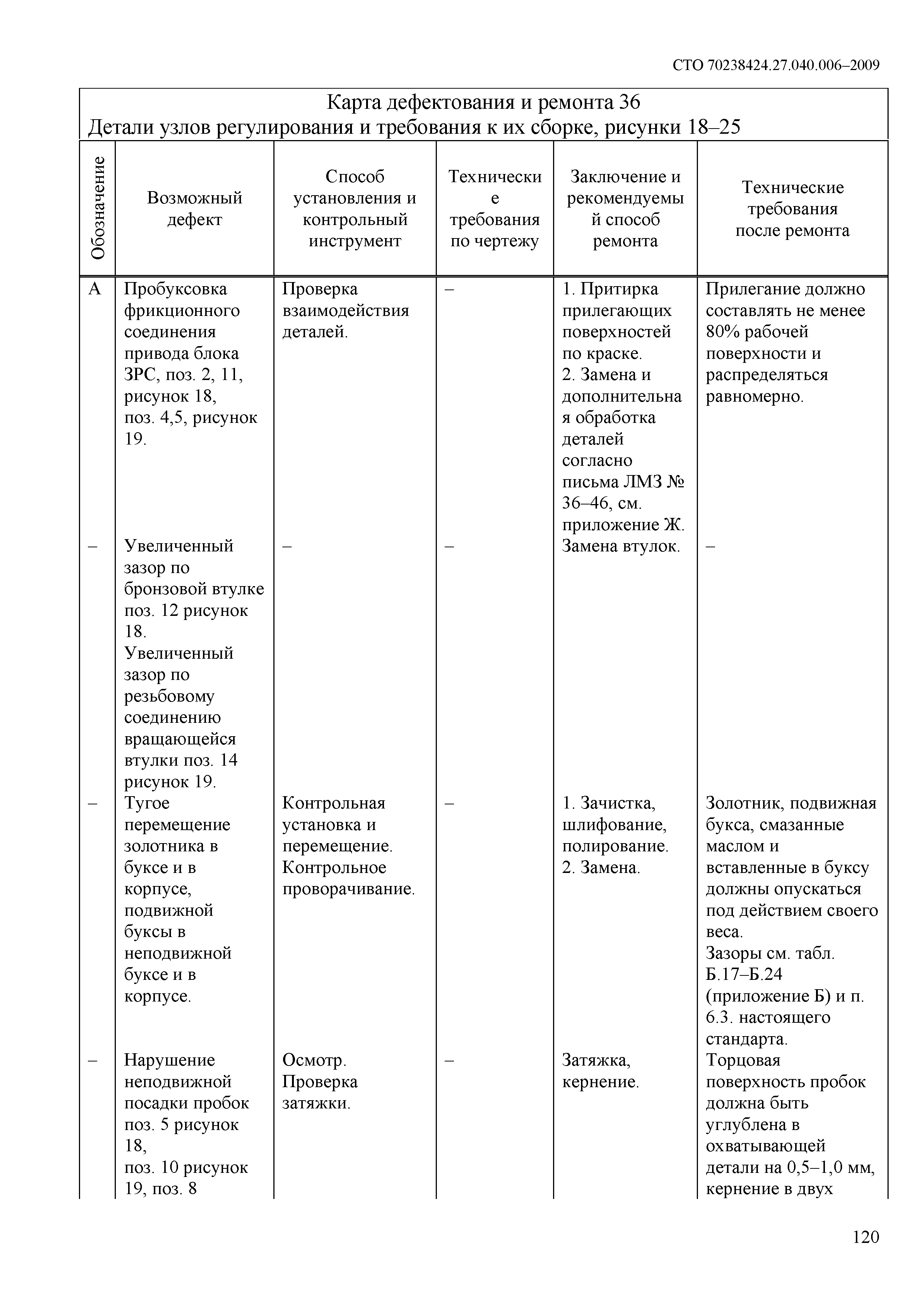

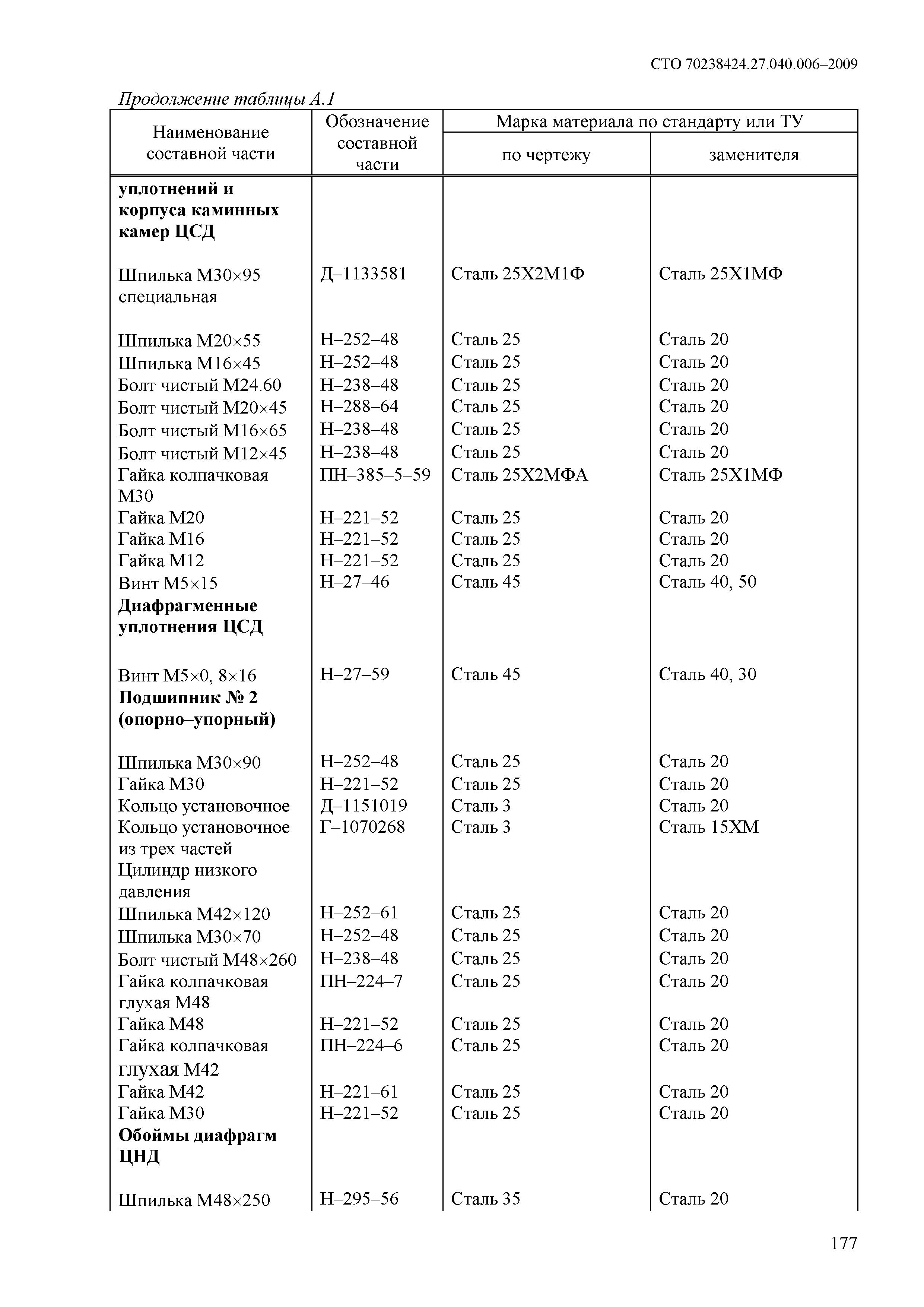

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие технические сведения 6 Общие технические требования 7 Требования к составным частям    7.1 Корпусные части цилиндра ВД (карты 1, 3 - 5, 7 - 9, 12)    7.2 Корпусные части цилиндра СД (карты 1, 3 - 5, 7 - 9, 12)    7.3 Корпусные части цилиндра НД (карты 1, 3 - 5, 7 - 9, 12)    7.4 Ротор ВД (карта 13)    7.5 Ротор СД (карта 13)    7.6 Ротор НД (карта 13)    7.7 Передний подшипник (карты 14, 15, 20, 21, 23)    7.8 Средний подшипник (карты 14, 16 - 23)    7.9 Валоповоротное устройство (карта 24)    7.10 Цилиндр ВД (карта 25)    7.11 Цилиндр СД (карта 25)    7.12 Цилиндр НД (карта 25)    7.13 Центробежный масляный насос (карты 26, 27)    7.14 Муфта "Насос-РВД" (карта 28)    7.15 Регулятор скорости РС-3000-4 (карта 29)    7.16 Привод к тахометру (карта 30)    7.17 Блок золотников регулятора скорости (карты 31 - 36)    7.18 Блок золотников регулятора скорости (карты 31- 36)    7.19 Промежуточный золотник (карты 31 - 36)    7.20 Дифференциатор, черт. Б-1137746 (карты 31 - 36)    7.21 Дифференциатор черт. 1221477, (карты 31 - 36)    7.22 Электрогидравлический преобразователь (карты 31- 36)    7.23 Золотники регулятора безопасности черт. 1138319 (карты 31 - 36).    7.24 Золотники регулятора безопасности черт. А-1144030 (карты 31 - 36)    7.25 Регулятор безопасности (карты 37, 38)    7.26 Рычаги и указатели срабатывания регулятора безопасности (карта 39)    7.27 Электромагнитный выключатель (карта 40)    7.28 Сервомотор автоматического затвора свежего пара (карты 41 - 43)    7.29 Сервомотор автоматического затвора ЦСД (карты 41 - 43)    7.30 Сервомотор клапанов ЦВД и ЦСД (карты 41 - 43)    7.31 Кулачково-распределительное устройство ЦВД (карта 44). Кулачково-распределительное устройство ЦСД    7.32 Колонки и рычаги клапанов (карта 45)    7.33 Клапан автоматического затвора ЦВд (карты 46 - 50)    7.34 Клапан защитный ЦСД (карты 46 - 50)    7.35 Клапан автоматического затвора ЦСД (карты 46 - 50)    7.36 Регулирующий клапан ЦВД1 (карты 46 - 50)    7.37 Регулирующий клапан ЦВД2 (карты 46 - 50)    7.38 Регулирующие клапана ЦВД3, 4 (карты 46 - 50)    7.39 Регулирующий клапан ЦСД верхний (карты 46 - 50)    7.40 Регулирующий клапан ЦСД боковой (карты 46 - 50) 8 Требования к сборке и к отремонтированному изделию 9 Испытания и показатели качества отремонтированной турбины 10 Требования к обеспечению безопасности 11 Оценка соответствия Приложение А (обязательное). Допускаемые замены материалов Приложение Б (обязательное). Нормы зазоров (натягов) Приложение В (рекомендуемое). Перечень средств измерения Приложение Г (обязательное). Замена бандажей без разлопачивания ступени турбины Приложение Д (обязательное). «О допустимости увеличения отверстий под болты в соединительных муфтах турбоагрегатов при ремонтах валопроводов» Приложение Ж (обязательное) .Наладка дистанционного управления турбин типа К-50-90, К-100-90, ПТ-60-90/130, Р-50-130 и К-200-130 Приложение И (обязательное). Ремонт и замена регулятора скорости на электростанциях Приложение К (обязательное). Устранение ослабления посадки седел стопорных и регулирующих клапанов п/турбин высокого давления Библиография
Разработан:	ОАО Энергетический институт им. Г.М. Кржижановского (ОАО ЭНИН ) ЗАО ЦКБ Энергоремонт
Утверждён:	НП ИНВЭЛ
Расположен в:	Техническая документация

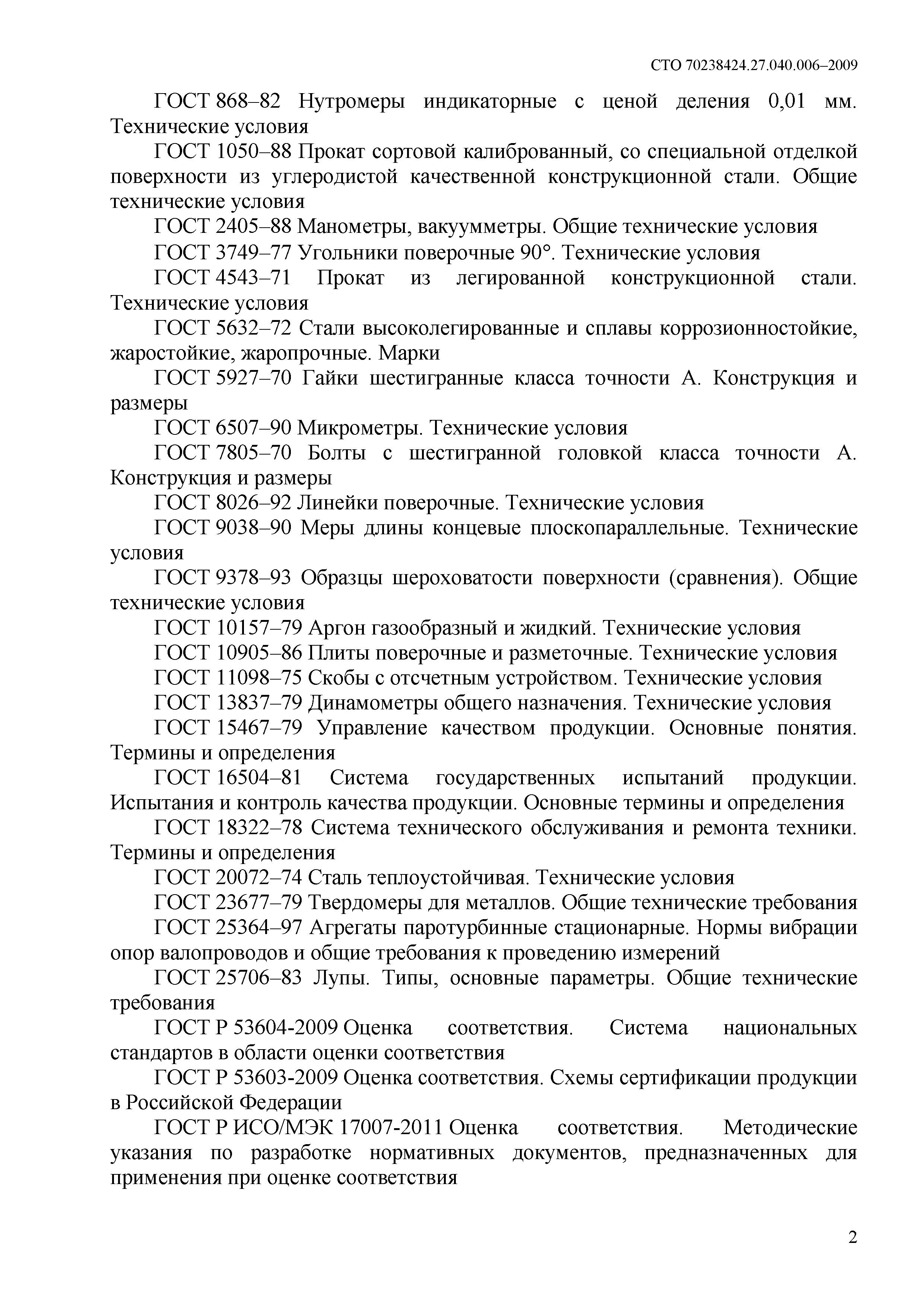

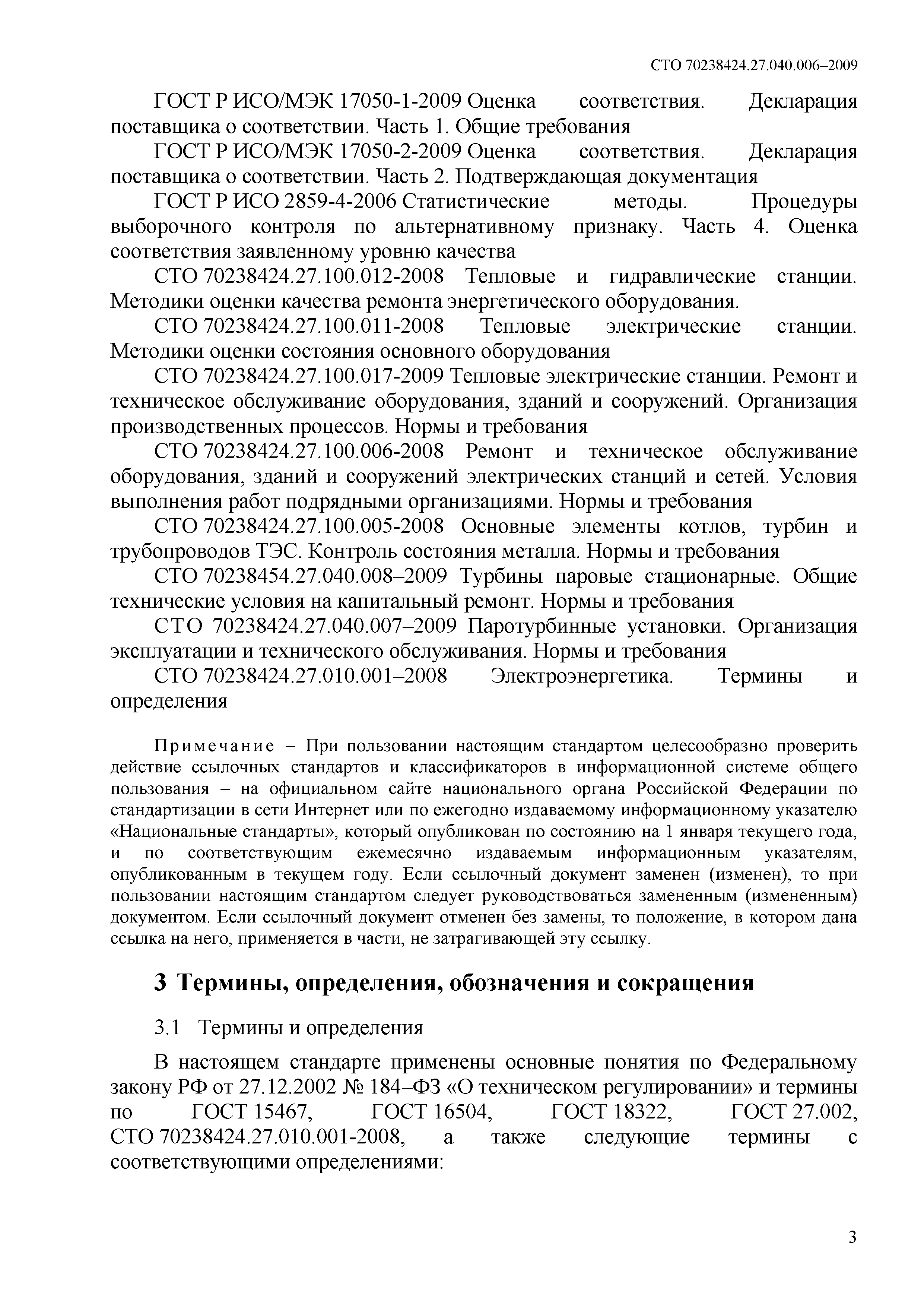

Нормативные ссылки:	Приказ 94/2 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"»
