Скачать СТО 70238424.17.220.20.007-2009 Системы и устройства диагностики состояния оборудования подстанций и ЛЭП. Условия создания. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.17.220.20.007-2009

Системы и устройства диагностики состояния оборудования подстанций и ЛЭП. Условия создания. Нормы и требования

Обозначение:	СТО 70238424.17.220.20.007-2009
Обозначение англ:	STO 70238424.17.220.20.007-2009
Статус:	проект
Название рус.:	Системы и устройства диагностики состояния оборудования подстанций и ЛЭП. Условия создания. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

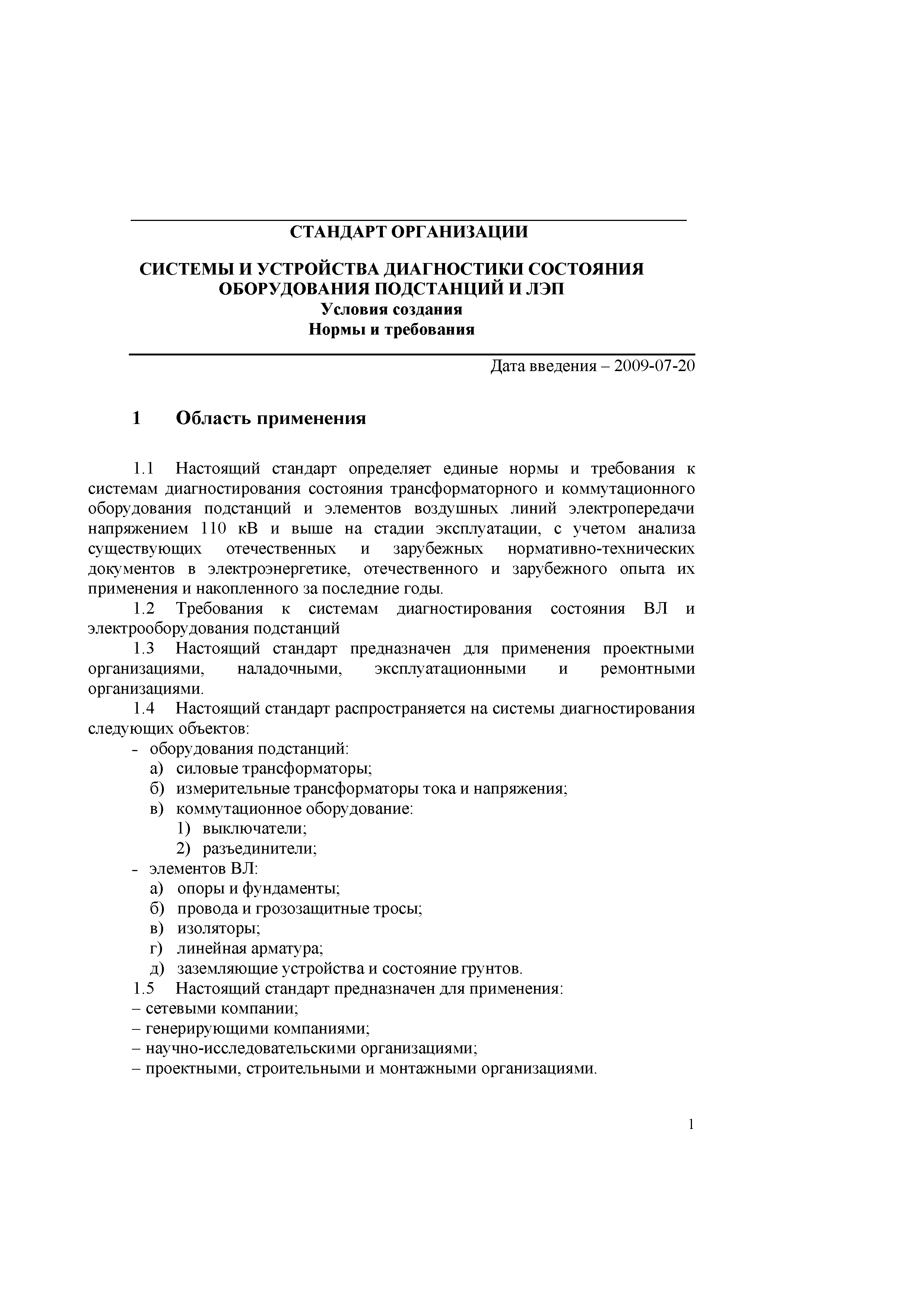

Область применения:	Стандарт определяет единые нормы и требования к системам диагностирования состояния трансформаторного и коммутационного оборудования подстанций и элементов воздушных линий электропередачи напряжением 110 кВ и выше на стадии эксплуатации, с учетом анализа существующих отечественных и зарубежных нормативно-технических документов в электроэнергетике, отечественного и зарубежного опыта их применения и накопленного за последние годы. Требования к системам диагностирования состояния ВЛ и электрооборудования подстанций. Стандарт предназначен для применения проектными организациями, наладочными, эксплуатационными и ремонтными организациями. Стандарт распространяется на системы диагностирования следующих объектов: оборудования подстанций: силовые трансформаторы; измерительные трансформаторы тока и напряжения; коммутационное оборудование:) выключатели; разъединители; элементов ВЛ: опоры и фундаменты; провода и грозозащитные тросы; изоляторы; линейная арматура; заземляющие устройства и состояние грунтов. Стандарт предназначен для применения: сетевыми компании; генерирующими компаниями; научно-исследовательскими организациями; проектными, строительными и монтажными организациями.

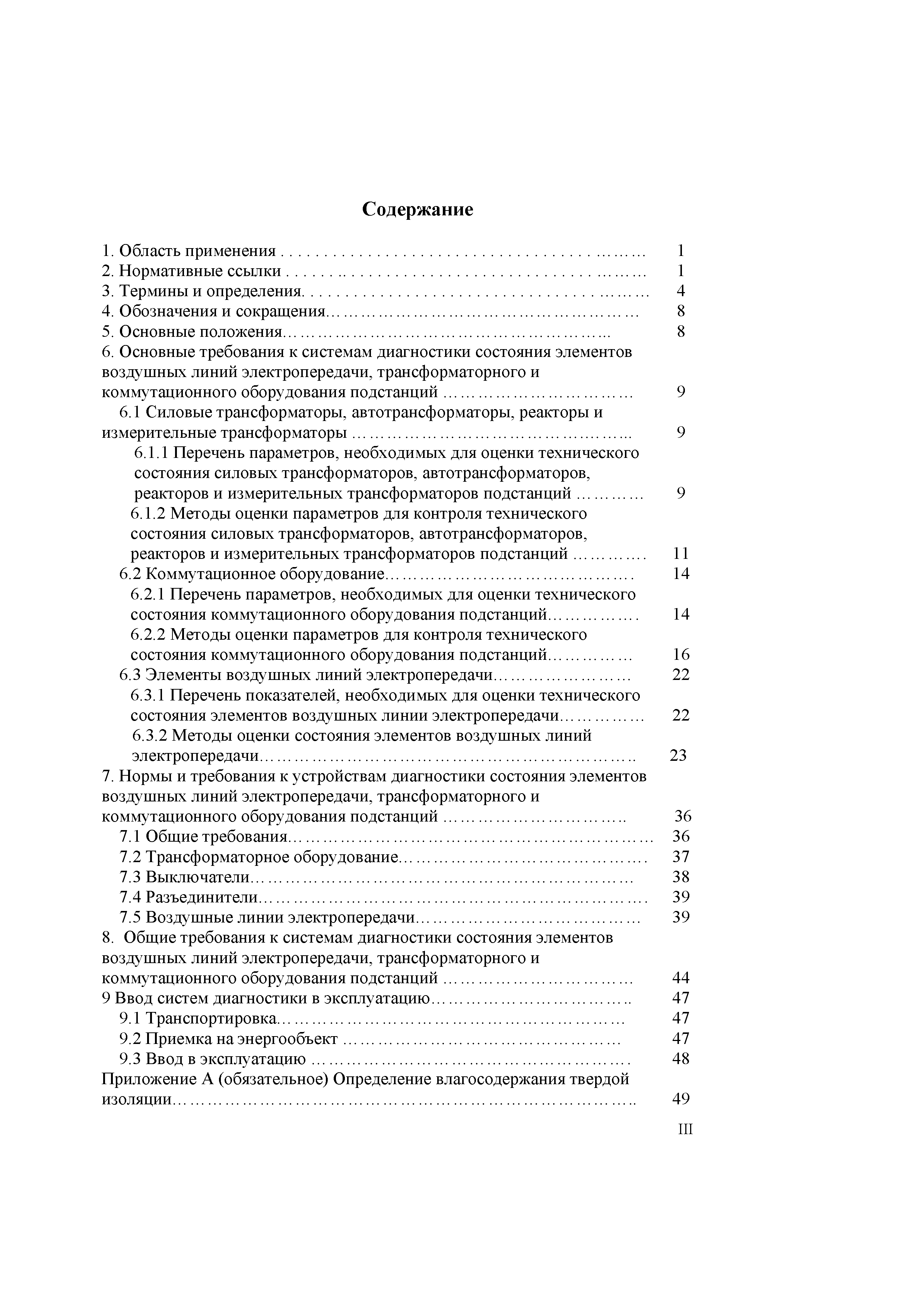

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Термины и определения 4. Обозначения и сокращения 5. Основные положения 6. Основные требования к системам диагностики состояния элементов воздушных линий электропередачи, трансформаторного и коммутационного оборудования подстанций    6.1 Силовые трансформаторы, автотрансформаторы, реакторы и измерительные трансформаторы       6.1.1 Перечень параметров, необходимых для оценки технического состояния силовых трансформаторов, автотрансформаторов, реакторов и измерительных трансформаторов подстанций       6.1.2 Методы оценки параметров для контроля технического состояния силовых трансформаторов, автотрансформаторов, реакторов и измерительных трансформаторов подстанций    6.2 Коммутационное оборудование       6.2.1 Перечень параметров, необходимых для оценки технического состояния коммутационного оборудования подстанций       6.2.2 Методы оценки параметров для контроля технического состояния коммутационного оборудования подстанций    6.3 Элементы воздушных линий электропередачи       6.3.1 Перечень показателей, необходимых для оценки технического состояния элементов воздушных линии электропередачи       6.3.2 Методы оценки состояния элементов воздушных линий электропередачи 7. Нормы и требования к устройствам диагностики состояния элементов воздушных линий электропередачи, трансформаторного и коммутационного оборудования подстанций    7.1 Общие требования    7.2 Трансформаторное оборудование    7.3 Выключатели    7.4 Разъединители    7.5 Воздушные линии электропередачи 8. Общие требования к системам диагностики состояния элементов воздушных линий электропередачи, трансформаторного и коммутационного оборудования подстанций 9 Ввод систем диагностики в эксплуатацию    9.1 Транспортировка    9.2 Приемка на энергообъект    9.3 Ввод в эксплуатацию Приложение А (обязательное) Определение влагосодержания твердой изоляции Приложение Б (обязательное) Методы измерения диэлектрических параметров изоляции Приложение В (обязательное) Методы электромагнитных испытаний    В.1 Измерение сопротивления обмоток постоянному току    В.2 Коэффициент трансформации    В.3 Определение потерь холостого хода при малом напряжении    В.4 Определение сопротивления короткого замыкания обмоток трансформаторов Приложение Г (обязательное). Хроматографический анализ газов, растворенных в трансформаторном в масле Приложение Д (обязательное). Методы определения параметров трансформаторного масла Приложение Е. Определение степени полимеризации бумажной изоляции силовых трансформаторов Приложение Ж (обязательное). Измерения параметров вводов Приложение И (обязательное). Методические указания по измерению оптической мутности трансформаторного масла герметичных высоковольтных вводов трансформаторов 110 кВ и выше Приложение К (рекомендуемое). Контроль изоляции под рабочим напряжением Приложение Л (обязательное). Измерения сопротивления изоляции измерительных трансформаторов Приложение М (обязательное). Методика измерения сопротивления обмоток постоянному току для измерительных трансформаторов Приложение Н (обязательное). Методика измерения тангенса угла диэлектрических потерь и емкости трансформаторов тока Приложение П (обязательное). Методика снятия характеристик намагничивания трансформаторов тока Приложение Р (обязательное). Методика измерения тока холостого хода намагничивания трансформаторов тока Приложение С (обязательное). Тепловизионный контроль электрооборудования и воздушных линий электропередачи Библиография
Разработан:	ОАО НТЦ электроэнергетики
Утверждён:	НП ИНВЭЛ
Издан:	НП ИНВЭЛ (2009 г. )
Расположен в:	Техническая документация
Нормативные ссылки:	Приказ 35 «Об утверждении и вводе в действие стандарта организации НП "ИНВЭЛ" "Системы и устройства диагностики состояния оборудования подстанции и ЛЭП. Условия создания. Нормы и требования"»
