ОСТ 36-27-77

Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов

Обозначение:	ОСТ 36-27-77
Обозначение англ:	OST 36-27-77
Статус:	не действует
Название рус.:	Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1978
Дата окончания срока действия:	31.12.1999

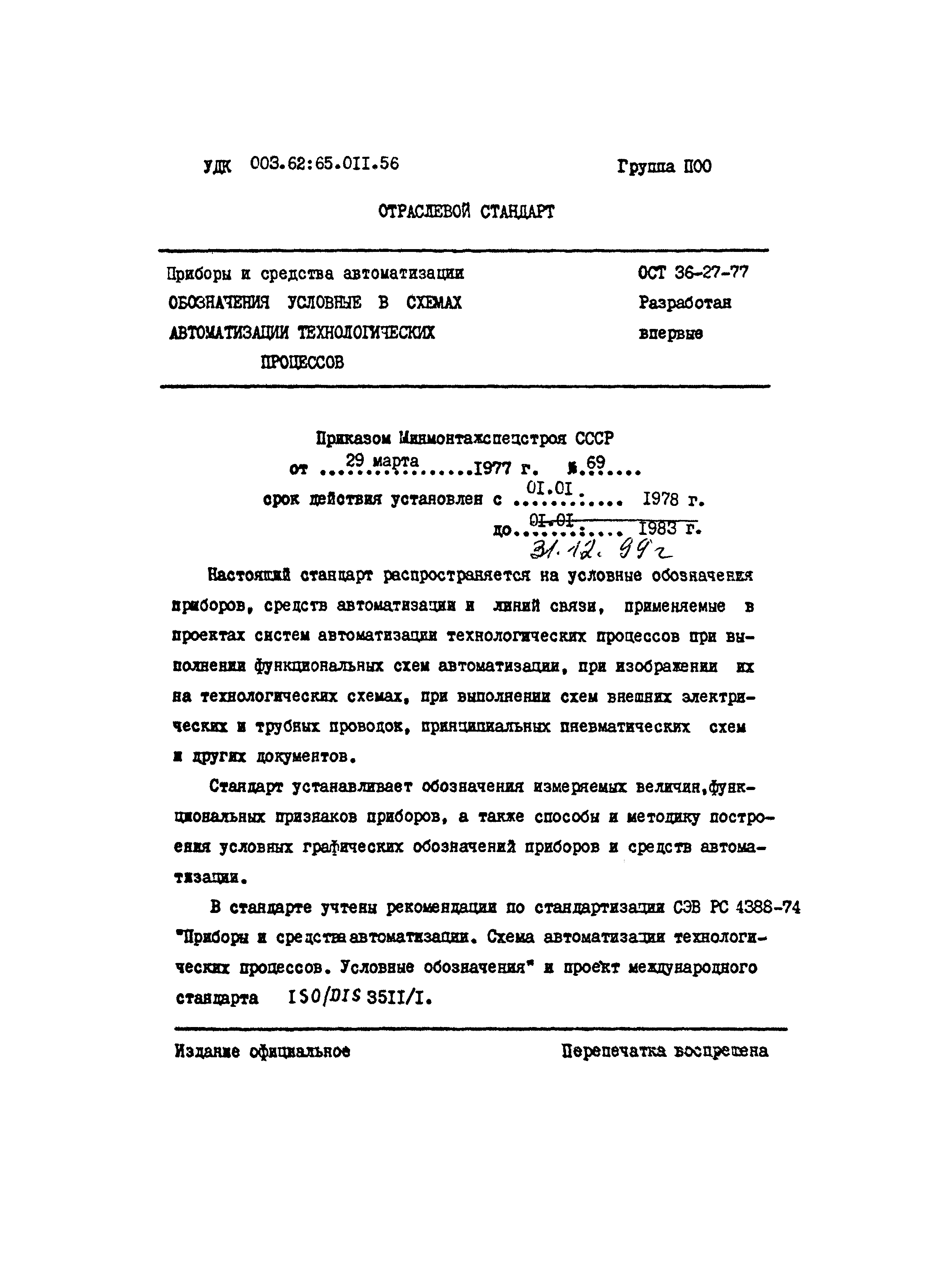

Область применения:	Стандарт распространяется на условные обозначения приборов, средств автоматизации и линий связи, применяемые в проектах систем автоматизации технологических процессов при выполнении функциональных схем автоматизации, при изображении их на технологических схемах, при выполнении схем внешних электрических и трубных проводок, принципиальных пневматических схем и других документов.

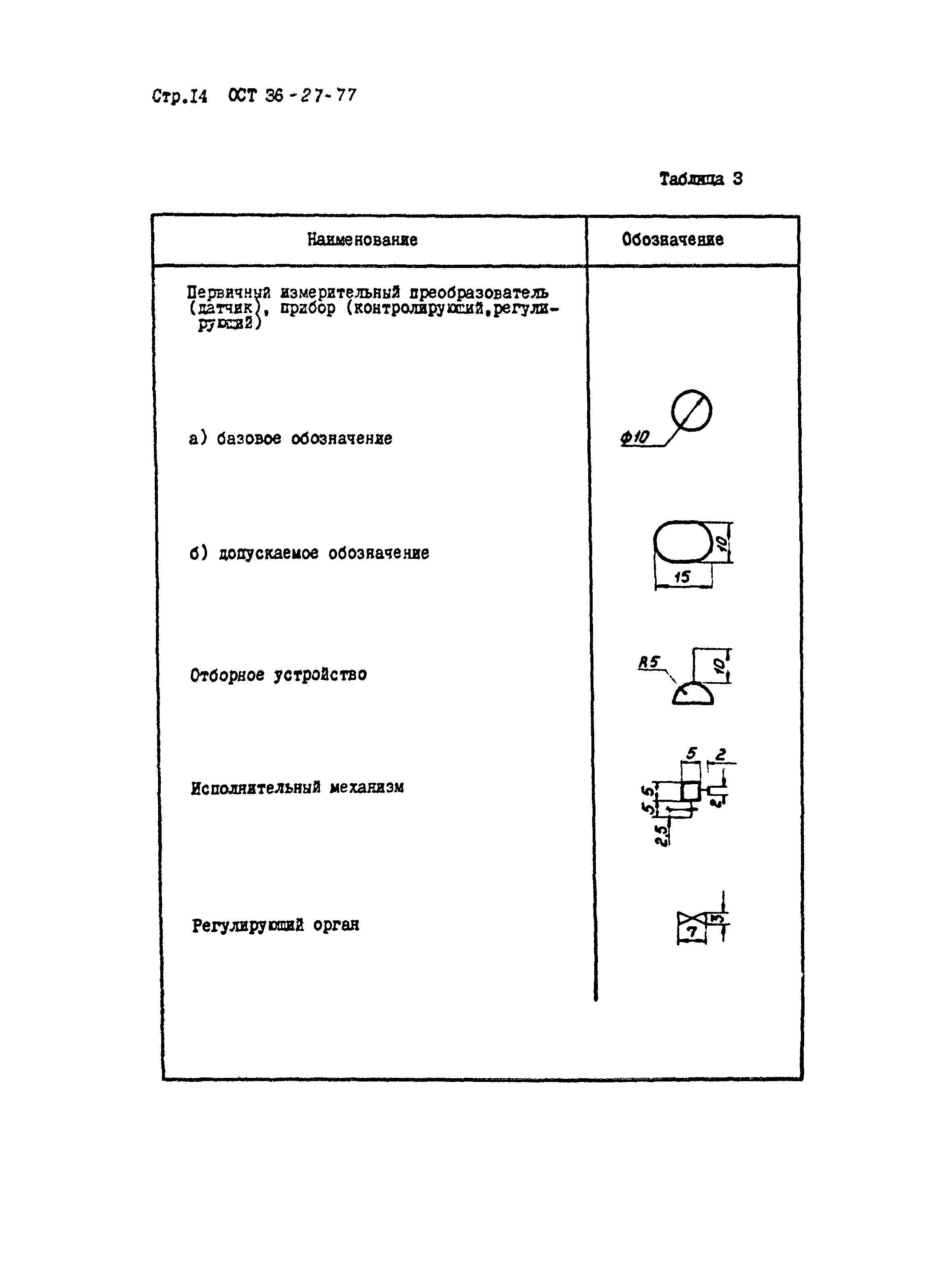

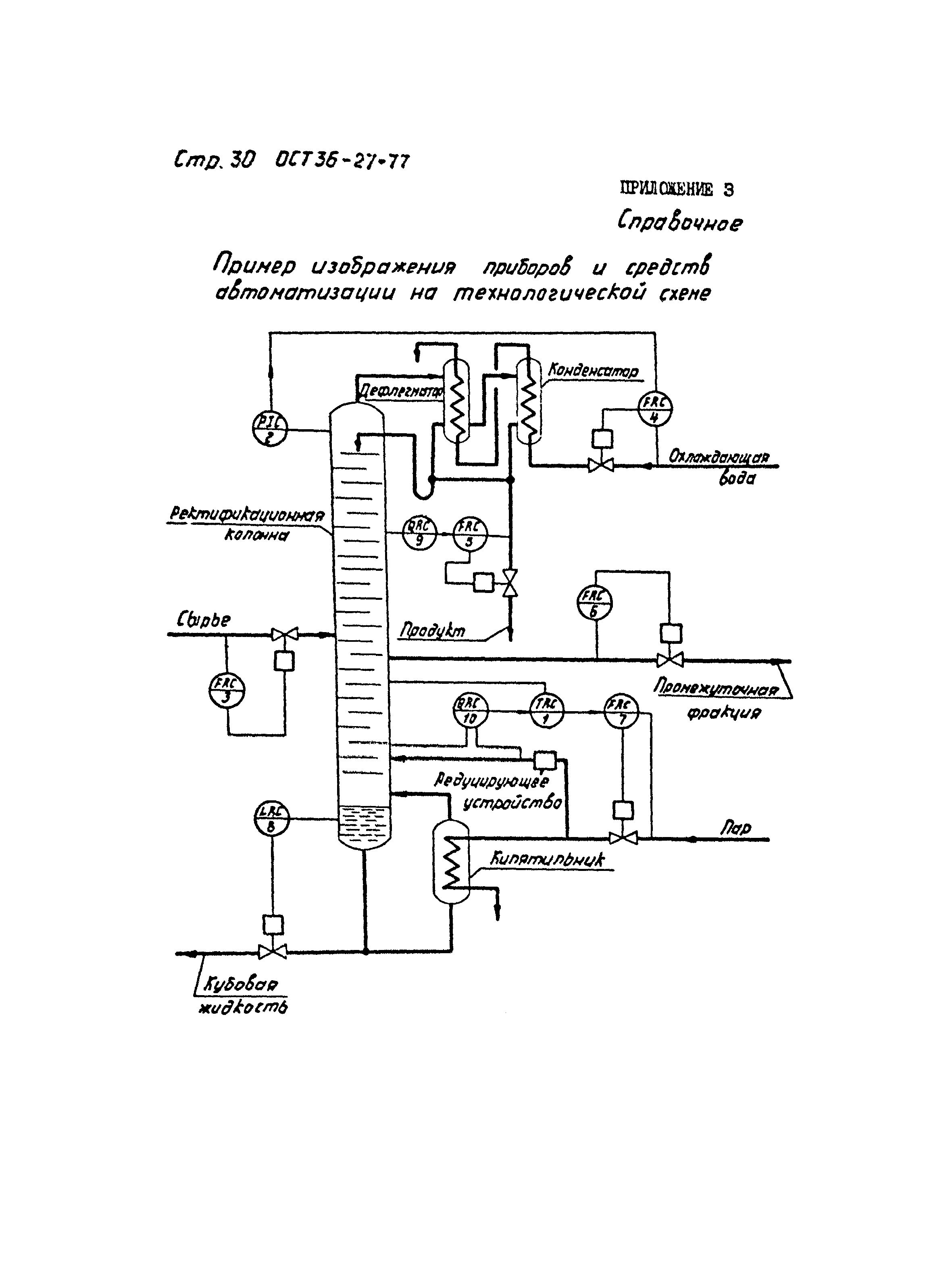

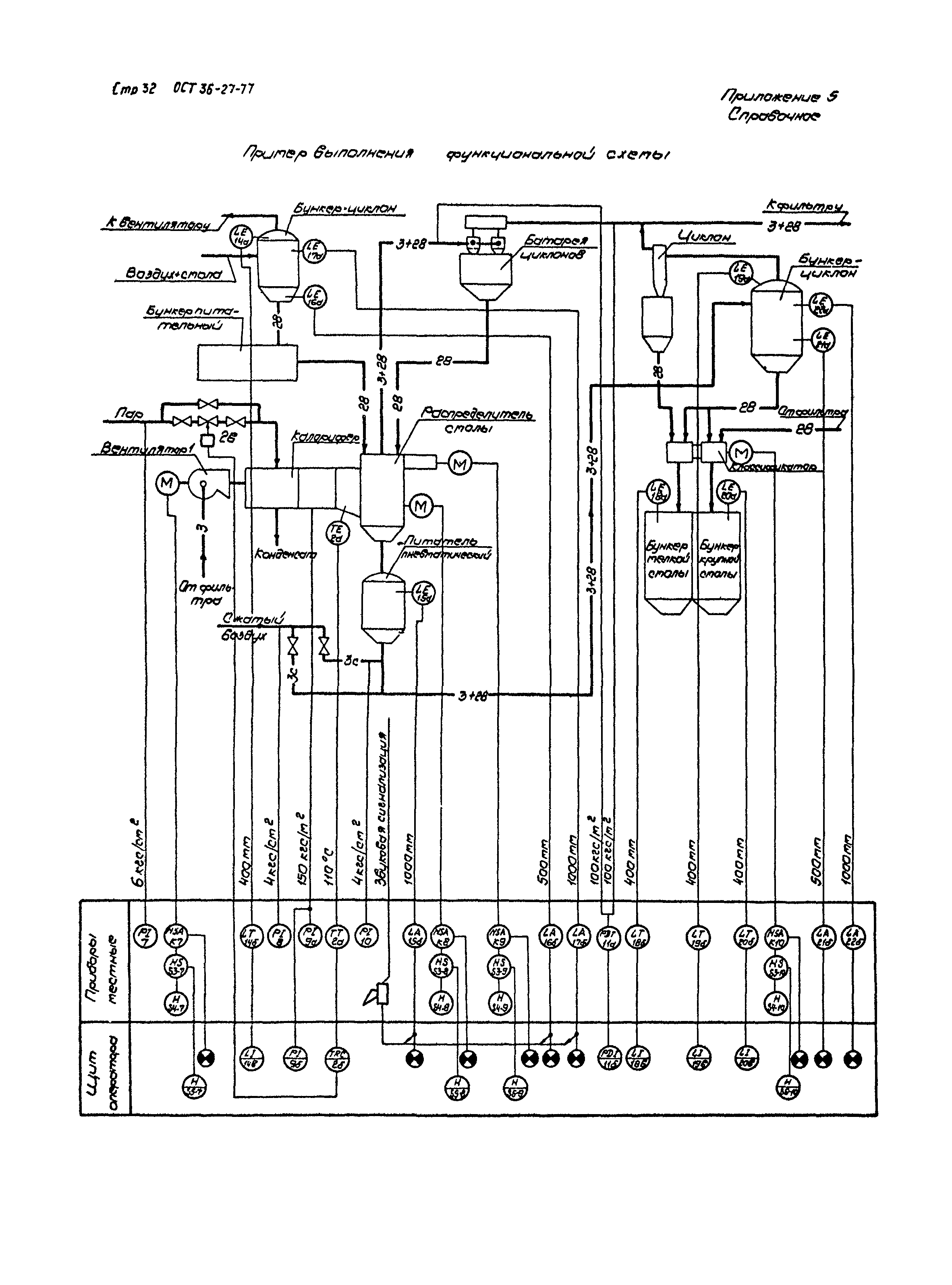

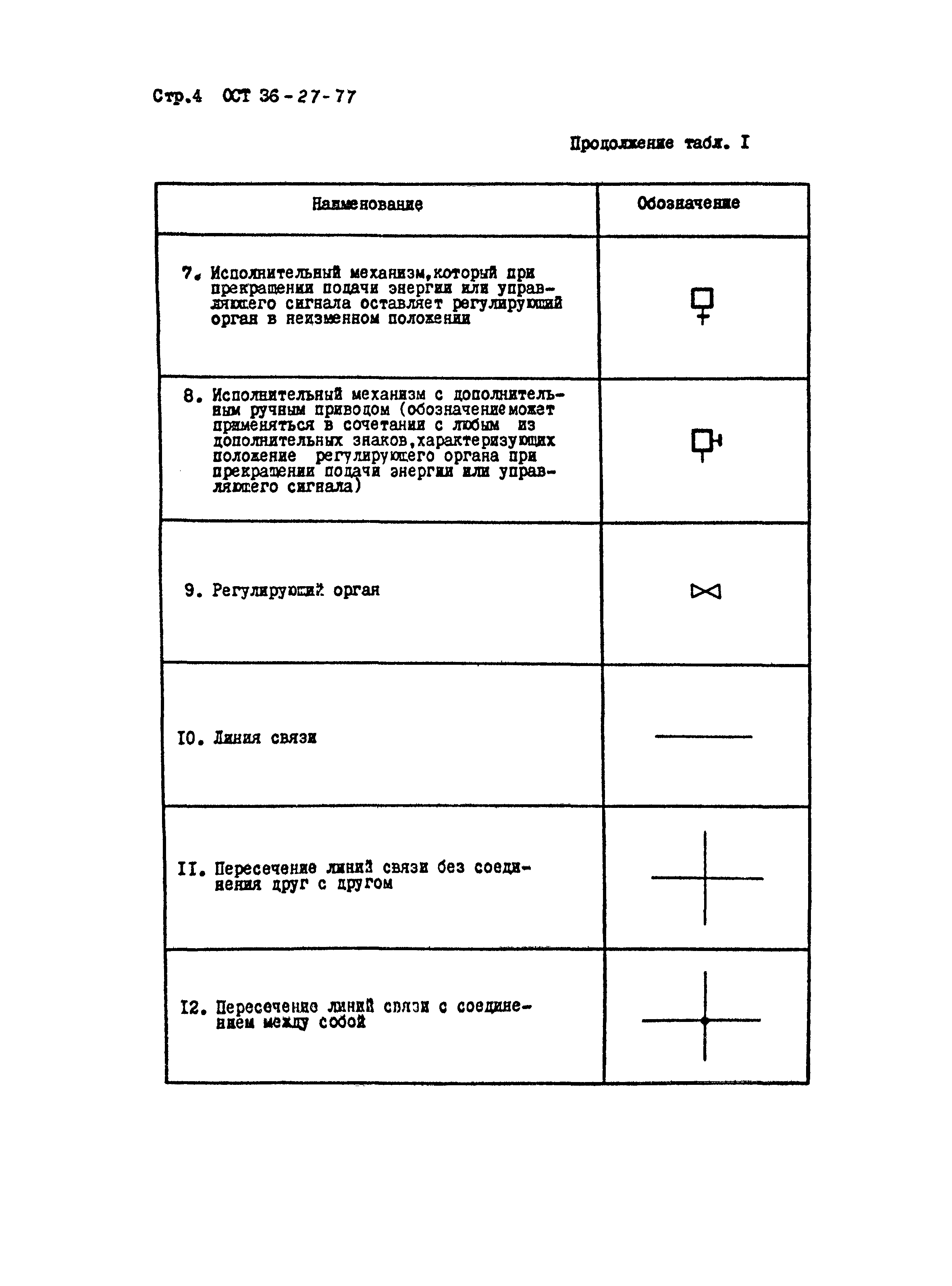

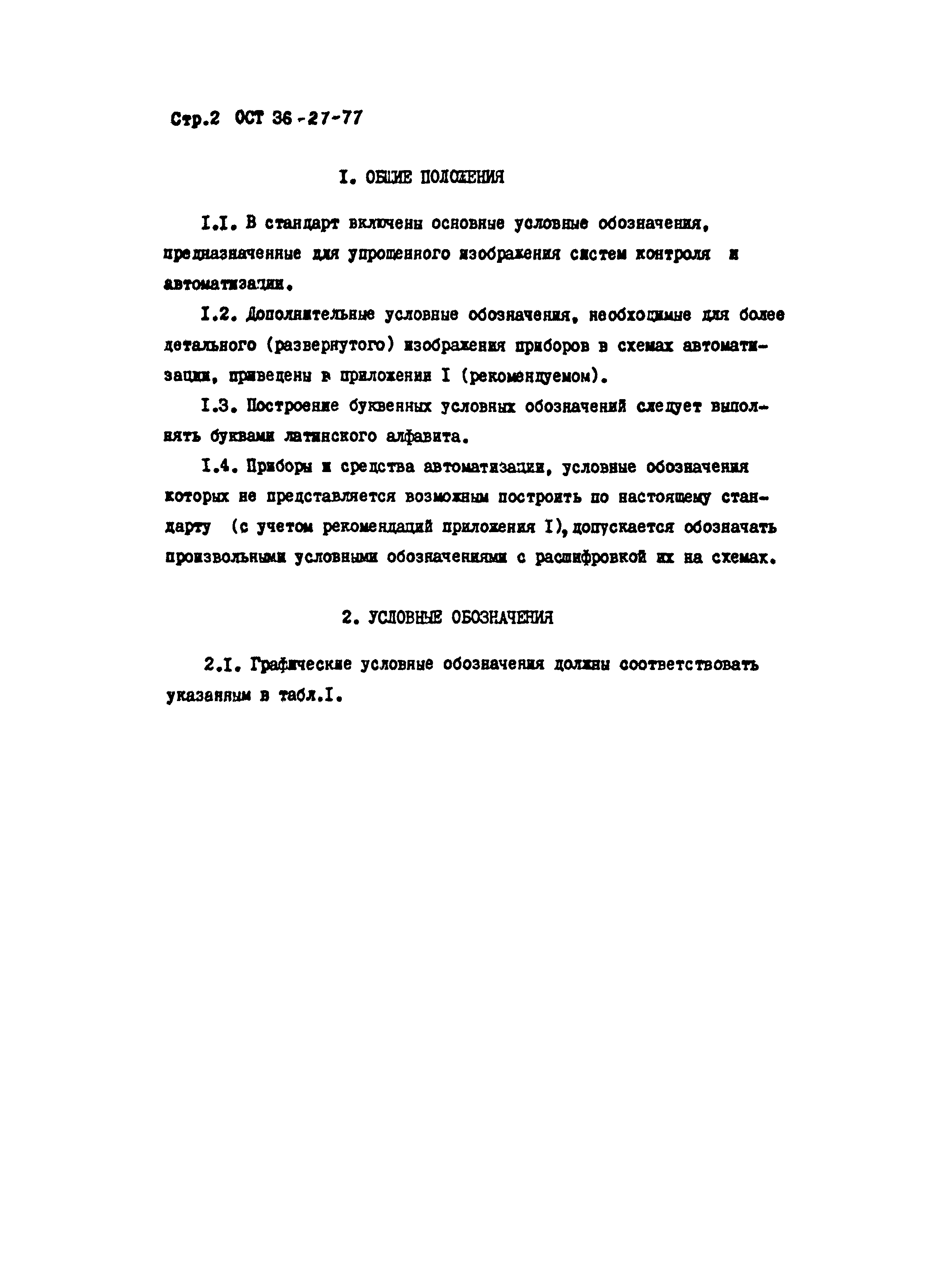

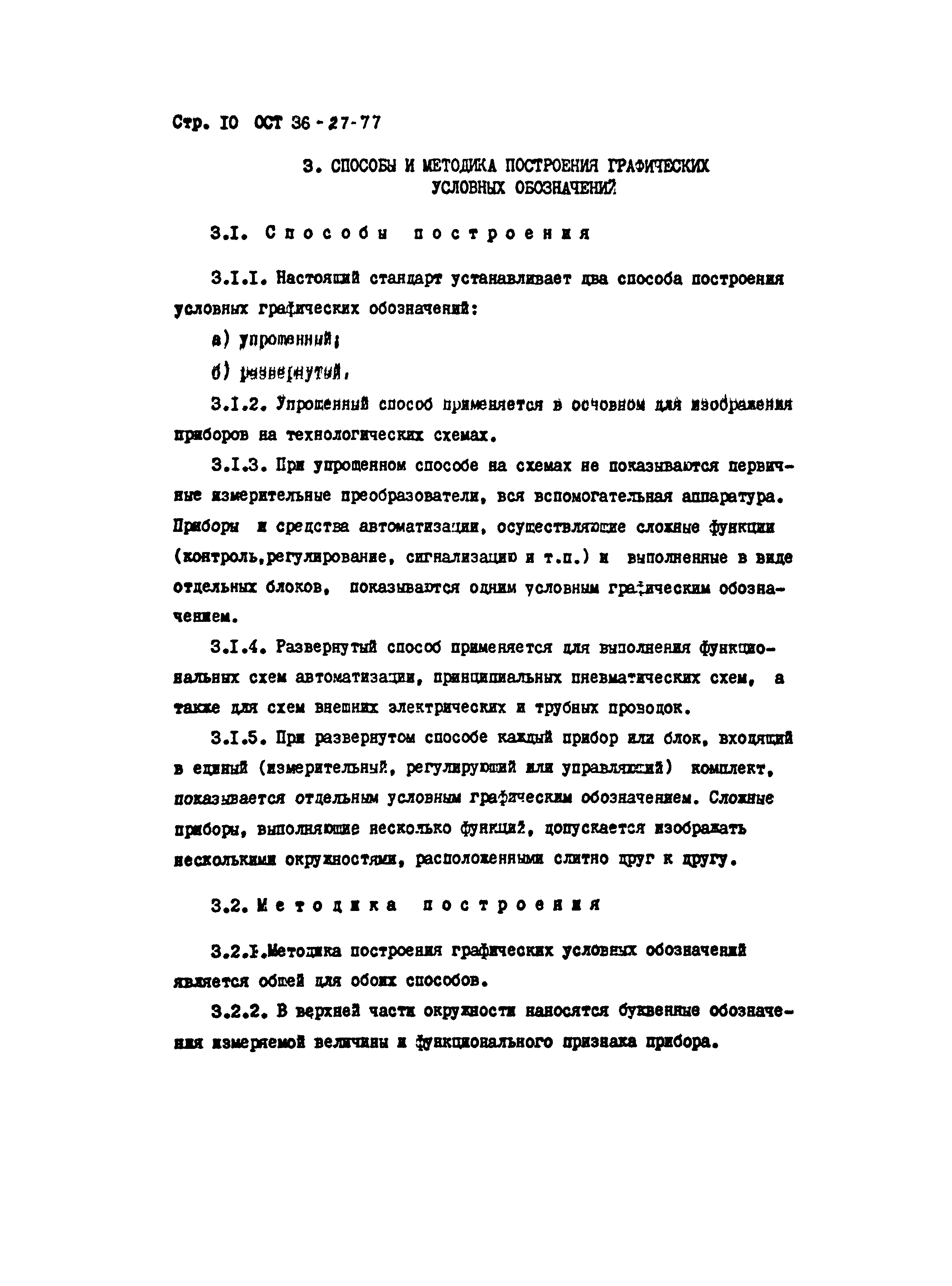

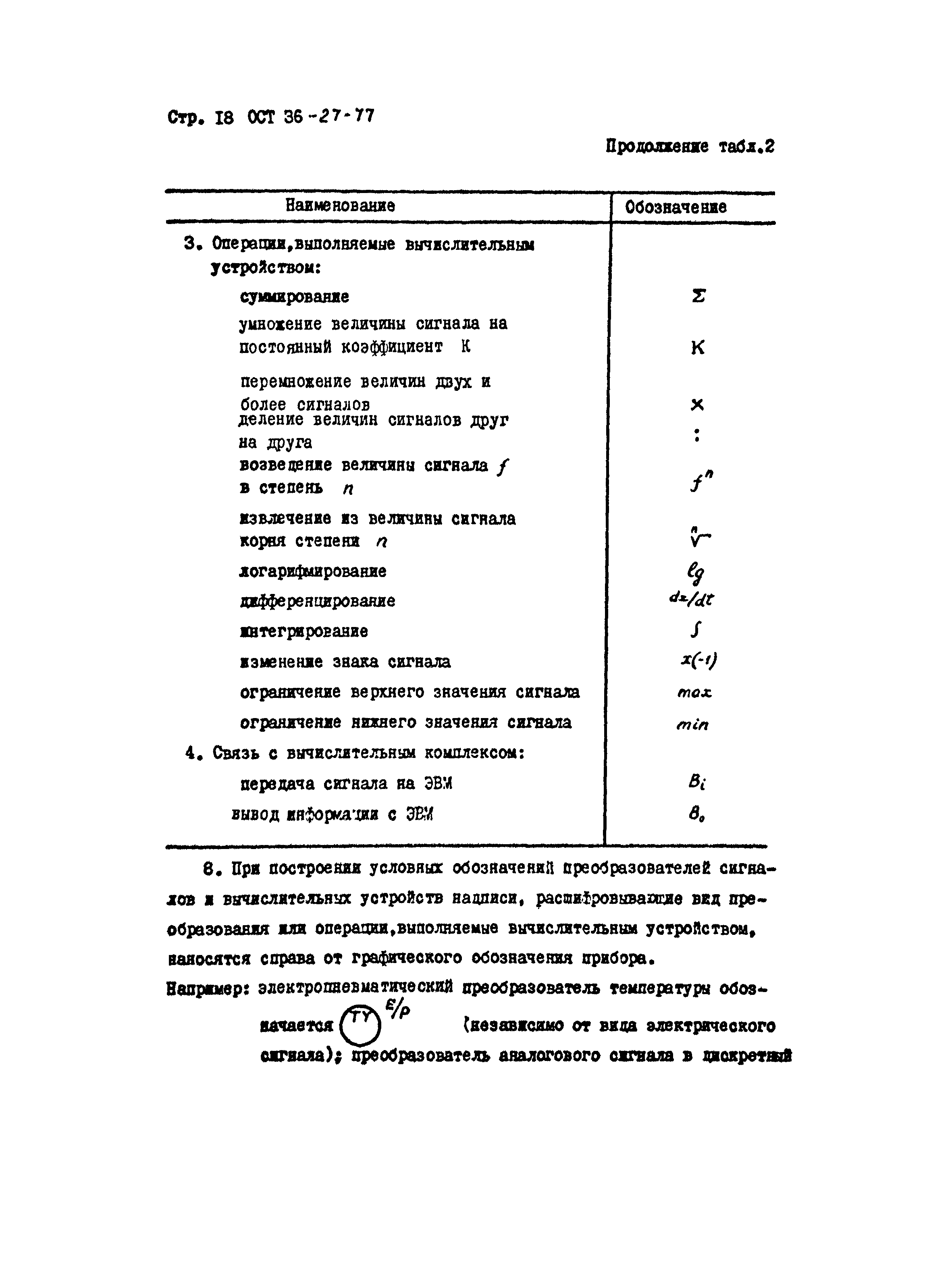

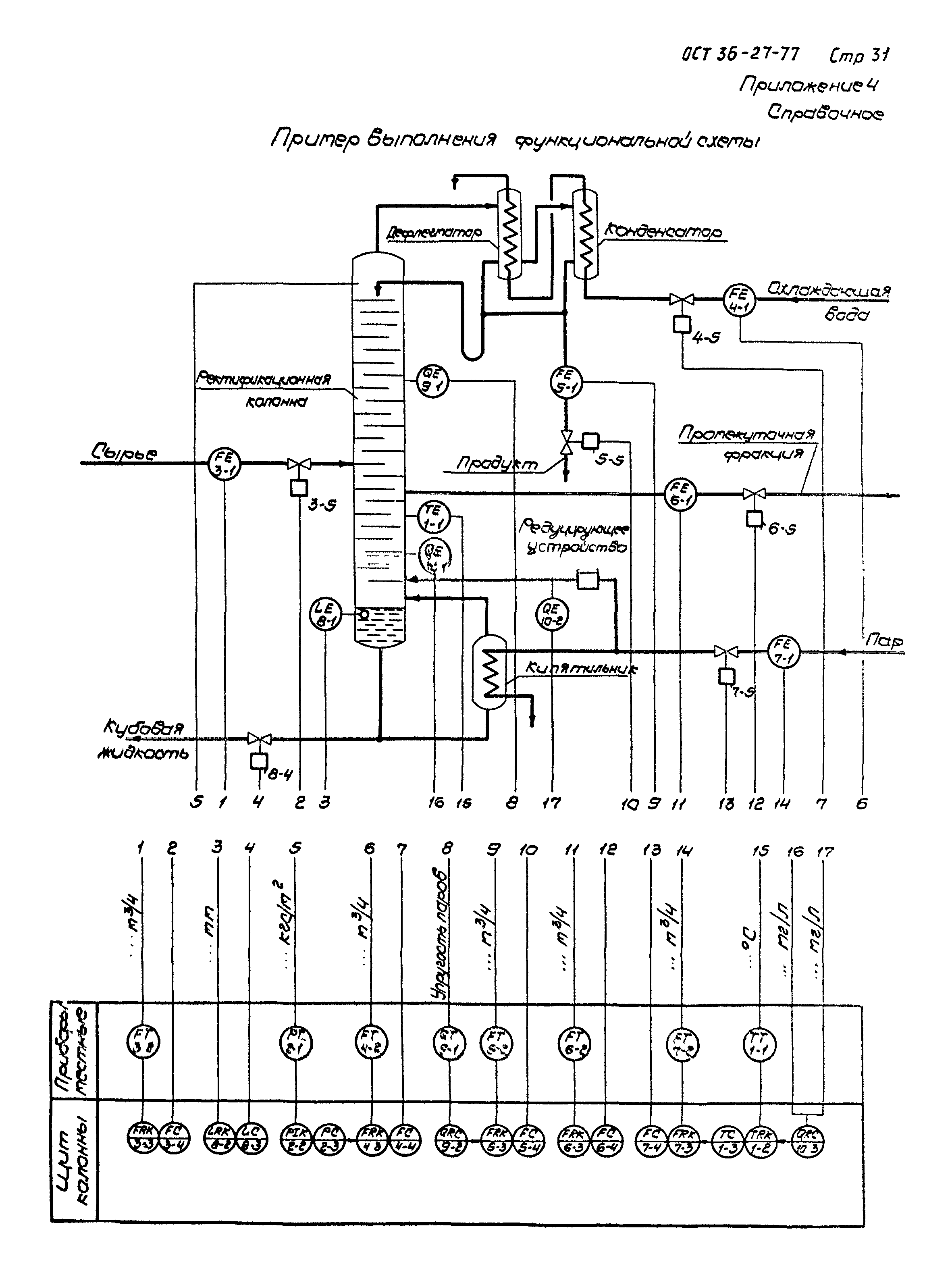

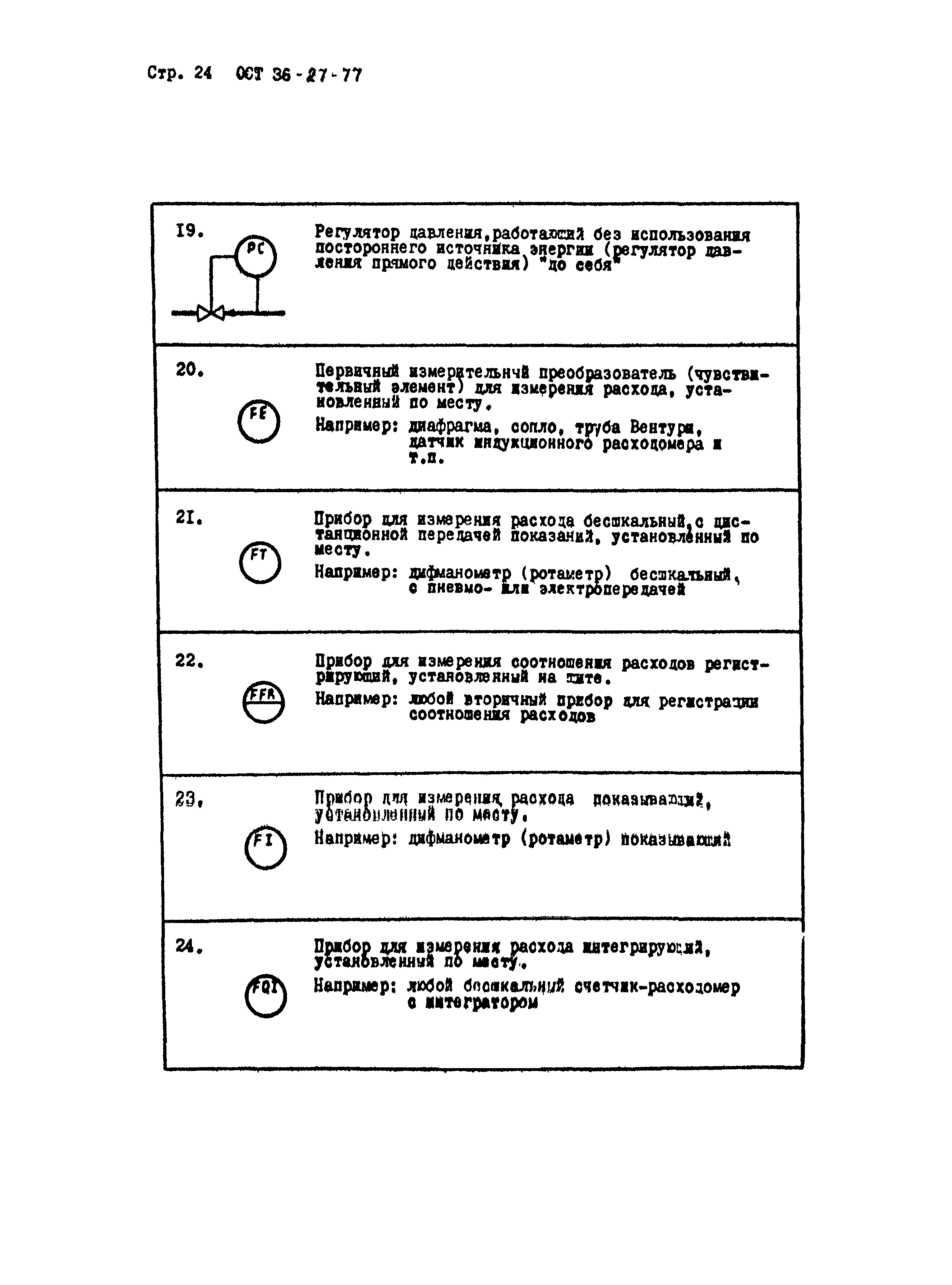

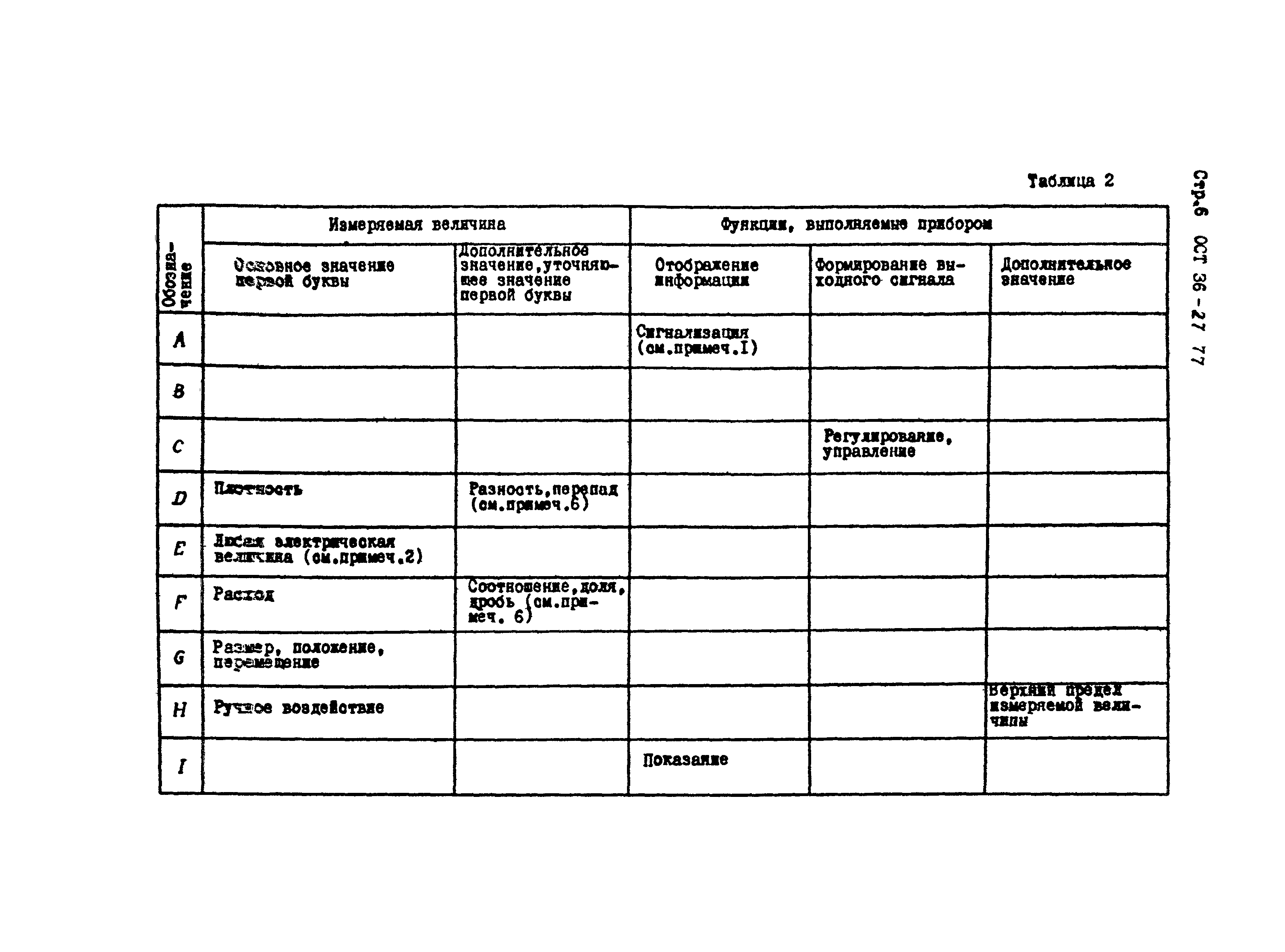

Оглавление:	1. Общие положения 2. Условные обозначения 3. Способы и методика построения графических условных обозначений    3.1 Способы построения    3.2 Методика построения 4. Обозначение щитов, пультов, комплектных устройств 5. Размеры графических условных обозначений Приложение 1 (рекомендуемое). Дополнительные условные обозначения, применяемые для развернутого способа построения условных обозначений при выполнении функциональных схем автоматизации Приложение 2 (справочное). Примеры построения условных обозначений Приложение 3 (справочное). Пример изображения приборов и средств автоматизации на технологической схеме Приложение 4 (справочное). Пример выполнения фукциональной схемы Приложение 5 (справочное). Пример выполнения фукциональной схемы

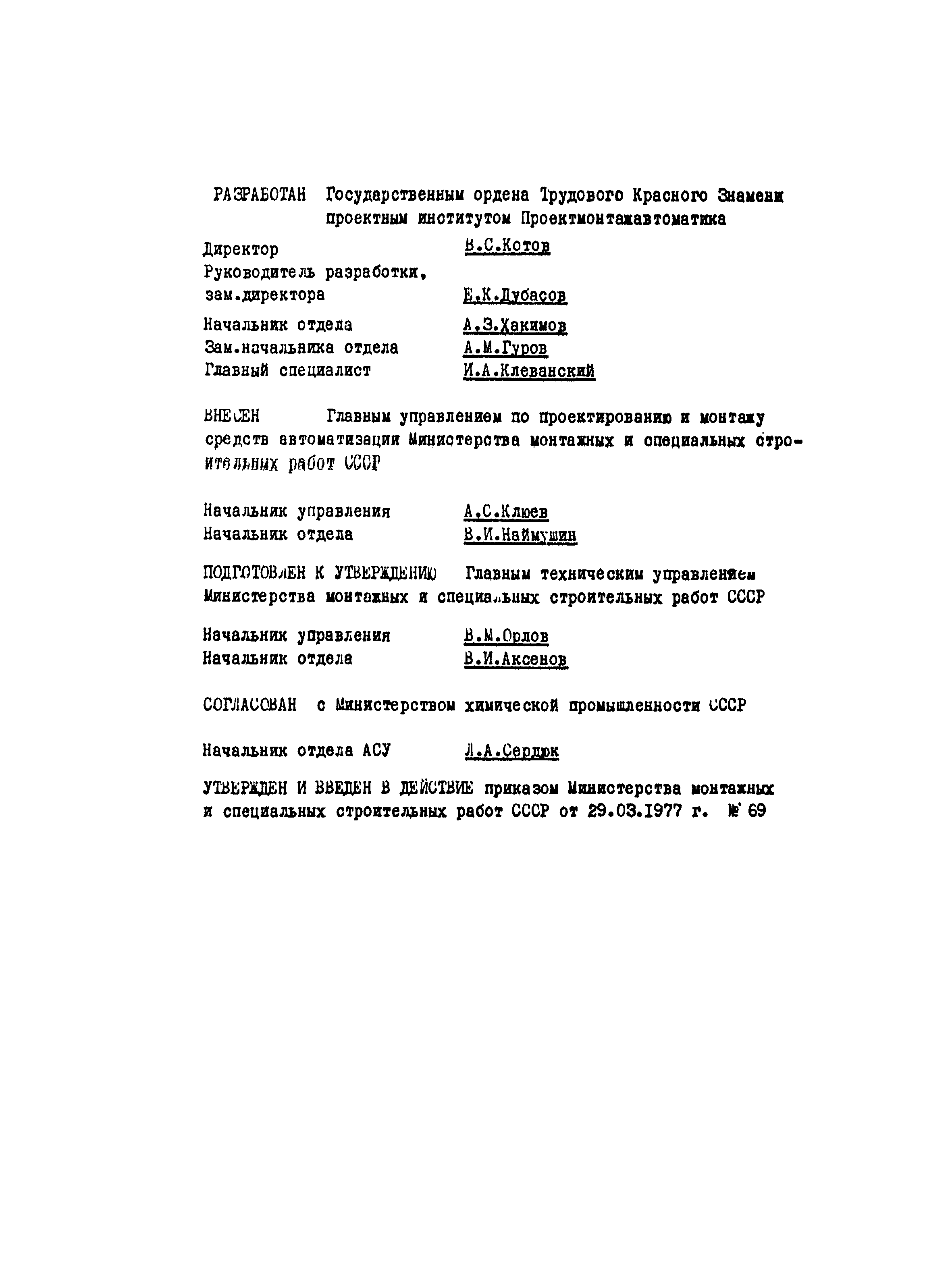

Разработан:	Проектмонтажавтоматика
Утверждён:	29.03.1977 Министерство монтажных и специальных строительных работ СССР (USSR Ministry of Industrial Installations and Military Construction 69)
Принят:	Министерство химической промышленности СССР (USSR Ministry of the Chemical Industry )
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Список изменений:	№ 1 от 01.01.1983

Текстовое изменение № 1 от 01.01.1983
