Скачать Серия ТДМ24-1/70 Детали сопряжения плит перекрытий типа I, с опиранием на полки ригелей

Дата актуализации: 10.08.2017

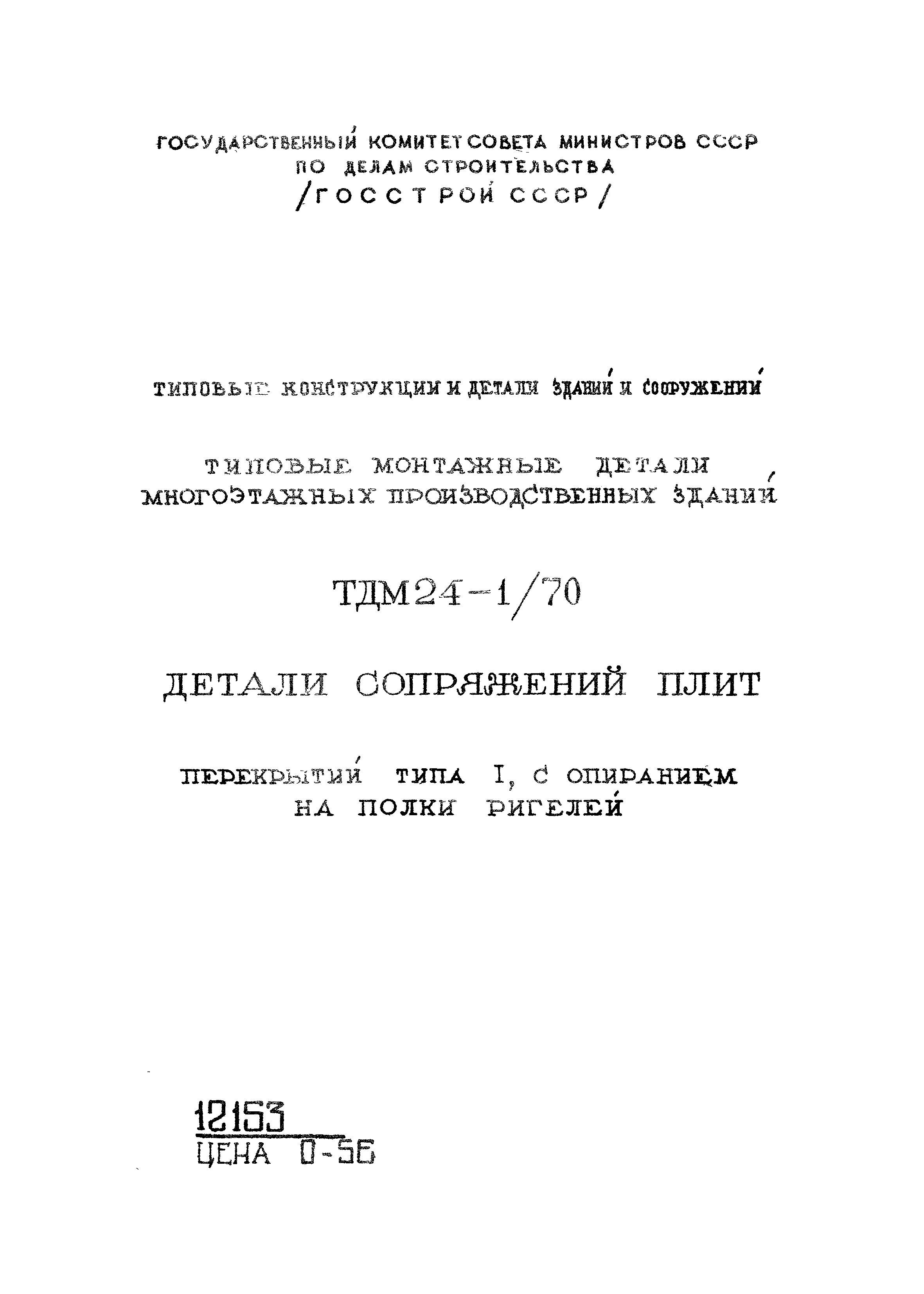

Серия ТДМ24-1/70

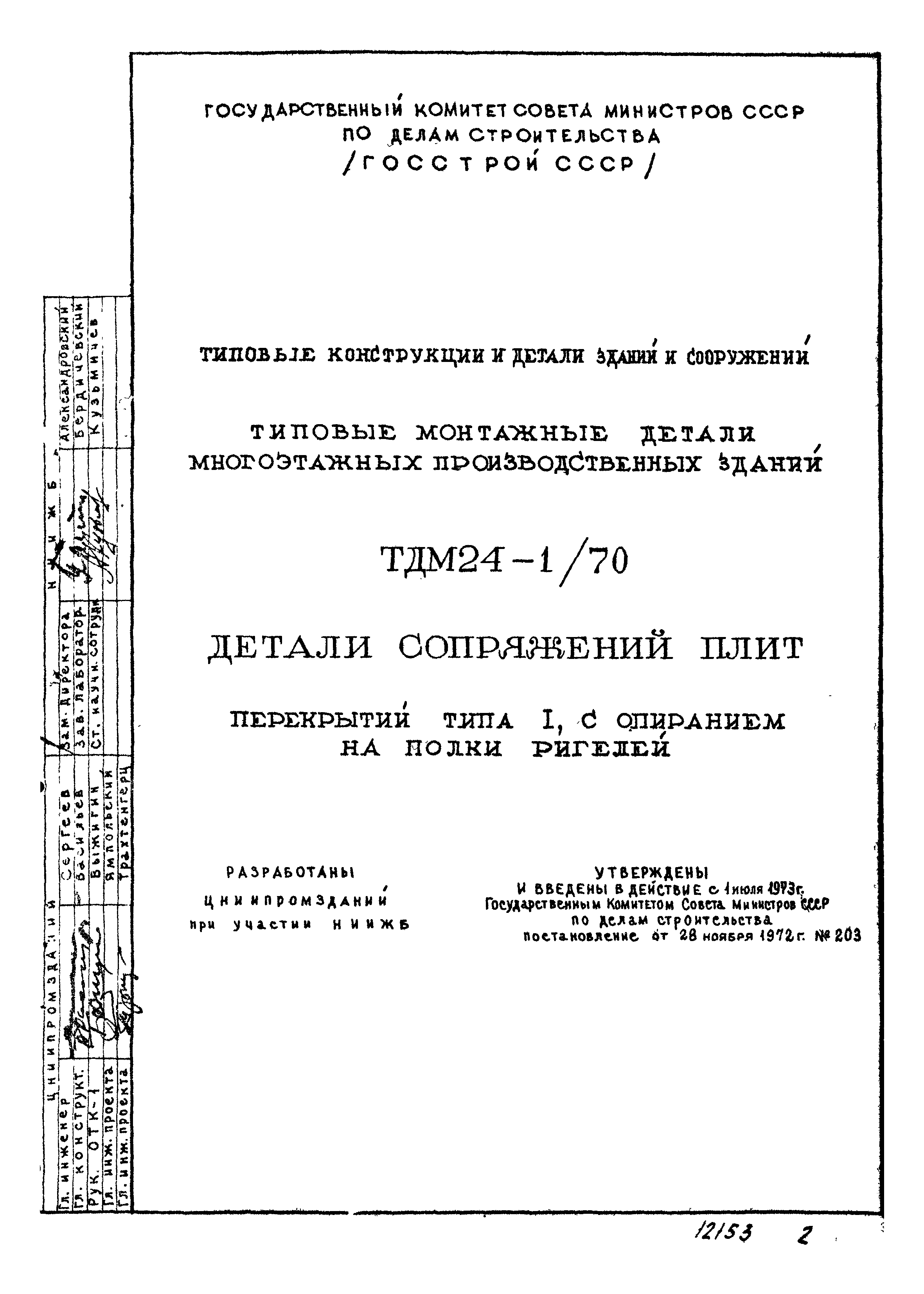

Детали сопряжения плит перекрытий типа I, с опиранием на полки ригелей

Обозначение: Серия ТДМ24-1/70
Обозначение англ: Series ТДМ24-1/70
Статус:заменен
Название рус.:Детали сопряжения плит перекрытий типа I, с опиранием на полки ригелей
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.03.1979

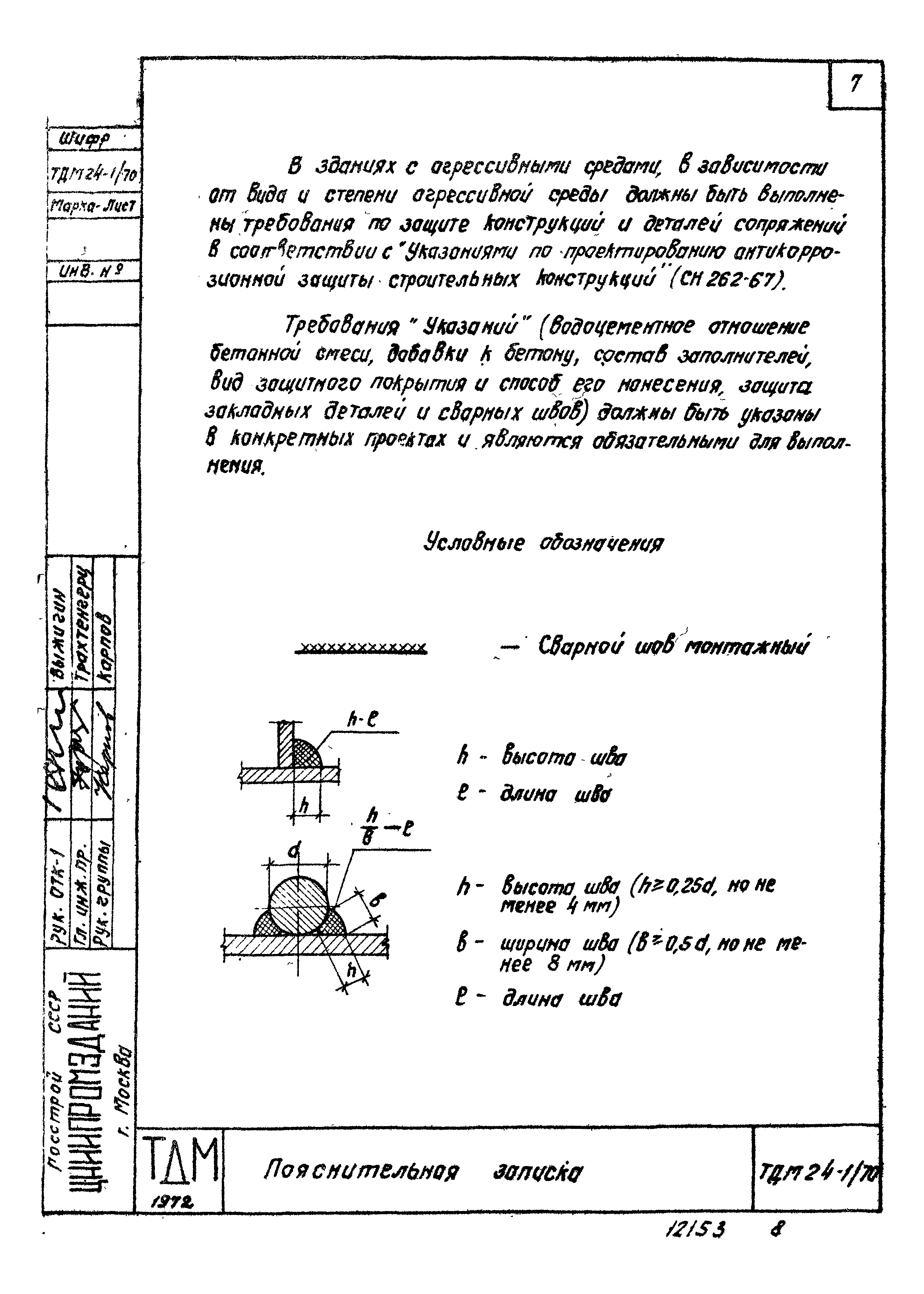

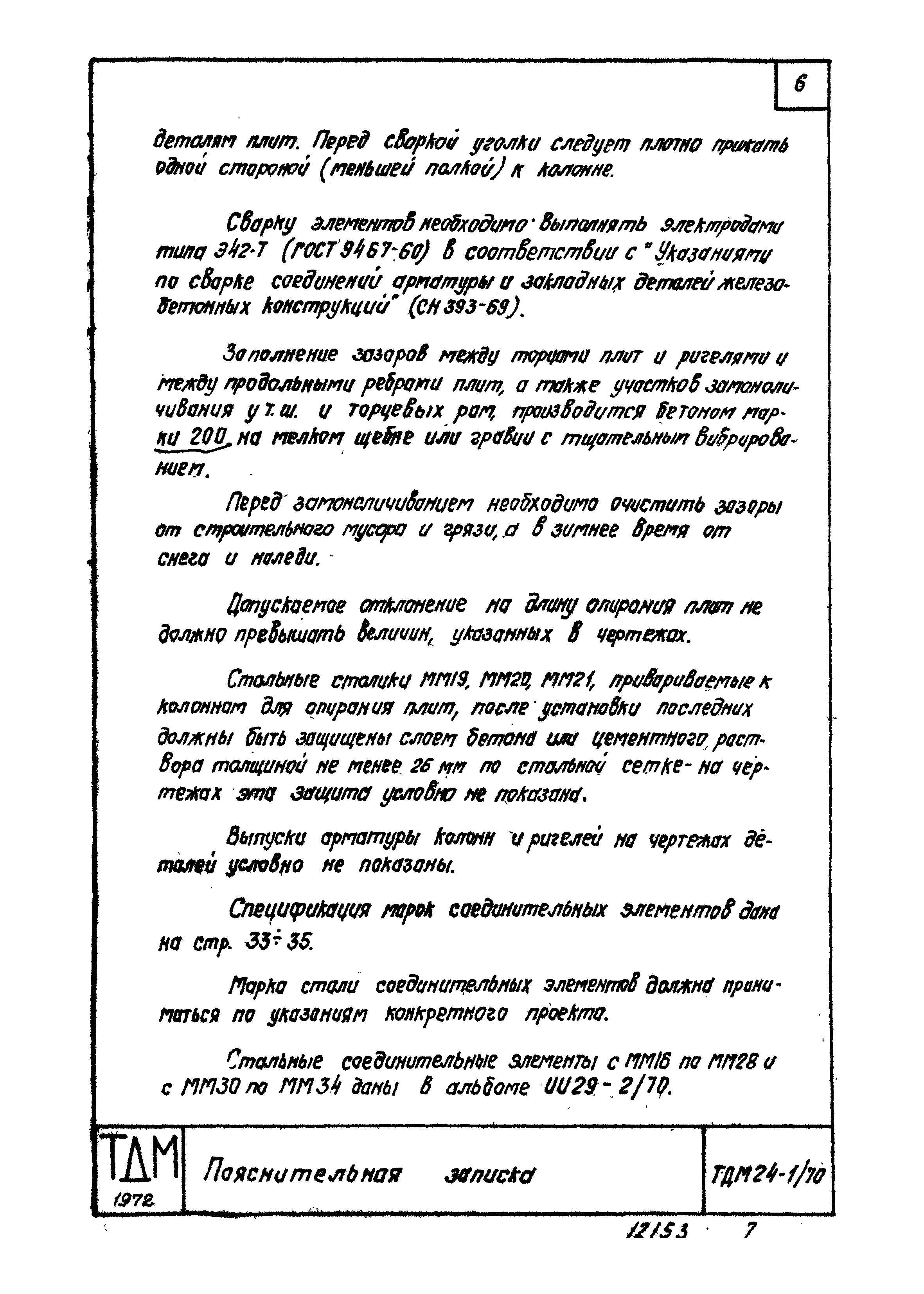

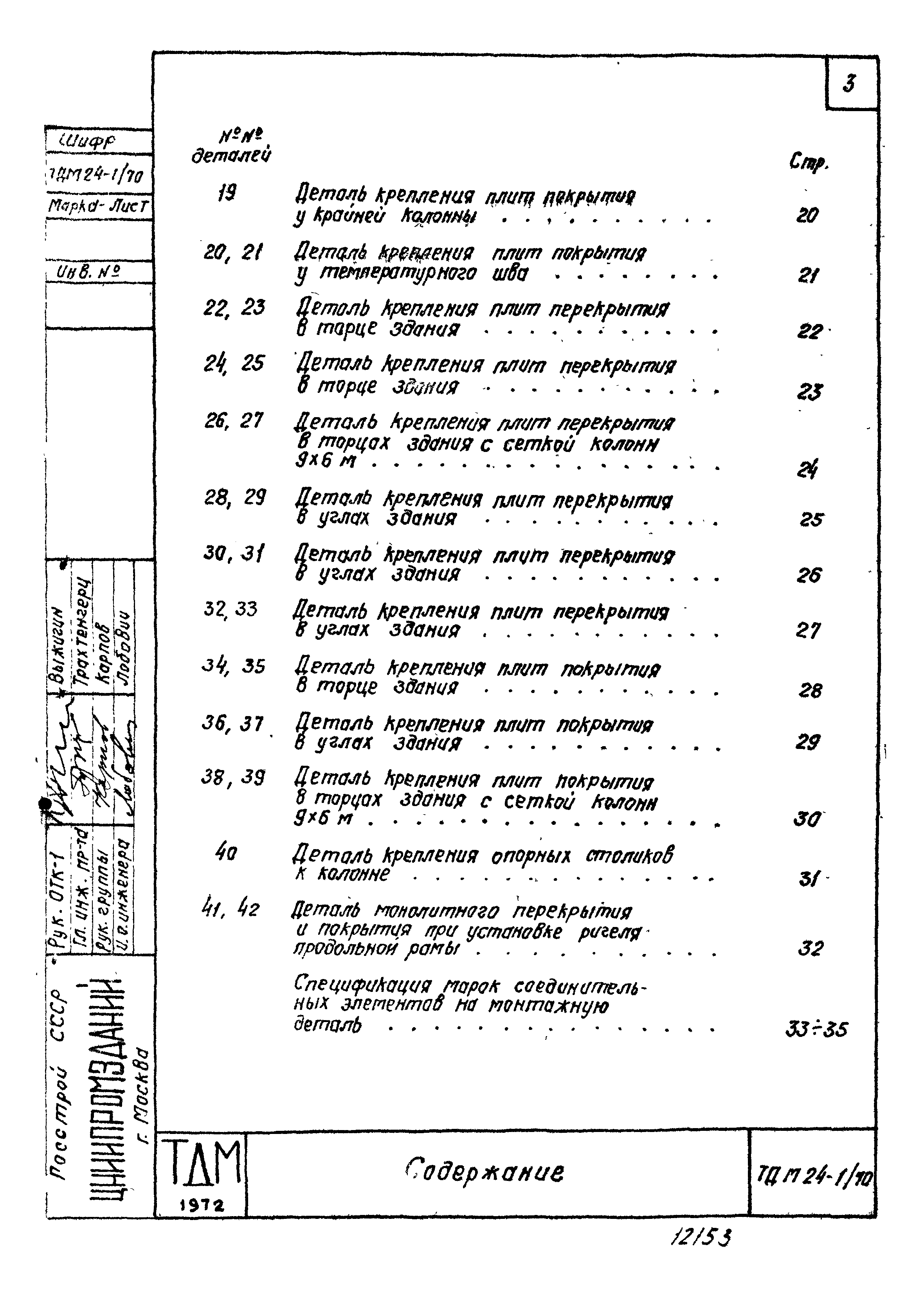

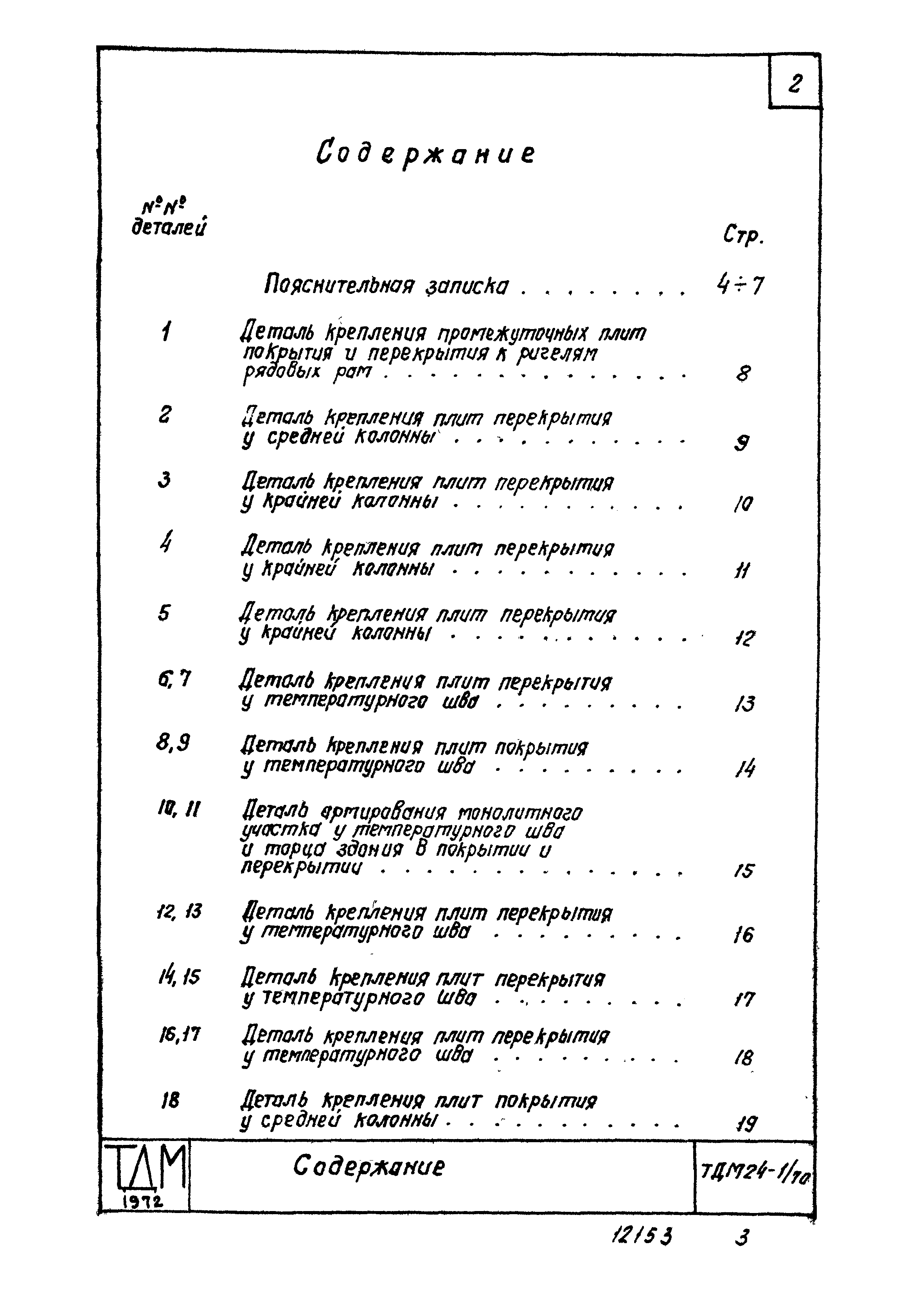

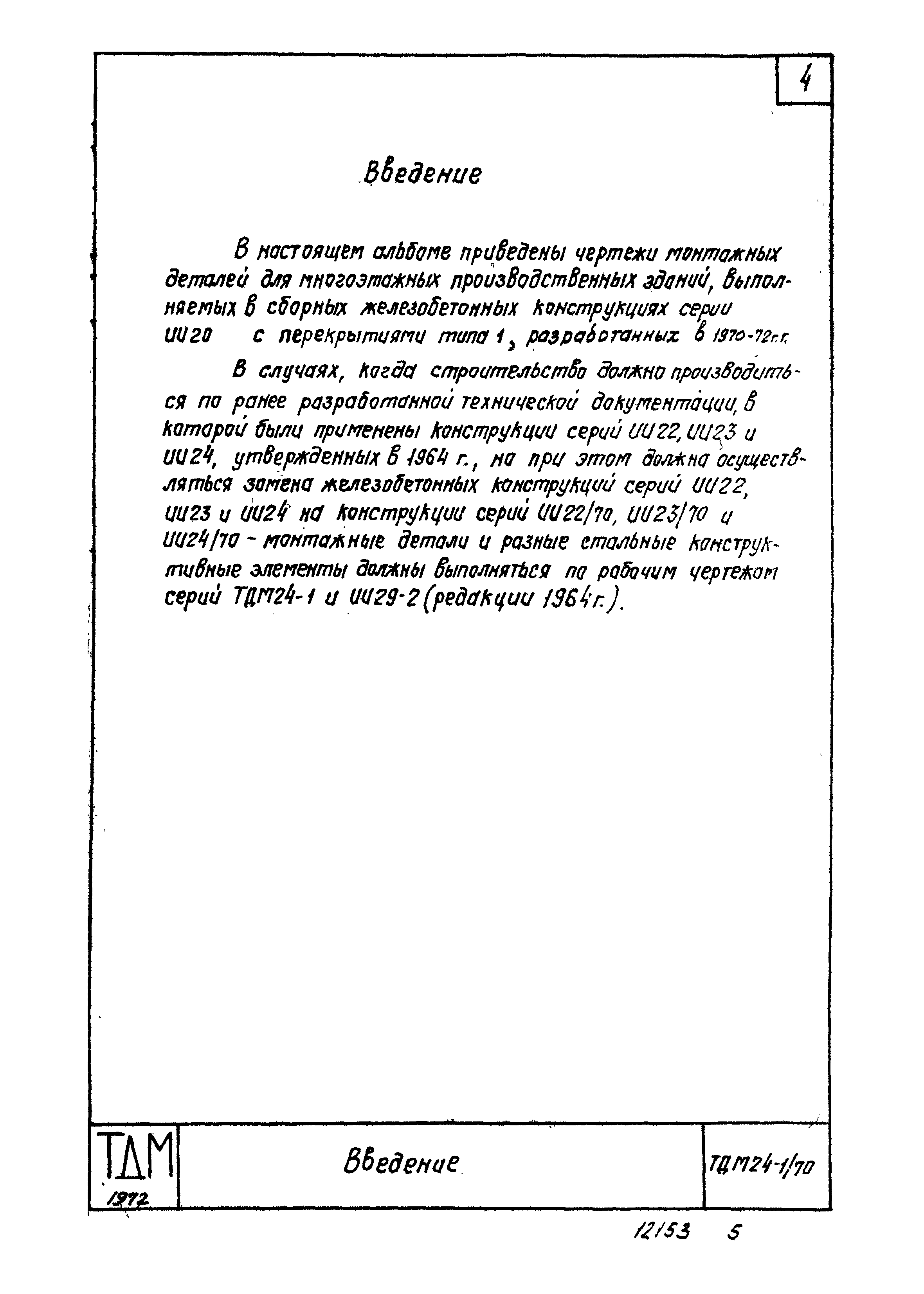

Оглавление:Пояснительная записка

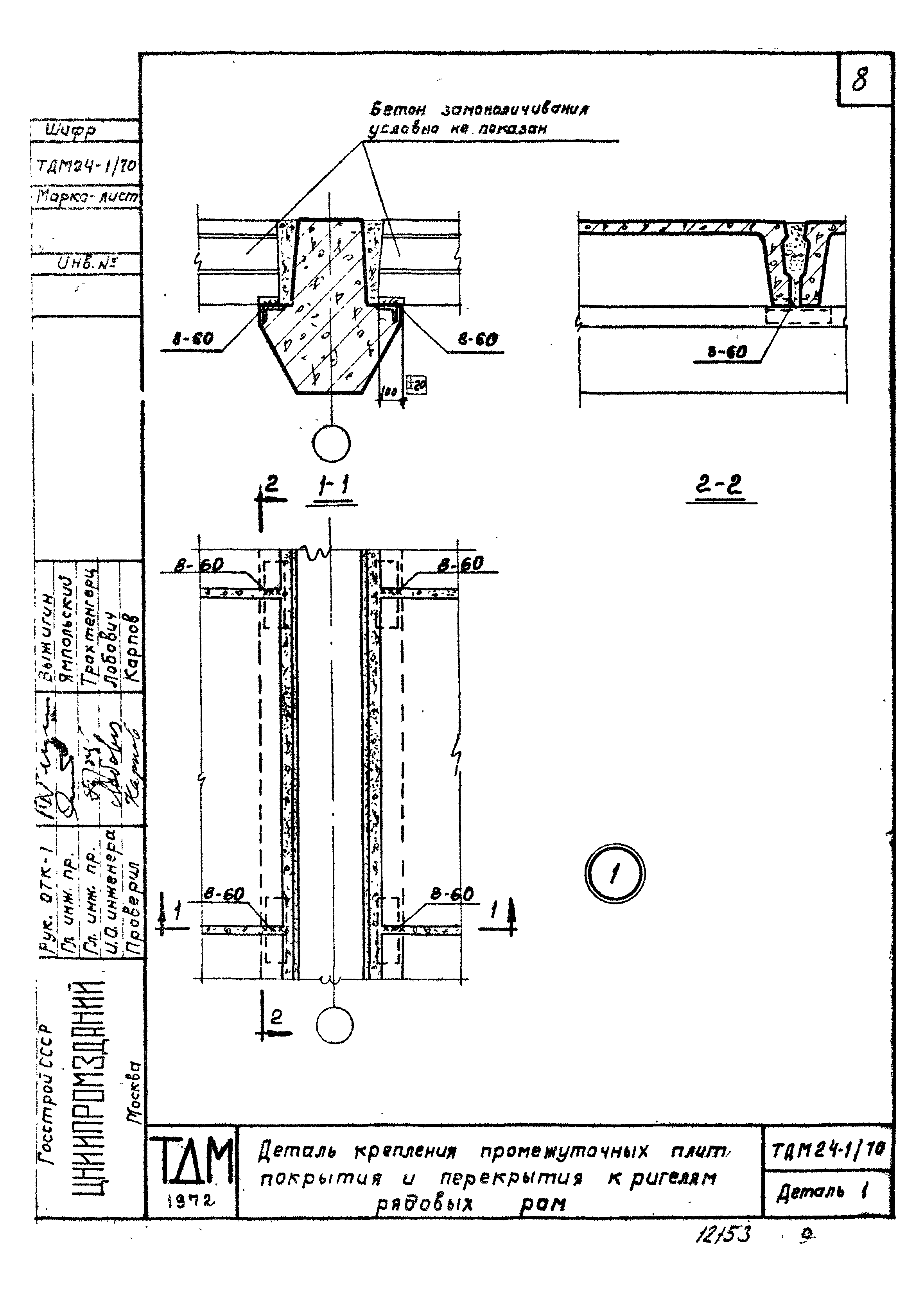

Деталь 1 Деталь крепления промежуточных плит покрытия и перекрытия к ригелям рядовых рам

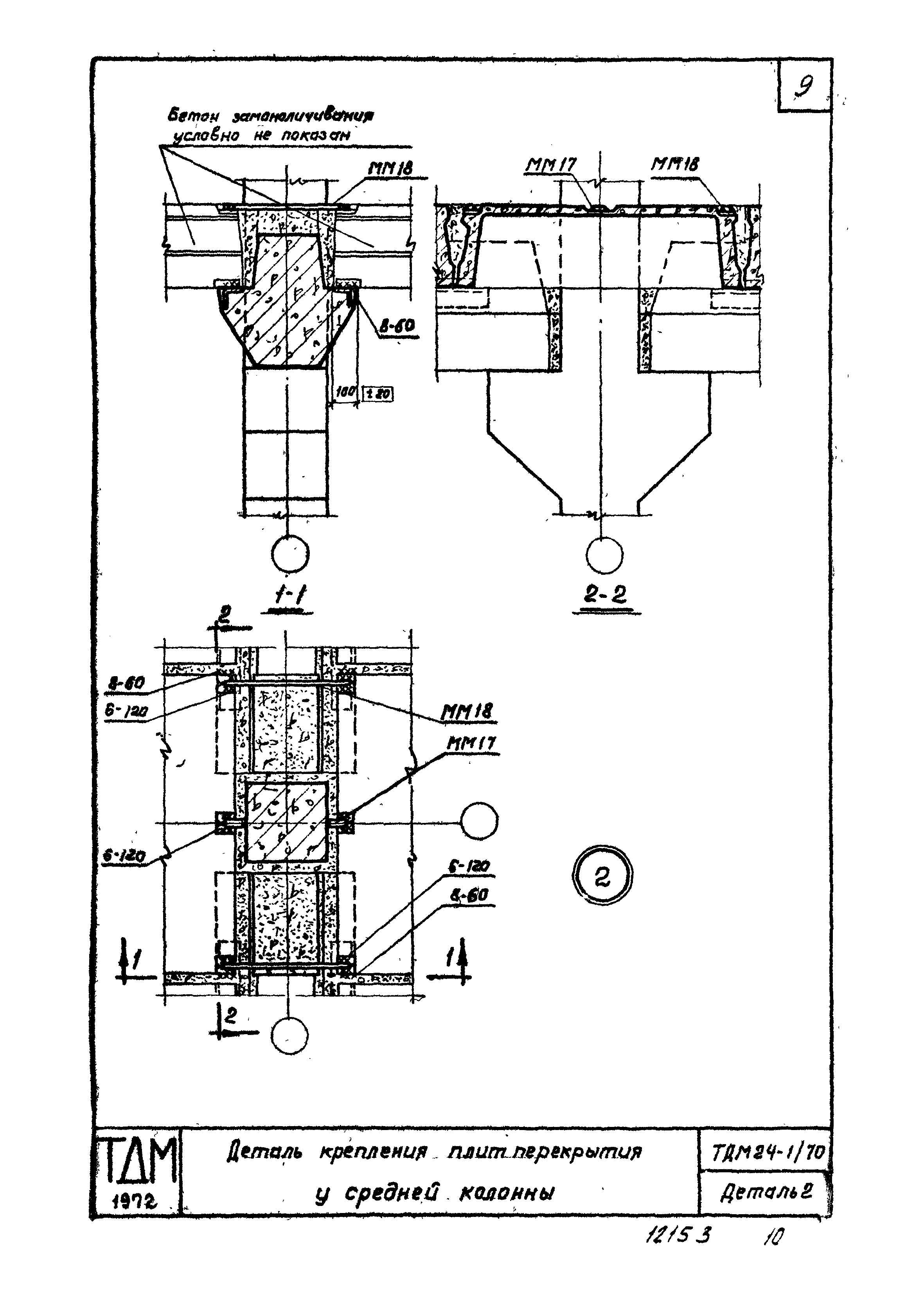

Деталь 2 Деталь крепления плит перекрытия у средней колонны
Деталь 3 Деталь крепления плит перекрытия у крайней колонны

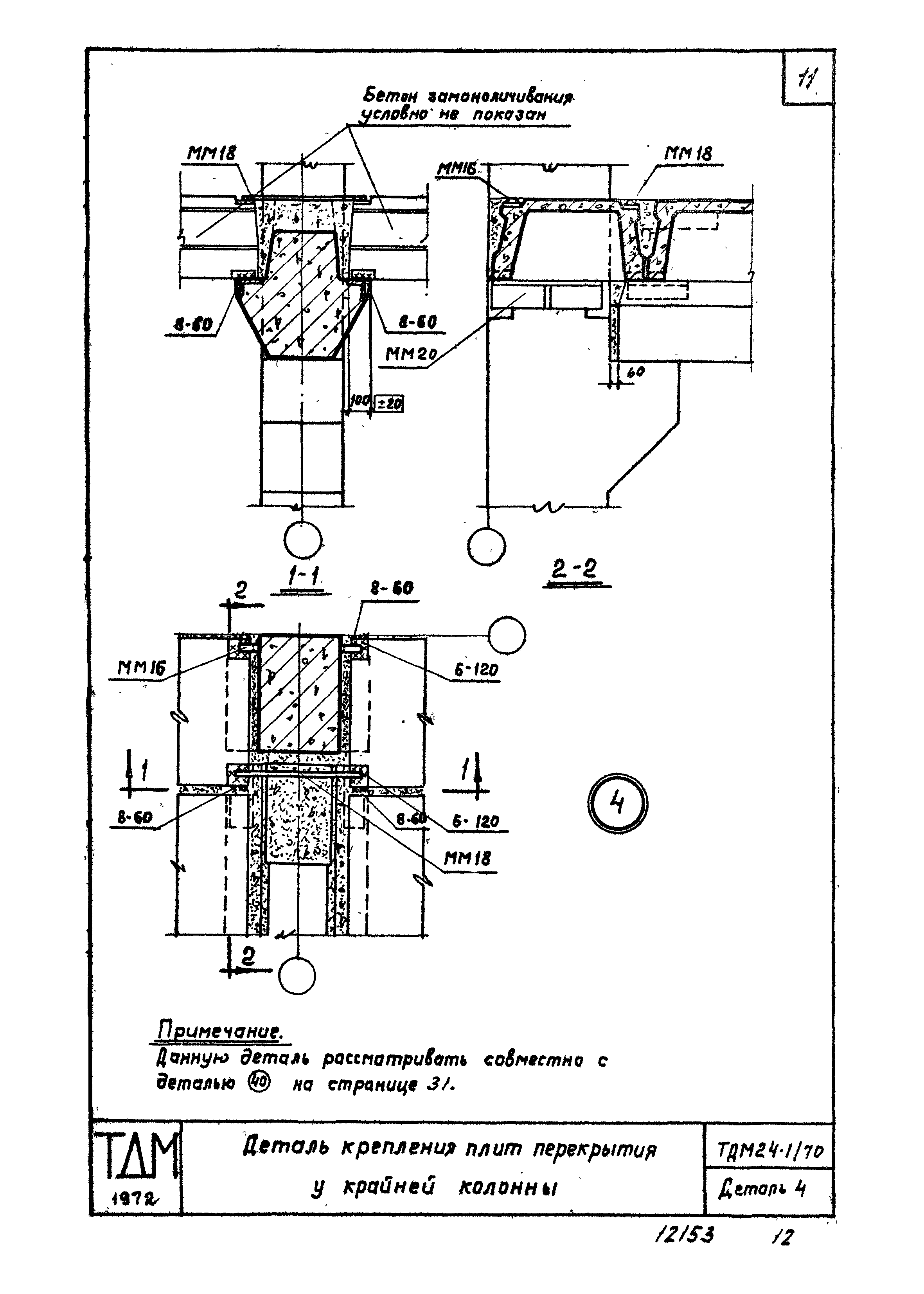

Деталь 4 Деталь крепления плит перекрытия у крайней колонны

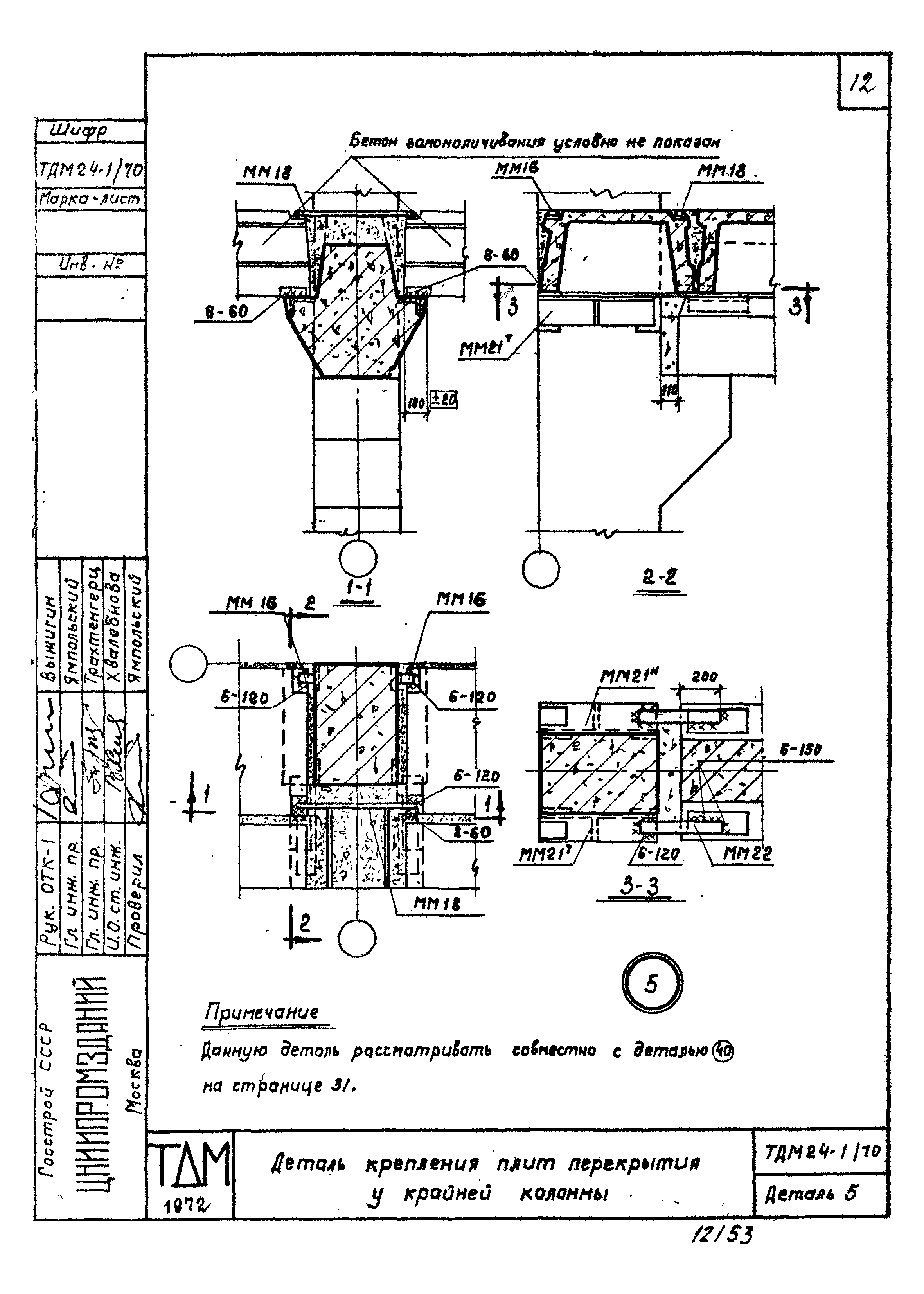

Деталь 5 Деталь крепления плит перекрытия у крайней колонны

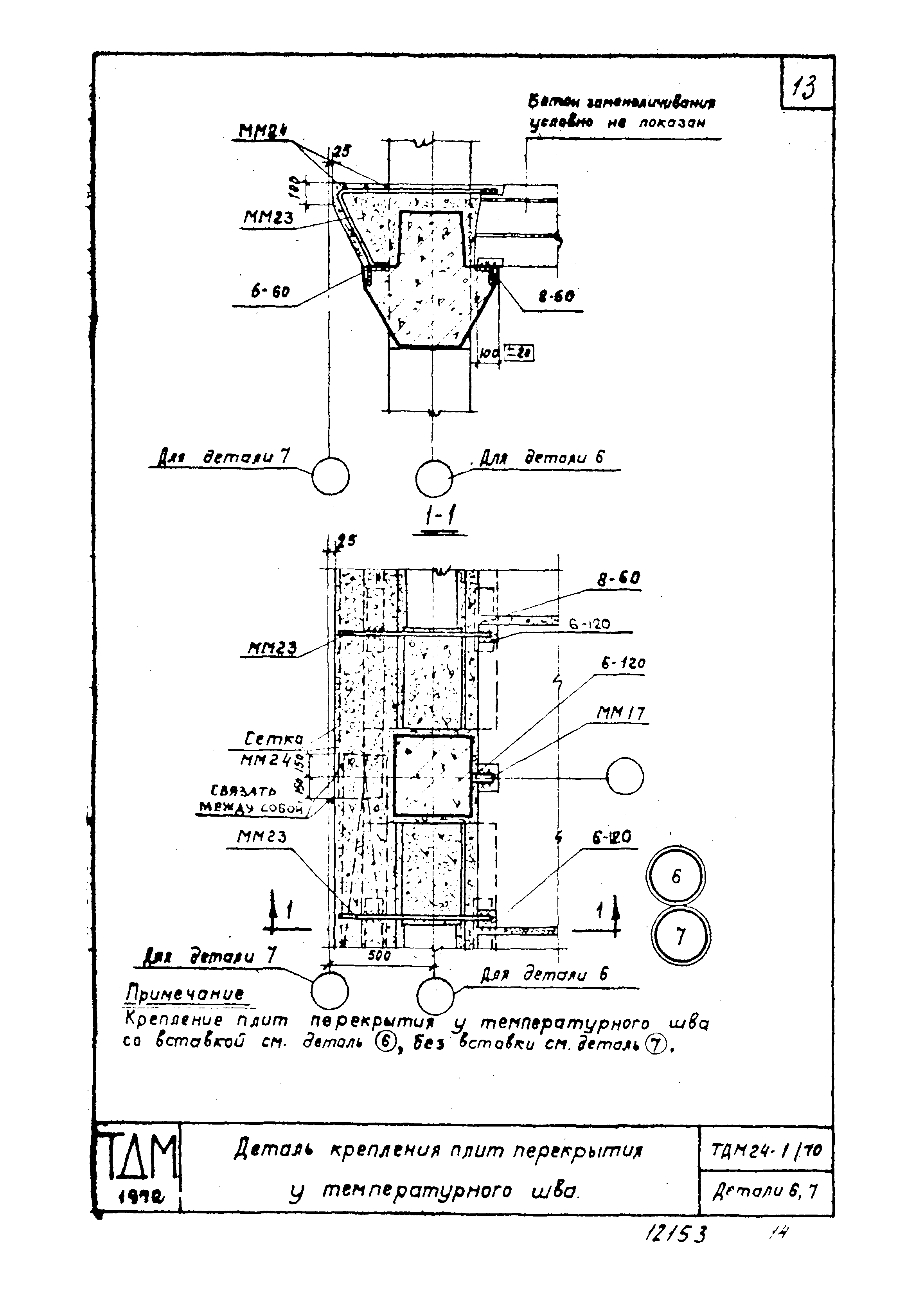

Деталь 6,7 Деталь крепления плит перекрытия у температурного шва

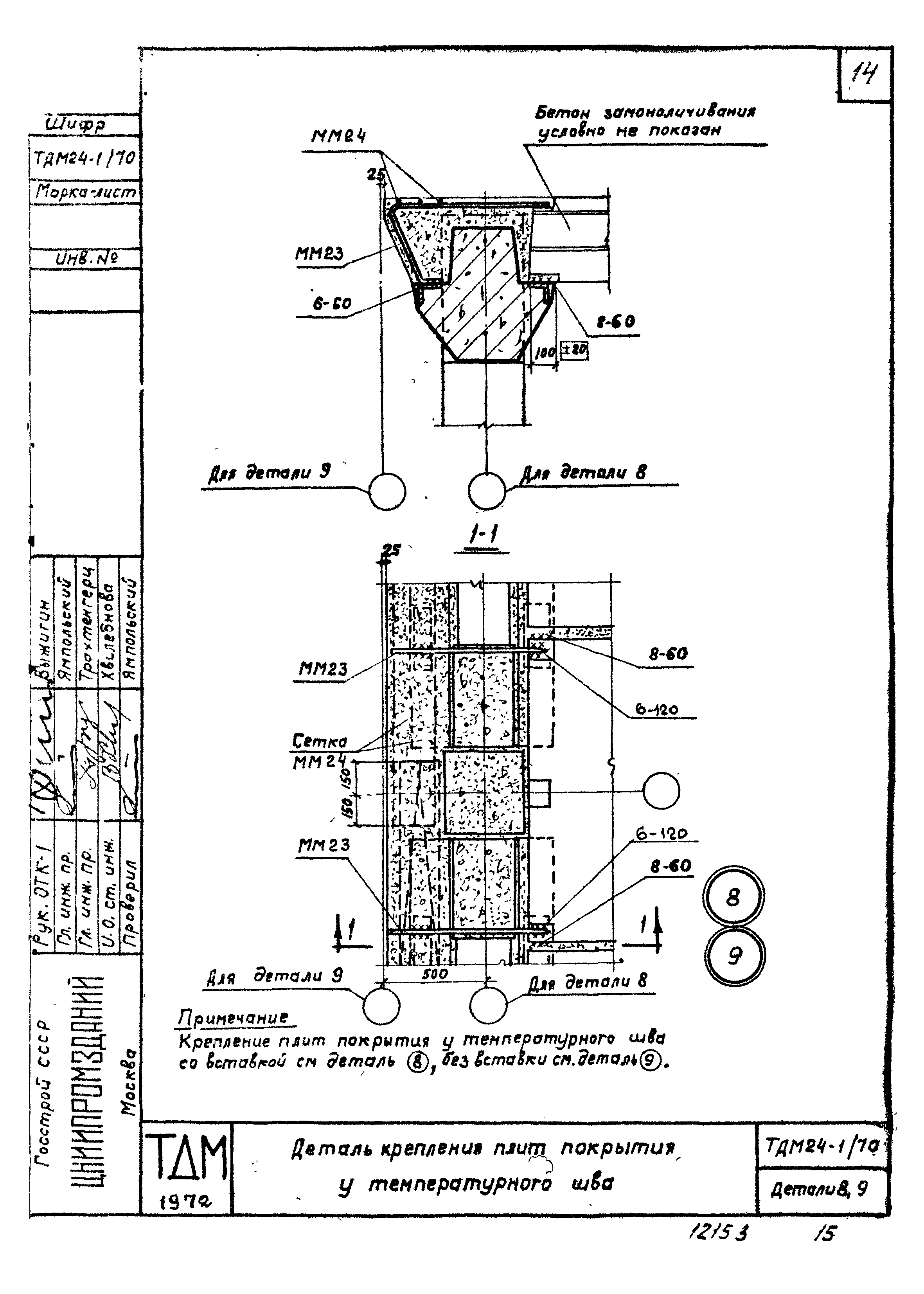

Деталь 8,9 Деталь крепления плит перекрытия у температурного шва
Деталь 10,11 Деталь армирования монолитного участка у температурного шва и торца здания в покрытии и перекрытии

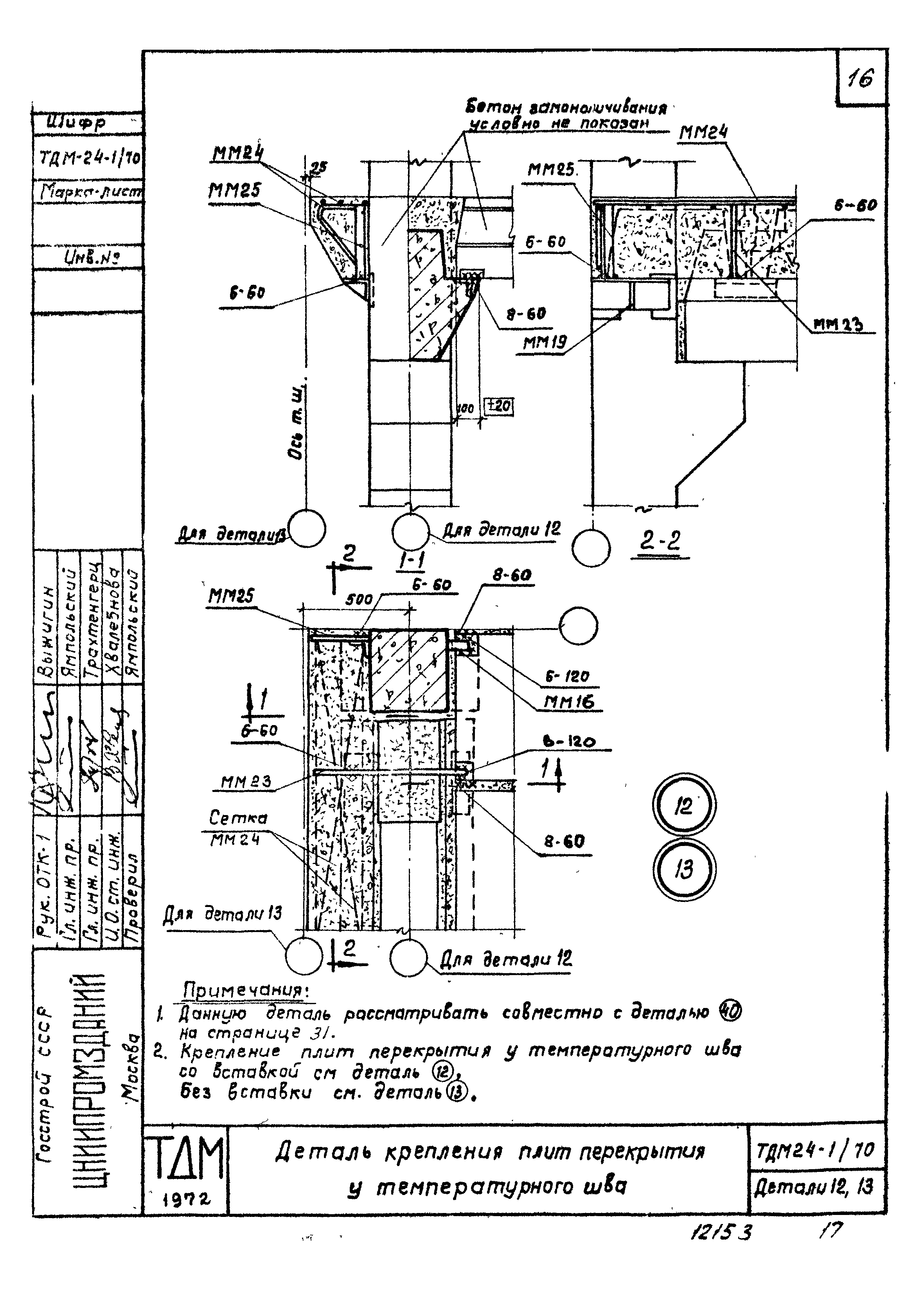

Деталь 12,13 Деталь крепления плит перекрытия у температурного шва

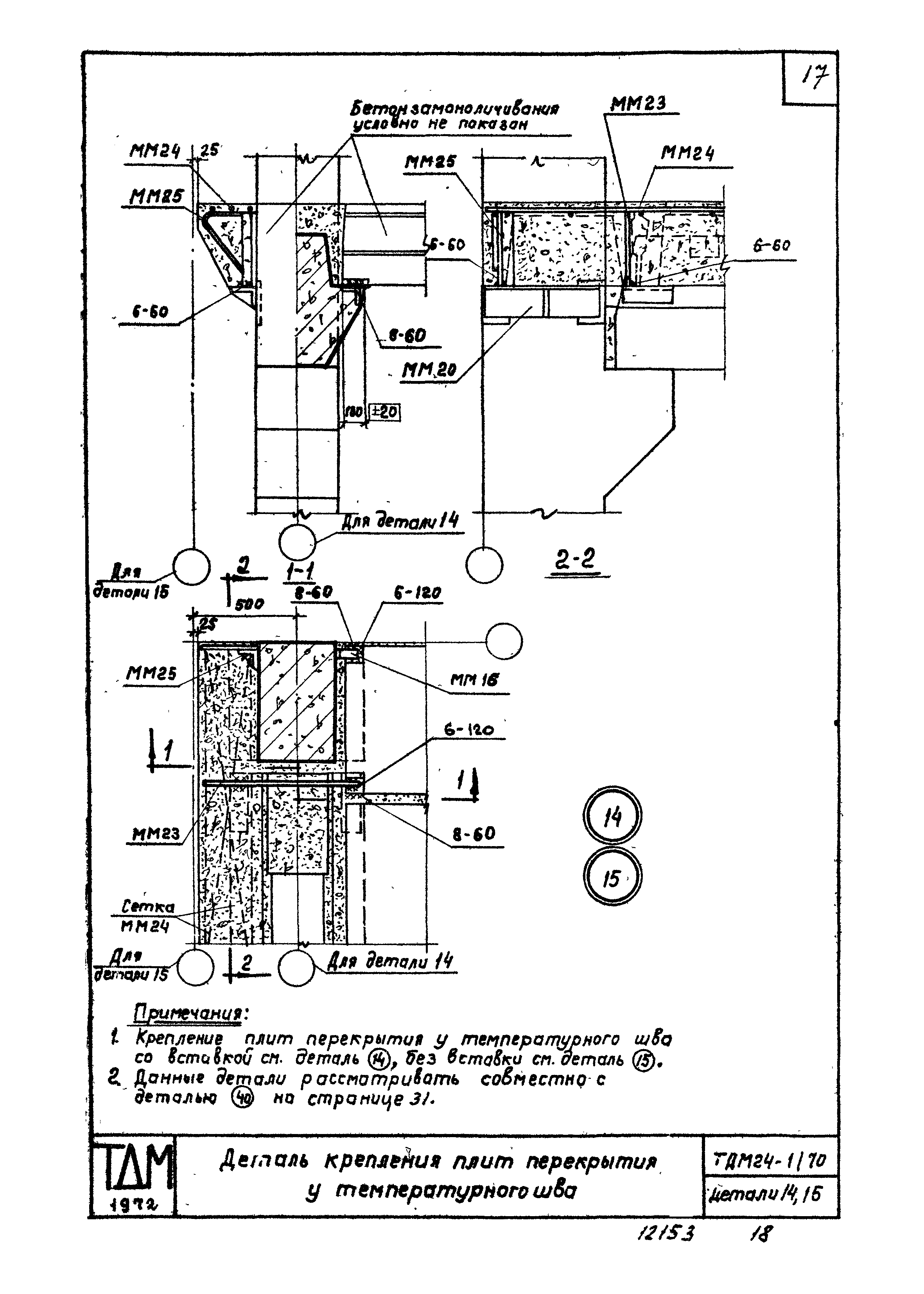

Деталь 14,15 Деталь крепления плит перекрытия у температурного шва

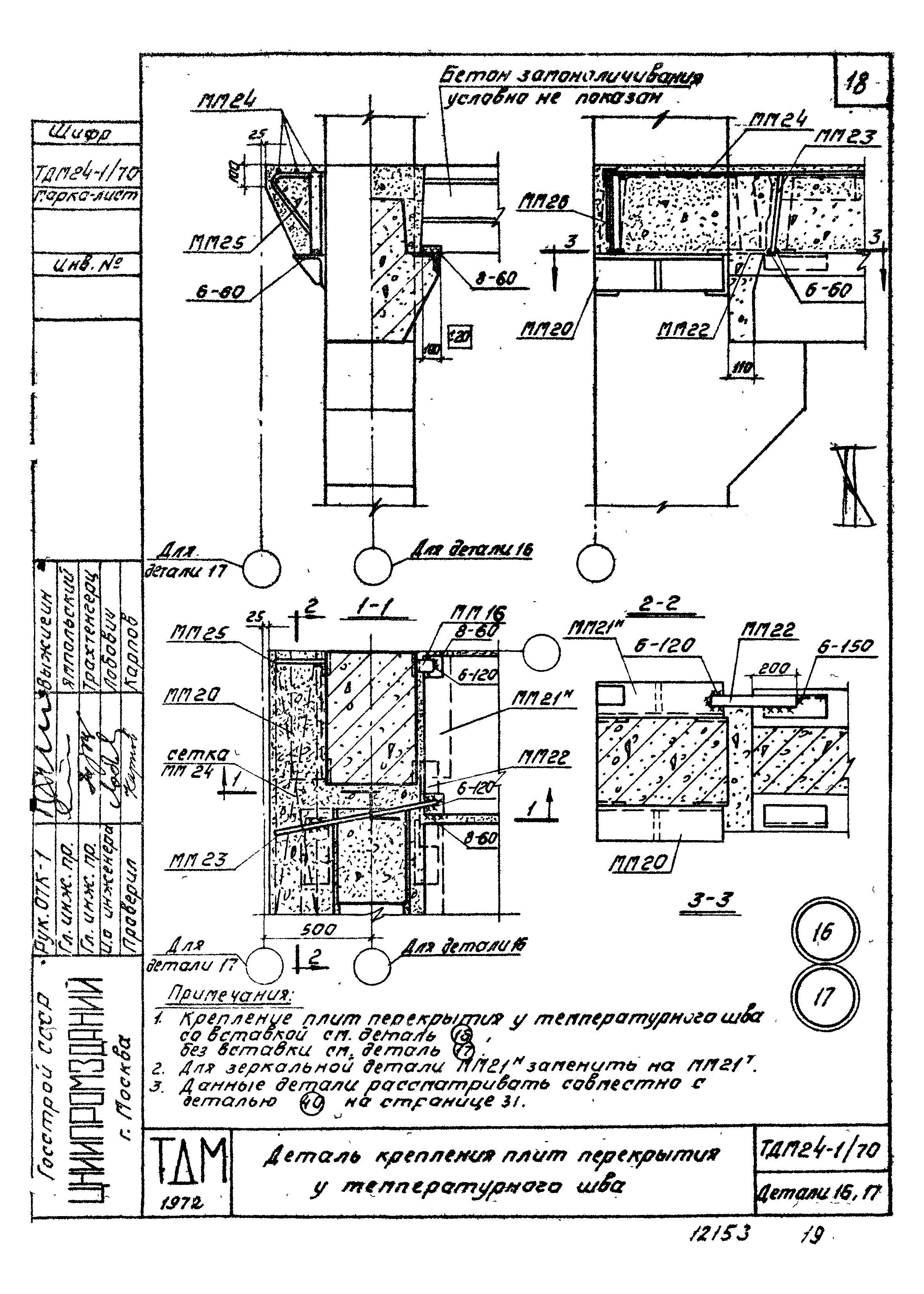

Деталь 16,17 Деталь крепления плит перекрытия у температурного шва

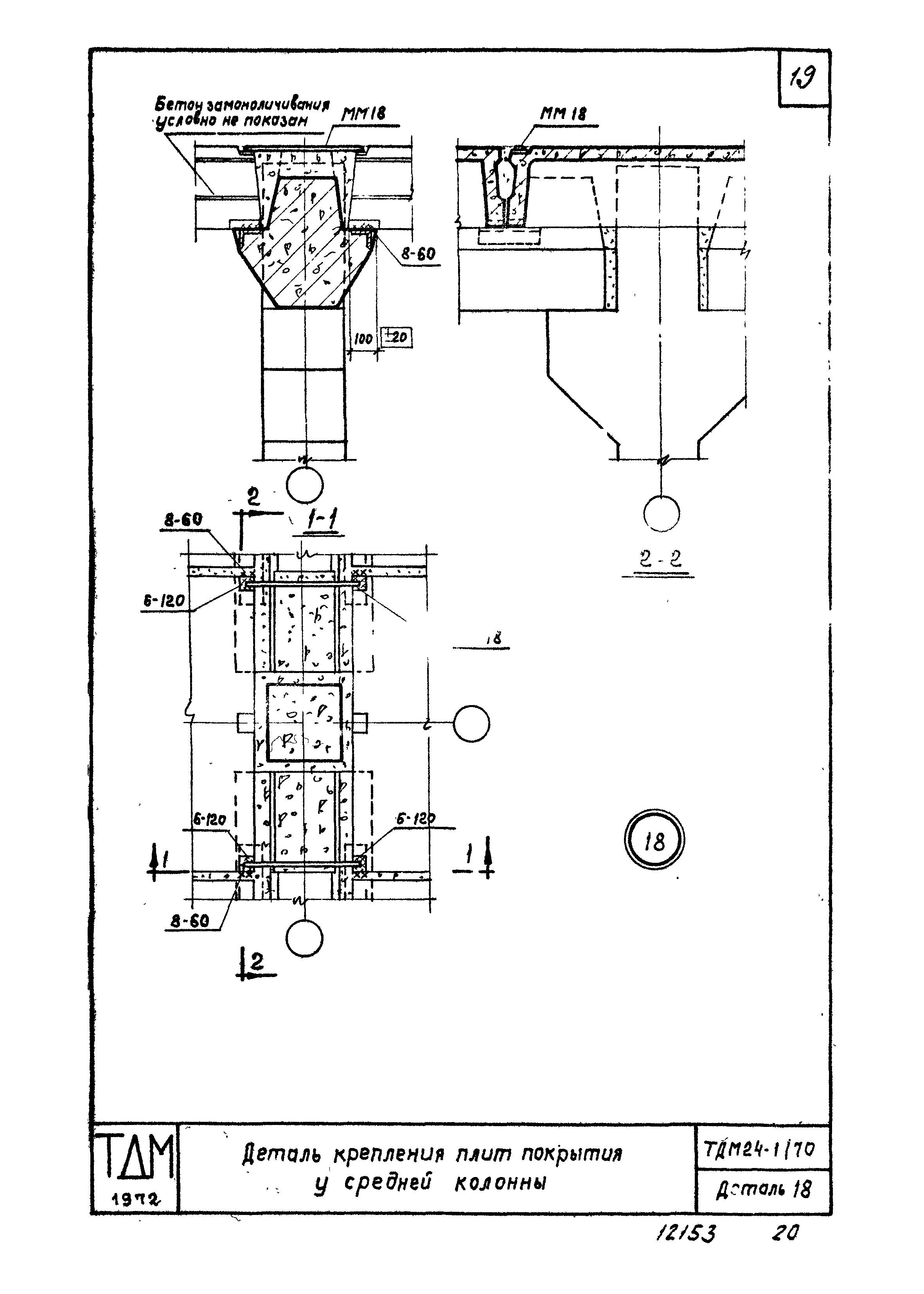

Деталь 18 Деталь крепления плит покрытия у средней колонны

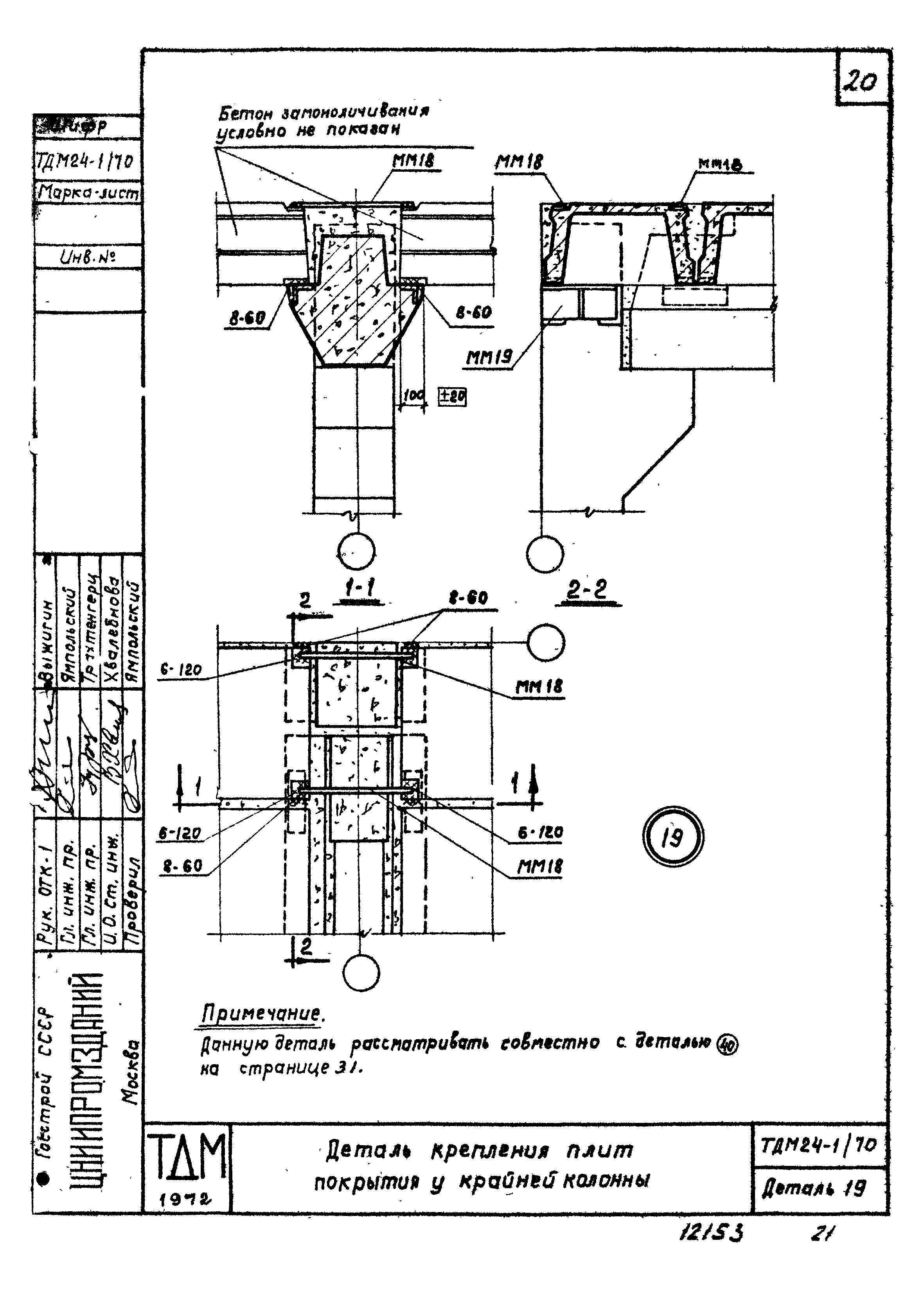

Деталь 19 Деталь крепления плит покрытия у крайней колонны

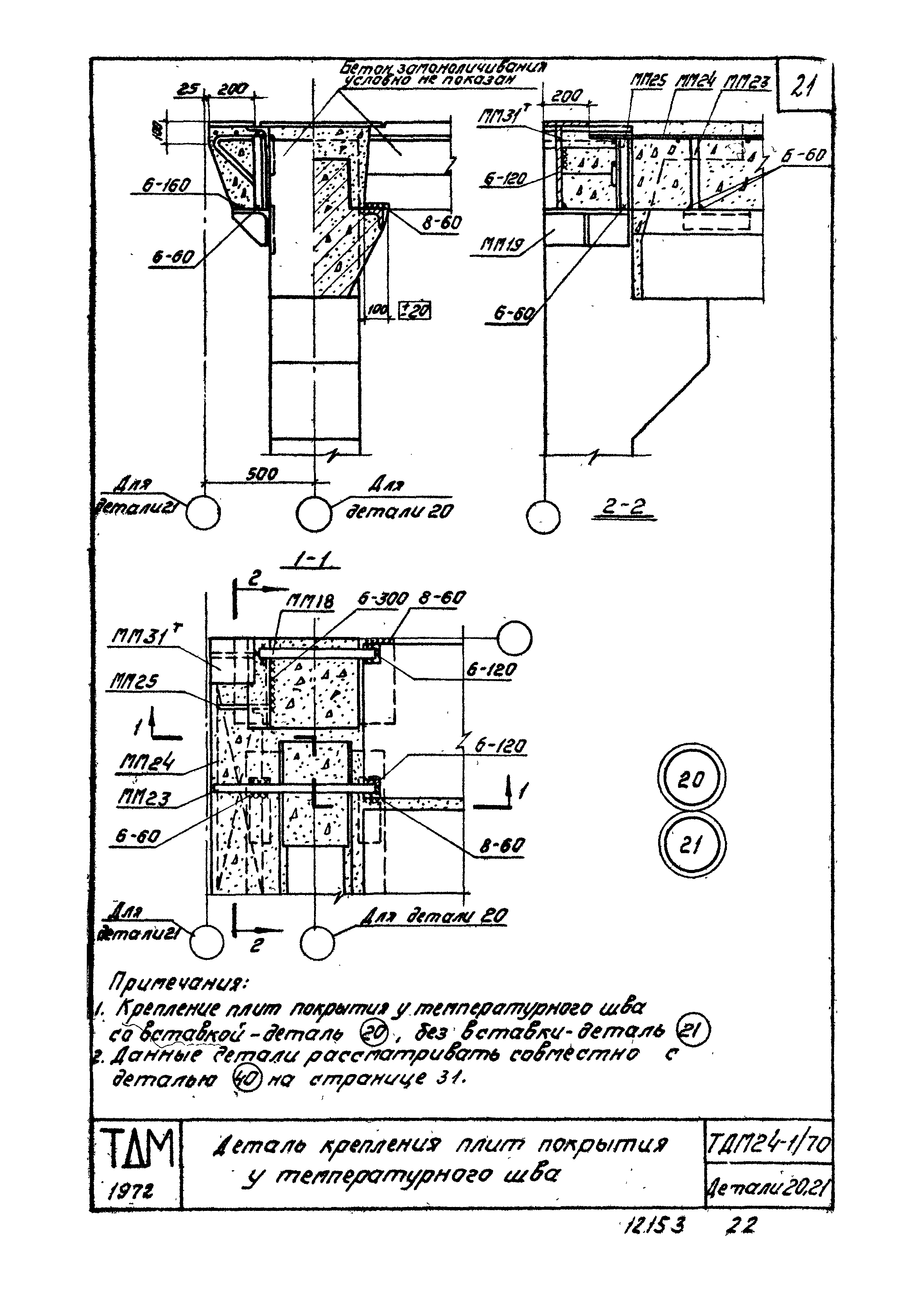

Деталь 20,21 Деталь крепления плит покрытия у температурного шва

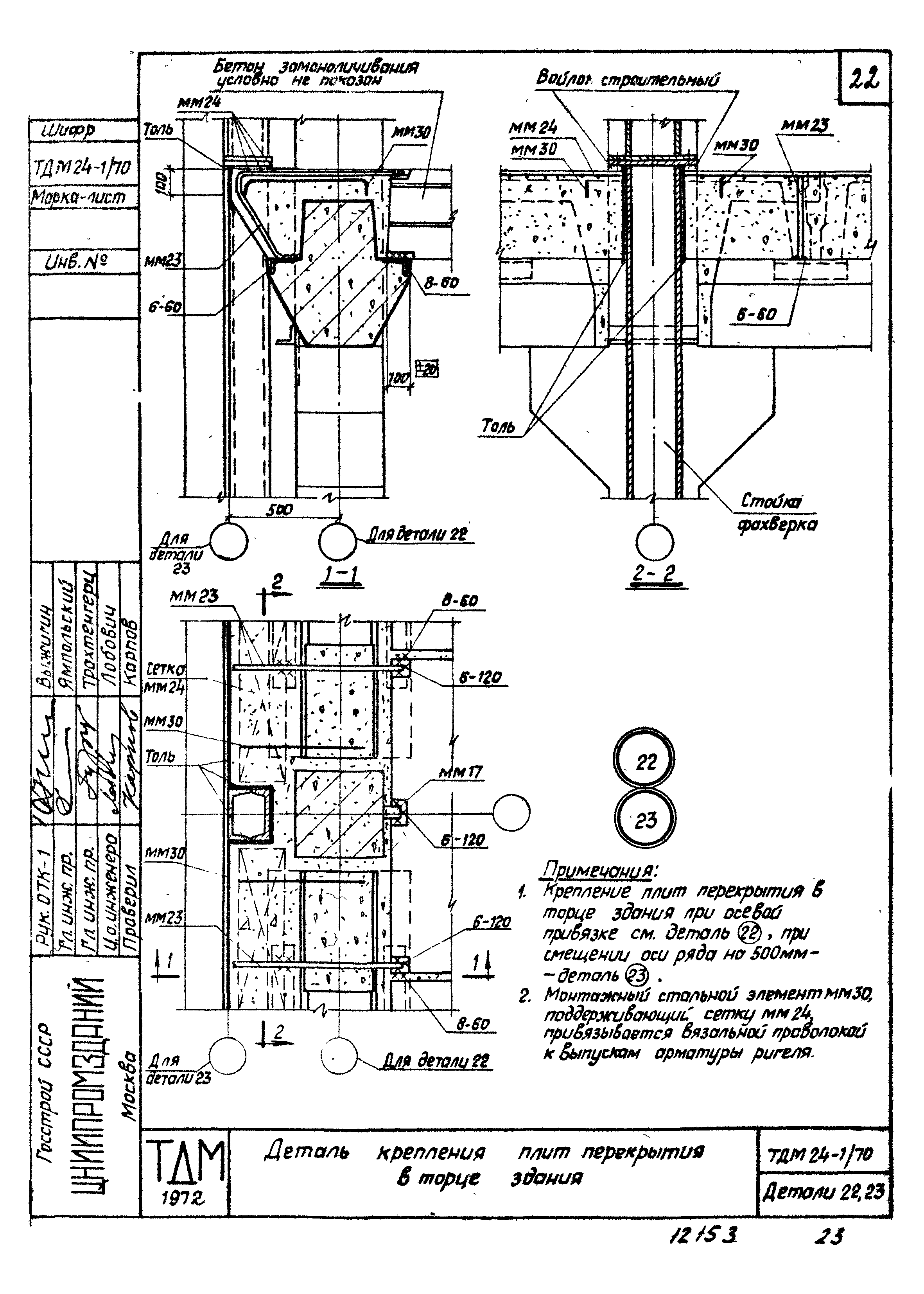

Деталь 22,23 Деталь крепления плит перекрытия в торце здания

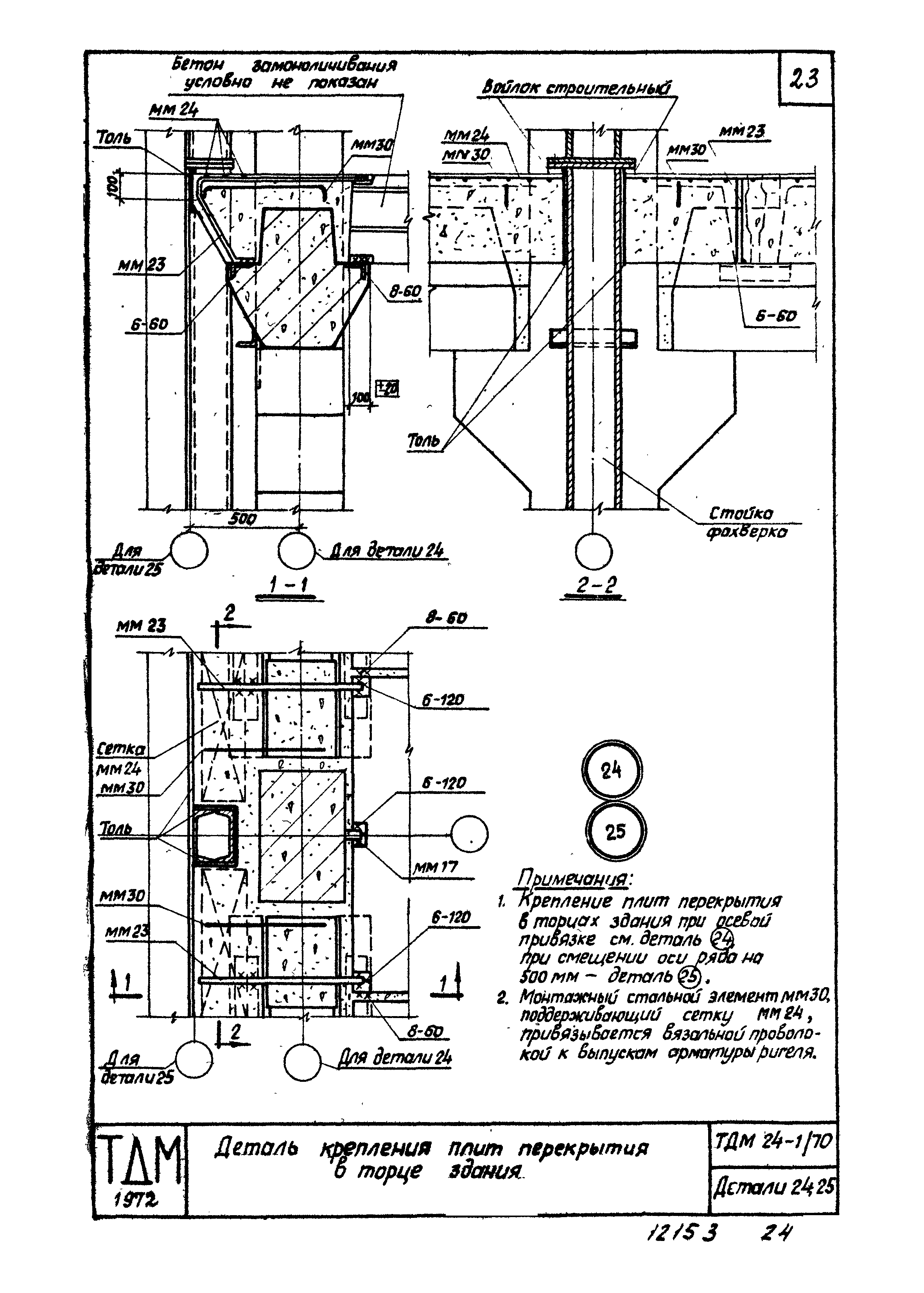

Деталь 24,25 Деталь крепления плит перекрытия в торце здания

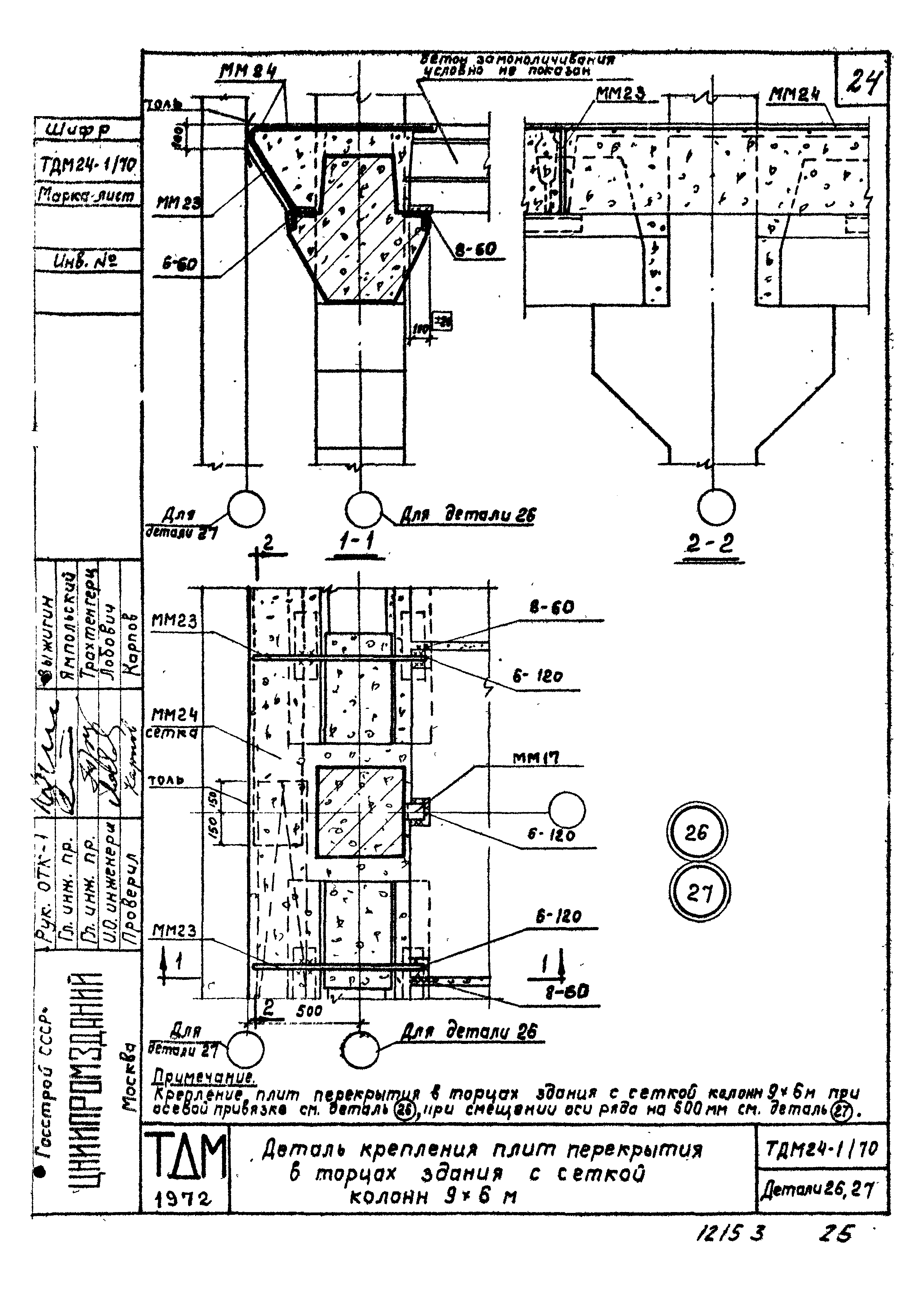

Деталь 26,27 Деталь крепления плит перекрытия в торцах здания с сеткой колонн 9х6 м

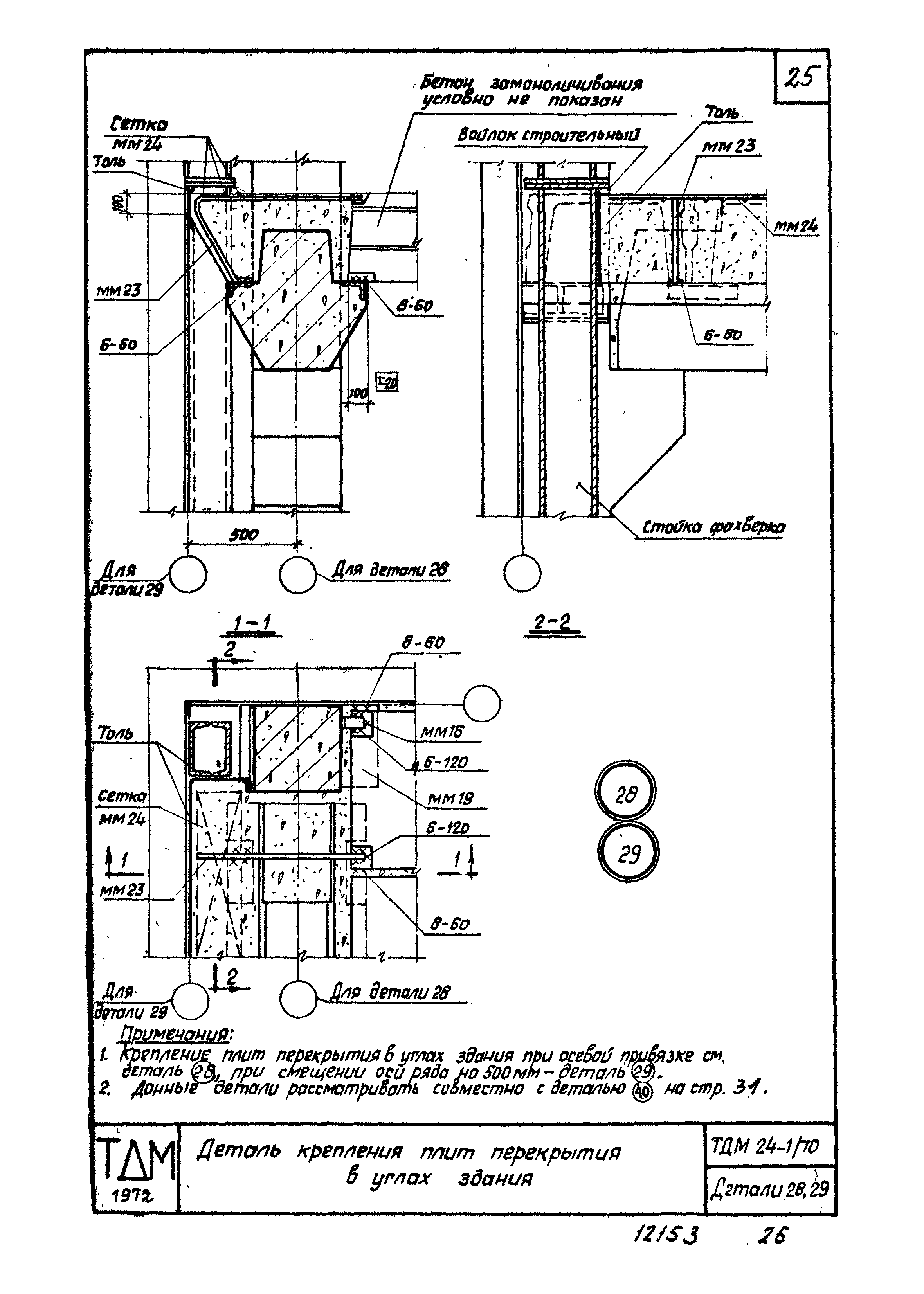

Деталь 28,29 Деталь крепления плит перекрытия в углах здания

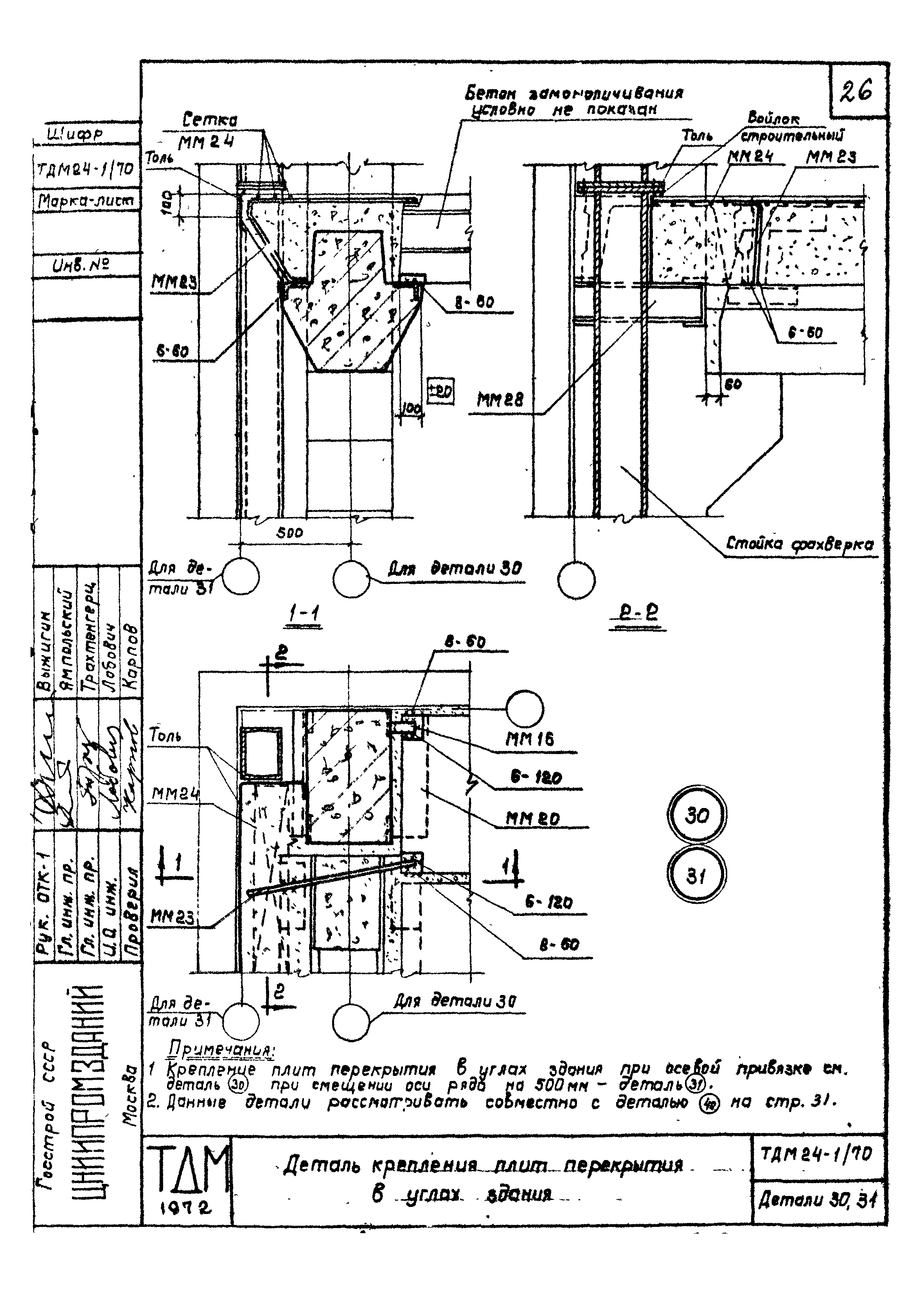

Деталь 30,31 Деталь крепления плит перекрытия в углах здания

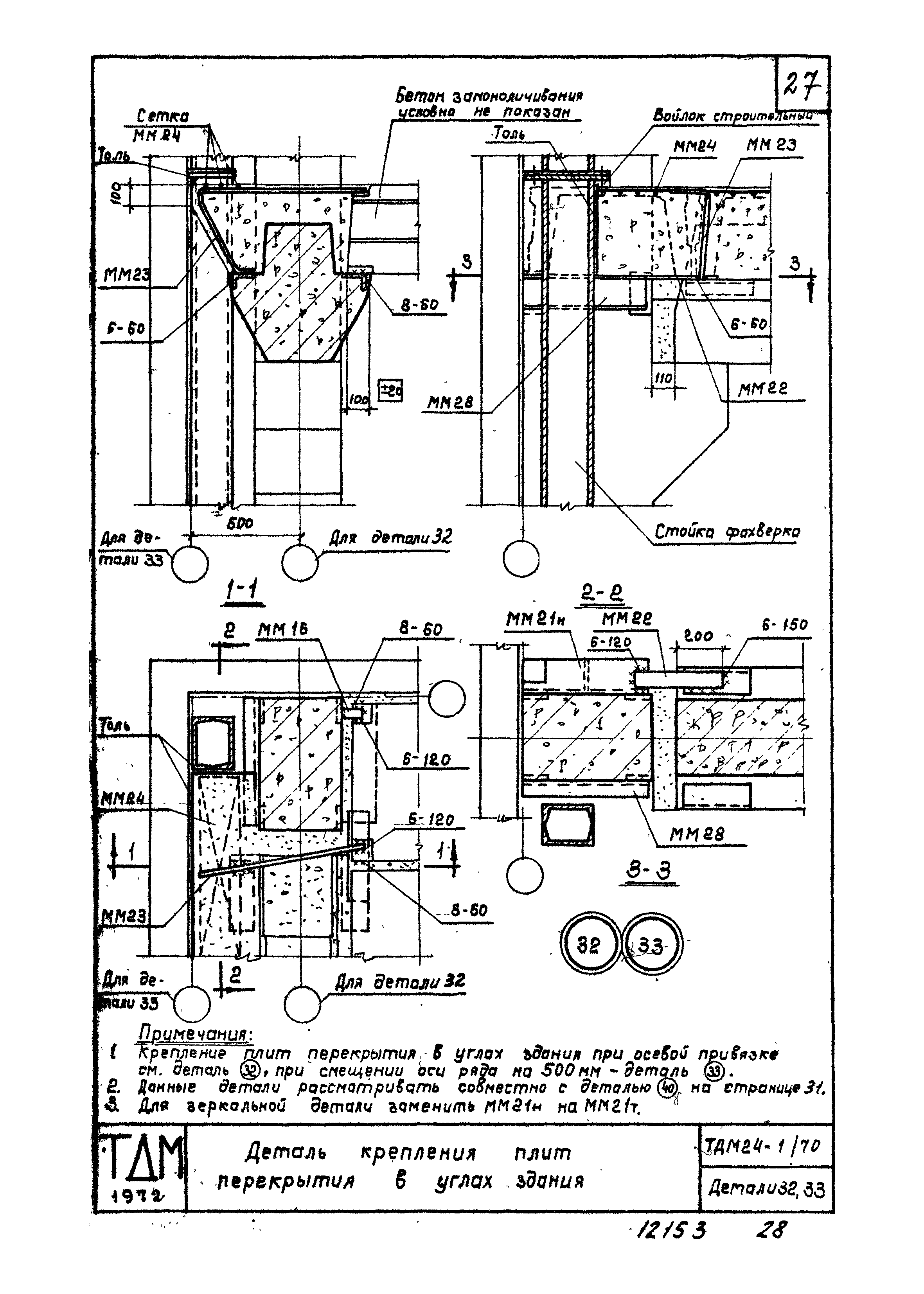

Деталь 32,33 Деталь крепления плит перекрытия в углах здания

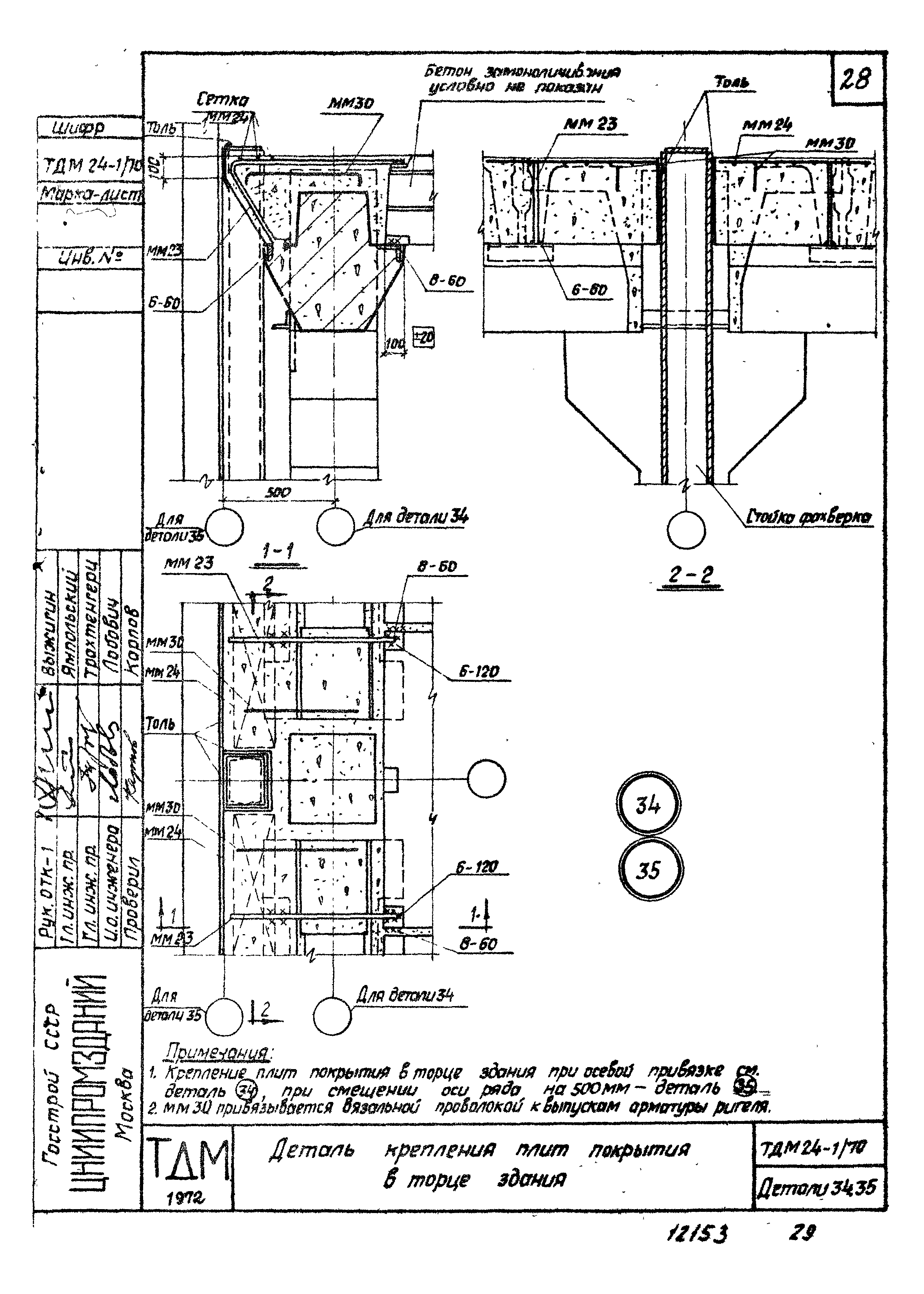

Деталь 34,35 Деталь крепления плит покрытия в торце здания

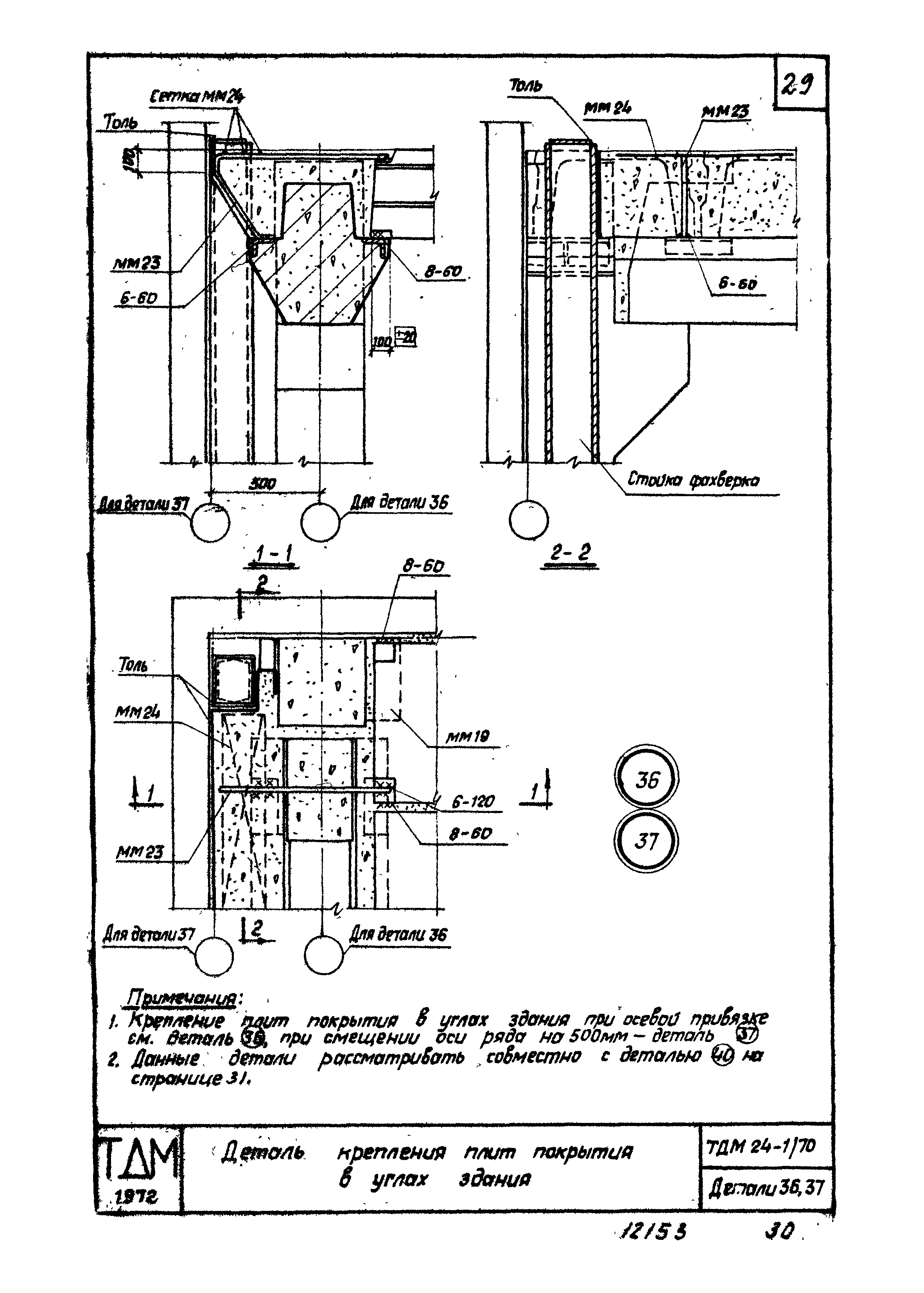

Деталь 36,37 Деталь крепления плит покрытия в углах здания

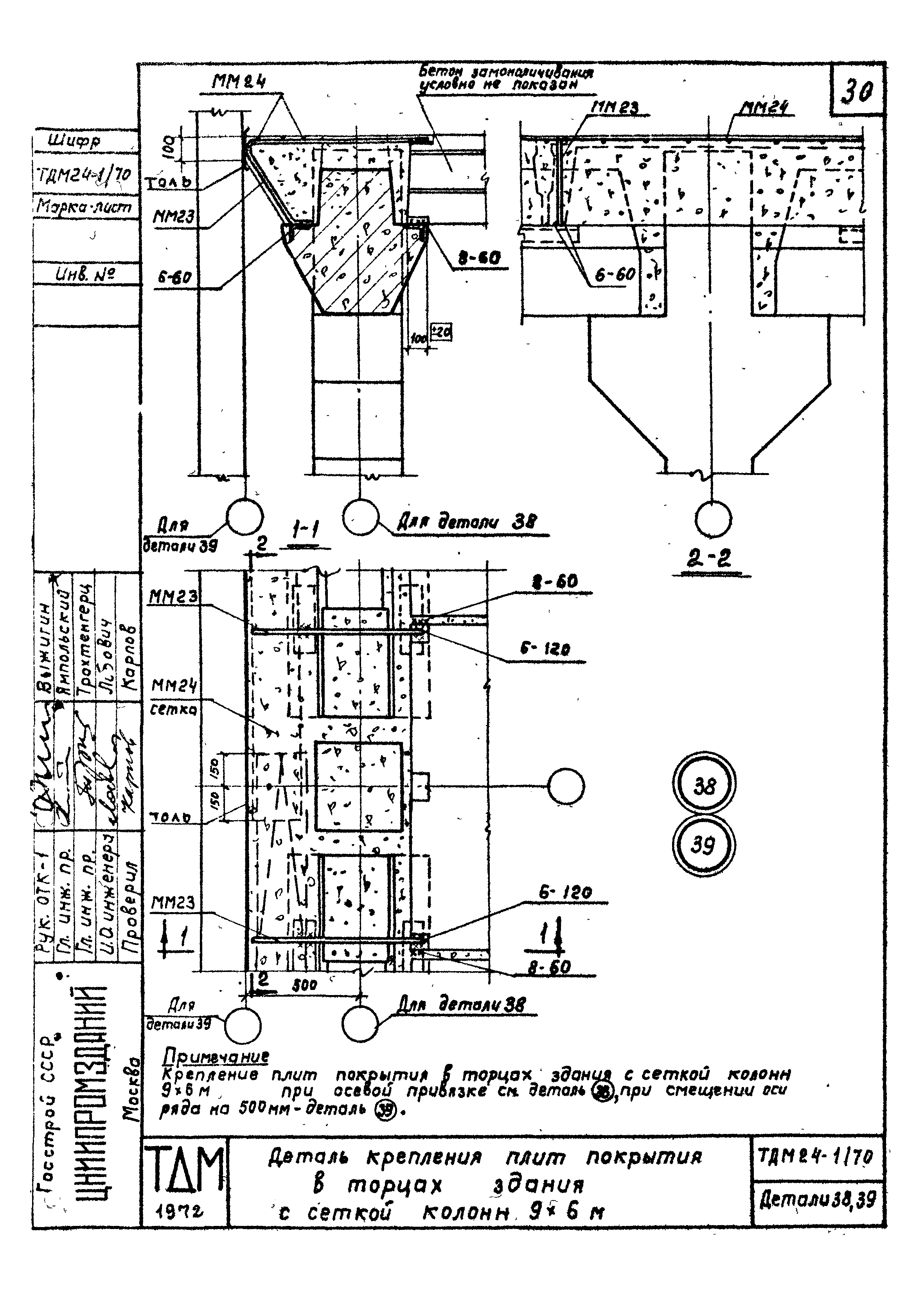

Деталь 38,39 Деталь крепления плит покрытия в торцах здания с сеткой колонн 9х6 м

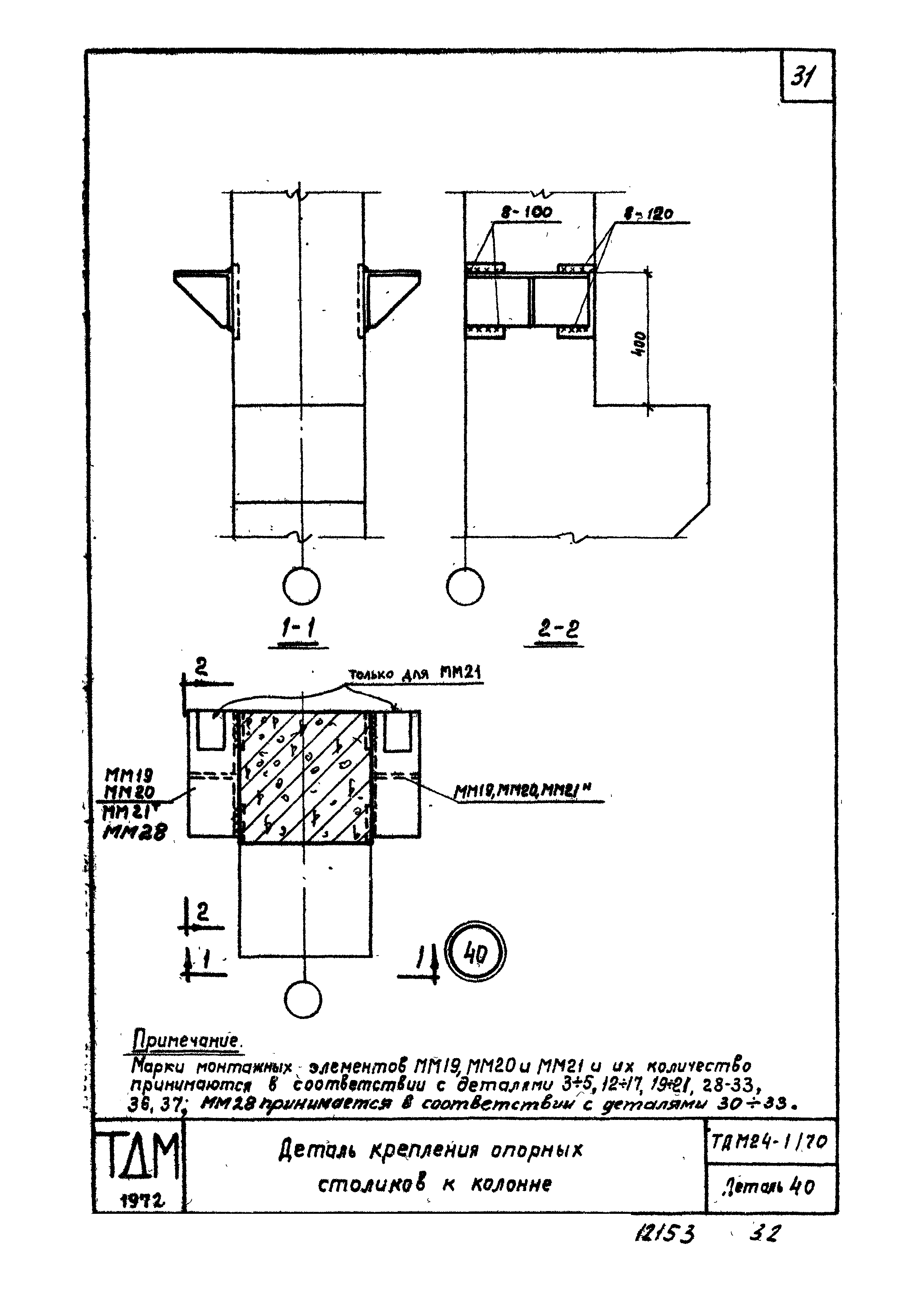

Деталь 40 Деталь крепления опорных столиков к колонне
Деталь 41,42 Деталь монолитного перекрытия и покрытия апри установке ригеля продольной рамы

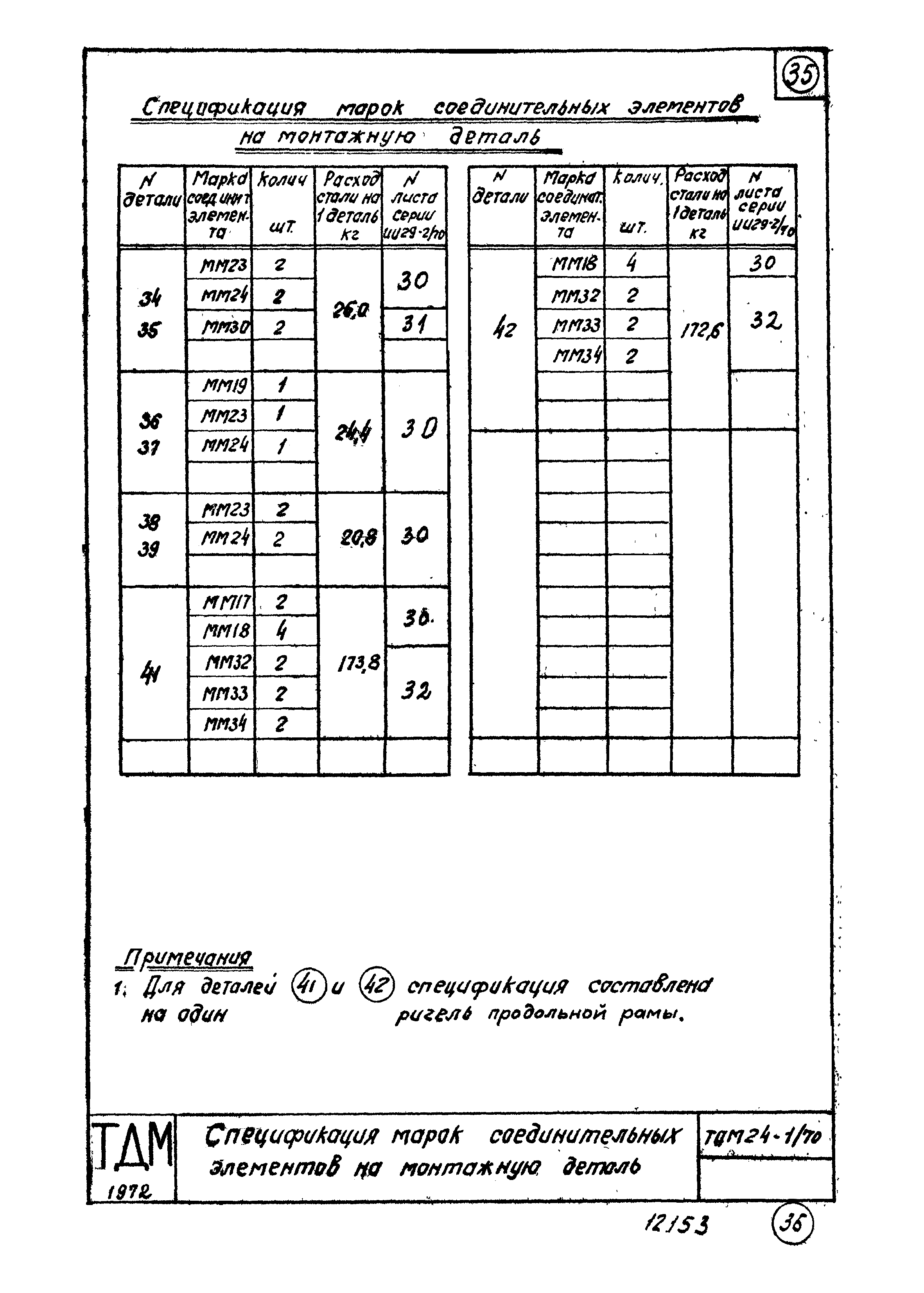

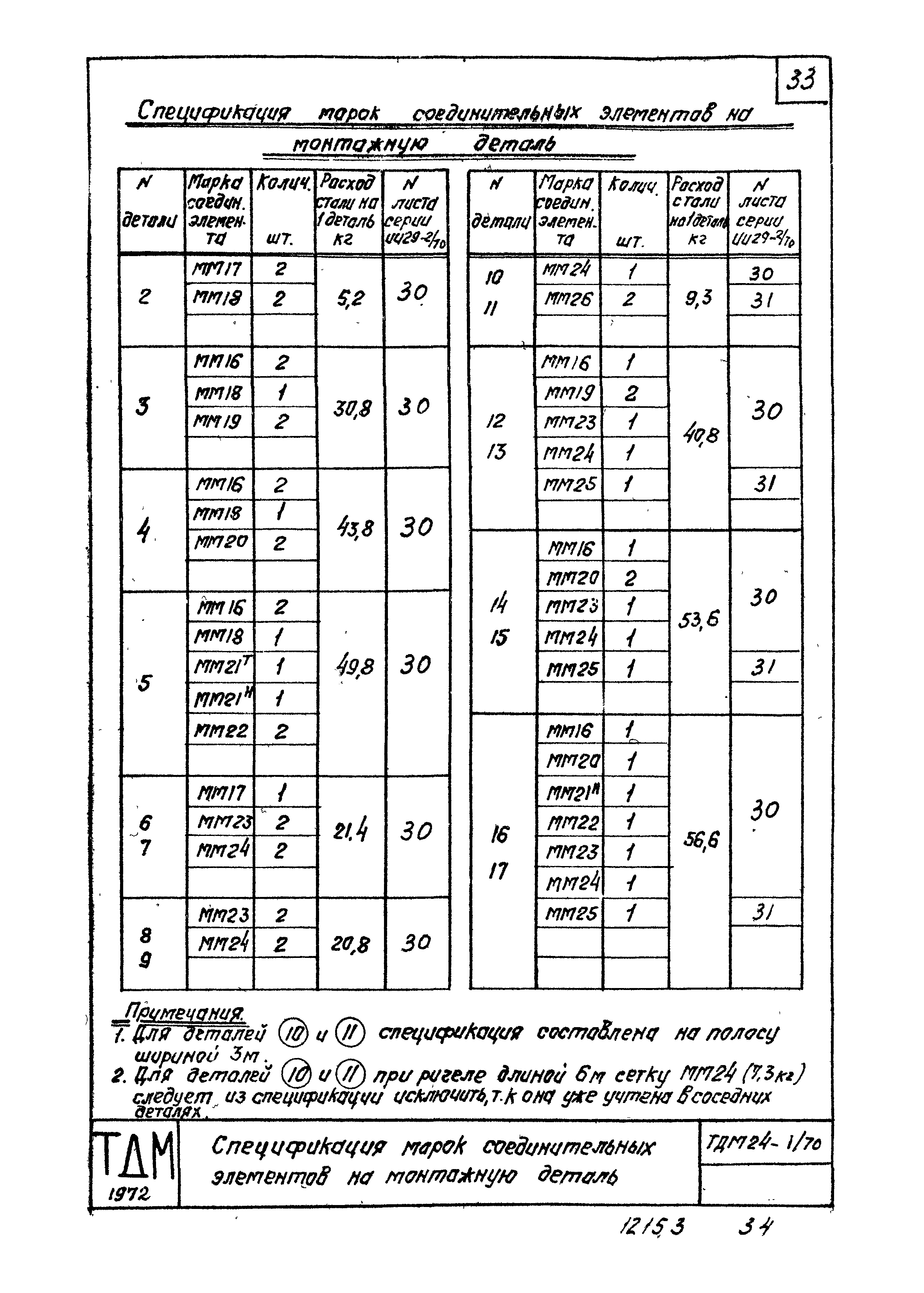

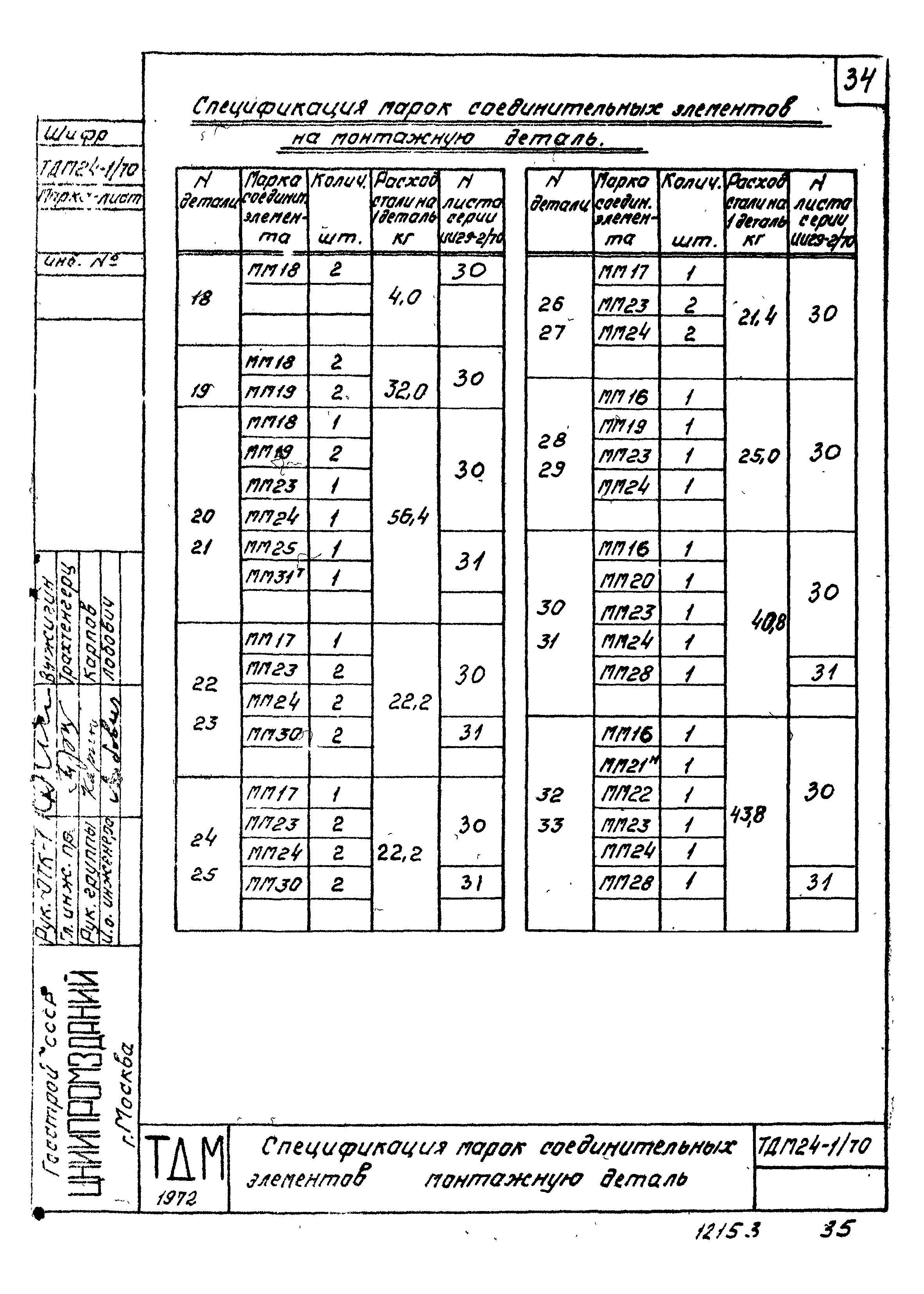

Спецификация марок соединительных элементов на монтажную деталь
Разработан: ЦНИИпромзданий
НИИЖБ
Утверждён:28.11.1972 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 203)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
Чем заменён:
