Скачать ГОСТ Р 53678-2009 Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 2. Углеродистые и низколегированные стали стойкие к растрескиванию и применению чугунов

Дата актуализации: 10.08.2017

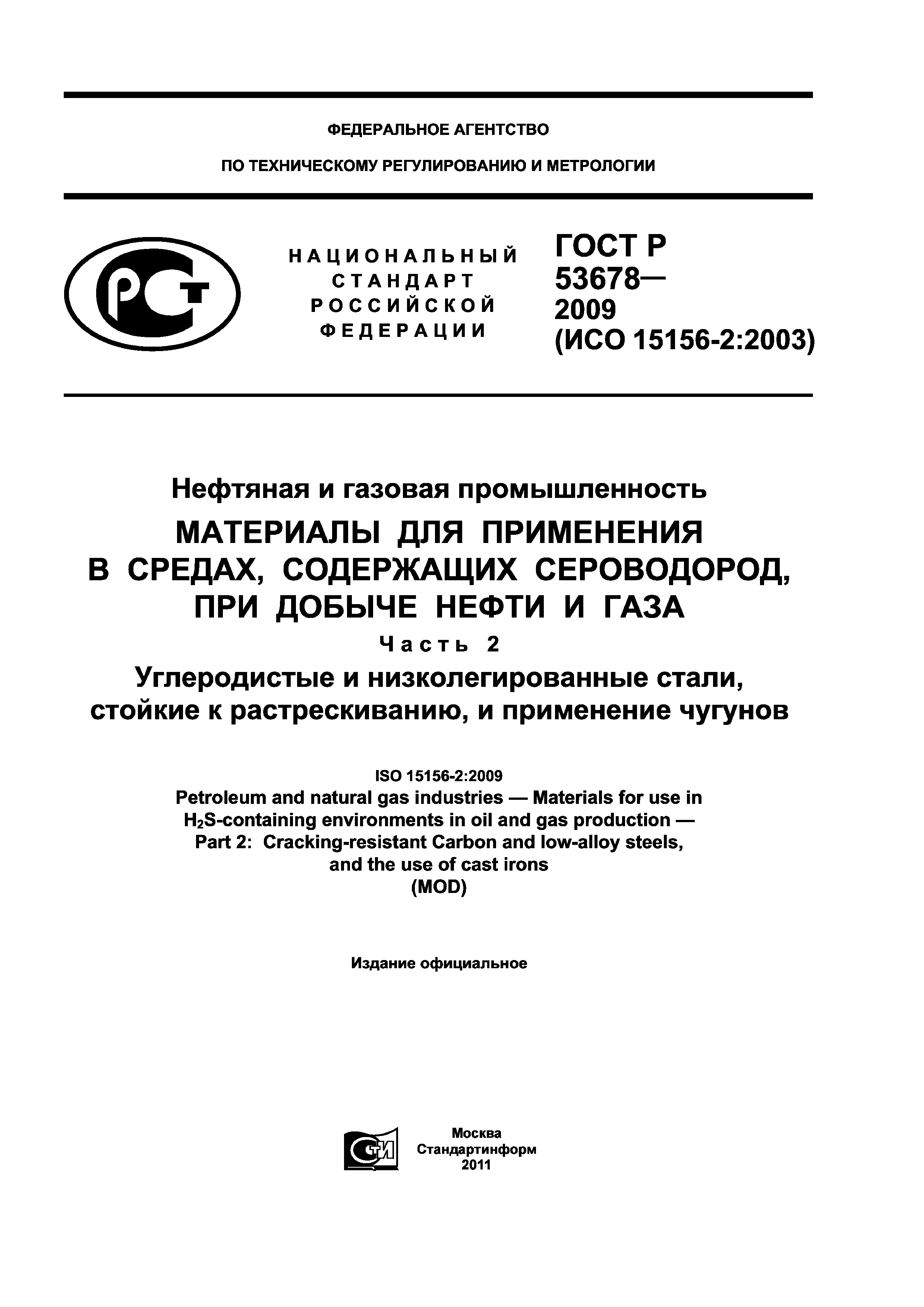

ГОСТ Р 53678-2009

Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 2. Углеродистые и низколегированные стали стойкие к растрескиванию и применению чугунов

Обозначение:	ГОСТ Р 53678-2009
Обозначение англ:	GOST R 53678-2009
Статус:	действует
Название рус.:	Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 2. Углеродистые и низколегированные стали стойкие к растрескиванию и применению чугунов
Название англ.:	Petroleum and natural gas industries. Materials for use in H2S-containing environments in oil and gas production. Part 2. Cracking-resistant carbon and low-alloy steels and the use of cast irons
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

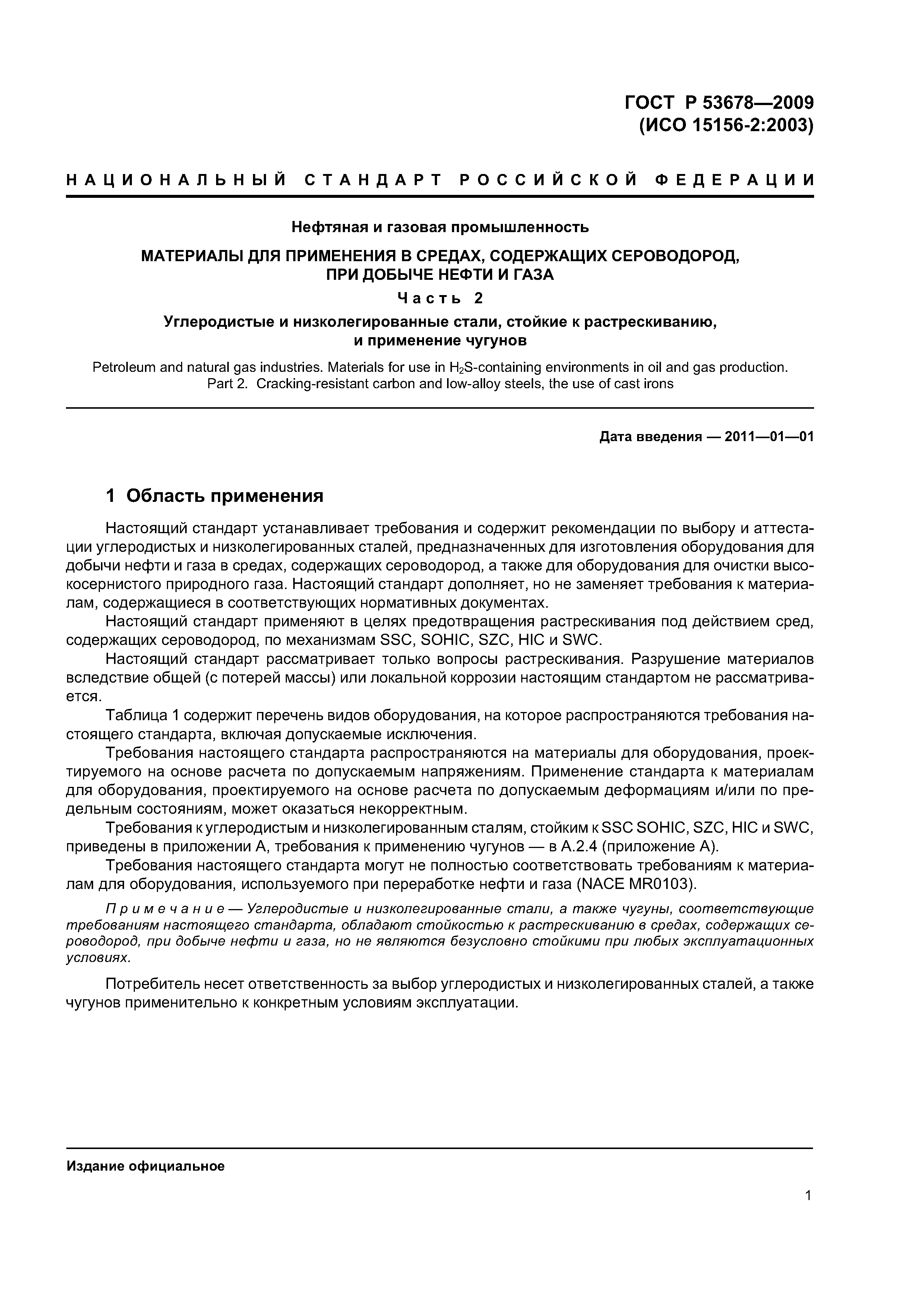

Область применения:	Стандарт устанавливает требования и содержит рекомендации по выбору и аттестации углеродистых и низколегированных сталей, предназначенных для изготовления оборудования для добычи нефти и газа в средах, содержащих сероводород, а также для оборудования для очистки высокосернистого природного газа. Стандарт дополняет, но не заменяет требования к материалам, содержащиеся в соответствующих нормативных документах. Стандарт применяют в целях предотвращения растрескивания под действием сероводородосодержащих сред по механизмам SSC, SOHIC, SZC, HIC и SWC. Стандарт рассматривает только вопросы растрескивания. Разрушение материалов вследствие общей (с потерей массы) или локальной коррозии настоящим стандартом не рассматривается.

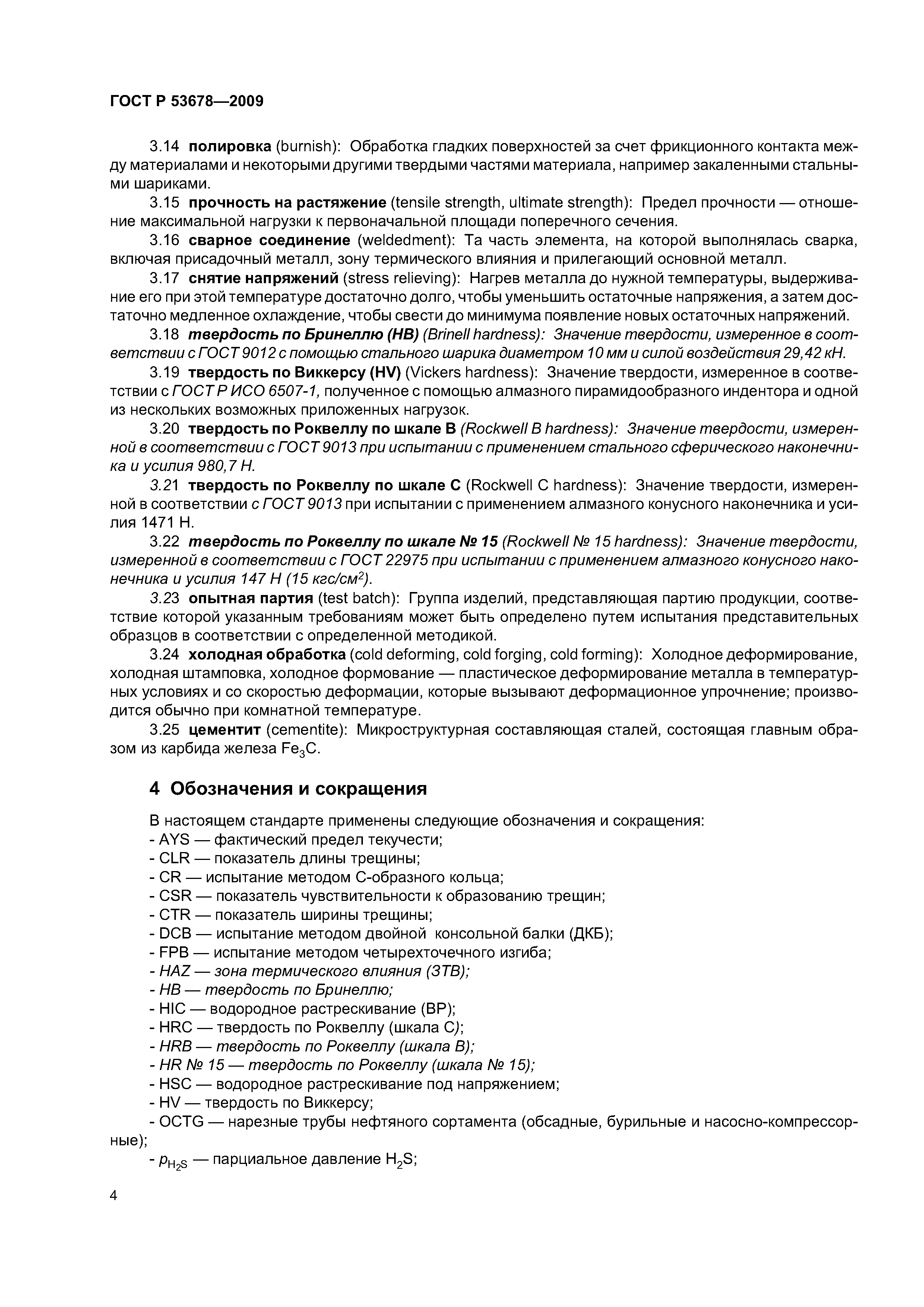

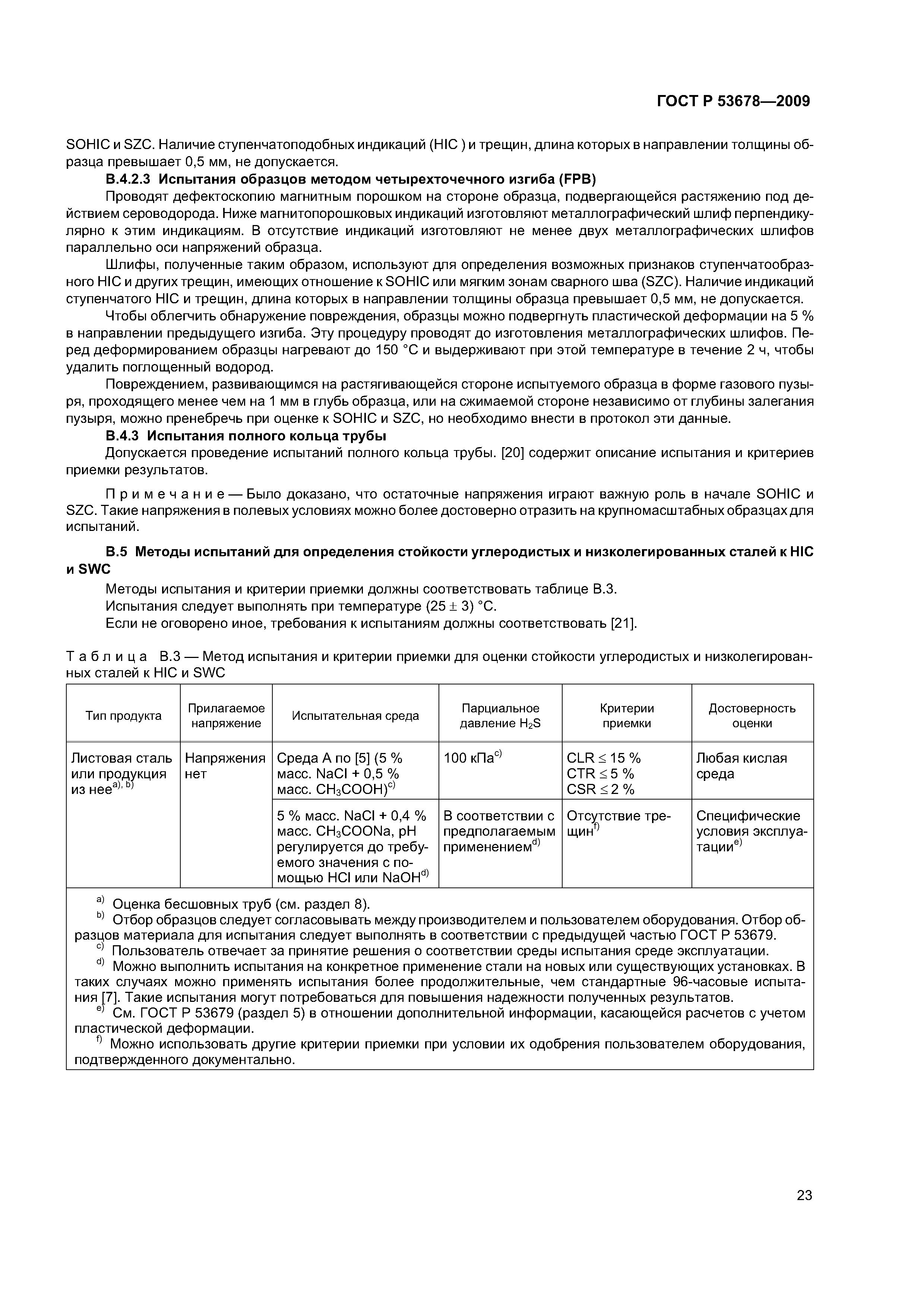

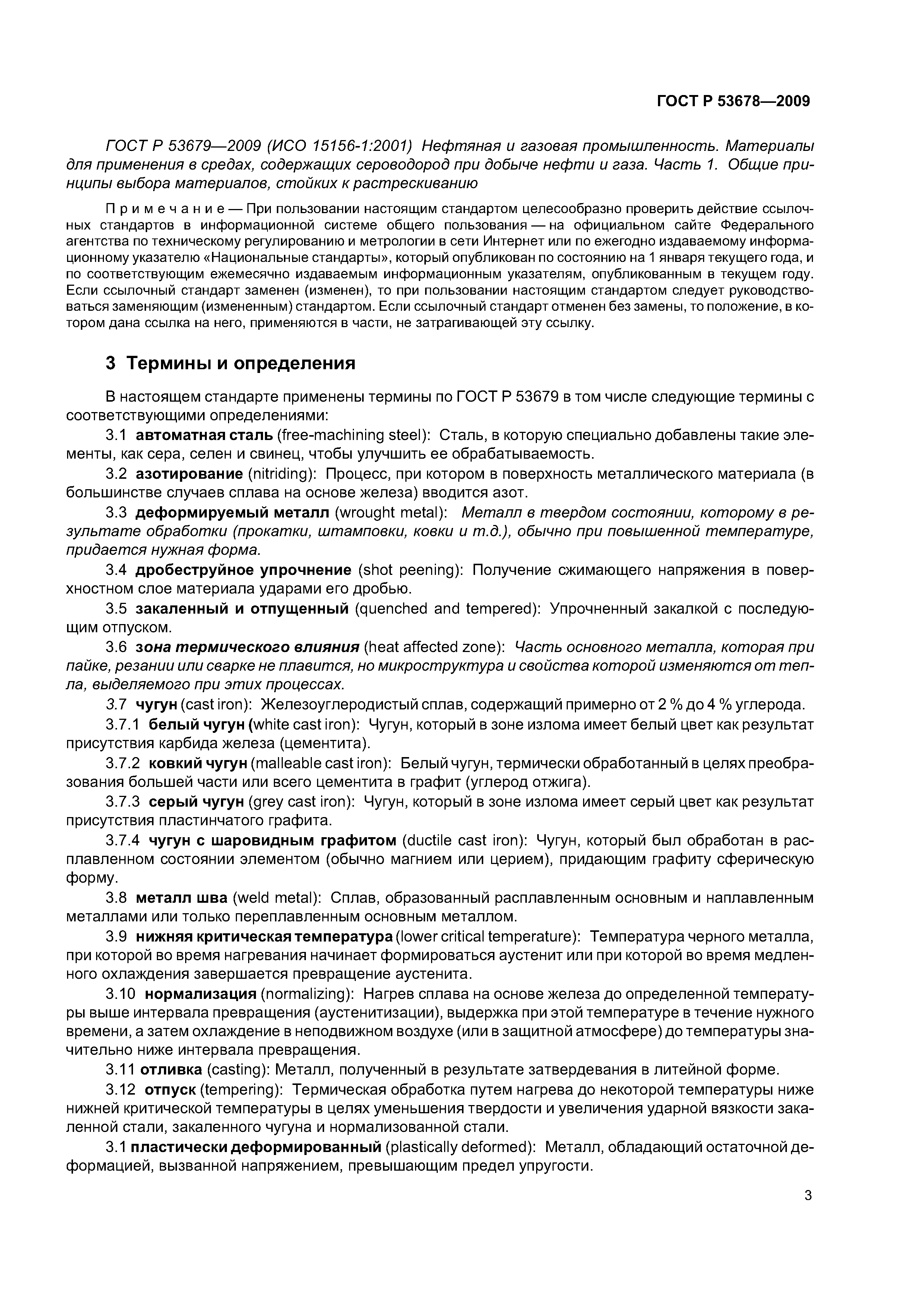

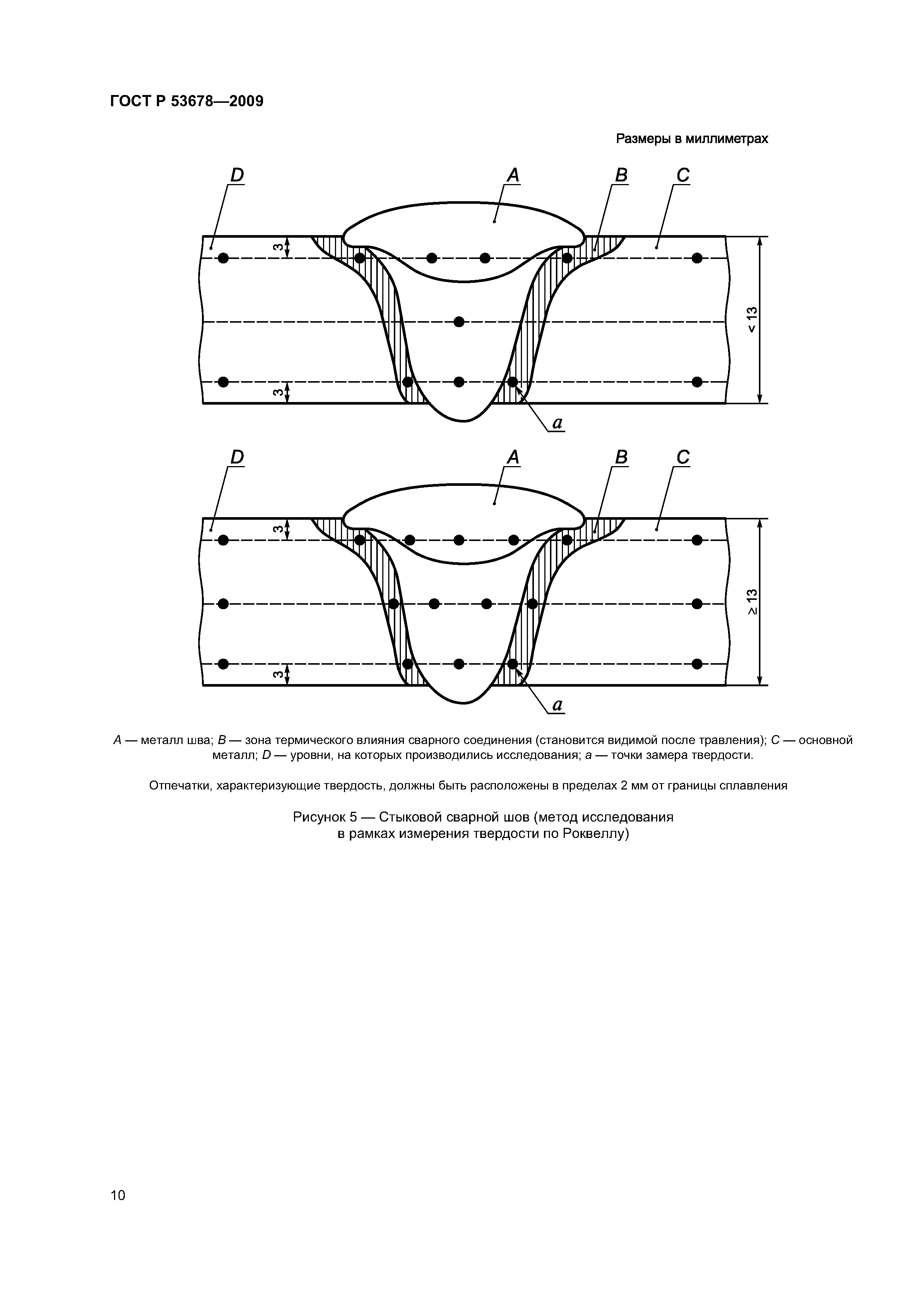

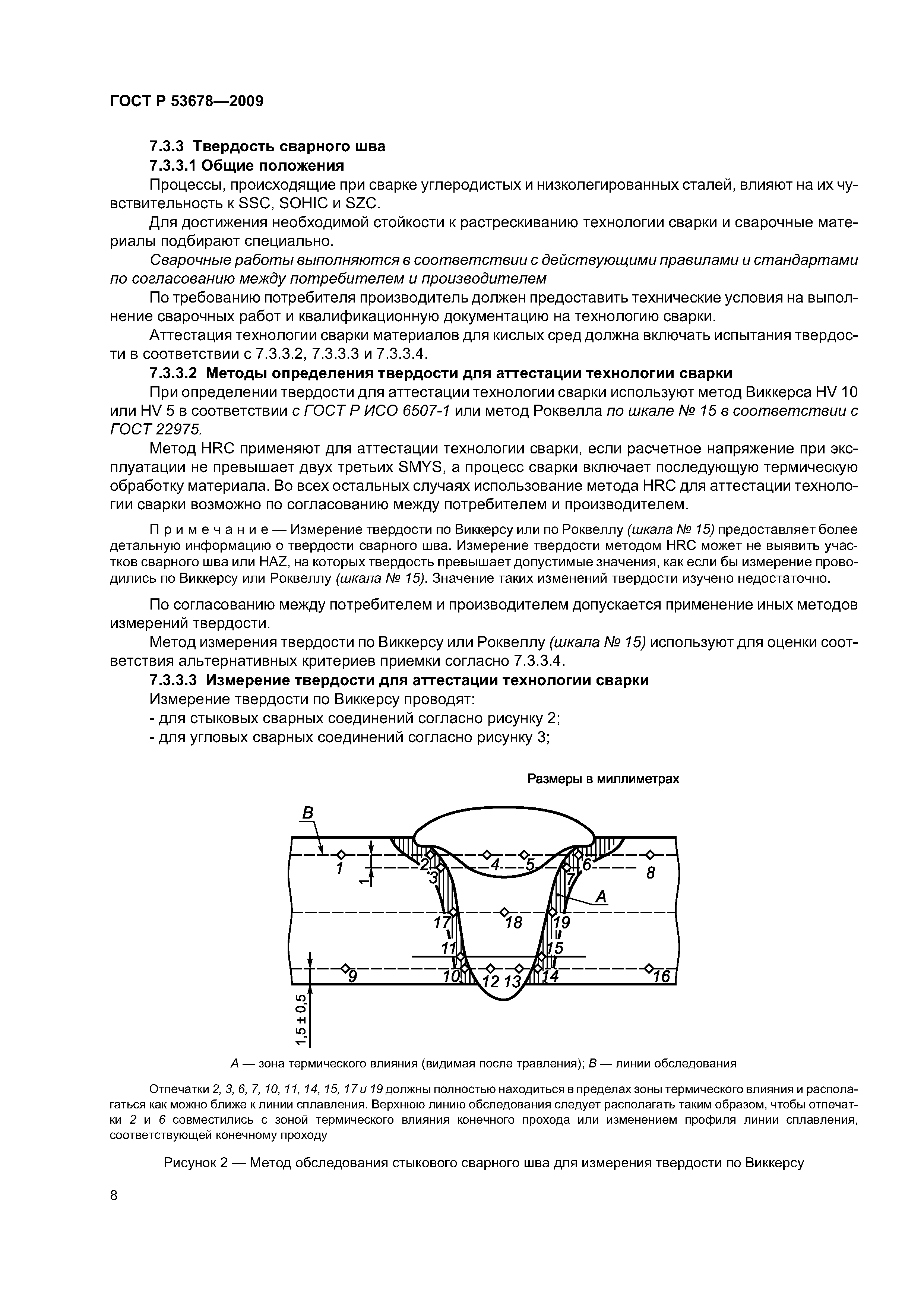

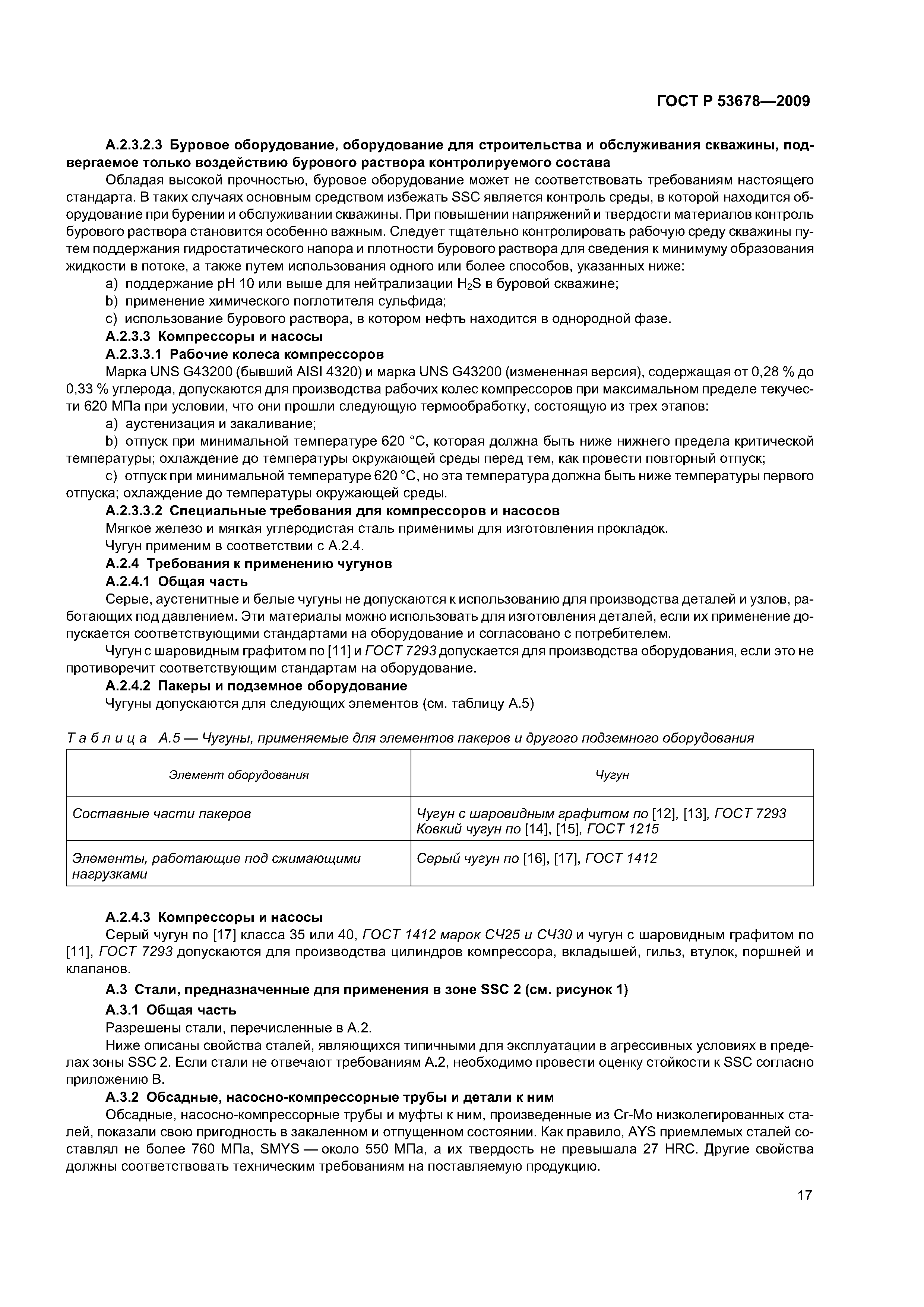

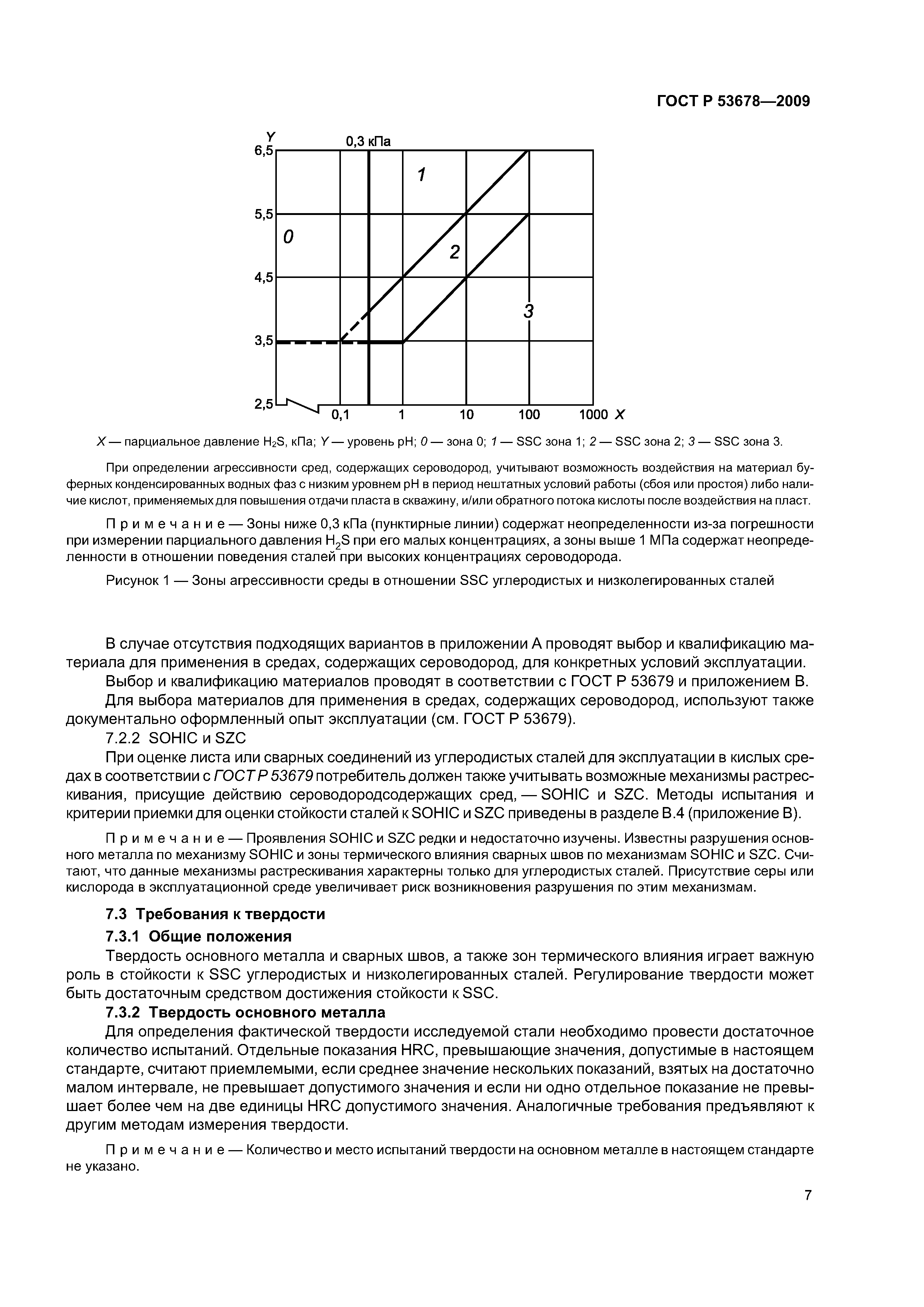

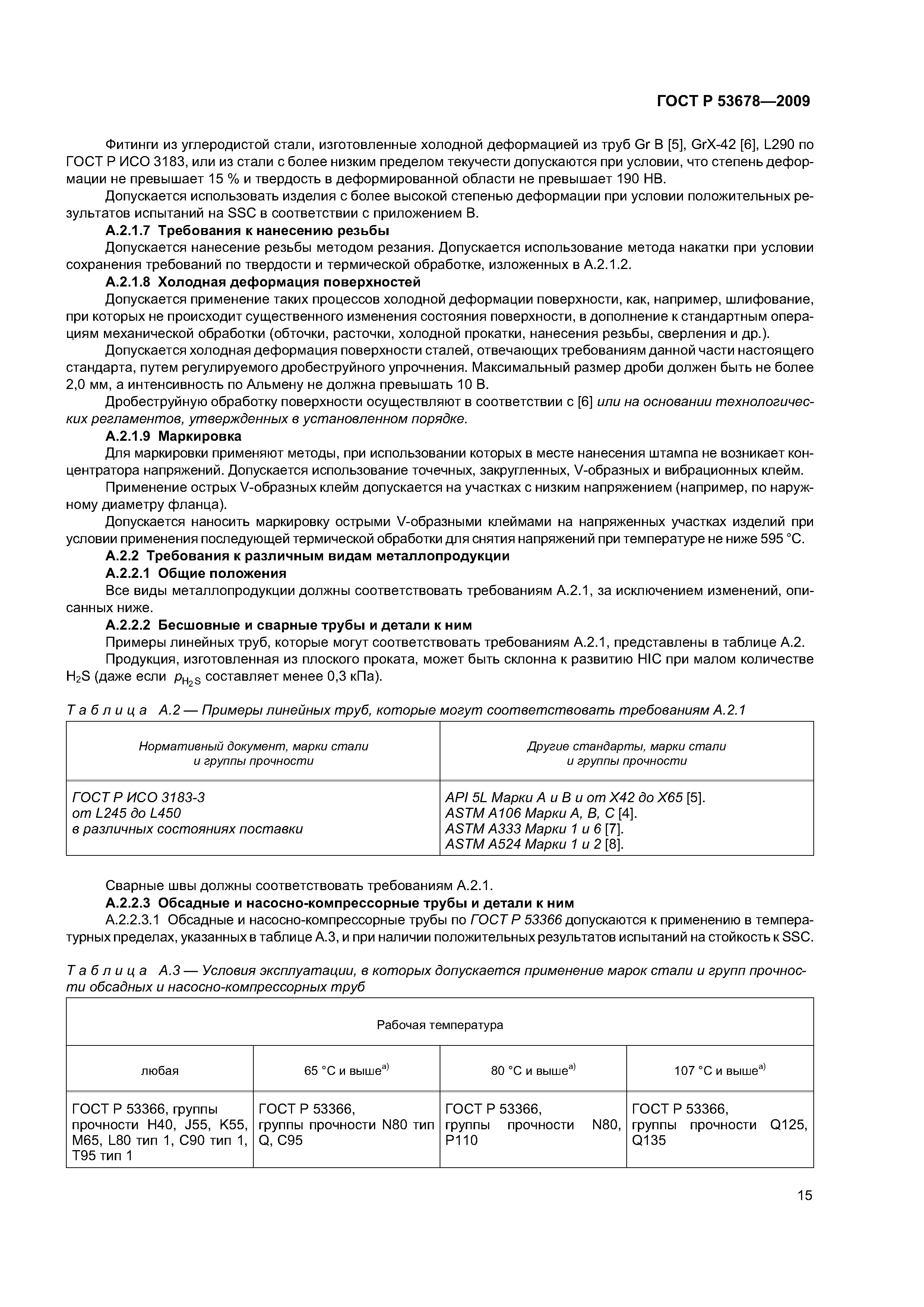

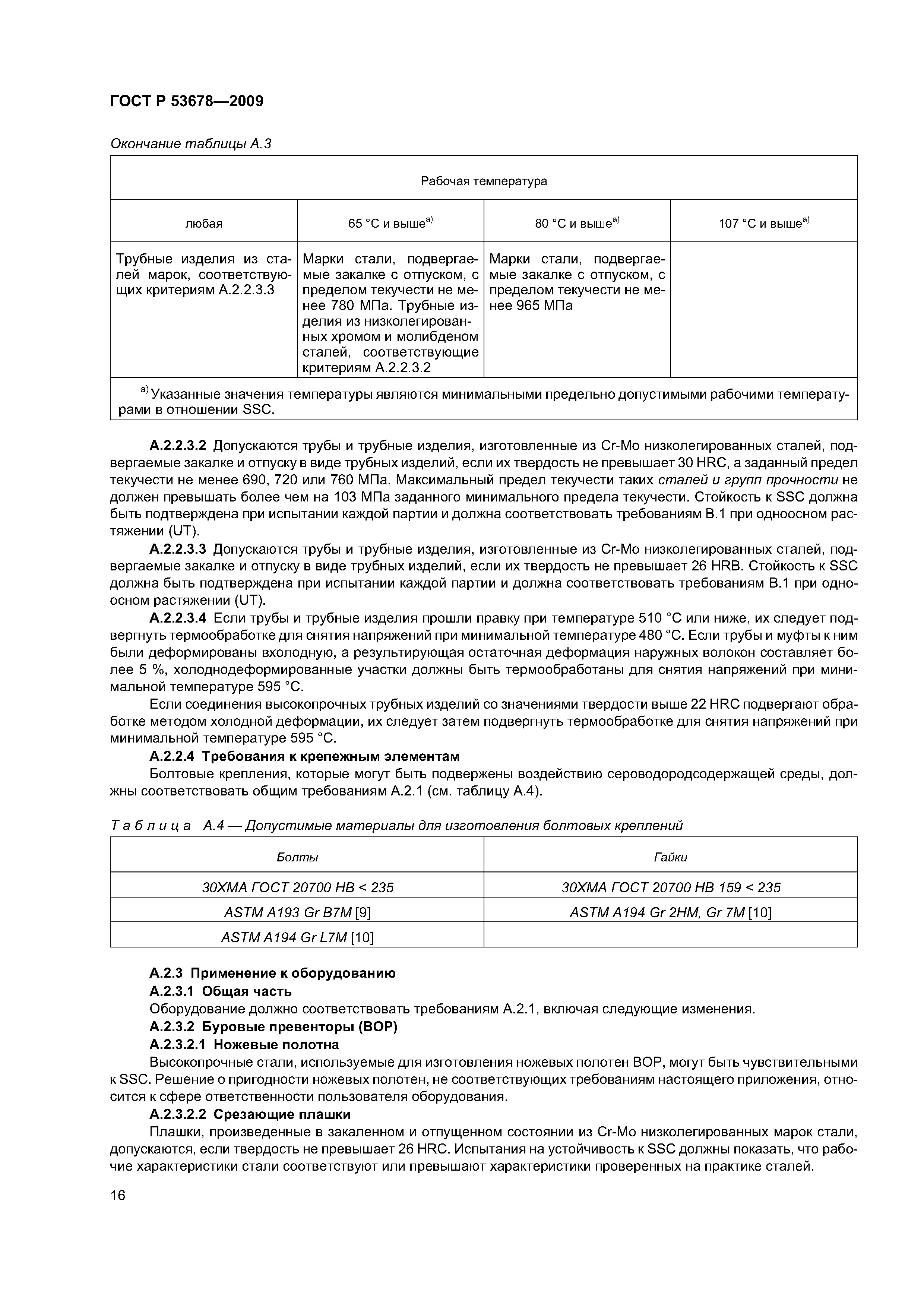

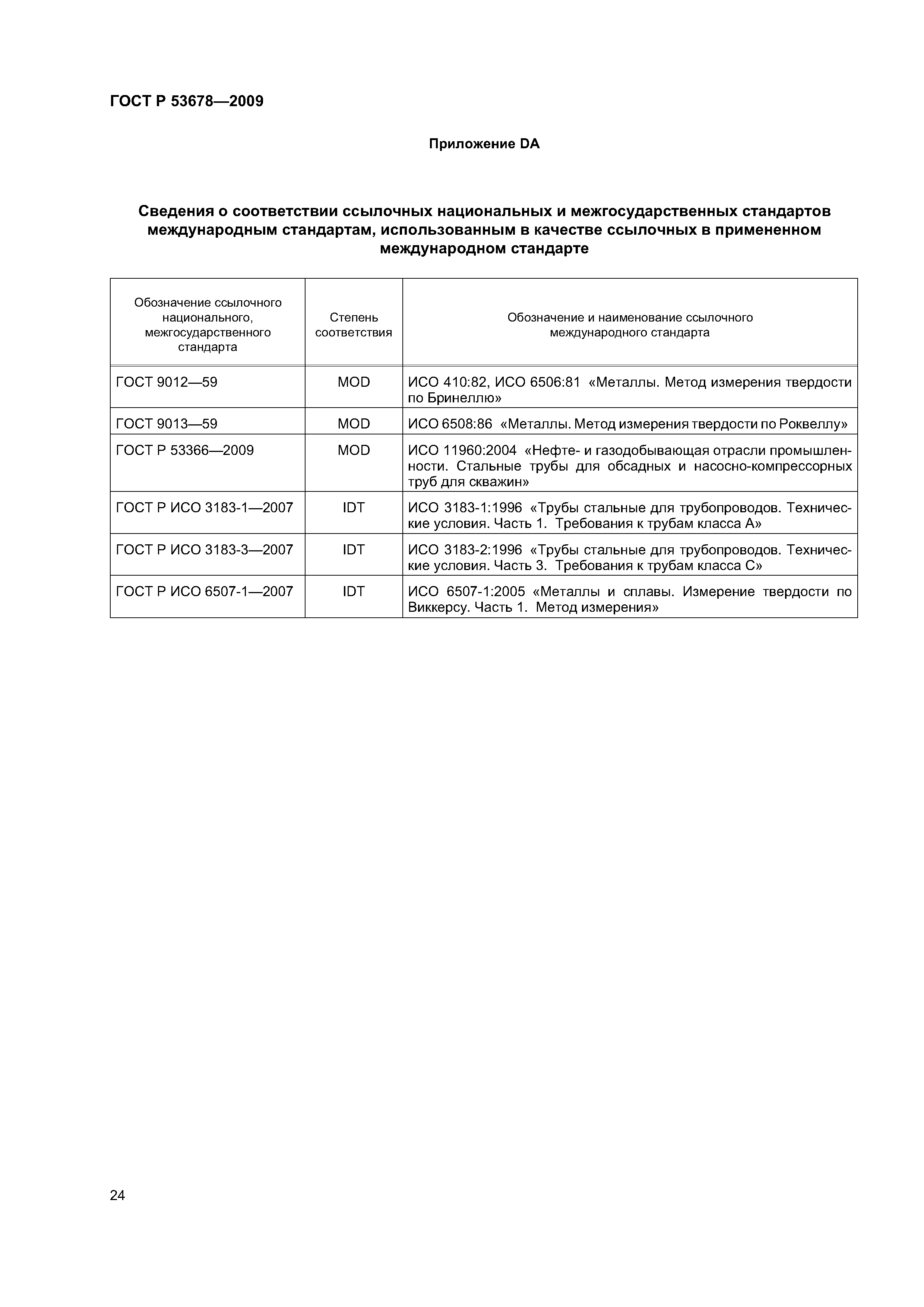

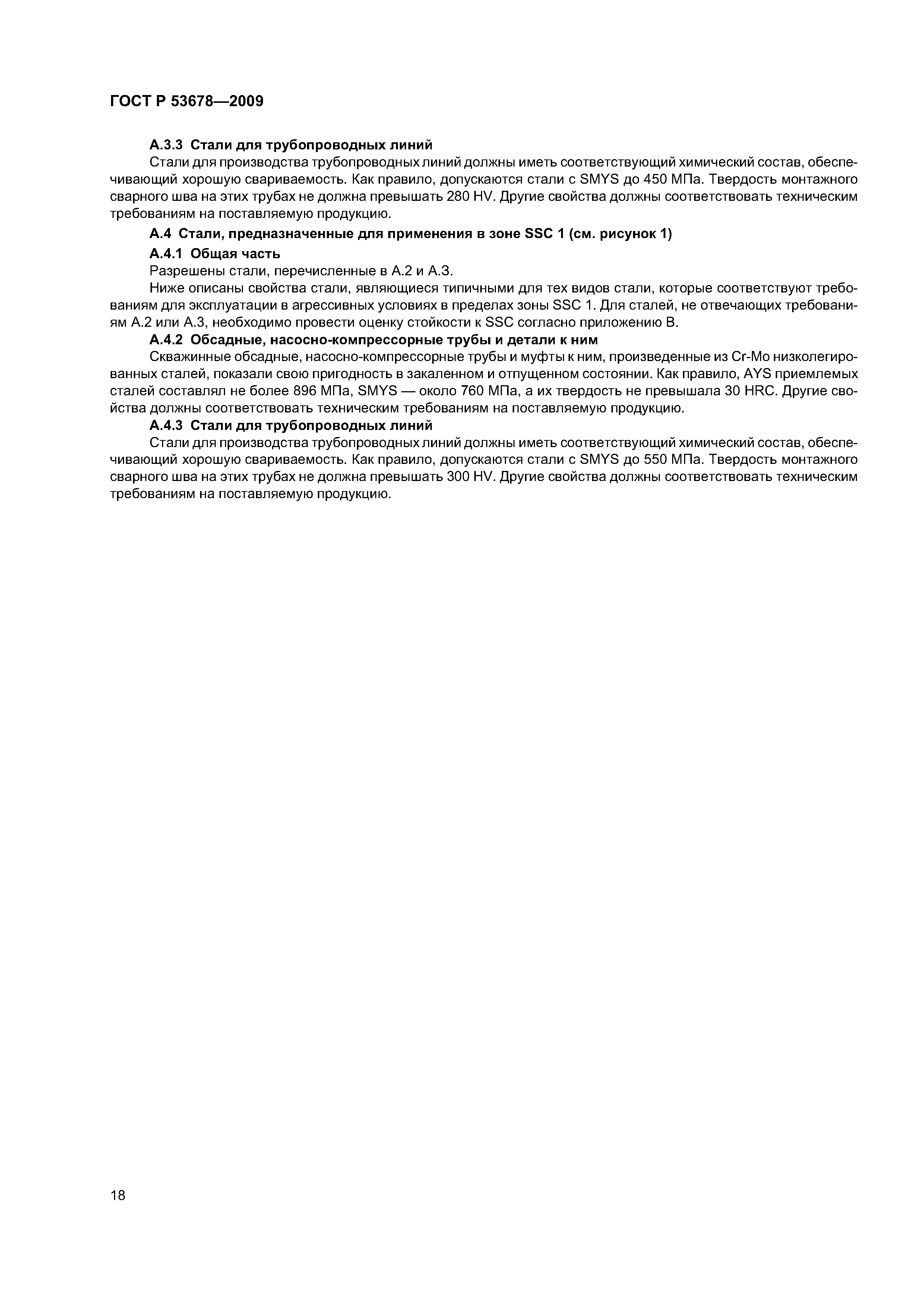

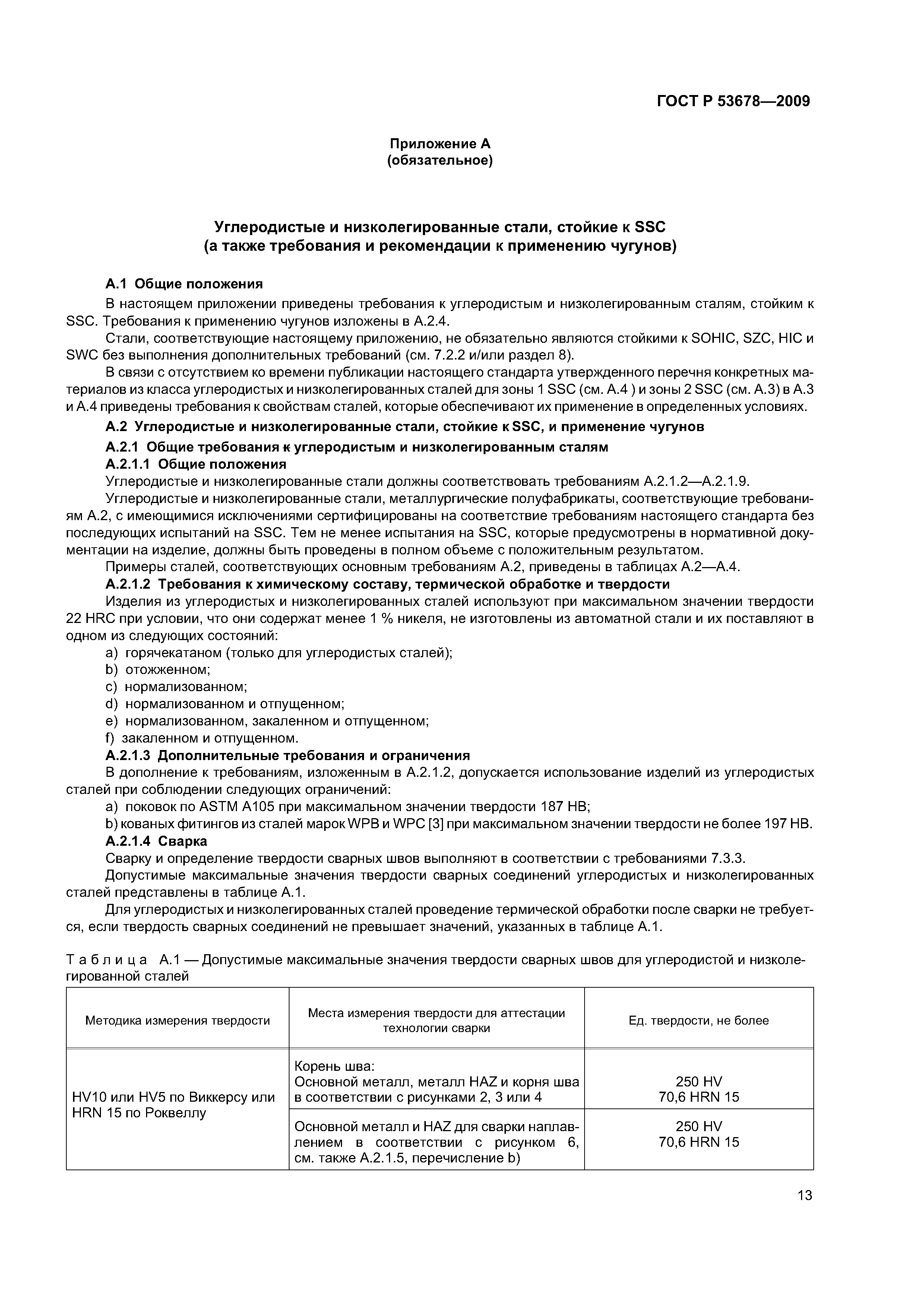

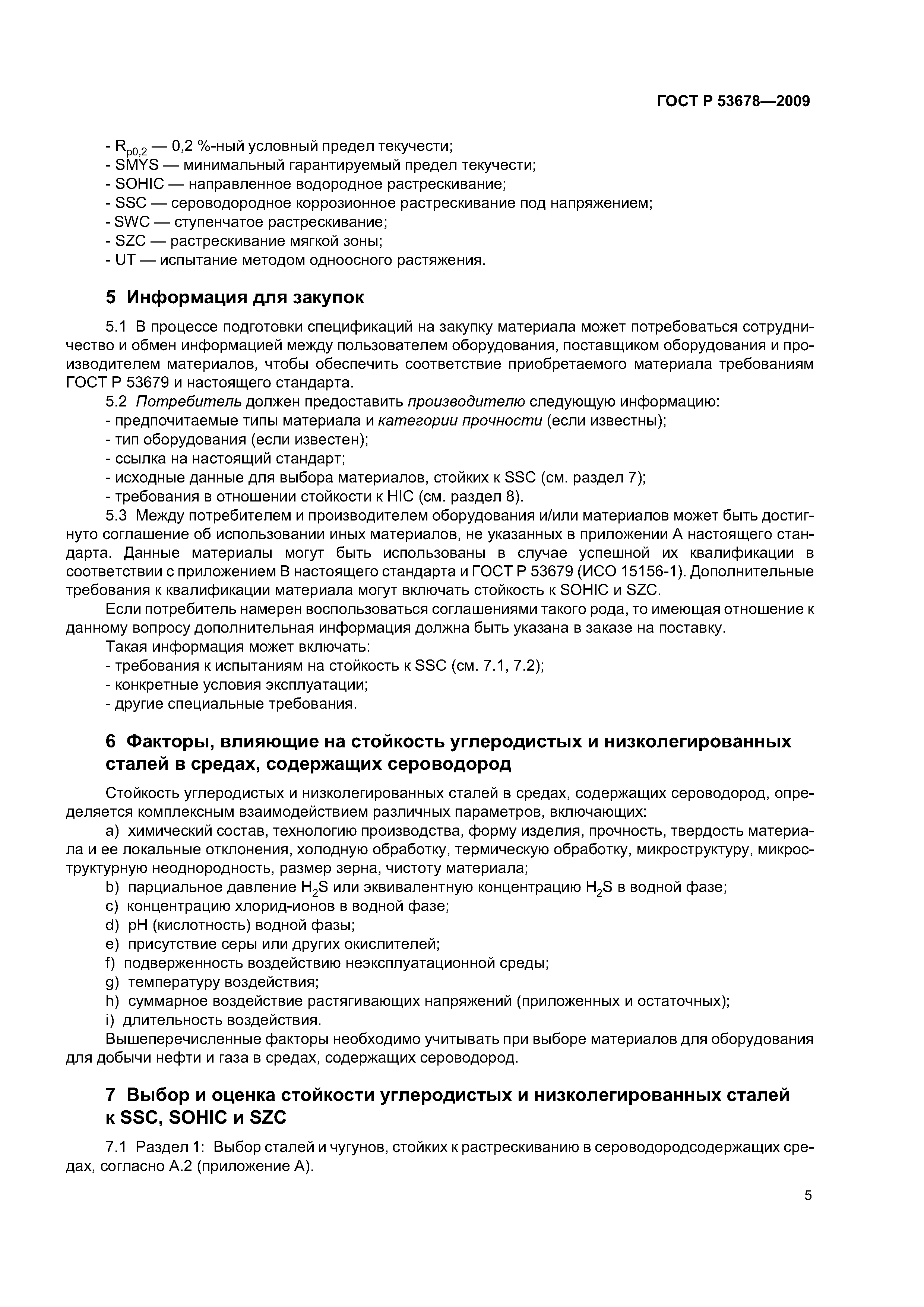

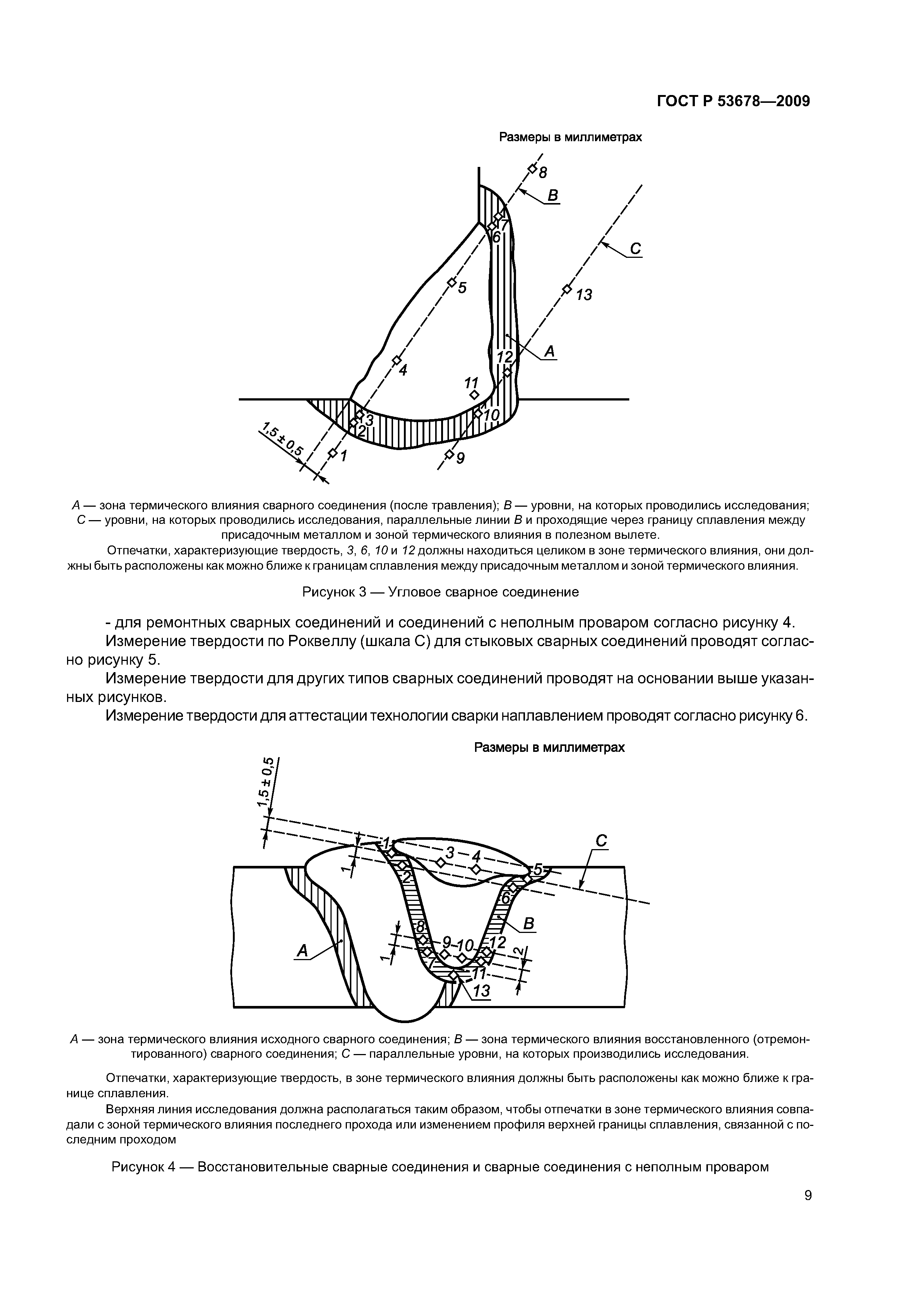

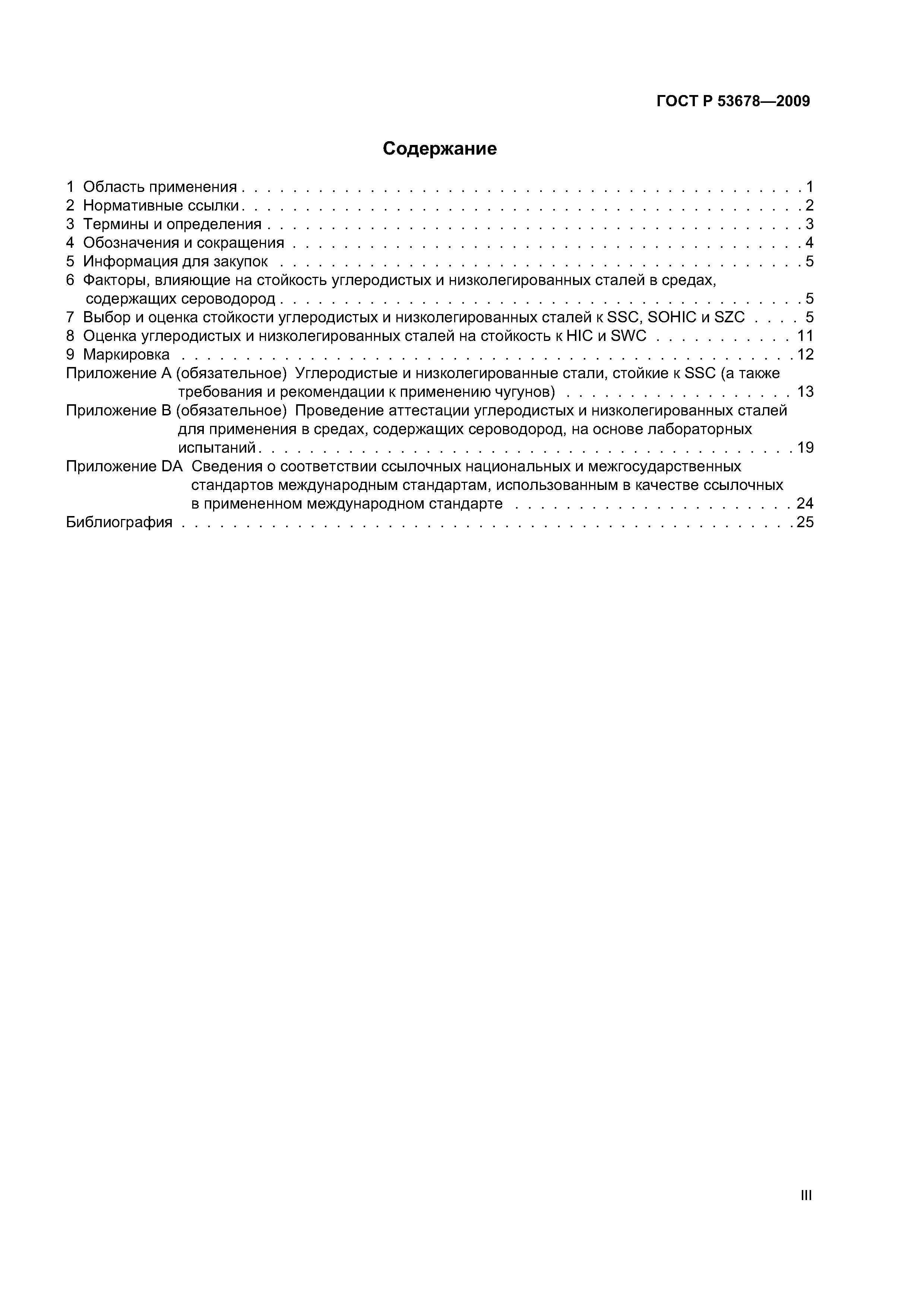

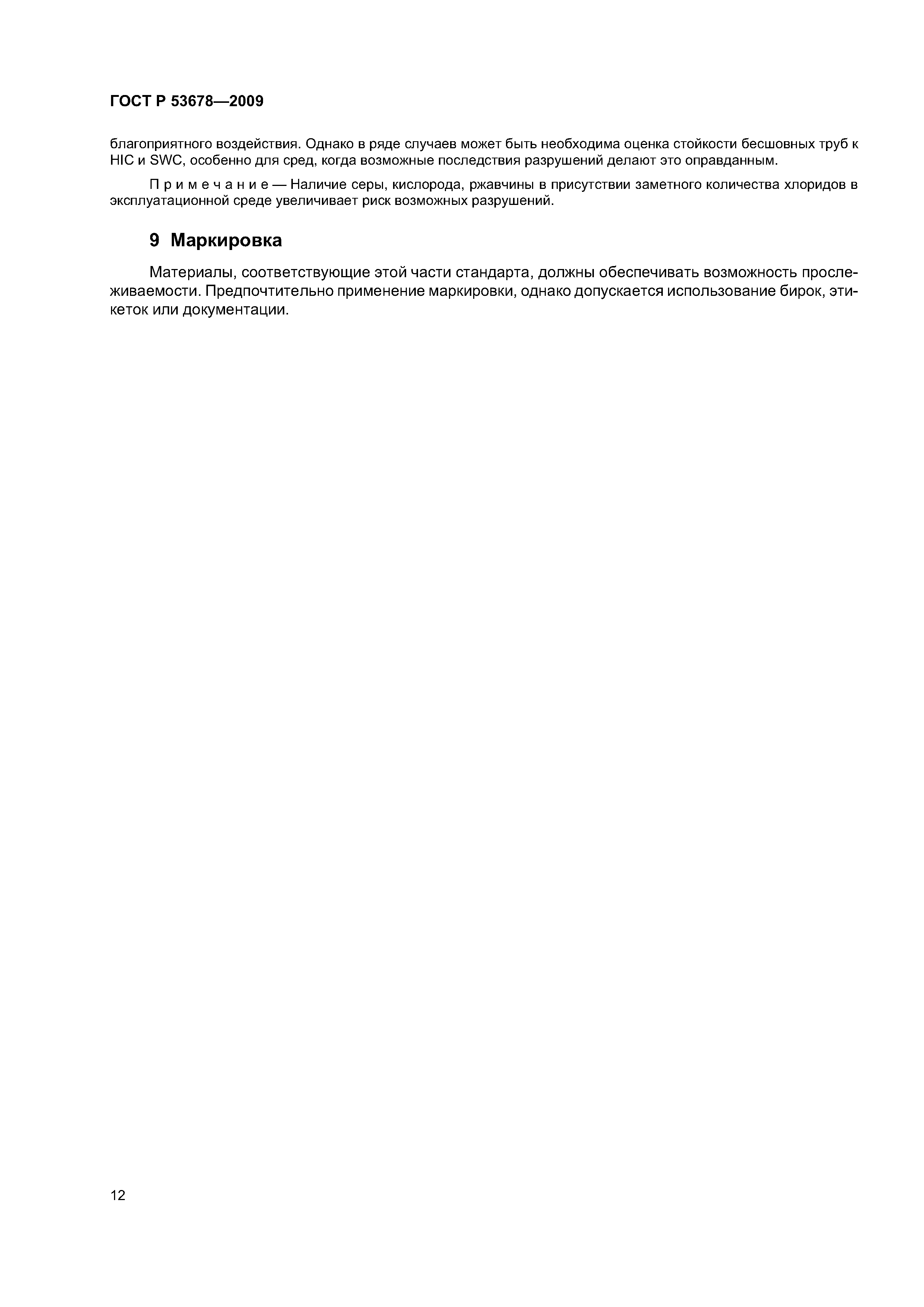

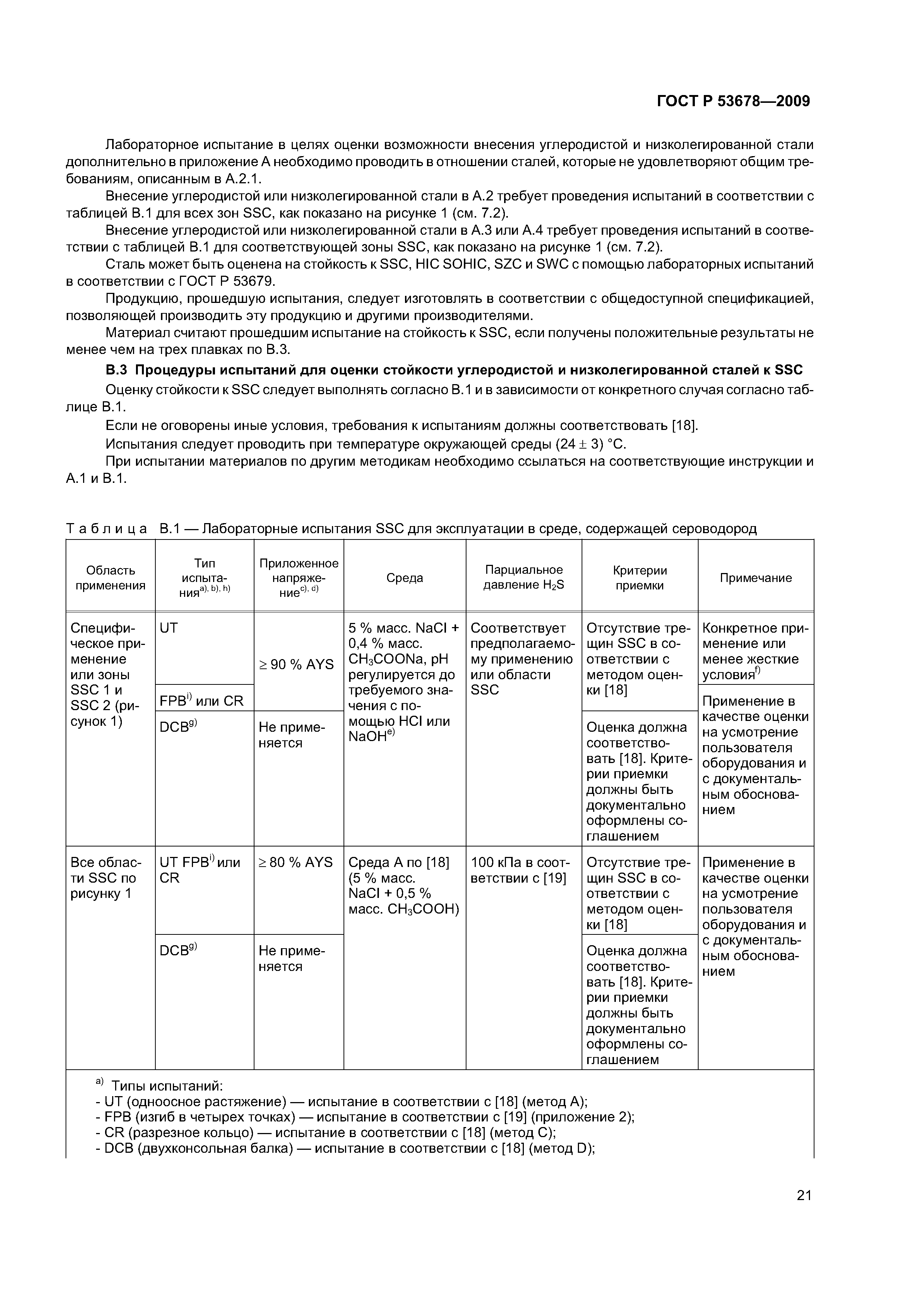

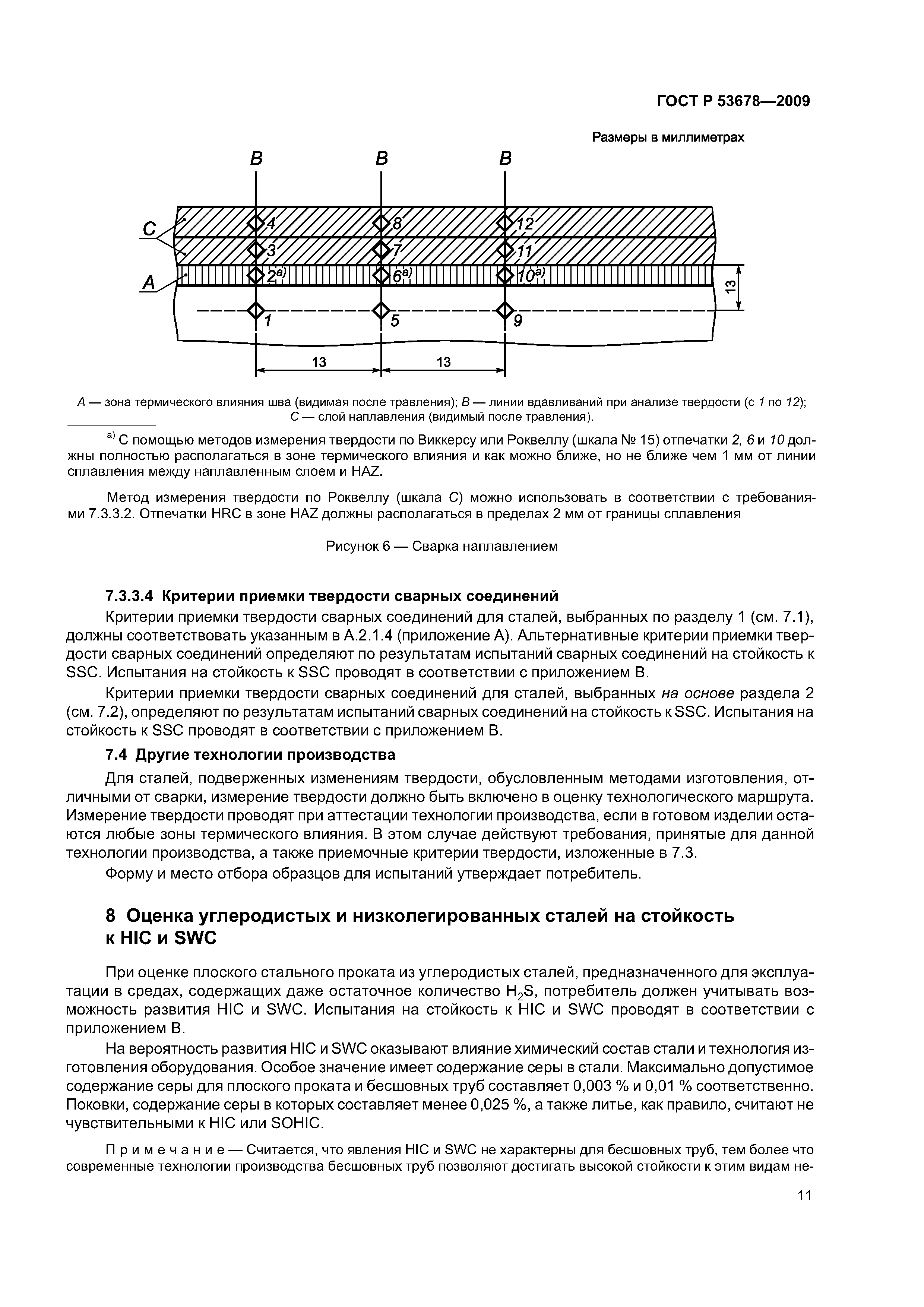

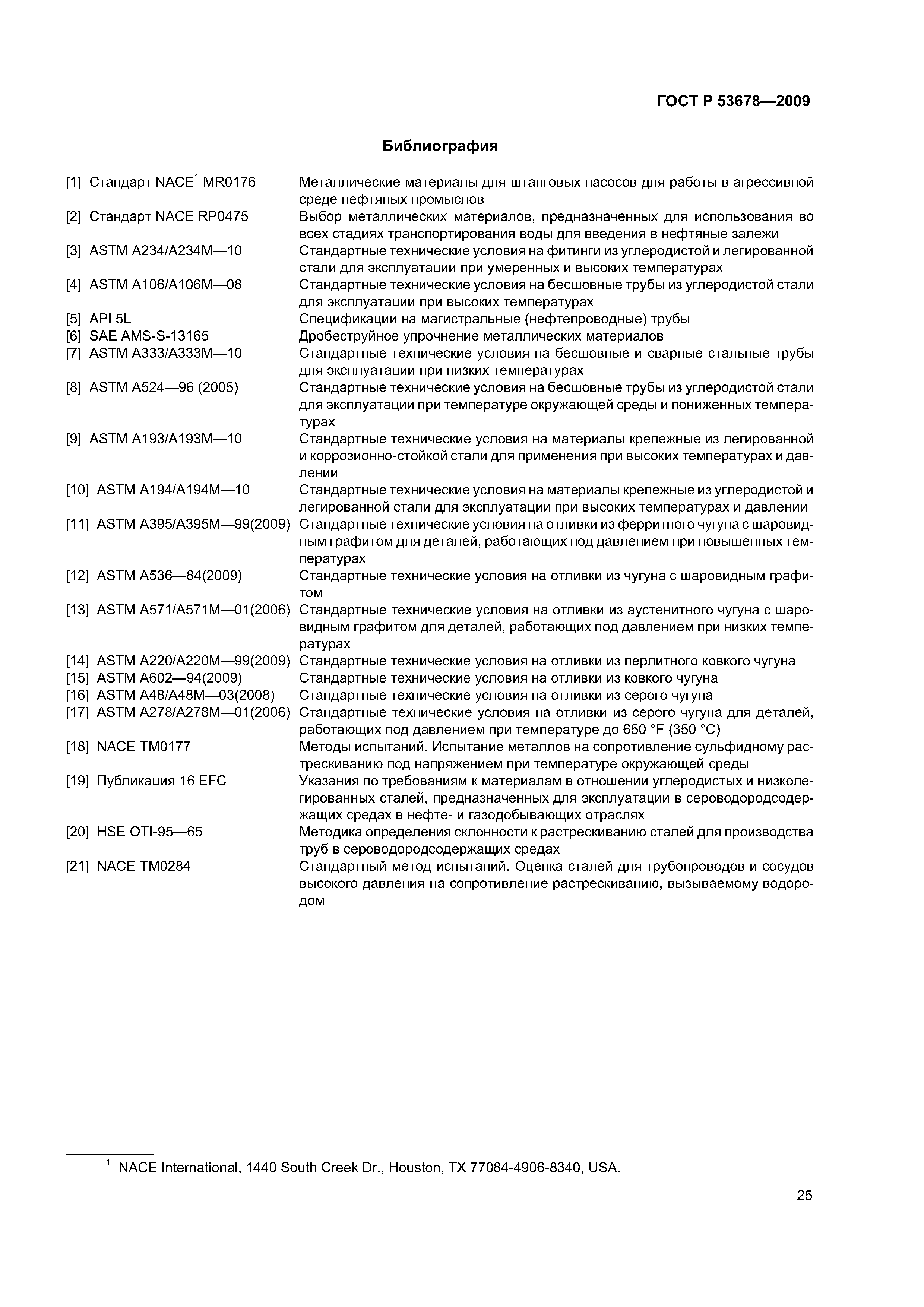

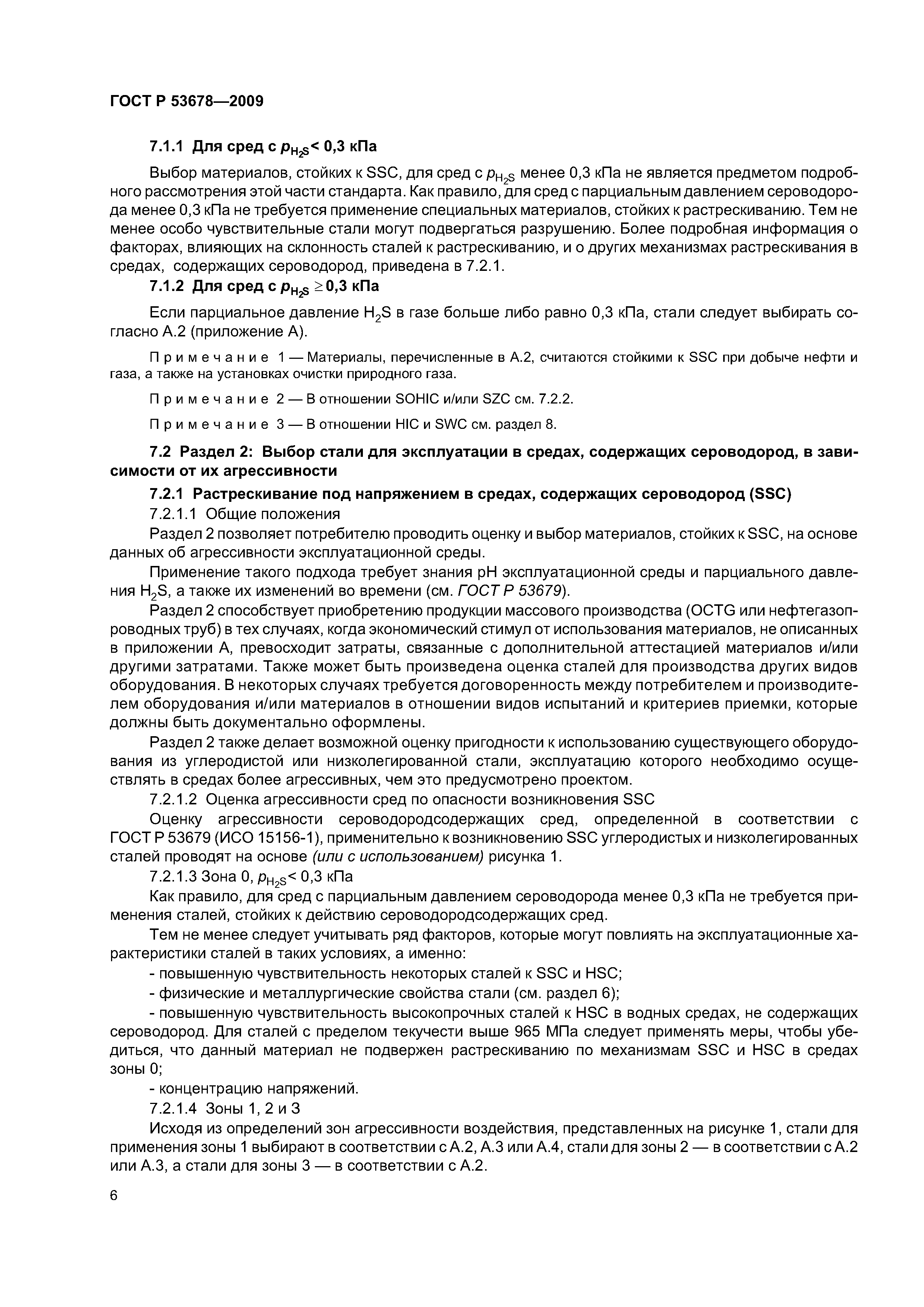

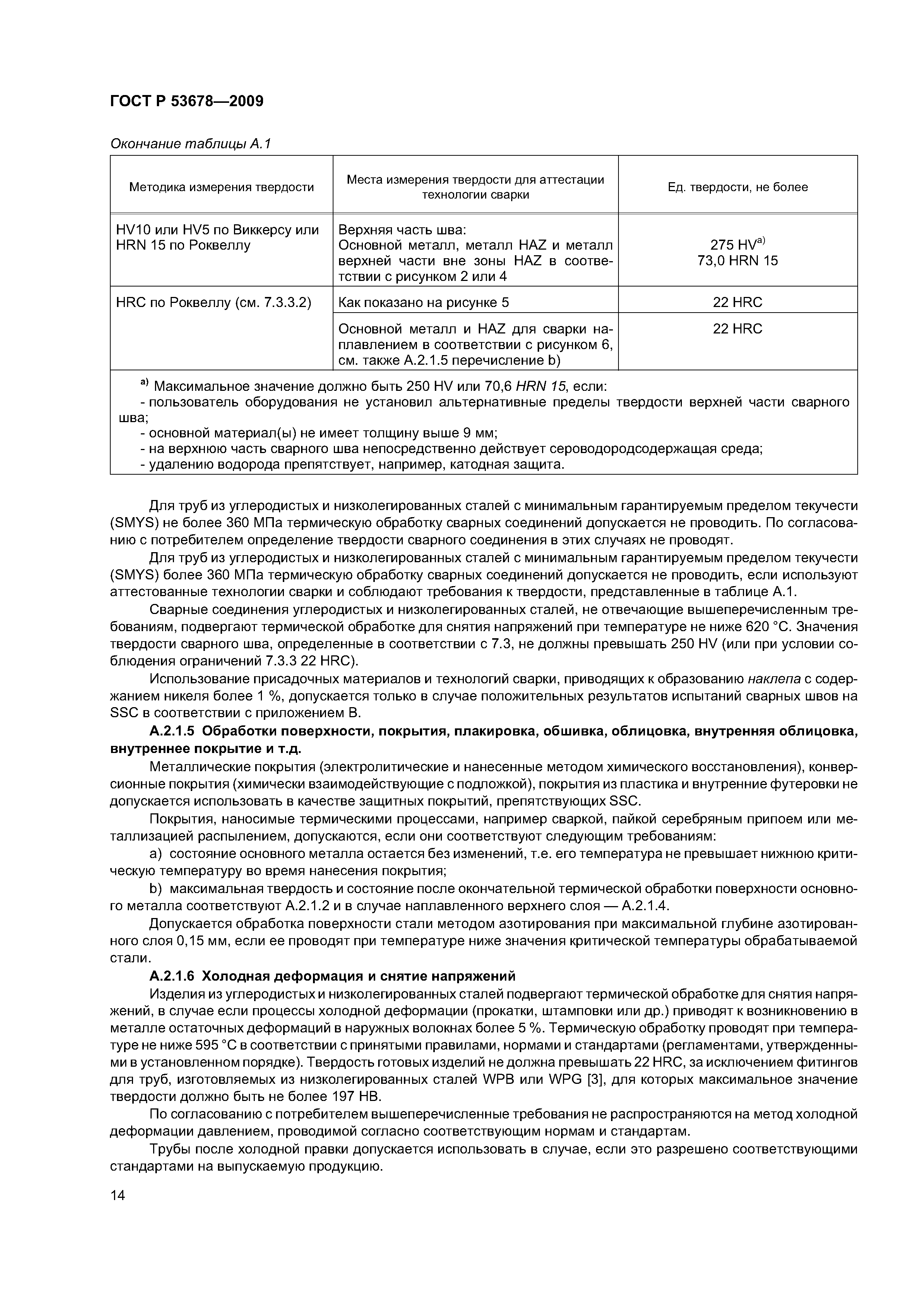

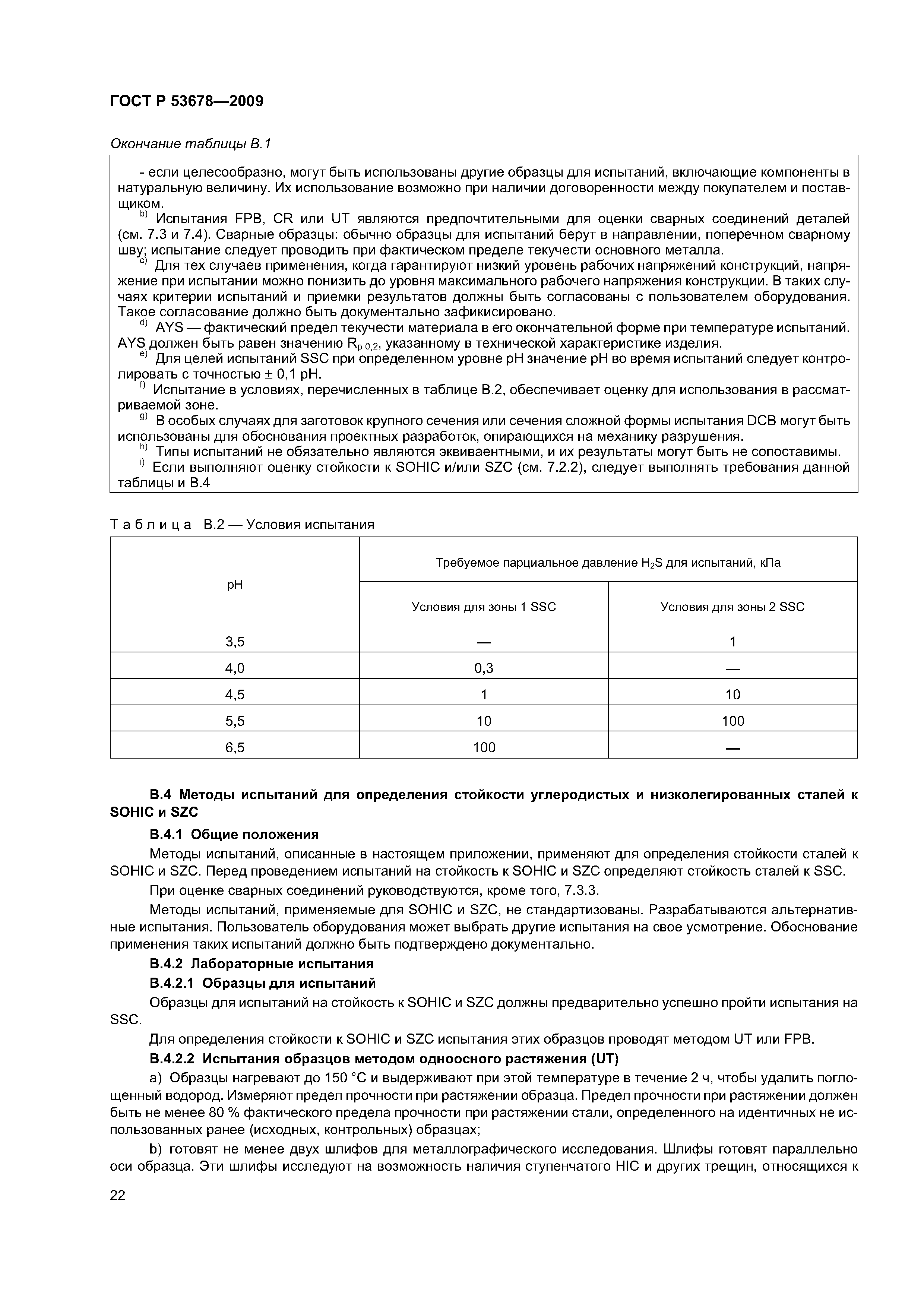

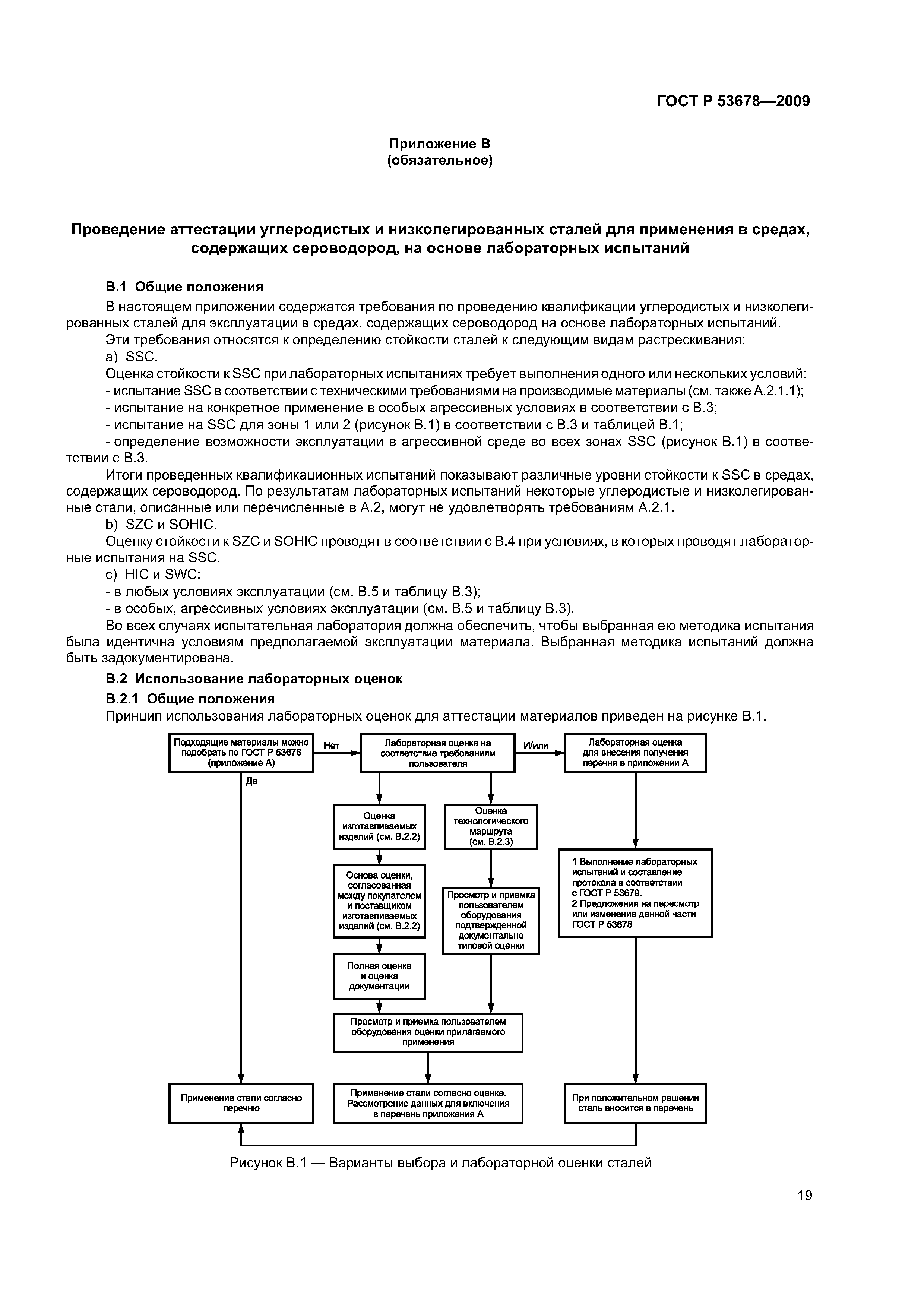

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Информация для закупок 6 Факторы, влияющие на стойкость углеродистых и низколегированных сталей в средах, содержащих сероводород 7 Выбор и оценка стойкости углеродистых и низколегированных сталей к SSС, SOHIC и SZC 8 Оценка углеродистых и низколегированных сталей на стойкость к НIС и SWC 9 Маркировка Приложение А (обязательное) Углеродистые и низколегированные стали, стойкие к SSС (а также требования и рекомендации к применению чугунов) Приложение В (обязательное) Проведение аттестации углеродистых и низколегированных сталей для применения в средах, содержащих сероводород, на основе лабораторных испытаний Приложение DА Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ООО ВНИИГАЗ ДОАО ЦКБН ОАО ВНИИНЕФТЕМАШ ЗАО Петрохим Инжиниринг ЦТСК ЦНИИчермет
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1064-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности в целом Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Добыча и переработка нефти, газа и смежные производства

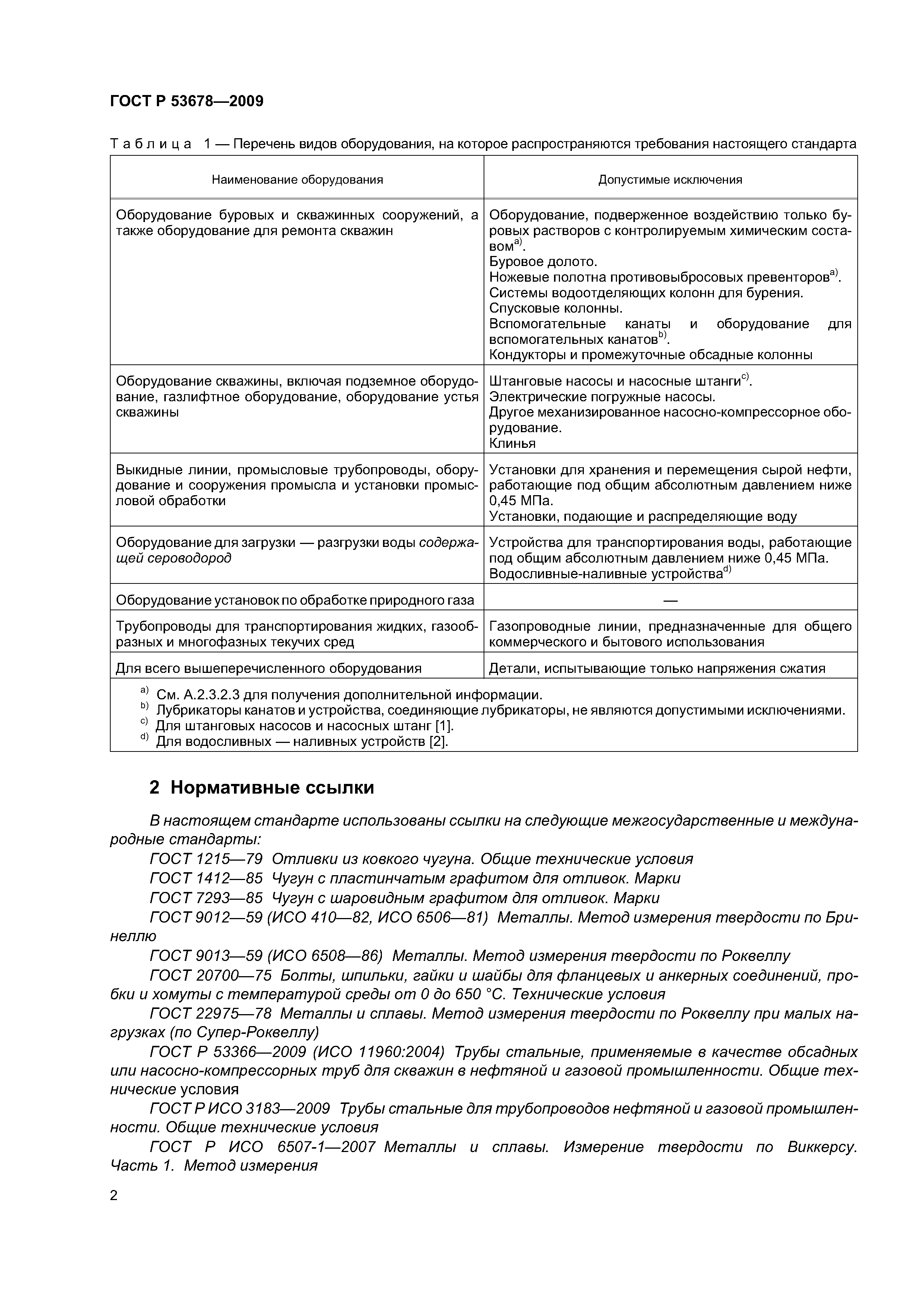

Нормативные ссылки:	ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ Р ИСО 3183-1-2007 «Трубы стальные для трубопроводов. Технические условия. Часть 1. Требования к трубам класса А» ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения» ГОСТ Р 53366-2009 «Трубы стальные, применяемые в качестве обсадных или насосно-компрессорных труб для скважин в нефтяной и газовой промышленности. Общие технические условия» ГОСТ Р ИСО 3183-2009 «Трубы стальные для трубопроводов нефтяной и газовой промышленности. Общие технические условия» ГОСТ Р 53679-2009 «Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 1. Общие принципы выбора материалов, стойких к растрескиванию» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р ИСО 3183-3-2007 «Трубы стальные для трубопроводов. Технические условия. Часть 3. Требования к трубам класса С» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» Федеральный закон 184-ФЗ «О техническом регулировании»
