Скачать Том 6. Рабочие чертежи КМ переходных опор

Дата актуализации: 10.08.2017

Том 6. Рабочие чертежи КМ переходных опор

Статус:cправочные материалы, мп, тпр
Название рус.:Том 6. Рабочие чертежи КМ переходных опор
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Оглавление:Обложка

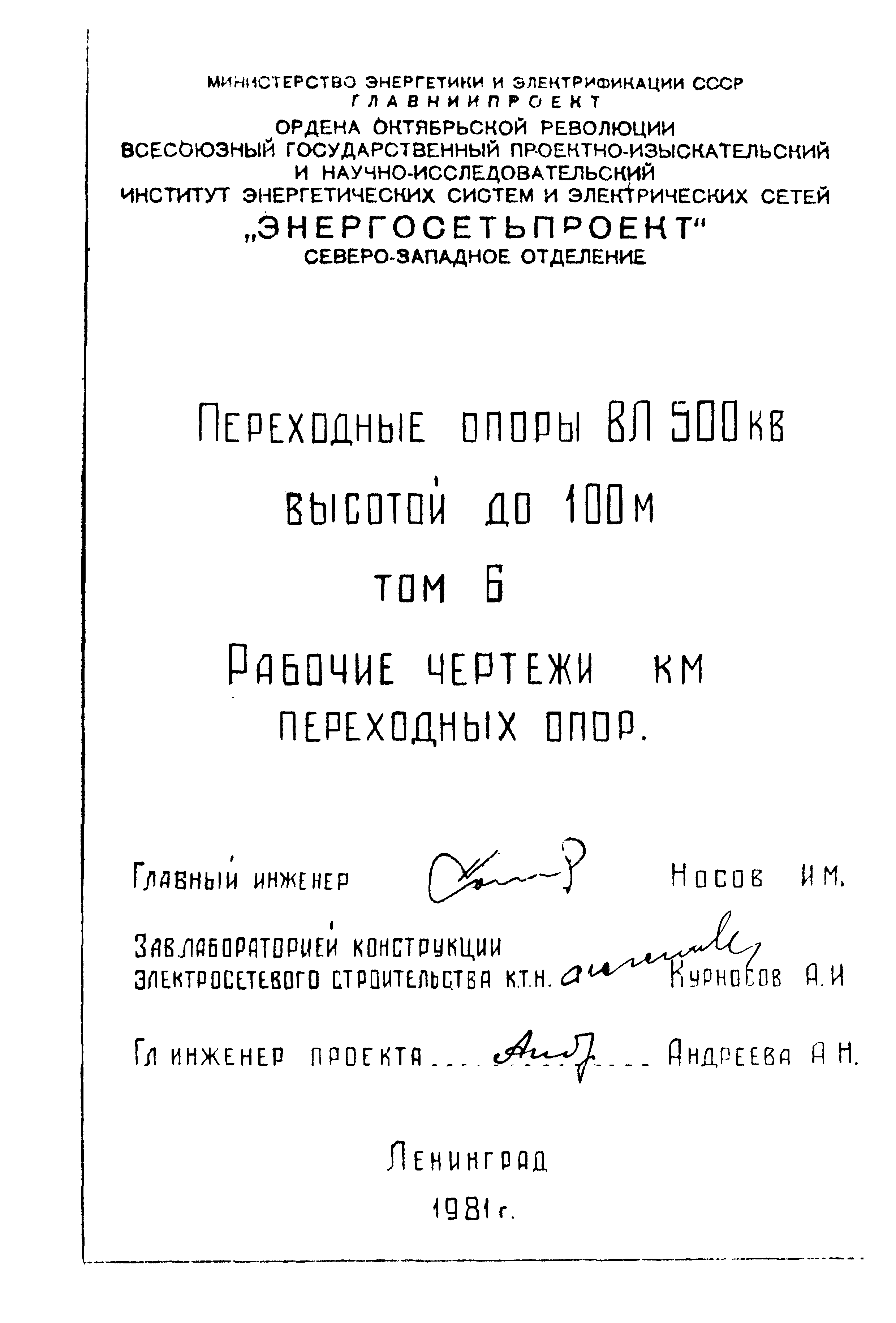

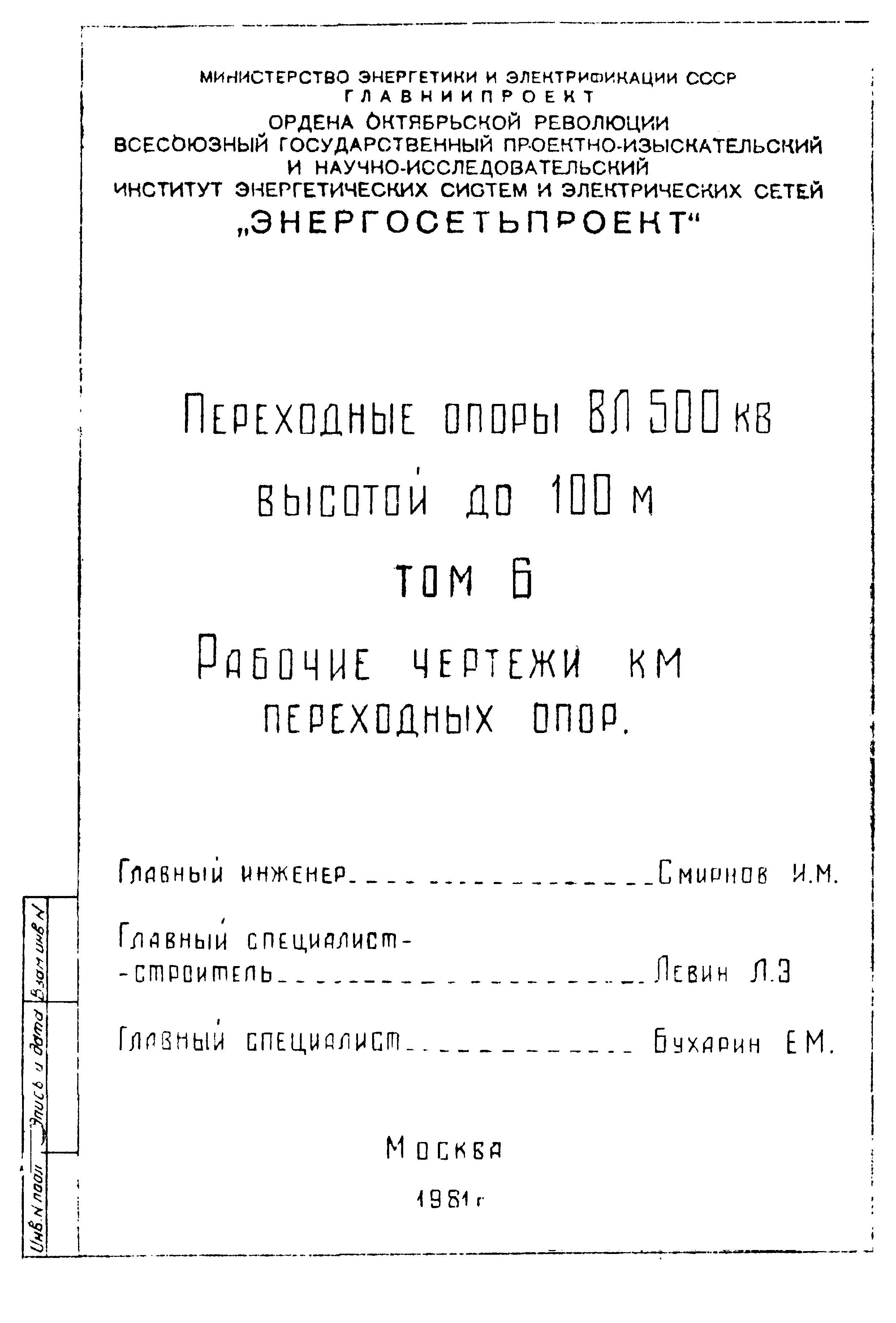

Титульные листы

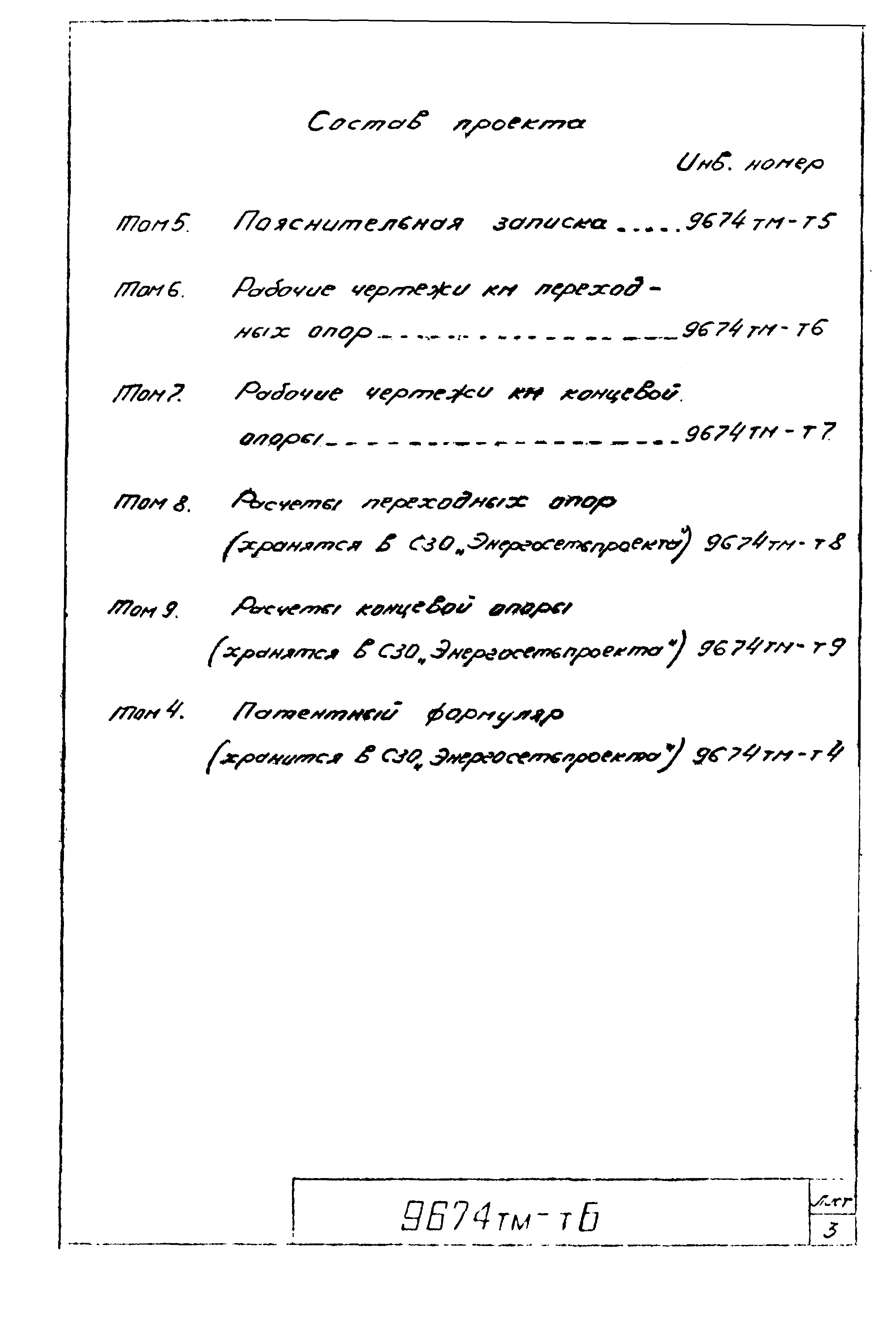

Состав проекта

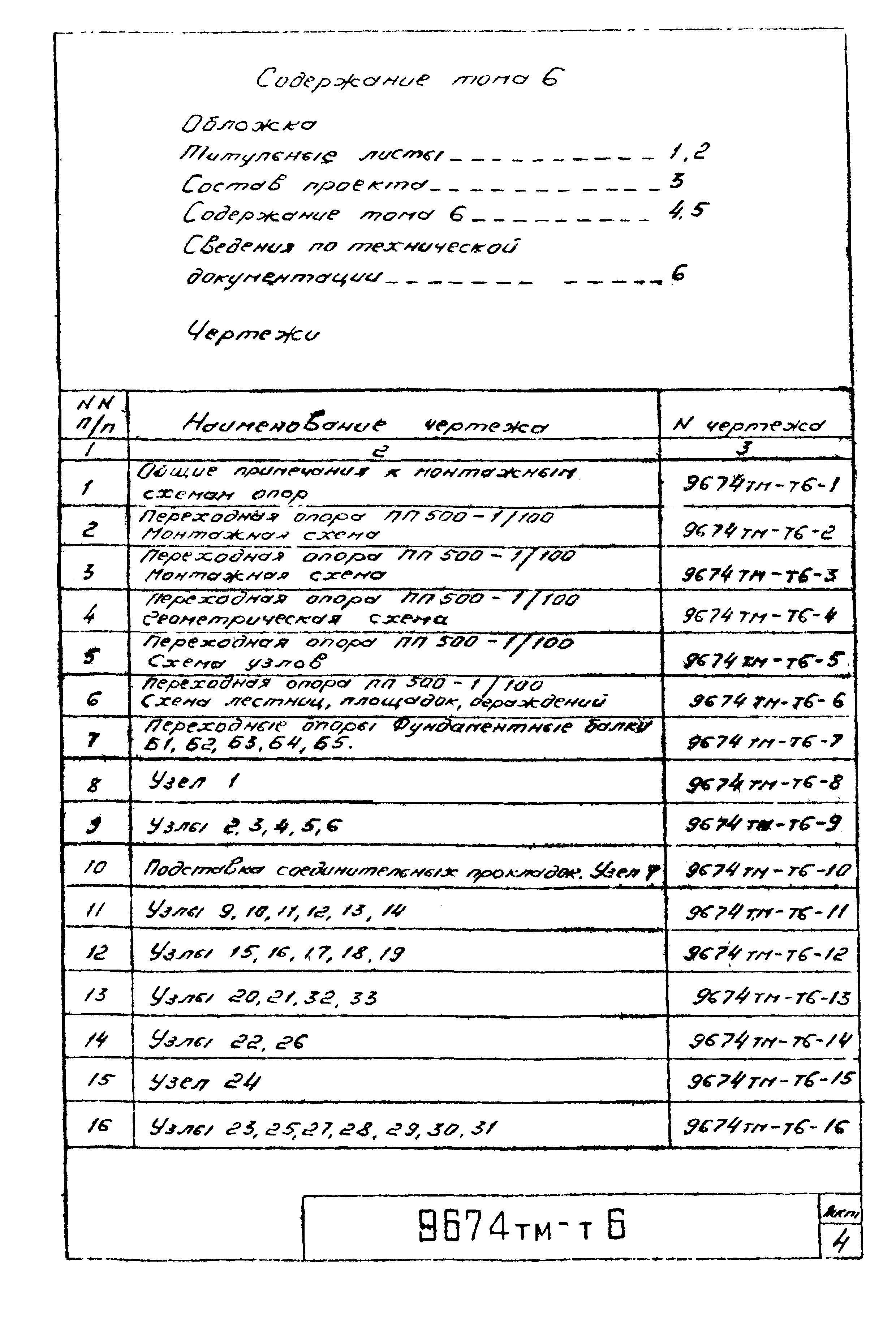

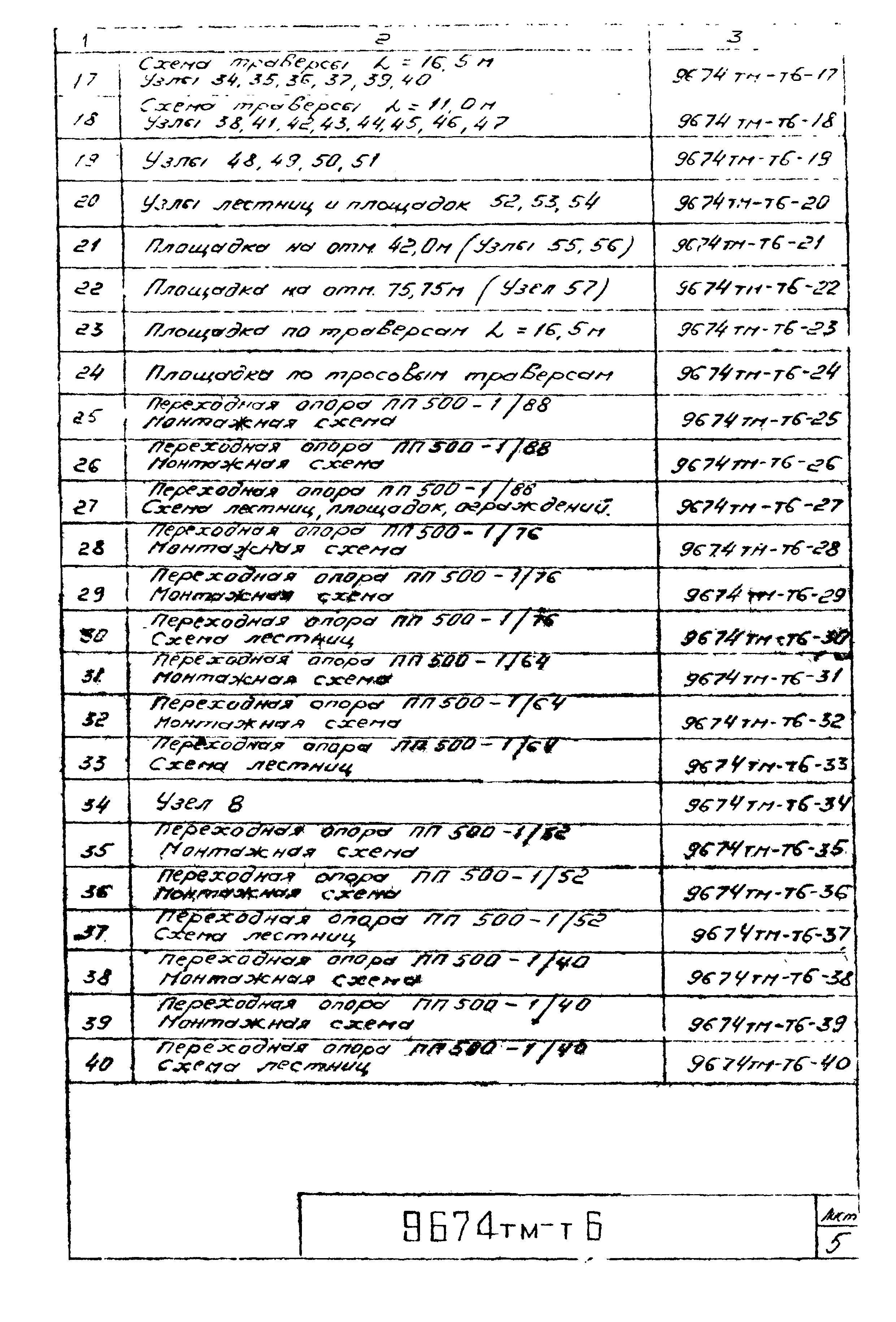

Содержание тома 6

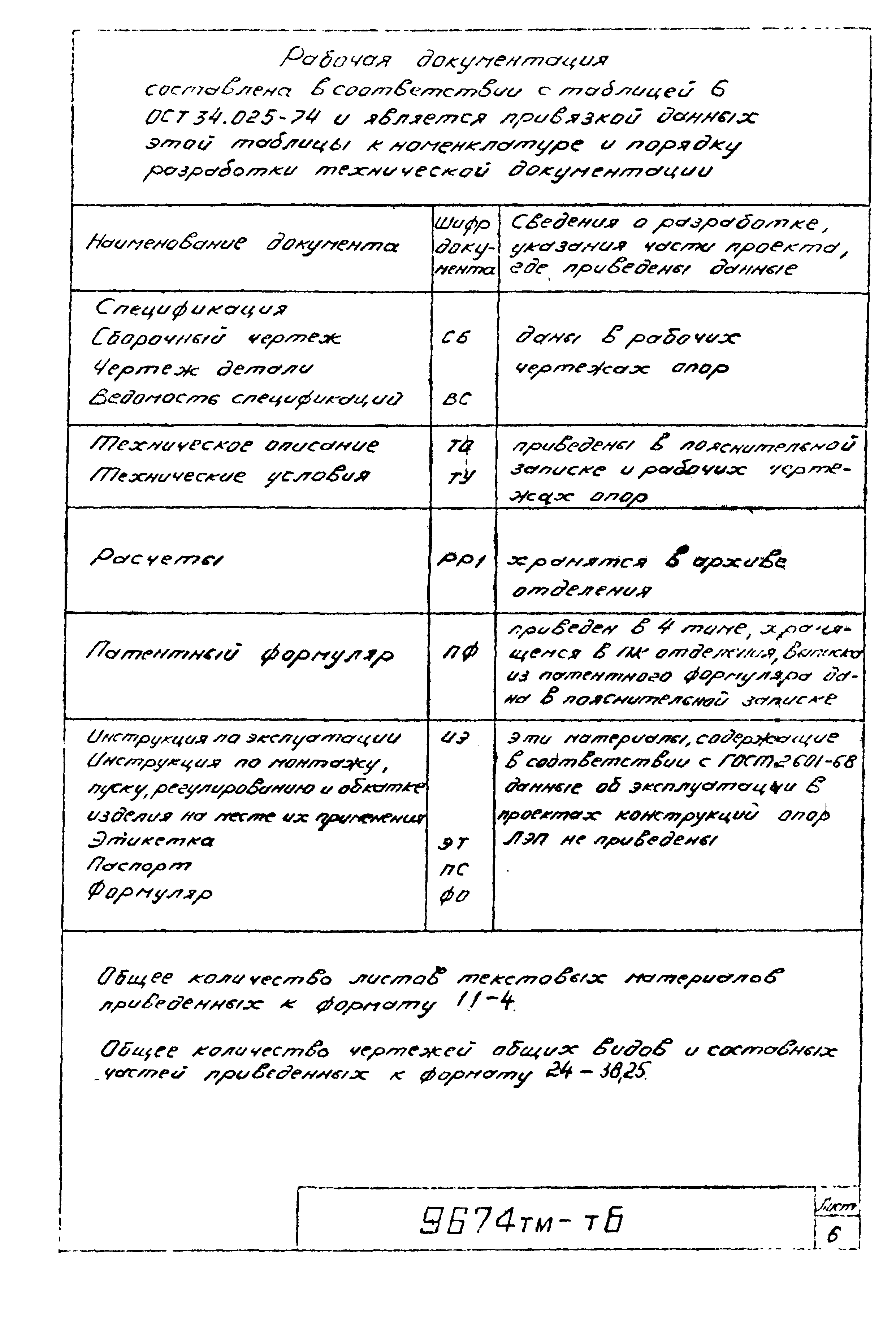

Сведения по технической документации
Чертежи

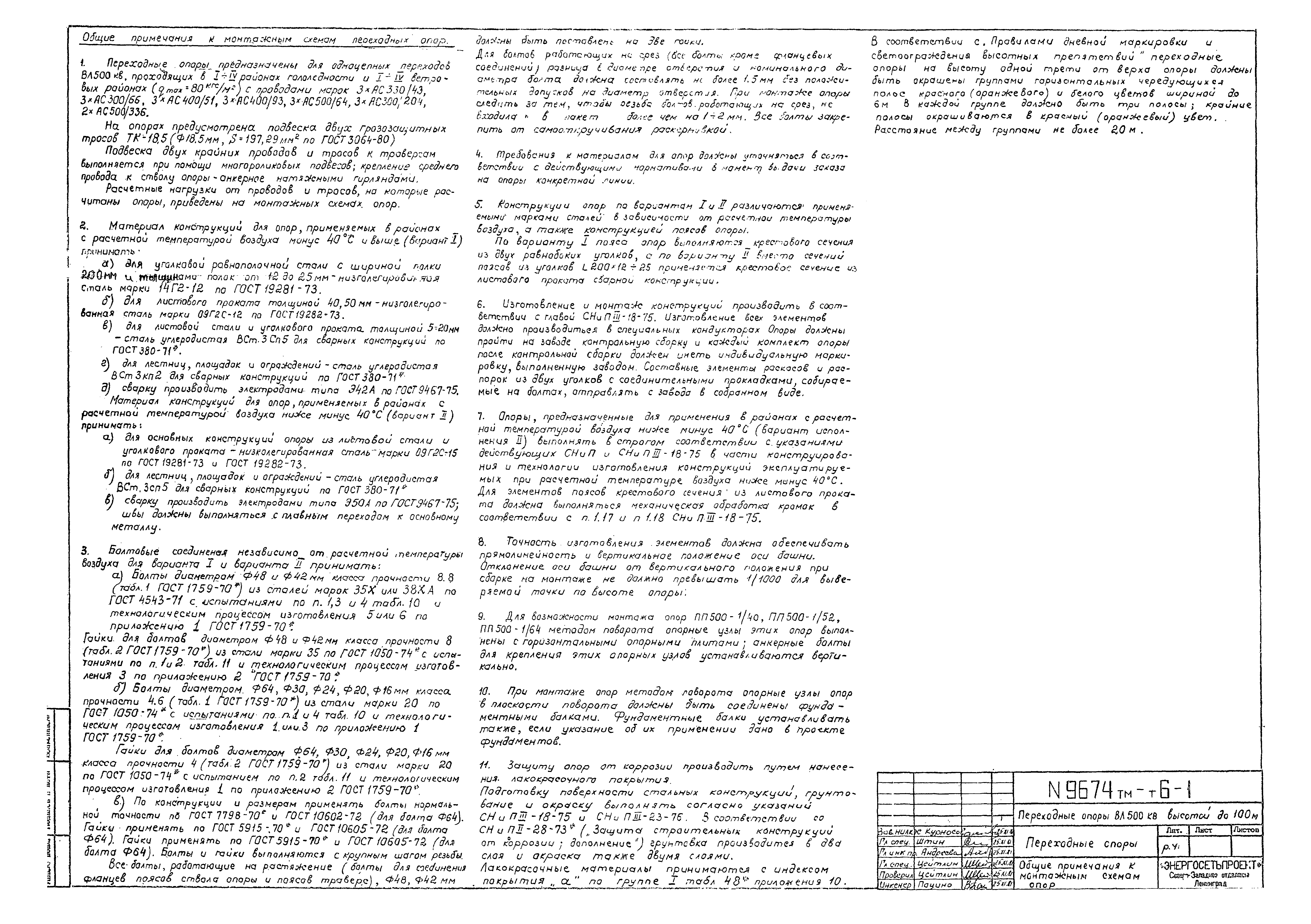

9674ТМ-Т6-1 Общие примечания к монтажным схемам опор
9674ТМ-Т6-2 Переходная опора ПП500-1/100. Монтажная схема
9674ТМ-Т6-3 Переходная опора ПП500-1/100. Монтажная схема

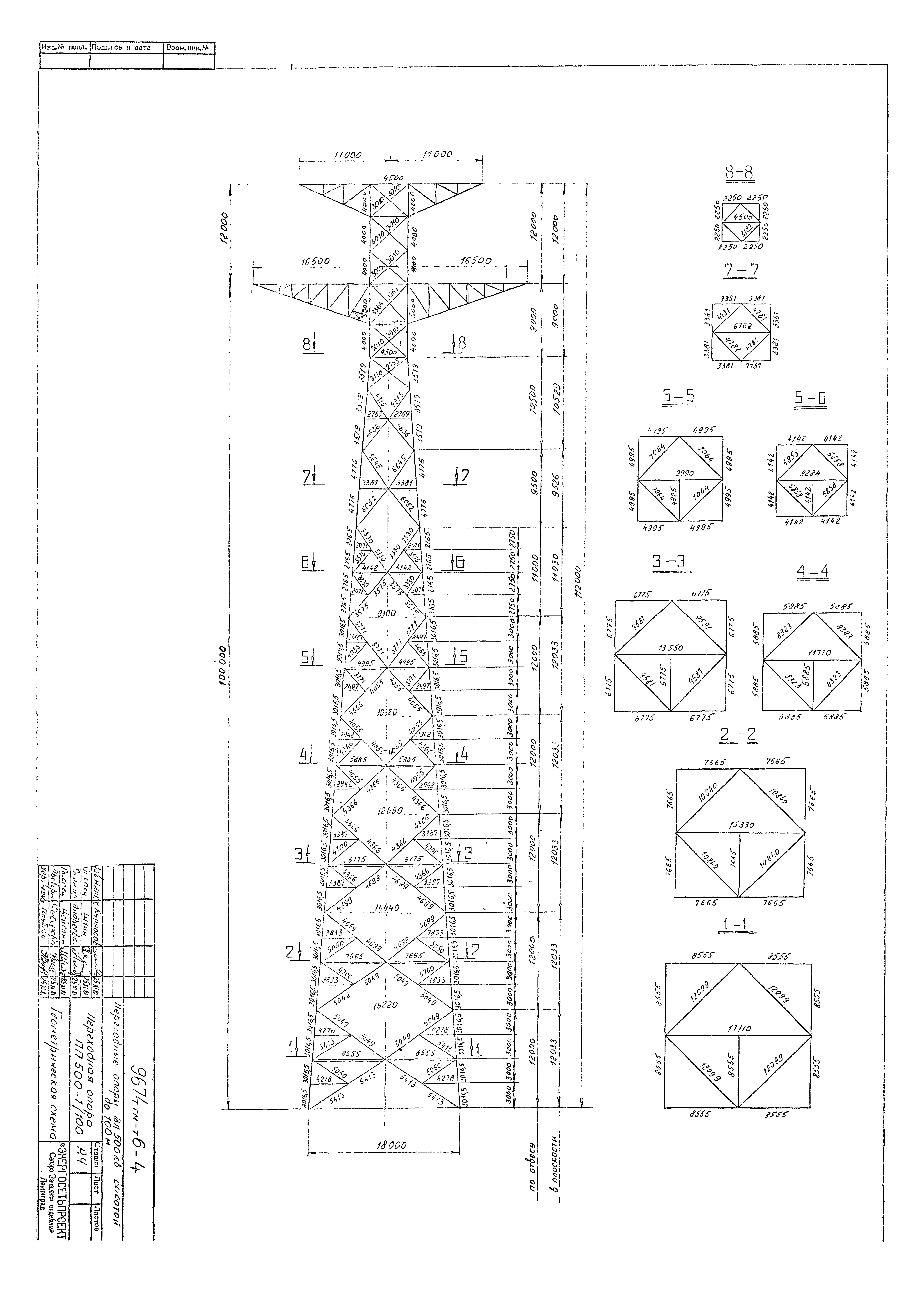

9674ТМ-Т6-4 Переходная опора ПП500-1/100. Геометрическая схема

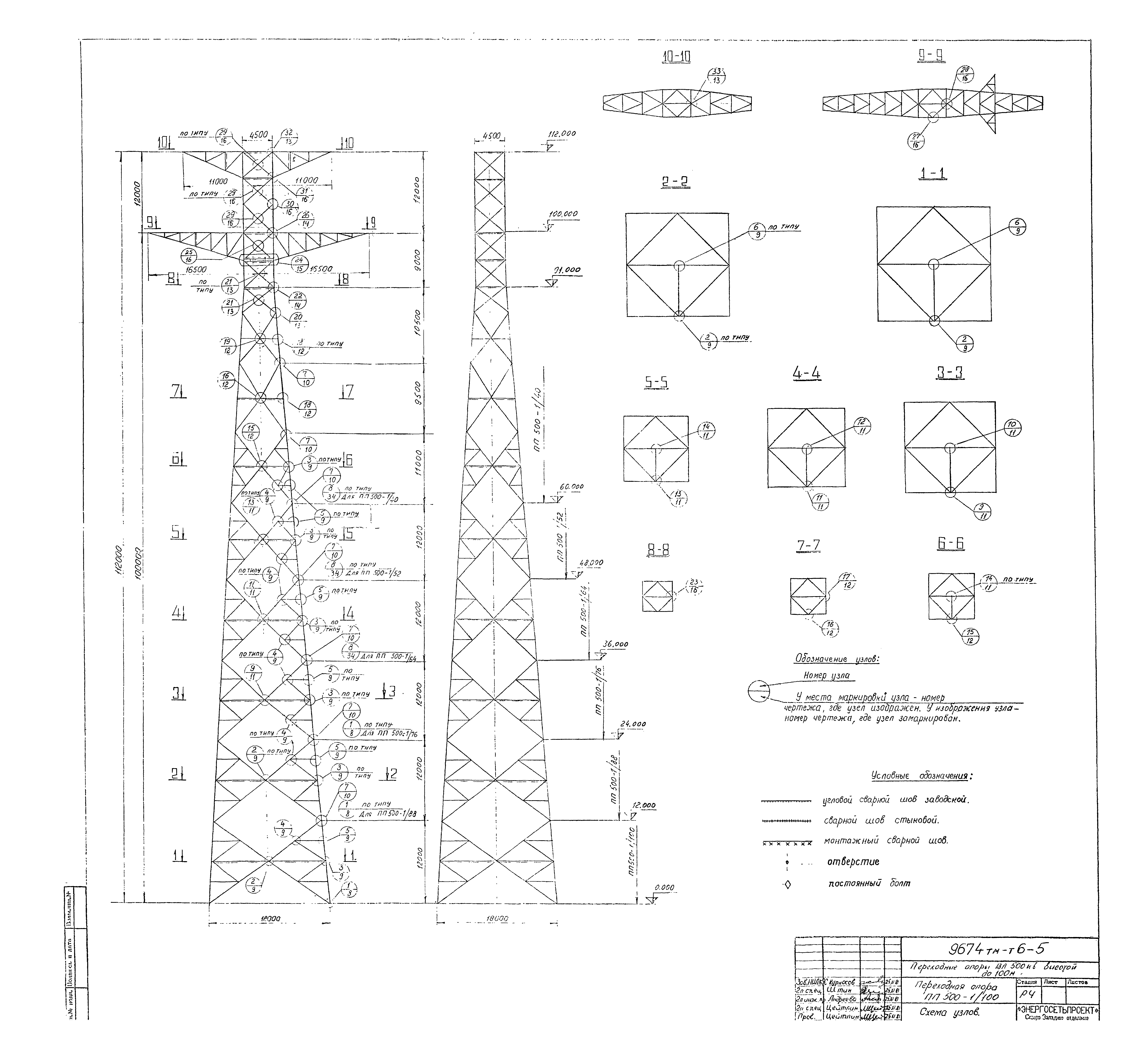

9674ТМ-Т6-5 Переходная опора ПП500-1/100. Схема узлов
9674ТМ-Т6-6 Переходная опора ПП500-1/100. Схема лестниц, площадок, ограждений

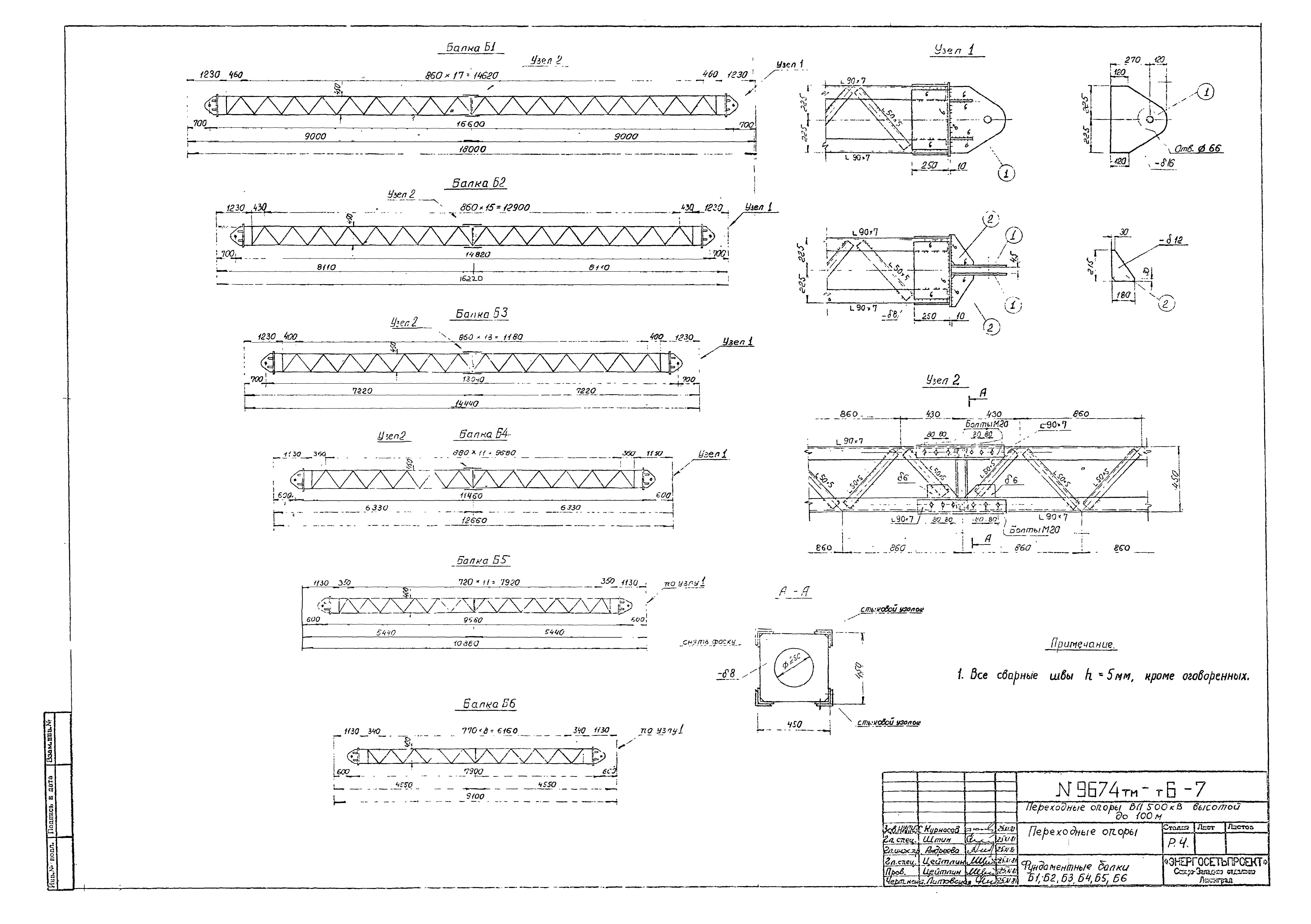

9674ТМ-Т6-7 Переходные опоры. Фундаментные балки Б1,Б2,Б3,Б4,Б5
9674ТМ-Т6-8 Узел 1
9674ТМ-Т6-9 Узлы 2,3,4,5,6
9674ТМ-Т6-10 Подставка соединительных прокладок. Узел 7
9674ТМ-Т6-11 Узлы 9,10,11,12,13,14
9674ТМ-Т6-12 Узлы 15,16,17,18,19
9674ТМ-Т6-13 Узлы 20,21,32,33
9674ТМ-Т6-14 Узлы 22,26
9674ТМ-Т6-15 Узел 24
9674ТМ-Т6-16 Узлы 23,25,27,28,29,30,31
9674ТМ-Т6-17 Схема траверсы L=16.5 м. Узлы 34,35,36,37,39,40
9674ТМ-Т6-18 Схема траверсы L=11.0 м. Узлы 38,41,42,43,44,45,46,47
9674ТМ-Т6-19 Узлы 48,49,50,51
9674ТМ-Т6-20 Узлы лестниц и площадок 52,53,54
9674ТМ-Т6-21 Площадка на отм. 42.0 м (Узлы 55,56)
9674ТМ-Т6-22 Площадка на отм. 75,75 (Узел 57)
9674ТМ-Т6-23 Площадка по траверсам L=16.5 м
9674ТМ-Т6-24 Площадка по тросовым траверсам
9674ТМ-Т6-25 Переходная опора ПП500-1/88. Монтажная схема
9674ТМ-Т6-26 Переходная опора ПП500-1/88. Монтажная схема
9674ТМ-Т6-27 Переходная опора ПП500-1/88. Схема лестниц, площадок, ограждений
9674ТМ-Т6-28 Переходная опора ПП500-1/76. Монтажная схема
9674ТМ-Т6-29 Переходная опора ПП500-1/76. Монтажная схема
9674ТМ-Т6-30 Переходная опора ПП500-1/76. Схема лестниц

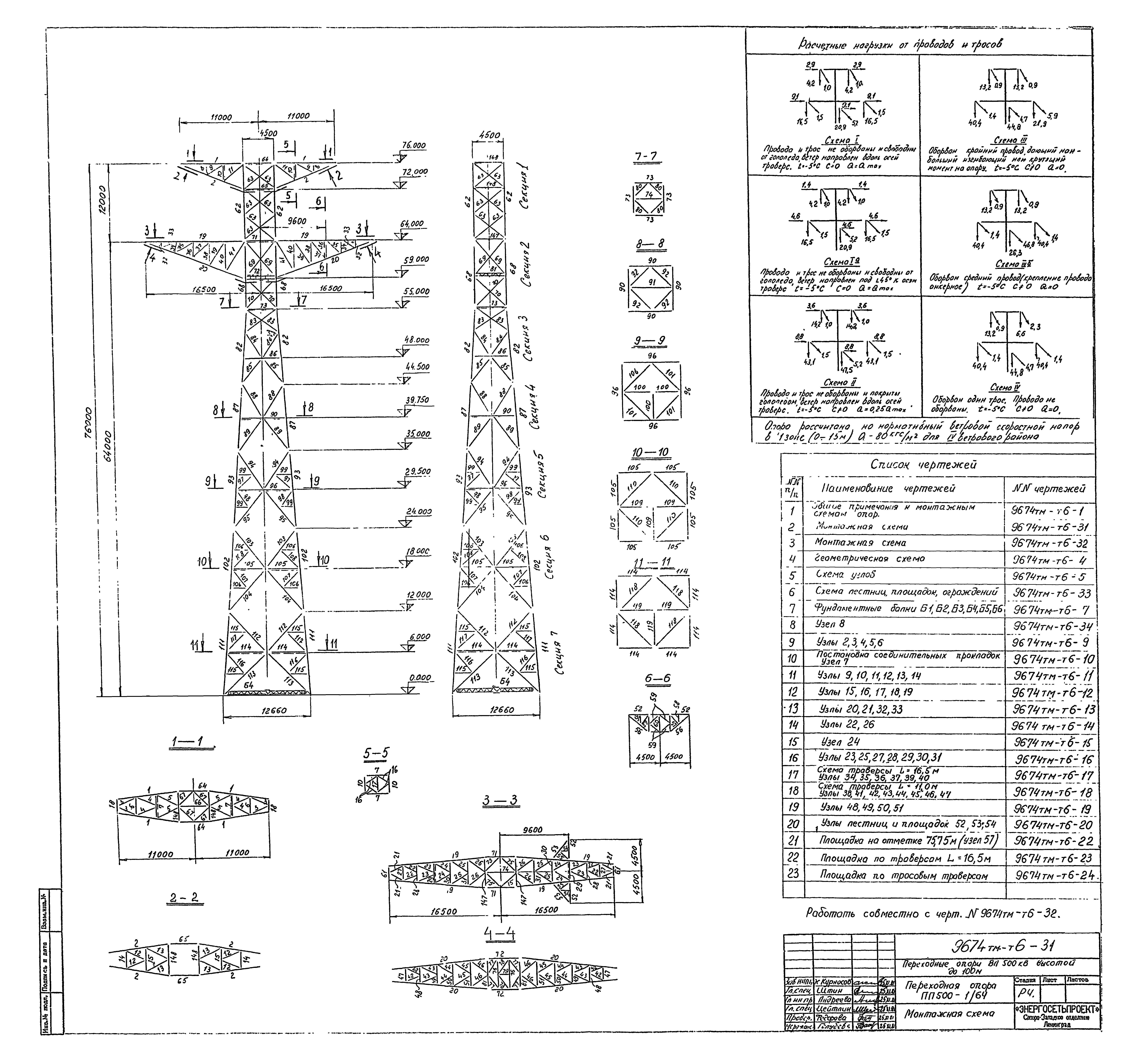

9674ТМ-Т6-31 Переходная опора ПП500-1/64. Монтажная схема
9674ТМ-Т6-32 Переходная опора ПП500-1/64. Монтажная схема
9674ТМ-Т6-33 Переходная опора ПП500-1/64. Схема лестниц
9674ТМ-Т6-34 Узел 8

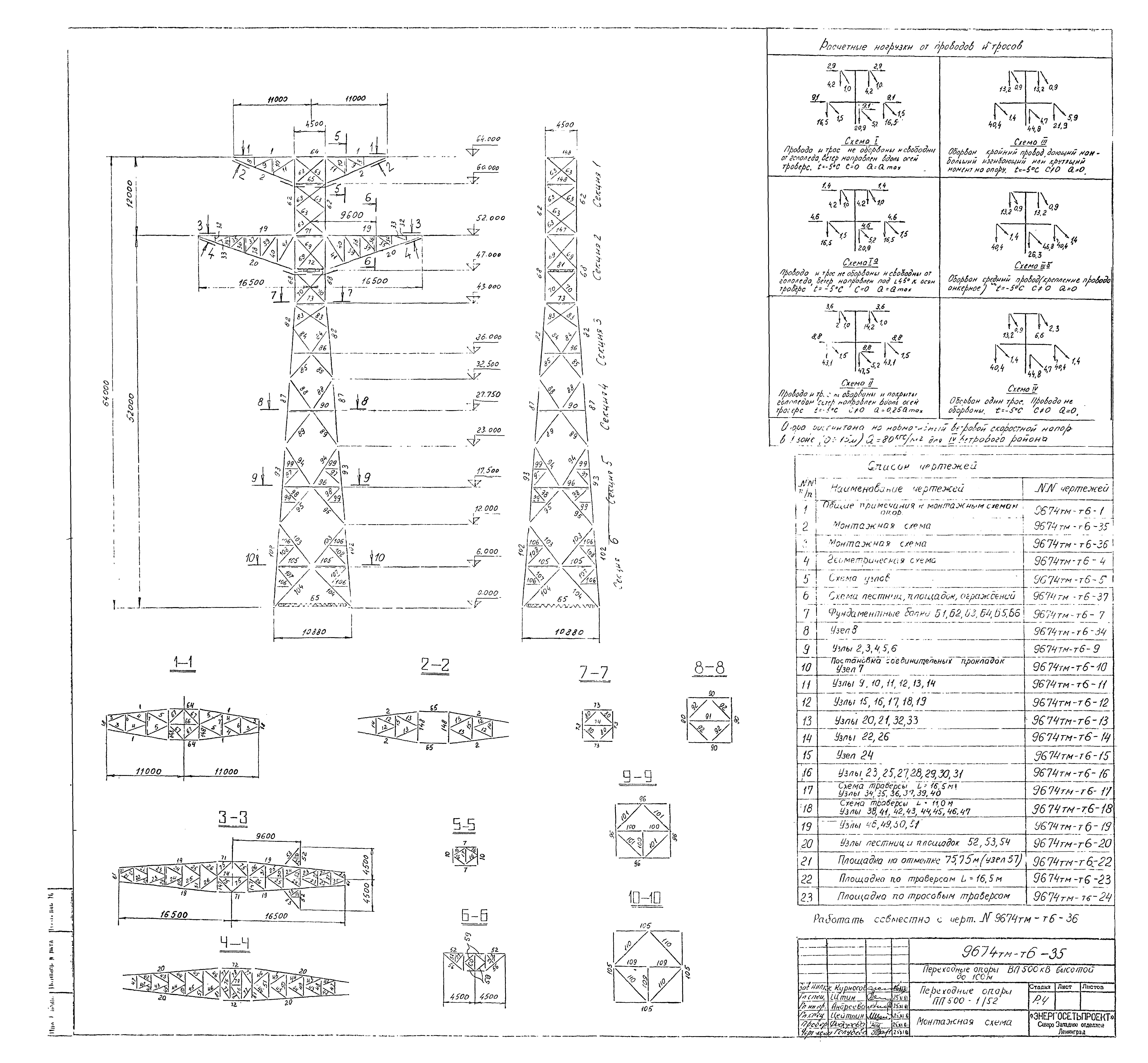

9674ТМ-Т6-35 Переходная опора ПП500-1/52. Монтажная схема
9674ТМ-Т6-36 Переходная опора ПП500-1/52. Монтажная схема
9674ТМ-Т6-37 Переходная опора ПП500-1/52. Схема лестниц

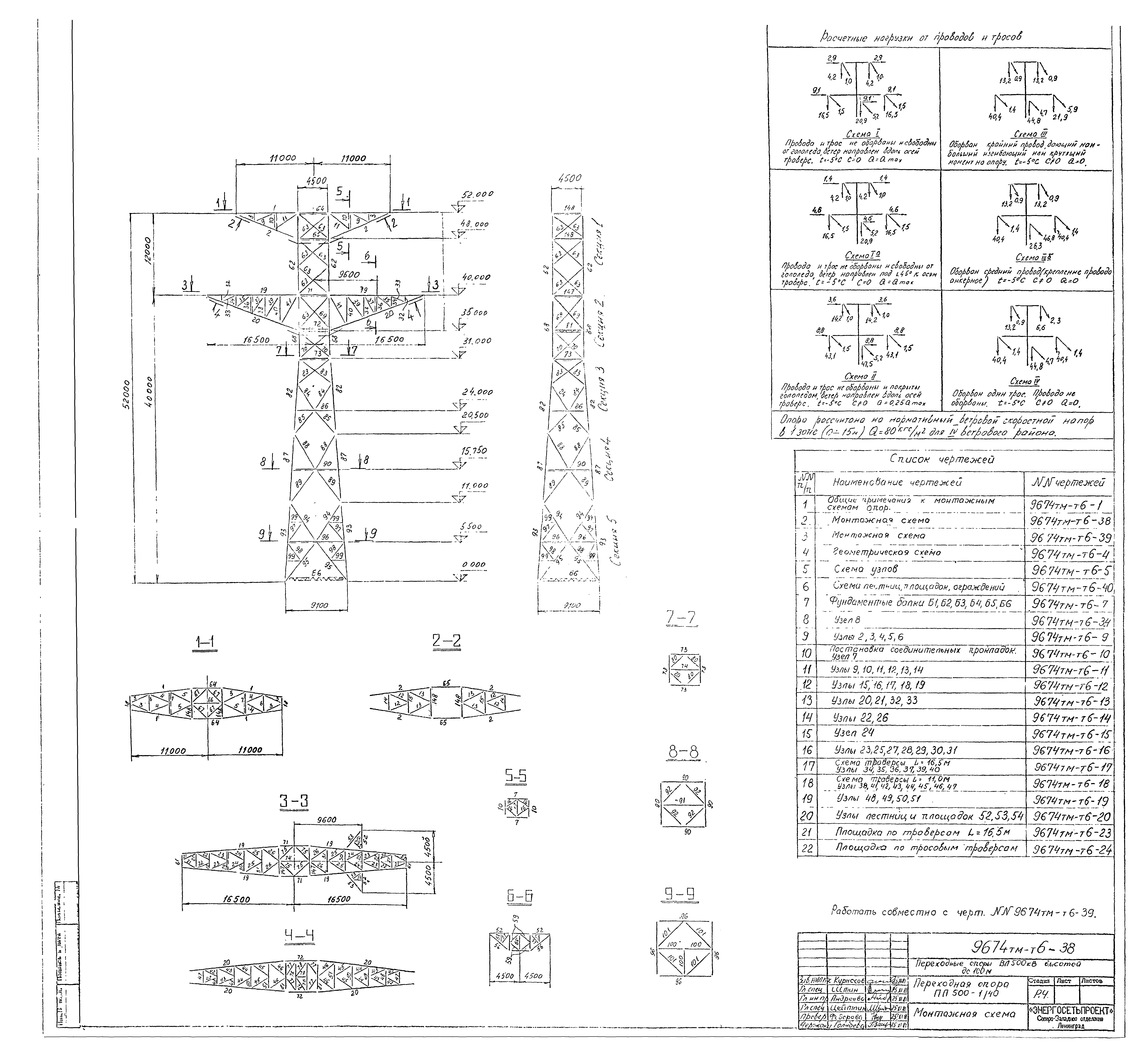

9674ТМ-Т6-38 Переходная опора ПП500-1/40. Монтажная схема
9674ТМ-Т6-39 Переходная опора ПП500-1/40. Монтажная схема
9674ТМ-Т6-40 Переходная опора ПП500-1/40. Схема лестниц
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:01.01.1981 Энергосетьпроект (Energosetproject )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
