Скачать Типовой проект 214-2-57 Альбом I. Архитектурно-строительные и технологические чертежи

Дата актуализации: 10.08.2017

Типовой проект 214-2-57

Альбом I. Архитектурно-строительные и технологические чертежи

Обозначение: Типовой проект 214-2-57
Обозначение англ: 214-2-57
Статус:действует
Название рус.:Альбом I. Архитектурно-строительные и технологические чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

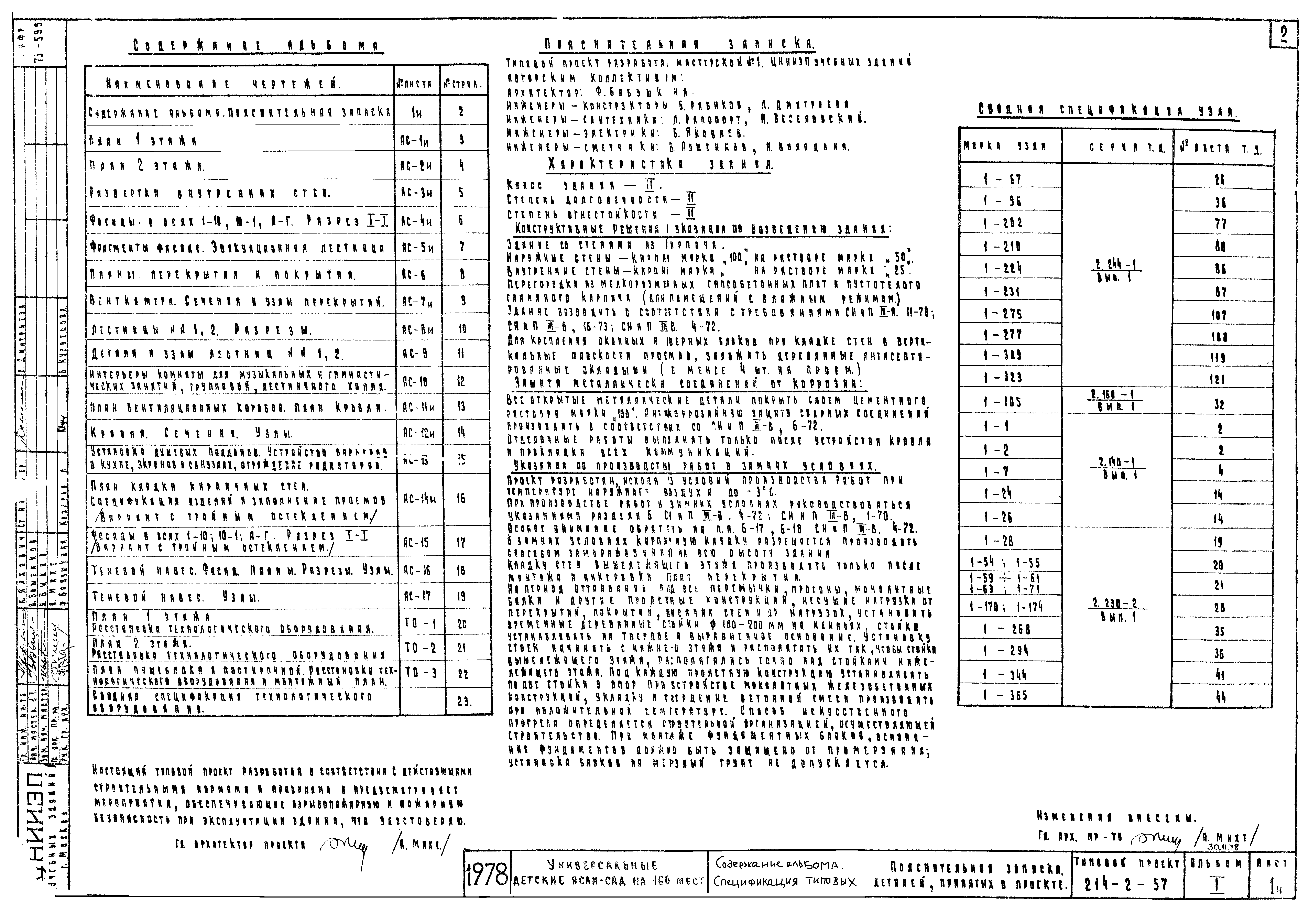

Оглавление:Содержание альбома. Пояснительная записка

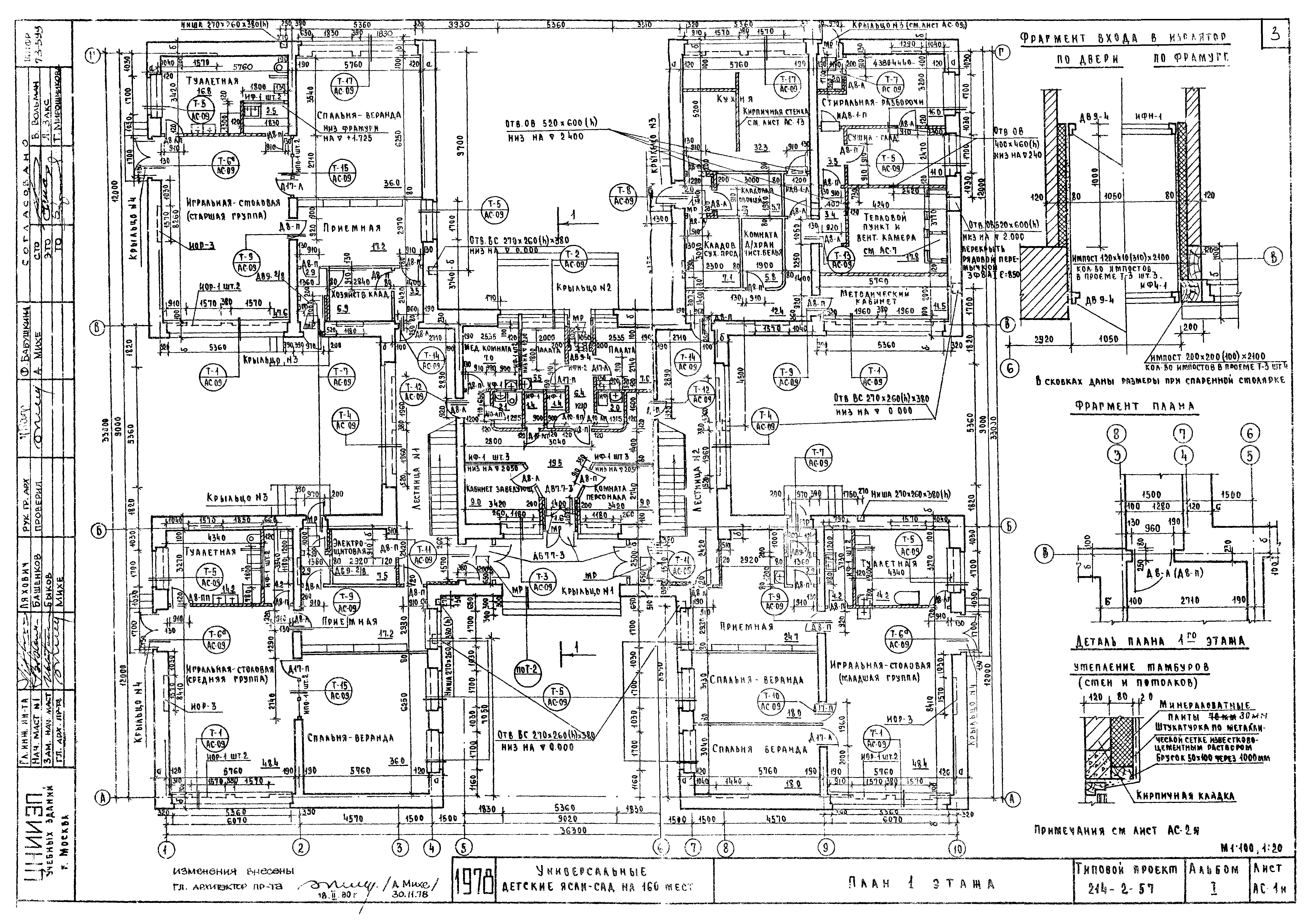

АС-1И План 1 этажа

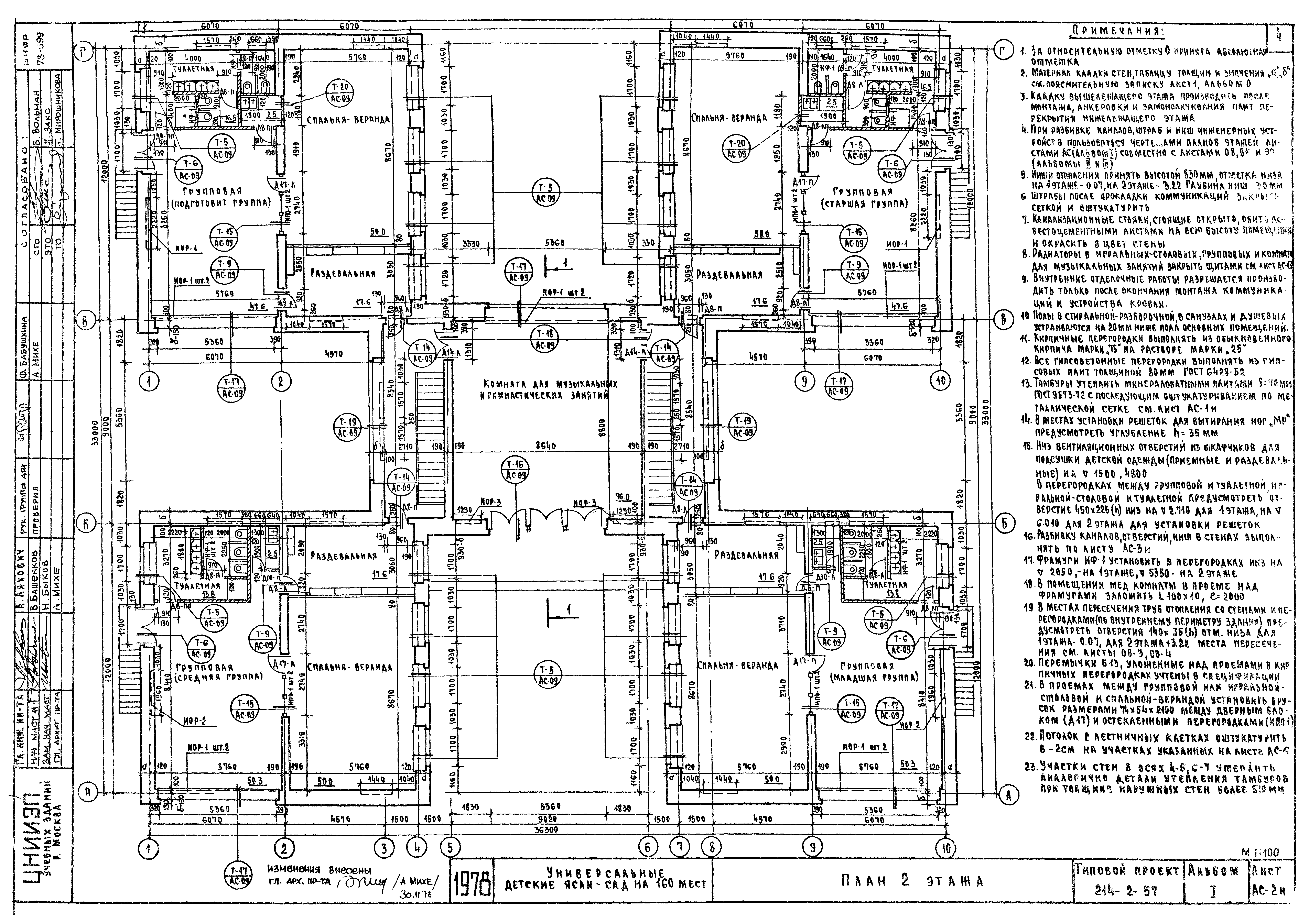

АС-2И План 2 этажа
АС-3И Развертки внутренних стен

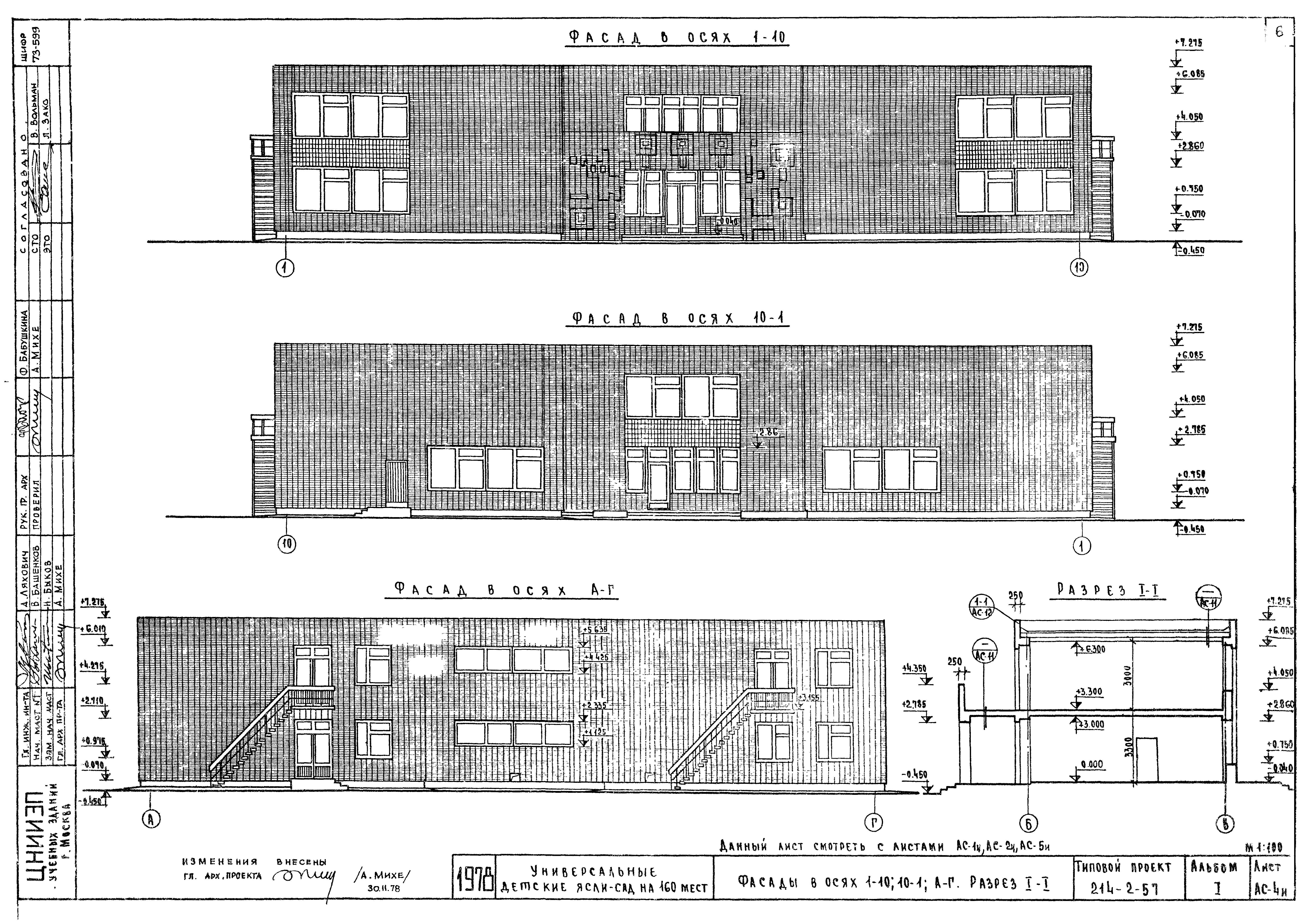

АС-4И Фасады в осях 1-10,10-1,А-Г. Разрез 1-1

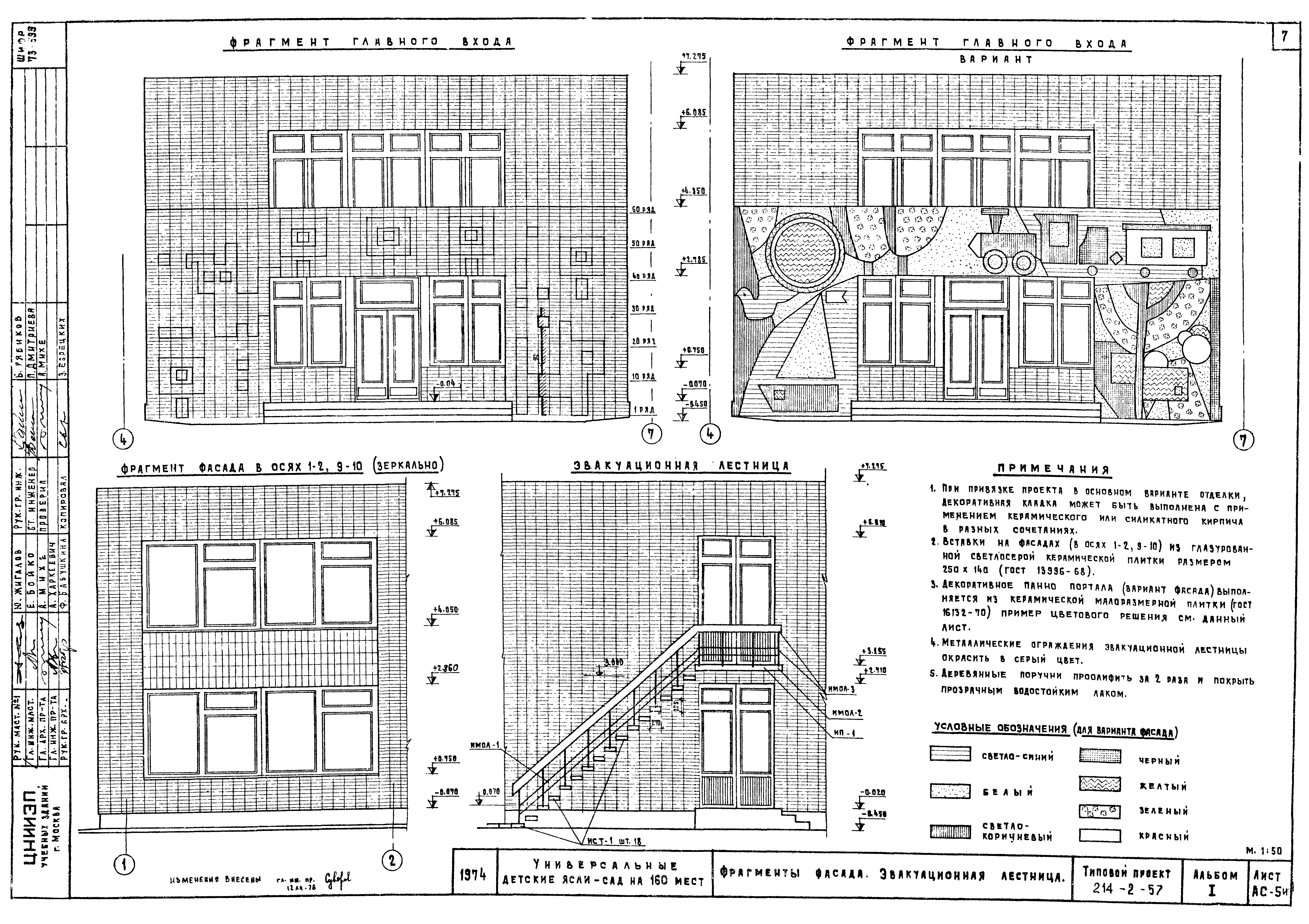

АС-5И Фрагменты фасада. Эвакуационная лестница

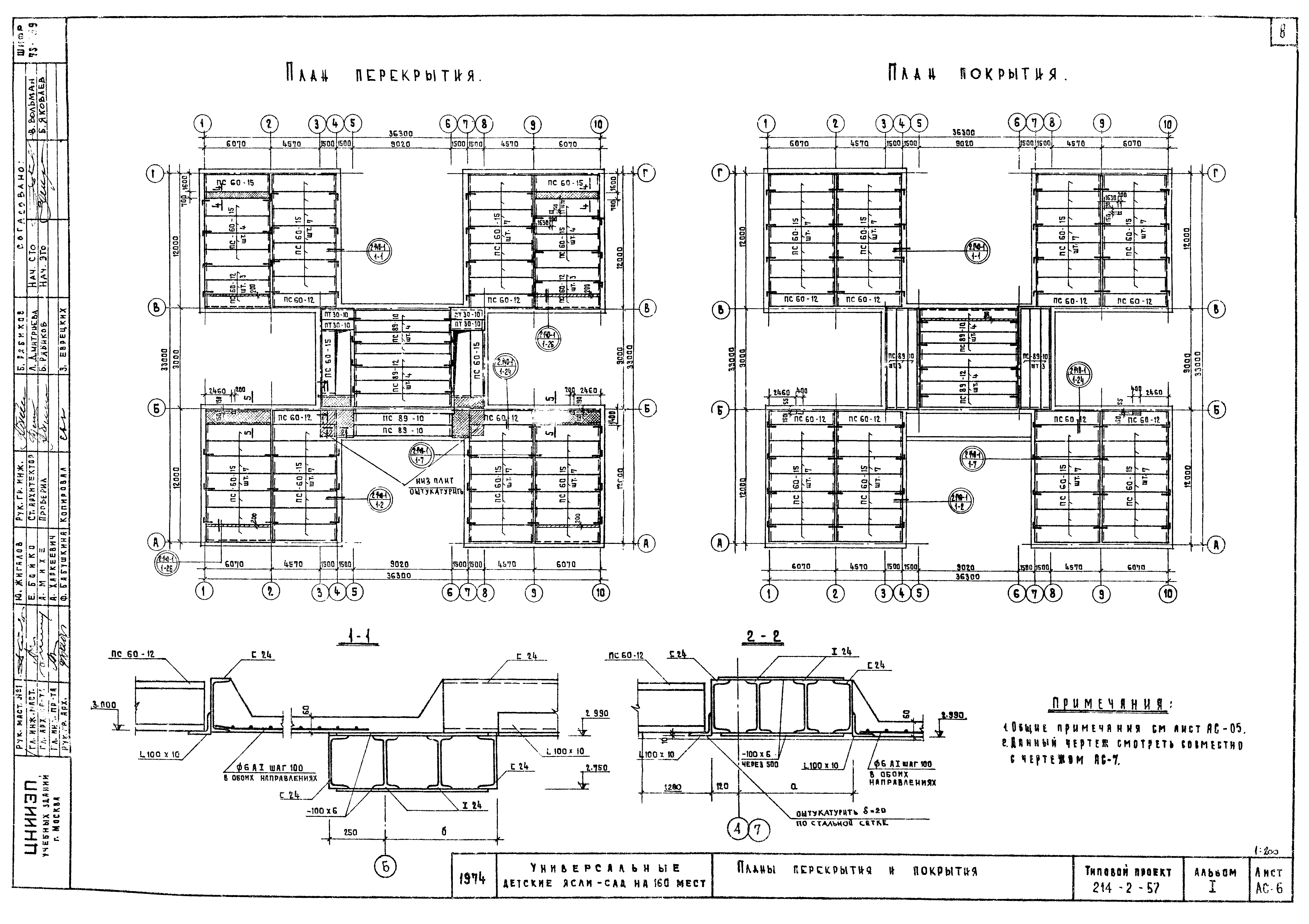

АС-6 Планы, перекрытия и покрытия

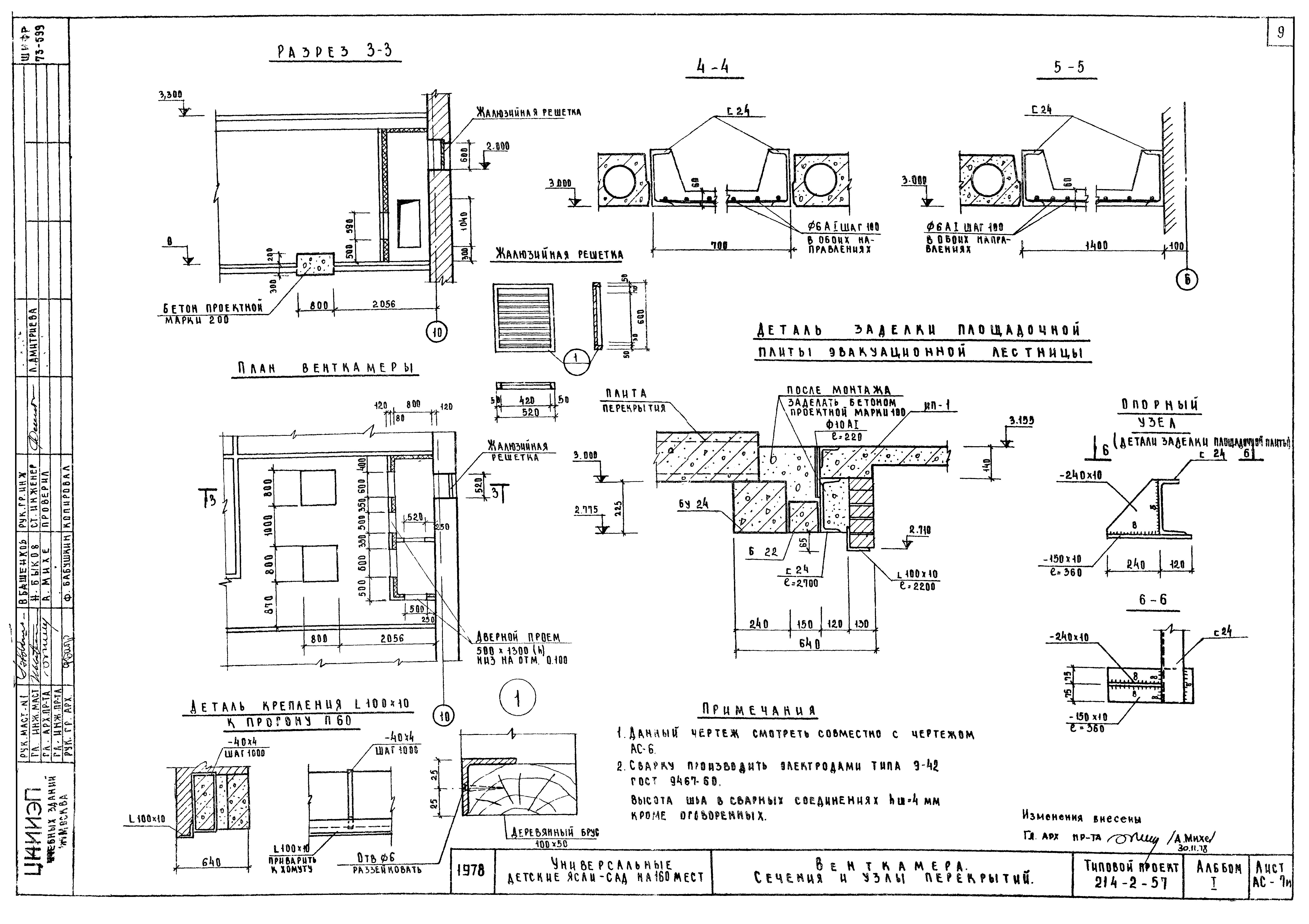

АС-7И Венткамера. Сечения и узлы перекрытий

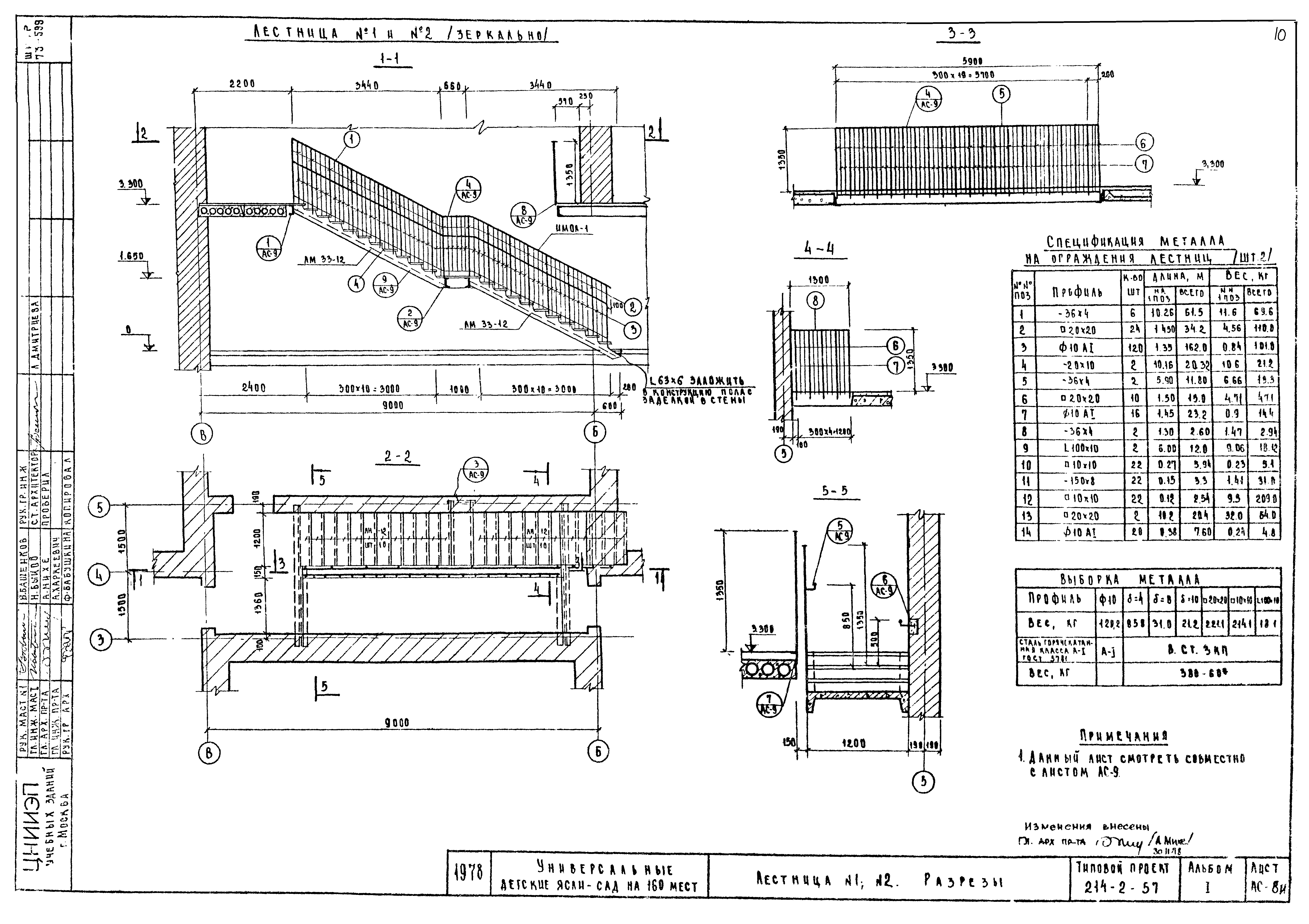

АС-8И Лестницы №№1,2. Разрезы

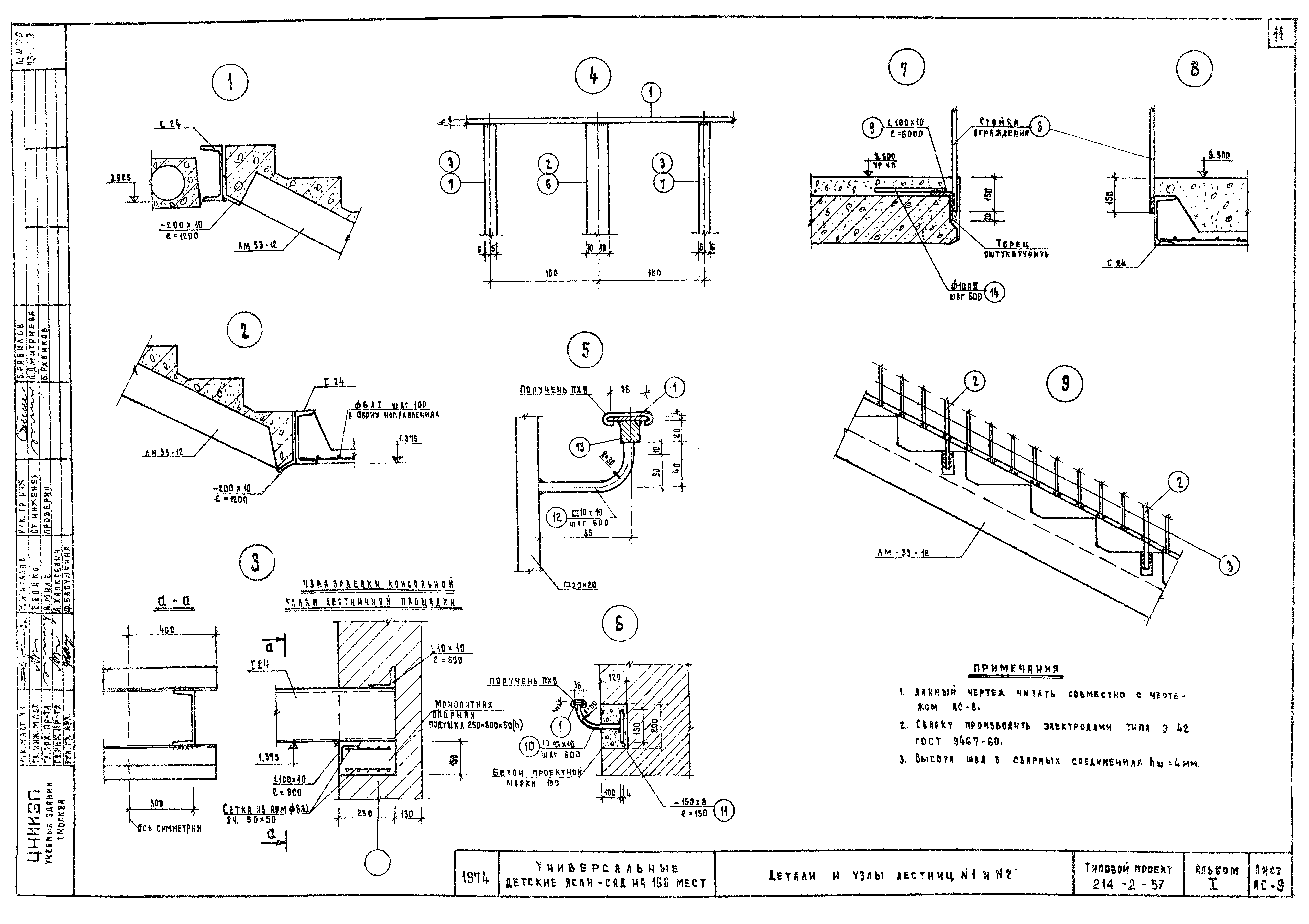

АС-9 Детали и узлы лестниц №№ 1,2

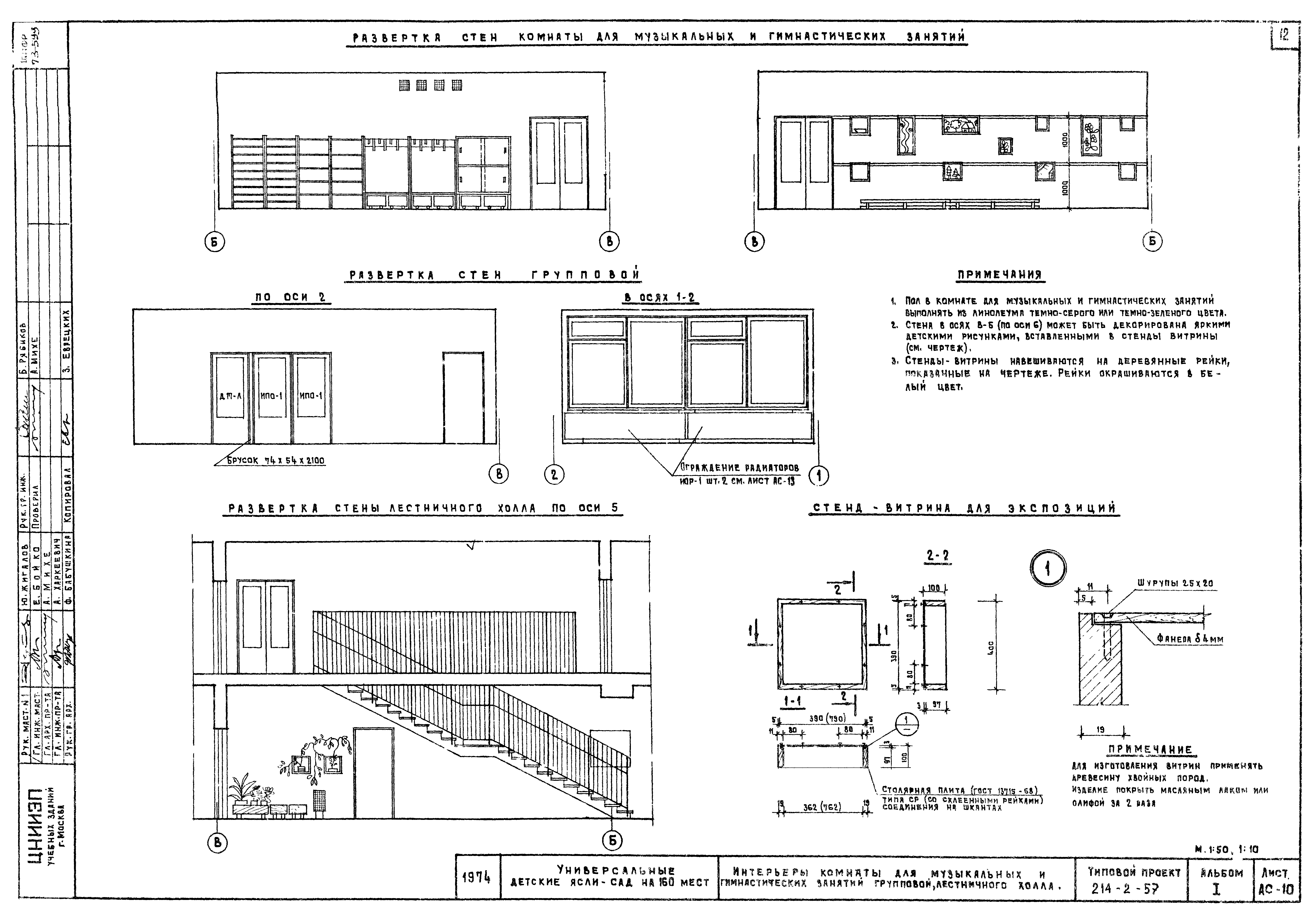

АС-10 Интерьеры комнаты для музыкальных и гимнастических занятий, групповой, лестничного холла

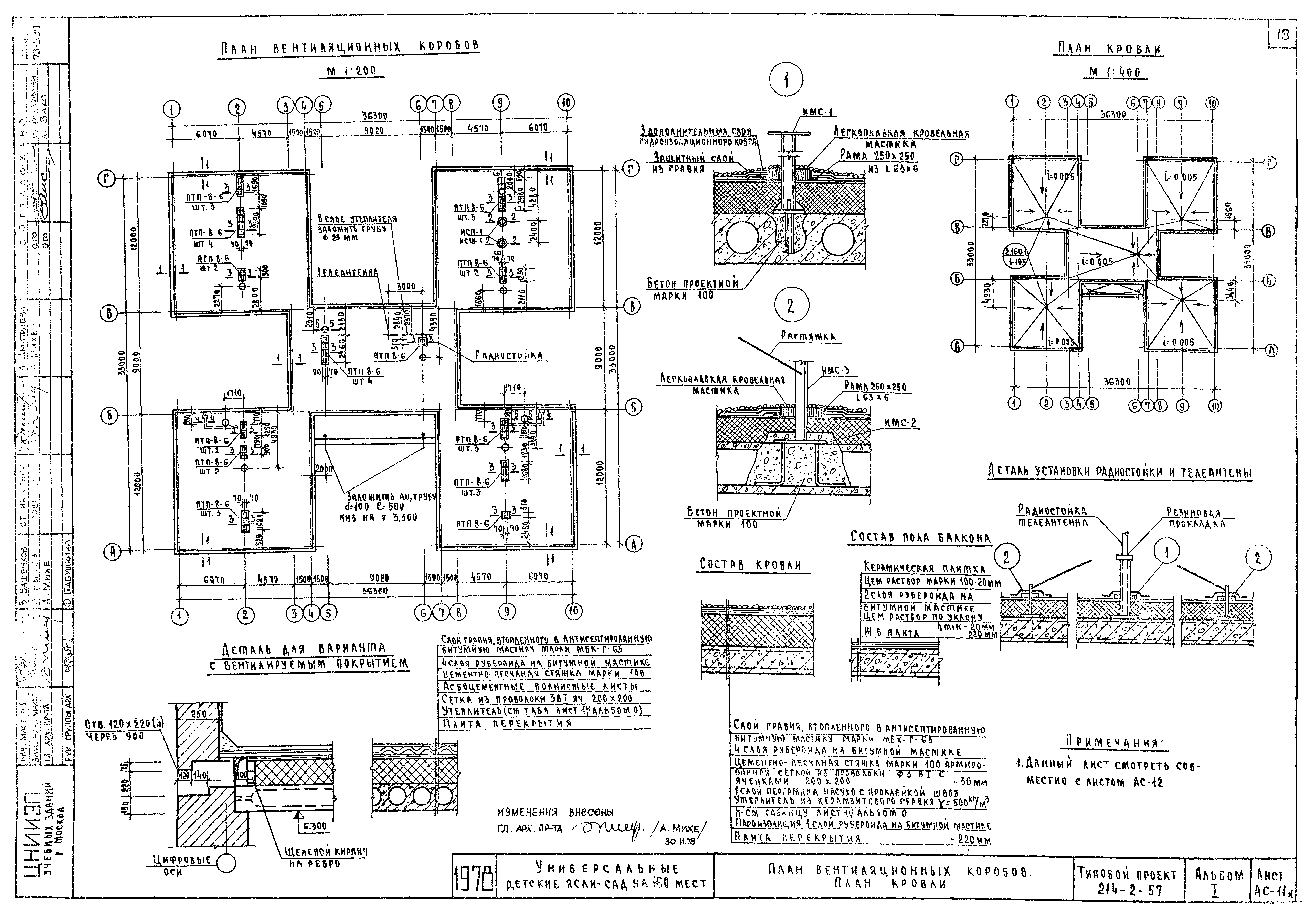

АС-11И План вентиляционных коробов. План кровли

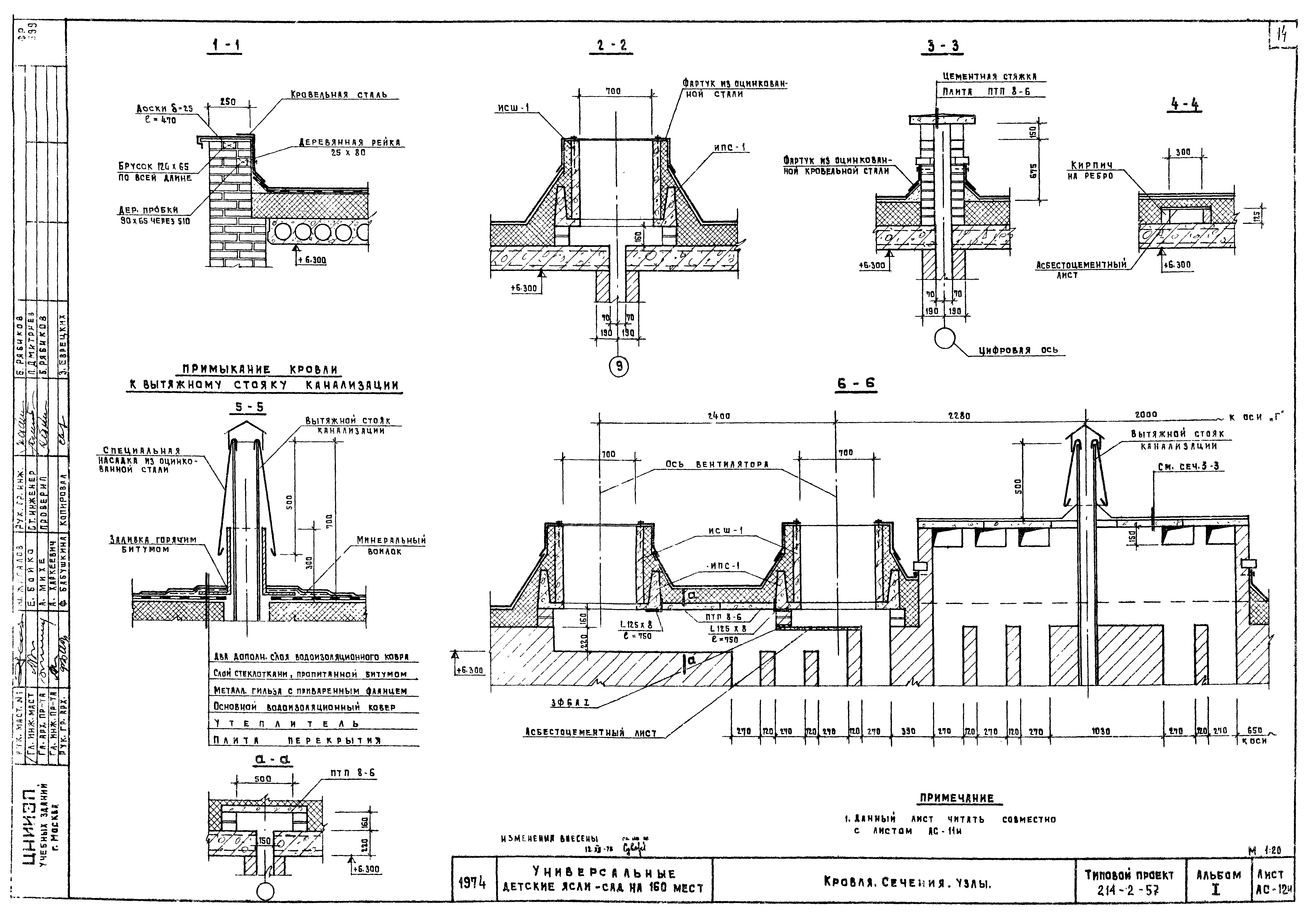

АС-12И Кровля. Сечения. Узлы

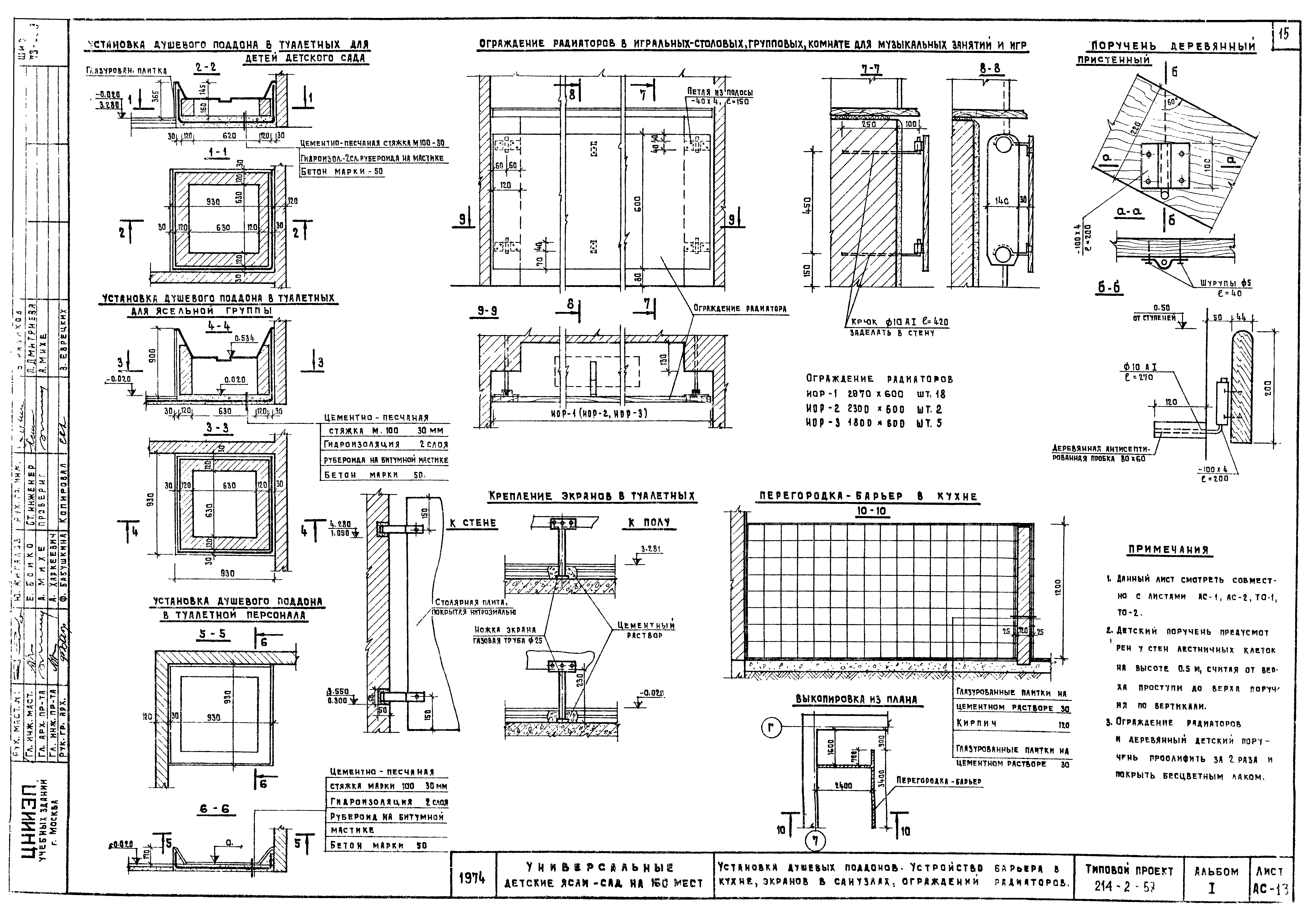

АС-13 Установка душевых поддонов. Устройство барьера в кухне, экранов в санузлах, ограждение радиаторов

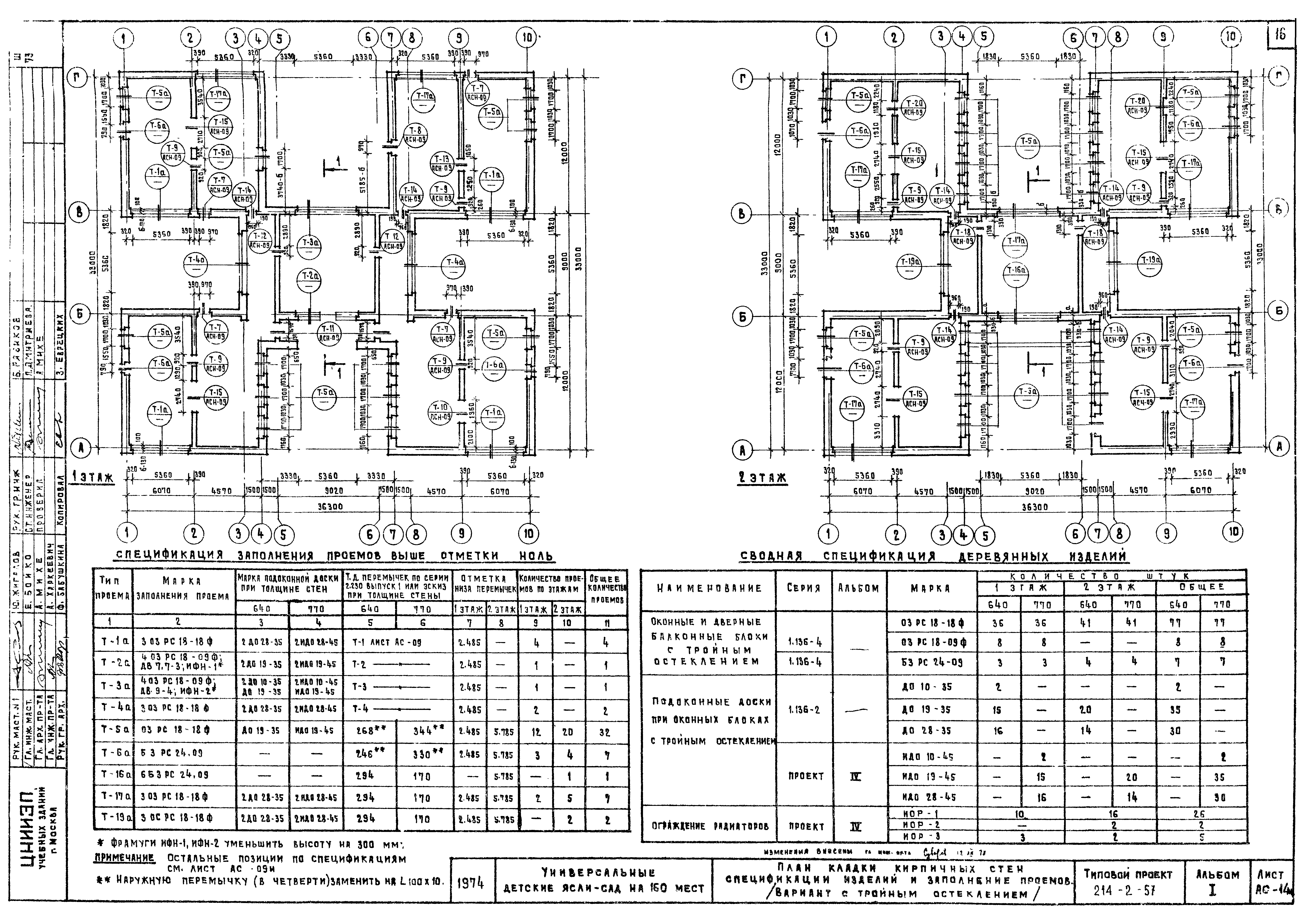

АС-14И План кладки кирпичных стен. Спецификация изделий и заполнение проемов (вариант с тройным остеклением)

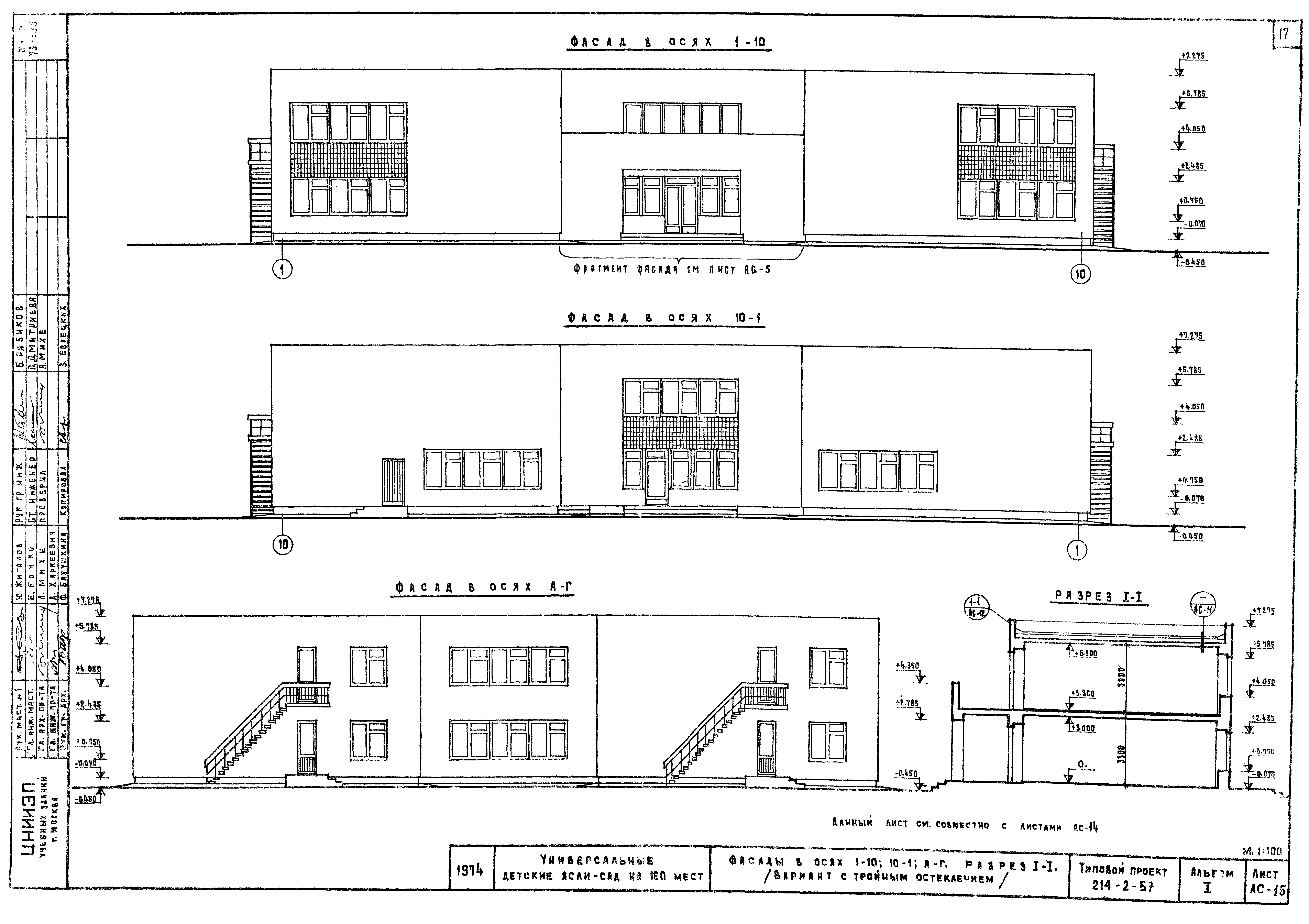

АС-15 Фасады в осях 1-10,10-1,А-Г. Разрез 1-1 (вариант с тройным остеклением)

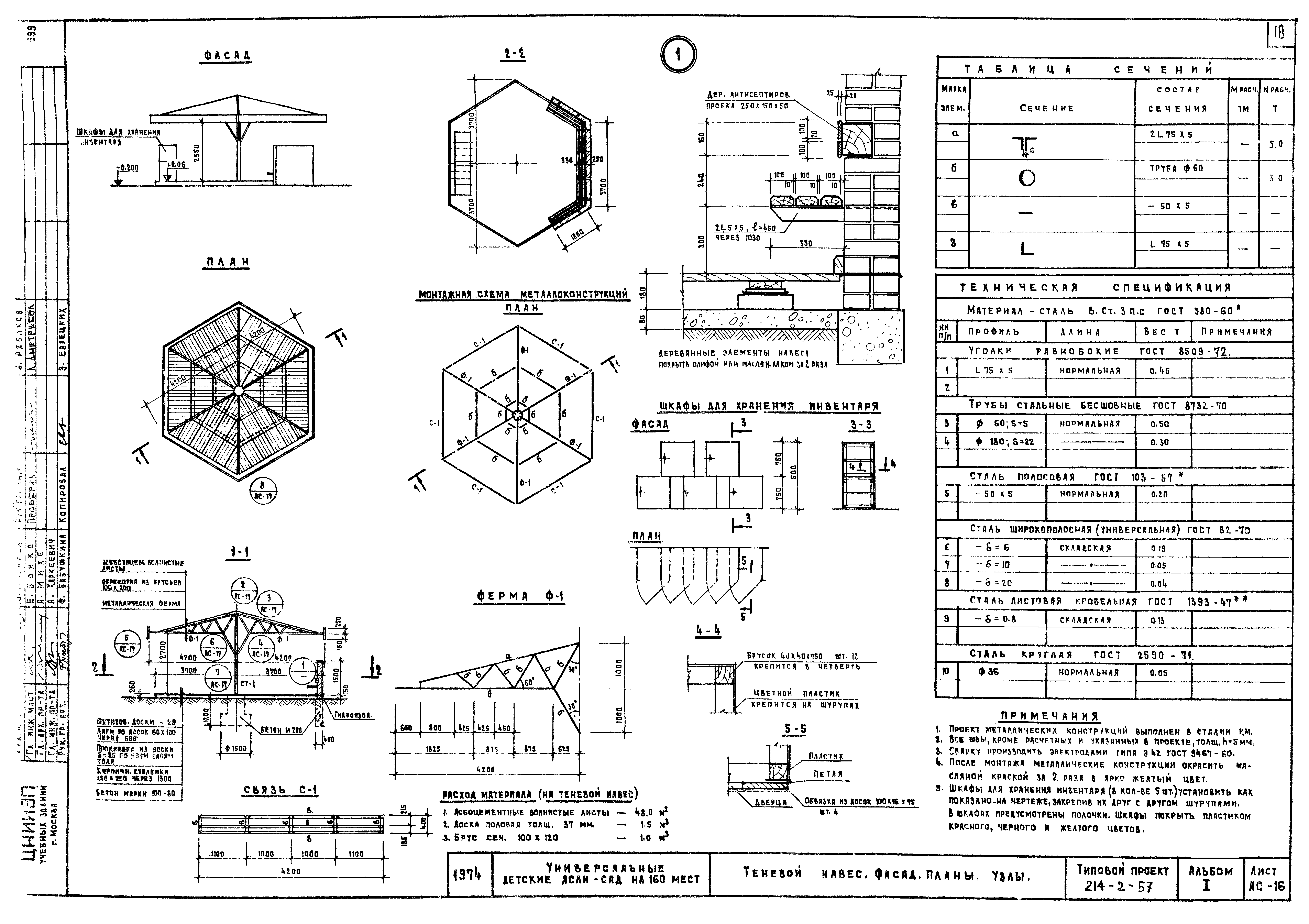

АС-16 Теневой навес. Фасад. Планы. Разрезы. Узлы

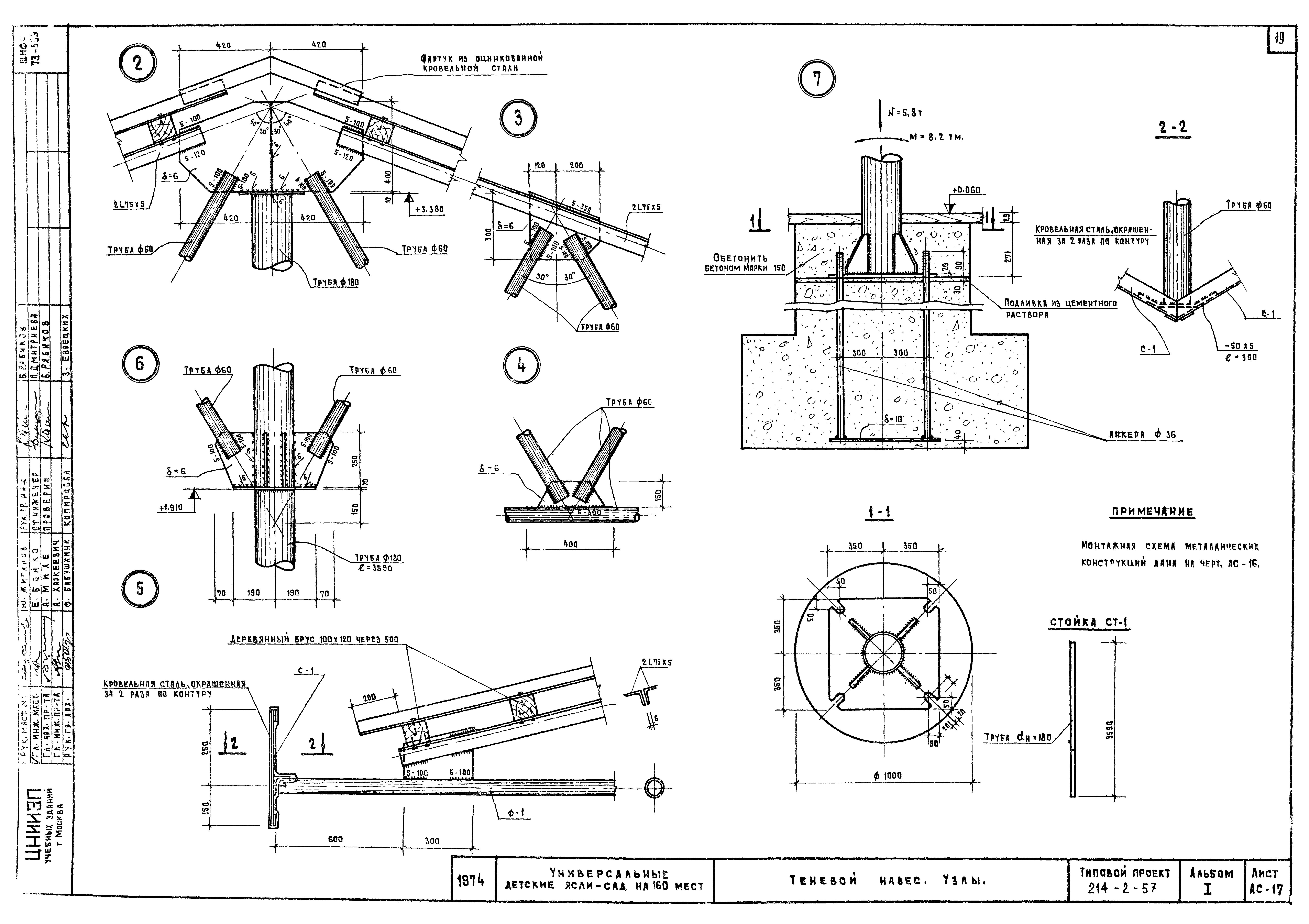

АС-17 Теневой навес. Узлы

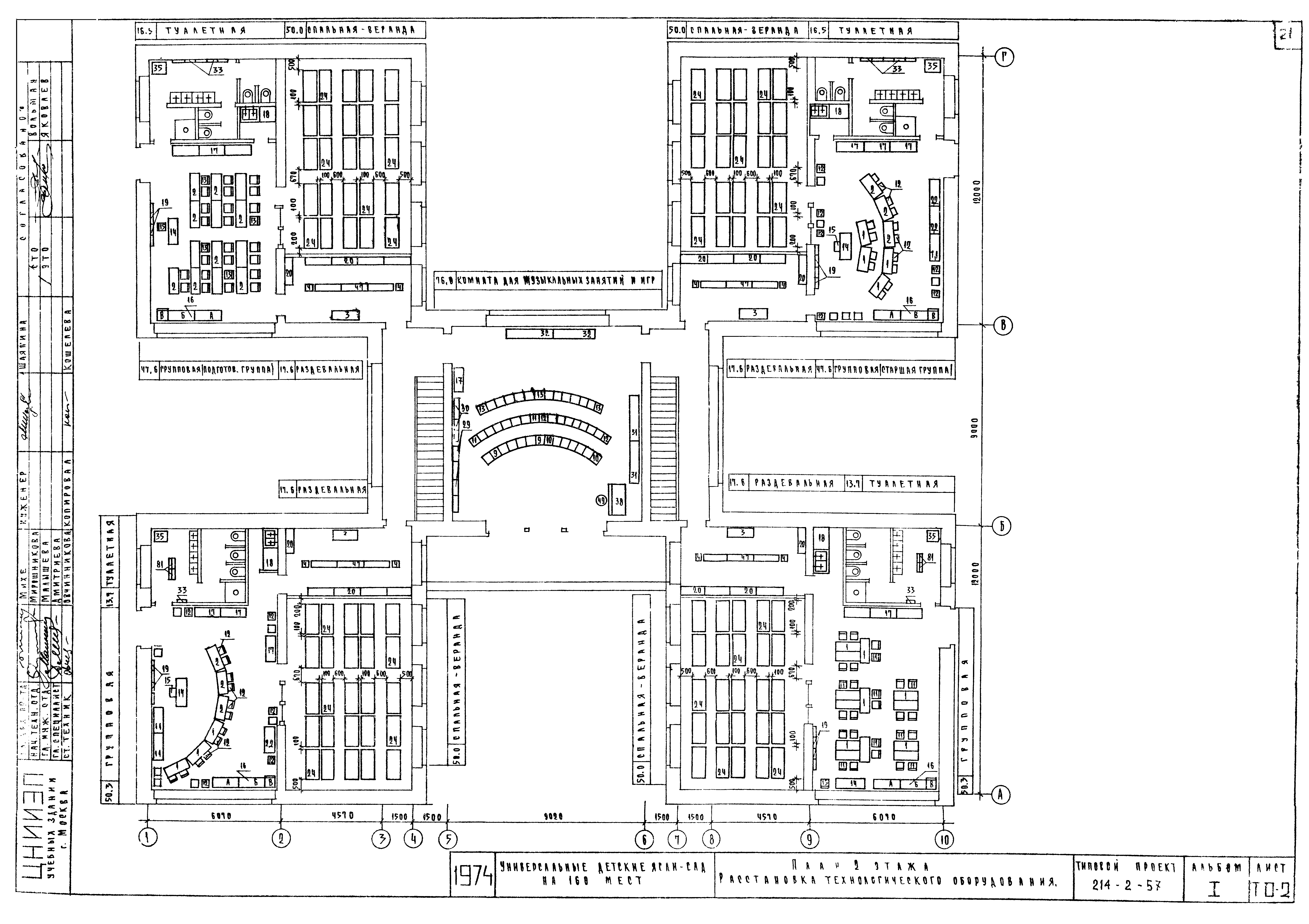

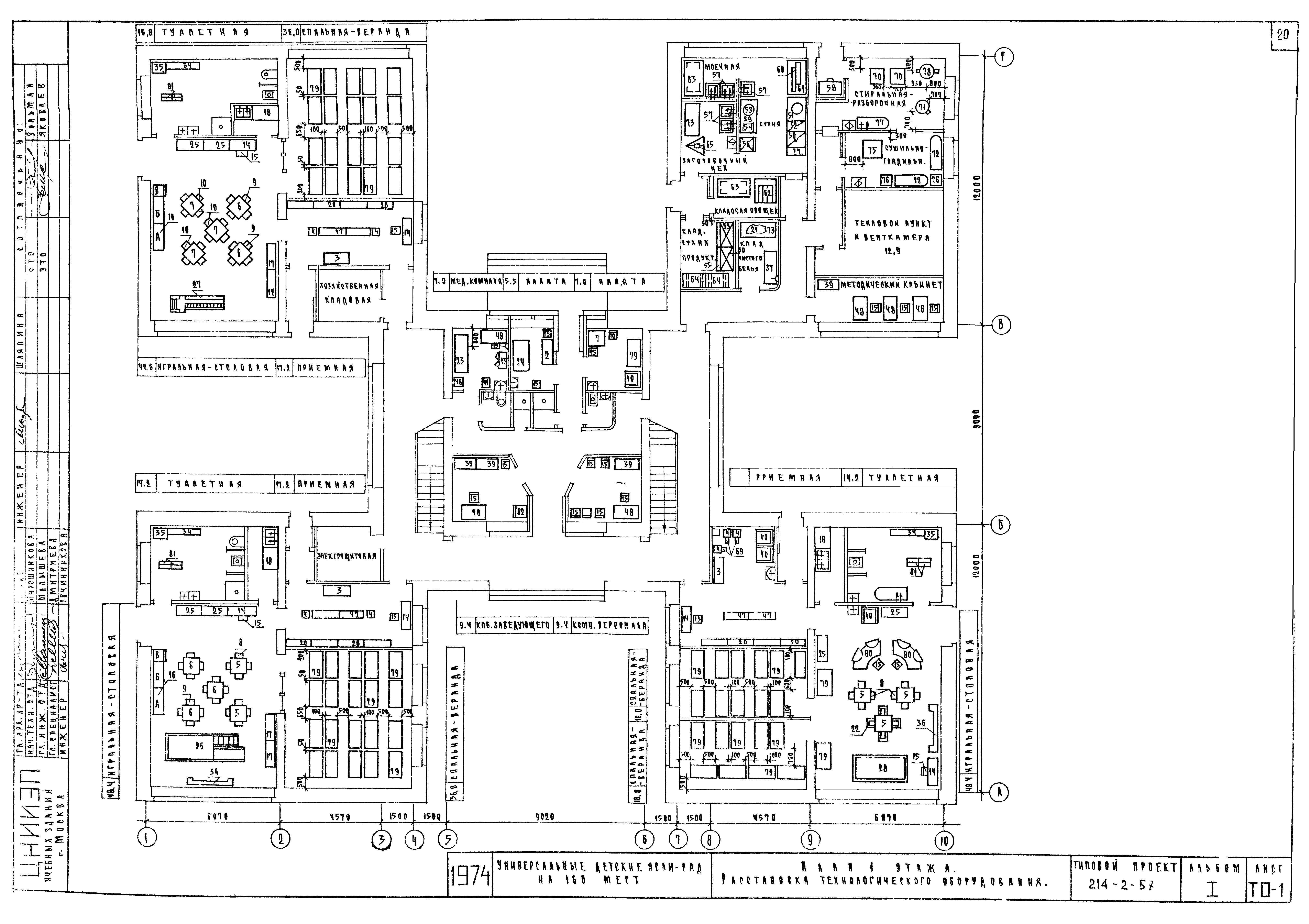

ТО-1 План 1 этажа. Расстановка технологического оборудования
ТО-2 План 2 этажа. Расстановка технологического оборудования

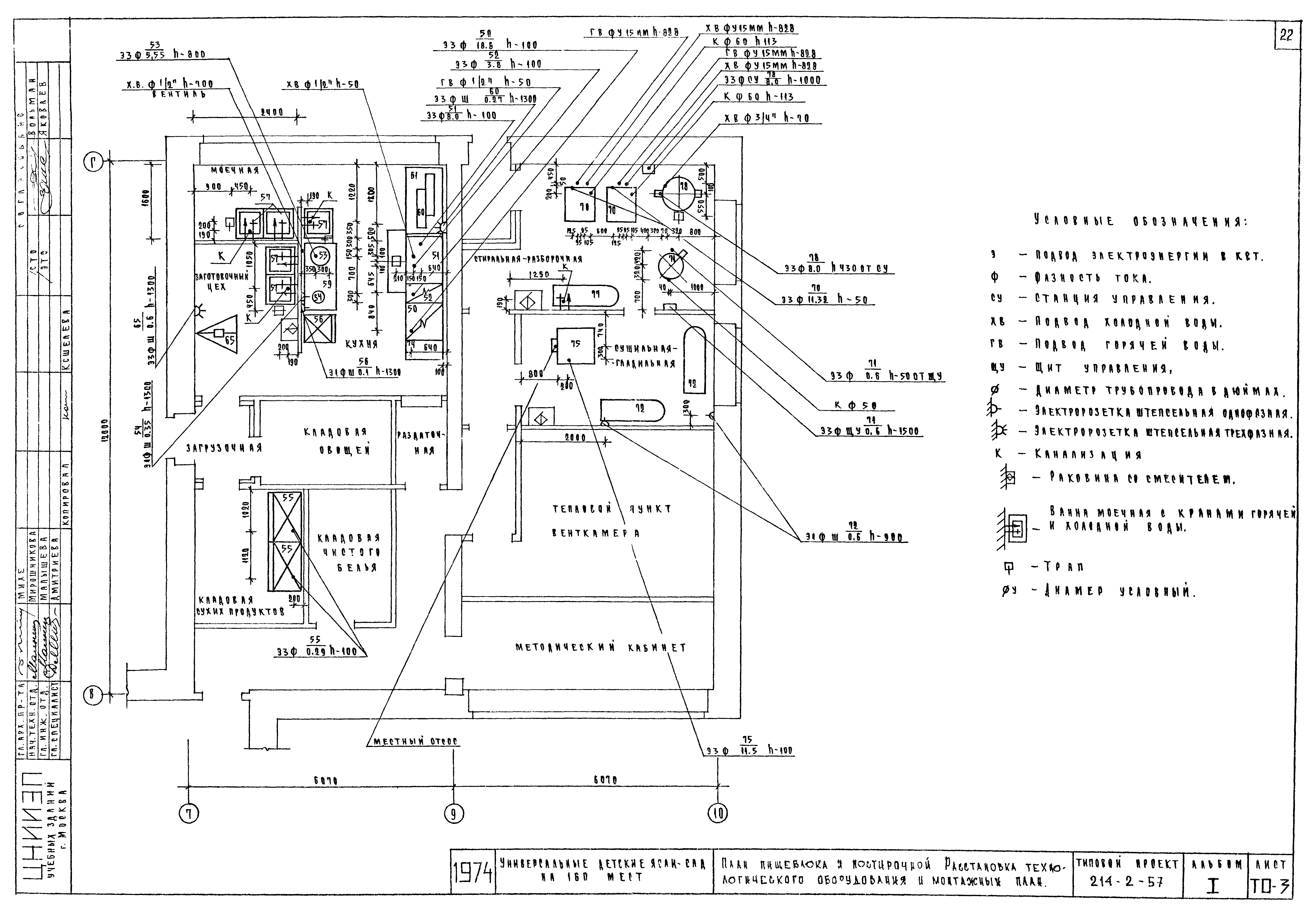

ТО-3 План пищеблока и постирочной. Расстановка технологического оборудования и монтажный план

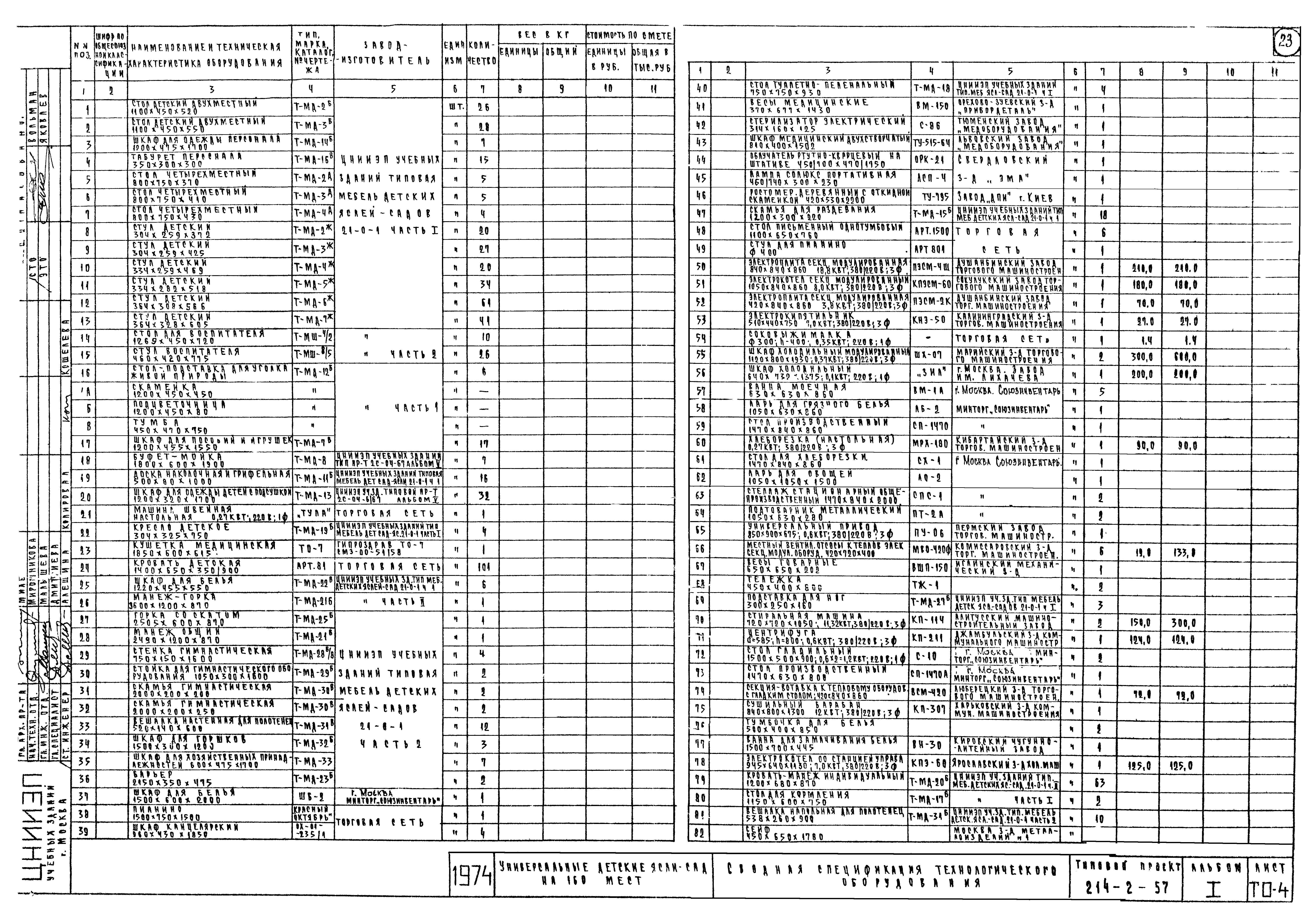

Сводная спецификация технологического оборудования
Разработан: ЦНИИЭП учебных зданий Госгражданстроя
Утверждён:31.08.1973 Госгражданстрой (Gosgrazhdanstroy 189)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Общественные здания для строительства в сельской местности Детские дошкольные учреждения Детские ясли-сады
