Скачать Серия ТДК-Н-1-72 Часть II. Альбом II

Дата актуализации: 10.08.2017

Серия ТДК-Н-1-72

Часть II. Альбом II

Обозначение: Серия ТДК-Н-1-72
Обозначение англ: Series ТДК-Н-1-72
Статус:не действует
Название рус.:Часть II. Альбом II
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

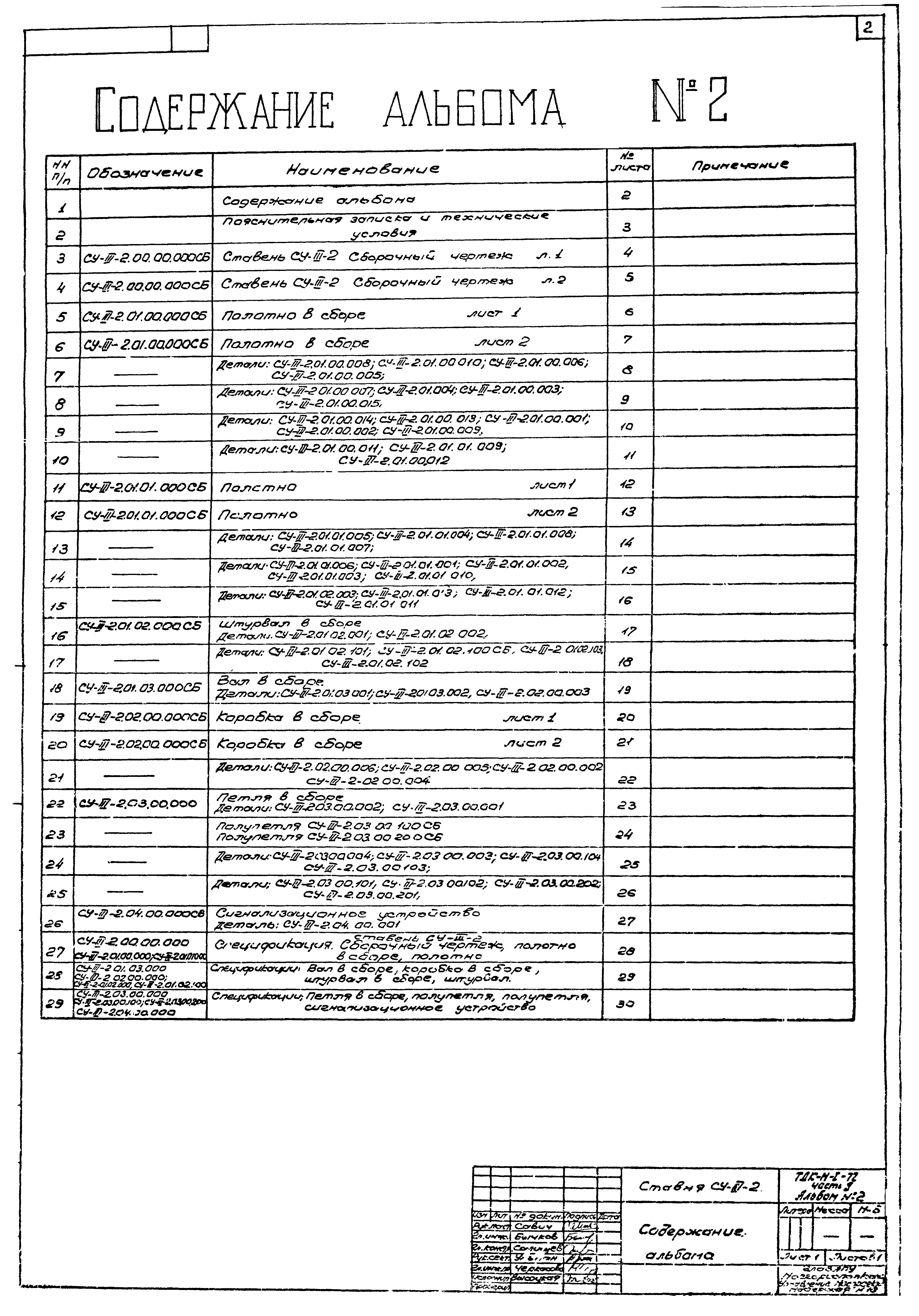

Оглавление:Содержание альбома

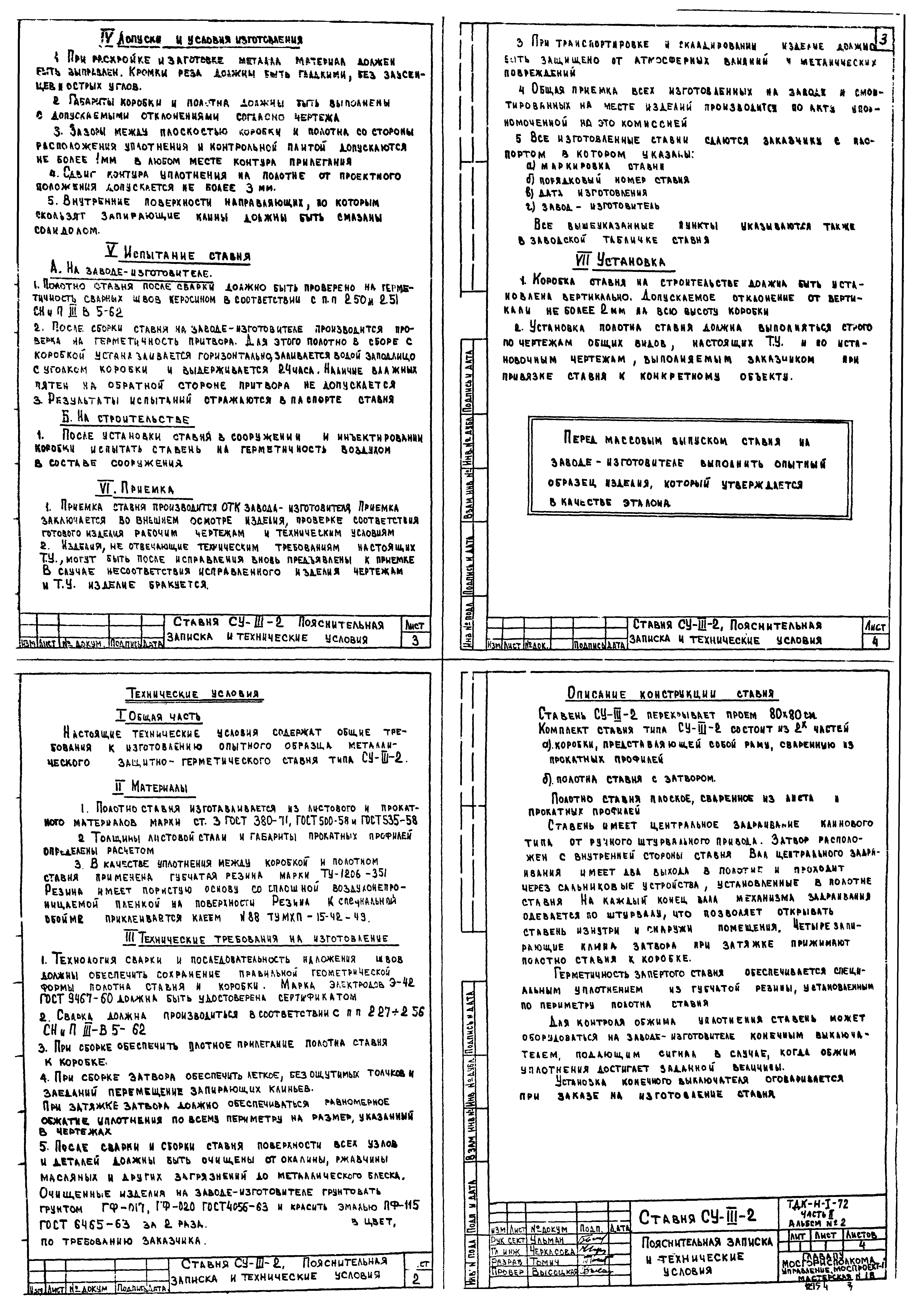

Пояснительная записка и технические условия

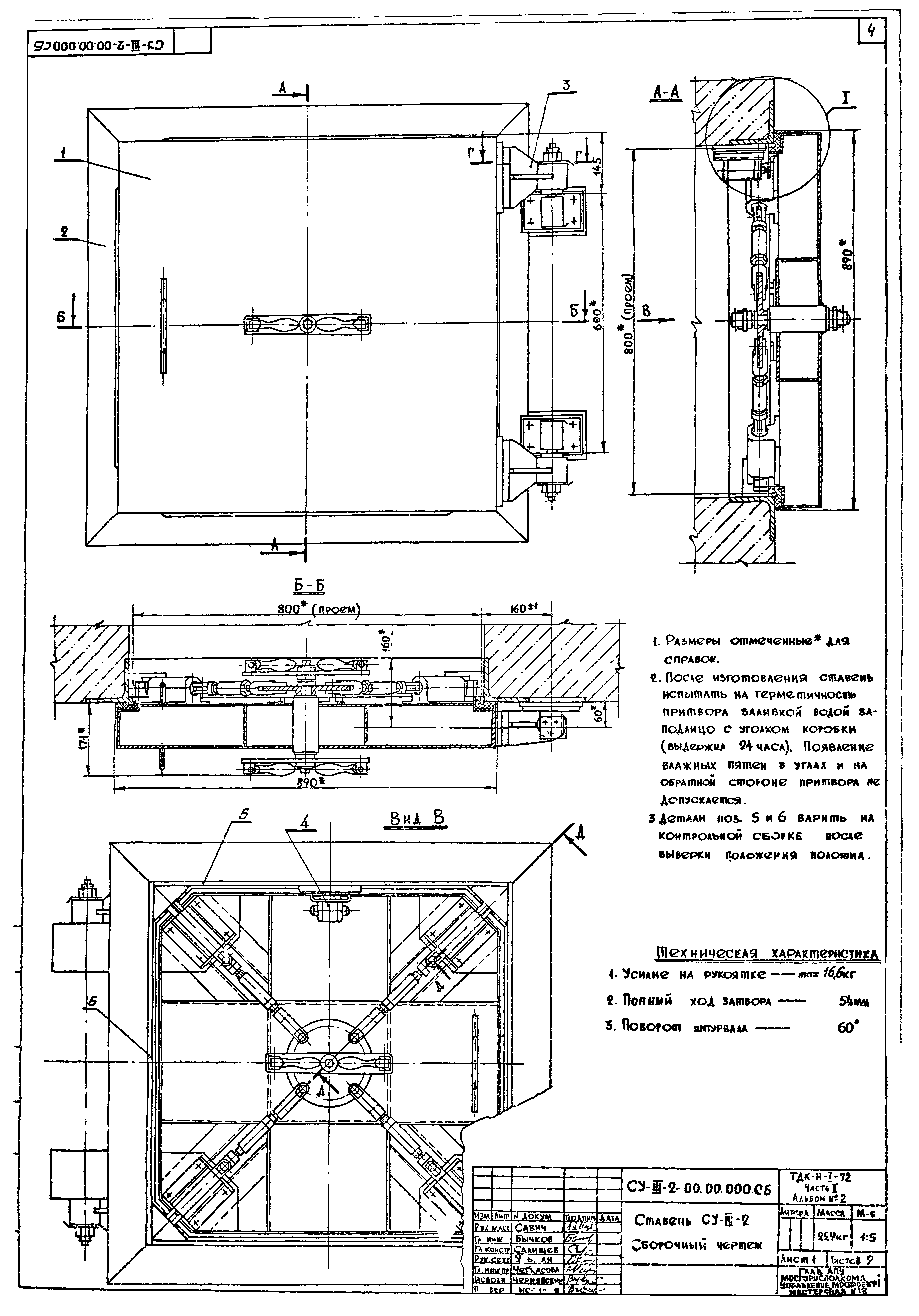

СУ-III-2.00.00.000 СБ Сборочный чертеж. Лист 1
СУ-III-2.00.00.000 СБ Сборочный чертеж. Лист 2

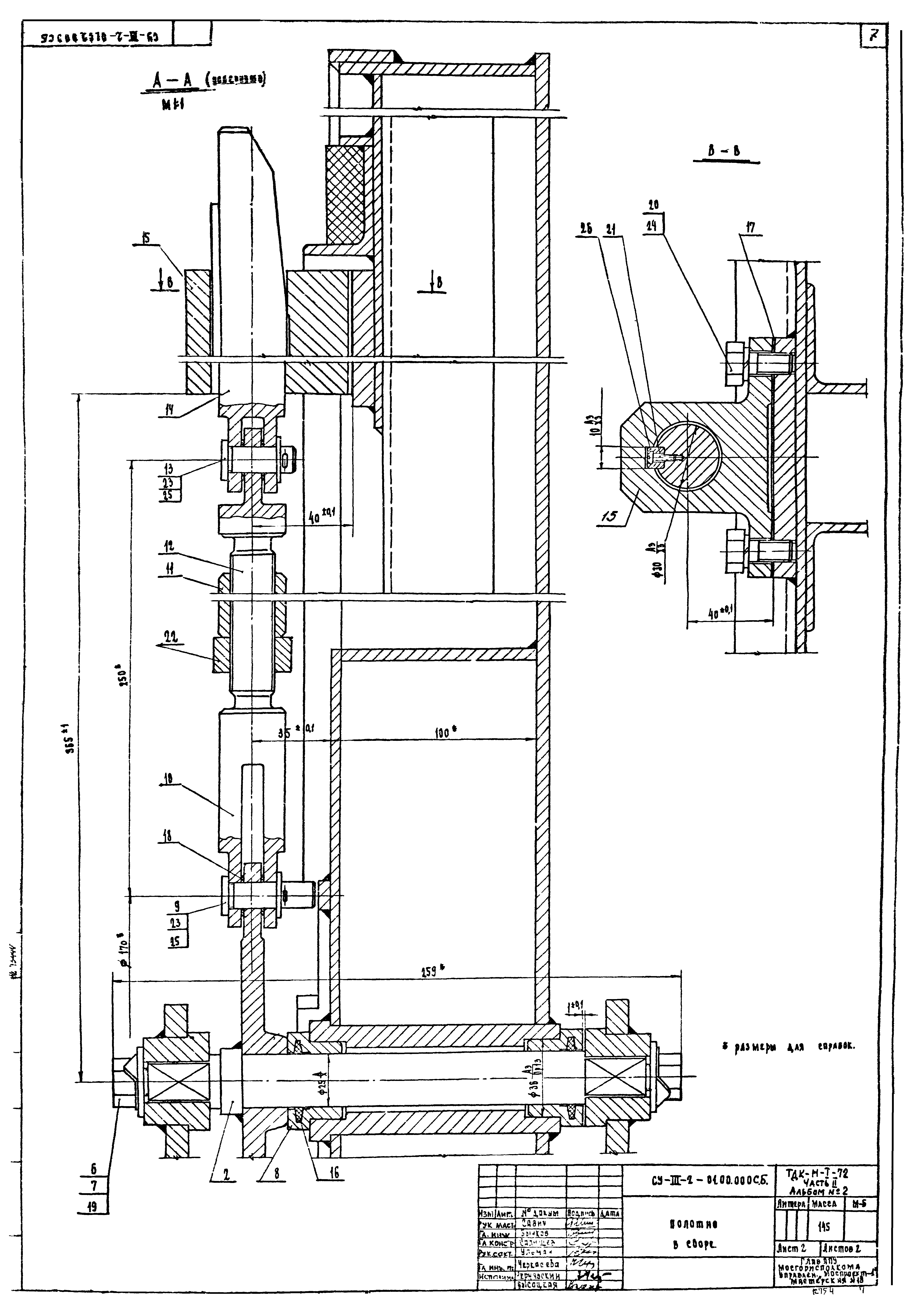

СУ-III-2.01.00.000 СБ Полотно в сборе. Лист 1

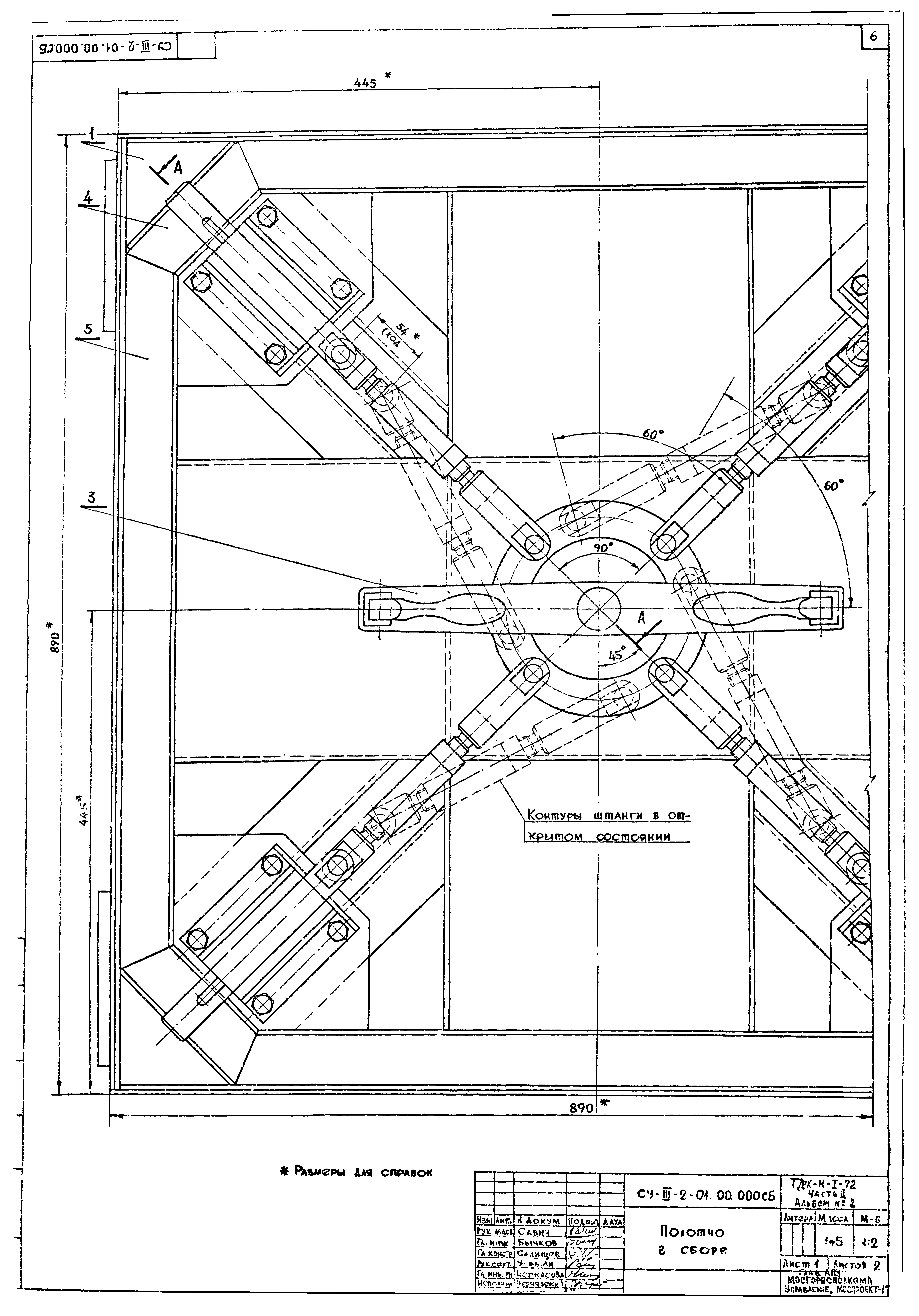

СУ-III-2.01.00.000 СБ Полотно в сборе. Лист 2

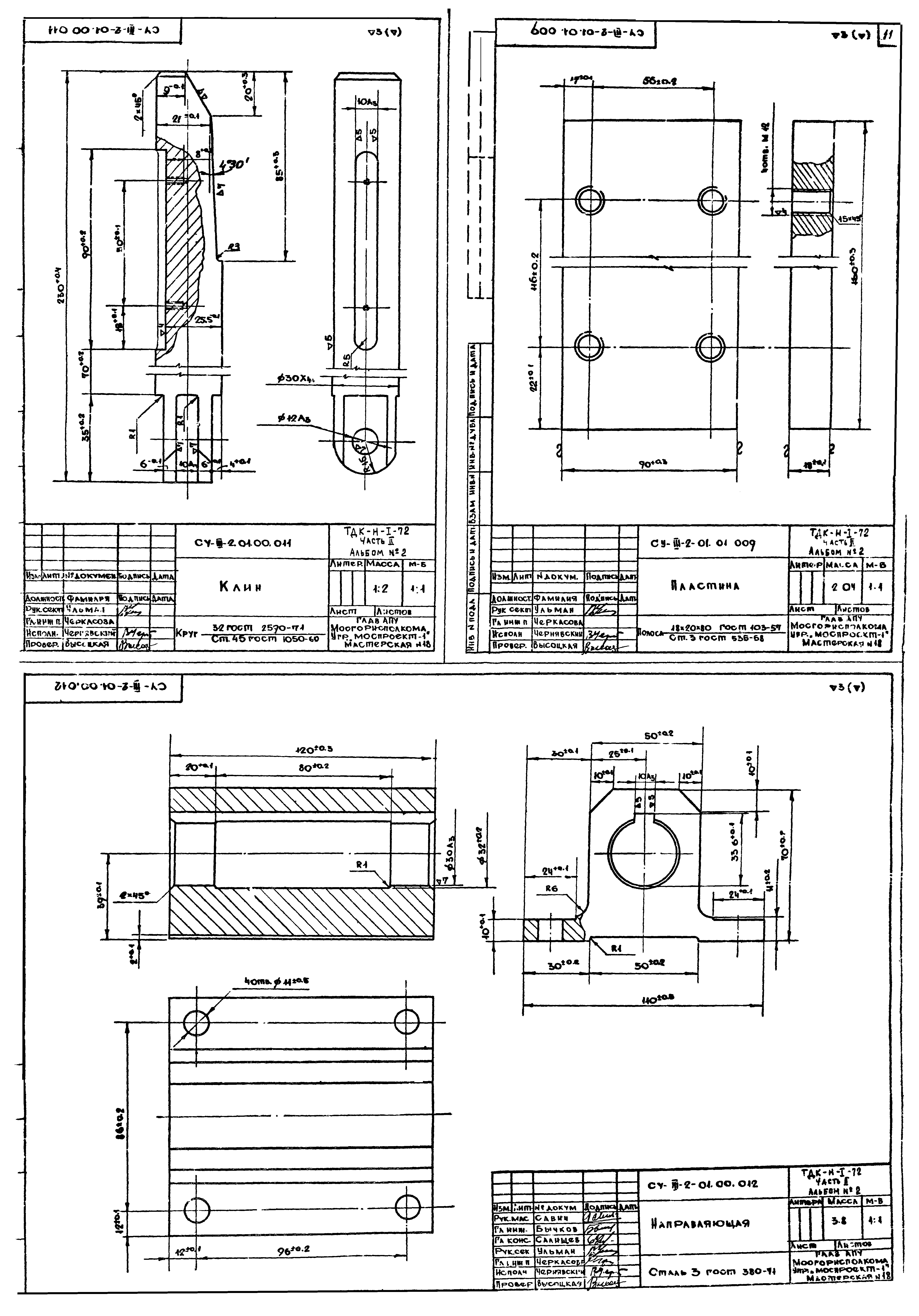

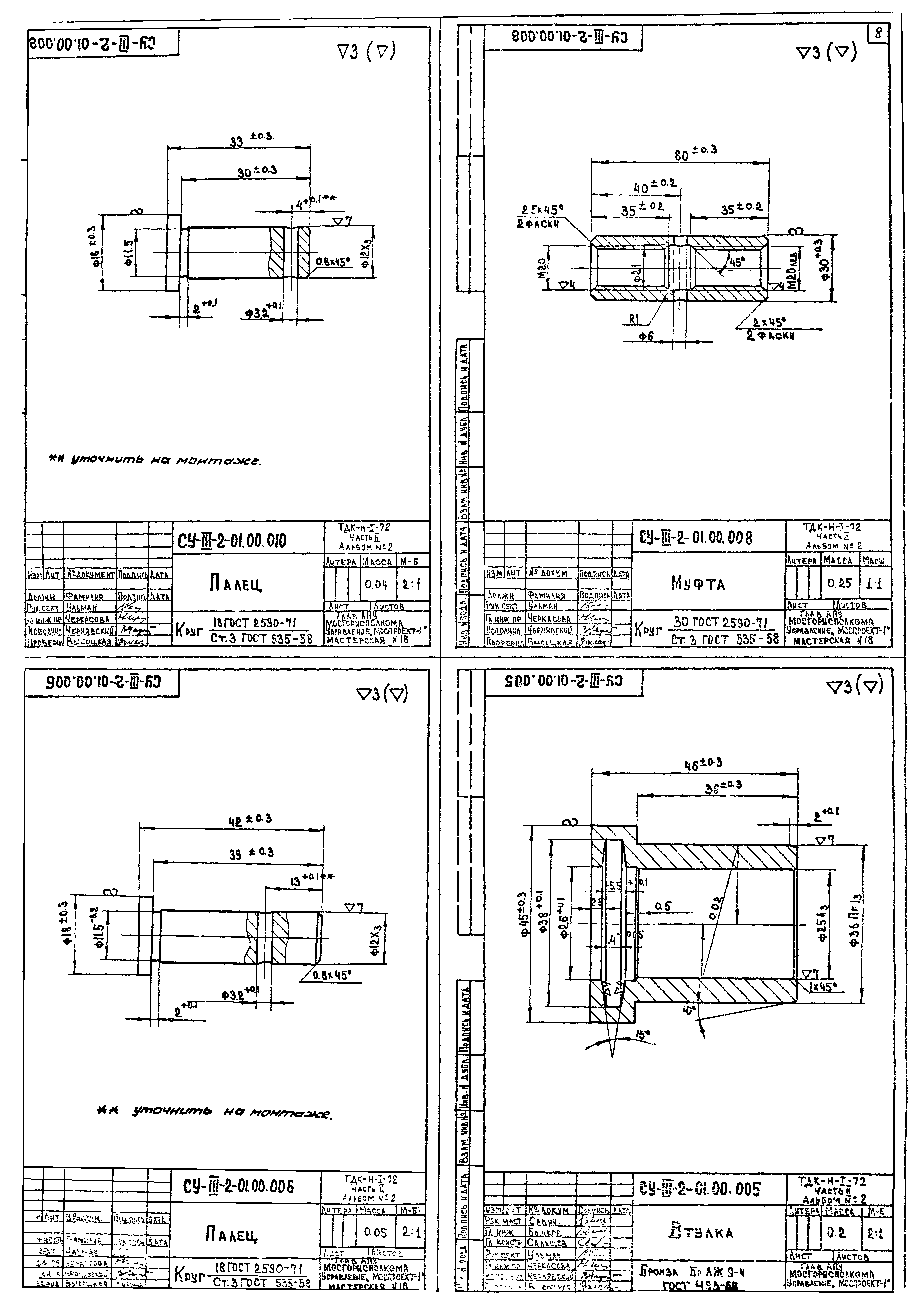

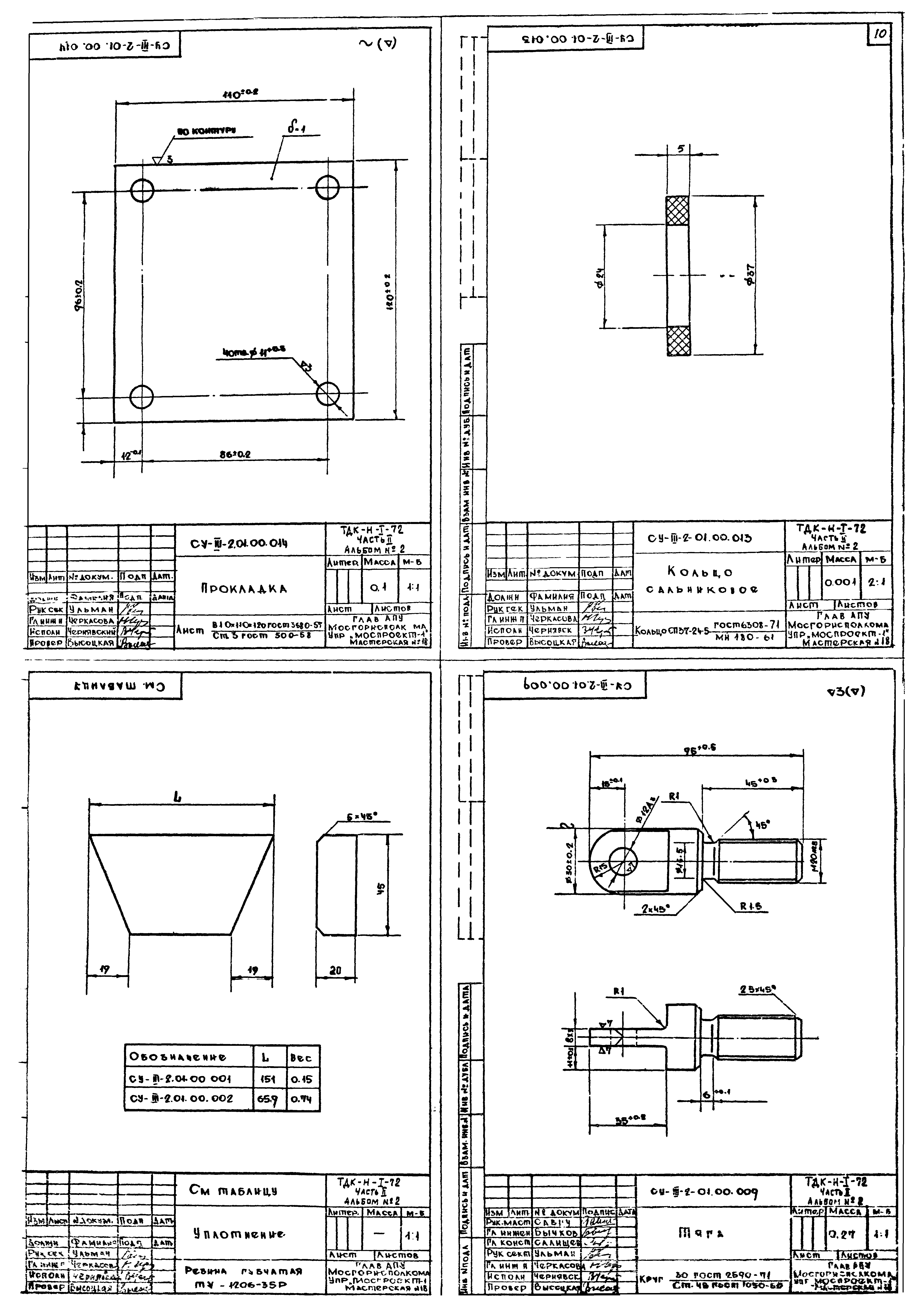

Детали: СУ-III-2.01.00.008;СУ-III-2.01.00.010;СУ-III-2.01.00.006;СУ-III-2.01.00.005

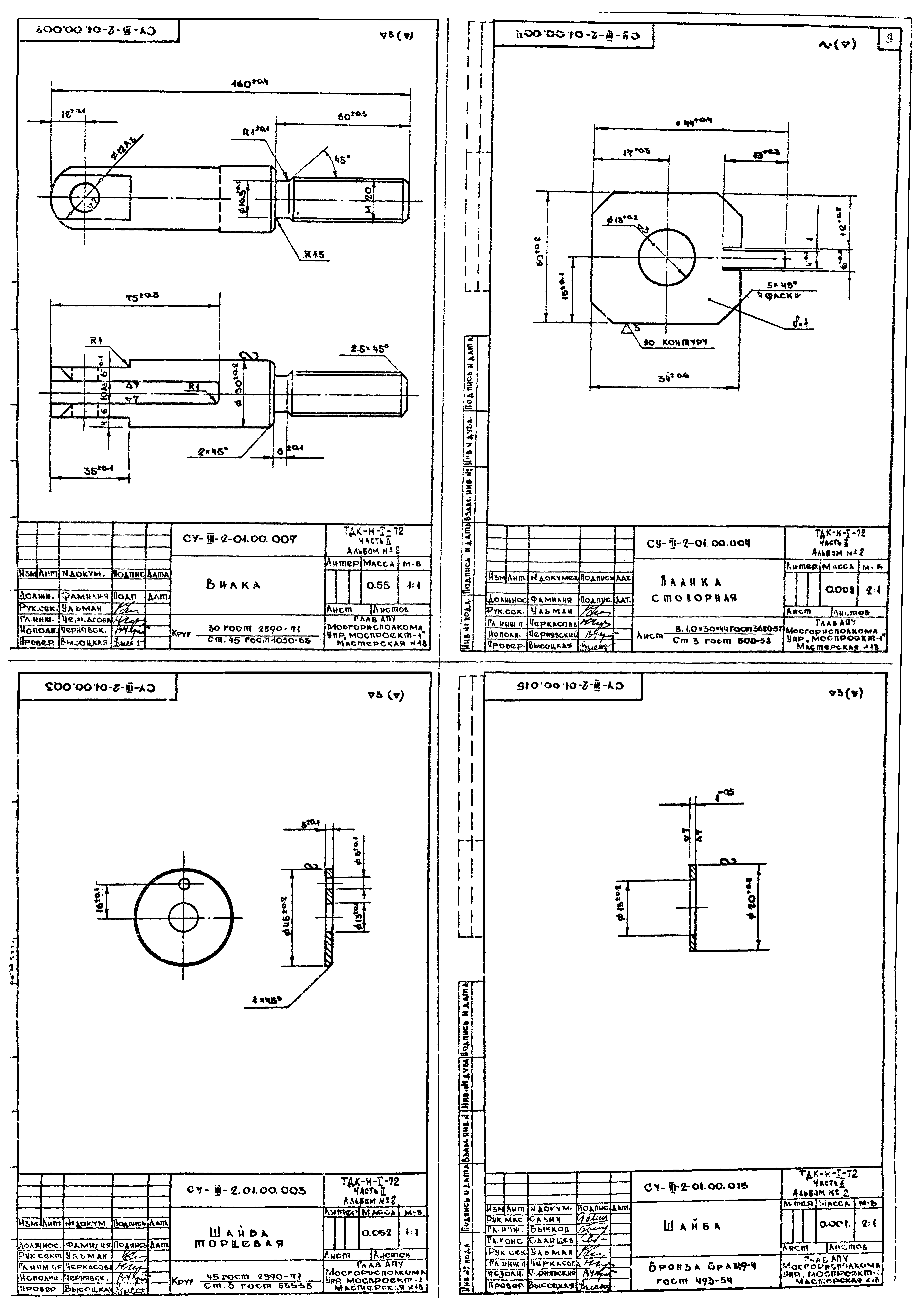

Детали: СУ-III-2.01.00.007;СУ-III-2.01.00.004;СУ-III-2.01.00.003;СУ-III-2.01.00.015
Детали: СУ-III-2.01.00.014;СУ-III-2.01.00.013;СУ-III-2.01.00.001;СУ-III-2.01.00.002;СУ-III-2.01.00.009
Детали: СУ-III-2.01.00.011;СУ-III-2.01.01.009;СУ-III-2.01.00.012

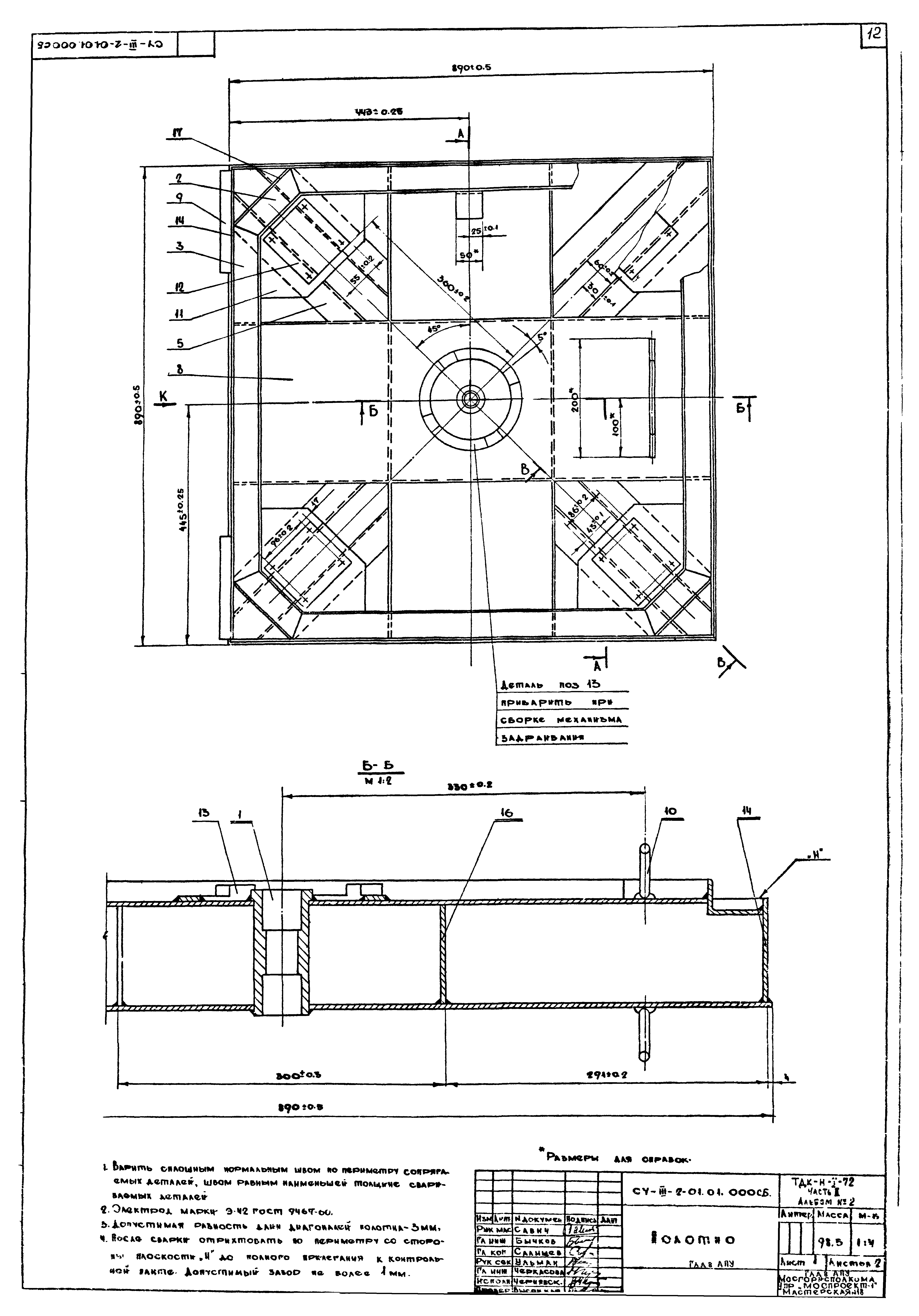

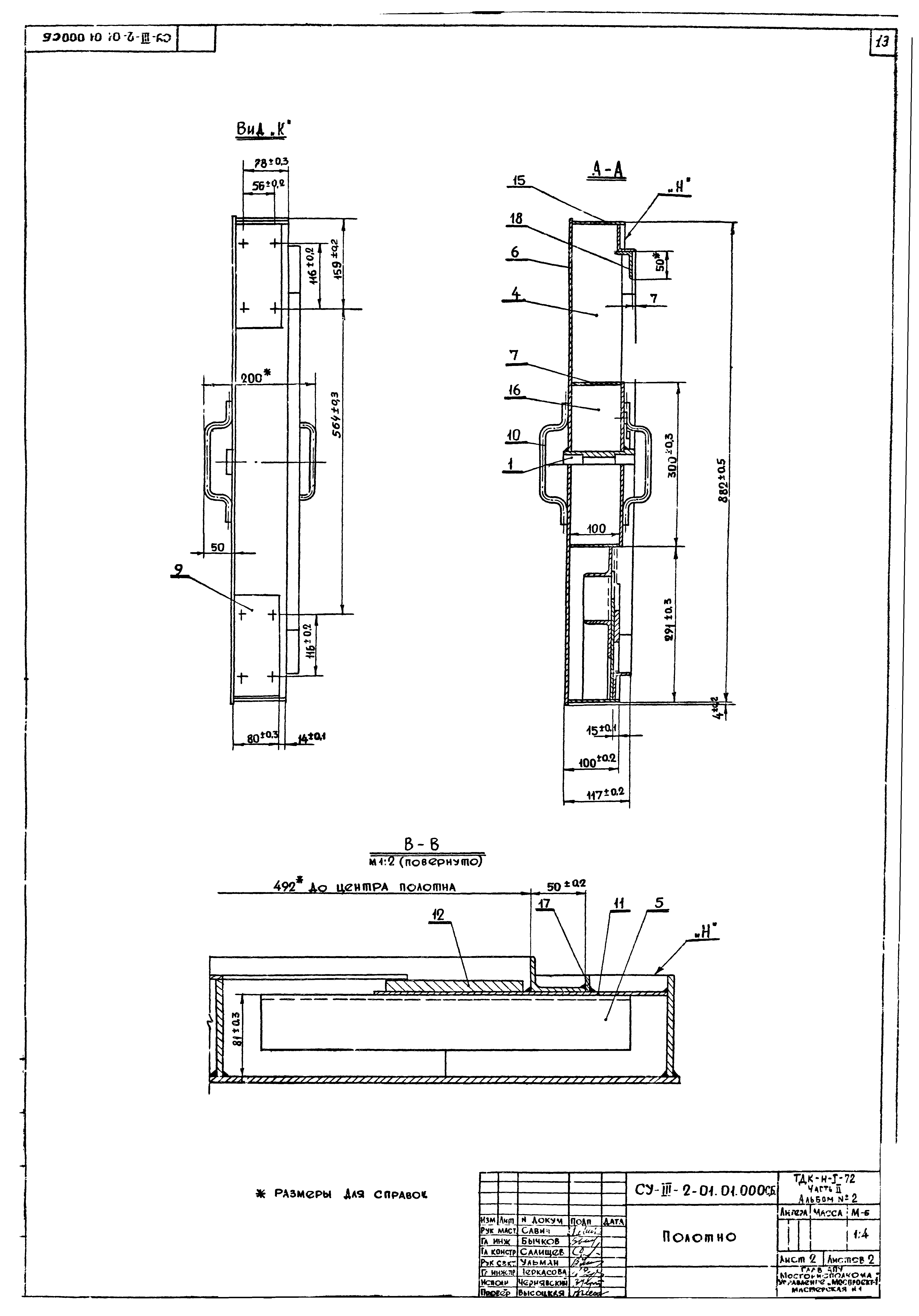

СУ-III-2.01.01.000 СБ Полотно. Лист 1
СУ-III-2.01.01.000 СБ Полотно. Лист 2

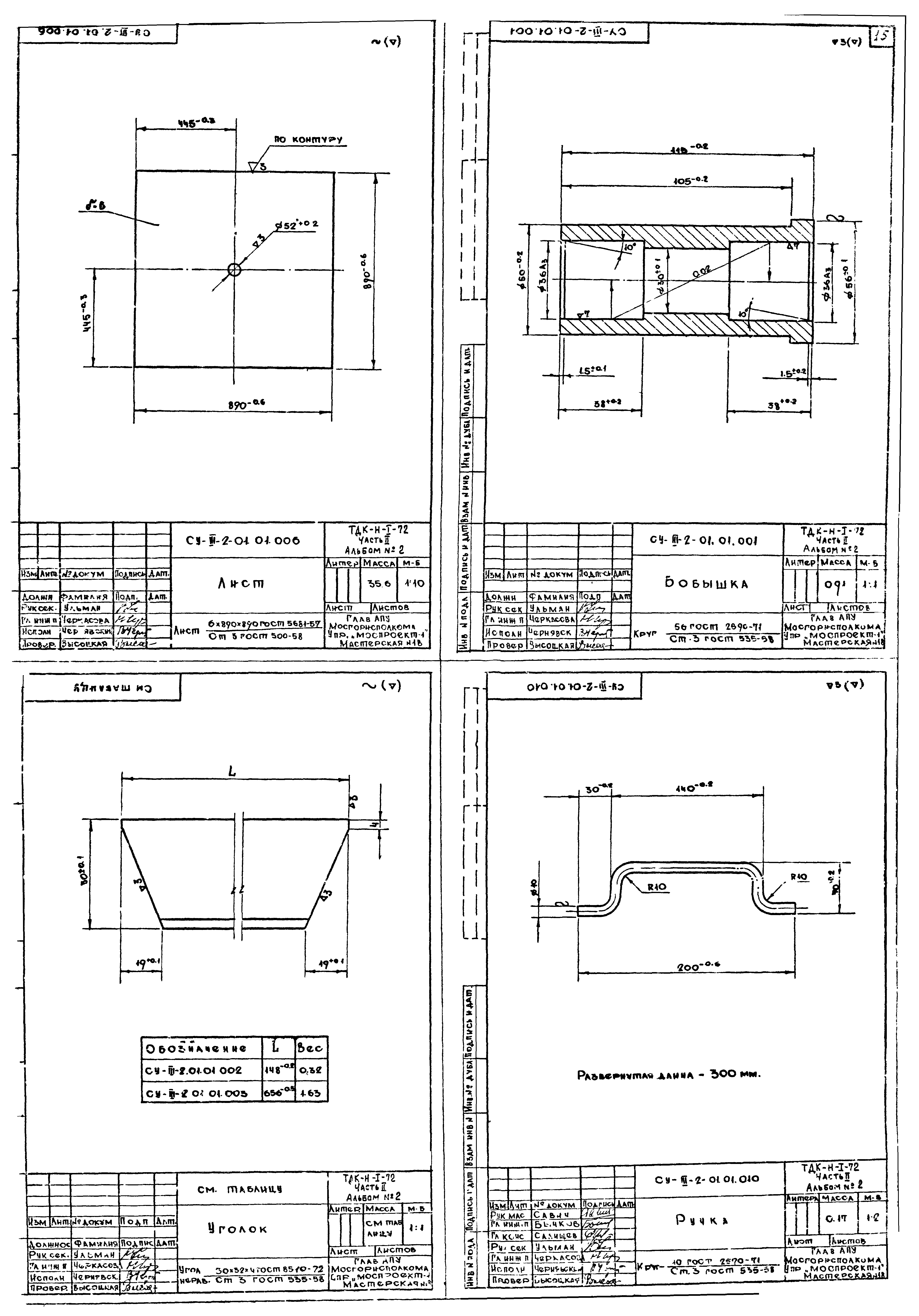

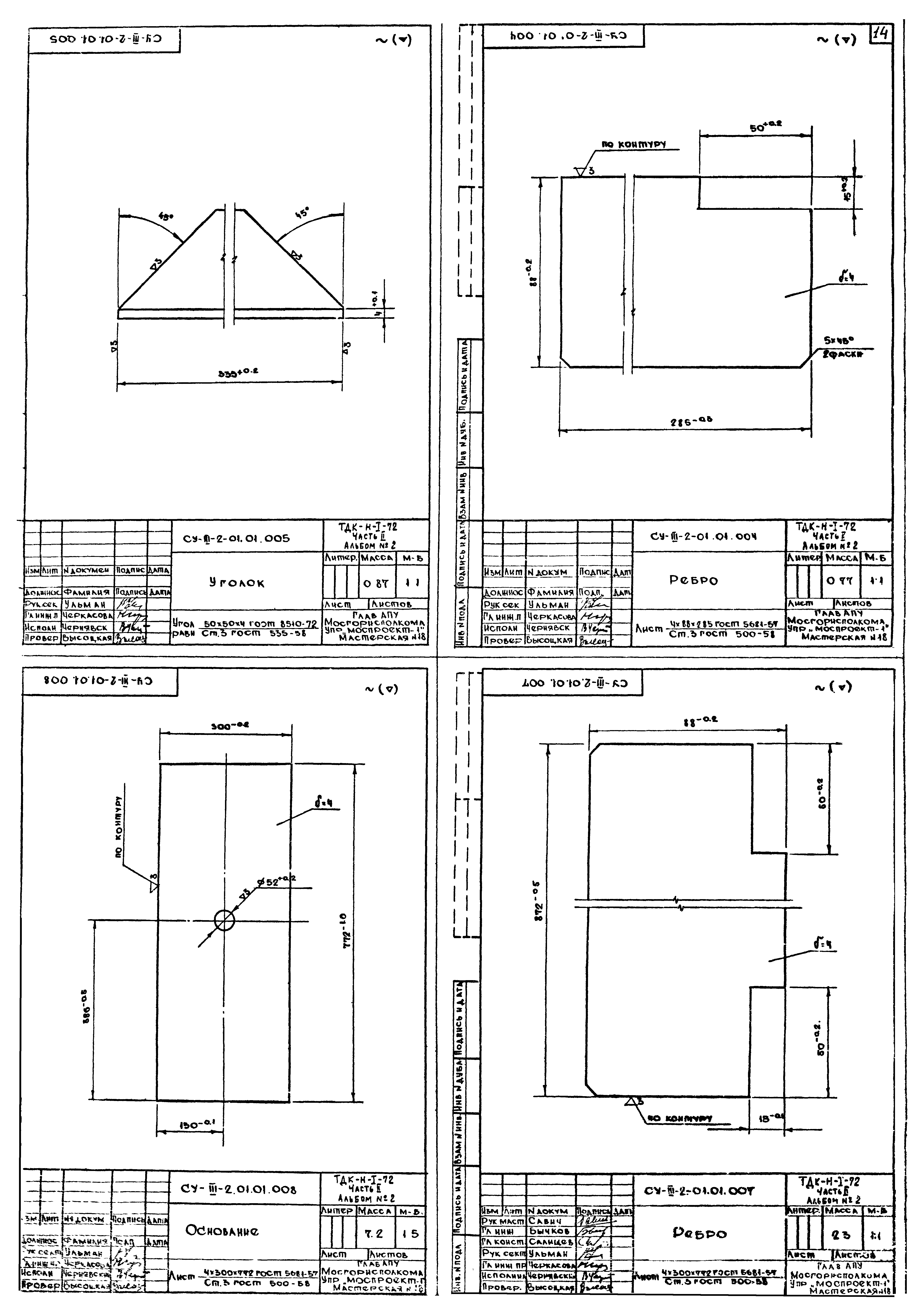

Детали: СУ-III-2.01.01.005;СУ-III-2.01.01.004;СУ-III-2.01.01.008;СУ-III-2.01.01.007
Детали: СУ-III-2.01.01.006;СУ-III-2.01.01.001;СУ-III-2.01.01.002;СУ-III-2.01.01.003;СУ-III-2.01.01.010

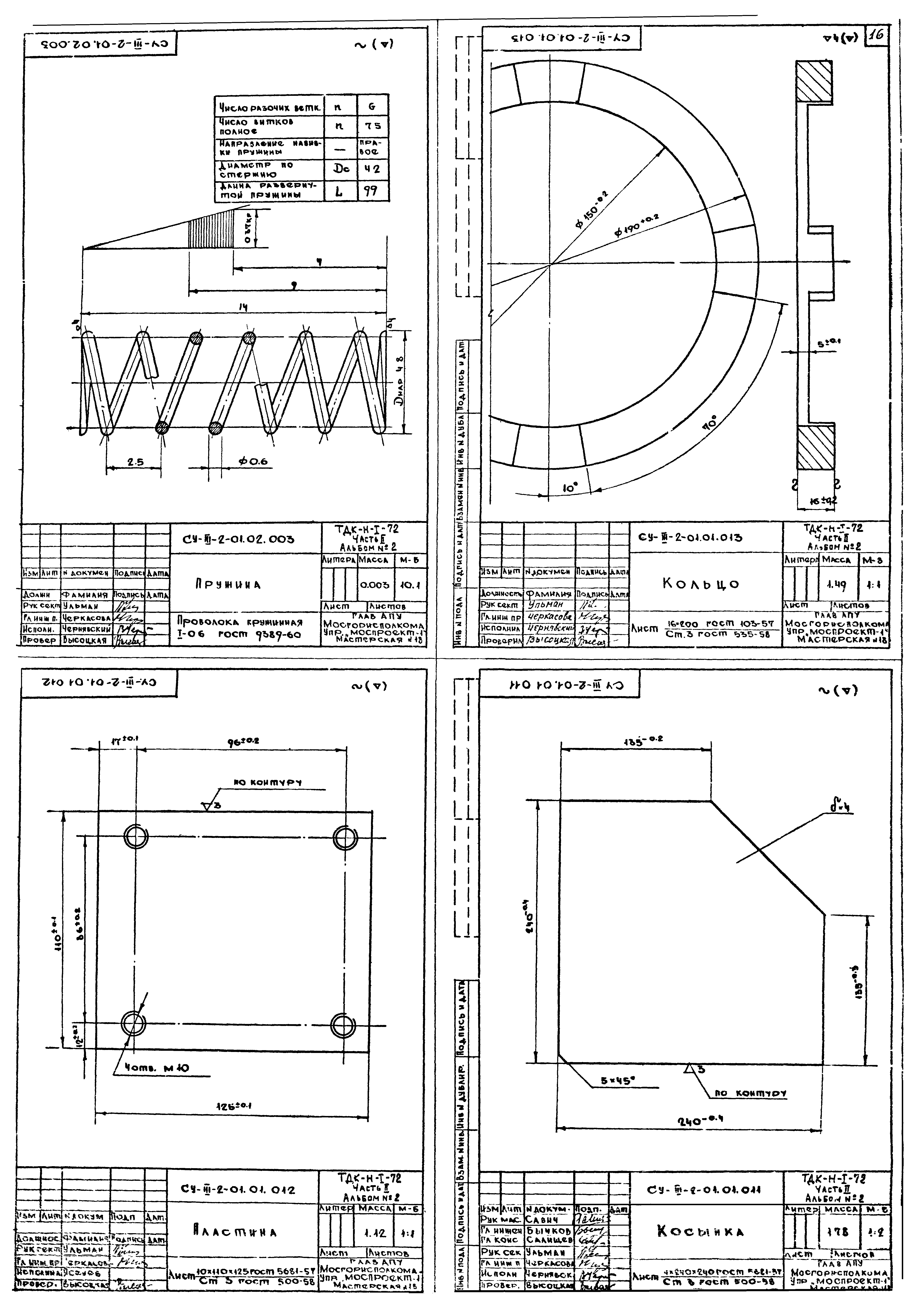

Детали: СУ-III-2.01.02.003;СУ-III-2.01.01.003;СУ-III-2.01.01.012;СУ-III-2.01.01.011
СУ-III-2.01.02.000 СБ Штурвал в сборе. Детали СУ-III-2.01.02.001;СУ-III-2.01.02.002

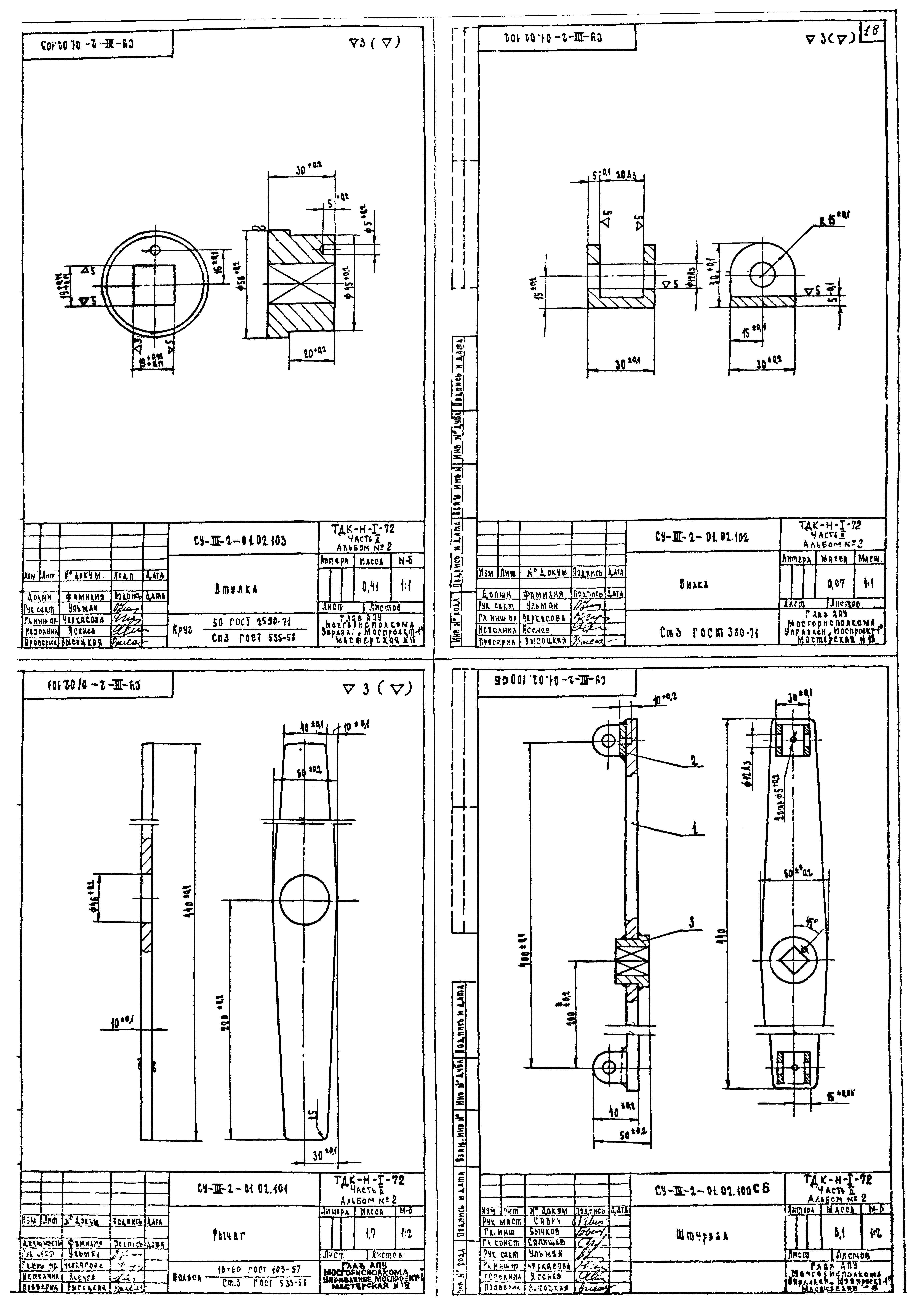

Детали: СУ-III-2.01.02.101;СУ-III-2.01.02.100СБ;СУ-III-2.01.02.103;СУ-III-2.01.02.102

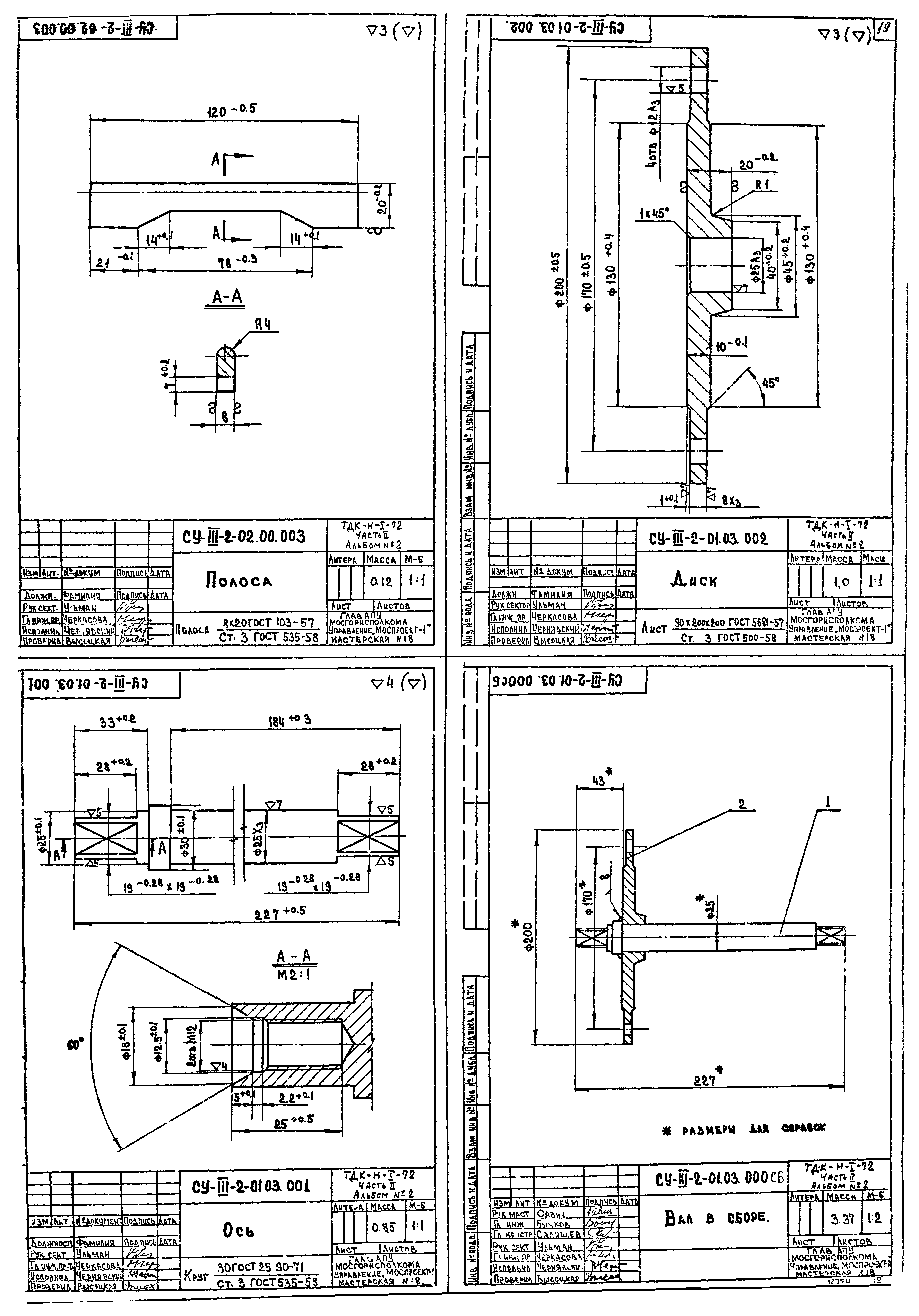

СУ-III-2.01.03.000 СБ Вал в сборе. Детали СУ-III-2.01.03.001;СУ-III-2.01.03.002;СУ-III-2.02.00.003

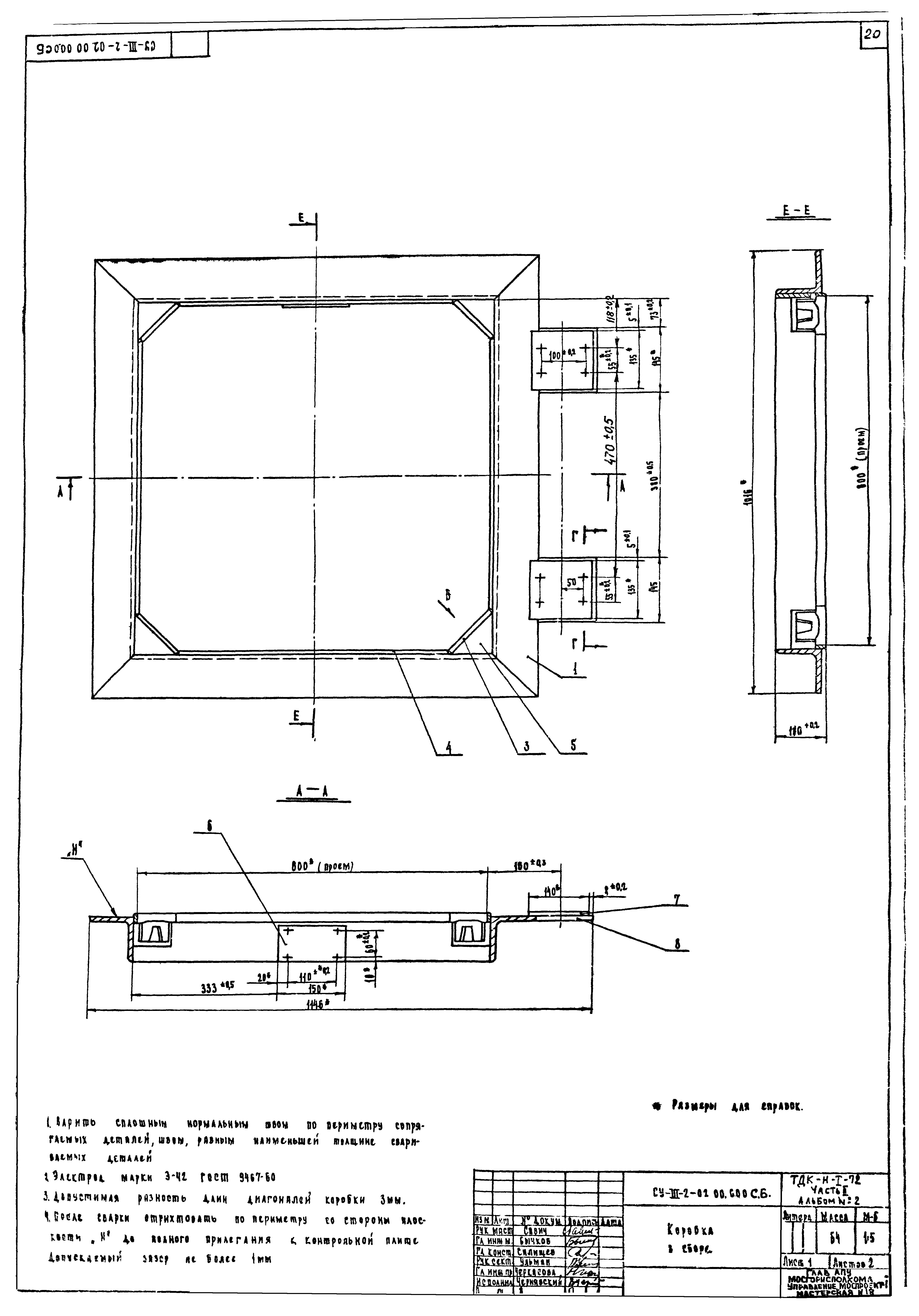

СУ-III-2.02.00.000 СБ Коробка в сборе. Лист 1

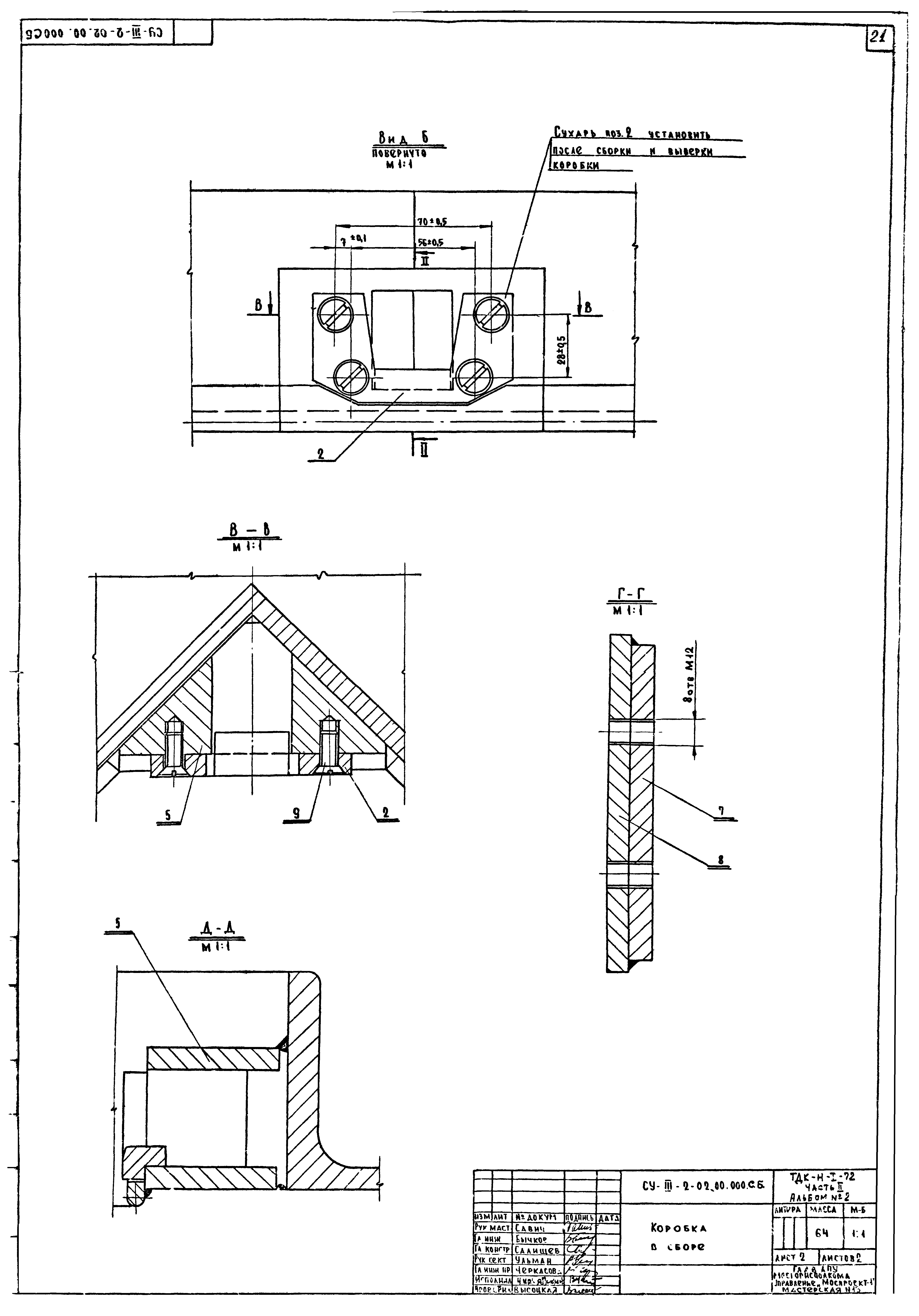

СУ-III-2.02.00.000 СБ Коробка в сборе. Лист 2

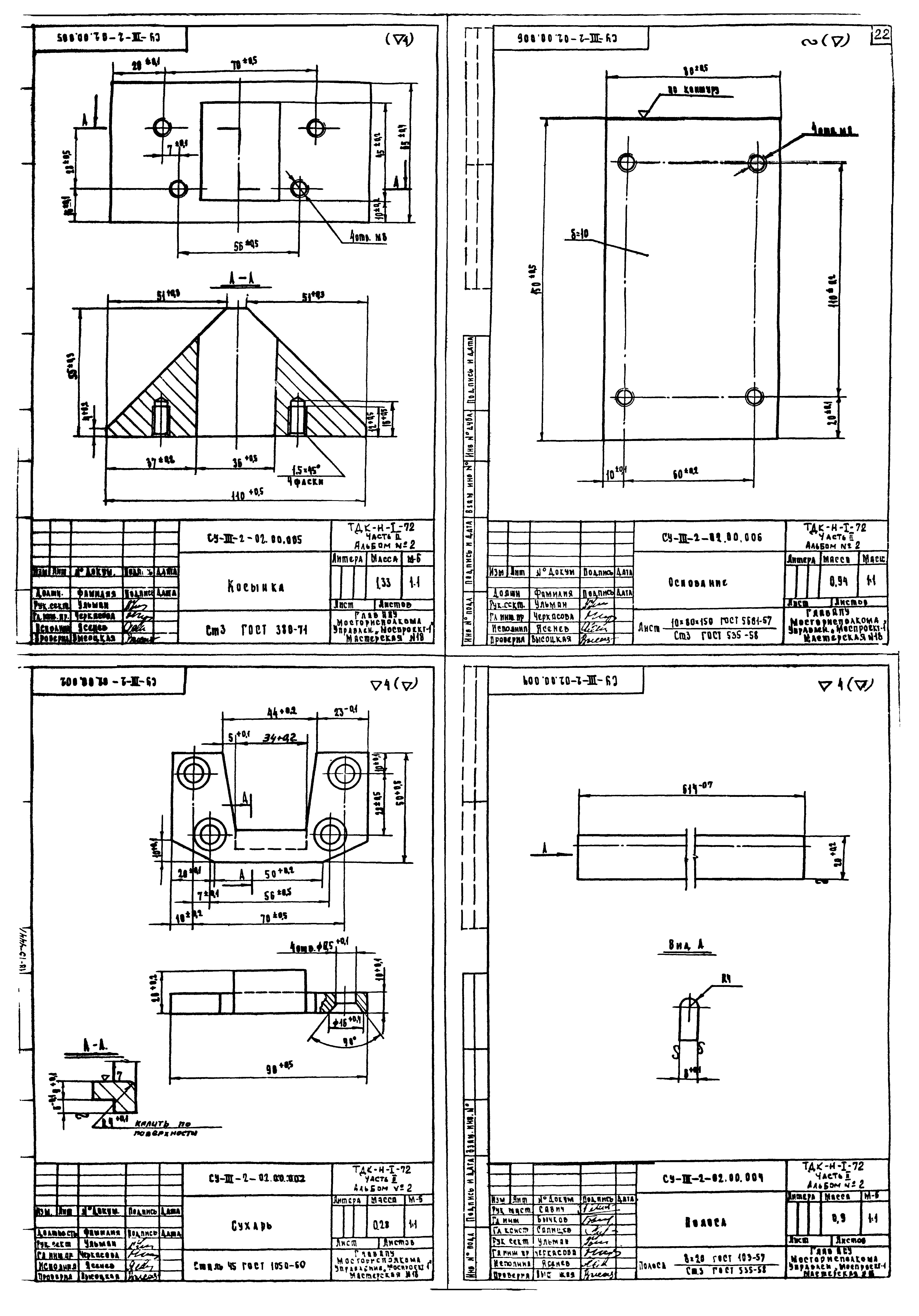

Детали: СУ-III-2.02.00.006;СУ-III-2.02.00.005;СУ-III-2.02.00.002;СУ-III-2.02.00.004
СУ-III-2.03.00.000 Петля в сборе. Детали СУ-III-2.03.00.002;СУ-III-2.03.00.001

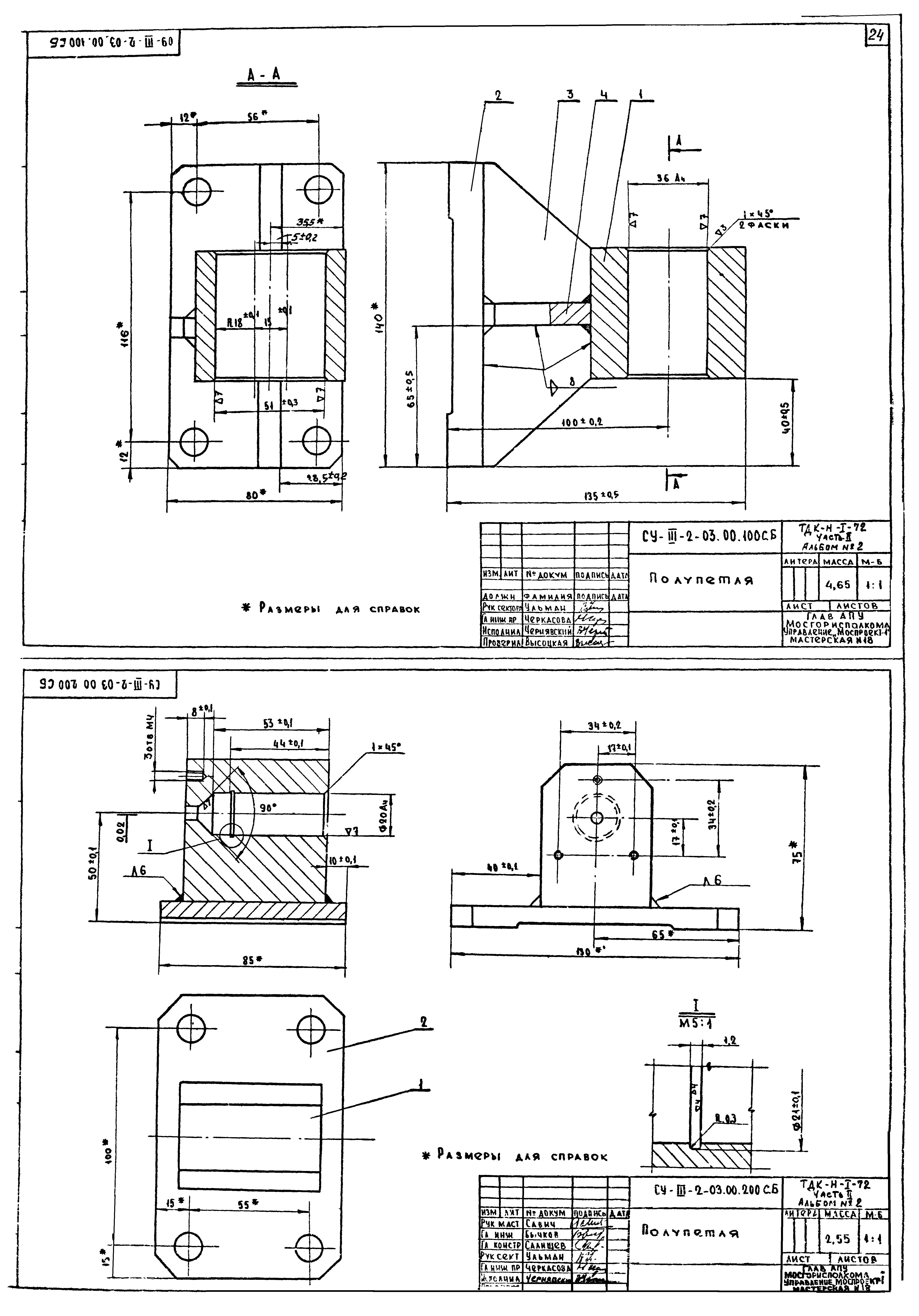

Полупетля СУ-III-2.03.00.100СБ. Полупетля СУ-III-2.03.00.200СБ

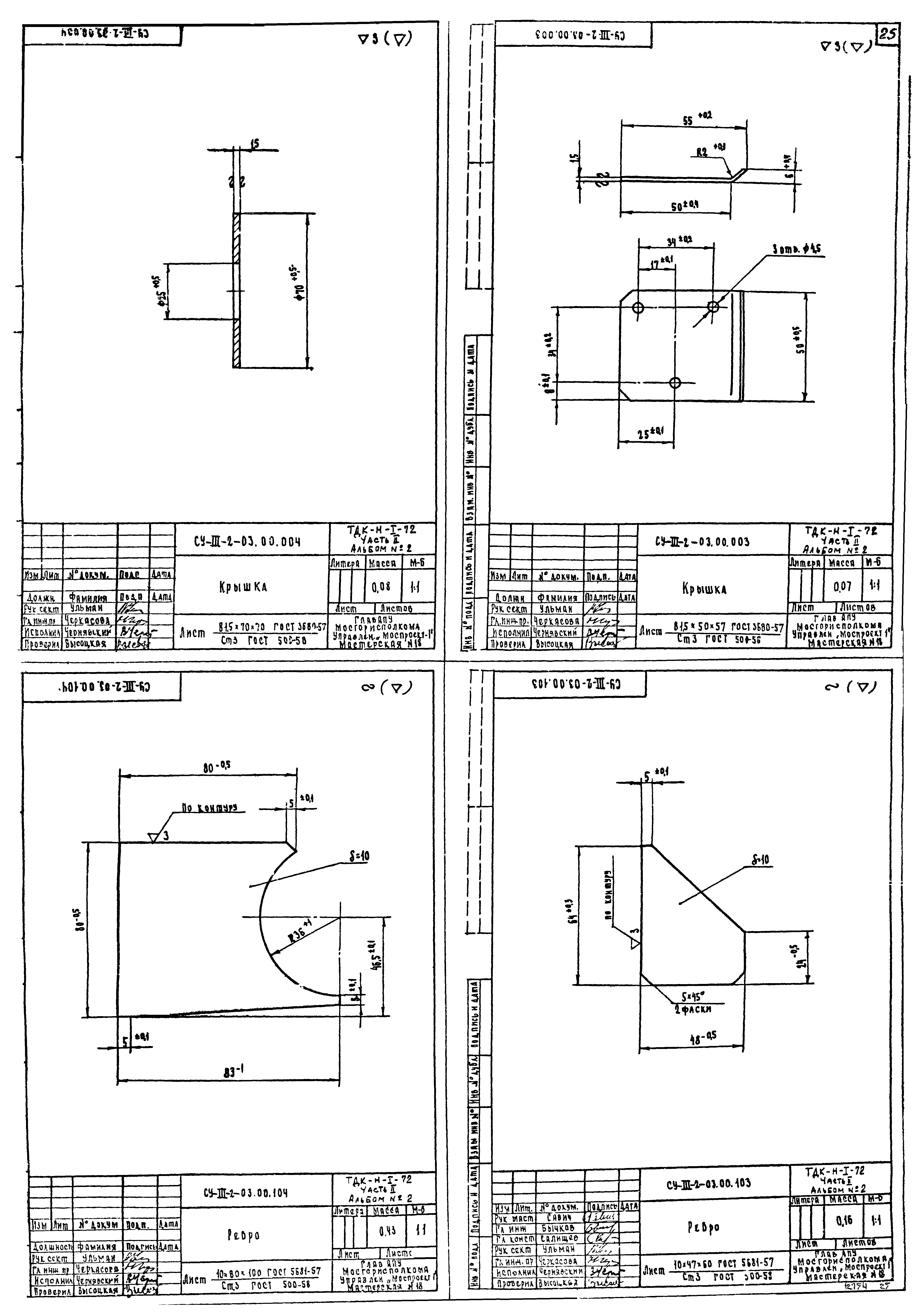

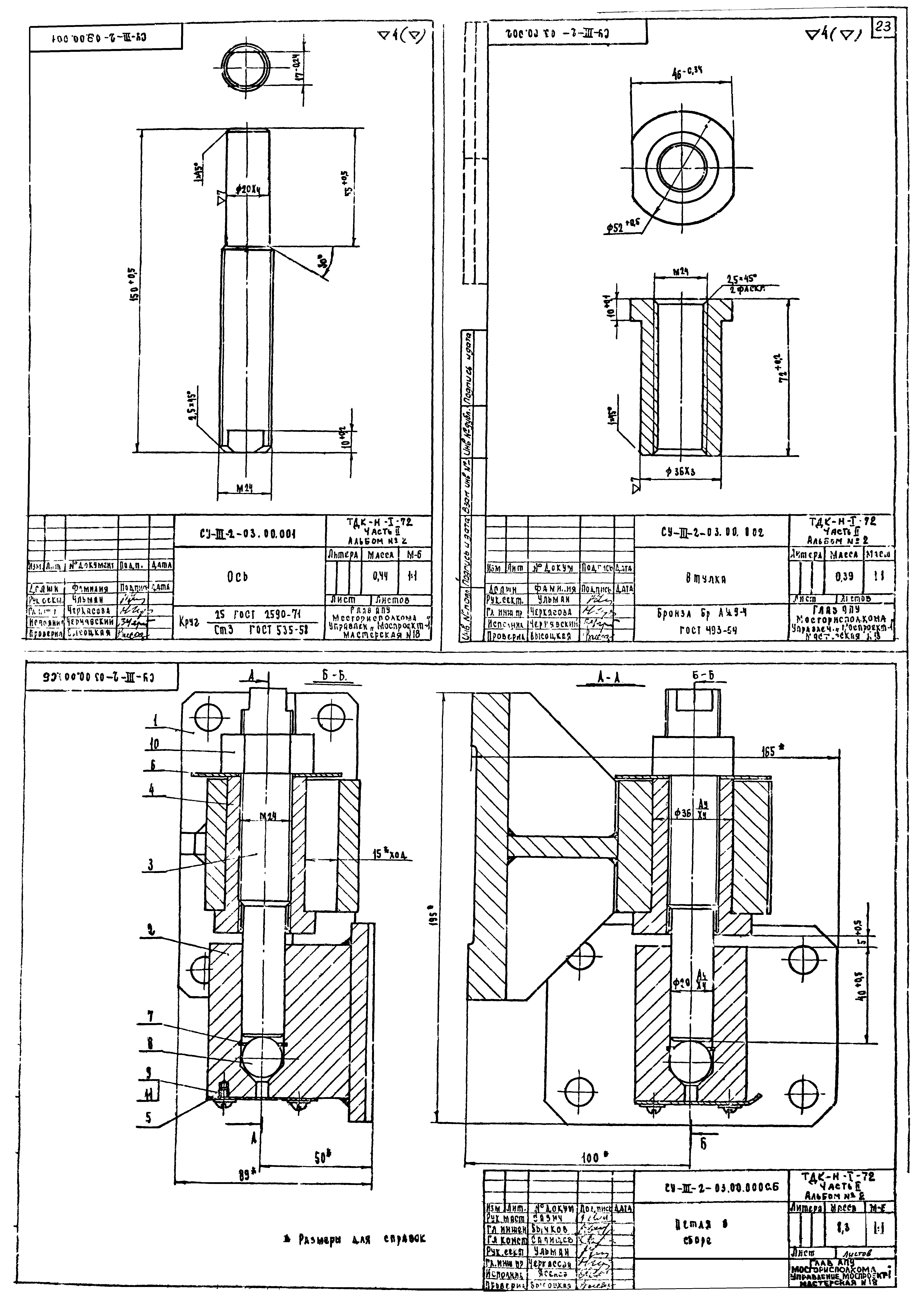

Детали: СУ-III-2.03.00.004;СУ-III-2.03.00.003;СУ-III-2.03.00.104;СУ-III-2.03.00.103

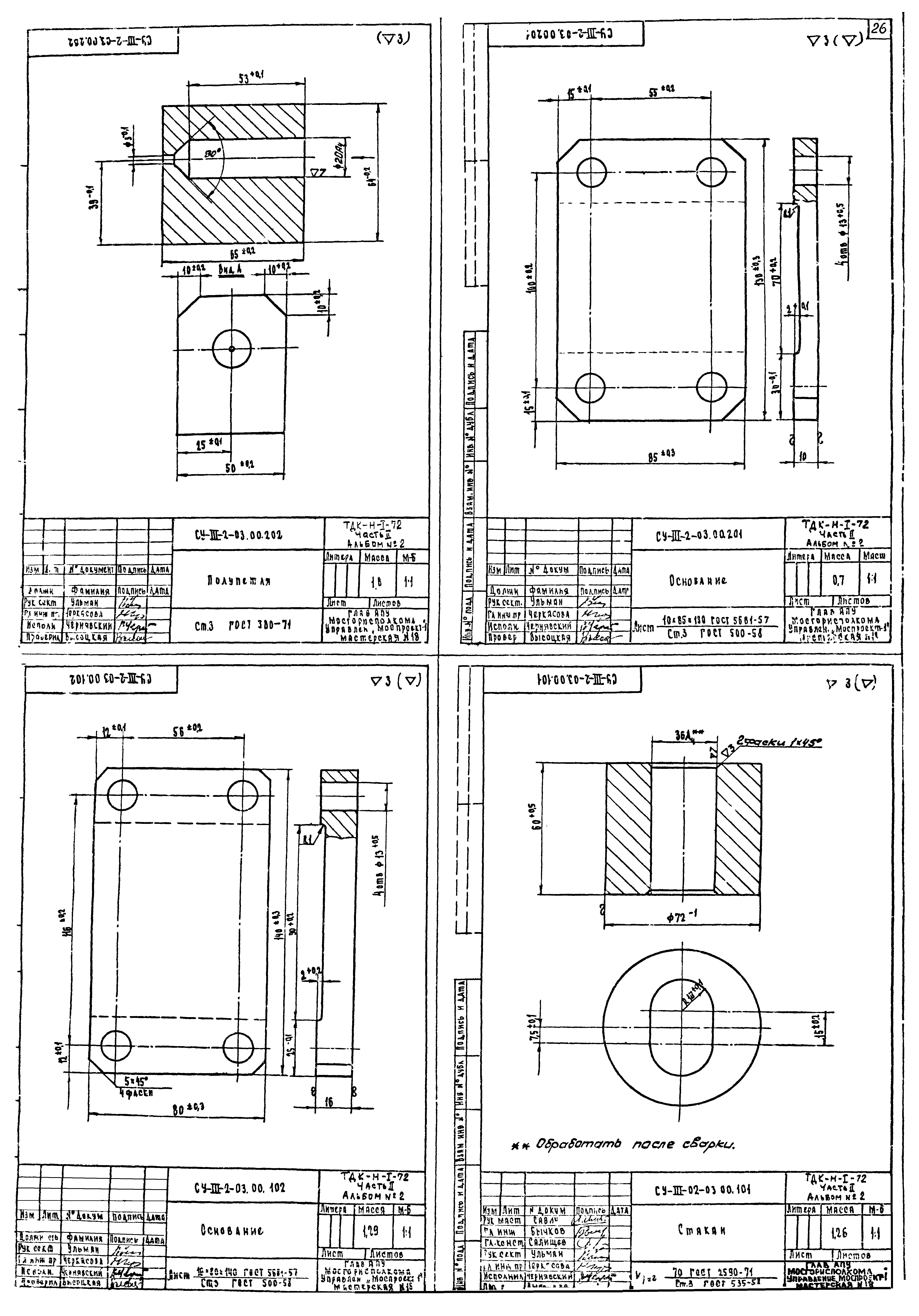

Детали: СУ-III-2.03.00.101;СУ-III-2.03.00.102;СУ-III-2.03.00.202;СУ-III-2.03.00.201
СУ-III-2.04.00.000 СБ Сигнализационное устройство. Деталь СУ-III-2.04.00.001

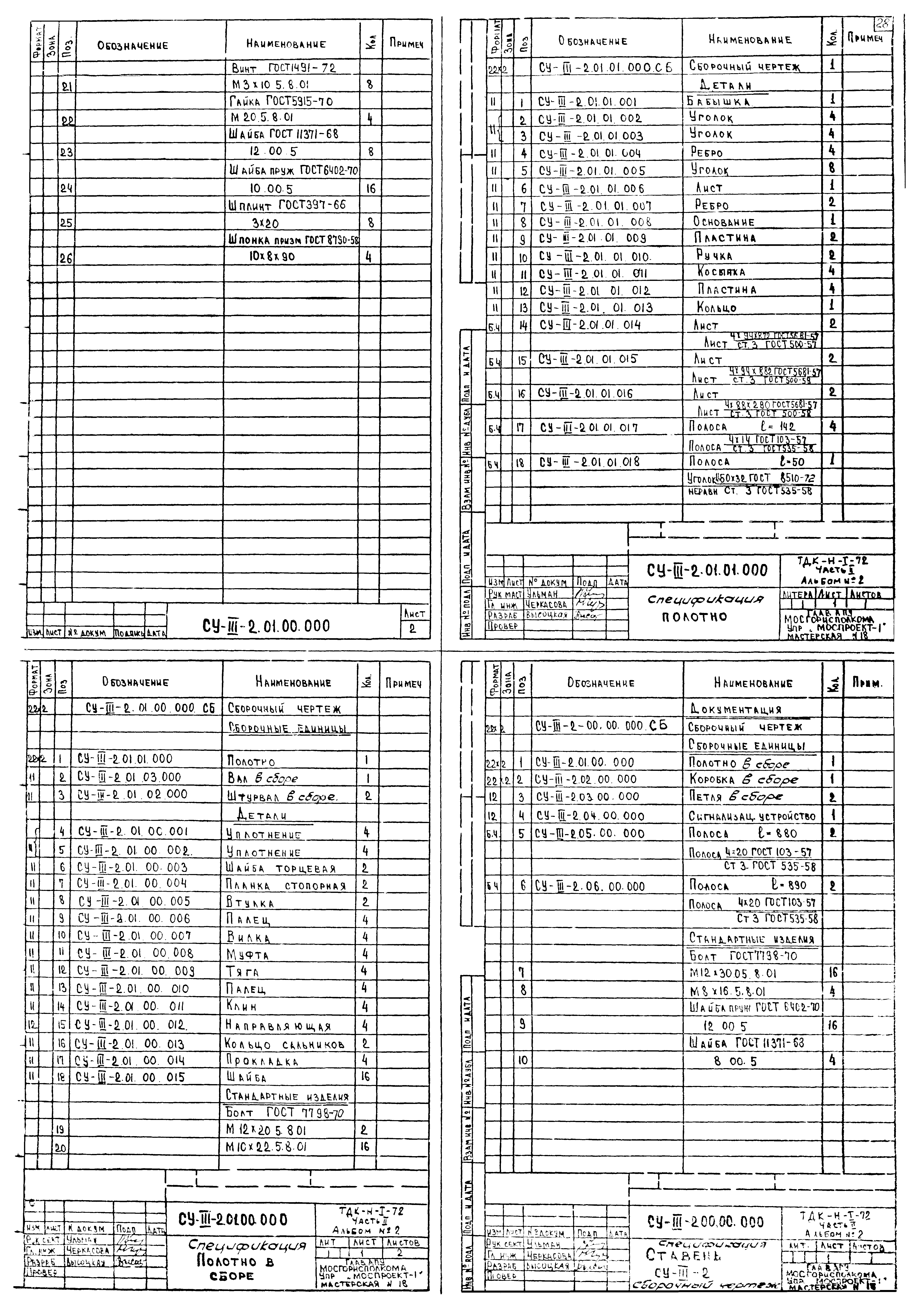

СУ-III-2.00.00.000;СУ-III-2.01.00.000;СУ-III-2.01.01.000 Ставень СУ-III-2. Спецификация. Сборочный чертеж, полотно в сборе, полотно

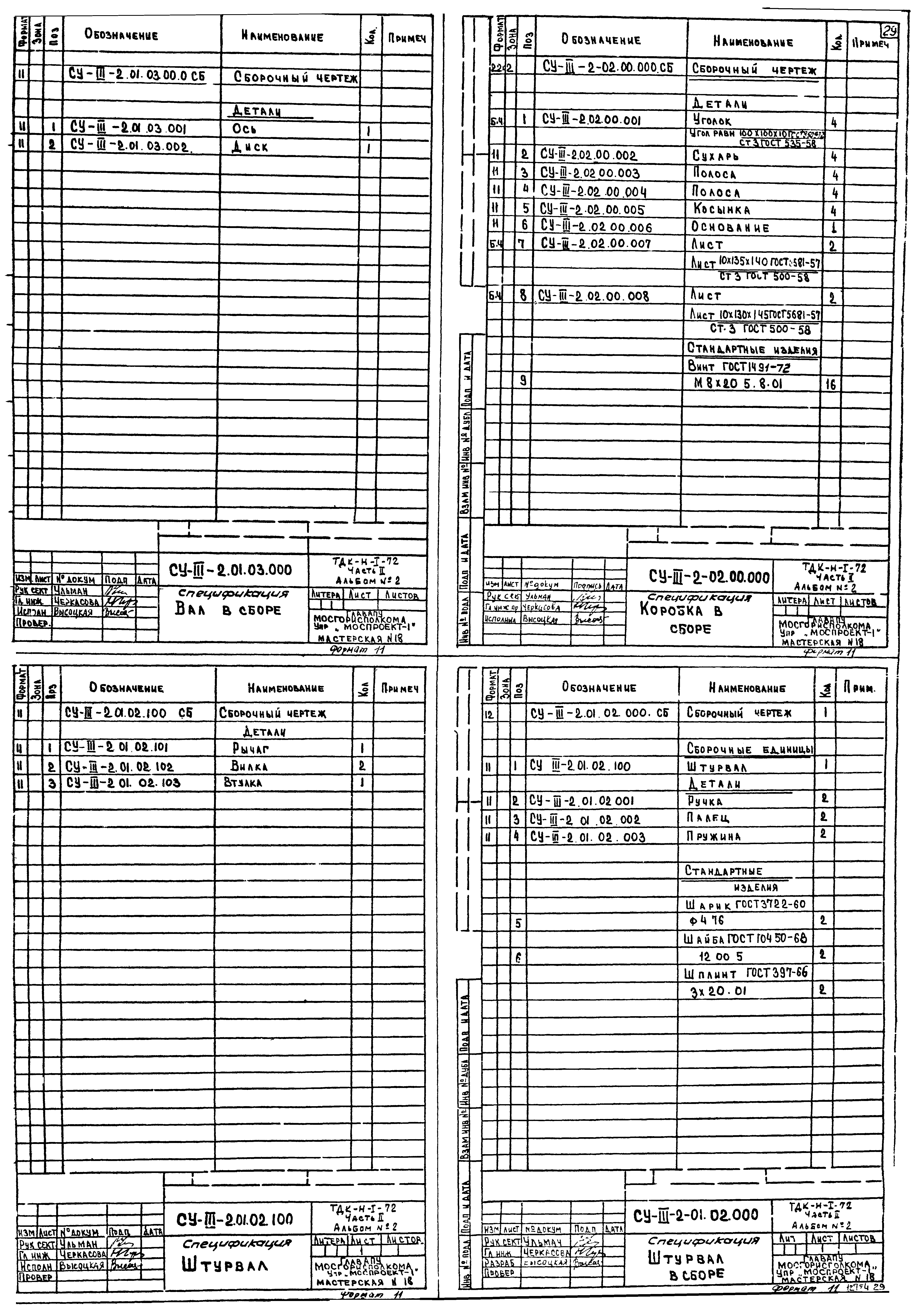

СУ-III-2.01.03.000;СУ-III-2.02.00.000;СУ-III-2.01.02.000;СУ-III-2.01.02.100 Спецификации. Вал в сборе, коробка в сборе, штурвал в сборе, штурвал

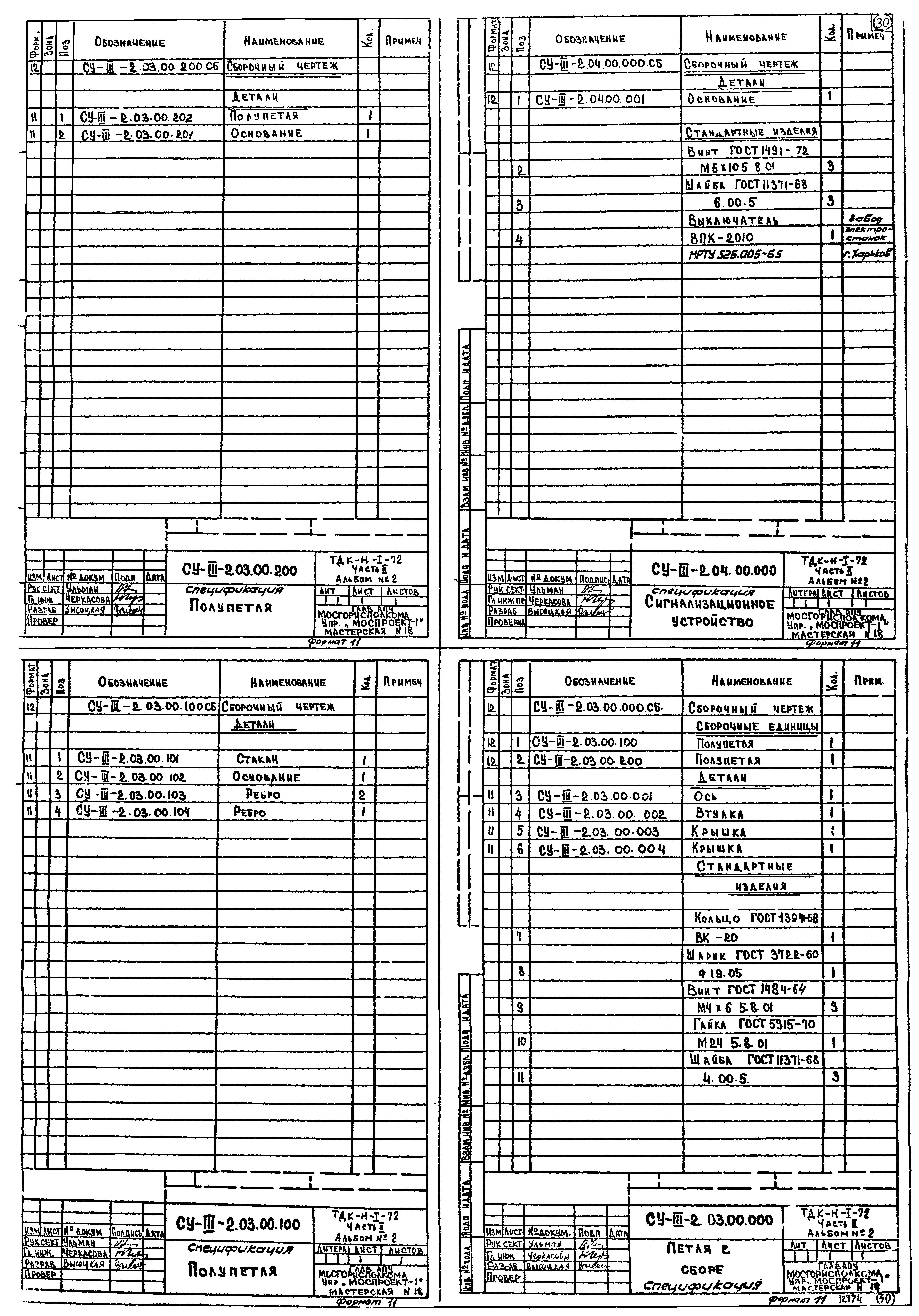

СУ-III-2.03.00.000;СУ-III-2.03.00.100;СУ-III-2.03.00.200;СУ-III-2.04.00.000 Спецификации. Вал в сборе, полупетля, полупетля, сигнализационное устройство
Разработан: Моспроект-1
Утверждён: Моспроект-1
