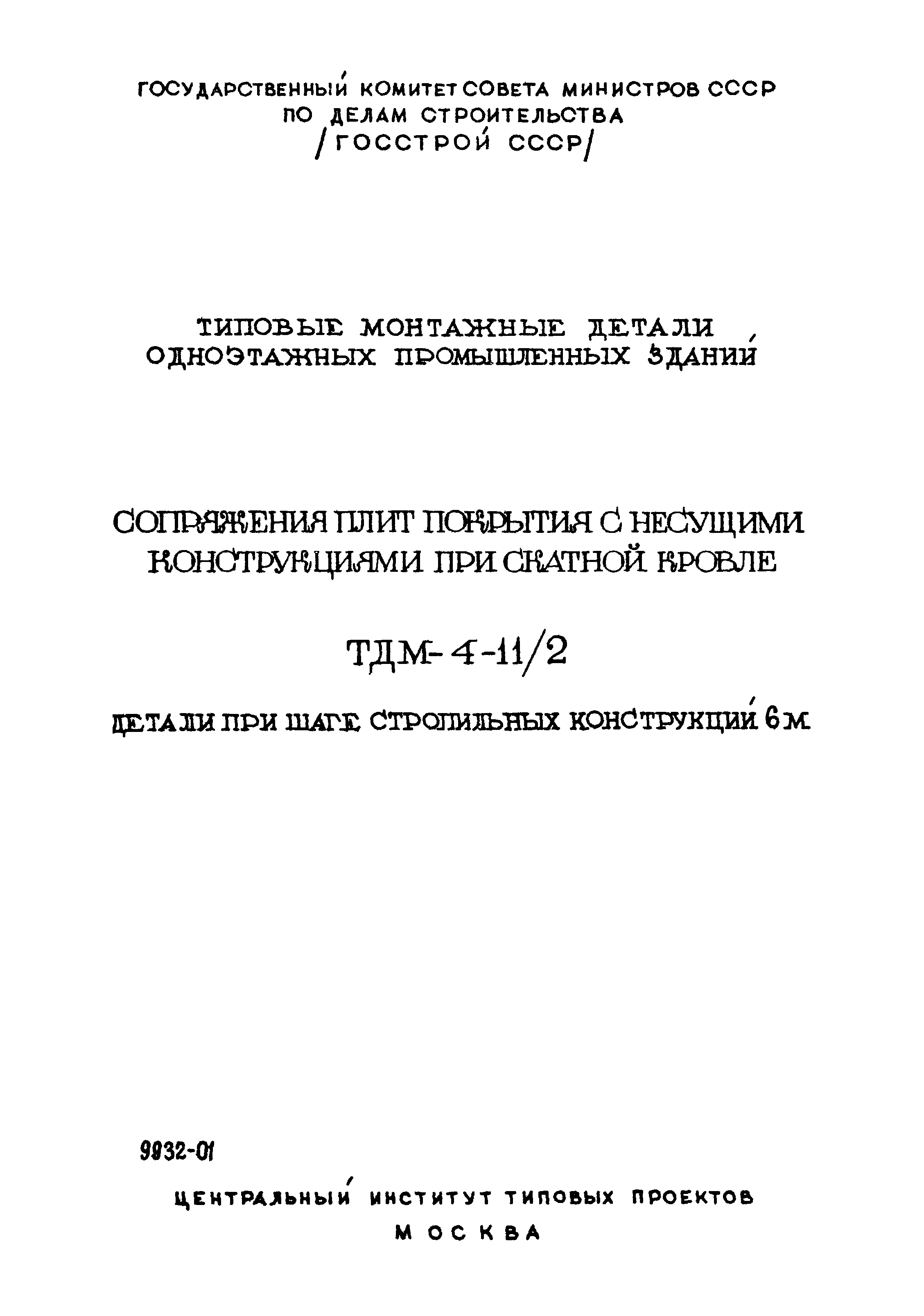

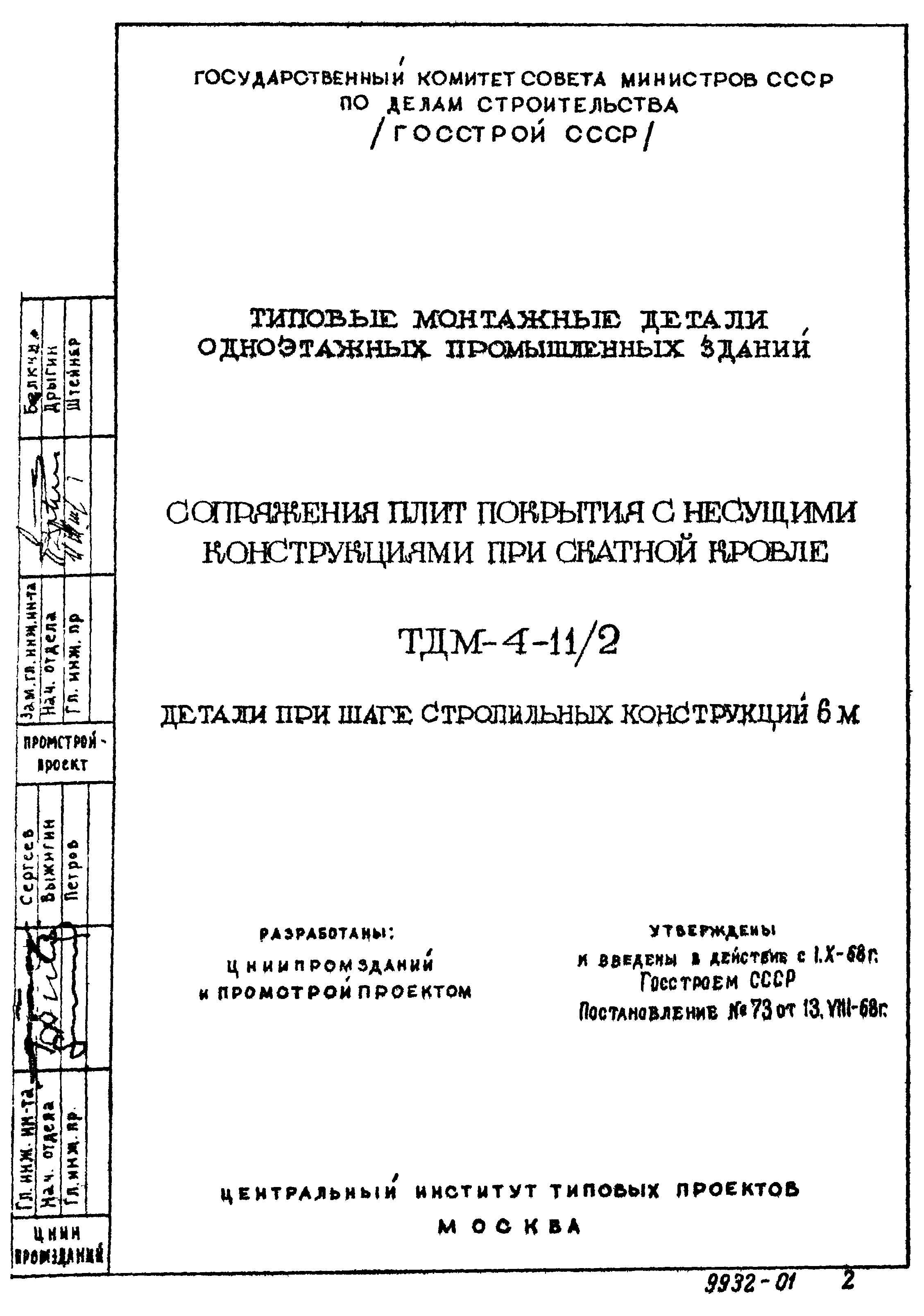

Скачать Серия ТДМ-4-11/2 Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 6 м

Дата актуализации: 10.08.2017

Серия ТДМ-4-11/2

Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 6 м

Обозначение:	Серия ТДМ-4-11/2
Обозначение англ:	Series ТДМ-4-11/2
Статус:	действует
Название рус.:	Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 6 м
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1968

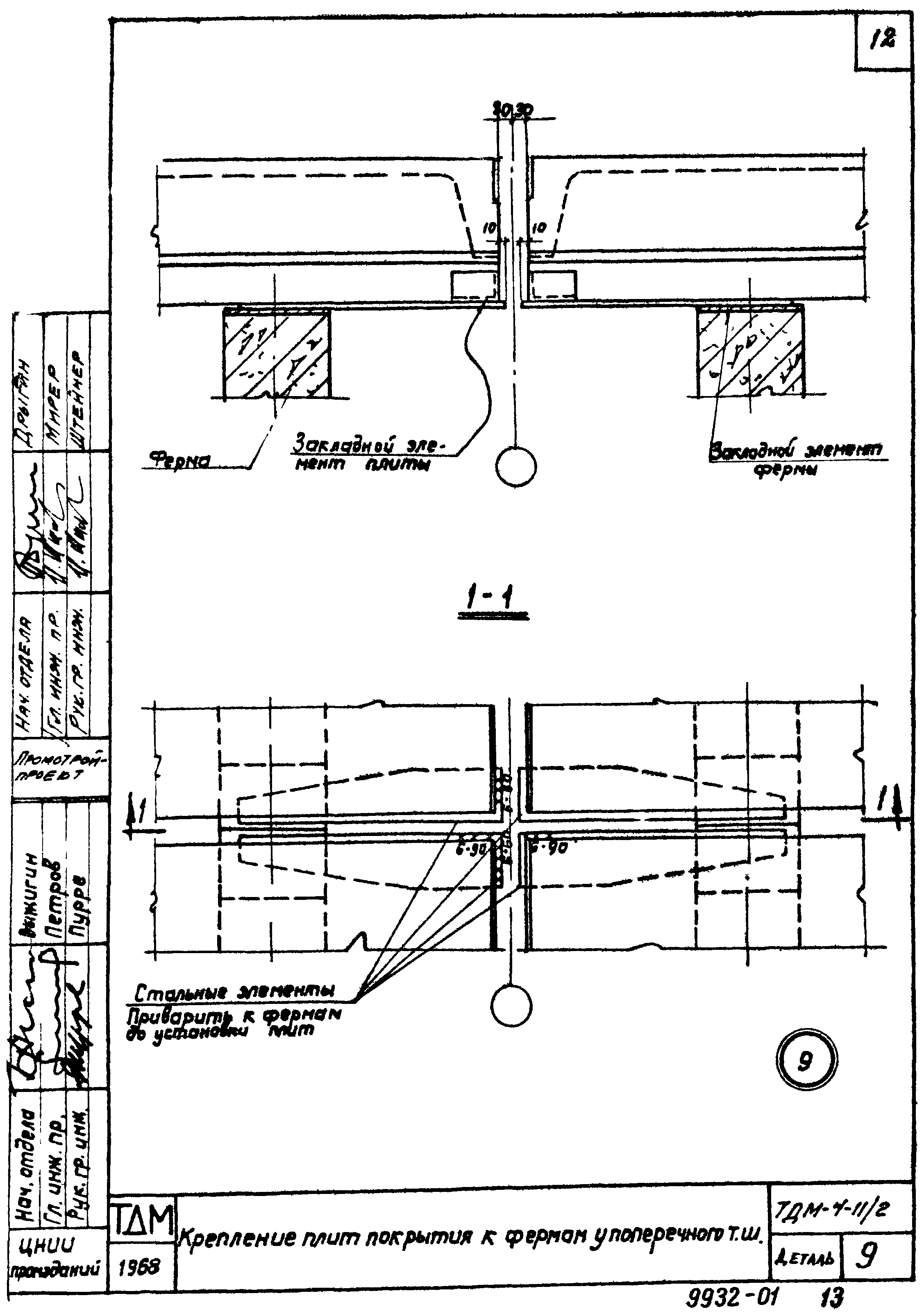

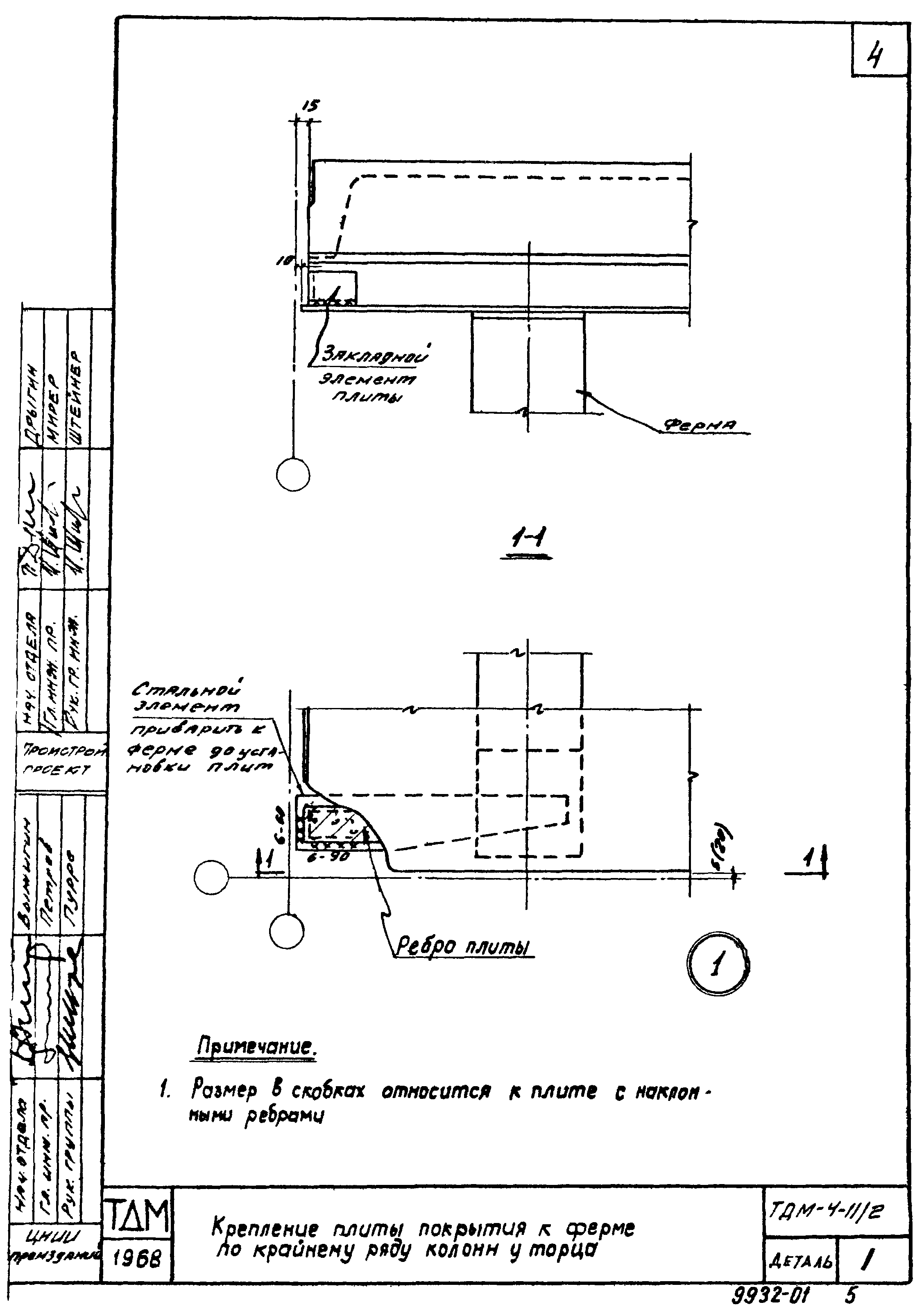

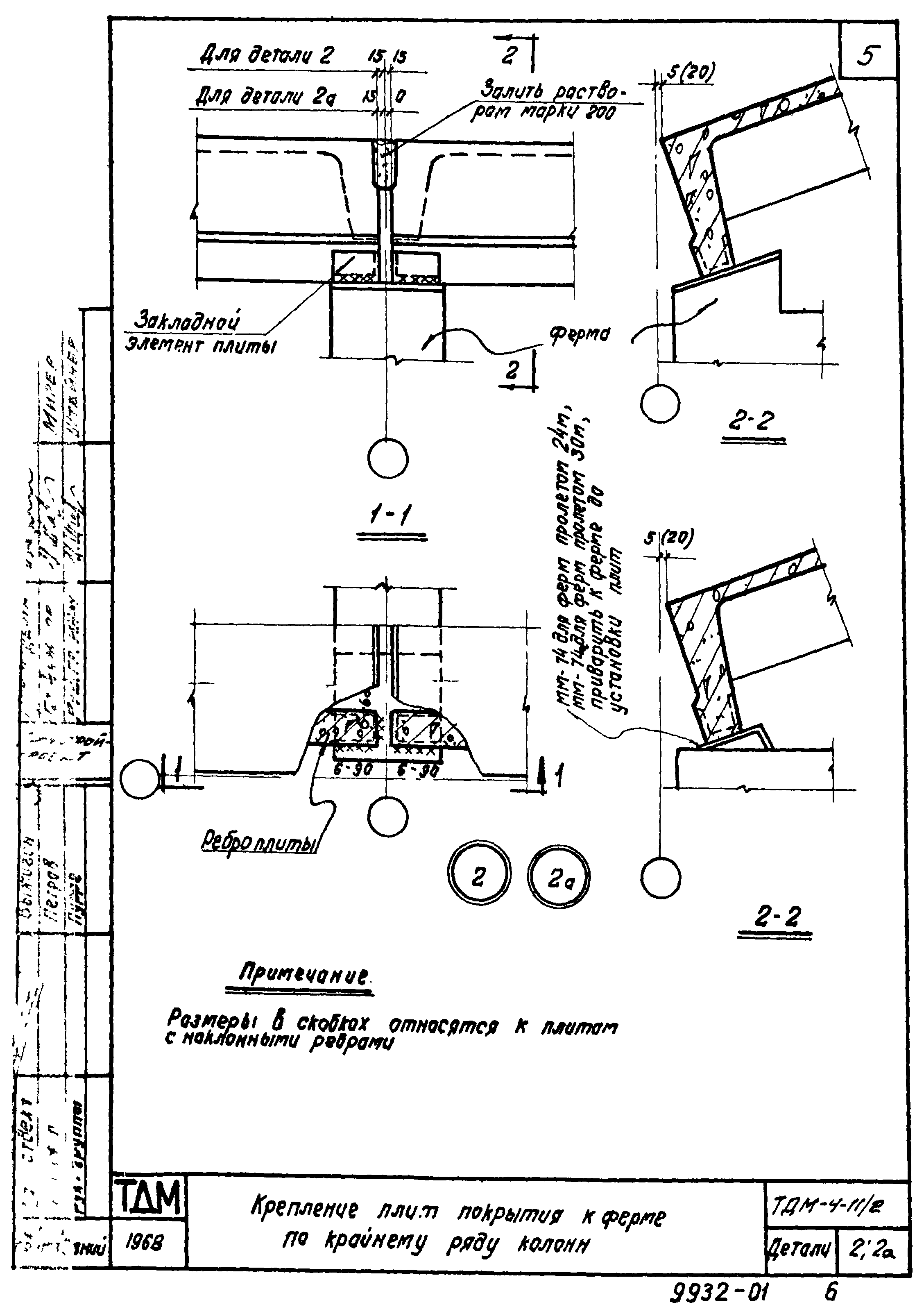

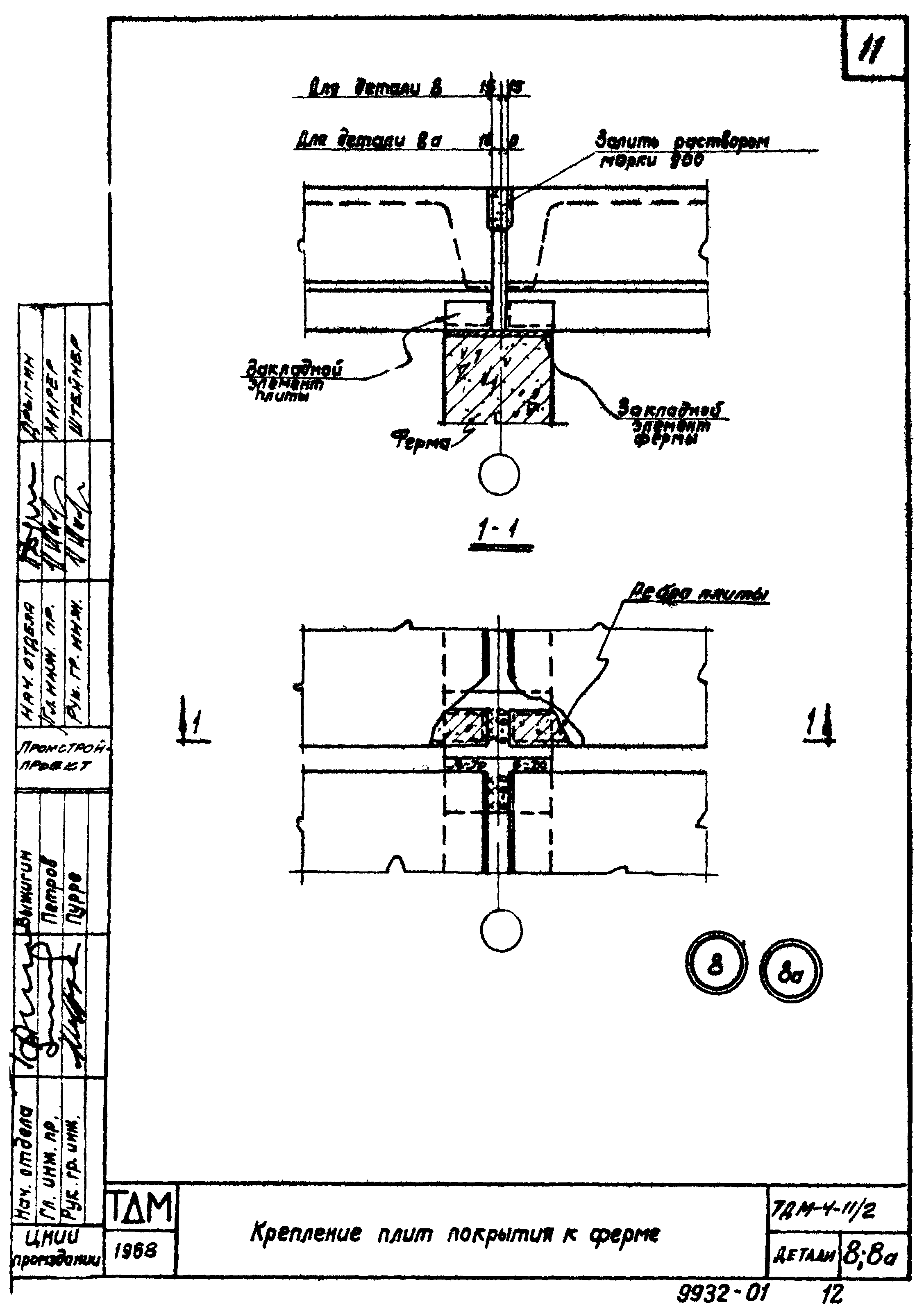

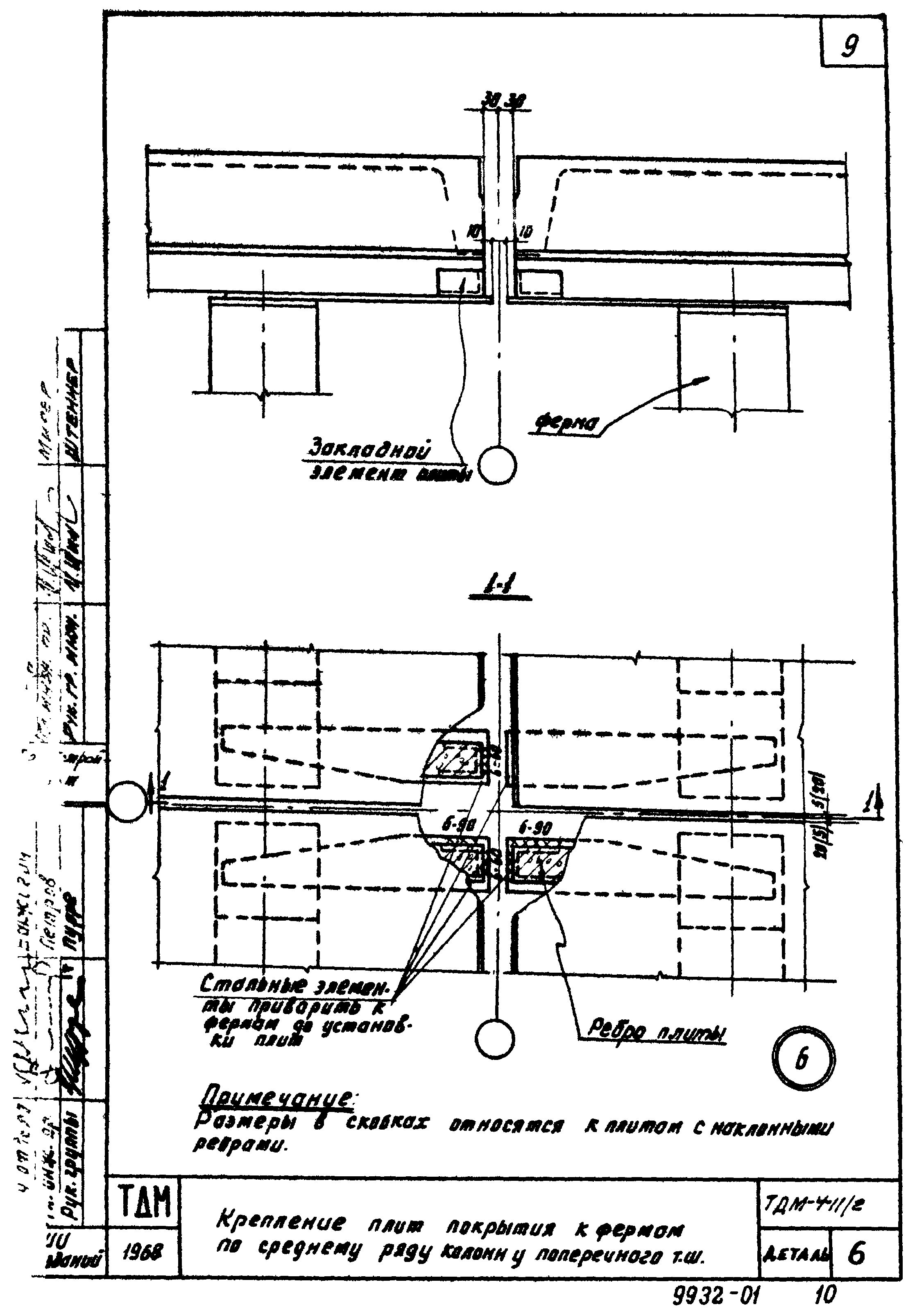

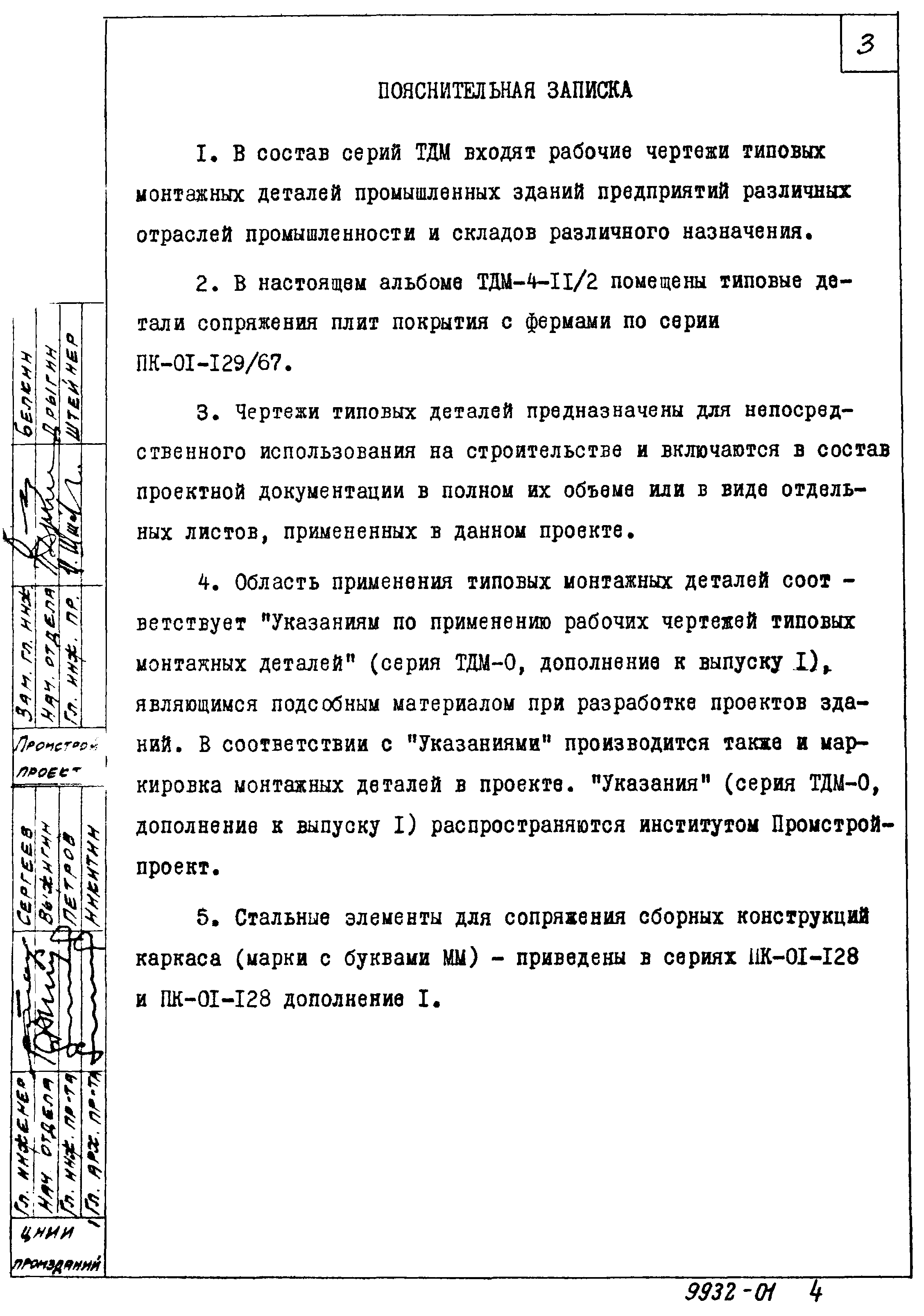

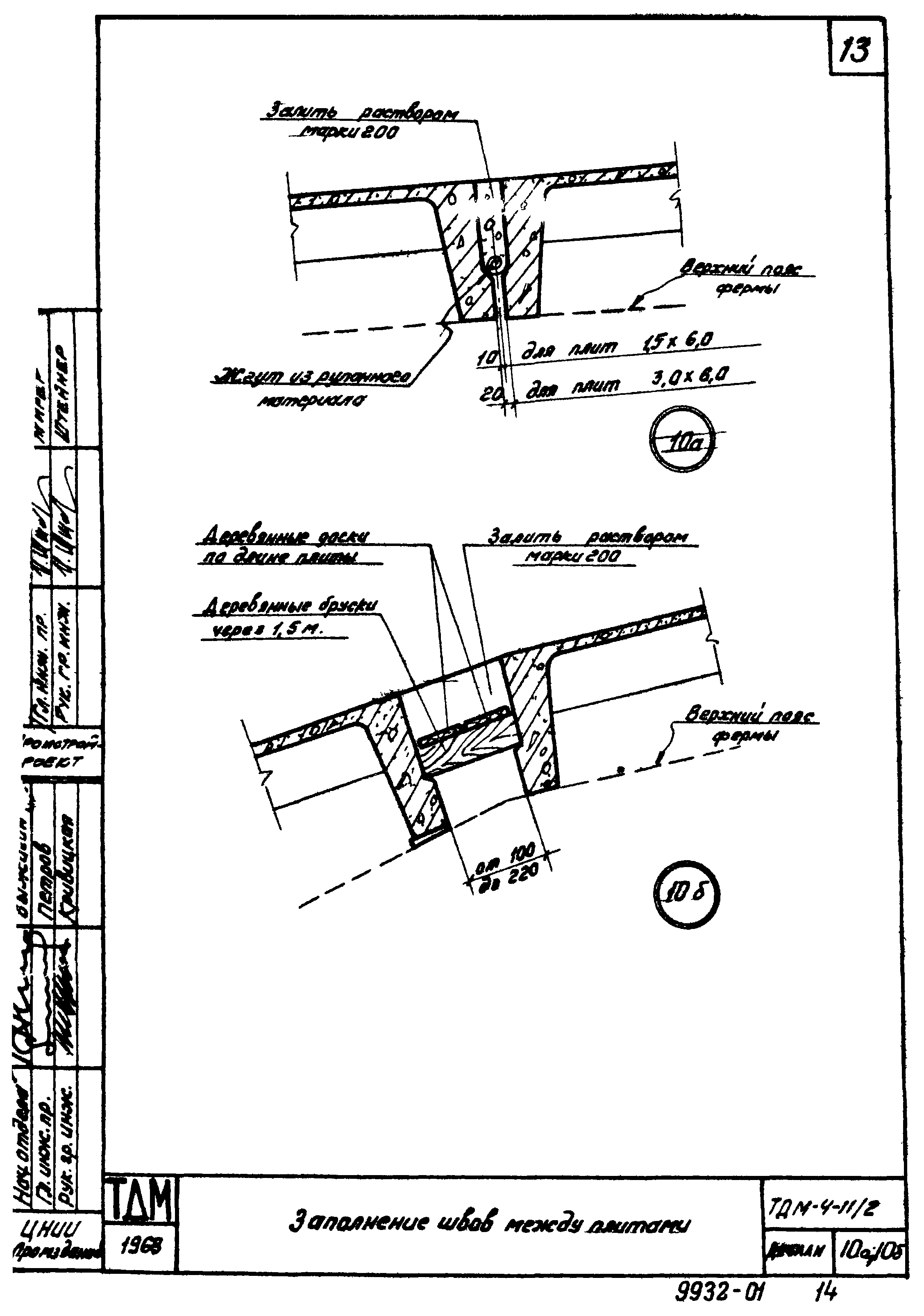

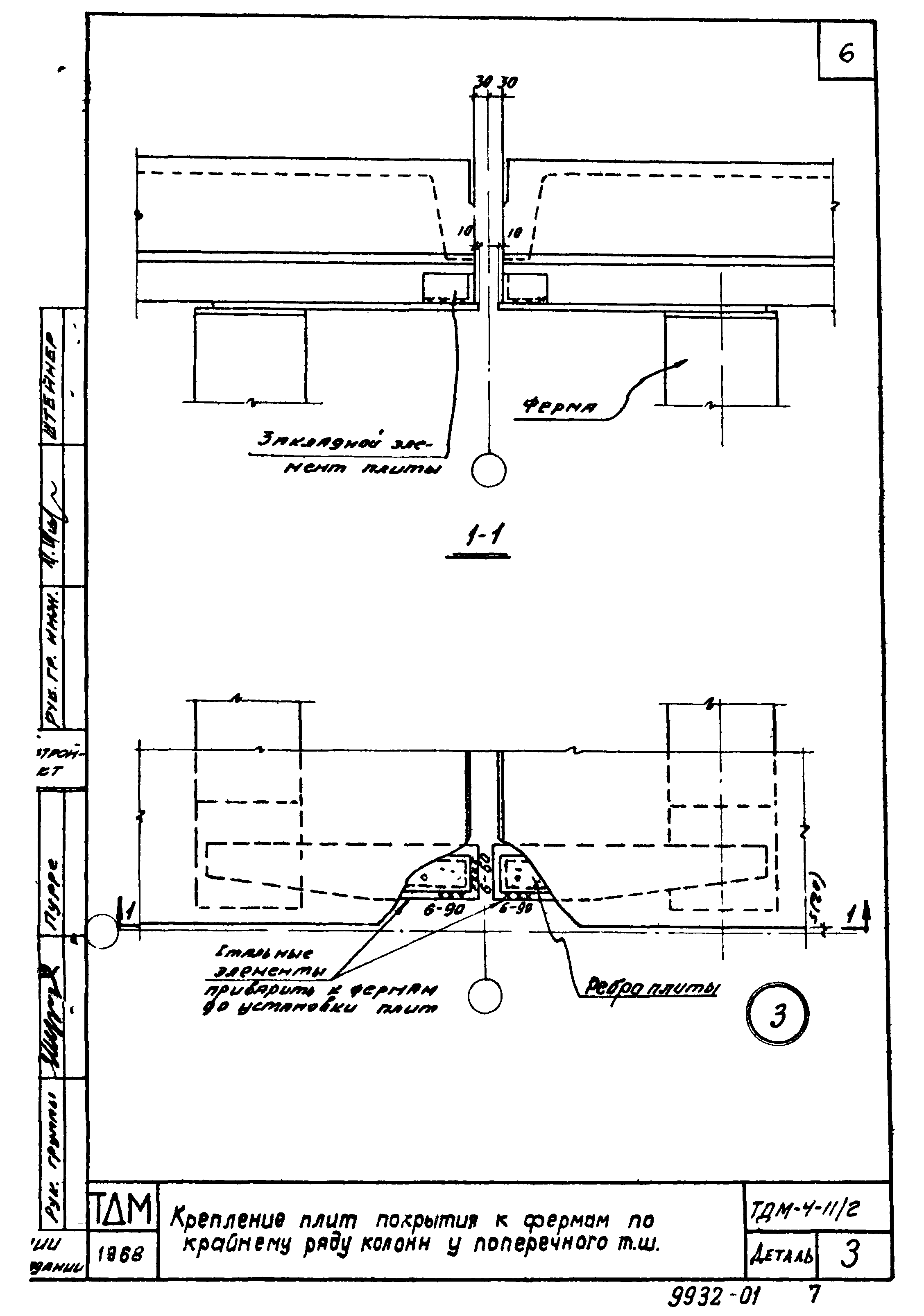

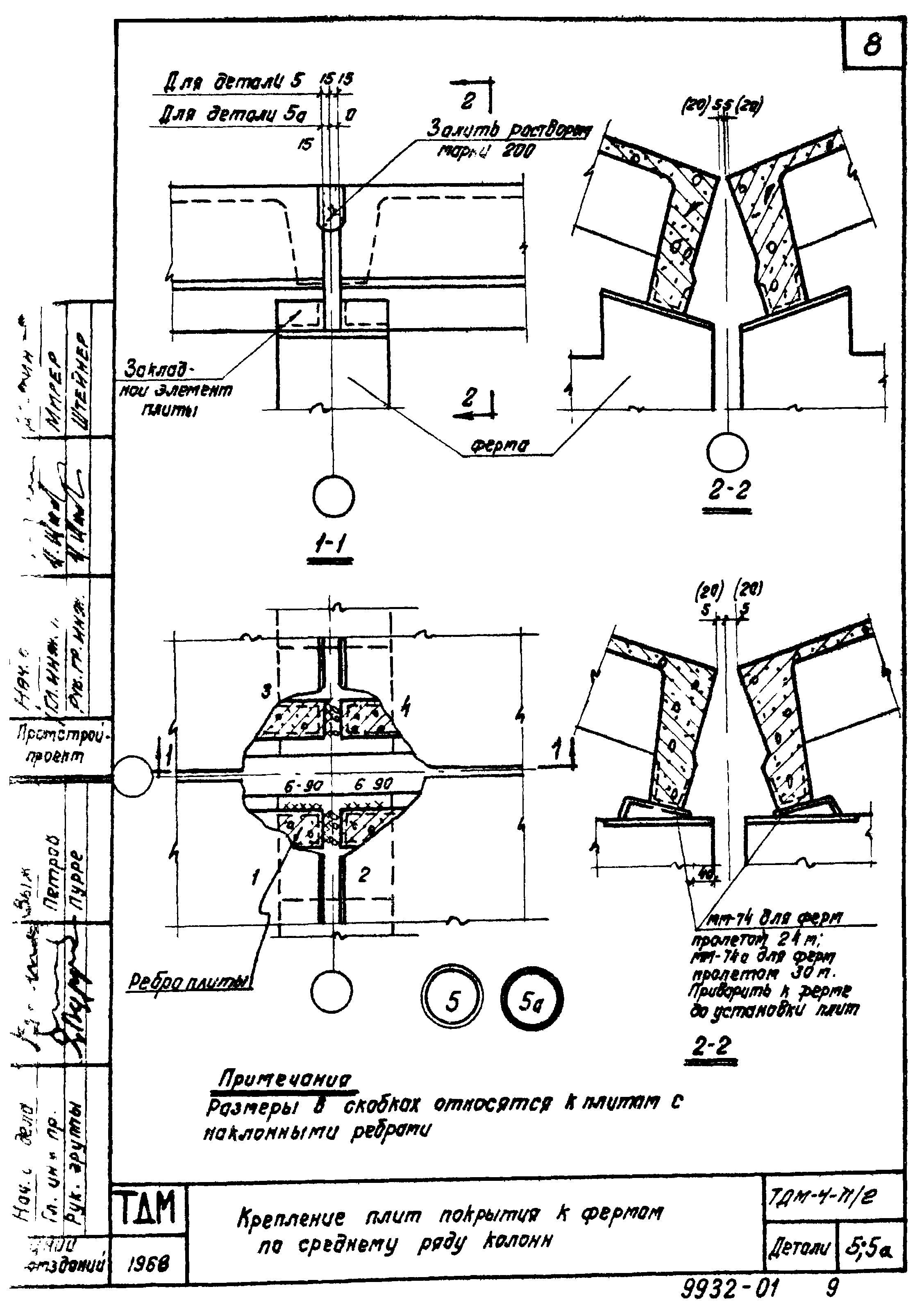

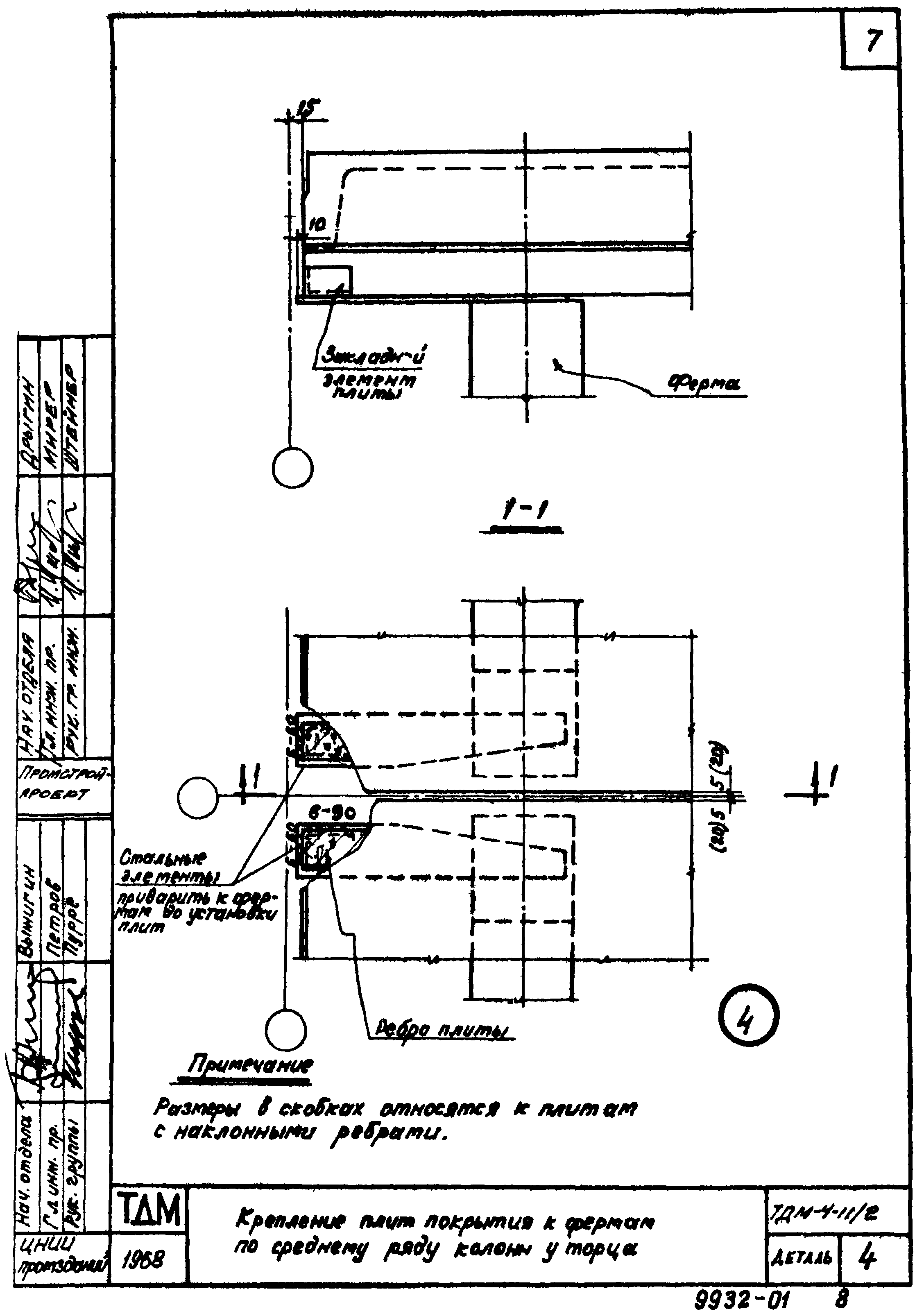

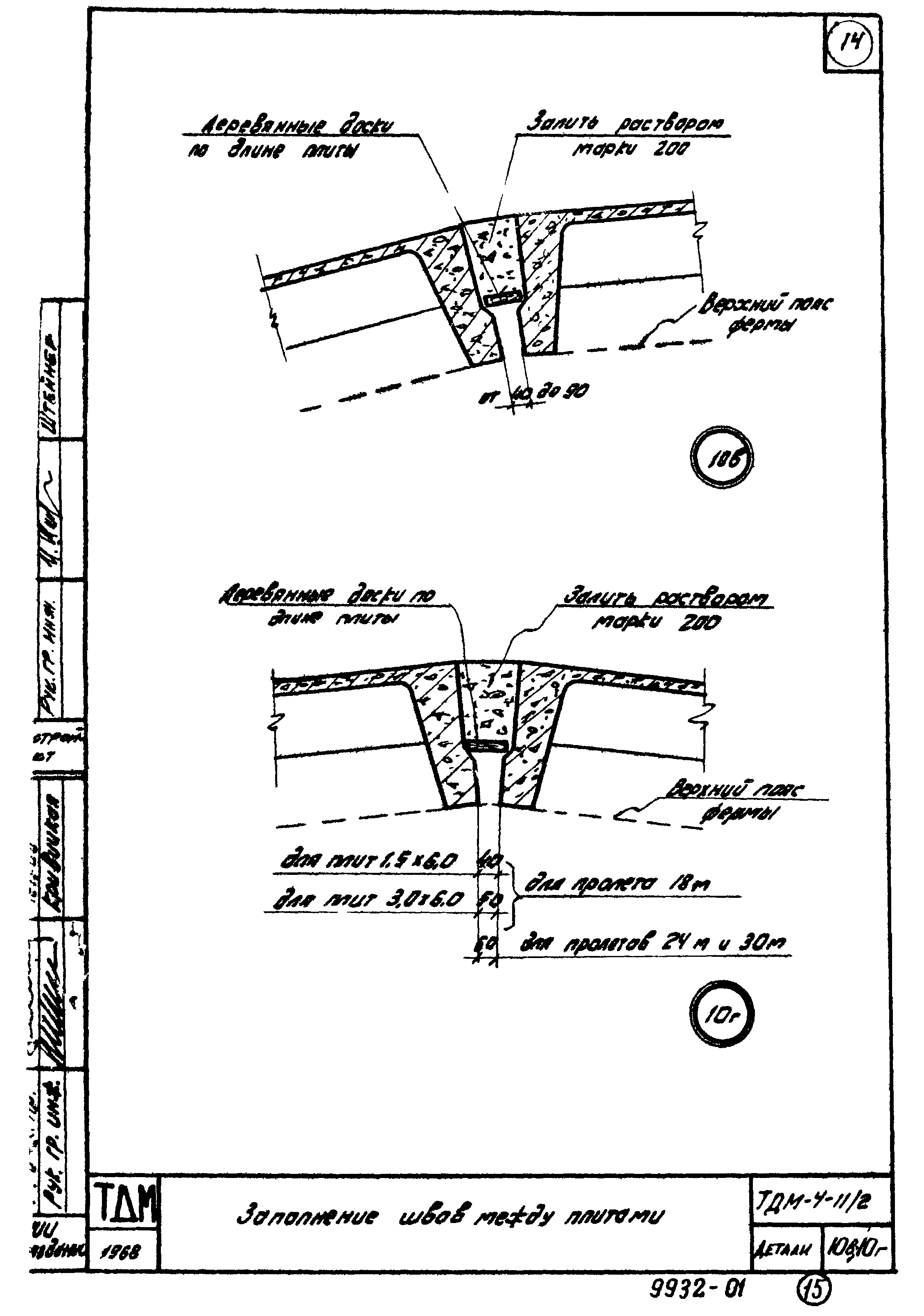

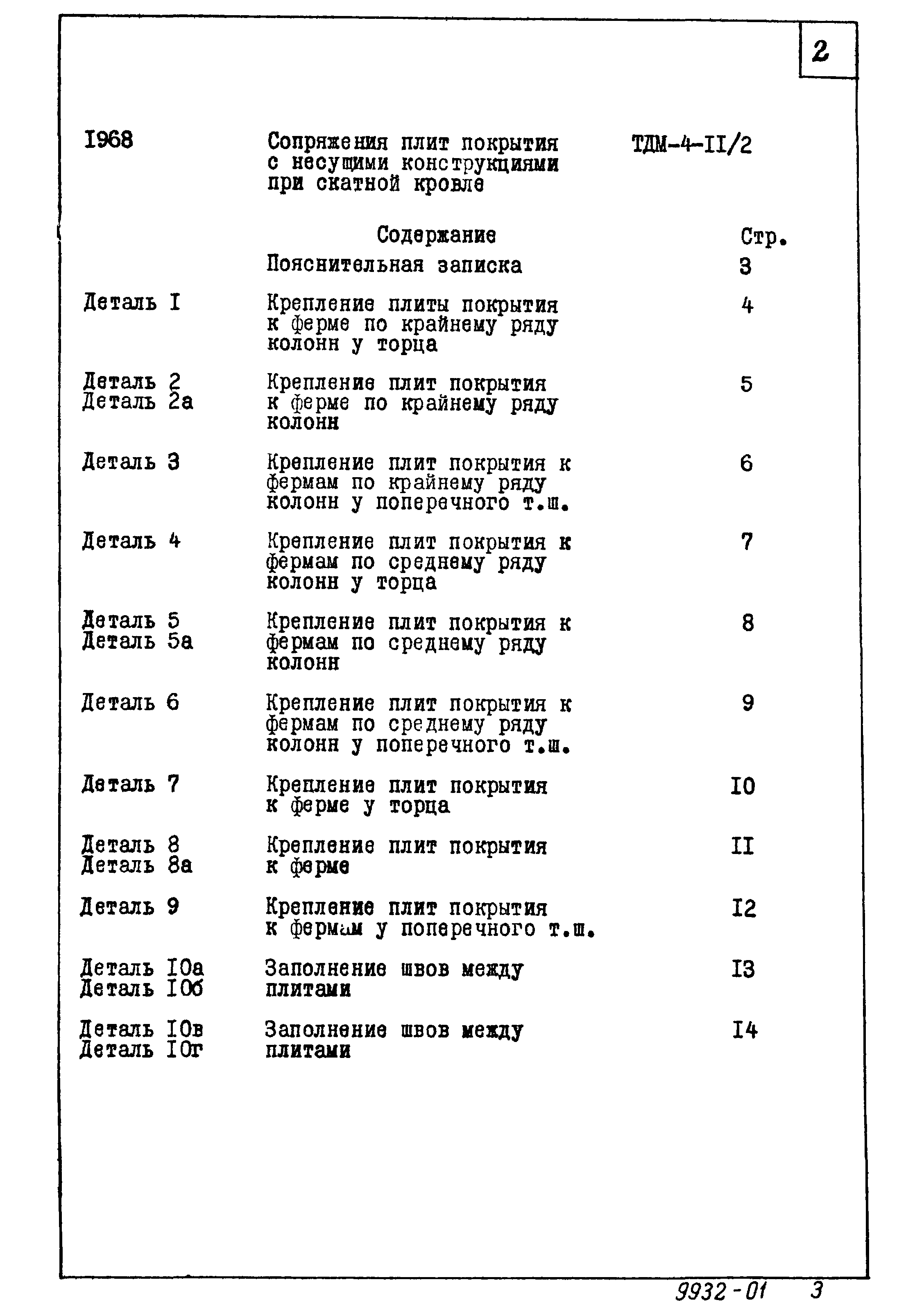

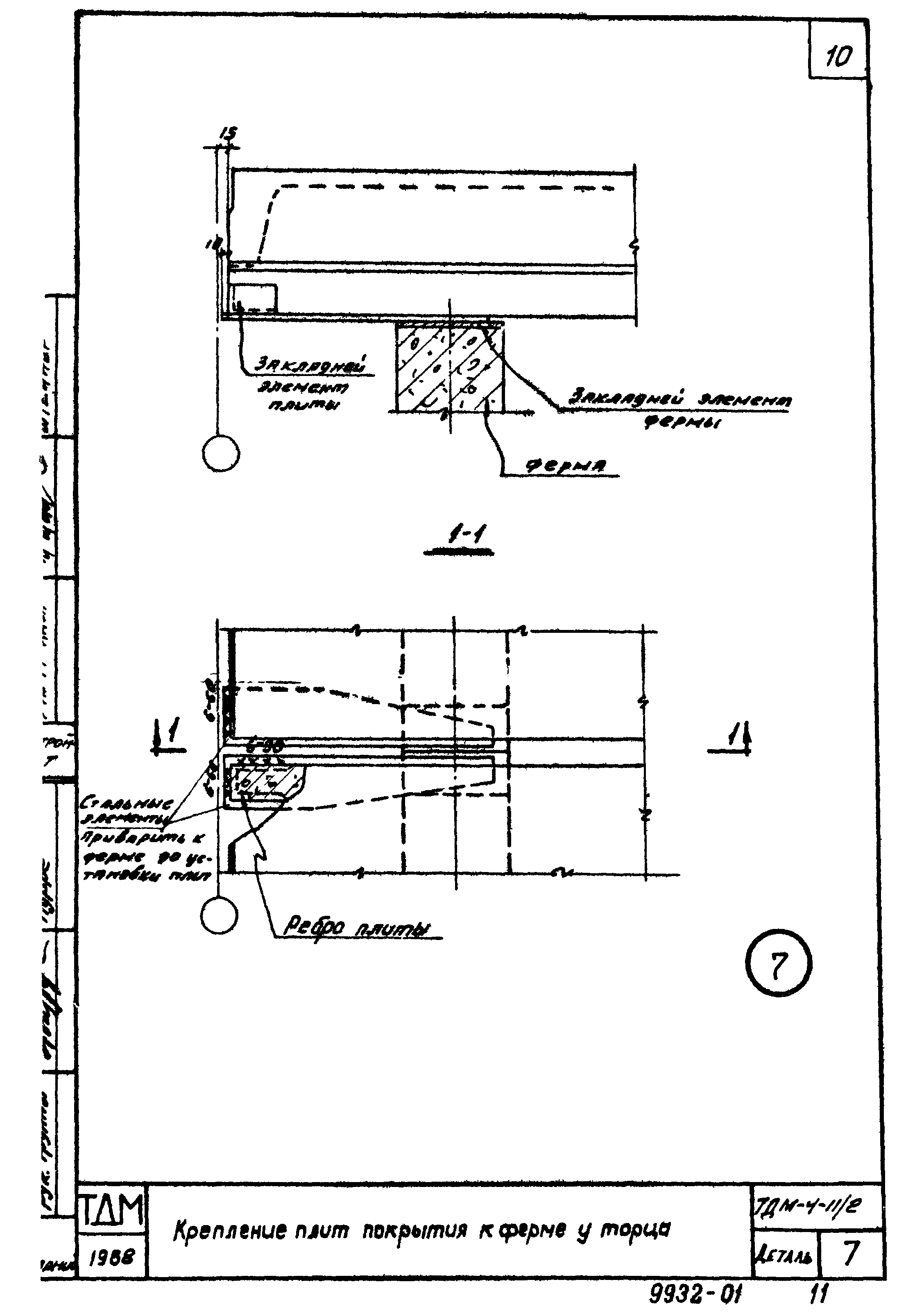

Оглавление:	Содержание Пояснительная записка Деталь 1 Крепление плиты покрытия к ферме по крайнему ряду колонн у торца Деталь 2;2а Крепление плит покрытия к ферме по крайнему ряду колонн Деталь 3 Крепление плит покрытия к фермам по крайнему ряду колонн у поперечного т.ш. Деталь 4 Крепление плит покрытия к фермам по среднему ряду колонн у торца Деталь 5;5а Крепление плит покрытия к фермам по среднему ряду колонн Деталь 6 Крепление плит покрытия к фермам по среднему ряду колонн у поперечного т.ш. Деталь 7 Крепление плит покрытия к ферме у торца Деталь 8;8а Крепление плит покрытия к ферме Деталь 9 Крепление плит покрытия к фермам у поперечного т.ш. Деталь 10а;10б Заполнение швов между плитами Деталь 10в;10г Заполнение швов между плитами
Разработан:	ЦНИИпромзданий Промстройпроект
Утверждён:	13.08.1968 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 73)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Связи
