Серия ПР-05-50/67

Выпуск 1. Рабочие чертежи КМ

Обозначение:	Серия ПР-05-50/67
Обозначение англ:	Series ПР-05-50/67
Статус:	не действует
Название рус.:	Выпуск 1. Рабочие чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1972

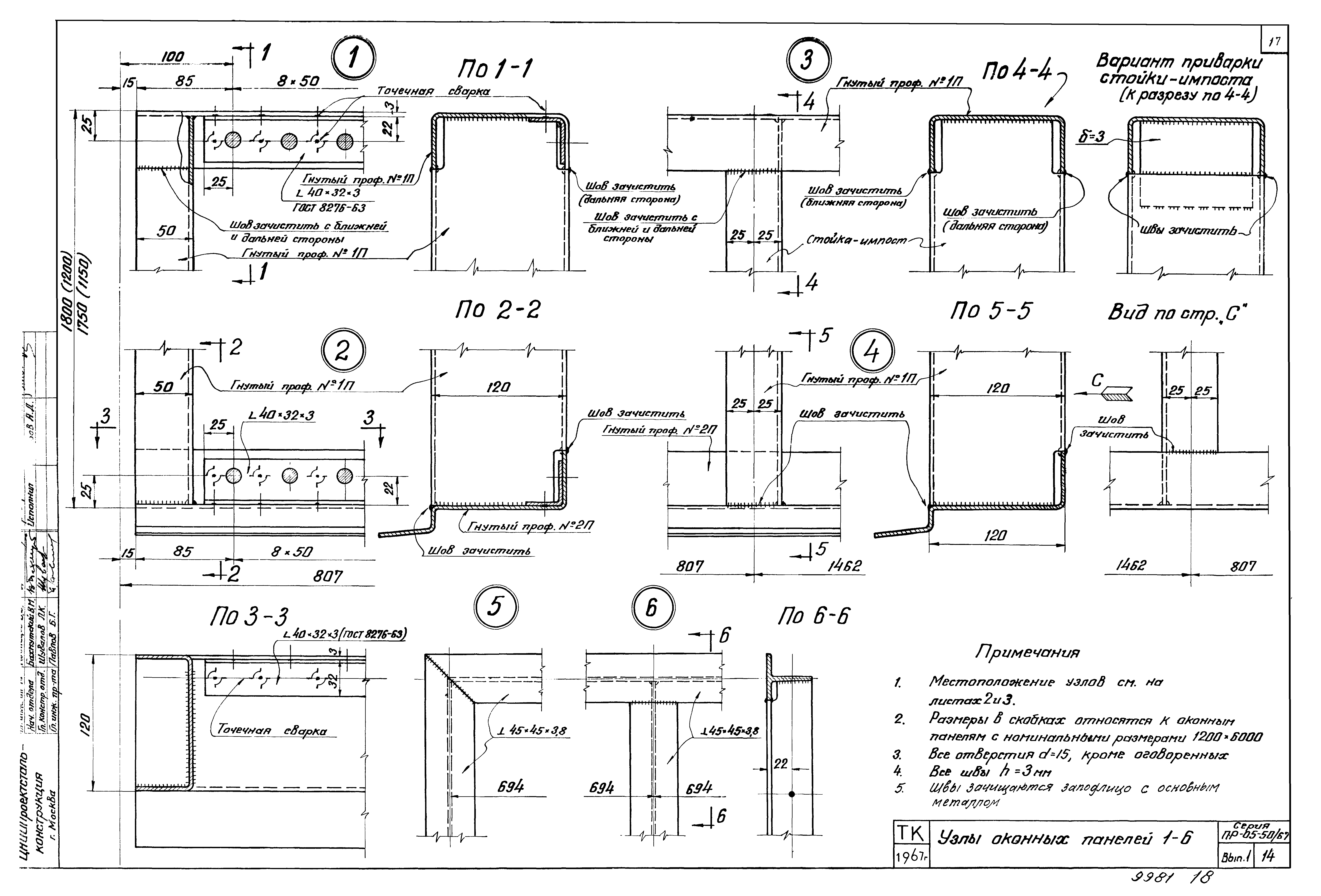

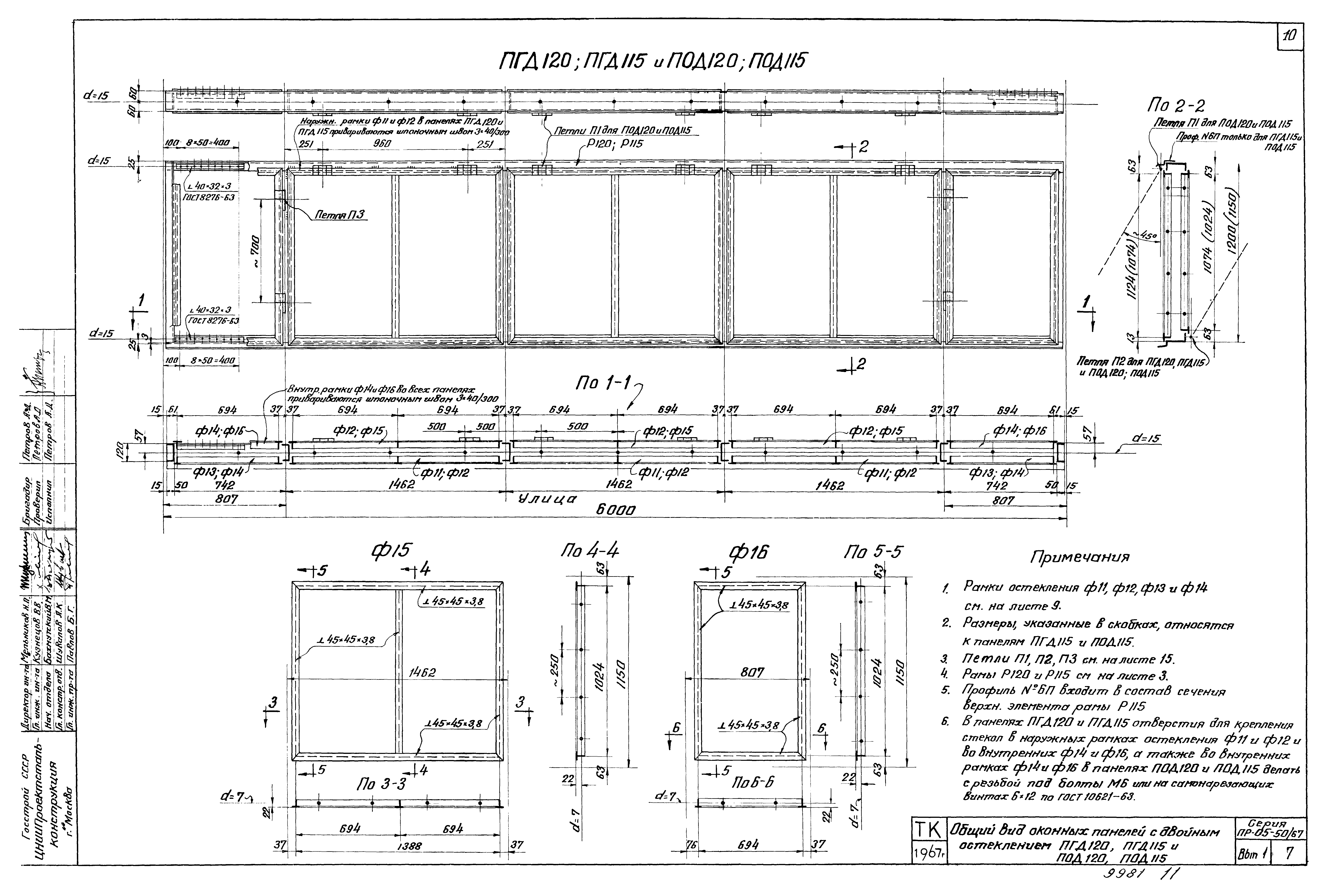

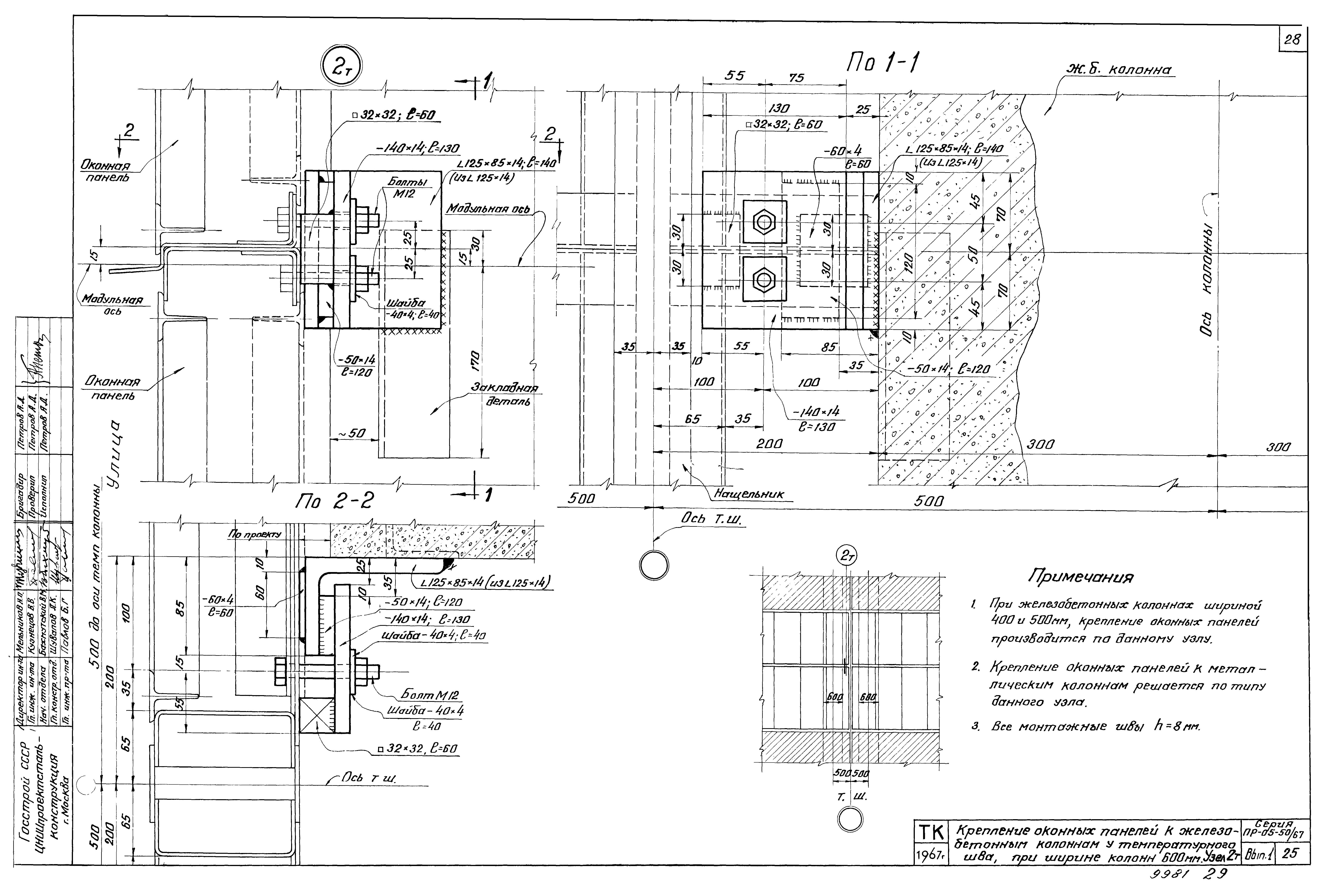

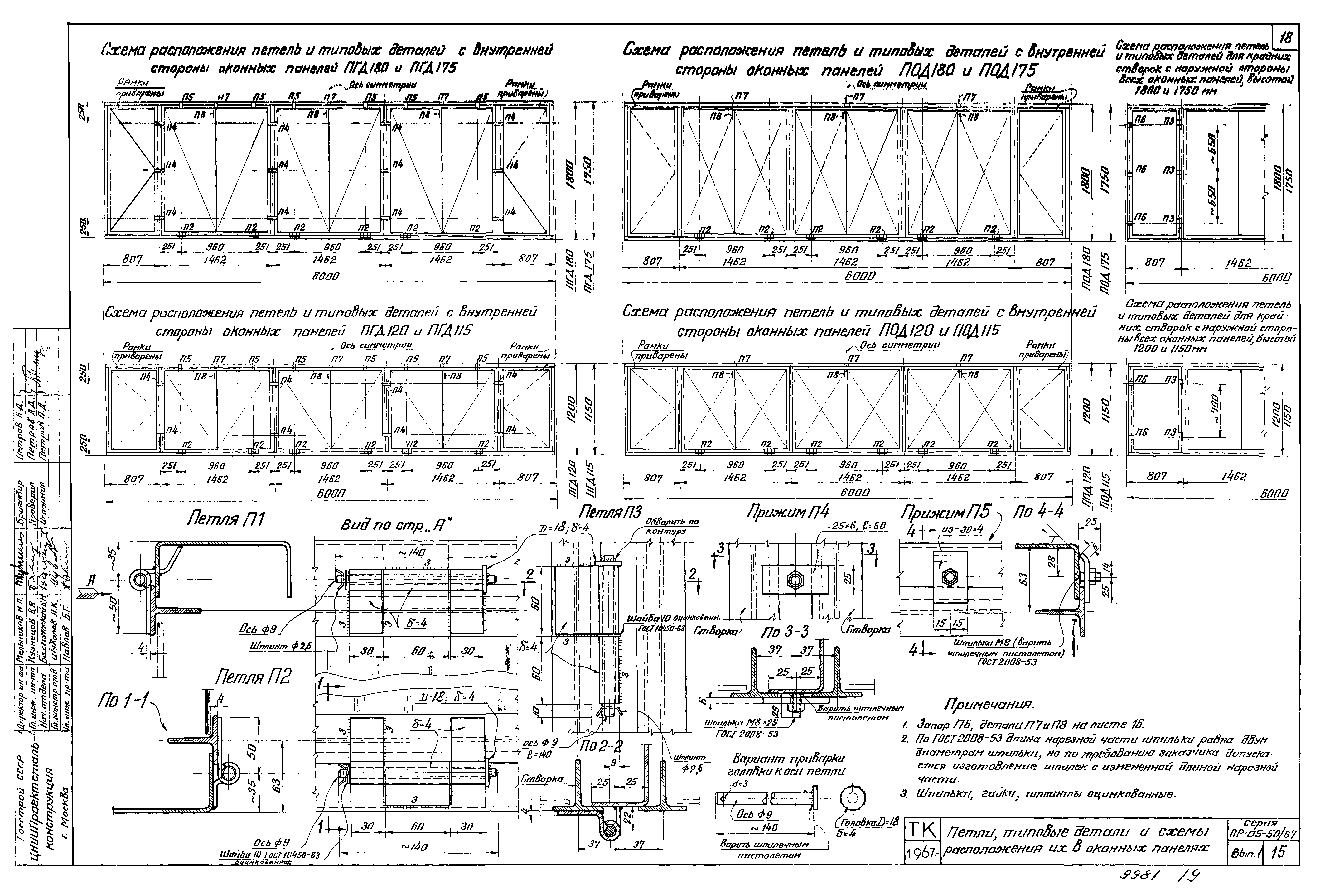

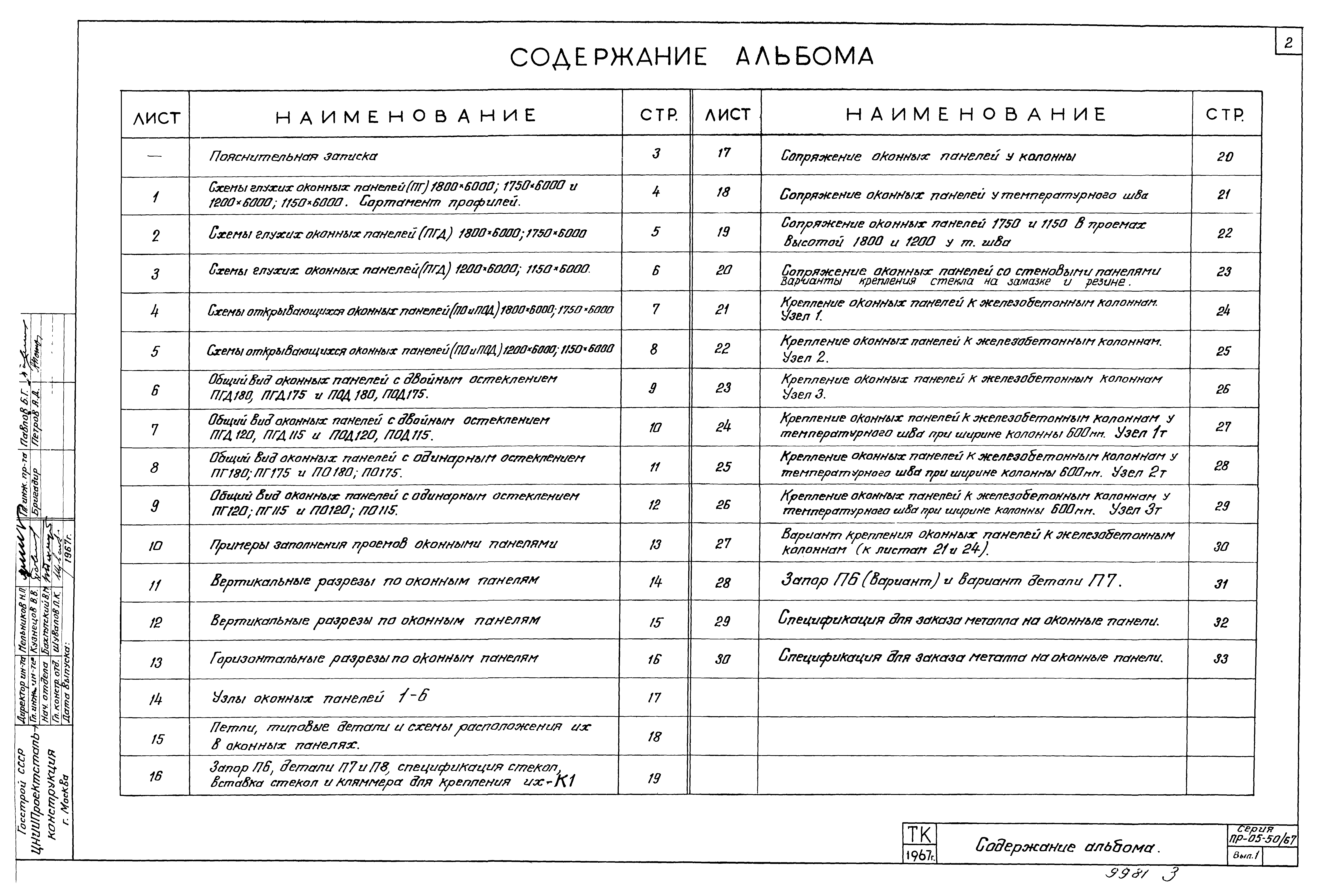

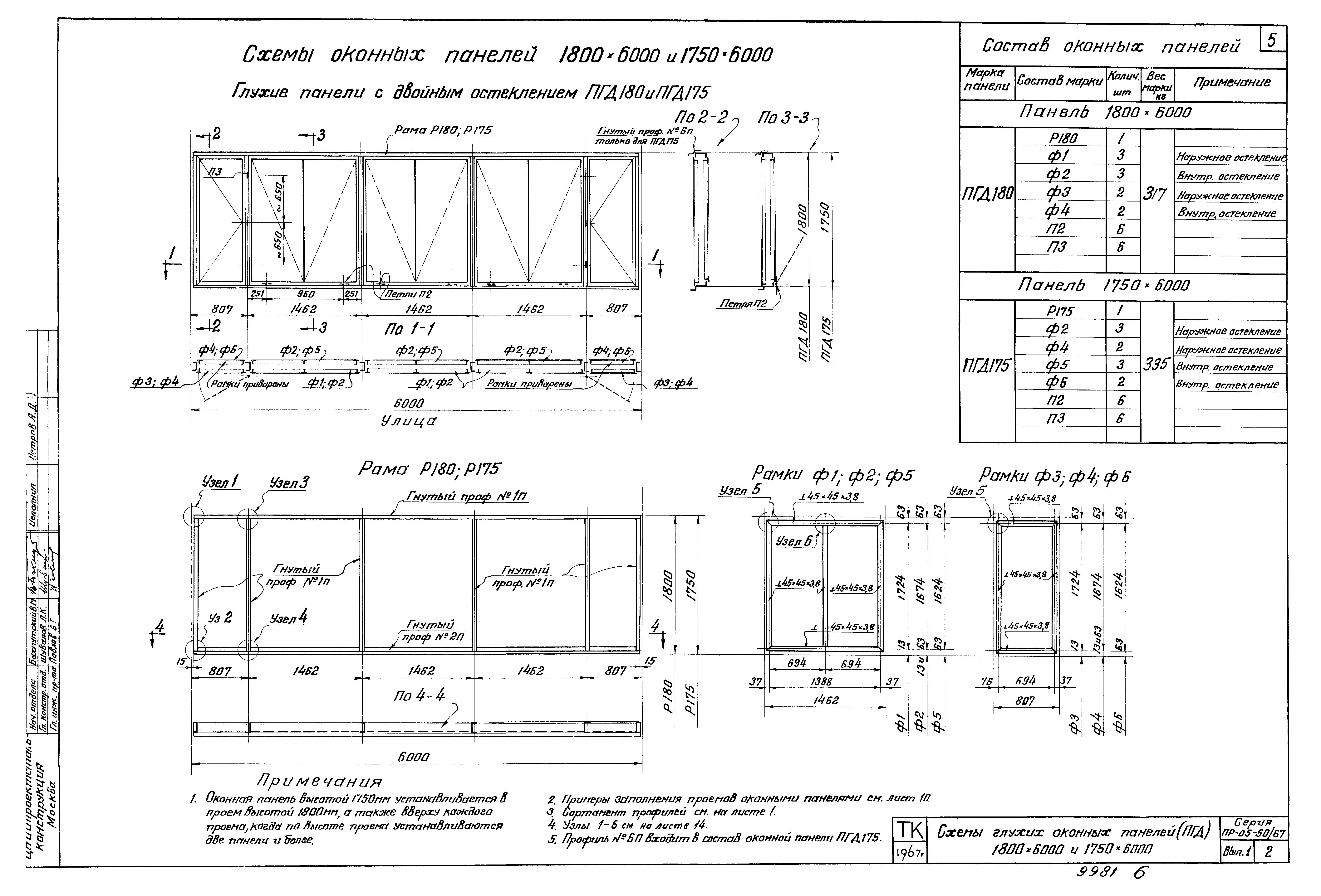

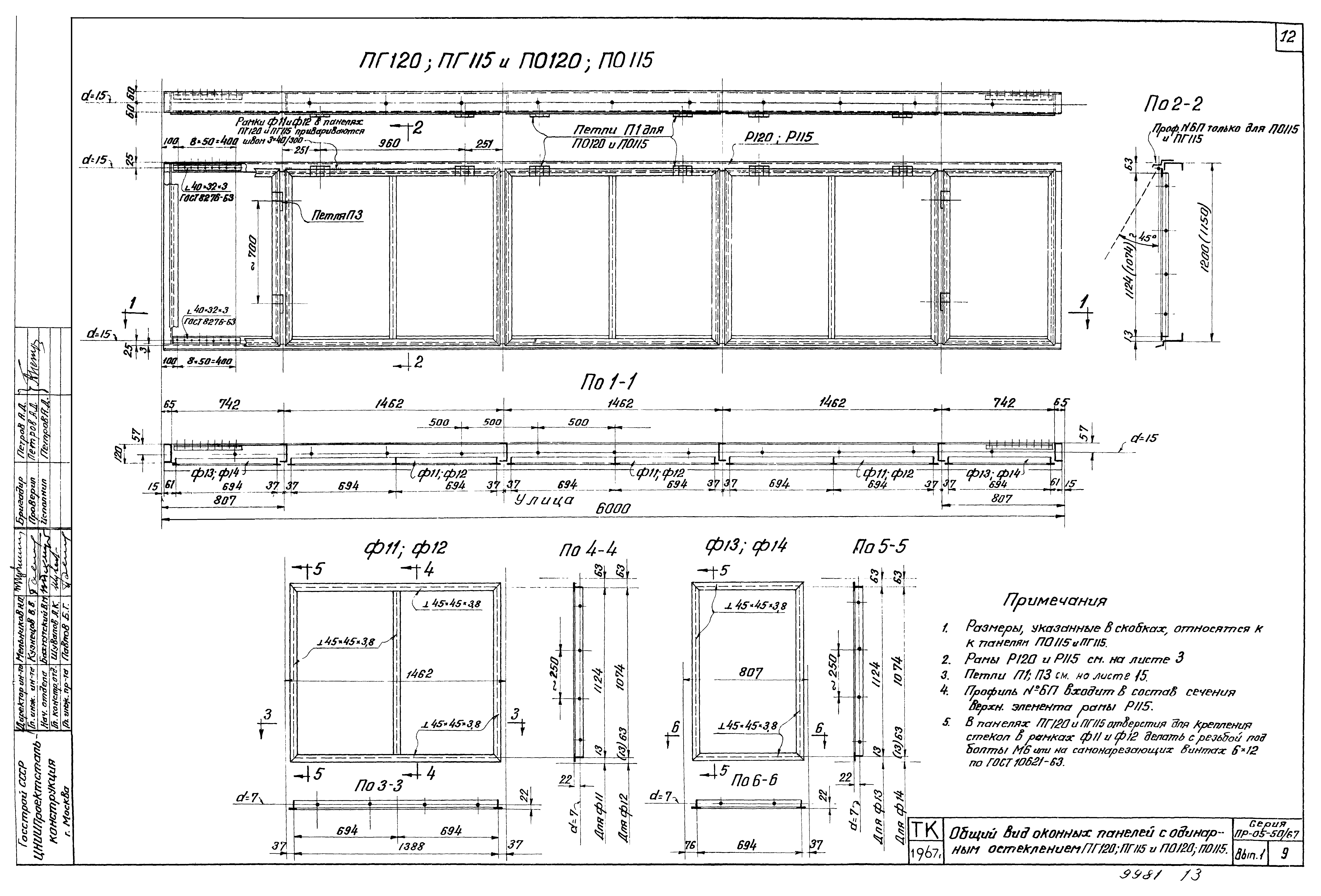

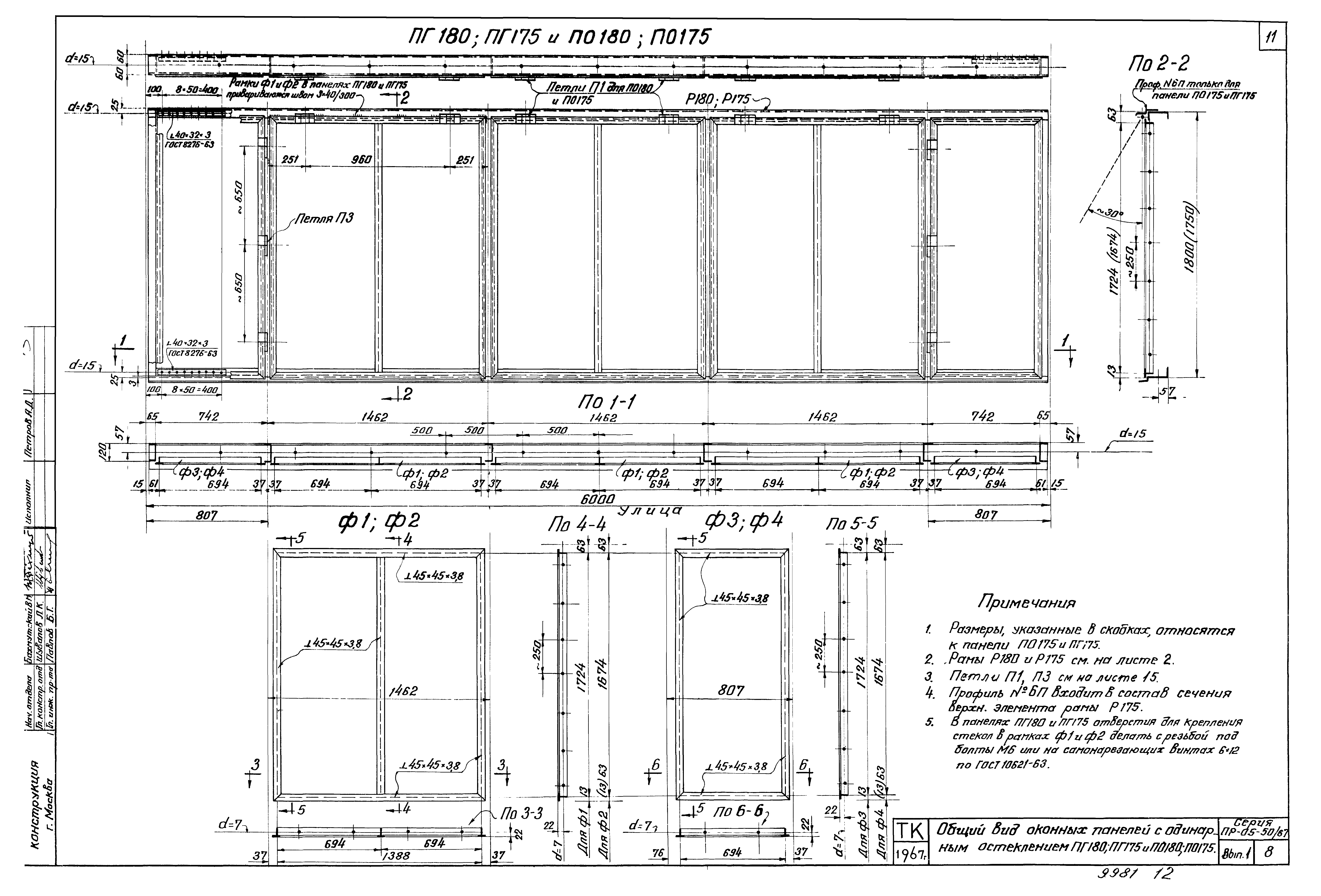

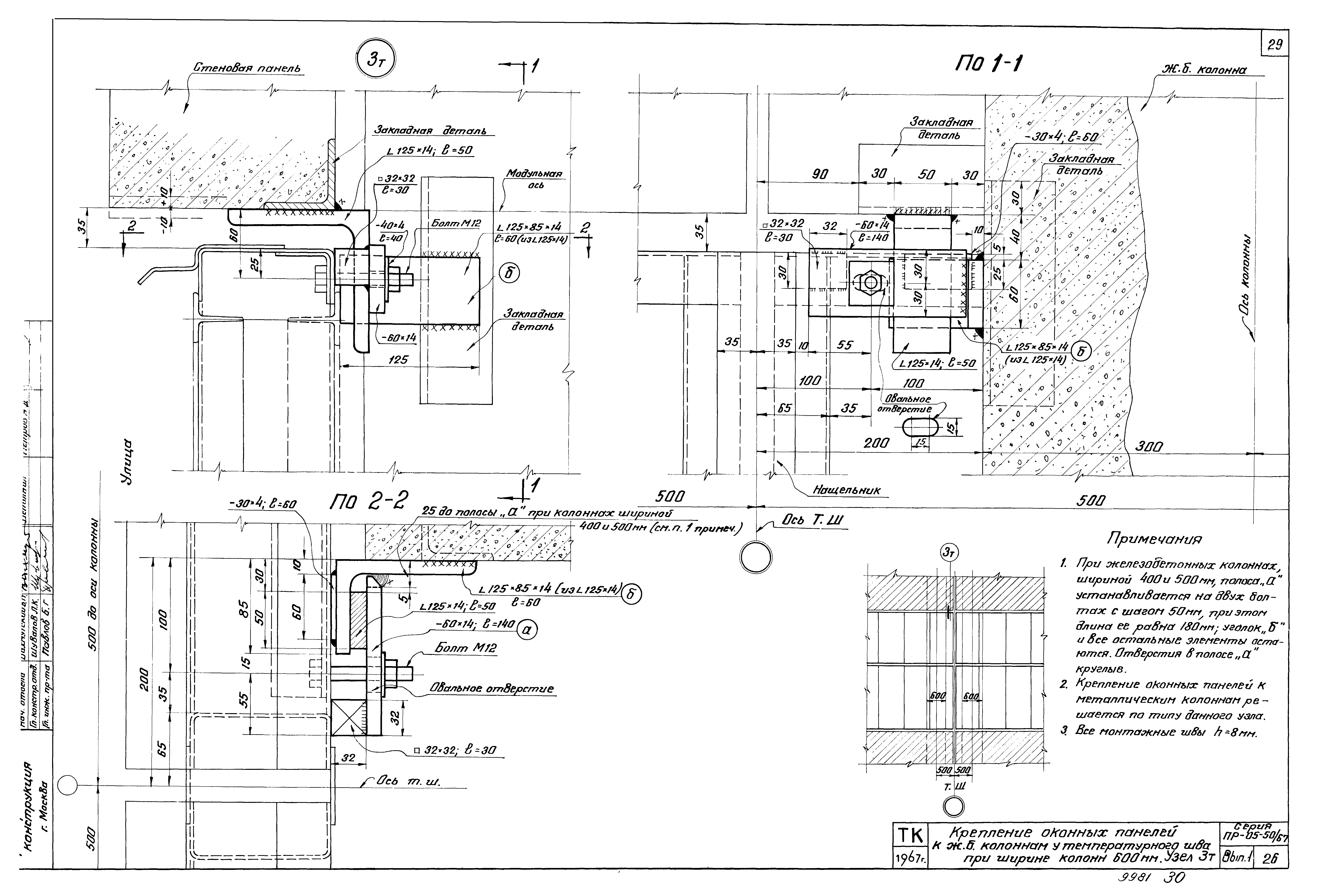

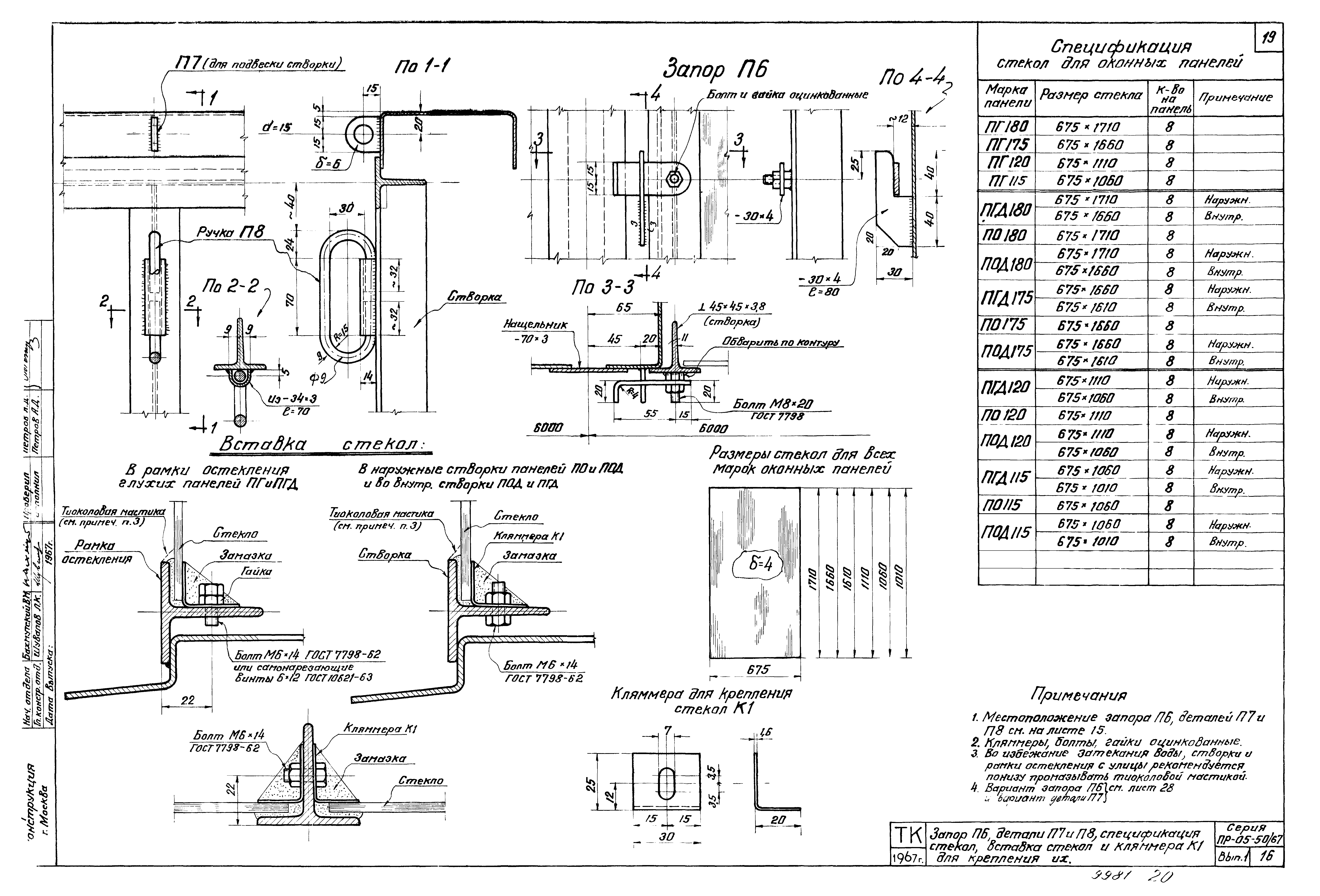

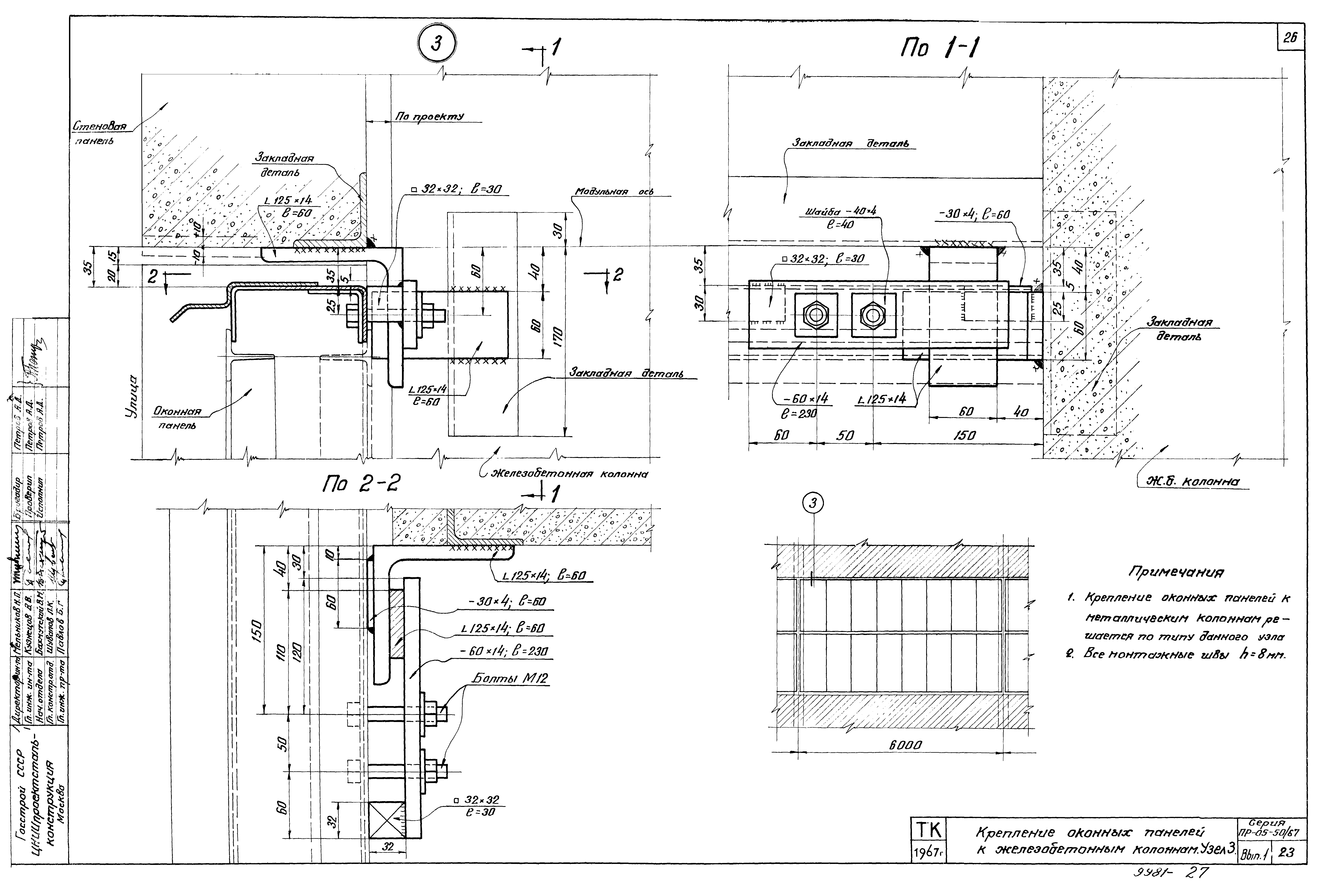

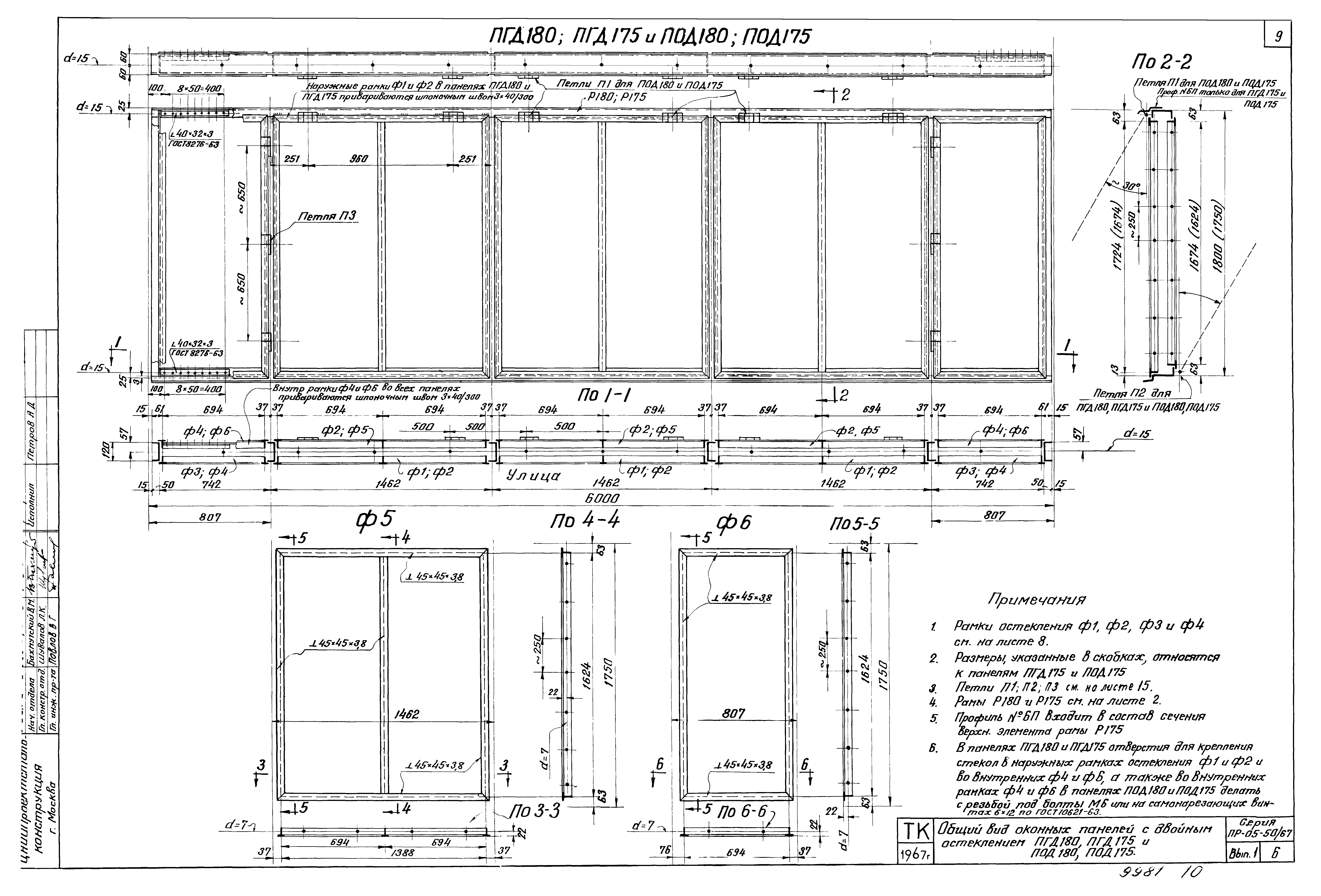

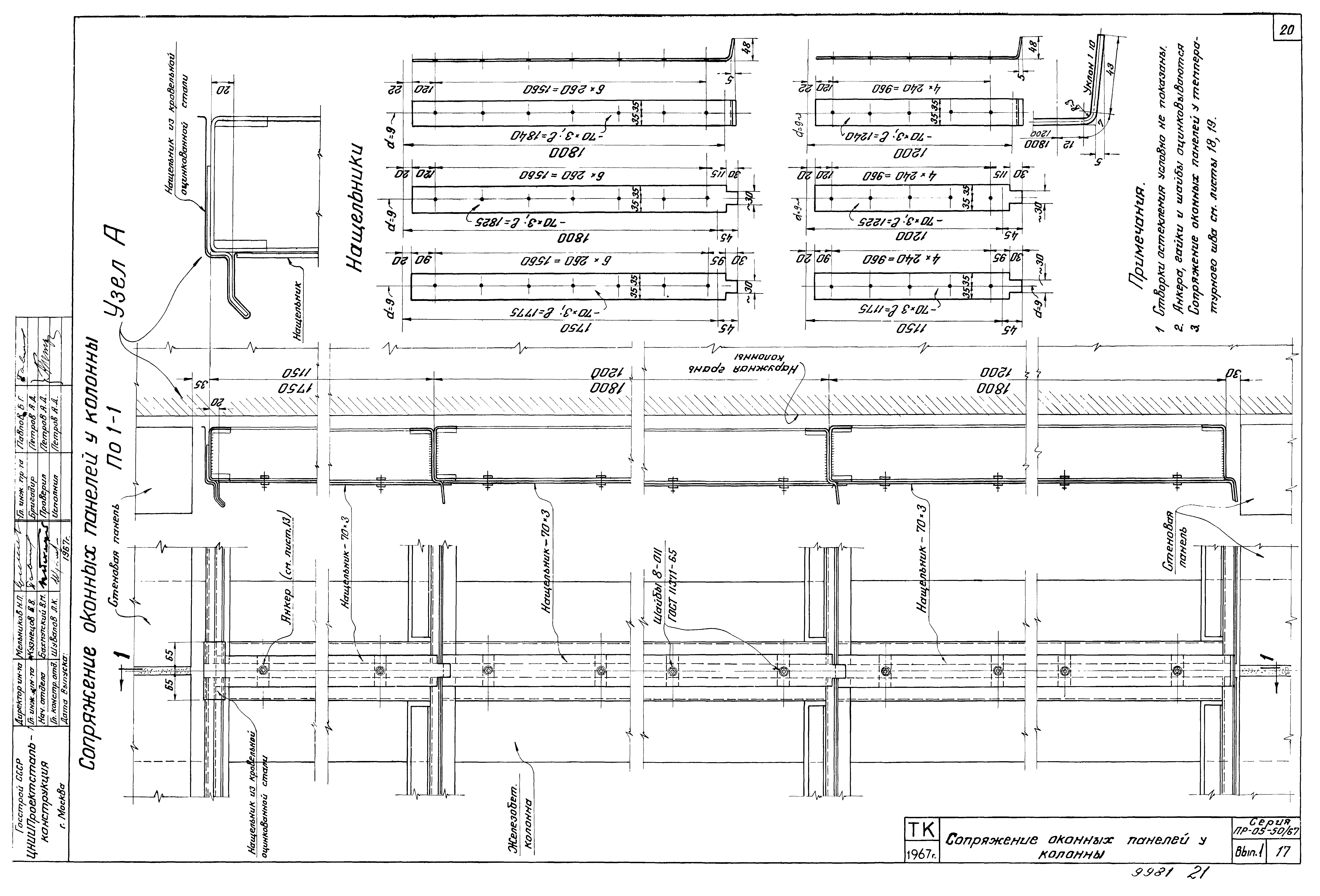

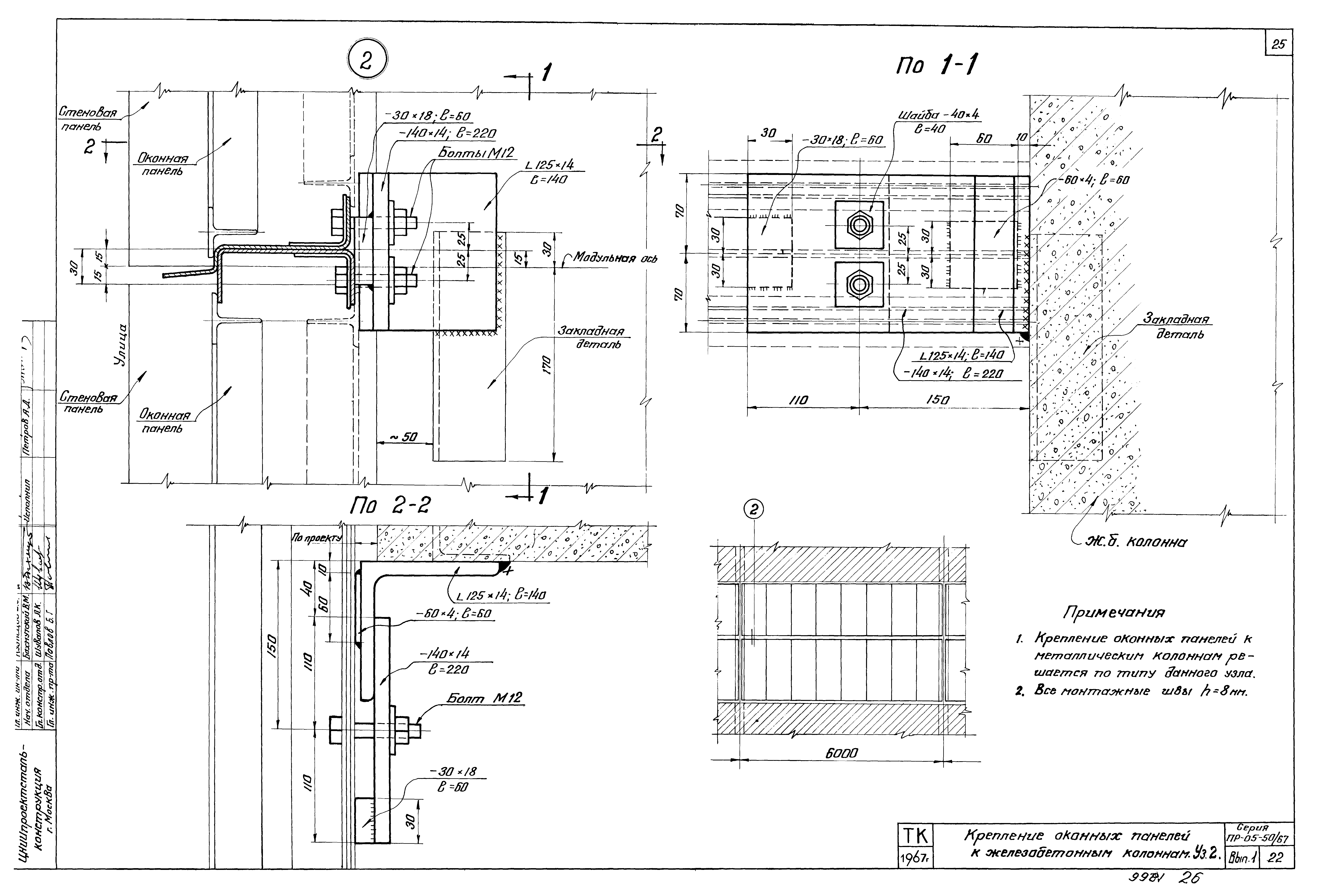

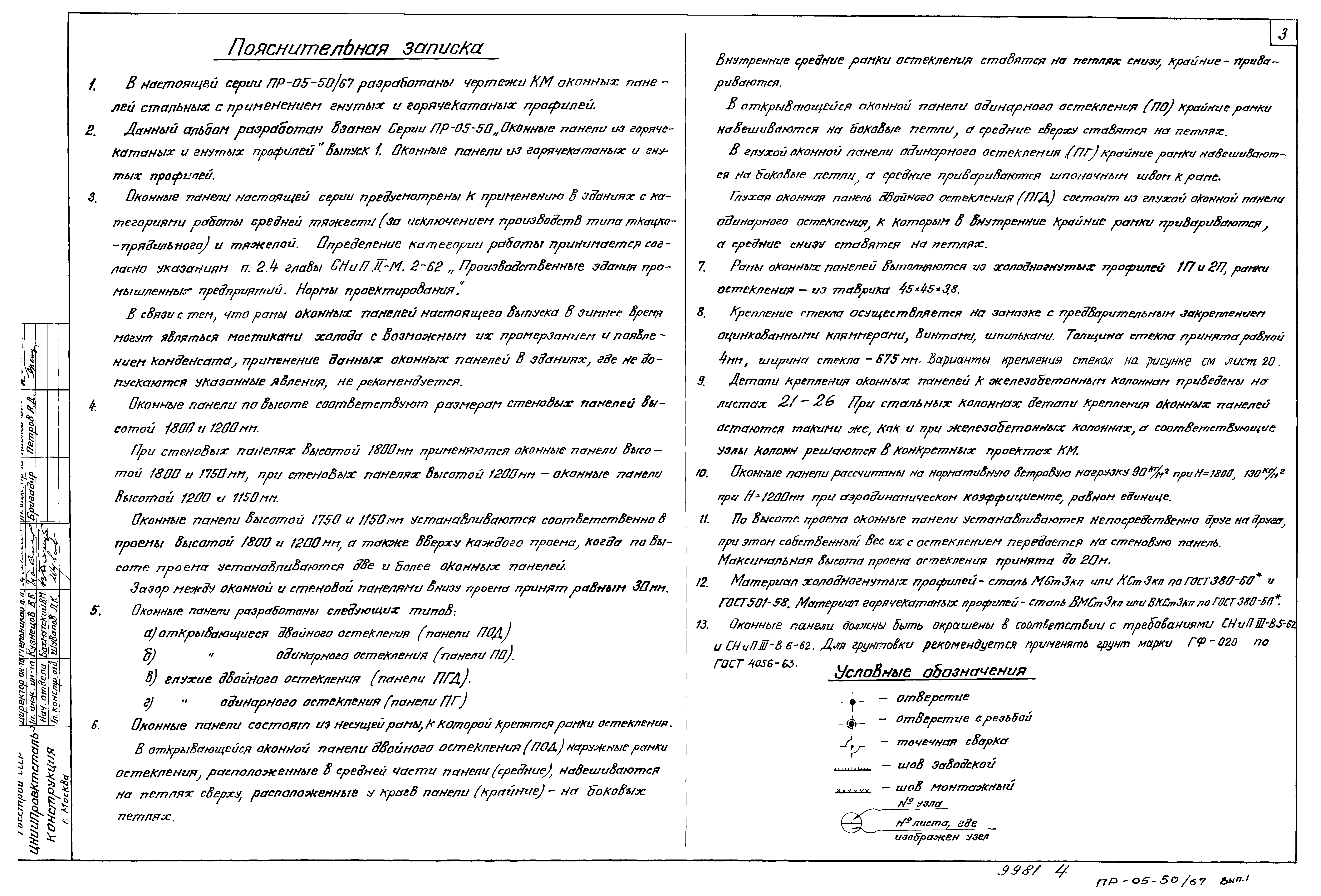

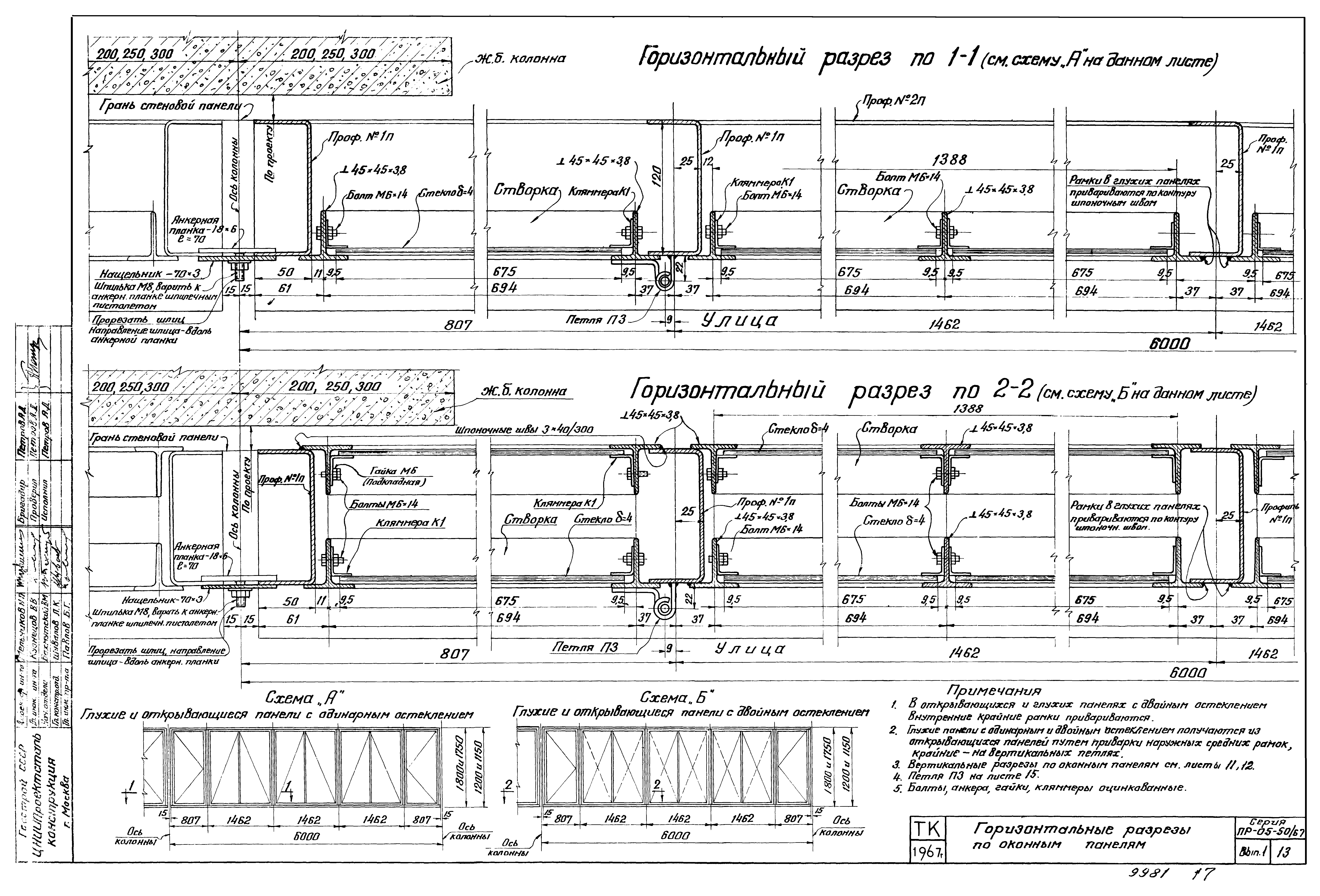

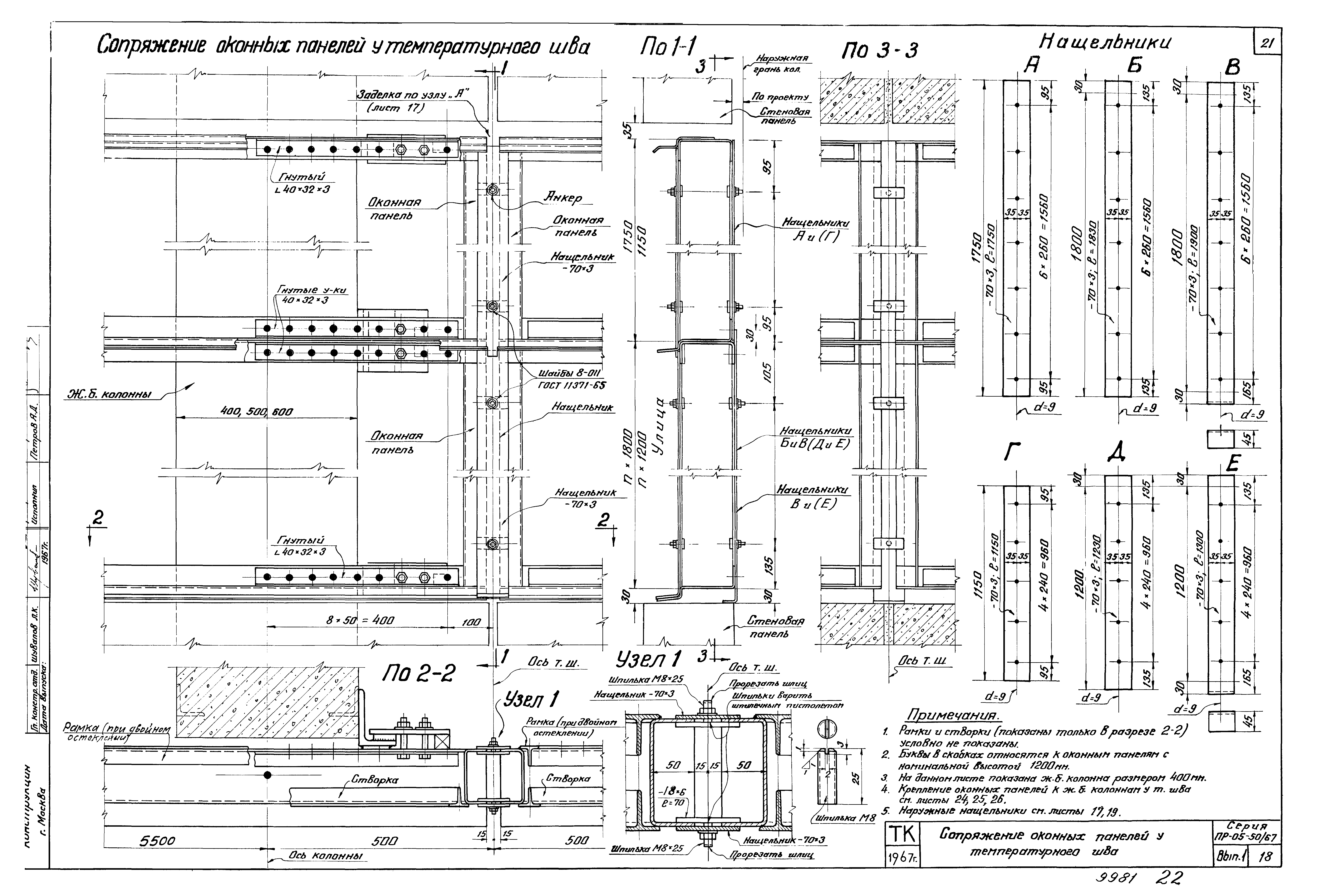

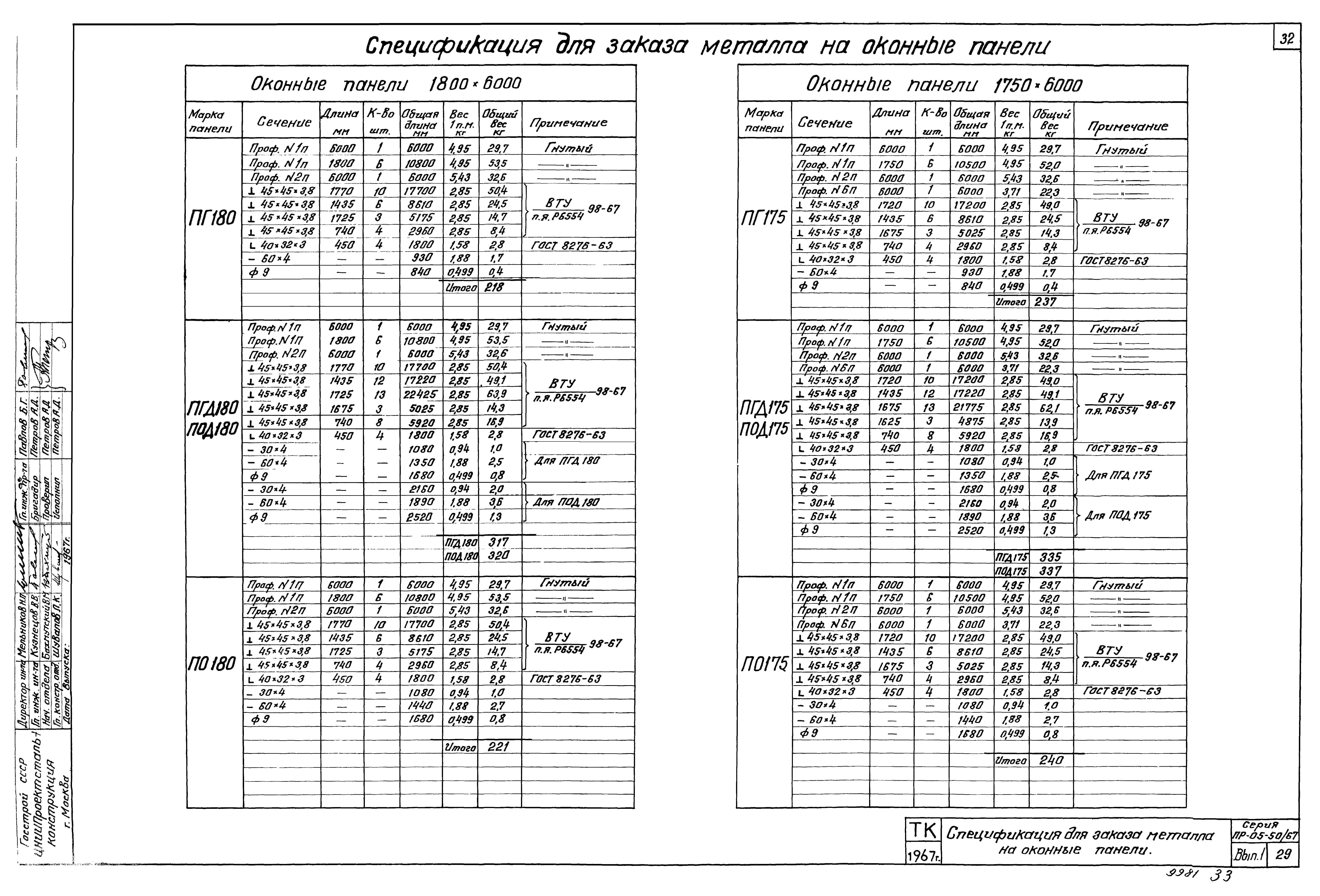

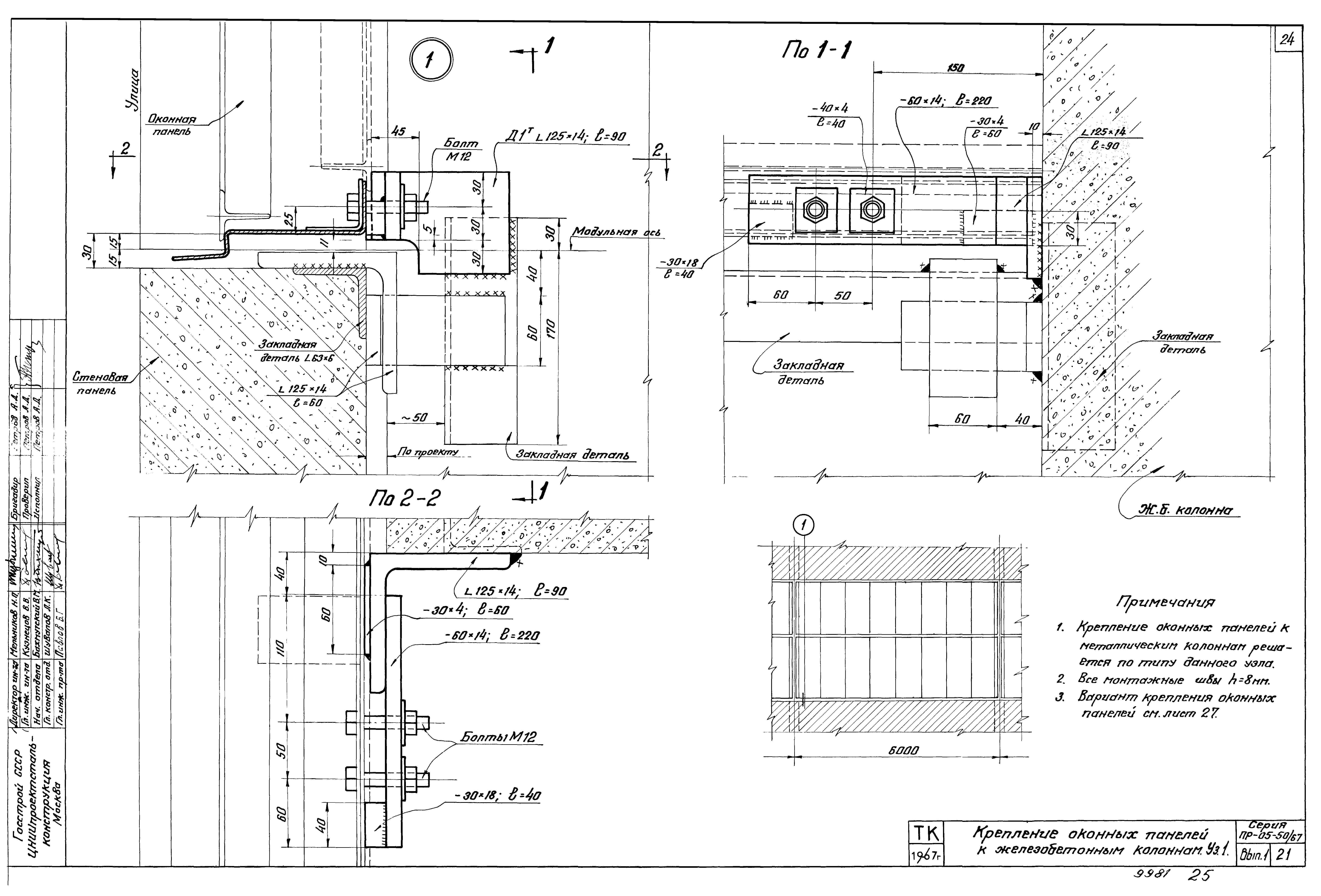

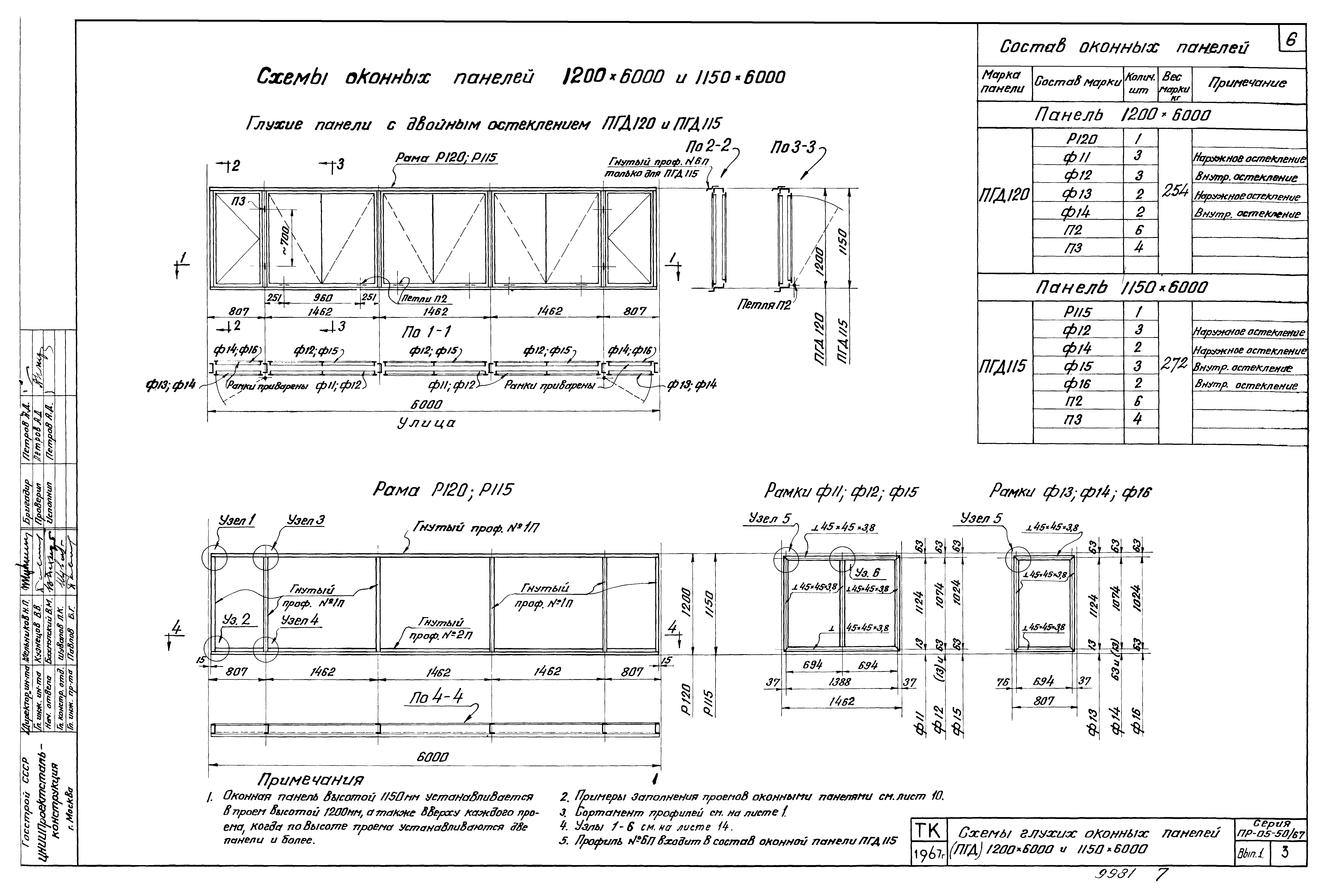

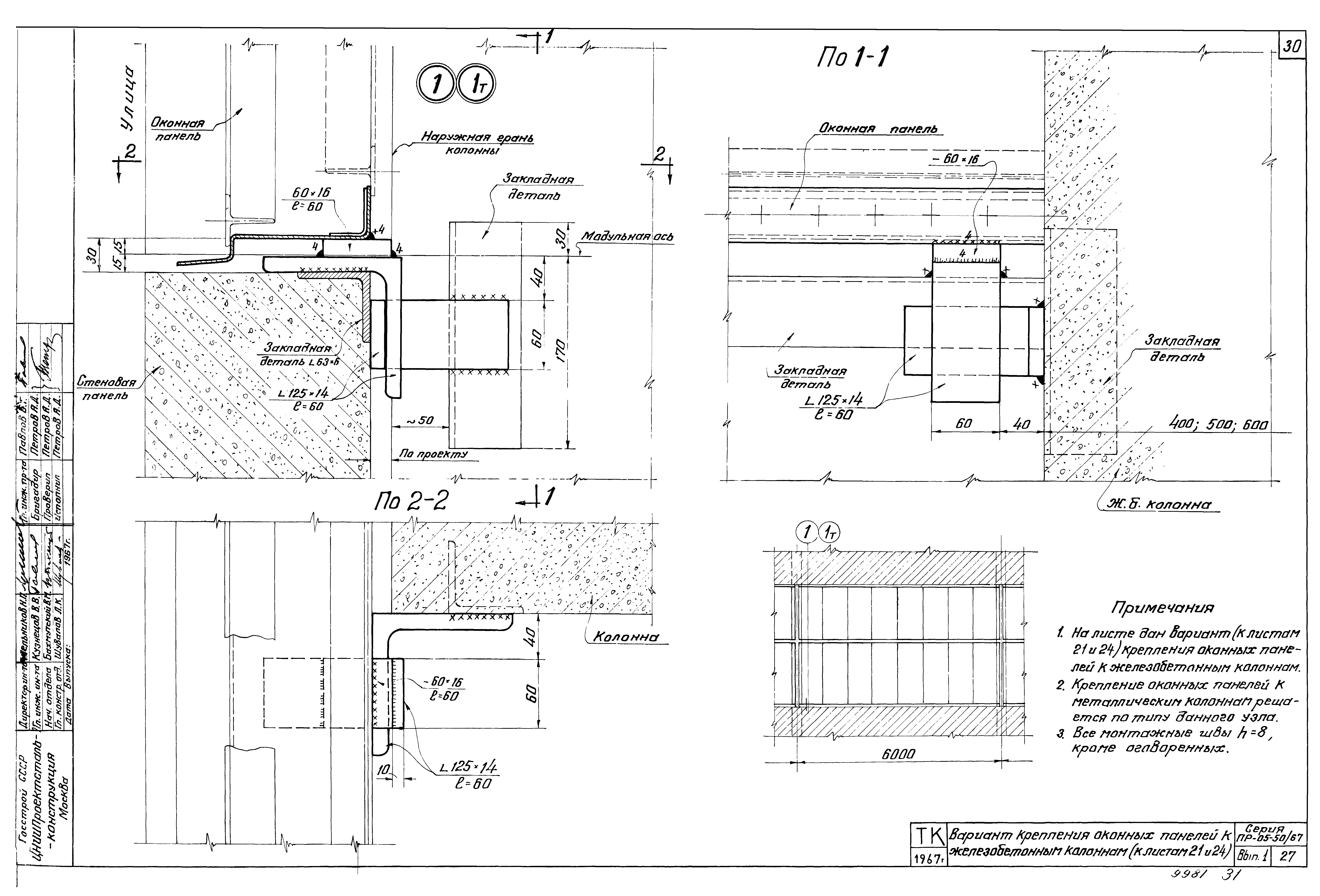

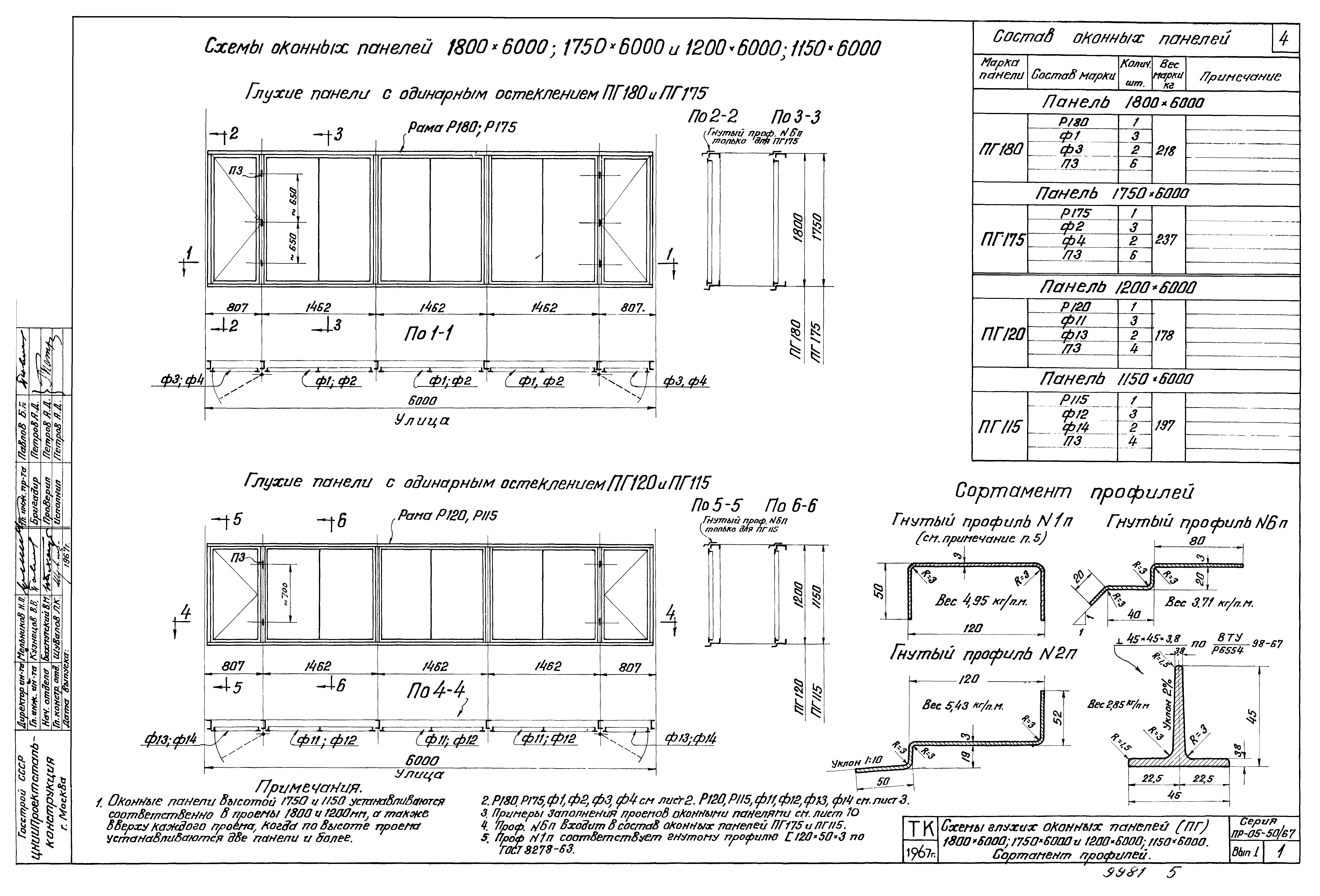

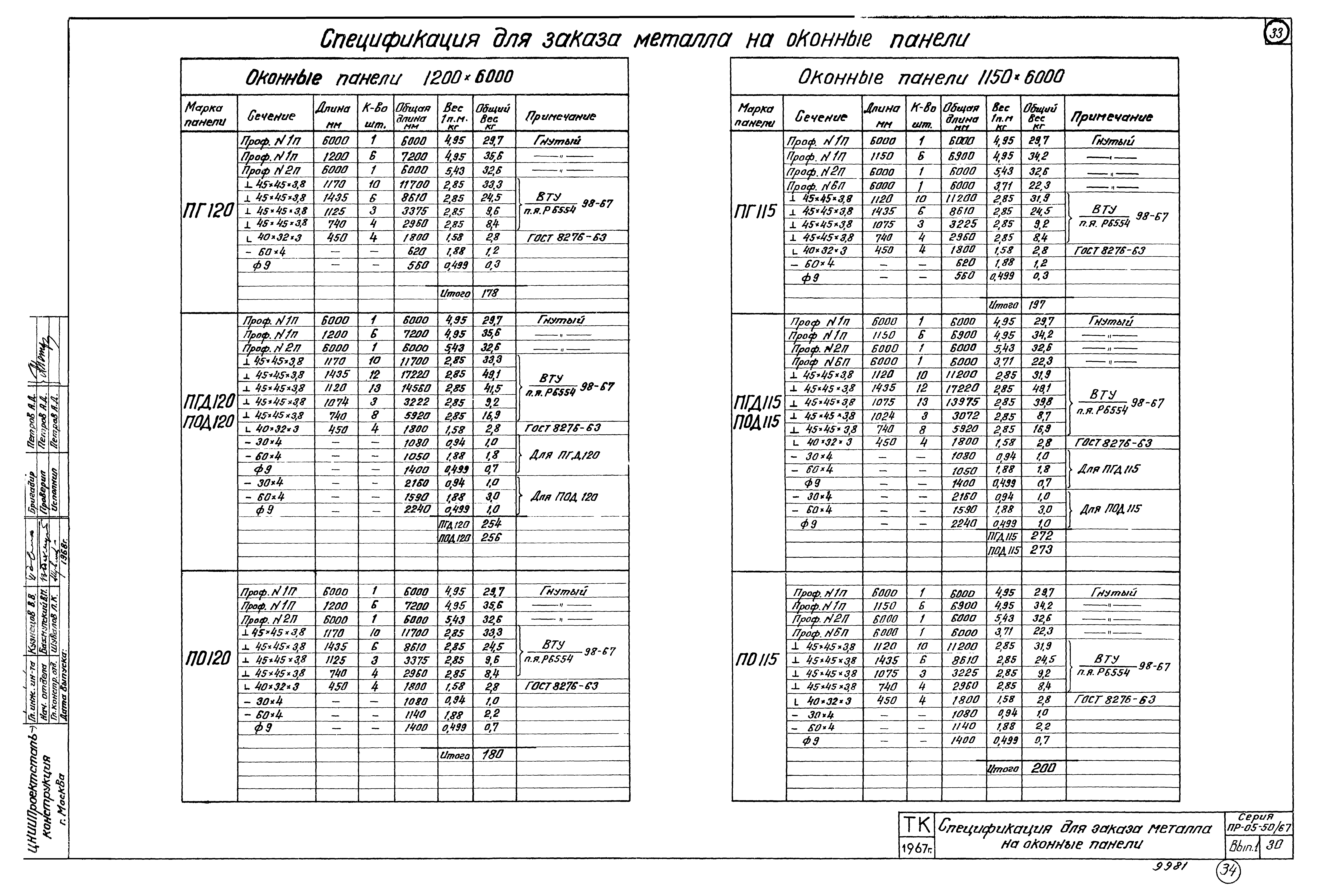

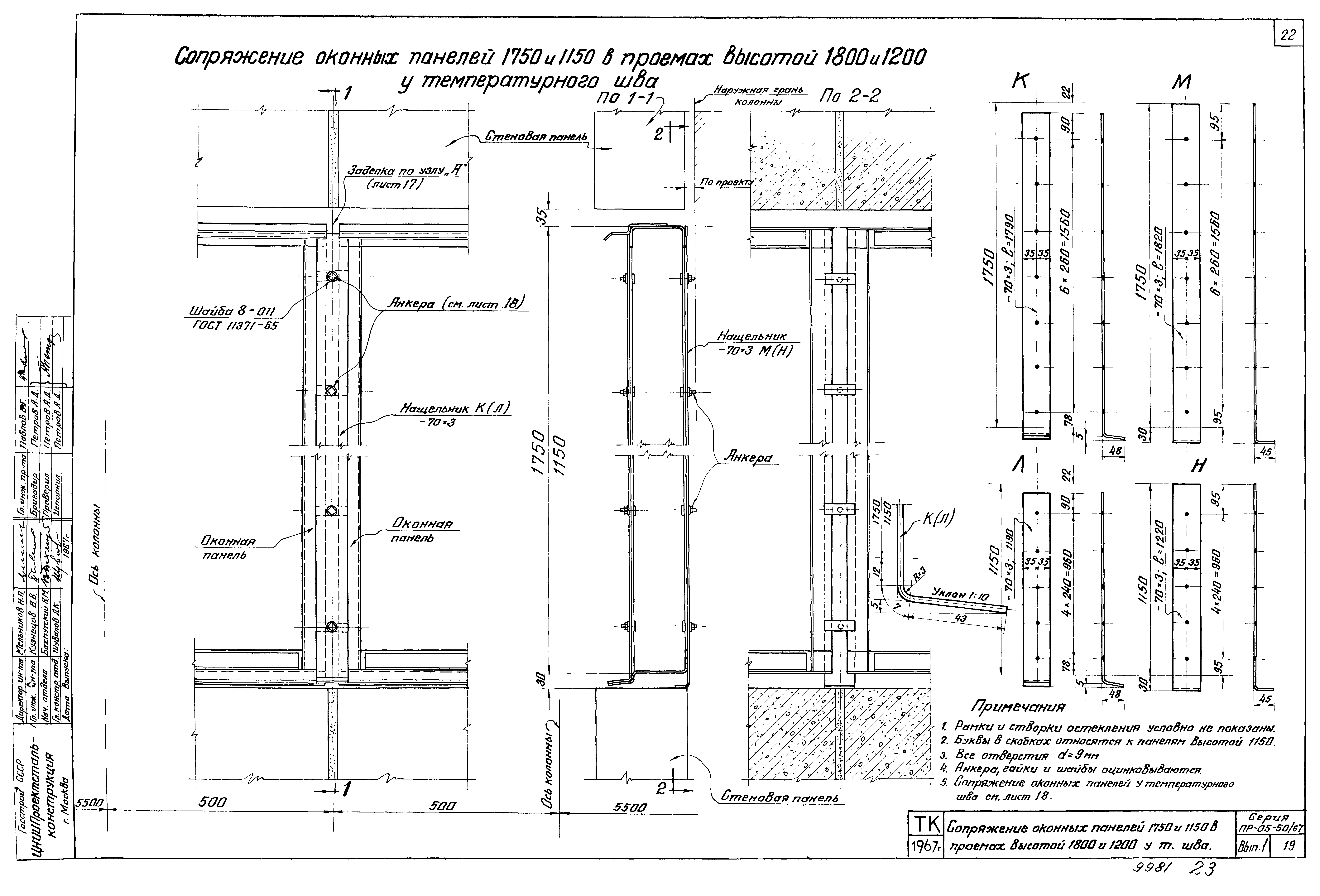

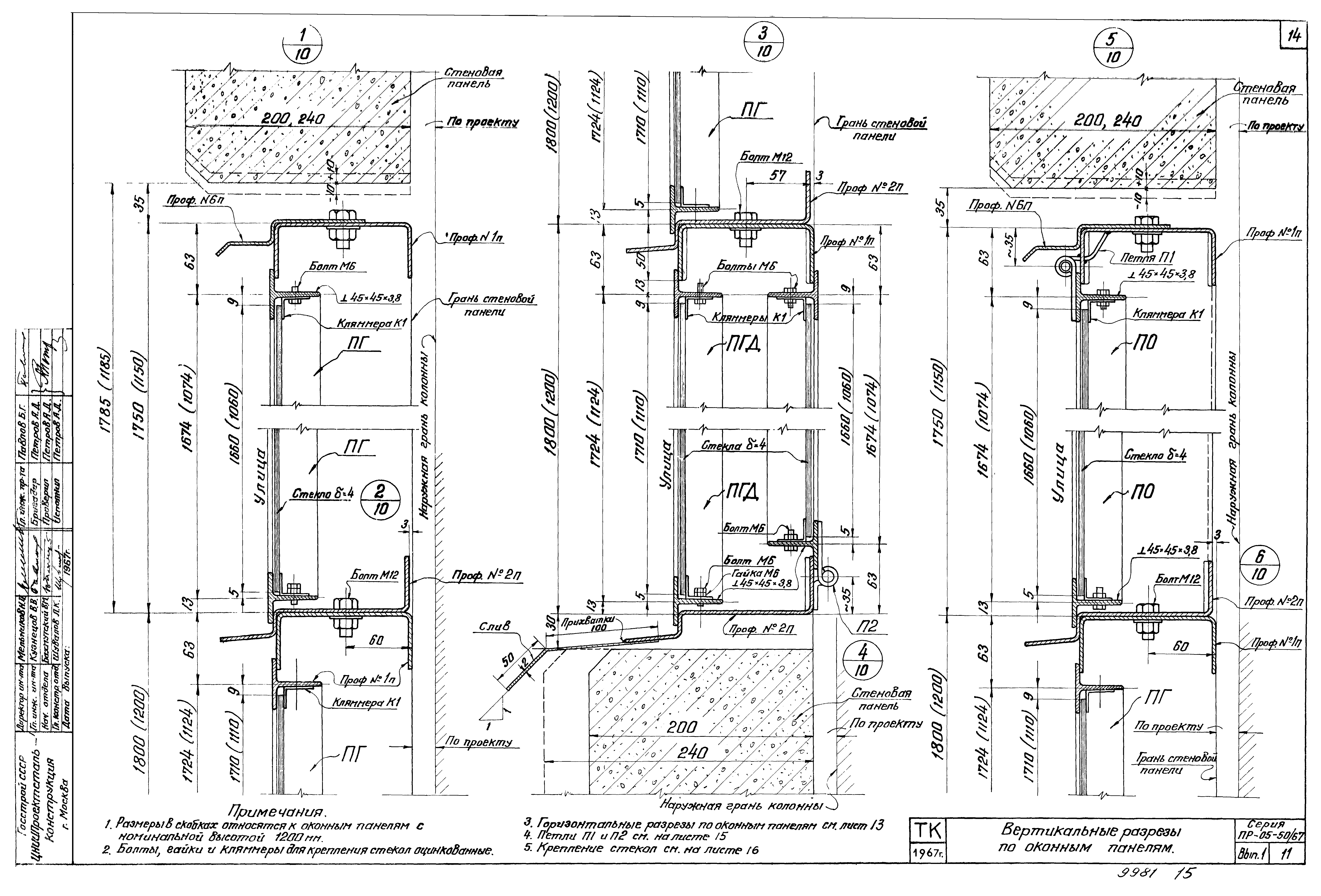

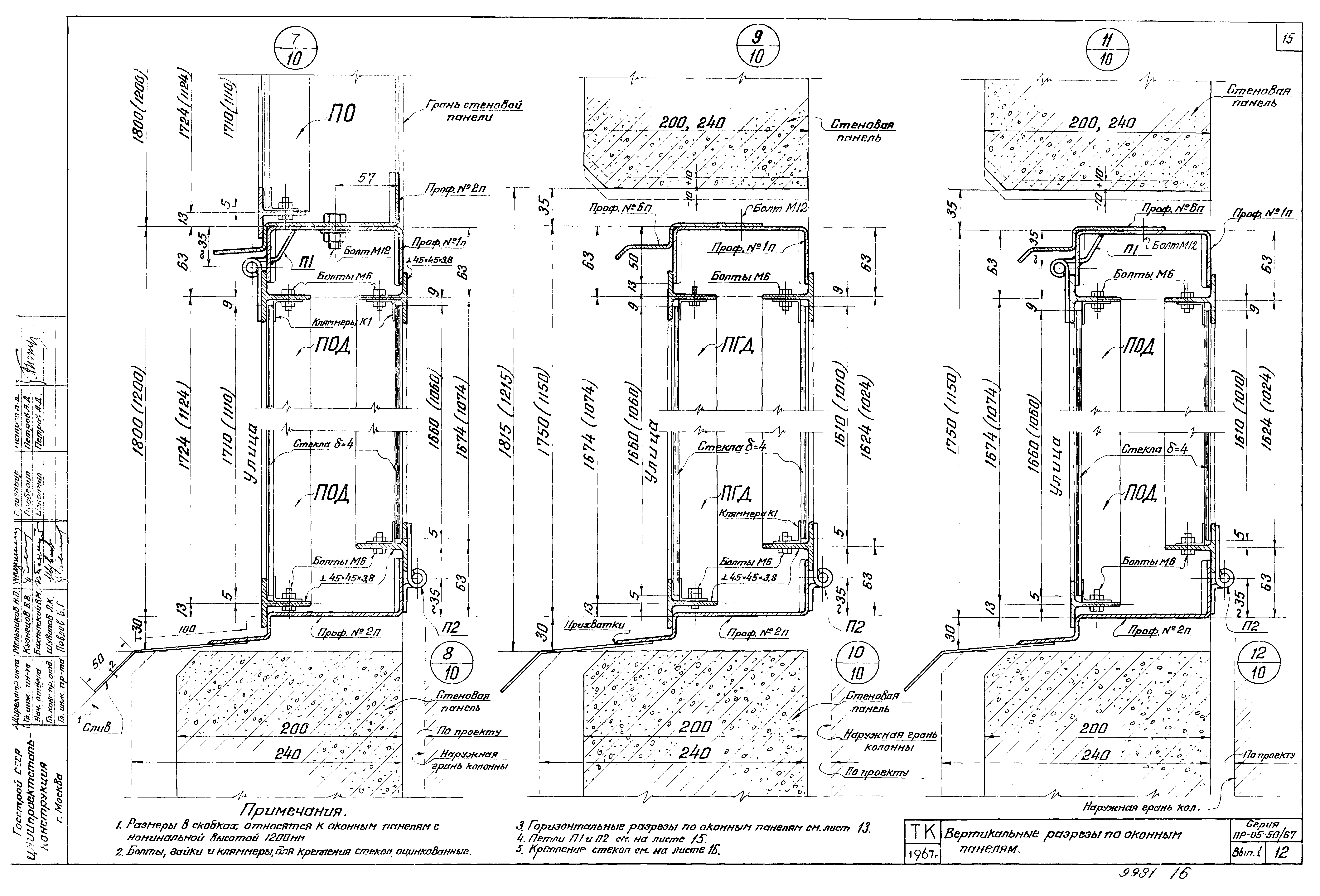

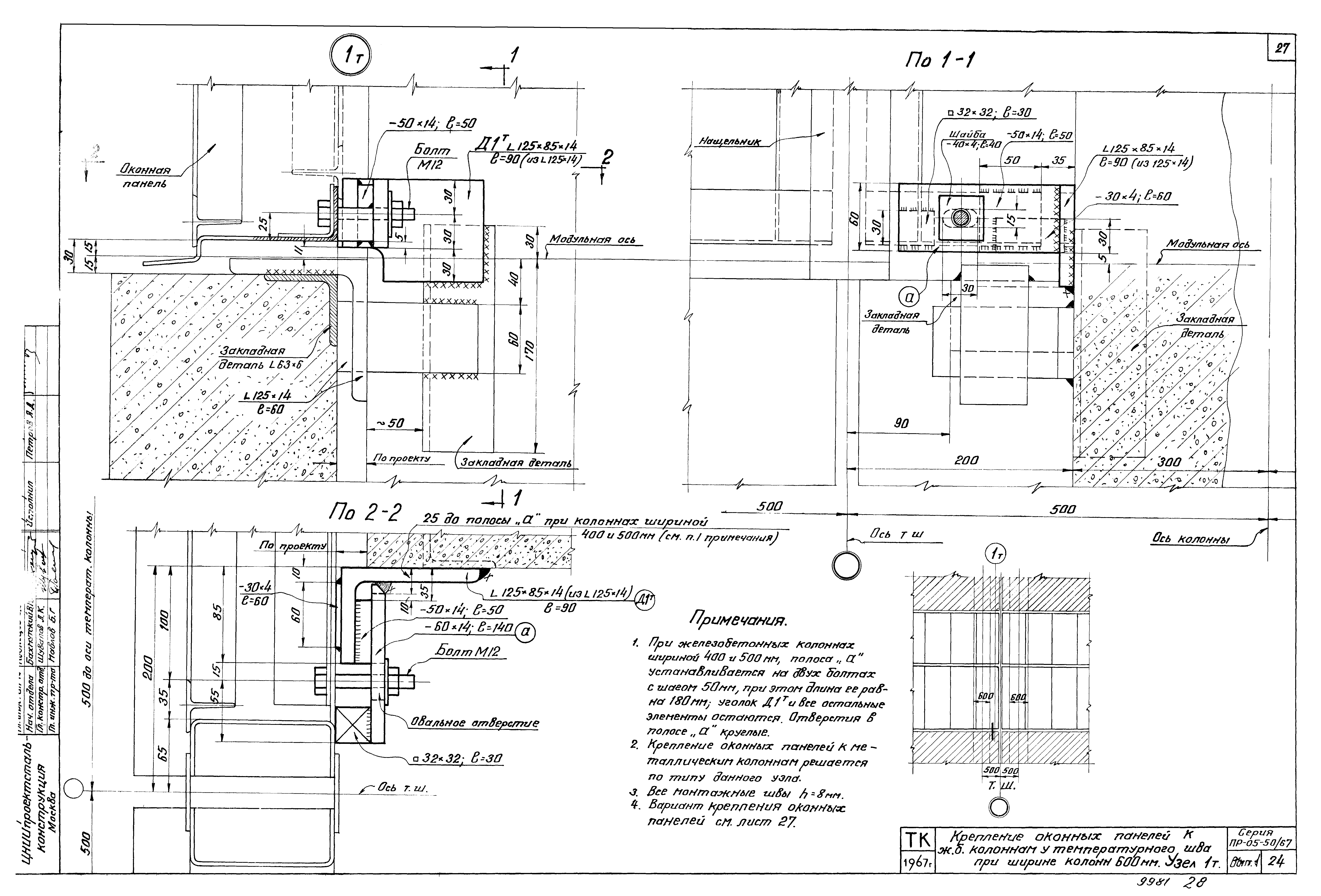

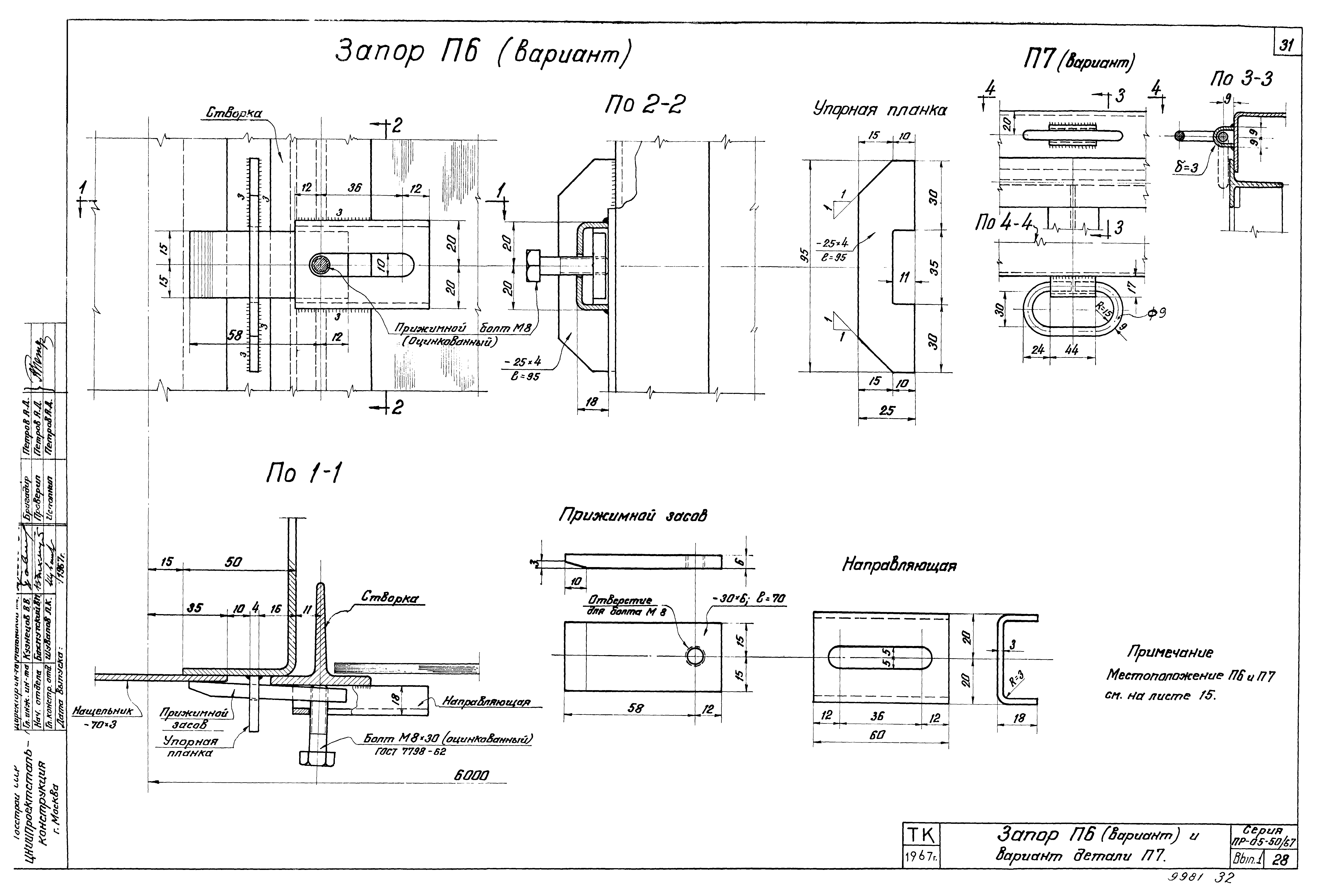

Оглавление:	Пояснительная записка Схема глухих панелей (ПГ) 1800х6000;1750х6000 и 1200х6000. Сортамент профилей Схема глухих панелей (ПГД) 1800х6000;1750х6000 Схема глухих панелей (ПГД) 1200х6000;1150х6000 Схема открывающихся оконных панелей (ПО и ПОД) 1800х6000;1750х6000 Схема открывающихся оконных панелей (ПО и ПОД) 1200х6000;1150х6000 Общий вид оконных панелей с двойным остеклением ПГД180,ПГД175 и ПОД180,ПОД175 Общий вид оконных панелей с двойным остеклением ПГД120,ПГД115 и ПОД120,ПОД115 Общий вид оконных панелей с одинарным остеклением ПГ180,ПГ175 и ПО180,ПО175 Общий вид оконных панелей с одинарным остеклением ПГ120,ПГ115 и ПО120,ПО115 Примеры заполнения проемов оконными панелями Вертикальные разрезы по оконным панелям Горизонтальные разрезы по оконным панелям Узлы оконных панелей 1-6 Петли, типовые детали и схемы расположения из в оконных панелях Запор П6, детали П7 и П8, спецификация стекол, вставка стекол и кляммера для крепления из - К1 Сопряжение оконных панелей у колонны Сопряжение оконных панелей у температурного шва Сопряжение оконных панелей 1750 и 1150 в проемах. Высотой 1800 и 1200 у температурного шва Сопряжение оконных панелей со стеновыми панелями. Варианты крепления стекла на замазке и резине Крепление оконных панелей к железобетонным колоннам. Узел 1 Крепление оконных панелей к железобетонным колоннам. Узел 2 Крепление оконных панелей к железобетонным колоннам. Узел 3 Крепление оконных панелей к железобетонным колоннам у температурного шва при ширине колонны 600 мм. Узел 1т Крепление оконных панелей к железобетонным колоннам у температурного шва при ширине колонны 600 мм. Узел 2т Крепление оконных панелей к железобетонным колоннам у температурного шва при ширине колонны 600 мм. Узел 3т Вариант крепления оконных панелей к железобетонным колоннам (к листам 21 и 24) Запор П6 (вариант) и вариант детали П7 Спецификация для заказа металла на оконные панели
Разработан:	ЦНИИпроектстальконструкция
Утверждён:	25.10.1968 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 93)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Окна и балконные двери
Заменяет собой:	Серия ПР-05-50
Чем заменён:	Серия ПР-05-50/71 «Стальные оконные панели из горячекатаных и гнутых профилей для промышленных зданий»
