Скачать Серия ОФ-01-21 Выпуск 4. Деревянная опалубка (вариант с продольным расположением досок)

Дата актуализации: 10.08.2017

Серия ОФ-01-21

Выпуск 4. Деревянная опалубка (вариант с продольным расположением досок)

Обозначение:	Серия ОФ-01-21
Обозначение англ:	Series ОФ-01-21
Статус:	не действует
Название рус.:	Выпуск 4. Деревянная опалубка (вариант с продольным расположением досок)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1977

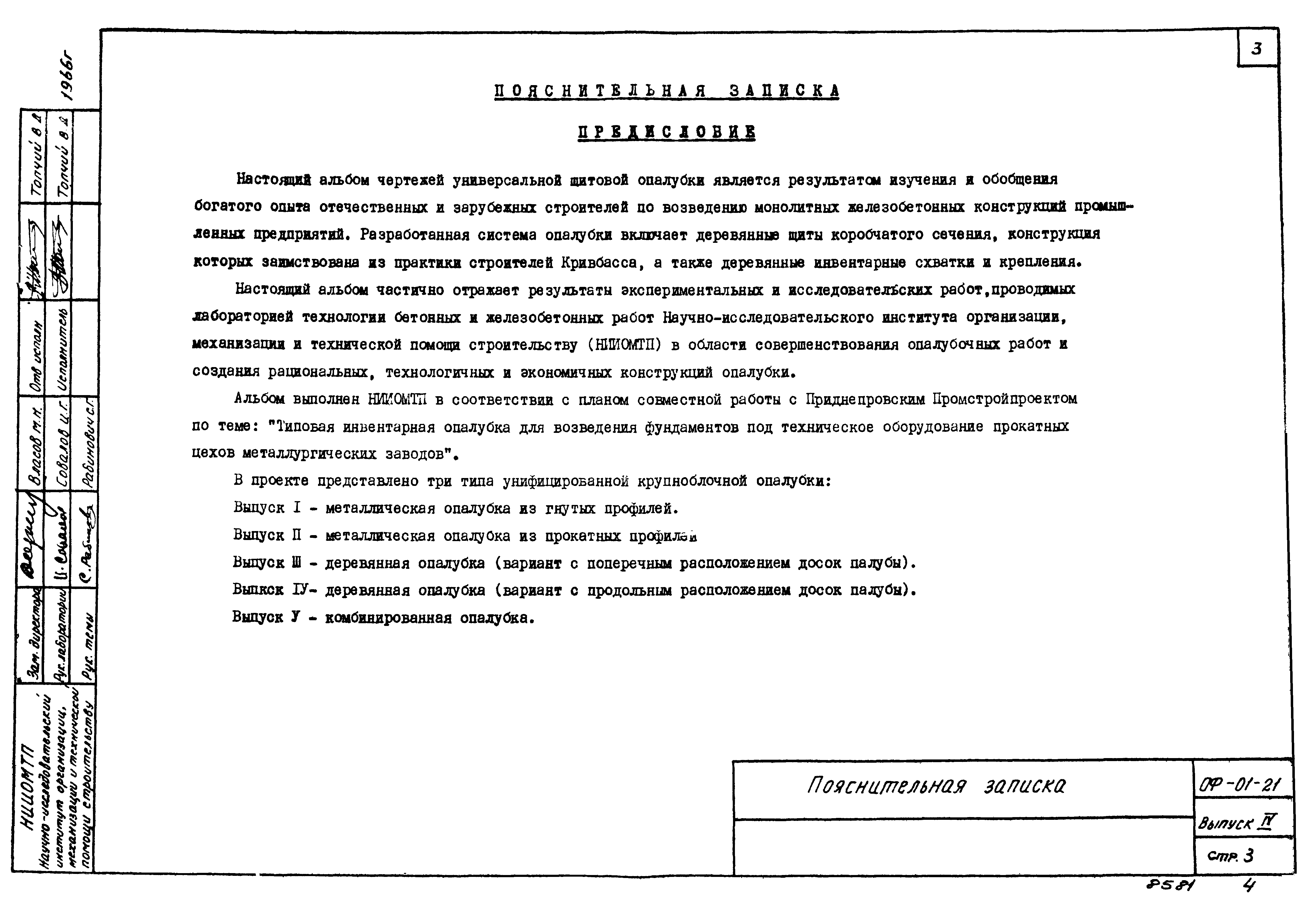

Область применения:	Настоящий альбом чертежей универсальной щитовой опалубки является результатом изучения и обобщения богатого опыта отечественных и зарубежных строителей по возведению монолитных железобетонных конструкций промышленных предприятий. Разработанная система опалубки включает деревянные щиты коробчатого сечения, конструкция которых заимствована из практики строителей Кривбасса, а также деревянные инвентарные схватки и крепления. Настоящий альбом частично отражает результаты экспериментальных и исследовательских работ, проводимых лабораторией технологии бетонных и железобетонных работ Научно-исследовательского института организации, механизации и технической помощи строительству в области совершенствования опалубочных работ и создания рациональных, технологичных и экономичных конструкций опалубки

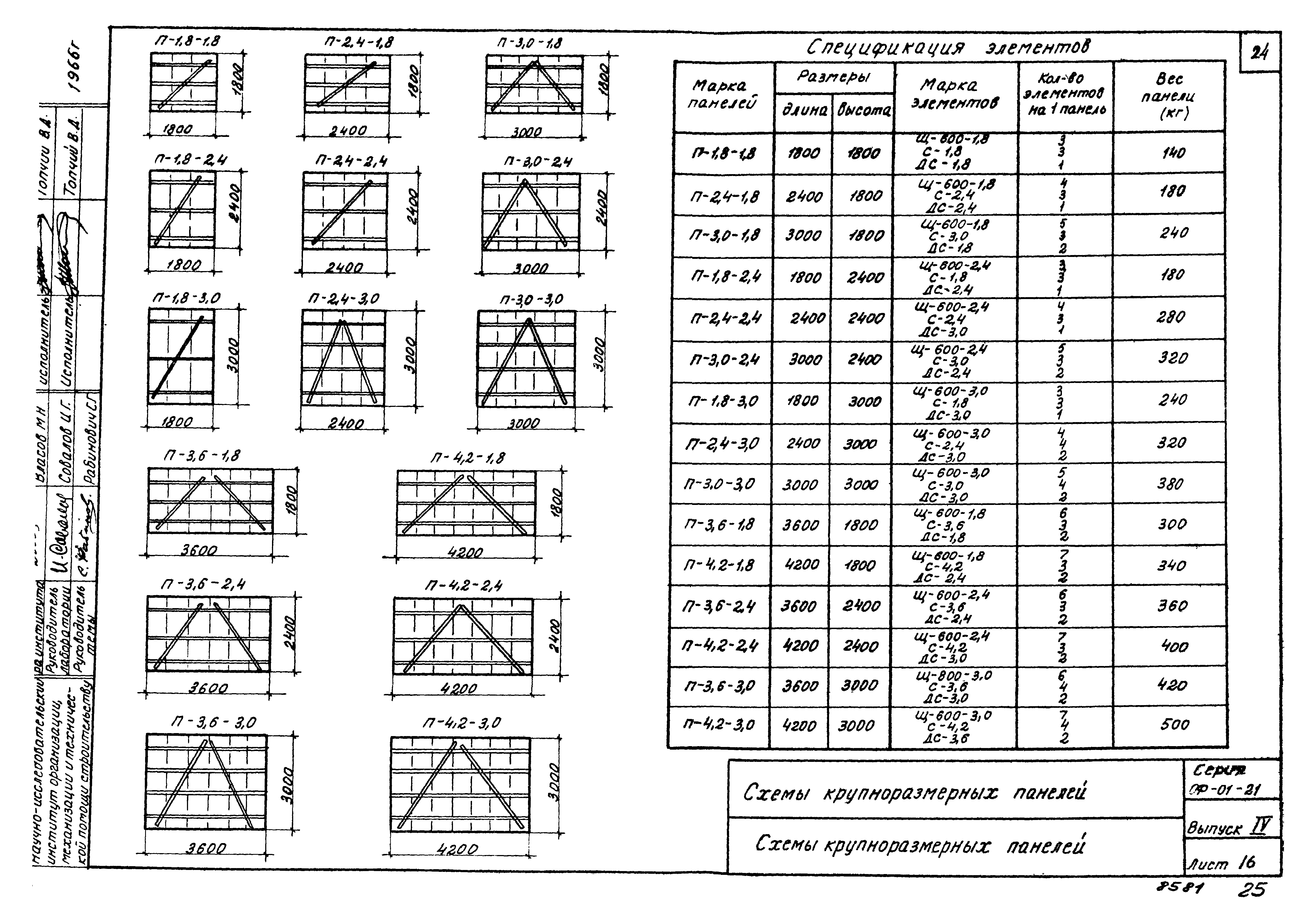

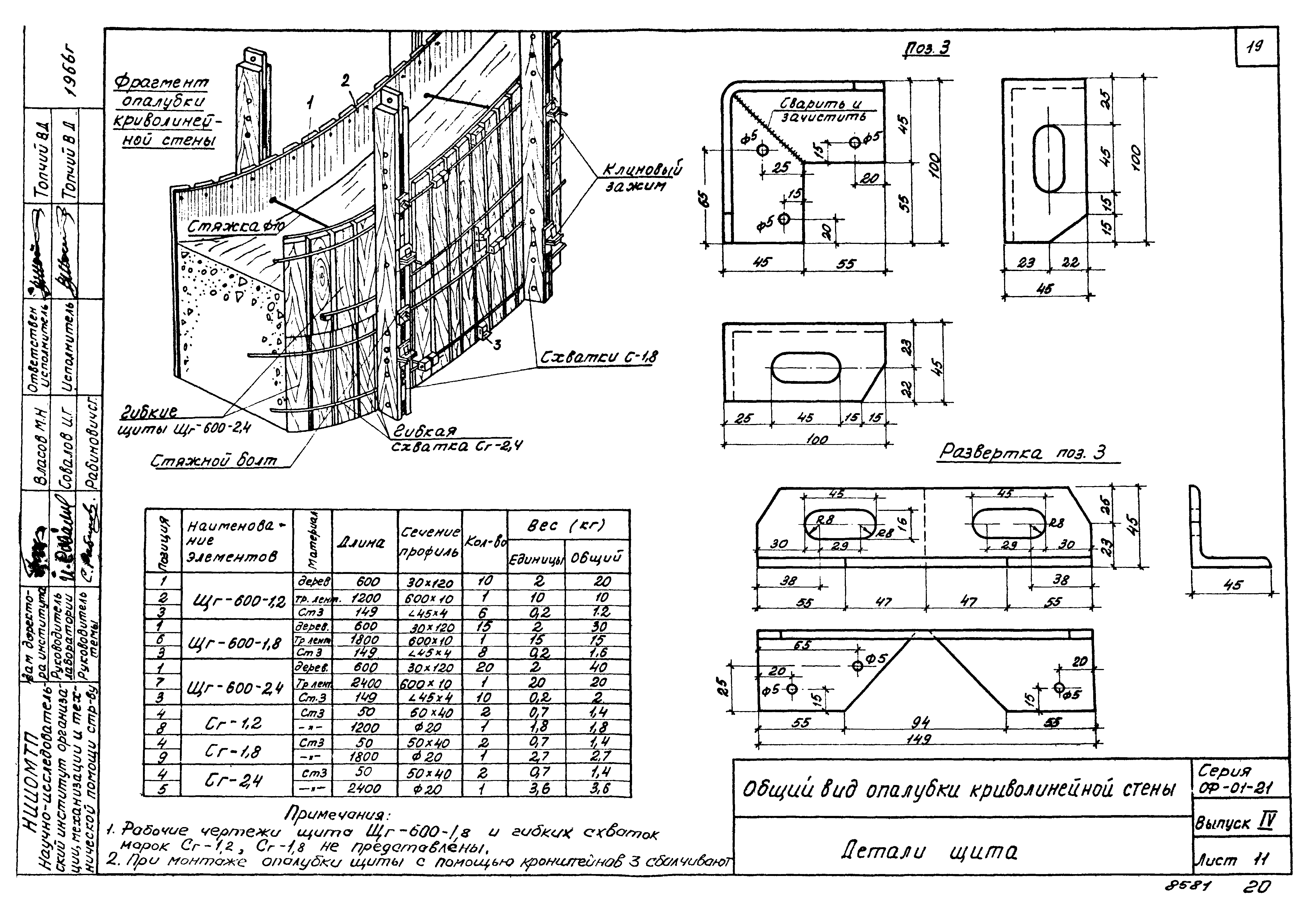

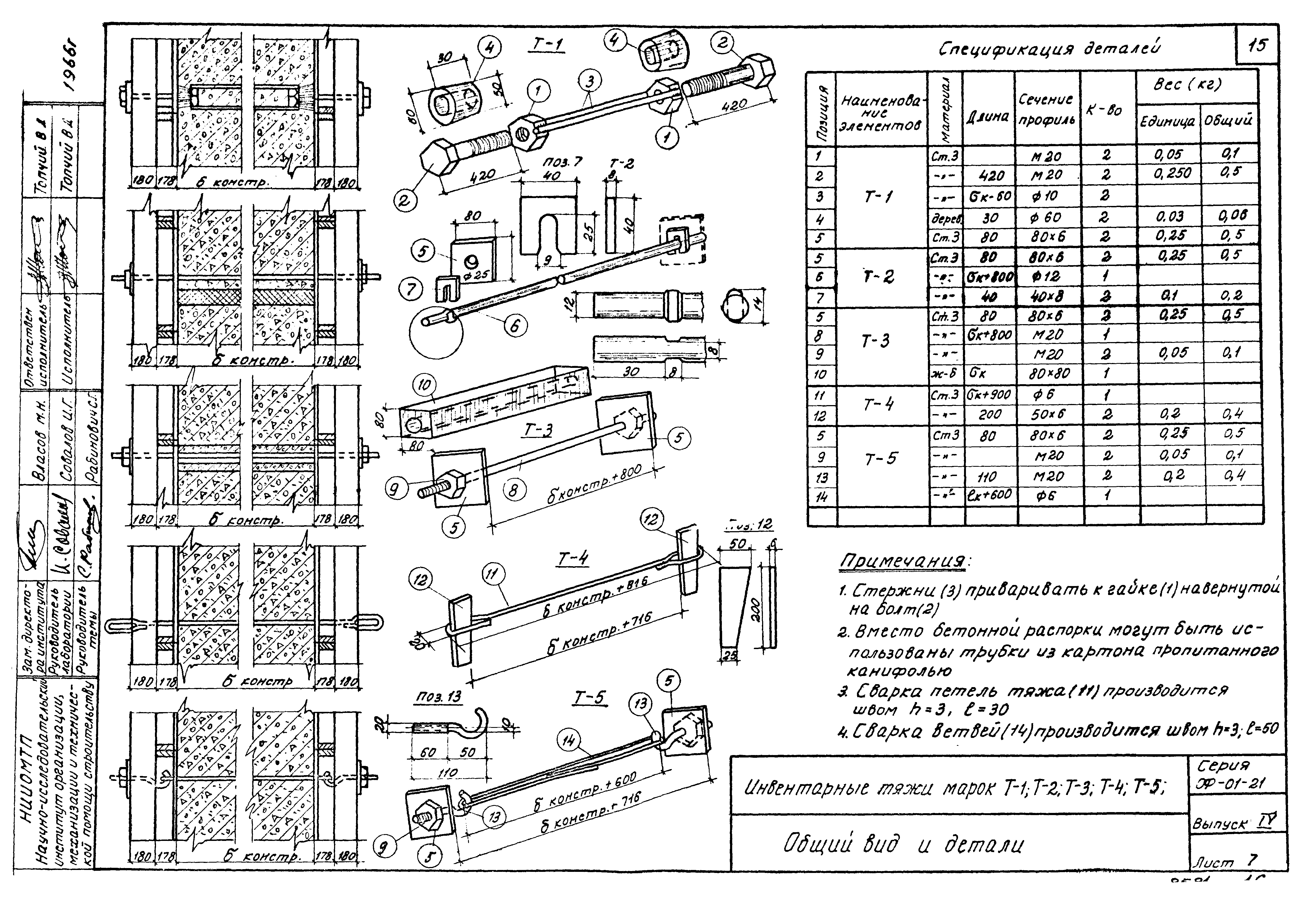

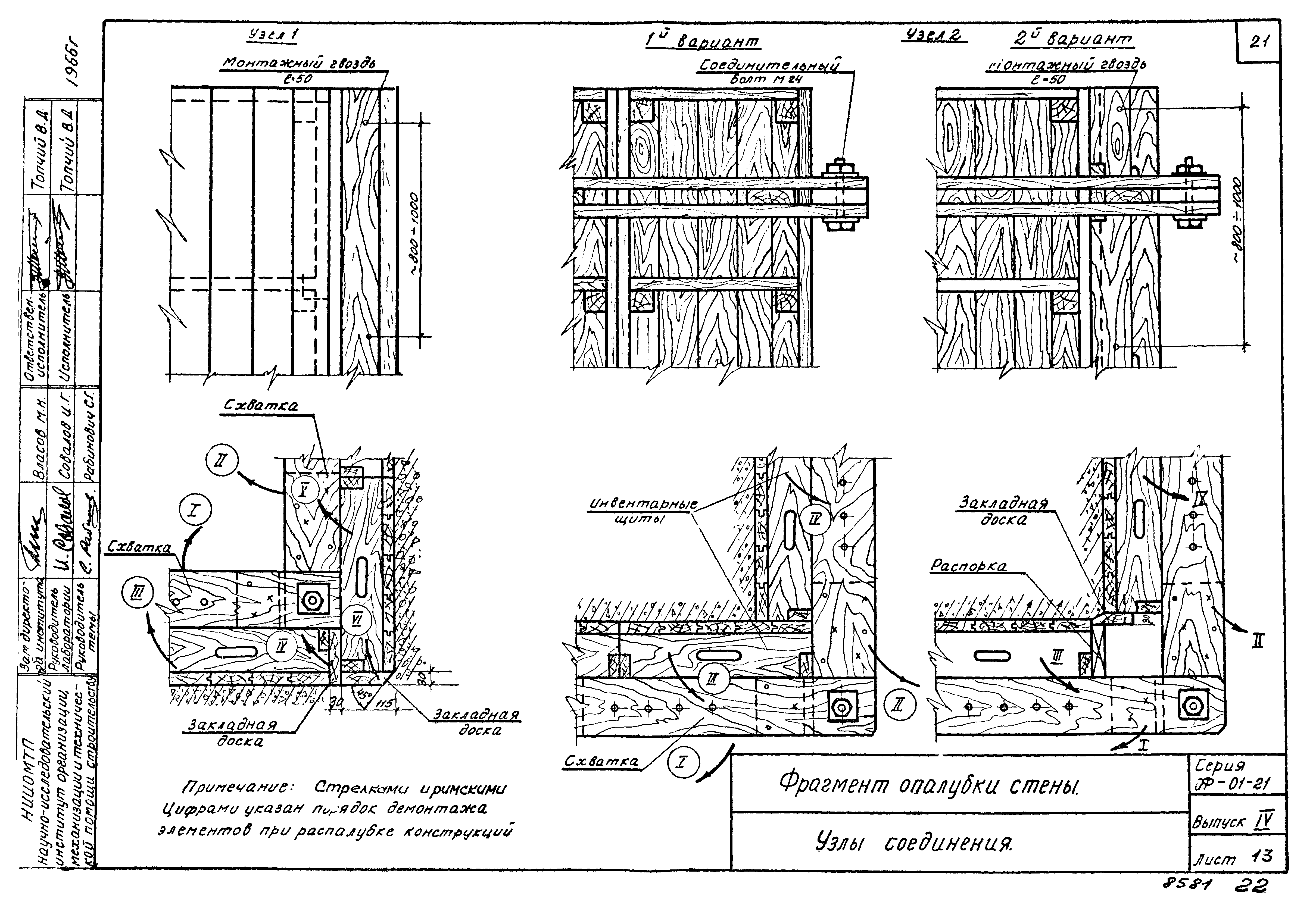

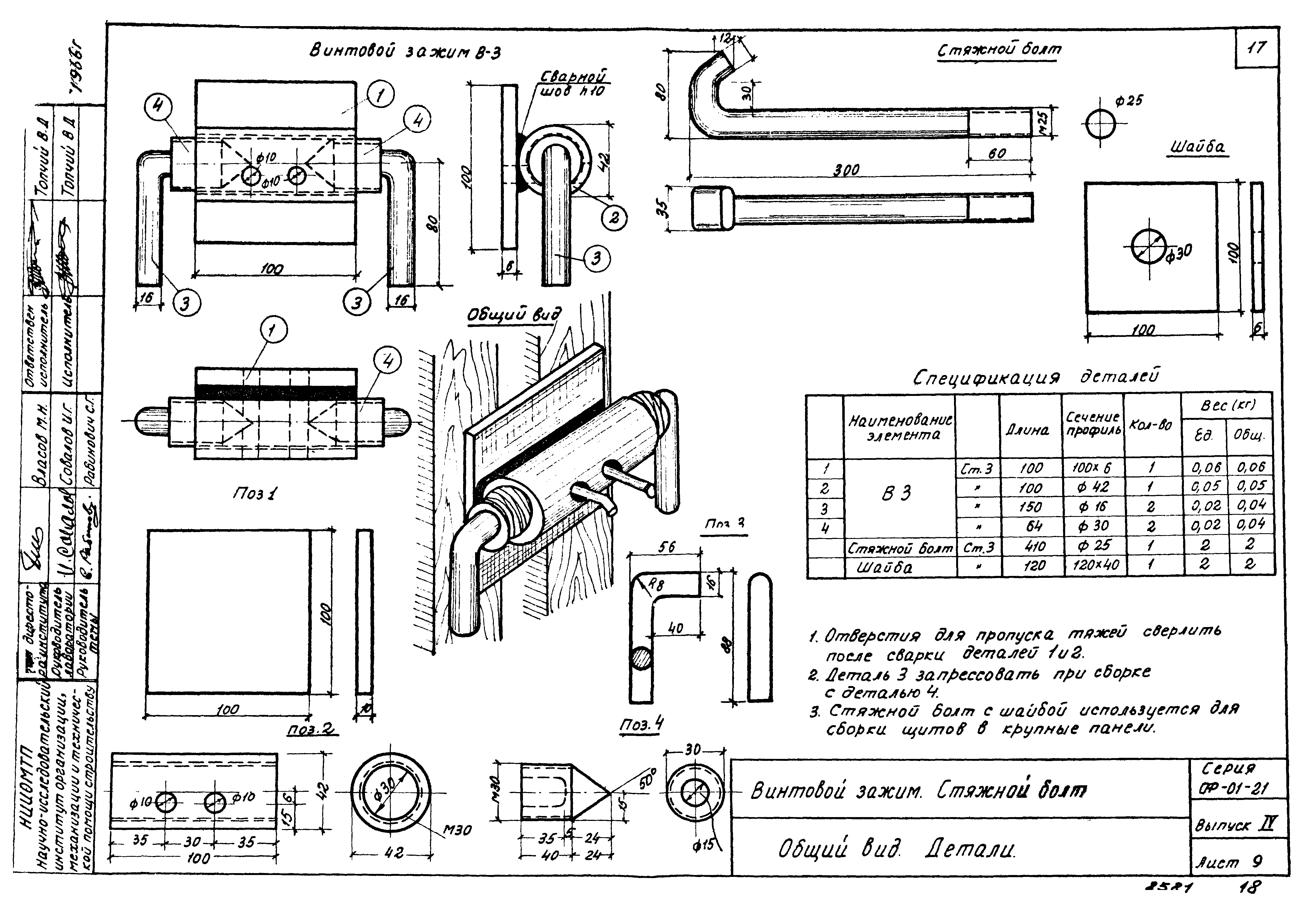

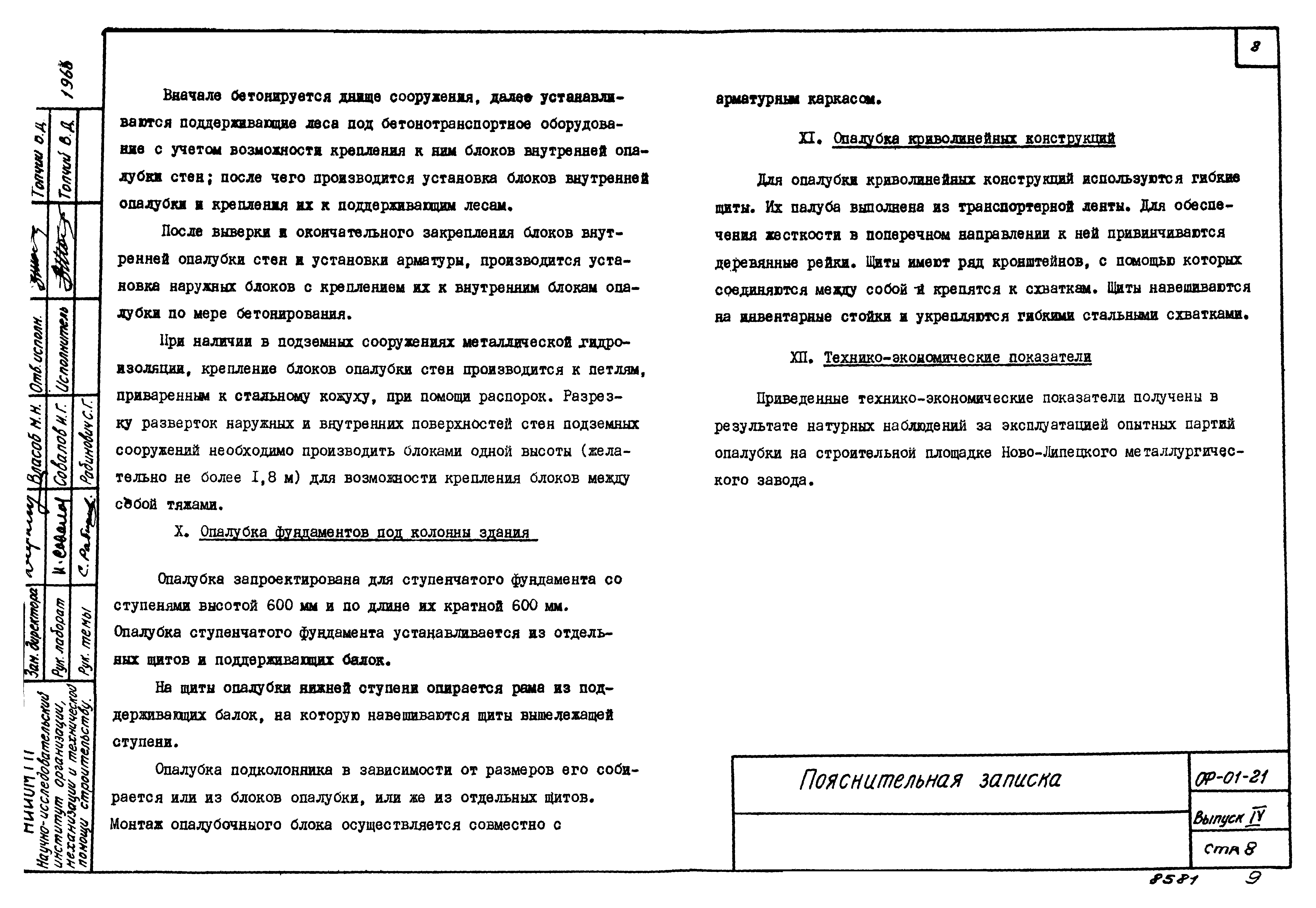

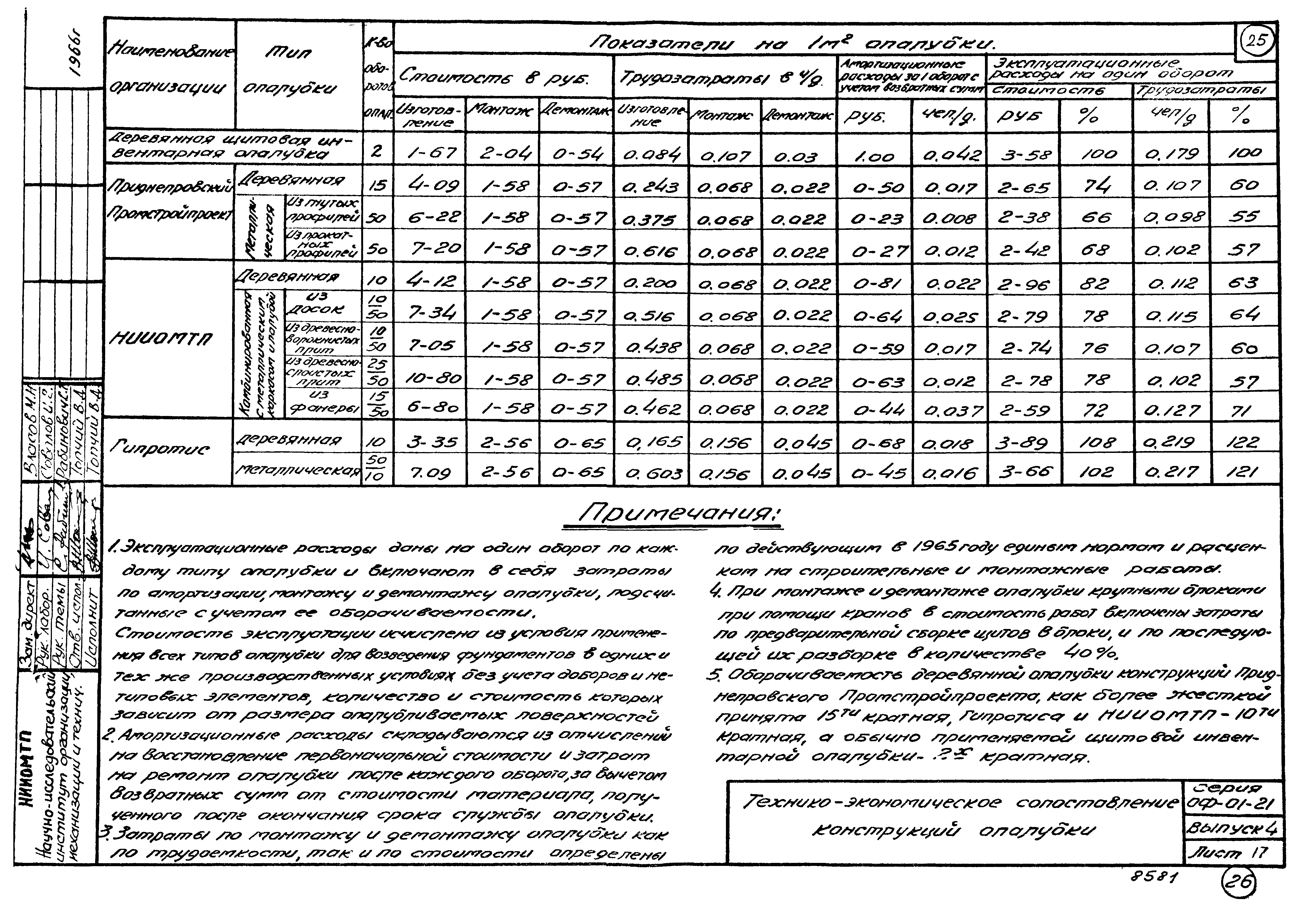

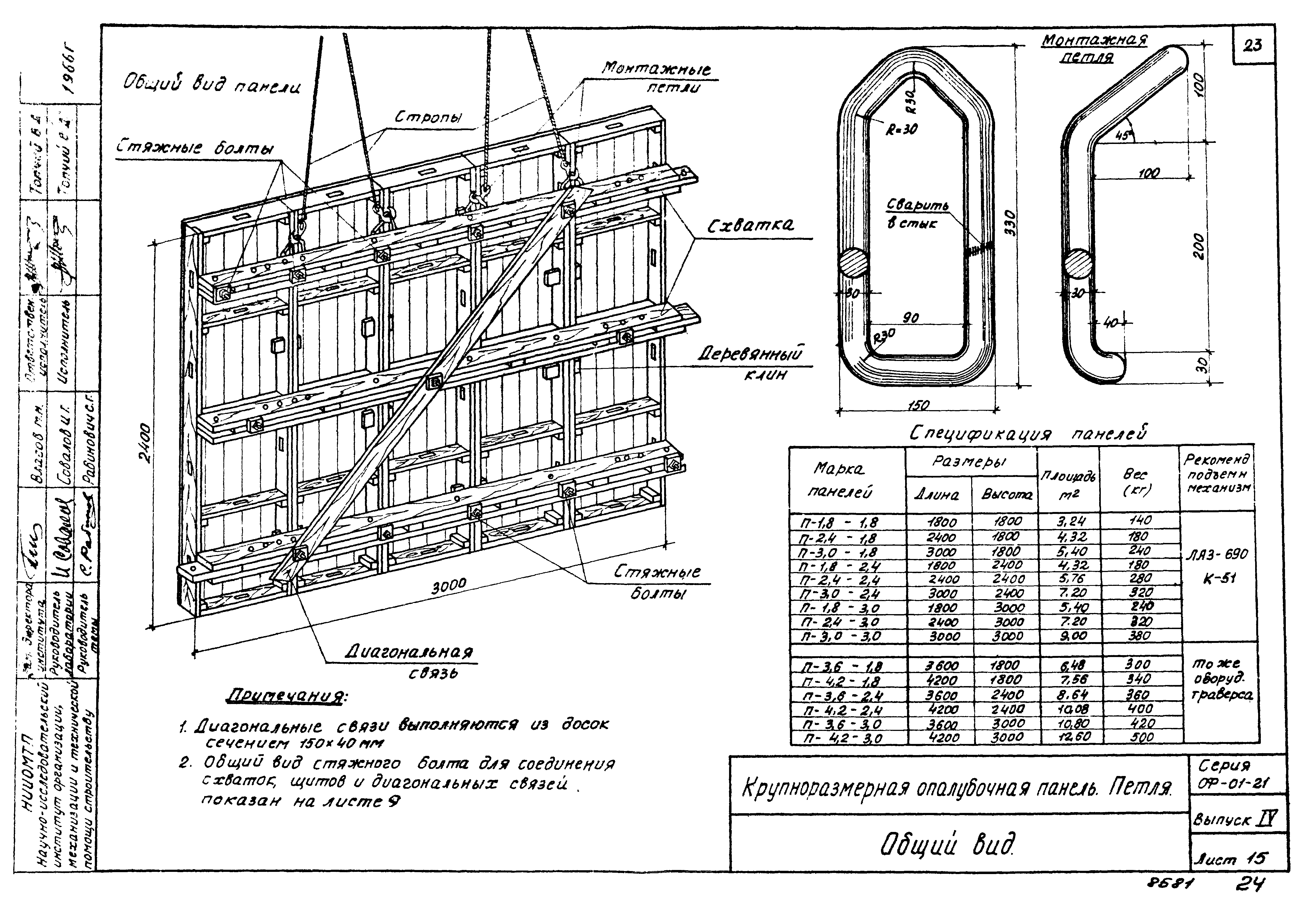

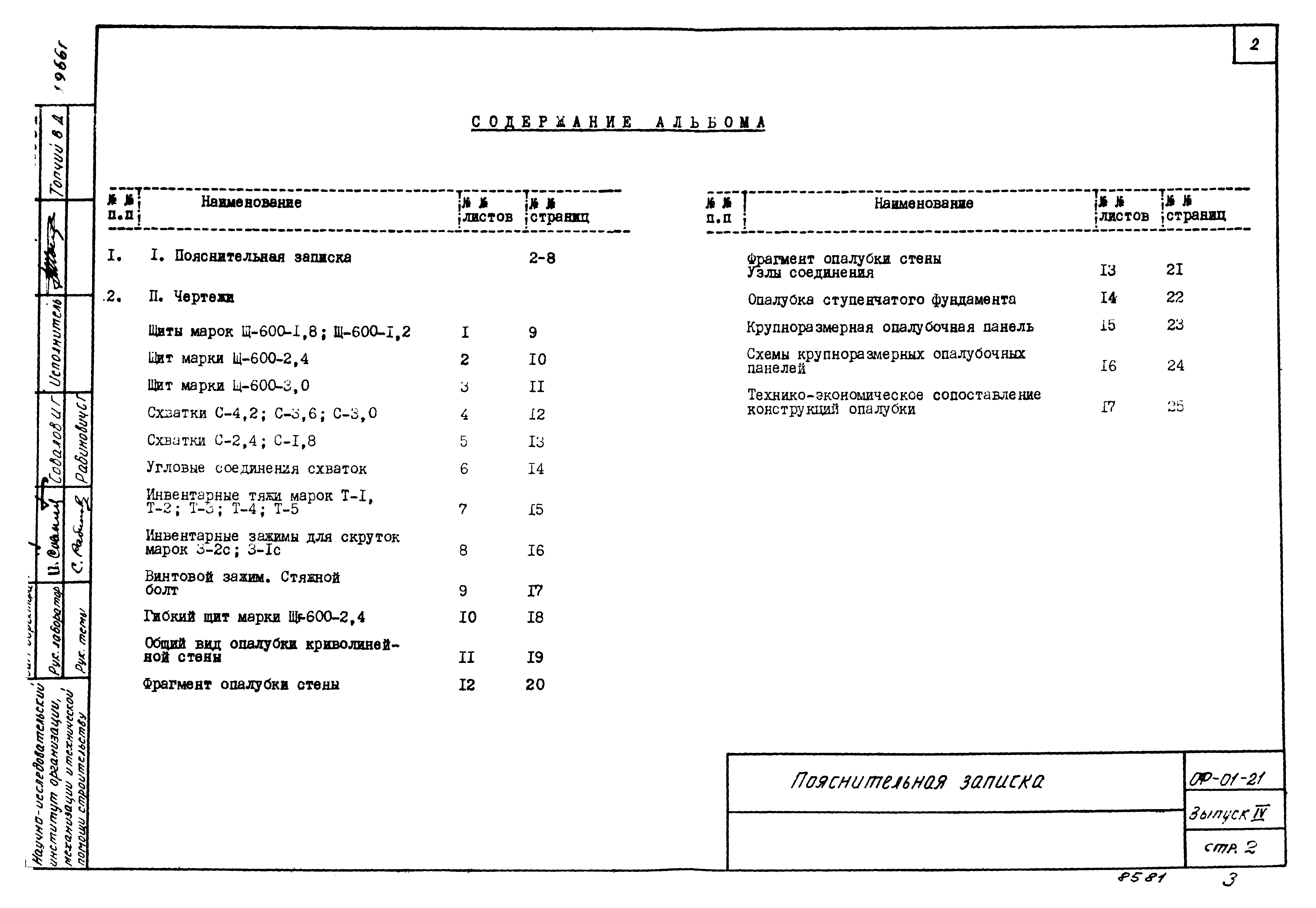

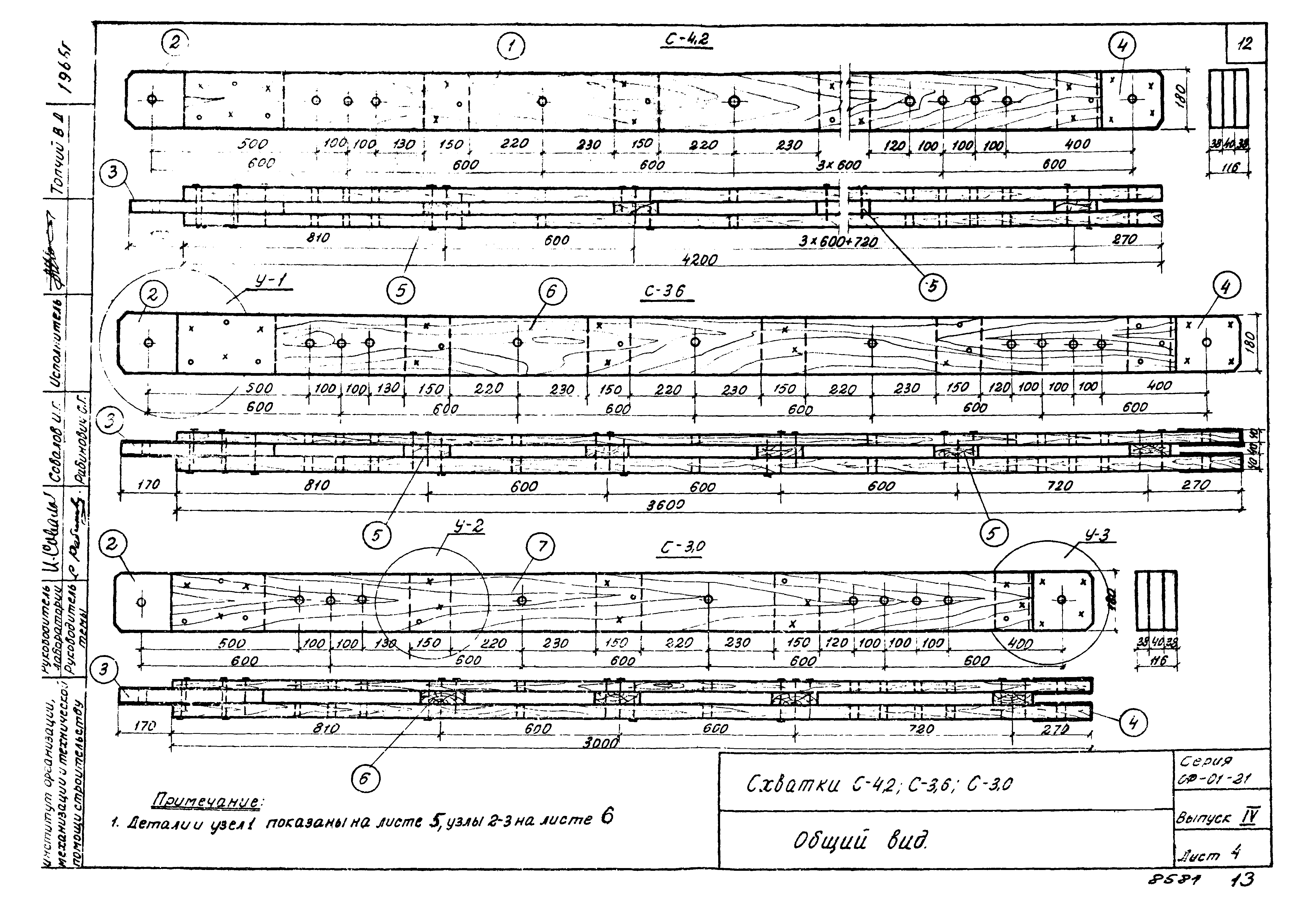

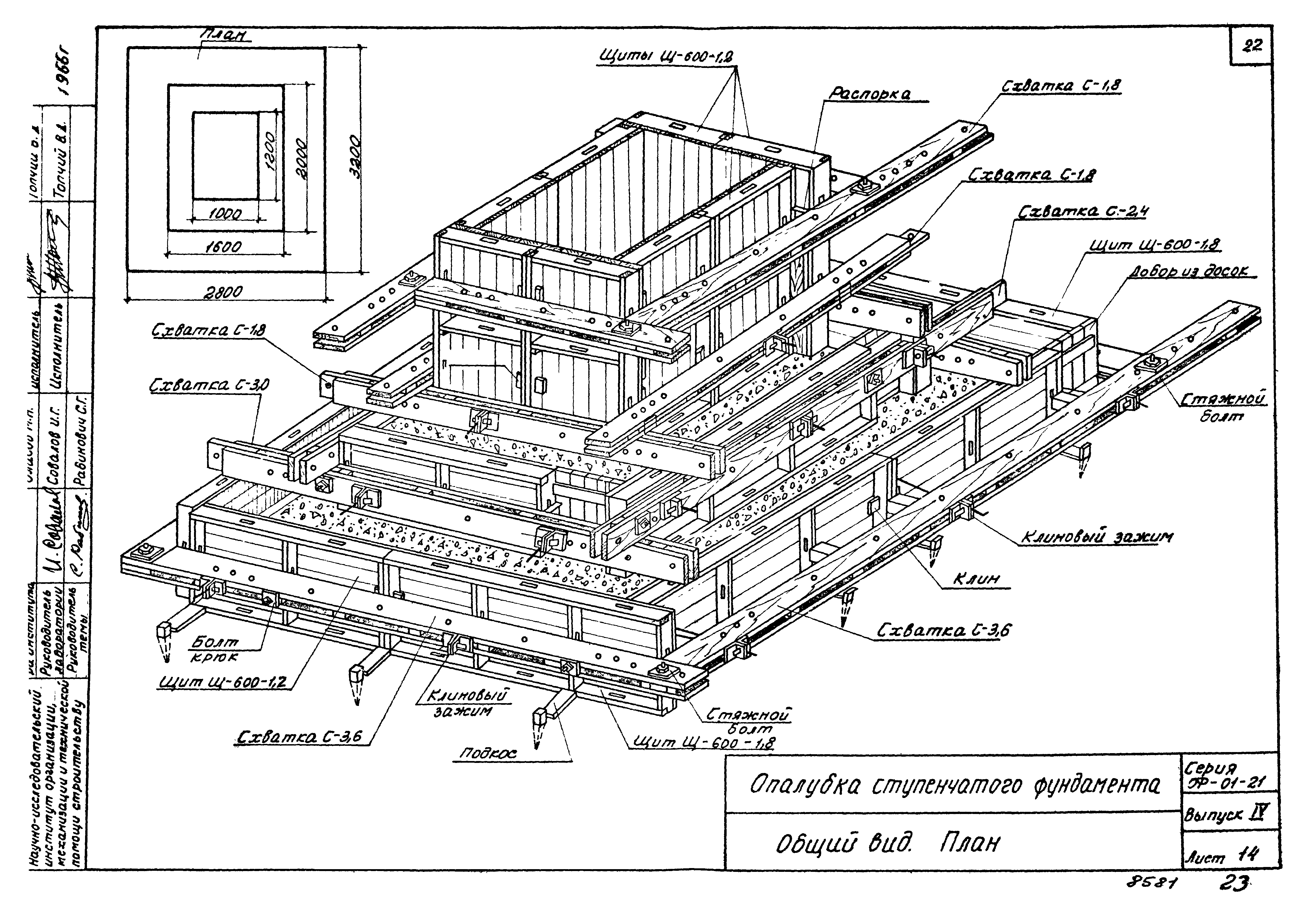

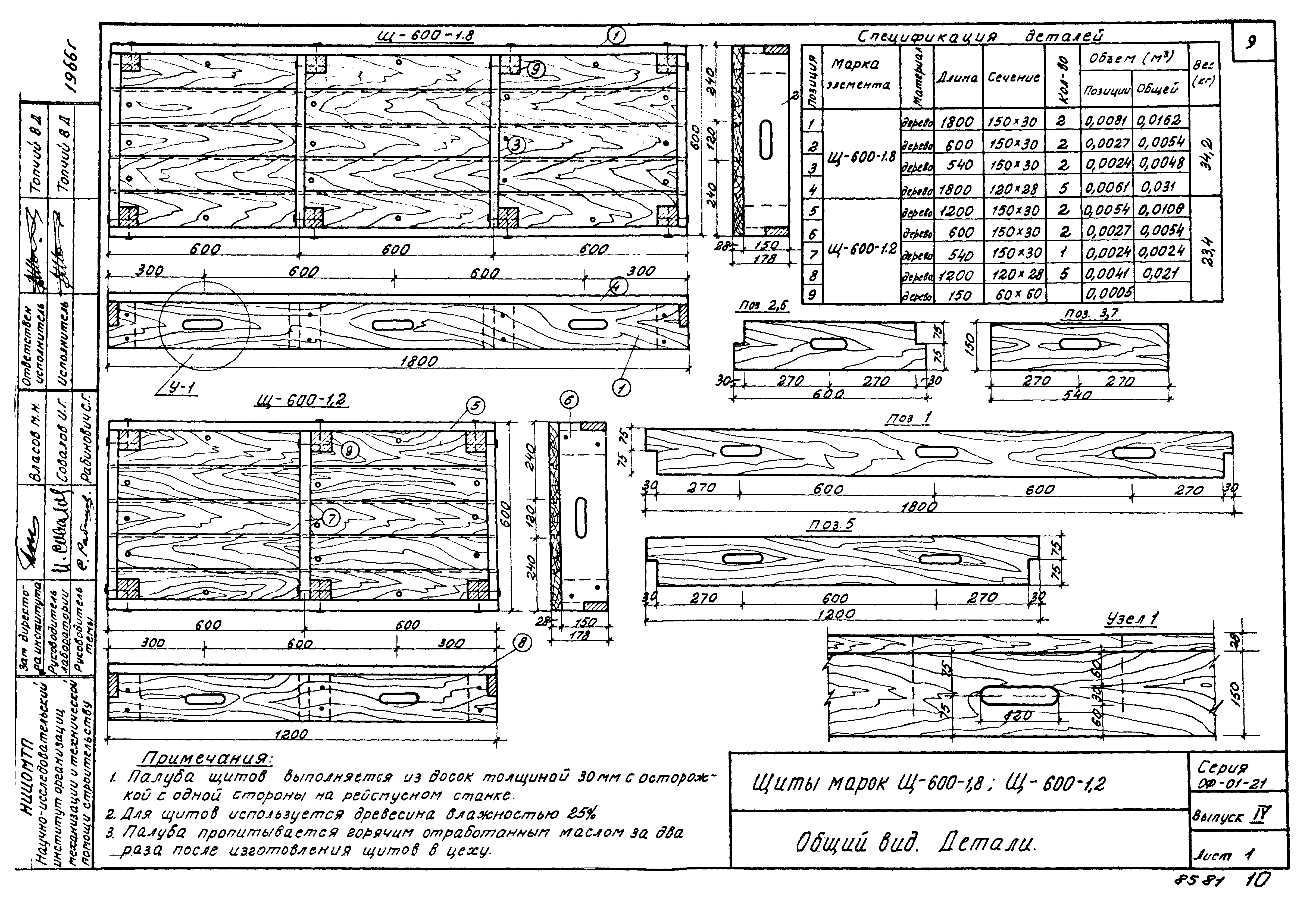

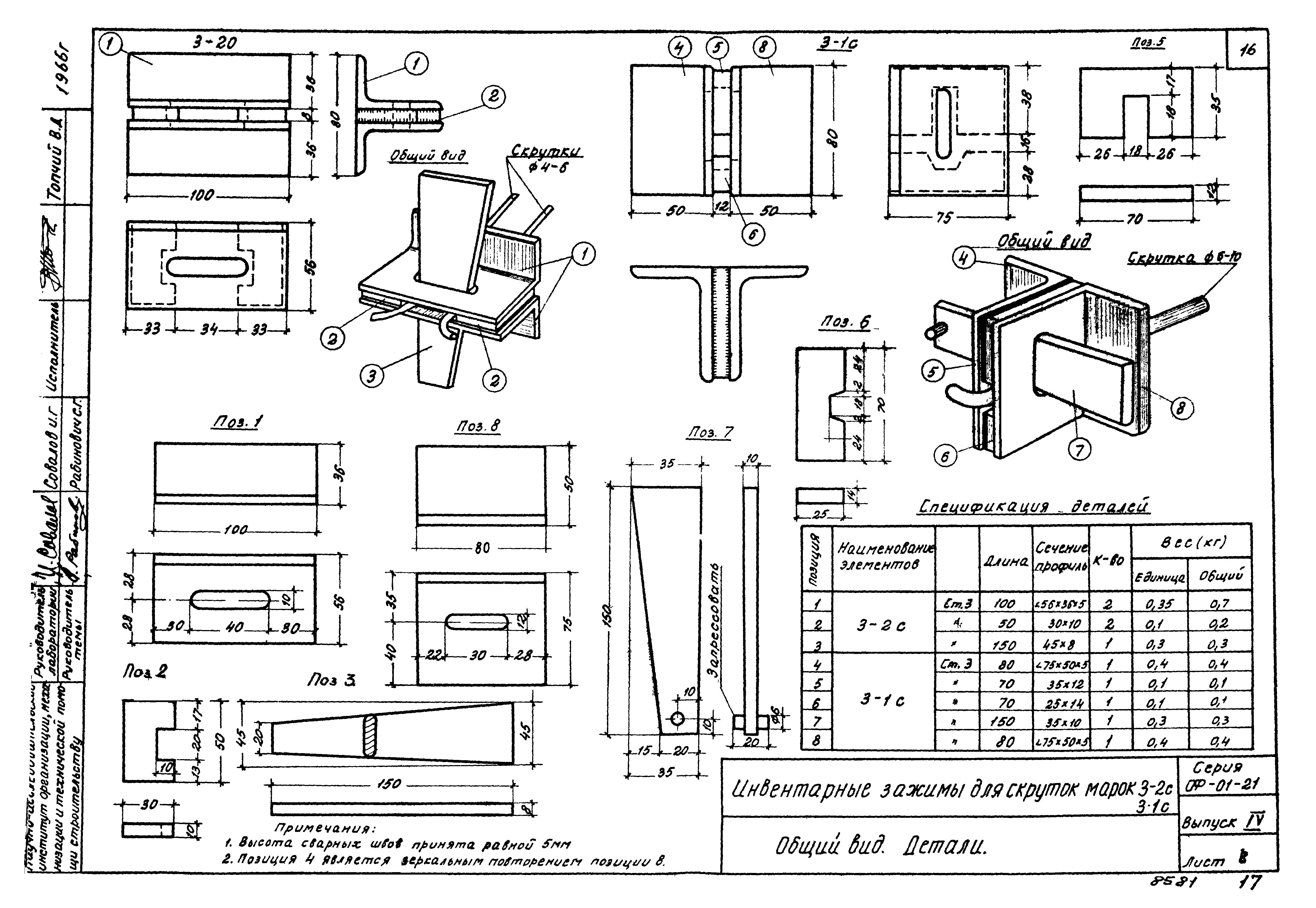

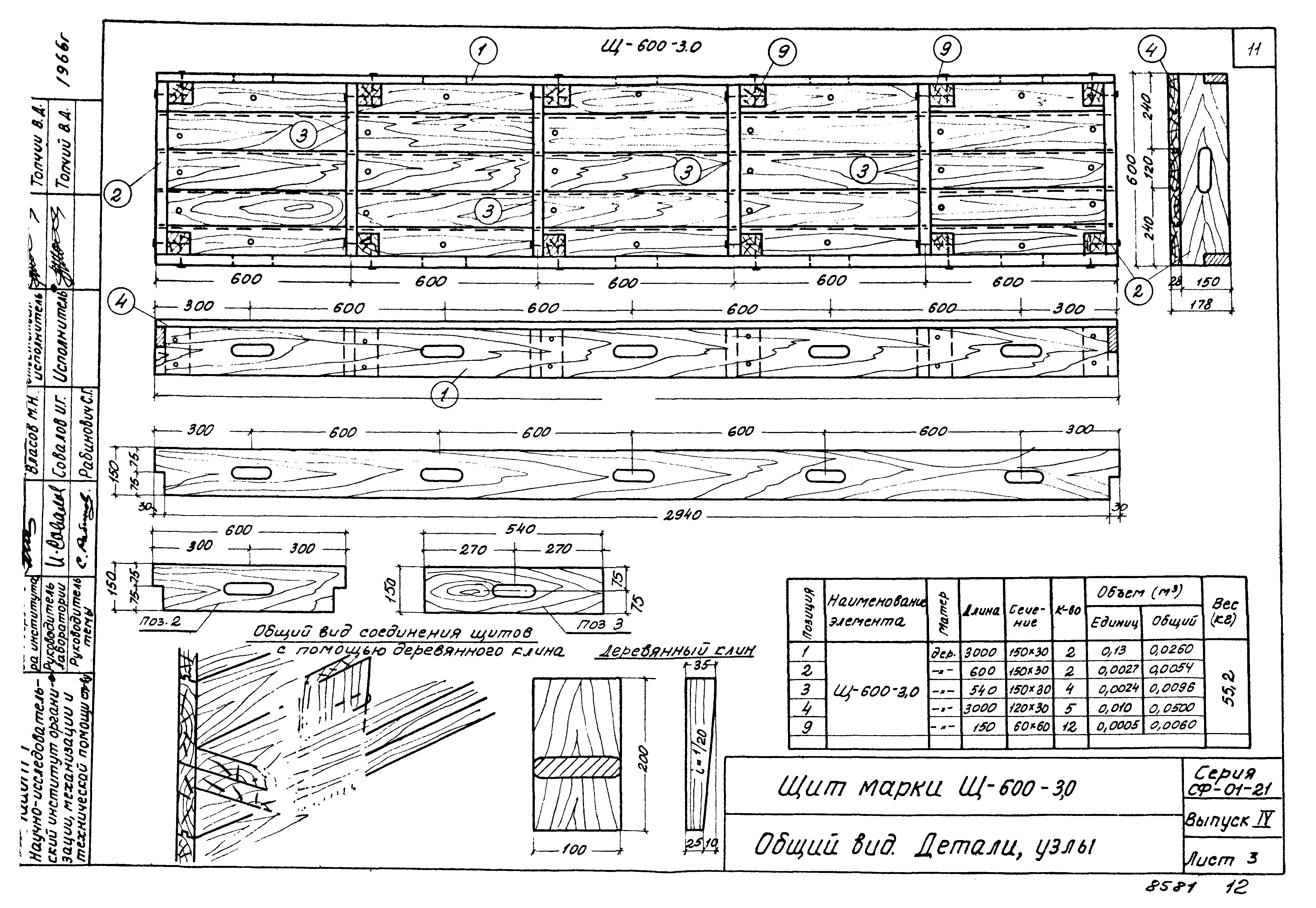

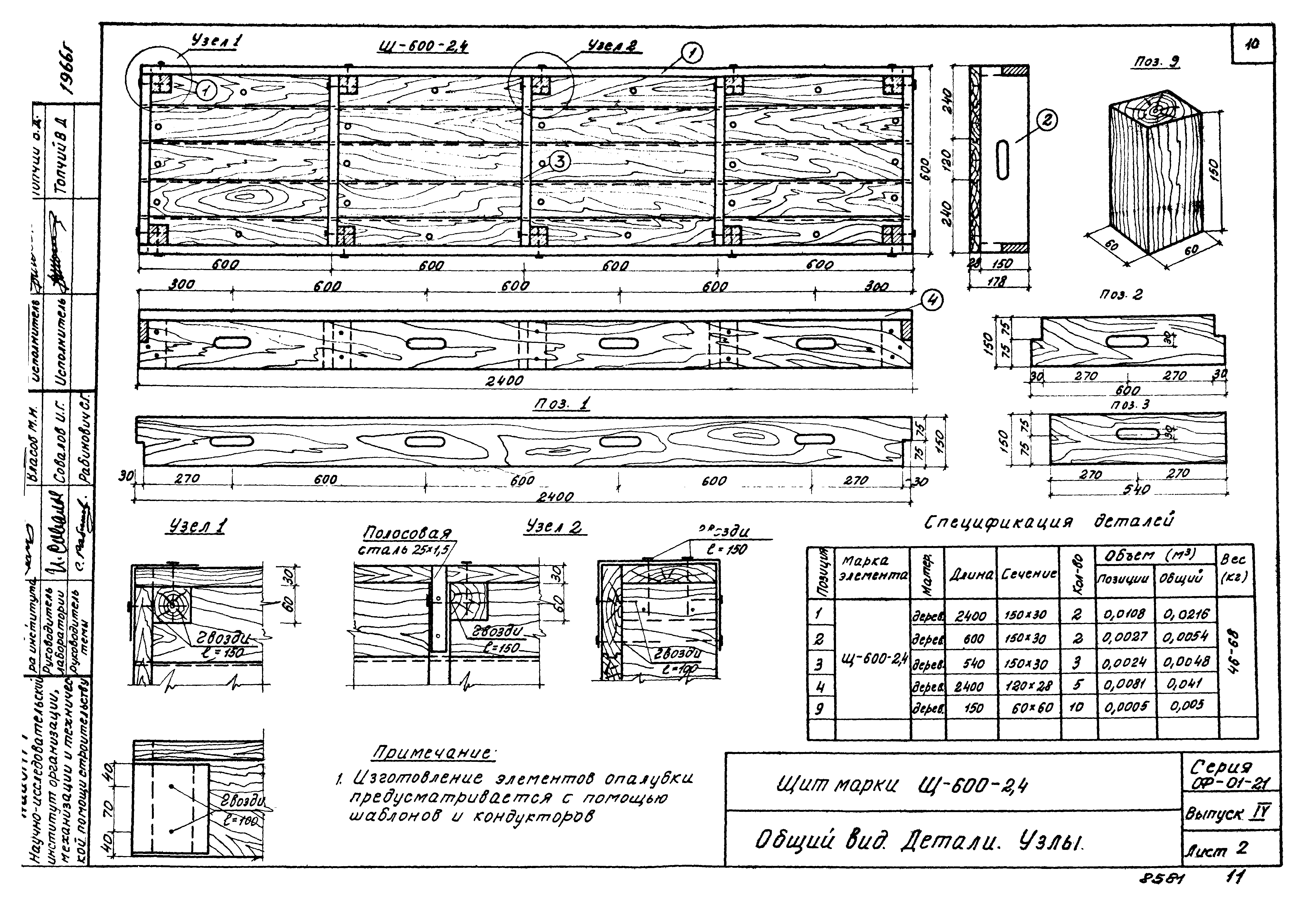

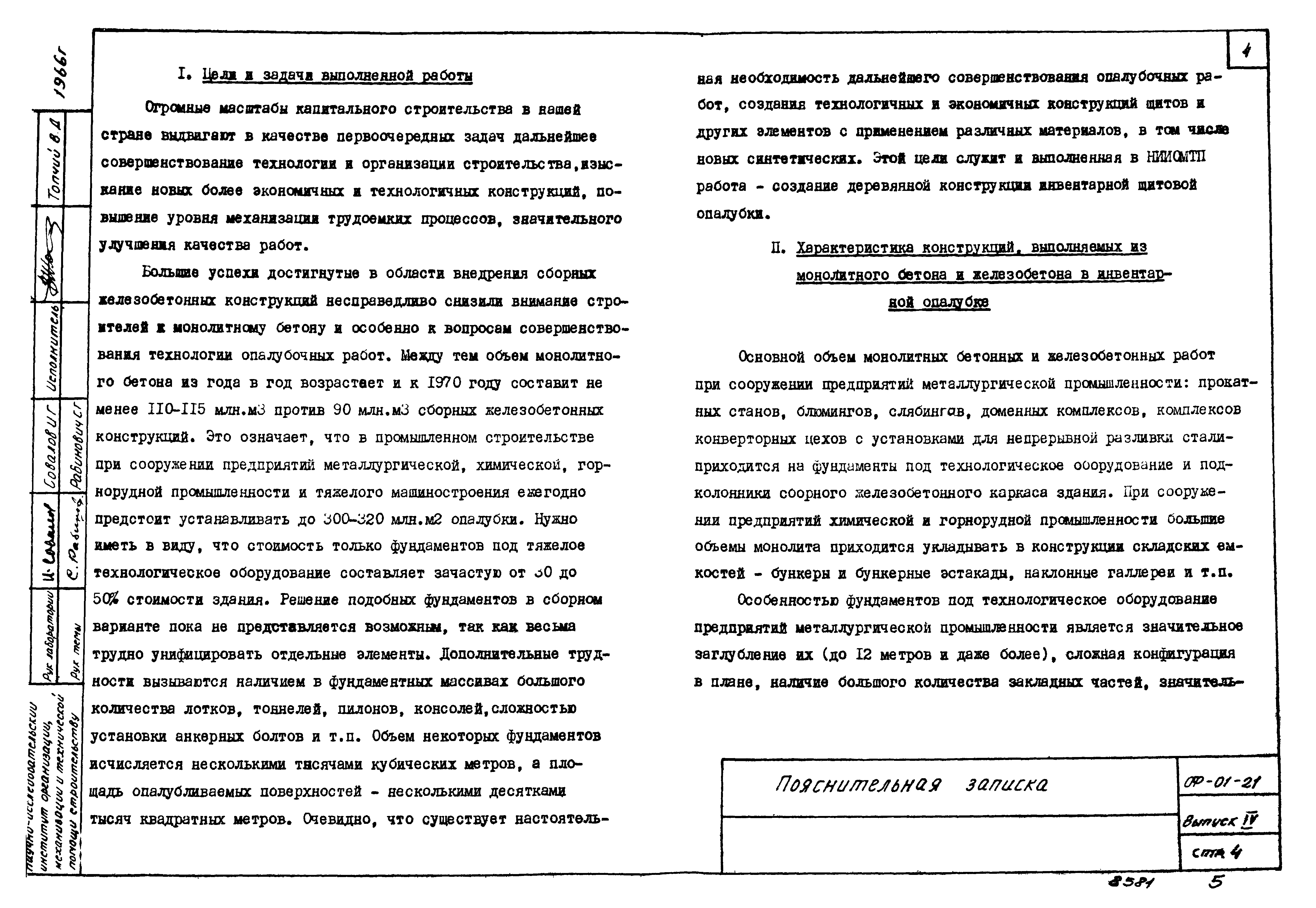

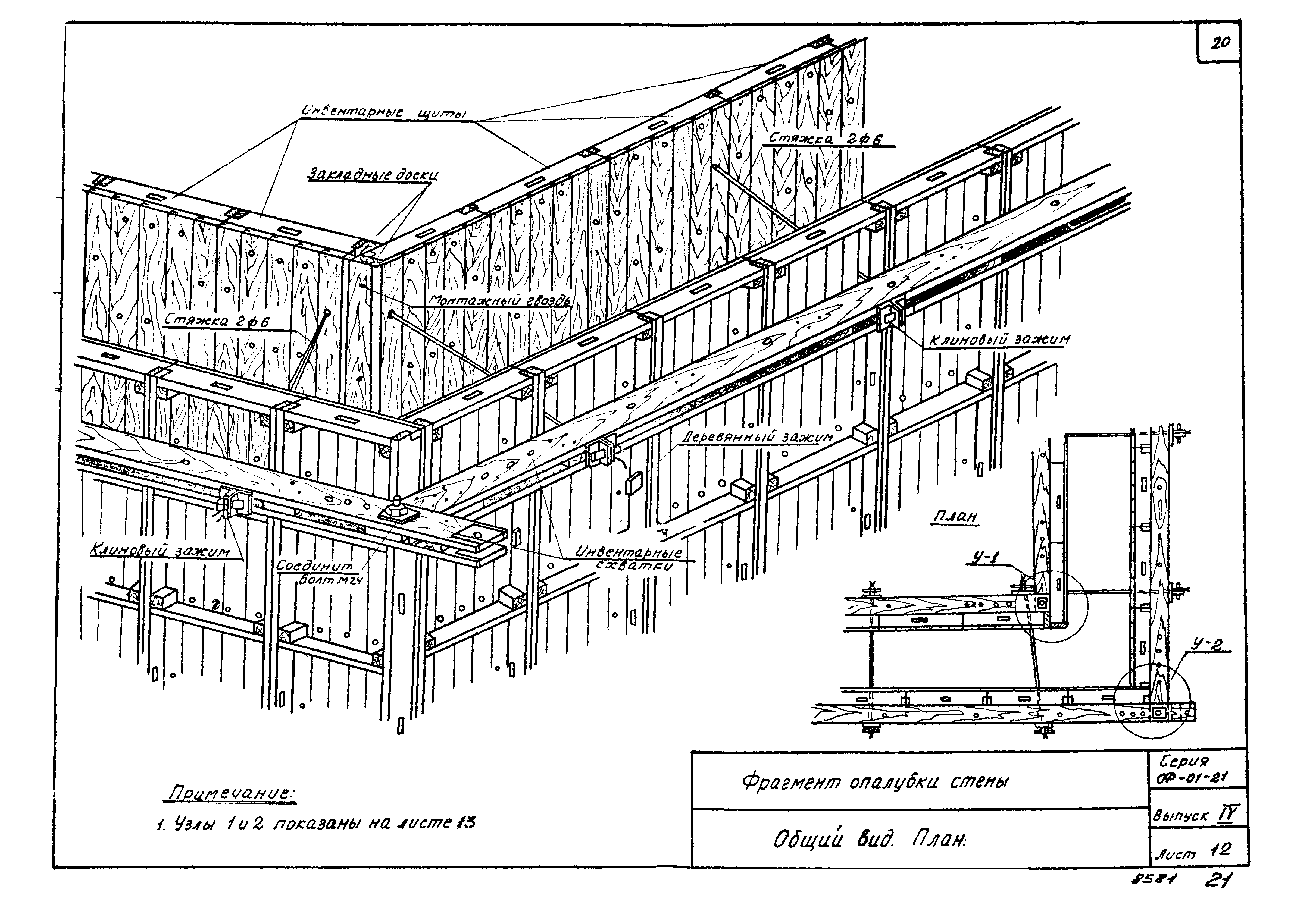

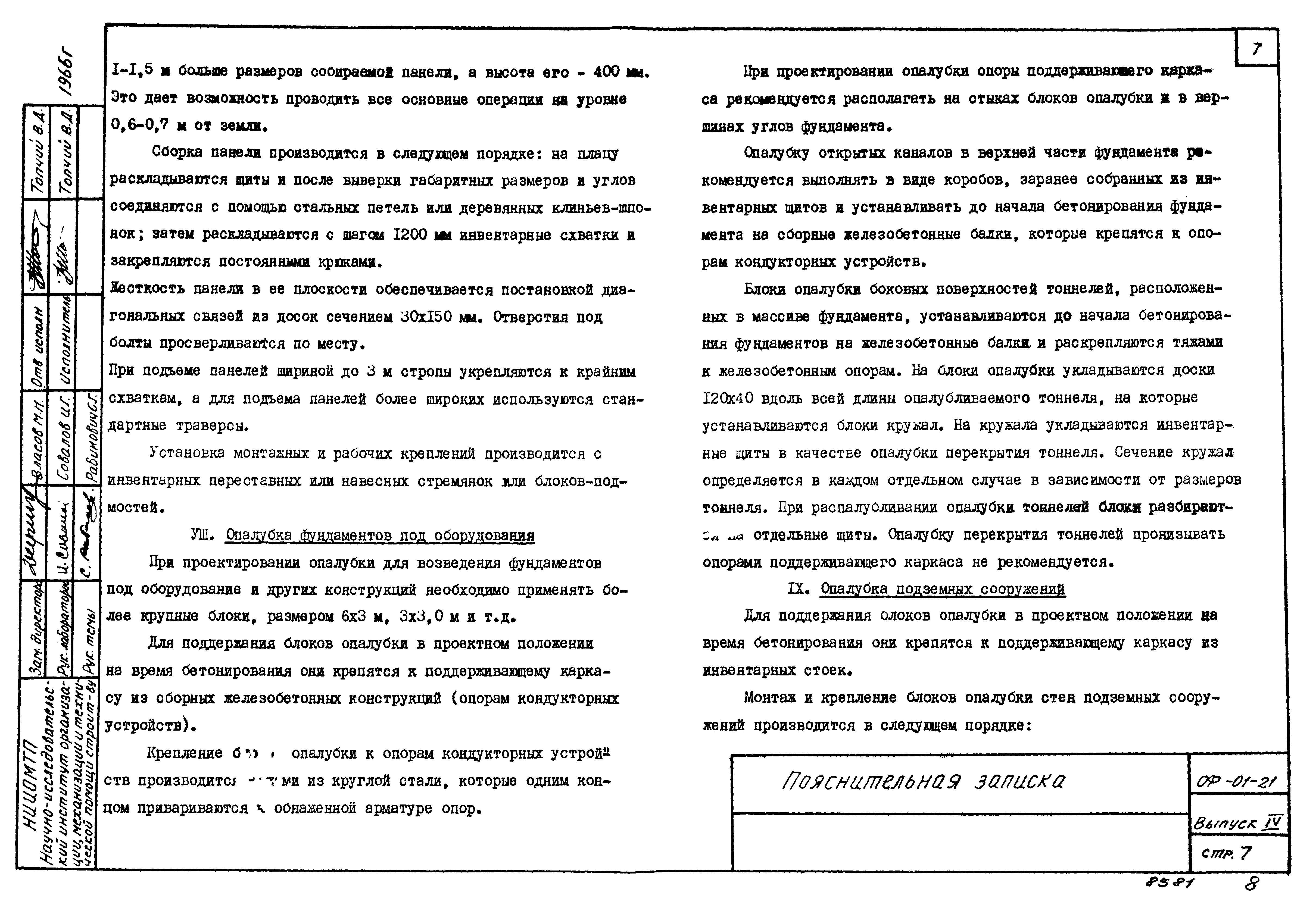

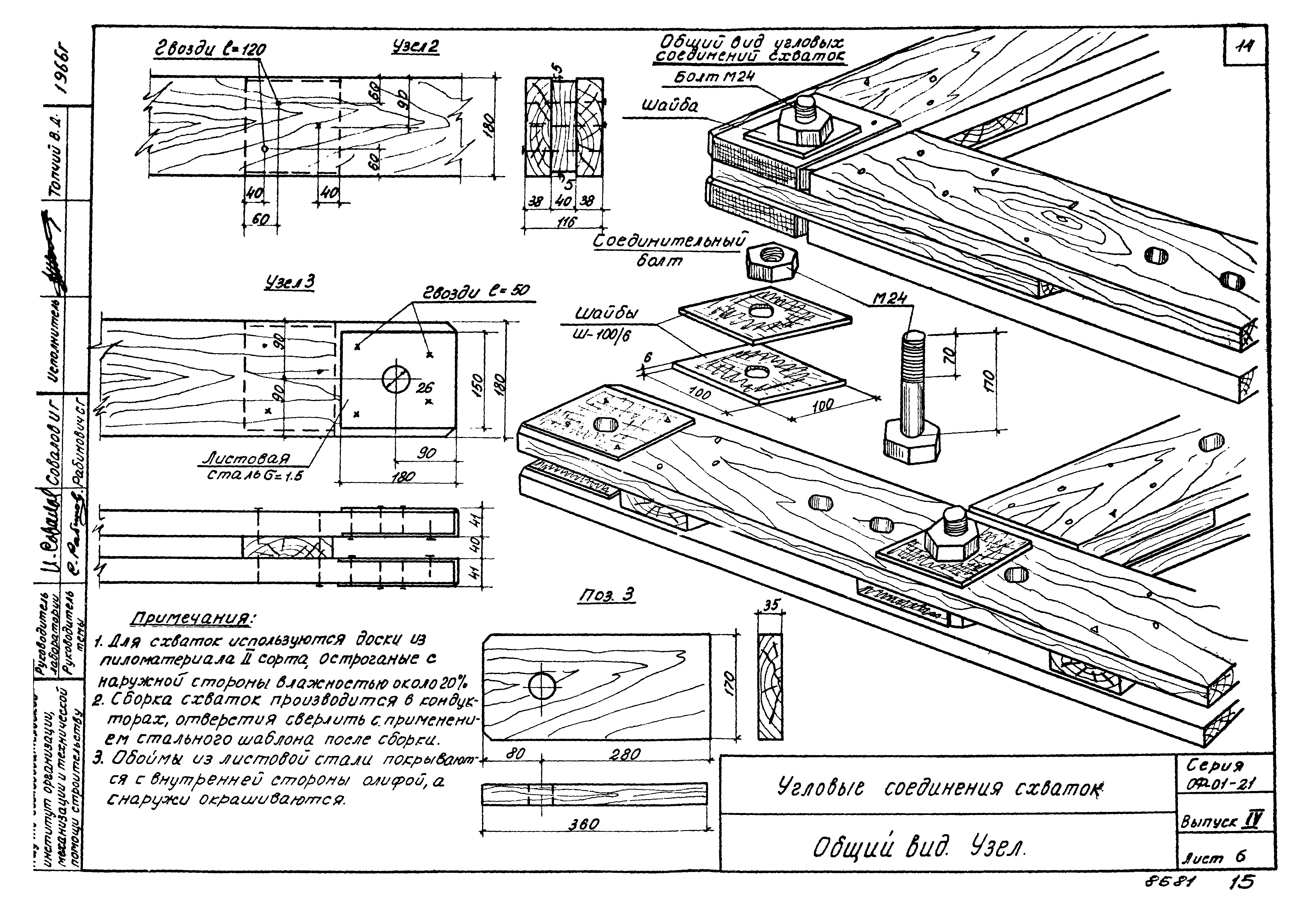

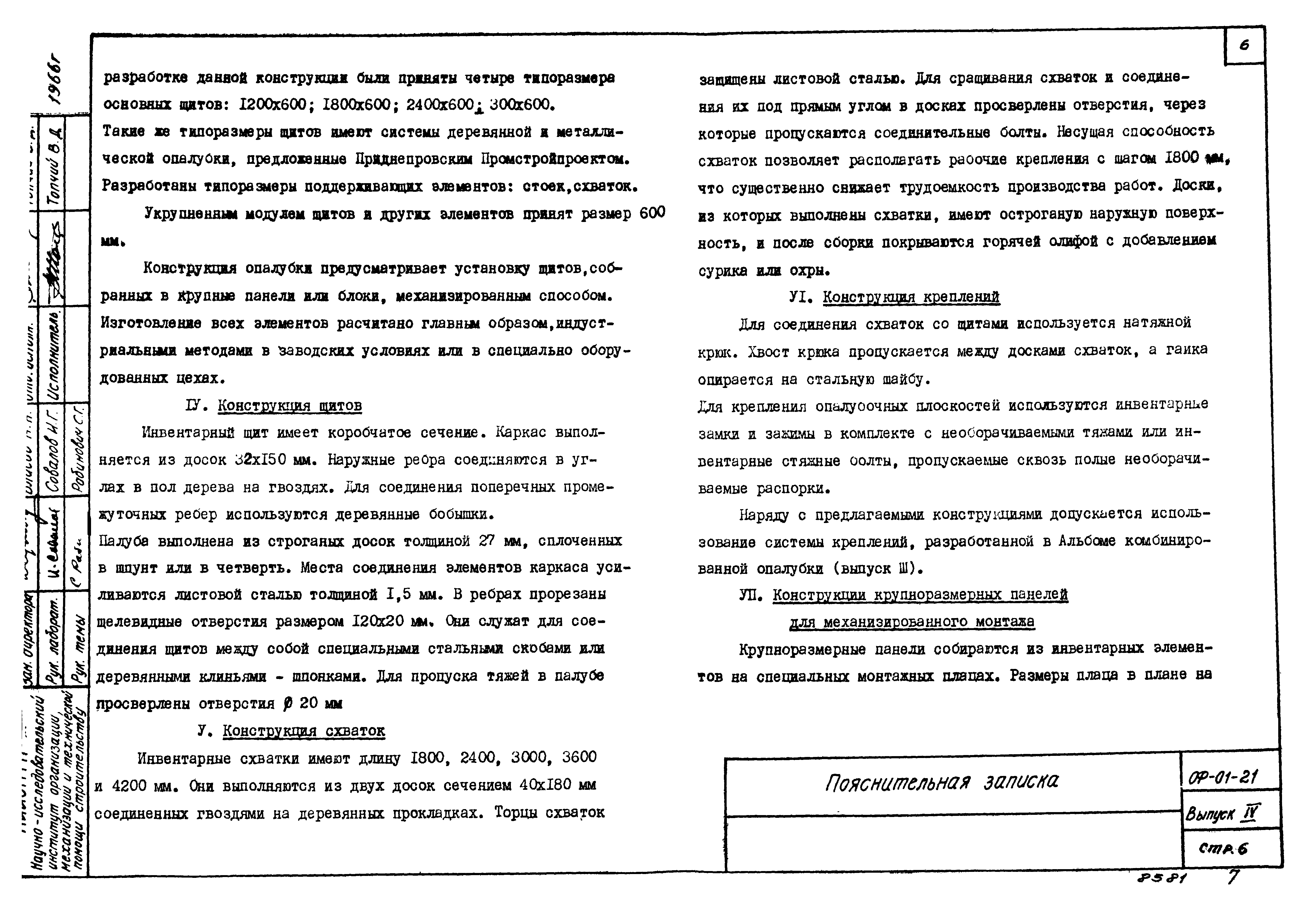

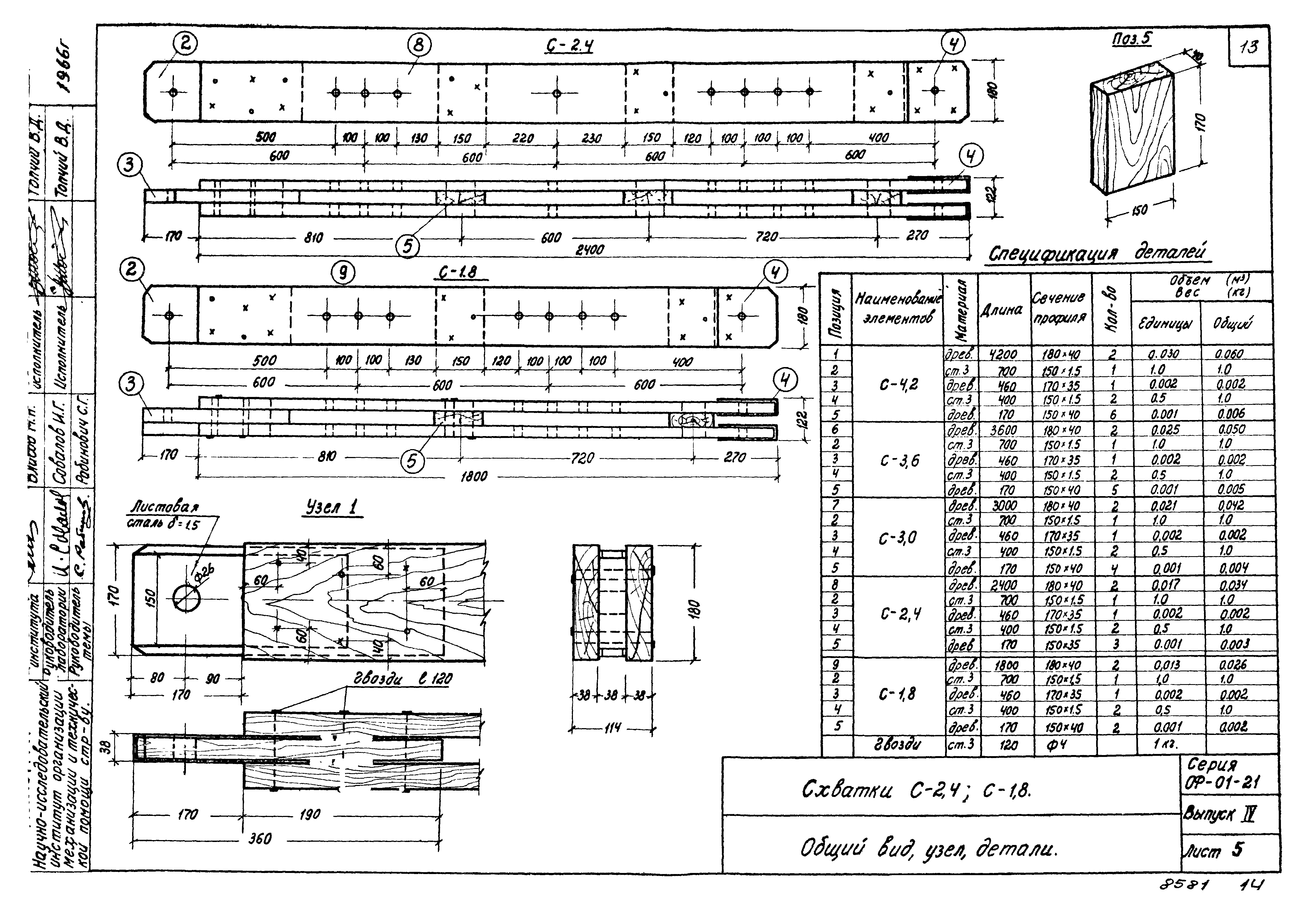

Оглавление:	I. Пояснительная записка II. Чертежи Щиты марок Щ-600-1,8; Щ-600-1,2 Щит марки Щ-600-2,4 Щит марки Щ-600-3,0 Схватки С-4,2; С-3,6; С-3,0 Схватки С-2,4; С-1,8 Угловые соединения схваток Инвентарные тяжа марок T-1, Т-2 ; Т-3 ; Т-4; Т-5 Инвентарные зажимы для скруток марок 3-2с; 3-1с Винтовой зажим. Стяжной болт Гибкий щит марки Щ-600-2,4 Общий вид опалубки криволинейной стены Фрагмент опалубки стены Фрагмент опалубки стены. Узлы соединения Опалубка ступенчатого фундамента Крупноразмерная опалубочная панель Схемы крупноразмерных опалубочных панелей Технико-экономическое сопоставление конструкций опалубки
Разработан:	ГПИ Приднепровский Промстройпроект
Утверждён:	22.04.1966 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 98)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Нормативные ссылки:	СНиП III-В.1-62* «Бетонные и железобетонные конструкции монолитные. Общие правила производства и приемки работ»
