Шифр 223-67

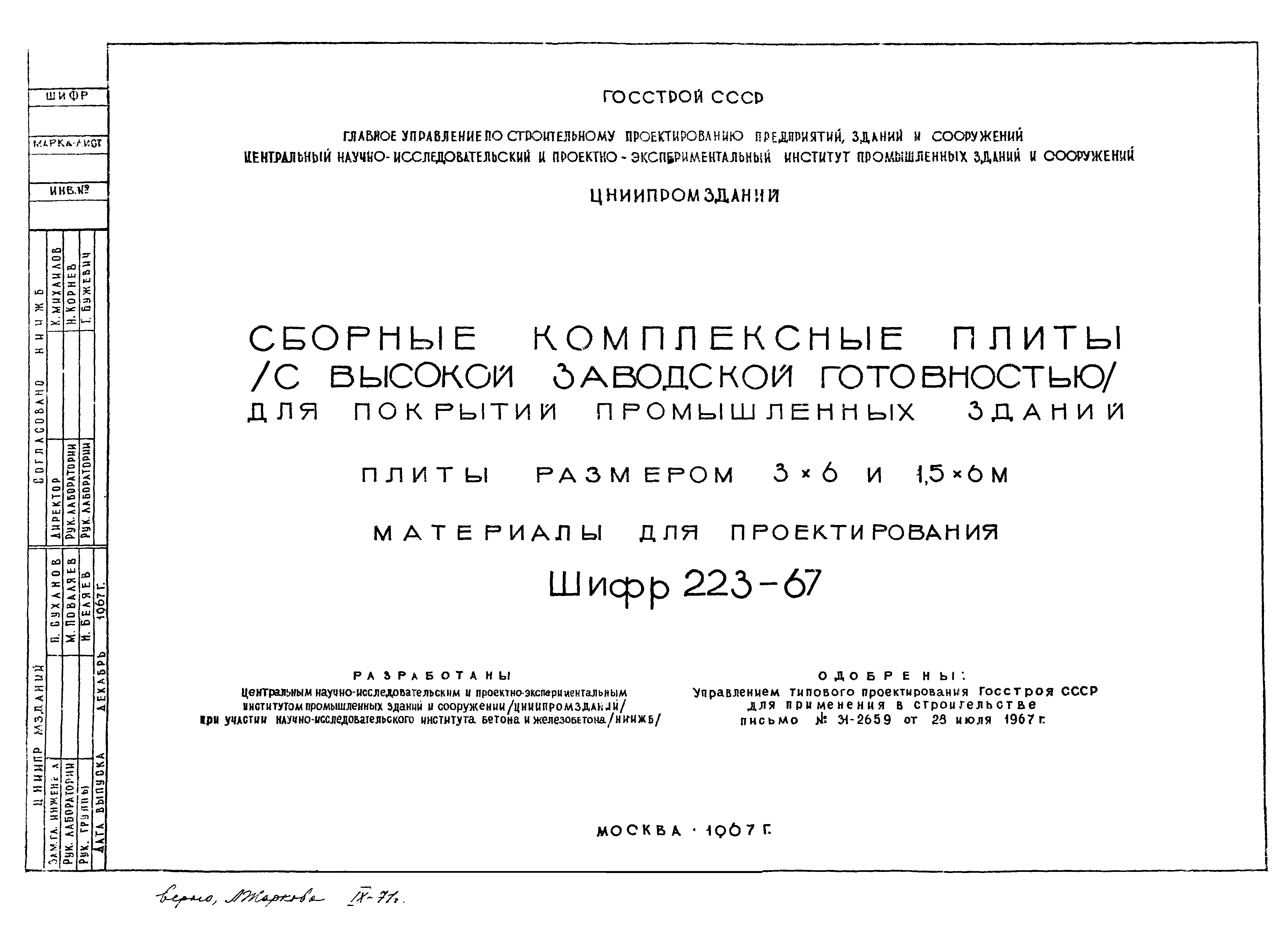

Сборные комплексные плиты (с высокой заводской готовностью) для покрытий промышленных зданий. Плиты размером 3х6 и 1,5х6 м. Материалы для проектирования

Обозначение:	Шифр 223-67
Обозначение англ:	223-67
Статус:	не действует
Название рус.:	Сборные комплексные плиты (с высокой заводской готовностью) для покрытий промышленных зданий. Плиты размером 3х6 и 1,5х6 м. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

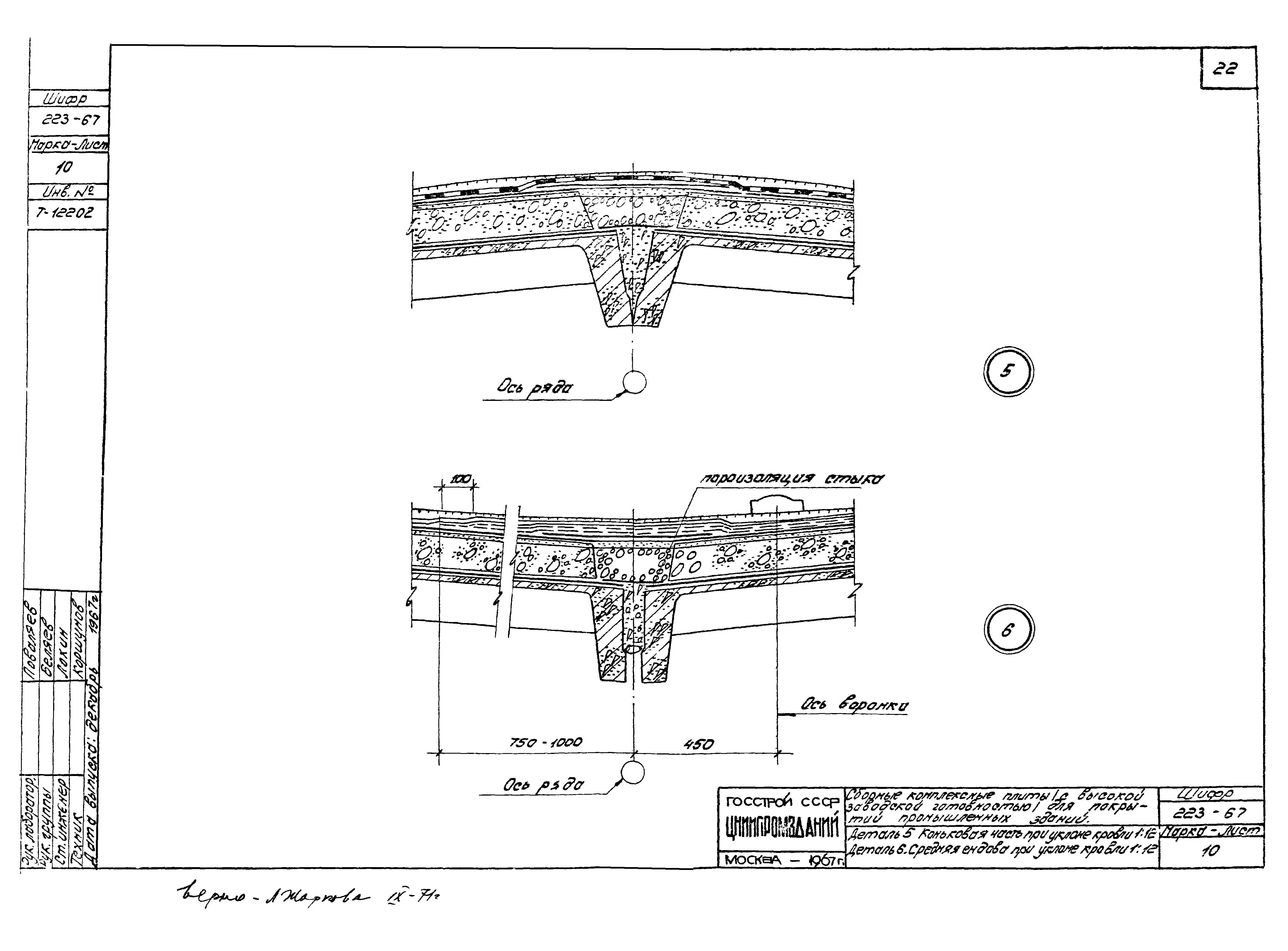

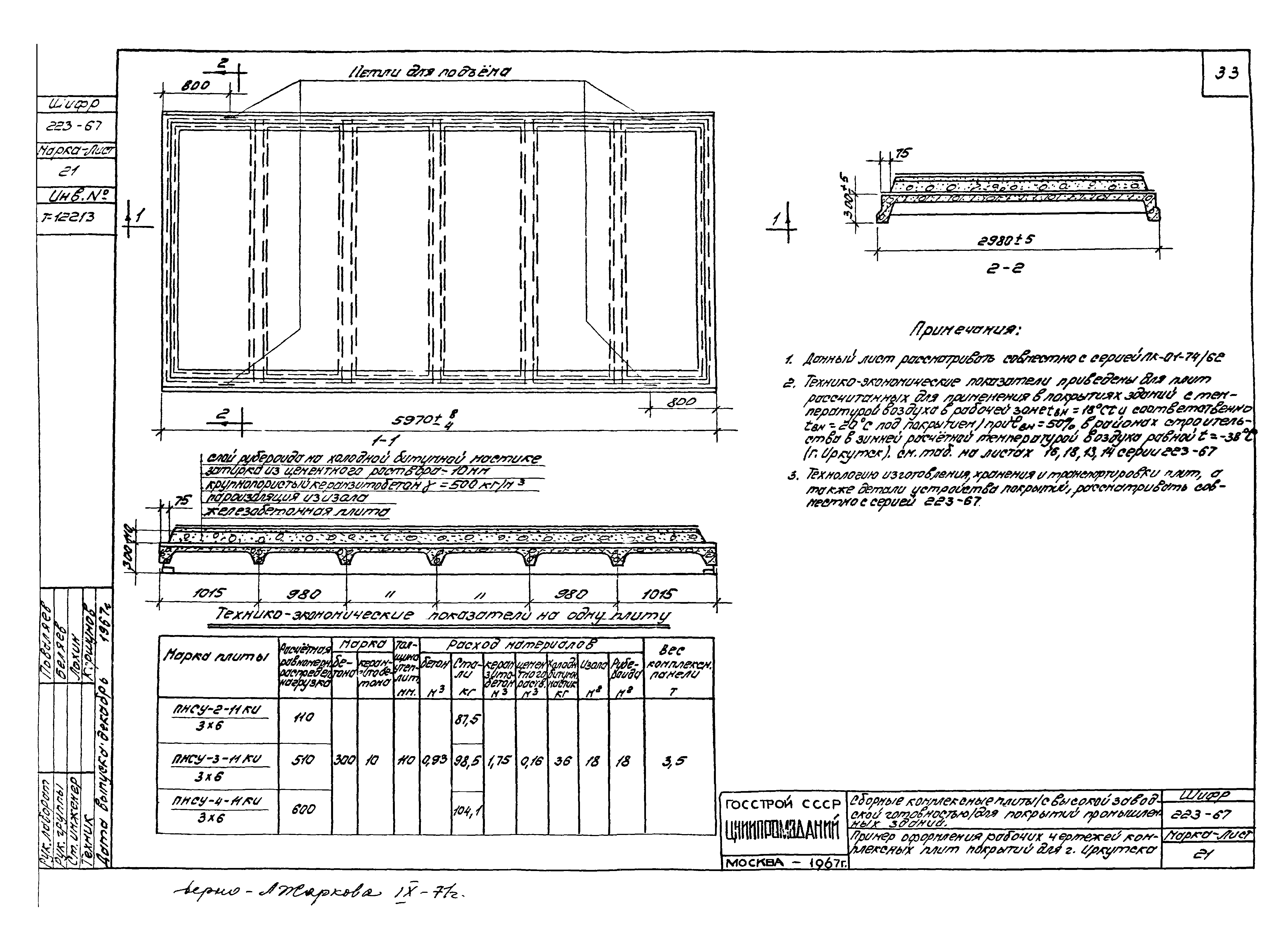

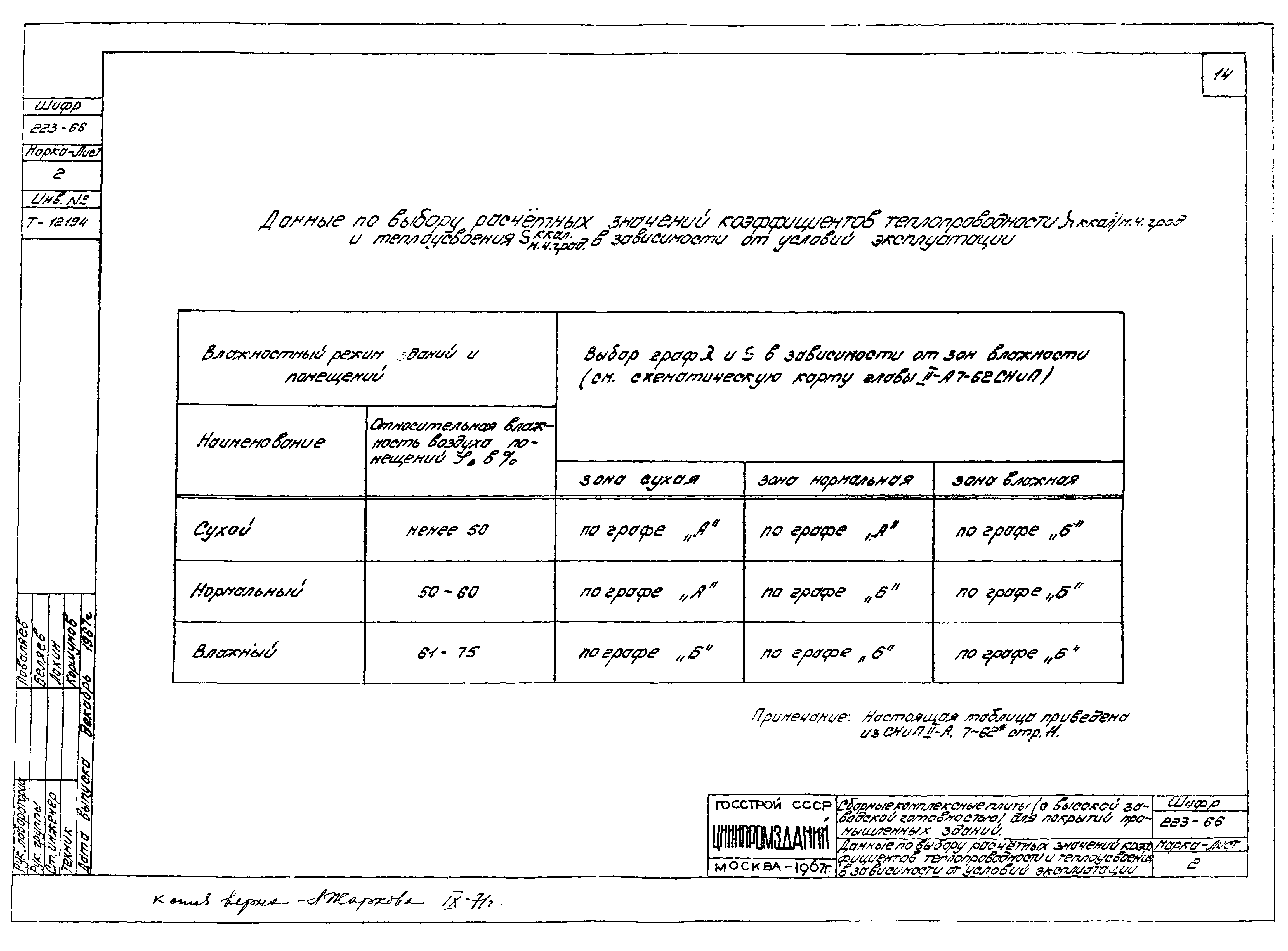

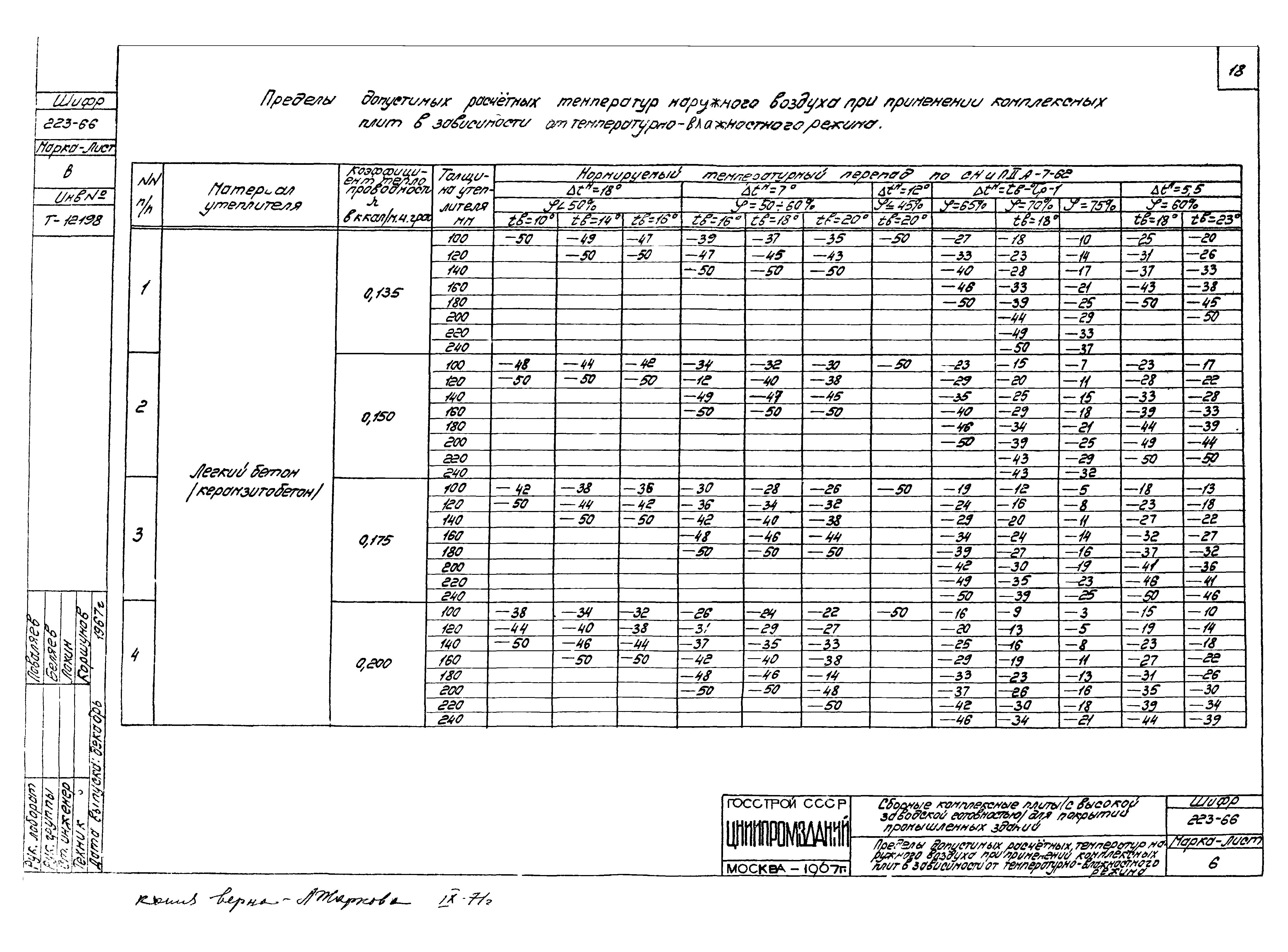

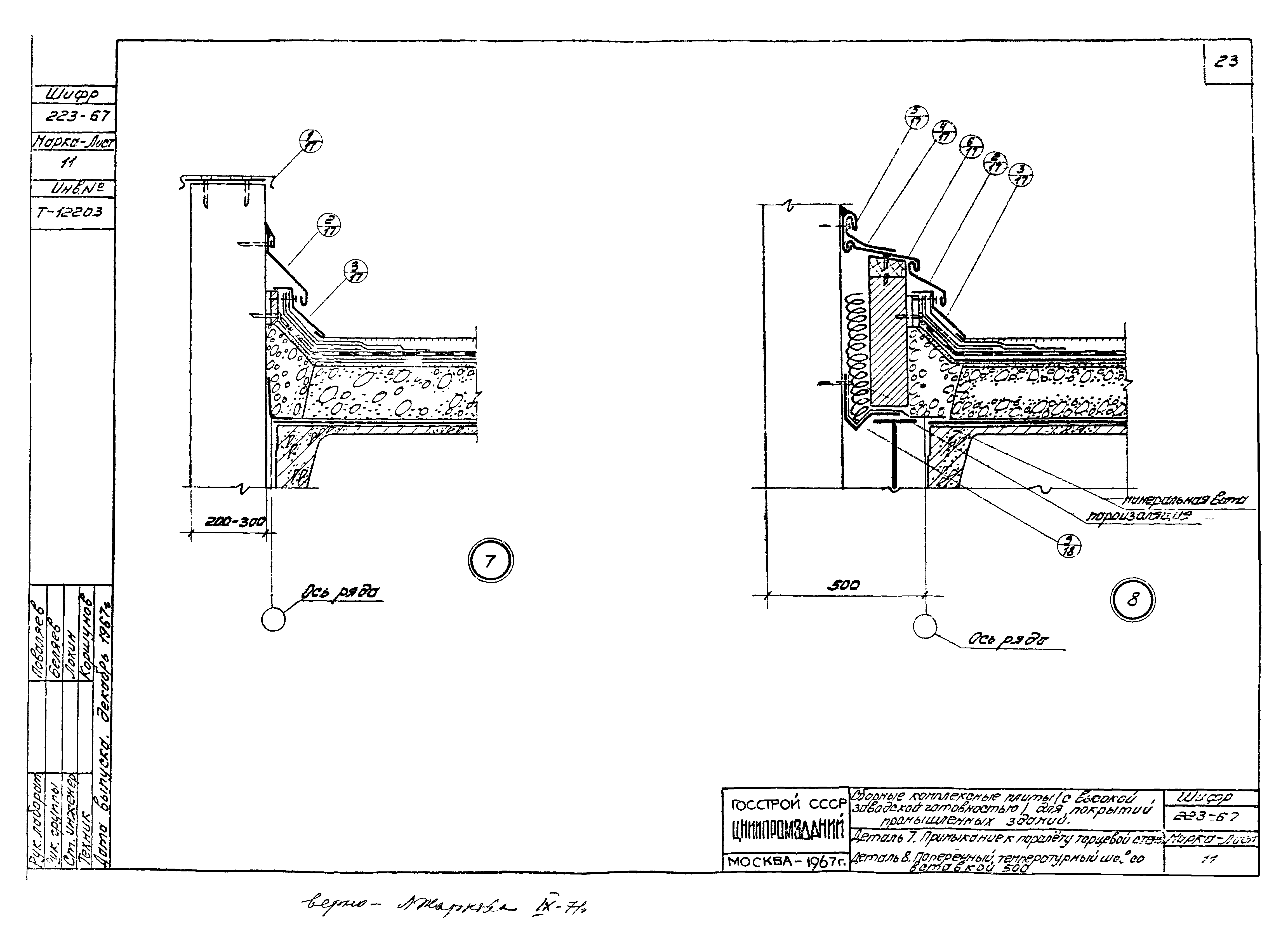

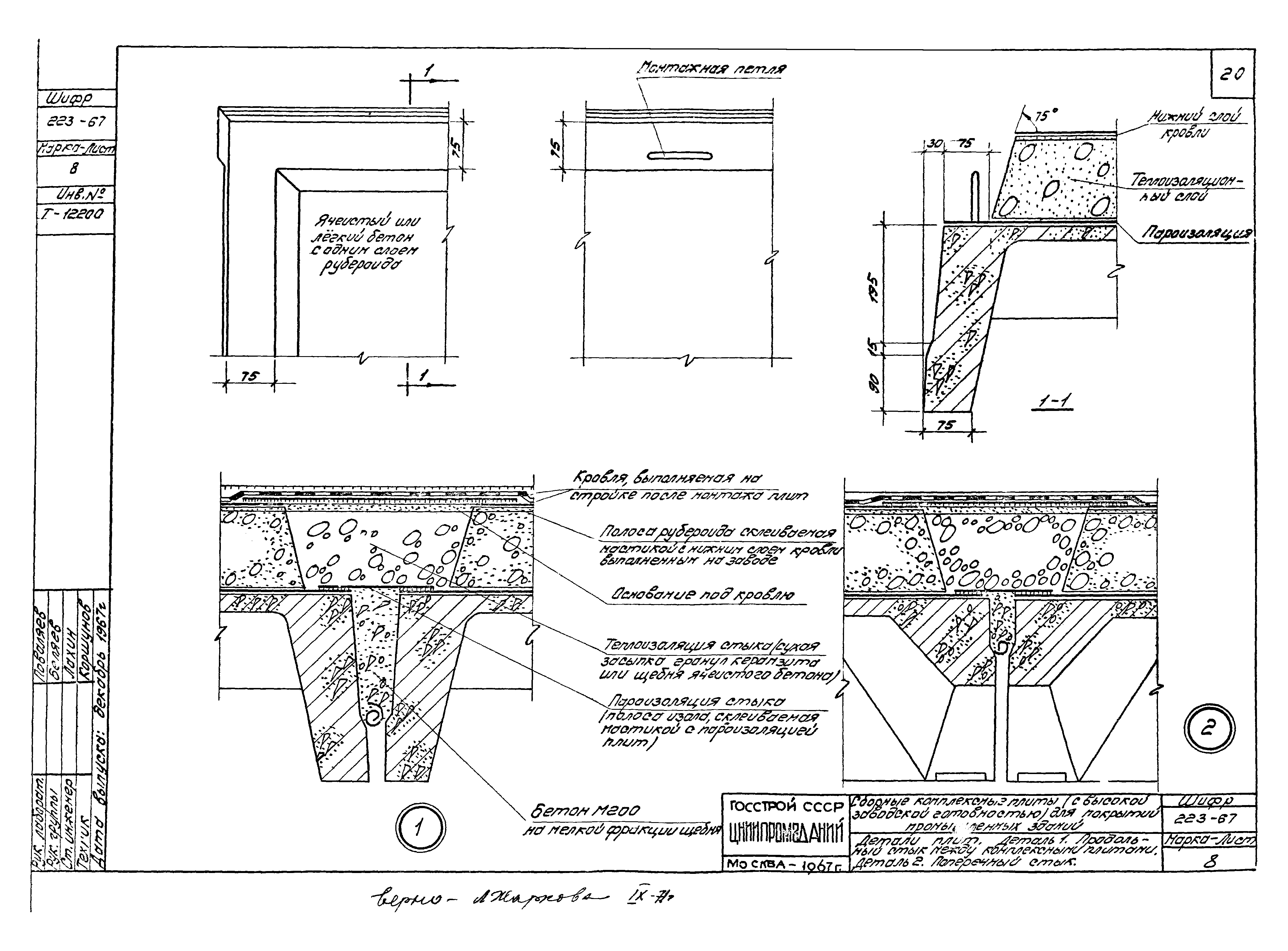

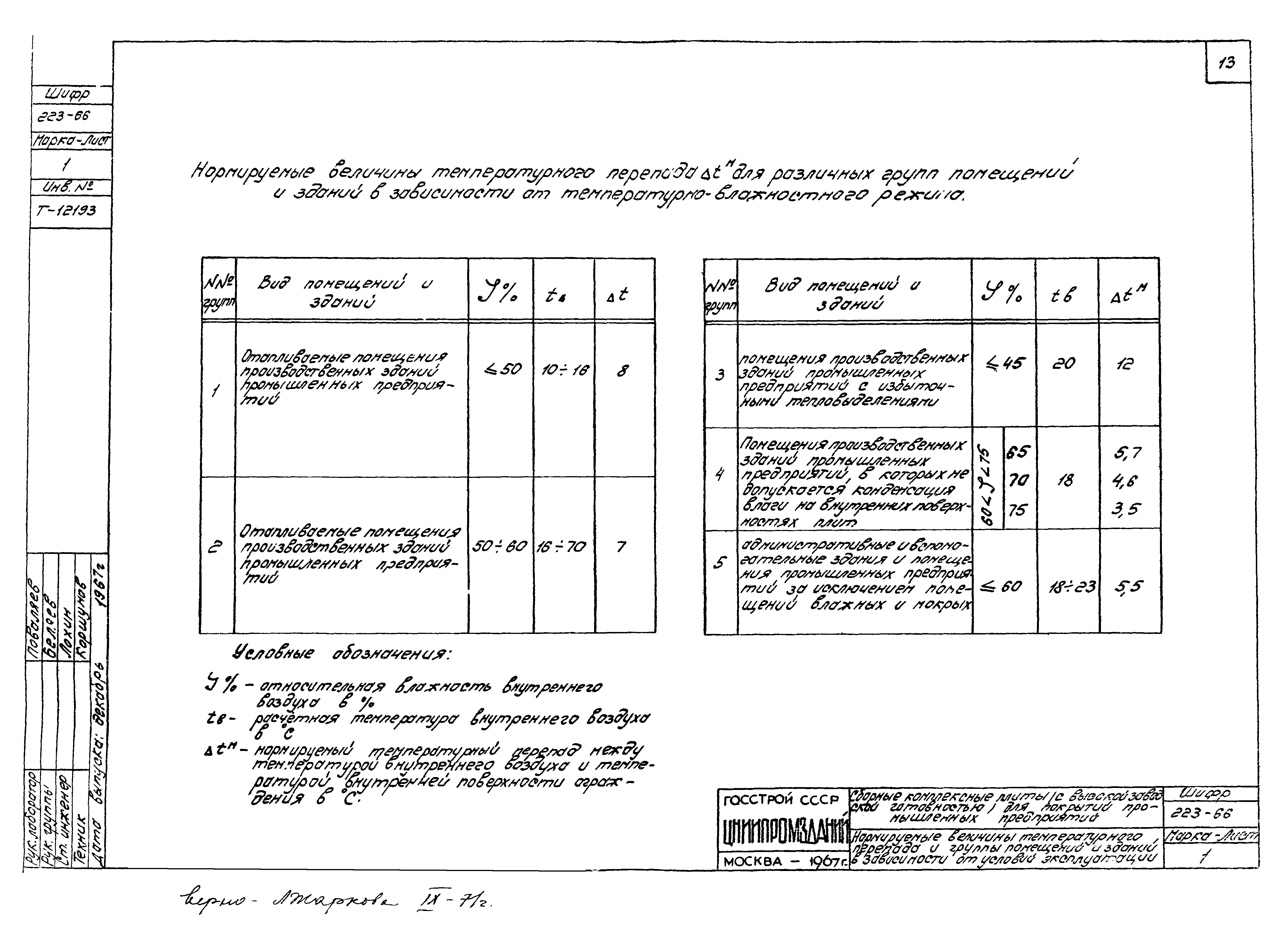

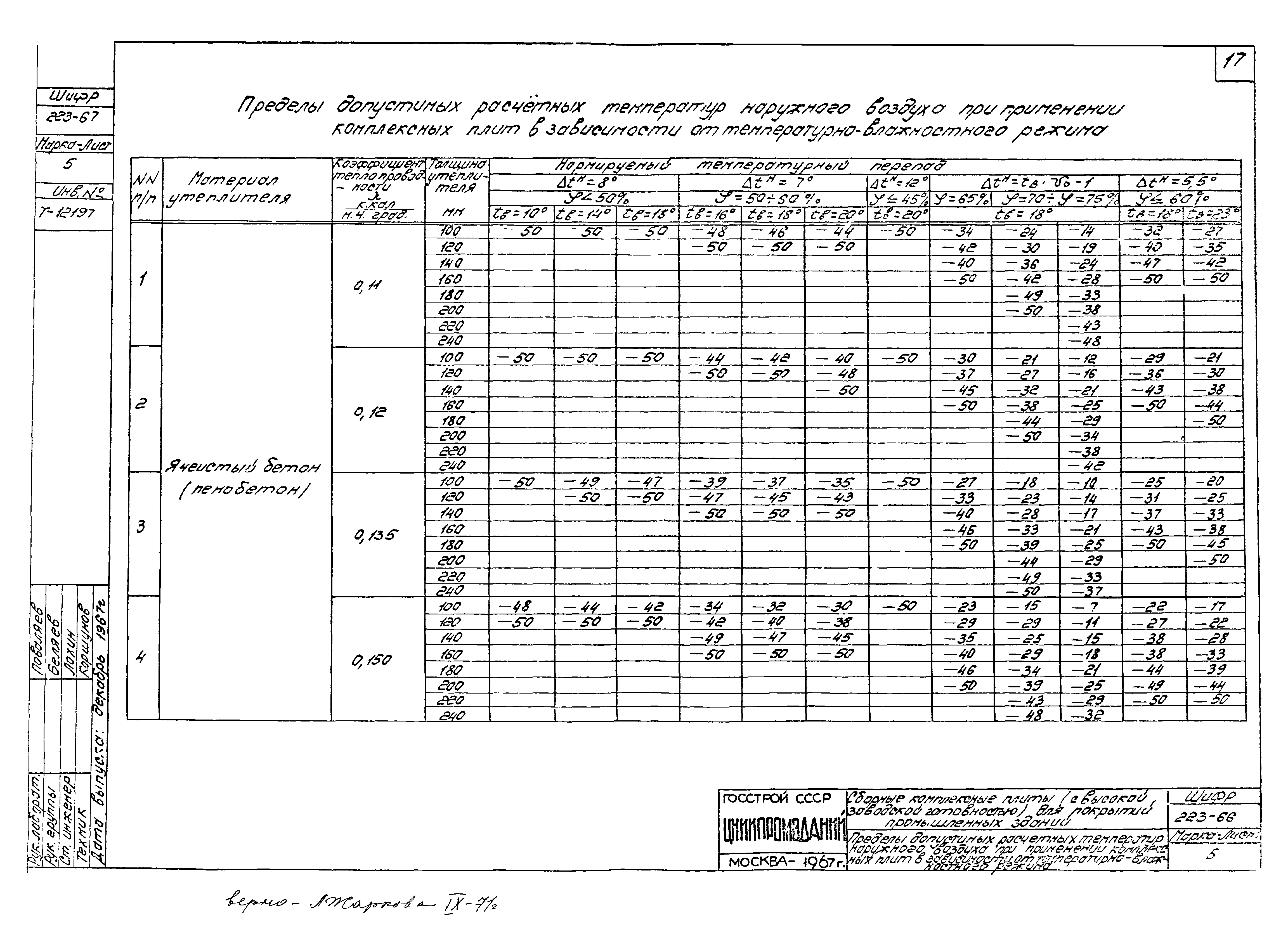

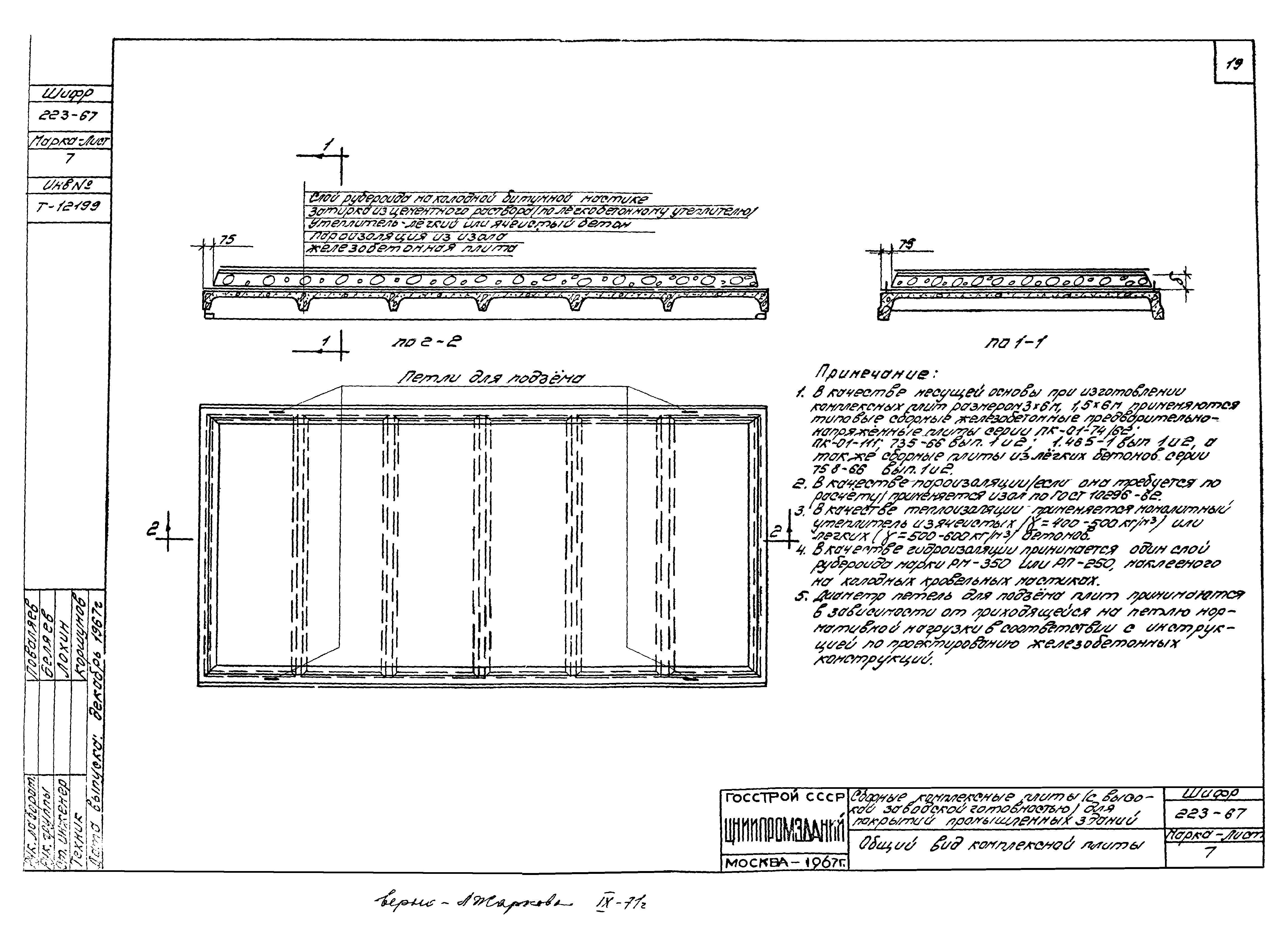

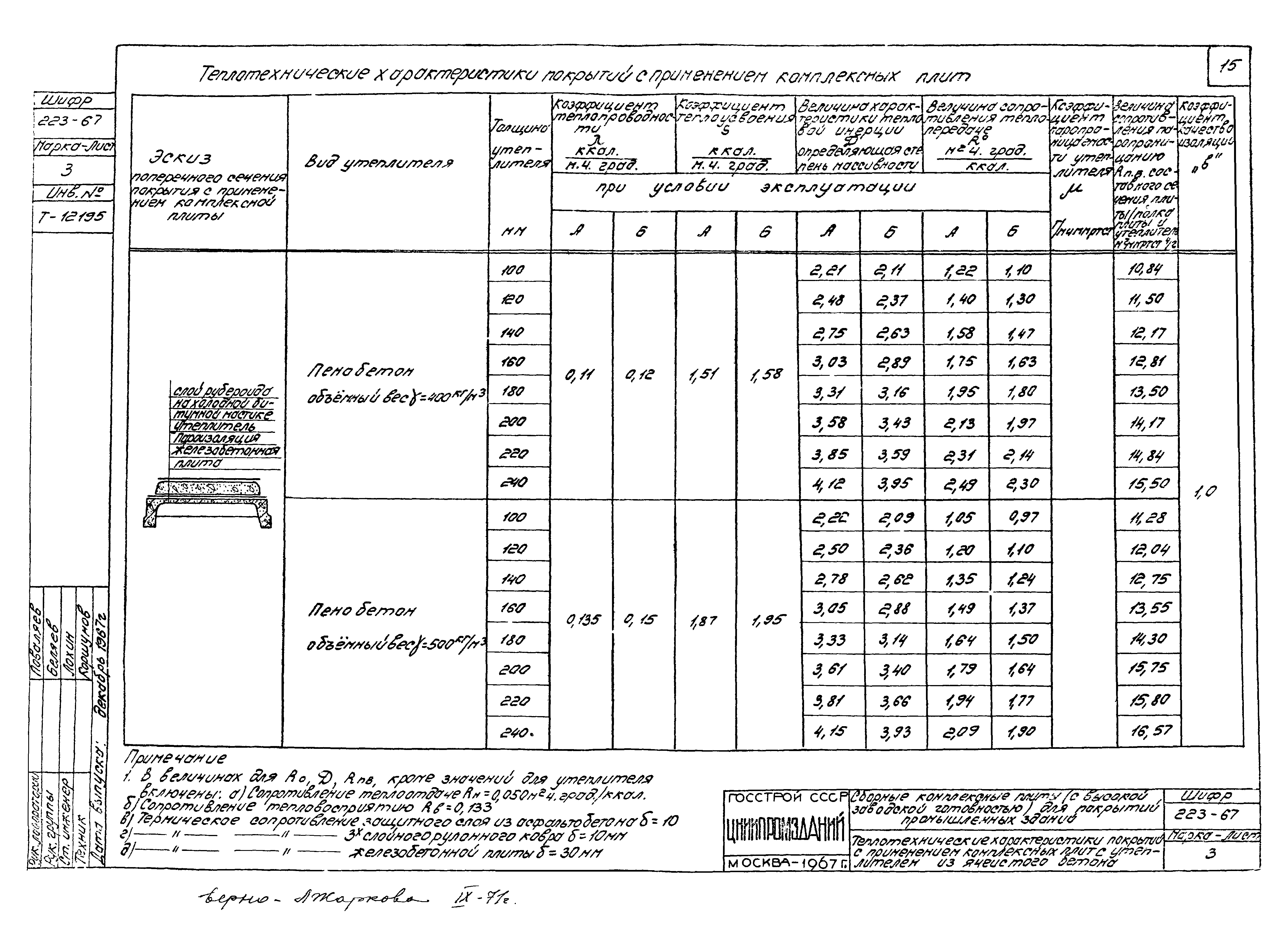

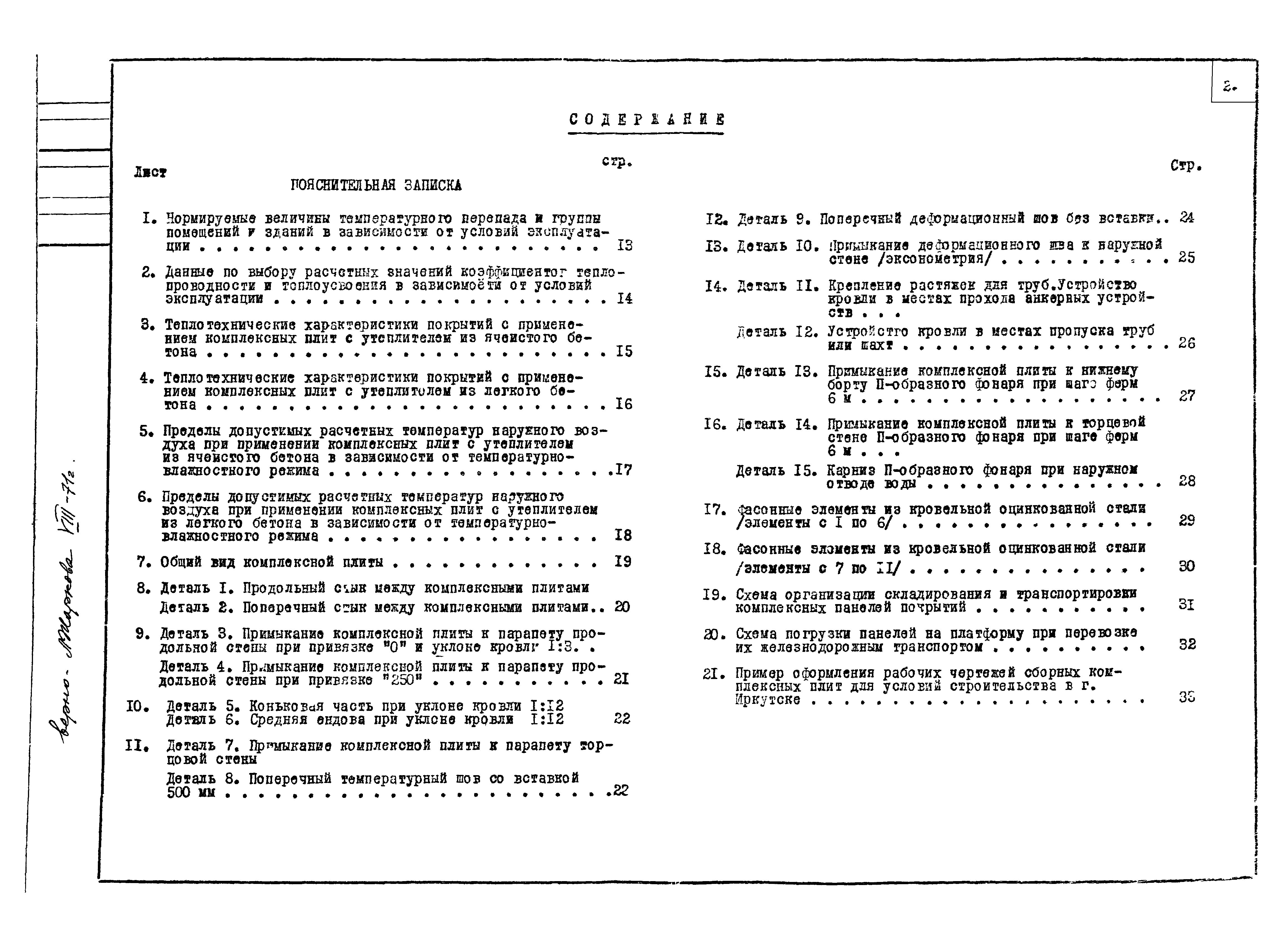

Оглавление:	Нормируемые величины температурного перепада и группы помещений и зданий в зависимости от условий эксплуатации Данные по выбору расчетных значений коэффициентов теплопроводности и теплоусвоения в зависимости от условий эксплуатации Теплотехнические характеристики покрытий с применением комплексных плит с утеплителем из ячеистого бетона Теплотехнические характеристики покрытий с применением комплексных плит с утеплителем из легкого бетона Пределы допустимых расчетных температур наружного воздуха при применении комплексных плит с утеплителем из ячеистого бетона в зависимости от температурно-влажностного режима Пределы допустимых расчетных температур наружного воздуха при применении комплексных плит с утеплителем из легкого бетона в зависимости от температурно-влажностного режима Общий вид комплексной плиты Деталь 1. Продольный стык между комплексными плитами. Деталь 2. Поперечный стык между комплексными плитами Деталь 3. Примыкание комплексной плиты к парапету продольной степы при привязке "0" и уклоне кровли 1:3. Деталь 4. Примыкание комплексной плиты к парапету продольной стены при привязке "250" Деталь 5. Коньковая часть при уклоне кровли 1:12. Деталь 6. Средняя ендова при уклоне кровли 1:12 Деталь 7. Примыкание комплексной плиты к парапету торцовой стены. Деталь 8. Поперечный температурный шов со вставкой 500 мм Деталь 9. Поперечный деформационный шов без вставки Деталь 10. Примыкание деформационного шва к наружной стене /эксонометрия/ Деталь 11. Крепление растяжек для труб. Устройство кровли в местах прохода анкерных устройств. Деталь 12. Устройство кровли в местах пропуска труб или шахт Деталь 13. Примыкание комплексной плиты к нижнему борту П-образного фонаря при шаге ферм Деталь 14. Примыкание комплексной плиты к торцевой стене П-образного фонаря при шаге ферм 6 м Деталь 15. Карниз П-образного фонаря при наружном отводе воды Фасонные элементы из кровельной оцинкованной стали /элементы с 1 по 6/ Фасонные элементы из кровельной оцинкованной стали /элементы с 7 по 11/ Схема организации складирования и транспортировки комплексных панелей покрытий Схема погрузки панелей на платформу при перевозке их железнодорожным транспортом Пример оформления рабочих чертежей сборных комплексных плит для условий строительства в г. Иркутске
Разработан:	ЦНИИпромзданий НИИЖБ
Утверждён:	28.07.1967 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 31-2659)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Сборные железобетонные плиты и панели
