Скачать Серия 4.407-262 Прокладка троллейного шинопровода ШТА 75 на 250 А (рабочие чертежи)

Дата актуализации: 10.08.2017

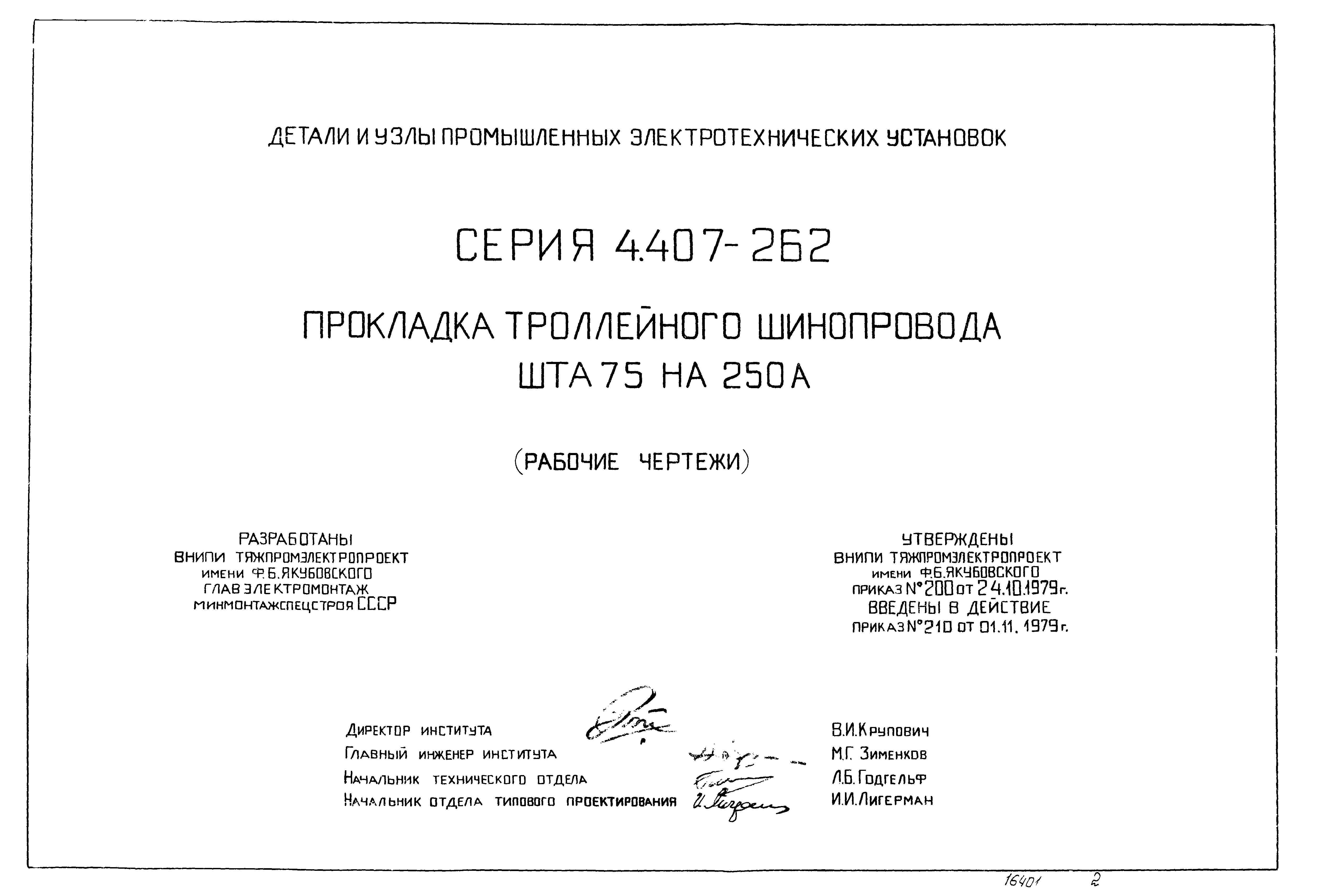

Серия 4.407-262

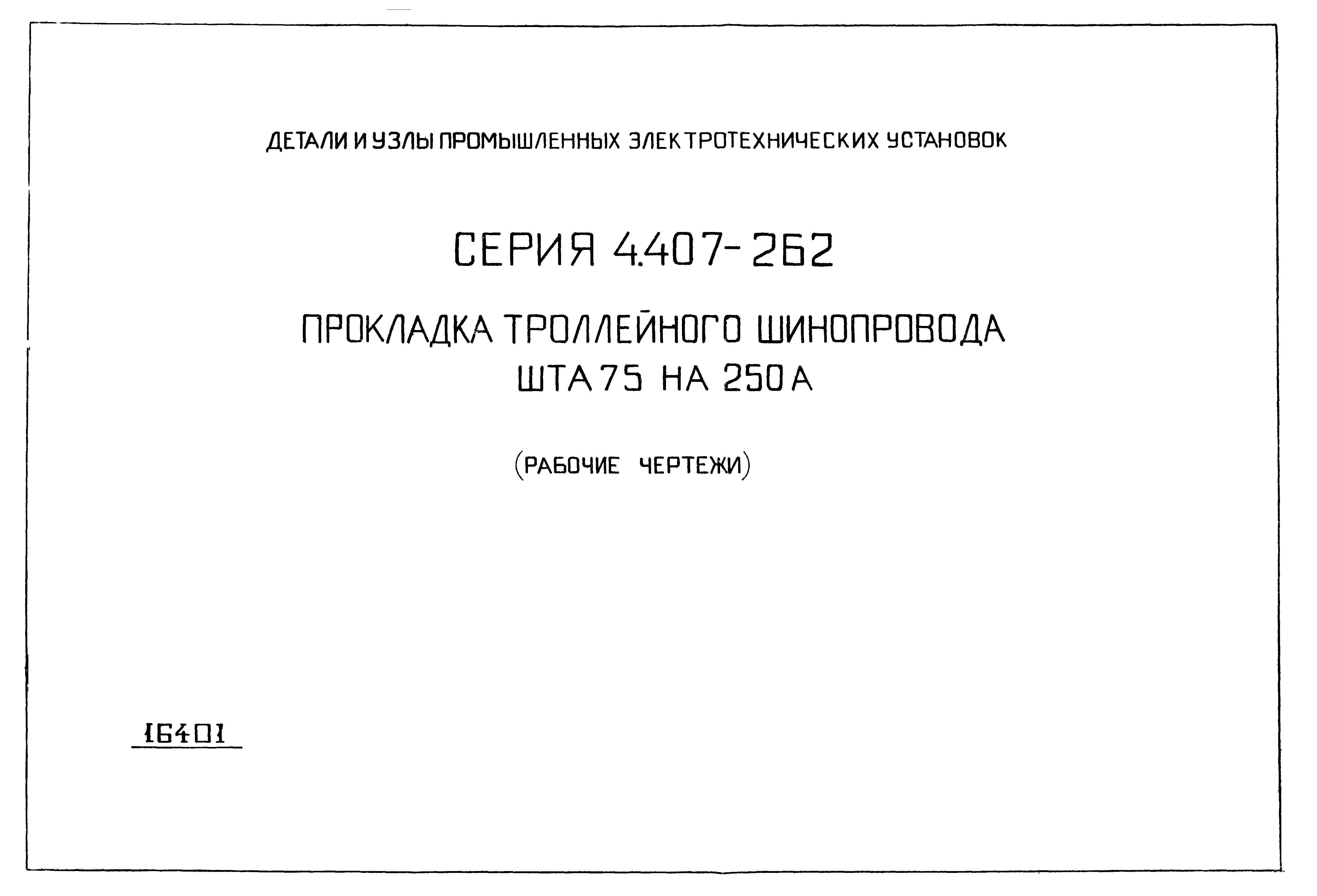

Прокладка троллейного шинопровода ШТА 75 на 250 А (рабочие чертежи)

Обозначение:	Серия 4.407-262
Обозначение англ:	Series 4.407-262
Статус:	не действует
Название рус.:	Прокладка троллейного шинопровода ШТА 75 на 250 А (рабочие чертежи)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1979
Дата окончания срока действия:	01.04.1989

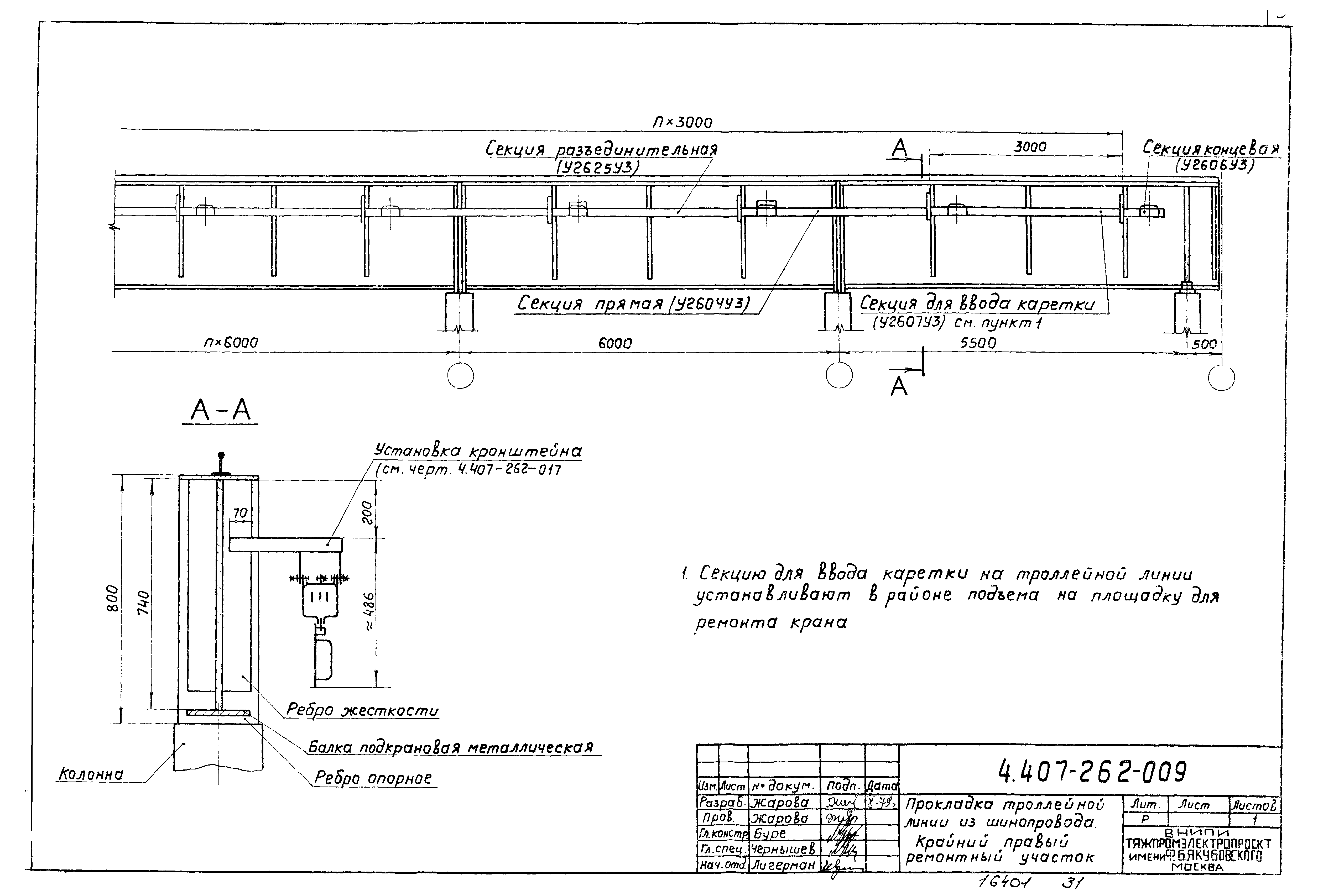

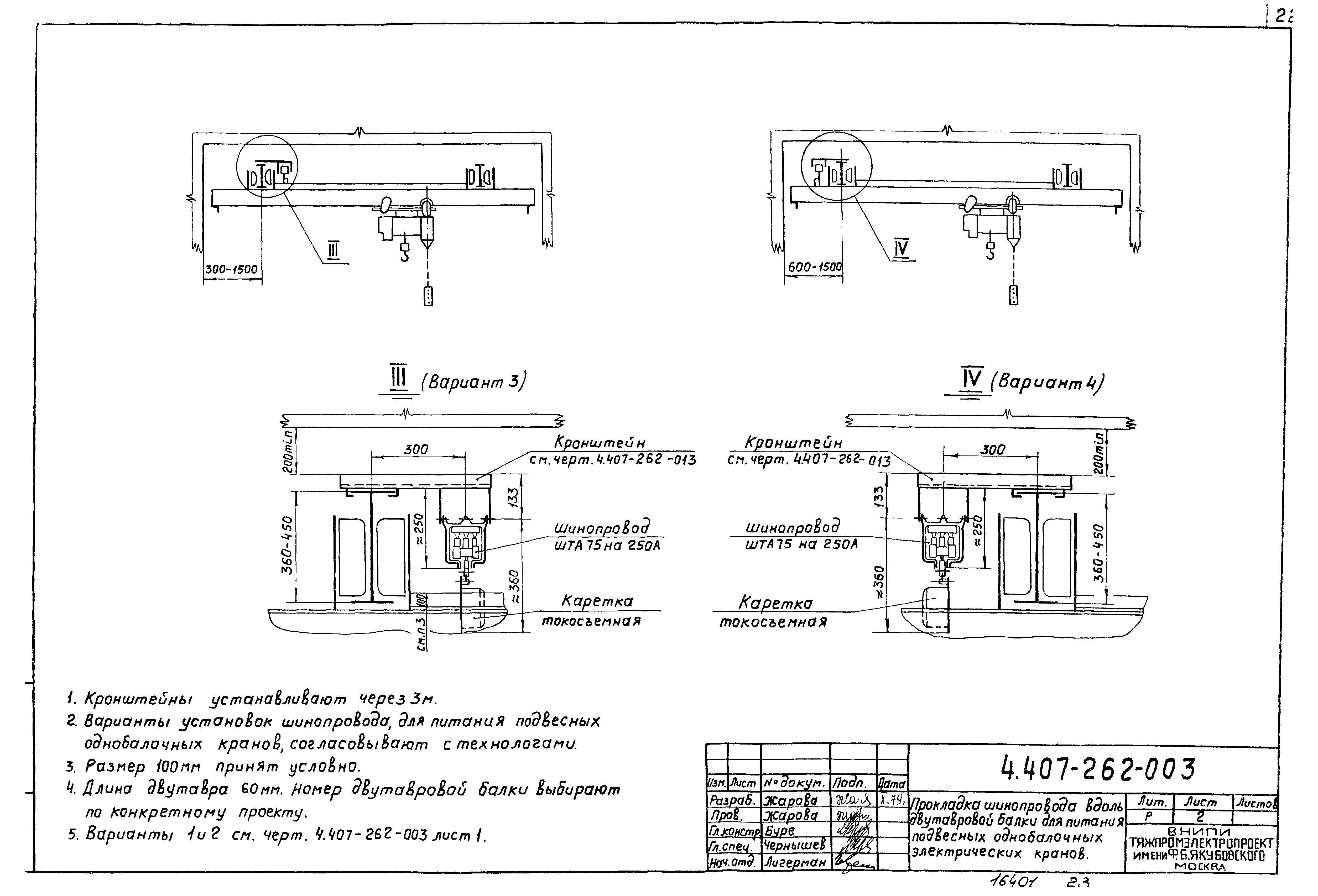

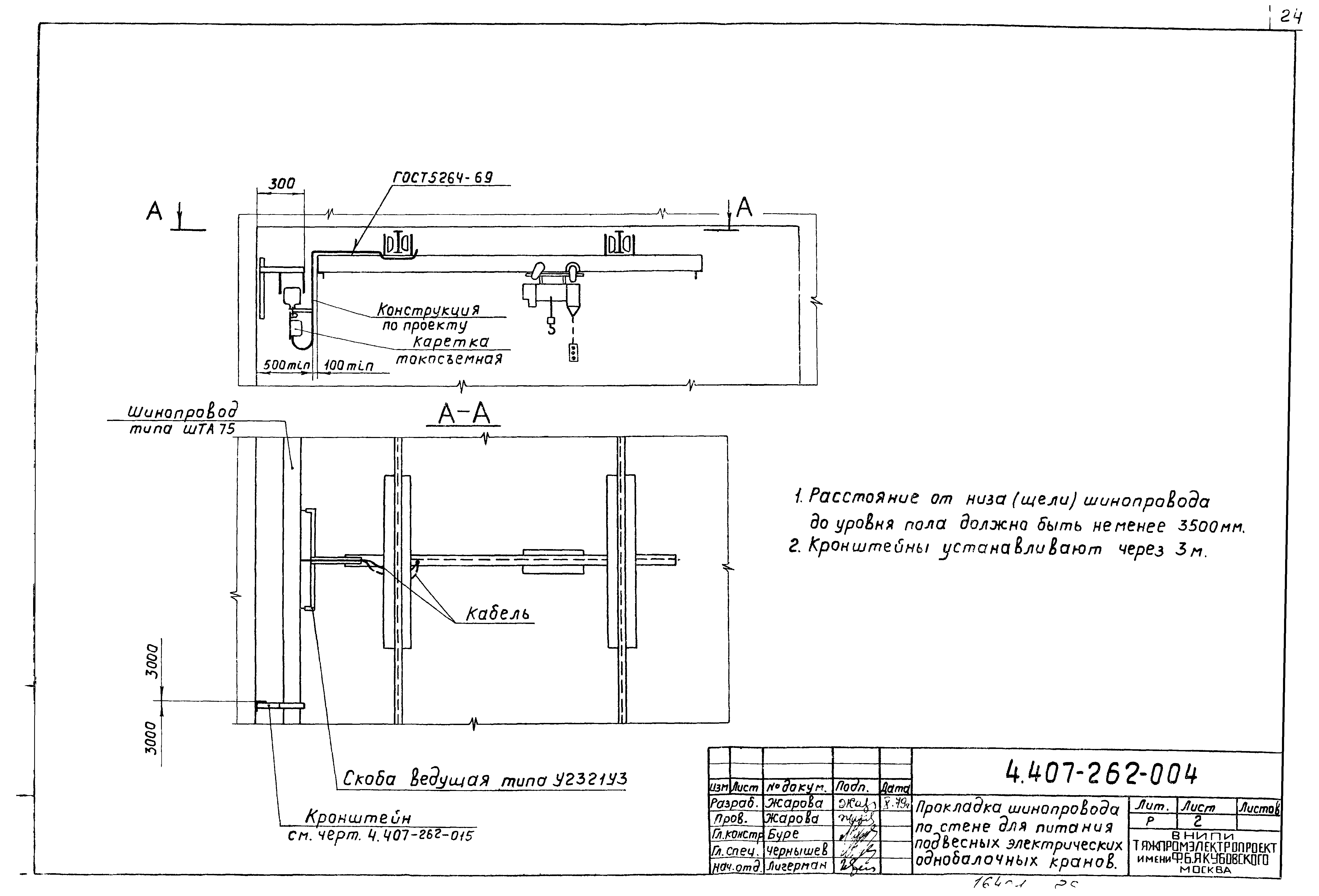

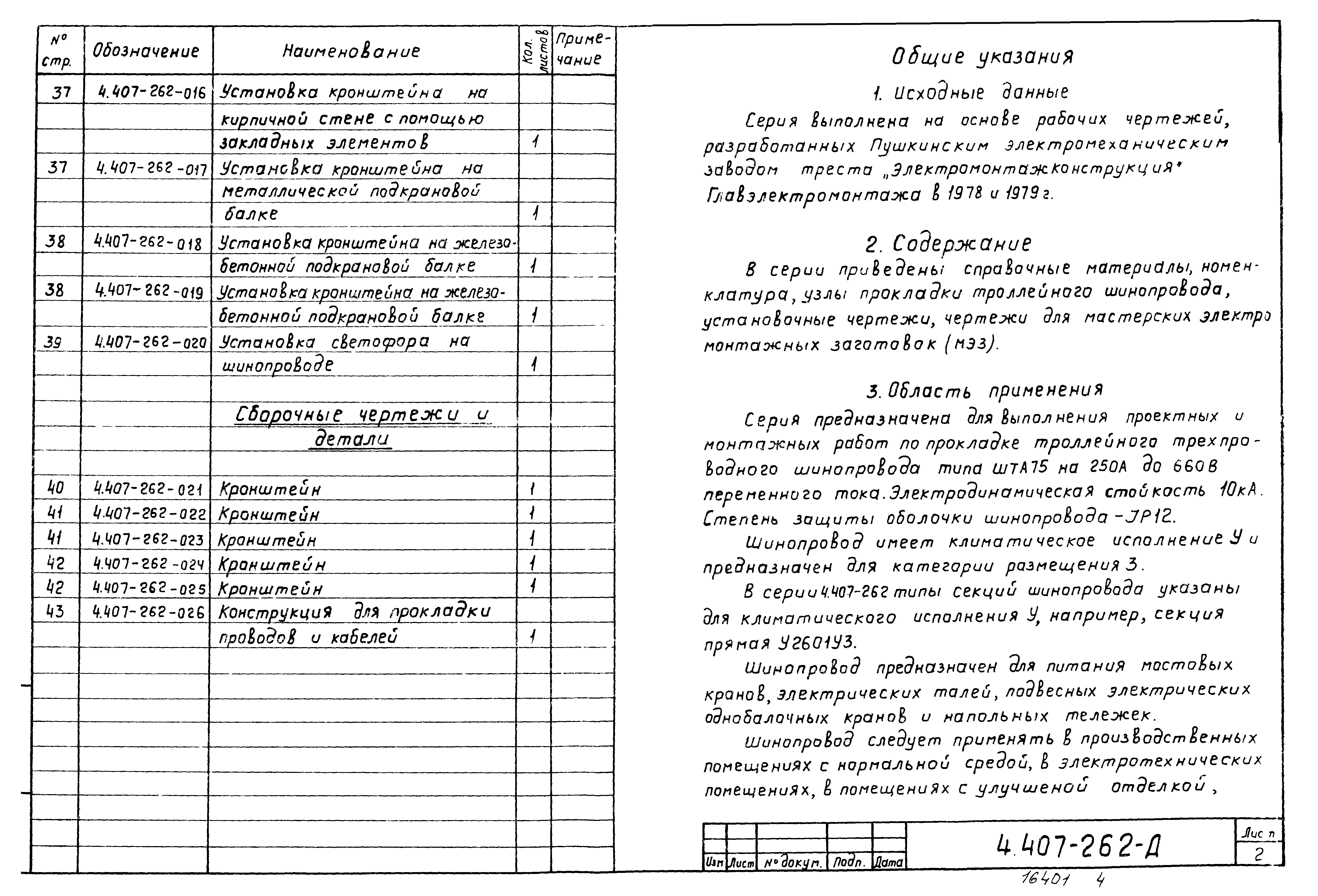

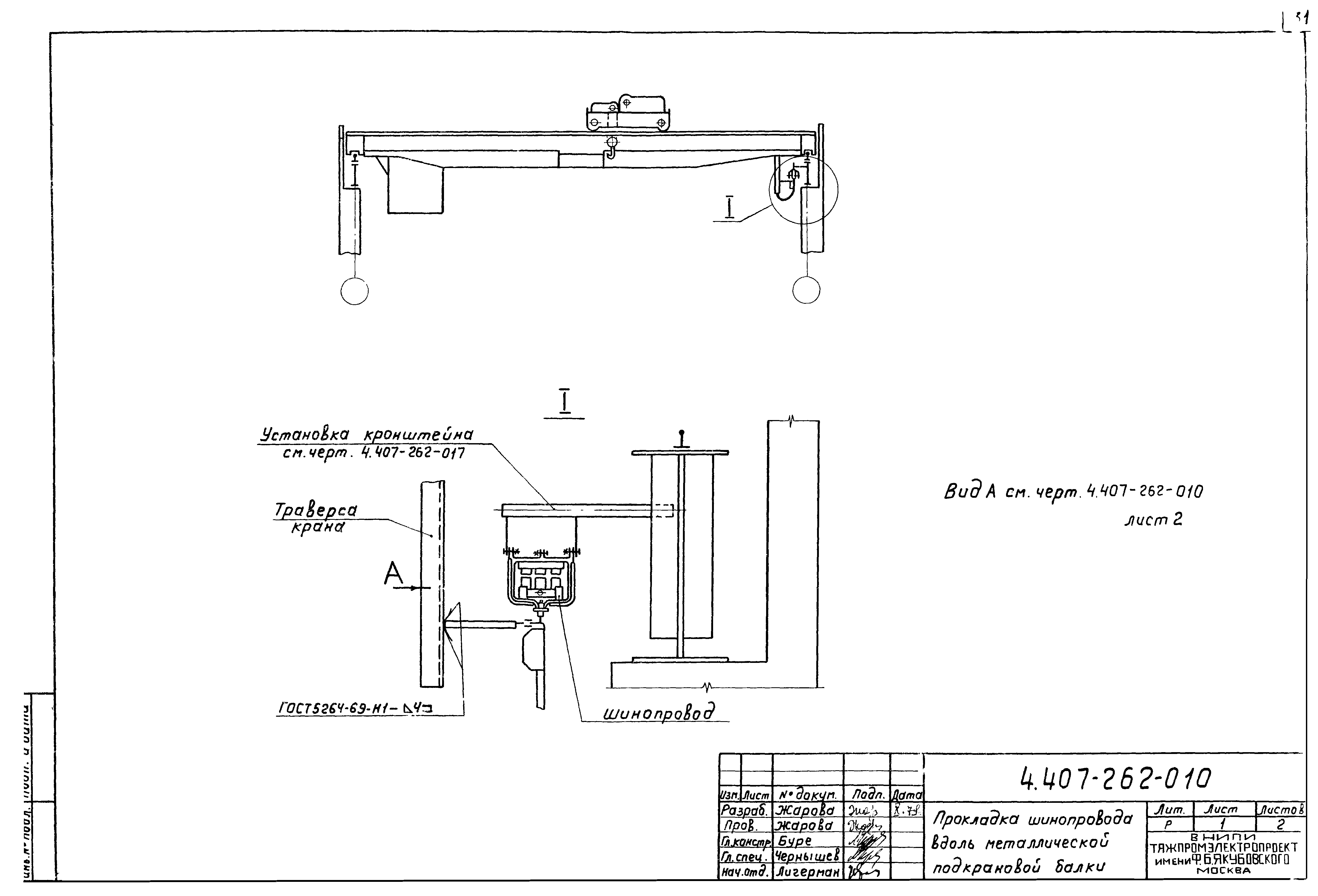

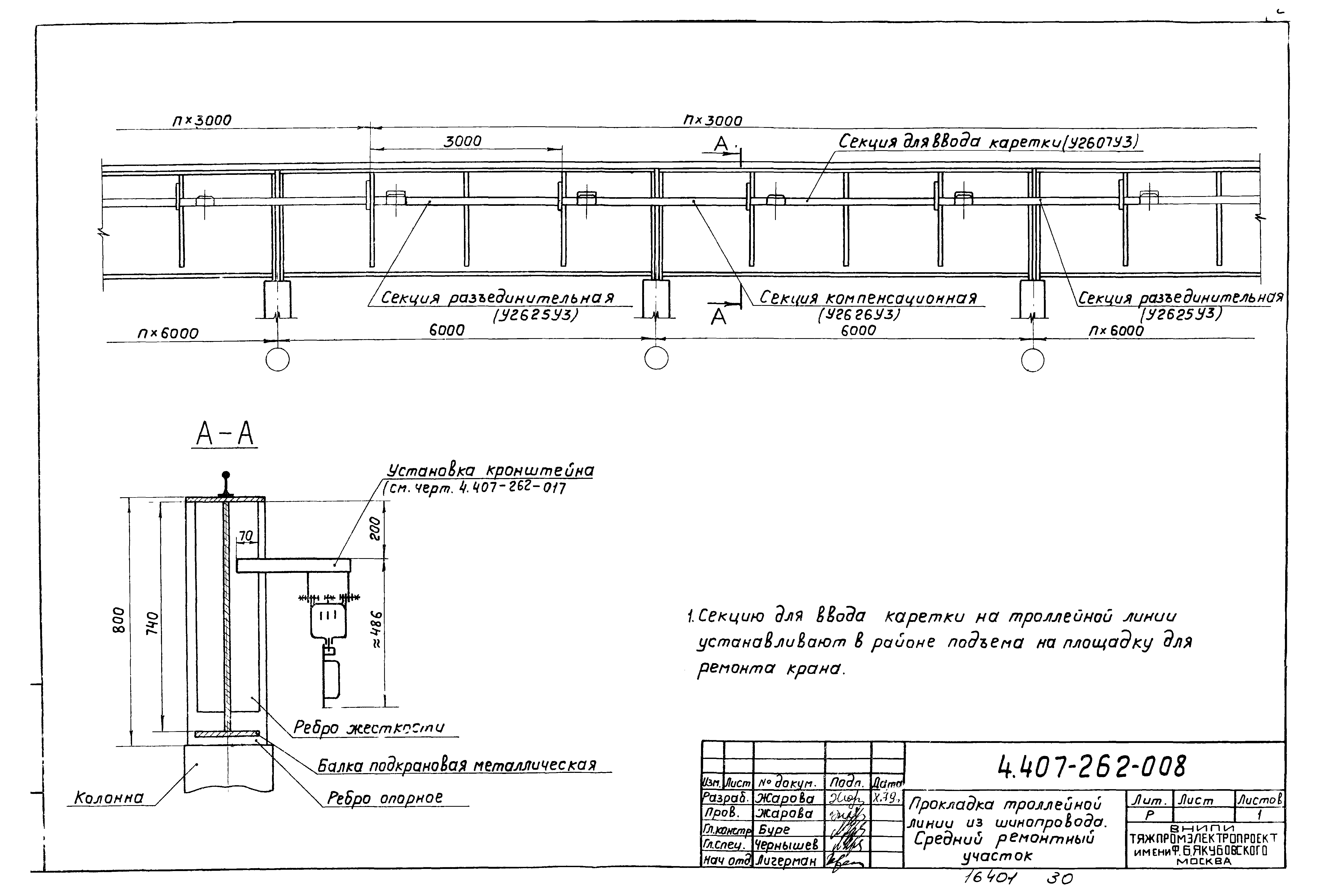

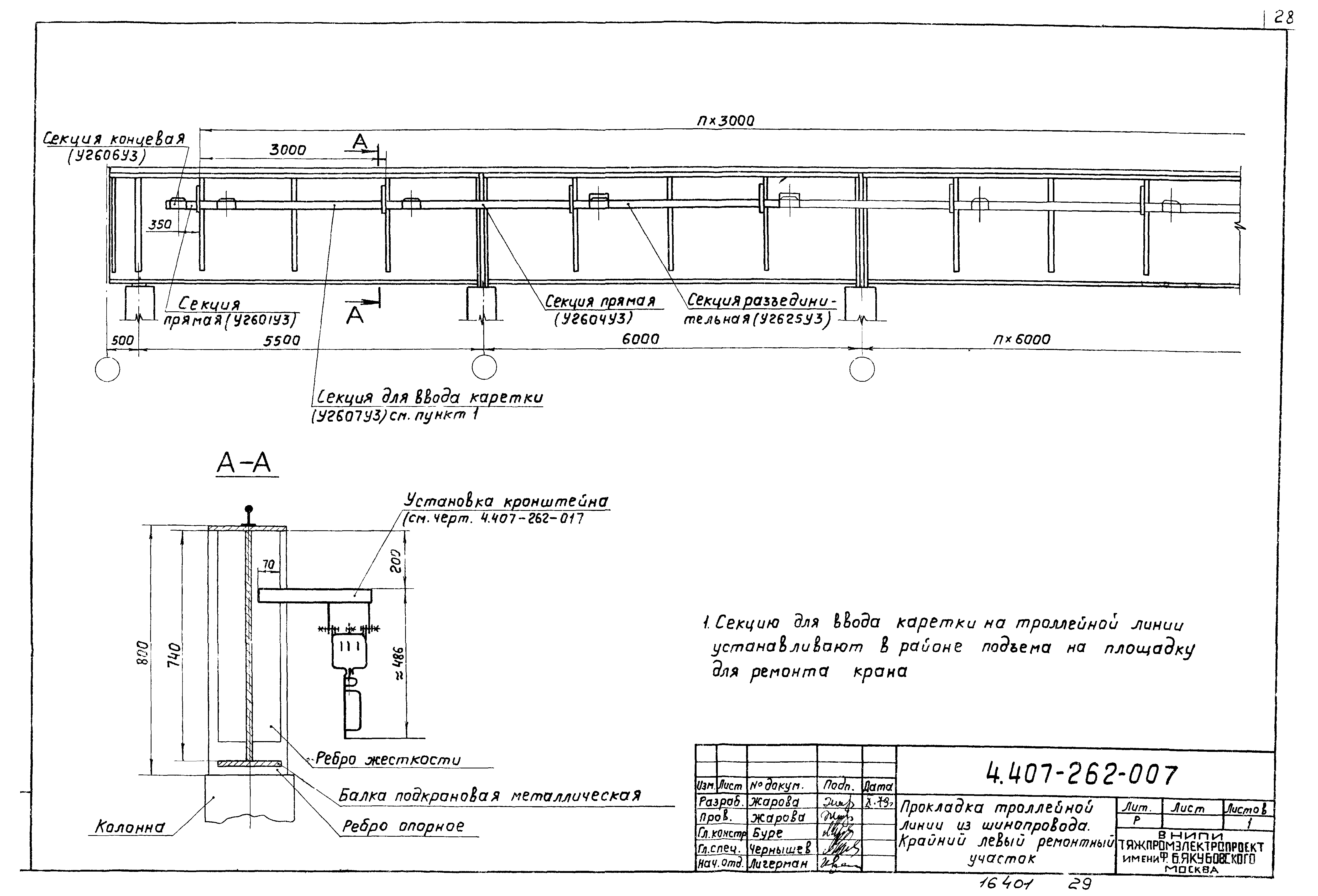

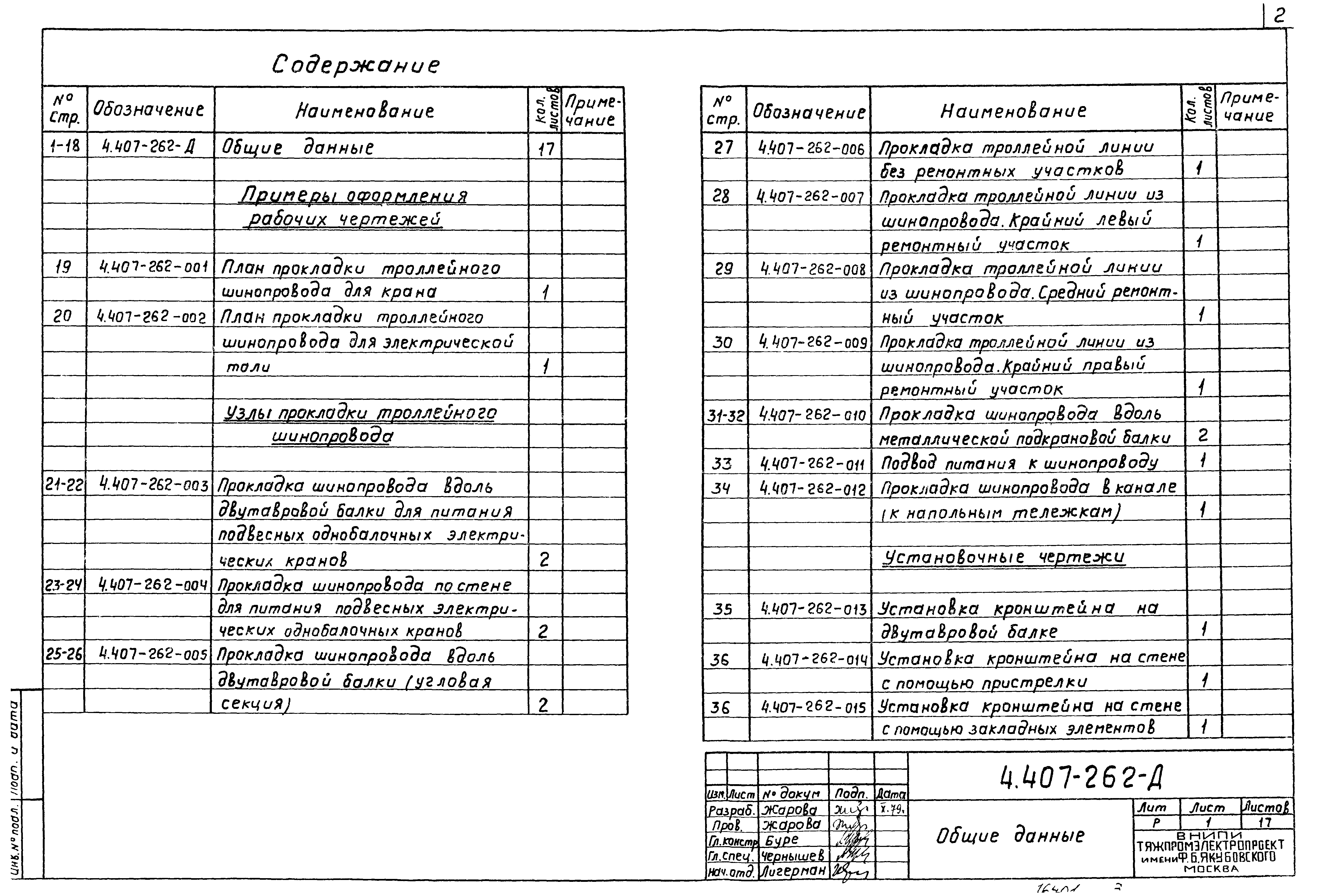

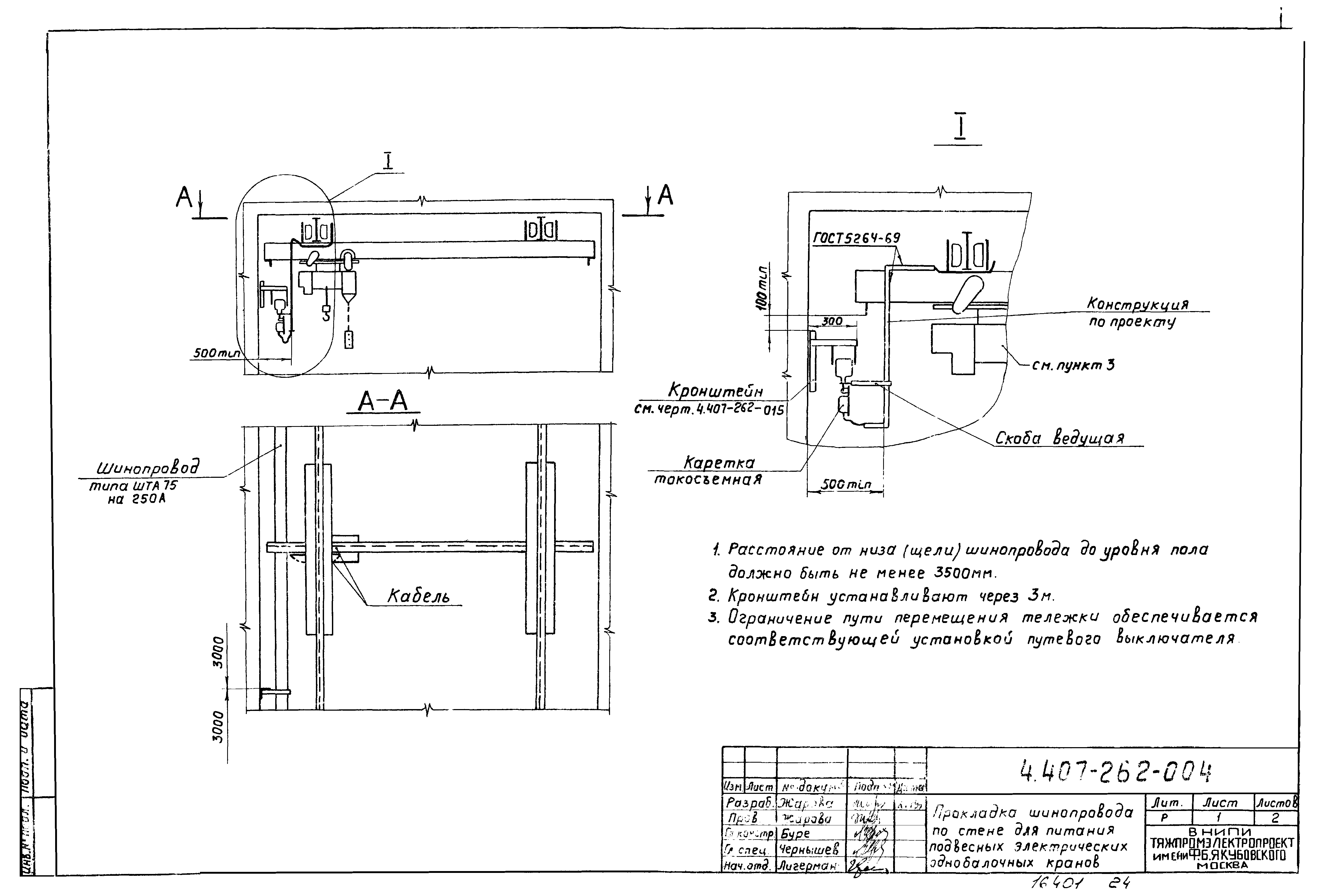

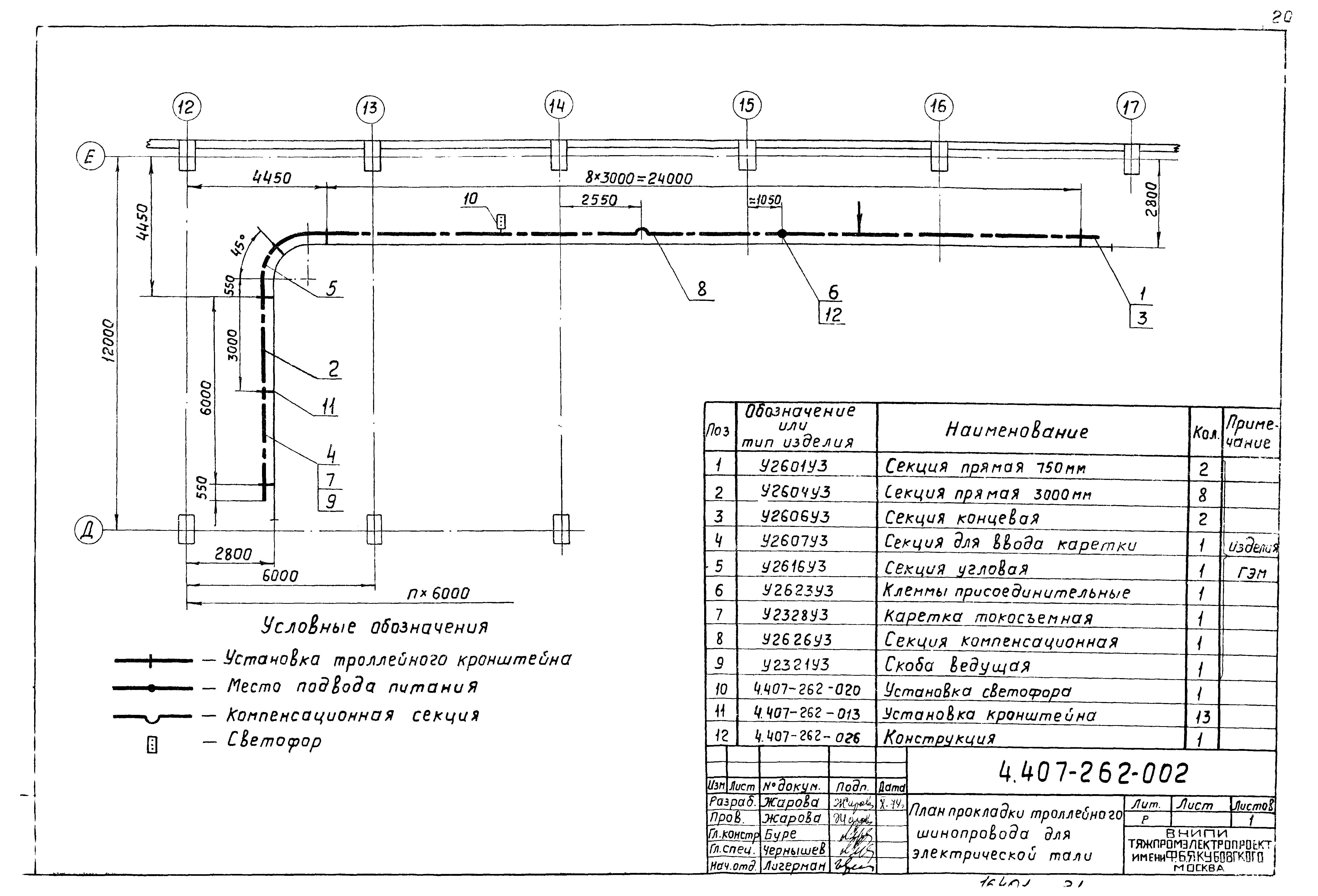

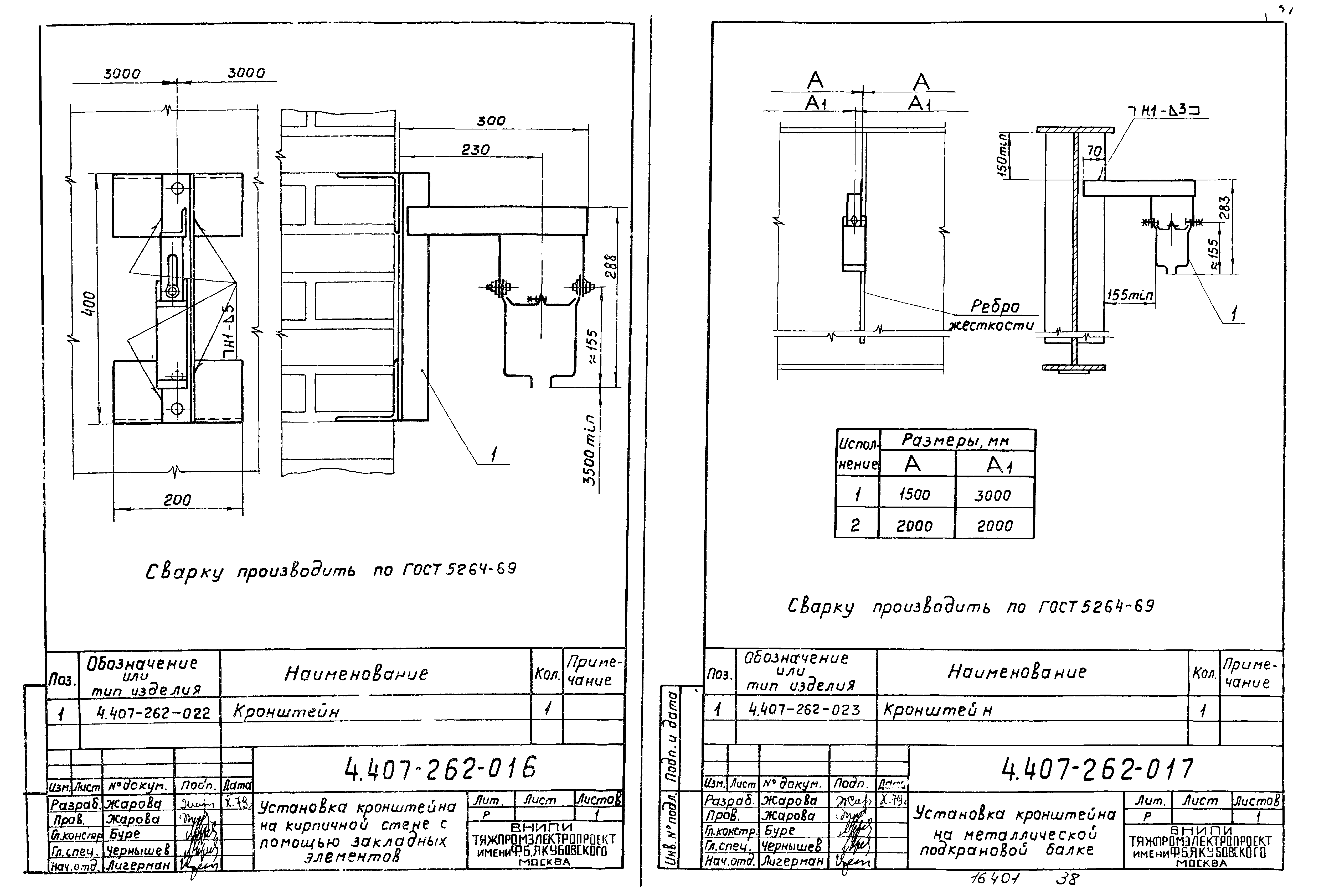

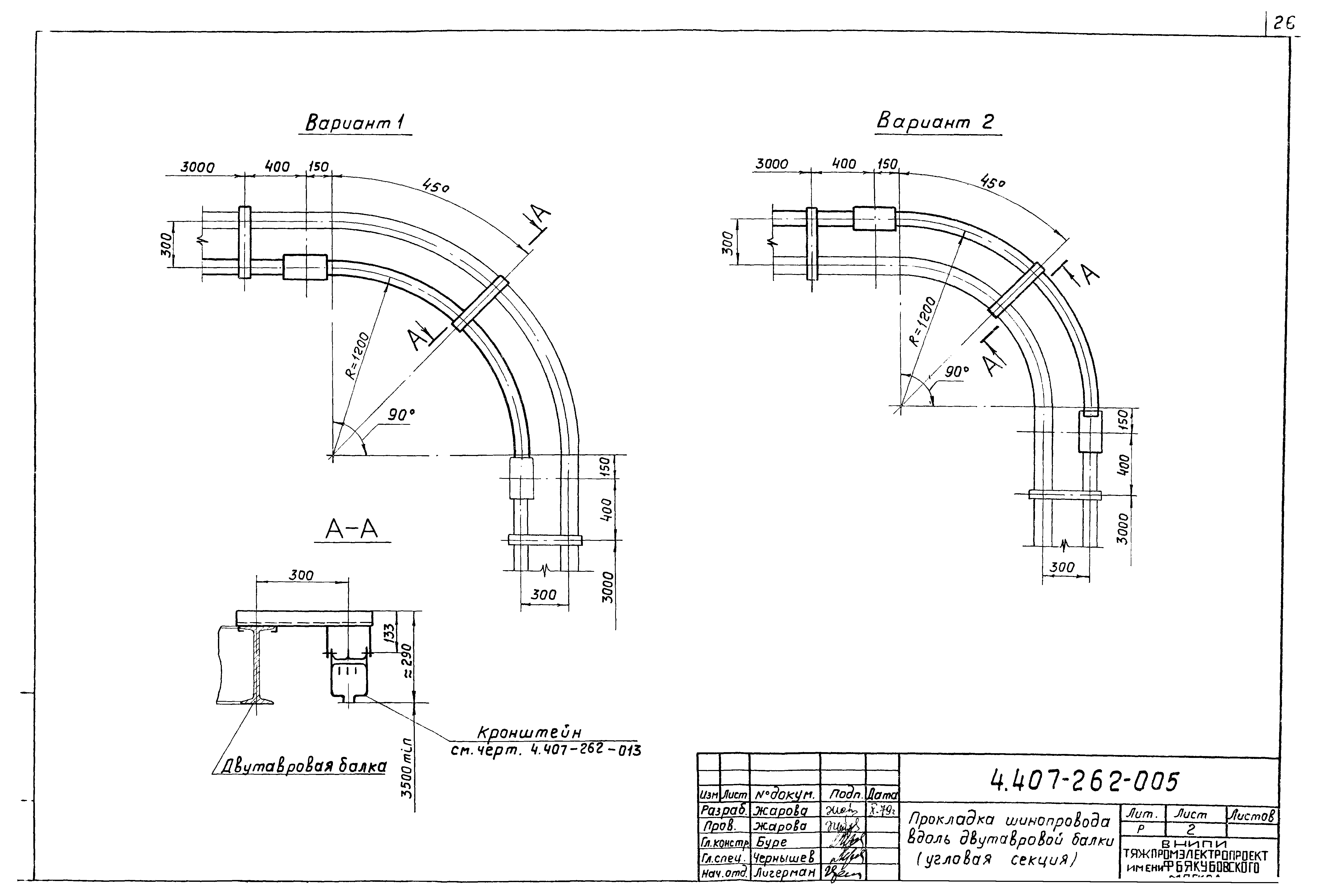

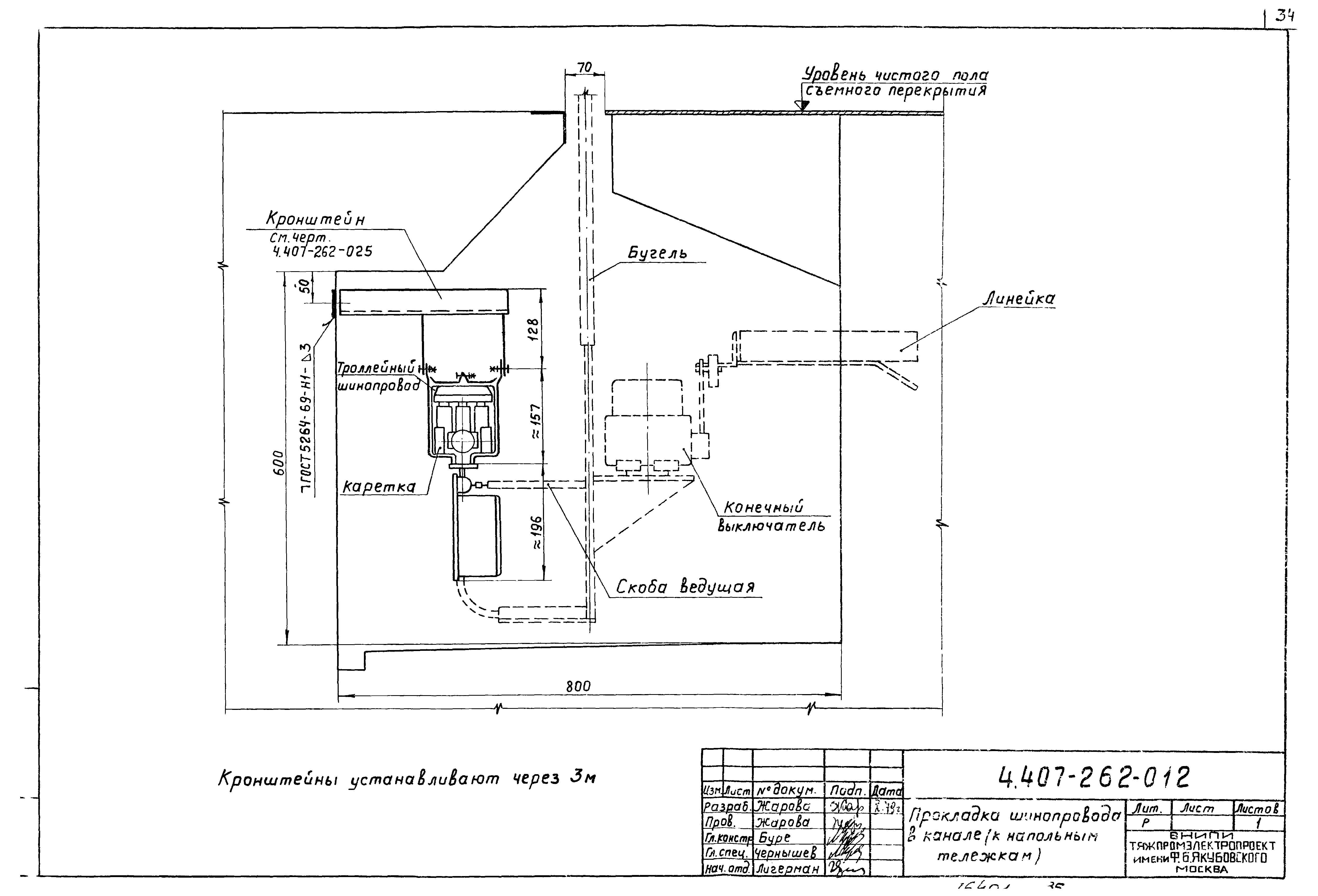

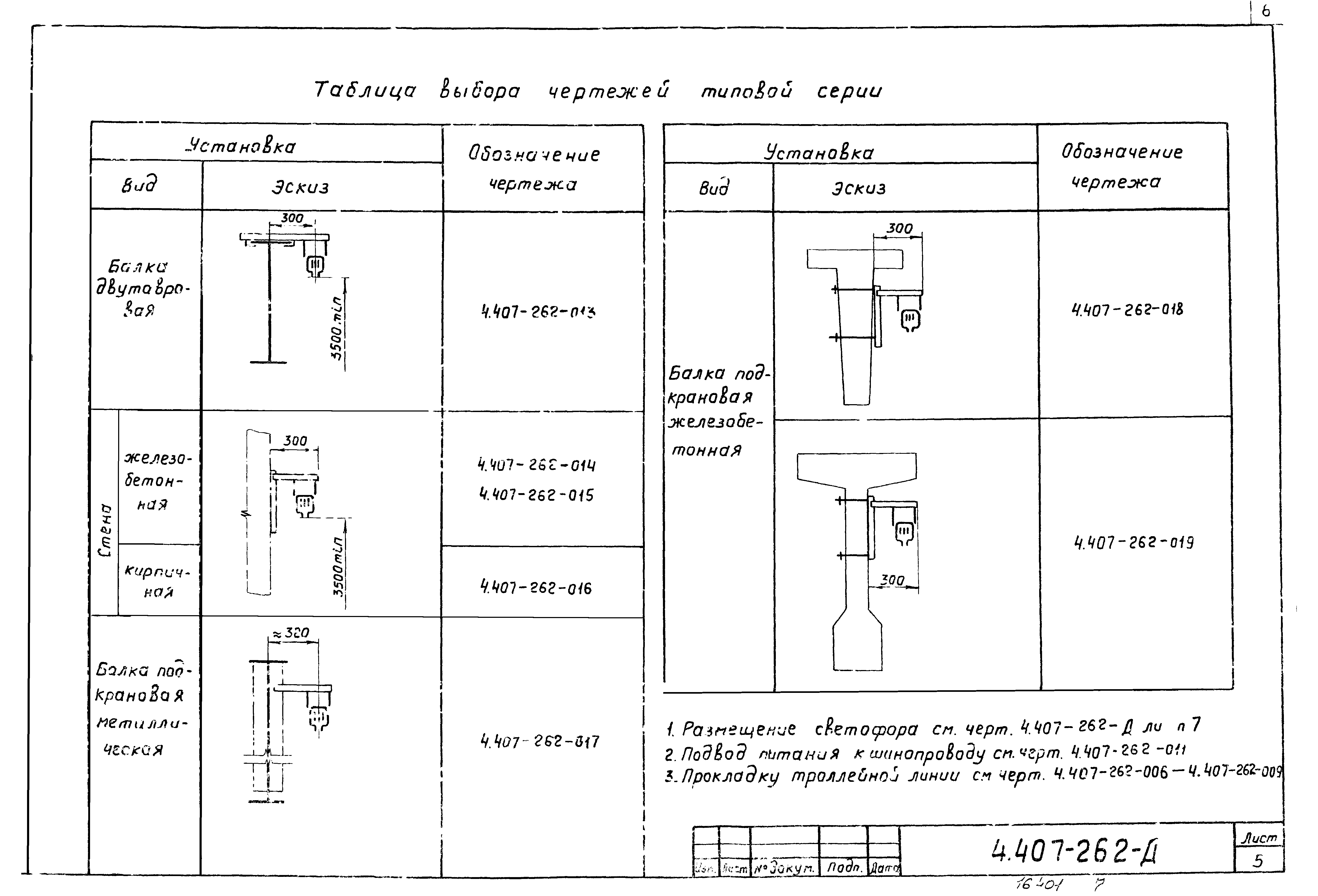

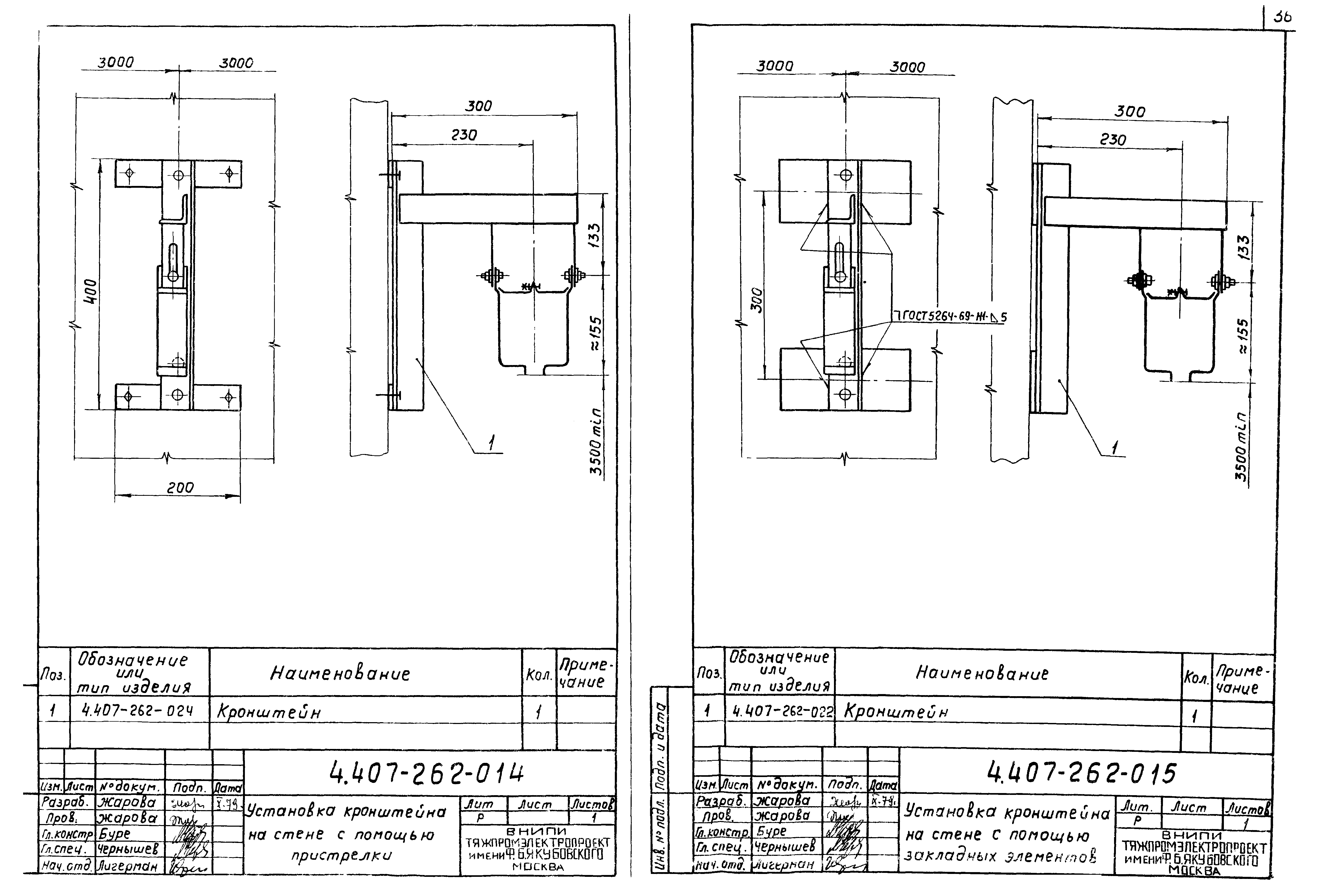

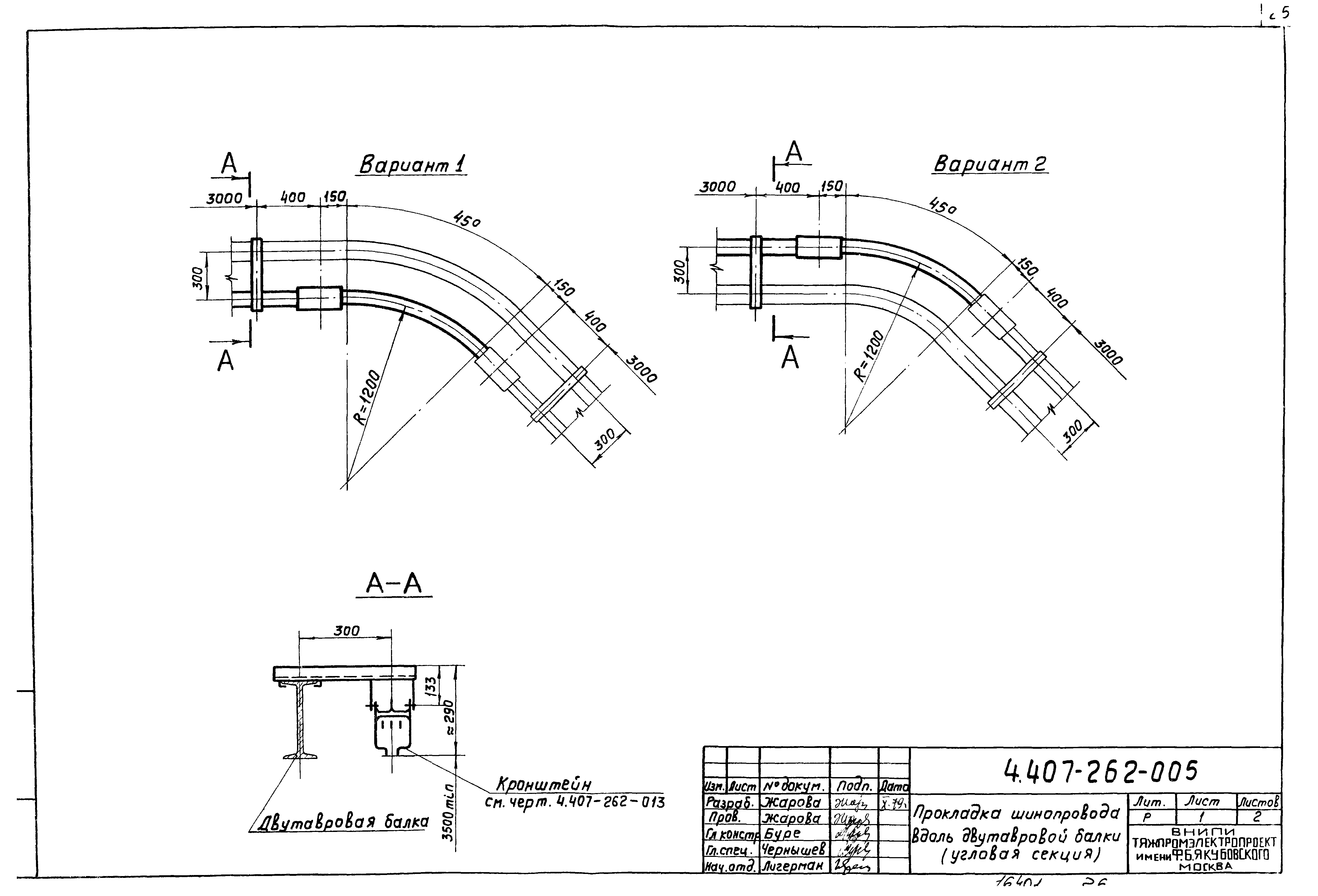

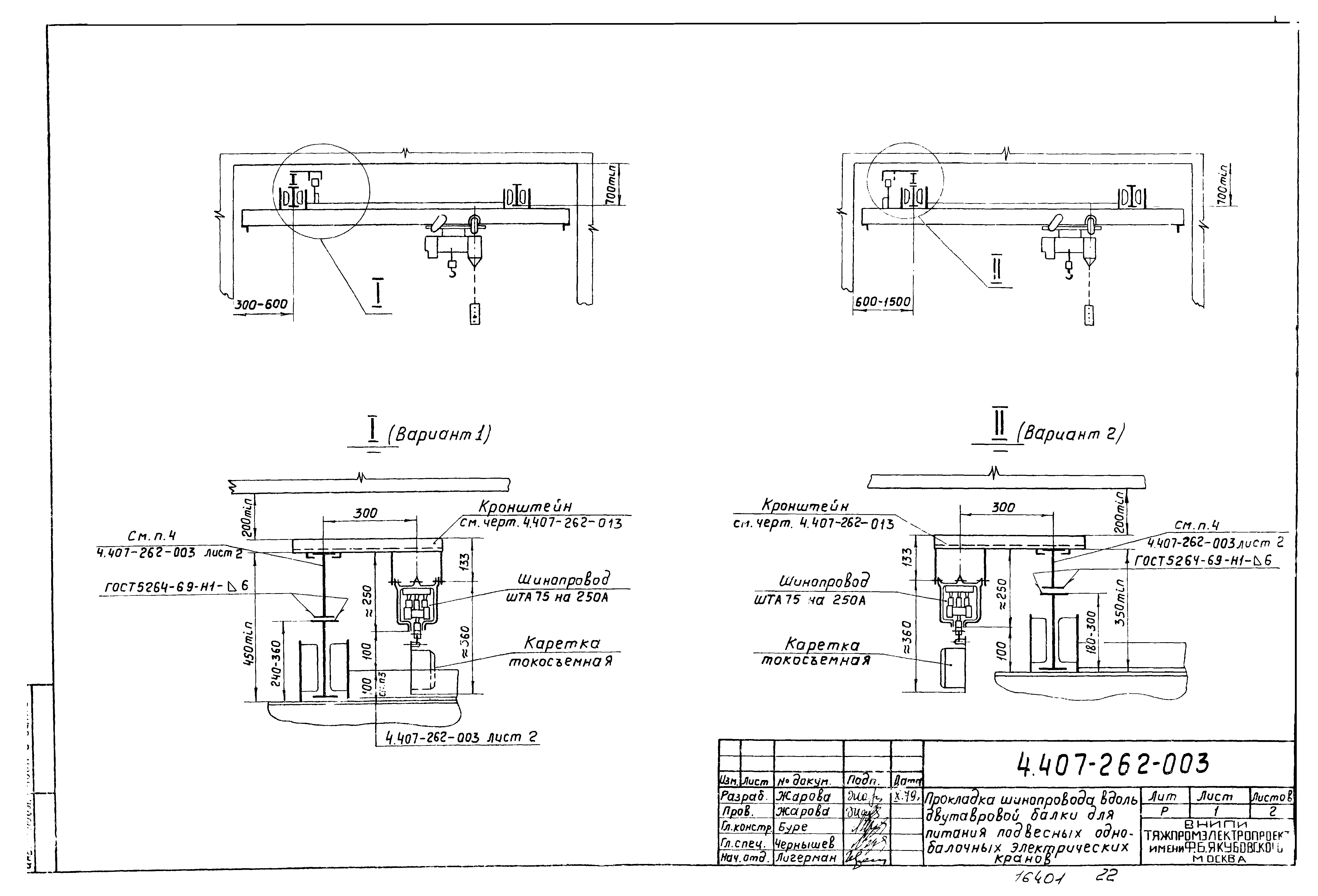

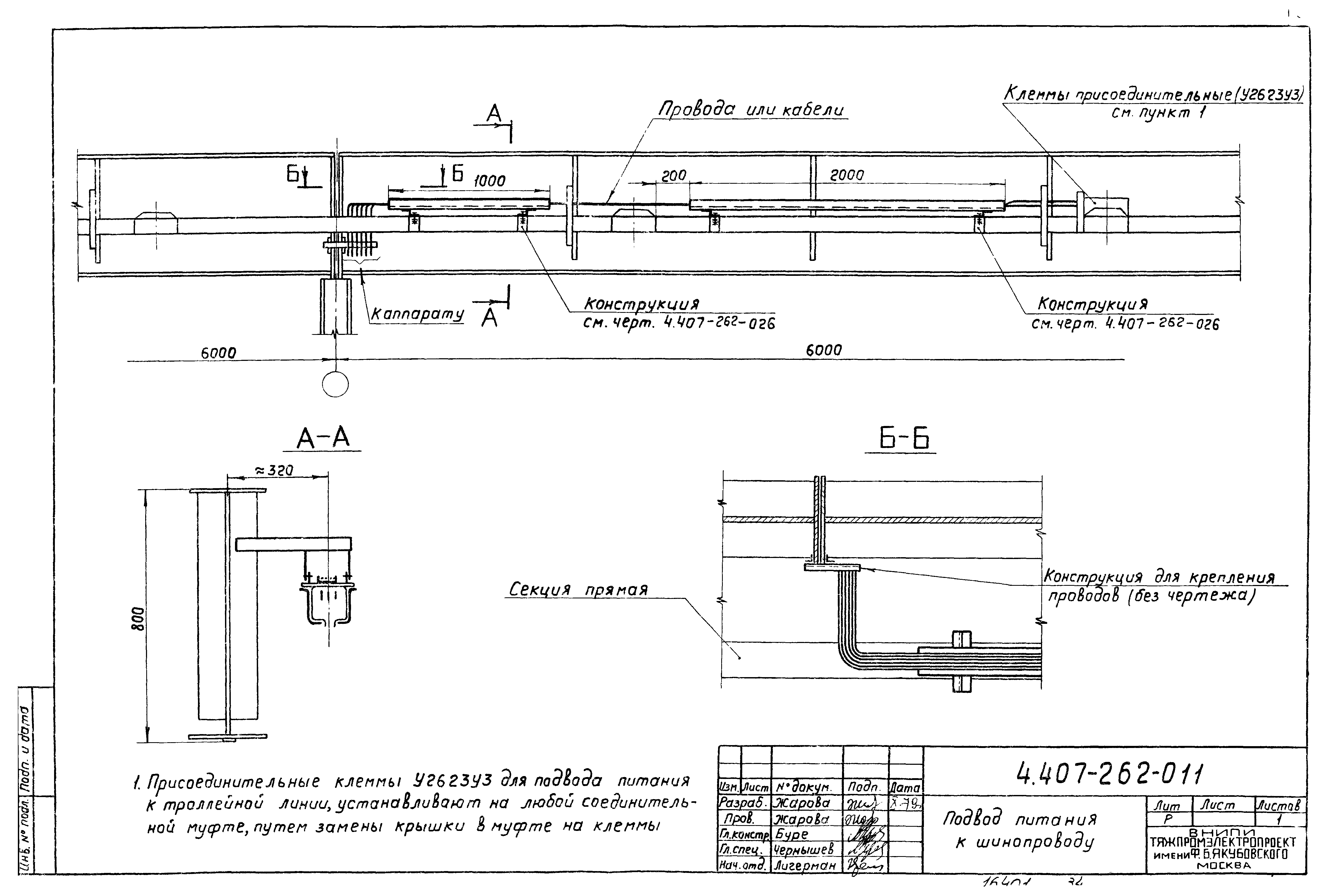

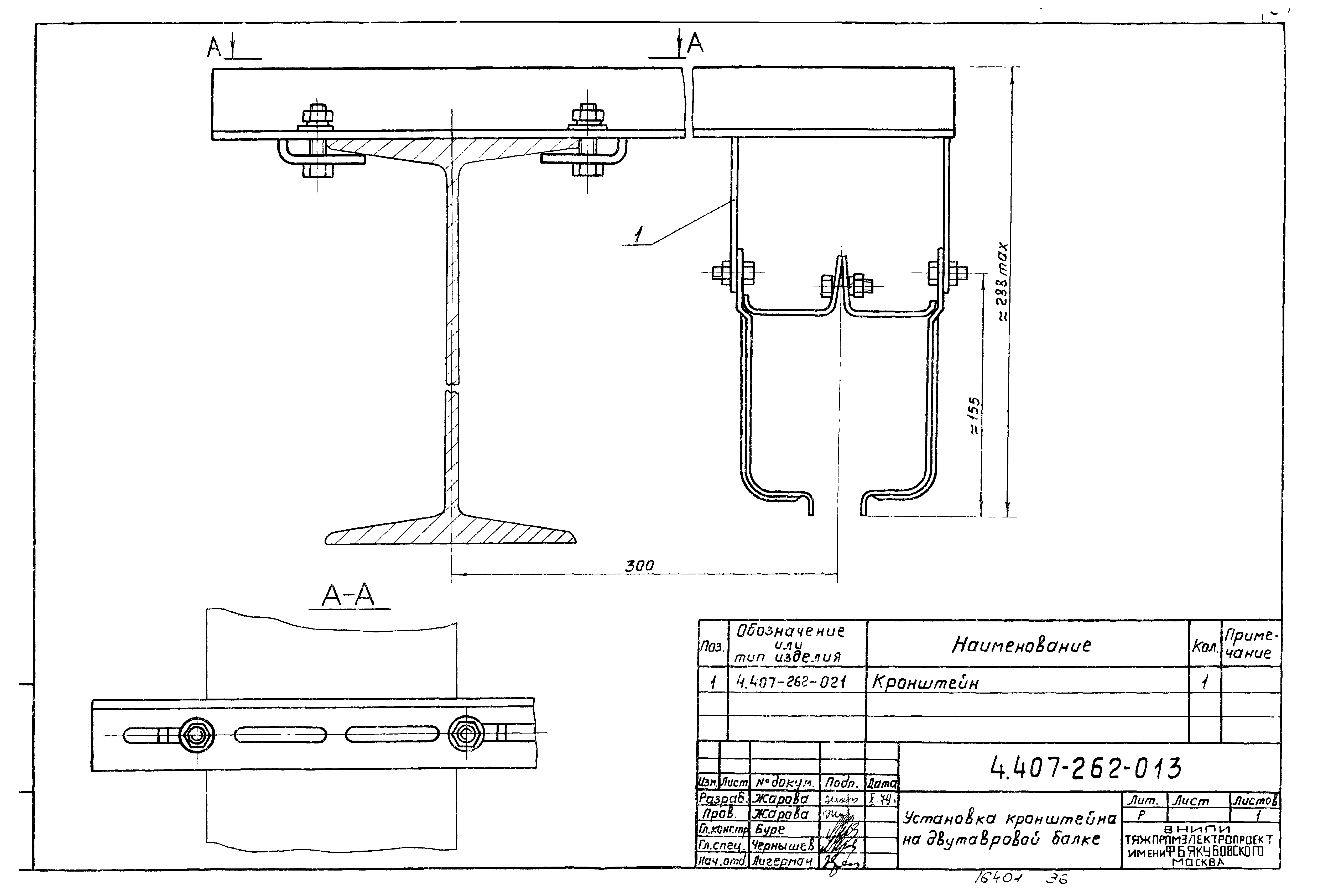

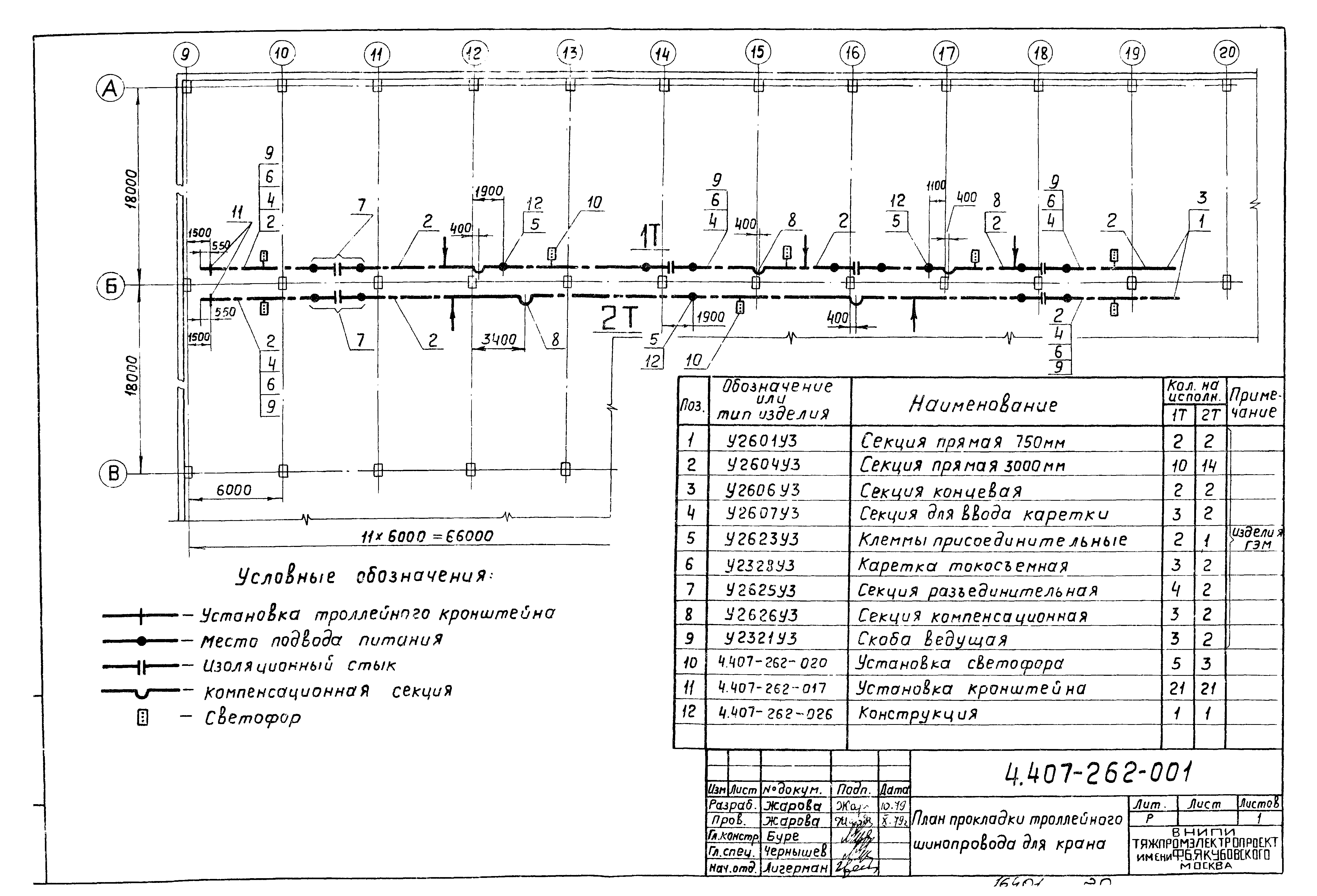

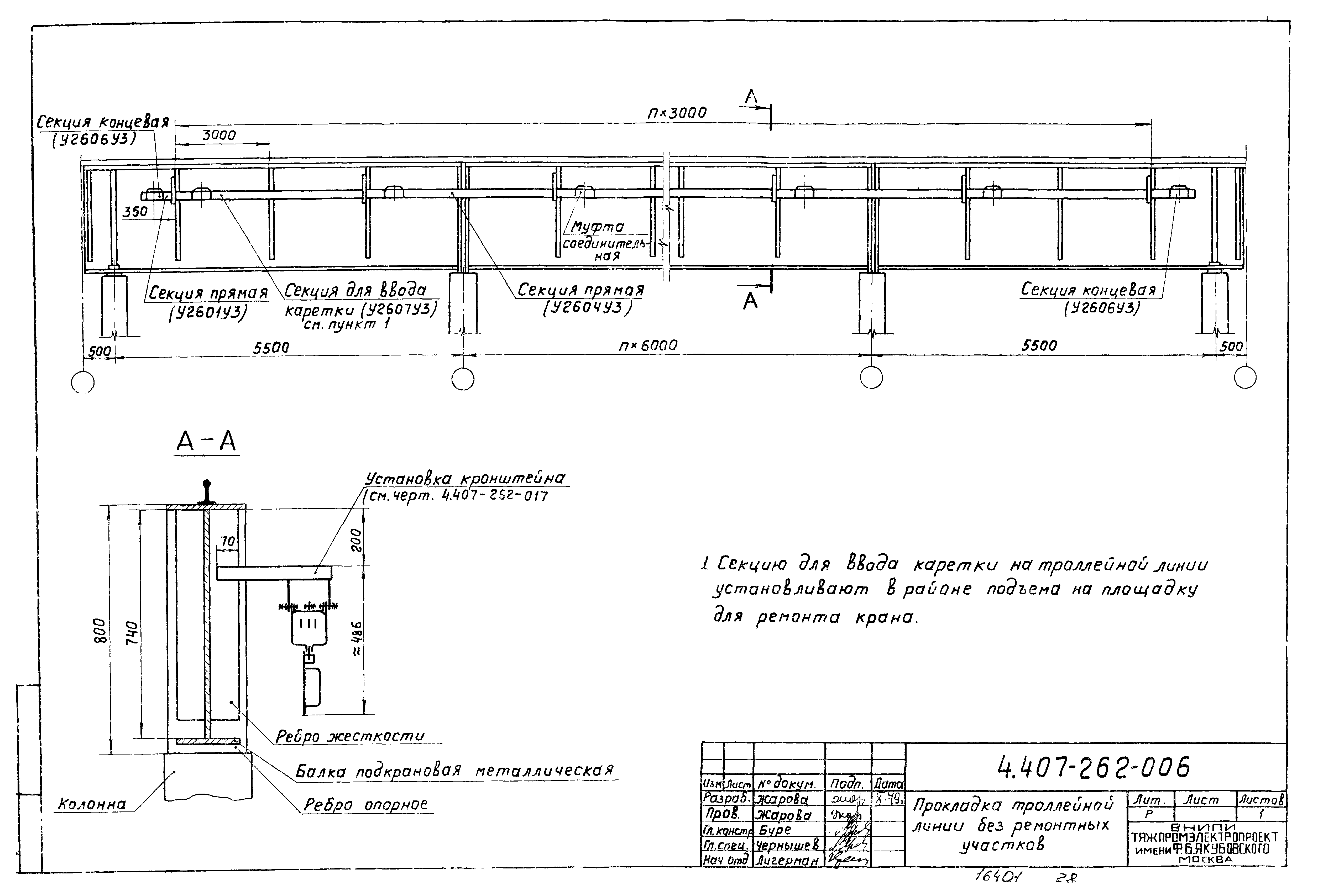

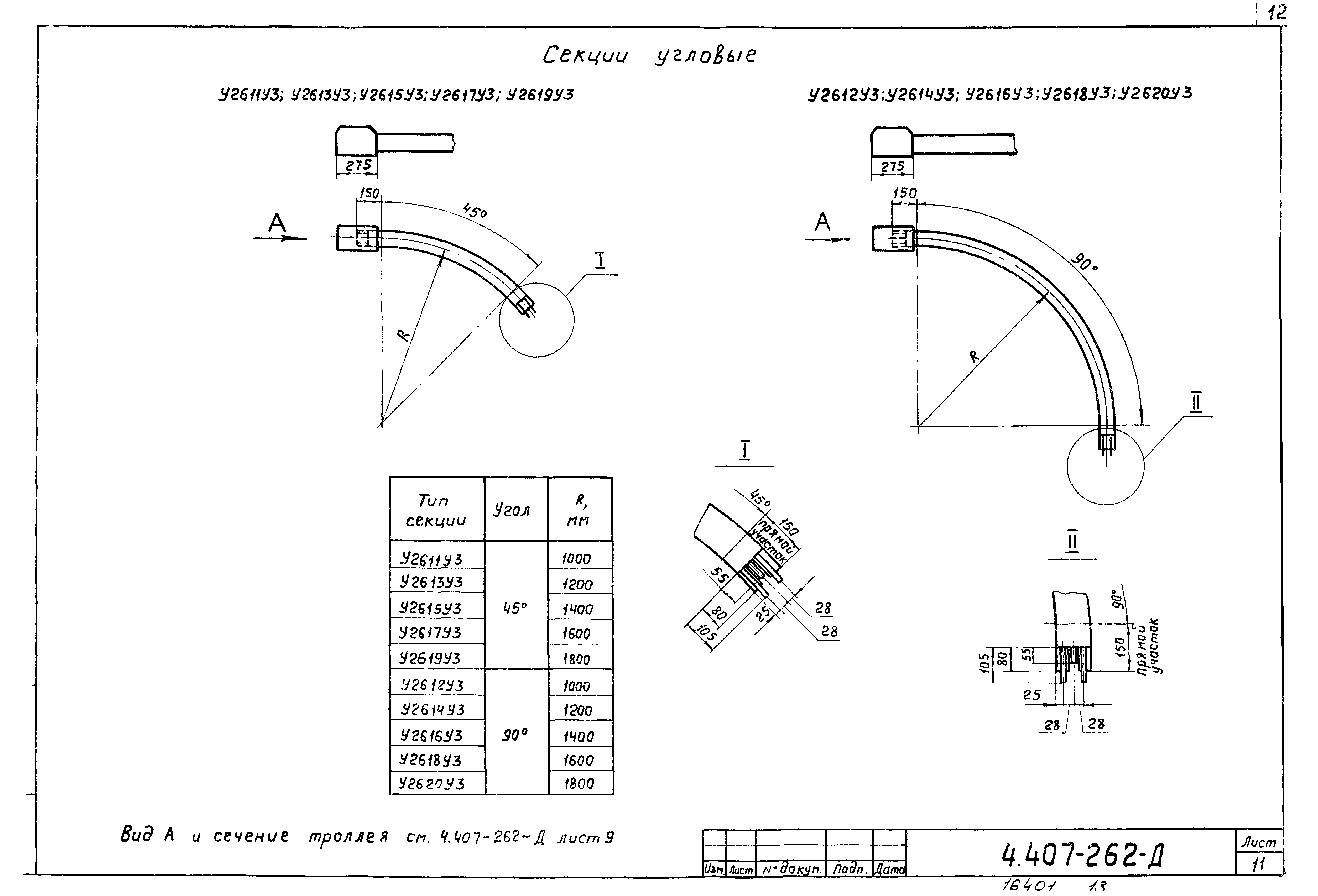

Оглавление:	4.407-262-Д Общие данные Примеры оформления рабочих чертежей 4.407-262-001 План прокладки троллейного шинопровода для крана 4.407-262-002 План прокладки троллейного шинопровода для электрической тали Узлы прокладки троллейного шинопровода 4.407-262-003 Прокладка шинопровода вдоль двутавровой балки для питания подвесных одноблочных электрических кранов 4.407-262-004 Прокладка шинопровода по стене для питания подвесных электрических однобалочных кранов 4.407-262-005 Прокладка шинопровода вдоль двутавровой балки (угловая секция) 4.407-262-006 Прокладка троллейной линии без ремонтных участков 4.407-262-007 Прокладка троллейной линии из шинопровода. Крайний левый ремонтный участок 4.407-262-008 Прокладка троллейной линии из шинопровода. Средний ремонтный участок 4.407-262-009 Прокладка троллейной линии из шинопровода. Крайний правый ремонтный участок 4.407-262-010 Прокладка шинопровода вдоль металлической подкрановой балки 4.407-262-011 Подвод питания к шинопроводу 4.407-262-012 Прокладка шинопровода в канале (к напольным тележкам) Установочные чертежи 4.407-262-013 Установка кронштейна на двутавровой балке 4.407-262-014 Установка кронштейна на стене с помощью пристрелки 4.407-262-015 Установка кронштейна на стене с помощью закладных элементов 4.407-262-016 Установка кронштейна на кирпичной стене с помощью закладных элементов 4.407-262-017 Установка кронштейна на металлической подкрановой балке 4.407-262-018 Установка кронштейна на железобетонной подкрановой балке 4.407-262-019 Установка кронштейна на железобетонной подкрановой балке 4.407-262-020 Установка светофора на шинопроводе Сборочные чертежи и детали 4.407-262-021 Кронштейн 4.407-262-022 Кронштейн 4.407-262-023 Кронштейн 4.407-262-024 Кронштейн 4.407-262-025 Кронштейн 4.407-262-026 Конструкция для прокладки проводов и кабелей
Разработан:	Главэлектромонтаж Минмонтажспецстроя СССР ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского
Утверждён:	24.10.1979 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 200)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Электрооборудование и электросети Прокладка шинопроводов, кабелей, троллеев и электропроводок
