Скачать Серия 2.430-16 Архитектурные детали одноэтажных неотапливаемых зданий промышленных предприятий со стенами из крупноразмерных асбестоцементных волнистых листов. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 2.430-16

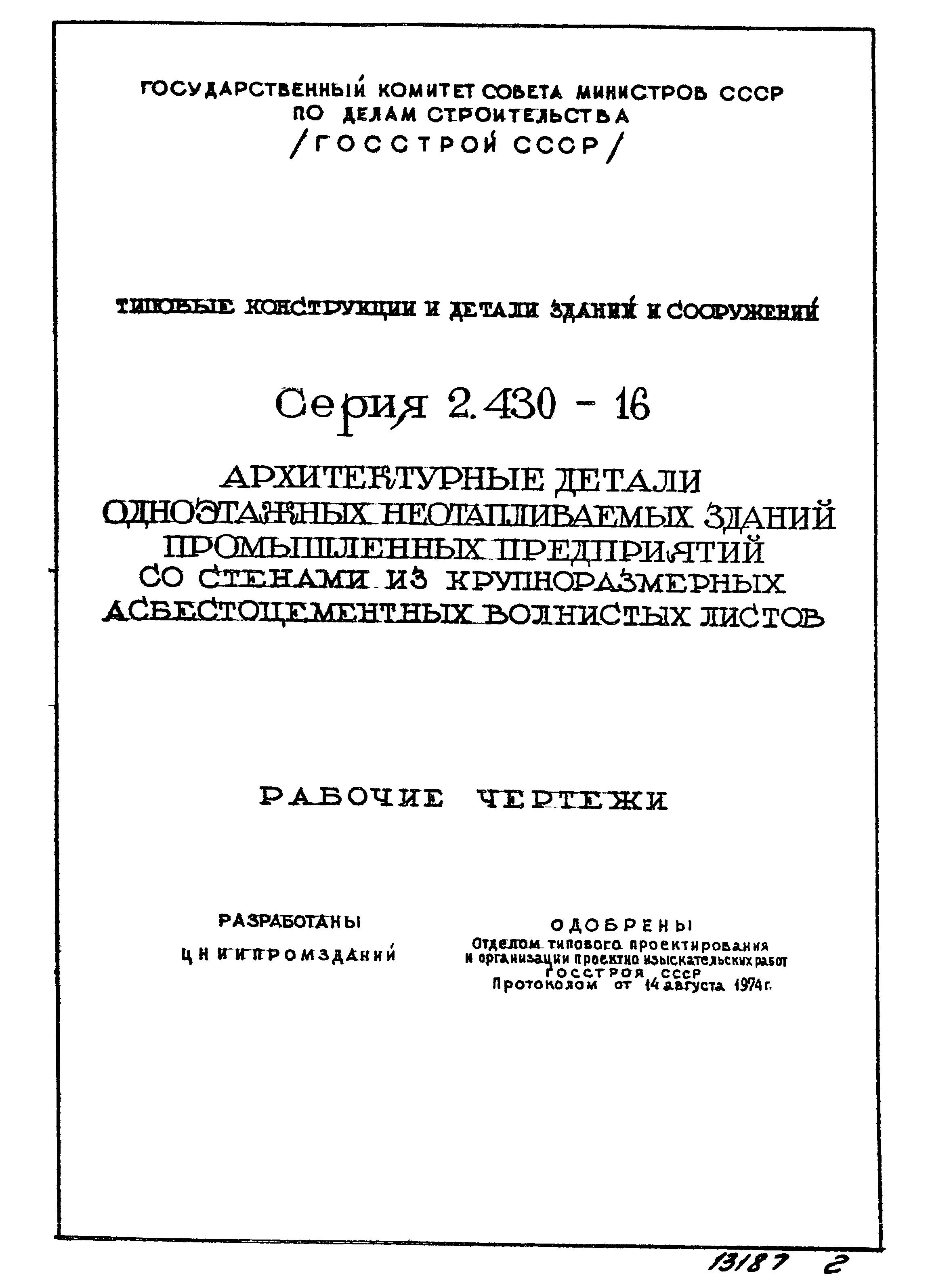

Архитектурные детали одноэтажных неотапливаемых зданий промышленных предприятий со стенами из крупноразмерных асбестоцементных волнистых листов. Рабочие чертежи

Обозначение:	Серия 2.430-16
Обозначение англ:	Series 2.430-16
Статус:	не действует
Название рус.:	Архитектурные детали одноэтажных неотапливаемых зданий промышленных предприятий со стенами из крупноразмерных асбестоцементных волнистых листов. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата окончания срока действия:	01.06.1993

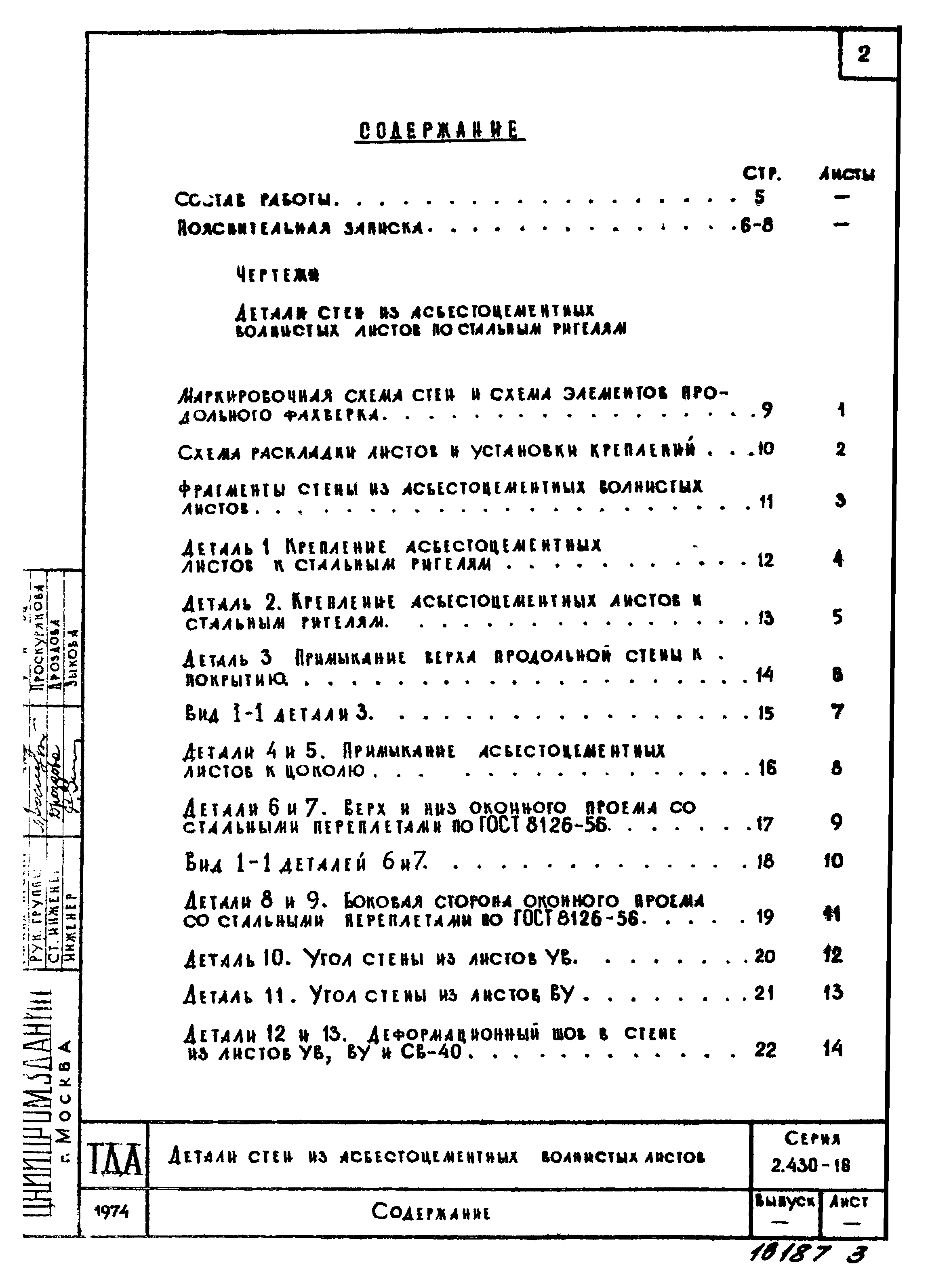

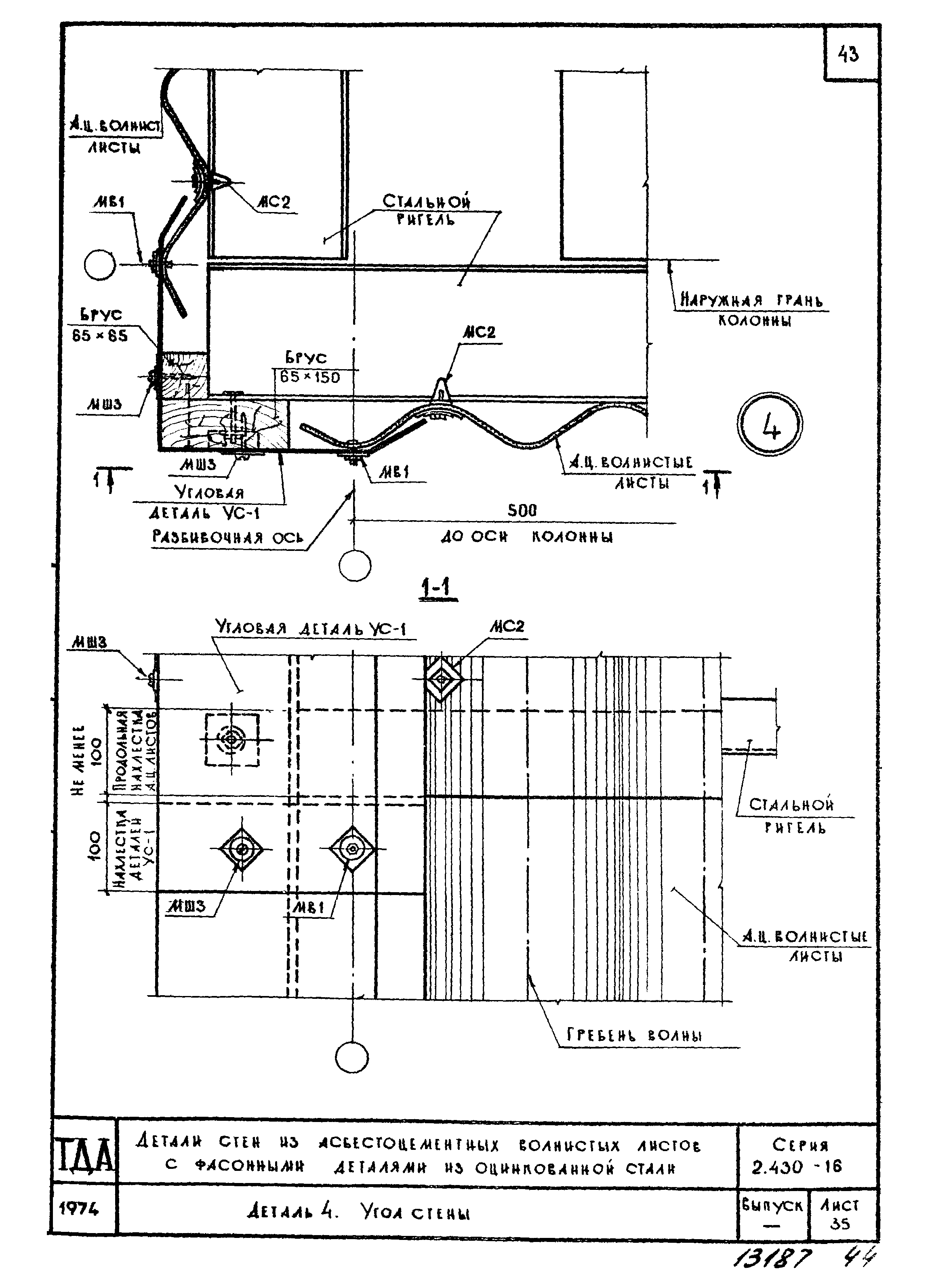

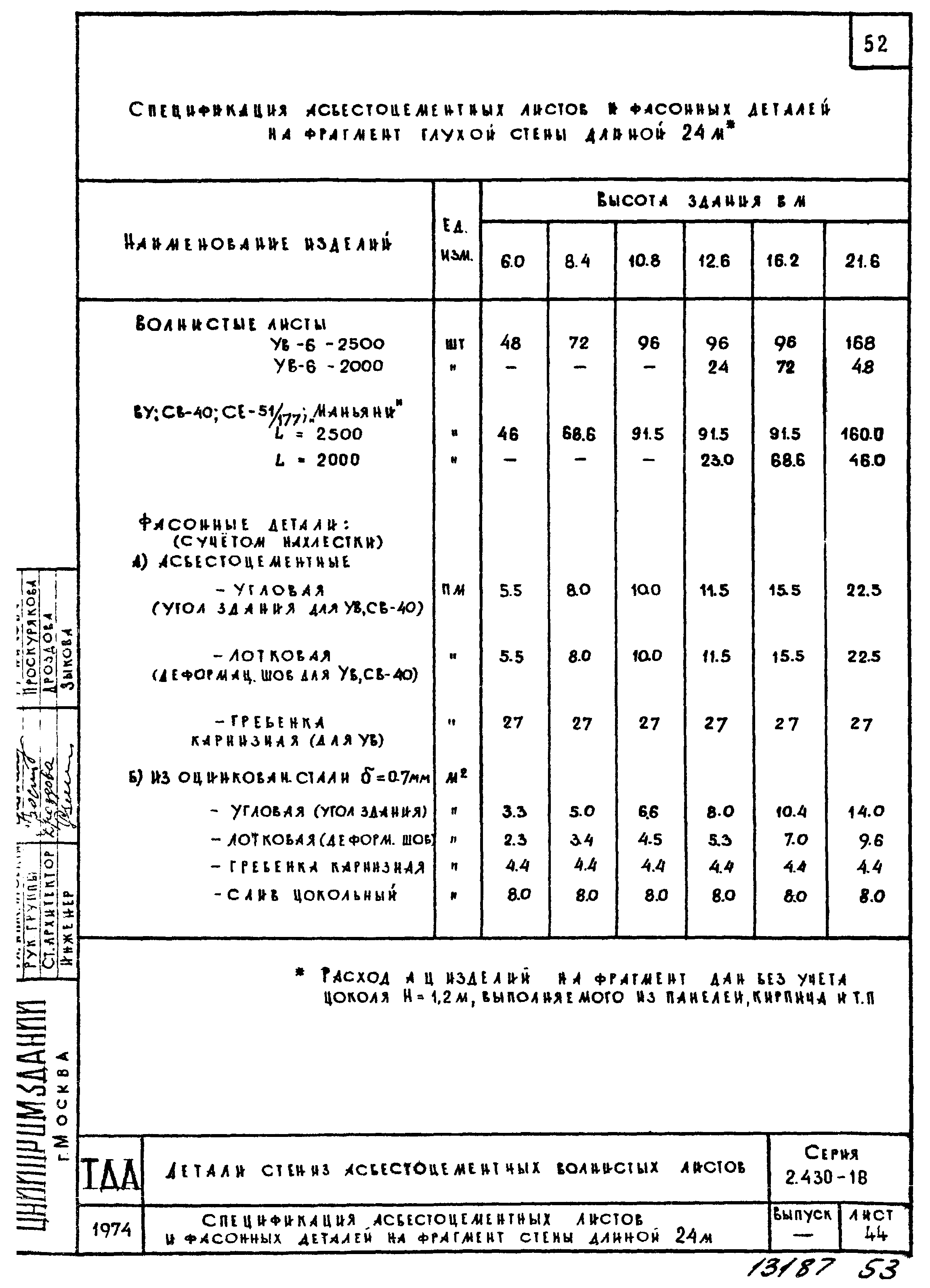

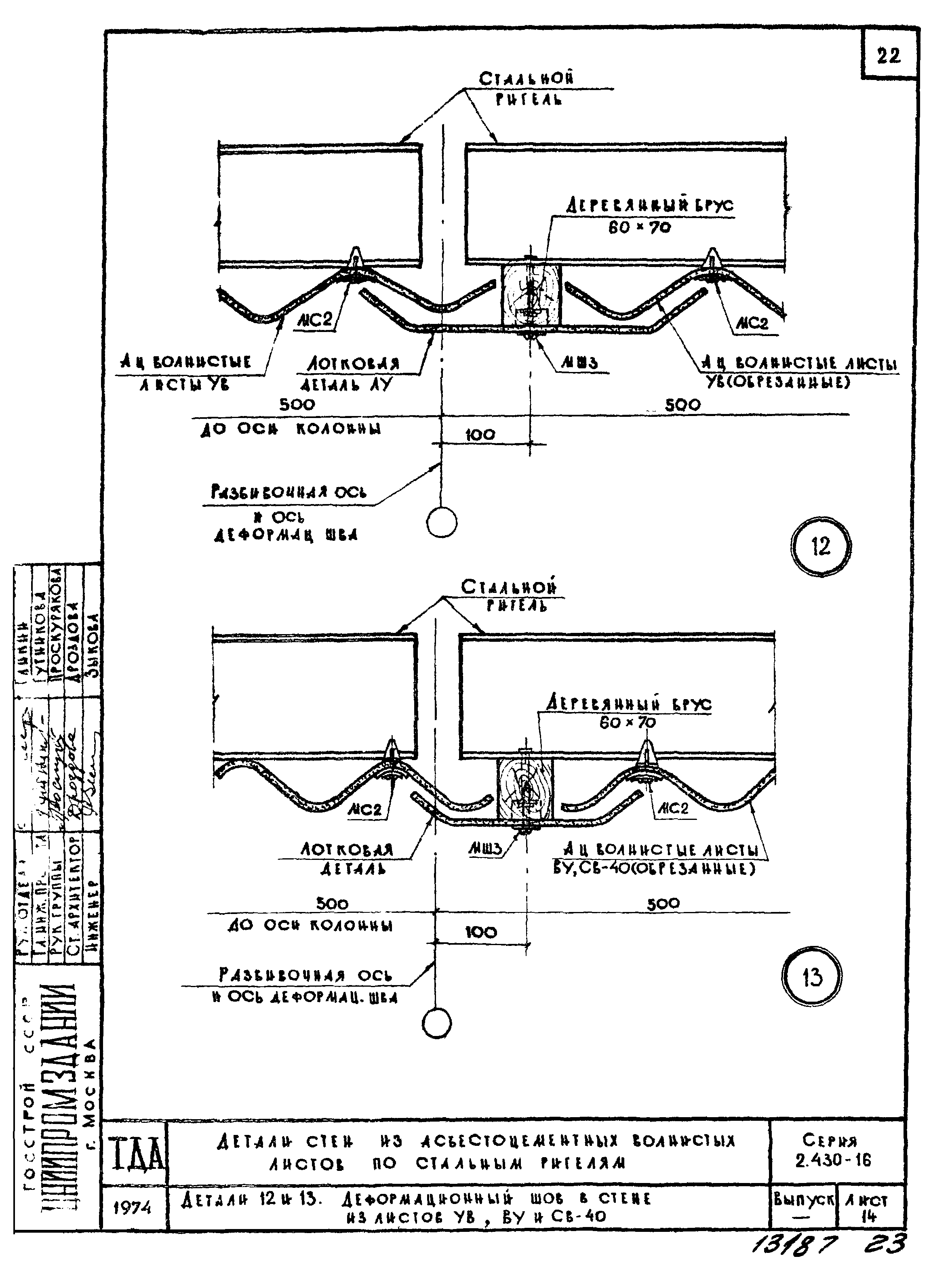

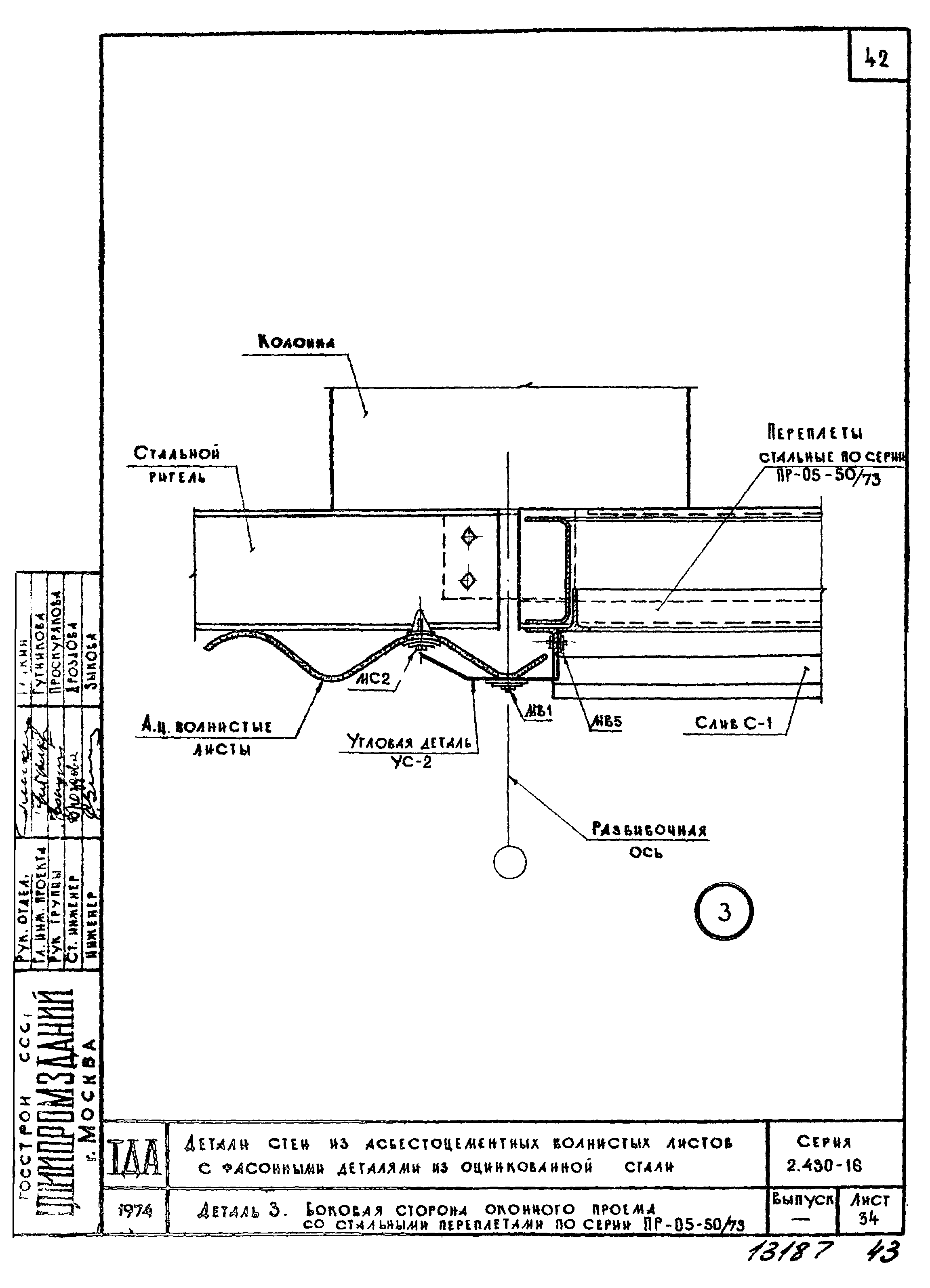

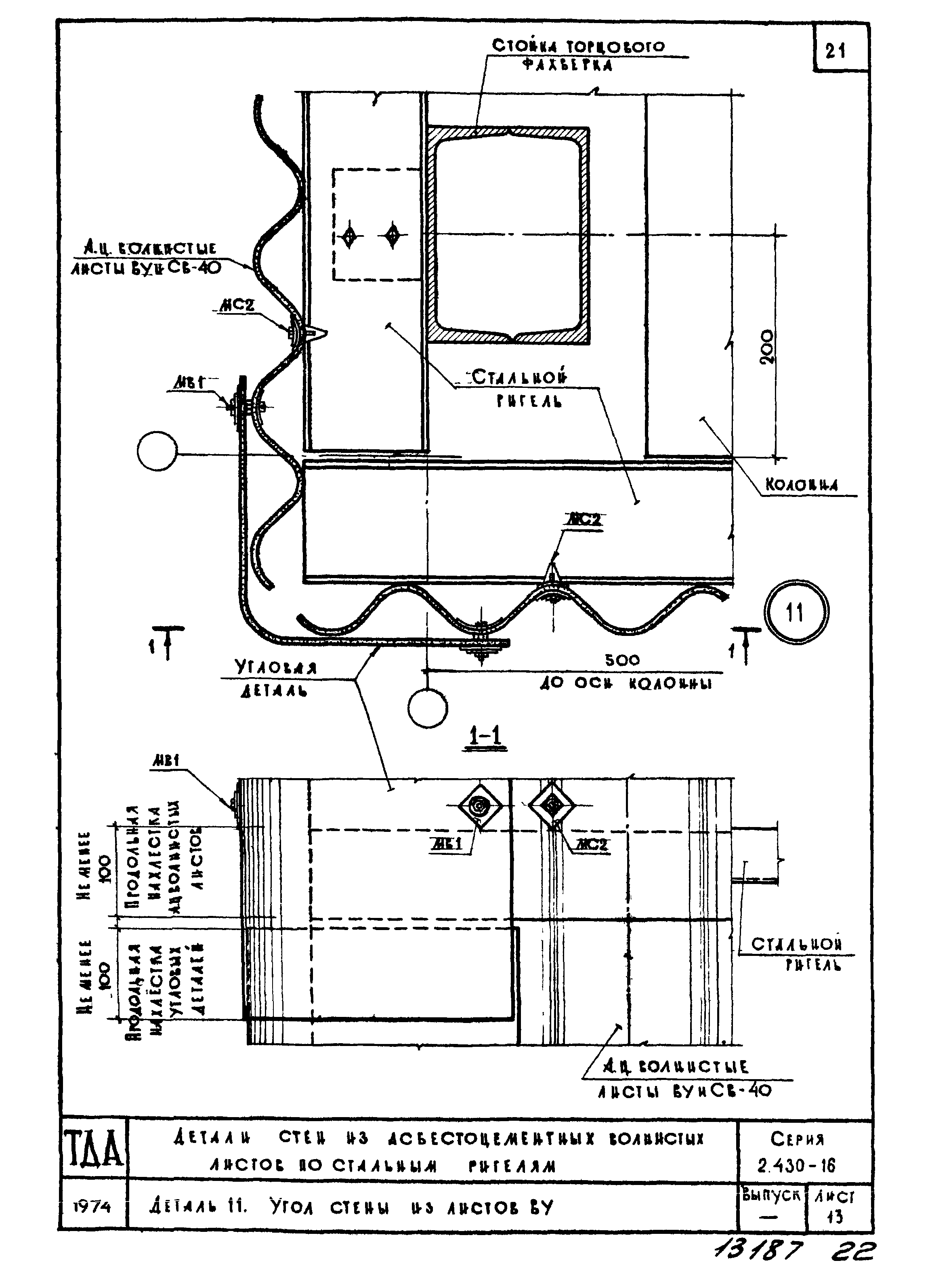

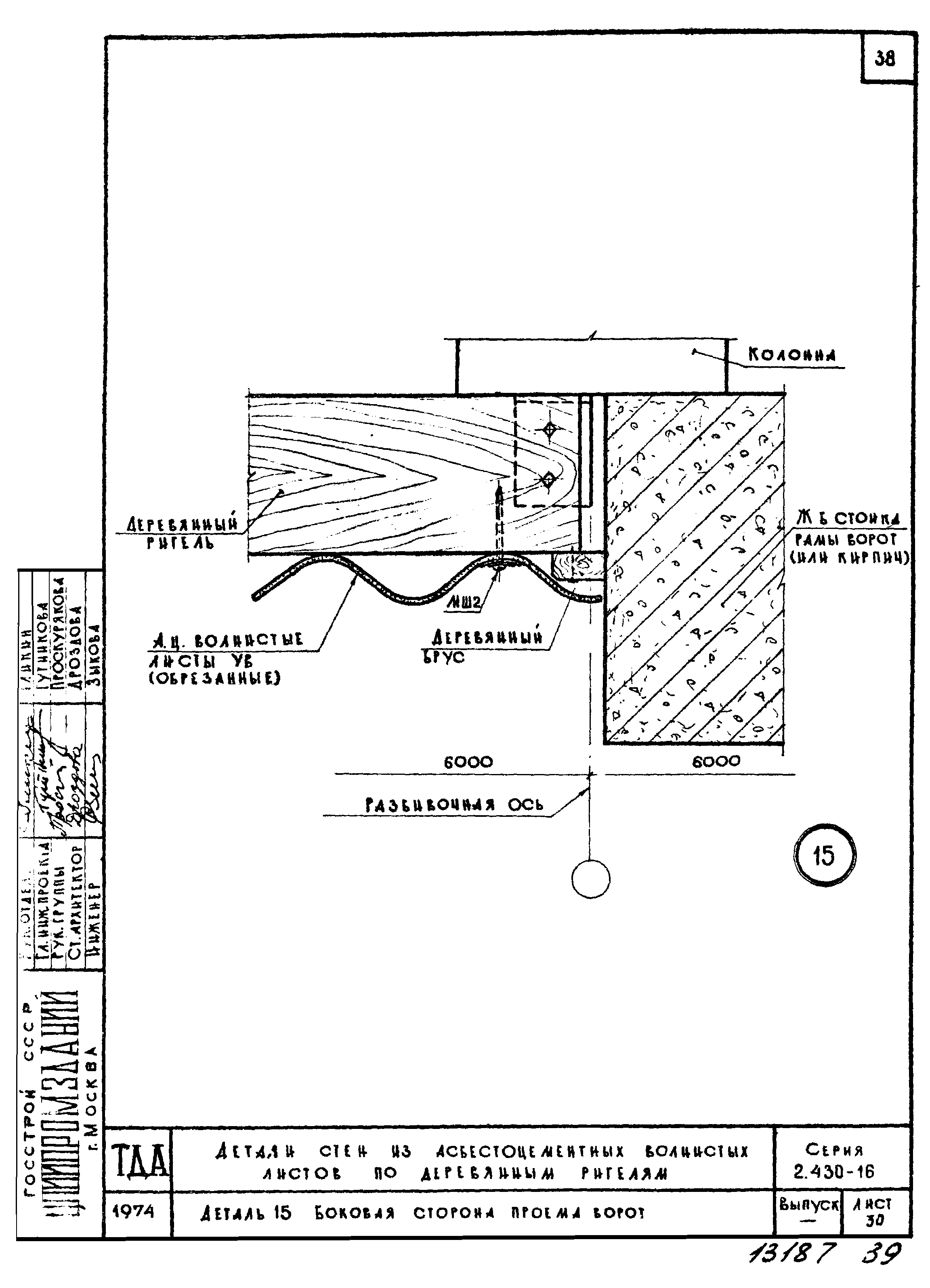

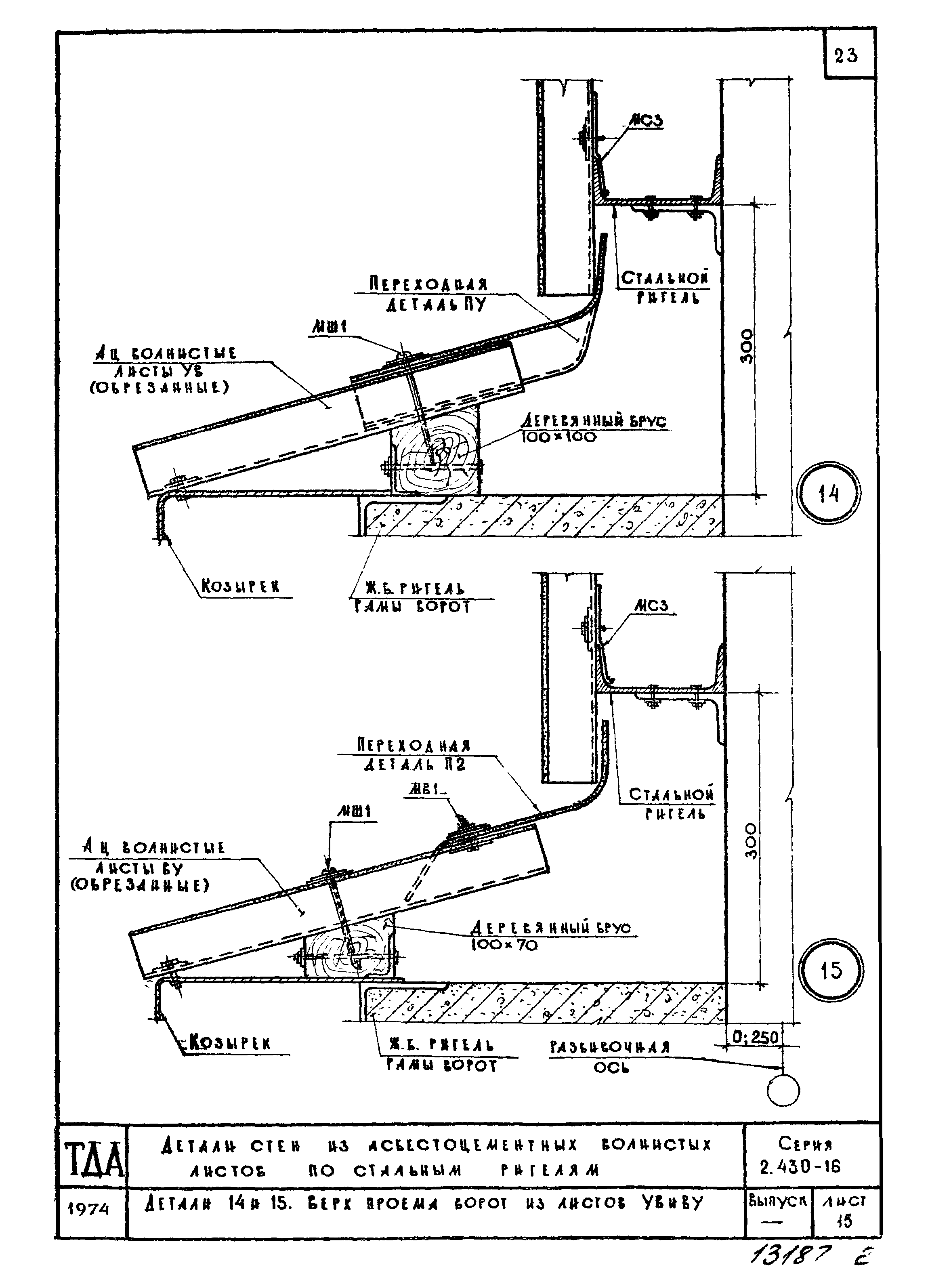

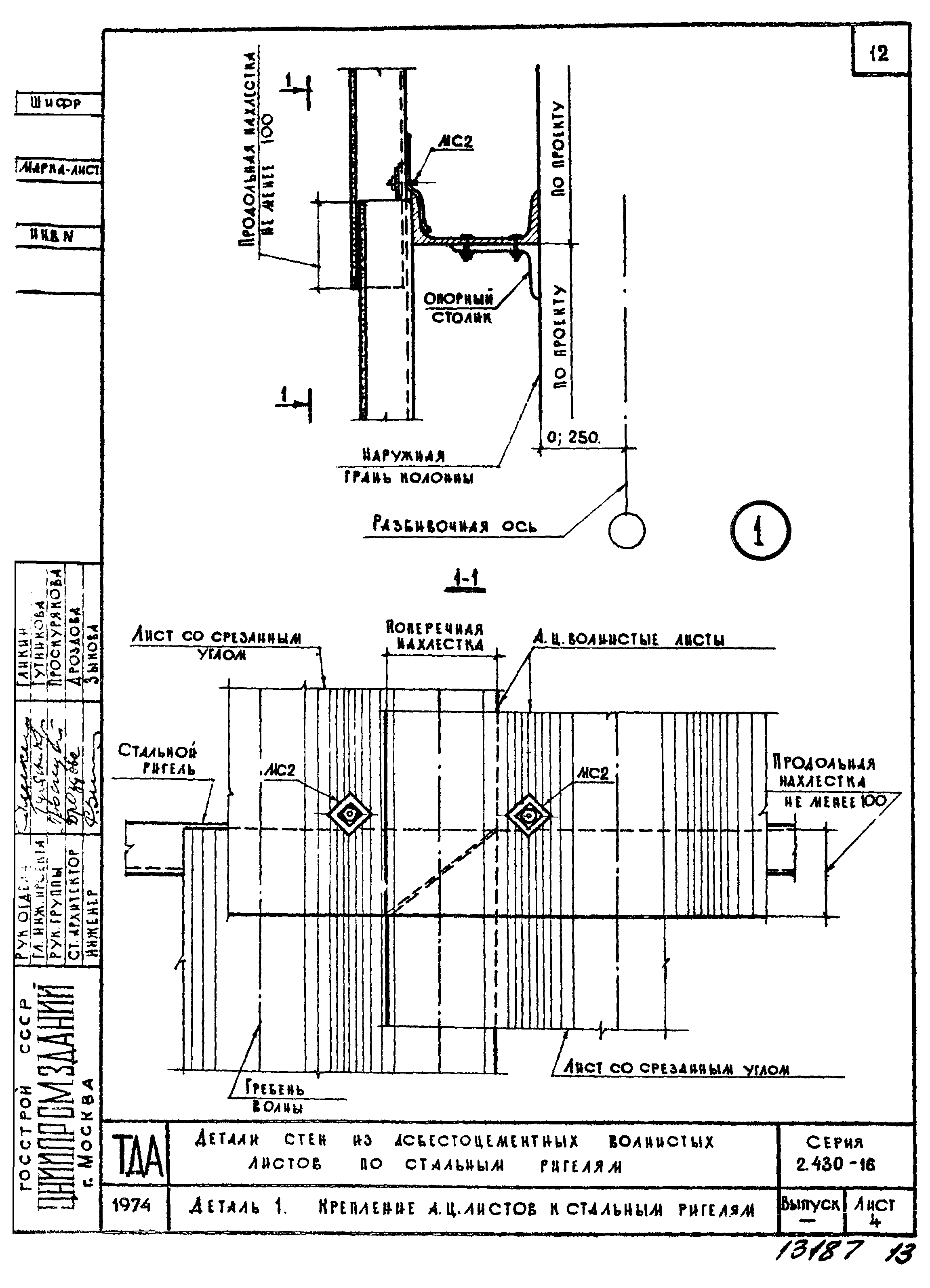

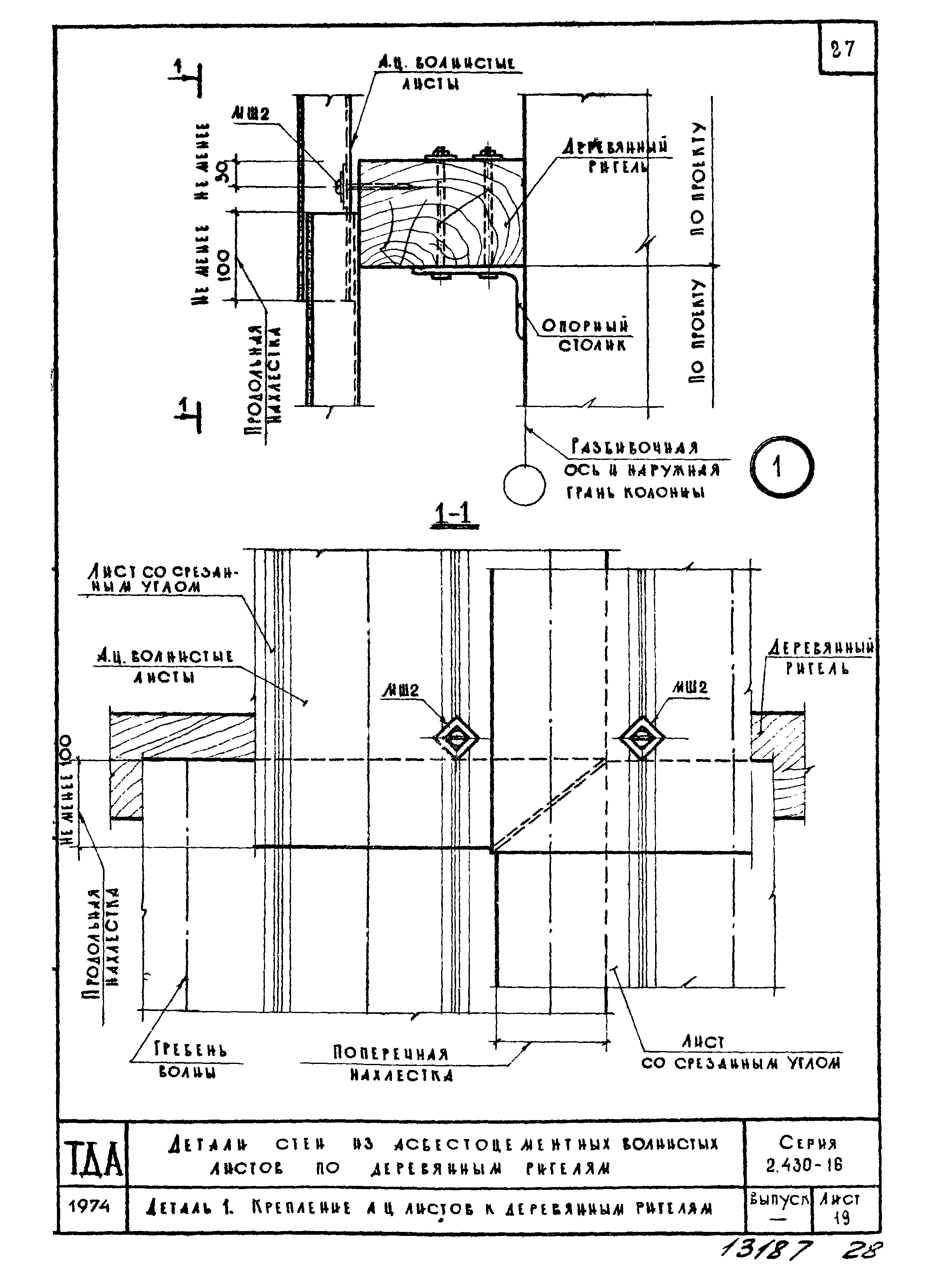

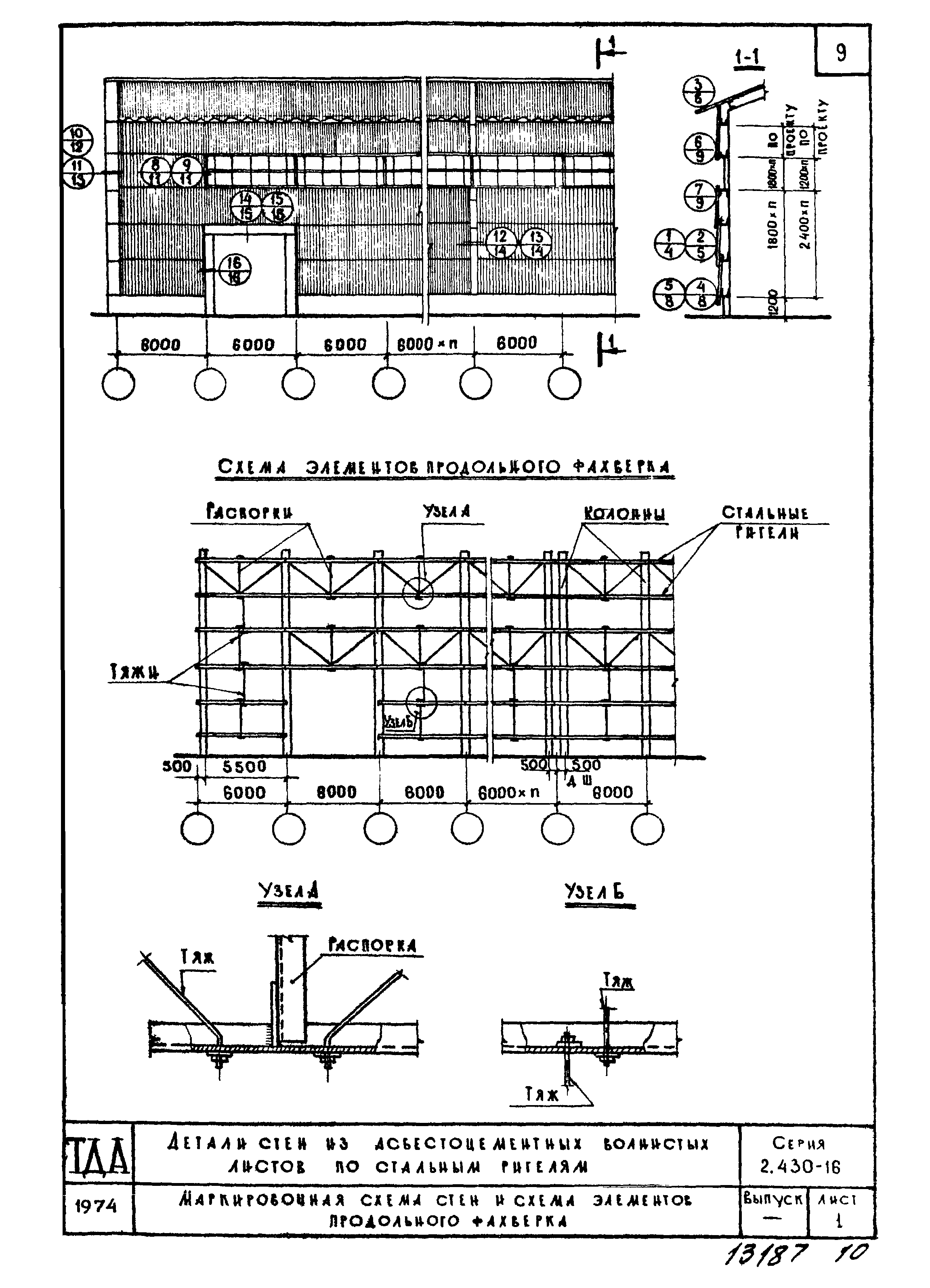

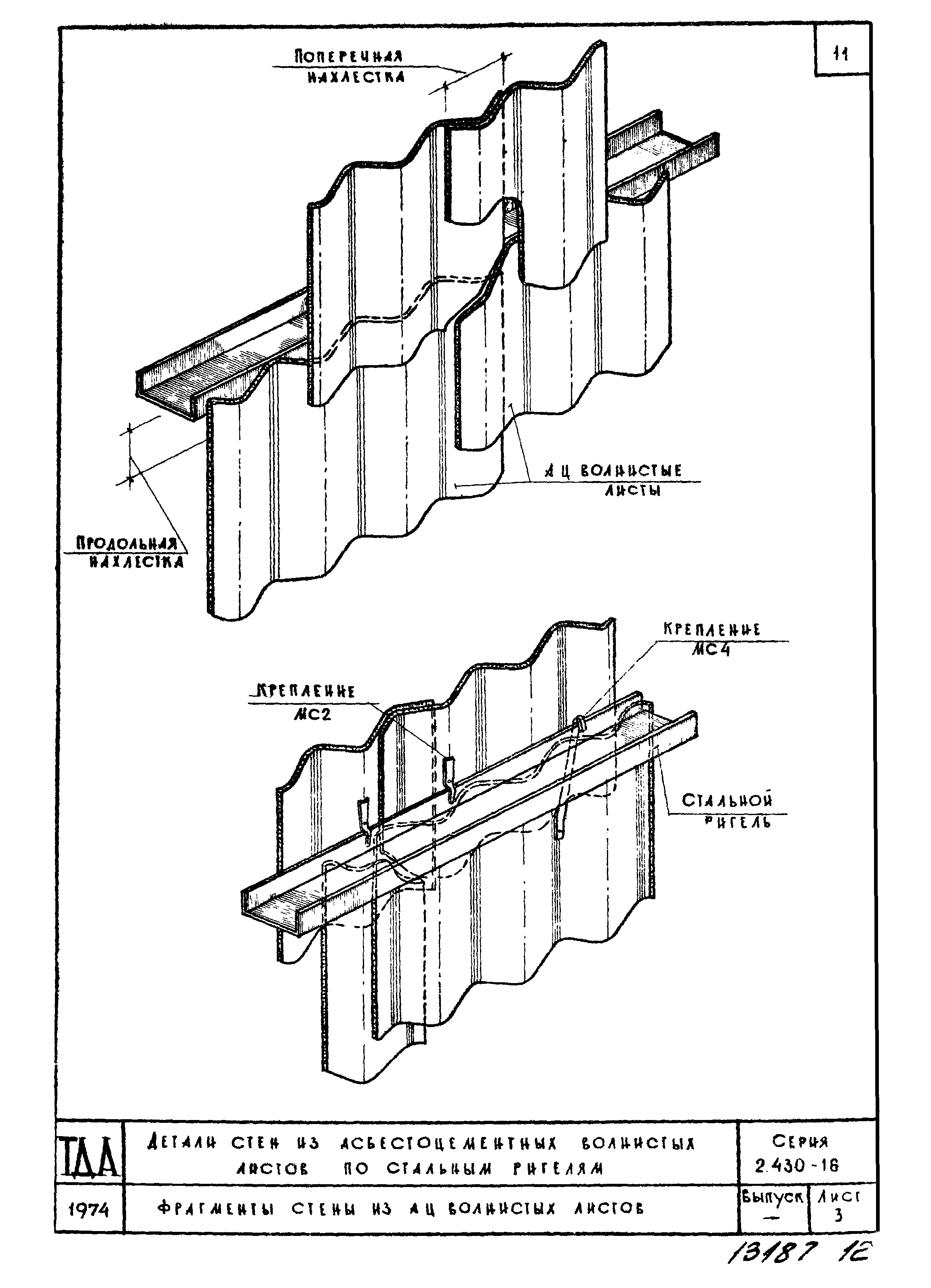

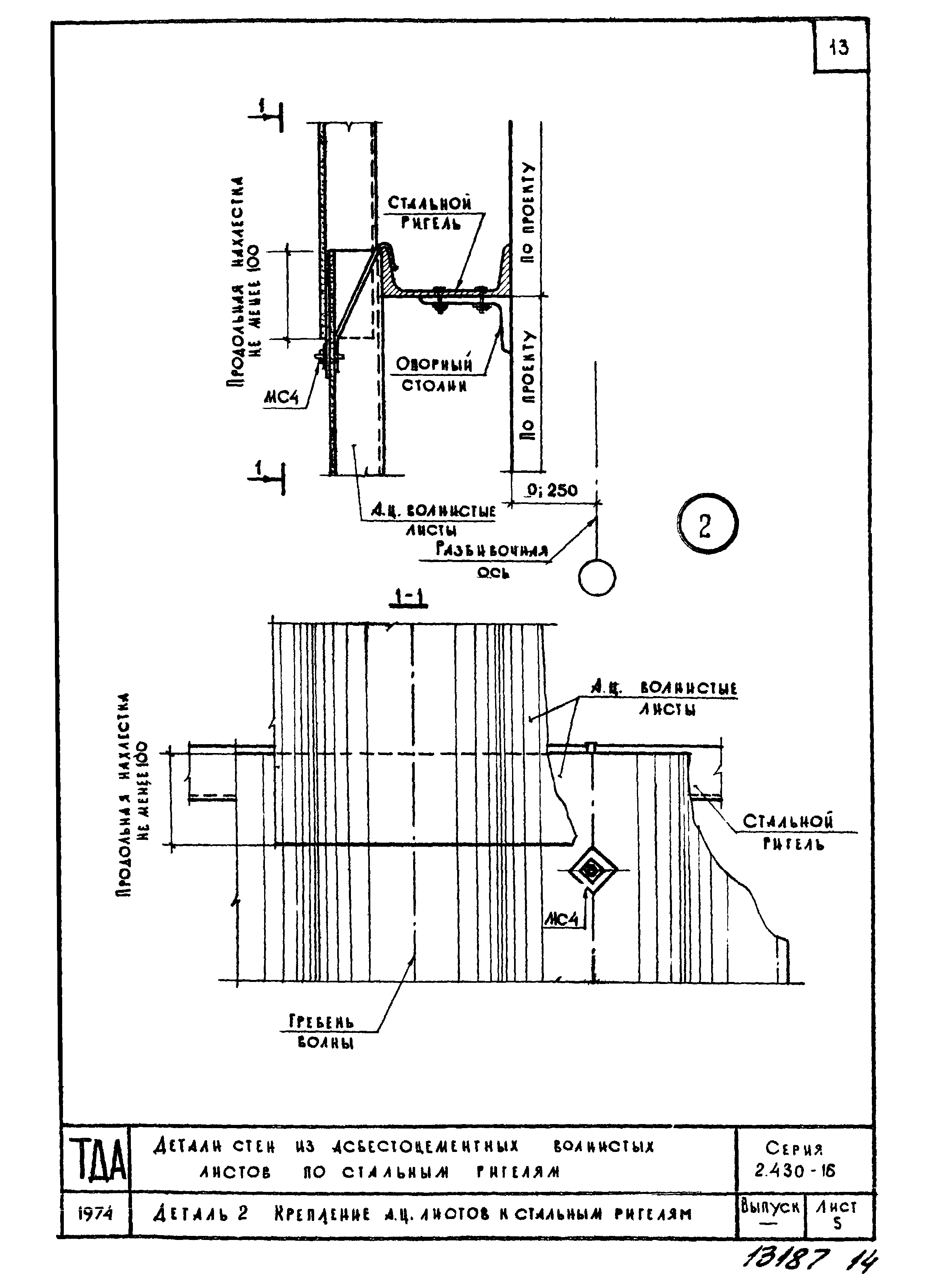

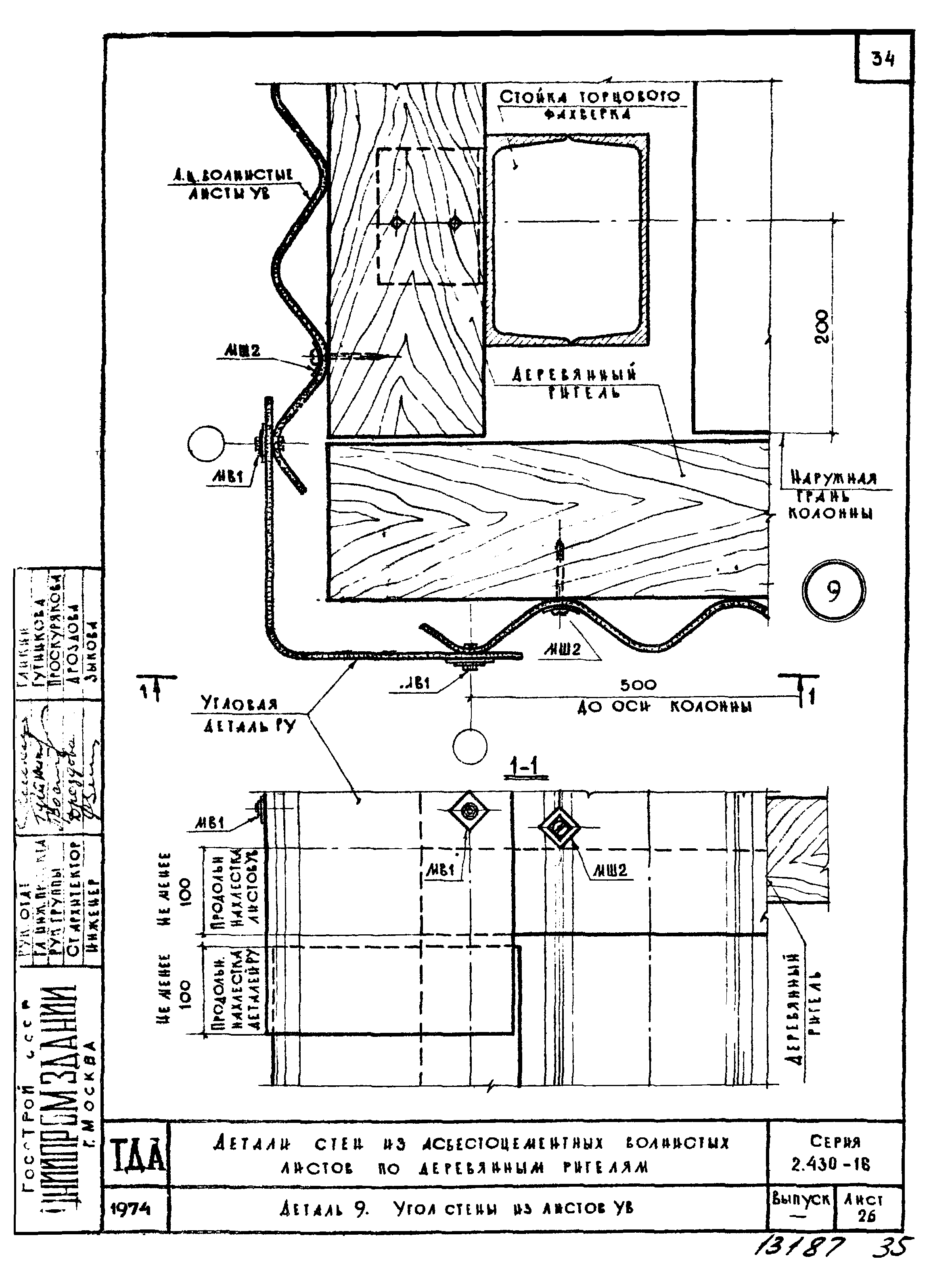

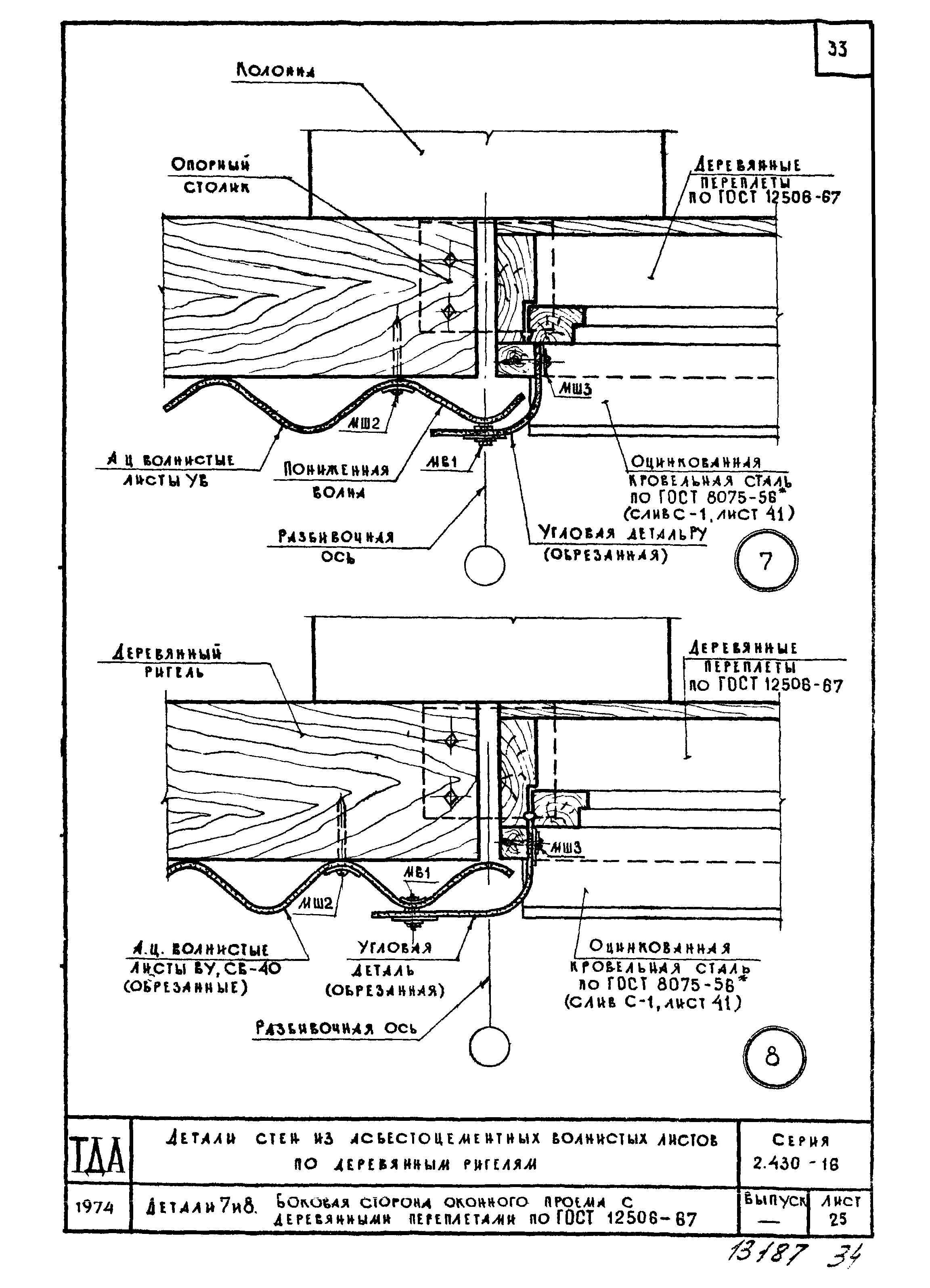

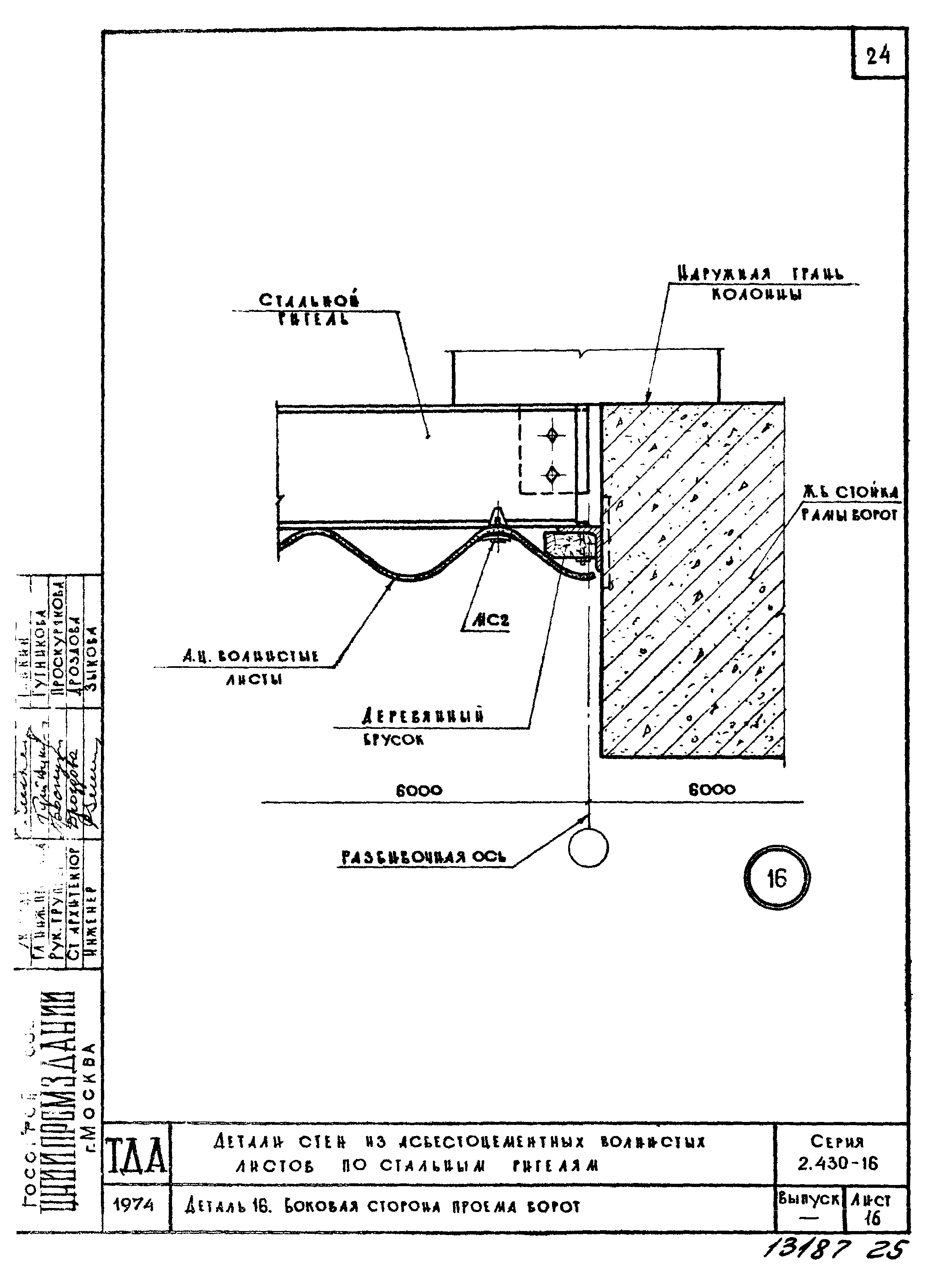

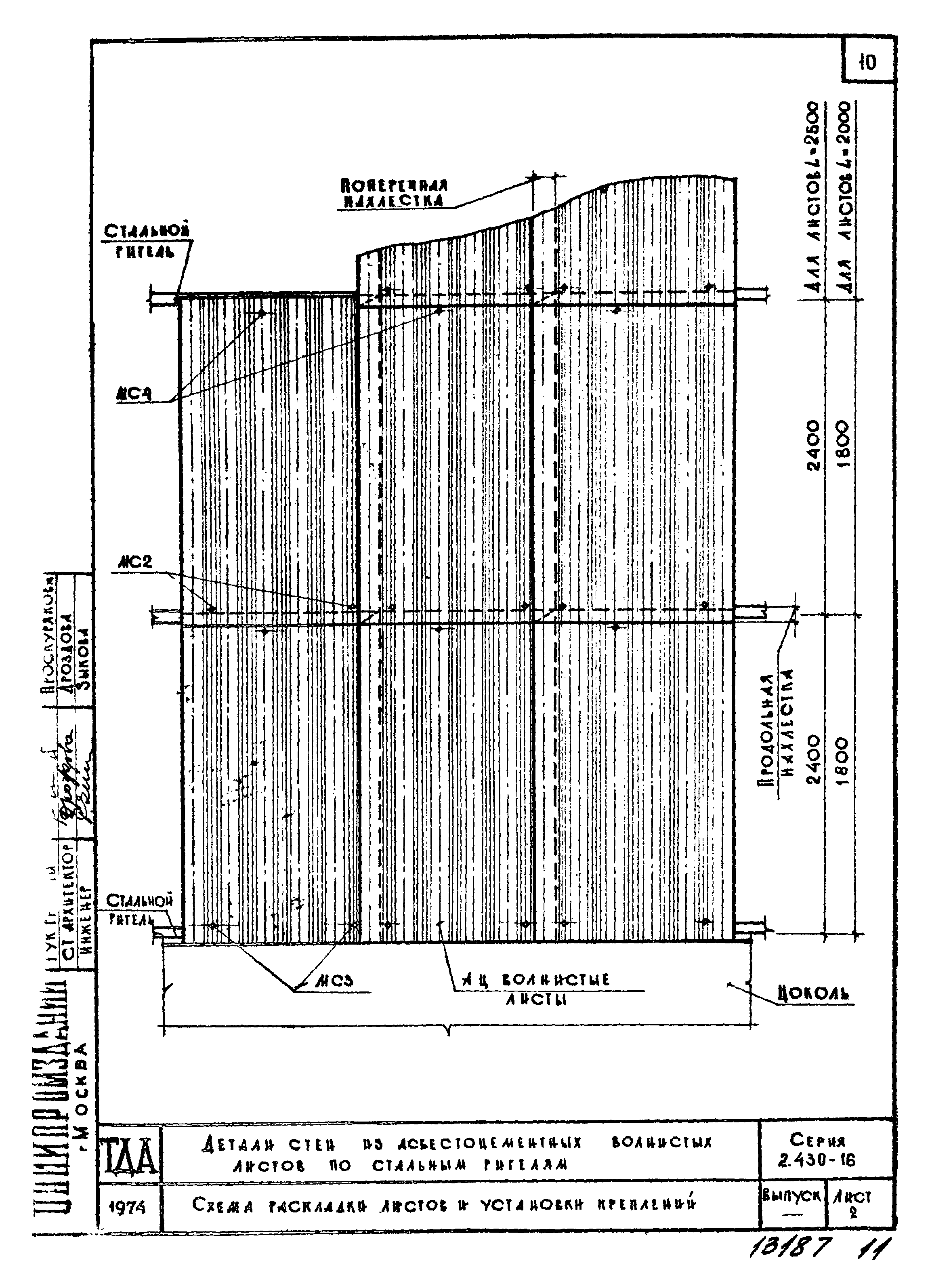

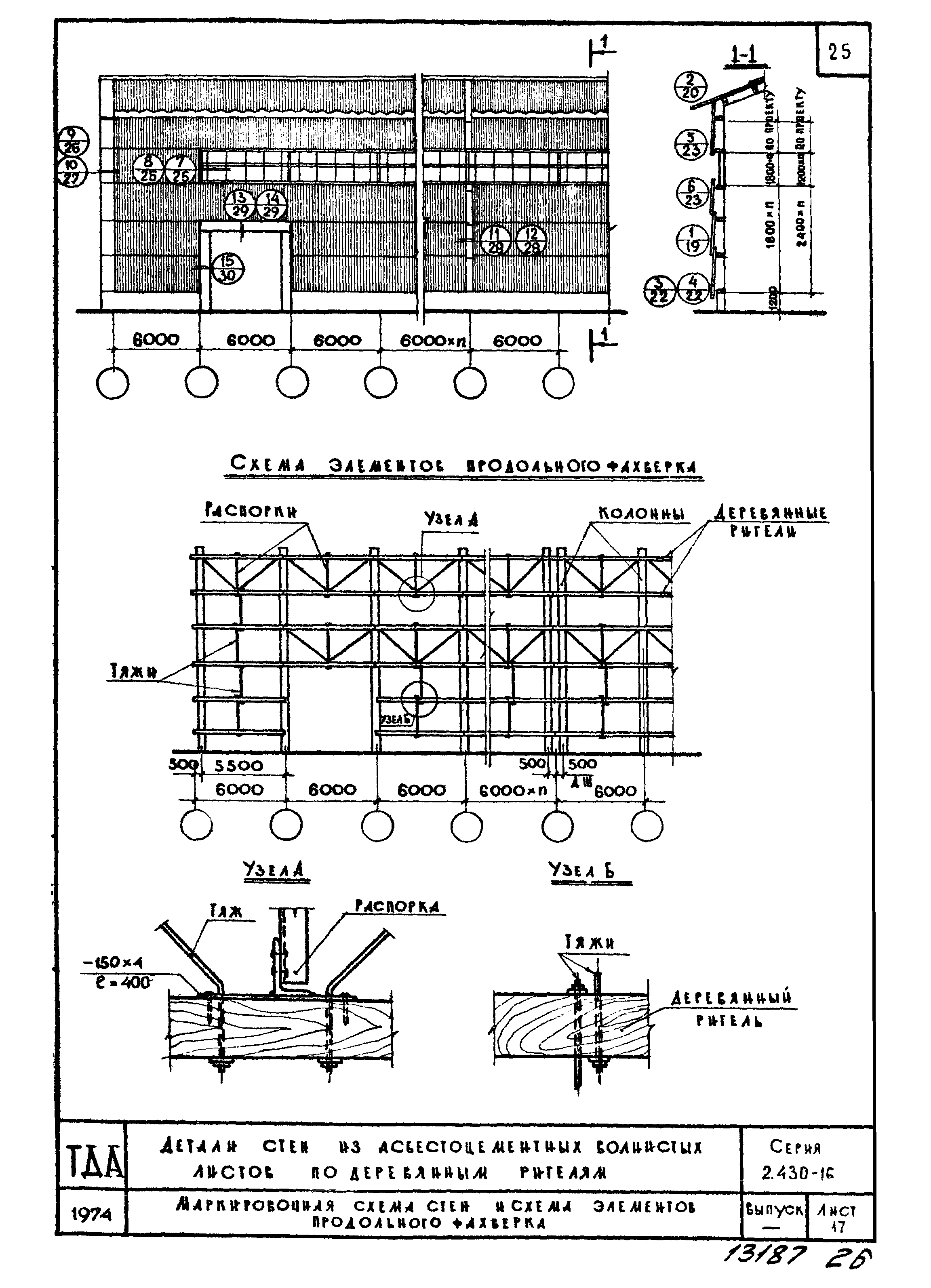

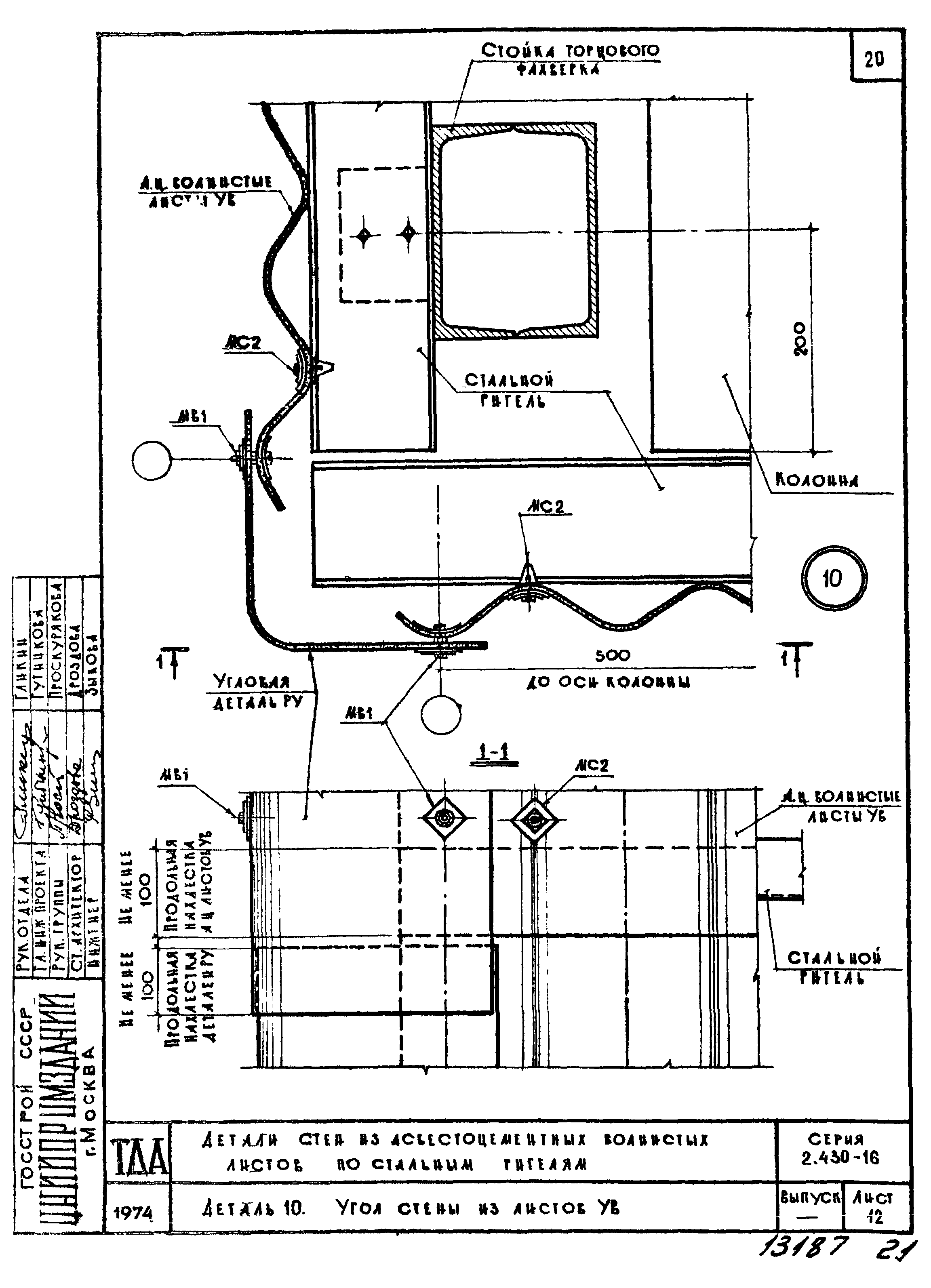

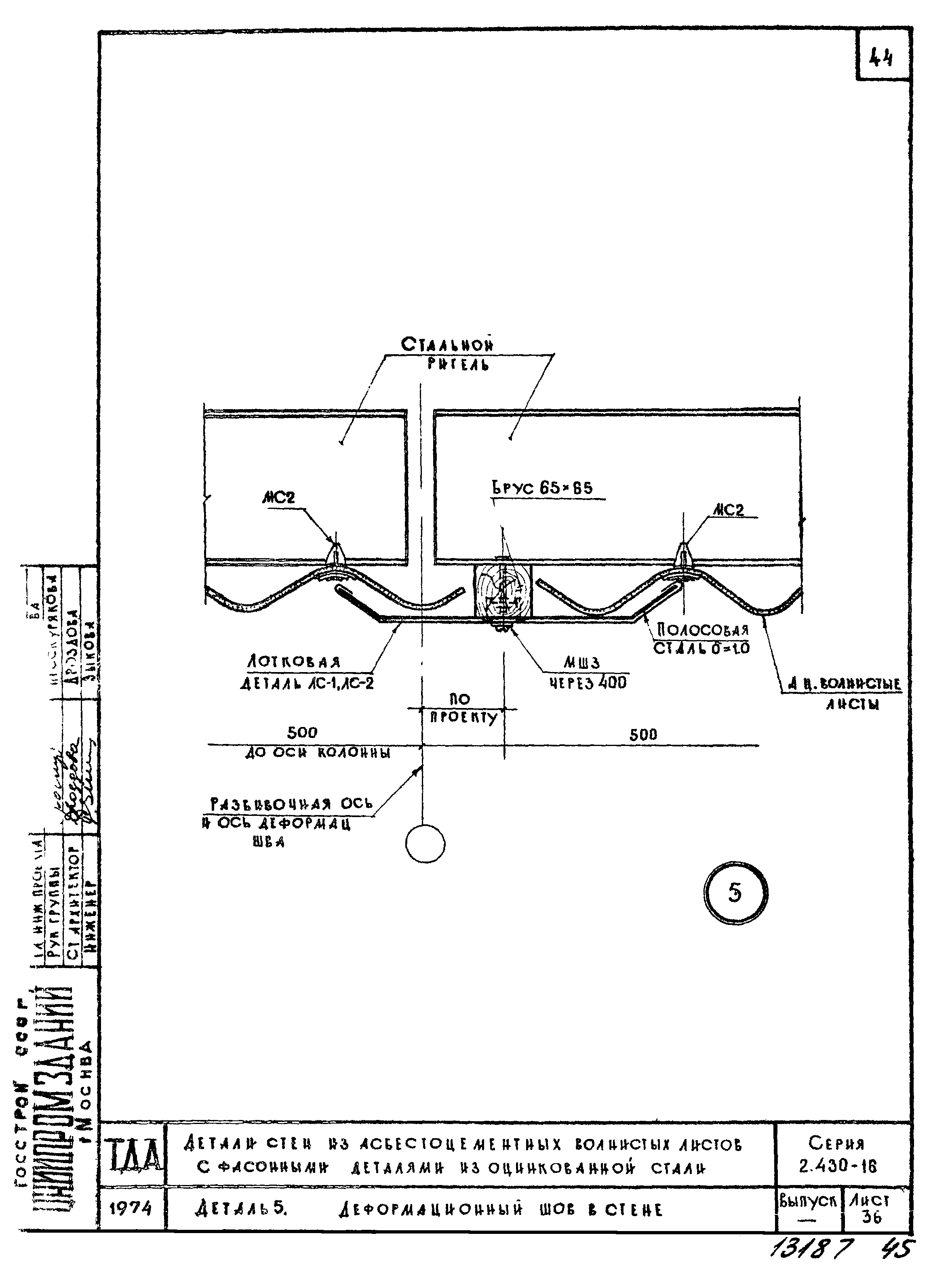

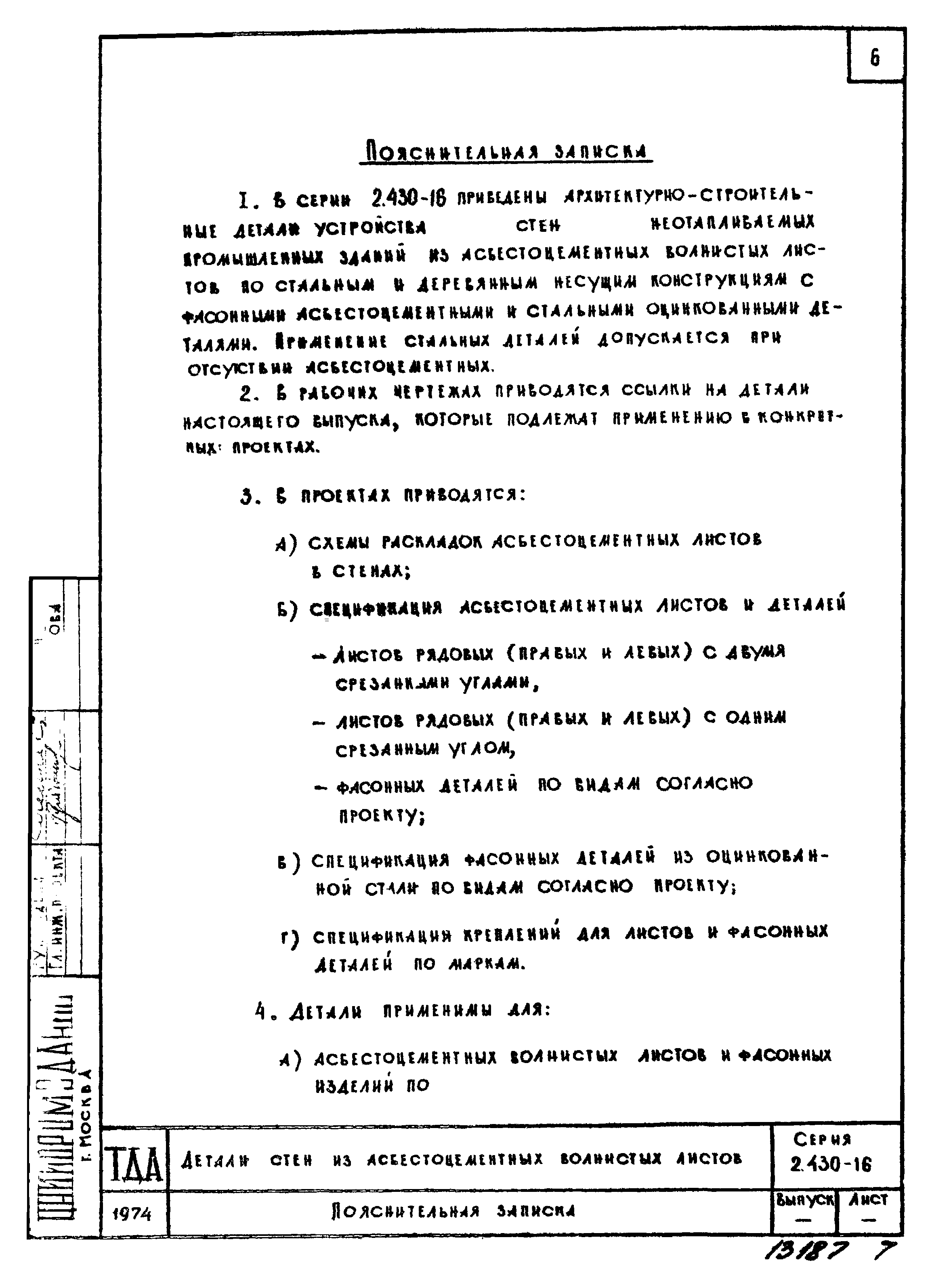

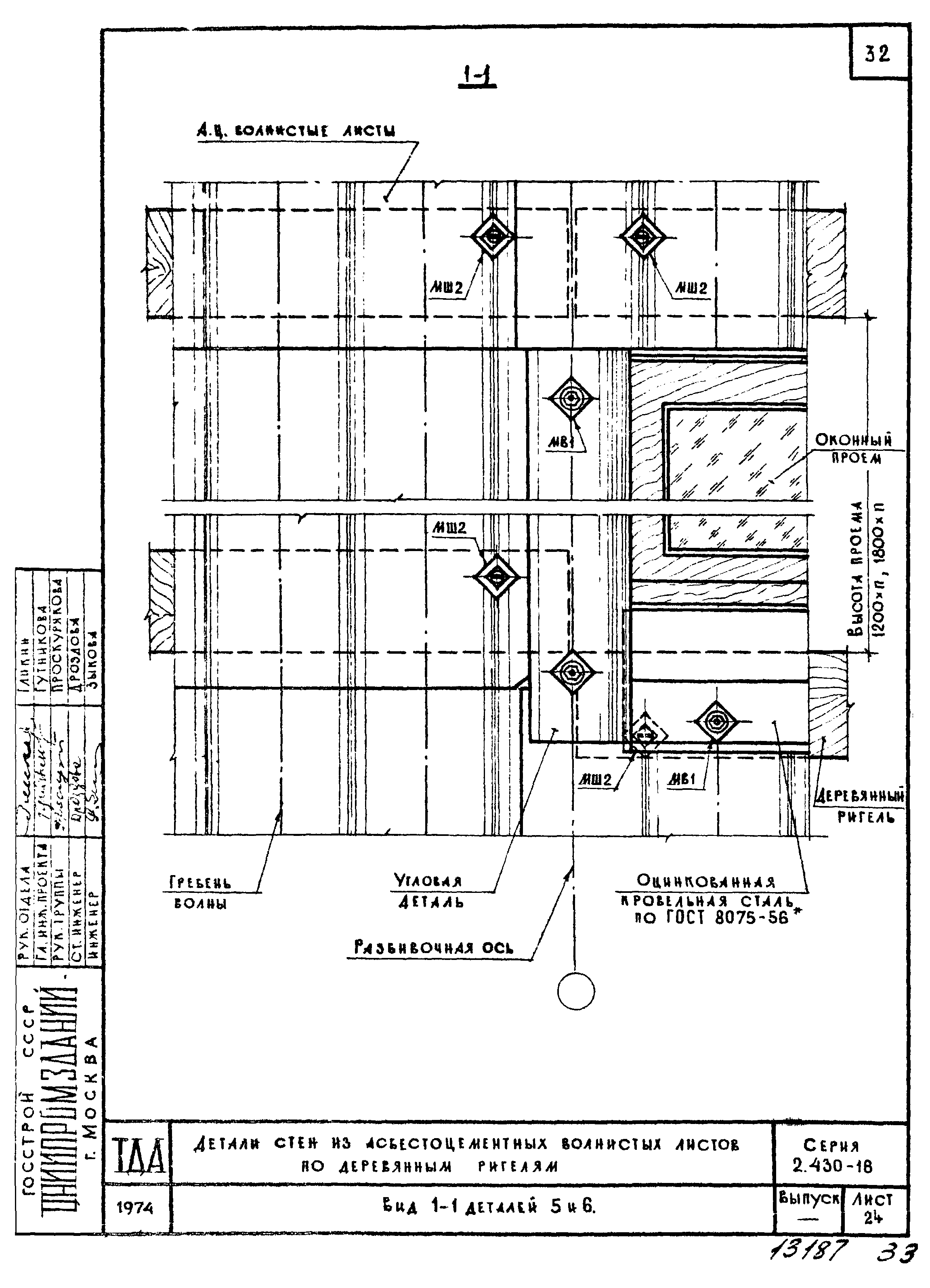

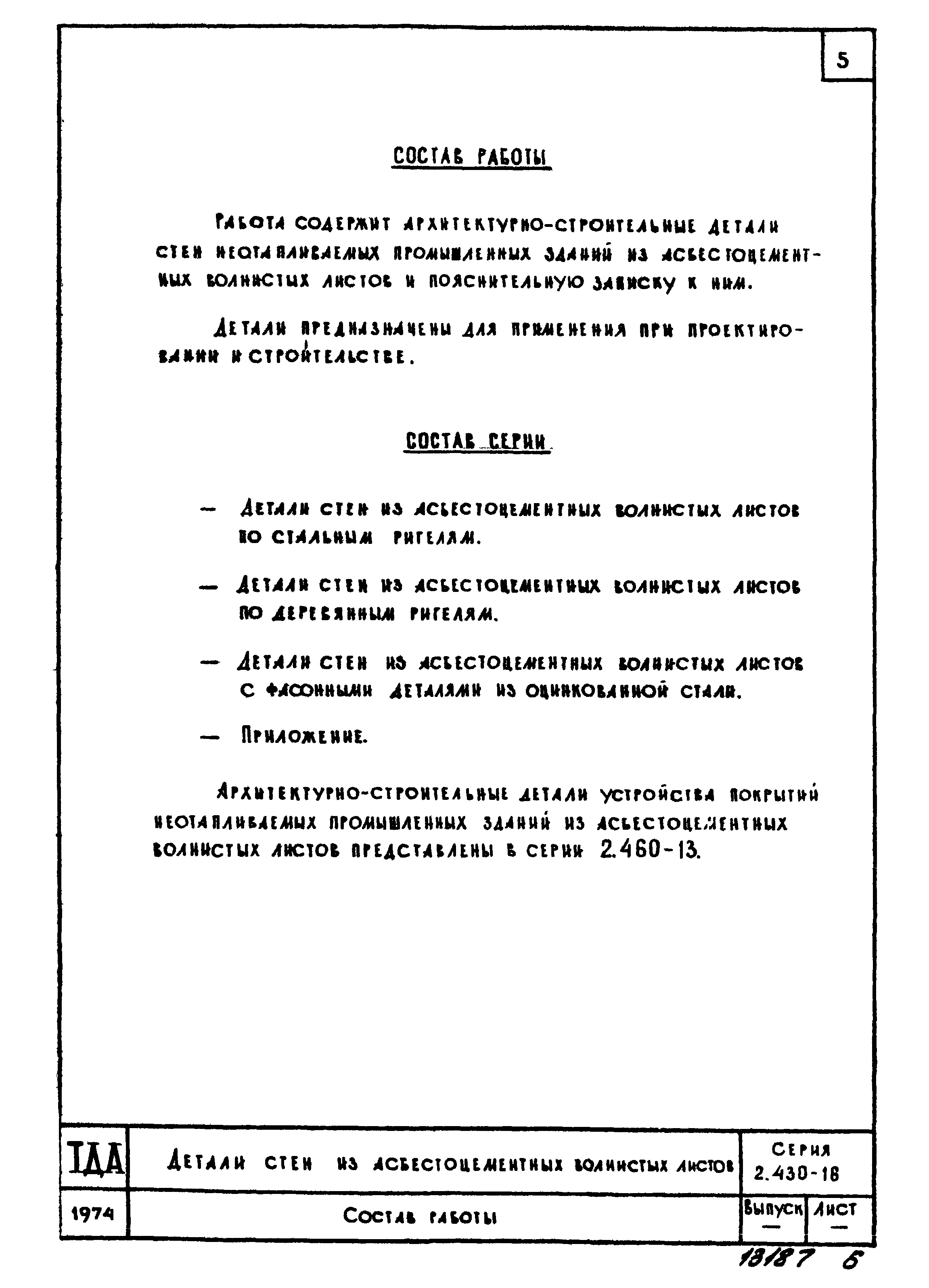

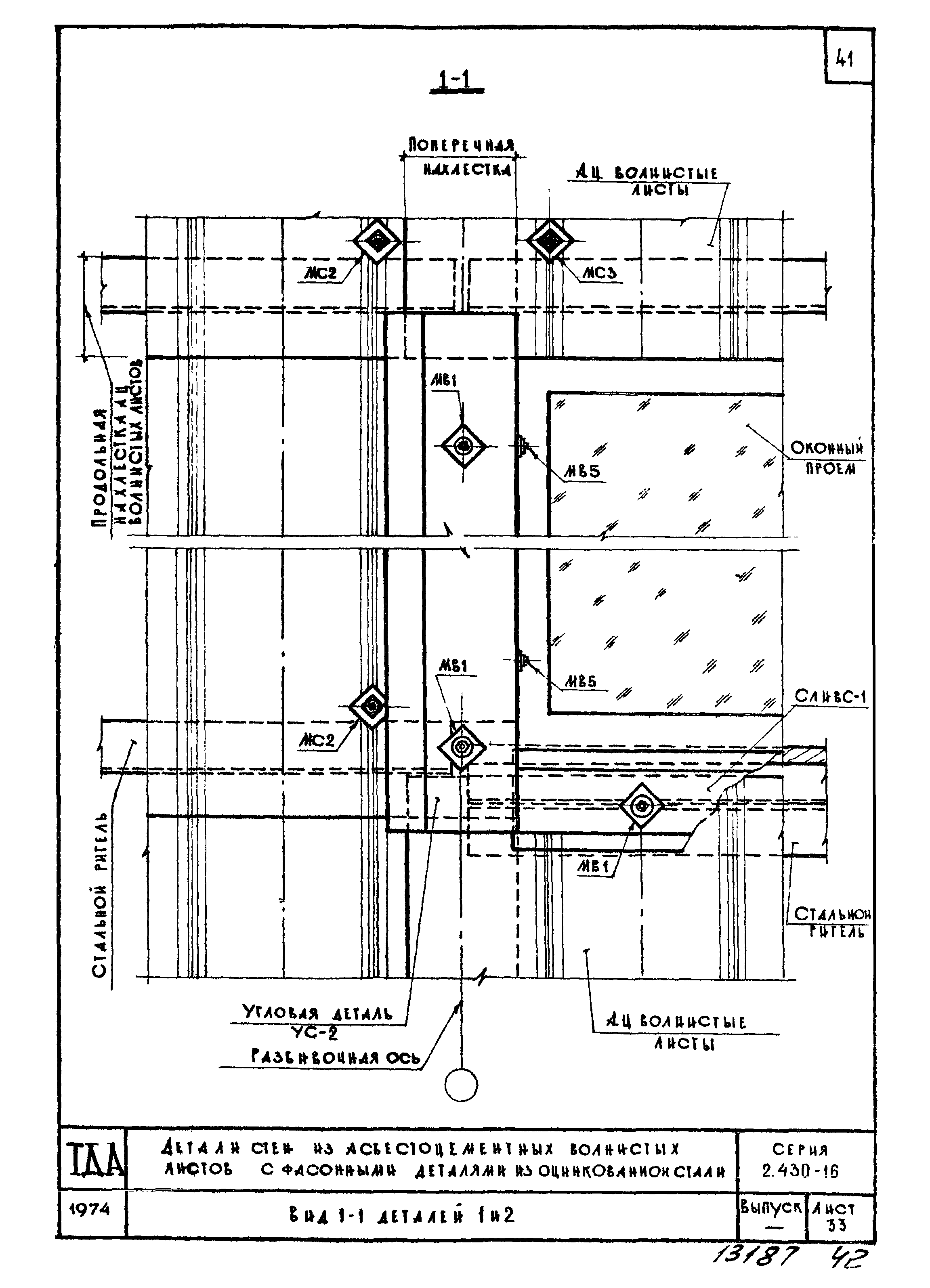

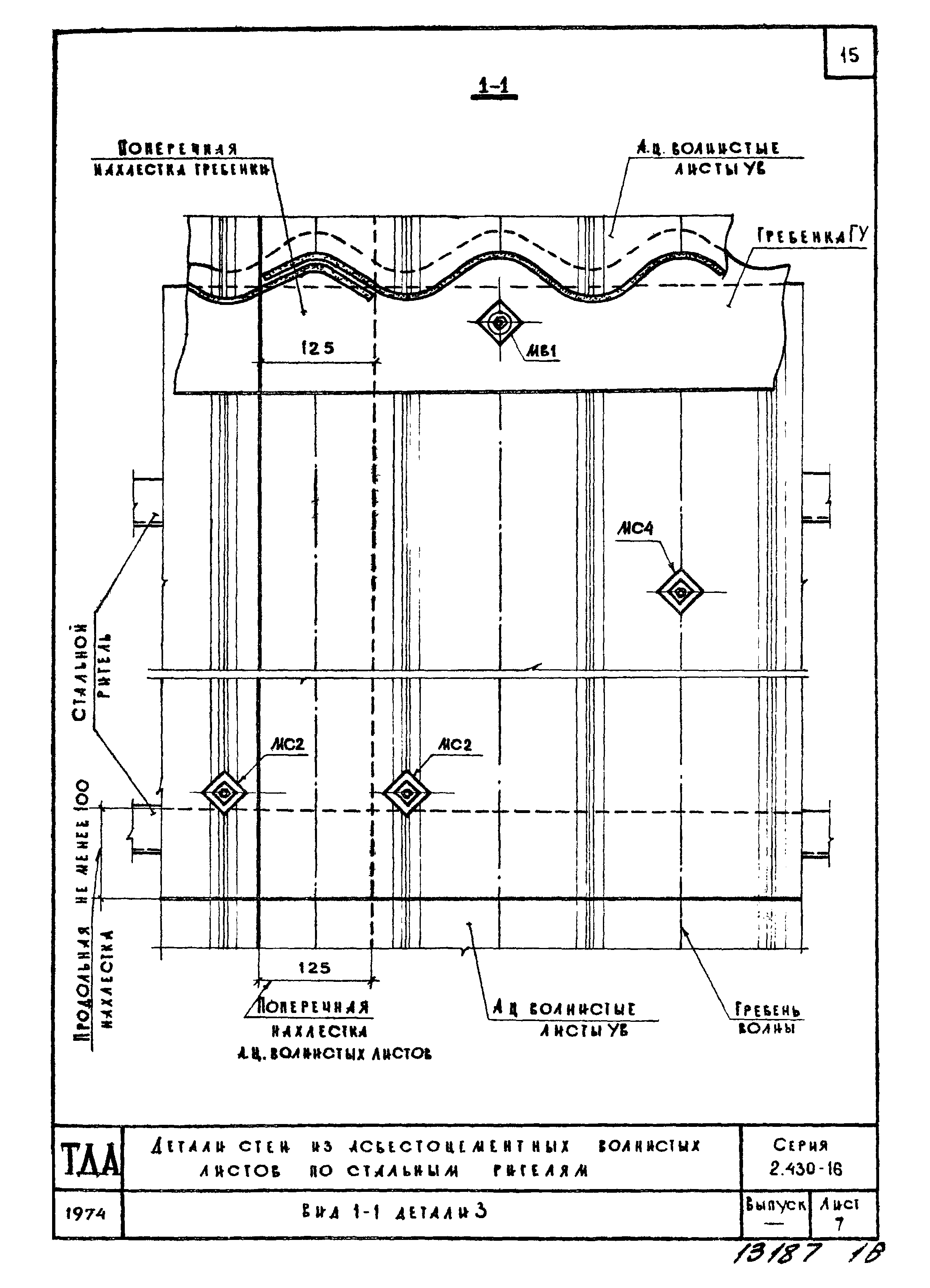

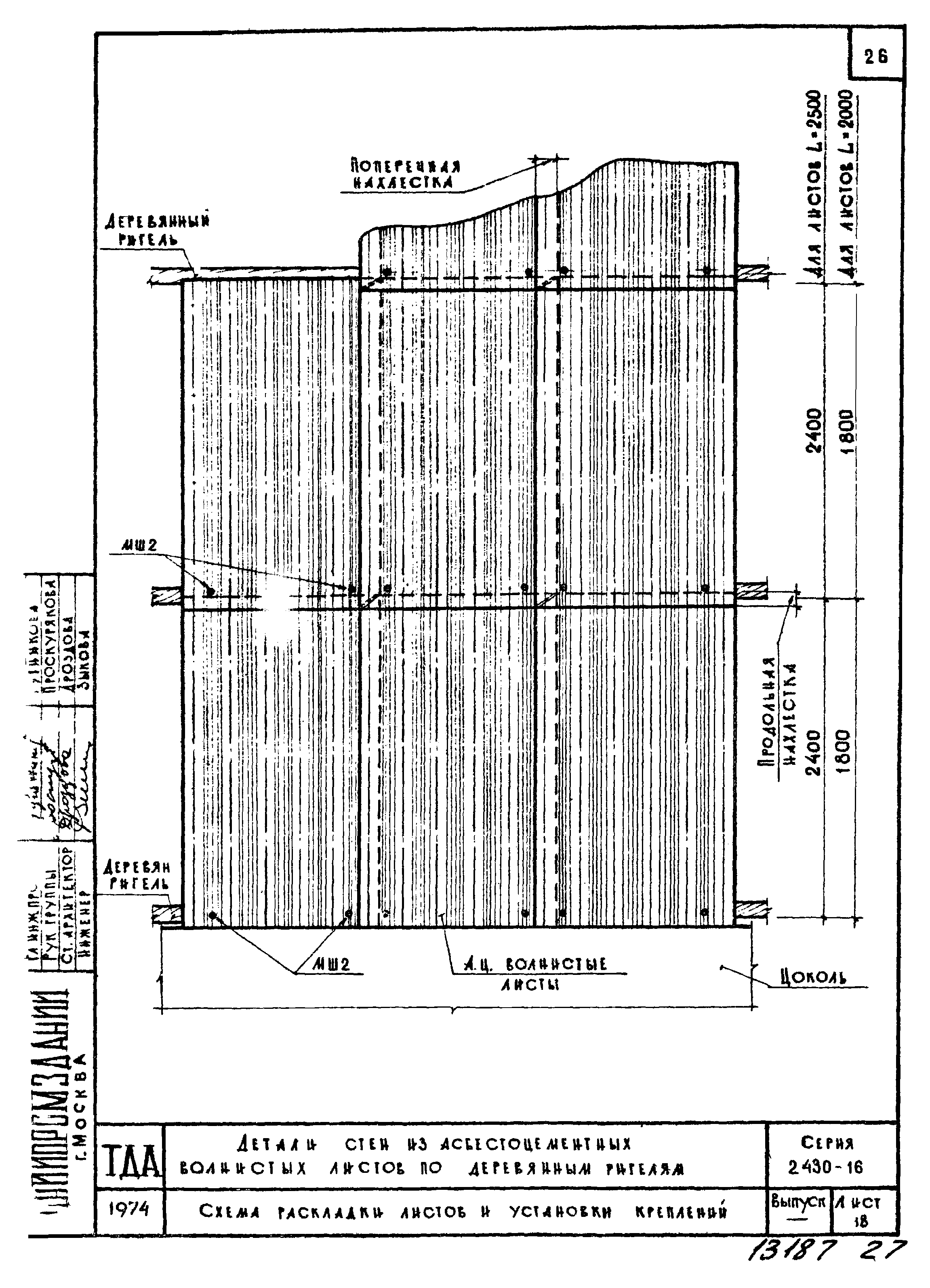

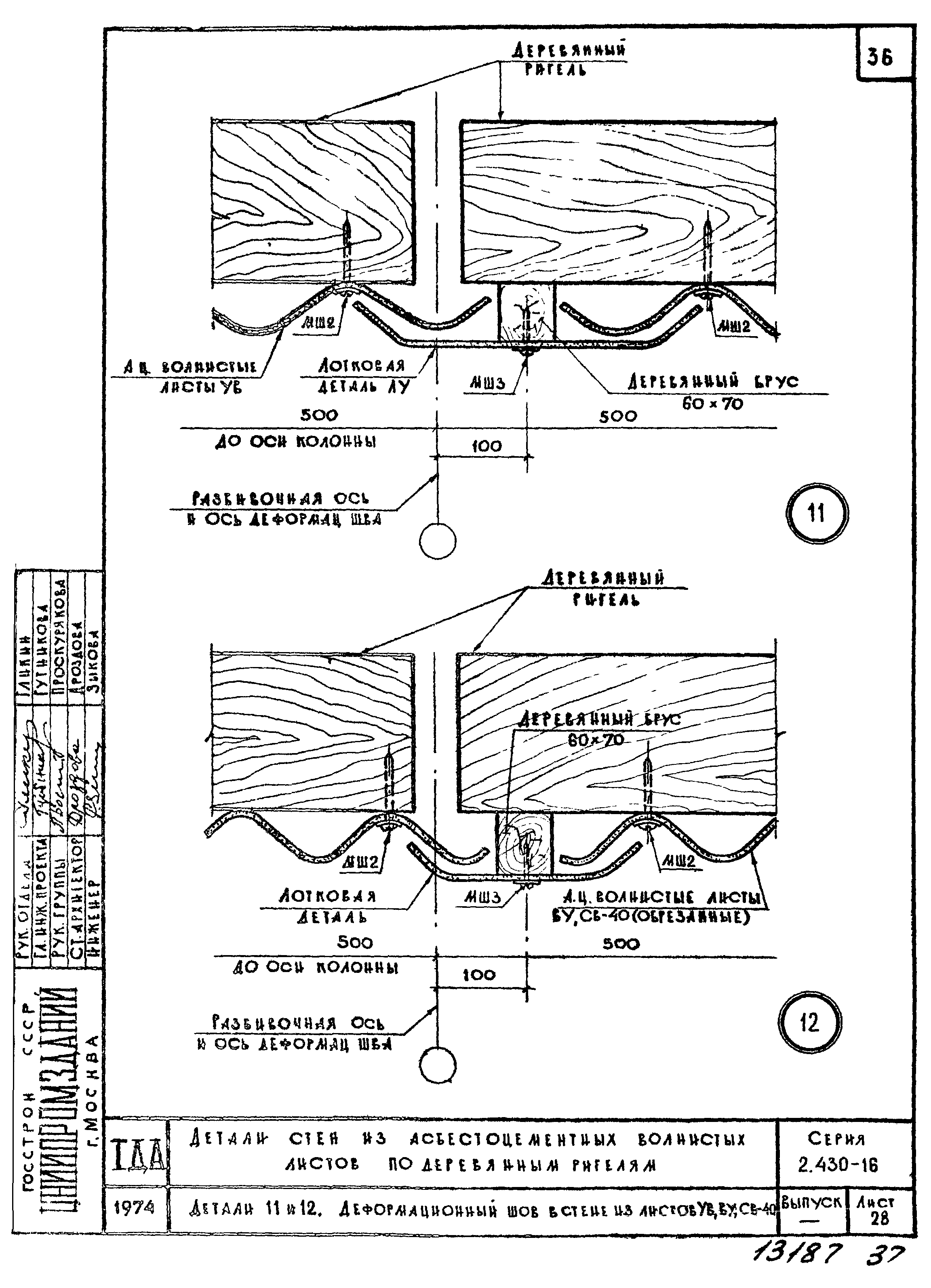

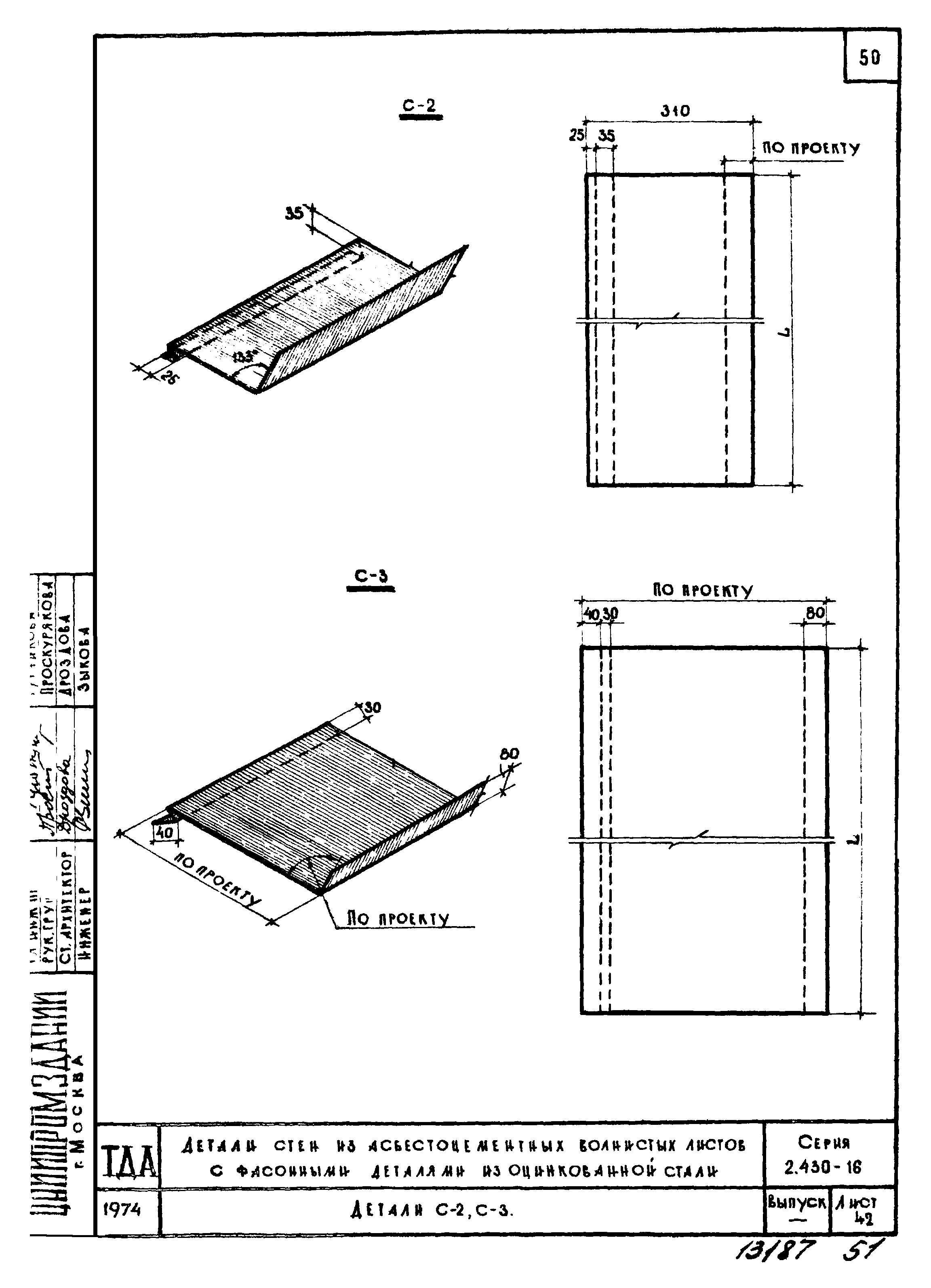

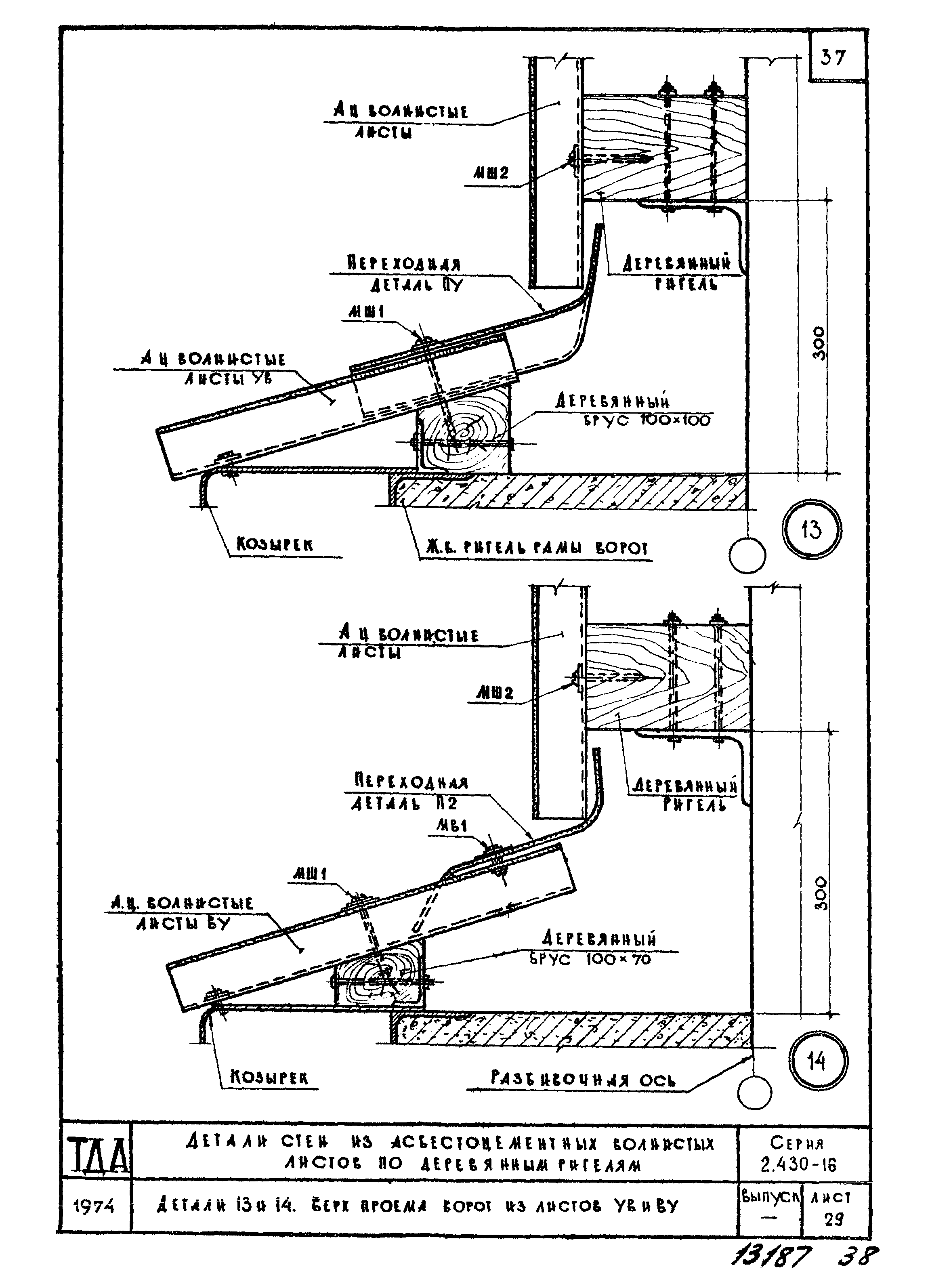

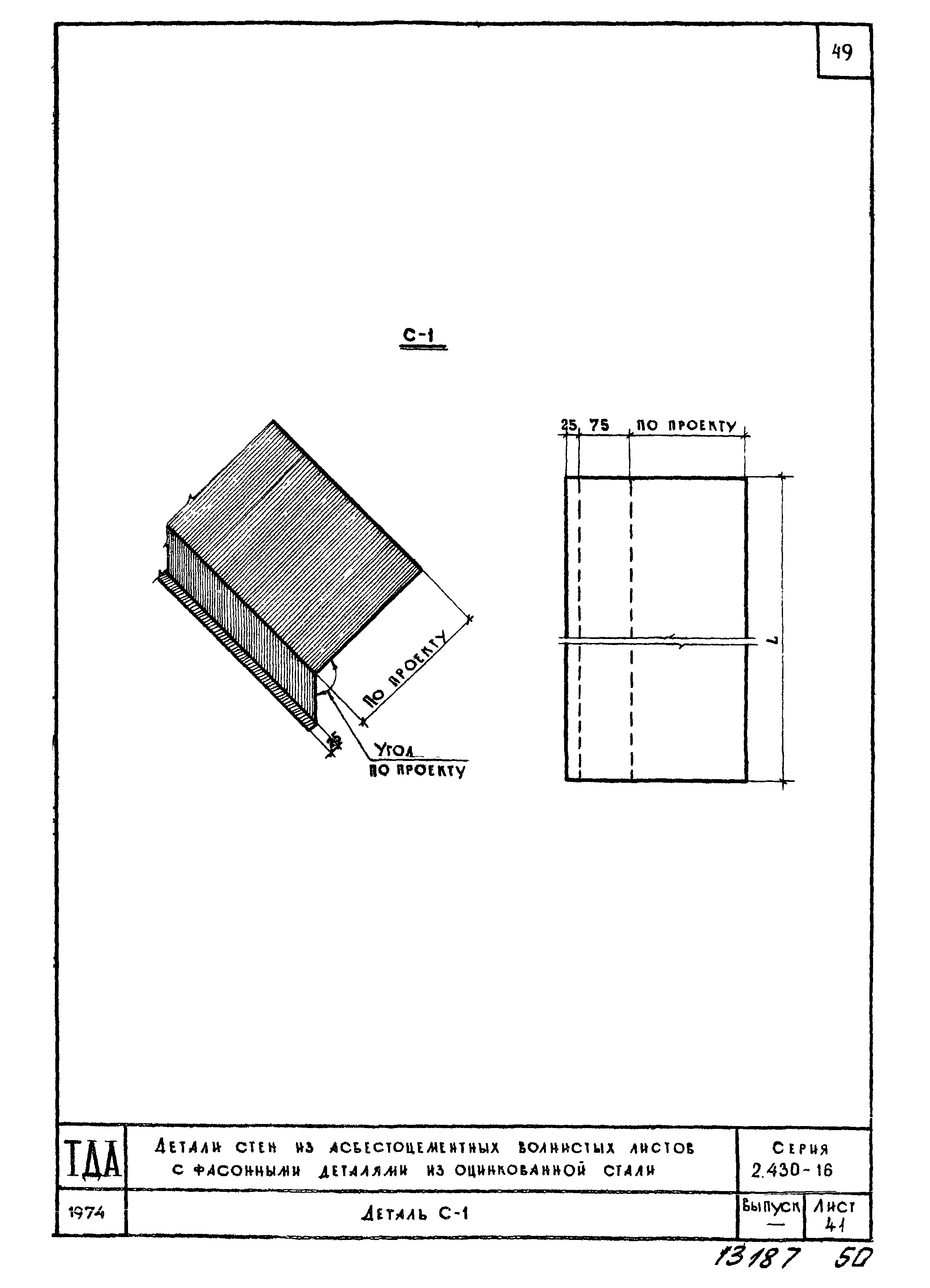

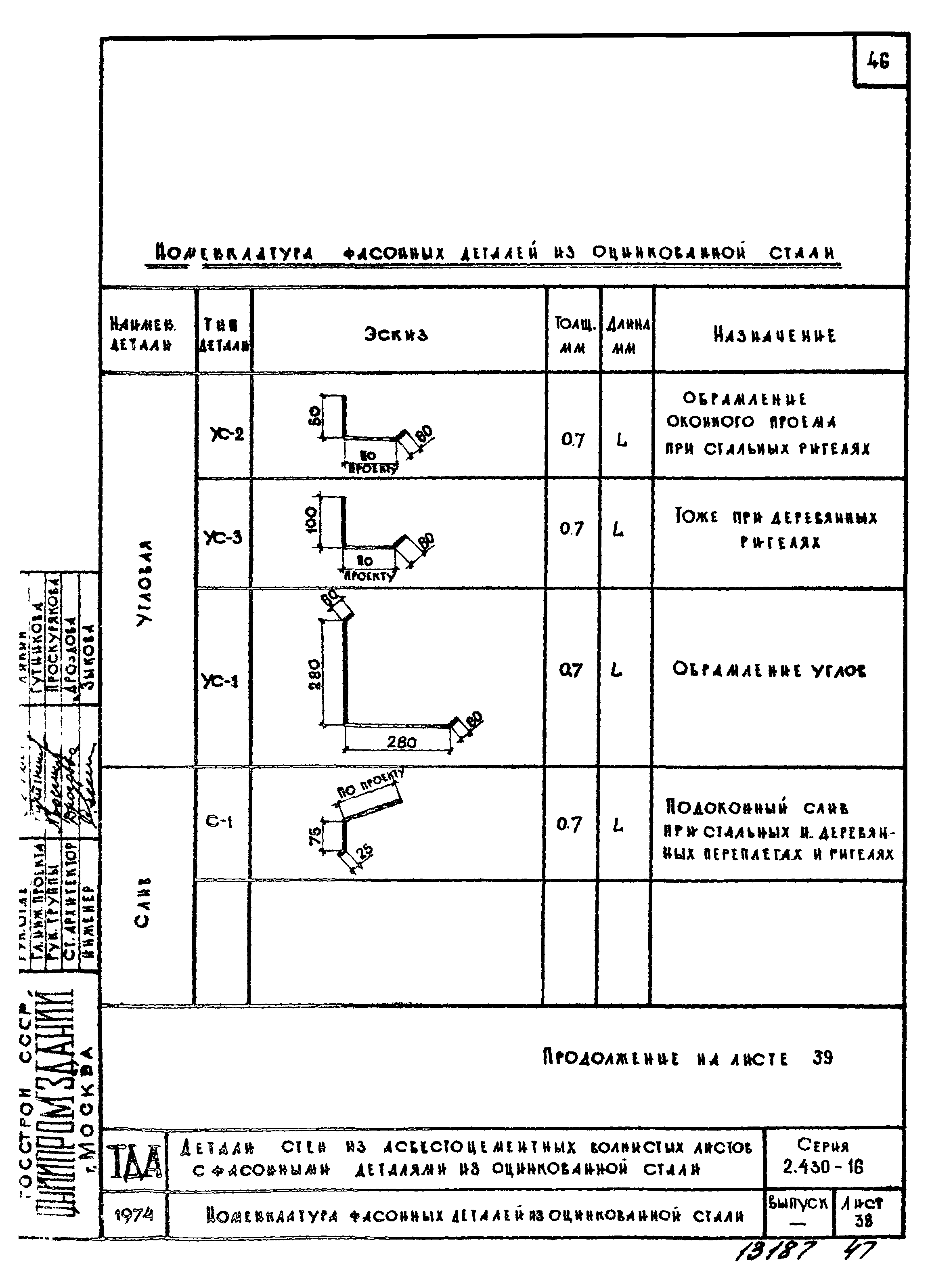

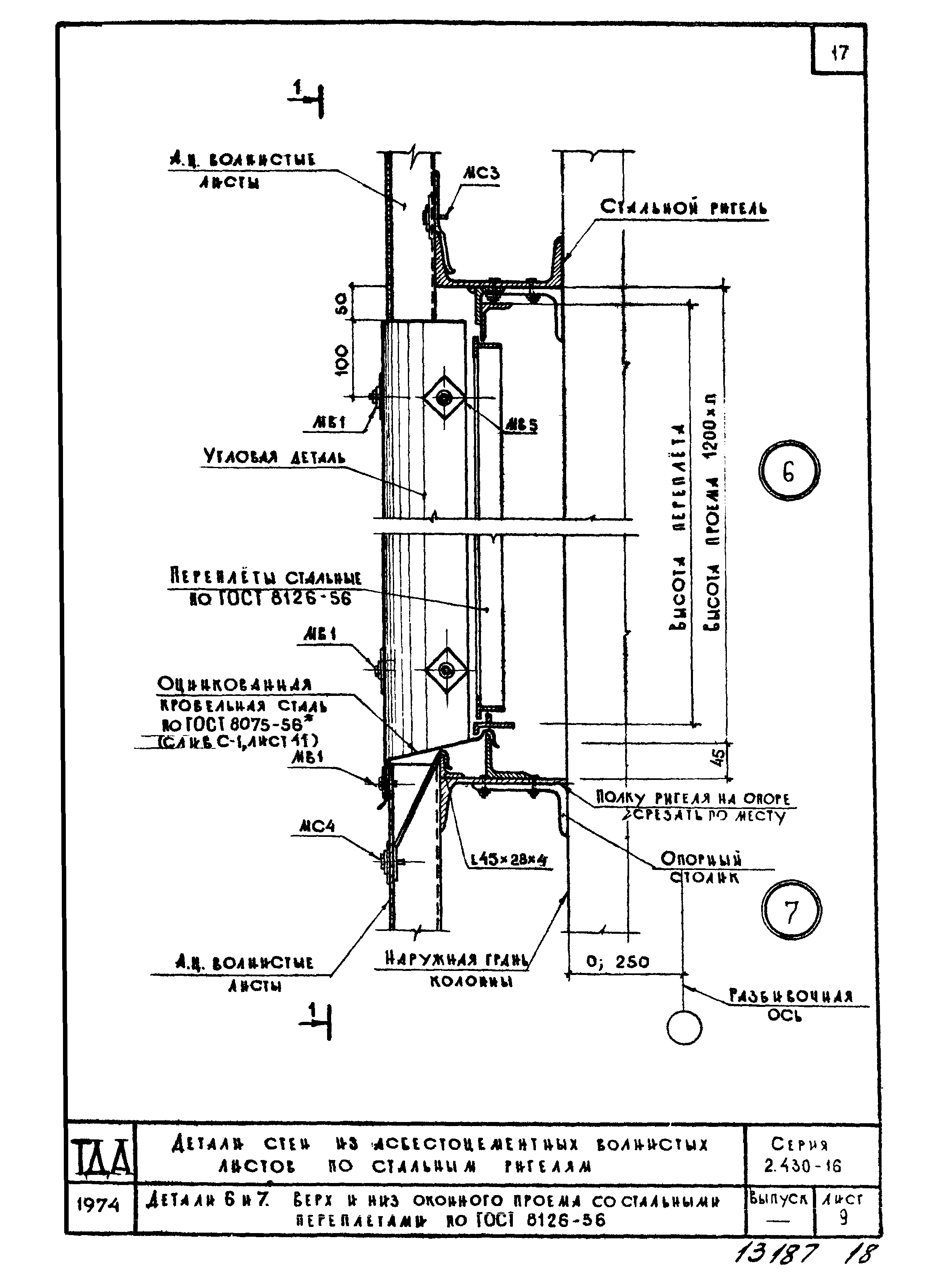

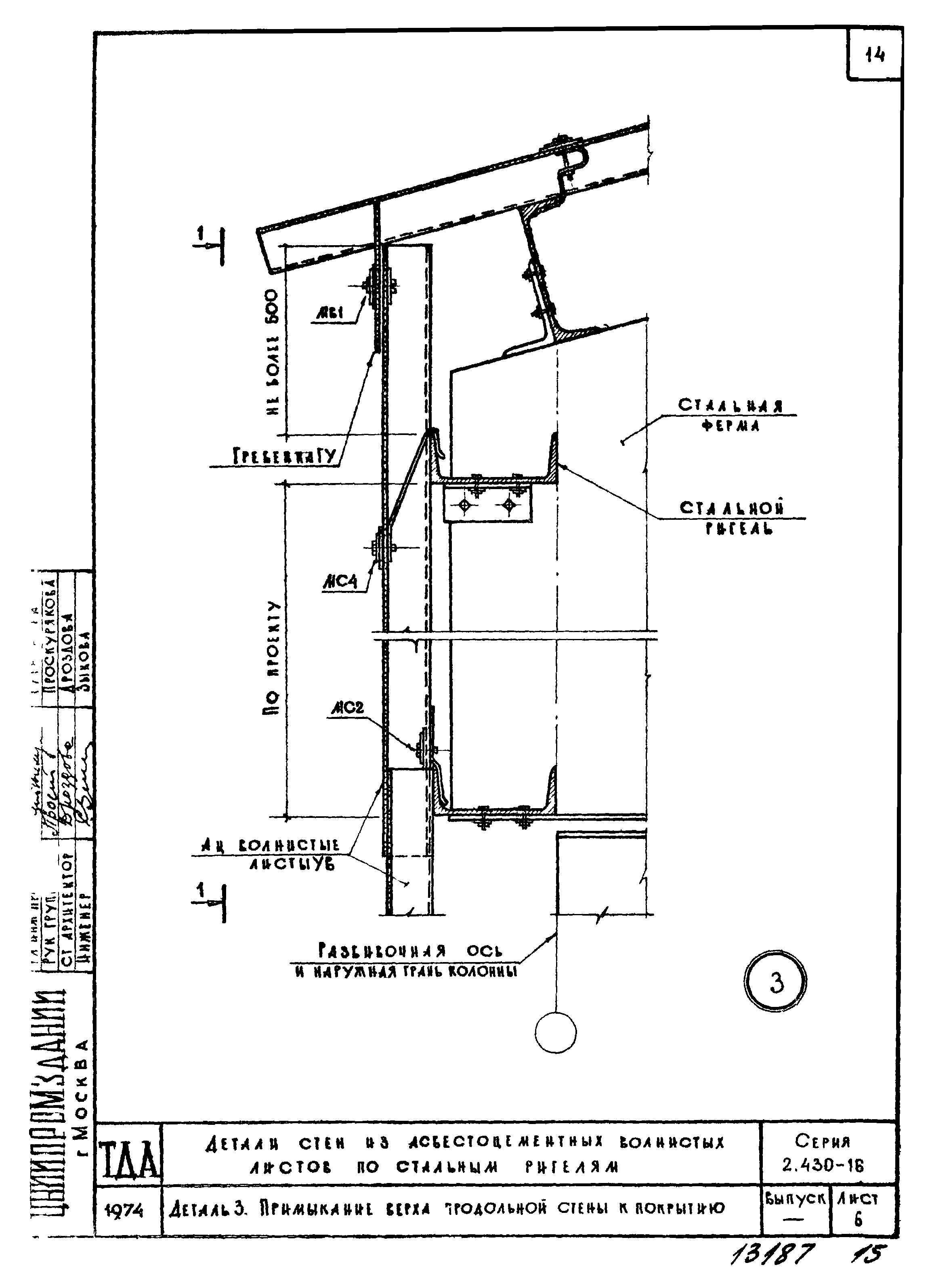

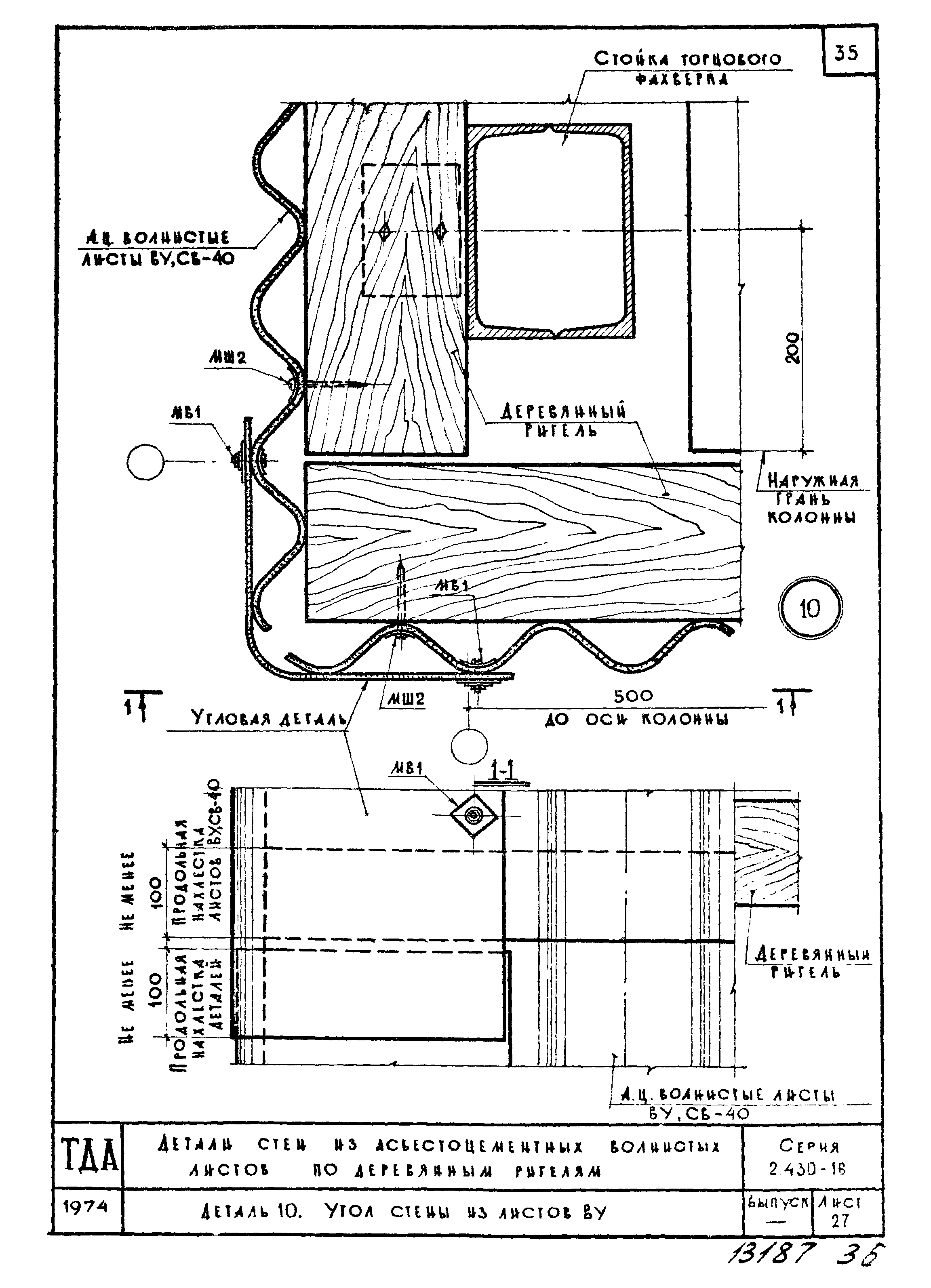

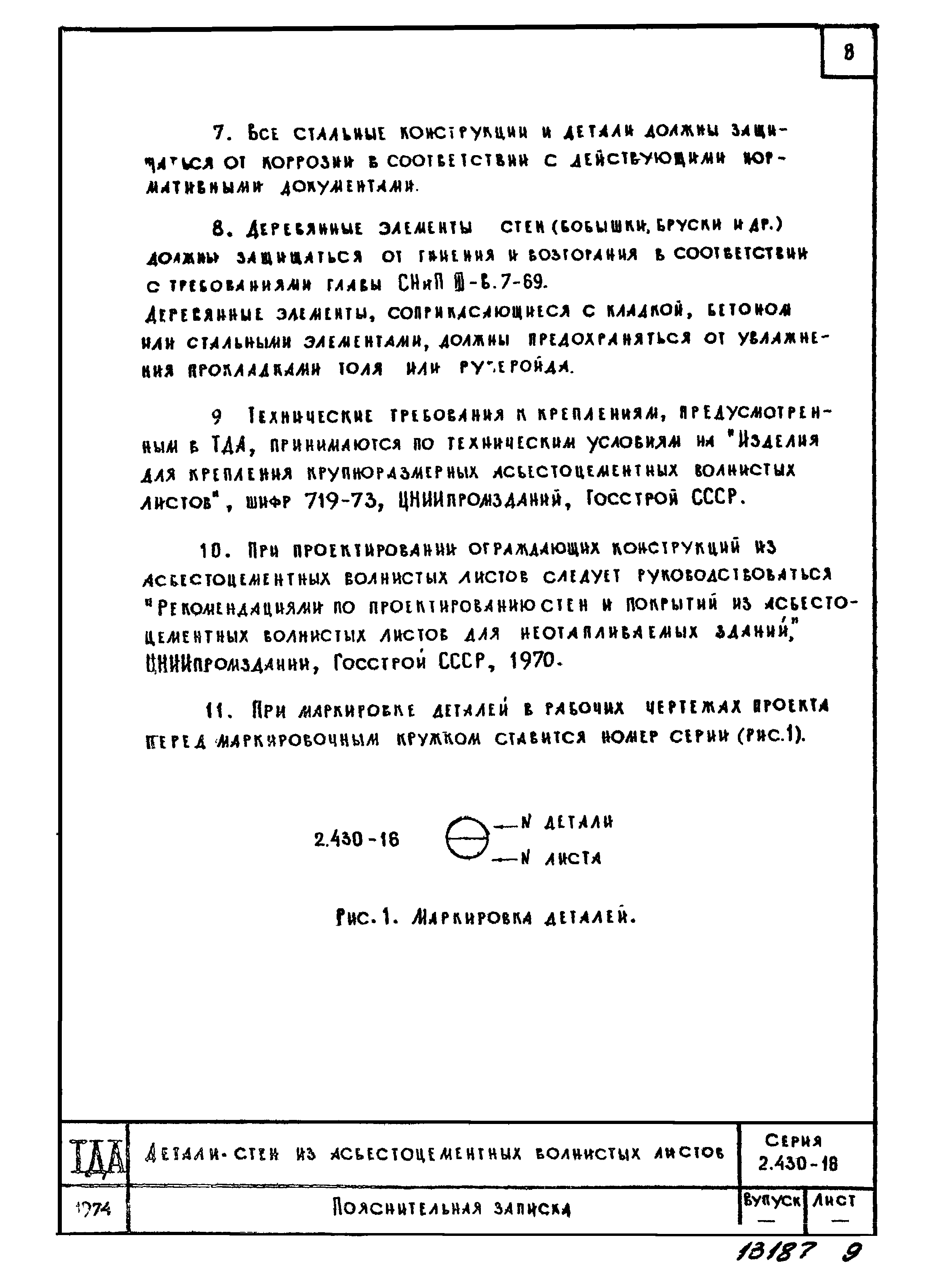

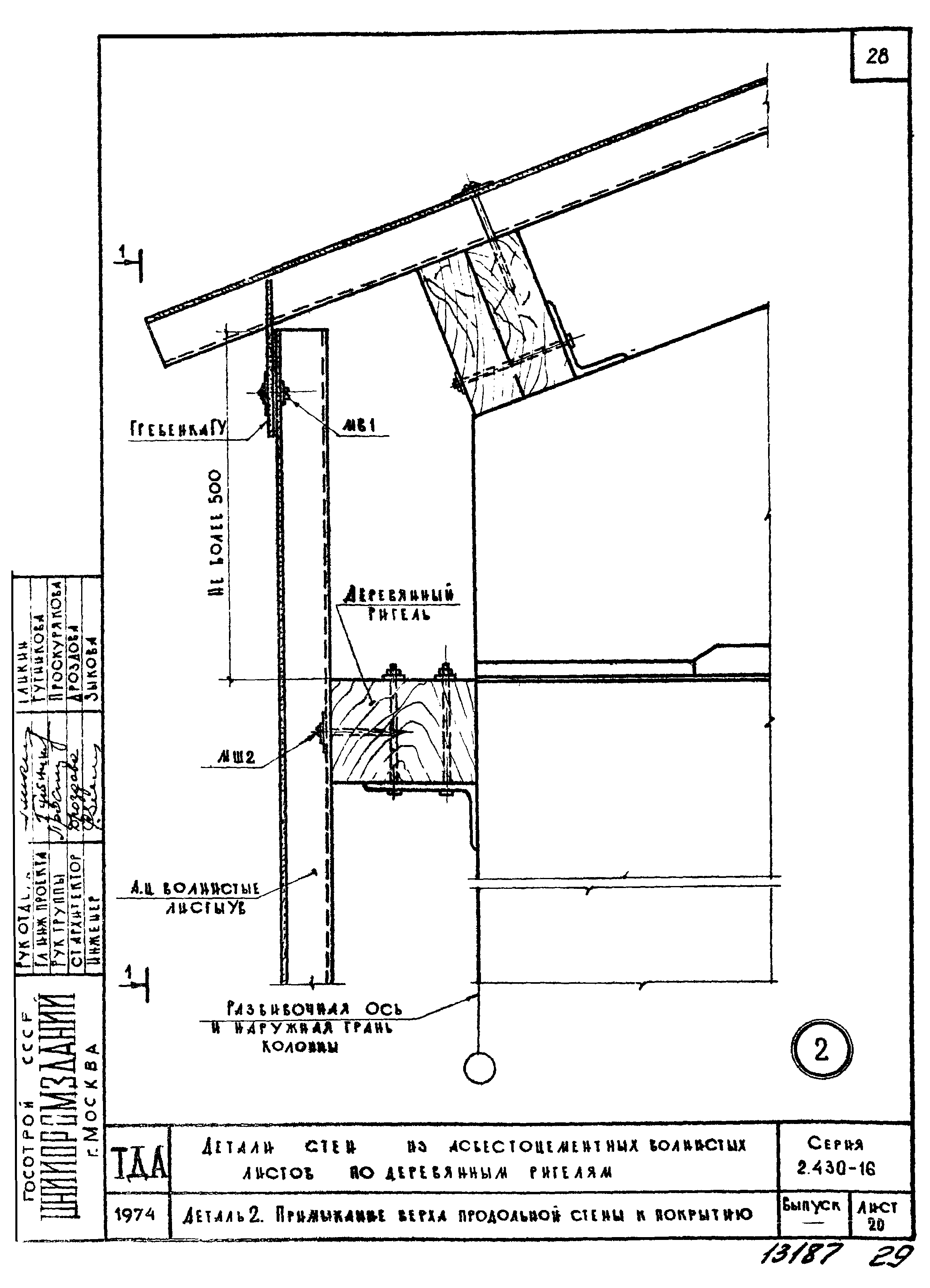

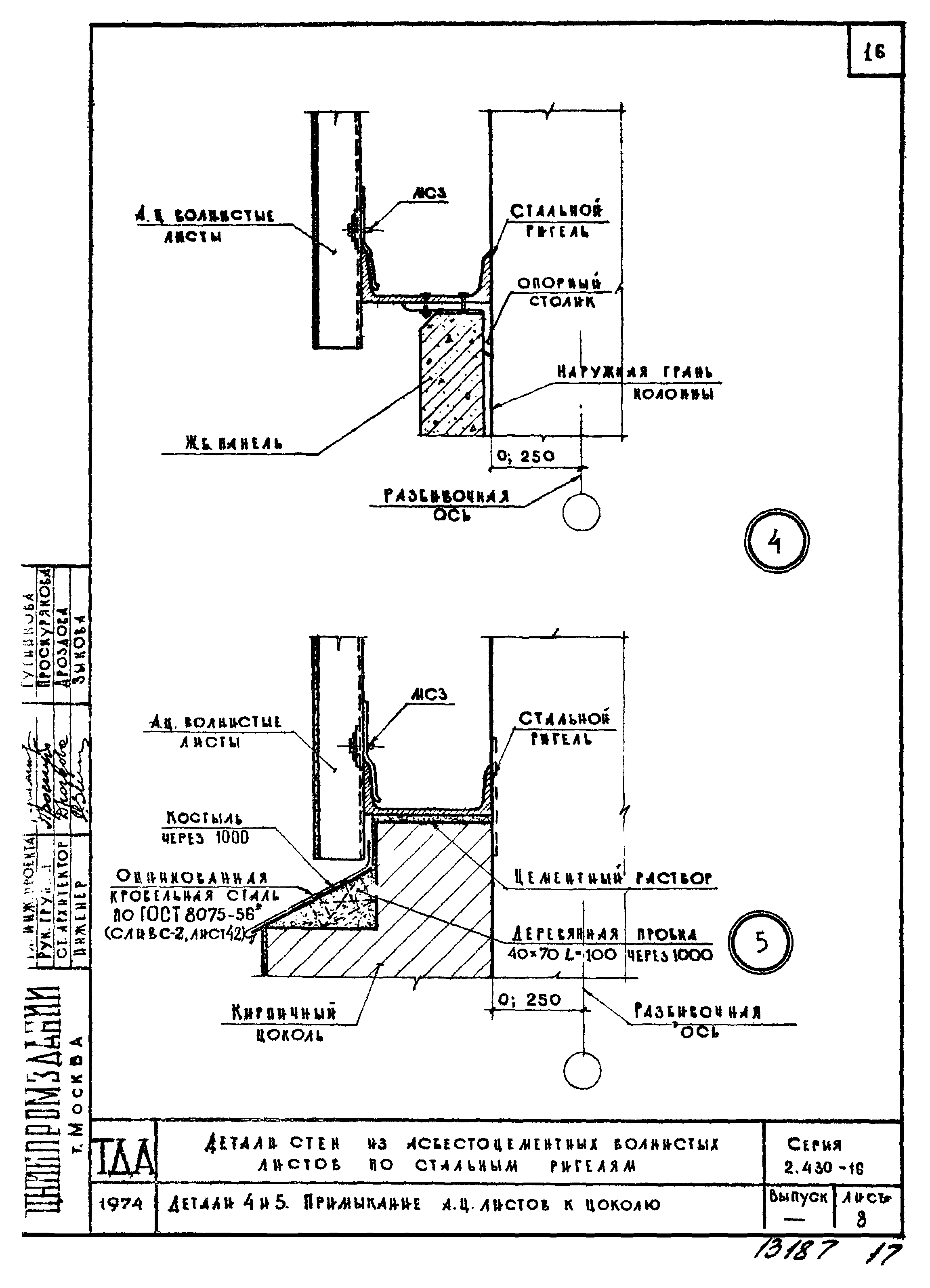

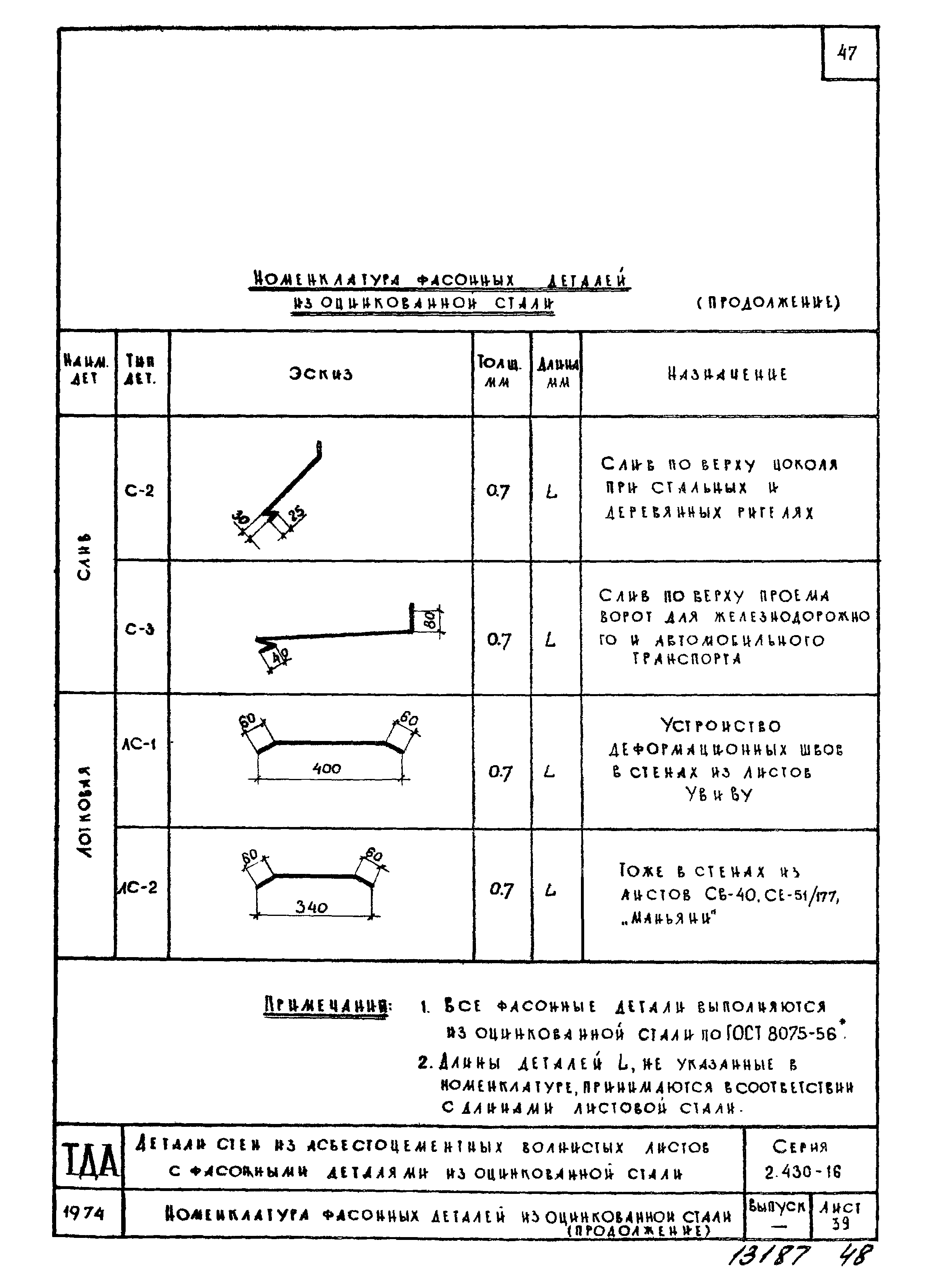

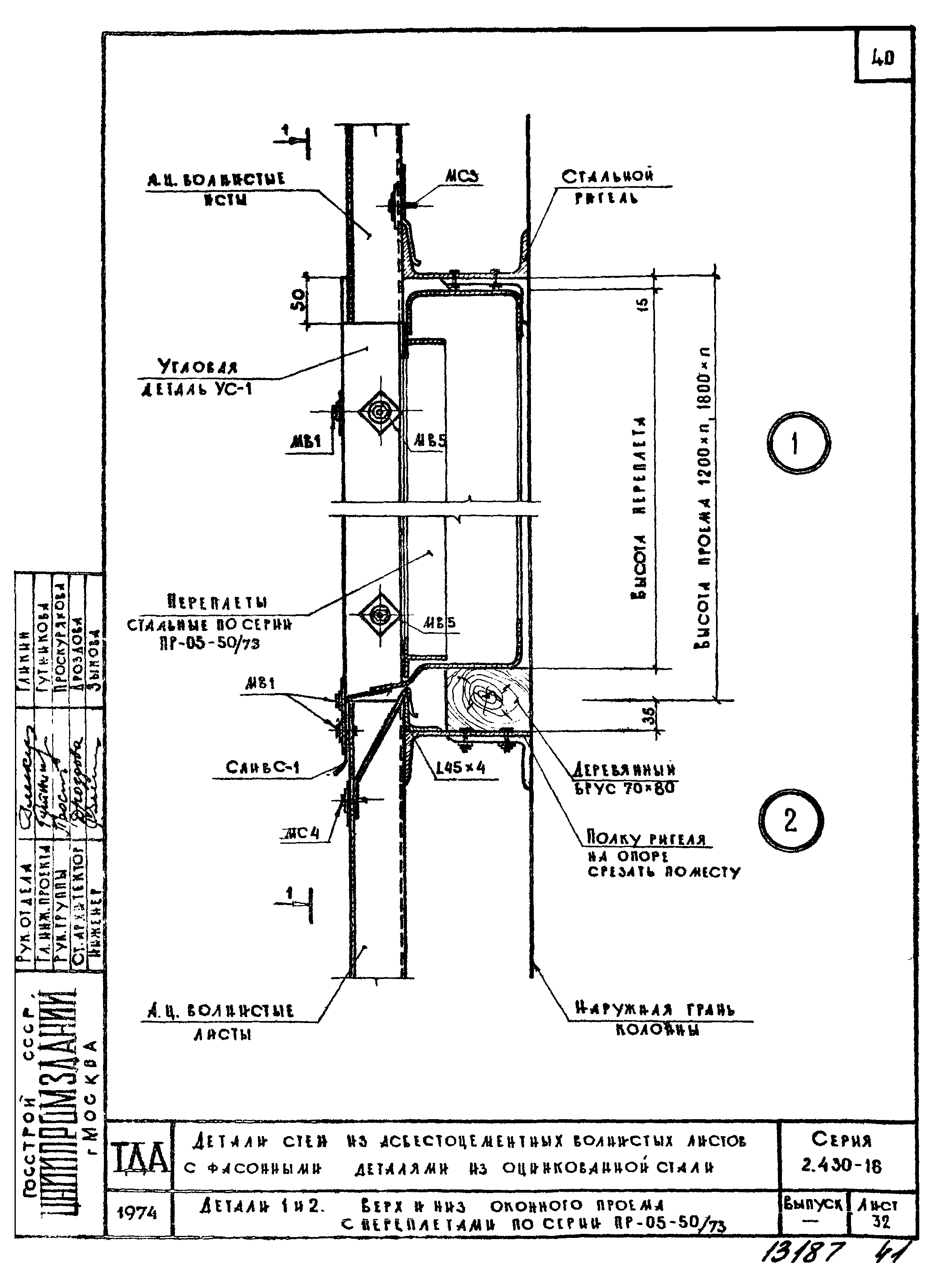

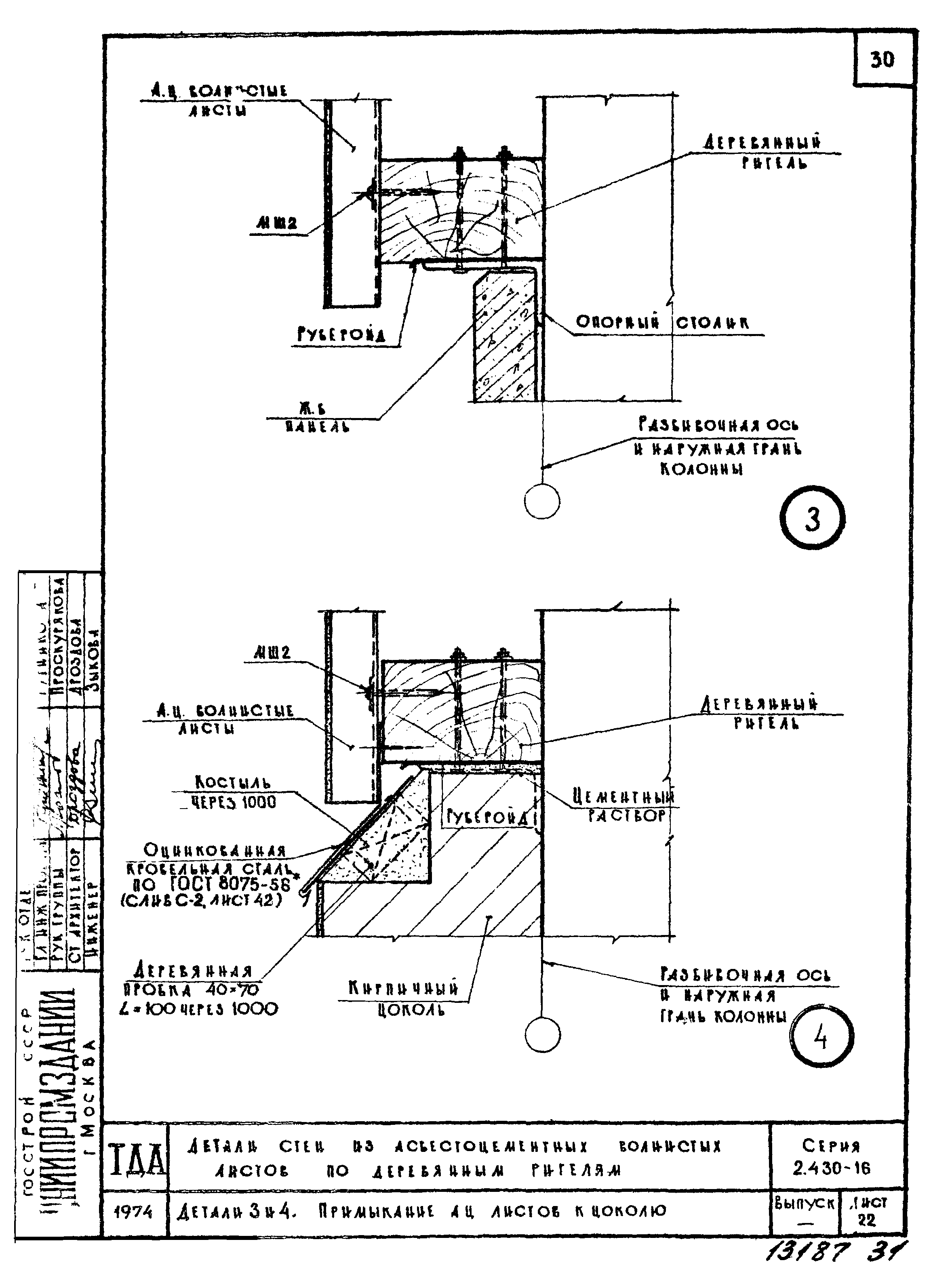

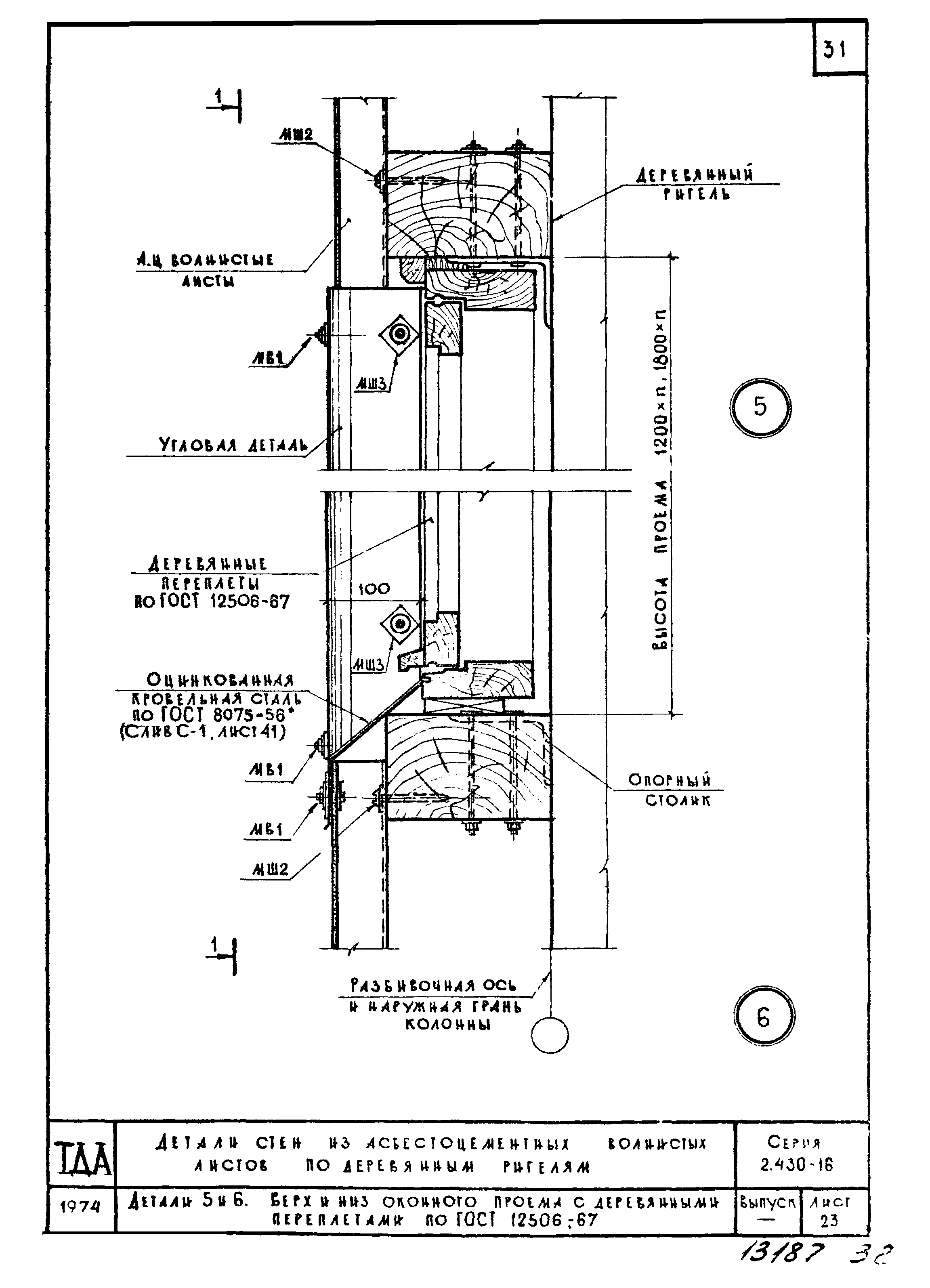

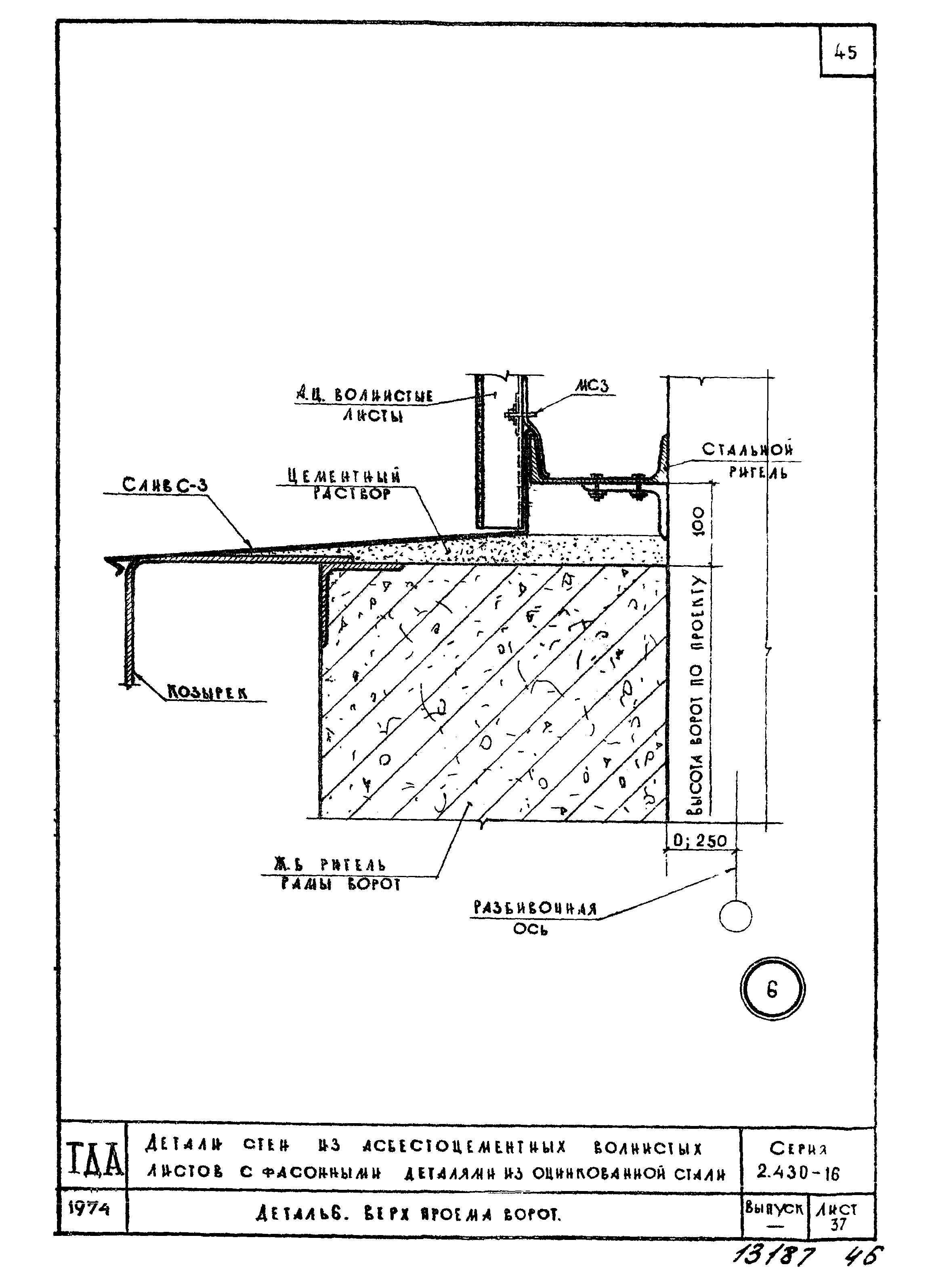

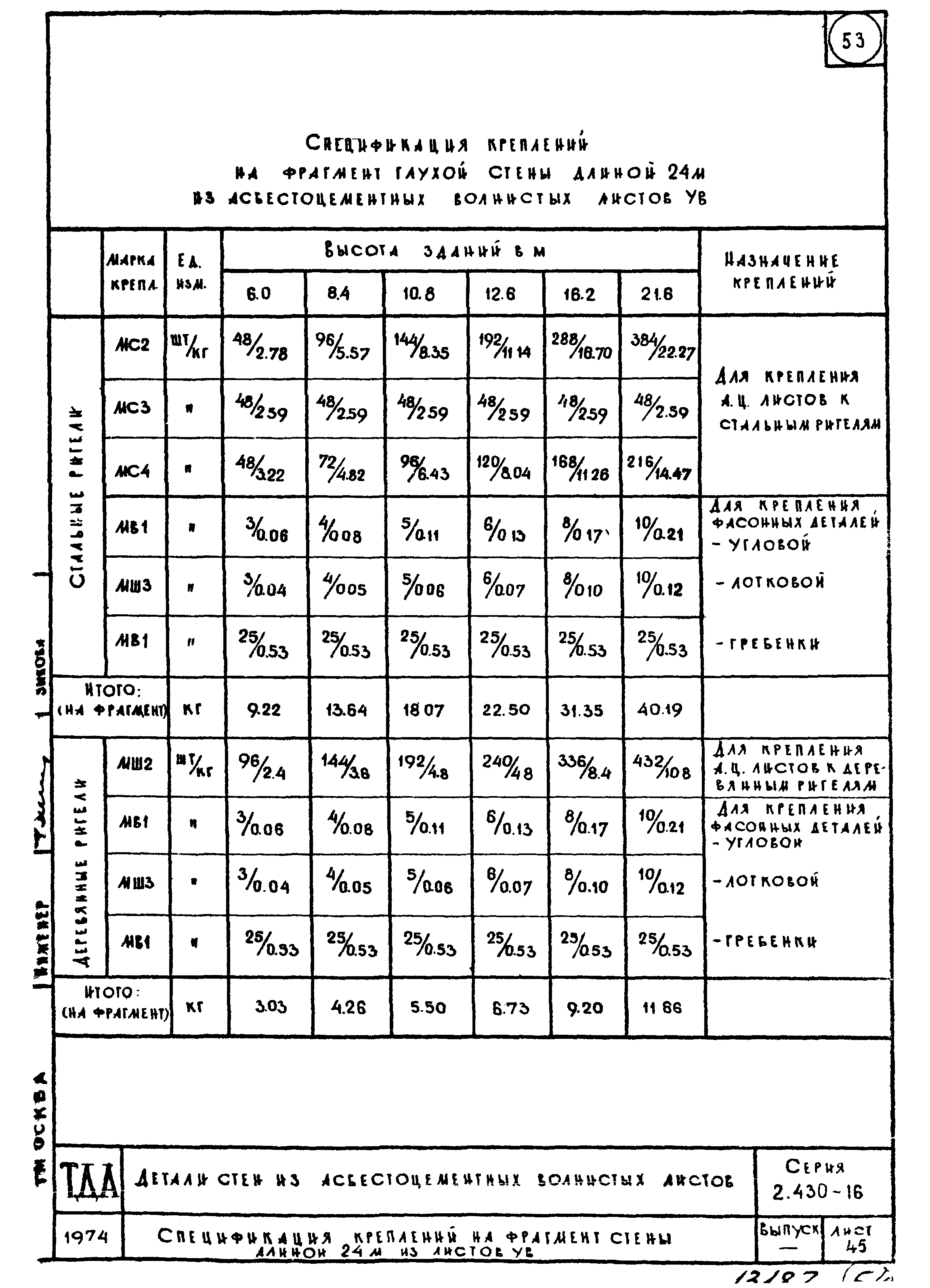

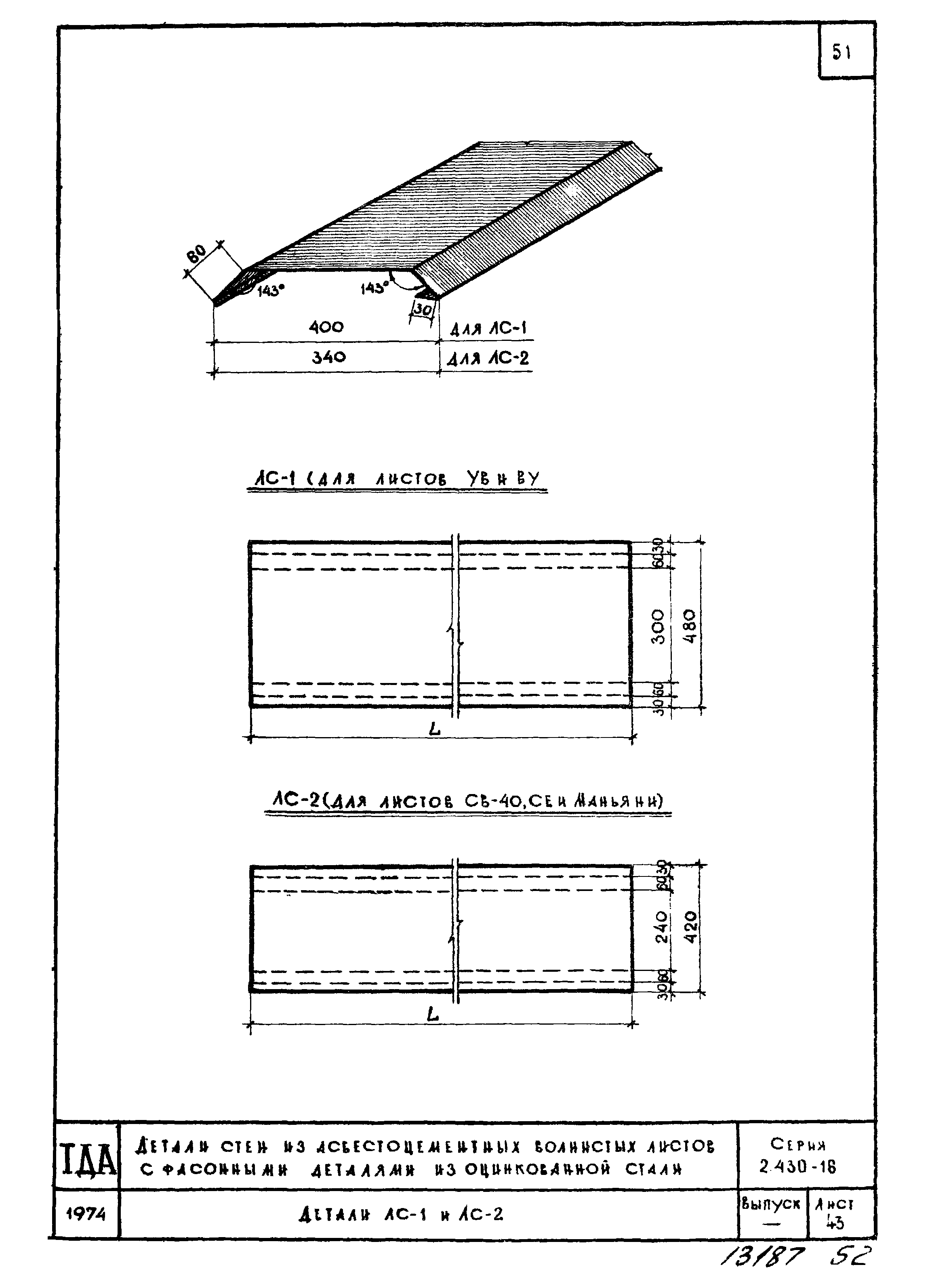

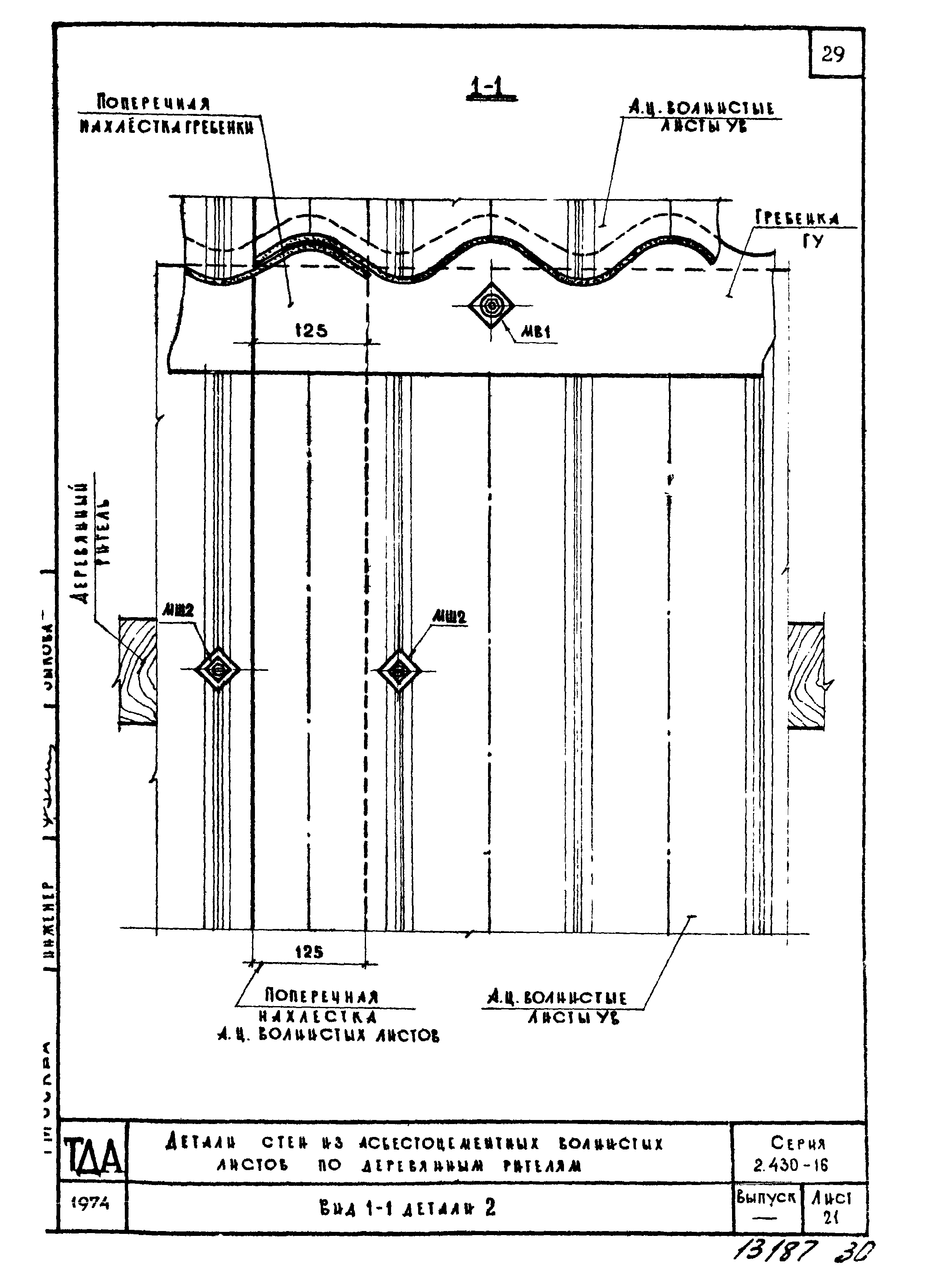

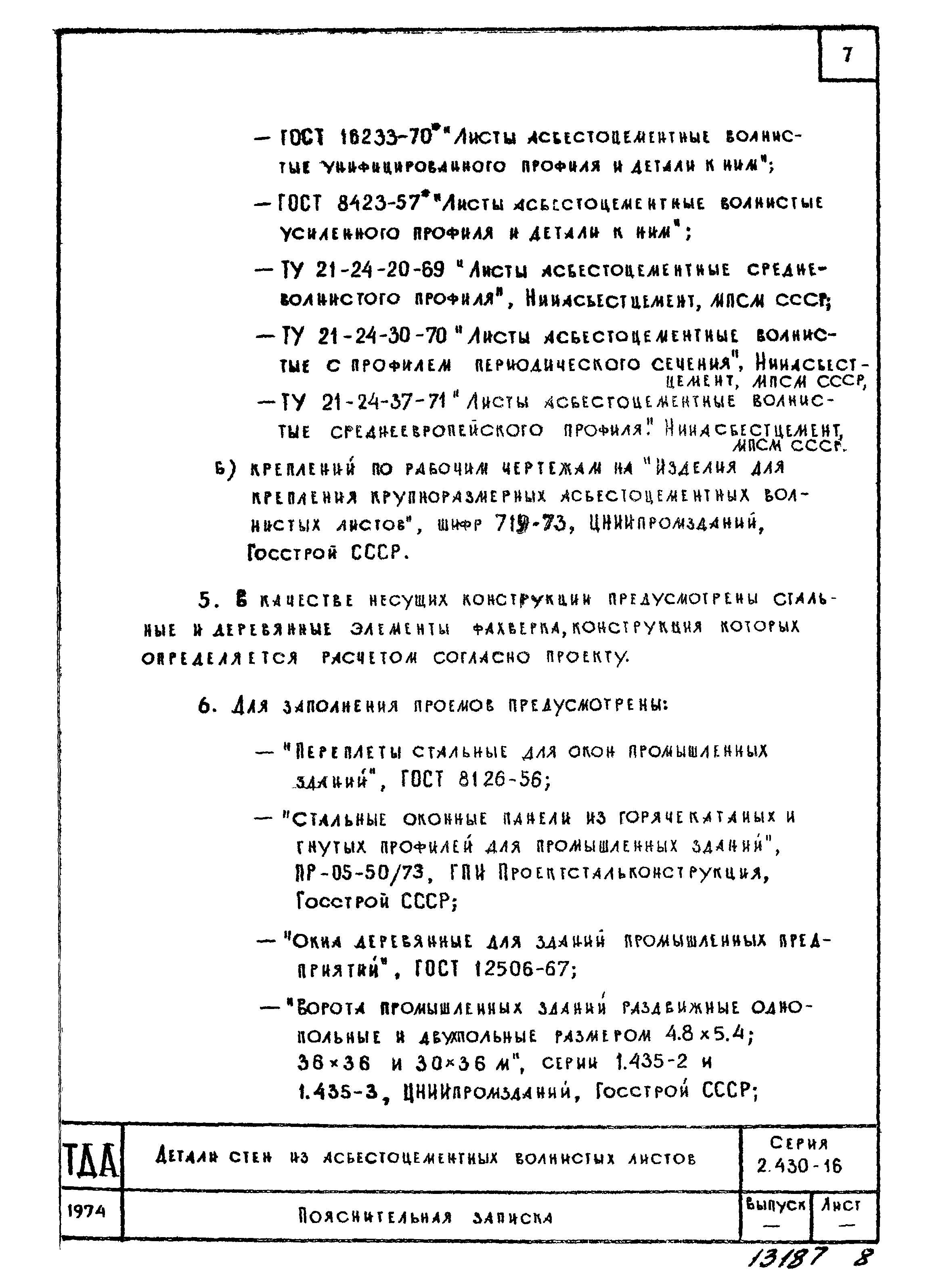

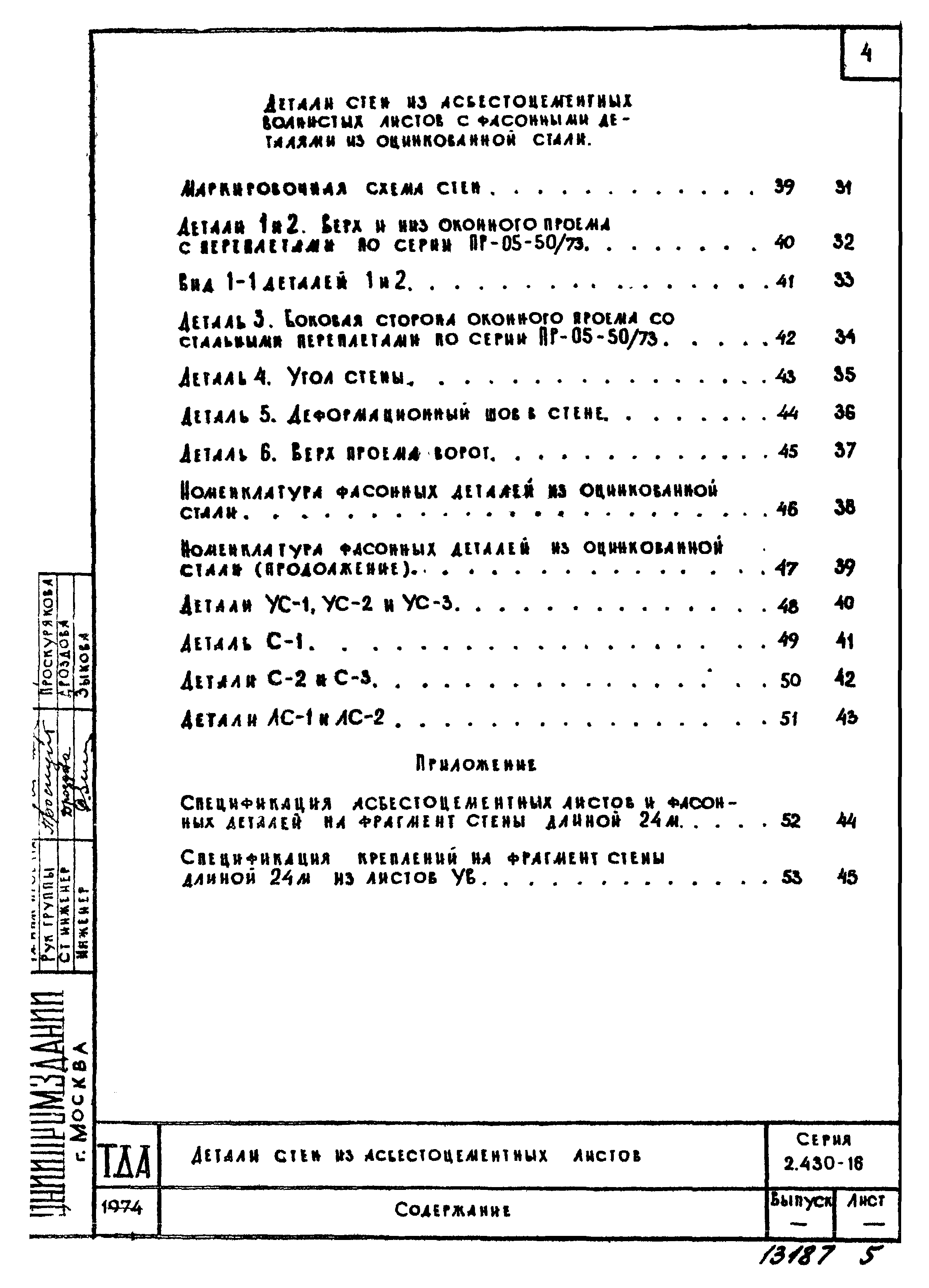

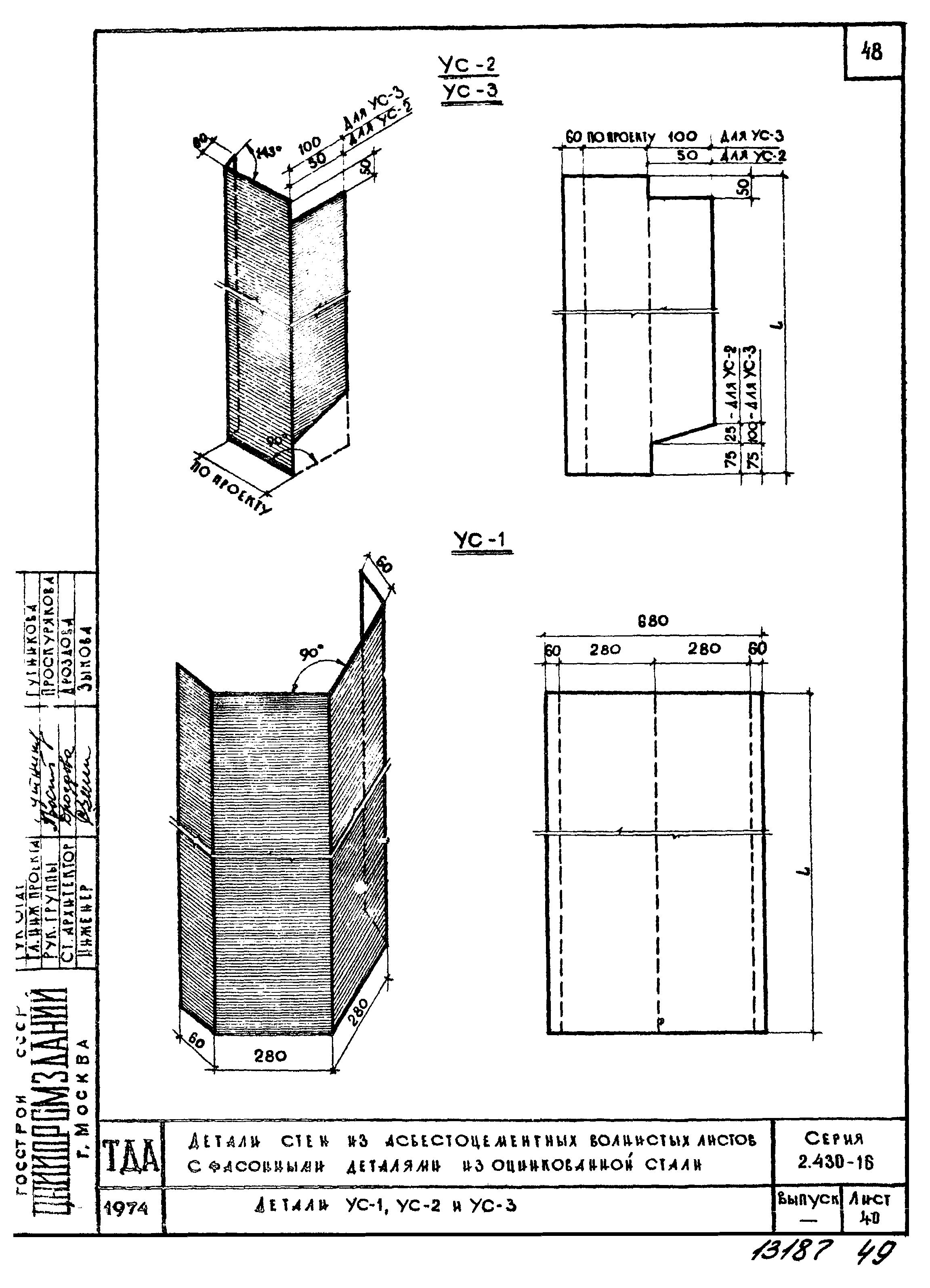

Оглавление:	Состав работы Пояснительная записка Чертежи Детали стен из асбестоцементных волнистых листов по стальным ригелям Маркировочная схема стен и схема элементов продольного фахверка Схема раскладки листов и установки креплений Фрагменты стены из асбестоцементных волнистых листов Деталь 1. Крепление асбестоцементных листов к стальным ригелям Деталь 2. Крепление асбестоцементных листов к стальным ригелям Деталь 3. Примыкание верха продольной стены к покрытию Вид 1-1 детали 3 Детали 4 и 5. Примыкание асбестоцементных листов к цоколю Детали 6 и 7. Верх и низ оконного проема со стальными переплетами по ГОСТ 8126-56 Вид 1-1 деталей 6 и 7 Детали 8 и 9. Боковая сторона оконного проема со стальными переплетами по ГОСТ 8126-56 Деталь 10. Угол стены из листов Ув Деталь 11. Угол стены из листов вУ Детали 12 и 13. Деформационный шов в стене из листов Ув,вУ и Св-40 Детали 14 и 15. Верх проема ворот из листов Ув и вУ Деталь 16. Боковая сторона проема ворот Детали стен из асбестоцементных волнистых листов по деревянным ригелям Маркировочная схема стен и схема элементов продольного фахверка Схема раскладки листов и установки креплений Деталь 1. Крепление асбестоцементных листов к деревянным ригелям Деталь 2. Примыкание верха продольной стены к покрытию Вид 1-1 детали 2 Детали 3 и 4. Примыкание асбестоцементных листов к цоколю Детали 5 и 6. Верх и низ оконного проема с деревянными переплетами по ГОСТ 12506-67 Вид 1-1 деталей 5 и 6 Детали 7 и 8. Боковая сторона оконного проема с деревянными переплетами по ГОСТ 12506-67 Деталь 9. Угол стены из листов Ув Деталь 10. Угол стены из листов вУ Детали 11 и 12. Деформационный шов в стене из листов Ув,вУ и Св-40 Детали 13 и 14. Верх проема ворот из листов Ув и вУ Деталь 15. Боковая сторона проема ворот Детали стен из асбестоцементных волнистых листов с фасонными деталями из оцинкованной стали Маркировочная схема стен Детали 1 и 2. Верх и низ оконного проема с переплетами по серии ПР-05-50/73 Вид 1-1 деталей 1 и 2 Деталь 3. Боковая сторона оконного проема со стальными переплетами по серии ПР-05-50/73 Деталь 4. Угол стены Деталь 5. Деформационный шов в стене Деталь 6. Верх проема ворот Номенклатура фасонных деталей из оцинкованной стали Номенклатура фасонных деталей из оцинкованной стали (продолжение) Детали УС-1,УС-2 и УС-3 Деталь С-1 Детали С-2 и С-3 Детали ЛС-1 и ЛС-2 Приложение Спецификация асбестоцементных листов и фасонных деталей на фрагмент стены длиной 24 м Спецификация креплений на фрагмент стены длиной 24 м из листов Ув
Разработан:	ЦНИИпромзданий
Утверждён:	14.08.1974 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Узлы и детали стен и перегородок
Чем заменён:	Серия 2.030-1 «Выпуск 1. Узлы стен неотапливаемых промышленных зданий из асбестоцементных волнистых листов. Рабочие чертежи»
